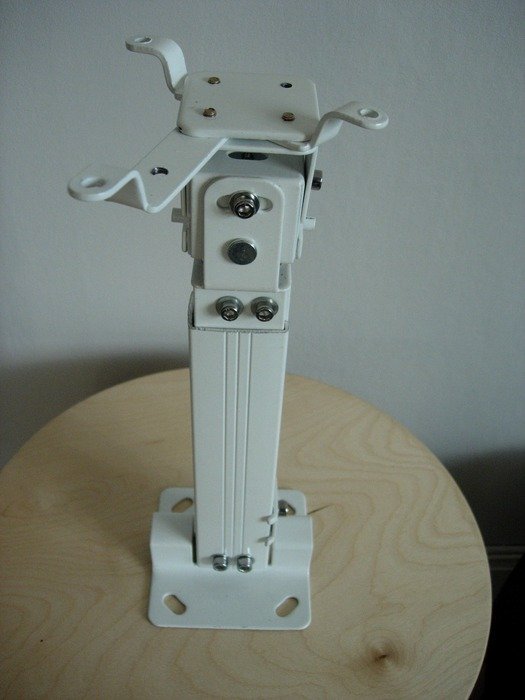

Kortat multibrackets fäste
Sågade av de båda "stativ delarna" ca 10cm vardera och borrade ett nytt hål i kortänden för höjdjusteringen. Sedan skruvade jag loss plattan som syns överst i bild och tog bort de fyra bitarna som satt där. Därefter tog jag tre av "benen" som satt i de fyra bitarna och justerade in för att passa till min Optoma. Bytte även ut de långa skruvarna som platten satt med mot kortare som följde med och de passade perfekt. (2007-05-08 07:28:23)

Produkter på bilden:

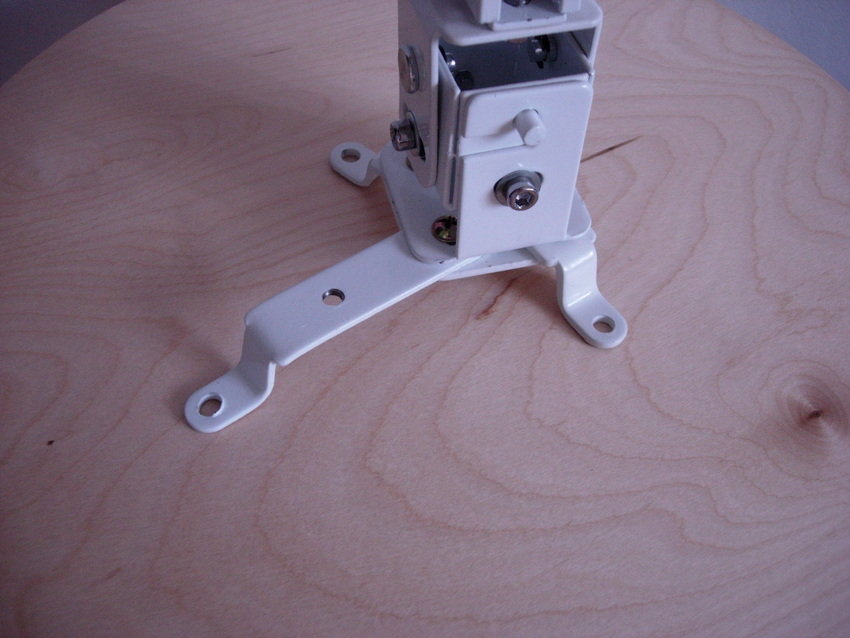

Närbild på injusterat fäste
En närbild på "benen" i fästet. Man skymtar även en av de kortare skruvarna. Jag justerade benen så att fästet skulle komma med den smala "stativ delen" frammåt. (2007-05-08 07:29:06)

Produkter på bilden:

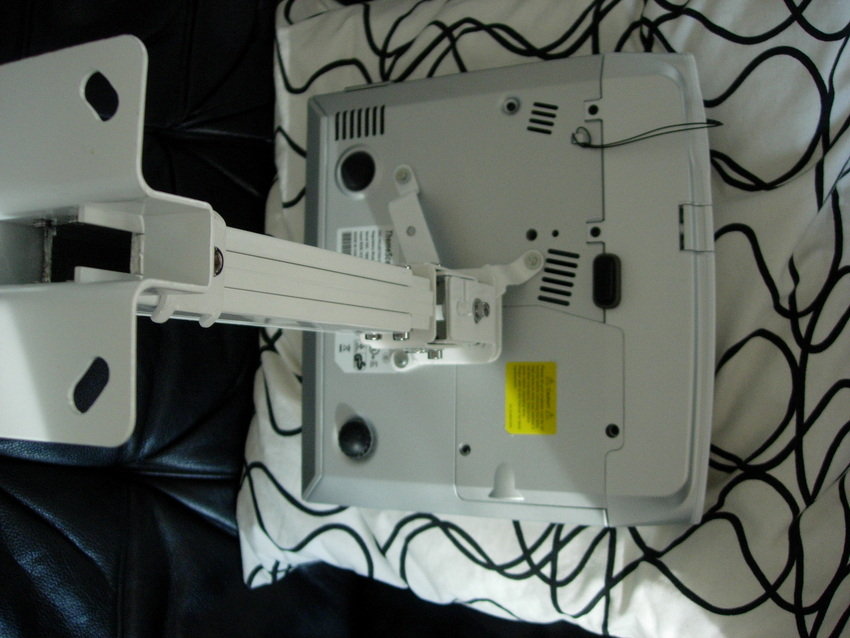

Fästet påskruvat
Skruvade fast fästet på projektorn med vanliga M3x10. Det krävdes en ganska stor bricka. Som synes blev fästet ganska mitt centrerat. Jag vände på stativdelen efter denna bild så jag fick höjdjusteringen bakåt (2007-05-08 07:43:49)

Produkter på bilden:  Optoma HD70

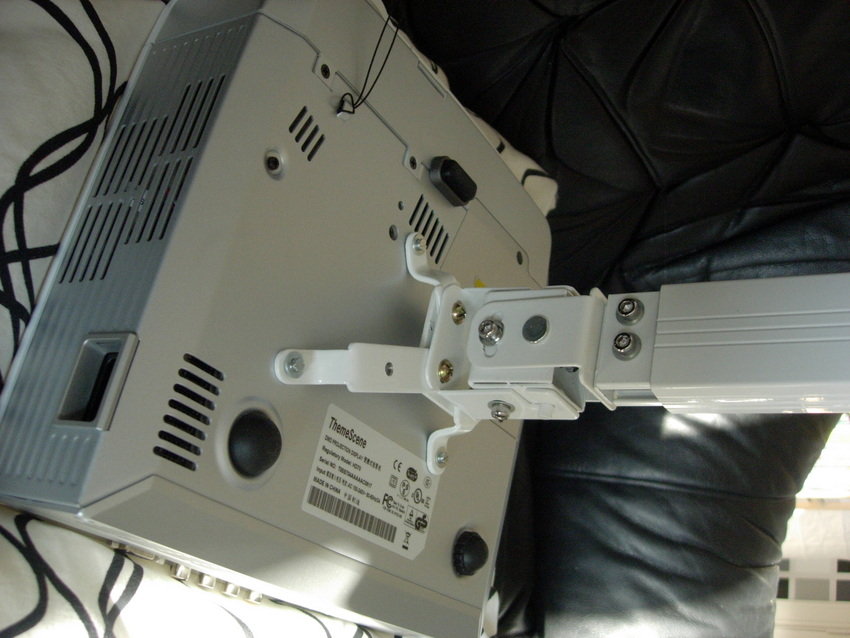

Närbild på infästningen
(2007-05-08 07:57:59)

Produkter på bilden:  Optoma HD70

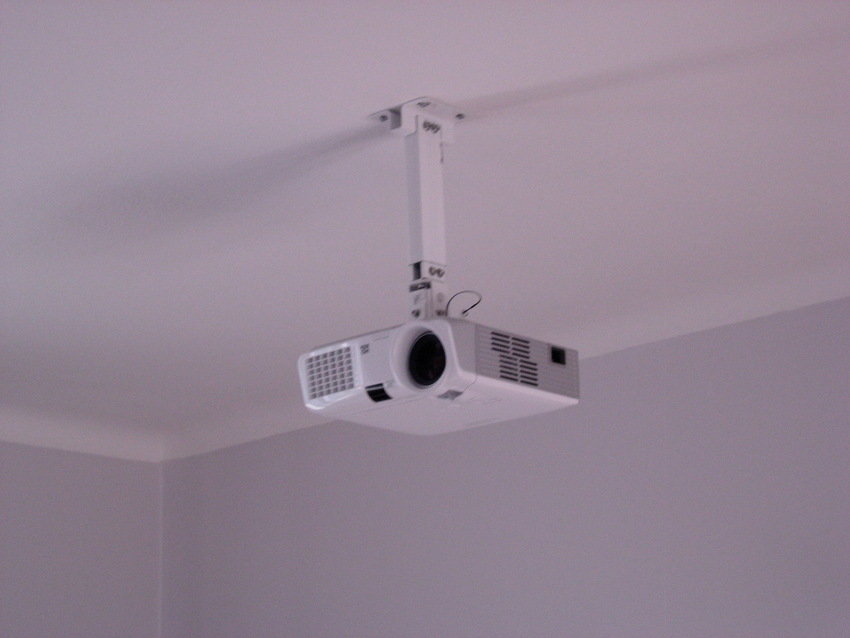

Projektorn uppsatt
Har man 2,75 i takhöjd blir det så här om man vill ha bilden i någorlunda bra titthöjd. Använde 4st 50mm skruv plus plugg i taket, krävs väldigt stora brickor. I och med att jag kortat fästet försvann stoppet som gör att det nu går att dra isär "stativ delarna" helt. Det underlättade ganska mycket vid montaget, då jag kunde skuva upp takfästet och den ena stativdelen först och sen bara skjuta i den andra delen med projen påsatt. Lite varning bara så man drar åt höjdjusteringsskruven ordentligt. Nu återstår bara lite kabeldragning och lite småjusteringar (2007-05-08 07:59:46)

Produkter på bilden:  Optoma HD70
