Här tänkte jag dokumentera lite av bygget av mitt dedikerade lyssningsrum, bygget sker i takt med att pengar och tid finns, så förr eller senare är det klart.
Ambitionen är att bygga en hembio med in-wall högtalare, totalt 9st biohögtalaretill en början men förberett för 11 kanaler med front-high om lusten skulle falla på. Eftersom mitt egentliga intresse är att avnjuta musik i två-kanal kommer rummet även husera min tvåkanals stereo. Rummet skall akustikregleras, och i… Läs hela |
Produkter i albumet:
|
Stäng
Bilder i detta album
Växla till minatyrbilder

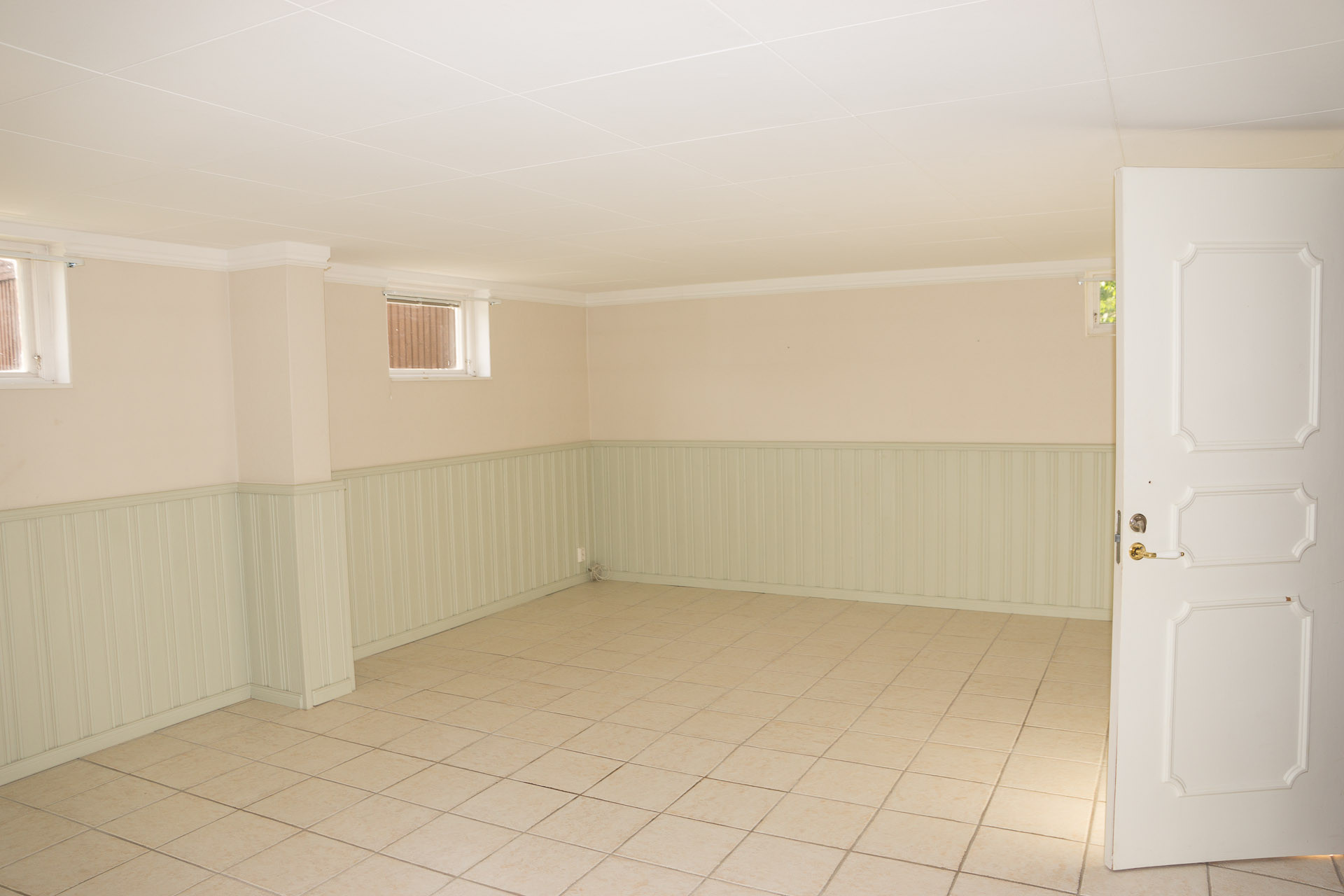

En början

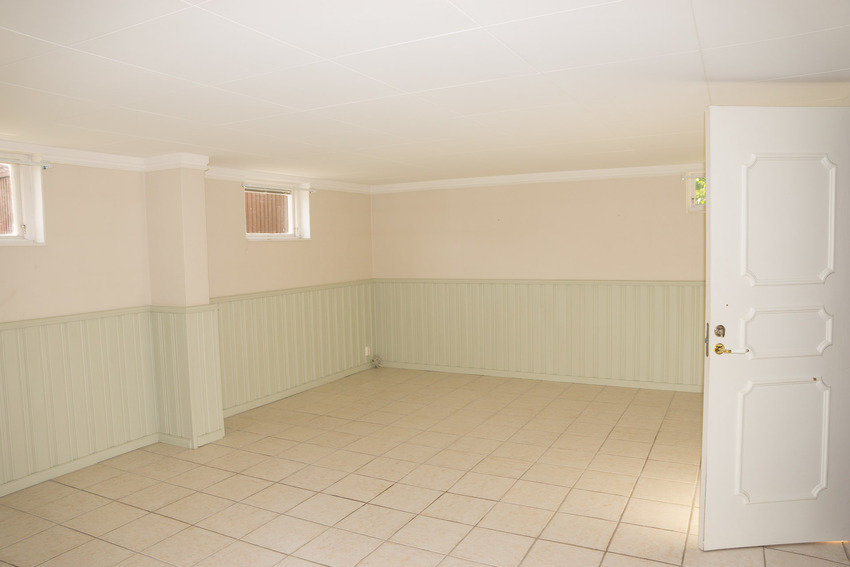

När vi köpte huset fanns detta rum med i annonen, 26kvm med 2.10 i takhöjd, inte optimalt, men ändå ett vettigt utgångsläge.
Tyvärr visade det sig att den gröna panelen inte var det största problemet med rummet, nivåskillnaden i golvet var t.ex. 25mm över golvytan, man fick se till att lyfta på fötterna när man gick... (2013-10-06 22:02:27)
Bilden är högupplöst. Klicka i bilden för att zooma.
När vi köpte huset fanns detta rum med i annonen, 26kvm med 2.10 i takhöjd, inte optimalt, men ändå ett vettigt utgångsläge.
Tyvärr visade det sig att den gröna panelen inte var det största problemet med rummet, nivåskillnaden i golvet var t.ex. 25mm över golvytan, man fick se till att lyfta på fötterna när man gick... (2013-10-06 22:02:27)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

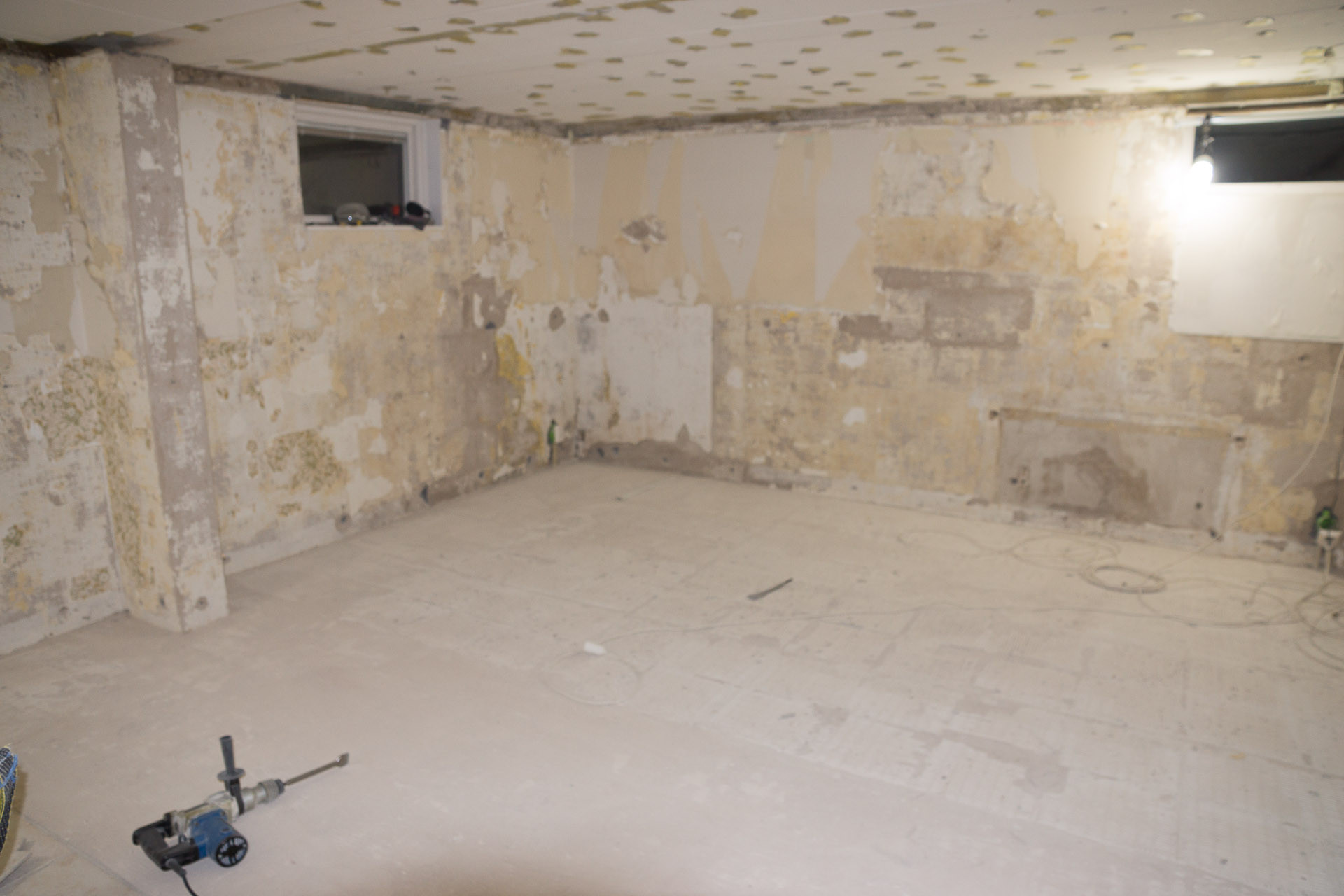

Ut med det gamla
tillslut kom jag till insikt om att jag för evigt skulle störa mig på att golvet var ojämnt och började arbete med att jämna till det, över 800kg gammal klinker och betong skulle jag bära upp ur källaren innan jag var klar... (2013-10-06 22:03:56)Bilden är högupplöst. Klicka i bilden för att zooma.
tillslut kom jag till insikt om att jag för evigt skulle störa mig på att golvet var ojämnt och började arbete med att jämna till det, över 800kg gammal klinker och betong skulle jag bära upp ur källaren innan jag var klar... (2013-10-06 22:03:56)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

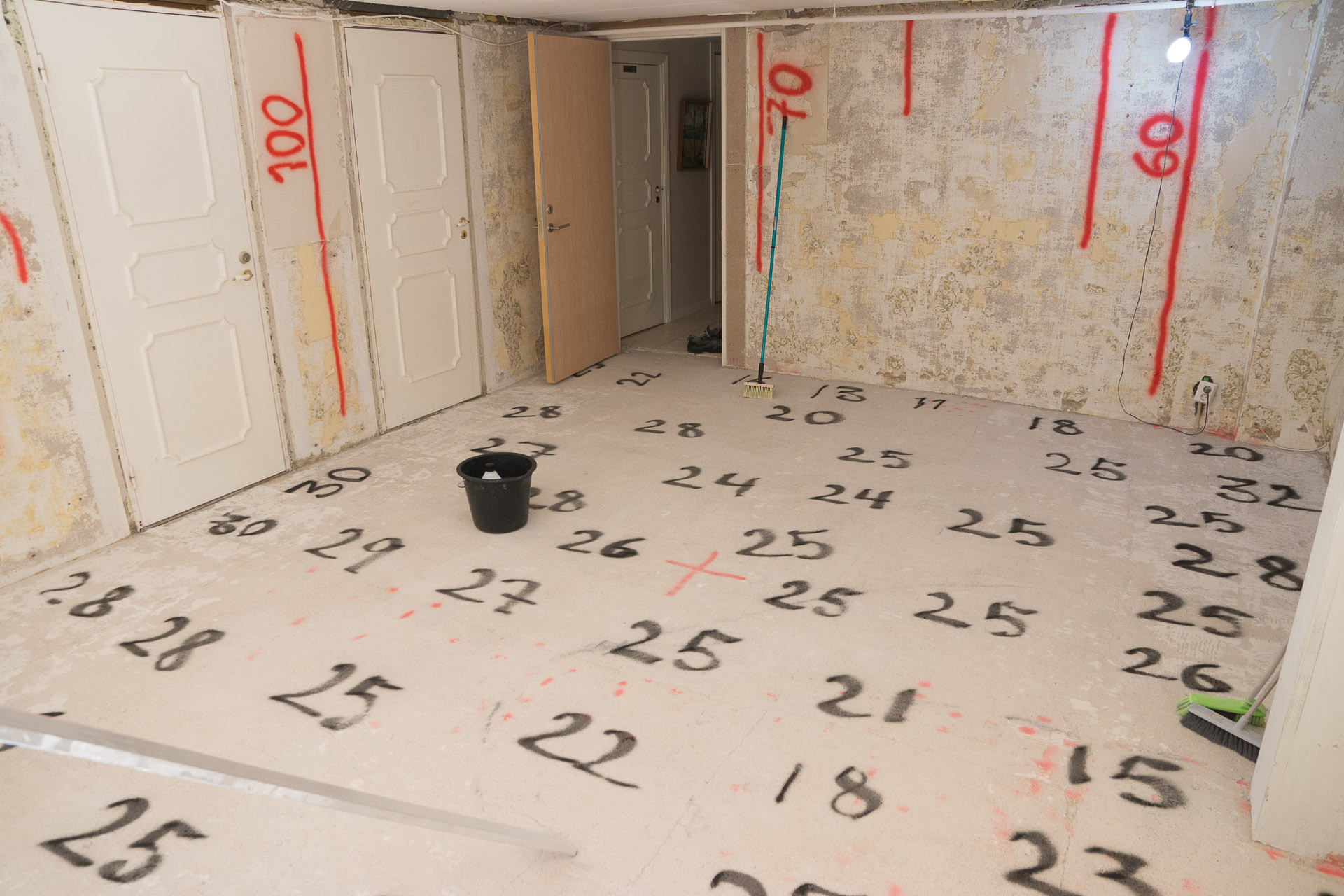

mer arbete

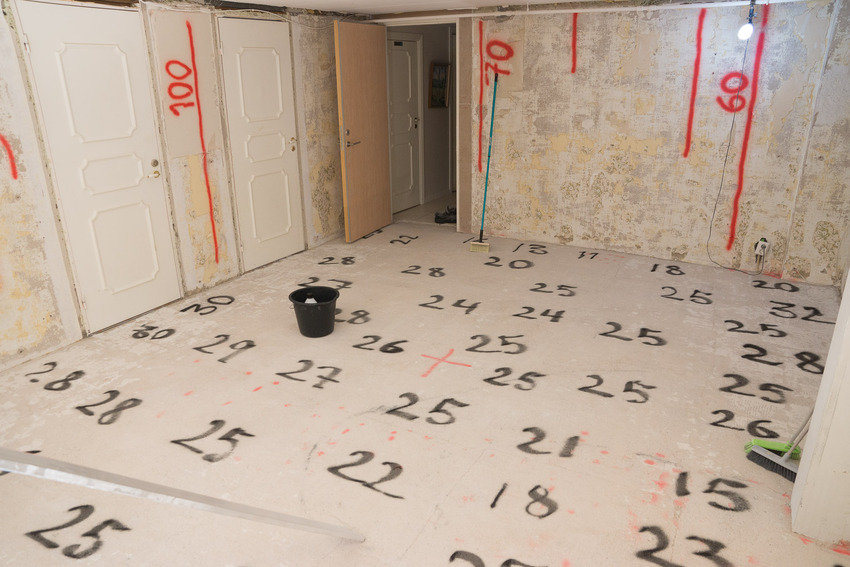

Eftersom rummet saknade dörr från början köptes en gammal ljudisolerad dörr från en studio, eftersom takhöjden inte var standard fick dörren sågas av i nederkant och en fals fräsas för att dörren skulle sluta tätt.
På golvet syns höjdmarkeringar för betongytfräsen...eftersom det ligger golvvärme i golvet vågade ingen golvläggare ta uppdraget, enligt devisen "ingen minns en fegis" hyra jag en maskin och gjorde jobbet själv. (2013-10-06 22:07:13)Bilden är högupplöst. Klicka i bilden för att zooma.
Eftersom rummet saknade dörr från början köptes en gammal ljudisolerad dörr från en studio, eftersom takhöjden inte var standard fick dörren sågas av i nederkant och en fals fräsas för att dörren skulle sluta tätt.
På golvet syns höjdmarkeringar för betongytfräsen...eftersom det ligger golvvärme i golvet vågade ingen golvläggare ta uppdraget, enligt devisen "ingen minns en fegis" hyra jag en maskin och gjorde jobbet själv. (2013-10-06 22:07:13)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

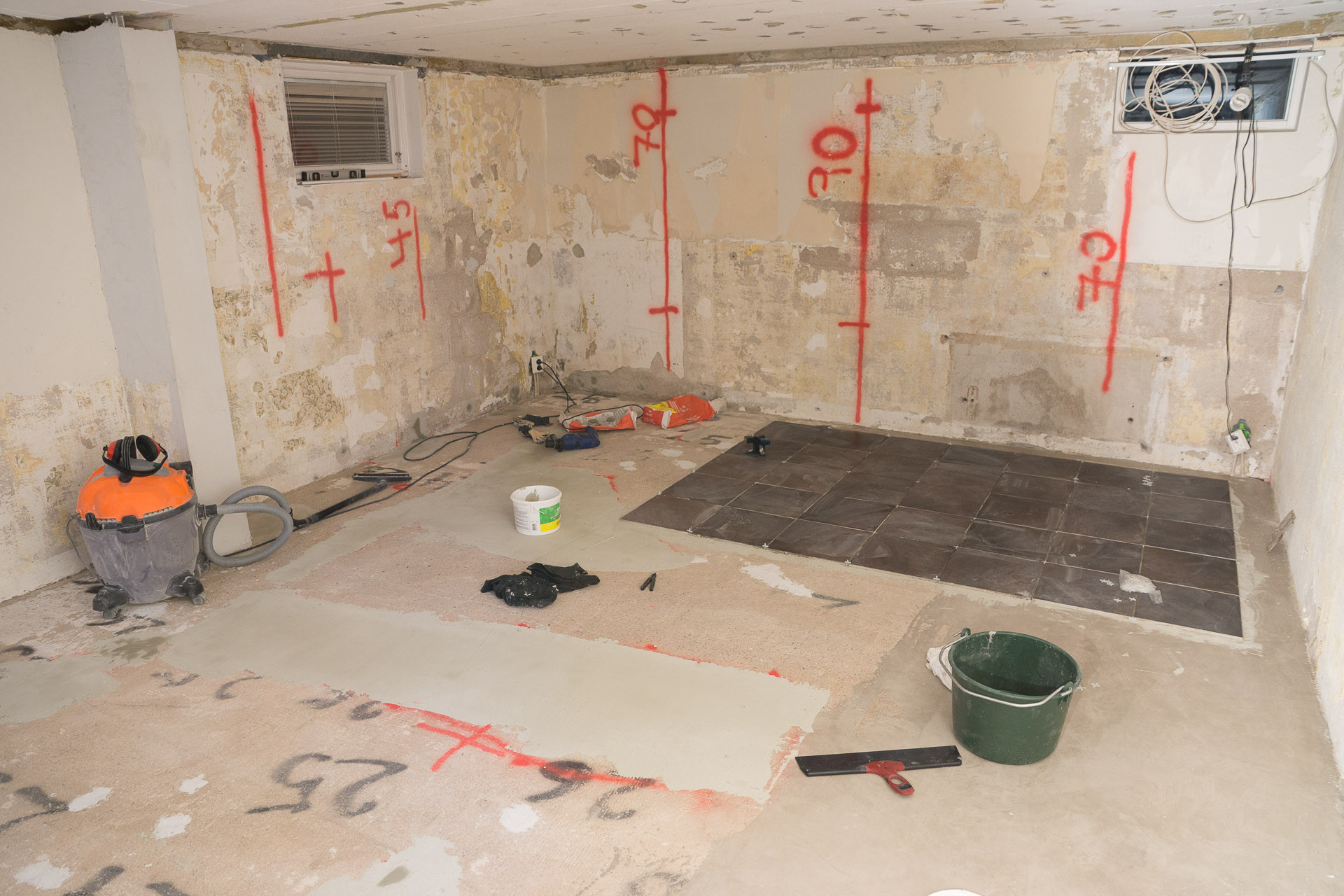

Nytt golv på väg in

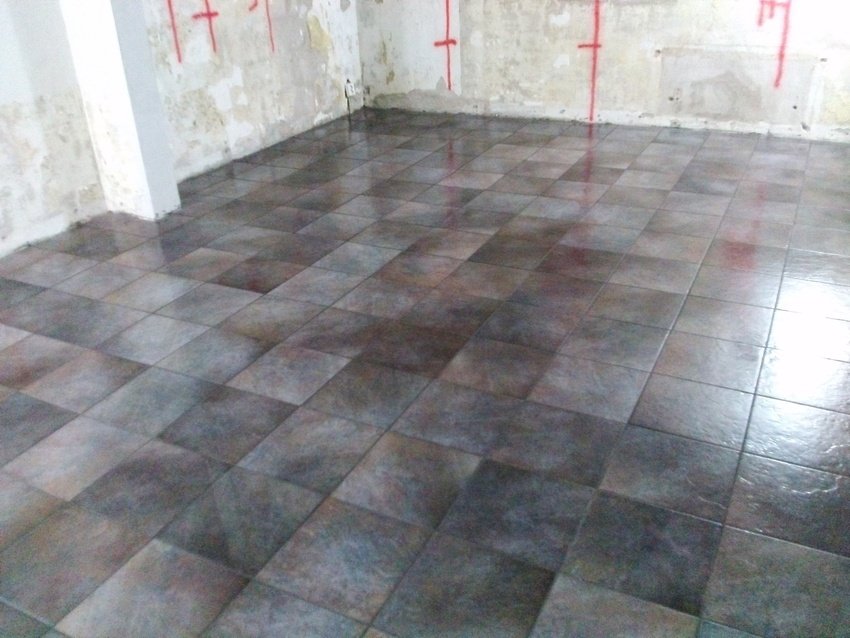

blev klinker igen, fast mörkbrun denna gång, markeringarna på väggen är för framtida in-wall högtalare (2013-10-06 22:11:03)Bilden är högupplöst. Klicka i bilden för att zooma.
blev klinker igen, fast mörkbrun denna gång, markeringarna på väggen är för framtida in-wall högtalare (2013-10-06 22:11:03)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

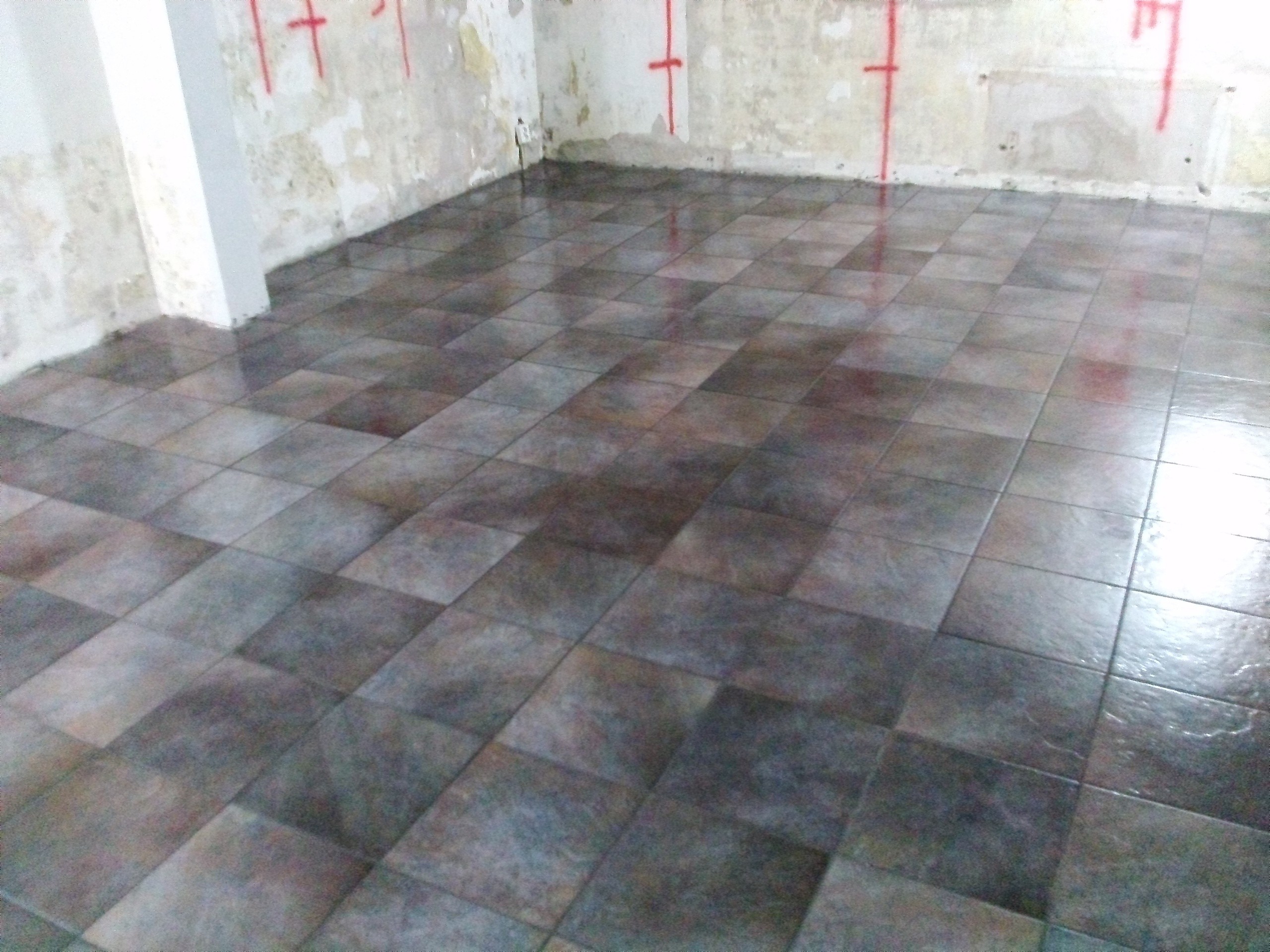

Golvet klart
Eftersom detta rum är familjens eviga prio-2 tog det ganska exakt 1 år från det att jag började riva ur rummet, innan ett nytt golv fanns på plats.
I oktober 2013 är detta status, bara el, väggar, tak, akustikbehandling, möbler och elektronik kvar då.... (2013-10-06 22:13:20)Bilden är högupplöst. Klicka i bilden för att zooma.
Eftersom detta rum är familjens eviga prio-2 tog det ganska exakt 1 år från det att jag började riva ur rummet, innan ett nytt golv fanns på plats.
I oktober 2013 är detta status, bara el, väggar, tak, akustikbehandling, möbler och elektronik kvar då.... (2013-10-06 22:13:20)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

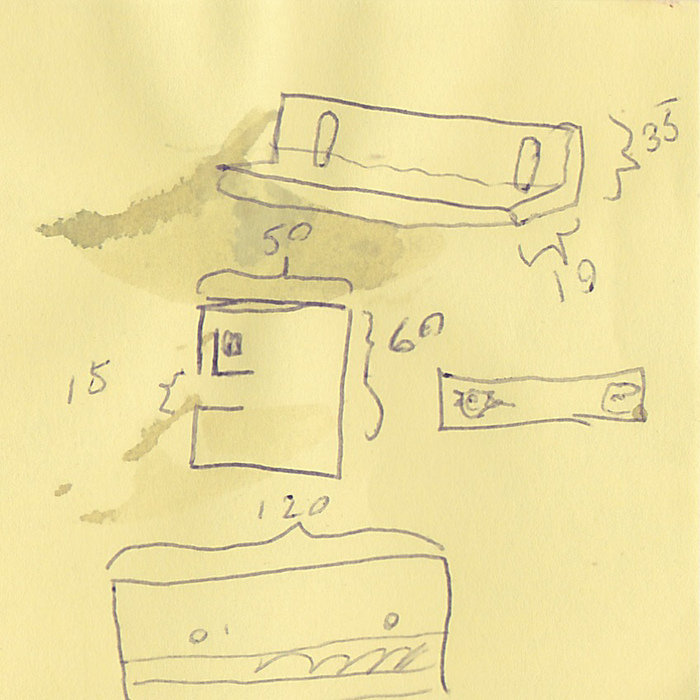

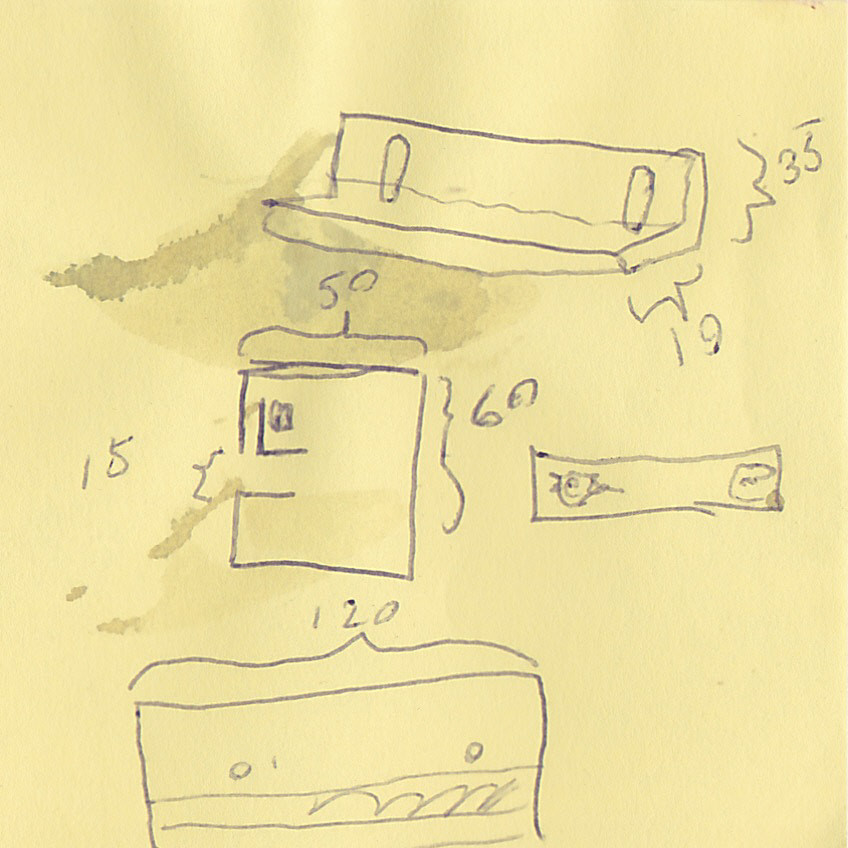

Ritning #1
Varje seriöst projekt behöver ritningar, detta var den första ritningen - helmholtz-resonator
(2013-10-07 19:26:14)Bilden är högupplöst. Klicka i bilden för att zooma.
Varje seriöst projekt behöver ritningar, detta var den första ritningen - helmholtz-resonator
(2013-10-07 19:26:14)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

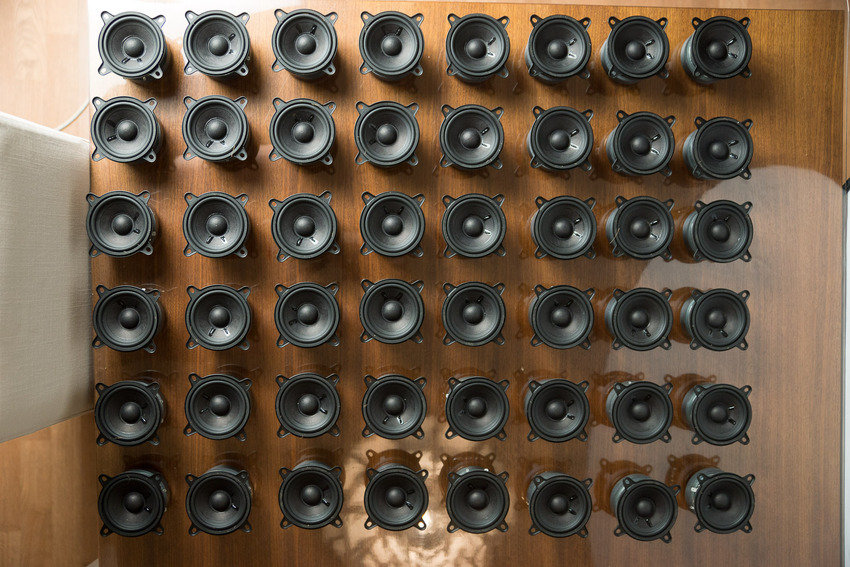

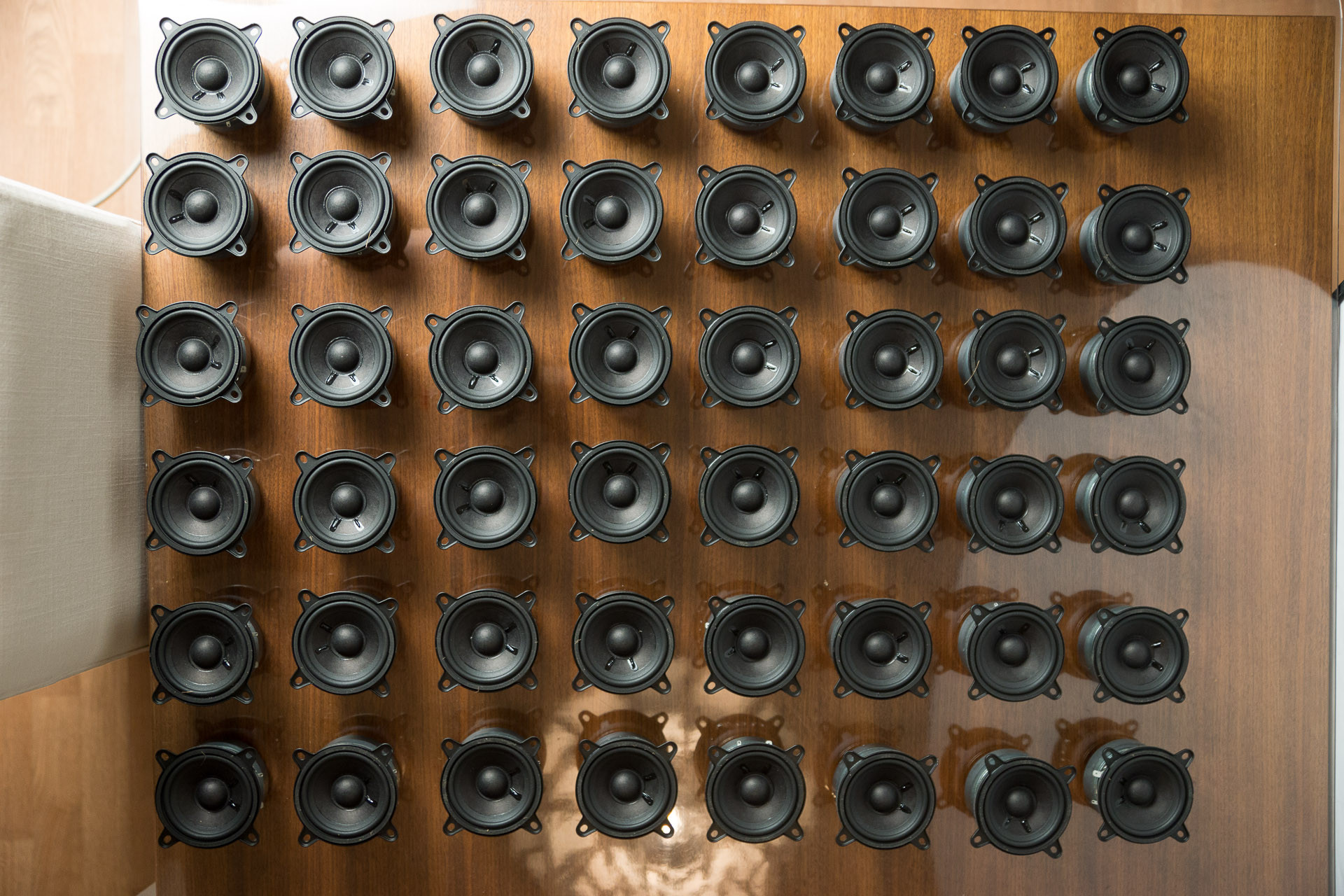

1,2, många
Efter del diskussioner med petterpetterson från No Frills Audio ramlade ett paket ner med lite element, in-wall surround var ju modellen. (2013-10-07 19:50:10)Bilden är högupplöst. Klicka i bilden för att zooma.
Efter del diskussioner med petterpetterson från No Frills Audio ramlade ett paket ner med lite element, in-wall surround var ju modellen. (2013-10-07 19:50:10)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

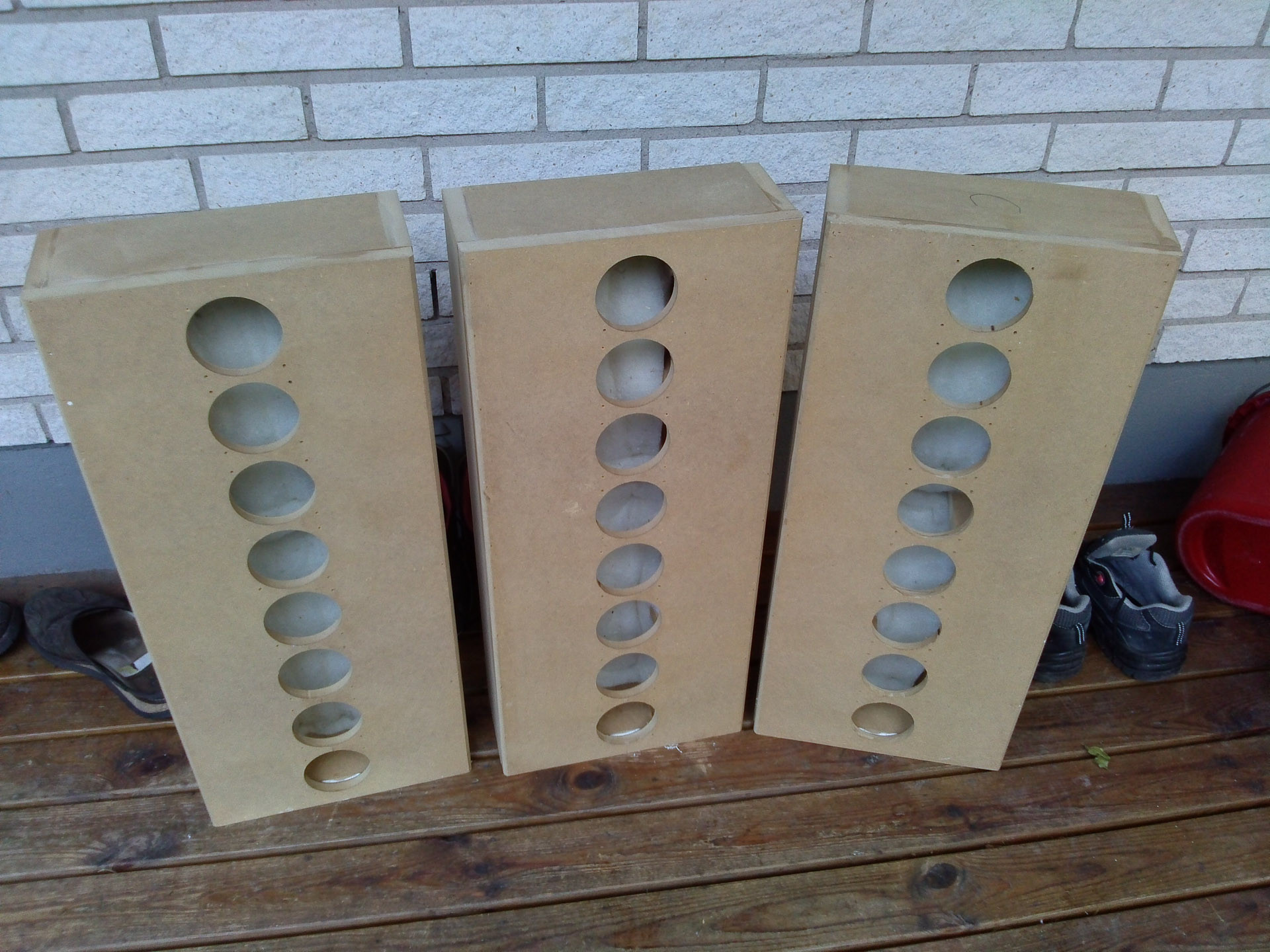

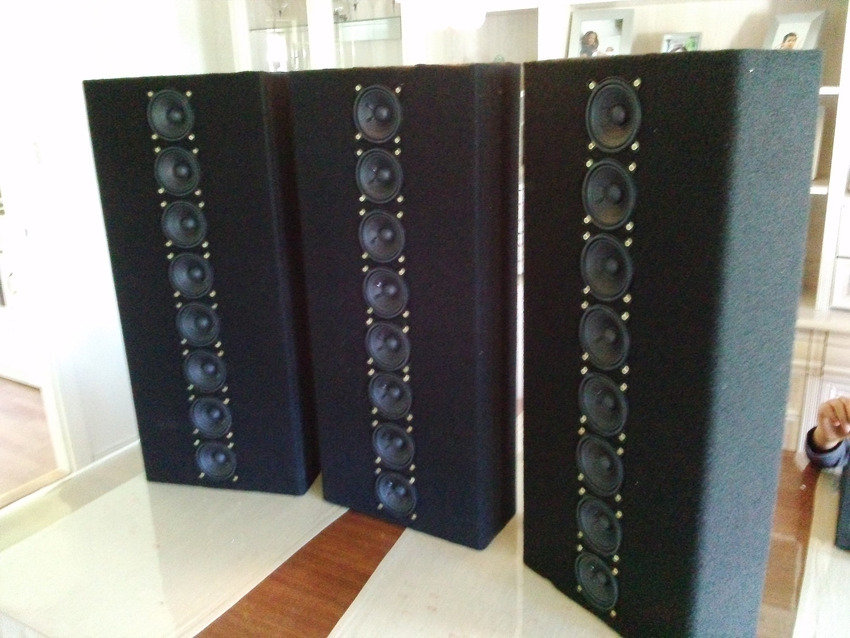

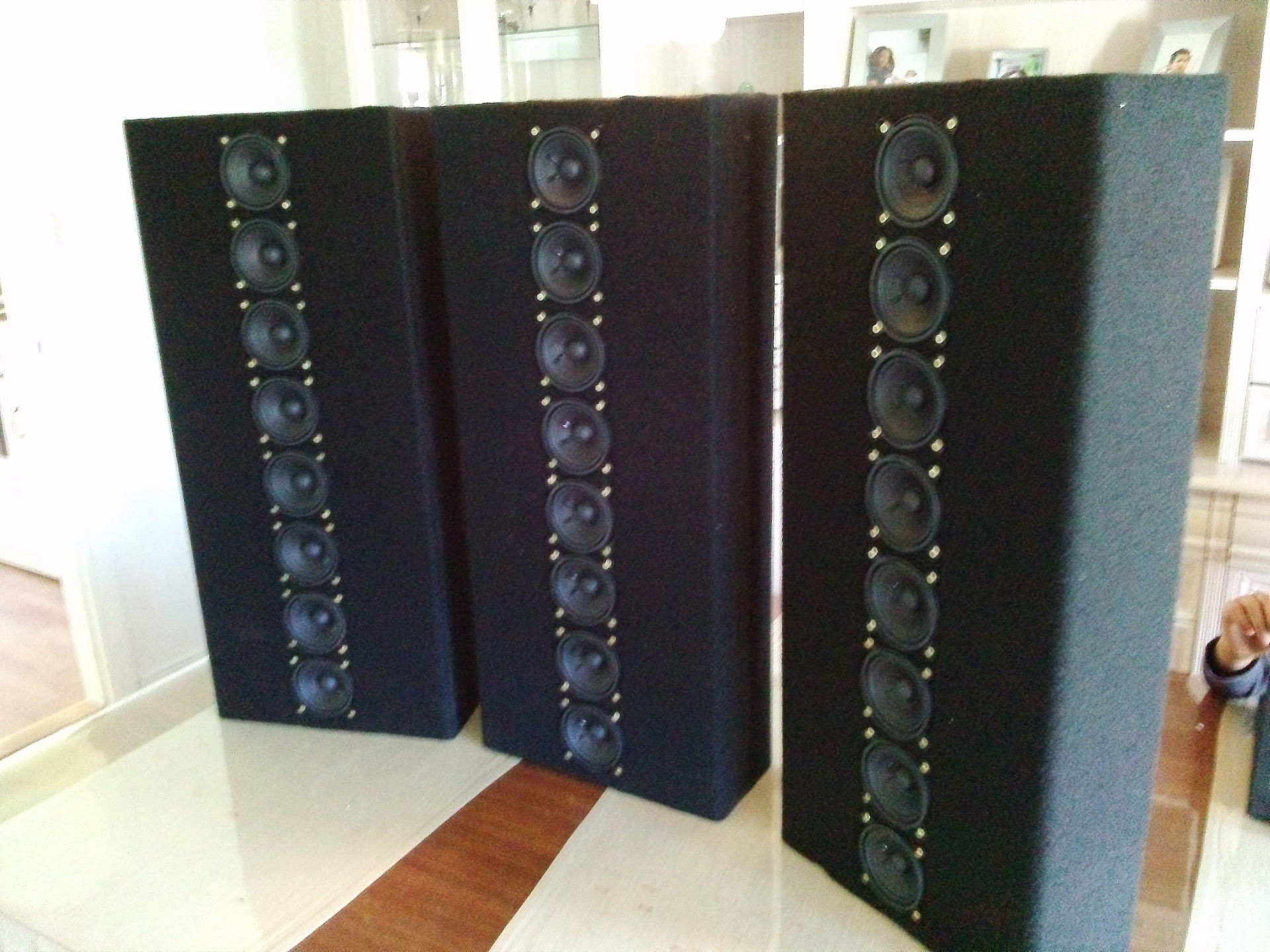

Left, center, Right
LCR-högtalarna innehåller 8st Faital 3FE25 styck och är ritade av Petter Petterson Från No frills Audio, dessa skall kläs med nålfilt och gömmas bakom duken.
24 element kvar, dessa skall delas på Surround och front-wide (4 element per högtalare)
(2013-10-09 19:26:46)Bilden är högupplöst. Klicka i bilden för att zooma.
LCR-högtalarna innehåller 8st Faital 3FE25 styck och är ritade av Petter Petterson Från No frills Audio, dessa skall kläs med nålfilt och gömmas bakom duken.
24 element kvar, dessa skall delas på Surround och front-wide (4 element per högtalare)
(2013-10-09 19:26:46)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
rumsritning

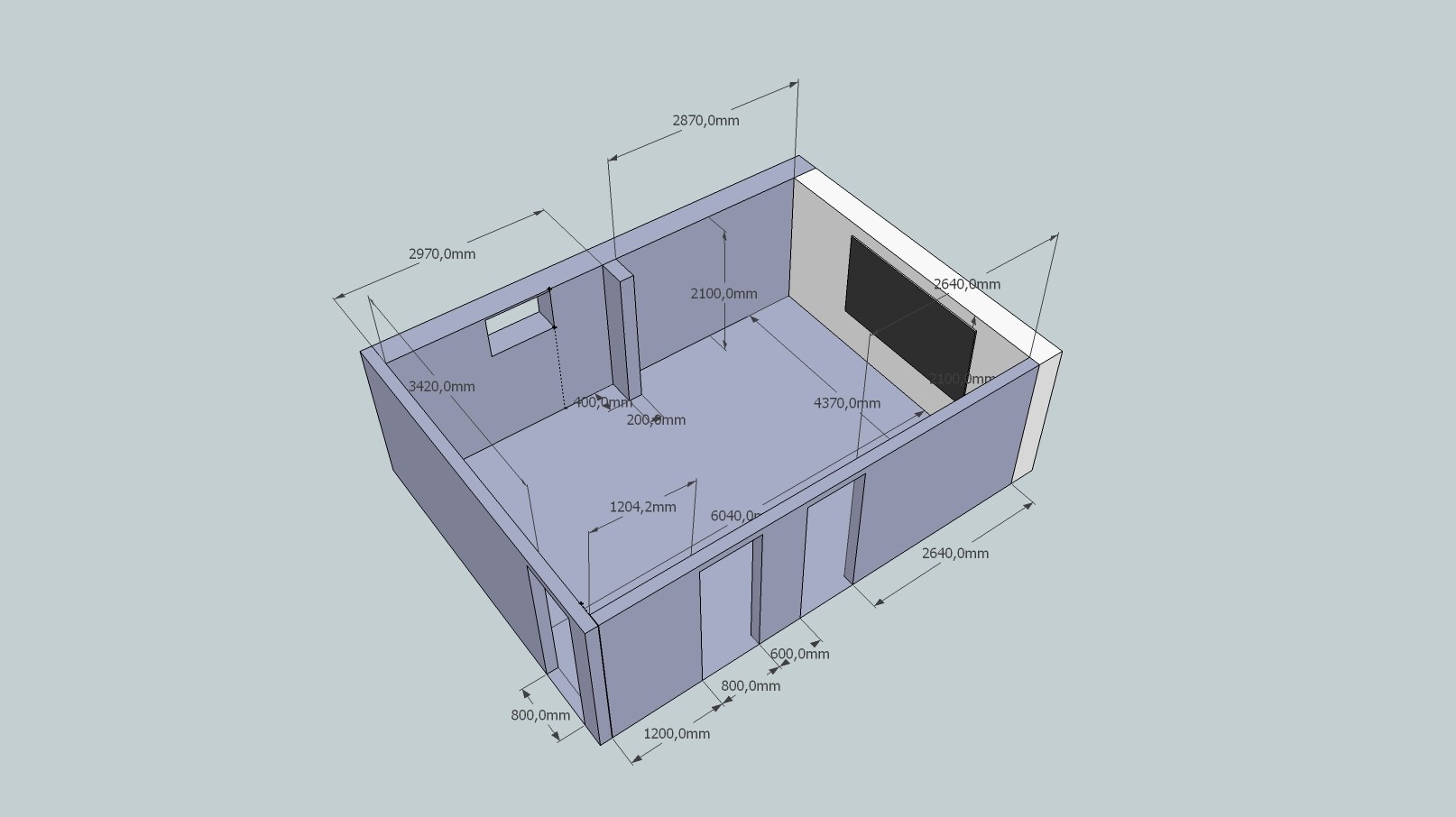

en måttsatt ritning är bra att utgå från när man ska planera inredning (2013-10-10 20:26:01)Bilden är högupplöst. Klicka i bilden för att zooma.
en måttsatt ritning är bra att utgå från när man ska planera inredning (2013-10-10 20:26:01)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

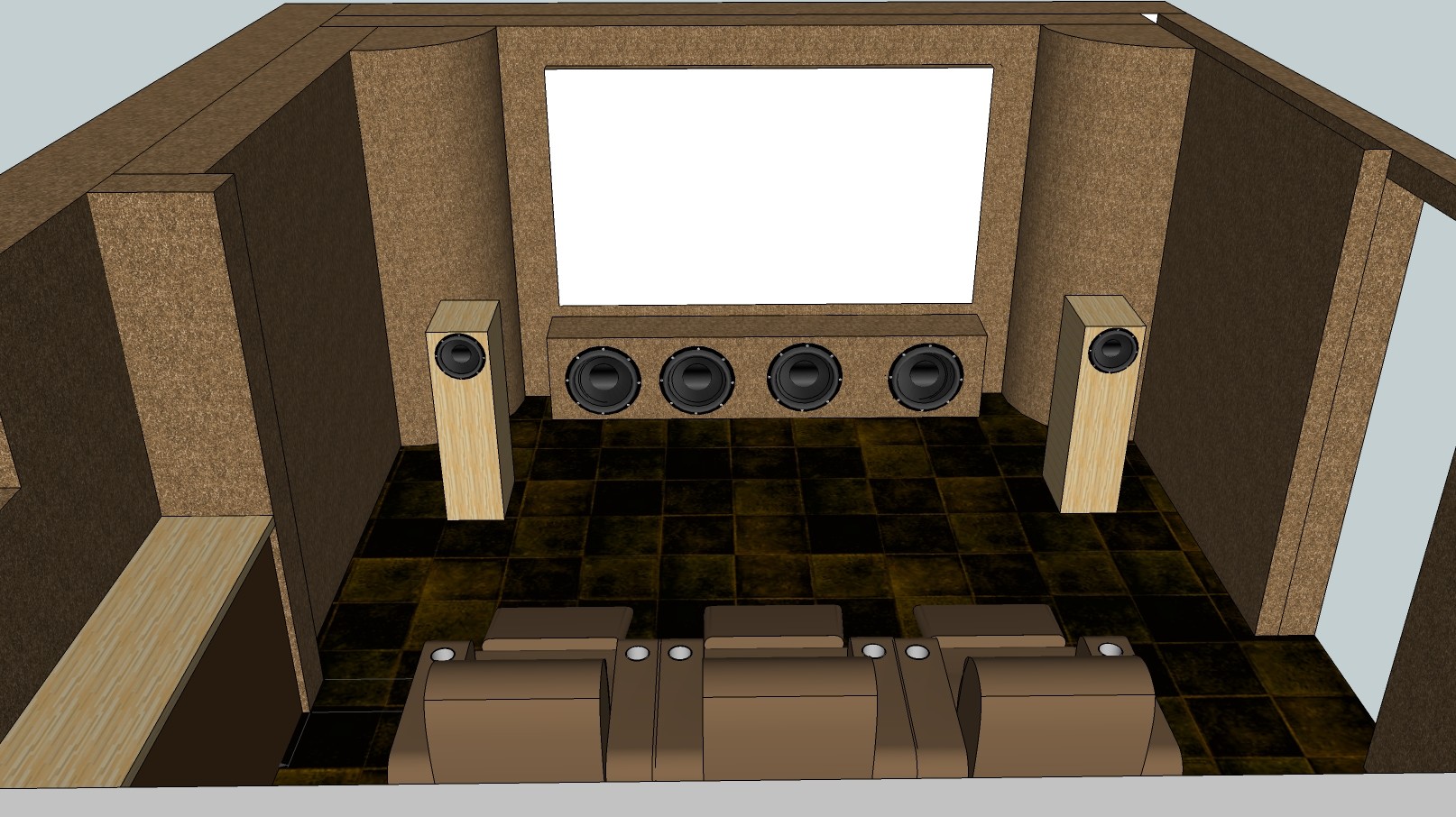

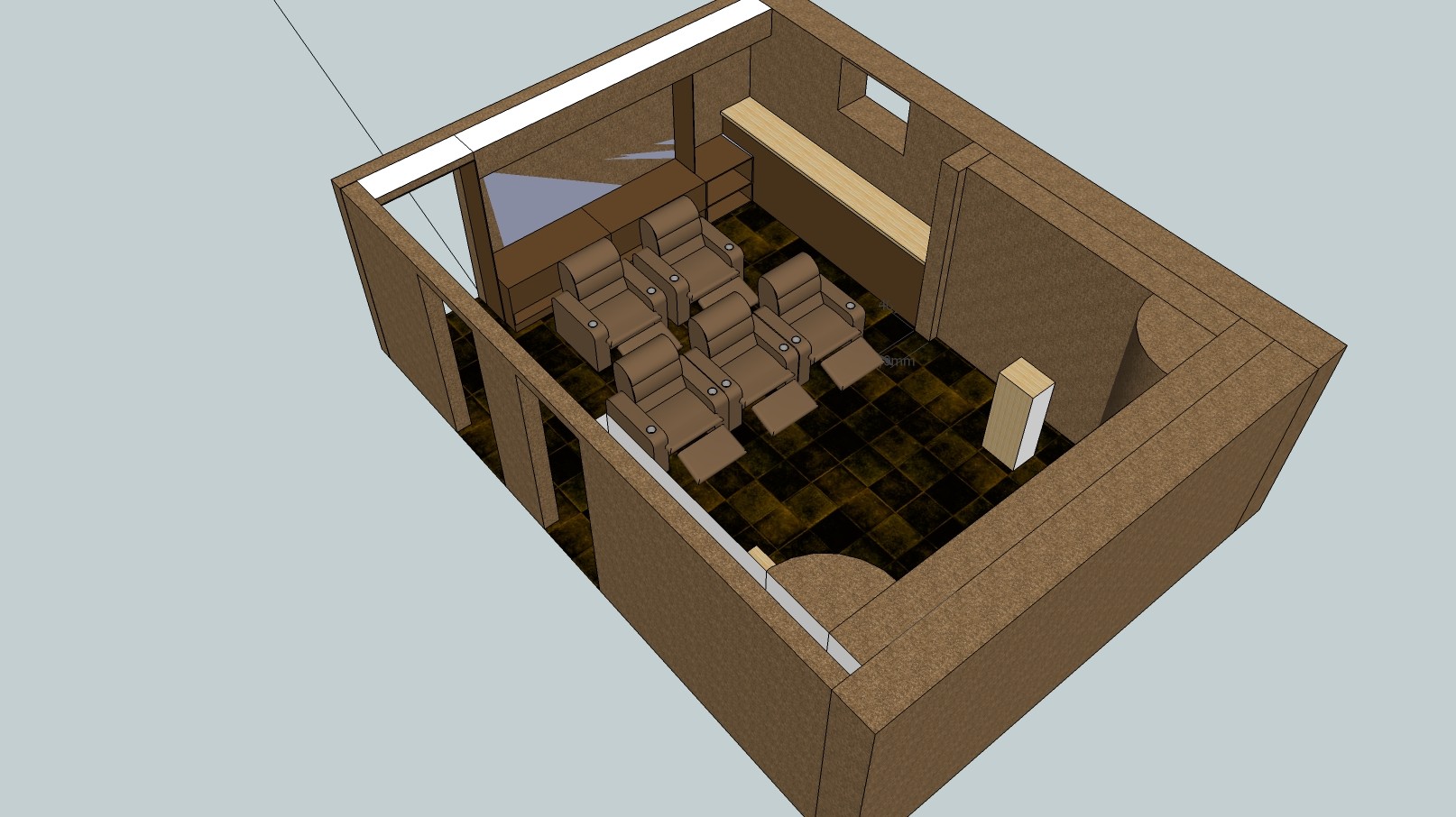

en av ideerna kring inredning
bakom lyssningsposition skall en stor diffusor med bakomliggande membranabsorbent monteras, bänken under fönstret blir en helmholtz resonator (2013-10-10 20:24:05)Bilden är högupplöst. Klicka i bilden för att zooma.
bakom lyssningsposition skall en stor diffusor med bakomliggande membranabsorbent monteras, bänken under fönstret blir en helmholtz resonator (2013-10-10 20:24:05)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

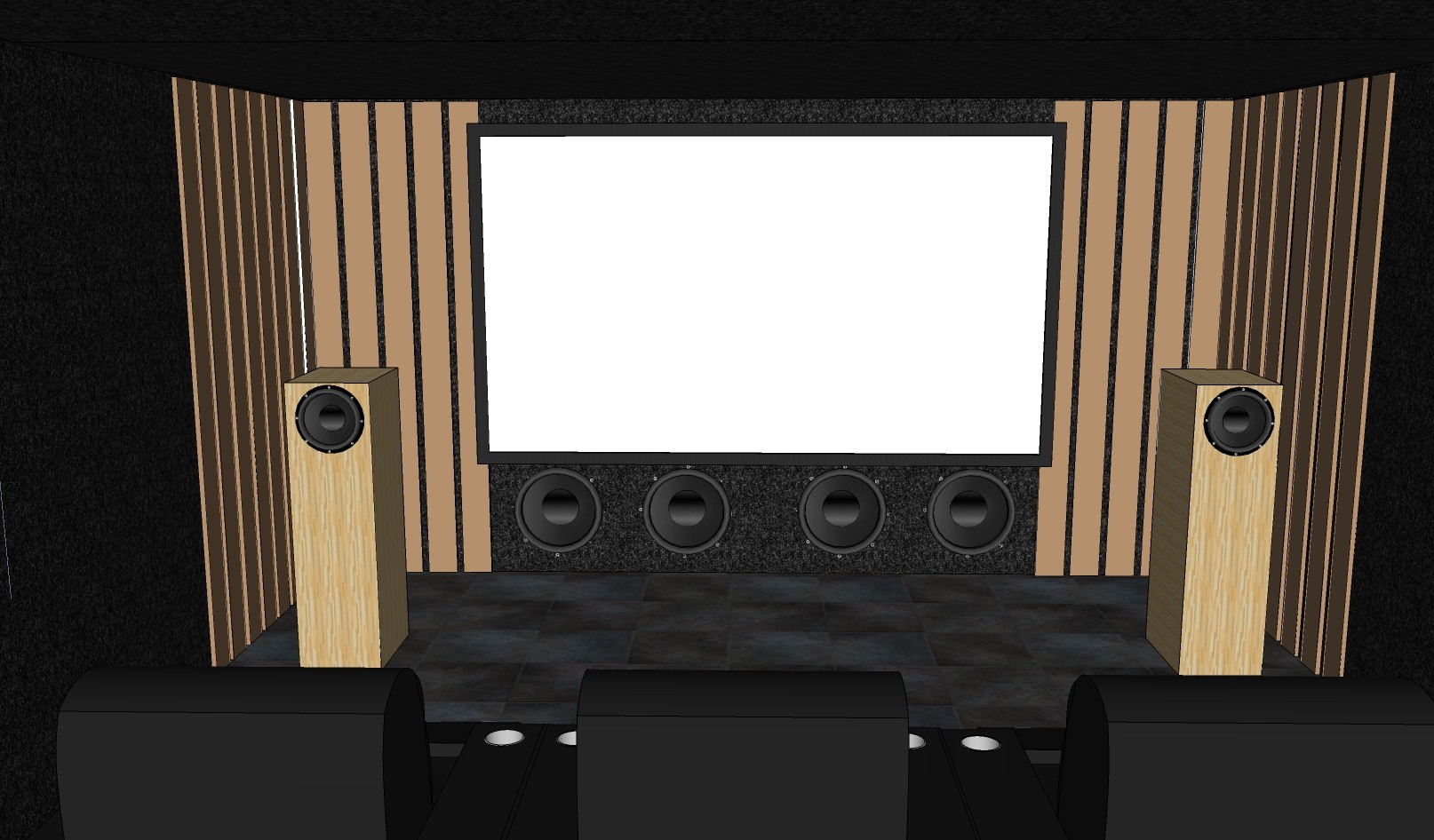

tänkbar utsikt
har inte beslutat om var/hur basarna skall monteras, det får vänta till akustikmätningarna är gjorde, det här var en av ideérna (2013-10-10 20:27:57)Bilden är högupplöst. Klicka i bilden för att zooma.
har inte beslutat om var/hur basarna skall monteras, det får vänta till akustikmätningarna är gjorde, det här var en av ideérna (2013-10-10 20:27:57)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

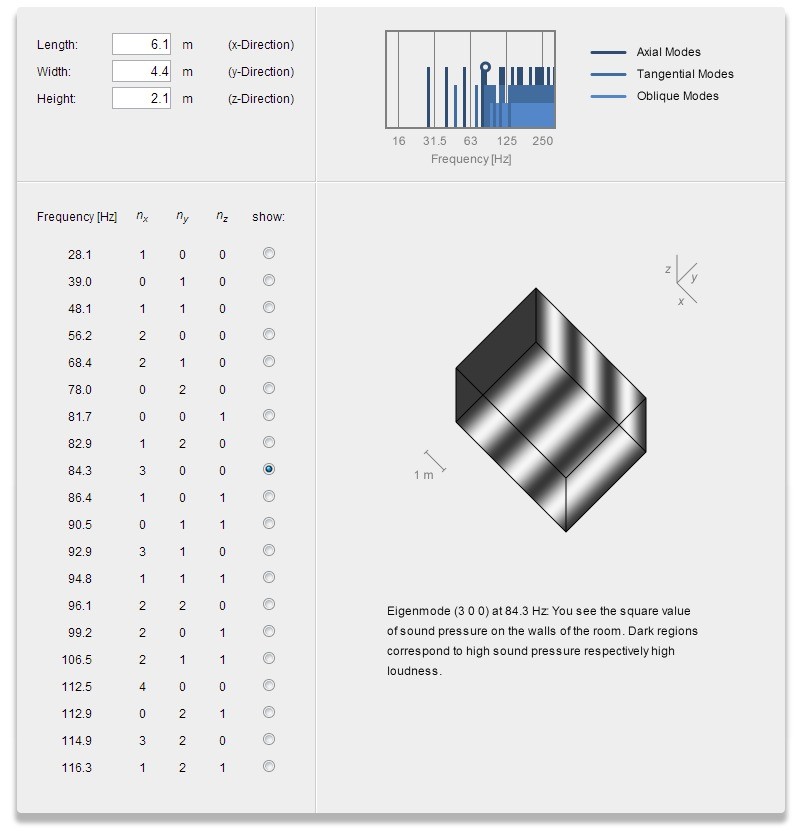

teoretisk fördelninge av axiella noder
Eigenmodes calculator är ett fantastiskt verkty för att visualiera resonanser, bygger man i en betongbunker brukar teori och praktik ligga ganska nära varandra.
http://www.hunecke.de/en/calculators/room-eigenmodes.html (2013-10-11 13:00:39)Bilden är högupplöst. Klicka i bilden för att zooma.
Eigenmodes calculator är ett fantastiskt verkty för att visualiera resonanser, bygger man i en betongbunker brukar teori och praktik ligga ganska nära varandra.
http://www.hunecke.de/en/calculators/room-eigenmodes.html (2013-10-11 13:00:39)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
fronthögtalare klara
Nu är frontarna klara, skruvskallarna stör lite, men oa.s. kommer ju dessa att sitta bakom duken... (2013-10-12 13:15:01)Bilden är högupplöst. Klicka i bilden för att zooma.
Nu är frontarna klara, skruvskallarna stör lite, men oa.s. kommer ju dessa att sitta bakom duken... (2013-10-12 13:15:01)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

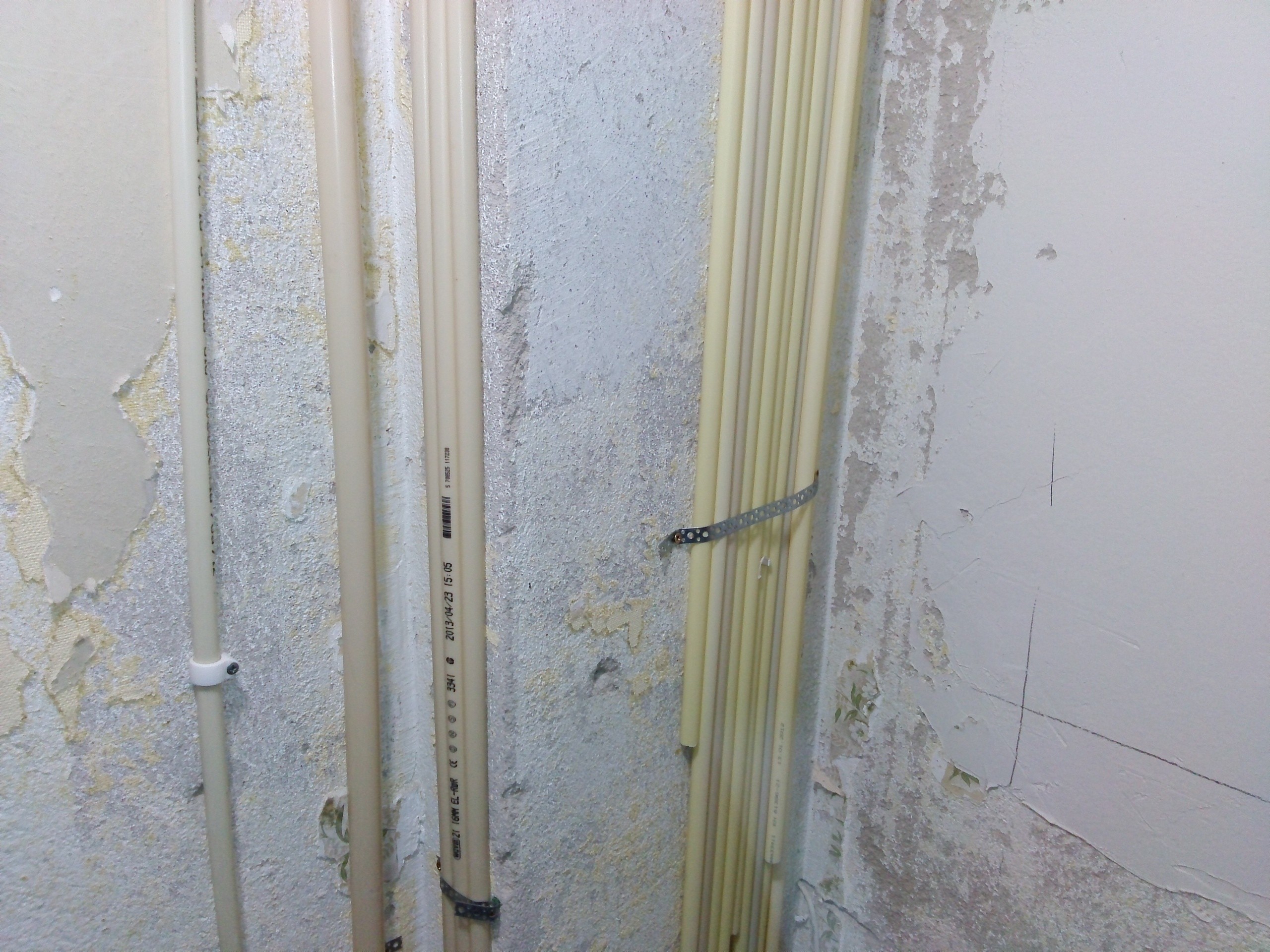

en, två, många kablar

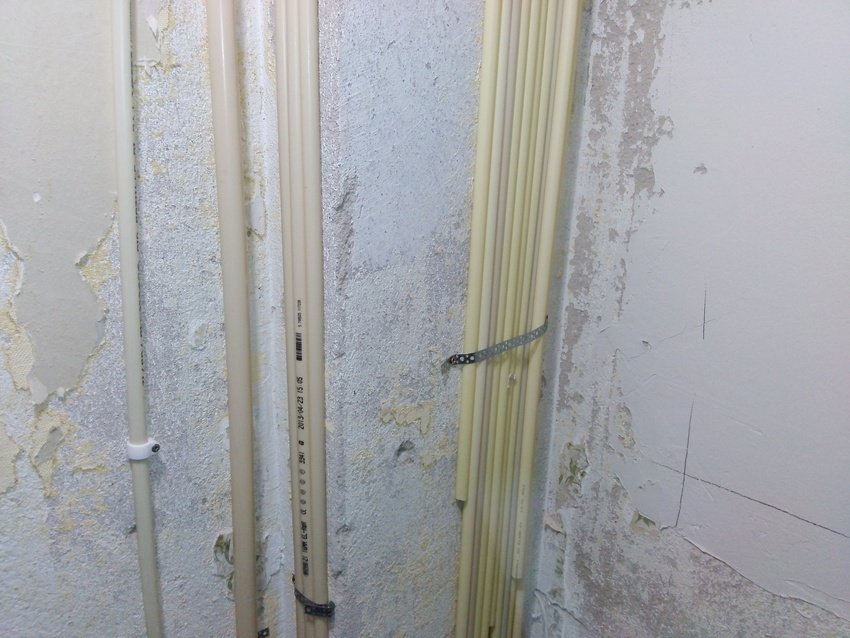

Eftersom jag bestämde mig för att fördra för 11 surroundkanaler alá Odessey-modell med både front-wide och front-high, krävs det ett och annat VP-rör, totalt landade det på ungefär 120m.
(2013-10-13 19:06:31)Bilden är högupplöst. Klicka i bilden för att zooma.
Eftersom jag bestämde mig för att fördra för 11 surroundkanaler alá Odessey-modell med både front-wide och front-high, krävs det ett och annat VP-rör, totalt landade det på ungefär 120m.
(2013-10-13 19:06:31)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

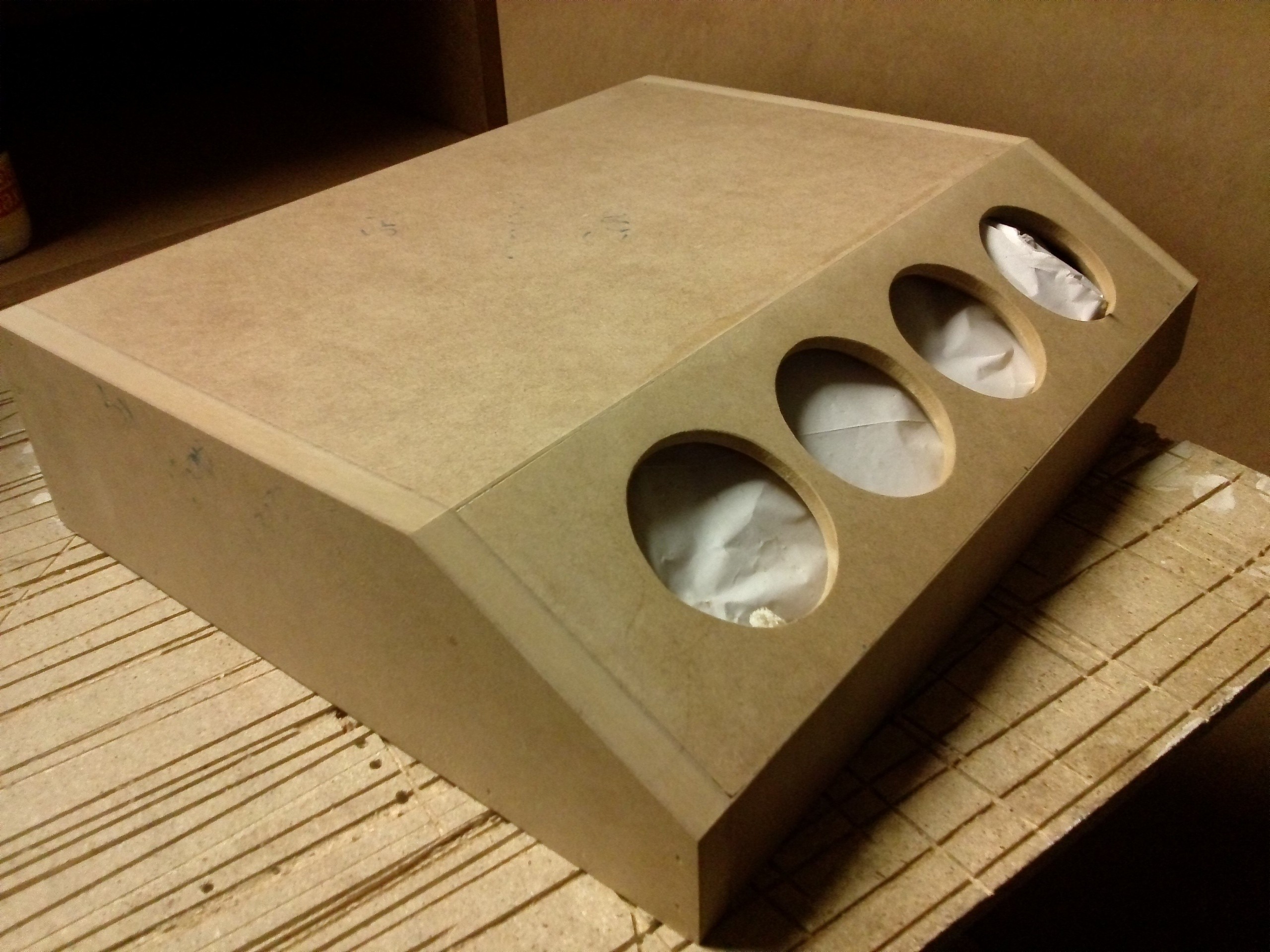

Front-wide

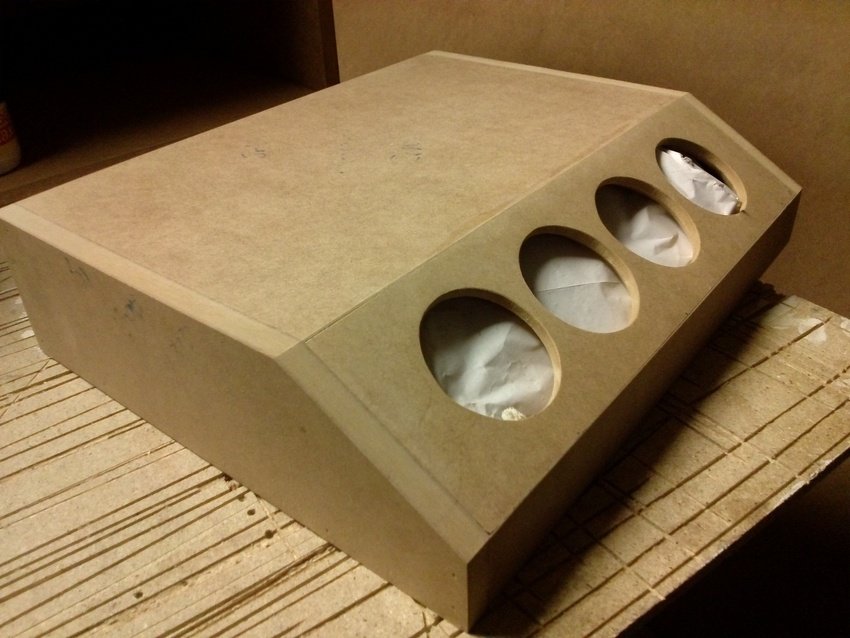

Högtalare för front-wide snickrade, dessa kommer att synas, så de skall slipas och grundmålas i väntan på att jag bestämt färg på väggar och textiler.
baffeln är vinklad mot lyssningsposition enligt de rekommendationer som gäller för Audessey DSX, har bara tillverkat två än så länge, kommer köra utan front-high till en början. (2013-10-14 19:18:20)Bilden är högupplöst. Klicka i bilden för att zooma.
Högtalare för front-wide snickrade, dessa kommer att synas, så de skall slipas och grundmålas i väntan på att jag bestämt färg på väggar och textiler.
baffeln är vinklad mot lyssningsposition enligt de rekommendationer som gäller för Audessey DSX, har bara tillverkat två än så länge, kommer köra utan front-high till en början. (2013-10-14 19:18:20)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

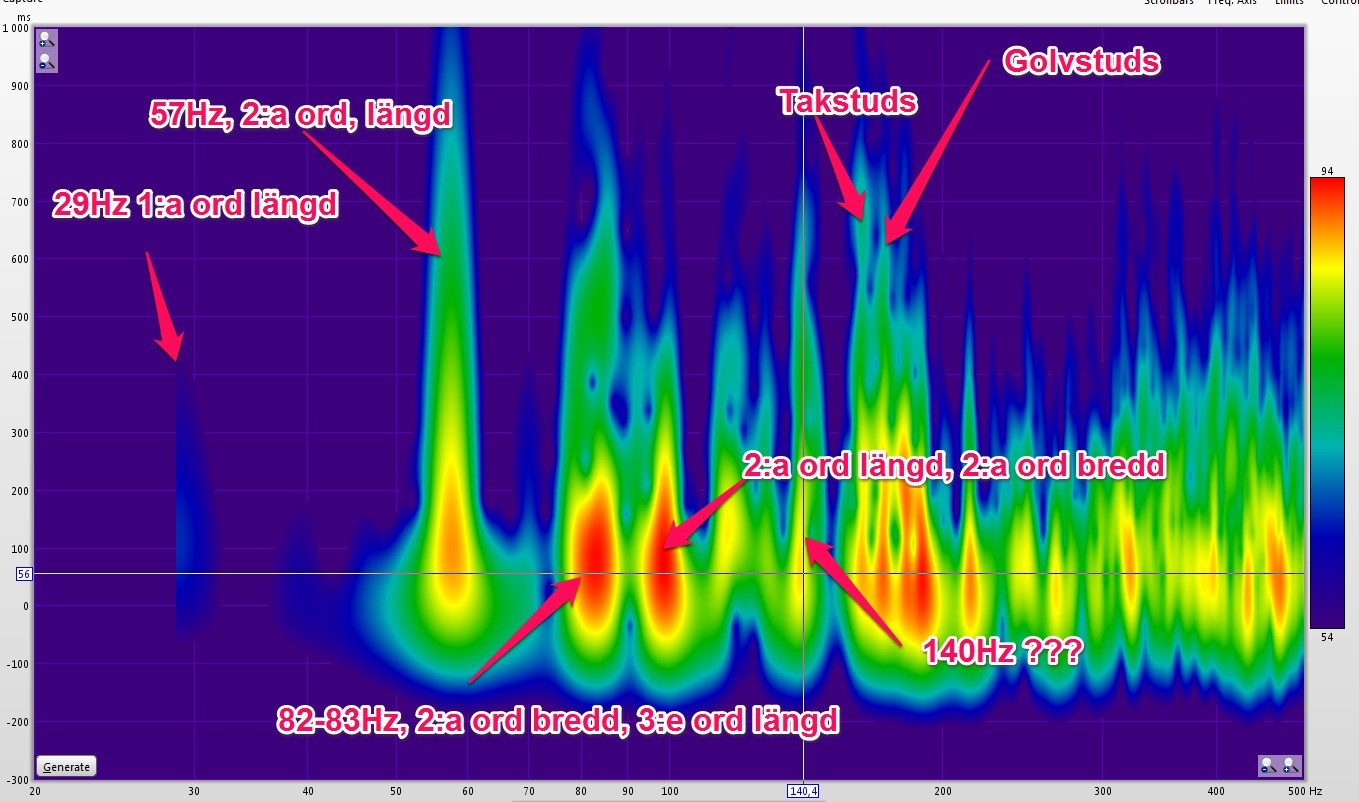

Första akustikmätningen gjord

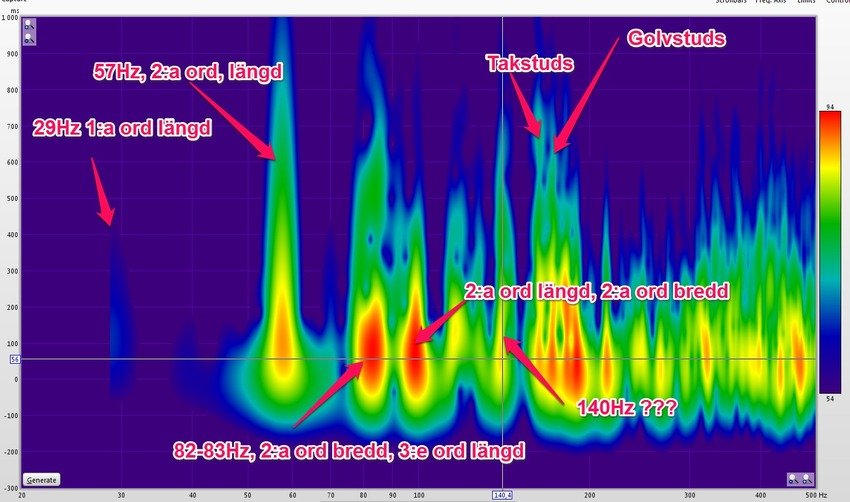

En första mätning av rummet är gjord, totalt 22 mätpunkter varav detta är "sweetspot" (2013-10-14 19:40:02)Bilden är högupplöst. Klicka i bilden för att zooma.
En första mätning av rummet är gjord, totalt 22 mätpunkter varav detta är "sweetspot" (2013-10-14 19:40:02)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

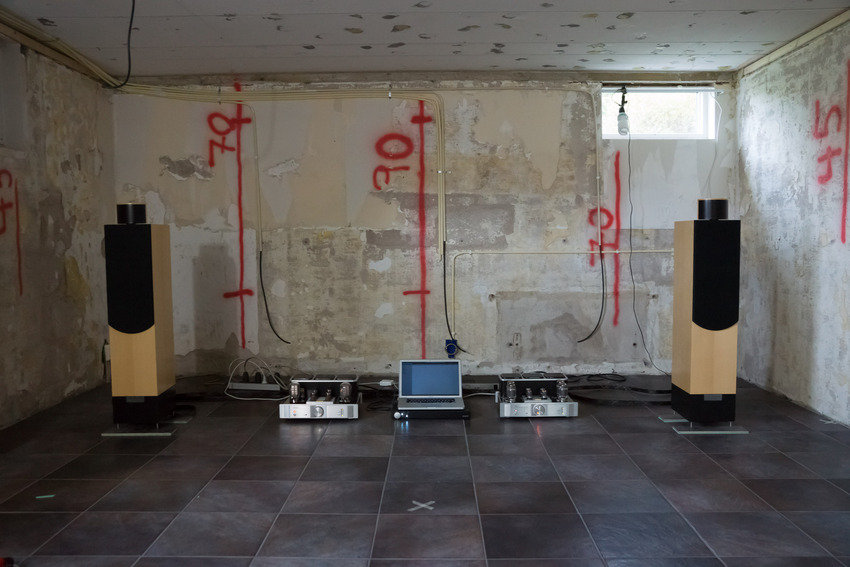

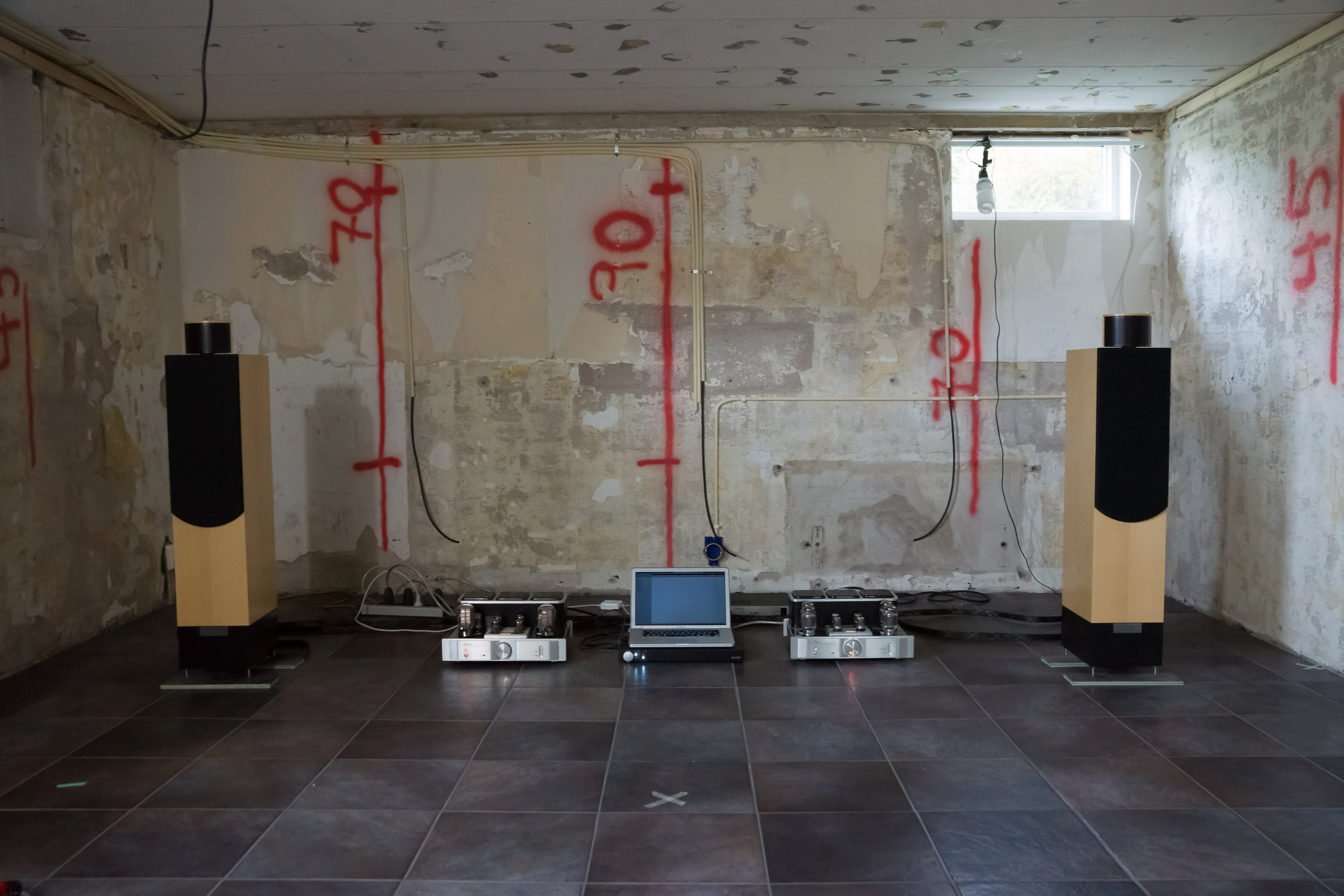

Provisorisk uppställning av tvåkanal
I fredags var det dags för en första mätning av det tommar rummet, inför det ställdes tvåkanalsanläggningen upp provisoriskt för att kunna kolla högtalarnas spridning samt få en uppfattning om SBIR.
(2013-10-20 18:05:55)Bilden är högupplöst. Klicka i bilden för att zooma.
I fredags var det dags för en första mätning av det tommar rummet, inför det ställdes tvåkanalsanläggningen upp provisoriskt för att kunna kolla högtalarnas spridning samt få en uppfattning om SBIR.
(2013-10-20 18:05:55)
Bilden är högupplöst. Klicka i bilden för att zooma.

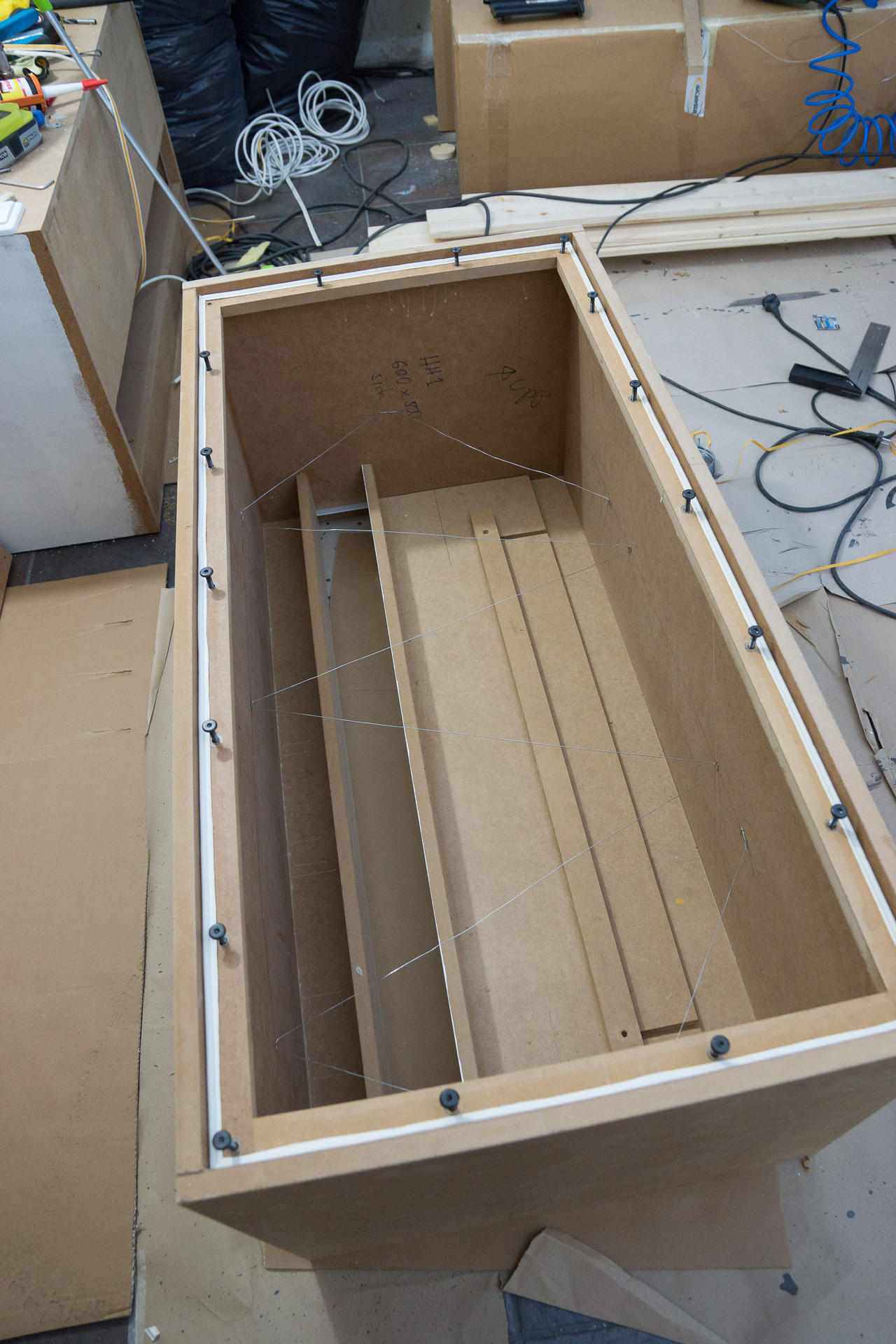

Luft är bra
Ett ganska uppenbart problem med mitt hembio-rum är att huset har självdragsventilation, till-luften sitterpå ytterväggen (bakom pelaren) men all frånluft sitter i andra delen av källaren, det betyder att all luftgenomströmning i källaren upphör när jag stänger dörren...
tidigare hade källaren öppen planlösning, då var det inget problem.

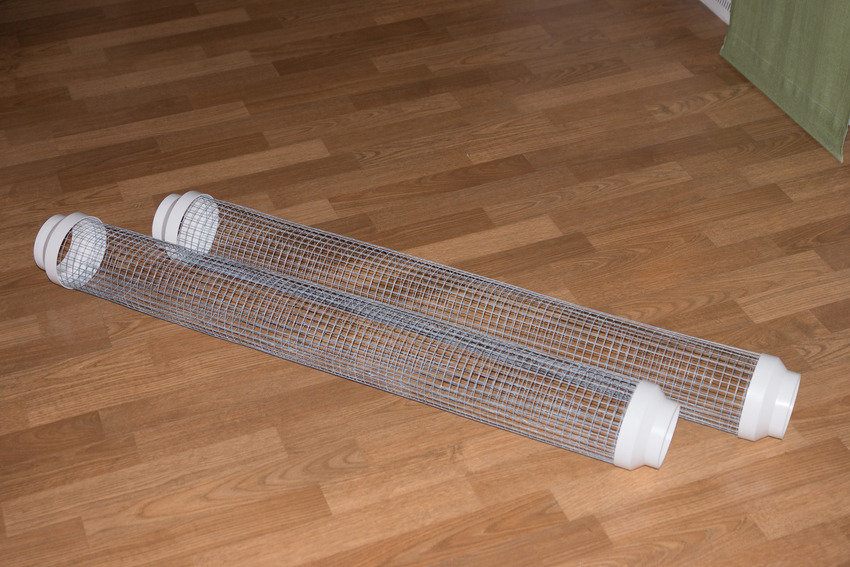

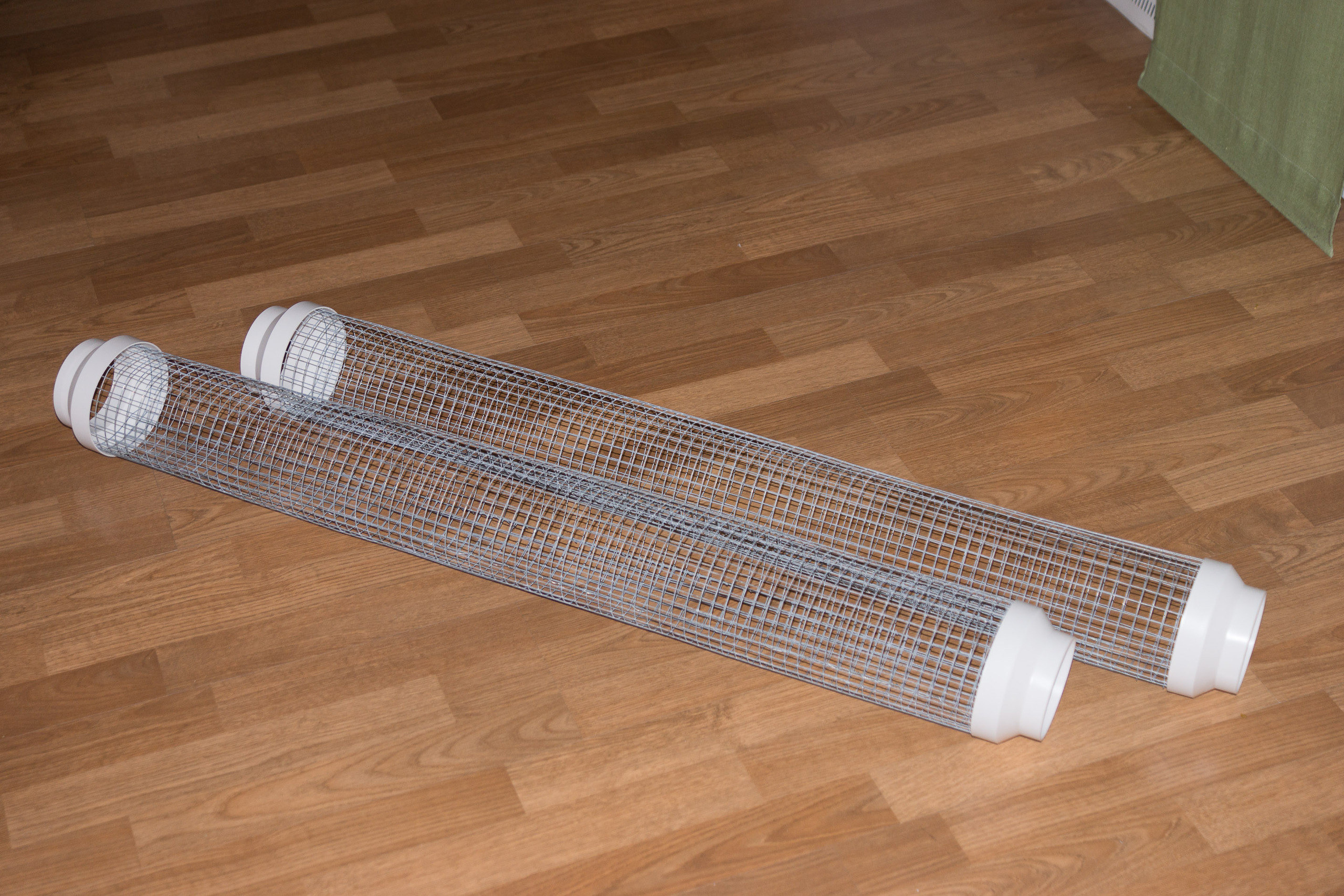

på bilden är insidan på det som skall bli ljuddämpare till den forcerade ventilationen, galvat när och två 100-125mm adapter för ventilationsrör (2013-11-03 11:01:58)Bilden är högupplöst. Klicka i bilden för att zooma.
Ett ganska uppenbart problem med mitt hembio-rum är att huset har självdragsventilation, till-luften sitterpå ytterväggen (bakom pelaren) men all frånluft sitter i andra delen av källaren, det betyder att all luftgenomströmning i källaren upphör när jag stänger dörren...
tidigare hade källaren öppen planlösning, då var det inget problem.
på bilden är insidan på det som skall bli ljuddämpare till den forcerade ventilationen, galvat när och två 100-125mm adapter för ventilationsrör (2013-11-03 11:01:58)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
ljuddämpare

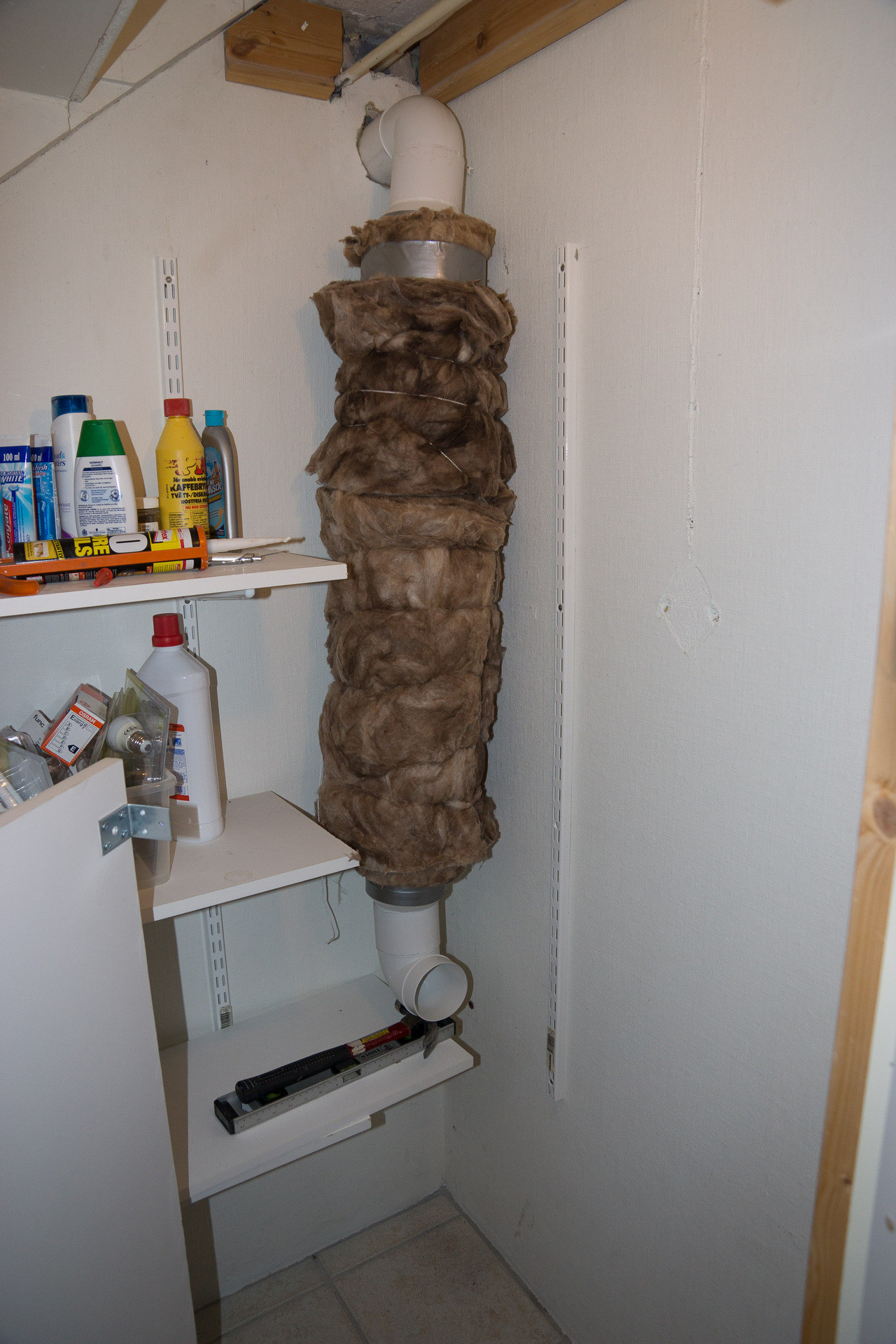

ljuddämparen kläddes med först fiberduk för att hålla isoleringen på utsidan, och senda Knauf Ecose isolering.
Ett hål togs upp i bakväggen så att utluften blåses ut under förrådet under trappan på andra sidan väggen, här skall det sitta en kanalfläkt som styrs av en brytare på dörren till hembion, när dörren stängs startar den forcerade ventilationen.
Dämparen skall byggas in bakom vita träskivor när det är klart. (2013-11-03 11:11:22)Bilden är högupplöst. Klicka i bilden för att zooma.
ljuddämparen kläddes med först fiberduk för att hålla isoleringen på utsidan, och senda Knauf Ecose isolering.
Ett hål togs upp i bakväggen så att utluften blåses ut under förrådet under trappan på andra sidan väggen, här skall det sitta en kanalfläkt som styrs av en brytare på dörren till hembion, när dörren stängs startar den forcerade ventilationen.
Dämparen skall byggas in bakom vita träskivor när det är klart. (2013-11-03 11:11:22)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
mer ventilation
bakre väggen, det runda röret till vänster går till ljuddämparen, det fyrkantiga kommer att gå ner till hyllan där förstärkaren skall så, vägg-uttaget i mitten är till projektorn, alltså kommer friskluft in i främre delen av bion, och ventileras ut bakom projektorn. (2013-11-03 11:14:34)Bilden är högupplöst. Klicka i bilden för att zooma.
bakre väggen, det runda röret till vänster går till ljuddämparen, det fyrkantiga kommer att gå ner till hyllan där förstärkaren skall så, vägg-uttaget i mitten är till projektorn, alltså kommer friskluft in i främre delen av bion, och ventileras ut bakom projektorn. (2013-11-03 11:14:34)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

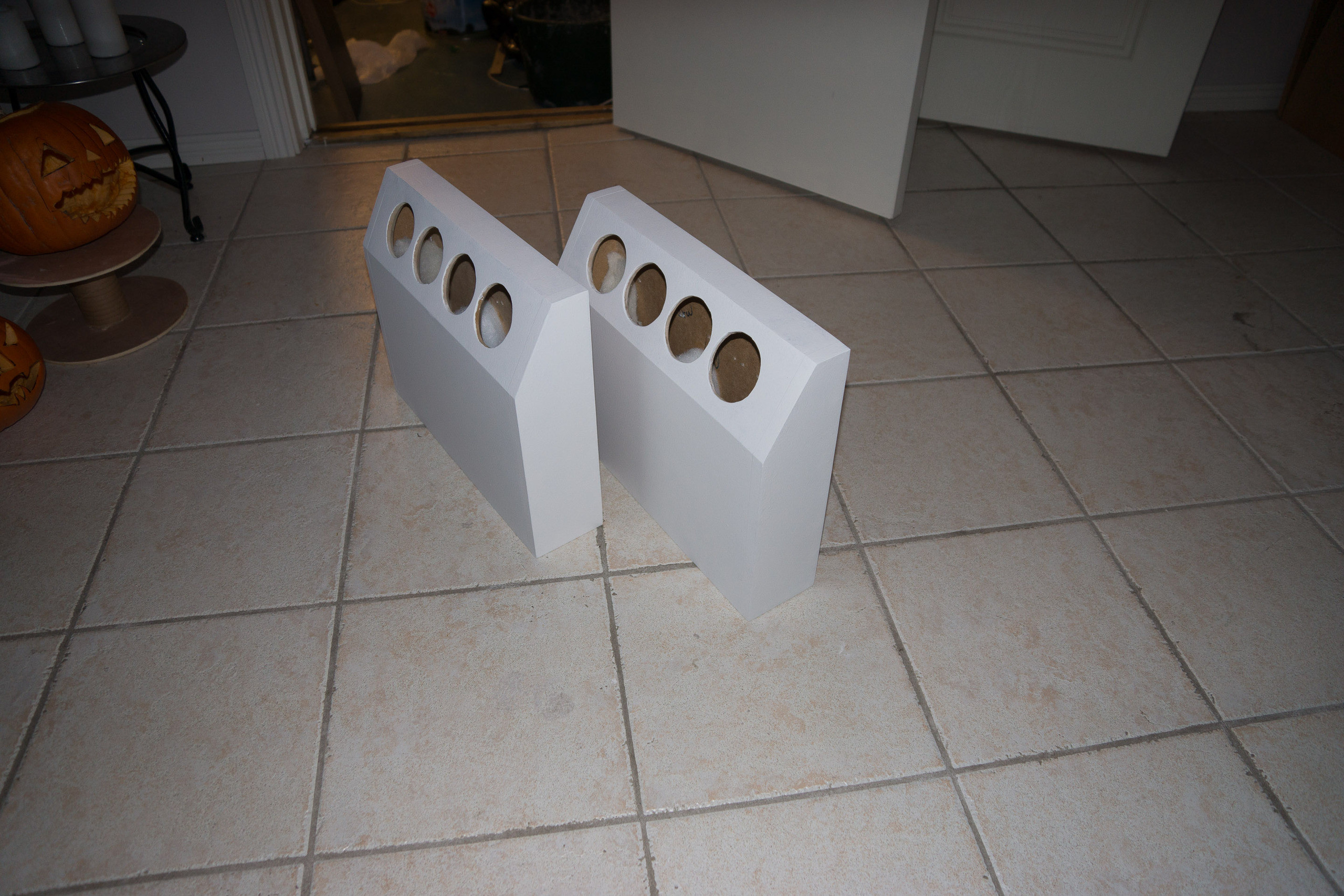

Front-wide

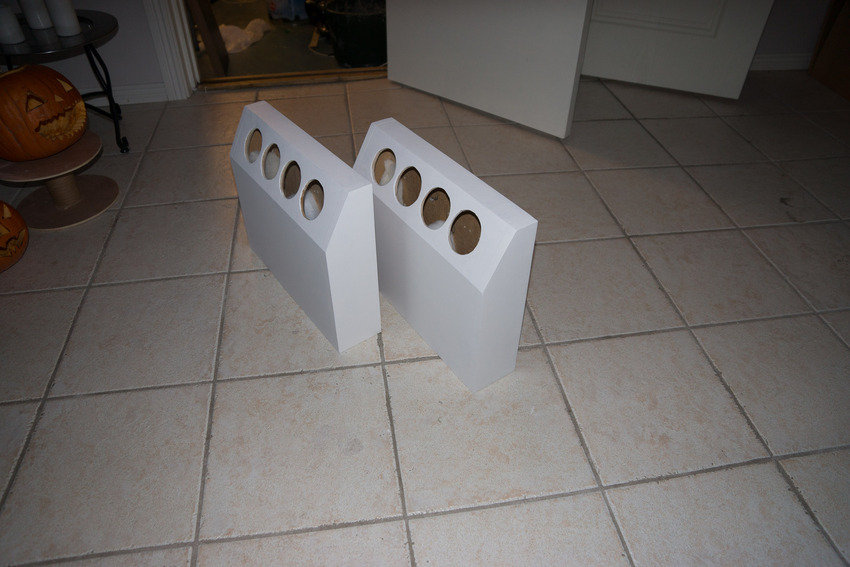

front-wide högtalarna är spacklade och grundmålade, tyvärr gjordes arbetet i garaget med relativt hög luftfuktighet, när dem väl kom in tog det bara en veckan innan skarvarna syntes, och detta trots kvistlack underst.
vet fortfarande inte hur dem skall ytbehandlas. (2013-11-03 11:17:06)Bilden är högupplöst. Klicka i bilden för att zooma.
front-wide högtalarna är spacklade och grundmålade, tyvärr gjordes arbetet i garaget med relativt hög luftfuktighet, när dem väl kom in tog det bara en veckan innan skarvarna syntes, och detta trots kvistlack underst.
vet fortfarande inte hur dem skall ytbehandlas. (2013-11-03 11:17:06)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

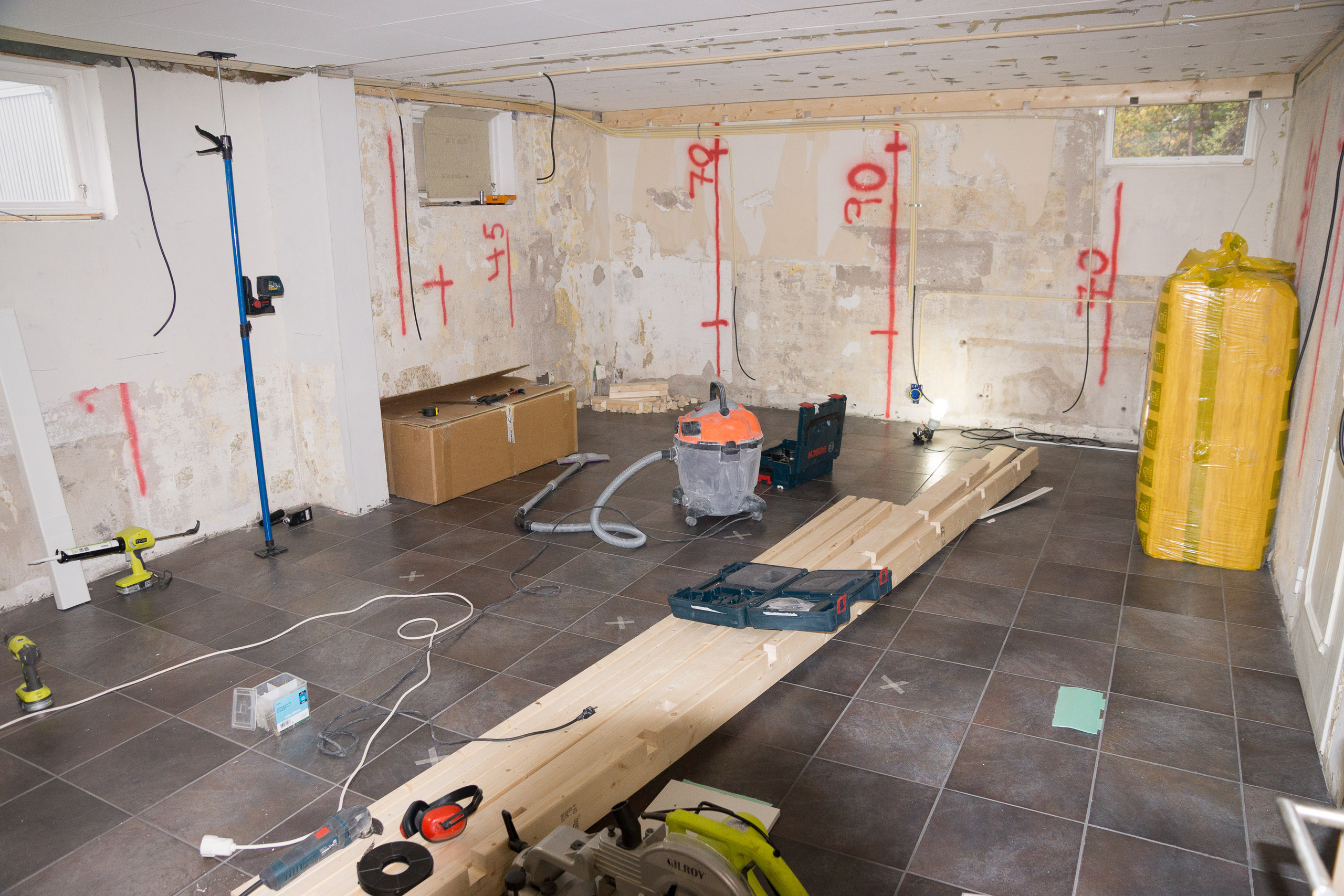

stökigt igen

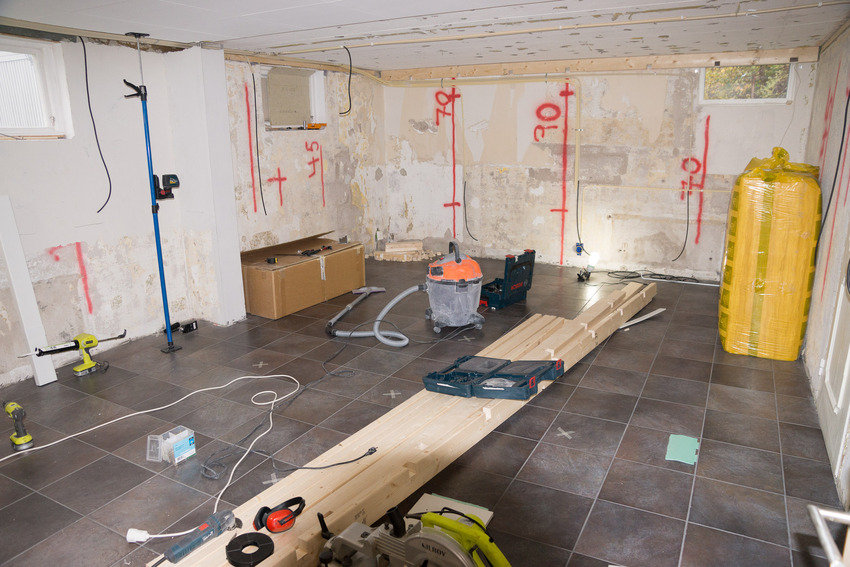

arbete har påbörjats med att regla upp taket, saknar fortfarande tyg och spaltpanel. (2013-11-03 11:20:04)Bilden är högupplöst. Klicka i bilden för att zooma.
arbete har påbörjats med att regla upp taket, saknar fortfarande tyg och spaltpanel. (2013-11-03 11:20:04)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

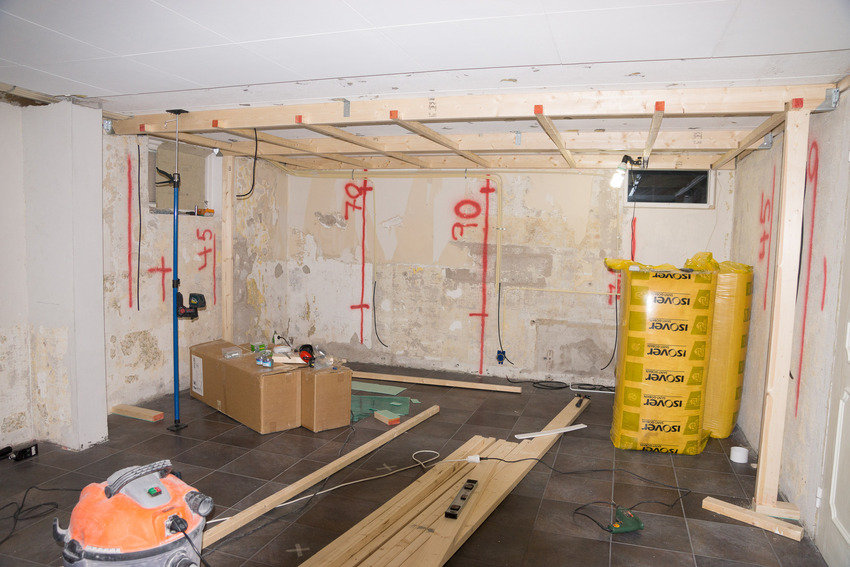

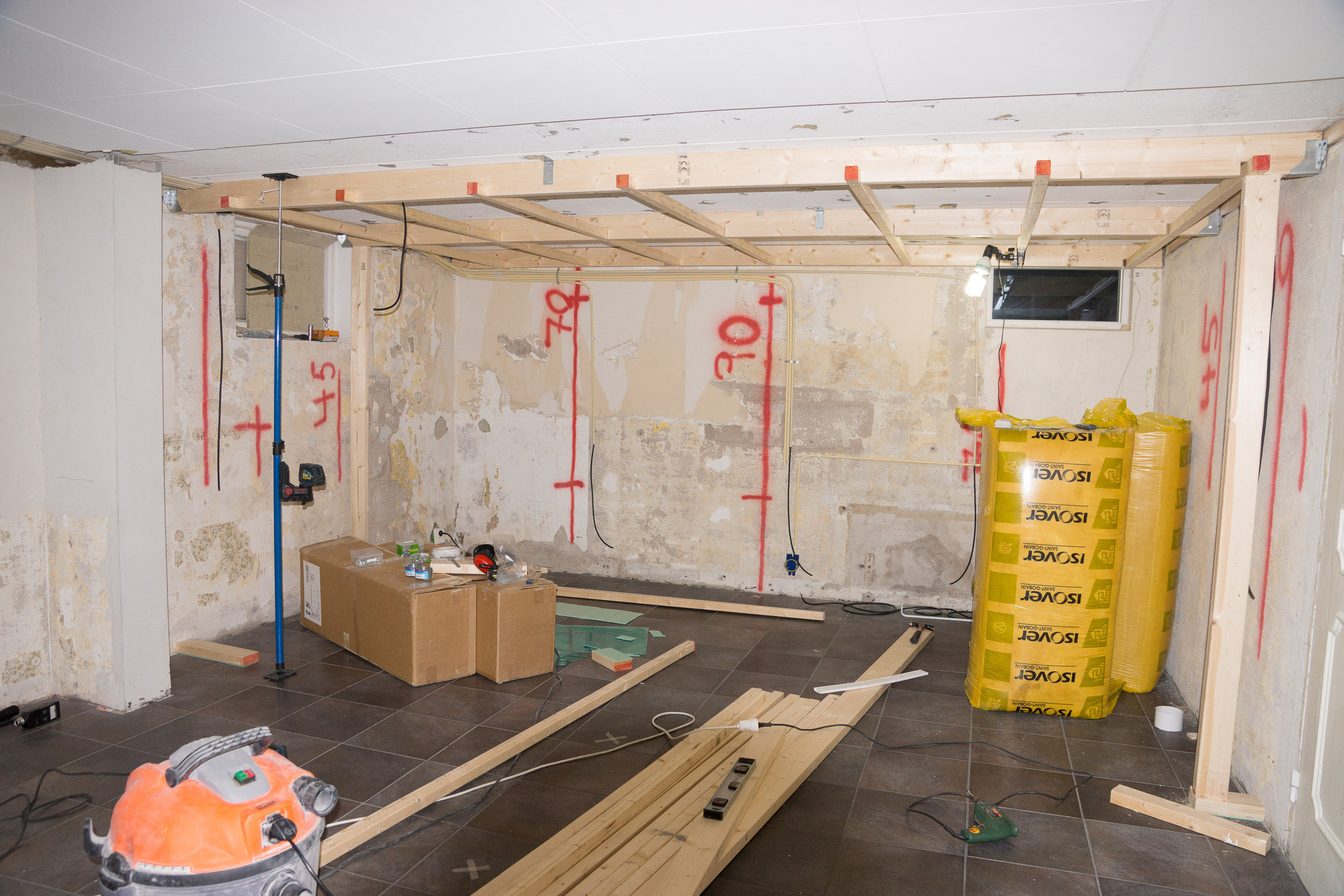

främre taket reglat
ibland är man effektiv, en söndageftermiddag tog det, men nu är främre delen av taket reglat.
taket ska kläs med spaltpanel, vilket väger en del, tack o lov för lättbetongskruv...innan taket får sin isolering ska jag fördra kablar till spotlights (2013-11-03 20:00:12)Bilden är högupplöst. Klicka i bilden för att zooma.
ibland är man effektiv, en söndageftermiddag tog det, men nu är främre delen av taket reglat.
taket ska kläs med spaltpanel, vilket väger en del, tack o lov för lättbetongskruv...innan taket får sin isolering ska jag fördra kablar till spotlights (2013-11-03 20:00:12)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

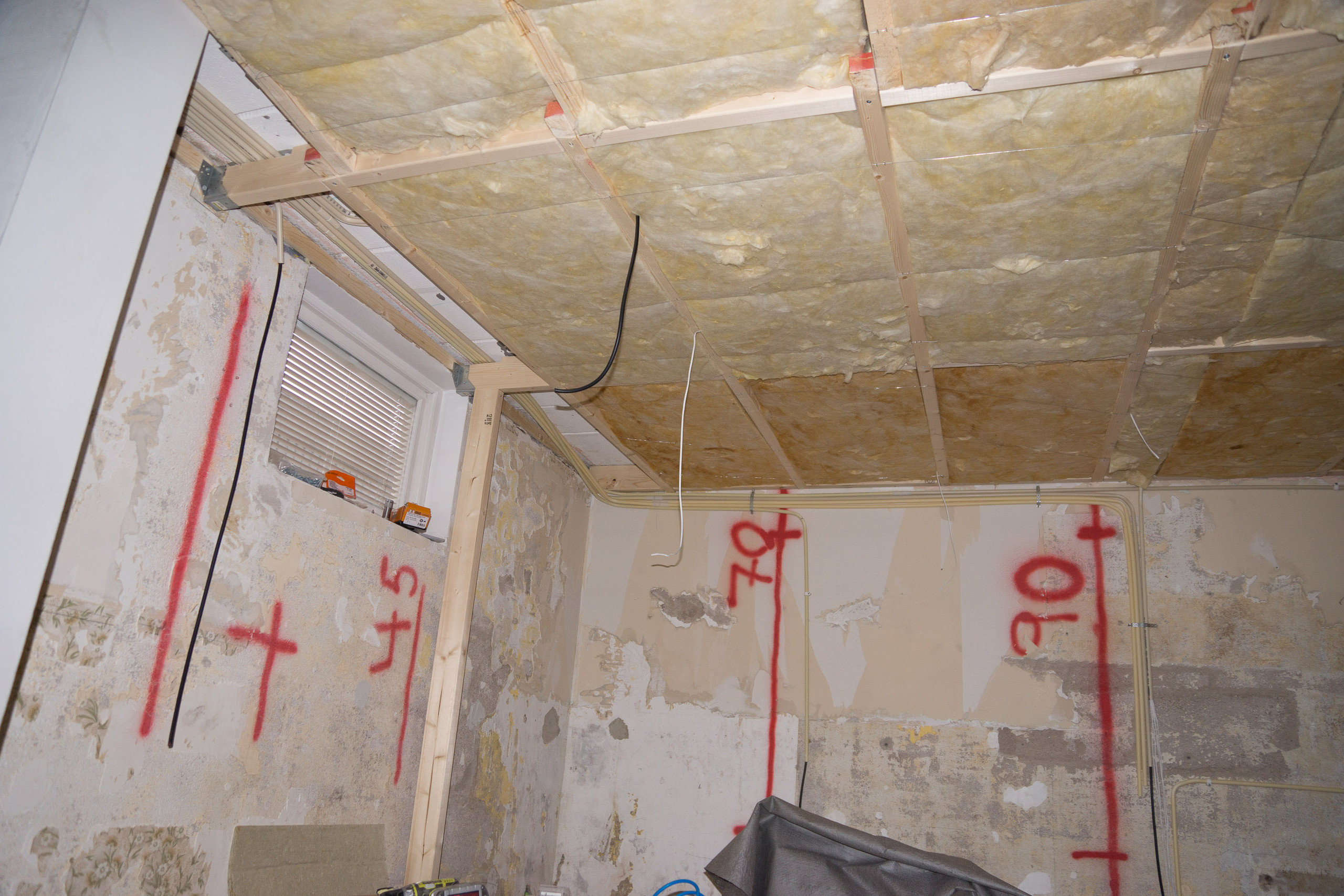

taket färdigreglat och försett med isolering
isoleringen ska kläs med fiberduk och sedan spaltpanel (2013-11-10 18:55:12)Bilden är högupplöst. Klicka i bilden för att zooma.
isoleringen ska kläs med fiberduk och sedan spaltpanel (2013-11-10 18:55:12)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

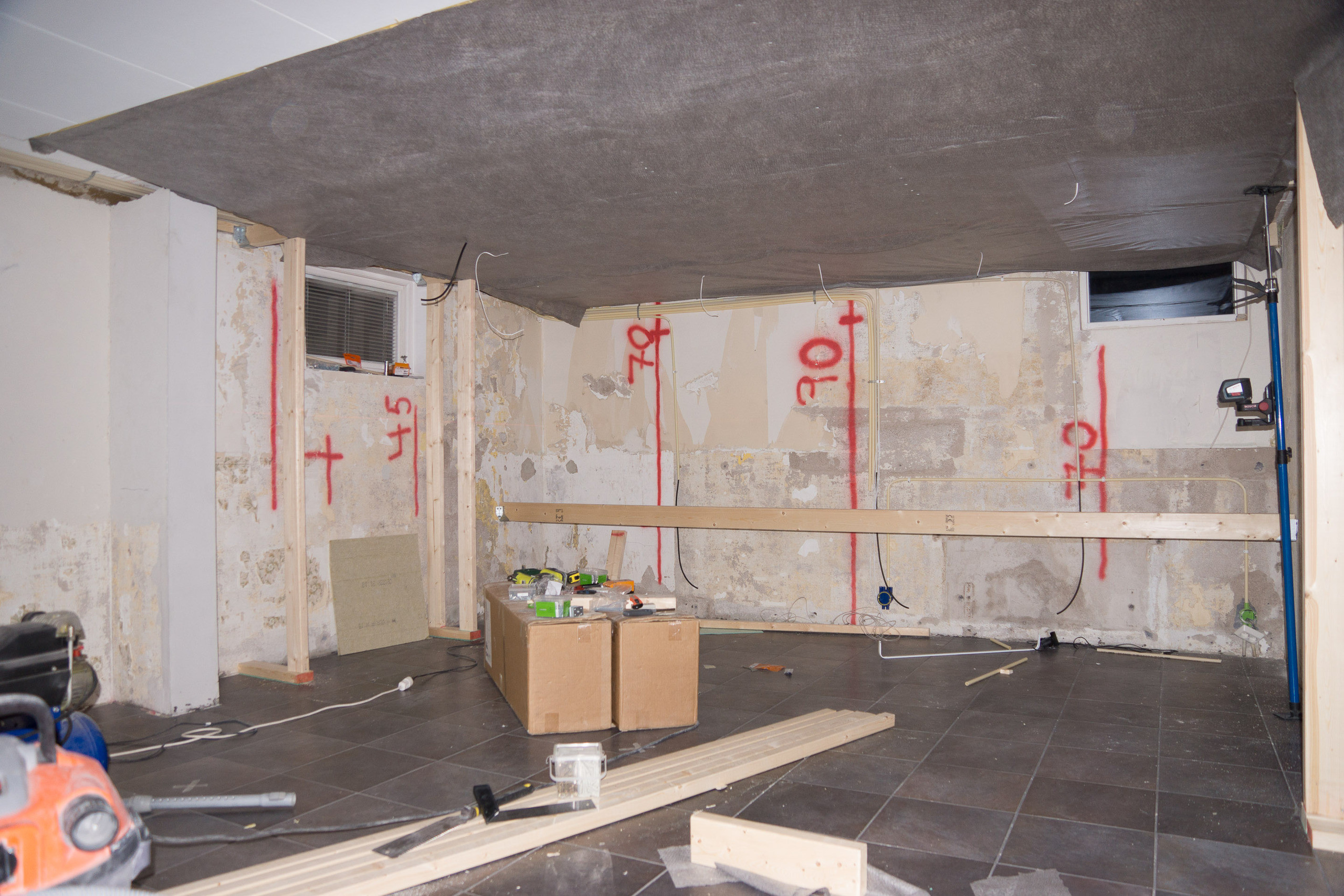

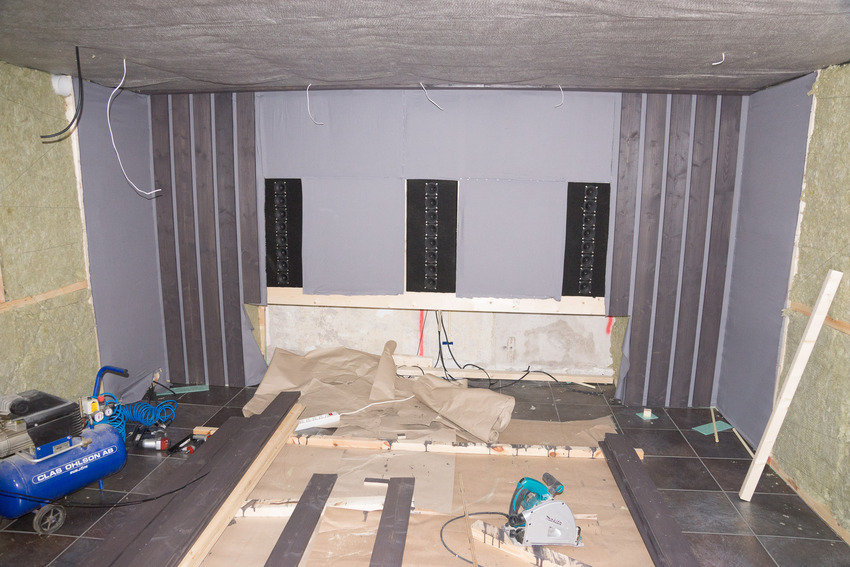

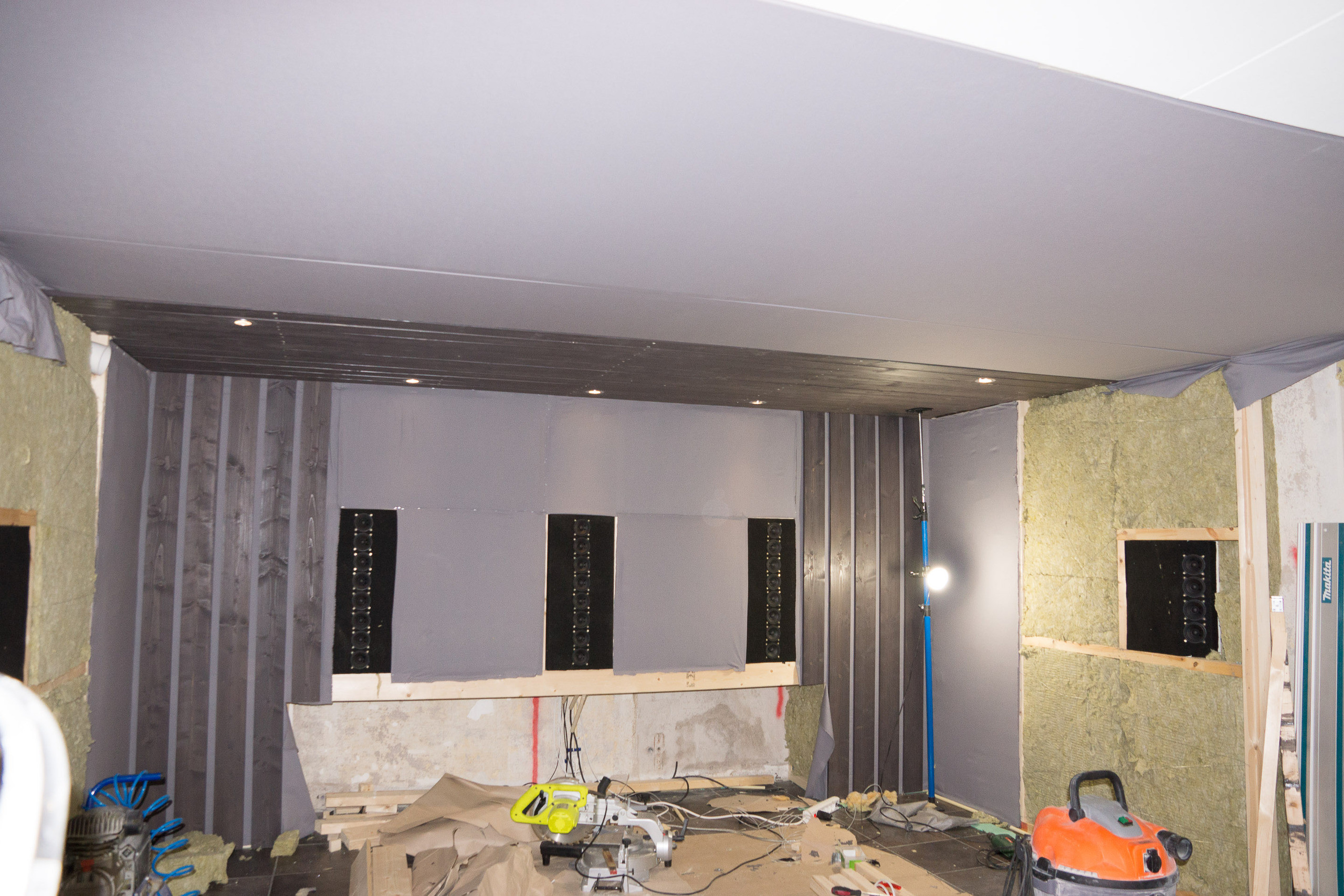

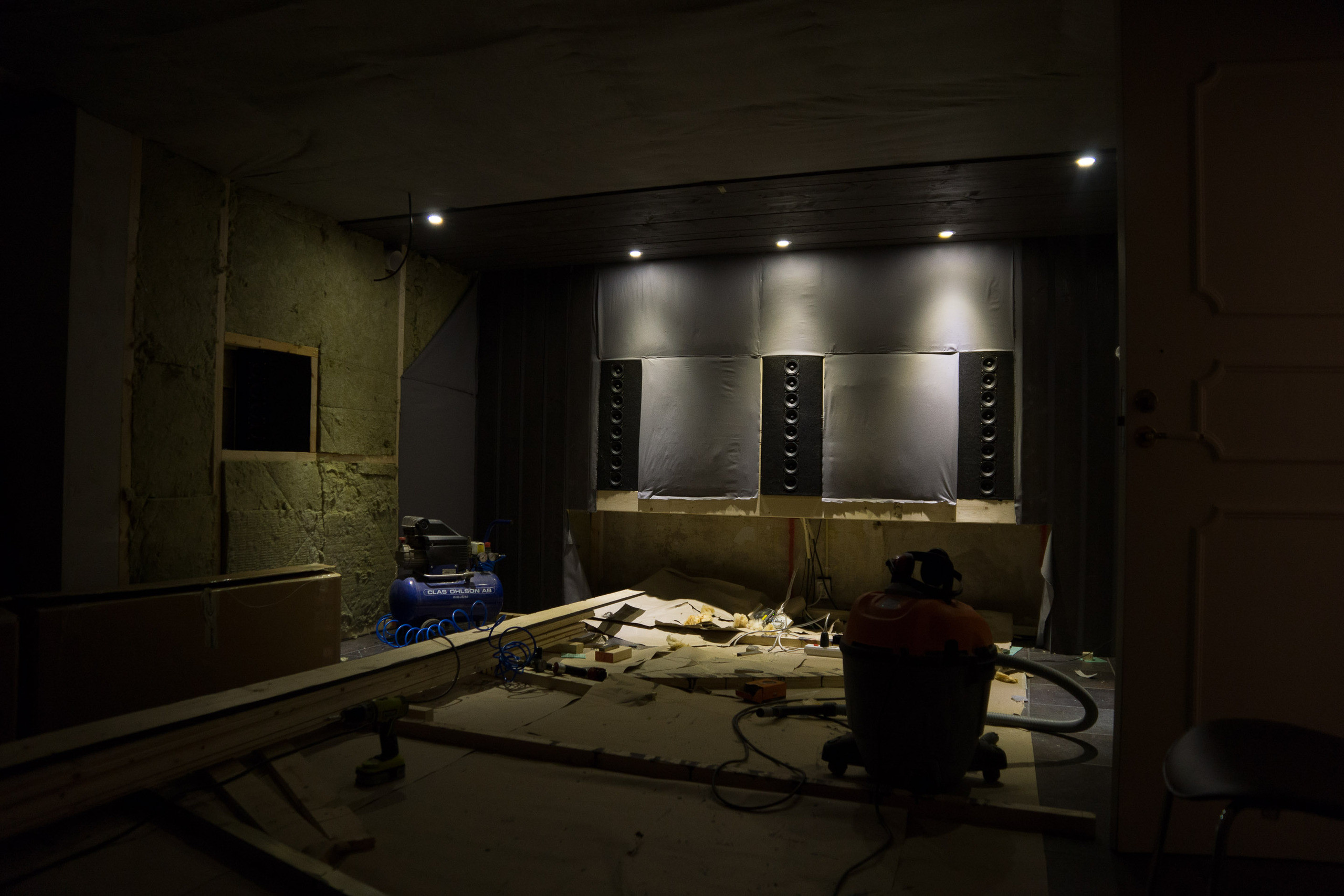

taker börjar arta sig

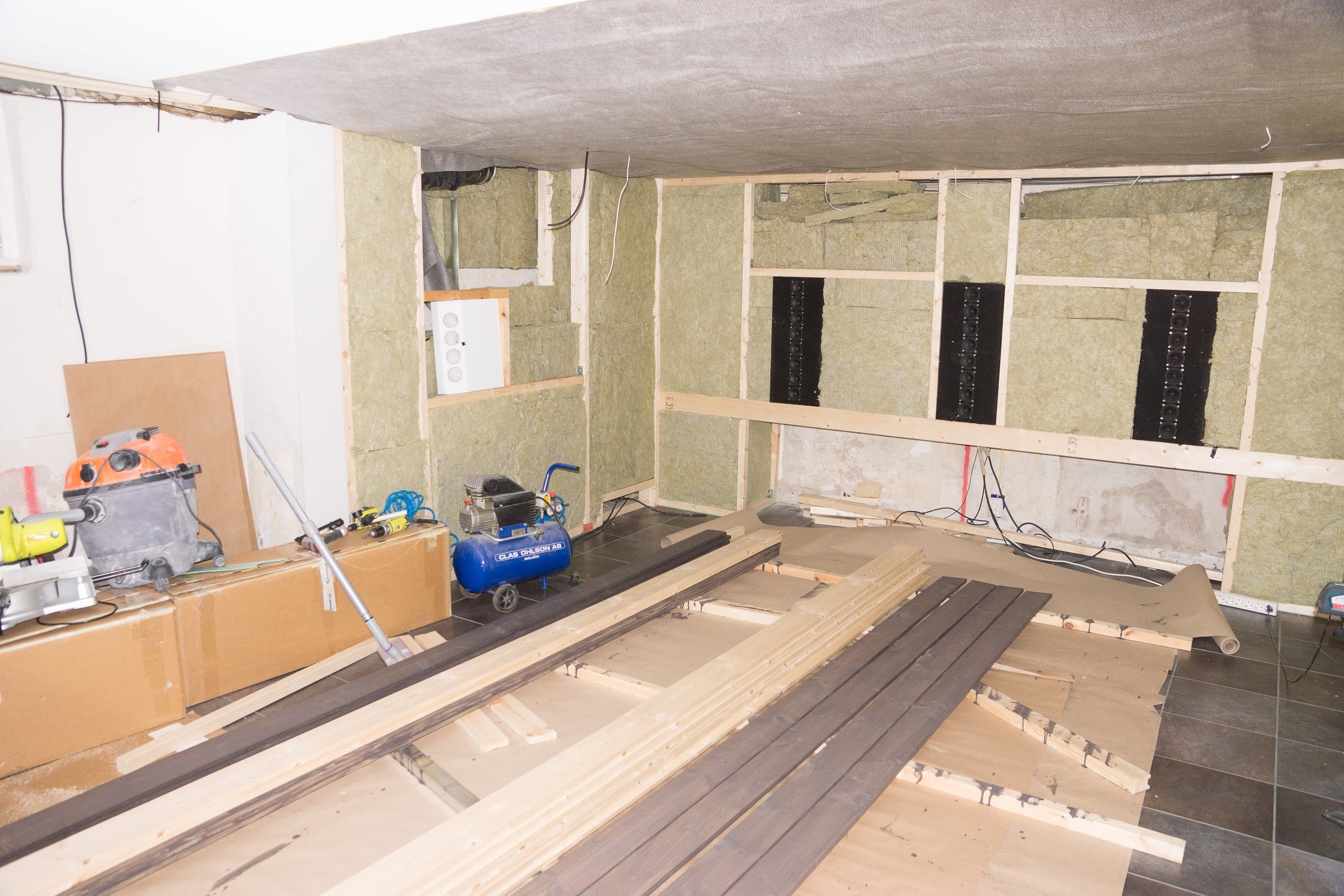

fiberduken är på, bästa köp denna månad: tryckluftsdriven klammerpistol...över 400 klammer gick det åt för att blir klar.
större delen av taket kommer att kläs med spaltpanel, och första reflektionspunkten kommer att kläs med mörkgrått tyg.

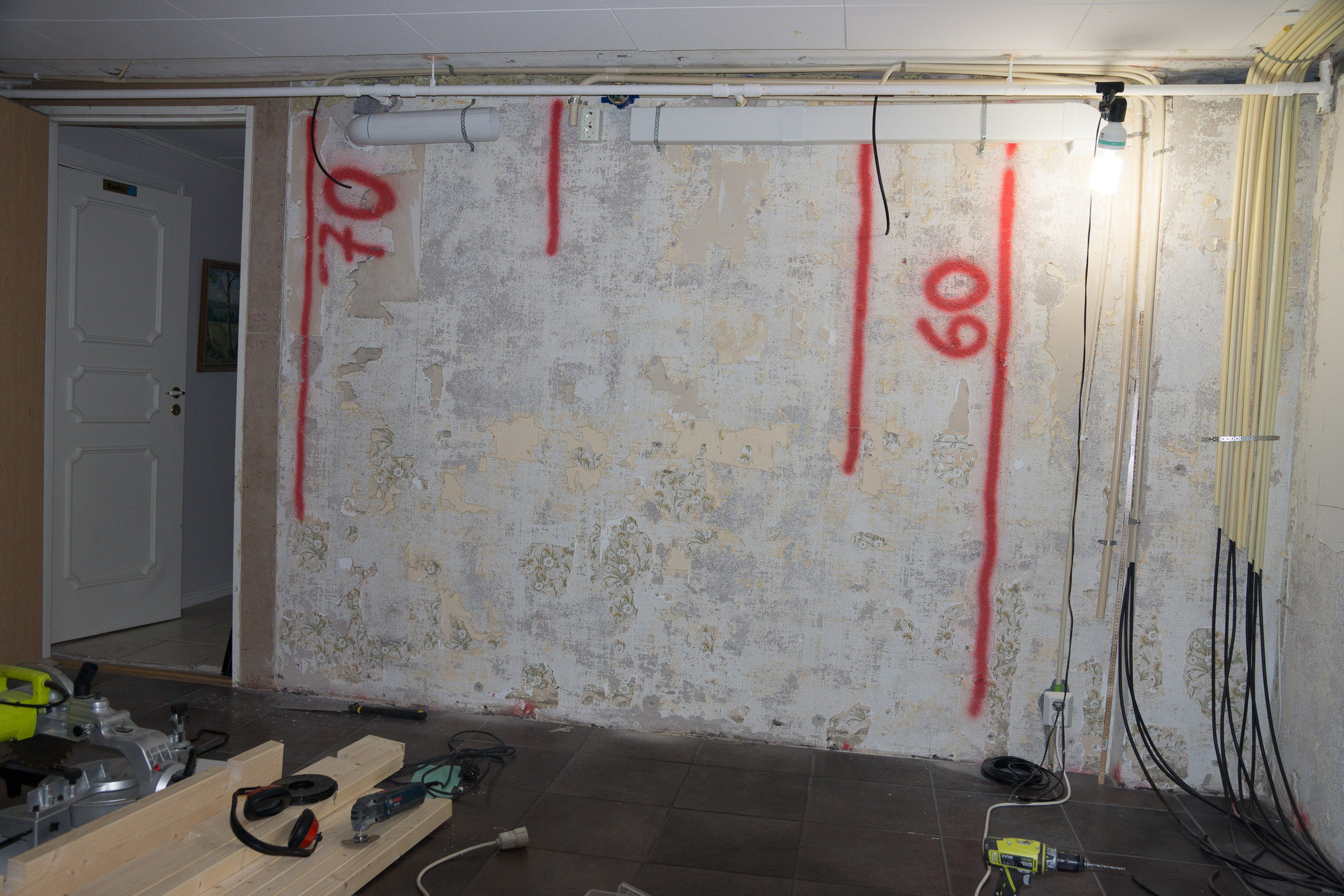

framväggen har fått sin första tvärbalk, ovan denna monteras högtalare och basarna hanmna under. (2013-11-10 18:56:22)Bilden är högupplöst. Klicka i bilden för att zooma.
fiberduken är på, bästa köp denna månad: tryckluftsdriven klammerpistol...över 400 klammer gick det åt för att blir klar.
större delen av taket kommer att kläs med spaltpanel, och första reflektionspunkten kommer att kläs med mörkgrått tyg.
framväggen har fått sin första tvärbalk, ovan denna monteras högtalare och basarna hanmna under. (2013-11-10 18:56:22)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Mer tänkbar utsikt
Nu när akustikmätningarna är gjorda är det lättare att planera hur rummet ska set ut, både främre delen och taket blir klätt med spaltpanel, det var bara alldeles för jobbigt att rita spaltpaneltakt i sketchup...
ev. blir det 2x15" i stället för 4x18" i framväggen, då får jag nämnligen plats med sub-slutsteget infällt i väggen.
färgerna blir mörkgrå och typ sandfärgat som det ser ut just nu (2013-11-10 19:08:37)Bilden är högupplöst. Klicka i bilden för att zooma.
Nu när akustikmätningarna är gjorda är det lättare att planera hur rummet ska set ut, både främre delen och taket blir klätt med spaltpanel, det var bara alldeles för jobbigt att rita spaltpaneltakt i sketchup...
ev. blir det 2x15" i stället för 4x18" i framväggen, då får jag nämnligen plats med sub-slutsteget infällt i väggen.
färgerna blir mörkgrå och typ sandfärgat som det ser ut just nu (2013-11-10 19:08:37)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
paketöppning

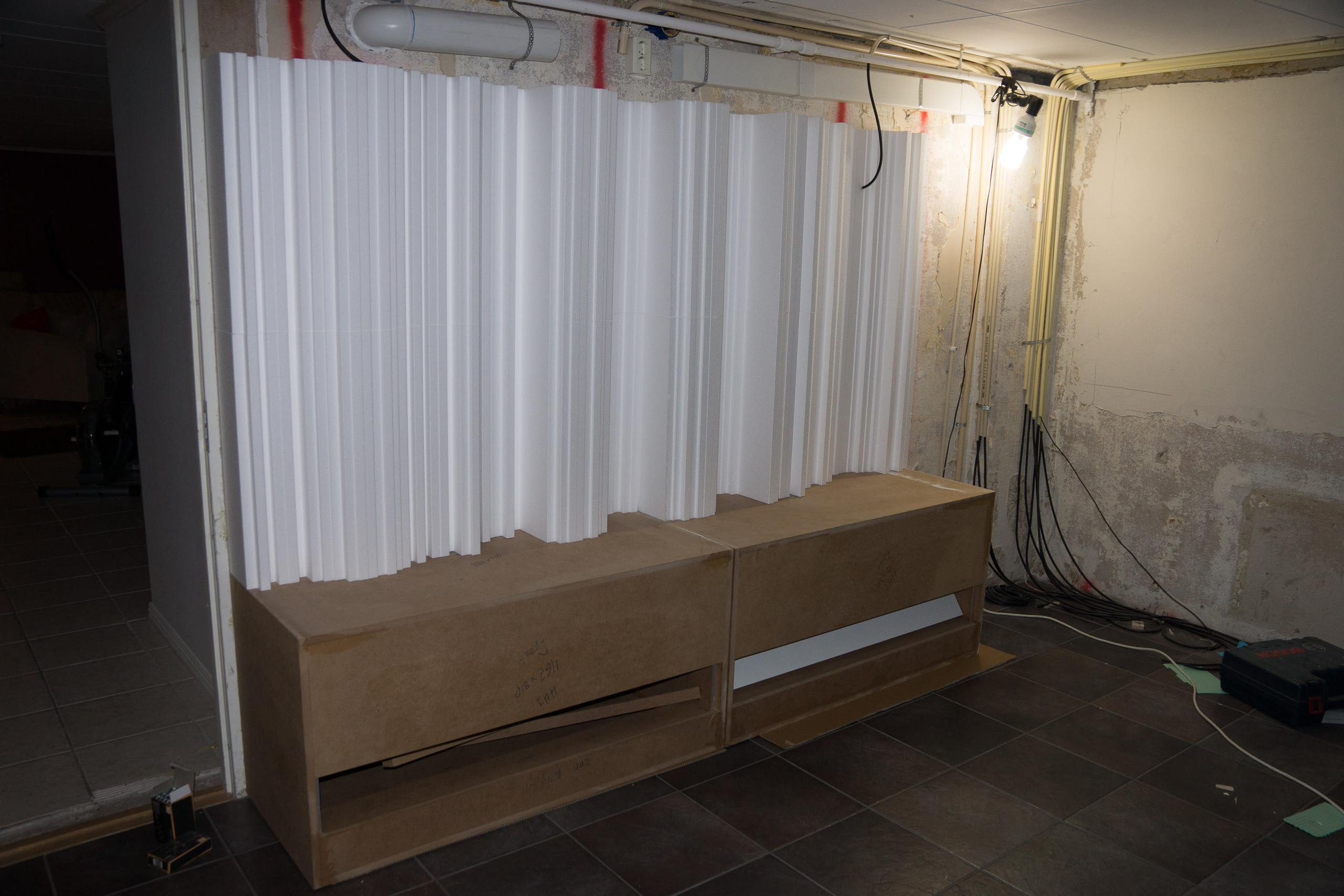

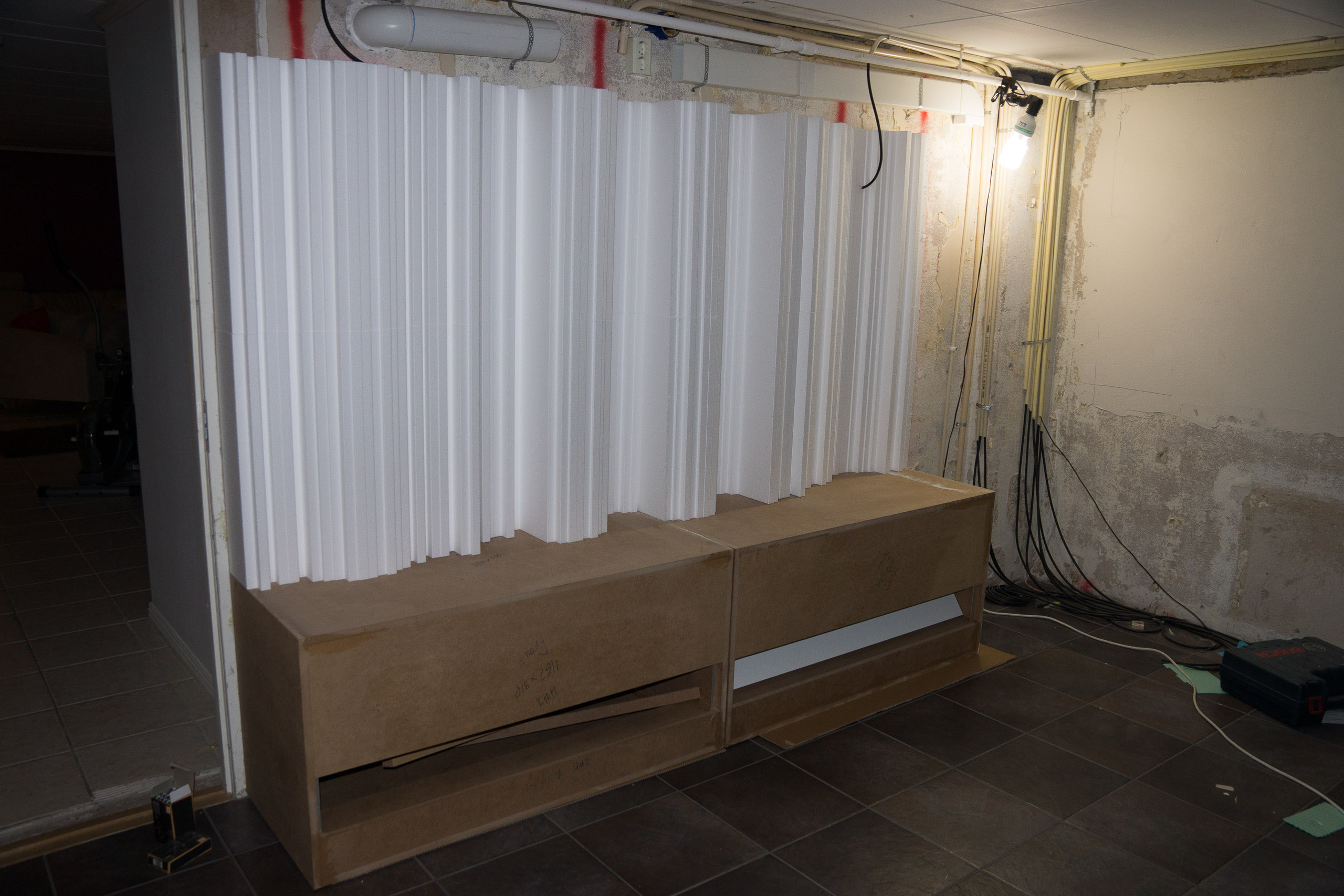

I dag kom diffusorerna, ställde dem ovanpå Helmholtz-resonatorerna mot bakväggen där dem ska stå, lite inramning och en ljuslist som lyser ner över dem så borde det kunna bli ganska bra. (2013-11-12 21:23:42)Bilden är högupplöst. Klicka i bilden för att zooma.
I dag kom diffusorerna, ställde dem ovanpå Helmholtz-resonatorerna mot bakväggen där dem ska stå, lite inramning och en ljuslist som lyser ner över dem så borde det kunna bli ganska bra. (2013-11-12 21:23:42)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

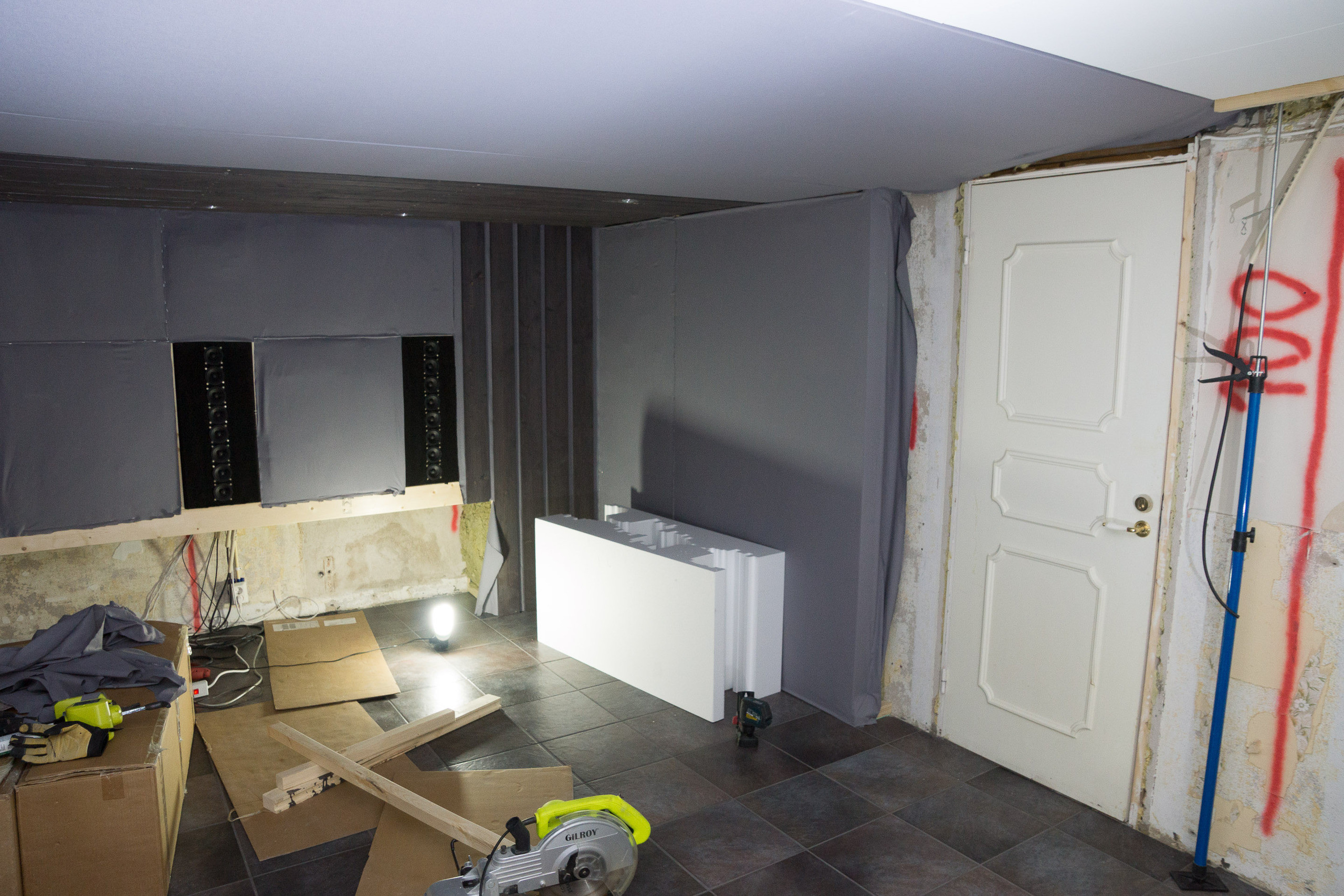

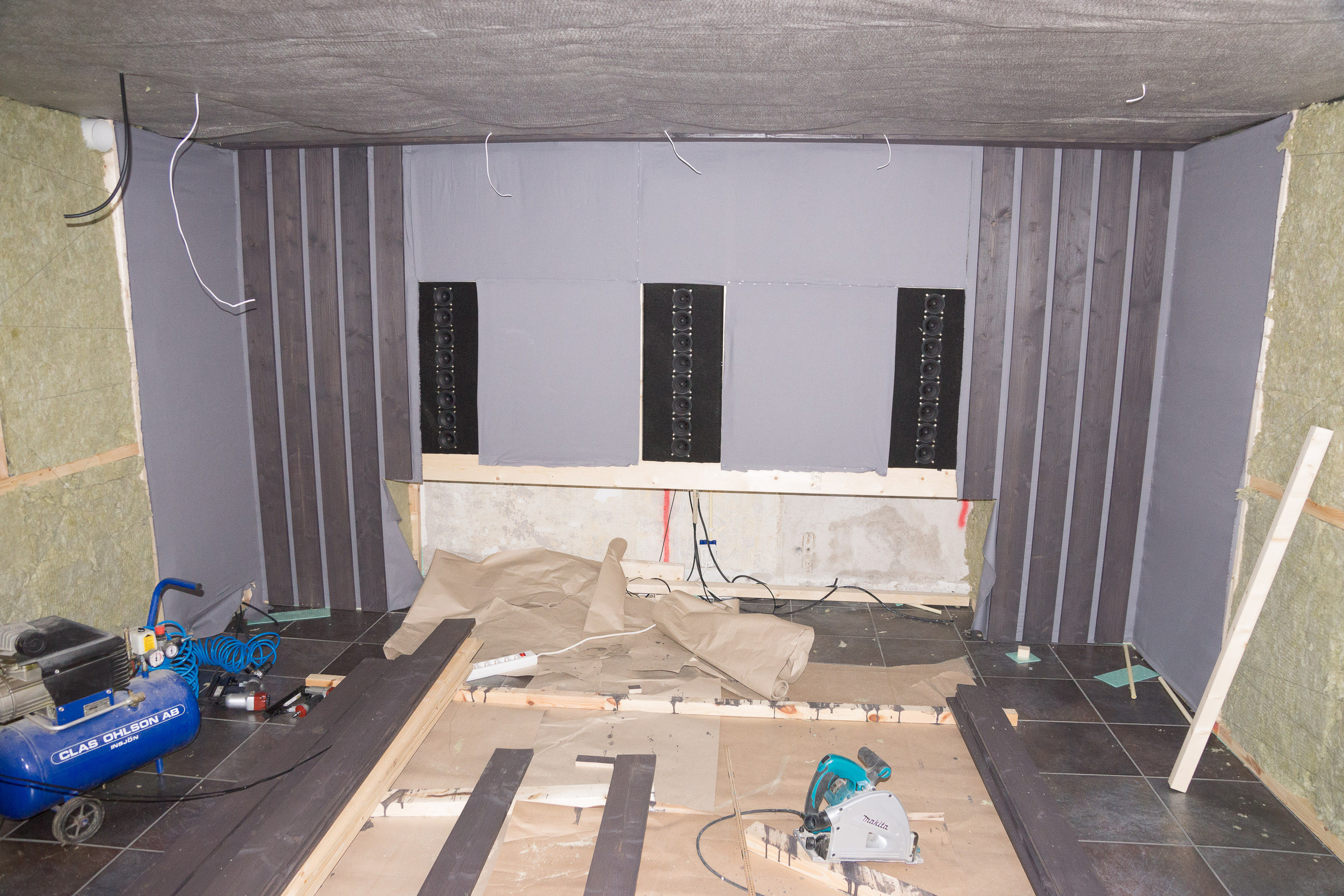

stökigt igen

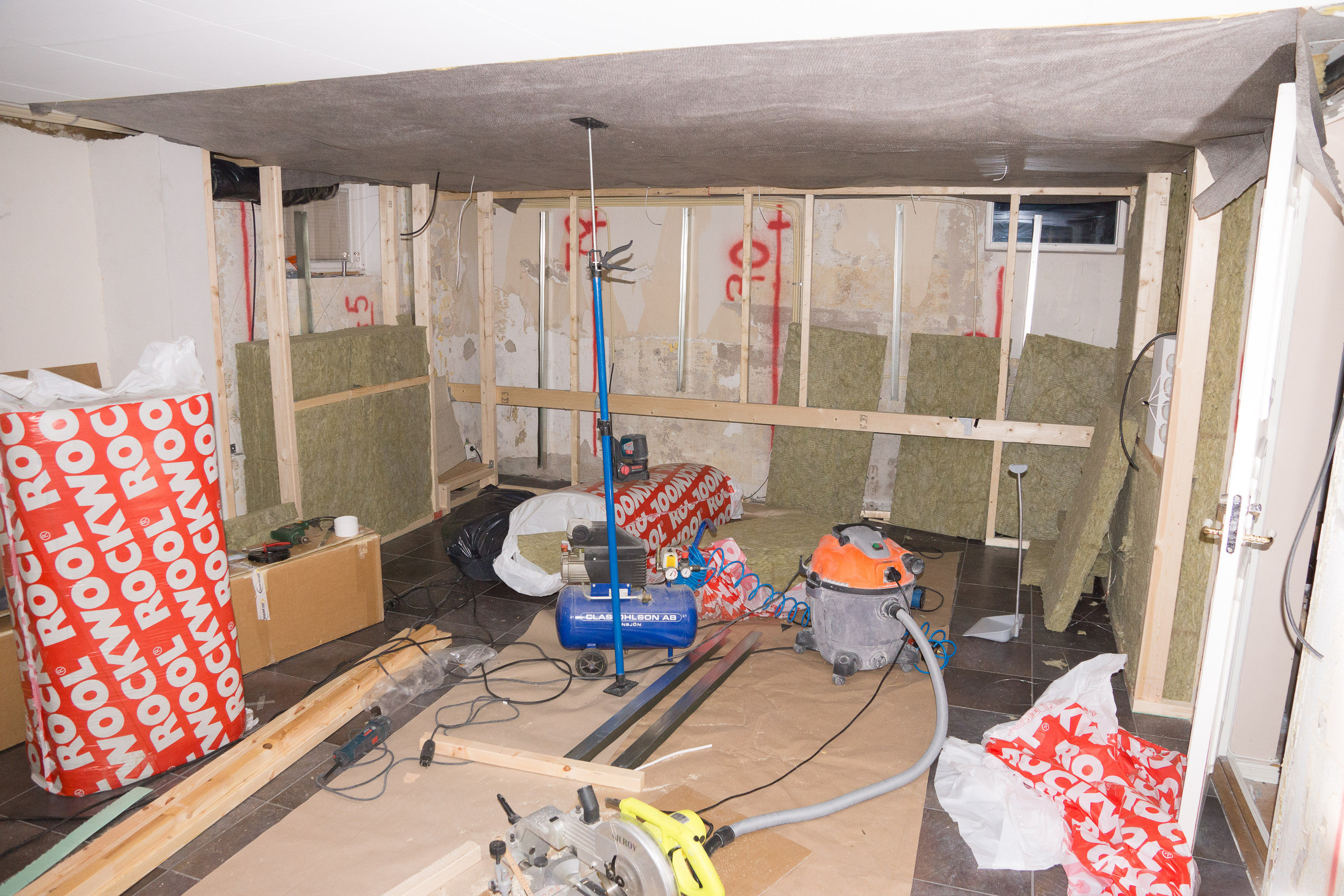

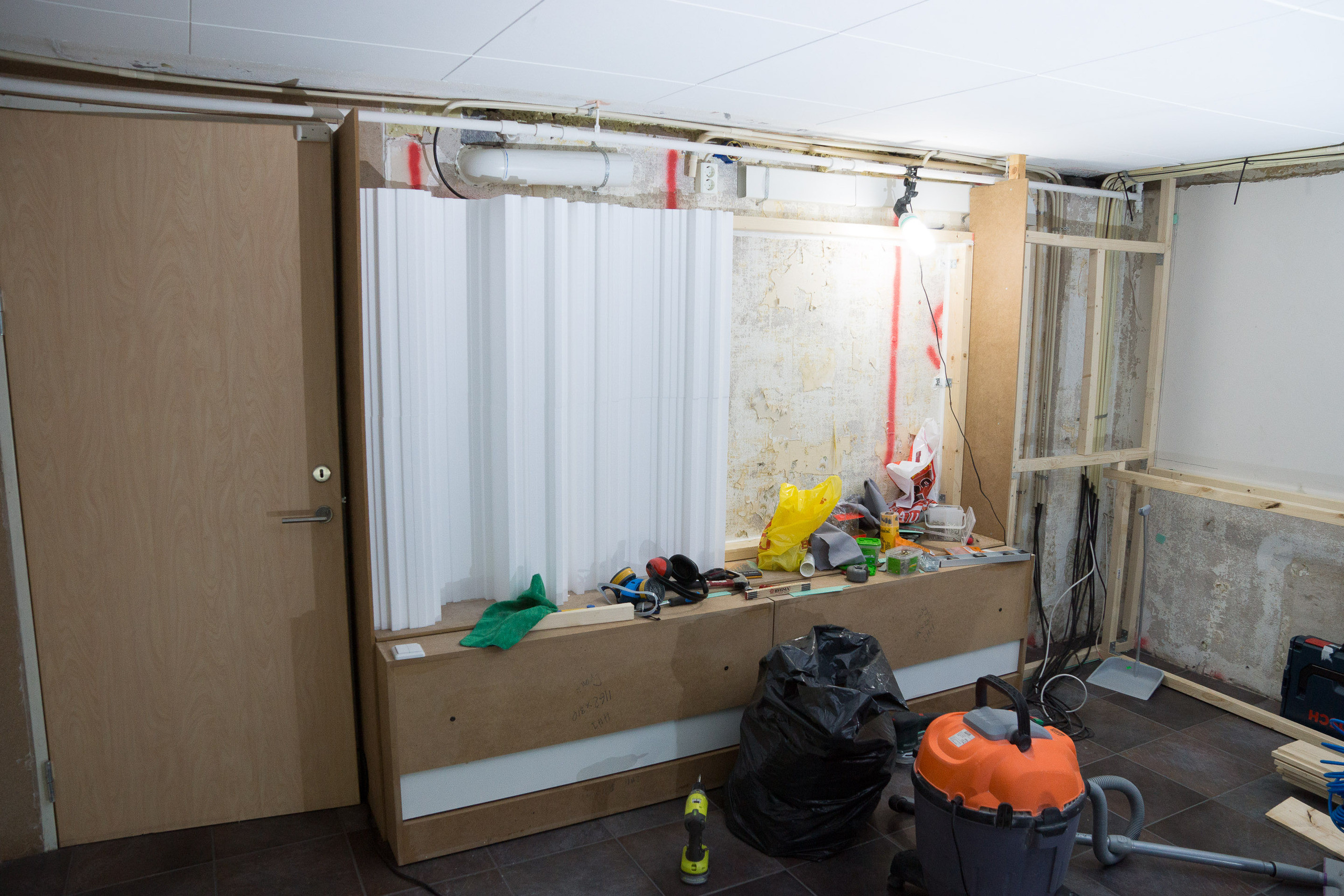

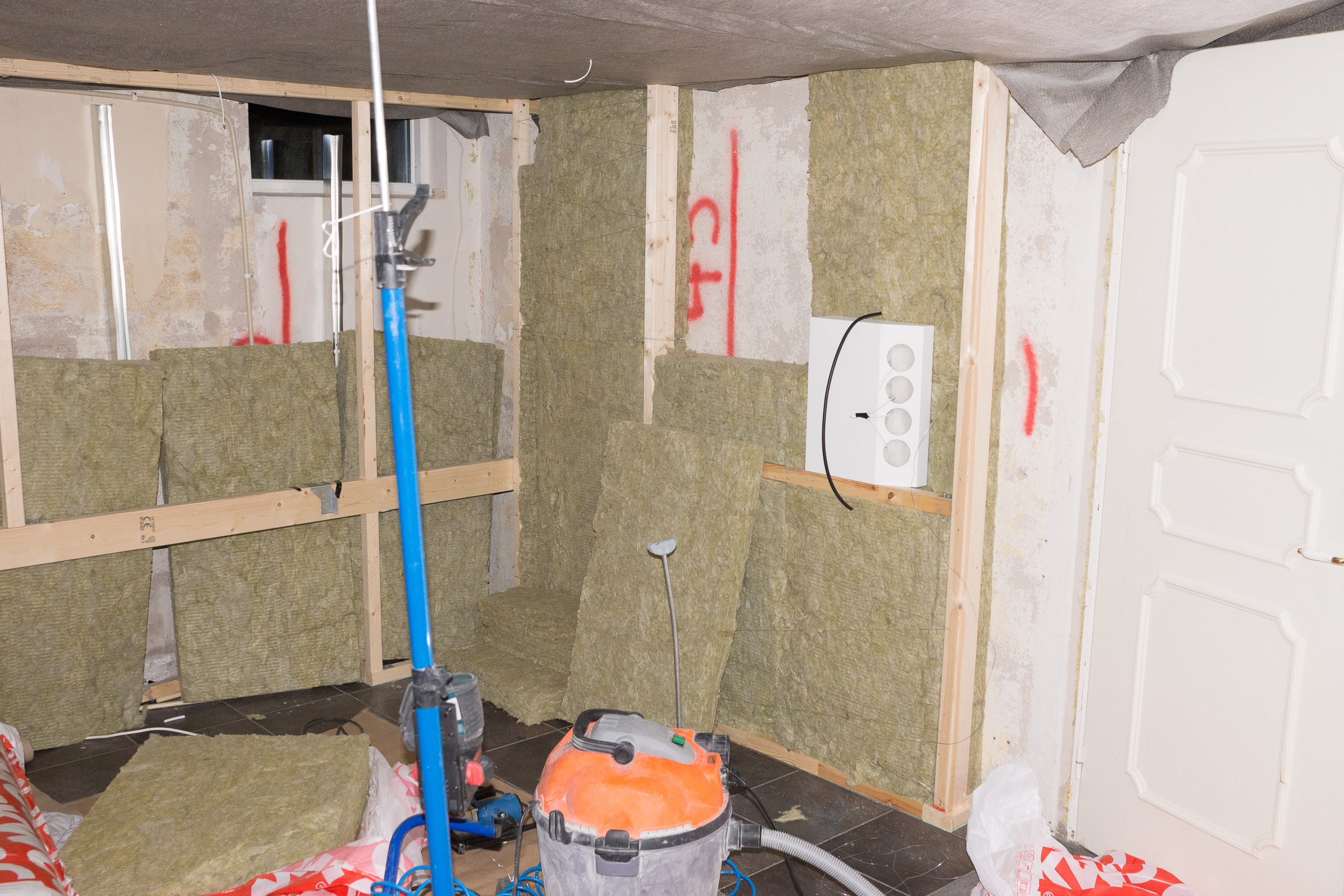

arbete har påbörjats med att få till isoleringen i främre delen av rummet, plåtreglar och najtråd används för att skapa ett mellanrum mellan isoleringen och ytterväggarna. (2013-11-17 18:21:39)Bilden är högupplöst. Klicka i bilden för att zooma.
arbete har påbörjats med att få till isoleringen i främre delen av rummet, plåtreglar och najtråd används för att skapa ett mellanrum mellan isoleringen och ytterväggarna. (2013-11-17 18:21:39)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
provmontering av front-wide
bestämde mig för att bygga in front-wide i väggen, inser då att jag borde byggt en annan modell av högtalare eftersom dessa hamnar ganska precis i första reflektionspunkt för mina högtalare, o.a.s. kan detta faktiskt blir en fördel med mina högtalare, tiden får utvisa (2013-11-17 18:23:45)Bilden är högupplöst. Klicka i bilden för att zooma.
bestämde mig för att bygga in front-wide i väggen, inser då att jag borde byggt en annan modell av högtalare eftersom dessa hamnar ganska precis i första reflektionspunkt för mina högtalare, o.a.s. kan detta faktiskt blir en fördel med mina högtalare, tiden får utvisa (2013-11-17 18:23:45)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

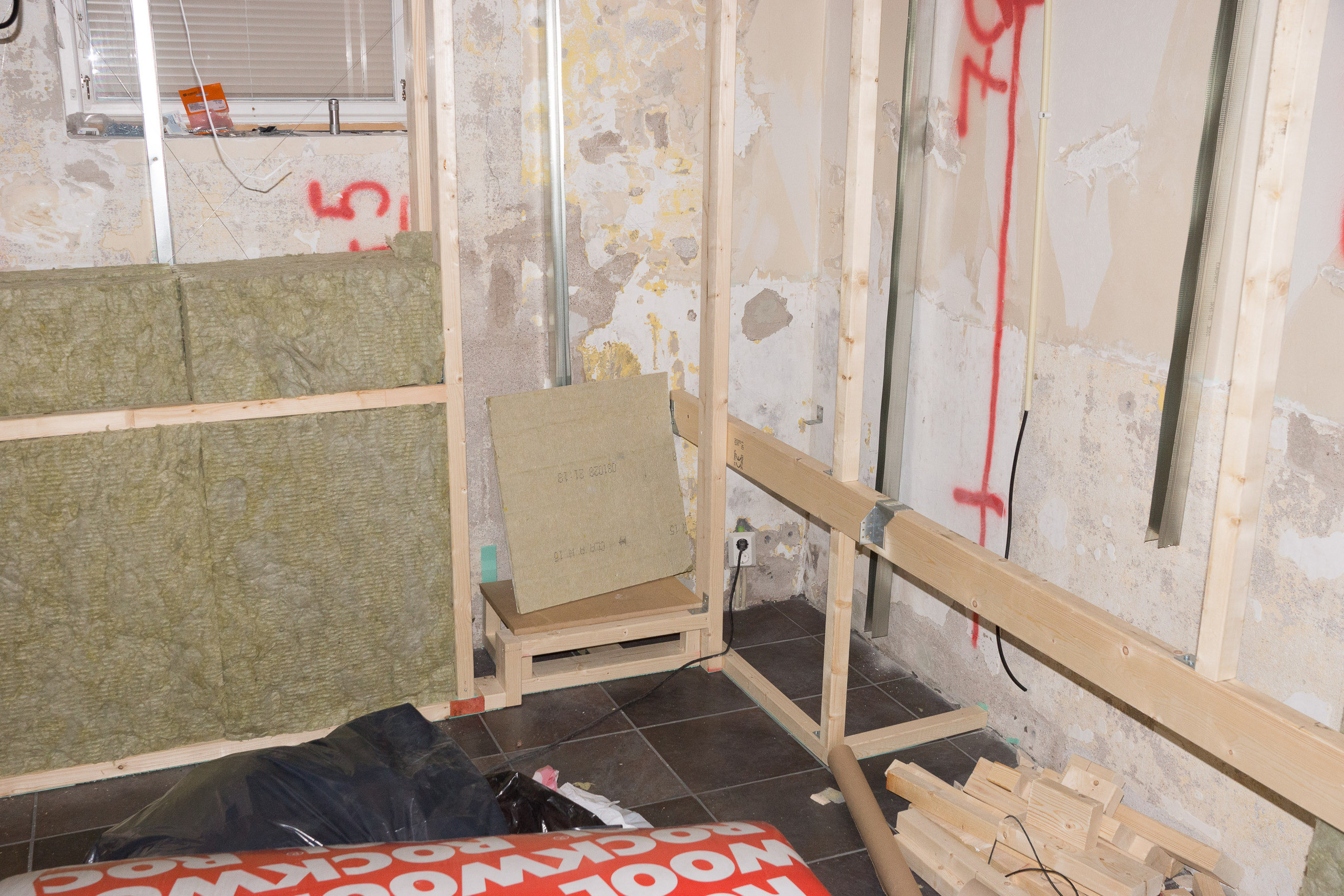

plats för slutsteg
eftersom jag bestämt mig för ett Behringer Nu6000 för att driva basarna byggde jag en liten nisch i vänster vägg där slutsteget kan döljas, ev. varmluft som slutsteget blåser ut kommer ut i spalten mellan yttervägg och isolering och ventileras ut uppe vid taket. (2013-11-17 18:26:52)Bilden är högupplöst. Klicka i bilden för att zooma.
eftersom jag bestämt mig för ett Behringer Nu6000 för att driva basarna byggde jag en liten nisch i vänster vägg där slutsteget kan döljas, ev. varmluft som slutsteget blåser ut kommer ut i spalten mellan yttervägg och isolering och ventileras ut uppe vid taket. (2013-11-17 18:26:52)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

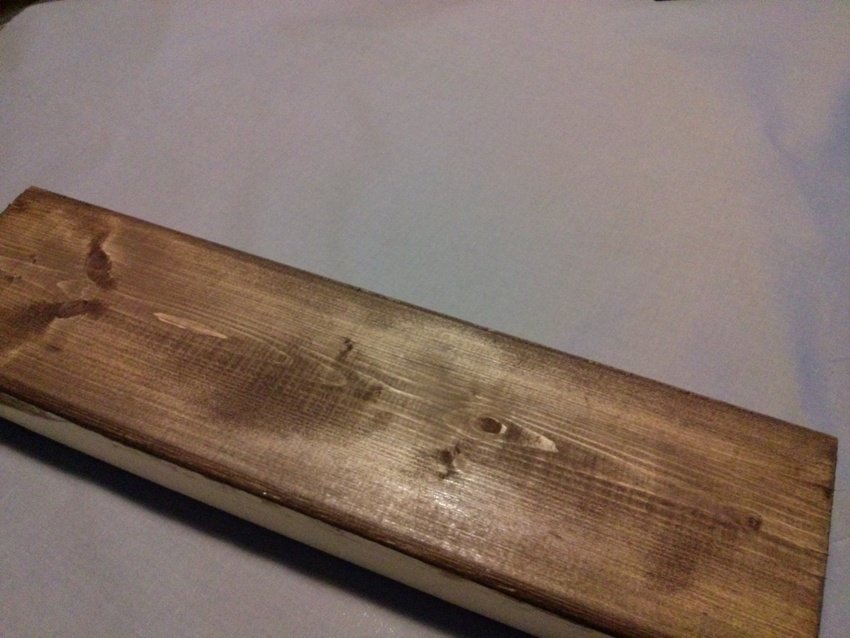

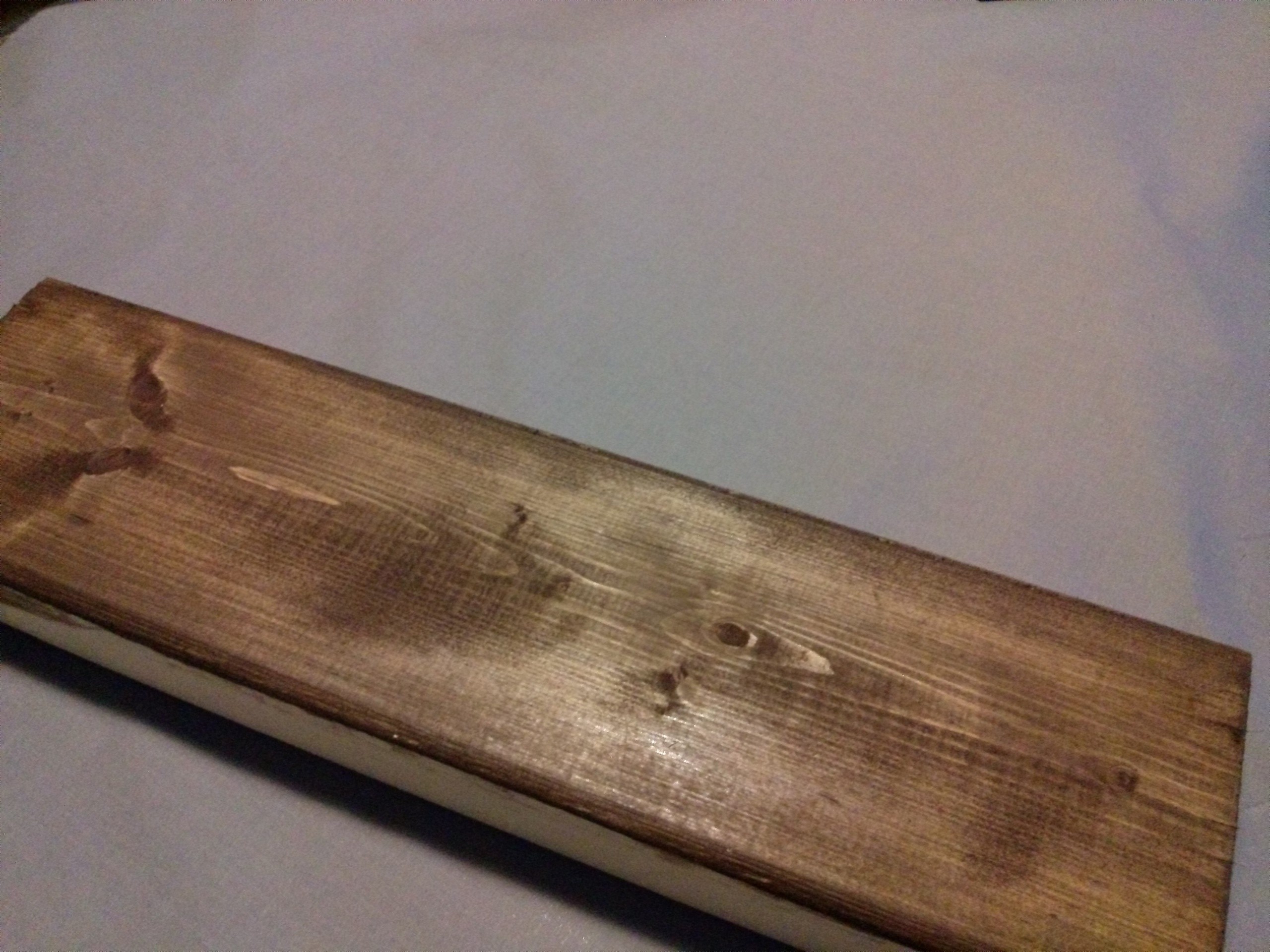

färgproblem
det mörkgrå tyget visade sig vara betydligt mindre mörkgrå än jag planerat för...
dessutom är betsen jag köpt till spaltpanelerna alldeles för brun, den skulle vara mörkgrå med en dragning åt brunt var tanken...
betsen går att åtgärda, men inte tyget, den enda mörkare färg som finns på tyget är svart...
(2013-11-22 09:14:01)Bilden är högupplöst. Klicka i bilden för att zooma.
det mörkgrå tyget visade sig vara betydligt mindre mörkgrå än jag planerat för...
dessutom är betsen jag köpt till spaltpanelerna alldeles för brun, den skulle vara mörkgrå med en dragning åt brunt var tanken...
betsen går att åtgärda, men inte tyget, den enda mörkare färg som finns på tyget är svart...
(2013-11-22 09:14:01)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

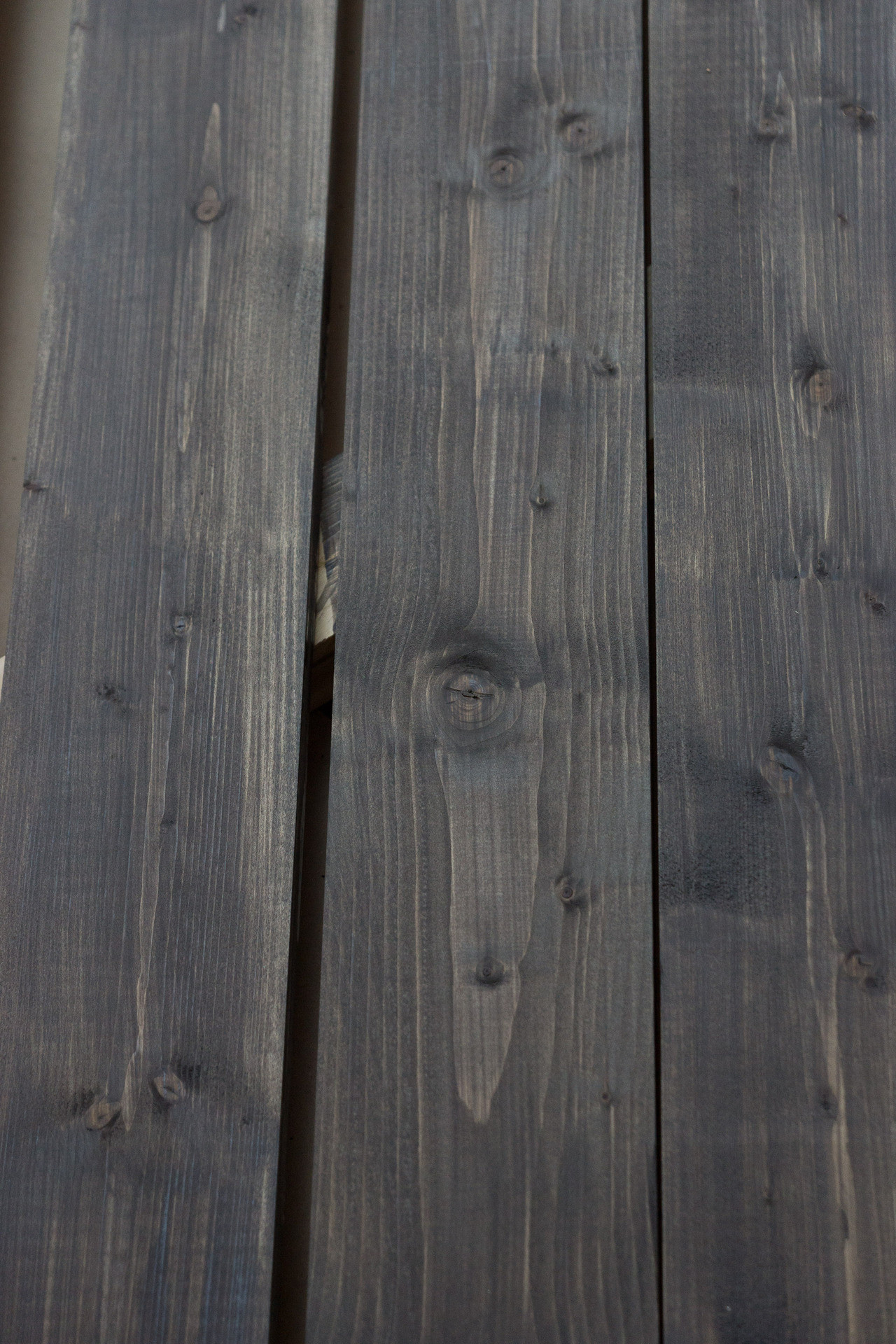

färghjälp
med lite hjälp från den lokala färgaffären fick jag tillslut ordning på betsen, en bets som ser antingen mörkgrå eller lätt bruntonad ut beroende på ljuset, matchar bra med klinkergolvet, och funkar tillsammans med tyget (2013-11-25 20:26:36)Bilden är högupplöst. Klicka i bilden för att zooma.
med lite hjälp från den lokala färgaffären fick jag tillslut ordning på betsen, en bets som ser antingen mörkgrå eller lätt bruntonad ut beroende på ljuset, matchar bra med klinkergolvet, och funkar tillsammans med tyget (2013-11-25 20:26:36)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
isoleringsbrist
16 balar med isolering har gått åt till främre delen av rummet, ändå saknas 2-3 balar för att kunna göra klart....
just nu betsas panelen till taket, förhoppningsvis kan den sättas upp till nästa helg. har också fördragit kabel till kommande subwoofers och monterat de främre högtalarna.
material till duk beställs också Centerstage XD från Serymour AV, i storlek ca 100" (2013-11-25 20:28:27)Bilden är högupplöst. Klicka i bilden för att zooma.
16 balar med isolering har gått åt till främre delen av rummet, ändå saknas 2-3 balar för att kunna göra klart....
just nu betsas panelen till taket, förhoppningsvis kan den sättas upp till nästa helg. har också fördragit kabel till kommande subwoofers och monterat de främre högtalarna.
material till duk beställs också Centerstage XD från Serymour AV, i storlek ca 100" (2013-11-25 20:28:27)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
panel påbörjad
senaste dagarna har det inte blivit så mycket gjort, men lite tyg har kommit upp, och de första bitarna panel är på plats.
tyget heter Casement - Battleship Grey och är köpt på wirens.
duken kommer att uppta allt utrymme mellan panelen, så där lägger jag ingen energi just nu.
första panelen i taket är också på plats, syns knappt på bilden.
upptäckte dessvärre att panelerna inte håller sig raka av fri vilja, måste alltså regla lite extra på väggarna för att panelen där ska sitta rakt...Det borde jag kunnat räkna ut på förhand, men men... (2013-12-01 18:35:06)Bilden är högupplöst. Klicka i bilden för att zooma.
senaste dagarna har det inte blivit så mycket gjort, men lite tyg har kommit upp, och de första bitarna panel är på plats.
tyget heter Casement - Battleship Grey och är köpt på wirens.
duken kommer att uppta allt utrymme mellan panelen, så där lägger jag ingen energi just nu.
första panelen i taket är också på plats, syns knappt på bilden.
upptäckte dessvärre att panelerna inte håller sig raka av fri vilja, måste alltså regla lite extra på väggarna för att panelen där ska sitta rakt...Det borde jag kunnat räkna ut på förhand, men men... (2013-12-01 18:35:06)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

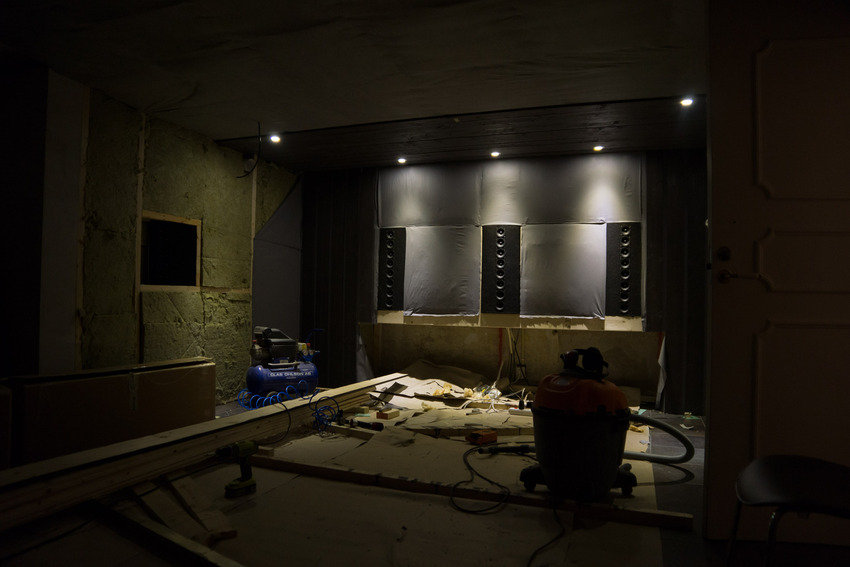

lamptest
på grund av tidsbrist och sjukdom har det inte blivit så mycket gjort på senare i dag gjorde jag dock ett ryck och monterade lamporna i främre delen, 5st 9w LED riktbara spotlights, 3 på duken, och två där högtalarna skall stå. (2013-12-15 15:29:29)Bilden är högupplöst. Klicka i bilden för att zooma.
på grund av tidsbrist och sjukdom har det inte blivit så mycket gjort på senare i dag gjorde jag dock ett ryck och monterade lamporna i främre delen, 5st 9w LED riktbara spotlights, 3 på duken, och två där högtalarna skall stå. (2013-12-15 15:29:29)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

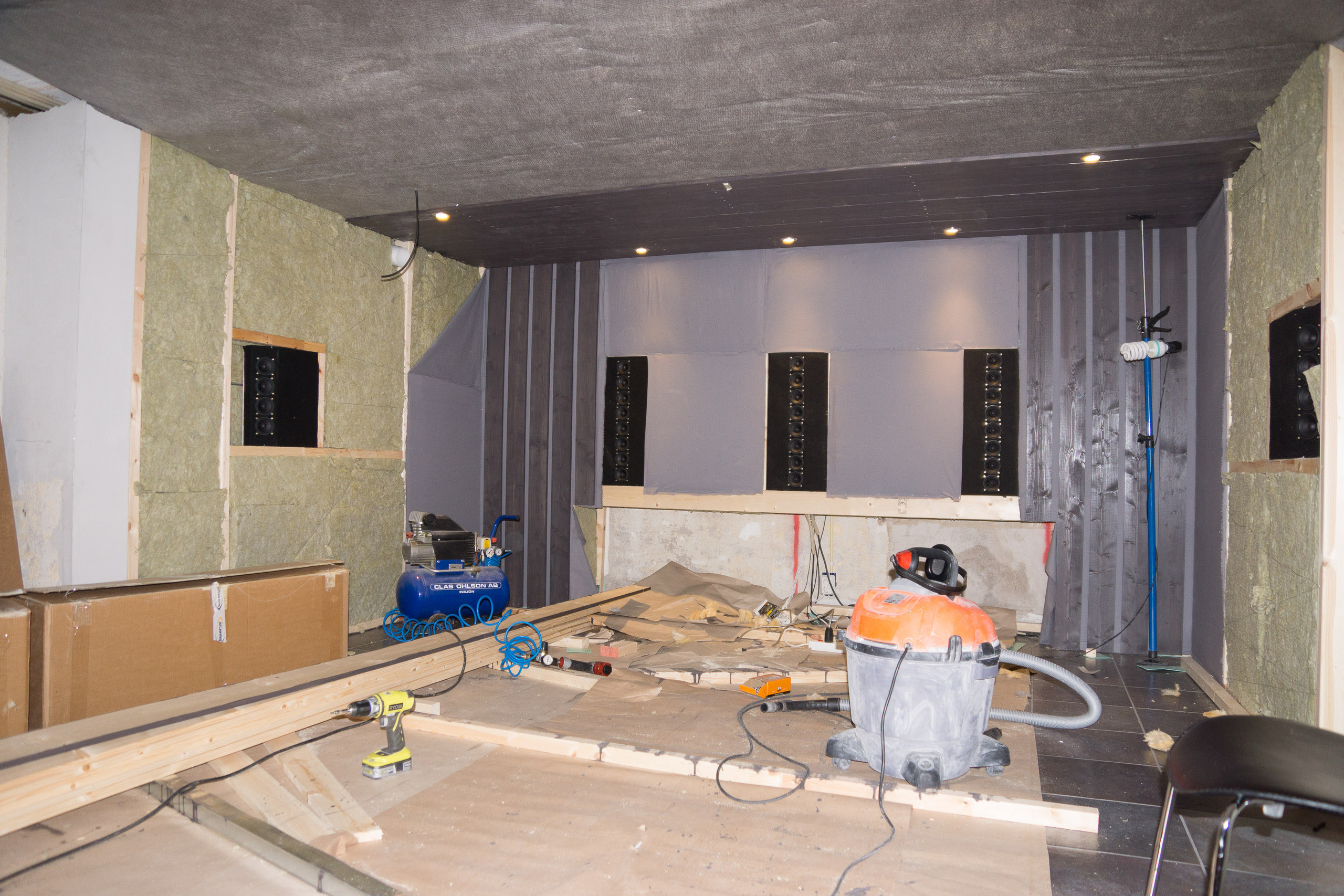

front-wide på plats
med lite extra ljus kan man dessutom se att jag gjort klart front-wide kanalerna och monterat dessa, tack o lov att jag köpt banankontakter med skruvmontage...
(2013-12-15 15:31:17)Bilden är högupplöst. Klicka i bilden för att zooma.
med lite extra ljus kan man dessutom se att jag gjort klart front-wide kanalerna och monterat dessa, tack o lov att jag köpt banankontakter med skruvmontage...
(2013-12-15 15:31:17)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
främre delen av taket börjar bli klart
under jul och nyår har motivationen och orken trytit en del, men tack vare hjälp från min fru är nu främre delen av taget fixat, känns bra, börjar på sidoväggarna i morgon.
Duken från Seymour AV har också kommit, suverän service på den firman, och duken är riktigt trevlig med inbyggda ögglor för montering m.m., en ram komemr att byggas, men inte förrän väggarna är klara (2014-01-12 22:18:50)Bilden är högupplöst. Klicka i bilden för att zooma.
under jul och nyår har motivationen och orken trytit en del, men tack vare hjälp från min fru är nu främre delen av taget fixat, känns bra, börjar på sidoväggarna i morgon.
Duken från Seymour AV har också kommit, suverän service på den firman, och duken är riktigt trevlig med inbyggda ögglor för montering m.m., en ram komemr att byggas, men inte förrän väggarna är klara (2014-01-12 22:18:50)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Helmholtz
Länge sedan jag uppdaterade här, arbetet har gått långsamt.
Helmholtz-lådorna tillverkas med löstagbart bakstycke, vet helt inte om de kommer fungera som tänkt, ståltråden skall hålla isoleringen i lådan (2014-03-08 19:32:12)Bilden är högupplöst. Klicka i bilden för att zooma.
Länge sedan jag uppdaterade här, arbetet har gått långsamt.
Helmholtz-lådorna tillverkas med löstagbart bakstycke, vet helt inte om de kommer fungera som tänkt, ståltråden skall hålla isoleringen i lådan (2014-03-08 19:32:12)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
främre sidoväggar
har klätt främre delen av sidoväggarna med tyg, hål för högtalaren skall tas upp, och en ram med högtalartyg sättas framför. (2014-03-08 19:33:54)Bilden är högupplöst. Klicka i bilden för att zooma.
har klätt främre delen av sidoväggarna med tyg, hål för högtalaren skall tas upp, och en ram med högtalartyg sättas framför. (2014-03-08 19:33:54)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

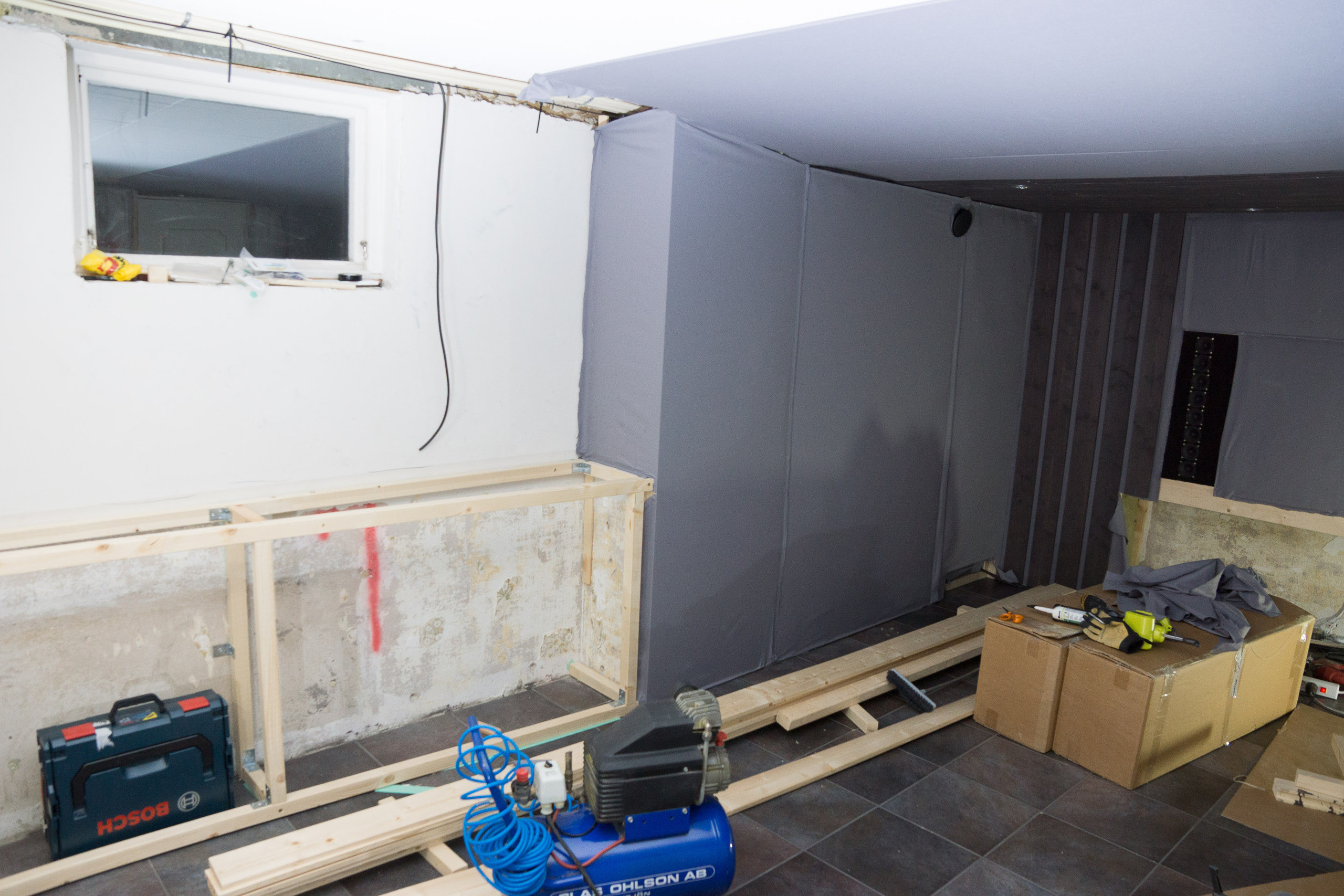

vänster sida
tyget uppe på vänster sida, bänken är avsmalnande bakåt för att undvika "klapp-eko", ovan bänk kommer troligen kläs med sten. (2014-03-08 19:35:09)Bilden är högupplöst. Klicka i bilden för att zooma.
tyget uppe på vänster sida, bänken är avsmalnande bakåt för att undvika "klapp-eko", ovan bänk kommer troligen kläs med sten. (2014-03-08 19:35:09)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Bakväggen artar sig
en membranabsorbent byggs bakom diffusorerna, Helmholtz-lådorna är testade och fungerar som förväntad, nya mätningar av rummet visar max 250ms genom hela basområdet utom vid 60Hz, till höger i bild ser man del av bänken och något som ska bli hyllor så småning om.
Hade tänkt ha sorround-förstärkare och HTPC i det hörnet, men ångrade mig och drar kablarna genom väggen till källarförrådet bakom i stället, så slipper jag se grejerna. (2014-03-08 19:36:39)Bilden är högupplöst. Klicka i bilden för att zooma.
en membranabsorbent byggs bakom diffusorerna, Helmholtz-lådorna är testade och fungerar som förväntad, nya mätningar av rummet visar max 250ms genom hela basområdet utom vid 60Hz, till höger i bild ser man del av bänken och något som ska bli hyllor så småning om.
Hade tänkt ha sorround-förstärkare och HTPC i det hörnet, men ångrade mig och drar kablarna genom väggen till källarförrådet bakom i stället, så slipper jag se grejerna. (2014-03-08 19:36:39)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Visa lista|
Dave R
|
|
2014-03-09 09:00:33 |
|
Typhoon1611
|
|
2014-01-13 12:53:13 |
|
dojan2k
|
|
2013-11-13 13:27:58 |
|
Unregisteredd27f924d
|
|
2013-11-03 12:38:23 |
|
Unregistered2bf97601
|
|
2013-10-07 20:29:45 |
Ge betyg
Du måste vara inloggad för att kunna sätta betyg.
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
Ser ut att bli bra! Vad är det för ritprogram du använt för att rita upp rummet?
Jösses va spännande! Bara att bokmärka... =)
Det ser verkligen ut att bli riktigt bra.. Vilket format på duken hade du tänkt?
Om du kör på 2.35:1 eller 2.40:1 så får du in ganska bbred duk på höjden 1.4m.
Verkligen kul att se dina framsteg.
Lycka till.. Vart i vårt långa land bor du?
Om du kör på 2.35:1 eller 2.40:1 så får du in ganska bbred duk på höjden 1.4m.
Verkligen kul att se dina framsteg.
Lycka till.. Vart i vårt långa land bor du?
Du kommer att få ett jätte fint biorum ser det ut som. Jag bokmärker ditt album och kommer att följa det med spänning.
Ligger rummet i källaren? med tanke på isolering invändigt samt träreglar. Ska bli riktigt kul att se hur taket kommer att bli.
| Du måste vara inloggad för att kunna ge kommentarer. |
Senaste bilderna-
Front Atmos
Globe
1 dag sedan -
The12 Passive
Globe
1 dag sedan -
Baffelväggen
Globe
1 dag sedan -
2st Slutsteg till...
Anton
2 dagar sedan -
MadVR Core videoprocessor
Globe
3 dagar sedan
Vilka bilder visas här?
FlerTrendande produkter
