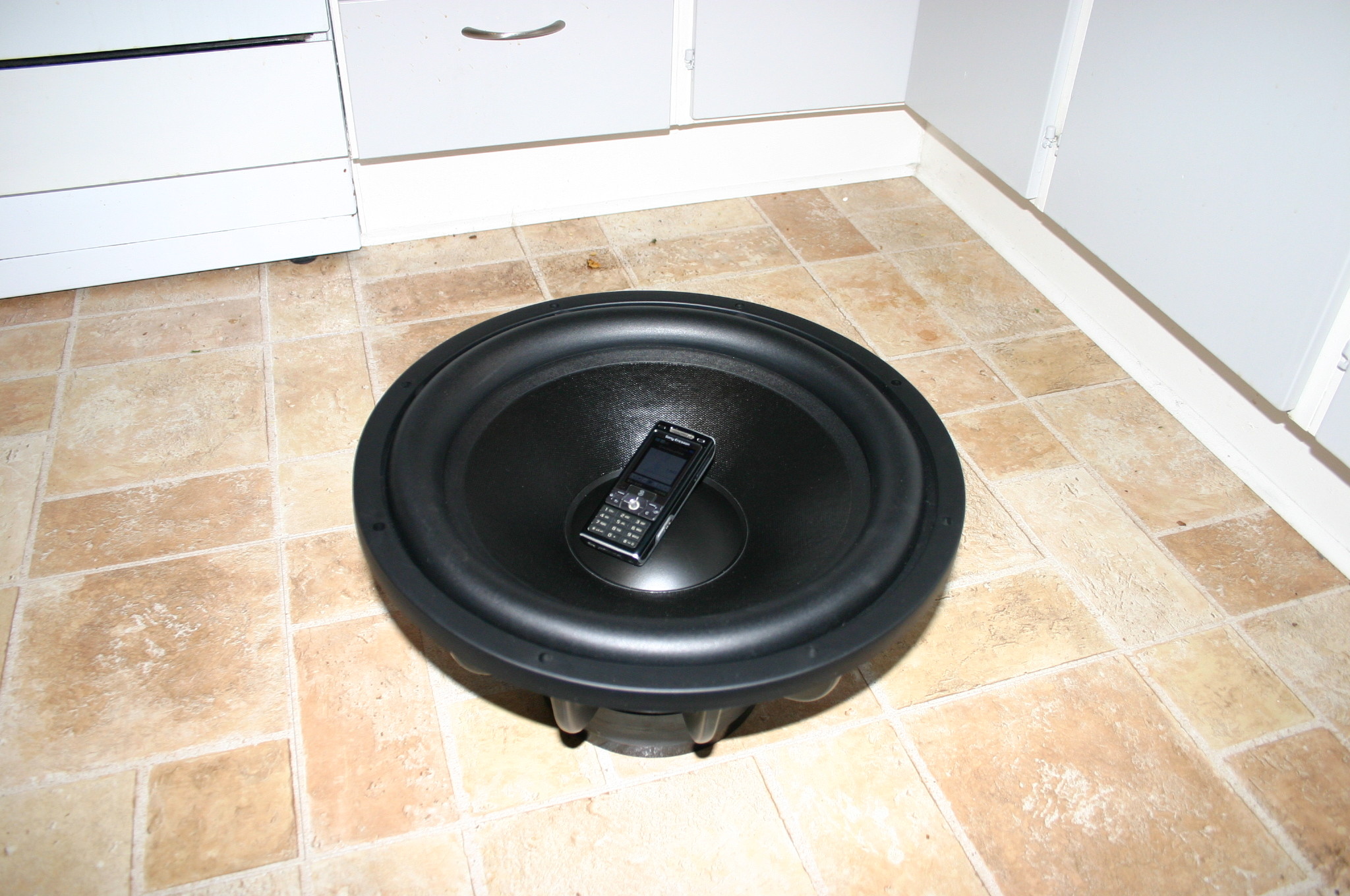

Storleksjämförelse
Min blytunga gamla K800 vilar här på konen. 15" är storleken på elementet, jag trodde det skulle vara större "i verkligheten", men tyngden gav ett bra intryck. Eller så får man börja träna ;) (2008-12-25 23:37:52)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

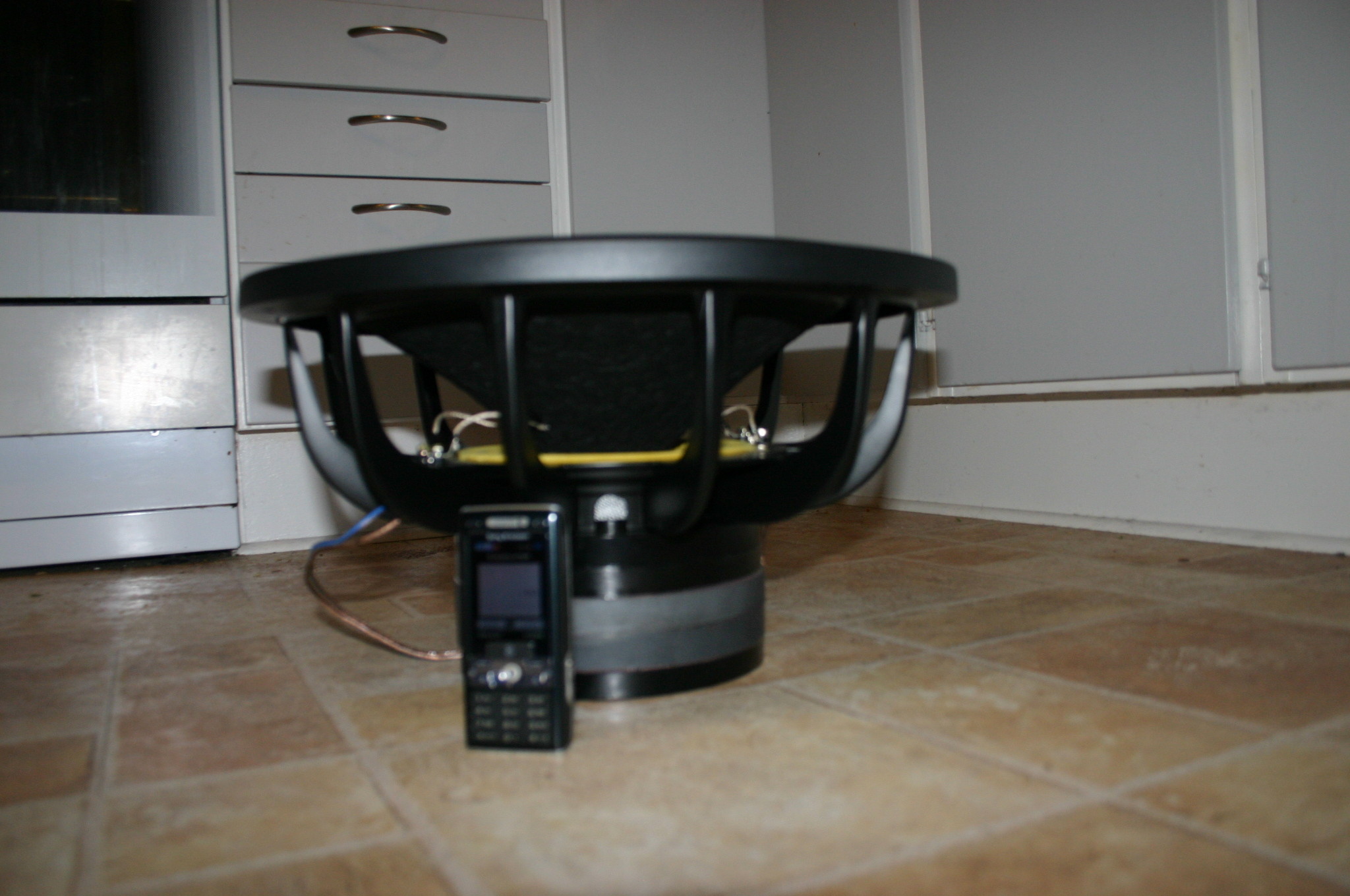

Storleksjämförelse 2
Ursäkta suddigheten, råkade få fokus någon helt annanstans. Men men. (2008-12-25 23:39:58)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

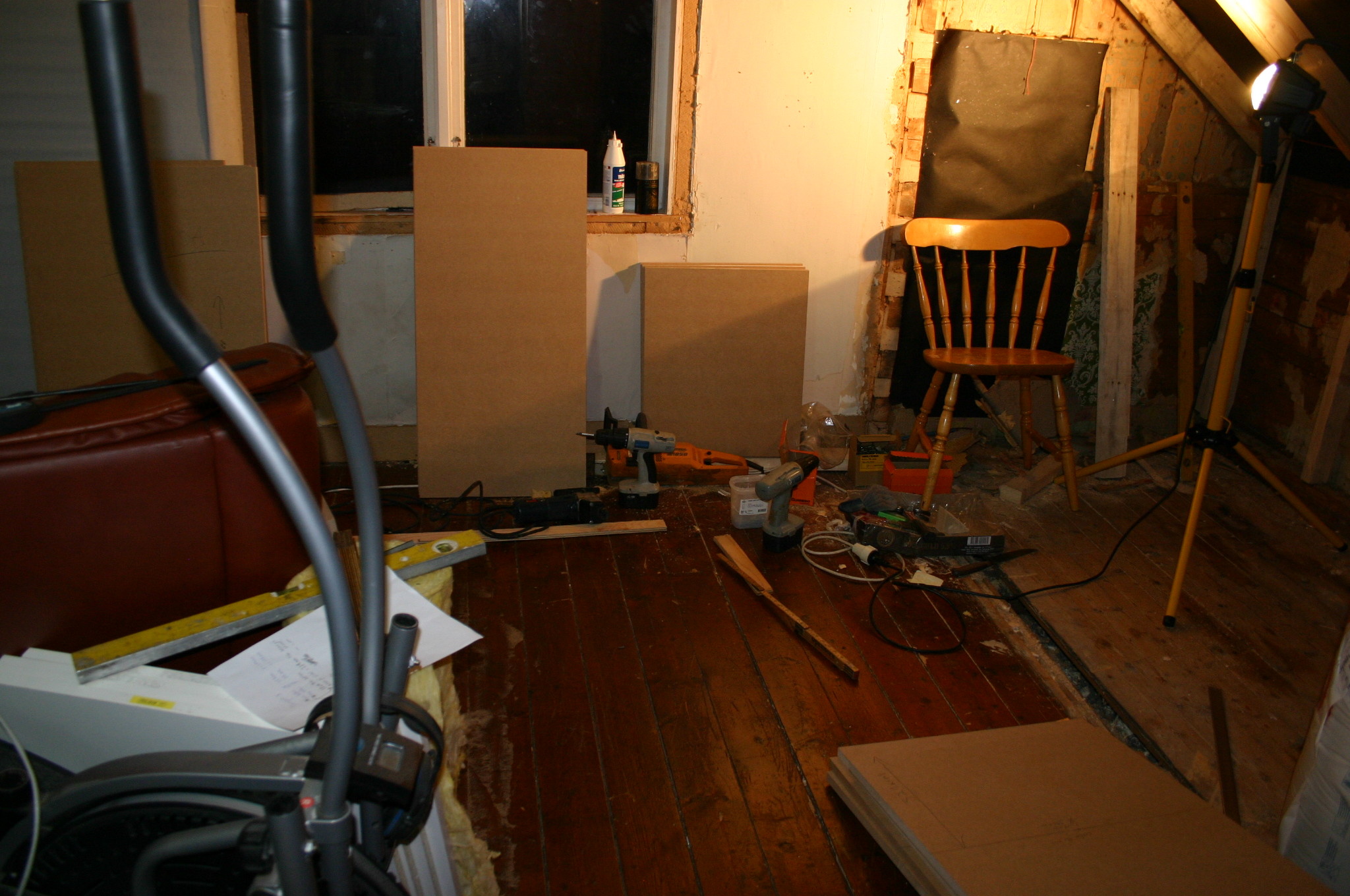

Arbetsrummet
Här i finns alltså 3 uppsågade MDF-skivor att tillgå, som skall bli två baslådor. Rummet är renovering in-progress, fast det behöver kanske inte förklaras. (2008-12-25 23:40:57)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

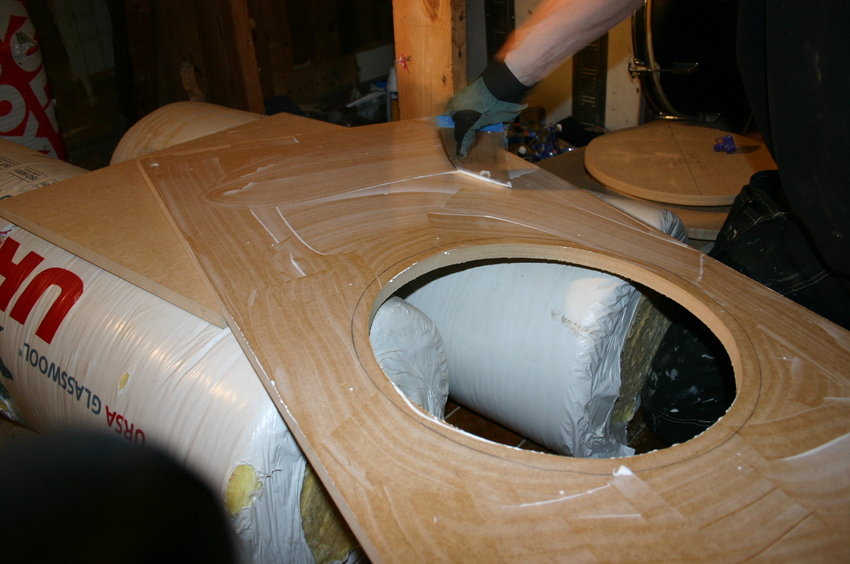

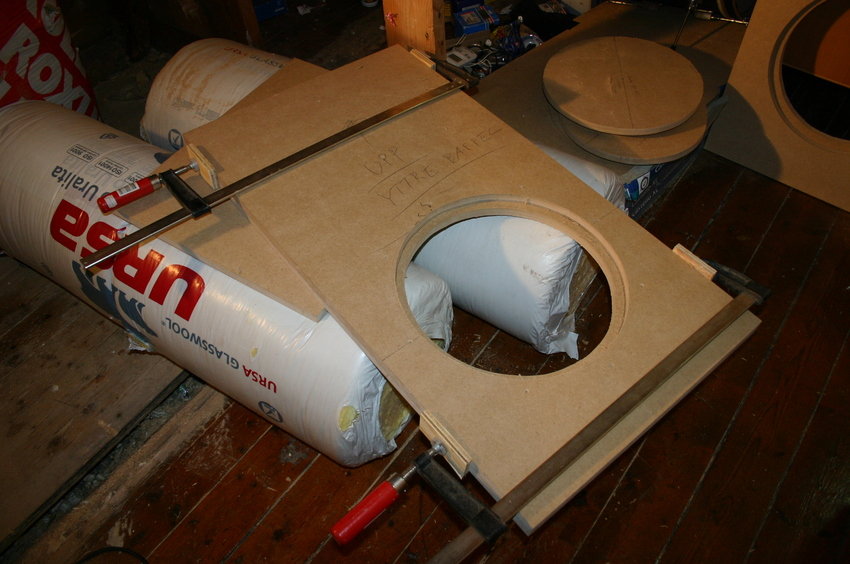

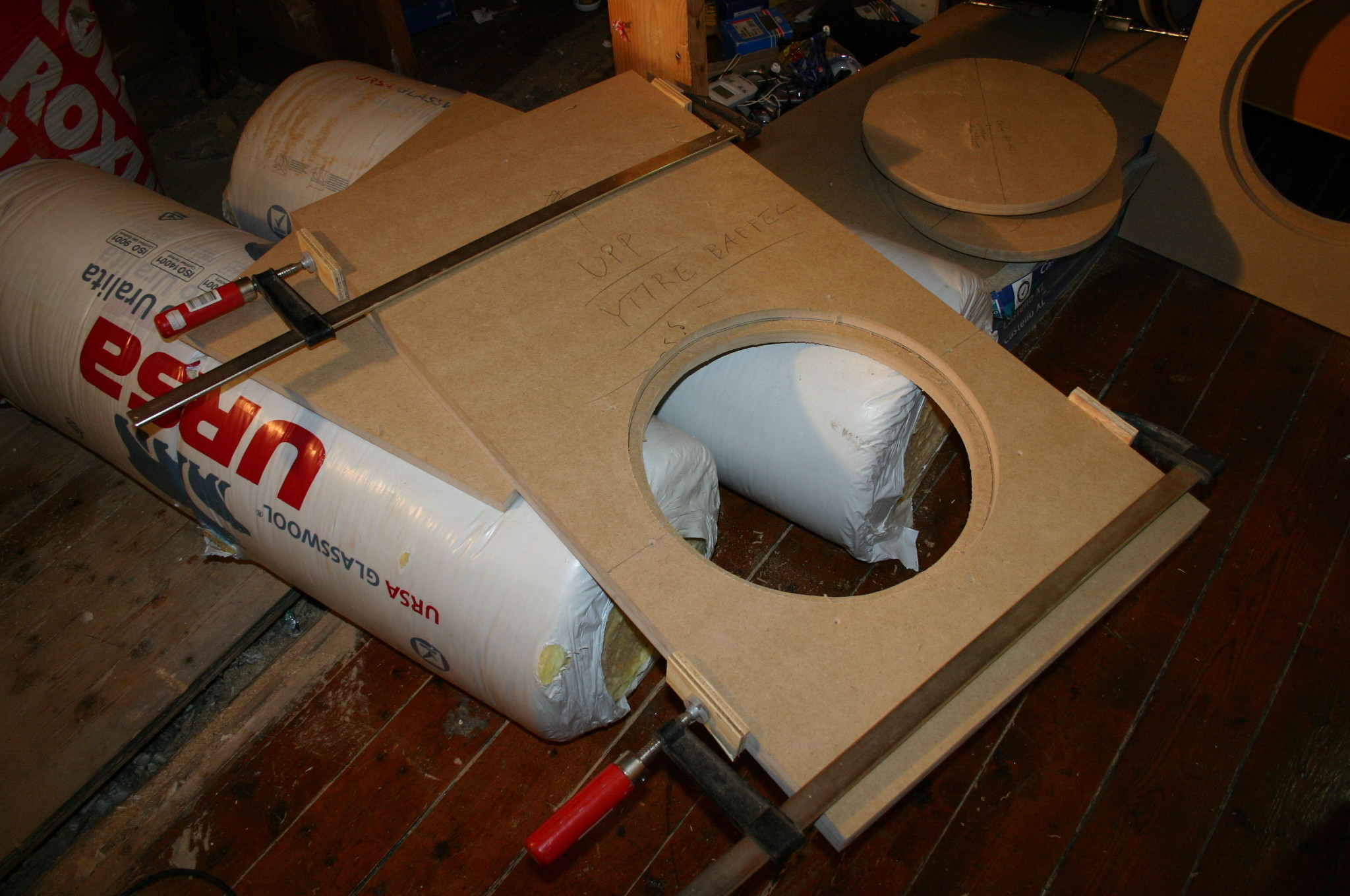

Limning av bafflar
Här smetas då lim på bafflarna för att få de att fästa ihop... (2008-12-25 23:45:58)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

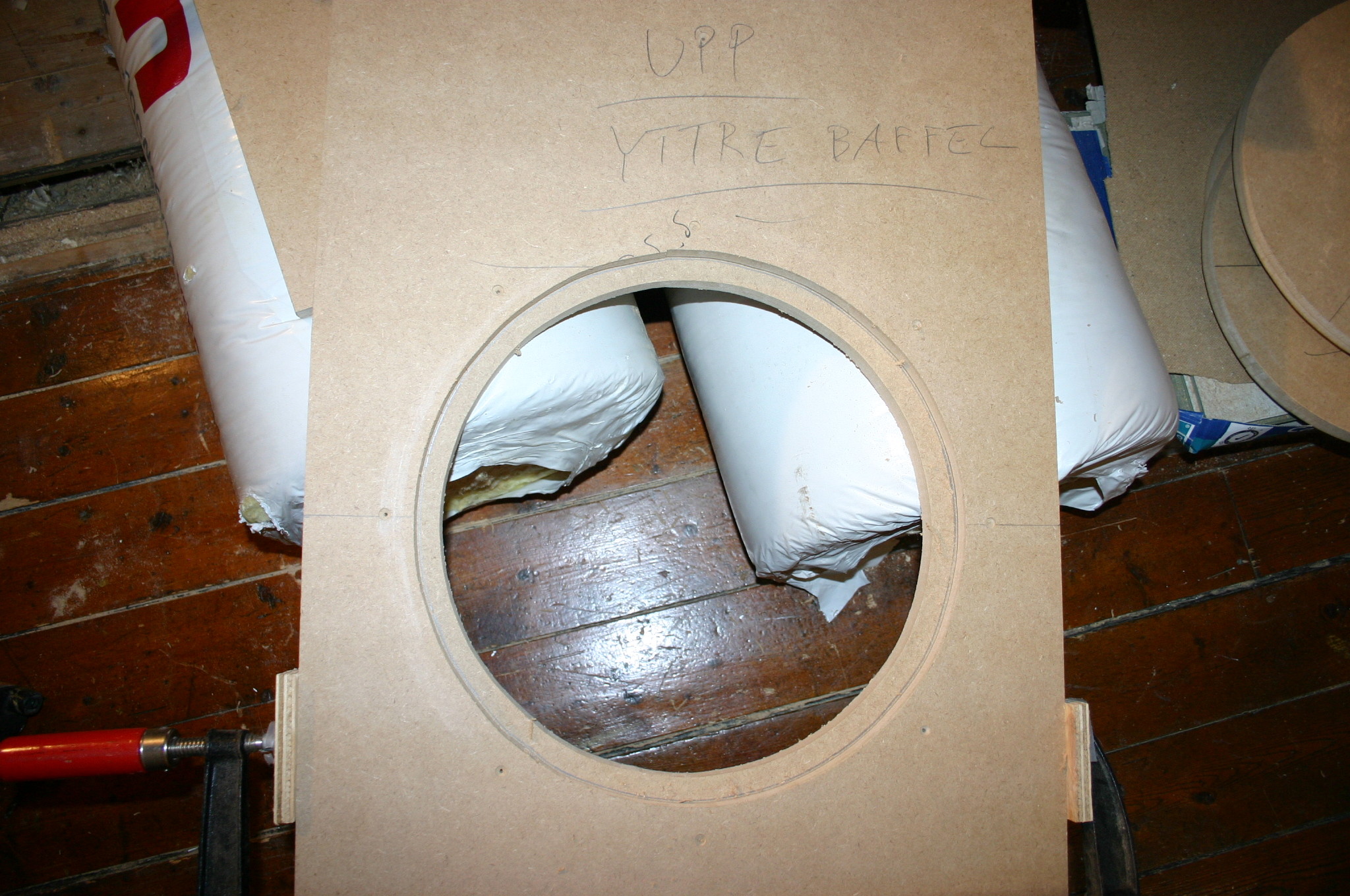

Dubbel baffel
Här har jag då sågat ut hålen i inre och yttre baffeln, så att högtalarelementet hamnar "jämns med" framsidan istället för att ligga utanpå. Bafflarna är limmade och skruvade ihop. (2008-12-25 23:42:57)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Såga
Som ni ser så kan jag, med hjälp av sticksåg, såga väldigt runda hål. (2008-12-25 23:44:44)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Bränsle
Man måste ha bränsle för att kunna jobba! (2008-12-25 23:49:15)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Mer bränsle
GOTT (2008-12-25 23:52:30)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Fyrkantsrör
Nu gick det fort, missade väl några bilder i bygget. Men nu är i alla fall sidorna ihopskruvade och limmade... stabilt blir det. Börjar bli tungt nu! (2008-12-25 23:54:16)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

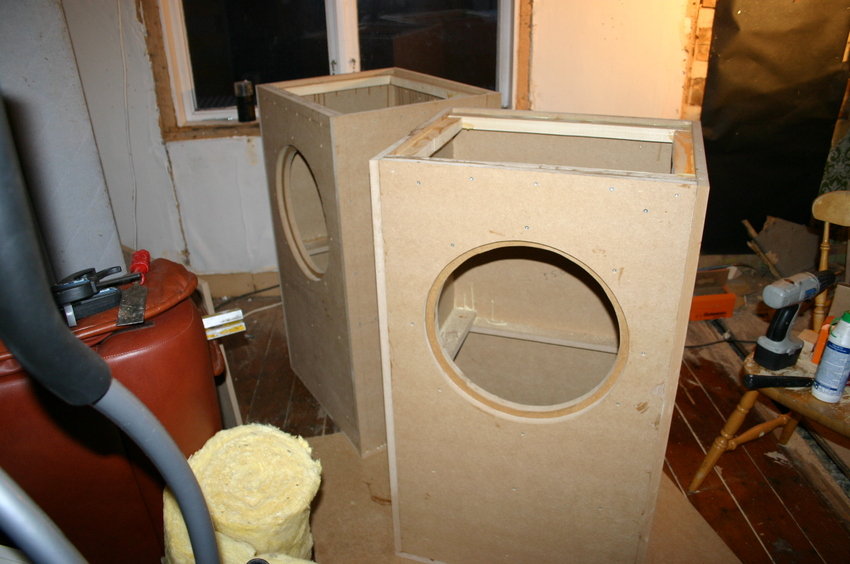

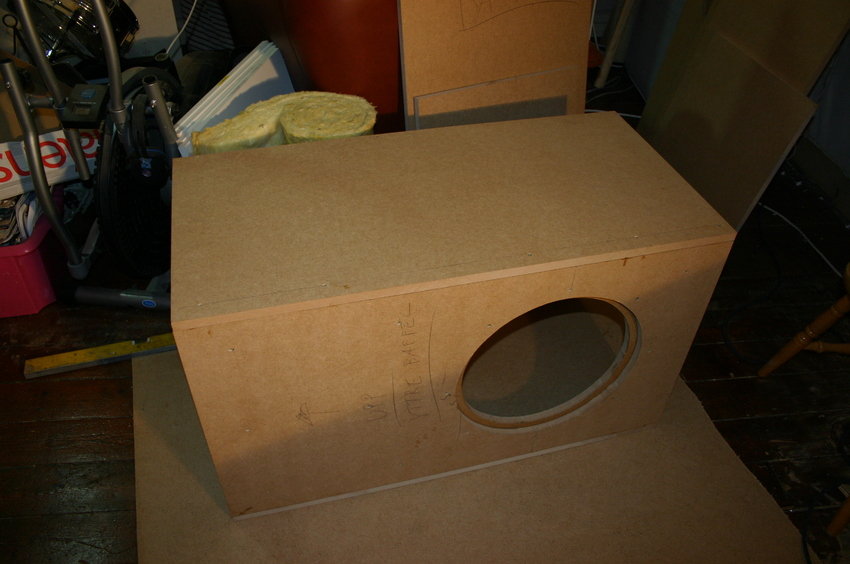

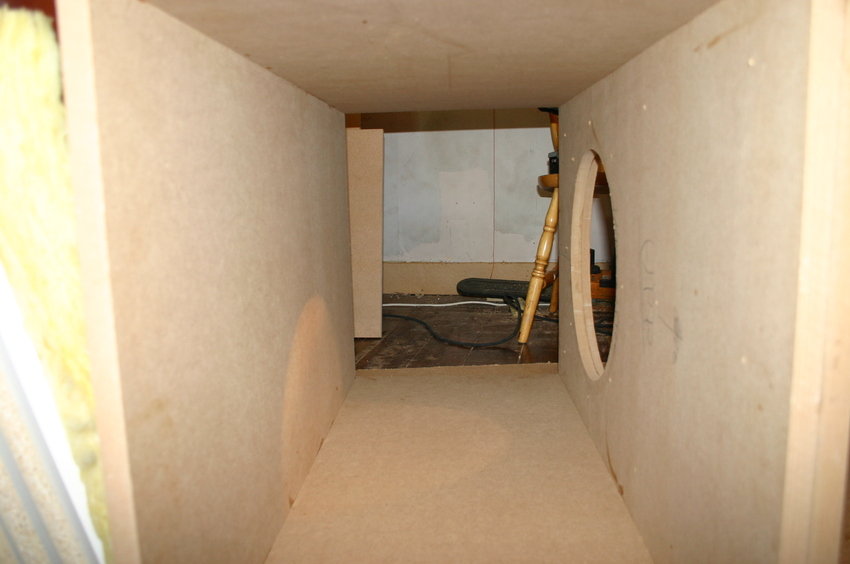

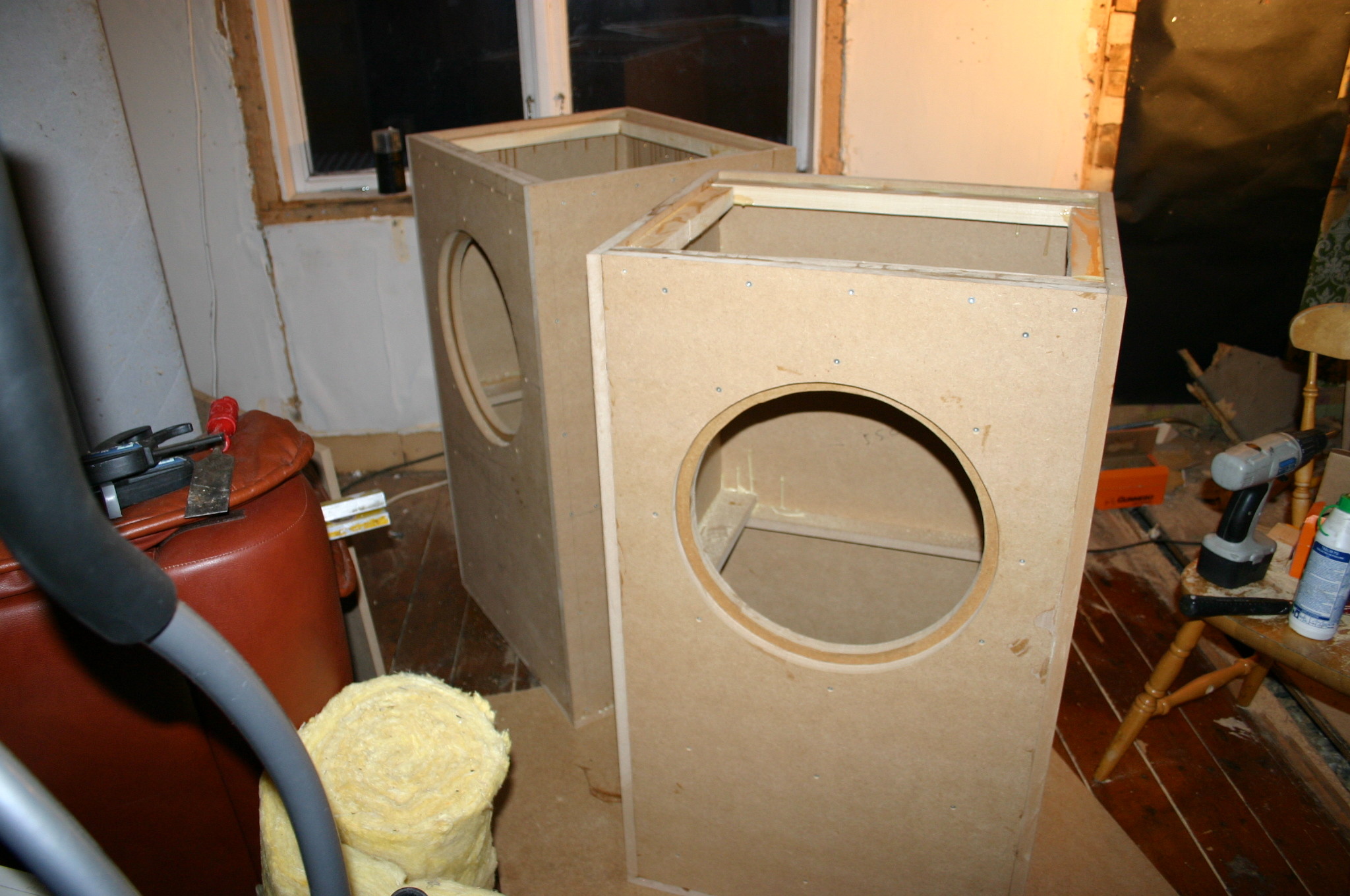

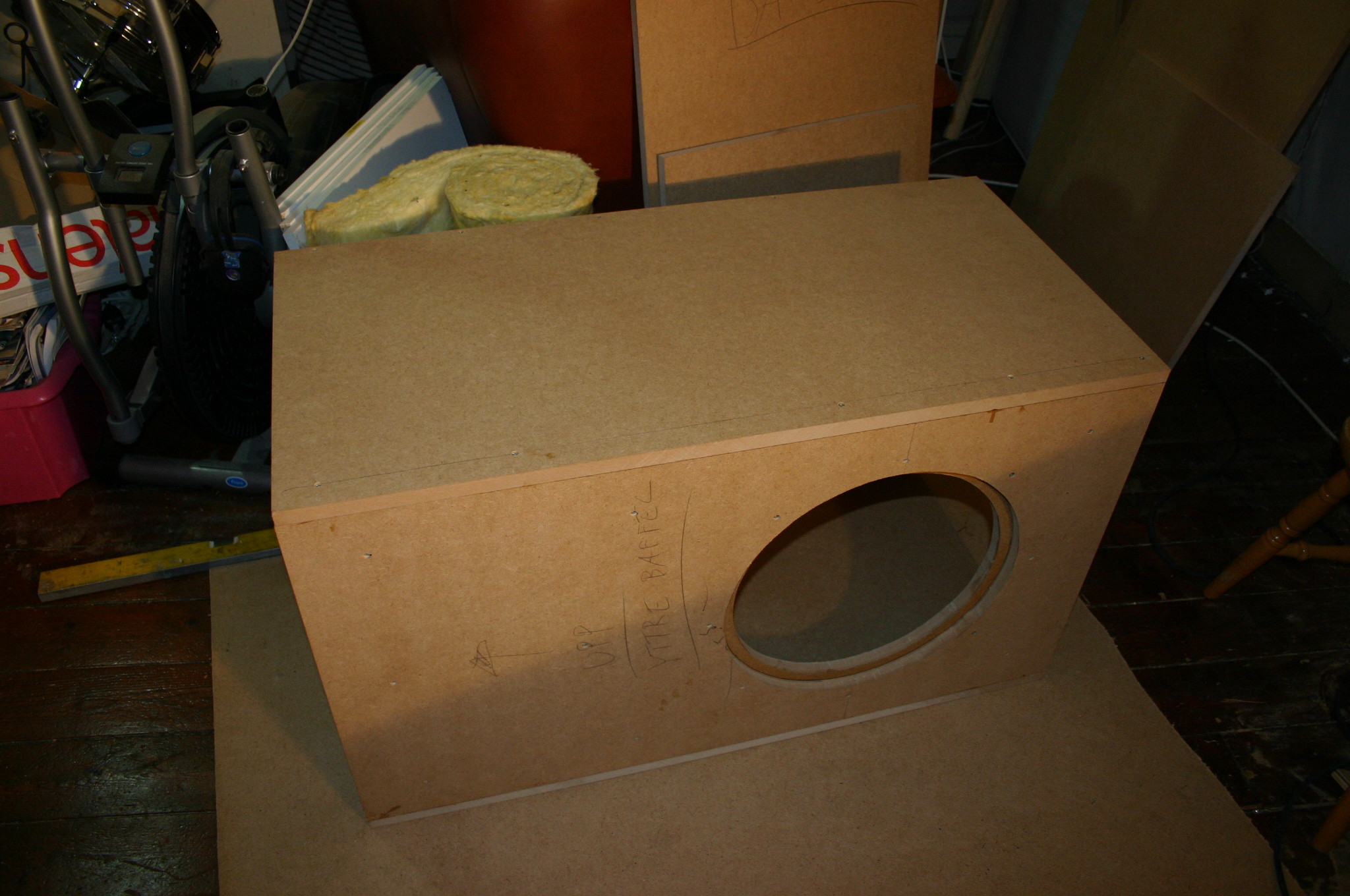

Lådorna börjar ta form
The beast is still asleep... (2008-12-25 23:56:07)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

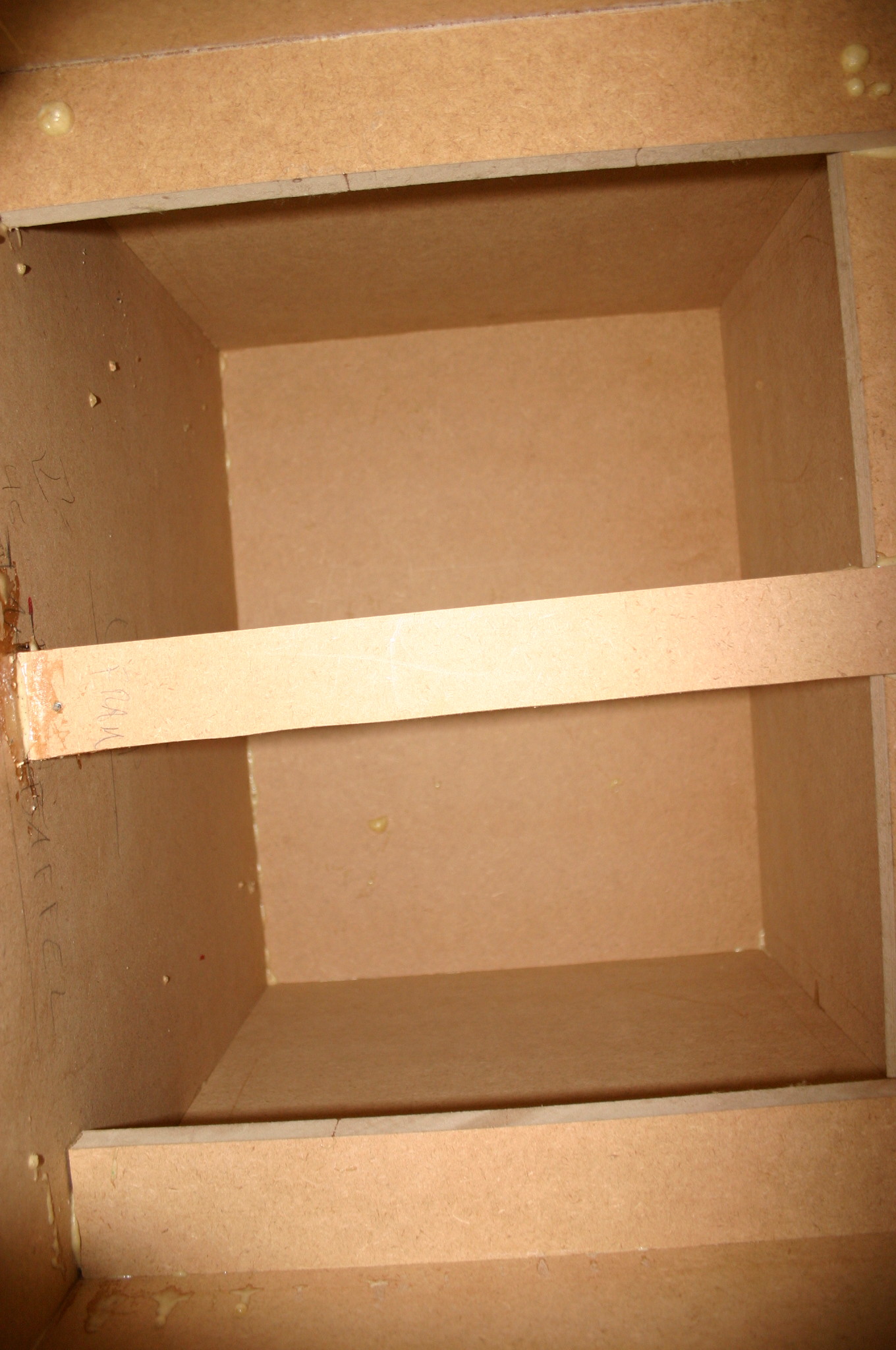

Stagning
Lite stagning skadar inte. Lim + skruv som vanligt. Sätter inget stag vid hålet, det kommer för nära elementet då (blir jobbigt att montera ur och i det), samt att jag inte tror det behövs då det är dubbel baffel etc. (2008-12-25 23:57:11)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

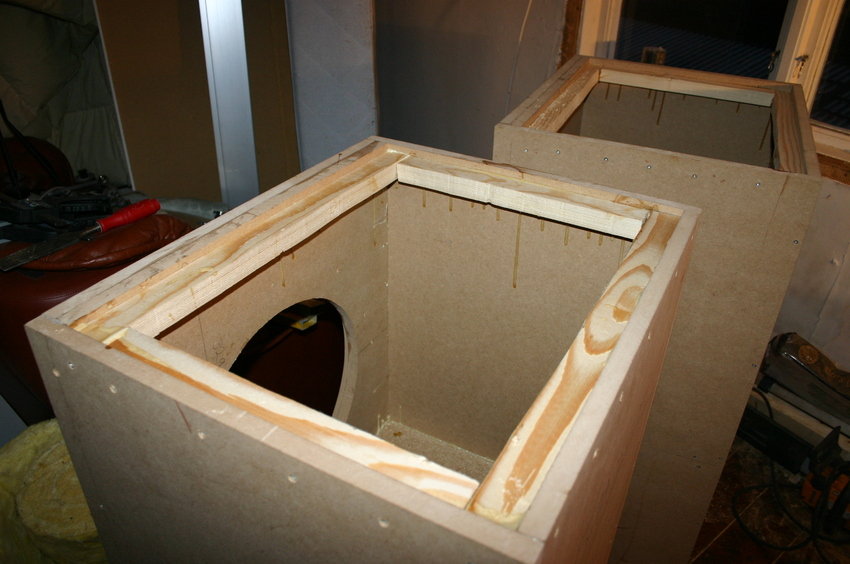

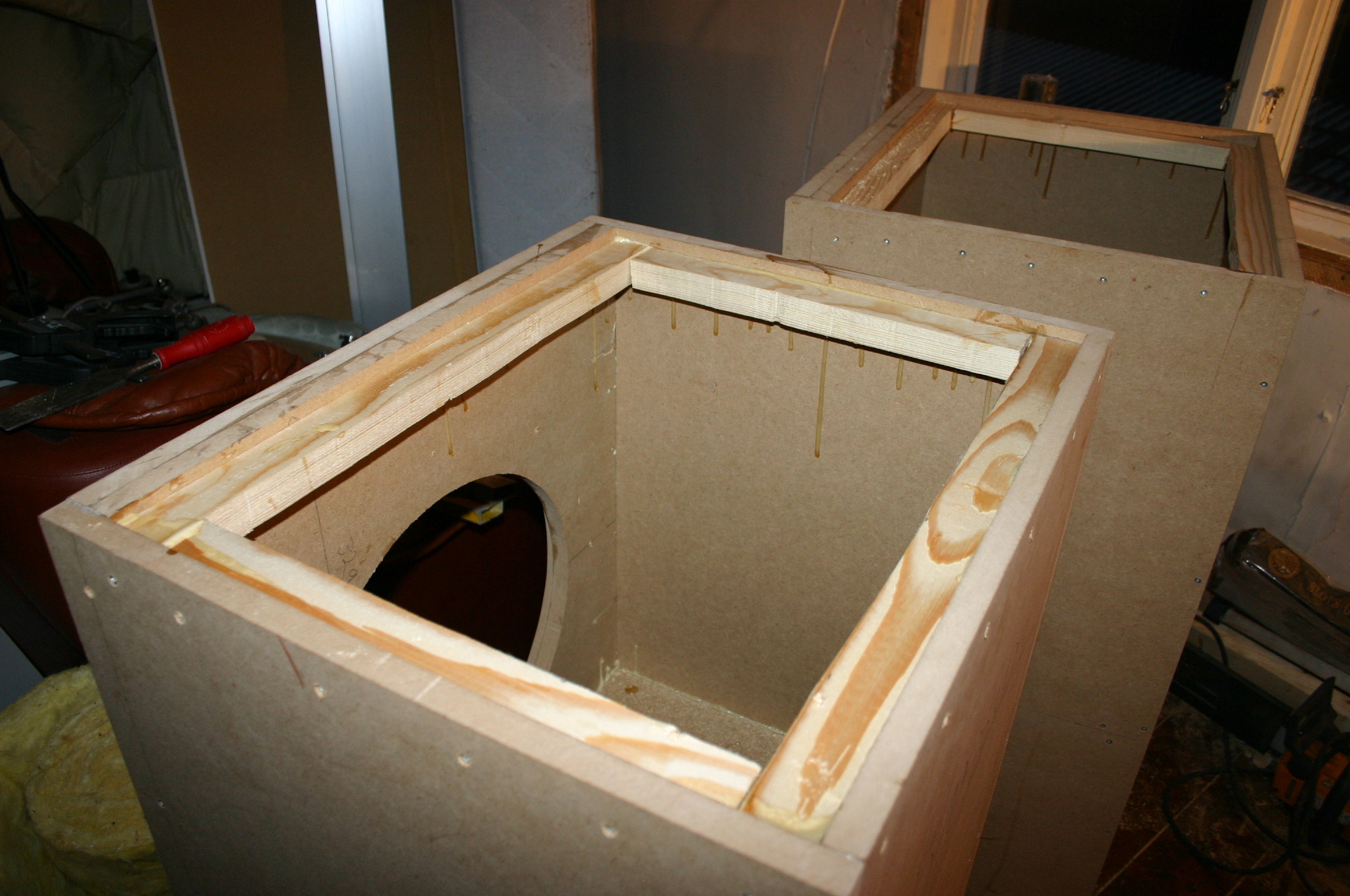

Ram för locket
På yttre väggarna kommer det tätningslist, i inre ramen så skruvas locket/botten på. Skall nog bli bra... (2008-12-25 23:58:52)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

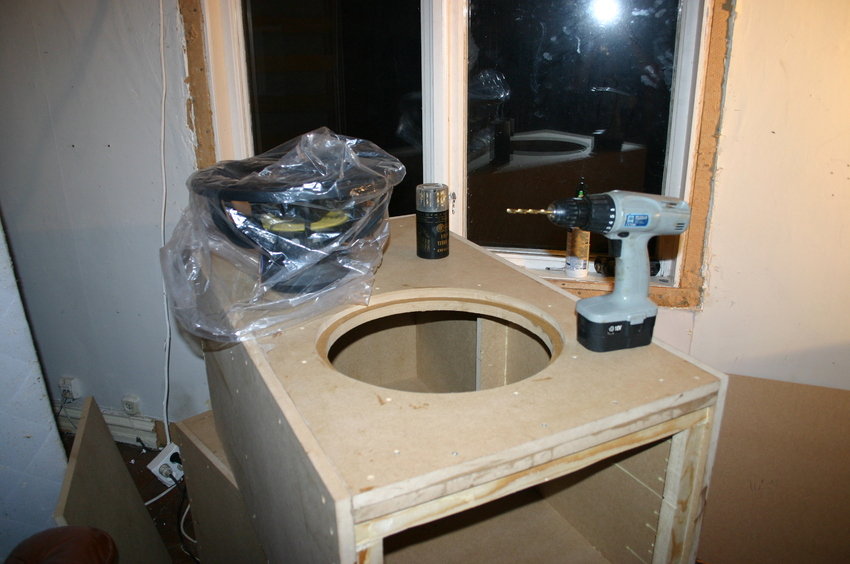

Inte långt kvar nu!
... tror man. Fortfarande en massa som återstår! (2008-12-26 00:00:07)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Vad händer här?
(2008-12-26 00:01:16)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

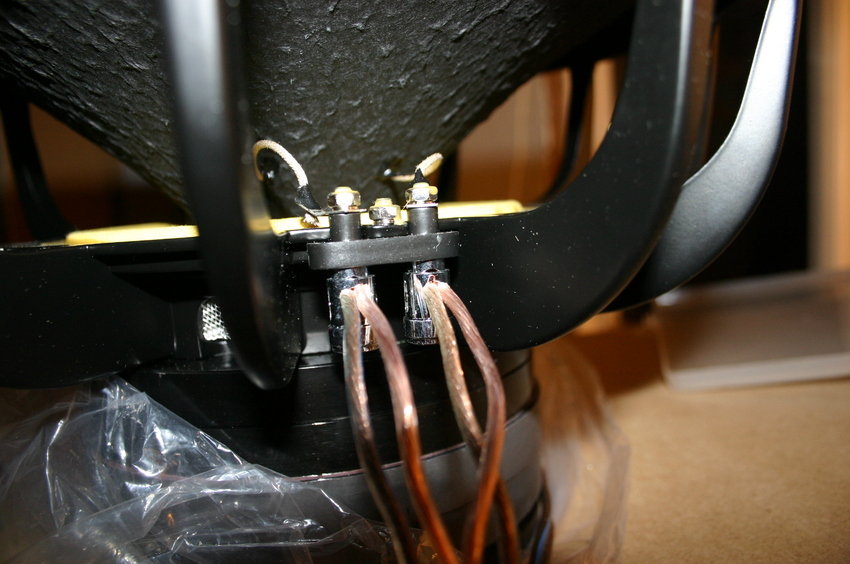

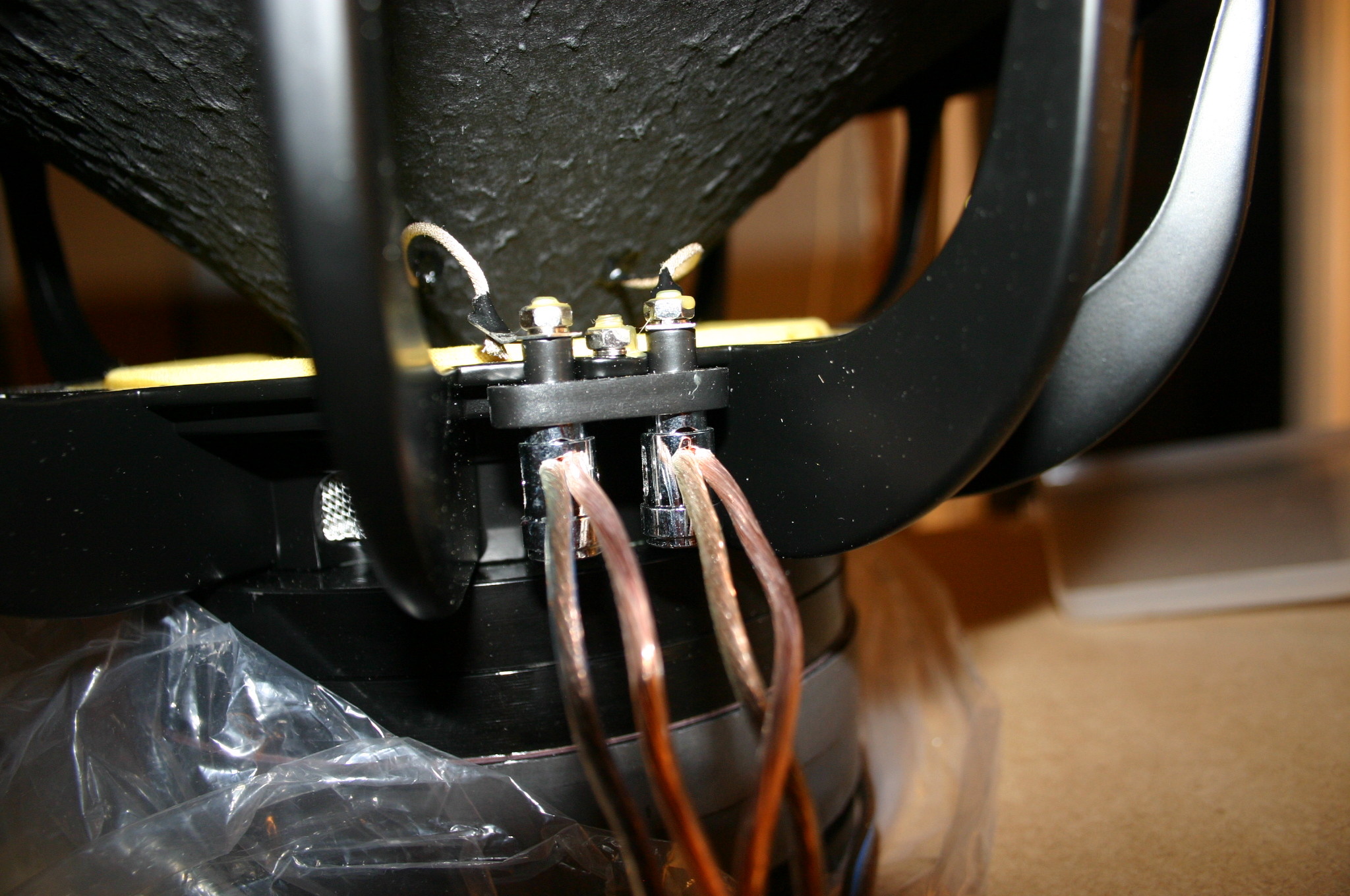

Sa du isobarik?
Nä, bara uppmärkning för hål där elementet skall fästas samt parallelkoppling av talspolarna så att man får 4 ohms last. (2008-12-26 00:02:20)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

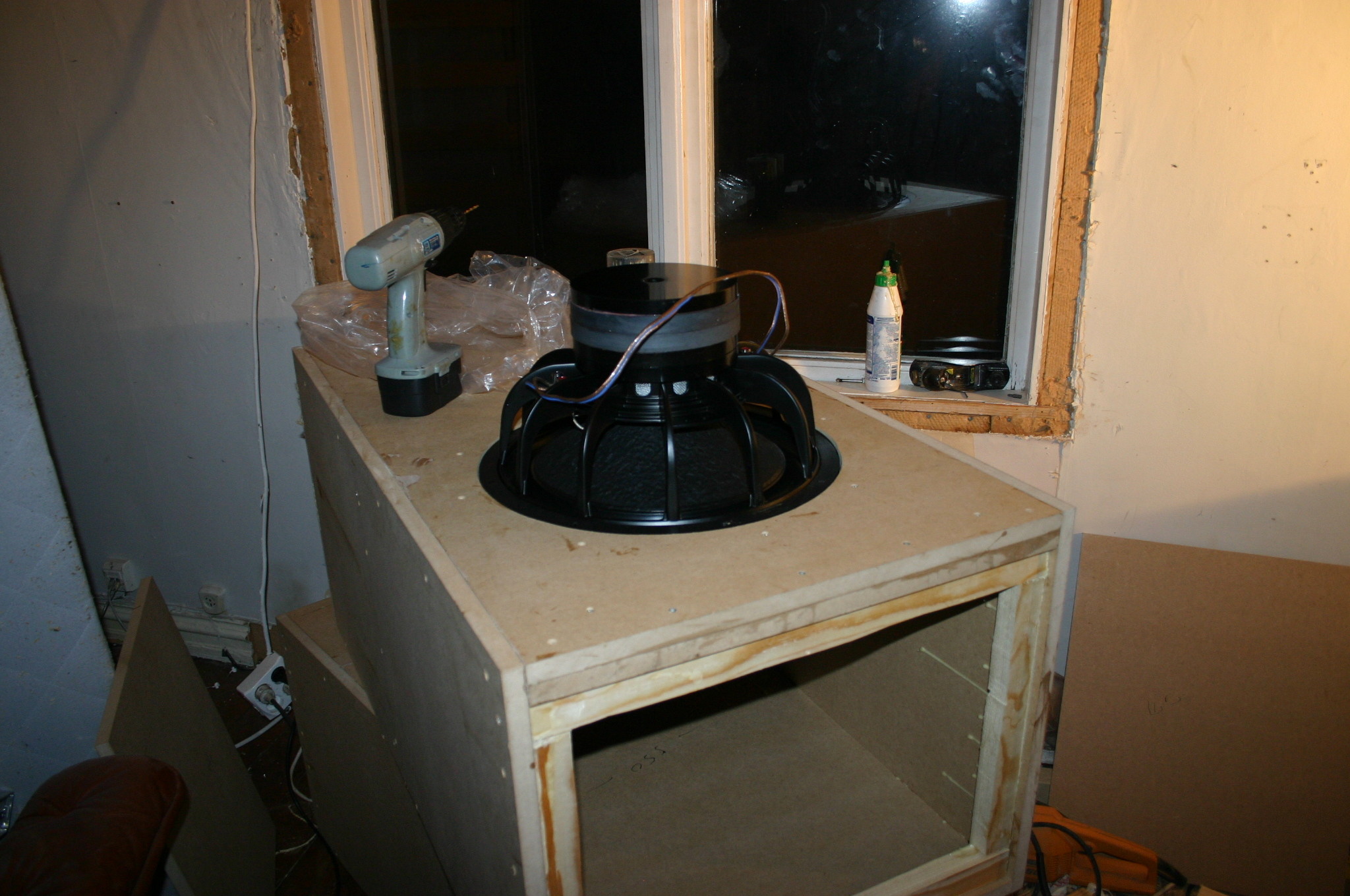

Förvirrat element
Elementet tänker nog "vad fan håller han på med!?". (2008-12-26 00:03:41)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

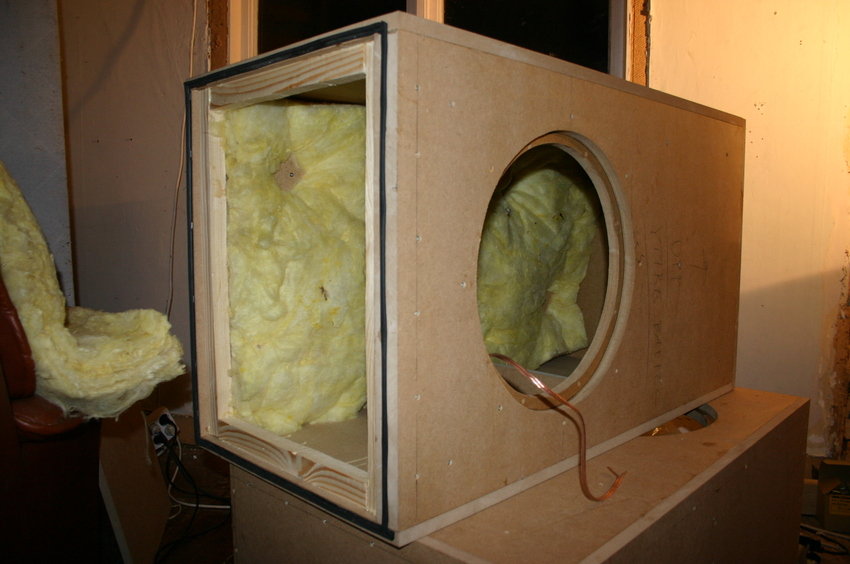

Isolering
Hela bakväggen isoleras. Glasull går tämligen bra här då lådan är av sluten konstruktion, och därmed flyger det inte ut något i luften i rummet.

Här har jag också tagit hål på baksidan för högtalarterminalen samt lödad på kabel. (2008-12-26 00:04:31)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

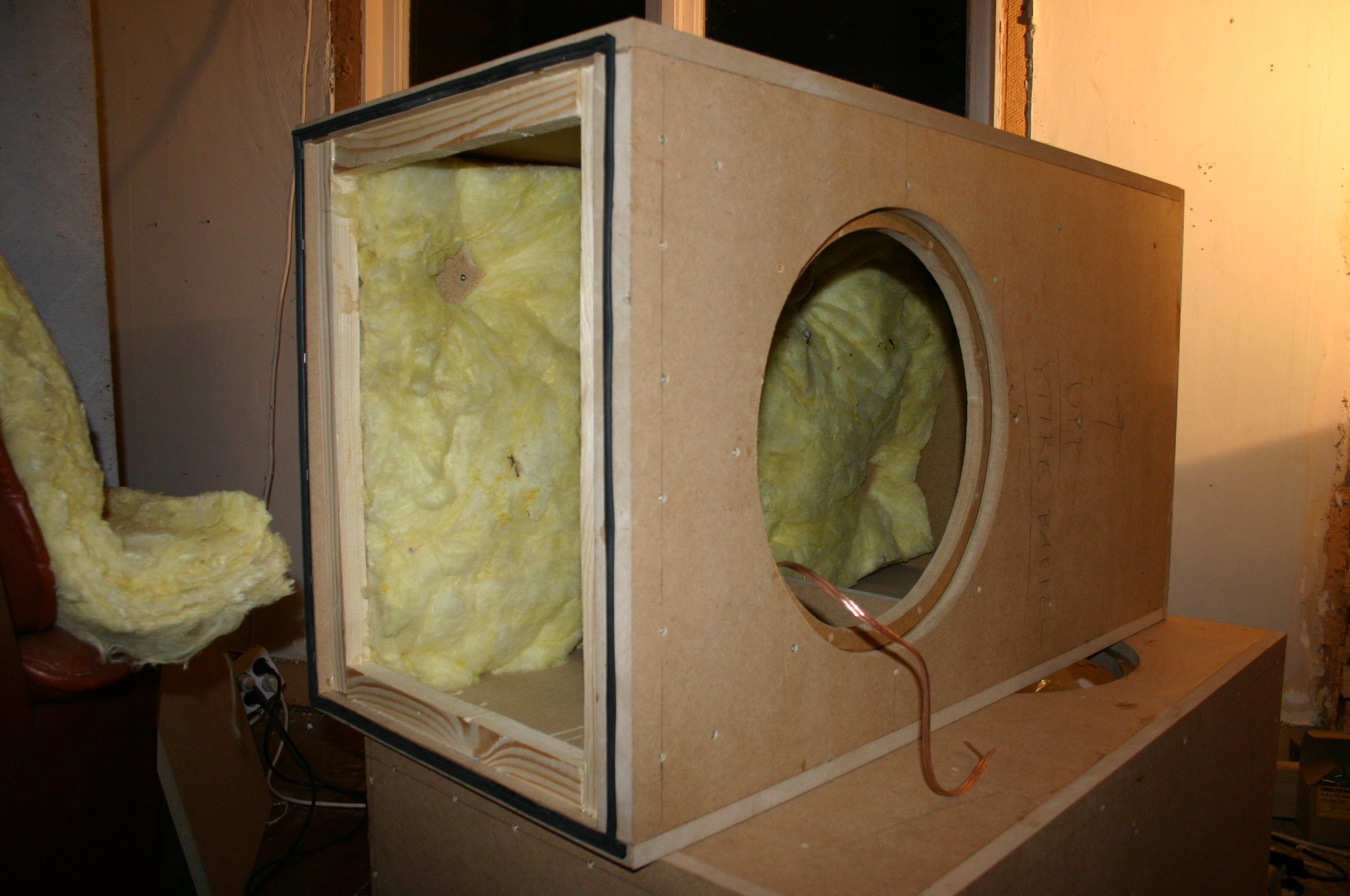

Isolering, annan vinkel
Här ser man en tätningslist också, nu börjar vi närma oss... (2008-12-26 00:06:11)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Närbild på terminalen
(2008-12-26 00:07:55)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

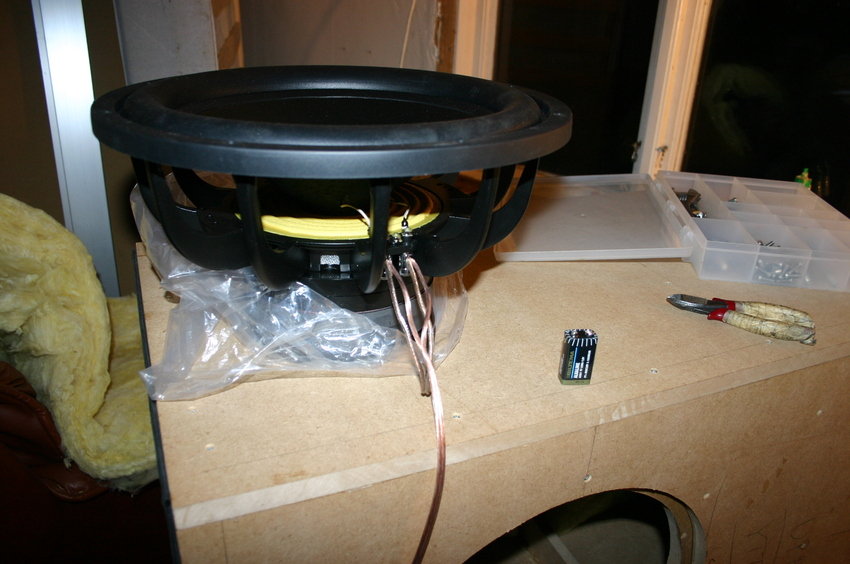

Rätt polaritet
Kablarna är ej märkta, så jag får sätta 9v-batteriet mot anslutningarna på lådan för att se om det är rättkopplat. Jag gissade rätt båda gånger :), konen pekade glatt utåt. (2008-12-26 00:08:57)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

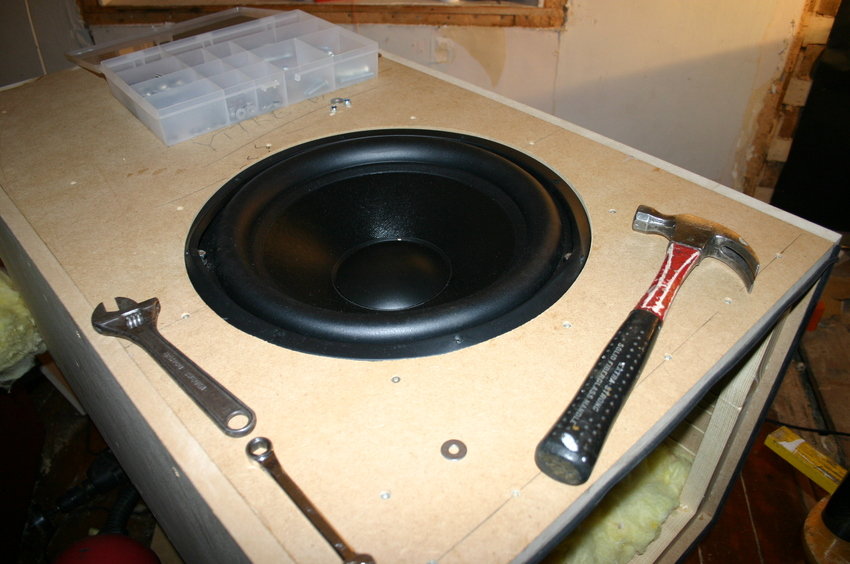

Montering av element
Jag fick borra upp hålen igen, annars fick man inte ner bultarna.

Jag vet ej om det är så här elemtet är tänkt att monteras med tanke på gummilisten, men det fungerar...

Det är väl tänkt att man skall använda bra mycket mindre skallar skulle jag tro. (2008-12-26 00:10:39)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

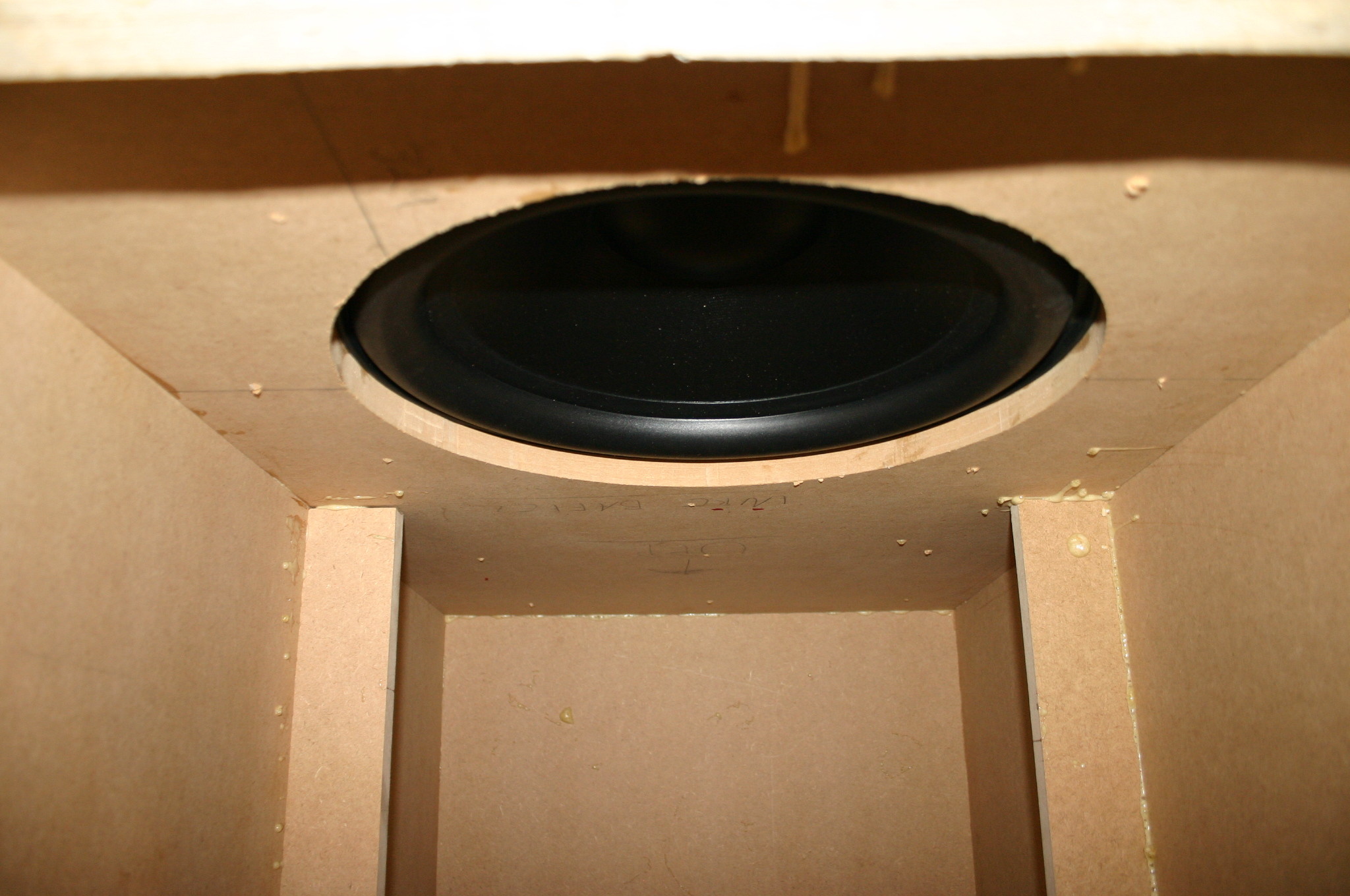

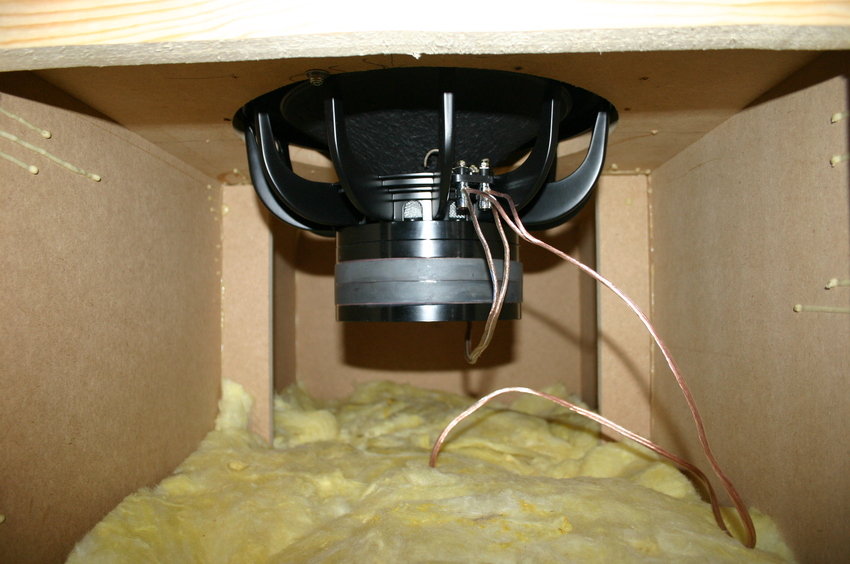

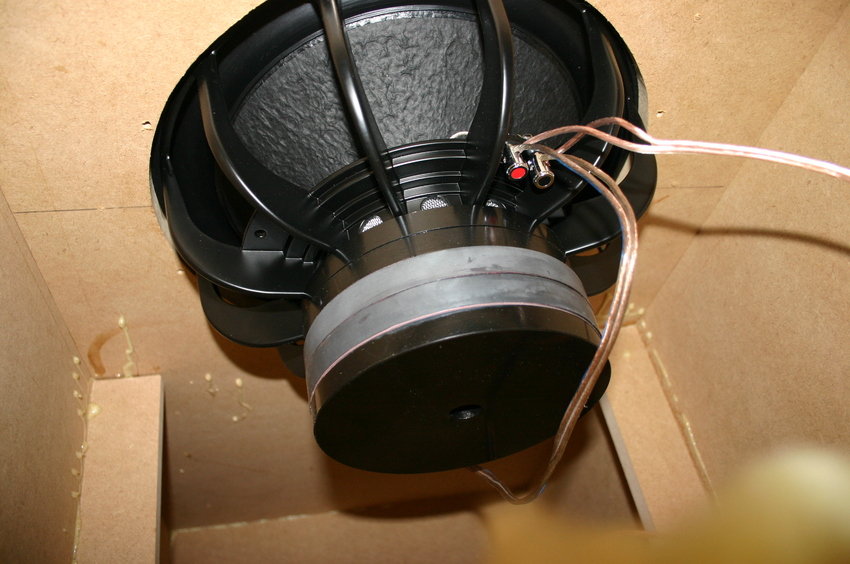

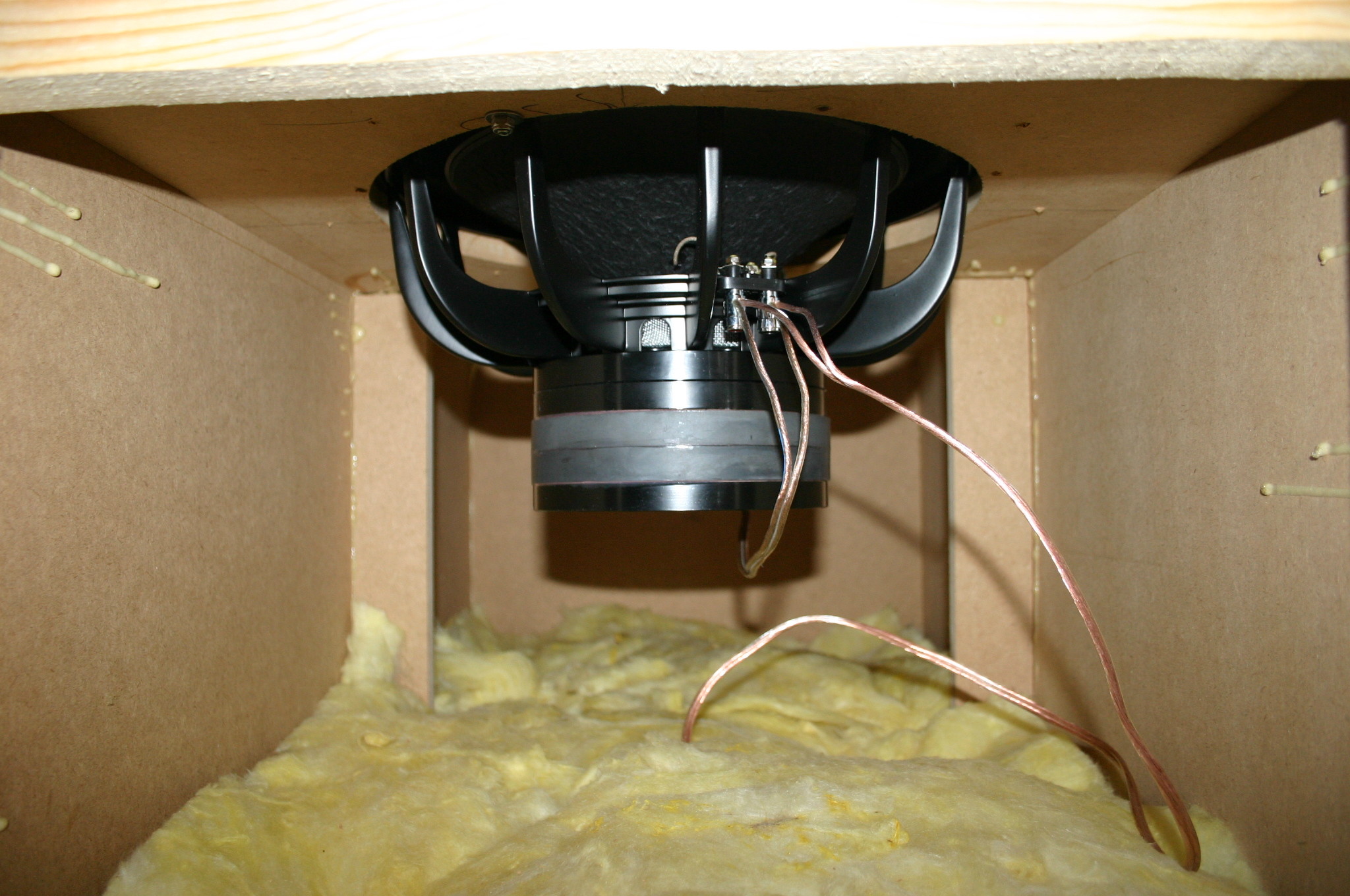

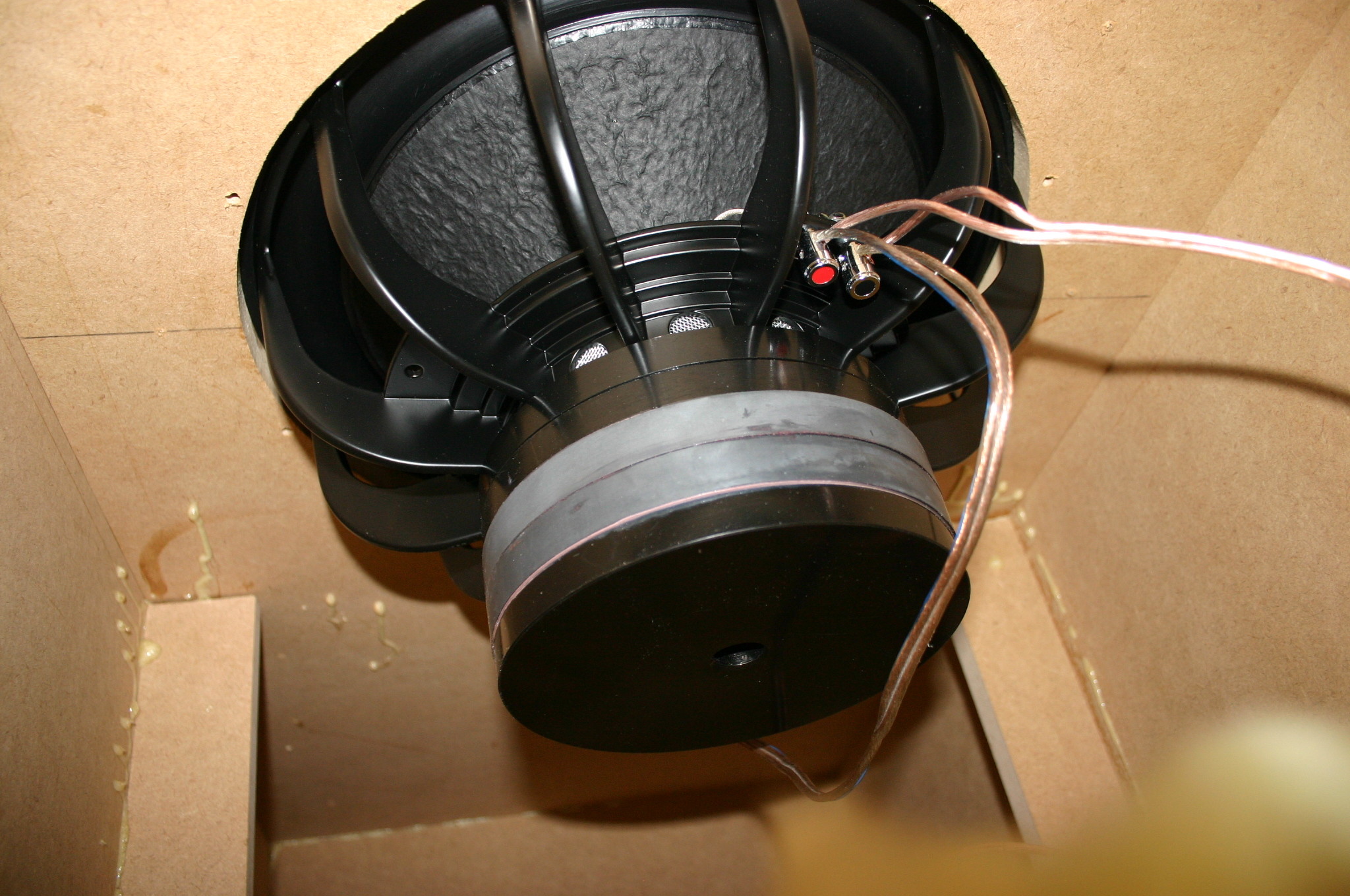

Insidan
Tada! (2008-12-26 00:12:32)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Insidan igen
Annan vinkel. Det där rosa? Ingen aning... lim? (2008-12-26 00:13:21)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

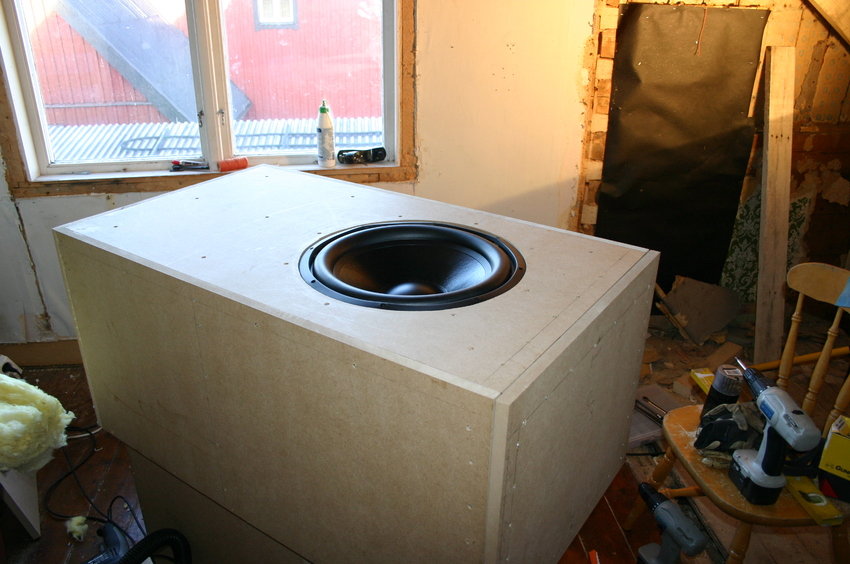

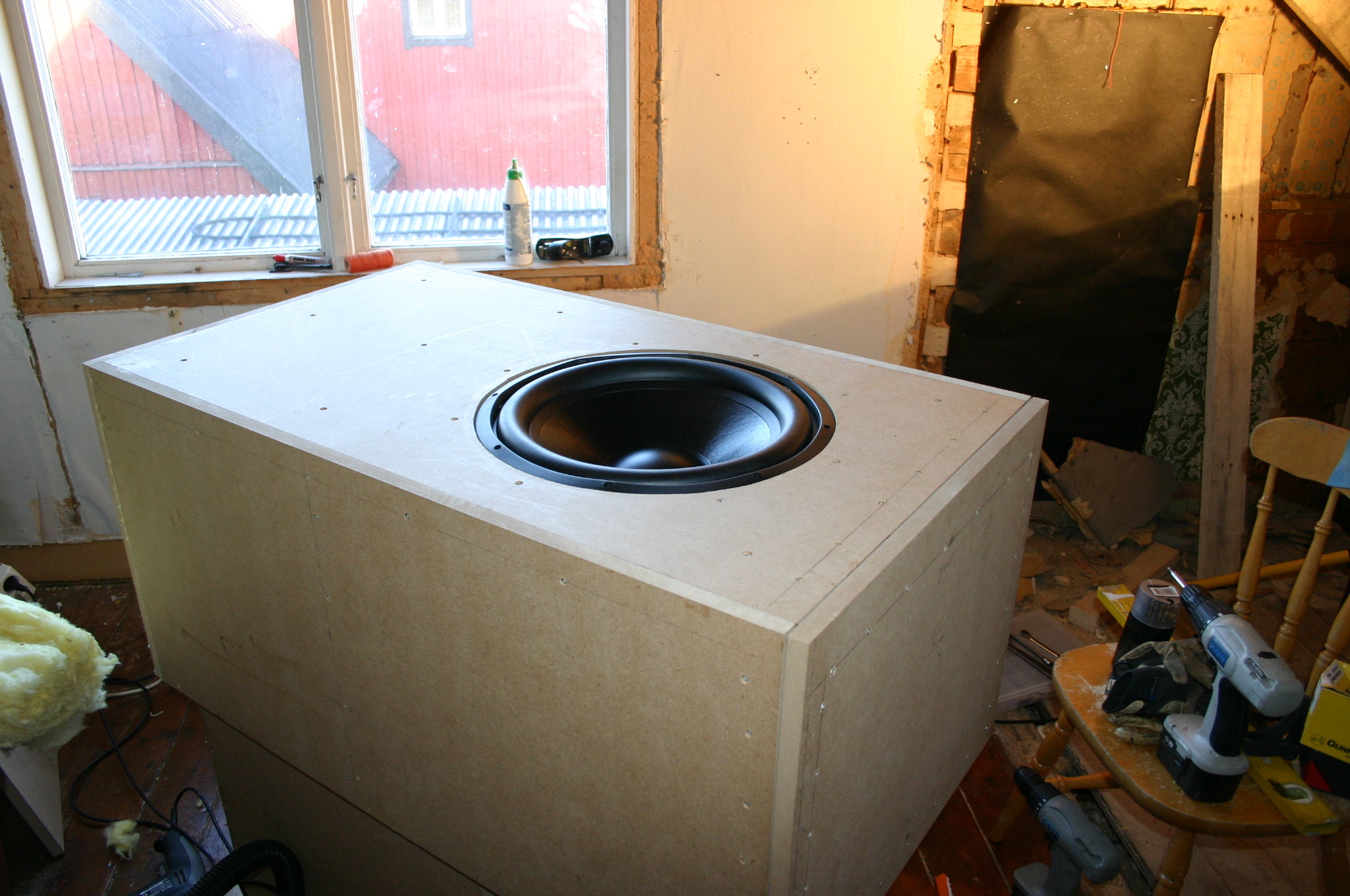

Klar!
(2008-12-26 00:14:43)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Provspelning
Resultat: den fungerar. (2008-12-26 00:15:52)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

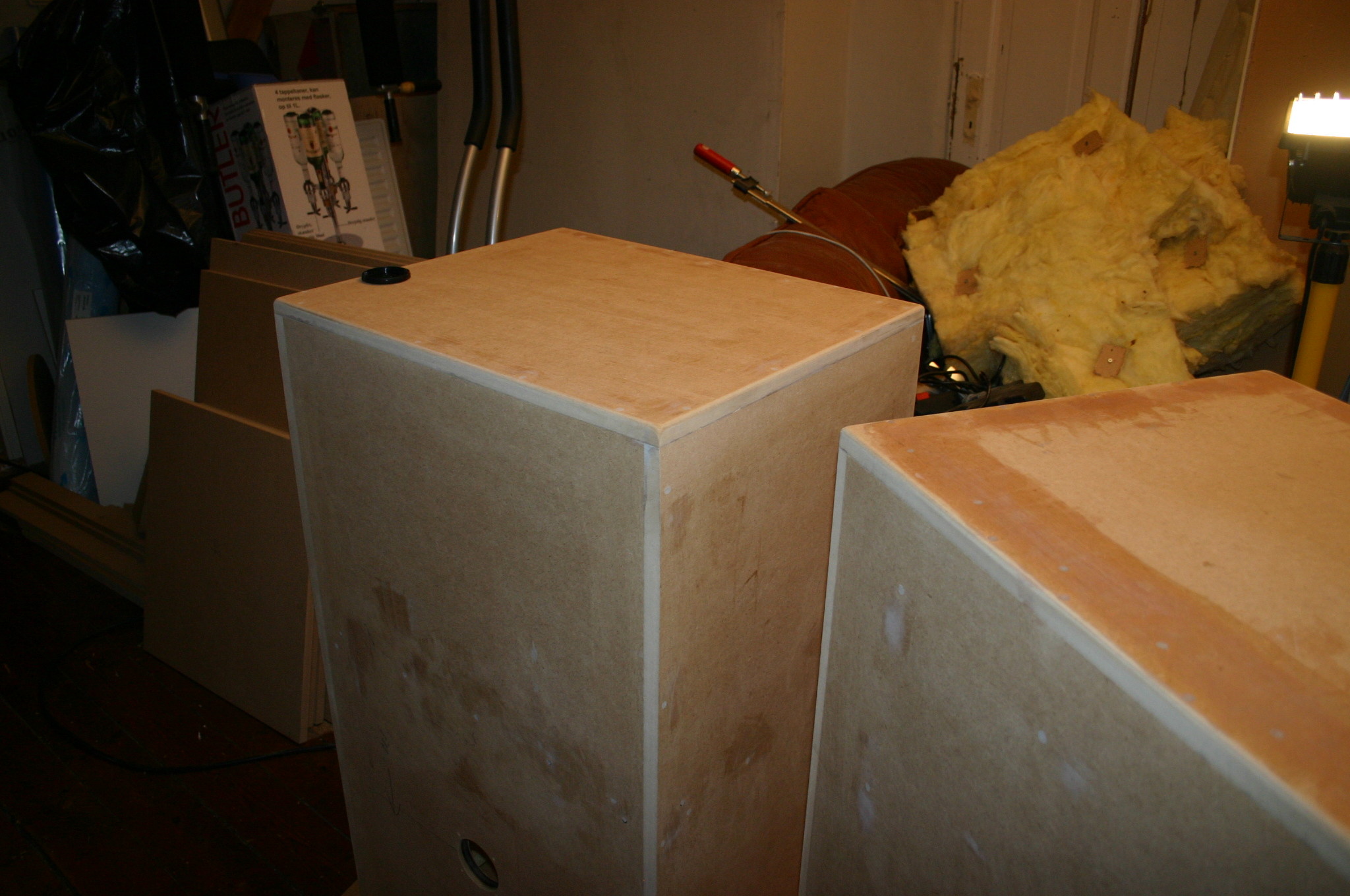

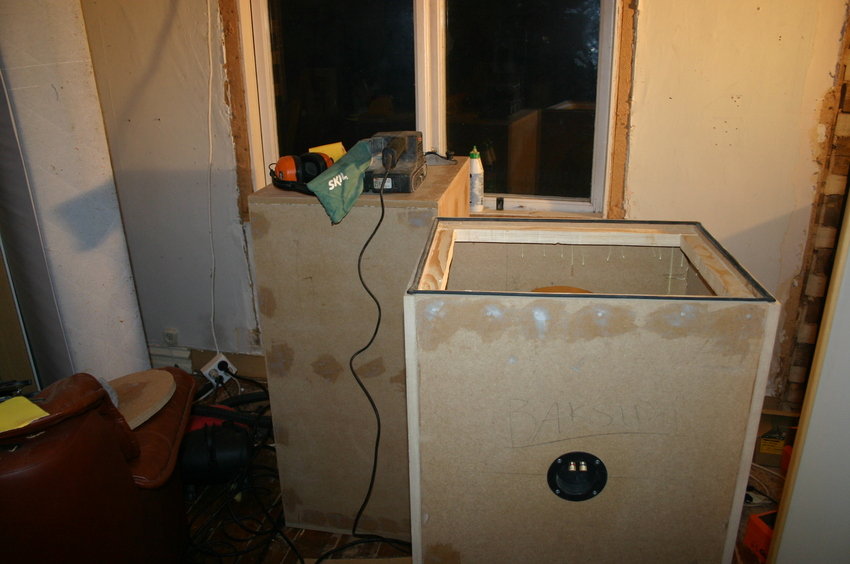

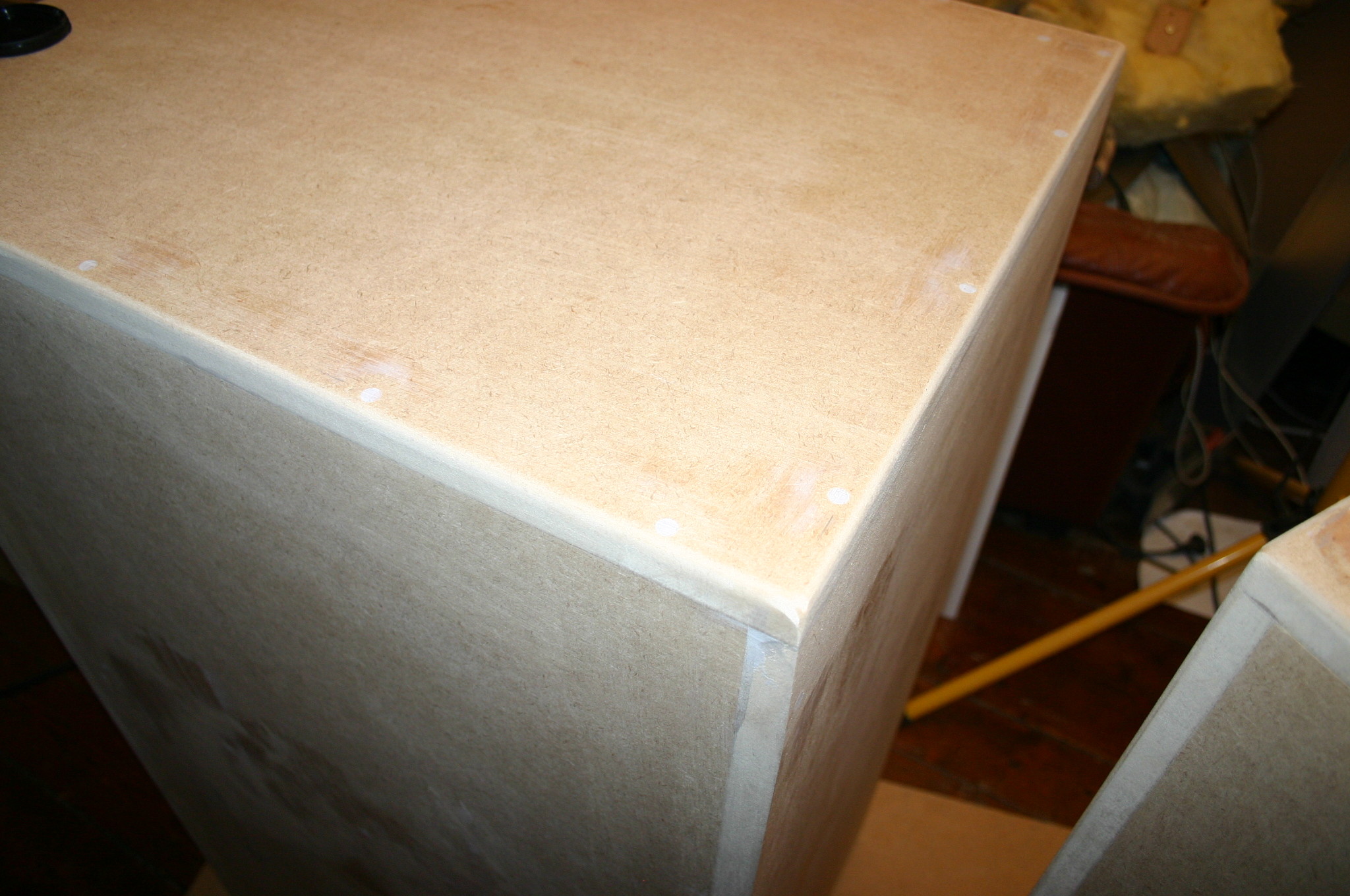

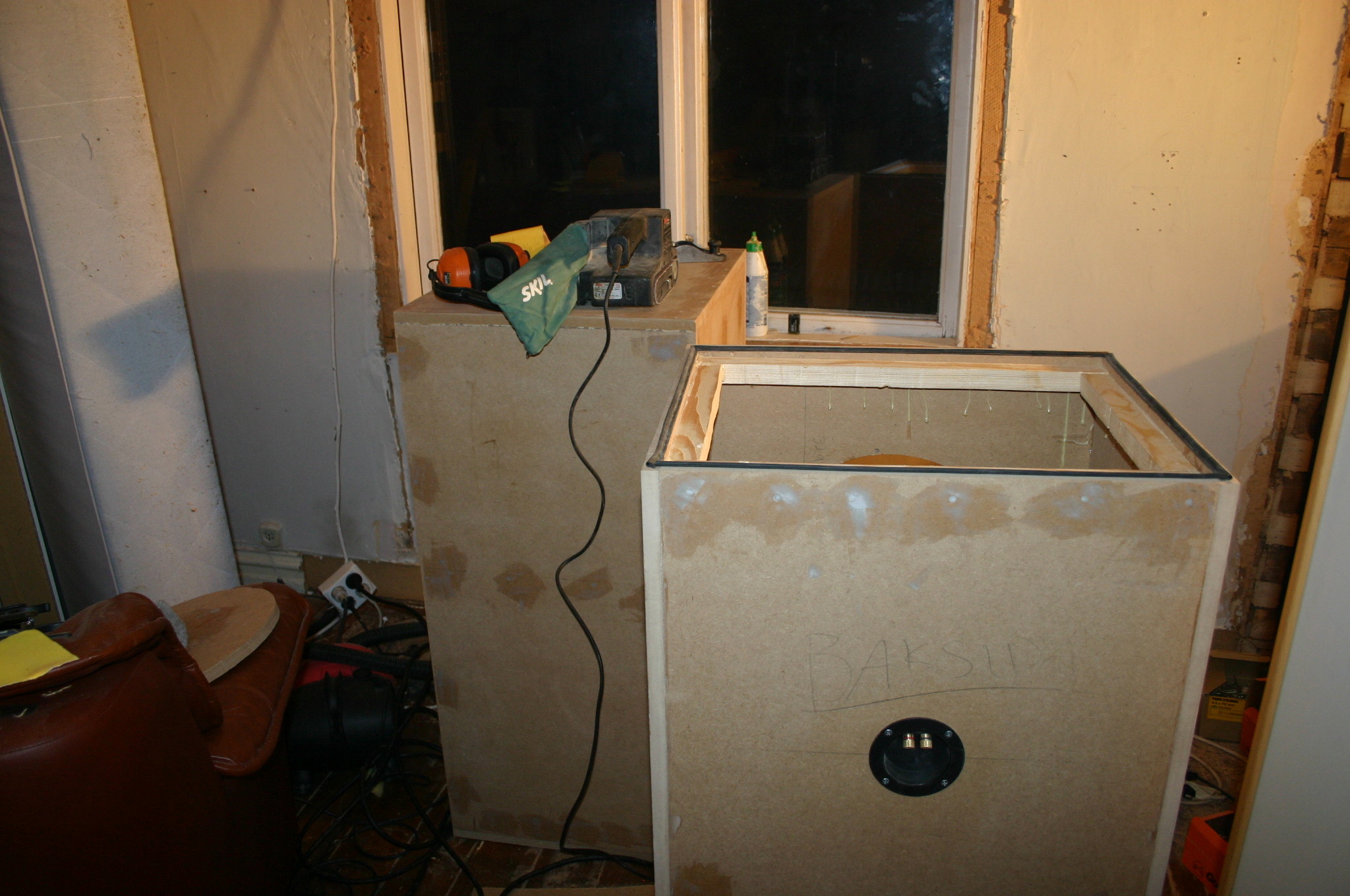

Tillbaks för spackel samt slipning
Bara det "roliga" kvar... jag vill ju spela!!! (2008-12-26 00:16:50)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

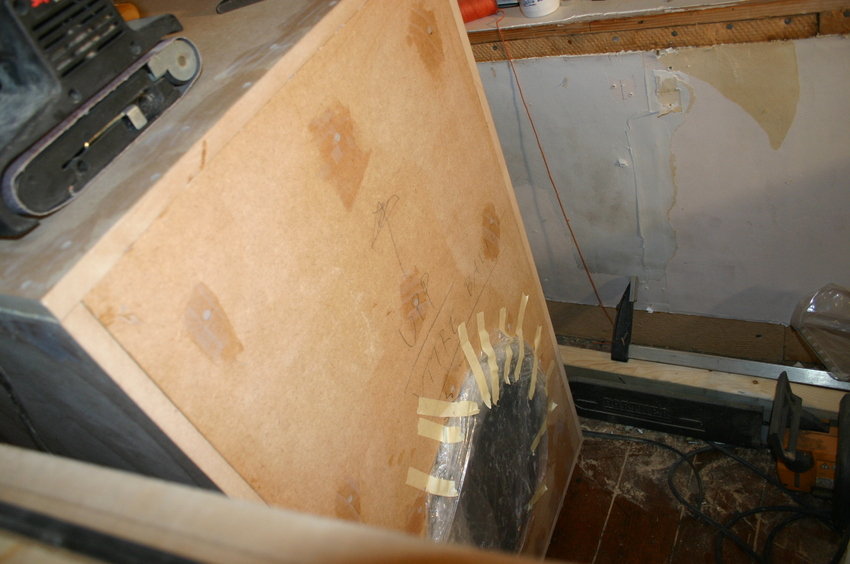

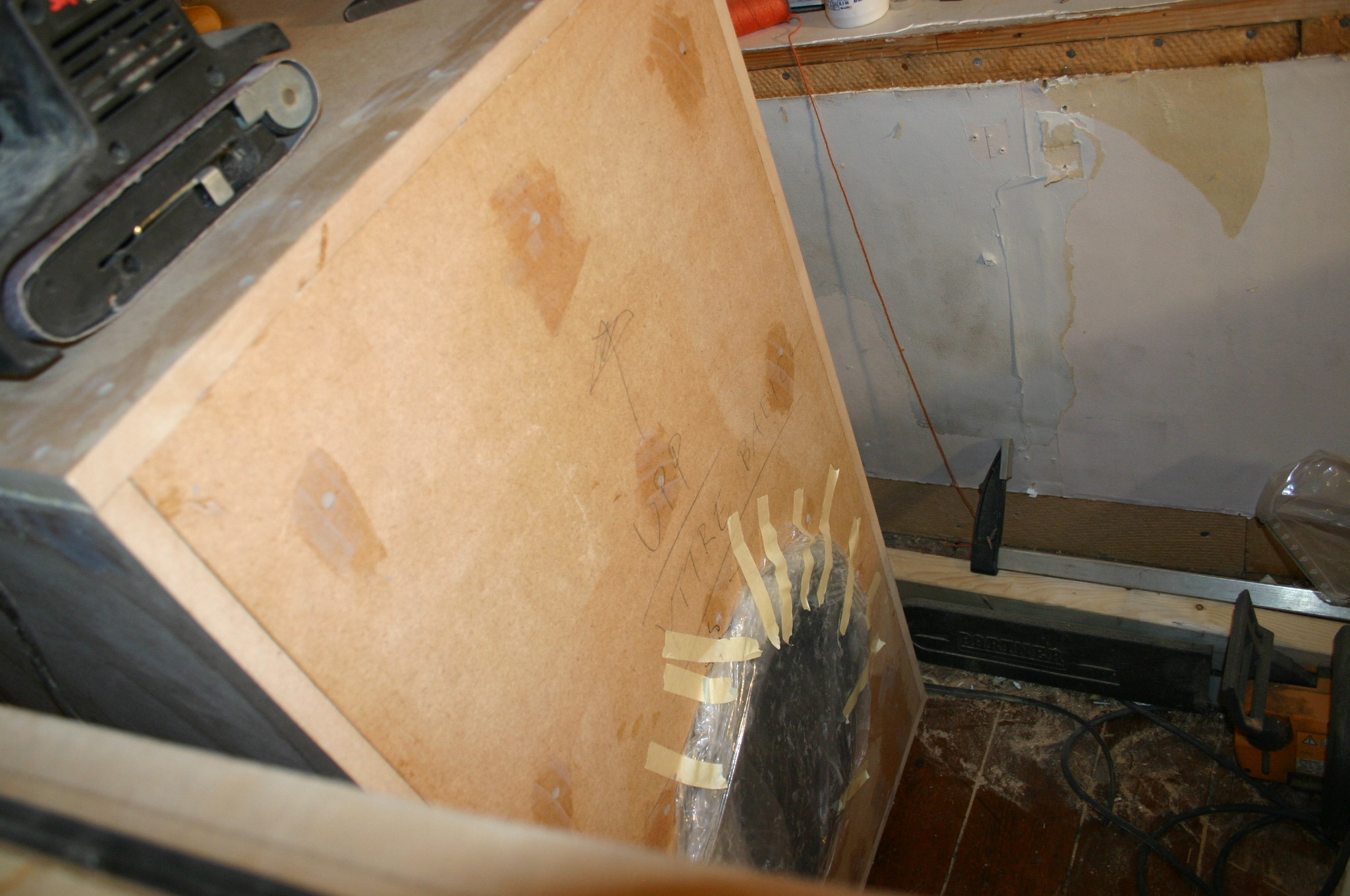

Spackla, slipa, spackla...
Jobbigt är det. Jag pallade inte skruva ur elementet så det fick bli fusklösning. (2008-12-26 00:18:00)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

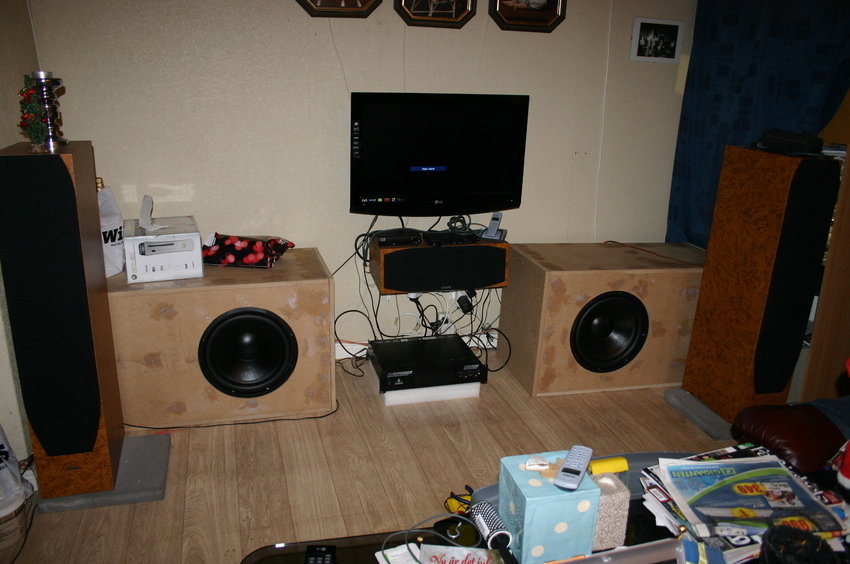

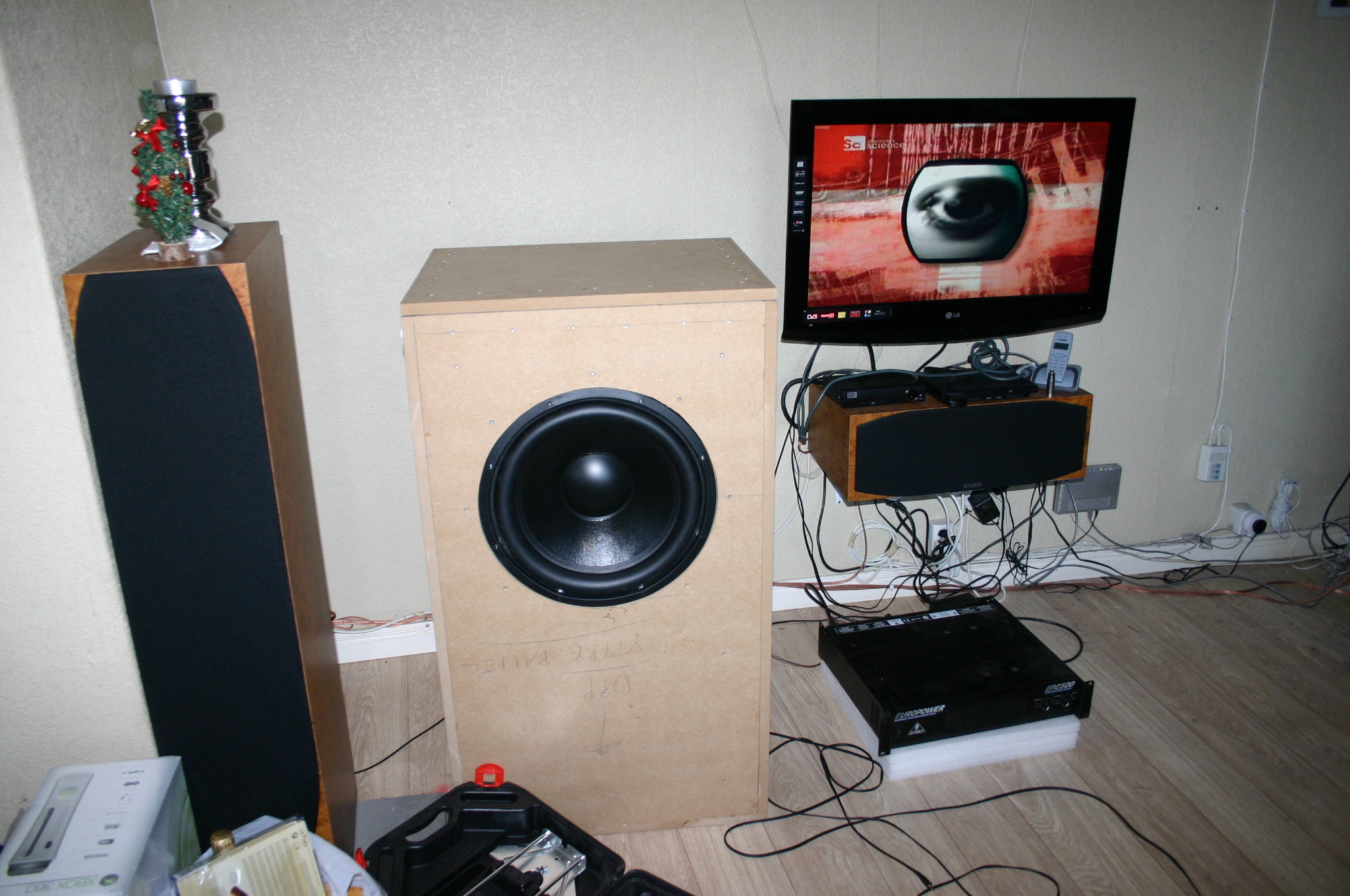

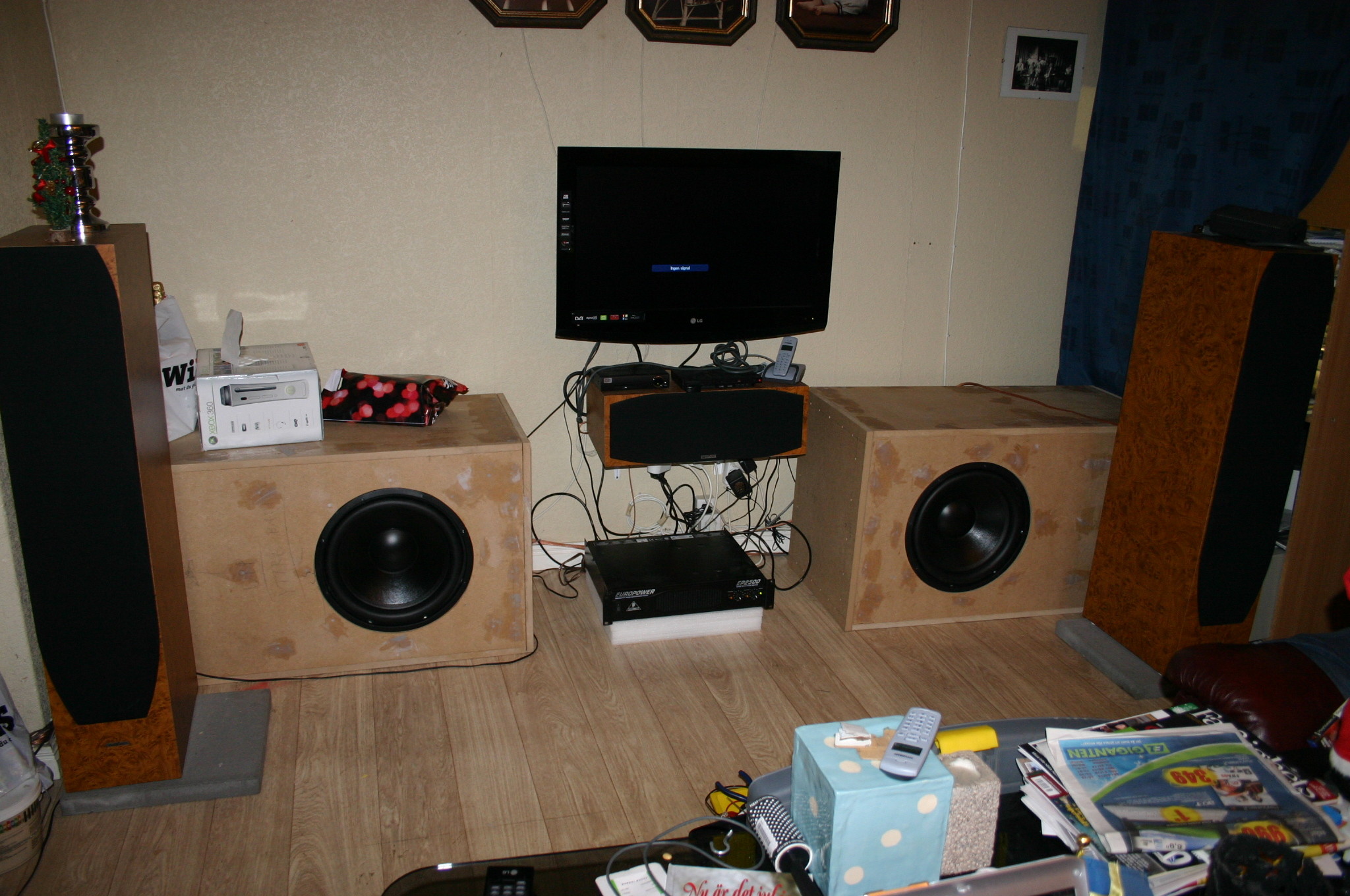

Slutresultatet
Nåja, innan målning i alla fall! Spelar på bra, har som sagt inte dragit på ordentligt än. Första gången jag hör ett par baslådor med sluten konstruktion, dom sträcker sig tillräckligt djupt i alla fall faktiskt. Det är inga problem att få vänsterväggen till köket att vibrera våldsamt vid 17Hz som verkar vara dens resonansfrekvens. :P

Men dessa är främst till musik, så är det tänkt. Nu vill jag bara ha en fungerande DCX2496... (2008-12-26 00:19:02)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

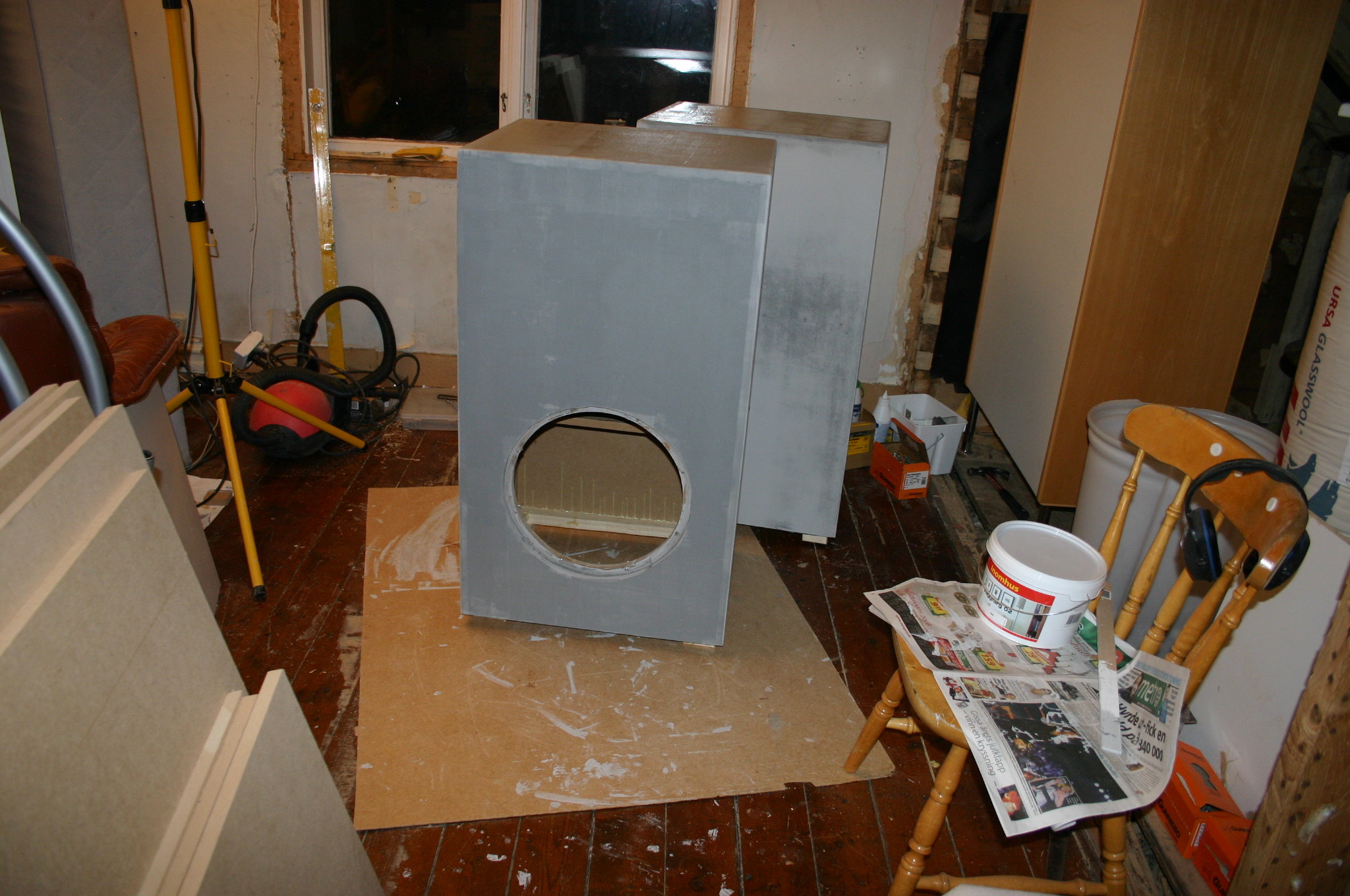

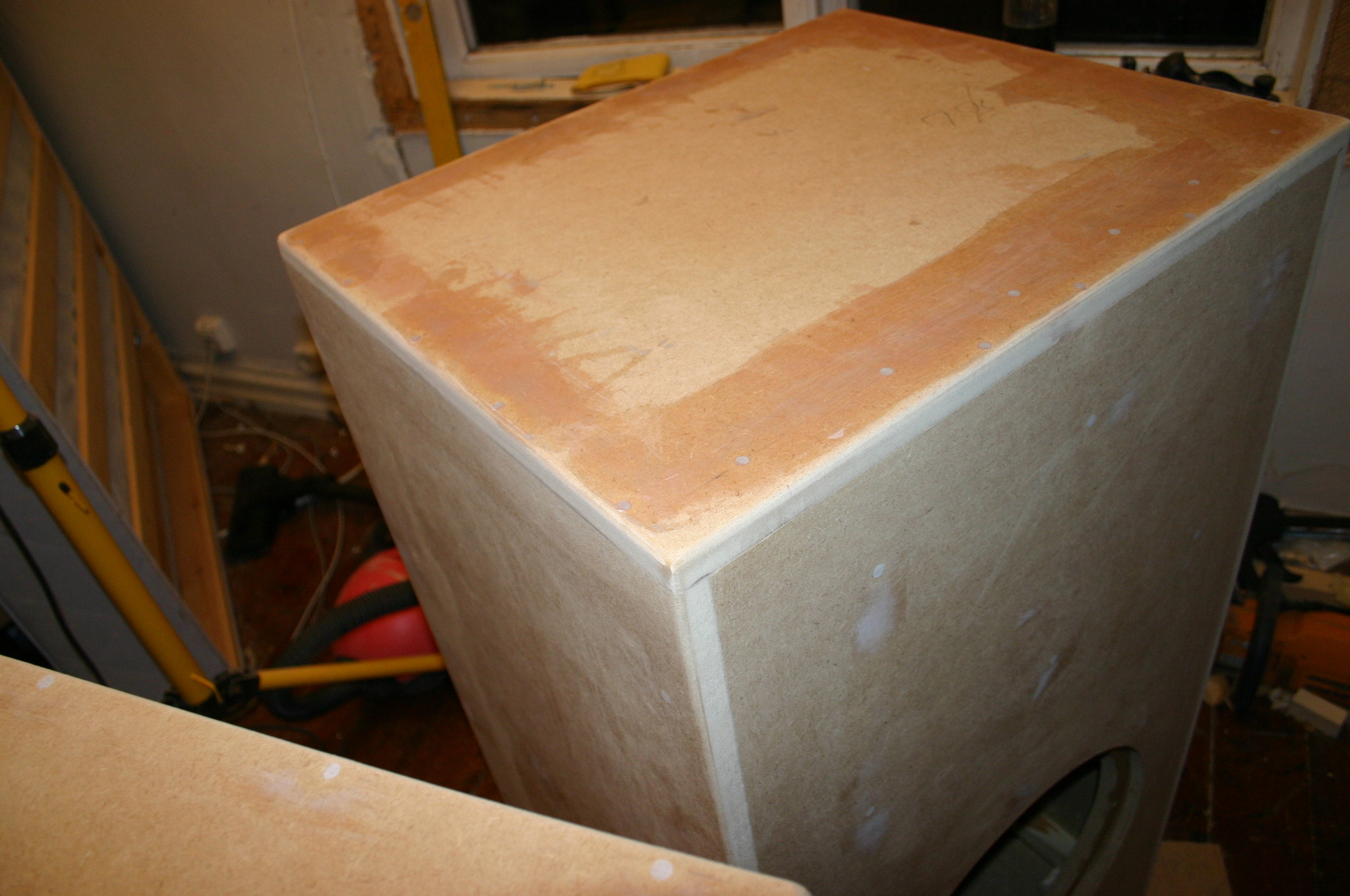

Förberedning för färg
Här slipas och spacklas lådorna lite mera, har även fräst några kanter/hörn så att det blir lite avrundat. (2009-01-04 13:24:17)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Samma som föregående
(2009-01-04 13:26:24)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Mer mer
(2009-01-04 13:27:44)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

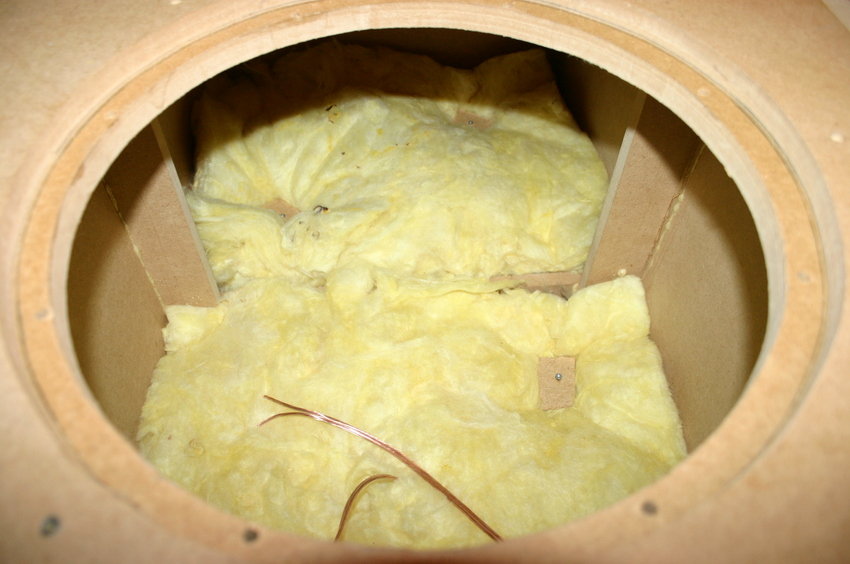

Stag
Slängde in två extra stag i varje låda också, här syns det första. Det andra ligger såklart på andra hållet. (2009-01-04 13:29:05)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

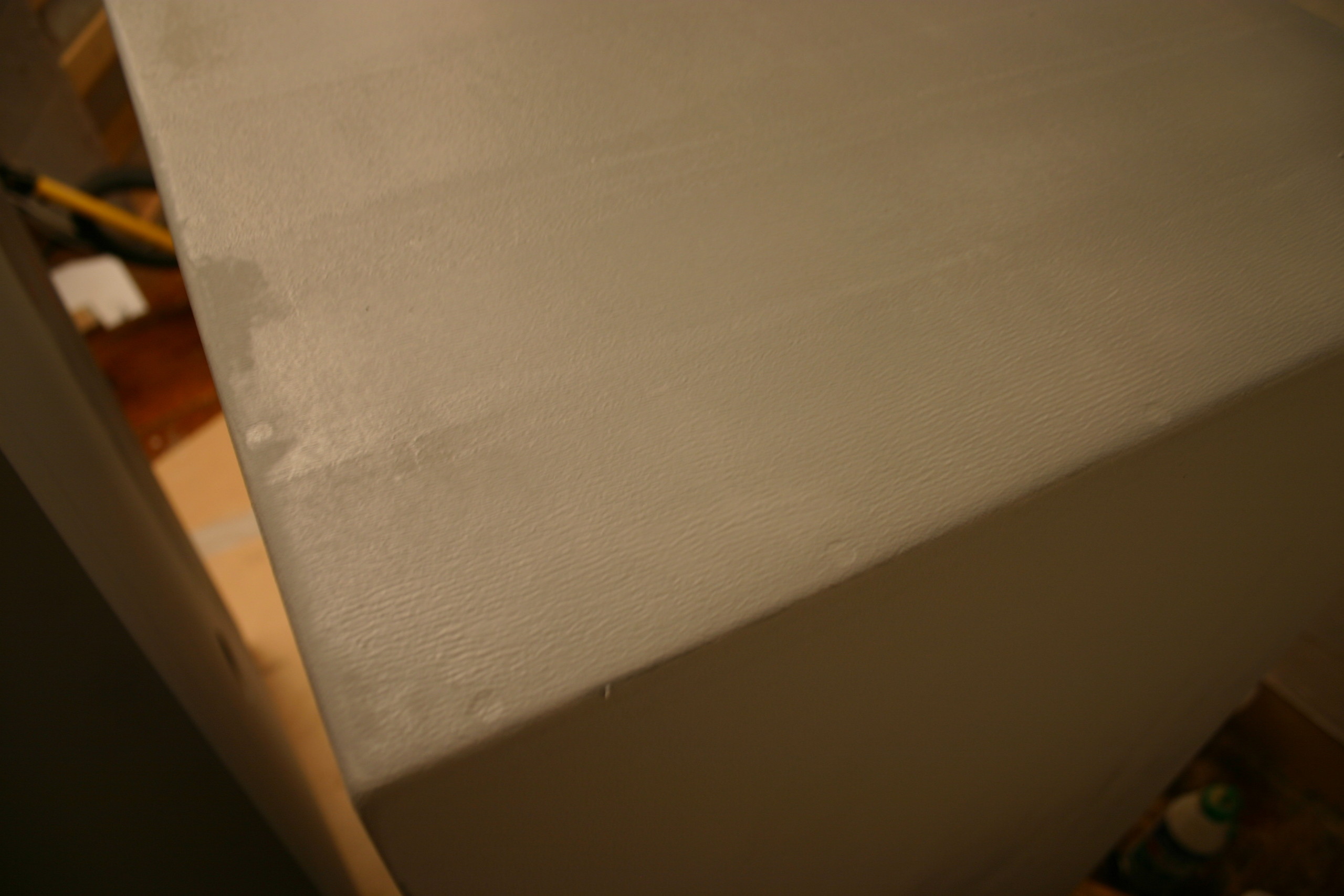

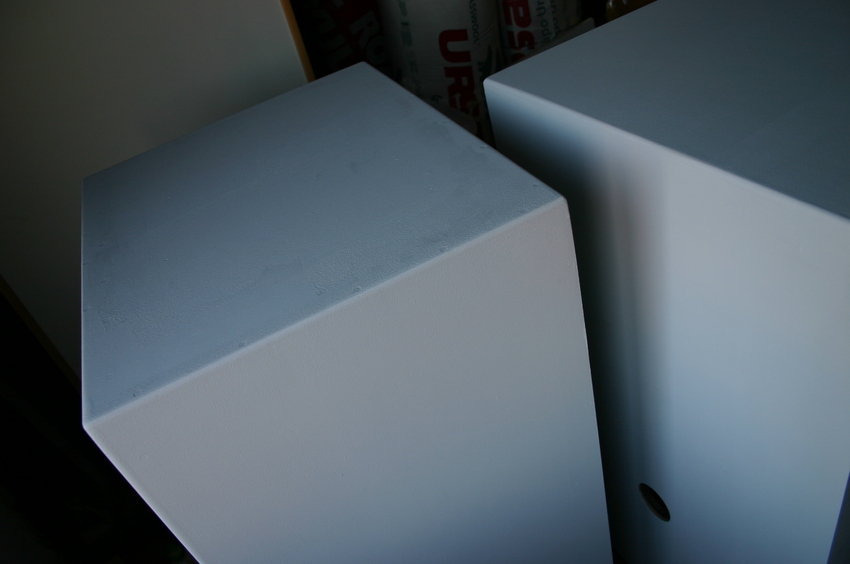

Grundfärg
Modell grå. Här syns botten till en av lådorna. (eller sidan om man lägger lådan ner) (2009-01-04 13:30:52)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Paint paint
Här syns det att jag är sämst på att spackla, men det får gå för denna gången. Faner nästa gång kanske? (2009-01-04 13:32:31)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

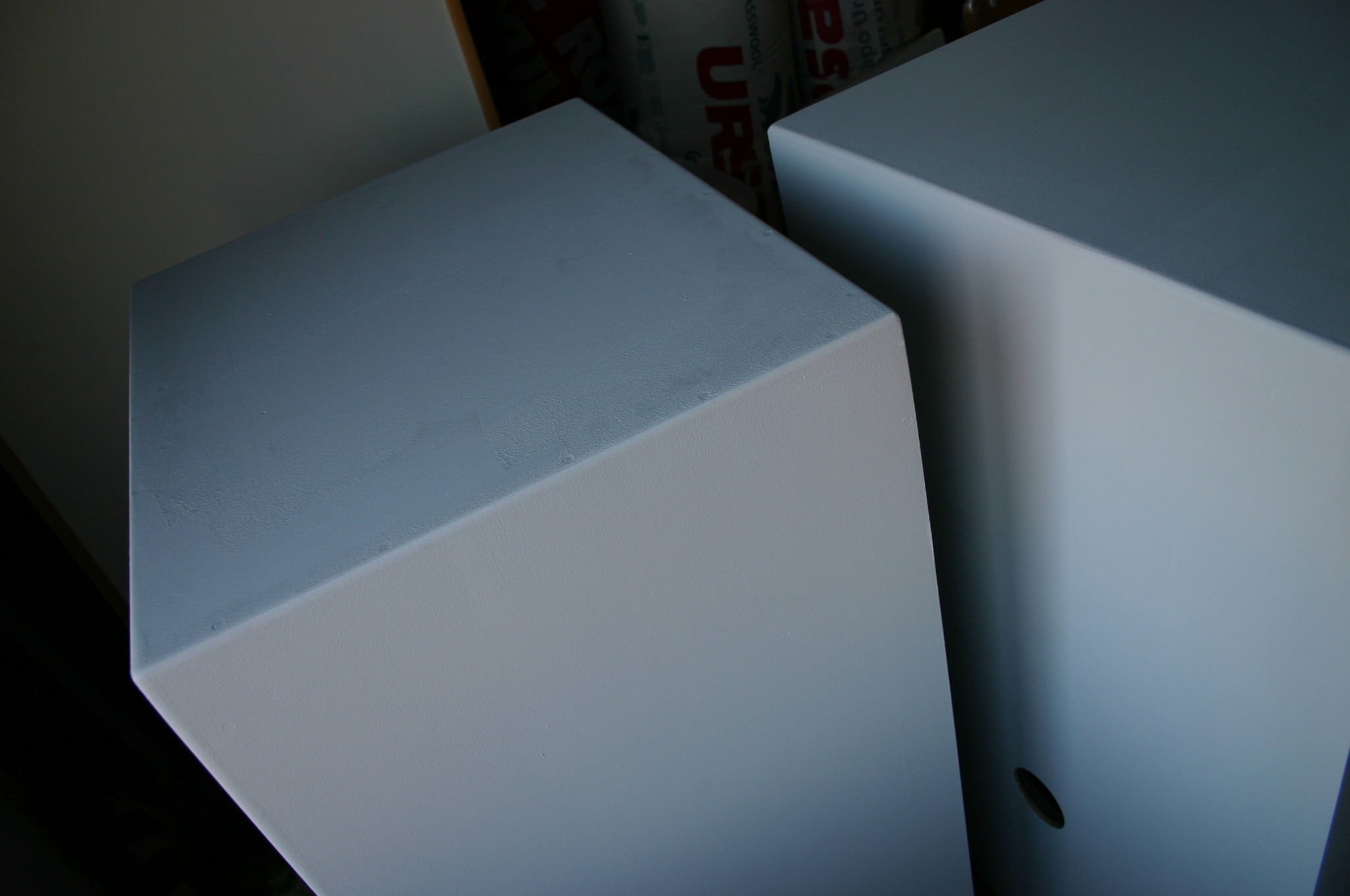

Grundning klar
Grundmålningen klar här, sedan dags för färg. (2009-01-04 13:34:02)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Annan vinkel
(2009-01-04 13:35:03)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

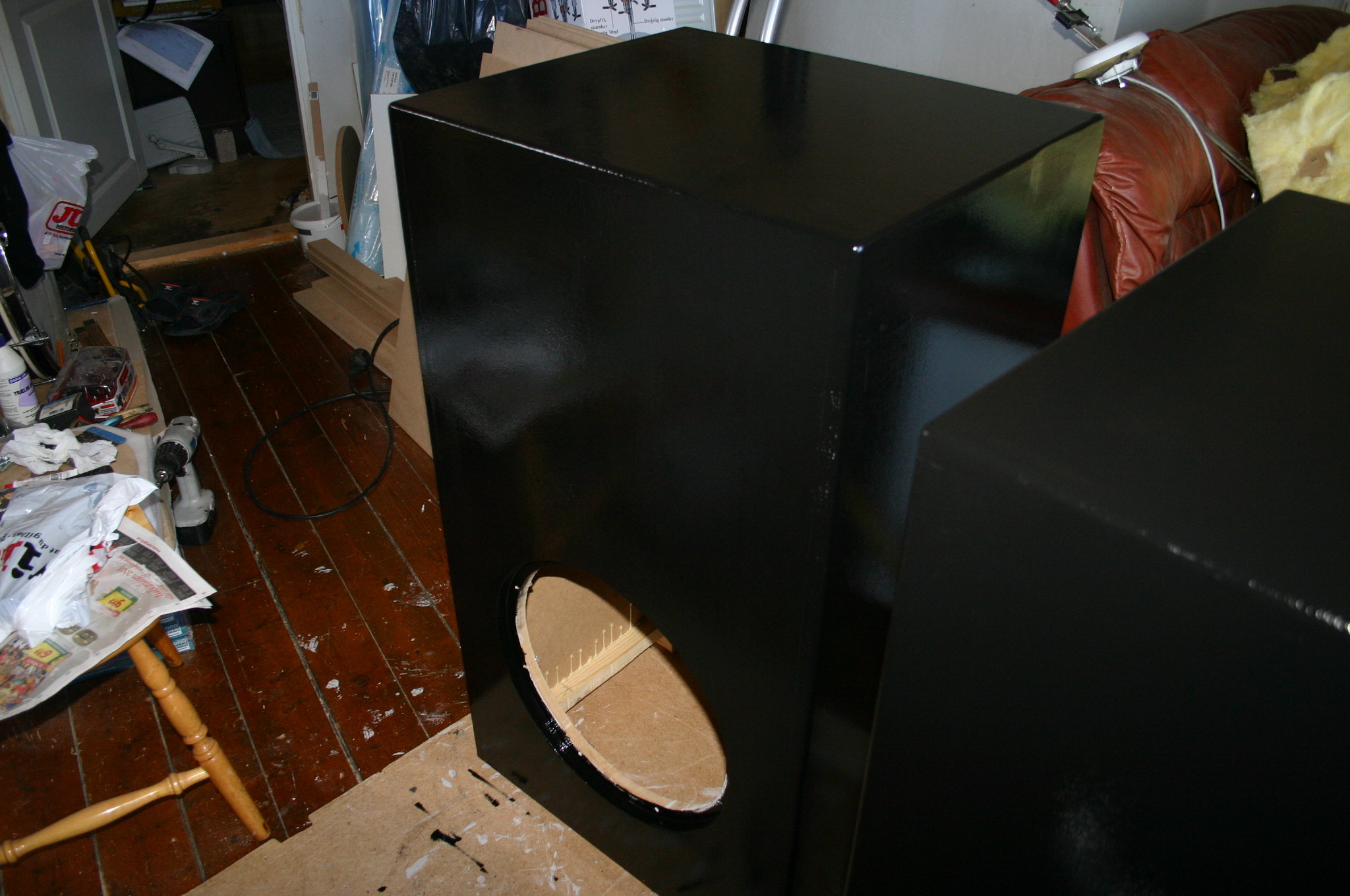

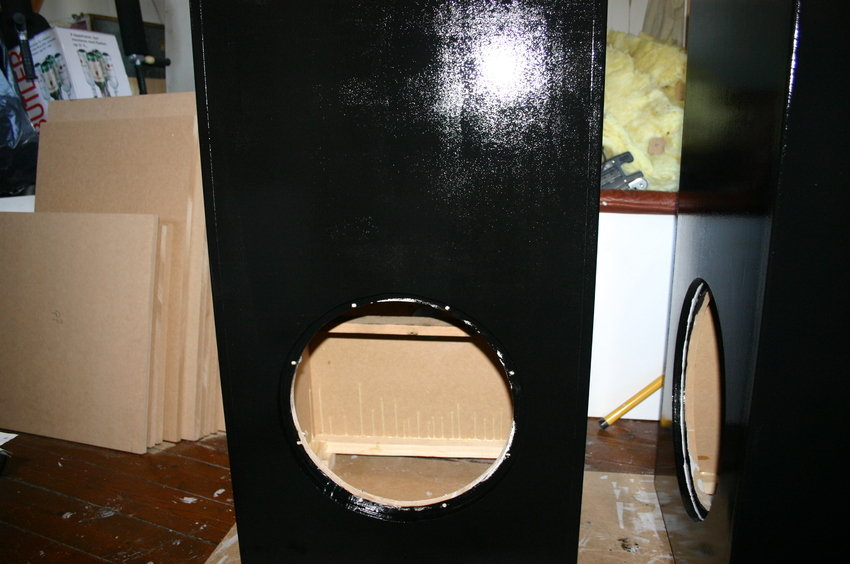

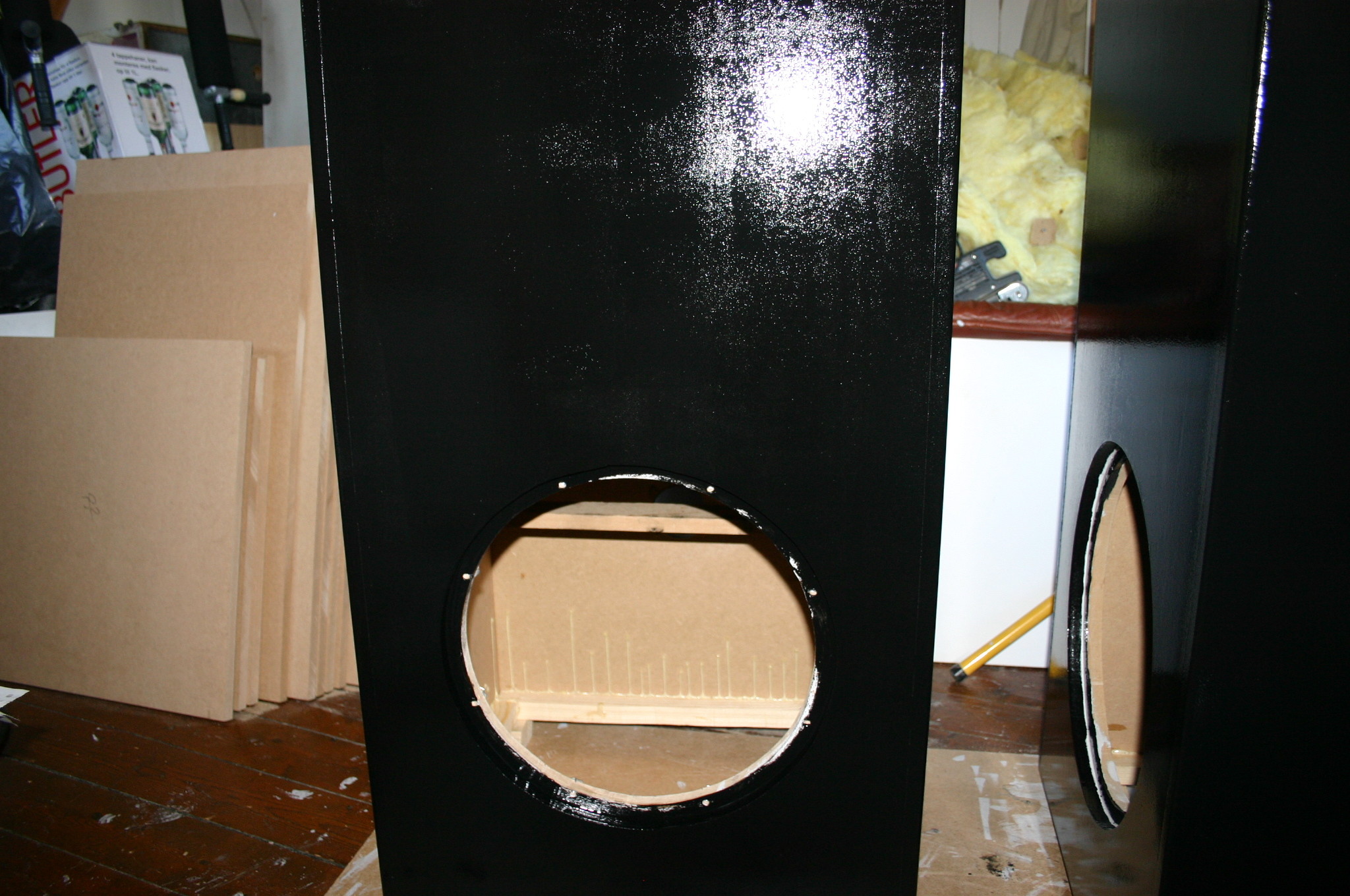

Svart färg pålagd
Ett av två lager pålagt. Ser att jag missat lite, tur att man har ett lager kvar... det gäller att måla rätt tunt, annars rinner det väldigt lätt. (2009-01-04 13:36:26)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Färg färg färg
Inte så snyggt på sidorna, förmodligen gör inte andra lagret något åt det heller. Men men! (2009-01-04 13:38:24)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

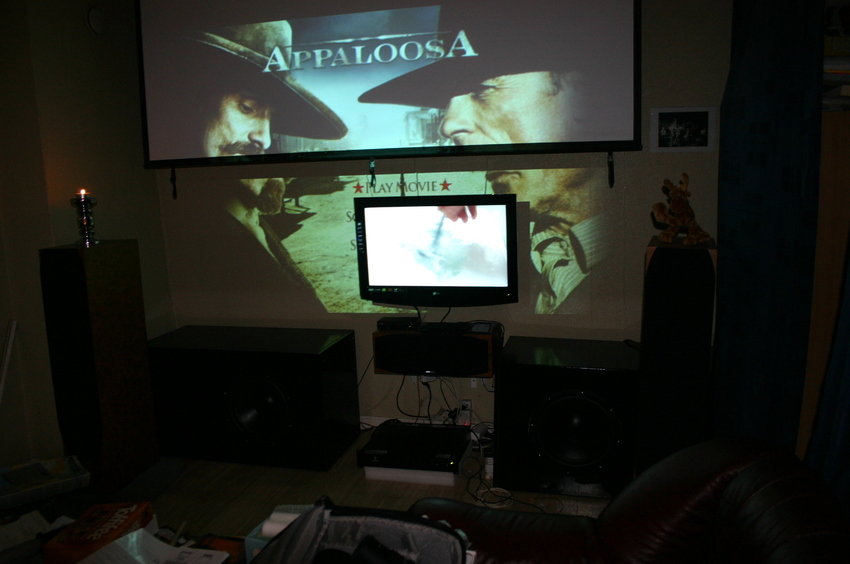

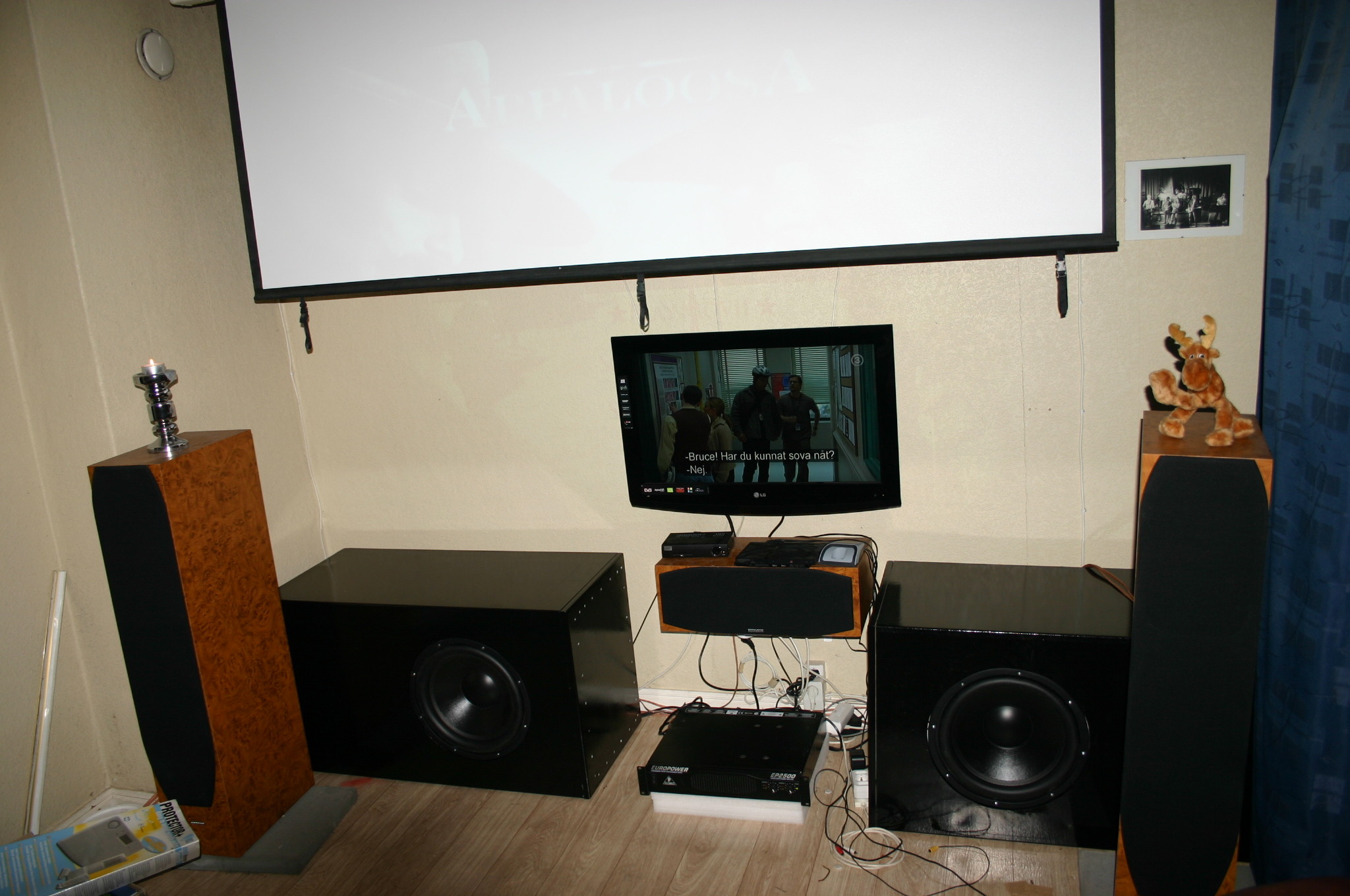

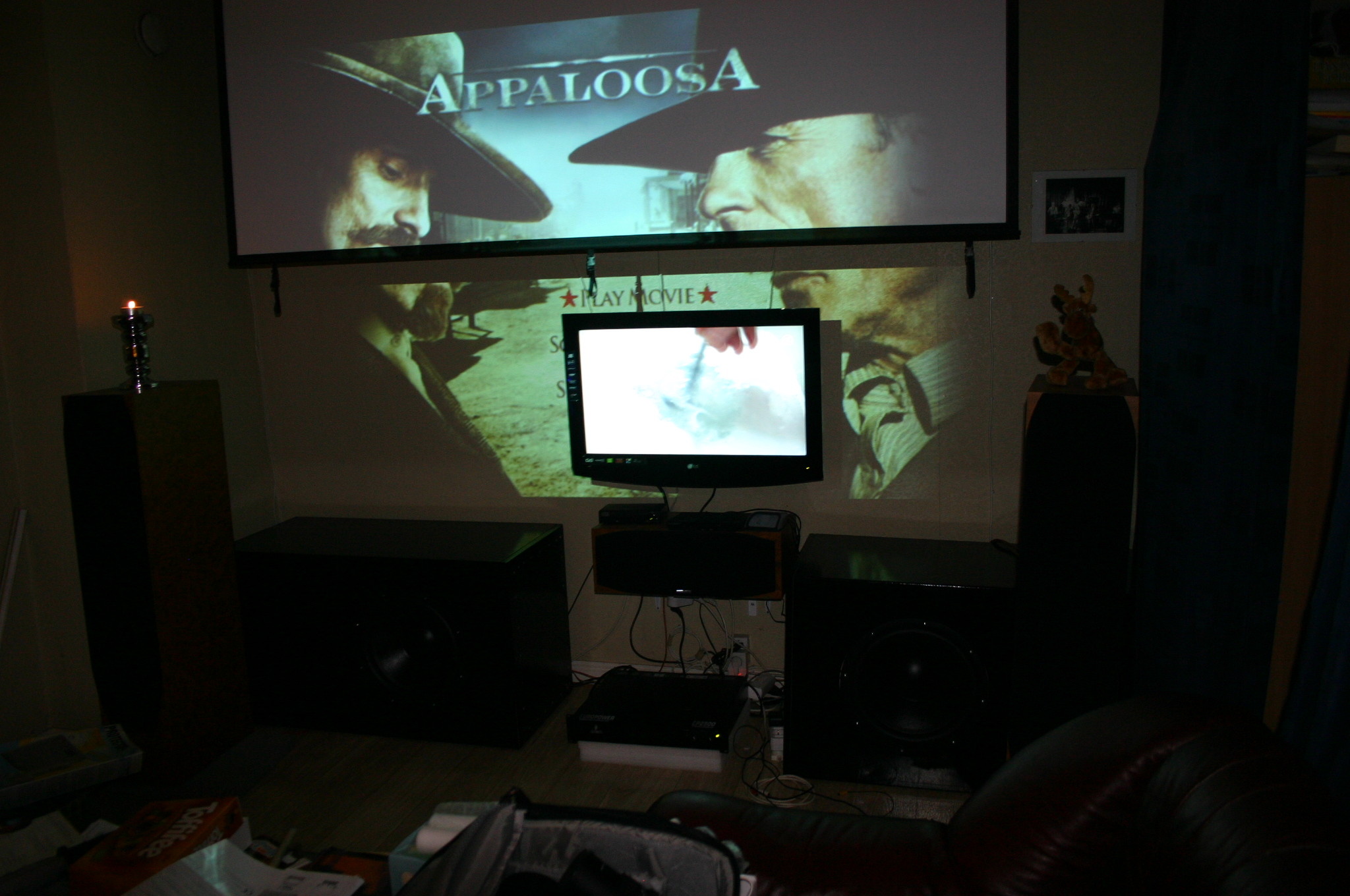

Final
(2009-01-09 22:04:35)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

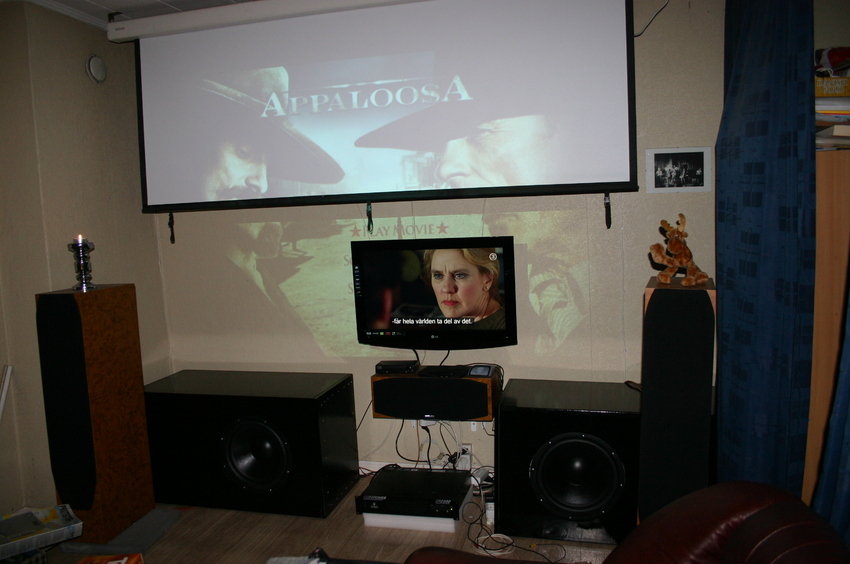

mer ljus
(2009-01-09 22:05:46)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Viktat medelbetyg:

(8.33) (baserat på 2 st)

Visa lista

Ala_95		2010-06-30 22:11:53
Unregisterede8beb553		2008-12-26 17:14:41

Ge betyg

Du måste vara inloggad för att kunna sätta betyg.

Kommentarer (14 st)

Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.

Unregisterede8beb553 2009-01-14 22:07:04

[quote name='fackamato' post='2263806' date='Jan 14 2009, 16:25 ']edit: lite tråkigt dock, dagen efter dom blev helt klara så vart min semester slut, så jag är tillbaks utomlands igen. Kommer inte kunna lyssna på dom på ett halvår minst... skoj! noooot[/quote]

Aj aj då! Så typiskt.

fackamato 2009-01-14 16:25:18

[quote name='pezze' post='2255967' date='Jan 10 2009, 18:28 ']Dem vart ju blanka och fina. Våtslipade du dem också mellan lagrena med 800-1000 papper eller något. Lite utställningsvax ska du gnugga in dem med (bild)

Snyggt blev det tycker jag, plus poäng.[/quote]

Ja dom vart lite blanka. Jag har inte våtslipat eller något alls, jag slipade inte ens efter jag grundmålat dom. Mitt mål var inte att få dom spegelblanka, utan bara svarta (bild)

Utställningsvax? Kanske det (bild), så länge man inte kör projektor då, kanske blir reflektioner.

edit: lite tråkigt dock, dagen efter dom blev helt klara så vart min semester slut, så jag är tillbaks utomlands igen. Kommer inte kunna lyssna på dom på ett halvår minst... skoj! noooot

Unregisterede8beb553 2009-01-10 17:28:28

Dem vart ju blanka och fina. Våtslipade du dem också mellan lagrena med 800-1000 papper eller något. Lite utställningsvax ska du gnugga in dem med (bild)
Snyggt blev det tycker jag, plus poäng.

fackamato 2009-01-09 22:02:51

nu är dom klara, final pics uppe..

fackamato 2009-01-04 13:23:21

[quote name='pezze' post='2234943' date='Dec 30 2008, 16:03 ']Vad ska du ha för färg på dem? o0o Slayer va länge sen man drog på, det ska jag göra också. Fint tips med lite gammal thrash (bild)[/quote]

Jag skall gå emot allt sunt förnuft och måla dom svarta. (bild) vilket jag iofs redan gjort, jag håller på att lägga upp bilderna nu. Två lager får det bli, tror jag... första lagret håller på att torka nu.

Är det någon som vet något om att ytbehandla färgen sedan? Jag tänkte typ klarlack? Eller något som gör att färgen tål lite stötar.

Denna har jag målat med: [url="http://www.biltema.se/products/product.asp?iSecId=1702&iItemId=83380"]http://www.biltema.se/products/product.asp...p;iItemId=83380[/url] blanksvart.

Pics på ingång...

Unregisterede8beb553 2008-12-30 15:03:32

[quote name='fackamato' post='2234790' date='Dec 30 2008, 13:52 ']Jag har inte börjat ytbehandla dom än, hinner inte innan nyår... dom skall ju spela på nyår är det tänkt, annars blir det inte skoj (bild)

Provade att dra på lite idag, Slayer - Angel of Death, finns ett parti strax efter mitten av låten tror jag, där det är lite härlig ensam dubbelkagge. Det är sån skillnad när man drar på högt, och när det _inte_ distar, jämfört med var man hör hos gemene polare osv. Helt annat ljud.[/quote]

Vad ska du ha för färg på dem? o0o Slayer va länge sen man drog på, det ska jag göra också. Fint tips med lite gammal thrash (bild)

fackamato 2008-12-30 13:52:53

[quote name='Hillberg_' post='2229784' date='Dec 27 2008, 15:24 ']Härligt, glöm inte å visa oss totala slutresultatet (bild)

Jag skall börja på min 15" sub idag, spännande (bild)[/quote]

Jag har inte börjat ytbehandla dom än, hinner inte innan nyår... dom skall ju spela på nyår är det tänkt, annars blir det inte skoj (bild)

Provade att dra på lite idag, Slayer - Angel of Death, finns ett parti strax efter mitten av låten tror jag, där det är lite härlig ensam dubbelkagge. Det är sån skillnad när man drar på högt, och när det _inte_ distar, jämfört med var man hör hos gemene polare osv. Helt annat ljud...

Vad skall du bygga för sub?

Hillberg_ 2008-12-27 14:24:23

Härligt, glöm inte å visa oss totala slutresultatet (bild)
Jag skall börja på min 15" sub idag, spännande (bild)

fackamato 2008-12-27 02:42:57

[quote name='x-12' post='2228089' date='Dec 26 2008, 11:01 ']prova med att ställa dom på högkant med basen så lågt som möjligt sen kan du andvända sd fötter för att få basen ännu bättre då slipper du att den försvinner i golvet.

sen kunnde dom varit mera brutal stagade dom kommer att bågna och då tappar du tryck[/quote]

Mm man får mer rumsstöd om man gör så skulle jag tro, sd-fötter blir nog tacksamt för grannen. Inte tänkt på det. Såg att som säljs i en butik här i staden, får se om jag hinner förbi imorgon! Får nog skaffa domkraft också så att man orkar lyfta på dom...

[quote name='AKHArazand' post='2228250' date='Dec 26 2008, 13:31 ']De var mig inte små trots sluten konstruktion!

Man hade kunnat bygga en TV-möbel av dem istället.[/quote]

Ja jo man kan ju använda som som tv-möbel ändå om man vill... Får se vad placeringen blir.

[quote name='pezze' post='2228621' date='Dec 26 2008, 18:15 ']WOW! Vilka bestar (bild) Bra jobbat fackamoto[/quote]

thx (bild)
