[alle3000]

• 0

Har så gott som bestämt mig för att det blir på HiFi-kit ändå, dels för att det inte gör mer än några hundra och sen om det är nåt så är det bara o gå till dom o fråga.

Har kollat igenom alla mina simuleringar nu innan jag ska beställa så inget är dumt, tänker då på BB6.
Lägger upp bilder så får ni bekräfta

 ScreenShot033.jpg   296.61K   0 Antal nerladdningar
 ScreenShot041.jpg   281.63K   0 Antal nerladdningar

Redigerat av alle3000, 28 November 2009 - 11:17.

[alle3000]

• 0

Hög tid för lite update!
Har i veckan varit och snackat med en snickerifirma som ska såga ut alla bitar till lådorna, hål och fasningar ska jag göra själv dock. Så för hoppningsvis kommer det lite efterlängtade byggbilder snart!

Redigerat av alle3000, 04 December 2009 - 10:01.

[DVD-ai]

• 0

ser vi fram imot !

[alle3000]

• 0

Här kommer en liten ny update!

Har beställt alla filterkomponenter och tillbehör till högtalarna nu från HiFi-Kit och Svalander.
Blev ju långt ifrån billigt då allt gick på 4329:-

Hur är det med frakten brukar det ta lång tid?

[DVD-ai]

• 0

vad beställde du för komponenter ?

Redigerat av DVD-ai, 09 December 2009 - 13:17.

[nixlaz]

• 0

kondingar i rent 24k guld kanske

[alle3000]

• 0

Inte bara komponenter utan: kablar, kontakter, fötter m.m.
Slänger upp inköpslistan för den som är nyfiken

 ScreenShot048.jpg   93.14K   0 Antal nerladdningar

[laserfox]

• 0

Vart du så ivrig att du glömde du högtalarna? Till nästa gång(omdet blir något mer) du beställer så finns det andra firmor i EU som är billigare på det mesta...

[DVD-ai]

• 0

elementen har han redan

[alle3000]

• 0

Nu har jag fått hem lite roliga saker!
I fredags(11/12) kom dem här roliga lådorna!

 bild_010.jpg   107.75K   1 Antal nerladdningar
Innehållet från Svalander
 bild_012.jpg   99.79K   0 Antal nerladdningar
Välpackat från HiFi-kit.
 bild_013.jpg   96.16K   0 Antal nerladdningar
Innehållet. Lägg märke till dem stora kondingarna!
 bild_014.jpg   112.27K   1 Antal nerladdningar

Jag var nere på snickeriet idag och hämtade mina bitar, blev några stycken.
 bild_018.jpg   93.57K   1 Antal nerladdningar
Ihopsatt!
 bild_017.jpg   94.36K   0 Antal nerladdningar
Ne, skojade lite nu! Kollade bara så alla bitar passade som dom skulle.

Till helgen blir det bygga! måste bara ragga till mig några fler tvingar från släkt o vänner!

[DVD-ai]

• 0

Nu börjar det hända grejer

ser fram i mot fler filder

[JohanOscarPersson]

• 0

Kul tråd!

Jag och en polare gjorde samma sak när vi gick i gymnasiet. Vi byggde för 3000 kr och sålde för 3000 kr

Se tråd här: https://www.minhembi...howtopic=228910, bilder på sida 3.

Lycka till med projektet!

[alle3000]

• 0

Här kommer lite fler bilder!

Har börjat märka ut vart jag ska borra och skruva
 bild_189.jpg   99.37K   0 Antal nerladdningar
... och fräsa
 bild_198.jpg   88.91K   0 Antal nerladdningar
Har ritat och borrat för polskruvarna i mina filterluckor
 bild_191.jpg   104.55K   0 Antal nerladdningar
 bild_192.jpg   111.63K   1 Antal nerladdningar
 bild_193.jpg   100.26K   0 Antal nerladdningar
Har även fräst ut en liten ficka för att dom ska gå igenom
 bild_197.jpg   93.03K   1 Antal nerladdningar
Blev helt ok för att vara på frihand och utan anhåll

Här är min lilla arbetsplats btw
 bild_196.jpg   114.55K   0 Antal nerladdningar

Bifogad fil(er)

•  bild_194.jpg   104.12K   0 Antal nerladdningar

[alle3000]

• 0

Har nu börjat o bygga delningsfiltren, vet inte varför jag satte igång med dem nu men så är det

Funderar lite på hur jag ska sätta spolarna?
Alternativ 1 eller 2?

1  bild_213.jpg   104.21K   0 Antal nerladdningar
2  bild_214.jpg   102.84K   1 Antal nerladdningar

Enligt Svalander http://www.svalander...ips.htm#montera så verkar det som att det ska vara 2 men när jag tittar på bilden nedan så tycker jag 1:an verkar funka den med

 coils_9.gif   14.92K   0 Antal nerladdningar

Redigerat av alle3000, 21 December 2009 - 00:18.

[DVD-ai]

• 0

alternativ 1 är bäst

[alle3000]

• 0

alternativ 1 är bäst

Så bra, då blir det enklare att sätta fast den

Vad grundar du det på?
Jag behöver ju ha lite förklaringar i rapportskrivningen sen vettu.

[DVD-ai]

• 0

mindsta möjliga elektromagnetiska interferens mellan spolarna på det sättet

om du kolelr på den utomrednliga bilden som du själv visade så ser du att allternativ nr1 ger bästa resultat

[Dj AudaSpexx]

• 0

Jag tycker att du använder dubbla baselement av samma typ (förstås). Gör en "vägg" mellan basarna. Gå efter en typisk design, som Dali 109 eller liknande. Effekten delas mellan basarna, så du kan spela högre. Det blir en aning mer drag i basen också

[alle3000]

• 0

Jag tycker att du använder dubbla baselement av samma typ (förstås). Gör en "vägg" mellan basarna. Gå efter en typisk design, som Dali 109 eller liknande. Effekten delas mellan basarna, så du kan spela högre. Det blir en aning mer drag i basen också

Var lite inne på det innan, men det skulle bli bra mycket dyrare också, därför kör jag bara en.
Rummet högtalarna ska stå i är ganska litet, så det kommer nog räcka med en bas i varje.

[alle3000]

• 0

Så hår kommer filtren att se ut!

 bild_217.jpg   88K   0 Antal nerladdningar

Vad tror ni om komponentplaceringen?

[DVD-ai]

• 0

Ser inte alls fel ut

[Dj AudaSpexx]

• 0

Var lite inne på det innan, men det skulle bli bra mycket dyrare också, därför kör jag bara en.
Rummet högtalarna ska stå i är ganska litet, så det kommer nog räcka med en bas i varje.

Okej. Låter bra tycker jag. Dessutom är det så mycket enklare med en bas än två basar (tänkte mest på polaritet och konstruktion). Jag själv ska snart göra ett par golvhögtalare (mina Dali 109 börjar bli lite "..."). Fast jag ska göra en sluten konstruktion med dubbla basar (en vanlig 12" och en passiv 12", så dom kommer att bli ganska stora...)

[alle3000]

• 0

Okej. Låter bra tycker jag. Dessutom är det så mycket enklare med en bas än två basar (tänkte mest på polaritet och konstruktion). Jag själv ska snart göra ett par golvhögtalare (mina Dali 109 börjar bli lite "..."). Fast jag ska göra en sluten konstruktion med dubbla basar (en vanlig 12" och en passiv 12", så dom kommer att bli ganska stora...)

NICE!

[GrodanB]

• 0

[...]
Fast jag ska göra en sluten konstruktion med dubbla basar (en vanlig 12" och en passiv 12", så dom kommer att bli ganska stora...)

Detta är inte en sluten utan en variant på basreflex du beskriver. Dessutom har du inte "dubbla" element utan fortfarande ett... om jag inte totalt missuppfattar vad du tänker bygga.

[alle3000]

• 0

Så är nu klar med filtren!
Så här blev dem
 bild_242.jpg   125.54K   1 Antal nerladdningar

Och så här såg det ut när jag provkörde dem
 bild_246.jpg   144.45K   2 Antal nerladdningar

Har även börjat fräsa ur hålen för högtalarna på baffeln.
Har sett att en del fräser nån fasning på baksidan av hålen, varför gör man det?

[Hakon]

• 0

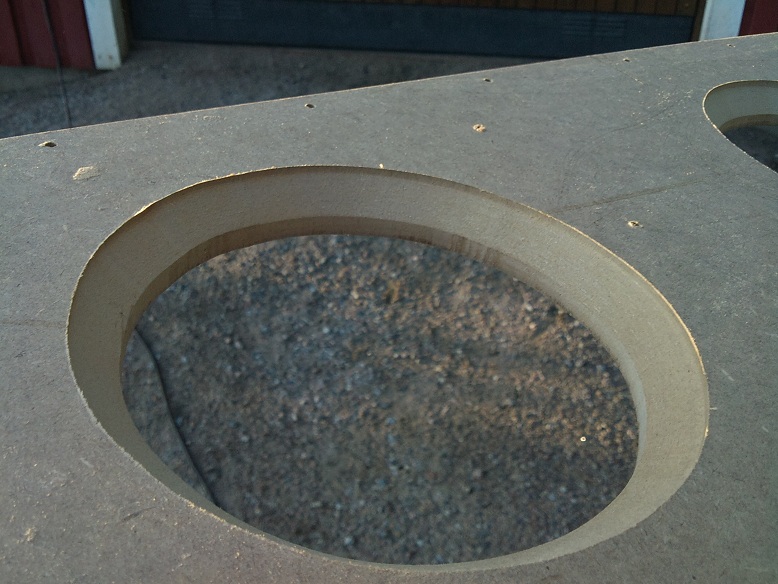

Fasningen är för att undvika kompression av luften då elementet jobbar i dom lägre frekevenserna.
Detta gäller ex för mindre baselement typ 6,5" i ex 25mm bafflar. Du förlorar inget på att fasa.
Du hittar mer info här http://www.troelsgra....dk/chamfer.htm
Gillar ditt val av element, SEASfan som man är
Så här gjorde jag på mina.
 DSCN3451.JPG   608.95K   1 Antal nerladdningar

Redigerat av Hakon, 30 December 2009 - 12:06.

[Dj AudaSpexx]

• 0

Detta är inte en sluten utan en variant på basreflex du beskriver. Dessutom har du inte "dubbla" element utan fortfarande ett... om jag inte totalt missuppfattar vad du tänker bygga.

Hmm... jag vet vad du menar. Jag borde förstås tänka på att det är ju bara ett element då det andra är passivt. Det finns inget rätt eller fel (tror jag) när det gäller saken om sluten låda eller basreflex. Jag anser att en låda med en aktiv och en passiv bas är sluten. Man kan ju se lite olika där

[Unregisterede5d795f9]

• 0

Hmm... jag vet vad du menar. Jag borde förstås tänka på att det är ju bara ett element då det andra är passivt. Det finns inget rätt eller fel (tror jag) när det gäller saken om sluten låda eller basreflex. Jag anser att en låda med en aktiv och en passiv bas är sluten. Man kan ju se lite olika där

Nej, det kan man inte. Det passiva elementet fungerar precis som ett basreflexrör. Lådan beter sig som en basreflexlåda, inte som en sluten. Det är alltså en variant på basreflex, inte en sluten låda.

[rotel2]

• 0

kan det vara så att han talar om att ett element ska vara aktivdelning på ?

[Unregistered1728]

• 0

Nej, det kan man inte. Det passiva elementet fungerar precis som ett basreflexrör. Lådan beter sig som en basreflexlåda, inte som en sluten. Det är alltså en variant på basreflex, inte en sluten låda.

Nu tänker du fel

[Unregisterede5d795f9]

• 0

Skriv då inget som du inte vet något om så blir det inte fel i fortsättningen .

Och jag får återigen be om en förklaring vad jag har skrivit för fel tack... Jag kommer inte att upprepa frågeställningen fler gånger dock för vi håller på att förstöra tråden med oväsentligheter nu.. Du får gärna berätta för oss som inte vet hur en slavbas fungerar, jag tror att vi alla skulle kunna lära oss något av en vettig diskussion, det här larvet är bara onödigt...

[Unregistered1728]

• 0

Och jag får återigen be om en förklaring vad jag har skrivit för fel tack... Jag kommer inte att upprepa frågeställningen fler gånger dock för vi håller på att förstöra tråden med oväsentligheter nu.. Du får gärna berätta för oss som inte vet hur en slavbas fungerar, jag tror att vi alla skulle kunna lära oss något av en vettig diskussion, det här larvet är bara onödigt...

Jag har tagit upp det för ut när folk har komít med felaktigheter då det gäller ett slavbas system och hur det fungerar och eftersom jag är bekväm så får du läsa en liten faq på engelska om slav bas.
This is entirely subjective, but if they are done correctly they create bass that is as tight as a sealed box cabinet with the incredible output levels and sensitivity of a maximum output ported cabinet. When a PR system is tuned very low, the rise in group delay evident at tuning is pushed lower in frequency, no longer affecting the sound. For an example, look at a 3cf enclosure with pair of 15" 1400gram PR's. The tuning is right around 20Hz, and above 35Hz, the group delay of the system is equal to what it would be with the same woofer in a sealed enclosure. Below this frequency, the group delay does not cause any audible effects. This again means that the PR system can sound as "tight" as the sealed enclosure, but with the extra low frequency output. Something important to consider is that most people using passive radiators comment that they do not like regular ported cabinets, but do like the sound of the passive radiators. Passive radiator cabinets really do have a sound of their own.

[AlexanderE]

• 0

Nu har jag redigerat bort en hel del onödiga inlägg. Fortsätt att diskutera på en vettig och shysst nivå.

[Beijergard]

• 0

Nu har jag redigerat bort en hel del onödiga inlägg. Fortsätt att diskutera på en vettig och shysst nivå.

Tack för det! Lessa på denn jäkla sandlåda och brist på normalt vett!

[alle3000]

• 0

Så, nu får vell jag komma med lite bilder så kanske folket här får annat att fundera på

Har nu fräst klart allt på bafflarna.

 bild_267.jpg   221.4K   0 Antal nerladdningar
 bild_268.jpg   211.11K   0 Antal nerladdningar
 bild_270.jpg   161.55K   0 Antal nerladdningar

Har även fräst lite kanaler för kablarna.
 bild_259.jpg   307.39K   1 Antal nerladdningar
 bild_260.jpg   192K   2 Antal nerladdningar

Här limmas dem fast
 bild_261.jpg   233.53K   2 Antal nerladdningar

Här är dem fastlimmade
 bild_264.jpg   329.45K   2 Antal nerladdningar

Och igenspacklade
 bild_271.jpg   220.24K   2 Antal nerladdningar

MVH!

Redigerat av alle3000, 03 January 2010 - 19:09.

[Hakon]

• 0

Trevligt bygge detta ,helt i min smak. Det ser väldigt fint ut, snygga filter bla.
Keep up the good work

[DVD-ai]

• 0

Ser bra ut, kör hårt !

[Unregistered46986fd8]

• 0

Lookin' good! Ska bli spännande detta

[alle3000]

• 0

Har nu löst problemet med o få fast delningsfiltrena i sina fack.
Så här blev lösningen.

Sågade isär en fyrkantsstav (20x20) som jag sedan limmade och häftade på kardborreband.
 bild_272.jpg   328.9K   0 Antal nerladdningar
 bild_273.jpg   245.07K   0 Antal nerladdningar

Gjorde samma sak på filtren
 bild_275.jpg   378.67K   0 Antal nerladdningar

Har provat o skruva ihop allt nu med. Kommer nog bli bra!
 bild_276.jpg   234.05K   0 Antal nerladdningar

Väntar bara nu på mina basreflexrör som för hoppningsvis kommer i mån.
Sen är det dags att limma och skruva ihop allt!

Hur nära kan basröret sitta andra saker i lådan för att inte "störas", tänker på väggar och högtalare.
Har läst nån stans att det minst ska vara ett avstånd till mynningen (inne i lådan) på 3tum. Stämmer det?

Har även lite funderingar på hur jag ska dämpa lådorna. Funderar på om jag ska köra bitumen, "grön-filtdämp, fårull, eller skippa den gröna-filtdämpen. Vad tror ni?

[Hakon]

• 0

Hur nära kan basröret sitta andra saker i lådan för att inte "störas", tänker på väggar och högtalare.
Har läst nån stans att det minst ska vara ett avstånd till mynningen (inne i lådan) på 3tum. Stämmer det?

Har även lite funderingar på hur jag ska dämpa lådorna. Funderar på om jag ska köra bitumen, "grön-filtdämp, fårull, eller skippa den gröna-filtdämpen. Vad tror ni?

Porten skall väl ha diametern på porten i avstånd. Alltså om porten är 80mm skall det vara minst 80mm fritt framför porten inne i lådan. Jag har nog tidigare skrivit i en annan tråd att det skall vara x2 , men x 1 är nog det korrekta.

Vad jag har förstått hjälper fårullen ej i de lägre basregionerna, gör mer nytta i mellanregeistret.
Jag har själv använt den gröna filtmattan i kombination med fårull enl Troels Gravesen anvisningar, finns en bra beskrivning här
http://www.troelsgra...net-damping.htm
Bitumenmattan amvänds för att dämpa ev vibratiner/resonanser ifrån själva MDF i lådkonstruktionen.
Om du skall använda bitumen måste du värma med ex värmepistol så att mattan nästan smälter, skär ut rätt storlek på biten .Värm lite på baksidan så att den blir ljummen ,lägg den på plats i högtalaren och värm utav bara attans,tryck till så att limmet biter i. Den skall bli så varm att du bränner dig när du trycker till den.

Detta kan man nog diskutera vad som är rätt eller fel, finns säkert olika teorier ang dämpning av lådorna.

Redigerat av Hakon, 05 January 2010 - 20:46.

[alle3000]

• 0

Tack så mycket för snabbt svar!

Hur nära basens magnet tror du man kan ha röret (röret kommer gå från baksidan in mot basen sen vika upp, finns nog bild på det tidigare i tråden)? Tänker så röret inte utgör något motstång för membranet.

[Hakon]

• 0

Tack så mycket för snabbt svar!

Hur nära basens magnet tror du man kan ha röret (röret kommer gå från baksidan in mot basen sen vika upp, finns nog bild på det tidigare i tråden)? Tänker så röret inte utgör något motstång för membranet.

Som du ritat det enl bilden ska det inte ställa till nåt bekymmer med baselementet.
Finns ett annat alt om det blir tight om utrymme, du kan dra ner basporten igenom nedre kammaren (som tydligen inte skall användas) för att sedan mynna ut där bak i vanlig ordning.Men då får du en ny volym i basens kammare.
Typ nåt åt detta hållet.
 H_gtalare_inutti.jpg   35.89K   0 Antal nerladdningar

Redigerat av Hakon, 05 January 2010 - 22:06.

[alle3000]

• 0

Okej!
Kör så som jag ritade då.
För hoppningsvis kommer lite limmbilder ikväll

Redigerat av alle3000, 06 January 2010 - 10:21.

[alle3000]

• 0

Som lovat så kommer här lite bilder!
Har satt ihop foten och delar till mellanregistrets kammare.

Foten var ju inte så krånglig o få ihop, bara o kladda på lim och fixera med skruvar i hålen.
 bild_284.jpg   329.39K   0 Antal nerladdningar
 bild_285.jpg   332.96K   0 Antal nerladdningar
 bild_286.jpg   230.77K   0 Antal nerladdningar
Ordentligt med tvingar!
 bild_287.jpg   370.25K   0 Antal nerladdningar
Så här blev dem.
 bild_289.jpg   324.96K   0 Antal nerladdningar

Mellanregistrets kammardel var ju inte heller så konstig o fixa, limma o skruva bara
 bild_279.jpg   348.29K   0 Antal nerladdningar
 bild_280.jpg   292.54K   0 Antal nerladdningar
 bild_282.jpg   327.22K   0 Antal nerladdningar
 bild_283.jpg   364.23K   0 Antal nerladdningar

Väntar fortfarande på mina basrör som SKA! komma i mån.
Mer bilder kommer!

[Bakerman]

• 0

Ser fint som fan ut.. Förstår att det är frustrerande att gå och vänta på paket i dom här dagarna med aftnar och röda dagar mitt i veckorna.. Jag väntar också på paket.. Men vi får förhoppningsvis våra grejer så vi har något att göra i helgen..

[alle3000]

• 0

Helt otroligt, idag kom paketet med basrör från Ljudia!
Men för ANDRA GÅNGEN så skickade dem fel dimensioner på rören så nu får jag vänta till måndag/tisdag innan nästa paket kommer, förvånar mig inte om det blir fel igen.

Har i alla fall hunnit göra lite andra saker. Har börjat limma ihop lådorna nu och det går iaf framåt.

Skruvade i skruvarna lite först för att kunna fixera enkelt.
 bild_296.jpg   287.93K   0 Antal nerladdningar
 bild_294.jpg   345.8K   0 Antal nerladdningar
 bild_297.jpg   305.21K   0 Antal nerladdningar

Fina limfogar
 bild_298.jpg   351.33K   0 Antal nerladdningar
 bild_299.jpg   353.65K   0 Antal nerladdningar
 bild_300.jpg   353.97K   0 Antal nerladdningar

Fortsättning följer...

[alle3000]

• 0

Hallå alla! Har nu kommit så långt att jag inte kan göra mer utan mina basrör.
Har istället börjat planera dämpningen av lådorna nu.
Efter att ha läst lite på olika sidor om dämpning så tror jag att jag kommer köra lite olika varianter i dem olika lådorna.

Diskantens "låda" kommer jag helt att fylla upp med Vit isolering.
Mellanregistrets låda kommer att ha Bitumen på alla väggar. Utan på det (förutom baffeln) kommer jag sen ha Ljudisoleringsfilt och sedan Fårull.
Basen kommer liksom den att ha Bitumen i hela lådan och Ljudisoleringsfilt som mellanregistret. Sen är jag inte helt säker på om jag ska köra med "skummdämpning" eller Fårull.
Vad tror ni?

Ps. Tack Hakon för sidan du länkade!

[Hakon]

• 0

Jag var inte nöjd med Biltemas filtmatta, för tunn tyckte jag. Jag köpte matta på en annan biltillbehörsfirma
istället , ca 10mm tjock.
Tror inte fårullen gör någon större nytta för basen, finns dom som kan detta bättre.Annars tycker jag du är rätt på det.

[DVD-ai]

• 0

Hallå alla! Har nu kommit så långt att jag inte kan göra mer utan mina basrör.
Har istället börjat planera dämpningen av lådorna nu.
Efter att ha läst lite på olika sidor om dämpning så tror jag att jag kommer köra lite olika varianter i dem olika lådorna.

Diskantens "låda" kommer jag helt att fylla upp med Vit isolering.
Mellanregistrets låda kommer att ha Bitumen på alla väggar. Utan på det (förutom baffeln) kommer jag sen ha Ljudisoleringsfilt och sedan Fårull.
Basen kommer liksom den att ha Bitumen i hela lådan och Ljudisoleringsfilt som mellanregistret. Sen är jag inte helt säker på om jag ska köra med "skummdämpning" eller Fårull.
Vad tror ni?

Ps. Tack Hakon för sidan du länkade!

låter bra, men biltemas dämpmatta är helt värdelös, köp på HiFikit i stället, den skummattan är mycket, mycket bättre !

annars kan jag inte invända mot något utan att ha fått se impedansmätningar...

[alle3000]

• 0

låter bra, men biltemas dämpmatta är helt värdelös, köp på HiFikit i stället, den skummattan är mycket, mycket bättre !

annars kan jag inte invända mot något utan att ha fått se impedansmätningar...

Sat*n va dyr den skummattan va på HiFikit då. Finns det sånna nån mer stans? förutom på Ljudia då

Kom på en lösning. Man borde ju kunna köra HiFikits skummatta på sidoväggarna (största ytan) och köra Biltemas på dem andra?

Redigerat av alle3000, 10 January 2010 - 20:01.
