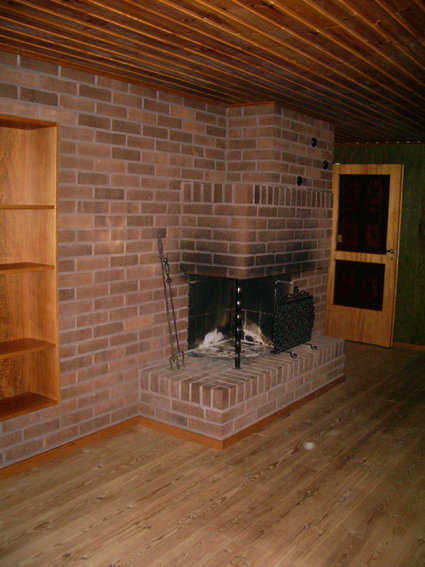

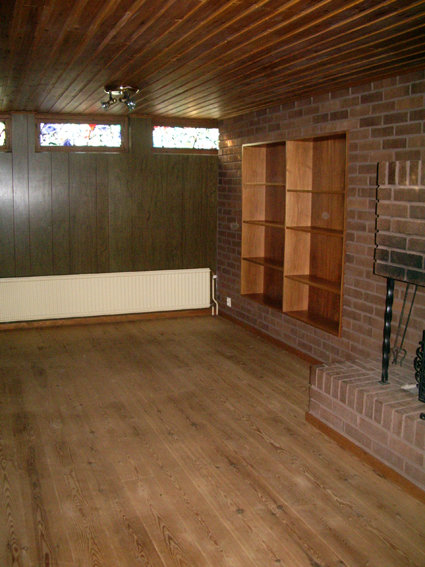

En gillestuga i en källare. Väggarna är murade leca-block med någon form av byggskiva. Uppreglat trägolv och trätak.
Dessutom är ena långsidan klädd med tegel och en integrerad öppen spis. DETTA SKALL BORT. (2007-01-04 00:25:26)

Produkter på bilden:

(2007-01-04 00:26:54)

Produkter på bilden:

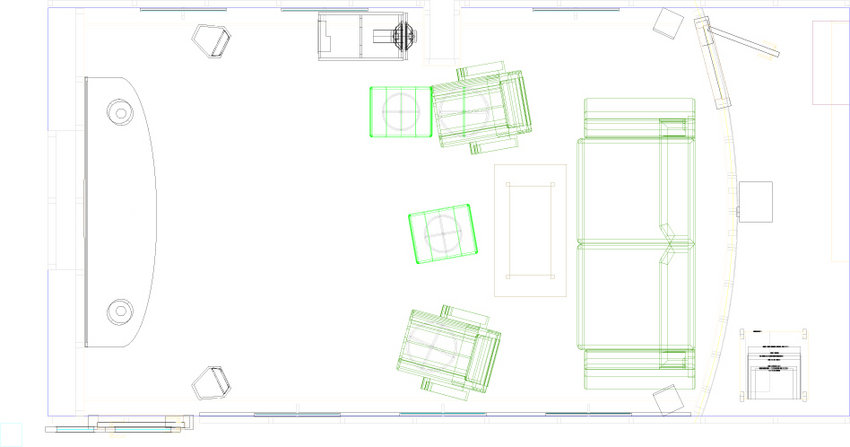

Ritning på nya FHX-bion
Här syns rummet och hur det är tänkt att inredas. Totalt är rummet ca 6,55x3,45 m stort. Dörren är nere till vänster på ritningen. Tanken är att bygga en välvd vägg baktill som skapar ett projektorrum. Här kommer projektorn placeras med ett litet fönster mot bion. Tänkte bygga en stående vagn som alla burkar skall huseras i. Denna skall stå på hjul så det lätt går att komma åt att koppla.
Väggen med skärmen reglas upp ca 30 cm från betongväggen. Denna vägg blir ull-isolerad och klädd med tyg för att få någon form av ljuddämpning. I denna vägg kommer centerhögtalaren byggas in. Ledsen för de klena färgerna. (2007-01-04 00:28:54)

Produkter på bilden:  Sony DVP-NS305,  Microsoft Xbox,  Wharfedale Diamond,  Pioneer DVR-545HX 160GB,  Panasonic PT-AX100,  Yamaha RX-V2700,  Audioprodukter Sweden Chorus

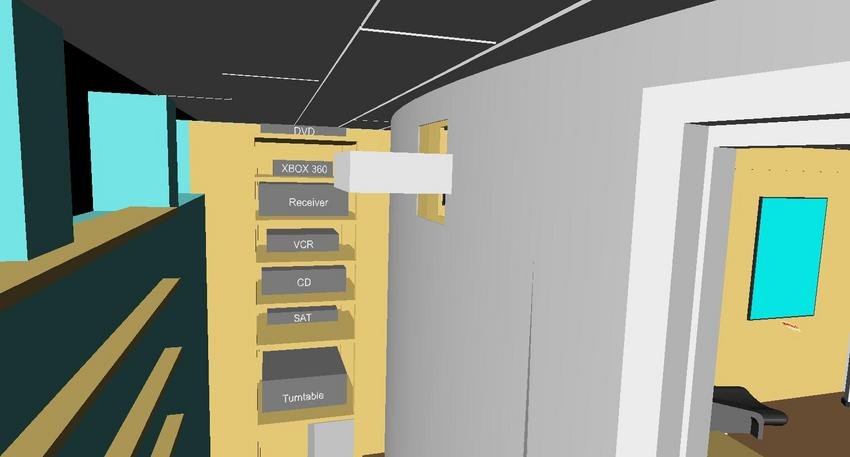

Projektorrummet i ACAD
Här syns projektorn och övrig utrustning. (2007-01-04 00:55:14)

Produkter på bilden:  Sony DVP-NS305,  Microsoft Xbox,  Pioneer DVR-545HX 160GB,  Panasonic PT-AX100,  Yamaha RX-V2700

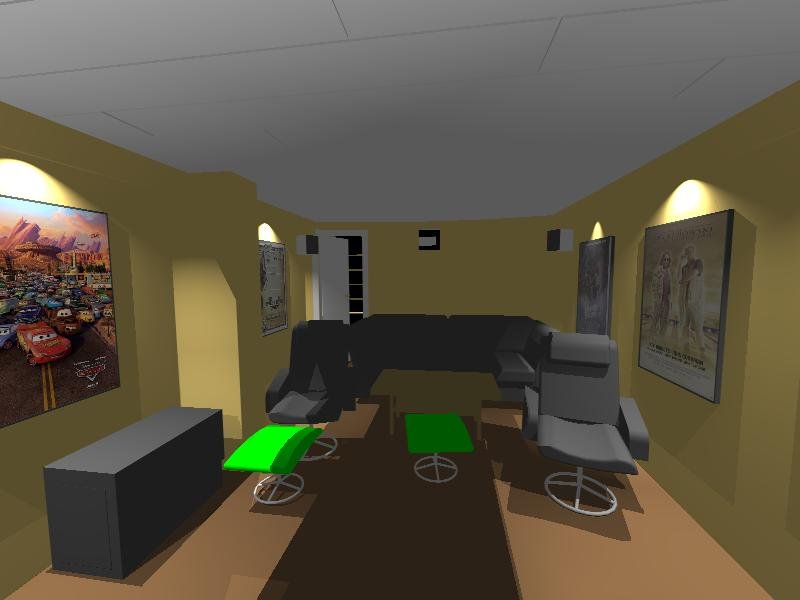

Från duken
Detta ger en fingervisning om tänkt möblering. Ber om ursäkt för ljussättning och färgval (se fotpallarna). (2007-01-04 00:58:30)

Produkter på bilden:  Wharfedale Diamond,  Panasonic PT-AX100

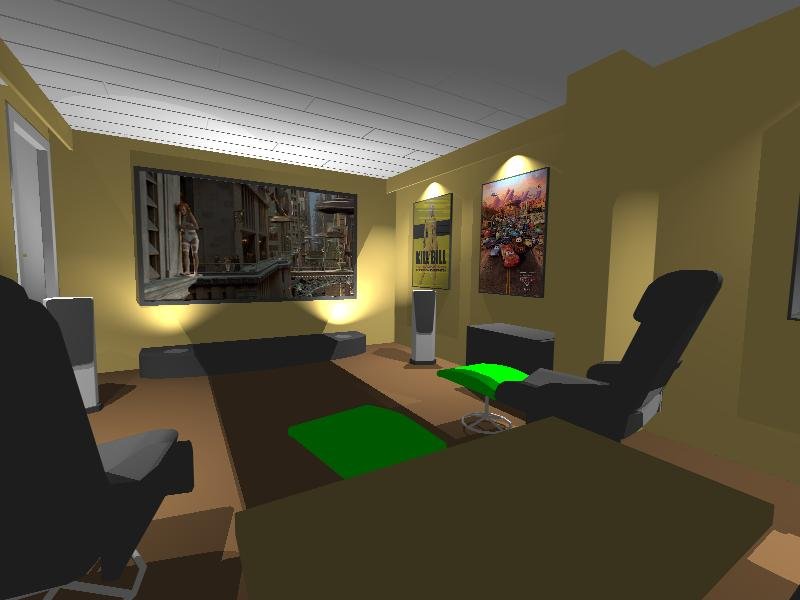

Från soffan
Här kan man se tänkt placering av frontar, subwoofern står under "CARS"-postern. Den har jag byggt själv. (Det får bli ett separat album). Det blir en liten scen framme vid duken med uppåtriktade spots. (2007-01-04 00:59:37)

Produkter på bilden:  Audioprodukter Sweden Chorus

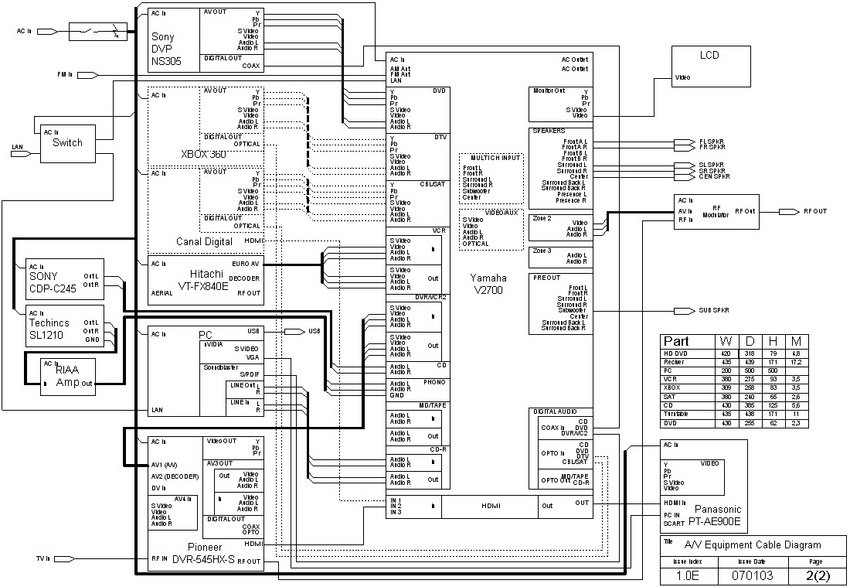

Kopplingsschema
Så här har jag tänkt koppla ihop allt. Har allt utom XBOX, Receiver, Projektorn (vänta, blev det något kvar? :-). LCD-skärmen blir en liten 7-tummare som skall sitta inne i projektorrummet för att man skall kunna se vad som händer på skärmen. Hoppas det går att se/läsa på bilden, den blir ju nedskalad. (2007-01-04 01:01:27)

Produkter på bilden:  Sony DVP-NS305,  Microsoft Xbox,  Pioneer DVR-545HX 160GB,  Panasonic PT-AX100,  Yamaha RX-V2700

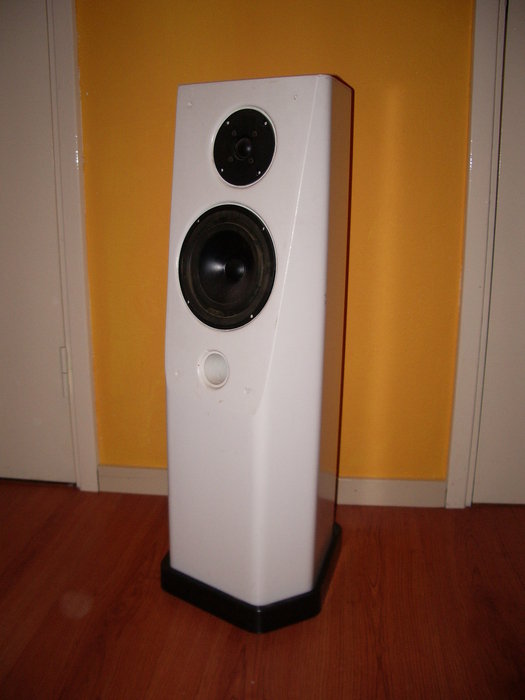

Fronthögtalare
Detta är en av mina frontar. Dessa heter Chorus och är gjorda av "Audio Produkter" i sverige. De är gjutna i betong och väger 30.5 kg. Jag har snott dom av farsan. Tror att de en gång var köpta på Lars Bengtsson i Stockholm. Dock är elementen bytta av HiFiKit, till vad vet jag inte. Mer än så vet jag inte vilket gör det svårt att klangmatcha med en center. Jo, jag vet en sak, de låter mycket bra. Väldigt rent och tydligt ljud. Kanske aningen vasst. (2007-01-07 23:50:59)

Produkter på bilden:  Audioprodukter Sweden Chorus

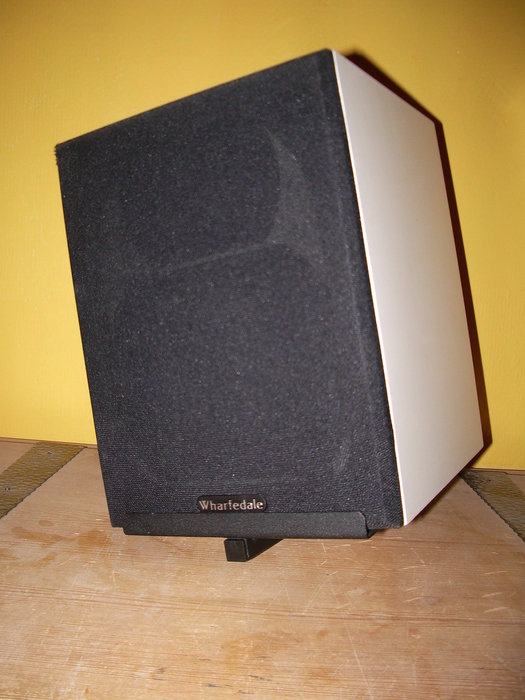

Surroundhögtalare
Mina surround högtalare är ett par Wharfedale Diamond-III. På bilden är de nedmonterade i vänta på att bion skall bli klar. Även dessa kommer från farsan. (2007-01-08 00:08:09)

Produkter på bilden:  Wharfedale Diamond
