Projektorduk med ambilight
Då jag skaffade en Philips 55POS901F till mitt sovrum upptäckte jag Ambilight tekniken. Jag kan säga att i början tyckte jag det var riktigt jobbigt att titta med kringbelysning men skam den som ger sig och idag tycker jag det ger en riktig bra tittarupplevelse med Ambilight. Jag utvecklade Ambilight i mitt sov rum med ytterligare HUE lampor. Då Philips har stöd för att lägga ytterligare lampor det sk +HUE för synkning ger det här en ytterligare dimension till tittandet. Då jag nerdat in på HUE system och smarta hem har jag idag ca 40 hue lampor i mitt hem samt 4 Amazon Alexa m.m. (2018-07-18 10:09:49) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

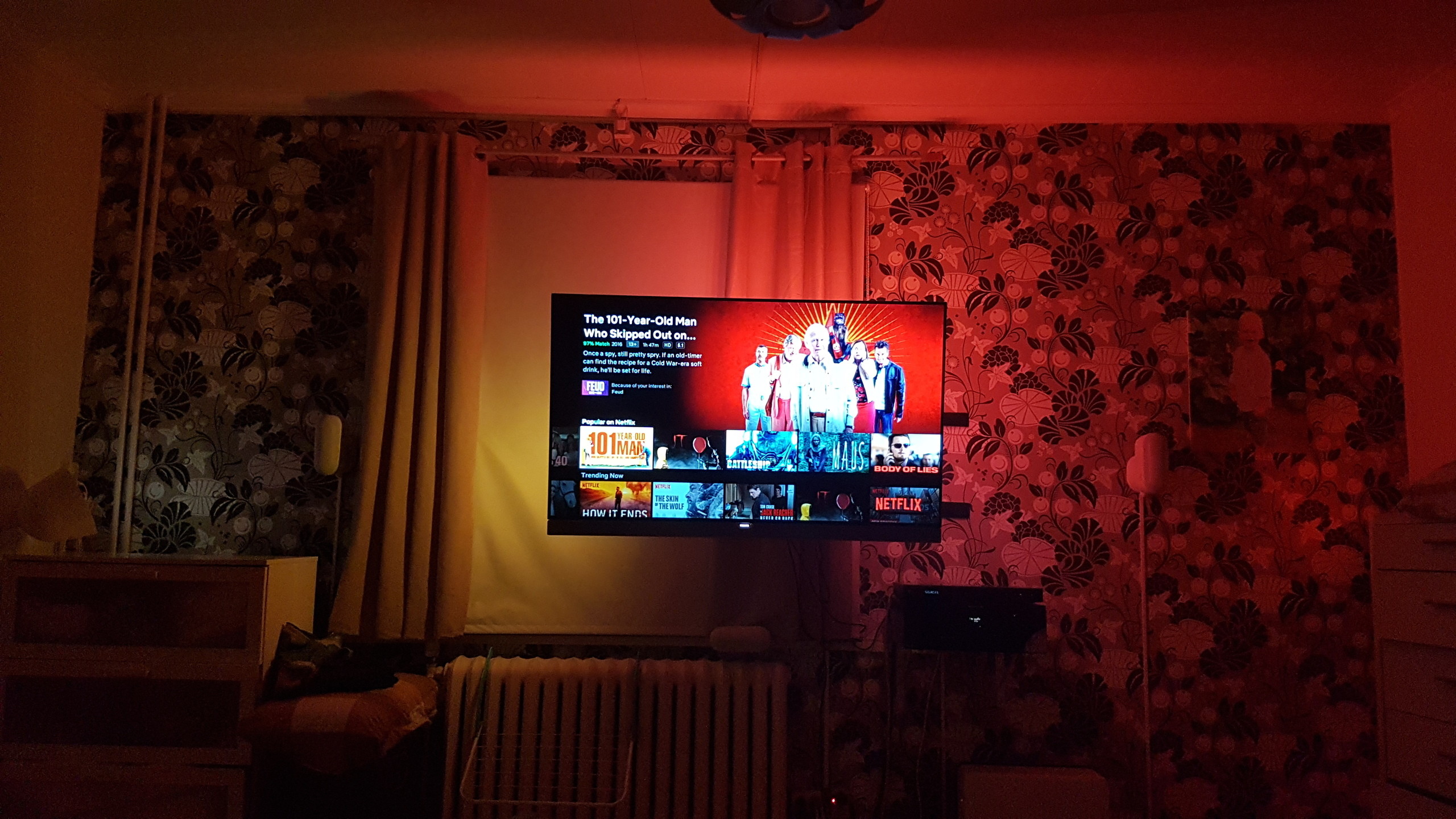

Ambilight sovrum
Ambilight sovrum (2018-07-20 10:15:41) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Philips 55POS901F 55" 4K Ultra HD (3840x2160) LCD Smart TV

IKEA PS 2017 i sovrummet

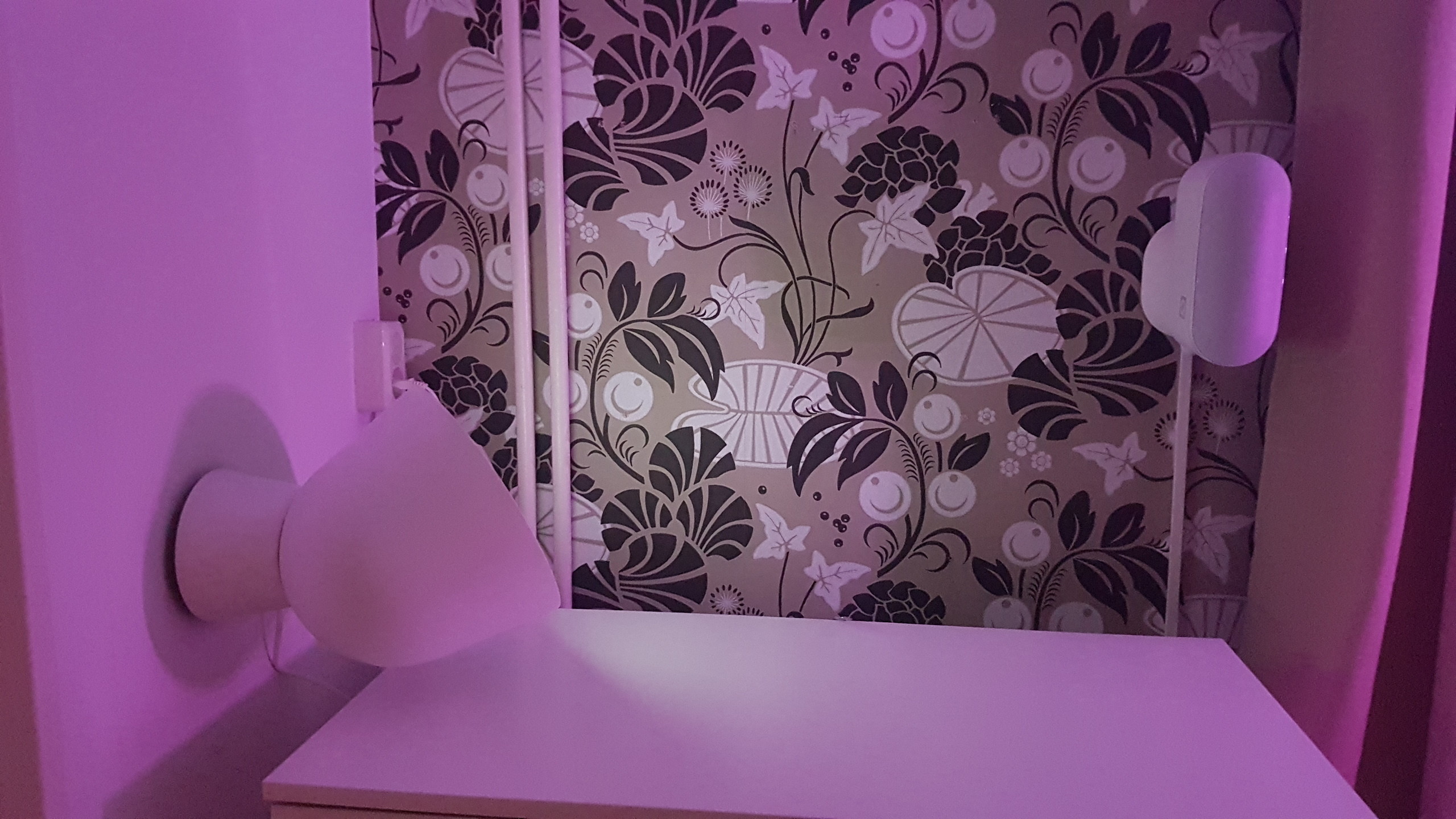

IKEA PS 2017 är perfekt som extra lampa i HUE uppställningar. Den ger ett diffust bra väggljus då den har en stor diameter. Den kan placeras lite hursomhelst och dessutom skruvas upp på väggen. (2018-07-20 10:21:29) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  IKEA PS 2017

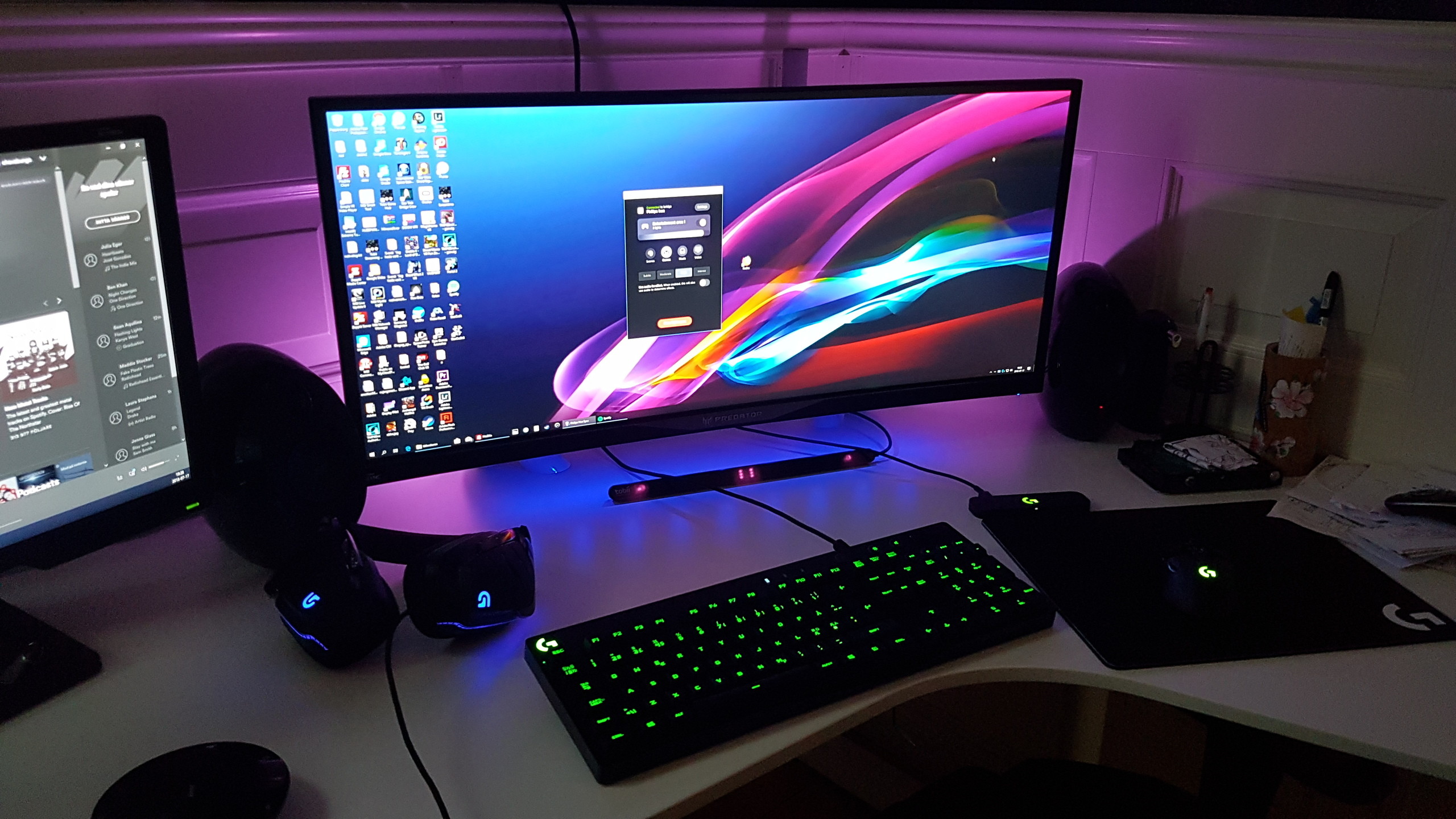

Predator X34 med HUE sync 2 bloom
Givetvis var jag även tvungen att ge min dator en HUE uppgradering jag skaffade 2 HUE bloom som jag vinklade och placerade bakom skärmen. Med den nya appen HUE sync som man sätter upp en entertainment area med går det att ljus synka spel, filmer m.m. till din dator. Dock måste en appen installeras på datorn för att få det att fungera. (2018-07-18 10:17:28) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Vad behöver du för prylar?
Det fanns nu ingen återvändo i min HUE abstinens. Projektor och bio rummet skulle bara ha Ambilight. Jag googlade som vi alla gör runt för att se vad det fanns för lösningar. Av min förvåning verkar de mesta lösningarna ganska jobbiga. Det finns Ambivision, Dreamscene, Rasberry PI lösningar m.m. Alla dessa lösningar verka knöliga och allmänt jobbiga. Det jag verkligen funderade på att lösa mitt Ambilight problem var med HUE sync med entertainment area. Men återigen krävs det då en dator kopplad till bioreceivern, -processorn för att få det att funka. HTPC igen tänkte jag, been down that road before and no thanks. Men det är en möjlighet att på ett billigare vis lösa Ambilight till en projektorduk, någon kanske provar?

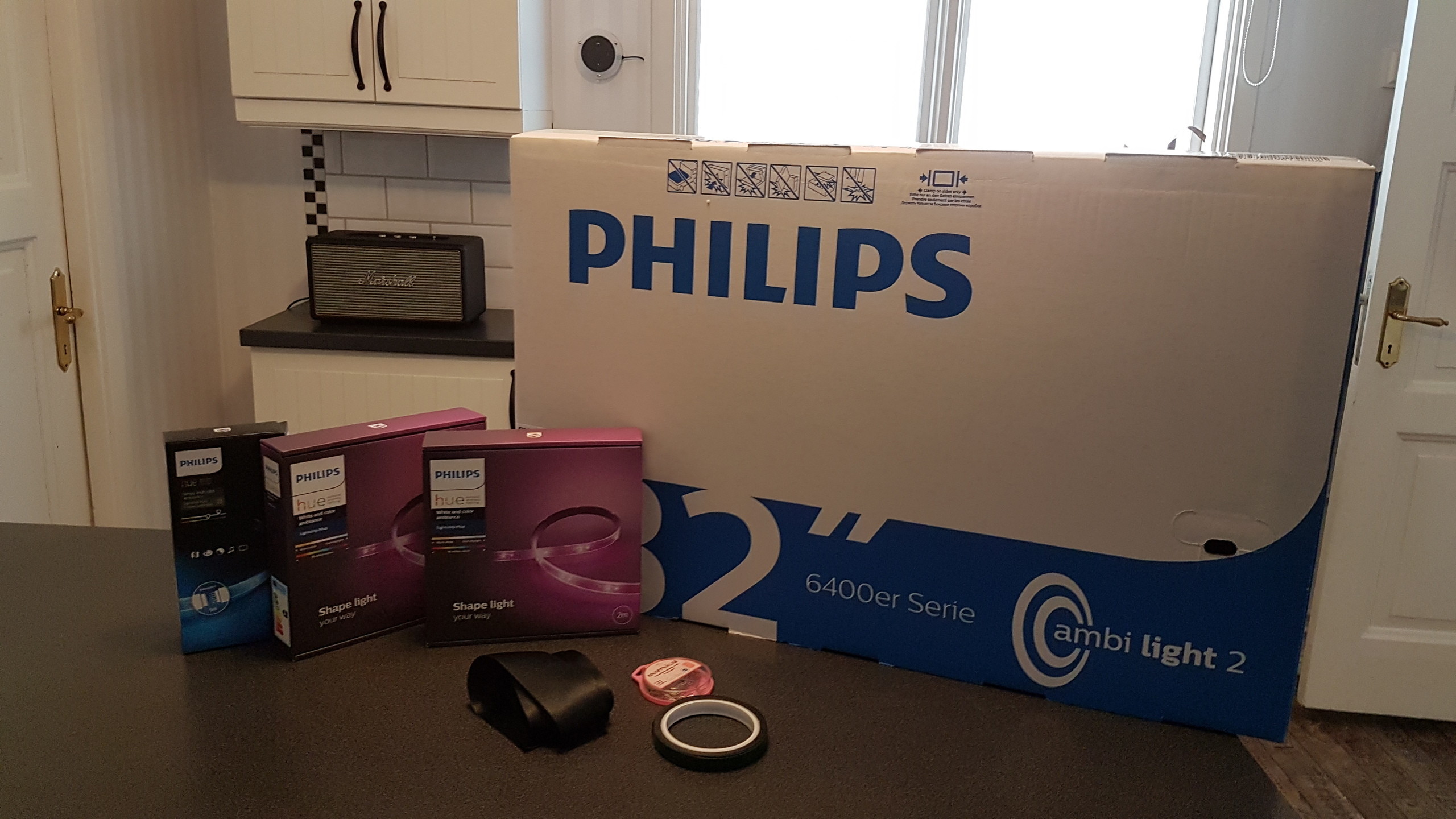

Min "udda" lösning blev följande. Inköp av den billigaste Ambiligt TV Philips 32PFS6402/12 dock inte 3-sidig Ambilight utan bara 2-sidig men det gör inget för min lösning. Ni fattar nedan. 3 HUE lightstrips pack. Sammets band 5 cm för maskning. Knappnålar och dubbelhäftande tejp (rulle) samt en trekants list för montering uppe på duken.
Kostnad totalt ca 5500:- (2018-07-18 10:24:04) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Philips Hue LightStrip Plus 71901 (2m),  Philips 32PFS6402 32" Full HD (1920x1080) LCD Smart TV

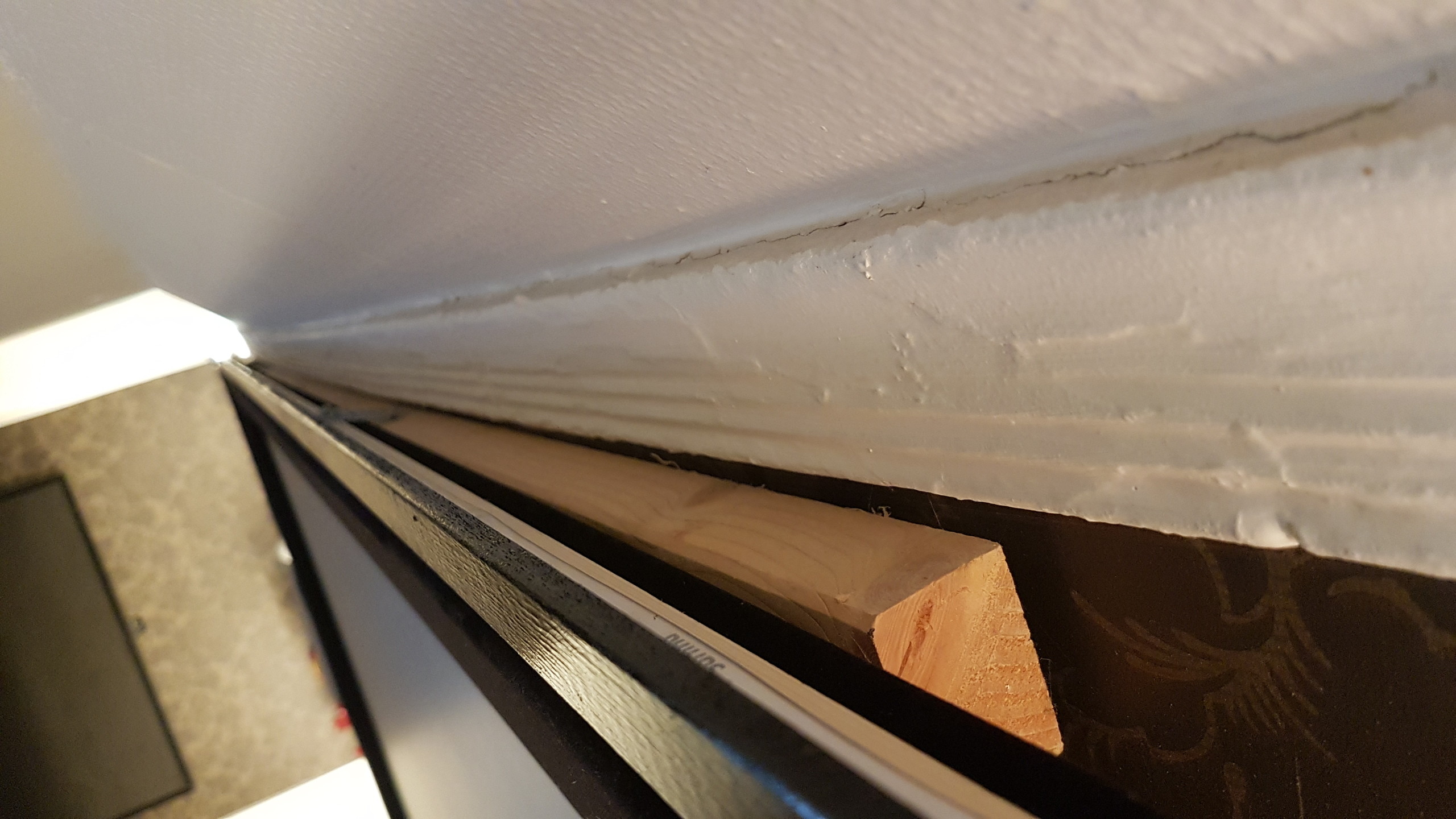

Lister och maskning till projektorduk

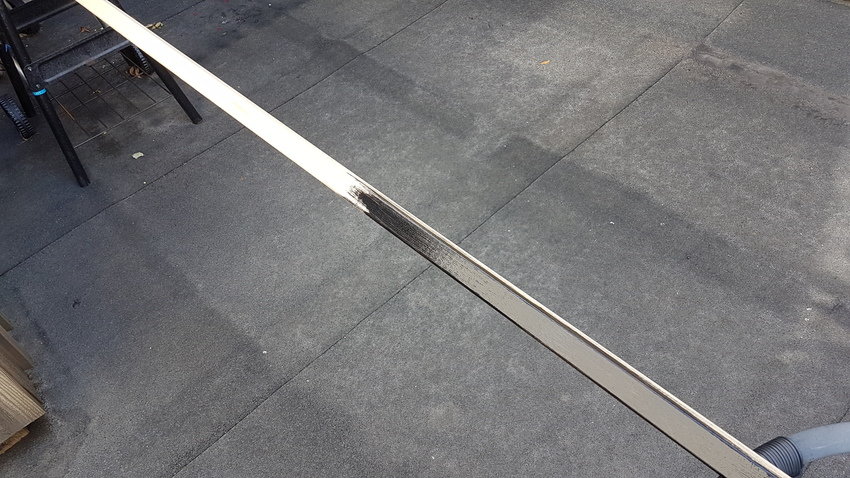

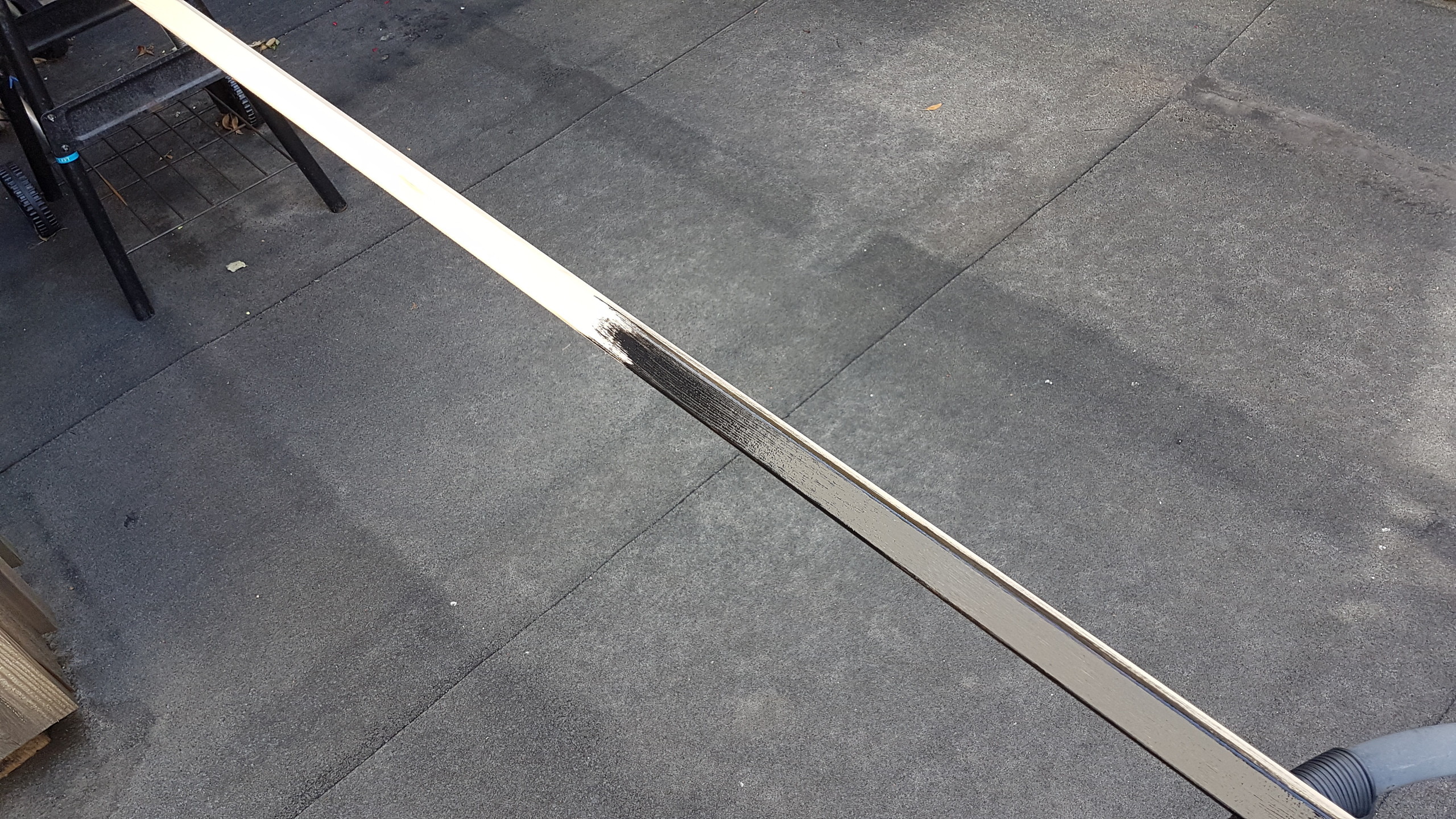

Min tanke är att sätta HUE LED-strip på bägge sidor av min duk samt ovanpå. Då min duk består av sammetskanter på sidorna måste jag på något vis kunna fästa dessa LED-strips. Ovanpå har jag tänkt lägga en trekantslist för att sedan lägga LED-stripen i den. Jag målar den svart för att den skall smälta in så bra som möjligt. (2018-07-18 10:40:05) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

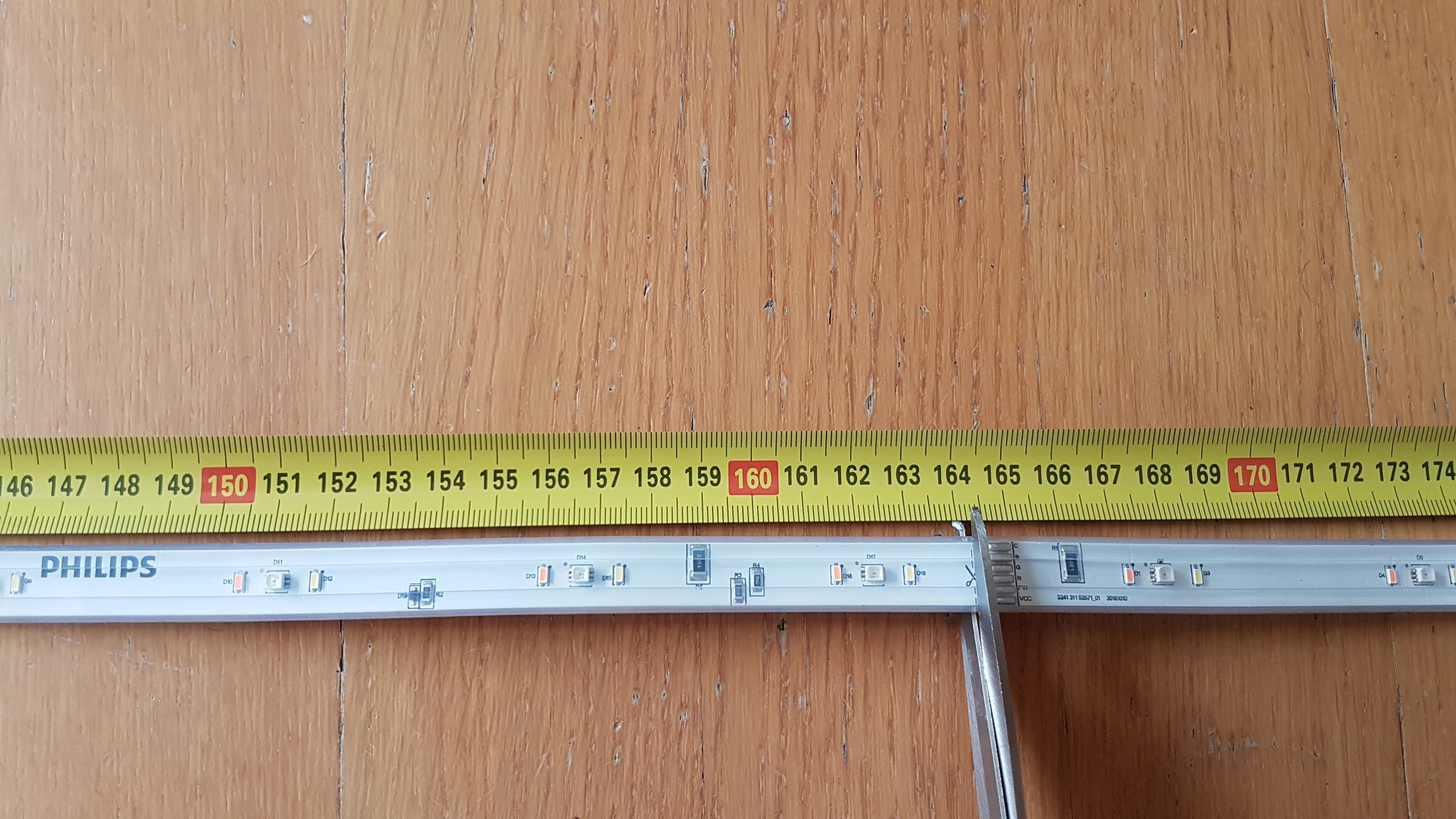

Klippning av HUE LED-strip

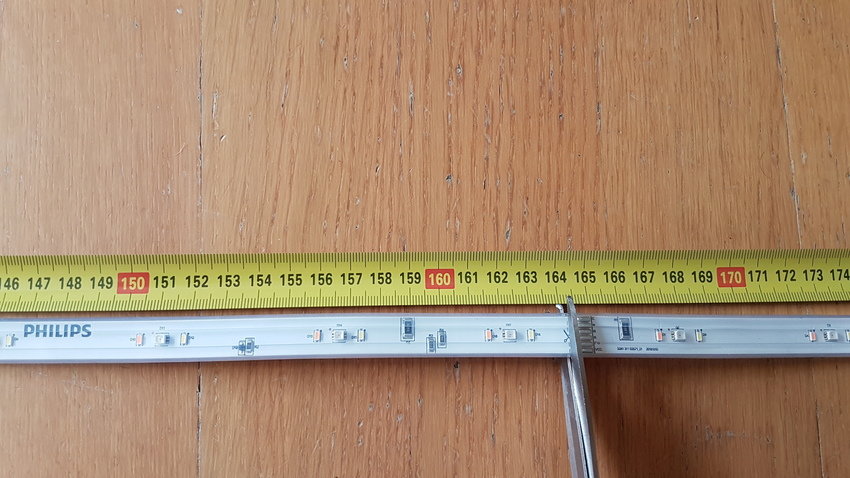

Jag kapar LED-stripen så bra det går efter mina mått på duken. (2018-07-18 10:44:47) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Philips Hue LightStrip Plus 71901 (2m)

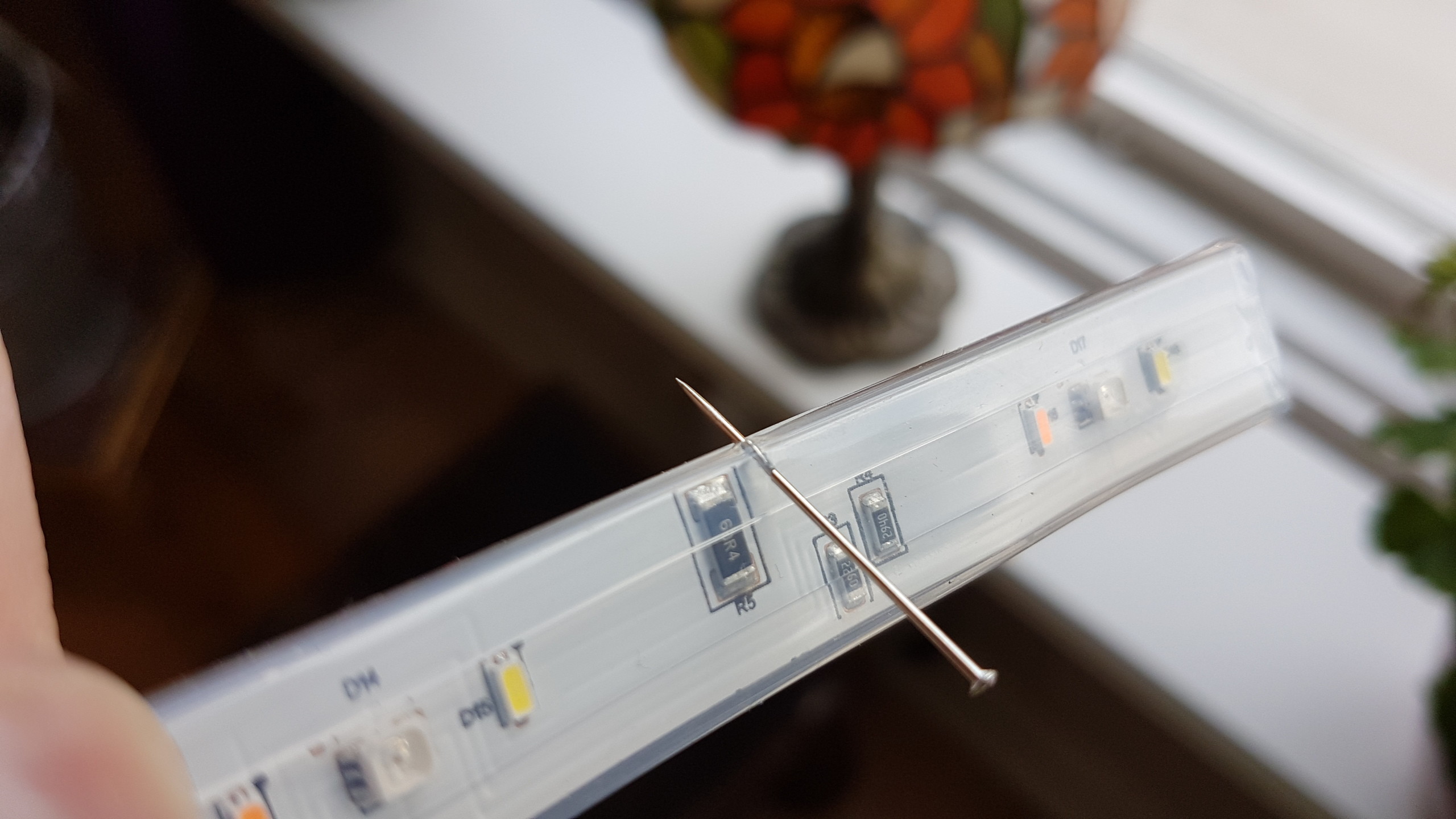

Hur du nålar en LED-strip

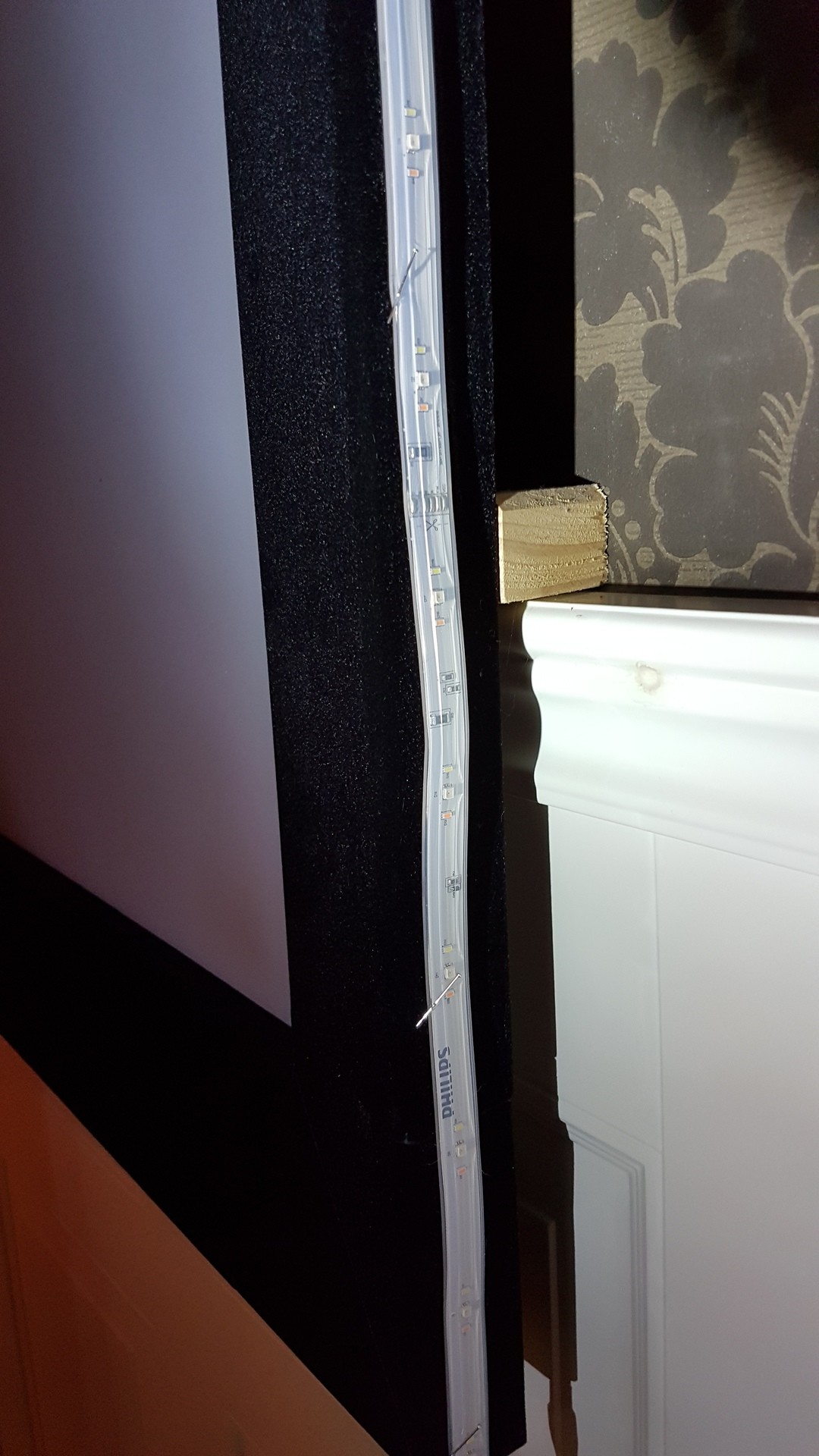

Kommer du ihåg syslöjden, nej inte jag heller med det går nog ändå. Jag kommer nåla upp mina sidostrips på duken. OBS se till att du bara nålar i plasten på stripsen dvs inte igenom den på annat vis. Varför bör du nog förstå själv.
Dessutom har nålningen den fördelen att du inte behöver dra av pappret på LED-Stripen den kan vara kvar till du på annat vis kanske behöver flytta den någon annanstans. (2018-07-18 10:46:20) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

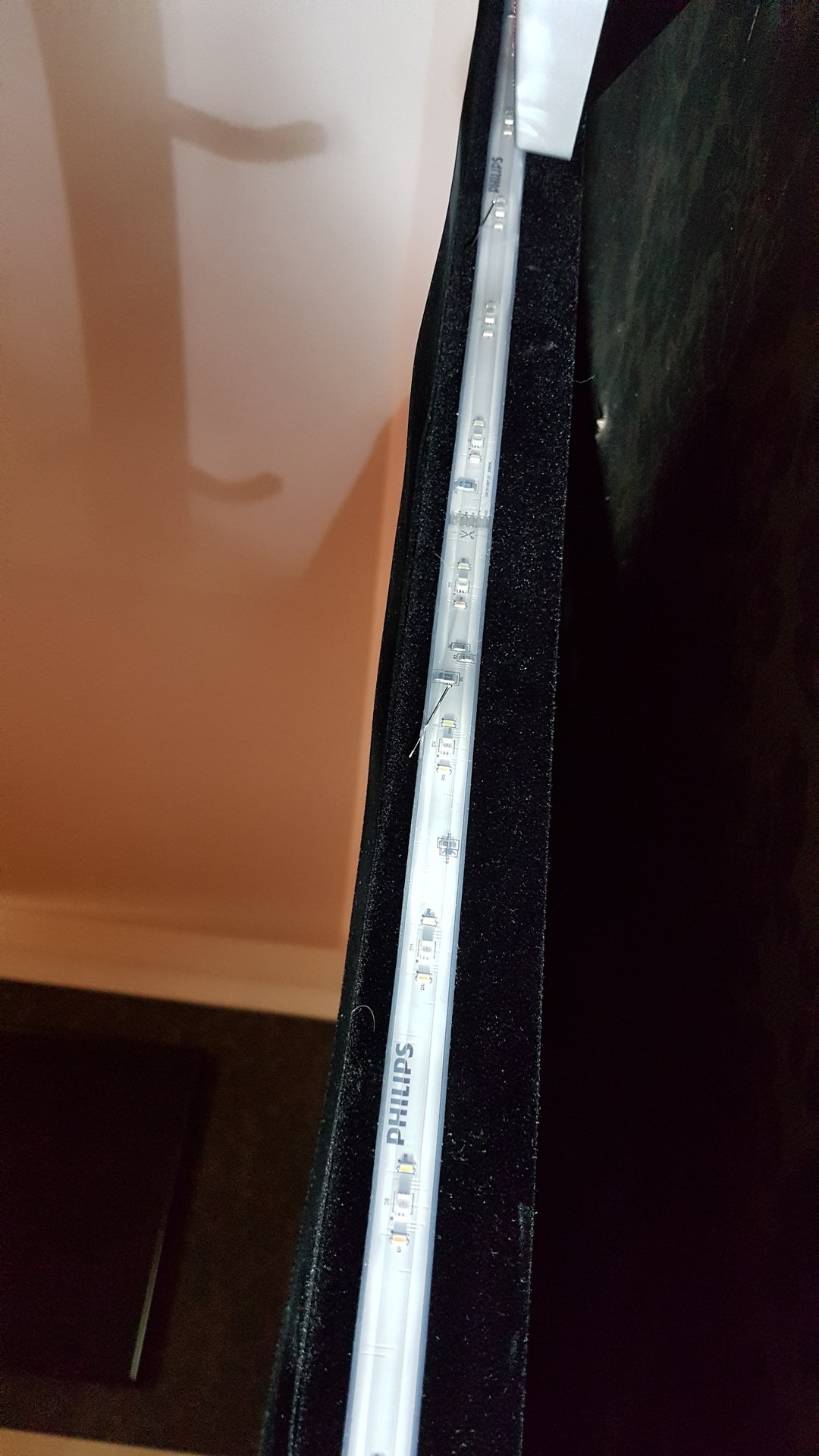

Nåla upp stripen
Nåla upp skiten, gör ont i fingrar. (2018-07-18 10:52:20) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

All the way
Det går ganska fort ca 15 min per sida kan jag trösta dig med (2018-07-18 10:53:44) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Masknig av LED-strip

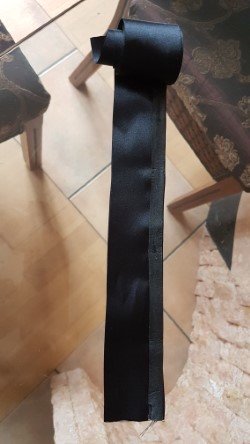

Det är väldigt viktigt att maska av LED-stripen så att du inte får något ströljus utåt utan bara åt sidorna. Sammetsbandet är perfekt det släpper inte igenom något ljus alls utåt. Jag nålar (igen) upp det här sammetsbandet på bägge sidor. (2018-07-18 10:56:00) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

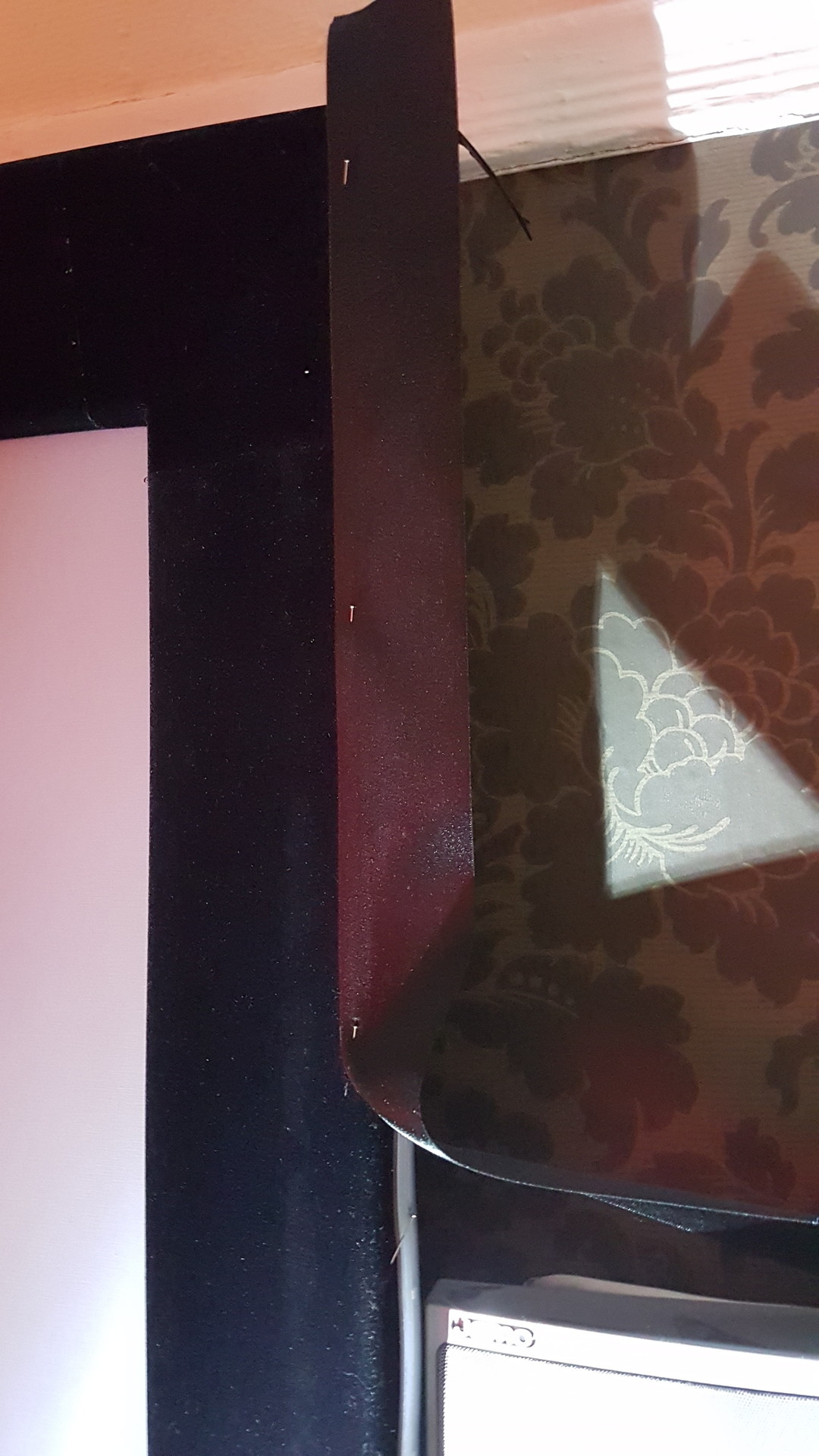

Dubbelhäftad tejp sammetsband
För göra det enklare och bättre sätt dubbelhäftad tejp på sammetsbandet eller ännu bättre på dukkanten innan. Dels sitter bandet bättre när du nålar och du ser även till att det absolut inte blir något ljussläpp framåt då den "tätar alla glipor". Nåla även om det bara verkar sitta med tejpen annars kommer garanterat bandet flärpa ner efter ett tag (gör det här var inte lat). (2018-07-18 11:01:06)

Produkter på bilden:

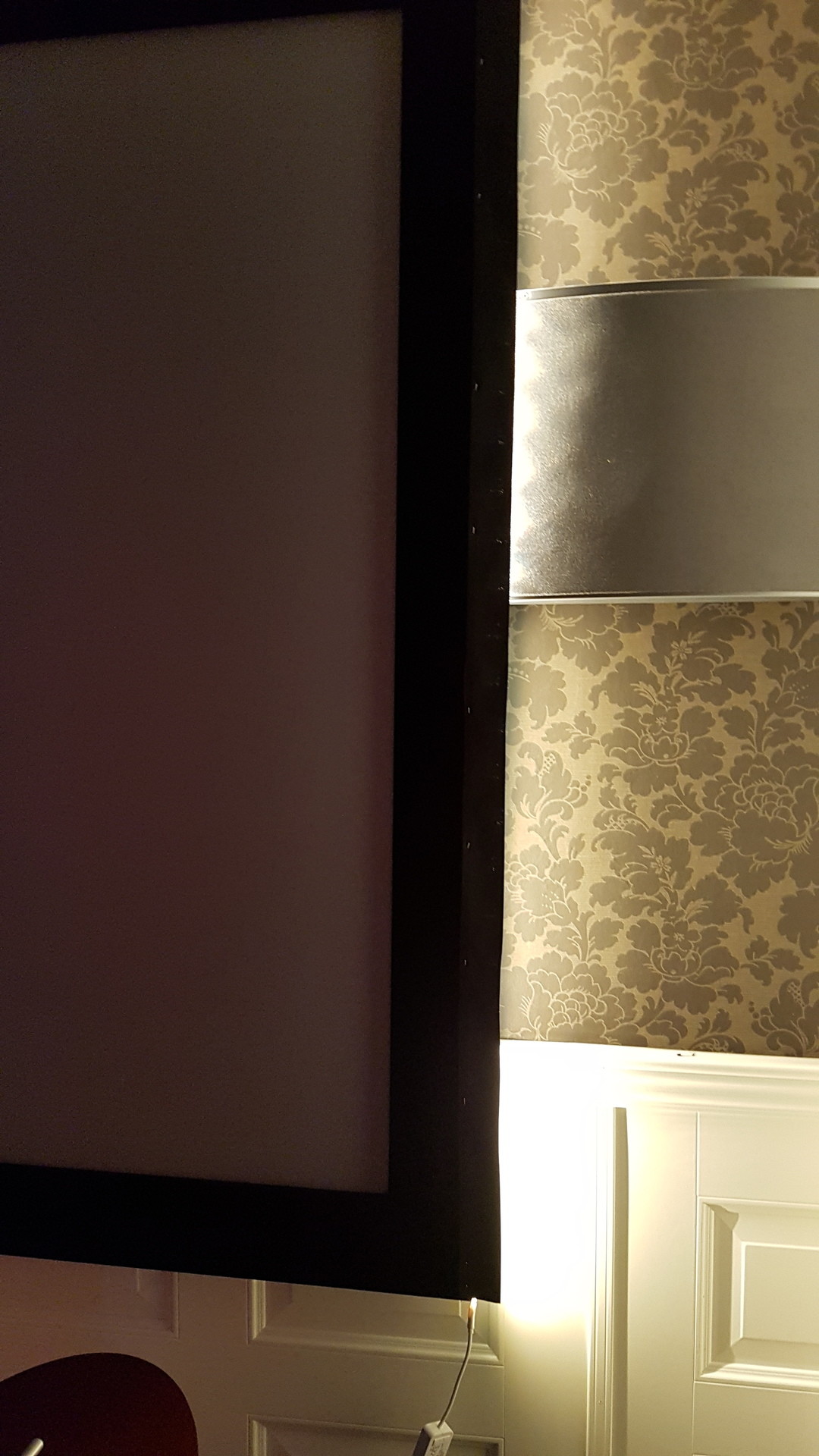

Maskning klar
Voilà !! (2018-07-18 11:06:57) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

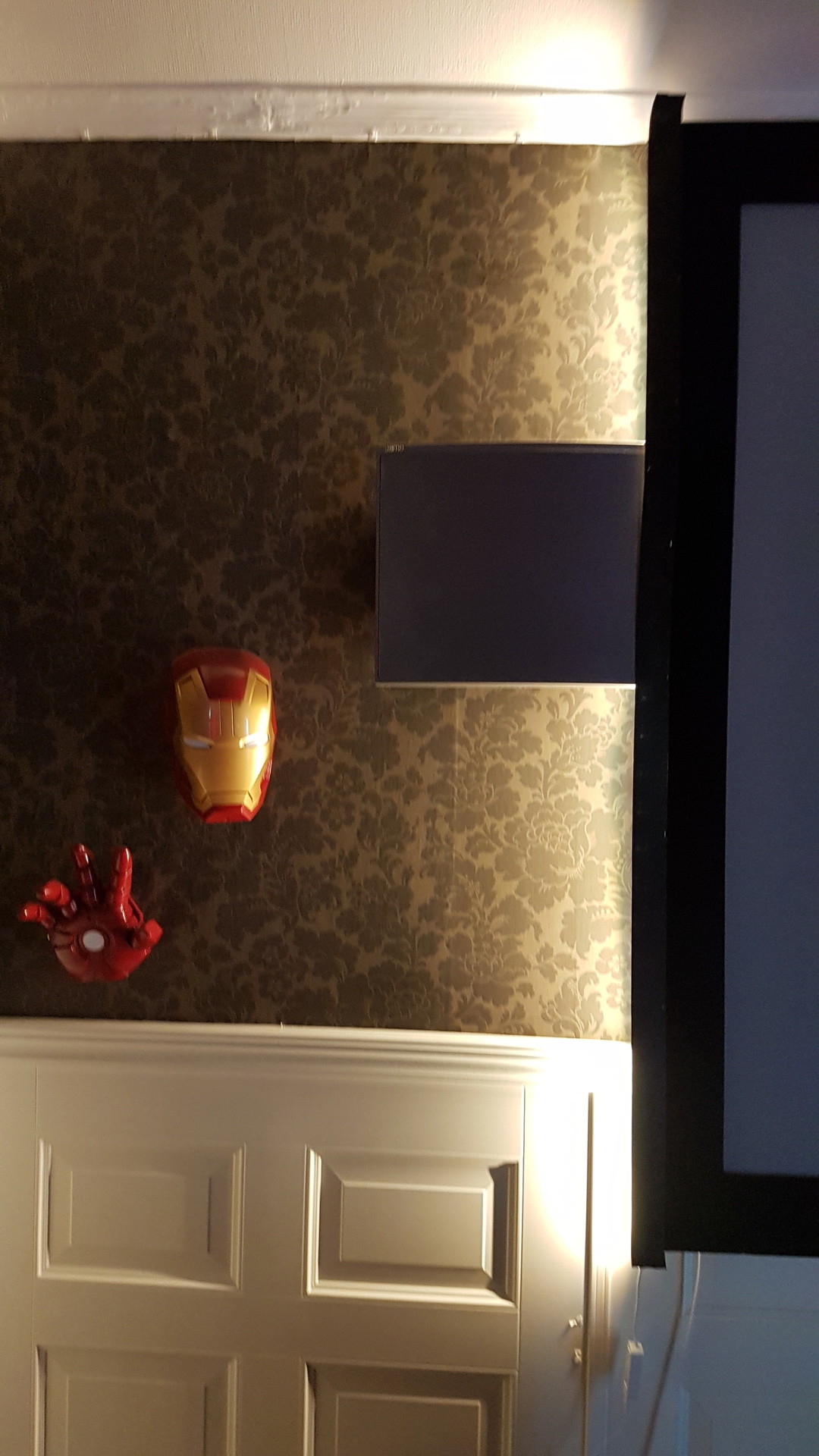

Led-strip utan maskning, kasst för starkt ljus
(2018-07-18 11:08:42) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

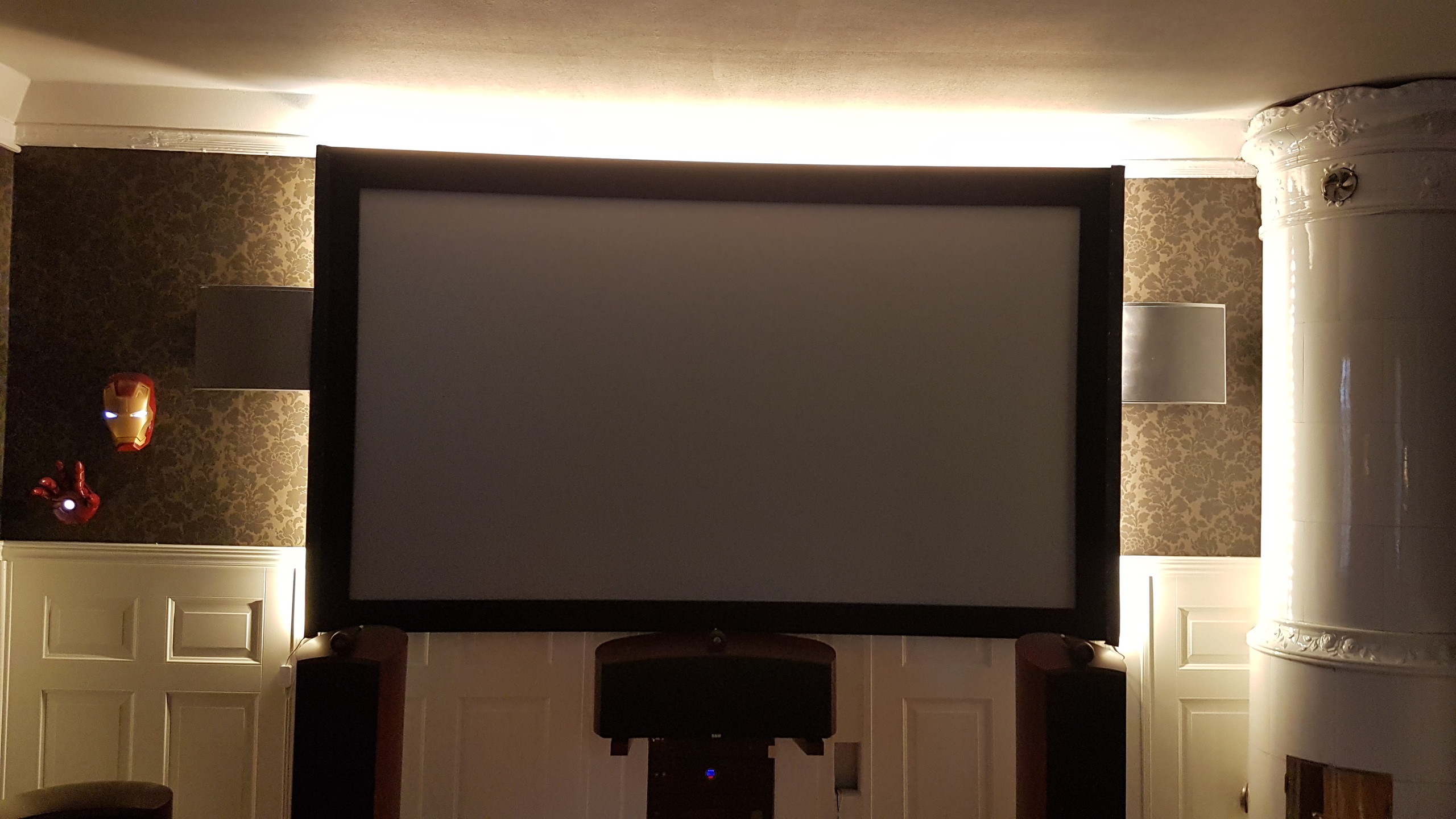

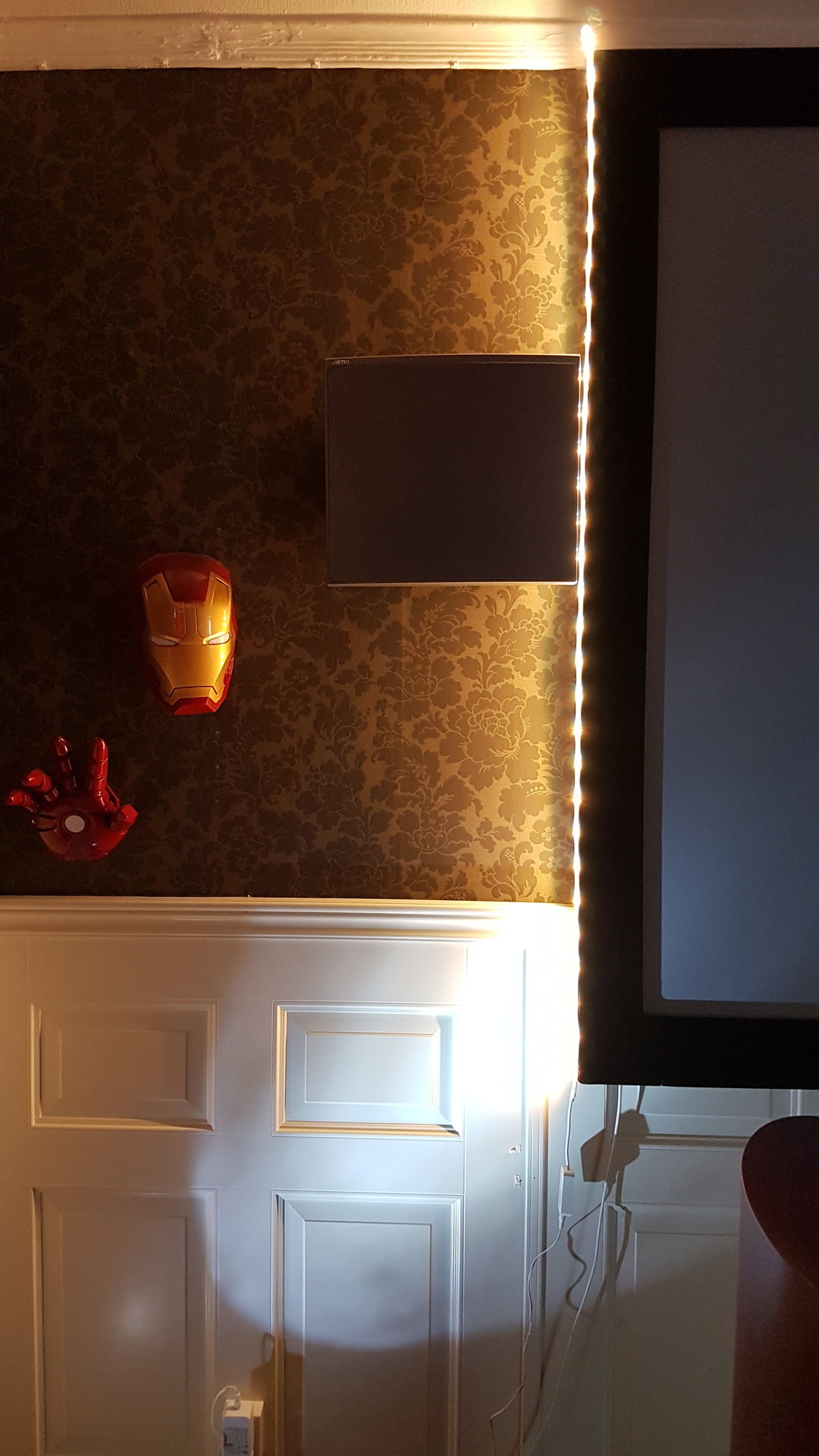

Med maskning blir det givetvis perfekt även Iron man är nöjd
(2018-07-18 11:09:53) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Top Led-stripen i trekantslist
Längst upp lägger jag min svartmålade trekantslist med LED-stripen. Jag fäster den med spikband (hjälpligt). Jag tror den sitter i alla fall. (2018-07-18 13:42:22) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

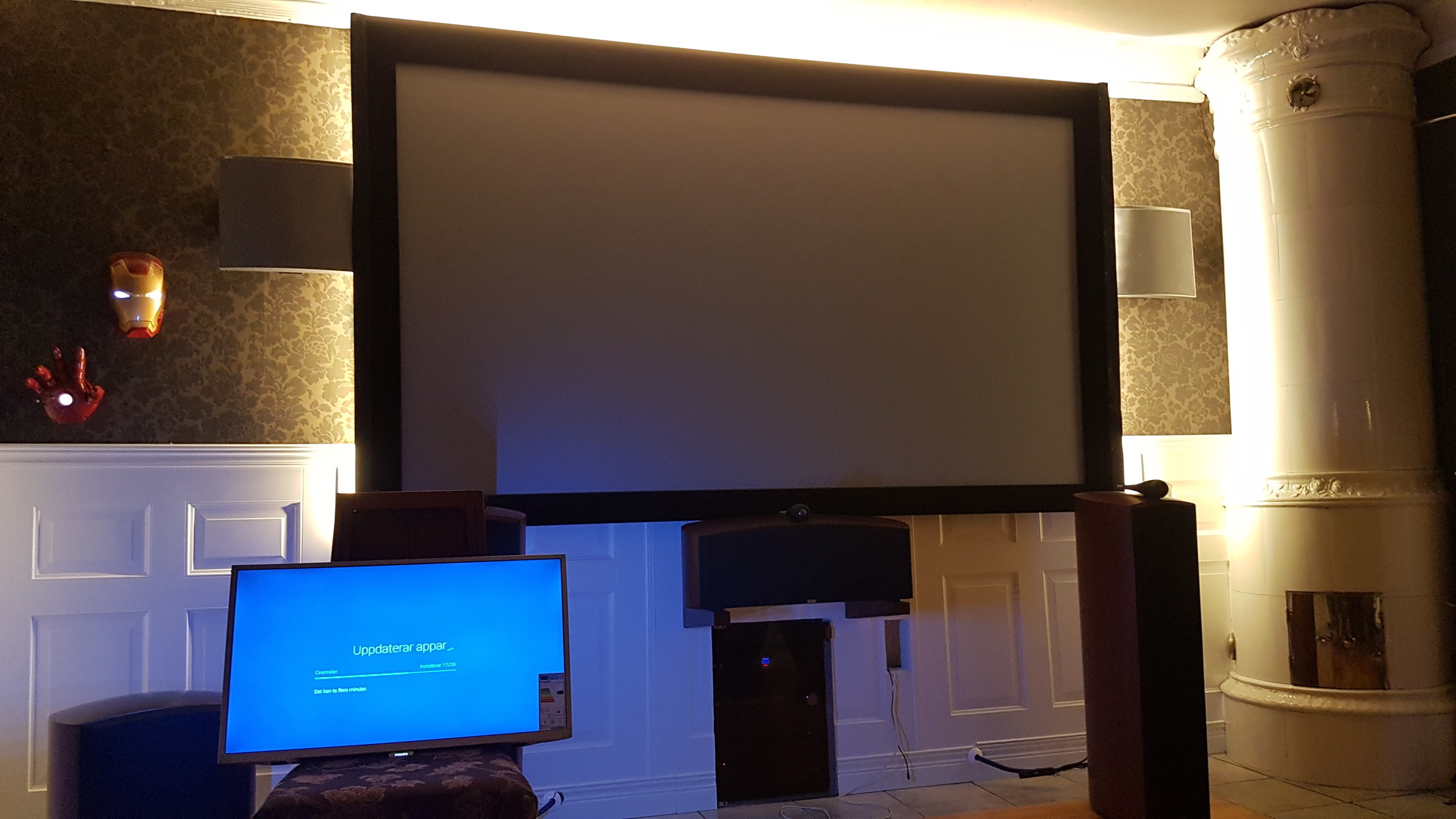

Allt fungerar

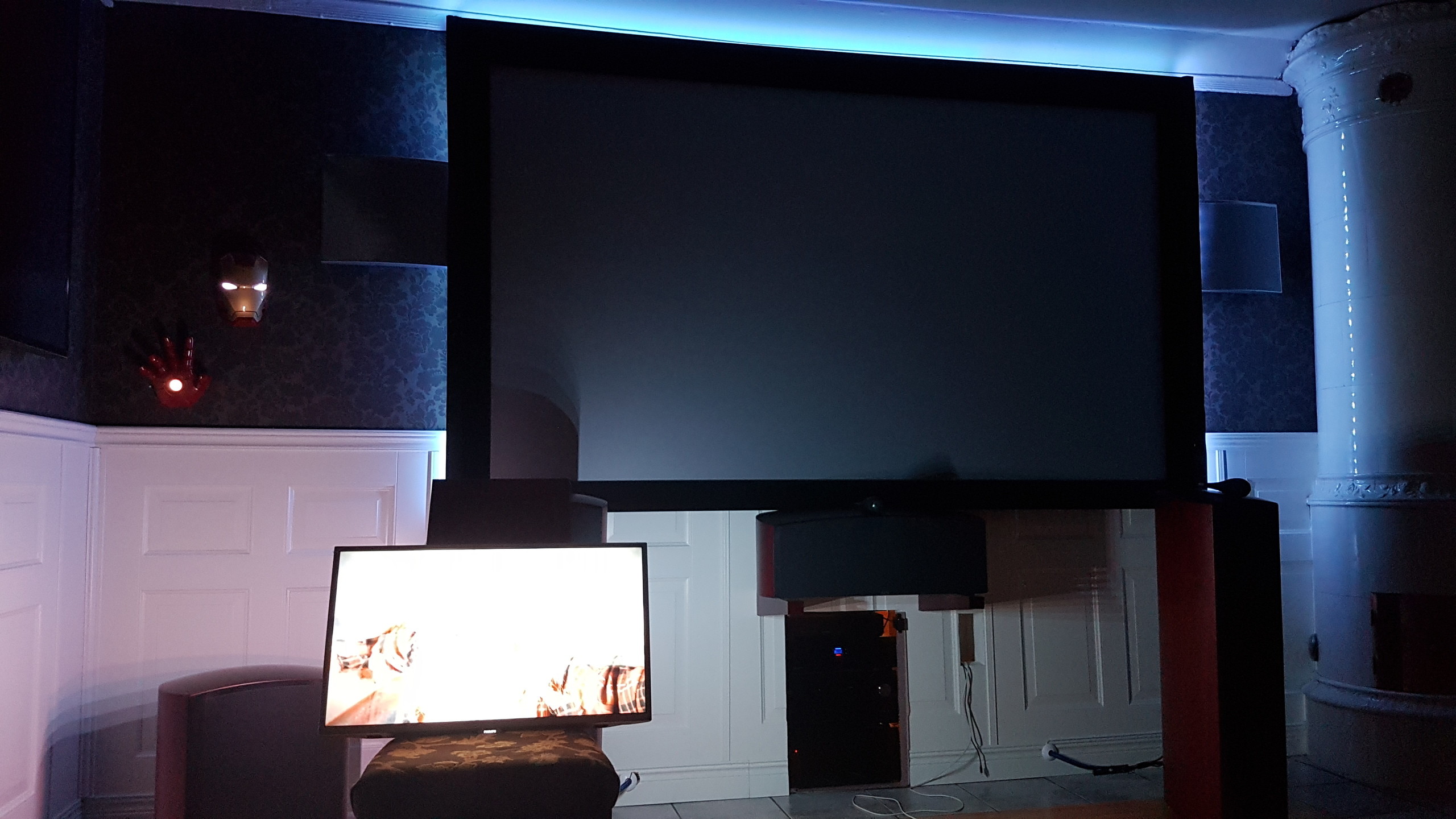

Allt inkopplat och lyser bara resten kvar att få stripsen att synka med filmer m.m (2018-07-18 13:45:47) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

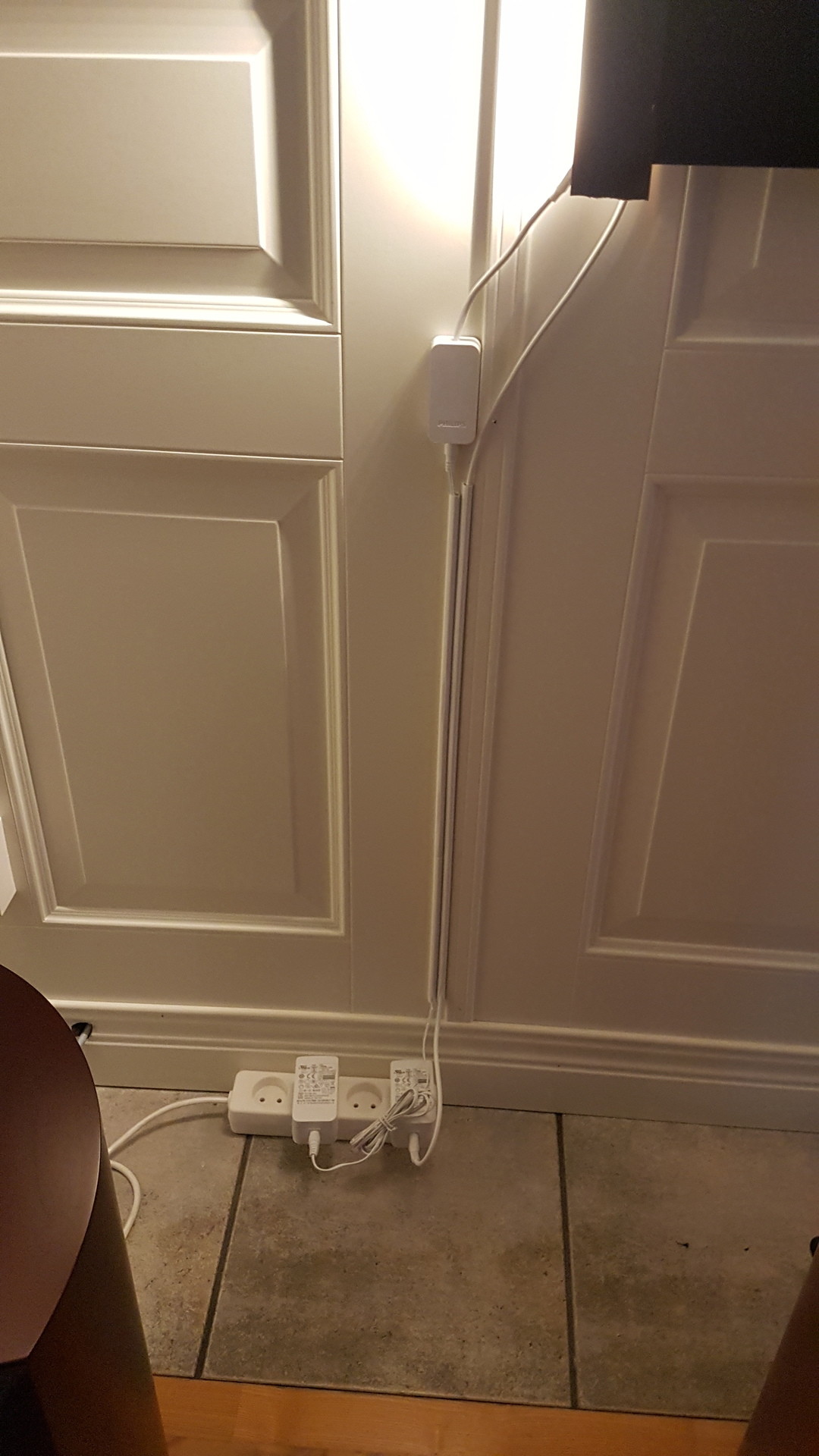

Kabeldragning

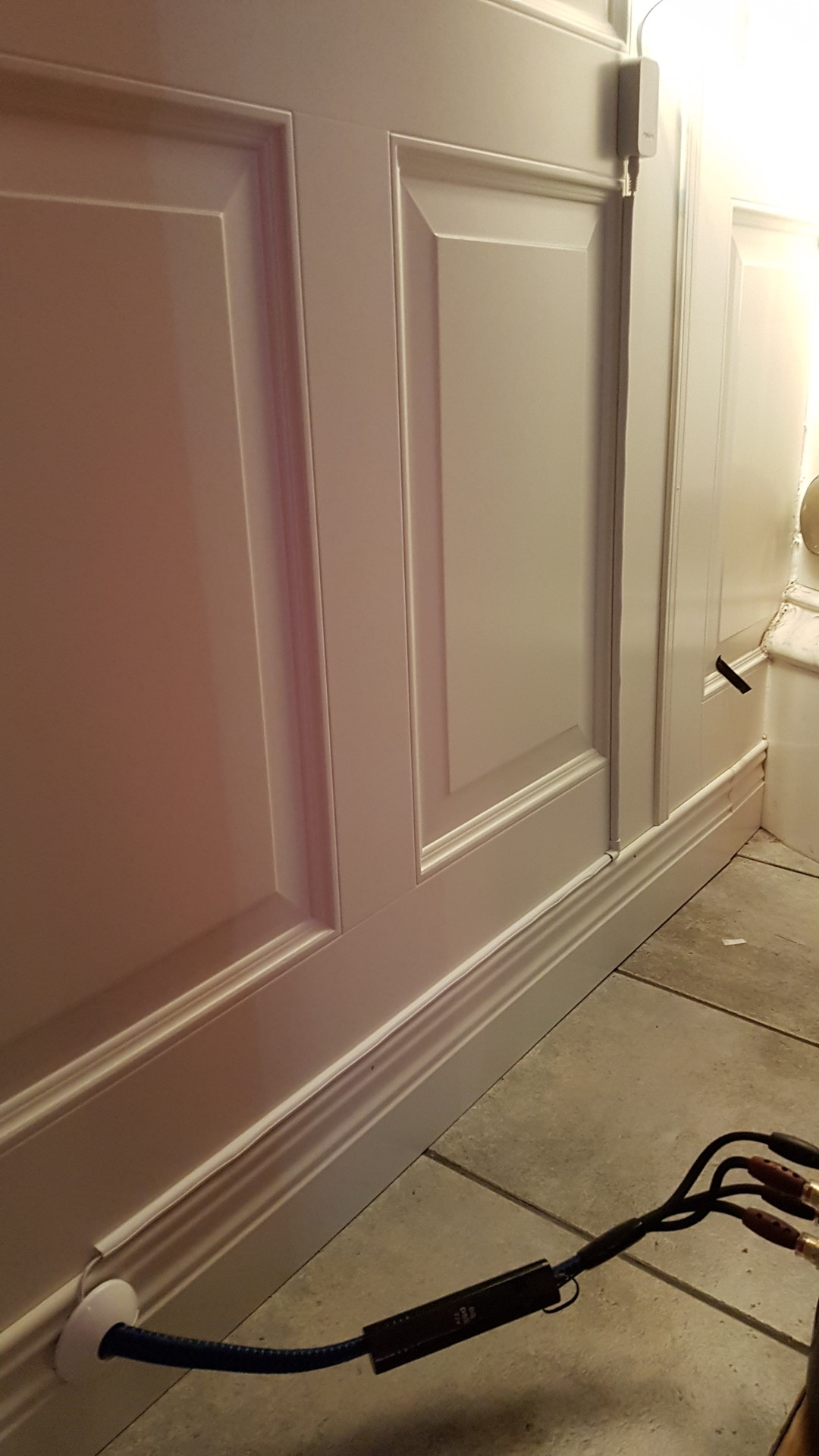

Fuska inte med kabeldragningen till LED-stripen köp kabelkanaler finns billigt på ex jem och fix. Dels blir det snyggare dels lättare att städa och mindre damm på massa kablar. (2018-07-18 13:48:15) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Ordning och reda
(2018-07-18 13:50:54) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Min HUE plan för Ambiligt till projektorduk
Ok allt praktiskt arbete utfört, nu till den tekniska delen av planen. Jag tänker använda en Ambilight TV Philips 32PFS6402/12 för att på denna lägga till de externa HUE LED-strips som sitter på min bioduk. Tanken är att via min bioprocessor (Integra DHC 80.3) köra ut dubbla signaler dvs en till projektorn och en till Philips TV samtidigt. Tv kommer synka LED-stripsen men de sitter inte vid TV:en utan vid duken, men det vet ju inte TV:en om. Fiffigt va? Så här gör jag... (2018-07-18 13:52:12) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Sätta upp Ambilight +HUE

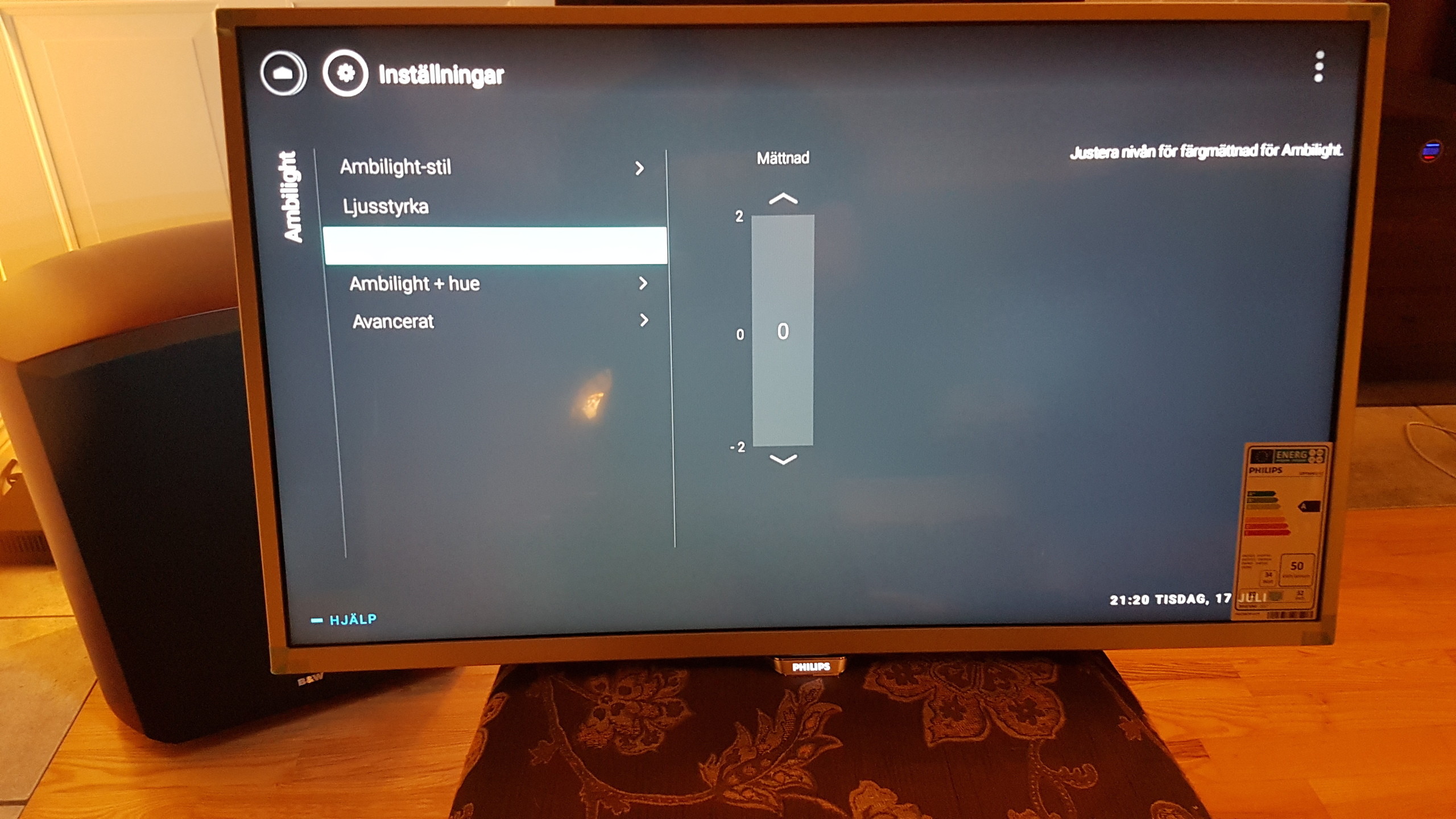

Starta TV:en ladda ner alla updates koppla upp dig på WIFI,regga Google konto bla,bla,bla gå sedan in på Ambilight +HUE (2018-07-18 13:58:53) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Sätta upp Ambilight +HUE
Välj din HUE-bridge (obs du måste ha en HUE Bridge) så TV:en synkar med bridgen. (2018-07-18 14:01:53) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

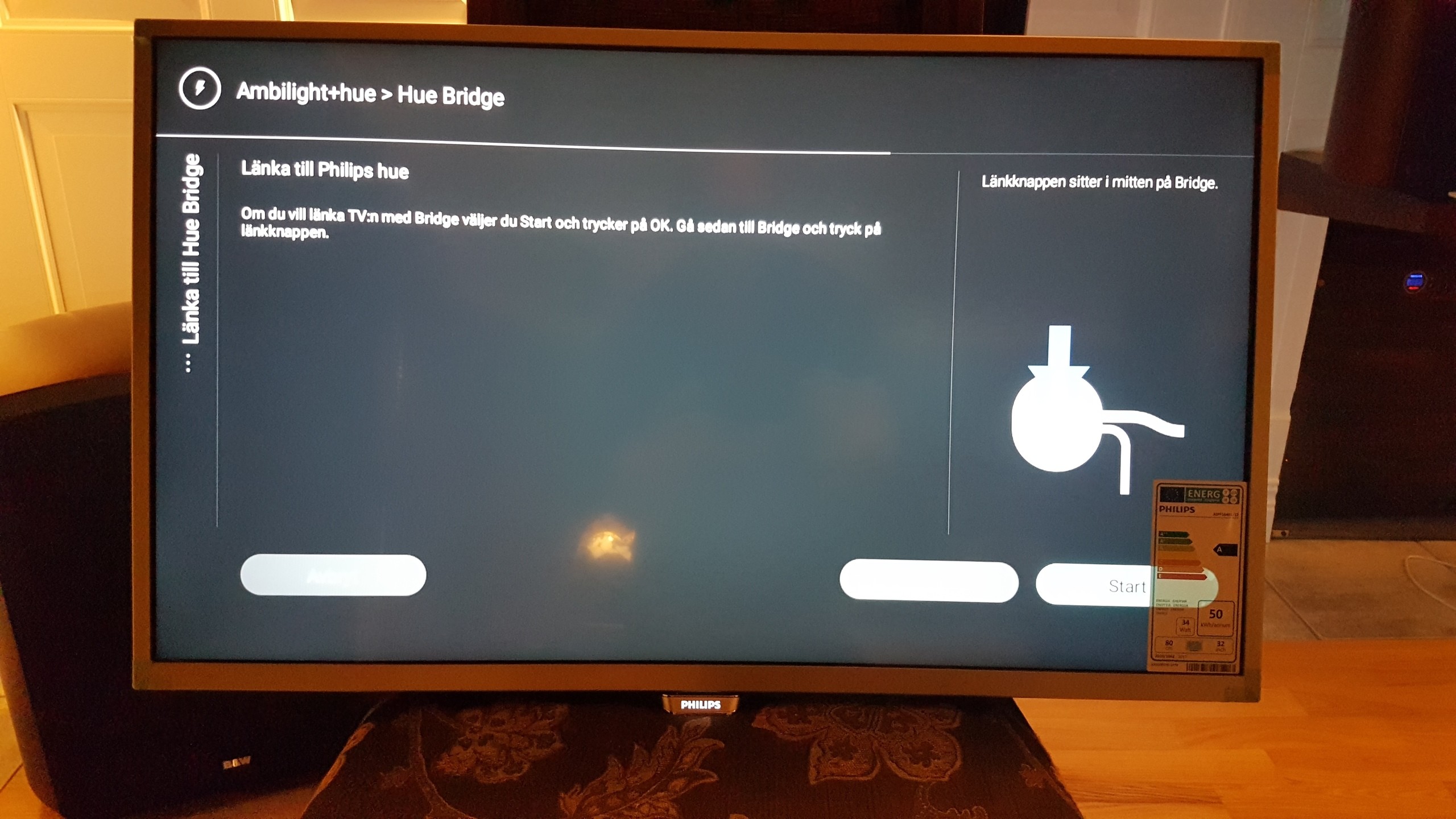

Länka
(2018-07-18 14:03:40) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

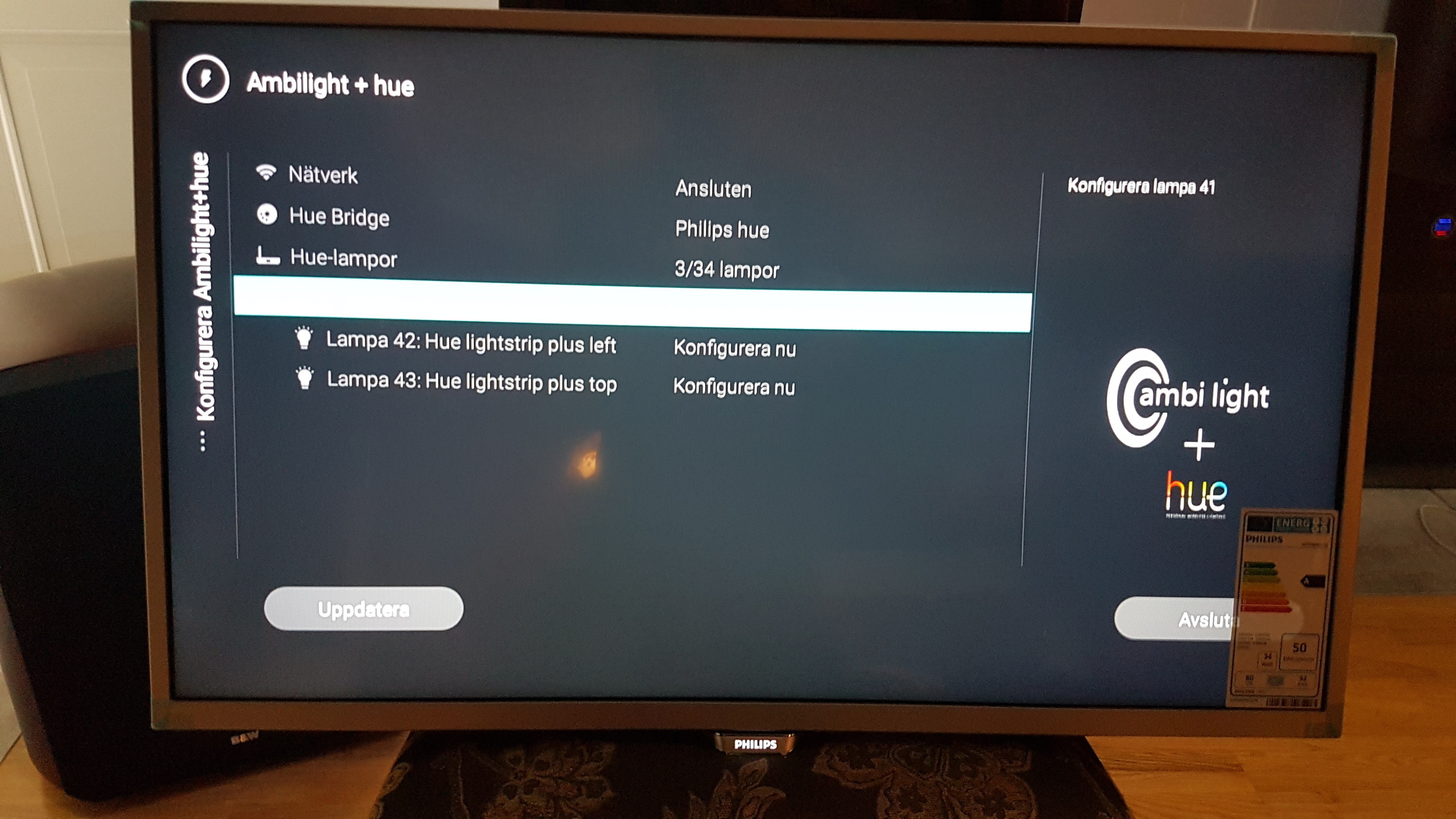

Sätta upp Ambilight +HUE

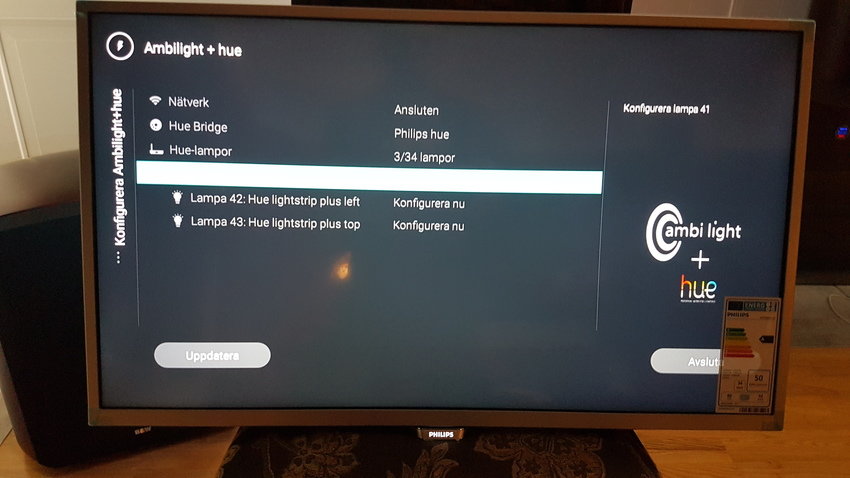

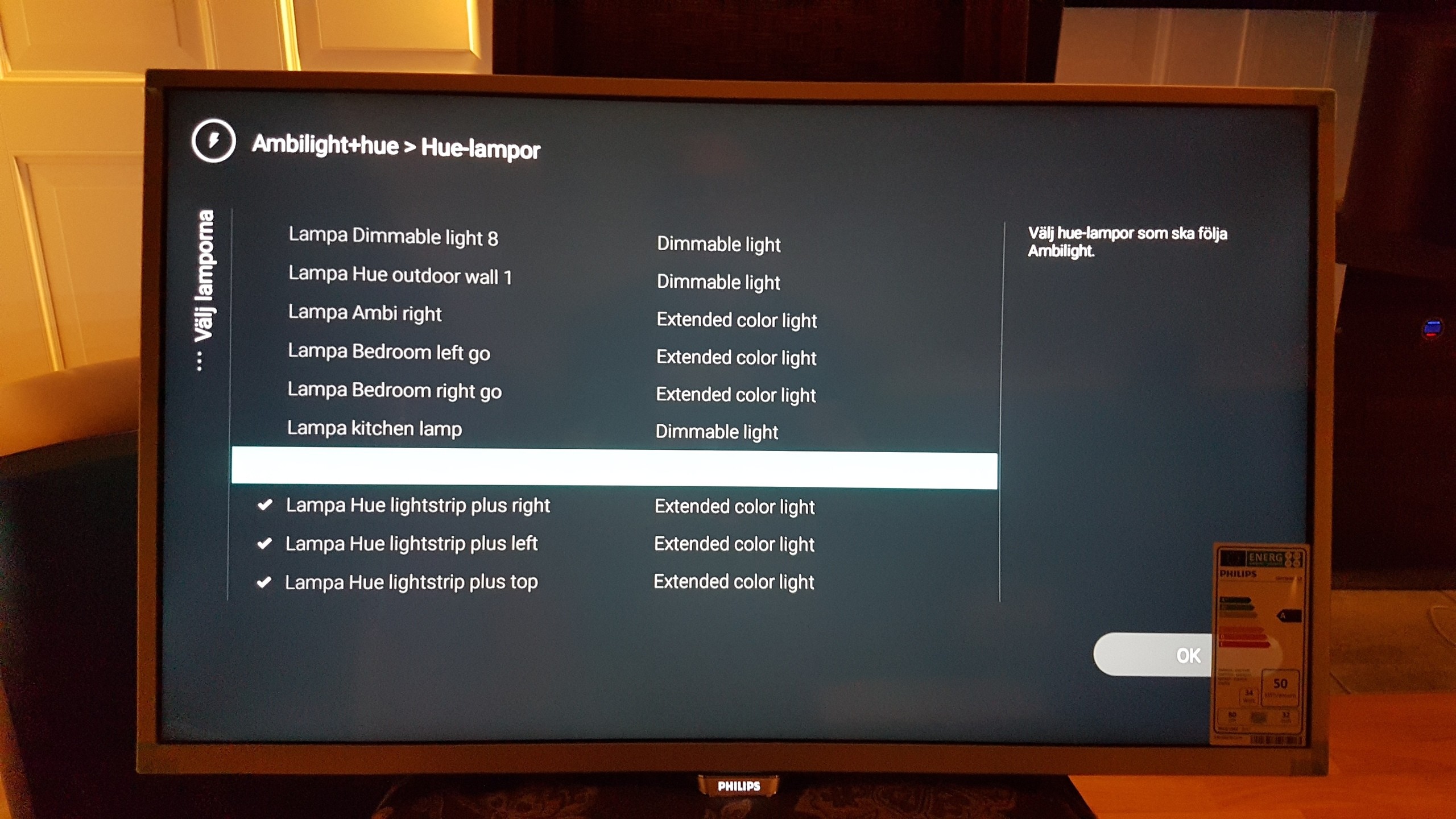

Välj dina LED-strips som finns vid duken jag har valt namnen så det inte går att feltolka, se bild. (2018-07-18 14:04:24) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Sätta upp Ambilight +HUE
Du går sedan in på varje LED-strip för att "finetuna" dessa (2018-07-18 14:07:21) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Sätta upp Ambilight +HUE

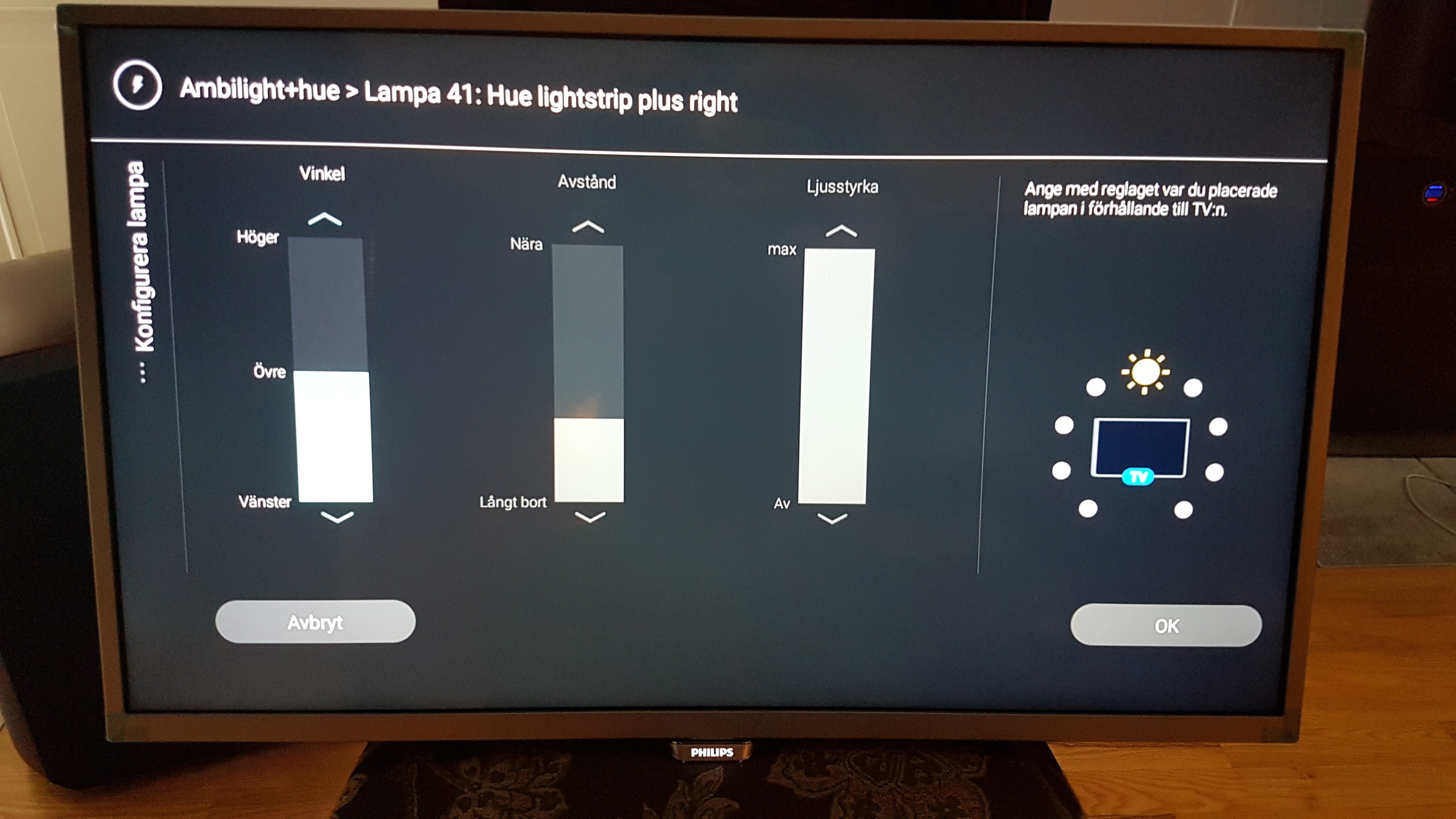

När du finetunar varje LED-strip kan du välja placering. Den högra till höger osv du fattar galoppen. Jag väljer max på nära på alla då de sitter nålade på duk kanten. Jag väljer ljusstyrka 50 % dvs inte max som på bilden. Du kan på ett annat ställe i settings senare ställa mer eller mindre ljusstyrka men börja på halva. På dessa settings kan du även välja precis ovanför tv på placering på top LED-stripen. Aha... säger du men TV har ju bra tvåsidig Ambilight dvs höger och vänster?
Det spelar ingen roll för här kan du välja en extern LED-strip som funkar ovanför TV:en ;). Så även om TV:en bara har tvåsidig Ambilight kan du välja att den skall vara tresidig då du har externa ljuskällor med HUE Led-lister eller lampor. (2018-07-18 14:08:45) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Sätta upp Ambilight +HUE
När du sätter upp allting är det bra om du har tv:en i samma rum vilket underlättar. (2018-07-18 14:19:05) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Sätta upp Ambilight +HUE

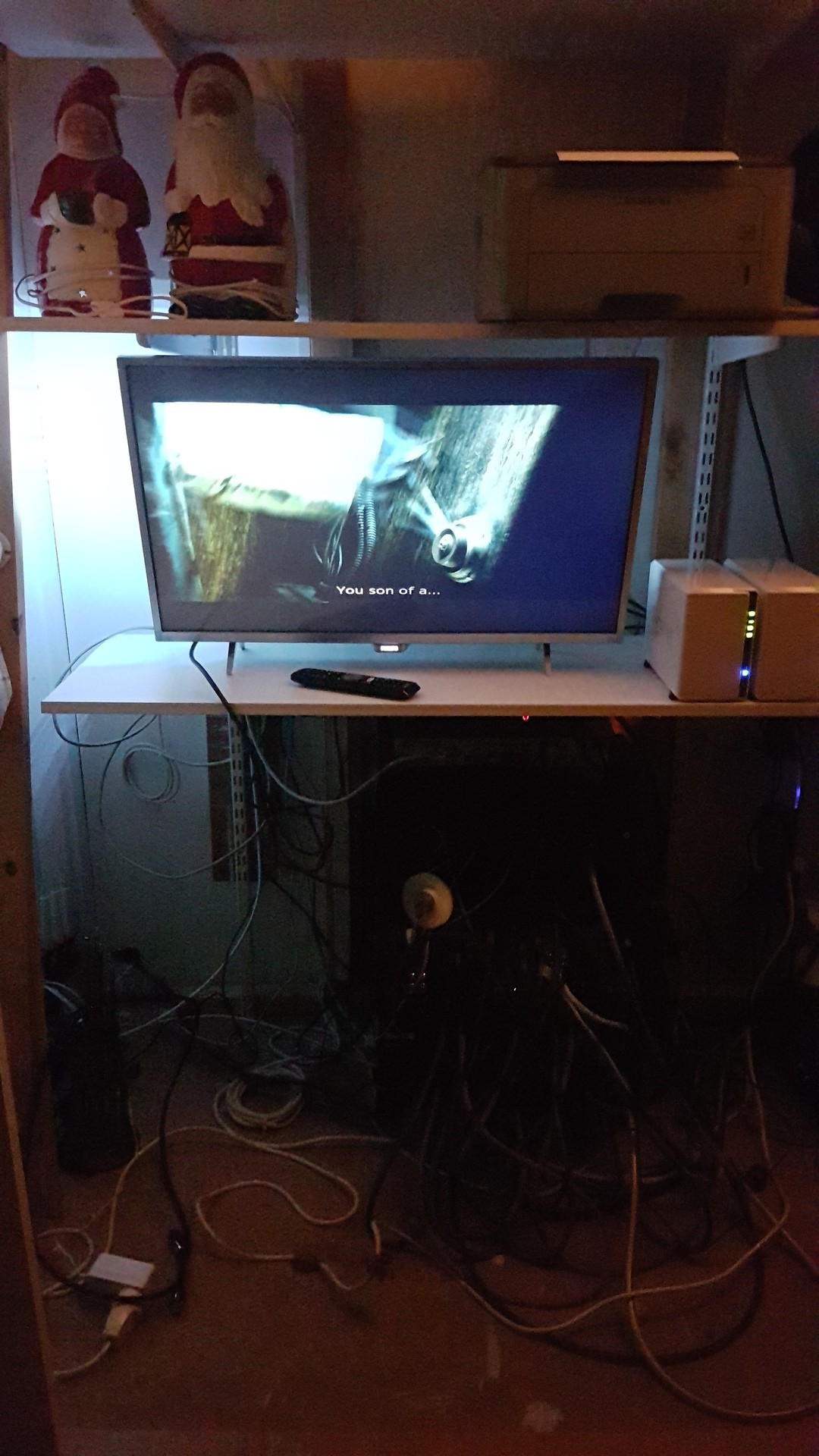

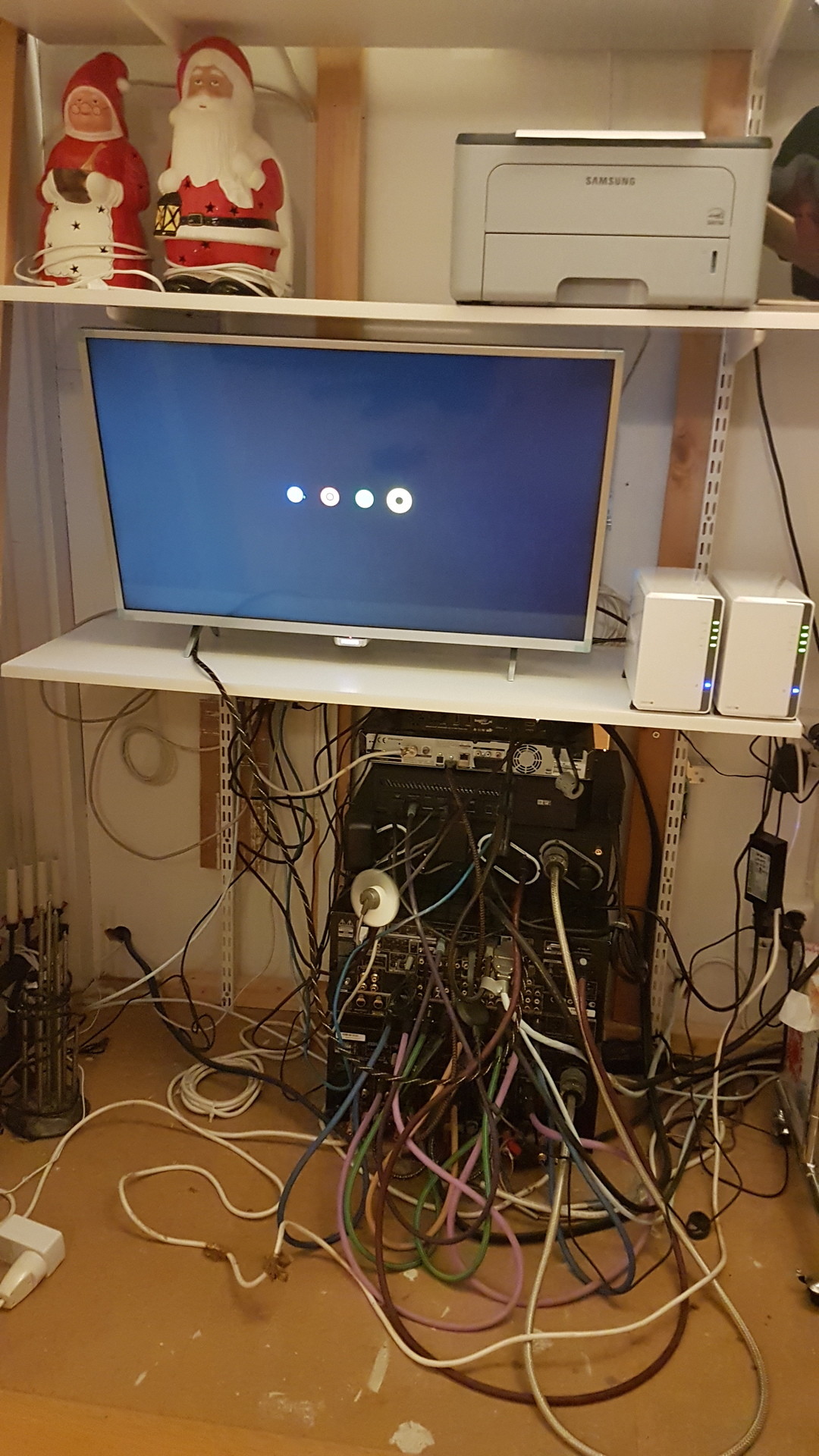

Ok nu har jag ingen användning av tv:en längre utan förpassar den in i garderoben. Som jag sa till netonnet försäljaren som undrade om jag skulle ha extra försäkring till TV:en...Nej tack jag kommer ändå inte titta på den :). Vilket jag heller inte kommer att göra. Den får stå i garderoben jag har bakom biorummet och fungera som en "Ambilight dator" (2018-07-18 14:21:18) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Sätta upp Ambilight +HUE

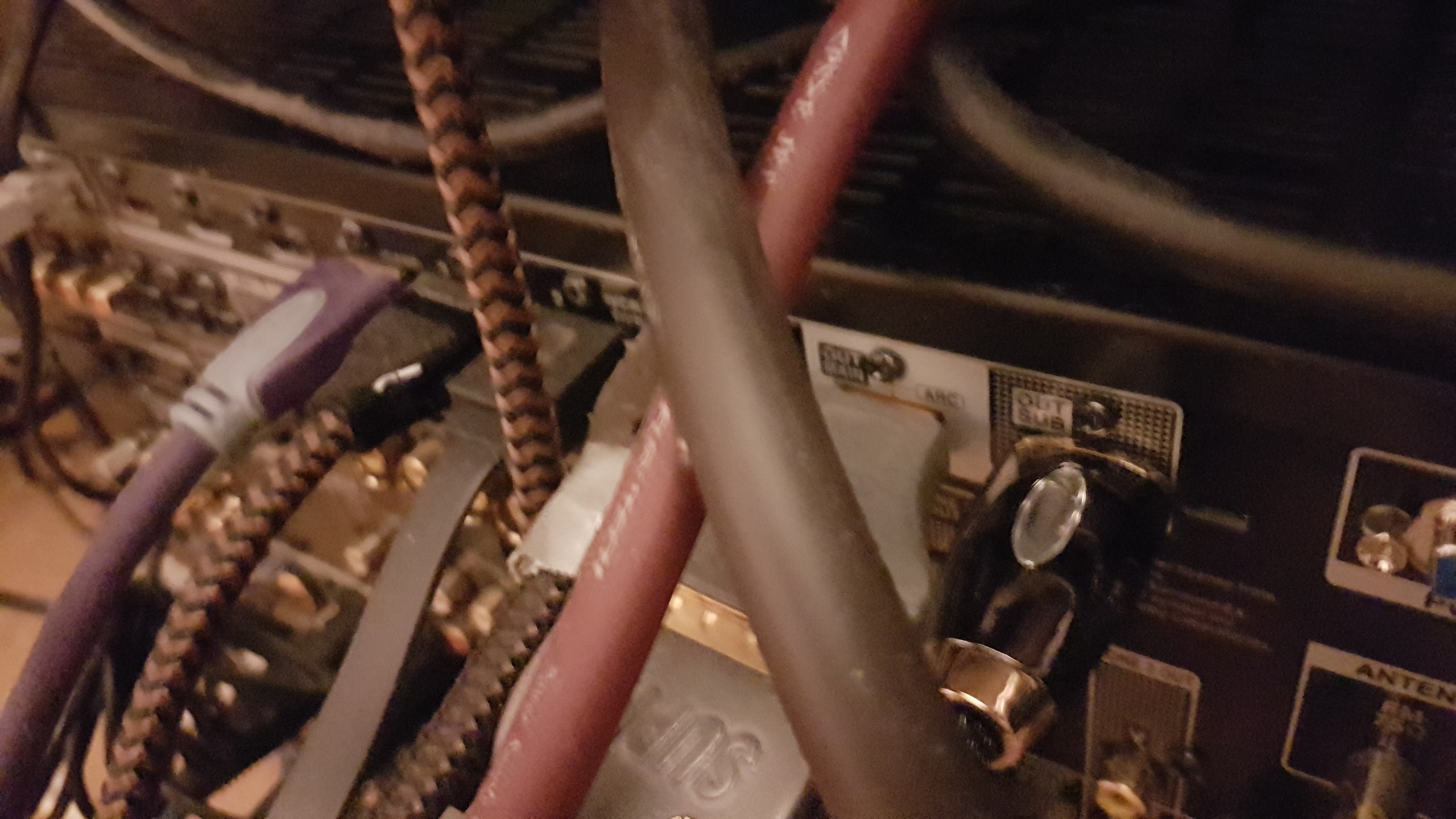

På min bioprocessor sätter jag alltså projektorn på main out och min Philips tv på sub out. Sedan på inställningar på bioprocessorn väljer jag att köra ut signalen samtidigt till projektorn och TV:en. TV:en synkar Ambilight till LED-stripsen på duken. OBS du måste för att få det att fungera således ha ett bioförsteg eller receiver som har dubbla utgångar för bild och dessa måste kunna aktiveras samtidigt. Tror att de flesta kan ha det här, kolla upp. Har du riktigt bra grejjor kan du kanske även sätta upplösningen på olika resolution dvs exempelvis 4K till projjen och 1080p till TV:en (då denna TV modell bara klarar 1080p). Jag har en 1080p proj så jag har inte "4K begäret ännu". Du kan givetvis köpa en dyrare Ambilight TV så du redan där har 4K stöd. Personligen hade jag ingen lust just nu att köpa en TV för sisådär 8-9000:- för att ställa i garderoben. (2018-07-18 14:24:59) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Ambilight projektor
https://vimeo.com/user87434069/review/280689607/7d8b48322d

Filmen snurrar samtidigt i garderoben och på projjen kolla länken ovan för att se resultatet.

Sammanfattningsvis med plus och minus

+enkel lösning oavsett om du tycker det verkar mycket. Är du inte helt kass praktiskt löser du det här. Montering tar ca 2 timmar.
+Fungerar på alla källor. Allt som du kopplar in i din receiver eller försteg via HDMI kommer att synkas ex chromecast, xbox, playstation, mediaspelare osv.
+Billigt? Andra lösningar kostar också slantar dessutom är det boxar och annat skräp som du ibland skall koppla upp. Denna lösning är okomplicerad.
+HUE är en beprövad teknik som utvecklas hela tiden. Säker på att det fungerar.

-Du måste ha en receiver eller bioförsteg med dubbla monitor ut som skall fungera samtidigt.
-HUE anser att LED-stripen är en "stor lampa" dvs den synkar inte led-dioderna individuellt. Inbyggd TV med Ambilight på dyrare modeller synkar led-dioderna olika varav du kan få "fler färger på samma sida". Framtida uppdatering på HUE+, vem vet?
-Priset, kanske det kan gå att få en billigare lösning via dator och HUE sync?
-Du får ha en TV undangömd viss nerd faktor kan infinna sig eller du anses smått tokig av icke tekniska personer
-Ej 4k stöd om du inte har en 4K proj och köper en TV med Ambilight som klarar 4K. Kan ev lösas om du kan ge ut olika resolution samtidigt på dina monitorutgångar på receivern eller hembioförsteget.

Sist men inte minst VAD HAR DU FÖR SETTINGS?

Givetgvis väljer du setting som gör att Ambilight följer filmen (follow video) därefter kan du välja mellan olika typer av Ambilight ex normal, standard, vivid, relax, comfort m.m. Tro det eller ej men jag tycker Ambilight modet "game" är bäst även för film. Det ger mest nyanser i ljuset samt "släcker ner bäst" av alla settings. Tänk även på att du kanske måste sätta olika styrka på stripsen beroende på vad de projicerar sitt ljus. I mitt fall har jag ett vitt tak och mörkare tapet på sidorna. Jag fick sänka top stripen till taket en del får att den inte skulle dominera i effekt. Försök att få en enhetlig "ljusbubbla i styrka" dvs att "ljuset smälter ihop med topstripen från sidorna".Var försiktig med att överdriva effekten av Ambilight med olika settings då man ju vill få ut mer av filmen, inte störas av massa ljus överallt. Hellre subtilt än vräkigt. (2018-07-18 14:35:30) Bilden är högupplöst. Klicka i bilden för att zooma.
