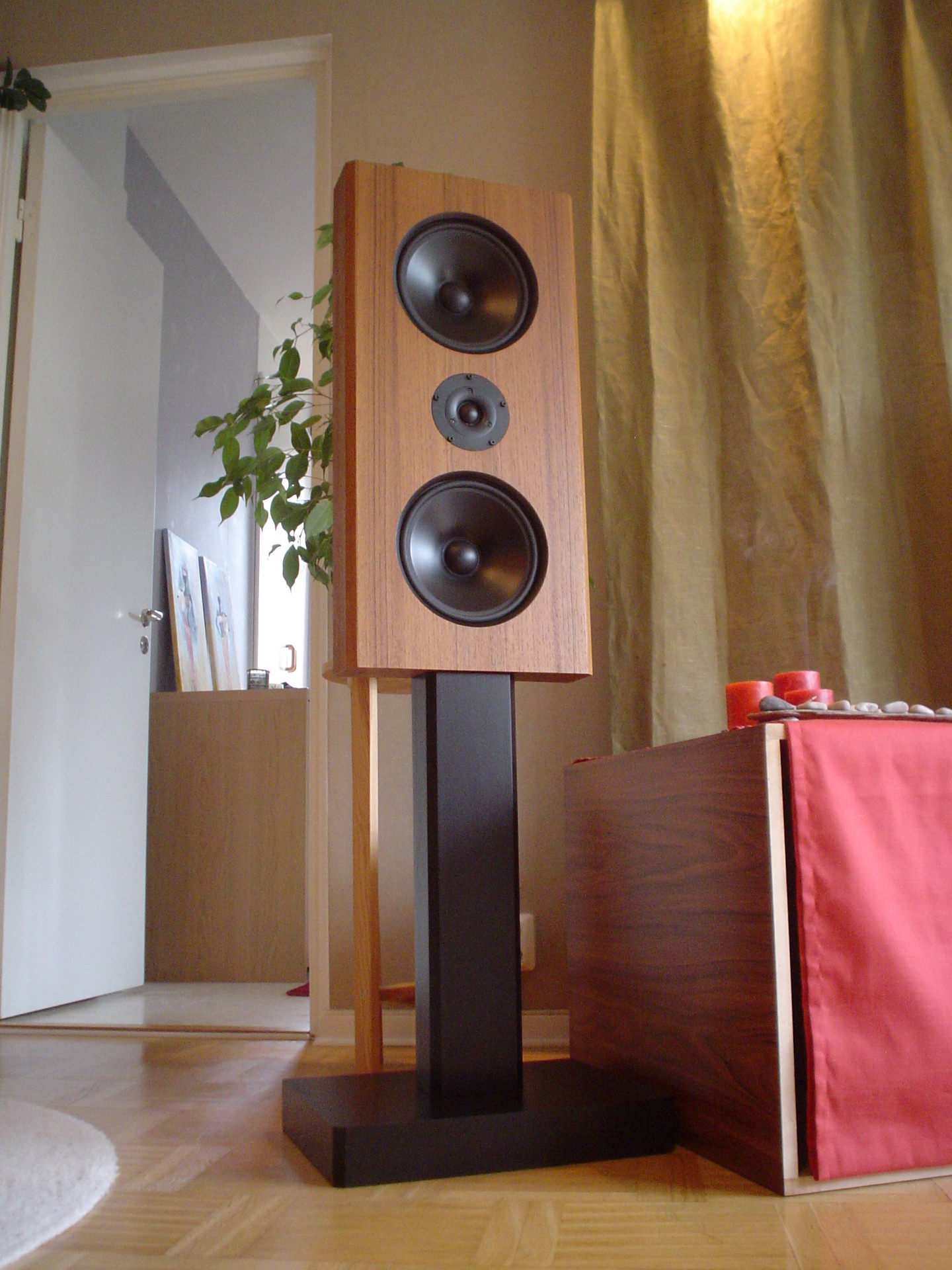

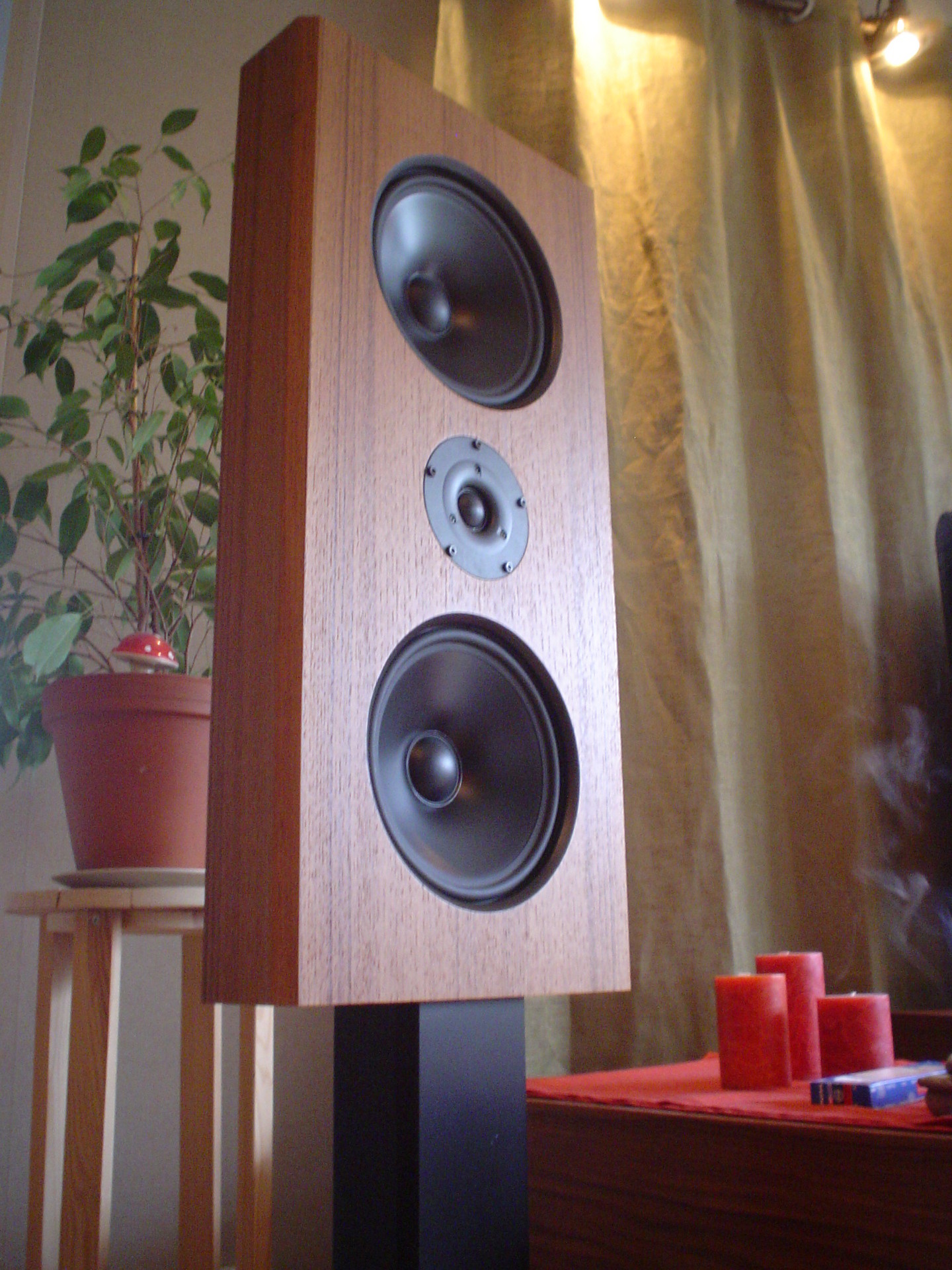

DIY Linkwitz PMTM1 dipoler
Hemmabyggda dipoler med Vifa-element. Konstruktionen är Linkwitz "PMTM1" och låter fantastiskt bra för vad det kostar att bygga!
http://www.linkwitzlab.com/proto.htm

Projekttråd finns på Hififorum.nu
http://www.hififorum.nu/forum/topic.asp?TOPIC_ID=70712 (2009-03-12 15:26:50) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

(2009-03-12 15:37:15) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Nintendo Wii 2006 512MB,  Avant DVB-T 100/02,  Epson EMP-TW700

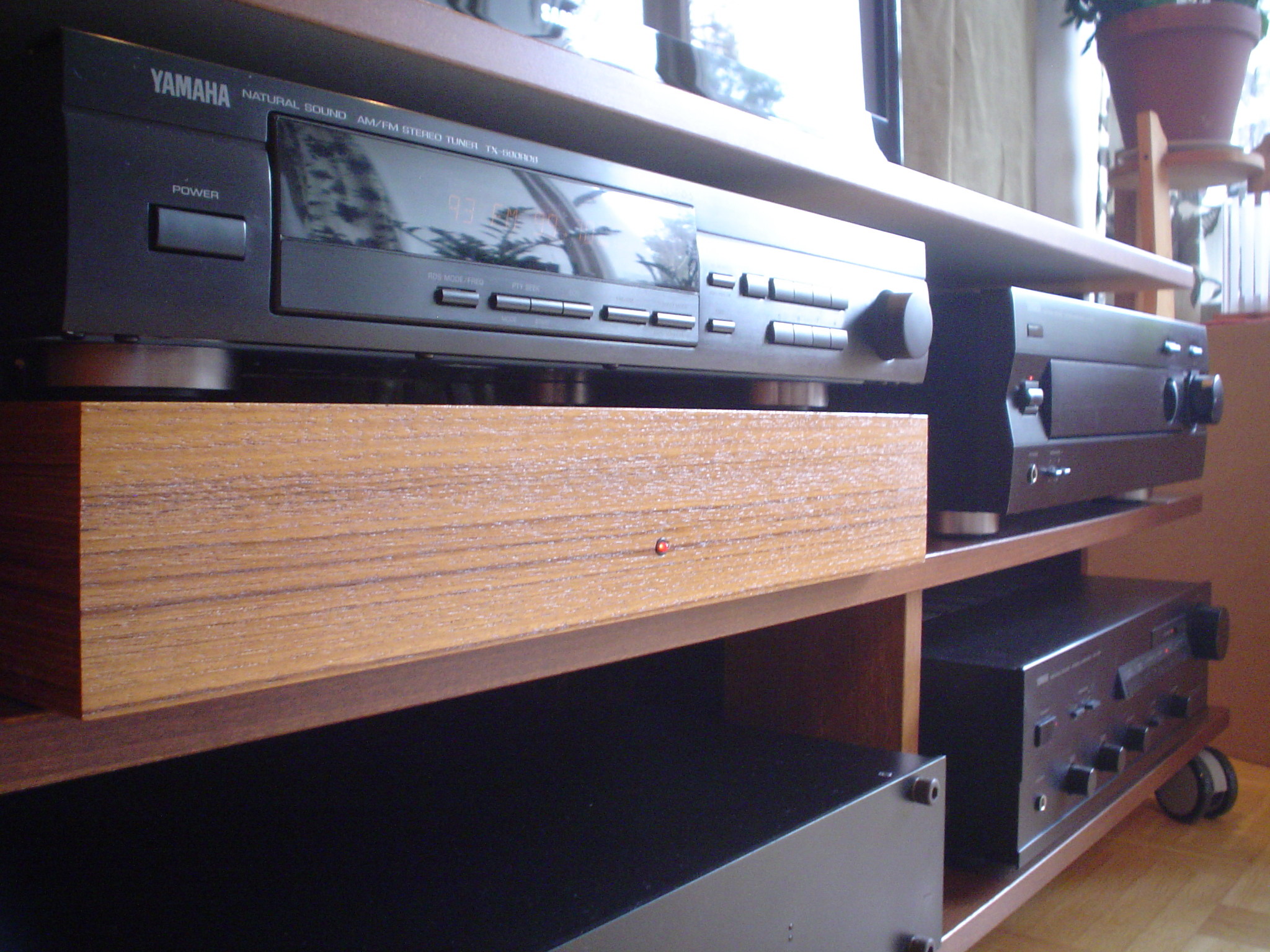

DIY dipolkompensationsfilter + EQ till PMTM1 i trälådan. Samma faner som högtalarna.

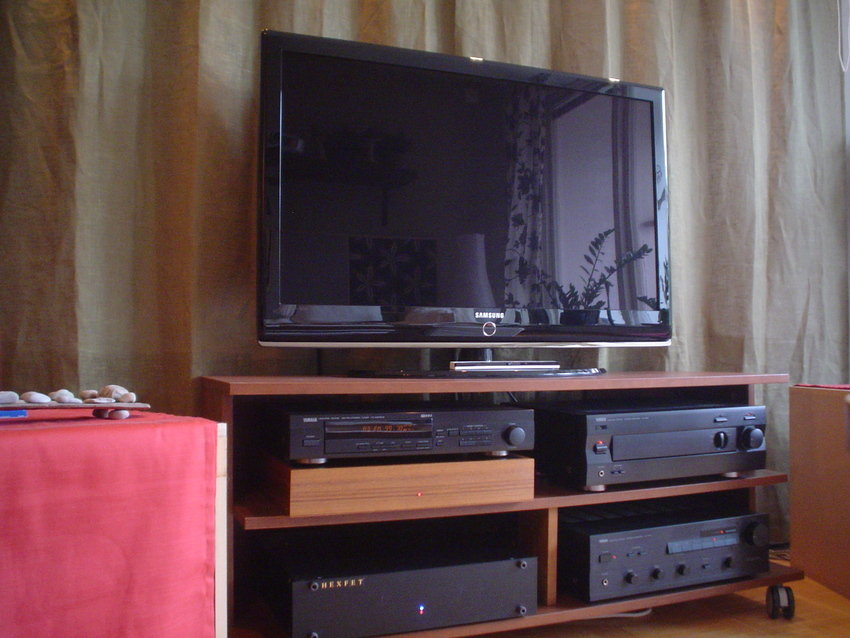

Under det, mitt DIY slutsteg. HEXFET heter konstruktionen och kommer från tidningen Allt om elektronik.

Bänken är IKEA Benno, men bilden på minhembio verkar vara fel!? Eller om IKEA har nytt utseende med samma namn på den. (2009-03-12 15:43:56) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Yamaha AX-430,  Yamaha TX-590RDS,  Yamaha AX-592,  Samsung LE40M87BD

(2009-03-12 15:47:23) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Yamaha AX-430,  Yamaha TX-590RDS,  Yamaha AX-592,  Samsung LE40M87BD

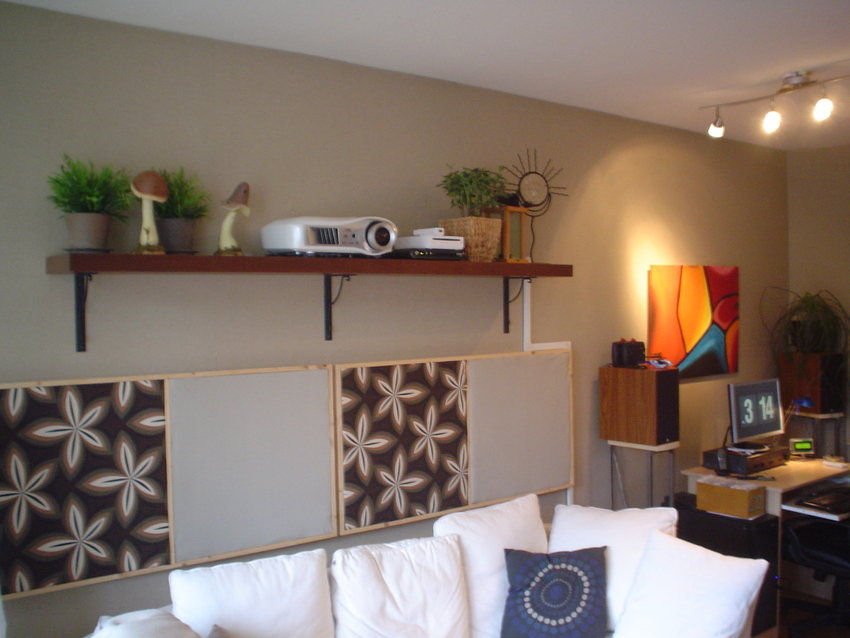

Vid datorn syns även A2.42Live högtalarna från Audio Pro. Svarta original, nu klädda i samma fuskfaner som dipolbasarna.
Förstärkaren till datorn är en NAD 3225PE. (2009-03-12 15:48:16) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Audio Pro 2.14 Live,  Nintendo Wii 2006 512MB,  Avant DVB-T 100/02,  Epson EMP-TW700,  NAD 3225PE

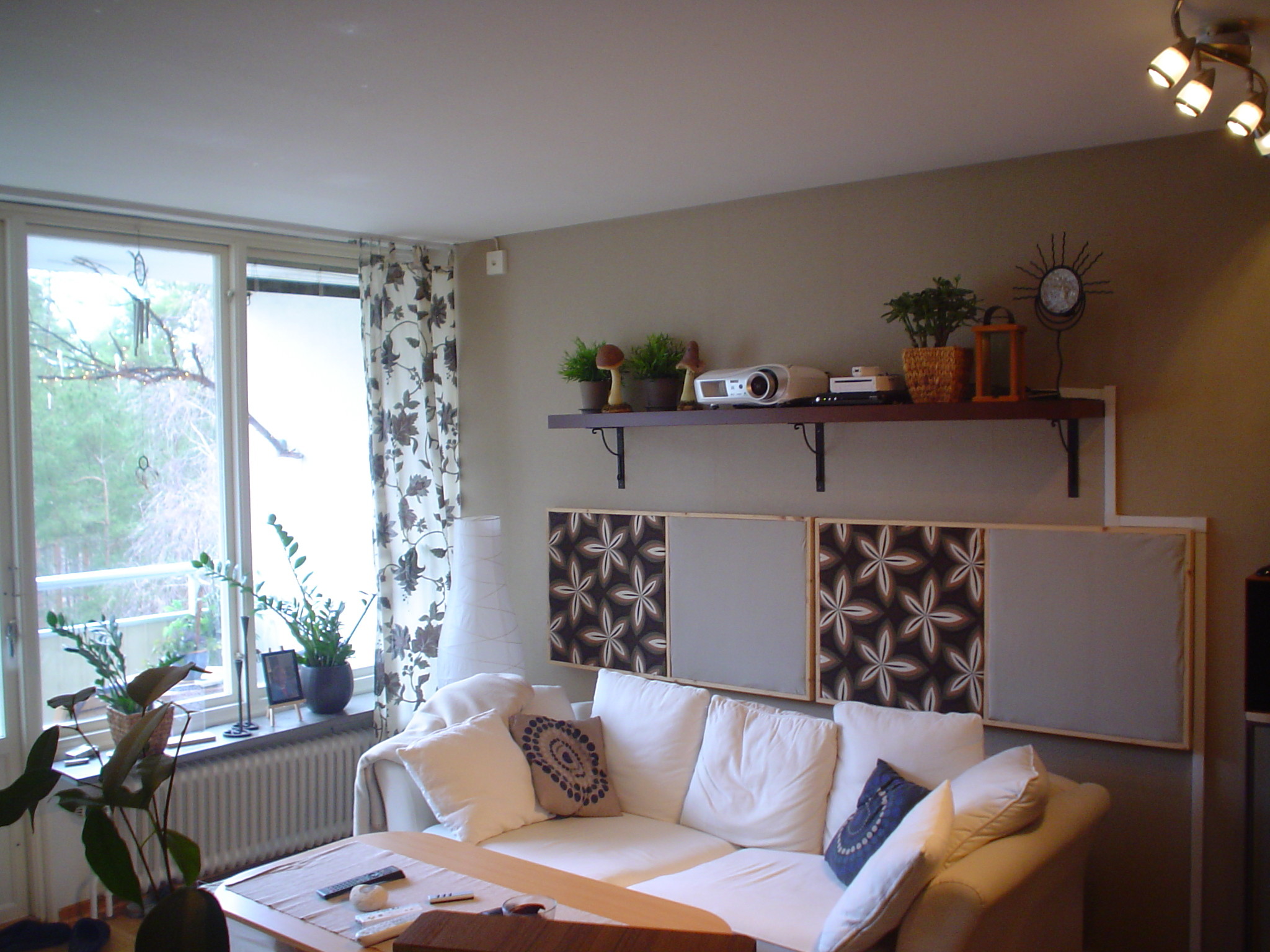

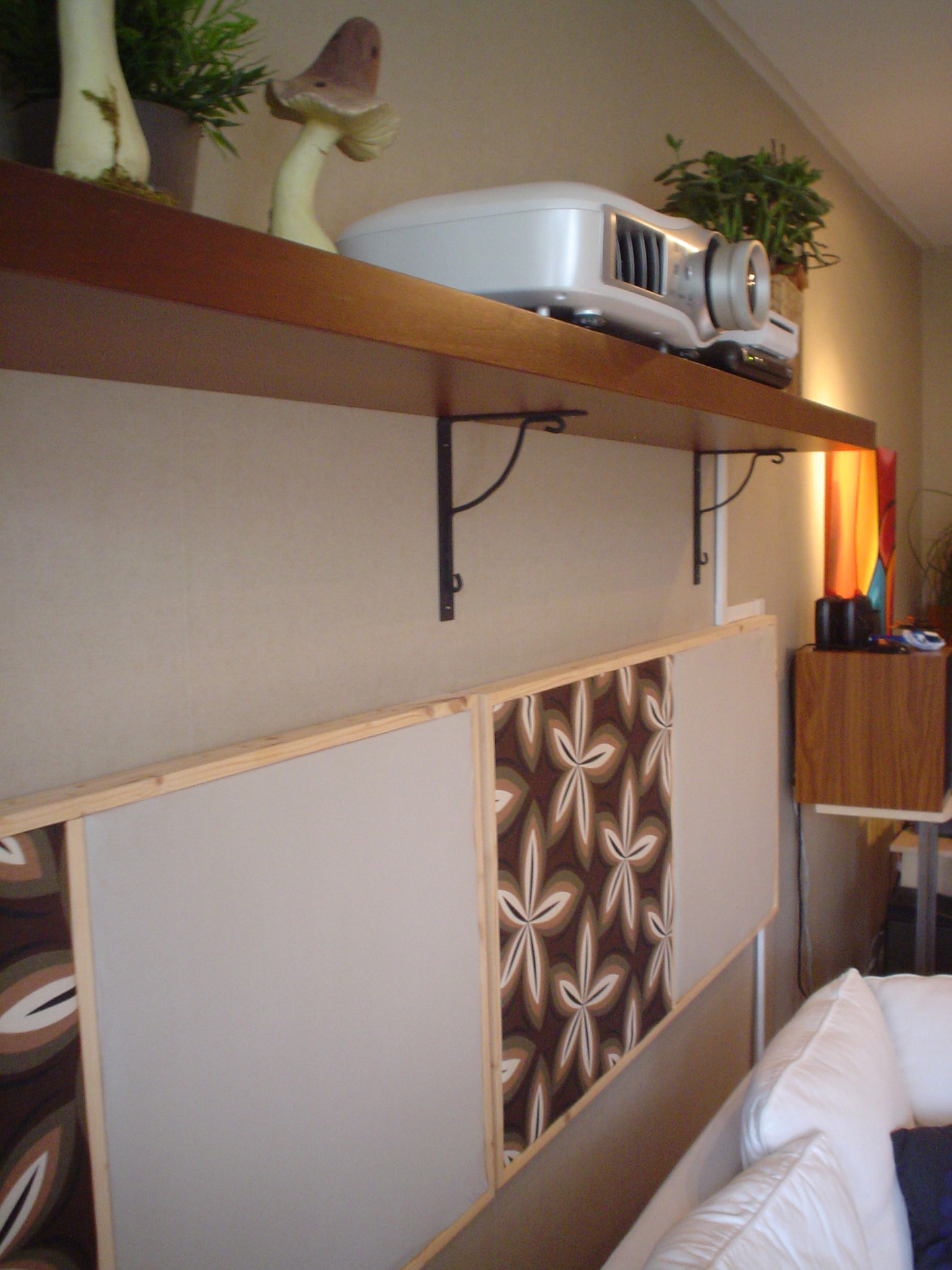

Dämpmaterial på väggarna. Består av isoleringsskivor "kompaktskivor" inklädda i plast och slutligen tyg. Plasten är för att stänga inne otrevliga partiklar. (2009-03-12 15:48:43) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Audio Pro 2.14 Live,  Nintendo Wii 2006 512MB,  Avant DVB-T 100/02,  Epson EMP-TW700

Under foten sitter det passiva filtret.
Benen är sandfyllda.

Bredvid står en av dom två dipolbasarna. 1st 15" Fostexelement MW401 i varje låda. Dessa lådor är prototyper, därav fuskfaneren, på sidor/topp,för att höja WAF en smula :)
(WAF=Wife Acceptance Factor)
(2009-03-13 11:46:56) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Här syns monteringen av filtret under foten.
Kablarna göms diskret i kabelrör inbyggda i benen. (2009-03-13 11:54:25) Bilden är högupplöst. Klicka i bilden för att zooma.
