DIY Proson bas V1 Övriga byggbilder
Viktat medelbetyg:  (8.80) (baserat på 4 st)  Kommentarer      Anmäl detta album

Basarna skall vara på 45liter styck och avstämmning på 25hz

Med 30x3cm basportslitz blir porthastigheten under ca 13m/s

De kommer att byggas av spånskiva med mdf framsida.

Totalmåtten blir ungefär såhär: D49cm x B35cm x H40cm

Länk till elementen: http://www.ljudfokus.se/produkt/subbas-10-tum-modell-yy10-01-ts/3713/
Produkter i albumet:
Proson Stratego Sub 210 (Subwoofers )
Fynda.se Terminal guldpläterad (Kontakter )
Detaljer
Bilder i detta album Växla till minatyrbilder

(2015-01-16 09:52:46) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

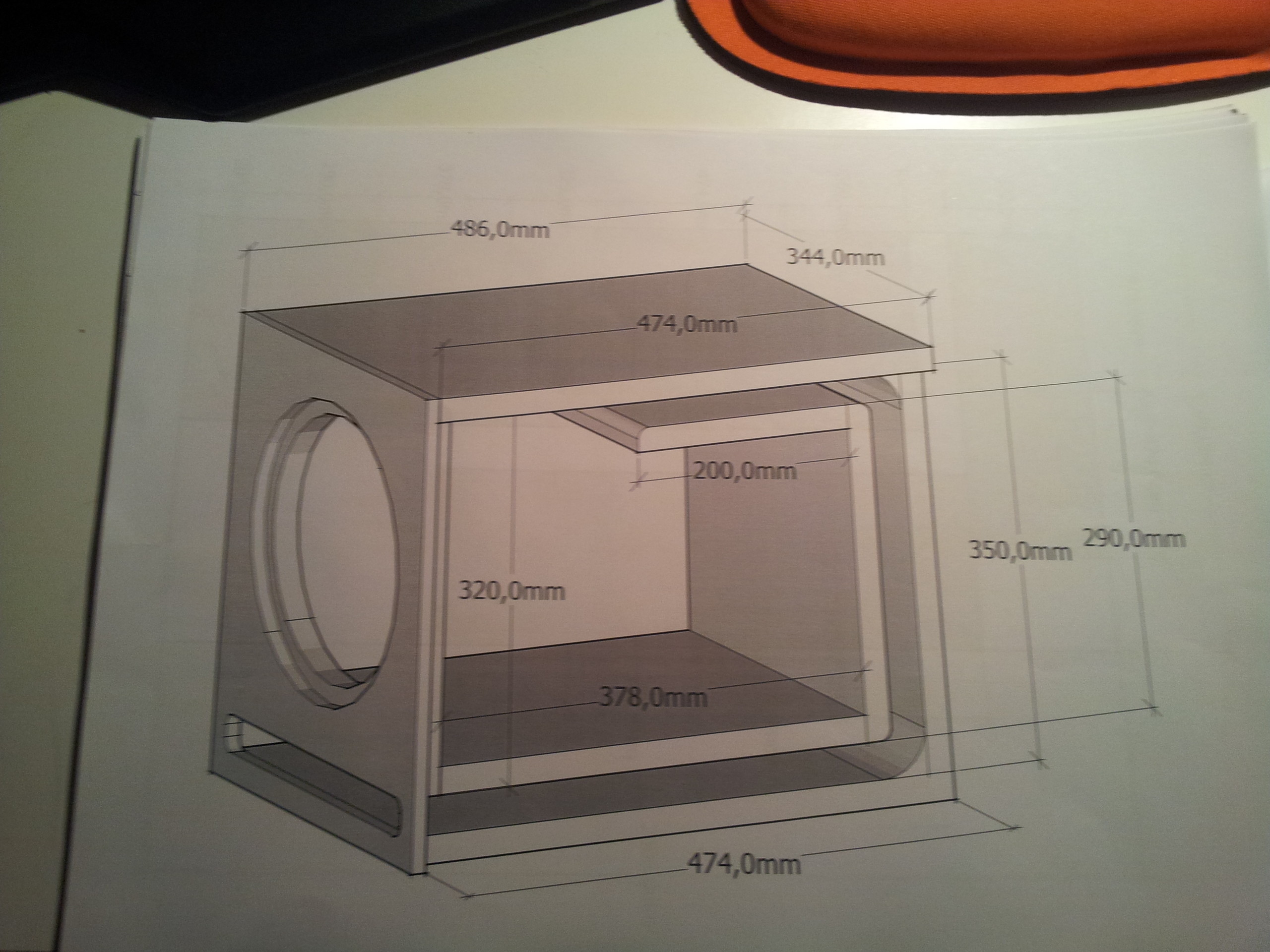

Såhär kommer den se ut inoti
(2014-10-12 19:13:39) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

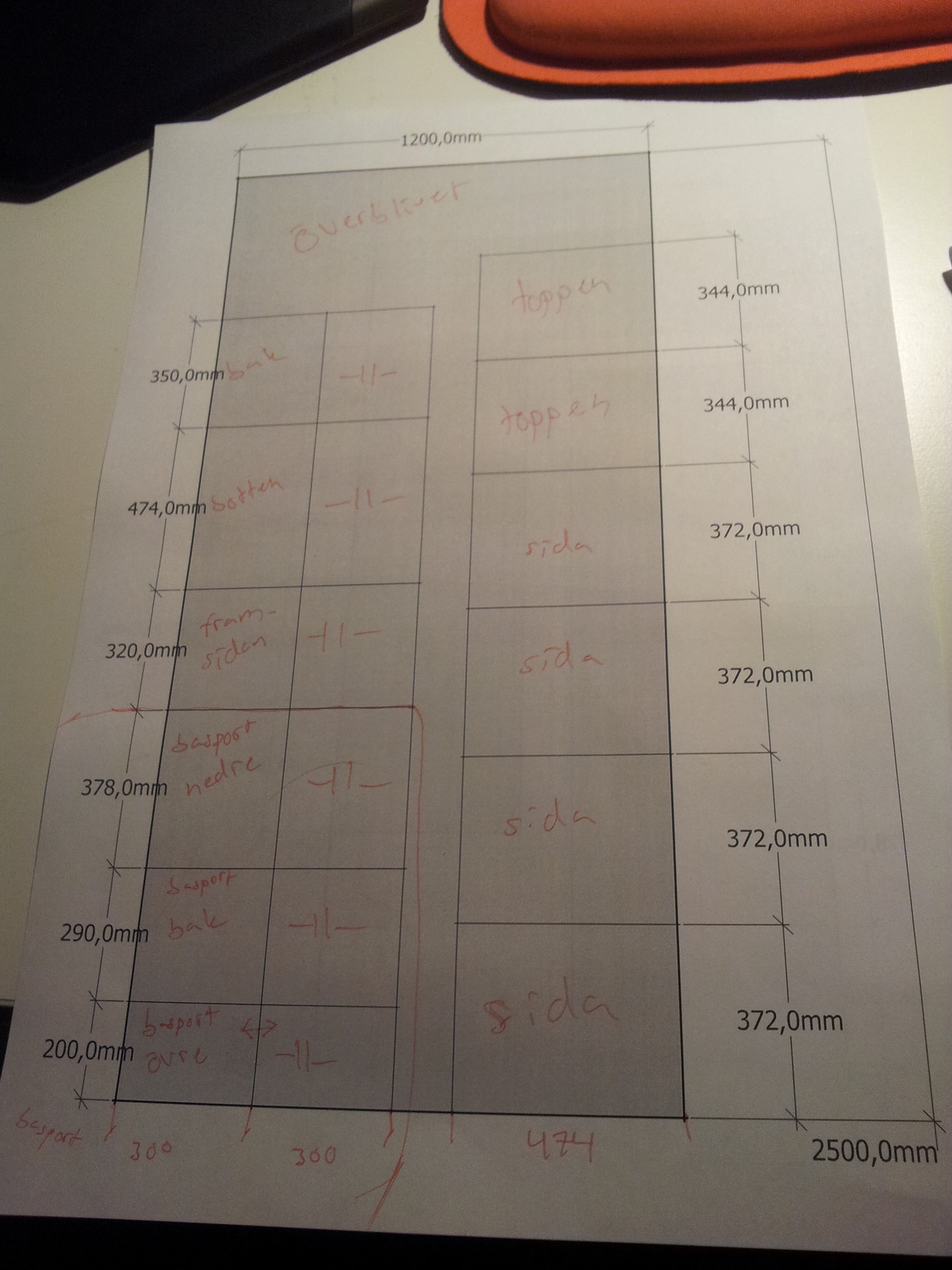

Det verkar som om jag klarar mig på 1 spånskiva :)
Framsidan som skall vara i mdf har jag bitar kvar till från andra byggen :) (2014-10-12 19:15:28) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

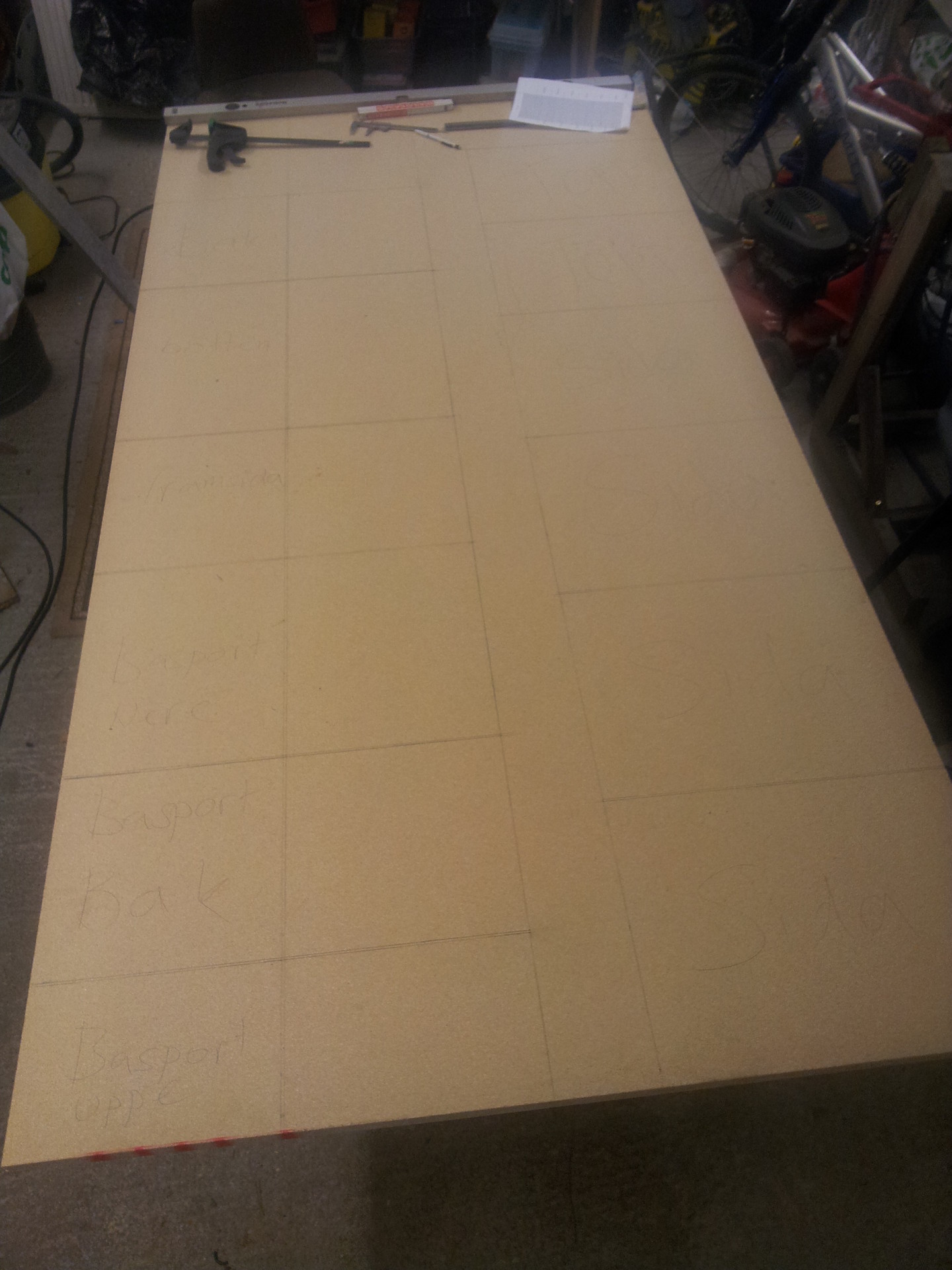

Utritade mått på skivan
(2014-10-16 21:06:42) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

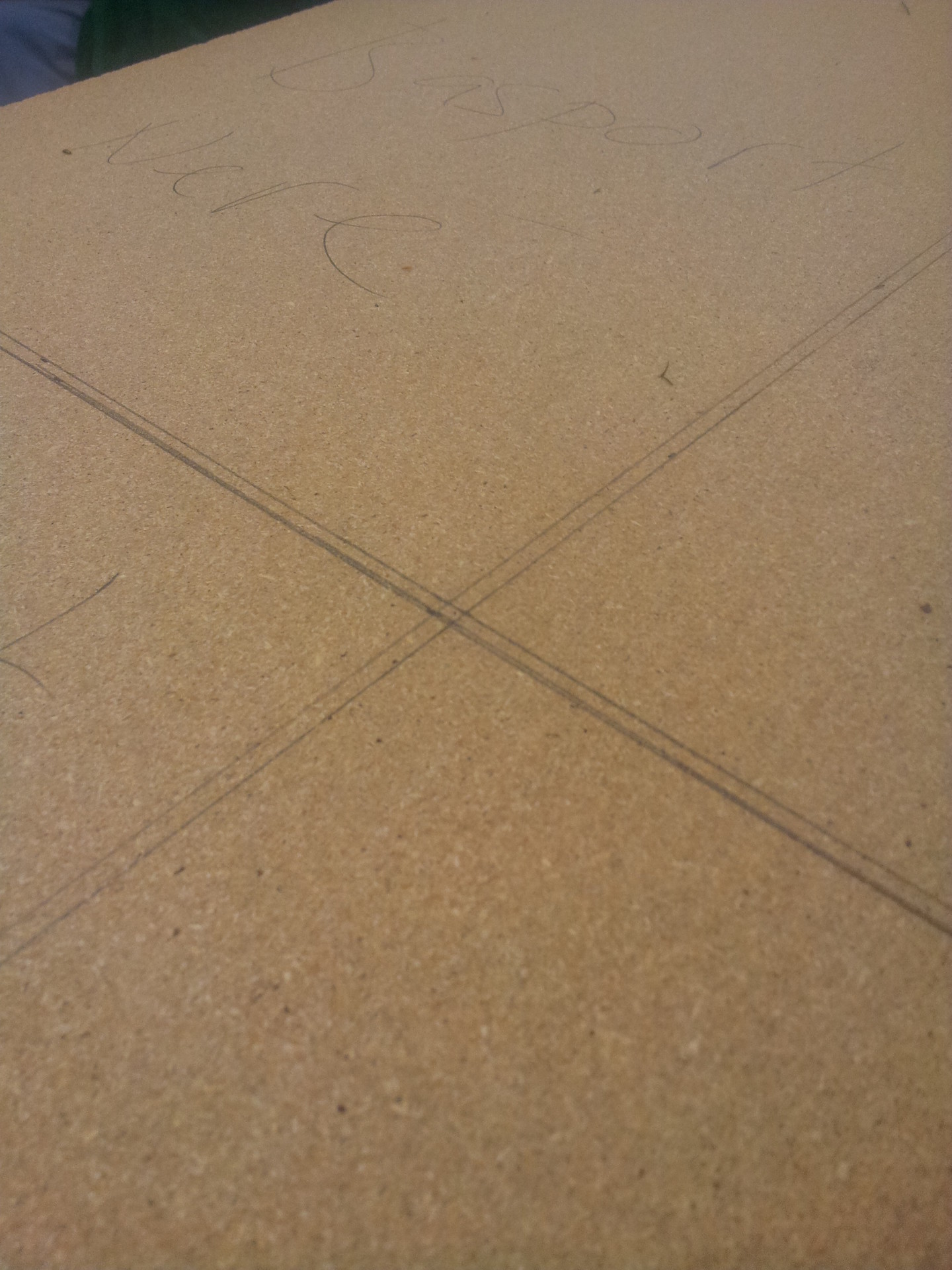

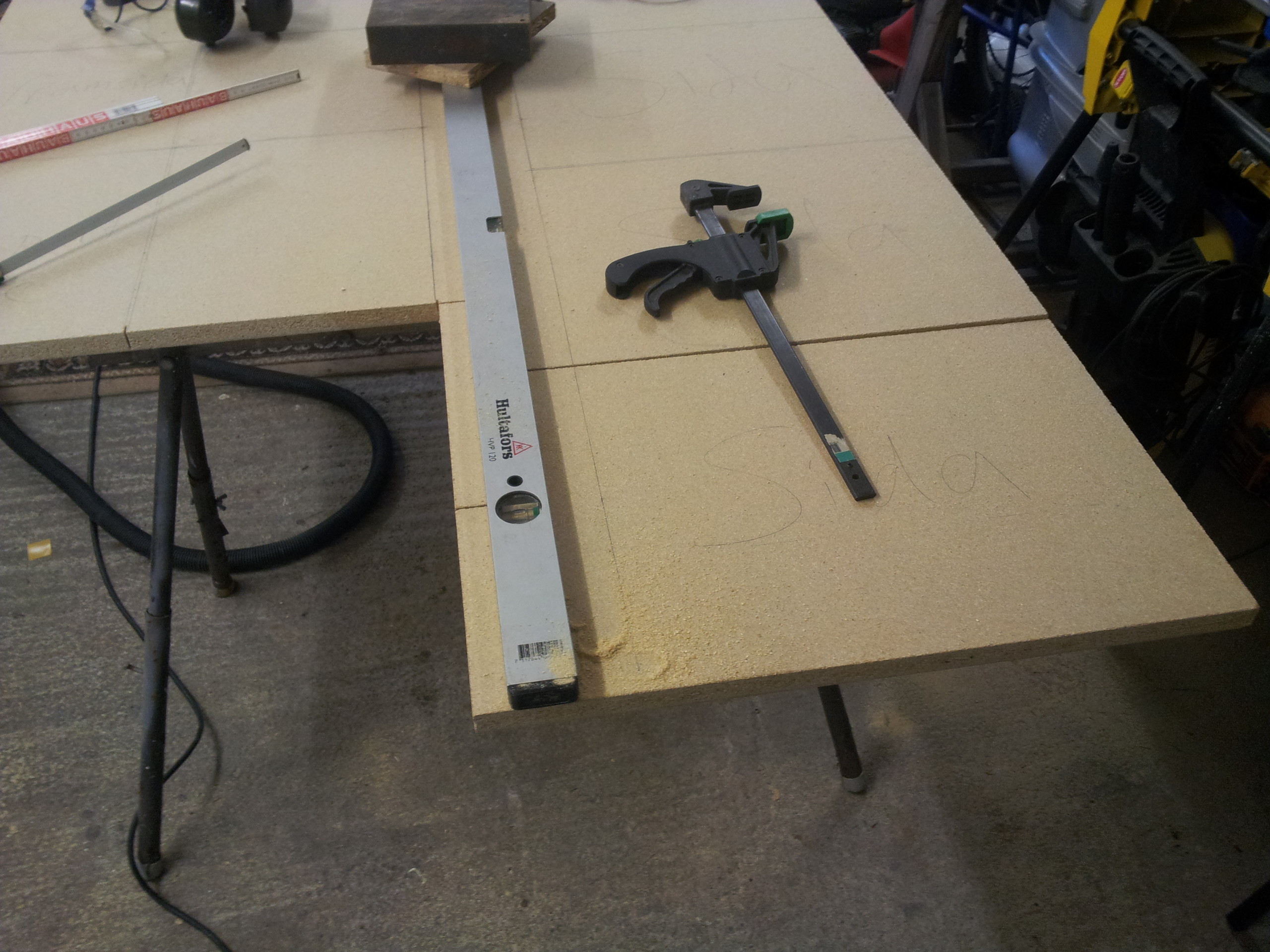

Noggrant utritat med 3mm sågbredd, för hoppningsvis blir det bra ochså :)
(2014-10-16 21:07:50) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Såga, såga såga.... Det var inte helt lätt att såga rakt med denhär cirkelsågen:P
(2014-10-20 15:48:35) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

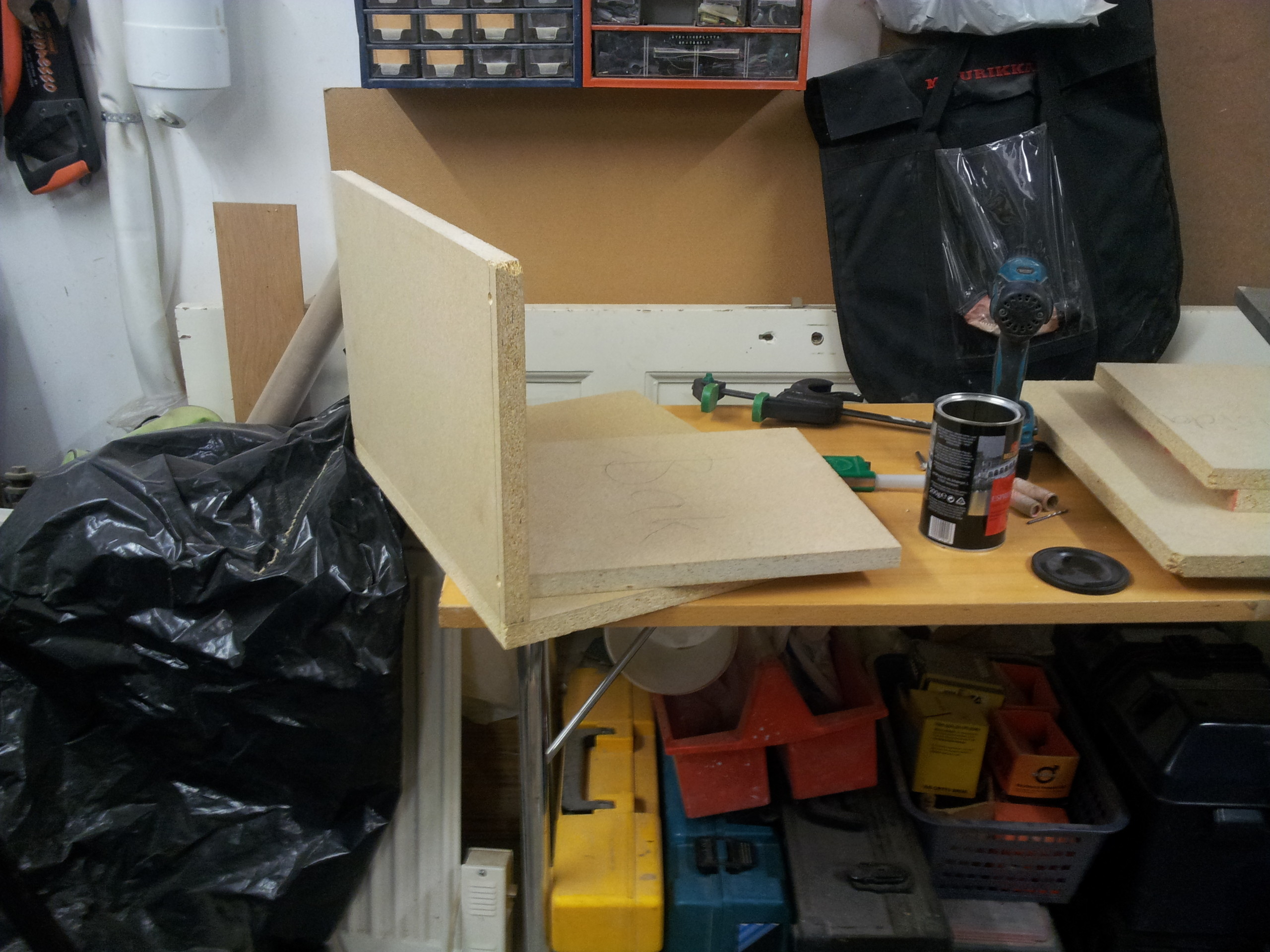

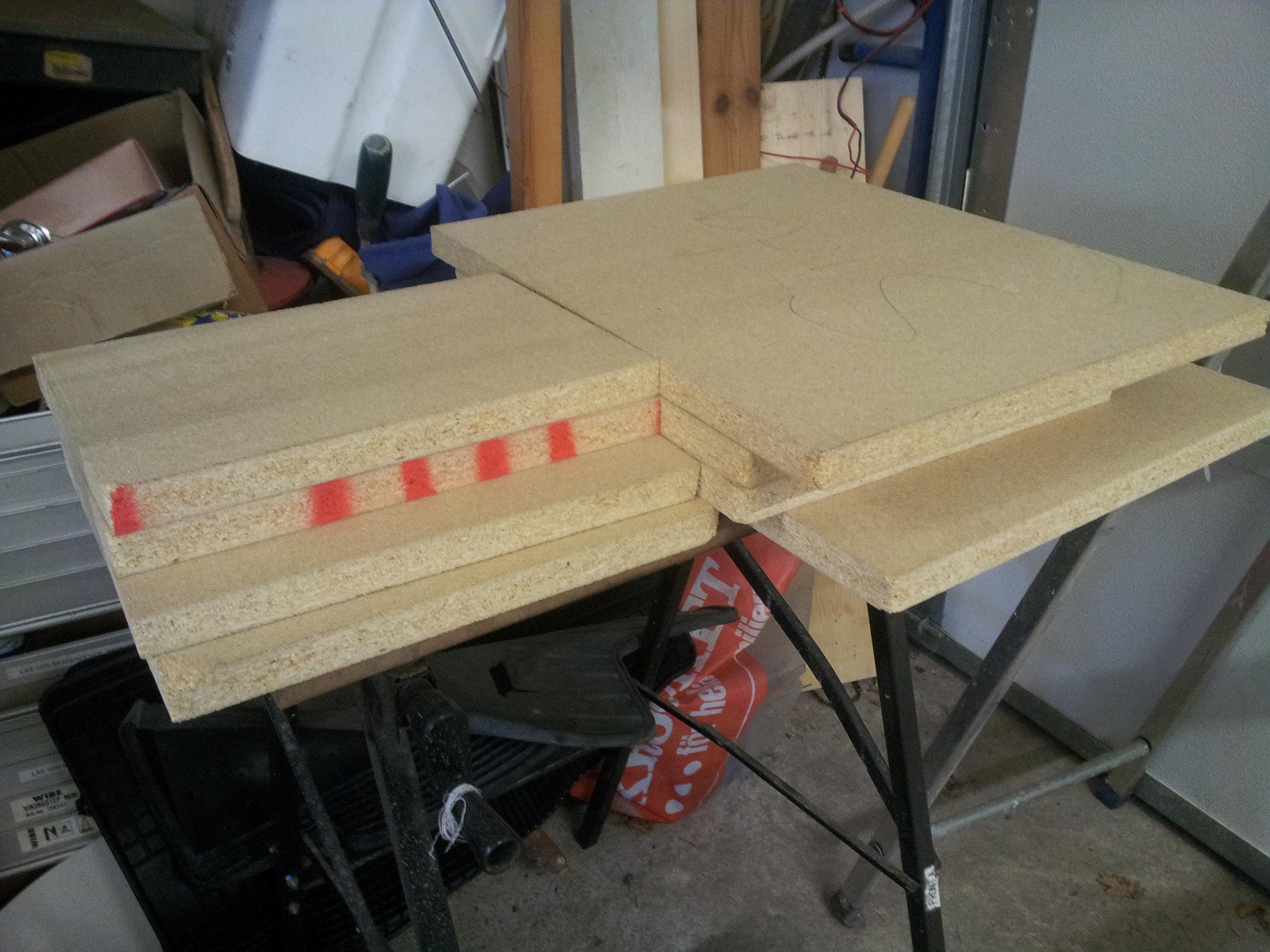

några bitar utsågade :)
(2014-10-20 15:51:42) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

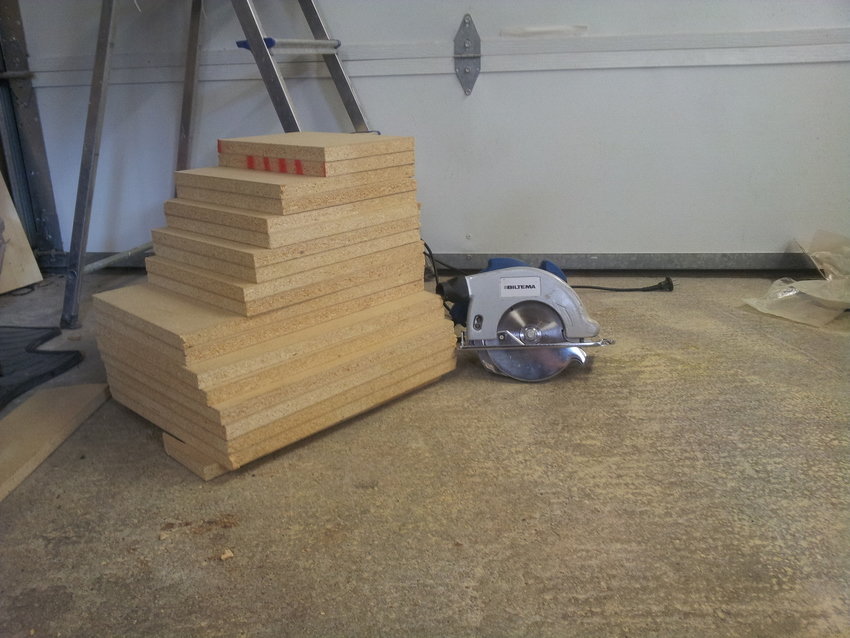

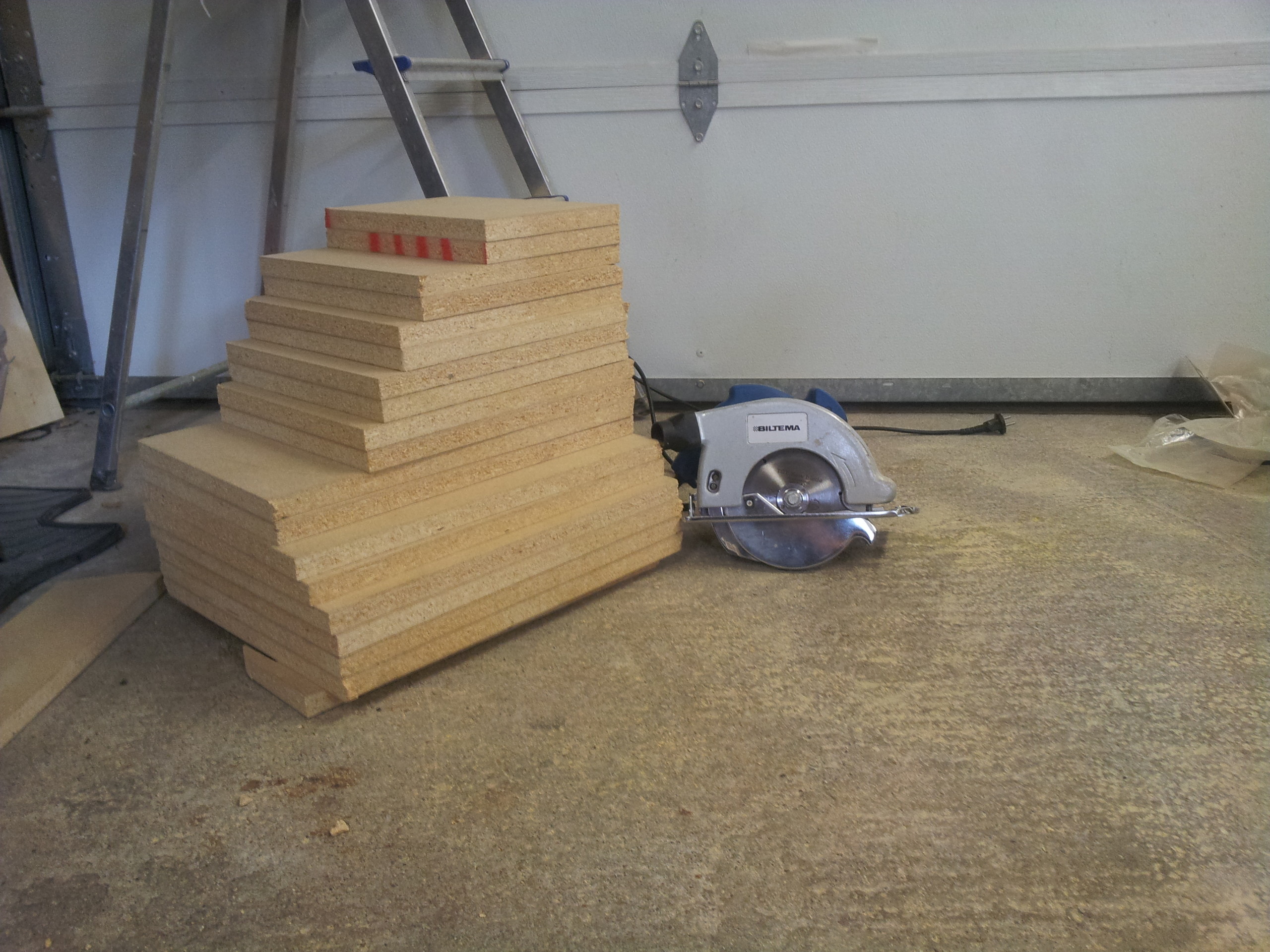

Alla delar utsågade(Förutom MDF:n) med denhär lilla klingan
(2014-10-20 16:00:33) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

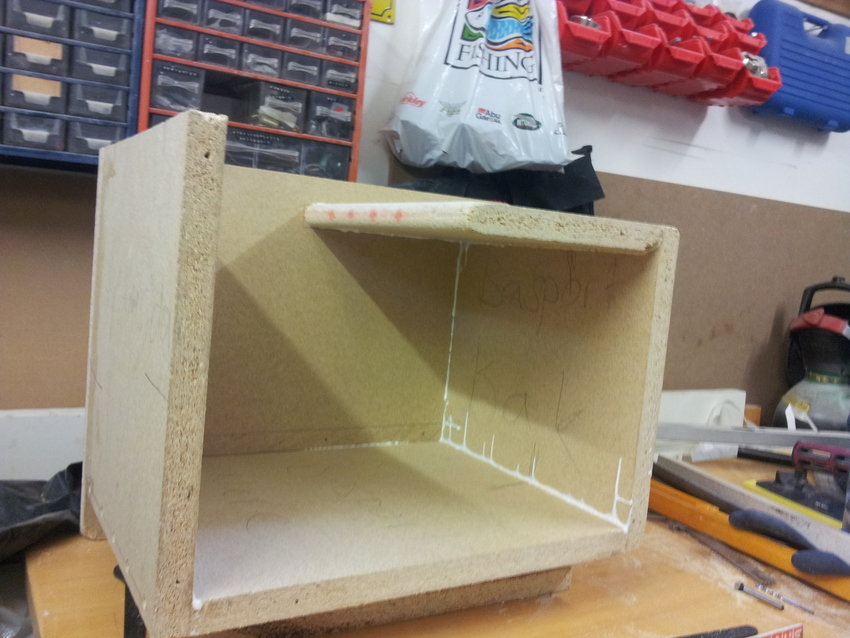

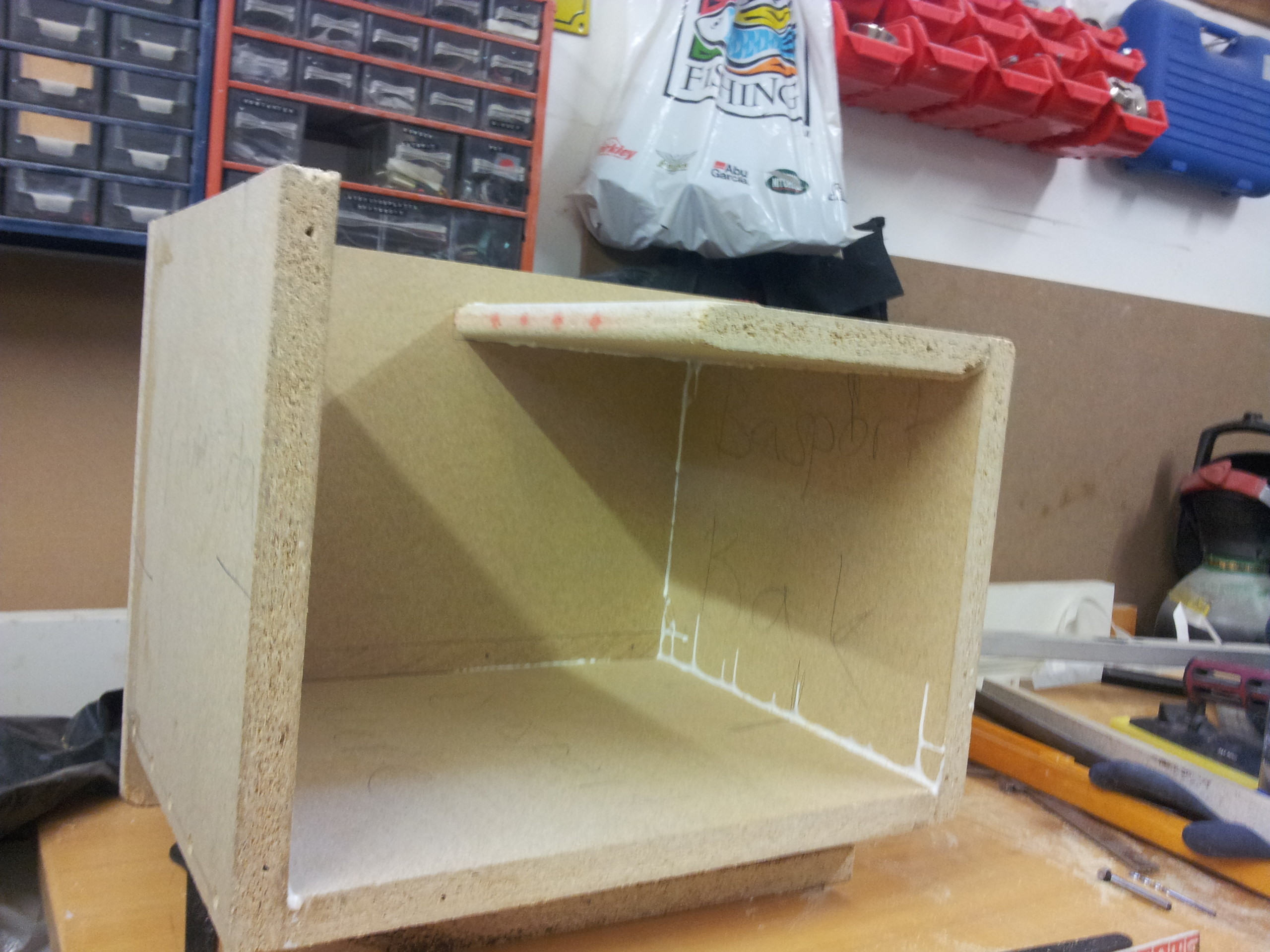

Bygget i full gång
(2014-10-20 16:02:26) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Här har ja satt ihop basportsdelarna med framsidan och sidan
(2014-10-20 16:03:57) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

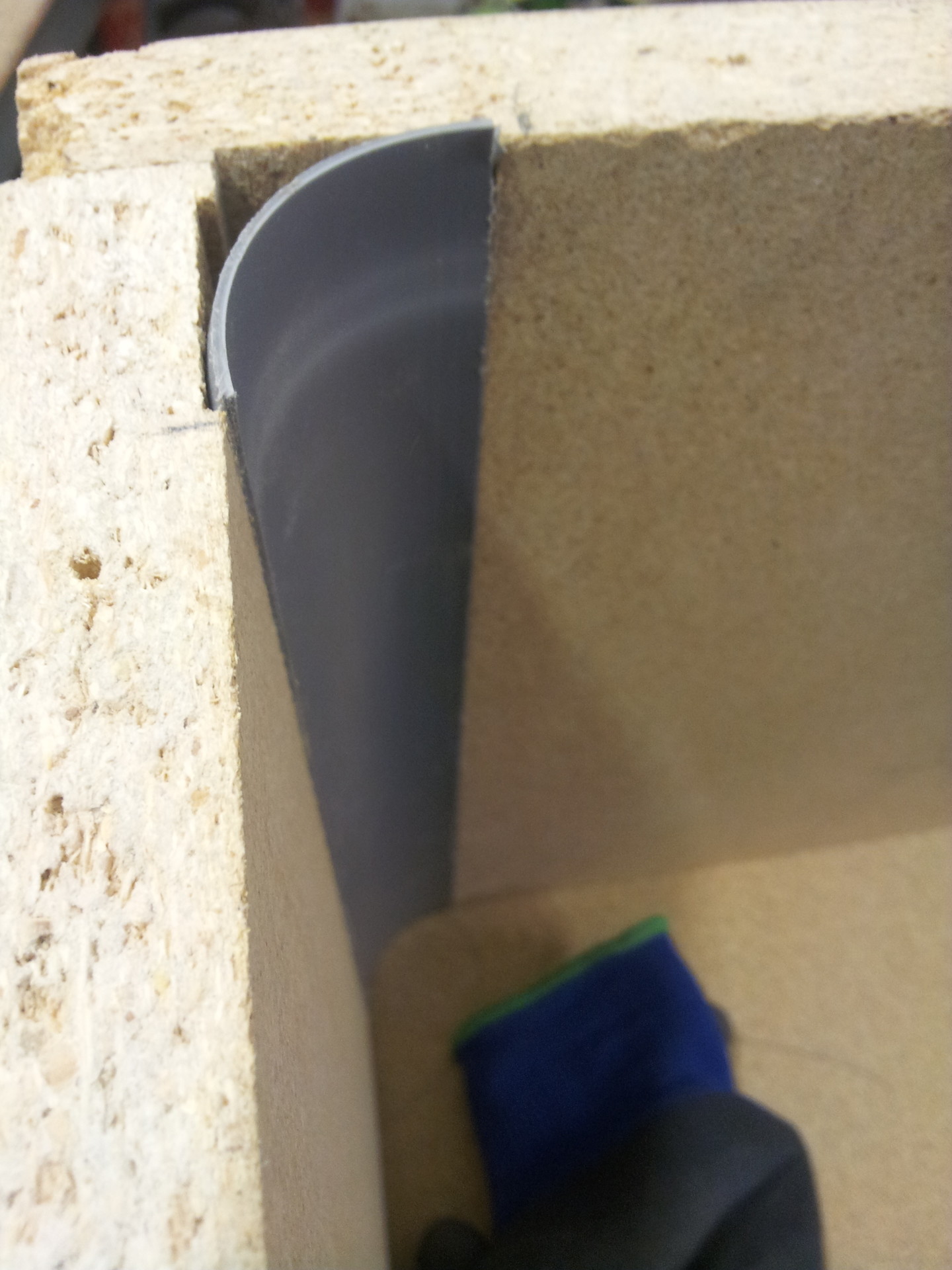

Basslitz böj
I böjen nöjde jag mig inte med att ta en gersågad plankbit för det känns som om luftflödet skall bli konstigt då såp jag fräste ett litet spår för en 1/4 dels 75mm avloppsrör :) (2014-10-20 16:07:43) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

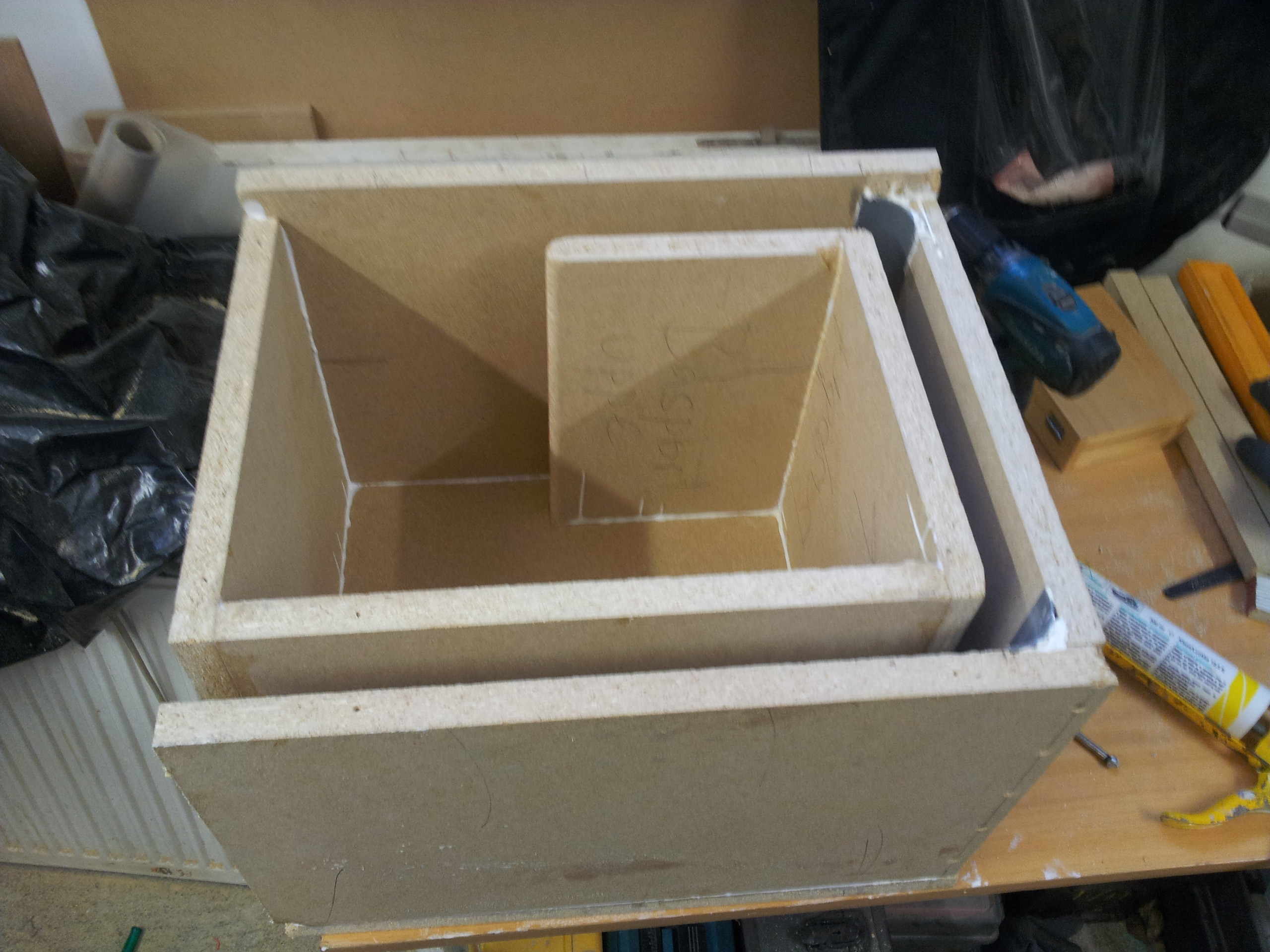

här är en vy från sidan inan ja slängde på sista täckande delen :)
Jag körde i lite latexmassa imällan röret och trät så det inte skall bli några vibrationsljud från rören... (2014-10-20 16:13:03) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

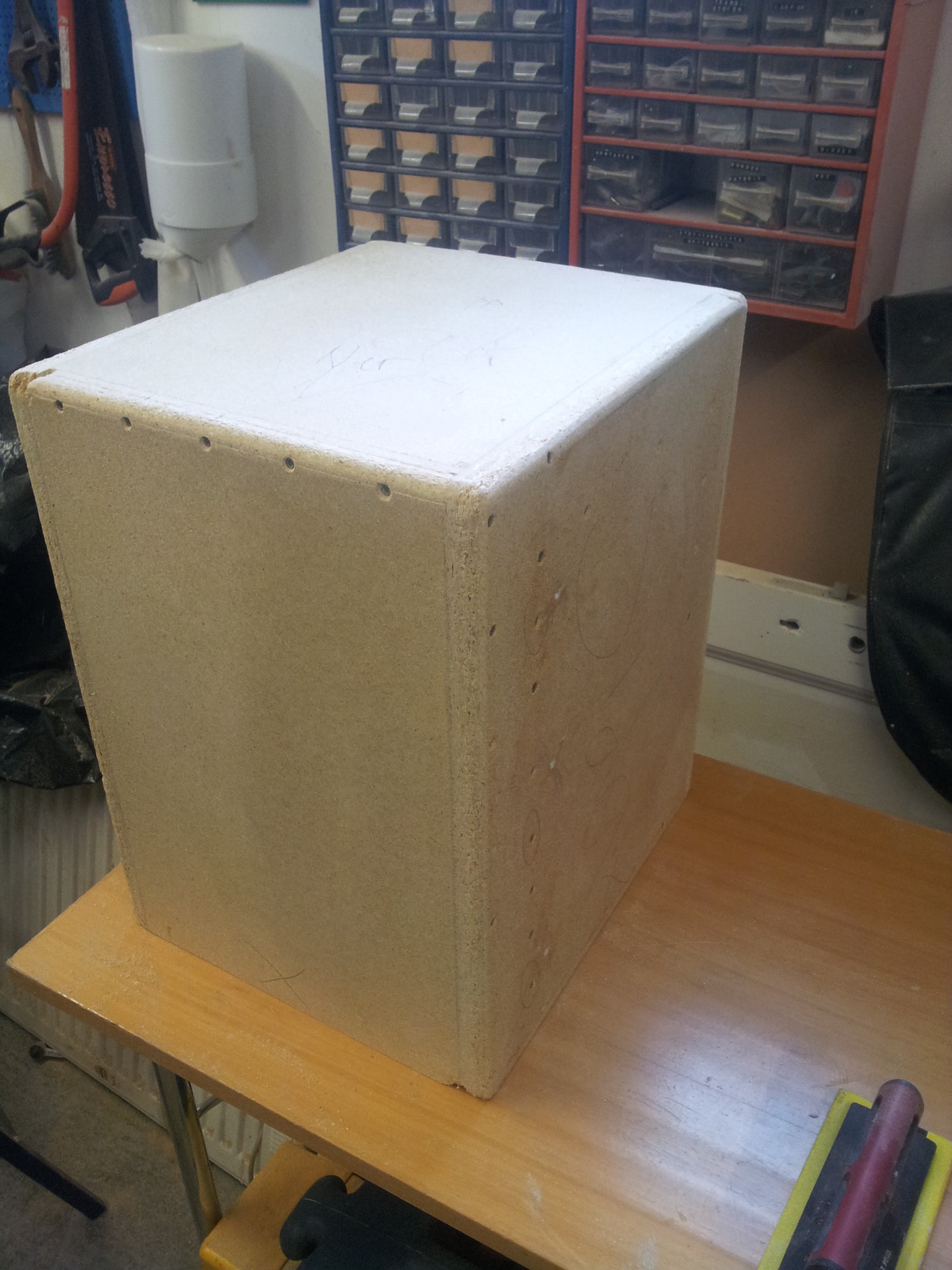

Avfrästa kanter :)
Till vänster ser ni en avslagenhörna och den kommer ifrån att jag inte hade något stöd när jag sågade bitarna så de ramlade rätt ner i golvet. Denhär billiga spånskivan för 199kr är hur porös som häldst och skulle därför inte rekomendera någon att bygga högtalare med den.... (2014-10-20 16:17:17) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

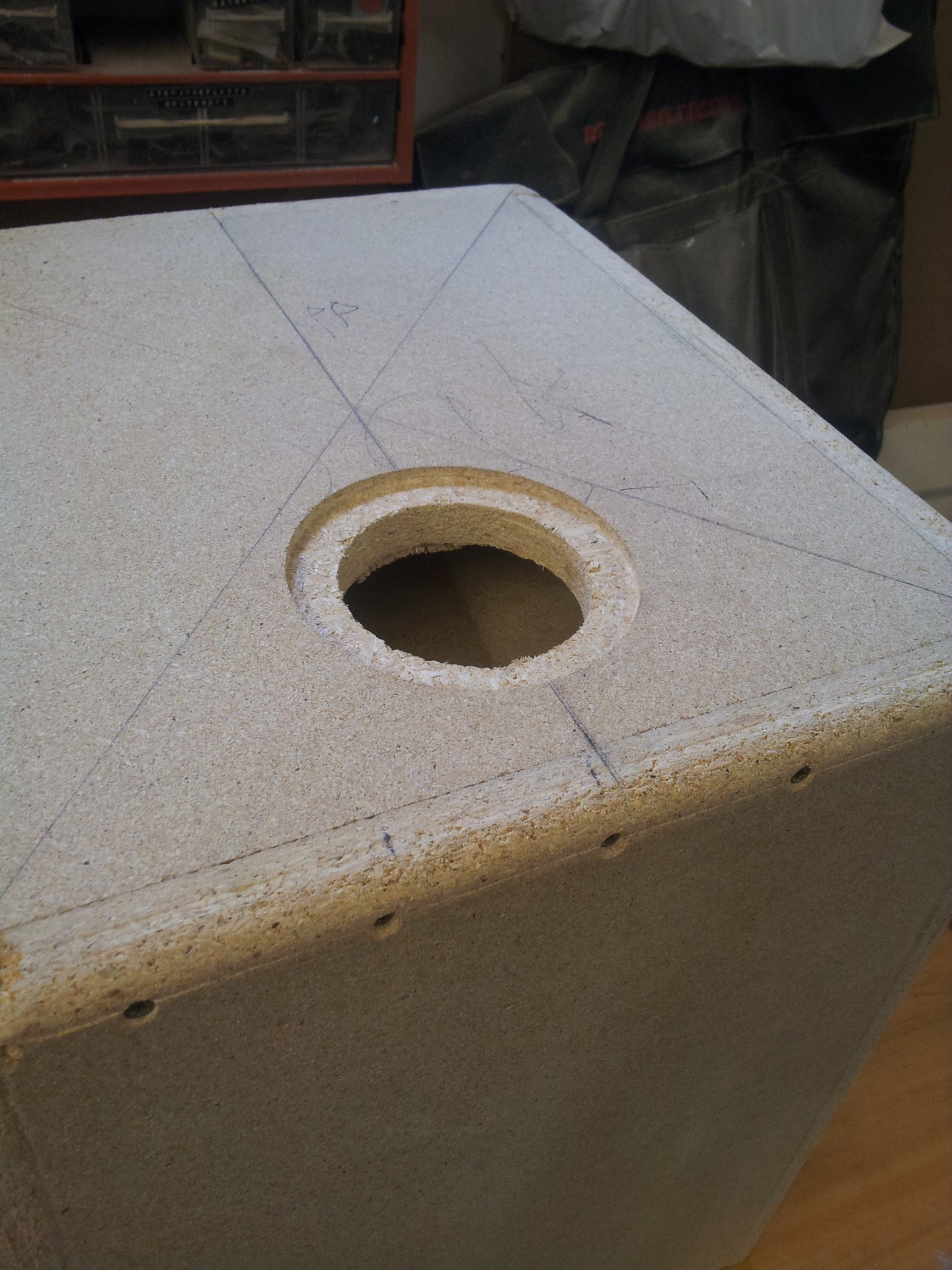

Cirkelfräsning+hålsågning för terminalen :)
(2014-10-20 16:20:42) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Utfräst hål till högtalaren
Jag fräste hålet med en typ biltema överhandsfräs med min diy ställbara cirkeljigg:
här är någon bild på cirkeljiggen: http://www.minhembio.com/forum/index.php?showtopic=314555&hl=&fromsearch=1 (2014-10-20 16:40:31) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

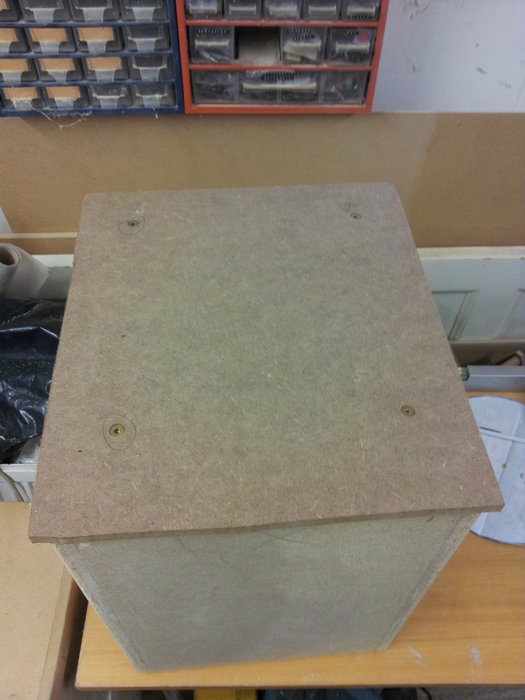

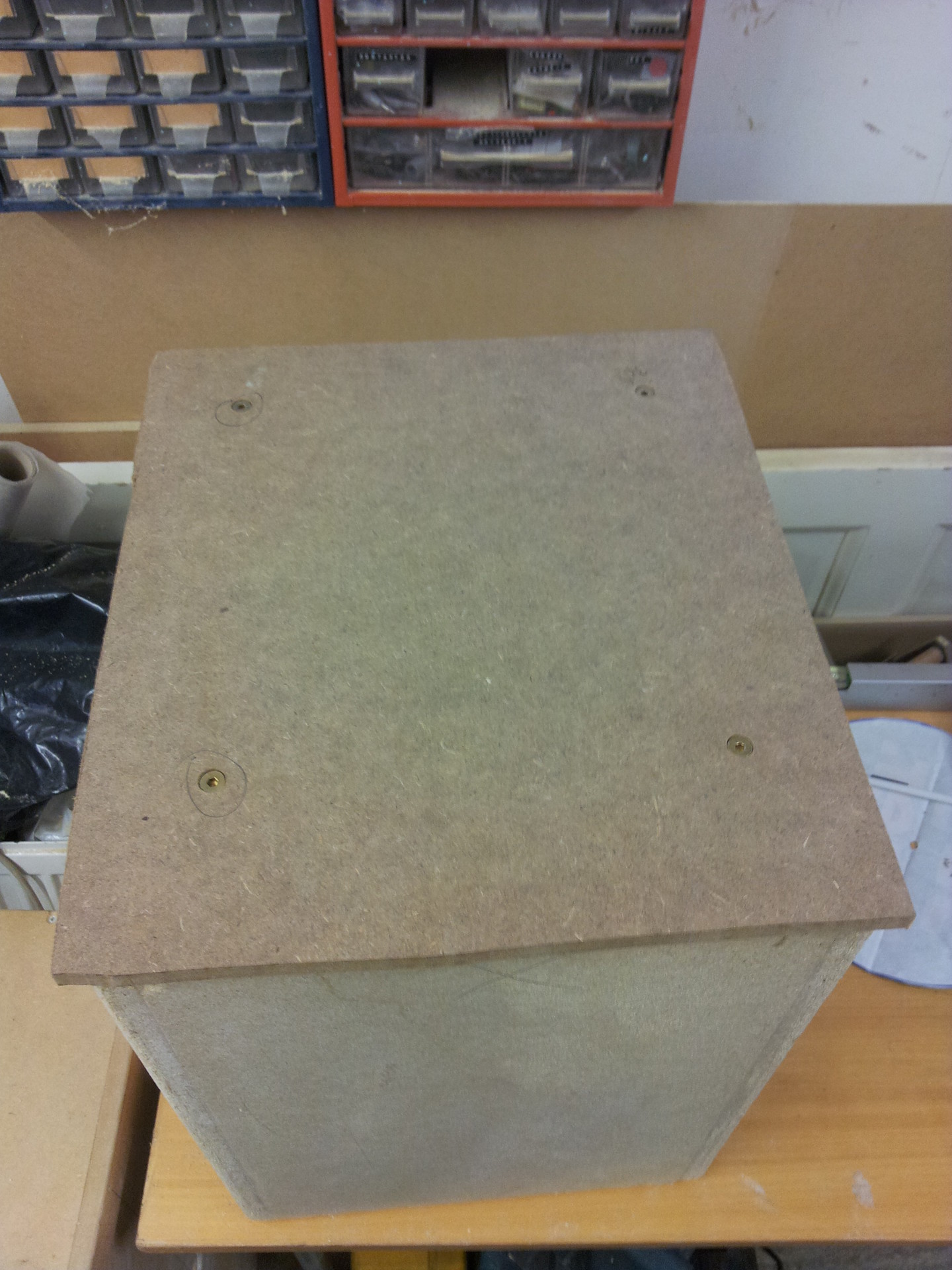

Fronten ditskruvad
Jag limmade inte dit den efterssom jag senare skall klä in spånskivebitarna och då behöver kunna vika in det runt kanten (2014-10-20 16:44:03) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

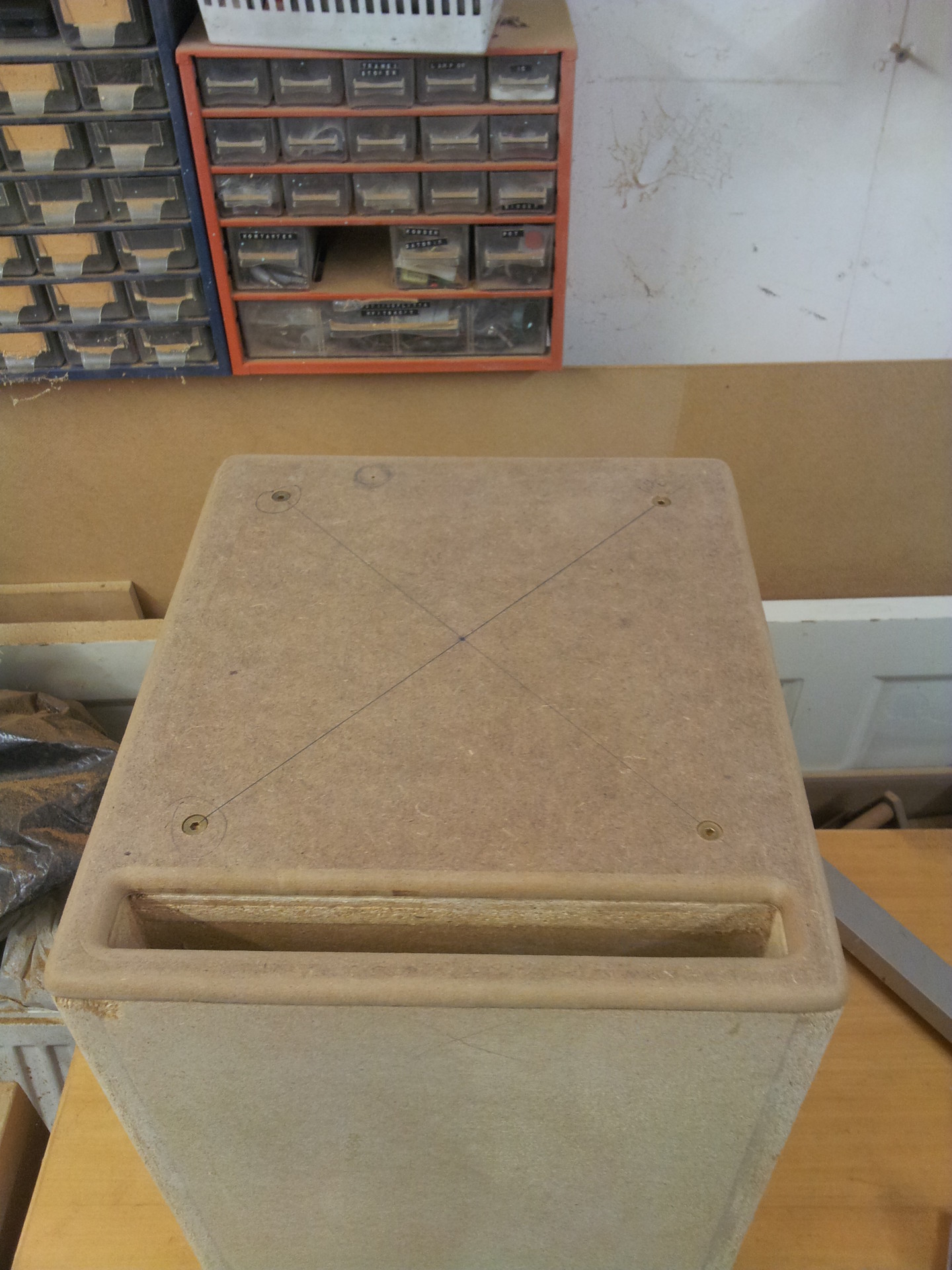

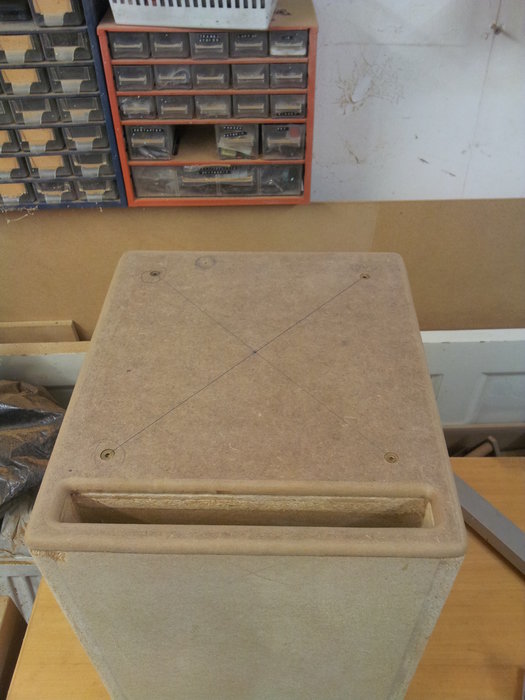

kanterna fräste jag med först kopieringsfräs och sedan 10mm radie avrundningsfräs
jag borrade bara ett hål för basporten och körde med kopyfräsen och avrundingen är med :) (2014-10-20 16:46:45) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

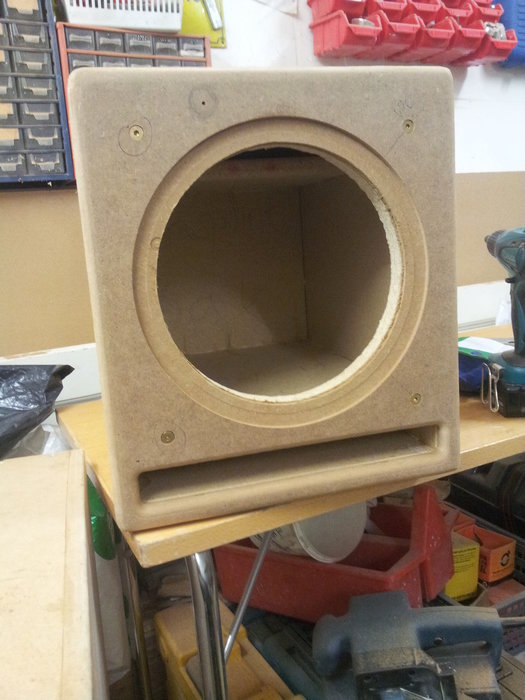

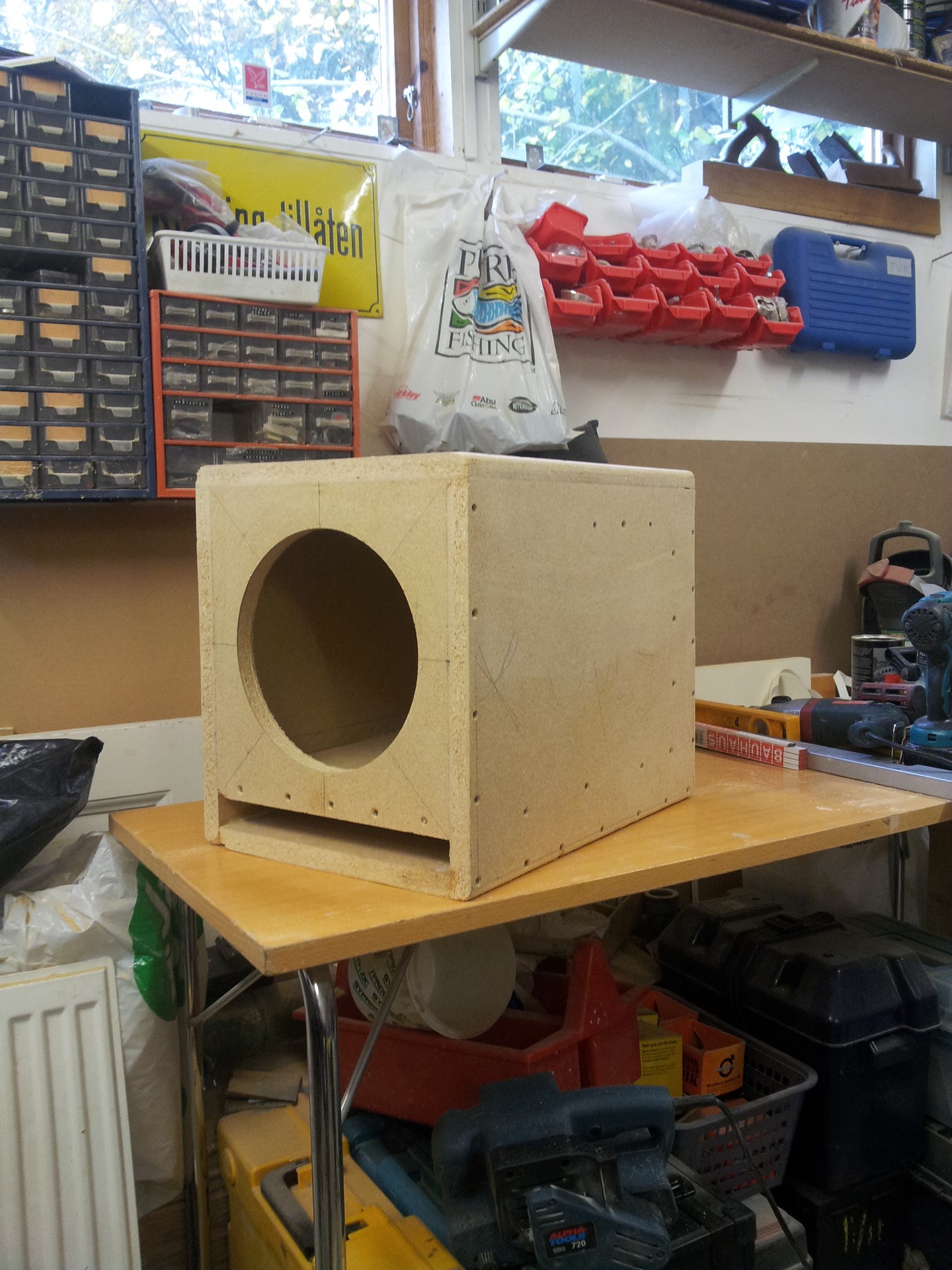

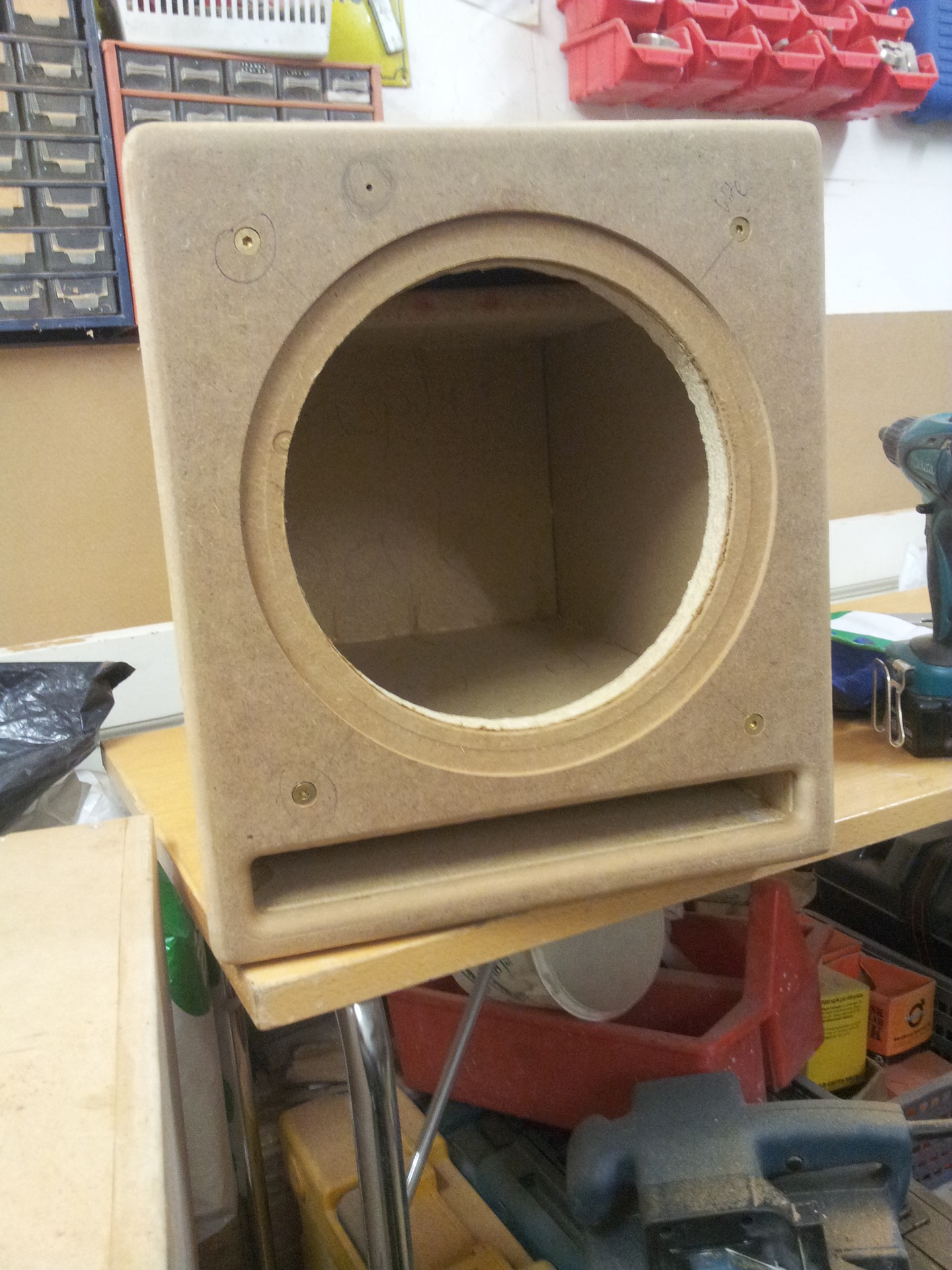

nedfräst och urfräst för högtalaren :)
Jag tycker iaf att proporttionerna ser helt ok ut men frågan är hur den kommer låta :P ? (2014-10-20 16:49:25) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

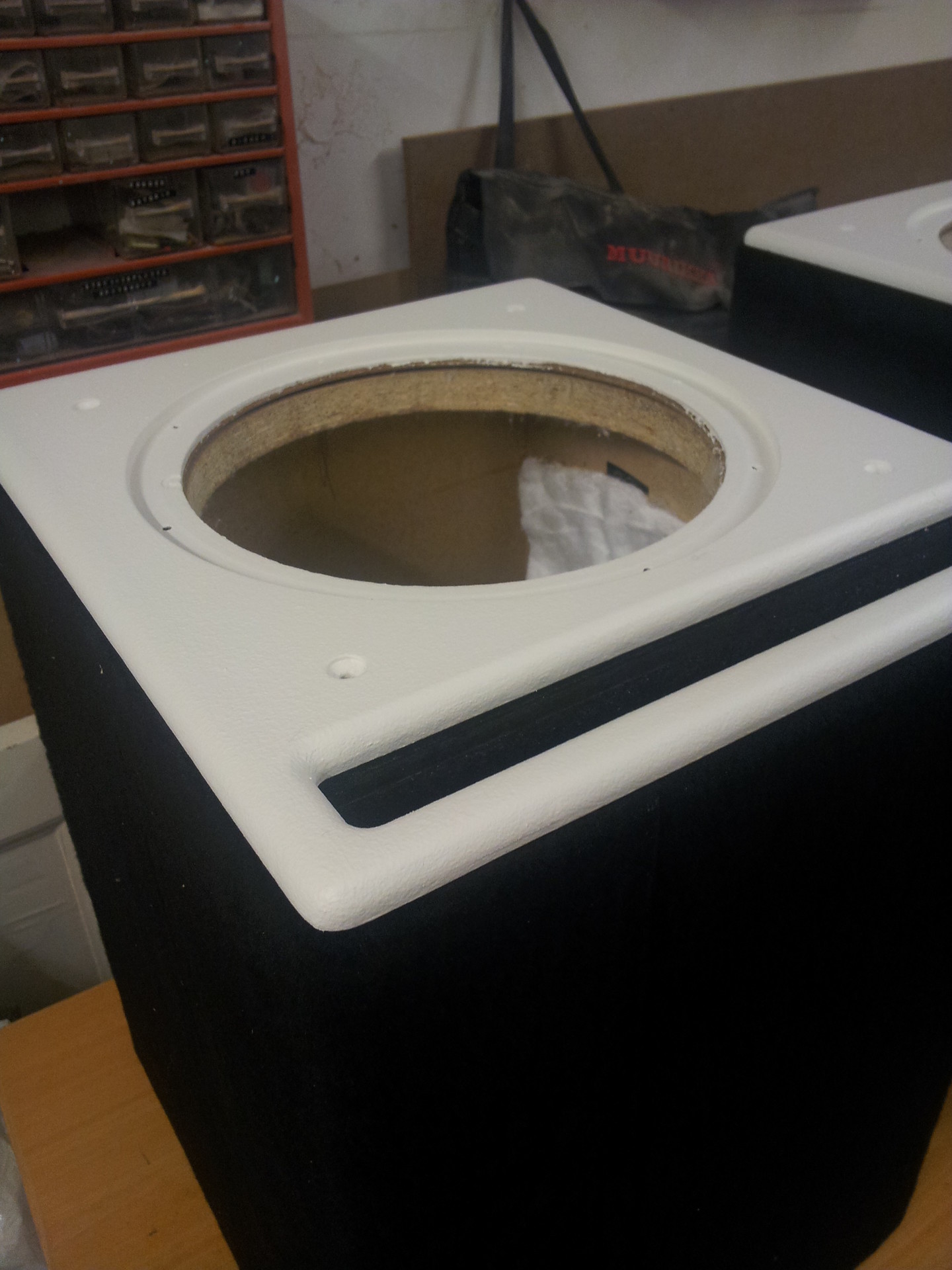

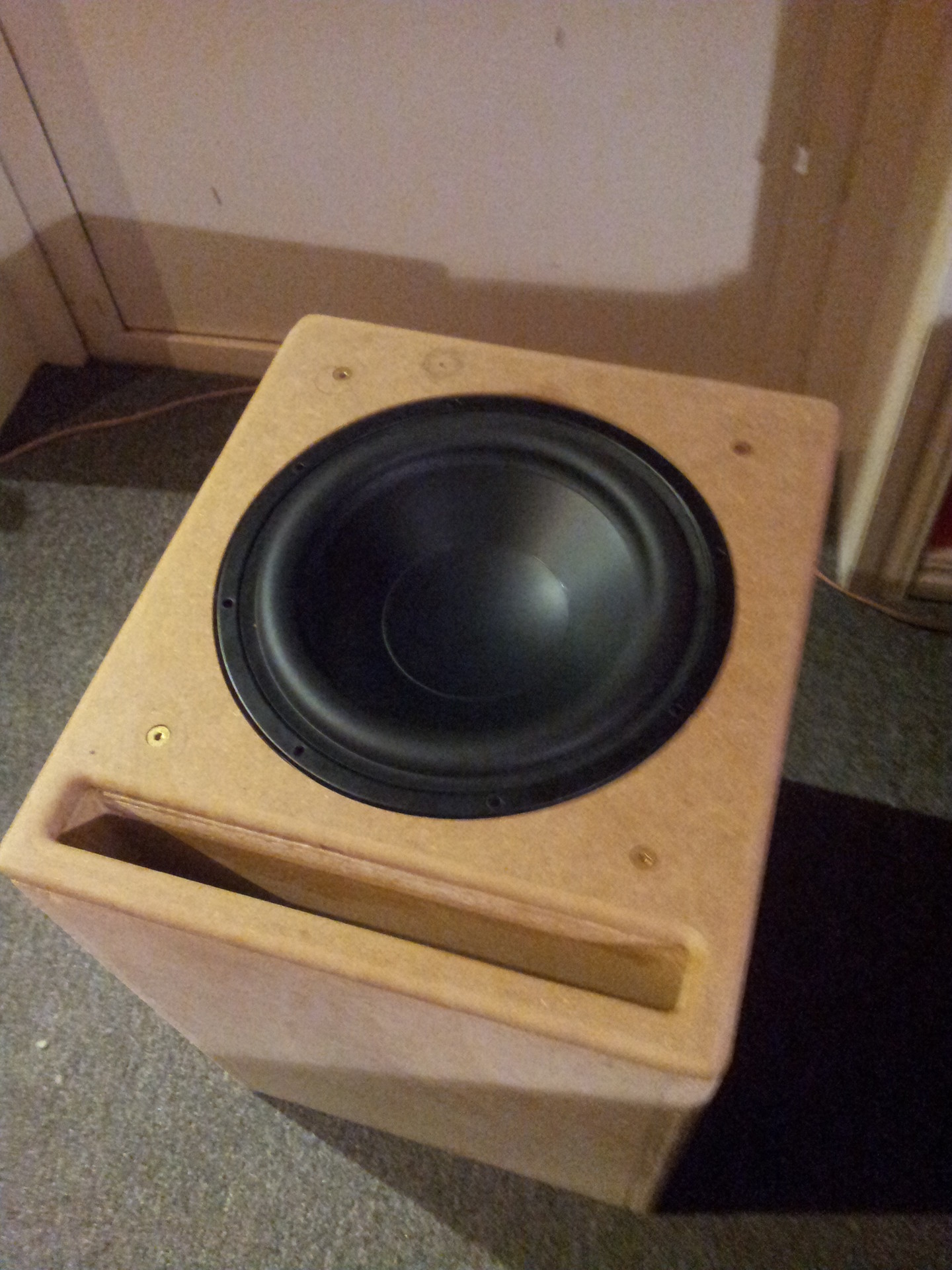

Snart är den färdig :)
Jag tänkte rolla mdf:n med vit snickerifärg och klä in resten med högtalarmatta :)
Sen måste jag ju bygga den andra lådan ochså :P (2014-10-20 16:54:36) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

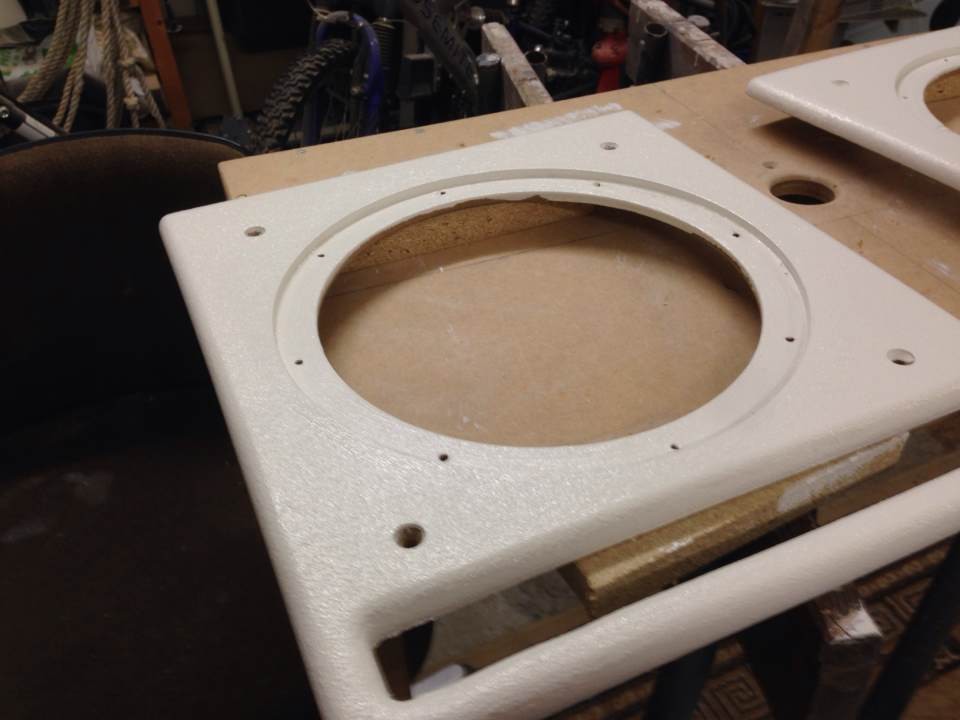

Framsidorna rollade :)
här har jag rollat första lagret på framsidorna.
Det blev en ganska grov struktur :) (2014-11-01 16:20:56) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

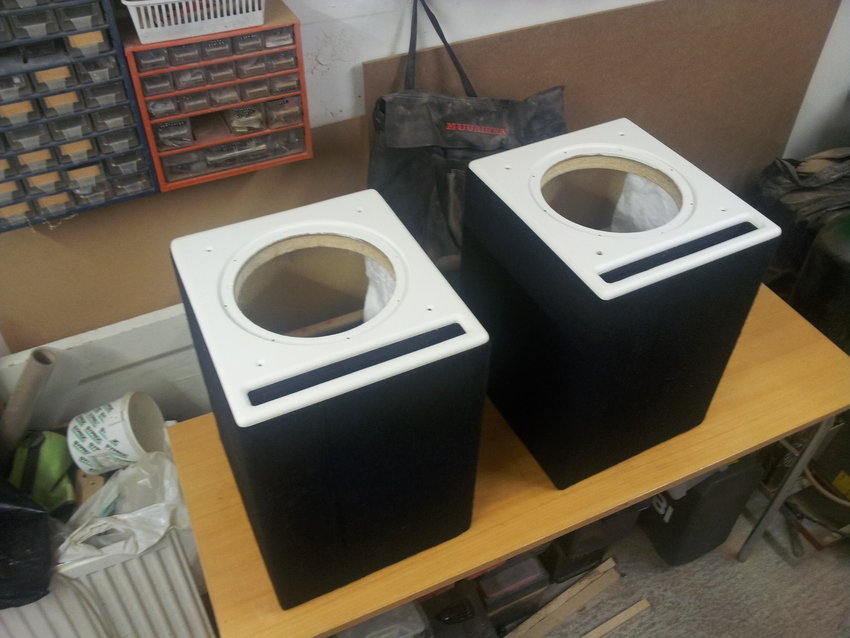

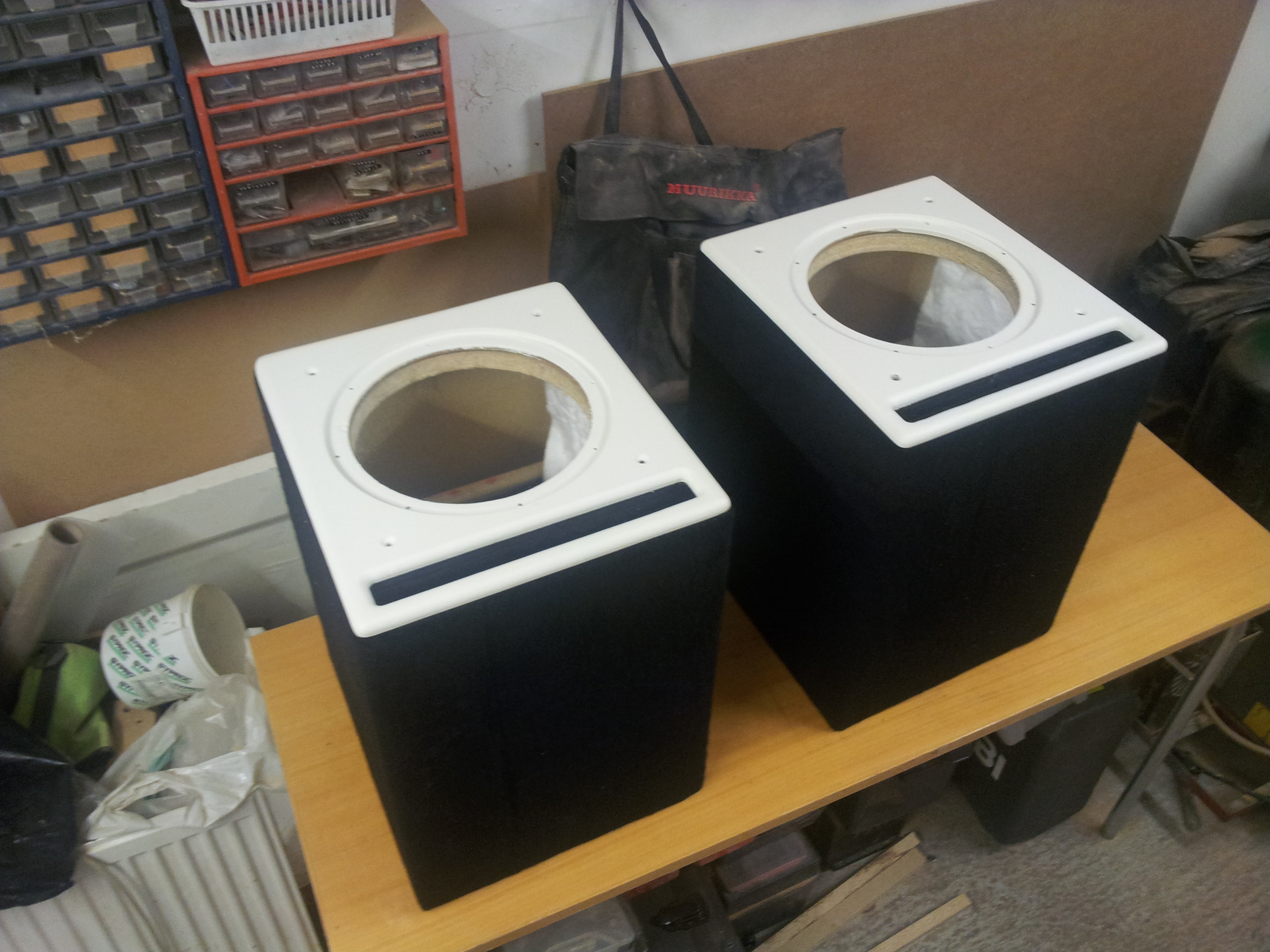

Sidorna klädda
Nu kvarstår att klä undersidan och montera elementet, samt löda kablar:) (2014-11-01 19:19:04) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

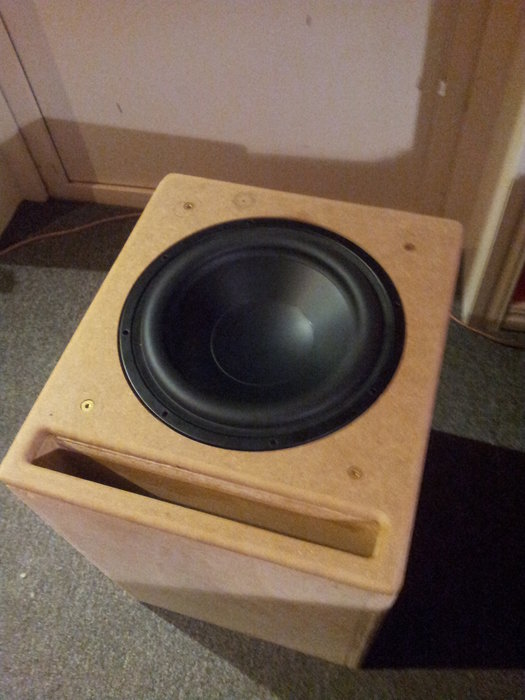

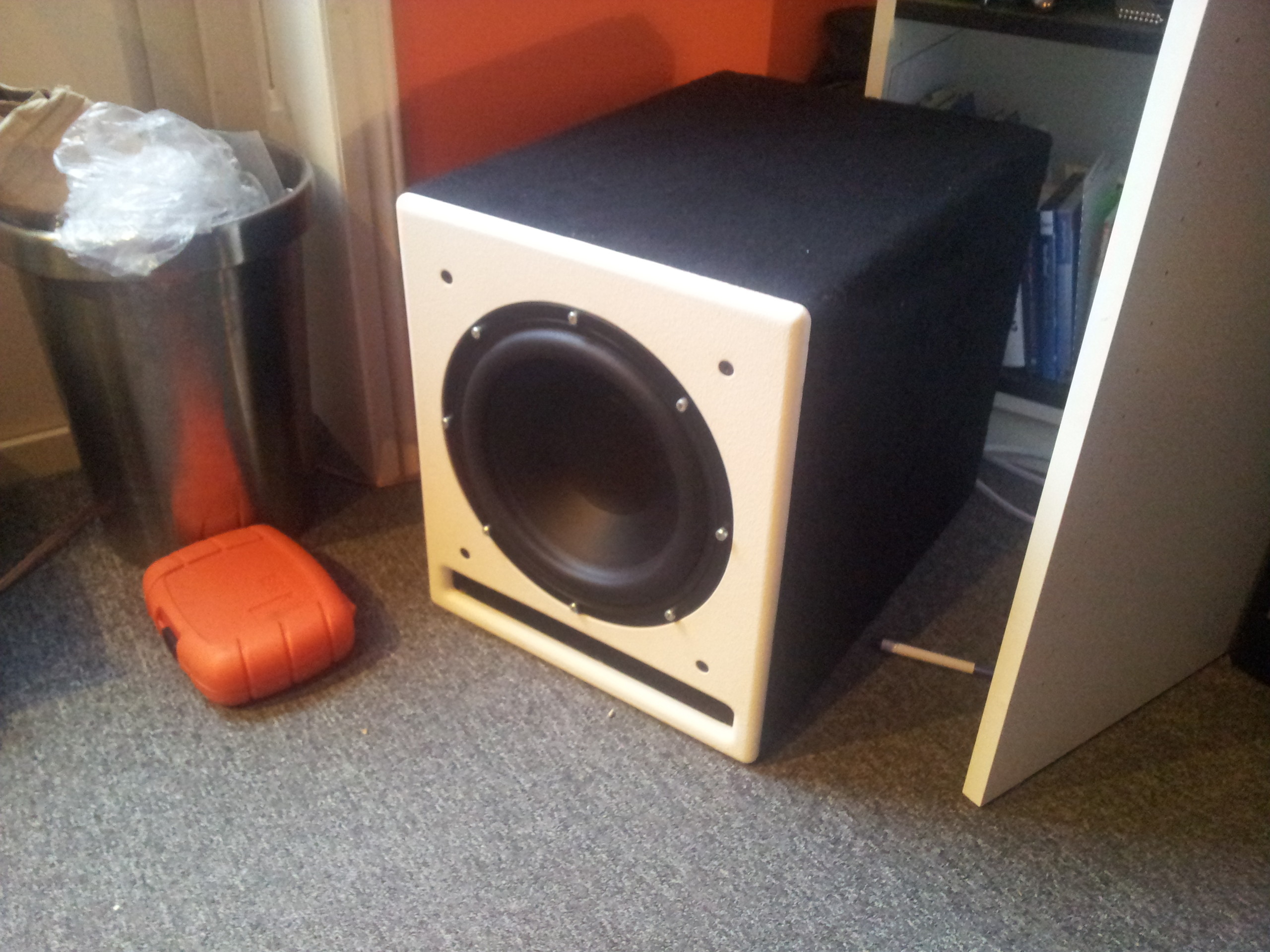

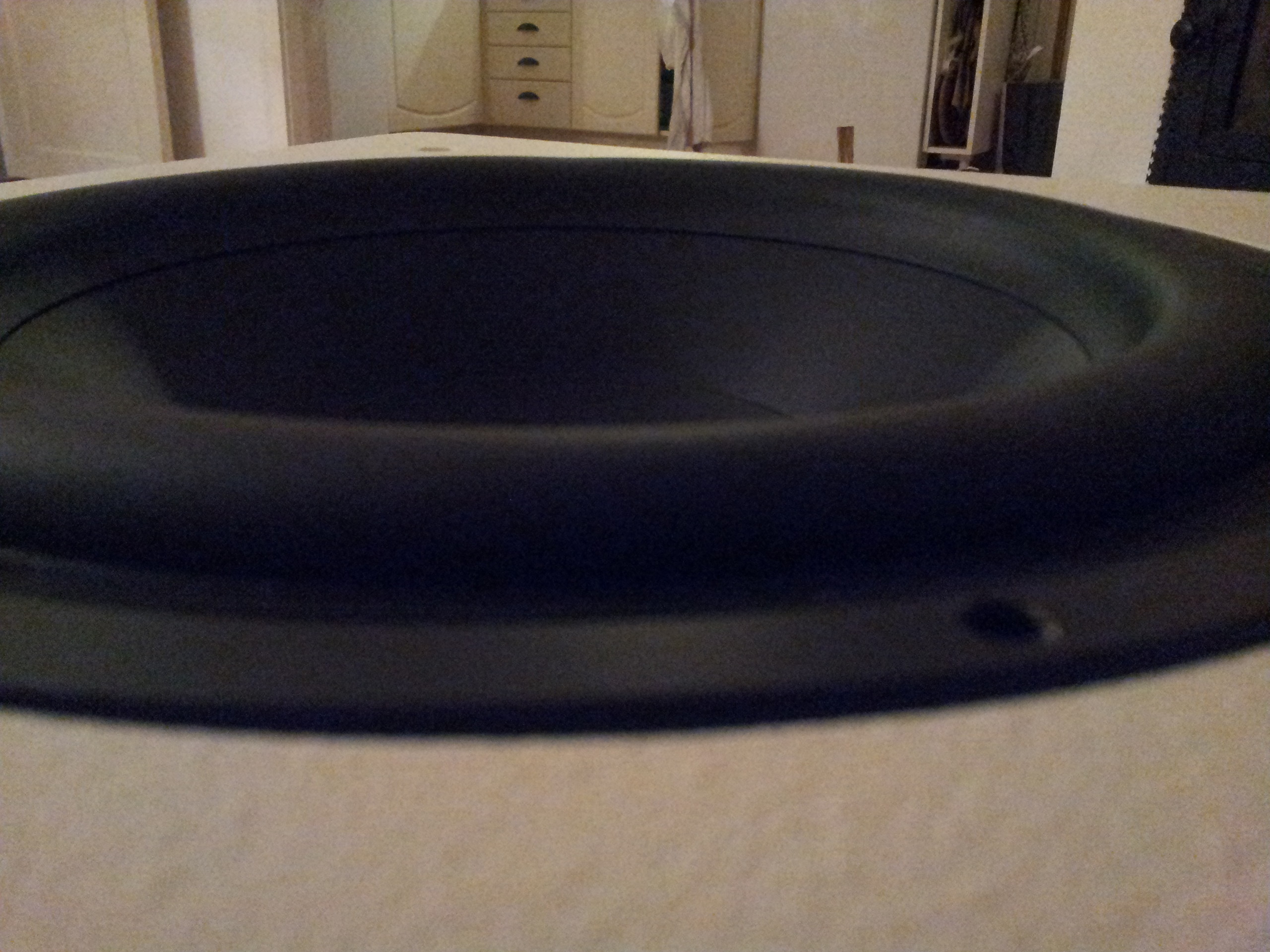

närmare bild
(2014-11-01 19:21:25) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Ja bara älskar dehär elementet:) Tycker de e snyggt
Men de kasnke e lite dålig bild:P (2014-11-04 19:38:22) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

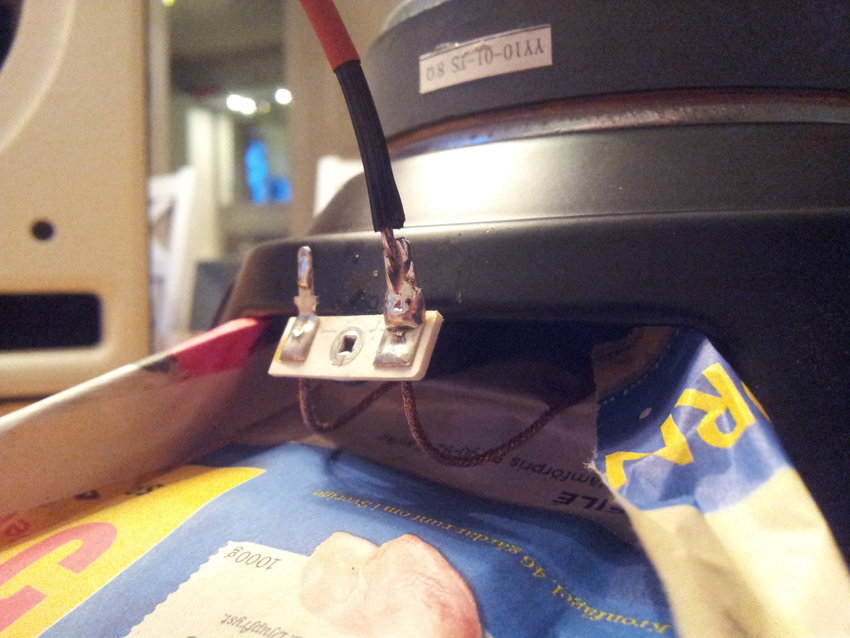

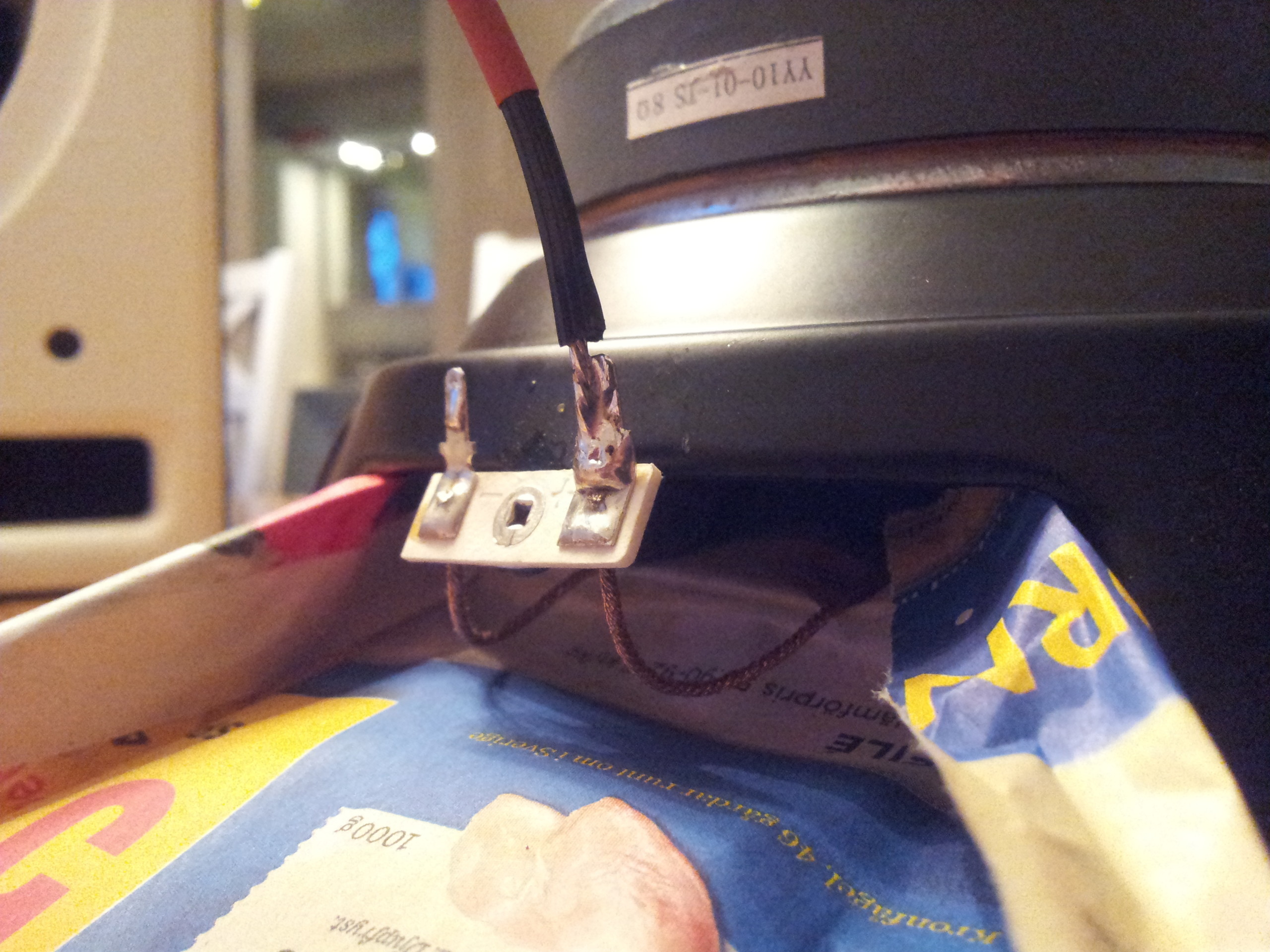

Här löder jag fast sladdarna mellan basen och termialen
För säkerhets skull la jag några lager tidningspapper så att det inte kunde ramla ner något lödtenn på konen eller gummiupphängningen (2014-11-05 16:56:43) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

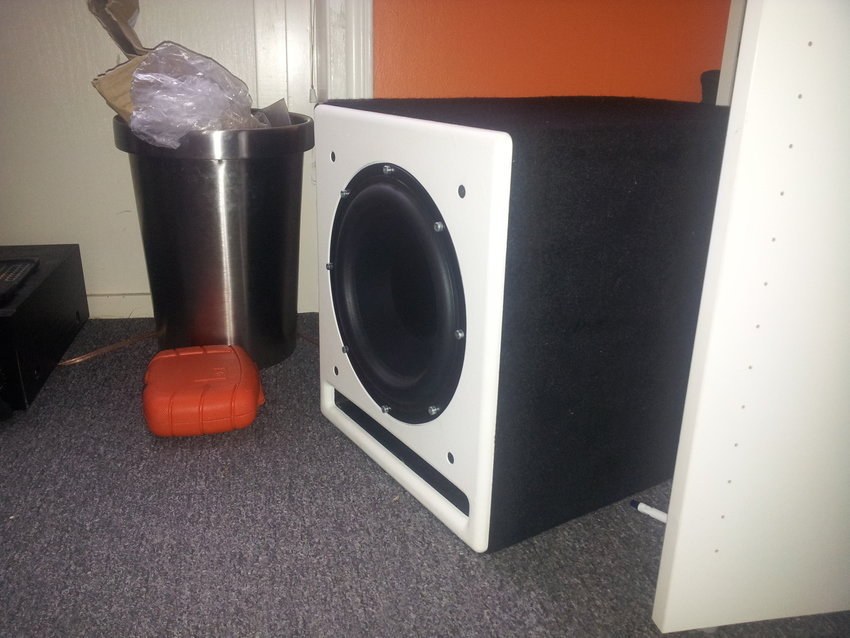

Nu har jag skruvuat ihop båda basarna så de är helt klara...
Eller nästan iallafall, man måste väl spela in dem? (2014-11-05 16:59:35) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

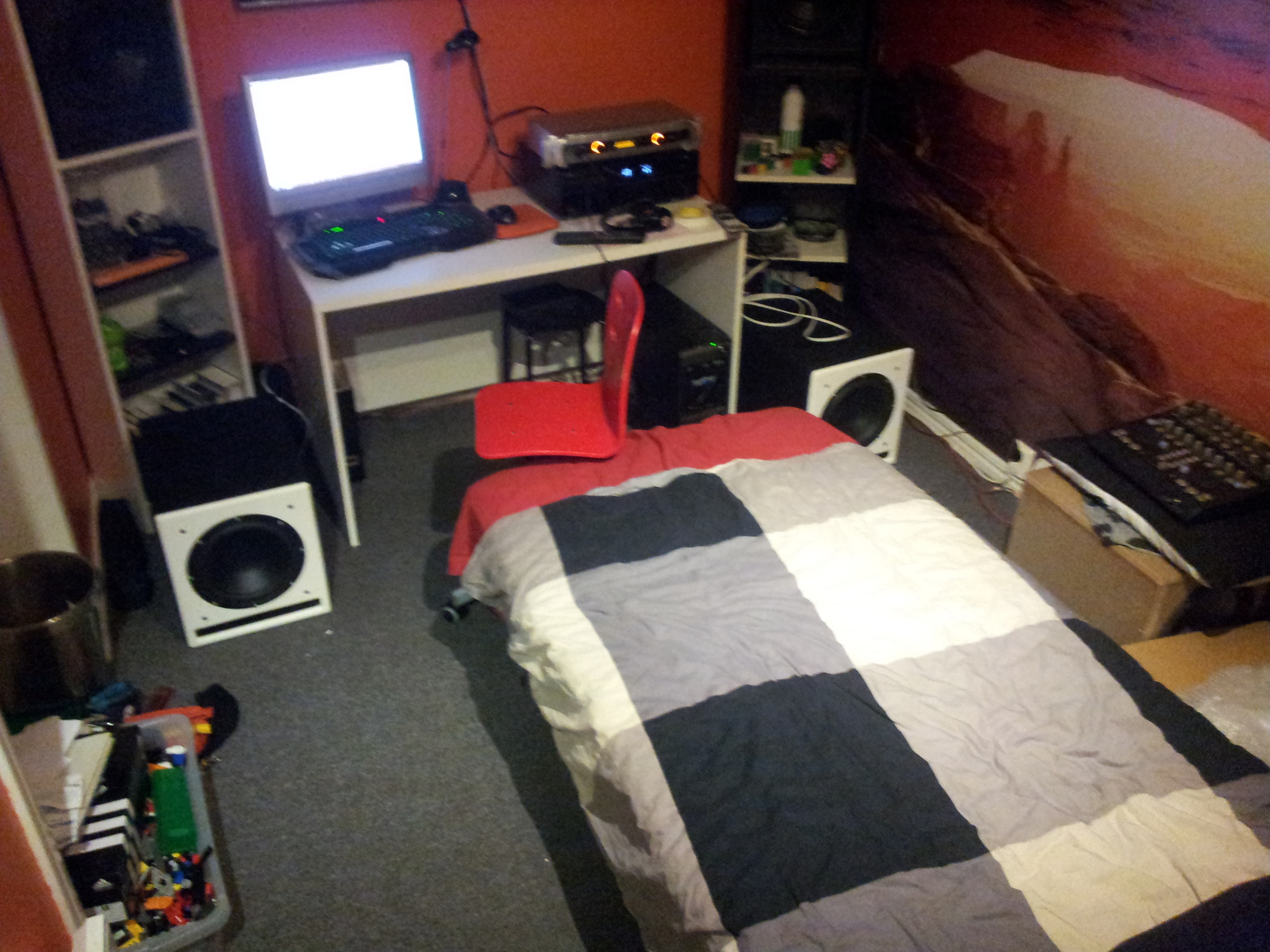

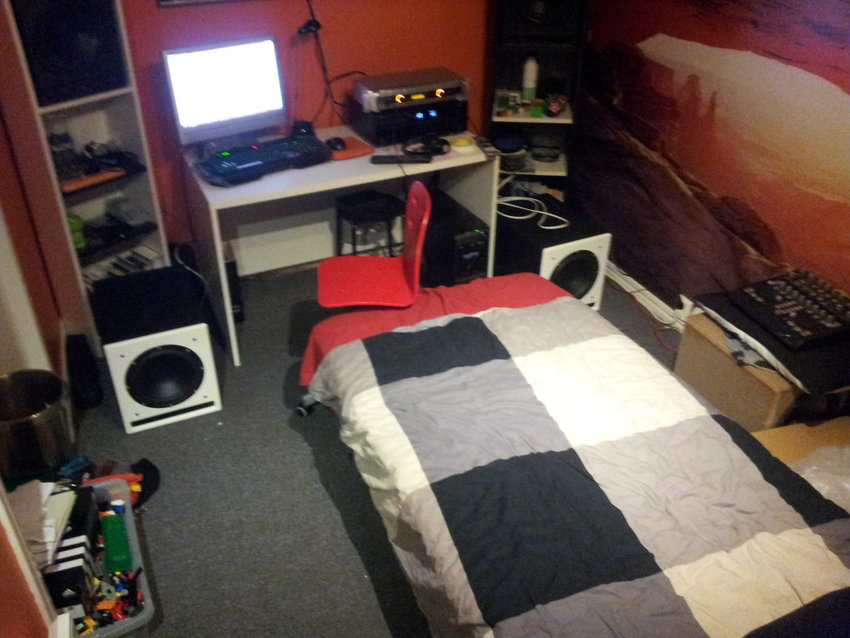

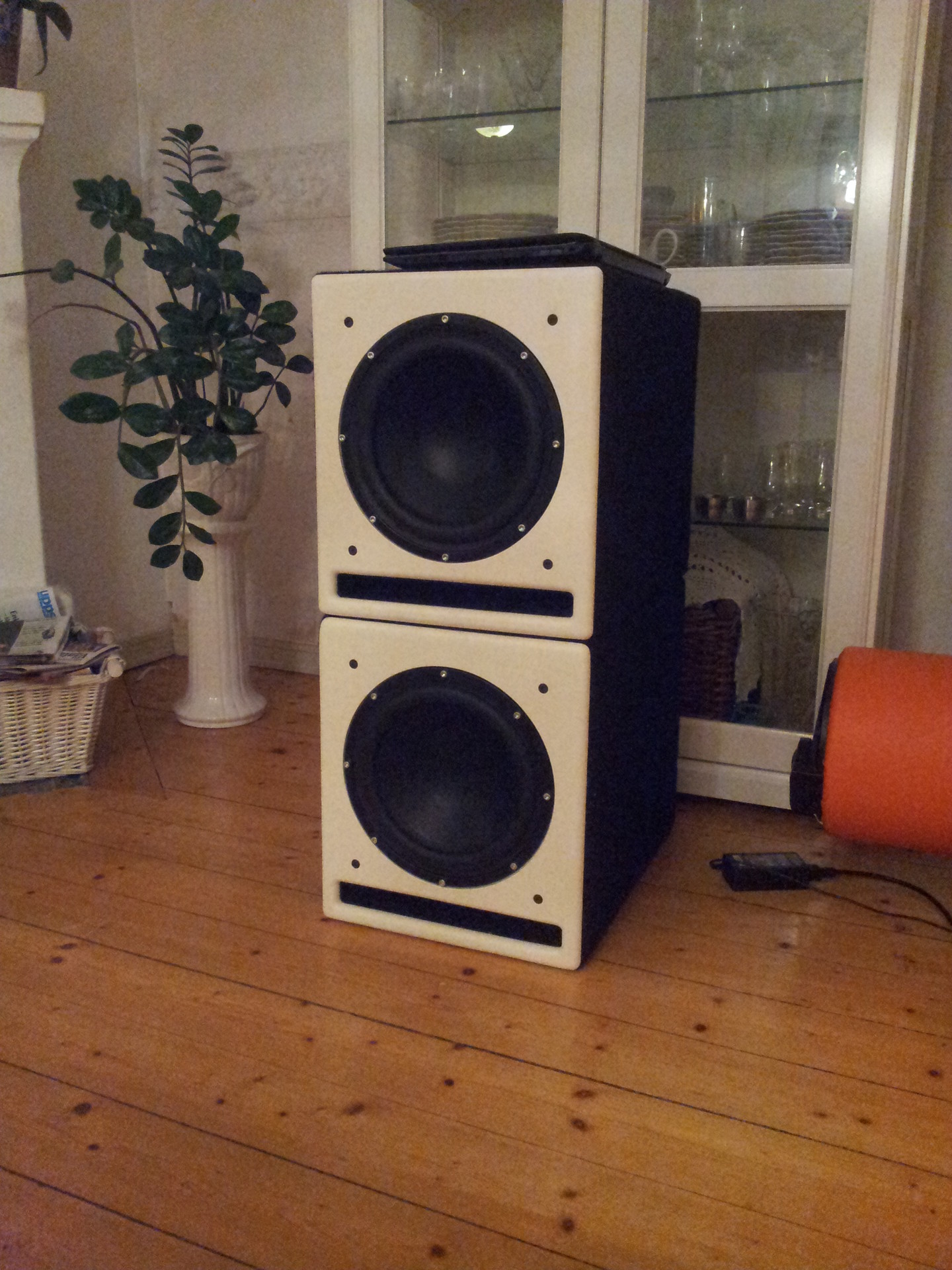

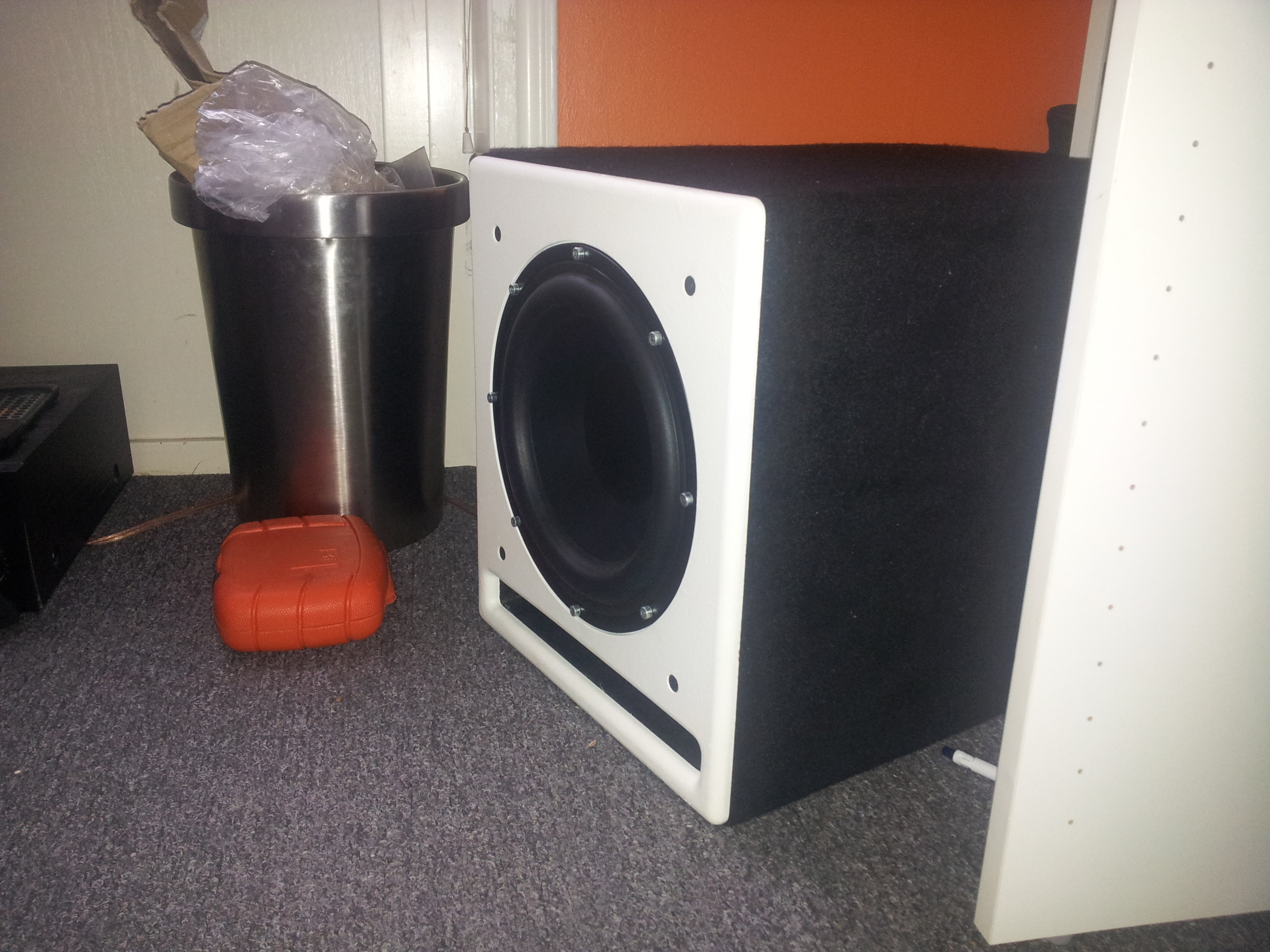

dålig bild och stökigt men såhär blev det iallafall
(2014-11-05 17:01:26) Bilden är högupplöst. Klicka i bilden för att zooma.
Lite gammalt lego från när man va liten
