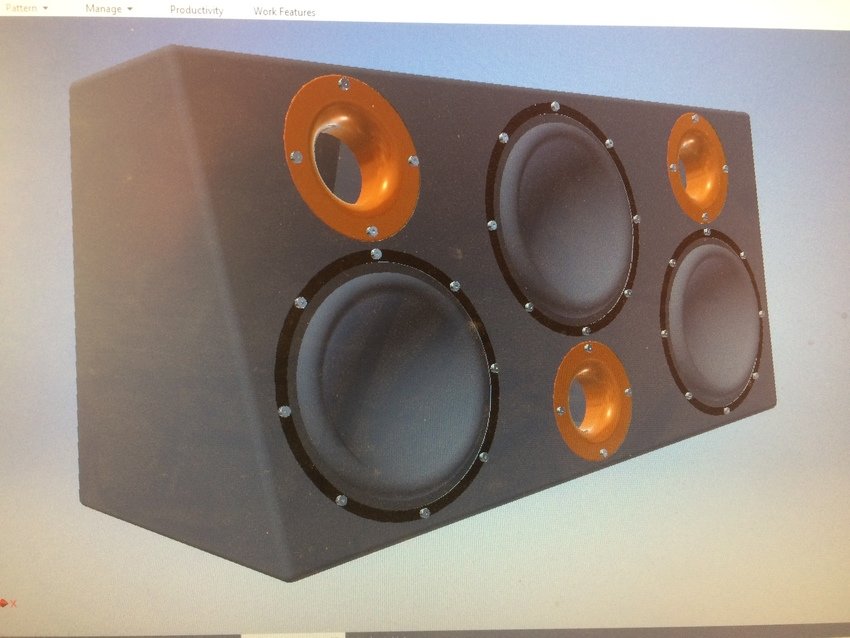

Första ritningen på baslådan direkt från inventor
(2016-12-26 18:36:31) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

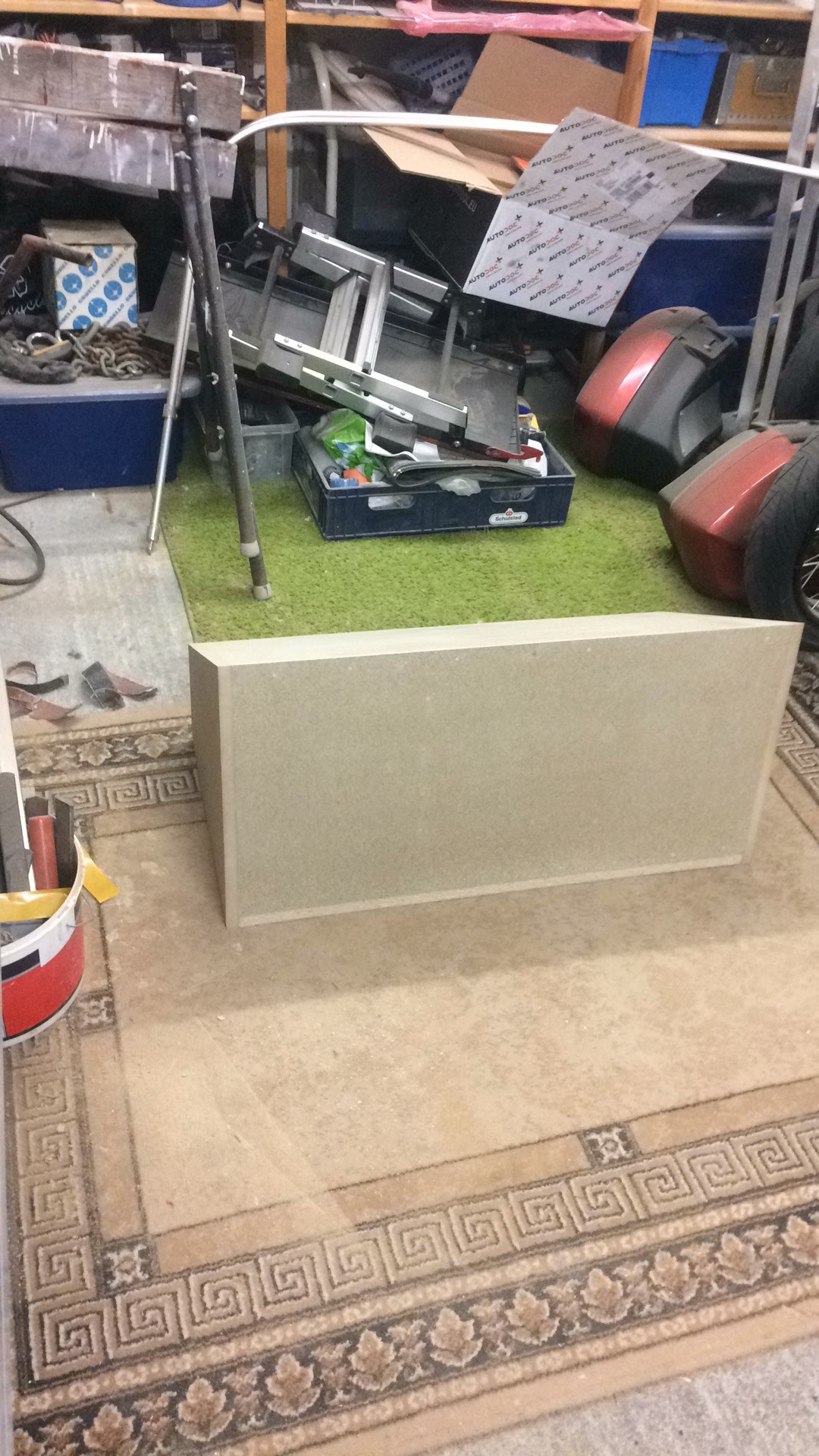

lådan ihopskruvad
(2016-12-26 18:37:48) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

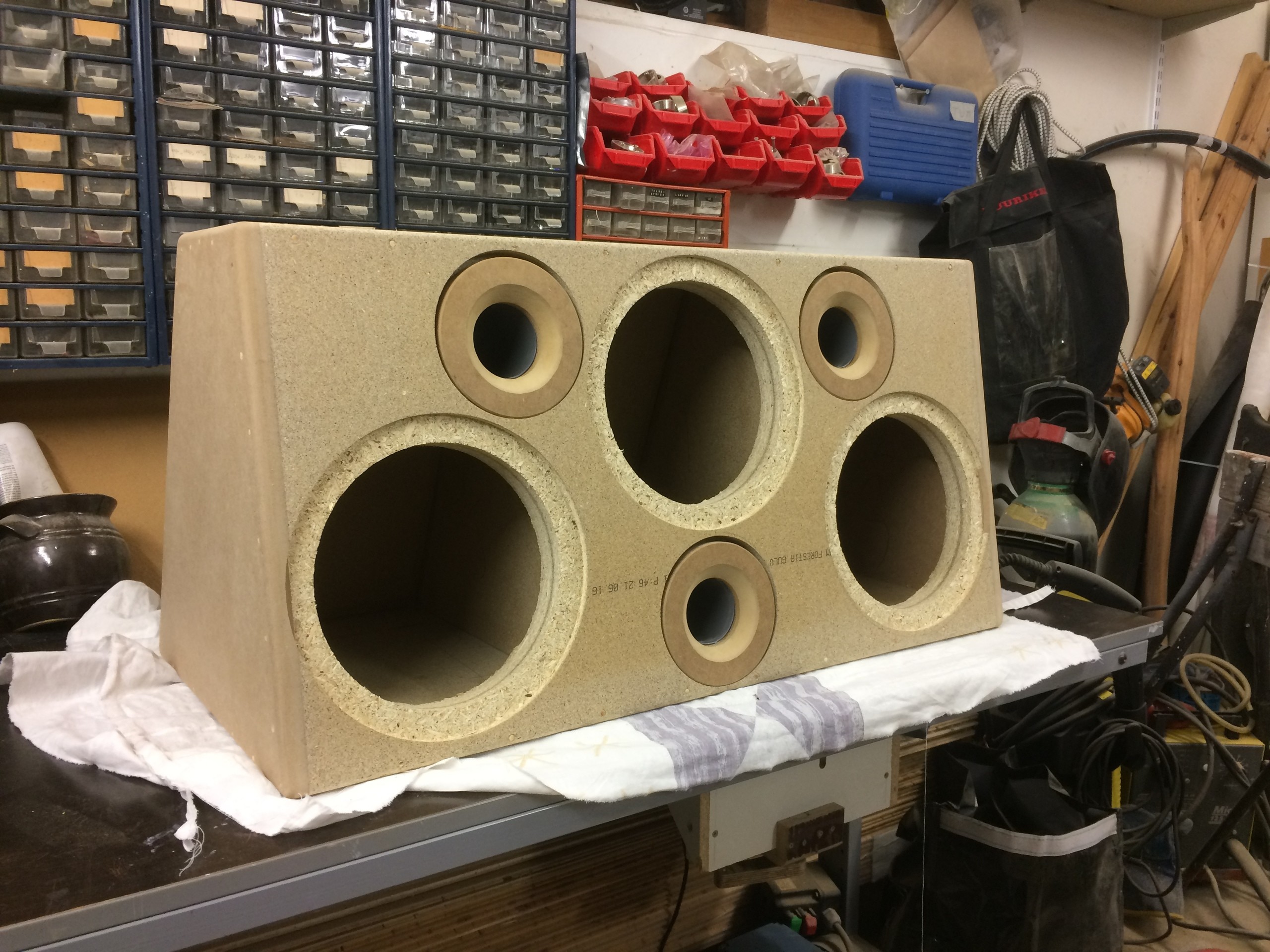

Hålen för basarna är nu utfrästa. Som ni ser så körde jag med dubbel-baffel, så det var 44mm att fräsa igenom
Även mdf designringarna är utfrästa.
Alla basar sitter i separata kammare. (2016-12-26 18:38:48) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

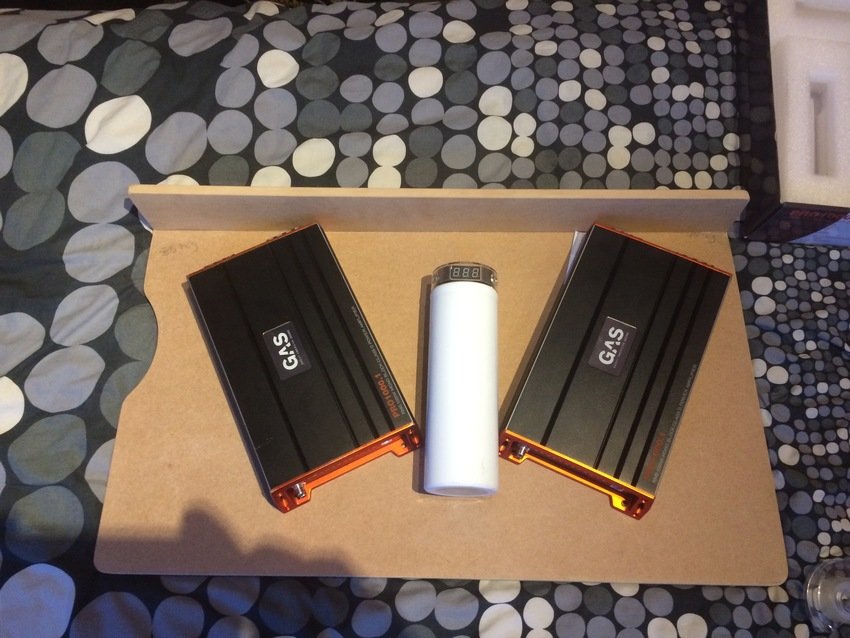

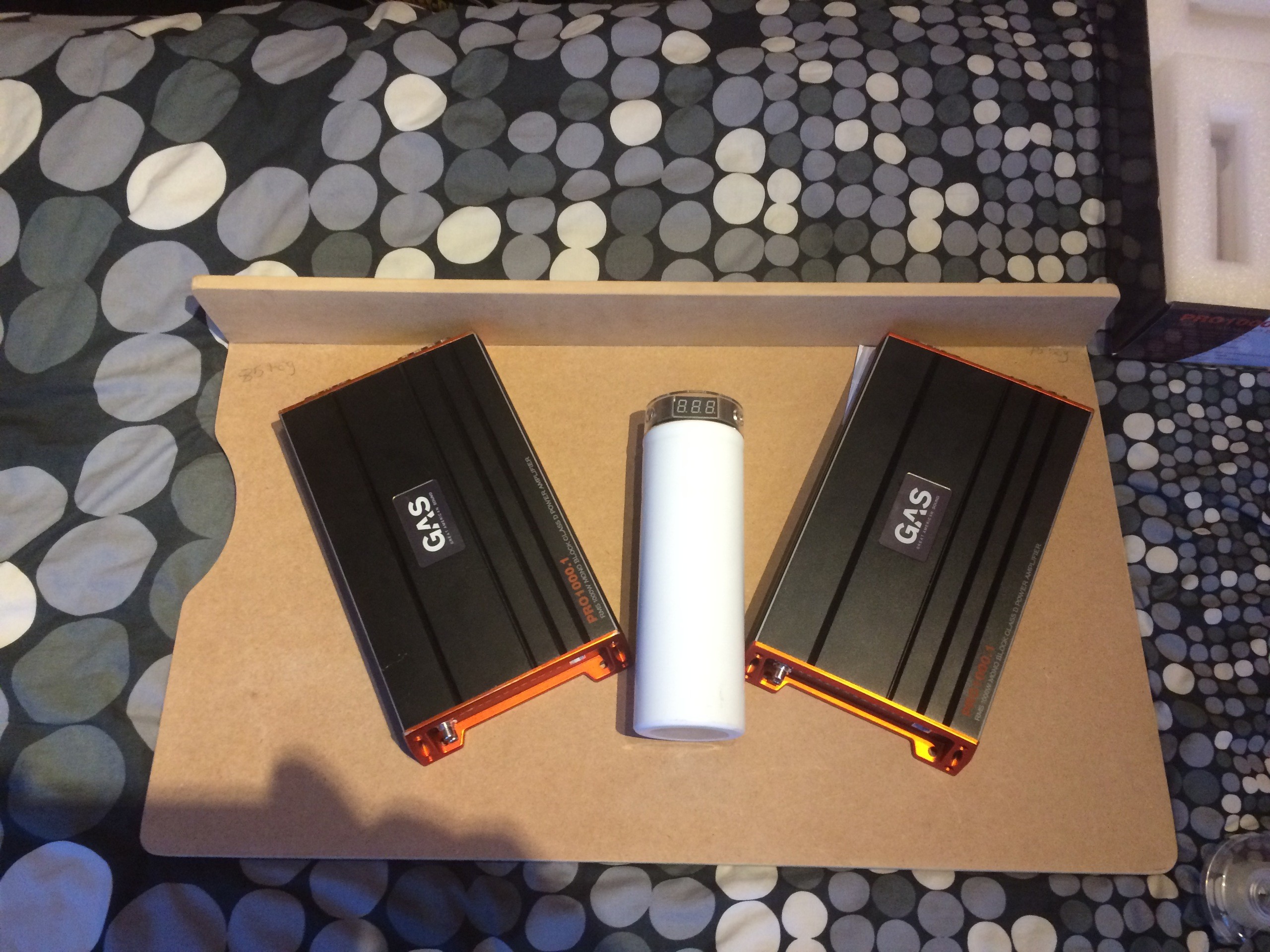

Såhär tänkte jag att layouten på slutstegen skulle vara, samt en kondensator på 1 Farad i mitten.
(2016-12-26 18:40:53) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

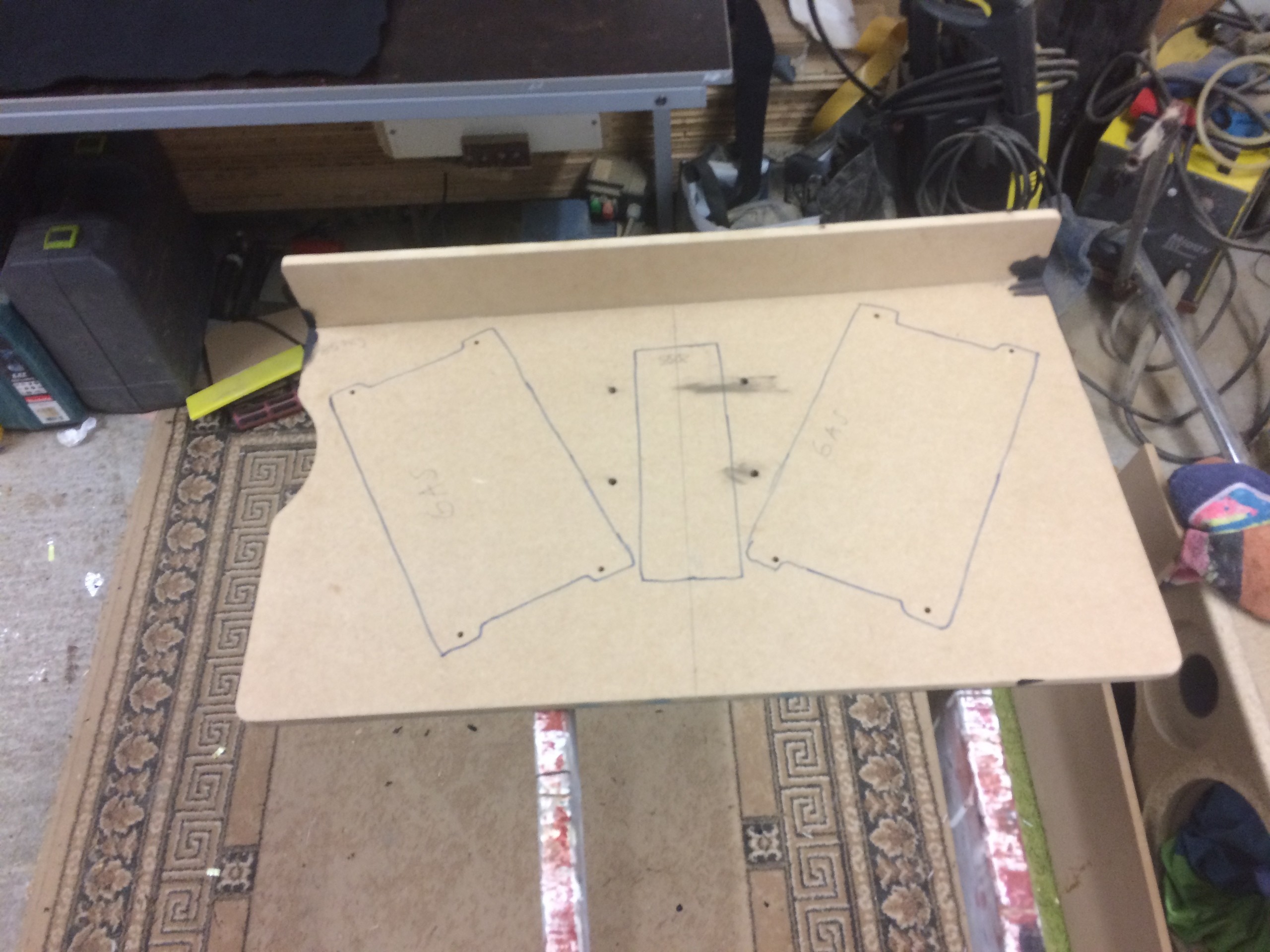

Utfräsning av nytt bagagerumsgolv, hålet i mitten är för en plexiglasskiva.
(2016-12-26 18:42:29) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

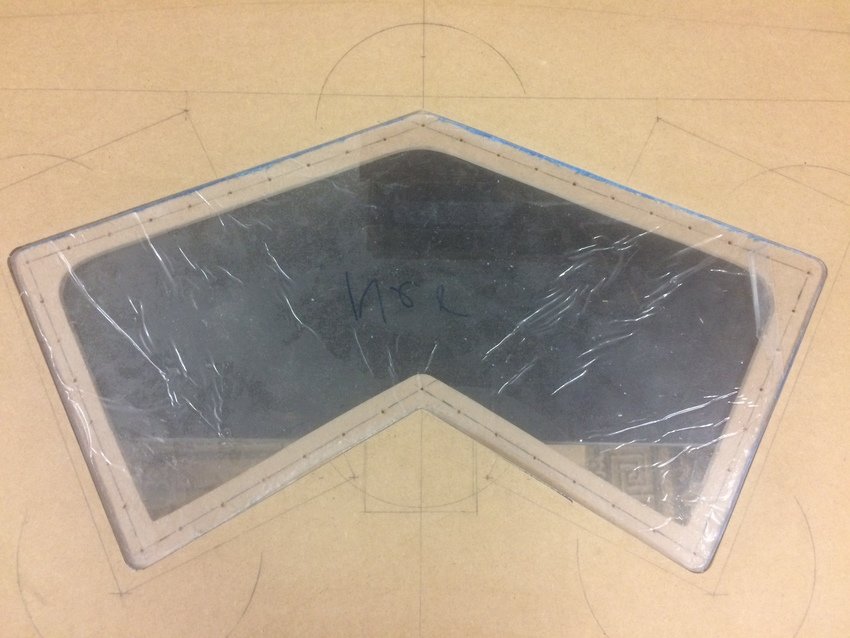

Nu är plexiglasskivan utsågad så den passar i utfräsningen, det var mycket slipande på kanterna innan den passade.
(2016-12-26 18:44:21) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

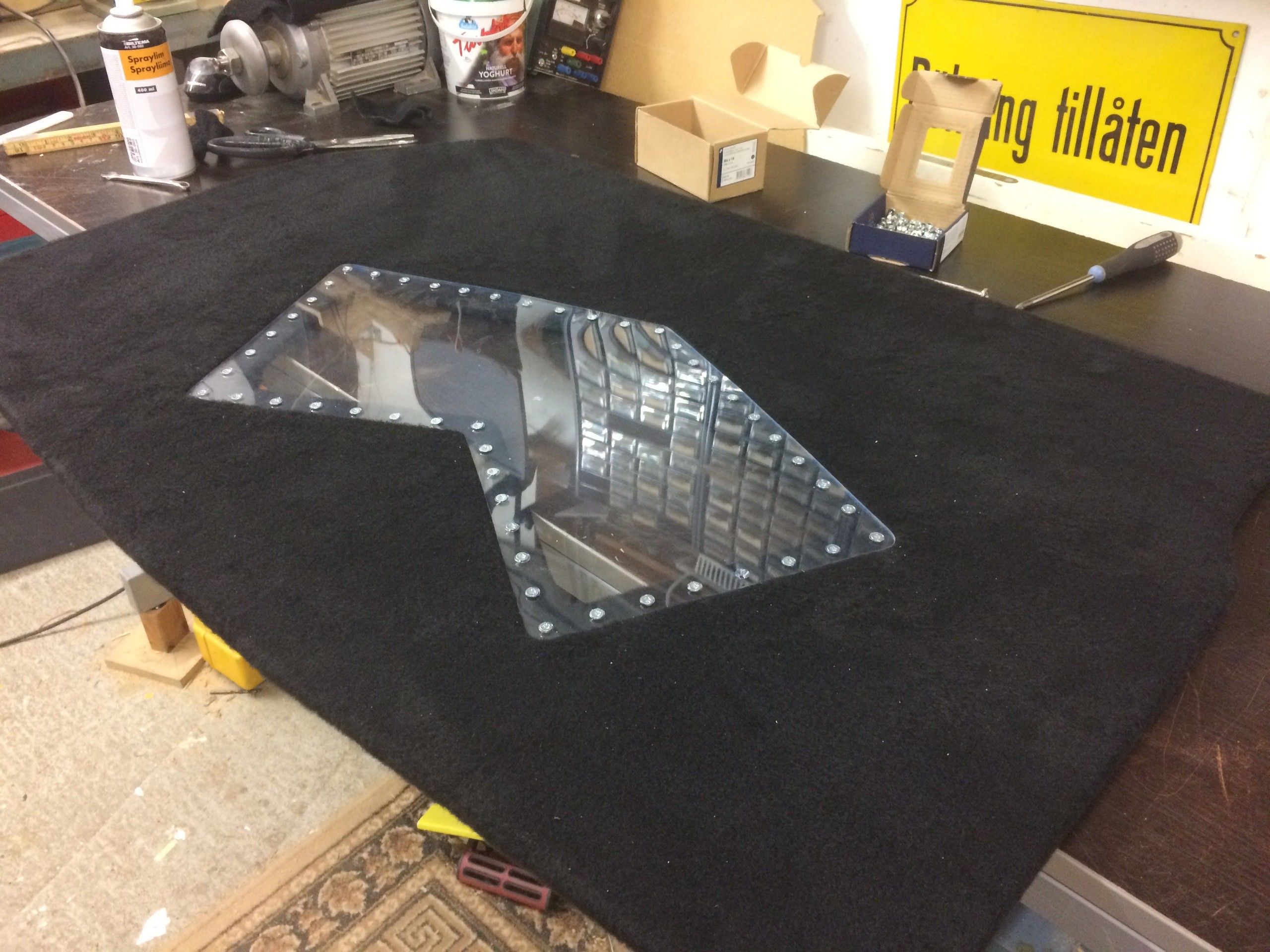

Nu är golvet inklätt med högtalarmatta från biltema, samt glaset är monterat med en massa m4 skruvar.
(2016-12-26 18:45:35) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

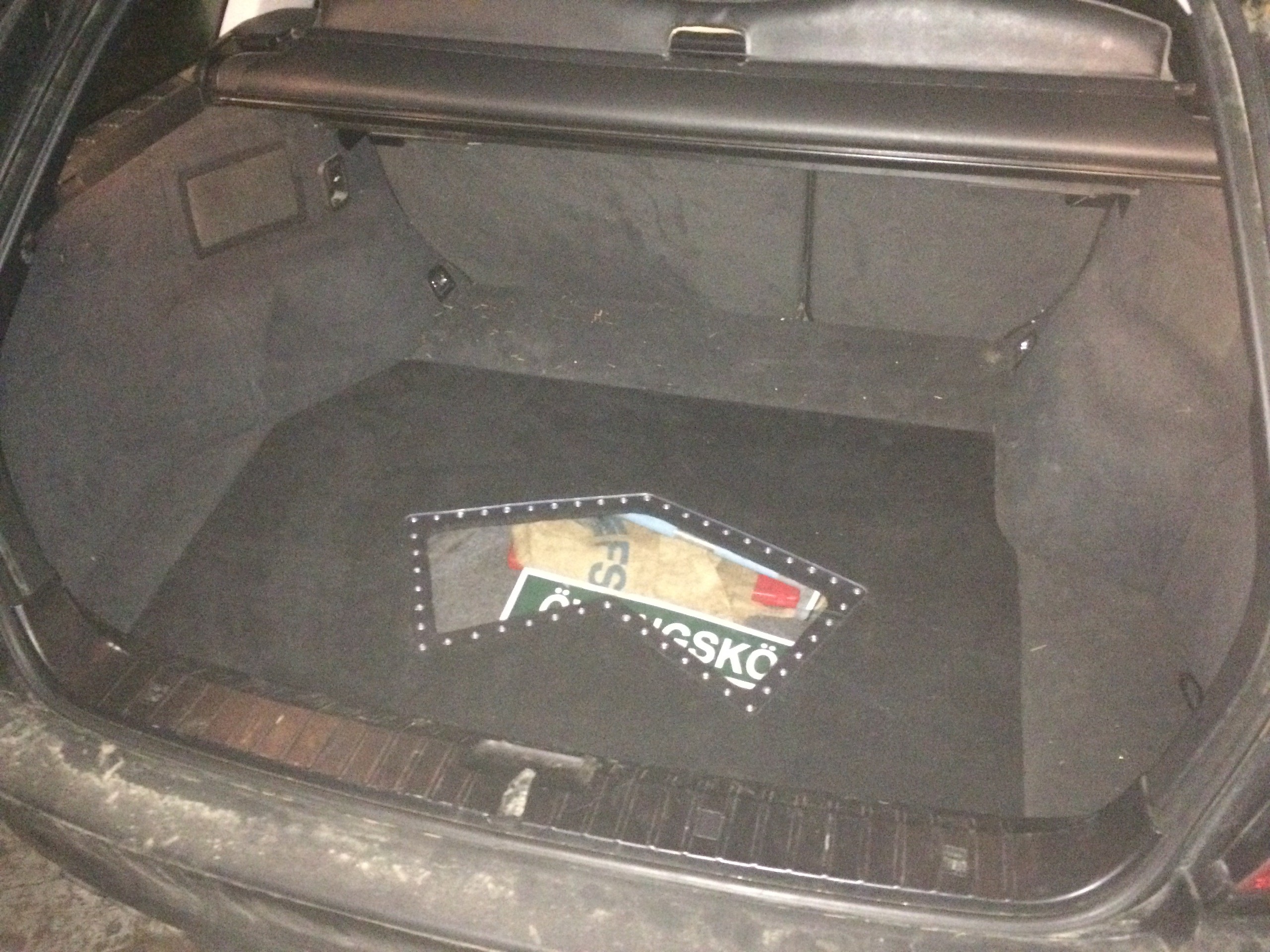

Golvet testades på plats, Bilen är mycket smutsig för vi körde hem en julgran dagen innan. Förhoppningsvis blir den lite solblekt så den passar med resten av inredningen.
(2016-12-26 18:47:38) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Jag hade rollat hela skivan med mattsvart färg så att den inte skulle suga åt sig så mycket fukt, Här ser man även att det är urfräsningar även på undersidan för passformens skull.
(2016-12-26 18:49:56) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Hål är borrade för slutstegen och kondensatorn
(2016-12-26 19:20:25) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

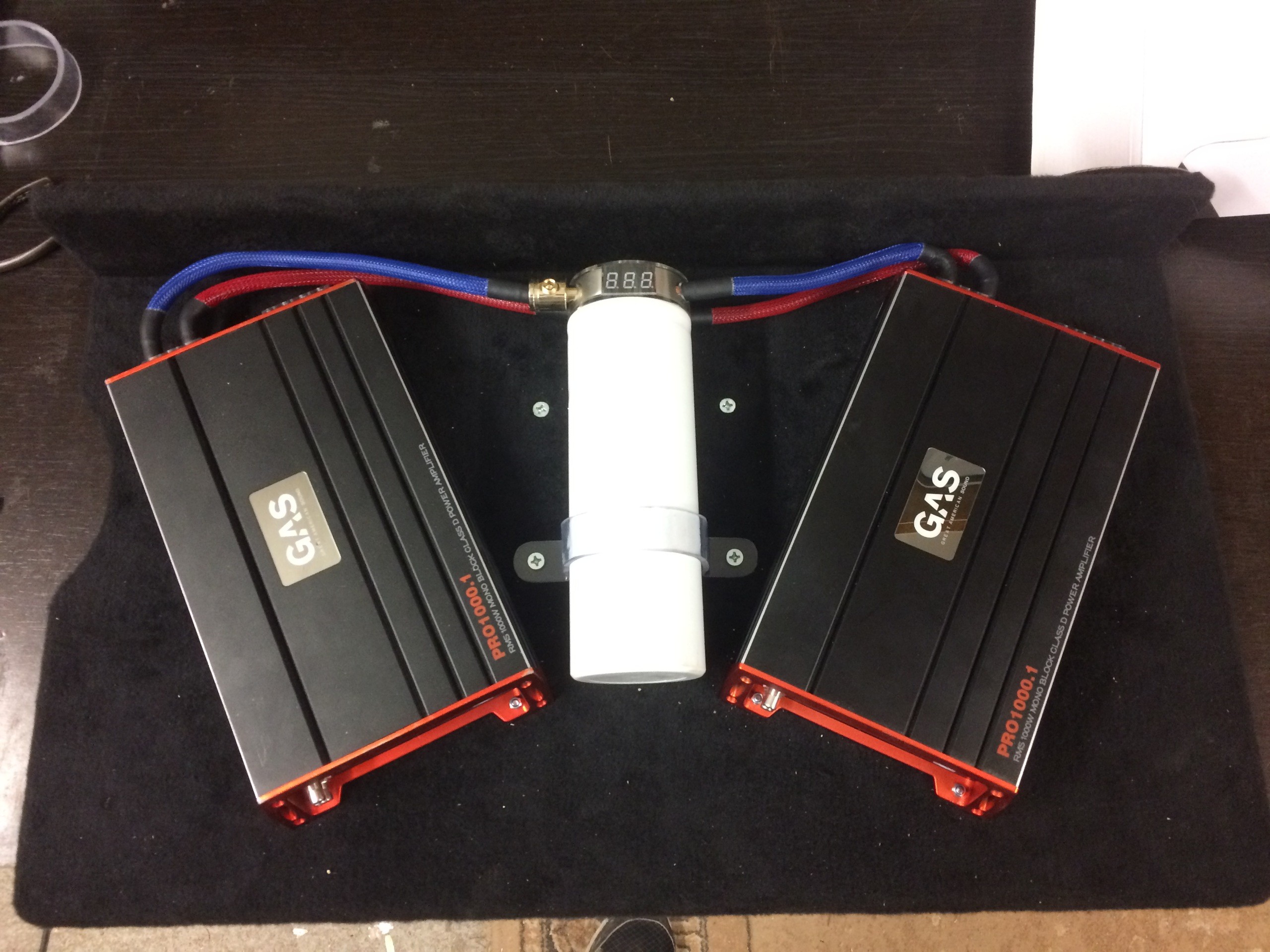

Här är stegen monterade. Kablarna är ca 35mm2. De är egentligen en mycket grov jordkabel, jag lindade kabeln med eltejp, trädde sedan över kabelstrumpor och avslutade med en limmande krympslang så att allt håller sig på plats.
Mer kablar skall kopplas in sedan när det är draget i bilen. (2016-12-26 19:21:46) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

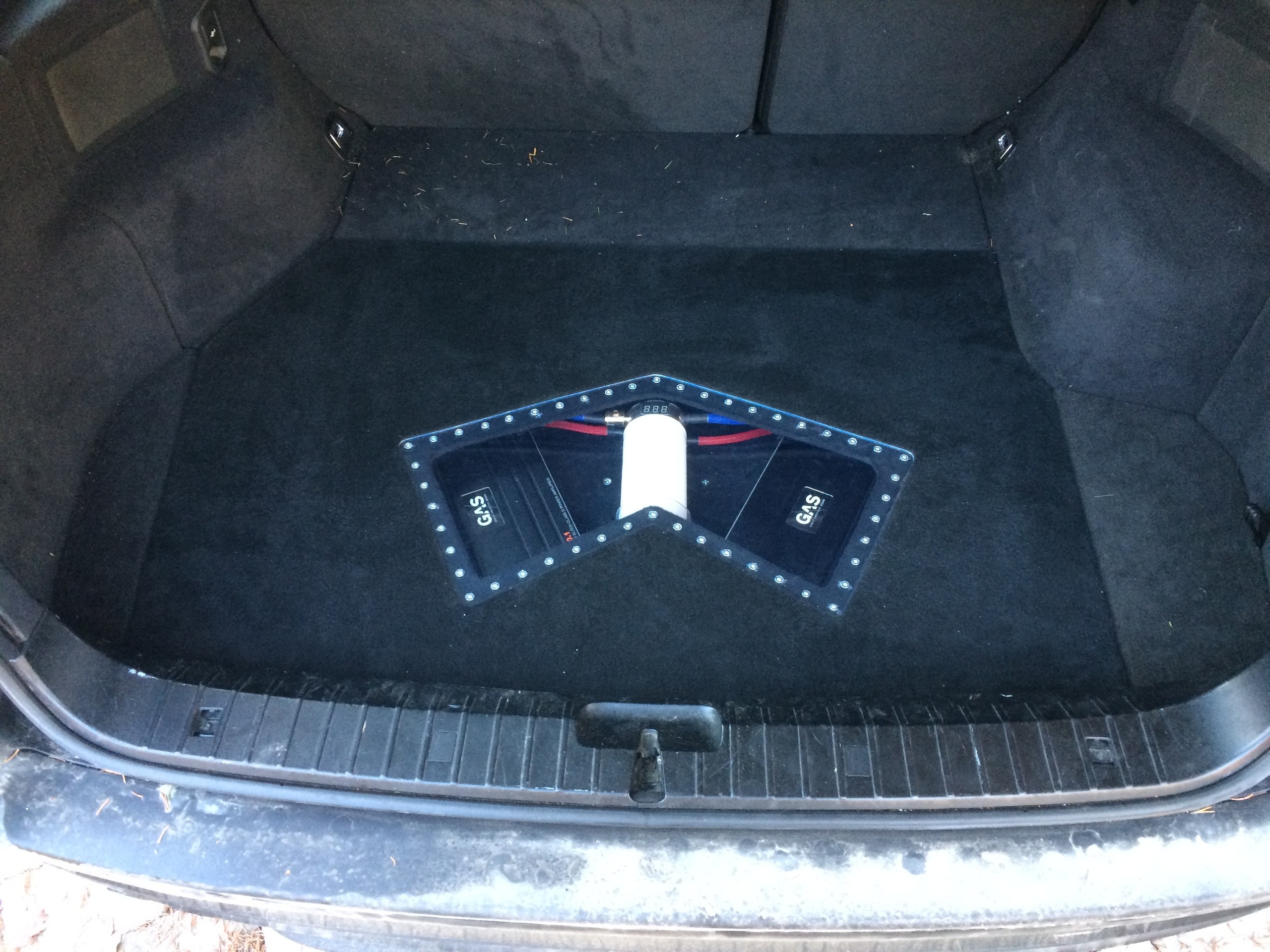

Sådär ser det ut hittills.
Jag väntar på några beställningar på lite skruv samt klädsel till lådan, så innan jag har fått dessa kan jag inte fortsätta med bygget. (2016-12-26 19:24:40) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

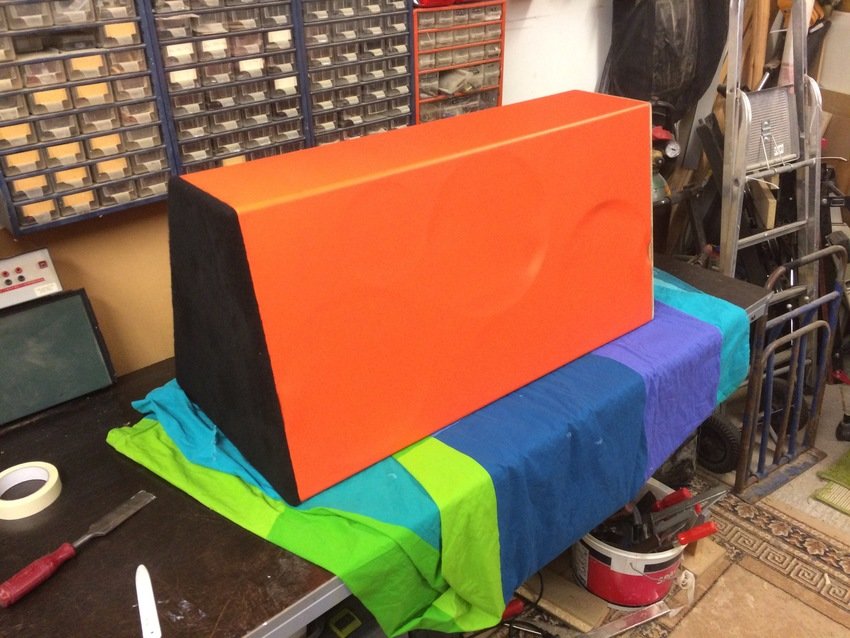

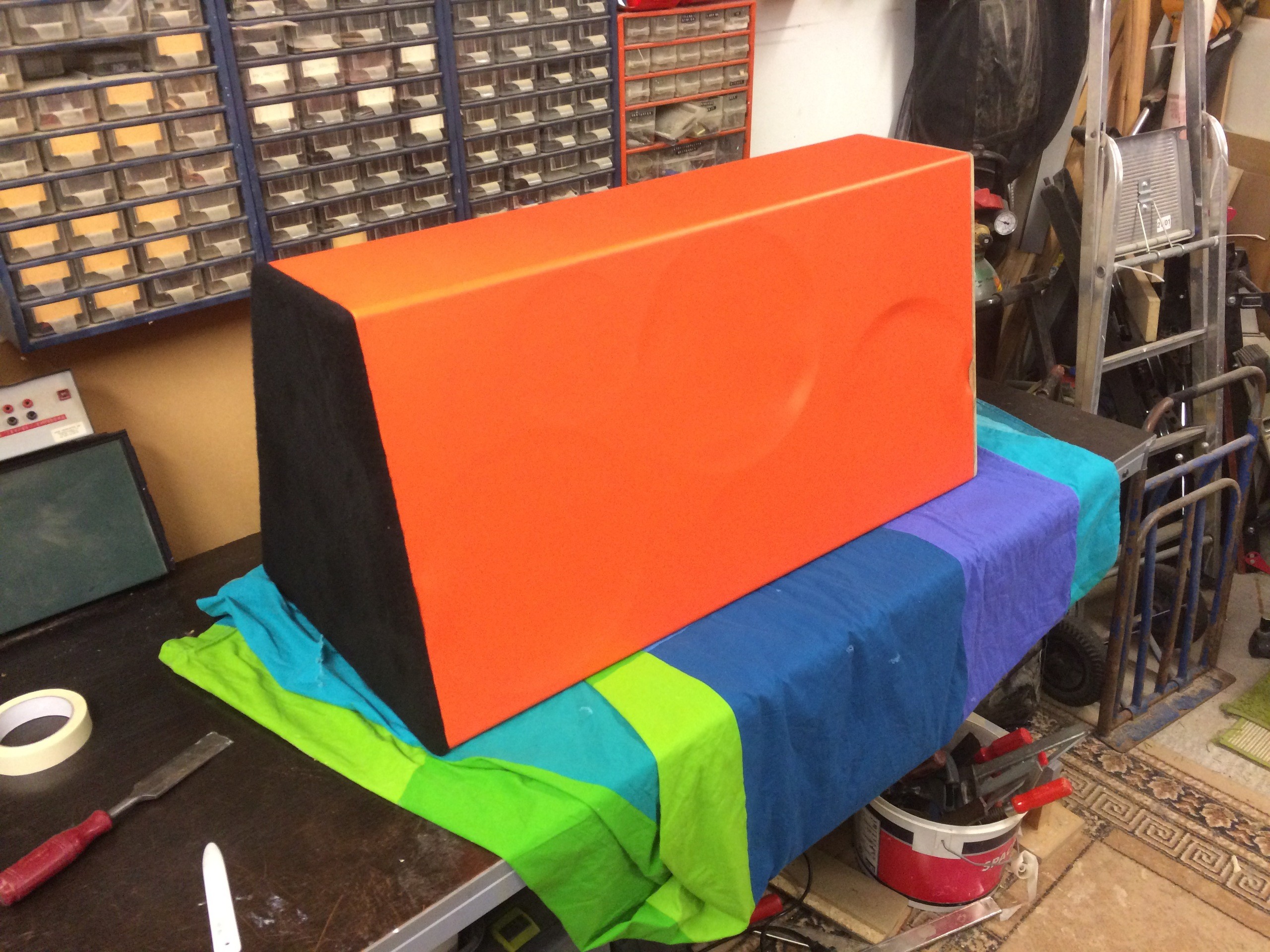

Inklädning av lådan under full gång.
Jag har valt att klä sidorna i högtalarmatta och runt om är det klätt i vinyl. (2017-02-02 20:30:07) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

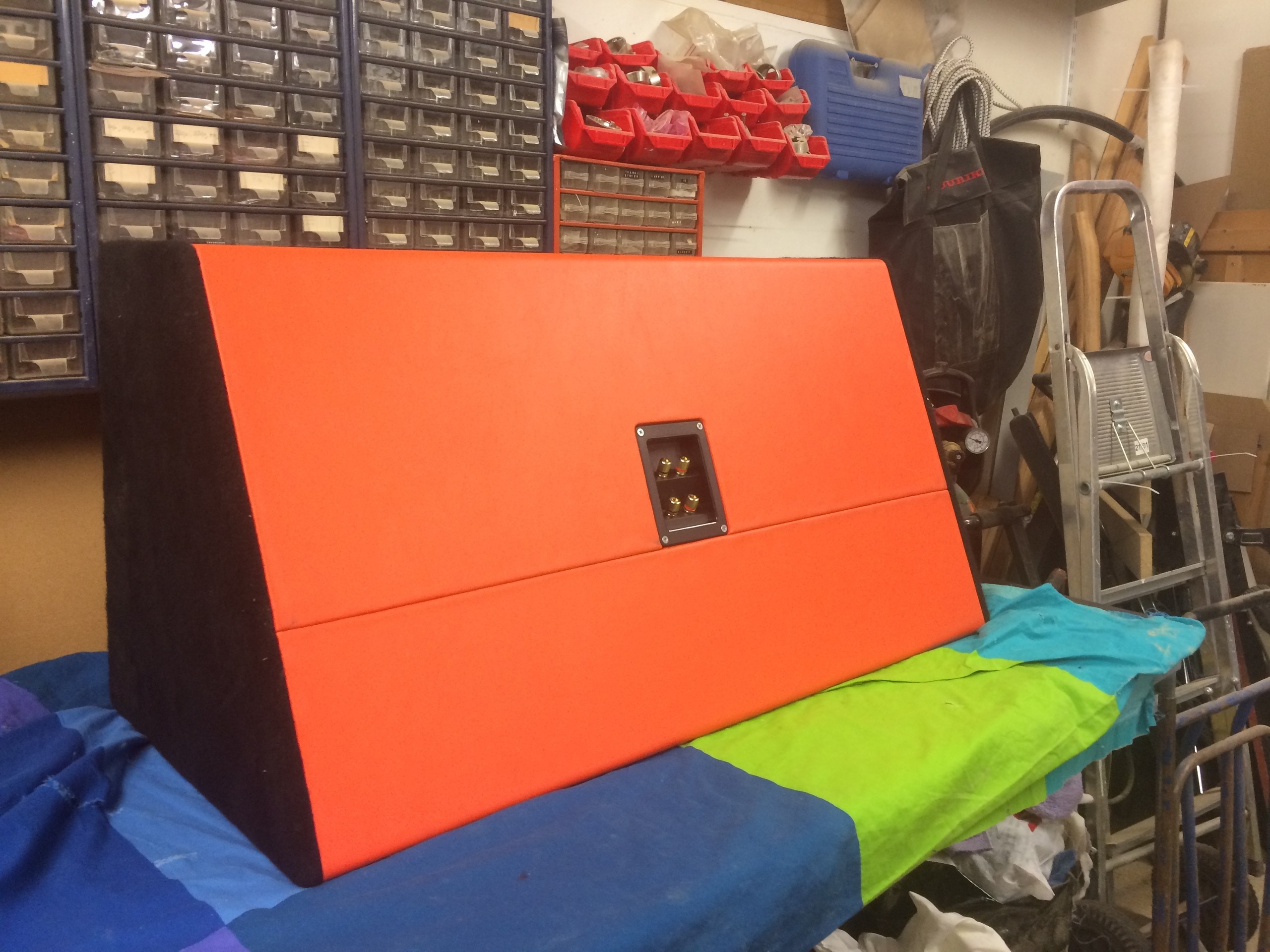

Dubbel terminal från hifikit fick sitta på baksidan.
(2017-02-02 20:31:39) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

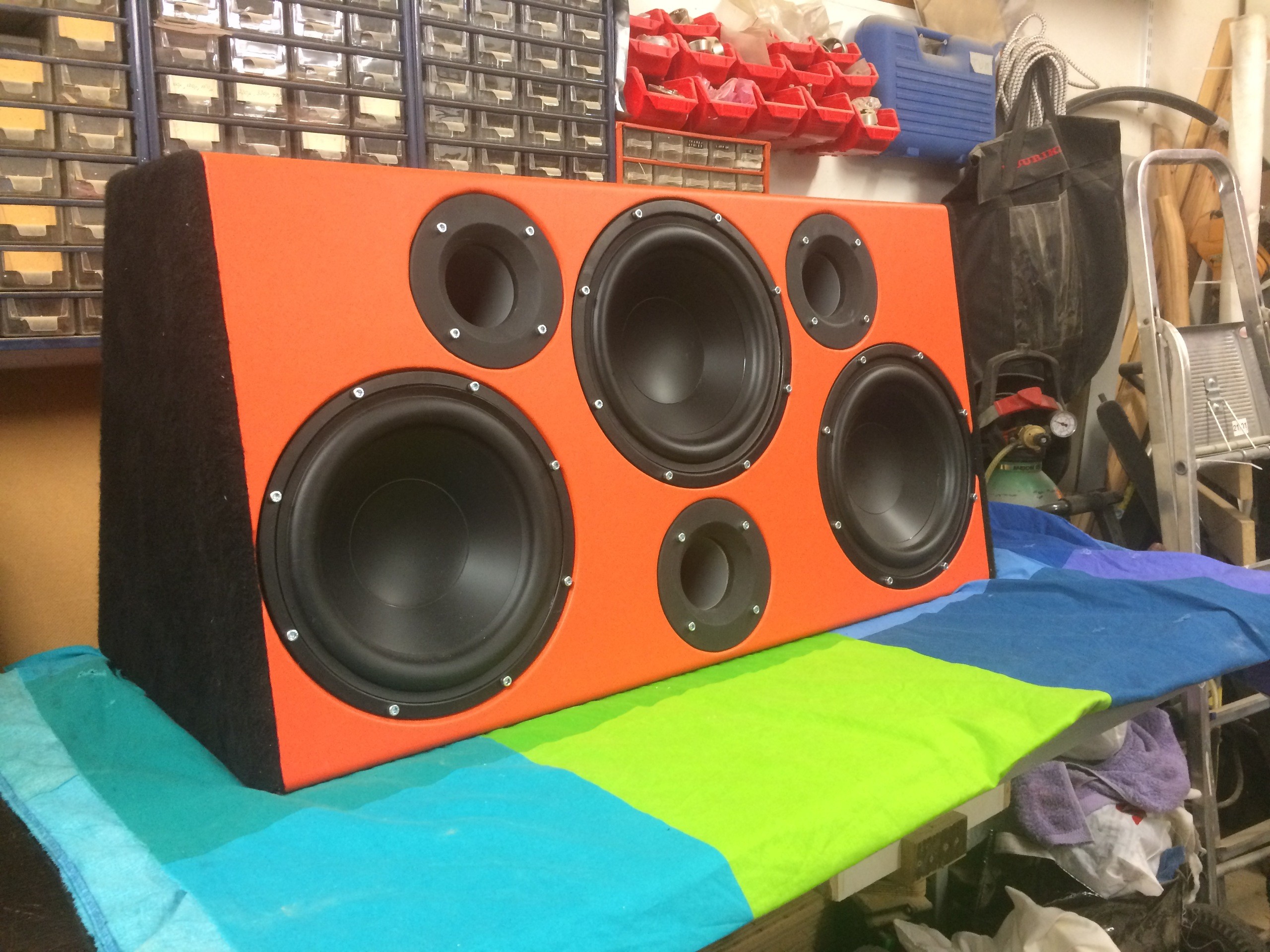

Nu är allt ihopmonterat :)
Kablarna högtalarkablarna jag lödde på var ca 8mm2. (2017-02-02 20:32:34) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

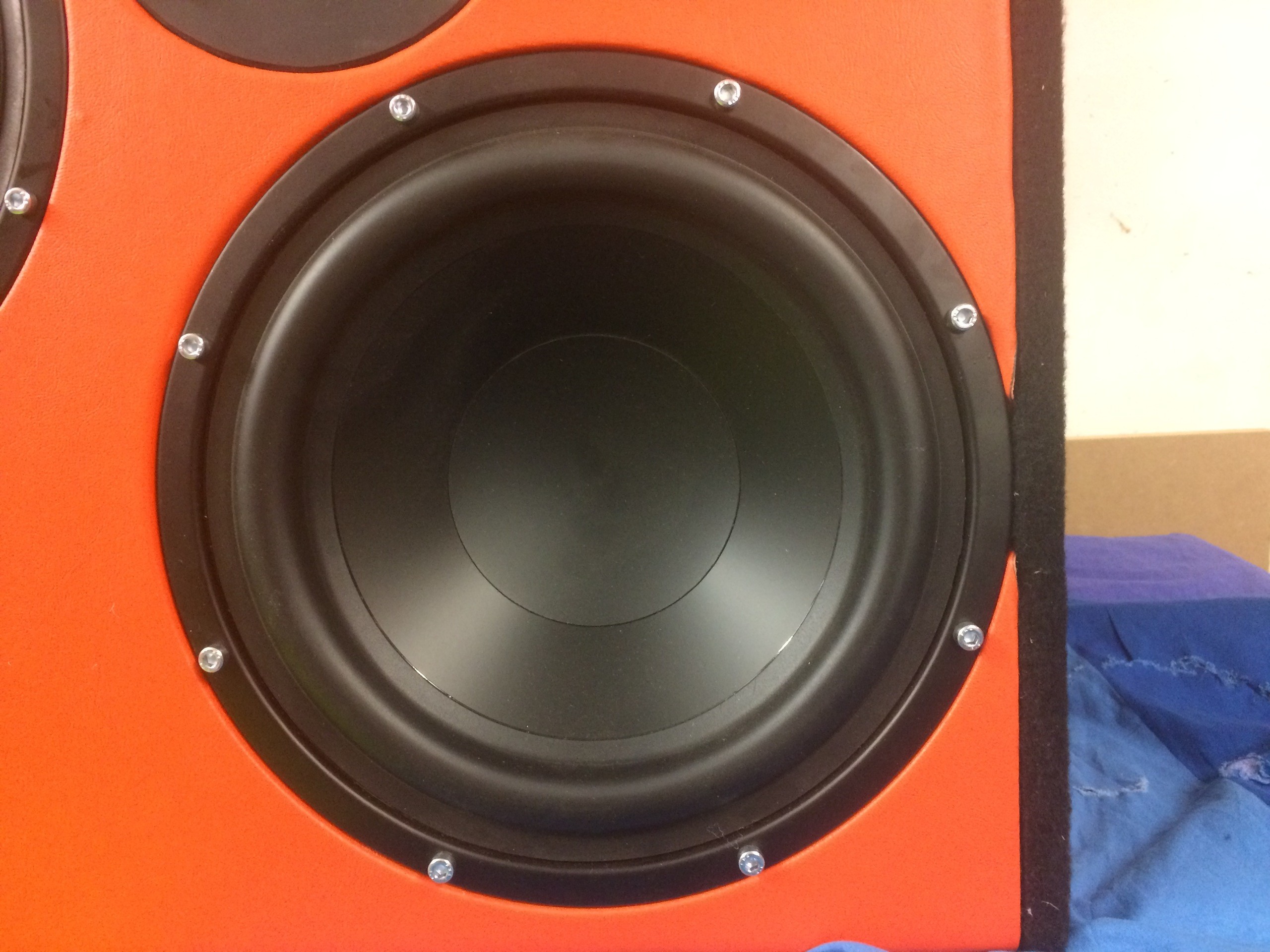

Närbild på elementet...
(2017-02-02 20:35:38) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

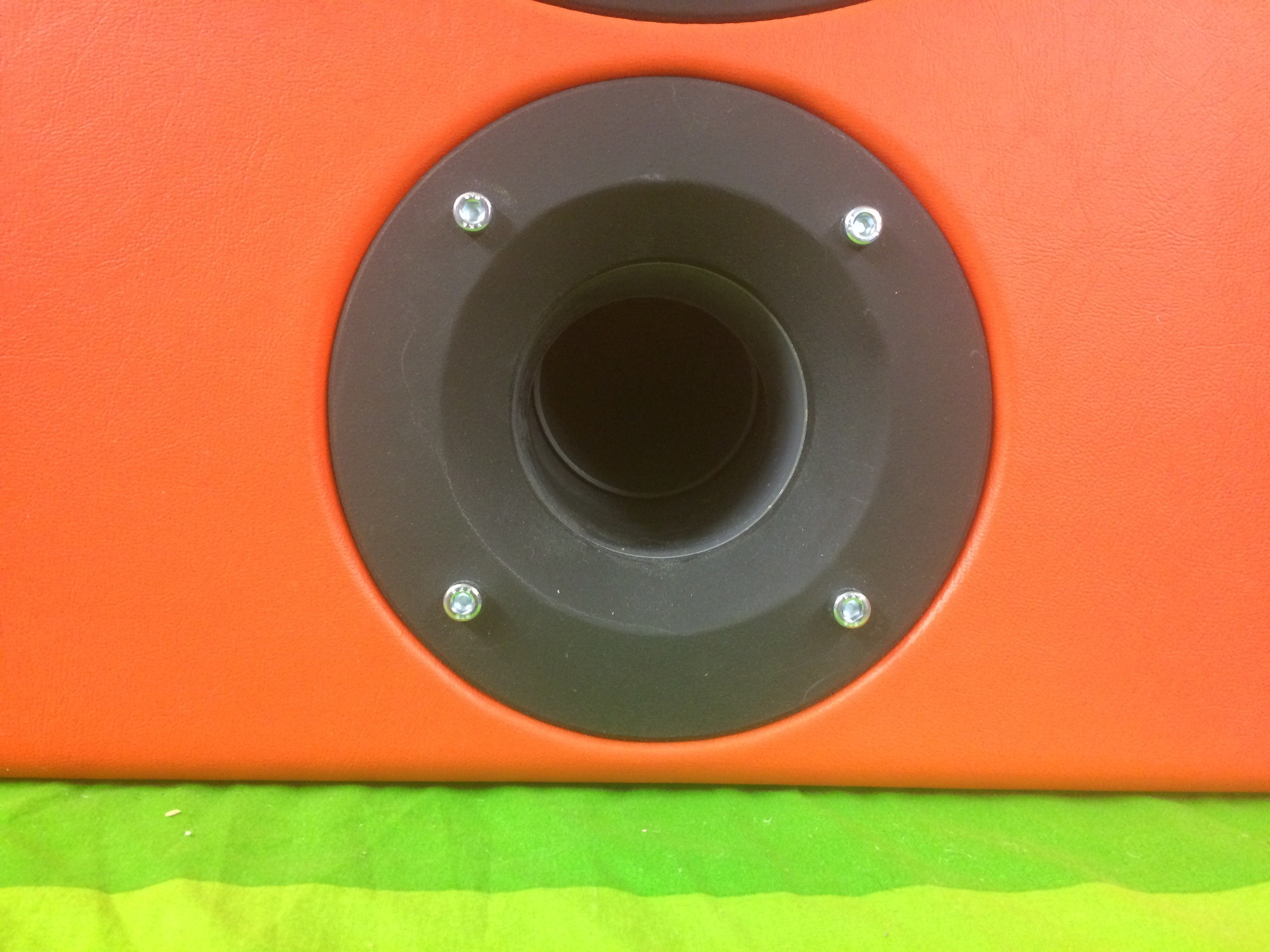

Närbild på basporten... Jag är själv rätt nöjd med hur vinylen böjs in runt kanterna :)
(2017-02-02 20:37:25) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

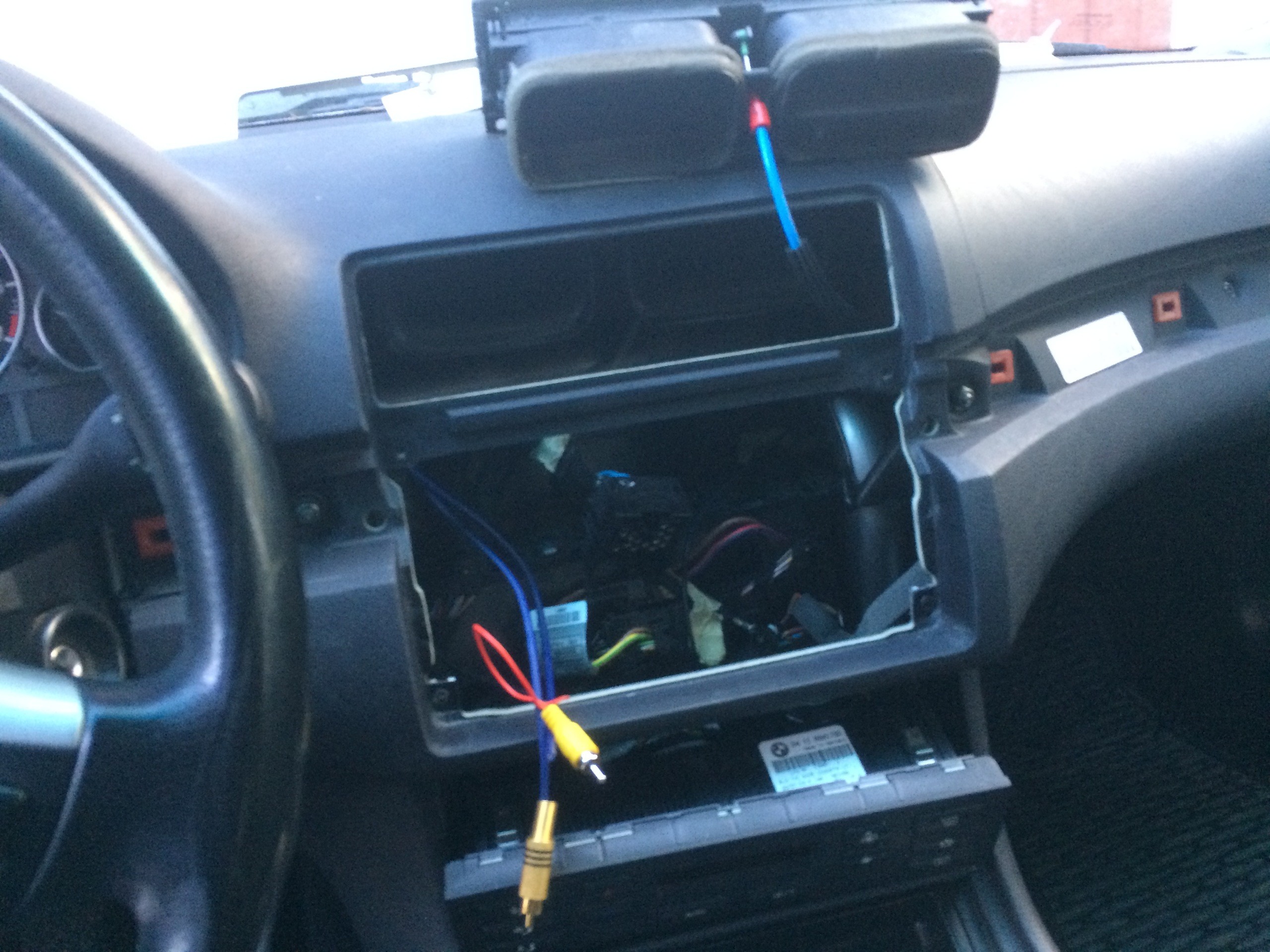

Nästa steg var att börja byta stereo och dra en massa kablage.
Jag hade först tänkt köra med en pioneer dubbeldin. men det visade sig att man behövde såga bort en del av ventkkanalen, och det hade jag inte lust med. Jag köpte därlör en modellanpassad stereo istället.

Här på bilden ser ni iallafall lågnivån och backkamera sladden hängandes ut. (2017-06-01 19:16:55) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Kablarna drogs förbi ratten och ned på sidan för att sedan gå via träsklarna dit bak.
(2017-06-01 19:19:21) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

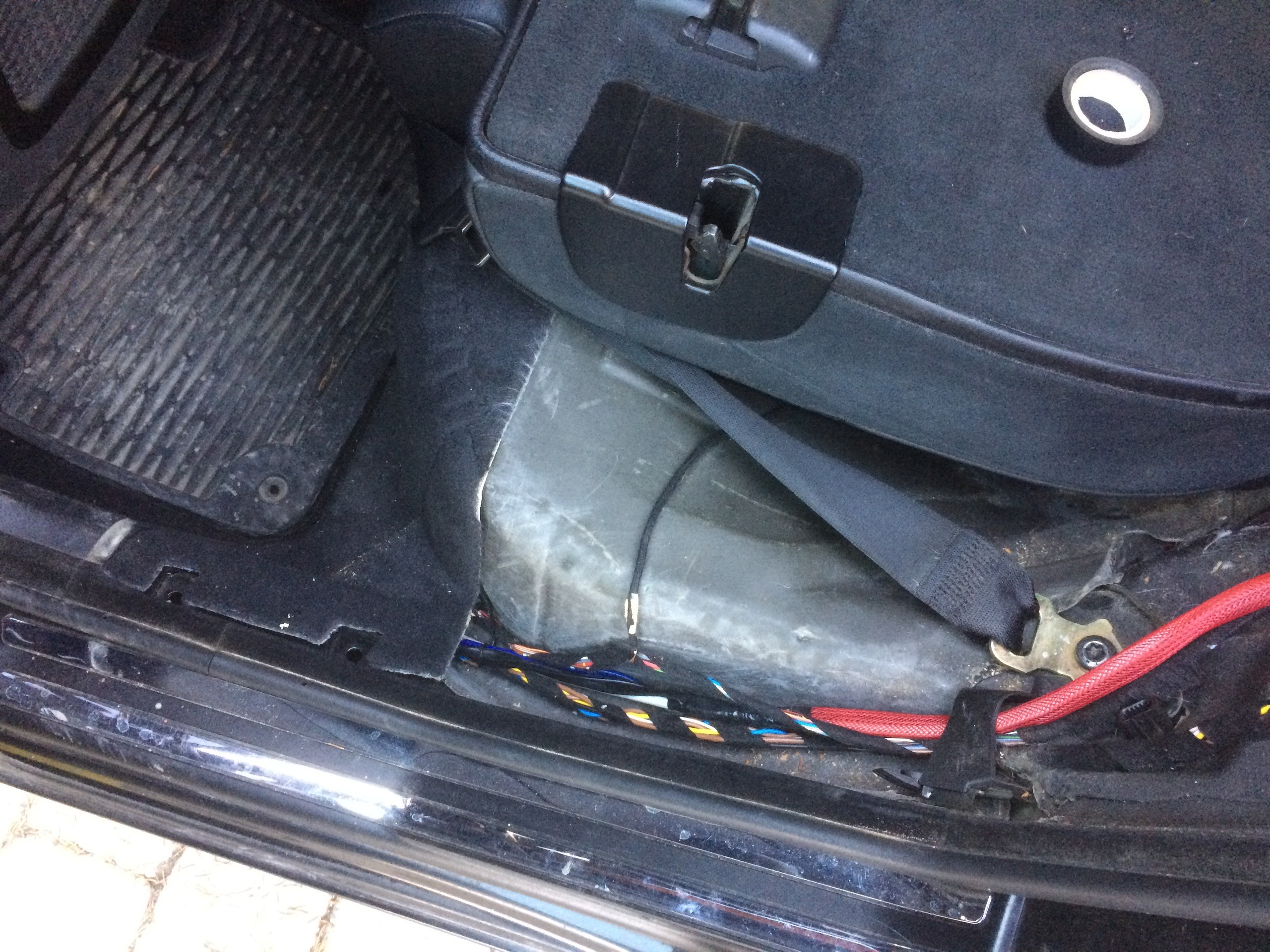

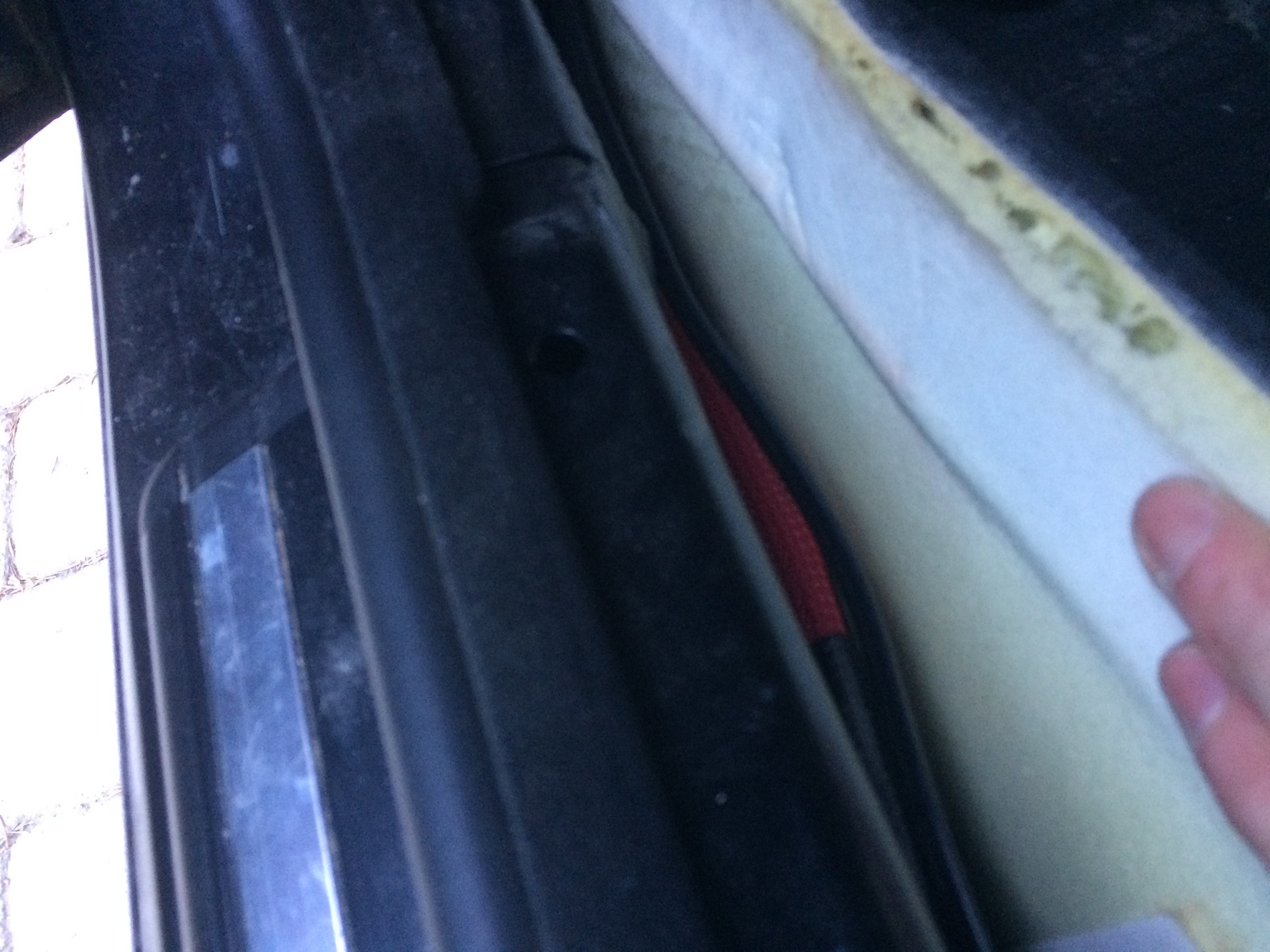

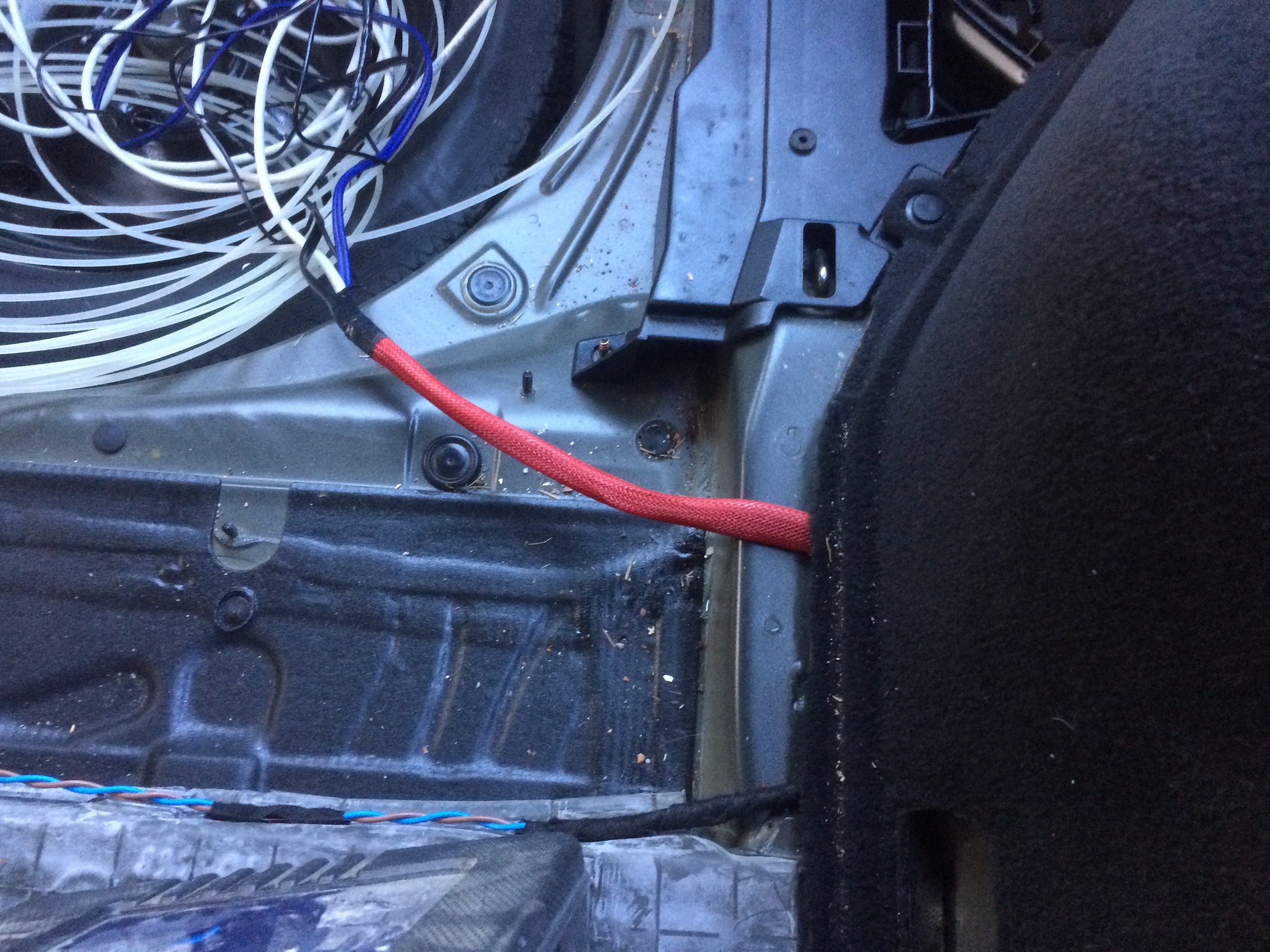

Här kan man se hur mitt kablage( den röda) kommer upp från tröskeln och dras bak i bakluckan.
(2017-06-01 19:20:34) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

här kommer kablarna ut från tyget över hjulhusen.
Kablarna är av följande typ: Lågnivåkable, backkamera kablel, volymkontroll till basen. Samt en internetkabel som jag kan använda utifall att jag har glömt att dra någon kabel (2017-06-01 19:22:22) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

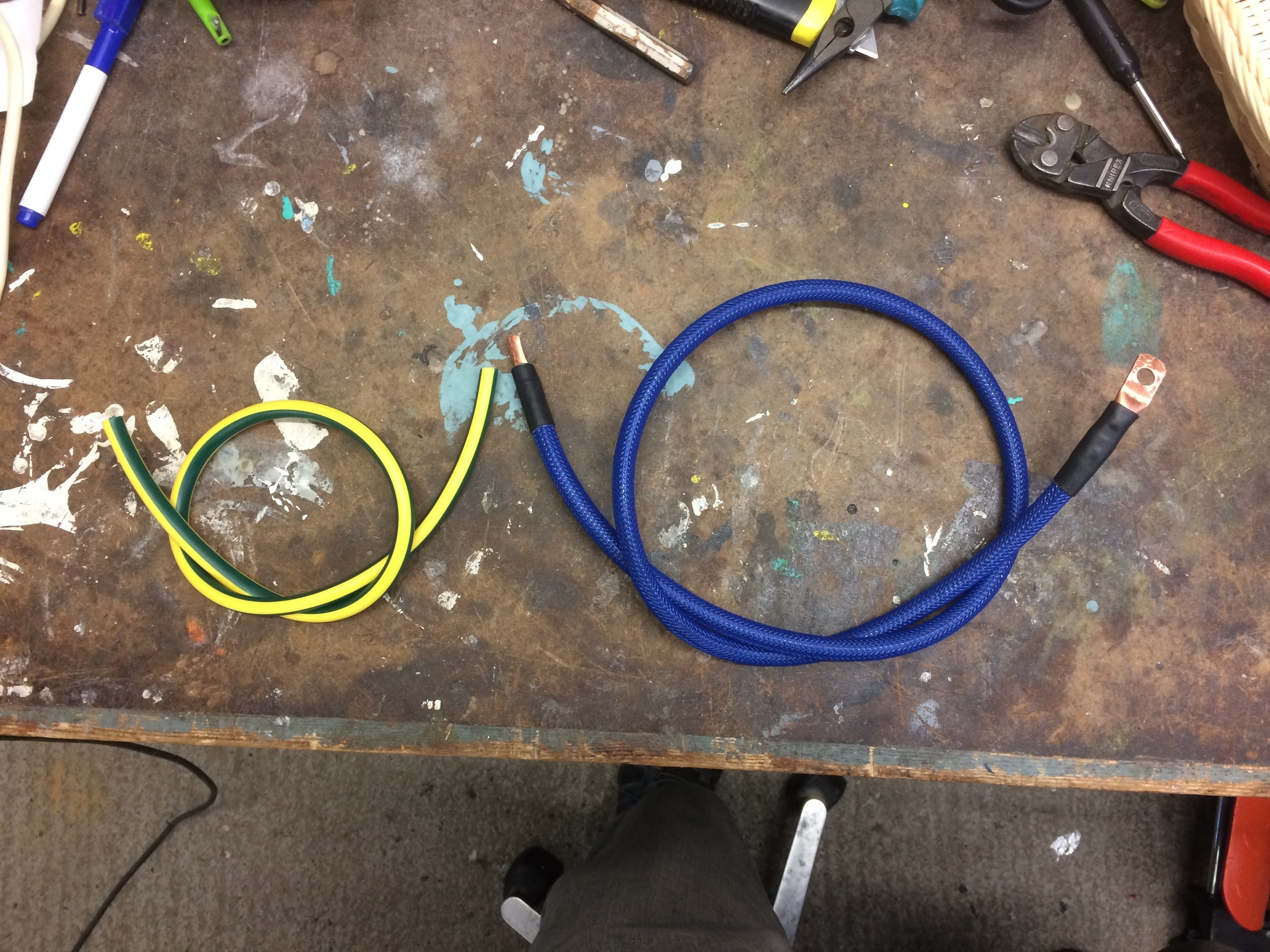

Fixa strömkabel.
Jag var alldeles för snål för att åka och köpa "slutstegskabel" Jag fick tag på en jordkabel ca 35mm2. Jag virade eltejp över hela för att dölja färgerna. Jag trädde över en kabelstrumpa, och sedan satte jag på limmande krympslang på ändarna så att det hölls ihop.

Kabelskorna gjorde jag ochså själv. Jag hittade ett kopparrör med perfekt innerdiameter. Plattade till det på änden och borrade hål. Jag crimpade sedan fast den med ett don och en hammare. (2017-06-03 20:27:41) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

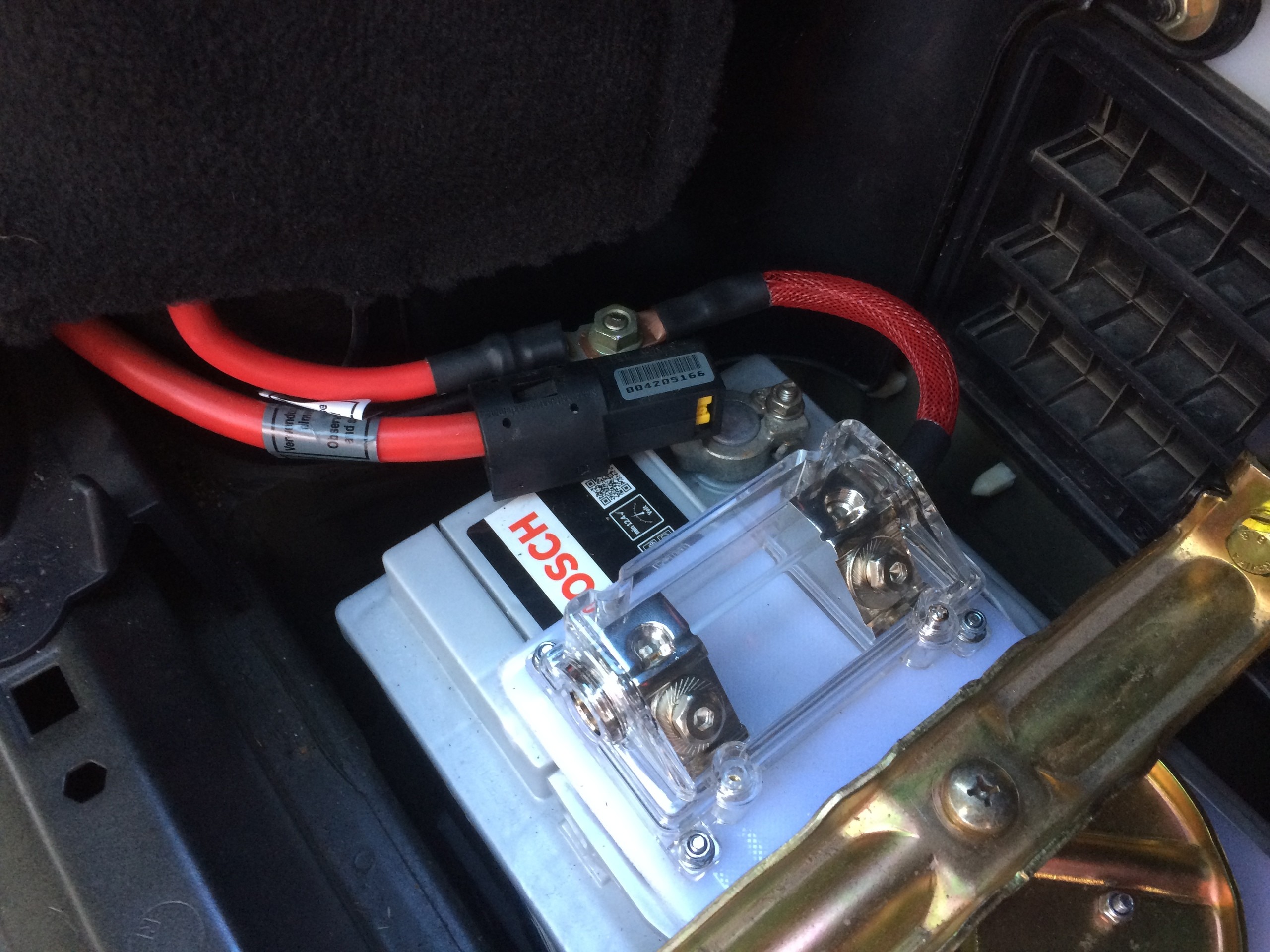

Här hamnade säkringsboxen (inom 30cm från batteriet som de brukar säga...
(2017-06-03 20:34:05) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Upptäckte att jag inte hade uppdaterat galleriet på länge!

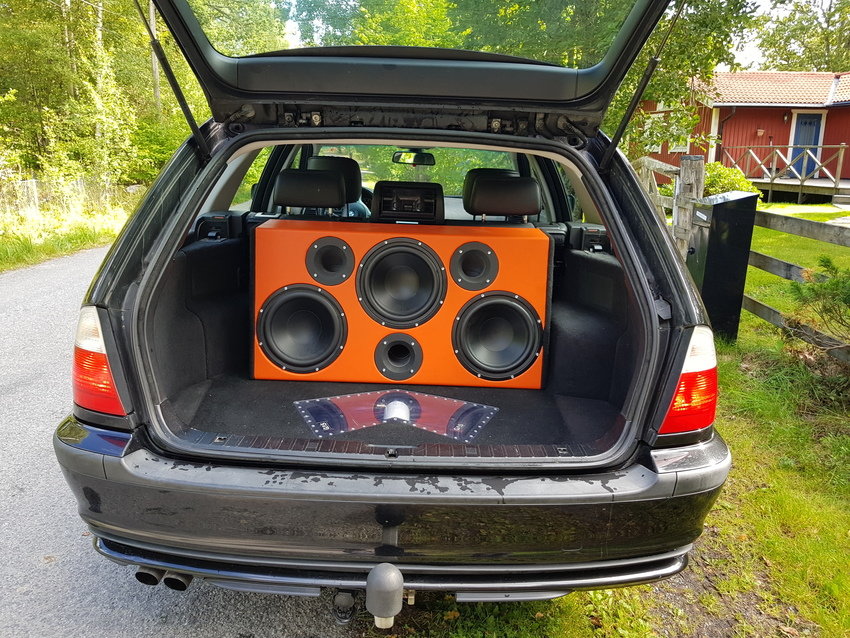

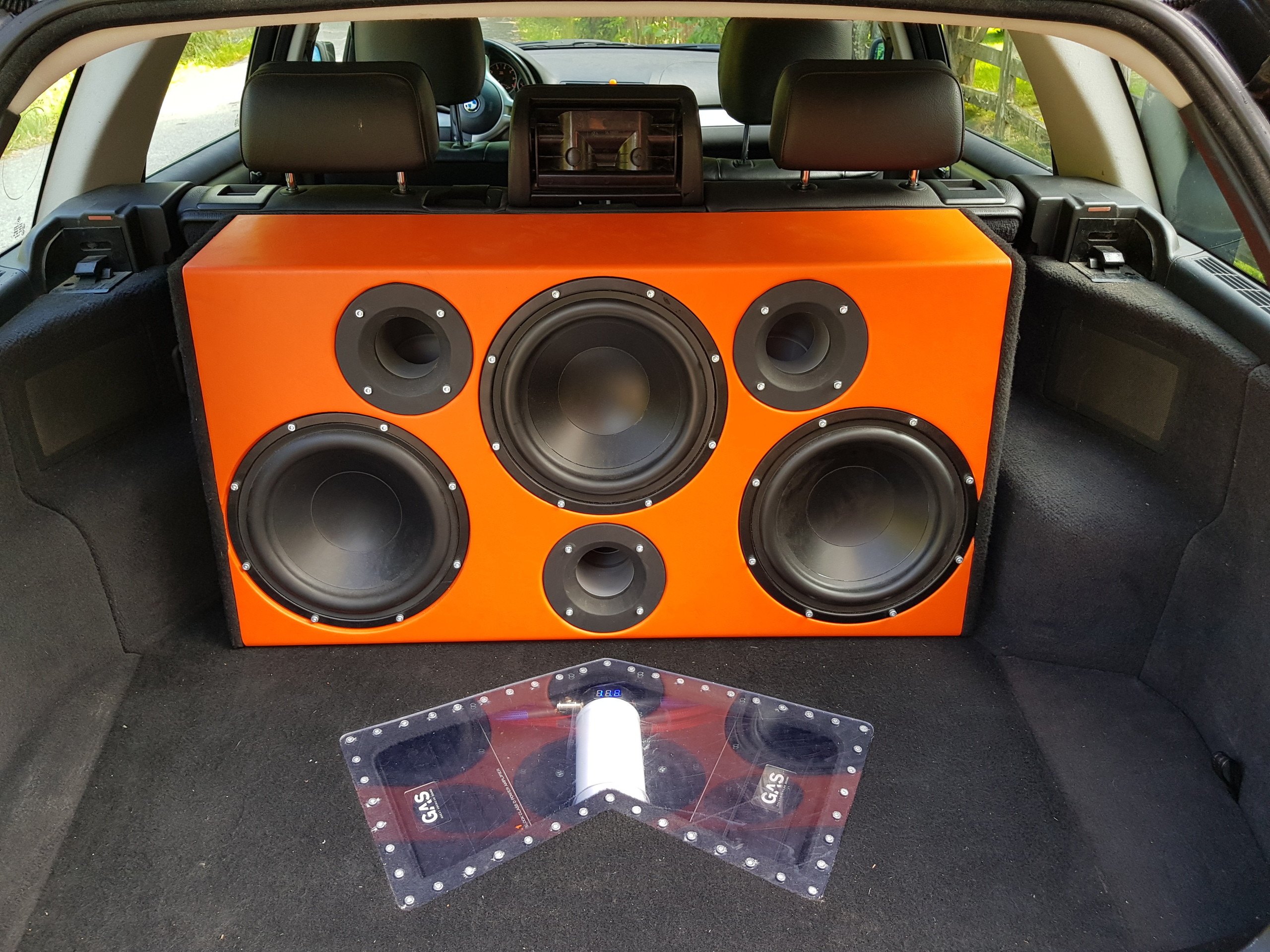

När allt var klart såg det ut såhär :) (2017-09-25 21:16:21) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Nu är bilen tyvärr såld för att ha råd med nya projekt! :)
