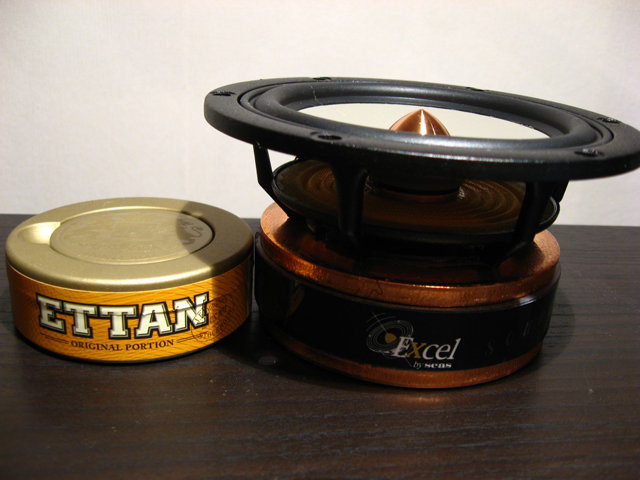

Seas Excel W12CY001
(2008-02-07 17:52:09)

Produkter på bilden:

Seas Excel W12CY001 & Seas 27TAFC/G
(2008-02-07 17:52:28)

Produkter på bilden:  Seas 27TAFC/G

Scan-Speak 18W/8535-00
Basen :) Lite dammig, har suttit med membranet mot insidan av en baslåda.. Har förmodligen ramlat lite MDFdamm på den..

Dessa satt tidigare i ett par ProAc 2.5 kloner som jag byggde för många år sedan.

Kanske inte riktigt ett renodlat baselement, men man tager vad man haver :) (2008-02-07 19:25:38)

Produkter på bilden:

Alla tillsammans :)
(2008-02-07 19:27:33)

Produkter på bilden:  Seas 27TAFC/G

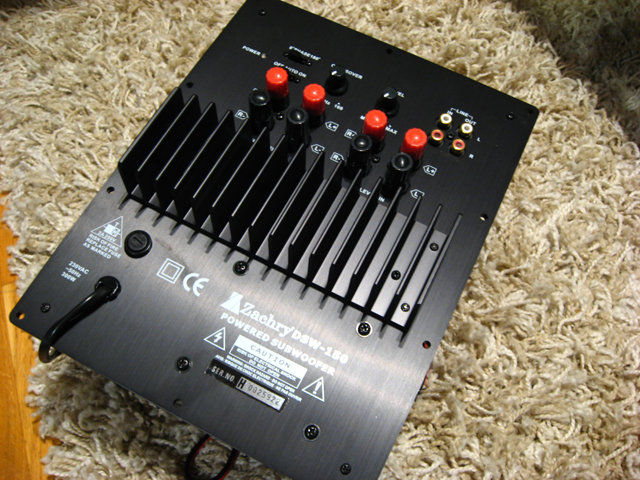

Subslutsteg
Kommer vara en sån här i varje högtalare som ska driva basen. Och även fungera som aktivt delningsfilter så de låga frekvenserna inte kommer till 4-tummarna. (2008-02-07 19:12:46)

Produkter på bilden:

Delningsfilter
Delningsfilter till mellanregistret och diskanten. Det är ett seriefilter, därför det är så många komponenter.. Är väll egentligen bara 3st komponenter som är "aktiva"...

Blev inte världens bästa lödningar hehe, lödpennan var halvt pajj när jag lödde så den blev knappt varm, och så är ju suprakablarna lite tjocka också, aja det är mest bara för att skiten ska sitta fast ändå :) (2008-02-07 18:54:41)

Produkter på bilden:

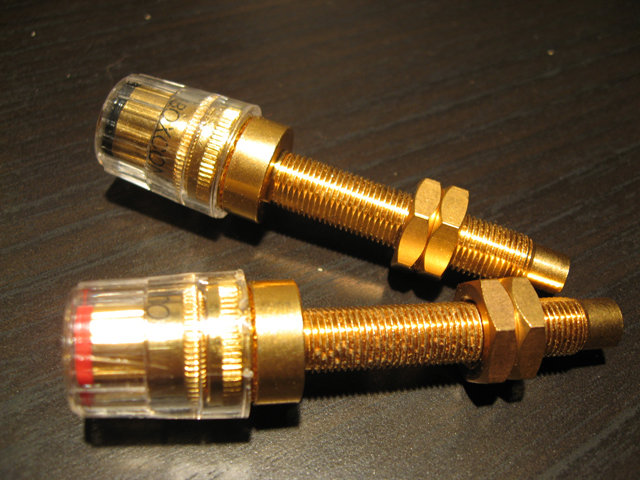

Supra BOXCON
24K Guld :D

Kommer faktiskt inte ihåg varför jag köpte de här.. Var hiskeligt dyra hehe.. och inte har jag lyckats lista ut hur man får bort skyddsplasten :/

Hur som helst så ska jag ha dessa från mellanregisterets & diskantens delningsfilter.. Och sedan från dessa en kort sladd till slutsteget.. (2008-02-07 19:42:48)

Produkter på bilden:

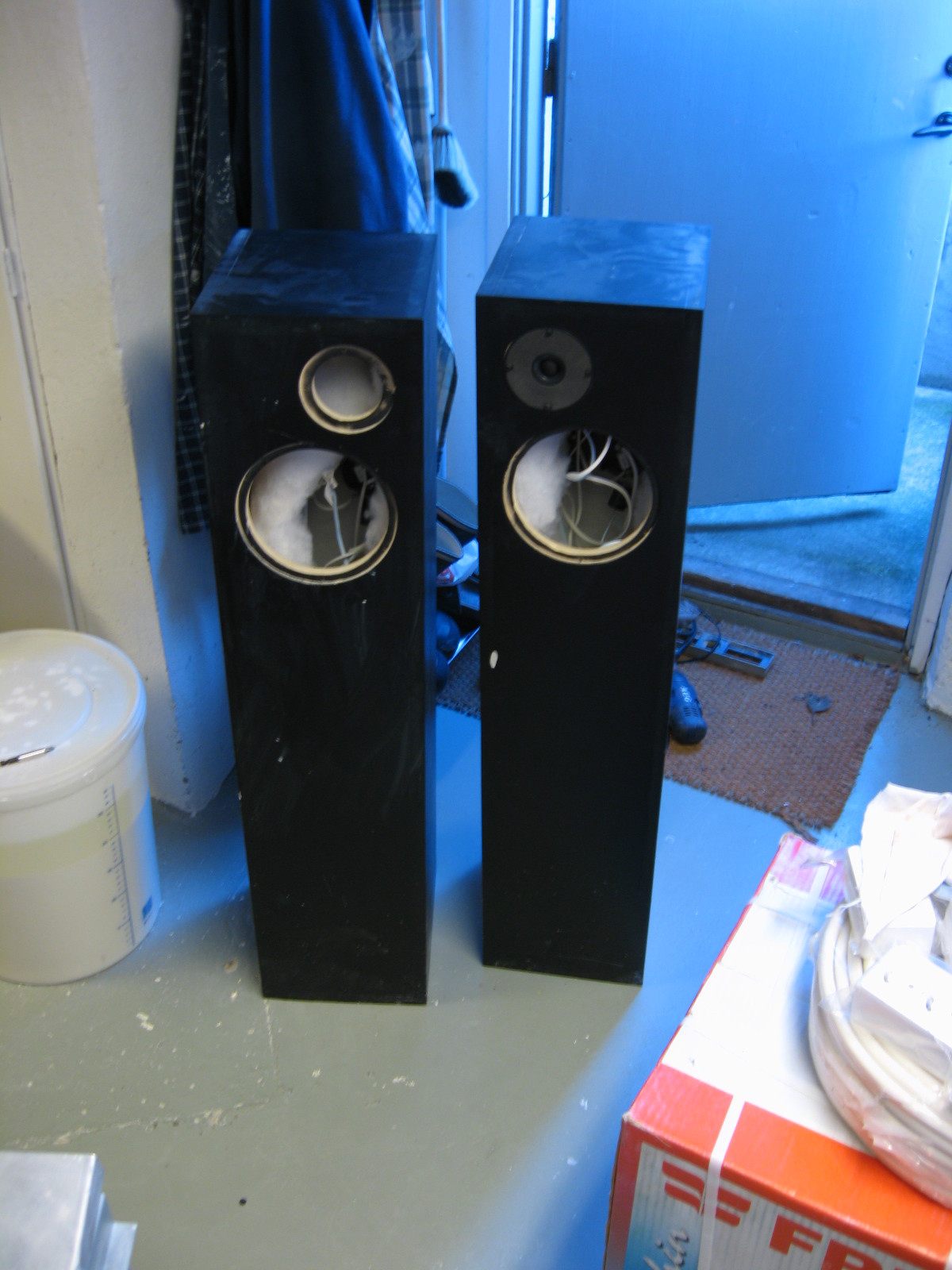

Lådor
Tänkte inte bygga några nya lådor när jag ändå har ett par som står och skräpar. Så det är dessa jag tänker använda. Men det kommer bli lite ombyggnad.
Baffeln ska sågas ur så att de två hålen försvinner sedan ska det på en ny baffel ovanpå, som ska ha de nya elementhålen. (2008-03-04 17:31:50) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

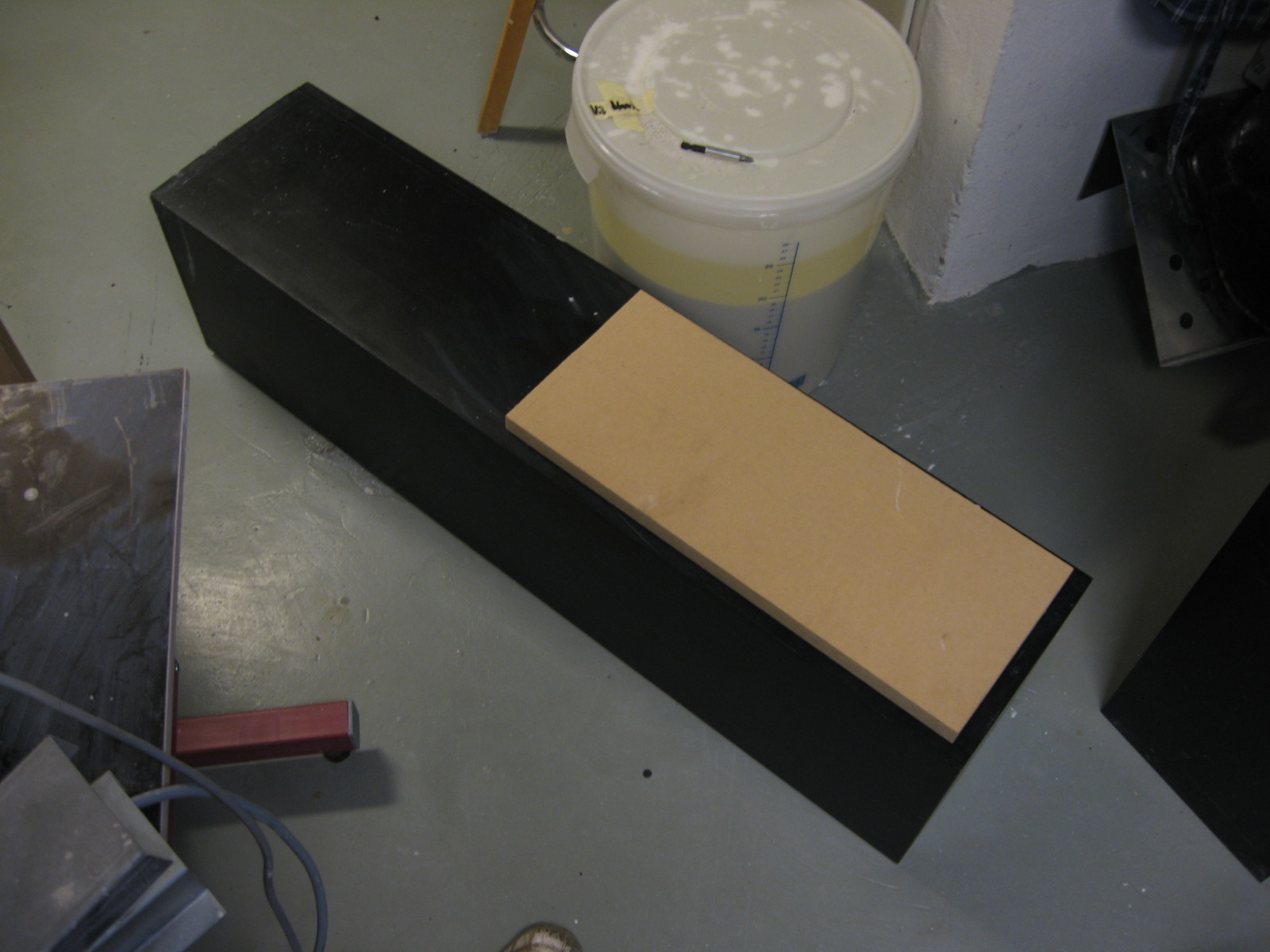

Baffel
Det är den här baffeln som ska på sedan där de gamla hålen fanns. Hann inte fräsa ur några hål idag utan det får bli imorgon. Blev tvungen att leta grejer hela dagen istället. (2008-03-04 17:32:31) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Baksidan
Tog bort det gamla basreflexröret och högtalarterminalen. Här ska sedan sågas ur och in ska subbasslutsteget istället.
Basreflexröret får hamna på framsidan istället.

hehe. som sagt hann inte med så mycket idag då det blev en jäkla massa letande efter prylar.. alla mina högtalarbyggargrejer försvann nånstans förra vårstädningen :) (2008-03-04 17:32:56) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

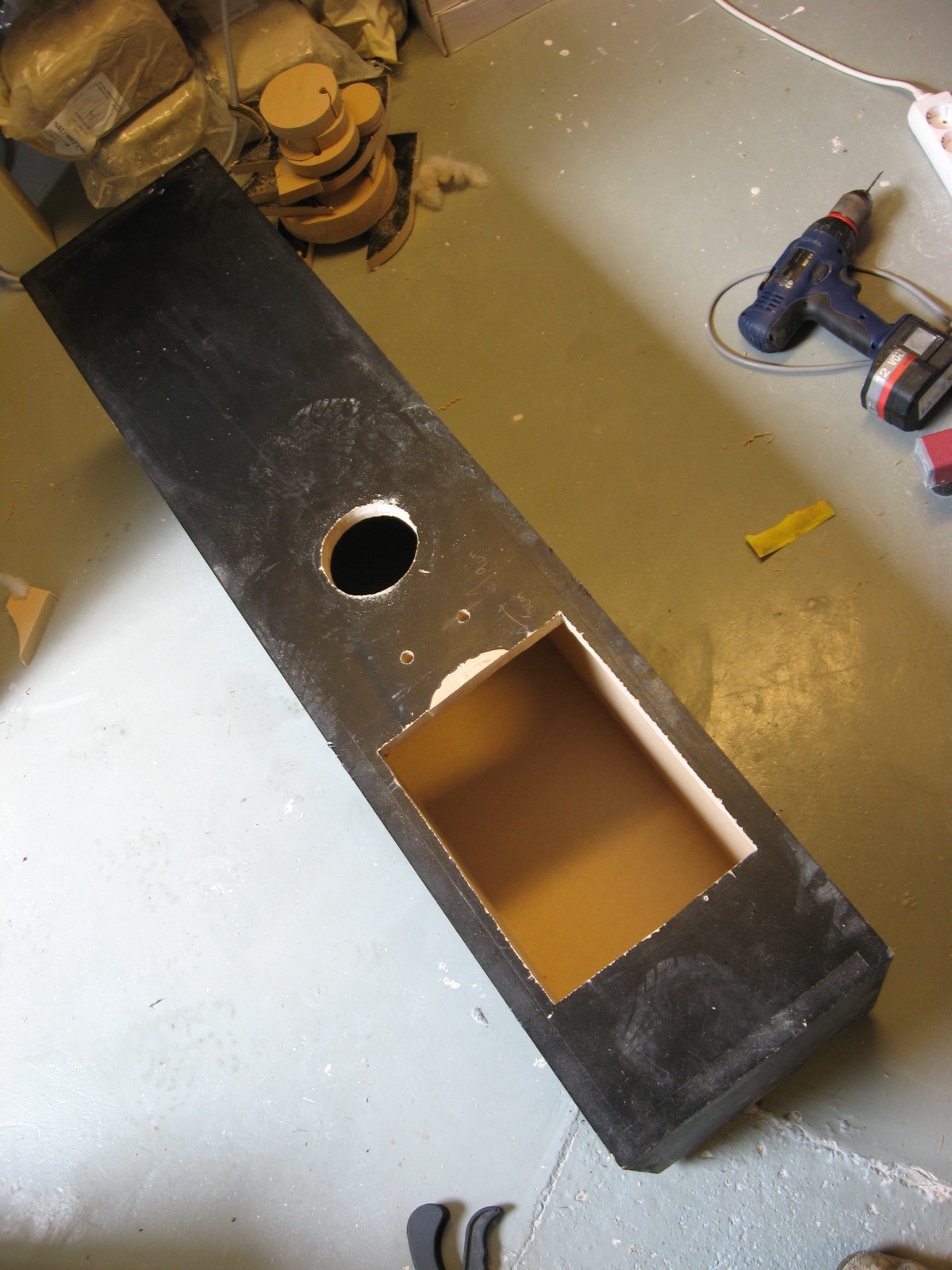

Hål
Sågat ur för slutsteget och sågat ett nytt hål för basreflexröret. Även borrat ur två hål för terminalerna till diskanten och mellanregistret.

Blev väll inte så värst snyggt, såga mest efter ögat och strunta i att mäta allt för mycket. Men det kommer ju inte synas senare ändå.

Hade en jäkla tur att hålet för slutsteget blev precis så stort att det tog bort de gamla hålen för basreflexen och terminalen.

Skrev i bilden ovan att jag skulle ha basreflexröret på framsidan, men ångrade mej.
Så det fick bli på baksidan iaf. Kommer nog dundra fint om dessa sedan när allt är klart! Vet hur mycket bas man fick när de användes i mina proac kloner, och nu med varsina slutsteg kan det nog bli läskigt... för grannarna alltså hehe...

Om ni undrar varför inget hänt förens idag, de andra bilderna ovan är ju några månader tillbaks i tiden, så beror det på att jag helt enkelt tappa lusten och hade lite annat för mig.. Men nu har man kommit igång igen :) (2008-07-11 20:07:05) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

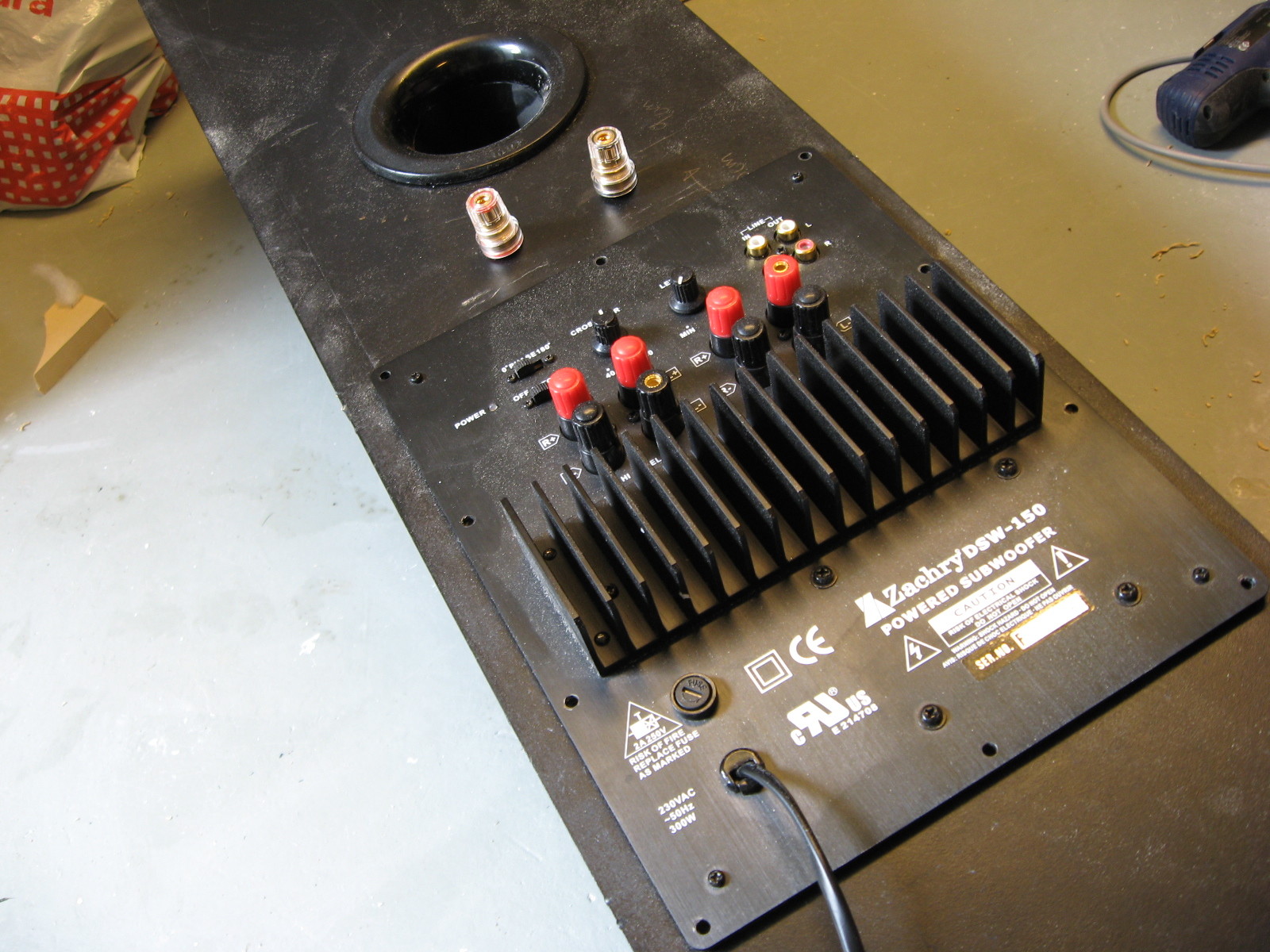

Slutsteget på plats
Så här ser det ut när grejerna är på plats :)

När allt är klart så ska det gå ett par korta sladdar från slutsteget till terminalerna ovanför slutsteget. (2008-07-11 20:09:11) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Litet skutt framåt
Glömde bort att ta med kameran när jag såga upp hålet på framsidan. Men så här ser det iaf ut nu, har även slipat bort en massa färg. Vet i tusan om jag ska måla eller fanera eller hur det ska se ut sedan.

Struntade i att fräsa ur för elementen, orkade inte med sånt pill den här gången hehe.. (2008-07-11 20:10:54) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

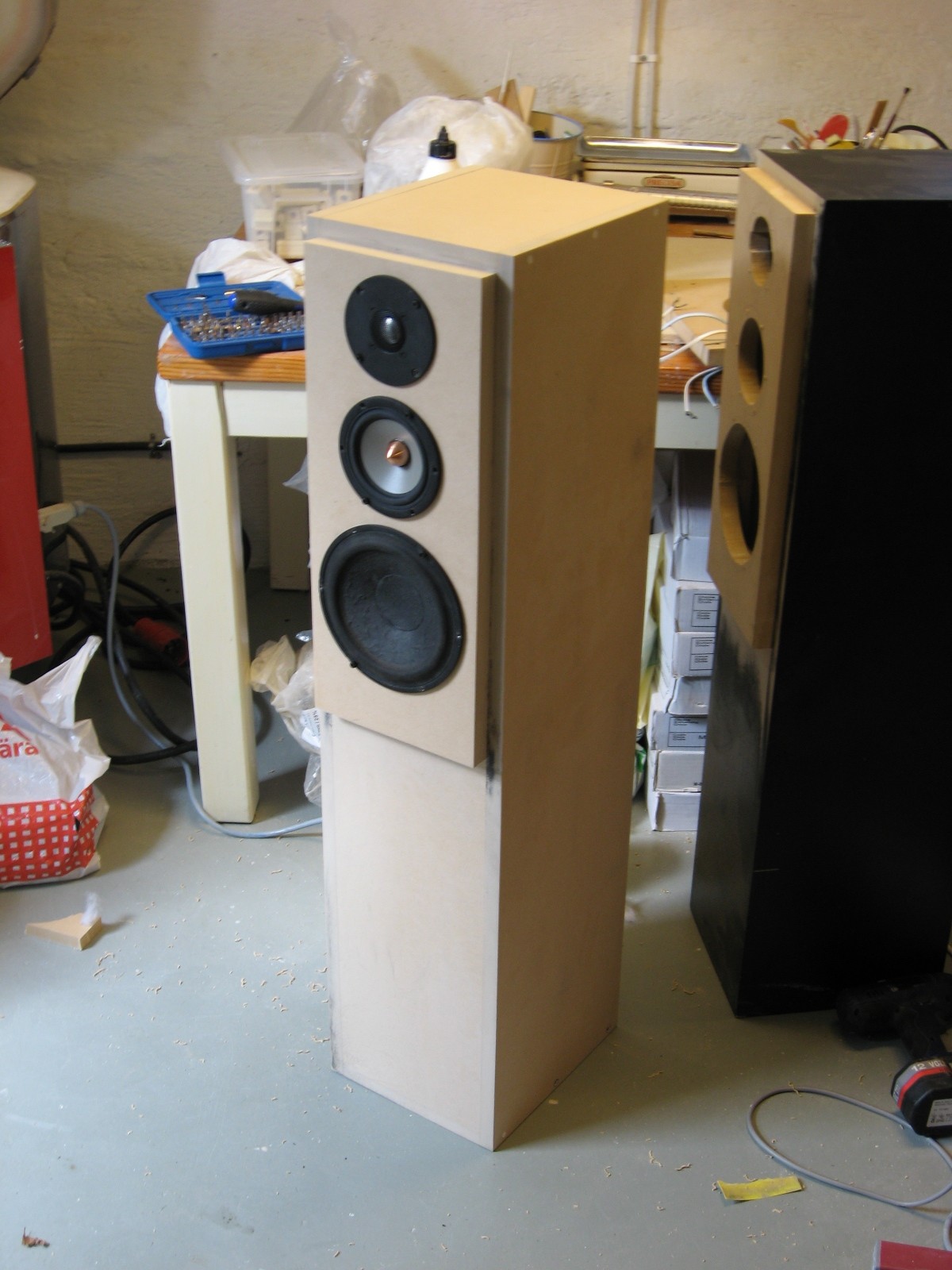

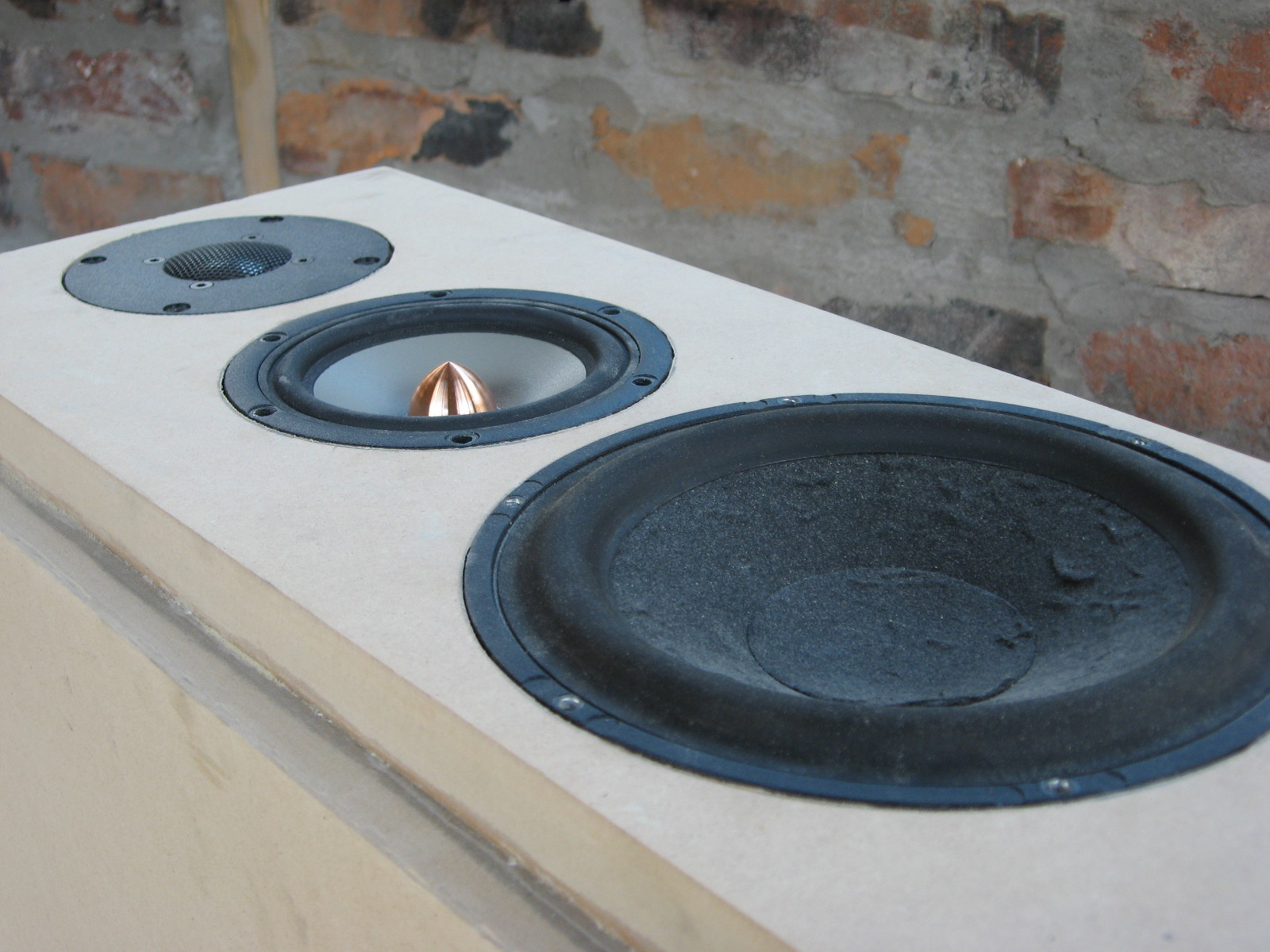

Elementen på plats
Satte dit elementen för att se att de passar och för att se hur det kommer se ut sedan när det är klart.

Typ så här långt har jag kommit än så länge. Ska finslipa lite mer och sedan blir det spackla och mer finslipning. Sedan ska man väll igång och måla eller fanera eller hur det blir...

Även den andra lådan har fått sin färg bortslipad, även om inte den här bilden visar det. (2008-07-11 20:14:28) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

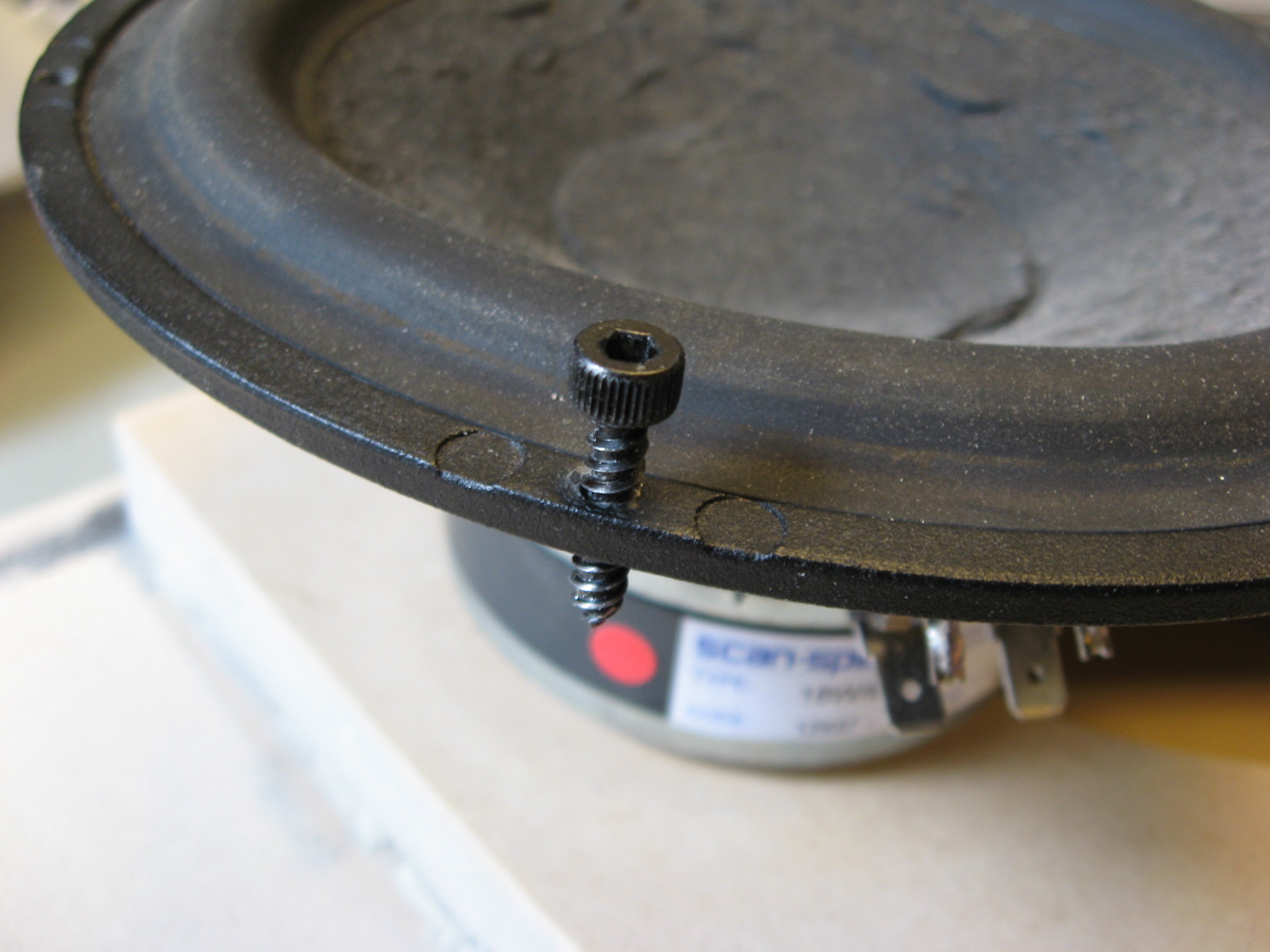

Skruvarna passar inte :X
Visade sig att skruvarna jag köpt inte passade i baselementen. Dock efter lite hårt skruvande så fick jag i dom iaf höhö, som man kan se på nästa bild. (2008-07-11 20:15:51) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

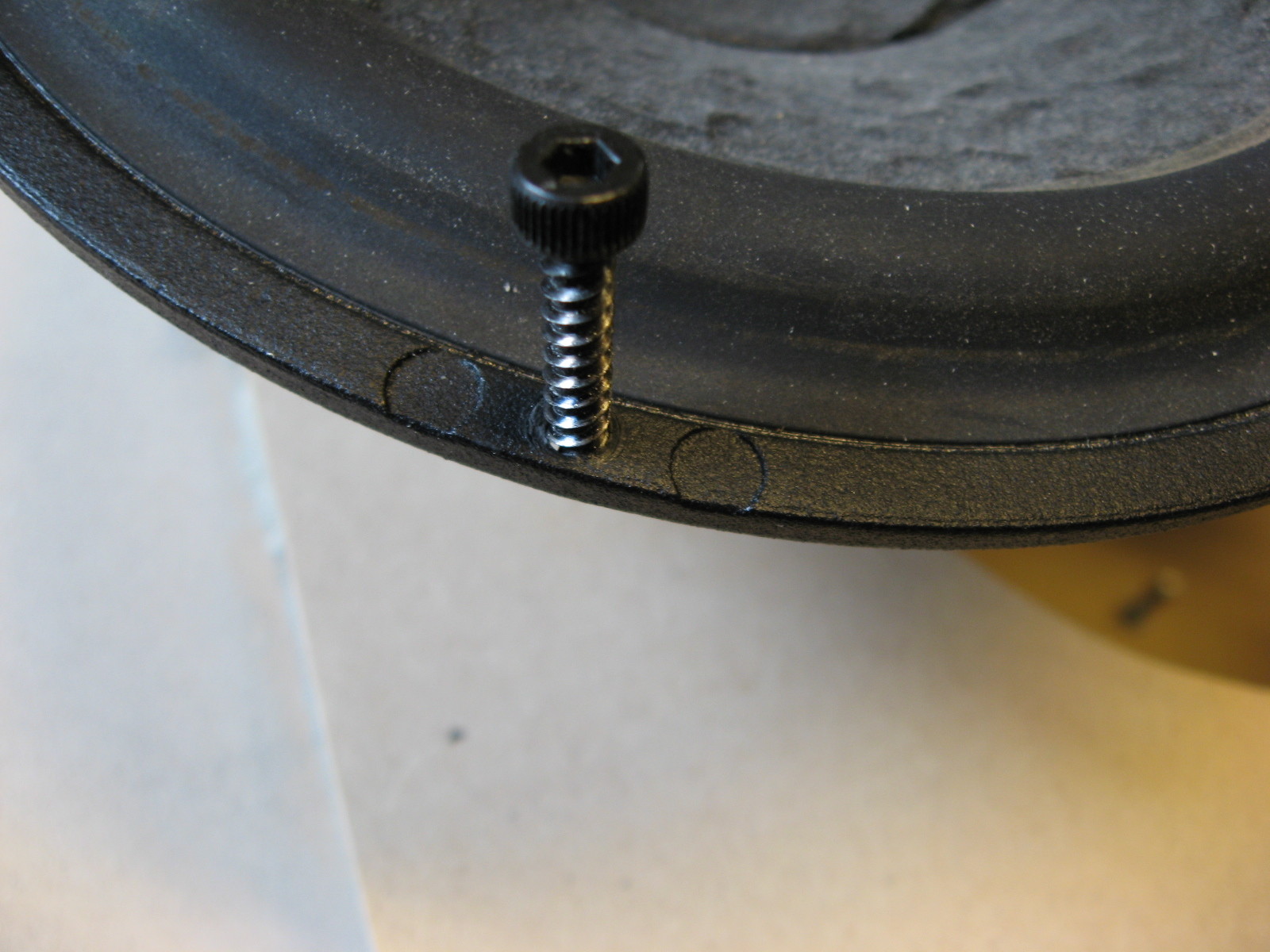

Skruven i!
Fick ta i lite när jag skruvade men tillslut gav metallen med sig och blev fint gängad hehe :D (2008-07-11 20:16:57) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

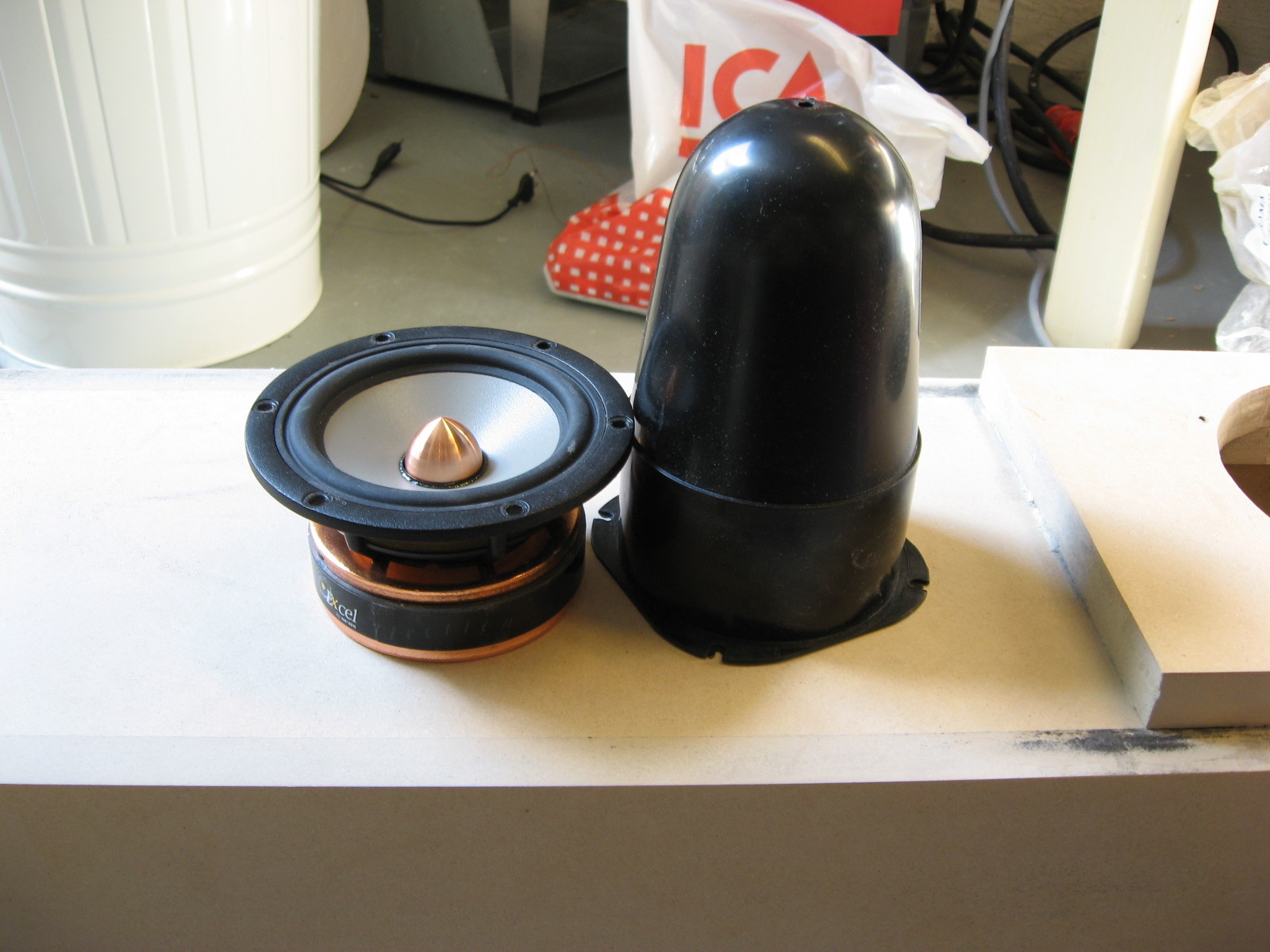

Små kåpor :/
Hade köpt ett par kåpor för mellanregistren. De är för 4 tum, men jag tänkte ju inte på att mina 4 tummare har några rediga magneter. Det är precis så att de får rum i kåporna, lite mer rum får de när det sitter en MDF-skiva mellan kåpan och elementet. Men vet i tusan om jag kommer använda dem eller inte. Får nog köpa ett par större kanske :/ (2008-07-11 20:18:09) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

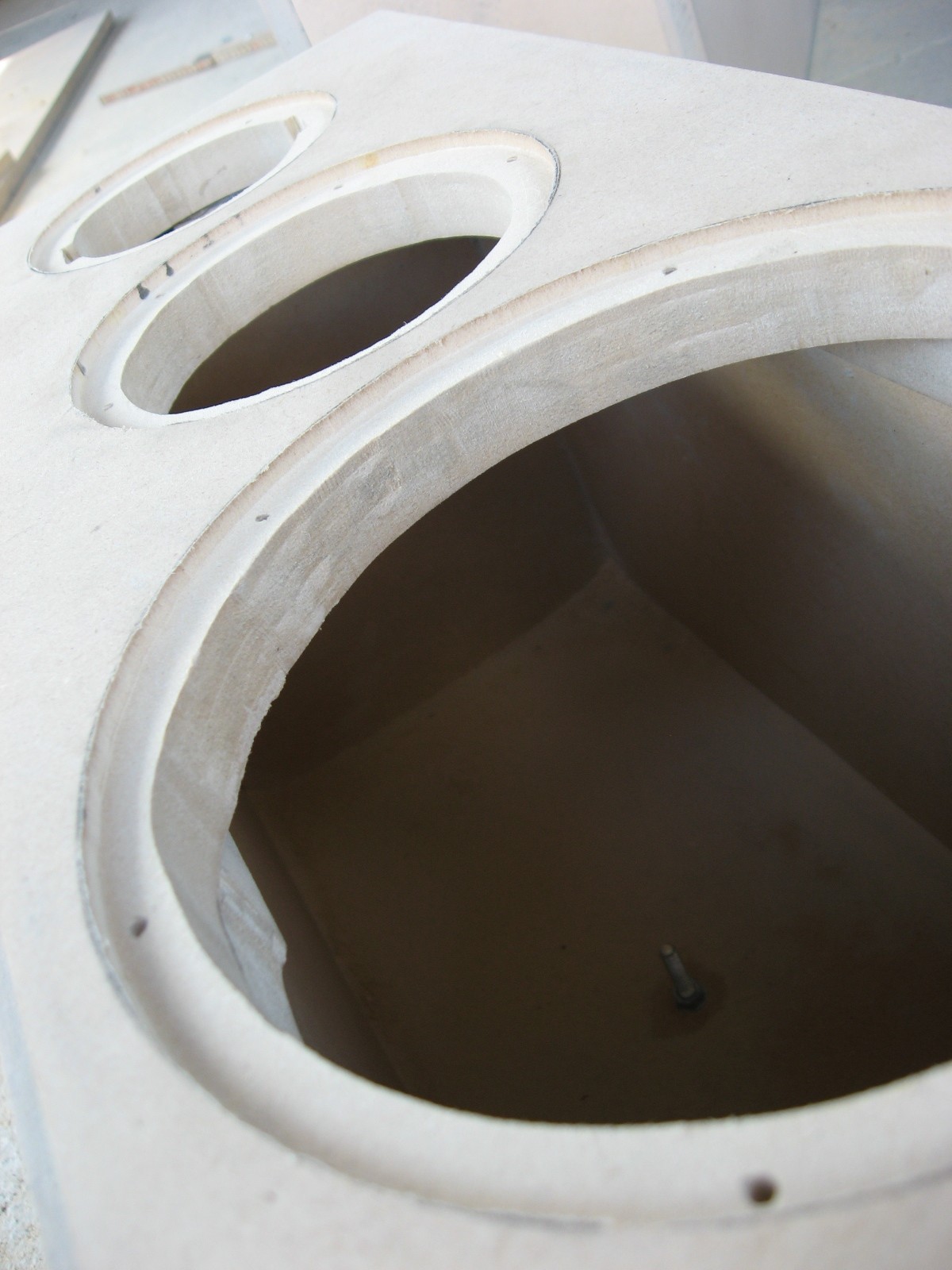

Här var det fräst
Bestämde mig för att fräsa ur för elementen iaf.Blev ungefär så pass bra det kan bli när man kör för hand. De flesta skavanker kommer nog inte synas senare när det ska målas. Inte så mycket iaf, hoppas jag..

Om ni undrar vad det är för skruv i lådan, så är den till för att skruva fast delningsfiltret. (2008-07-12 18:50:11) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Här var det fräst del 2
Elementen på plats i de nya fräsningarna. De sitter faktiskt nån mm för högt. Vilket jag trodde jag kunde leva med, men dagen efter så fräste jag lite djupare.

Här ser man även lite lim på sidan av baffeln som har slipats och skrapats bort efter den här bilden blev tagen. (2008-07-12 18:52:19) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

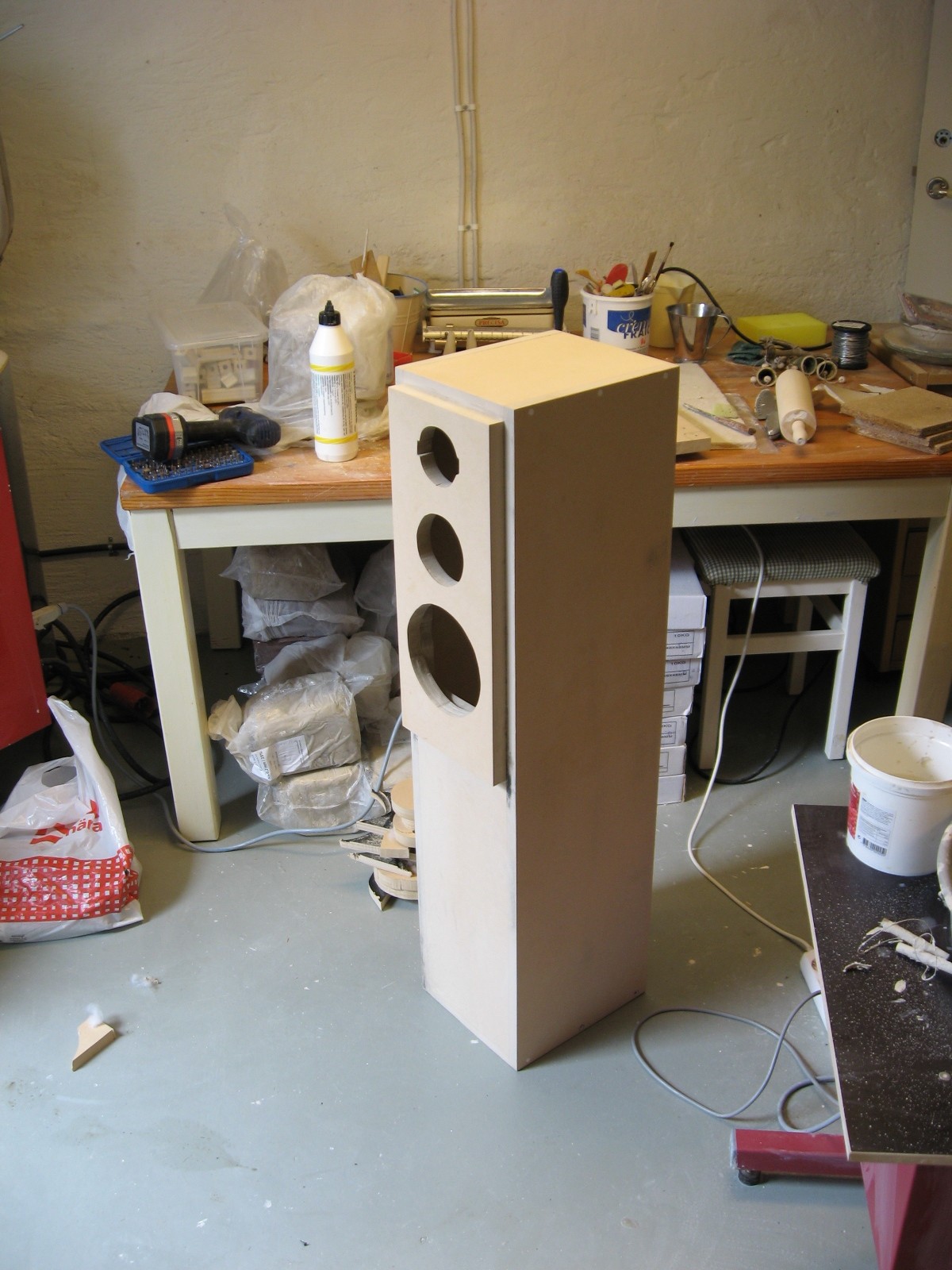

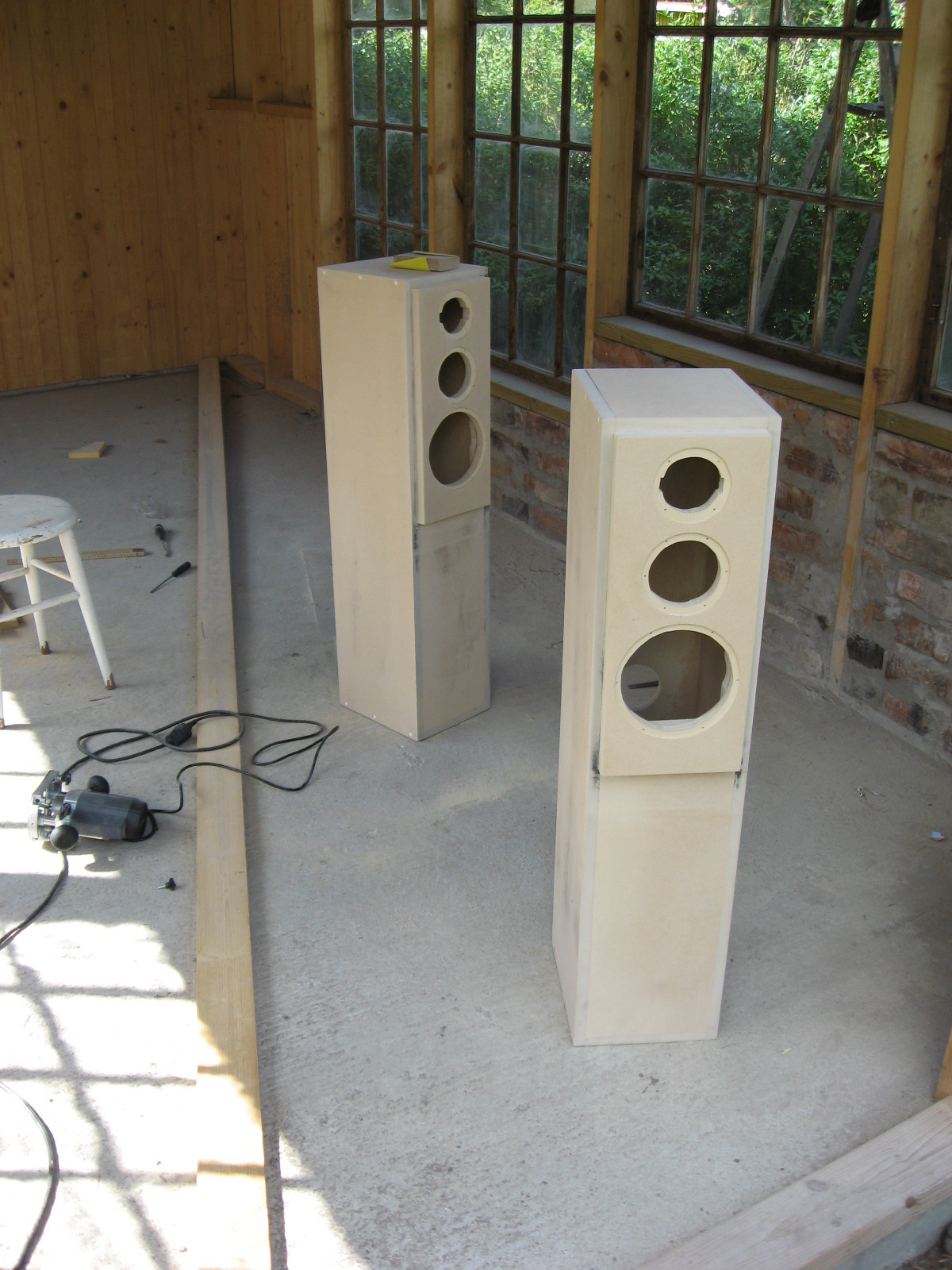

Dagens Överblick
Så här långt hann jag idag. Elementhålen blev urfrästa, även hålen för slutstegen på baksidan blev urfrästa, dock har jag ingen bild på det och nåvidare bra blev det inte hehe.. Svårt att fräsa rakt!

Har även finputsat ordentligt runt baffeln, för att få bort lim och märken efter sågklingan på kanterna osv..

Nästa steg blir spackel och finslipning.. och mer finslipning och spackel.. dock kommer det dröja till Onsdag eller nästa helg innan jag får tid att göra nått igen.

Edit (21-07-08):
Om någon undrar så har jag hållit på och spackla och slipa lite, dock har jag inte tagit några bilder på detta då det kanske inte är så kul att kolla på :)
Har även varit och köpt en plastfilm med träimitation som jag ska försöka sätta på. Det är en röaktig imitation, förmodligen Mahogny eller nått liknande. Tror det kan bli fint med det och svart baffel.

Fast får jag inte plastfilmen att sitta bra så målar jag nog hela skiten svart istället tror jag.

Ska måla baffeln 2 eller 3 gånger de kommande dagarna. Tror jag kan få klart högtalarna till helgen! Blir iaf förhoppningsvis nån ny bild imorgon efter jag målat bafflarna första gången. (2008-07-12 18:55:55) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

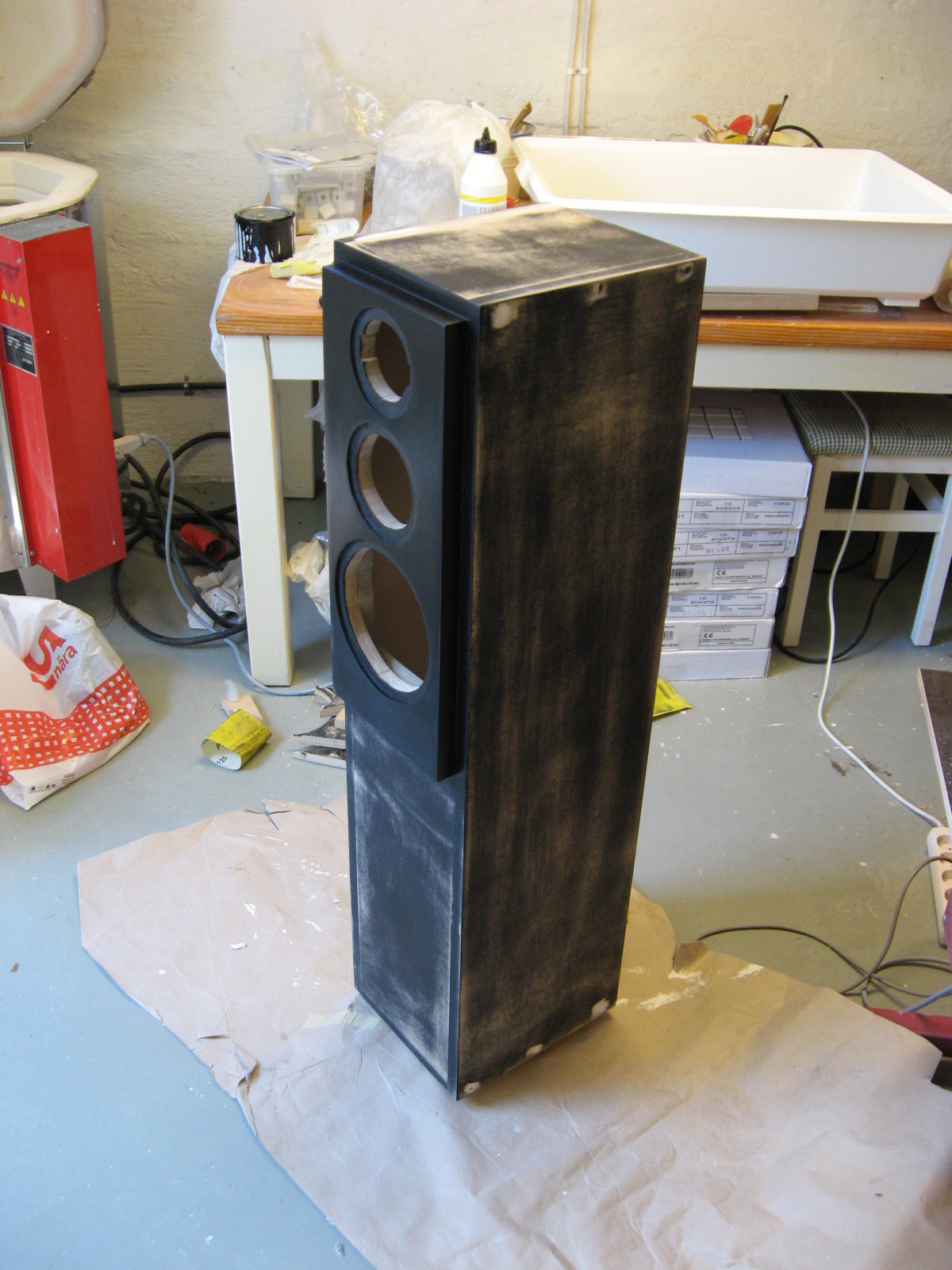

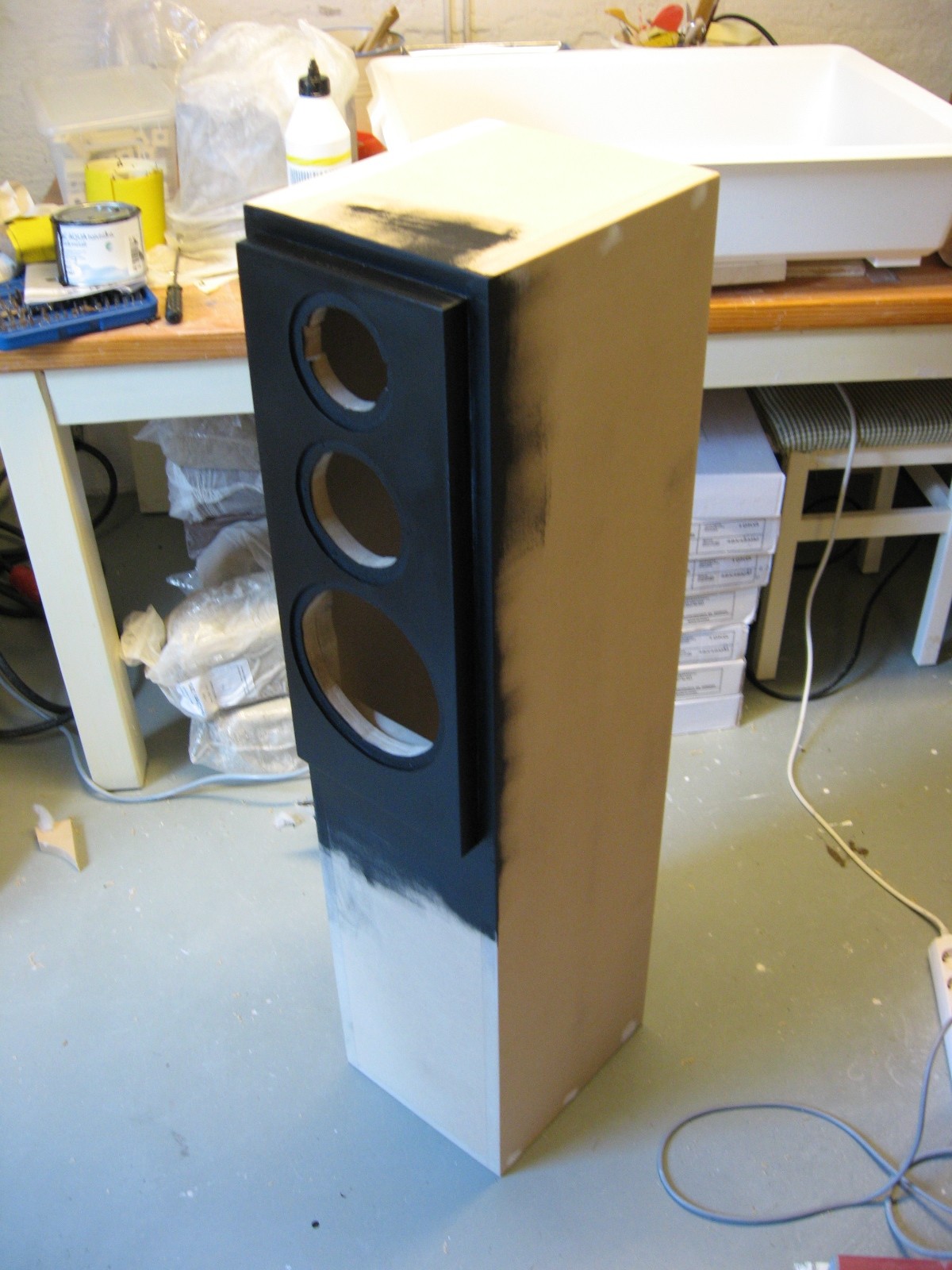

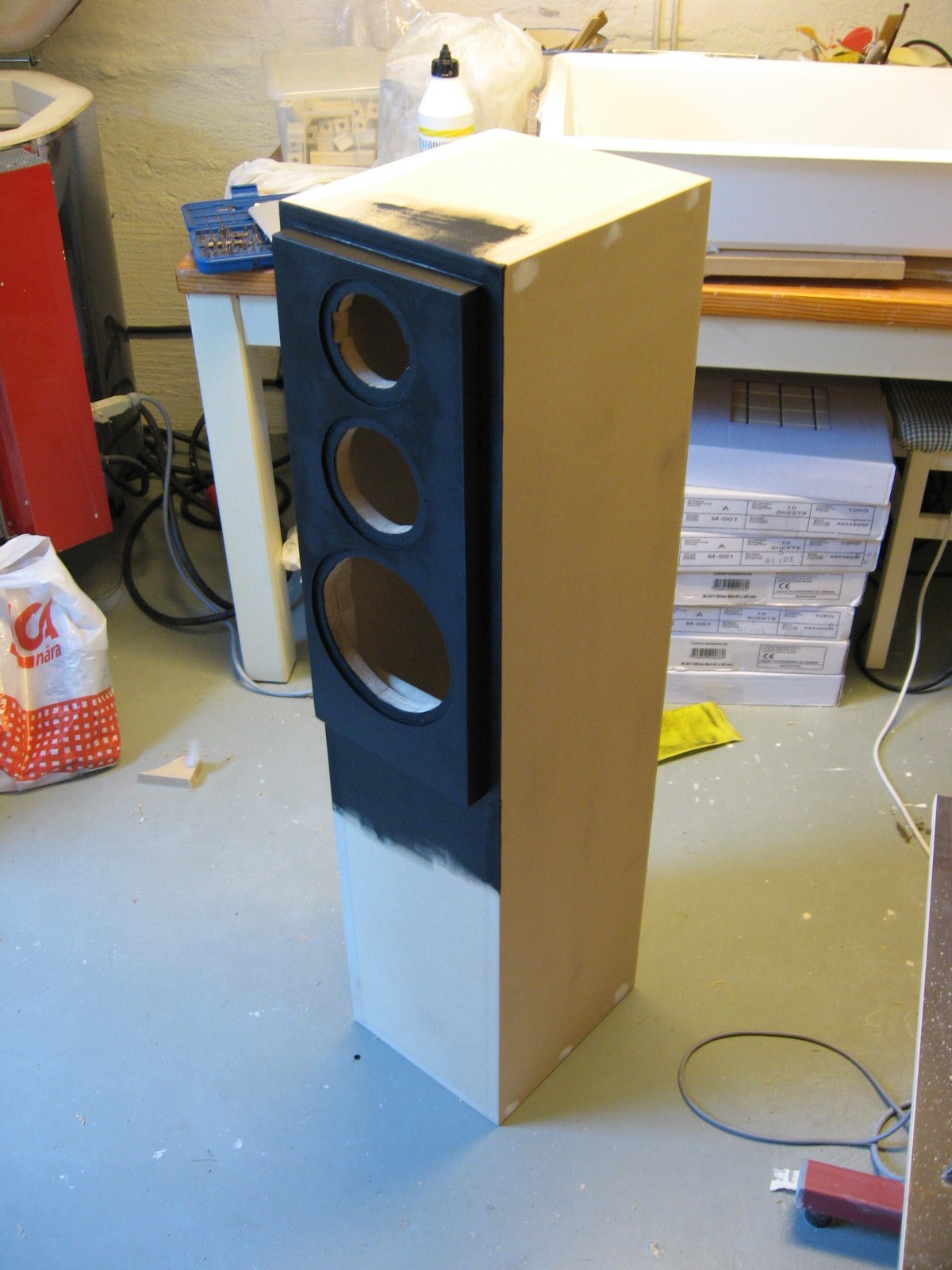

Baffeln Målad
Och så har man målat baffeln för första gången. Nu måste jag vänta 8 timmar innan jag kan måla en andra gång. Får se om det blir ikväll eller imorgon.

Ni behöver inte oroa er för att jag har målat på andra ställen än baffeln, då detta ändå tillslut kommer döljas av en plastfilm med träimitation.

Edit 23-07-08:
Har nu målat en andra gång, men märkt att MDF:en har rest sig ovanligt mycket :/ Så det det får bli finslipning och ännu en målning i morrn.. bah.. tråkigt, hade hoppats att det räckt med 2 målningar.
(2008-07-22 14:23:13) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Slipat
Slipat lite, förhoppningsvis blir ytan finare efter nästa målning. (2008-07-24 13:47:44) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

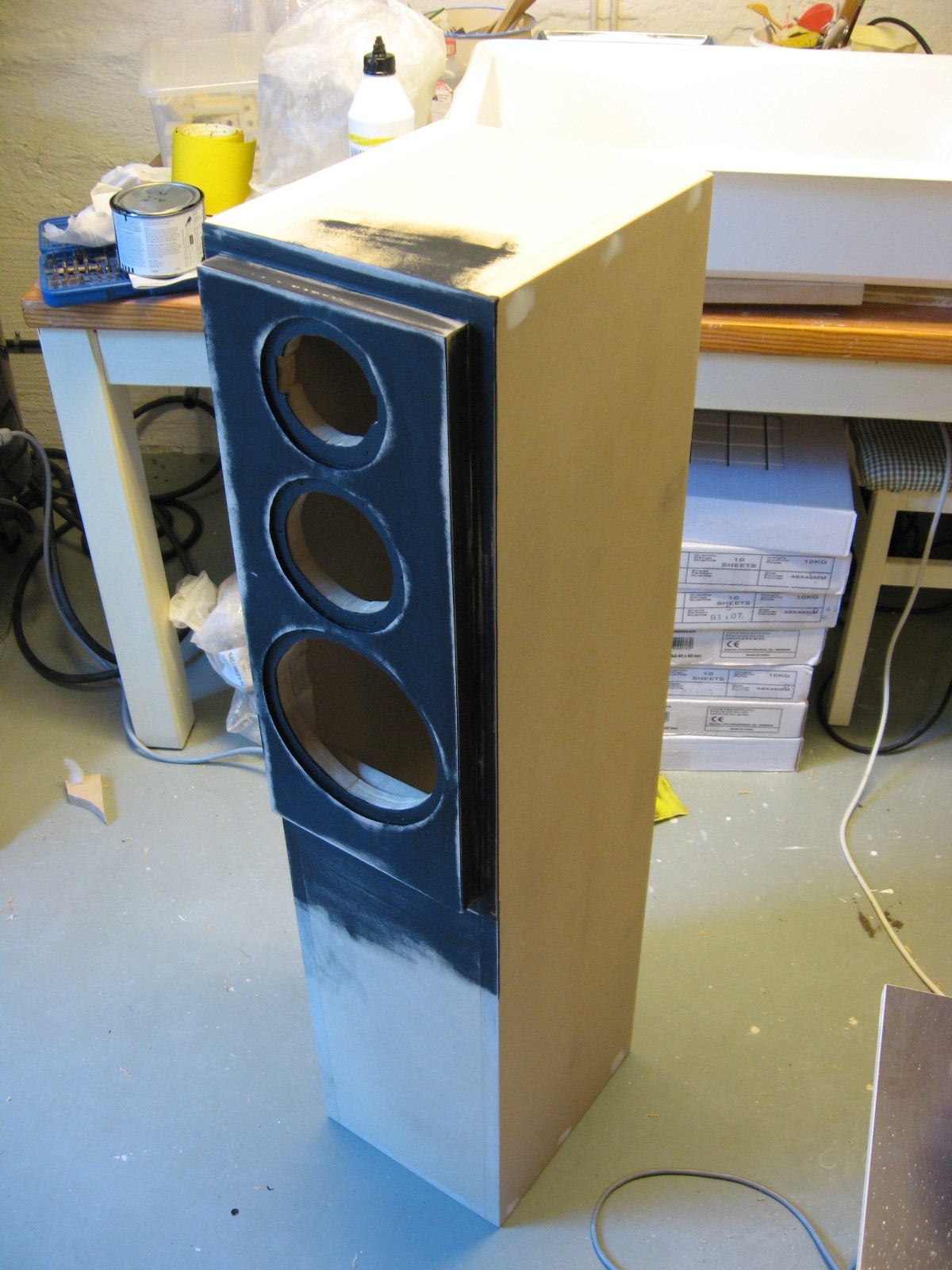

Målat igen..
Och så har man målat ännu en gång... och efter lite närmare inspektion, ser det ut som om jag kan behöva måla en gång till! Bleh.. förstår inte varför jag fick för mig att det skulle räcka med att måla 2 gånger :/

Om du tycker det ser flammigt ut så beror det på att bilden är tagen precis efter målningen, så det har torkat lite mer på en del ställen än andra.

Edit (24-07-08 21:32):
Har nu varit och målat ännu en gång. Såg att ytan var mycket bättre nu efter slipningen. Så imorgon blir det till att börja plasta in högtalarna :D Och kanske, kanske så blir de klara till imorgon kväll :D

. (2008-07-24 13:50:42) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

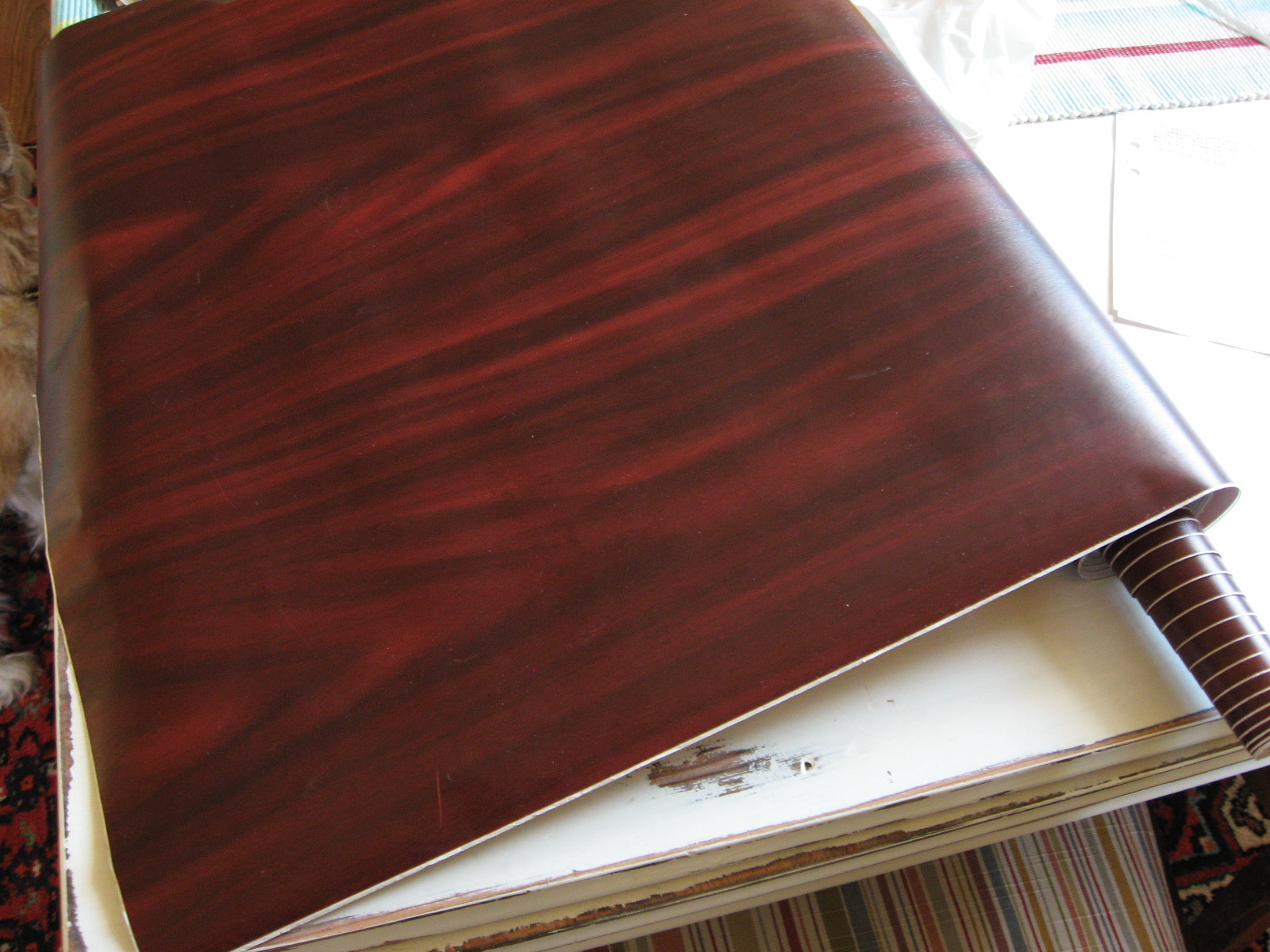

Träimitation
Vet inte vad som hände idag riktigt, om det var värmen eller det faktum att jag sov fruktansvärt dåligt i natt, eller en kombination. Men jag satt och stirra på imitationen och funderade på hur sjutton jag skulle få på den på högtalaren så att det såg någorlunda bra ut. Framförallt alla kanter och hörn som sätter käppar i tankehjulet.

Ju mer jag funderade, destå mer övertygad blev jag, att det finns ingen chans i helvete att jag får på den idag iaf..

Så det blev inga färdiga högtalare idag heller :( (2008-07-25 21:11:13) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

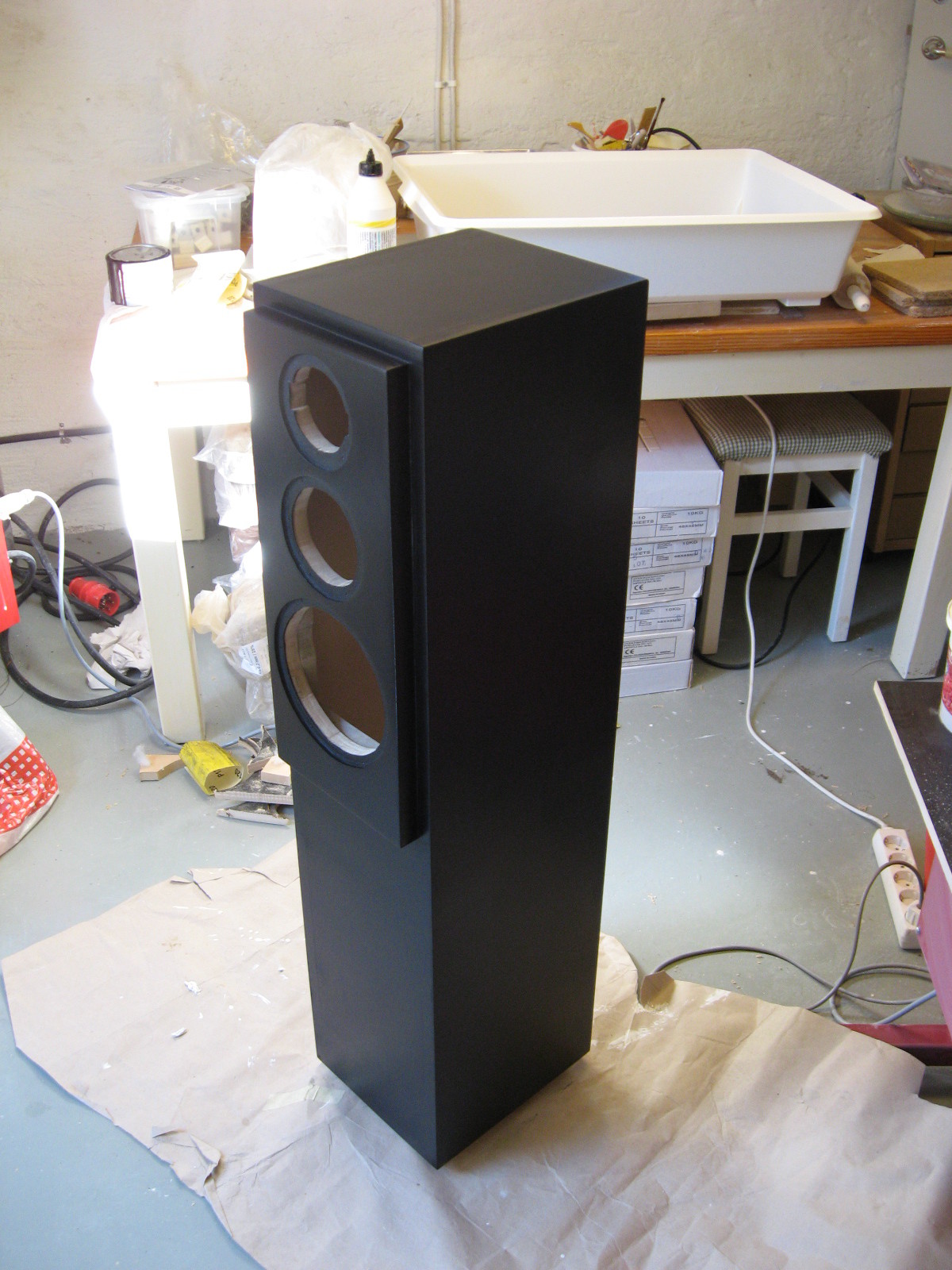

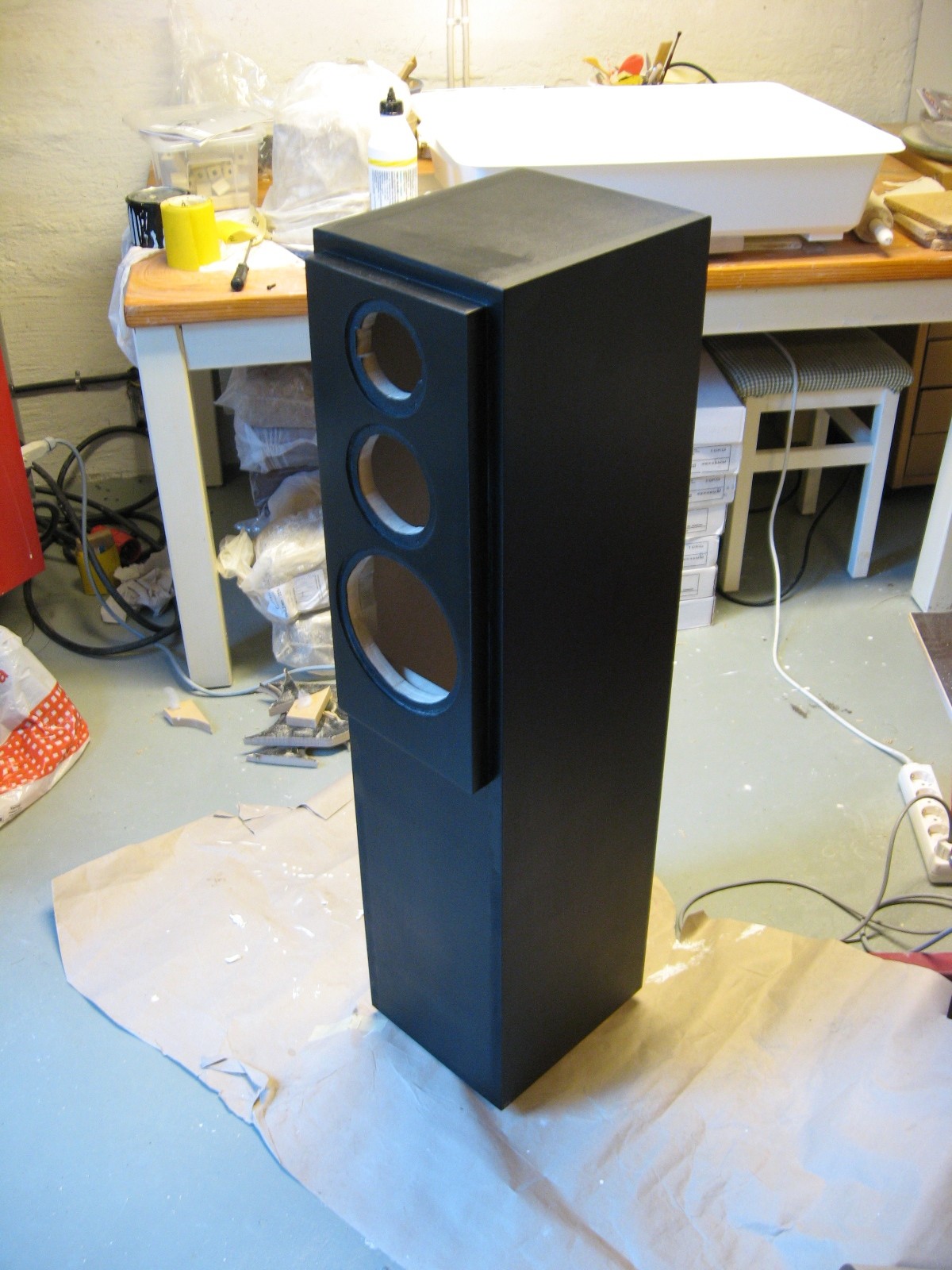

Målad!
Så istället bestämde jag mig för att måla hela högtalarna.. Har inte helt bestämt mig om jag ska strunta i folien ovan eller inte, men det lutar åt det... För i morgon planerar jag nog att slipa och måla igen...

Får se hur jag gör. (2008-07-25 21:13:50) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Slipat
Hehe.. slipa kanske lite för mycket :D Hade nog räckt med en slipkloss men var lite lat och körde med slipmaskin... (2008-07-26 17:06:03) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Målat en andra gång
Målat igen. Såg mycket bättre ut nu. Men behöver fortfarande slipa och spackla lite på en del ställen. Sedan blir det måla igen... Funderar även på om jag ska köpa någon blankare svart färg, nu kör jag med halvblank.. Fast frågan är om man kan få tag på en blankare färg som är vattenbaserad :/

Räknar nog med att jag kommer få måla iaf minst 2-3 gånger till. (2008-07-26 17:08:09) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

eeek!
Medans jag vänta på att färgen på högtalarna skulle torka, så hjälpte jag morsan med att lägga golv och hitta den här "lilla" spindeln :D

Så, håller fortfarande på att måla högtalarna. Spackla lite för mycket en gång och blev tvungen att slipa lite för mycket.. Asså vet i tusan vad jag gör för fel, men jag är värdelös på att spackla. Sedan så köpte jag nån billig färg på cheapy, då min färg hade tagit slut, som jag förövrigt köpt på en riktig färgaffär.. Hur som helst så är färgen från cheapy värdelös och rinner och klumpar och har sig... Målar nog en sista gång i morgon sedan får det duga även om man ser skarvar.. Är trött på att måla och slipa och inte få bort de eviga skarvarna!

(2008-07-29 19:48:20) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

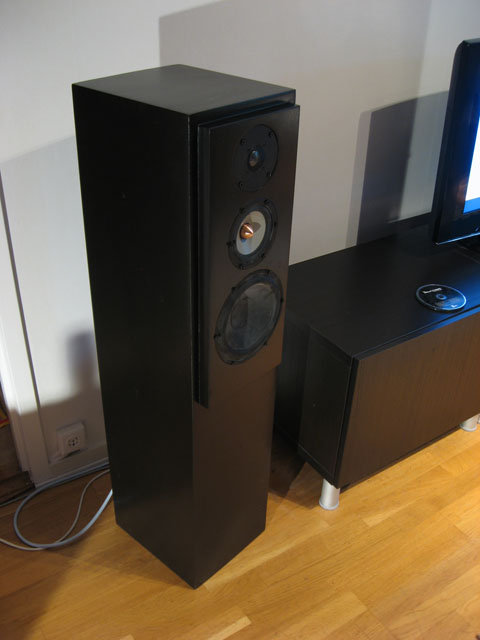

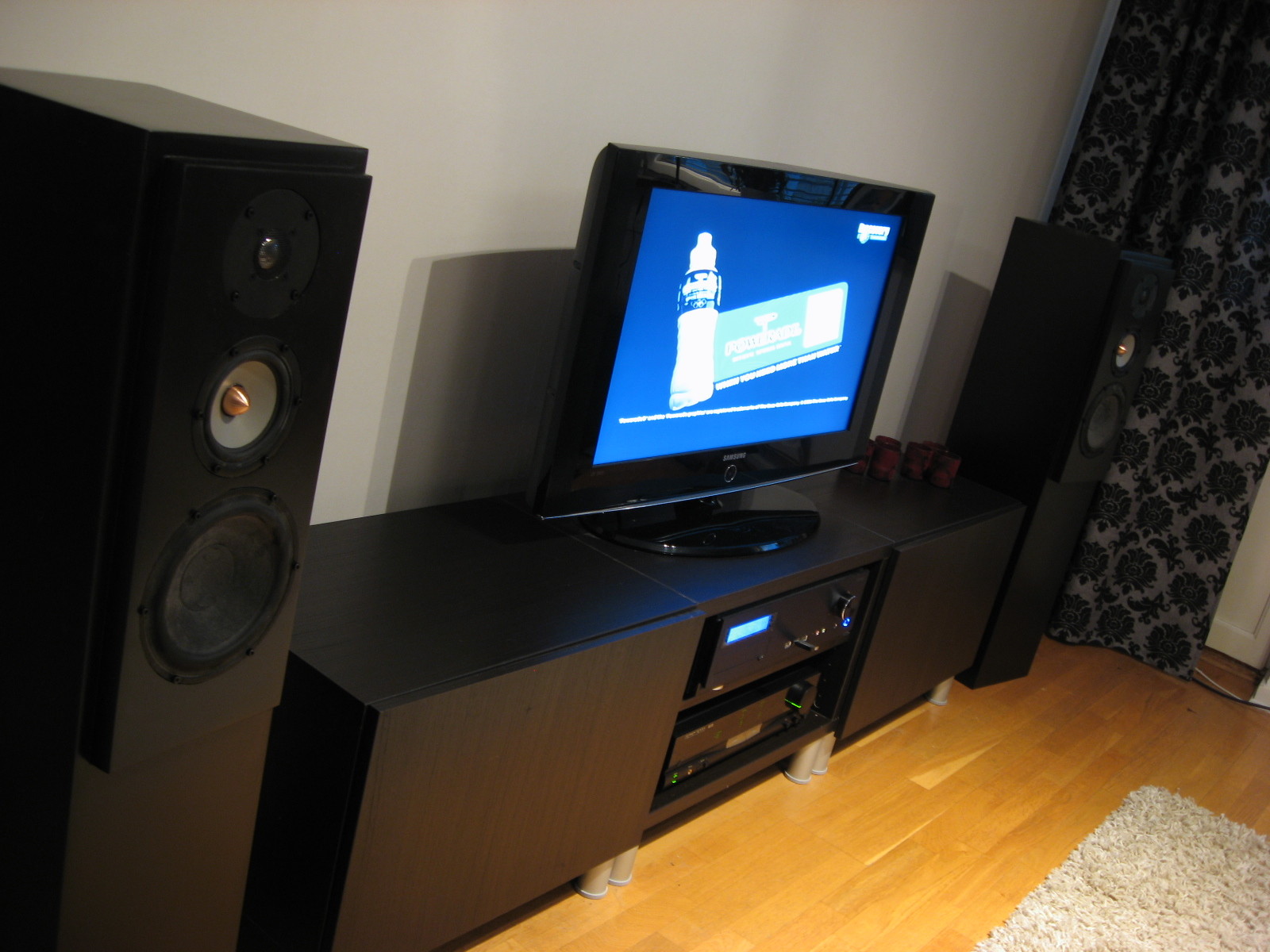

Framsidan
Försökte verkligen få till en bra bild. Placera även ut lite extra ljuskällor(lampor) men blev inge bra iaf.. Blev lite skumma skuggor.. Aja, får duga!

Kanske kan ta lite bättre bilder om det blir sol ute!

Baselementen är ganska dammiga, har inte dammat av dom än och vet i tusan hur jag ska gå till väga :/ (2008-08-02 19:04:06)

Produkter på bilden:

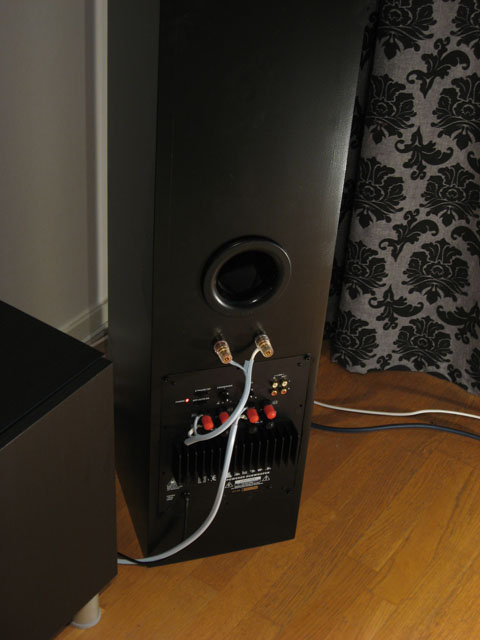

Baksidan
Behöver skaffa lite bananer tror jag :)

Har pillat på rattarna på slutsteget hela dagen för att hitta den rätta delningsfrekvensen och ljudnivån. Tror faktiskt jag hittat en rätt bra inställning nu, kan dock behöva lite mer finpill. Egentligen så ska väll ljudnivån ner lite till, men jag tycker om bas, så den får vara lite för hög, iaf ett litet tag till :D (2008-08-02 19:05:20)

Produkter på bilden:

Avslut
Så vad har man lärt sig av det här bygget då...

1. Om man ska ha en baffel ovanpå, så måla den innan du sätter på den, eller gör den avtagbar med hjälp av skruvar!

2. Fräs innan du sågar ut hålen och gör en mall!

3. Man måste måla och slipa minst 5 gånger innan man blir av med skarvarna mellan MDF-skivorna.

4. Även om inte baksidan kommer synas,så försök få den bra iaf!

5. Om du tänker bygga ett par högtalare snabbt. Tänk om och gör rätt från början, det kommer ta lika lång tid iaf!

6. Använd inte Supra Ply kablar i delningsfiltret!

7. Ha inte högtalarelementen i samma rum som du slipar eller fräser!

8. Om du har anslutningarna på diskanten vid sidan om dess magnet, se till att såga/fräsa ur lite extra i hålet för diskanten, för även kablarna ska få rum där!

9. Planera i förväg och bygg högtalarna i huvudet innan du sätter igång!

10. Om du har köpt delar några månader i förväg, packa inte upp dom! Delar kommer garanterat att försvinna!

11. Se till att du är ledig innan du sätter igång att bygga, annars får du abstinens!

12. Märk kablarna på delningsfiltret ifall de kommer ut från baksidan, så du vet vart kablarna ska!

13. Publicera bilder under byggets gång är en bra motiverare!

.D (2008-08-02 20:31:47) Bilden är högupplöst. Klicka i bilden för att zooma.
