Högtalarbygge 5.1 Hembiobyggbilder
Viktat medelbetyg:  (8.00) (baserat på 2 st)  Kommentarer      Anmäl detta album

Här kommer det vara lite bilder på ett högtalarprojekt jag tänker genomföra så fort våren kommit och det går vara utomhus och arbeta. Elementen kommer vara de samma som finns i högtalarna nu. Den största skillnaden mellan de gamla högtalarna och de nya, är att de nya kommer att ha exakt samma låda.

03-04-14: Var runt och letade MDF-skivor idag. Var på cheapy, coop bygg och en annan byggvaruaffär. Cheapy och Coop hade bara 16mm MDF och tog inte hem några grövre. Den tredje…

  Läs hela
Produkter i albumet:
Detaljer
Bilder i detta album Växla till minatyrbilder

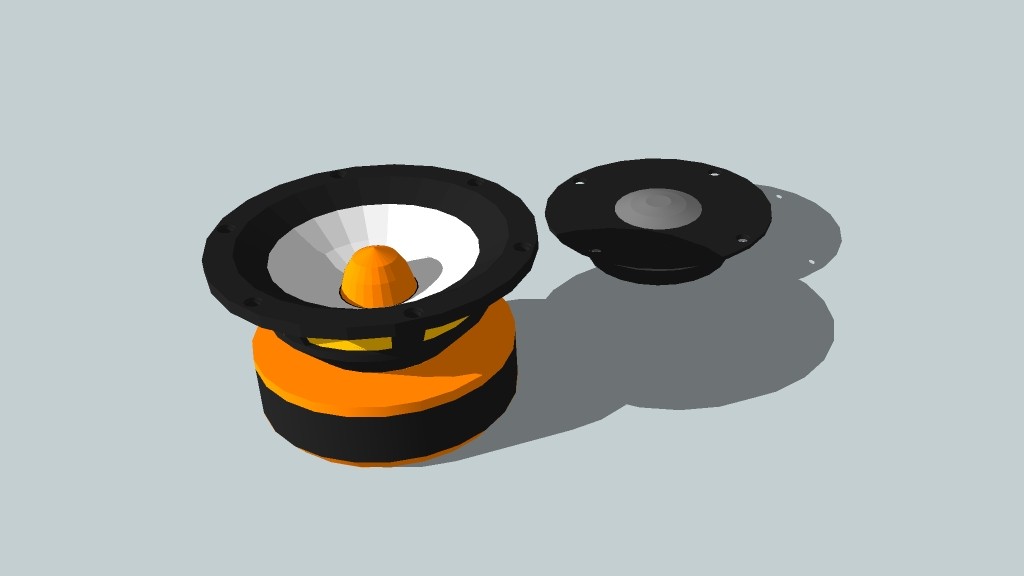

Elementen
Elementen gjorda i SketchUp. (2009-03-27 18:05:47) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Ritning

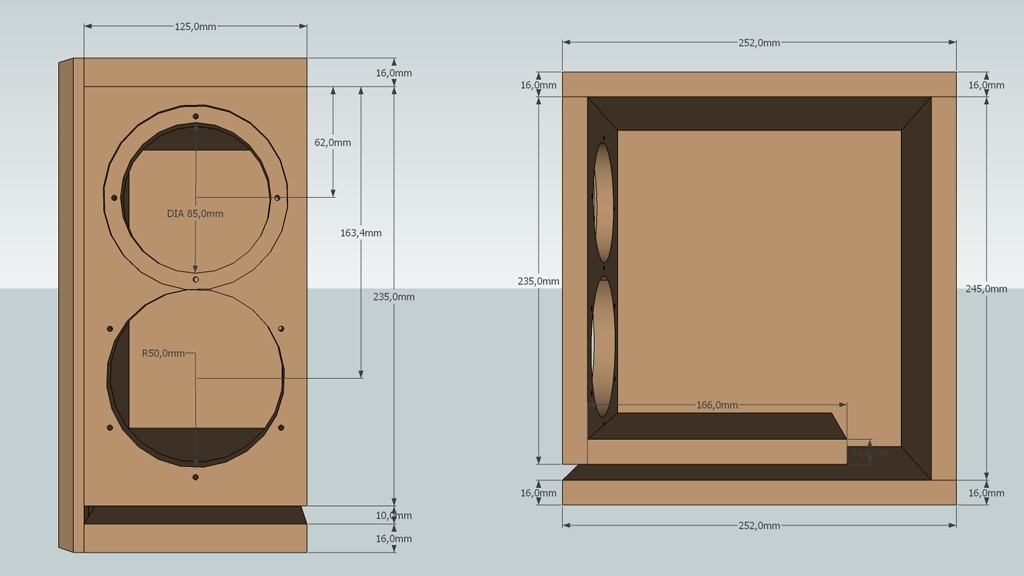

Måtten för hålen stämmer nog inte till 100%, utan där får jag nog prova mig fram. Då diskanten och mellanregistret ska dela ett skruvhål.

Volymen hamnar på runt 6 liter. Men efter elementen, delningsfiltret, blyfoliematta och dämpning, så borde den hamna runt 4,5 liter. Som är den volym den ska ha. (2009-03-28 00:28:34) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

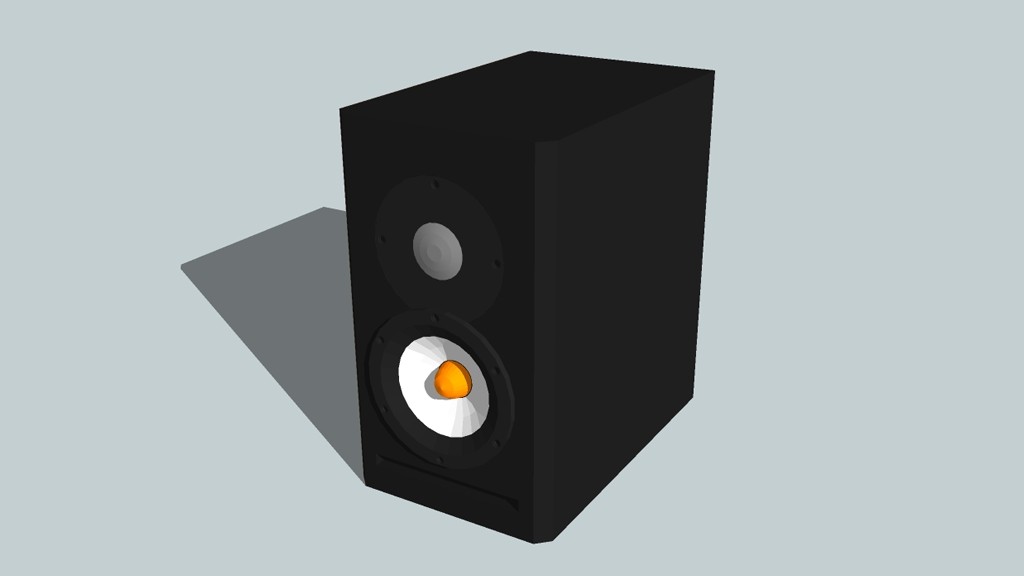

Med Färg
Förhoppningsvis kommer högtalarna se ut något så här när de är klara. Tror jag ska måla dom i högblank svart. (2009-03-28 00:29:36) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Med Stativ

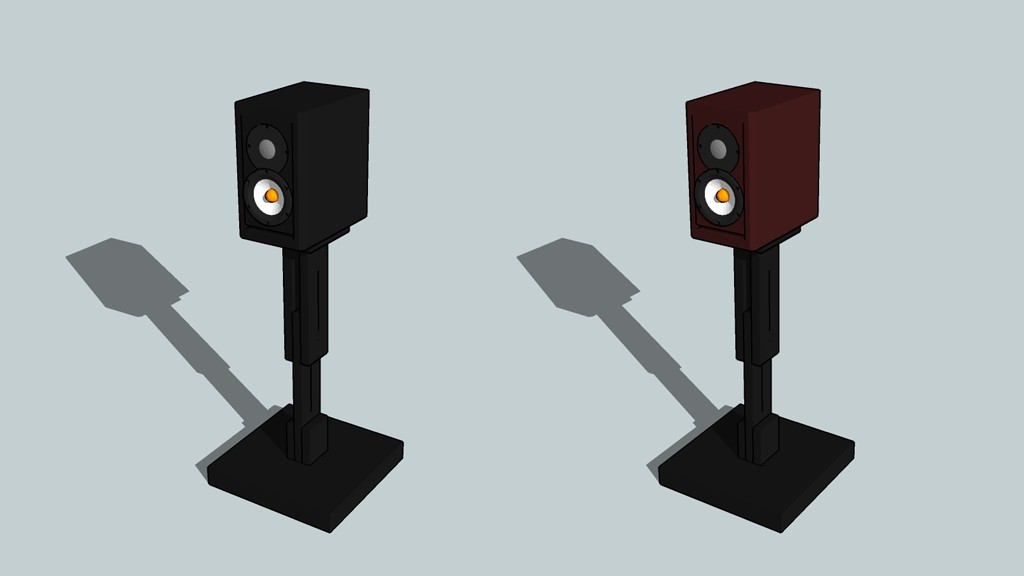

Här är en bild på stativen som jag kanske bygger, om jag inte köper nya. Även de är gjorda i MDF, förutom botten som är i betong. Färgen på dessa kommer bli matt-svart, om det blir några dvs. Springorna i mitten av brädorna, är till för skruvar så att man kan höja och sänka stativet.

Fick för mig att kanske måla högtalarna i en mörk blank röd-lila-brun färg. Tror det skulle kunna bli riktigt snyggt! Fast förmodligen blir det nog svart, då det brukar vara svårt att få till rätt färg när man ska ha en speciell. Men ska definitivt provmåla med åtminstone en färg, innan jag ger mig på svart.

Blev lite fula kanter runt baffeln, ignorera det. Var tvungen att ta till lite kanter för att få fram hur MDF-skivorna i stativet sitter. (2009-03-29 21:22:22) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

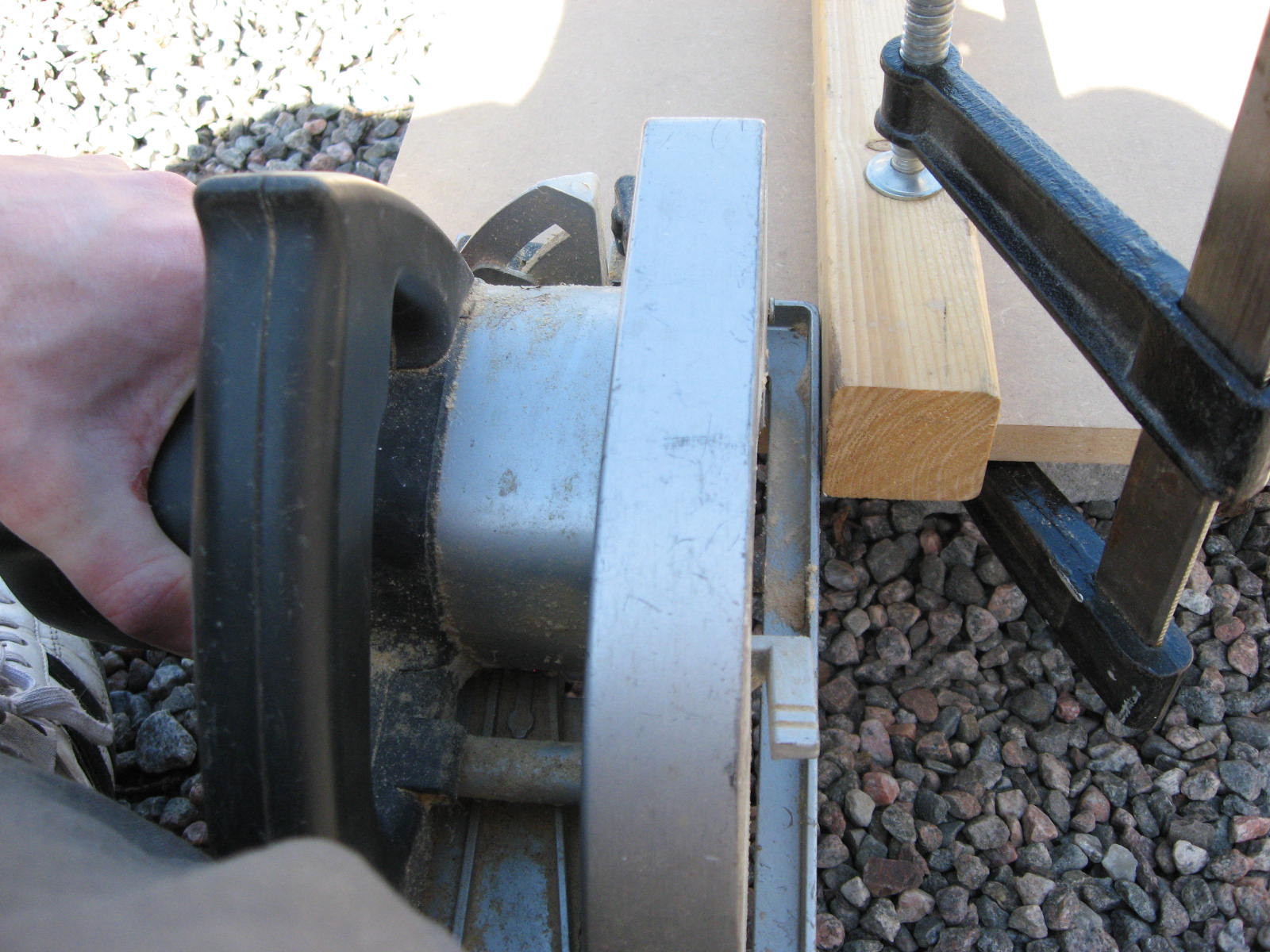

Såga Rakt - Del 1

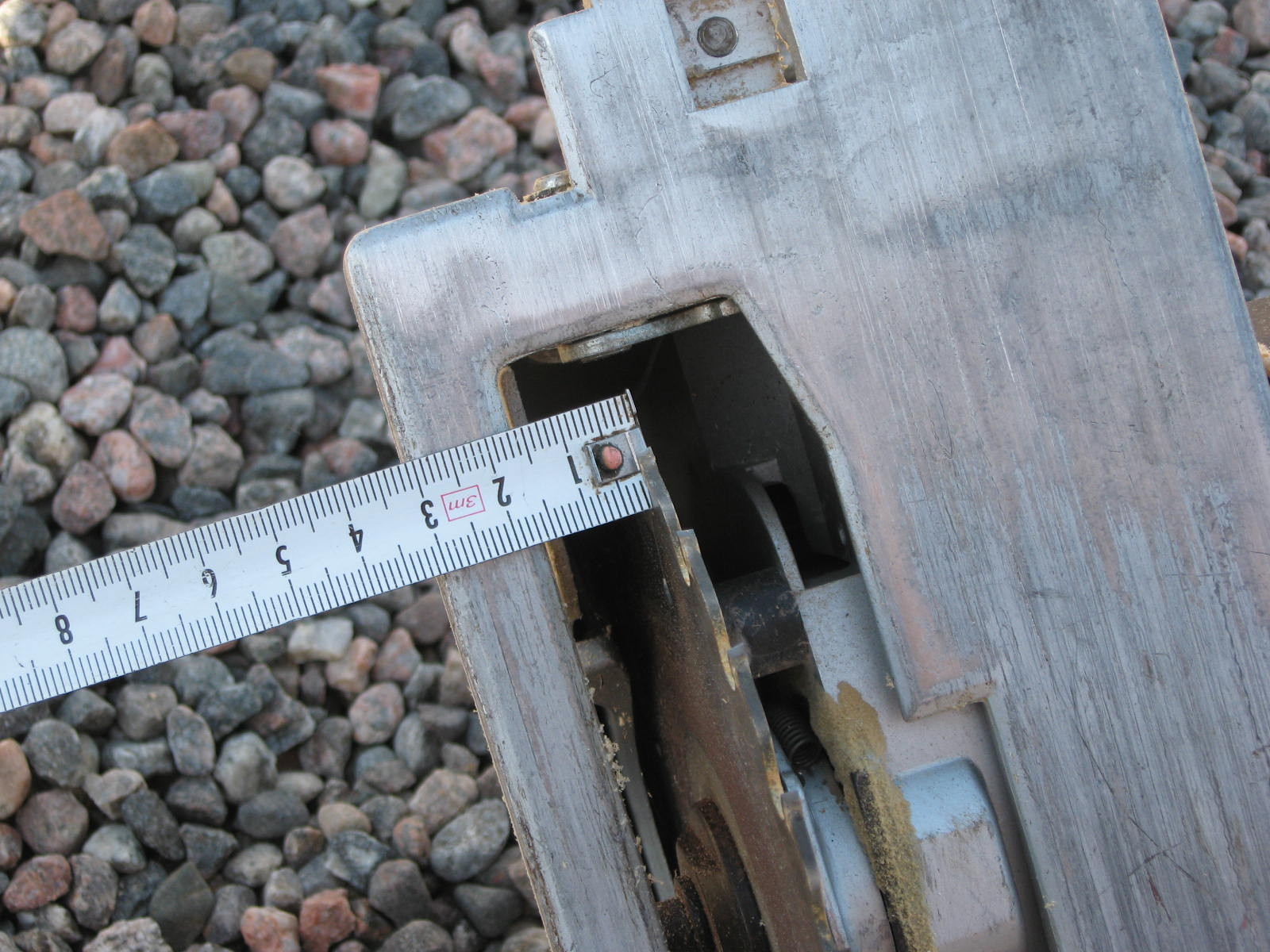

Mäter hur brett det är från insidan av klingan till utkanten av sågen. Det är ca 31-32mm. (2009-04-06 21:55:22) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

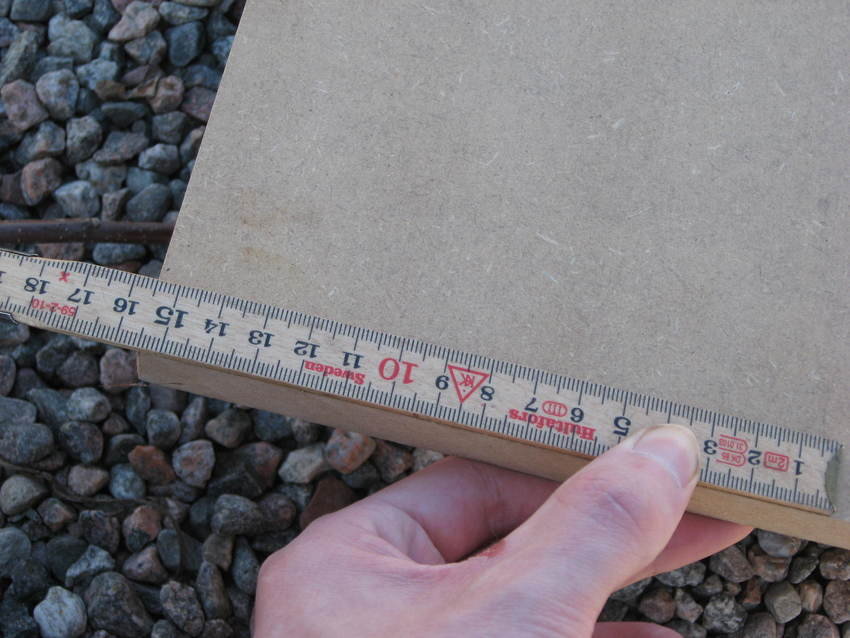

Såga Rakt - Del 2

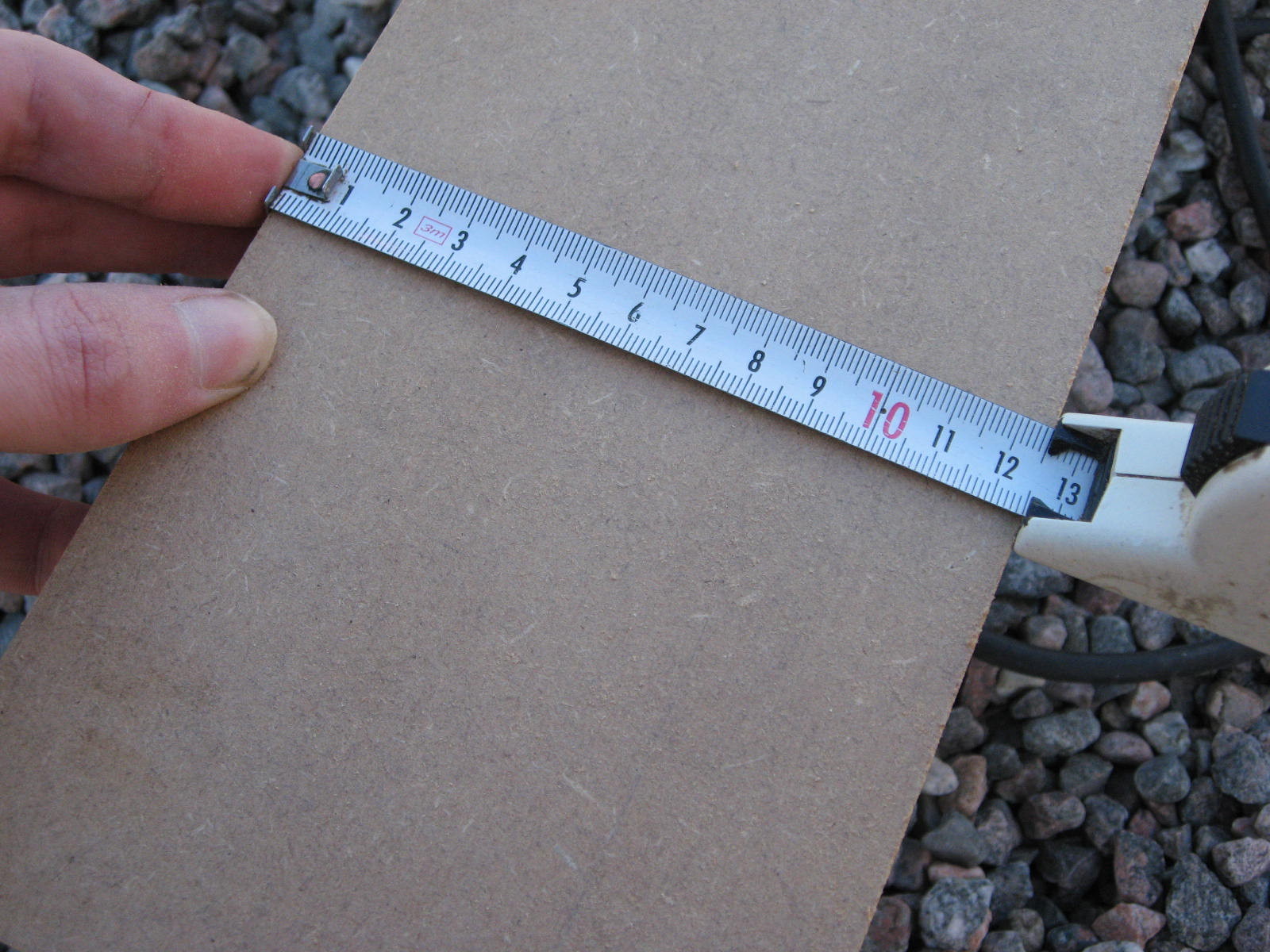

Skivan jag ska såga ut ska vara 125mm bred. Här mäter jag ut 155mm. Så jag har 3cm ifrån där snittet ska gå och stödplankan. De resterande 1-2mm tar blyertsstrecket hand om :) (2009-04-06 21:56:20) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

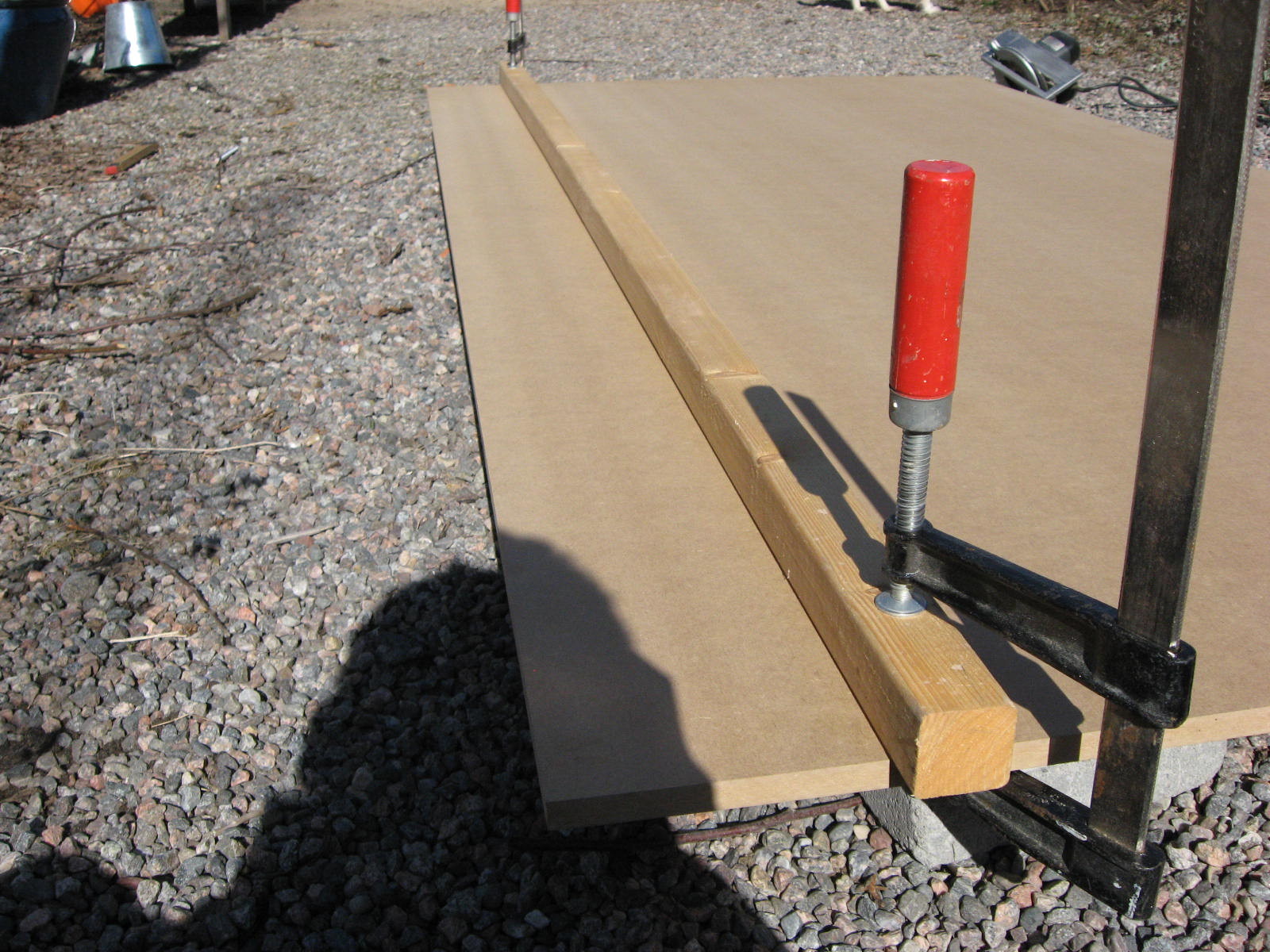

Såga Rakt - Del 3

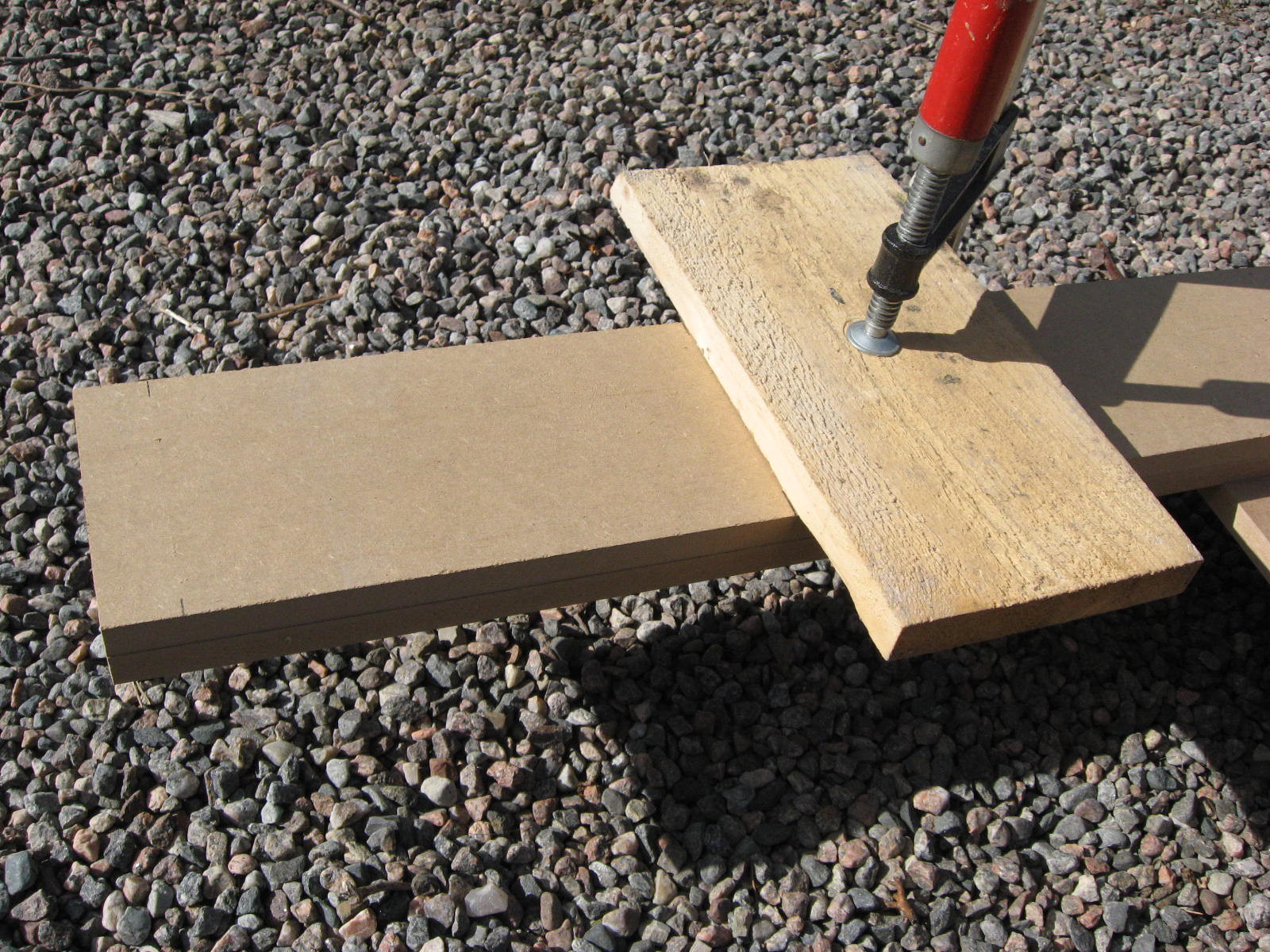

Tvingar fast plankan där jag mätte ut 155mm. (2009-04-06 22:04:59) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

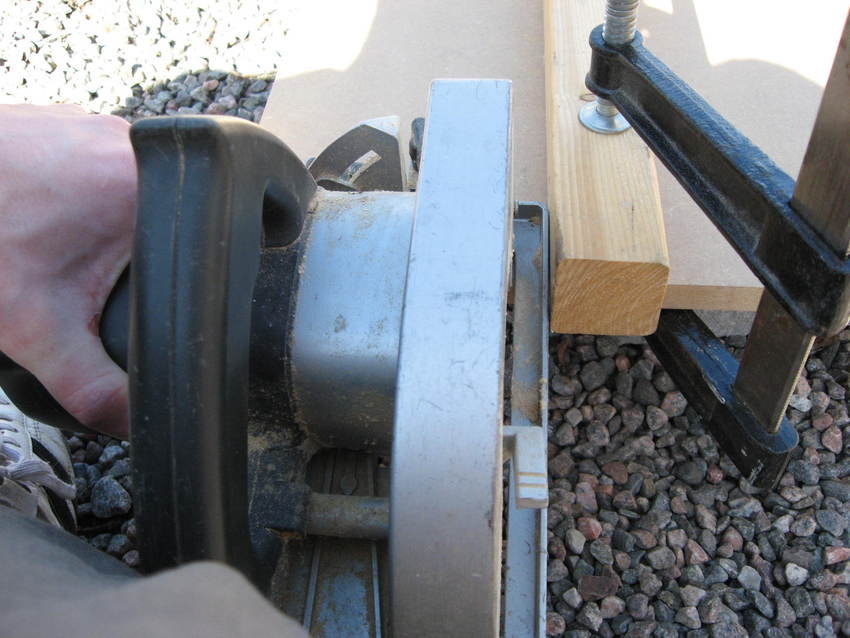

Såga Rakt - Del 4
Nu är det bara såga! (2009-04-06 21:59:21) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Såga Rakt - Resultat

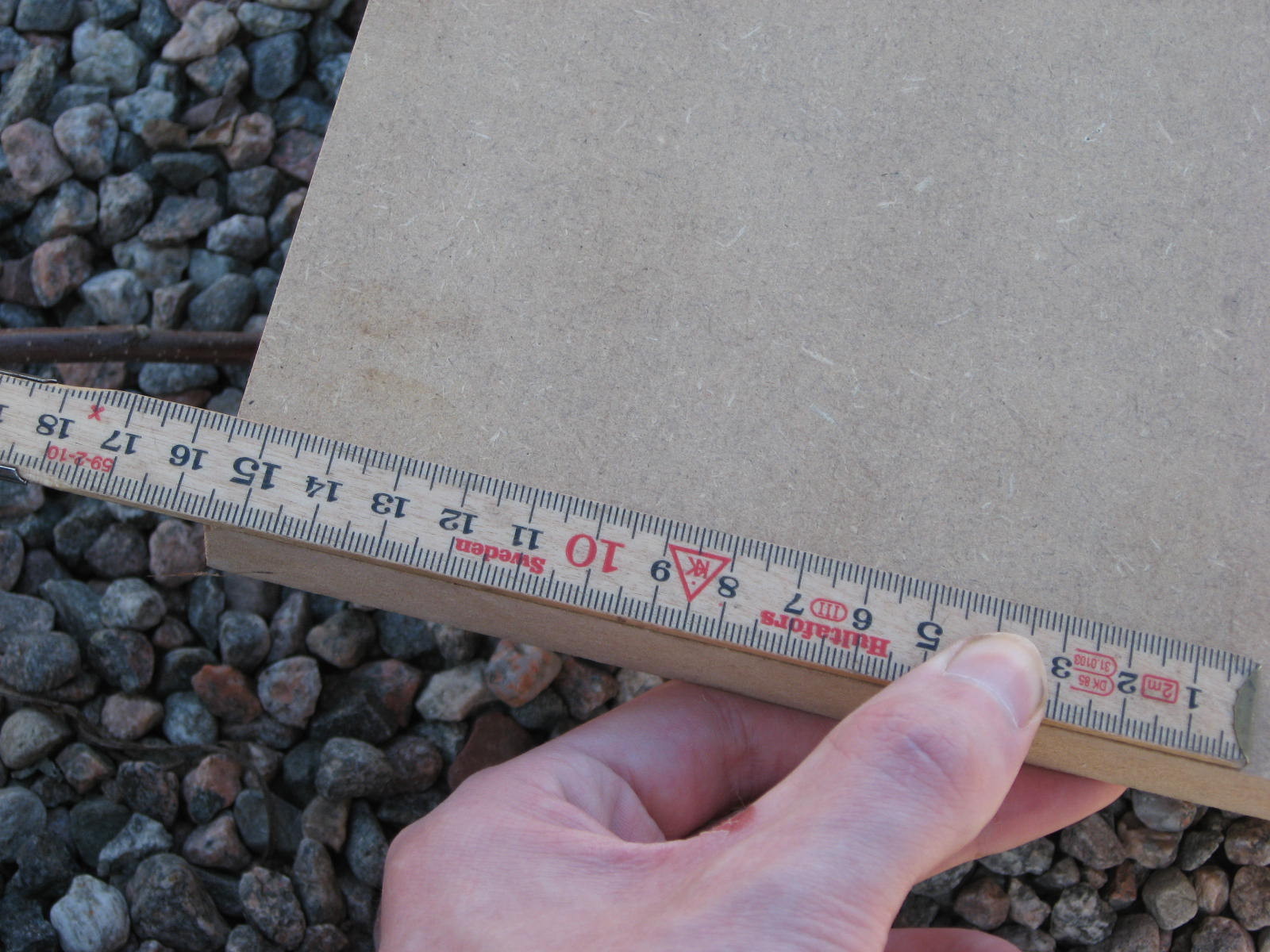

Precis på millimetern :D (2009-04-06 22:00:08) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Såga Rakt - Del 5
Gör likadant med de korta snitten. Det här ska bli två framsidor av högtalarna.
Räckte med en tving här :) (2009-04-06 22:00:43) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Slutsågat :)

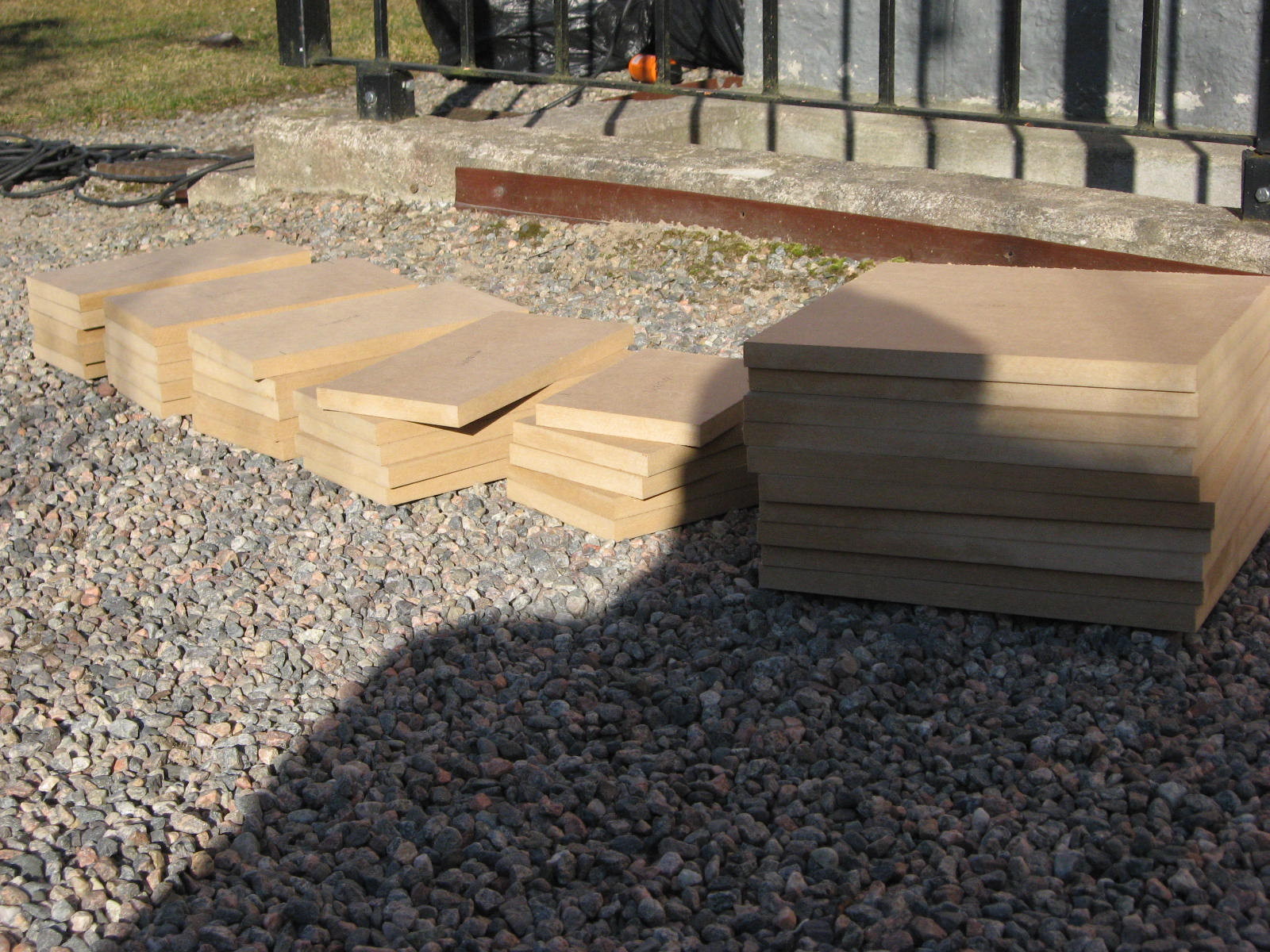

Efter några timmars sågande, så är man klar!
Alla bitar är runt +/- 1-2mm inom de måtten de ska ha.

I morrn blir det till att fräsa ut hålen för elementen. (2009-04-06 22:01:45) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

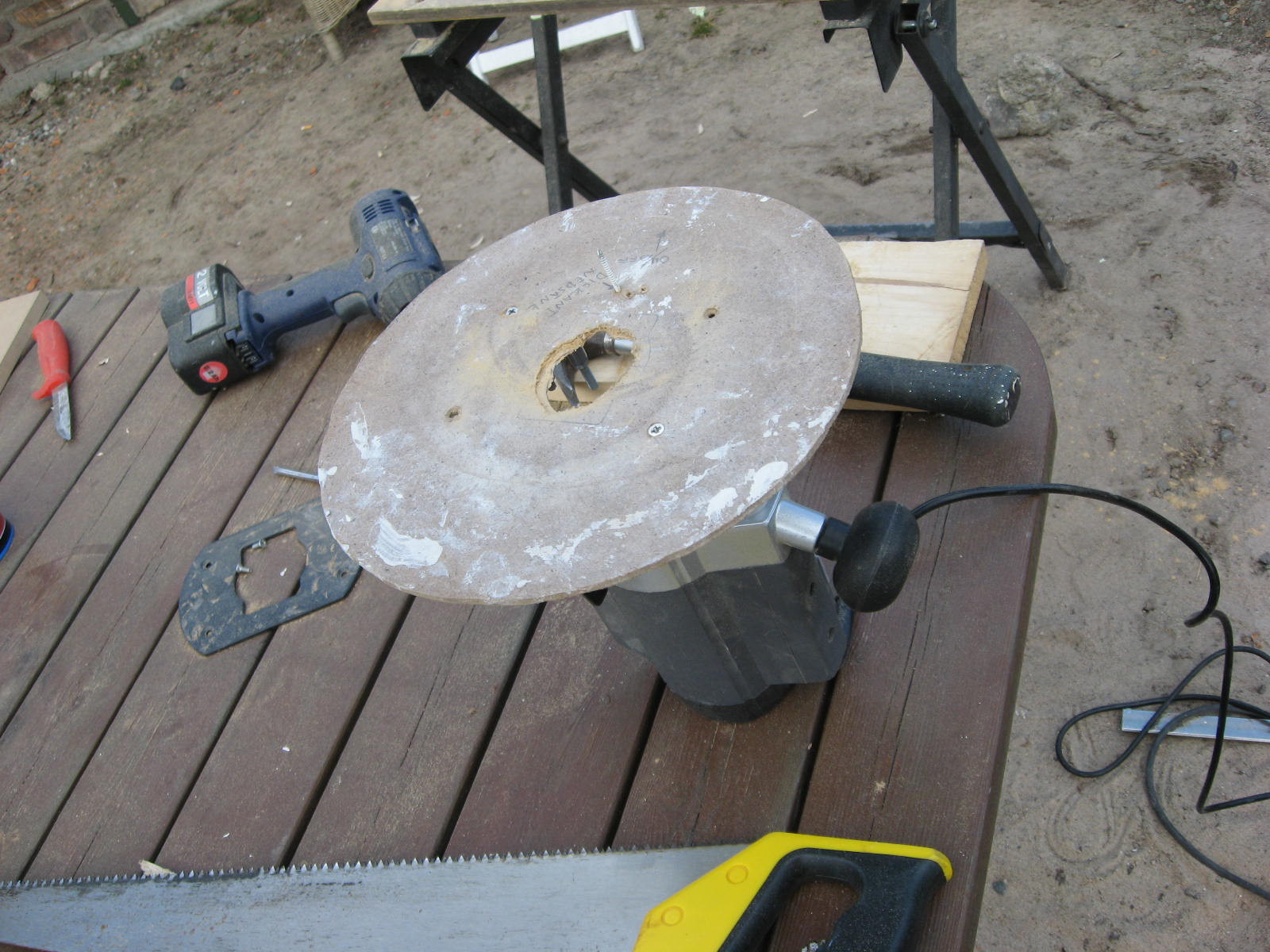

Rigg
Tillverkat en rigg av en masonitskiva för att kunna fräsa runda hål. (2009-04-07 16:53:35) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

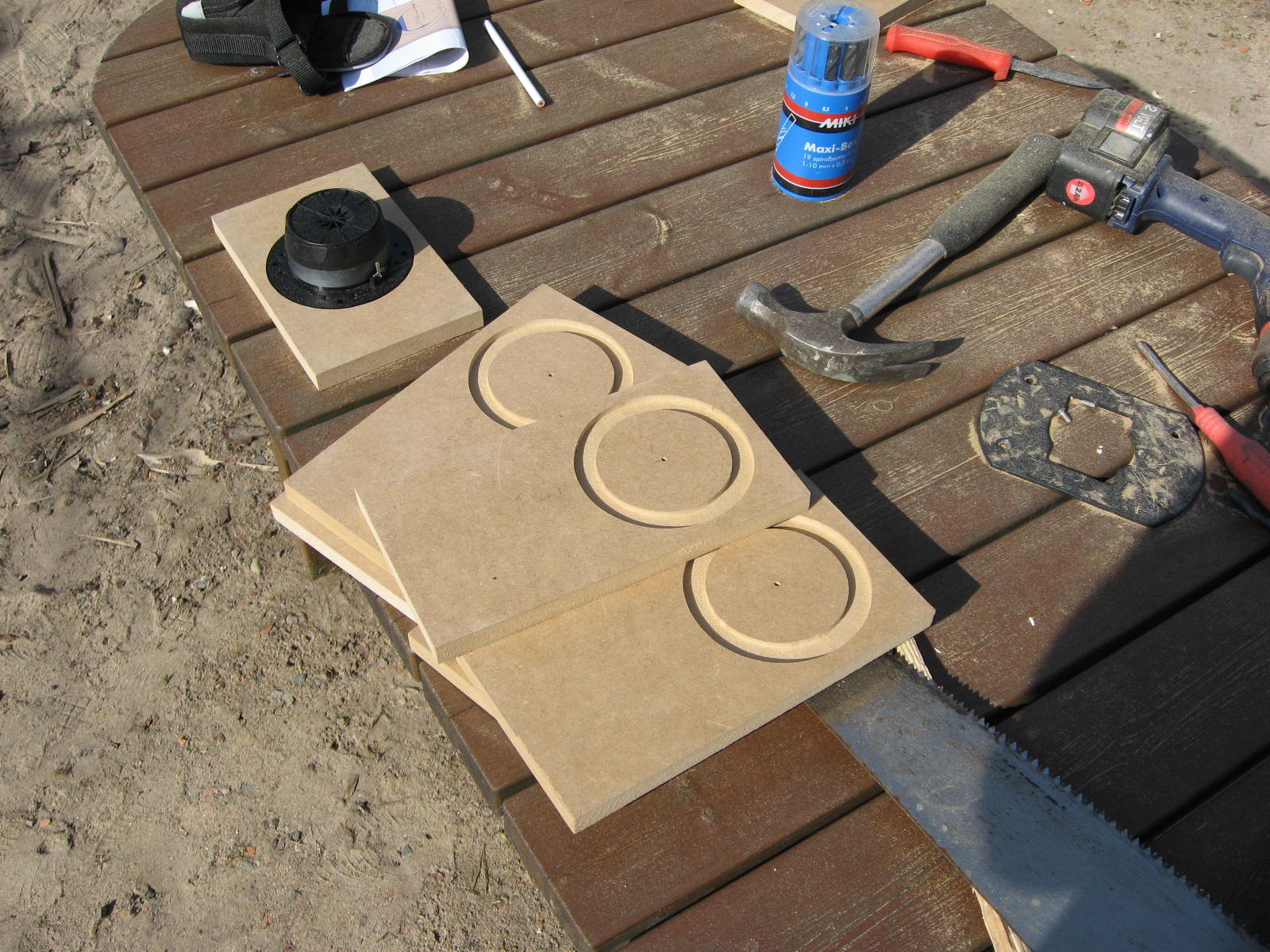

Fräst
Här har jag fräst ut nedsäkningen för alla diskanter.

Mellanregistren ska inte vara nedsänkta, då de ska ligga lite ovanpå diskanten, och dela ett skruvhål med diskanten. Detta både av estetiska och "ljudliga" skäl. (2009-04-07 16:55:04) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

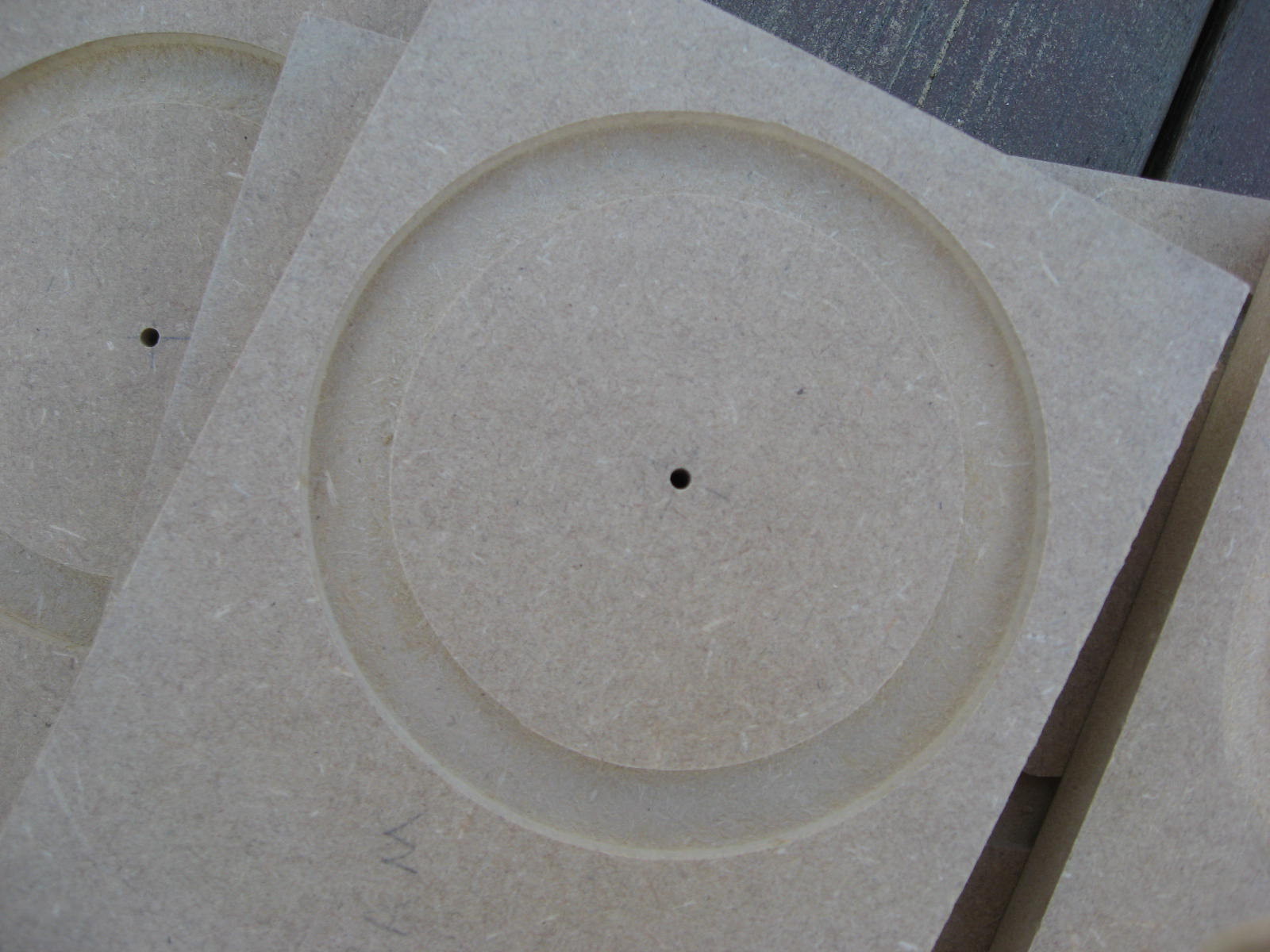

Närbild
Själva hålen för elementen får jag göra en annan dag.

Får se när jag får tid och fortsätta med bygget. Så nästa uppdatering blir nog inte förens om några dar. (2009-04-07 16:55:48) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Lite sällskap
Försökte gå lite närmare och ta en bättre bild, men den jäkeln var lite snabb och försvann nånstans :D (2009-04-09 19:00:26) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

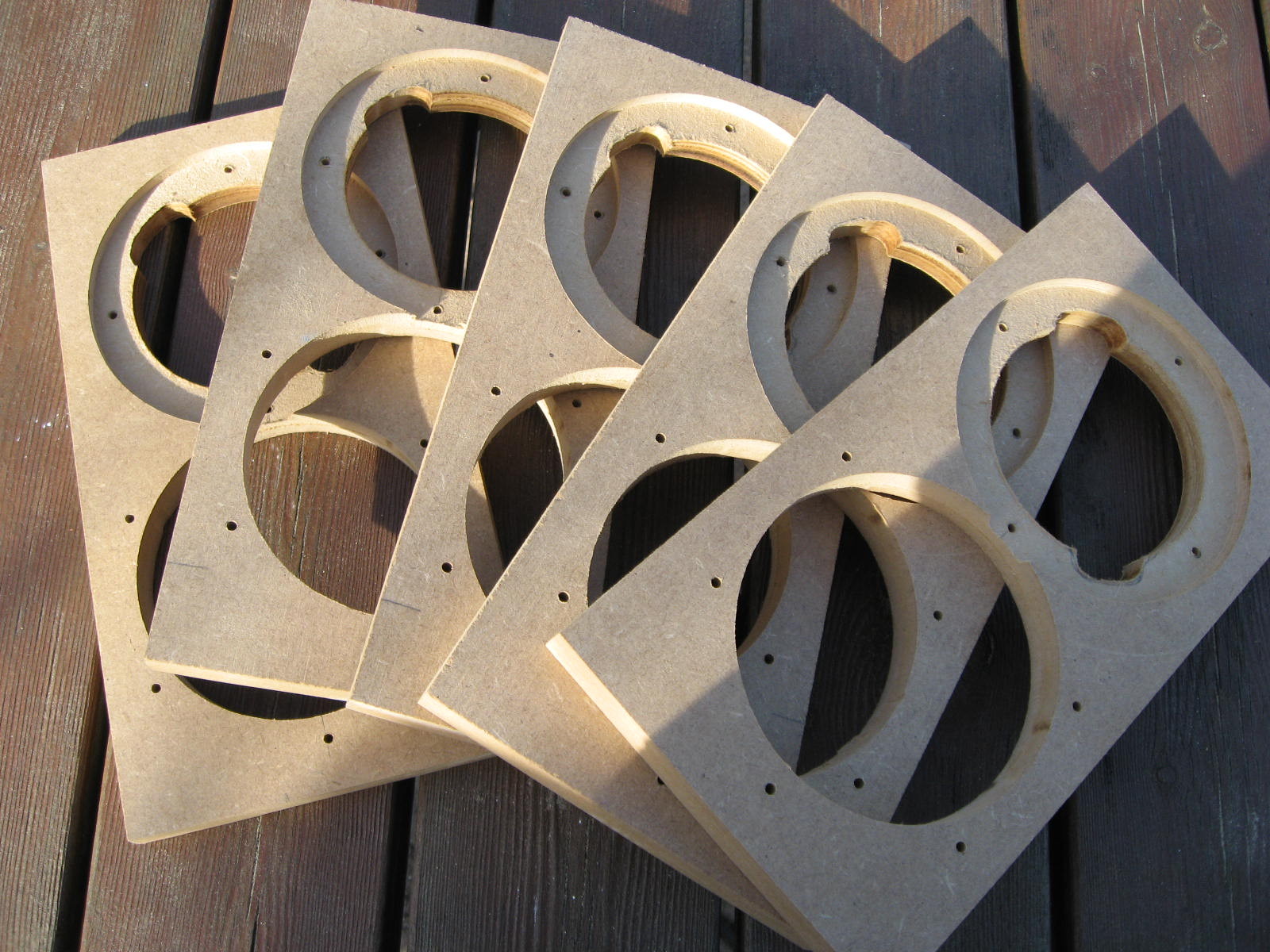

Nya Framsidor
De förra framsidorna blev nedfräsningen till diskanten för stor. Så nu i helgen har jag tillverkat nya.

Har gått lite segt på grund av att det varit så soligt och fint, att jag mest suttit och latat mig :D

Nästa steg blir att skruva och limma ihop alla sidor till lådor. Förhoppningsvis kan jag göra detta i morrn och på tisdag.. Hoppas att jag blir klar med lådorna så att de kan målas nån gång nästa vecka. Måste också beställa lite inslagsmuttrar, insexskruvar, dämpning och blyfoliematta nu i veckan. (2009-04-12 18:24:07) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Lådor

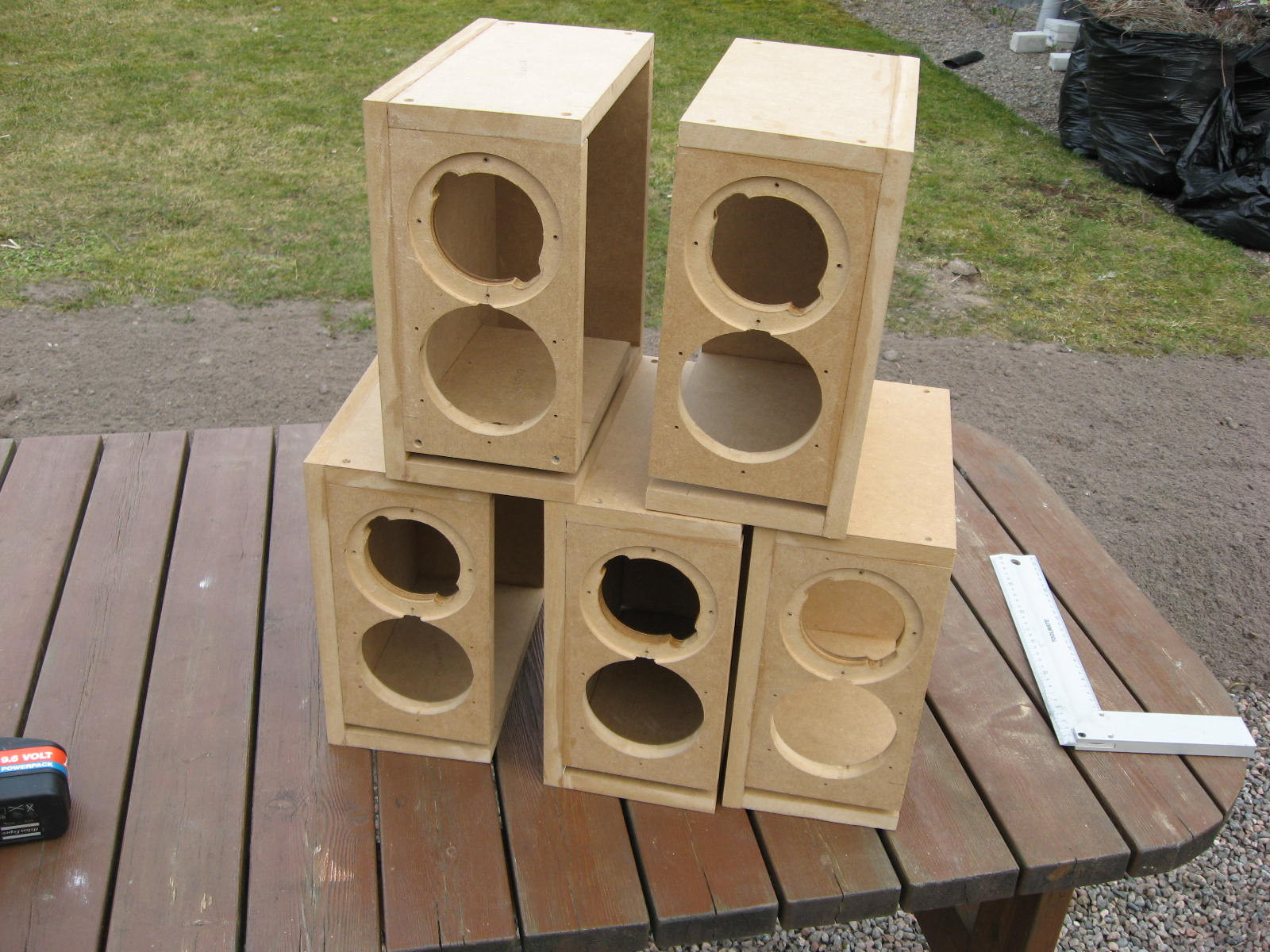

Kommer bli en del spacklande och slipande :)

Har bara skruvat dit basreflexsidan på en av lådorna. Orkade inte göra mer idag... Sedan måste jag vänta på att dämpning och blyfoliemattor ska dimpa ner i postlådan innan jag kan fortsätta. Och det räknar jag med tidigast på Onsdag. (2009-04-13 18:16:23) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

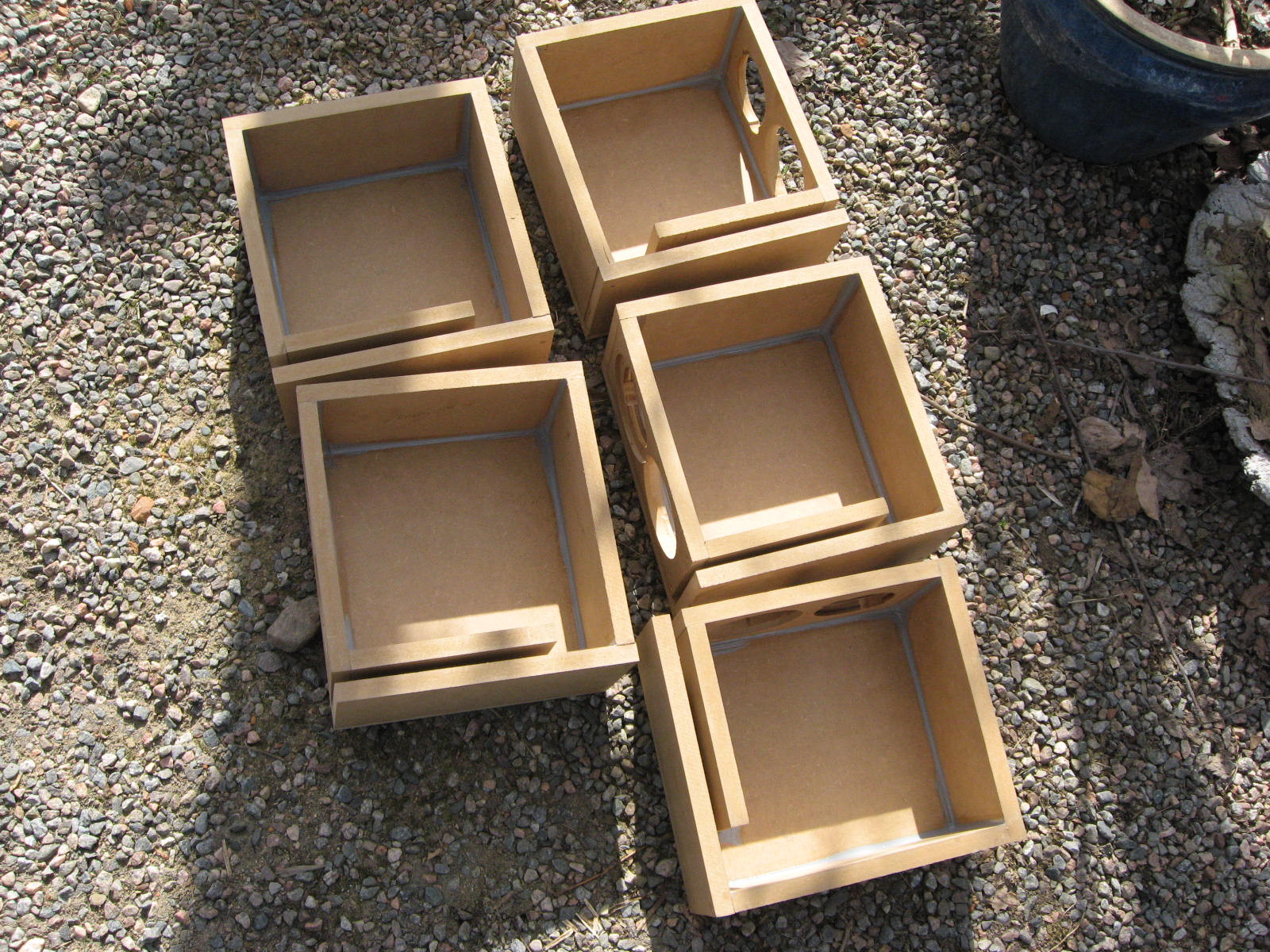

Tätat
Ingen aning om det gör nått.. Men vem vet, nån gång i framtiden så kanske man vill fylla högtalarna med vatten? :D (2009-04-15 16:11:06) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Dämpning

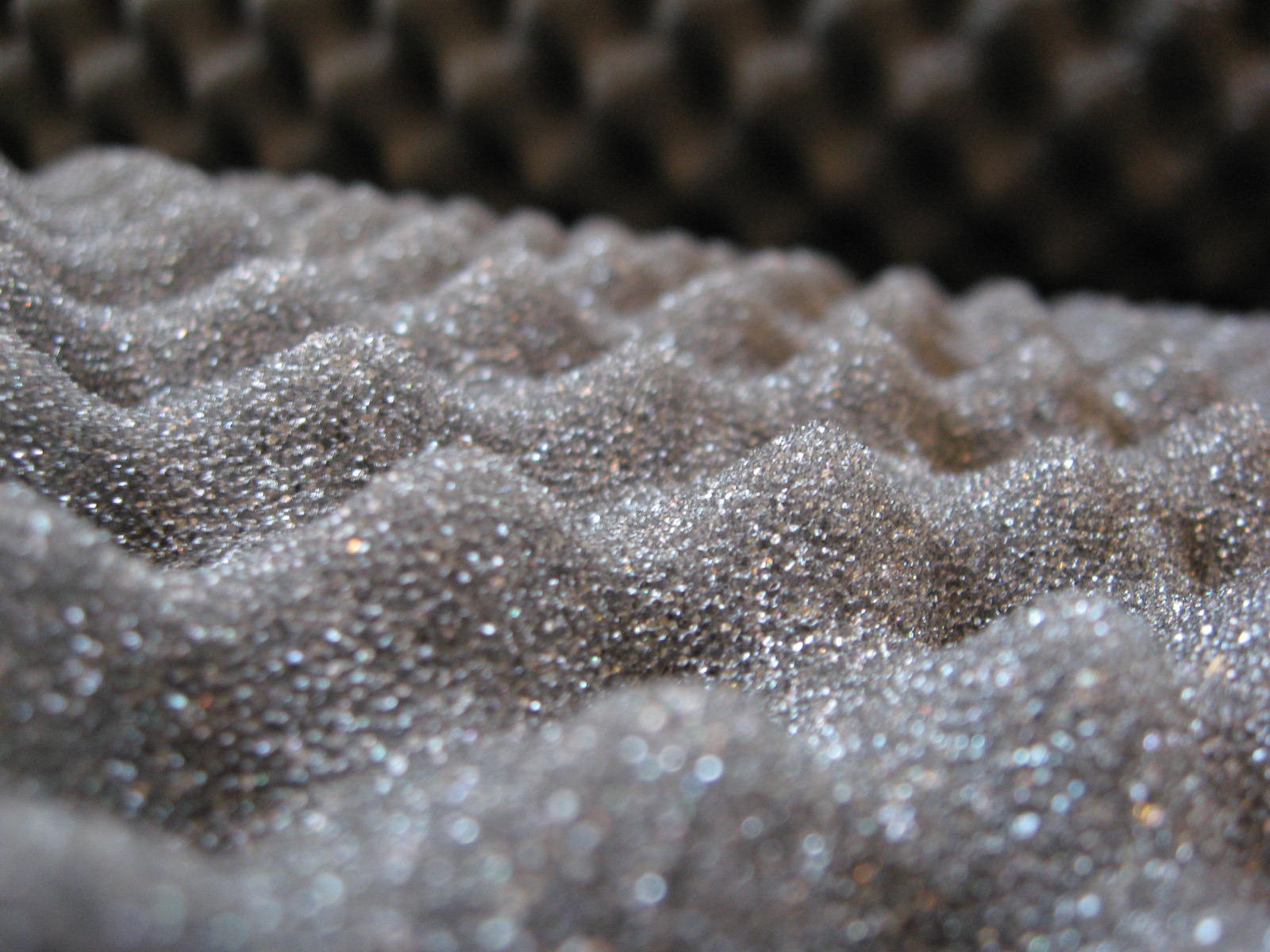

Hämtade ut ett paket med dämpning och blyfoliemattor idag. Får klippa ut och sätta fast i morrn, då silikonet har torkat. (2009-04-15 16:12:08) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:



Viktat medelbetyg:  (8.00) (baserat på 2 st)  Visa lista
ekolnskungen    2009-04-15 22:45:13
marcus8989    2009-04-13 19:44:08
Ge betyg
Du måste vara inloggad för att kunna sätta betyg.
 Kommentarer (13 st)
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
pgg   2009-04-23 17:22:41 Anmäl
Om nån undrar vad som händer, så har det varit skitkallt att vara utomhus i nån vecka vilket ledde till att jag tappade orken lite att göra något. Sedan visade det sig att delningsfiltrena inte passar i lådorna! Har dock kommit på en lösning, och kommer förmodligen skruva in delningsfiltrena nån gång i helgen.. Sedan blir det spackling, slipning och målning...
ekolnskungen   2009-04-15 22:44:56 Anmäl
Blir riktigt najs!!!
skogsturken   2009-04-15 17:13:06 Anmäl
Alla som har kunskapen och verktygen till att skapa egna högtalare verkar verkligen ha brist på fantasi iaf, alla DIY högtalare ser mer eller mindre ut som vilket fabrikat som helst.
pgg   2009-04-13 21:27:44 Anmäl
Hehe.. "precis på millimetern".. upptäckte idag att jag mätt fel på en underöversida, och istället för 25.2mm, så hade jag mätt 25.7mm på ena sidan, så att den blev sned! och eftersom jag såga den snett, så blev de följande 4 sidorna romber! LOL.. så jvla typiskt mig (bild) Så det blev lite att såga om idag (bild)
K.A   2009-04-13 20:59:47 Anmäl
ser väldigt lovande ut! kul projekt att följa
marcus8989   2009-04-13 19:43:53 Anmäl
äsch vadå precis på millimetern (bild) ska du skryta med hur duktig du är får det väl ändå va på 1000 delen (bild) snyggt blir det iaf konstigt nog (bild)
alibababert   2009-04-08 23:28:08 Anmäl
ser ju att kunna bli bra
pgg   2009-04-08 23:21:46 Anmäl
15mm... Hmm.. fan det låter ju inte bra :/ Måste jag mäta nästa gång! Blir förhoppningsvis i morrn om det blir hyffsat väder..

Köpte iofs skivorna på Coop Bygg. Får väll hoppas att deras mått stämmer..
Lisa91   2009-04-08 17:10:11 Anmäl
Ser bra ut.
Men kolla att skivan verkligen är 16mm,jag har köpt på Byggmax och Cheapy och deras skivor var bara 15mm.Surt om man har räknat och kapat efter 15mm.
Evil Homer   2009-04-07 19:14:43 Anmäl
Ser ut att kunna bli riktigt fina högtalare, dom påminner inte så lite om mina B&W som jag har här på datorbordet, det saknas tyvärr uppmärkning i bak så kan inte se vad modellen heter, men det är dom med "prismor" i
