Felsökning Velodyne DD12

Symtom: Subwoofer heldöd. Inte ens power-lampan lyser.

Anamnes: Har förutom att fungera fint emellanåt gett ifrån sig överbelastningsläten (i synnerhet när man spelar högt) som låter ungefär som när man fäller ett träd.

Gissad diagnos: Säkring. Säkringsavbrott i strömförsörjningen, alternativt genomslag i glättningskondingarna.

Diagnosen stämde inte, Här är storyn, låt oss hoppas att någon elektronikkunnig kan leda vidare.

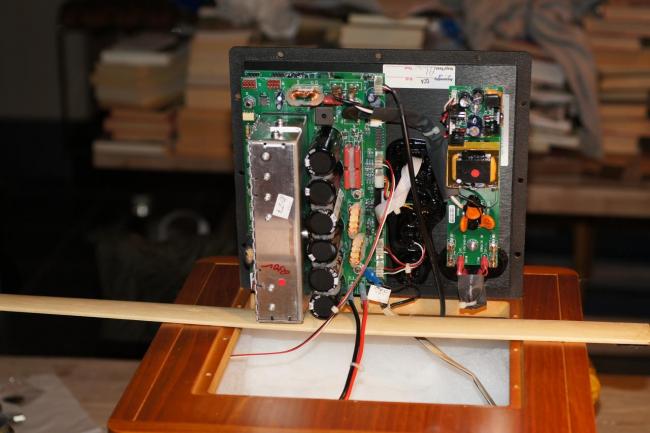

Till höger ser man hur strömmen kommer in. Nerfrån, sen en förvånansvärt liten järnkärnetrafo. Men det var inte säkringarna, båda helt OK.

Dom säkringarna var ok, uppmätta och klara, inte bara inspekterade. Så sen då? Utan att förstå mer än jag gör genom att titta på det så är höger sida helt och hållet AC. Hela DC-konverteringen sker på vänster sida. Som här är bryggan:

Så då till frågan: Vid kablaget från AC- till DC-sidan mäter jag 0 volt. 3.8 volt med avslaget system, men det tolkar jag som en konding som ligger och tröttnar medan en diod håller emot. Så felet ligger definitivt på AC-sidan. Men vad kan hända där? Kan det här vara ett swichat aggregat? Storleken på trafon antyder definitivt, det , men var sitter i så fall hackar-elektroniken? Räcker grejerna ovanför trafon? Det sitter en lite krets precis under effekttrissan till höger rakt ovanför trafon, men den tolkar jag som en effektdiod och ingenting smartare. Så från höger till vänster sida kommer ingenting.

Var ska jag mäta härnäst, och vad kan jag göra? Kan jag ha genomslag i nån av småelektrolyterna i höger hörn?

PS Editorn här beter sig lite som den vill men ni som förstår, förstår i alla fall.

Redigerat av PelleFork, 28 september 2013 - 23:19.

Ni som kan, hjälp till här !

Dom där slutstegen i Velodyne verkar ju vara riktigt skräp, tycker man läser titt som tätt om att dom ger upp.
Jag sålde min Velodyne (som hade ett tasigt steg ) till en kille på www.faktiskt.se, hans SPL1200 hade med gett sig och han ville ha något att felsöka mot, tror han fick igång det till slut så ett tips är att starta en tråd där och se om du har tur att han dyker upp i tråden

Redigerat av Evil Homer, 01 oktober 2013 - 19:24.

Jag har en polare vars 800i jag hade hemma för att gräva i steget för att det hade lagt av.
Med all säkerhet brända trissor på det steget. Bara att köpa nytt steg i hans fall, då garantin gått ut.
Han får väl iofs skylla sej själv, för lådan har stått och samlat damm trasig i över ett år.

Håller med föregående talare att Velodynes steg verkar vara riktigt kassa.

Nja, tror inte alls Velodyne har dåliga steg i sina subwofers.

Påstår ni det för att ni vet om 2st fall där stegen haverat?

Känner man till två fall så är det ju många om man bara känner 4-5 personer som var velodynesubbar.

Däremot trodde jag ärligt att det skulle vara kvalitet i steget med tanke på subbens kostnad!

Kortet till höger är nog bara ett stand-by supply som triggar stärkaren när subben får signal. Powersupp och klass-D steg sitter förmodligen under aluminiumkapseln som fungerar som skärm och kylare. Under geggan sitter anslutningarna? Jag skulle börja med att felsöka stand-by suppet.

Redigerat av Brinke, 03 oktober 2013 - 20:48.

OK, jag köper att det kan vara klass D och därmed inget på DC-delen (bild 3) om jag inte spelar... Hmm... För på matningen till AC/DC-omvandlaren ser jag absolut inget. Mellan 0 och 0.03 V AC. Menar ni att jag ska ge den signal också för att veta mer? Jag kan ge den lite Metallica eller slutet på en Tjajkovskij-symfoni så jag vet att den får vad den tål.
Lasse Fridh: Bryggan får inget så det är inte så mycket att mäta där. Hela högra sidan är AC och nåt av det kommer inte igenom.

Jag kan ge den lite Metallica eller slutet på en Tjajkovskij-symfoni så jag vet att den får vad den tål.

Visst alla har olika referenser, 1812 ouvertyren kan jag köpa. Men vad hade du tänkt köra för Metallica som pressar en sub riktigt ordentligt?

@Brallson: Måste erkänna att jag bara använde Metallica som ett retoriskt grepp, jag lyssnar normalt inte på dem. Men vill du köra skiten ur en subvovve så måste jag rekommendera Bomba Estéreo som jag hörde på Kägelbanan i Augusti. Man får mjälten masserad! Och vad gäller konstmusik så använder jag alltid Bartoks Konsert för Orkester som högtalartest, mest för att jag vet hur den kan låta när den låter. Inte för att den är så rik i lågfrekvenser utan för att jag vet precis hur den låter när den låter bra. Och försöker glömma hur den låter när den låter dåligt.

Jag har 2 stycken DD15 plus och dom fungerar ypperligt.
