HR-05-IFX chipsetkylare på Gigabyte GA-MA78GM-S2H Monterade fast en HR-05-IFX chipsetkylare på nordbryggan då den blev så väldigt varm annars (82 grader). Hoppas det hjälper... Bilderna är tagna med en mobilkamera så förvänta er inga underverk :P
Update: Tempen sjönk till 79 grader i idle och efter lite snabba test kom jag upp i 85 grader vid hårdkörning av 1080p material vid 100% cpuanvändning (krävade klipp hehe). Det kan hända att kylpastan blir lite halvtaskigt… Läs hela |
Produkter i albumet:
|
Stäng
Bilder i detta album
Växla till minatyrbilder
Moderkort (uppifrån)
Såhär såg det ut under nordbryggans orginalkylfläns (2008-05-21 23:39:12)
Bilden är högupplöst. Klicka i bilden för att zooma.
Såhär såg det ut under nordbryggans orginalkylfläns (2008-05-21 23:39:12)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Corsair XMS2 Xtreme TwinX DDR2 800MHz 2x2GB (TWIN2X4096-6400C5 G), Scythe Ninja Mini, Gigabyte GA-MA78GM-S2H
Corsair XMS2 Xtreme TwinX DDR2 800MHz 2x2GB (TWIN2X4096-6400C5 G), Scythe Ninja Mini, Gigabyte GA-MA78GM-S2H
Moderkort (snett uppifrån)
Lite vinkel på det hela... (2008-05-21 23:41:42)Bilden är högupplöst. Klicka i bilden för att zooma.
Lite vinkel på det hela... (2008-05-21 23:41:42)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Corsair XMS2 Xtreme TwinX DDR2 800MHz 2x2GB (TWIN2X4096-6400C5 G), Scythe Ninja Mini, Gigabyte GA-MA78GM-S2H
Corsair XMS2 Xtreme TwinX DDR2 800MHz 2x2GB (TWIN2X4096-6400C5 G), Scythe Ninja Mini, Gigabyte GA-MA78GM-S2H
Nordbrygga
Här sitter det lilla kraftpaketet (2008-05-21 23:43:10)Bilden är högupplöst. Klicka i bilden för att zooma.
Här sitter det lilla kraftpaketet (2008-05-21 23:43:10)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Gigabyte GA-MA78GM-S2H
Gigabyte GA-MA78GM-S2H
Orginalkylare
Den här lilla saken hade det inte lätt... (2008-05-21 23:44:11)Bilden är högupplöst. Klicka i bilden för att zooma.
Den här lilla saken hade det inte lätt... (2008-05-21 23:44:11)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Olika storlekar

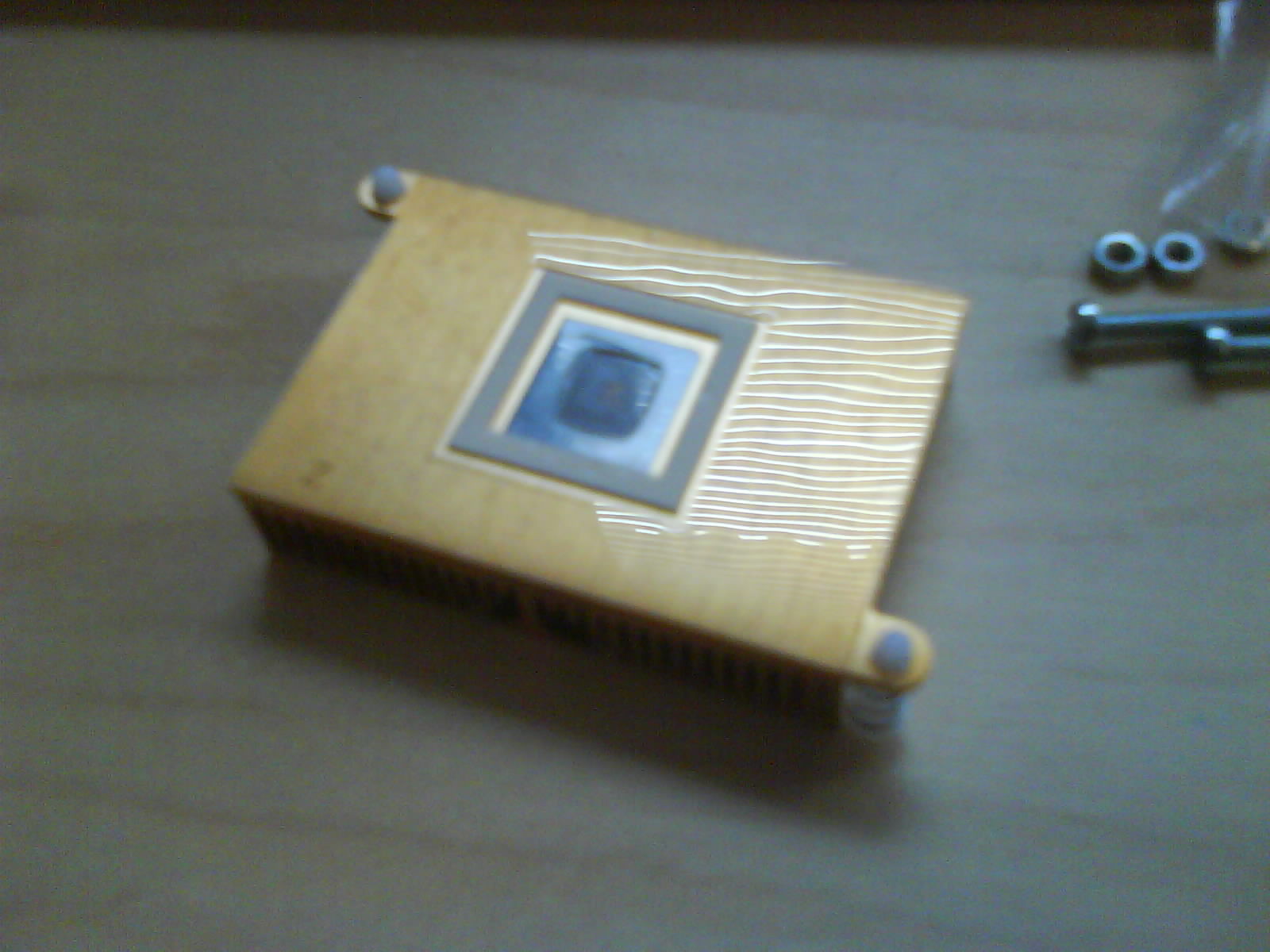

Den nya kylaren verkar vara avsett för ett större chip, det fanns väl inga 45nm chip när HR-05-IFX designades. (2008-05-21 23:44:51)Bilden är högupplöst. Klicka i bilden för att zooma.
Den nya kylaren verkar vara avsett för ett större chip, det fanns väl inga 45nm chip när HR-05-IFX designades. (2008-05-21 23:44:51)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
HR-05-IFX
Här är den! Skapligt mycket större än orginalarn :P (2008-05-21 23:47:23)Bilden är högupplöst. Klicka i bilden för att zooma.
Här är den! Skapligt mycket större än orginalarn :P (2008-05-21 23:47:23)
Bilden är högupplöst. Klicka i bilden för att zooma.
Klämskydd
Efter lite klipp och klistrande fick jag dit ramen med mjukt skumgummi i det mindre format som krävs för denna nordbrygga. (2008-05-21 23:47:59)Bilden är högupplöst. Klicka i bilden för att zooma.
Efter lite klipp och klistrande fick jag dit ramen med mjukt skumgummi i det mindre format som krävs för denna nordbrygga. (2008-05-21 23:47:59)
Bilden är högupplöst. Klicka i bilden för att zooma.
Kylpasta
Artic Silver 5 fixar biffen! Den medföljande pastan spar jag till senare. (2008-05-21 23:49:43)Bilden är högupplöst. Klicka i bilden för att zooma.
Artic Silver 5 fixar biffen! Den medföljande pastan spar jag till senare. (2008-05-21 23:49:43)
Bilden är högupplöst. Klicka i bilden för att zooma.
PCI-E 1x plats
Den här går inte att komma åt längre efter man monterar en stor kylfläns på nordbryggan.
Produkter på bilden: Gigabyte GA-MA78GM-S2H
Gigabyte GA-MA78GM-S2H
Fästanordningar
Dessa olika typer av fästen följde med, förutom den längsta skruven som jag hittade på från ett tidigare besök hos järnhandlaren. (2008-05-21 23:50:01)Bilden är högupplöst. Klicka i bilden för att zooma.
Dessa olika typer av fästen följde med, förutom den längsta skruven som jag hittade på från ett tidigare besök hos järnhandlaren. (2008-05-21 23:50:01)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Problem

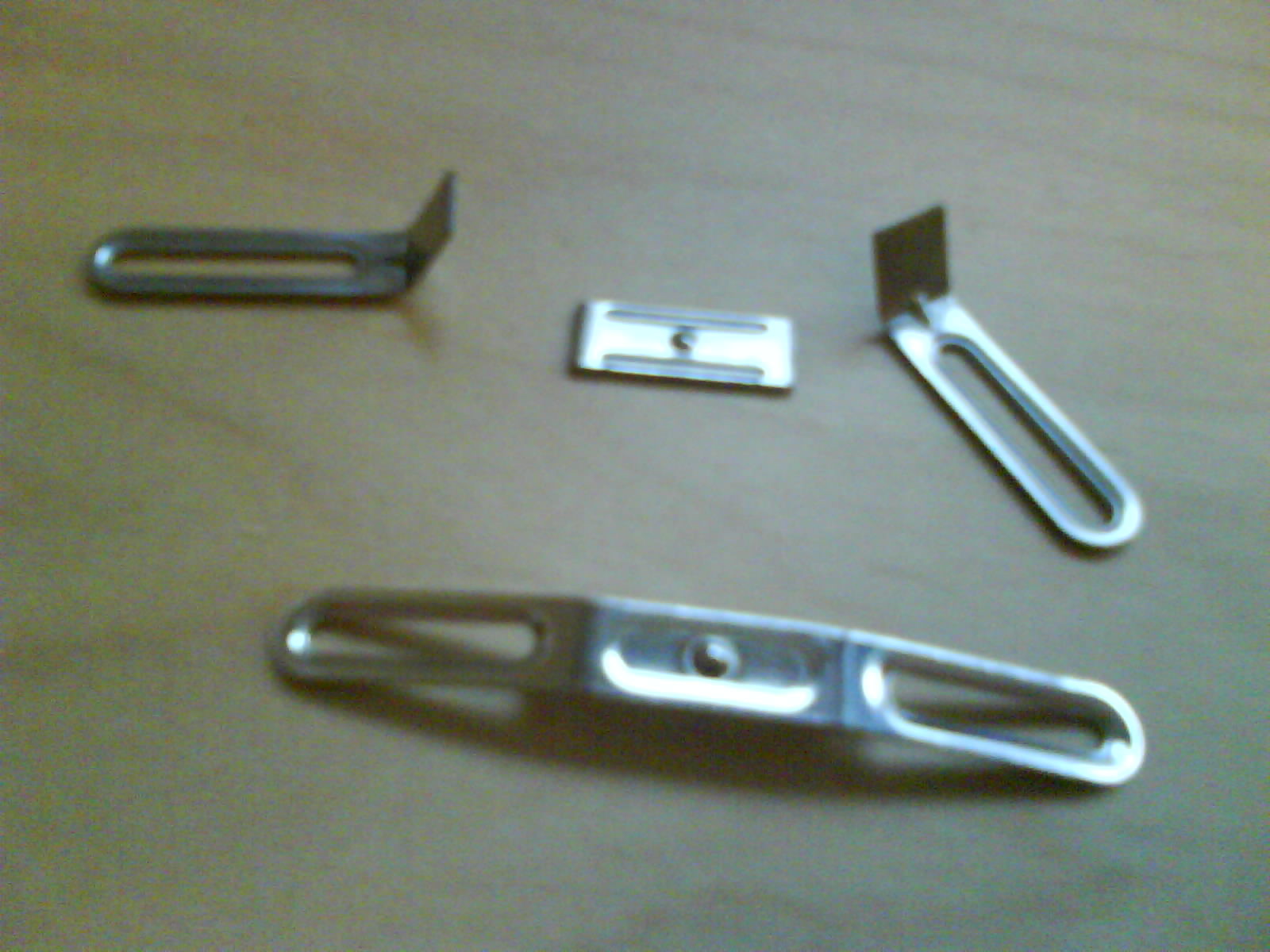

Här började problemen. Den korta brickan var för kort, och den långa brickan var tydligen för hög för att kunna vridas tillräckligt för att passa in till skruvarna. Efter några försök att böja den höga brickan (så den skulle passa) så gick den dessutom av. Äh, då tar jag väl och bryter av andra sidan också då... (2008-05-21 23:51:09)Bilden är högupplöst. Klicka i bilden för att zooma.
Här började problemen. Den korta brickan var för kort, och den långa brickan var tydligen för hög för att kunna vridas tillräckligt för att passa in till skruvarna. Efter några försök att böja den höga brickan (så den skulle passa) så gick den dessutom av. Äh, då tar jag väl och bryter av andra sidan också då... (2008-05-21 23:51:09)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Fulhack
Efter lite funderande kom jag fram till att detta kunde kanske fungera. Skruvarna som håller ihop brickorna är vanliga skruvar som man brukar använda för att skruva fast moderkortet i chassit's instanser. Om du inte har någon mutter som passar så kanske instanser får plats istället. (2008-05-21 23:51:55)Bilden är högupplöst. Klicka i bilden för att zooma.
Efter lite funderande kom jag fram till att detta kunde kanske fungera. Skruvarna som håller ihop brickorna är vanliga skruvar som man brukar använda för att skruva fast moderkortet i chassit's instanser. Om du inte har någon mutter som passar så kanske instanser får plats istället. (2008-05-21 23:51:55)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Mästerverk
Så då var mitt mästerverk färdigt! ;D Metallstyckena på kanterna gick inte att ha kvar då de tog emot komponenter på moderkortet. Nu när jag blev tvungen att lösa det på det här sättet gick jag tillbaks till orginalskruvarna igen. (2008-05-21 23:52:17)Bilden är högupplöst. Klicka i bilden för att zooma.
Så då var mitt mästerverk färdigt! ;D Metallstyckena på kanterna gick inte att ha kvar då de tog emot komponenter på moderkortet. Nu när jag blev tvungen att lösa det på det här sättet gick jag tillbaks till orginalskruvarna igen. (2008-05-21 23:52:17)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Resultat (snett ovan)
Så då var det färdigt, inte helt enkelt alltså med de komponenter som följde med, men det gick tillslut :) (2008-05-21 23:54:03)Bilden är högupplöst. Klicka i bilden för att zooma.
Så då var det färdigt, inte helt enkelt alltså med de komponenter som följde med, men det gick tillslut :) (2008-05-21 23:54:03)
Bilden är högupplöst. Klicka i bilden för att zooma.
Tops
Fungerar jättebra att göra rent chip från gammal kylpasta om man doppar dem i lite kemisk ren bensin först.
Produkter på bilden: Razer Copperhead, Scythe Ninja Mini, QPAD Gamer MidSense 4mm, Thermalright HR-05 IFX, Gigabyte GA-MA78GM-S2H
Razer Copperhead, Scythe Ninja Mini, QPAD Gamer MidSense 4mm, Thermalright HR-05 IFX, Gigabyte GA-MA78GM-S2H
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
Detta är guld värt för mig då jag ska göra samma ingrepp ikväll =) var det problem att få bort orginalkylaren ?
Tjena! Jag vet inte hur aktuellt det här är men jag sprang på dina bilder och kunde inte undgå att se att din CPU ligger på 100% vid avkodning av 1080p. Du vet väl om att du har ett moderkort med integrerad grafik som har stöd för avkodning av h264?
Följ denna guiden:
http://ranpha.wordpress.com/page-1/
Den gjorde att min Phenom 9750 gick från 25-30% load till 5% vid avkodning av 1080p.
Följ denna guiden:
http://ranpha.wordpress.com/page-1/
Den gjorde att min Phenom 9750 gick från 25-30% load till 5% vid avkodning av 1080p.
