Har börjat bygga lite på en egen mediamöbel som jag haft i tankarna en längre tid utan att riktigt orkat få ut den på papper, än mindre bygga den men nu är det dags!
Har tänkt ha kabelrännor i sjävla stommen, stommen byggs i stål och pulverlackas, hyllplanen blir i mörkbetsat trä av något slag förmodligen. |
Produkter i albumet:
|
Bilder i detta album
Växla till minatyrbilder
Resultatet!

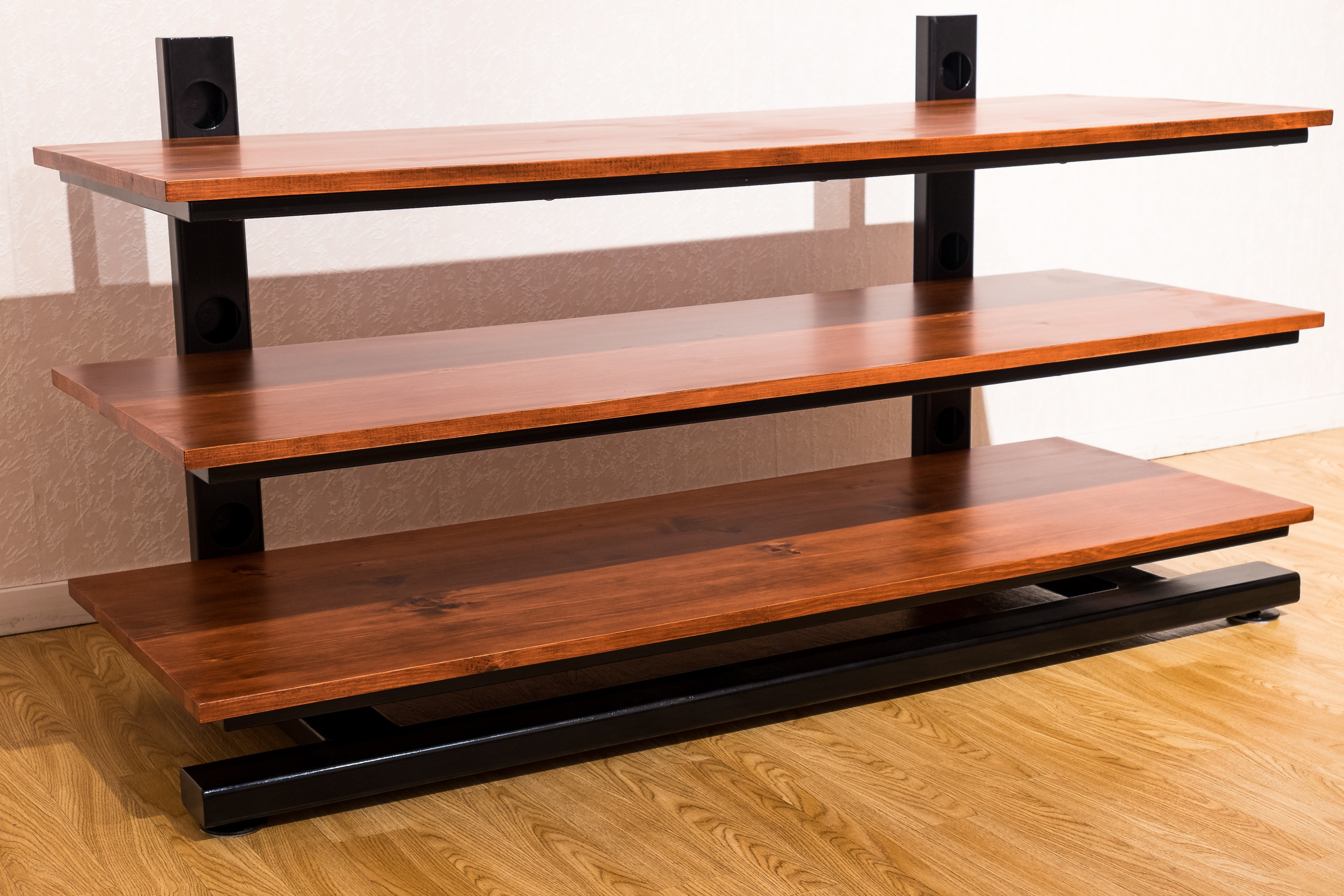

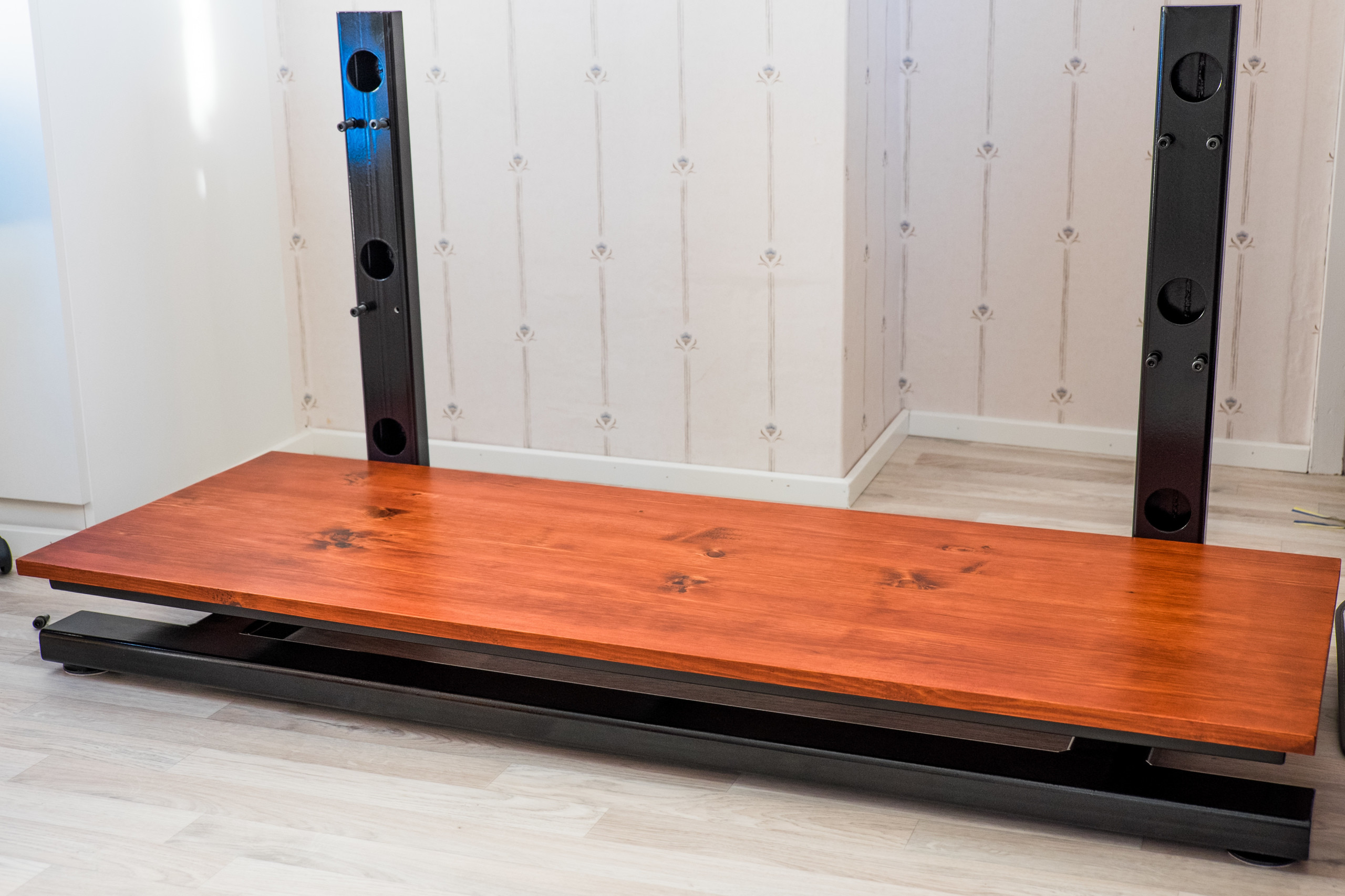

Här är den färdiga bänken! (2015-01-02 19:33:33)
Bilden är högupplöst. Klicka i bilden för att zooma.
Här är den färdiga bänken! (2015-01-02 19:33:33)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

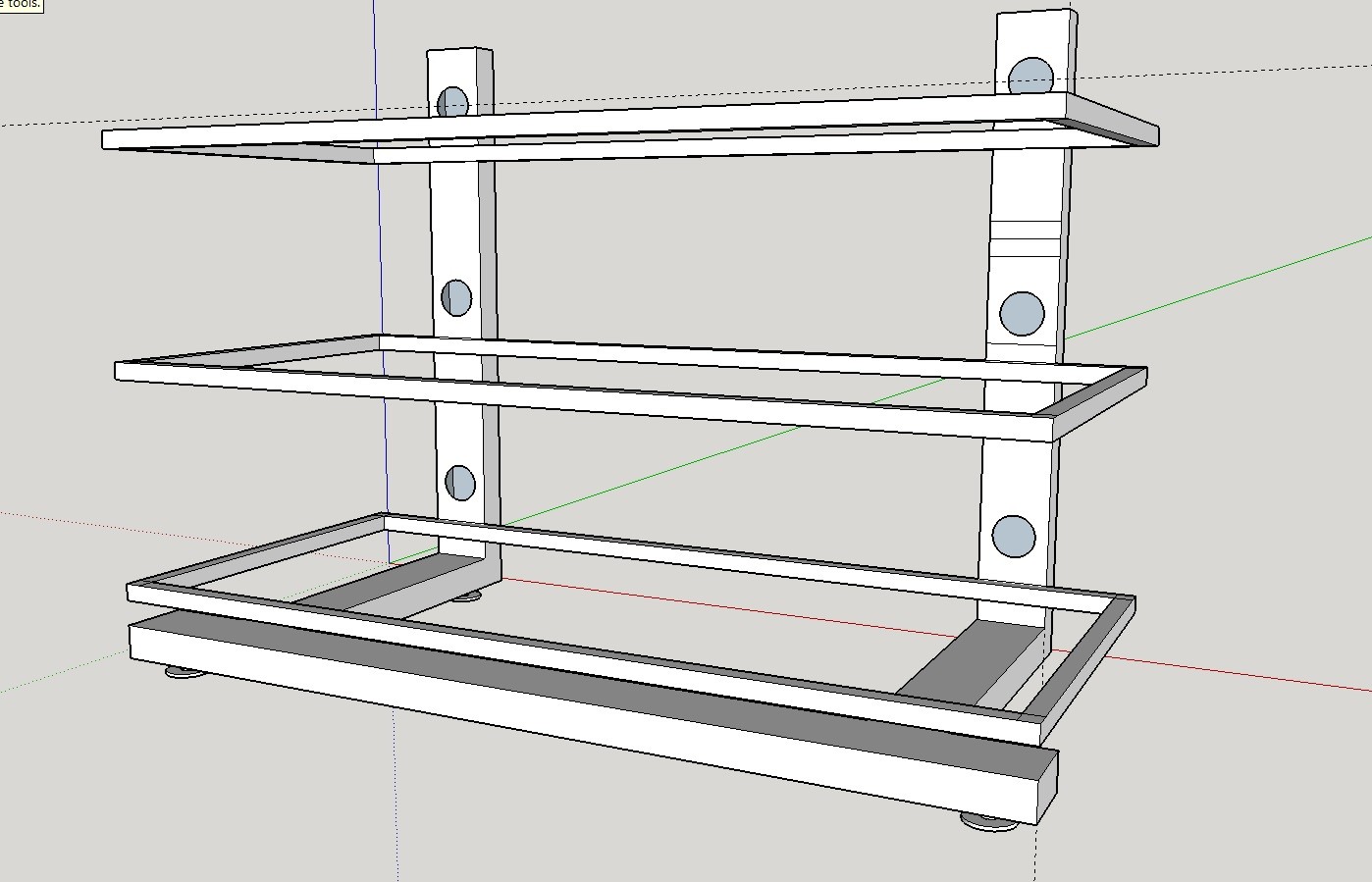

Skiss i sketchup
Ungefär såhär ska stommen se ut, förstyvningar osv är inte utritat utan passas in eftersom jag bygger. (2014-11-22 16:44:07)Bilden är högupplöst. Klicka i bilden för att zooma.
Ungefär såhär ska stommen se ut, förstyvningar osv är inte utritat utan passas in eftersom jag bygger. (2014-11-22 16:44:07)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Materialet till stommen
Här är materialet till själva stommen. 80x40mm fyrkantsrör. (2014-11-22 16:17:04)Bilden är högupplöst. Klicka i bilden för att zooma.
Här är materialet till själva stommen. 80x40mm fyrkantsrör. (2014-11-22 16:17:04)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

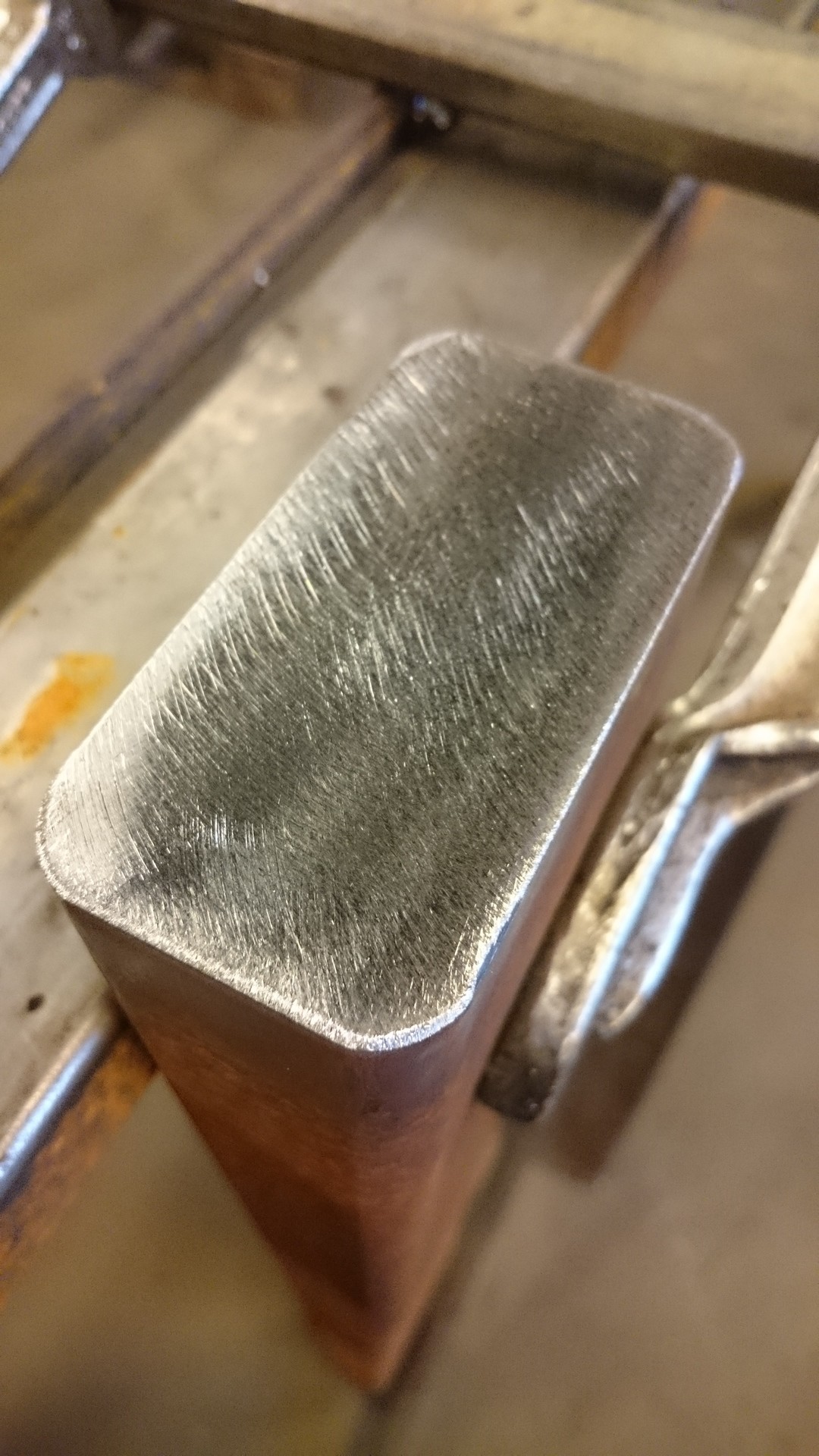

Ändarna

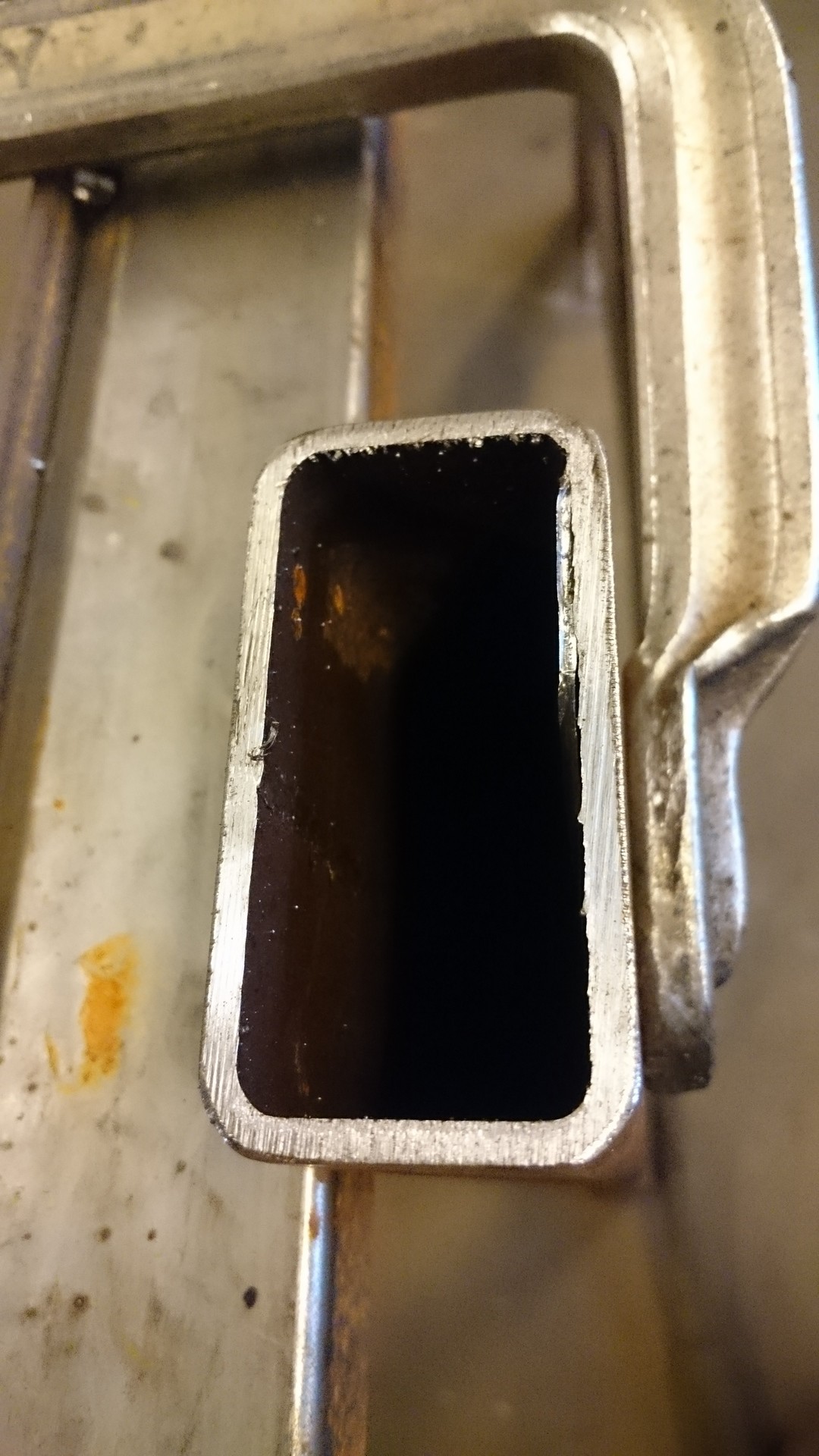

Ändarna på rören får ett lock så de ser lite snyggare ut! (2014-11-22 16:19:12)Bilden är högupplöst. Klicka i bilden för att zooma.
Ändarna på rören får ett lock så de ser lite snyggare ut! (2014-11-22 16:19:12)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Undersidan
Undersidan av stommen förbereds för justerbara fötter. M16 gängstång med 60mm runda plattor mot golvet. (2014-11-22 16:20:54)Bilden är högupplöst. Klicka i bilden för att zooma.
Undersidan av stommen förbereds för justerbara fötter. M16 gängstång med 60mm runda plattor mot golvet. (2014-11-22 16:20:54)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

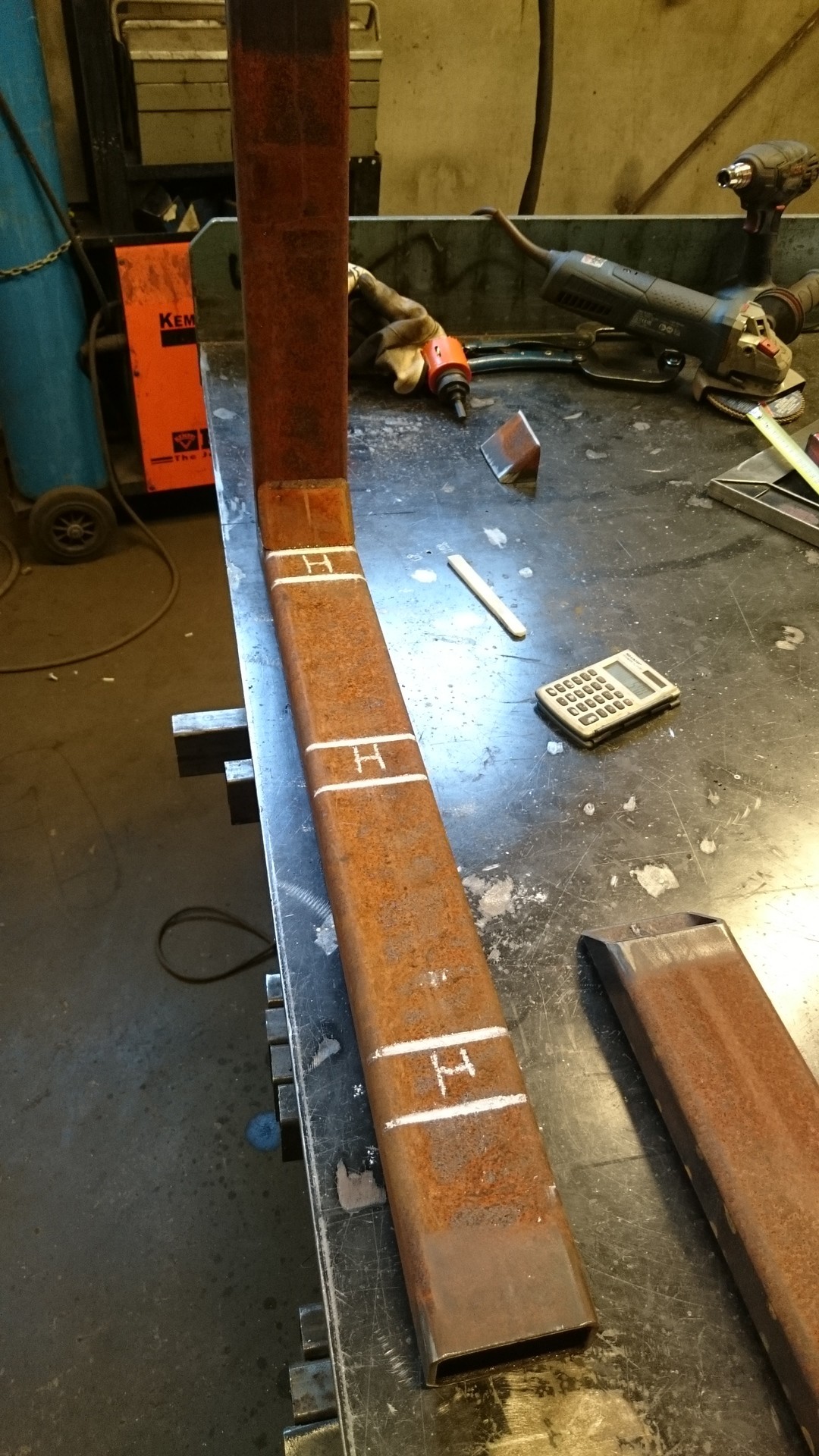

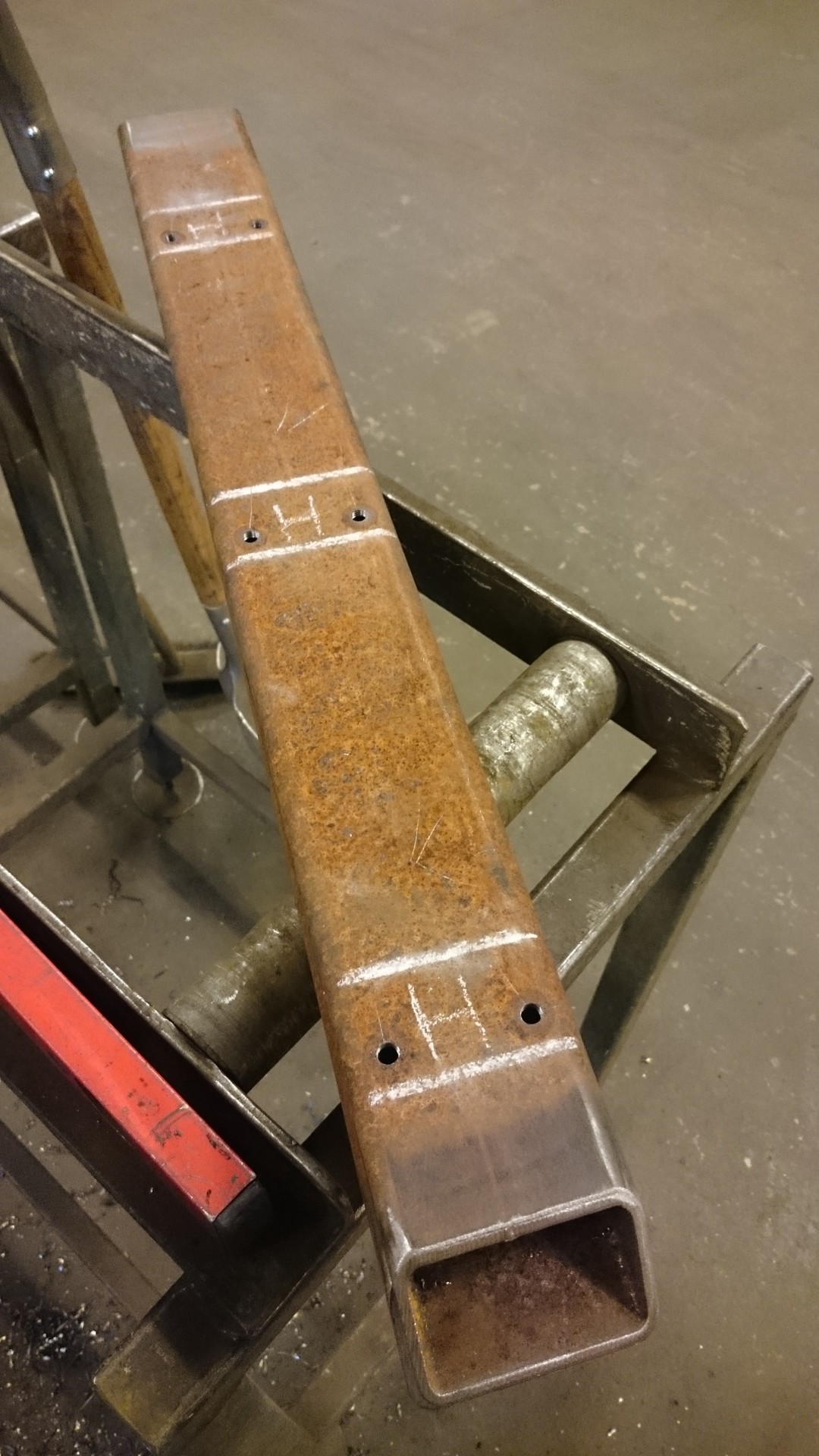

Vart hamnar hyllplanen?
Ritat upp på hur hyllplanen kommer att sitta så det skulle bli lättare att märka upp hålbilderna för infästningen. (2014-11-22 16:22:48)Bilden är högupplöst. Klicka i bilden för att zooma.
Ritat upp på hur hyllplanen kommer att sitta så det skulle bli lättare att märka upp hålbilderna för infästningen. (2014-11-22 16:22:48)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

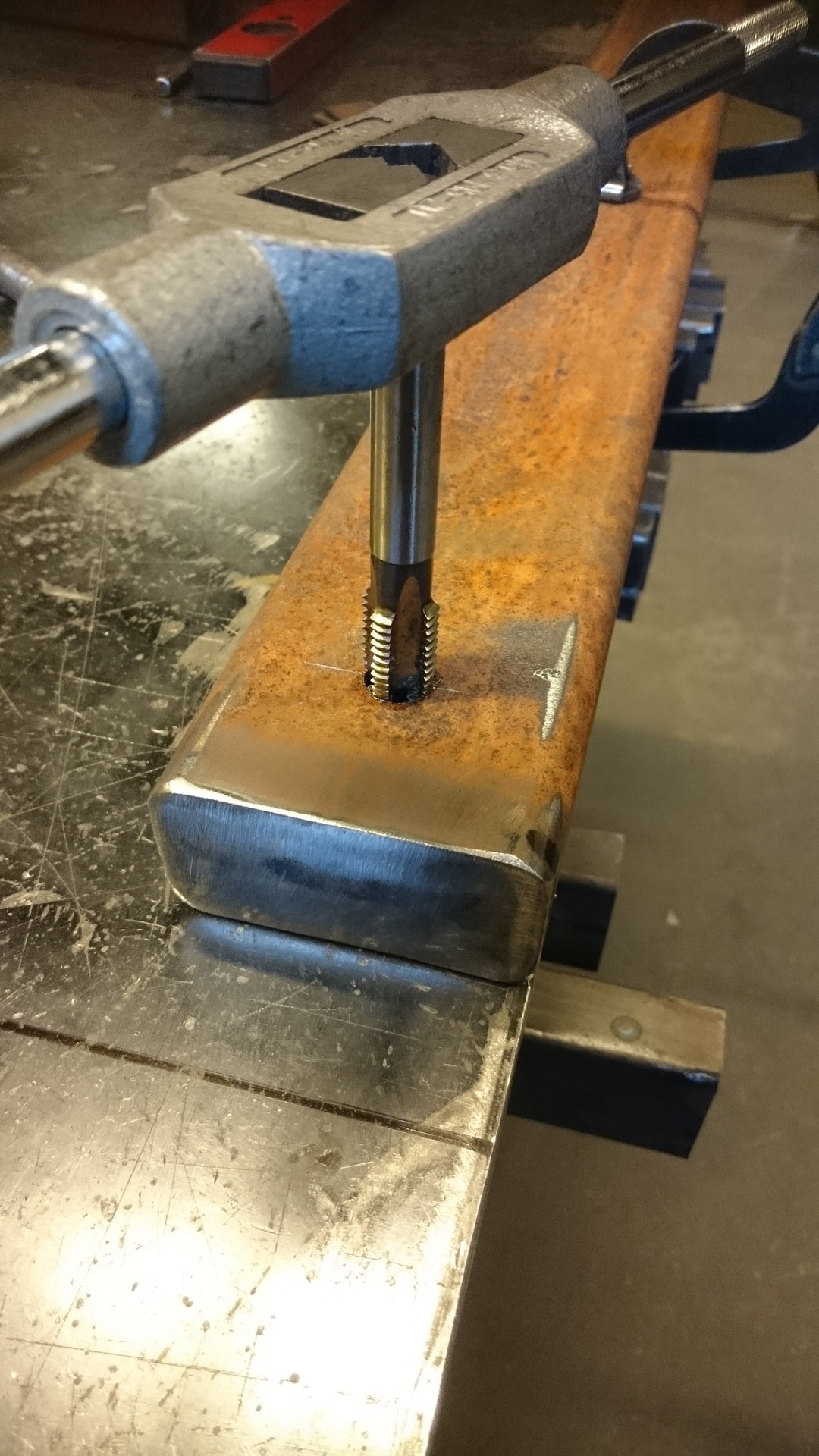

Borraborra
Borrat och gängat där hyllplanen ska fästas. (2014-11-22 16:24:54)Bilden är högupplöst. Klicka i bilden för att zooma.
Borrat och gängat där hyllplanen ska fästas. (2014-11-22 16:24:54)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Kabelgenomföring

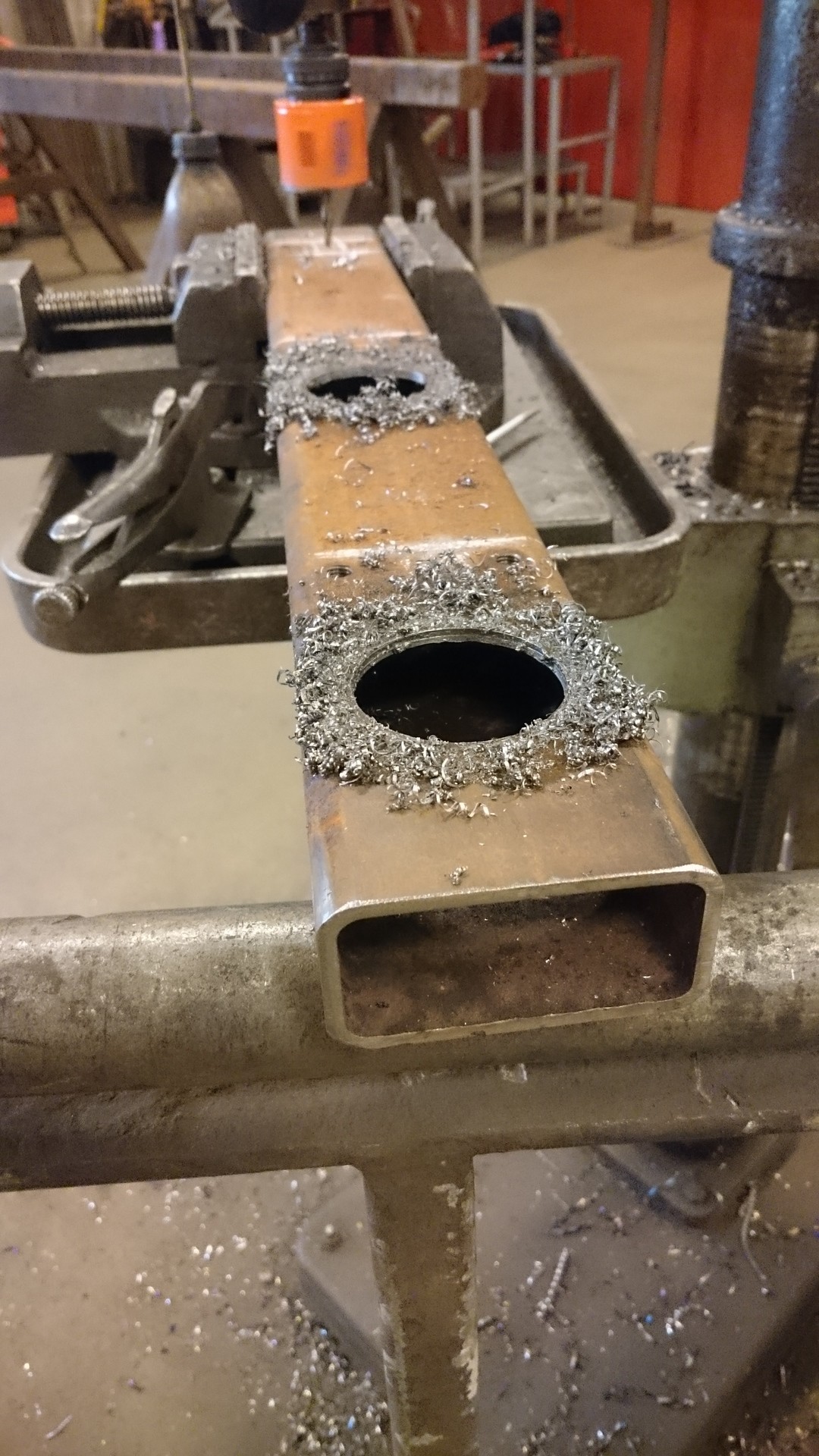

Här sågas det 50mm hål för genomföring av alla kablar. (2014-11-22 16:26:50)Bilden är högupplöst. Klicka i bilden för att zooma.
Här sågas det 50mm hål för genomföring av alla kablar. (2014-11-22 16:26:50)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

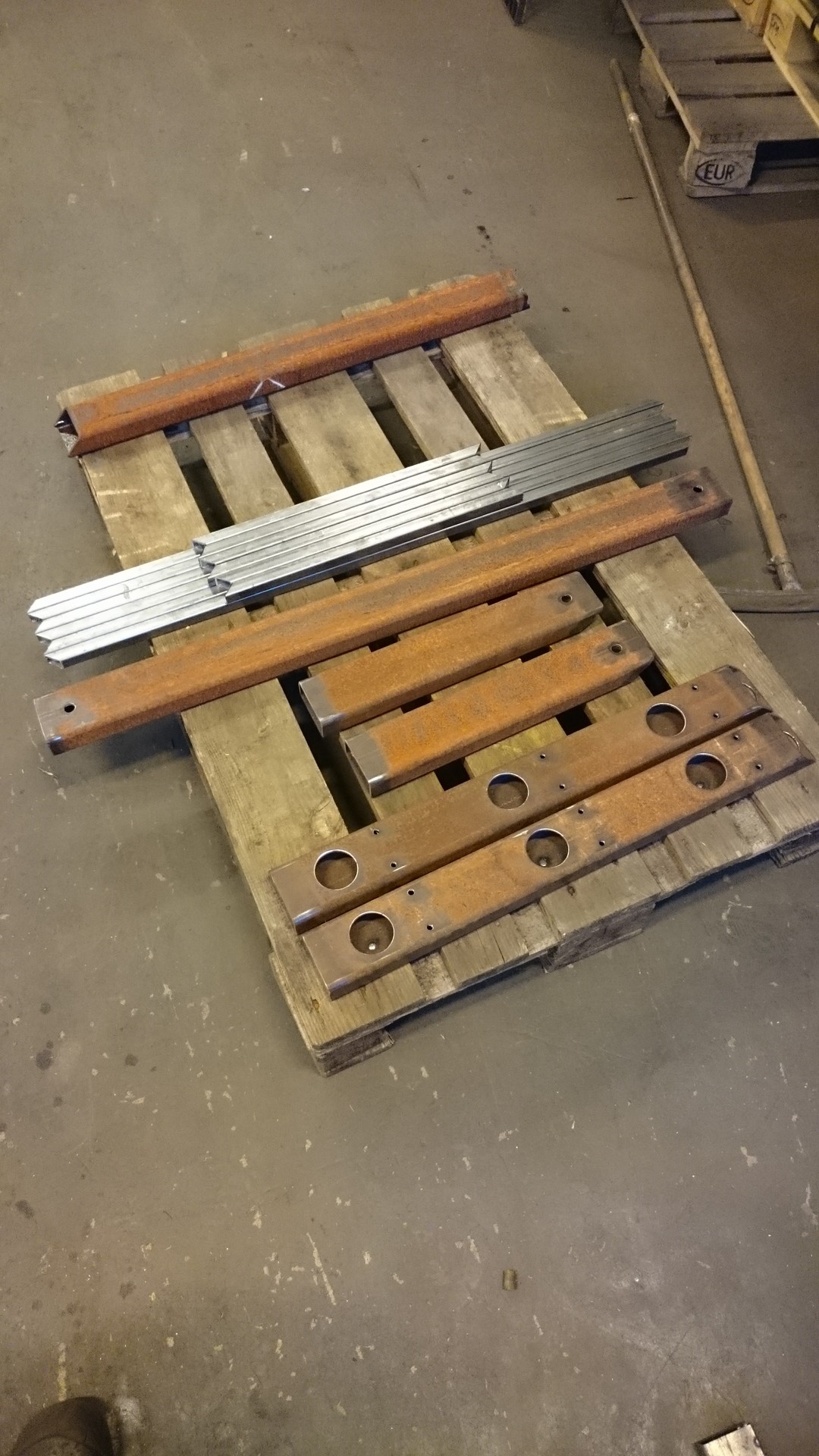

Det mesta materialet
Har förberett det mesta materialet till bänken nu, lite kvar som ska kapas fram och sedan ska alla de smala 20x20-rören borras upp så jag kan fästa träskivorna i dem. (2014-11-22 16:28:06)Bilden är högupplöst. Klicka i bilden för att zooma.
Har förberett det mesta materialet till bänken nu, lite kvar som ska kapas fram och sedan ska alla de smala 20x20-rören borras upp så jag kan fästa träskivorna i dem. (2014-11-22 16:28:06)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Hafsade ihop en test.
Slängde ihop en slarvig provhylla av lite spillmaterial för att få ett hum om hur stadigt det blir.
Hyllplanet är lika djupt som det ska vara på den färdiga produkten men inte alls lika brett. Stommen ska vara lika djup som hyllplanet + 40mm i bakkant.
Ville bara se hur hyllan beteter sig med lite vikt på, mer om det på kommande bilder! (2014-11-22 16:30:17)Bilden är högupplöst. Klicka i bilden för att zooma.
Slängde ihop en slarvig provhylla av lite spillmaterial för att få ett hum om hur stadigt det blir.
Hyllplanet är lika djupt som det ska vara på den färdiga produkten men inte alls lika brett. Stommen ska vara lika djup som hyllplanet + 40mm i bakkant.
Ville bara se hur hyllan beteter sig med lite vikt på, mer om det på kommande bilder! (2014-11-22 16:30:17)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Uppstyvning

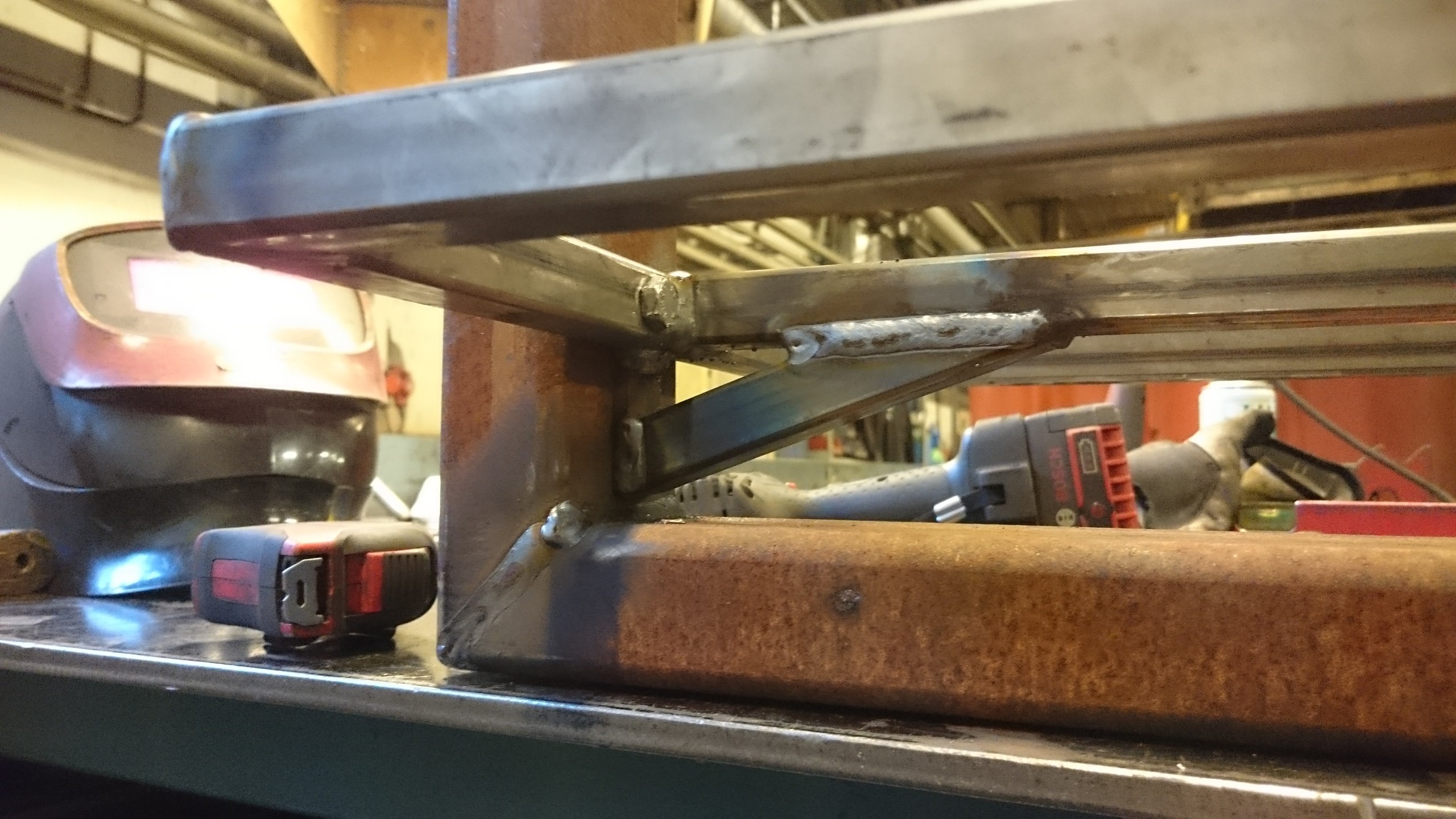

En lite uppstyvning under hyllan gjorde verkligen underverk för stabiliteten! Ska bli spännande att se hur det kommer bli med en till bärande stolpe. (2014-11-22 16:33:39)Bilden är högupplöst. Klicka i bilden för att zooma.
En lite uppstyvning under hyllan gjorde verkligen underverk för stabiliteten! Ska bli spännande att se hur det kommer bli med en till bärande stolpe. (2014-11-22 16:33:39)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

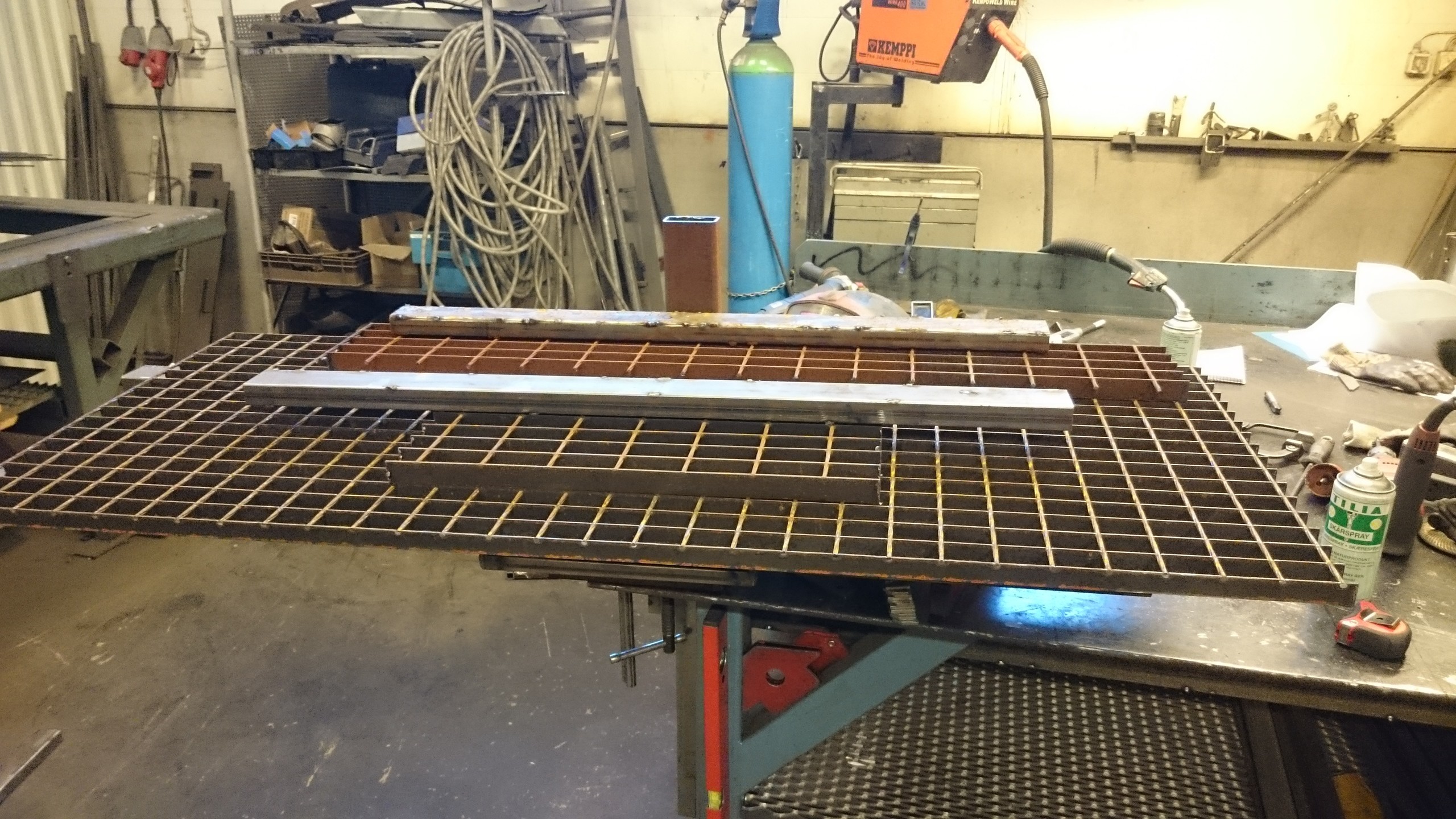

Skrot!
Slängde på allt järnskrot som fanns i min närhet på hyllan. (2014-11-22 16:35:31)Bilden är högupplöst. Klicka i bilden för att zooma.
Slängde på allt järnskrot som fanns i min närhet på hyllan. (2014-11-22 16:35:31)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

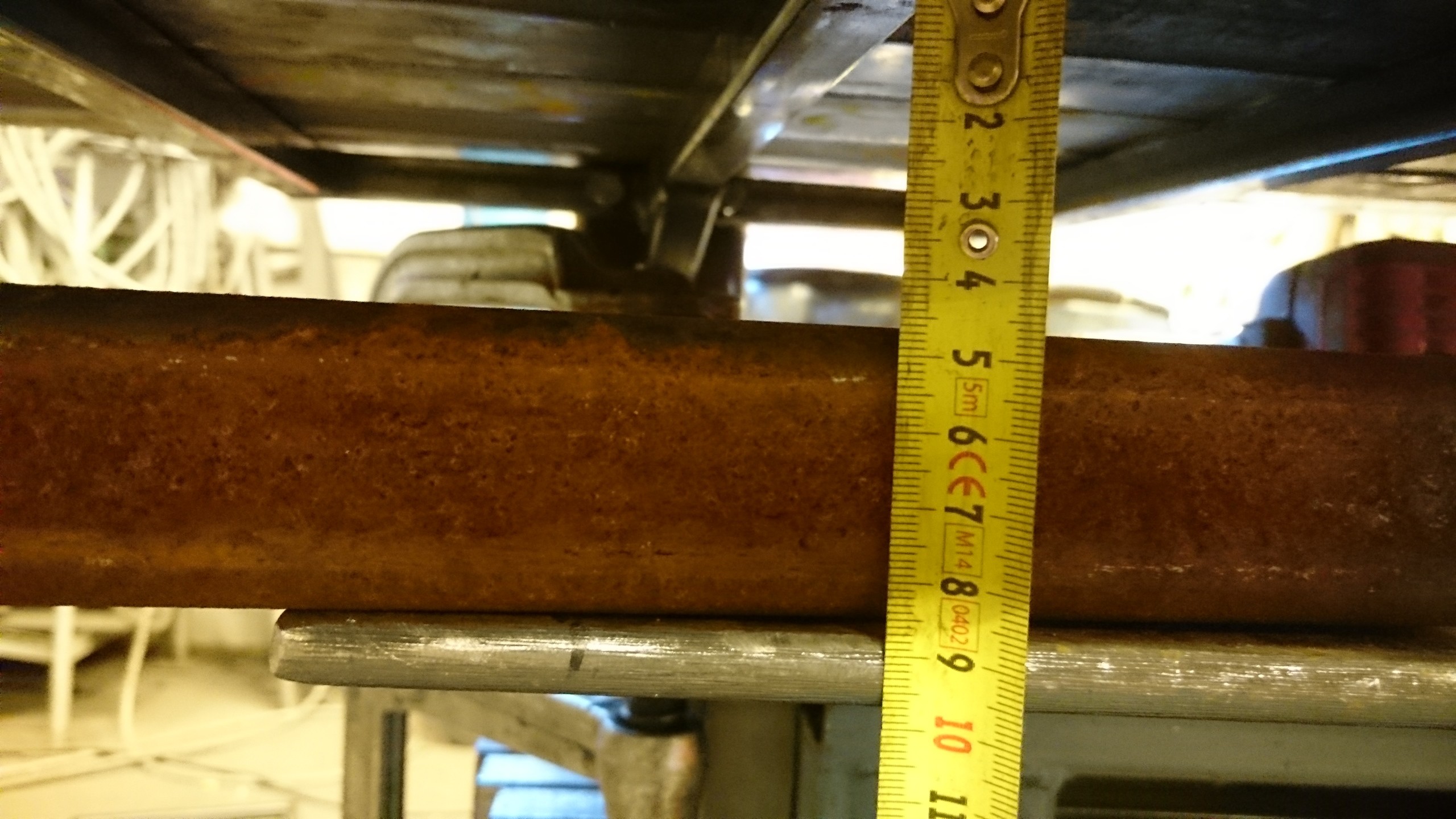

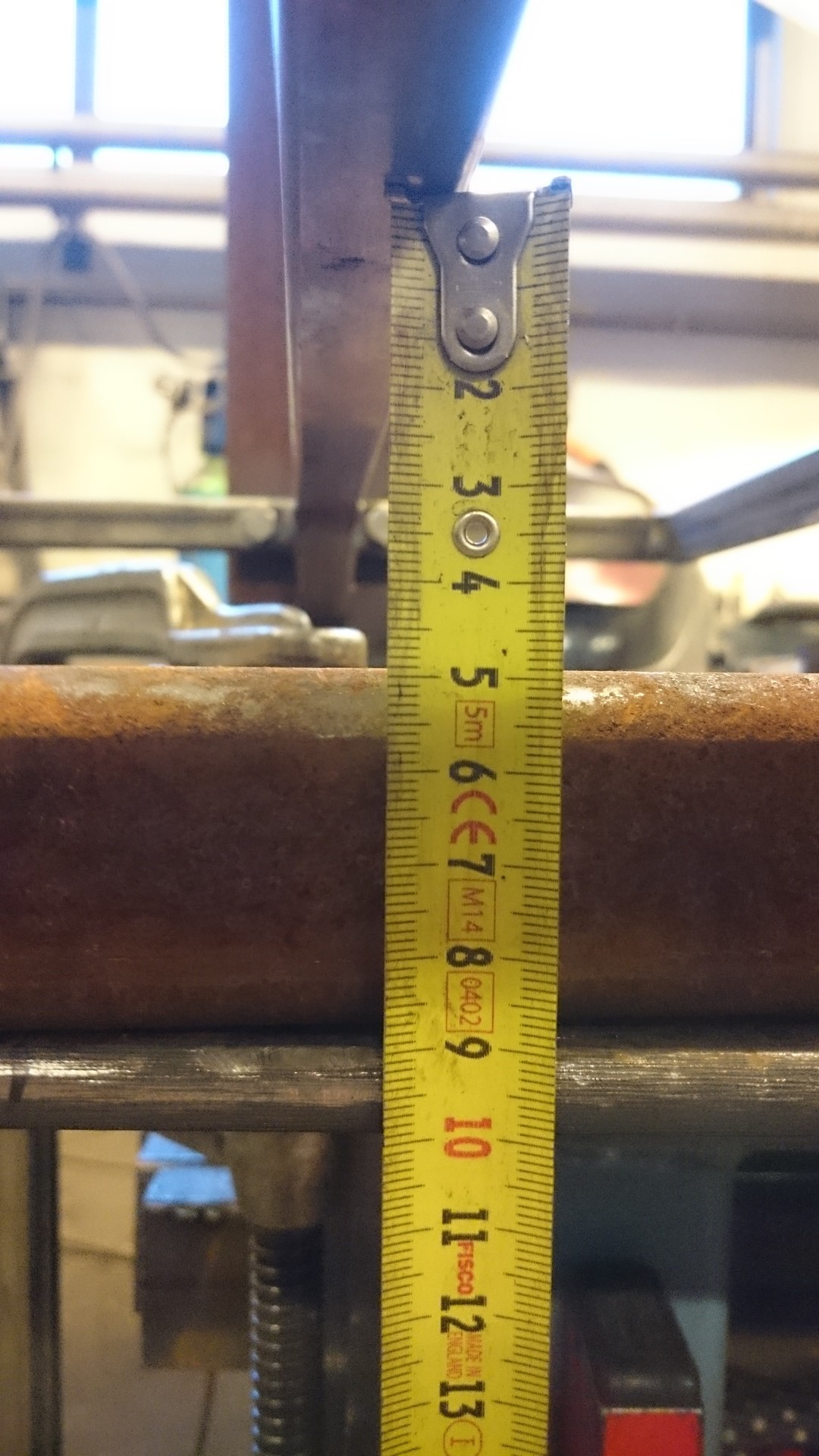

46mm
Här är avståndet mellan stommen och underkant hyllramen, ca 46mm. (2014-11-22 16:37:02)Bilden är högupplöst. Klicka i bilden för att zooma.
Här är avståndet mellan stommen och underkant hyllramen, ca 46mm. (2014-11-22 16:37:02)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

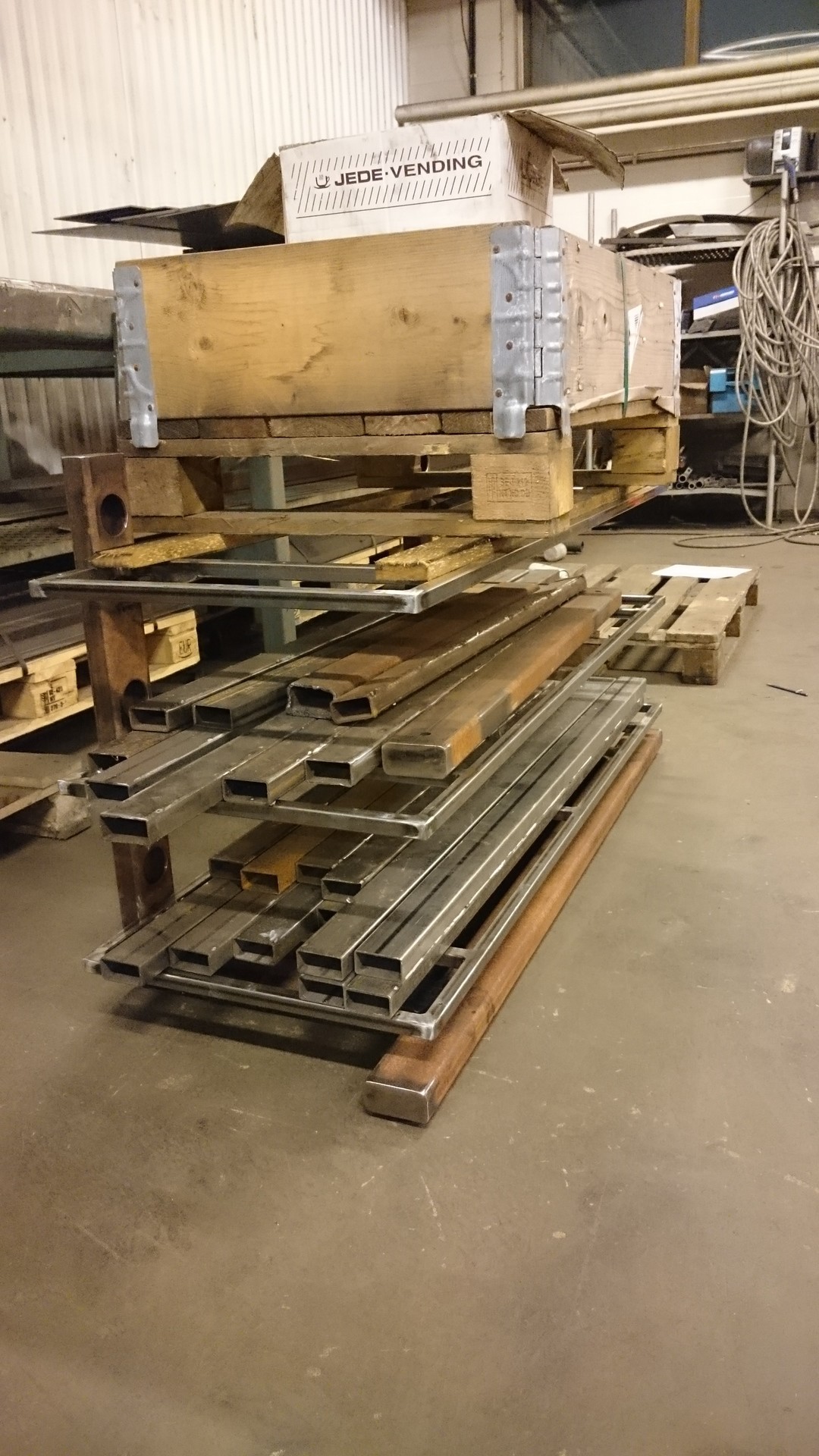

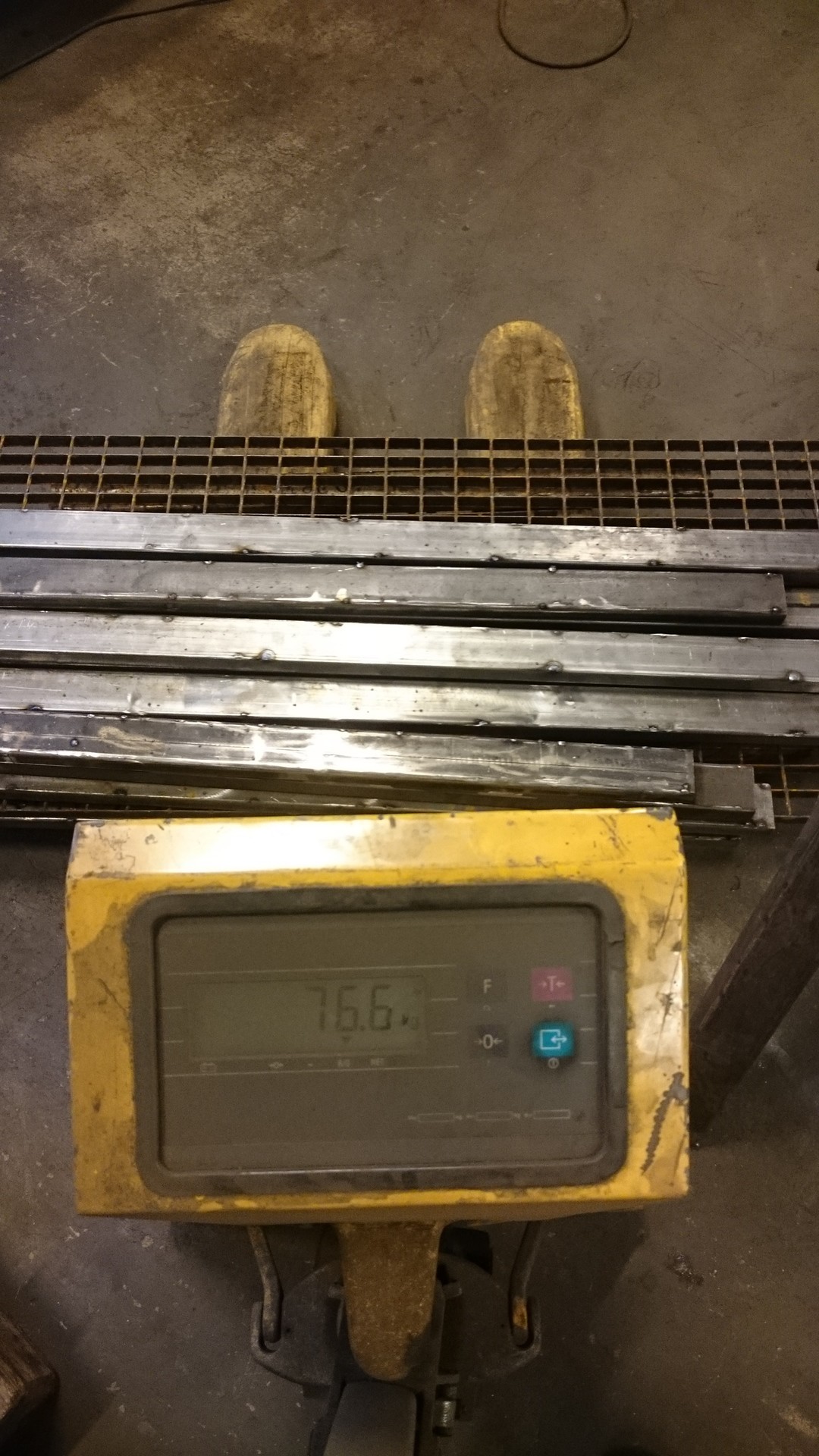

Hoppsan... 76,6kg...
Blev visst lite mycket skrot, så kan det gå. (2014-11-22 16:38:17)Bilden är högupplöst. Klicka i bilden för att zooma.
Blev visst lite mycket skrot, så kan det gå. (2014-11-22 16:38:17)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
49!!! :D
Här är hyllan helt utan några vikter, skiljer alltså 3mm mellan "0" och 76kg. Tror inte jag behöver vara orolig för att min lilla 46" TV ska vara för tung iaf. (2014-11-22 16:39:55)Bilden är högupplöst. Klicka i bilden för att zooma.
Här är hyllan helt utan några vikter, skiljer alltså 3mm mellan "0" och 76kg. Tror inte jag behöver vara orolig för att min lilla 46" TV ska vara för tung iaf. (2014-11-22 16:39:55)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

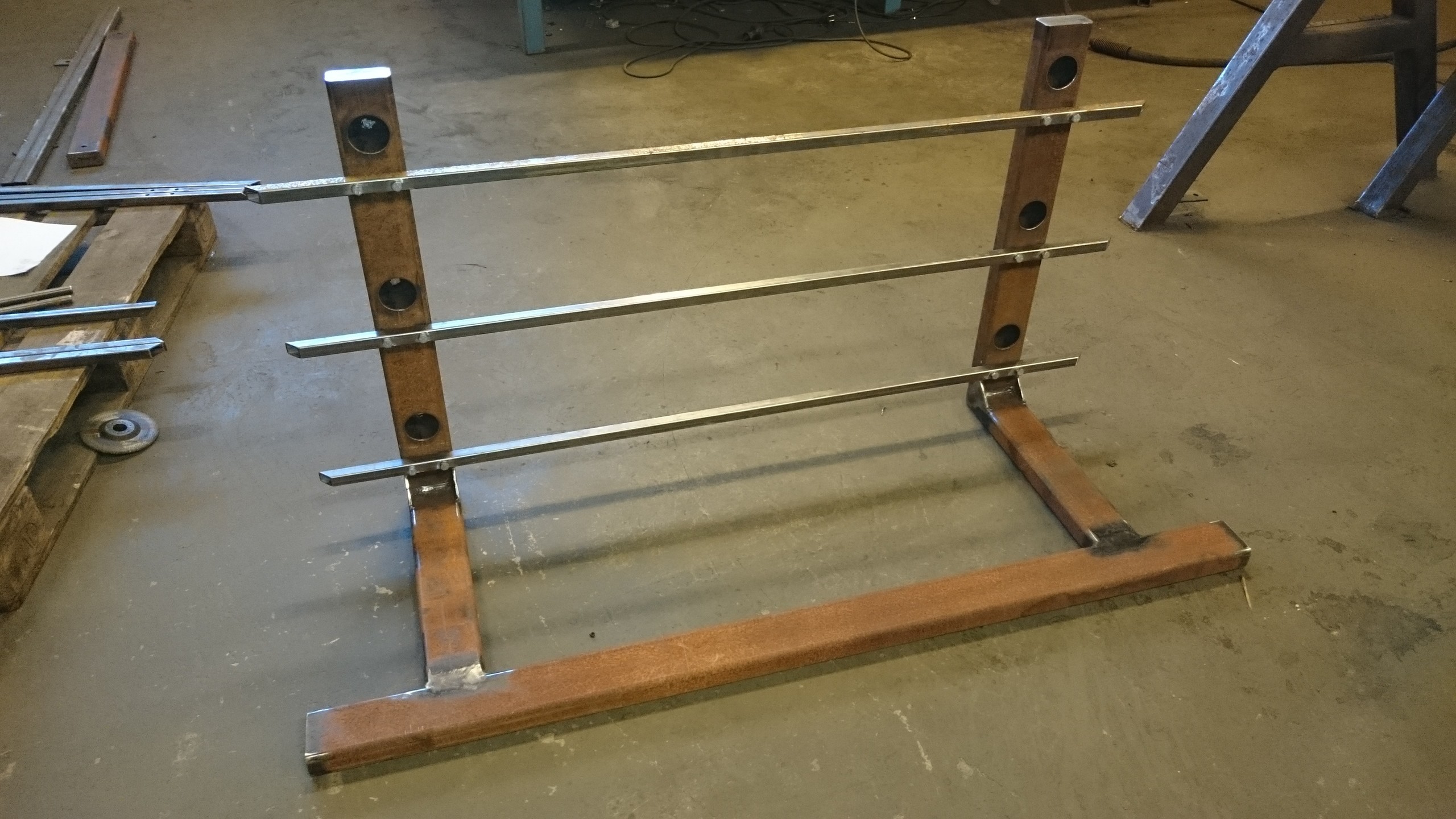

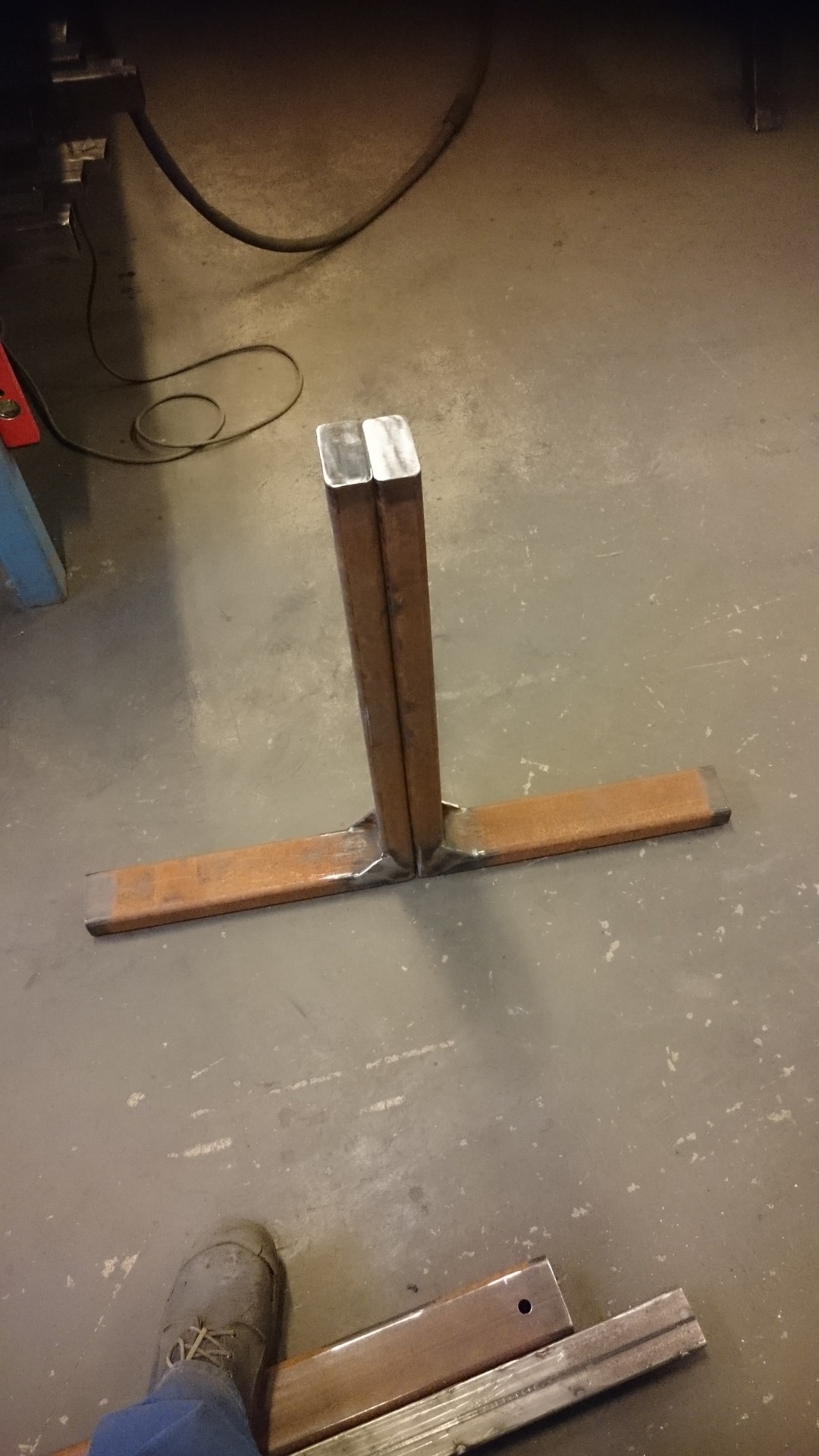

"Benen"

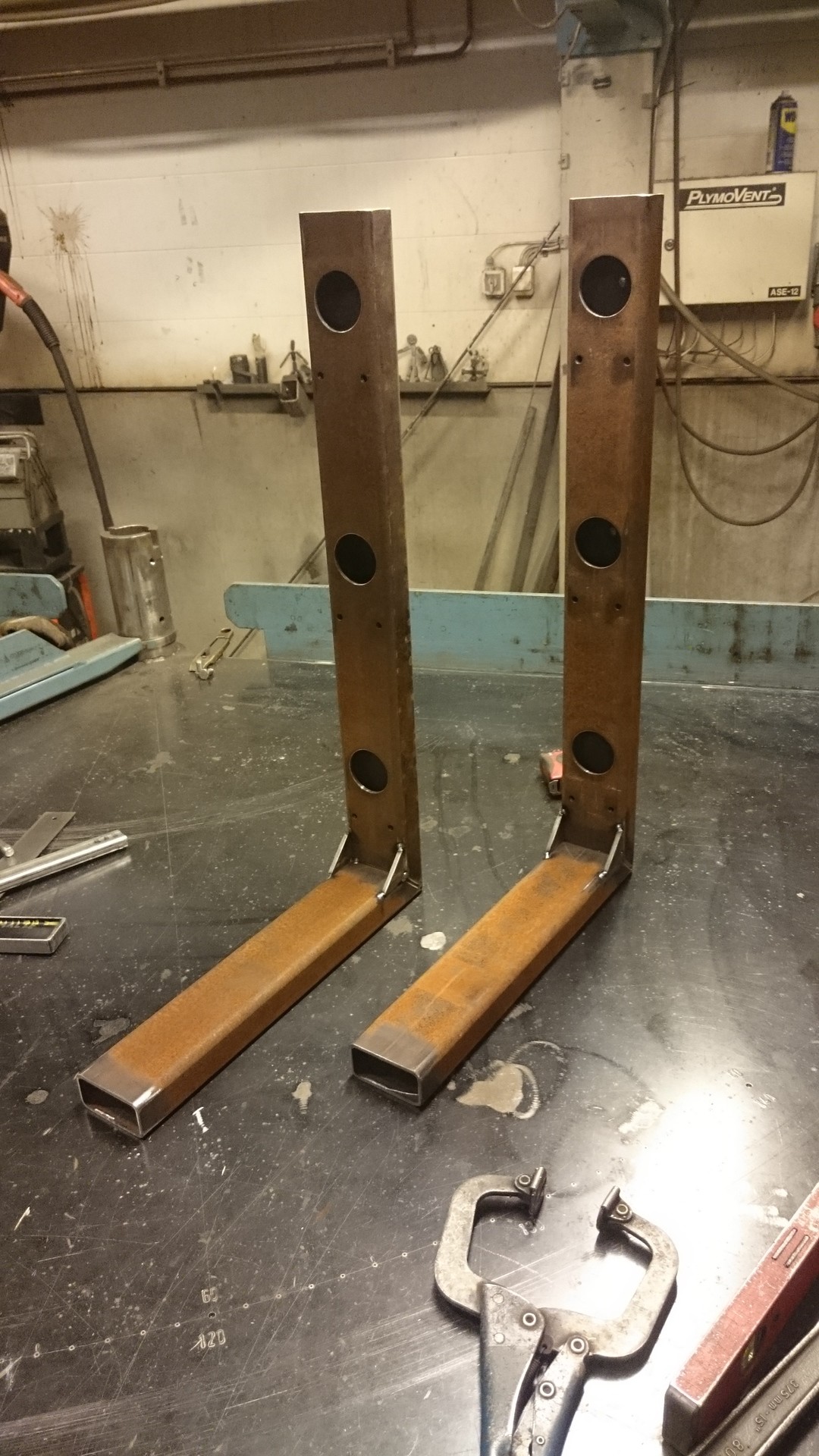

Såhär ser själva benen ut när de sitter ihop som de ska. Hyllorna skruvas fast under de stora hålen för kablarna. (2014-12-06 18:35:12)Bilden är högupplöst. Klicka i bilden för att zooma.
Såhär ser själva benen ut när de sitter ihop som de ska. Hyllorna skruvas fast under de stora hålen för kablarna. (2014-12-06 18:35:12)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Dags att börja bränna!
Skruvarna sitter i för att förhindra svetsloppor i gängorna. (2014-12-06 18:37:09)Bilden är högupplöst. Klicka i bilden för att zooma.
Skruvarna sitter i för att förhindra svetsloppor i gängorna. (2014-12-06 18:37:09)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Då var de klara!
Fick faktiskt skära isär dem och svetsa igen då de drog sig väldigt av värmen, hade spänt fast dem men orkade inte sänka krämen på svetsen, det fick jag sota för... (2014-12-06 18:38:14)Bilden är högupplöst. Klicka i bilden för att zooma.
Fick faktiskt skära isär dem och svetsa igen då de drog sig väldigt av värmen, hade spänt fast dem men orkade inte sänka krämen på svetsen, det fick jag sota för... (2014-12-06 18:38:14)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

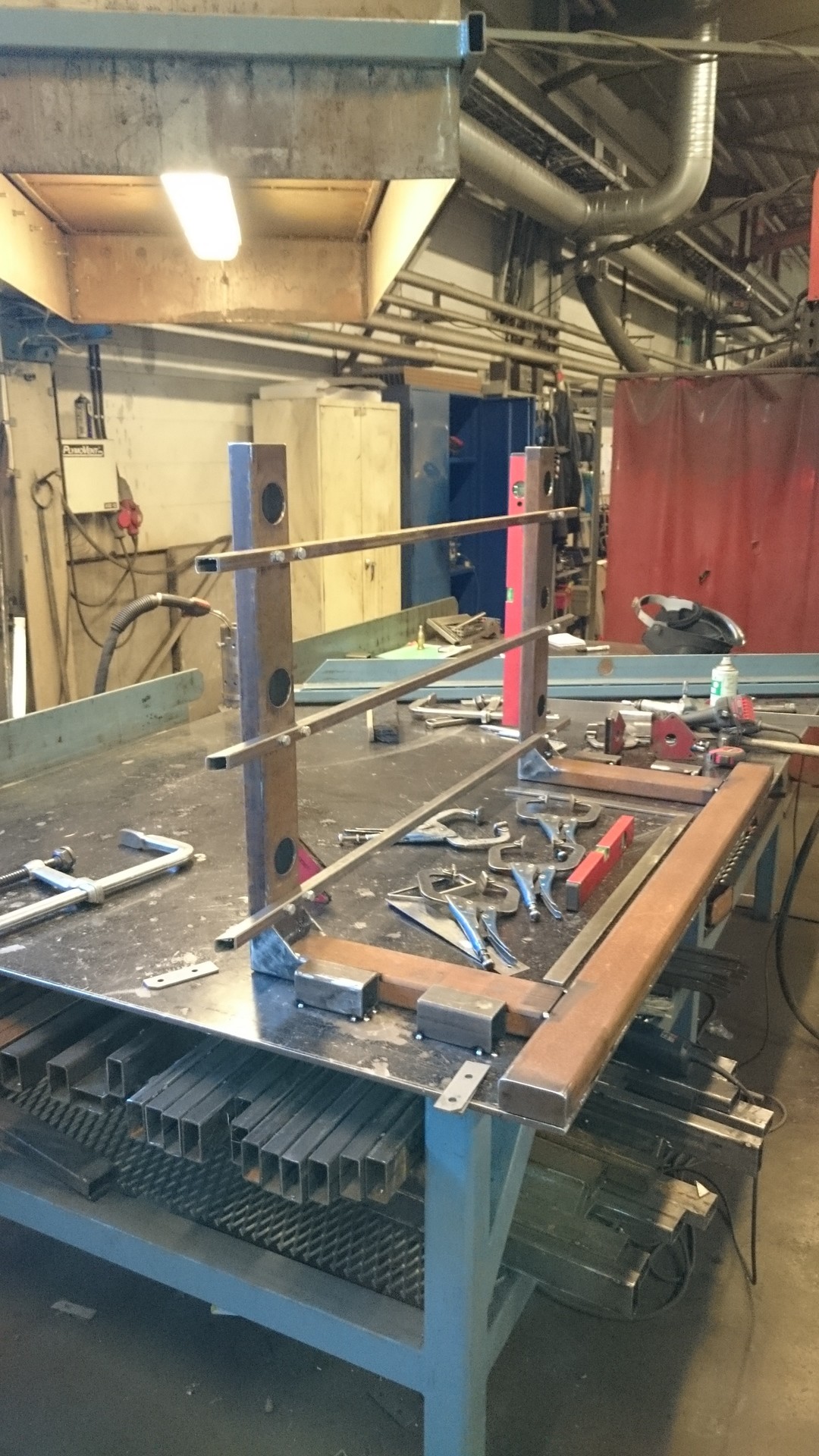

Mäta, flytta, mäta, kolla vattenpass, flytta, upprepa.
Var lite pilligt att få allt att ligga i våg, vinkel och stämma i mått men tillslut! (2014-12-06 18:40:32)Bilden är högupplöst. Klicka i bilden för att zooma.
Var lite pilligt att få allt att ligga i våg, vinkel och stämma i mått men tillslut! (2014-12-06 18:40:32)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Undersidan.
Lite bångstyrig att vända på för att komma åt undersidan men. (2014-12-06 18:42:23)Bilden är högupplöst. Klicka i bilden för att zooma.
Lite bångstyrig att vända på för att komma åt undersidan men. (2014-12-06 18:42:23)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

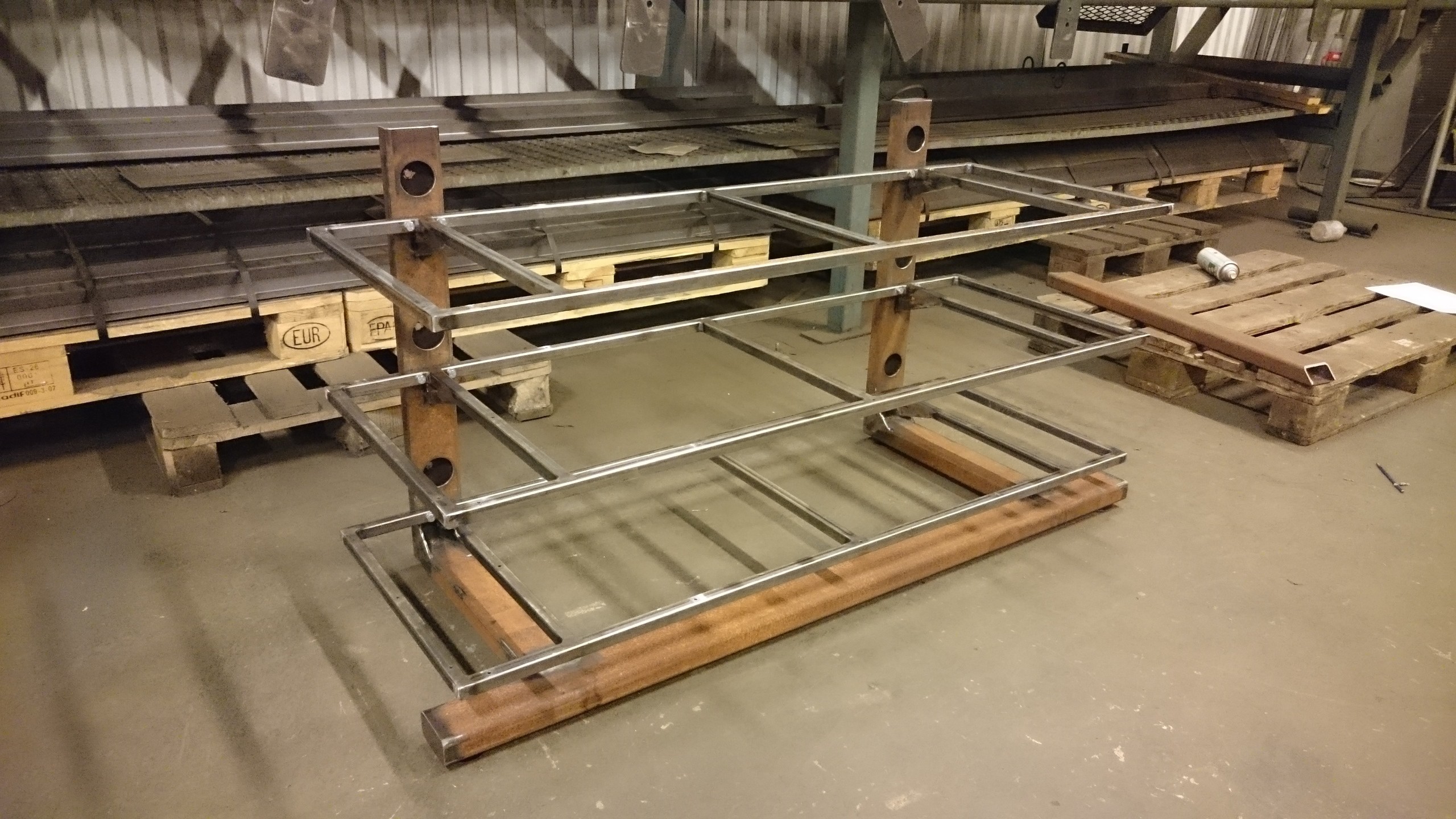

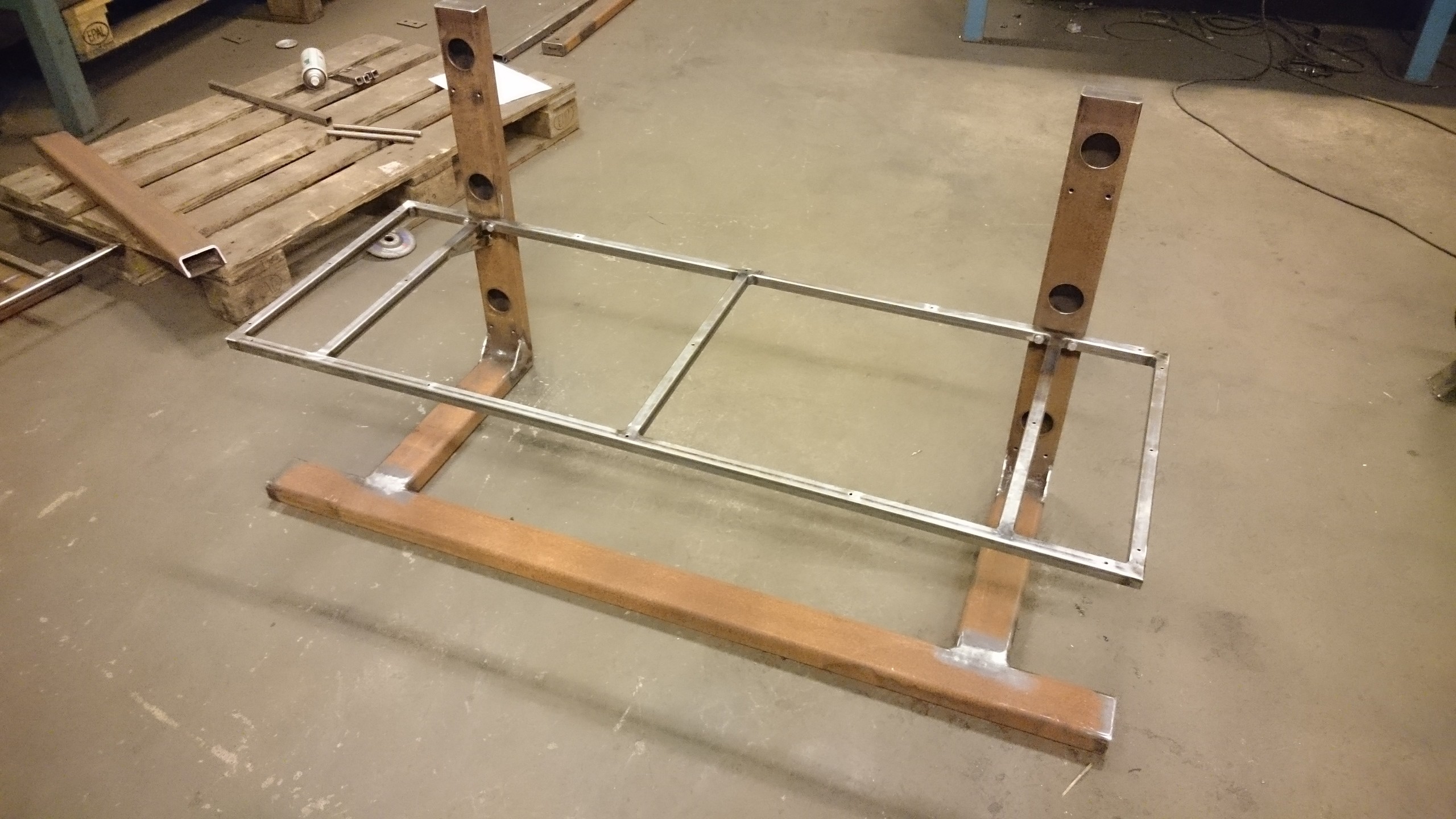

Närmar sig!
Nu börjar man se hur den färdiga bänken kommer se ut! (2014-12-06 19:07:59)Bilden är högupplöst. Klicka i bilden för att zooma.
Nu börjar man se hur den färdiga bänken kommer se ut! (2014-12-06 19:07:59)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

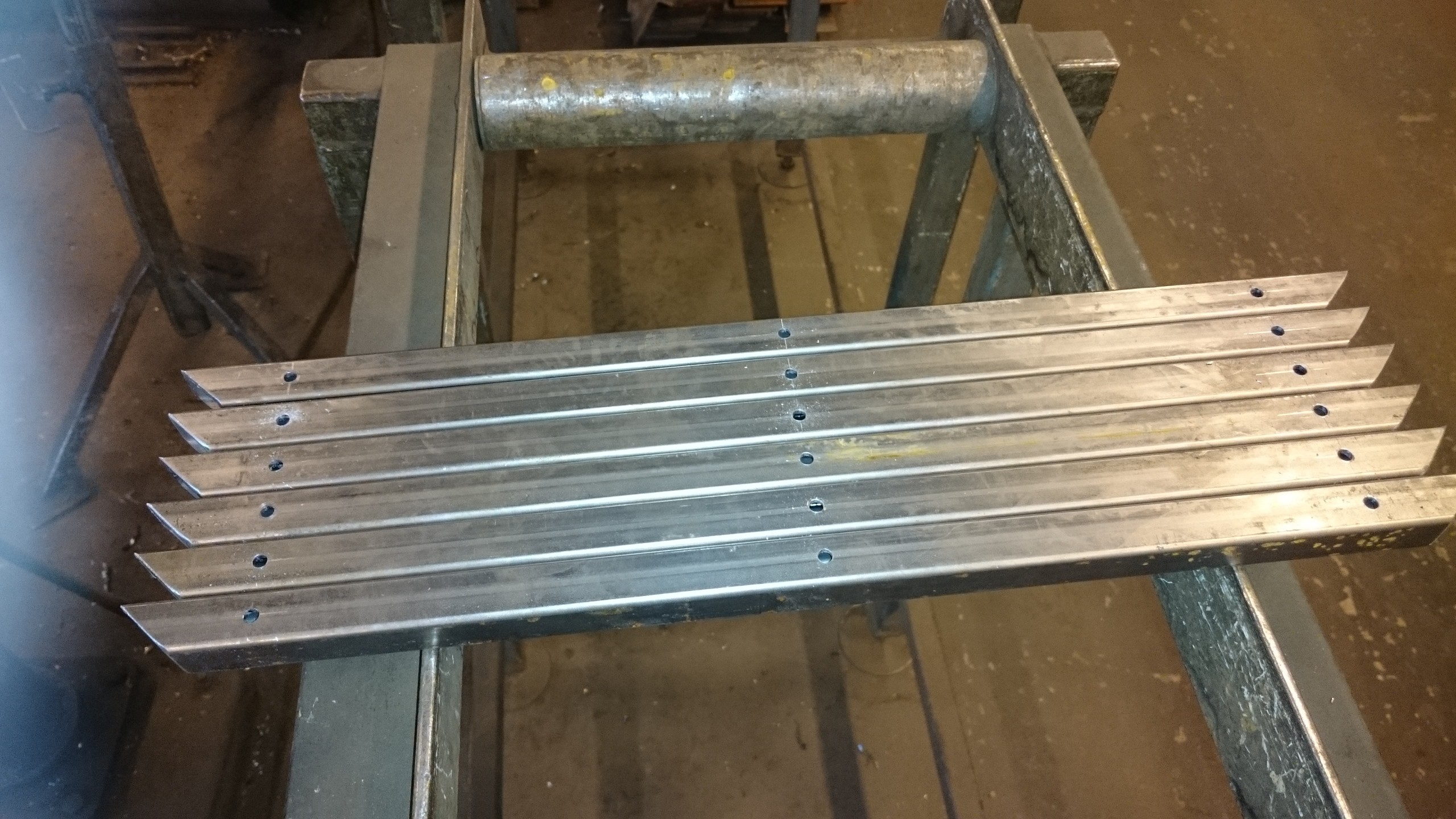

Borrat för att kunna skruva fast träskivorna
Detta är kortsidorna till ramen som hyllplanen ska ligga på, långsidorna har 5 hål så mycket borrande. (2014-12-06 19:09:06)Bilden är högupplöst. Klicka i bilden för att zooma.
Detta är kortsidorna till ramen som hyllplanen ska ligga på, långsidorna har 5 hål så mycket borrande. (2014-12-06 19:09:06)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

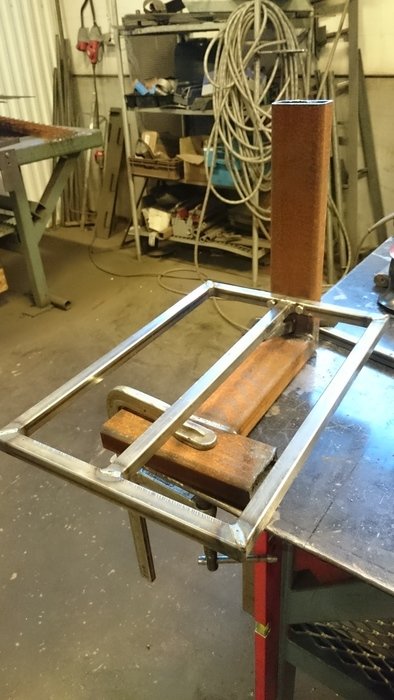

Fixtur

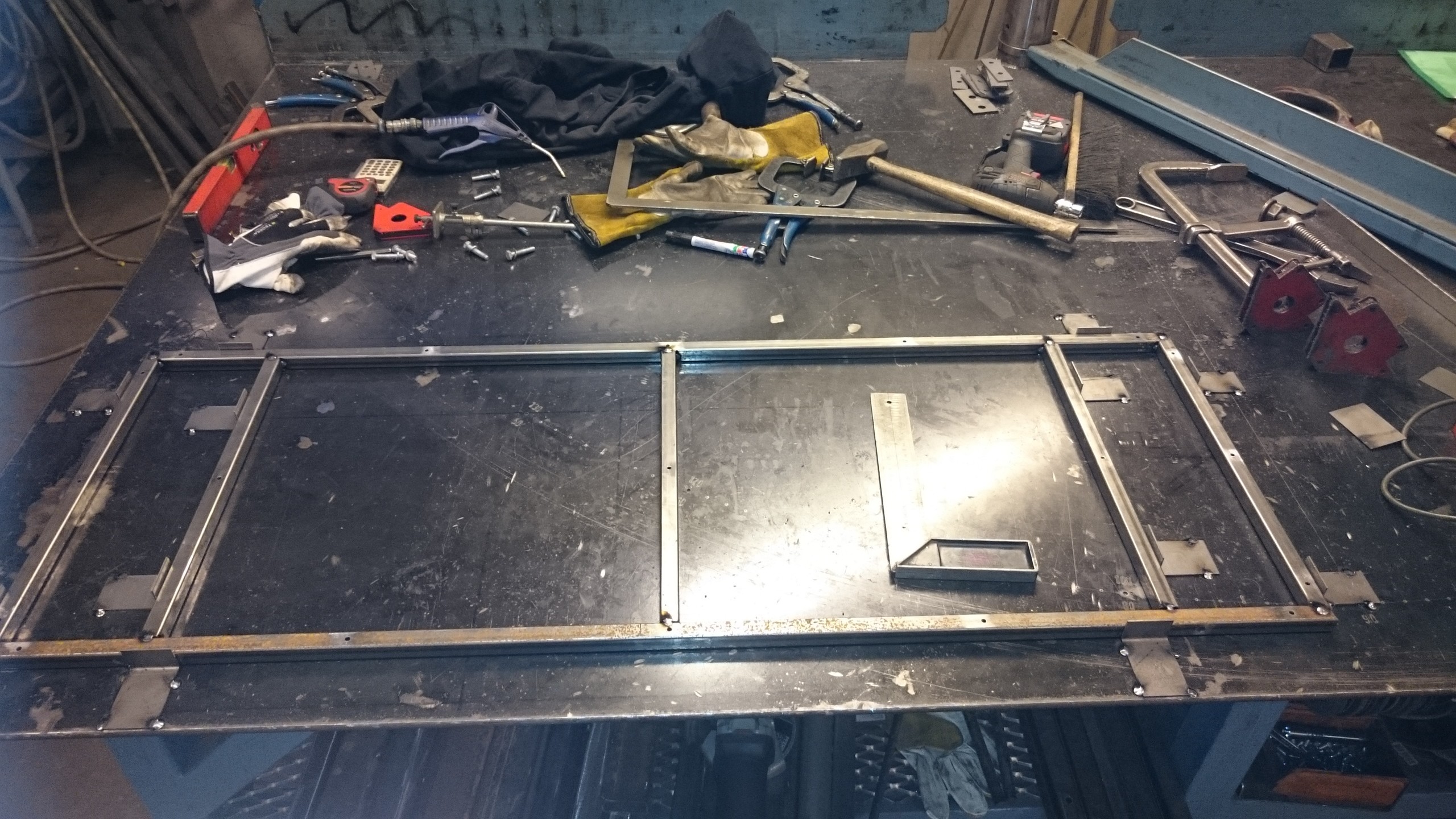

Slängde ihop en liten fixtur på bänken så hyllramarna ska bli likadana. (2014-12-06 19:11:01)Bilden är högupplöst. Klicka i bilden för att zooma.
Slängde ihop en liten fixtur på bänken så hyllramarna ska bli likadana. (2014-12-06 19:11:01)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

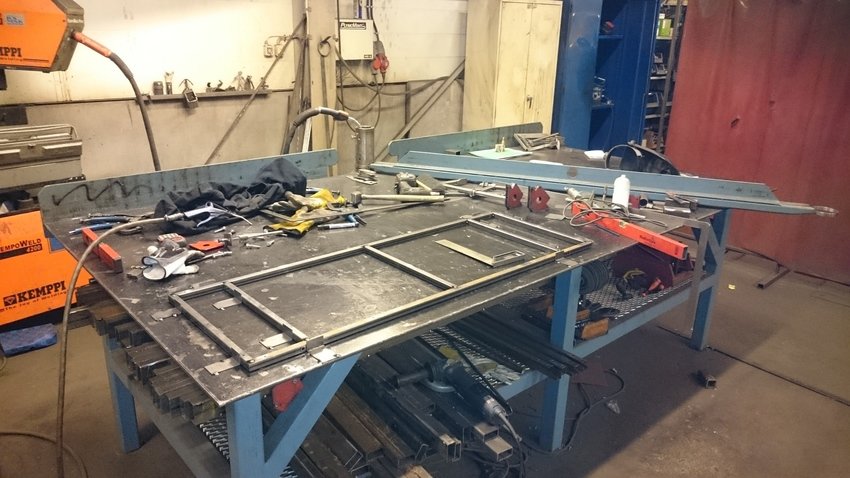

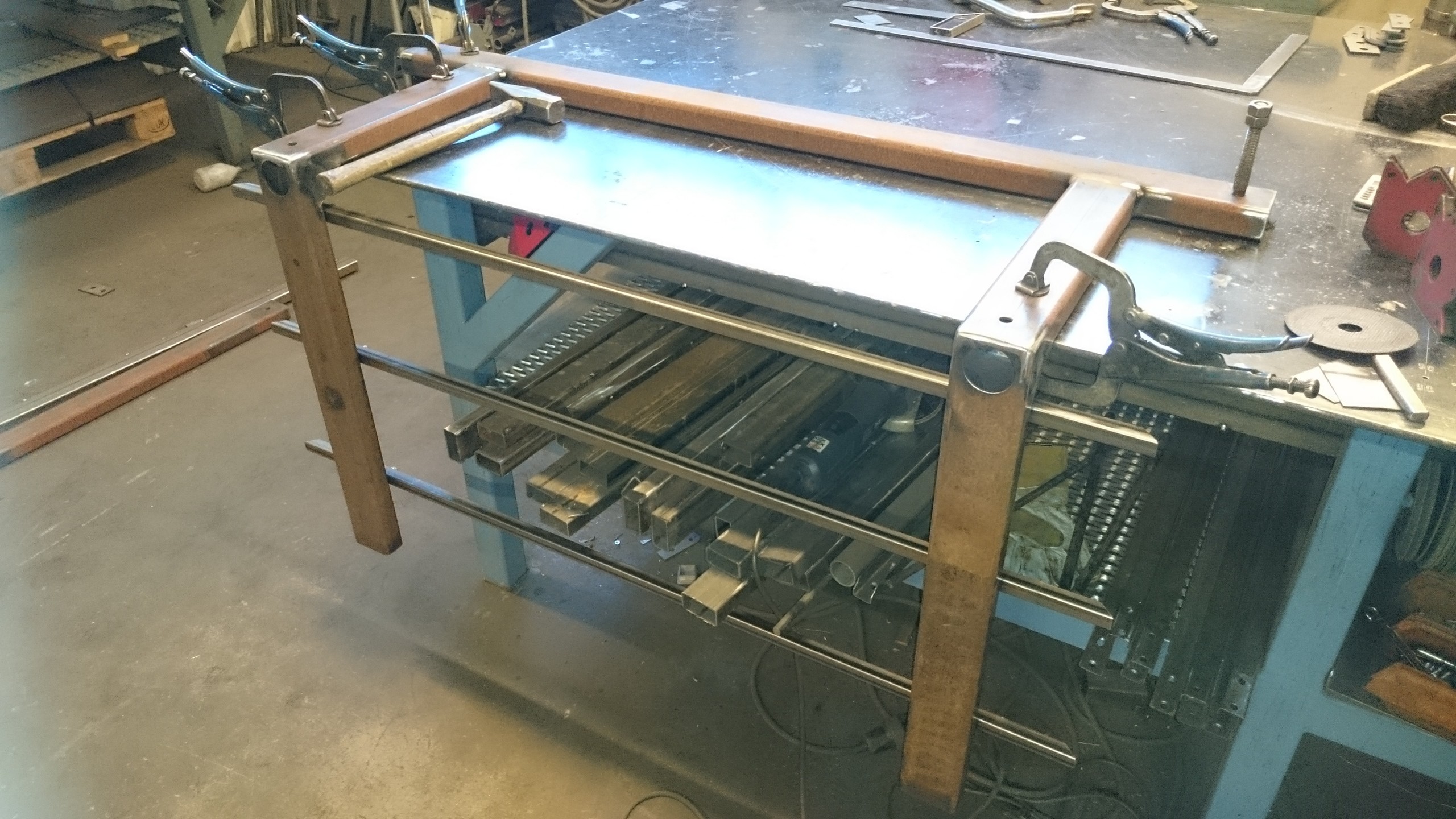

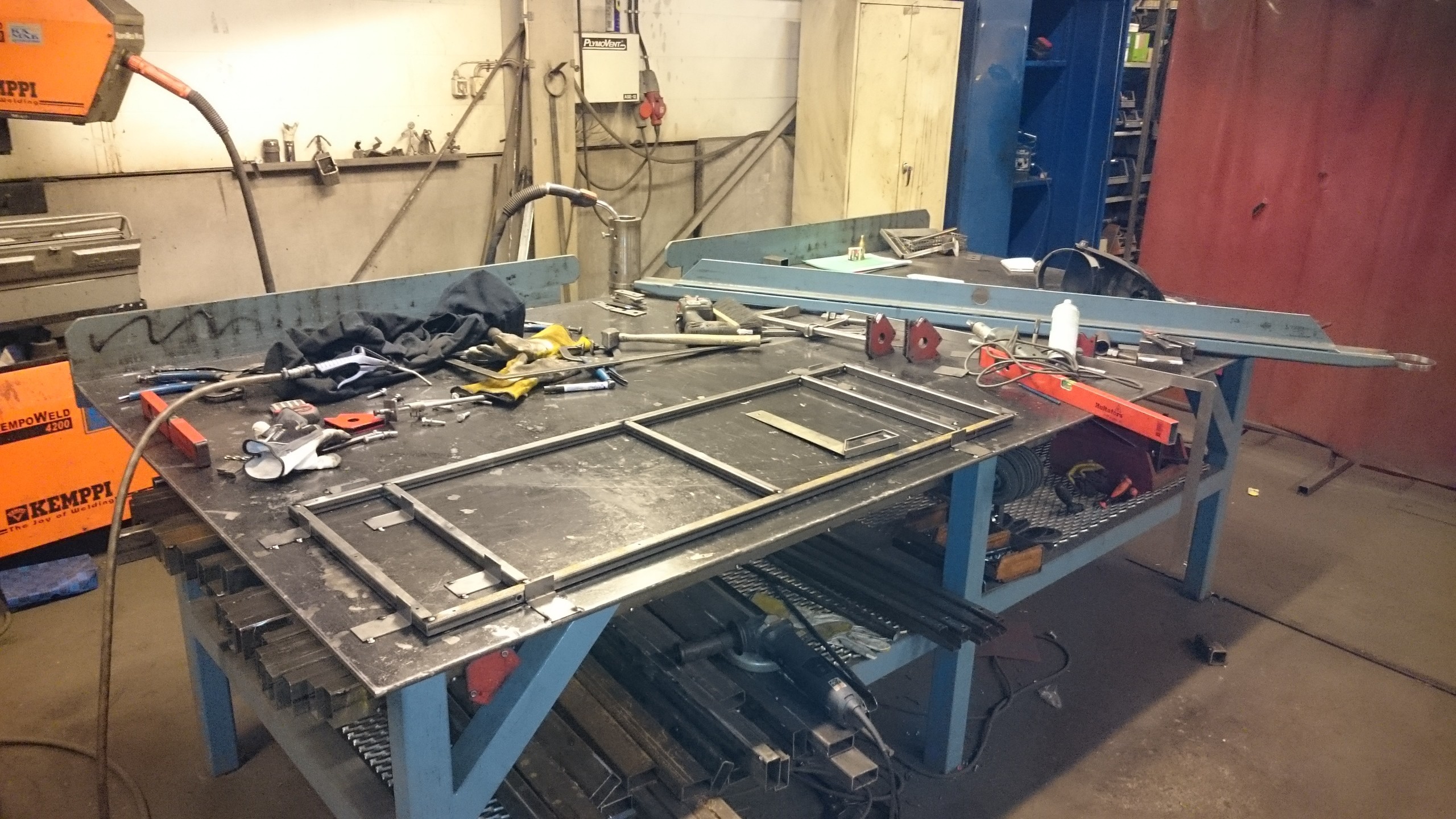

Stökigt..
Detta bordet var helt tomt när jag drog igång idag... Dålig på att plocka tillbaka under tiden jag grejar men de gånger jag gör det hittar jag inte prylarna när jag behöver dem! (2014-12-06 19:12:10)Bilden är högupplöst. Klicka i bilden för att zooma.
Detta bordet var helt tomt när jag drog igång idag... Dålig på att plocka tillbaka under tiden jag grejar men de gånger jag gör det hittar jag inte prylarna när jag behöver dem! (2014-12-06 19:12:10)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Bara två ramar kvar nu!

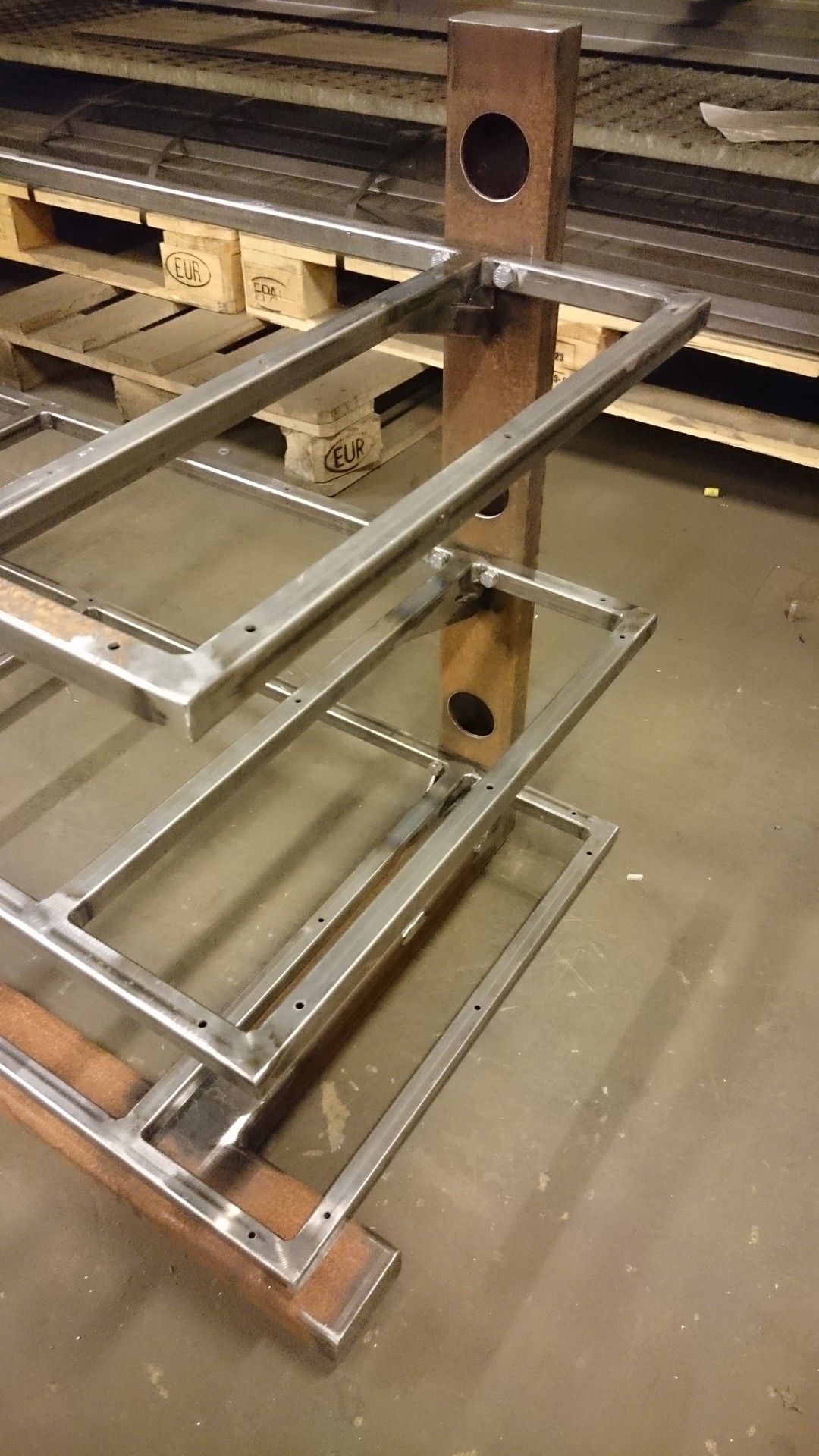

Nu börjar det likna något! Får ta en dag till på jobbet så ska det nog vara klart. Bara att få iväg det till blästringen och lackeringen sen då.
Ska försöka bestämma mig för om den ska lackas grå eller svart också. (2014-12-06 19:13:28)Bilden är högupplöst. Klicka i bilden för att zooma.
Nu börjar det likna något! Får ta en dag till på jobbet så ska det nog vara klart. Bara att få iväg det till blästringen och lackeringen sen då.
Ska försöka bestämma mig för om den ska lackas grå eller svart också. (2014-12-06 19:13:28)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Alla ramarna klara!
Nu är allt svetsarbetet klart, bara träskivorna kvar nu då! (2014-12-09 15:30:29)Bilden är högupplöst. Klicka i bilden för att zooma.
Nu är allt svetsarbetet klart, bara träskivorna kvar nu då! (2014-12-09 15:30:29)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

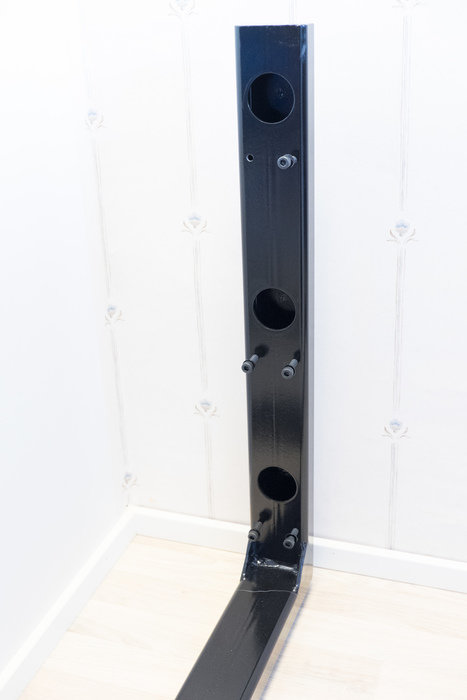

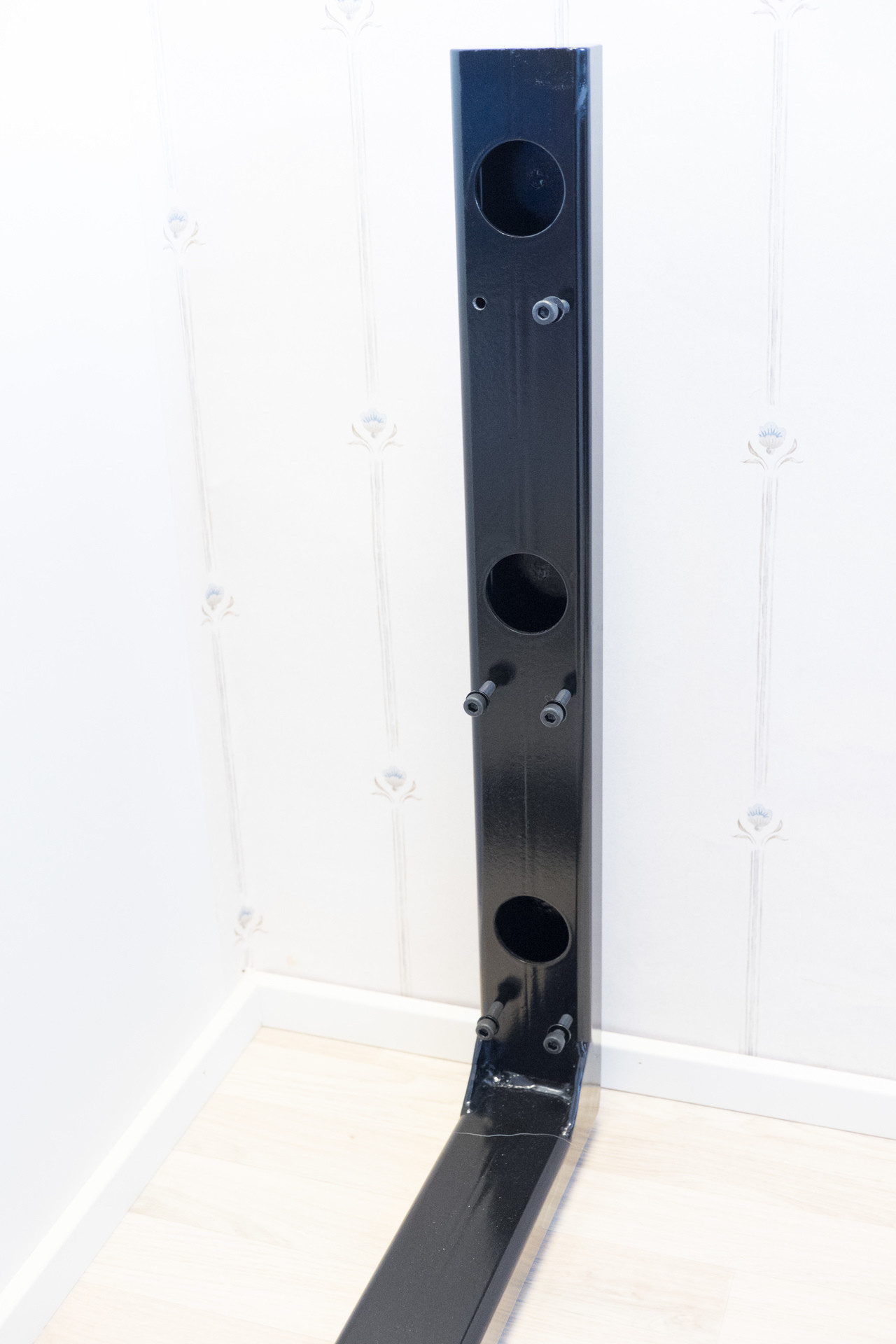

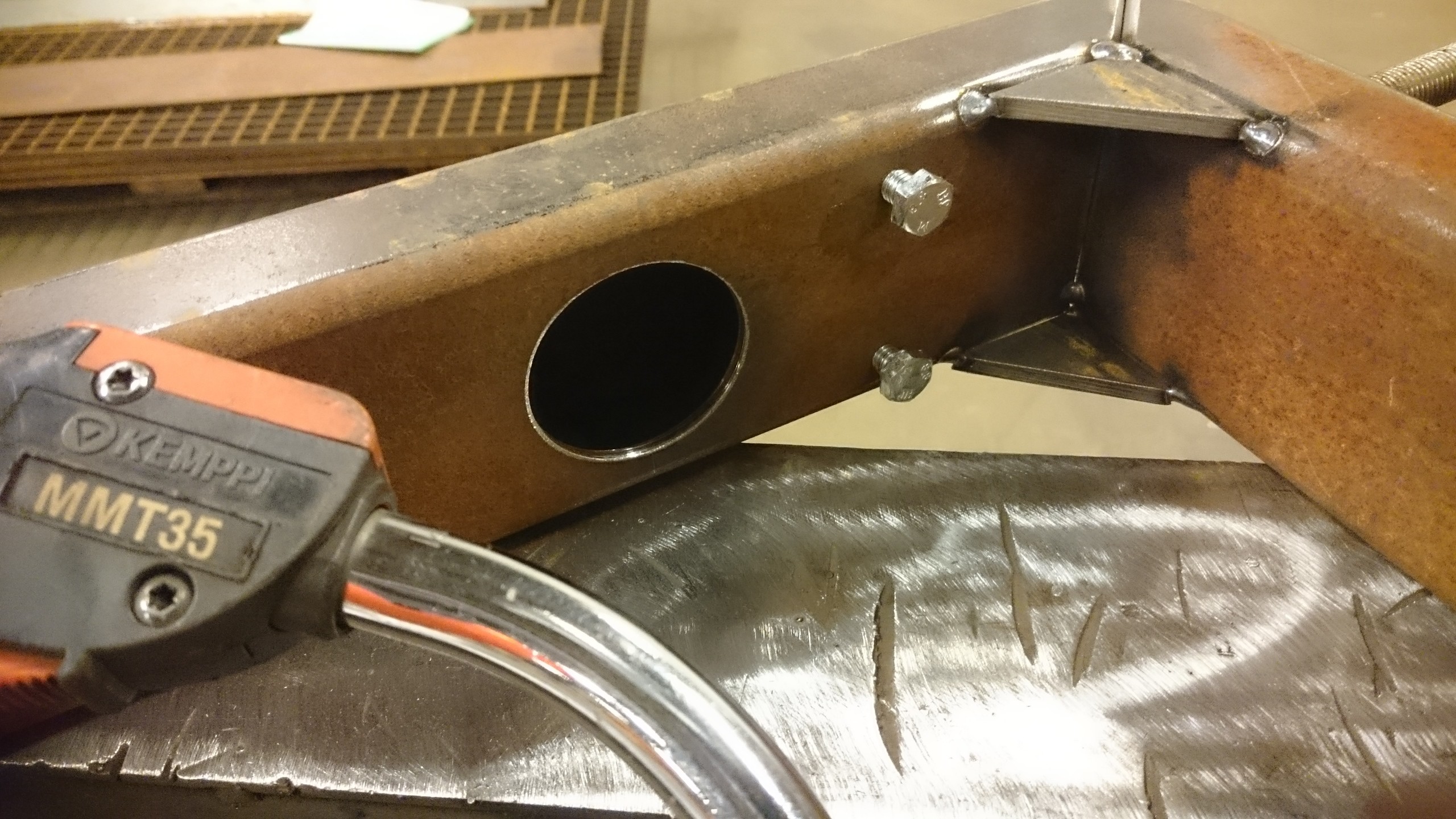

Så ser det ut
Förstyvningar, infästning för skivor och kabelgenomföringen på samma bild.
På baksidan av varje snedsträva/förstyvning så har jag byggt upp små klossar med svetsen som sedan slipats tills hyllplanen hamnat i våg. (2014-12-09 15:31:35)Bilden är högupplöst. Klicka i bilden för att zooma.
Förstyvningar, infästning för skivor och kabelgenomföringen på samma bild.
På baksidan av varje snedsträva/förstyvning så har jag byggt upp små klossar med svetsen som sedan slipats tills hyllplanen hamnat i våg. (2014-12-09 15:31:35)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Lastad med 120kg
Lastade på 40kg i varje hyllplan för att se om det sviktade något vilket det inte gjorde. Hurra! (2014-12-09 15:35:14)Bilden är högupplöst. Klicka i bilden för att zooma.
Lastade på 40kg i varje hyllplan för att se om det sviktade något vilket det inte gjorde. Hurra! (2014-12-09 15:35:14)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

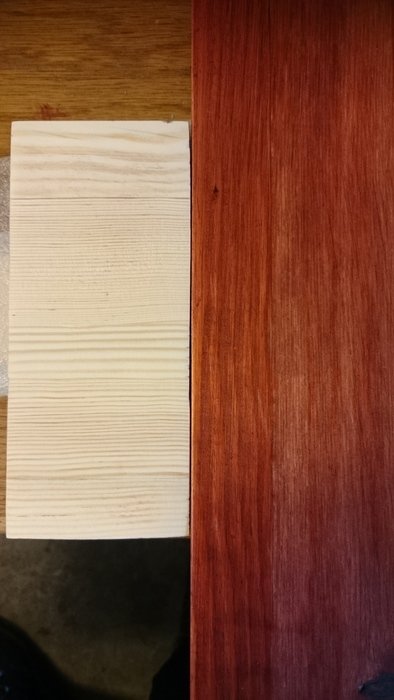

Före och efter

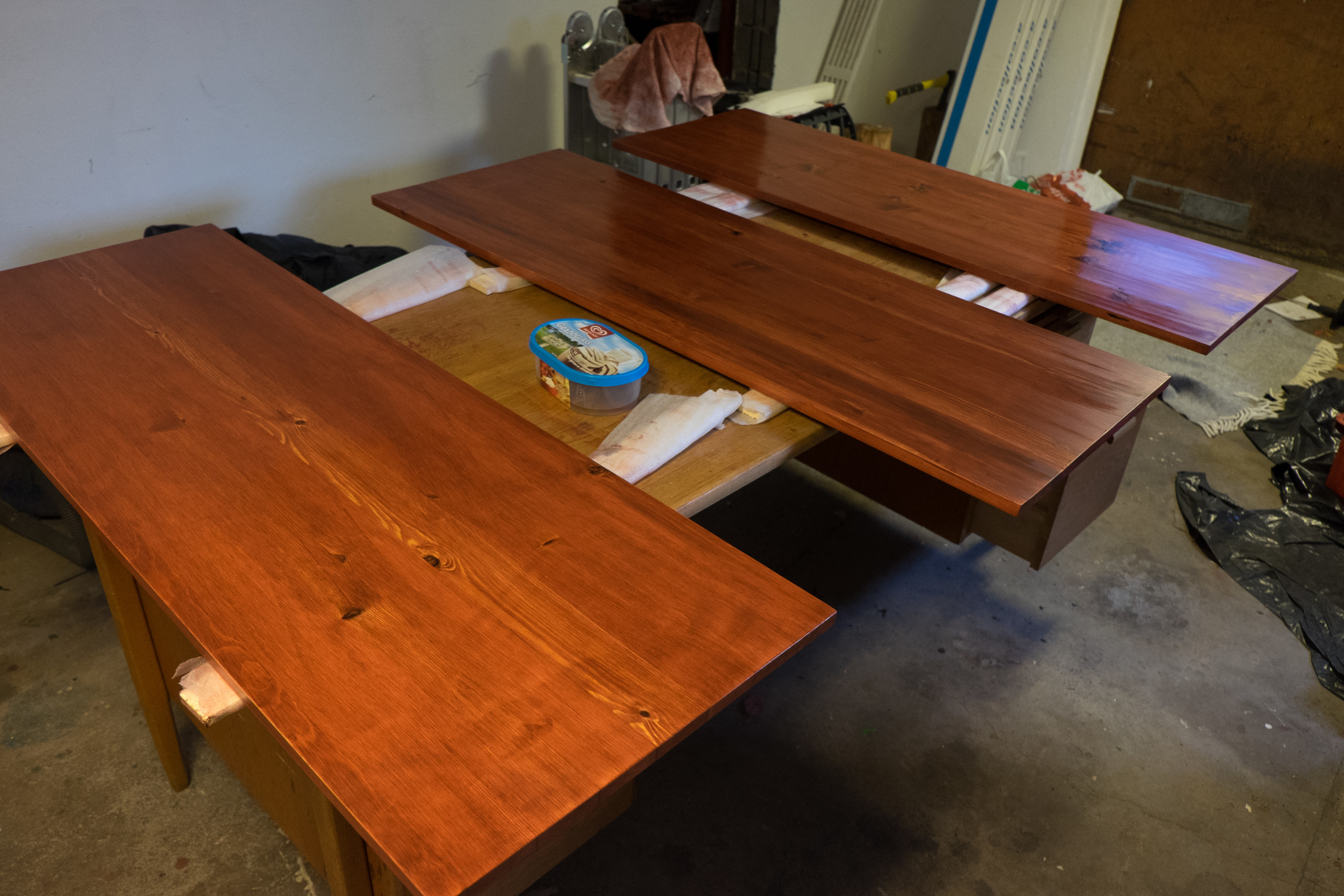

Såhär bli träskivorna, drog ett par extra strykningar efter denna bild var tagen men inte någon större skillnad faktiskt.
902 Mahogny Oljebets (2014-12-30 13:18:26)Bilden är högupplöst. Klicka i bilden för att zooma.
Såhär bli träskivorna, drog ett par extra strykningar efter denna bild var tagen men inte någon större skillnad faktiskt.
902 Mahogny Oljebets (2014-12-30 13:18:26)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Halvblank
Sista lagret med lack är nu lagt, 4 lager blev det. (2014-12-30 13:19:57)Bilden är högupplöst. Klicka i bilden för att zooma.
Sista lagret med lack är nu lagt, 4 lager blev det. (2014-12-30 13:19:57)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

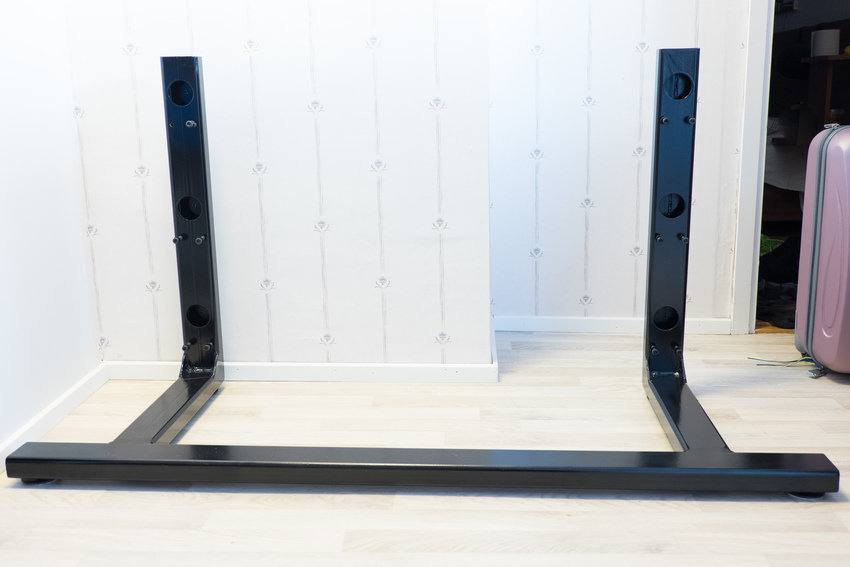

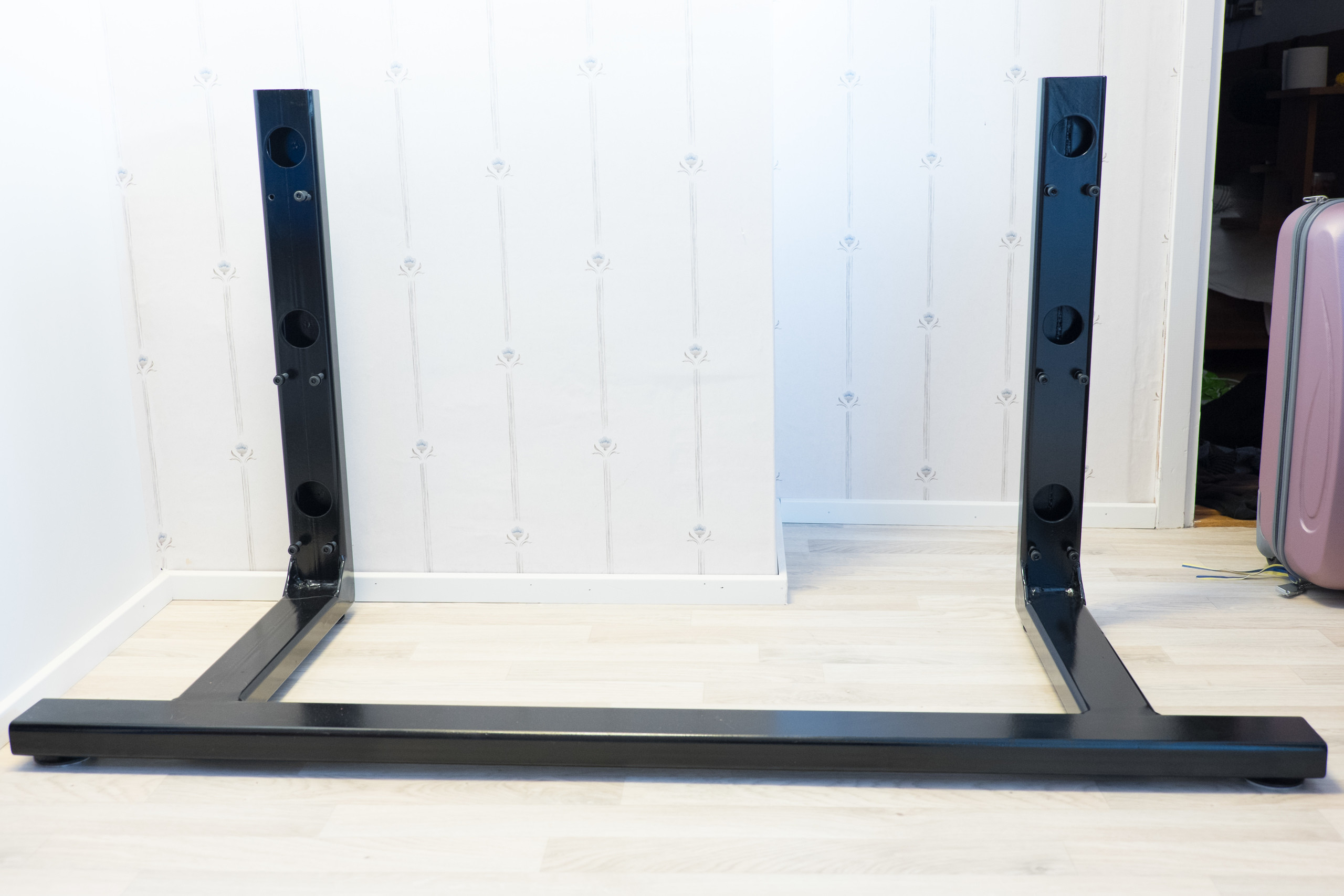

Smutsig..
En dammig, svartlackad stomme. :) (2014-12-30 13:21:03)Bilden är högupplöst. Klicka i bilden för att zooma.
En dammig, svartlackad stomme. :) (2014-12-30 13:21:03)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Visa lista
Unregistered757ca215
|
|
2014-12-10 09:10:13 |
Ge betyg
Du måste vara inloggad för att kunna sätta betyg.
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
[quote name='Komorok' timestamp='1418199010' post='4147623']
Härligt hantverk. Älskar att se sådant.
[/quote]
Trevligt att höra! Varit dåligt med uppdateringar nu men är snart färdigt iaf!
[quote name='Kimme' timestamp='1418203727' post='4147647']
Snyggt jobbat :-)
Jag ska med hjälp av min bror snart bygga en bänk i stål.
Var tänkt att bygga en i MDF först men skippar nog det och kör stål istället
[/quote]
Var själv inne på att göra helt i trä först men sedan fick jag för mig att blanda material lite, börjar gå mot slutet nu iaf!
[quote name='Thompi9' timestamp='1418204331' post='4147654']
haha tror du är en sån där som styrke tränar du lär få gratis träning när du skall upp med den i lägenheten. roligt bygge men väger onödigt mycket.
[/quote]
Visst väger den en del men inte så mycket. Lätt att flytta stommen själv kortare sträckor iaf men ska man bära upp den får man ta hjälp av frugan. (bild)
Den är mycket lättare att flytta än min nuvarande bänk i trä/glas iaf. (bild)
Härligt hantverk. Älskar att se sådant.
[/quote]
Trevligt att höra! Varit dåligt med uppdateringar nu men är snart färdigt iaf!
[quote name='Kimme' timestamp='1418203727' post='4147647']
Snyggt jobbat :-)
Jag ska med hjälp av min bror snart bygga en bänk i stål.
Var tänkt att bygga en i MDF först men skippar nog det och kör stål istället
[/quote]
Var själv inne på att göra helt i trä först men sedan fick jag för mig att blanda material lite, börjar gå mot slutet nu iaf!
[quote name='Thompi9' timestamp='1418204331' post='4147654']
haha tror du är en sån där som styrke tränar du lär få gratis träning när du skall upp med den i lägenheten. roligt bygge men väger onödigt mycket.
[/quote]
Visst väger den en del men inte så mycket. Lätt att flytta stommen själv kortare sträckor iaf men ska man bära upp den får man ta hjälp av frugan. (bild)
Den är mycket lättare att flytta än min nuvarande bänk i trä/glas iaf. (bild)
Härligt hantverk. Älskar att se sådant.
