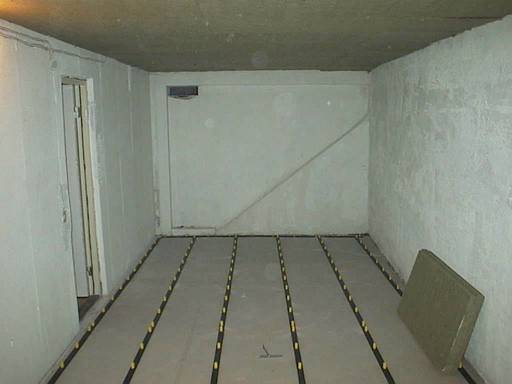

Detta skall bli den främre delen av bion, det svarta remsorna som ligger på golvet är Nivell golvsystem, golvet kommer att bli ventilerat för att minska risken för fukt problem. Plus att Nivell fixar ojämnheter i golvet. De gula "plupparna" är justerskruvarna,när man vrider dem så åker regeln upp eller ner beroende på åt vilket håll man vrider dem. Kuriosa det är 194 justerskruvar i mitt golv, och alla måste borras med slaghammare (tur att jag lånade en proffsmaskin) och sedan slås fast dem med betongspik, för att sist justera och skära bort utstickande del av skruven, phuuu. (2004-03-20 00:00:00)

Produkter på bilden:

Här är nästan hela konstruktion på plats, de långa profilerna är instoppade i vinklar och sen stoppar man in övre sidostöttorna, då vilar hela vikten på sidostöttan, ungefär en meter in från vardera väggen sitter det 2 T-kopplingar och i dem är sedan tvärprofilerna instoppade. Nu är det ingen vikt som kommer att vila på stöttorna, är bara där av säkerhetsskäl om alla skruvar som håller takprofilerna skulle släppa så kommer hela konstruktion fortfarande hålla uppe allt. I varje tvärprofilerna sitter det 4 lättbetongpluggar och 3 långaspikpluggar, och i vardera långprofil sitter det 4 lättbetongpluggar. Testade att sätta mig på stålkonstruktionen när jag provmonterade den på golvet och då sjönk den endast 2 cm på mitten av de långa profilerna, jag känner mig säker i alla fall, jag väger nästan lika mycket som projektorn. 3 av stolarna kommer att vara rakt under denna 106kg koloss. De ljusare fläckarna i taket är inte fukt utan är spackel sen man byggde huset och man upptäckte de stora gasbubblorna som var i betongblocken (man fuskade ordentligt då oxå, 1967, är inte bara nu för tiden man gör sånt). (2004-03-20 00:00:00)

Produkter på bilden:

Det flytande golvet är snart på plats. Mellan golvet och väggen så är det foglist och byggfog, för att få golvet tätt så att det kan ventileras. (2004-04-20 20:02:02)

Produkter på bilden:

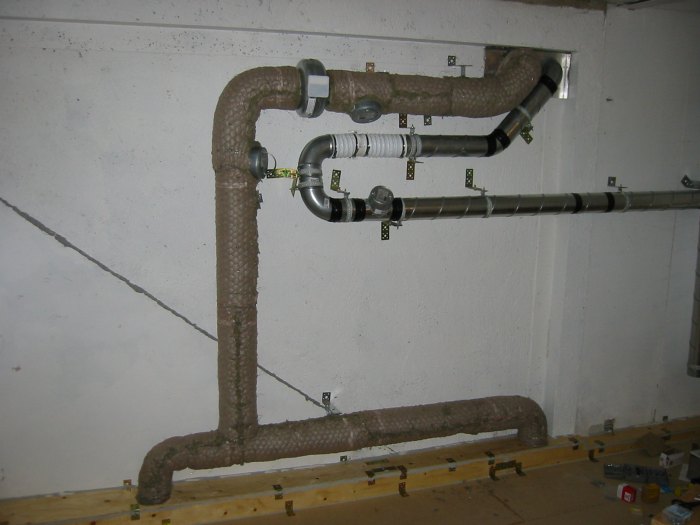

Det grövre röret är till för ventilation av golvet, det tunnare röret är till för att luften mellan ytterväggarna som ligger under marknivå och väggarna i biosalongen skall ventileras. Röret som tar hand om luften från golvet är nu isolerad. Röranslutningarna mot utsidan är nu på plats. Nu kan jag äntligen börja bygga väggarna. (2004-03-20 00:00:00)

Produkter på bilden:

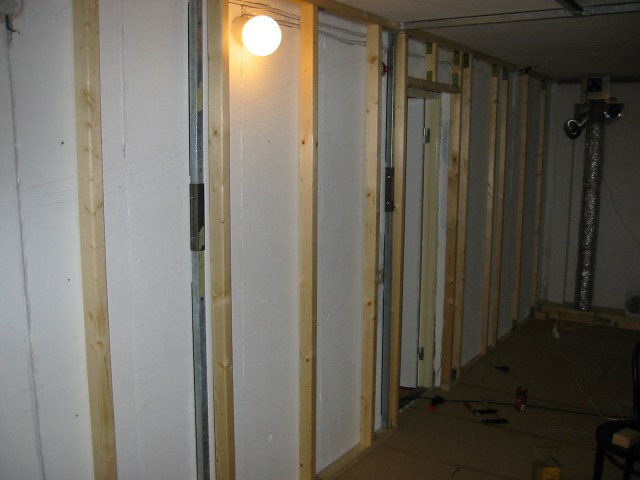

Vänsterväggens regelverk. På vänster sida så är regelverket intill väggen (är varmvägg, in mot huset). I bakgrunden ser man ventilation ner till golvet och inloppet för rumsventilation. Stålprofilerna är för projektorinfästningen, den står på betongplattan, samt är bultad i både vägg och tak. (2004-04-20 20:06:37)

Produkter på bilden:

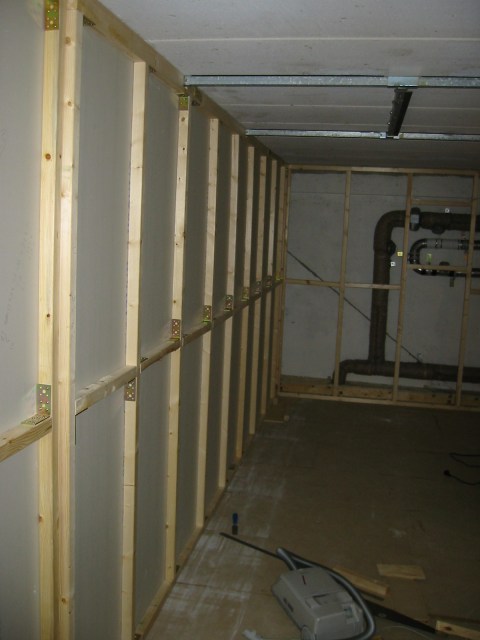

Högerväggen, denna väggen samt kortsidorna har en luftspalt på minst 2cm för att det är kallväggar utanför den. På utsidan av reglarn sitter ett lager gipsskiva för att dels hålla isoleringen på plats samt ge en viss ljudisolernade och stadgande funktion. (2004-04-20 22:36:45)

Produkter på bilden:

Isolering och 1 lager med 12mm spånskiva på plats. (2004-04-20 22:40:35)

Produkter på bilden:

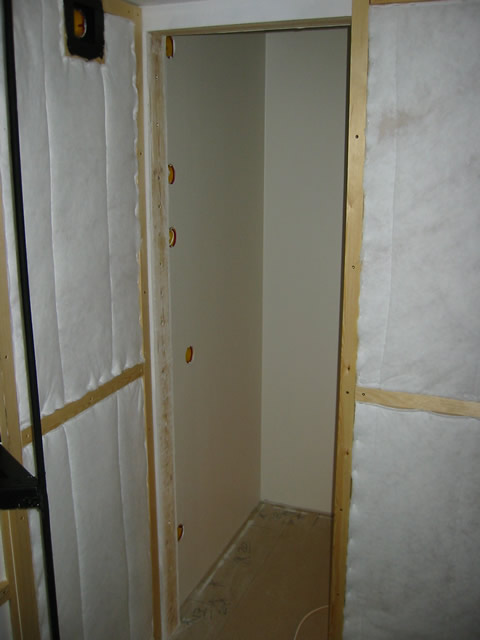

Här är väggen som är mellan kontrollrummet och salongen på vägg upp. (2004-04-20 23:03:12)

Produkter på bilden:

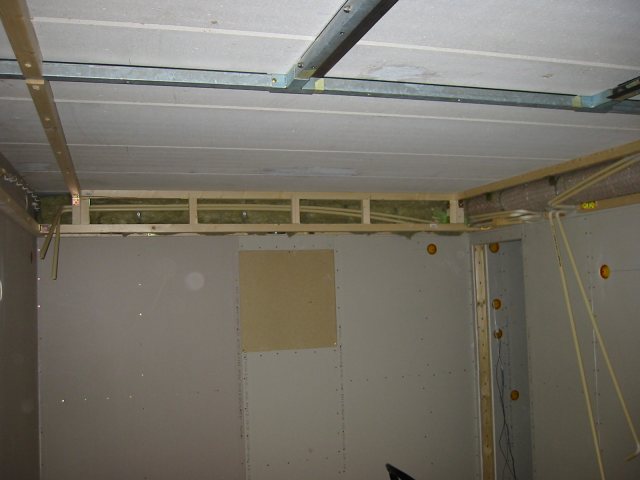

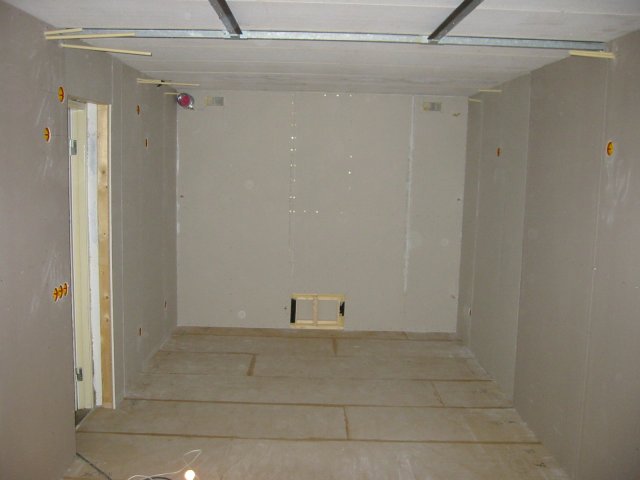

Gipsskivelagret är på plats. Fronten av salongen. Luckan är en inspektionslucka för att kunna kolla upp ev. fuktproblem. (2004-04-20 23:04:51)

Produkter på bilden:

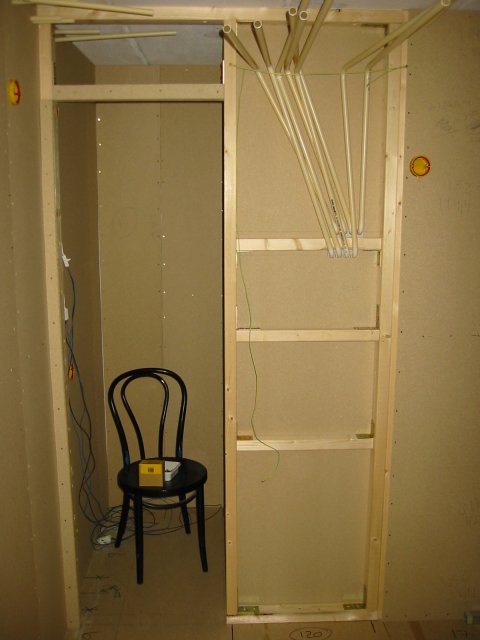

Ventilationstrumman på vägg upp. Alla vprör för el och högtalare går inne i väggarna samt i utbyggnaden för ventilationsröret. (2004-04-20 23:09:13)

Produkter på bilden:

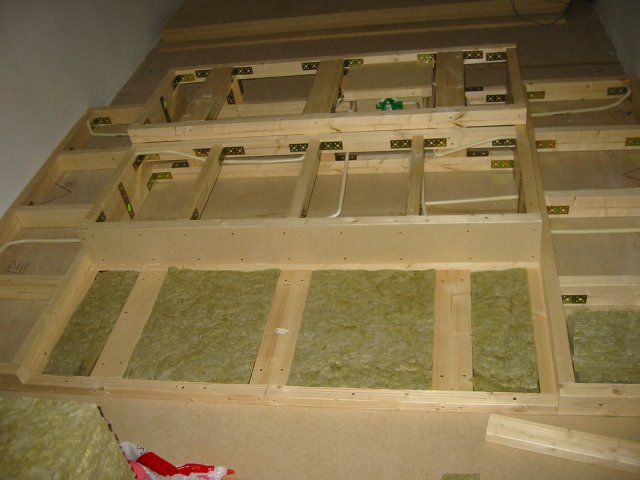

Här ser man innandömet på plattformen, vp-rören som syns är till trappstegsbelysningen. De bredare reglarna i första och sista avsatsen är för infästningen av stolarna. De breda stolinfästningsreglarna bak har en tvärstående regel mitt under för att öka stabiliteten. (2004-10-05 16:09:33)

Produkter på bilden:

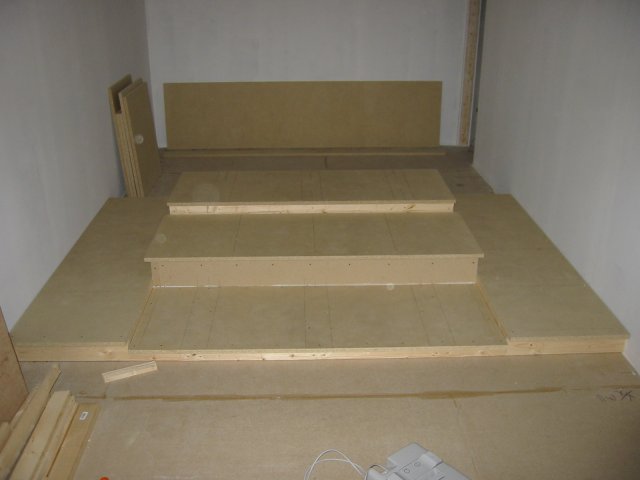

Plattformen för 2 rader med 3 stolar i varje rad. (2004-04-20 23:11:45)

Produkter på bilden:

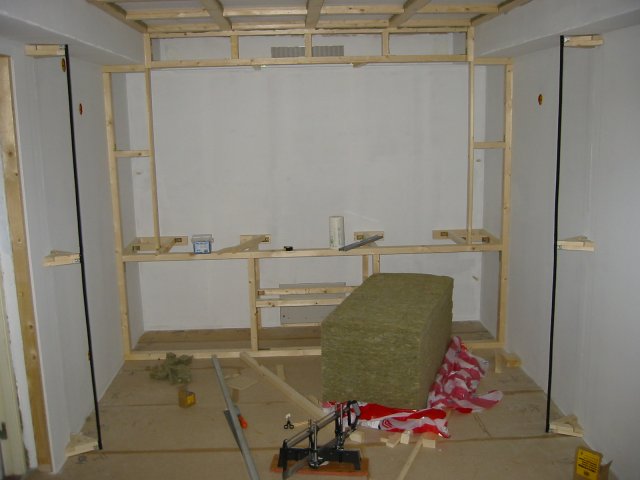

Frontväggsstommen på plats, även de främre pelarna som är där för att dölja att rummet är 5 cm bredare de första 2.3 metrarna av rummet, samt för att få symmetri i rummet med pelarna för sidohögtalarna. Man kan se rutnätet av reglarna i taket. (2004-04-20 23:16:33)

Produkter på bilden:

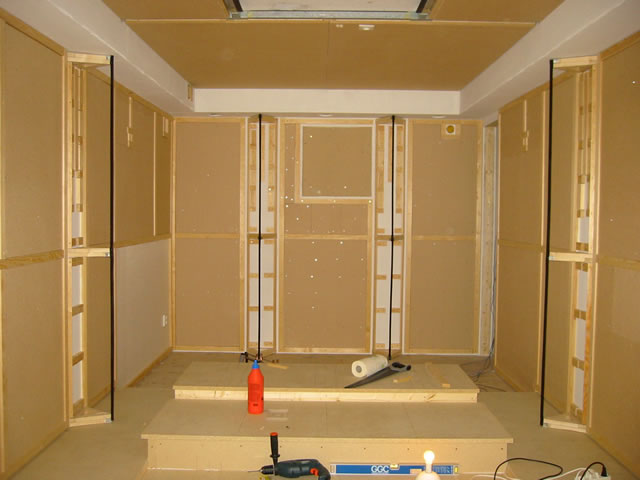

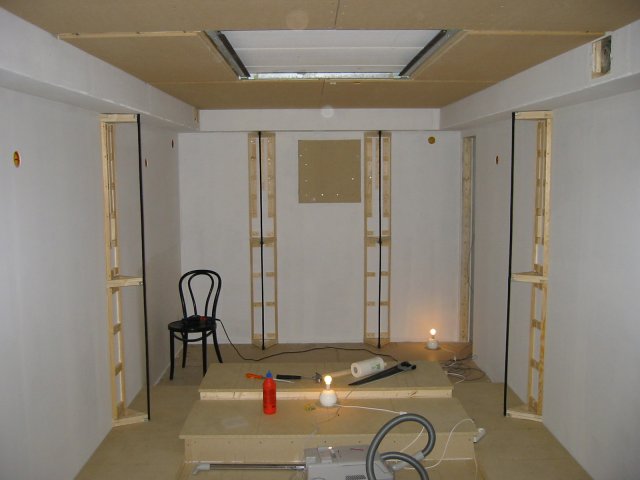

Här ser man stommarna för pelarna till sido- och bakhögtalarna. Den stora lucka mellan bakhögtalarpelarna är för att komma åt fläktarna för ventilationen. Till höger ser man ingången till kontrollrummet. I taket så är nu de porösa skivorna på plats med isolering bakom skivorna. (2004-04-20 23:19:28)

Produkter på bilden:

Klar med monteringen av ramverket som består av 21x43 planhyvlat, inne i den monteras sen en 12mm porösskiva sen på den sätts ett fibertäcke som sen kommer täckas av nålfiltmatta. (2004-08-28 12:13:30)

Produkter på bilden:

Kontrollrummet

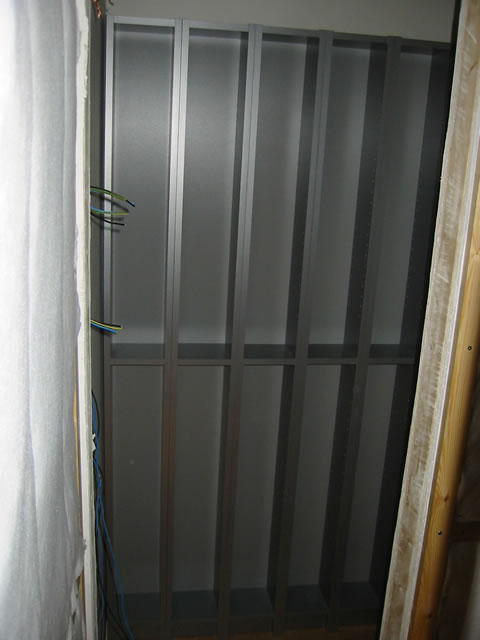

Har monterat dit tak- och golvlisterna i kontrollrummet. Även monterat dit inluftsventilen och den temperaturstyrda fläkten som skickar ut överskottsvärmen från kontrollrummet till hallen. På bilden kan man se 5 av de 6 Benno dvdhyllor som finns i kontrollrummet. (2005-04-29 23:23:42)

Produkter på bilden:

Golvet i kontrollrummet

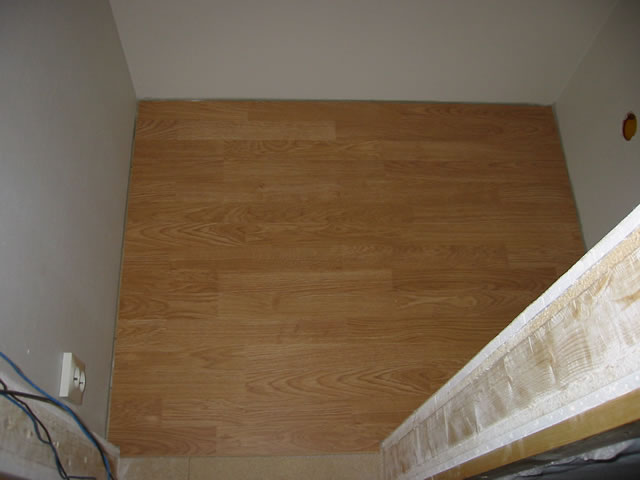

Golvet i kontrollrummet på plats. (2005-04-23 21:58:01)

Produkter på bilden:

Väggarna
Klar med monteringen av fibertäckena på väggarna. Vy från duken. (2004-11-01 19:26:22)

Produkter på bilden:

Taket i kontrollrummet
Monterat ditt taket i kontrollrummet och spacklat. (2005-03-06 20:00:18)

Produkter på bilden:

Elkablar
Dragit nästa alla elkablar i rören, är ett par kvar att dra, men innan jag kan koppla in resterande kontakter och lampor måste väggarna kläs. (2005-02-01 21:48:15)

Produkter på bilden:

Kontrollrummet
Målat väggarna i kontrollrummet, ljusgrå. Har inte bestämt vad jag skall ha på golvet. (2005-02-01 21:45:55)

Produkter på bilden:

Främre delen av salongen
Målat första lagret med svart (sidenmatt) i taket och frontväggen. (2005-01-17 20:17:28)

Produkter på bilden:

Bakre delen av salongen

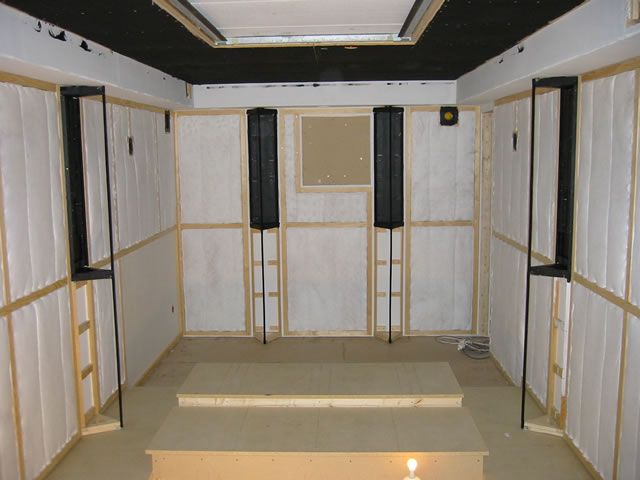

Målat första lagret med svart (sidenmatt) i taket och i de pelare där högtalare skall monteras. (2005-01-17 20:16:40)

Produkter på bilden:

Frontväggen

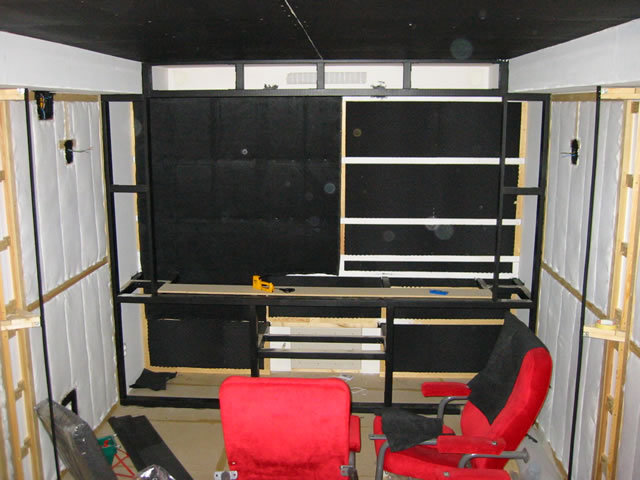

Klar med andra lagret på frontväggen, ska dit ett lager med dämpmaterial (vågformad skumgummi) och utan på det skall det dit högtalarmatta, samma som skall monteras på alla väggar i salongen. Även klar med grundmålningen av alla trädetaljer som skall målas svarta (så att det inte syns bakom högtalartyget). (2005-01-12 21:42:02)

Produkter på bilden:

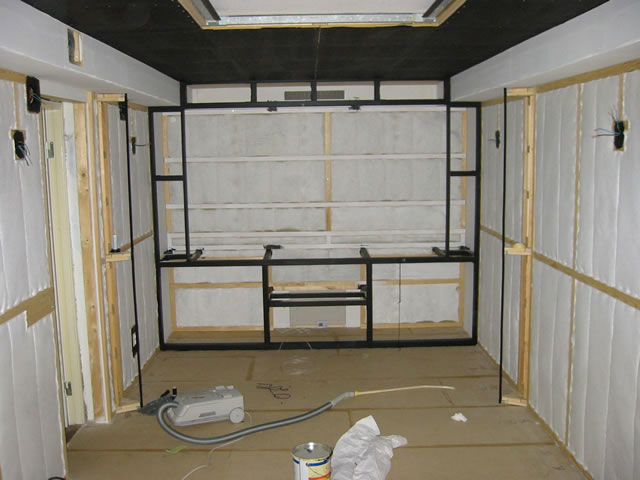

Frontväggen

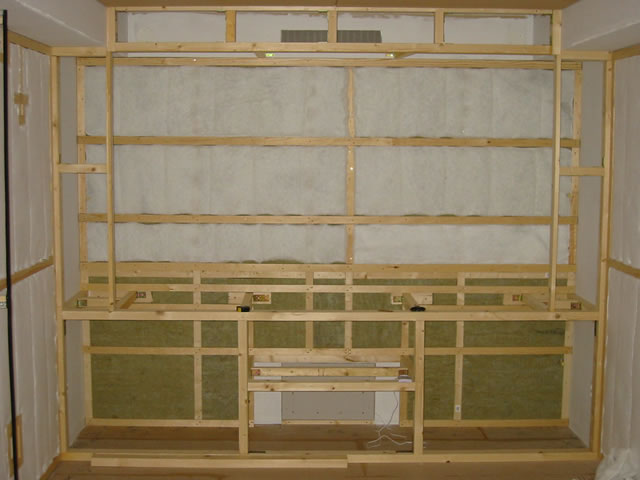

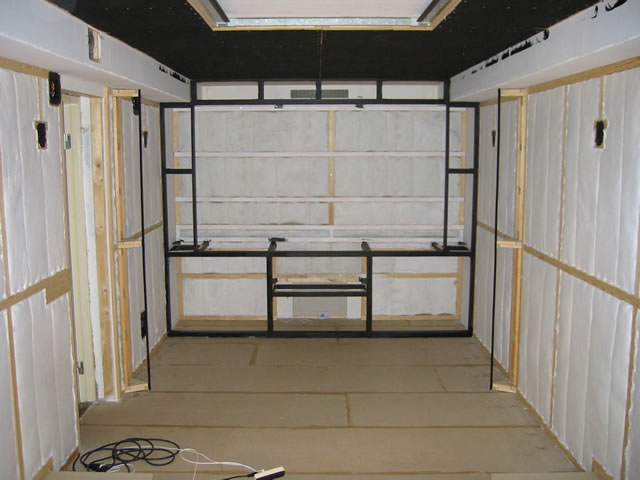

Monterat dit ett lager med 50mm stenullsisolering. Monterat dit tvärribbor som håller isoleringen på plats. Börjat montera nästa lager med tvärribor och även monterat delar av fibertäckena. (2004-11-27 16:02:34)

Produkter på bilden:

Frontväggen

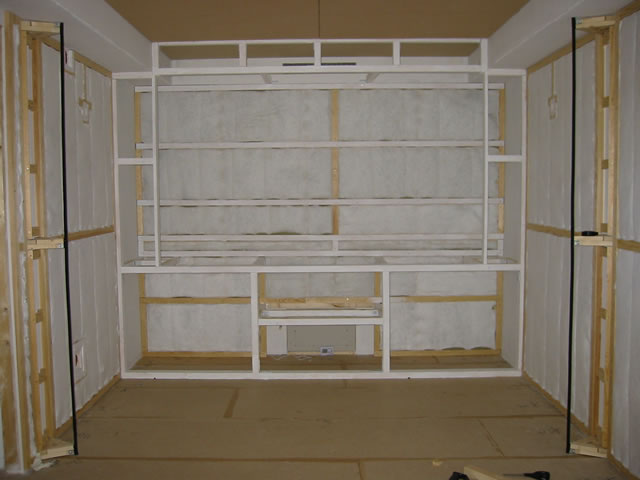

Monterat dit ett lager med 50mm stenullsisolering (s.k. markisolering, väger en hel del och har högre densitet än vanlig väggisolering, men kliar som f-n). Monterat dit tvärribbor som håller isoleringen på plats. (2004-11-09 23:39:00)

Produkter på bilden:

Väggarna

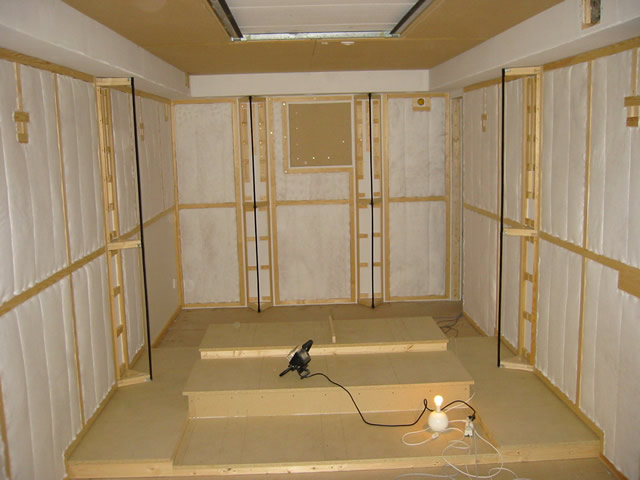

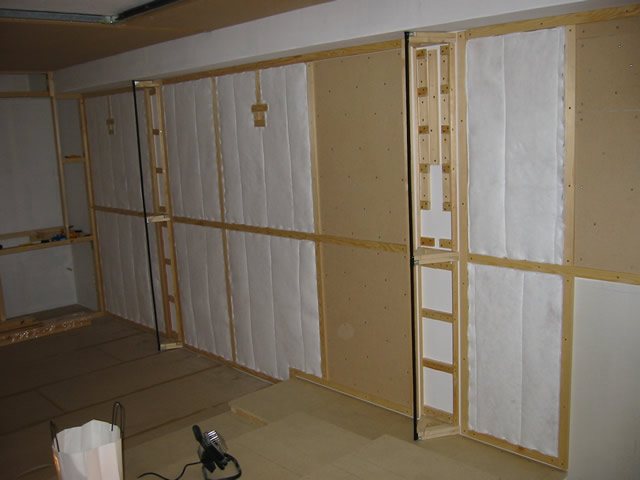

Klar med monteringen av fibertäcken på 4 av höger väggens sektioner, utan på detta skall sen monteras nålfiltsmatta. (2004-10-31 23:07:09)

Produkter på bilden:

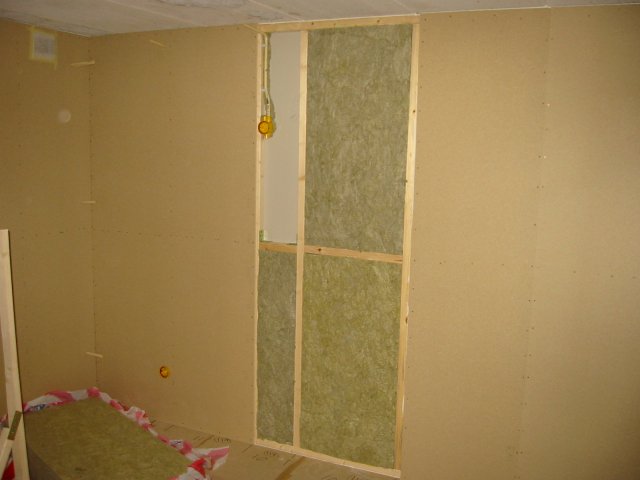

Klar med monteringen av porösaskivorna på väggarna. Nedre delen på bakre högra väggen (vänster på bilden) så skall elementet monteras därav ingen porösskiva monterad. (2004-08-28 12:09:56)

Produkter på bilden:

Frontväggen
Monterat dit "vågig" skumgummi på frontväggen och en del av det högtalartyg som skall dit. (2005-11-16 22:00:18)

Produkter på bilden:

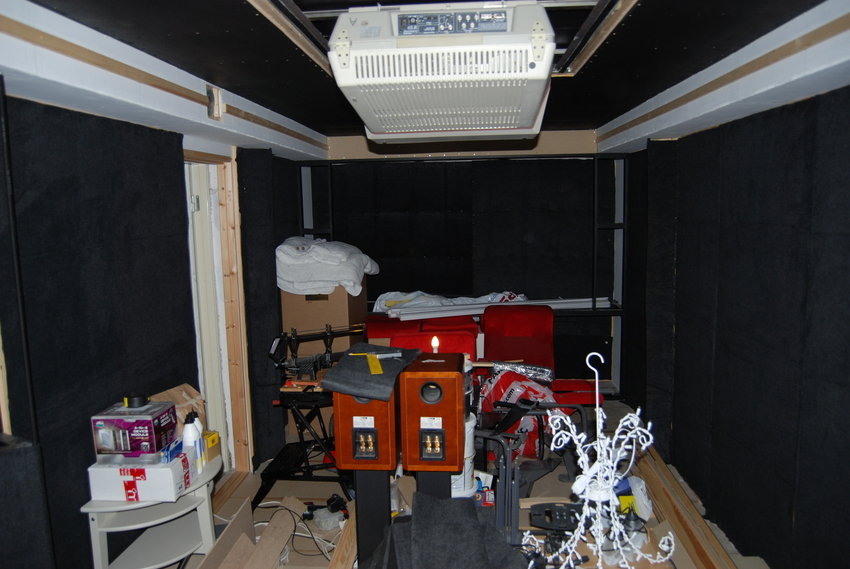

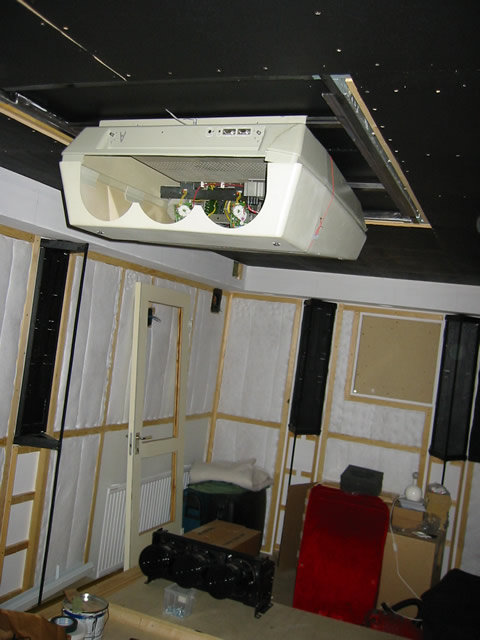

Delar av projjen uppe i taket.
Tuberna står på plattformen nedanför. (2006-10-04 14:07:52)

Produkter på bilden:  Barco Data 1101

Nästan klar med inkläddning av väggarna.
Monterat nästan allt tyg som ska upp väggarna, även börjat med listerna vid taket som ska dölja ljusslangen. (2008-11-01 17:25:44) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Canton Ergo RC-K,  Atacama N 60,  Atlantic Technology 353 C,  Atlantic Technology 374 SR,  Barco Data 1101

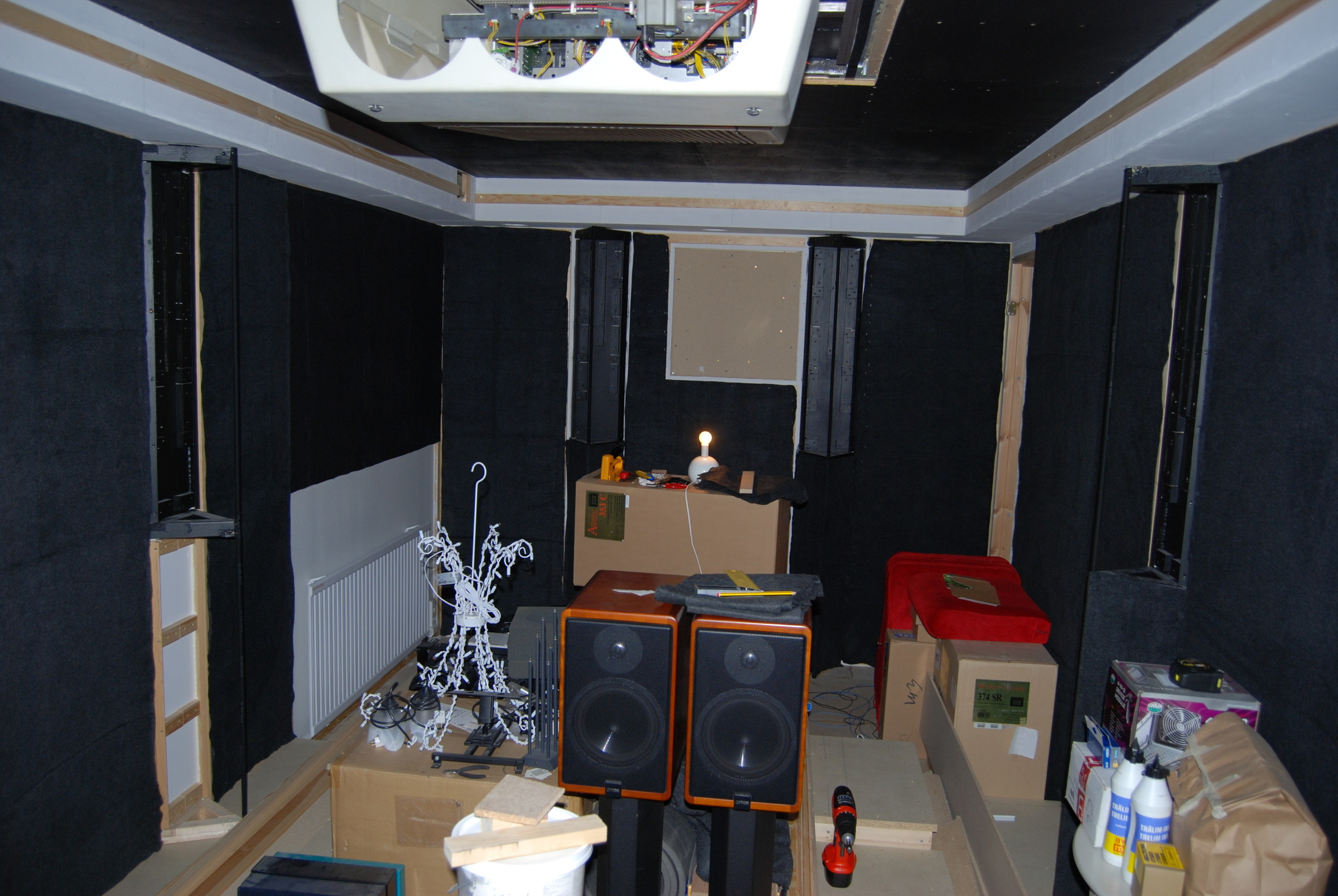

Nästan klar med inkläddning av väggarna (frontvy).
Monterat nästan allt tyg som ska upp väggarna, även börjat med listerna vid taket som ska dölja ljusslangen. Jag ska sälja huset och kommer nu färdigställa och sälja huset med komplett utrustning i bion. Har införskaffat en Denon AVR-3805 som ska installeras istället för Lexicon och Acurus kombon. Barco Data 1101 som sitter i taket har nu monterats ner och körts till återvinningen (den dog med en liten pjoff då jag skulle testa den efter att lyft ner den från taket, orkade inte felsöka) och istället ska en Marantz VP-12S3 upp. (2008-11-01 17:29:27) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Atlantic Technology 352 PBM,  Canton Ergo RC-K,  Atacama N 60,  Barco Data 1101

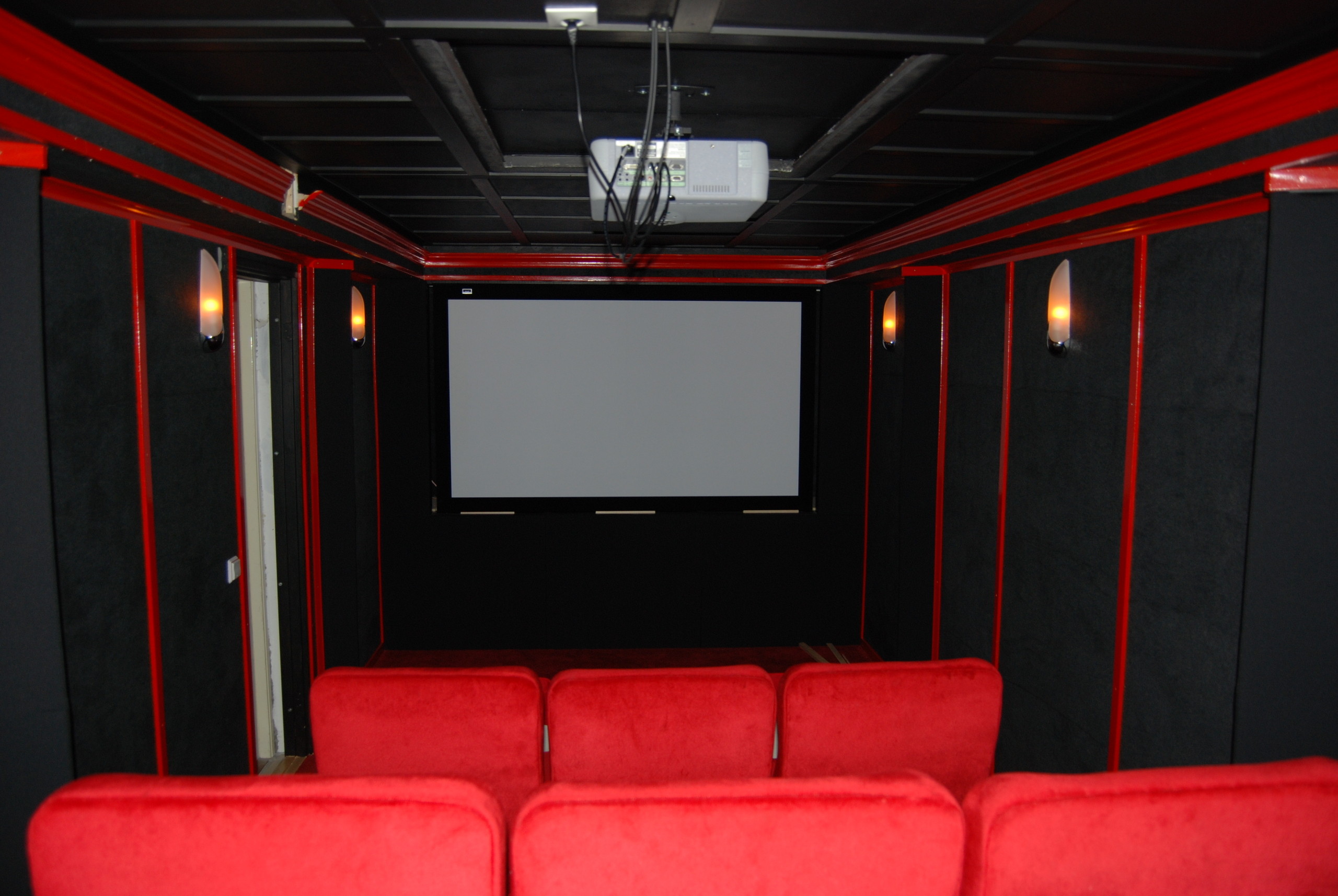

Fronten i den nästan klara bion.
Lite småfix kvar som fixas till inom några veckor, men bion är helt funktionell redan nu, kollade på Kung Fu Panda med sonen ikväll, mäktigt och se sonen 2,5 år stirra med stora ögon på den jättestora skärmen :D

Bion och resten av huset är ute till försäljning nu, se min gästbok för länk till objektet på hemnet. (2008-12-14 22:15:24) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Marantz VP-12S3,  Harman Kardon HKTS 11,  Multibrackets M Framed Projection Screen Deluxe 16:9 90" (200x112)

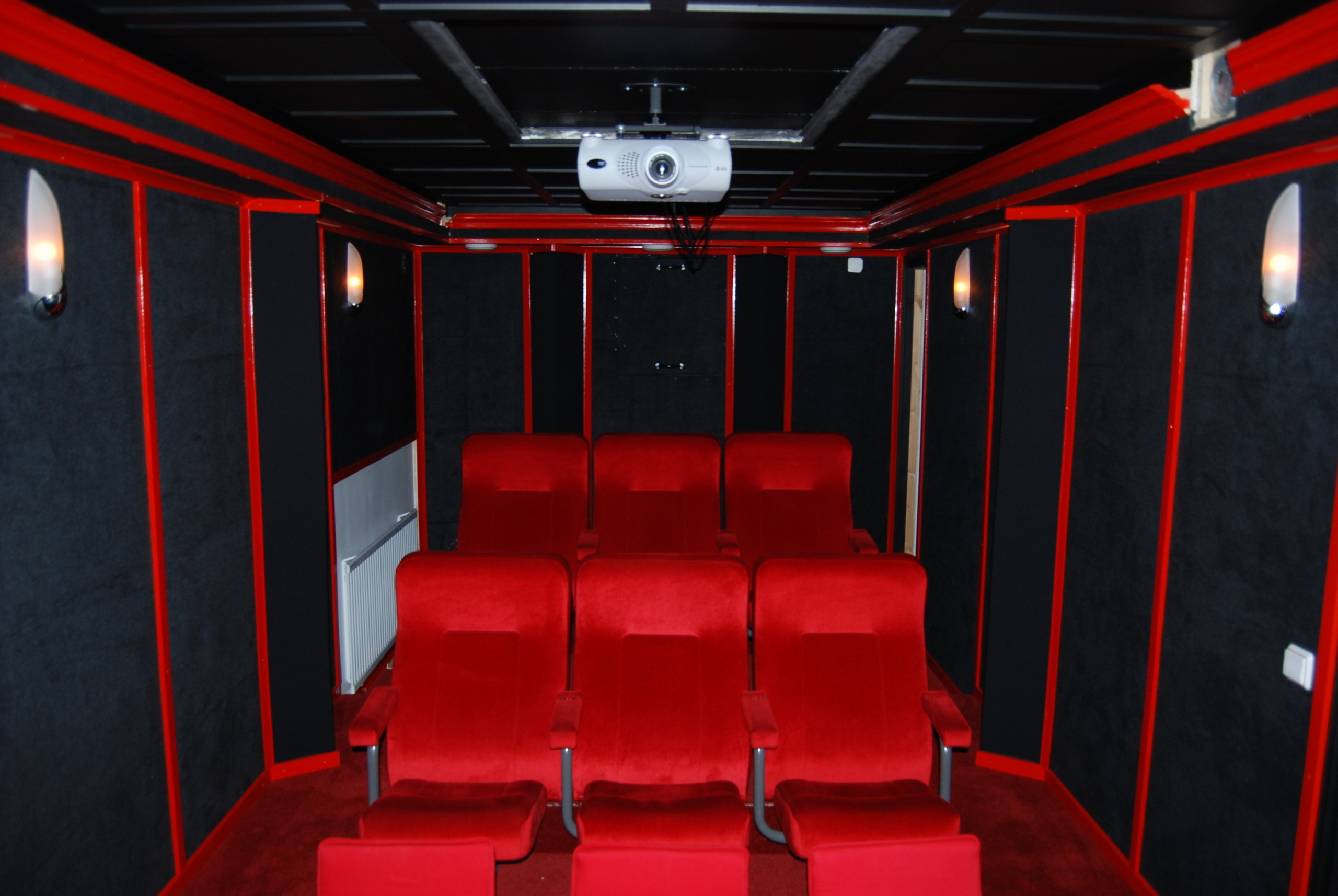

Vy mot den bakre delen i bion
Lite småfix kvar men sen är det klart, klart inom en månad max.
Men redan nu kan jag njuta av film i bion, blev ett av de längsta projekt som jag hållt på med, har varit mängder med saker i vägen som stannat upp hela projektet flera gånger: Fuktproblem (löst), arbetslöshet, tillökning i familjen, sjukdom i familjen.
Men nu är det i princip klart. Blir ett nytt projekt i nya huset, men det kommer inte alls ta den tid som detta gjort för nu har jag fått blodad tand för detta med färdig bio :D. (2008-12-14 22:22:09) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Marantz VP-12S3,  Harman Kardon HKTS 11,  Harman Kardon HKS4
