Minhembio.com - Hemma hos twallsten - OrigenAE X10 bygge (Numera såld)

Lucka för I/O
funkar klockrent, bra passning. Här ser man bättre finishen (2008-07-08 11:53:36)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Insidan
(2008-07-08 11:54:23)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

(2008-07-08 11:54:48)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Baksidan
Fläktarna rök givetvis direkt (2008-07-08 11:55:09)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Finish
Tror det är svårt att hitta ett snyggare chassie för 800:- som det är nere i nu. Riktigt bra (2008-07-08 11:55:30)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Lite dämpmattor på plats
lade nog tyvärr i lite för mycket matta, var korkat och det är ju ett helvete att få bort den, undrar vad temperaturerna blivit utan matta nämligen... (2008-07-08 11:56:14)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Tunneln
Ploppade in en 92mm fläkt i tunneln för att få lite bättre fart på luften ut, denna togs senare bort, satte en 120mm bak istället med adapter (2008-07-08 11:59:19)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Lite grejjer på plats
(2008-07-08 11:59:47)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

ASRock 775Dual-VSTA,

Scythe Ninja Mini

DVD och HD monterat
Har tagit flänsarna från en Arctic Cooling Accelero S2 och satt på hårddisken, det gjorde fyra grader.... En stor svaghet är att denna korg skapar vibrationer i hela chassiet, hade önska att denna vilade på silikon istället (2008-07-08 12:00:20)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

WD Caviar Green WD5000AACS 16MB 500GB

DVD täckningen på
Blev lite insjunken men helt ok ändå (2008-07-08 12:01:17)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Första monteringen, omoddat
Fläkten på ninjan är en Nexux PWM 92mm. I tunneln satt en Cooltek 92mm. Blev på tok för varmt.... Misstänkte detta så då får man börja modda (2008-07-08 12:00:48)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

ATI Radeon X800 Pro 256MB,

ASRock 775Dual-VSTA,

Corsair HX520 520W,

Cooltek CT92V2 92mm,

Scythe Ninja Mini,

Zalman ZM80A-HP

Hålbild
Tänkte montera två 120mm pss som Antec Fusion. Tänkte först fräsa med en dremel, gick inte.... Till slut blev det sticksågen med ett fint metallblad, gick hur bra som helst. (2008-07-08 12:01:44)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Såhär ska fläktarna ligga
Borrade bort så mycket material man kunde från den övre profilen och fräste sedan rent till nivå med resten av insidan. Fläktarna frästes också något tunnare. Nedre delen av fläktarna motinsidan fick fräsas ner ca 1cm eftersom de annars tog emot moderkortet. (2008-07-08 12:02:17)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Hålen utsågade och gradade
(2008-07-08 12:03:13)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Fläktar på plats
Dessa kommer täckas med fläktgaller, kommer nog bli ok... (2008-07-08 12:03:38)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Nexus Real Silent 120mm,

Nexus PWM 120mm

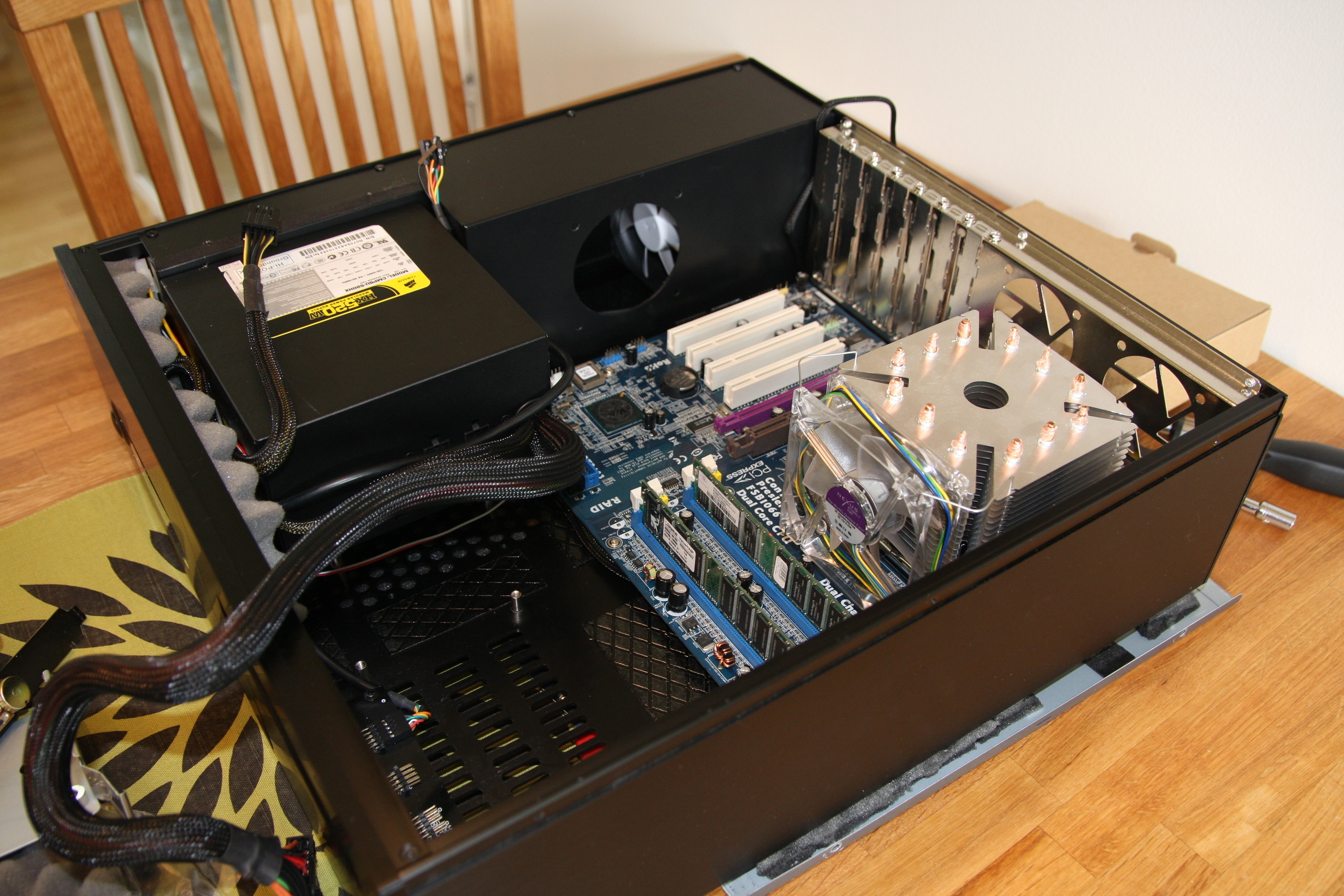

Insidan
(2008-07-09 11:37:52)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

ATI Radeon X800 Pro 256MB,

ASRock 775Dual-VSTA,

Corsair HX520 520W,

Nexus Real Silent 120mm,

Cooltek CT92V2 92mm,

Scythe Ninja Mini,

Zalman ZM80A-HP,

Nexus PWM 120mm

Rätt tight, fläktbladen går fritt med ca 1mm från moderkortet
(2008-07-09 11:38:58)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Nexus Real Silent 120mm,

Nexus PWM 120mm

Slutresultat bakifrån
(2008-07-09 11:40:16)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Noctua NF-S12-1200 120mm

Och framifrån
Tycker det blev rätt ok. Den är nu väldigt tyst, nätagget och HD är det som hörs. Vid idle och rumstemp på ca 25 grader visar TAT ca 48-50 efter ett par timmar, vid filmtittande etc (ca 25% load) ligger det på ca 55. Den klarar inte 100% load i TAT utan att fläkten varvar upp, vid spel varvar den upp ibland men lägger av rätt snabbt. Brukar dock inte höras eftersom det överröstas. (2008-07-09 11:41:20)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Viktat medelbetyg:

(0.00) (baserat på 0 st)

Visa lista

Ge betyg

Du måste vara inloggad för att kunna sätta betyg.

Kommentarer (4 st)

Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.

twallsten 2008-12-18 18:46:21

Fläktgallren är från webhallen, de består av två delar med ett filter emellan, jag använder bara den inre delen pga luftflödet blev för dåligt annars.

Nej det blev inte bättre att täcka över, nätagget suger rätt mycket + den i tunneln + grafikkortet så det blir faktiskt undertyck där bak också, dvs faktiskt mer luft över processorn.

såg nu att frågan var från aug... ajdå.

danielsaffady 2008-08-27 16:16:52

Snyggt moddat, funderar på samma chassi själv men tvekar just pga lufttunneln och för få fläktar. Det är två saker jag undrar över på ditt bygge. Dom stilrena fläktgallren du har på sidan, kan inte hitt dom. Är det webhallens fläktfiler du har använt? Sen undrar om du testat täcka över alla öppningar baktill på chassit, borde ge bättre luftflöde (utgår ifrån att sidofläktarna blåser in luft som sedan sugs ut via lufttunneln på motsatt sida)? Som det ser ut nu borde det "läcka" en hel del baktill, eller?

twallsten 2008-07-08 20:30:27

ok, inte helt hundra på vad du menar men chansar att du menar mattor osv eller?

Chassiet kostade mig 1000, men såg att det var nere i 800 nu. Sedan har jag bara satt på lite (för mycket...) 1,5mm bitumenmattor från mekonomen, kanske 100:- spänn, ett bra sågblad från classe för ca 40:- och ljudisolering hade jag sen tidigare, biltema. Kommer komma dit ett par fläktgaller också för 39:- styck från webhallen och en adapter 80-120mm för 29:- på pc-city. Så en 300 kanske?
