 Hemma hos reportage i HemmaBio Dec -08

Hemma hos Örjan i Västerbotten
Från katastrof till sann biomagi
Att förverkliga drömmen om en riktig biosalong hemma är ett rejält kraftprov i sig. Att göra det utan någon praktiskt erfarenhet och att dessutom lyckas komma över en smärre katastrof mitt i bygget, är en utmaning som heter duga! Örjan i Västerbotten gick i land med alltihop och visar upp en imponerande skapelse.

Text: Thomas Nilsson
Foto: ricke.nu, Örjan

Örjan berättar att han varit intresserad av film och musik så länge han kan minnas.
- Bandspelaren med hörlurarna i barndomsvåningen fungerade som en utomordentlig barnvakt åt mig, skrattar han och minns sin egen första stereo; en "allt i ett-stapel av plast från ett postorderföretag  som blev tidernas besvikelse"!
- Efter det blev det en begagnad bandare med steg och sedan kom de första riktiga högtalarna på plats, berättar Örjan vidare. Det var ett par två-kanals DIY med vit strukturtapet som fick jobba hårt i studentlägenheten för att störa de andra boende i huset. Nästa steg blev det sedvanliga dB-poppandet i bilar då man hade fått tag i sitt körkort.
Örjan förklarar att det inte var förrän för ca tio år sedan som han började köpa high-end-prylar.
-Då köpte jag mina första SL3:or och som jag faktiskt har kvar än idag, säger han och berättar att han provat sig fram under åren, både vad bild och ljud beträffar.
- I högtalarväg har jag haft ett par svarta Dahlquist dq 8, sedan ett Altec Lansing och till sist SL3. Den första projektorn var en Philips Hopper sv11, som avlöstes av en Barco Graphics 808s, men den sålde jag pga pengabrist.
Inkörsporten till större och tyngre teknik blev, som sagt, införskaffandet av ett par Martin Logan SL3, likadana som Örjans två morbröder redan ägde.
- Jag ifrågasatte allvarligt hur de kunde lägga så mycket pengar på ett par högtalare, men när jag fick provlyssna för första gången blev jag chockad och kunde inte fatta hur de hade kunnat köpa dessa underbara skapelser utan att beställa ett par likadana till mig också, skrattar Örjan. Han berättar att han nästan omgående kastade sig över telefonen och beställde sina egna ljudmonster hos RC Ljud & Bild i Umeå.
- Det var verkligen tio mycket långa veckor innan jag kunde ställa upp mitt eget par hemma, minns han och berättar att inköpet blev början till en lång och trogen relation med butiken.
-Ja, genom åren har jag våldgästat Stig i butiken men långa sittningar både för bild och ljud, men han har alltid ställt upp. Sådan serviceanda hittar man inte i många andra butiker!



Evighetsprojektet tar sin början
Sedan fem år tillbaka huserar Örjan med fru och tre barn i en villa i ett litet samhälle i Västerbotten. Så fort det började bli dags för barn och man började dra upp planerna hemma på att flytta till hus, vaknade också drömmen om en riktig biosalong på allvar för Örjan.
- Fram till dess hade jag suttit och läst en hel del på avs-forum, då fanns inte så många byggen här i Sverige att spana in. Numera finns det ju hur många häftiga byggen som helst att inspireras av, inte minst om man går in på t.ex. www.minhembio.com
När det gällde planerna för sin egen salong, var Örjan direkt på det klara med vilka kritérier han har för en riktigt bra hemmabio.
- Jag måste ha ett ljud med kvalité, dialogen ska kunna höras utan att kunna misstolkas och det har jag äntligen fått. Det är fantastiskt att riktigt kunna urskilja hur panelerna mejslar ur detaljerna från filmens ljudspår till ett så kristallklart ljud, säger han lyriskt. Ett sådant ljud ger en rent magisk närvaro och man kastas handlöst in i en helt en egen liten värld där man bara sitter och njuter!
Trots att Örjan själv aldrig tidigare byggt någonting liknande, var han inte rädd att spotta i nävarna och sätta igång direkt så fort han fick chansen.
- Jag hade ju haft gott om tid att planera och skissa i huvudet efter att ha suttit och spanat in andras byggen under rätt lång tid, så jag ville bara kom igång själv!
Han berättar att målet var att förverkliga drömmen om en egen biosalong så långt det någonsin gick utan att ruinera sig.
- Så här med facit i hand kan jag tycka att jag verkligen överträffade mina egna förväntningar med råge och faktiskt lyckades bygga den ultimata bion, säger han nöjt, men tillägger snabbt. Örjan slår samtidigt ett slag för det härmed begagnat.
- Begagnad elektronik spelar precis lika bra som nytt, den marknaden är stor och bra och gör det fritt fram att förverkliga sina drömmar till en bråkdel av nypriset, understryker han och fortsätter.
- När jag började bygga bion hade jag planerat att det skulle ta tre månader, men så blev det inte riktigt, skrattar Örjan .
Istället tog det långa fyra år innan salongen blev någorlunda som han ville ha den.
- Vissa dagar hann jag bara bygg en timme eller så och ett tag stod bygget helt  stilla i flera månader, mest pga av att det inte fanns några pengar kvar till projektet. Andra gånger var det inspirationen som tröt.
- Sedan hade jag ju ett liv att ta hand om också, frun ville umgås och tre barn skulle tillverkas, skrattar han.
- Hade jag vetat då vilket jätteprojekt med så mycket blod, svett och tårar det skulle bli, hade jag nog aldrig dragit igång bygget!


Mardrömschock mitt i natten
Örjan berättar att han från första börjande hade tänkt att han skulle bygga sin biografi i en källare, men upptäckte snart att det inte var en möjlighet i huset dit flyttlasset gick.
- Istället blev det till att bryta upp parkettgolvet i det 32 kvm stora finrummet på övervåningen och börja isolera så att det inte skulle väsnas allt för mycket till vårt och barnens sovrum som naturligtvis ligger rakt under biorummet.
När golvet var tilläggisolerat och förstärkt med golvgips var det dags att börja regla upp väggar och tak. I väggarna lades stenull och sedan två lager gips utan på detta. En vägg 60 cm från fönsterna i framväggen reglades upp och även den isolerades och kläddes med gips.

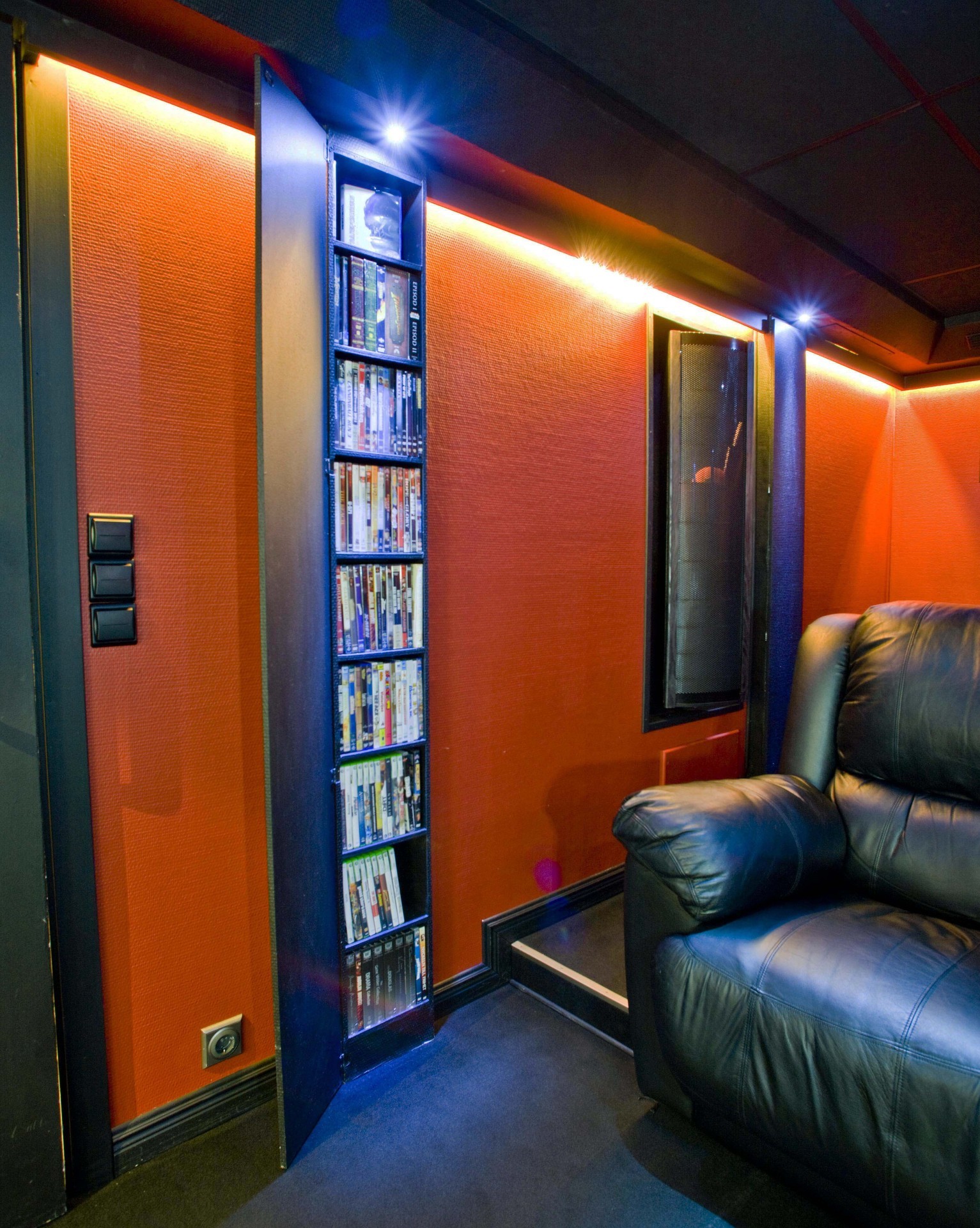

- Försänkta in i väggarna har jag också byggt sex stycken skåp där jag förvarar alla mina filmer, de rymmer totalt ca 700 filmer så här finns plats att öka på samlingen.
Podiumet på golvet fram är fyllt med blästersand för att det inte ska släppa ifrån sig några oönskade ljud. I det drogs även el och kabelrör så att kablaget till sl3-orna kan komma upp ur golvet. Här finns inga synliga kablar som man kan snubbla över - precis som det ska vara i en riktig biograf!
- Jag har även lagt en gummilist på alla reglar i golv och väggar som i ett försök till att ge rummet en flytande konstruktion och för att inte ljud och vibrationer ska kunna förflytta sig lika lätt genom huset.
Mitt i bygget slog mardrömmen till för Örjan.
- Jag var för snål för att köpa ett färdigt akustiktak, så jag bestämde mig för att bygga ett själv, minns han.
Det resulterade i att han drog ca 2 kilometer blandad fibertråd från 0.25 till 2 mm tjock till de förborrade utvalda hålen i gipsskivorna som skulle skruvas i taket.
- Till en början gick allt bra, men när jag sedan körde x antal kartonger skrivarpapper genom en dokumentförstörare och blandade med tapetklister för att sedan forma denna kletiga massa till ett grottliknade tak med över 600 ljuspunkter, tyckte en del att jag var lite galen. Jobbet tog lite för lång tid att göra själv, så en dag drog jag ihop lite polare och vi hjälptes åt att göra taket klart över en dag. Det blev skithäftigt!
Örjan berättar att han sedan öppnade fönsterna för att få vädra ut lite fukt så att taket skulle kunna börja torka så han vid ett senare tillfälle kunde sprutmåla det mattsvart.
-Men en natt tre dagra senare väckte min fru mig. Hon hade hört en duns och tyckte att jag skulle gå upp och kolla i biorummet. Till min stora förskräckelse hade en gipskiva lossnat och hängde lite på sniskan. Jag svor en hel del, men tog tag i skivan och bad frugan hämta en kniv så jag skulle kunna skära ner den så att jag kunde laga det nästa dag.
Men då hände precis det som inte fick hända ?
- Skivan släppte ännu lite till och vad som var ännu värre, var att resterande taket också  gungade till och föll ned på golvet med ett rejält brak!
Orsaken till katastrofen var att fukten i tapetklistret som var i pappersmassan hade sugits upp av gipsskivorna  så till den grad att de blev för porös. Tyngden på skivorna gjorde också så att skivorna lossnade från skruvarna som skivorna satt fast med.
- Så där stod jag, tyst och chockad, mitt i rummet i ett par sekunder, omgiven av ett kaos med gipsskivor, halvblöt pappersmassa och ett spindelnät av 2 kilometer fibertråd,
Det avgrundsvrål av ilska och besvikelse som sedan följde, beskriver Örjan som ett av den kalibern att ingen människa inom kommungränsen hade kunnat undvika att vakna av!
- Men det fanns inget mer jag kunde göra just då, så jag stängde dörren till katastrofen bakom mig och försökte sova vidare så gott det gick.
Han berättar att nästan alla fibertrådar kunde räddas, dock behövs en viss komplettering framöver eftersom en del trådar blev lite korta och därför inte riktigt räcker till andra sidan rummet.
- Men en vacker dag kommer jag att plocka ner akustiktaket och dra om lite fibertråd för att äntligen få till min efterlängtade stjärnhimmel, säger Örjan.

Äkta projektorkärlek!
Stor bild av kvalité är numera ett måste för Örjan.
- Min första projektor var en Philips Hopper sv10 som jag körde mot en rull- euroscreen på 240cm. Det var då jakten på absolut bildkvalité på allvar drog igång, skrattar han och berättar att det resulterade i många timmar på avs-forum och ett ständigt suktande efter dessa CRT-monster som var det absolut bästa just då.
-Jag häpnande över priserna och fick då upp ögonen för den begagnade marknaden, fortsätter han. Vissa företag skänkte nästan bort den sortens projektorer eftersom de verkade tycka att de digitala var så nätta och fina.
Örjan berättar att han började "ringa runt som en galning till allt och alla i företagsväg på jakten på 100kg kärlek" och någon månad senare hade han en lagom begagnad Barco Graphics 808s hemma på vardagsrumsbordet.
- Det var inte utan att jag undrade vad jag hade givit mig in på, men efter någon veckas tittande och trixande insåg jag att jag hade en bild som krossade allt jag tidigare sett och förstod att jag satt fast i "storbilds-träsket"!

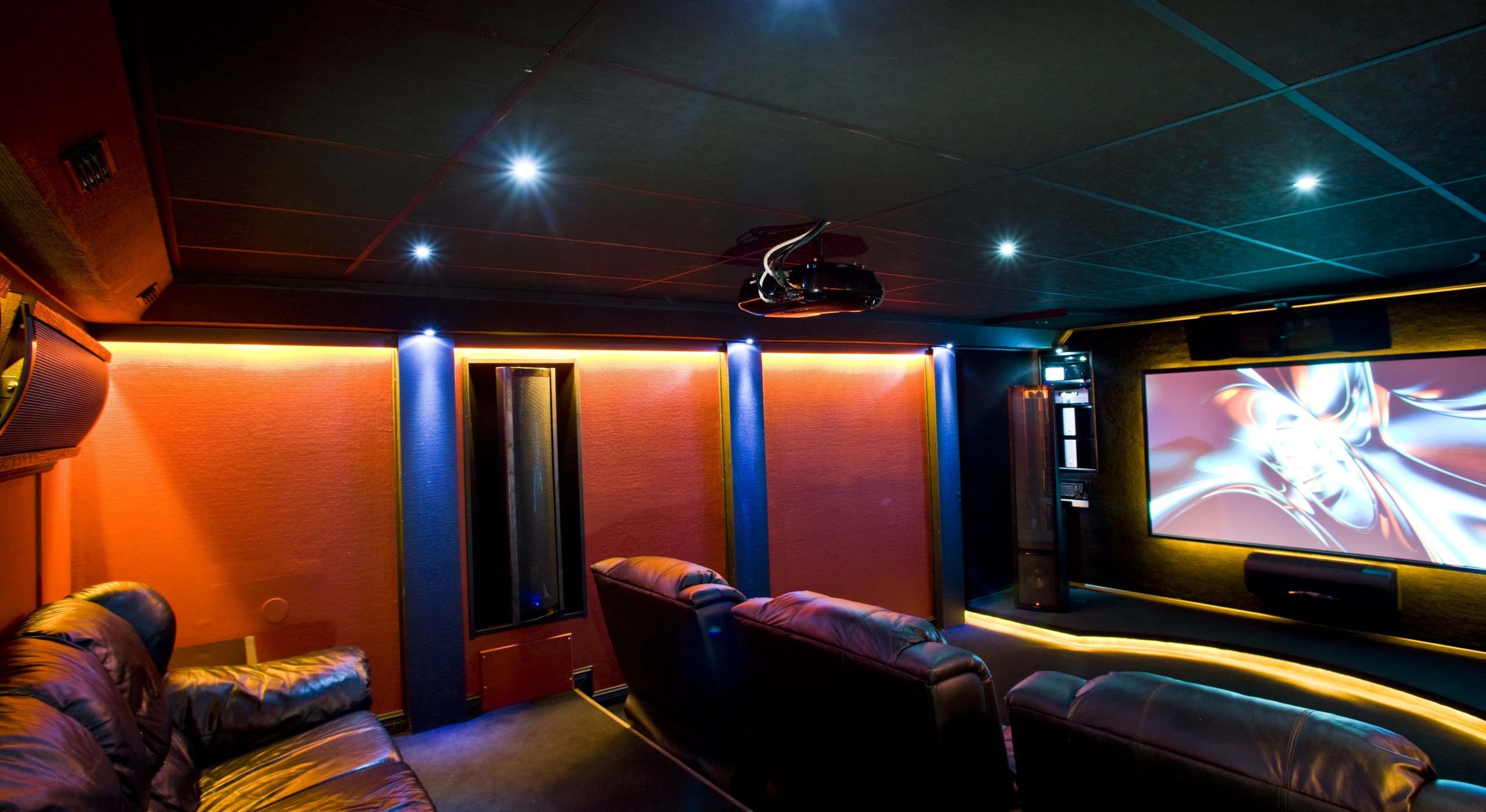

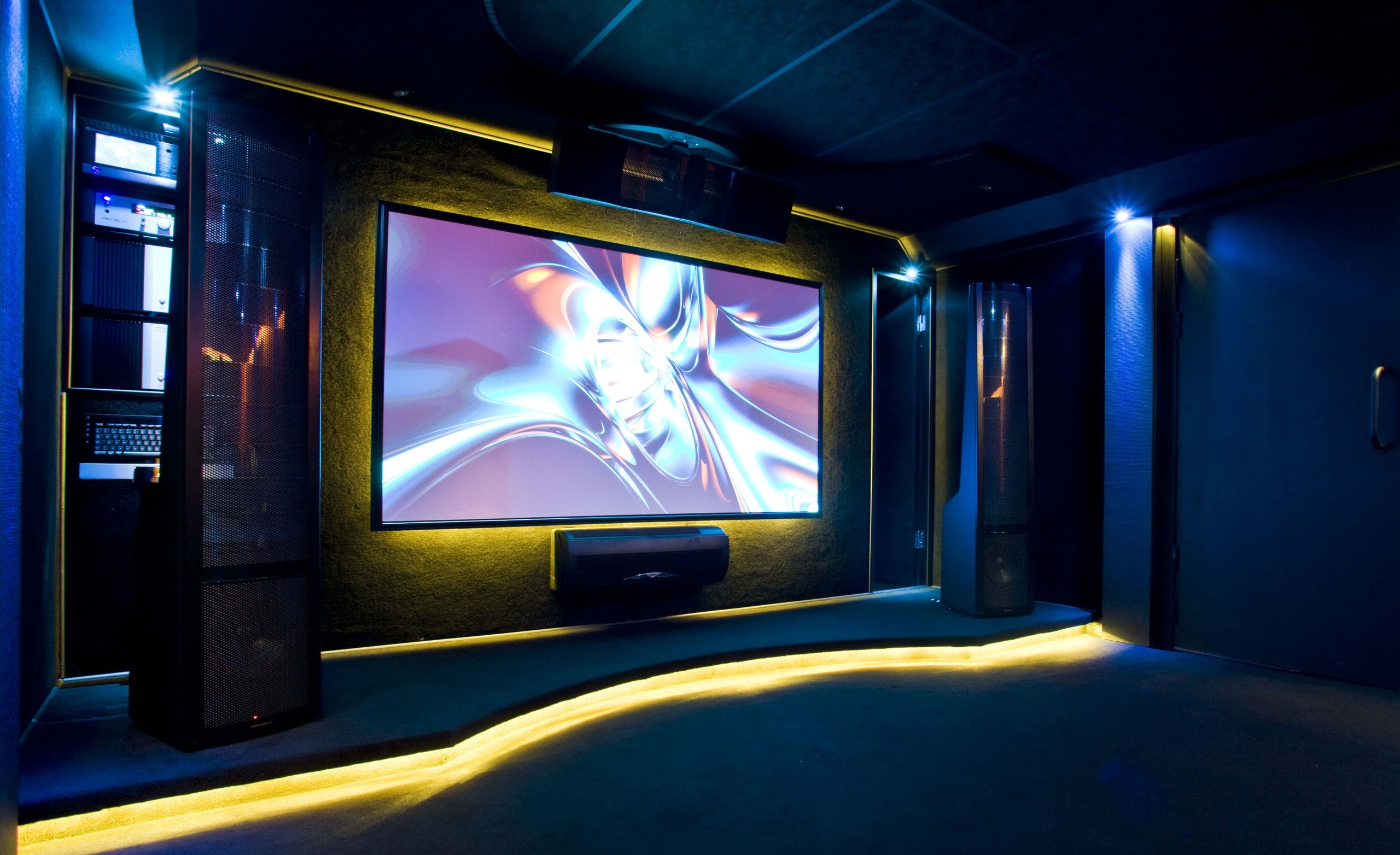

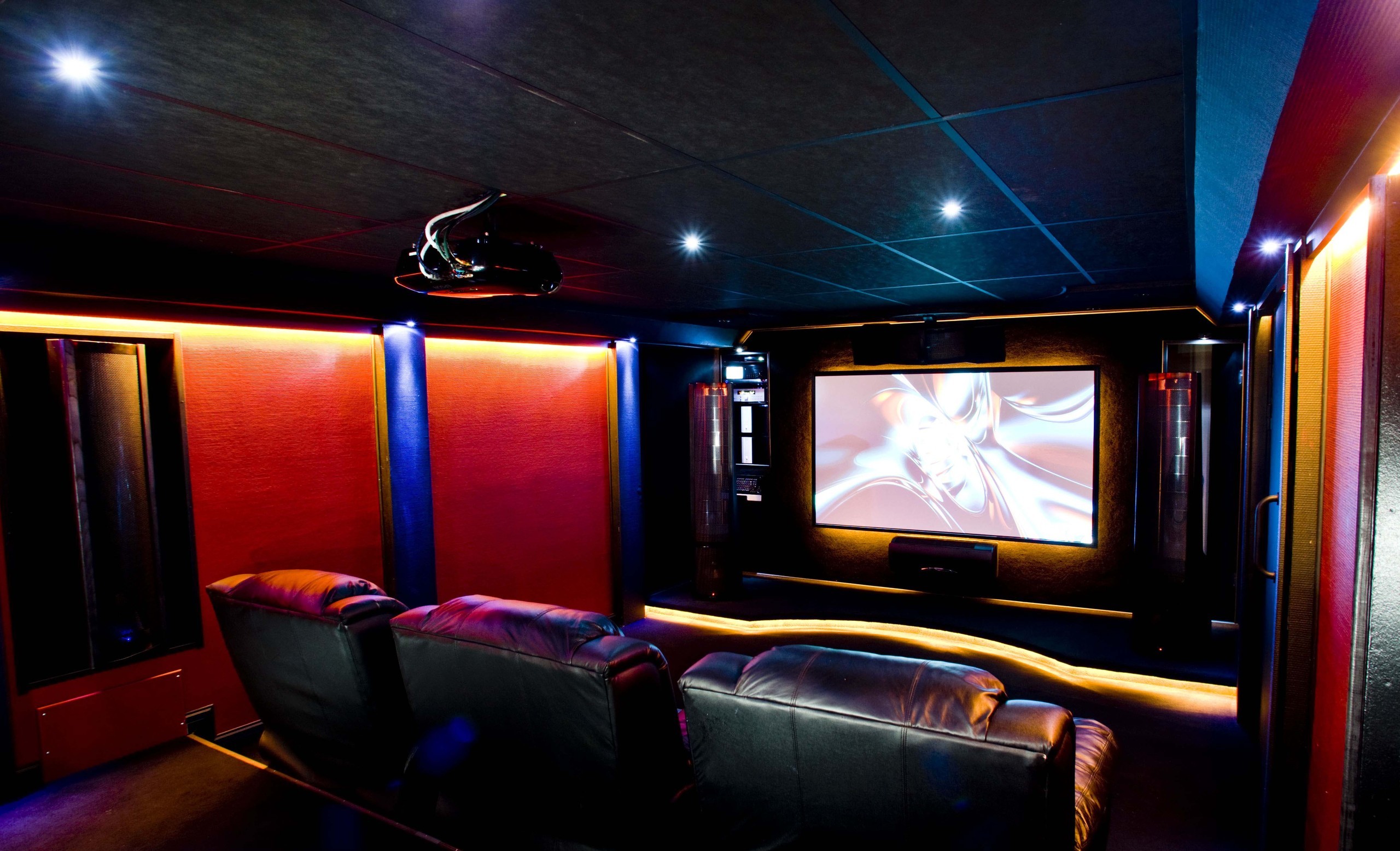

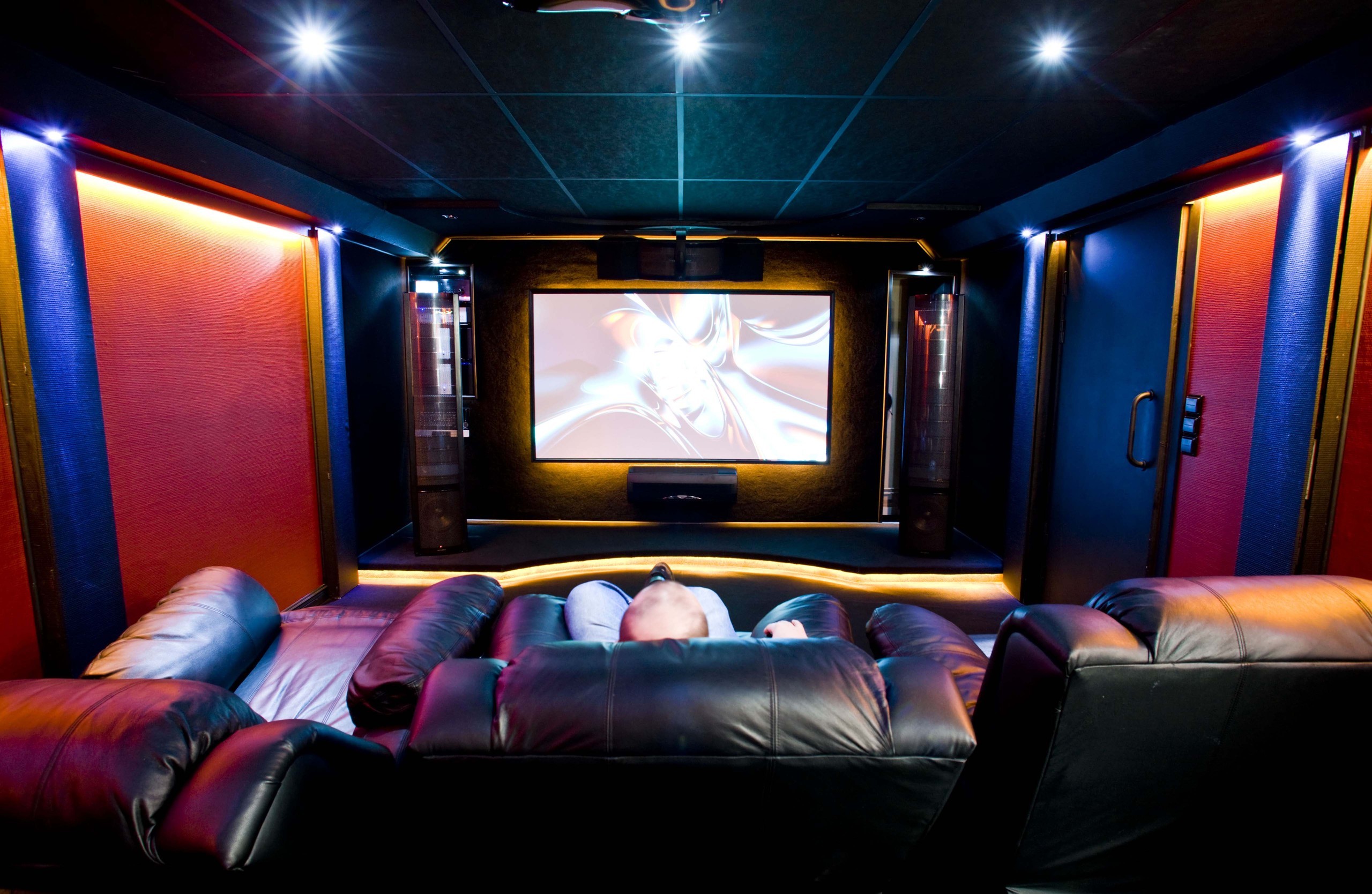

Idag är det en Epson emp tw 2000 som härskar i Örjans biograf och bilden landar på en 22 mm mdf på 100" som är monterad på väggen mede trälister runt om och sedan sprutmålad med  Goo Systems Crt White-färg.

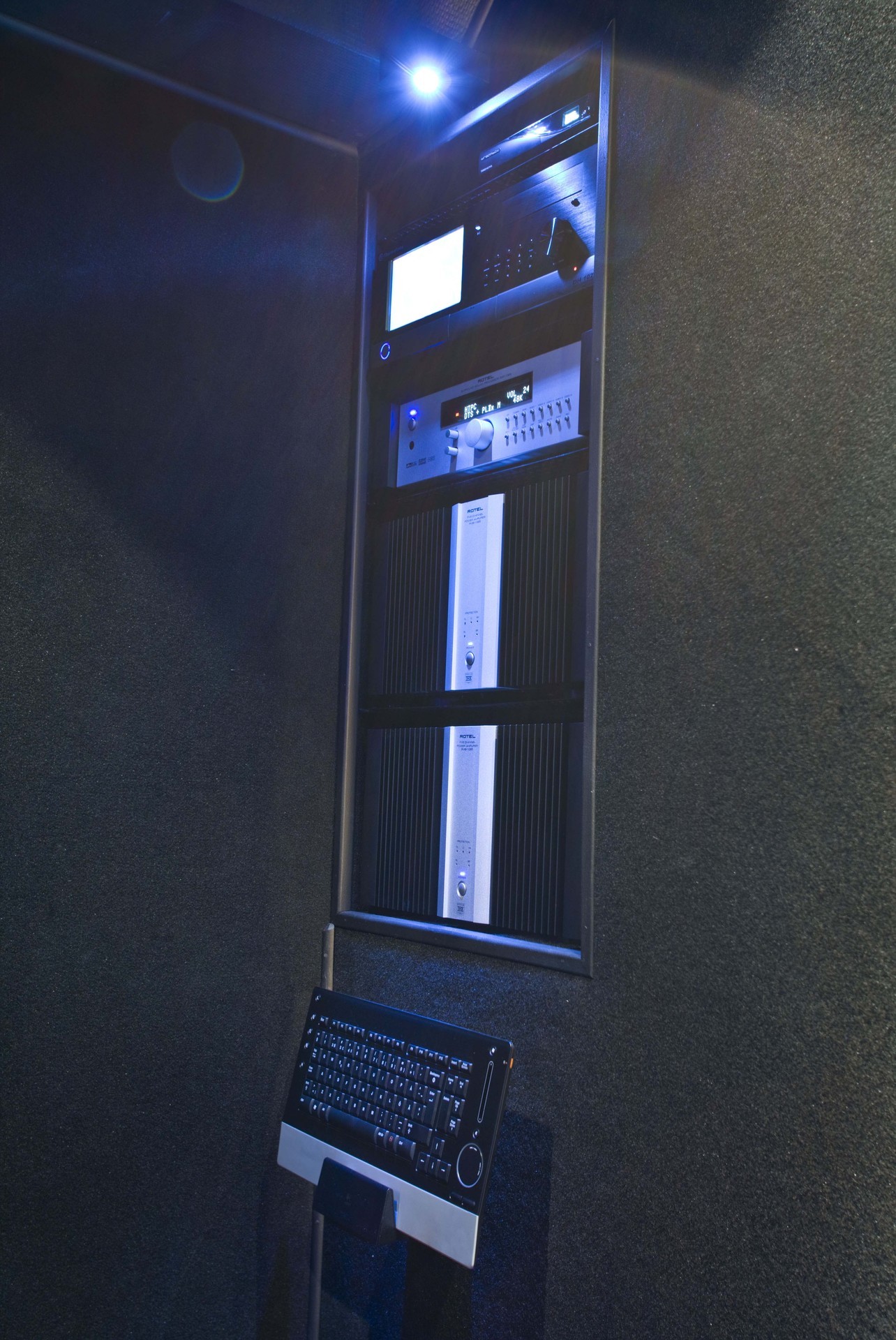

Filmerna plockar Örjan från en HTPC, i racket som döljs i ett diskret skåp samsas också datorn med resten av hårdvaran, ett Rotel rsp-1068 försteg och två  Rotel rmb 1095 slutsteg, sammanlänkade av Van den Hul Thunderline Hybrid-kablar. Här finns också en Xbox 360 Elite 120GB och en videospelare (S-VHS HR-S9850).

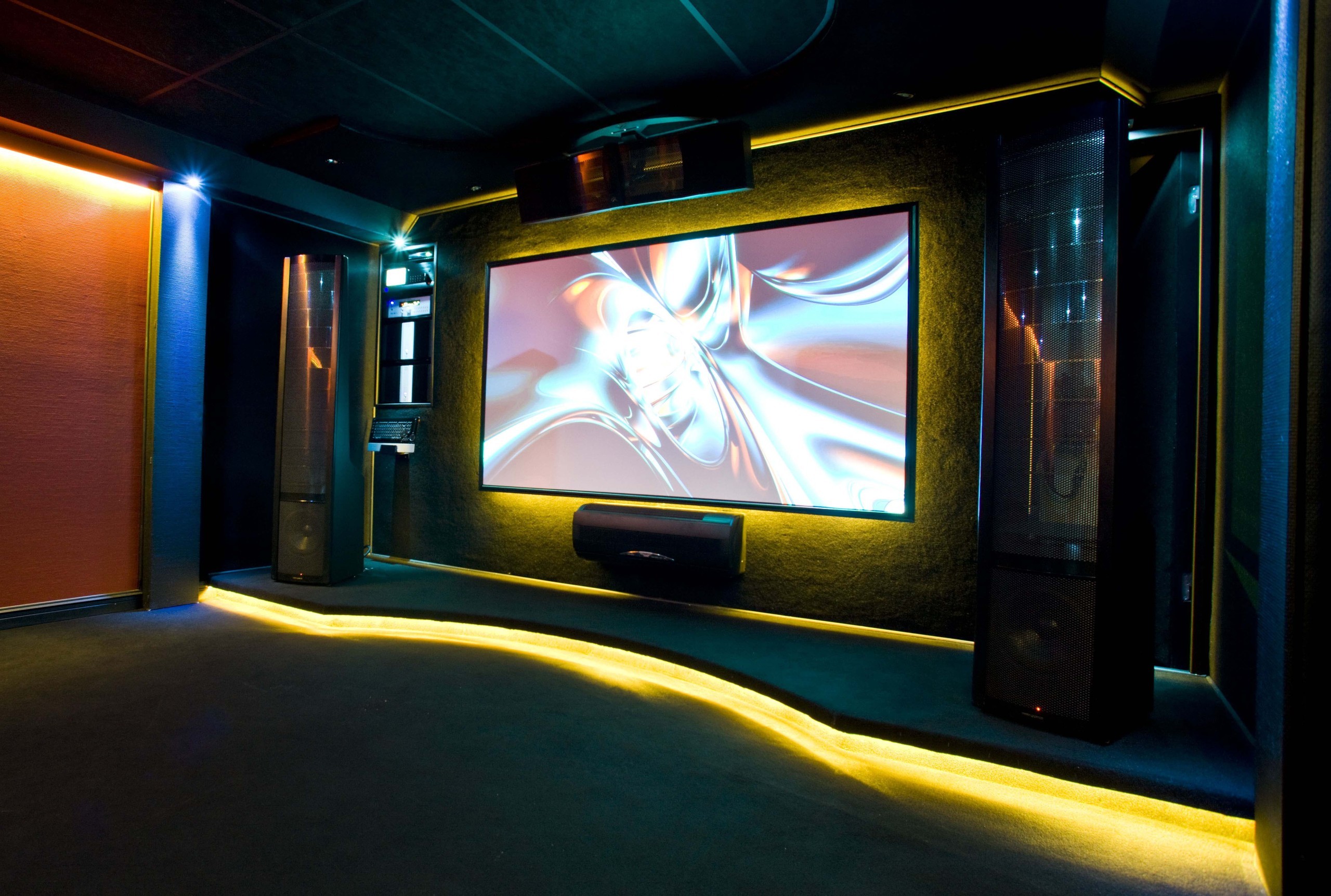

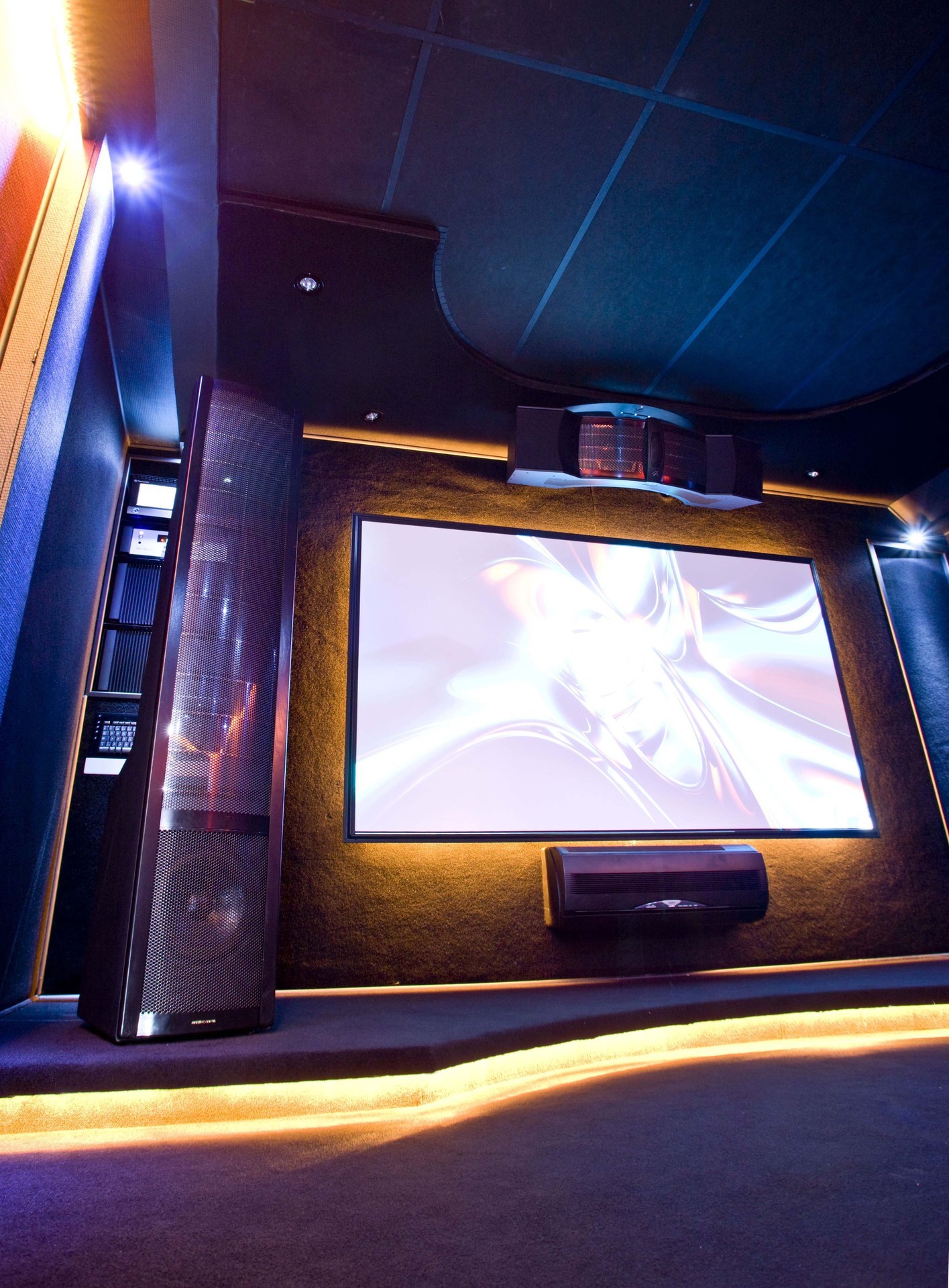

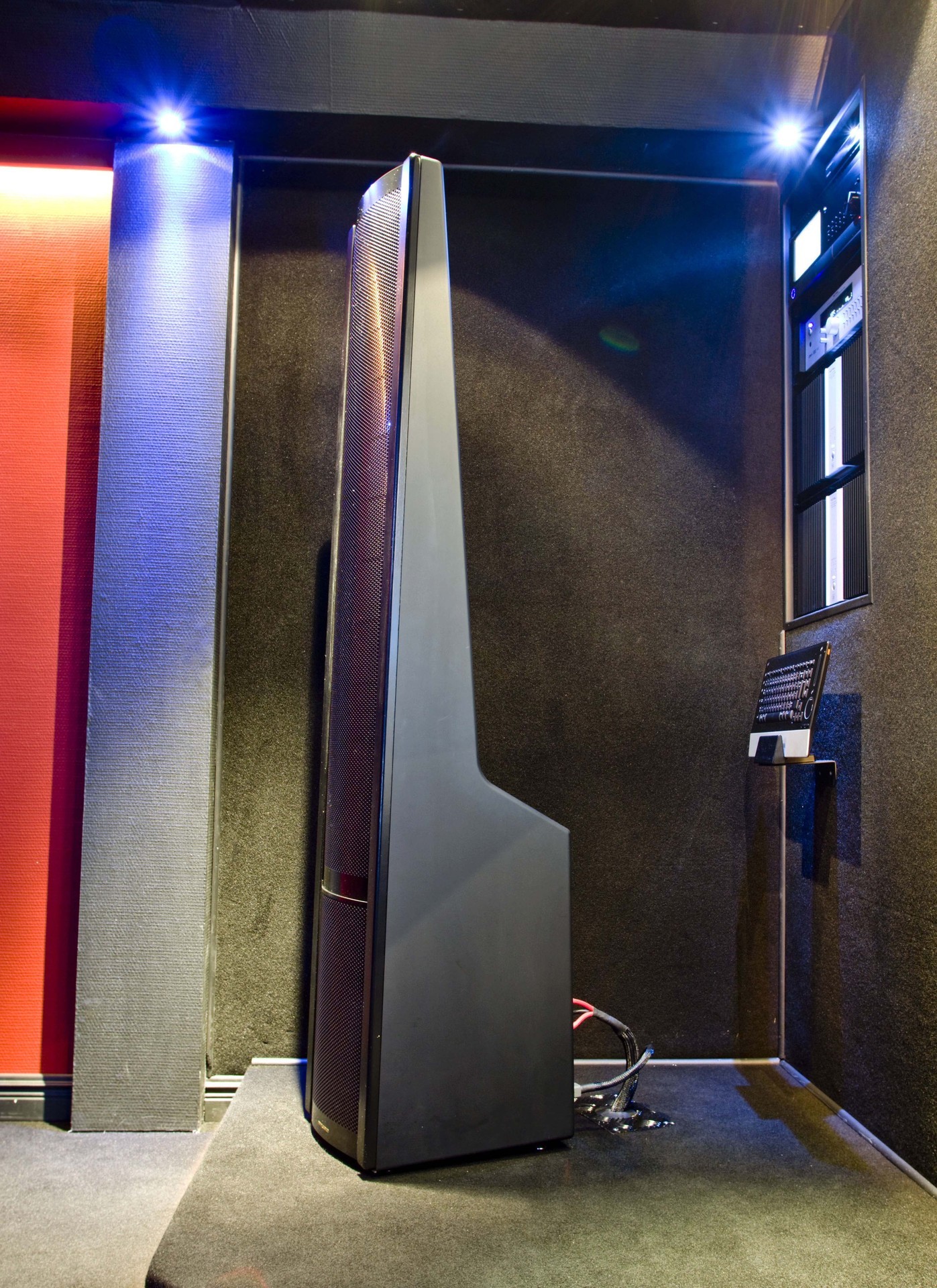

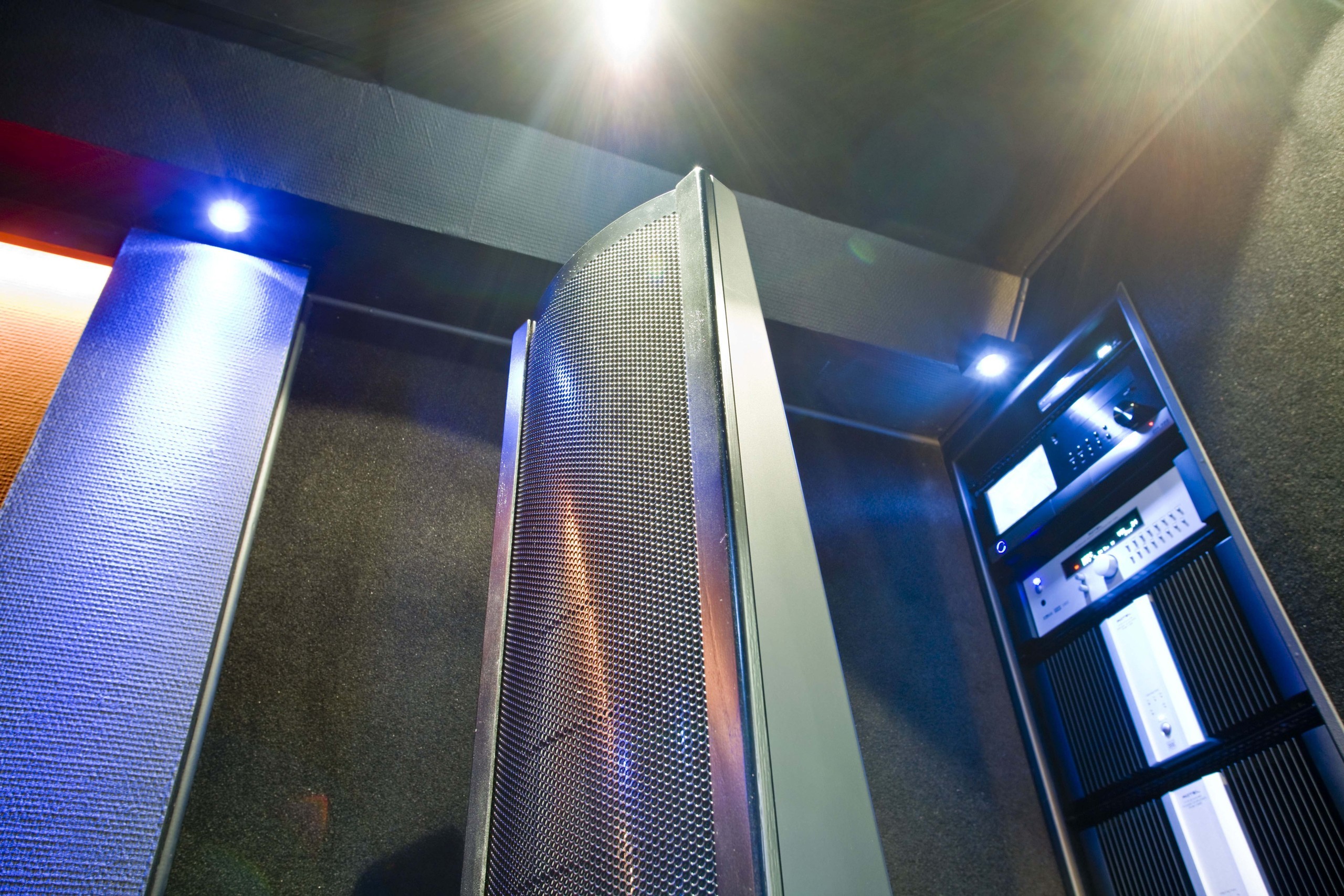

Ljudet strömmar från Martin Logan - centern är en Martin Logan Theater, frontarna SL3, surroundhögtalarna två stycken Martin Logan SL3 paneler och bak finns det ytterligare ett par Martin Logan SL3 paneler.
Örjan beskriver sig en riktig allätare när det gäller film.
- Men jag ser aldrig skräckfilmer, det finns inte en chans att jag skulle kasta in en sådan rulle hemma hos mig eftersom upplevelsen är så total. Det skulle bara resultera i att jag  skulle förvandlas till ett nervvrak veckor framöver, säger han.
Hur viktigt tycker Örjan det är med möbler och annan inredning för att skapa en riktigt skön biostämning?

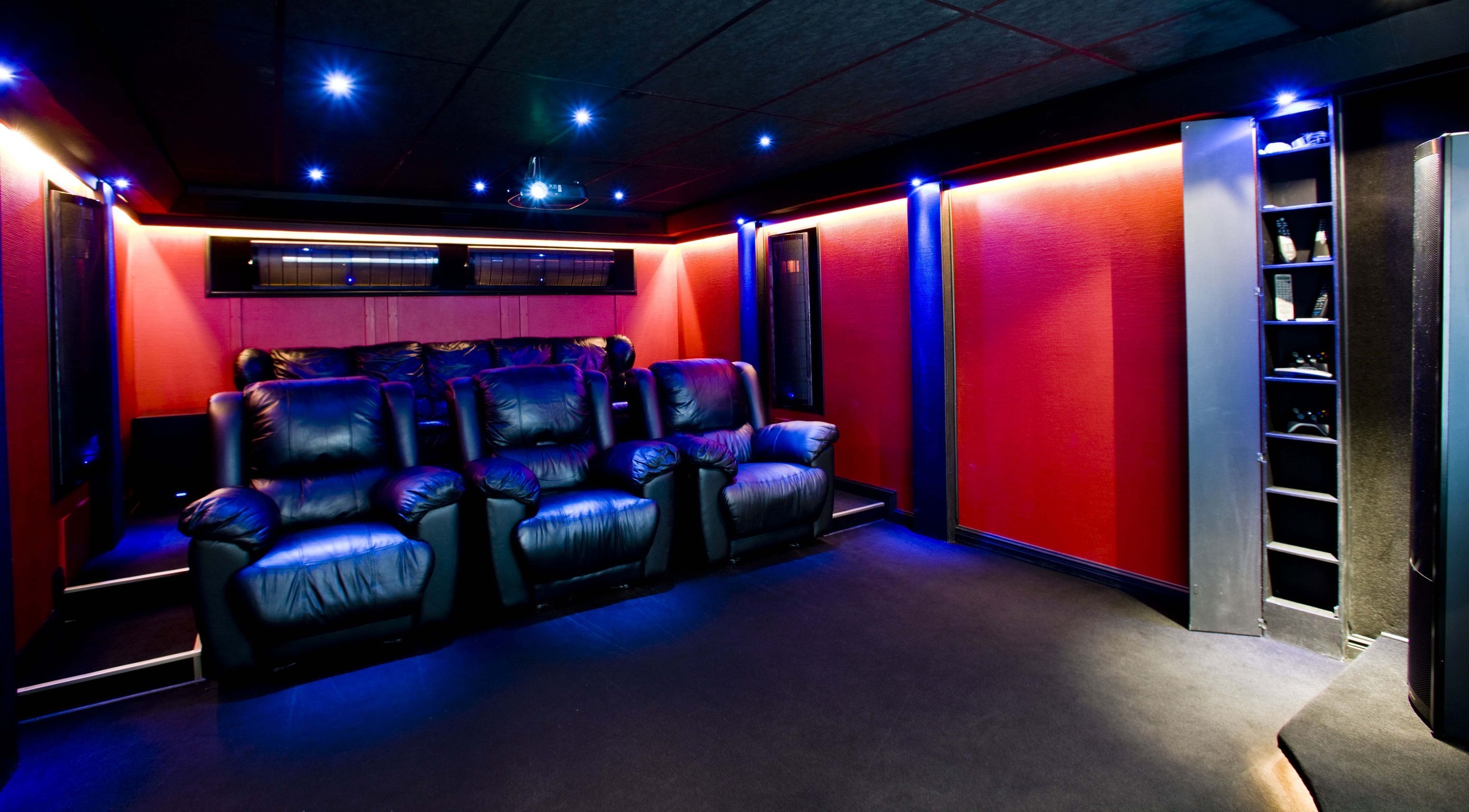

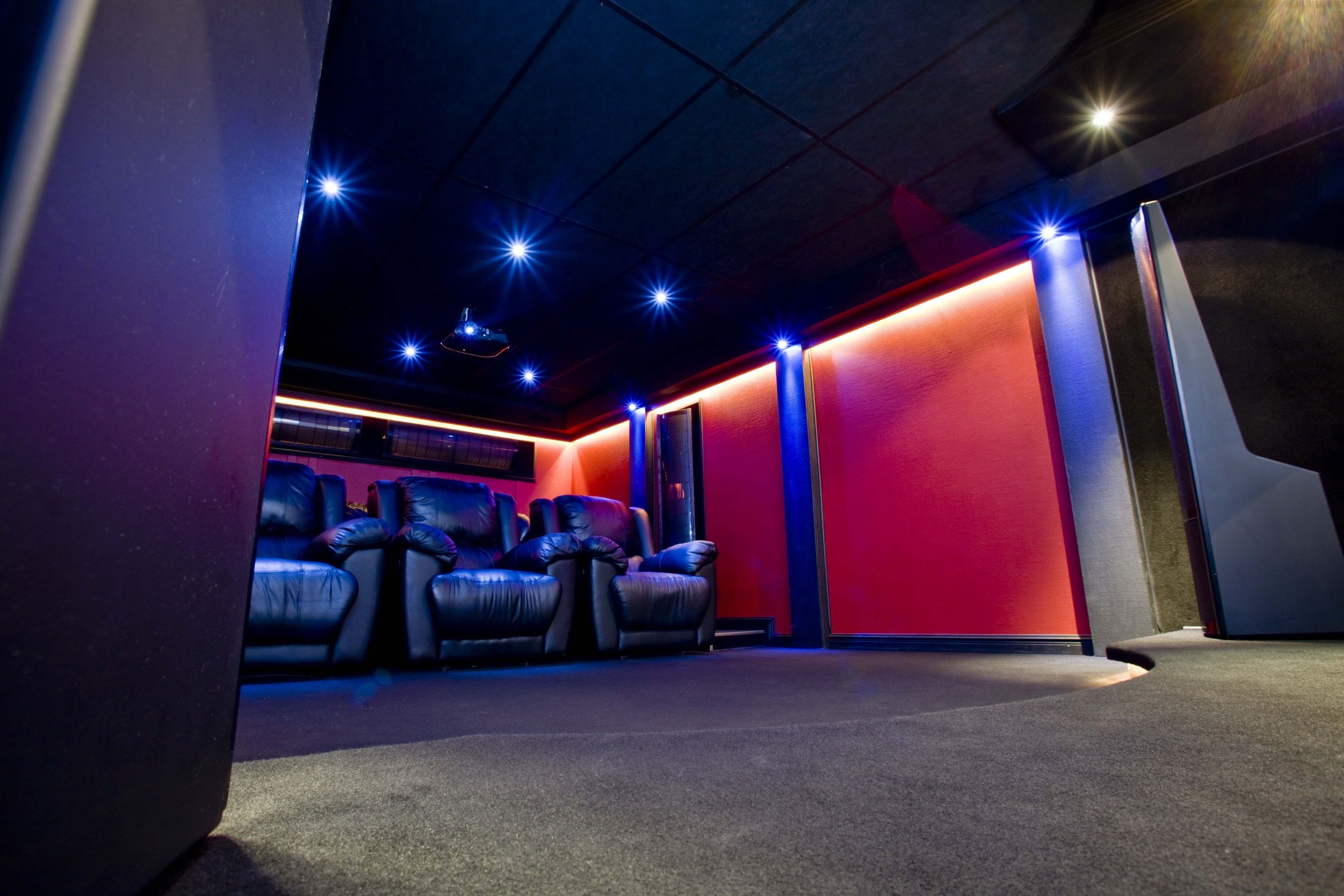

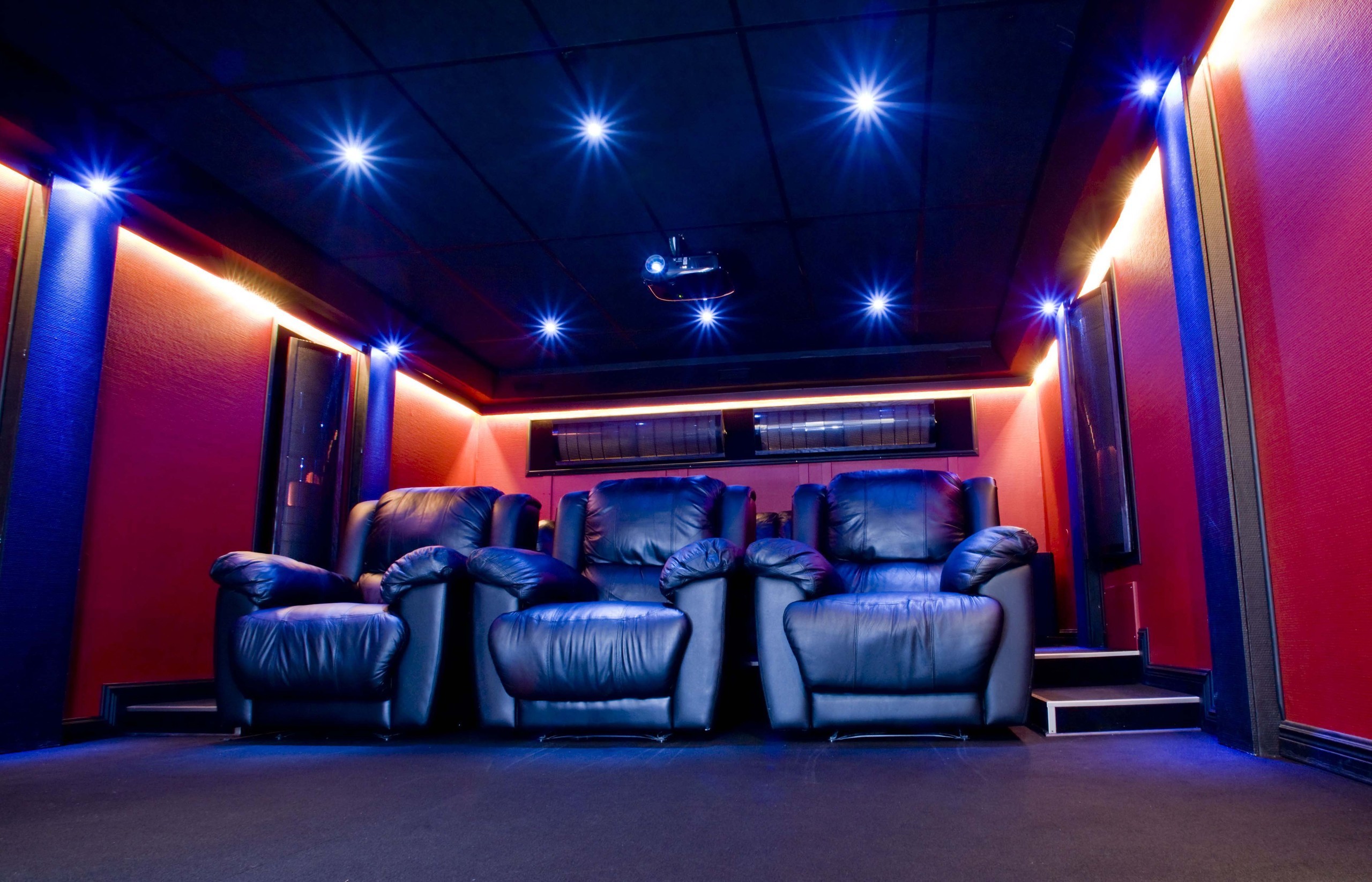

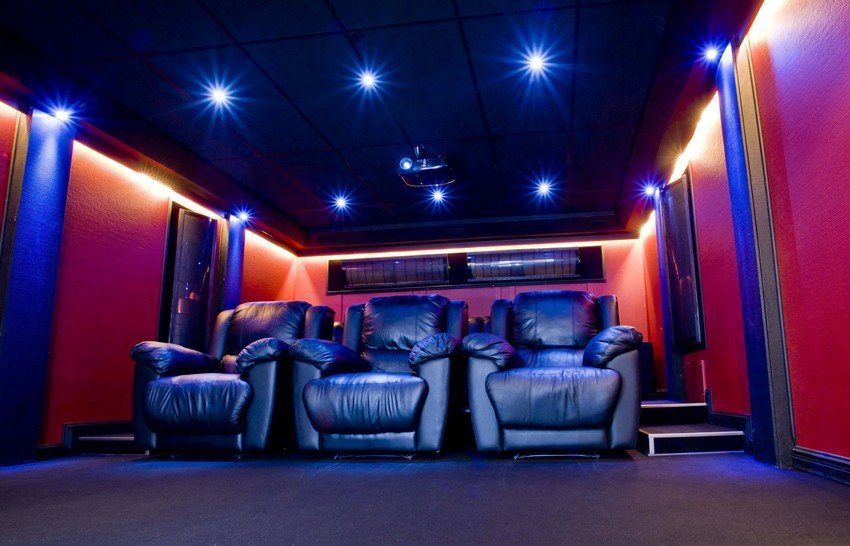

- Det viktigaste av allt är att man ska sitta skönt, tycker han. Jag hade planer på att införskaffa riktiga biofåtöljer, men de är inte så supersköna (om man inte köper nya såklart), så då införskaffades istället tre st Lazyboyfåtöljer för den främre raden. Inspirationen till dessa kom från serien Vänner. Längst bak står en begagnad svart skinnsoffa där hörnet plockades bort, något som resulterade i en soffa med fem sittplatser, uppställd på ett 25cm högt podium som också flankeras av två stöddiga Velodyne DD-15-subbar.
En liten lyxig detalj i Örjans läckra salong är att det här finns en luftvärmepump som skänker härlig svalka under heta sommardagar.
- Den här pumpen hade vi tidigare som värmekälla i huset innan vi konverterade  till vattenburet och jordvärme, säger han. När pumpen ändå "blev över" tyckte jag det passade perfekt att utnyttja den i bion.

Samma förbannelse som för alla biobyggare
Precis som för de allra flesta hemmabiobyggare, har Örjan också kommit till en välbekant insikt:
-Ja, jag har insett att biorummet aldrig kommer att bli klart eftersom det hela tiden dyker upp nya idéer på saker som jag vill förverkliga. Det senaste projektet jag startade var då jag ville köra 7.2 med SL3 paneler hela vägen runt om. Tyvärr rymdes inte de här högtalarna i sin originalstorlek, något som resulterade i att jag plockade loss panelerna och byggde nya ramar till dem. Jag plockade även loss drivningen med alla komponenter och monterade upp dessa på sido-och bakväggen i bion. Jag måste säga att jag är riktigt nöjd med slutresultatet
nu har Örjan dock bestämt sig för att ta en liten paus med byggandet, men det betyder inte att planeringen också lagts på  hyllan!
- Mitt nästa projekt blir att bygga om dörren till bion, avslöjar han. Jag vill göra den 25 cm tjock för att kunna försänka in neonrör som jag fick tag ifrån en Rio-biograf som blev nerlagd här för ca:25 år sedan.
Det var en ren chansning, men jag kollade med fastighetsägaren där bion legat och frågade vad som hände med de neonrör som fanns monterade utanpå byggnaden. Till min förvåning hade han dem liggande i källaren och bara någon dag senare kunde jag prova dem i garaget hemma. Till min stora glädje fungerade de perfekt och levererade utan problem ett sådant där magiskt rött bio sken. När rören väl är på plats, kommer det att bli riktigt häftigt!
Men det kommer mera, för Örjan presenterar glatt en lista på fler uppgraderingar:

…"Buttkickers " ska installeras, all kabel är redan dragen och uttag finns under den bakre soffan och ett bakom varje stol i den främre raden.

…Planer på att förstärka fronten med ett till par SL3-paneler finns också.

…El ska dras separat till biorummet.

…Basarna från SL3orna ska monteras in i väggarna på sidorna och sedan på bakväggen.

…"Dämptavlor"  ska upp på väggarna

Att förverkliga en dröm innebär, som sagt för de flesta hemmbiobyggare, att nya drömmar ständigt väcks till liv. Just nu har Örjan förtjänat lite rast och vila och tid att njuta av sin skapelse. Det sista vi hör när han sjunkit ned i en av fåtöljerna i salongen, är hur Transformers anfaller filmduken med tyngd och en enorm pondus. Det är ett imponerande ljud som definitivt också sträcker sig långt utanför kommungränsen!


Örjan tre bästa byggtips

* Planera, planera, planera!
* Ta god tid på dig under själva byggandet.
…Dra alltid extra kabelkanaler i väggarna, går aldrig att få för många av dem!



Tre favoritfilmer
* Nyckeln till frihet
* Livet är underbart
* Moulin Rouge



Hårda fakta:
Htpc: Schassi  thermaltake DH 10
Operativsystem:Microsoft Windows Vista 64-bits Ultimate Engelsk
Processor:    Intel Core 2 Duo E6600 2.4GHz Socket LGA775, 4MB
Minne:    Corsair Dominator TWIN2X6400C4D 2048MB
Moderkort: ASUS P5N-D - moderkort - ATX - nForce 750i SLI
Grafikkort: Geforce 9600
Tangetbord: Logitech diNovo Edge Media Desktop
TV-kort:    Hauppage dvb-s2
Blu-ray:    LG Blu-Ray-brännare GGW-H20L HD-DVD läsare
Ljudkort:    Auzen X-Meridian 7.1
Projektor:     Epson emp tw 2000
Duk: DIY 22mm 100²mdf med Goo Systems Crt White
Bildkablar: 10m goldkable hdmi
   12m supra hdmi
   15m komposit
   15m komponent ixos
   10m s-video ixos
Försteg: Rotel rsp-1068 (Kablar mellan för och slutstegen: Van den Hul Thunderline Hybrid)
Slutsteg:     2st Rotel rmb 1095
Center: Martin Logan Theater (Kabel:  Van Den Hul D 352)

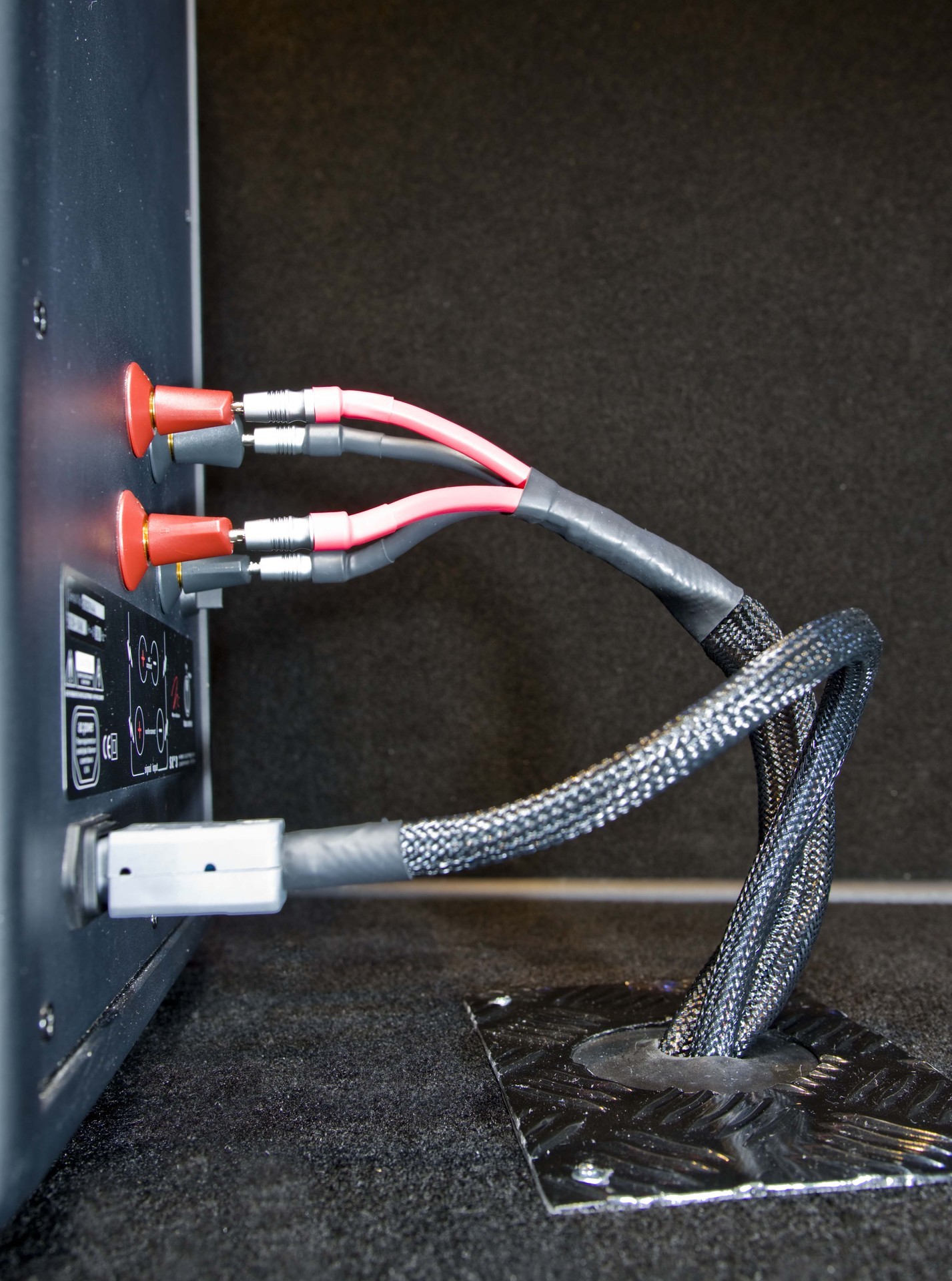

Front: Martin Logan SL3 (Kabel: Van Den Hul D 352 biwirad)
Surroundhögtalare: 2st Martin Logan SL3 paneler (Kabel: Van Den Hul Snowline)
Center bak: 2 st Martin Logan SL3 paneler (Kabel:  Van Den Hul Snowline)

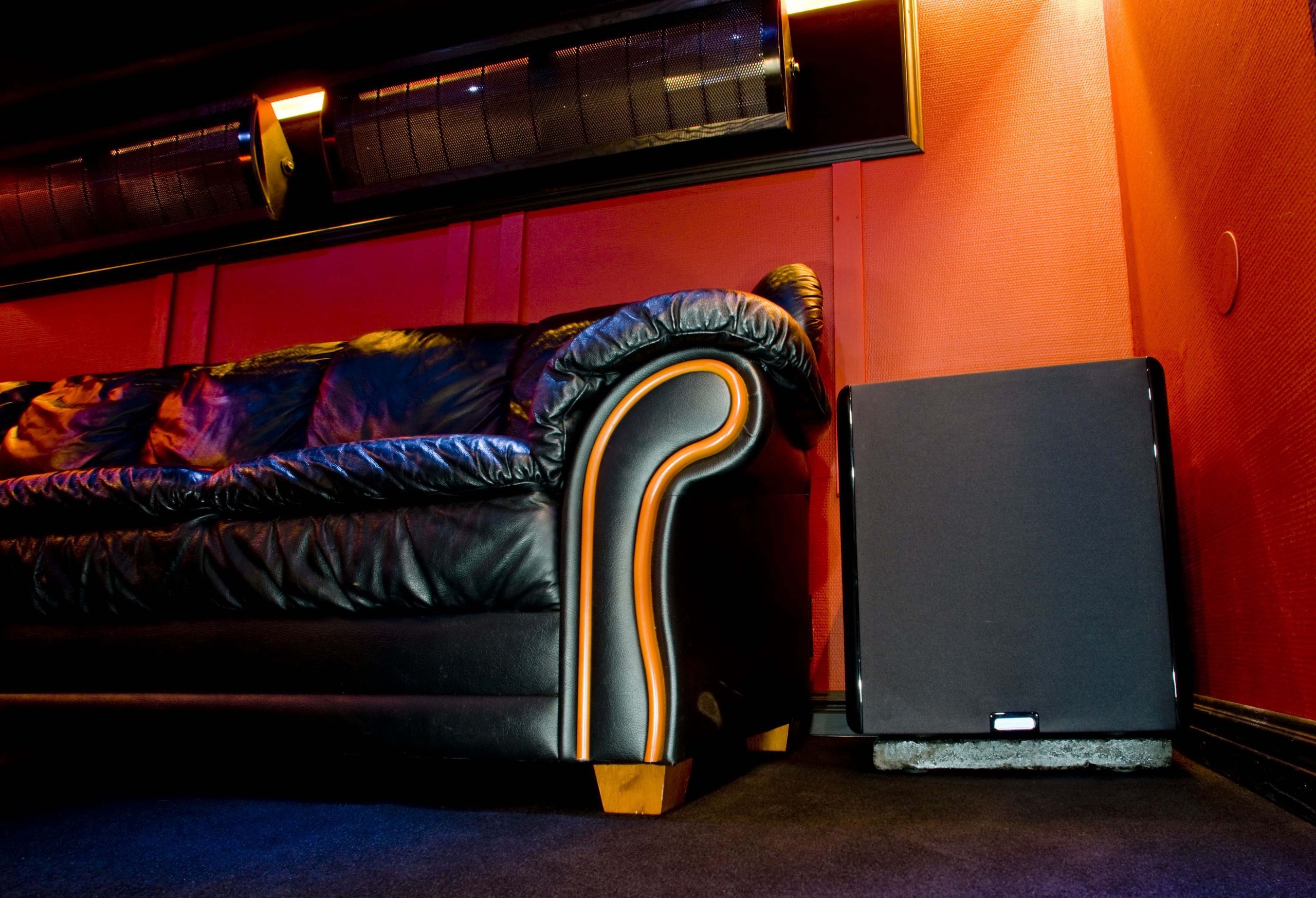

Sub: 2 st Velodyne DD-15 (Kabel: 2st ixos sublink 15m)
El: Grenuttag: 2st Supra MD06-EU/SP
Elkabel: totalt 30m Supra LoRad fördelad mellan komponenterna
Tak: Ecophone sombra A
Luftvärmepump:  Panasonic
Spelkonsol: Xbox 360 Elite 120GB
Video: S-VHS HR-S9850
Satellitmottagare: Dreambox 800
