Hemma hos ssoep
Medlem sedan: 2002-12-29
Senaste uppdatering: 2016-12-23 15:46:30
 Har 150 bilder i galleriet     0 filmer i filmsamlingen    skrivit 280 inlägg i forumet
 ssoeps forumprofil
 Galleri (150)  Filmsamling (0)  Annonser (0)  Gästbok (0)  Mina omdömen  Poäng
Bio bygge del 2  Dedikerat biorum
Viktat medelbetyg:  (9.87) (baserat på 51 st)      22008 besökare       Kommentarer      Anmäl detta album

Då var det dags att bygga om bion igen.

Det här skall göras:

  • Alla högtalare skall bytas till JBL Professional element.

          8 st 2226h

          6st 2202h

          5 st 2405h

          4st 2206h

          3st 2445j

          2st 2447j

  • Ny projektor och ljudtransparent 2,35:1 duk.
  • Prismasonic lins för 2,35:1 skall monteras på projektor.
  • Ny trefas dras in och elcentral skall monteras.
  • Dator uppdateras.

120511:

  Läs hela
Produkter i albumet:
JVC DLA-X30 (Projektorer )
Lab.gruppen 2000C (DJ-spelare )
Lab.gruppen 1200 (Slutsteg )
Marantz AV8801 (Surroundförsteg )
Xilica XP-4080 (Delningsfilter )
Detaljer
Bilder i detta album Växla till minatyrbilder
Aktuell anläggning
2226 bytta till 2242 (2013-12-31 22:48:44) Bilden är högupplöst. Klicka i bilden för att zooma.

Demonteringen har startat
(2011-10-02 20:09:52) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Lab.gruppen 2000C,  Thule PR350B

Huven öppen
(2011-10-02 20:37:43) Bilden är högupplöst. Klicka i bilden för att zooma.

Kabeltrassel
(2011-10-02 20:39:24) Bilden är högupplöst. Klicka i bilden för att zooma.

Kylning
(2011-10-07 23:13:06) Bilden är högupplöst. Klicka i bilden för att zooma.


(2011-10-07 23:11:51) Bilden är högupplöst. Klicka i bilden för att zooma.

Så mycke prylar så lite plats
(2011-10-07 23:16:45) Bilden är högupplöst. Klicka i bilden för att zooma.

Bygget kan starta
Börjar med att bygga ett stereorack modell större.
Hela härlighet kommer matas med trefas och förhoppningsvis dämpas det mesta av fläckljudet. (2011-10-07 23:17:41) Bilden är högupplöst. Klicka i bilden för att zooma.


(2011-10-07 23:21:55) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Lab.gruppen 2000C


(2011-10-07 23:24:03) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Lab.gruppen 2000C

Det tar sig
(2011-10-07 23:25:17) Bilden är högupplöst. Klicka i bilden för att zooma.

Kanalfläkt
Hoppas inte fläkten låter som en gammal kupéfläkt.

(2011-10-14 22:02:20) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Lab.gruppen 2000C

111014
(2011-10-14 22:05:10) Bilden är högupplöst. Klicka i bilden för att zooma.

111014
(2011-10-14 22:07:13) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Lab.gruppen 2000C

Kabeltrassel
Då var kablarna dragna.
2,5mm2 till alla uttag så man kan säkra av med 16A.
(2011-10-14 22:09:05) Bilden är högupplöst. Klicka i bilden för att zooma.

111021
(2011-10-21 21:57:26) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Lab.gruppen 2000C

111022
(2011-10-22 22:18:12) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Lab.gruppen 2000C

1110222
Friskt kopplat hälften brunnet.
Fan för trappbrytare, varje gång måste det mätas för att veta hur de fungerar.
Nu har jag iaf. fått ordning på dem.
3-fas 16A kommer säkert räcka till min lilla bio. (2011-10-22 22:20:12) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Behringer Ultradrive Pro DCX2496

111021
(2011-10-21 21:54:48) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Lab.gruppen 2000C


(2011-10-21 21:56:13) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Lab.gruppen 2000C

I väntan på låda
(2011-10-22 23:51:36) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Sony VPL-HW20

Ingen tystnad!
Man fattar inte hur mycket basen gör för helheten.
Fn vad jag saknar NHT basarna, tur man har potenta bakhögtalare.
Bilden på 3-4m är lite liten men vad gör väll det med bra material.

(2011-10-23 00:31:05) Bilden är högupplöst. Klicka i bilden för att zooma.

111031
(2011-11-04 18:23:30) Bilden är högupplöst. Klicka i bilden för att zooma.

111103
(2011-11-04 18:25:16) Bilden är högupplöst. Klicka i bilden för att zooma.

111103
(2011-11-04 18:26:43) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Lab.gruppen 2000C

111103
Monterade muffar så man kan byta längd på rören smidigt om man vill byta avstämningsfrekvens. (2011-11-04 18:31:18) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Lab.gruppen 2000C

111104
Äntligen lite bas i anläggningen.
Spelar på riktigt bra, verkar kunna spela både starkare och med bättre kontroll än mina tidigare NHT gjorde. Om det stämmer får tiden utvisa. (2011-11-04 18:38:10) Bilden är högupplöst. Klicka i bilden för att zooma.

111110
Fick palla, vicka och lyfta men till slut fick jag upp övre basarna. (2011-11-11 21:23:36) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Lab.gruppen 2000C,  Thule PR350B

Alla basar på plats
(2011-11-11 21:15:56) Bilden är högupplöst. Klicka i bilden för att zooma.

Frånluft
En hel vägg att borra i och man träffar kanalisationen till projen. (2011-12-10 20:29:37) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Lab.gruppen 2000C,  Sony VPL-HW20

Frånluft 2
Hålen klara efter lite svordomar.
Nya EL- centralen med egen trefas matning är även på g.
(2011-12-10 20:32:11) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Lab.gruppen 2000C

Kabeldragning
Efter lite klurande kom jag på hur jag skulle göra för att få hela härligheten utdragbar.
Fungerar bra men tog lite mera plats än beräknat, får lov att offra 45 mm till av biorummet.
(2011-12-10 20:35:45) Bilden är högupplöst. Klicka i bilden för att zooma.

Kabeldragning
Andra gången jag plockade ner Ecophone taket.
Smidigt tak om man har utrymme uppåt vilket jag inte har.
Bak i rummet finns endast 20-30mm mellan taken.
(2011-12-10 20:39:33) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Sony VPL-HW20,  Thule PR350B

Provspelning
Riggat upp bakhögtalarna för lite provspelning.
Satan i gatan vilket tryck. (2011-12-10 20:44:47) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Lab.gruppen 2000C

Projen har landat
Provtitt med Prismasonic linsen.
Geometrin på bilden är långt i från perfekt, sned åt alla håll.


(2011-12-10 20:48:02) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Sony VPL-HW20

Ny duk
Bildkvalitet/ krona är inte dålig på denna duk (49kr på ICA).
Efter provtitten bestämde jag storlek på duken som nu är beställd.
Det blev en 2,37:1 Screen Excellence Enlightor 4K 119".
(2011-12-10 20:55:06) Bilden är högupplöst. Klicka i bilden för att zooma.

111223
(2011-12-23 22:23:26) Bilden är högupplöst. Klicka i bilden för att zooma.

111225
(2011-12-25 21:32:30) Bilden är högupplöst. Klicka i bilden för att zooma.

111227
(2011-12-31 12:37:44) Bilden är högupplöst. Klicka i bilden för att zooma.

Dukmontering
Efter mycket tvekan rullades duken ut. (2012-03-10 22:25:25) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Duken
Ca 2timmars arbete så var det klart.
Inga fingeravtryck, eller andra fläckar blev det.
Väven är så finmaskig så ingen textur syns ens på nära håll och ingen påverkan på ljudet vad jag kan höra.
Den skall dämpa 2-3 dB men vad gör väll det med dessa grunkor.
(2012-03-10 22:31:24) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Stereobänken
Stereobänken med sju st LAB 2000C = 14kw

(2012-01-13 20:04:39) Bilden är högupplöst. Klicka i bilden för att zooma.

Surround
Ändrade planer med bakhögtalarna.
Tänker prova hur det låter med små högtalare monterade på bakväggen.
En st 10" JBL 2123H och två 1" 2416H i varje låda. (2012-01-21 20:41:56) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Lab.gruppen 2000C


(2012-03-31 18:17:31) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Lab.gruppen 2000C,  Thule PR350B

120122
Svarta skruvar och tygfron sen är de klara. (2012-01-22 17:29:02) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Lab.gruppen 2000C

120105
(2012-01-07 18:56:33) Bilden är högupplöst. Klicka i bilden för att zooma.

Nästan klart
Photoshoppad bild. (2012-01-08 17:30:17) Bilden är högupplöst. Klicka i bilden för att zooma.

Försteget
Termometrar så man har koll på slutstegen.
43 grader är toppnoteringen (bättre värme än värmepumpen)
(2012-04-14 19:38:16) Bilden är högupplöst. Klicka i bilden för att zooma.

Glasdörrar på plats
(2012-07-20 10:40:48) Bilden är högupplöst. Klicka i bilden för att zooma.

Ny proj
Slog till på ny proj.
Det blev lite för omständligt att ställa om mellan 16:9 och 2,35:1 manuellt.
Lite bättre svärta och bild fick man på köpet.
Kör allt från HTPC och har ställt in den så den skickar ut 1920X812 = en 2,35:1 bild. Man får dock inte full upplösning på 16:9 film men det kan jag leva med. Allt zoomande slipper man.
(2012-04-14 19:47:23) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  JVC DLA-X30

jbl 4645 c
Det närmar sig, 3st 2242 har landat.
En filosofisk skillnad.
Köra man bara i 80km/h känns det ingen skillnad mellan en M5 och en 520.
Men det är kul att veta att den finns. (2012-10-27 02:04:39) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Nya filter
Smidigare uppkoppling till datorn över nätverket än RS-232 som förra filtren hade.
8in 16ut så nästa steg är att uppdatera till 7.2.
Och ljudet blev även bättre. (2012-12-07 19:13:41) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Thule PR350B,  Xilica XP-4080

XConsole_v9
Smidigt och enkelt att använda.
Tyvärr kommer man aldrig bli nöjd alltid finns något man vill justera.


(2012-12-07 19:41:13) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Xilica XP-4080

LAB1200C
Bytt ut två LAB2000C till fyrkanaliga 1200C p.g.a platsbrist.
Ska uppdatera till 7.2 och behöver fyra kanaler till.
De bord räcka till bakhögtalarna (2013-03-23 11:57:20) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Lab.gruppen 2000C,  Xilica XP-4080

Marantz 8801
Ny processor.
Thulen var över 10 år gammal så det var dags. (2013-04-20 18:26:07) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Marantz AV8801,  Xilica XP-4080

Ena sidan
(2013-04-20 19:18:21) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Lab.gruppen 2000C,  Xilica XP-4080

En till baksida
Mycket lödande blir det, men nu är alla kablar inkopplade för 7.2.
Återstår att plocka ner duk, tak m.m. för att dra högtalarkabel till sidohögtalarna. (2013-04-20 19:28:31) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Marantz AV8801,  Xilica XP-4080

7.2
Äntligen alla bakhögtalare klara.
Var lite skeptisk till 7- kanal men det var en stor förbättring att gå från 5-kanal. (2013-05-17 17:45:13) Bilden är högupplöst. Klicka i bilden för att zooma.

Fram
En till bild på frontsystemet.
Mellan dem går luftkanalerna med 8 st 120mm fläktar upptill.
(2013-11-30 19:54:16) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Lab.gruppen 1200

JBL 2242
Nu är 15" bytta till 18 JBL2242"
Blev lite trångt att få i dem men det gick.
Skillnad blev ganska stor mera bottenvrid.
Enorm kraft i basregistret.
141010
Nästan ett år har gått.
Fortfarande bli man lika häpen av kraften man kan få ut.
Finns inga begränsningar som det känns men både steg och HT är ju för PA och inte för ett rum på 25m2 så det är inte oväntat.
(2013-11-29 18:54:21) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Lab.gruppen 2000C

Teknikhus
Nästa uppdatering blir att flytta ut alla slutsteg och filter.
Slippa värme och fläktar samt få stegen närmare elcentralen.
Bunkern kommer innehålla alla teknikgrenar:
Fiber/nätverk/server
EL/Vatten
Reservkraft
(2014-10-10 21:02:26) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Xilica XP-4080



Viktat medelbetyg:  (9.87) (baserat på 51 st)  Visa lista
FEA    2017-04-18 11:28:21
stefunge    2017-01-13 22:06:34
rejman83    2015-12-11 22:03:56
CantonLover    2015-12-11 19:31:31
toppzi    2015-11-03 10:56:08
Blåtand    2015-08-13 19:51:55
exity    2014-12-23 21:11:30
Jas 74    2014-11-12 19:38:04
Komorok    2013-12-26 23:30:11
mcmike    2013-11-30 21:42:31
MattiasBGD    2013-11-30 21:41:27
mostlydiy    2013-10-08 12:50:14
hifimarcus    2013-10-08 10:03:33
smallsuper_man    2013-10-08 08:23:41
Schonning    2013-10-08 07:57:46
cobra-427    2013-09-12 08:53:17
pjerkanN    2013-06-14 18:27:38
robert293    2013-06-01 14:22:56
cristisabo_28    2013-04-21 09:19:12
Ahla77    2013-01-09 06:21:26
Brickstedt    2012-12-22 15:10:35
Dave R    2012-12-11 16:04:39
film-fanatiker    2012-12-07 20:32:46
Skinner4ever    2012-10-23 18:53:56
Backlund82    2012-10-06 18:59:05
jourhighness    2012-08-15 00:12:01
bobo    2012-07-18 11:35:30
anarkizt    2012-07-11 13:14:43
lapbeg    2012-07-01 11:31:31
kongo_fw    2012-07-01 10:09:09
mangsen    2012-06-24 10:29:13
Pepsico    2012-05-20 22:18:49
-Palle-    2012-05-07 17:36:44
marto_    2012-04-12 17:21:45
loedman    2012-03-19 17:26:13
Squeezemaster    2012-03-19 17:17:35
Spanjoren    2012-02-06 11:54:08
Mentos    2012-01-29 20:28:30
TLA    2012-01-23 15:23:23
mrgorgo    2012-01-23 12:59:46
MatsE    2012-01-22 21:10:47
yamahakungen    2012-01-22 18:31:16
Bioboden    2012-01-19 20:56:23
mzilt ssissill    2012-01-16 14:29:19
hemgang    2012-01-14 09:55:31
fredrik11    2012-01-13 17:25:19
AndreWerdenskrieg    2012-01-08 22:53:13
Thompi9    2012-01-08 20:38:02
el julio    2012-01-08 20:13:05
e-lite    2012-01-08 11:52:11
Biobygget    2012-01-08 00:29:31
Ge betyg
Du måste vara inloggad för att kunna sätta betyg.
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
Thompi9   2016-07-23 19:09:47 Anmäl

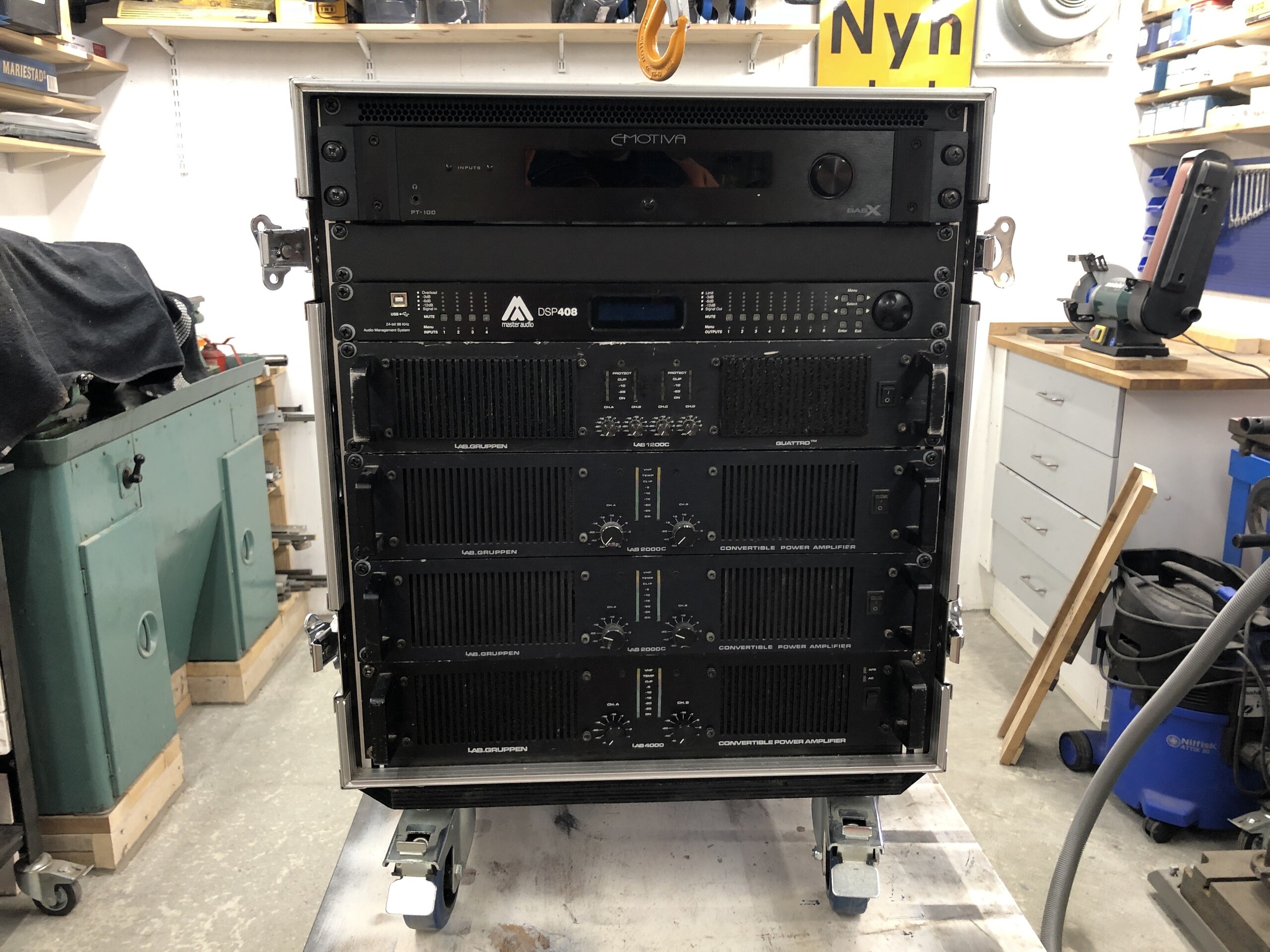

har kört mitt lab 2000c nu i flera timmar och om man säger som så presterar faktist mina behringer nu 6000 faktist likvärdigt på samma volym. dock ska man köra större fester med större utrymme skulle jag känna mig säkrare att köra lab 1000 i top och lab 2000c i basen n om jag skulle köra 2 st nu 6000 steg till motsvarande. jag har läst till att folk råkat ut för att stegen bara slutar funka så jag har mer till lit till lab en behringer. ;D

ja med en öl i handen och glädje i kroppen så anser jag fortfarande att detta galleri är mitt favo galleri :D
rejman83   2015-12-11 22:03:49 Anmäl
grymt bygge, jag har oxå ett labsteg :) ip1350, kör min subwoofer på det.
TLA   2015-08-30 21:39:37 Anmäl
Helt sagolikt häftigt!
Thompi9   2015-08-13 20:10:01 Anmäl

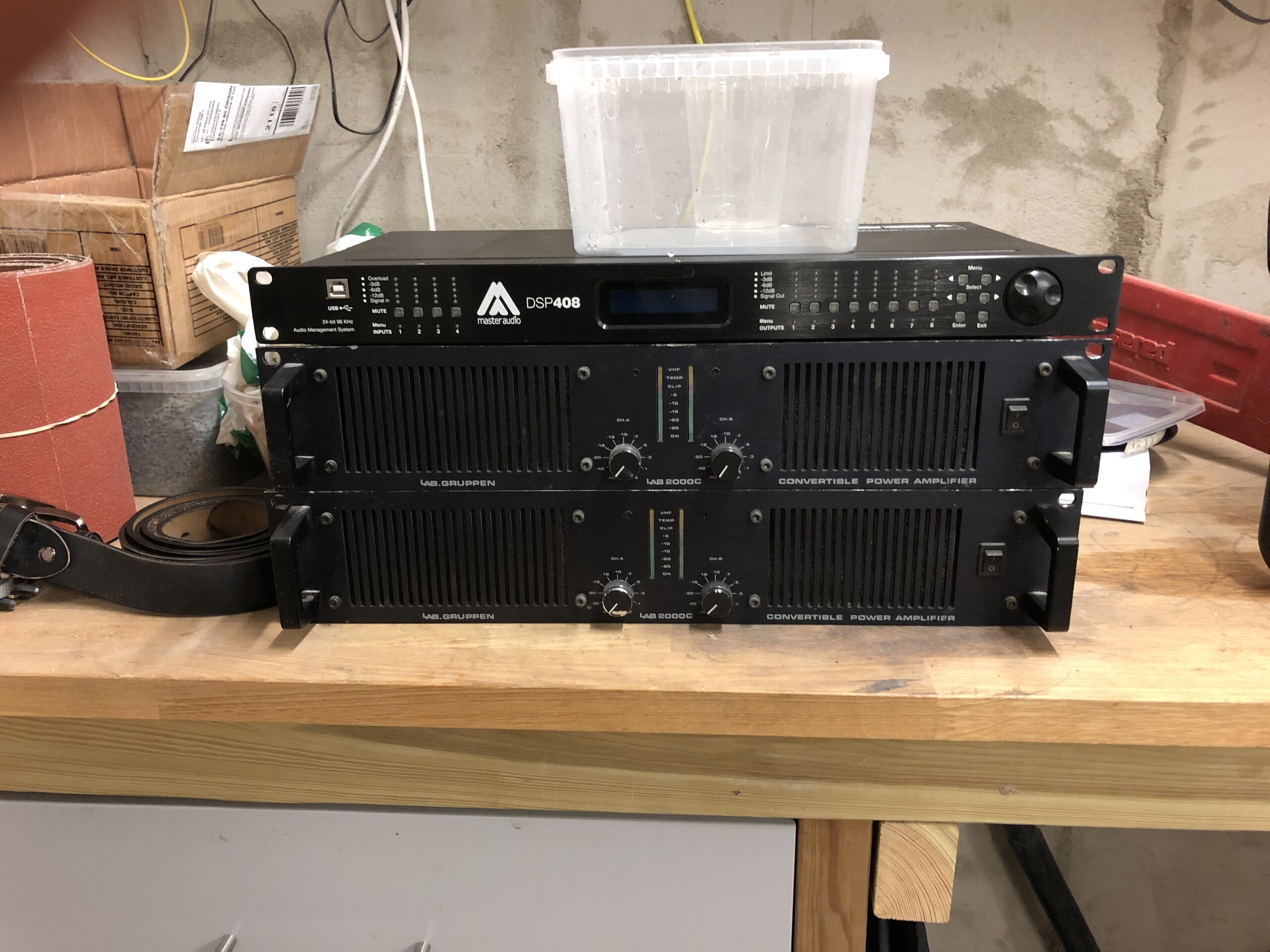

Drömanläggningen då jag vet va dessa steg presterar lab2000c ger garanterat 2*900watt i 8ohm då kan faktist mina Behringer NUke 6000 steg med sina 1100watt i 8ohm per kanal bara gå o dööö!! gammla steg är bättre och dom håller mer en dom nyare stegen men vadå jämnför 3500:- per steg mot ett steg som nytt kostar 25000:- haha :D. Jag har dock 1 lab 2000c nu efter många års dröm att ha ett så jag har nått något i mitt liv (trots att det kanske inte är ett normal mål)
Blåtand   2015-08-13 19:51:51 Anmäl
Mycket seriös hemmabio och roligt att se alla kraft och DIY lösningar. När det kommer till rejäla element så är JBL ett mycket bra val enligt mig.
PML73   2015-06-14 09:51:52 Anmäl
Ruskigt skön insats... Tack för bilderna.
toppzi   2015-03-08 01:33:08 Anmäl
Jäklar vilken bio! Hade jag fått röstat så hade det blitt mer än full pot! Måste låta på som fasiken! :)
Jas 74   2014-11-12 19:37:39 Anmäl
Dagens behållning att njuta av ditt album.
Musik skall inte bara höras den kan vara fysisk också.
Given full pott.
Mvh JAS
Biobygget   2014-07-22 21:23:42 Anmäl
Det är bara så brutalt... Det här kan man bara älska. Gillar att du har fått till det så snyggt oxå. Tror inte man fattar vilket tryck det måste vara hos dig.
Jag är väldigt imponerad av ditt bygge..
Avregistrerad1178   2014-01-01 05:26:39 Anmäl
Det ser ut som en riktig anläggning det :P
Du måste vara inloggad för att kunna ge kommentarer.
Vilka bilder visas här?
 Fler
Prisjakt © 2000 - 2017 Prisjakt   Denna sajt använder cookies.   Våra regler.
