OBS! Uppdaterar detta album relativt långsamt. För snabbare uppdateringar kolla min blogg på www.phimusic.blogspot.se

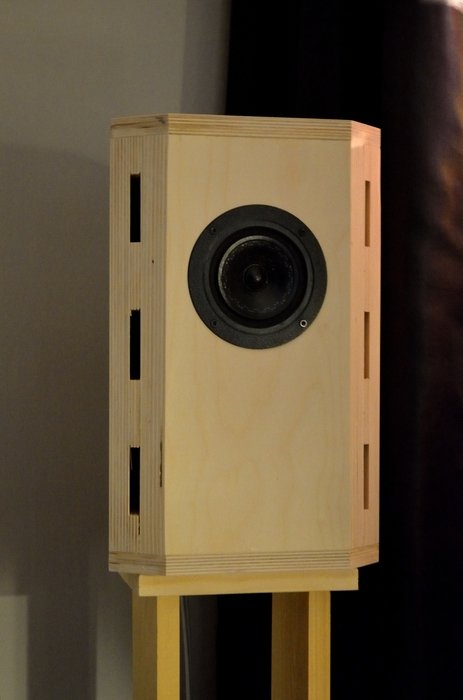

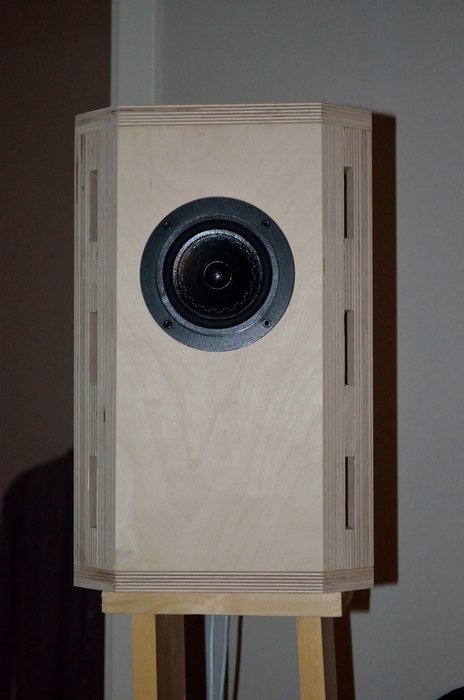

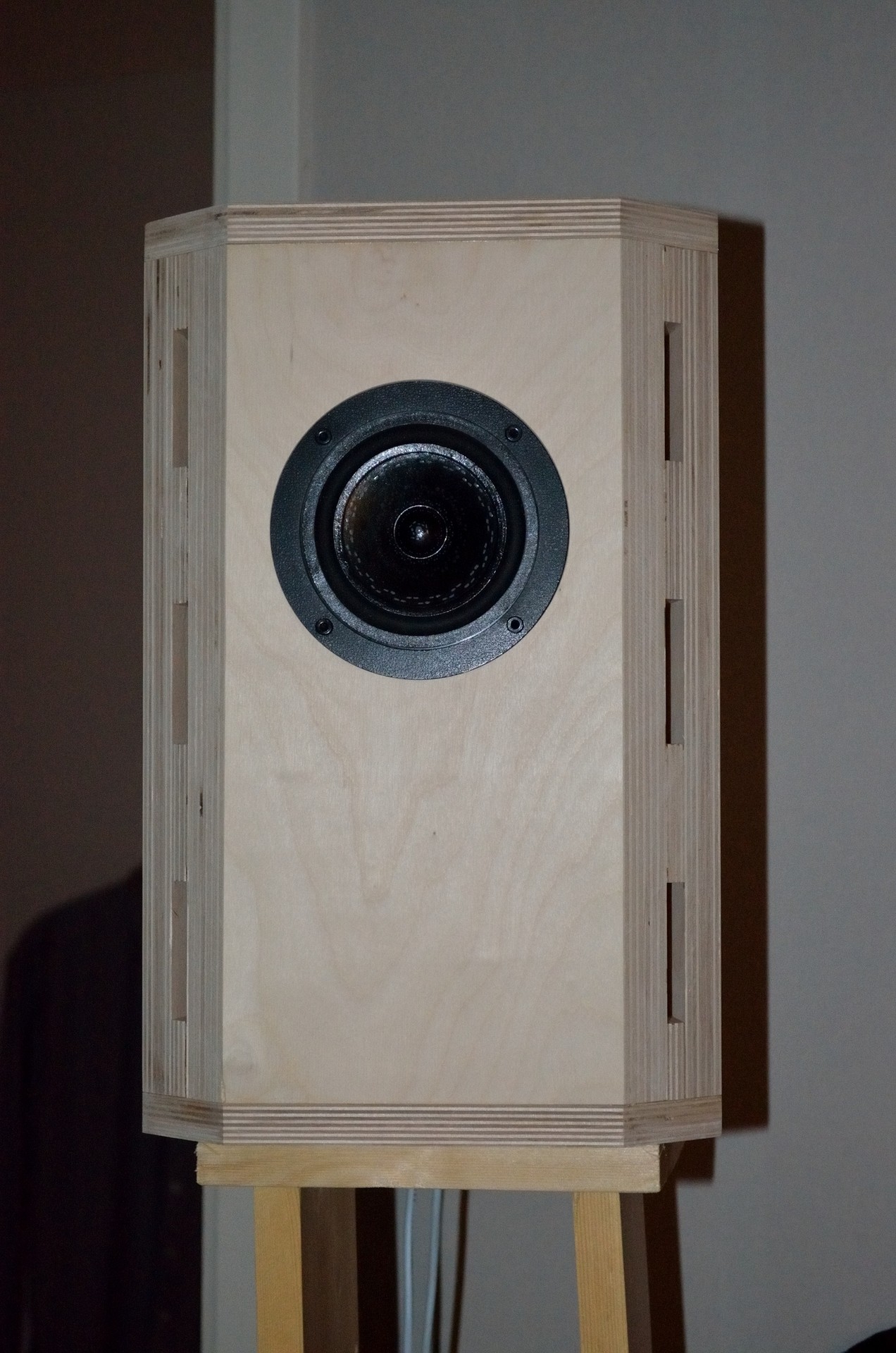

Ska nu bygga ett par dMar-Kel70T i 18mm rysk björkplywood. Bilder kommer eftersom jag jobbar.
Det är Ingvar Ahlberg på www.manovi.se som har varit så snäll och skurit all plywood åt mig samt skickat det till de norrländska skogarna jag huserar i. Elementen som ska användas är samma som i mina nuvarande Mar-Kel70 högtalare. Dom är ursprungligen en gåva från Dave…
Läs hela
|
Produkter i albumet:
|
Stäng
Bilder i detta album
Växla till minatyrbilder
Rörigt?

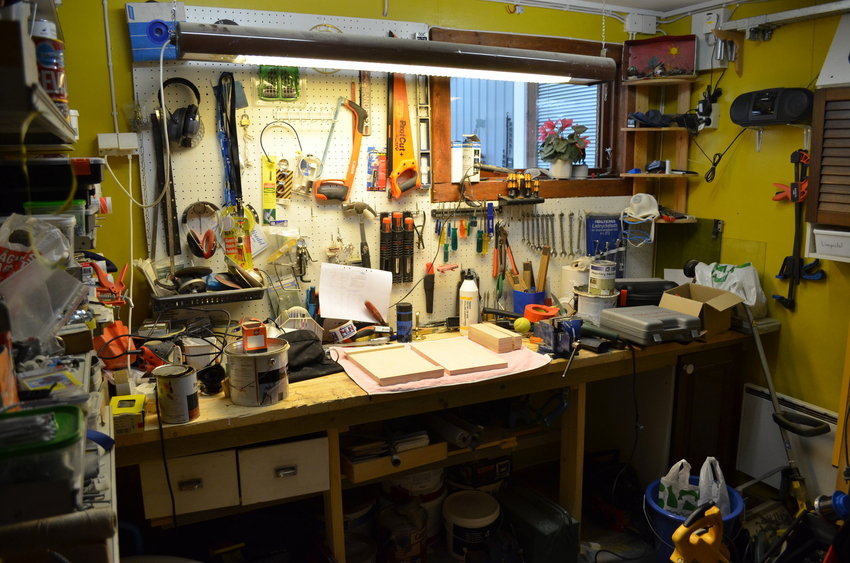

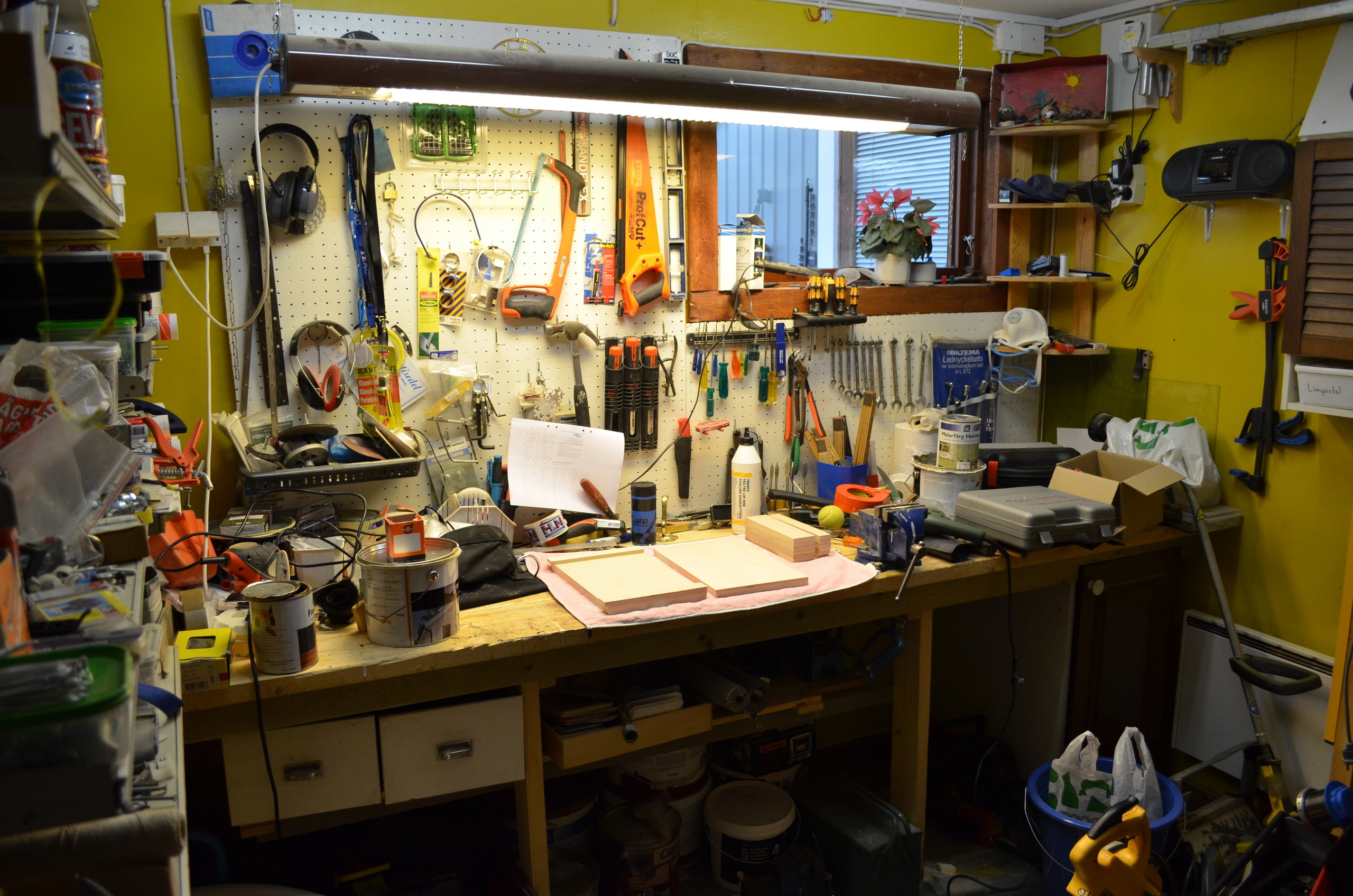

Ja här håller man till och bygger. Trångt, rörigt, stökigt och bökigt. Ett helvete att jobba här inne men har inget annat val. Alla mina DIY-högtalare har kommit till här inne. Det var verkligen en utmaning att bygga basarna här inne. (2012-10-13 18:51:40)
Bilden är högupplöst. Klicka i bilden för att zooma.
Ja här håller man till och bygger. Trångt, rörigt, stökigt och bökigt. Ett helvete att jobba här inne men har inget annat val. Alla mina DIY-högtalare har kommit till här inne. Det var verkligen en utmaning att bygga basarna här inne. (2012-10-13 18:51:40)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

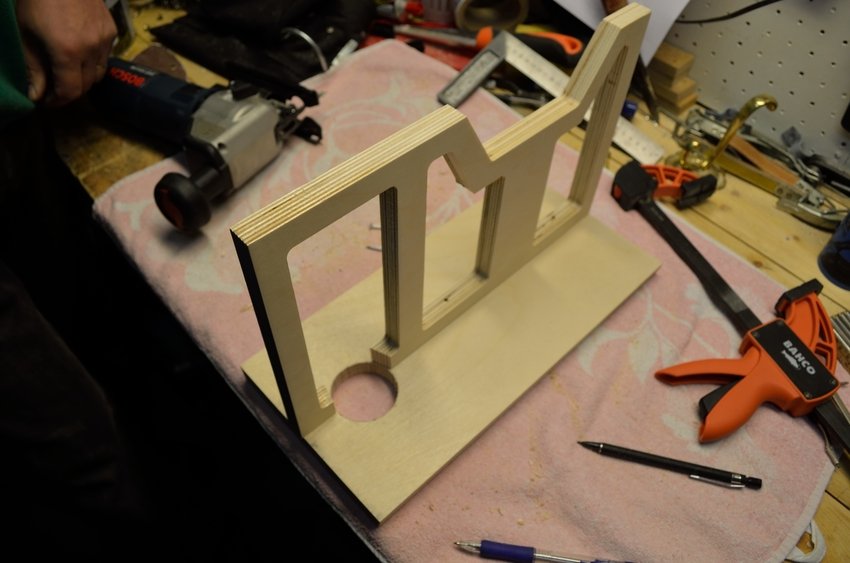

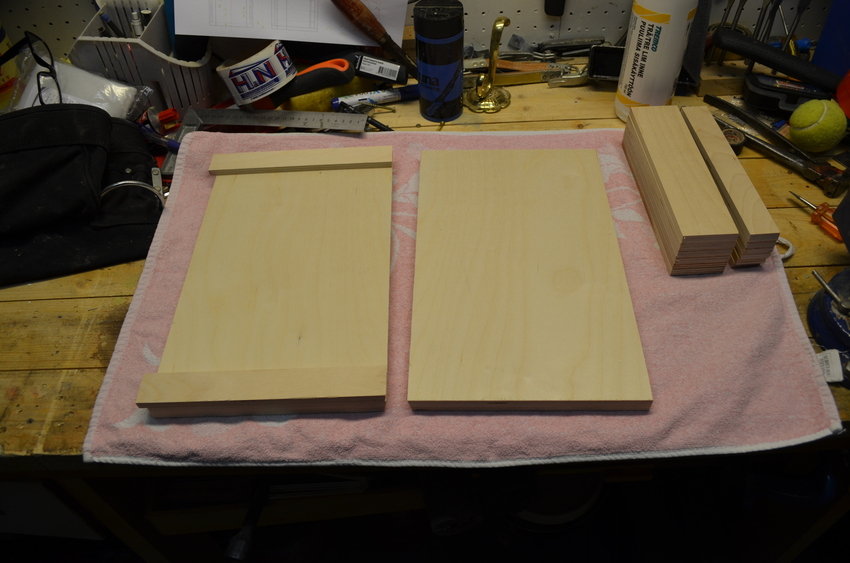

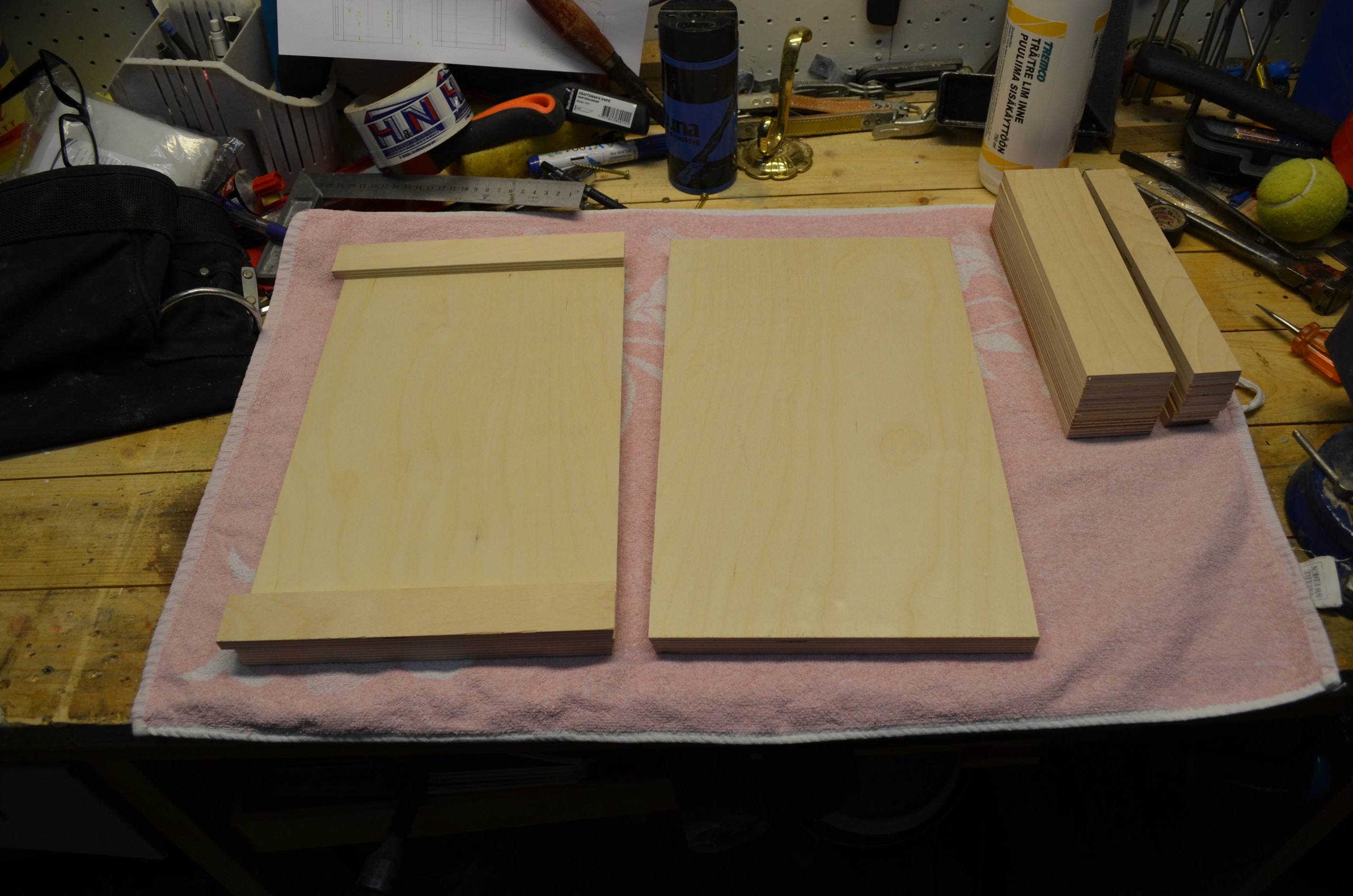

De första två bitarna på plats
Valde att lägga en handduk på arbetsbänken ifall att det skulle vara något som kunde repa träet. (2012-10-13 18:50:20)Bilden är högupplöst. Klicka i bilden för att zooma.
Valde att lägga en handduk på arbetsbänken ifall att det skulle vara något som kunde repa träet. (2012-10-13 18:50:20)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

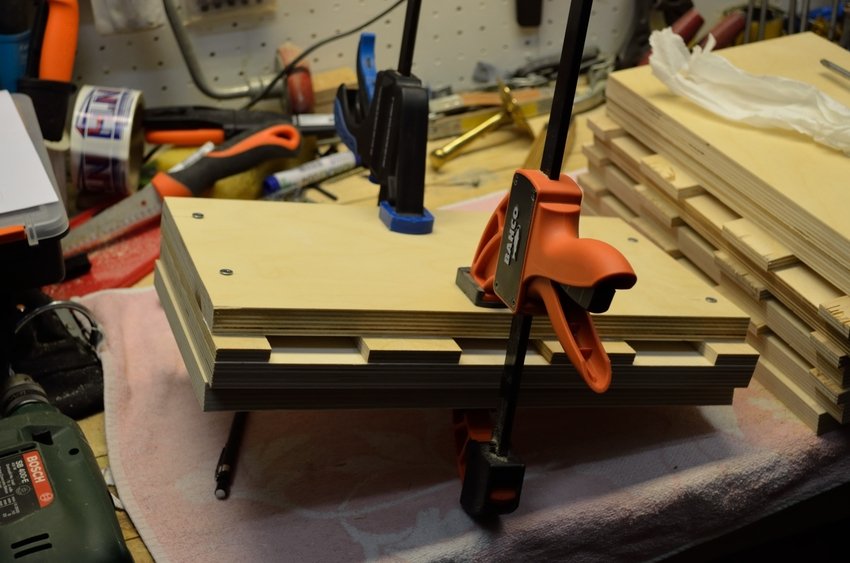

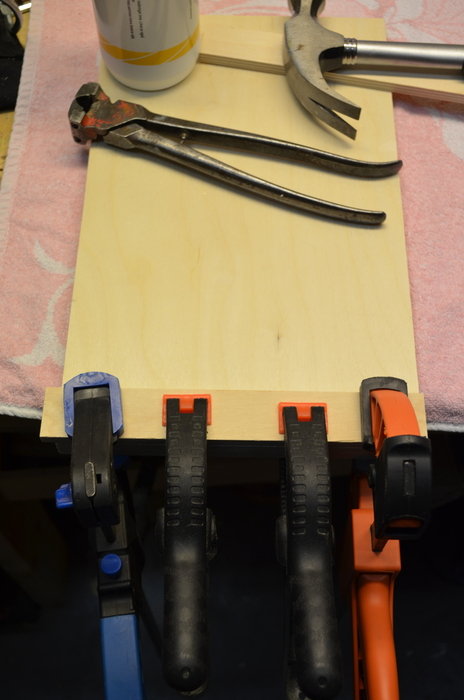

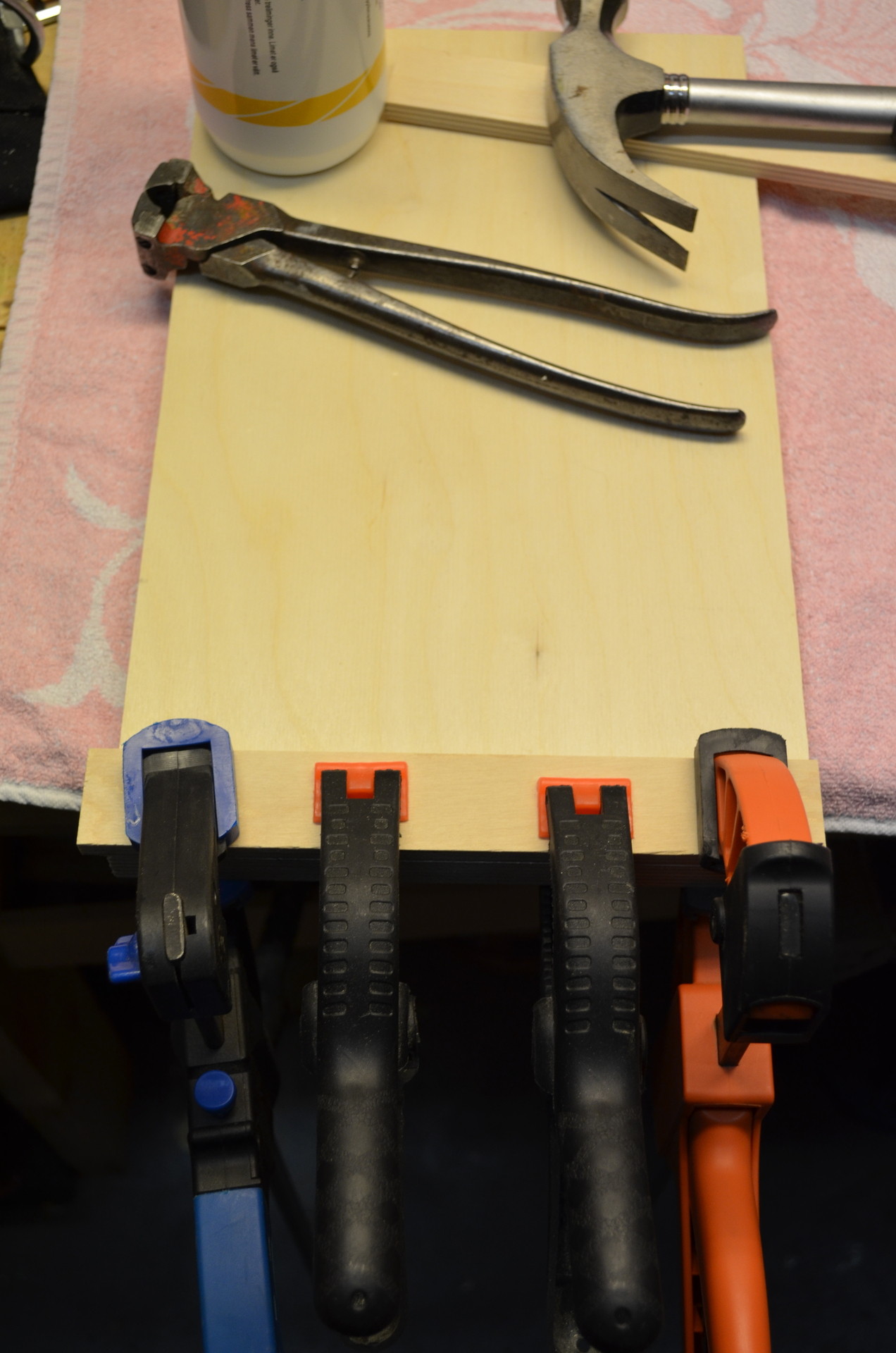

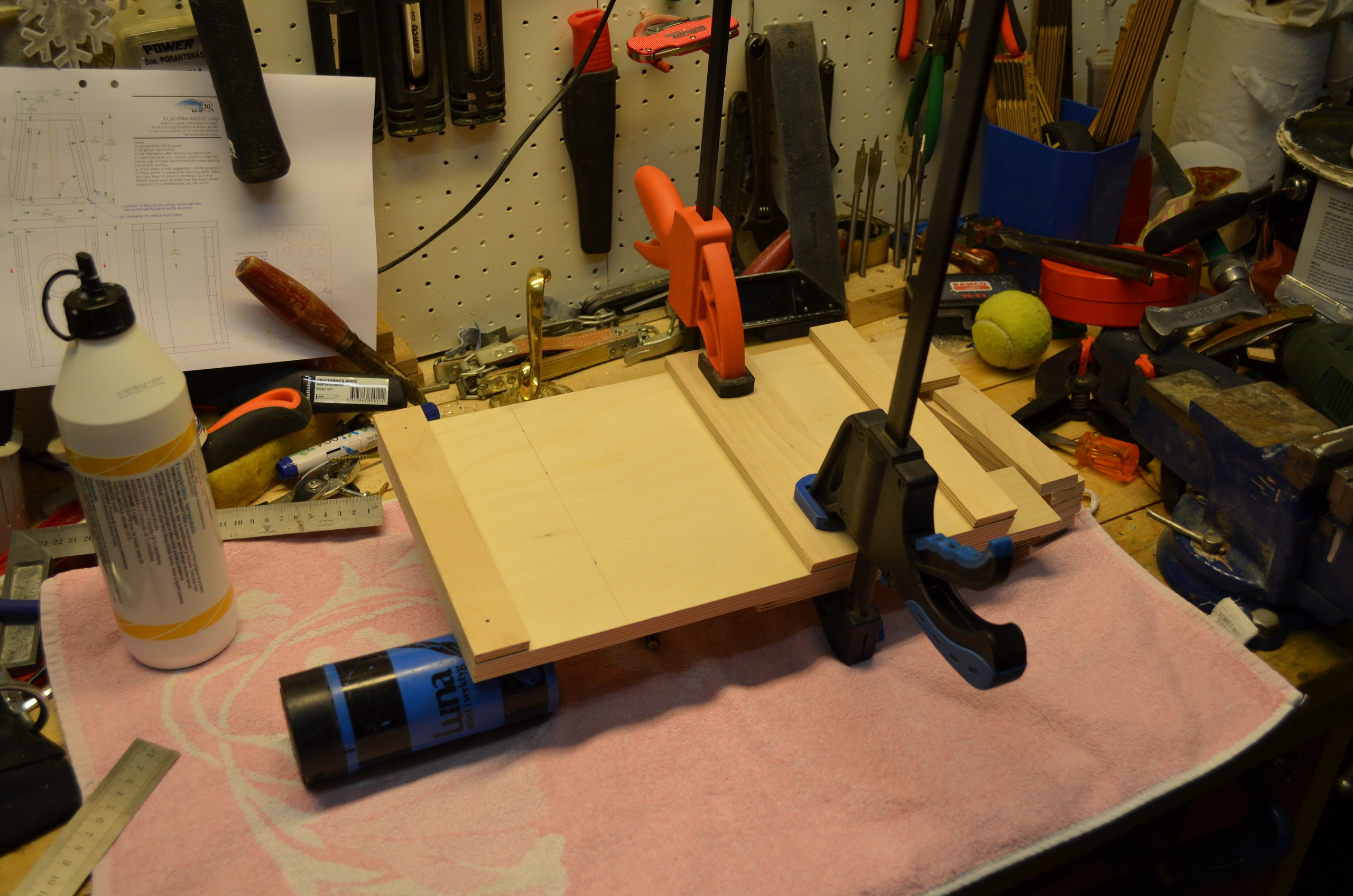

Kläm!
Dessa är alltså de tvingar jag har att tillgå, varav bara en (den längst till höger) är speciellt bra. Resten är rent sagt skräp. (2012-10-13 18:53:23)Bilden är högupplöst. Klicka i bilden för att zooma.
Dessa är alltså de tvingar jag har att tillgå, varav bara en (den längst till höger) är speciellt bra. Resten är rent sagt skräp. (2012-10-13 18:53:23)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

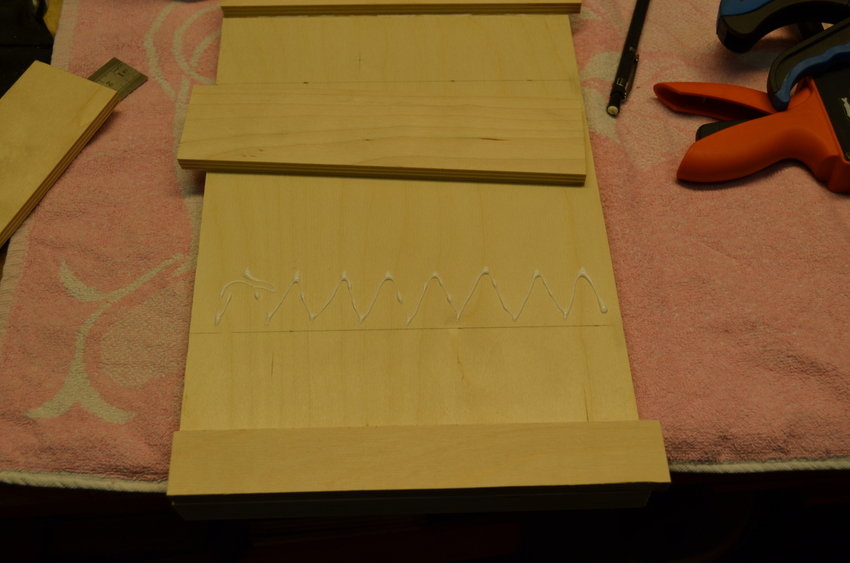

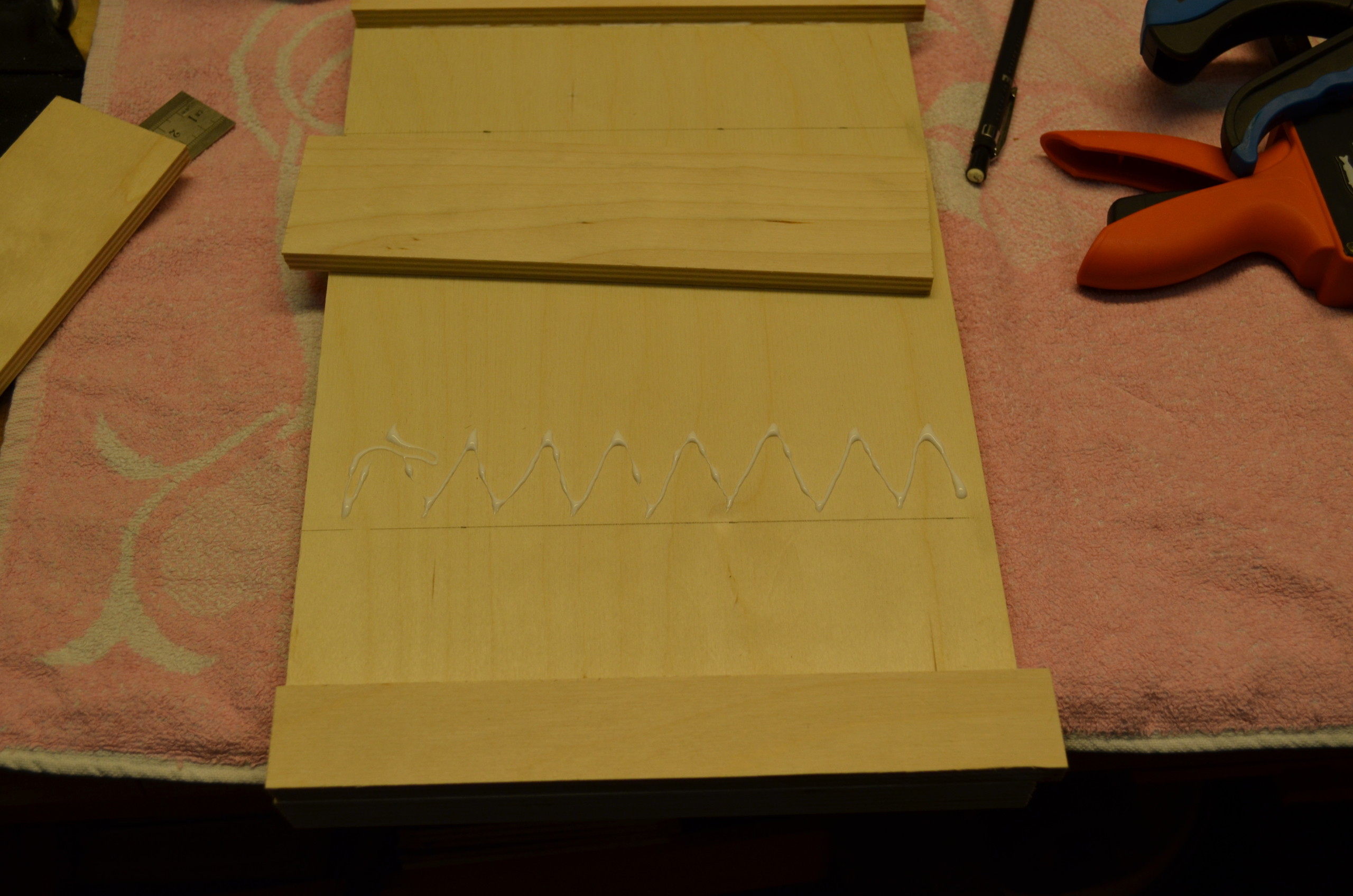

Använder inte så mycket lim till dom här bitarna. Bara dom hålls på plats så är det lugnt. Dom kommer ändå att limmas och klämmas från båda sidor sedan i den färdiga högtalaren. (2012-10-13 18:54:22)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

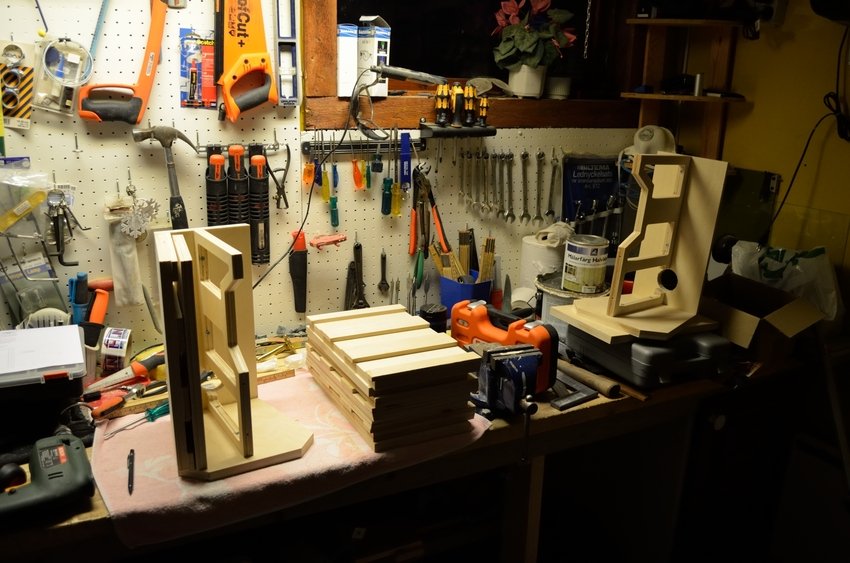

Ja och såhär har man gjort hela dagen. Har gjort klart tre av fyra av dessa sidor.
Imorgon vet jag inte om jag ska sätta på den inre sidan på dessa bitar eller om jag ska sammanfoga bottenplattan och bakplattan.
Kan ju åtminstone säga att det är en fröjd att jobba med CNC-skuren björkplywood! (2012-10-13 18:55:27)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Hål för terminaler utsågade. Hade ingen hålsåg som var 53mm (närmsta var 60 eller 40mm) så fick borra och såga med sticksåg. Även tagit ut ett hål i staget. (2012-10-22 19:18:22)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

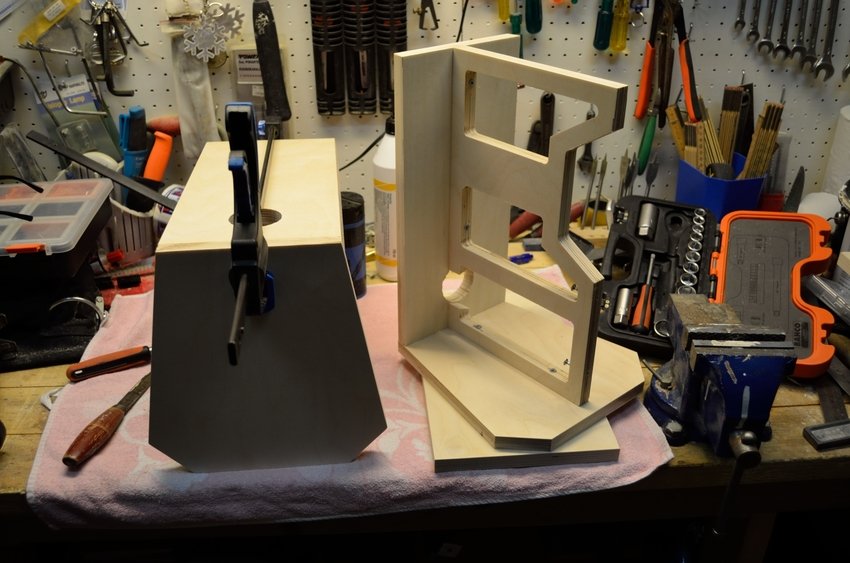

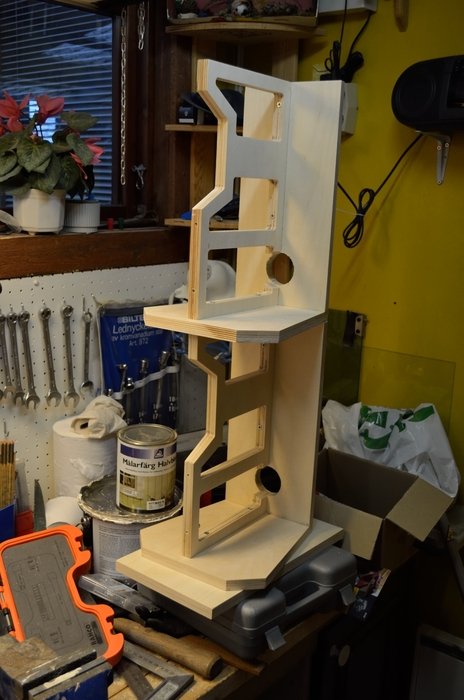

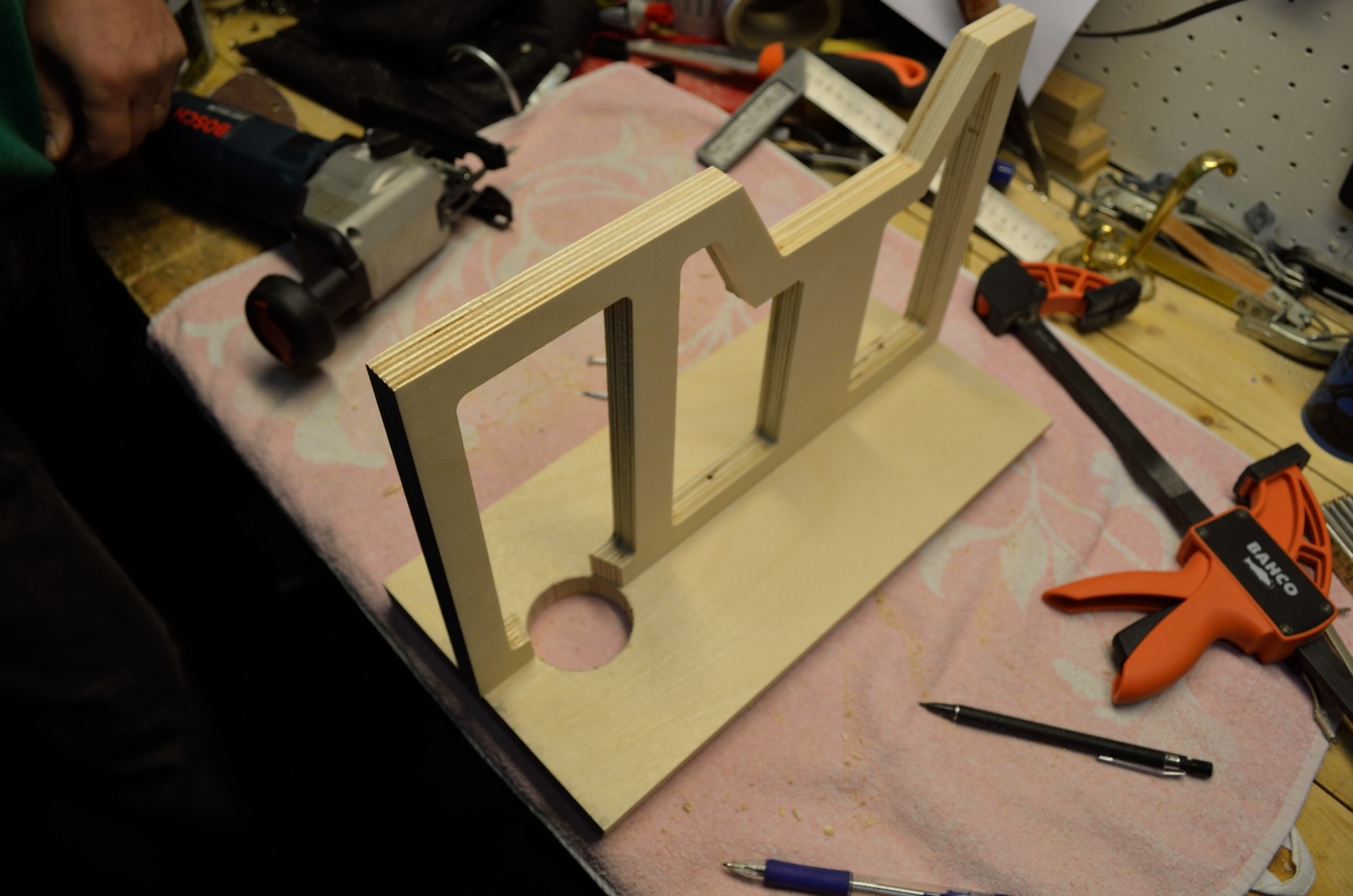

Skruvar och limmar fast staget. Väldigt viktigt att det blir helt rätt på millimetern här, annars får man riva loss skiten och göra om. Tur att farsan hjälpte mig med detta, hade aldrig gått att göra själv. (2012-10-22 19:19:48)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Hade det inte varit för dom väldigt fula hålen i bakpanelen och staget så hade det kunnat se rätt proffsigt ut. (2012-10-22 19:21:20)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

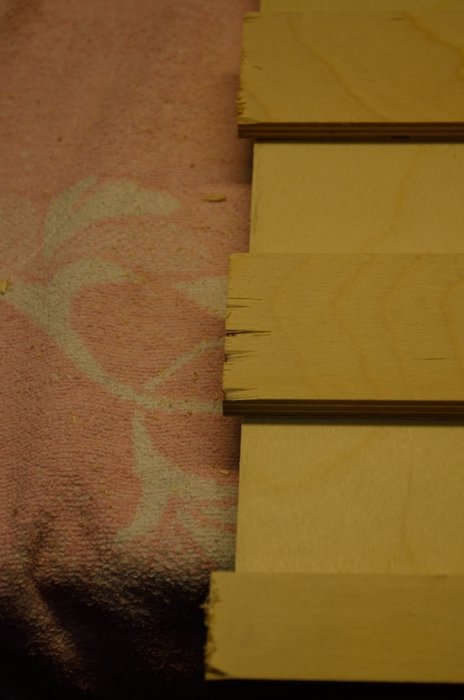

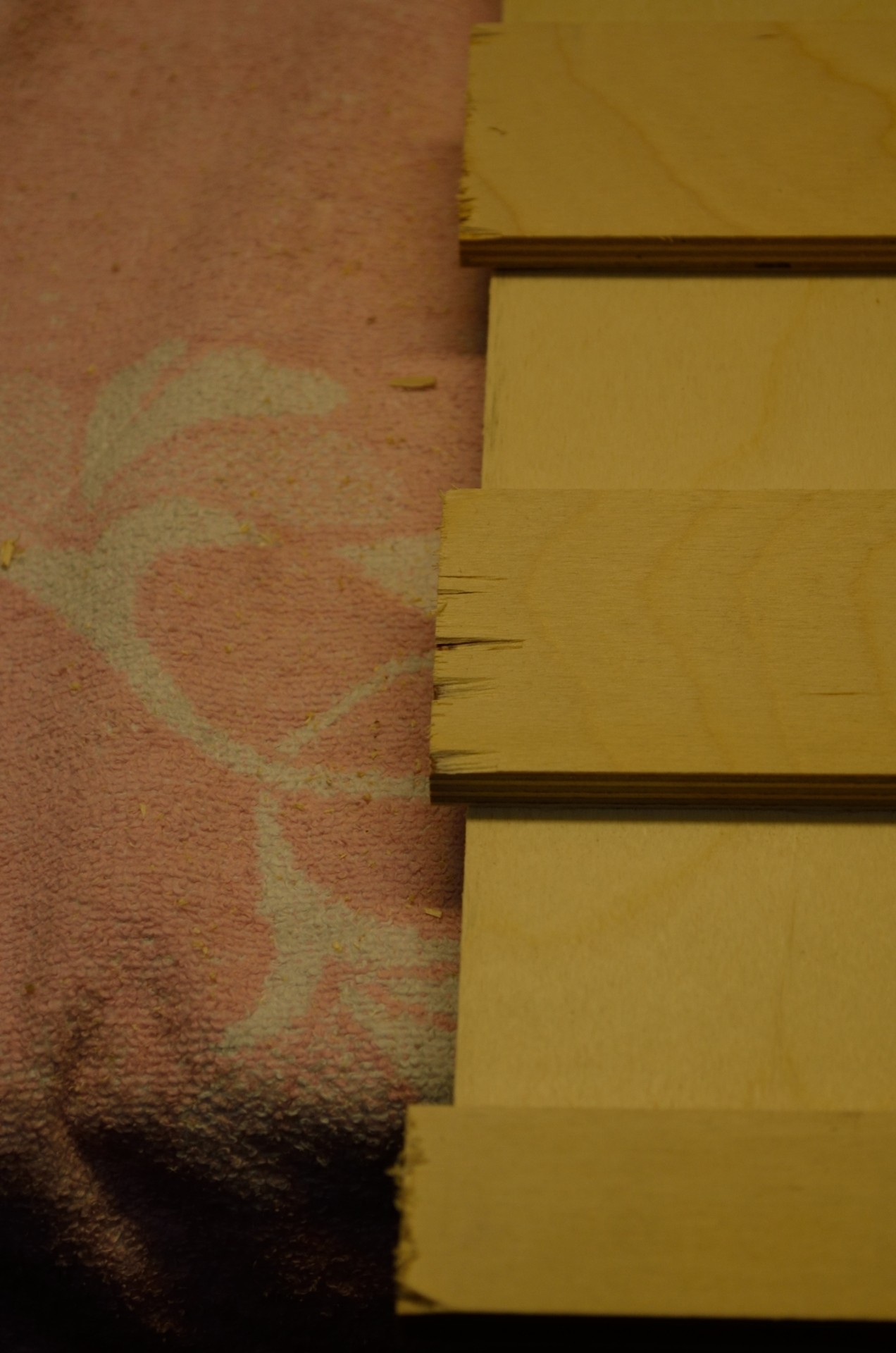

Var tvungen att kapa dessa någon millimeter. Flisade sig som attan men hade inget val... Lär inte synas ändå hoppas jag, det ska ju ändå snedkapas. Annars får jag försöka spackla till det. (2012-10-22 19:21:57)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

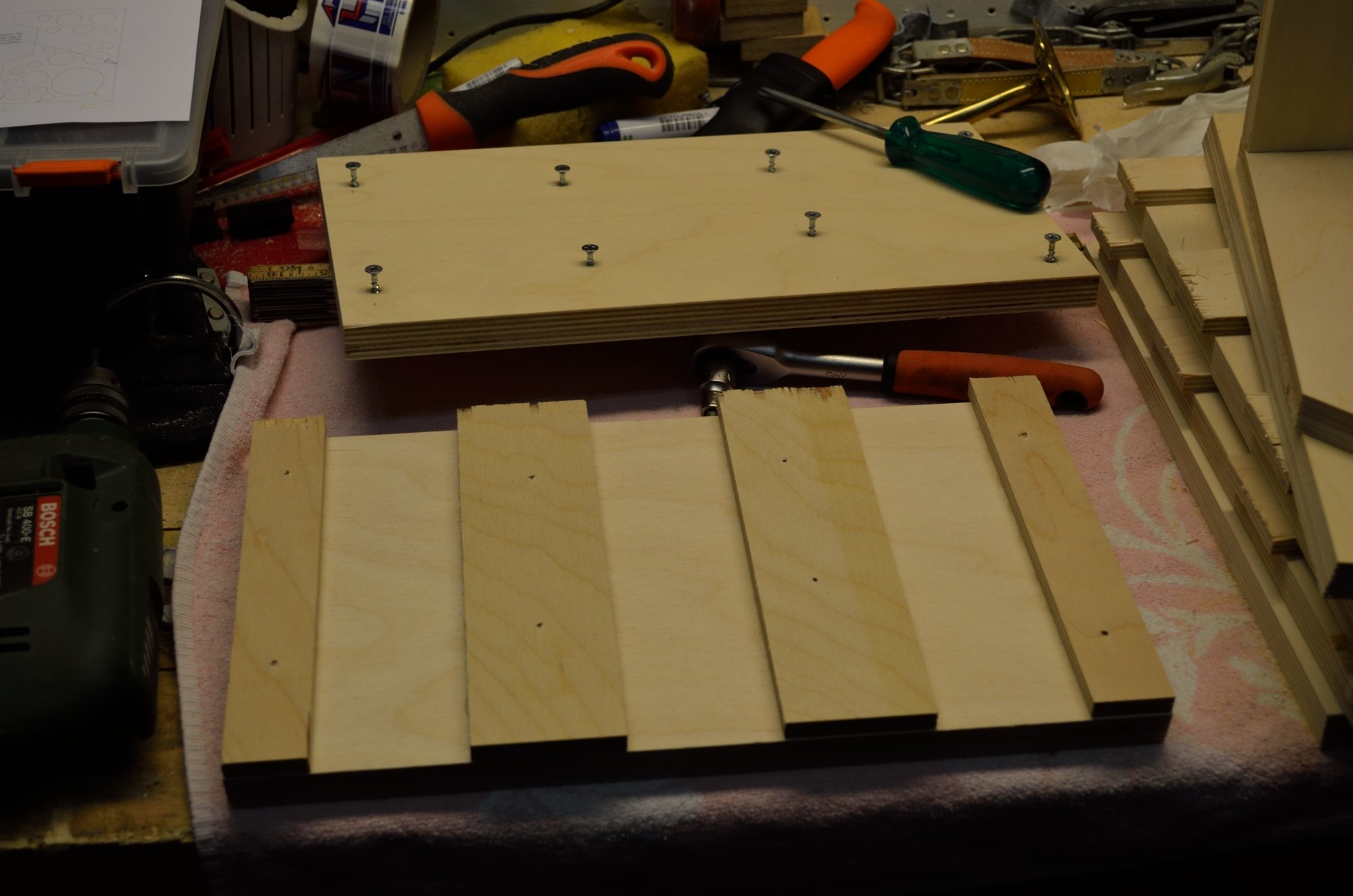

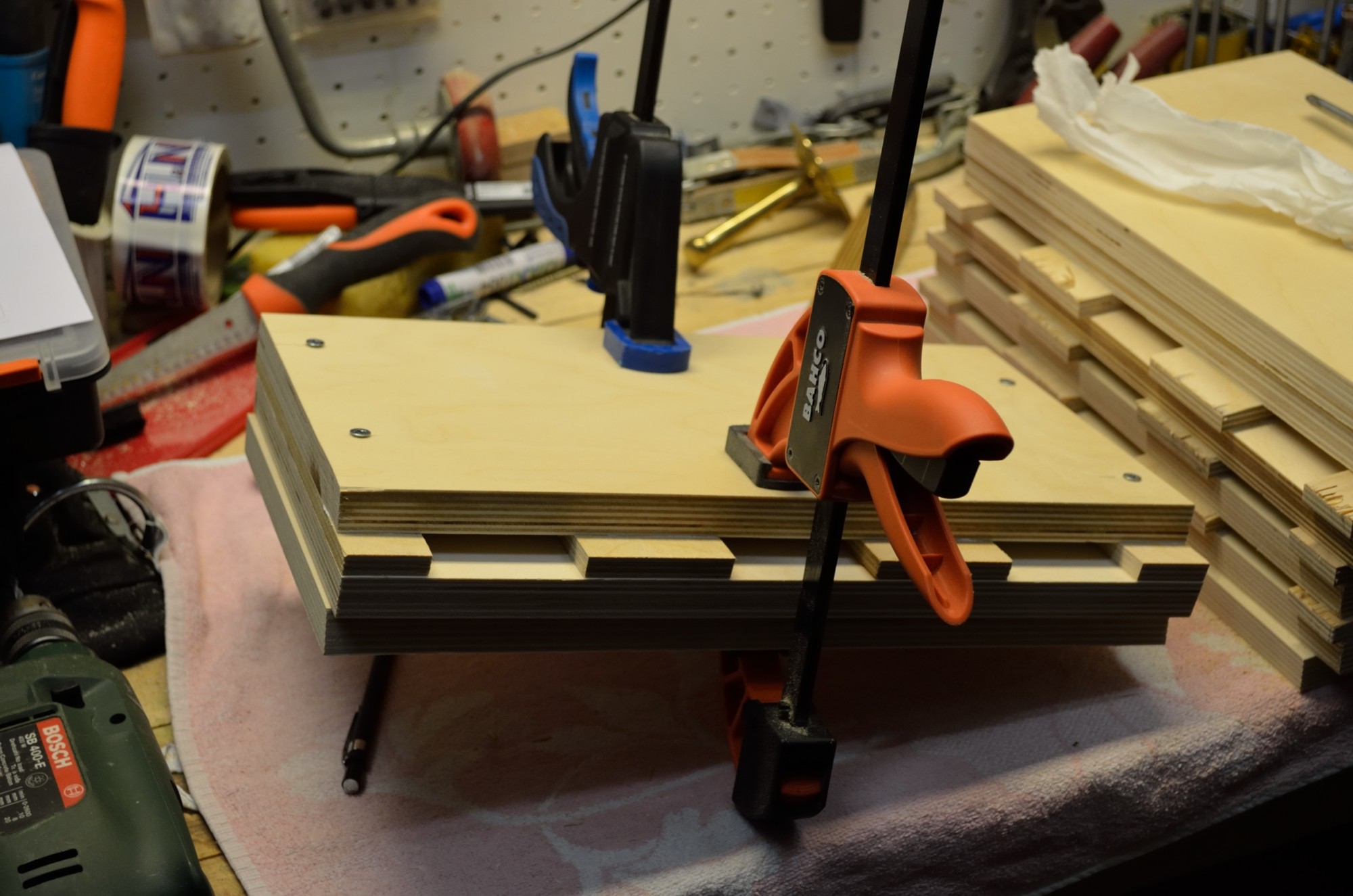

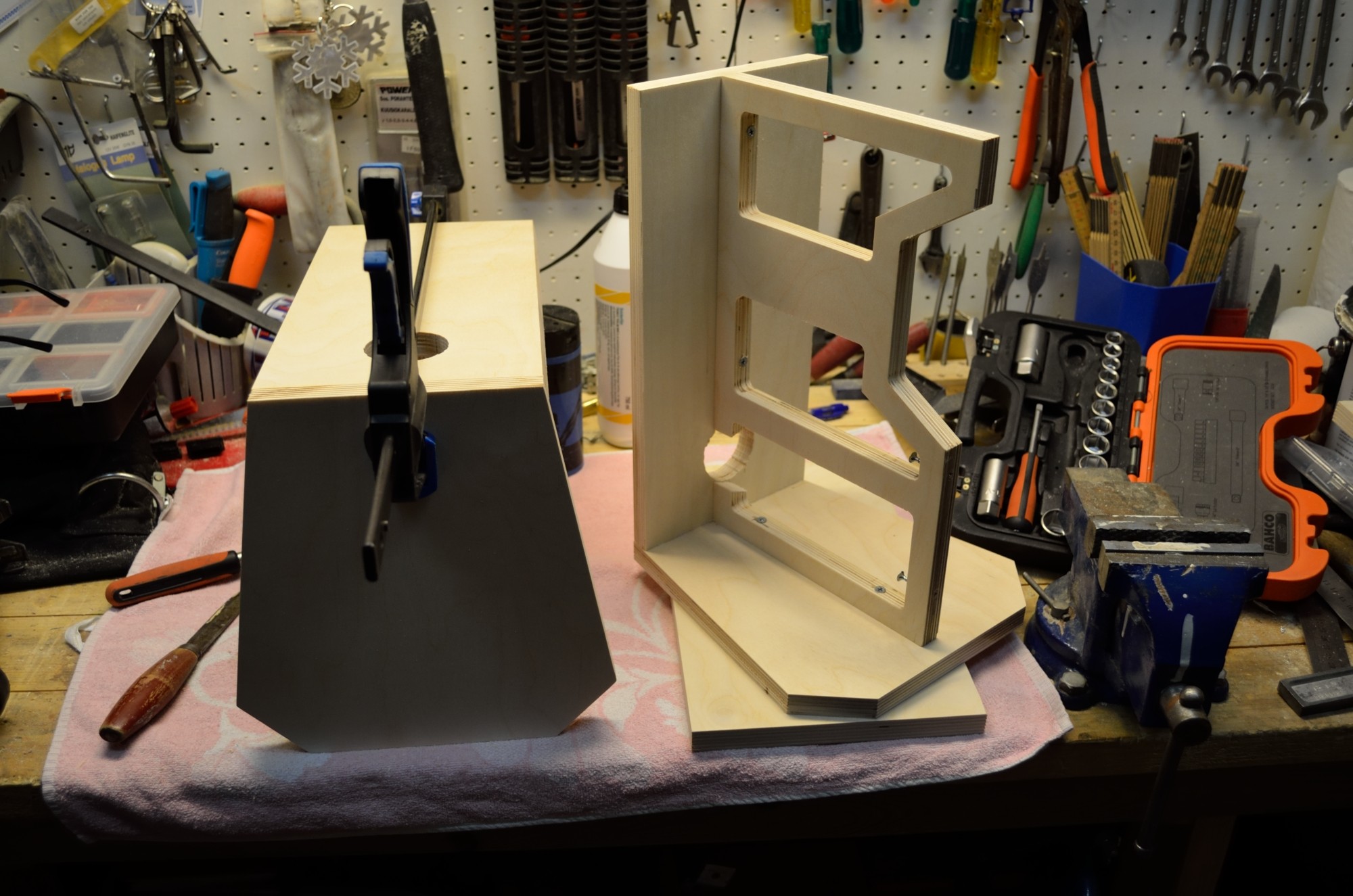

Fogar samman sidopaneler. Den understa biten är bara där för att det inte ska bli märken på "finsidan". Skulle ha dragit åt skruvarna hårdare, drog bara med vanlig skruvmejsel nu men jag borde ha dragit med spärrnyckeln. Men jag tror det tätade bra nog ändå. (2012-10-22 19:22:51)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

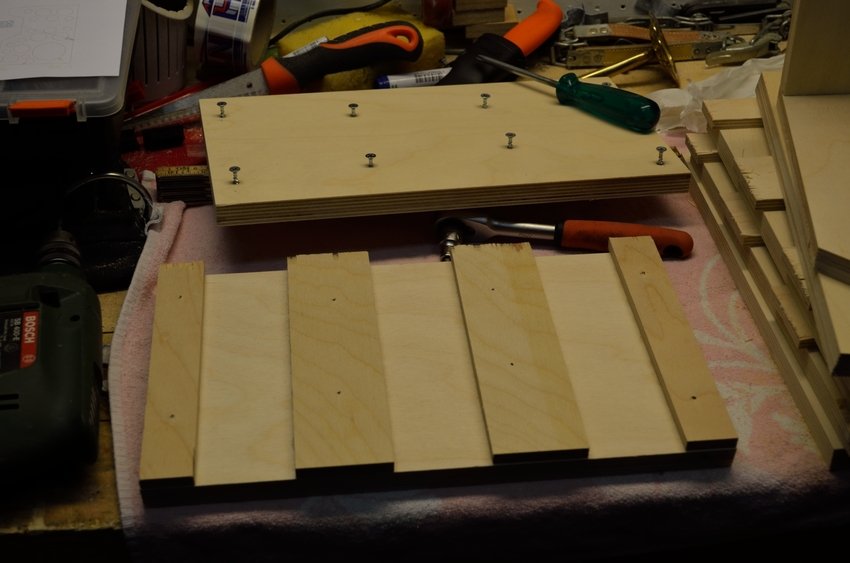

Här ser man den tidigare nämnda skruvmejseln samt spärrnyckeln. Spärrnyckeln är faktiskt min egen. I någon tidigare bild kan man se en Bacho hylsnyckelsats som jag fick i julklapp av farsan när jag var tretton. Uppskattade det inte så mycket då men nu när man blivit lite äldre så har man börjat uppskatta den mer och mer och den är faktiskt jäkligt praktisk ibland. (2012-10-22 19:24:02)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

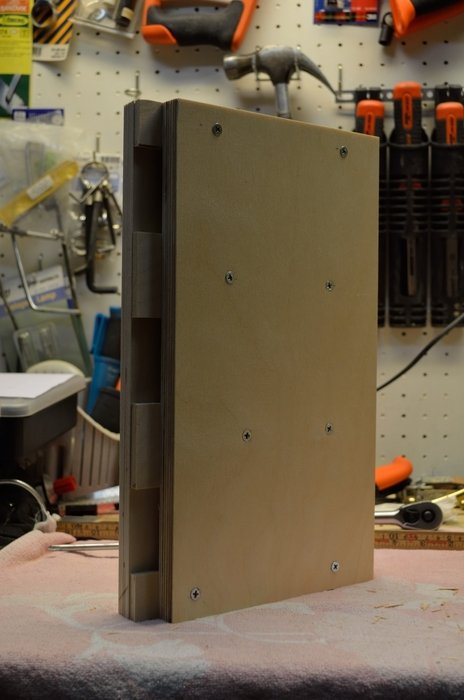

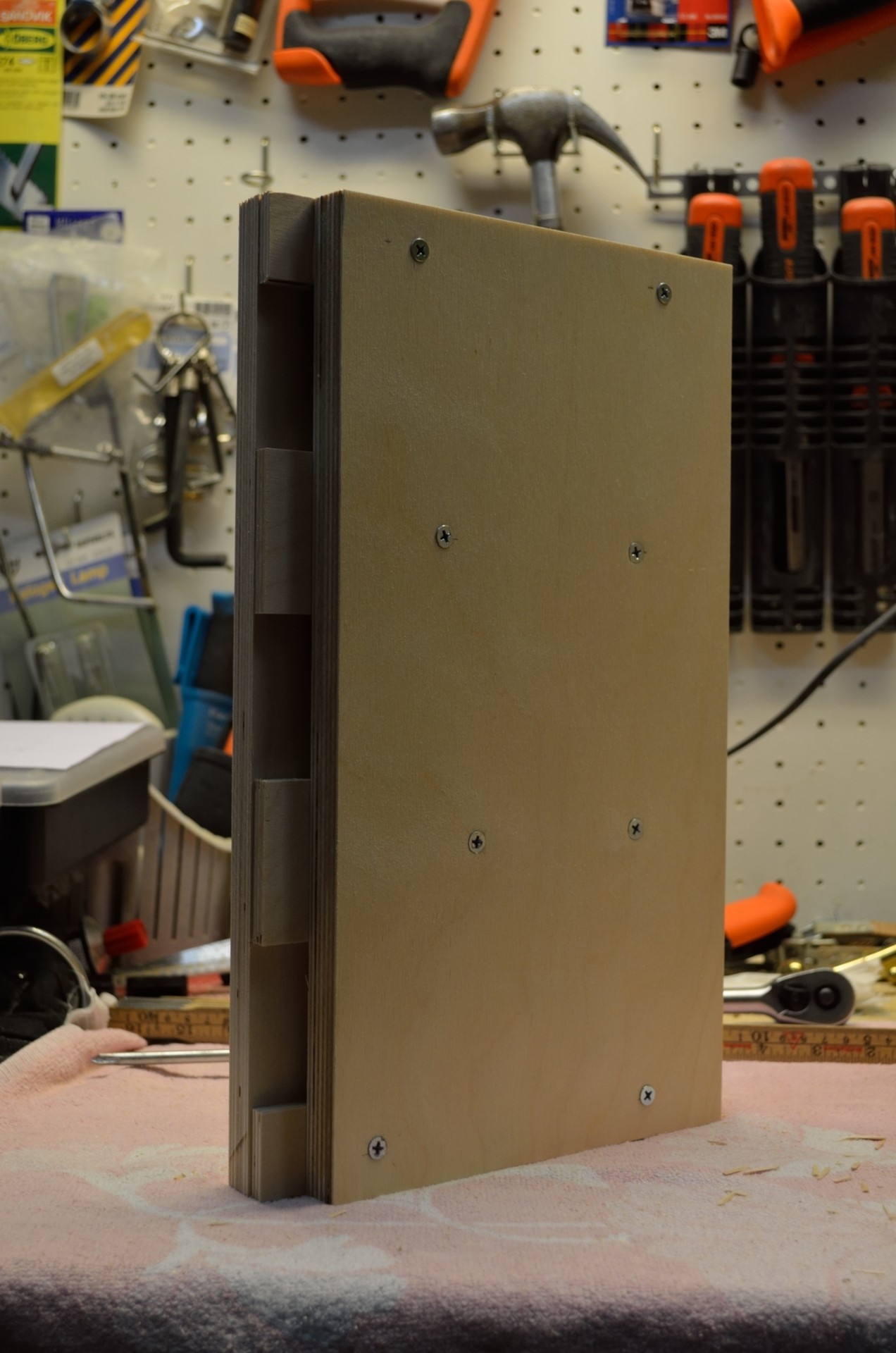

Sidopanel klar. Har inte orkat vara speciellt noggrann med placering av skruvar eftersom det ändå inte kommer synas. Inte heller försänkt dom eftersom det inte spelar någon roll för den sida som syns på bild är insidan. (2012-10-22 19:25:58)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

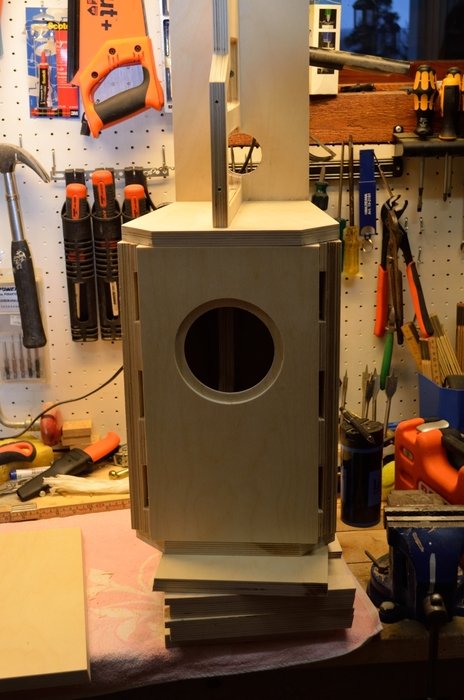

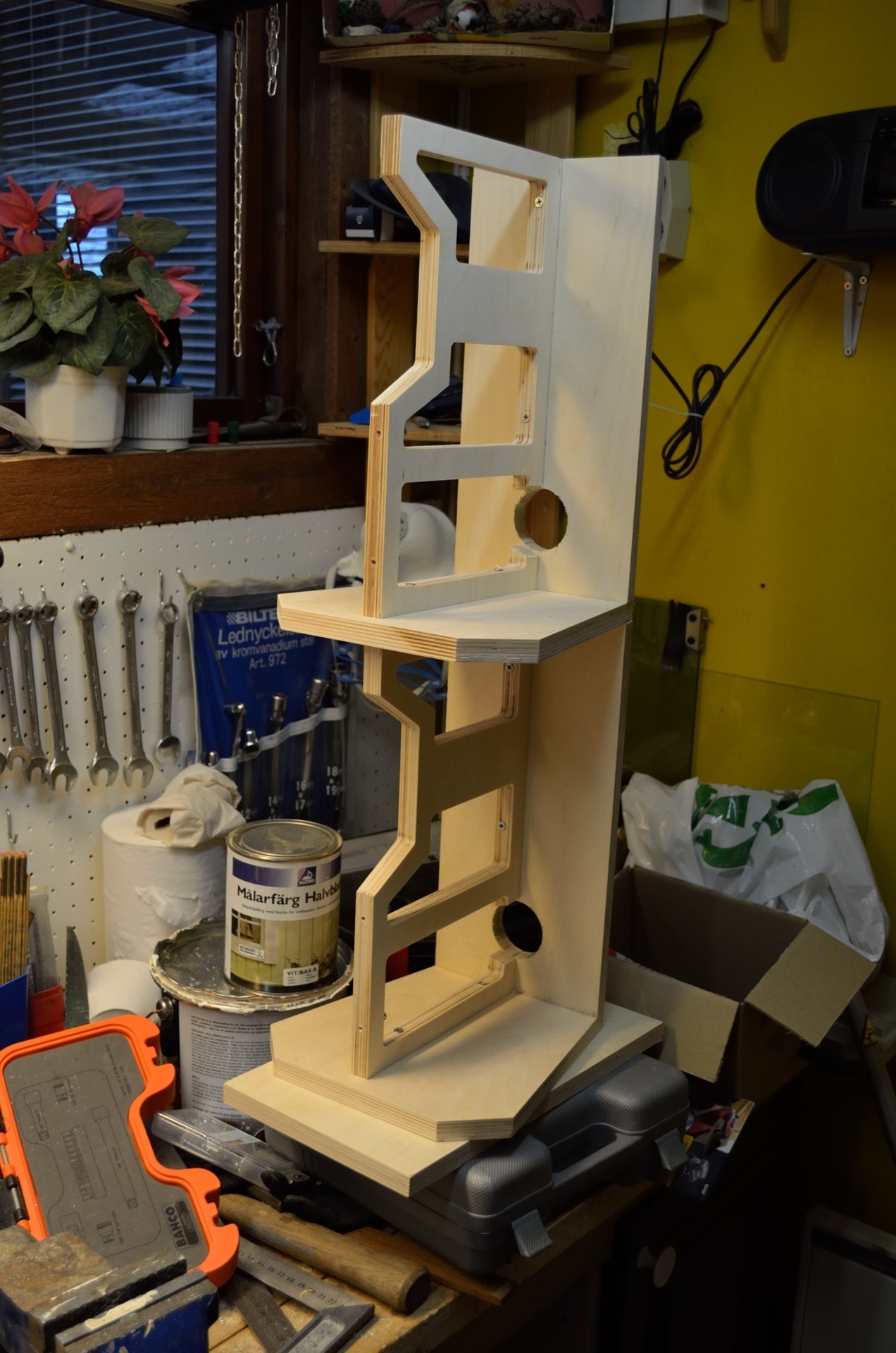

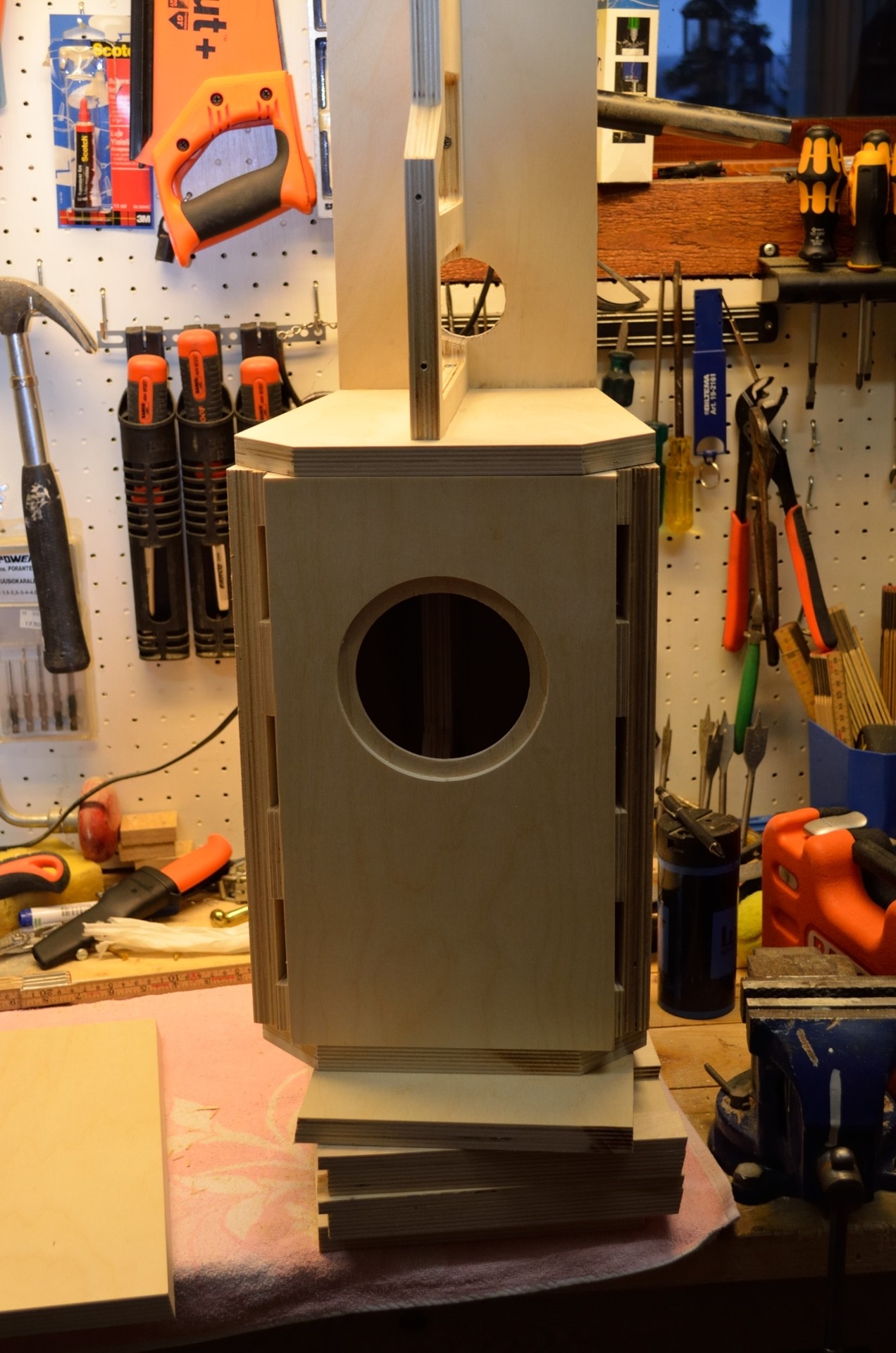

Var så jäkla sugen på att torrmontera ihop allt och såhär ser dom ut när allt sitter där det ska. Fortfarande osäker på hur jag ska göra 45 grader snittet i hörnen. Blir nog att jag kolla med lokala snickerier ifall jag kan få någon hjälp med det. Har ju cirkelsåg hemma men inget tillräckligt bra blad och dessutom vill jag inte att det ska flisa något (får nog klämma dit några offerbitar över snittet så dom flisar istället).
Tror dessa kommer bli riktigt riktigt bra, några tips gällande finish? (2012-10-22 19:27:12)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

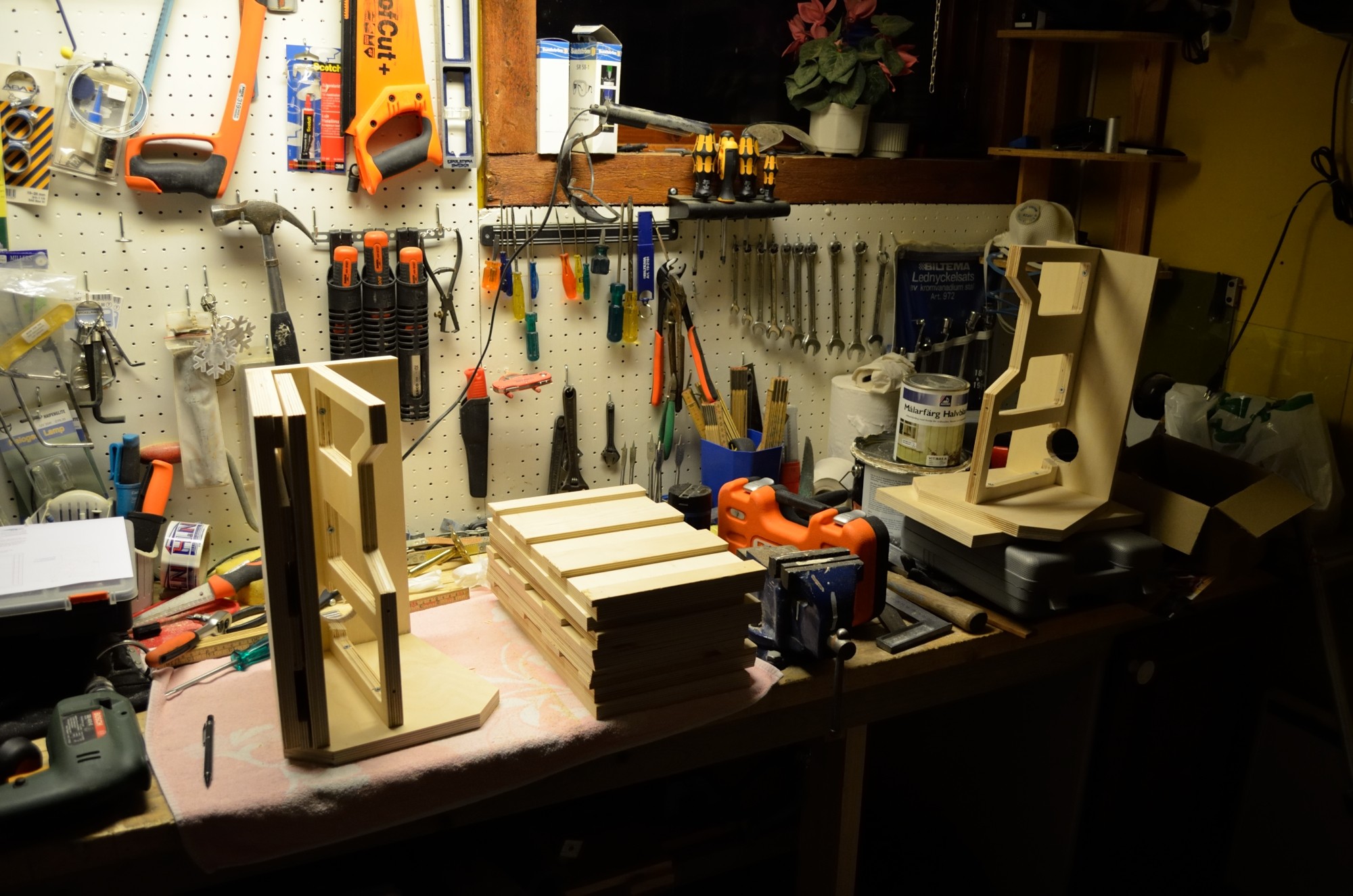

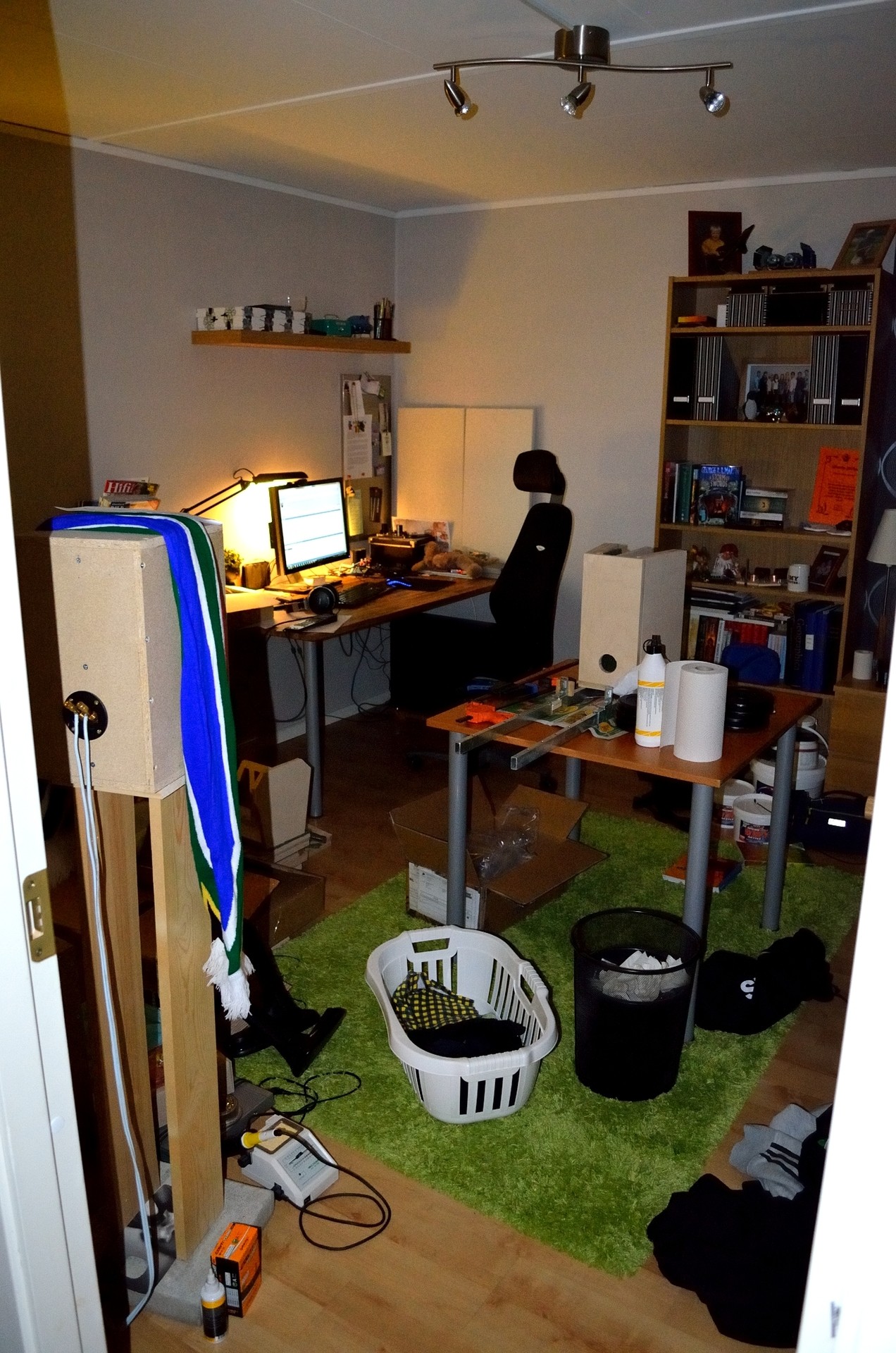

Klart för idag. Notera det välstädade och välorganiserade utrymme jag jobbar i. Omöjligt att hitta saker och väldigt begränsat med plats. (2012-10-22 19:29:22)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

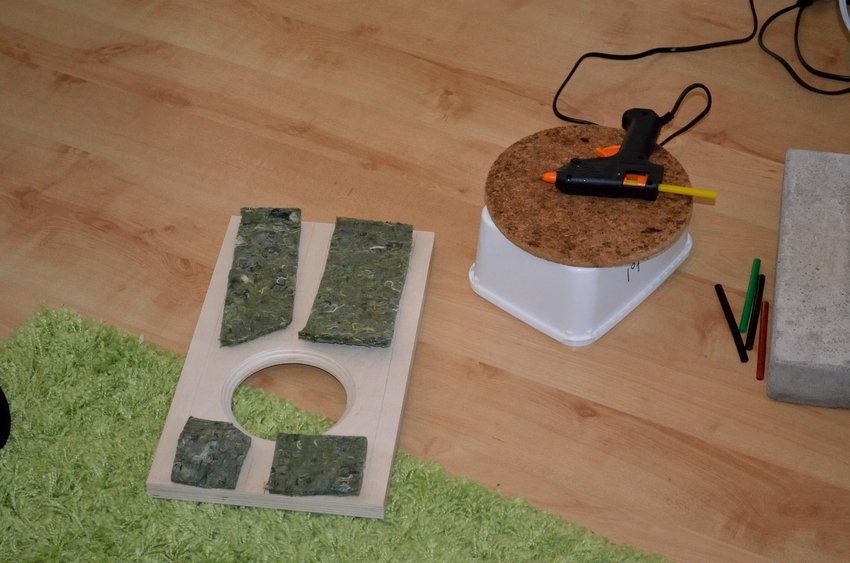

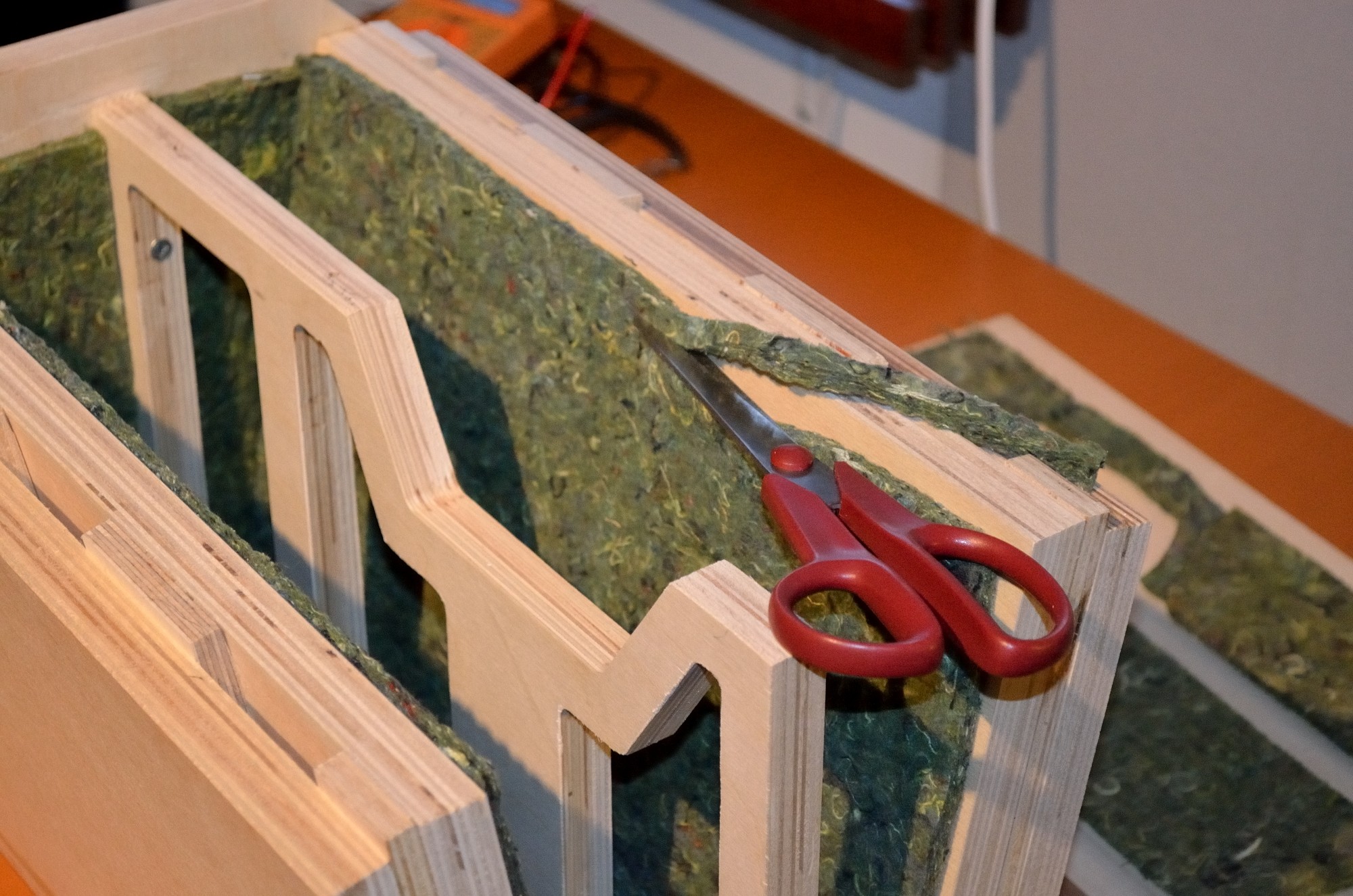

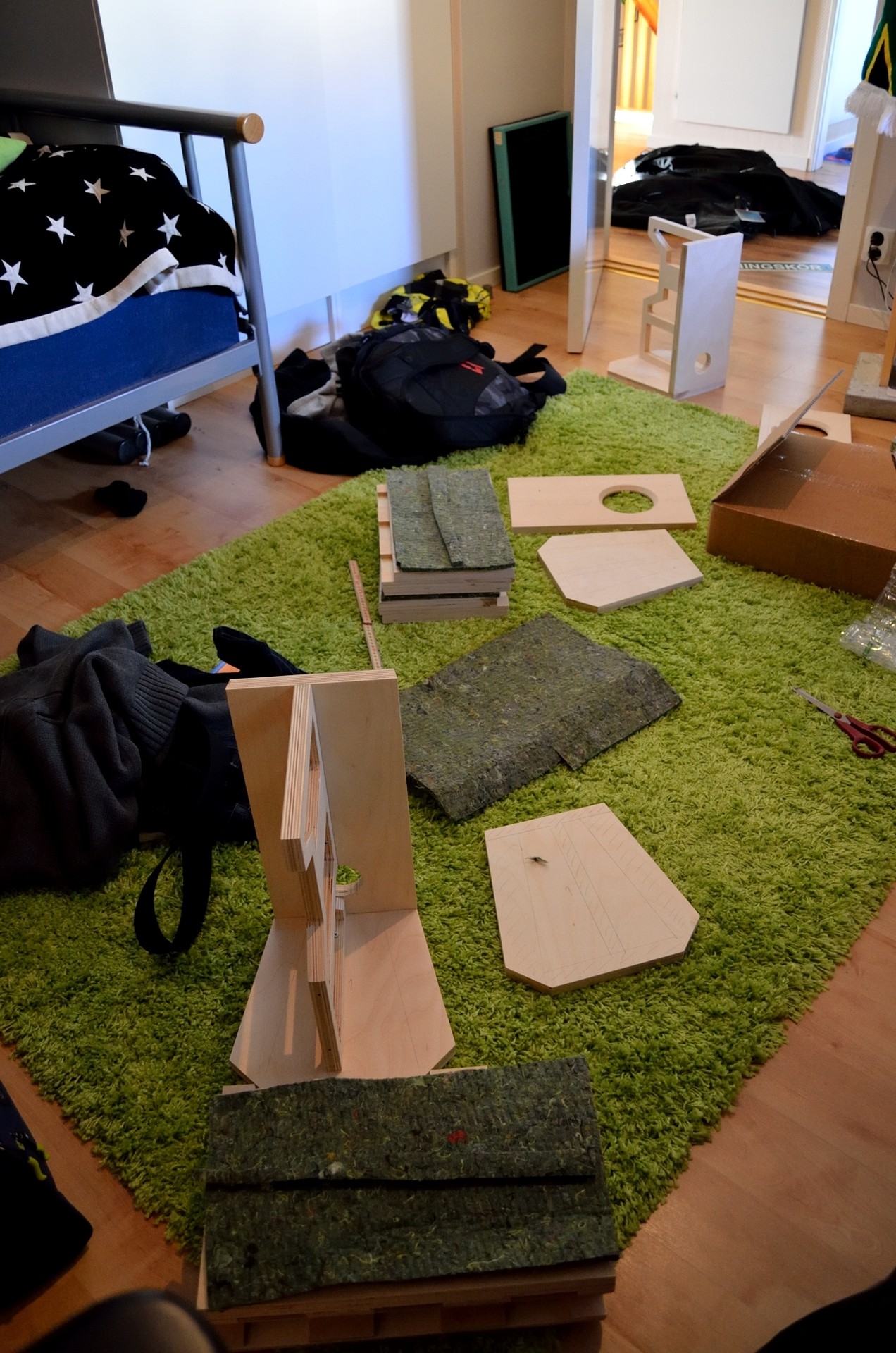

Klippa och klistra dämpmaterial. Jobbade inne på rummet idag, orkade inte stå och frysa ut i garaget. Dessutom lite mer arbetsyta inne på rummet. (2012-10-28 23:48:12)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

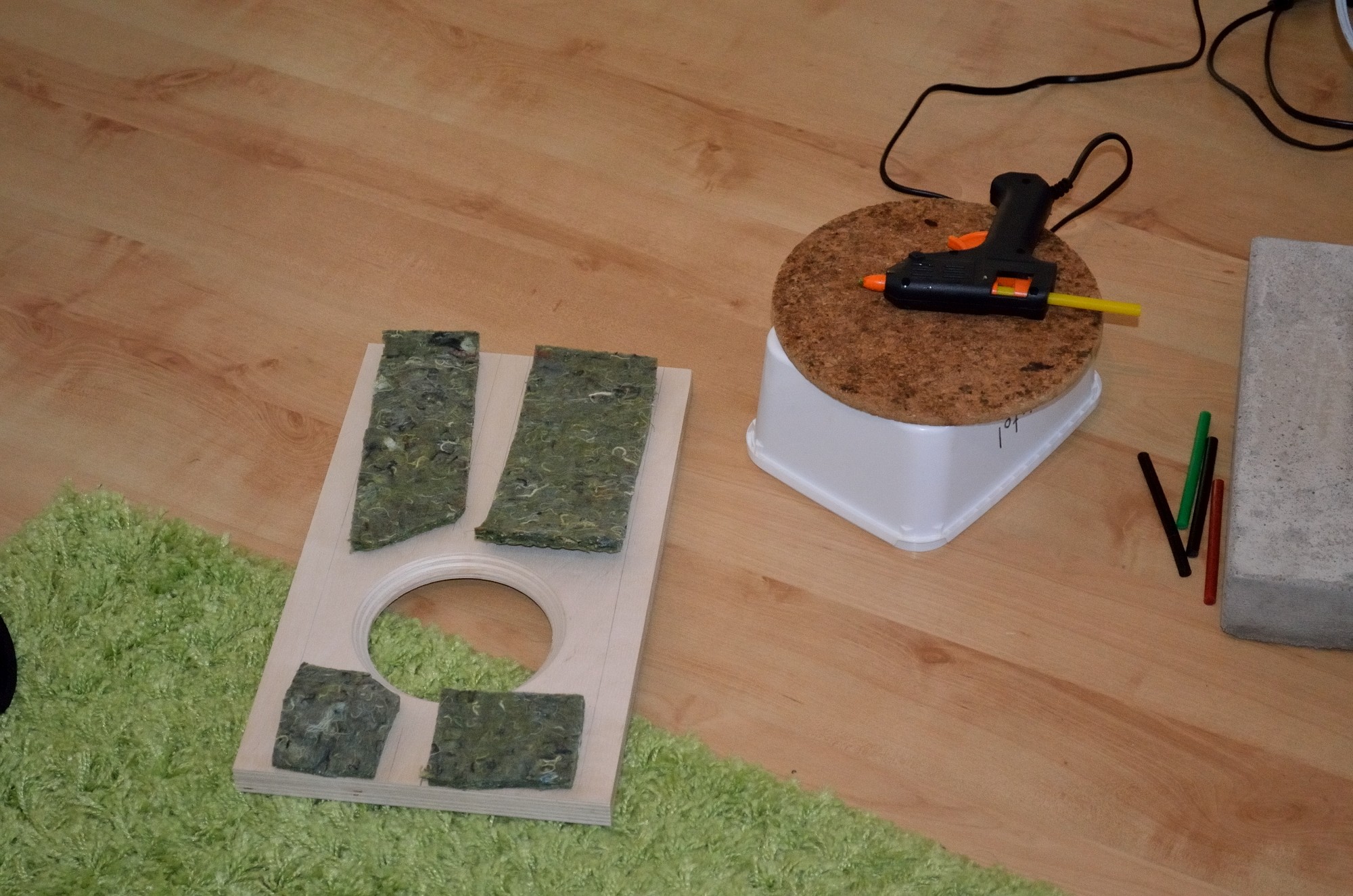

Smältlimspistol fick duga, dock så räckte inte limmet för exakt allt så det måste inhandlas mer. (2012-10-28 23:49:18)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

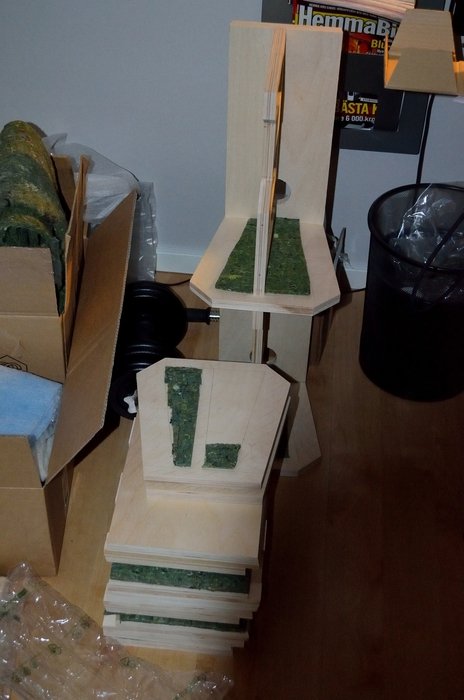

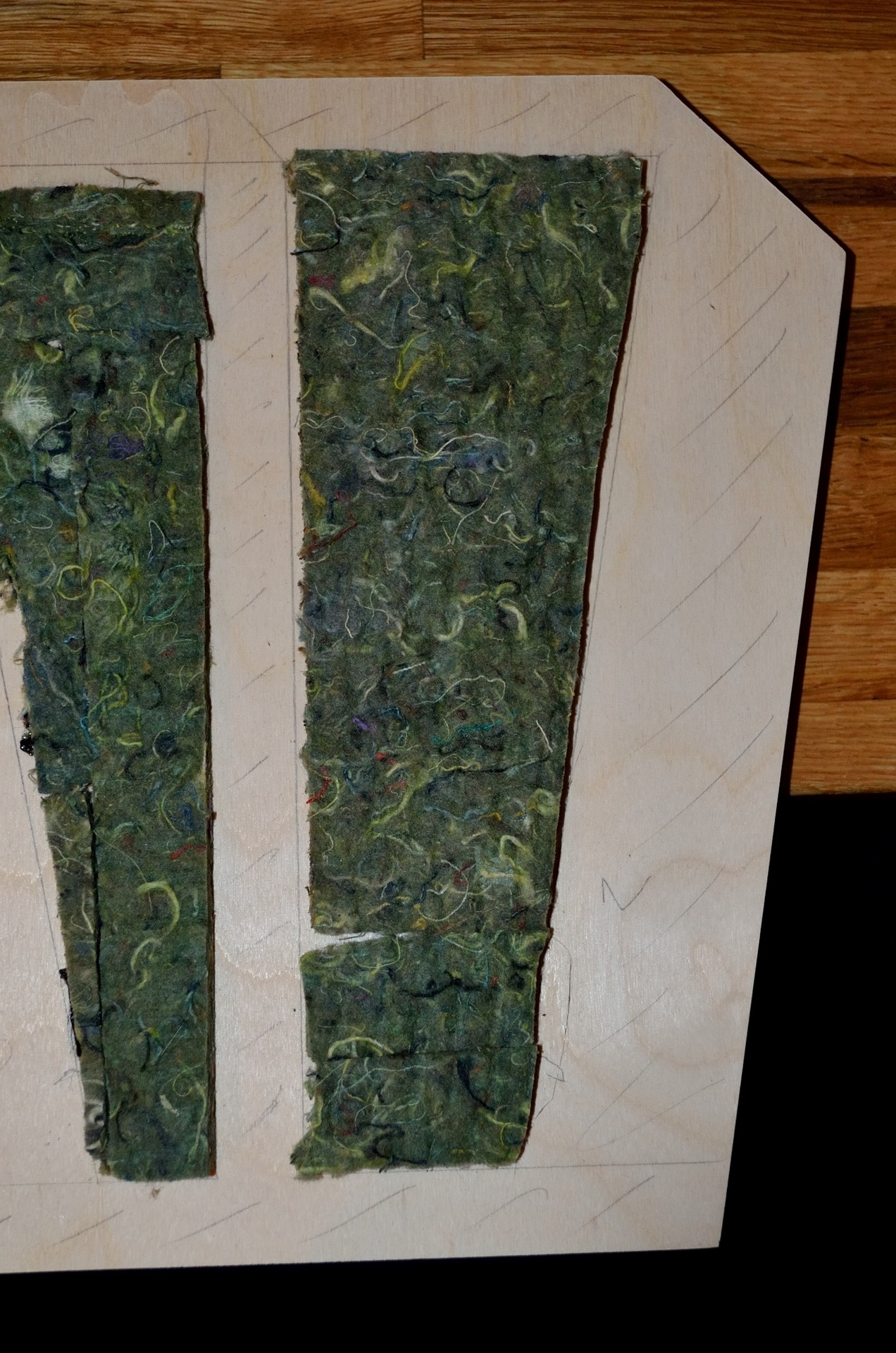

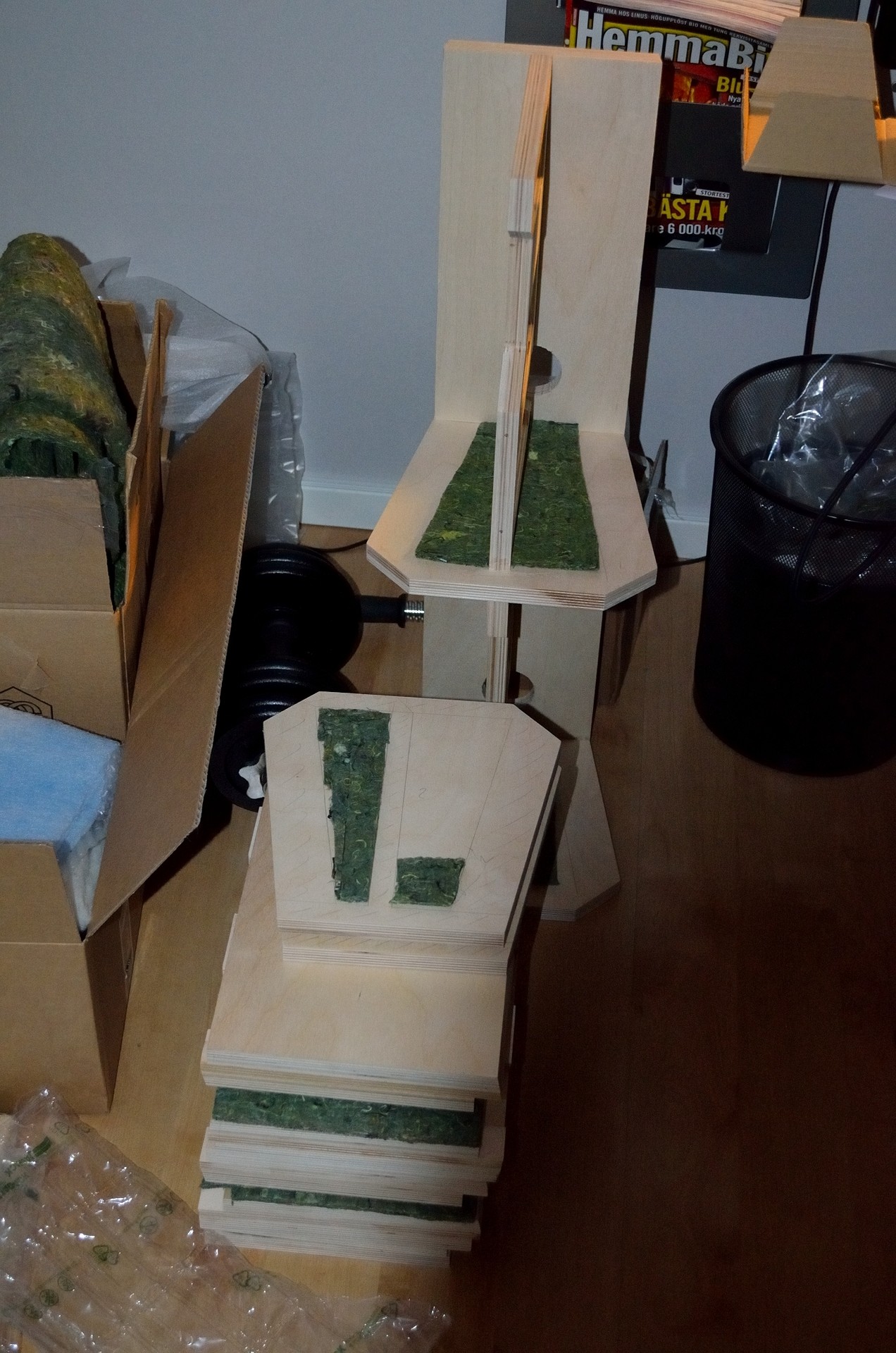

Efter mycket klippande, limmande, klagande från morsan att det luktar bränt och ett flertal brännblåsor på händerna från limpistolen och limmet så är nästan allt klart.
Fick "slut" på dämpmaterial men ska sno lite från det som är tänkt att användas till Oy högtalarna, det materialet syns uppe till vänster.
I vänster i mitt av bilden så ser man något blått fluff och det ska åt en sådan skiva till varje högtalare här. En sådan på ena sidan av staget, blåa sidan mot staget skulle det vara. Får se hur jag fäster det... (2012-10-28 23:50:03)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Nu är sista biten dämpmaterial på plats. Klippte ut den på frihand, blev nästan chockad över hur bra passform den hade. (2012-11-03 22:15:20)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Produkter på bilden:
Produkter på bilden:
Någon slog en tankevurpa vilket innebar att det blev dubbelt med dämpmaterial på sina ställen. Måste klippa bort lite grann så att baffeln går på. (2012-12-03 22:26:12)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
CNC-maskinen har sina brister den också, tycks det. Staget är lite för långt så det måste sandas ner lite för att det inte ska bli glipa. (2012-12-03 22:27:00)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

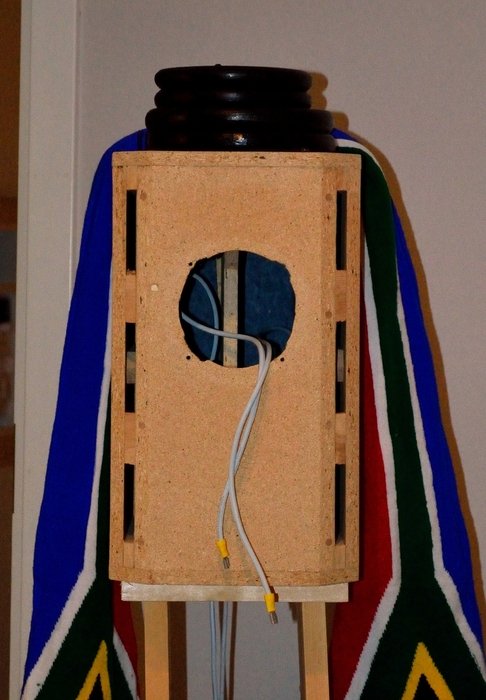

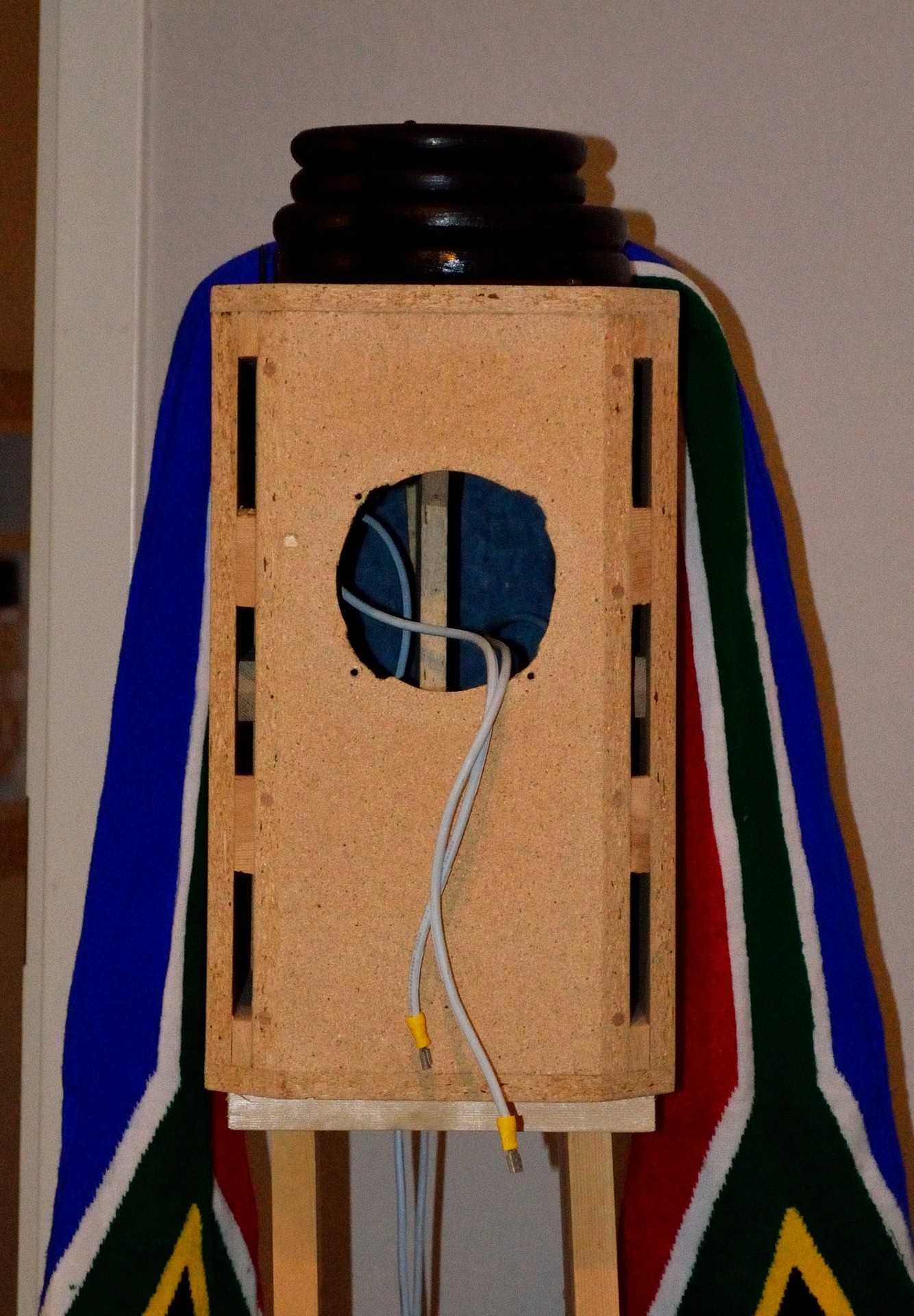

Ur med element och terminal ur gamla lådan! (2012-12-03 22:27:43)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

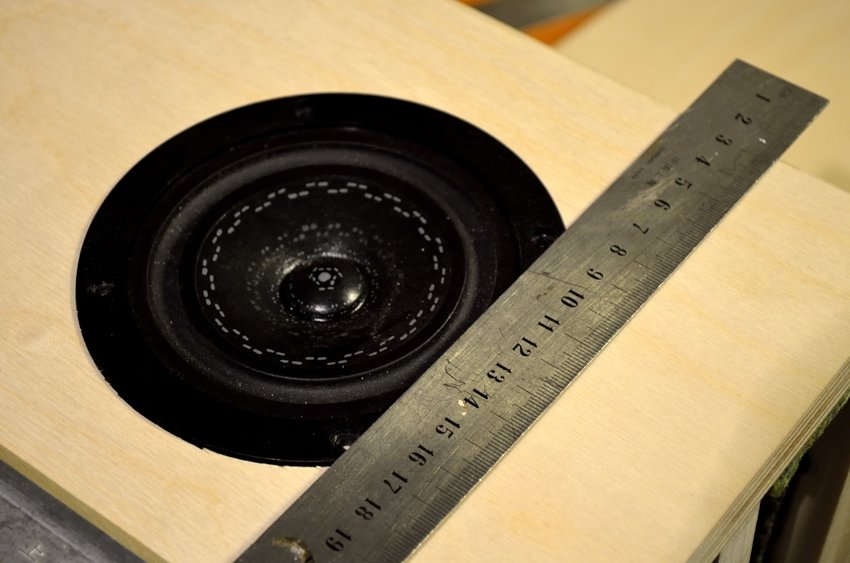

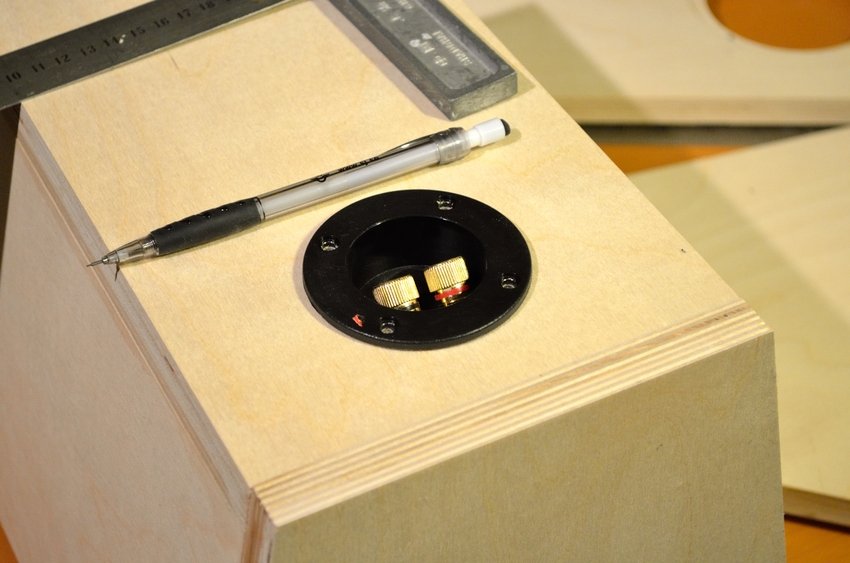

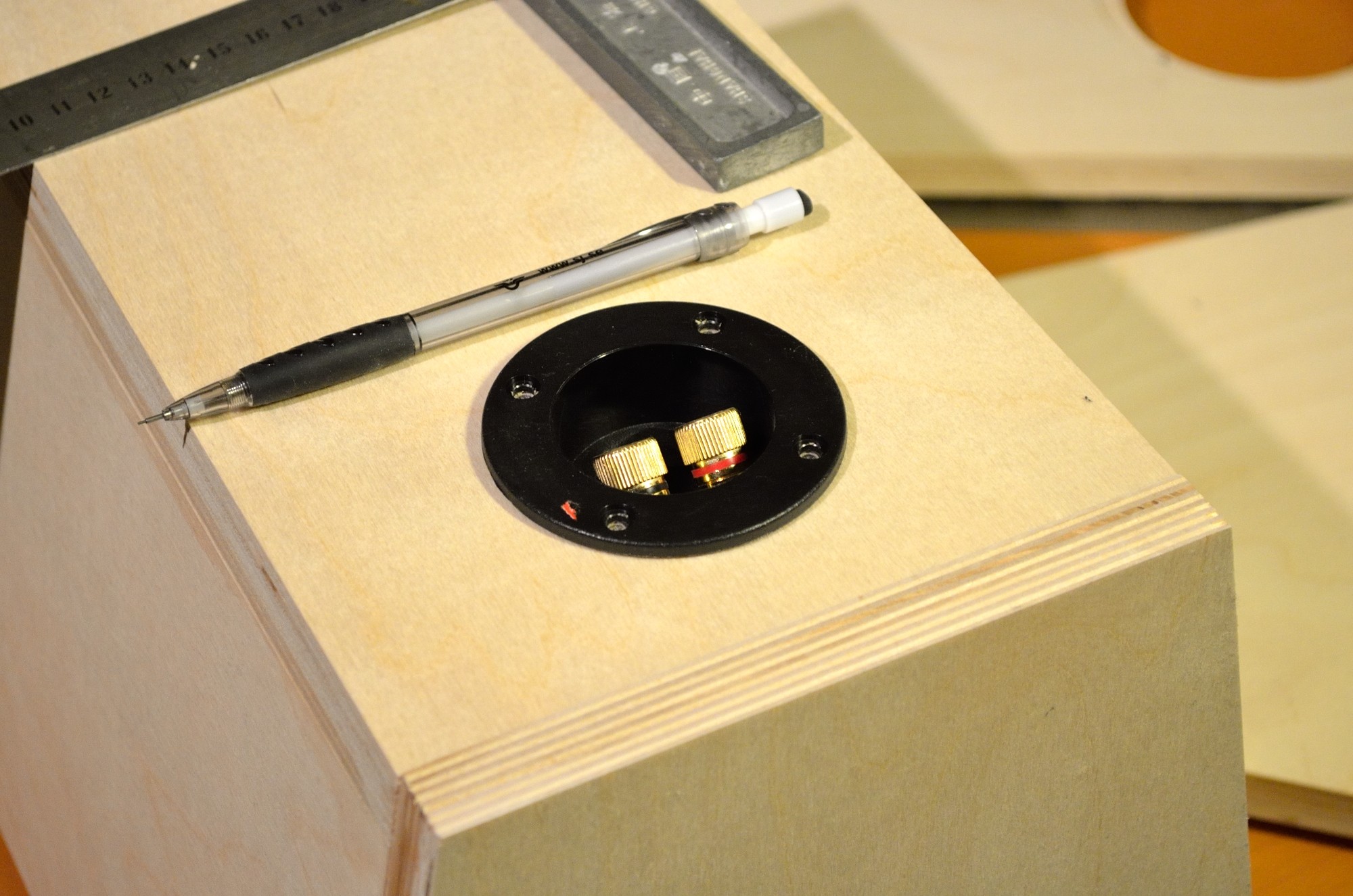

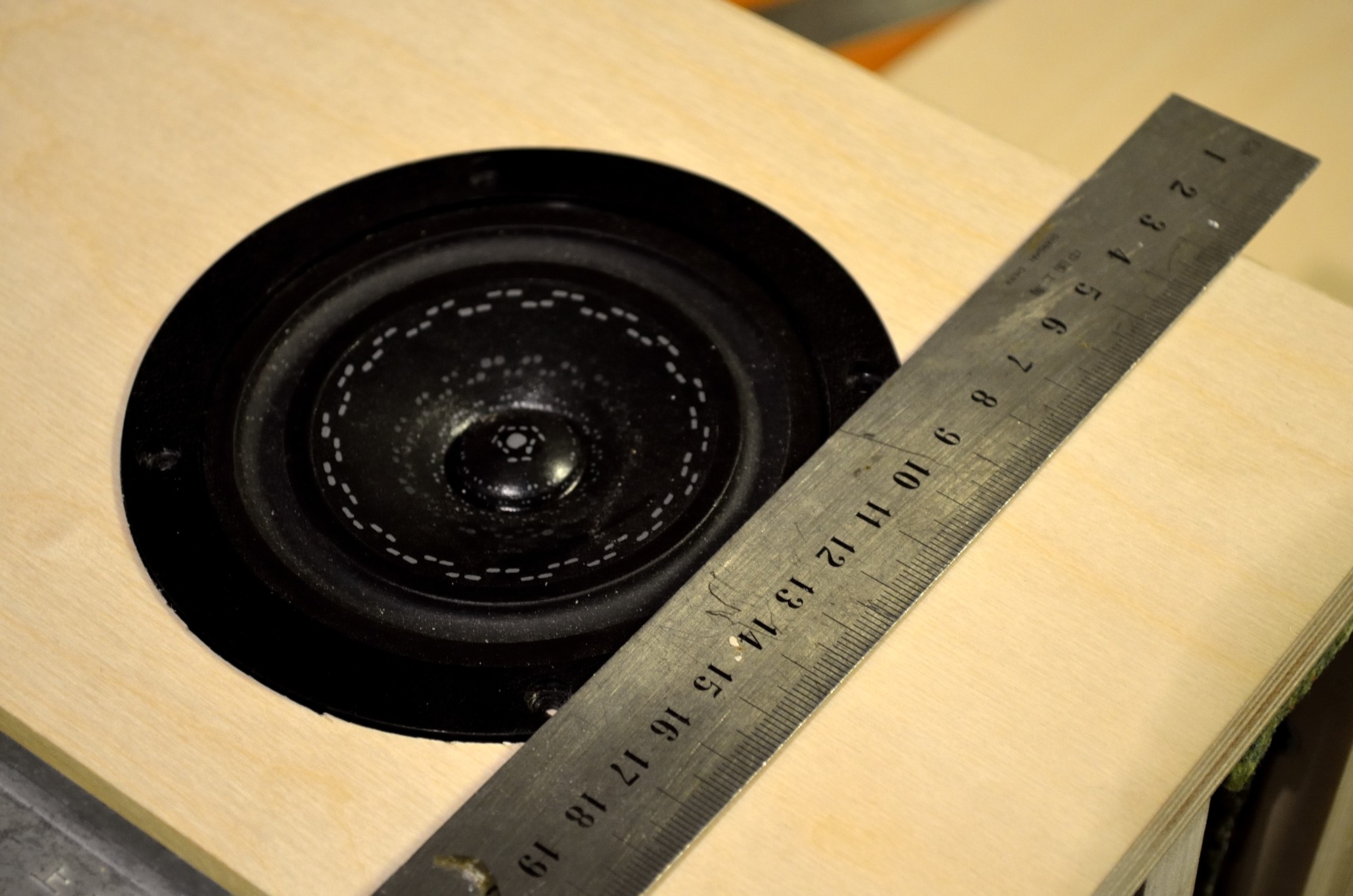

Ser till så att hålen hamnar på en rät linje. Ser inte så bra ut annars. (2012-12-03 22:28:16)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

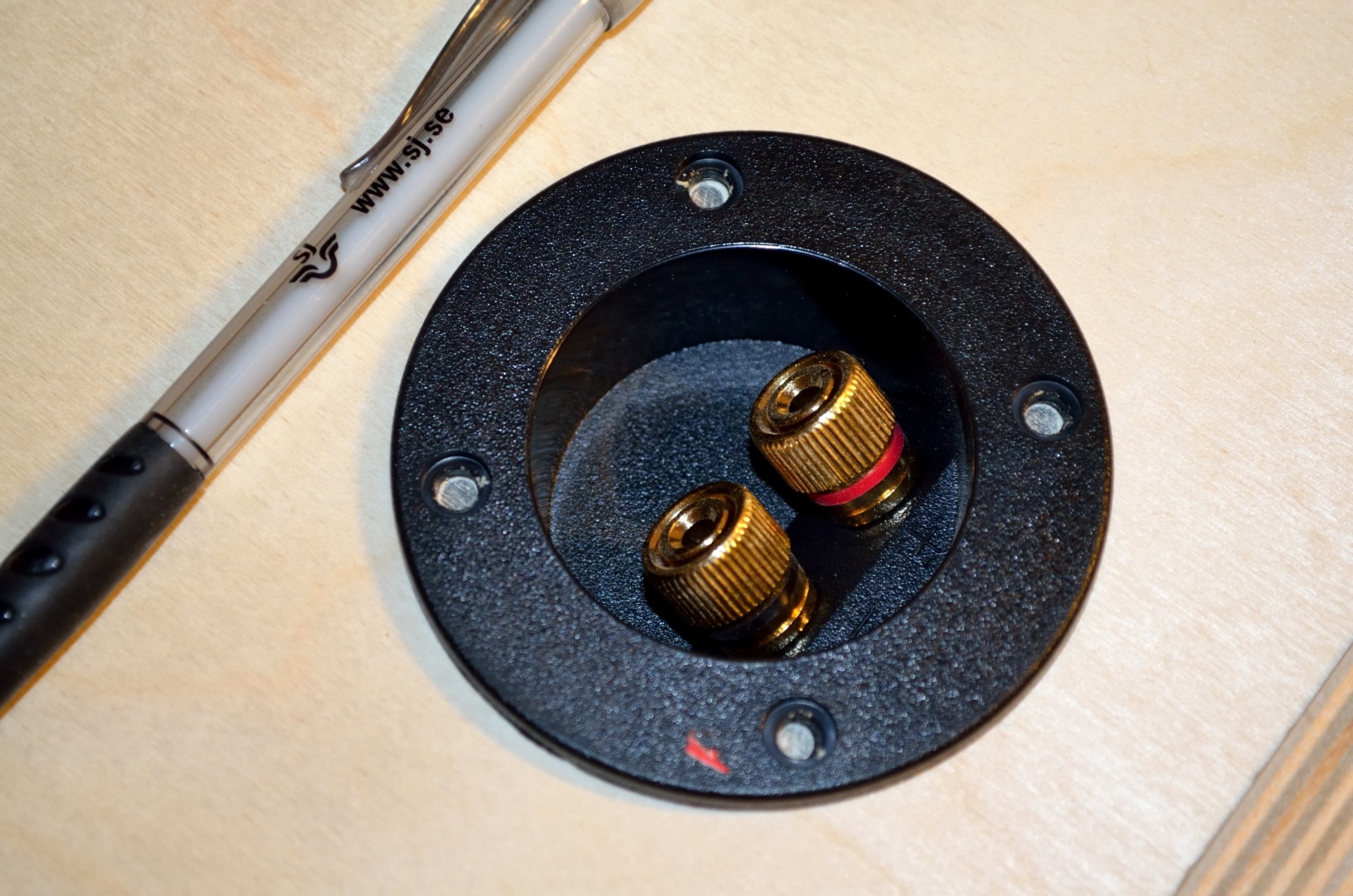

Samma med terminalen. Behövde inte såga upp hålen större, tack och lov. Hade några millimeter till godo. (2012-12-03 22:28:44)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Produkter på bilden:
Produkter på bilden:

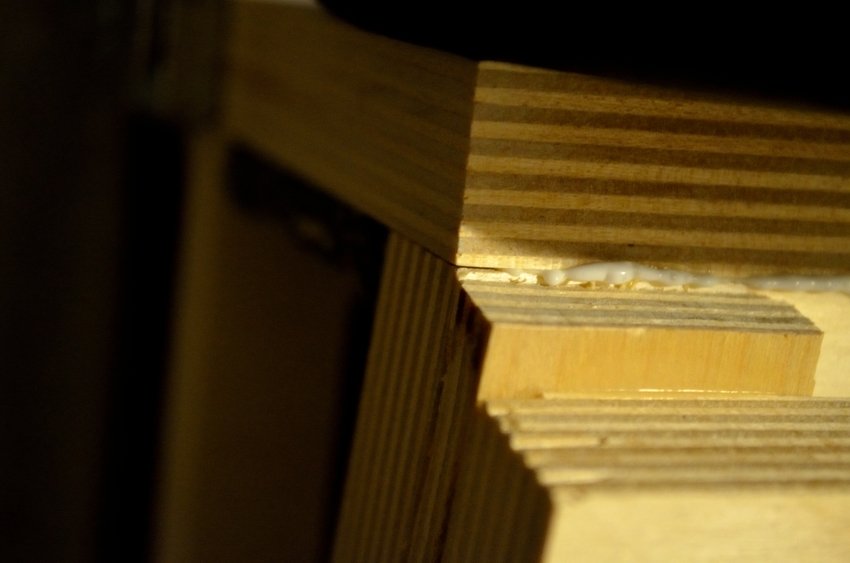

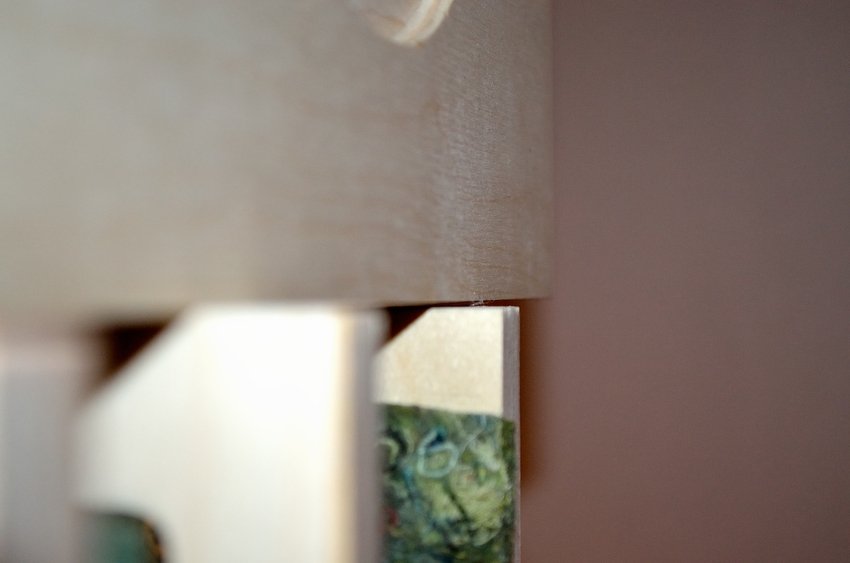

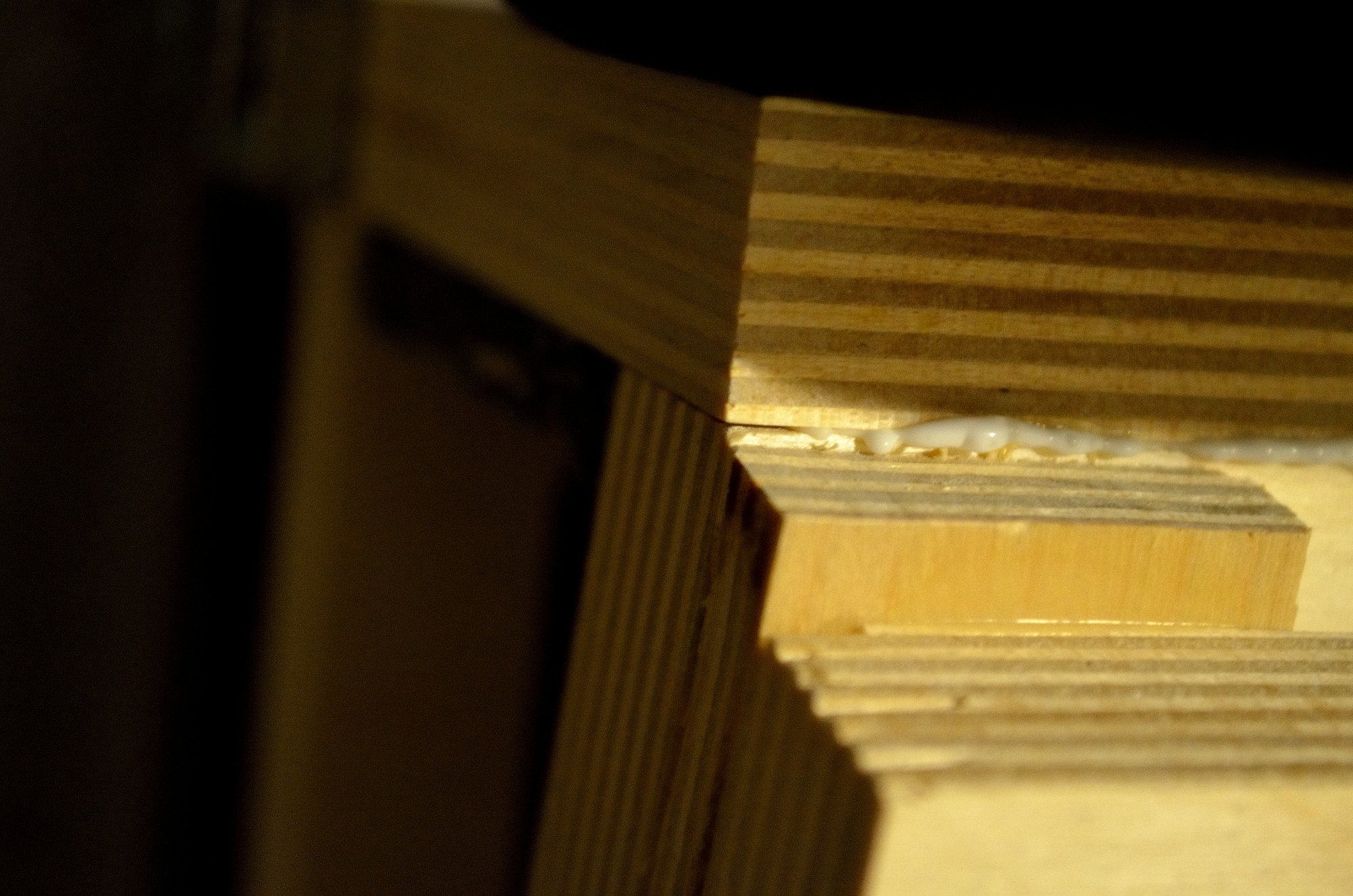

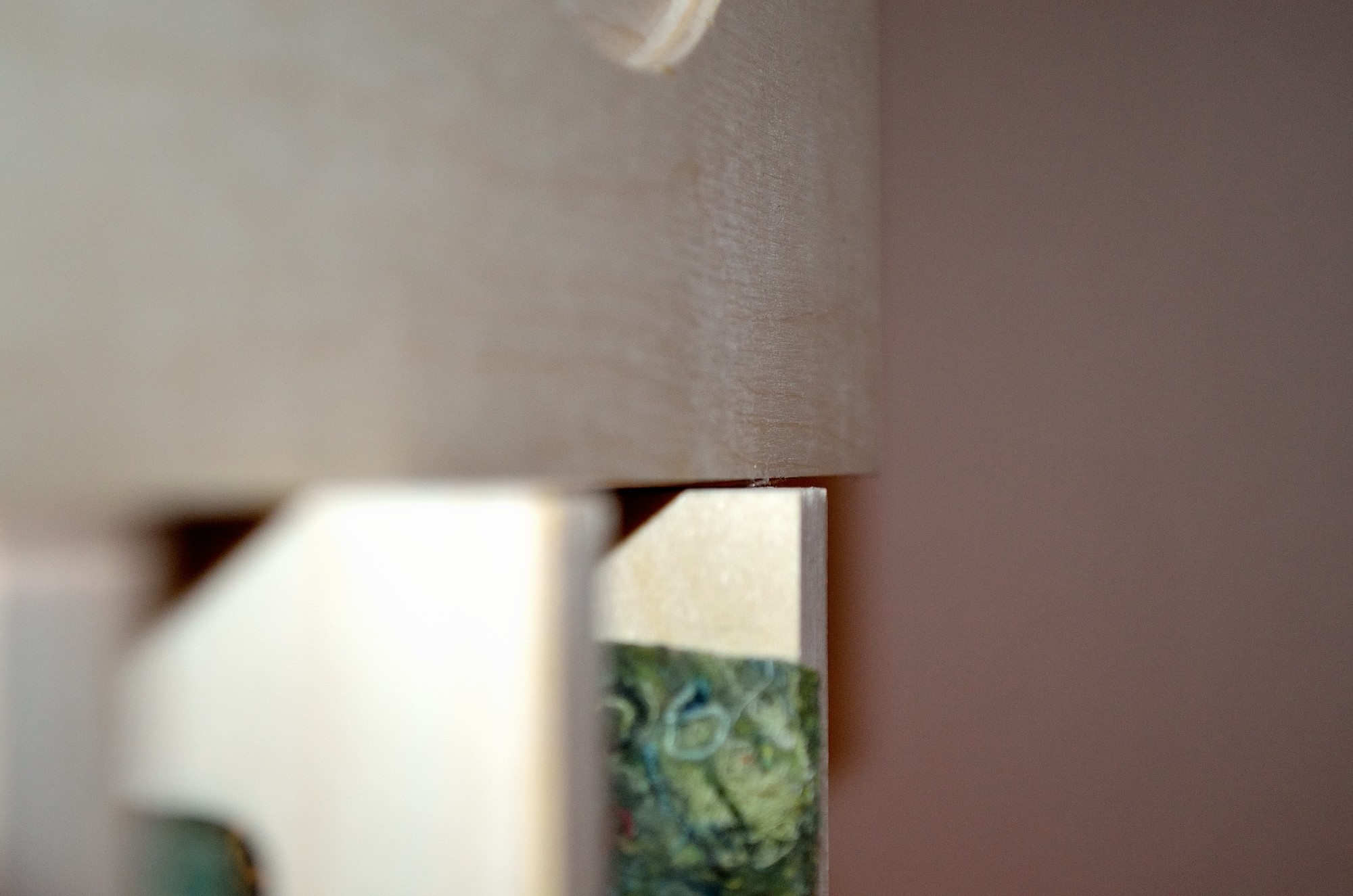

En liten glipa blev det. Tror dock inte det spelar så stor roll. I jämförelse så är materialet jag arbetar med 18mm så glipan är en bråkdels millimeter stor. Kanske tätar den med lim sedan när snedkapningen är utförd. (2012-12-14 18:37:29)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

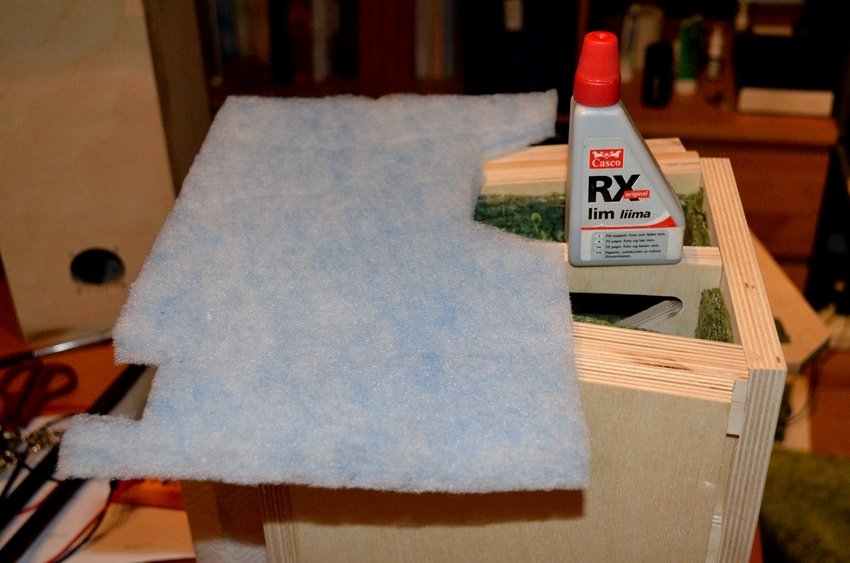

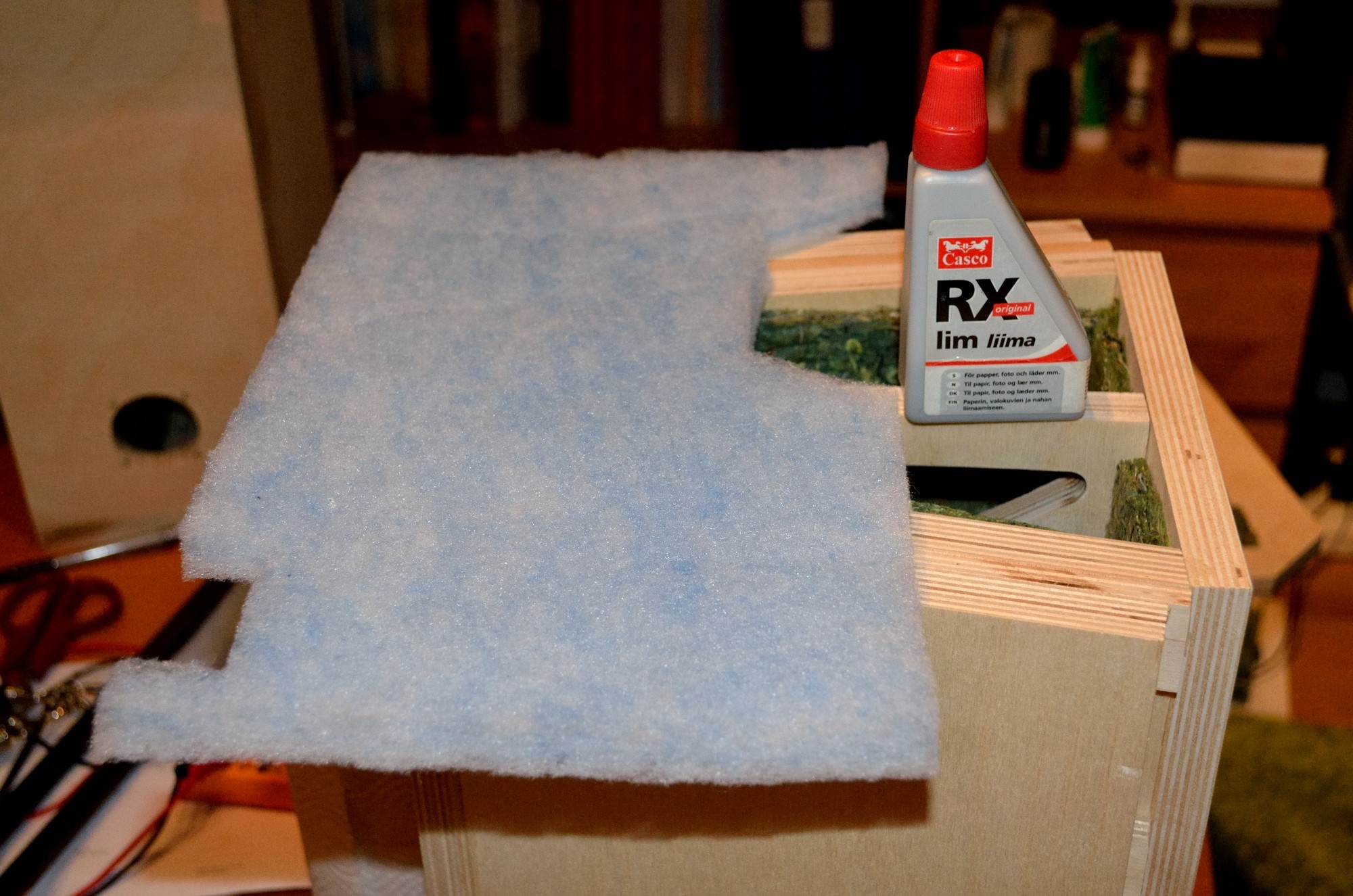

Sista biten med dämpmaterial ska limmas fast. (2012-12-14 18:38:54)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

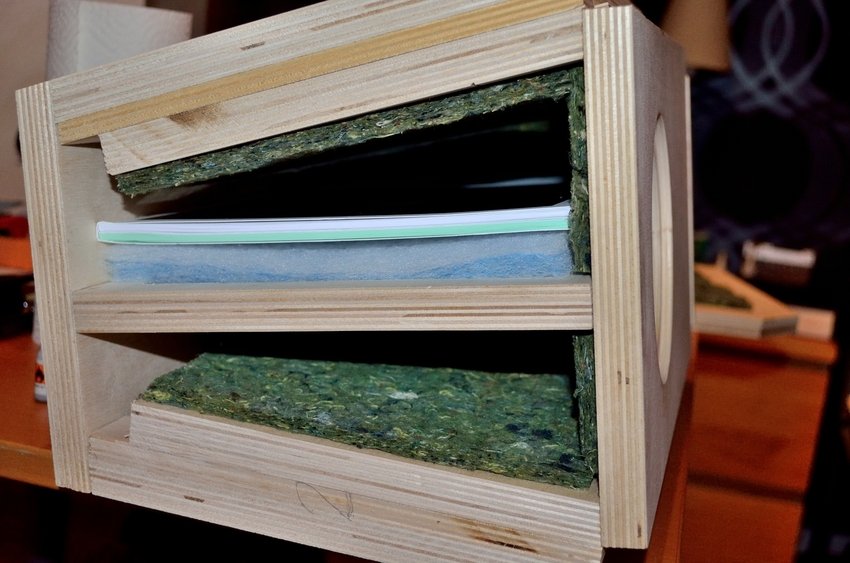

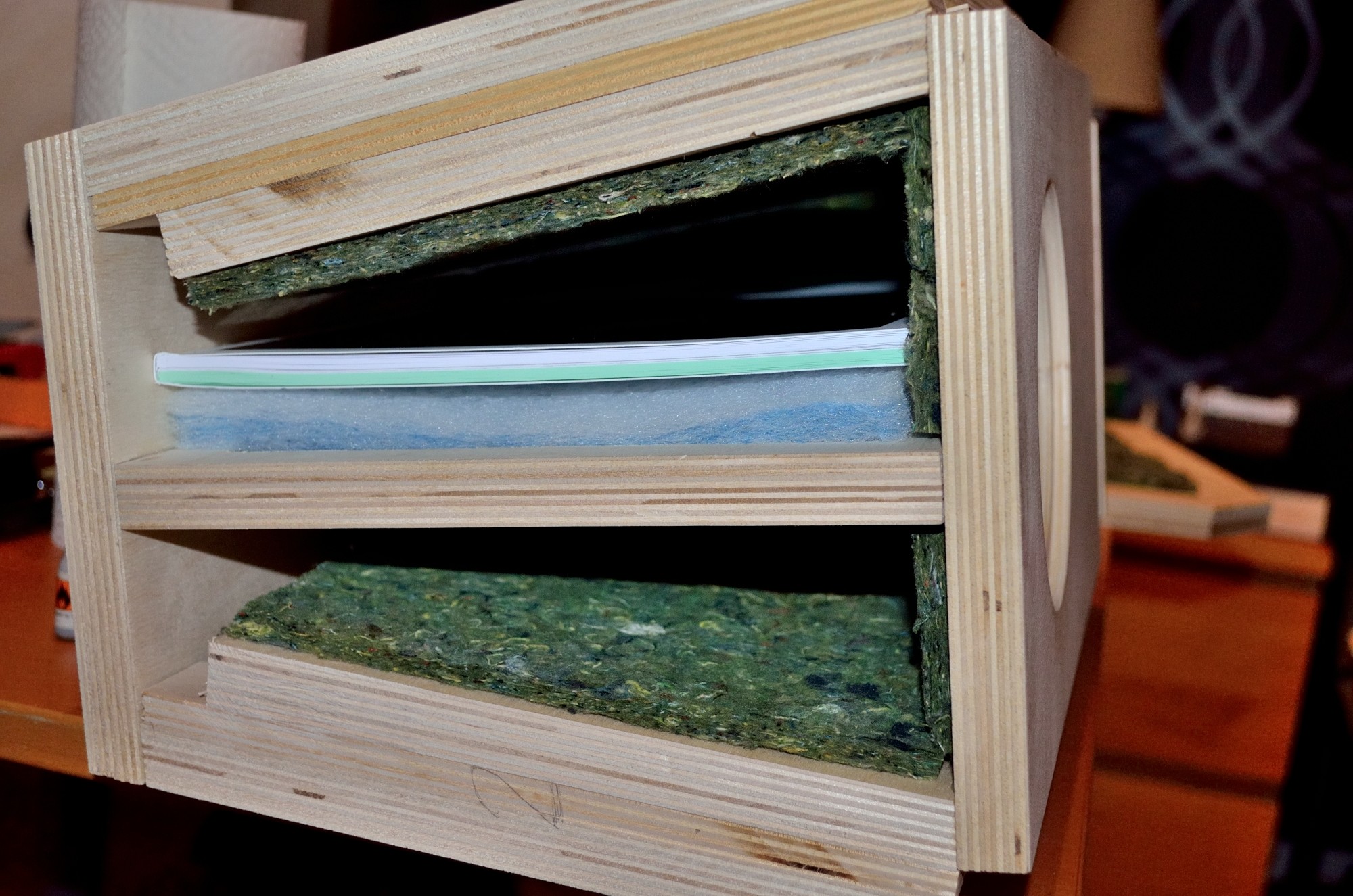

Innovativt! Tog en reklamkatalog från KTH för att pressa lite. Det var på millimetern att den gick in i lådan. (2012-12-14 18:39:15)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

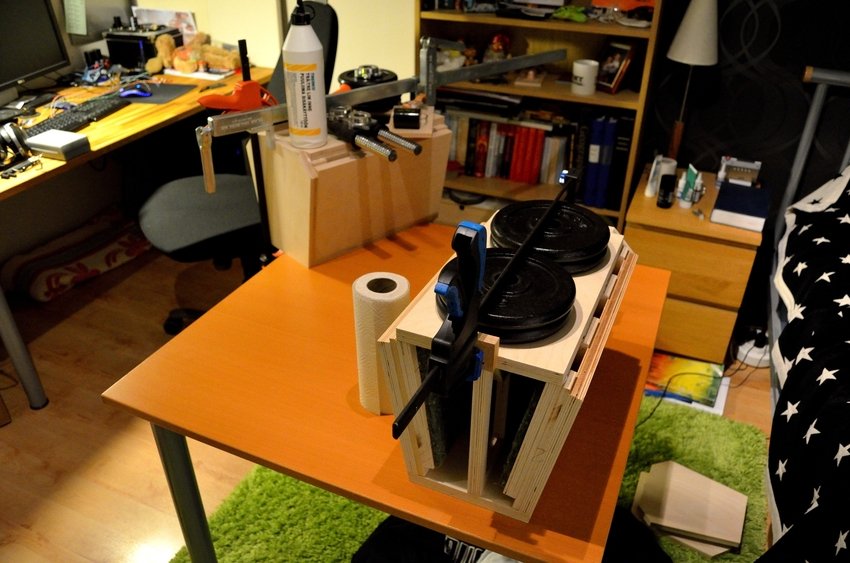

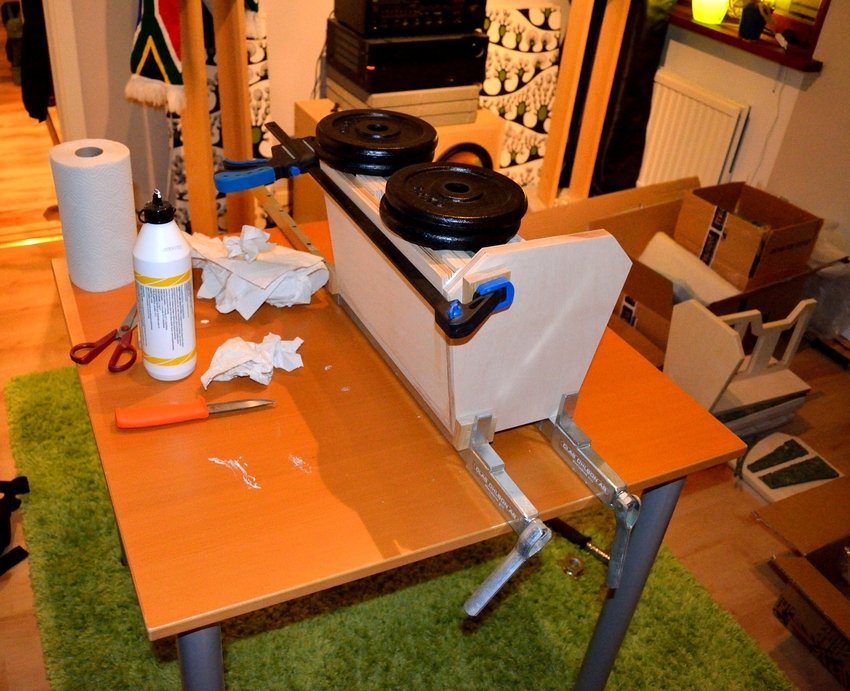

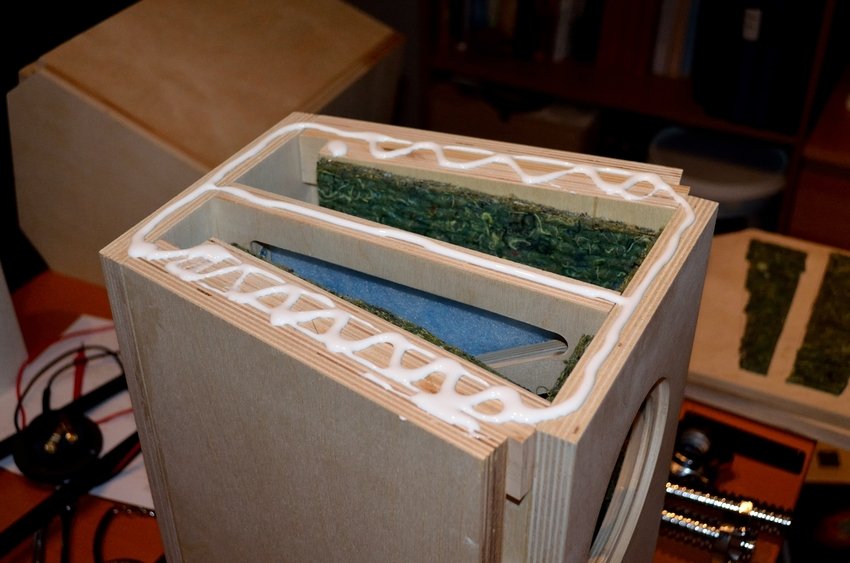

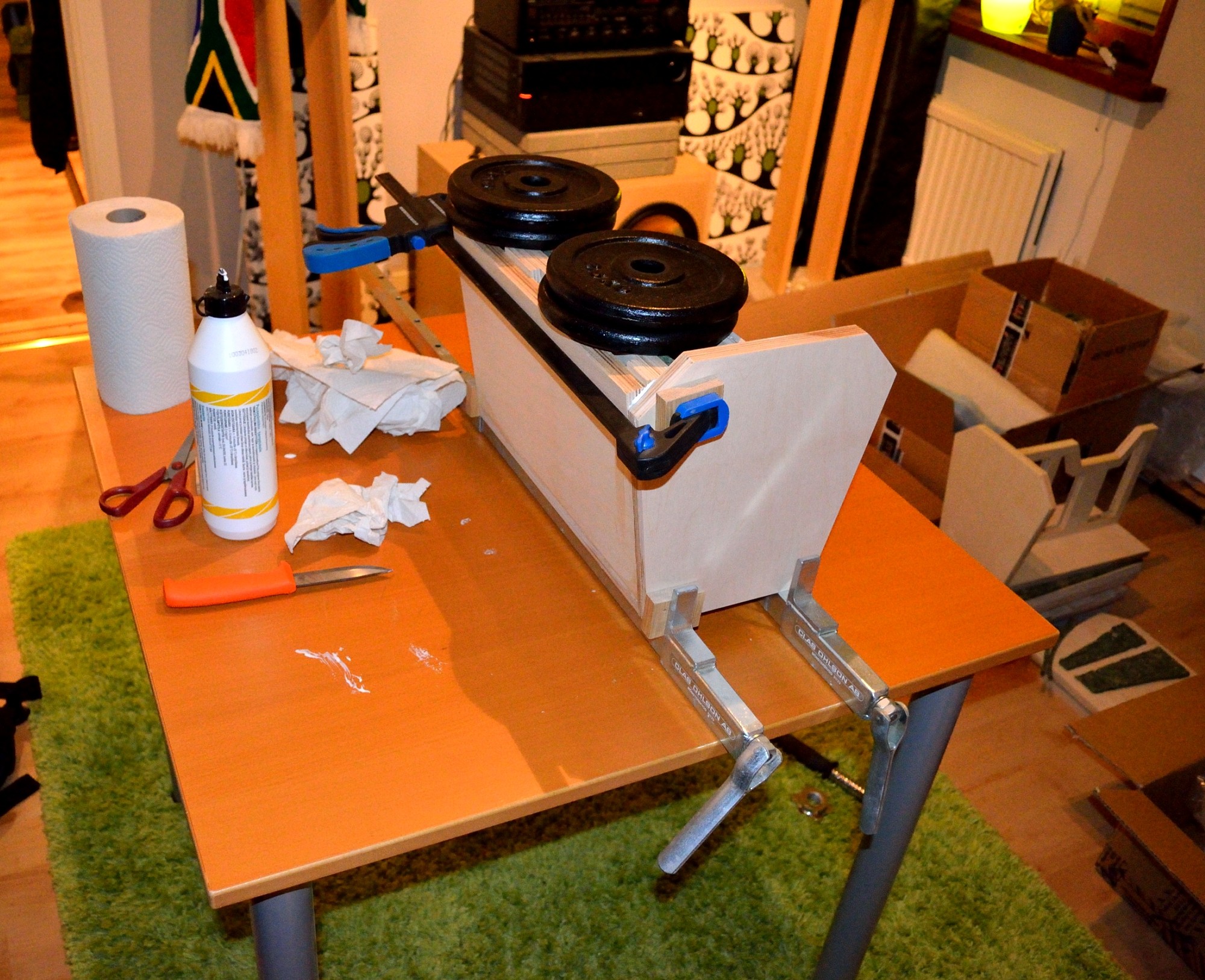

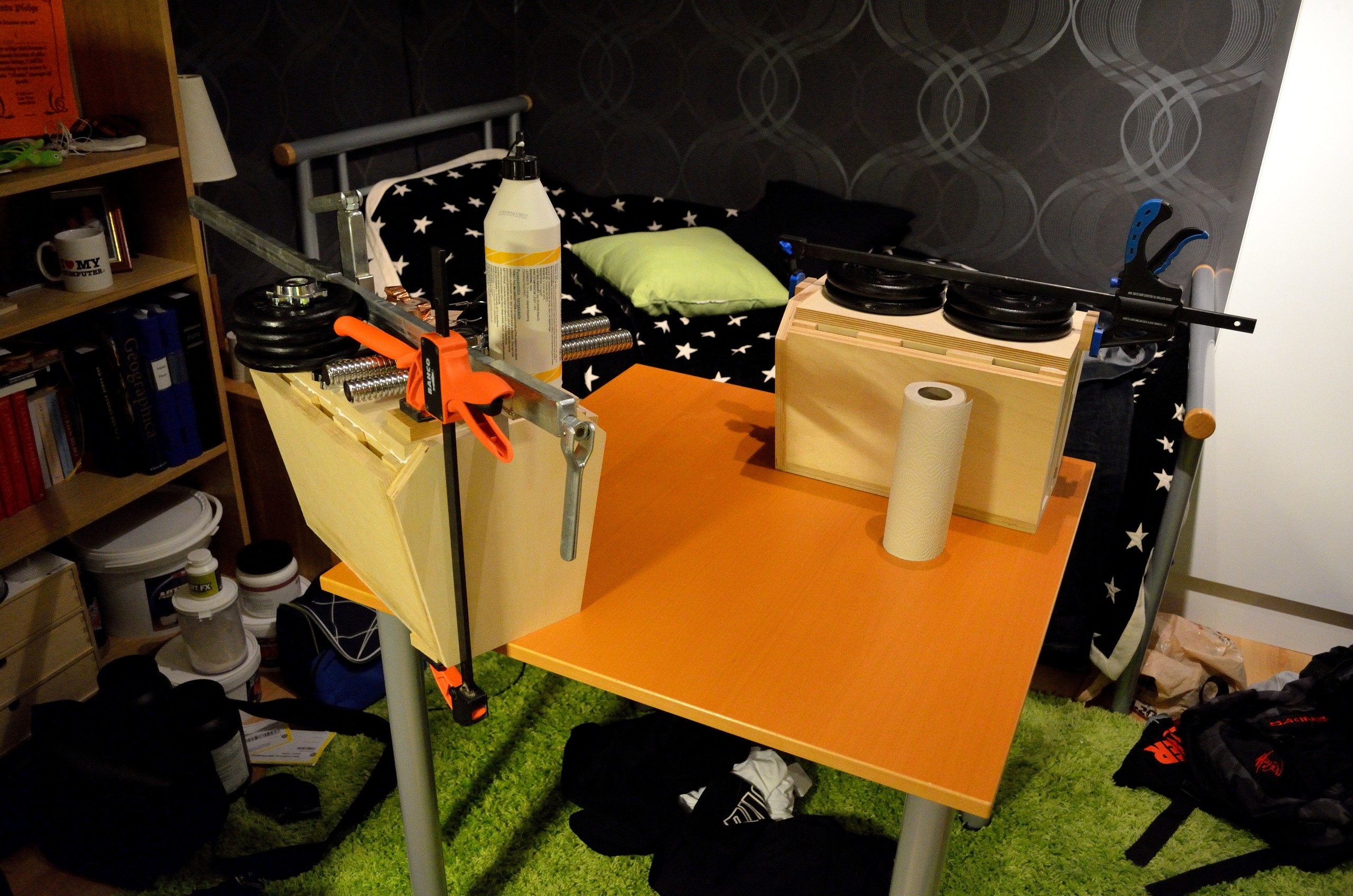

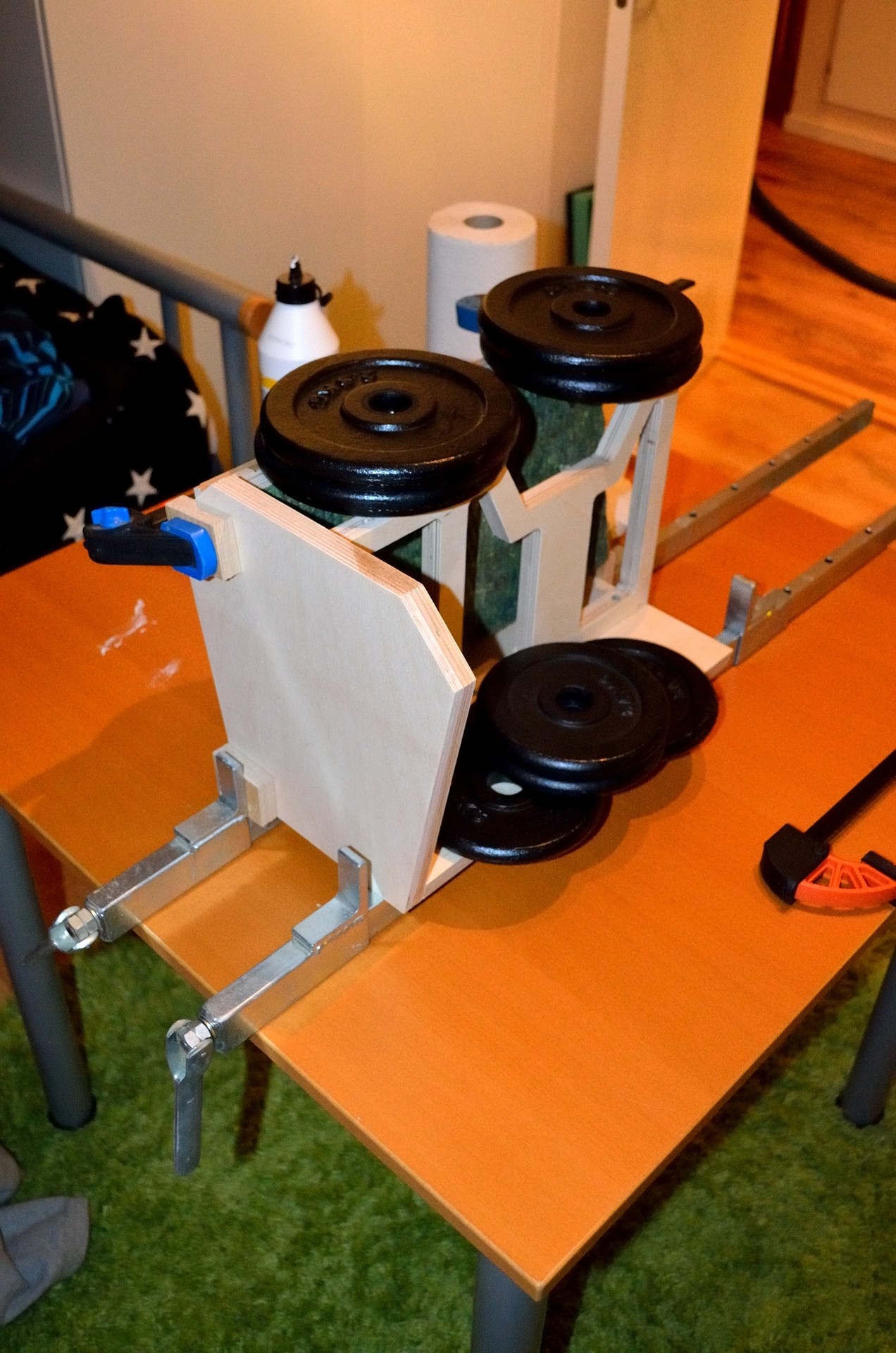

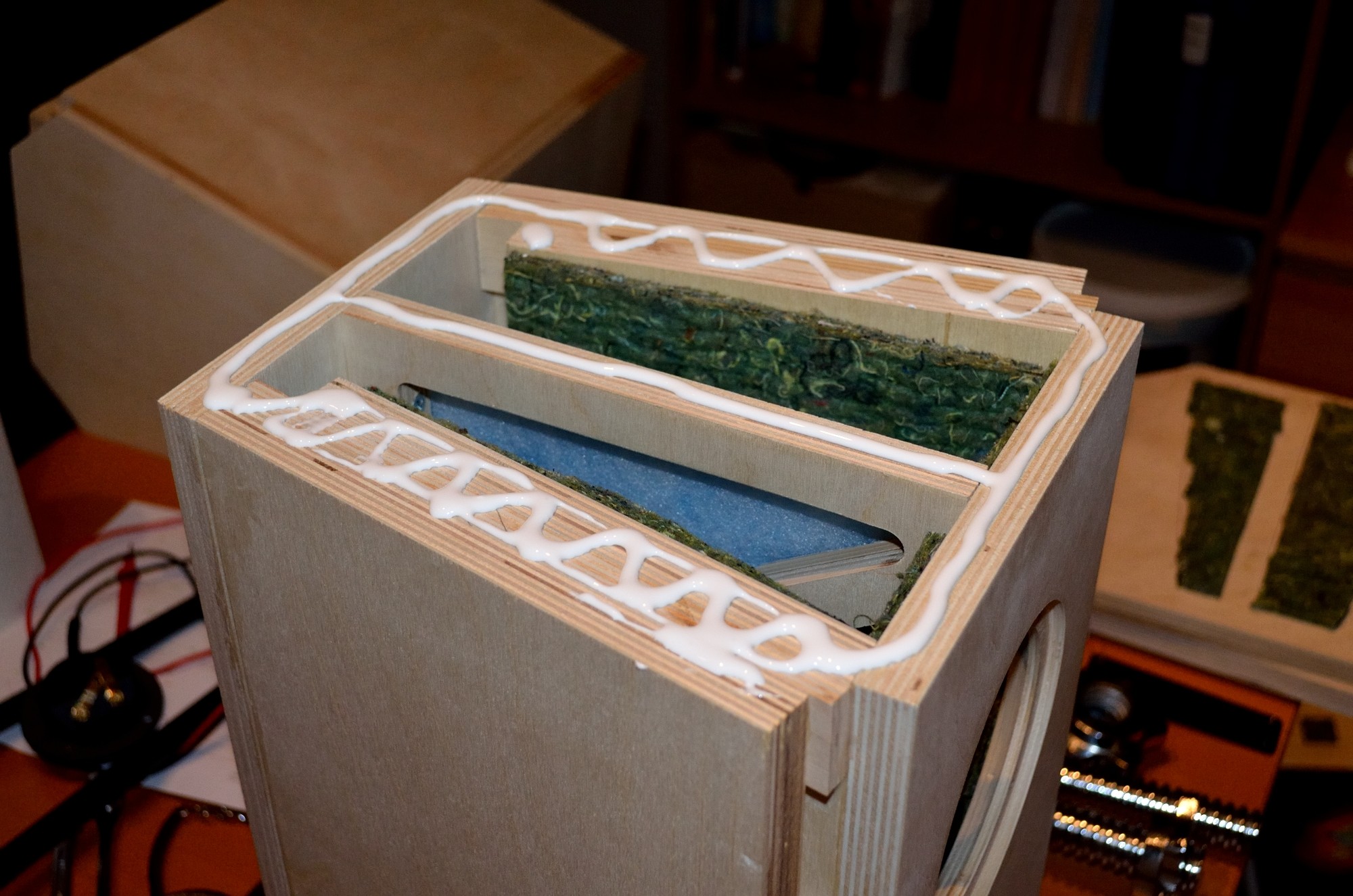

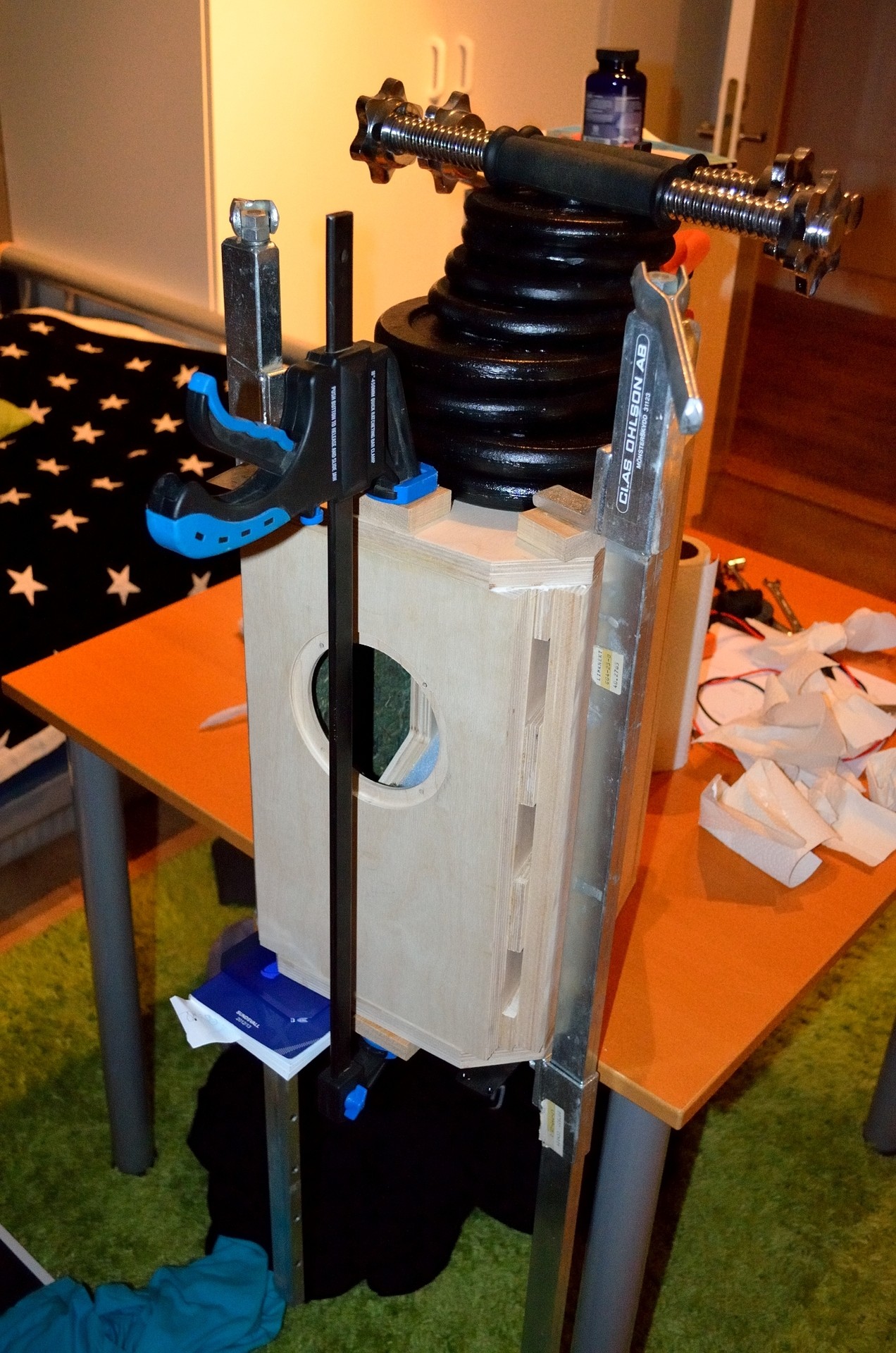

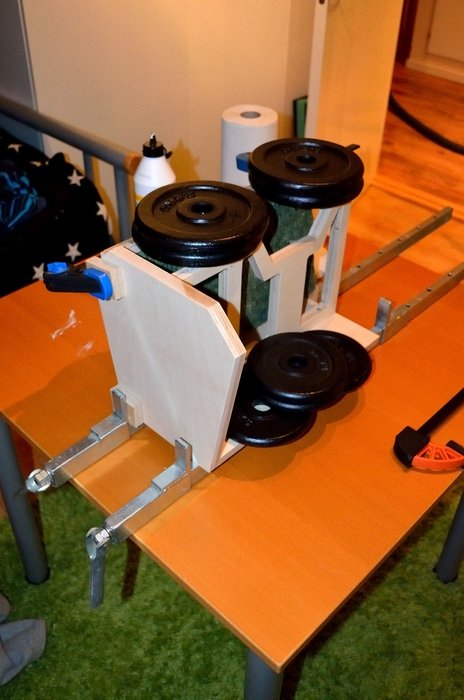

Toppbit ska på plats. Mycket lim ska det vara, väldigt mycket lim. Vid närmare eftertanke så hade jag nog kunnat använda lite mer i bakre hörnen. (2012-12-14 18:40:04)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Produkter på bilden:

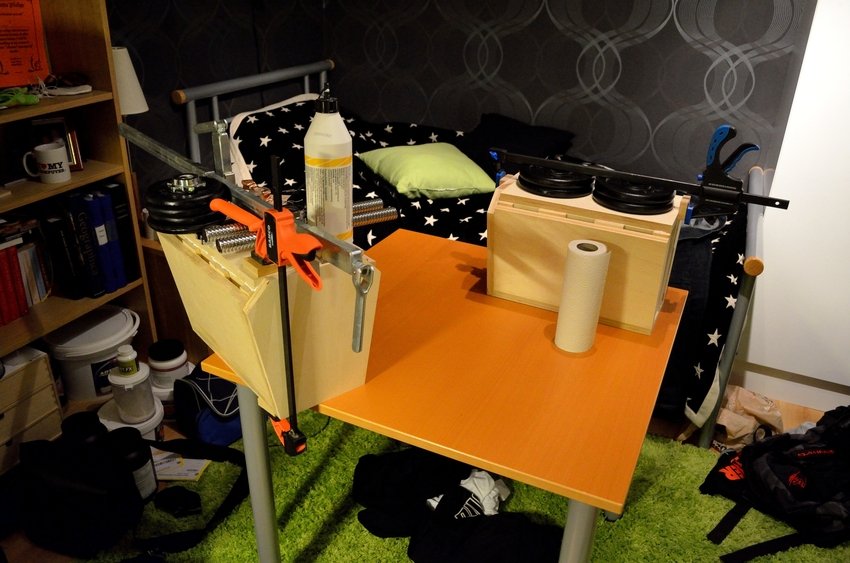

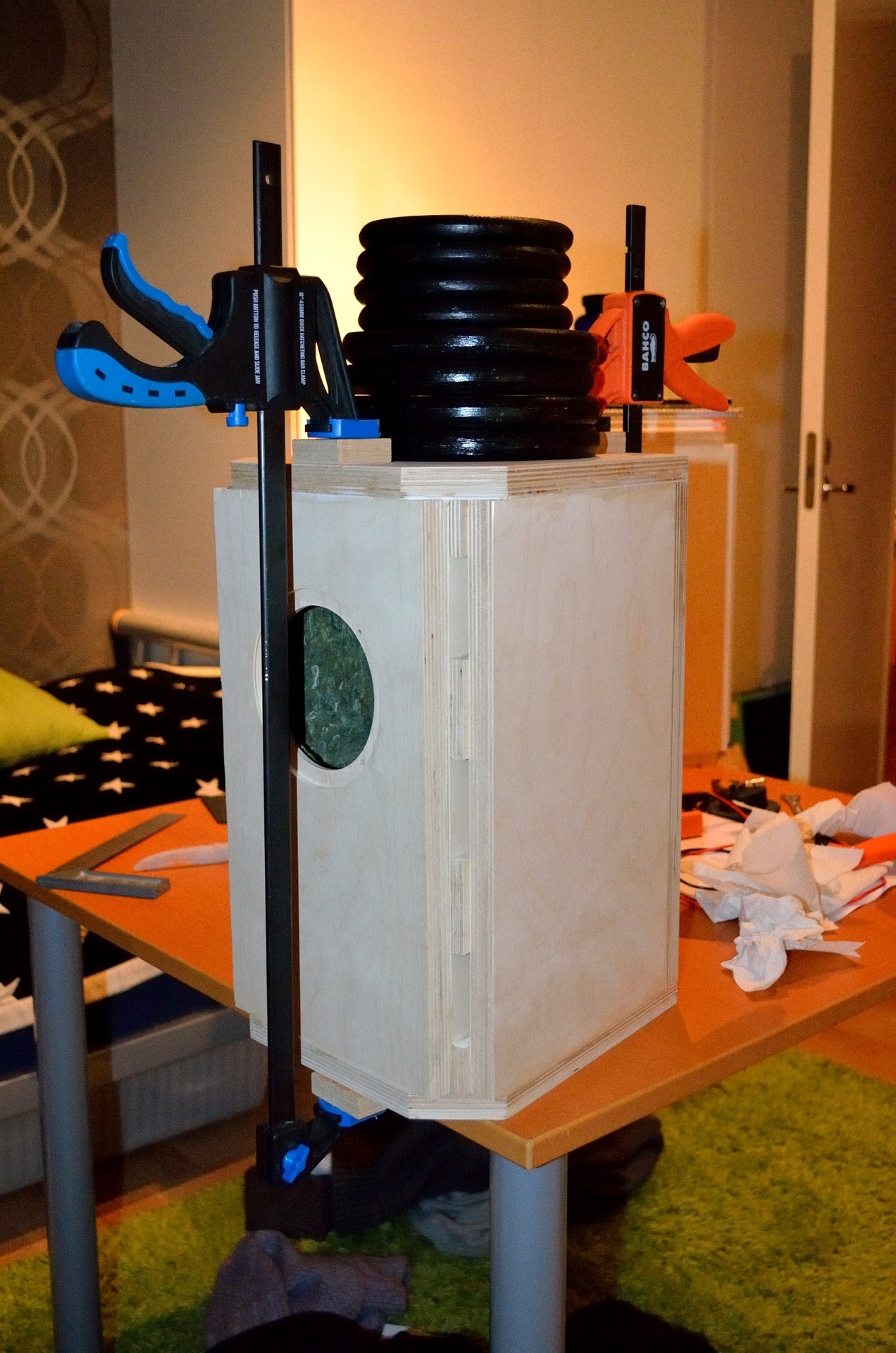

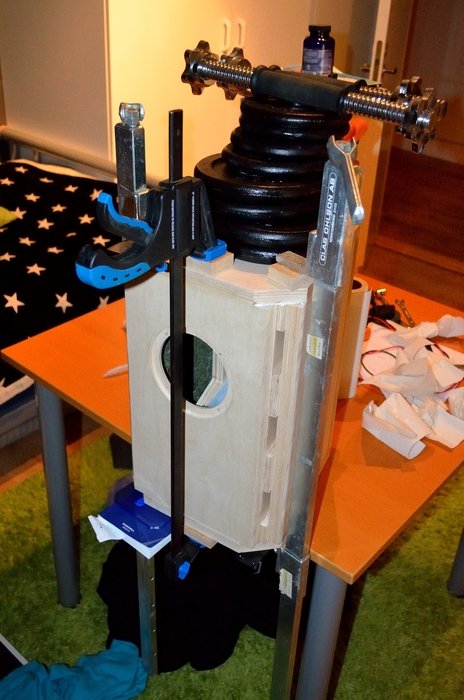

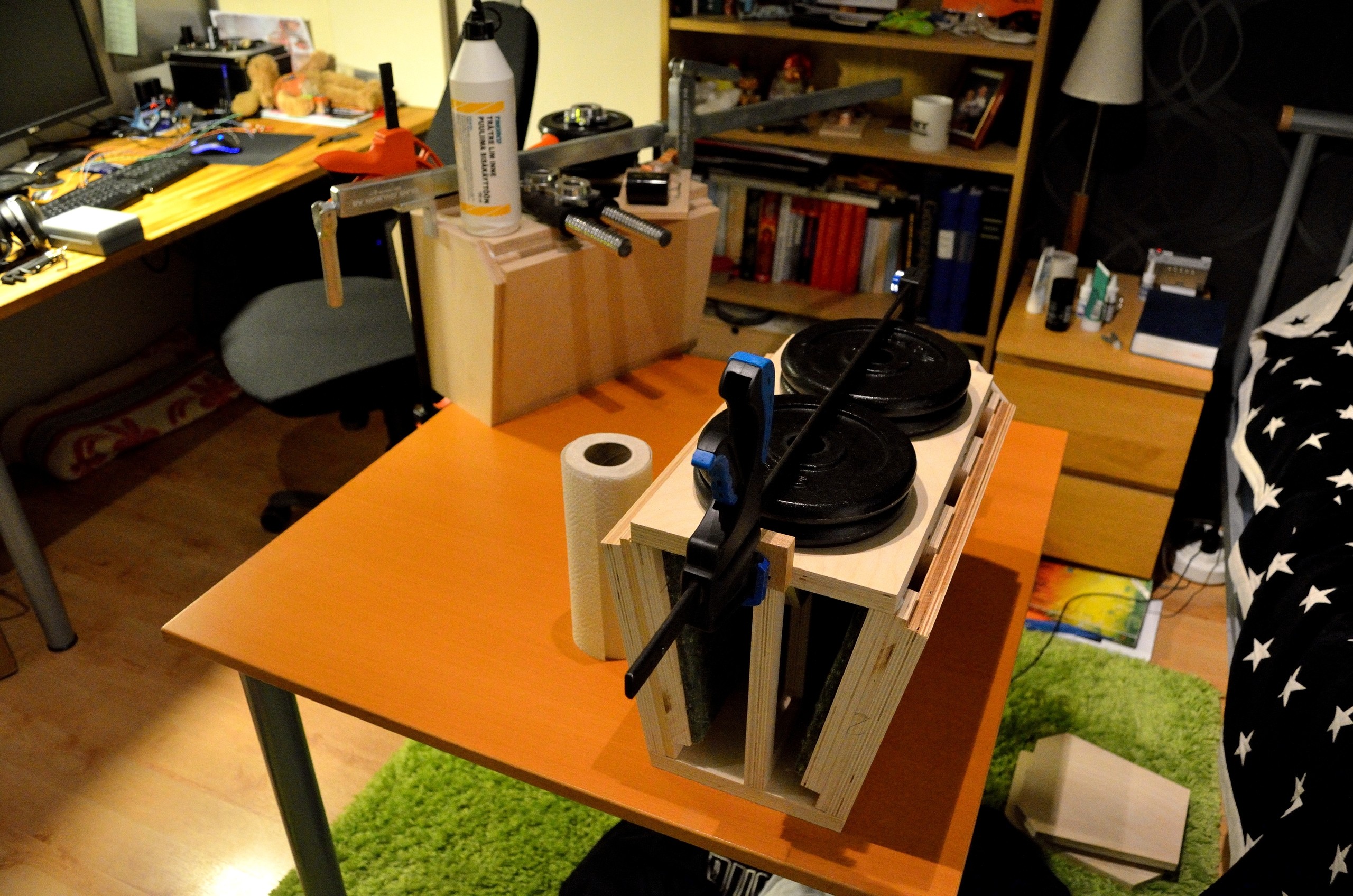

Bestämde mig för att lägga till lite fler limknektar, eftersom den blåa är så förbannat värdelös. Fyra limknektar och 20kg vikter på. (2012-12-14 18:41:54)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

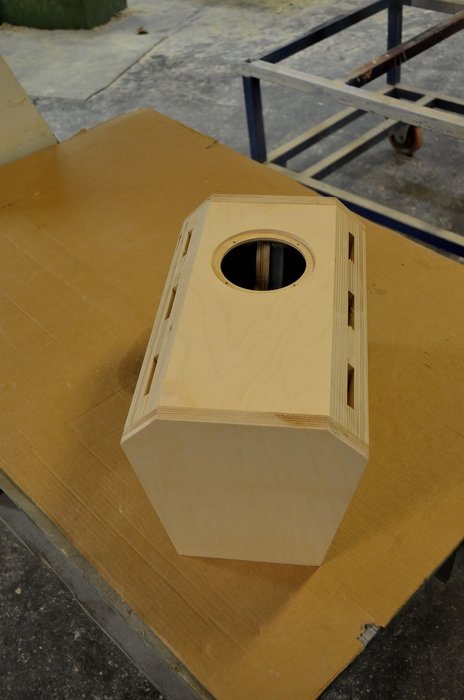

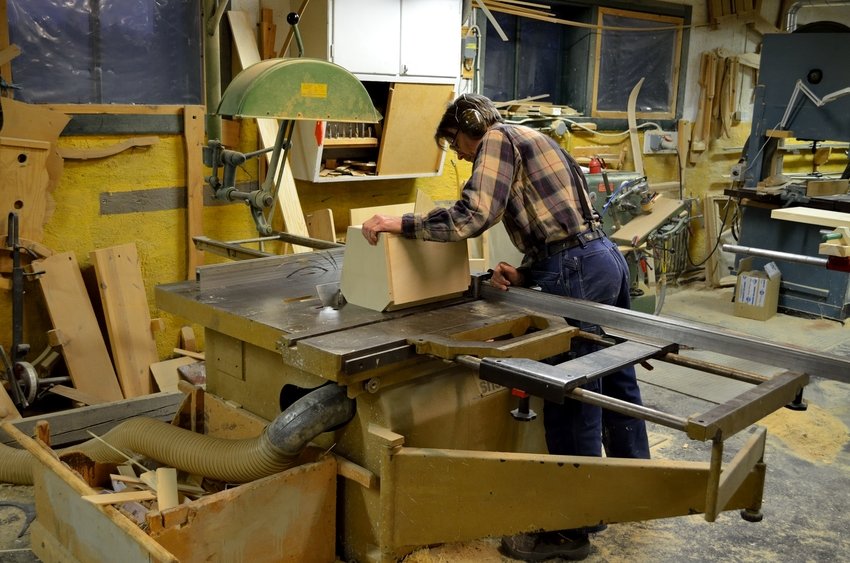

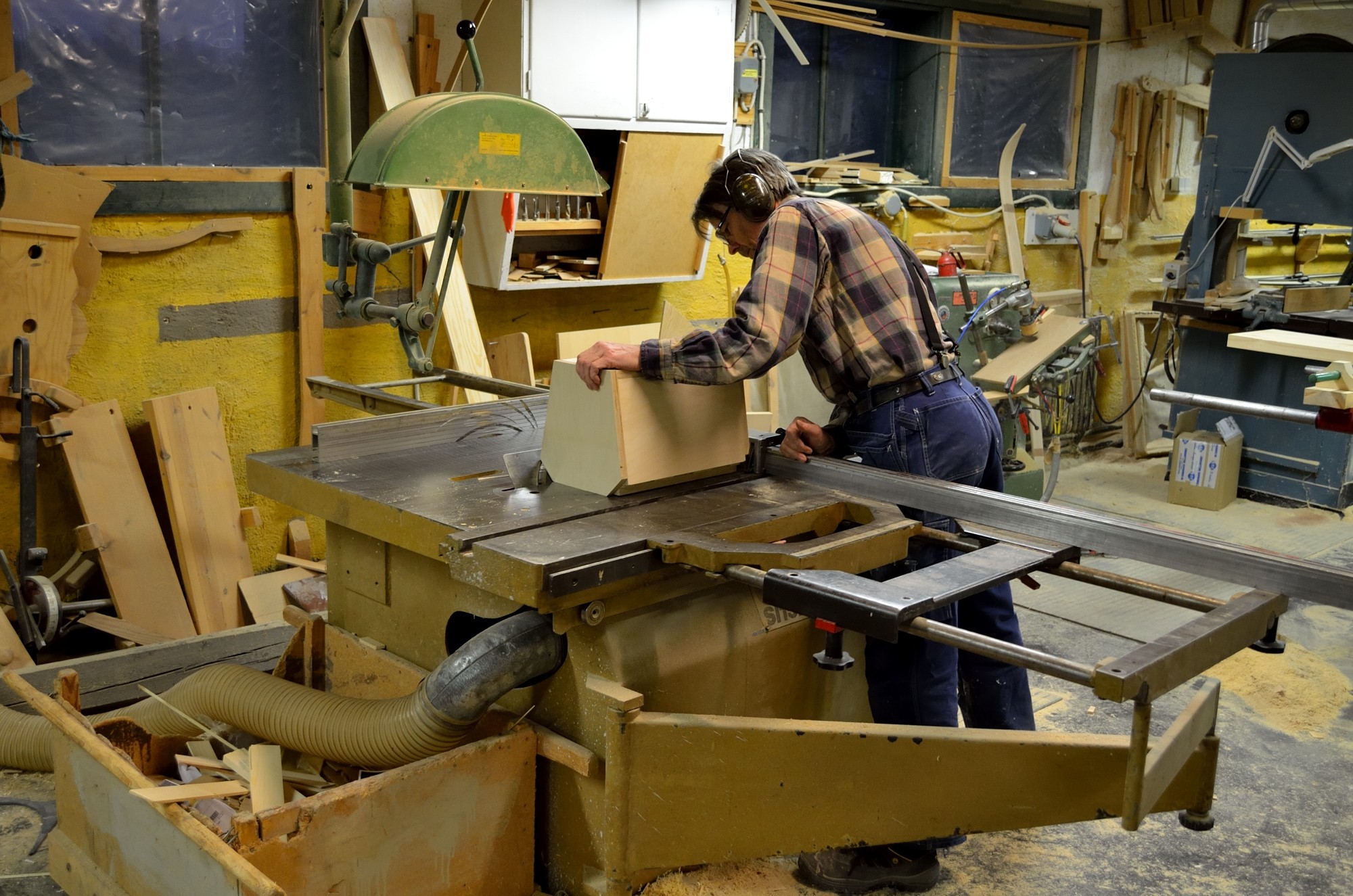

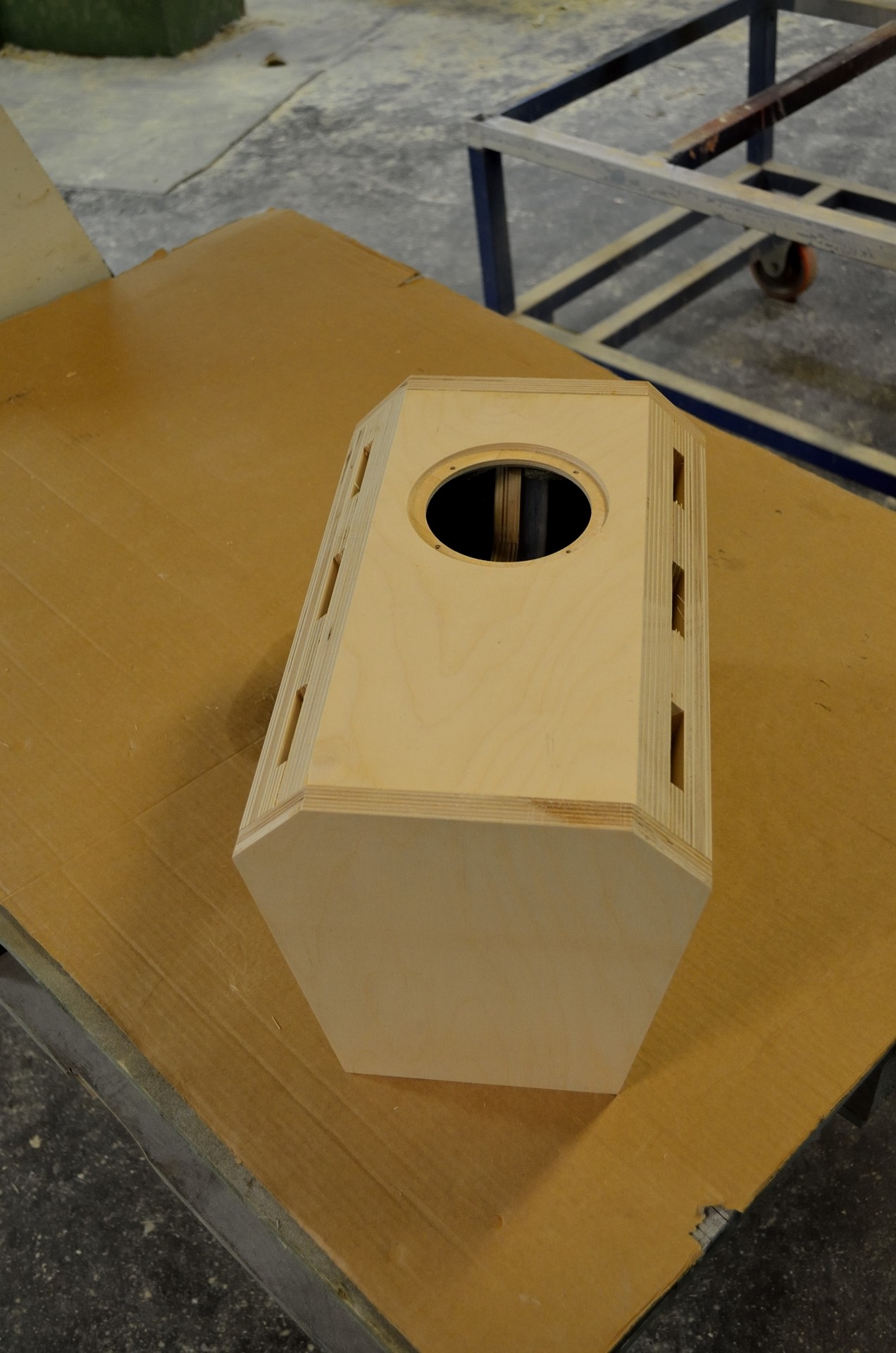

"Loj" på Olskogen Trävittra var så snäll och gjorde snedkapningen åt mig. Gratis dessutom! (2012-12-21 16:35:04)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Produkter på bilden:

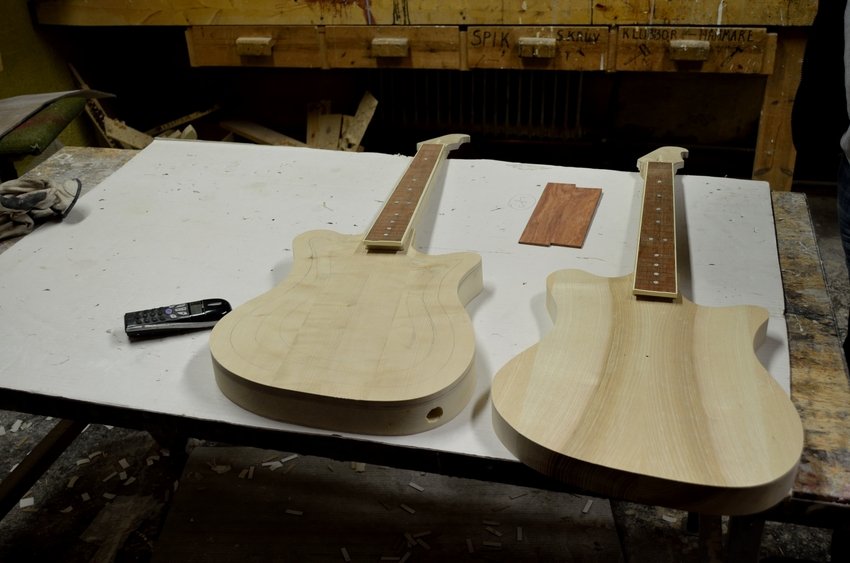

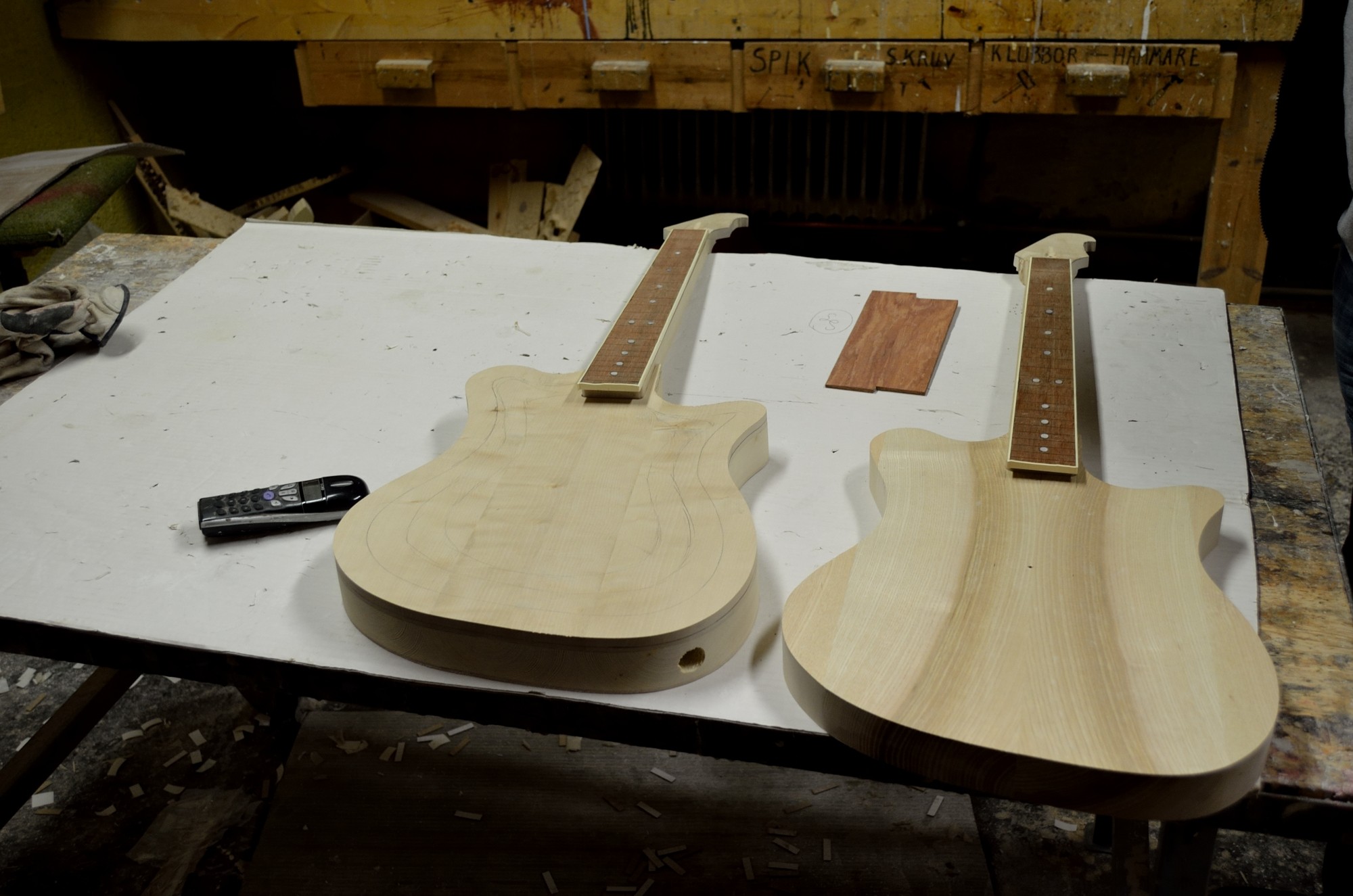

"Loj" här bygger även gitarrer också, främst åt lokala band då förstås. Träet är hugget lokalt och valt med omsorg. Dessa gitarrer ska tydligen låta väldigt bra. (2012-12-21 16:35:58)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

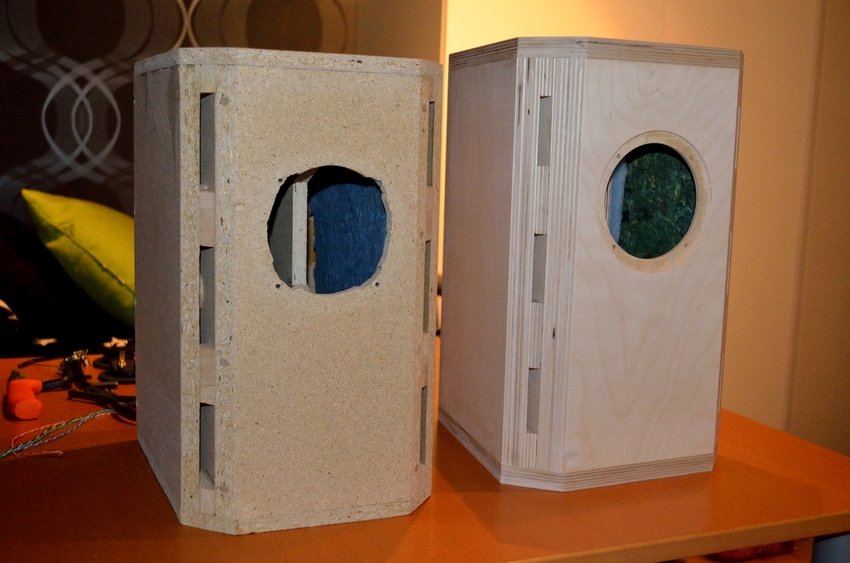

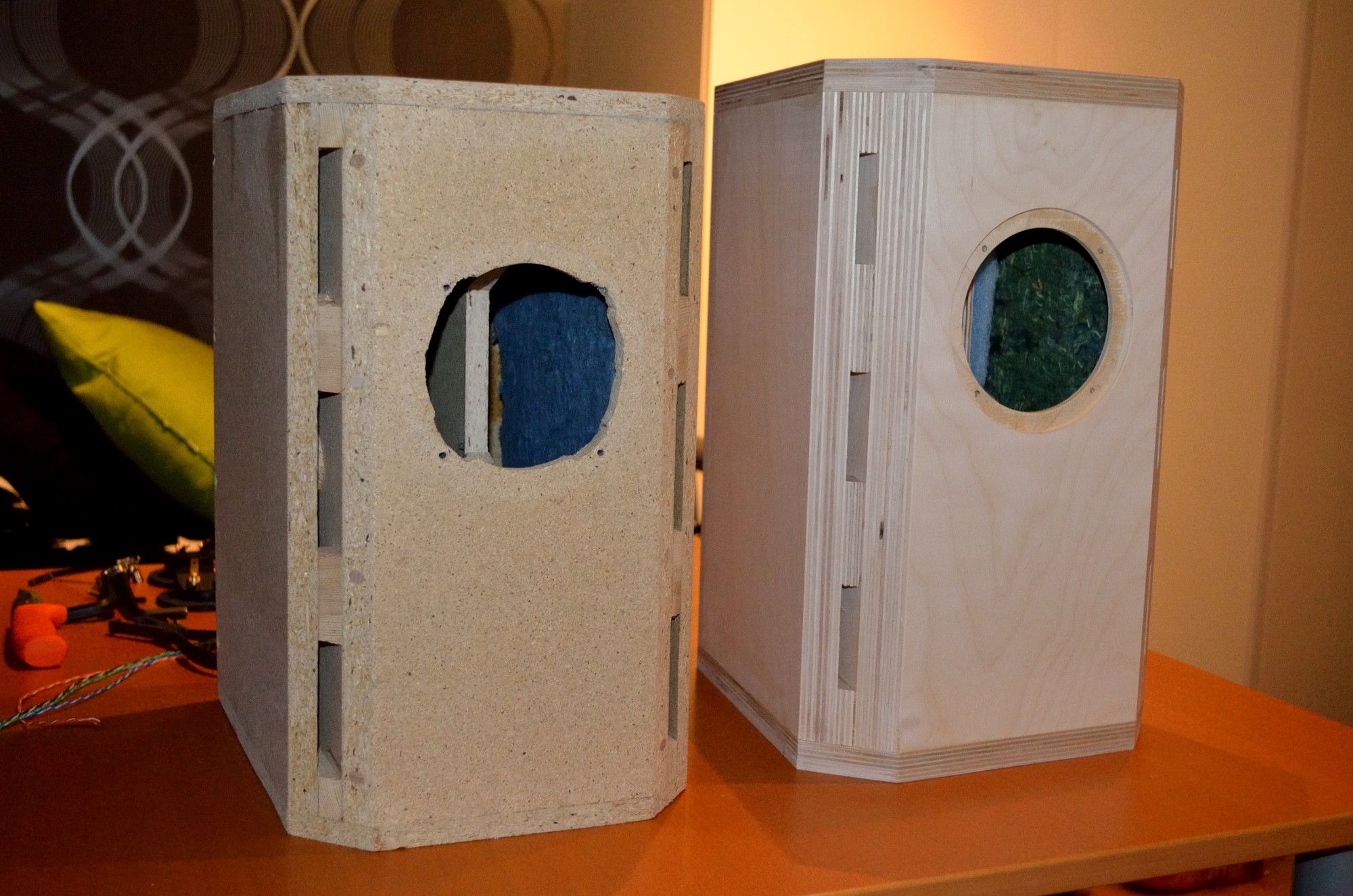

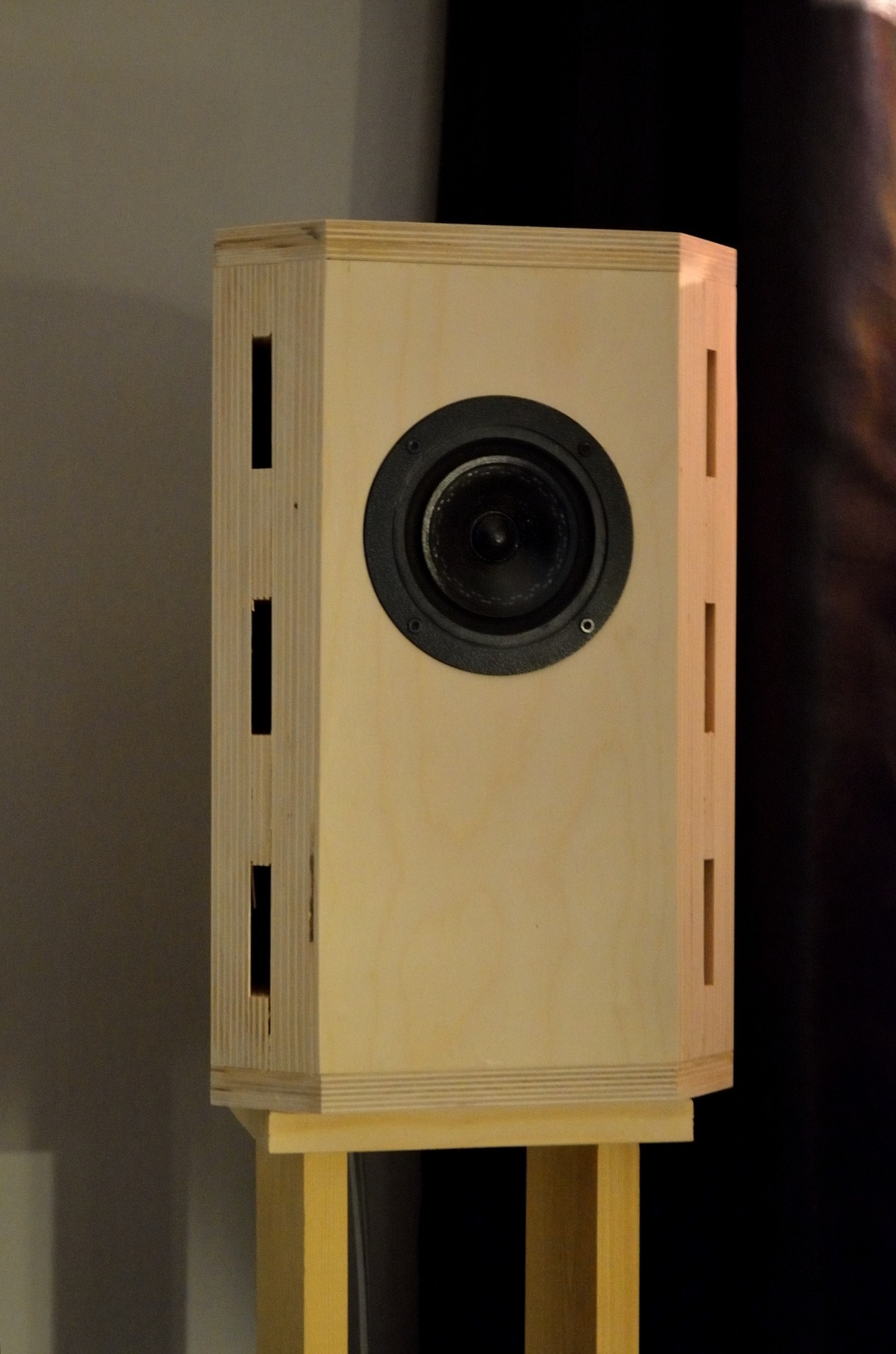

Efter två timmars jobb med slipmusen så är dom färdigslipade för nu. Här en storleksjämförelse. (2012-12-21 16:37:09)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Produkter på bilden:

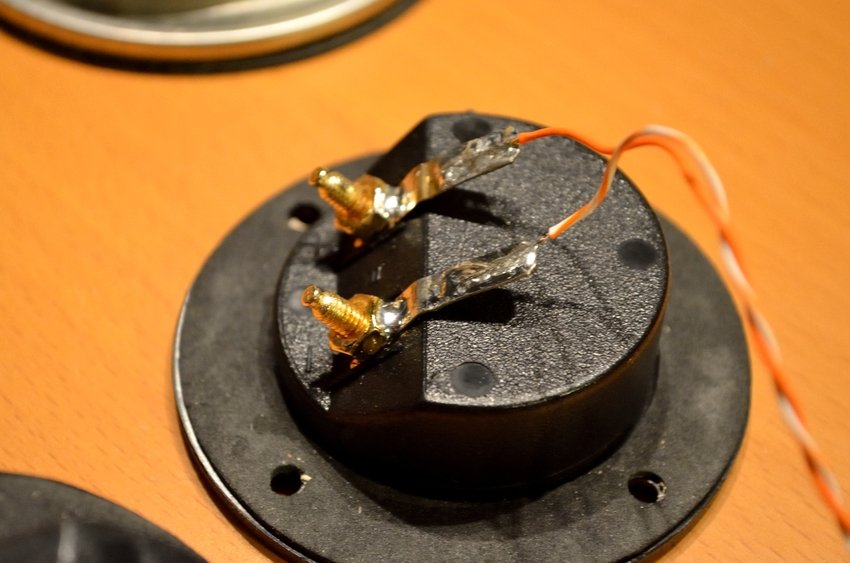

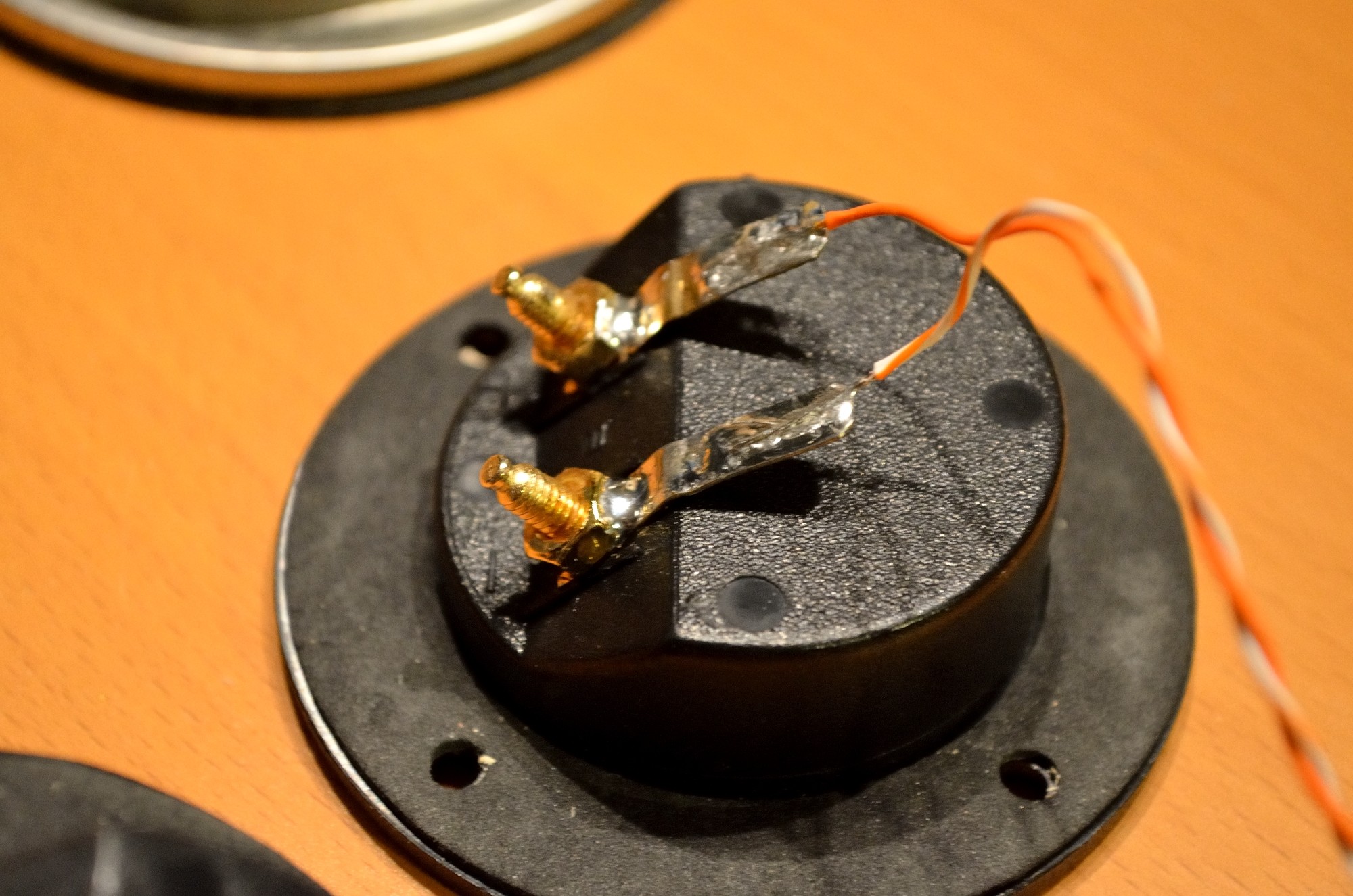

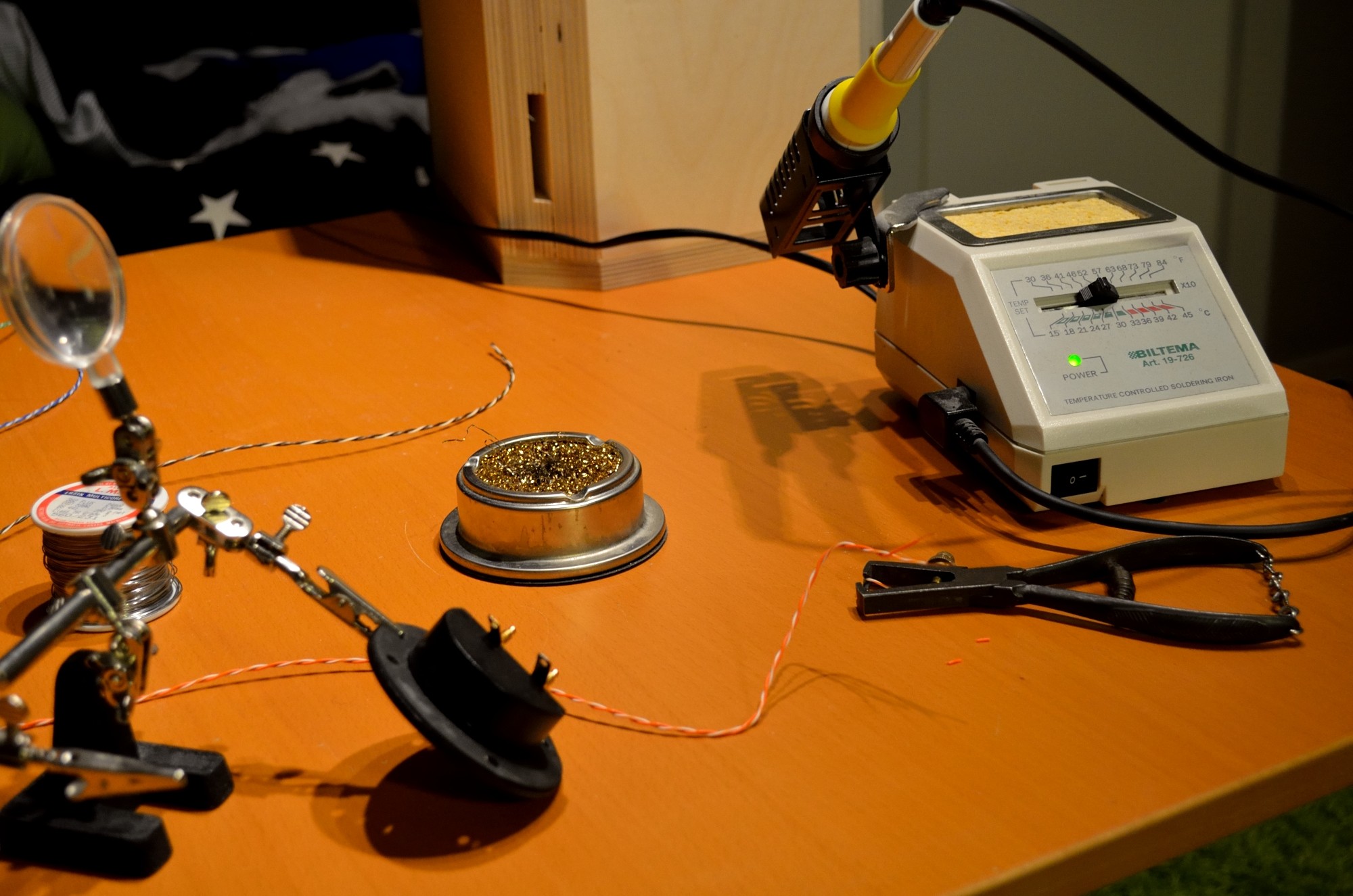

Lödde även fast den där platta grejen i muttern. Dom satt lite löst även fast man dragit åt muttern så långt som gick så jag tänkte att det är lika bra att jag löder fast det helt. (2012-12-21 16:38:16)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

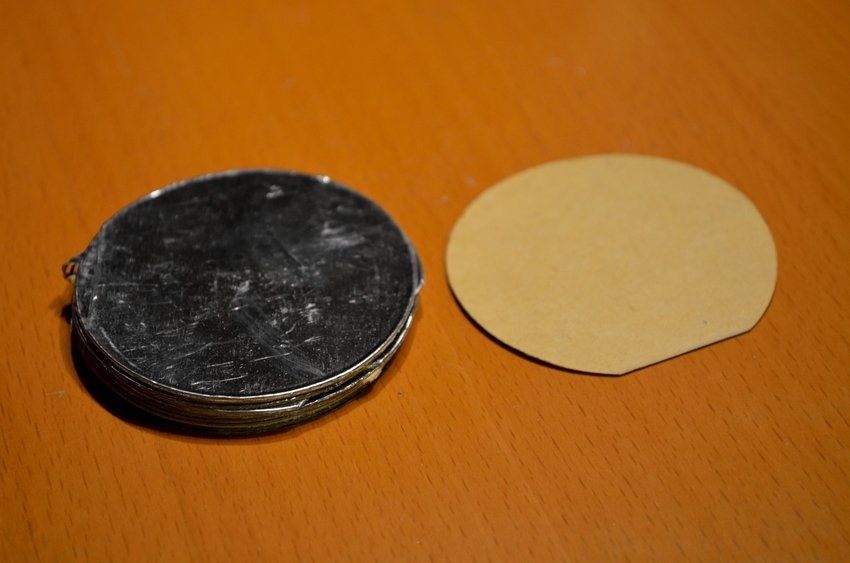

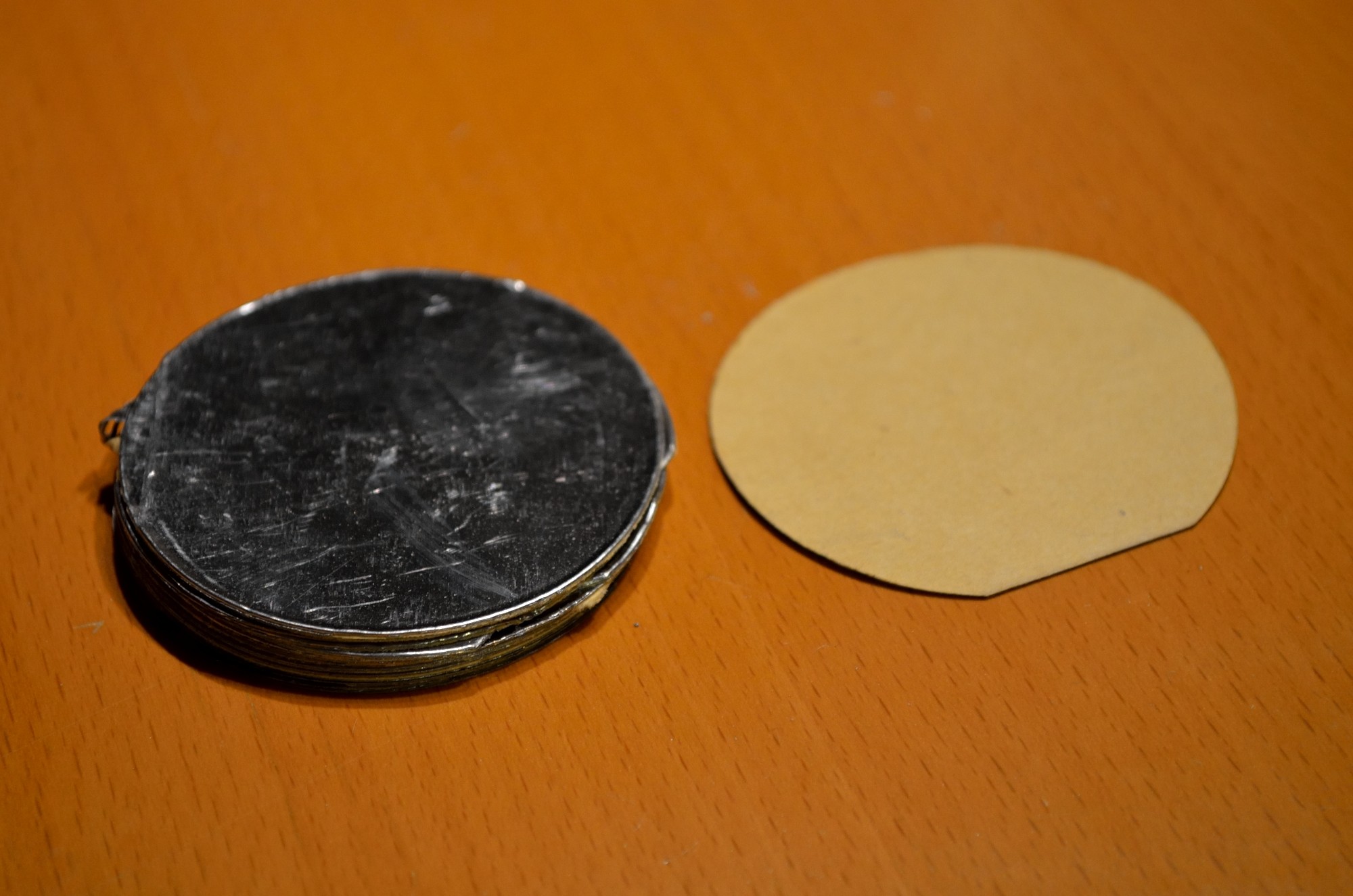

Någon slags blyfolie som Ingvar skickade med. Tanken var att jag kunde ha dessa mellan element och stag ifall det behövdes. Men det var så bra passform så dom behövdes inte. (2012-12-21 16:39:06)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

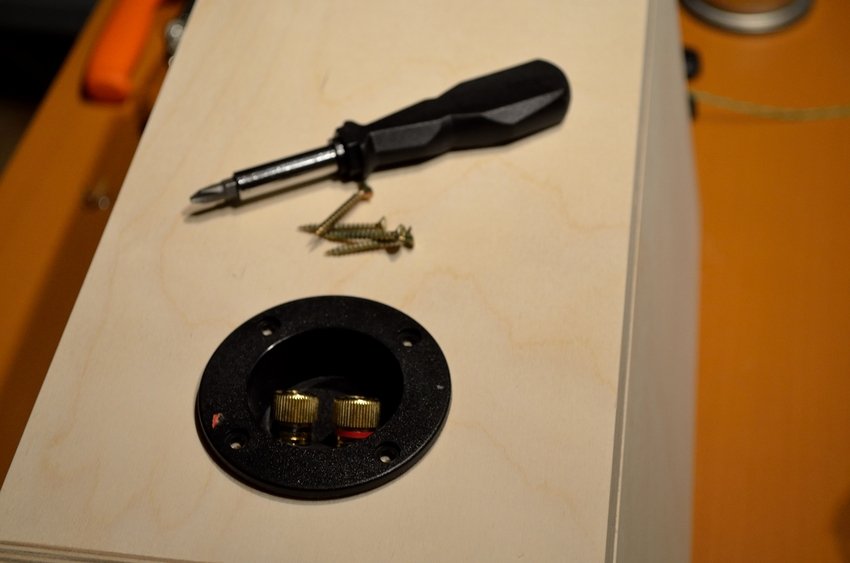

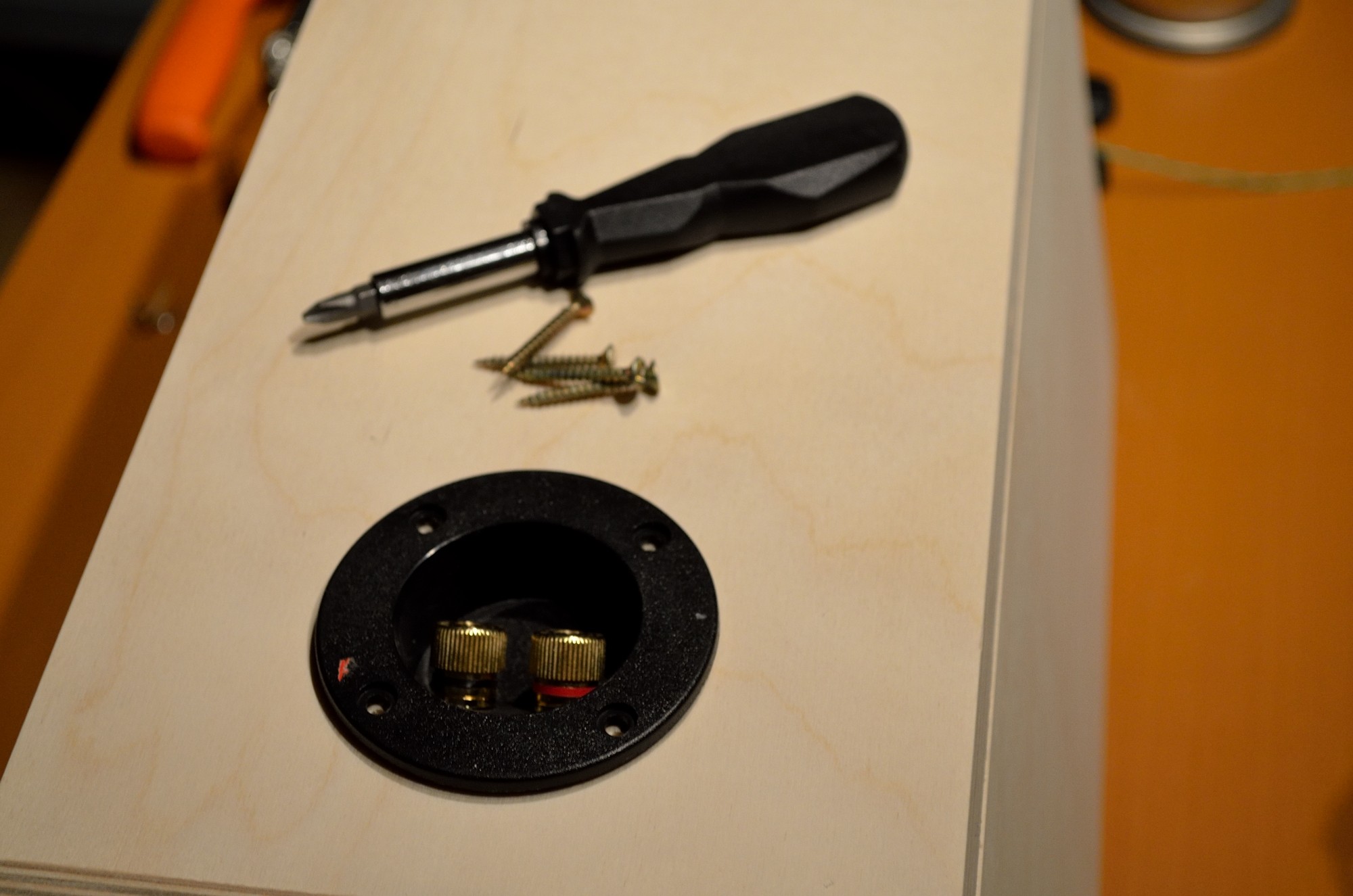

Skruva terminaler. Var lite jobbigt att dra allt för hand men det gick till slut. (2012-12-21 16:39:49)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

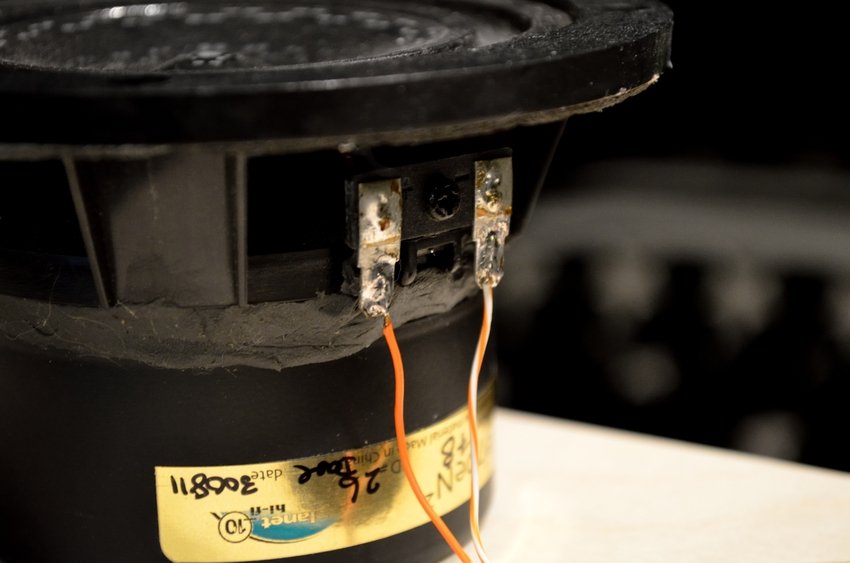

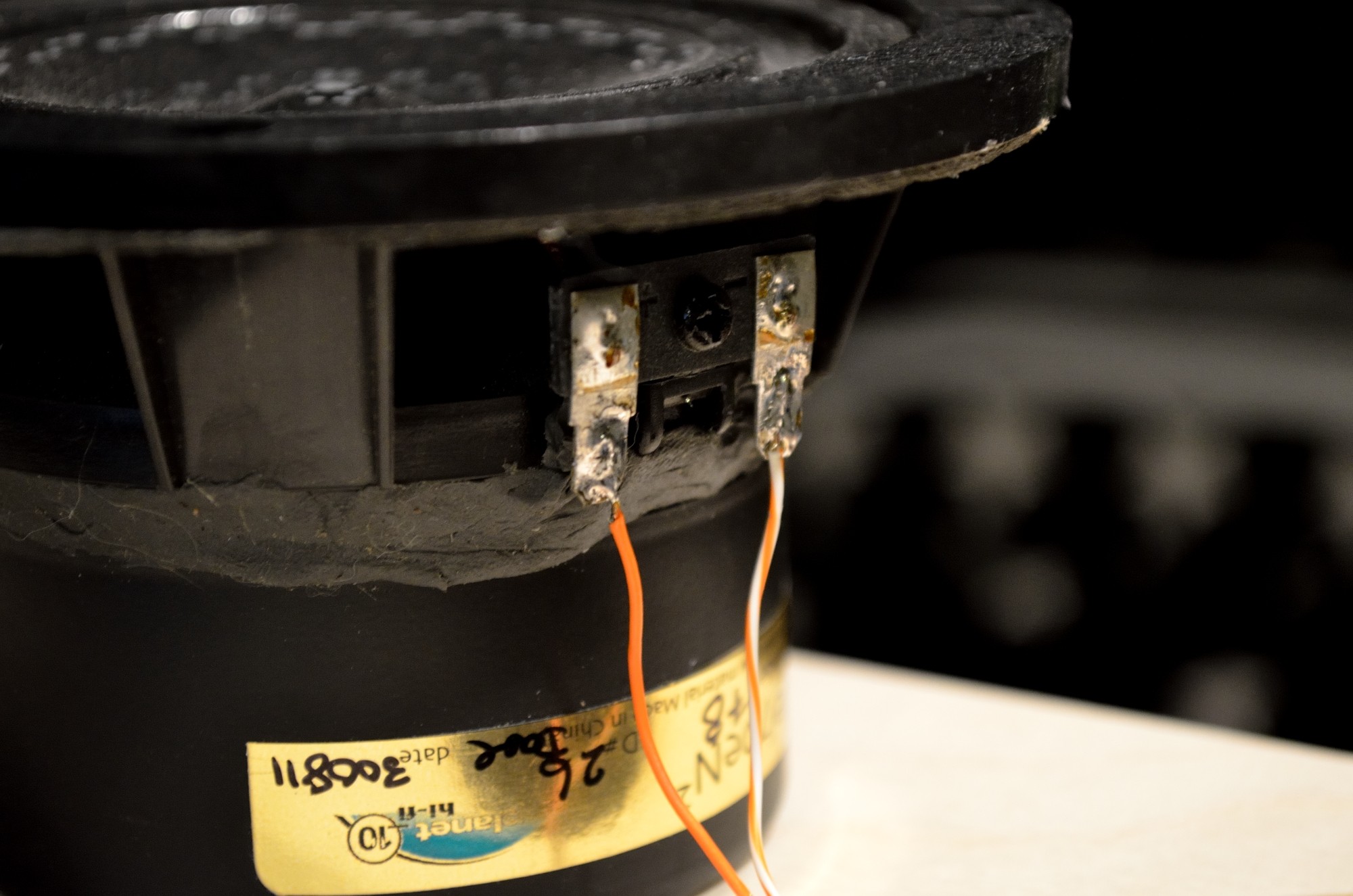

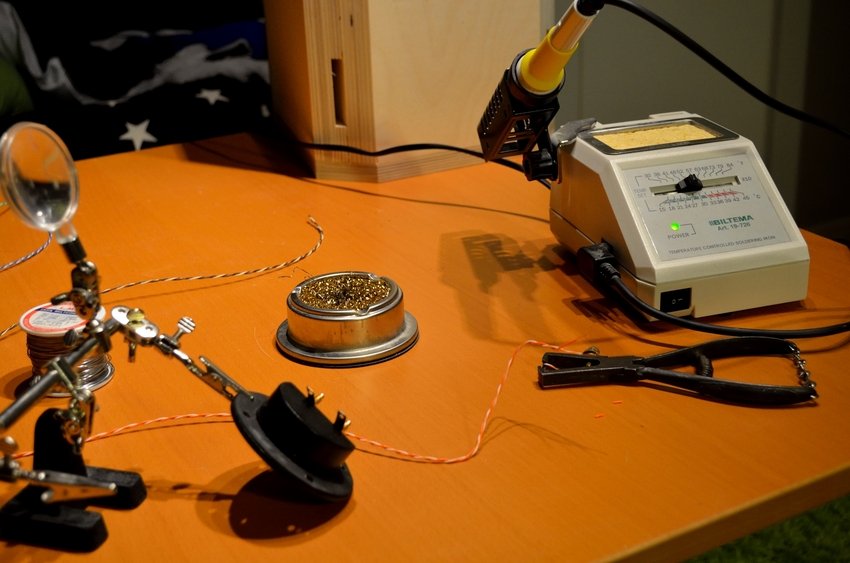

Kablarna lödda till elementet. Det var lite klurigt och jag var tvungen att använda handskar för att inte bränna mig på kablarna. (2012-12-21 16:40:22)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Visa lista
hampe90
|
|
2012-12-30 11:43:11 |
|
Unregisteredd27f924d
|
|
2012-11-03 22:44:20 |
Ge betyg
Du måste vara inloggad för att kunna sätta betyg.
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
Grymt bra jobbat! Ser riktigt fint ut.
Härlig verkstad!
Inga synliga skruvar alls. De enda skruvar som används är för att hålla staget på plats samt för att klämma ihop sidpanelerna (skulle kunna ta bort dom nu eftersom det är limmat men låter dom sitta kvar).
Björkfinishen vill jag ha kvar, som sagt. Någon slags olja eller bets, får läsa på mer om det. Ska iväg till [url="http://olskogens.com/butiken/"]http://olskogens.com/butiken/[/url] någon dag och fixa 45-graders snitten i hörnen på framsidan så ska höra med han som jobbar där vad han skulle rekommendera.
Allting är utskuret med CNC-maskin av Ingvar Ahlberg på www.manovi.se
Han erbjuder numera att skära ut björkplywood åt privatpersoner mot en viss kostnad förutsett att man bifogar ritning. Han har skrivit om det här [url="http://www.hififorum.nu/forum/topic.asp?TOPIC_ID=77206&whichpage=26"]http://www.hififorum.nu/forum/topic.asp?TOPIC_ID=77206&whichpage=26[/url]
Björkfinishen vill jag ha kvar, som sagt. Någon slags olja eller bets, får läsa på mer om det. Ska iväg till [url="http://olskogens.com/butiken/"]http://olskogens.com/butiken/[/url] någon dag och fixa 45-graders snitten i hörnen på framsidan så ska höra med han som jobbar där vad han skulle rekommendera.
Allting är utskuret med CNC-maskin av Ingvar Ahlberg på www.manovi.se
Han erbjuder numera att skära ut björkplywood åt privatpersoner mot en viss kostnad förutsett att man bifogar ritning. Han har skrivit om det här [url="http://www.hififorum.nu/forum/topic.asp?TOPIC_ID=77206&whichpage=26"]http://www.hififorum.nu/forum/topic.asp?TOPIC_ID=77206&whichpage=26[/url]
Kommer du inte ha synliga skruv någonstans? Om du kexar ihop lådan eller liknande kan det vara snyggt att ha kvar björk finnishen. Olja in för lite bättre skydd. Skulle kunna bli nice med lite mörkare bets med (bild)
Staget ser riktigt proffsigt ut! Vad använde du för maskin till det?
Staget ser riktigt proffsigt ut! Vad använde du för maskin till det?
Ska bli kul att se! Mina börjar ta form nu dom med :) Lycka till!
