DIY Halland Audio Design Oy Hembiobyggbilder
Viktat medelbetyg:  (8.62) (baserat på 7 st)  Kommentarer      Anmäl detta album
OBS! Albumet uppdateras ganska segt så kolla på min blogg istället för snabbare uppdateringar: www.phimusic.blogspot.se Köpte i slutet på september ett par HAD Oy högtalare av Ingvar Ahlberg. Komplett byggsats i 18mm björkplywood. Har tyvärr inte kommit så långt ännu eftersom jag bygger mina dMar-Kel70T först. Men en liten bit har jag hunnit ändå. Elementen är Morel CAW638 och Morel CAT408. Delningsfiltret är första ordningens vid frekvens jag inte kommer ihåg.
Produkter i albumet:
Detaljer
Bilder i detta album Växla till minatyrbilder
Torrmontering av filter.
Saknas en konding här, visste inte att den skulle användas. (2012-11-11 22:10:12) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Torrmonterade filter
Nu med lilla kondingen också! (2012-11-11 22:10:54) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Jobbat med lödstationen
Lånade en lödstation av en god vän. Tennade koppartråden mellan spikarna. (2012-11-11 22:11:21) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Löda ben
Har lött samman benen på kondingarna och lött dom till spikarna och koppartråden. (2012-11-11 22:11:57) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Två färdiga filter
Nu har kopparfolien lötts till koppartråden också. Lite klurigt men det gick till slut med mycket värme och mycket tenn. (2012-11-11 22:12:45) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Börja hamra islagsmuttrar
Sex stycken klara, bara 24st kvar (om jag räknat rätt). Ett väldigt bankande blev det. (2012-11-11 22:13:35) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Provmontering av element
Var så sugen att montera ett element och se hur det ser ut. Elementet är verkligen snyggt även bakifrån! (2012-11-11 22:14:17) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Bild framifrån
Lite halvtaskig bild, elementet blev så mörkt. Visst, det är svart men här ser man ingenting nästan. (2012-11-11 22:14:51) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Klart!
Efter många minuters infernaliskt bankande så är alla islagsmuttrar på plats. (2012-11-11 22:15:21) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Nej, det är inte limmat
Har med hjälp av maskeringstejp knåpat ihop en låda så jag kan börja med kablarna. (2012-11-11 22:15:52) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Ungefär ja...
Ungefär där kommer filtret sitta. Bakom det nedersta elementet för att det ska gå att komma åt för modifieringar samt att det går åt som minst kabel då. Som den med bra öga kan se så har jag tejpat fast spolen tills vidare så den inte ska fara runt så mycket. (2012-11-11 22:16:37) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Skäras och klämmas
Efter tjugo minuters letande hittade jag igen kabelskotången. Två kabelskor på plats här. (2012-11-11 22:18:00) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Mer isolering måste bort...
För den som undrar så heter kabeln Klotz LY240. (2012-11-11 22:18:47) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


En kabel klar.
Väldigt kort jag vet, jag tänkte mig inte för. Den här räcker från filtret till nedersta baselementet men inte mycket mer. Ska göra nya kablar imorgon om jag hinner. Annars faller ju idén att det ska gå att komma åt filtret genom att skruva bort elementet om kabeln är såhär kort. (2012-11-11 22:19:39) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Gillar den här kabeln, den nästan andas kvalitet. Lite bökig att jobba med pga tjock isolering men den ger ett robust intryck! (2012-11-11 22:20:52) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Samtliga kablar klara. Diskantkablarna får bli relativt korta. Kan komma åt terminalen på diskanten genom att skruva ur övre baselementet ifall det skulle behövas.
Har ju en liten bit diskantkabel kvar nere i hörnet där så jag hade ju kunnat göra kabeln längre (vilket jag kanske skulle ha gjort men...) (2012-11-11 22:21:32) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Trodde kabelskon var 1.5 men visade sig vara 2.5. Krasade fint när jag klämde sönder den på 1.5 läget på tången. Tror dock att den funkar som den ska, funderar på att mäta upp den imorgon. (2012-11-11 22:22:40) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Limma spole på filtret. (2012-11-11 22:23:37) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Detta lim får duga. Hittade inget annat så jag hoppas att det här räcker. (2012-11-11 22:23:57) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Limmar bakpanelen. Ville lägga på så mycket vikter som möjligt för det blev en liten glipa som jag liks förbannat inte lyckades stänga till. Men det är tätt, för limmet rann upp fint på insidan. (2012-12-29 16:57:37) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Man skulle nästan ha lånat hem lite vikter från gymmet ;) (2012-12-29 16:58:40) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Här är den lilla glipan jag talade om. Väldigt liten dock, <1mm
Går väl att fixa med lim eller träspackel. (2012-12-29 16:59:19) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Men i övrigt blev det ganska bra måste jag säga. (2012-12-29 17:00:14) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Här limmas toppenplattan.
Ganska många högtalarlådor i samma bild va? ;) (2012-12-30 23:36:34) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Det sticker upp lite, men det får man slipa till sen. (2012-12-30 23:37:05) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Här limmas baffeln på högtalare nummer ett (2012-12-30 23:37:41) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Åh nej!
Detta vaknade jag upp till i morse. Farsan skulle ta bort limknektarna och en av dom små ekklossarna vi använd för att skydda träet hade limmats fast. På något sätt måste det ha kommit lim mellan den och baffeln. Den satt stenhårt så enda sättet att få loss den var med hammare vilket resulterade i att den slet med en bit av baffeln också. (2012-12-30 23:38:19) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2012-12-30 23:39:42) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2012-12-30 23:39:53) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Här är den skyldige, måste försöka få loss den där biten på något sätt. (2012-12-30 23:40:08) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2012-12-30 23:40:42) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Ganska tunn, som synes. (2012-12-30 23:41:01) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Med hjälp av en mattkniv lyckades jag skära bort den. Började i ena änden och gick mit mitten tills en började krulla upp sig. Gick då över till andra änden och gick mot mitten tills den lossnade. Får försöka limma tillbaka denna sen. (2012-12-30 23:41:28) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Bestämde mig för att limma fast stora kondensatorn på filtret. Viss risk att den skallrar annars när man drar på lite. Droppade ner lite superlim. (2012-12-30 23:42:39) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Lägga det under 1.5kg tryck. (2012-12-30 23:44:04) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Skruvat och limmat ihop dom två portbitarna också (2012-12-30 23:44:55) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Borrat hål i filter så jag kan skruva fast dom i lådan. Vill inte limma för då går dom inte att ta lös. (2012-12-30 23:45:36) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Bottenplattan på högtalare ett limmas (2012-12-30 23:46:28) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Limmar baksidan på högtalare två. Som synes så har jag dragit silvertejp runt samtliga skyddsklossar. Detta för att dom inte ska limmas fast igen. Silvertejpen är ganska blank och hal så limmet får inget fäste. (2012-12-30 23:47:04) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Tillverkat lite kablar. Dom till vänster är för filter-övre bas och dom till höger är för filter-terminal. (2012-12-30 23:48:40) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Förborrat hål i bakpanelen för filterskruvarna. (2012-12-30 23:49:56) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Borrat hål för skruvarna till terminalplattan (2012-12-30 23:50:47) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Kvällens sista, limmar toppen på högtalare nummer två. (2012-12-30 23:51:36) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Hann visst med att limma en port igår kväll också (2012-12-31 19:21:12) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Första jag gjorde i morse, innan jag gick ur rummet för första gången idag så hade jag hunnit limma baffeln på högtalare nummer två också. (2012-12-31 19:21:42) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Och efter ett litet tag så limmade jag bottenplattan också. (2012-12-31 19:22:27) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Filterlödning med egen utrustning (2012-12-31 19:22:56) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Två filter klara. Farsan kom på efter ett tag att det vore bättre att använda ringskor och sedan fästa på en mutter som jag sedan löder fast.
Går även att se att jag har fixat dämpmaterialet också. (2012-12-31 19:23:29) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Mycket tenn! (2012-12-31 19:24:47) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Hade redan hunnit löda två av kablarna här så dom får sitta. (2012-12-31 19:25:05) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Limmar porten i andra högtalaren... (2012-12-31 19:25:42) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Borrade upp hålen så M4 bultarna går igenom. Hålet var ~3.5mm innan och jag borrade med en 4.5mm borr. Väldigt nöjd med resultatet. (2012-12-31 19:26:03) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Båda högtalarna nästan färdigdämpade. Håller på och limmar stagen nu. Drog en limsträng och tröck dit dom så hårt jag kunde. Borde räcka. (2012-12-31 23:03:39) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Kabelskon var för liten, fick klippa bort och sätta på en större. Tur att jag hade tagit till kabeln lite extra! (2013-01-03 15:04:54) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Liten vs stor kabelsko (2013-01-03 15:05:27) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Här spelas det för fullt ;)
Inga kommentarer om ljudet ännu, dessa kräver inspelning. (2013-01-03 15:06:05) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Hade LAN-party i helgen med några polare, så jag passade på att bära ner högtalarna till vardagsrummet och prova. Det lät bra, kul med ett lite större rum också, det gör enorm skillnad!
Lite senare bar jag ner mina subbar också så såg vi på film, lät förjävla bra! (2013-01-07 15:40:53) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

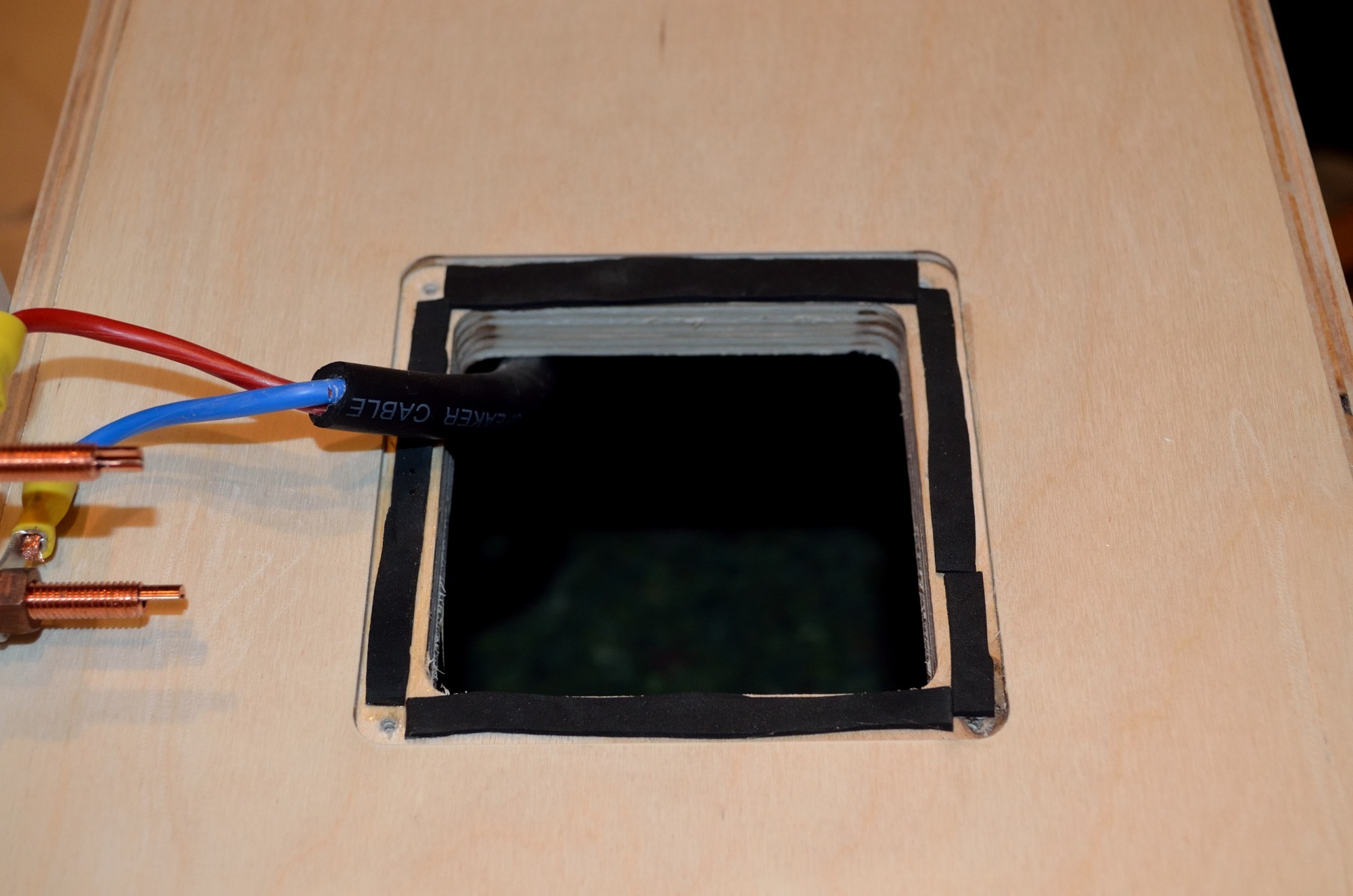

För någon vecka sedan så tog jag mig tid att fixa till tätningslisten jag hade hittat i en av lådorna. (2013-01-30 21:47:56) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Lyckades även hitta anledningen till varför dom spelade så lite bas och lät så vassa. Hade lyckats fasvända den övre basen i ena högtalaren. Vände det rätt och vips så fick jag dubbelt så mycket bas samt att ljudbilden blev mycket tydligare. (2013-01-30 21:48:48) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Saknas en liten bit tätningslist där men var inte orolig, jag fixade det innan jag monterade elementet. (2013-01-30 21:49:50) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:



Viktat medelbetyg:  (8.62) (baserat på 7 st)  Visa lista
Unregistered035a9a97    2013-02-11 22:20:49
Parasound    2013-02-01 16:24:03
led-zep    2013-01-01 08:03:34
nipronz    2012-12-31 16:43:50
hampe90    2012-12-30 11:42:53
Ahla77    2012-12-20 05:42:48
hifimarcus    2012-11-12 09:01:43
Ge betyg
Du måste vara inloggad för att kunna sätta betyg.
 Kommentarer (16 st)
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
Ala_95   2013-07-19 21:31:46 Anmäl
Äh, spelar nog inte så stor roll nu då jag har ett par tolvor som tar hand om basen ändå.
Bakerman   2013-07-17 15:20:31 Anmäl
Tätningslist sätter man på elementen innanför hålen.
Som det är nu är det inte speciellt tätt. Så du vet om du någon gång skulle bygga slutna baslådor.
Ala_95   2013-02-20 08:25:15 Anmäl
Hehe jo, jag skulle väl inte klassa mig som mästerfotograf utan snarare amatör med systemkamera ;)

Kondingar beställde jag direkt från Ingvar, och då antar jag att dom kommer från Supersonic.se men inte säker.
wictor   2013-02-11 22:15:50 Anmäl
Beställde du kondningar från Hifikit? Mvh victor
Morbror_Liten   2013-02-10 14:54:18 Anmäl
Tack så mycket, vad det gäller foto så gör kameran de mesta jobbet! :)
Ala_95   2013-02-03 01:04:06 Anmäl
Tackar! Det är Ingvar Ahlberg på Manovi.se (även Halland Audio Design) som CNC-fräst alla paneler, inklusive hålen för högtalarna. Väldigt behändigt och kostar inte alls speciellt mycket att få det gjort. Kan verkligen rekommendera det om man bygger i björkplywood för att inte riskera att det flisar sig (lätt hänt).
Parasound   2013-02-01 16:23:51 Anmäl
Bra jobbat, du är duktig på att snickra.
Har du använt en överhandsfräs då du tagit upp alla hålen i lådorna?
Fortsätt bygga det är kul :)
Ala_95   2013-01-07 01:54:56 Anmäl
Halländska högtalare som letat sig upp till de västernorrländska skogarna. Hittade Ingvar Ahlbergs skapelser efter en snabb vistelse på hififorum.nu och efter ett besök så var jag såld. Håller just nu på att kika på ett par nya basmoduler, eller något liknande.
Funderar dock först på att försöka porta mina nuvarande lådor.
trailninja   2013-01-03 21:33:55 Anmäl
Läckert med Björkplywood! Väntar tills ljudet blivit utvärderat. Nyfiken på resultatet.

Gillar namnet med Halland också, men såg att du skrev "tröck".. Är du hallänning eller från Gästrikland?
Ala_95   2013-01-02 19:20:58 Anmäl
Lugna sig, jag har fyllt dom med lödtenn också så det sitter, jag lovar dig.
