Backboxbygge!
Hembiobyggbilder
Album från Bergen:
Nu har jag äntligen fått ut bilderna från min kraschade hårddisk. Så nu tänkte jag att det hör som till härinne att visa lite byggbilder och dela med sig av. Alltid kan det väl vara någon som finner det intressant och får något tips. Man får alltid sug efter att bygga lite när man ser att andra har klarat av det. Den här inbyggnadshögtalaren kom till när vi byggde huset för 4 år sedan, när vi ville ha en dold anläggning så långt som det bara gick utan att för den… Läs hela |
Produkter i albumet:
|
Bilder i detta album
Växla till minatyrbilder

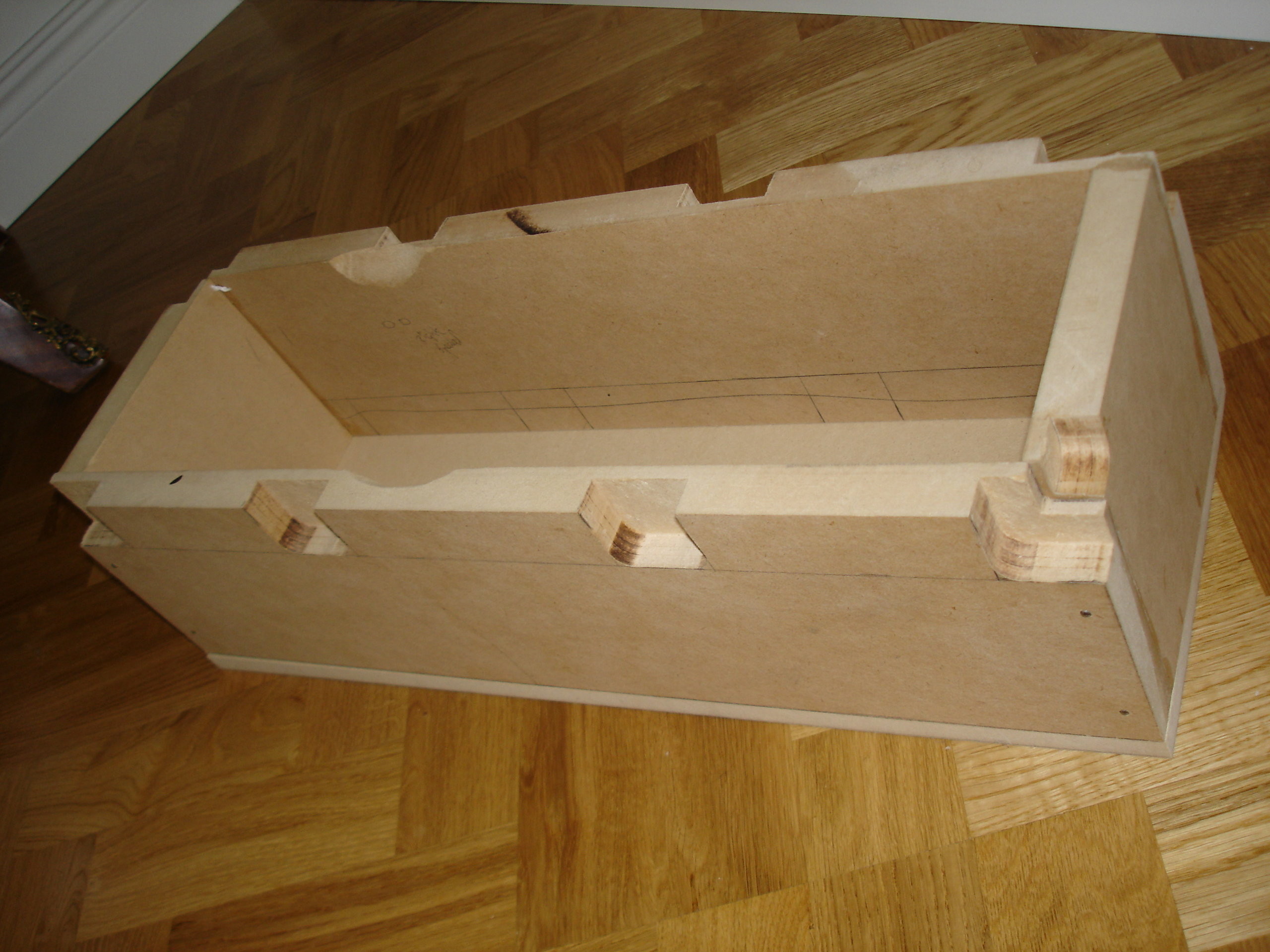

Backboxlåda på G!
Backboxen är tillverkad av MDF. Urgröpningarna är till för att det skall gå att fälla ut "doglegsen" på plats i taket och det är urfräst med en överhandsfräs. Det blev rätt mycket meckande innan det blev bra och tätt in i lådan.
Lådvolymen är uppmätt och nu fattas bara isoleringen. (2009-08-18 19:31:36)
Bilden är högupplöst. Klicka i bilden för att zooma.
Backboxen är tillverkad av MDF. Urgröpningarna är till för att det skall gå att fälla ut "doglegsen" på plats i taket och det är urfräst med en överhandsfräs. Det blev rätt mycket meckande innan det blev bra och tätt in i lådan.
Lådvolymen är uppmätt och nu fattas bara isoleringen. (2009-08-18 19:31:36)




Produkter på bilden:

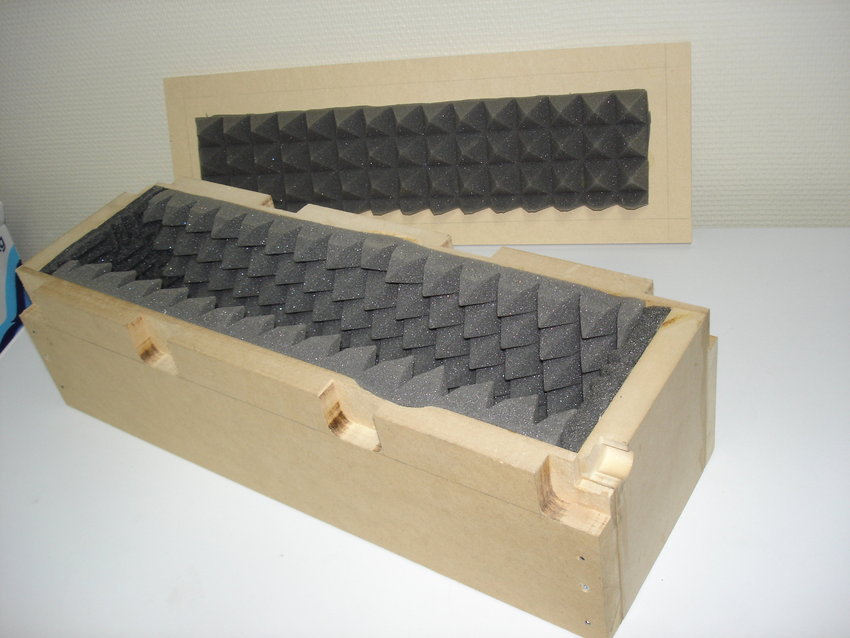

Isoleringen på plats. Locket skall limmas och skruvas för att sitta där för alltid.
Jag behöver ju inget öppningsbart lock för att komma åt, när högtalaren skall sitta i botten eller på toppen om man så vill. (2009-08-18 19:36:47)




Produkter på bilden:

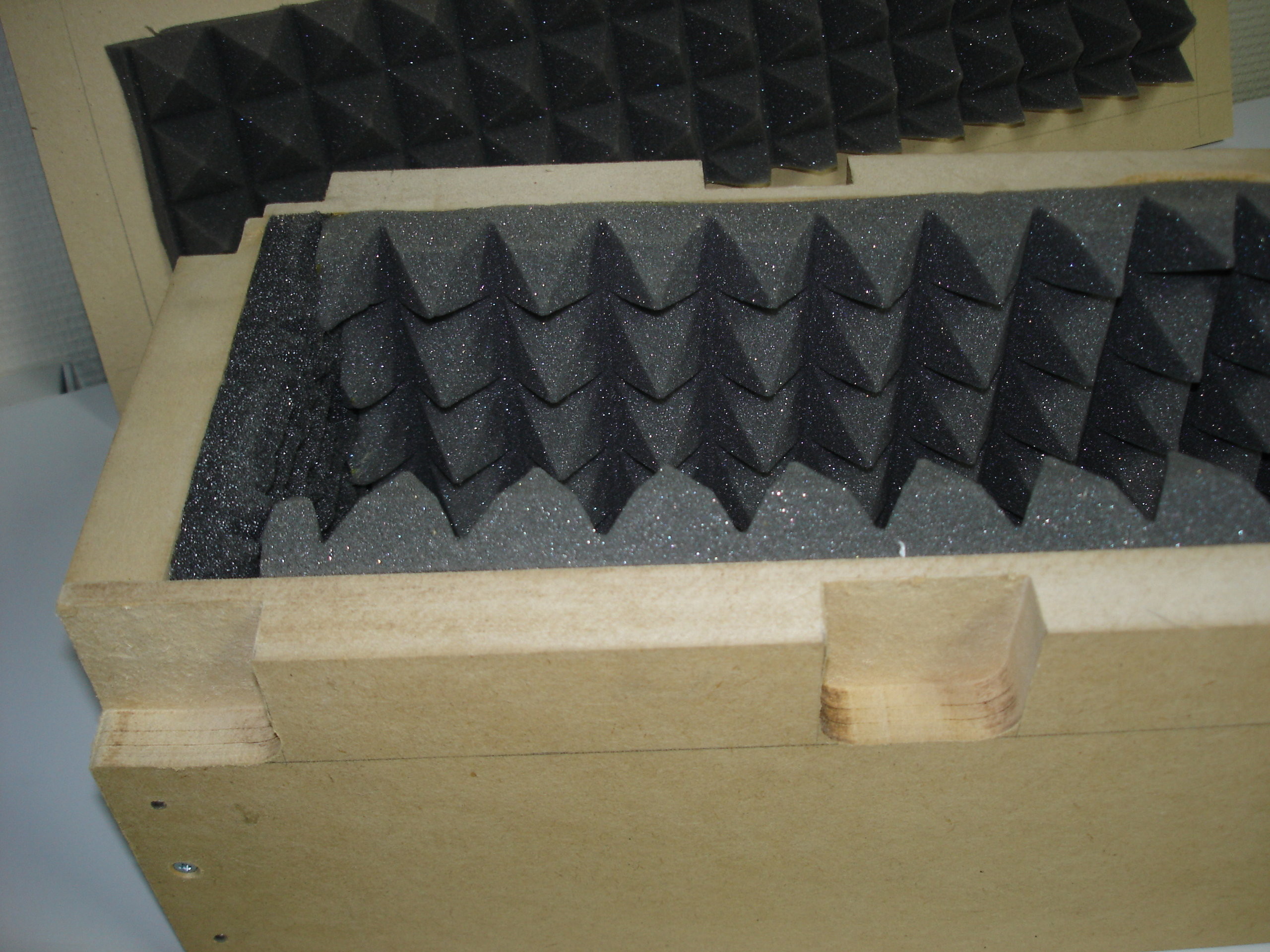

Nu börjar det likna nåt!
Närbild på urfräsningen och de limmade och skruvade sidorna. (2009-08-18 19:40:01)
Bilden är högupplöst. Klicka i bilden för att zooma.
Närbild på urfräsningen och de limmade och skruvade sidorna. (2009-08-18 19:40:01)




Produkter på bilden:
Surroundarna.
Här är det som skall in i lådan. Jamos SU 631 K4, det låter som en rysk ubåt ala 80-tal eller hur?
Bestyckningen består av en kevlar 6.5 tum i botten, kompletterad av dubbla 3,5 tums mellanregister samt dubbla 0,75 tums silkesdiskanter.
Samtliga register tillåter nivåjustering separat, samt att man kan välja mellan dipolärt eller bipolärt ljud dvs fokuserat eller ofokuserat ljud om man vill att de skall spela framåt direkt mot lyssnaren eller bakåt och studsa mot bakväggen innan det når lyssnaren. Jag tycker att det är bra att kunna välja det man tycker låter bäst just för tillfället.
Det finns vippor för inställningar av 4 eller 8 ohms last.

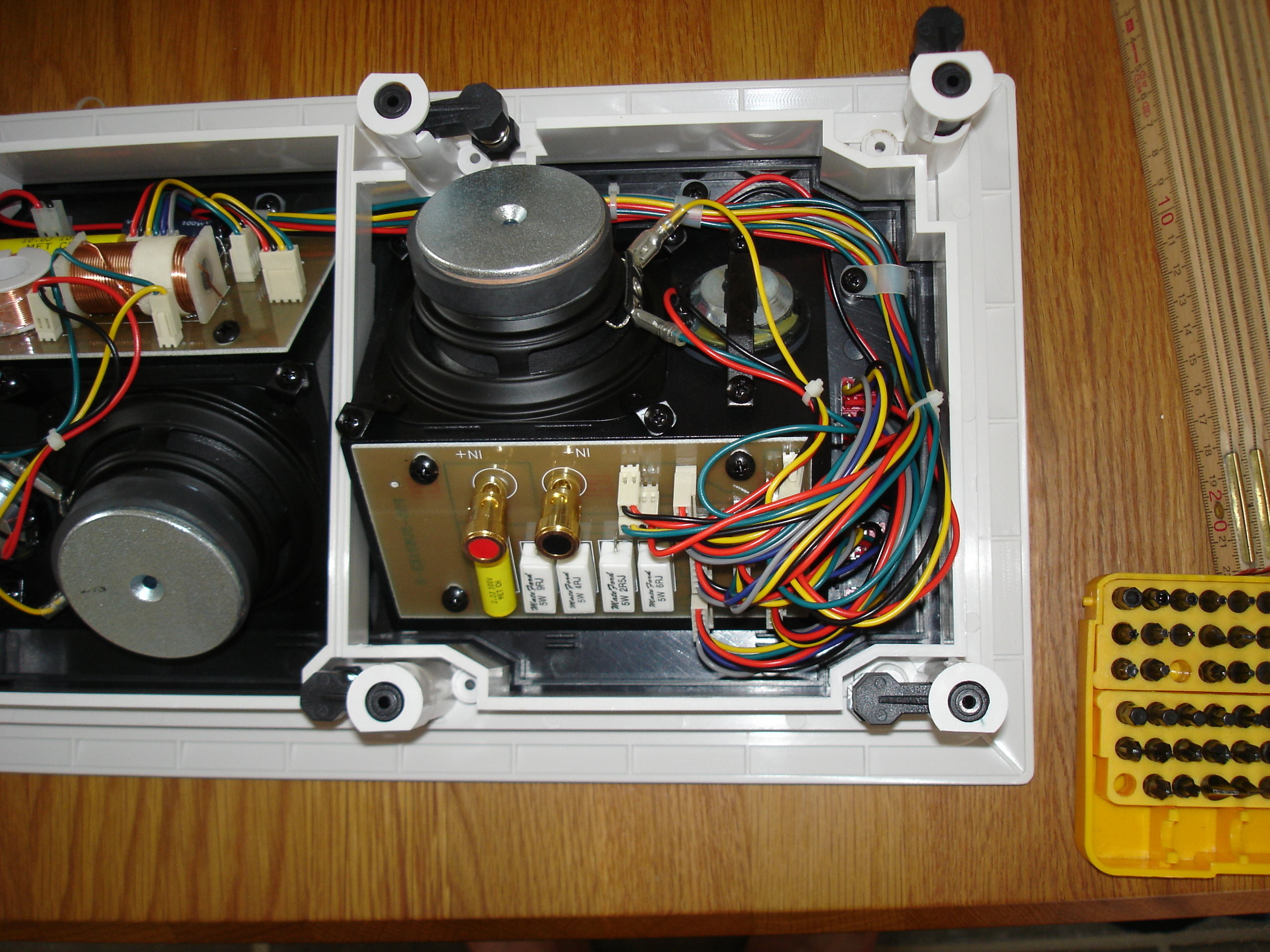

Det är rätt så fullpackat bakom högtalaren med mycket kablar och buntband.
Med många element och mycket justeringsmöjligheter blir det komplicerade filter och många kablar. (2009-08-18 19:45:10)
Bilden är högupplöst. Klicka i bilden för att zooma.
Här är det som skall in i lådan. Jamos SU 631 K4, det låter som en rysk ubåt ala 80-tal eller hur?
Bestyckningen består av en kevlar 6.5 tum i botten, kompletterad av dubbla 3,5 tums mellanregister samt dubbla 0,75 tums silkesdiskanter.
Samtliga register tillåter nivåjustering separat, samt att man kan välja mellan dipolärt eller bipolärt ljud dvs fokuserat eller ofokuserat ljud om man vill att de skall spela framåt direkt mot lyssnaren eller bakåt och studsa mot bakväggen innan det når lyssnaren. Jag tycker att det är bra att kunna välja det man tycker låter bäst just för tillfället.
Det finns vippor för inställningar av 4 eller 8 ohms last.
Det är rätt så fullpackat bakom högtalaren med mycket kablar och buntband.
Med många element och mycket justeringsmöjligheter blir det komplicerade filter och många kablar. (2009-08-18 19:45:10)




Produkter på bilden:
Jamo SU631K4 (st)

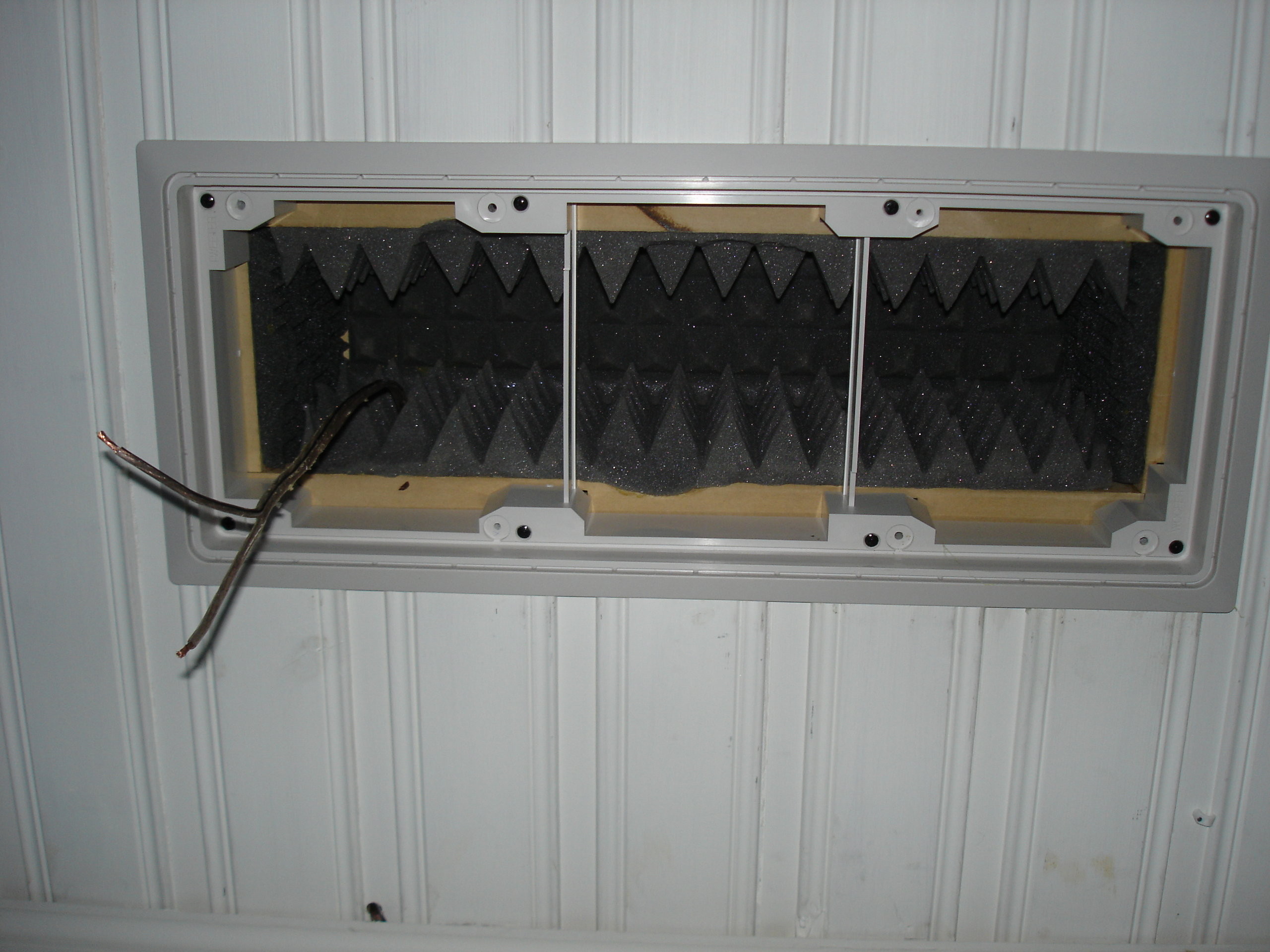

Nu börjar det närma sig så smått. Kablarna är dragna i rör i väggarna och taket. Jag tycker det blir estetiskt mer tilltalande med dolda kablar. (2009-08-18 20:11:37)




Produkter på bilden:

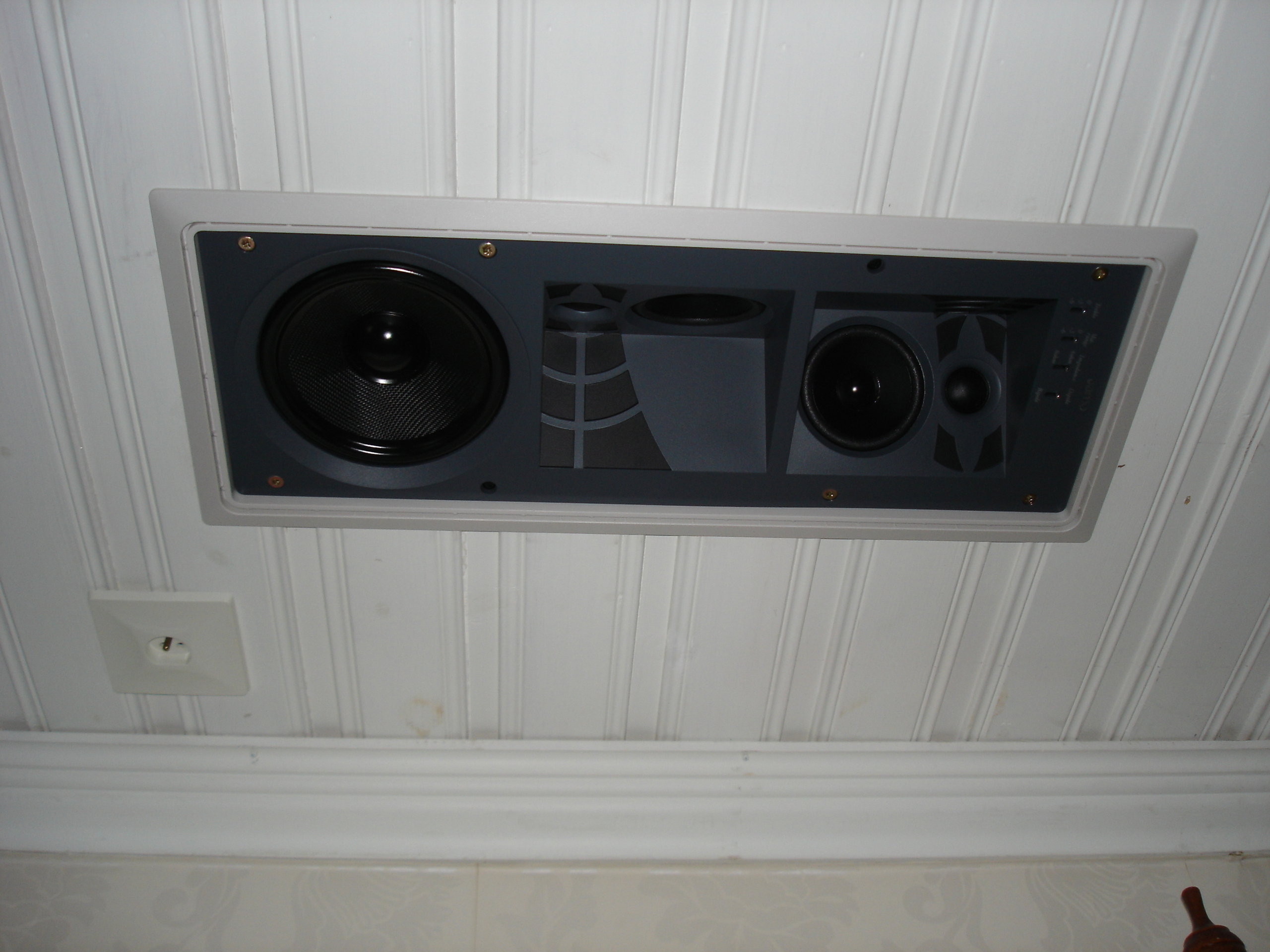

Högtalaren på plats. Det här har man ju längtat efter. Bara skyddsgallret kvar, då.
(2009-08-18 20:12:40)




Produkter på bilden:
Jamo SU631K4 (st)

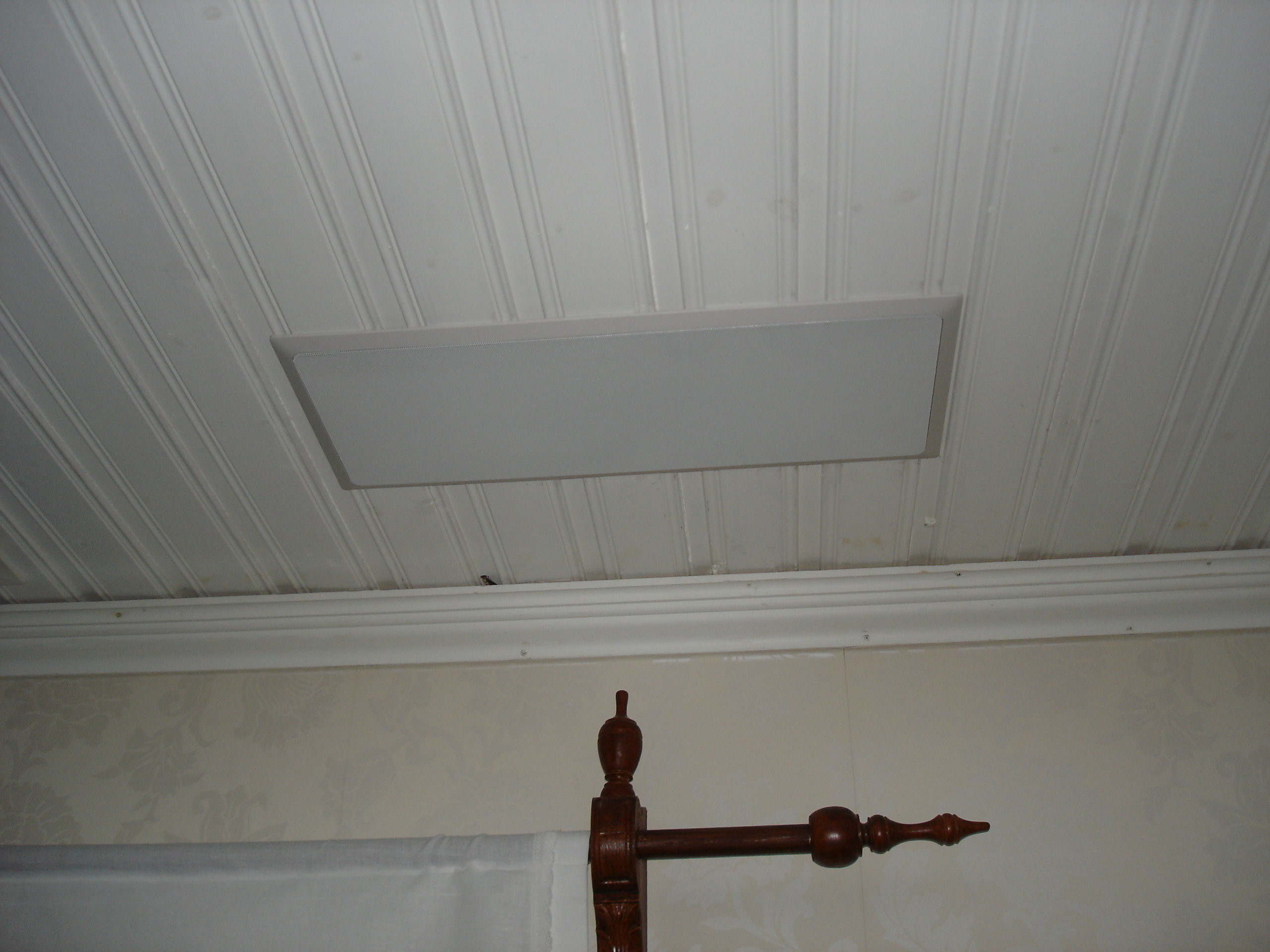

Nu är det klart. Det tog 8 timmar bara att få dem på plats. Betydligt längre än jag hade räknat med.
Backboxen tog ännu längre tid att göra. (2009-08-18 20:13:28)




Produkter på bilden:
Jamo SU631K4 (st)

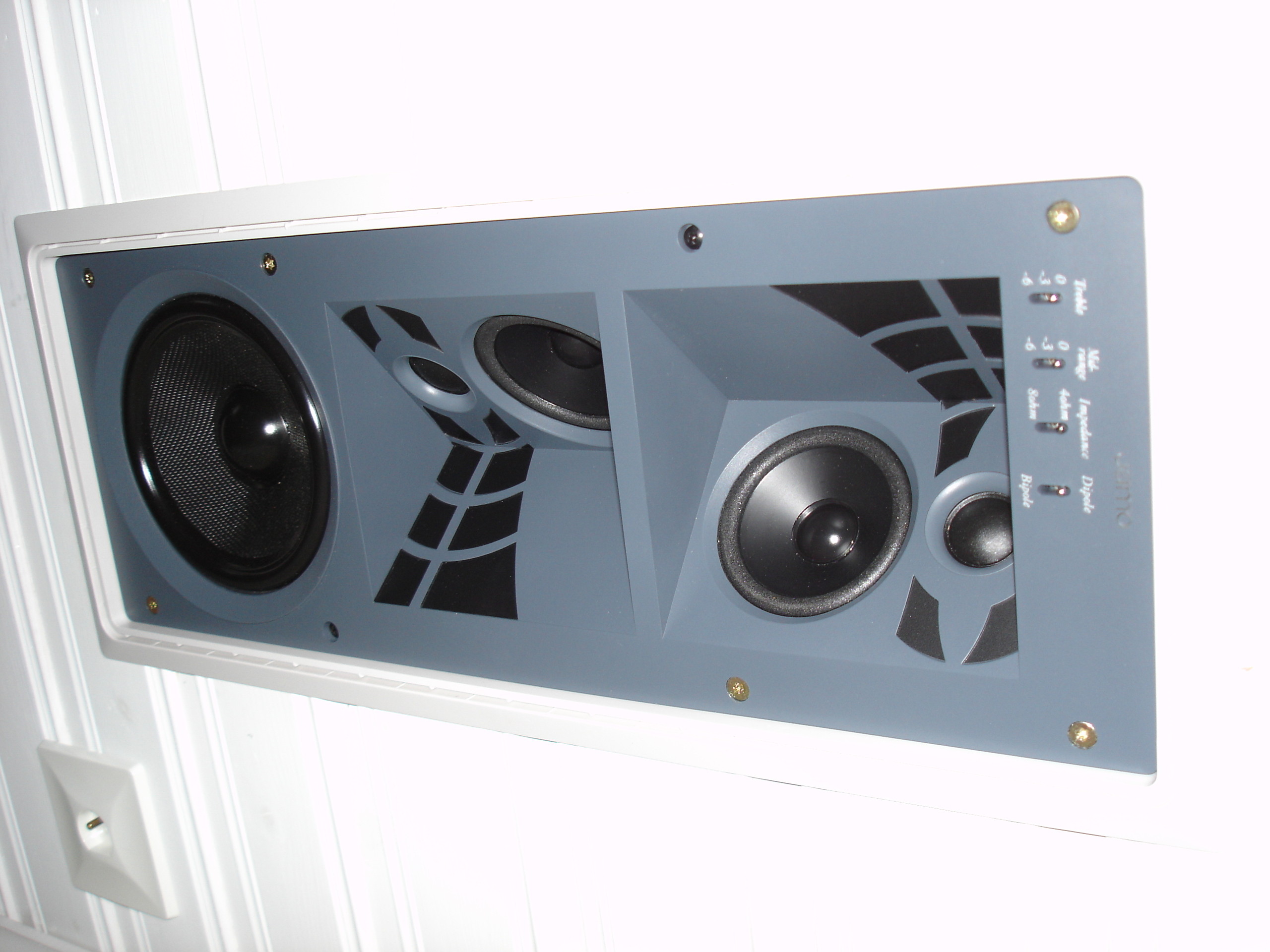

Högtalaren i egen hög person. Färgerna blev lite tokiga, men jag skall leta upp en bättre bild. (2009-08-18 20:14:51)




Produkter på bilden:
Jamo SU631K4 (st)

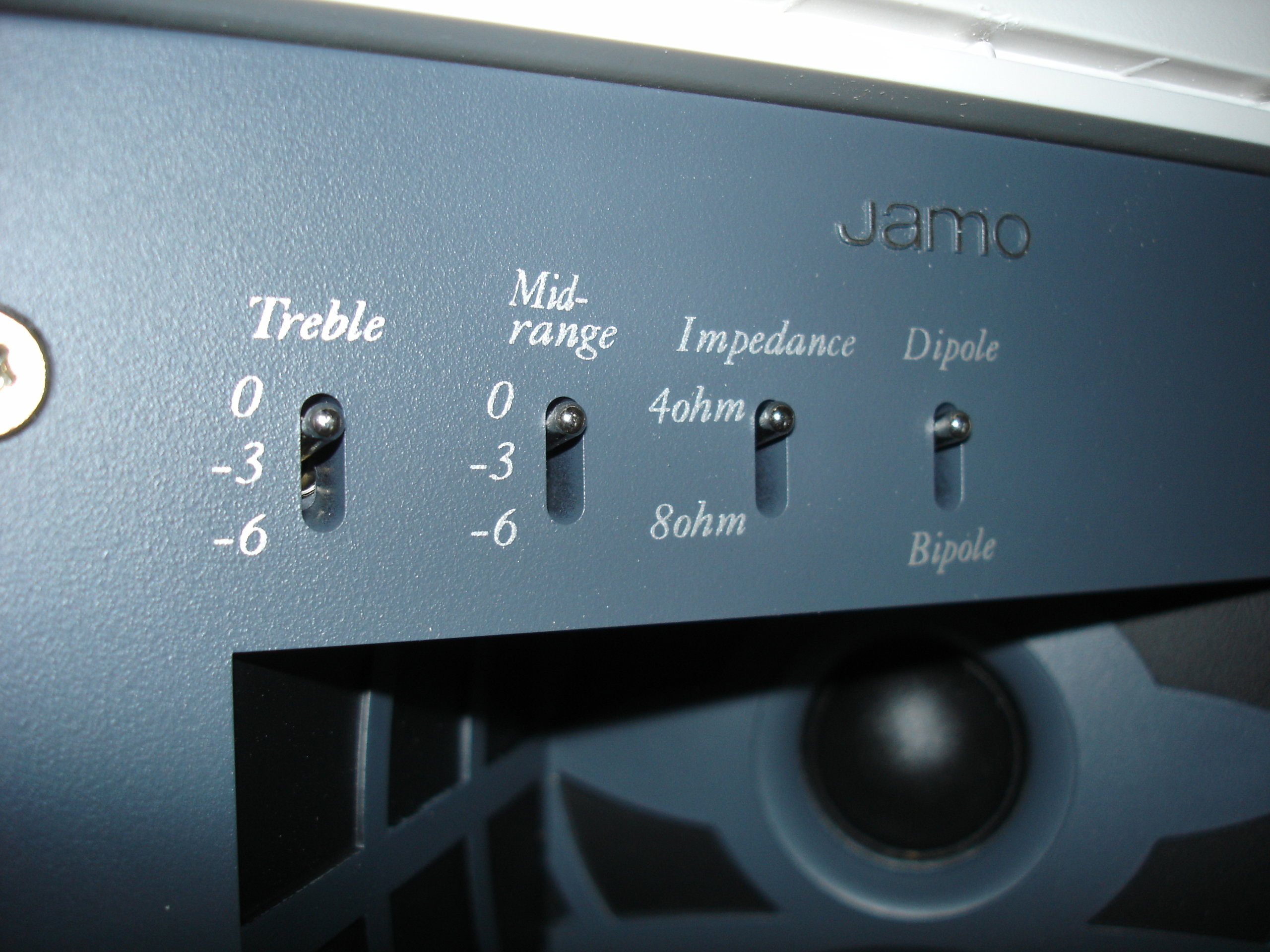

Vipporna i närbild samt en del av silkesdiskanten. (2009-08-19 18:56:09)




Produkter på bilden:
Jamo SU631K4 (st)

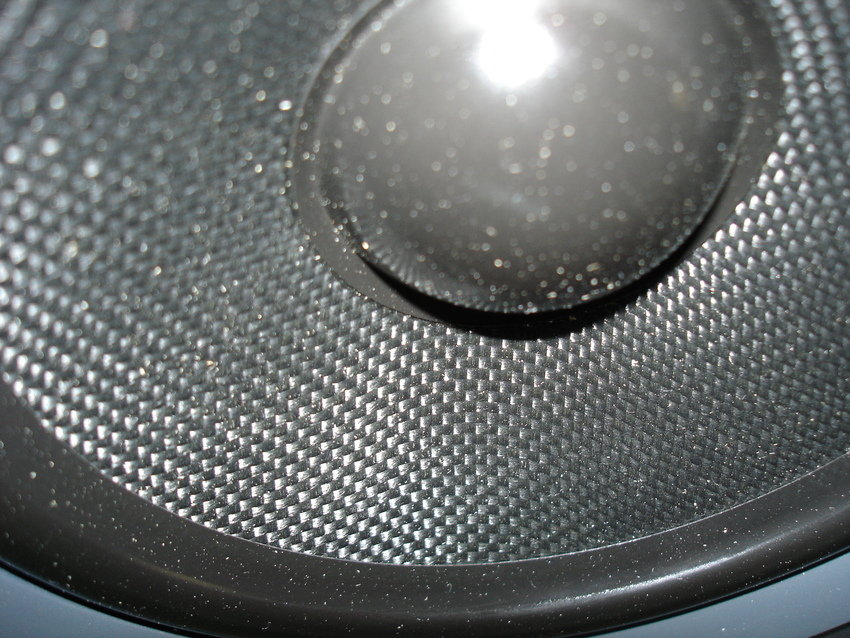

Närbild på kevlarelementet. (2009-08-20 08:56:13)




Produkter på bilden:
Jamo SU631K4 (st)

Ge betyg
Du måste vara inloggad för att kunna sätta betyg.
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
Kul med bilder på bygget,och riktigt bra blev det. =)
Lär ju bli bra det där! Verkar sprida bra...
Riktigt coolt!!
Det går givetvis att köra de som openair enligt Jamo, men det blir betydligt bättre med en backbox, eftersom de är gjorda för det.
Dessutom så är de ju riktade för att kunna spela med direkt ljud mot lyssnaren, eller med bakåtriktat ljud, det är det som är grejen med dessa högtalare att man skall kunna välja det själv alltefter behag. Det går ju inte med vanliga högtalare.
Jag skall lägga upp lite mer bilder där man ser högtalarplaceringen.
Dessutom så är de ju riktade för att kunna spela med direkt ljud mot lyssnaren, eller med bakåtriktat ljud, det är det som är grejen med dessa högtalare att man skall kunna välja det själv alltefter behag. Det går ju inte med vanliga högtalare.
Jag skall lägga upp lite mer bilder där man ser högtalarplaceringen.
En liten undran är ju, Om man ändå måste göra en låda till dom bakom högtalaren, varför inte köpa en vanlig högtalare och stoppa in direkt då?
Bara en liten fundering ifrån min sida.
Bara en liten fundering ifrån min sida.
