KLARA!

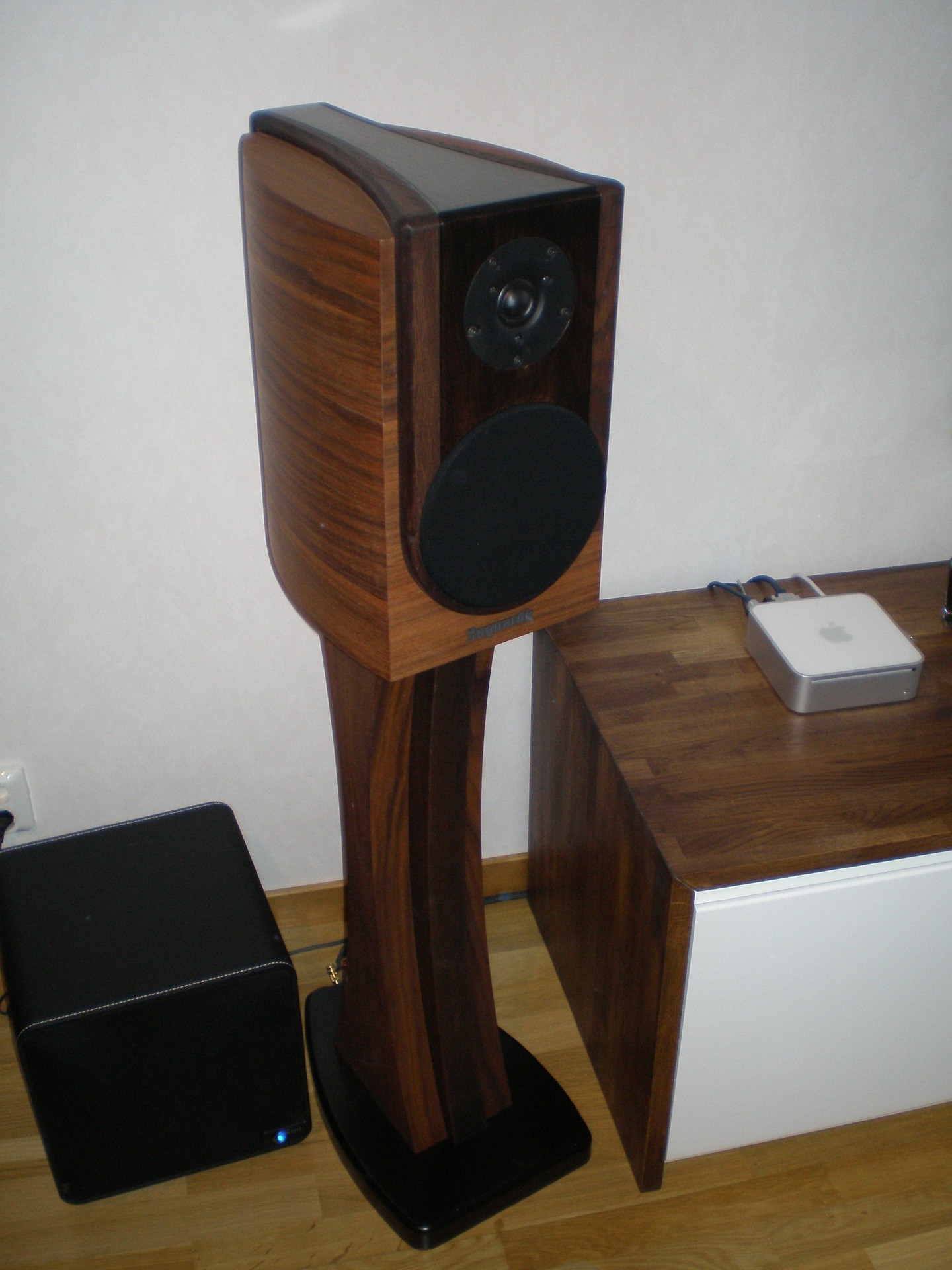

Nu har jag fått "tummen ur" och lagt upp lite bilder på resultatet av mina högtalare.
Mer färdig-bilder finner ni längst ner. (2008-03-08 16:39:03) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Allt har en början
Ragnarök likaså (2007-02-21 22:25:55)

Produkter på bilden:

Fräsmall
Vad skall detts bli då? Jo det är faktiskt ett par HFLS-1 som håller på att ta form. Även om de här blir "lite" anorlunda än originalet så vill jag ge cred till grabbarna på hififorum.nu som ligger bakom originalvarianten. Men som sagt, de här blir lite annorlunda med inspiration från flera olika högtalare. det ska även göras specialstativ som passar till högtalarna.

Efter lite ritande och planerande slängde jag ihop en fräsmall till alla delar som skulle fräsas. (68st) (2007-03-02 16:44:56)

Produkter på bilden:

Fräsmall

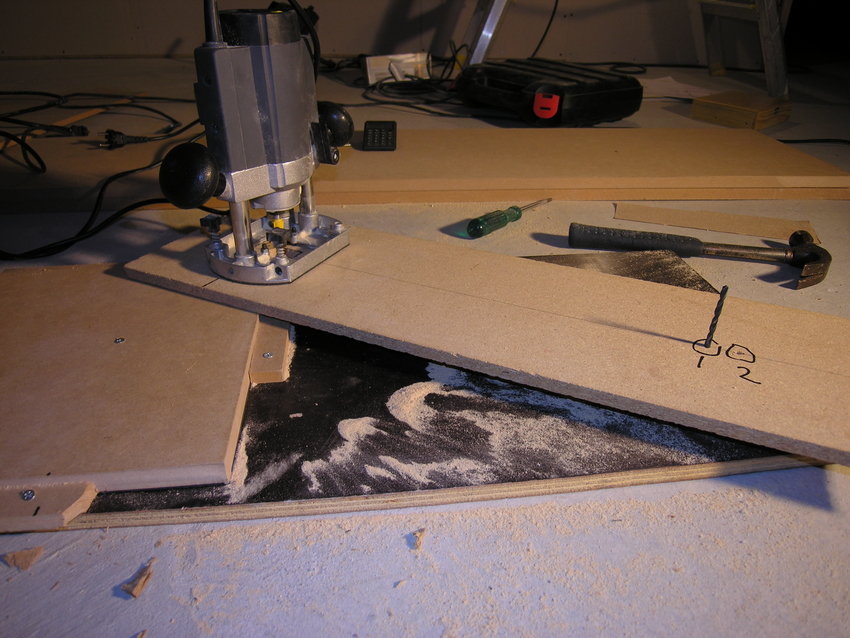

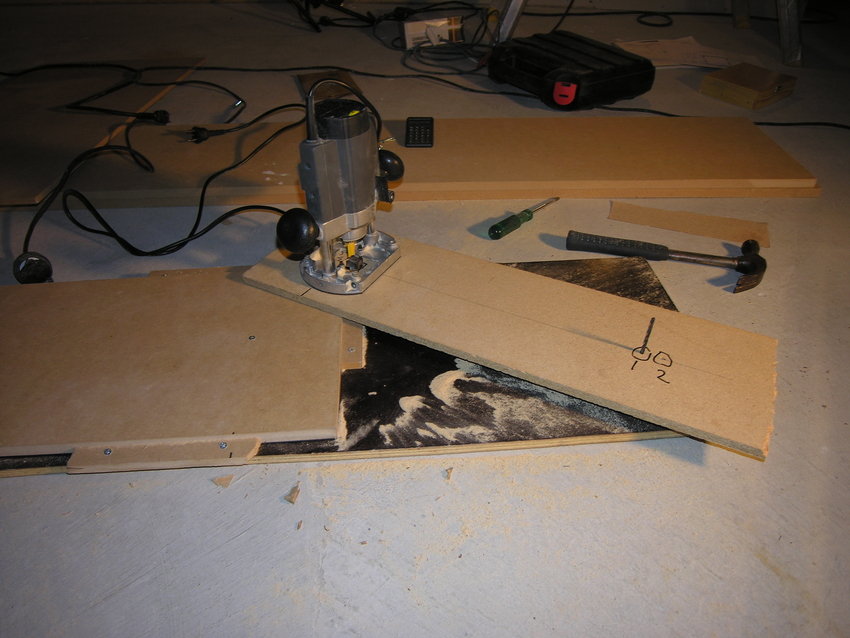

Första frässpåret. Det här var första gången jag använde en handöverfräs. den på bilden (Rusta) fick jag låna av en snäll morbror. Men den började ryka ganska omgående. Så jag investerade i en riktig fräs från Bosch efter typ 2 frässpår (den ryker fortfarande inte). (2007-03-02 16:53:15)

Produkter på bilden:

Fräsmall

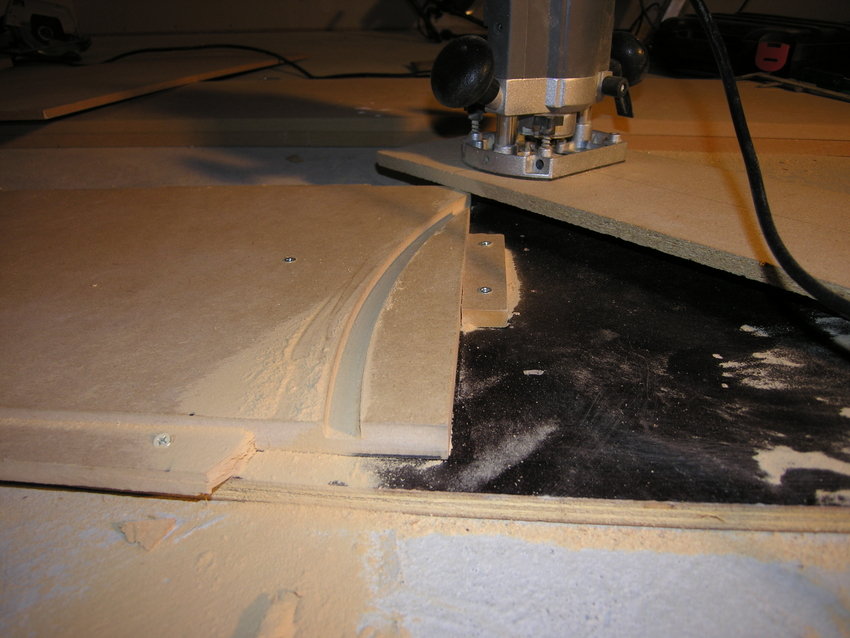

Som ni ser har "jiggen" två olika centrumhål. Det funkar så att när jag fräst med båda radierna på samma bit som är fastskruvad. Då blir det en revbensliknande bit kvar. (2007-03-02 16:58:45)

Produkter på bilden:

Fräst

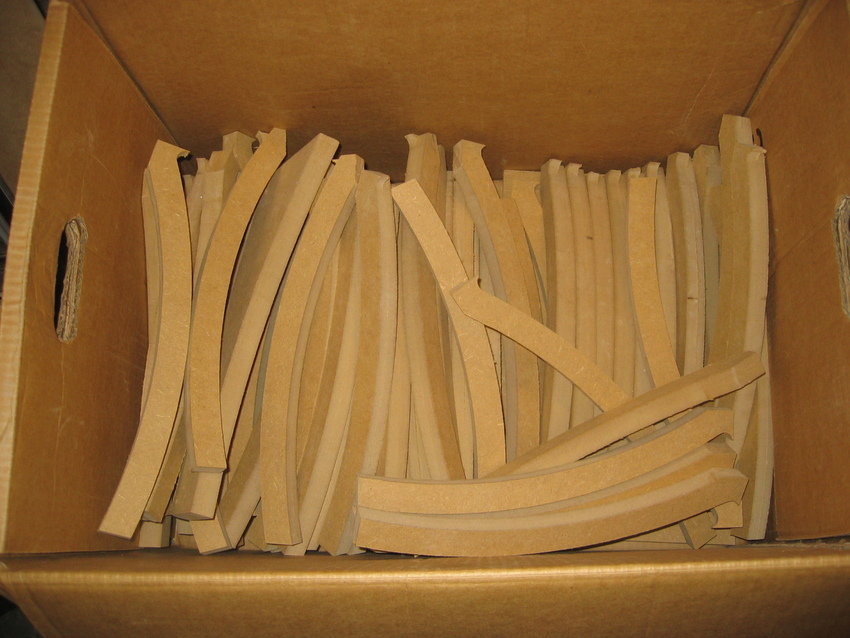

Resultatet! (2007-03-02 17:02:29)

Produkter på bilden:

Paket!

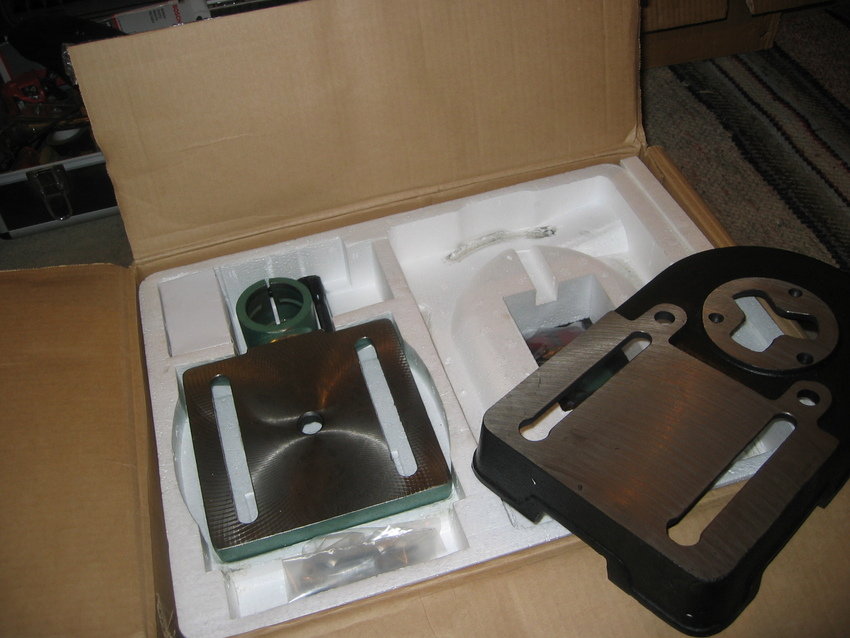

Investering nr två fick bli en pelarborr av bänkmodell. Visade sig senare vara ett utmärkt köp. (2007-03-02 23:36:14)

Produkter på bilden:

Monterad!

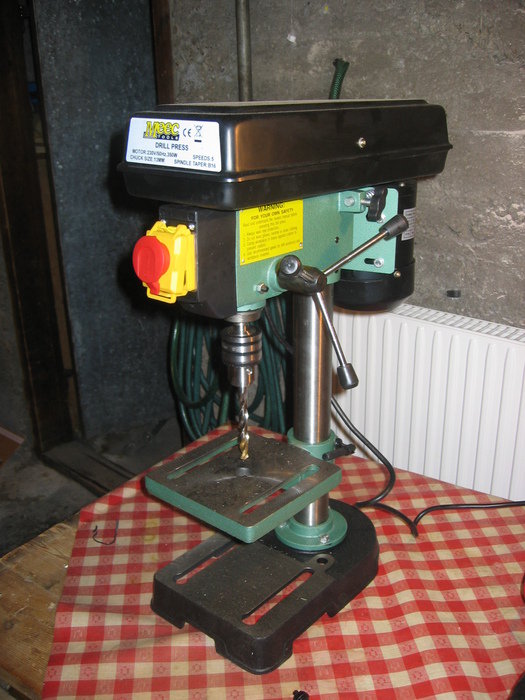

Nu när alla 68 bitarna ska pluggas så är pelarborren varmt välkommen.
Även om den lever om som ett gammalt tröskverk så gör den sitt jobb.
Och maskiner med "nödstopp" är alltid kul :) (2007-03-02 23:42:17)

Produkter på bilden:

Pluggat
Första paret pluggat. Plattan de ligger på är bottenbiten på högtalaren. (2007-03-02 23:47:27)

Produkter på bilden:

Botten

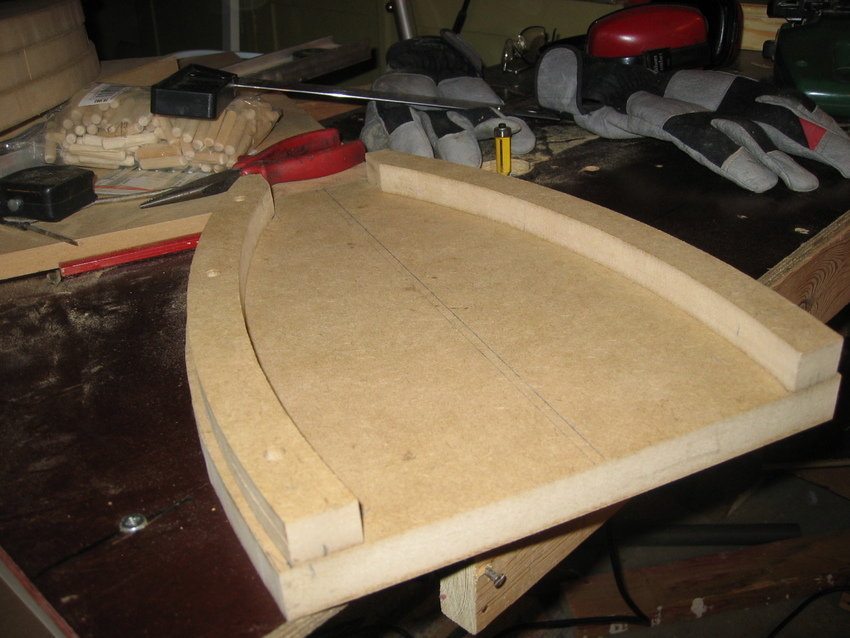

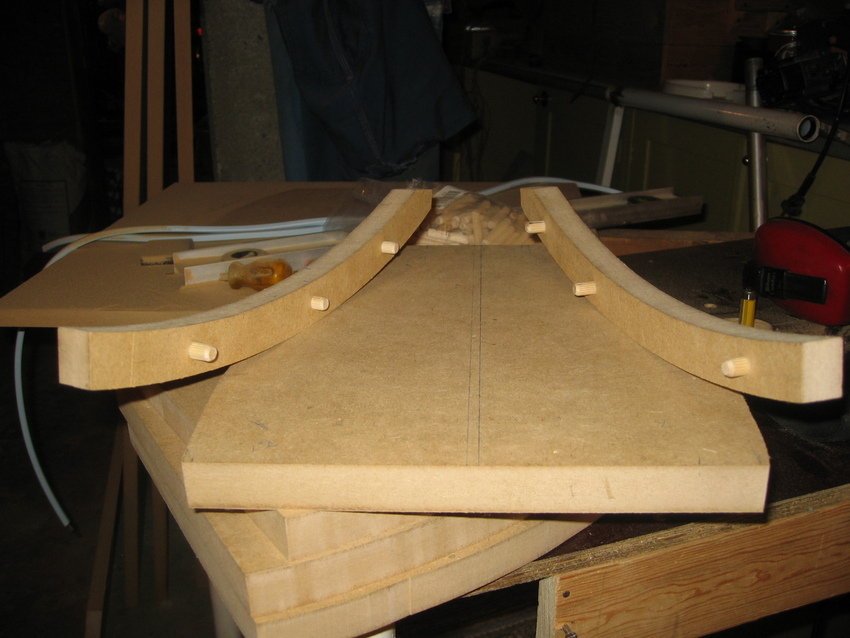

Nu är första paret av "böjjarna" på plats på bottenbiten. Botten har några millimeters "sömsmån" som sen fräses bort. (2007-03-02 23:50:21)

Produkter på bilden:

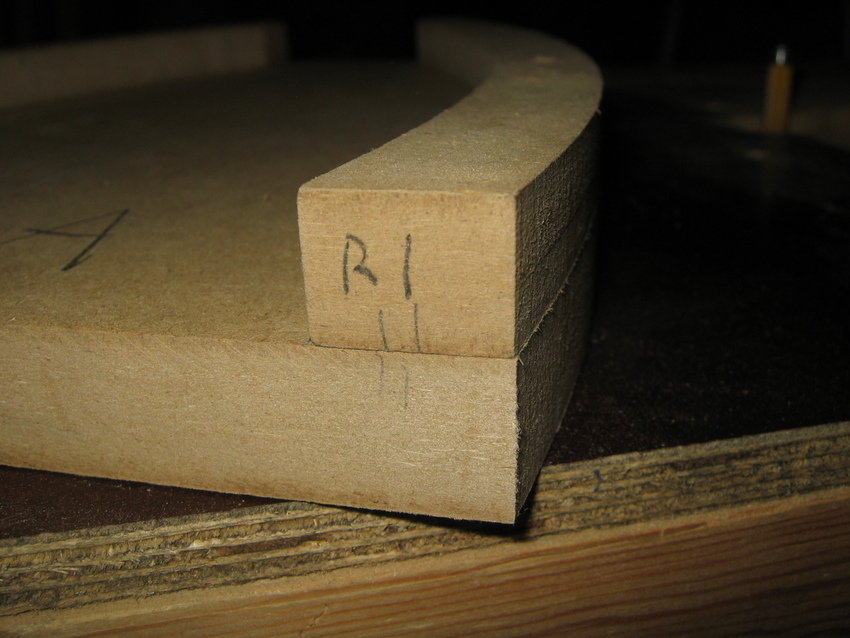

Sömsmån
Fräses bort så att formen följer den frästa böjen. (2007-03-02 23:52:14)

Produkter på bilden:

Fräst
Då blir det så här jämt och fint. (2007-03-02 23:54:50)

Produkter på bilden:

Plattor
Sen gjorde jag likadant på resten av topp- & bottenplattorna. (2007-03-02 23:57:32)

Produkter på bilden:

Lego..
Sen var det bara i princip att bygga på höjden. Borra och plugga. De små strecken på insidan är bara markeringar så att jag viste vart pluggen satt. (2007-03-03 00:01:46)

Produkter på bilden:

Låda

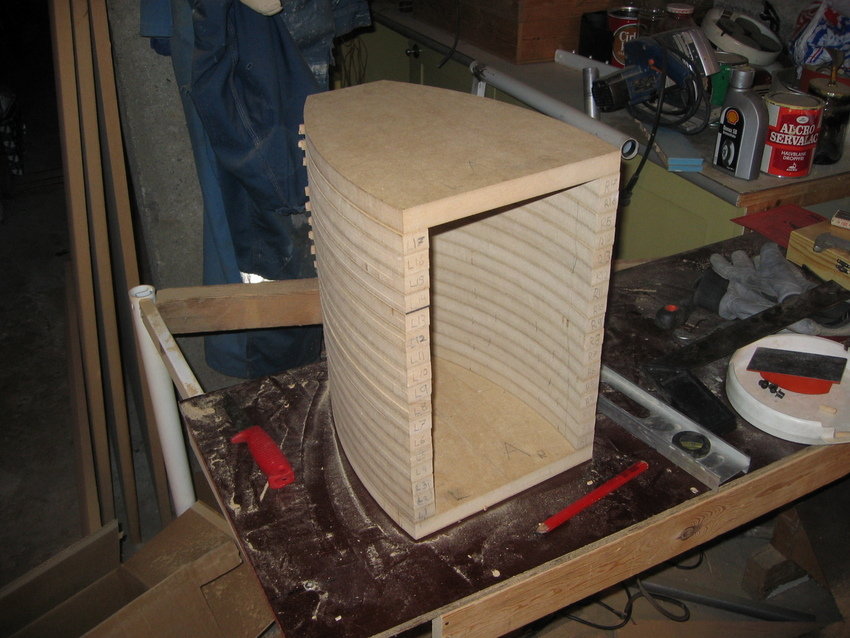

En första blick över hur det kommer se ut. Ser lite snett och vinnt ut men det är bara "torrpluggat" utan lim. (2007-03-03 00:04:30)

Produkter på bilden:

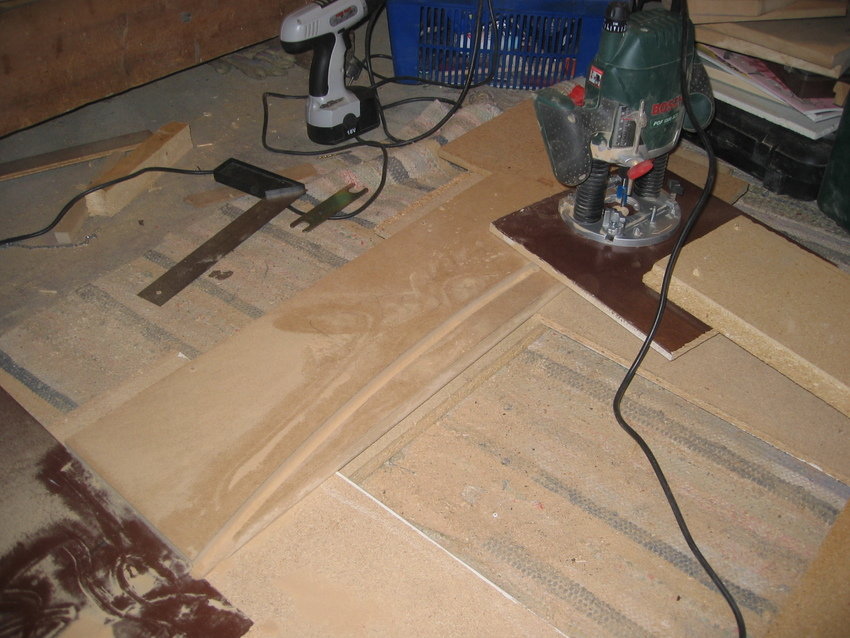

Fräsning igen
Nu med lite större jigg... (2007-03-03 00:07:30)

Produkter på bilden:

Fräsning
Samma princip som med de små delarna. (2007-03-03 00:09:02)

Produkter på bilden:

Fräsning

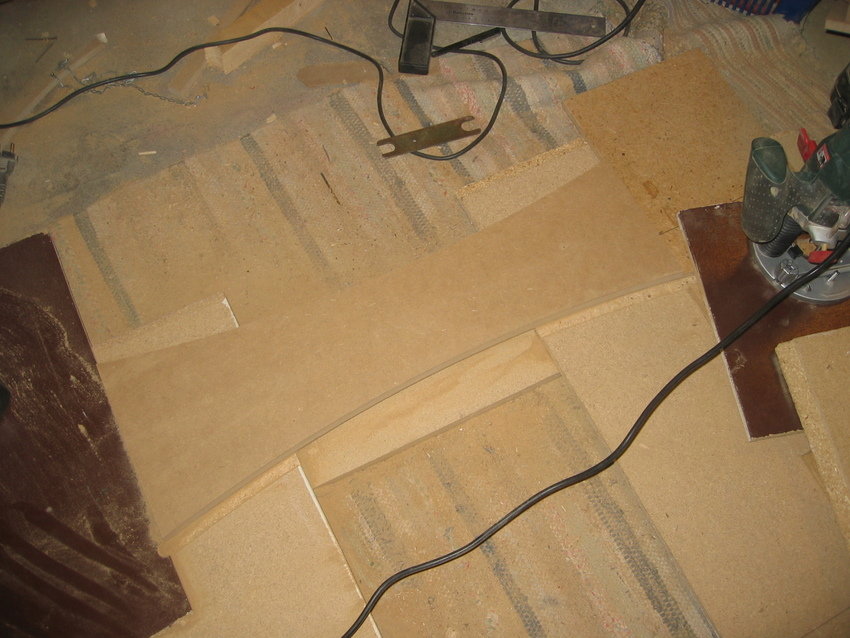

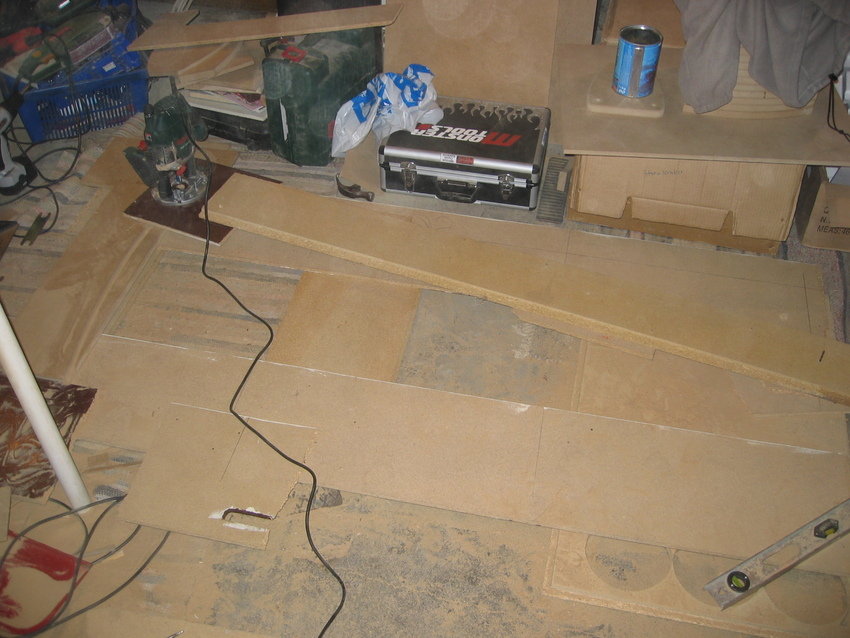

Men denna gången är det delar till stativen som fräses. (2007-03-03 00:10:23)

Produkter på bilden:

Stativ

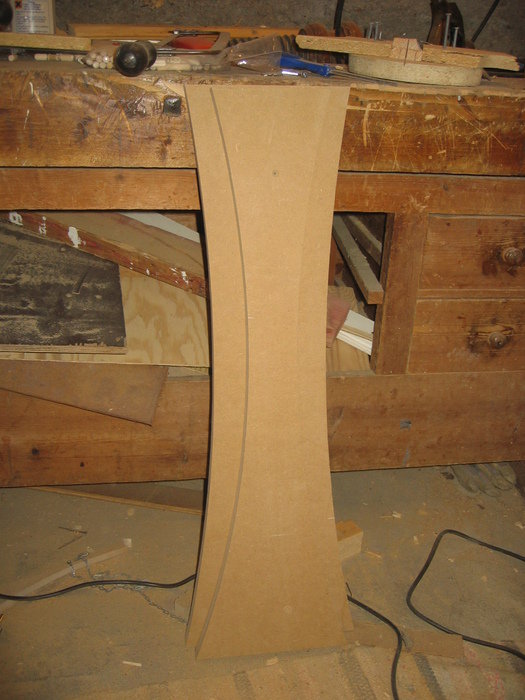

Tada! Stativen är tredelade med en större del i mitten och mindre på sidorna. Här sett från sidan. Fräste bara ut ett av varje på detta sätt. För att sedan såga grovt och renfräsa som innan. (2007-03-03 00:16:01)

Produkter på bilden:

Stativ

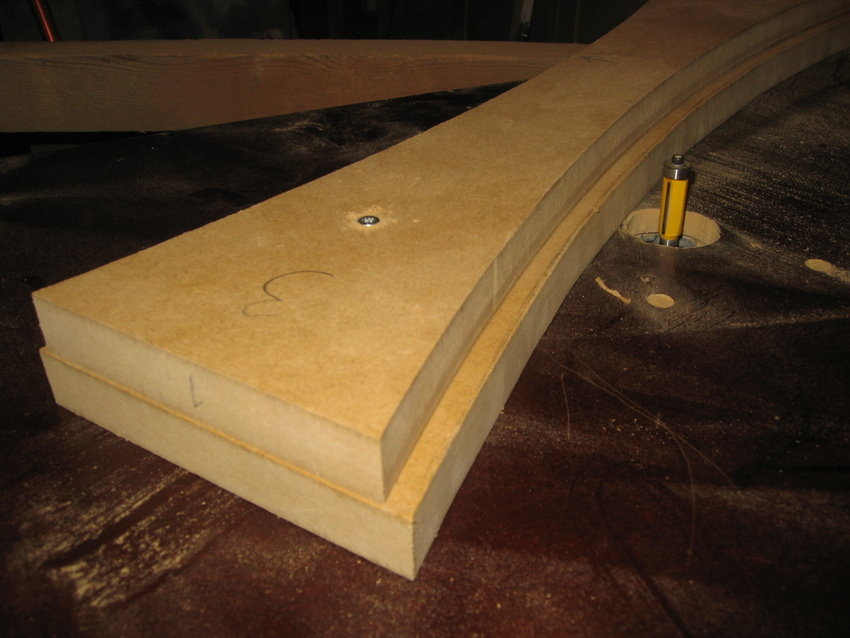

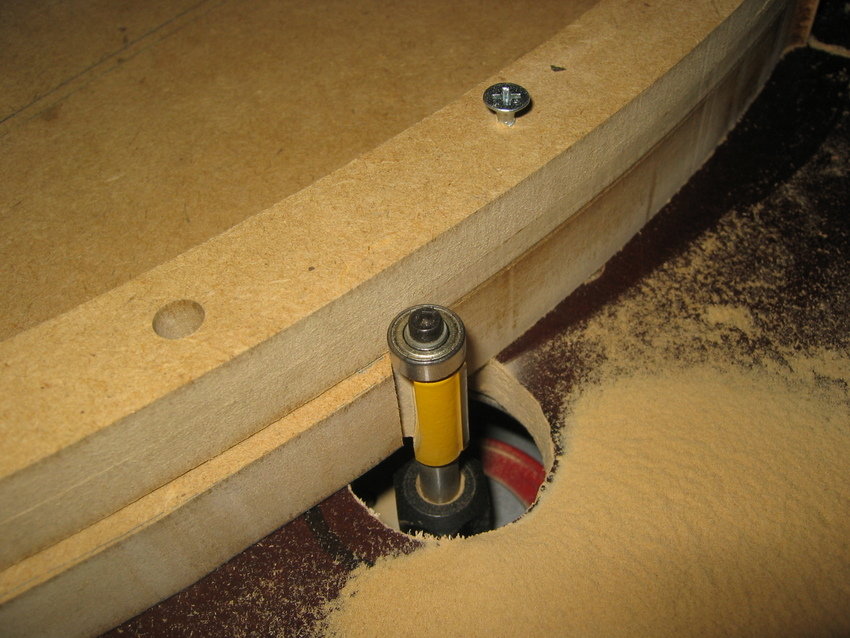

"renfräsning" Att göra ett fräsbord med handöverfräsen monterad underifrån på en skiva var mycket smidigt vid sånnahär moment. Mycket lättare att hantera stycket istället för att hålla i fräsen. Men det gäller att dra in fingrarna. (2007-03-03 00:16:32)

Produkter på bilden:

Delar

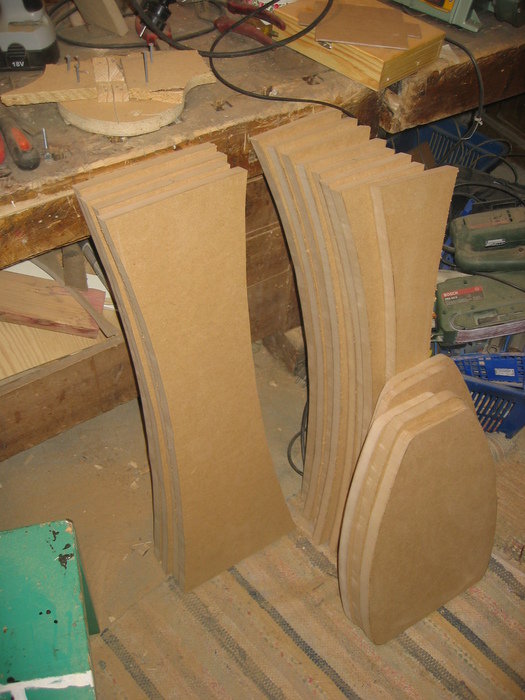

Till stativ och fötter (2007-03-03 00:19:09)

Produkter på bilden:

Fötter

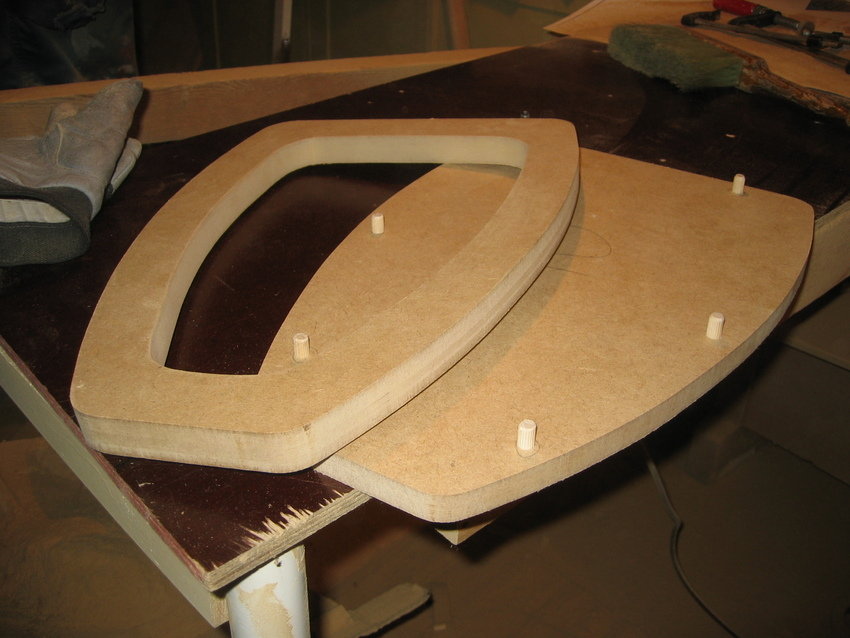

De gjorde jag av 1lager av 18mm MDF och ett lager 22mm MDF. Man tager vad man haver :) Sågade ur den undre biten för att få plats med kablar och en stålplatta som extra vikt. Stabilt ska det bli :) (2007-03-03 00:23:16)

Produkter på bilden:

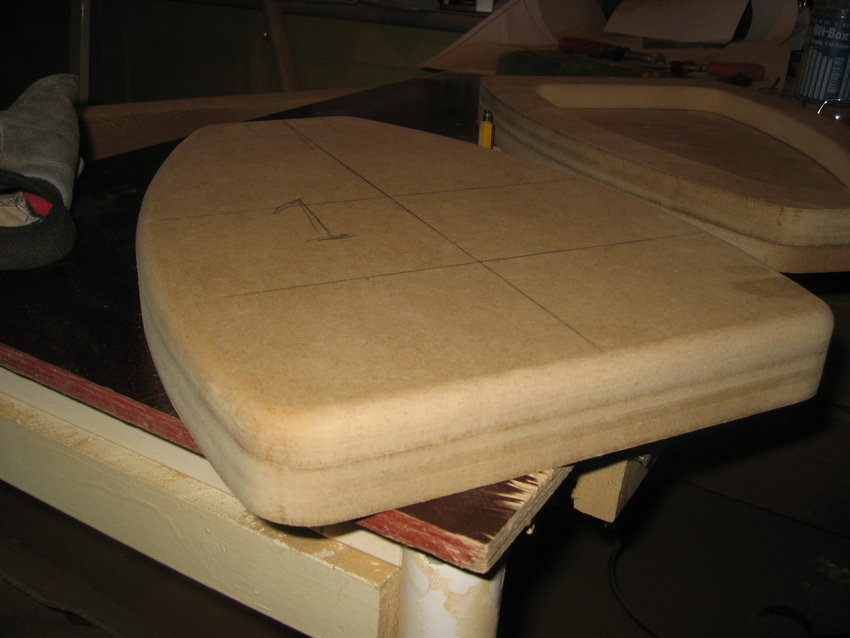

Fot

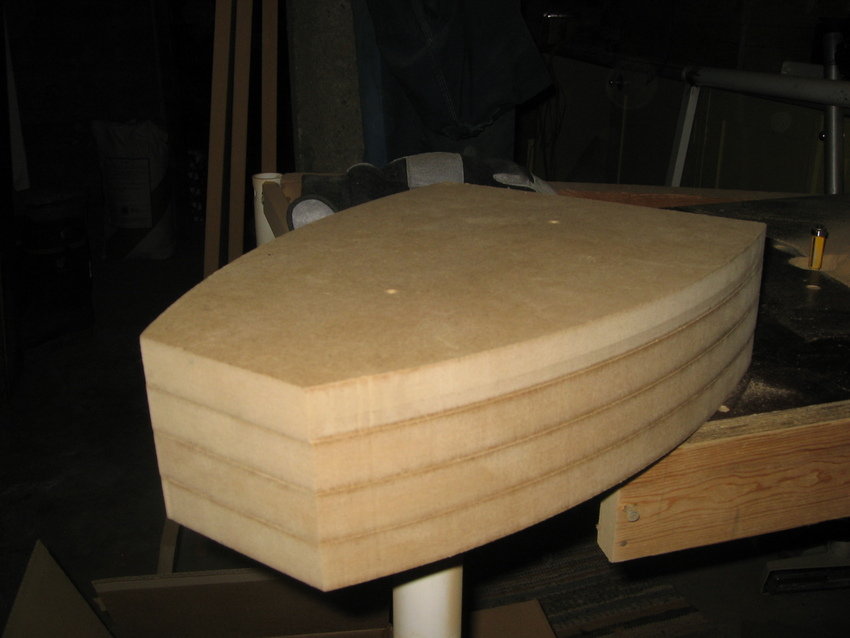

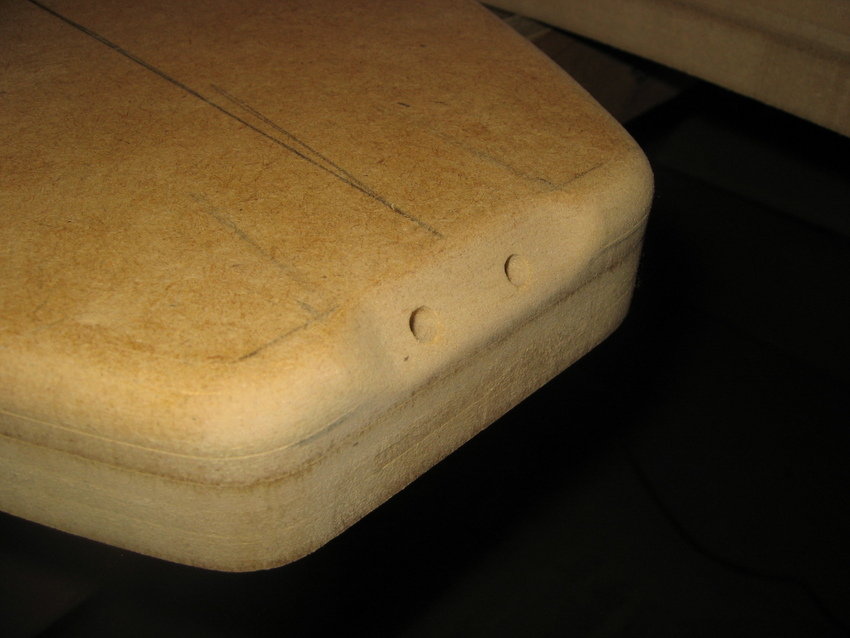

Sen rundade jag av foten.Pluggade limmade och tvingade. (2007-03-03 00:27:15)

Produkter på bilden:

Fot

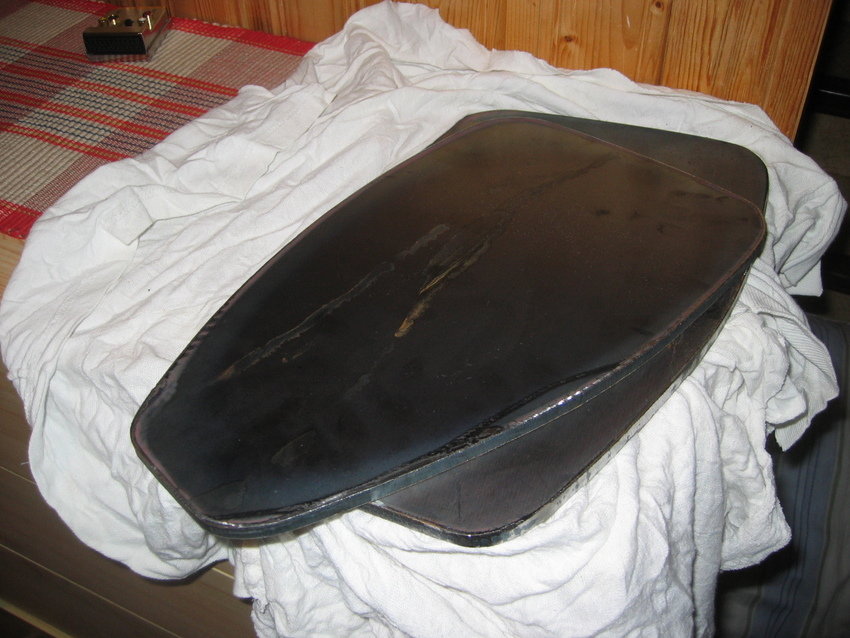

Här är stålplattorna till fötterna.
10mm stål. "Stabiltsomfan" (2007-03-03 00:30:33)

Produkter på bilden:

Fot

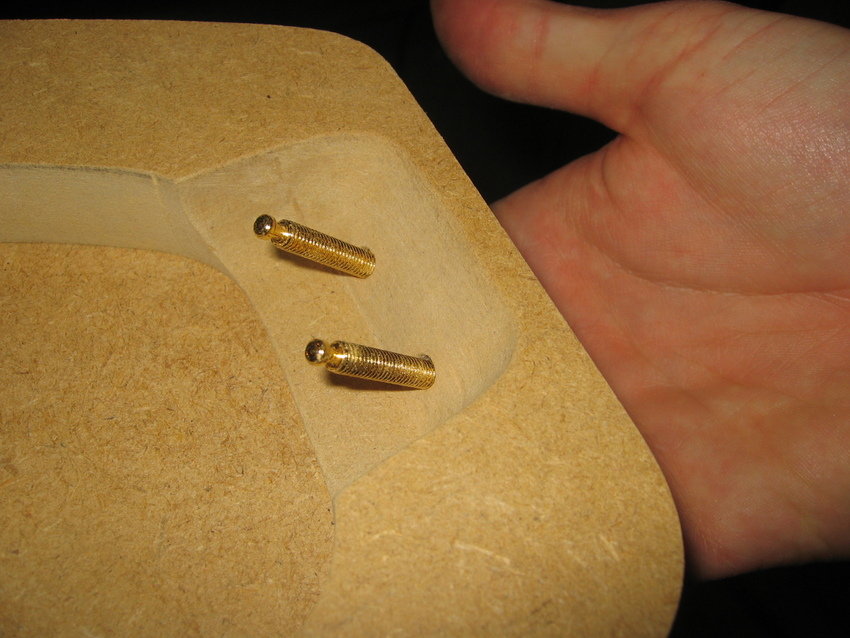

Hålen där terminalerna ska sitta sen. (2007-03-11 01:33:50)

Produkter på bilden:

Fot

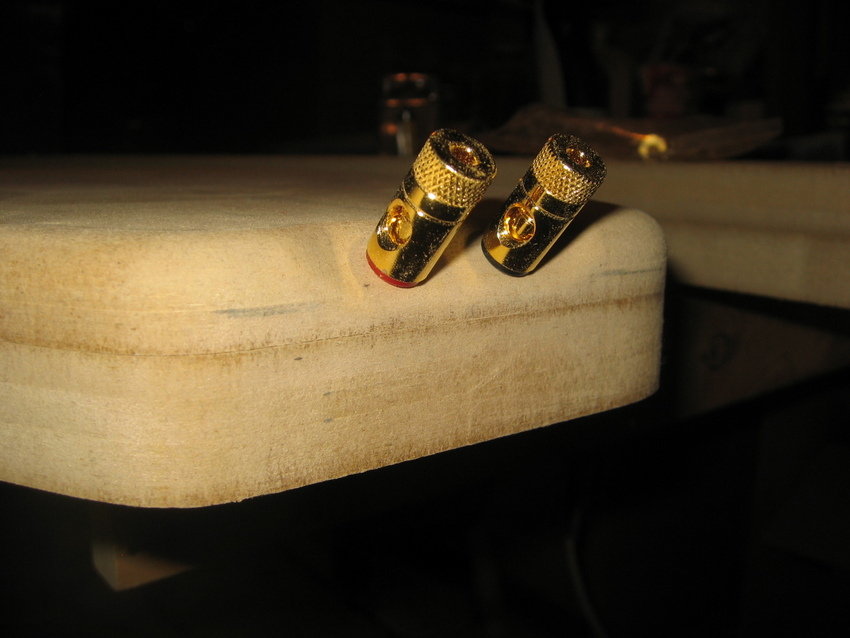

Like this! (2007-03-11 01:34:47)

Produkter på bilden:

Fot
Undersidan av terminalen. Skruvarna ska kortas av lite sen. Jag fick använda dremeln för att "gröpa" ur MDFn så att kabel och muttrar skulle få plats. (2007-03-11 01:36:12)

Produkter på bilden:

Stativ

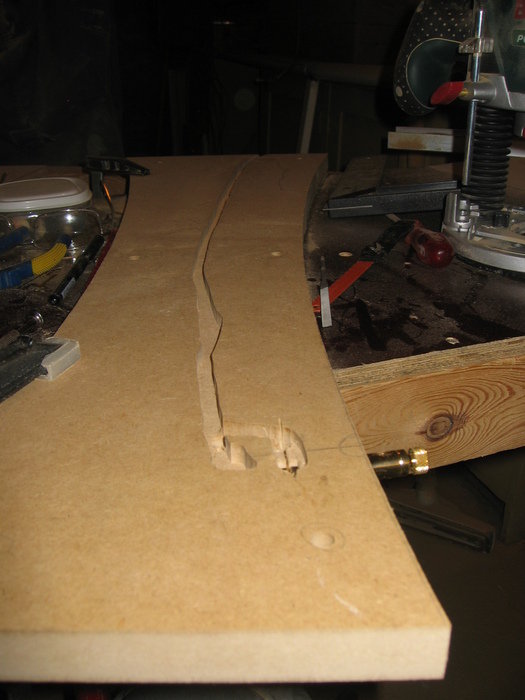

Detta är halva mittendelen av stativet. Varje "del" består av dubbla 20mm mdf. Så detta är alltså halva mittendelen. Häri ska högtalarkabel dras från foten och sen ut på baksidan av stativet, ganska högt upp. Därifrån blir det en kort "extern" kqabel upp till själva högtalaren. ca 30cm. Varför kan man fråga sig. jo jag vill inte ha nån kabel hängande ner mot golvet från högtalaren. och varför jag inte drog kabeln ända upp i högtalaren på insidan är pga att jag vill kunna dela på högtalare och stativ vid t ex transport.

Så här har jag alltså fräst ur för kabel samt för muttrar till terminalen. Likadant på motsvarande mittenbit så varje bit innehåller varsin kabel och terminalskruv. (2007-03-11 01:40:15)

Produkter på bilden:

Stativ

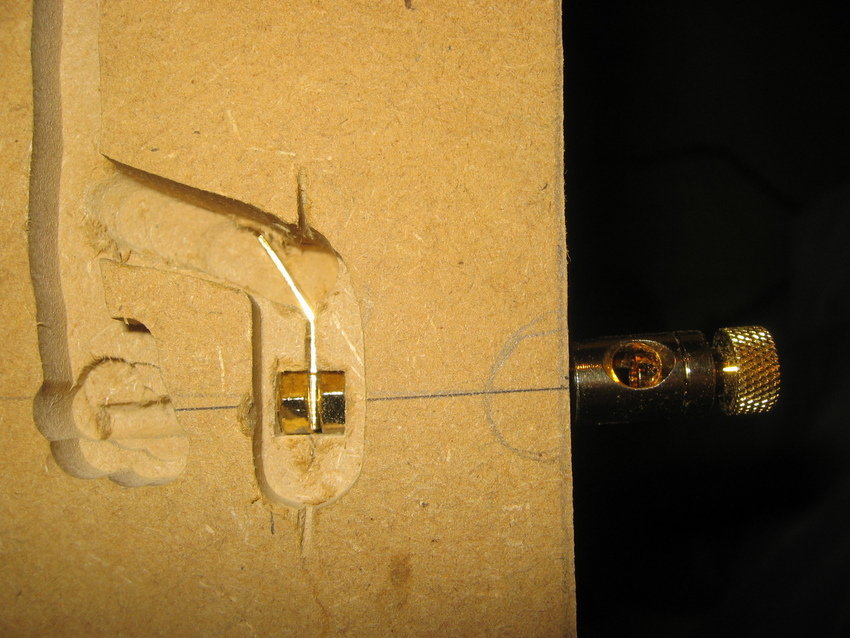

Närmare bild på urtag för terminalskruv. Jag gjorde ett fyrkantigt hål för muttrarna så att de inte snurrar när man till sist skruvar i terminalskruven efter ihoplimmning och fanering av stativet. (2007-03-11 01:52:13)

Produkter på bilden:

Stativ

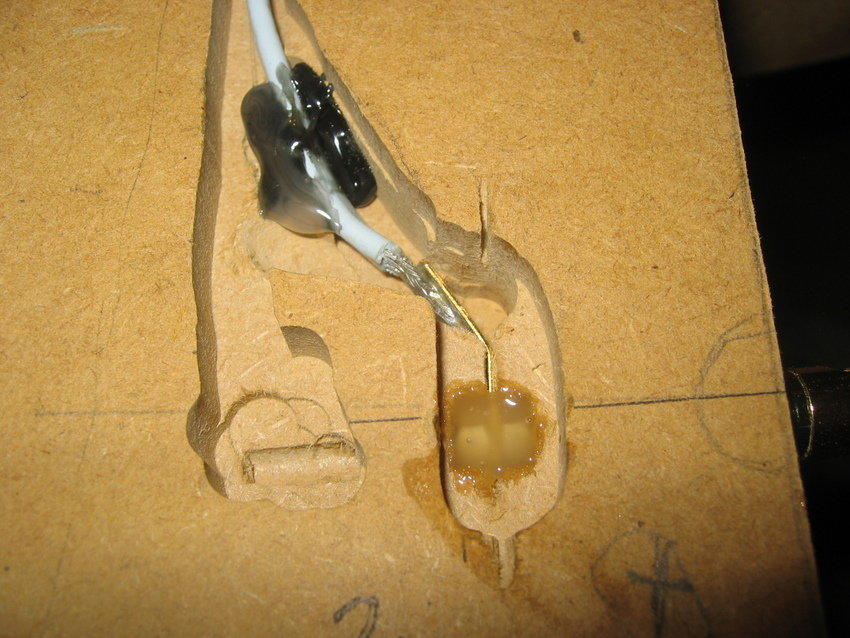

Här är kabeln på plats, muttrarna limmade med PPs extreme repair och kabeln med smältlim. (2007-03-11 01:55:27)

Produkter på bilden:

Stativ

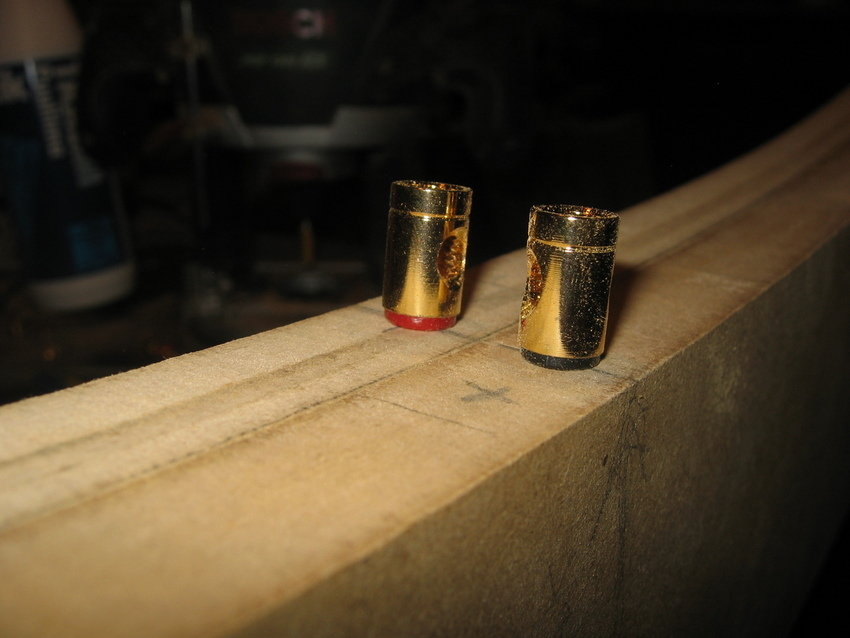

Plus & minus indragna i stativet. (2007-03-11 01:58:34)

Produkter på bilden:

Högtalare

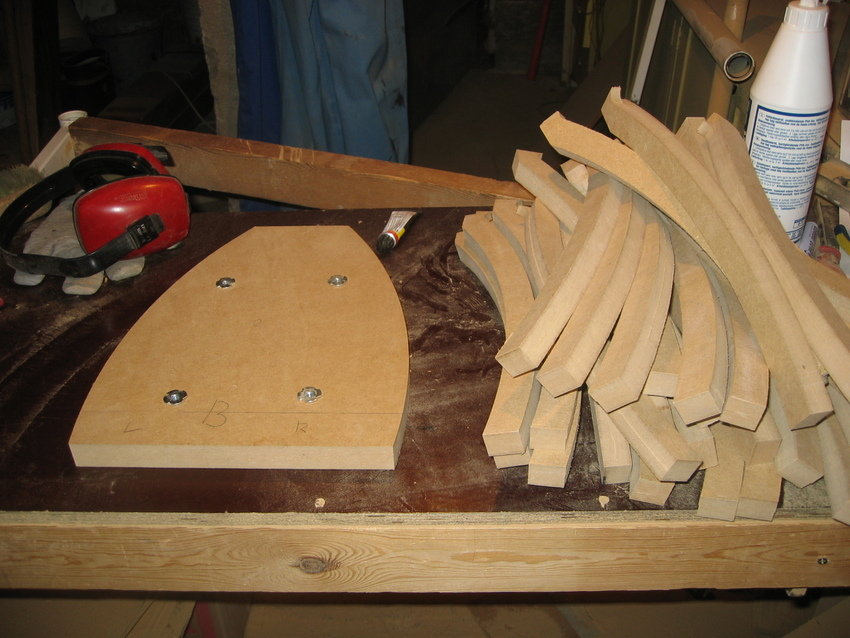

Åter till högtalarna. Här är det dags för lego igen. Bottenplatta och "böjar" :) Det sitter islagsmuttrar i plattan. Det är så att filtren ska sitta fast sen. (2007-03-11 02:00:58)

Produkter på bilden:

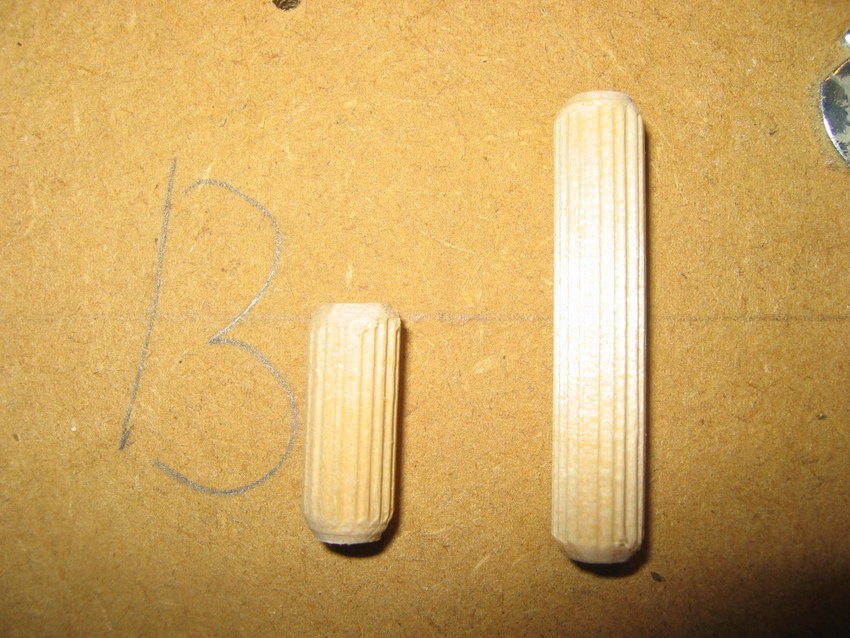

Kuriosa...

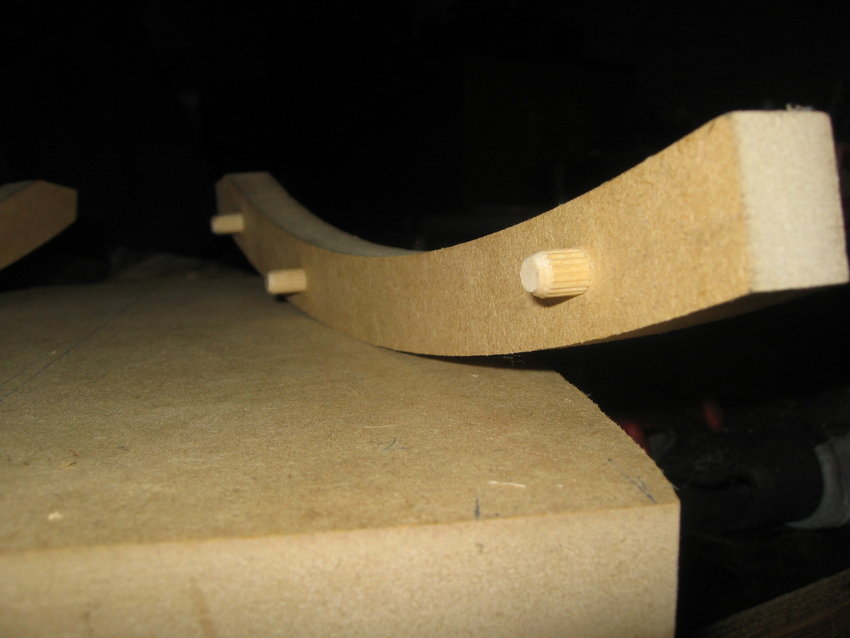

Jag fick kapa ner alla plugg så att de inte gick igenom hela tjockleken på mdfn. (2007-03-11 02:06:18)

Produkter på bilden:

Plugg

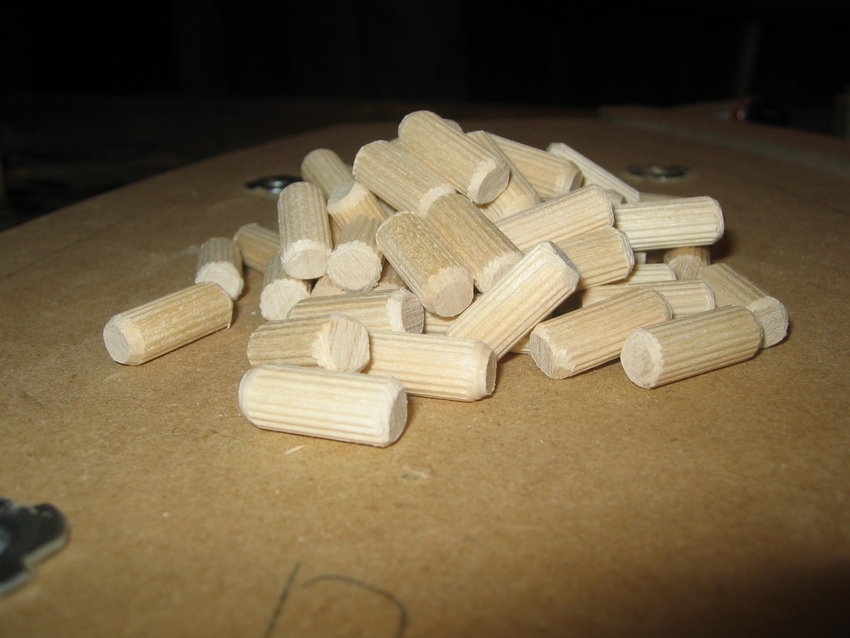

Många plugg blir det... (2007-03-11 02:07:41)

Produkter på bilden:

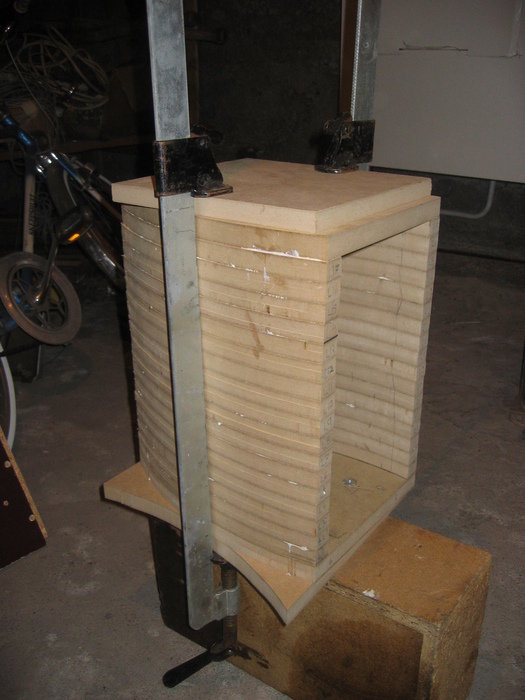

Högtalare
Sen var det bara att limma, rikta upp dem och tvinga. (2007-03-11 02:09:42)

Produkter på bilden:

Högtalare

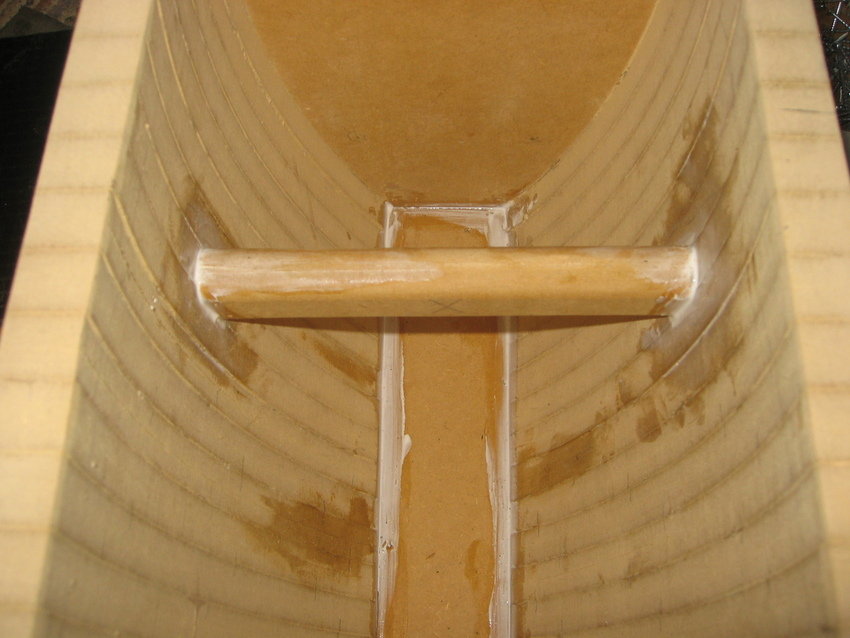

Lite stagning kan ju inte skada. De är även skruvade från utsidan. (2007-03-11 02:11:21)

Produkter på bilden:

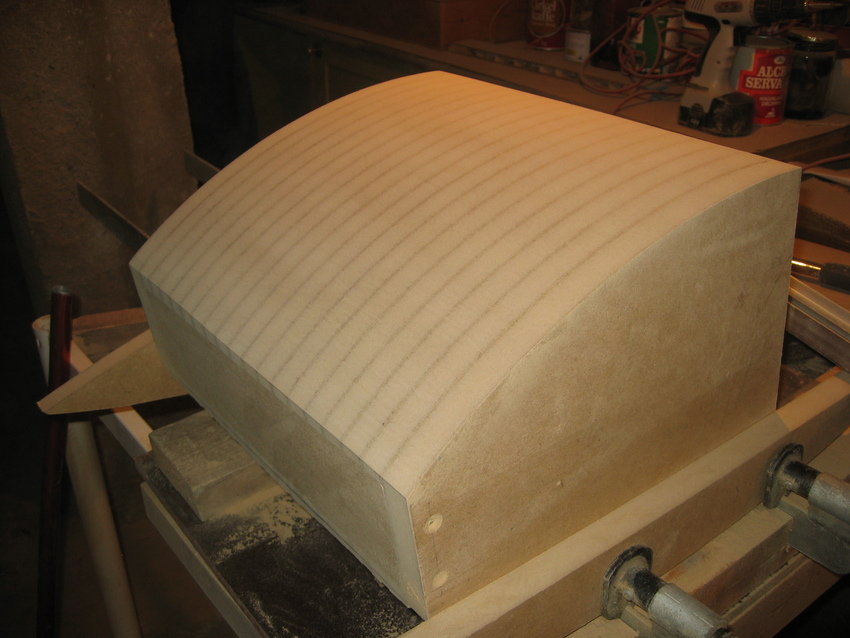

Högtalare
Sen blev det till att slipa sidorna jämna. Då var det bra att kunna spänna fast högtalaren i en bänk. (2007-03-11 02:15:09)

Produkter på bilden:

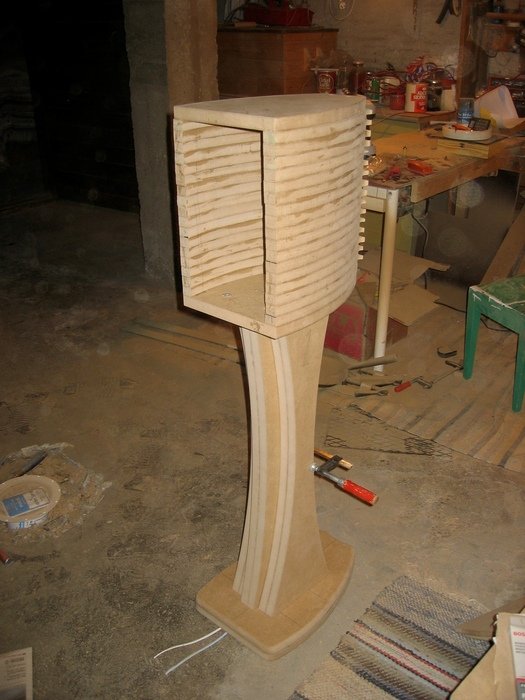

Ragnarök

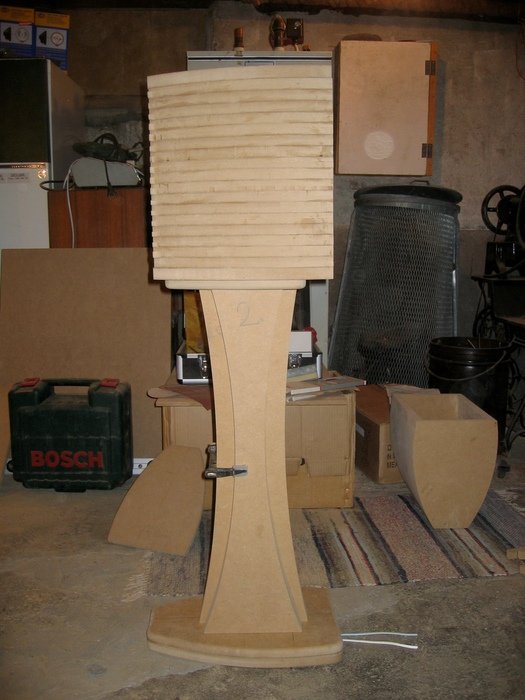

Lång väg kvar, men nu börjar man se hur det kommer se ut. (2007-03-11 02:17:33)

Produkter på bilden:

Ragnarök
Från sidan. (2007-03-11 02:19:45)

Produkter på bilden:

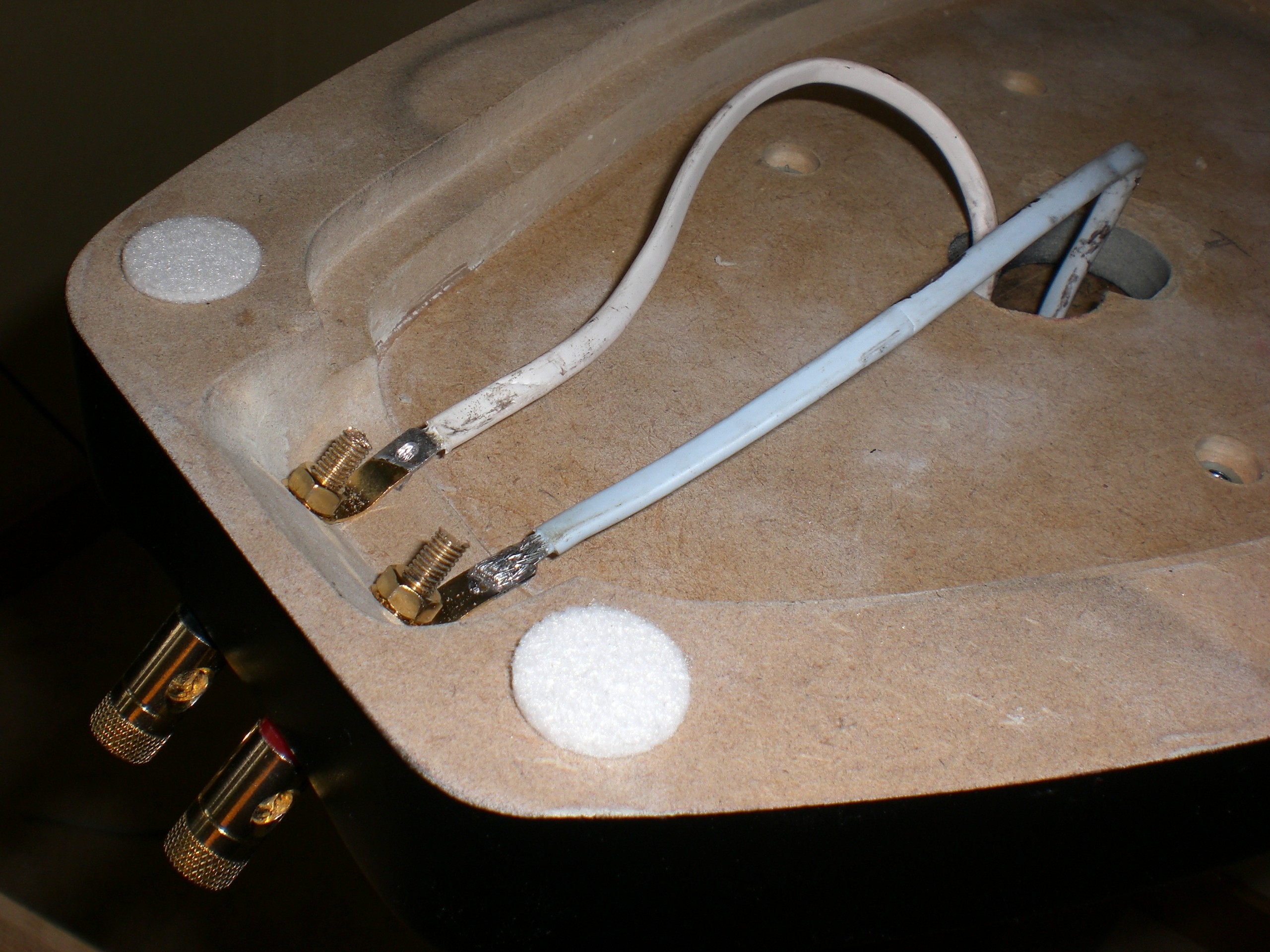

Foten
Kabeldragning i foten. (2008-03-08 16:47:47) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

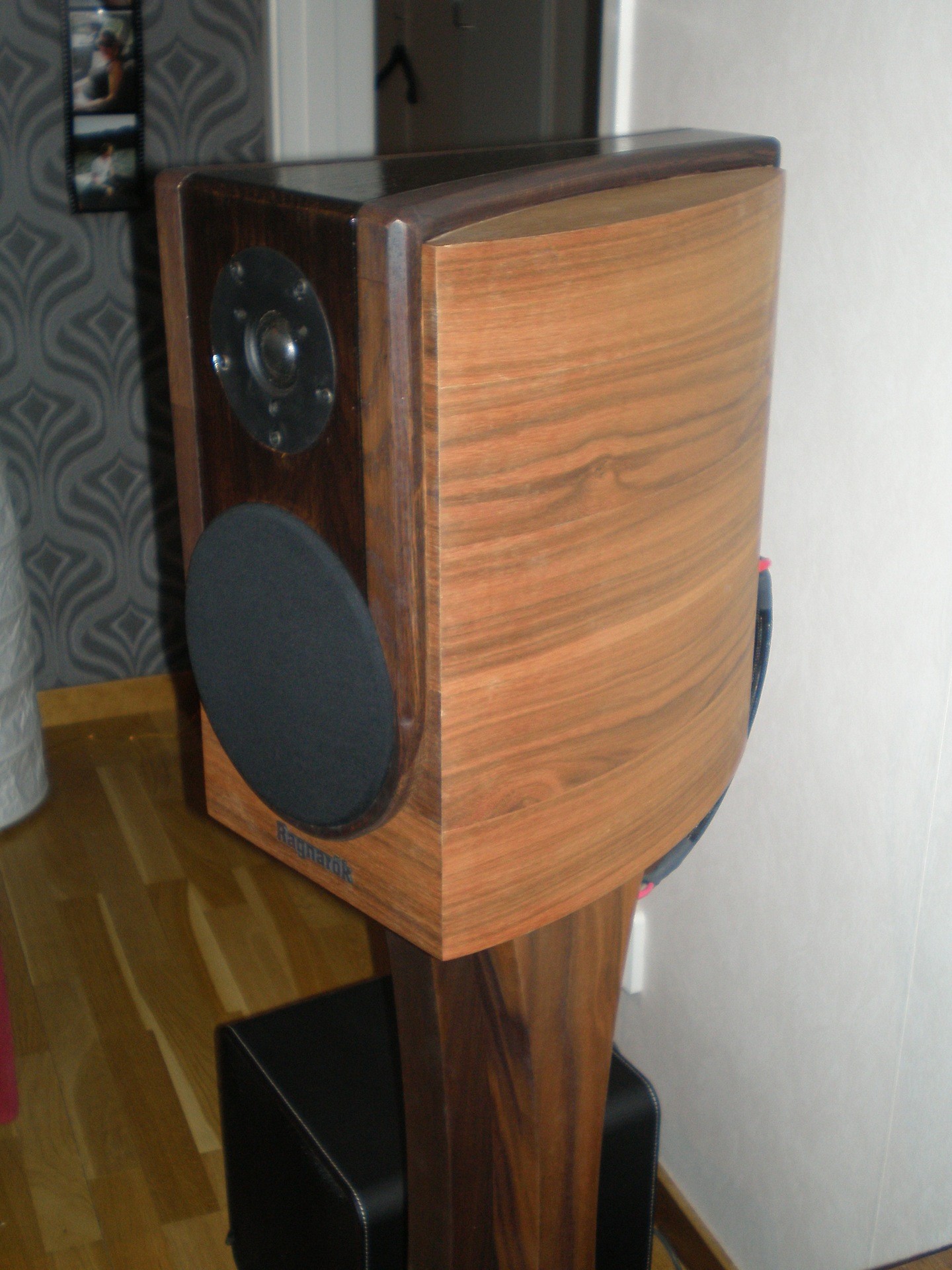

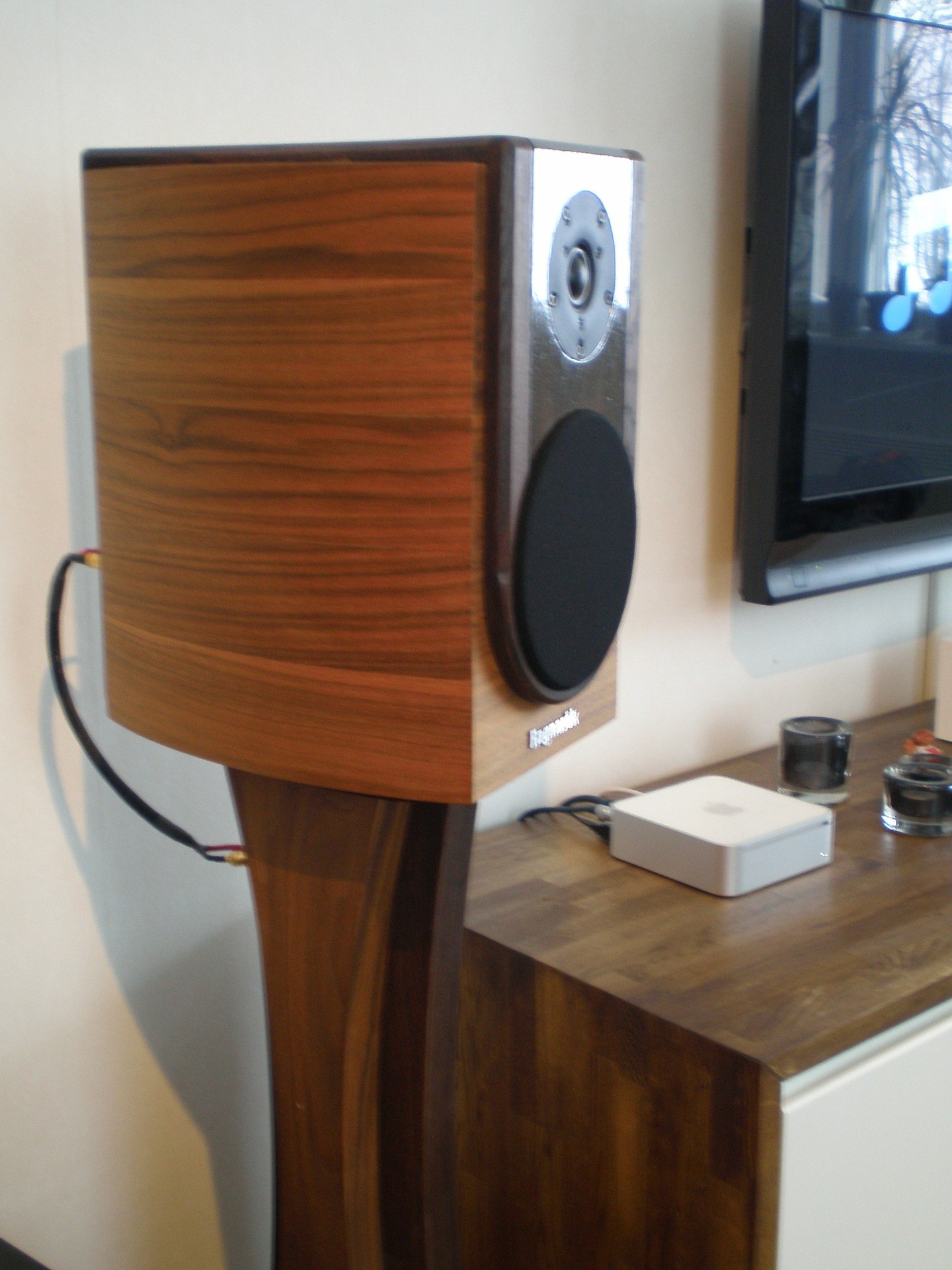

Ragnarök

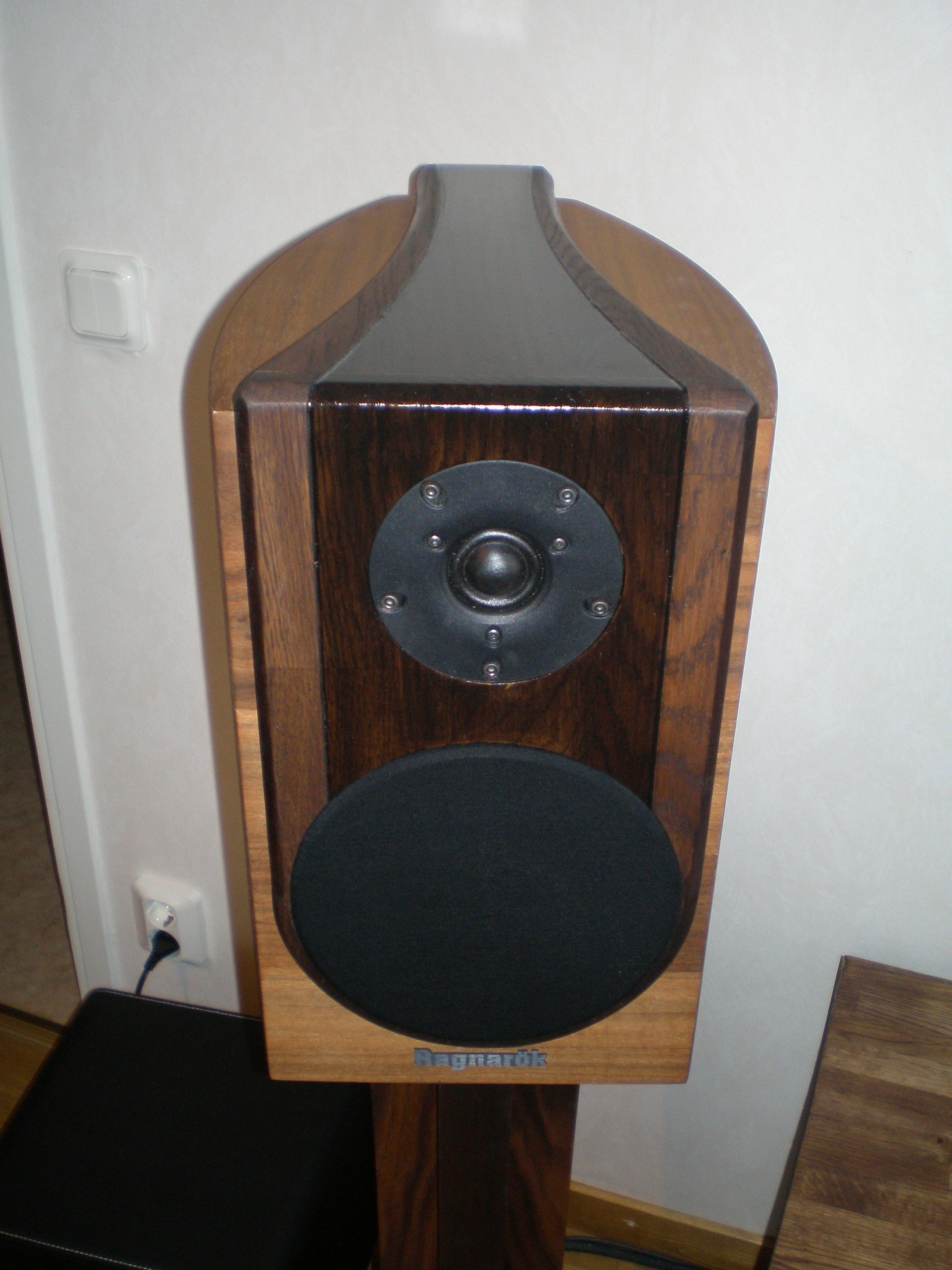

(2008-03-08 17:01:55) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Ragnarök

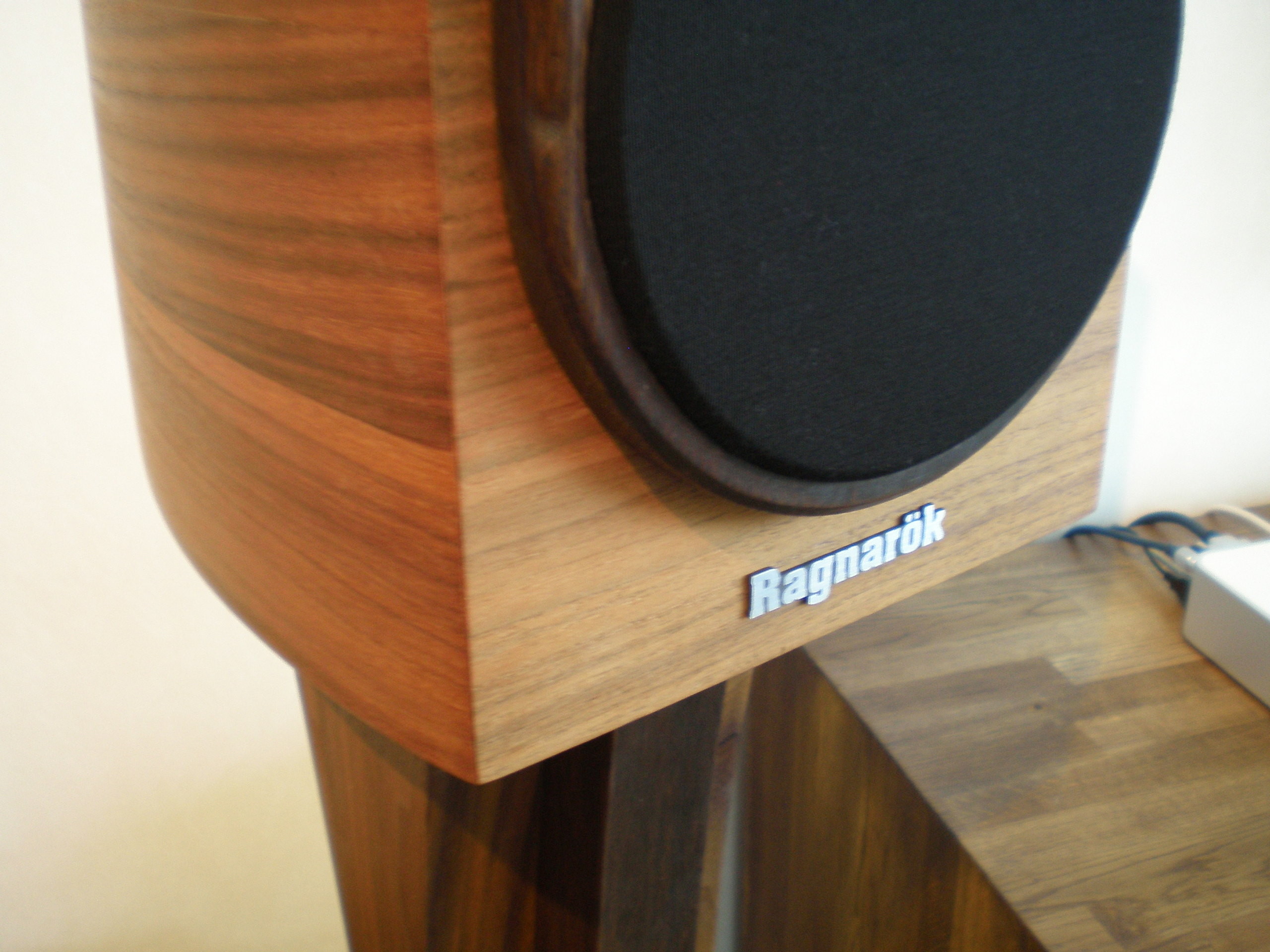

(2008-03-08 17:22:40) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Ragnarök

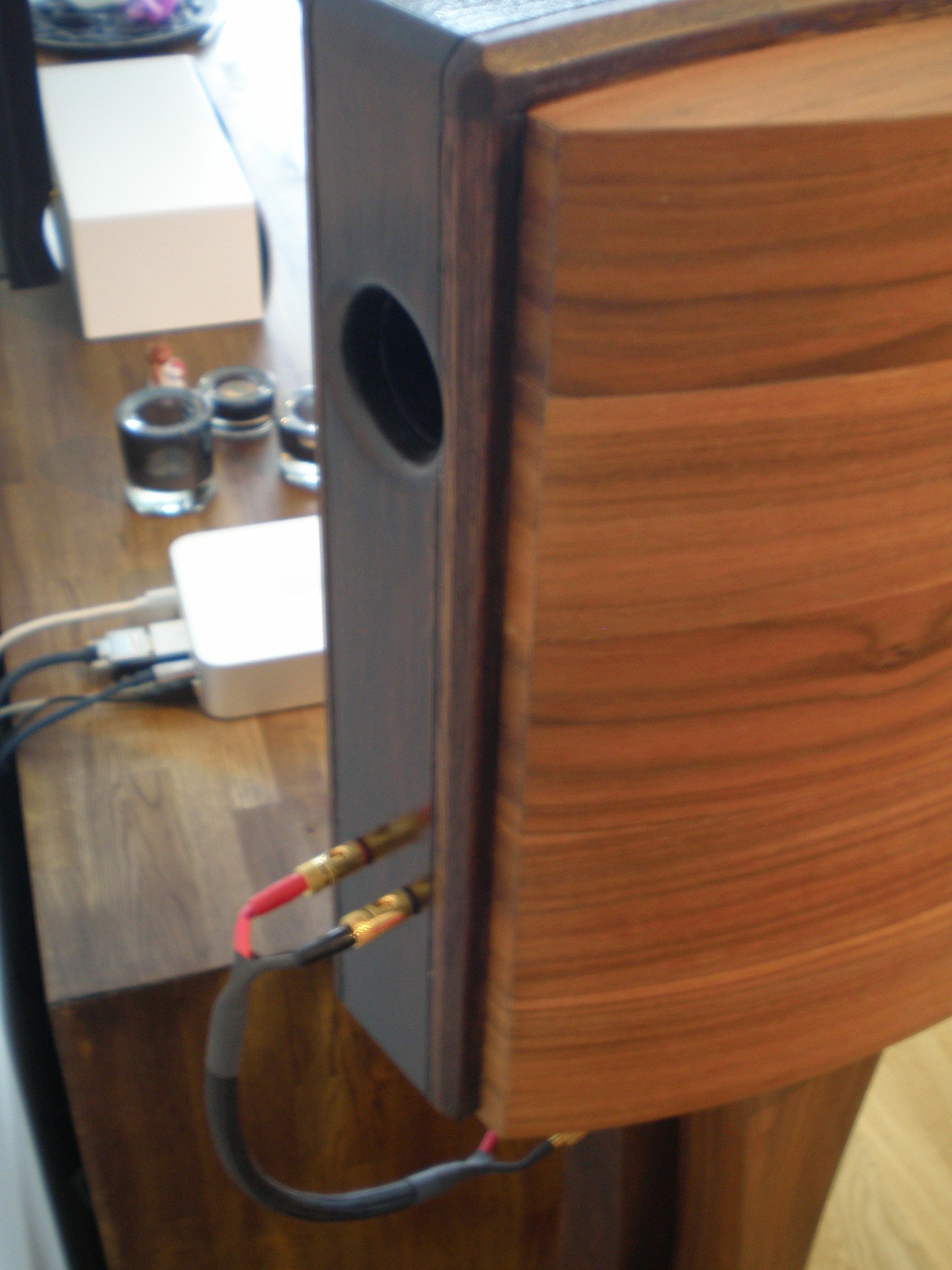

(2008-03-08 17:25:02) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Ragnarök
(2008-03-08 17:29:23) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Ragnarök
(2008-03-08 18:41:21) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Ragnarök
(2008-03-08 21:58:02) Bilden är högupplöst. Klicka i bilden för att zooma.
