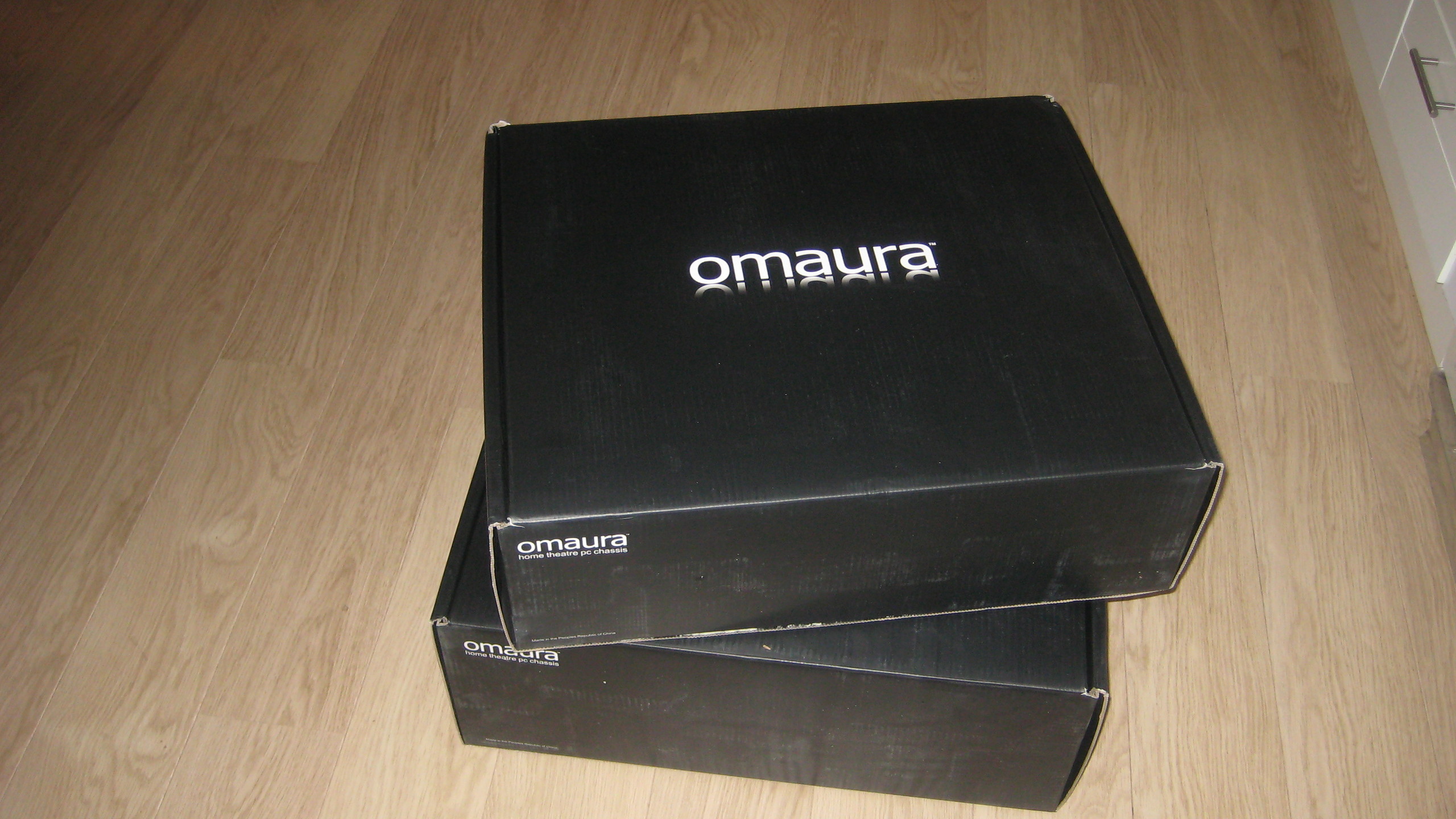

Mer kartongbilder. :)
(2008-02-09 12:52:13)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

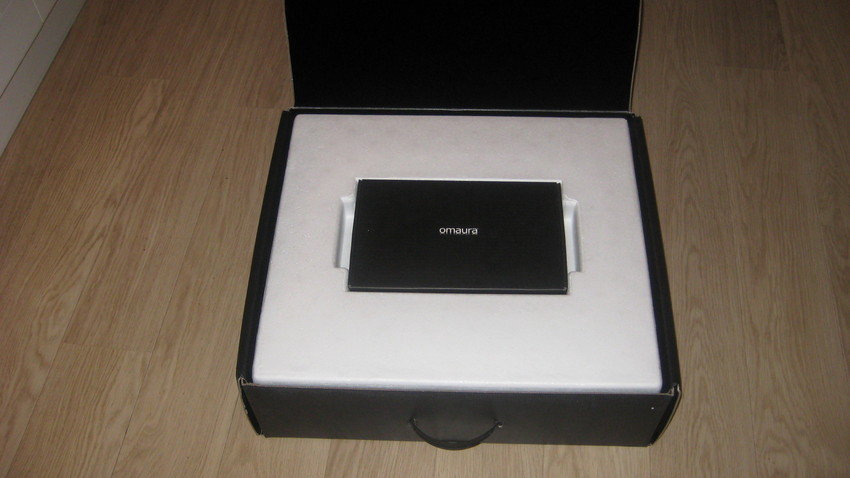

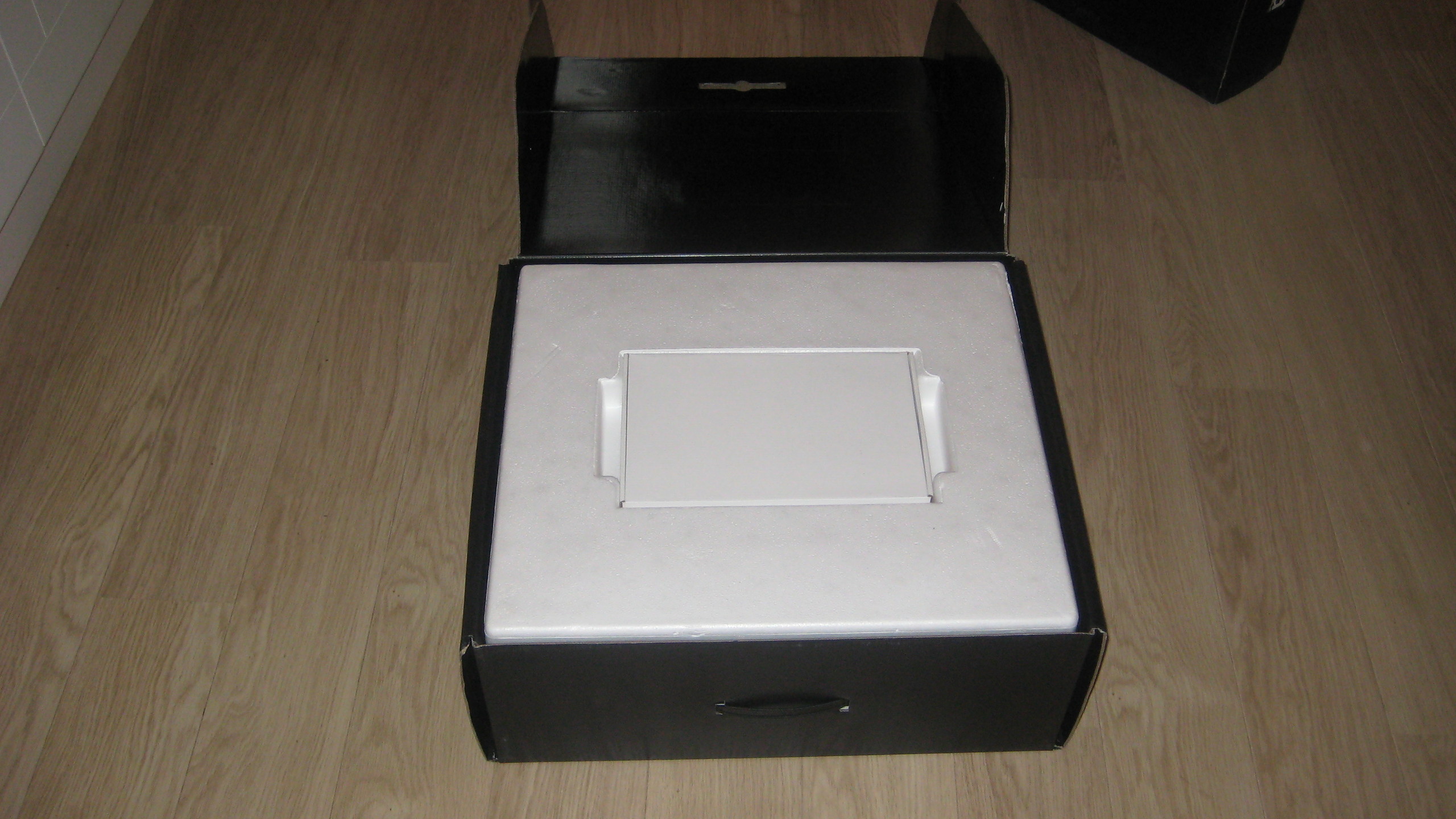

TF8 kartongen öppnad.
En liten låda ligger nedsänkt i frigoliten. (2008-02-09 12:55:20)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

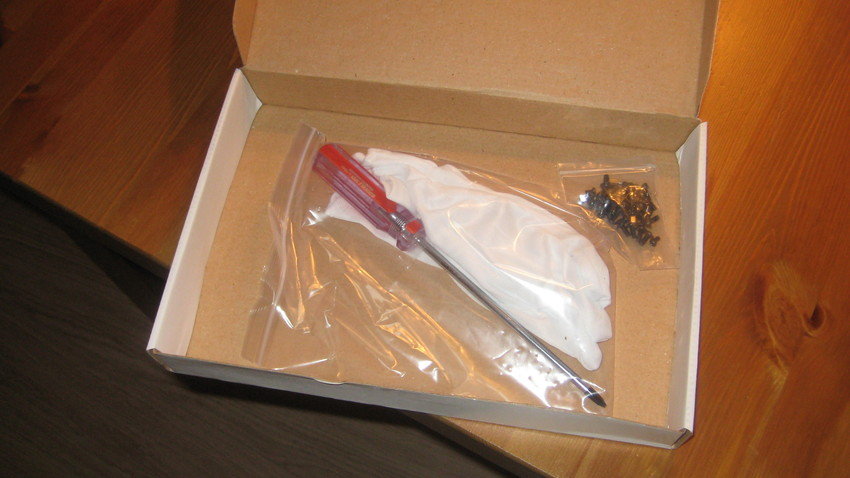

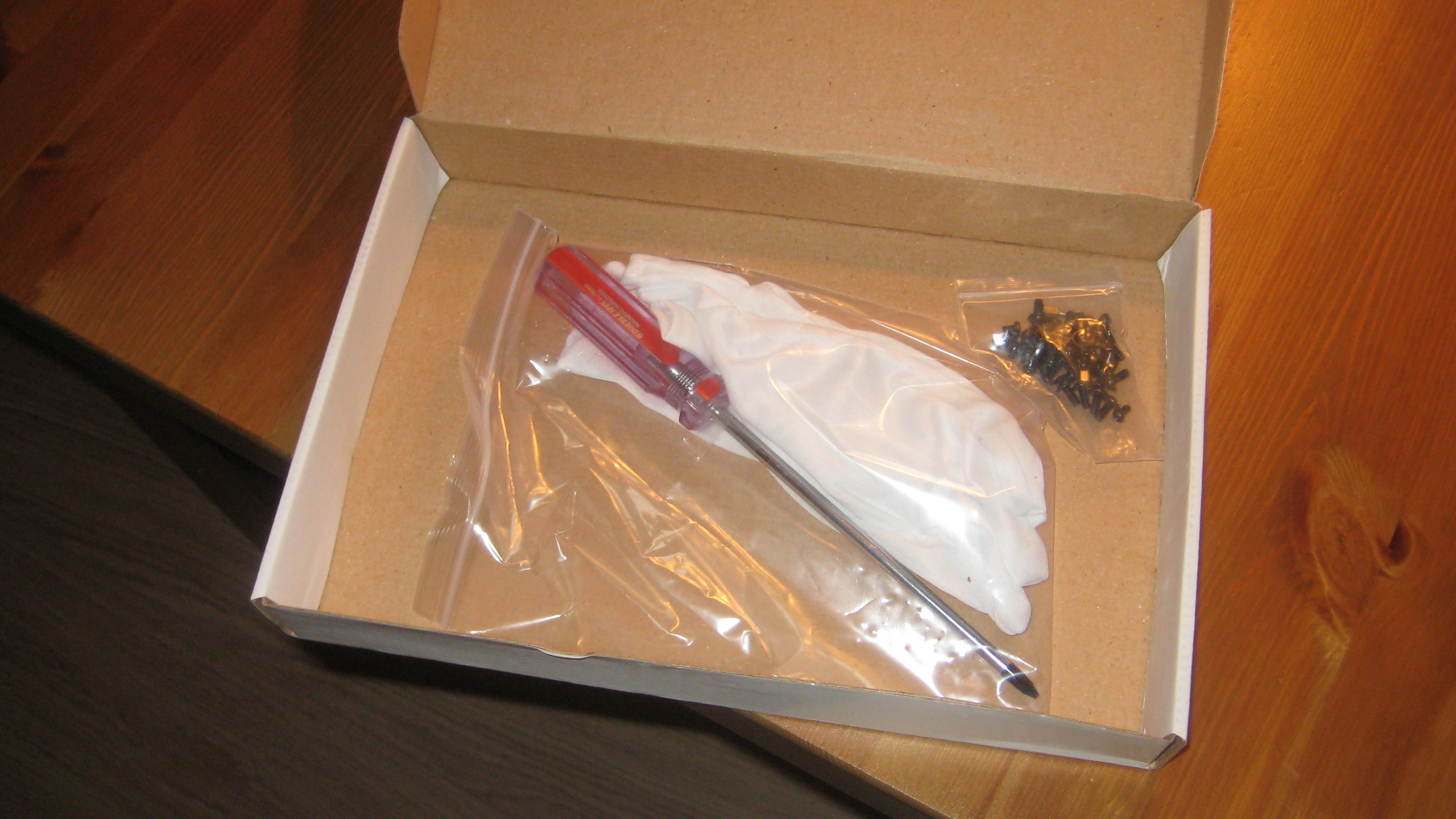

Lilla lådan.
Den lilla lådan innehåller handske, skruvmejsel och småskruvar till chassit. (2008-02-09 12:58:32)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

TF8:an i kartongen.
Under det övre frigolitlagret ligger TF8:an, insvept i en tygpåse. (2008-02-09 13:01:16)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

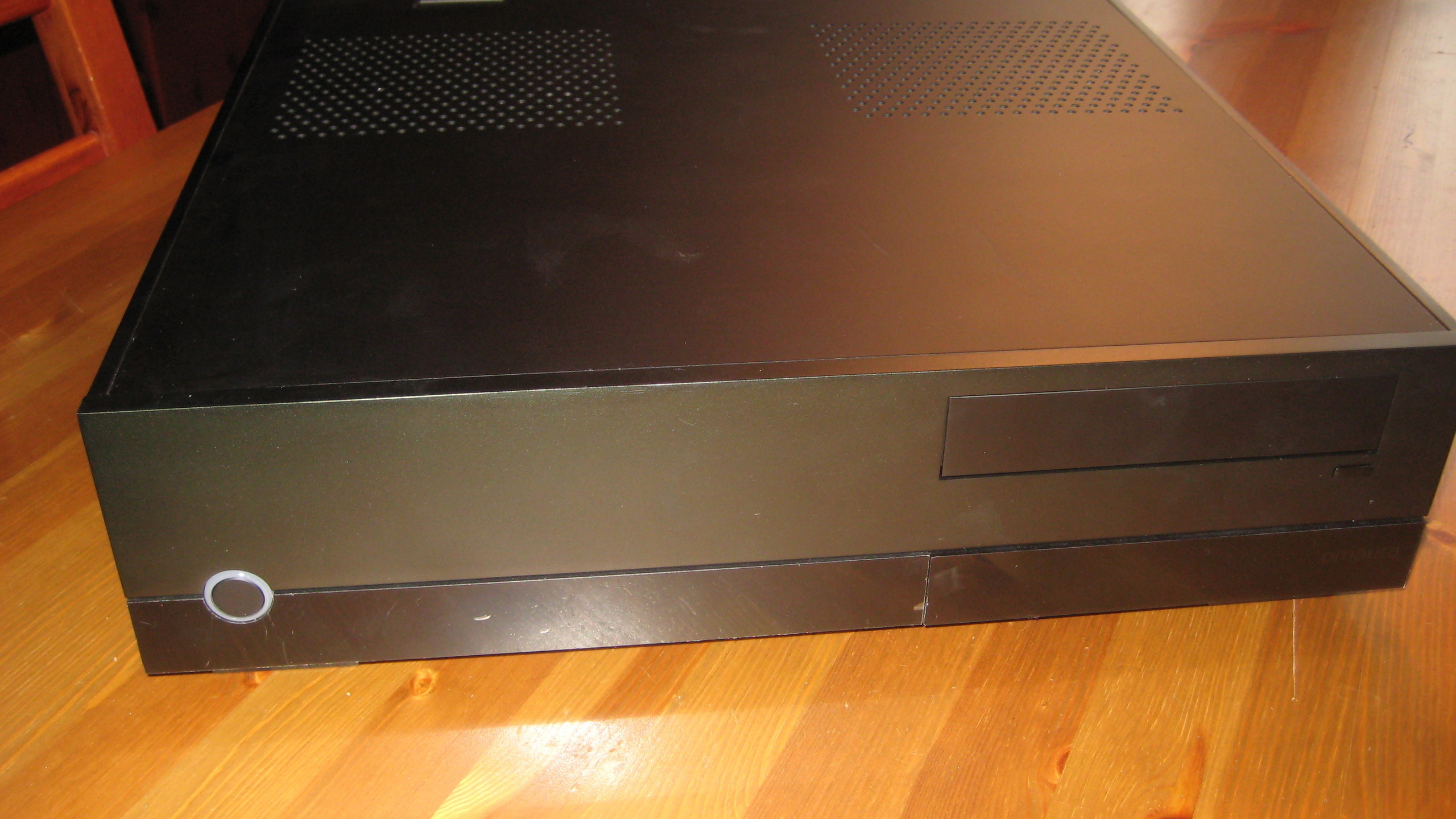

Omaura TF8 på mitt köksbord. :)
Lite dammig, och med skyddsplasten kvar på fronten. (2008-02-09 13:05:28)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

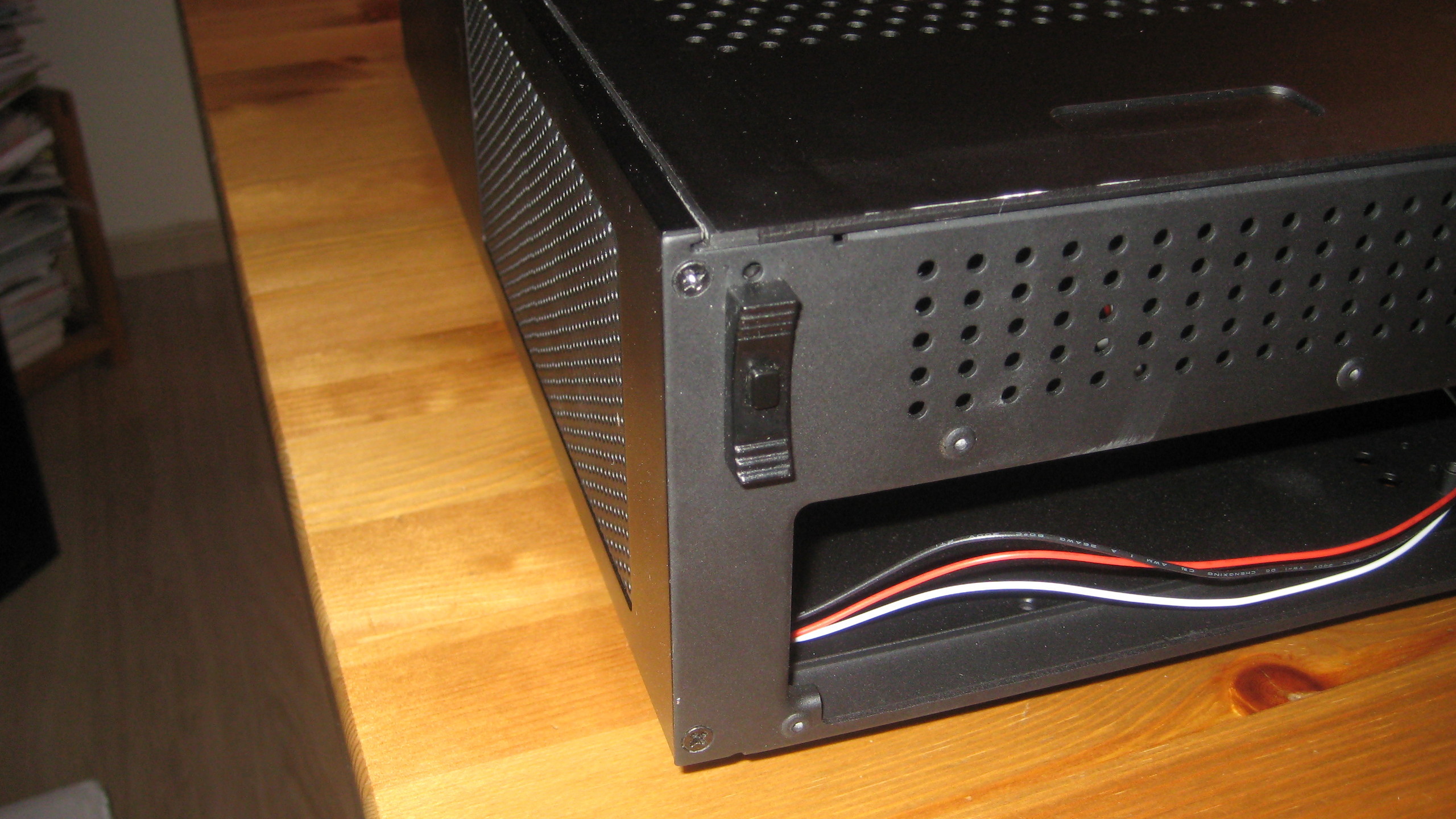

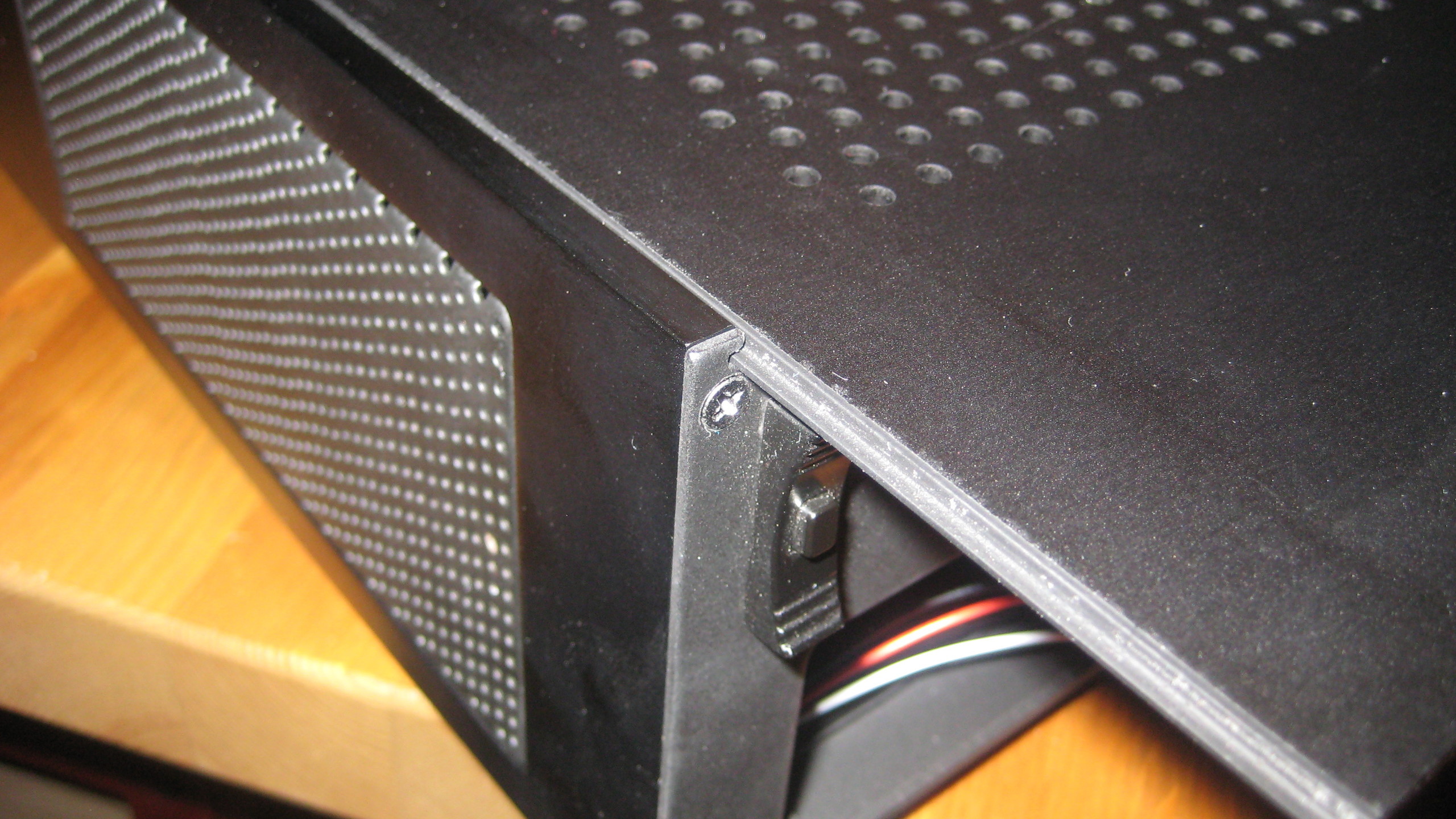

Låsanordning för toppen. Skruvlös.
Kvaliteten på chassit är riktigt bra. Alu-plåtarna är tunga och tjocka och känns riktigt rejäla. (2008-02-09 13:08:07)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

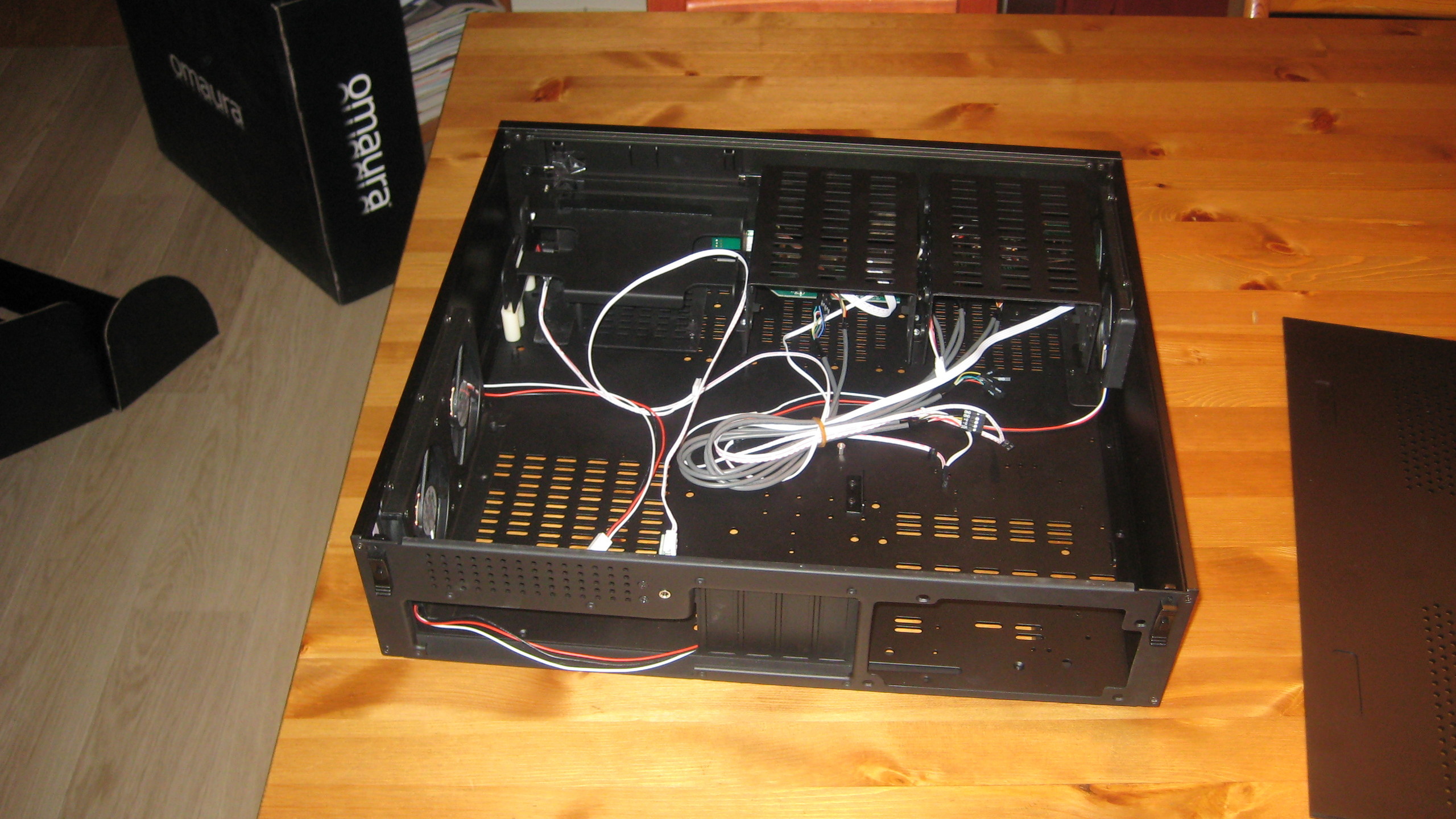

TF8 invändigt.
Så här ser den ut med locket av. Mycket kabel och ingen bruksanvisning. Lite trist. Finns visserligen på deras hemsida, men det hade varit schysst att få med den. (2008-02-09 13:10:49)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Tjocka plåtar...
Ett försök att visa plåtarnas tjocklek och kvalitet. Locket glider i frästa skåror. (2008-02-09 13:14:21)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

TFHDD-kartong
Likadan, fast mindre. :) (2008-02-09 13:55:07)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

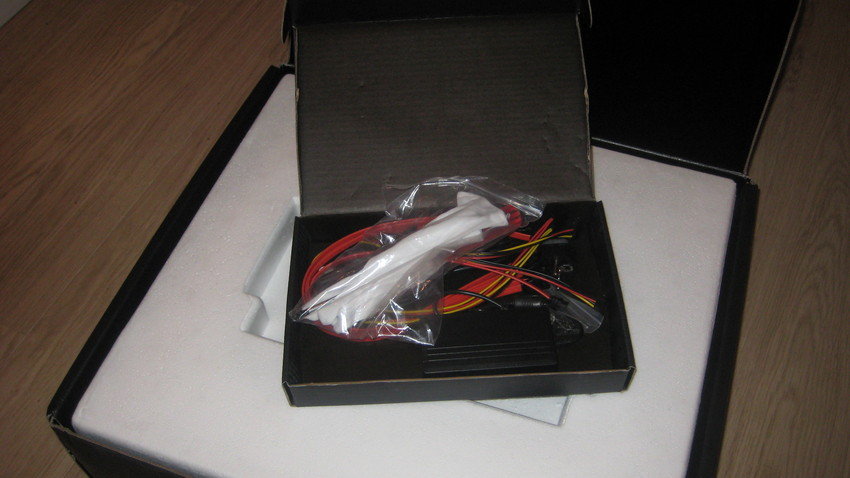

TFHDD-kartong, invändigt
Identisk med TF8:an, men med snyggare lill-låda. :) (2008-02-09 13:57:07)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Innehållet i lill-lådan till TFHDD
Innehåller handske, skruvmejsel, småskruvar, SATA-kablar (med 90-gradiga kontakter) samt extern trafo. (2008-02-09 13:59:33)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

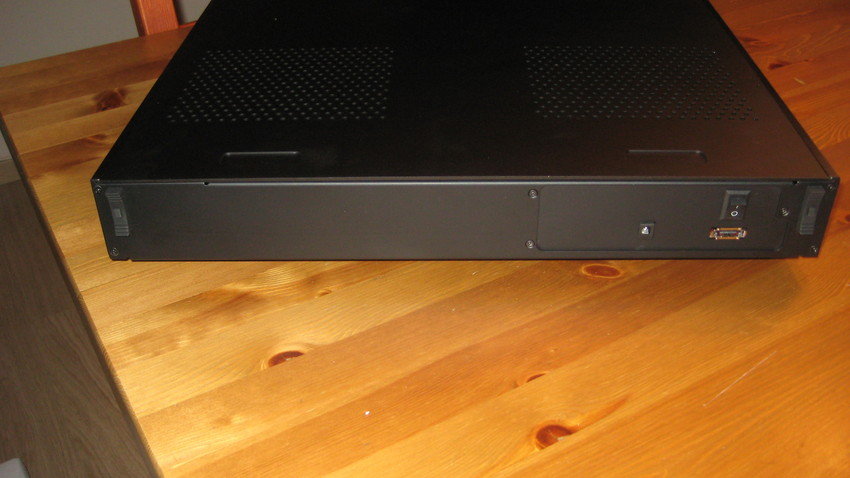

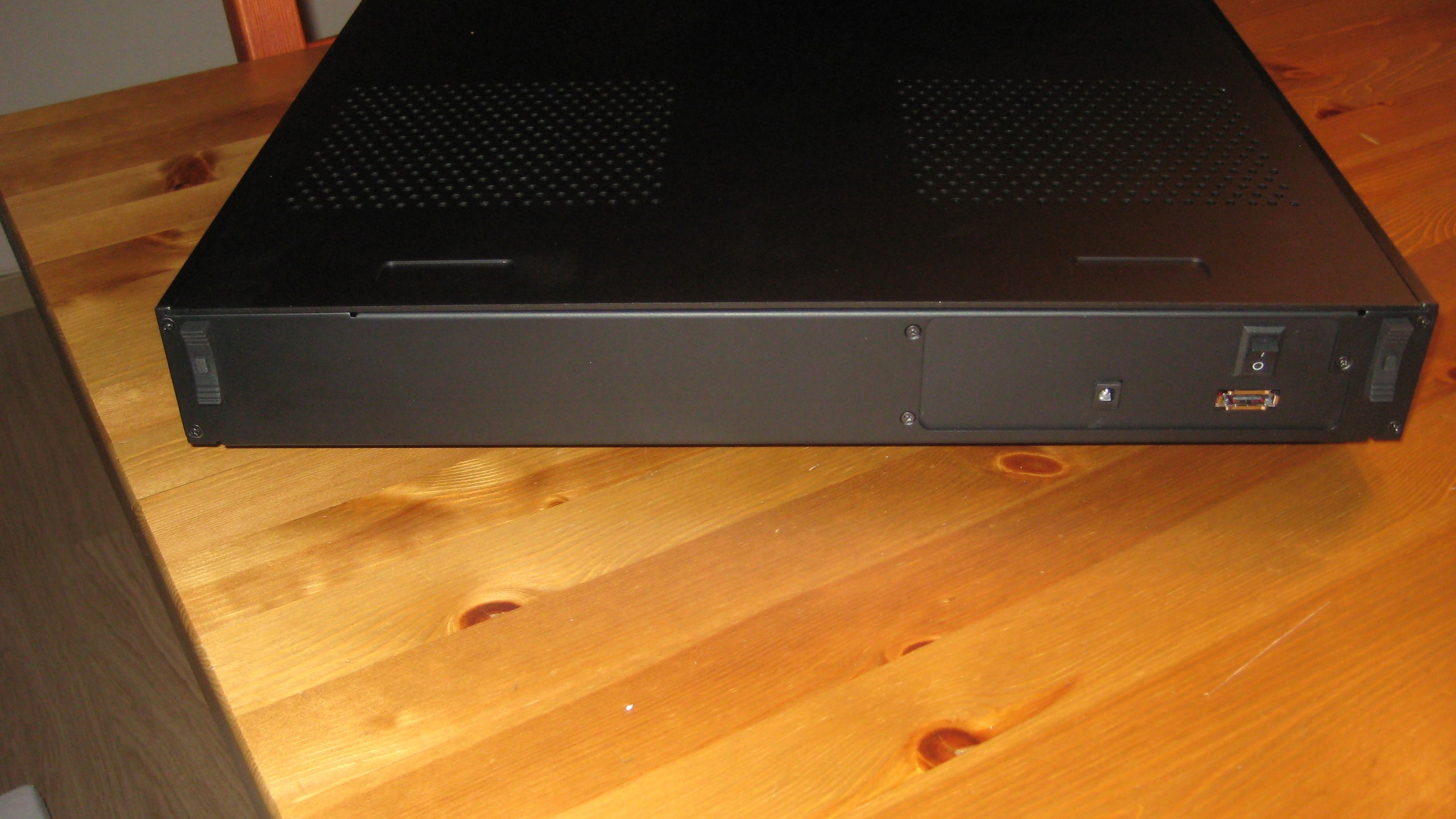

TFHDD, baksida
Lilla hålet är för trafon. Av & på-knapp samt eSATA-kontakt. (2008-02-09 14:05:07)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

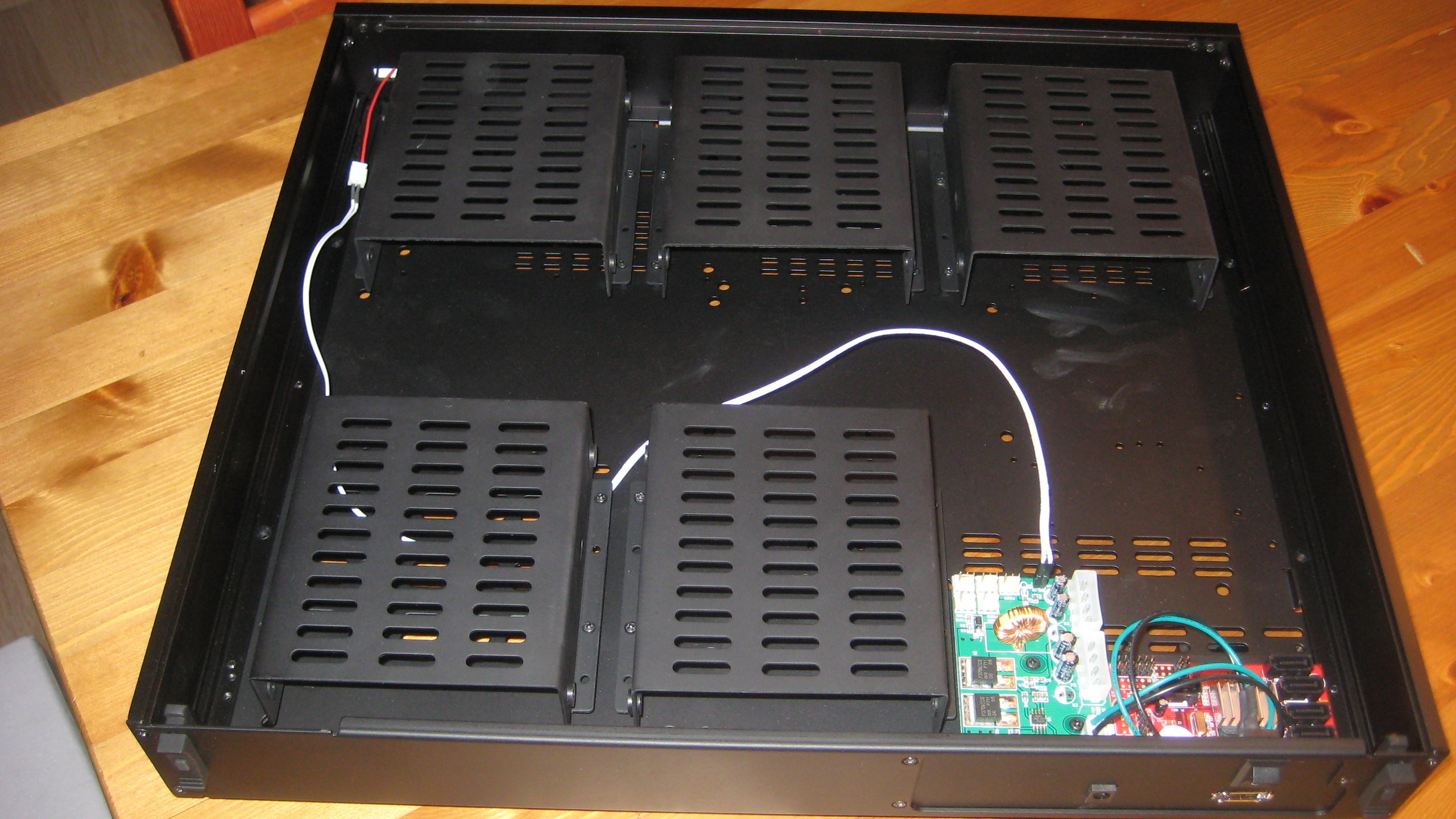

TFHDD, invändigt
Plats för 5st 3,5 tums hårddiskar. Strömkort (grönt) och RAID-kort (rött). (2008-02-09 14:06:48)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

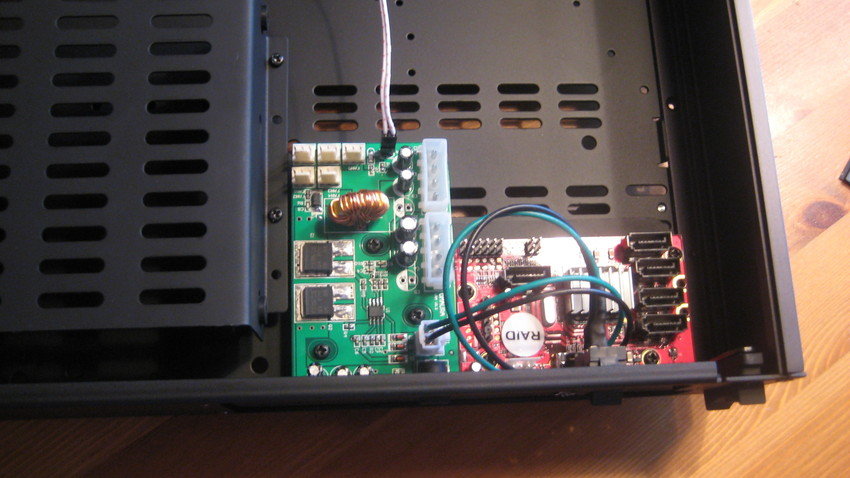

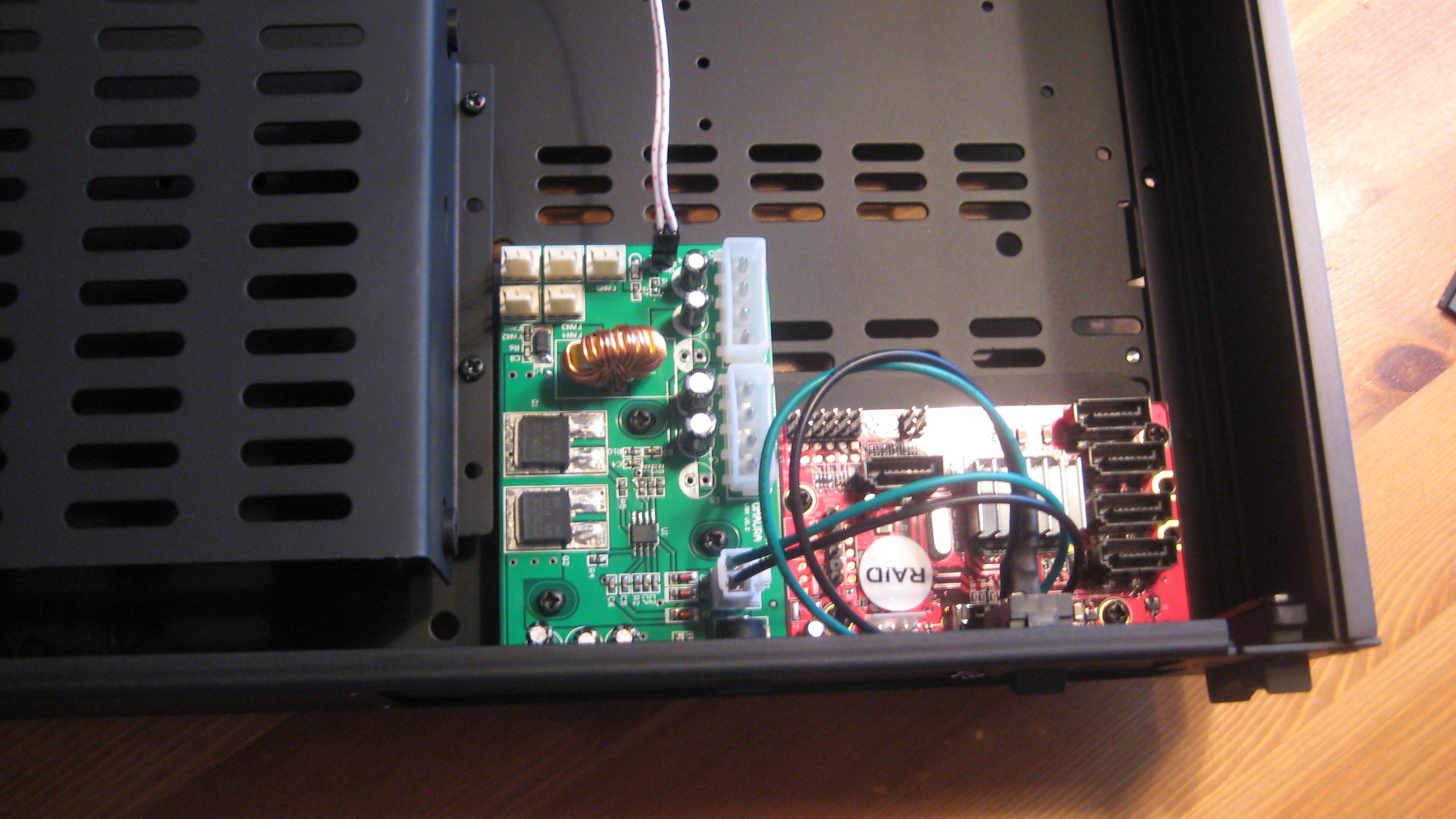

Närbild TFHDD, kontrollerkort
Ström + RAID. Öppe till vänster på strömkortet sitter 5 fläktkontakter. Undrar var fläktarna skall sitta...

Ingen bruksanvisning till denna heller. :/ (2008-02-09 14:10:34)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

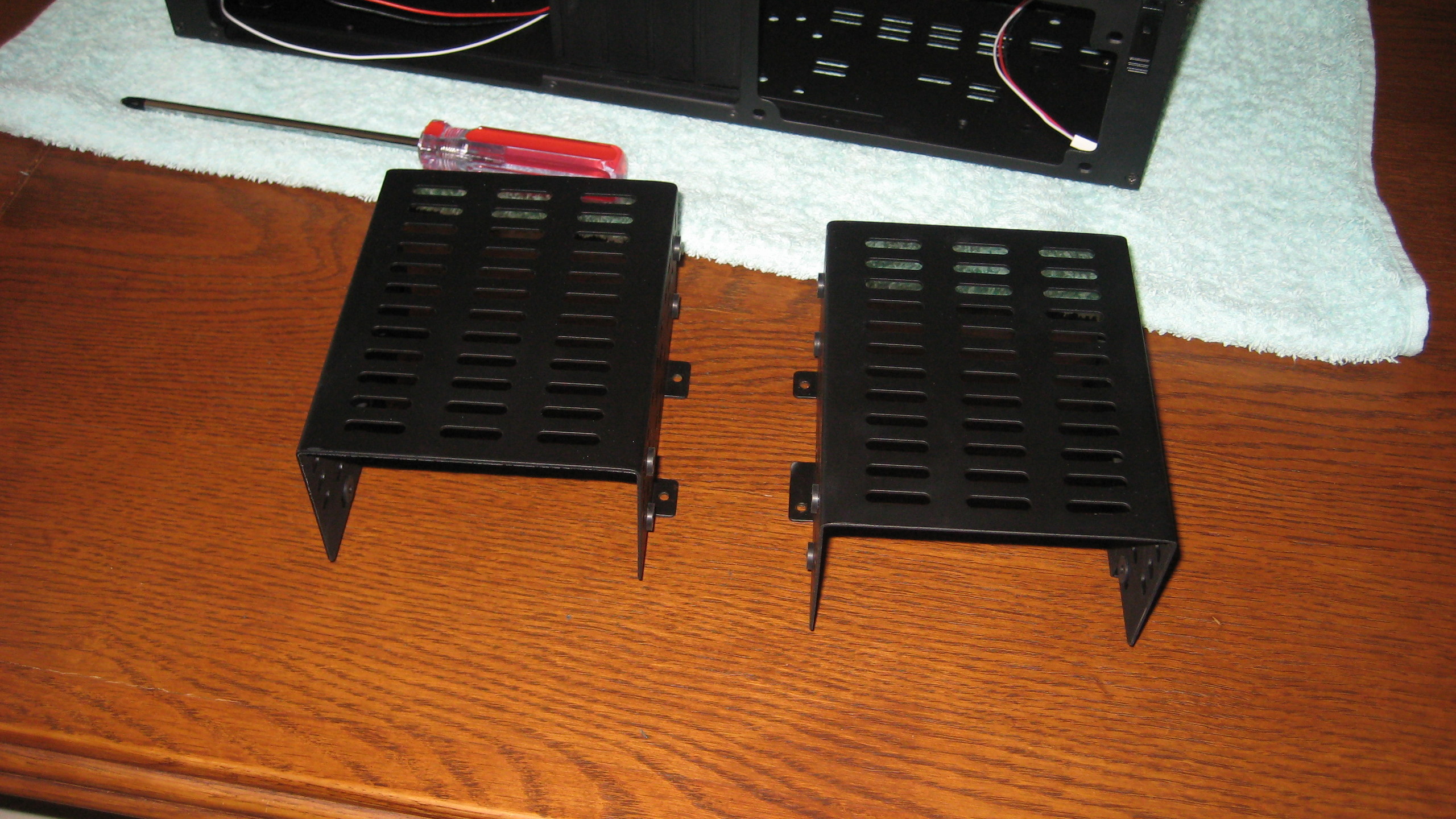

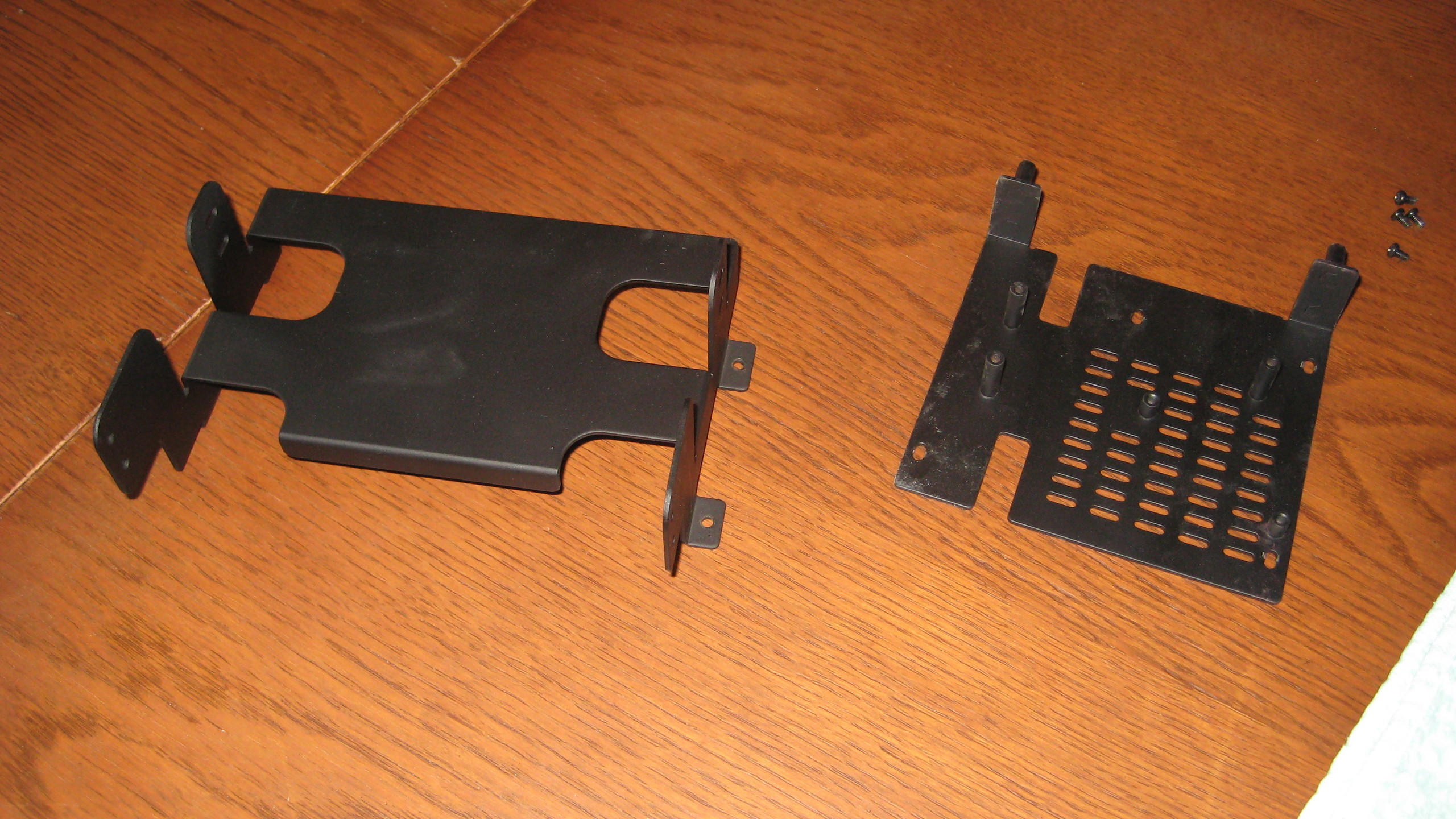

Hårddiskburarna bortplockade.
(2008-02-18 08:41:23)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Innanmätet utan hårddiskburarna.
(2008-02-18 08:43:17)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

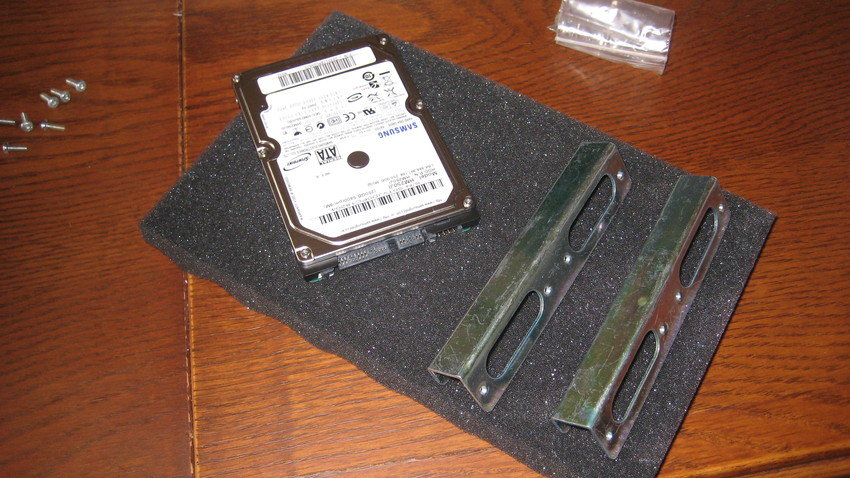

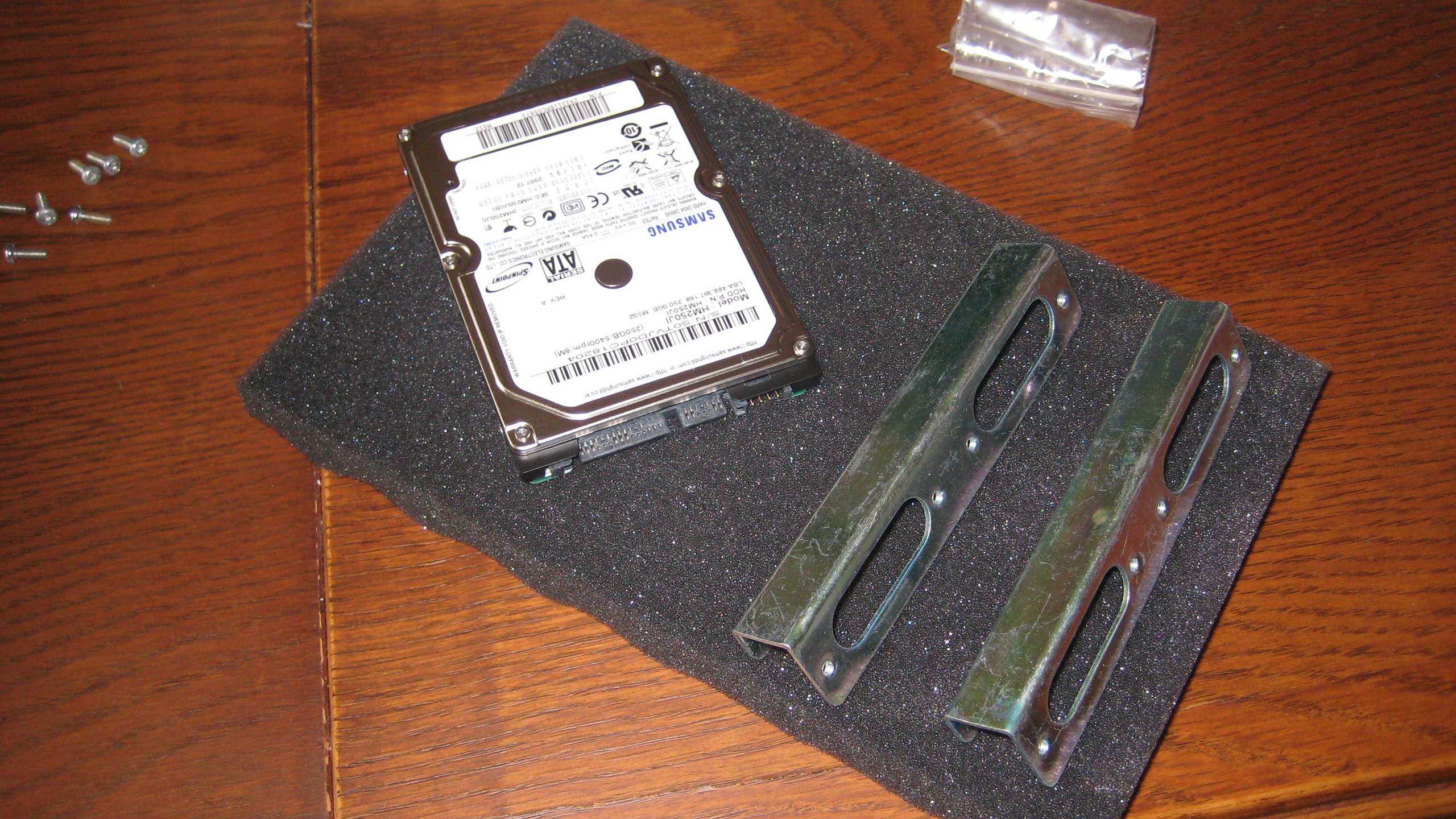

Samsung SpinPoint M5 HM250JI 8MB 250GB

2.5" hårddisk med monteringssats för 3.5".
(2008-02-18 08:44:16)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

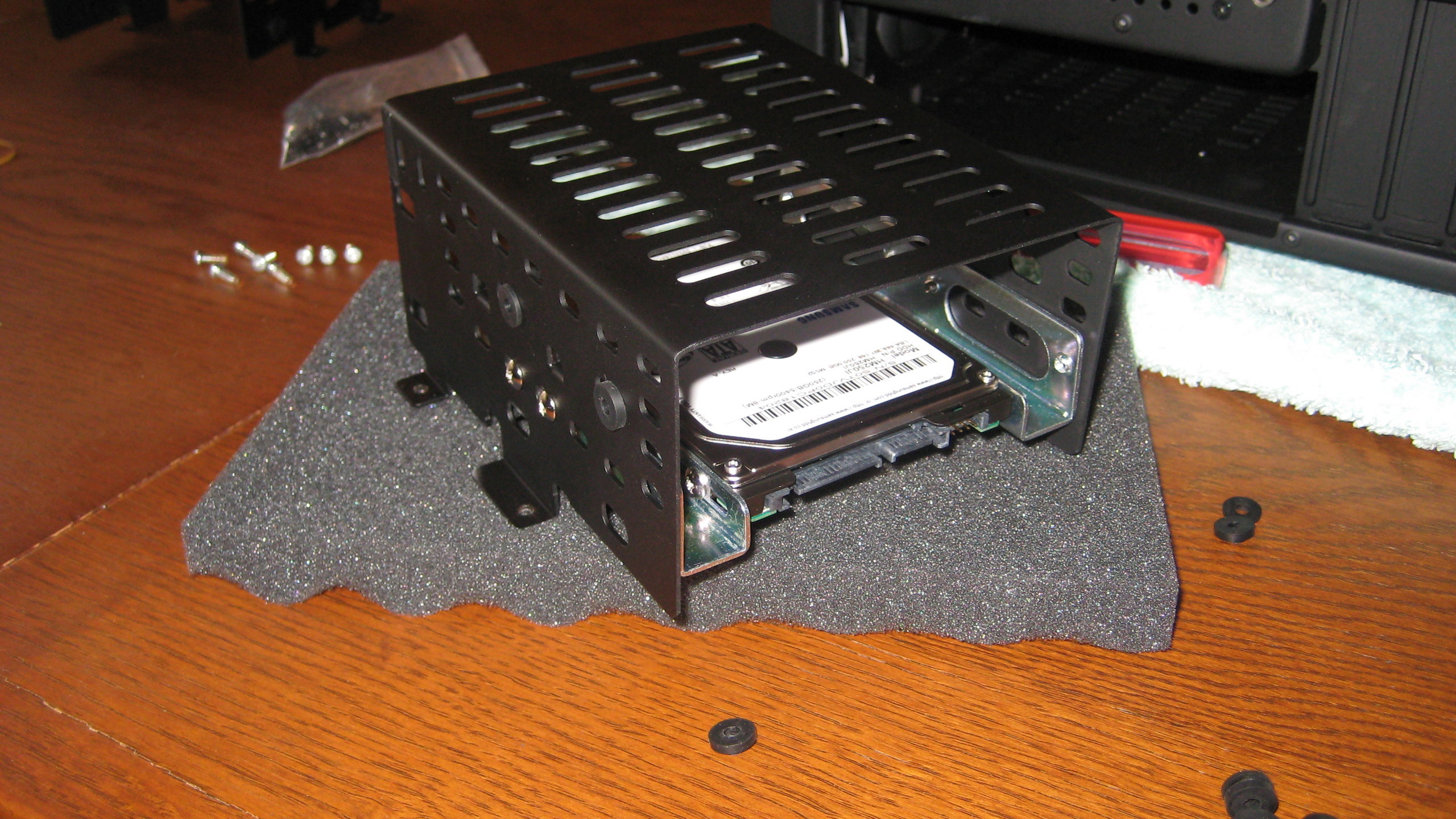

2.5" hårddisk monterad i buren.
Gott om plats för luftflöde, och även möjlighet att sätta en fläkt ovanför disken om det skulle behövas.

Monteringskitet passade inte alls i hålen för gummibussningarna, så jag sätter dessa mellan chassi och hårddiskbur i stället. Det borde minimera eventuella vibrationsljud. (2008-02-18 08:47:22)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Mera monteringsdetaljer.
Monteringskit för DVD (vänster) och OLED+IR-kort (höger). (2008-02-18 08:50:24)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

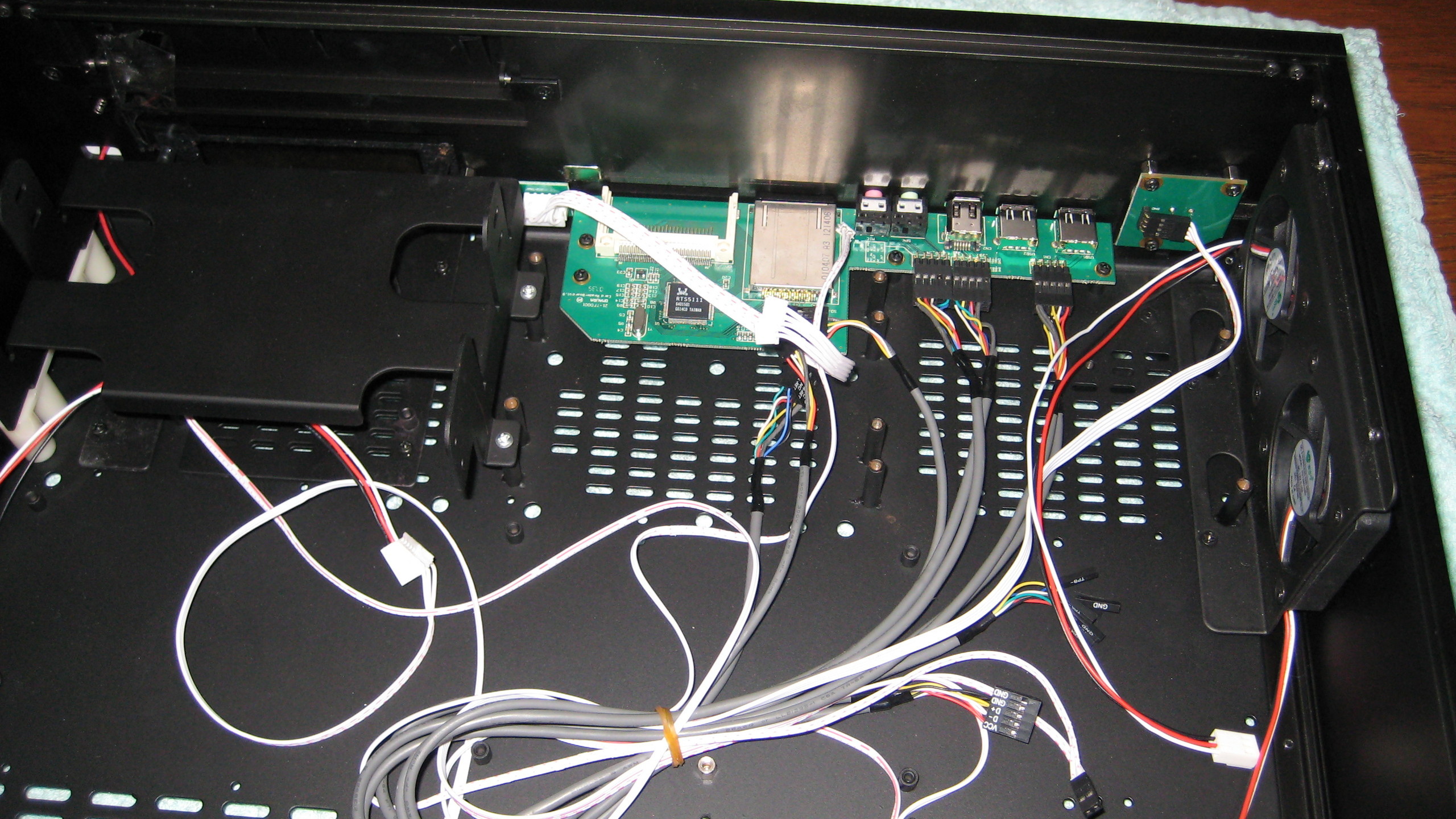

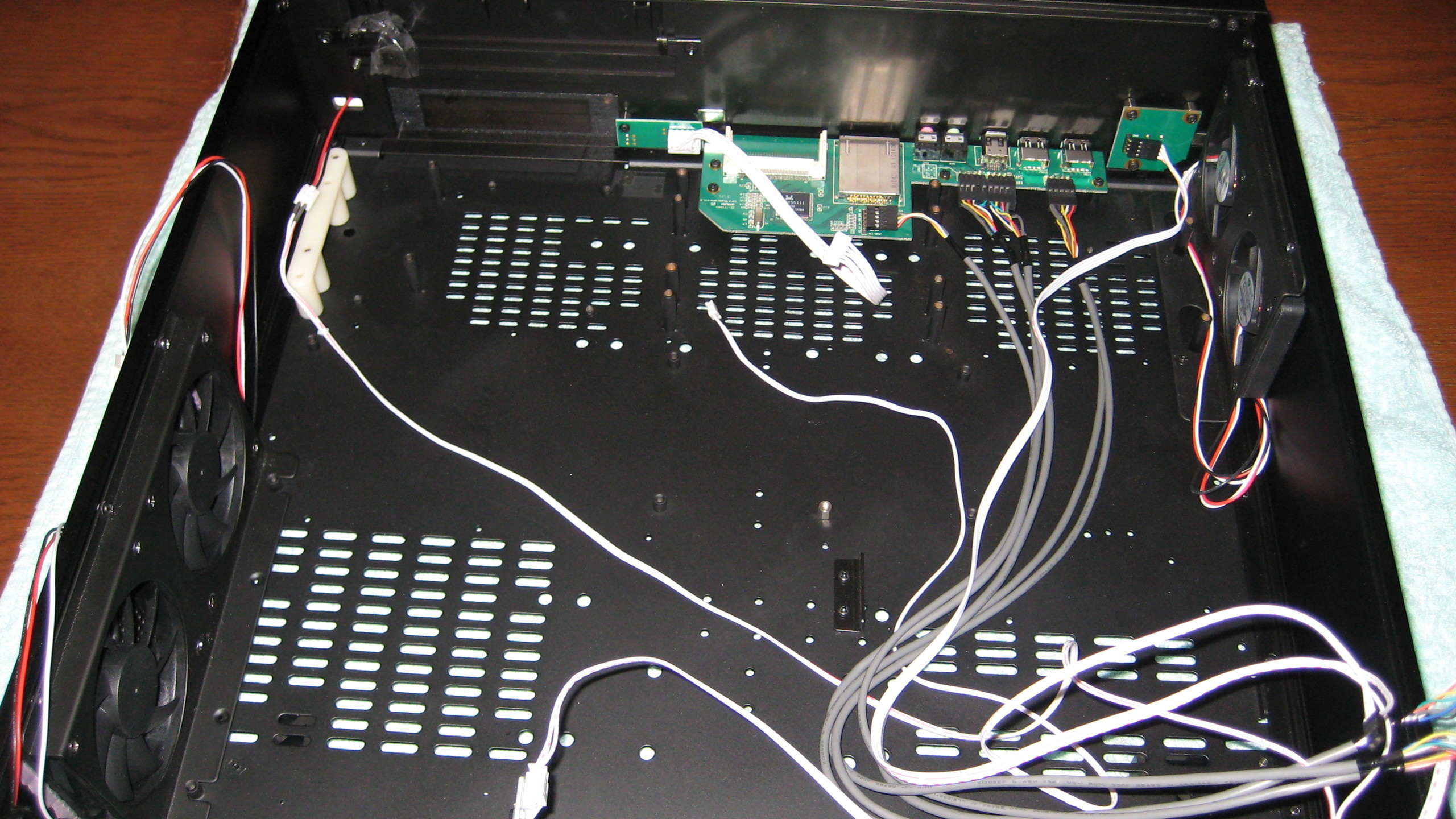

Tomt.
Så här ser lådan ut när allt är utplockat. 80mm-fläktarna till vänster är vända för att blåsa ut luft i stället för in på rekommendation av Omaura. (2008-02-18 08:55:42)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

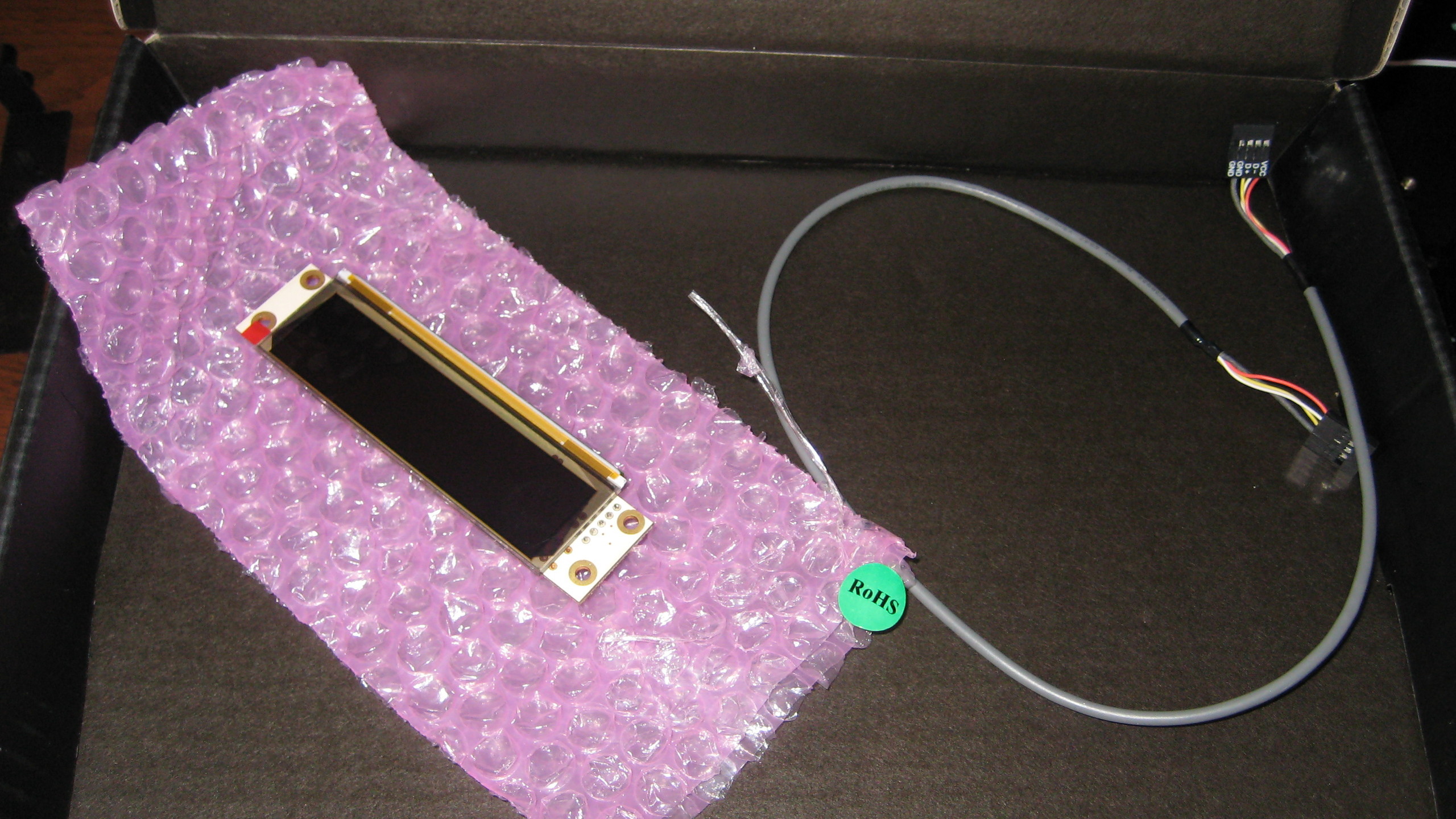

OLED kit.
(2008-02-18 08:57:14)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

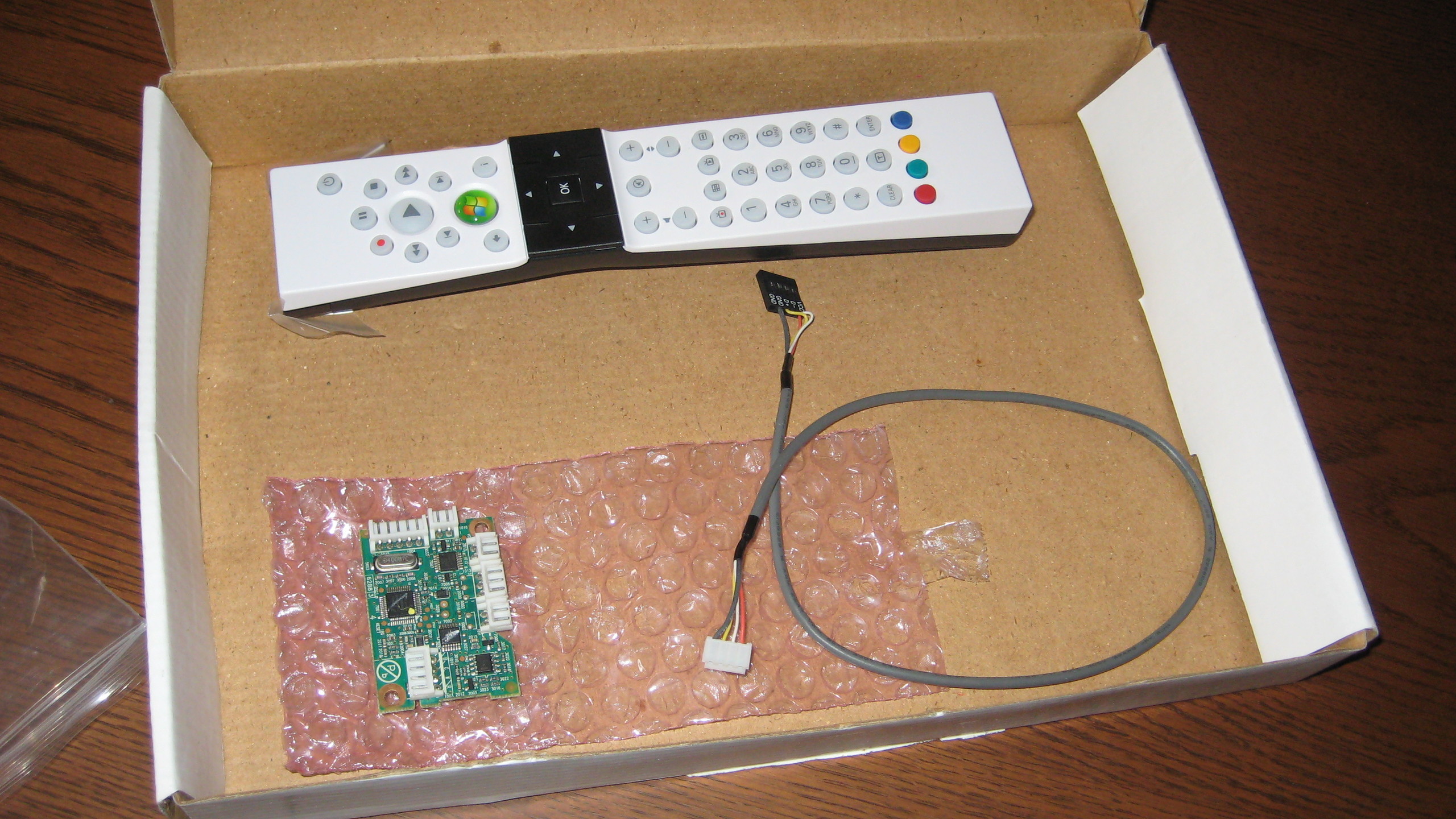

IR-kort + Remote.
(2008-02-18 08:58:37)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Omaura MCE Remote Kit

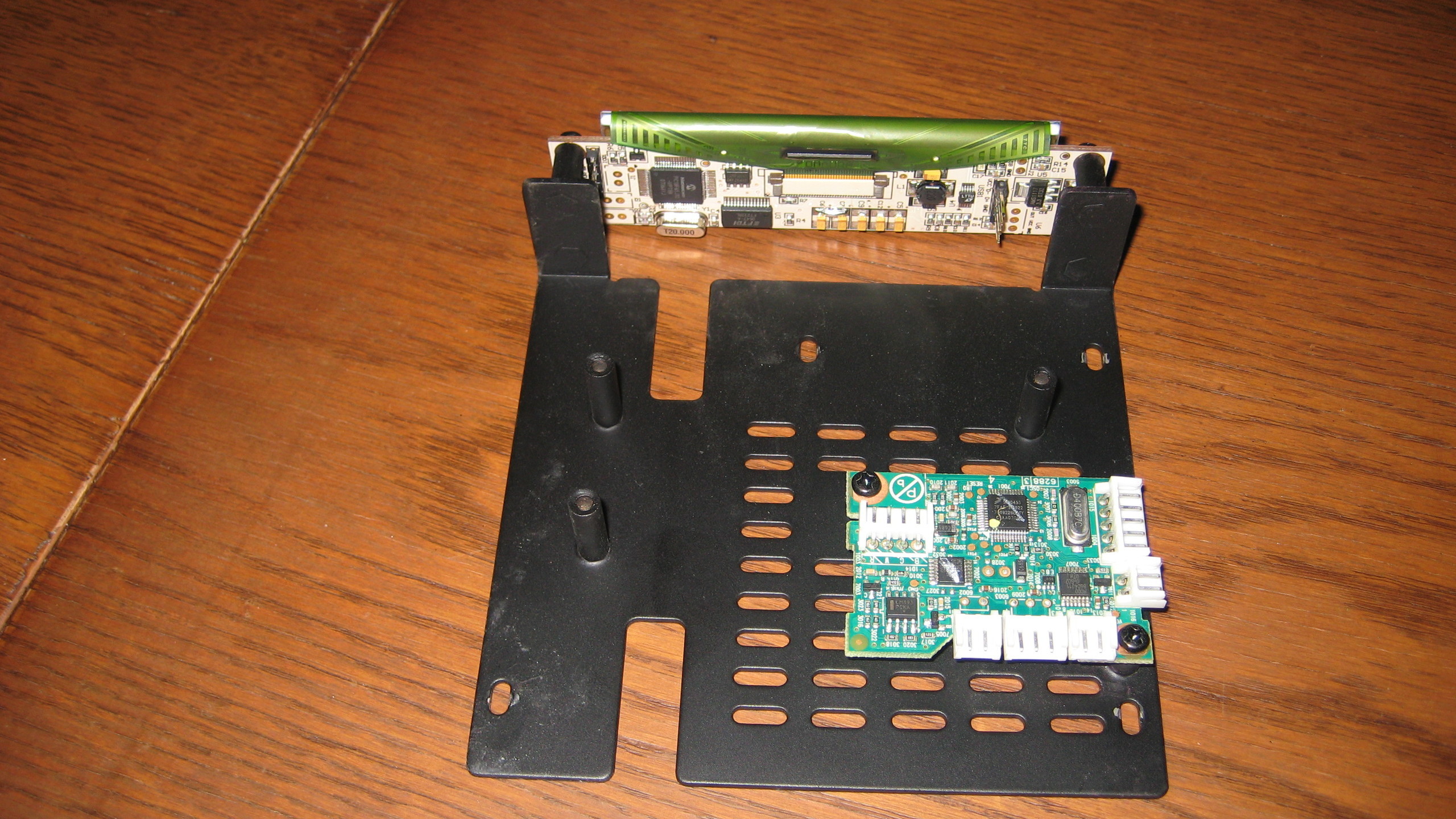

OLED + IR-kort monterat.
Enkel montering, trots att det saknas manualer. :( (2008-02-18 08:59:28)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Omaura MCE Remote Kit,

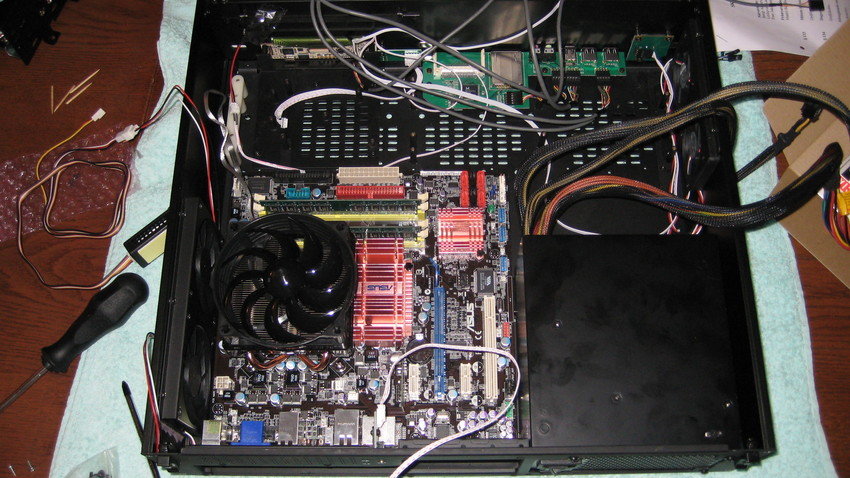

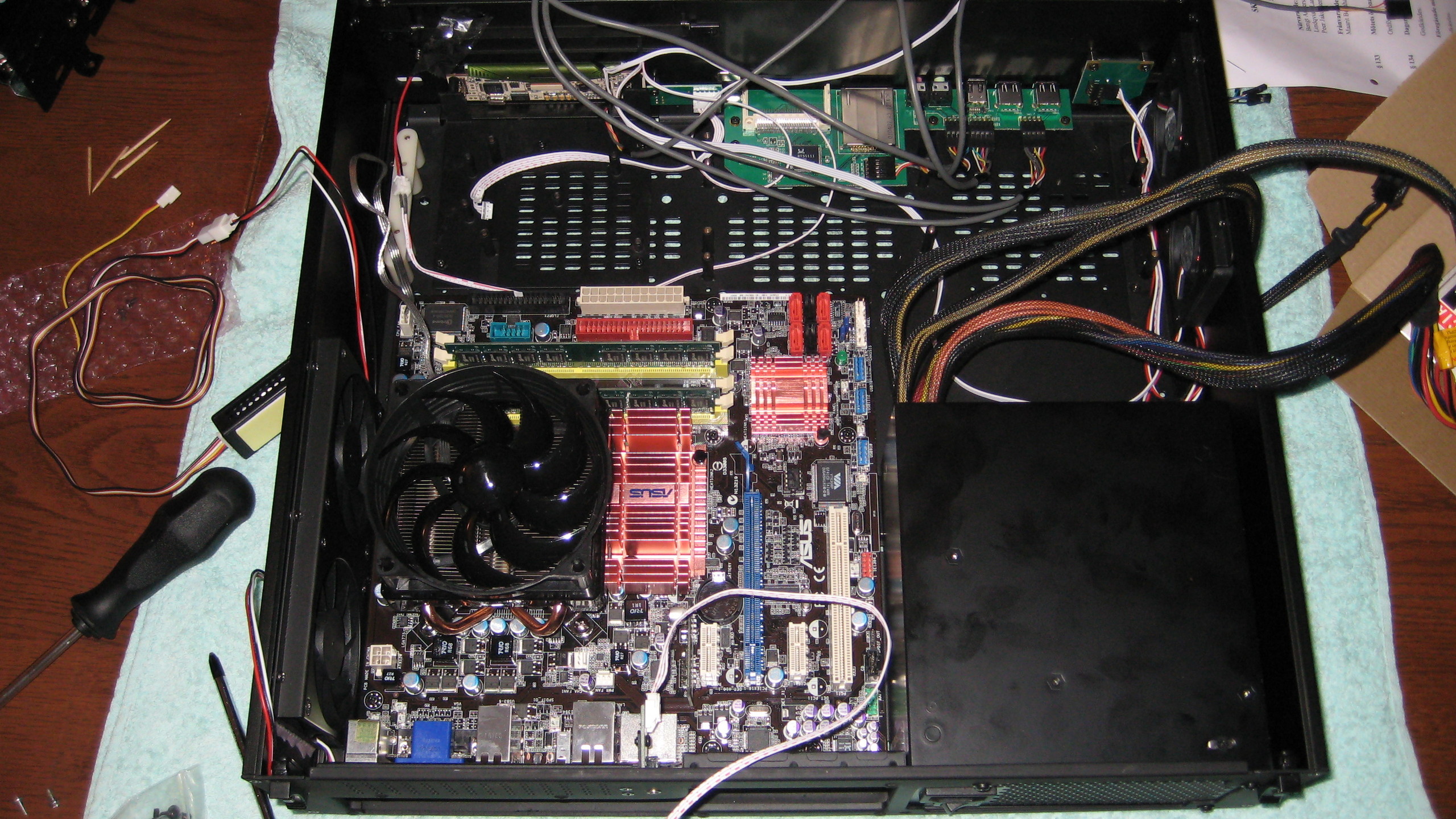

Moderkort, CPU-fläkt och PSU på plats.
Det visar sig att minnena jag köpt inte passar alls. Minnesplatserna hamnar under DVDn, och de Corsair-minnena hade rejält höga kylflänsar. :( Satte i mina gamla minnen så länge.

SATA-kontakterna hamnar under den vänstra hårddiskburen, vilket gör att det måste finna plats för kontakterna att sticka upp. (2008-02-25 15:48:41)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Asus P5E-VM HDMI,

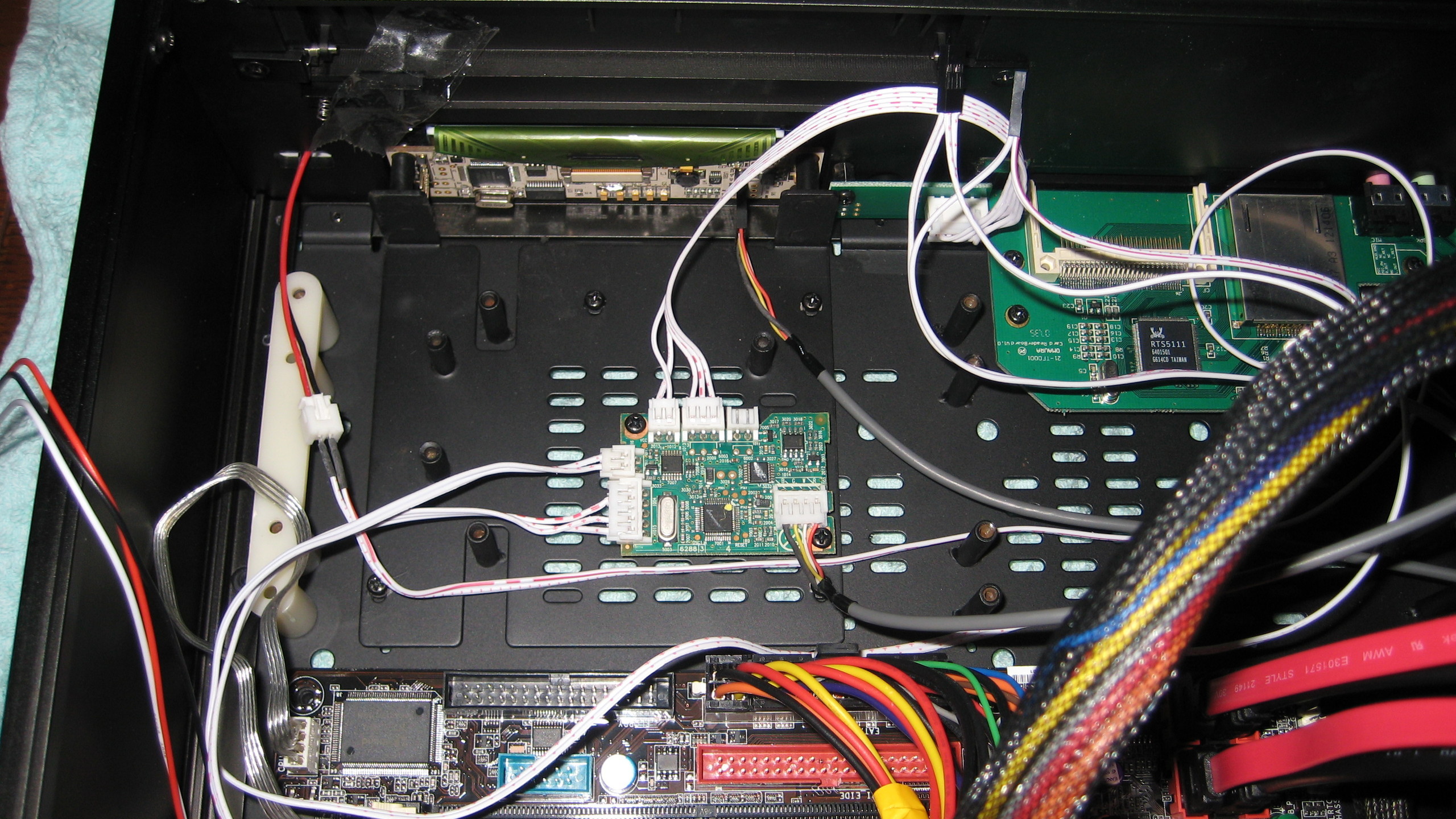

IR-kortet på plats.
IR-kortet kopplat och fastmonterat. (2008-02-25 15:54:22)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Omaura MCE Remote Kit,

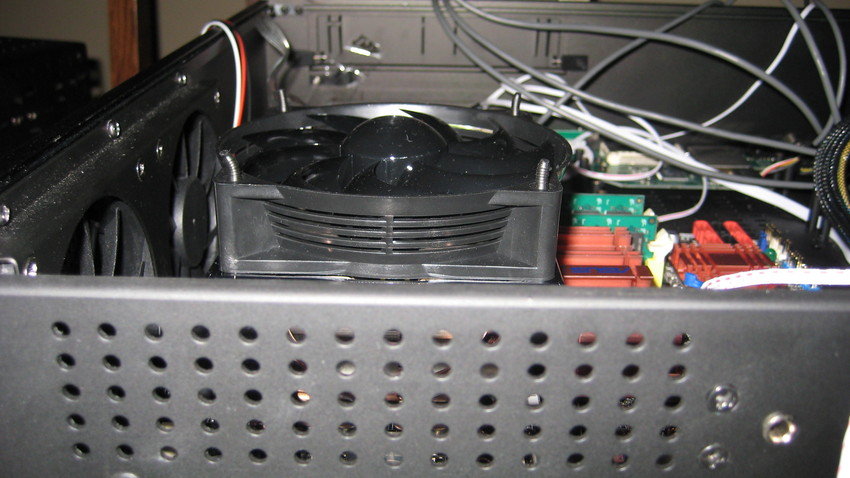

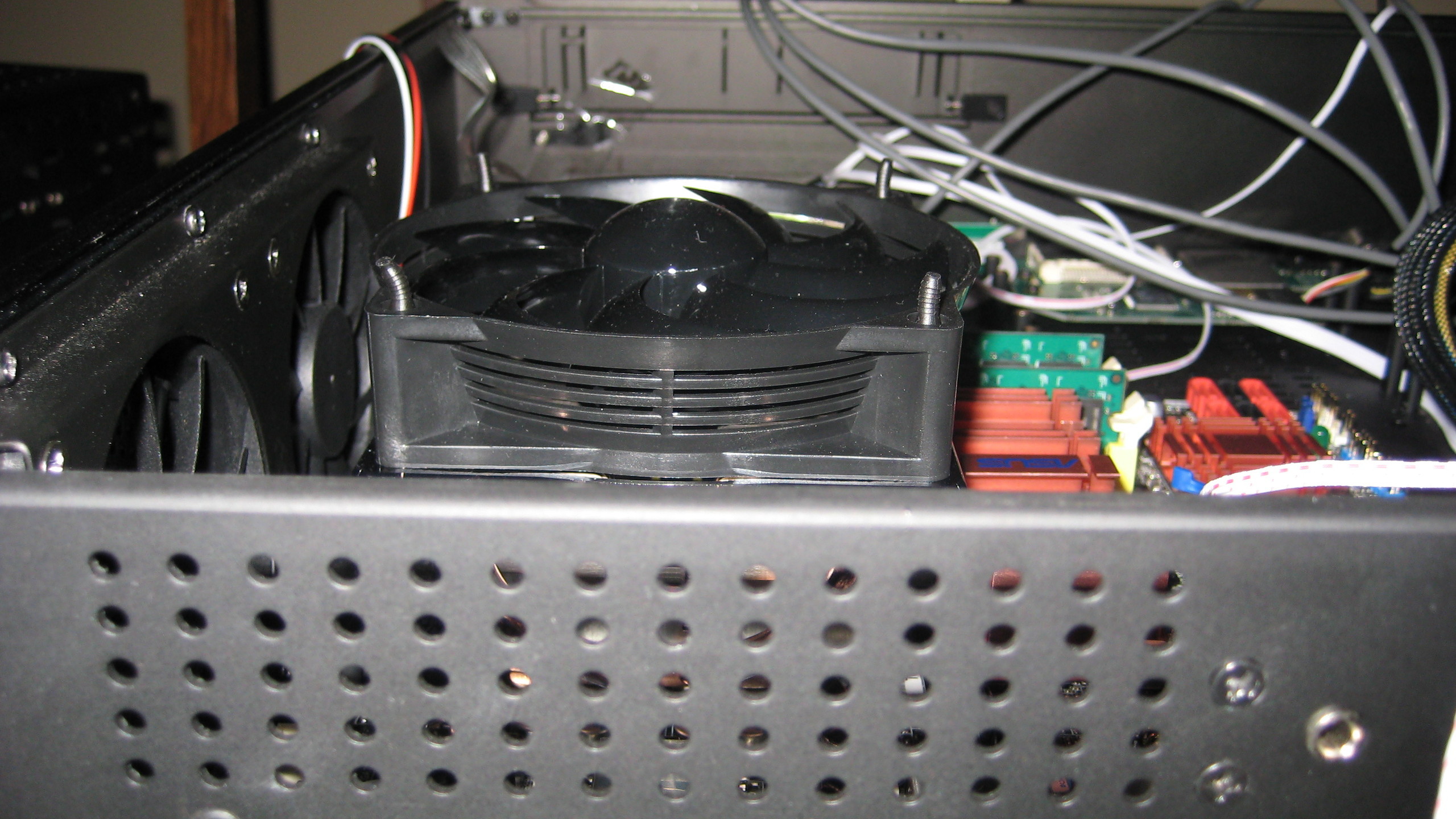

Närbild på CPU-kylaren.
Det är ca 1 cm mellan kylaren och toppen på chassit. Perfekt! (2008-02-25 15:56:04)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

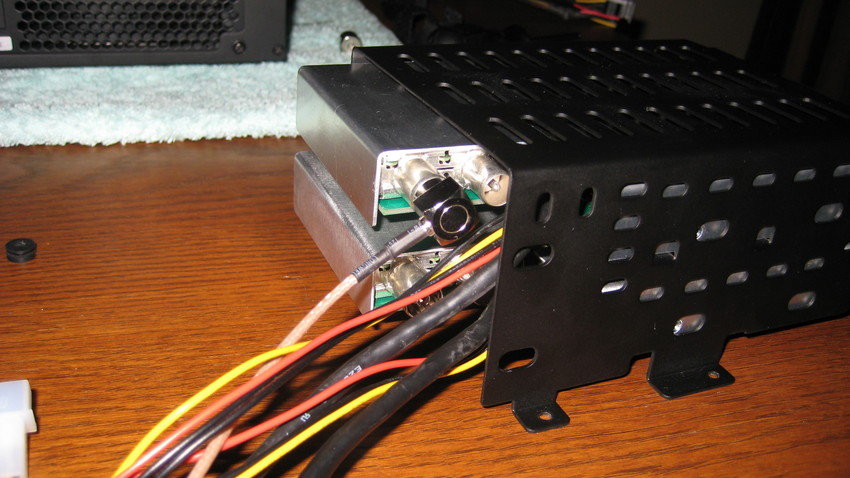

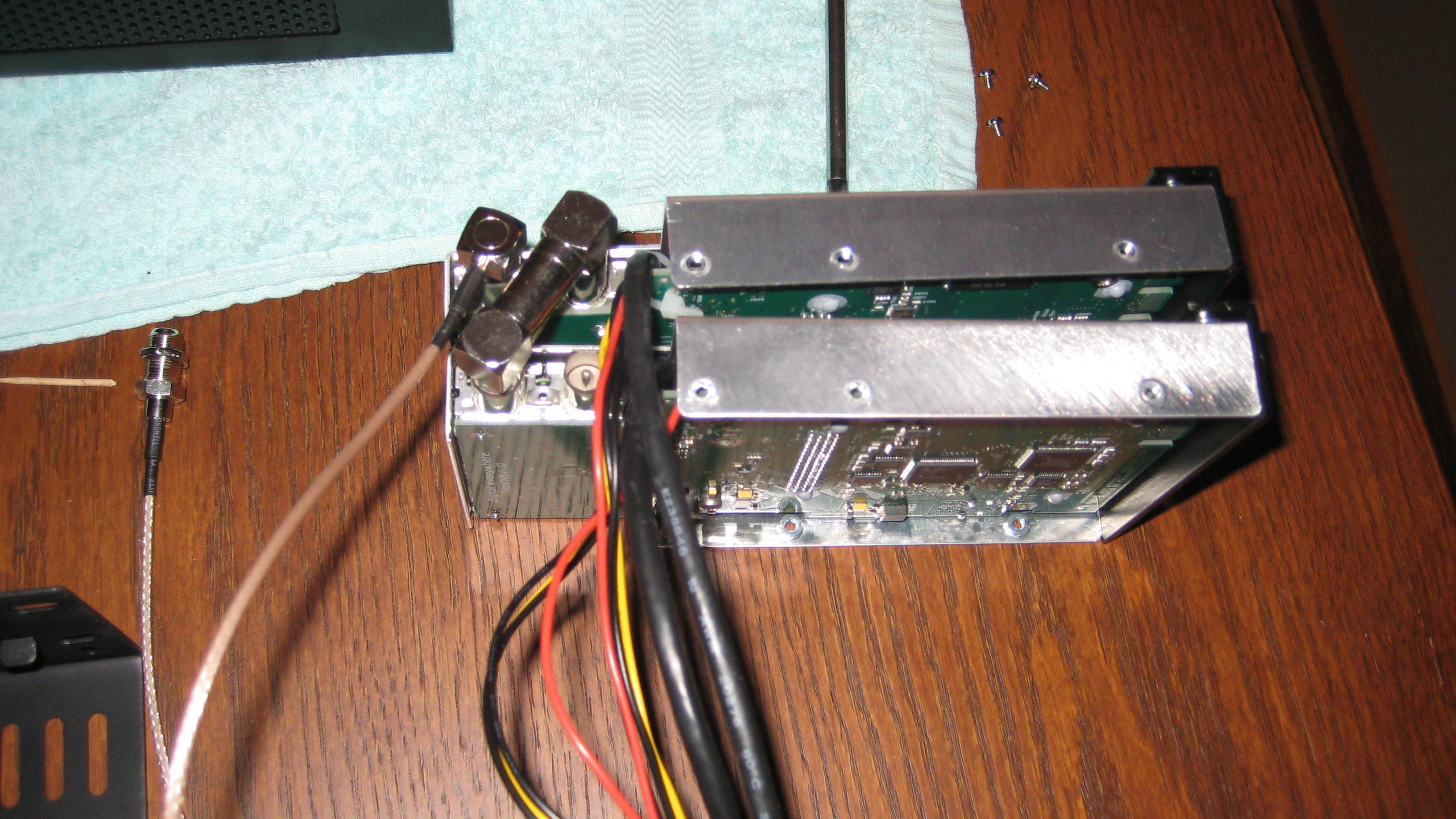

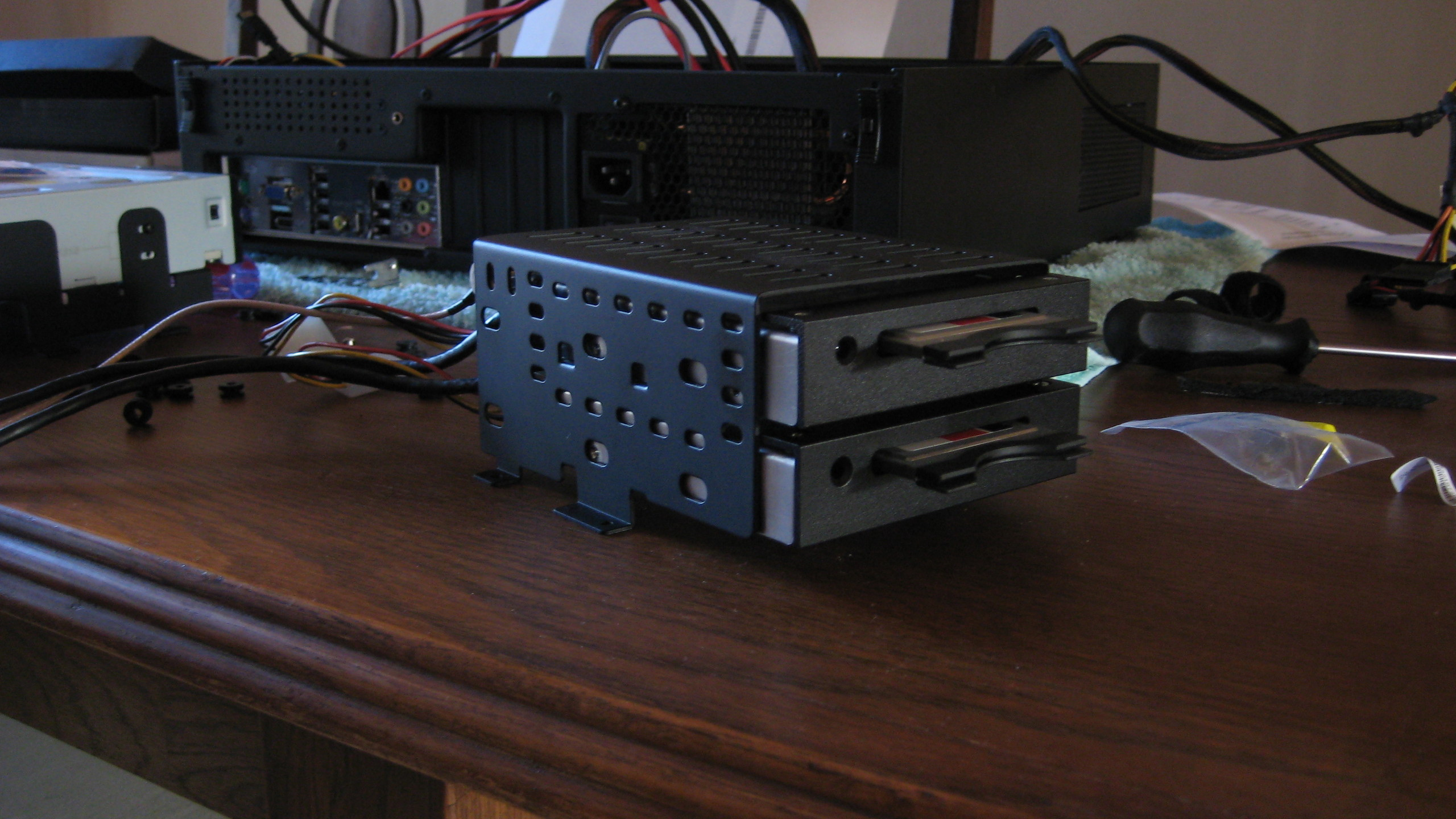

2x FlopptDTV monterade i hårddiskburen.
Detta blir RIKTIGT tajt. CAMen sticker ut ett par cm. Dessutom skall jag använda CAM-förlängare för att kunna sätta programkorten på utsidan. Dessa sticker ut ytterligare ett par cm. Det blir en knapp cm kvar till PSUn. ;) (2008-02-25 15:57:57)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Problem. :(
Kopplingen mellan antennmodulerna i FloppyDTV-korten får inte plats. Blir till att skära sönder hårddiskburen. :/ (2008-02-25 16:01:23)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

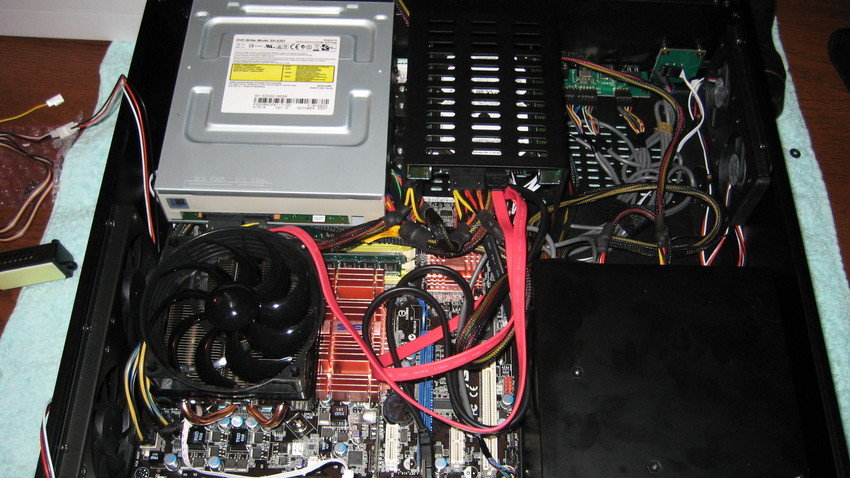

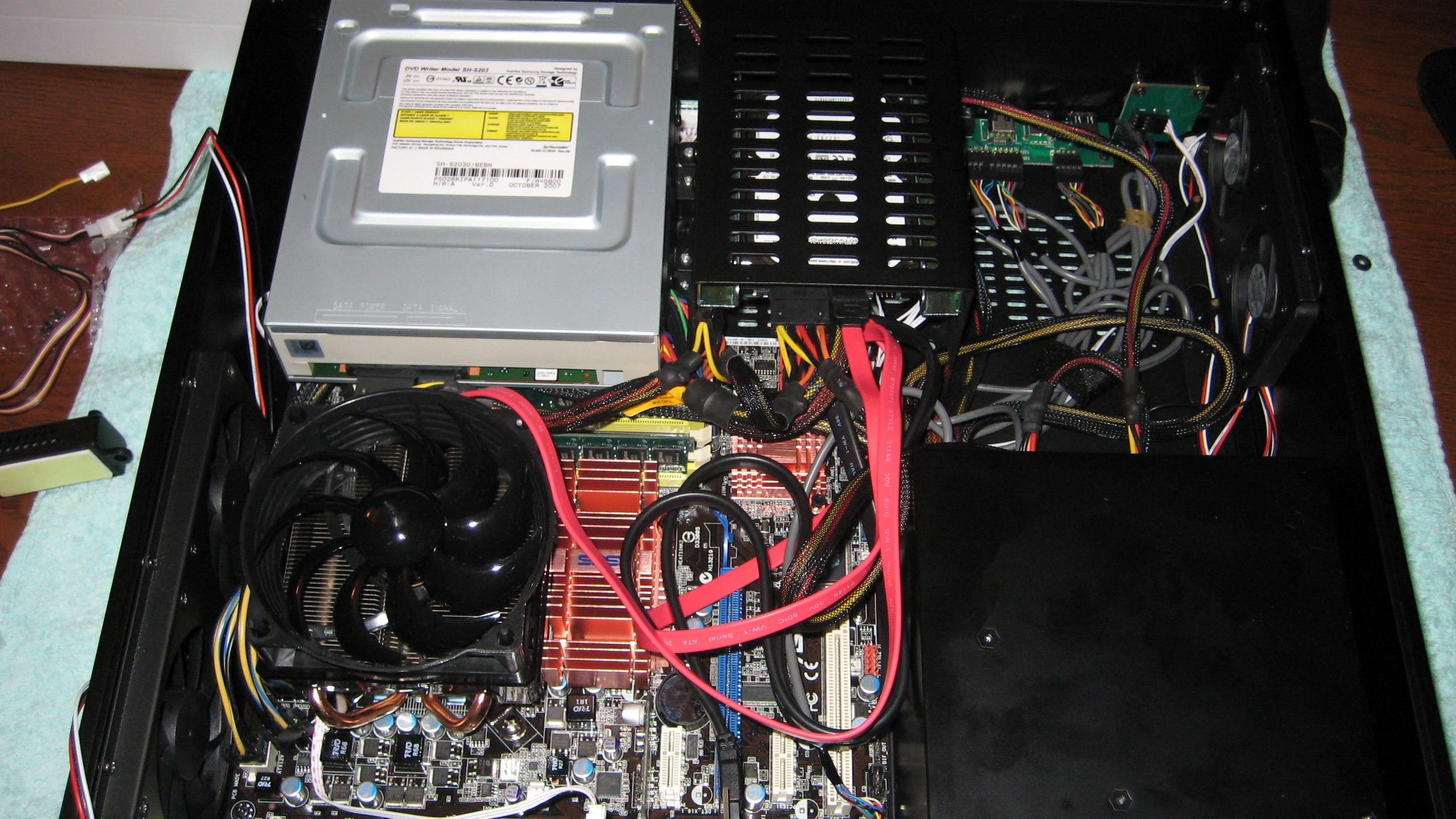

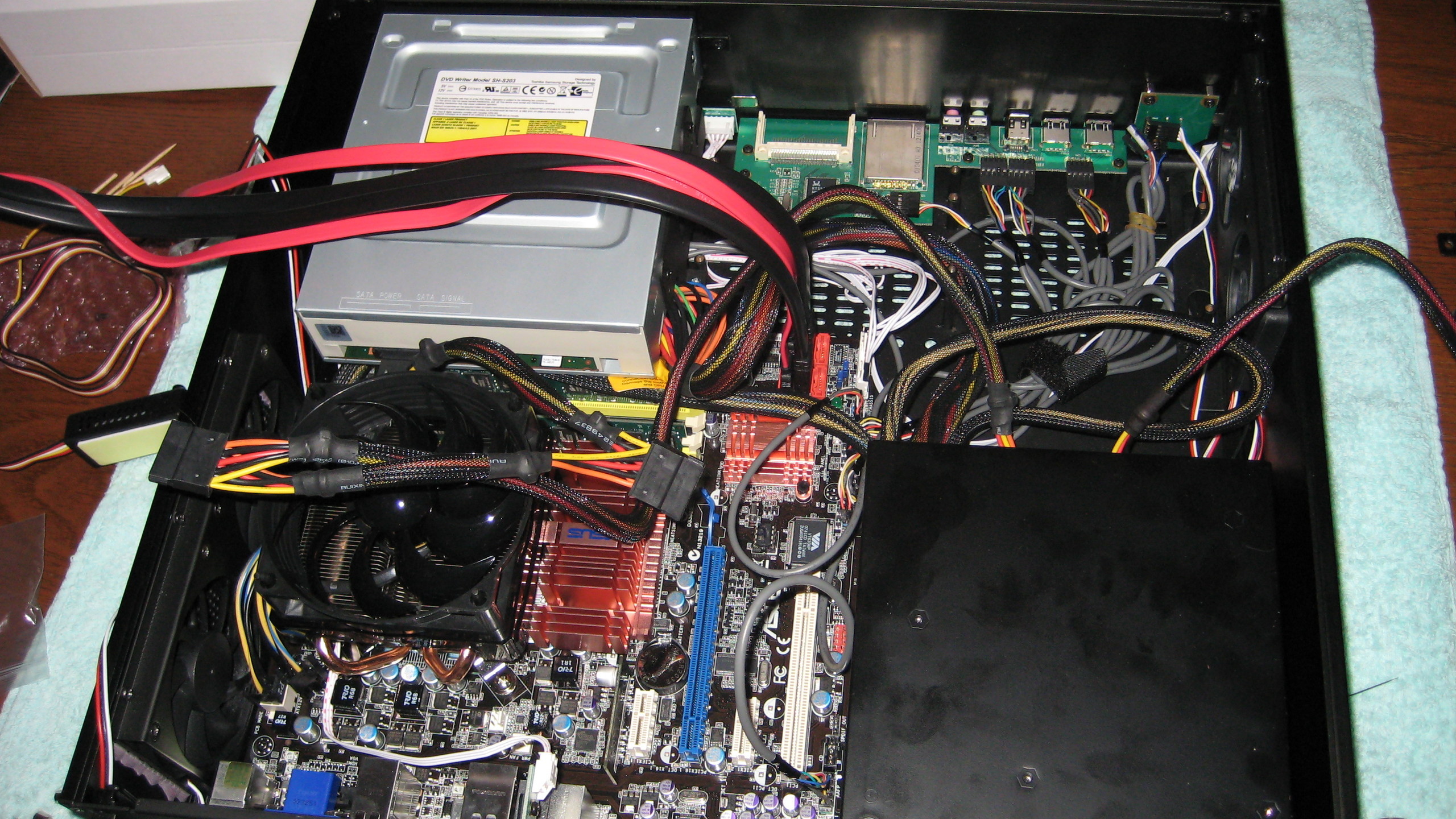

DVD på plats...
DVDn på plats, och det börjar redan bli kabelkaos. :( Försöker bunta ihop så mycket kablage som möjligt och placera det under hårddiskburarna. (2008-02-25 22:03:04)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

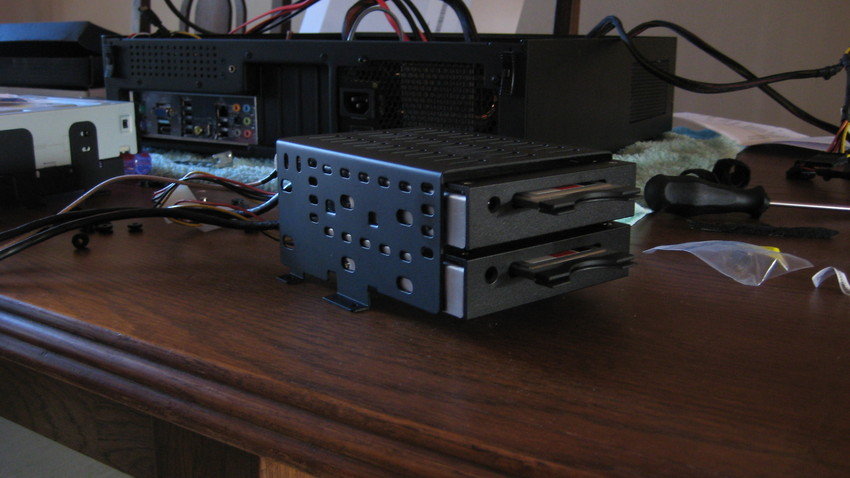

Hårddiskbur nummer 1
Den första buren med 2,5" disk i. Jag kunde inte använda de medföljande gummibussningarna mellan disk och bur, men jag placerade dem mellan bur och chassi istället. Funkar. :) (2008-02-25 22:05:37)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

eSATA portar
(2008-02-25 22:08:56)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

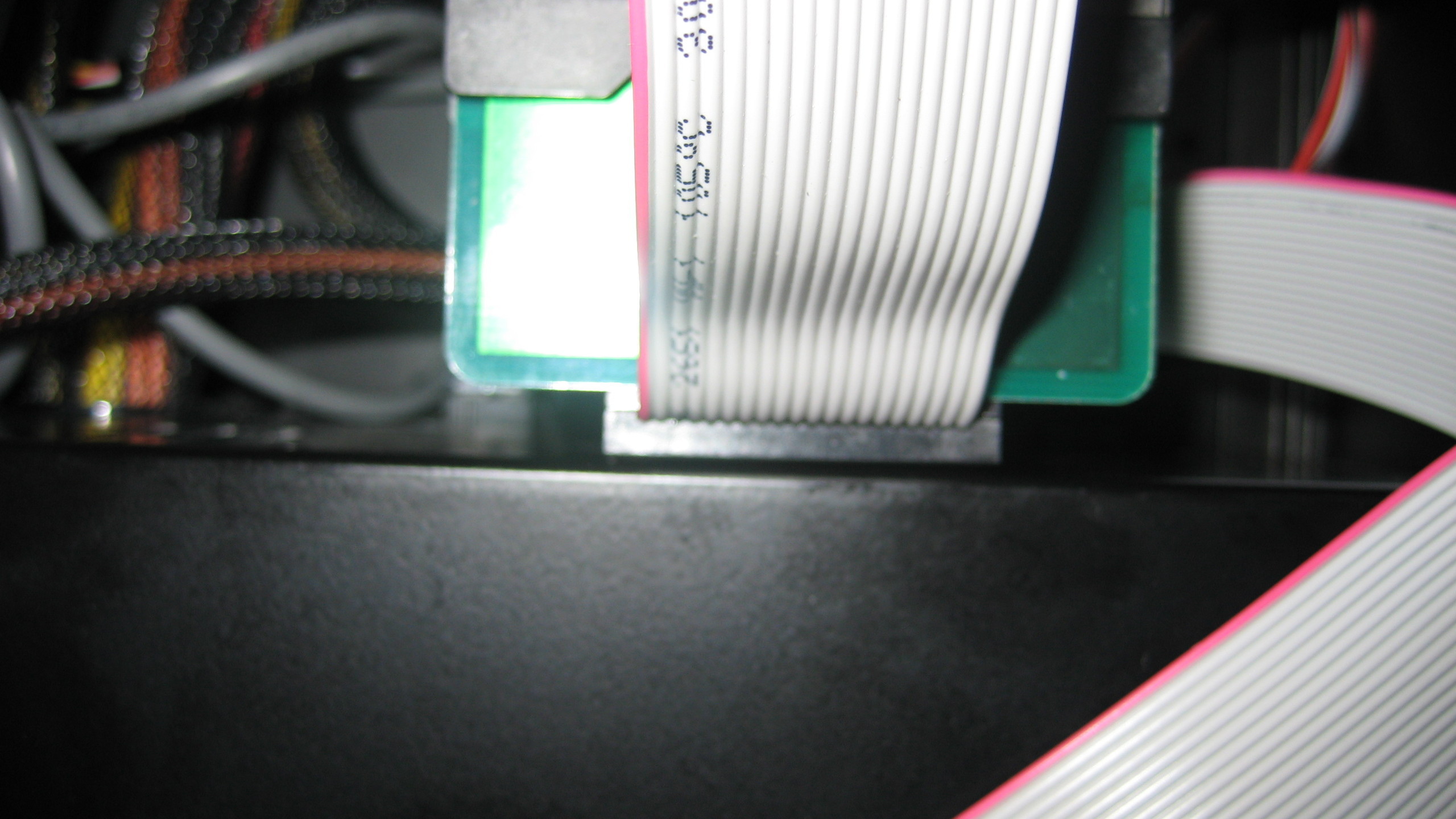

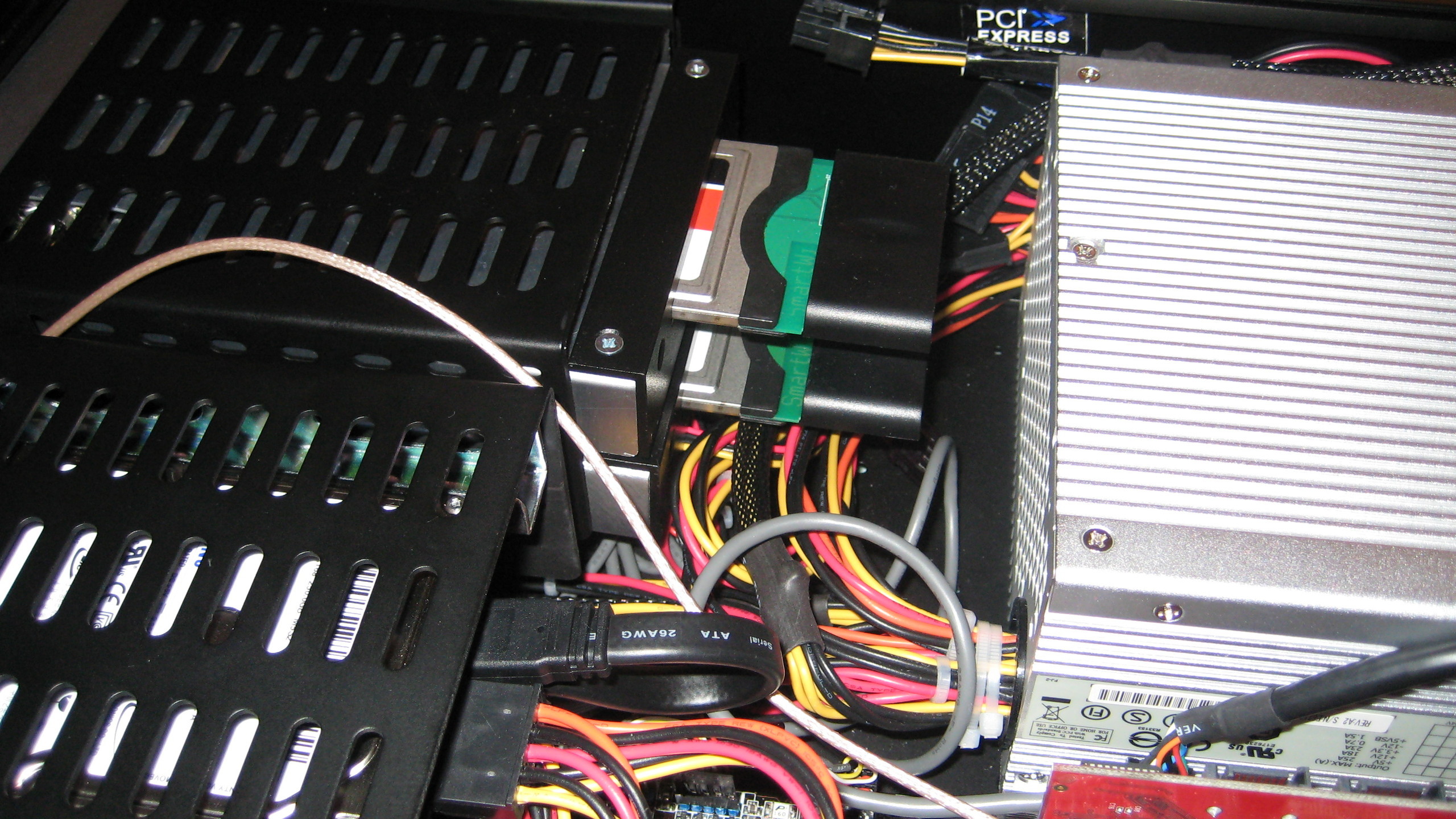

Tajt var bara förnamnet...
Jag skrev att det blir en knapp cm mellan CAM-adapter och PSU. Jomen tjena. Får inte in ett papper mellan dem. Men det får plats! :D (2008-02-25 22:11:42)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

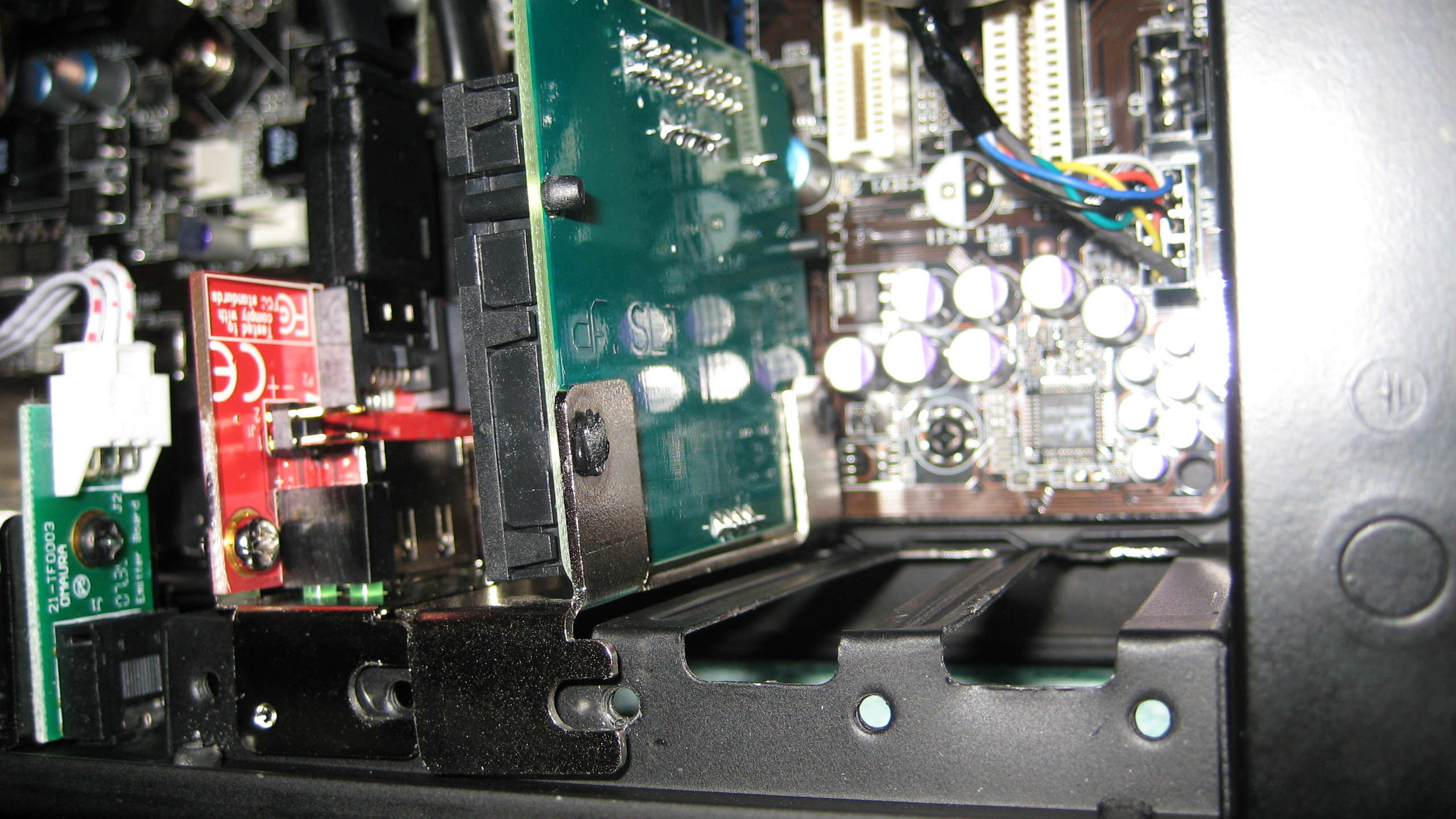

Problem...
CAM-förlängaren tar i komponenter på moderkortet. Skräp!!! Vet inte hur hårt jag trörs trycka... (2008-02-25 22:27:28)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

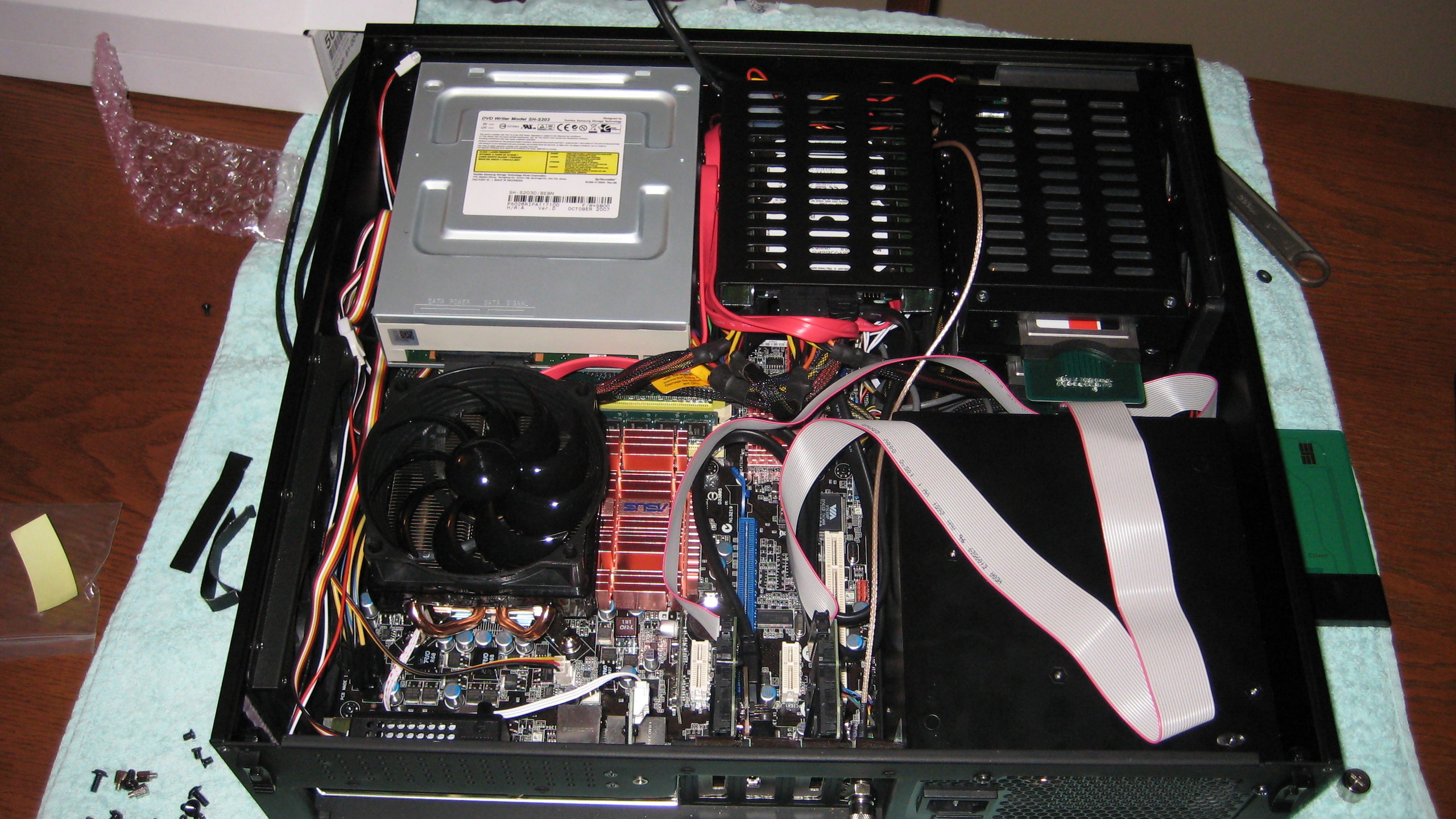

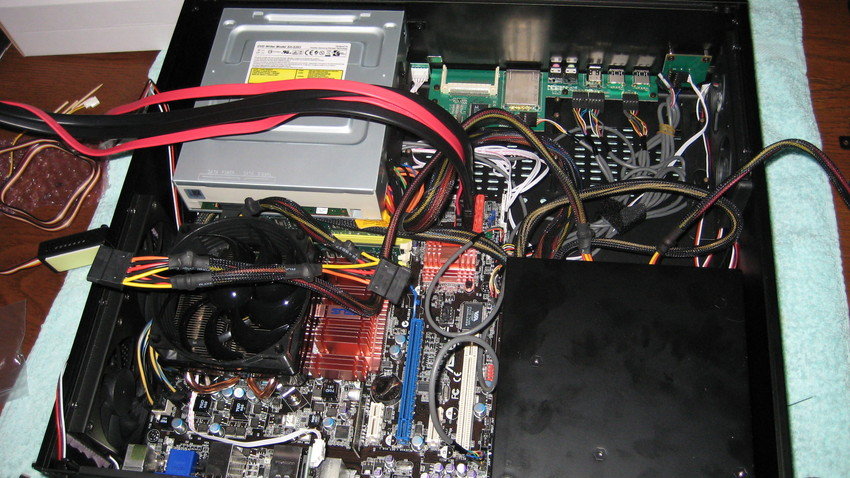

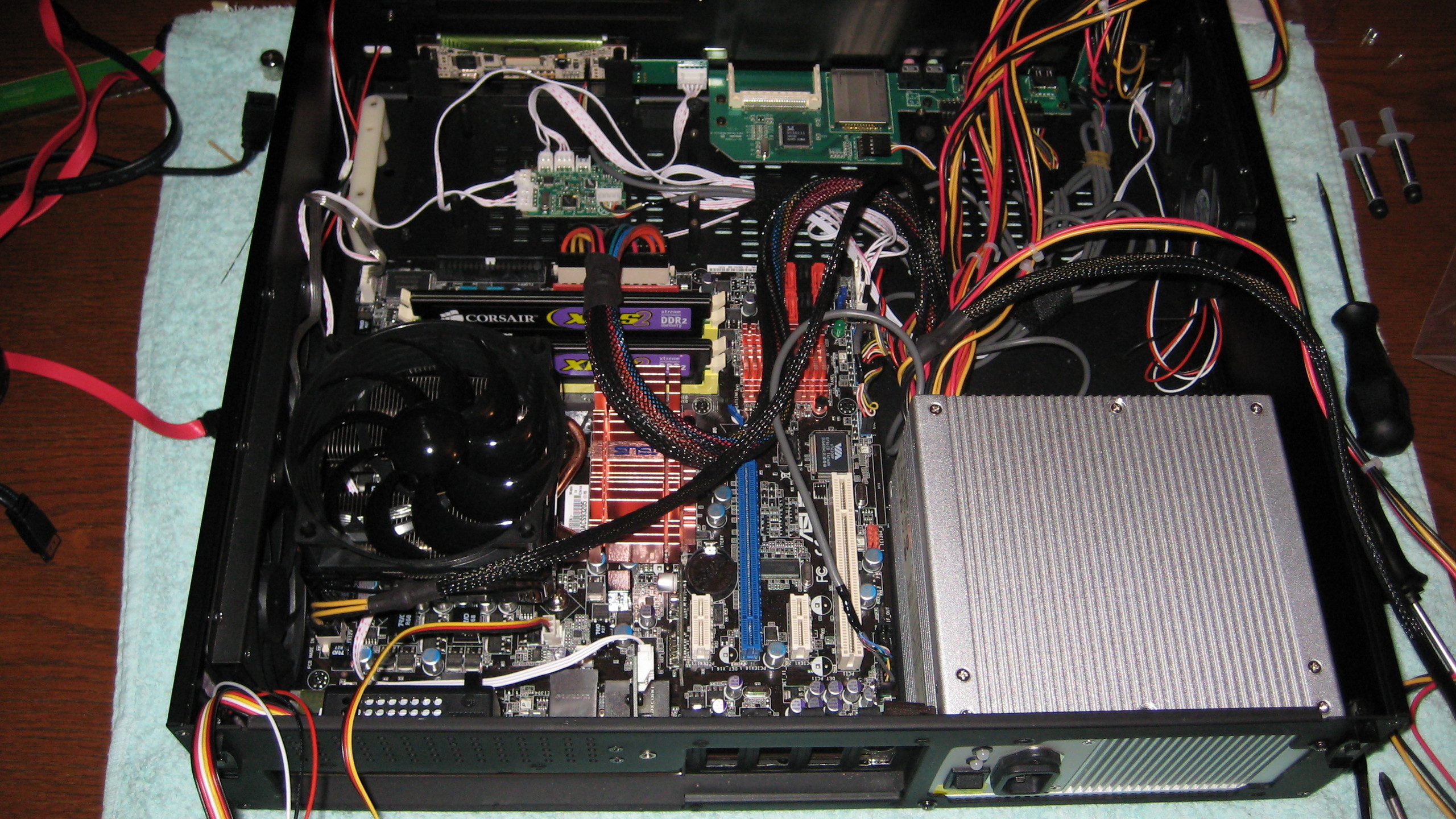

Klar?
Nja, nästan. Allt är på plats, men TV-korten kommer inte att fungera, då de inte är seriekopplade. Dessutom måste jag riva hela skiten om ett par veckor då min nya CPU kommer. Men ändå. :D (2008-02-25 23:21:40)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

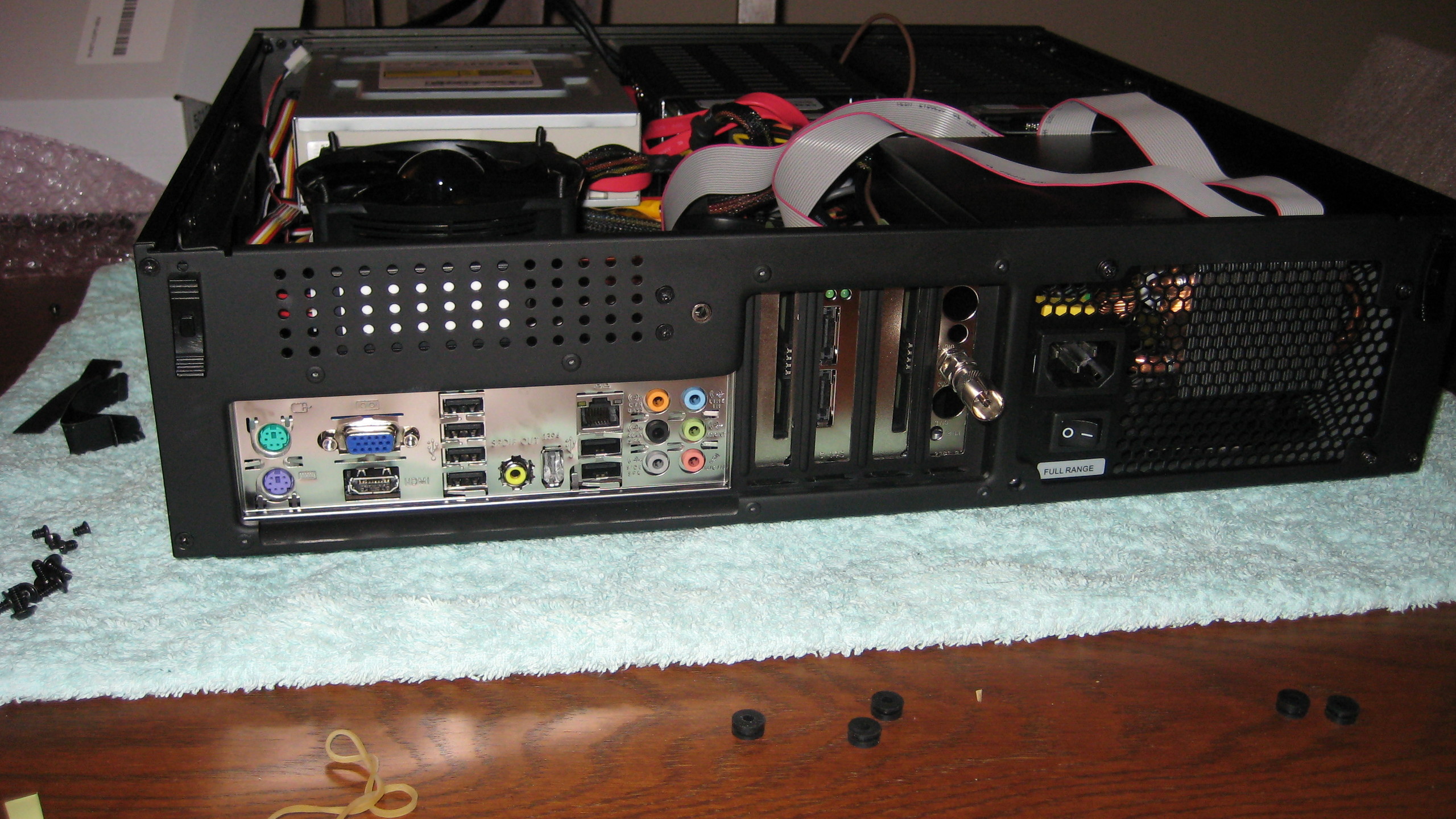

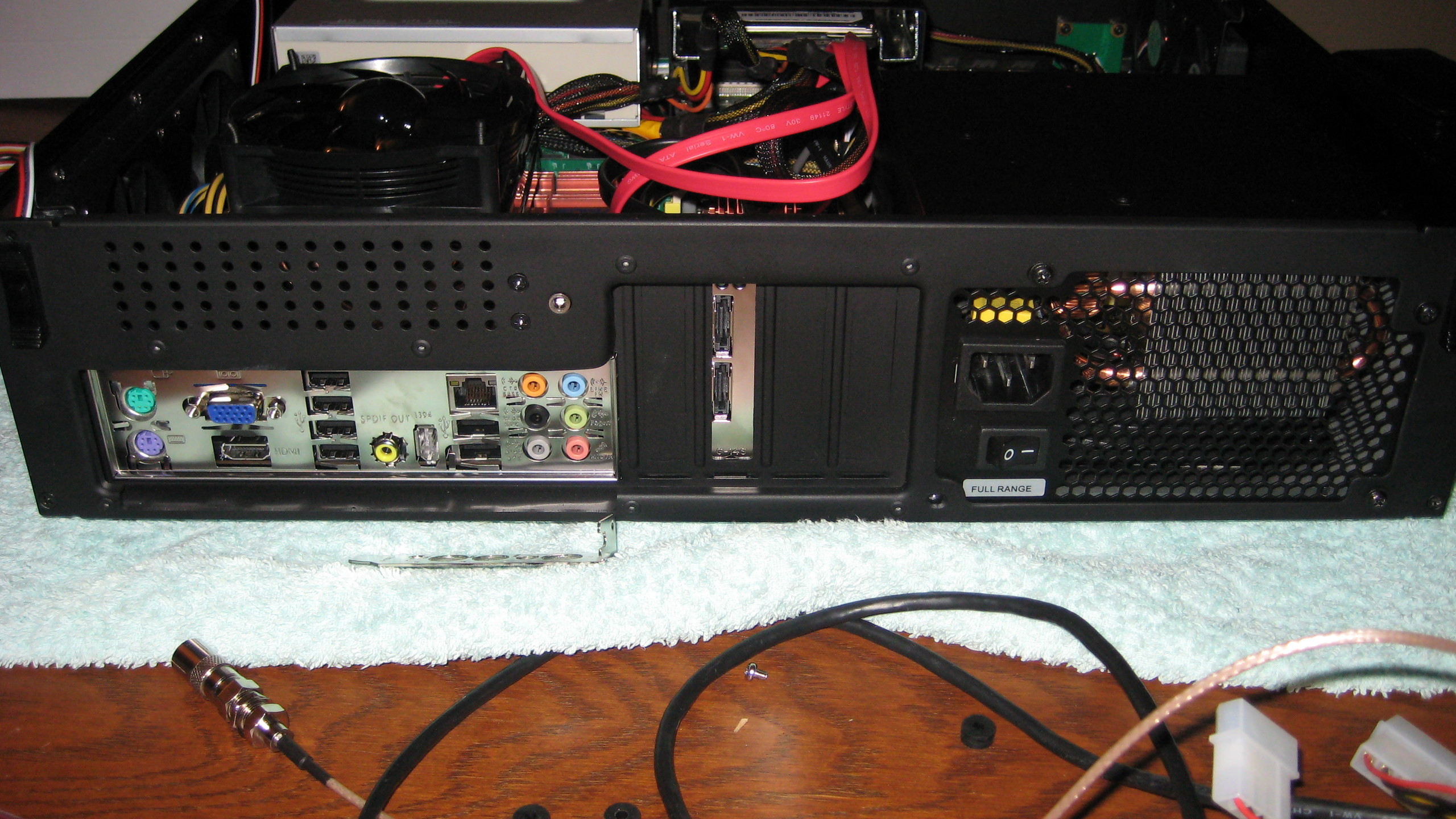

Baksidan
Dubbla eSATA, dubbla CAM-platser samt antennutgång. (2008-02-25 23:25:08)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

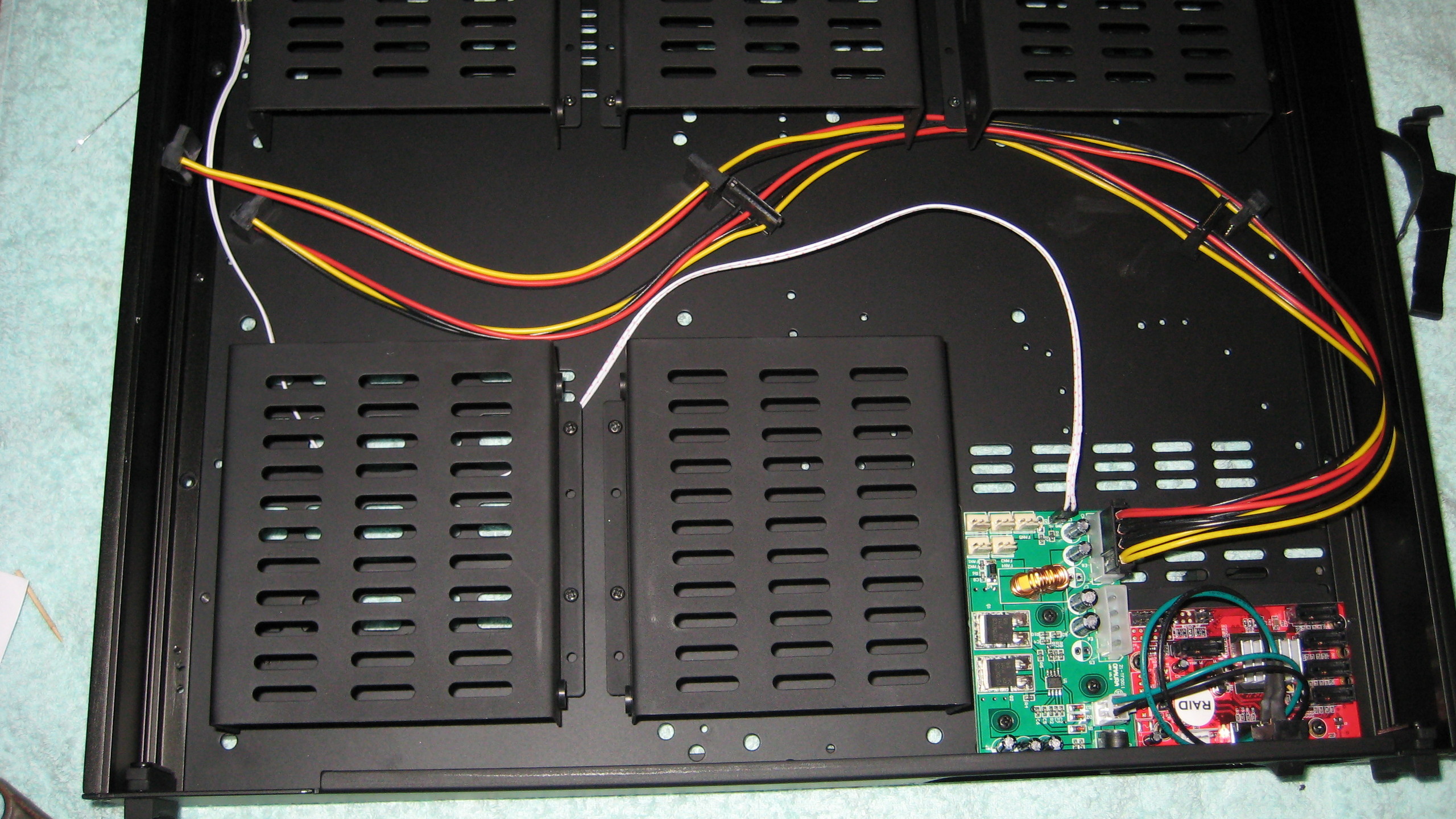

TFHDD med strömkabel
TFHDDn kommer med SATA-strömkabel med gott om kontakter. (2008-02-28 22:18:37)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Samsung SpinPoint T166 HD501LJ 16MB 500GB,

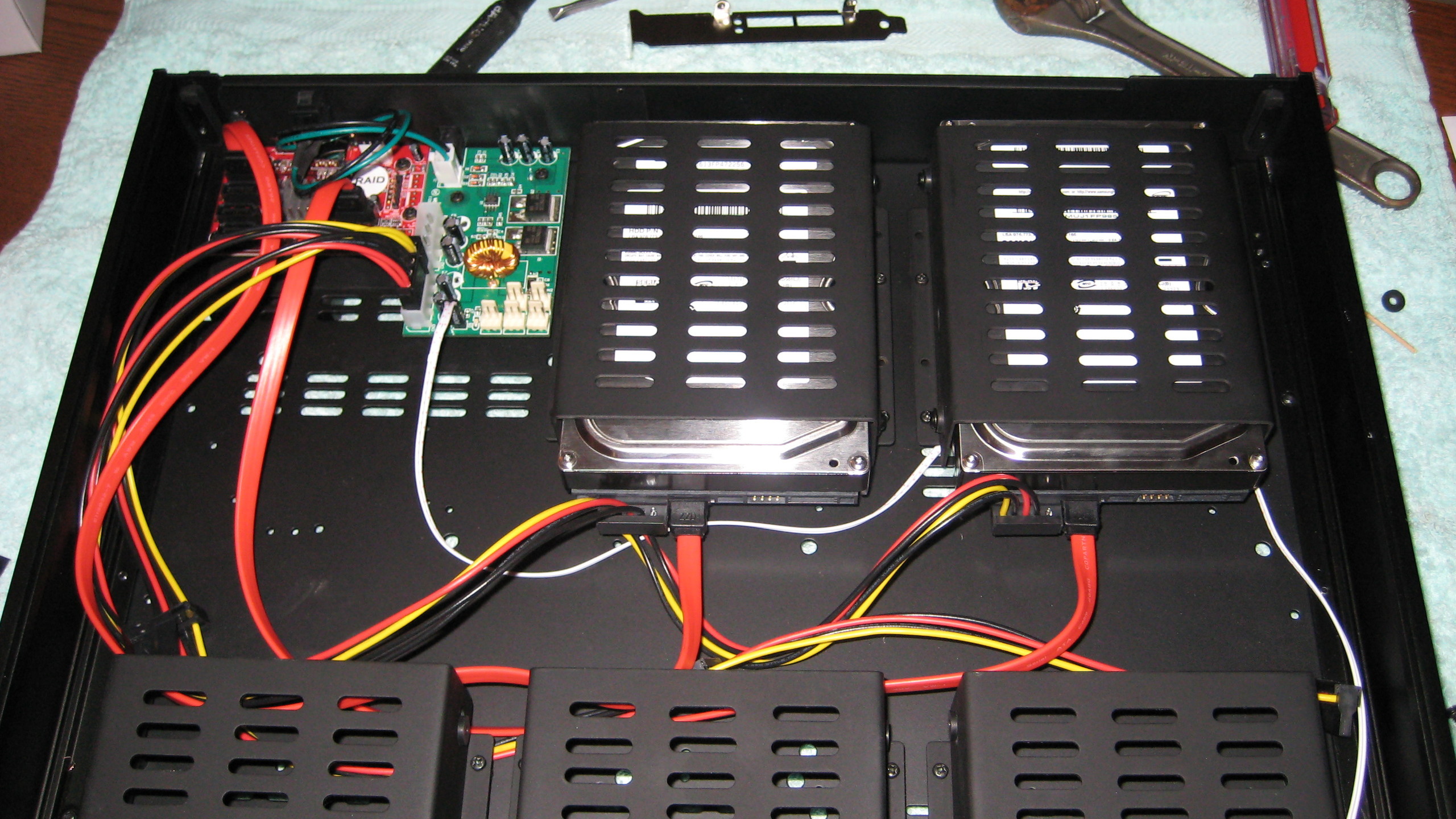

TFHDD med två HDD monterade.
(2008-02-28 22:22:20)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

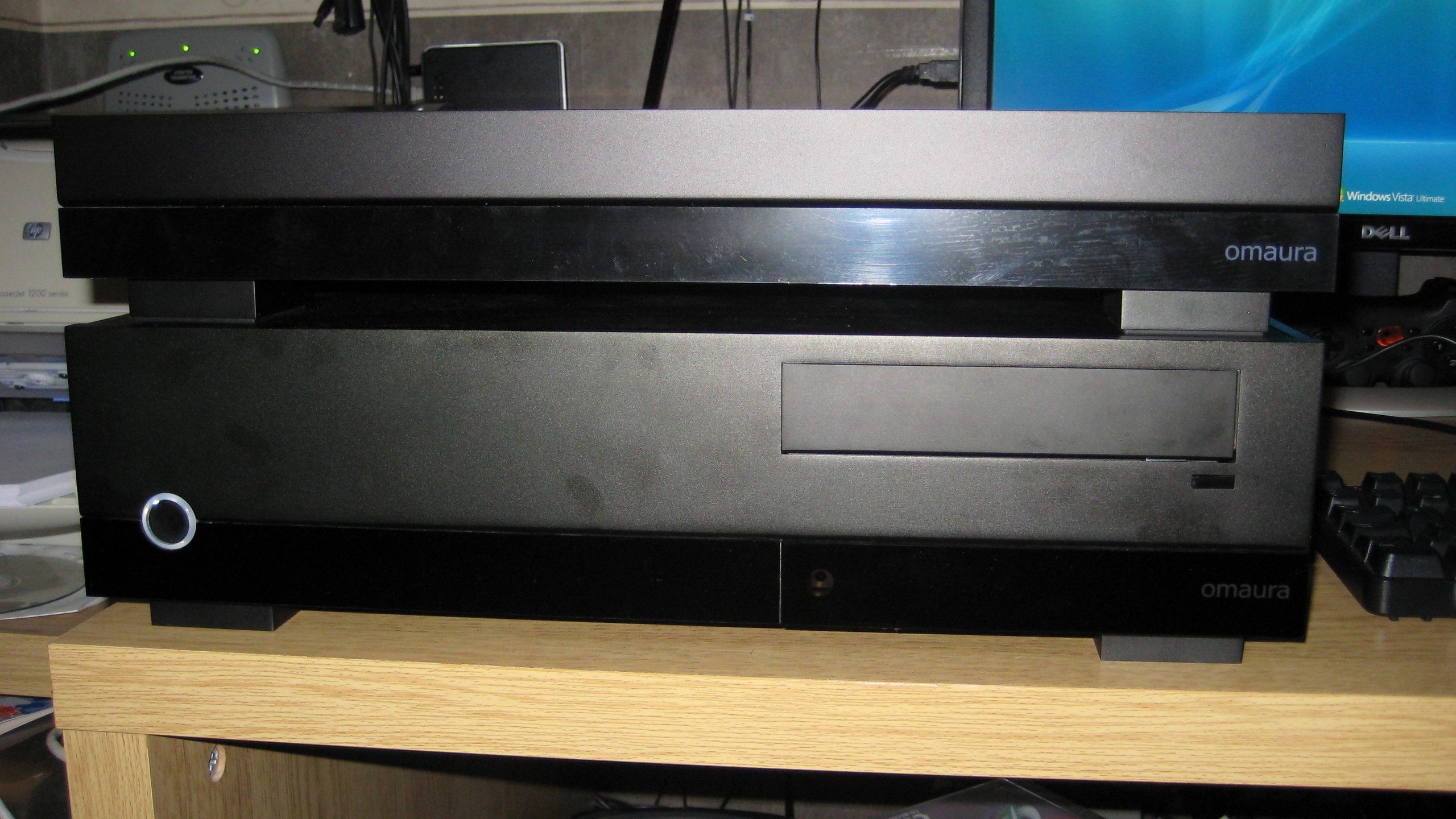

Omaura stack :)
Liten stack, men Ni fattar konceptet. Grymt läckert enligt mina partiska ögon. :D

Det enda man kan klaga lite på är att omaura-loggan lyser något starkare på TFHDDn. Dagens i-landsproblem. (2008-02-28 22:24:54)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Omaura TF HDD,

digital-everywhere FloppyDTV T/CI

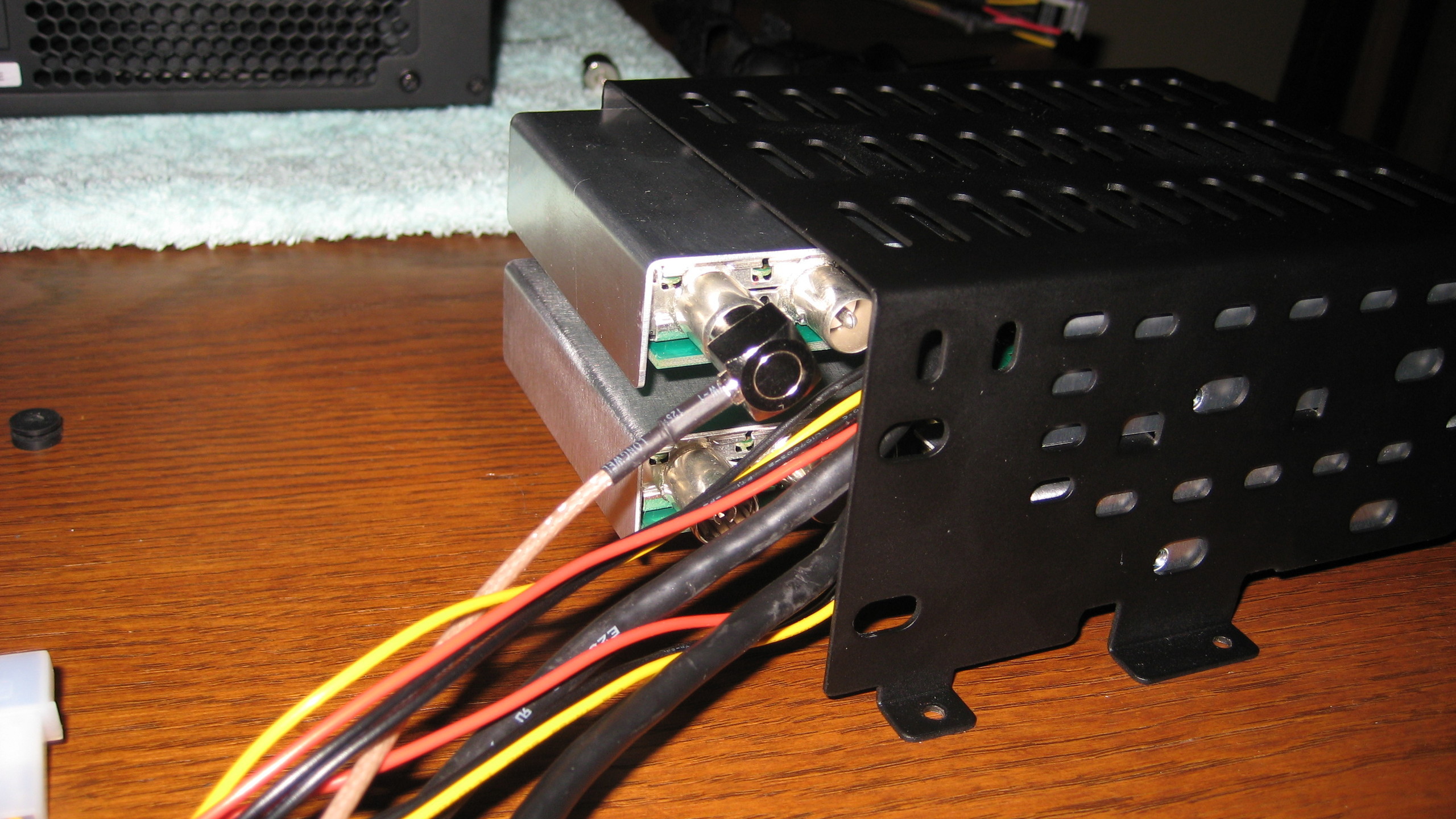

Antennkoppling, FloppyDTV
Dubbla små antennkontakter från Kjell & Co. Nu får båda korten plats i hårddiskburen.

Tack pulver för tipset! (2008-03-10 09:28:33)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Äntligen. :)
(2008-03-10 09:48:29)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Intel Core 2 Duo E8400 3,0GHz Socket 775 Box

Ljudlöst nätagg från Silverstone.
Passar jättebra i TF8:an. Tyvärr är det inte modulärt, men de överblivna kablaget går att stoppa in under den vänstra hårddiskburen. (2008-03-10 09:30:47)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

SilverStone Nightjar ST30NF 300W,

Asus P5E-VM HDMI,

SABA Wireless SmartWi Residential Cardsplitter,

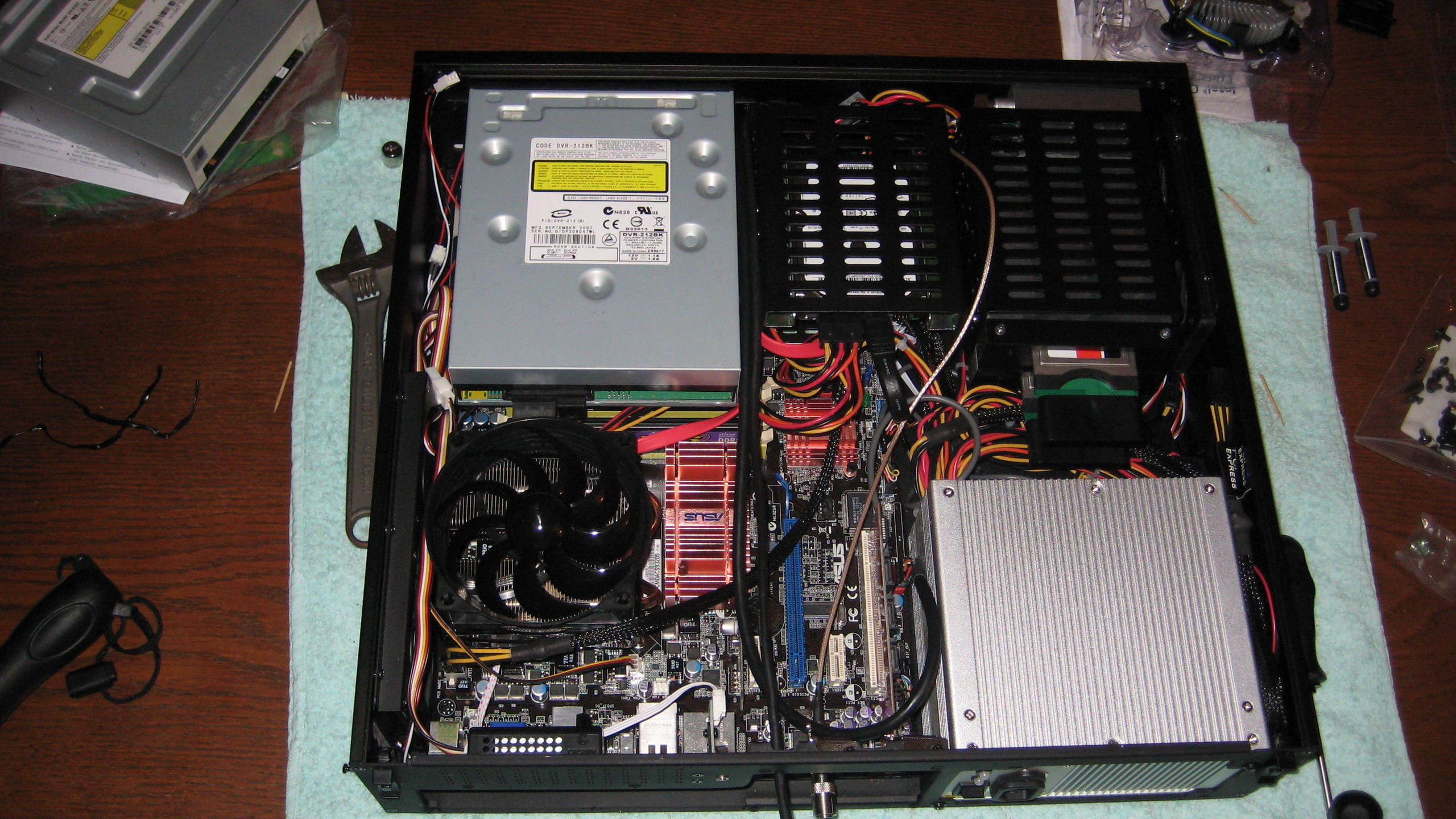

Gott om plats.
Silverstone-agget är kortare. Nu får jag plats med både CAM och SmartWi-korten inne i lådan. Hoppas mottagningen fungerar ändå. Det vore kanon att slippa CAM-extendern, då SmartWi-korten sticker ut nästan en decimeter på baksidan. (2008-03-10 09:33:56)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

SilverStone Nightjar ST30NF 300W,

SABA Wireless SmartWi Residential Cardsplitter,

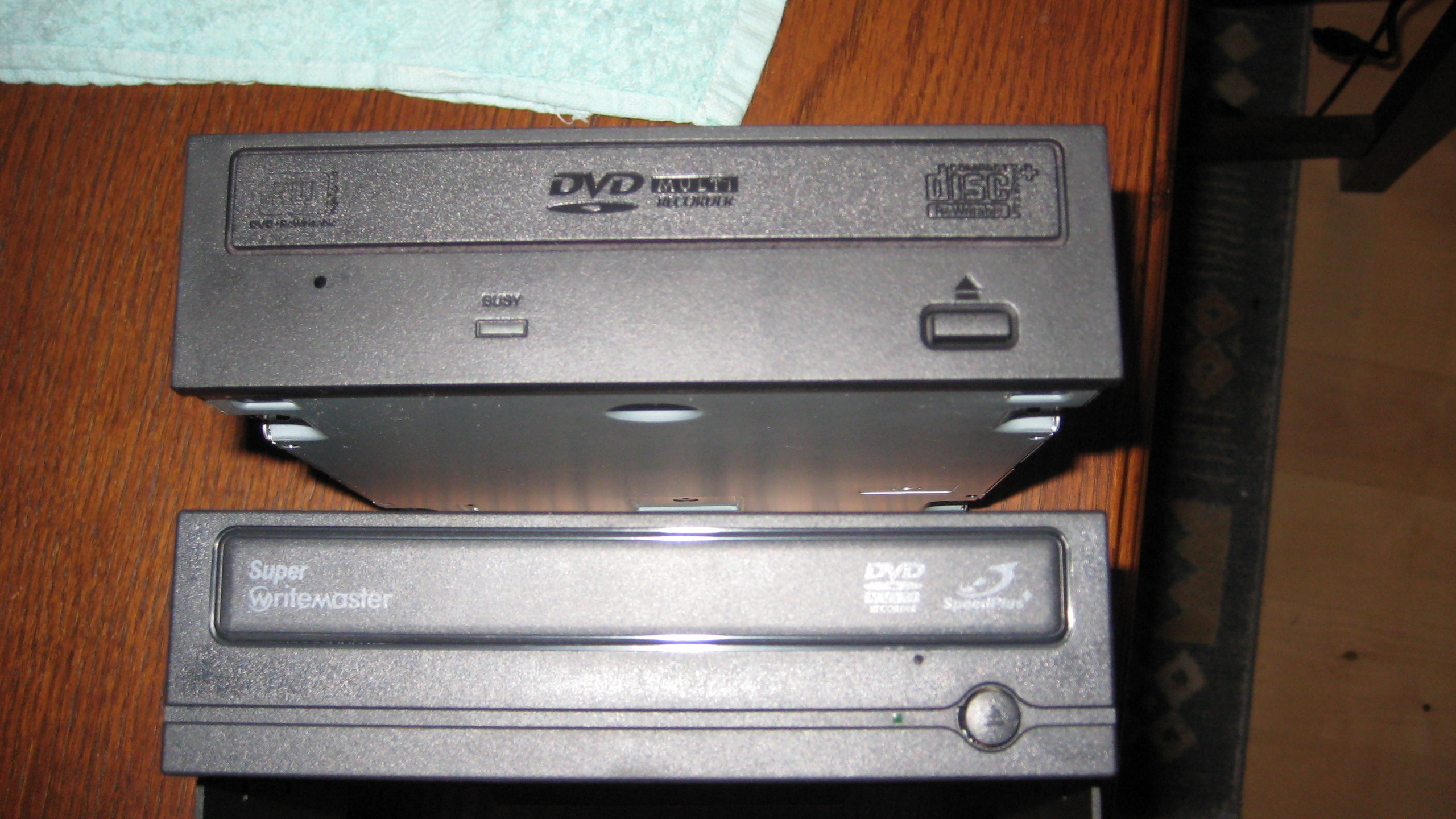

Byte av DVD-brännare.
Den nedre var mitt första köp, men eject-knappen (rund) passade inget vidare med utmatningsmekanismen i TF8:an. Den övre varianten blev mycket bättre. (2008-03-10 09:37:02)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Pioneer DVR-212

Färdig!
(2008-03-10 09:39:55)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

SilverStone Nightjar ST30NF 300W,

Pioneer DVR-212,

Omaura MCE Remote Kit,

Asus P5E-VM HDMI,

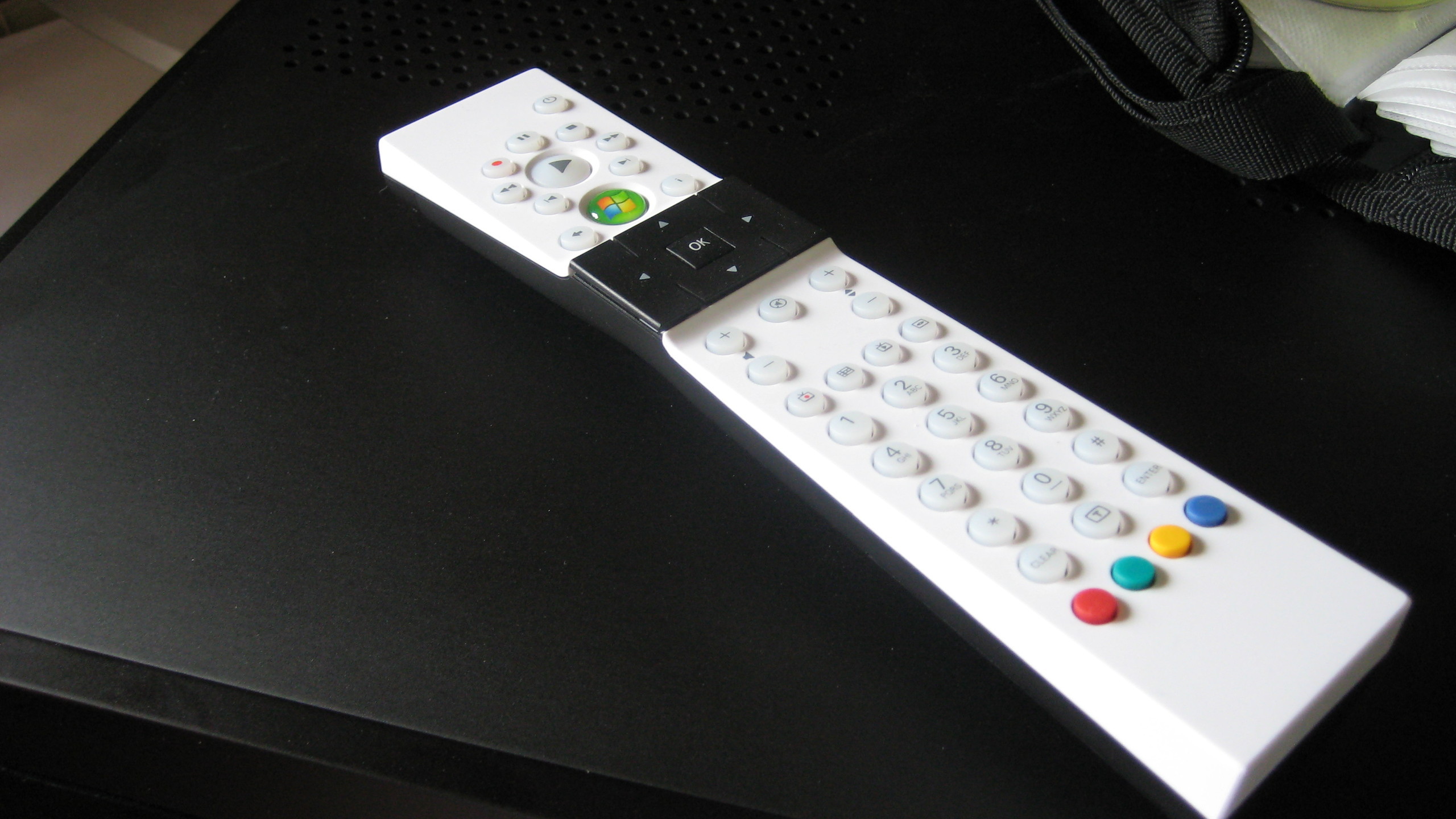

På begäran: Närbild på fjärrkontrollen.
Riktigt bra för att vara OEM. Perfekt familje-fjärr. Så kan jag krångla med min Logitech Harmony. :D

Den skulle kunna vara svart och ha en vit omaura-logga på sig för att matcha resten av setupen. Det hade varit perfekt! (2008-03-10 09:41:25)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Omaura MCE Remote Kit

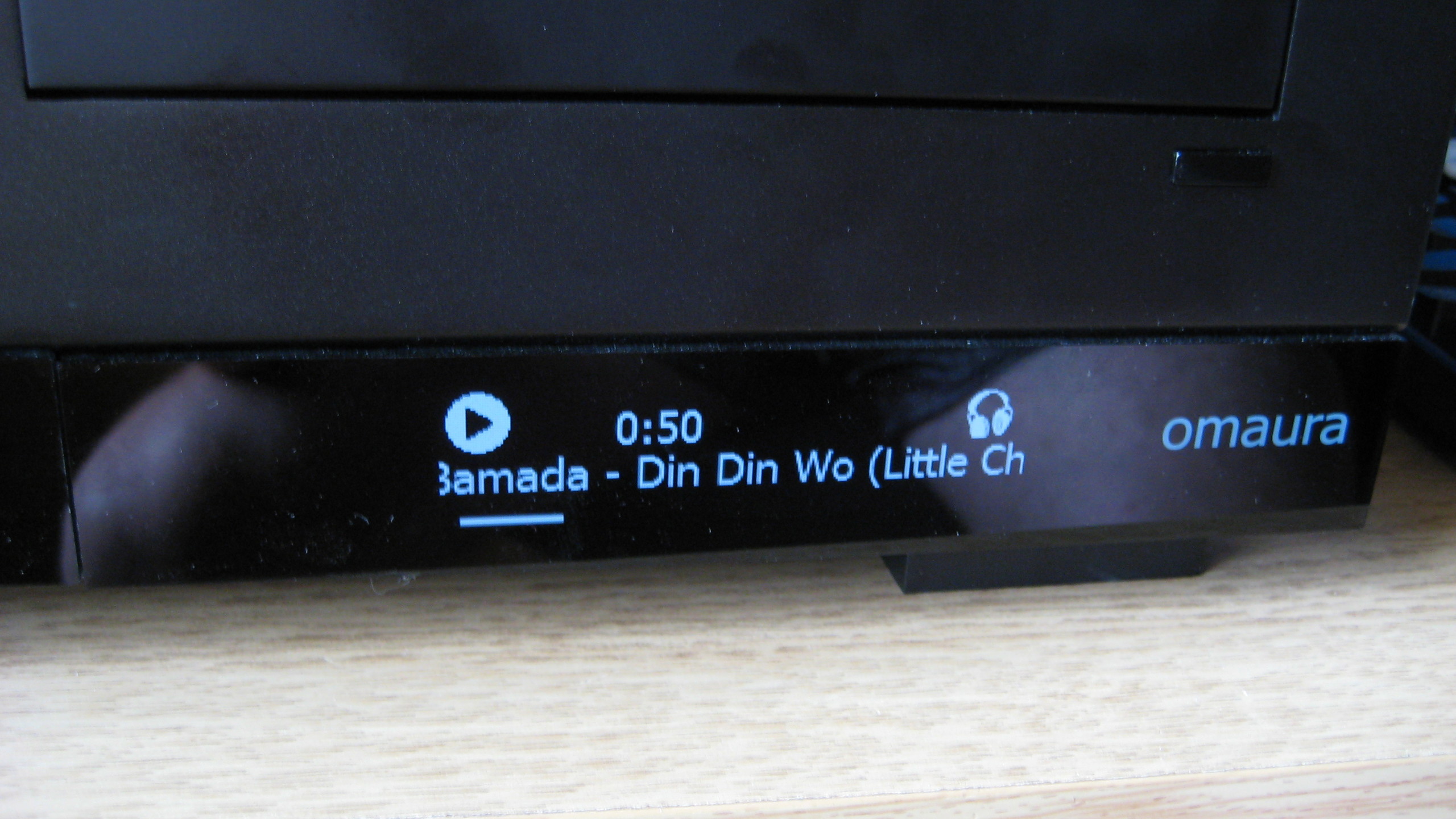

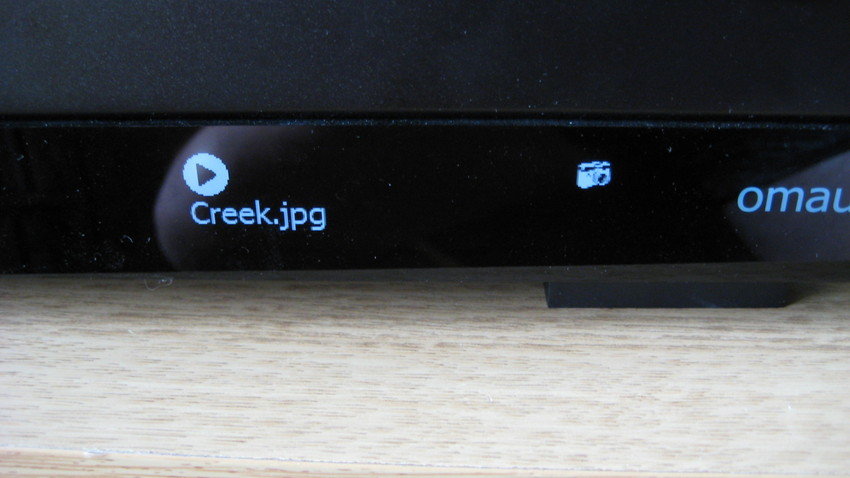

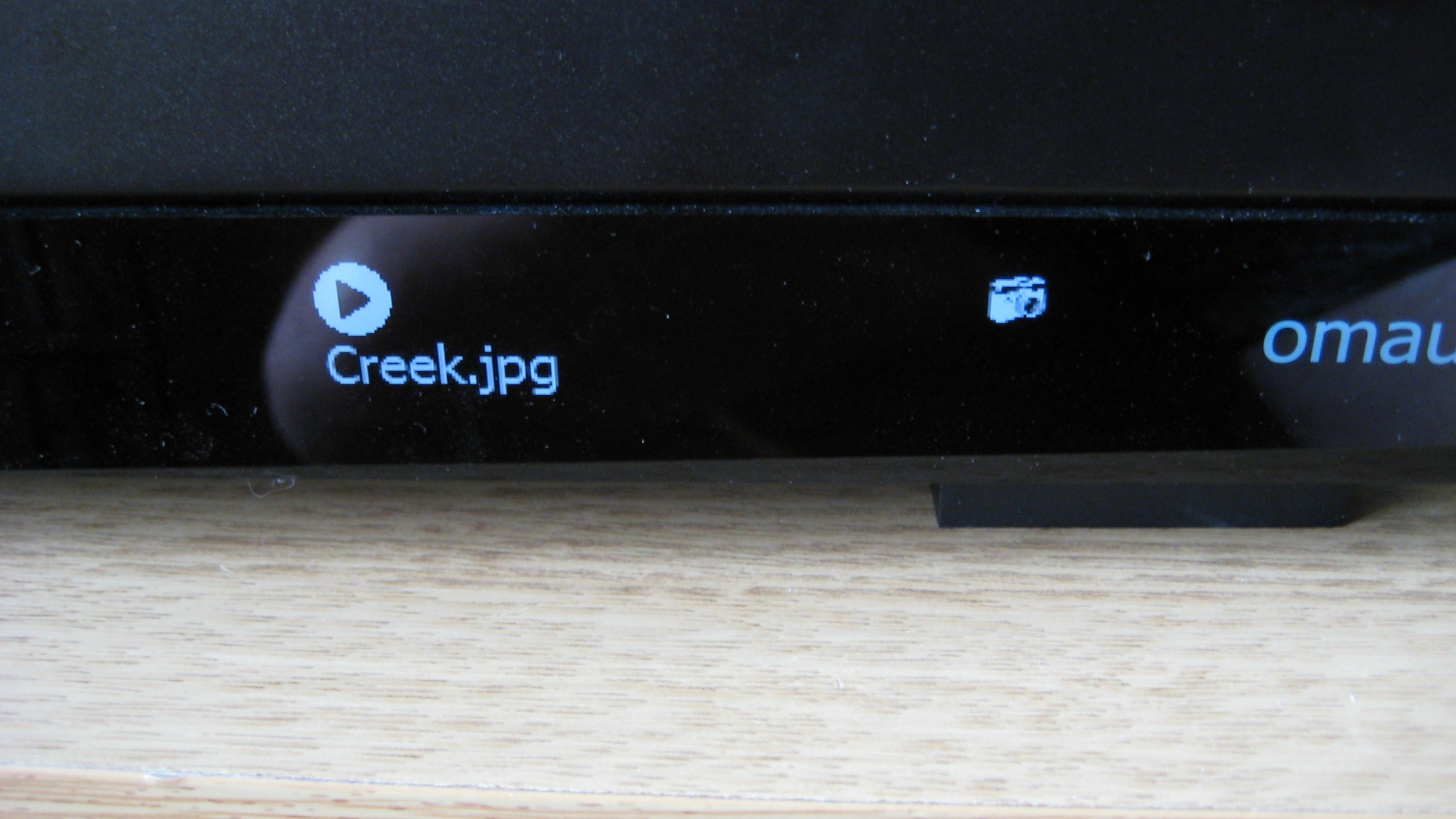

OLED in action.
Riktigt, riktigt snygg!! Här med ett test-tema från senaste betan av controller-programvaran. (2008-03-10 09:45:21)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

En till OLED-bild.
(2008-03-10 09:47:21)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:
