Biorummet ver 3.0 byggbilder Dedikerat biorum
Viktat medelbetyg:  (9.53) (baserat på 18 st)  Kommentarer      Anmäl detta album

Precis när det var dags att sätta igång blev det till att ta hand om en vattenskada i källaren pga att någon lämnade en kran på för fullt och sen gick utan att stänga av. Så för nu är toaletten utriven och källarhallen står på tur efter det. Har jag riktig tur är det "bara" det och inte de tre mindre sovrummen också. :(



Nu är det dags för en ombyggnad med högtalare, akustik och lite övrig förnyelse.

Tanken är en baffelvägg och en mer anpassad akustik. Att sen få in…

  Läs hela
Produkter i albumet:
Bilder i detta album Växla till minatyrbilder
Första paketen
Första sändningen av allt som ska beställas. Det kliar i fingrarna att sätt igång men en skadad rygg/höft/knä som hindrar mig att ens stå upprätt gör att jag får ge mig till tåls och vänta med byggstart, men nog ska jag få högtalarna inkopplade snart så de åtmindstånde blir inspelade. (2017-02-21 14:27:53) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Procella Audio P6 (st),  Procella Audio P8

Temporärt
Har fått upp den 1:a omgången högtalare, men glömde ta en bild innan duken kom på plats så P8:orna får vänta på att visa upp sig. Däremot kom P6:orna bak upp, om än preliminärt, sen ska det till en diffusor mellan och under högtalarna. (2017-03-11 18:26:58) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Procella Audio P6 (st)

Emotiva XPA Gen 3
Provplacerat den 3 kanaliga Emotivan som driver front P8:orna. Den är stor att få plats med och även om dioderna för kanalerna går att släcka ner lyser on/standby knappen rätt rejält, så risken är att båda emotivorna blir förpassade till de inre delarna av "maskinrummet". (2017-03-23 19:03:38) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Emotiva XPA-3 Gen3

Emotiva XPA Gen 3
En storleks jämförelse med resten av den nuvarande elektroniken. (2017-03-24 17:57:23) Bilden är högupplöst. Klicka i bilden för att zooma.

P15
Den senaste och sista högtalaren (för nu i alla fall) hemma så nu är det dags att stuva undan alla kartonger, börja riva den befintliga fronten och påbörja baffelväggen. P15 är ju inte på något sätt gigantisk, men rätt stor är den, utom på djupet då förstås där den är smalare än något annat i samma storleksklass. (2017-03-27 18:59:20) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Procella Audio P15-AMP

Rendering bakåt
Rendering i sketchup hur tanken är att det ska bli. Några absorbenter, diffuser vid bakväggen och sombra tak. P6:orna vid bakvägg och på sidan, extra (fyllnads) basarna i de bakre hörnen. (2017-02-21 21:49:48) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Procella Audio P6 (st)

Rendering framåt
Ytterligare en rendering som visar fronten med 1:2.35 duken på ca 3m (som den jag har idag). P8:orna och P15 syns inte bakom skärmarna. (2017-02-21 21:52:01) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Procella Audio P8

Emotiva till bakkanaler
Äntligen fått upp en hylla för min andra Emotiva förstärkare (4 x 260W vid 8 ohm), så nu är Onkyon bara förförstärkare. Får inte plats framme, i alla fall inte så det blir snyggt, så den får tillsvidare stå inne i förrådet/teknik rummet.
På den övre hyllan står mina 4 diskar (3st 2TB + 1st 1TB) jag lagt alla mina bluray filmer på för att slippa resa sig för att byta film. :) (2017-06-03 15:47:09) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Emotiva XPA-4 Gen3

Före...
Äntligen var det dags att bygga om. Skulle påbörjats för två år sen, det kom dessvärre diskbråck och annat emellan.
Så här har det sett ut sen P8:orna kom på plats. (2019-01-18 17:42:28) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Procella Audio P8

Baffelvägg - Regelstomme
När allt det tidigare var utrivet blev det regelstomme (95x45) som står 70 mm från väggen. (2019-01-18 17:45:30) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Supra Classic 4.0 2x4mm

Baffelvägg - Isolering bakom
70 mm stenullsisolering mellan regelstomme och vägg. Snällare att jobba med stenull jämfört med glasull, betydligt mindre "kli" i huden samt att isoleringen är tyngre vilket i detta sammanhang är till fördel. (2019-01-18 17:47:21) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Supra Classic 4.0 2x4mm

Baffelvägg - Isolering
95 mm stenullsisolering i regelstommen. (2019-01-18 17:50:12) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Supra Classic 4.0 2x4mm

Baffelvägg - Spånskiva
För att staga upp ordentligt blev det 19 mm spånskiva. (2019-01-18 19:17:59) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Supra Classic 4.0 2x4mm

Baffelvägg - Gips
Dubbelt lager av 13 mm gips för att akustiskt "döda" väggen så mycket som möjligt. Efter lite funderande valde jag att skruva upp båda lagren och sen såga ut hålen. Jag tog efter att bilden togs även upp hål i alla hörn för högtalarna som för basen. Motorn till dukmaskningen syns i övre högra hörnet. (2019-01-18 19:19:01) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Supra Classic 4.0 2x4mm

Bffelvägg - Ljuddämpning
40 mm ljuddämpningsskiva med 25x36 mm läkt att fästa scenmolton tyget i. Tyget ligger fint ihopvikt framför väggen. :) (2019-01-18 19:22:11) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Supra Classic 4.0 2x4mm

Baffelvägg - Snitt
Här syns hela uppbyggnaden av väggen.
70 mm isolering bakom, 45x95 regel, 19 mm spånskiva, 2x13 mm gips och ljudskiva. (2019-01-18 19:25:14) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Supra Classic 4.0 2x4mm

Baffelvägg - Scenmolton
Efter lite knixande fick jag upp tyget också, oerhört segt att skära i även med bladkniv om inte tyget skärs mot något hårt under. (2019-01-18 19:30:26) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Procella Audio P8,  Procella Audio P15-AMP

Dukmotor styrning
För att säkerställa att den vita lådan och kablar från mottagarlådan som styr dukavskärmningen satte jag "klisterpapper" med "sammets" yta över. har använt det pappret tidigare och det sväljer ströljus väldigt bra. Den slaktade dukmotorn syns också. (2019-01-18 19:34:38) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Procella Audio P8

Ventilation
Efter att ha tagit upp plats i garaget ett tag (nästan 6 år!!) kommer nu ventilationen på plats. Det är alltid lika smidigt att bygga om eller göra något när det inte finns någon plats att flytta möbler utom att flytta runt dom i rummet. (2019-01-25 12:39:49) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Procella Audio P6 (st),  Sony VPL-VW95ES

Akustiktak - Bärverk
Efter lite om och men kom jag igång med bärverket till akustiktaket. Då jag hade ett (hyfsat) rakt tak sen tidigare körde jag med fasta profiler till bärlinorna.
Då rummet är 3.67 m brett fick jag sadla ut med två 22x95 brädor, omlott lagda, för att ett färdigt biorumstak paket skulle räcka till. Nu la jag i en led slang också i det hålrum som blev mot väggen, får se om det är användbart, det är ju inte alltid släpljus är så smickrande för väggen. :)
Den till 90% färdiga ventilationslådan syns också. Det ska till en vinkellist på nederkanten för att få ett snyggare avslut. (2019-01-28 17:56:20) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Procella Audio P6 (st),  Sony VPL-VW95ES

Akustiktak - Färdigt
Så var akustiktaket på plats och även projektorn sänkt. Med Ecophon plattorna samt deras extra bass skivor på plats blev det en avsevärt mer dämpad miljö i rummet, sen att taket även blev snyggare är ju bara ett plus.
Nu börjar jag se slutet då även ventilationen är inkopplad och det som återstår är övrig akustik behandling samt skärmar att täcka in fronten.
Det blev en del bärverksmaterial och extra bass skivor över så om någon är intresserad, hör av dig. (2019-02-03 20:36:27) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Procella Audio P6 (st),  Sony VPL-VW95ES

Diffuser
Så kom då den beställda diffuser i cellplast och det var faktiskt bättre kvalitet på den än jag befarade. Efter lite pysslande och sågande lyckades jag få ihop i alla fall så att de bakre kanalerna ramades in, tyckte det skulle se lite märkligt ut annars. Även basfällorna bak kom upp av bara farten. Beställde lim samtidigt och det var väldigt bra sättlim (utan lösningsmedel - vattenlösligt) då det bet fast direkt utan att glida det minsta! (2019-02-08 19:16:06) Bilden är högupplöst. Klicka i bilden för att zooma.

Diffuser och Dämpning
Nästan helt klart. Fått upp dämpning på sidorna runt sidohögtalarna. (2019-03-03 20:39:42) Bilden är högupplöst. Klicka i bilden för att zooma.

Fronten
Förutom paketen med bärverk i kanten så blev det väldigt mycket plats framför duken när alla verktyg och annat plockades bort, nästan ödsligt! :)
Än så länge har jag kvar de gamla akustikdämparna, vet inte om det blivit lite väl dämpat eller om det får vara som det nu är. (2019-03-03 20:43:09) Bilden är högupplöst. Klicka i bilden för att zooma.

Bakkanal
Liten detalj vid vänster bak. Efter lite såga och limma blev bakkanalerna inramade. De yttersta 3 raderna blev till från spillbitar då det såg märkligt ut när högtalaren inte var inramad. (2019-03-03 20:47:08) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Procella Audio P6 (st)

Bakre hörn
Lite närmare detalj på ett av bakhörnen med Auralex Lenard "basfälla" och den ena kompletterings basen. (2019-03-03 20:49:21) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Procella Audio P6 (st),  XTZ 99 W12.18 ICE

Atmos
En väldigt spännande bild...eller inte, men det är i alla fall den högtalare jag kommer att köra som Atmos. (2019-05-02 20:51:53) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Triangle Secret ICT7 (st)

Atmos
Då blev det dags för Atmos. En 18 mm MDF borde räcka att hålla uppe högtalaren samt vara lite stum också. (2019-05-02 20:31:24) Bilden är högupplöst. Klicka i bilden för att zooma.

Atmos
Glasfiberytan från den akustikplatta som högtalaren ska sitta på istället. För att få samma utseende på ytan skrapade jag bort ljuddämpningen. (2019-05-02 20:41:25) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Triangle Secret ICT7 (st)

Atmos
Glasfiberytan sprejlimmad mot MDF skivan. Hålet för högtalaren kan skymtas. (2019-05-02 20:43:37) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Triangle Secret ICT7 (st)

Atmos
Efter lite knixande fick jag skivorna på plats, det var inte lika enkelt som en lite böjbar och eftergivlig dämpskiva. (2019-05-02 20:44:58) Bilden är högupplöst. Klicka i bilden för att zooma.

Triangle ICT7 som Atmos
Efter att målat om det vita gallret smälter det in mycket bra. Även ytan blev jag nöjd med då jag först tänk måla men sen kom på iden med att använda ytan från akustikskivan, och det blev som jag tänkte mig. :) (2019-05-02 20:53:38) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Triangle Secret ICT7 (st)

Nyinflyttad...
Efter mycket vånda och beslutsångest blev det en direkt importerad engelsman som får förtroendet att styra hela anläggningen. Med ett mycket enkelt (lite 80-tal !) användargränssnitt, men med mycket och stort ljud! Dirac ljud/rums korrigering gör det hela inte sämre heller. (2019-05-02 21:05:08) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Arcam AV860

Dirac Live - Huvud högtalare
Får väl som många andra visa mätning och korrigering (efter vald kurva) på Arcam'en. När väl mätningen är gjord kan man bolla runt med kurvan man vill korrigera efter och spara olika filter. Det tar en stund att få in det i Arcam'en då det ska till Dirac för beräkning och vända innan det läggs in. (2019-05-17 09:12:44) Bilden är högupplöst. Klicka i bilden för att zooma.

Dirac Live - Atmos
Kapade Atmoshögtalarna lite tidigare då dom inte vill gå lika djupt och för att inte driva dom för hårt. (2019-05-17 09:20:59) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Triangle Secret ICT7 (st),  Arcam AV860

Dirac Live - Sub
Alla subbarna mäts tillsammans (för närvarande) och den kurvan är väl den jag meckat mest med för att få till djup, tryck och botten utan att det "flåsar" i basarna. (2019-05-17 09:26:19) Bilden är högupplöst. Klicka i bilden för att zooma.

Mätmikrofon
Om man nu kostat på sig en stadigare förförstärkare med Dirac, får man väl se till att det blir så bra som möjligt, och då Umik-1 fått bra kritik överallt fick det bli en sån. Nu ska det bara till att köra om kalibreringen. (2019-08-08 17:09:34) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  miniDSP UMIK-1

Ny projektor!
Efter ett tags funderande och uppgraderingsfebern satt in så beställdes en Sony 570ES som ersättare för min Sony 95ES. Nu när den dykt upp ska den kalibrerade projen monteras också, så snart det går! (2019-10-10 14:05:20) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Sony VPL-VW570

Jämförelse
Nu är 570'an inte gigantisk på något sätt, men en del större än 95'an är den!
Tyvärr är det inte samma linsskydd på 570'an som 95'an, bara ett avtagbart plastlock. (2019-10-18 16:14:19) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Sony VPL-VW95ES,  Sony VPL-VW570

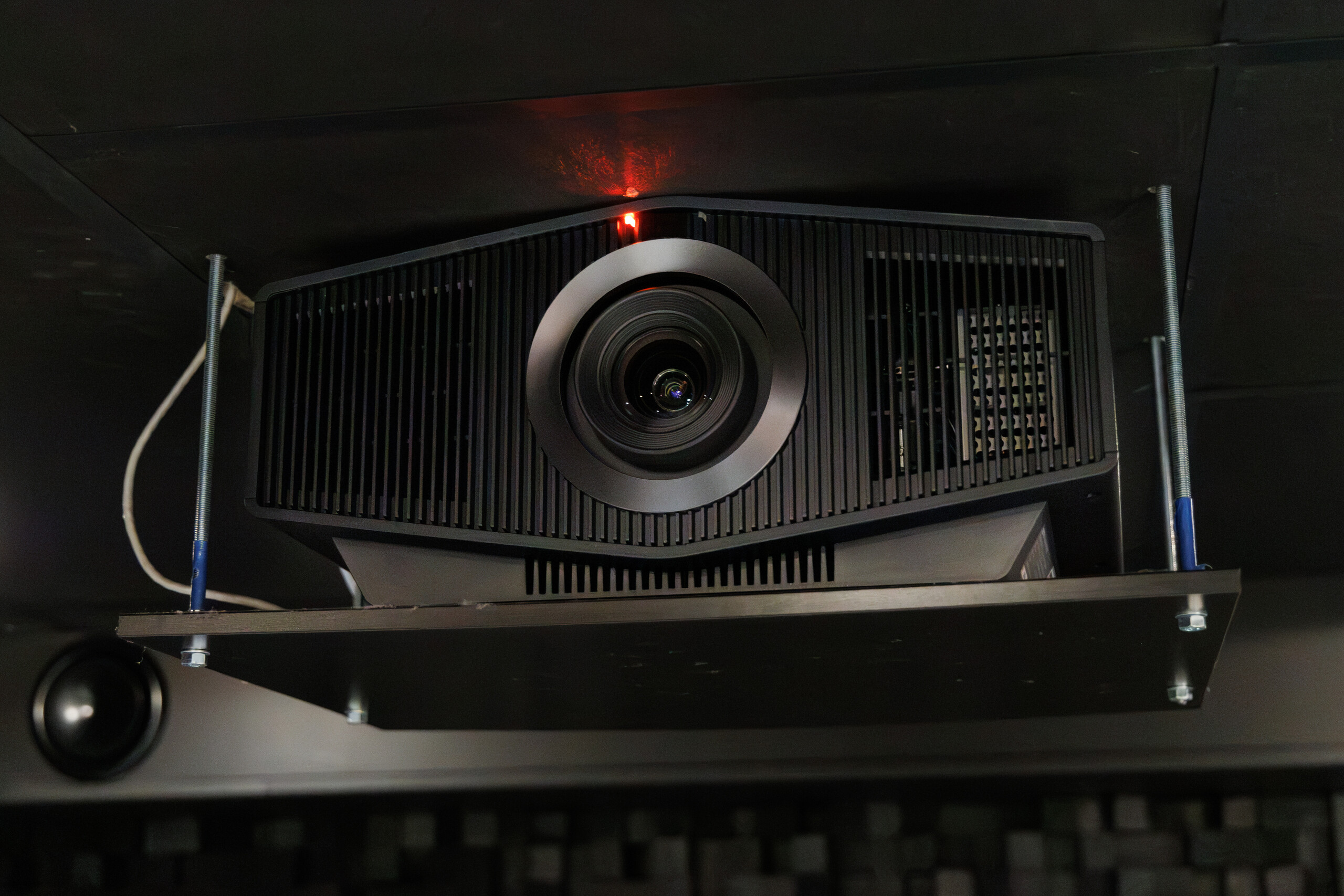

På plats!
Då 570'an är lite högre fick jag byta stagen till hyllan men det var en rätt smärtfri operation. Funderar på att fixa till en hushbox på nåt sätt då den låter lite mer än 95'an, och ev flytta den lite mer bakåt för att maximera 1:2.35 bilden. (2019-10-18 16:20:26) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Sony VPL-VW570

Utöka OPPO'n
För att få mer "användarvänlighet" ur OPPO'n blev det ny firmware så det bla går att köra filmer från HDD bibliotek utan extra åtgärder, så man slipper omaket att resa sig för att byta film! :) (2019-11-12 16:33:01) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Oppo Oppo UDP-203

Ny server
Det blev ett nytt serverchassi med plats för lite fler diskar. Det är smidigt att ha all media på disk istället för skiva. (2019-12-23 09:45:10) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Procella Audio P8,  Sony VPL-VW570

Nytt tillskott
Det blev en SVS PB400 för att bättra på botten ytterligare, det går väl aldrig att få för mycket bra bas. :) (2022-10-02 15:00:27) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  SVS PB-4000

Två 12:or
Mina XTZ 12.18 får samsas i ett hörn nu när PB 4000 tagit andra hörnet. (2022-10-02 15:03:20) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  XTZ 99 W12.18 ICE

Bakre delen
Den bakre delen med nya placeringar. (2022-10-02 15:10:35) Bilden är högupplöst. Klicka i bilden för att zooma.

Bakre del 230108
Det blev ännu en SVS PB4000 som fick ta de två XTZ'ornas plats. Det blev ett bra tryck i soffan nu. :) (2023-01-08 12:10:26) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Procella Audio P6 (st),  SVS PB-4000,  Sony VPL-VW570



Viktat medelbetyg:  (9.53) (baserat på 18 st)  Visa lista
JONTRE    2023-01-09 20:11:15
Unregisteredea5d0232    2020-07-30 16:01:34
Unregistered5d343d4e    2020-03-22 16:42:52
Sline    2020-02-28 08:15:46
Unregistered6e91bc53    2020-02-23 11:20:54
joakim123    2019-11-14 11:28:34
uras    2019-10-10 14:56:10
nimman    2019-08-08 19:33:29
Bubben141    2019-05-04 23:58:09
Hays    2019-03-09 10:54:59
hellreänbra    2019-02-09 11:03:46
Duddits1    2019-02-09 01:21:13
Thomas_S    2019-01-28 20:45:11
Erik_N    2019-01-25 21:26:49
Unregistered06ceb3cb    2019-01-25 16:40:17
solidsoul    2017-12-28 18:22:08
Unregisteredd27f924d    2017-03-28 05:59:22
MikaelJ    2017-03-24 20:08:04
Ge betyg
Du måste vara inloggad för att kunna sätta betyg.
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
thhmo   2023-01-17 19:40:02 Anmäl
Ja, det är ett 6-pack från Thomann, lite uppkapat för att utnyttjas maximalt.
Kurben   2023-01-16 09:26:33 Anmäl
Snygga diffusorer på bakväggen, är dessa från Thomann?
Hellpe   2022-10-02 23:08:43 Anmäl
Kul att se lite seriösa bion, och att du har lagt ner tid och hjärta i bygget. Sen har vi en del gemensamt, Procella högtalare, SVS-subbar och Arcam förstärkare.. Riktigt fint gjort!😄
Unregisteredea5d0232   2020-07-30 16:00:28 Anmäl
Bra upplägg. Riktigt trevlig bio. Bakre väggen blev riktigt häftig. Snyggt med bra ’pulver’ i systemet.
Unregistered5d343d4e   2020-03-22 16:43:03 Anmäl
WOW vilket Biorum . Och vilken dröm elektonik.
Jag är sugen på att kanske byta förstärkare idag för att få en anna kalibrering. Direk live är det de du har?
Dina diffusorerna på bakväggen var super snygga. Har du diffusorer på bakväggen och inga absorbenter? Jag blir sugen på att prova att byta ut två absorbenter mot diffusorer på min bakvägg.
Skulle gärna vilja veta veta om Akustikmaterial mm, akustik är något jag tycker är kul. Om jag kunde ge 10 poäng så skulle jag det. Med vänlig hälsning, Ylva
thhmo   2020-02-26 17:01:18 Anmäl
Jag är helt nöjd med Arcamen! :)
Unregistered6e91bc53   2020-02-23 11:23:47 Anmäl
Stiligt rum ! nöjd med arcam försteget ?
thhmo   2019-12-26 00:10:15 Anmäl
Danneq

Jag kör på 203:an nu (med kopplade HDD för enklare bläddring mot att resa sig och byta skiva!! ;) ), 93:an står än så länge kvar i hyllan bara.
Danneq   2019-12-23 13:04:53 Anmäl
Har du fortfarande Oppo 93? Kör du filmerna över nätverket?

Jag har en Oppo 103D med 3 st portabla hårddiskar inkopplade (1 st 5 TB och 2 st 4 TB). Håller på och rippar min samling på 7-800+ filmer och den borde få plats. I värsta fall får jag ersätta de två 4 TB-diskarna med två stycken 5 TB. Ersatte min Oppo 93 med 103D då 93:an inte klarade av hårddiskar över 2 TB (har väl med att 93:an klarar den äldre MBR på hårddiskar men inte den nyare GPT, som 103-spelarna och senare klarar).

Jag rippar med MakeMKV och kör sedan med Handbreak för att få ner storleken på filmerna. De flesta BR-filmerna snittar då ca 9-10 GB jämfört med ca 30 GB innan komprimering med Handbreak. Kvalitetsmässigt märks det ingen skillnad.

Det jobbiga med min lösning är navigerandet i mapparna på Oppon men det är acceptabelt.
Thomas_S   2019-12-23 10:46:34 Anmäl
Mäktigt serverchassi! ..i en fantastisk bio!

Berätta gärna lite kring hur du rippar/spelar, har själv kopierat en del filmer med MakeMKV som kan spelas från NAS via OPPO:n men du hade även bytt firmware såg jag. Vilka fördelar ger det?
