Jag går på sista året på Elektriker utbildningen på Rönnowska skolan i Helsingborg, och som på alla gymnasium så har man projekt arbete (100p)sista året. Självklart så innefattade mitt projekt just el, så därför slog jag och min klasskamrat ihop oss och gav oss på mitt rum. För ca 5 år sedan så började bli ont om rum inne i huset, så vi fick bygga ett rum till, ute i garaget. Med andra ord så var elen in anpassad efter 2 seperata rum, utan garaget i sin helhet. Mycket jobb… Läs hela |
Produkter i albumet:
|
Stäng
Bilder i detta album
Växla till minatyrbilder
Lite förbilder

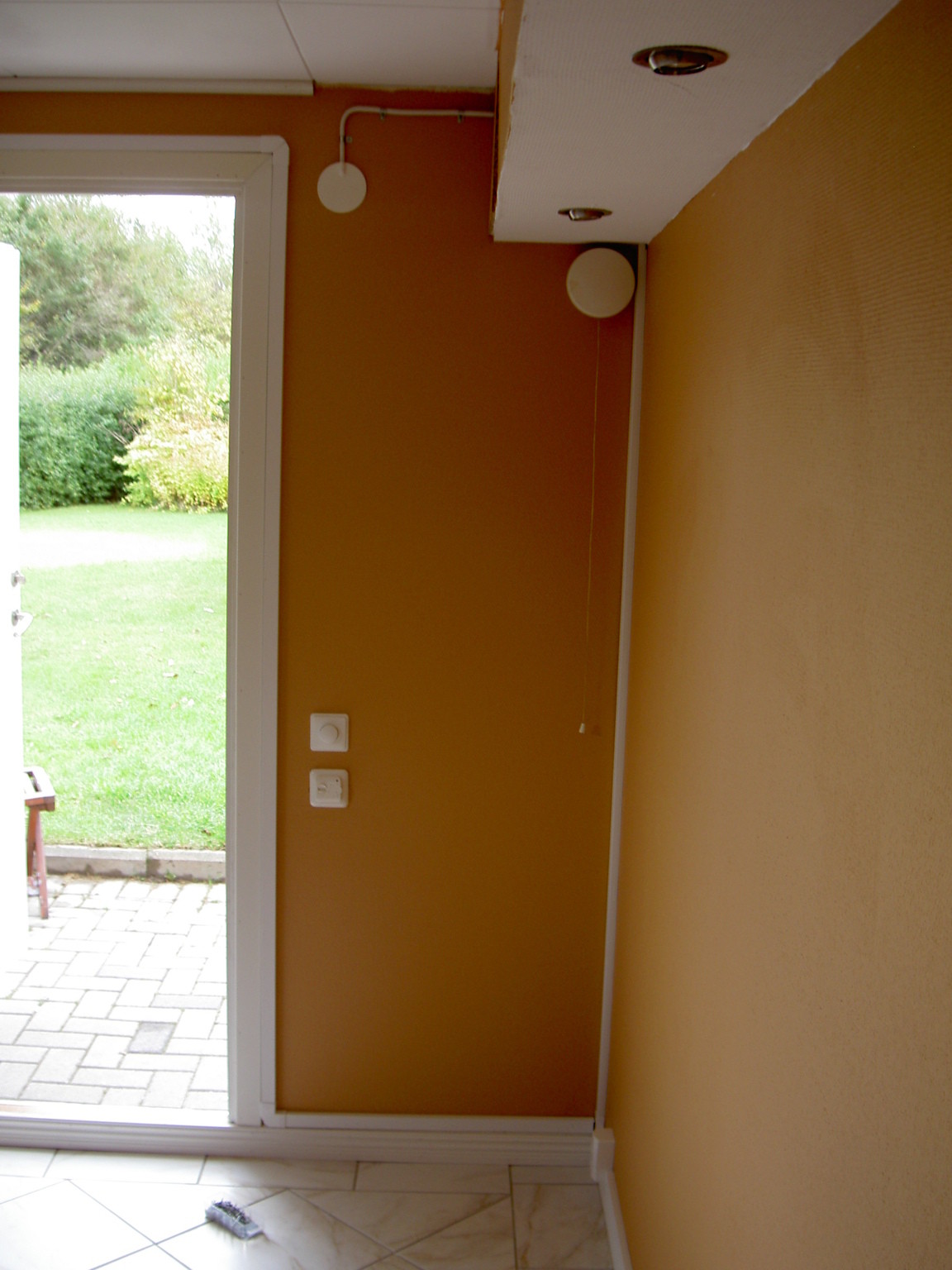

Detta är kortsidan på ingångens sida, väggen har vandrat lite och det har blivit en glipa mellan väggarna. (2007-10-24 11:50:29)
Bilden är högupplöst. Klicka i bilden för att zooma.
Detta är kortsidan på ingångens sida, väggen har vandrat lite och det har blivit en glipa mellan väggarna. (2007-10-24 11:50:29)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Lite förbilder
Andra kortsidan, det ska byggas en sorts ramp till plats för spotlightsen (2007-10-24 11:52:11)Bilden är högupplöst. Klicka i bilden för att zooma.
Andra kortsidan, det ska byggas en sorts ramp till plats för spotlightsen (2007-10-24 11:52:11)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Lite förbilder

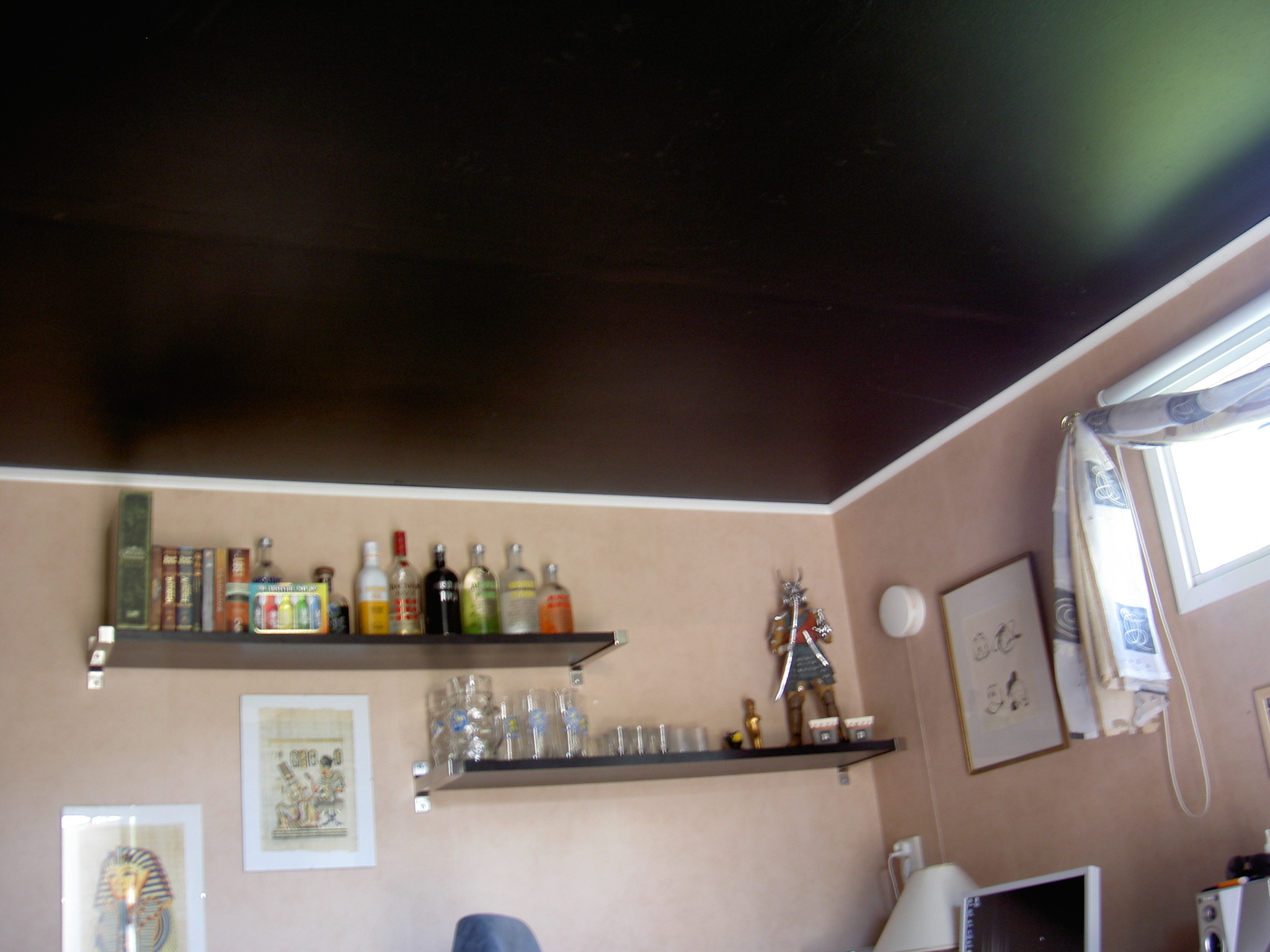

Väldigt bra överblickande bild om hur jävligt det verkligen var. Taket var skitfult spacklat, buktade ner en massa och sen dessutom var det svart, Usch. (2007-10-24 11:54:05)Bilden är högupplöst. Klicka i bilden för att zooma.
Väldigt bra överblickande bild om hur jävligt det verkligen var. Taket var skitfult spacklat, buktade ner en massa och sen dessutom var det svart, Usch. (2007-10-24 11:54:05)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Lite förbilder
Let the demolition begin! Detta är min nära vän och klasskamrat Höfler, vi som gör detta projekt tillsammans.
(Ursäkta för suddiga bilder, kommer bättre) (2007-10-24 11:57:03)Bilden är högupplöst. Klicka i bilden för att zooma.
Let the demolition begin! Detta är min nära vän och klasskamrat Höfler, vi som gör detta projekt tillsammans.
(Ursäkta för suddiga bilder, kommer bättre) (2007-10-24 11:57:03)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Förarbete
Nästintill tömt rum, ser riktigt litet ut såhär men det är trots allt på 12 kvadrat.. (2007-10-24 11:59:19)Bilden är högupplöst. Klicka i bilden för att zooma.
Nästintill tömt rum, ser riktigt litet ut såhär men det är trots allt på 12 kvadrat.. (2007-10-24 11:59:19)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Förarbete
Lite tapet rivning. Som ni ser på på högersidan sitter en gängsäkringscentral, denna ska dock bytas ut mot en automatsäkringscentral. (2007-10-24 12:00:50)Bilden är högupplöst. Klicka i bilden för att zooma.
Lite tapet rivning. Som ni ser på på högersidan sitter en gängsäkringscentral, denna ska dock bytas ut mot en automatsäkringscentral. (2007-10-24 12:00:50)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Förarbete
En kopplingsdosa tittade fram under tapeten, ibland förundras man hur glad man kan bli över småsaker =) (2007-10-24 12:03:10)Bilden är högupplöst. Klicka i bilden för att zooma.
En kopplingsdosa tittade fram under tapeten, ibland förundras man hur glad man kan bli över småsaker =) (2007-10-24 12:03:10)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Shopping
Det blev en runda till ByggMax denna dag. Det blev handlat lite takgips, spånskivor till ramp-bygget, spackel, takfärg och lite annat småskit.. (2007-10-24 12:04:49)Bilden är högupplöst. Klicka i bilden för att zooma.
Det blev en runda till ByggMax denna dag. Det blev handlat lite takgips, spånskivor till ramp-bygget, spackel, takfärg och lite annat småskit.. (2007-10-24 12:04:49)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Bredspackling
På den ena långsidan satt tapeten så pass hårt att det skulle man fick endast någon centimeter med sig när man drog, så det fick bli att bredspackla. Men det var en sak vi inte visste... (2007-10-24 12:06:57)Bilden är högupplöst. Klicka i bilden för att zooma.
På den ena långsidan satt tapeten så pass hårt att det skulle man fick endast någon centimeter med sig när man drog, så det fick bli att bredspackla. Men det var en sak vi inte visste... (2007-10-24 12:06:57)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
4 timmar åt helvete
...Att spackel löser upp lim, det gjorde det även för oss. Haha var ju nog roligt att efter 4 timmars bredspackling (första gången vi spacklade) så kommer styvfarsan hem, petar lite på tapeten "Varför bubblar den sig" och drar med sig halva väggen ^_^ (2007-10-24 12:08:58)Bilden är högupplöst. Klicka i bilden för att zooma.
...Att spackel löser upp lim, det gjorde det även för oss. Haha var ju nog roligt att efter 4 timmars bredspackling (första gången vi spacklade) så kommer styvfarsan hem, petar lite på tapeten "Varför bubblar den sig" och drar med sig halva väggen ^_^ (2007-10-24 12:08:58)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Takuppsättning

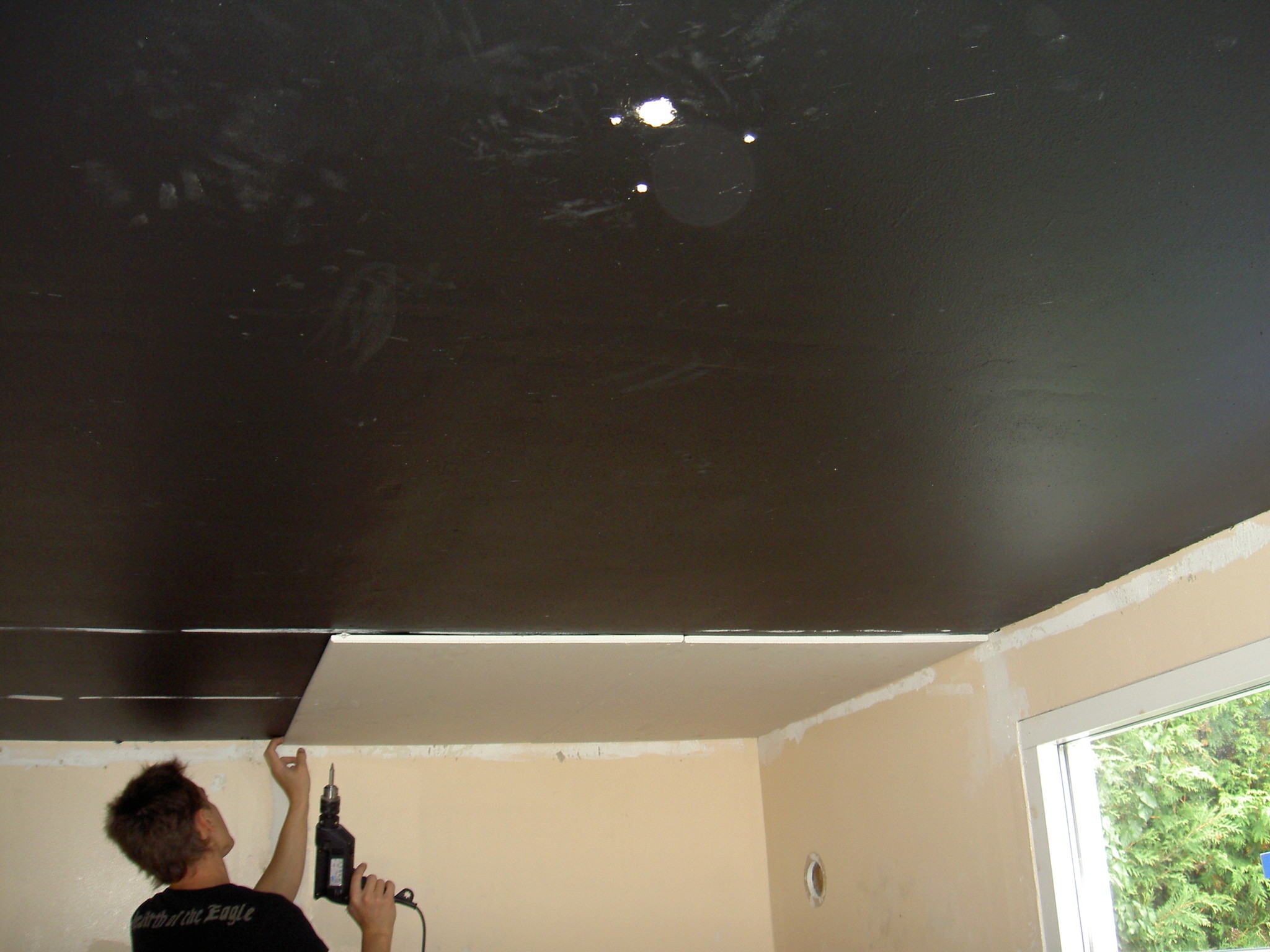

Vi skulle testa att sätta upp lite gipsskivor, hade inte precis någon maskin som höll upp gipset medan man skruvade utan vi fick bytas om att hålla och skruva, liiide jobbigt efter ex antal plattor. Ojoj vad dum man kan vara, fick reda på i efterhand att man ska börja i mitten av taket och arbeta sig ut till sidorna, det fick vi erfara Varför lite senare =) (2007-10-24 12:16:16)Bilden är högupplöst. Klicka i bilden för att zooma.
Vi skulle testa att sätta upp lite gipsskivor, hade inte precis någon maskin som höll upp gipset medan man skruvade utan vi fick bytas om att hålla och skruva, liiide jobbigt efter ex antal plattor. Ojoj vad dum man kan vara, fick reda på i efterhand att man ska börja i mitten av taket och arbeta sig ut till sidorna, det fick vi erfara Varför lite senare =) (2007-10-24 12:16:16)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Elen
Vi skulle dra om mestadels av elen, så det var bara att dra ut alla gamla trådar.. (2007-10-24 12:19:09)Bilden är högupplöst. Klicka i bilden för att zooma.
Vi skulle dra om mestadels av elen, så det var bara att dra ut alla gamla trådar.. (2007-10-24 12:19:09)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Centralens plats
Detta var centralens plats. De tre 1.5 kommer från andra sidan av min vägg, nuvarande garaget då. Det är ett TN-C system (Tera Neutral Connected) , vilket innebär att det kommer matning från 3 faser och en gemensam Nolla och Jord, även kallad PEN ledare. Gammal eldragning dessutom, grön fas =D (2007-10-24 12:20:35)Bilden är högupplöst. Klicka i bilden för att zooma.
Detta var centralens plats. De tre 1.5 kommer från andra sidan av min vägg, nuvarande garaget då. Det är ett TN-C system (Tera Neutral Connected) , vilket innebär att det kommer matning från 3 faser och en gemensam Nolla och Jord, även kallad PEN ledare. Gammal eldragning dessutom, grön fas =D (2007-10-24 12:20:35)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Takuppsättning
En målare vi känner kom förbi och hjälpte oss spackla eftersom bredspacklings dagen tog knäcken på vårt självförtroende ;P Här har vi kommit en bit på taksättningen. (2007-10-24 12:25:37)Bilden är högupplöst. Klicka i bilden för att zooma.
En målare vi känner kom förbi och hjälpte oss spackla eftersom bredspacklings dagen tog knäcken på vårt självförtroende ;P Här har vi kommit en bit på taksättningen. (2007-10-24 12:25:37)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
14 dagar efter projekt start
Detta är då jag i all min ära, trollar till med gipset. (2007-10-24 12:27:40)Bilden är högupplöst. Klicka i bilden för att zooma.
Detta är då jag i all min ära, trollar till med gipset. (2007-10-24 12:27:40)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Problem!!
Som jag nämnde innan så fick vi reda på efteråt att man skulle börja från mitten och arbeta sig utåt pga att väggarna kan svänga och skarvarna inte går ihop. Det kan man ju konstatera att skarvarna gick åt helvete. Men finns det ett problem finns det en lösning. (2007-10-24 12:29:27)Bilden är högupplöst. Klicka i bilden för att zooma.
Som jag nämnde innan så fick vi reda på efteråt att man skulle börja från mitten och arbeta sig utåt pga att väggarna kan svänga och skarvarna inte går ihop. Det kan man ju konstatera att skarvarna gick åt helvete. Men finns det ett problem finns det en lösning. (2007-10-24 12:29:27)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Ramp bygget
Det var dags att börja på ramp bygget, 30x30cm satte vi som mått! (2007-10-24 12:37:28)Bilden är högupplöst. Klicka i bilden för att zooma.
Det var dags att börja på ramp bygget, 30x30cm satte vi som mått! (2007-10-24 12:37:28)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Ramp bygget
På långsidan var det ingen fara att fästa reglarna för där satt de på 60cm mellanrum, men problemet med det var att på kortsidan fanns inga reglar på de 30 cm som rampen skulle sitta på. Så upp på vinden och snickra till en regel! (2007-10-24 12:42:40)Bilden är högupplöst. Klicka i bilden för att zooma.
På långsidan var det ingen fara att fästa reglarna för där satt de på 60cm mellanrum, men problemet med det var att på kortsidan fanns inga reglar på de 30 cm som rampen skulle sitta på. Så upp på vinden och snickra till en regel! (2007-10-24 12:42:40)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Ramp bygget
Blev jävrigt vackert ändå! (2007-10-24 12:45:14)Bilden är högupplöst. Klicka i bilden för att zooma.
Blev jävrigt vackert ändå! (2007-10-24 12:45:14)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Lådorna
Att såga ut spånskivorna till rampen var ingen vacker syn. Spån flygandes i ögon, öron och näsan var tvunget att åtgärdas. Lyckades relativt bra ändå-- (2007-10-24 12:46:41)Bilden är högupplöst. Klicka i bilden för att zooma.
Att såga ut spånskivorna till rampen var ingen vacker syn. Spån flygandes i ögon, öron och näsan var tvunget att åtgärdas. Lyckades relativt bra ändå-- (2007-10-24 12:46:41)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Såga
Lillbror'n var snäll nog att offra några minuter för att hjälpa oss (2007-10-24 12:48:29)Bilden är högupplöst. Klicka i bilden för att zooma.
Lillbror'n var snäll nog att offra några minuter för att hjälpa oss (2007-10-24 12:48:29)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Paket! =D
Paket i alla sina former älskar man! (2007-10-24 12:50:27)Bilden är högupplöst. Klicka i bilden för att zooma.
Paket i alla sina former älskar man! (2007-10-24 12:50:27)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
El stuff
Listan:
3x Utanpåliggande vägguttag
3x Infällda vägguttag
7x 230v Spotlights
1x Utanpåliggande kopplingsdosa
1x Automatsäkringscentral med 3x16A & 10x10A säkringar, jordfelsbrytare hade jag sen innan. (2007-10-24 12:52:05)Bilden är högupplöst. Klicka i bilden för att zooma.
Listan:
3x Utanpåliggande vägguttag
3x Infällda vägguttag
7x 230v Spotlights
1x Utanpåliggande kopplingsdosa
1x Automatsäkringscentral med 3x16A & 10x10A säkringar, jordfelsbrytare hade jag sen innan. (2007-10-24 12:52:05)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Bygga bygga

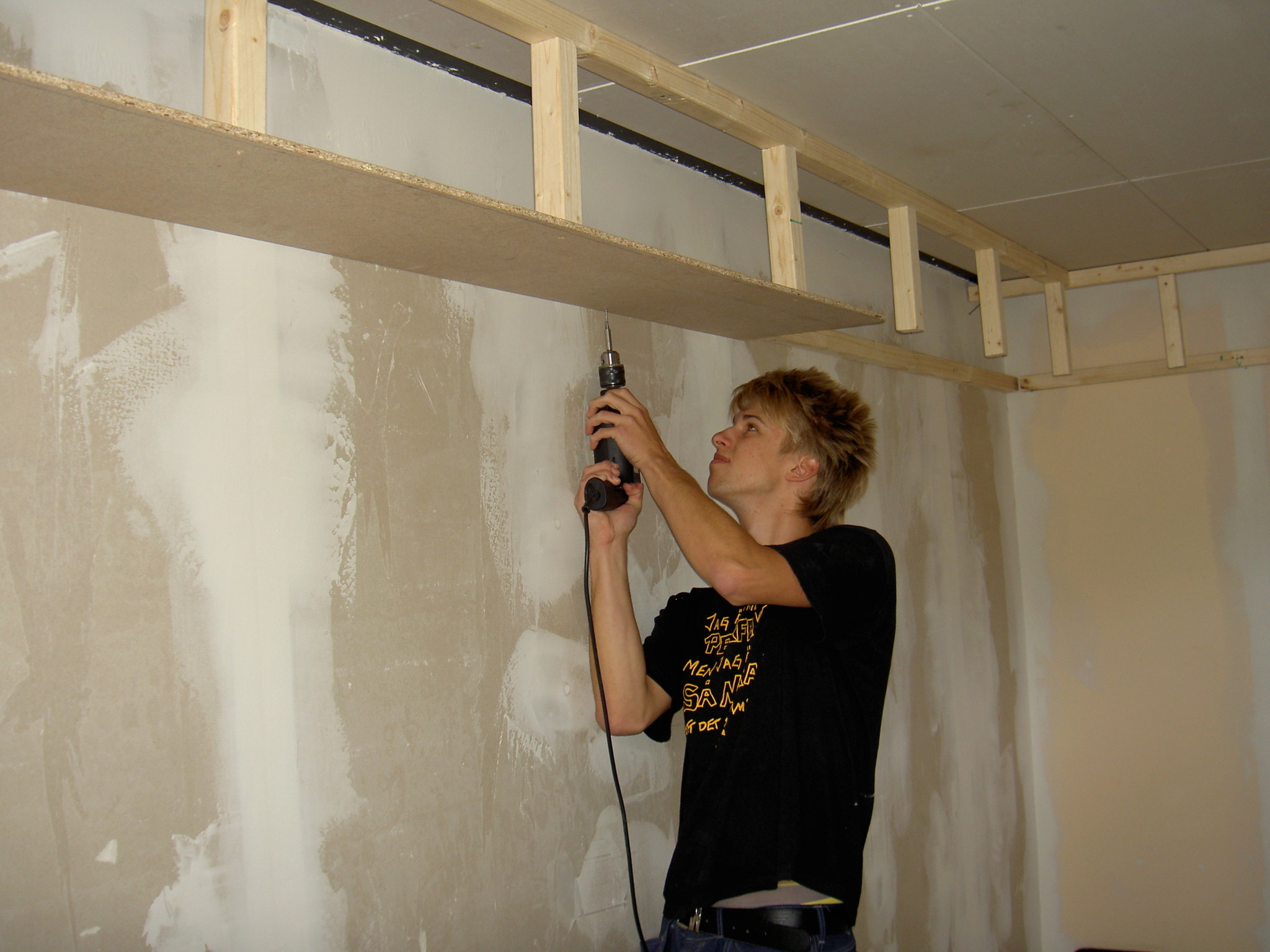

Sätta upp lite spånskivor! (2007-10-24 12:56:38)Bilden är högupplöst. Klicka i bilden för att zooma.
Sätta upp lite spånskivor! (2007-10-24 12:56:38)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Bygga bygga
Maestro Höflers tur att jobba lite =P (2007-10-24 12:57:46)Bilden är högupplöst. Klicka i bilden för att zooma.
Maestro Höflers tur att jobba lite =P (2007-10-24 12:57:46)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Bygga bygga
Alla undersidor satta och klara, lite spackel på det bara! (2007-10-24 12:59:12)Bilden är högupplöst. Klicka i bilden för att zooma.
Alla undersidor satta och klara, lite spackel på det bara! (2007-10-24 12:59:12)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Omdragning i centralen
Tro det eller ej, men FICK lite saker av skolan, inget dyrare dock, lista:
3m EKK 4x1,5 (Från infälld kopplingsdoa till utanpåliggade dosa)
8m EKK 3x1.5 (Från utanpåliggande dosan ner till utanpåliggande vägguttagen)
?m FK 1.5 Blå (Ska fungera som Nolla till spotsen)
?m FK Orange (Ska fungera som tändtråd till spotsen, ovanligt som tändtråd men tyckte inte det skulle spela ngn större roll)
?m FK 6 Svart (Fastråd i centralen)
?m FK 6 Blå(Nolla i centralen)
?m FK 6 Grön/Gul (Jord i centralen, kom dock på att denna inte behövdes! )
Ex antal "kopplingsplintar" (2007-10-24 13:00:42)Bilden är högupplöst. Klicka i bilden för att zooma.
Tro det eller ej, men FICK lite saker av skolan, inget dyrare dock, lista:
3m EKK 4x1,5 (Från infälld kopplingsdoa till utanpåliggade dosa)
8m EKK 3x1.5 (Från utanpåliggande dosan ner till utanpåliggande vägguttagen)
?m FK 1.5 Blå (Ska fungera som Nolla till spotsen)
?m FK Orange (Ska fungera som tändtråd till spotsen, ovanligt som tändtråd men tyckte inte det skulle spela ngn större roll)
?m FK 6 Svart (Fastråd i centralen)
?m FK 6 Blå(Nolla i centralen)
?m FK 6 Grön/Gul (Jord i centralen, kom dock på att denna inte behövdes! )
Ex antal "kopplingsplintar" (2007-10-24 13:00:42)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Ritning

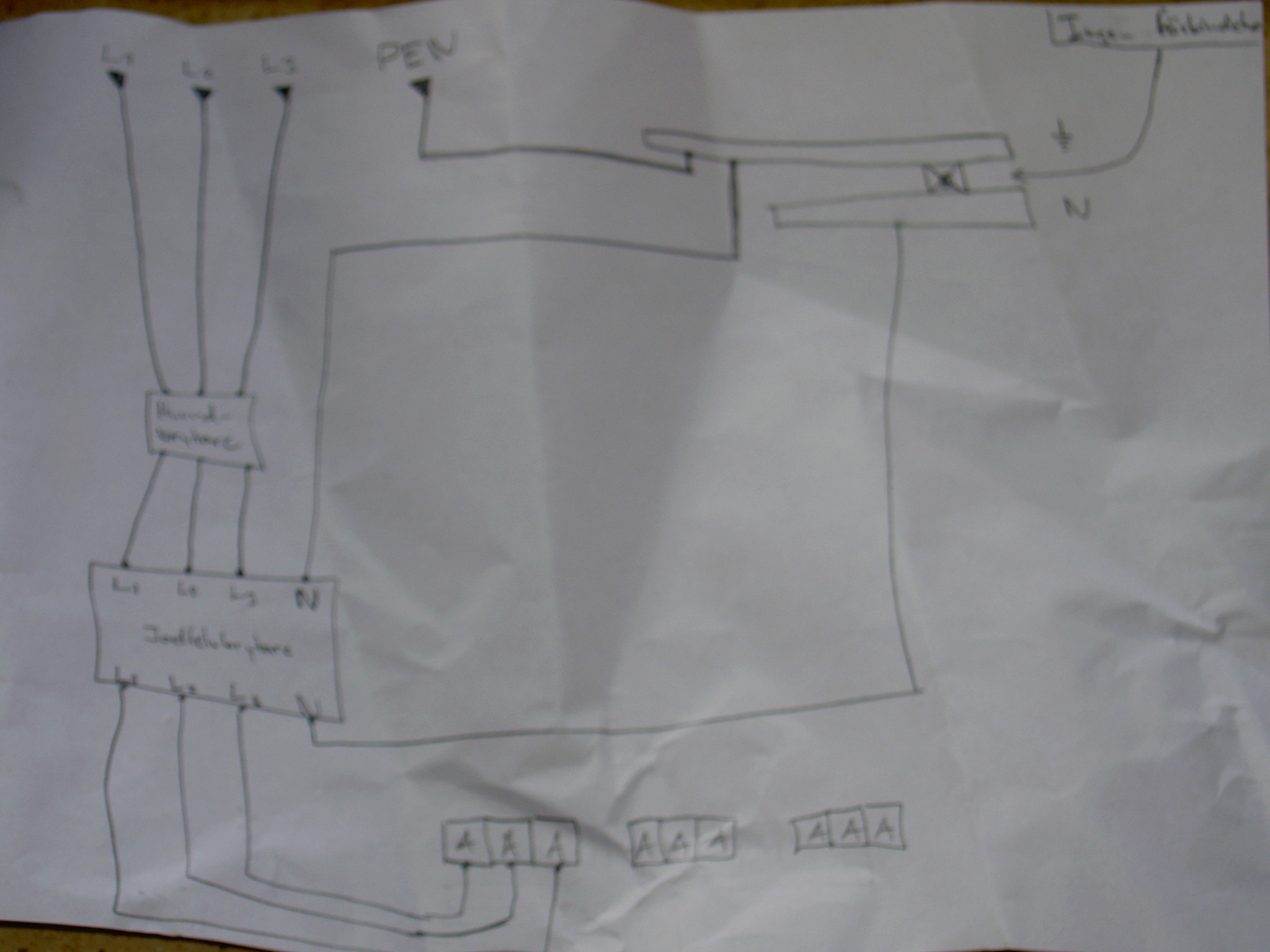

Enklare än så går inte att rita hur ett TN-C ska vara kopplat med jordfelsbrytare.. (2007-10-24 13:08:12)Bilden är högupplöst. Klicka i bilden för att zooma.
Enklare än så går inte att rita hur ett TN-C ska vara kopplat med jordfelsbrytare.. (2007-10-24 13:08:12)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Färdigt
Och här var allting färdigkopplat! (2007-10-24 13:10:08)Bilden är högupplöst. Klicka i bilden för att zooma.
Och här var allting färdigkopplat! (2007-10-24 13:10:08)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

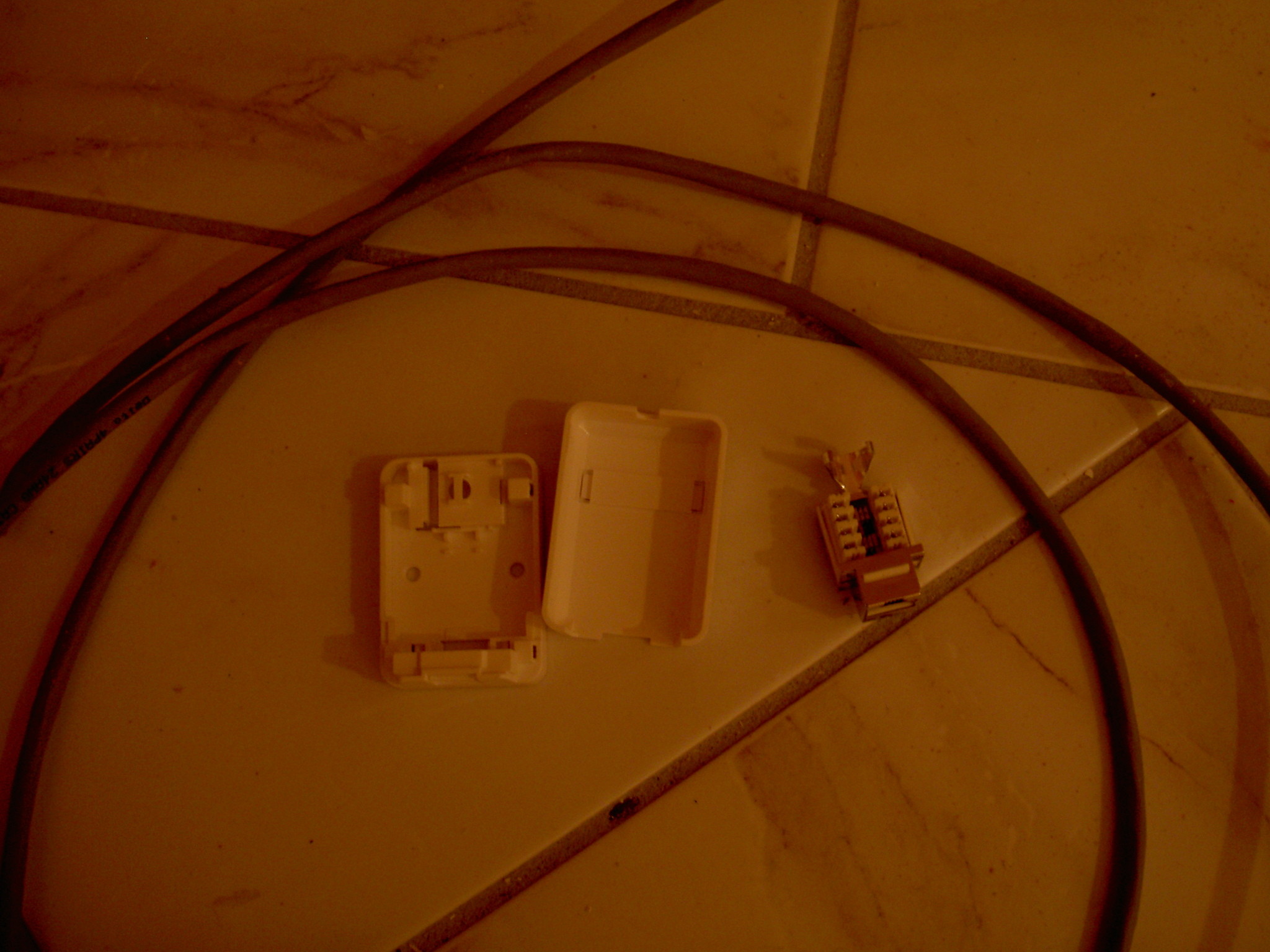

Utanpåliggande dosa

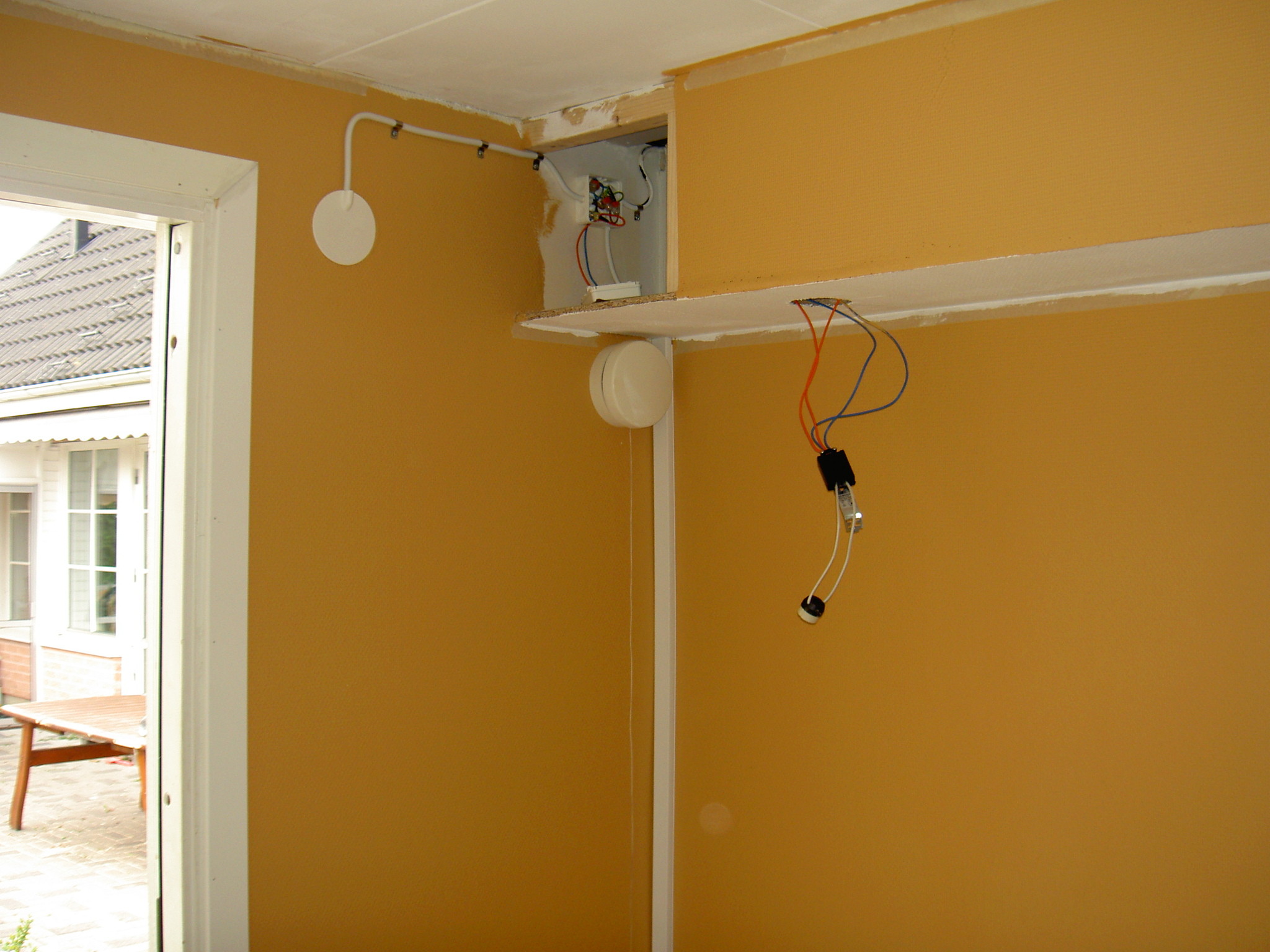

Denna dosan ska gömmas inne i rampen för ett snyggare resultat.
Ber om ursäkt i förväg för alla elektriker som skriker ut i vansinne just nu för kvalitén av kopplingen, vi hade lite bråttom.. (2007-10-24 13:12:56)Bilden är högupplöst. Klicka i bilden för att zooma.
Denna dosan ska gömmas inne i rampen för ett snyggare resultat.
Ber om ursäkt i förväg för alla elektriker som skriker ut i vansinne just nu för kvalitén av kopplingen, vi hade lite bråttom.. (2007-10-24 13:12:56)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Bygga

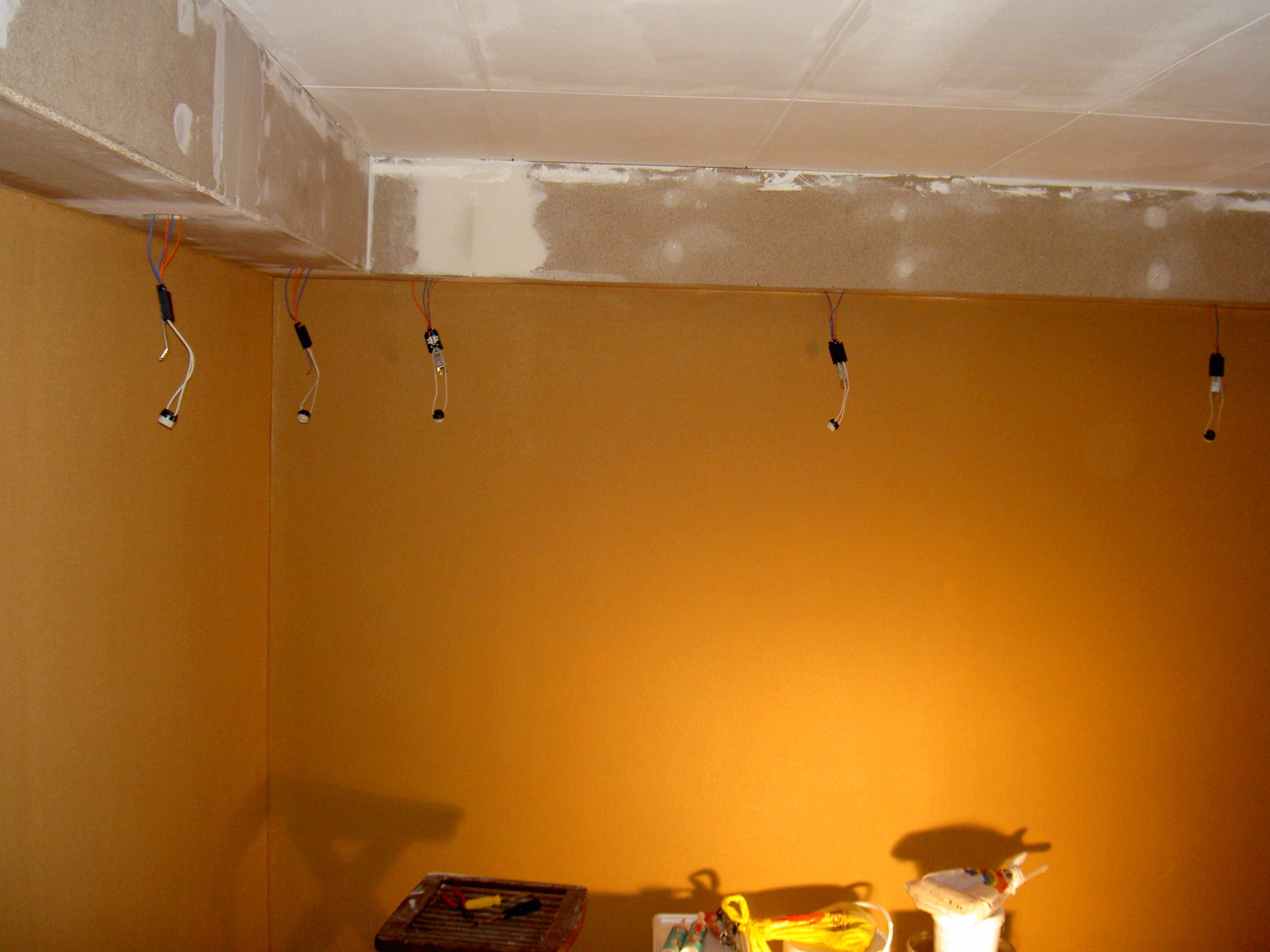

Elen dragen för spotsen och nu är det dags att sätta upp sidorna på rampen för målaren kommer dagen efter. Måste bli klara med allt bygge innan han kommer! Det blev vi också =) (2007-10-24 13:15:56)Bilden är högupplöst. Klicka i bilden för att zooma.
Elen dragen för spotsen och nu är det dags att sätta upp sidorna på rampen för målaren kommer dagen efter. Måste bli klara med allt bygge innan han kommer! Det blev vi också =) (2007-10-24 13:15:56)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Varje problem har en lösning =)

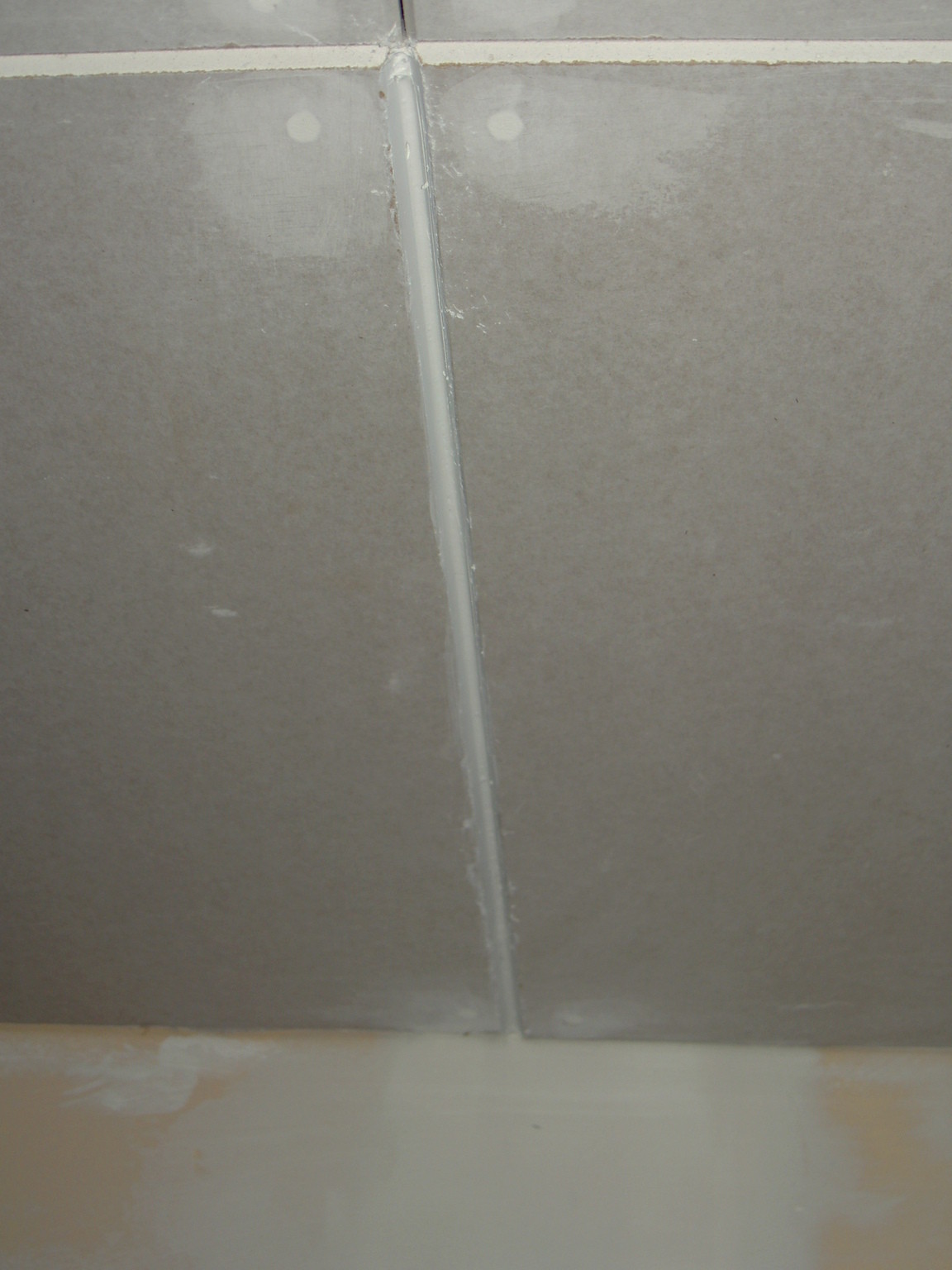

Problemet vi hade med skarven fixade vi snabbt och enkelt med lite latex massa (2007-10-24 13:17:28)Bilden är högupplöst. Klicka i bilden för att zooma.
Problemet vi hade med skarven fixade vi snabbt och enkelt med lite latex massa (2007-10-24 13:17:28)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Måleri dags!

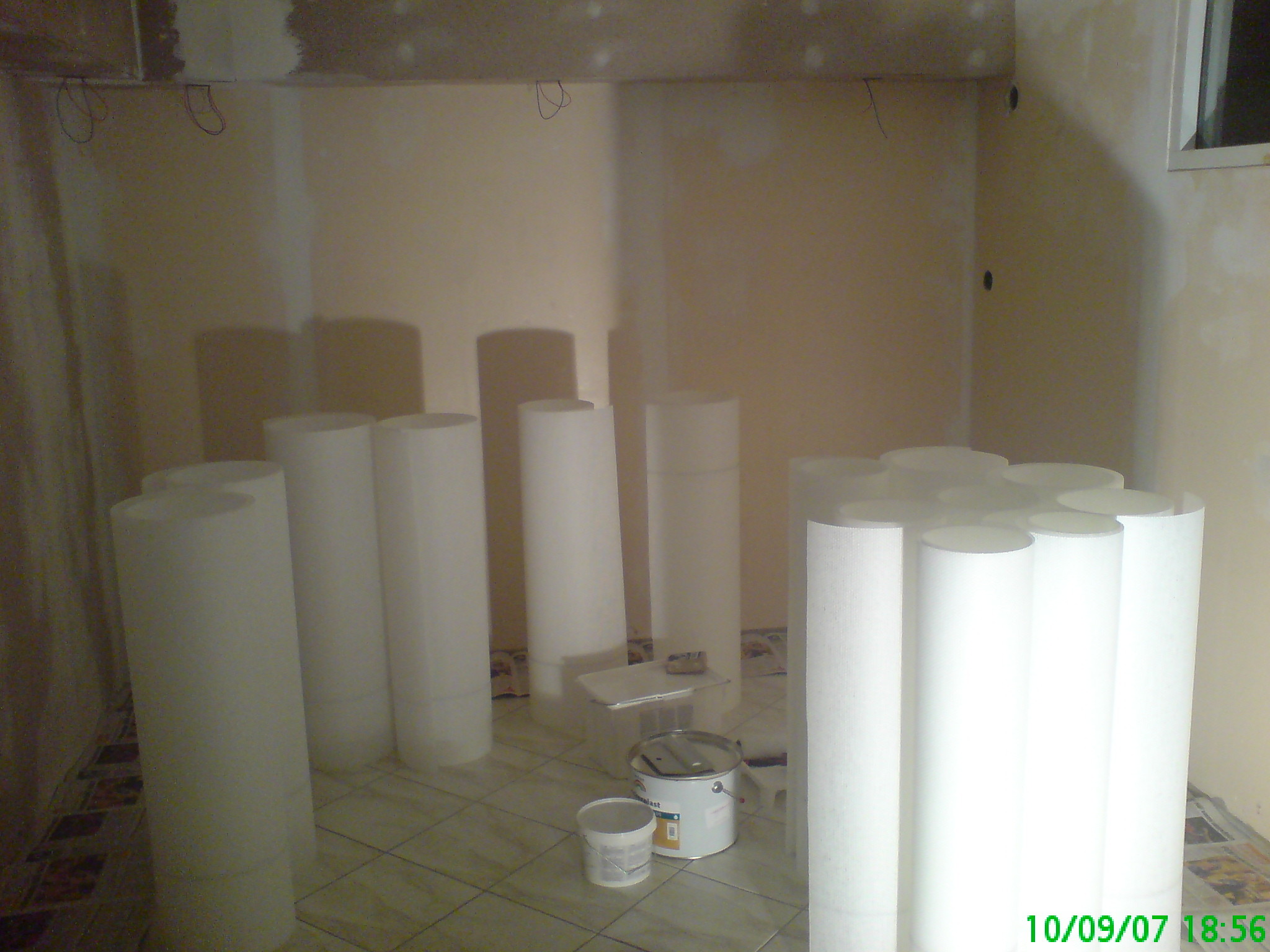

Hade i förväg målat taket och skurit upp våderna i rätt längder innan målaren kom, inget större man behövde hjälp med ju..
(Ursäkta kvalitén på bilderna nu i början, är tagen med min K800i för digitalkameran var iväglånad) (2007-10-24 13:22:13)Bilden är högupplöst. Klicka i bilden för att zooma.
Hade i förväg målat taket och skurit upp våderna i rätt längder innan målaren kom, inget större man behövde hjälp med ju..
(Ursäkta kvalitén på bilderna nu i början, är tagen med min K800i för digitalkameran var iväglånad) (2007-10-24 13:22:13)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Målaren

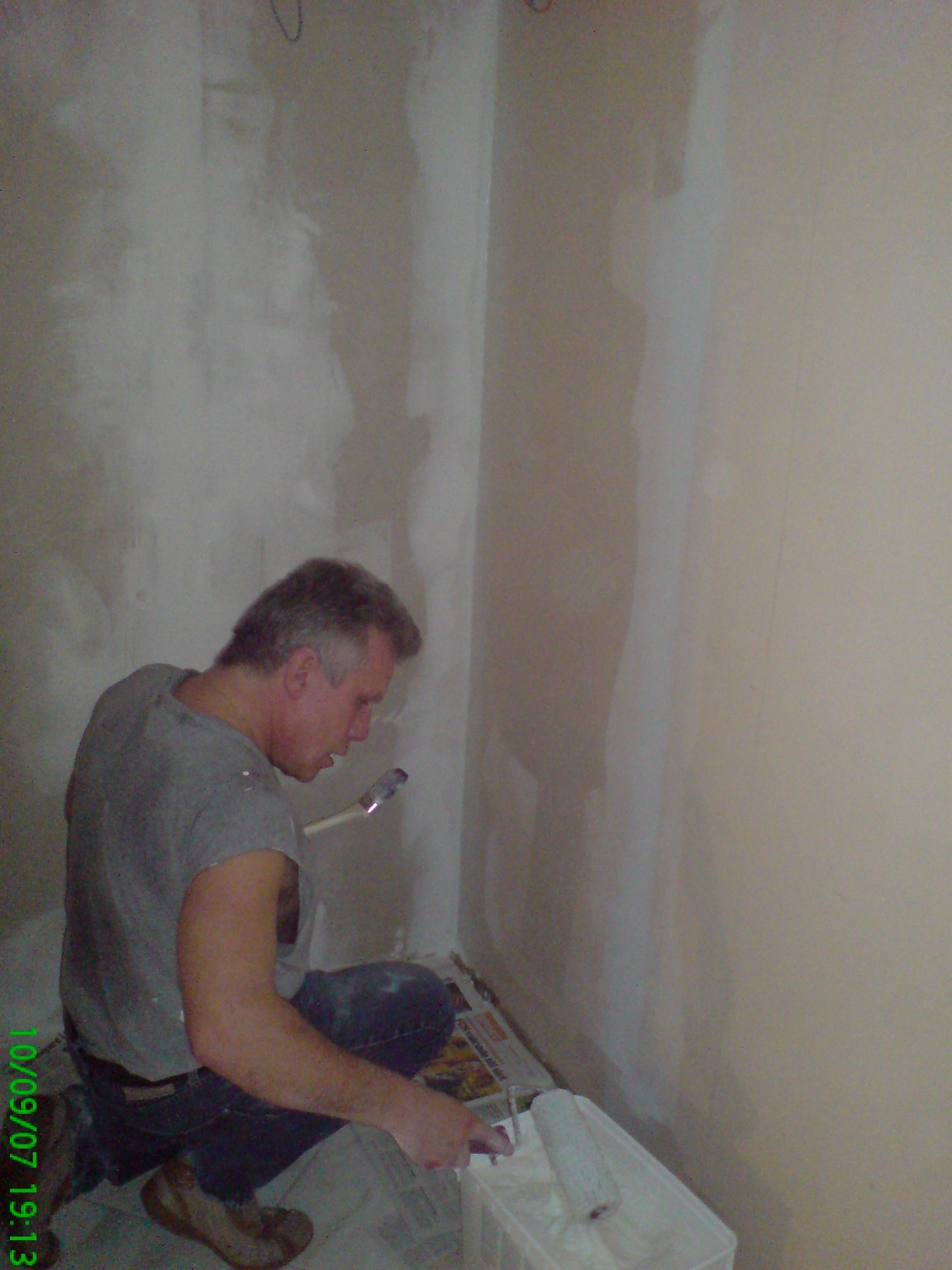

Efter många om och men kom till slut vår målare, Stefan heter han. Det var igenom honom all färg och diverse handlades, slapp momsen och fick lite rabatt =) (2007-10-24 13:24:42)Bilden är högupplöst. Klicka i bilden för att zooma.
Efter många om och men kom till slut vår målare, Stefan heter han. Det var igenom honom all färg och diverse handlades, slapp momsen och fick lite rabatt =) (2007-10-24 13:24:42)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Duktiga som få
Nästan alla våder uppe, snart dags att börja måla =D (2007-10-24 13:27:22)Bilden är högupplöst. Klicka i bilden för att zooma.
Nästan alla våder uppe, snart dags att börja måla =D (2007-10-24 13:27:22)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Måla!
Fondväggen började komma fram, det blev en färg liknande en sunken Latte =P (2007-10-24 13:28:21)Bilden är högupplöst. Klicka i bilden för att zooma.
Fondväggen började komma fram, det blev en färg liknande en sunken Latte =P (2007-10-24 13:28:21)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Färdigt

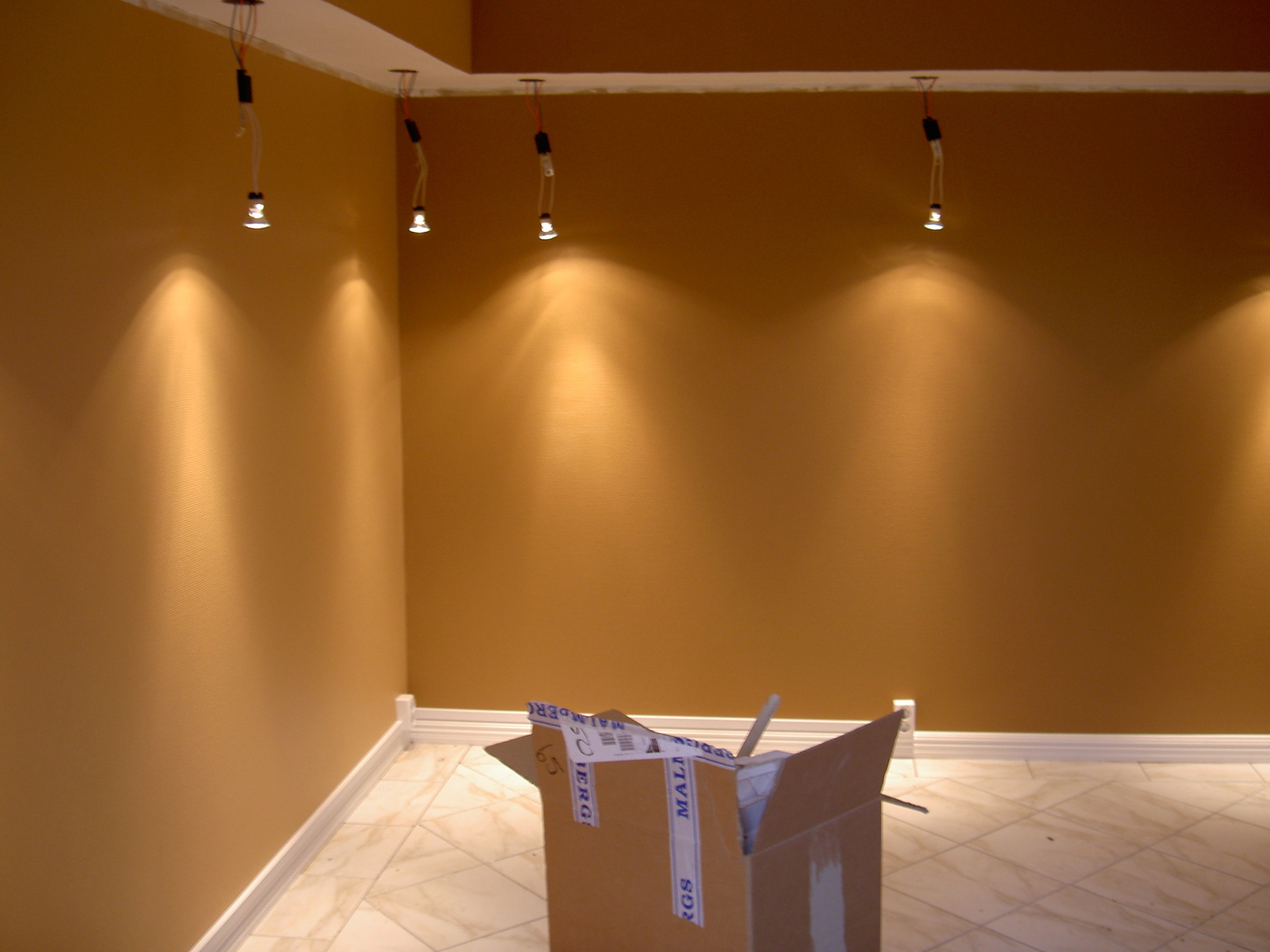

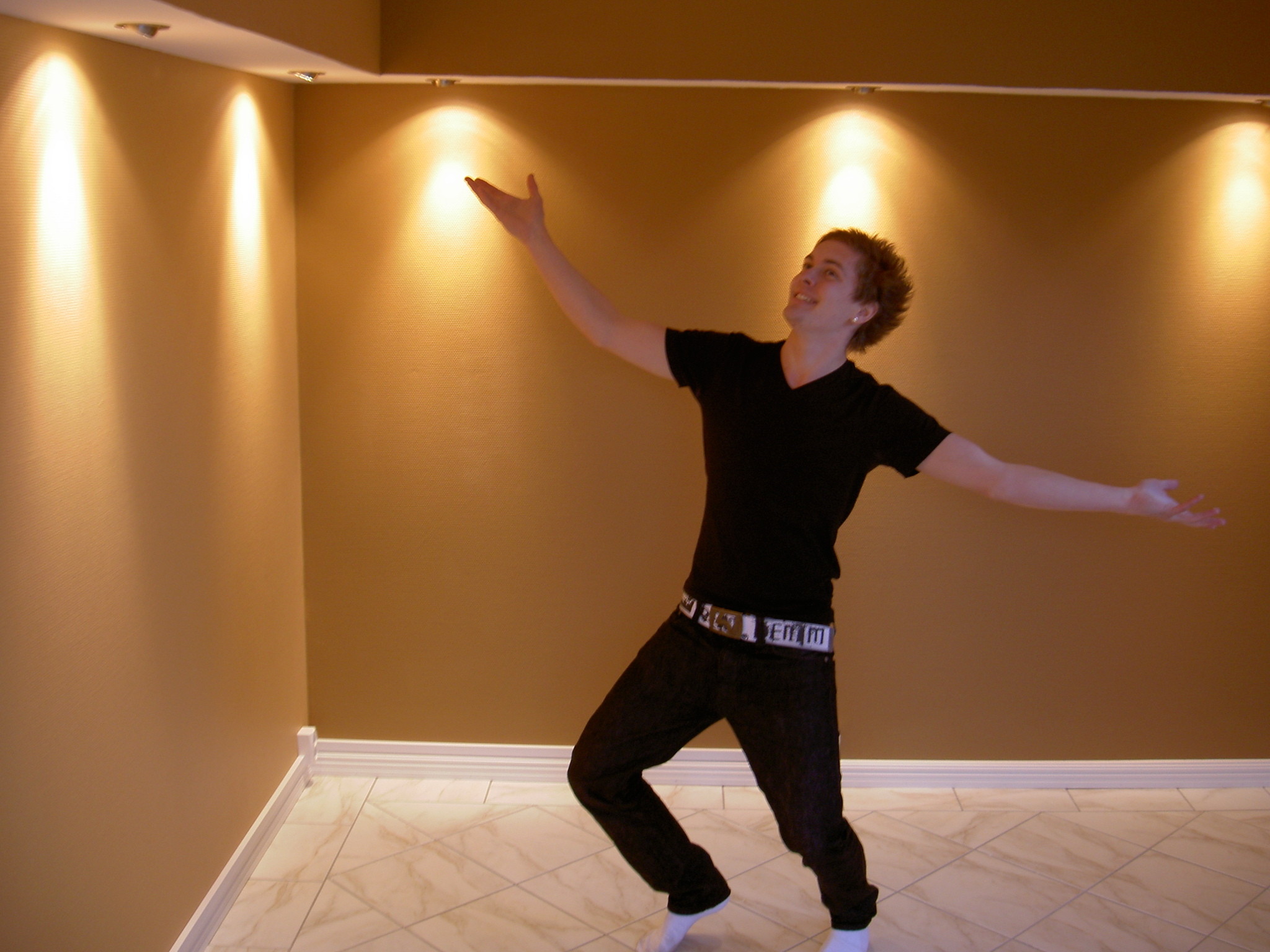

Allting målat 1 gång. Just där ser färgerna verkligen hemska ut men när allt torkar blir det mycket finare.. (2007-10-24 13:30:18)Bilden är högupplöst. Klicka i bilden för att zooma.
Allting målat 1 gång. Just där ser färgerna verkligen hemska ut men när allt torkar blir det mycket finare.. (2007-10-24 13:30:18)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Eldragning
De infällda kopplingsdosorna var ihopkopplade, och med tanke på den hembion jag ska kräma till med funkar inte det att lägga allt på en sketen 16A säkring ;) Så fick gå upp på vinden och dra om lite VP rör så att dosorna skulle ligga på olika säkringar, snabbt fixat! (2007-10-24 13:32:39)Bilden är högupplöst. Klicka i bilden för att zooma.
De infällda kopplingsdosorna var ihopkopplade, och med tanke på den hembion jag ska kräma till med funkar inte det att lägga allt på en sketen 16A säkring ;) Så fick gå upp på vinden och dra om lite VP rör så att dosorna skulle ligga på olika säkringar, snabbt fixat! (2007-10-24 13:32:39)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Eldragning
Jord, Fas och Nolla till uttagen i FK, lite EKK för de utanpåliggande uttagen.. (2007-10-24 13:36:34)Bilden är högupplöst. Klicka i bilden för att zooma.
Jord, Fas och Nolla till uttagen i FK, lite EKK för de utanpåliggande uttagen.. (2007-10-24 13:36:34)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Eldragning
Rövtryckarminen. Här har iallafall mestadels av elen blivit dragen från alla dosor till centralen, nu ska bara pluggarna upp med följe av den nya centralen =) (2007-10-24 13:39:05)Bilden är högupplöst. Klicka i bilden för att zooma.
Rövtryckarminen. Här har iallafall mestadels av elen blivit dragen från alla dosor till centralen, nu ska bara pluggarna upp med följe av den nya centralen =) (2007-10-24 13:39:05)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Eldragning

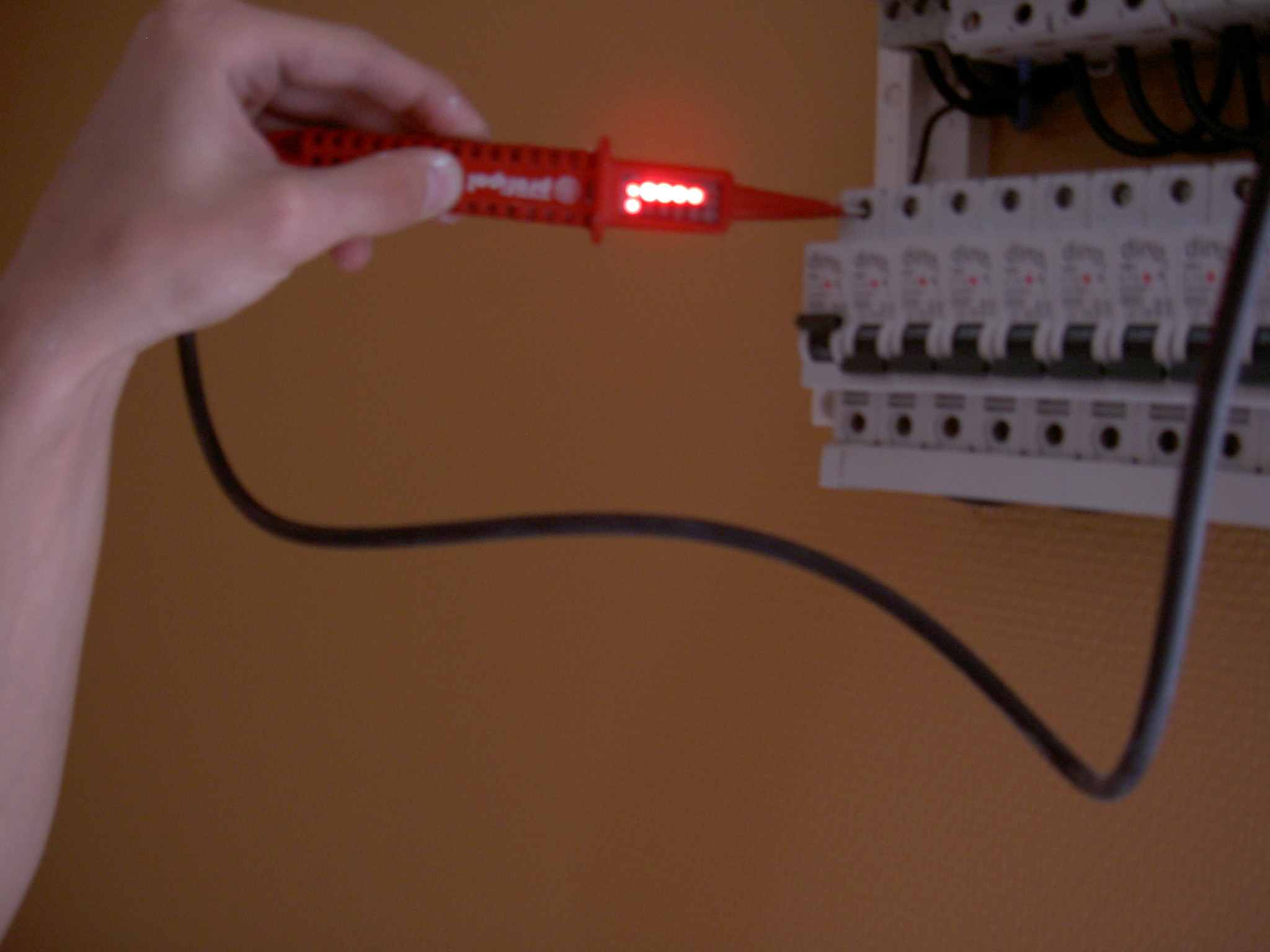

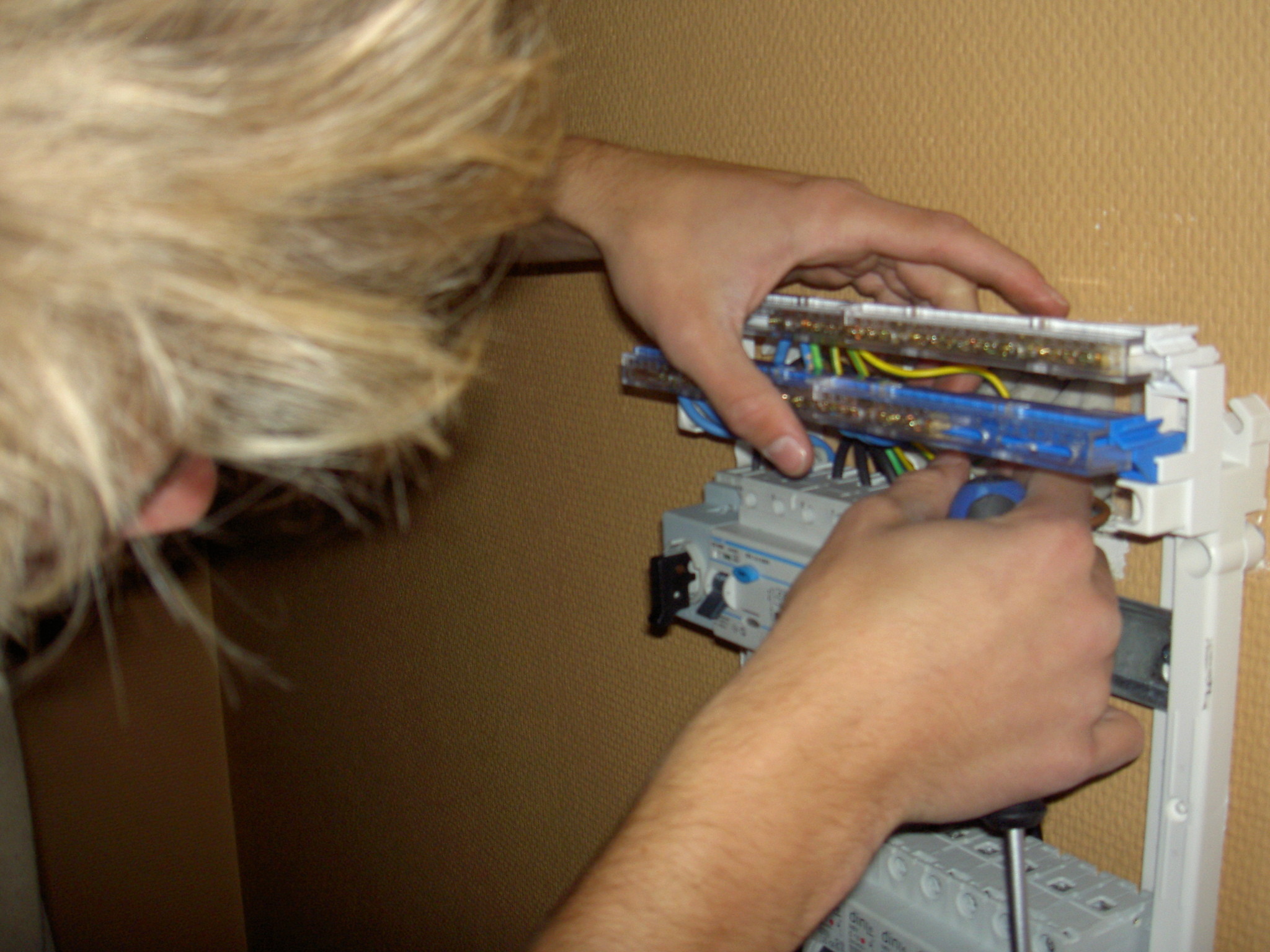

Koppling i centralen (2007-10-24 13:41:06)Bilden är högupplöst. Klicka i bilden för att zooma.
Koppling i centralen (2007-10-24 13:41:06)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Eldragning
Alla spotarna kopplade aswell. För att slippa de höga strömmarna så kör jag på 230v spots, alltså inget trams att transformera ner det till några fjuttiga 12V ;) (2007-10-24 13:42:06)Bilden är högupplöst. Klicka i bilden för att zooma.
Alla spotarna kopplade aswell. För att slippa de höga strömmarna så kör jag på 230v spots, alltså inget trams att transformera ner det till några fjuttiga 12V ;) (2007-10-24 13:42:06)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Rampen
Det var rampens tur att bli målad! (2007-10-24 13:43:45)Bilden är högupplöst. Klicka i bilden för att zooma.
Det var rampens tur att bli målad! (2007-10-24 13:43:45)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Dimmern
Jag missade att Malmberg hade glömt skicka med en dimmer, så fick den denna dag. Den fick inte vara ifred speciellt länge, upp med skiten bara. (2007-10-24 13:44:56)Bilden är högupplöst. Klicka i bilden för att zooma.
Jag missade att Malmberg hade glömt skicka med en dimmer, så fick den denna dag. Den fick inte vara ifred speciellt länge, upp med skiten bara. (2007-10-24 13:44:56)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

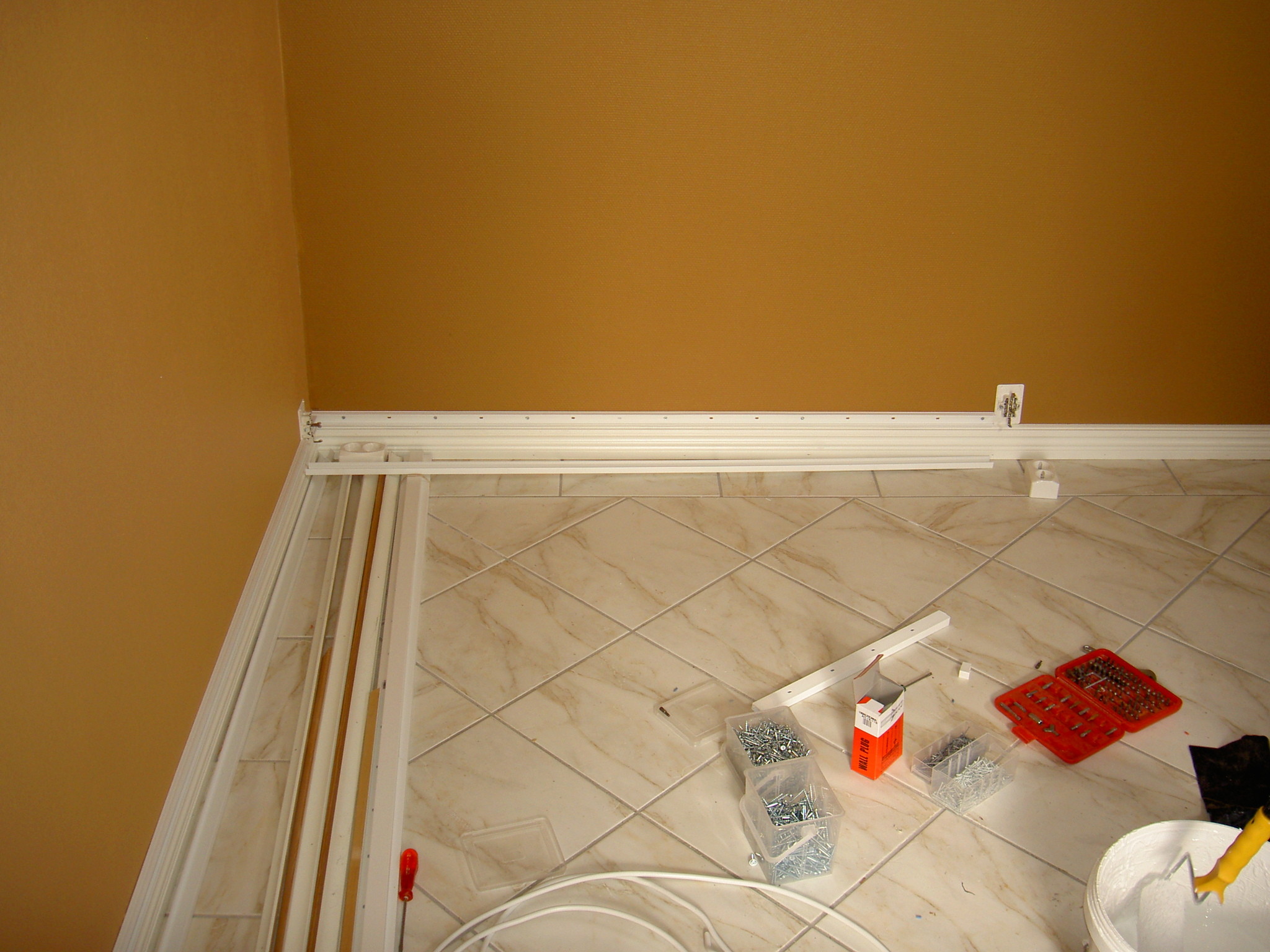

Kabelkanalerna
Projektet börjar lida mot sitt slut. Allting har blivit målat 2 ggr och nu är det bara detaljerna kvar.. Här har vi börjat sätta upp kabelkanalerna till de utanpåliggande vägguttagen, koppling av dessa kommer också.. (2007-10-24 13:46:47)Bilden är högupplöst. Klicka i bilden för att zooma.
Projektet börjar lida mot sitt slut. Allting har blivit målat 2 ggr och nu är det bara detaljerna kvar.. Här har vi börjat sätta upp kabelkanalerna till de utanpåliggande vägguttagen, koppling av dessa kommer också.. (2007-10-24 13:46:47)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Kabelkanalerna
Lite mer kanaler, de resterande 2 uttagens placeringar.. (2007-10-24 13:49:07)Bilden är högupplöst. Klicka i bilden för att zooma.
Lite mer kanaler, de resterande 2 uttagens placeringar.. (2007-10-24 13:49:07)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Kabelkanalerna
Bara en bild för att visa våran proffesionella sida, inga små saker vi håller på med här inte ;) (2007-10-24 13:50:09)Bilden är högupplöst. Klicka i bilden för att zooma.
Bara en bild för att visa våran proffesionella sida, inga små saker vi håller på med här inte ;) (2007-10-24 13:50:09)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Utförande
Här syns den gömda kopplingsdosan, lite snyggare än att ha alla kablar och skit synligt. Men det är mer eller mindre en regel att man måste kunna komma åt en kopplingsdosa för eventuella ändringar. Inte så jätteballt att behöva slita upp hela skiten bara för att ändra en sak i kopplingen. Så fick bli en lite lucka. Är dock sugen på att skriva "Quarantine" på den och spränga upp den när jag kommer in i mina Lost psykoser. Min egen "Hatch" Hur ballt hade inte det varit? (2007-10-24 13:51:31)Bilden är högupplöst. Klicka i bilden för att zooma.
Här syns den gömda kopplingsdosan, lite snyggare än att ha alla kablar och skit synligt. Men det är mer eller mindre en regel att man måste kunna komma åt en kopplingsdosa för eventuella ändringar. Inte så jätteballt att behöva slita upp hela skiten bara för att ändra en sak i kopplingen. Så fick bli en lite lucka. Är dock sugen på att skriva "Quarantine" på den och spränga upp den när jag kommer in i mina Lost psykoser. Min egen "Hatch" Hur ballt hade inte det varit? (2007-10-24 13:51:31)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Test
Krämen är igång, 400v mellan faserna (bilden) och 230v mellan Jord-Fas =) Det funkar alltså, nu ska vi bara se ifall spotsen fungerar. (2007-10-24 13:56:55)Bilden är högupplöst. Klicka i bilden för att zooma.
Krämen är igång, 400v mellan faserna (bilden) och 230v mellan Jord-Fas =) Det funkar alltså, nu ska vi bara se ifall spotsen fungerar. (2007-10-24 13:56:55)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Inte dåligt
Man kan inte bli mer än överdrivet lycklig när allting fungerar vid första testet =D (2007-10-24 13:58:48)Bilden är högupplöst. Klicka i bilden för att zooma.
Man kan inte bli mer än överdrivet lycklig när allting fungerar vid första testet =D (2007-10-24 13:58:48)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Internet
Det var dags att trycka dit internet också. Det fanns redan internet men tänkte göra det till en fast installation istället. FTP kat.5 är kabeln (2007-10-24 14:00:37)Bilden är högupplöst. Klicka i bilden för att zooma.
Det var dags att trycka dit internet också. Det fanns redan internet men tänkte göra det till en fast installation istället. FTP kat.5 är kabeln (2007-10-24 14:00:37)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Internet
Kabeln nerkortad till önskad längd och uppskalad! (2007-10-24 14:02:16)Bilden är högupplöst. Klicka i bilden för att zooma.
Kabeln nerkortad till önskad längd och uppskalad! (2007-10-24 14:02:16)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Internet
Nertryckt och klart, blev helnöjd =) (2007-10-24 14:03:17)Bilden är högupplöst. Klicka i bilden för att zooma.
Nertryckt och klart, blev helnöjd =) (2007-10-24 14:03:17)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Internet

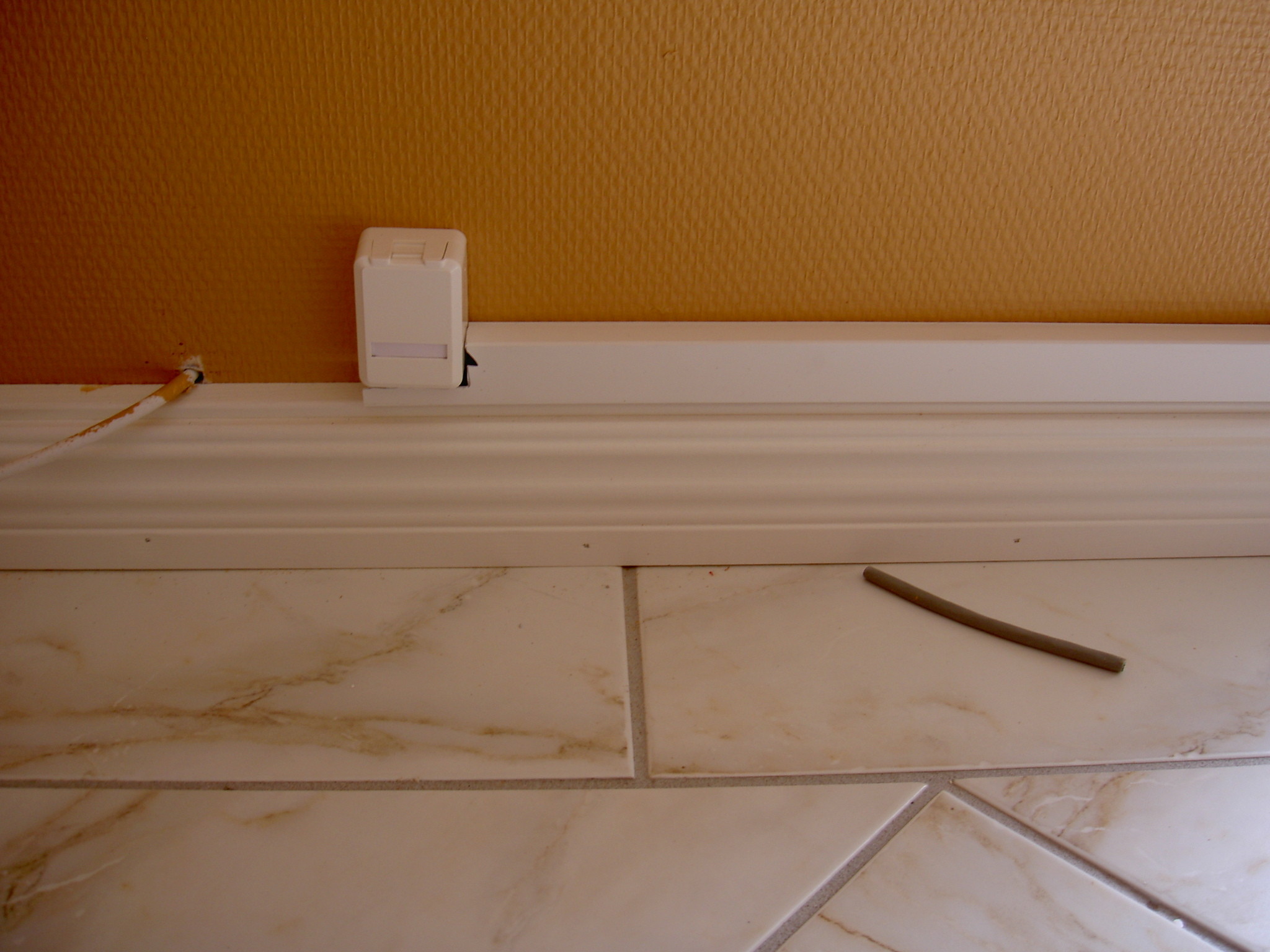

Då var det klart! Jävligt synd med locket bara att det knäcktes av en bit. Orkade inte gå iväg och köpa en 2 meter lång kanal bara för 35cm till locket som ändå inte kommer synas ngt när skrivbordet kommer på plats.. (2007-10-24 14:04:26)Bilden är högupplöst. Klicka i bilden för att zooma.
Då var det klart! Jävligt synd med locket bara att det knäcktes av en bit. Orkade inte gå iväg och köpa en 2 meter lång kanal bara för 35cm till locket som ändå inte kommer synas ngt när skrivbordet kommer på plats.. (2007-10-24 14:04:26)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Slutet

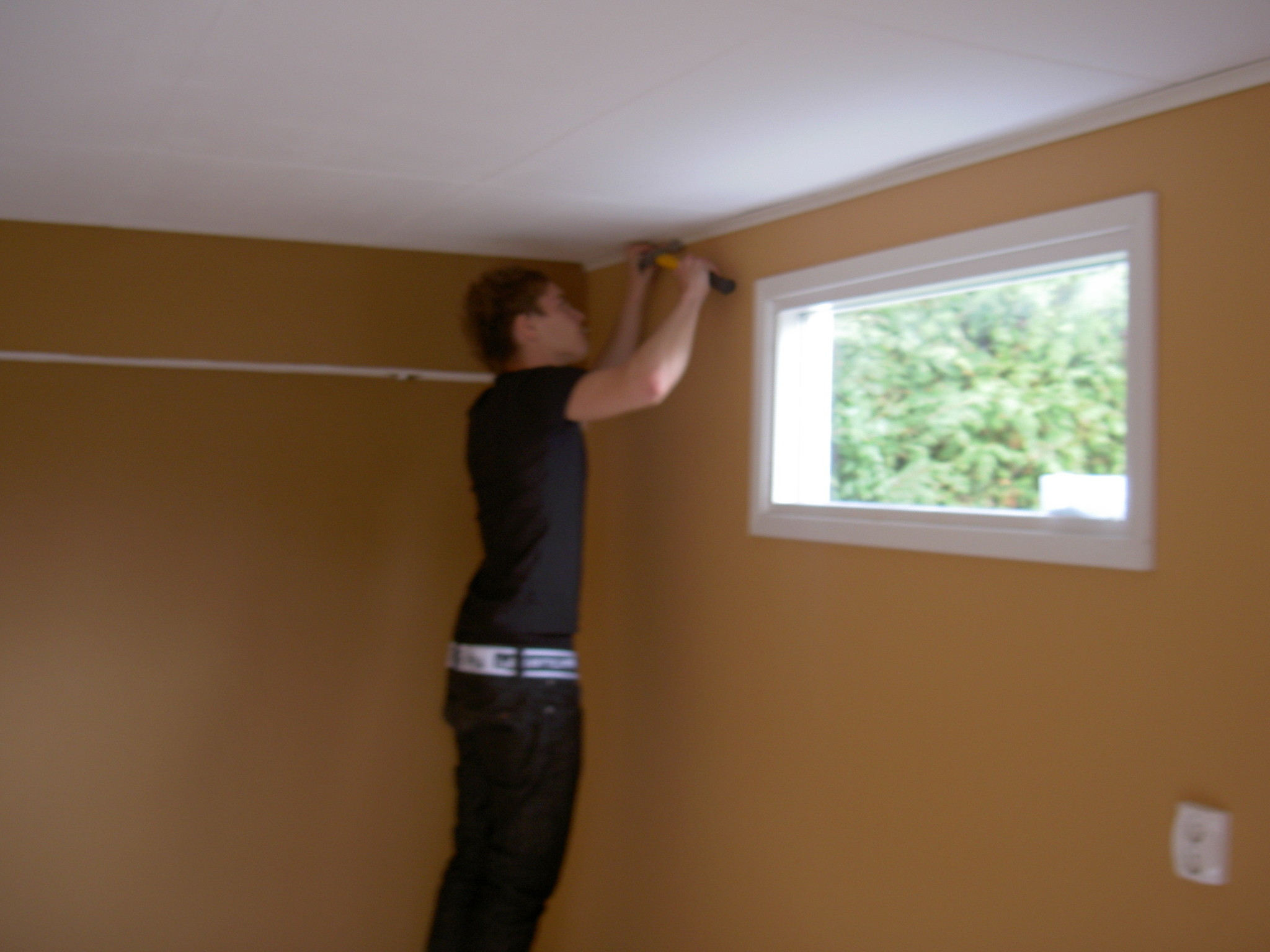

Allt som återstod nu var att smälla upp listerna, allt vi hade var taklisterna så fick bli en ny runda till Byggmax för hörnlister och rundstavar som skulle sättas som taklister under rampen.. (2007-10-24 14:06:15)Bilden är högupplöst. Klicka i bilden för att zooma.
Allt som återstod nu var att smälla upp listerna, allt vi hade var taklisterna så fick bli en ny runda till Byggmax för hörnlister och rundstavar som skulle sättas som taklister under rampen.. (2007-10-24 14:06:15)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Slutet
Som syntes så har inga lister satts på rampen, men lugn bara lugn det kommer =) (2007-10-24 14:07:52)Bilden är högupplöst. Klicka i bilden för att zooma.
Som syntes så har inga lister satts på rampen, men lugn bara lugn det kommer =) (2007-10-24 14:07:52)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Klart

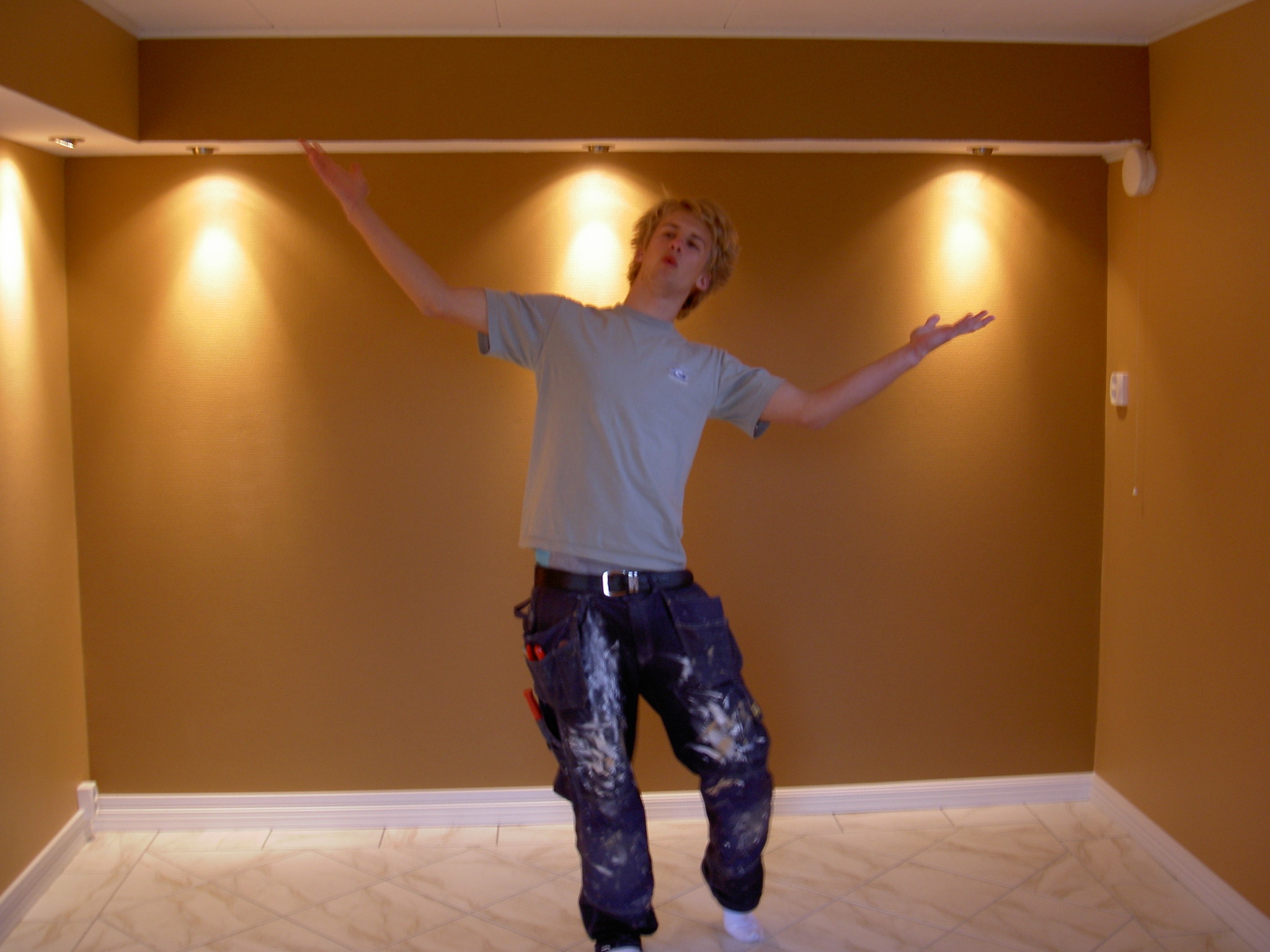

Vi ansåg oss klara (bortsett från listerna) så det var dags för avslutningsbilder! (2007-10-24 14:08:44)Bilden är högupplöst. Klicka i bilden för att zooma.
Vi ansåg oss klara (bortsett från listerna) så det var dags för avslutningsbilder! (2007-10-24 14:08:44)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Klart!
Så extremt nöjda med resultatet! =D (2007-10-24 14:10:38)Bilden är högupplöst. Klicka i bilden för att zooma.
Så extremt nöjda med resultatet! =D (2007-10-24 14:10:38)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Små pill
Försökte få till en likadan bild som på den där det inte finns några lister. Here it goes.
Precis allting är klart i rummet nu, ALLA lister är uppsatta (bilden) sen fick vi dra en runda till med penseln och måla där vi missat eller där vi slagit av färgen när listerna åkte upp =P (2007-10-27 08:38:48)Bilden är högupplöst. Klicka i bilden för att zooma.
Försökte få till en likadan bild som på den där det inte finns några lister. Here it goes.
Precis allting är klart i rummet nu, ALLA lister är uppsatta (bilden) sen fick vi dra en runda till med penseln och måla där vi missat eller där vi slagit av färgen när listerna åkte upp =P (2007-10-27 08:38:48)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Små pill
Tycker verkligen det blev skit snyggt! (2007-10-27 08:41:36)Bilden är högupplöst. Klicka i bilden för att zooma.
Tycker verkligen det blev skit snyggt! (2007-10-27 08:41:36)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Möblerat
Den gamla asfula garderober fick slängas, trivs mer med min byrå. Fungerar även som avlastningsbord nu för tillfället (2007-10-27 08:43:38)Bilden är högupplöst. Klicka i bilden för att zooma.
Den gamla asfula garderober fick slängas, trivs mer med min byrå. Fungerar även som avlastningsbord nu för tillfället (2007-10-27 08:43:38)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Möblerat
Min extrem osymmetriska säng när det gäller sängkläder, får bli at man köper ett nytt så det ser lite snyggt ut. Har 8 kuddar och 2 täcken så kan bli lite jobbigt att hitta ngt som matchar de siffrorna =P (2007-10-27 08:46:23)Bilden är högupplöst. Klicka i bilden för att zooma.
Min extrem osymmetriska säng när det gäller sängkläder, får bli at man köper ett nytt så det ser lite snyggt ut. Har 8 kuddar och 2 täcken så kan bli lite jobbigt att hitta ngt som matchar de siffrorna =P (2007-10-27 08:46:23)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Möblering
Någon som kan dra till med en giftig gissning av vad som ska vara på den här sidan? =)
Förhoppningsvis en LG 42LF65 inom en snar framtid, satsar tills jul iaf! (2007-10-27 08:48:52)Bilden är högupplöst. Klicka i bilden för att zooma.
Någon som kan dra till med en giftig gissning av vad som ska vara på den här sidan? =)
Förhoppningsvis en LG 42LF65 inom en snar framtid, satsar tills jul iaf! (2007-10-27 08:48:52)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Möblering
Här den mysigaste platsen i rummet! I och med att TV'n som jag hade gick i sönder, får det bli att titta på film från 4 meters avstånd på en 19 tums datorskärm ^_^ Drygt säger vissa, charmigt säger jag. (2007-10-27 08:52:54)Bilden är högupplöst. Klicka i bilden för att zooma.
Här den mysigaste platsen i rummet! I och med att TV'n som jag hade gick i sönder, får det bli att titta på film från 4 meters avstånd på en 19 tums datorskärm ^_^ Drygt säger vissa, charmigt säger jag. (2007-10-27 08:52:54)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Möblering
Här är ingången! Om ni inte märkt så kabelkanalerna som går runt och över dörren är till för internet. Hade jag varit lite smartare hade man nog kunnat kommer på en frän lösning så den var snyggt ihopsatt med listerna och gått "under" dörren.. (2007-10-27 08:55:29)Bilden är högupplöst. Klicka i bilden för att zooma.
Här är ingången! Om ni inte märkt så kabelkanalerna som går runt och över dörren är till för internet. Hade jag varit lite smartare hade man nog kunnat kommer på en frän lösning så den var snyggt ihopsatt med listerna och gått "under" dörren.. (2007-10-27 08:55:29)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Möblering
Här ska en Ektorp 3-sits i Idemo Beige vara om någon månad. Fungerar som snygg släng hörna nu (2007-10-27 08:58:08)Bilden är högupplöst. Klicka i bilden för att zooma.
Här ska en Ektorp 3-sits i Idemo Beige vara om någon månad. Fungerar som snygg släng hörna nu (2007-10-27 08:58:08)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Möblering
Kan inte vänta tills 42 tummaren sitter där i i all sin prakt! Någon som skulle vilja tipsa om ett riktigt bra 5.1 system, liknande Logitech z-5500? Känns lite fattigt att ha datorhögtalare som biosystem =P Helst lika i prismässigt och storlek på högtalare med samma tryck! (2007-10-27 08:59:37)Bilden är högupplöst. Klicka i bilden för att zooma.
Kan inte vänta tills 42 tummaren sitter där i i all sin prakt! Någon som skulle vilja tipsa om ett riktigt bra 5.1 system, liknande Logitech z-5500? Känns lite fattigt att ha datorhögtalare som biosystem =P Helst lika i prismässigt och storlek på högtalare med samma tryck! (2007-10-27 08:59:37)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Datorhörnan
Tillbaka till myshörnan. Som ni ser gillar jag Locitech väldigt mycket, älskar alla deras produkter jag ägt.
(2007-10-27 09:03:57)Bilden är högupplöst. Klicka i bilden för att zooma.
Tillbaka till myshörnan. Som ni ser gillar jag Locitech väldigt mycket, älskar alla deras produkter jag ägt.
(2007-10-27 09:03:57)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Apple iPod Video 30GB, Logitech Z-3, Fujitsu ScenicView B19-2, Logitech diNovo Media Desktop Laser (SV), WD My Book Essential Edition 500GB
Apple iPod Video 30GB, Logitech Z-3, Fujitsu ScenicView B19-2, Logitech diNovo Media Desktop Laser (SV), WD My Book Essential Edition 500GB
Uppdatering
Det har hänt en del sen sist jag uppdaterade. En massa nya möbler och elektronik har blivit inhandlat och börjar bli nöjd =)
Bilden: Jag var lite för snabb att läsa på förpackningen med pluggar, så när hyllan väl var uppe och belastad så sjönk hela skiten ner i sängen, AJ! När modet tar till sig så blir det fixat. (2008-03-09 11:02:53)Bilden är högupplöst. Klicka i bilden för att zooma.
Det har hänt en del sen sist jag uppdaterade. En massa nya möbler och elektronik har blivit inhandlat och börjar bli nöjd =)
Bilden: Jag var lite för snabb att läsa på förpackningen med pluggar, så när hyllan väl var uppe och belastad så sjönk hela skiten ner i sängen, AJ! När modet tar till sig så blir det fixat. (2008-03-09 11:02:53)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Uppdatering
En TV har äntligen fått sin plats! (2008-03-09 11:08:09)Bilden är högupplöst. Klicka i bilden för att zooma.
En TV har äntligen fått sin plats! (2008-03-09 11:08:09)
Bilden är högupplöst. Klicka i bilden för att zooma.
Uppdatering
Från fotänden av sängens syn. Myspys (2008-03-09 11:10:22)Bilden är högupplöst. Klicka i bilden för att zooma.
Från fotänden av sängens syn. Myspys (2008-03-09 11:10:22)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Apple iPod Video 30GB, Logitech Z-3, Logitech diNovo Media Desktop Laser (SV), WD My Book Essential Edition 500GB, Toshiba SD-370E, LG 32LC42, Sony Ericsson K850i, HP W2207h HD+
Apple iPod Video 30GB, Logitech Z-3, Logitech diNovo Media Desktop Laser (SV), WD My Book Essential Edition 500GB, Toshiba SD-370E, LG 32LC42, Sony Ericsson K850i, HP W2207h HD+
Uppdatering
Från soffans synvinkel.
Saknar bara ett riktigt hemmabiosystem! Tror jag ska sikta in mig på att köpa ett väggfäste och Logitech Z-5500 till nästa löning. (2008-03-09 11:13:06)Bilden är högupplöst. Klicka i bilden för att zooma.
Från soffans synvinkel.
Saknar bara ett riktigt hemmabiosystem! Tror jag ska sikta in mig på att köpa ett väggfäste och Logitech Z-5500 till nästa löning. (2008-03-09 11:13:06)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Apple iPod Video 30GB, Logitech Z-3, Logitech diNovo Media Desktop Laser (SV), WD My Book Essential Edition 500GB, Toshiba SD-370E, LG 32LC42, Sony Ericsson K850i, HP W2207h HD+
Apple iPod Video 30GB, Logitech Z-3, Logitech diNovo Media Desktop Laser (SV), WD My Book Essential Edition 500GB, Toshiba SD-370E, LG 32LC42, Sony Ericsson K850i, HP W2207h HD+
Uppdatering
Före detta släng hörnan, pryds nu av en rutten lädersoffa. Tycker inte alls om läder så fattar inte varför jag har den där ens.. (2008-03-09 11:16:52)Bilden är högupplöst. Klicka i bilden för att zooma.
Före detta släng hörnan, pryds nu av en rutten lädersoffa. Tycker inte alls om läder så fattar inte varför jag har den där ens.. (2008-03-09 11:16:52)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: Logitech diNovo Media Desktop Laser (SV)
Logitech diNovo Media Desktop Laser (SV)
Visa lista
FalkinG80
|
|
2008-12-12 19:16:17 |
|
-Seb-
|
|
2008-10-04 14:14:32 |
|
ehyfatboy
|
|
2008-03-19 15:07:07 |
|
Thunderace
|
|
2008-03-19 12:05:07 |
|
halvledaren
|
|
2008-03-18 12:15:23 |
|
lemonad
|
|
2008-03-09 17:58:04 |
|
Unregistered9282241e
|
|
2008-03-09 15:29:23 |
|
Unregistered792b3403
|
|
2007-10-27 12:45:47 |
|
psy-cow
|
|
2007-10-27 11:28:36 |
|
Unregistered1d56c791
|
|
2007-10-27 11:21:46 |
|
nicolau
|
|
2007-10-24 22:10:35 |
|
Henky
|
|
2007-10-24 21:06:40 |
|
MichMich
|
|
2007-10-24 17:17:27 |
|
Johan.H
|
|
2007-10-24 17:09:12 |
|
krillepille2
|
|
2007-10-24 16:28:34 |
|
icewall
|
|
2007-10-24 16:06:49 |
|
baconaboo
|
|
2007-10-24 16:05:58 |
|
zeelo
|
|
2007-10-24 15:17:18 |
|
Rackarn
|
|
2007-10-24 13:26:42 |
Ge betyg
Du måste vara inloggad för att kunna sätta betyg.
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
Tack för betyget och omdömet (bild). PS3:an fungerar alldeles utmärkt, mycket nöjd tack för det (bild). Najs bygge, stort projekt, gjorde du all elekricitet sjlv? Hoppas det är ordentligt gjort annars kommer jag och inspekterar hehe.....
Ha de gott, god jul killen //
Mvh // Adrian F
Ha de gott, god jul killen //
Mvh // Adrian F
[quote name='kazeumi' post='1824852' date='Mar 11 2008, 14:29 ']Blev najs, är inte med på varför ni satte el-utagen så högt upp för?
Ett litet påpekande, cat5 instalationen ni gjorde, om du får problem med den så kan du testa med en Krone verktyg och stansa om den istället. Såg inte ut som ni hadde gjort det. Funkar säkert bra men tänkte jag skulle tipsa =)[/quote]
Tack tack (bild) Jo pga att det var ett garage innan vi satte upp en vägg mitt i och la mitt rum där istället så var uttagen så högt upp från början. Vi kände att det skulle ta för mycket tid och pengar att flytta uttagen ner till golvet så lät de sitta kvar .. Jodå, Cat5 blev installerat med ett Krone verktyg =)
[quote name='ehyfatboy' post='1836875' date='Mar 19 2008, 15:06 ']Gillar din lilla tavla på In Flames loggan på.. skitsnyggt[/quote]
50 poängskurs i Trä & Form, tog 10 timmar att göra (bild)
Ett litet påpekande, cat5 instalationen ni gjorde, om du får problem med den så kan du testa med en Krone verktyg och stansa om den istället. Såg inte ut som ni hadde gjort det. Funkar säkert bra men tänkte jag skulle tipsa =)[/quote]
Tack tack (bild) Jo pga att det var ett garage innan vi satte upp en vägg mitt i och la mitt rum där istället så var uttagen så högt upp från början. Vi kände att det skulle ta för mycket tid och pengar att flytta uttagen ner till golvet så lät de sitta kvar .. Jodå, Cat5 blev installerat med ett Krone verktyg =)
[quote name='ehyfatboy' post='1836875' date='Mar 19 2008, 15:06 ']Gillar din lilla tavla på In Flames loggan på.. skitsnyggt[/quote]
50 poängskurs i Trä & Form, tog 10 timmar att göra (bild)
inte illa alls.
Bra jobb !
Fan va sjysst och tid ni lagt ner! du är inte klar va?, för avslutningen är ju inte värd namnet med standarden ni ställde i början (bild) gardinen tillexempel Bort BYT! kablaget till datorn /= Iaf lär du får mvg på projektarbetet hoppas jag! Kommer själv ihåg när jag åkte vasaloppet som projektarbete (bild) Lycka till!
| Du måste vara inloggad för att kunna ge kommentarer. |
Senaste bilderna-
Front Atmos
Globe
1 dag sedan -
The12 Passive
Globe
1 dag sedan -
Baffelväggen
Globe
1 dag sedan -
2st Slutsteg till...
Anton
2 dagar sedan -
MadVR Core videoprocessor
Globe
3 dagar sedan
Vilka bilder visas här?
FlerTrendande produkter
