IB-sub i vardagsrum  Hembiobyggbilder
Viktat medelbetyg:  (9.55) (baserat på 10 st)      6617 besökare       Kommentarer      Anmäl detta album

För några år sedan började jag fundera på att jag ville ha mer bas hemma. Tittade på en del färdig lådor, som i princip alla tog väldigt stor plats i rummet. Fick upp ögonen för Infinite Baffle (IB) och förstod att det skulle kunna passa mig.

För att reda ut om det överhuvudtaget skulle fungera hos mig och i så fall var den skulle placeras så tog jag under hösten 2011 hem Ludvig från Streaming Audio. Han kom fram till att förutsättningarna var goda och att den kunde placeras…

  Läs hela
Produkter i albumet:
Bilder i detta album Växla till minatyrbilder

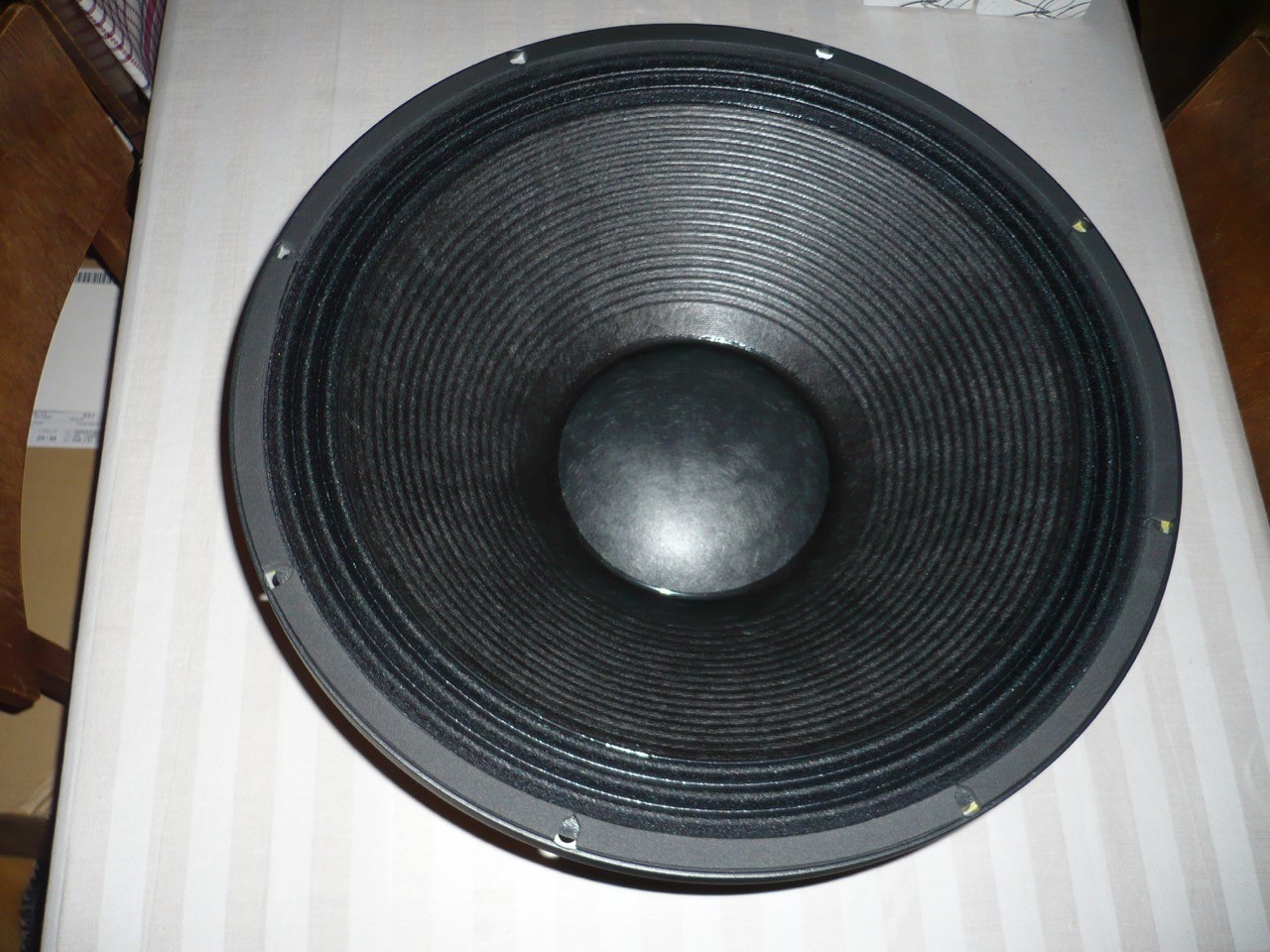

BMS 18N862 4 ohm framsida
Ett av två element, mer info här: http://www.bmsspeakers.com/index.php?id=18n862_overview
Jag kan egentligen inte redogöra bra för varför jag valde dessa element, kortfattat så var det dessa min rådgivare rekommenderade. (2015-06-08 20:20:21) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

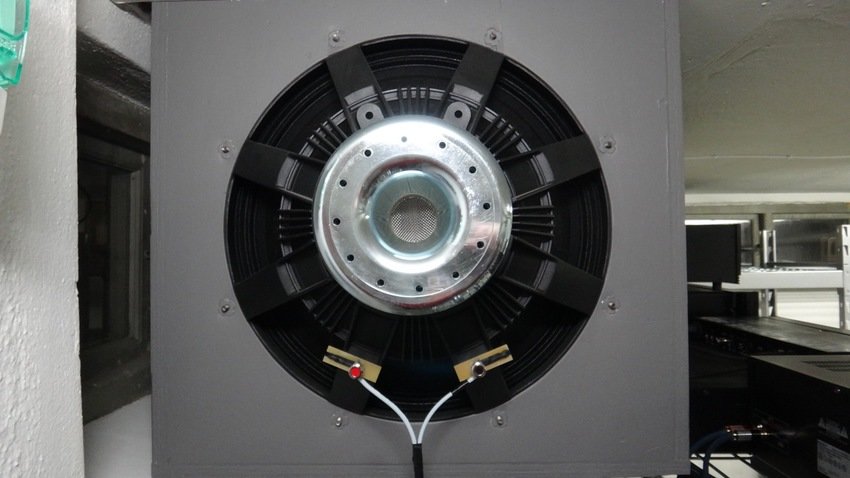

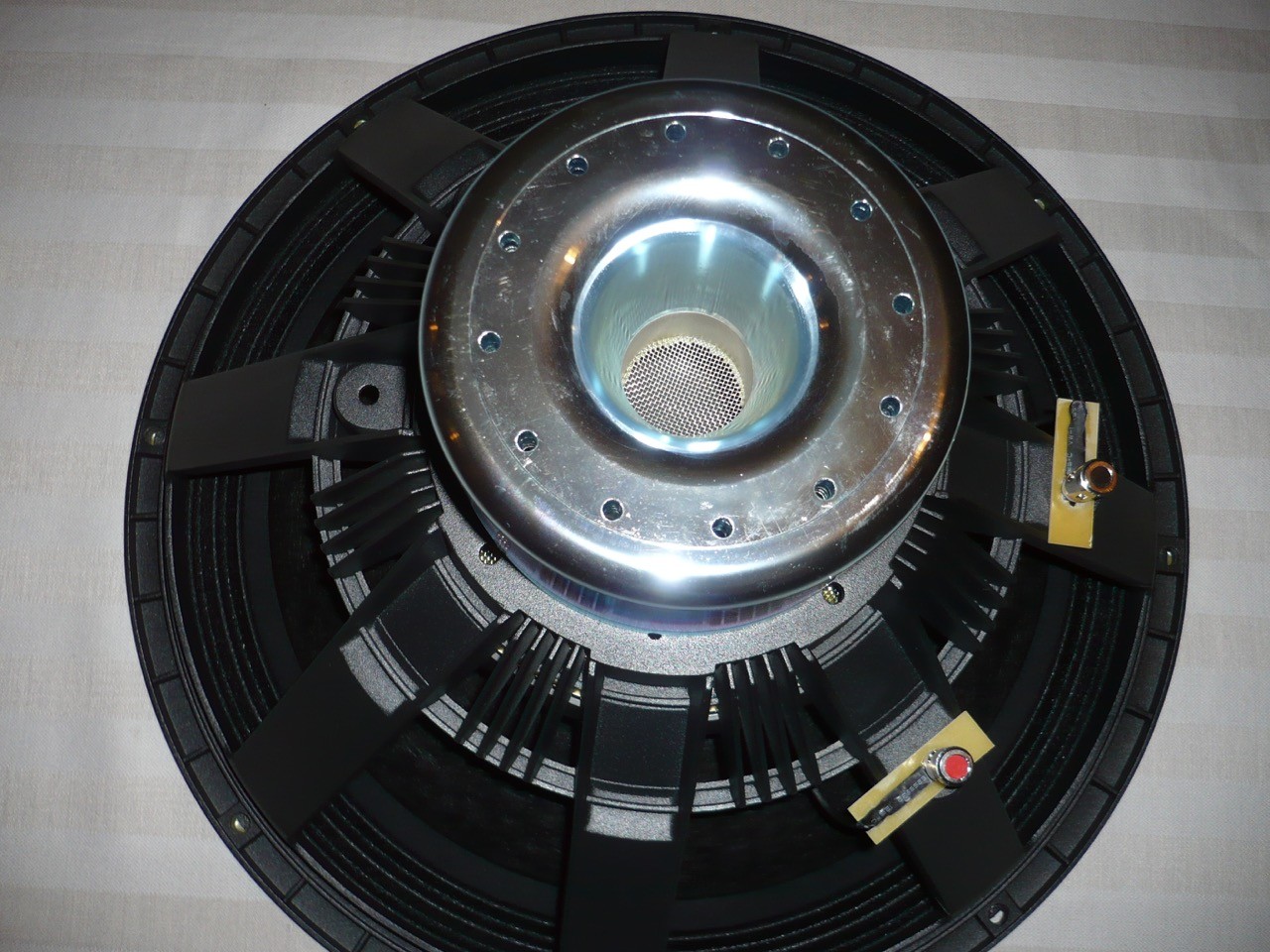

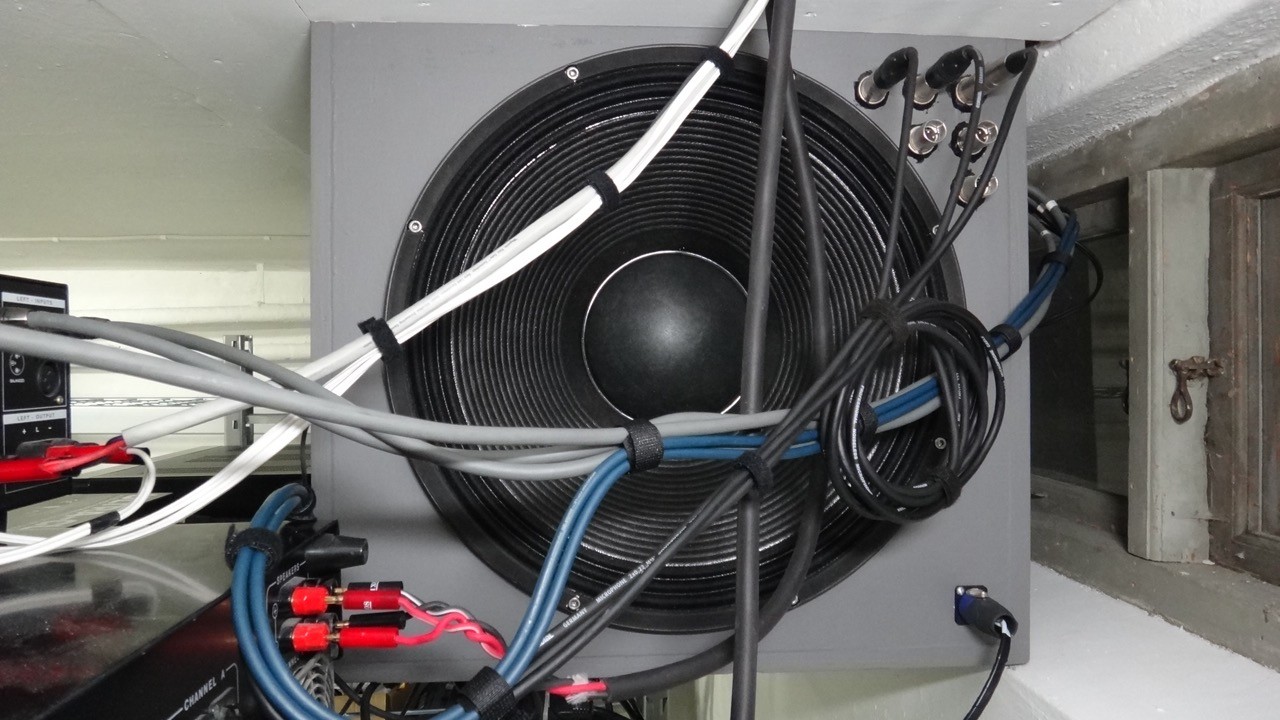

BMS 18N862 4 ohm baksida
Magnet av neodymium gör den stark trots sin storlek. Stort hål för ventilation av luft bakom dammkåpan. Små hål runt om för ventilation av talspolen. (2015-06-08 20:23:54) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

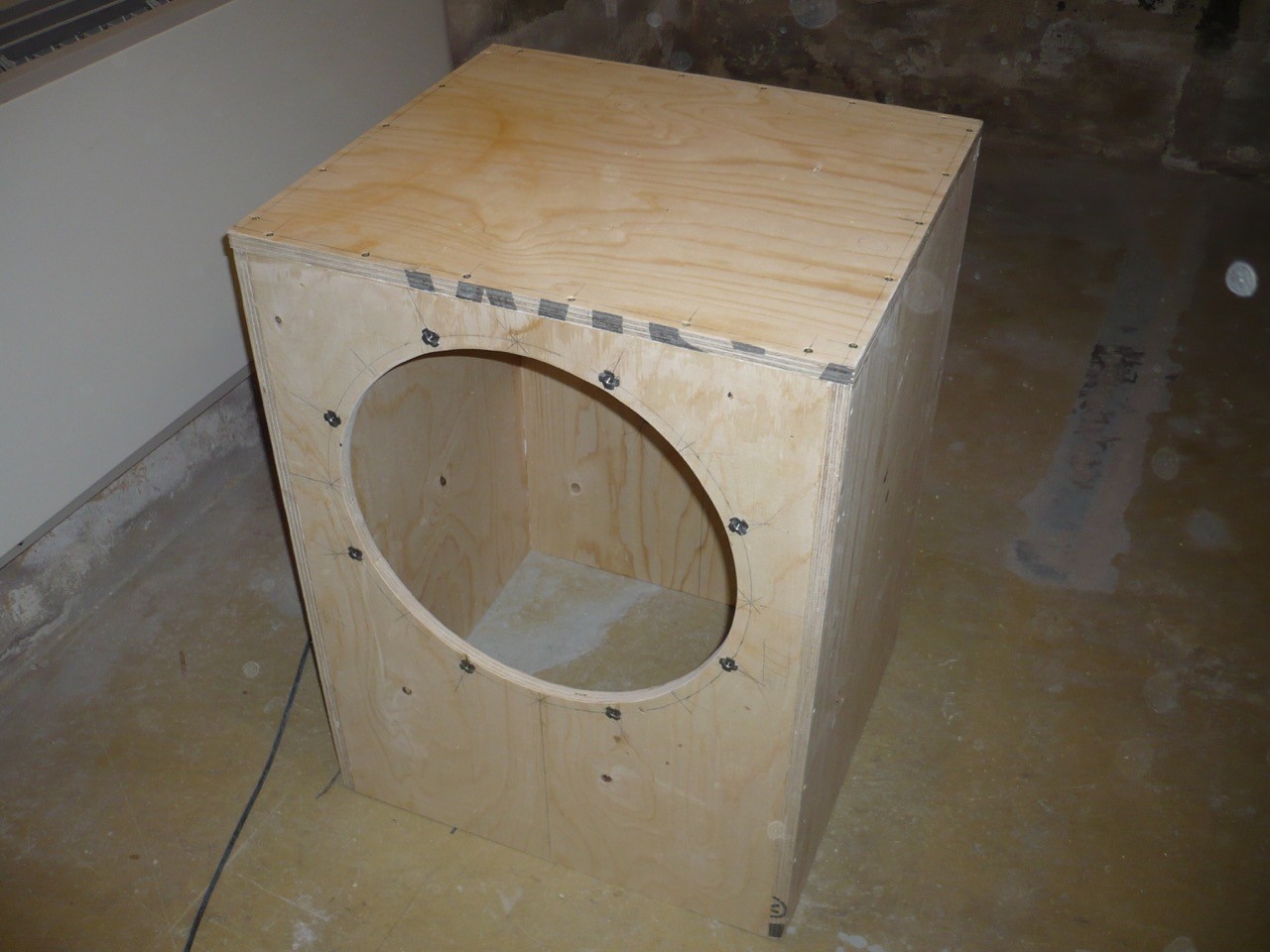

Låda (manifold) upp och ner
Egentligen är det inte en låda i vanlig mening. På engelska kallas de "manifold", men jag har inte sett att man brukar använda den direkta översättningen grenrör i detta sammanhang.
Då det inte uppstår något direkt tryck i lådan finns inte krav på stabilitet som i en vanlig baslåda. Jag byggde av konstruktionsplywood P30 (sjulagers) 18 mm med lim och skruvar, samt inslagsmuttrar till elementen. (2015-06-08 20:32:26) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

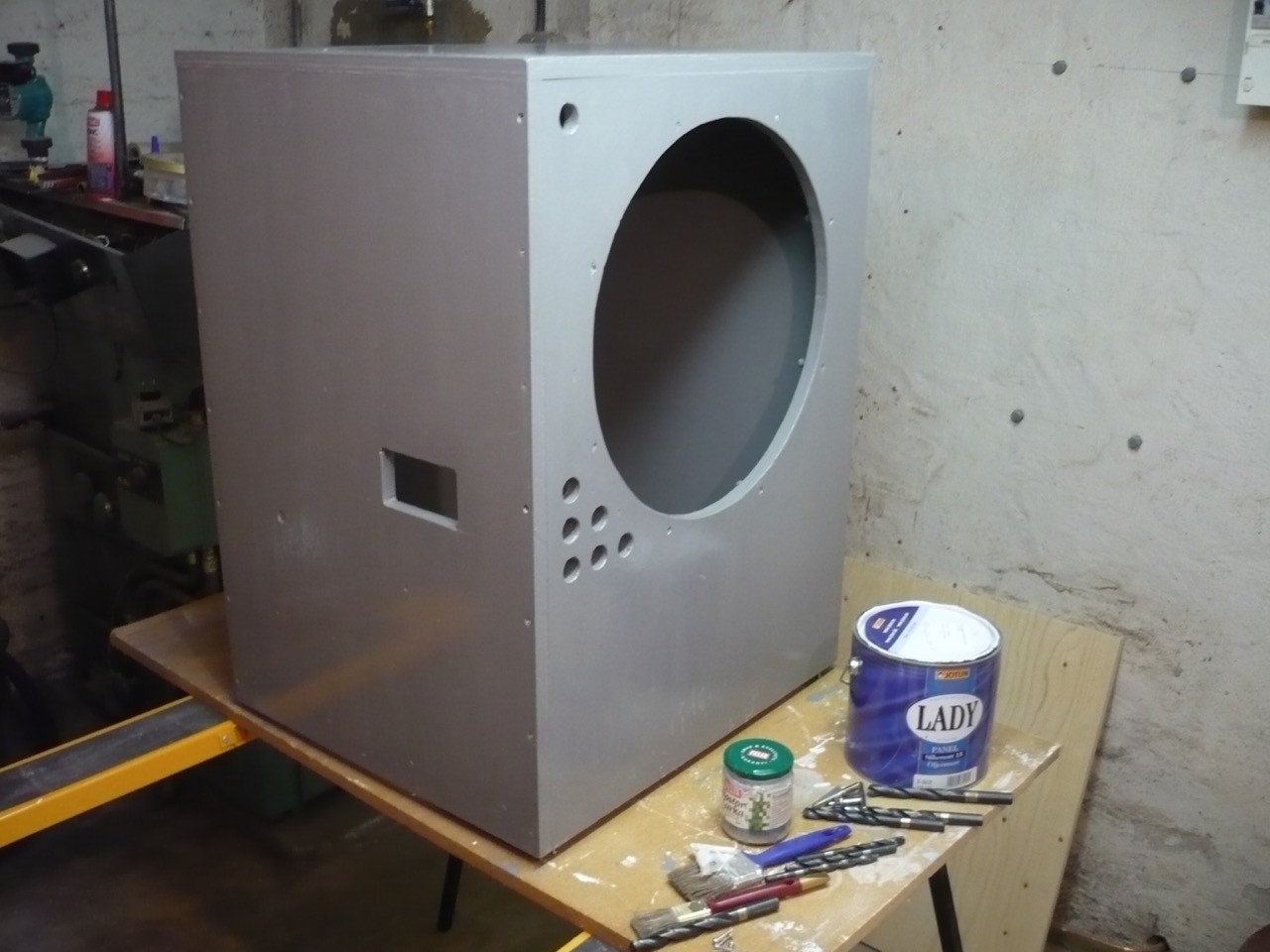

Låda målad
Hade en del över av den färg jag använde till träytor i vardagsrummet så det fick bli den.
Samtliga slutsteg står i källaren så jag gjorde hål för genomföringar för både RCA och XLR, samt för en Speakon i hörnet. (2015-06-08 20:38:38) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

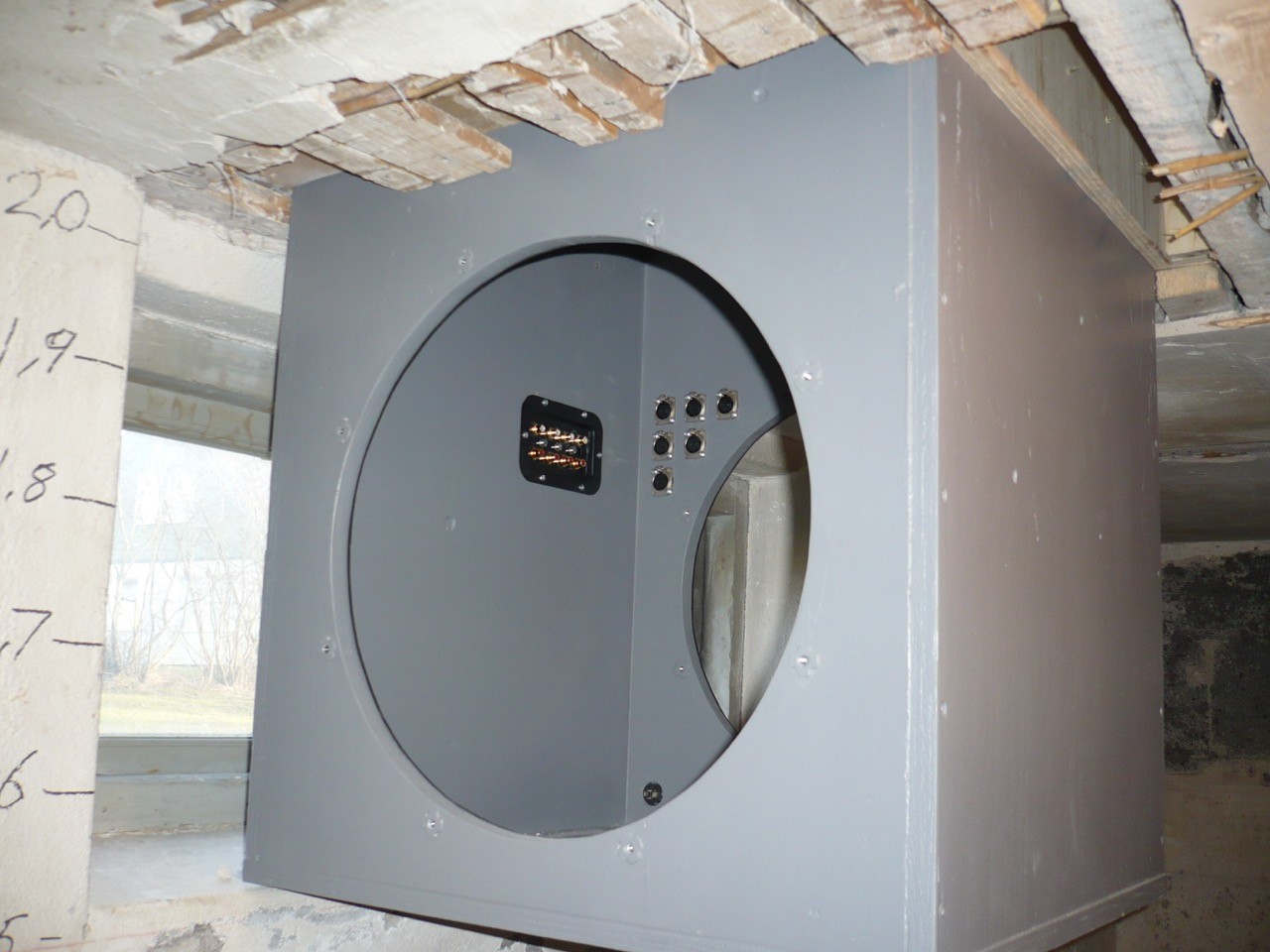

Låda monterad
Historien om hålet i taket/golvet är lång och tråkig, men nu sitter den där!
Åtta RCA i bit akryl i en plåt samt sex XLR direkt i skivan, alla kommer inte att användas nu. Speakon längst ned.
Har monterat lite skivor runt lådan sen, men det återstår att putsa om och måla tak och väggar. (2015-06-08 20:41:53) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

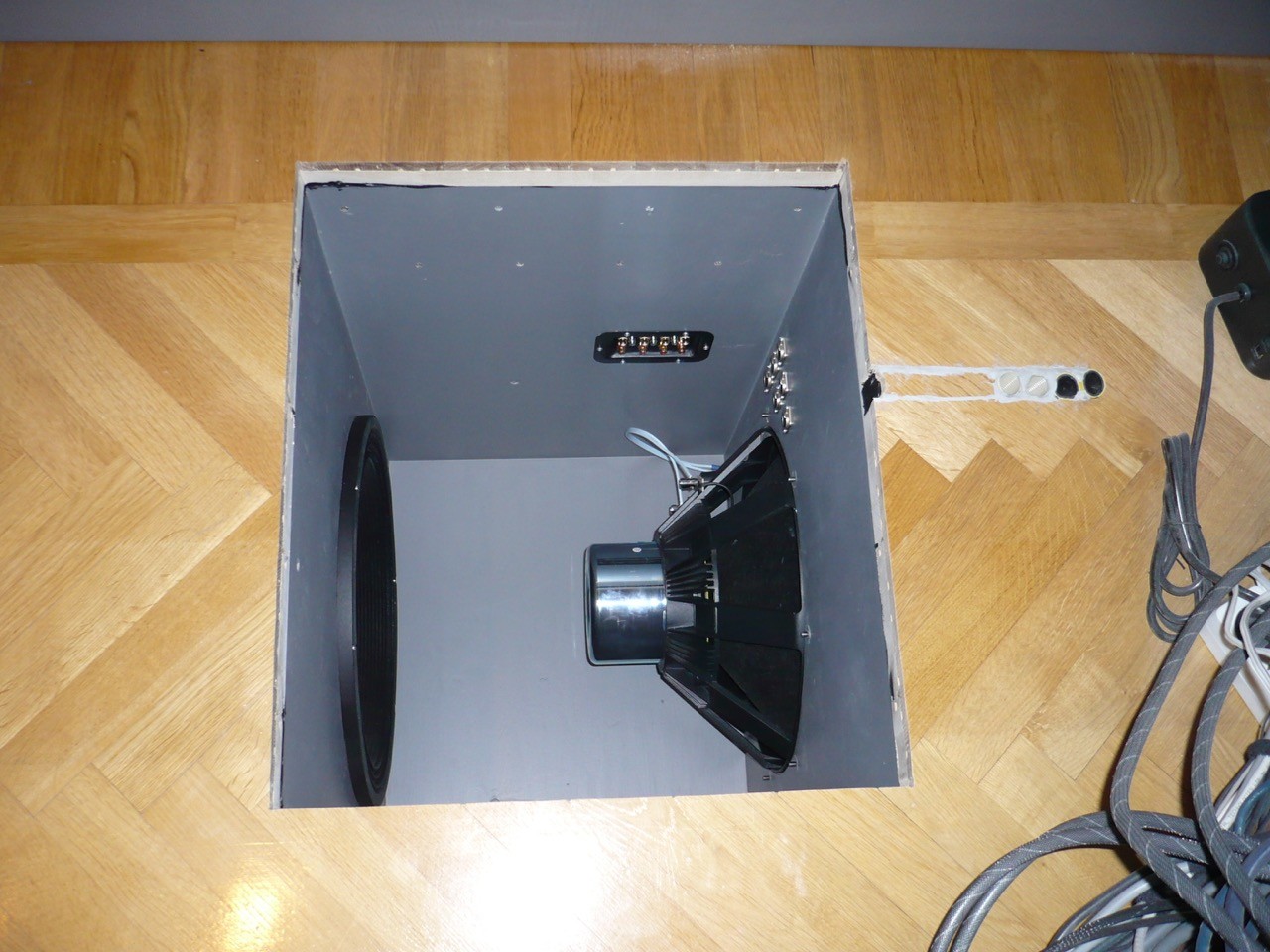

Hål i parketten
Hålet i golvet är längs framväggen, under och bakom bänken. Hålets area ska vara minst lika stor som elementens sammanlagda area. Hålen till höger är för högtalarkablar till övriga kanaler.
Elementet med magneten inåt är anslutet fasvänt till Speakon-kontakten. Syftet med denna montering är att motverka olinjäritet i den magnetiska motorn och i upphängningen (tack för tipset tvett!) (2015-06-08 20:45:56) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

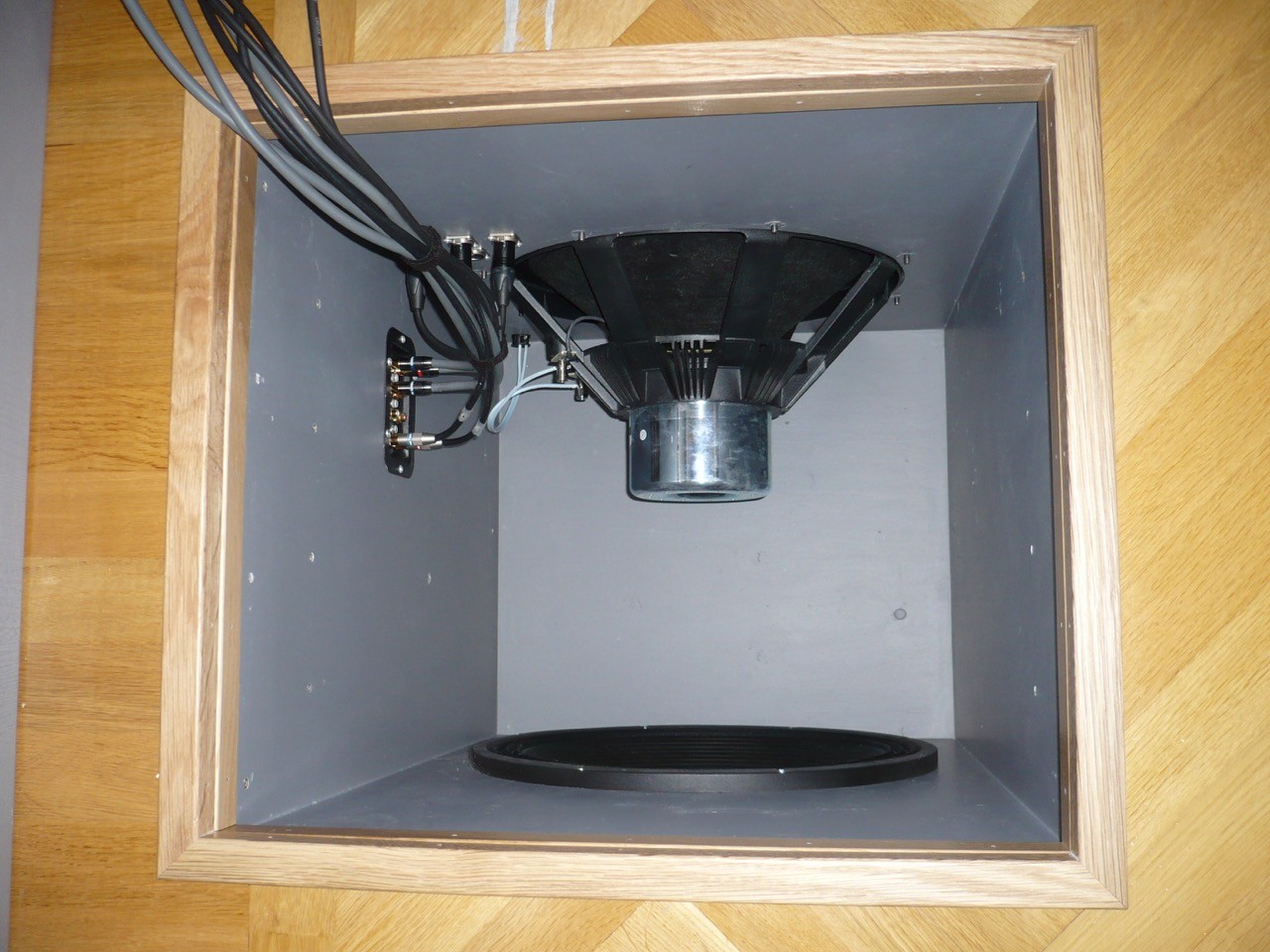

Med ram
Lägger till en bild när jag nu äntligen gjort en ram av eklister, samt med signalkablar till slutstegen på plats. (2015-09-20 21:42:06) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

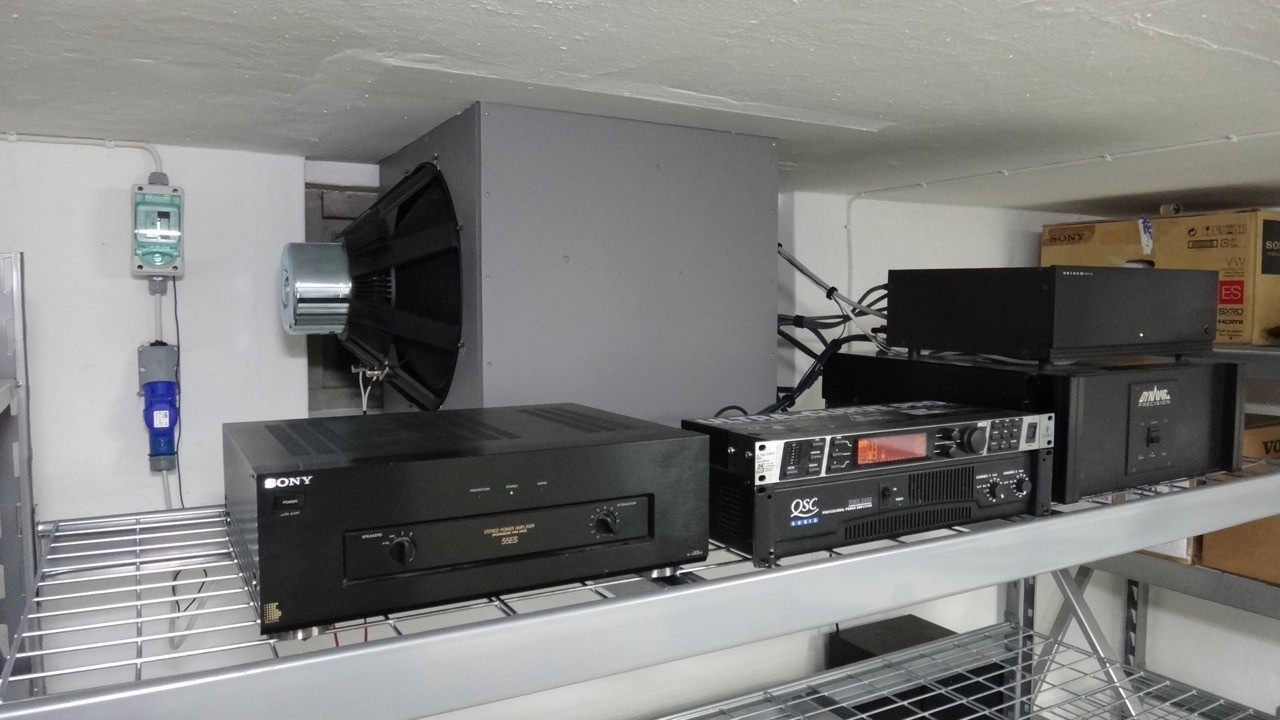

Översikt i källaren
I mitten står EQ och slutsteg till subben. Slutstegen till de andra kanalerna till höger. Dynamic-steget framstår nu som ljudlöst bredvid det från QSC.... Slutsteget till vänster till ett par högtalare i källaren.
Dagarna före jul fick jag klart med en egen grupp 16 A till elektroniken på bilden. I lådan över uttaget sitter ett relä styrt från försteget.
Lagerhyllan som grejerna står i kommer från Jula. (2016-01-07 23:08:14) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Behringer Ultracurve Pro DEQ2496,  QSC RMX2450

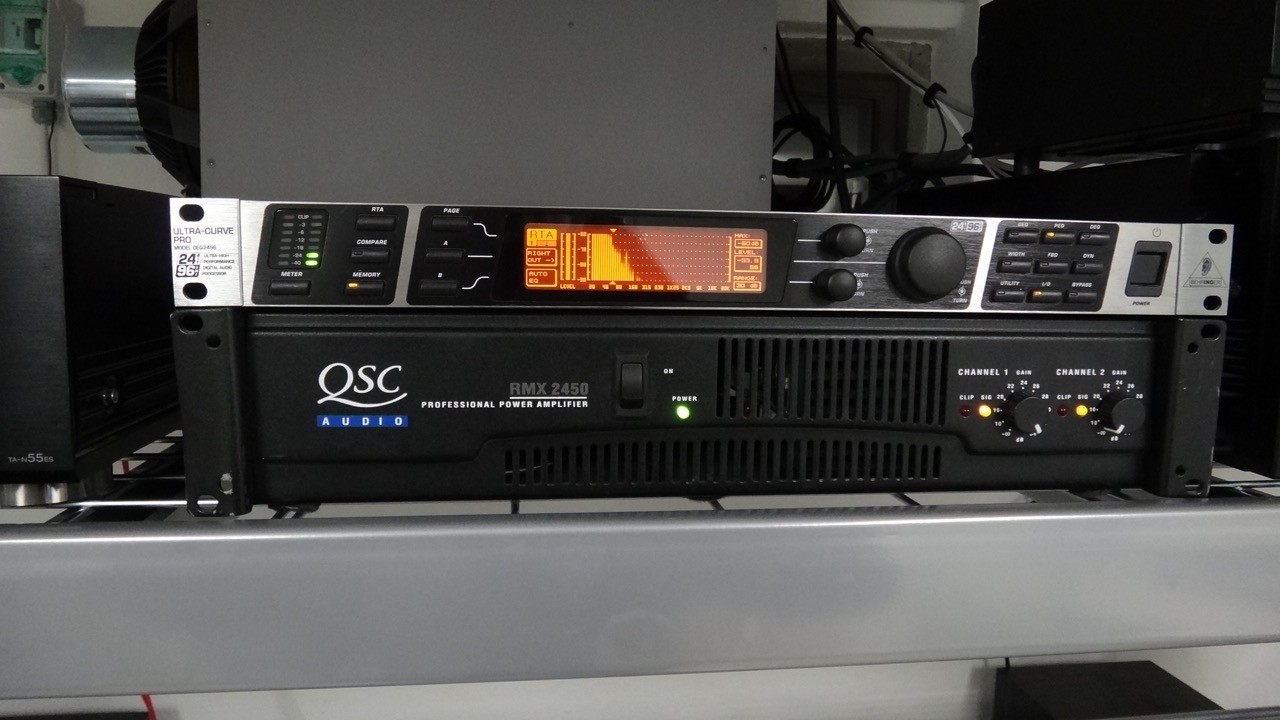

EQ och slutsteg
Equalizer och slutsteg står i källaren. Elementen är seriekopplade och ger då en last på 8 ohm. Slutsteget bryggkopplat och ger då 1300 W i 8 ohm. (2016-01-07 23:14:59) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Behringer Ultracurve Pro DEQ2496,  QSC RMX2450

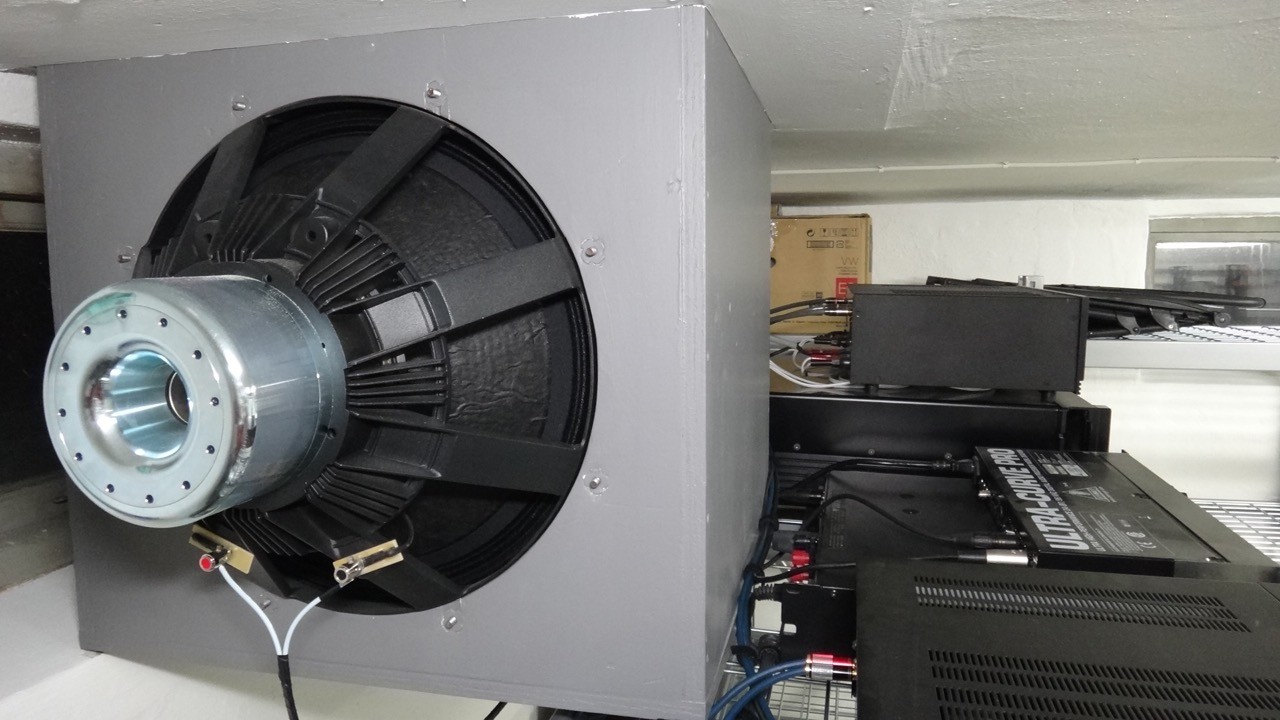

IB-sub och elektronik
Närbild på ena sidan av lådan samt lite elektronik. (2016-01-07 23:16:57) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Behringer Ultracurve Pro DEQ2496,  QSC RMX2450

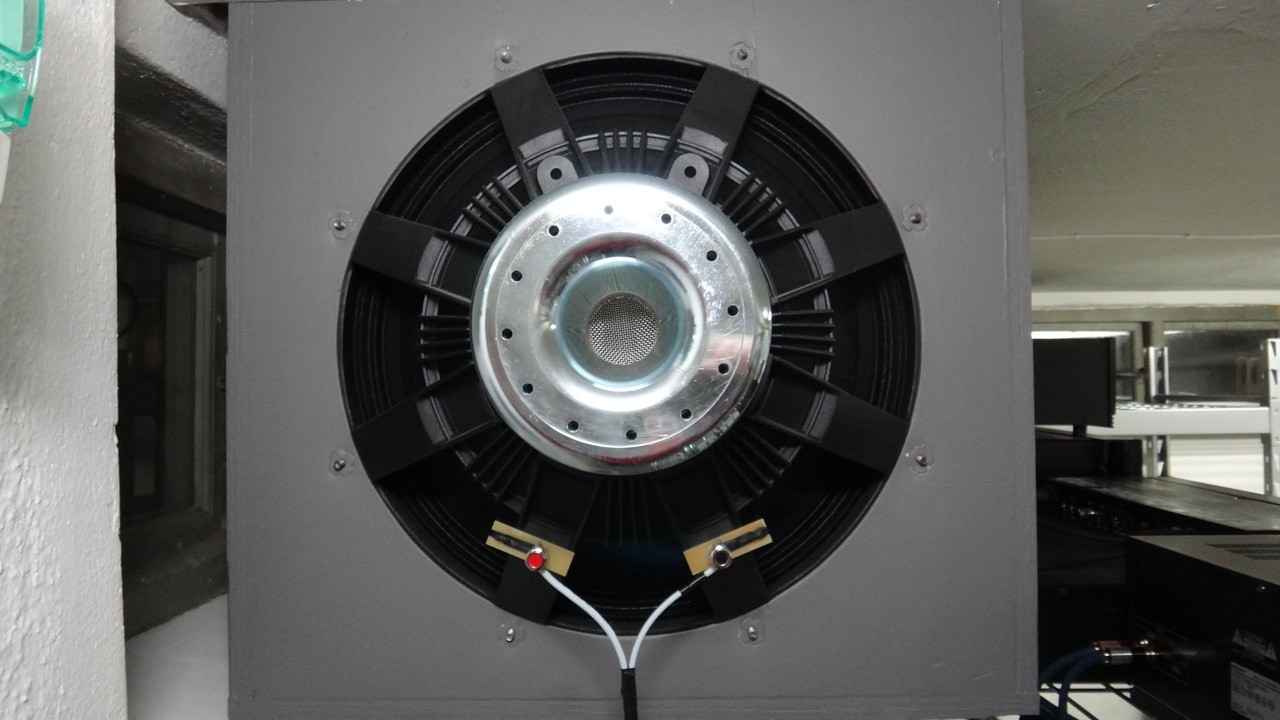

BMS 18N862 4 ohm
Närbild på element i låda. (2016-01-07 23:19:11) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Andra sidan
Inte så lätt att se lådan för alla kablar, men jag har i alla fall buntat ihop dem lite nu. (2016-01-07 23:21:13) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

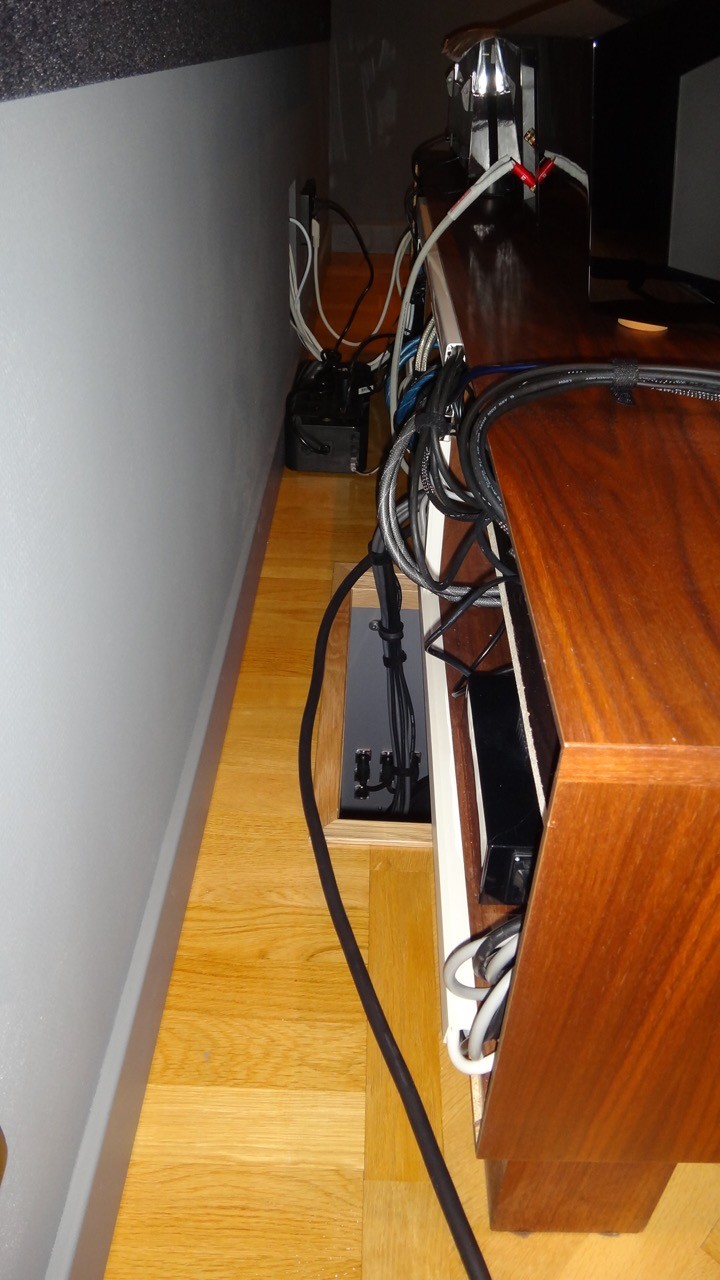

Bakom bänken
Tog bort en provisorisk bild och lägger till en på hur det ser ut bakom bänken när jag städat upp bland kablarna. (2015-09-20 21:44:32) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

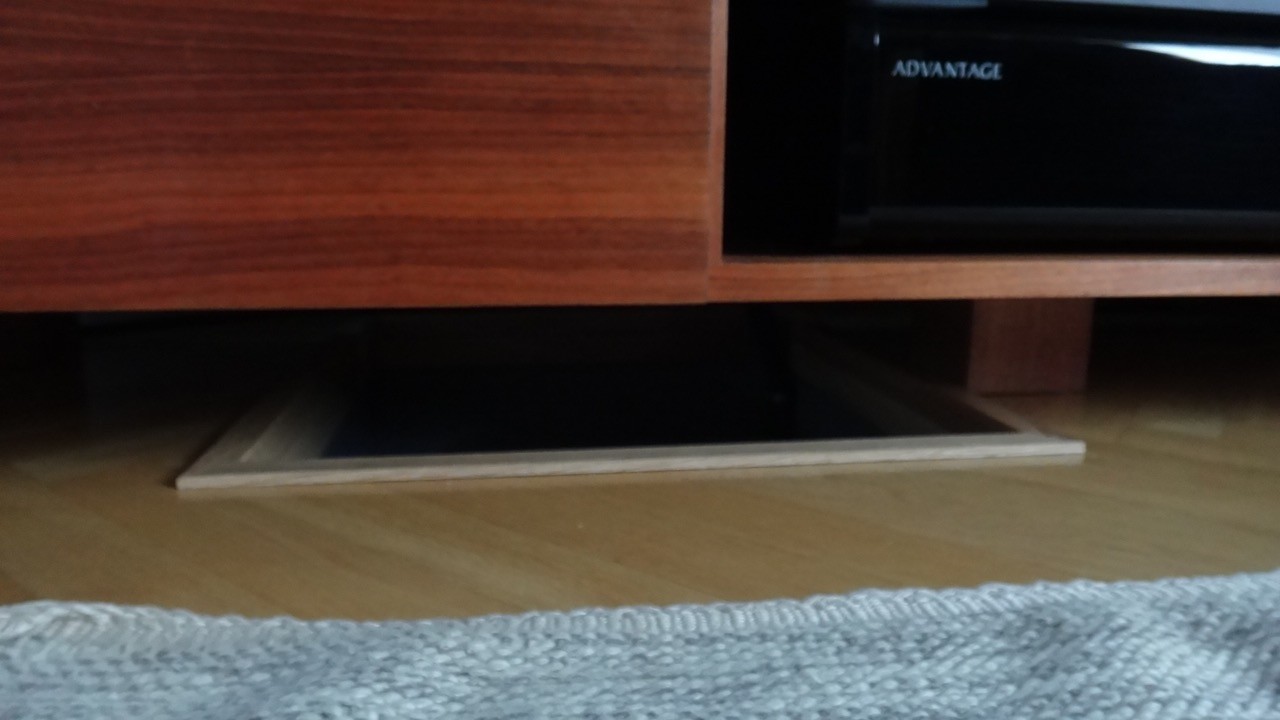

Hålet under bänken
Närbild på det mörka hålet med listerna på plats. (2015-09-20 21:46:35) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

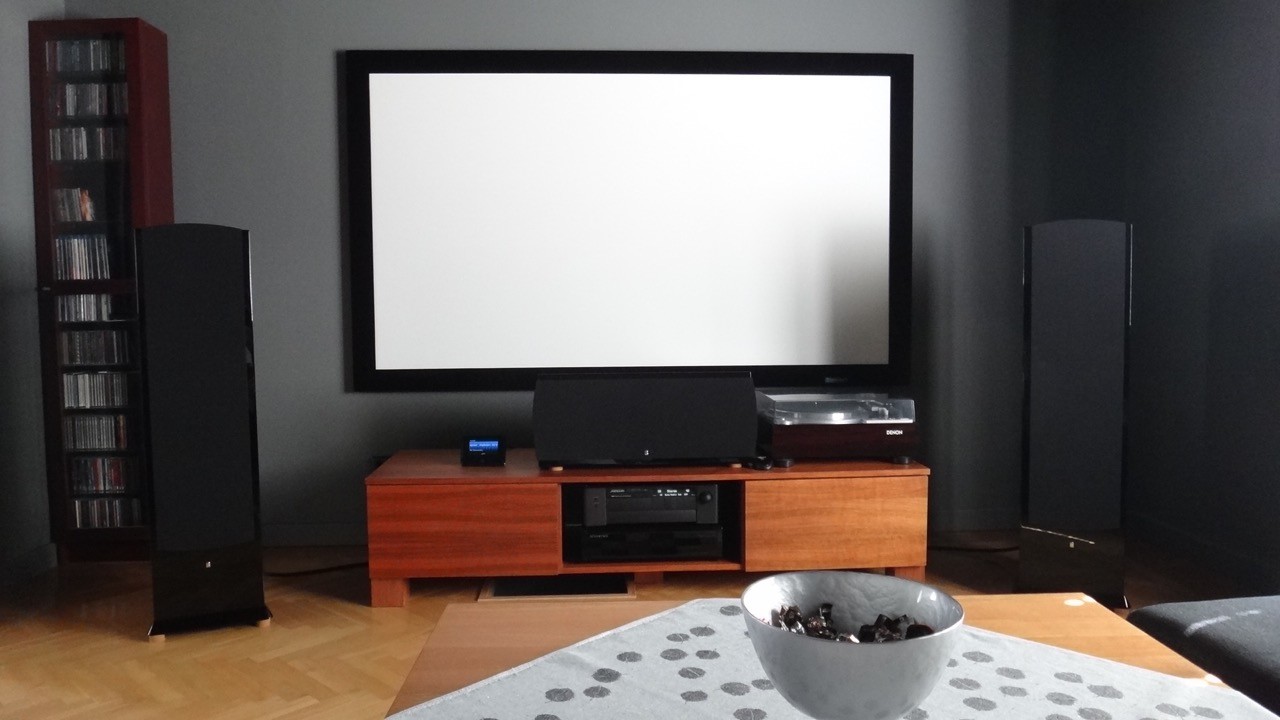

Från soffan
Tog bort en bild på ett dammigt rum med bänken längre fram. När den åkte bakåt lite så syns hålet mer, men jag tycker inte att det stör. Jag gillar att man kan få så bra bas från en så diskret lösning. (2015-09-20 21:48:35) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

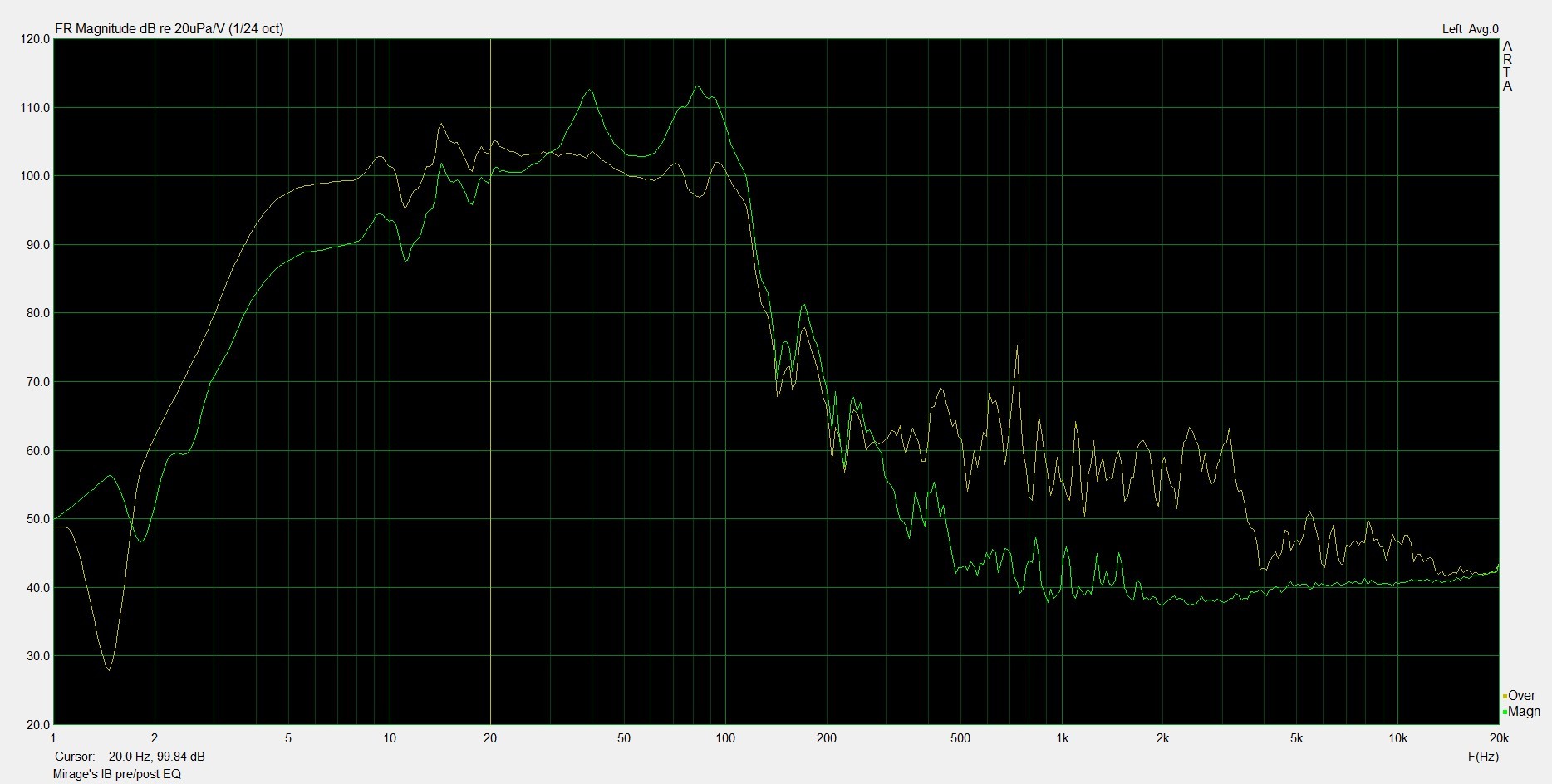

Tonkurva IB BMS 18N862
IB före och efter justering med equalizern. Grön kurva är alltså utan EQ och gul med EQ. Rummet ger upphov till pucklarna vid c:a 40 resp. 80 Hz som sedan kompenserats för med EQ:n. Rätt bra tryck ner till 5 Hz, stänger man skjutdörrarna till rummet får man några decibel till där nere.... (2015-06-08 21:09:16) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

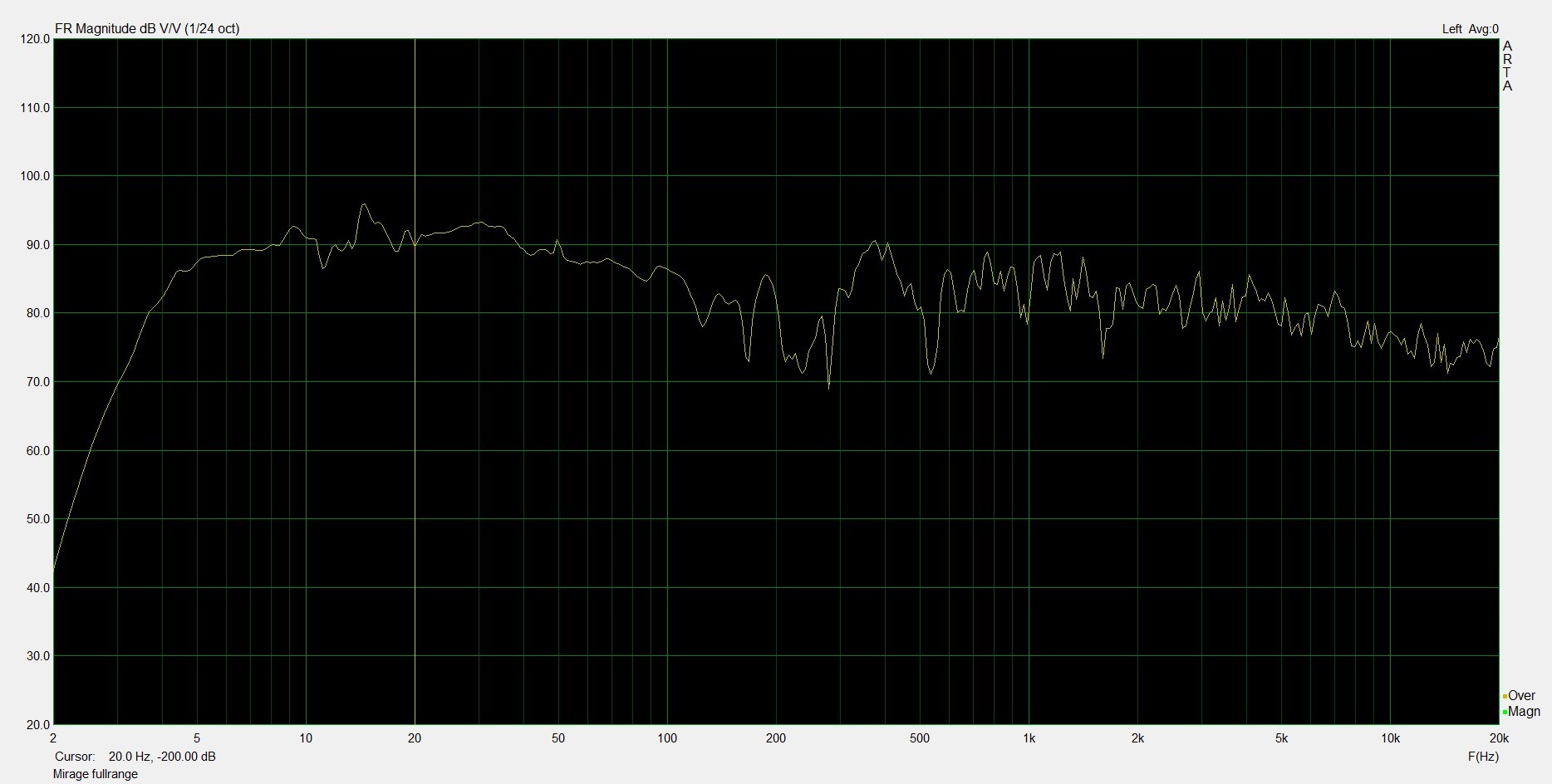

Tonkurva IB BMS 18N862+Revel Performa3 F208
