Minhembio.com - Hemma hos Thomas_S - Cinema HQ Byggbilder

(2016-05-22 19:55:36)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Vy ovanifrån
Lägger retroaktivt upp lite ritningar i början av tråden också. De flesta har uppdaterats över tid men alla har inte hängt med i utvecklingen, t.ex. denna där XTZ 1x12 numera är utbytta, måtten har dock inte förändrats. Eftersom jag bygger allt själv har jag bara lagt ut mått vid behov och för att komma ihåg var eldosor m.m. är placerade. (skala 1:10) (2018-06-13 19:42:35)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Bakre vägg
(2018-06-13 19:50:43)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Pulpettaket
Principskiss med Svanå Kristaller och Atmoshögtalare (2018-06-13 19:51:24)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

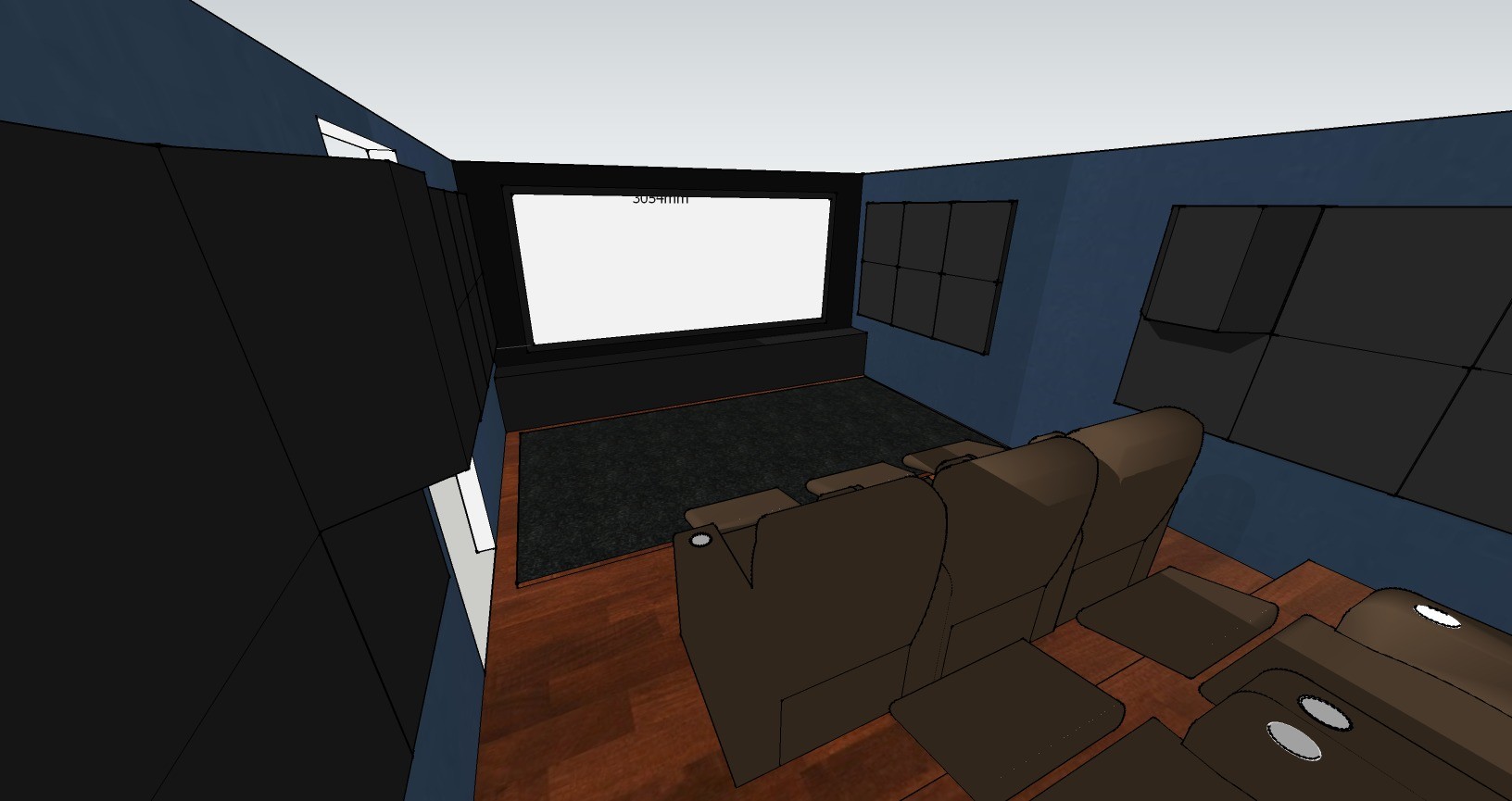

Sidovy
(2018-06-13 19:52:24)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Ovanifrån igen
Denna med placering av diffusorer i tak (2018-06-13 19:53:05)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Frontvägg
I senaste version med nya uppsättningen subbasar. (2018-06-13 19:54:24)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Så påbörjas själva bygget
Gjutning klar! (2016-05-22 20:38:58)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

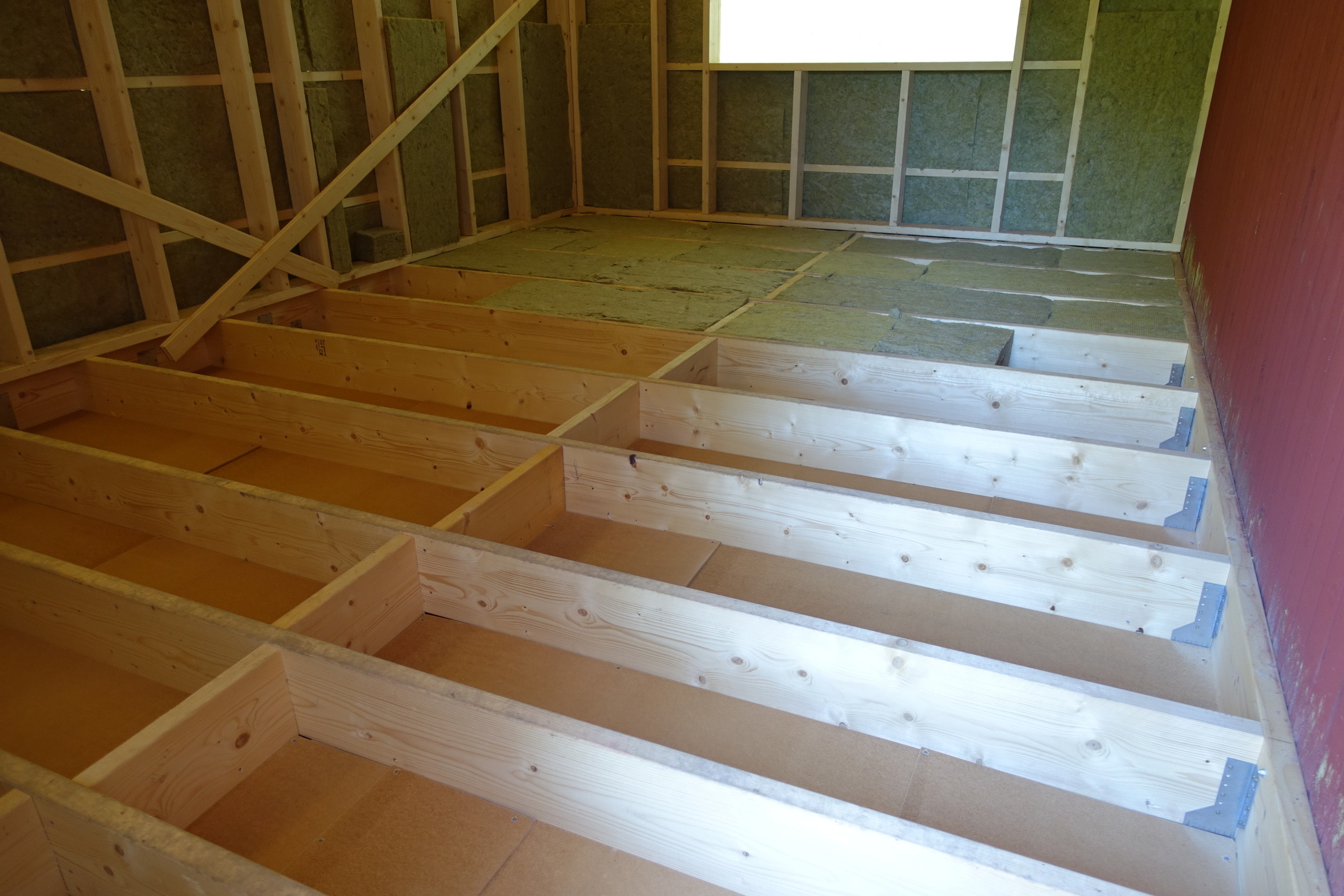

Bjälklag på plats
(2016-05-22 20:43:46)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Regn, kul!
(2016-05-29 19:55:26)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

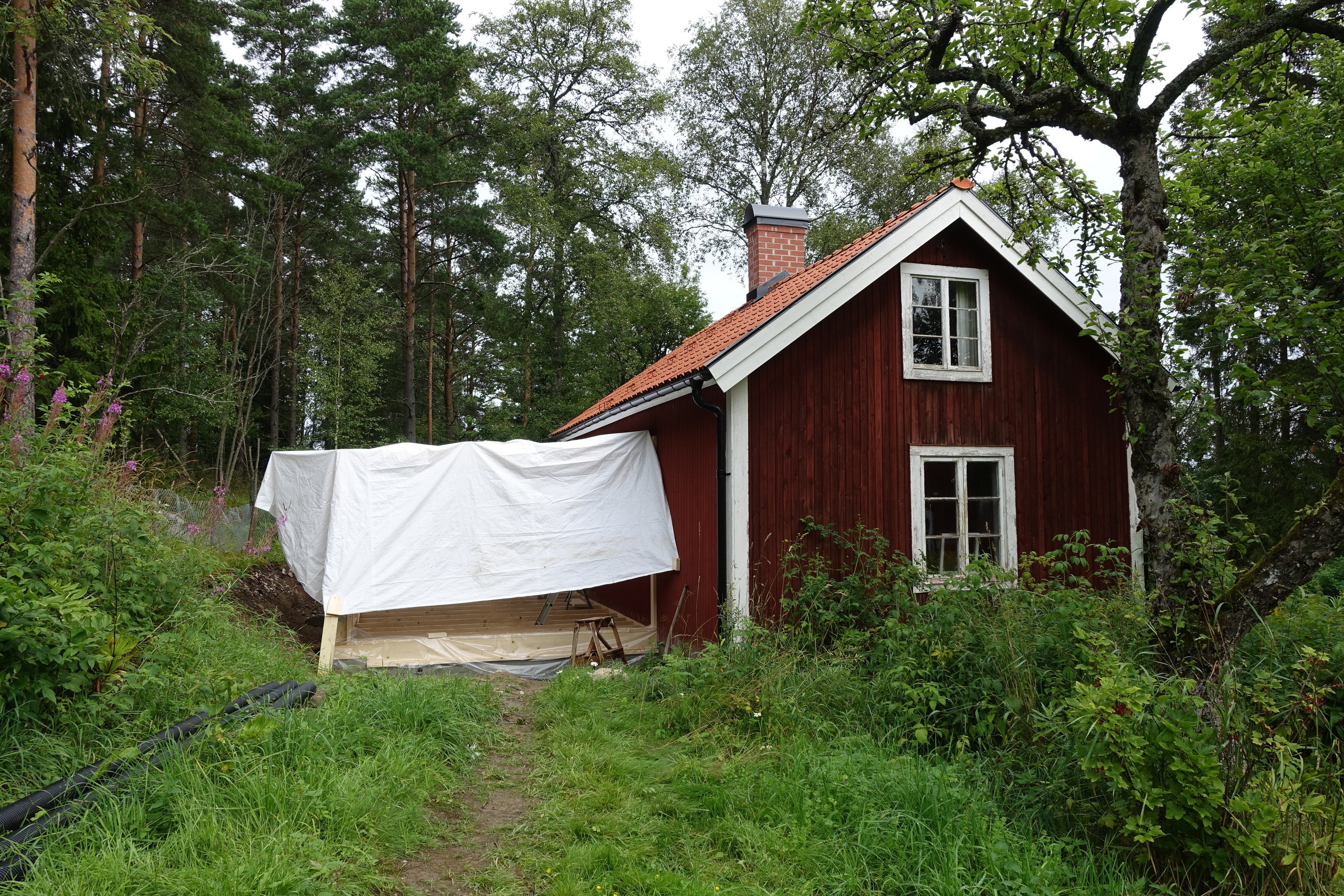

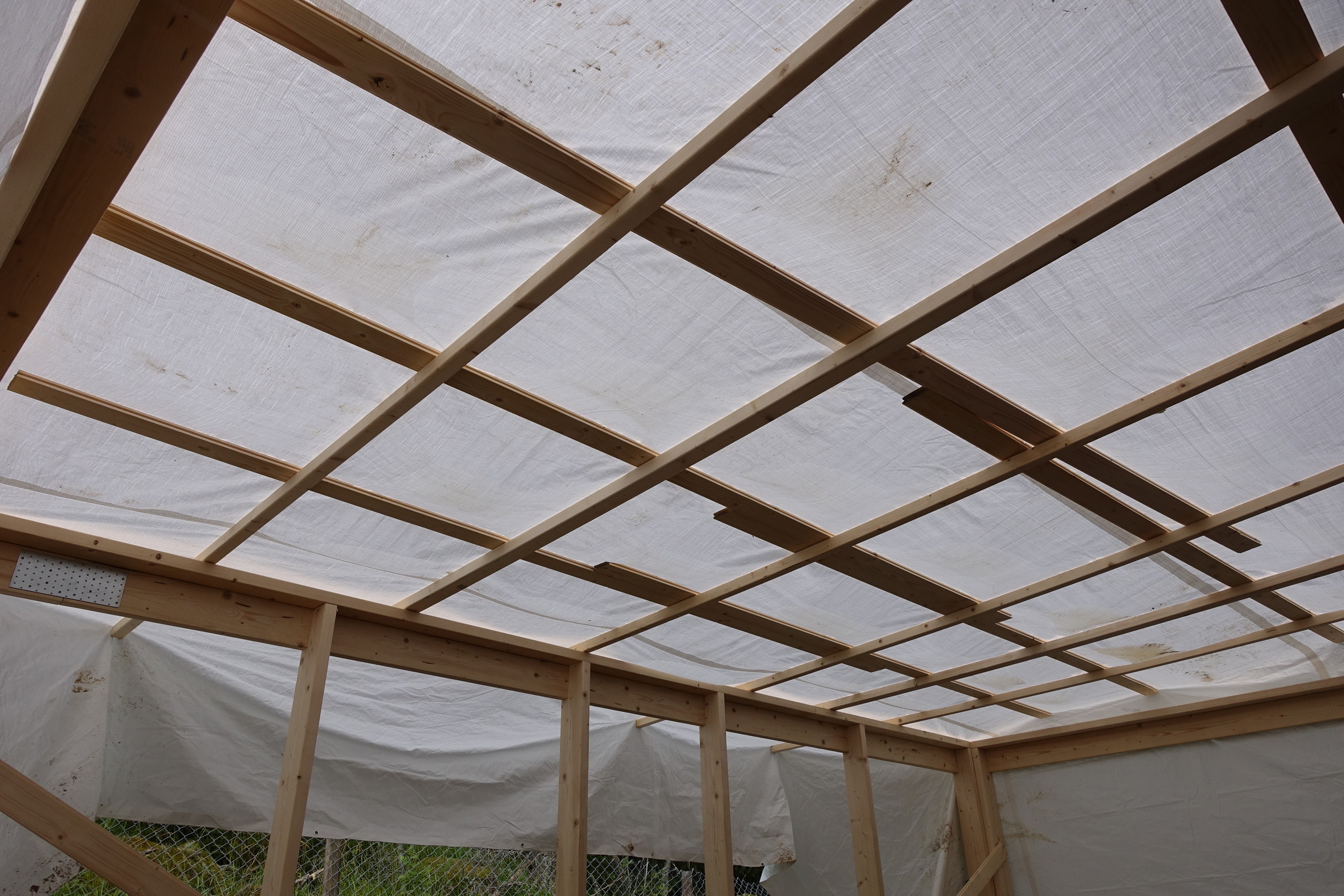

Tillfälligt tak
(2016-05-29 19:58:38)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Börjar likna något
Råspont på plats över takreglarna, känns bra. (2016-05-29 20:04:06)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Vindduk
Vindduk på plats, lämnar en öppning då jag inte tagit upp hål för dörren in till huset ännu :-) (2016-06-06 20:35:06)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Takpapp
Icopal Topsafe 3 färdigklistrad, speciallösning för luftspalt med insektsnät som placeras under takskägget mot väggen. Riktigt trångt, men vad gör man inte för att få några centimeter takhöjd till i bion.. (2016-06-06 20:38:12)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Första lagret isolering
Här syns 45 isoleringen inifrån, trossbottenskivor väntar på montering. (2016-06-06 20:46:36)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Ventilation
Extra ventilationshål i gamla husgrunden. Råspont under bjälklag för att fästa trossbottenskivor. (2016-06-12 20:13:19)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Isolering påbörjad
Trossbotten klar, dags för isolering. (2016-06-12 20:17:16)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

paneljobb påbörjat
j-igt trångt och mycket spring när man jobbar själv, tur man har många stegar :-) Här syns också att grunden är sänkt ca 10 cm jämfört med originalhuset, allt för att vinna takhöjd. (2016-06-12 20:24:33)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Golvspån..
(2016-06-21 22:29:51)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

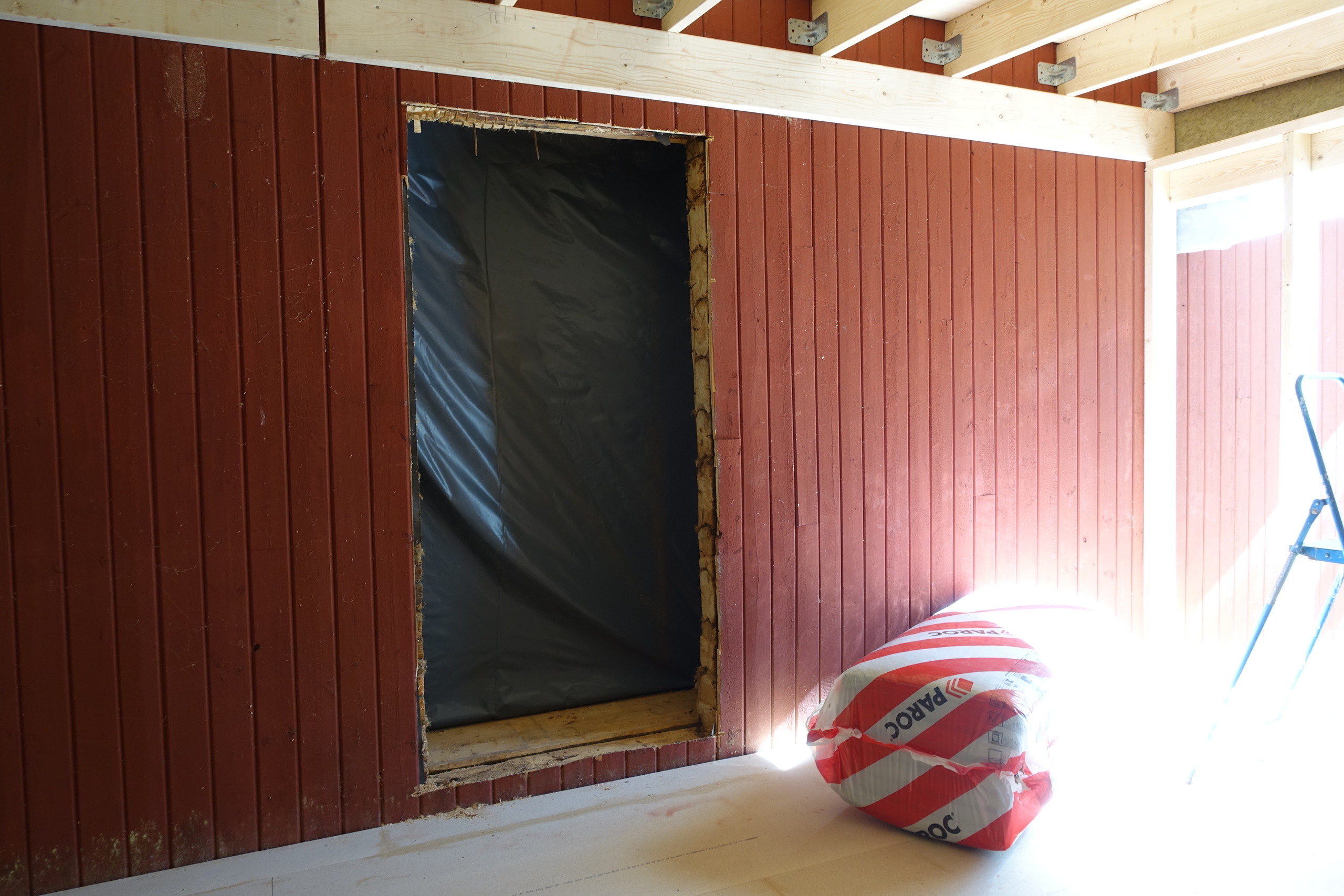

Hål i väggen
Passade även på att såga upp dörrhålet med riktiga motorsågen innan jag stängt igen hela ytterväggen. (2016-06-21 22:33:48)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Hel vägg
Vy från sweetspot. I angränsande rummet kommer jag bygga en garderob för elektronik och filmer. (2016-06-26 23:00:11)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Panel klar
Nu återstår bara resten av huset :-) Har även förberett med dränering och markrör för regnavvattning (bortre hörn). (2016-06-26 23:08:28)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

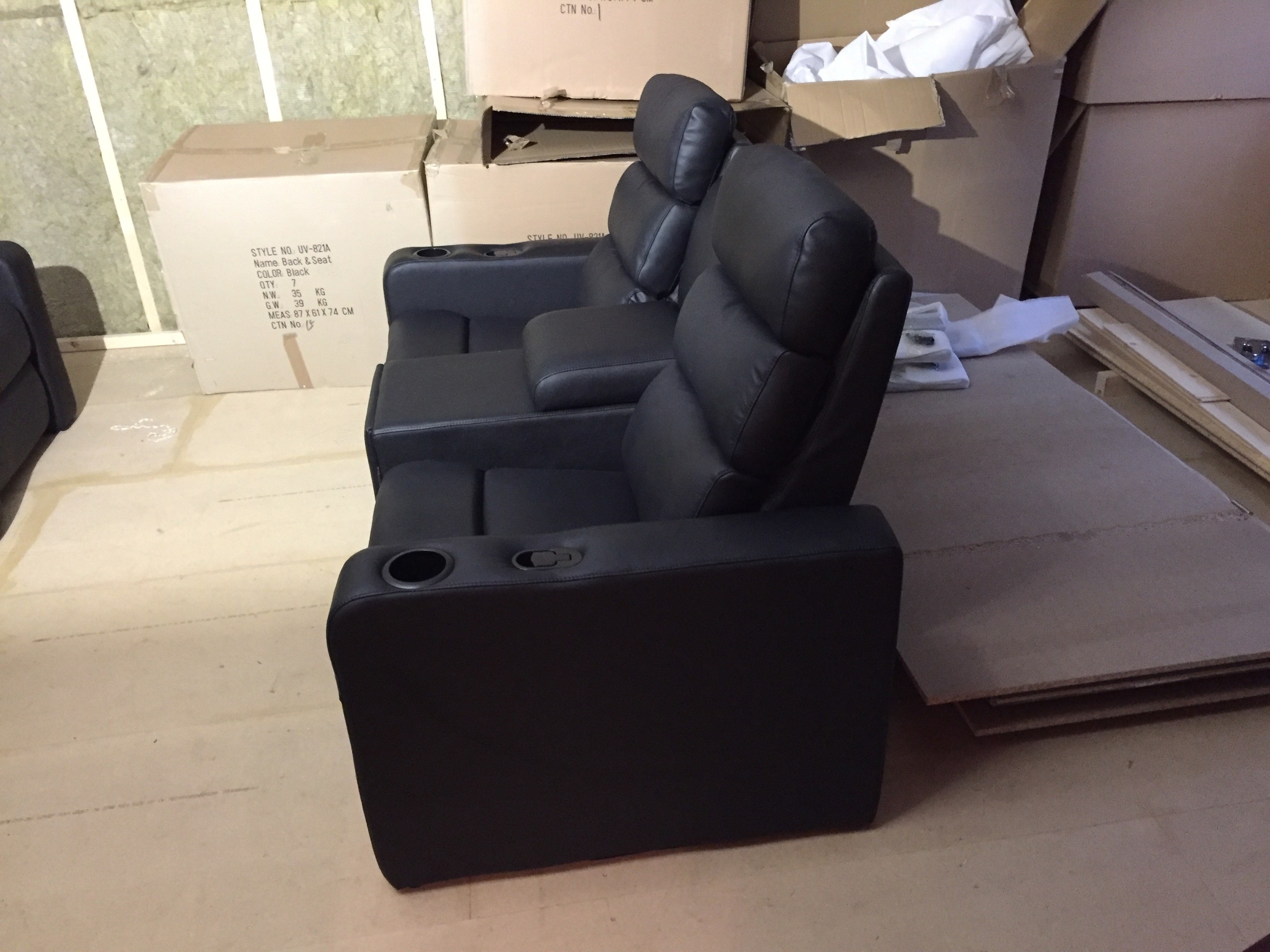

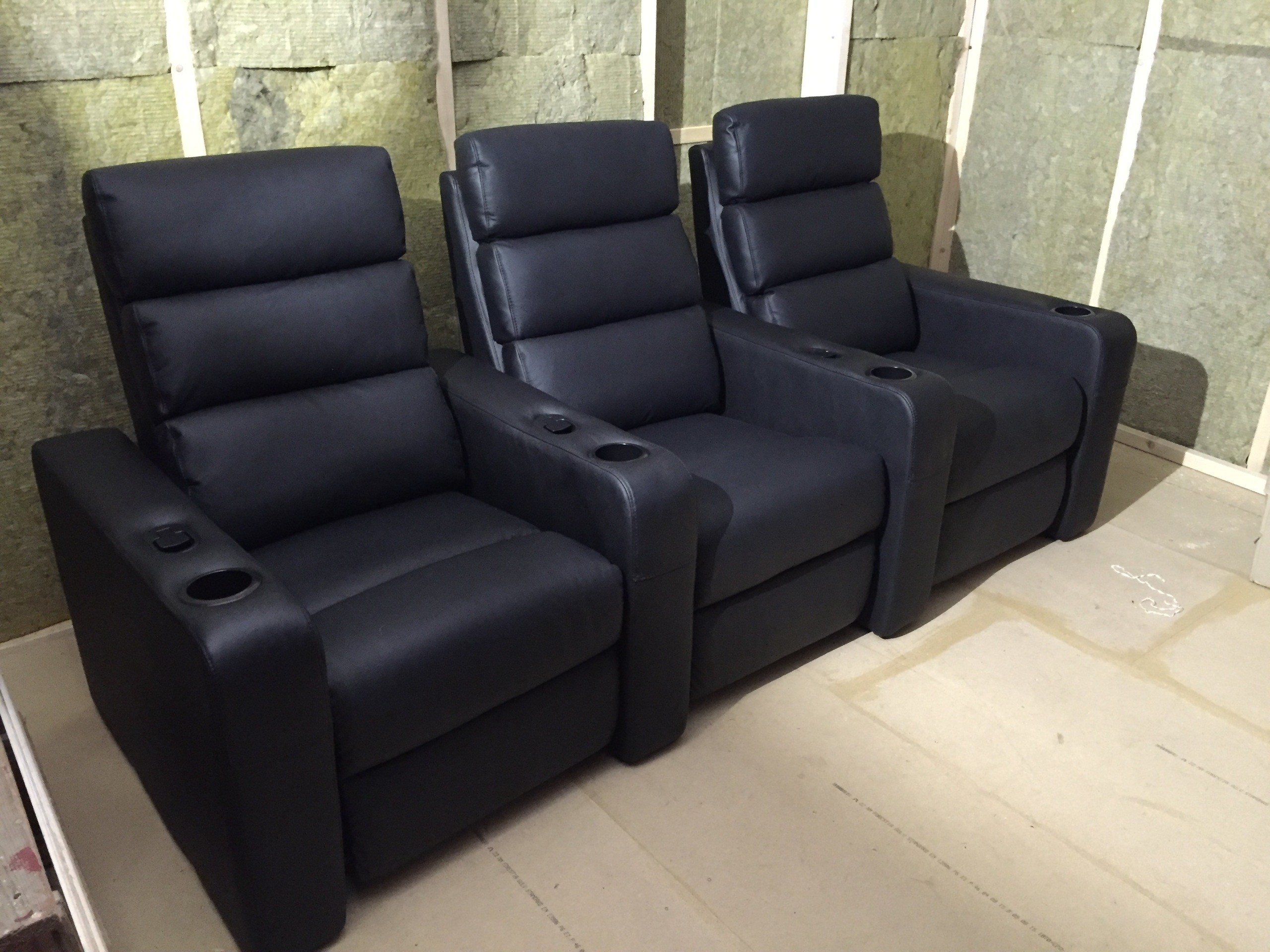

Provmontering
"Gladiator" biorecliner, främre raden (2016-07-03 22:13:54)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Bakre raden
Blir fem platser till att börja med. (2016-07-03 22:15:14)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

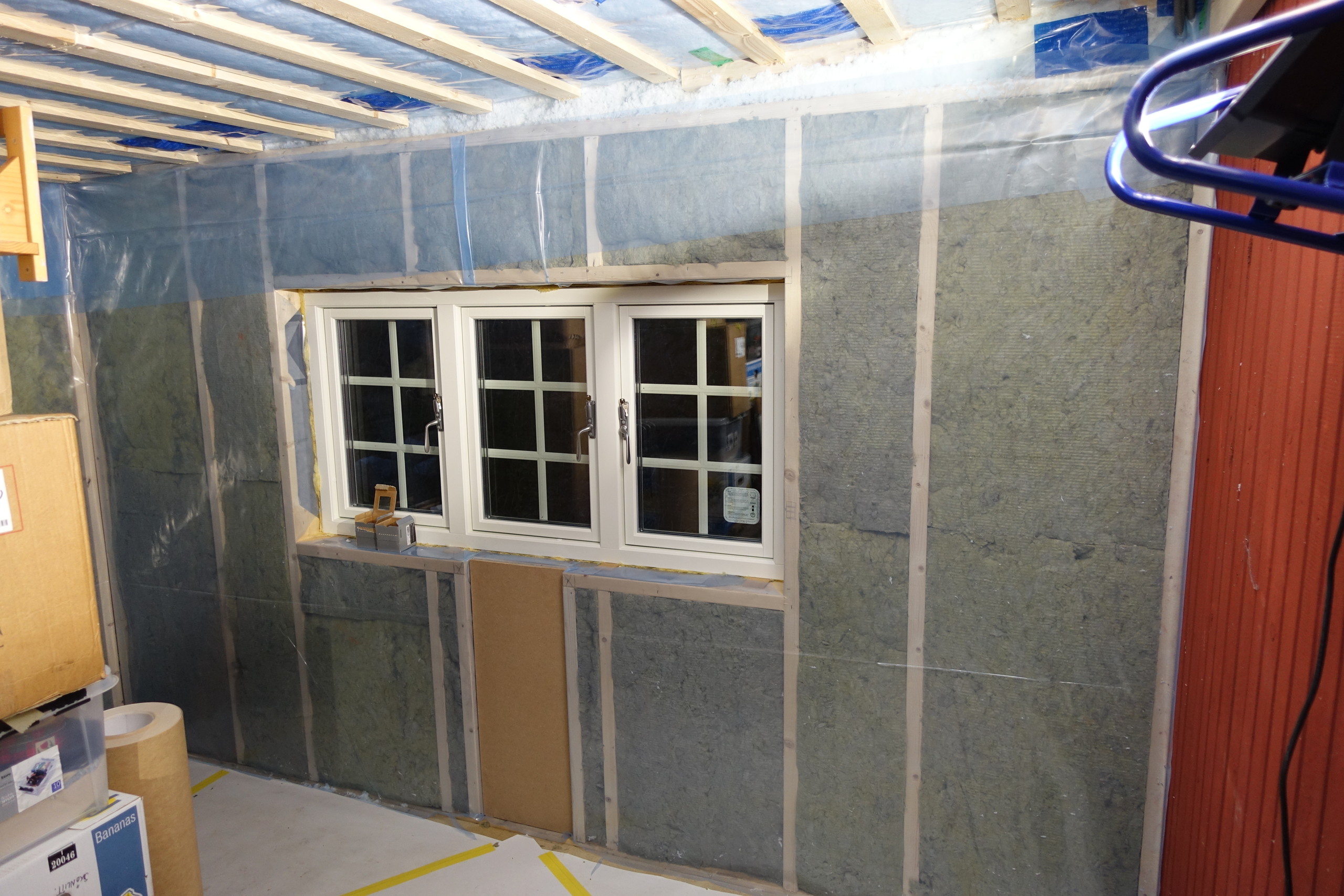

Fönster monterat
Luftspaltskiva samt ångspärr påbörjat i tak, på golvet ligger 100kg ljudklassad dörr och väntar. (2016-07-03 22:10:04)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

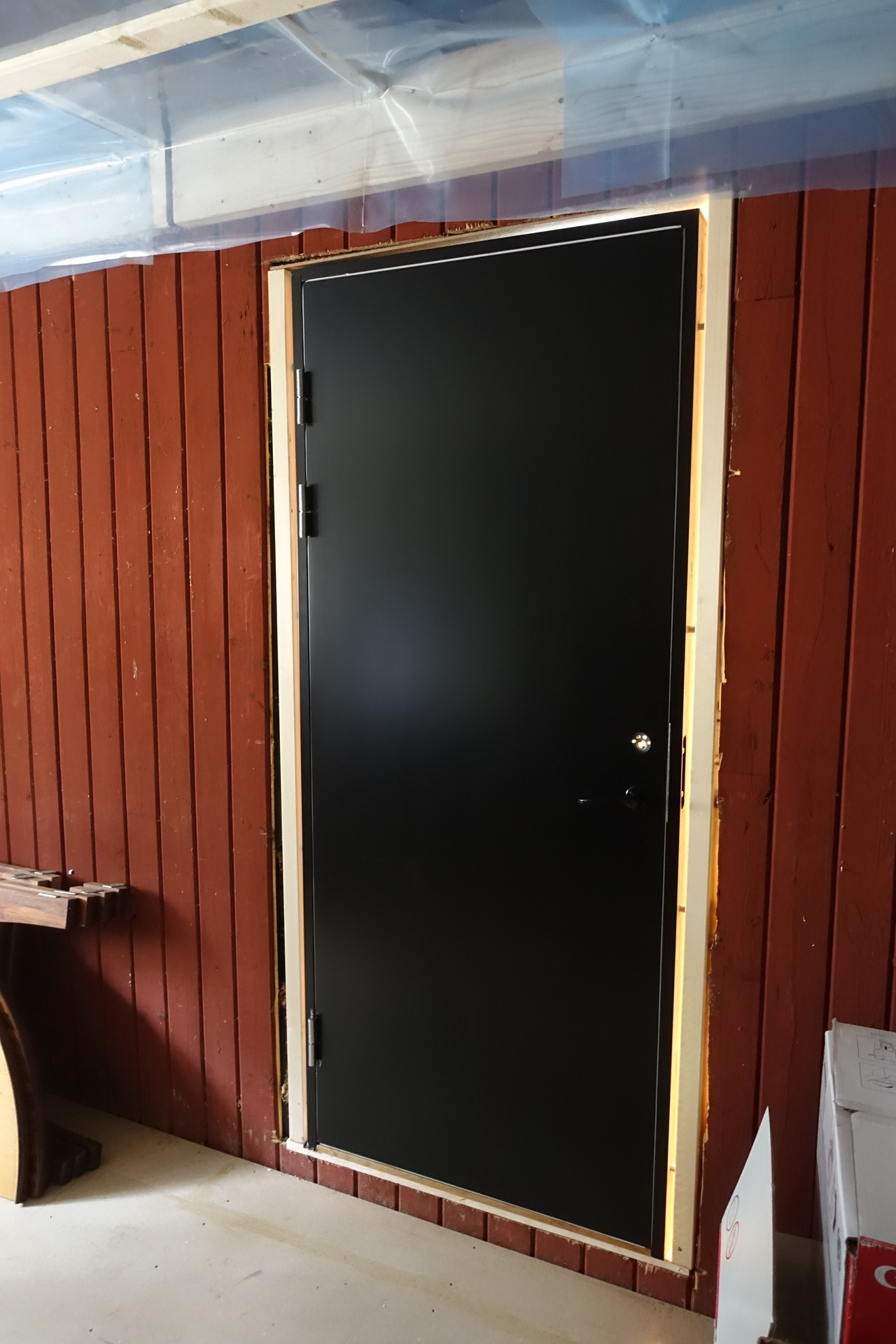

Dörren på plats
Har även börjat med glespanel i taket inför lösullsisolering. (2016-07-06 20:10:42)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Ny elcentral
Byter ut all el i stugan men efter montering av jordfelsbrytare och åskskydd kändes det lite trångt i centralen. Fick bli en extra slavcentral till bion med 18 grupper, borde vara framtidssäkert.

Har även tagit upp ett rektangulärt hål för signalkablar och frånluft, elen kommer matas direkt genom väggen vid elcentralen.

Biorummet får agera lager ett par veckor tills övriga rummen är klara, nästa vecka ska det in nytt trägolv därefter ska jag börja bygga "garderoben". (2016-07-10 21:28:48)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

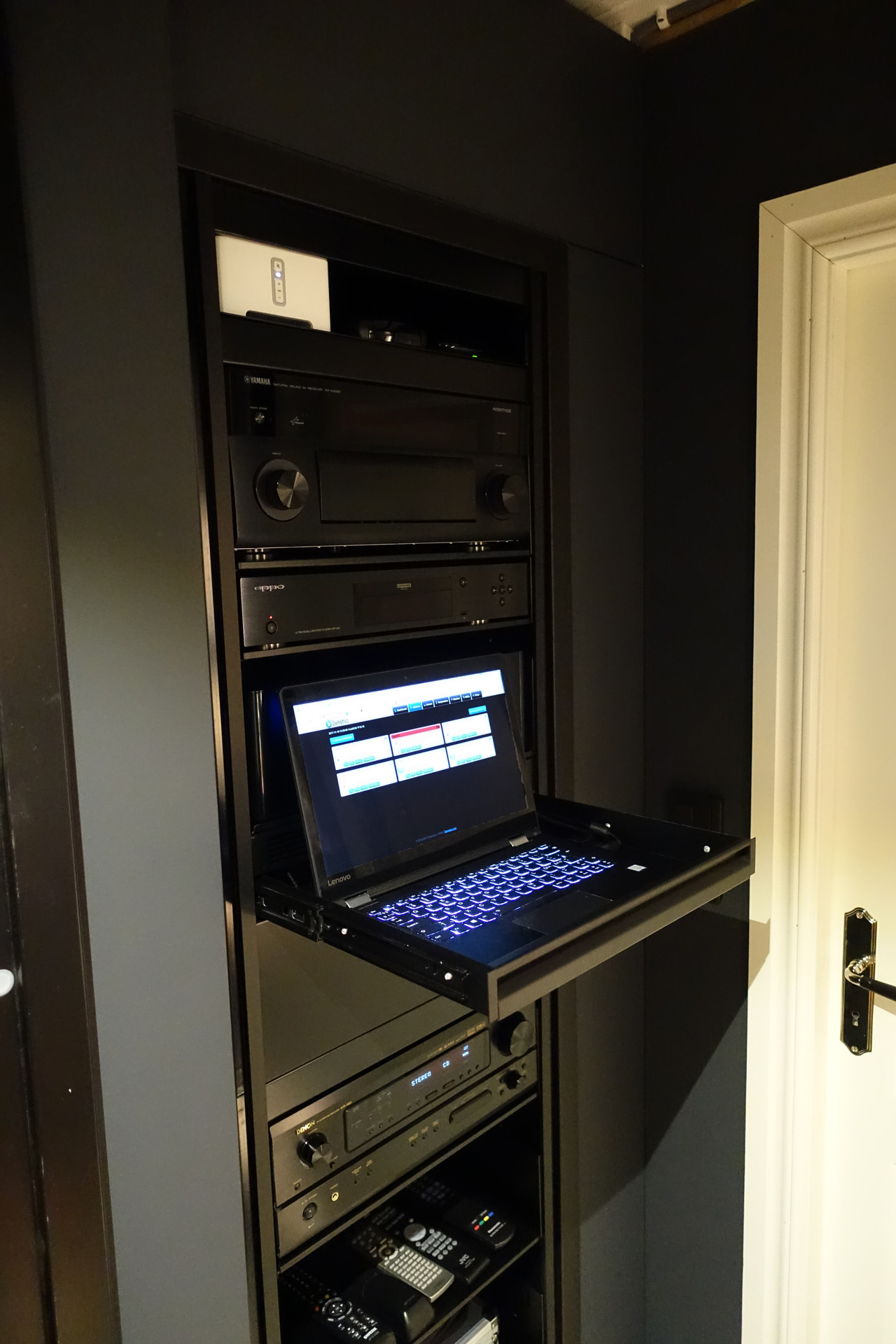

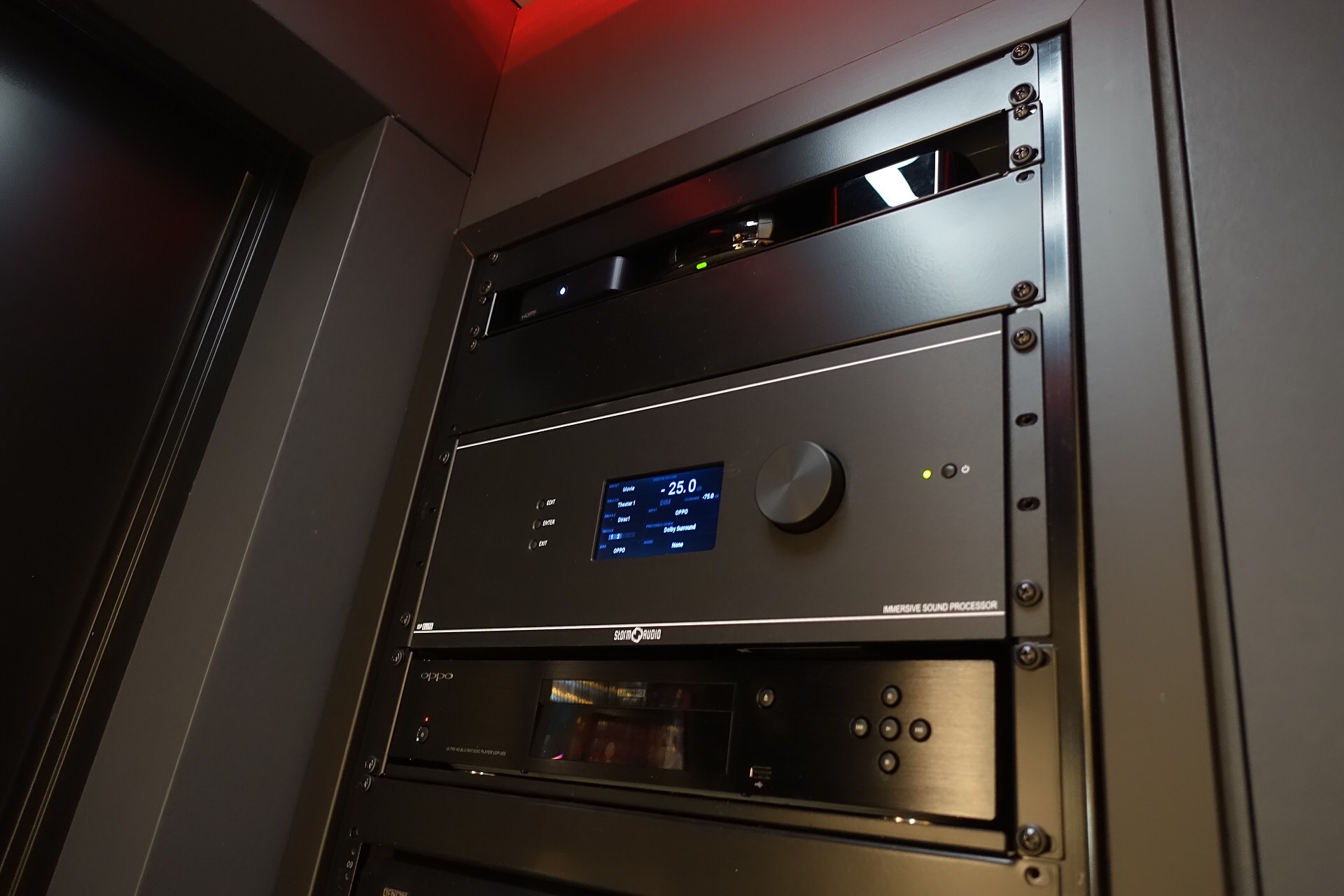

AV Rack monterat
Nya golvet lagt och övertäckt. Även monterat och börjat mäta in AV Racket, två gånger 20u. (2016-09-05 23:26:32)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Garderob i garderoben
En IKEA garderob byggs in i den platsbyggda garderoben för åtkomst av baksidan av racket. Billy får agera filmhylla. På bild syns även kanalfläkt för frånluft. (2016-09-05 23:29:38)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Alla väggar på plats
Endast en aning större än originalgarderoben från början av 1900-talet men avsedd för helt andra ändamål :-) (2016-09-05 23:36:51)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Garderob klar
Äntligen klar med all målning och listning i övriga rum och då även utsidan på teknikgarderoben. (2016-09-19 21:51:49)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Öppet!
Här når man baksidan av AV Racket, kommer även låsas från insidan senare. (2016-09-19 21:59:06)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Inpassning av rack
Äntligen fått fiber i stugan så man kan börja tanka upp bilder utan att vänta en halvtimme :-)

Börjat ta upp hål för kablar och ventilation av rack. (2016-12-11 18:14:24)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Chief NS2F2020

Äntligen lite plats att börja inne i själva bion igen
Frigjort ett par meter i bakre delen av rummet, ångspärr och förberedelser för fönsterluckan (2016-12-11 18:17:49)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

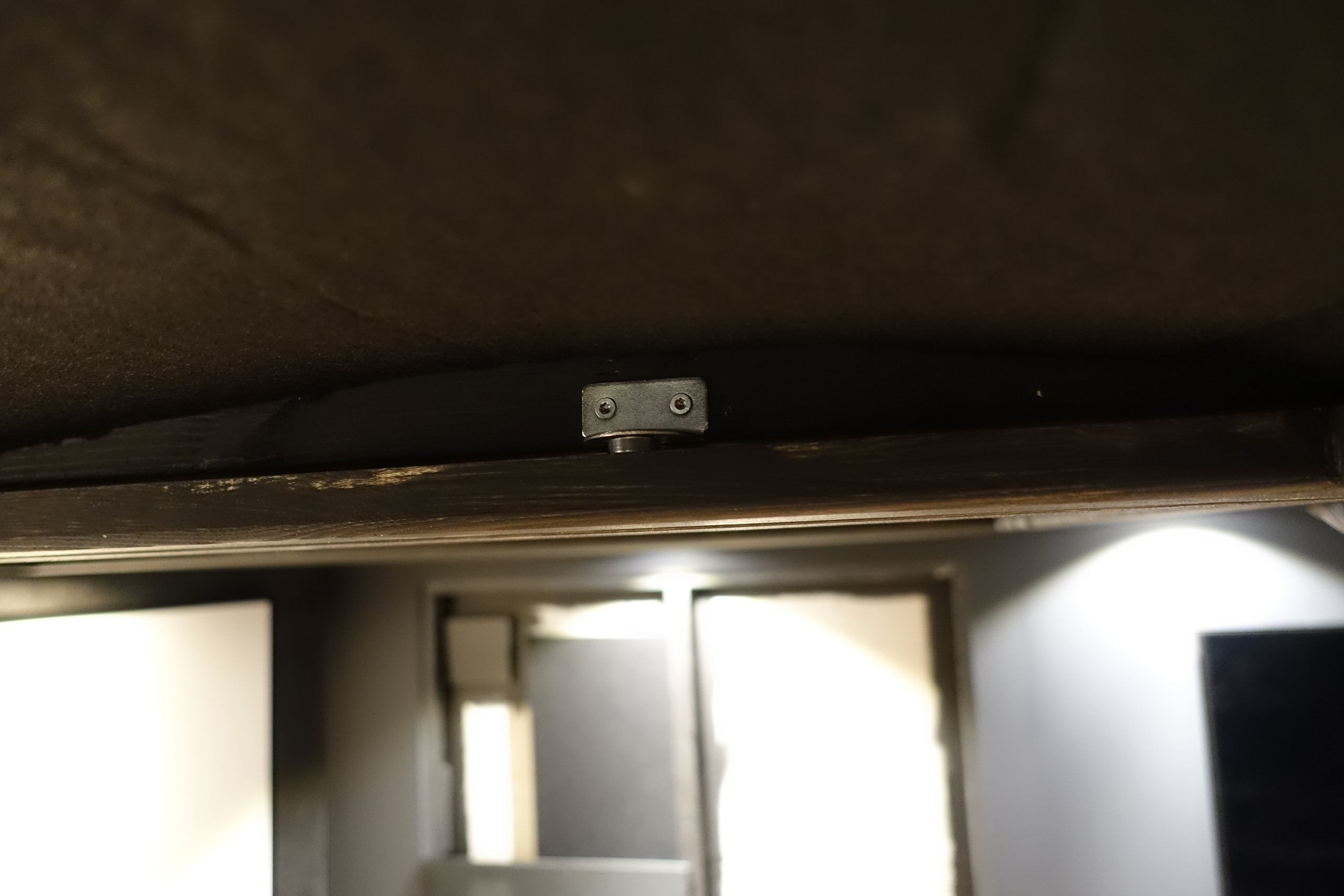

Elektromagnet..
I brist på sån där lödställning med klämmor.. :-) Var tvungen att förlänga kablarna. (2016-12-11 18:24:18)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Elektromagnet på plats i garderoben
..För att hålla dörren låst för obehöriga.

Även monterat Fresh-fläkt för frånluft i garderob/rack, finns i svart också men den kommer bara att synas när man öppnar från baksidan så det får duga.

IKEAs standard garderobsbelysning med ljussensor kändes självklar :-) Nätverksswitchen är inte så djup så den får sitta bakåt. (2016-12-11 18:29:11)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

D-Link DGS-1210-24P

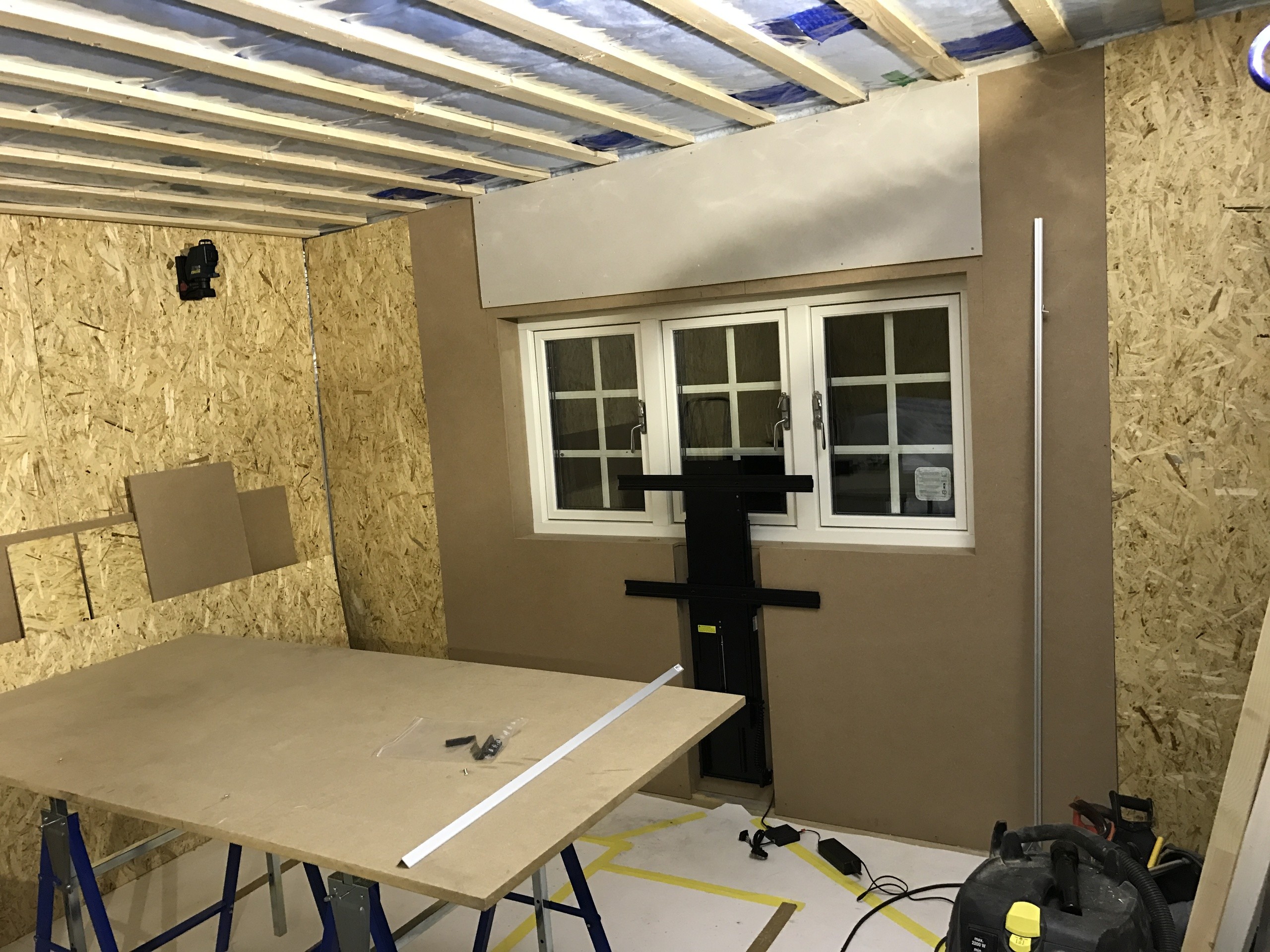

Fortsätter med fönsterluckan
Har tänkt montera en motordriven lucka mha en tv-lift. Även börjat få upp OSB på väggarna. (2017-01-09 17:40:45)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

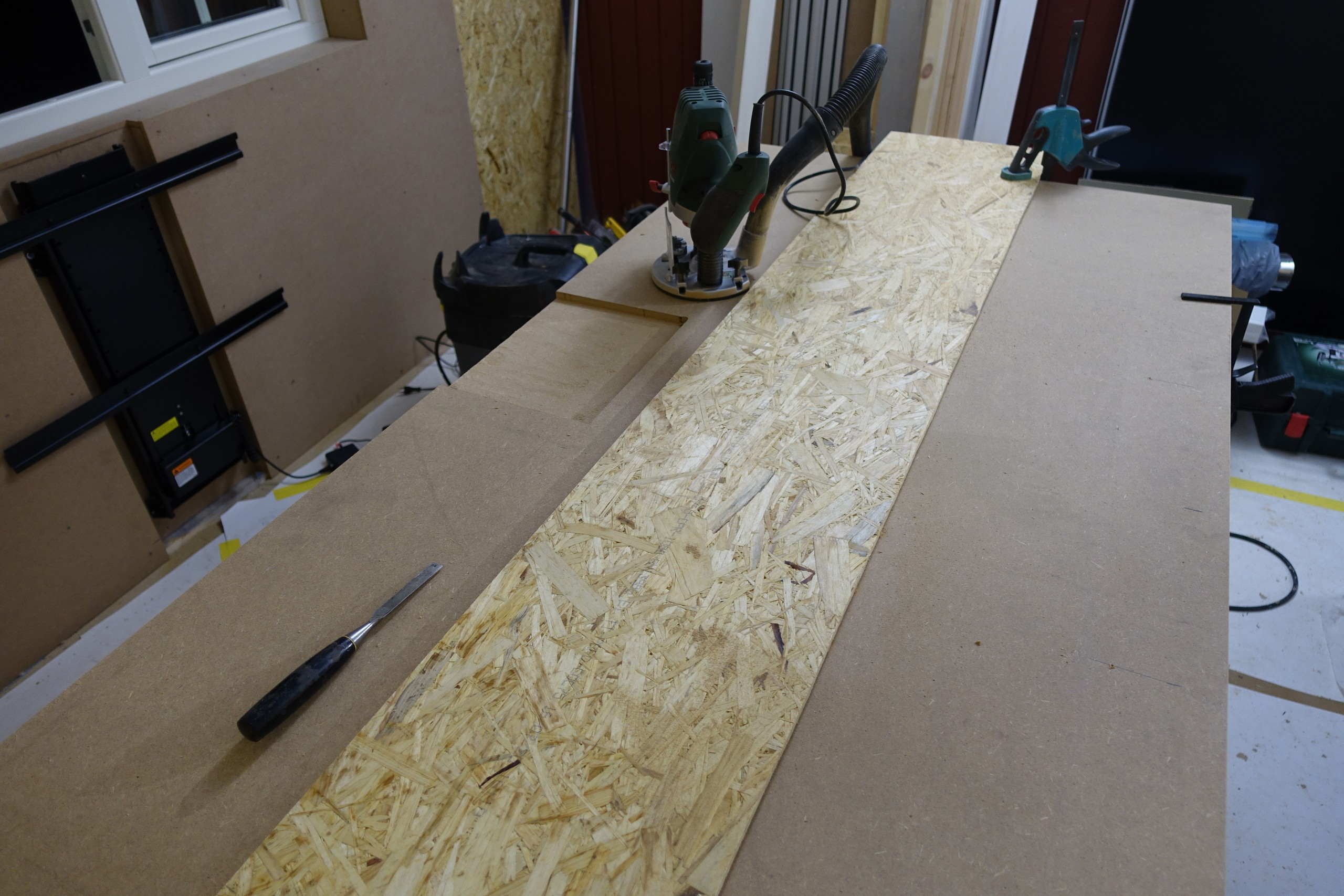

Urfräsning för den utstickande motorn
dammigt.. (2017-01-09 17:46:16)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Kantlister i aluminium
Luckan stabiliseras med glidlister i aluminium. (2017-01-09 17:47:30)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

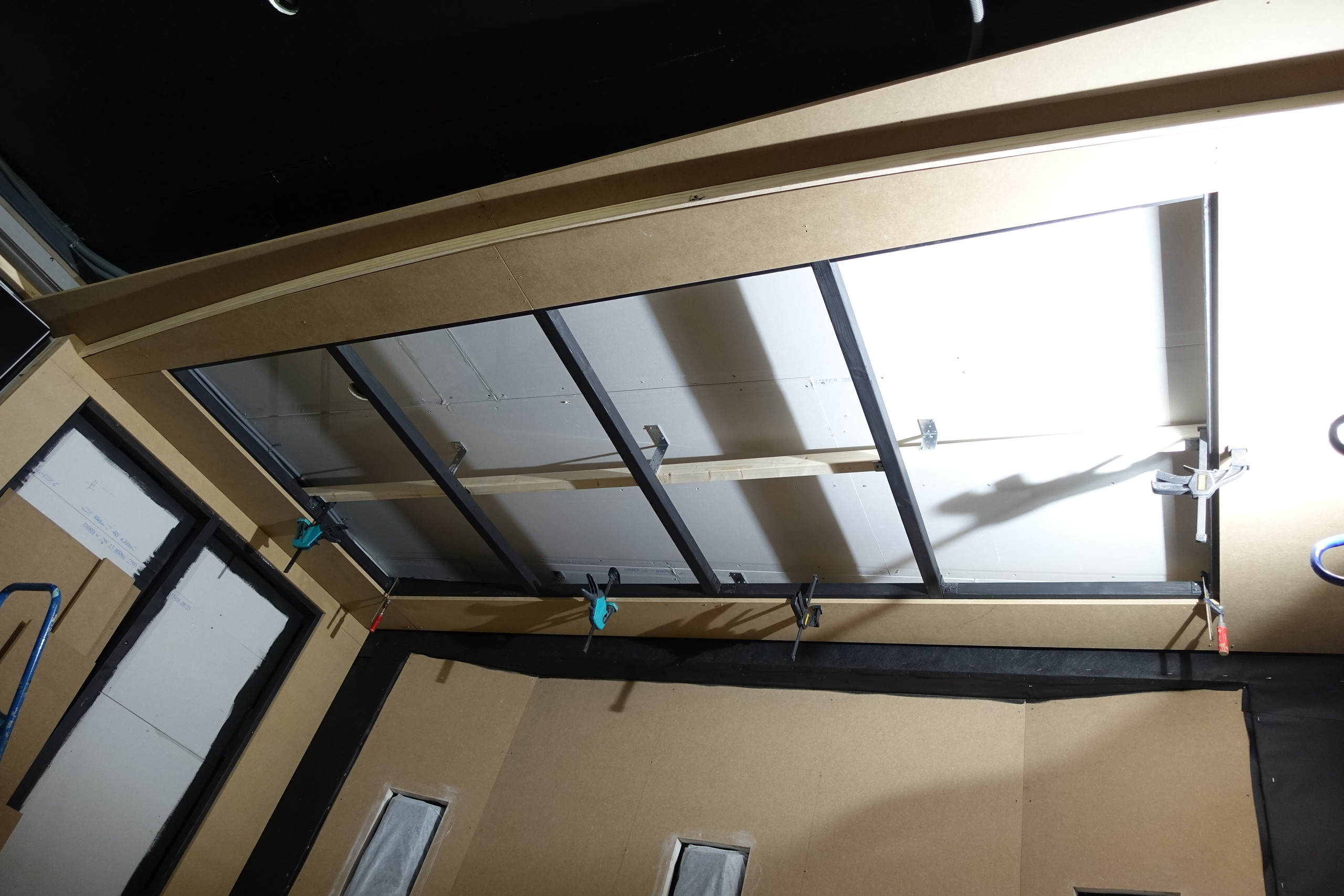

Luckan på plats
(2017-01-09 17:50:18)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Stängt läge
Inpassning klar, allt måste förstås plockas ned igen för målning/ytskikt.. :-) (2017-01-09 17:51:03)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

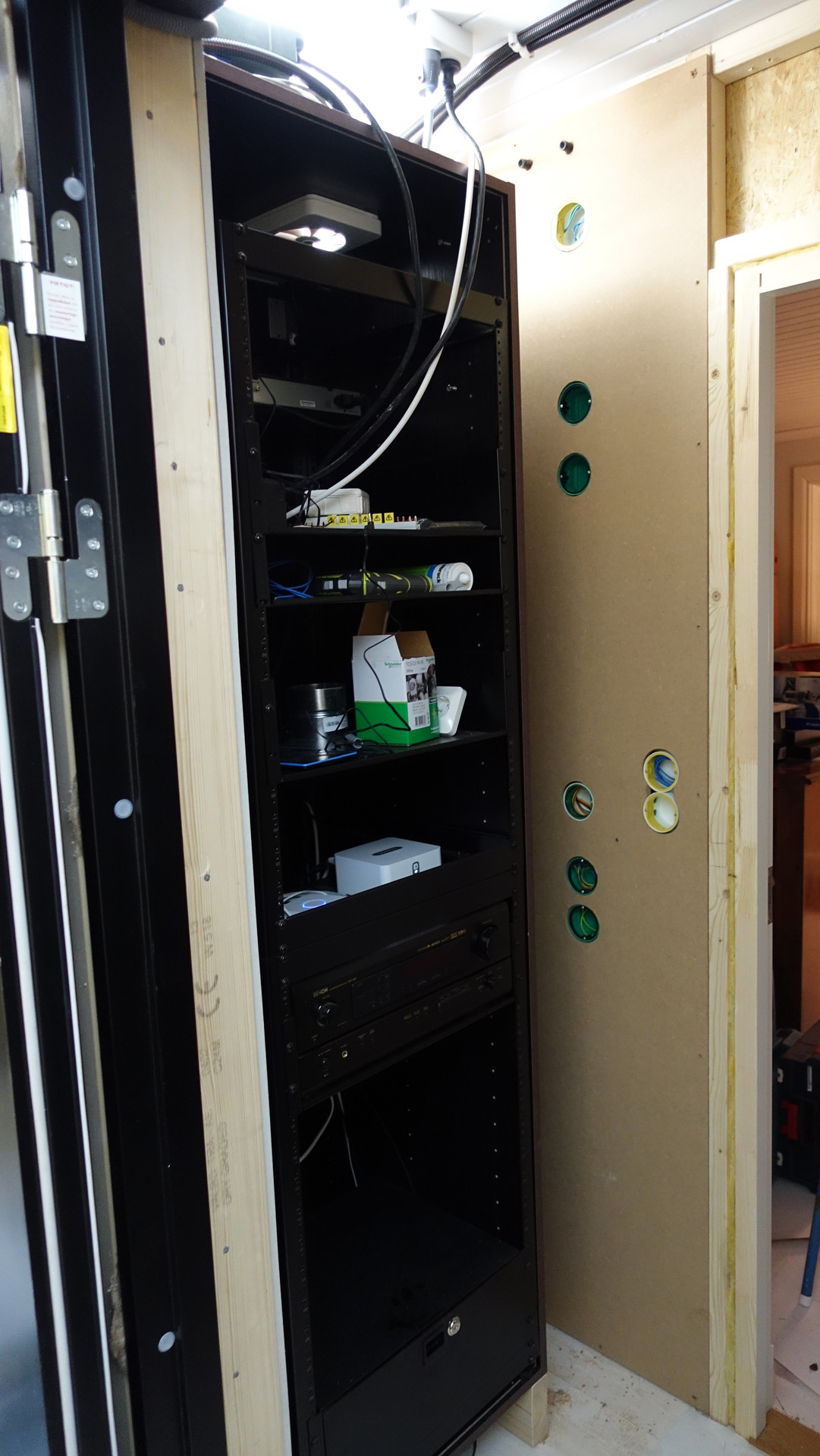

Fortsatt med garderoben
El/kopplingsdosor och MDF på plats (2017-01-15 10:19:58)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

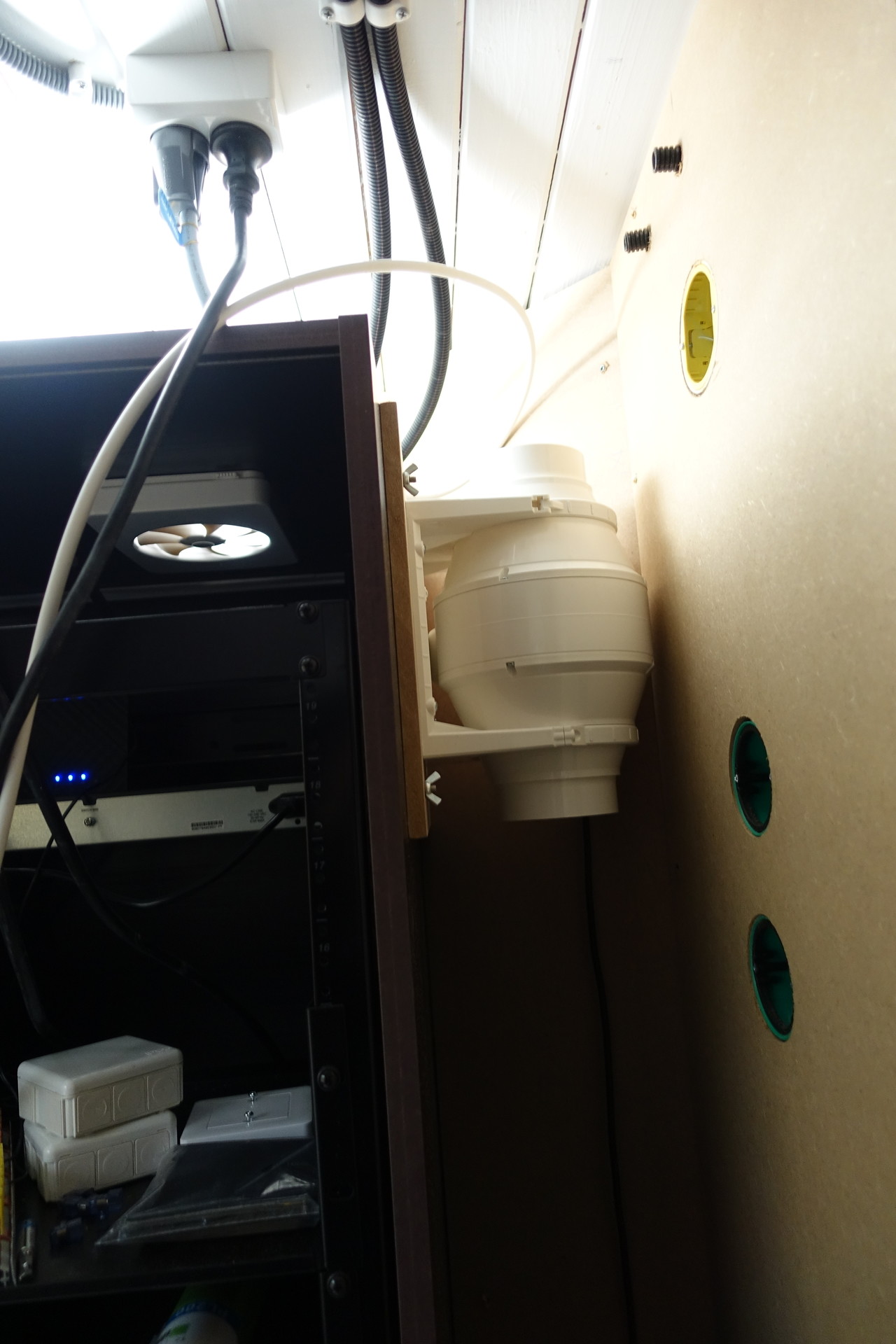

Kanalfläkt
Frånluftsfläkten för bion provmonterad, sitter med vingmuttrar för enkel demontering. Valde separata fläktar för bio/rack då jag vill styra gränsvärden för termostat individuellt, speciellt då jag planerar att ha kyla i biorummet. (2017-01-15 10:23:55)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

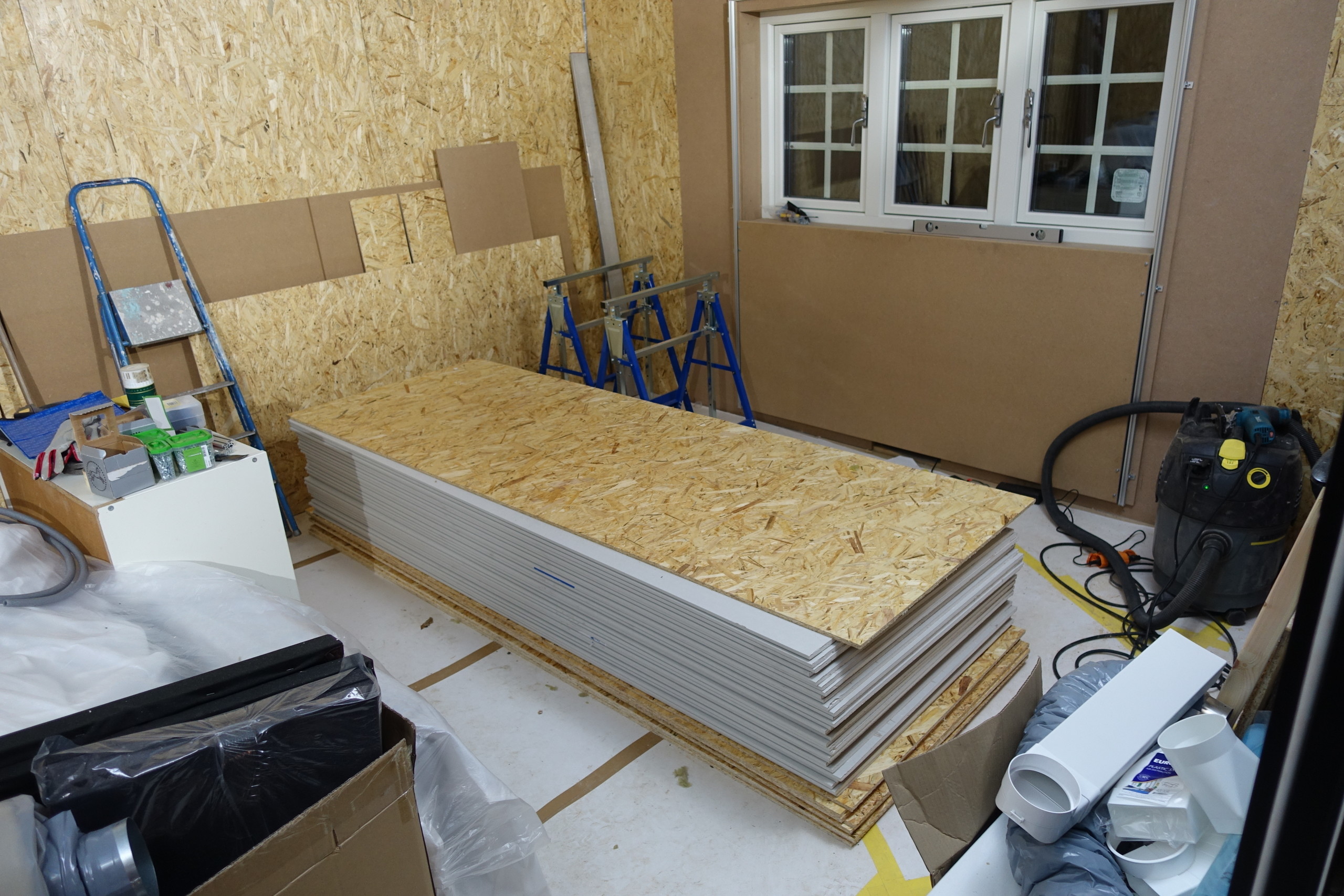

Skippar gymmet
Ytterligare OSB skivor till taket och de (första) 31 gipsskivorna lastade på släp vid bygghandeln och senare inburna till bion. Bra motion! Kör dock med 90 bredd för enklare hantering. Nu ska de snart lyftas för tredje gången för montering på vägg. :-) (2017-01-15 10:33:29)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Extra djup
Offrar lite av väggen för att fälla in 1x12:orna och spara lite djup på frontväggen. (2017-01-22 21:19:25)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

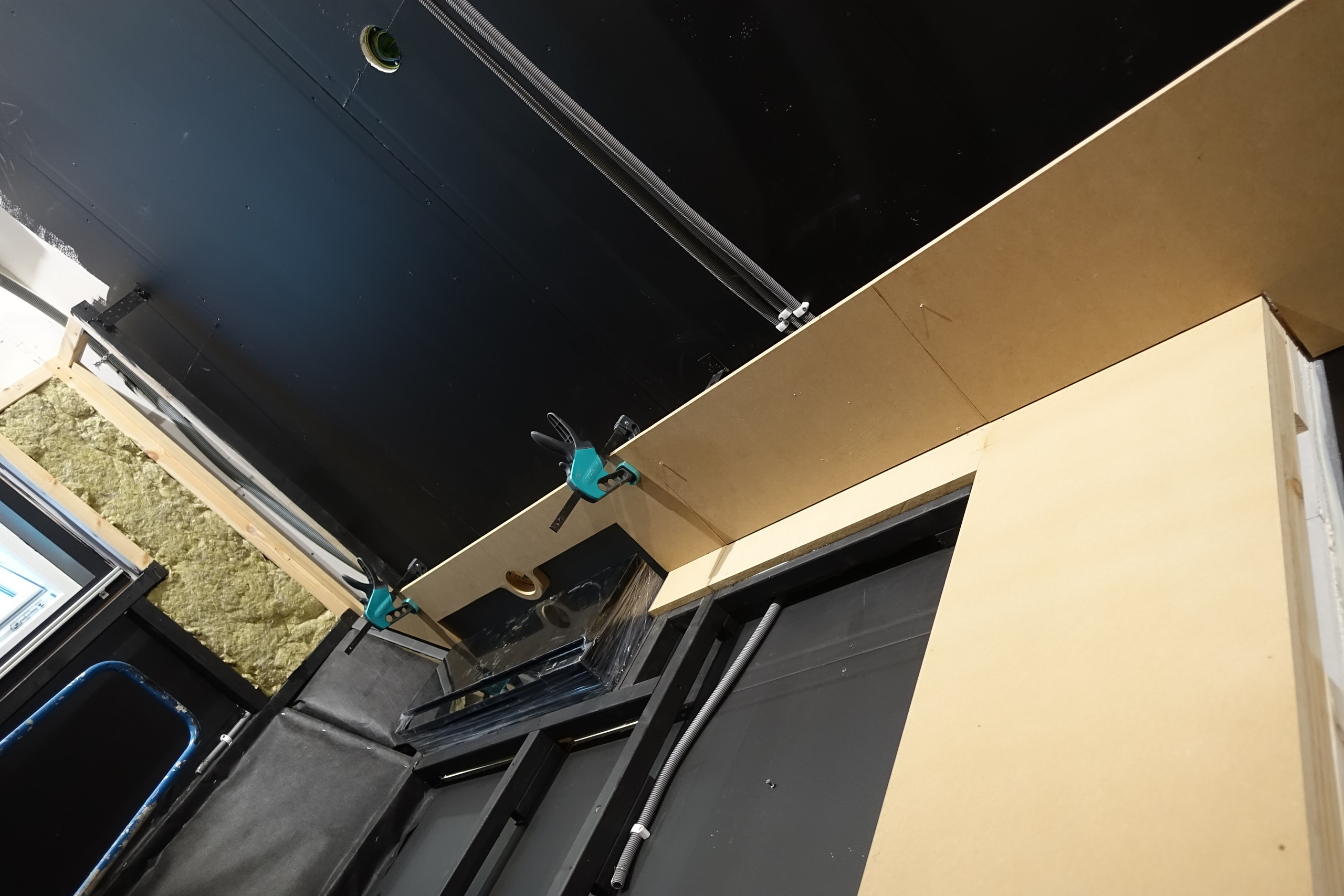

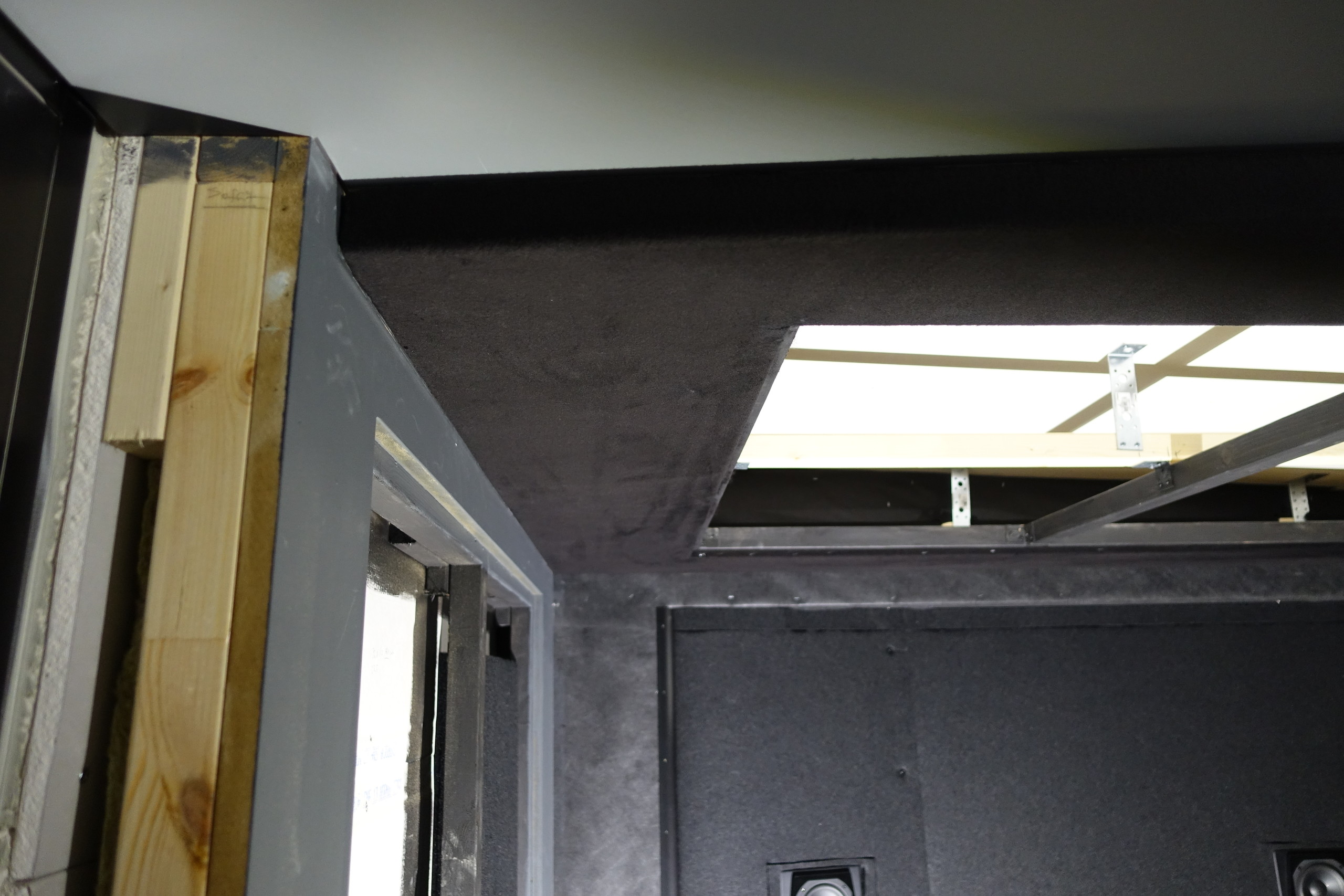

Även taket behöver moddas lite
Atmos-anpassning på G (2017-01-22 21:22:03)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

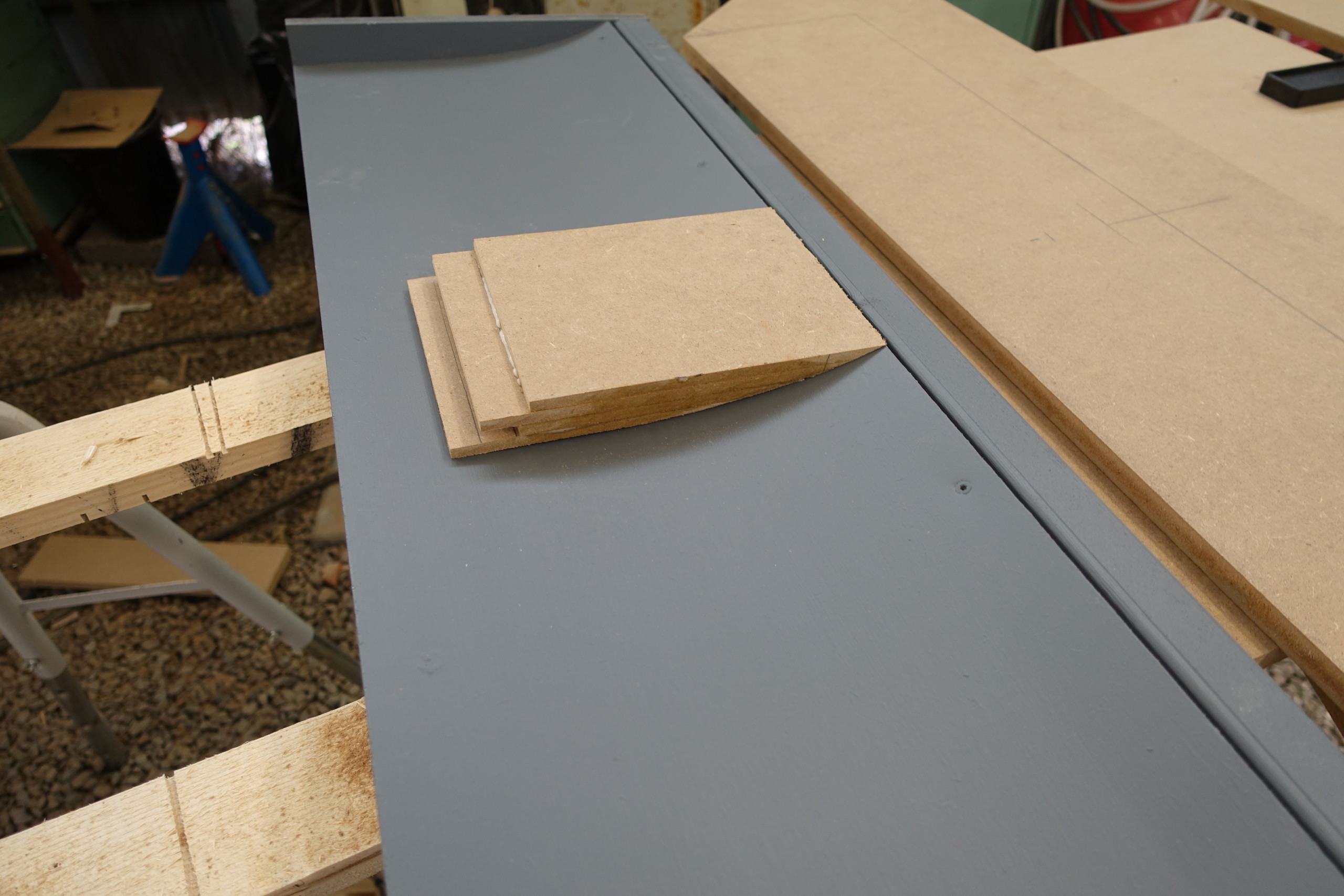

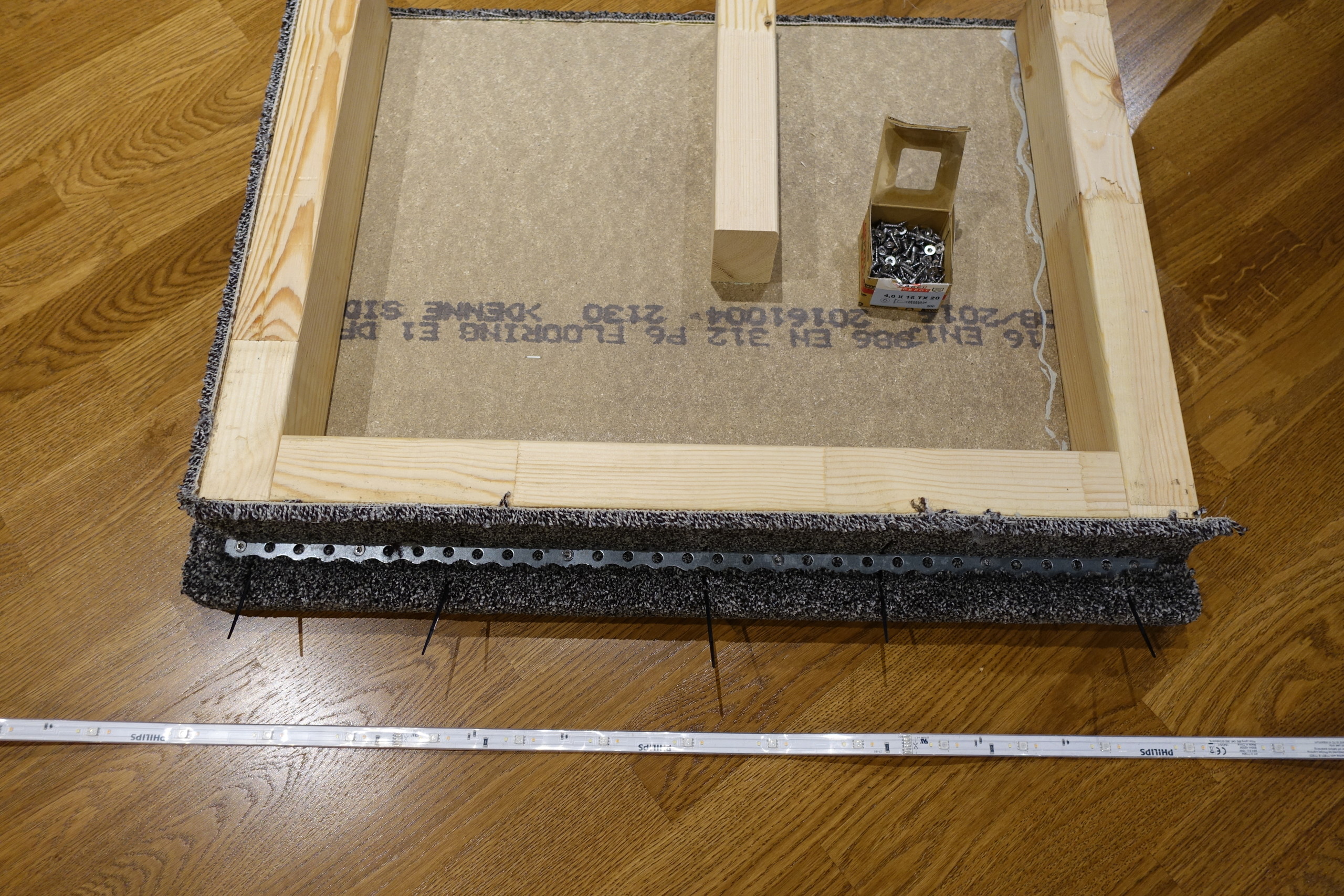

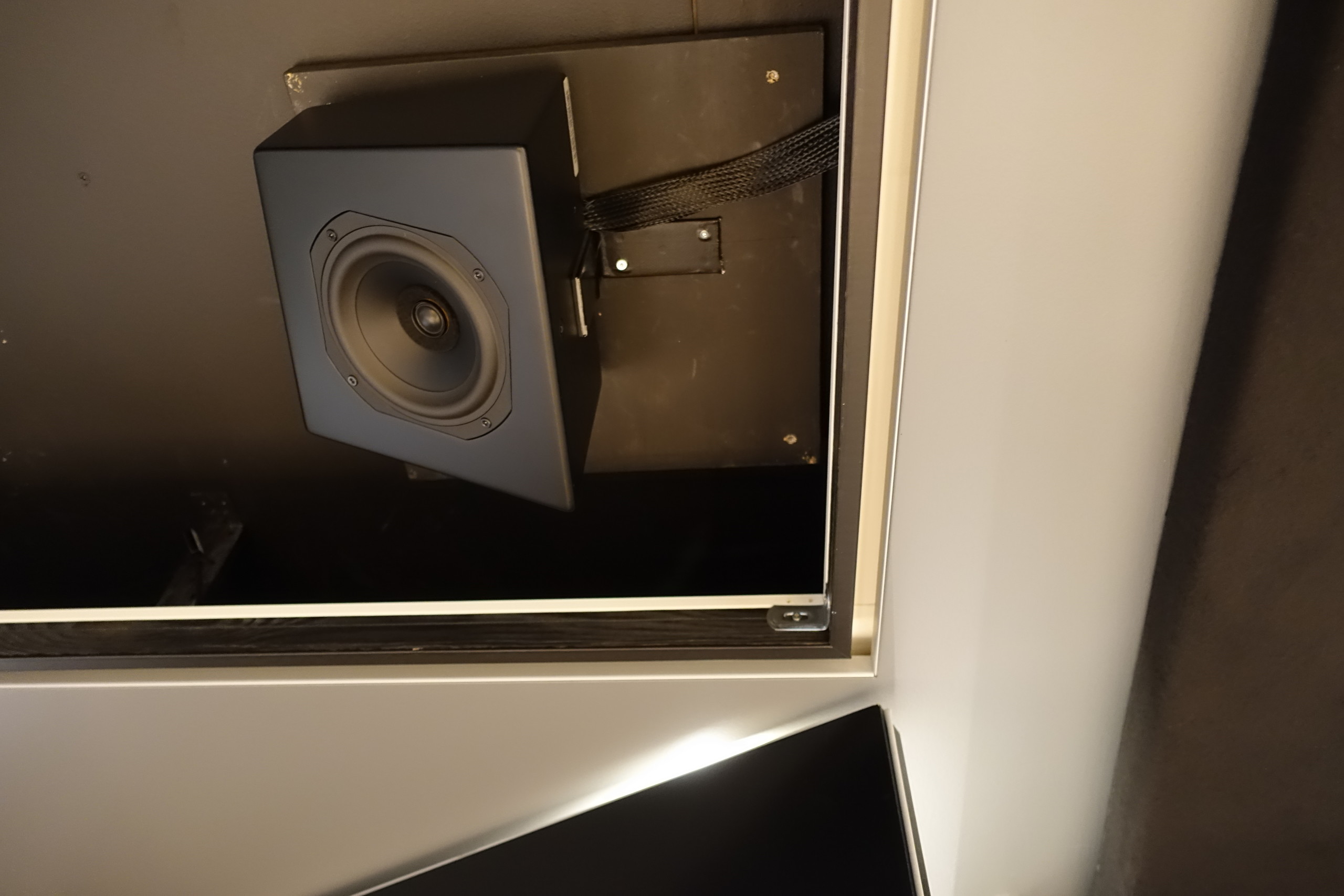

Lådor för takhögtalare
Då taket lutar är jag tvungen att justera takhöjden för de högra Atmoskanalerna. Vill ha dem dolda under innertaket och de kommer vara justerbara ett par cm upp och ned för finjustering när taket väl kommer på plats. (2017-01-22 21:23:45)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

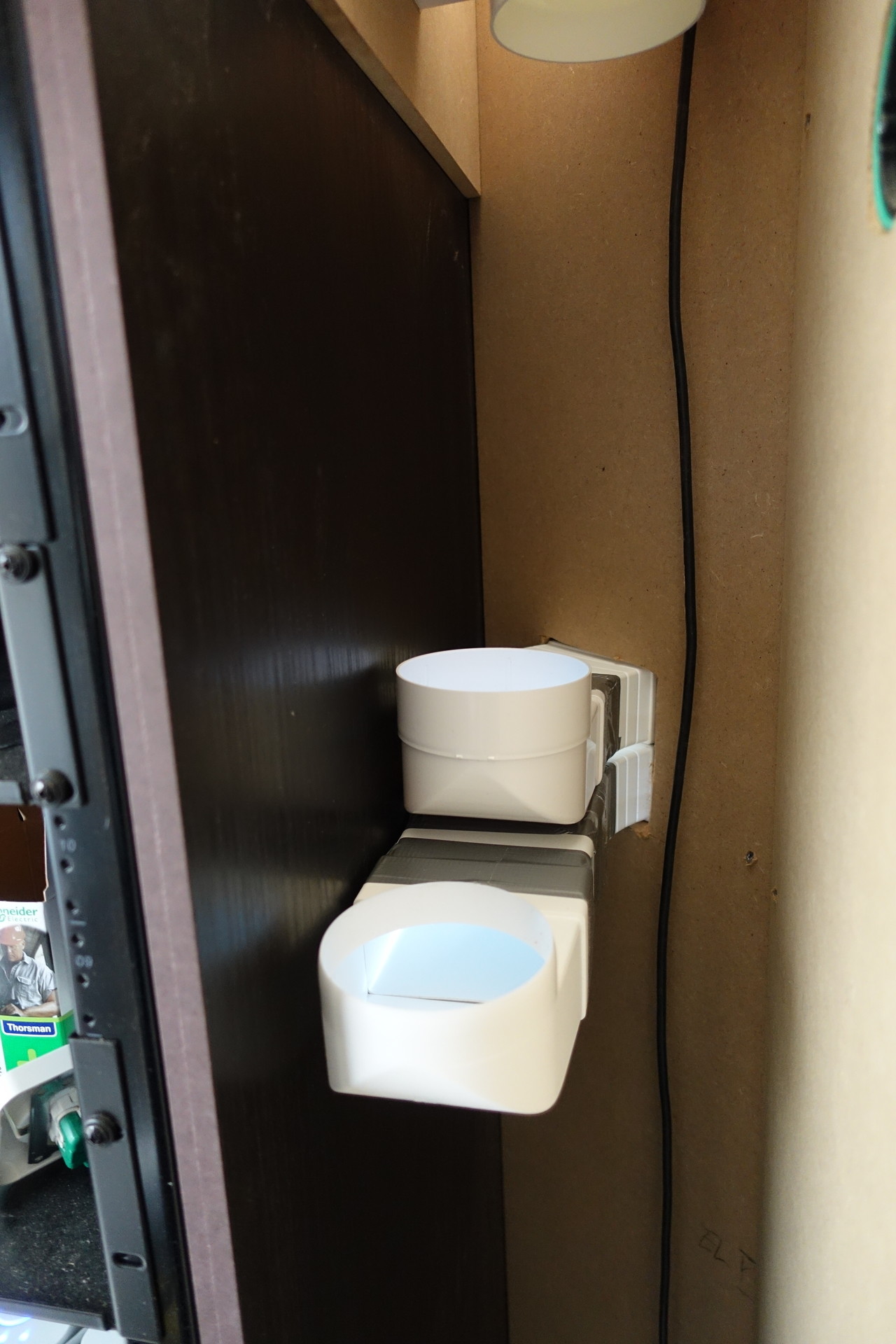

Förberedelser för frånluft
Tar ett djup andetag, mäter en gång extra och borrar hål i nytapetserade väggen.. (2017-01-29 18:37:00)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Ett hål i väggen
(2017-01-29 18:38:47)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Det passar!
En kanal för bion och en för rack:et.

Funderade länge på hur jag skulle dölja kanalerna i det intilliggande rummet, vill inte ha några synliga galler som avslöjar vad som finns på insidan och det fanns tyvärr inte plats att dra ventilationen ovan gamla innertaket. (2017-01-29 18:39:51)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Utsidan
Inte så "stealth" men det kommer bli bättre.. (2017-01-29 18:42:48)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

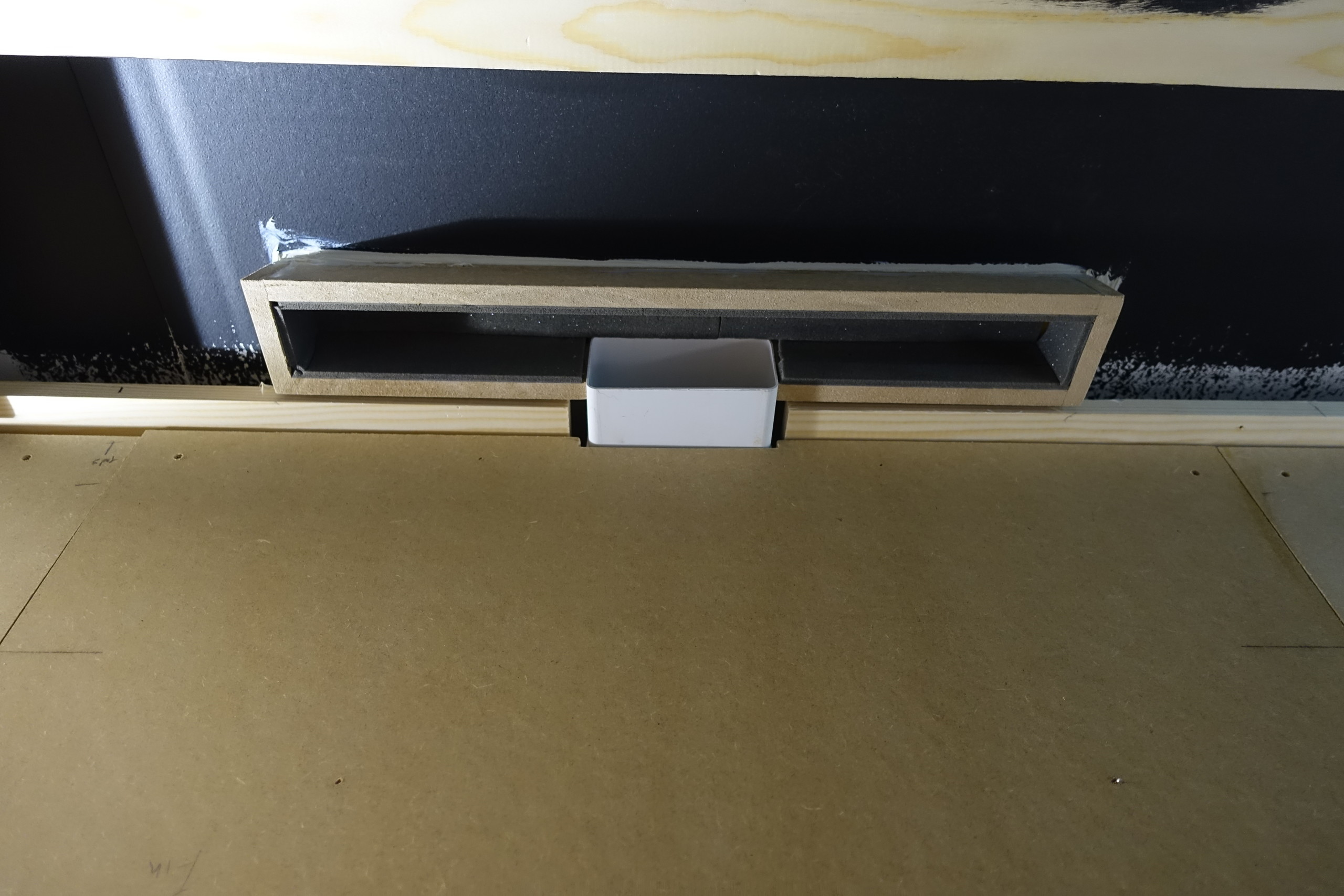

DIY tilluftventil
(2017-02-11 11:57:28)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Monterad
(2017-02-11 12:01:48)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Moddad IKEA ram..
(2017-02-11 12:02:17)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

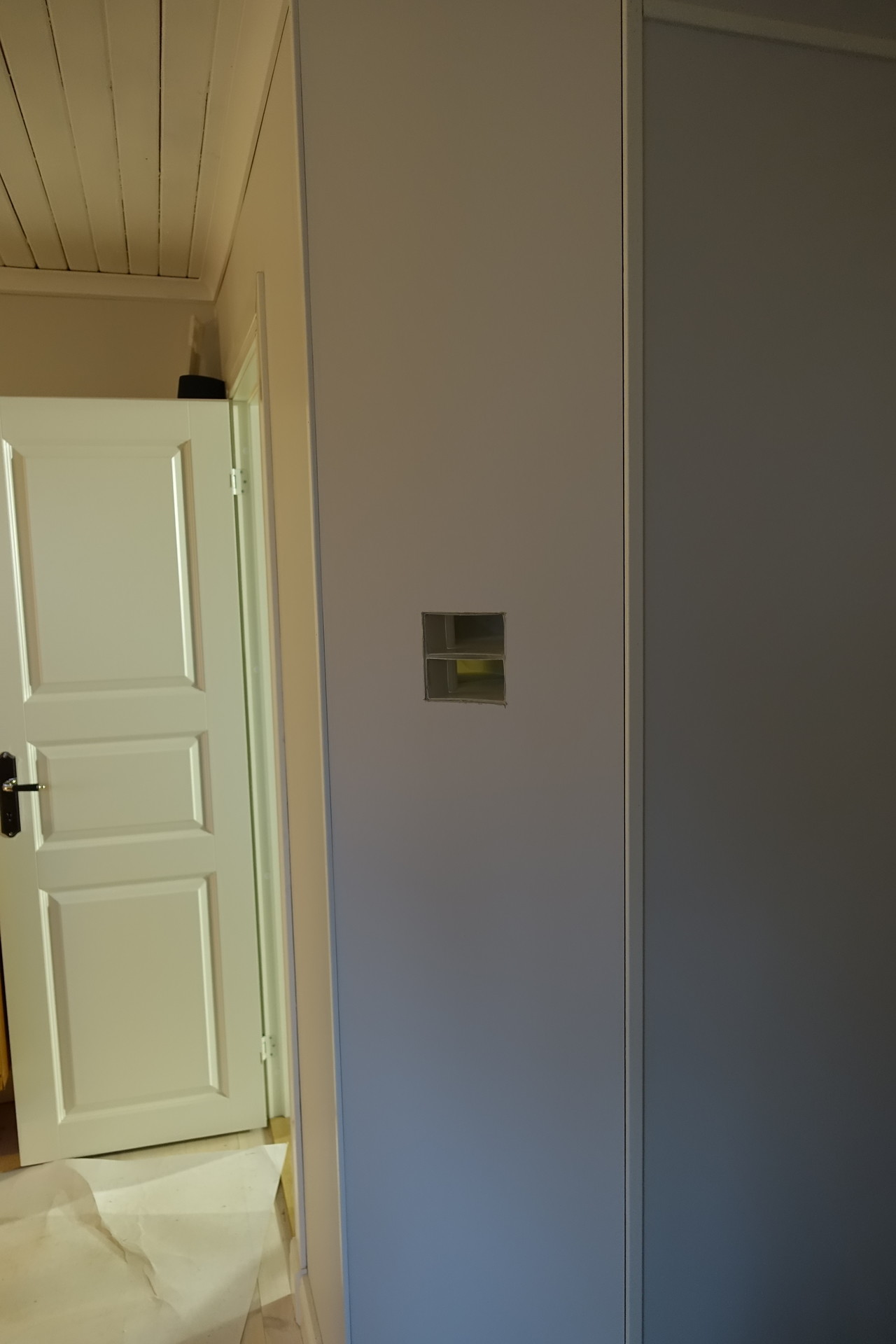

Stealth :-)
(2017-02-11 12:05:27)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Första lagret gips börjar komma på plats
(2017-02-24 08:19:14)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Smidigt med korslaser :-)
(2017-02-24 08:21:47)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Dörrsidan
Första lagret gips på plats runt om, alla hörn och skarvar tätas med PL200. Går inte all-in på akustik i version 1.0 men vill framtidssäkra. Hålet kommer såklart döljas ovanför innertaket och är avsett för ventilation och signalkablar. (2017-02-24 08:32:02)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Genomföring för flexslang
Ska sitta mellan garderoben och biorummet för tät genomföring av signalkabel och frånluftsventilation.

Ytterligare 30 fina gipsskivor ligger och väntar på montering under arbetsbockarna. :-) (2017-03-07 16:37:17)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Monterad
Nu stundar andra lagret gips.. (2017-03-07 16:42:00)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Väggar gipsade..
Börjat med taket, sätter alla lager (OSB och 2x gips) då jag måste bo ihop med mina biostolar. Luftvärmepumpen inplastad för att skydda mot damm, kommer ge värme och framförallt kyla i bion. :-) (2017-03-19 19:01:54)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Taket klart
Markerar upp frontväggen, japp ännu mer gips inhandlat till baffeln. (2017-03-19 19:09:15)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Reglar..
Stora öppningen motsvarar dukstorleken, siktar på 130" 2.35:1 (2017-03-19 19:12:03)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Mer reglar
Kommer börja med en baffel bakom duken och lämna öppet runt om. (2017-03-19 19:32:16)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Vinklar baffeln för frontarna
Nästa helg blir det inget gjort för då är det Hemmabiomässa! (2017-03-19 19:36:49)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Stagning och kabeldragning
(2017-04-05 19:59:27)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

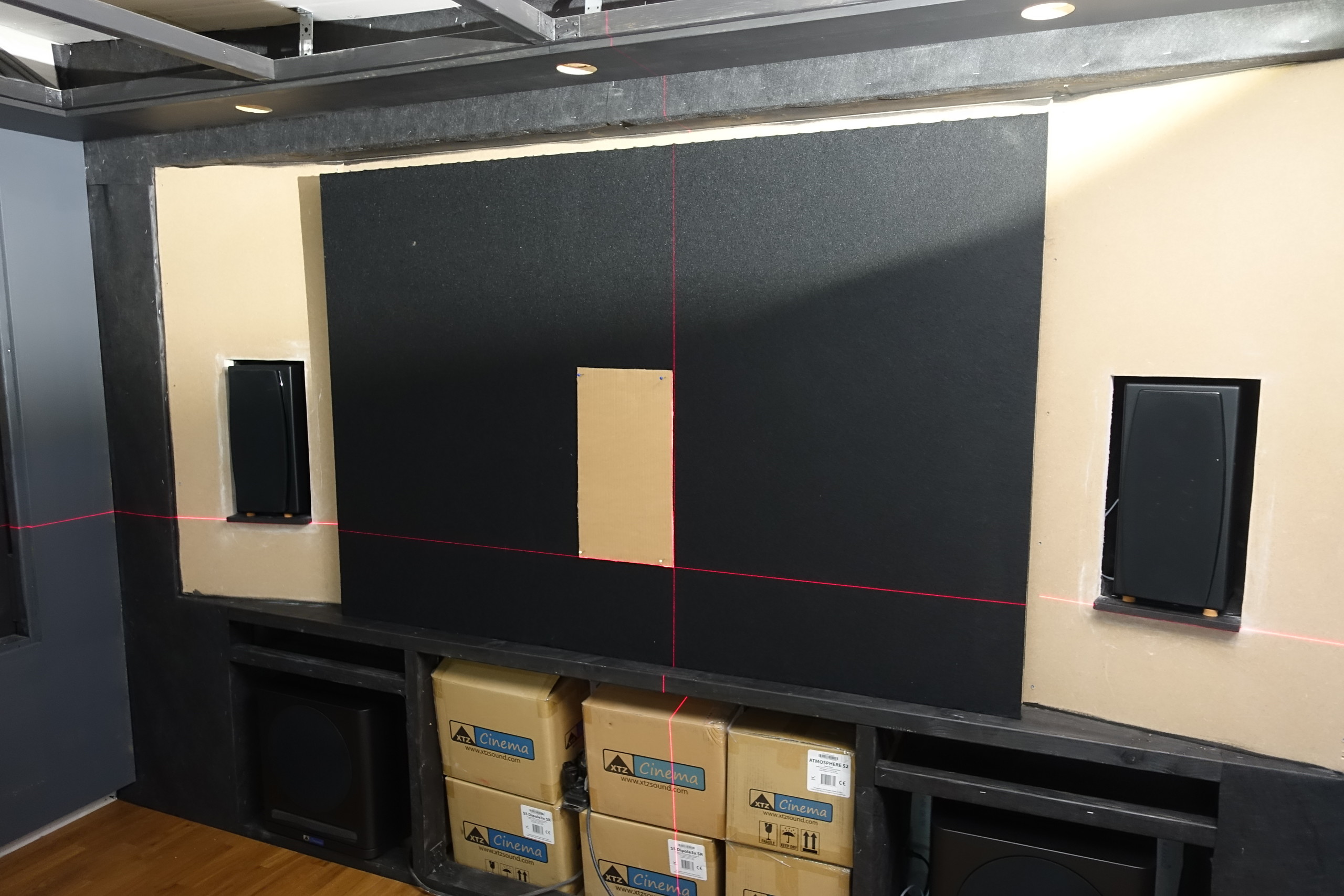

Fortsätter med fronten
Målat ramverket och två lager gips + MDF på plats. Har även klätt väggen bakom med ett lager isolering. (2017-04-05 20:00:45)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Isolering
Fyllt upp med isolering längs väggar och tak och täcker med akustikduk. Högtalarna har också flyttat in, även S5- och S2-lådorna har hittat sin plats tillsvidare för att frigöra golvyta i övriga rummet. Får se vad jag gör med utrymmet mellan subbarna senare efter provlyssning/mätning, kanske en avstämd basfälla, kanske en Sub 3x12 :-) (2017-04-05 20:14:21)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

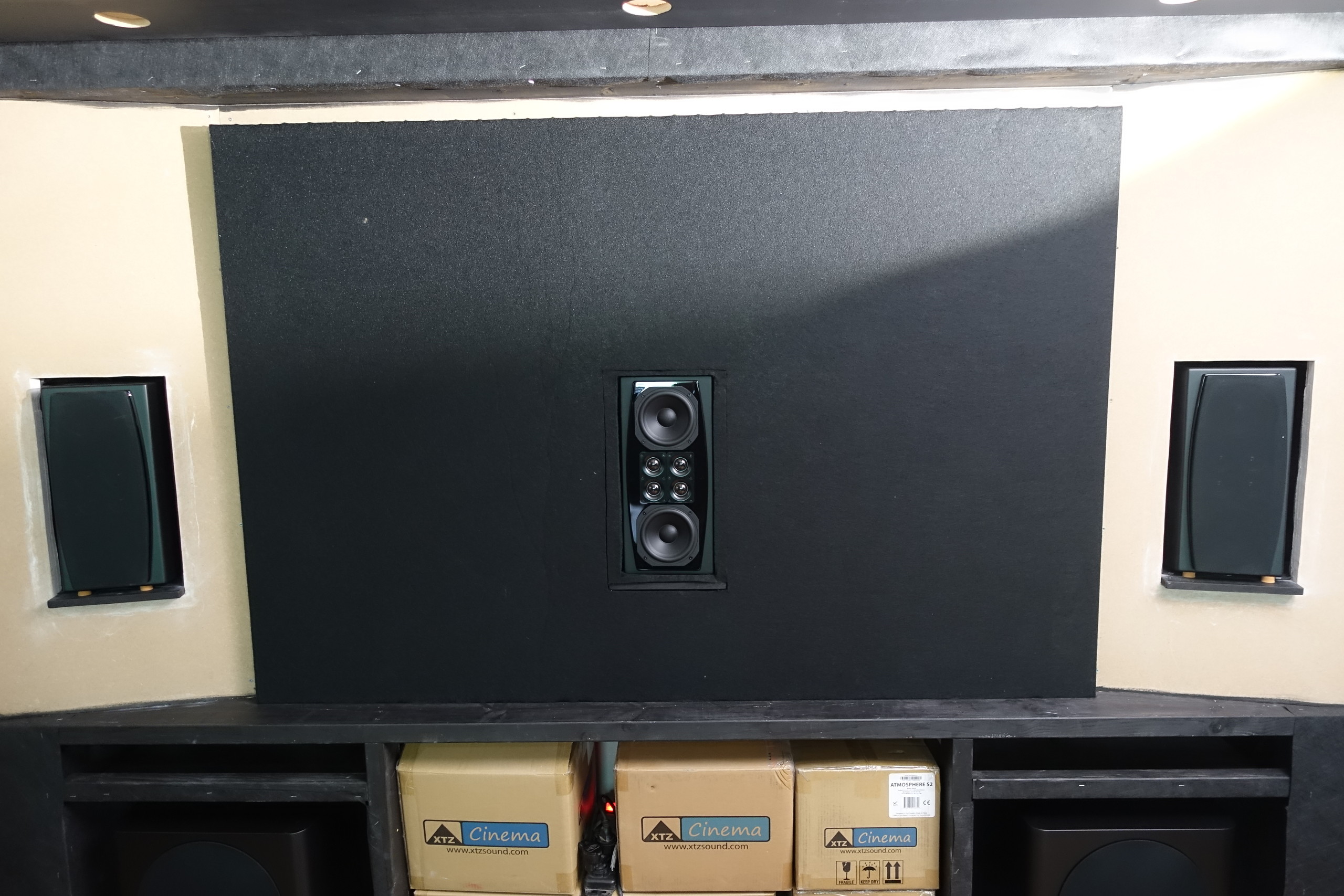

Frontvägg klar tills vidare
Ska förstås kläs med absorbent och tyg senare när jag slutar damma, nu dags att ge sig på väggar och tak. (2017-04-05 20:21:20)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

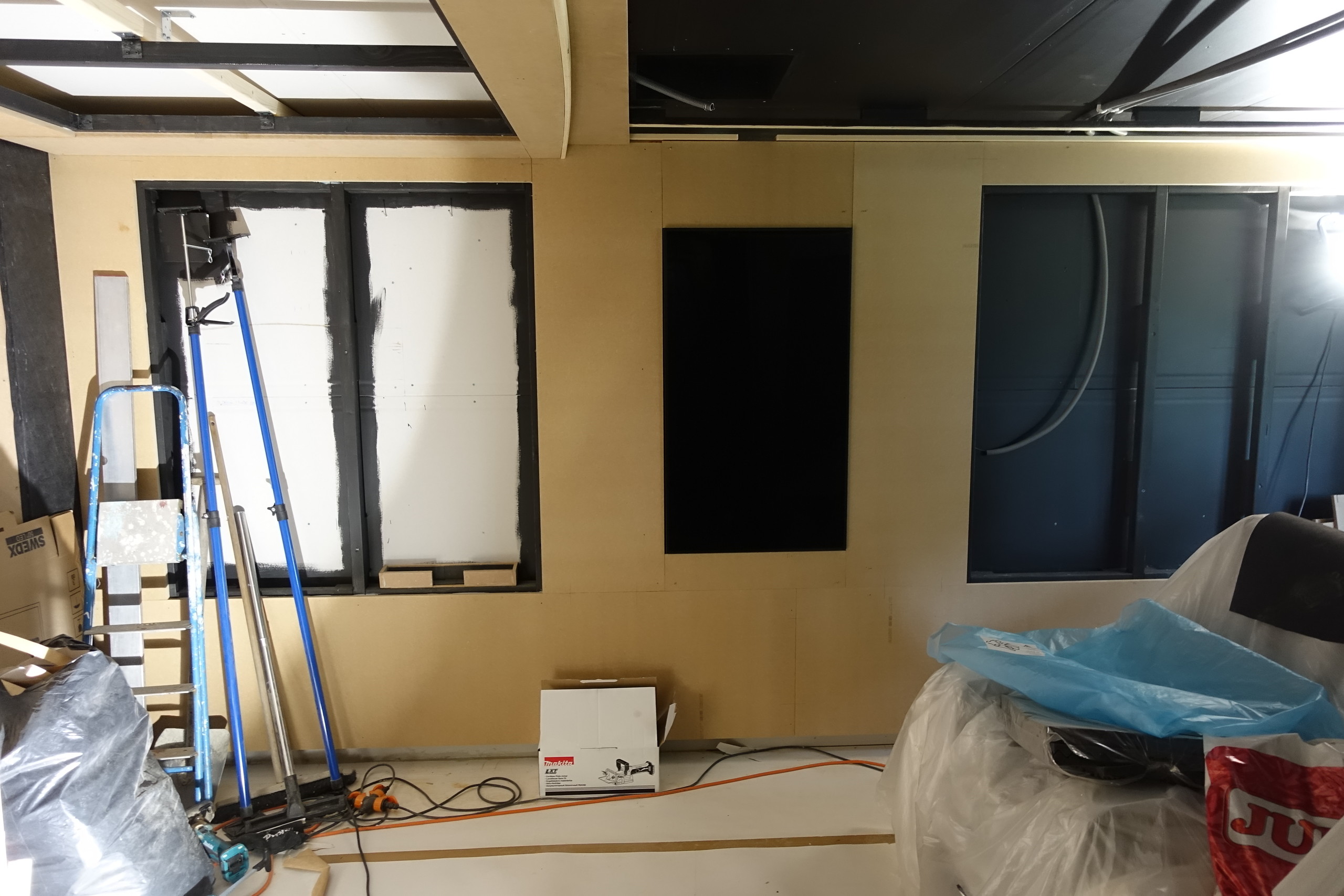

Väggar
Bygger ut väggarna, lasern visar höjd på innertak. Blir tight ovan 210 dörren, hade föredragit en 200 dörr men det gick inte att beställa :-) (2017-04-14 12:57:43)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Andra sidan
Även monterat en friskluftsventil som kommer döljas senare, blev jobbigt att vistas i rummet (som nu är ganska tätt) med dammande verktyg. (2017-04-14 13:01:45)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Bakre del
Plats i mitten för projektorn och justerat upp höjden på reglarna för kommande podiebygge.

Blir en del pyssel att rama in luftvärmepumpen, speciellt eftersom det måste gå att demontera för ev. service. Kommer dessutom behöva höja taket precis ovan pumpen. (2017-04-14 13:05:44)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Justerat boxarna i taket
När jag nu bestämt mig för att köra med S2:or istället för inbyggnadshögtalare har jag kapat bort nedsticket på takboxarna och fogat. (2017-04-22 12:46:11)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Tak
Påbörjat främre delen av taket, var länge inne på ett Sombra Ds men bestämde mig för en egen konstruktion istället. Sänker taket lite extra närmast duken för att få plats med lite tjockare absorbenter. (2017-04-22 12:49:58)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Avrundning
Rundar av gränsen mellan främre och bakre del av taket. (2017-04-22 12:54:12)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Avslutar med en trälist
(2017-04-22 12:56:02)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Podiebygge påbörjat
Kommer även fungera som basfälla (2017-05-04 22:31:12)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

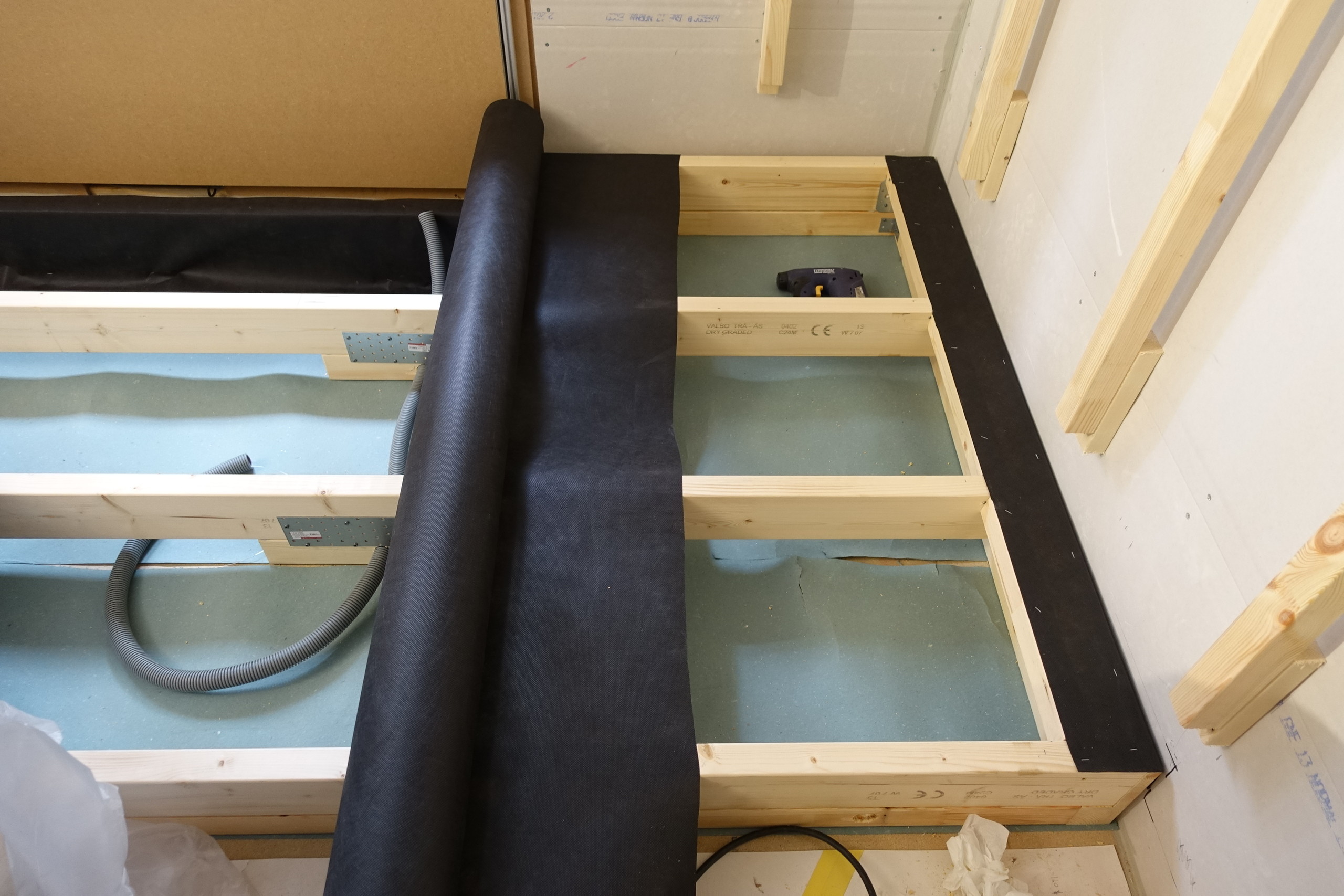

Dukat
Lämnar öppet längs sidor och bakre vägg mot luckan, tätar med akustikduk (2017-05-04 22:32:09)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Rördragning
Många rör blir det... (2017-05-04 22:34:02)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Denne side op
Rebell som jag är trotsar jag informativa texter :-) Offrade ett frässtål för att fälla in LED Strip och fyllt 75% av podiet löst med isolering. (2017-05-04 22:36:57)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Spån på plats
En inspektionslucka ska passas in när fönsterluckan är färdig så inga barn eller husdjur faller ned. Kommer även gå att stänga/justera storleken på luftinsläpp i podiet om det skulle behövas. (2017-05-04 22:39:43)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Ovan värmepumpen
Spårat en MDF (2017-05-14 21:07:19)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Montering
Löstagbart "tak", ger 5cm extra utrymme för tilluft ovan luftvärmepumpen. (2017-05-14 21:08:06)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Hörn
Förhöjningen ovan v-pumpen provmonterad, har även börjat på bakre hörnen. Översta regeln är löstagbar vid service av v-pump. Kabeldragning till podie, check. (2017-05-14 21:12:14)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Isolering
Målat reglarna svarta för säkerhets skull och även tillverkat en liten löstagbar "kudde" bredvid v-pump. (2017-05-14 21:16:28)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Båda sidor
Båda hörnen isolerade och täckta med duk. (2017-05-14 21:18:14)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Nästa leksak
Dags att förverkliga ytterligare en idé jag gått och funderat på ett tag. Fick tag på en tunn 50" LED skärm som bland annat ska fungera som filmposter. (2017-05-22 18:48:31)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Provar in ventilationslösning
(2017-05-22 18:54:18)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

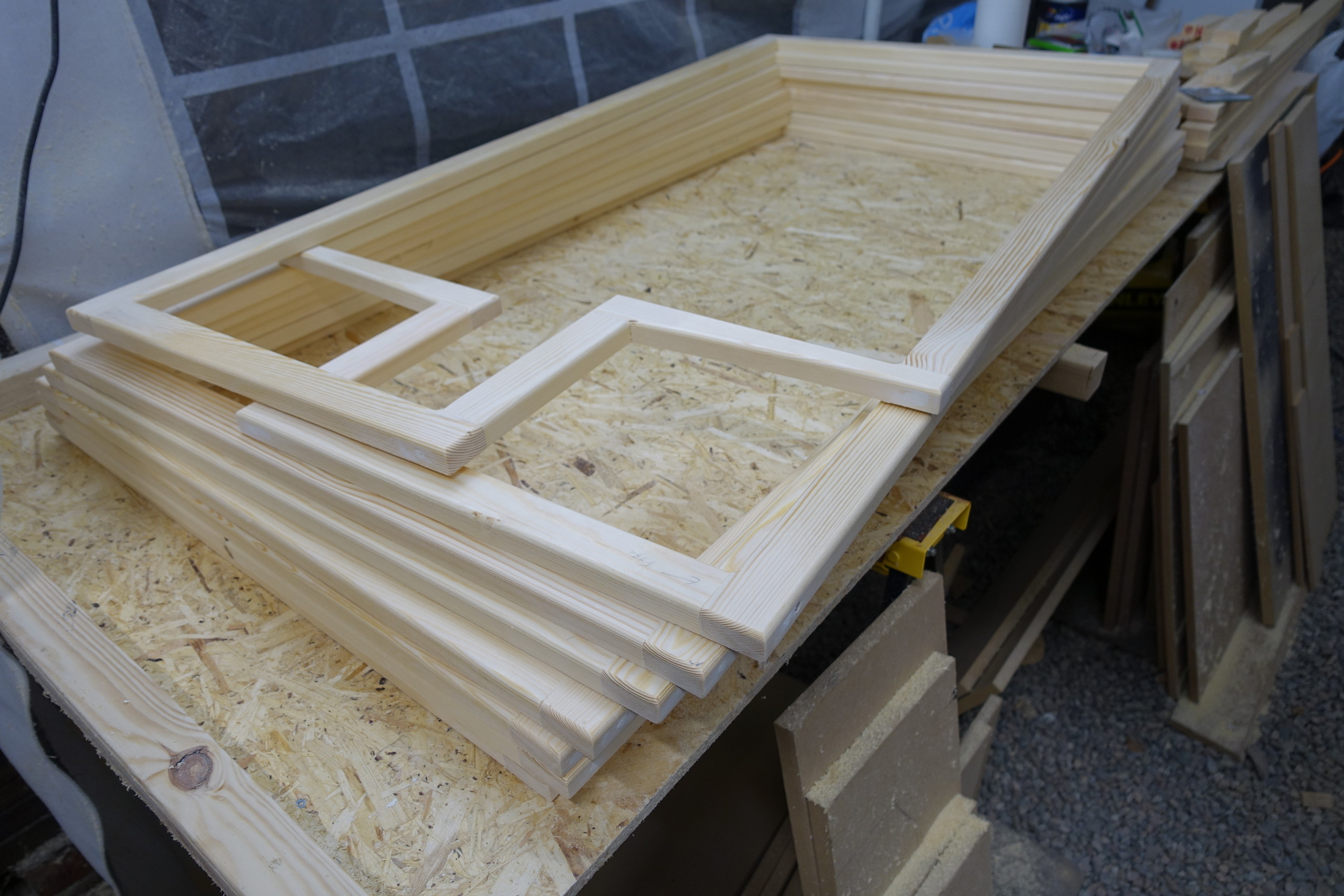

Ramverk
(2017-05-22 18:55:25)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Börjar närma sig
Lite färg och rördragning på plats. (2017-05-22 19:00:34)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Fläktfästen
Börjar med 1x80mm i överkant och en i underkant. Har förberett för ytterligare en fläkt om det behövs. (2017-05-22 19:22:00)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Provkörning..
(2017-05-22 19:25:19)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Dags att göra klart fönsterluckan
Kexar fast "fönsterbrädan" i ovankant på luckan. (2017-06-06 19:18:55)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Färdigt
Ytterligare en 6mm MDF för att dölja ändträt och förstärka konstruktionen. Dags för demontering och målning. (2017-06-06 19:21:11)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Samtidigt i maskinhallen..
Nu när sommaren är här kan jag flytta ut en del projekt i den oisolerade maskinhallen. Blivande mellanväggar till en QRD Diffusor får ett par lager schellack på ändträt. (2017-06-06 19:25:39)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

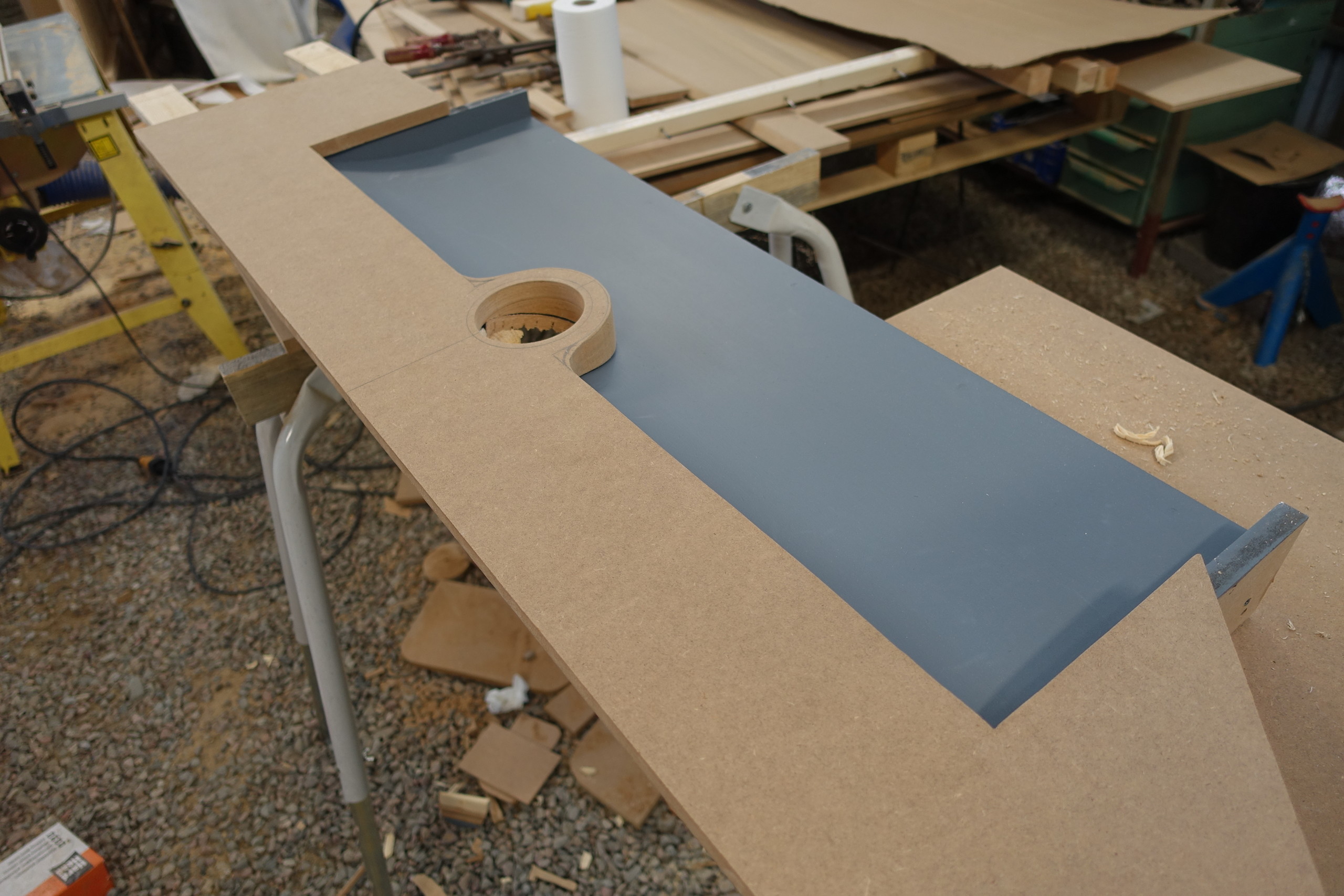

Byggsats
MDF och träklossar i DIY jigg. (2017-06-06 19:28:34)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Design by Thomas :-)
Funderade länge på konstruktionen och valde till slut att limma fast distansklossar i rätt höjd. Byggde ramen i dubbla lager 6mm MDF för att slippa spåra 35 parallella spår.

Med facit i hand skulle jag valt ett bra sättlim istället för smältlim. Lyckades klanta mig och sätta ett par klossar snett och eftersom smältlimmet biter så snabbt fick jag jobba en hel del för att få loss dem. (2017-06-06 19:30:19)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Kantlist
Limmar en 3mm masonit för att få en snygg kant. (2017-06-11 09:16:19)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Party!
Efter att ha grundmålat ett lager med pensel (hatar att måla) gav jag upp och skaffade en billig HVLP spruta. Efter ett antal ångestfyllda försök fick jag till slut lagom viskositet på färgen och ett ok resultat.

Maskinhallen är oisolerad så jag har ett partytält för att undvika kondensdropp från taket, funkar även som lackbox :-) (2017-06-11 09:19:38)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

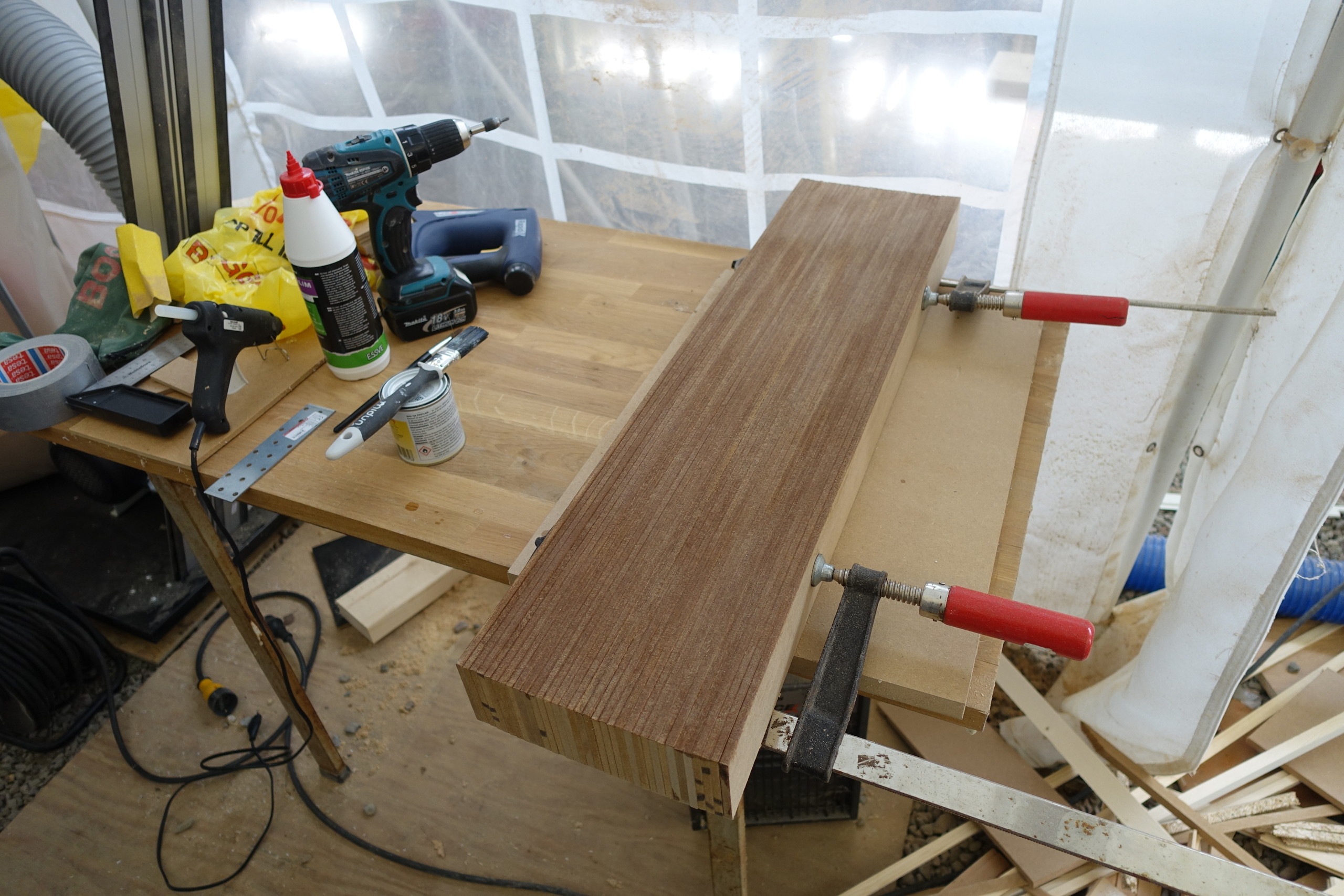

Sista momentet
Även limmat fast bottendelen i fackverket, denna gång använde jag sättlim. Tillfälliga distanser under tiden limmet torkar. (2017-06-11 09:43:11)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Snart montering
Plockat isär och målat fönsterluckan och karmen. Diffusorn monterad, dags att hämta barnen för moraliskt stöd vid lyftet. (2017-06-11 09:33:54)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Monterad!
Tungt vart det, hela luckan väger ca 65kg räknade jag ut men nu sitter den på plats.

Lyften klarar 75kg (100kg peak) och klarar vikten, skönt :-) Var länge inne på att köpa Svanå AD20 men konstaterade att det nog skulle bli för tungt, hade varit betydligt mindre jobb dock.. (2017-06-11 09:52:36)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Golv
Har monterat sista delen av golvet på podiet närmast fönsterluckan, denna del är löstagbar för att komma åt kablar och manöverbox till hissen. Kommer även dölja ledtrafos m.m.

Färgkladdet på fönsterkarmen är borta nu :-) (2017-06-27 08:36:49)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Främre sidovägg
Tanken är att väggarna ska vara "öppna" mellan reglarna så jag sätter tyg för alla öppningar för att slippa stenullsfibrer. (2017-06-27 08:42:04)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

MDF
Klär väggar med 19mm MDF, kexar och limmar alla skarvar. (2017-06-27 08:44:50)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

En vägg klar
I facken kommer någon trevligare form av isoleringsskiva typ ecofiber monteras bakom tygklädda ramar. (2017-06-27 08:47:27)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Andra sidan
Här med provmonterad träram, även friskluftsventilen kommer döljas bakom tyg. Kan även skymta bakre delen av taket som nu blivit svart då även det ska kläs med ljudtransparent tyg för att dölja Atmos-högtalare och ev. ytterligare diffusering. (2017-06-27 08:53:09)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

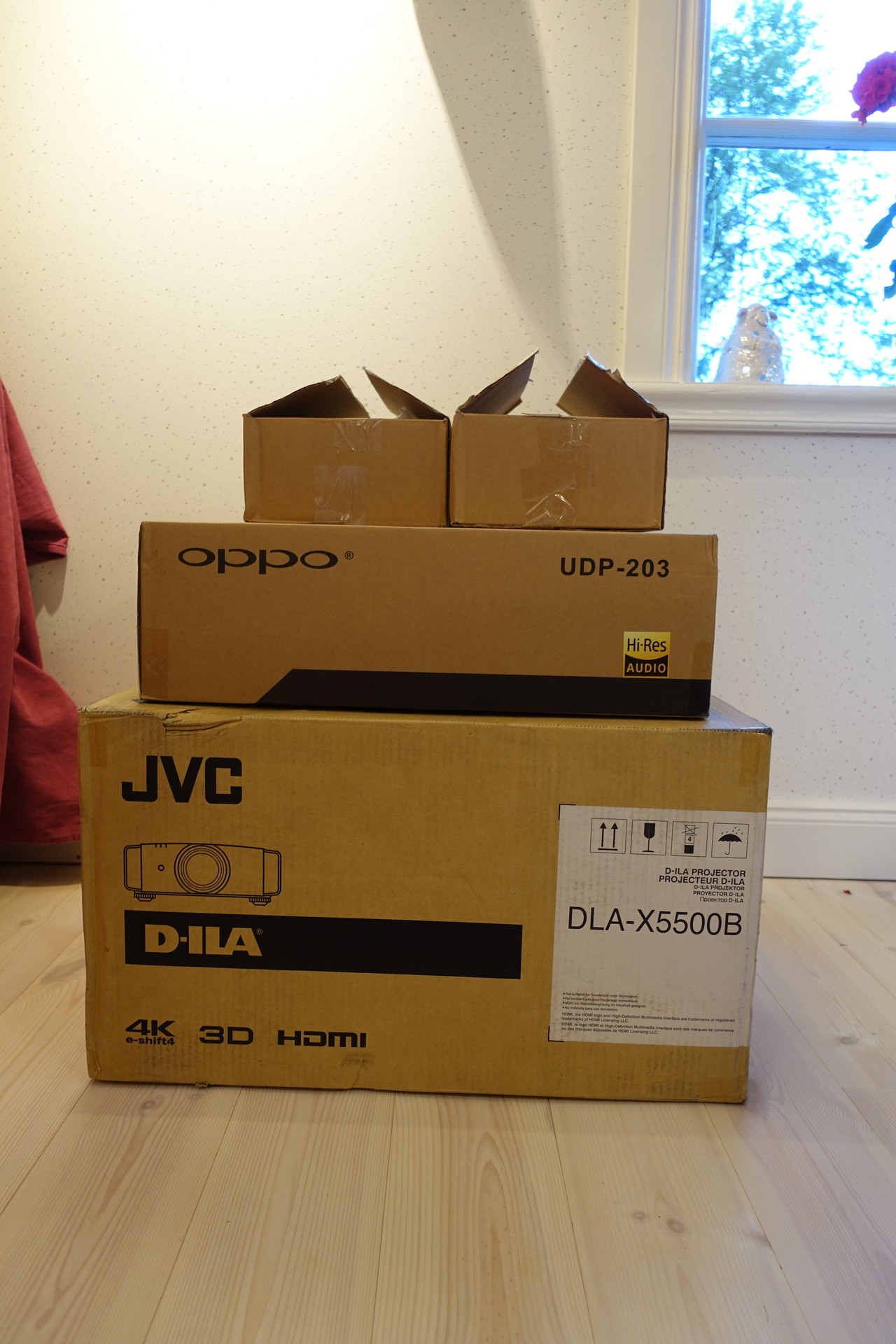

Leverans
Med tanke på hur hela bygget totalspårat i takt med ökande ambitionsnivå införskaffade jag även en ny projektor. Har alltid gillat X5000 så jag hoppas och tror att jag inte blir besviken. Även duk är beställd så det börjar närma sig smygpremiär...

Är någon intresserad av en Epson EH-TW9200W i toppskick (200h på lampan) som har varit en fantastisk vardagsrumsprojektor så skicka bud/PM. Känns overkill att ha den kvar med tanke på biorummet så min gamla Benq W1000 får flytta tillbaka för vardagstittande :-). (2017-06-28 13:18:11)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Främre delen av taket
..gjord efter samma modell med plats för absorbenter bakom tygramar. (2017-07-03 21:16:15)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

LED-skärm inramad
Provmontering, i facket till vänster om skärmen ligger "frånluftslösningen" för skärmen som jag prototypat fram. (2017-07-03 21:18:03)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Vänster sida

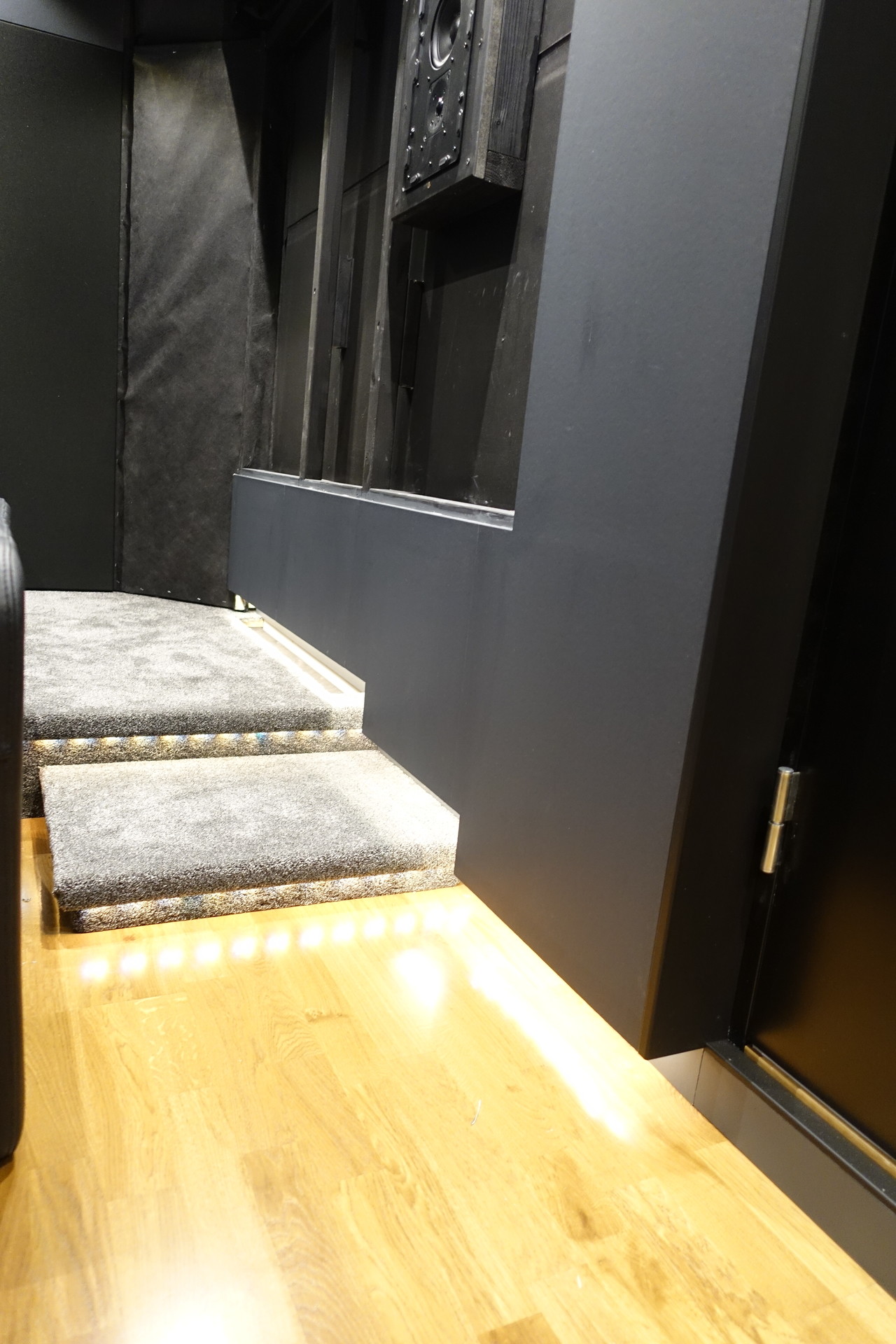

Även gjort trappsteg till podiet som vägg-MDF:en får följa. Inte såå hög steghöjd men ändå något för hög för att skippa extra trappsteg tycker jag, dessutom gillar jag utseendet och det blir en extra sittplats om man är fler än 5 :-). (2017-07-03 21:19:41)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

"Frånluft"
För att leda ut värmen bakom LED-skärmen har jag gjort en egen lösning som blåser ut varm luft uppe vid taket. Tycker det är svårt att hitta snygga till- och frånluftsventiler så det blir en egen design.

Insidan är klädd med dämpmatta för datorlådor, har provkört och vindbruset är knappt hörbart. Check! (2017-07-03 21:27:16)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

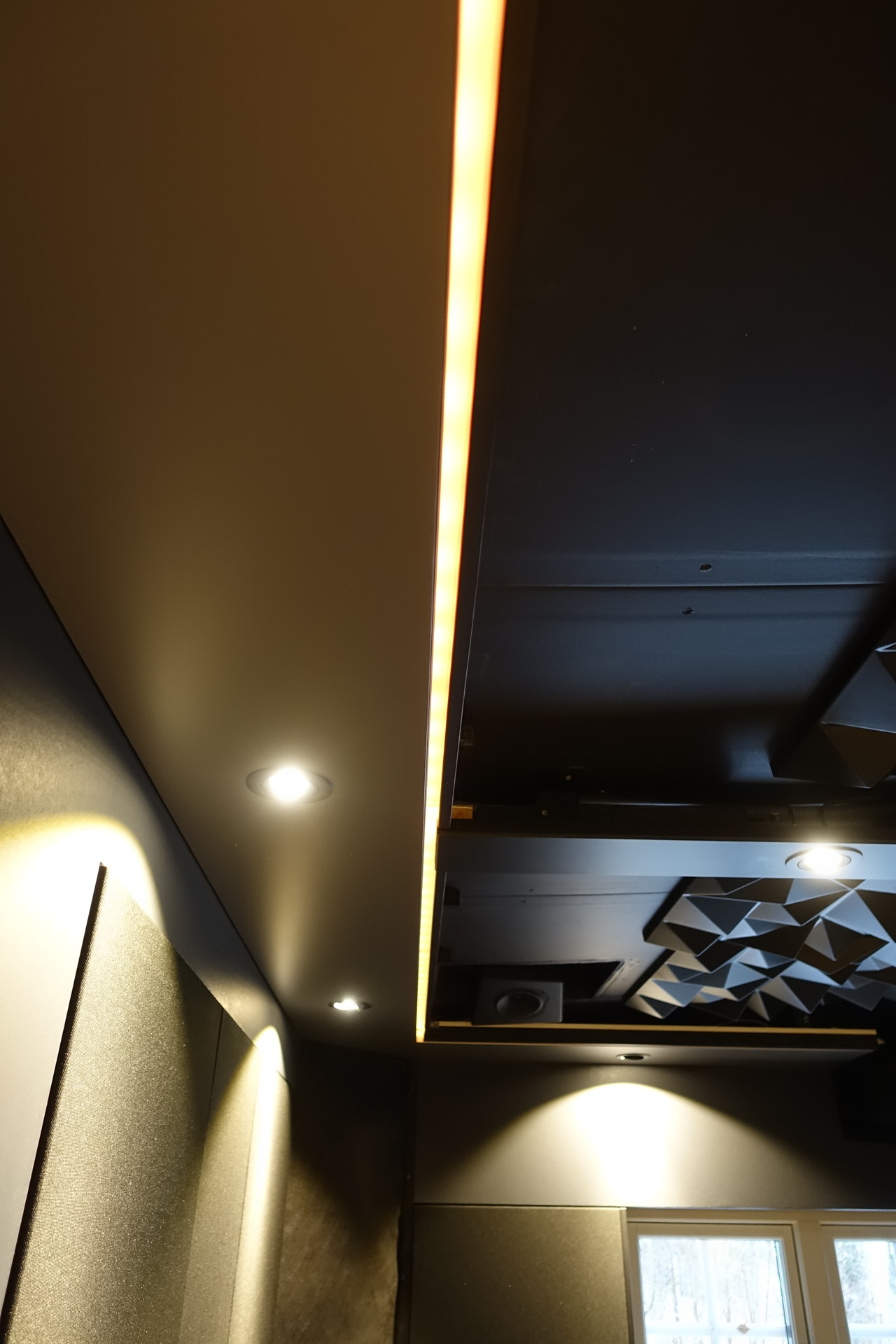

Soffit
Börjat på "Soffit:en", trots alla års forumsurfande har jag inte lyckats hitta någon bra svensk benämning :-). Passar in delen över värmepumpen och har även provhängt en S5 inför placering av spots. (2017-07-09 08:45:03)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Mitsubishi Electric MSZ-EF25VE* / MUZ-EF25VE

Krångel
För att få in alla spots där jag vill behöver jag göra en liten anpassning av delen över vpumpen. Limmat ihop några bitar 6mm MDF och jämnat av på bandputsen. (2017-07-09 08:48:16)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Inpassning
Tillbaka till bion för inpassning.. (2017-07-09 08:52:20)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

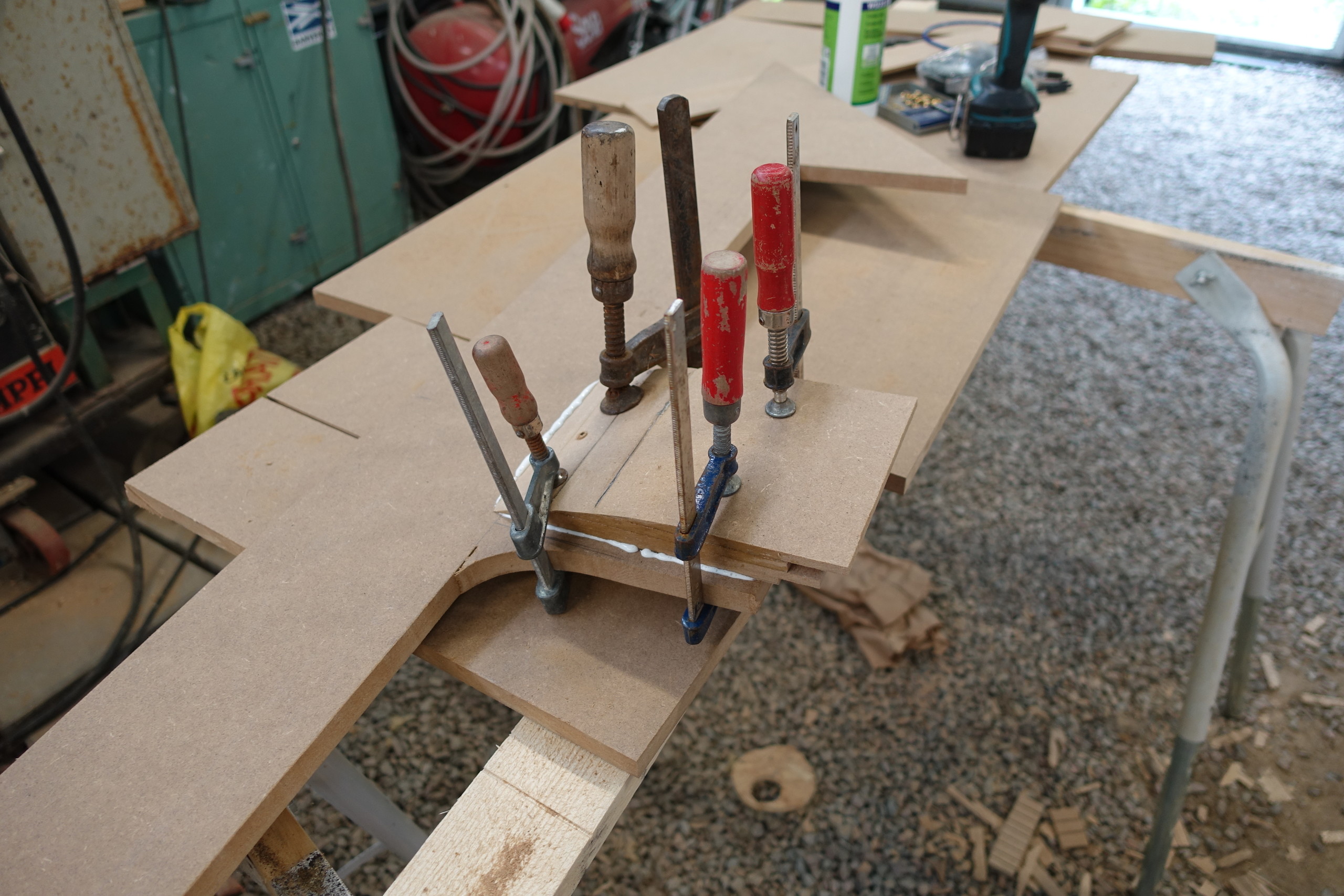

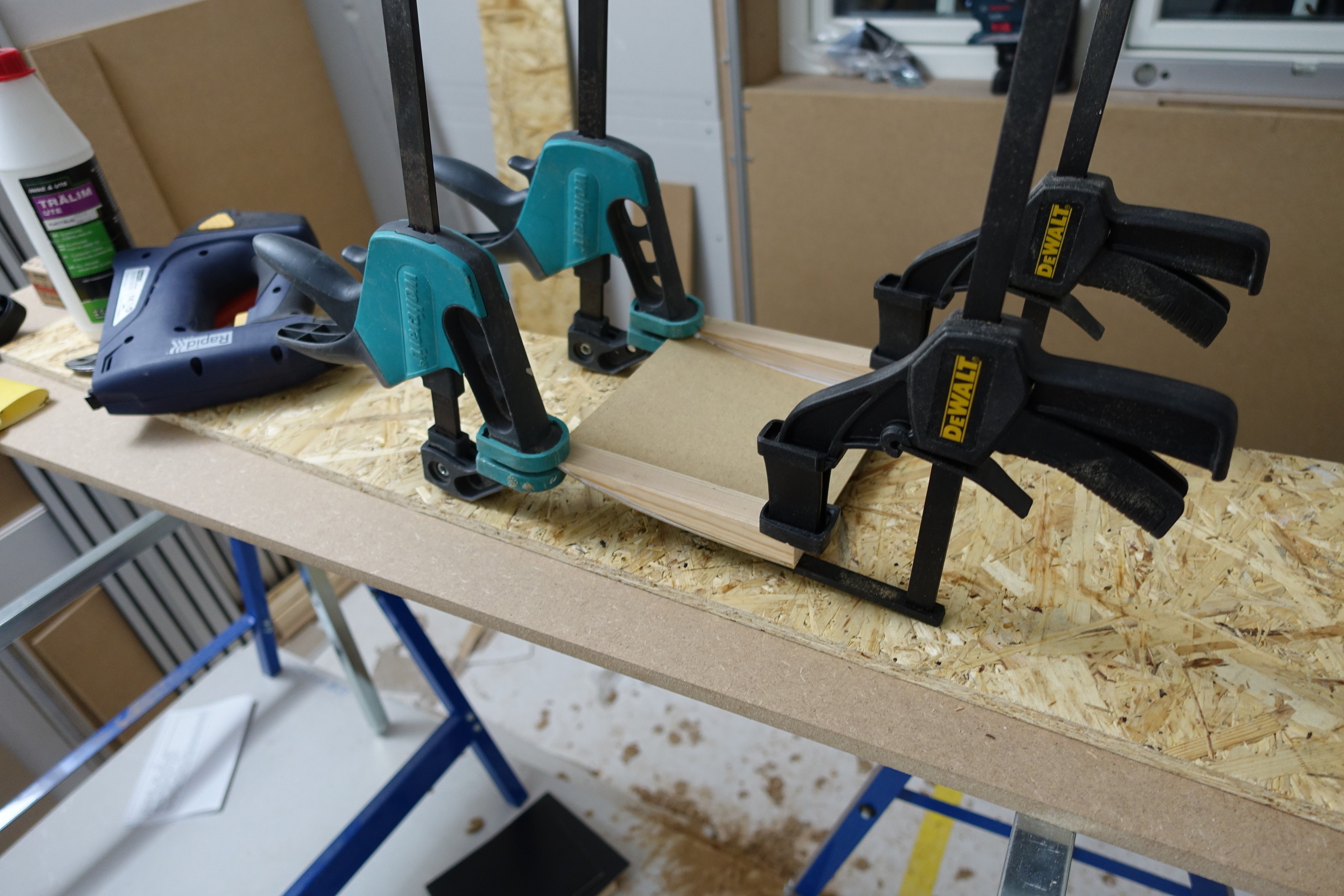

Limning
Hålet mellan de vänstra tvingarna visar var centrum på spot kommer. (2017-07-09 08:53:54)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Utsågad och klar
Har tyvärr ingen bandsåg så sticksågen fick duga, MDF är ju lättslipat :-). (2017-07-09 08:55:31)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

På plats
Hela delen ovan vpumpen kommer förstås även vara löstagbar. Nu är det bara att fortsätta med de lite enklare hålen. (2017-07-09 08:58:01)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

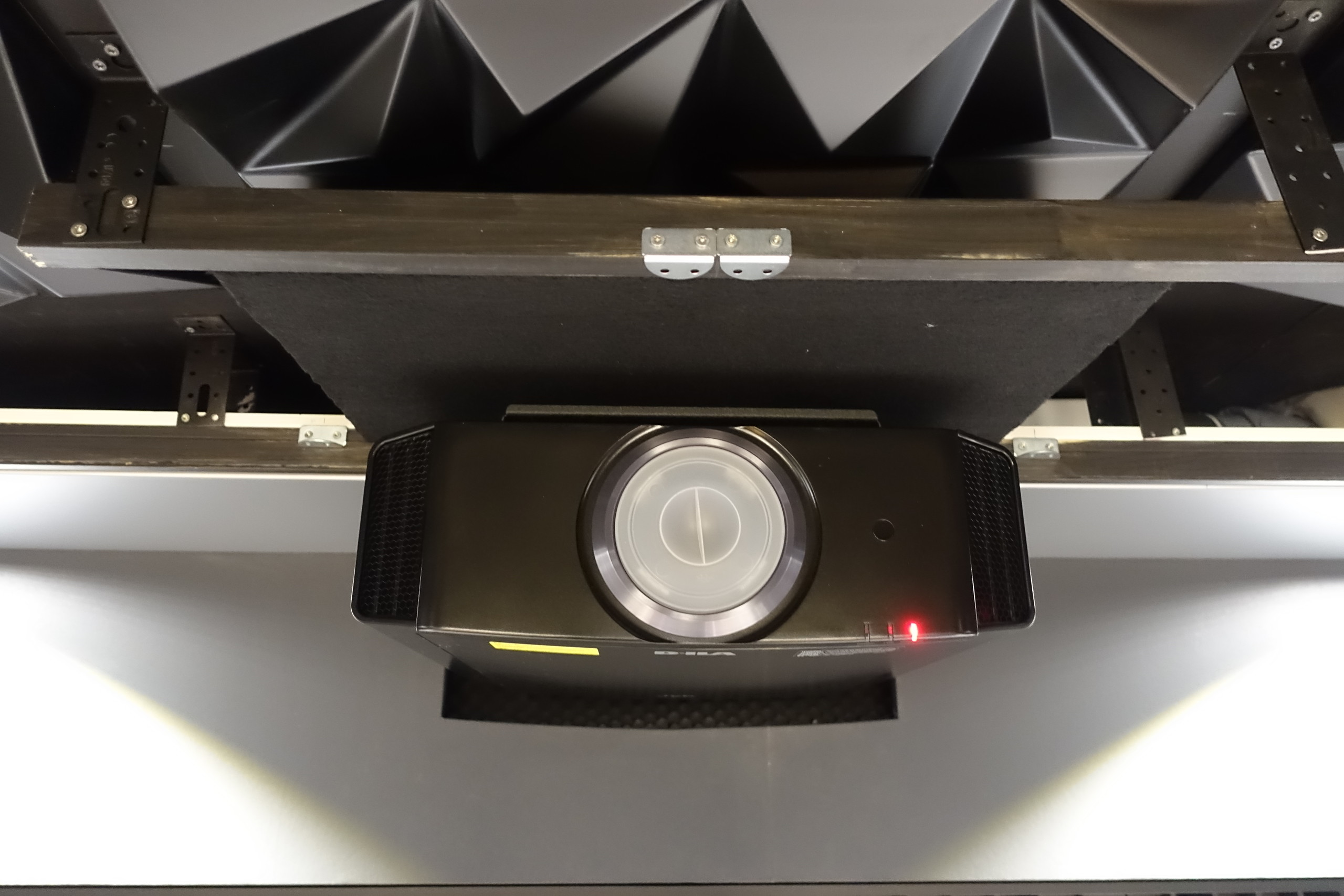

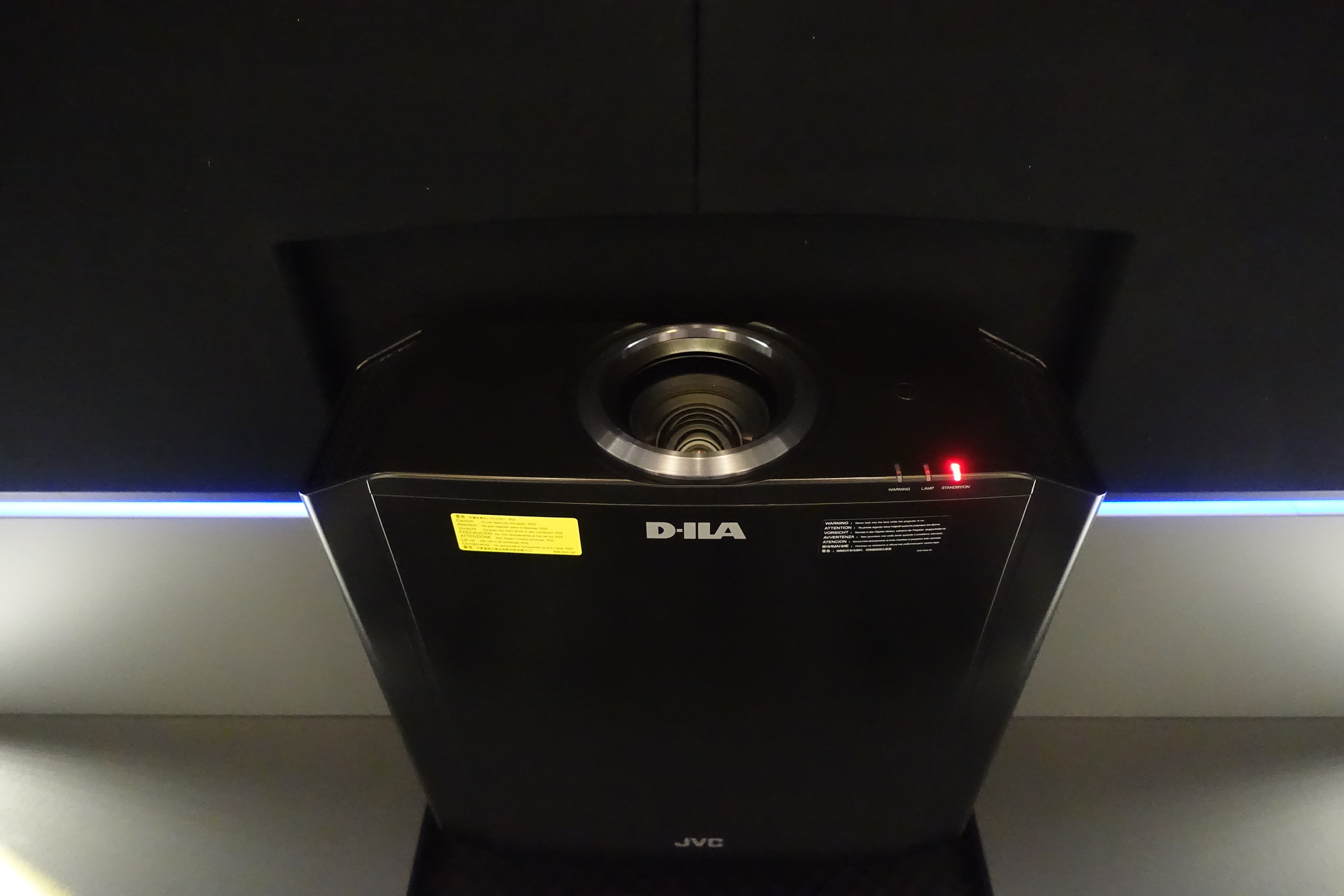

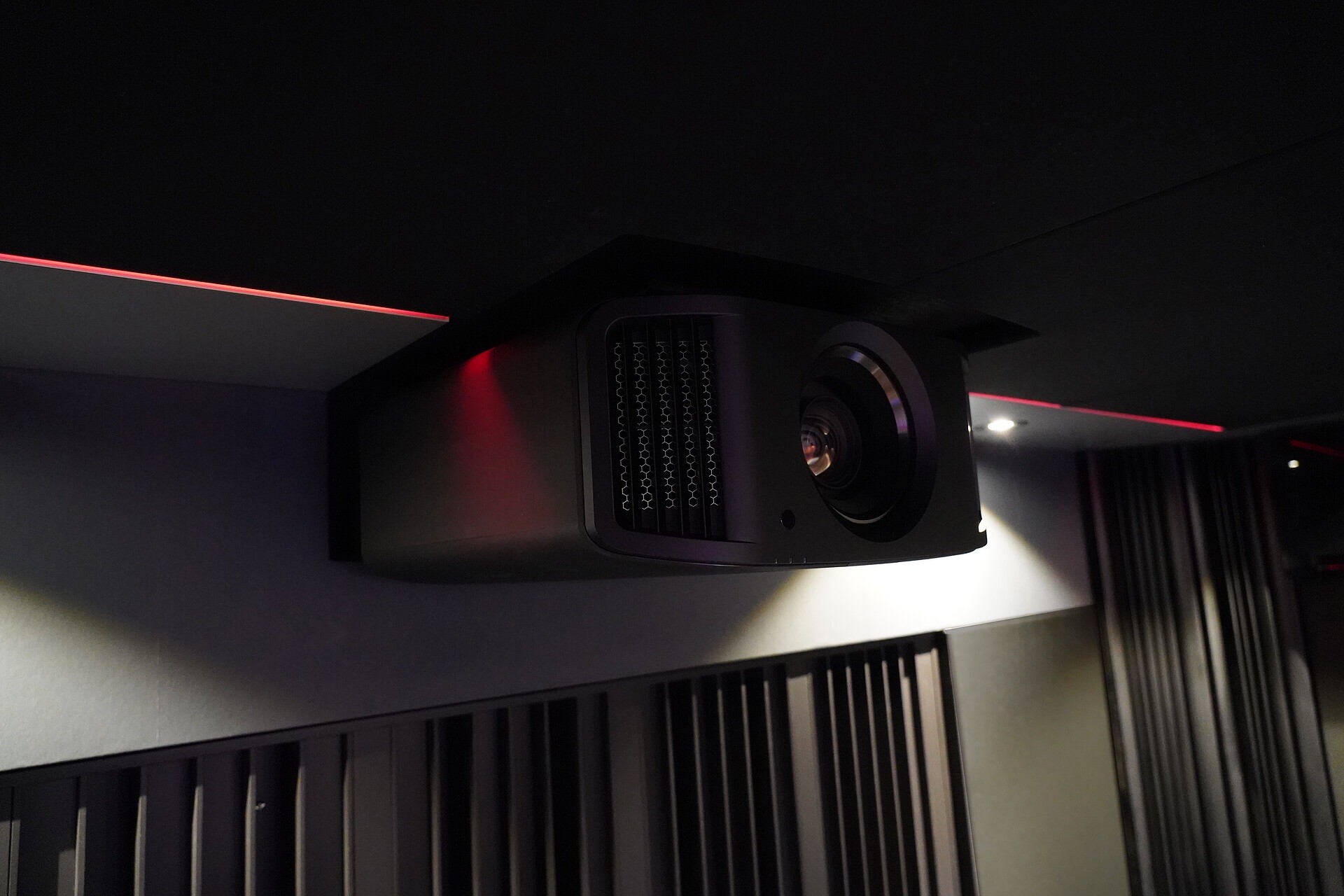

Provhänger proj
Hade planerat bygga en hushbox till min vita epson och konstaterar att boxen skulle behöva göras ännu större till JVC:n. Efter ett antal olika tester så skippar jag boxen och gör en lösning där jag lämnar öppet i väggen bakom för att enkelt dölja kablar och kunna montera projektorn närmare väggen utan att hindra luftflödet. Blir också märkbart tystare med dämpning bakom och över projektorn.

DIY infästning till Chieffästet, snyggt, Not! :-) Kommer dock helt döljas av taket och jag fick inte till rätt höjd med de originaldelar jag hade. (2017-07-14 13:16:03)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Mitsubishi Electric MSZ-EF25VE* / MUZ-EF25VE

Undersida
Limmat och kexat fast en passbit under väggen också (2017-07-14 13:22:43)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Sista väggbiten i bion klar
Har även rundat av hålet bakom projektorn något så det följer undersidan av JVC:n.. (2017-07-14 13:24:34)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Frånluft från LED skärm
Alla skarvar penslas med schellack för att förhindra att spacklet sjunker. (2017-07-14 18:35:44)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Spackling
MDF är ju lite kinkigt så alla skarvar får en liten v-fog, därefter PP-Elastic. -Hela rummet luktar bilstereobygge :-).

Slutligen ett lager grund för att lättare se vad jag missat. Här syns också att jag lämnat ett litet mellanrum mellan tak och vägg, dels för att jag tycker det är snyggt och dels för att det blir lätt att få en snygg skarv mellan tapet/färg. (2017-07-14 18:37:01)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Inramad filmhylla
Översta delen är löstagbar för att komma åt elcentralen. Ursäkta röran, hyllan blir snabbt en samlingsplats för alla prylar som ska testas/monteras :-) (2017-07-14 18:51:35)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Rack-sidan
Även här är den övre och även den högra delen bredvid racket borttagbar, kommer att fästas med magneter efter ytbehandling. Ska även moteras klackfoder runt öppningarna. (2017-07-14 18:52:48)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Målning
Gillar inte att måla så det blir tapet på väggarna, ett lager färg ska dock på under tapeten. Har brutit fram samma kulör som tapeten för att även prova färgsättningen men konstaterar att det inte stämmer riktigt med tapeten "Almost black" som jag valt, men det är nära nog på en strykning.

Bakre delen av taket kommer rollas fler gånger med en ljusare grå ton, främre delen av taket ska vara så mörk som möjligt. (2017-07-24 13:09:33)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Främre delen
Har även gjort plats för golvläggning. (2017-07-24 13:14:23)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Golv på plats
Blev efter mycket efterforskning mattlackad bruntonad ek. (2017-07-24 13:15:40)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

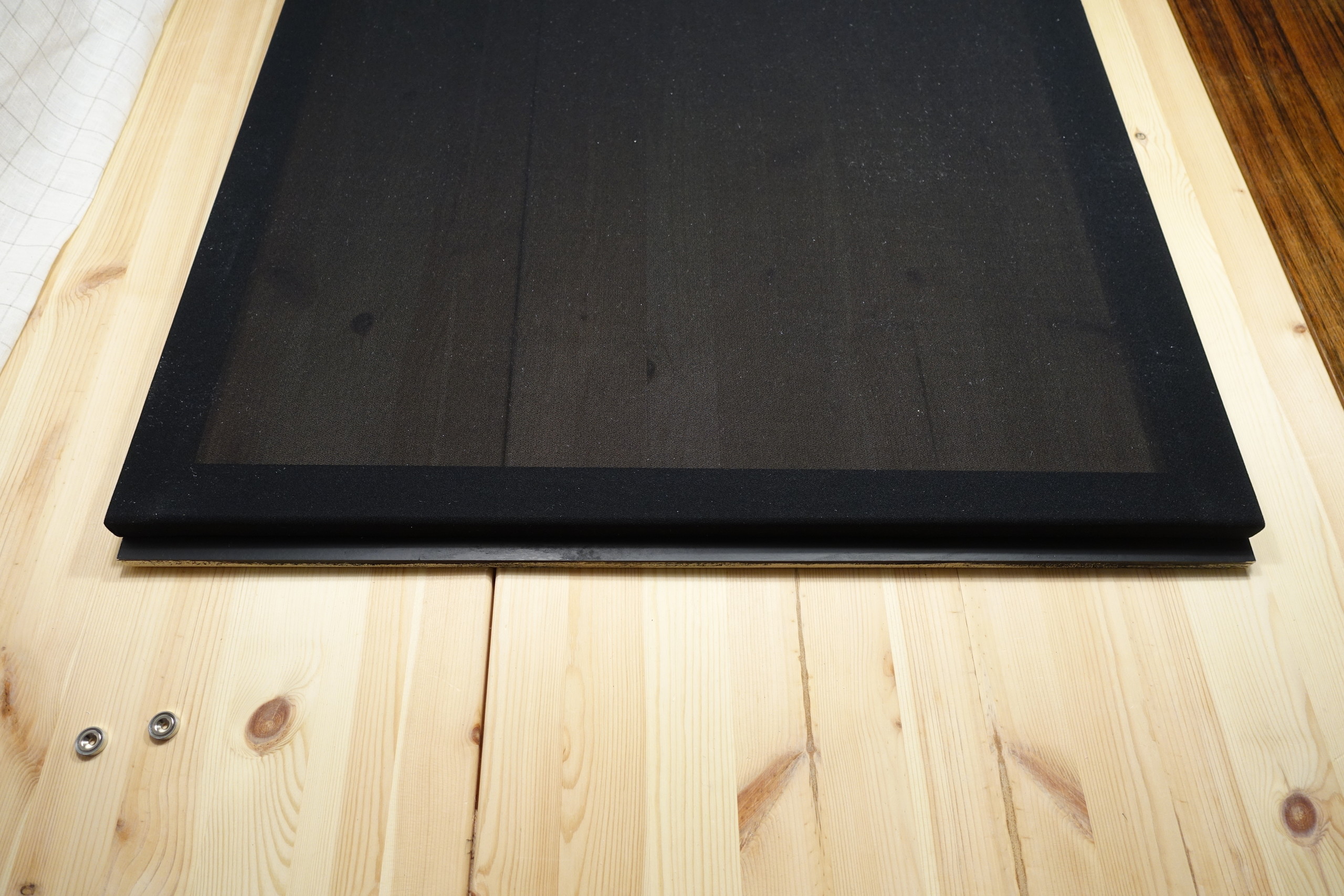

Absorbent
Beställt tre fullstora "Single" absorbenter 40mm tjocklek till frontvägg och tak. Har gjort en pappmall som jag nålar fast på rätt plats mha lasern. (2017-07-24 13:18:32)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Hål
M6:orna är ju bredare bak så jag tar upp ett större hål först. Bananer och dämpkuddar på plats. (2017-07-24 13:21:28)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Tätning
I biten jag skar ut gjorde jag sen ett mindre urtag som passar fronten på högtalaren och pressade på plats. (2017-07-24 13:23:24)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Sidorna
Sidobitarna tunnas ur något i ytterkanten, går fint att skära med brytbladskniv men det dammar runt en del fibrer :-). (2017-07-24 13:27:29)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Dämpad stämning
Mittbiten sitter med klämpassning men ytterbitarna har dragits på plats skruvar och en list i ytterkant. Tips: Ett varv tejp runt gängorna förhindrar att skruven fastnar i absorbentmaterialet.

Har även monterat absorbenter med klämpassning i taket, de kommer täckas av tygklädda ramar senare. När dessa kom på plats förändrades ljudet radikalt i främre delen av bion, fick dra upp några klick till för att byggmusiken signerad Beastie boys skulle höras :-) Från sweetspot låter det bra tycker jag men måste nog göra ett par före/efter mätningar i vetenskapens tjänst. (2017-07-24 13:30:19)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

XTZ Cinema 5.1 1x12,

XTZ Cinema SUB 1X12

Molton
Det jag stört mig mest på i vardagsrumsbion är det ljusa taket, hela rummet lyser upp så fort de är en ljus scen på duken. Tänker därför klä främre delen av taket med scenmolton. Har fäst tyget i framkant ovan soffit:en. (2017-08-04 09:58:42)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

En timme senare..
Inga bilder på övriga processen, blev en svettig timma i ljuset av LED strålkastare och rummet är i kaos.. :-) Använder vävlim så man måste skynda sig att få tyget på plats så det inte lossnar. Kontaktlim funkar ju bättre i tak men jag gillar att kunna ändra mig och justera lite vid behov. (2017-08-04 10:01:47)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Kanter klara
Har skurit rent kanterna och tryckt upp tyget i mellanrummet mellan vägg och tak för att få en snygg kant. (2017-08-04 10:03:27)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Klart!
Här syns även den färdigmålade bakre delen av soffit:en som är i en ljusare grå ton. (2017-08-04 10:10:21)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Podie igen
Gillar trägolv skarpt men är också förtjust i den lite mysigare känslan med heltäckningsmatta så varför inte en kombination nu när man bygger dedikerat rum..

Sätter först en liten kantlist på framkanten av podiet. (2017-08-04 12:41:58)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Matta
Valde en antracitfärgad matta med lagom lång lugg, limmar främre delen runt trappnosen. Bakre delen får ligga lös för enkel åtkomst bakom podiet. (2017-08-04 12:47:49)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Podie klart
Har även klätt trappstegen. Mattan ser ganska ljus ut på bilden pga den riktade belysningen, höger trappsteg stämmer bättre med verkligheten.

Nu stundar tapeter sen blir det nog smygpremiär! :-) (2017-08-04 12:50:33)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Tapetsering klar
Betydligt mörkare utan strålkastarljus. Här syns även frånluftventilationen som jag håller på och testar, dubbla ljuddämpare och ytterligare en vid fläkten. I princip ljudlös med dörren stängd, dock låter själva fläkten som sitter i teknikgarderoben utanför tyvärr betydligt mer med varvtalsregulator monterad, ett högre vinande ljud.. Blir nog att prova med lägsta fasta hastigheten istället.

Har också monterat vågrätta plattor i taket för vänstra Atmoskanalerna. (2017-08-13 21:29:25)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Andra sidan
Här med monterade S2:or, ska prova in allt innan jag snyggar till kabeldragningen. (2017-08-13 21:36:05)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Screen Excellence Enlightor neo-S 2.37.1 130" (305x129) Slim

Dags för duk
Byggsats! Kört mycket DIY så jag orkade inte bygga en ram också :-). Blev en Screen Excellence Slim duk. (2017-08-13 21:37:42)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

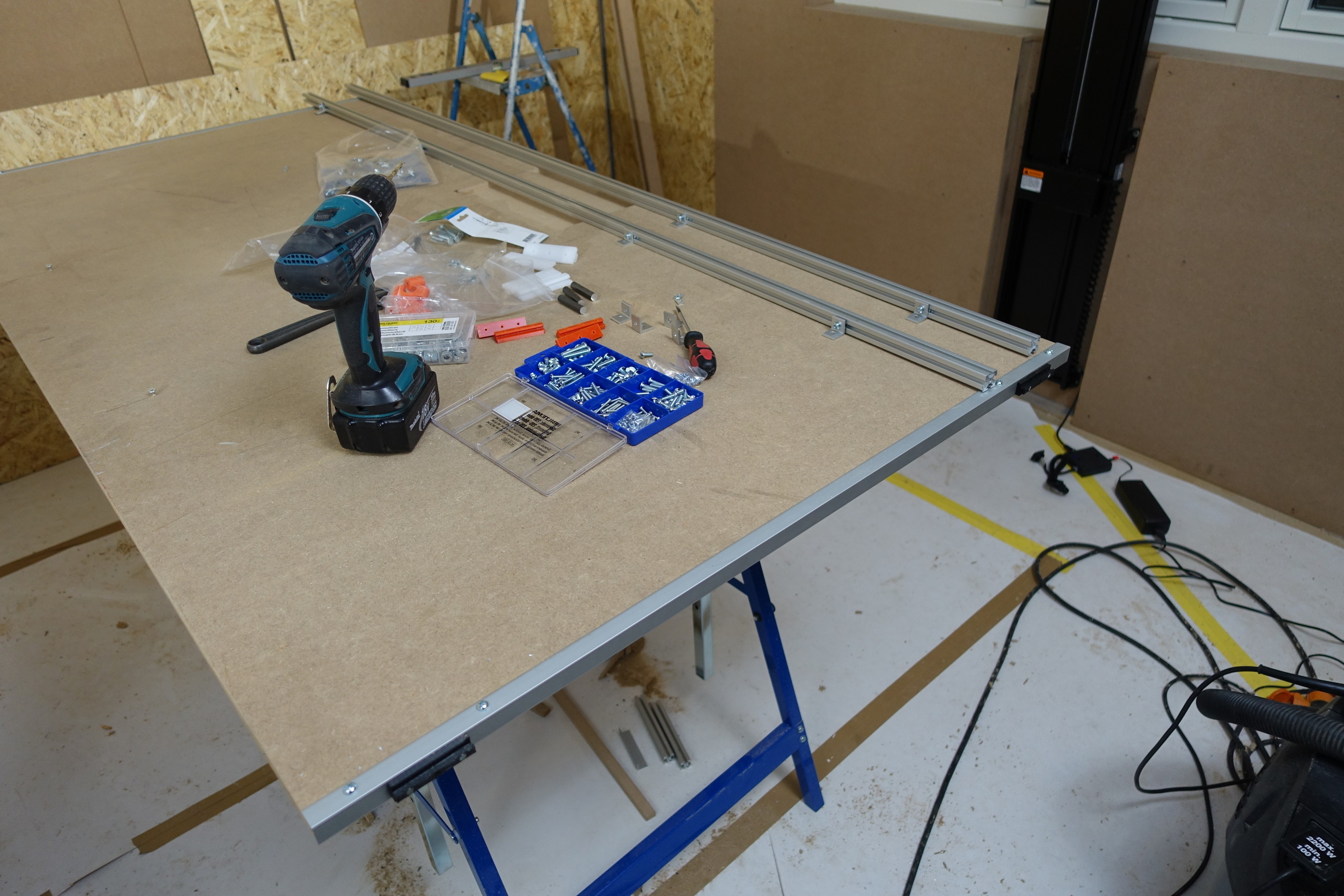

Ramen klar
Efter en del funderande (då manualen har mycket att önska) är det dags att montera black backing tyget. Precisionen var dock 100% på alla delar! (2017-08-13 21:44:38)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Screen Excellence Enlightor neo-S 2.37.1 130" (305x129) Slim

Upphängd och klar
Passar perfekt =) (2017-08-13 21:49:41)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Screen Excellence Enlightor neo-S 2.37.1 130" (305x129) Slim

S5:or
Monterat alla högtalare provisoriskt för test och smygpremiär.. Har även fått alla fåtöljer på plats, på bakre raden finns inte plats för att recline:a fullt utan endast fotstöd, de är dock väldigt bekväma ändå :-). (2017-08-13 21:51:26)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

XTZ Cinema 5.1 1x12,

Screen Excellence Enlightor neo-S 2.37.1 130" (305x129) Slim

Smygpremiär!
Körde en snabb autokalibrering av ljudet och laddade med läsk och chips! Hann precis köra första filmen innan semestern var över :-).

Otroligt kul att äntligen få använda anläggningen till något annat än en väldigt dyr byggradio! (2017-08-13 21:57:39)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Lights!
Har sett lite filmer och fixat typ 1000 småsaker men nu är det dags att posta lite nya bilder.

En mindre förmögenhet spenderad på belysning, blir mkt Philips Hue som är lite utrymmeskrävande. Både GU10 lampor och Lightstrip är ganska skrymmande men jag tycker det är en klockren lösning, speciellt möjligheten att göra egna lösningar via REST anrop. (2017-09-20 20:13:02)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Philips Hue White and Color Ambiance Starter Kit GU10 6,5W 3-pack (Dimbar)

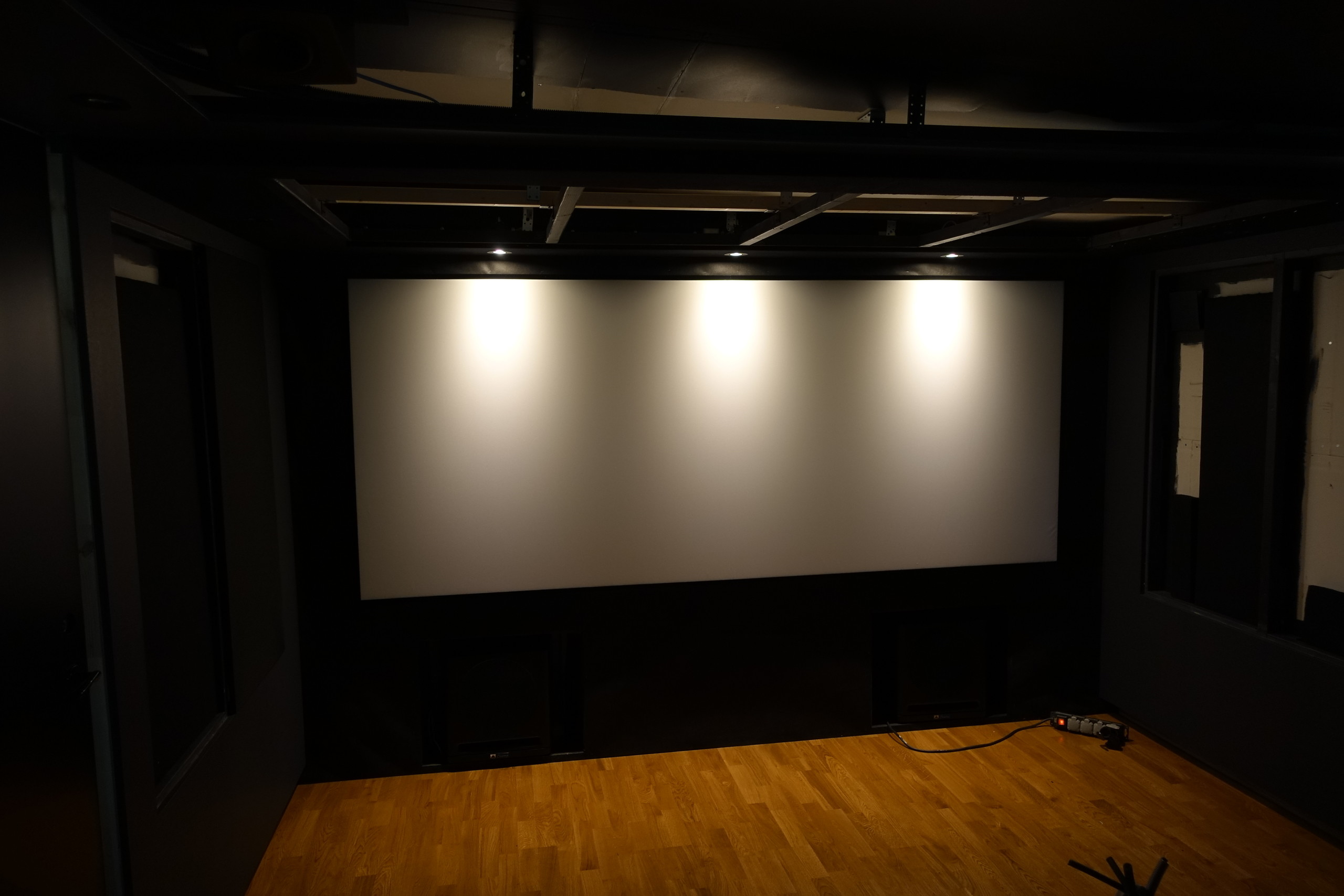

Dukbelysning
Den obligatoriska "tre lampor på duken" belysningen består av tre Hue-spots för att kunna leka med temp och färg. (2017-09-20 20:16:37)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Philips Hue White and Color Ambiance Starter Kit GU10 6,5W 3-pack (Dimbar),

Screen Excellence Enlightor neo-S 2.37.1 130" (305x129) Slim

Lister
Har försökt hålla ned antal lister men en del blir det ändå, här salning till dörren, foder till teknikgarderoben samt en ljusramp till taket. (2017-09-20 20:20:13)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Avdelare
Bakre delen av taket delas av på mitten med en ljusramp (eller en planka med hål för spotlights). Svarta "spöket" mitt i bilden är överbliven scenmolton på en takstötta för att underlätta montering. Även monterat några vanliga vita LED spots runt soffiten för allmänbelysning. (2017-09-20 20:24:01)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

XTZ Cinema 5.1 1x12,

Garderoben
Lister och klackfoder monterade i garderoben, en dold Hue Lightstrip längs med varje sida för indirekt belysning. Fortfarande lite byggmaterial i hyllan men det minskar för varje vecka. Ska skaffa lite fler hyllplan och sätta filmerna på rätt håll också :-). (2017-09-20 20:40:46)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Rack-sidan
Lister även här men ingen belysning planerad. Väntar in rack-fästen till Oppo:n, sen ska jag snygga upp bland elektroniken också. På ingångsdörren hänger en specialdesignad tavla skapad av äldsta sonen, "Alex och katten at the movies". Bästa presenten! (2017-09-20 20:43:22)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Microsoft Remote Control and Receiver for Windows XP MCE,

Sonos Connect (ZonePlayer ZP90),

Ramar till främre taket
Kör med 21x43 list, slipade och avrundade kanter. (2017-10-03 20:11:06)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Provmontering
Har även målat ramarna svarta för att inte riskera att det lyser igenom tyget. (2017-10-03 20:16:41)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Designlight P-007 (6,8W)

Magneter
Ramarna sitter fast med en neodymmagnet (fäst i ramen) i varje hörn som fäster mot en plåtvinkel i taket. Monteras och passas in före tyget. (2017-10-03 20:17:41)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Tyg
Klär med högtalartyg, i bakgrunden ytterligare ramar. Blir 24 st totalt, 8 klara. pust! (2017-10-03 20:24:53)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Färdiga paneler
Svårt att få ett bra foto när jag bara har lampor i taket.. (2017-10-03 20:20:00)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Screen Excellence Enlightor neo-S 2.37.1 130" (305x129) Slim

Ändrade planer..
Inget går upp mot en sista minuten ändring, men vem har bråttom..? :-) (2017-10-03 20:21:30)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Mer ramar..
(2017-10-03 20:33:38)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Invägning
Har absolut inget att klaga på vad gäller ljudet men har stört mig på att S5:orna sticker ut ganska långt i mitt relativt smala rum. Har hela tiden tänkt att dölja dem med en utbyggd ram täckt med högtalartyg som övriga paneler, men väljer istället att byta ut dem mot in-wall högtalare redan nu så sparar jag iallafall jobbet med att bygga om det senare :-)

Byter till M&K Sound med inbyggd back-box så ramarna är endast till för att fästa högtalaren mot väggen, väljer också att vinkla de bakre surrounderna så mkt som möjligt mot lyssningsposition.

Med kommande tygramar på plats kommer man inte se några högtalare vilket är ett av mina mål, man märker också tydligt att de nya högtalarna är betydligt större...

S5:orna ligger ute på marknaden nu, i toppskick och inte ens inspelade. Kom med bud vetja! (2017-10-03 20:44:46)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

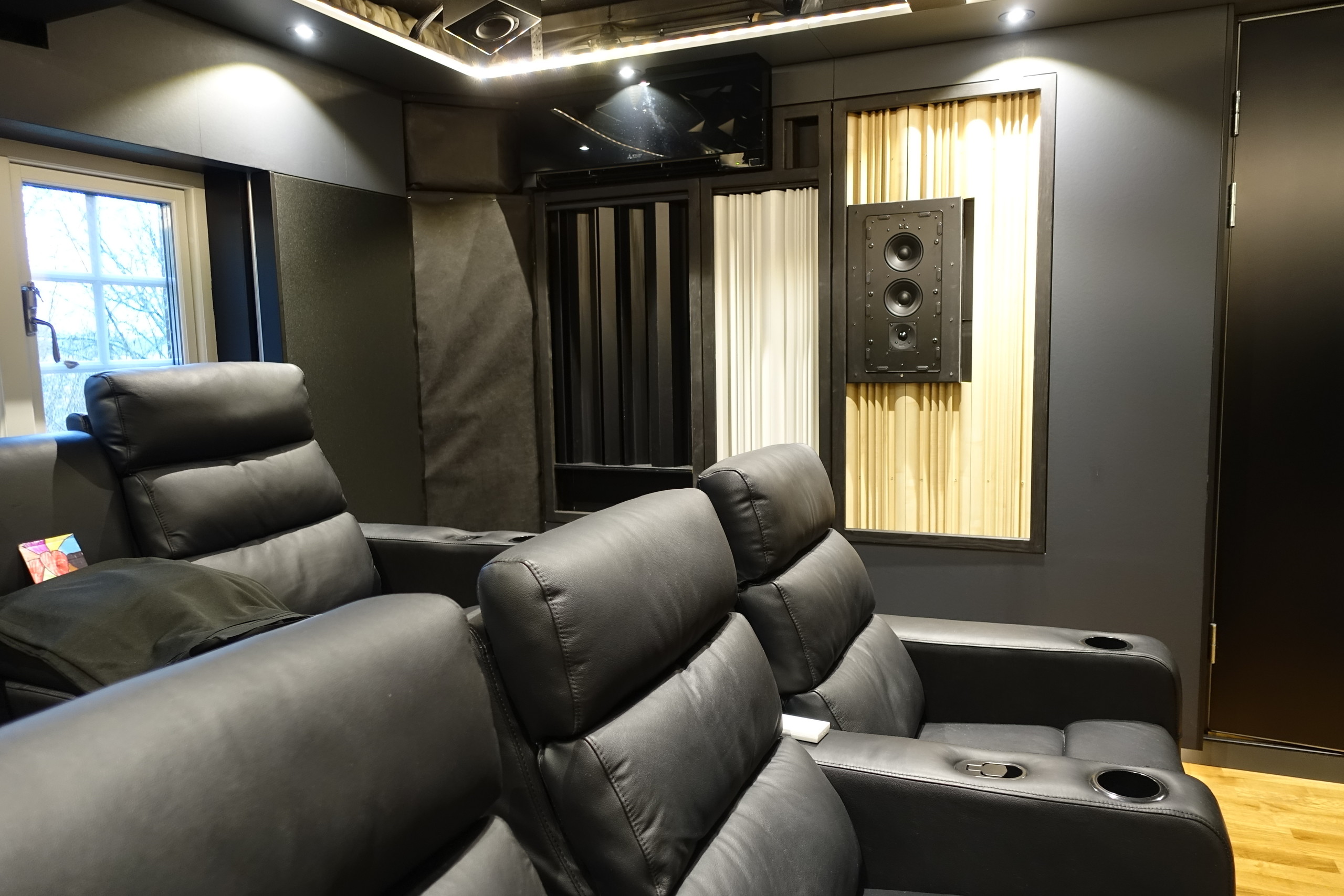

Nya surroundhögtalare på plats
Har även kopplat in de sista tre spotlights:en, nu behövs en dimmer för det blir nästan väl ljust :-) (2017-10-03 20:58:22)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

MK Sound IW 950 (st)

Främre ramar
Ramarna på främre sidoväggarna fäster jag med billiga supermagneter från Jula, ramarna passar väl i urtagen så magneten behöver inte vara särskilt stark. (2017-11-11 12:52:11)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Magnetfäste
På väggen sitter en bricka för magneten att fästa mot. (2017-11-11 12:54:51)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Ramar på plats
En av ramarna i taket hade också veck men de försvann efter någon vecka. På väggramarna finns ett par mindre veck i tyget som iofs inte syns på denna bild men jag kommer behöva stryka/ånga bort dem...

Lessons learned: stryk högtalartyget före montering :-) (2017-11-11 12:55:56)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Ramar till bakre del
De bakre ramarna fäst med 10kg magneter då de blir lite tyngre och inte har någon fals att vila mot. (2017-11-11 13:00:54)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

MK Sound IW 950 (st)

Provmontering
Testar utan tyg först.. (2017-11-11 13:02:35)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

MK Sound IW 950 (st)

Med tyg
Färdig ram med (ångstrykt) tyg och list för att matcha fönstersalningen. (2017-11-11 13:03:24)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Klart!
Båda ramarna på plats. Trodde jag skulle behöva hindra dem från att glida ned men de sitter som berget med magneterna. (2017-11-11 13:05:24)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Släpljus podie
Har även fixat Lightstrips till podiet. Funderade länge på hur jag skulle fästa dem, den självhäftande tejpen på baksidan är ju ett skämt så jag skruvar fast ett hålband med små buntband för extra hållfasthet. (2017-11-11 13:07:14)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

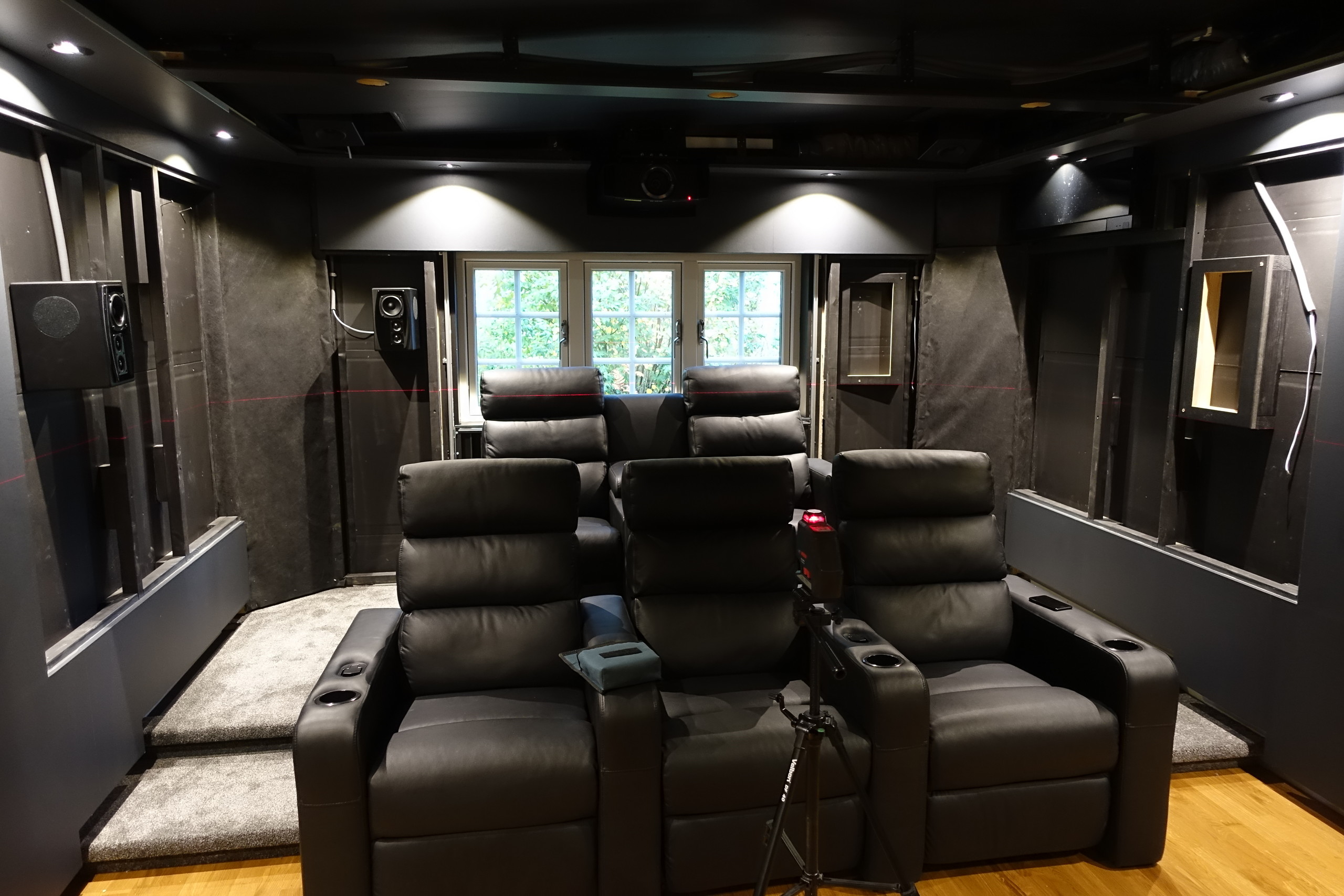

Hela podiet
Kan tyckas onödigt med ljus bakom stolarna men jag tycker det blir en fin effekt från bakre stolsraden. (2017-11-11 13:10:24)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Blåljus
Ganska nöjd med vitt ljus men kul att leka lite med Hue. (2017-11-11 13:15:30)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Serviceläge
I väntan på diffusorer har jag fortsatt med lite blandat pyssel. Monterat en enkel z-wave plug för att styra ventilationen bakom LED skärmen. Skärmen sitter med ett videoväggsfäste för enkel åtkomst till baksidan. (2017-12-01 22:01:09)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Normalläge
Skärmen tillbaks i rätt läge, har även börjat montera grå "sockel" längst ned på sidoväggarna. (2017-12-01 22:05:33)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Screen Excellence Enlightor neo-S 2.37.1 130" (305x129) Slim,

Lenovo Yoga 510-14 80S70082MX

Mer z-wave
Har lagt en hel del energi på att kunna styra fönsterluckan från min Harmony fjärr. Medföljande fjärr jobbar med RF så jag beställde en mottagare för IR istället, fick fel modell, skickade tillbaka till England, fick rätt modell. Upptäckte att Harmony ändå inte kunde styra den trots att rätt leverantör fanns med i databasen och dessvärre ej heller lära in koderna från medföljande fjärr. Gaaah!

Liten proof-of-concept med två z-wave reläer som visar sig fungera fint! (2017-12-01 22:49:13)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

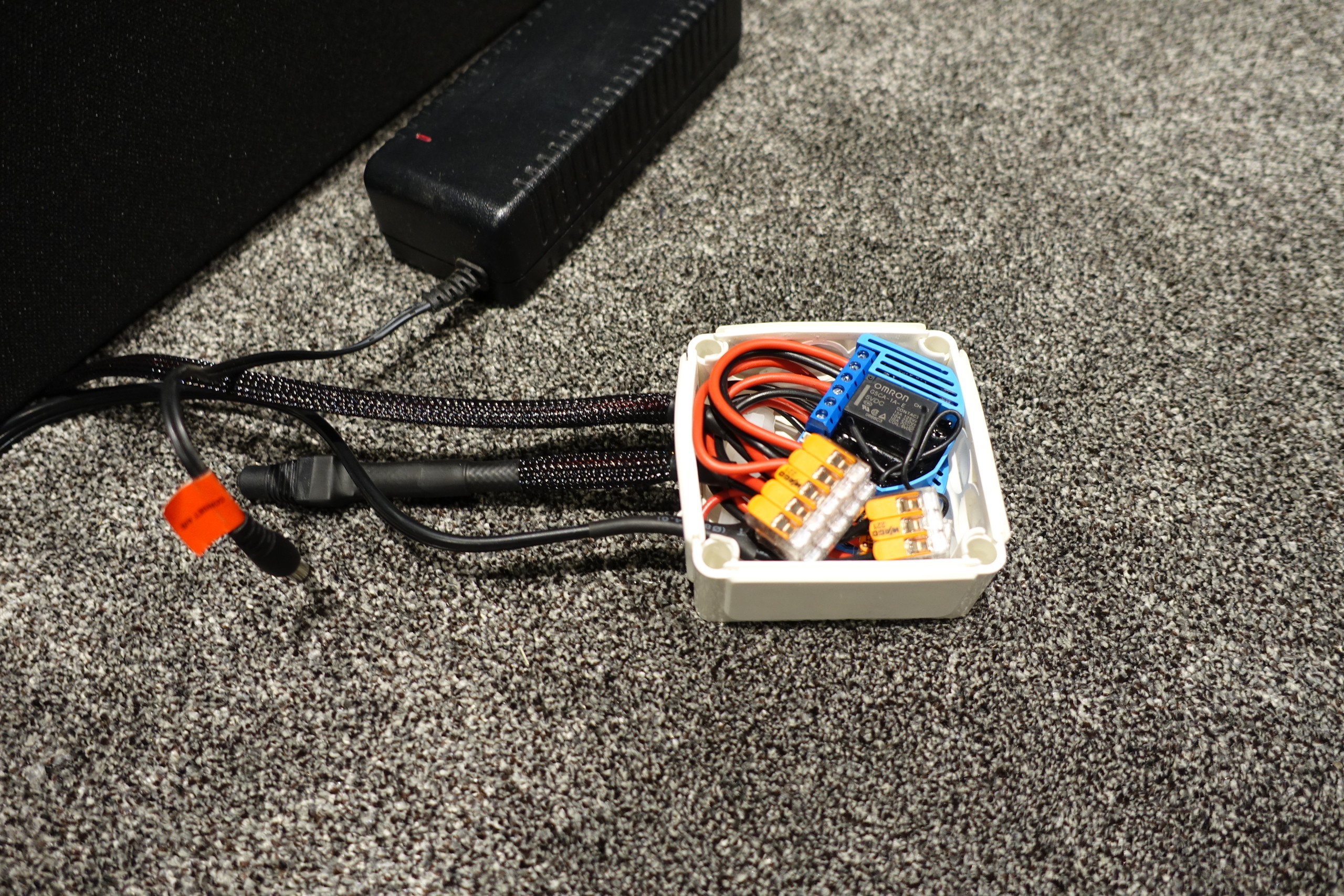

Färdig lösning
Får precis plats i en IP dosa, de små antennerna dras ut på utsidan av dosan. Liften jobbar med 30v så jag kan även låna ström till reläerna. Sleevat lite också även om den inte kommer att synas på golvet bakom podiet. (2017-12-01 22:56:13)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Racket
Har också snyggat till lite i över delen av rack:et, avvaktar lite med baksida/kabeldragning innan jag bestämt mig kring fler slutsteg m.m. Monterade även "finishing strip" som trycks fast utanpå och döljer skruven, blir bra tycker jag även om de figurpassade frontarna som är vanliga i US-byggen är ännu snyggare :-). (2017-12-02 08:54:14)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Microsoft Remote Control and Receiver for Windows XP MCE,

Sonos Connect (ZonePlayer ZP90),

Mainframe :-)
I lådan under Rotelsteget finns en laptop som kör lite stödprogram för bion. Använder Domoticz för z-wave än så länge, inget under av användarvänlighet precis men går att scripta och styra via REST anrop. Fungerar förvånansvärt bra.

Överst i racket bredvid Harmony hub:en finns min gamla MCE IR mottagare som jag dammat av och använder via Eventghost för IR styrning av z-wave och även Philips Hue. När IR kommandon skickas från Harmony hubben fångar även Eventghost upp dessa och kan styra ytterligare funktioner:
- Vid start av Movietime aktiviteten skickas även REST-kommandon till Domoticz för att starta forcerad frånluft och hissa upp fönsterluckan.
- När jag trycker Pause/Play på Oppo:n tänds/släcks HUE belysningen automatiskt så man hittar ut ur rummet :-).
- osv
(2017-12-02 09:01:08)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Lenovo Yoga 510-14 80S70082MX,

Microsoft Remote Control and Receiver for Windows XP MCE,

Touch
Det är en 2i1 laptop så den kan även används med touch, gränssnittet i Domotics är dock sk-tfult så det gör sig bättre i stängd låda :-). Får se om jag fixar någon snyggare frontend, vill ändå styra allt via fjärr eller Imperihome på mobilen.

Även filmposter-visning styrs förstås från laptop:en, LED skärmen styrs dock också via RF till min förvåning så där fick jag köra HDMI-CEC för on/off vilket räcker för mina behov, även här finns förstås en plugin till Eventghost!
(2017-12-02 09:19:42)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Lenovo Yoga 510-14 80S70082MX,

Microsoft Remote Control and Receiver for Windows XP MCE,

Sonos Connect (ZonePlayer ZP90),

Släpljus
Som många säkert gissat blir det även belysning längs väggarna. Lightstrip ska på plats, skruvar en aluminiumlist med förmonterade buntband som extra förstärkning. (2017-12-17 20:44:06)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Ena sidan färdig!
Har även monterat en grå sockellist för att dölja det sista av gipsskivorna. (2017-12-17 20:45:42)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Andra sidan
När man pausar filmen tänds ljuset längs golvet, tillräckligt med ljus för att hitta ut men inte så starkt att man tappar filmstämningen :-) (2017-12-17 20:48:10)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Tidig julklapp
Var och hämtade första leveransen av diffusorer från SMT i veckan, AD paneler för väggar och Matts nya "Kristall" Moduler till taket ovan sittplatserna.

Hade tänkt tillverka Skyline QRD med 45 reglar i taket men jag är övertygad om att dessa blir mkt bättre! De är också riktigt snygga och jag ångrar lite att de med nuvarande design av rummet inte kommer att exponeras men vi får se vad som händer vid nästa ombyggnad :-)

I bakgrunden skymtar ramar till väggarna i bakre delen av bion. (2017-12-17 20:52:50)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Mer ramar
Även bakre delen av taket kommer täckas med tygklädda ramar, provmontering. (2017-12-31 09:23:34)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Runt projektorn
..rundar jag av ramarna något. (2017-12-31 09:26:24)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Sista ramarna
Slipat och kantfräst de sista ramarna. (2017-12-31 09:27:18)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Soffit
Har limmat en vinkelprofil i aluminium längs hela soffiten och även förberett för sista lightstripsmonteringen längs kanten. Förstärker i hörnen med hålband+buntband. Även kablarna till S2-orna har fått svart hölje. (2017-12-31 09:33:27)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

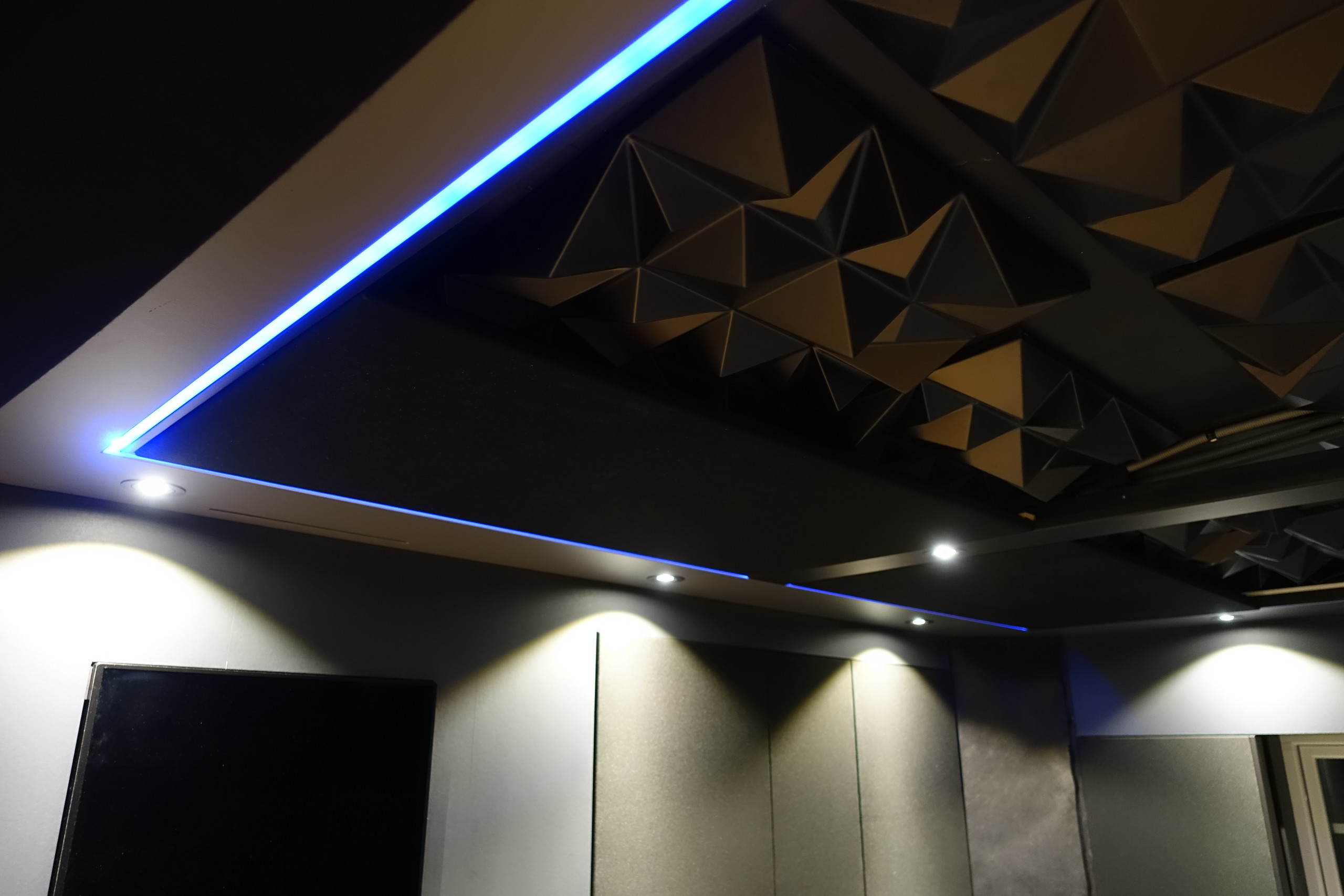

Kristaller
Monterat Lightstrip och hängt upp två nu svartmålade takramar provisoriskt för att passa in Kristallmodulerna från SMT. Fäster först en MDF-ram i taket. (2017-12-31 09:36:07)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Främre moduler på plats
Fäster sedan modulerna i MDF-ramen, ev. ska de fyllas med något löspackat dämpmaterial men har (än så länge) bara två 12-tums basar så det behövs troligen inte. (2017-12-31 09:40:10)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

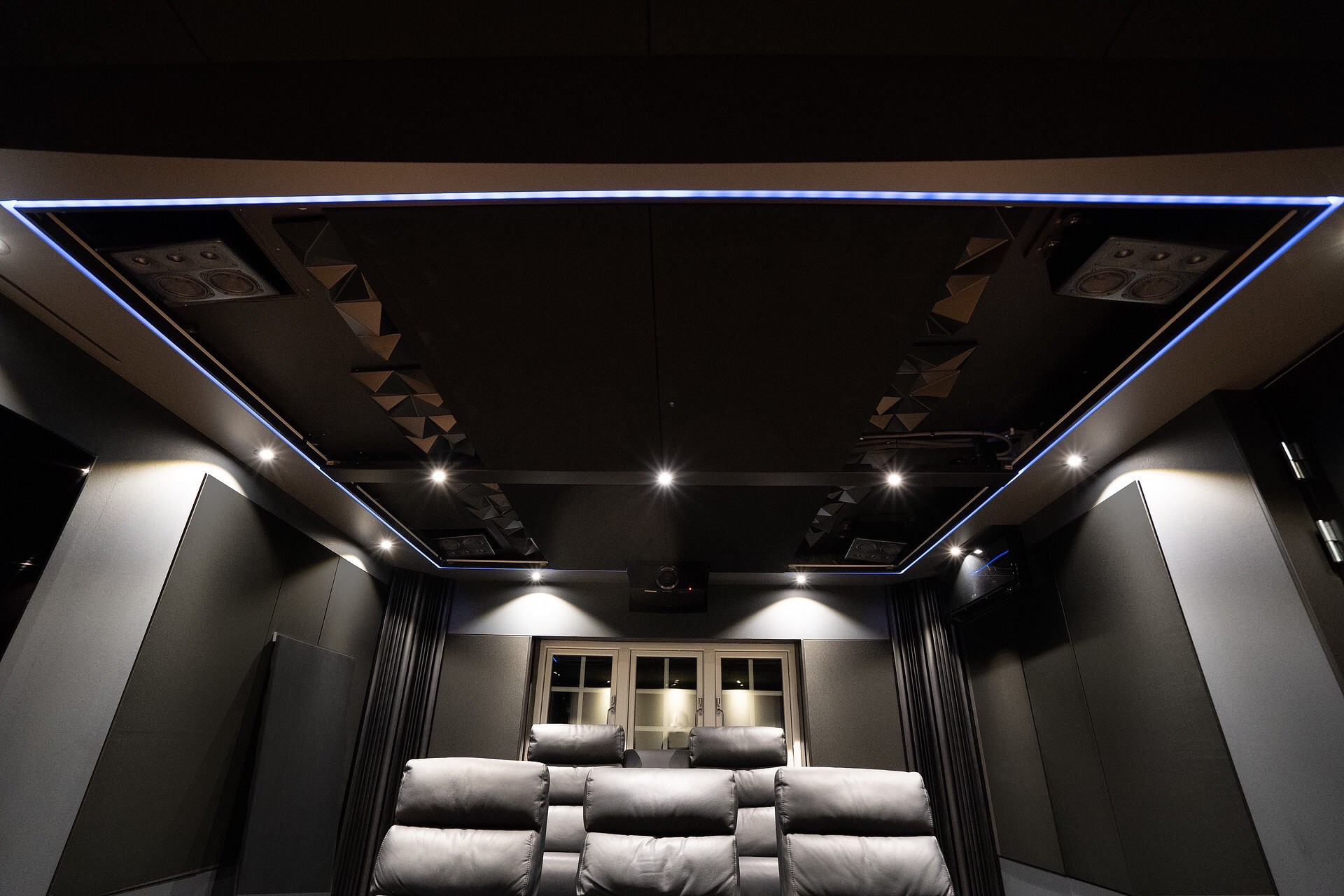

Hela taket klart
Kul att hitta så här snygga svensktillverkade moduler! De kommer dock inte att synas när ramarna är på plats så man får passa på att njuta nu :-) (2017-12-31 09:41:18)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Väggmoduler
Stort tack till Matts på Diffusor.com för leverans av de sista väggmodulerna dagen före julafton (!). Wing 95 moduler (svarta) monteras där de får plats, AD paneler i övriga fack. Fick inte tag i AD moduler i samma färg men de kommer inte heller att synas när tyget kommer på ramarna. :-) (2017-12-31 09:49:44)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Andra sidan
Även här med provmonterade och avklädda ramar. (2017-12-31 09:55:40)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Främre fack
Även de främre facken får var sin Wing-modul, byter bort lite Basotect-skum då bion kändes lite väl dämpad. Wing:arna är riktigt smarta och kan även kompletteras med dämpning bakom vid behov (om man har plats :-). (2017-12-31 09:58:59)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Screen Excellence Enlightor neo-S 2.37.1 130" (305x129) Slim

Wing 95 paneler på båda sidor
Båda främre facken klara. Har inte hunnit provlyssna mkt ännu men hela rummet känns betydligt luftigare att vistas i nu och ett par ytterligare åtgärder för att få rummet mer "live" återstår.

Till nästa bygge (dröjer nog ett par år..) ska jag bygga i ett större rum där man inte måste pussla med centimetrar hit och dit och även få plats med mer akustikbehandling i väggar och tak. Gärna som denna 23.6 (!) bio med Wing 95 på sidoväggarna, S Wingen på bakväggen samt Flower vingar i taket från diffusor.com:
www.facebook.com/mysoundstarnberg/photos/a.583125101814340.1073741836.583047408488776/1358781077582068/?type=3&theater

Puh, blev många bilder denna gång men man får passa på när det är jullov. Önskar er alla ett riktigt Gott Nytt År! (2017-12-31 10:07:30)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Philips Hue White and Color Ambiance Starter Kit GU10 6,5W 3-pack (Dimbar),

Screen Excellence Enlightor neo-S 2.37.1 130" (305x129) Slim,

XTZ Cinema S2 Atmos,

XTZ Cinema SUB 1X12

Tyg på ramar
Har klätt sidoramarna med högtalartyg. (2018-01-05 09:40:17)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Andra sidan
Snart är alla högtalare dolda. (2018-01-05 09:42:37)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Ljuslist
Blev inte "crisp" nog med bara ramar i taket så jag bestämde mig för att montera en vinklad list längs soffit:en som takramarna kan ansluta mot. Tanken är att det endast ska synas en smal strimma ljus mellan ramar och soffit.

Måste tyvärr klyva bort lite på ramarna så de får plats men som tur är har jag inte hunnit klä dem ännu :-). (2018-01-27 21:50:18)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Långsida
Med ledstrip aktiverad. (2018-01-27 21:55:54)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Hela taket
Hela ljuslisten monterad, rummet blir ljust nog ändå med spots så detta är endast som effektbelysning och som "ambient light" för att hitta rätt i godispåsen vid behov :-). (2018-01-27 21:58:20)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Och i blått
Var tvungen att köra med två Lightstrip slingor pga längden, beroende på färgval synkar de inte helt utan skiljer lite i nyans så vissa färgtoner bör undvikas.. (2018-01-27 22:02:06)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Takramar med tyg
Har börjat klä ramarna till bakre taket med högtalartyg, köpte från Hifikit denna gång och kan konstatera att detta tyget är en aning tunnare än Biltematyget jag har på väggpanelerna.

Kort jämförelse:
Biltema:
+Något kraftigare och enklare att dra runt hörn
+Tåligt
-Finns ett par ränder i tyget från vissa förpackningar jag inte lyckas ånga bort

Hifikit:
+Inga ränder
+Väldigt transparent
+Säljs som metervara
-Svårt att rengöra, suger åt sig damm
-Ömtåligt
-Skillnad på fram och baksida (omöjligt att se om man inte hänger det över en ram i ljus, fick klä om en ram pga detta)

Den svarta listen längs ramen vilar på ljusrampen mitt i taket, i andra änden sätter jag neodym-magneter (7kg). (2018-02-03 18:01:44)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Magneter monterade
Magneterna fäster mot små plåtvinklar längs soffiten. (2018-02-03 18:11:08)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Två ramar på plats i taket
Täcker precis kristall-modulerna och har sänkt ned dem ca 5mm lägre än soffiten (=radien på avrundad kant). (2018-02-03 18:13:56)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Figursågning
Har skurit ut en passbit av Single-absorbenten som blev över från frontväggen, denna ska monteras ovan projektorn. (2018-02-05 22:21:16)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Dämpskiva på plats
Sitter med klämpassning, svårt att få ett bra foto men längst bak vid väggen sitter röret för frånluftsventilation dolt. Linsskydd på för säkerhets skull :-) (2018-02-05 22:23:21)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Rundade ramar
Takramarna har en liten avrundning precis som öppningen i bakväggen. (2018-02-05 22:26:38)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Alla ramar på plats runt projektor
(2018-02-05 22:32:54)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Hela taket klart!
Nu är det bara hörnen kvar i bakre delen av bion.. (2018-02-05 22:35:39)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Mitsubishi Electric MSZ-EF25VE* / MUZ-EF25VE

Vinterlackering
Efter ett par mer eller mindre misslyckade försök att foliera de sista AD panelerna slutade det med lackering, runt nollgradigt ute men fick upp tempen till ca +8 i maskinhallen :-) (2018-02-16 22:56:00)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Montering
Nu är även hörnen klara i bakre delen av bion, tog sin tid men jag är nöjd! (2018-02-16 22:59:24)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Kablar för mic
Dragit fram kablar till podiet för enkel inkoppling av mätmic m.m. då både receiver och dator står i garderoben utanför. (2018-03-22 21:39:36)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

UMIK-1
Skaffade en UMIK-1 och bestämde mig för att försöka lära mig REW när vintern inte riktigt ville släppa taget.

Har skapat ett eget album där jag tänkte lägga upp lite mätningar https://www.minhembio.com/Thomas_S/371580/
(2018-03-22 21:42:31)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Ramar till podie
Lite bygg har jag lyckats med trots snö och minusgrader.. (2018-03-22 21:46:30)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Med högtalartyg..
(2018-03-22 21:48:30)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Våren är här!
Dags att slutföra frontväggen. Har sedan länge beställt ljudtransparent tyg att rama in duken med men bestämde mig för att även göra en liten uppgradering innan de sista ramarna kommer på plats :-)

Fyra passiva baslådor ska byggas under våren! (2018-03-25 08:46:46)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Front till subs
Fräser ur frontstycken till nya subbarna, kan inte köra så stora stål i kantfräsen från Makita men kör gärna ett extra varv då jag tycker det är en supersmidig liten maskin. (2018-04-16 21:12:24)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Frontstycken klara!
Tar en stund när man bygger fyra lådor.. (2018-04-16 21:22:00)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Lådbygge
Stagning och inpassning av dubbla baffeln, inre MDF skivan sågar jag ur med sticksåg. Stiftar ihop allt utom fronten som hellimmas då den kommer vara det enda på lådorna som syns (dock dold bakom en tygklädd ram förstås). Sparar inte på limmet, -har gått åt två hela flaskor. (2018-04-17 20:40:49)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Front limmas
Blandade tvingar och old-school knektar samsas i mitt tillfälliga snickartält :-). Till sommaren ska jag bygga om en del av hallen till snickeri där jag även kan hålla värme vintertid. (2018-04-17 20:48:23)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Kantfräsning
Blir inget överdåd vad gäller finish men jämnar åtminstone av kanterna (2018-04-23 20:10:56)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Alla lådor klara
Har även rundat av kanterna på fronten, målning nästa :-) (2018-04-23 20:13:35)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Samtidigt i bion..
Har haft ned duken och förberett för nya basarna, även passat på att klä partierna bredvid duken med spaltpanel. Hela ytan under duken mellan spaltpanelerna kommer fyllas av de nya baslådorna. (2018-04-23 20:17:56)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

XTZ Cinema SUB 1X12

Målning
Nöjde mig med att rolla lådorna (2018-04-26 23:21:03)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Insidan
Supra Boxcon terminaler känns stabila, även fogat alla skarvar. (2018-04-26 23:26:11)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Isolering
Fyller med stenull (2018-04-26 23:27:48)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Täckt isolering
Häftat ljudtransparent duk för att skydda elementet. (2018-04-26 23:32:47)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Element monterat
Ingen fan av islagsmuttrar så jag köpte svarta insexskruv med trägänga från Hifikit istället, förhoppningsvis ska jag inte montera ur elementen särskilt ofta :-). (2018-04-28 08:47:58)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Väntar på plats under duken
1x12 subben ser liten ut... (2018-04-28 08:50:29)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Drivning
Två XLS 2502 på plats i racket, tyvärr är de utformade så jag kommer behöva kapa min finishing strip som täcker skruvarna i racket :-(. Får avvakta lite tills jag är säker på placeringen. (2018-04-28 08:51:23)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Crown XLS 2502

Kabeldragning 2.0
Bytte ut lågnivåkabeln mot fyra 2x4mm2 högtalarkablar, ångrade lite att jag dragit flexslang pga vibrationer vid vissa låga frekvenser men man sparar en del jobb vid byte av kabel. Dock kommer jag nog slippa vibrationer nu då jag och sonen fick slita som djur för att dra igenom kabeln, då är det ändå 32mm diameter på slangen.. (2018-05-01 23:07:06)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Fötter
Monterar gummifötter under subbarna. (2018-05-01 23:13:05)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

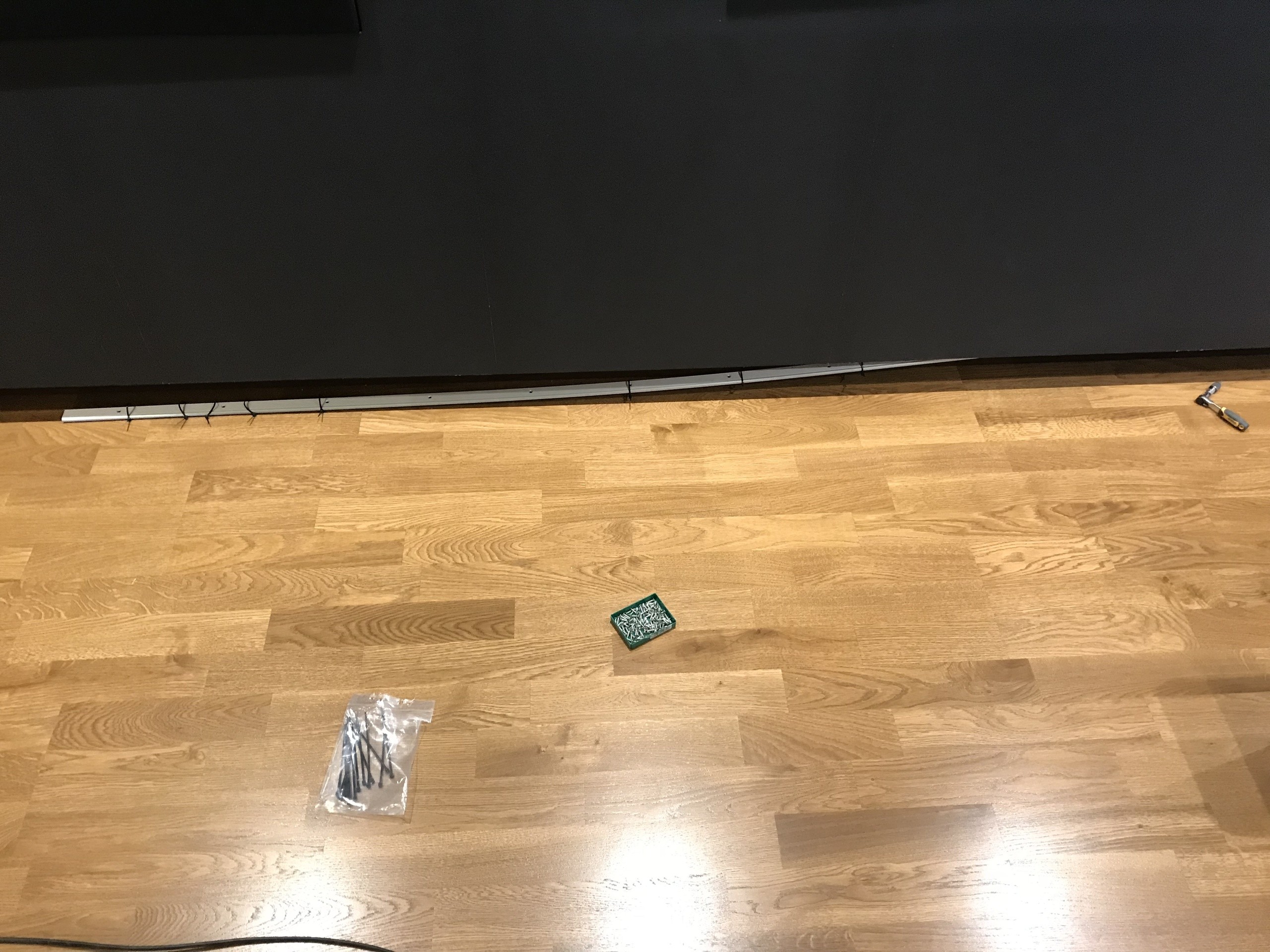

Placering
Var tvungen att skjuta in subbarna på en remsa MDF för att inte fötterna skulle lossna, de väger runt 50kg/st så det skulle vara krångligt att lyfta in dem :-) (2018-05-01 23:14:02)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

På plats!
Samtliga subbarna på plats! (2018-05-01 23:17:17)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Passar fint
En snabbkalibrering och ett nytt filter i minidsp:n senare kan jag konstatera att det låter riktigt bra! Måste också erkänna att jag nog blir ännu mer imponerad av Cinema 1x12 subbarna som verkligen inte behöver skämmas för sig med tanke på den avsevärt mindre konarean. Dock kan jag spela klart högre utan att det låter ansträngt med 18 tummarna och jag gillar karaktären bättre med slutna lådor när man har möjlighet att kompensera med större konarea.

Stort tack till MattiasBGD här på forumet för all hjälp och rekommendationen om elementval! (2018-05-01 23:19:07)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Trigger-relä
Ordnat ett relä så Crown-stegen startar upp via triggersignalen från Yamahan. Hittade en tråd på avsforum där de använt ett vanligt 12v bilrelä, funkade fint för att starta Crown-stegen men tyvärr räckte inte effekten för att även starta mitt Rotel steg.. :-(

Beställde istället ett litet lättdrivet reläkort från Amazon som funkar klockrent! Här med öppet lock för provkörning. (2018-05-27 22:33:54)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Crown XLS 2502

LED-Panel..
Har funderat ett tag på hur jag ska få till ett snyggt innertak i teknikgarderoben och samtidigt kunna få lite bättre belysning vid behov. Var länge inne på att pendla ned en del av taket med någon form av indirekt effektbelysning ovan och kom på att en led-panel kanske kunde funka.. (2018-05-28 20:16:37)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Vinyl
Hade en hel del proffsfolie kvar från det misslyckade försöket att klä AD-panelerna, printade ut en Dolby Digital logga och plockade fram skalpellen :-) (2018-05-28 20:24:18)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Provkörning
Lysande Dolby logga, check! (2018-05-28 20:26:10)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Sista delarna
Ramar som ska sitta runt duken samt delar till innertaket i garderoben samsas med ett par ytterligare Philips Hue slingor (gillar lampor). (2018-05-28 20:27:48)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Innertak
Dold Hue lightstrip monterad på innertaket (2018-05-28 20:32:27)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Dolby Digital lampan
..på plats i taket, panelen är dimbar så man kan dra upp ljusstyrkan vid behov. (2018-05-28 20:34:24)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Sista ramarna på gång..
Kläs med ljudtransparent sammet för maximal ljusabsorbtion, nedre ramen kompletteras med ytterligare en lightstrip som är fäst i en vinklad plastlist för att slippa direktljus från dioderna. Var tvungen att bocka till ett par plattjärn istället för trälister som distanser för att slippa skarva lightstrip:en. (2018-06-03 22:46:26)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Dayton Audio RSS460HO-4,

Ljuseffekt
Svårt att få till en bra bild men lightstrip:en ger den effekt jag var ute efter, döljer ju allt men kan vara kul med lite diskret exponering när andan faller på.. :-) (2018-06-03 22:53:00)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Dayton Audio RSS460HO-4,

Screen Excellence Enlightor neo-S 2.37.1 130" (305x129) Slim

Version 1.0 officiellt klar!!
Nu är varenda liten list på plats inklusive de sista ramarna runt duken! Därmed är version 1.0 färdigställd och byggprojektet som pågått sedan 2015 är avslutat! Har planer på Dirac och lite ny hårdvara framöver men nu måste andra arbeten på gården prioriteras.

Sammetsramarna runt duken blev riktigt bra, lika bra ljusabsorbtion som dukramen men ändå ljudtransparent. Man måste dock ”kamma” den åt rätt håll för att den ska se bra ut i dagsljus. (2018-06-03 22:56:48)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Fjärrlåda
Har haft andra projekt i sommar men hunnit se en massa film och njuta av bion, nu är det dock dags för några små uppdateringar. Har ordnat de mest använda fjärrkontrollerna med hjälp av skumgummiinredning för fotoväskor som jag tejpat fast på en masonitskiva. (2018-09-03 22:05:46)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Monterat i låda
Det svarta handtaget i framkant är till för att lyfta upp hela insatsen med fjärrkontroller, under finns mindre organiserad förvaring som inte lämpar sig på bild :-) (2018-09-03 22:10:43)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Matta
Har testat lite olika varianter med matta framför duken, både större och mindre och fastnade till slut för denna storlek. (2018-09-03 22:13:34)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Projekt belysta mugghållare påbörjas
Löder ihop lite blåa lysdioder, sätter en dc-kontakt per stol för enkel urkoppling. (2018-09-07 22:23:44)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Plexi
Efter många olika prototyper (som vanlig) med både specialbeställda plexiplattor och egenhändigt utsågade varianter konstaterade jag att bästa resultatet erhölls genom att välja en något för stor hålsåg, skippa borret i mitten och slipa ned det sista med bandputsen.

Testade även att blästra plattan på undersidan men det blev snyggast att endast ”sågytan” ljussätts. Dekalerna skar jag ut i en något mindre diameter och färdiga resultatet syns i mitten av bilden. Gjorde även en liten lamphållare av plastpluggar och fäste dioden med lite smältlim.

På undersidan (nere till vänster) monterade jag ett bar mjuka skumgummi bitar och slipade en liten fördjupning med dremeln för att ljuset från dioden skulle spridas bra. (2018-09-07 22:26:44)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Montering av diod
Borrade ett 10mm hål i kopparna som plastpluggen monteras i, kabeln dras ut i underkant bak på armstödet. (2018-09-07 22:47:14)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Plexibricka monterad
På plats i mugghållaren, släkt och tänd :-). Brickan sitter fast med klämpassning och jag har även en liten dimmer monterad då jag endast vill ha ett svagt sken för att inte bli störd när det är mörklagt. (2018-09-08 17:41:58)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Belysta mugghållare - check!
Ännu ett miniprojekt avslutat, vad ska jag nu hitta på... :-) Är inkopplade via en Osram plug (tack för tipset Joppe Apa) som kan styras via min Hue och därmed också Harmony fjärren. (2018-09-08 17:48:50)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Julafton!
En tidig julklapp levererades idag :-) (2018-12-13 22:09:55)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

God Jul!
Önskar alla på forumet en riktigt god jul med många filmkvällar!

I allt julstök har jag inte hunnit mer än att montera Rotel-stegen, avvaktar också lite med signalkablar då jag inte vet om jag kommer köra balanserat eller ej.. Var lite fundersam över vikten (2x36kg) men när de väl kom på plats var det inga problem 😊 (2018-12-24 11:15:42)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Rotel RMB-1585

Nya Atmoshögtalare
Efter fjärde prototypen lyckades jag få till ett högtalarfäste som jag blev nöjd med, originalfästen fungerade bara på vägg och högtalarna väger skapligt mkt. Slutade med ett par plattjärn och distansklossar i mdf. (2019-01-07 21:56:41)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Vinklat fäste
Klistrar på en mjuk list på fästena för att inte skrapa högtalaren. MP-150 är ju redan vinklad men jag tänkte även vinkla den mot lyssningposition så mycket som takutrymmet tillåter. (2019-01-07 22:05:27)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Främre högtalare monterade
På plats i taket (2019-01-07 22:16:21)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Screen Excellence Enlightor neo-S 2.37.1 130" (305x129) Slim

MK Sound MP-150 MKII (st),

Närbild
Visar vinklade monteringen lite tydligare (2019-01-09 19:30:35)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Klart!
Alla högtalare monterade, snart sitter tygramarna på plats i taket igen och inget syns av uppgraderingen, men det hörs! Körde igenom favorit-Atmos scenerna och det blev verkligen ett helt annat tryck, framförallt upplever jag det som om ljudet sprids mycket bättre över hela taket.

Lägger snart ut mina XTZ S2:or på marknaden, skicka PM vid intresse. (2019-01-09 19:31:59)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Athom Homey v2.0 (Early 2019)

Welcome Homey
Var till en början väldigt nöjd med Domoticz men efter att ha behövt återställa backup alt. återansluta alla brytare efter strömavbrott några gånger för mkt så blir det en Homey istället. Har använts några veckor och förtjänat en plats i filmhyllan, självklart med dold kabeldragning :-).

Med Harmony Hub appen kan jag styra det mesta i samband med start eller stop av aktiviteter i Harmony, dock inte fånga play/pause och styra belysning så Eventghost PC:n får vara kvar ett tag till. (2019-02-10 19:22:15)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Ny processor...
(2019-03-15 16:48:24)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Dags att ge sig i kast med detta..
Finn fem fel. Har länge irriterat mig på detta, som tur är syns det bara om man öppnar dörren. (2019-03-15 16:50:05)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Närmar sig
Processorn på plats! Högtalarkablar leds ned längs garderobsväggen, 2 st Supra 16A på separata grupper. (2019-03-17 22:12:42)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Skapligt klart
Tog en hel del tid att städa upp kabeldragningen men nu är även signalkablarna på plats, kör Supra XLR. Sonos Connect har fått flytta in på baksidan då den är vit :-). (2019-03-17 22:16:04)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Framsidan
Väldigt höga förväntningar på denna processor, grundsetupen imponerar redan men återkommer när jag hunnit fördjupa mig ytterligare. (2019-03-17 22:24:32)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Microsoft Remote Control and Receiver for Windows XP MCE,

Storm Audio ISP 3D.16 Elite

Dirac Live
Har spenderat lite mer tid med processorn och även lagt upp ett eget galleri med skärmdumpar på inställningar m.m. som ni hittar här:
https://www.minhembio.com/Thomas_S/375928/

(2019-04-08 21:57:55)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Skakigt
Har länge funderat på att utvärdera basskakare modell större, har ett par basspump i soffan i vardagsrummet sedan länge som jag tycker gör ett skapligt jobb. Dessa båda är dock av en helt annan kaliber med sina 5cm slaglängd :-) (2019-06-12 19:59:18)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Earthquake Sound Quake Q10B

Plattform
Testade först att montera dem inuti armstöden men det gav inte effekten jag var ute efter. En 21 mm konstruktionsplywood ger kraftig vibration i stolarna. Har även monterat gummifötter på stolarna och under skivan. (2019-06-12 20:03:10)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Earthquake Sound Quake Q10B

Monterat
Anslutna via en speakon-kontakt för att enkelt kunna koppla loss stolarna. Mina intryck så här långt är att det ger en grymt härlig effekt! Såg Bumblebee och det förhöjer verkligen upplevelsen! Nu är det förvisso fullt möjligt att få rummet att skaka med mina fyra 18” basar men tyvärr måste jag offra lite av rock n roll imagen till förmån för min hörsel, man är ju inte 20 längre :-)

Hade en kanal över på Rotelstegen som driver båda skakarna via en egen kanal på Stormprocessorn. Spelar mellan 15-40Hz och har även en egen profil sparad så jag kan välja om de ska vara aktiva, vill inte ha dem på när jag lyssnar på musik t.ex.

Har ett par baselement på gång så jag kommer även testa med dem och se vilket som ger bäst effekt, ev. säljer jag då dessa eller behåller båda varianterna :-). (2019-06-12 20:06:35)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Earthquake Sound Quake Q10B

Skakigt V2
Eftersom jag ändå placerade stolarna på en plattform var jag i vetenskapens tjänst tvungen att testa subbas varianten också :-) (2019-06-29 16:03:14)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Dayton Audio RSS390HO-4,

Face down
Monterat. Dags att hålla en tumme för att de får plats under stolarna.. (2019-06-29 16:07:26)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Dayton Audio RSS390HO-4,

Apple iPad Mini 64GB (5th Generation),

Tight
Men de fick plats, bara någon cm tillgodo för magneten men det är tillräckligt.

Kör samma inställningar som för skakarna men utan delay. Intryck så här långt är att Q10b var lite snabbare i responsen och slår nog lite hårdare men jag tycker bättre om upplevelsen med subbarna. Ger lite kraftigare rörelse och känns följsammare, speciellt i sekvenser med långa bastoner som ett vattenfall eller startande flygplan.

Fanns utrymme för basar och plattform och det ju en något billigare lösning men hade jag fått till en bra effekt med Q10b i armstöden så hade jag nog haft kvar dem. (2019-06-29 16:10:01)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Dayton Audio RSS390HO-4

Nytt miniprojekt
Har bockat till en bit aluminium och moddat ett mobilfäste från Unisynk.. (2019-09-20 22:52:09)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Lackat och på plats i mugghållaren
(2019-09-20 22:58:22)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

IPad mini inom räckhåll
Stormaudio appen är inte den coolaste kanske men den fungerar fint (och bara på iPadj. Även Harmony appen får ett lyft på padda då man slipper swipe:a så mycket när alla viktiga knappar kan samlas på samma sida. (2019-09-20 23:00:13)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Storm Audio ISP 3D.16 Elite

Storm monitoring
Det bästa med den ökade skärmstorleken är att även webbgränssnittet mot processorn kan användas fullt ut. Nördig som man är händer det (ganska ofta) att man sneglar på decodern för att se vilka kanaler som jobbar 😁. (2019-09-20 23:06:49)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Apple iPad Mini 64GB (5th Generation),

Storm Audio ISP 3D.16 Elite

Anpassning pågår
Har ökat bredden och minskat höjden för LCR, krävs mkt inplastningen och effektiv dammsugare när man sågar gips i färdigt rum 😁 (2019-10-17 20:51:39)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

MK Sound S300 THX LCR (st)

Ersättaren
Nu blir det MK Sound runt om 😁
(2019-10-17 20:59:16)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Fronten uppgraderad
Då s300 är lite lägre än XTZ M6 var jag tvungen att fylla i lite i ovankant, inte så snyggt men det syns ju inte bakom duken..

Nu dags för storstädning! (2019-10-17 21:02:53)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

MK Sound S300 THX LCR (st)

Välkommen!
Har gjort mycket på ljudsidan så nu är det dags att även bilden får en uppgradering. (2020-03-24 19:22:35)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

JVC DLA-N7,

På plats
Denna serie har ju vuxit en del på alla håll men fästet sitter på samma avstånd från bakkant så bytet var enkelt. Har bara hunnit med ett par filmer men kan instämma i alla positiva recensioner, Auto Tone Mapping funkar galet bra på HDR material!

Som en bonus behöver jag aldrig använda lampan i High läget och då är projektorn extremt tyst.

Skicka PM vid intresse av X-5500. (2020-03-24 19:32:49)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

JVC DLA-N7

Le Mans 66
Hunnit köra några fler filmer i påsk och måste säga att denna projektor verkligen levererar! Svårt att ta bra foton på rörlig bild men var tvungen att lägga upp ett par iallafall :-). Gillade verkligen Le Mans 66 och både bild och ljud var i toppklass. (2020-04-15 21:36:56)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

JVC DLA-N7

Skärpa
Auto tone mapping i all ära men i vissa scener märker man verkligen stor skillnad med den ökade upplösningen. (2020-04-15 21:46:29)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

JVC DLA-N7

Viktat medelbetyg:

(9.78) (baserat på 101 st)

Visa lista

BugiTron		2020-05-04 12:28:28
p1er		2020-04-16 00:09:45
Moviemike		2020-01-14 23:14:27
Hays		2020-01-05 11:25:14
Shunon		2019-11-09 22:16:44
hkforever		2019-11-01 15:43:49
fire1se		2019-10-21 12:39:01
REPTiL3		2019-09-22 19:03:11
Fleskus		2019-06-29 09:11:23
joakim123		2019-06-16 23:40:13
little_mac		2019-06-13 06:54:57
kalvhund		2019-06-12 16:06:20
ippo		2019-06-01 17:32:44
CriCri		2019-05-14 10:49:44
DialSquare		2019-04-18 21:50:44
Fredsvan		2019-02-11 10:02:21
metcrue		2019-01-25 20:04:35
MikaelJ		2018-12-24 18:27:13
Monster944		2018-12-24 13:15:41
Christian		2018-11-16 21:14:42
code		2018-11-11 19:13:38
mange_b		2018-11-03 14:03:02
nimman		2018-09-28 13:45:31
Degpojken		2018-09-18 07:38:27
MattiasBGD		2018-09-04 21:43:13
sam fischer		2018-07-21 19:22:52
oscarehrler		2018-07-13 16:25:20
Unregistered6c3115a5		2018-06-28 23:27:17
ultron		2018-06-24 16:14:06
Prism		2018-06-10 00:31:46
Macki		2018-05-31 20:29:58
Kristofer Alexis		2018-05-31 07:07:56
Dr. Death		2018-05-30 13:47:20
Zacabeb		2018-05-28 21:19:42
stukastini		2018-05-03 22:17:19
thhmo		2018-04-29 22:17:27
shieldcinema		2018-04-28 16:59:23
NippeNyberg		2018-04-28 15:12:51
juan		2018-04-28 12:29:57
Johnny Hotpants		2018-04-28 09:58:47
ssoep		2018-03-25 19:17:50
Kofotone		2018-03-23 09:20:16
Bubben141		2018-03-22 22:52:39
michael.olsson@home.se		2018-03-13 23:13:23
gribber		2018-03-07 14:45:13
hellreänbra		2018-02-17 14:56:54
Schonning		2018-02-17 10:06:39
drue		2018-02-03 20:06:00
AndreWerdenskrieg		2018-02-03 18:35:43
marccar		2018-01-31 20:20:47
legion123		2018-01-30 19:45:08
MikeVKR		2018-01-29 12:24:44
gamut		2018-01-27 22:03:37
Blåtand		2018-01-05 17:03:27
solidsoul		2018-01-05 16:20:45
Enigma75		2018-01-05 12:51:27
Gunler		2018-01-05 10:16:41
PERSSA		2017-12-31 13:08:43
Cerwin vega Al-1000		2017-12-31 12:29:35
Mille2000		2017-12-31 11:48:37
Unregistereddf48638b		2017-12-31 10:46:41
djyooo		2017-12-28 14:30:17
Unregistered5bfb3089		2017-12-12 13:46:10
Nixta1		2017-12-03 15:56:07
Circus Cinema		2017-11-15 22:48:43
Wicked261		2017-11-12 20:15:32
uzzi		2017-11-11 16:27:39
CantonLover		2017-11-10 21:14:36
Unregistered5cadbce0		2017-10-13 15:17:57
jacoby		2017-10-05 22:43:17
pryzze		2017-10-05 06:50:50
issue		2017-10-04 19:17:33
to_shine		2017-09-12 21:11:44
JoJoJohan		2017-08-29 21:37:06
bergy		2017-08-14 17:07:19
lococo		2017-07-25 03:02:21
TLA		2017-07-10 21:51:09
staxen1		2017-07-09 15:25:38
kimps_86		2017-06-27 11:55:15
Mentos		2017-06-20 22:33:06
Erik_N		2017-06-20 20:45:57
kokeaa		2017-06-12 11:05:00
johan b-lund		2017-06-11 11:05:38
Joppe Apa		2017-06-08 00:53:33
henkess		2017-05-25 19:03:28
snokke		2017-05-23 09:10:32
Oscar94		2017-05-15 09:52:29
Unregisteredab02d771		2017-04-23 16:29:47
Steveswede		2017-04-06 10:29:39
rejman83		2017-03-20 12:17:08
Björnberger		2017-02-08 14:12:19
farna		2017-01-29 20:19:54
stef86		2017-01-22 22:29:03
JonssonSWE		2017-01-09 23:48:23
Mackii		2017-01-09 22:38:37
daywalker		2016-09-21 18:58:46
kribban		2016-09-20 07:49:21
Dan-San		2016-07-23 10:02:34
Glidtassen		2016-06-07 21:00:32
Octopussy		2016-06-06 21:23:58
Biobygget		2016-06-06 20:53:51

Ge betyg

Du måste vara inloggad för att kunna sätta betyg.

Kommentarer (312 st)

Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.

BugiTron 2020-05-04 12:28:21

Gillar att se när folk går in i sin hobby med absolut dedikering, gillar att du planerat, skissat och ritat på det här. Själv hamnar jag mest i en zon där jag bara öser på och funderar och löser eftersom. Snyggt och väl genomfört, tummen upp från mig.

Thomas_S 2020-03-24 19:46:10

Tack! Hoppas de levererar :)

Riktigt fin bio. Känns bra att en liten del av den ska få flytta hem till mig snart.

Hays 2020-01-05 11:29:31

Riktigt fin bio. Känns bra att en liten del av den ska få flytta hem till mig snart.

Thomas_S 2019-12-08 10:31:20

STORT Tack! :-)

Jag kör ingen speciell programvara faktiskt, testade lite olika varianter i början och fastnade för att använda standard skärmsläckare i Win10 där jag slumpar biler ur en utpekad katalog. Har beskurit någon av bilderna men de flesta skalar windows tillräckligt bra för att det ska se bra ut. Då har jag en liten NUC som är på 24/7 och även används till ett par andra uppgifter i bion. Styr av/på på skärmen via en enkel z-wave brytare och då NUCen är kopplad till HDMI1 börjar bilderna snurra så fort skärmen är igång. Enda problemet är att jag ibland remotar in på NUC:en och glömmer något program igång eller kör med avvikande upplösning, då kan det krävas en omstart.

Finns någon programvara som diskuteras på avsforum där man även kan lägga in "now showing" text och liknande men den faller inte mig i smaken, dessutom har jag ju skärmen inne i bion så när filmen drar igång är den ändå avstängd :-).

VÄLDIGT IMPONERANDE BYGGE.

Hur funkar denna, vad använder du för att visa posters, hur.
Swedx 50-tums 4K skärm som filmposter

Tänkte det skulle vara ett fint inslag hos mig.

Tack

/Olle

doo 2019-12-07 01:52:16

VÄLDIGT IMPONERANDE BYGGE.

Hur funkar denna, vad använder du för att visa posters, hur.
Swedx 50-tums 4K skärm som filmposter

Tänkte det skulle vara ett fint inslag hos mig.

Tack

/Olle

Thomas_S 2019-11-07 22:01:11

Det är Gladiator från Cindecore, kommer inte ihåg exakt bredd tyvärr men det finns mått på följande sida http://cindecore.se/produkt/gladiator-3-sits/

Kan inte hitta att du skrivit ngt om vilka soffor du har. Precis det jag är ute efter. En hyfsat nätt 3 sits. Kan man fråga om vilket yttermått de har?

Thomas_S 2019-11-07 21:56:53

Tackar så mycket!

Helt fantastiskt att få se!

Imponerande bygge! Alltid lika kul att kolla in ditt galleri! :)

turespe 2019-11-07 10:50:51

Kan inte hitta att du skrivit ngt om vilka soffor du har. Precis det jag är ute efter. En hyfsat nätt 3 sits. Kan man fråga om vilket yttermått de har?

fire1se 2019-10-21 12:39:40

Imponerande bygge! Alltid lika kul att kolla in ditt galleri! :)

mikael1975 2019-10-20 12:25:00
