Lite bilder från bygget av min hembioanläggning. Högtalarna bygger jag till största delen i mitt kök som fått agera snickeboa den senaste tiden (en osund tidsrymd...) Kan väl börja med frontarna då de var de första som fick smaka sandpapper.

Carlsson OA-5-MMX är den klassiska OA-5:an i ny tappning. Moderna element och omdesignad kabinett, låter fantastiskt :D Läs mer på http://www.carlssonplanet.com/oa5_mmx.php Skumgummirollade svarta med blå fluorescerande färg färg på kanterna. Blev kalasbra yta efter rollningen men när ett lager klarlack lades efter den blå färgen gick det sämre. Fick massa bubblor i lacken samt att det blev flammigt. Aja, bara göra om och göra rätt någon dag. I övrigt är de enkla att bygga ihop då det är en mycket smart och exakt utskuren viklådekonstruktion. Kanterna blir skarpa och fina så spacklet fick ligga på hyllan och vila.

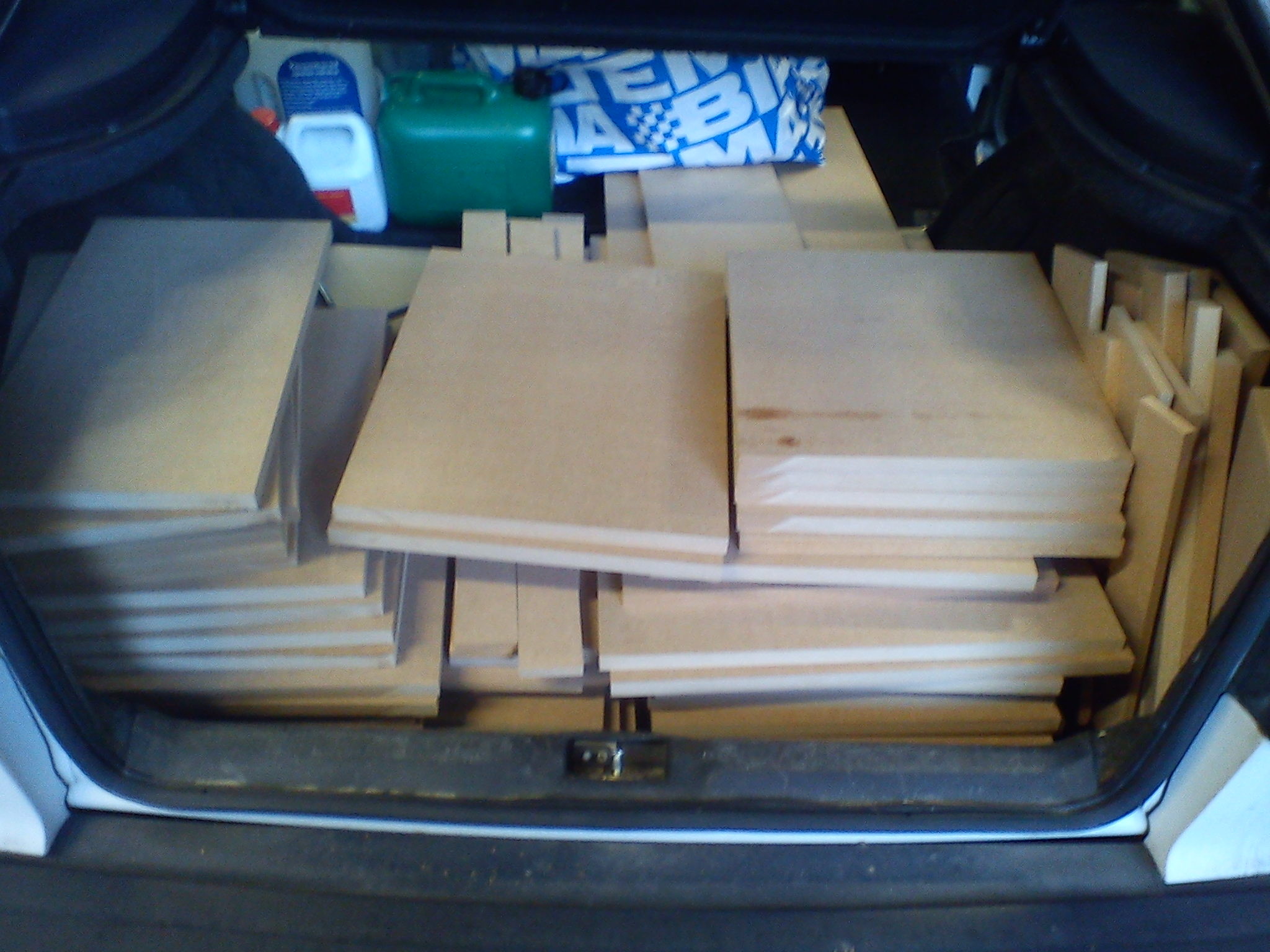

Basmodulerna har jag designas själv och är två till antalet. Det är en enkel sluten konstruktion med lite stagning. Fick nöjet att lära mig grunderna i Google Sketchup när jag ritade upp den vilket inte var tanken från början, bara blev så en seg söndag :) Det visade sig vara en god idé då man upptäckte massa dumheter i ursprungsdesignen. Lådan är byggd i 19 mm MDF, har dubbel baffel och mäter 50 x 40 x 85 cm i yttermått. Basen är en Exodus Audio Shiva-X2 vilken mäter 12". Dessvärre har Exodus Audio lagt ner produktionen av högtalarelement men jag hade tur och fick tag på två små monster. Håller för närvarande på att bygga bottenplattor där man kan fälla in sd-fötter. Läs mer om elementet på http://www.diycable.com/main/pdf/ShivaX2.pdf och http://www.diycable.com/main/pdf/Shiva-X2%20App-note.pdf

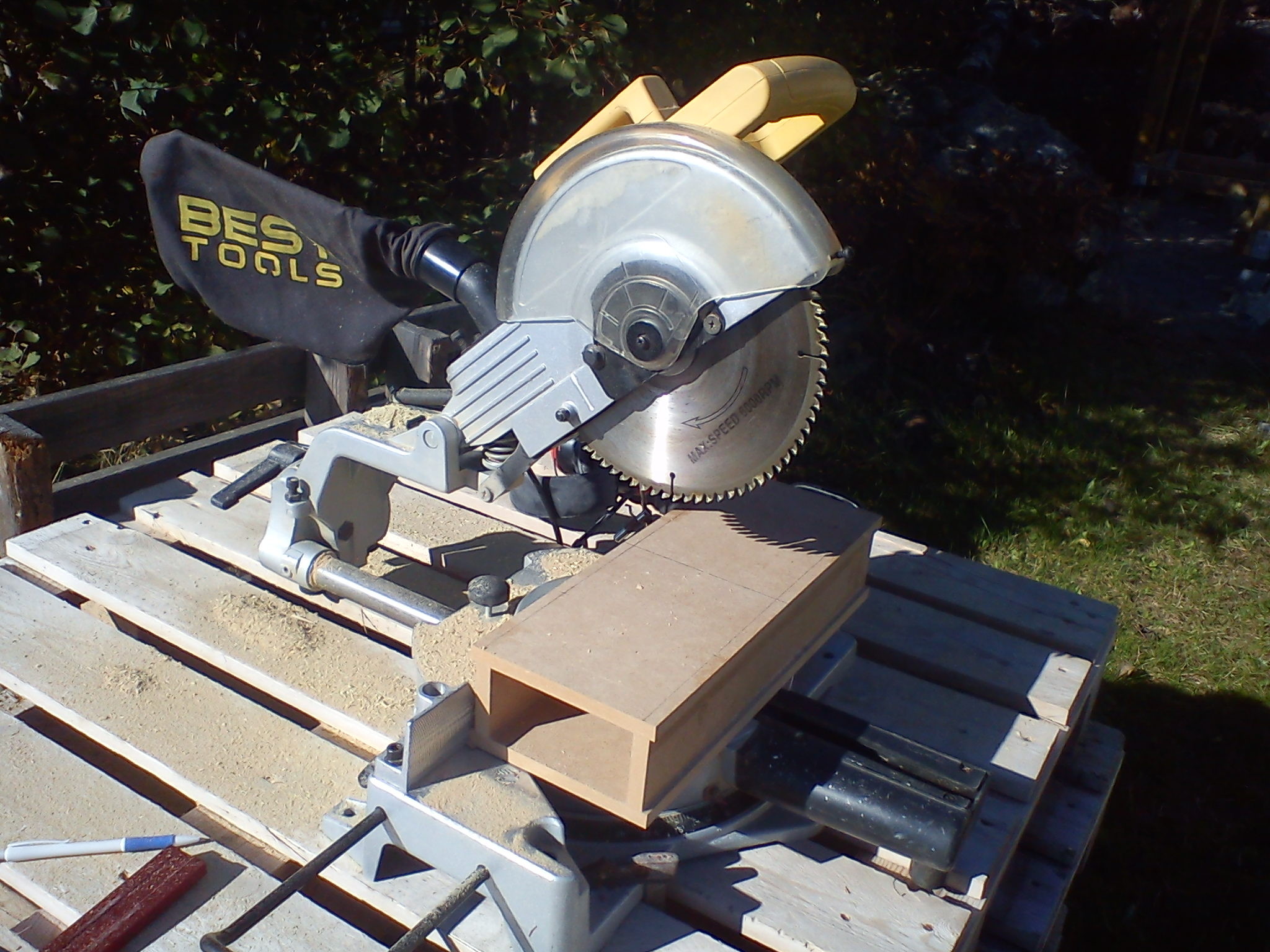

Surroundhögtalarna kan nog säga är en sluten variant av den roliga lilla BOSSO-MuPPS (http://lts.a.se/pub/artiklar/mupps/Molt2008_2_Mupps.pdf). Elementet som används ärVifa TG9FD10/04. Med sina 3,5" är de små men naggande goda :) Lådorna är ungefär på 1,5 L och byggda i 12 mm MDF. Kommer köra med 4 st på var sida, två till vardera surroundkanal, detta för att få en mer diffus ljudbild. Ogillar skarpt när man hör var högtalaren står när man sitter och ser film.

För att driva hela paketet kommer jag använda mig av tre Behringer A 500 till frontar och surround (har en till som är tänkt till framtida center). Basarna matas med ett The T.AMP TA2400 MK-X. 2 X 1200 W i 4 Ohm är nice att ha när man har Transformers eller Tron på besök ;) Basmodulerna och frontarna delas vid 80 hz via en MiniDSP. När jag införskaffar mätutrustning ska basarna trimmas in via den parametriska equalizern.

Som signalkälla anväder jag uteslutande min HTPC. I den sitter ett ASUS Xonar HDAV 1.3 Deluxe. Detta kopplas direkt till slutsteg och MiniDSP så det gäller att man har kolla på volymen i datorn. Blir kanske inte den mest lättskötta lösningen men ack så kul och annorlunda :)

Kastar med lite bilder på mina Ino Audio piM, fantastiska små högtalare som levererar på ett sätt som är ofattbart med tanke på dess storlek. Köpte som byggsats så man fick löda ihop filter och montera allt själv.

Håll utkik om du är intresserad då jag allt eftersom kommer fylla på med mer info och bilder.
