Skivtvätt LP Övrig elektronik
Viktat medelbetyg:  (8.75) (baserat på 3 st)  Kommentarer      Anmäl detta album

Jag började spara pengar till en skivtvätt, men det gick en tid och jag hade många andra utlägg som var viktigare. Då fick jag se en vindrutetorkarmotor på Tradera för 100kr. Hur svårt kan det vara att bygga en själv! Valet av motor var viktigt, den skulle ha bra fäste, en axel som var lätt att fästa en adapter på, låg volt men stark. Dessutom så har torkarmotorn två hastigheter inbyggt.

Nu börjar äventyret som snart skulle bli något enkelt som bara blev svårare och mycket…

  Läs hela
Produkter i albumet:
Bilder i detta album Växla till minatyrbilder

(2020-12-19 10:47:05) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

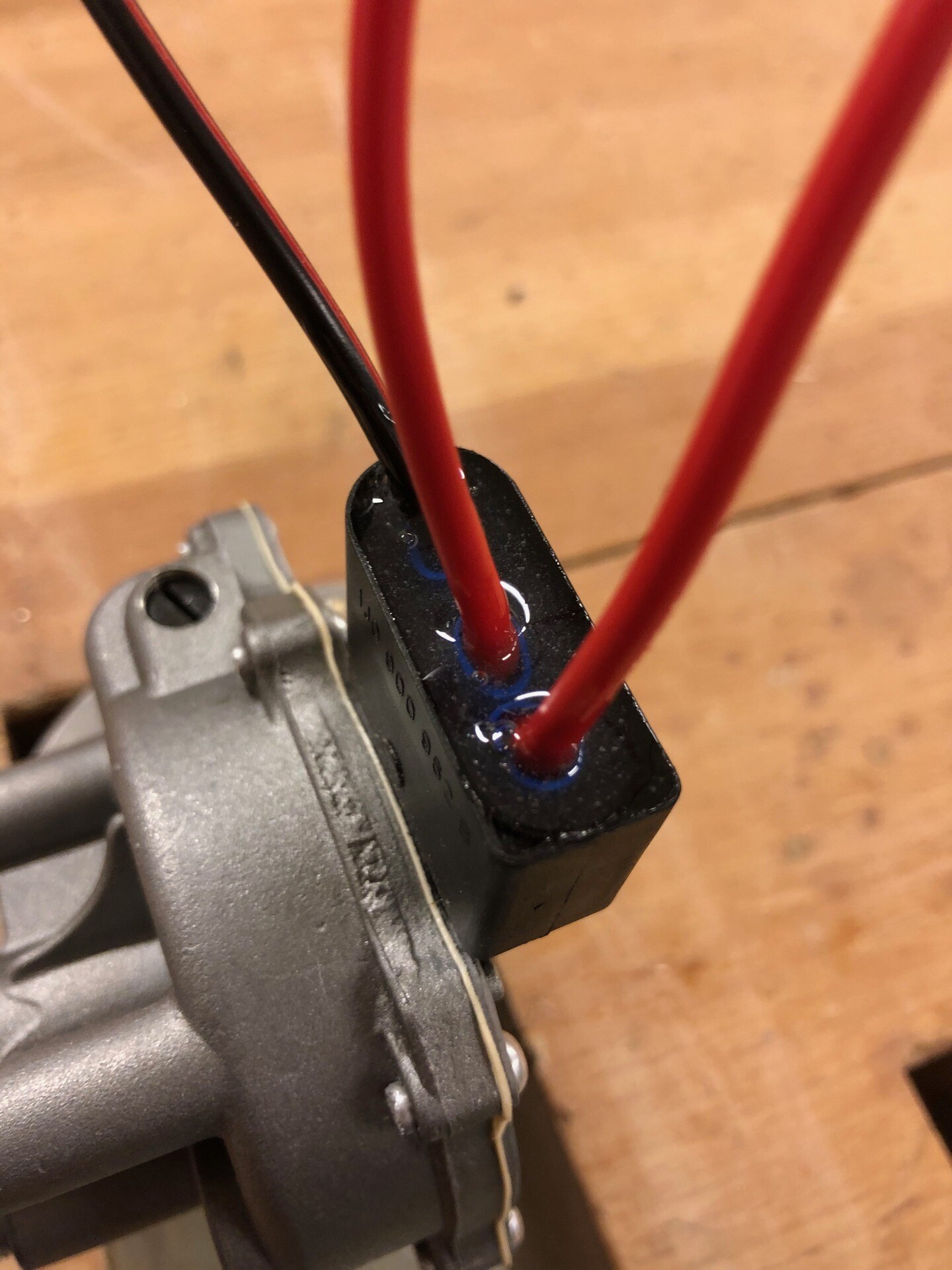

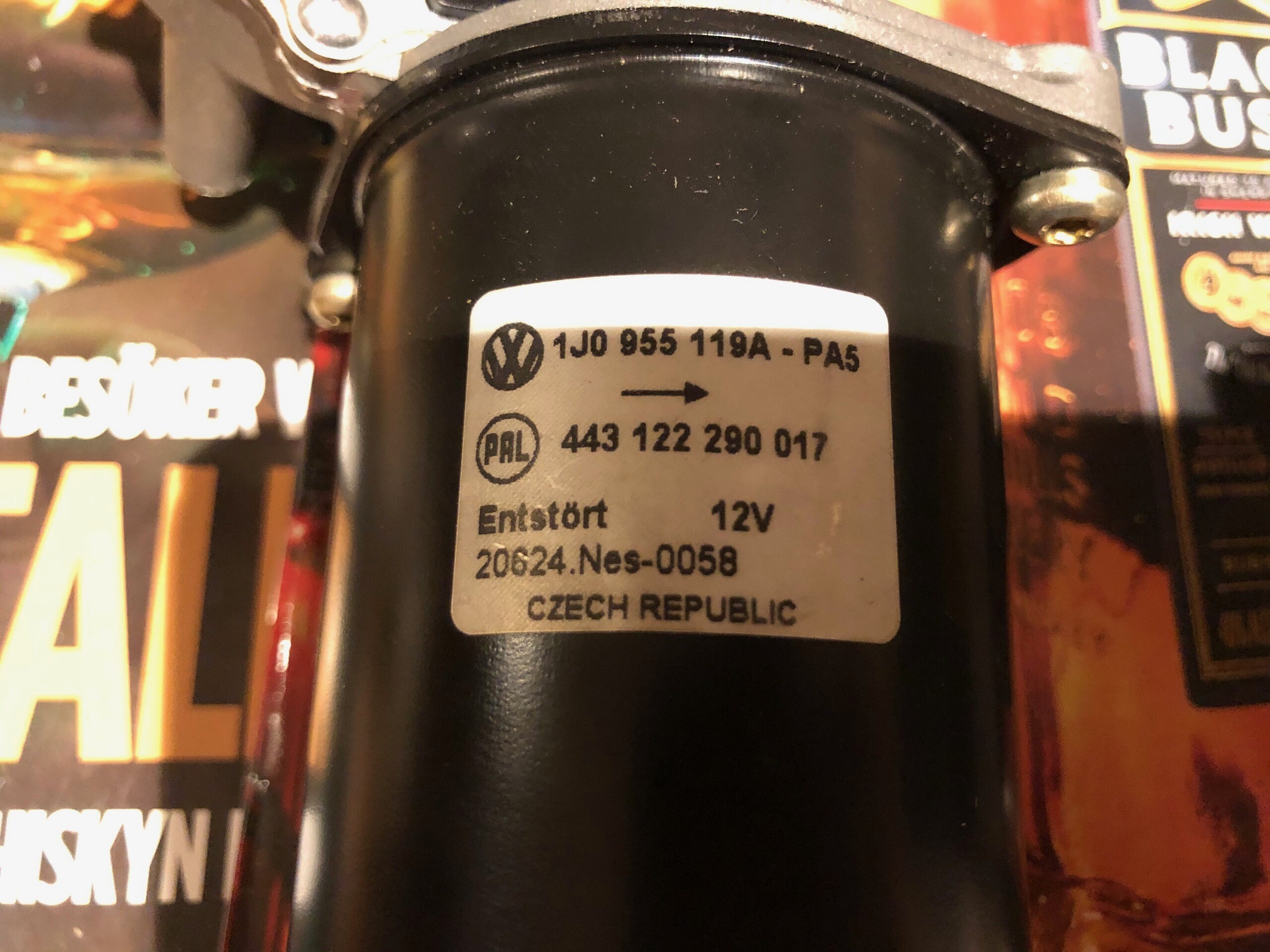

En vindrutetorkarmotor från en golf 4, helt ny för 105 kr... helt okej! (2020-12-19 10:48:28) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Bra fäste till motorn är a och o, den får inte vobbla sen att göra ett bra fäste för Lp-skivan med en bra klämma är viktigt. Ska vara lätt att ta av och på och tävla vatten och skydda etiketten. (2020-12-19 10:56:35) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

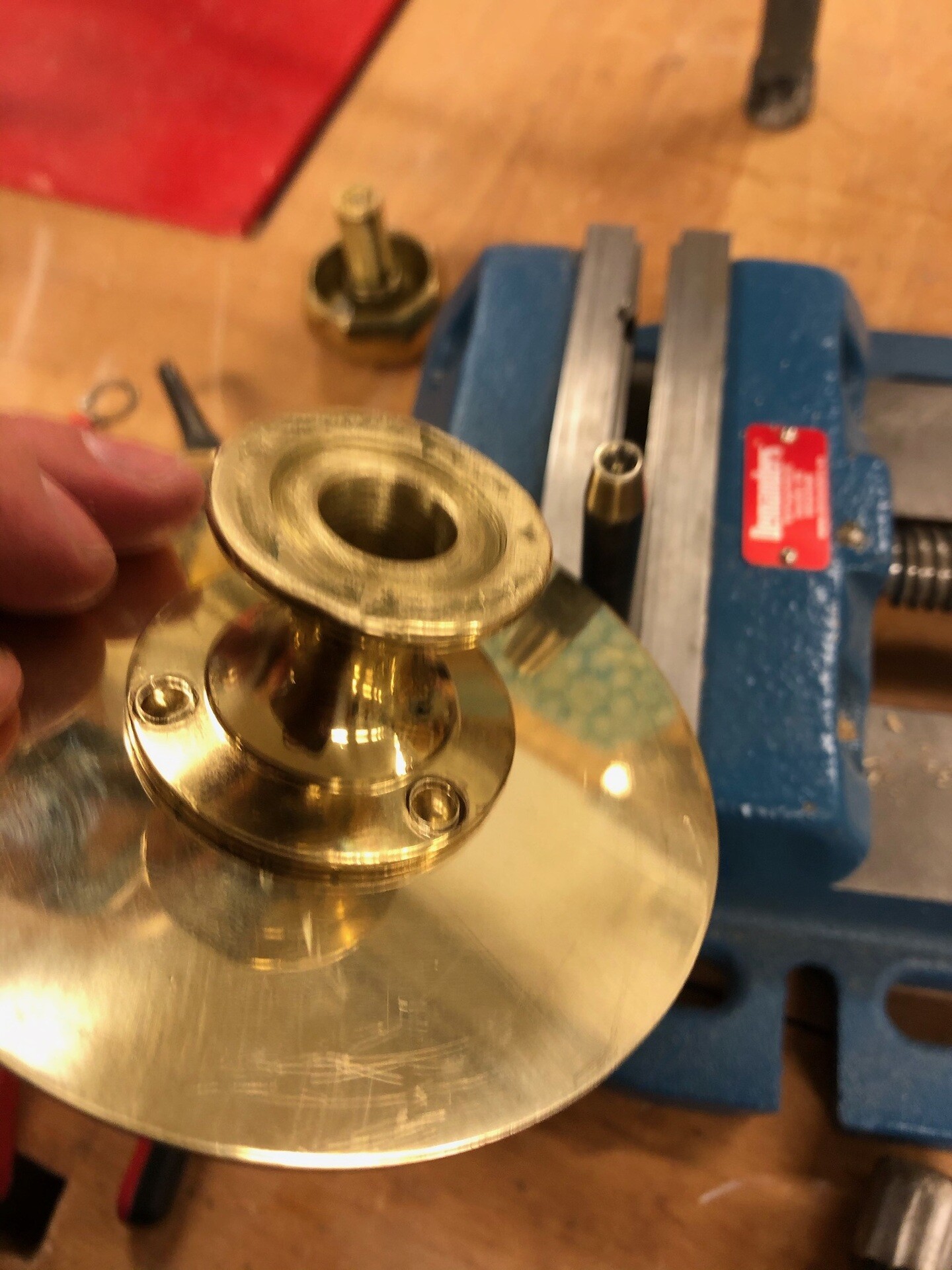

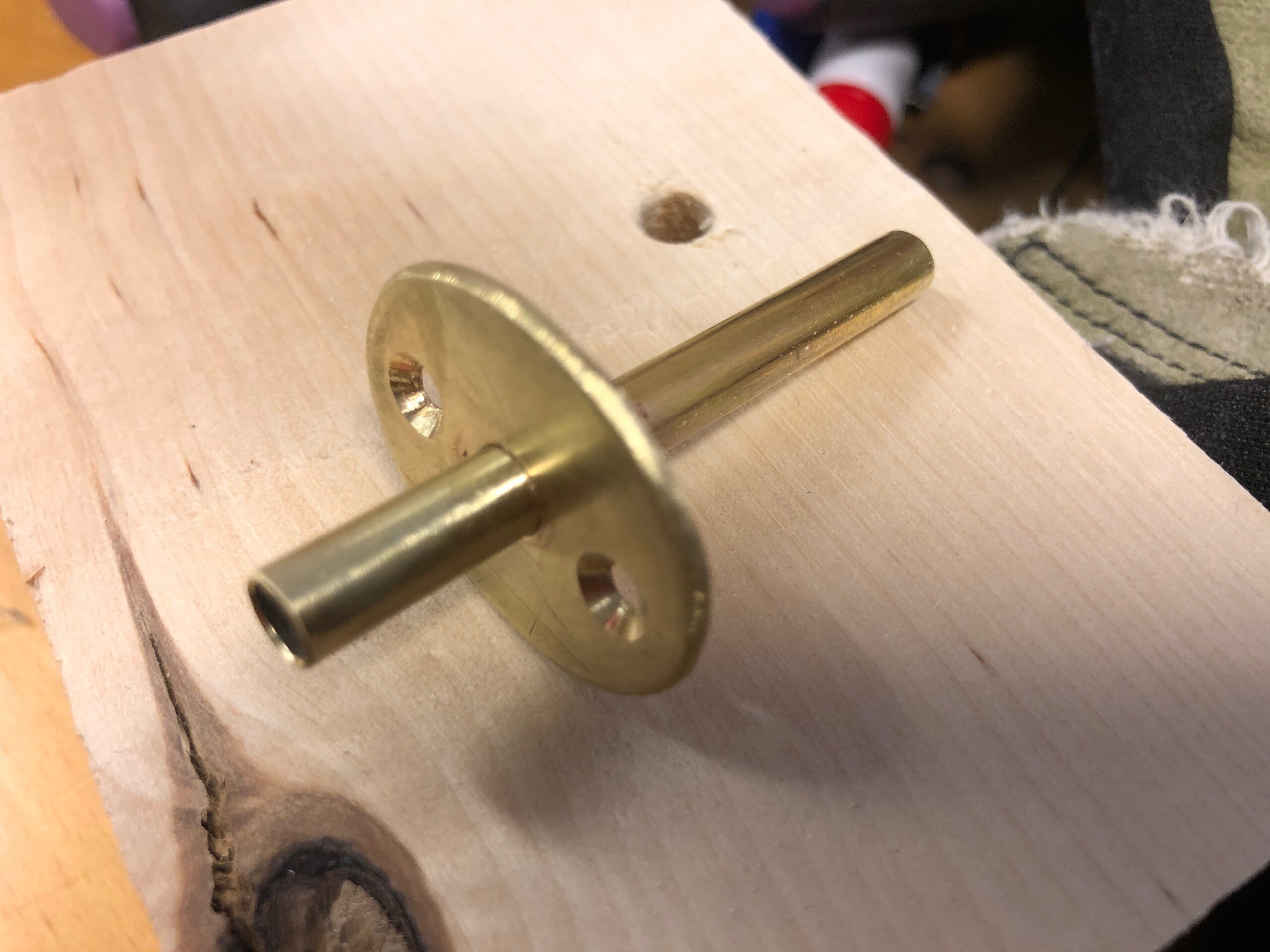

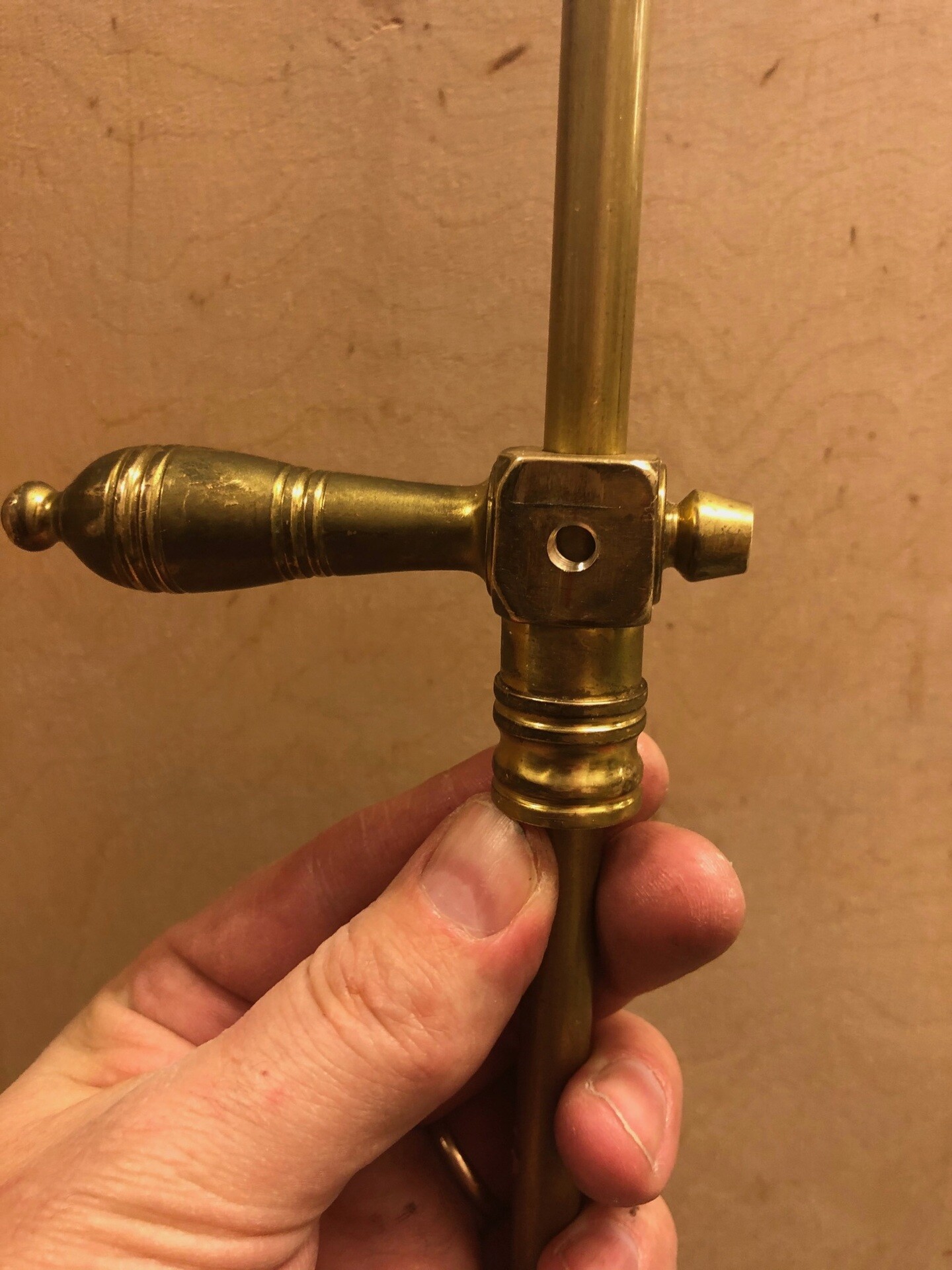

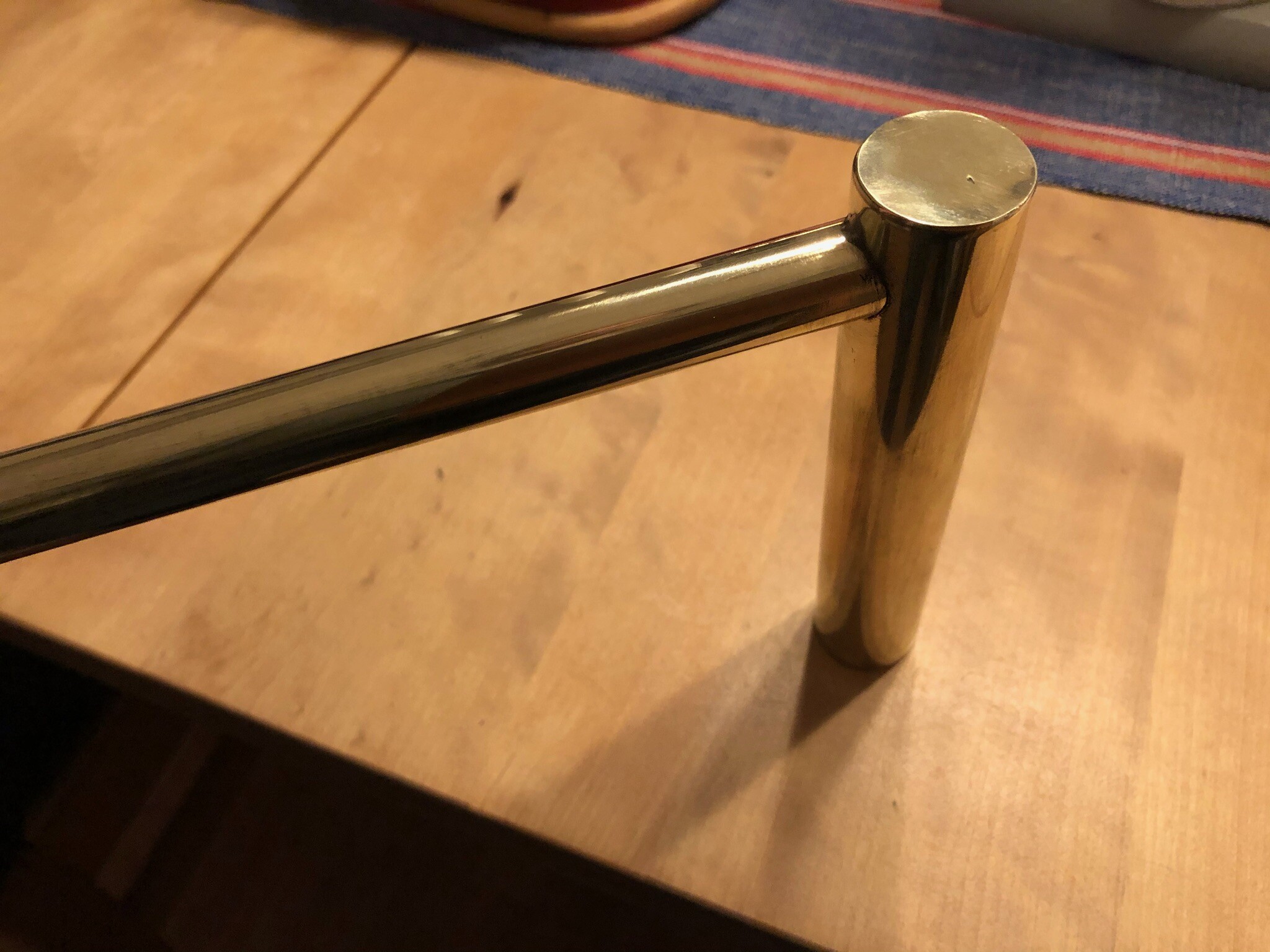

Ett gammalt dörrhandtag i mässing har den funktion som jag behöver och det utsende jag vill ha. Det är viktigt att den del av knoppen som ska gängas på axeln inte påverkar den del som ligger mot skivan och inte surrar med och förstör etiketten när man drar åt. (2020-12-19 11:01:22) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

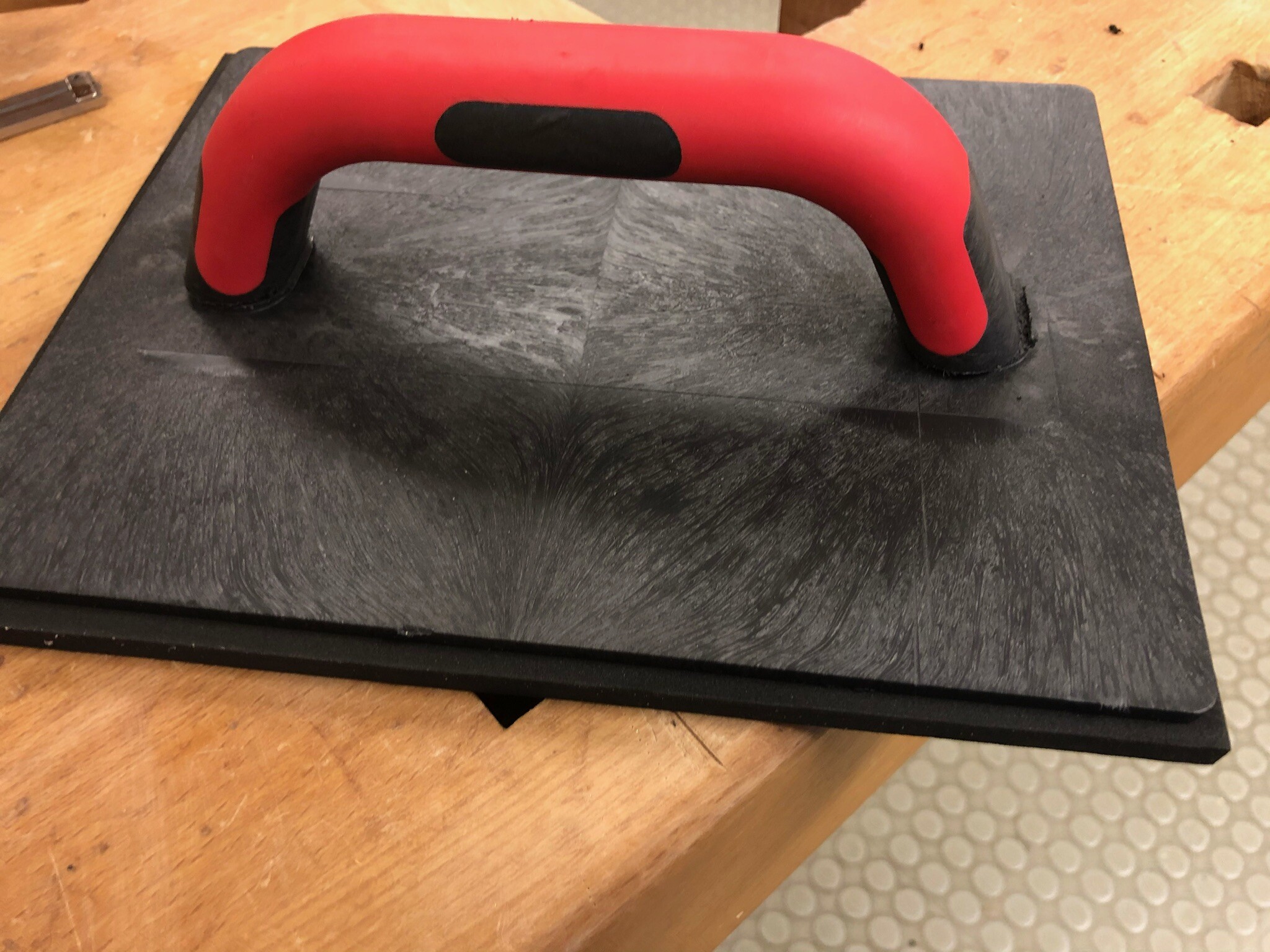

Men vad har ett putsbräde med detta att göra.. jo den är mjuk, tar inte åt sig vatten och är billig. Så denna kommer att vara mot etiketten och skydda den mot vatten och repor. 70kr 👍🏼 (2020-12-19 11:06:54) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

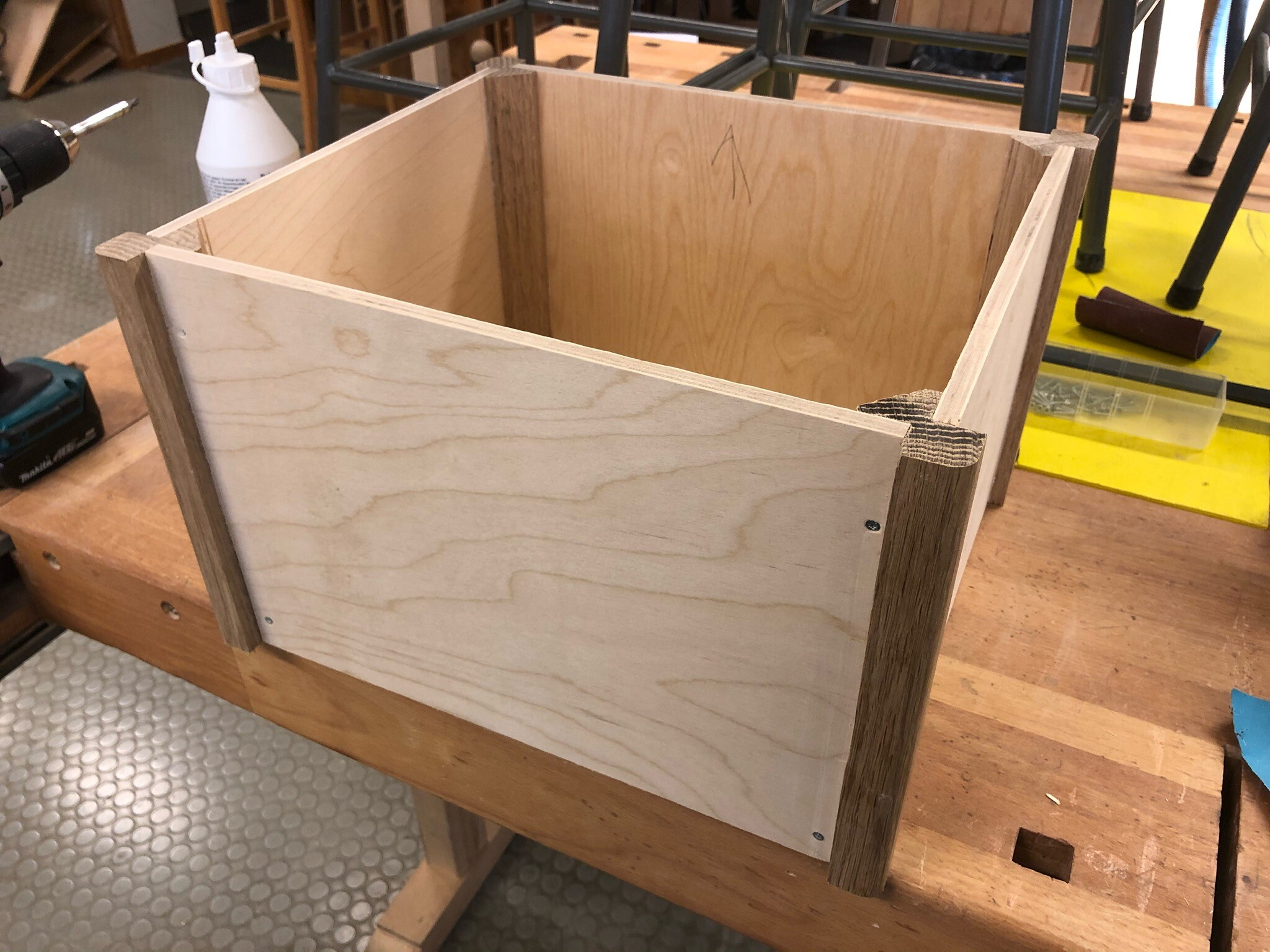

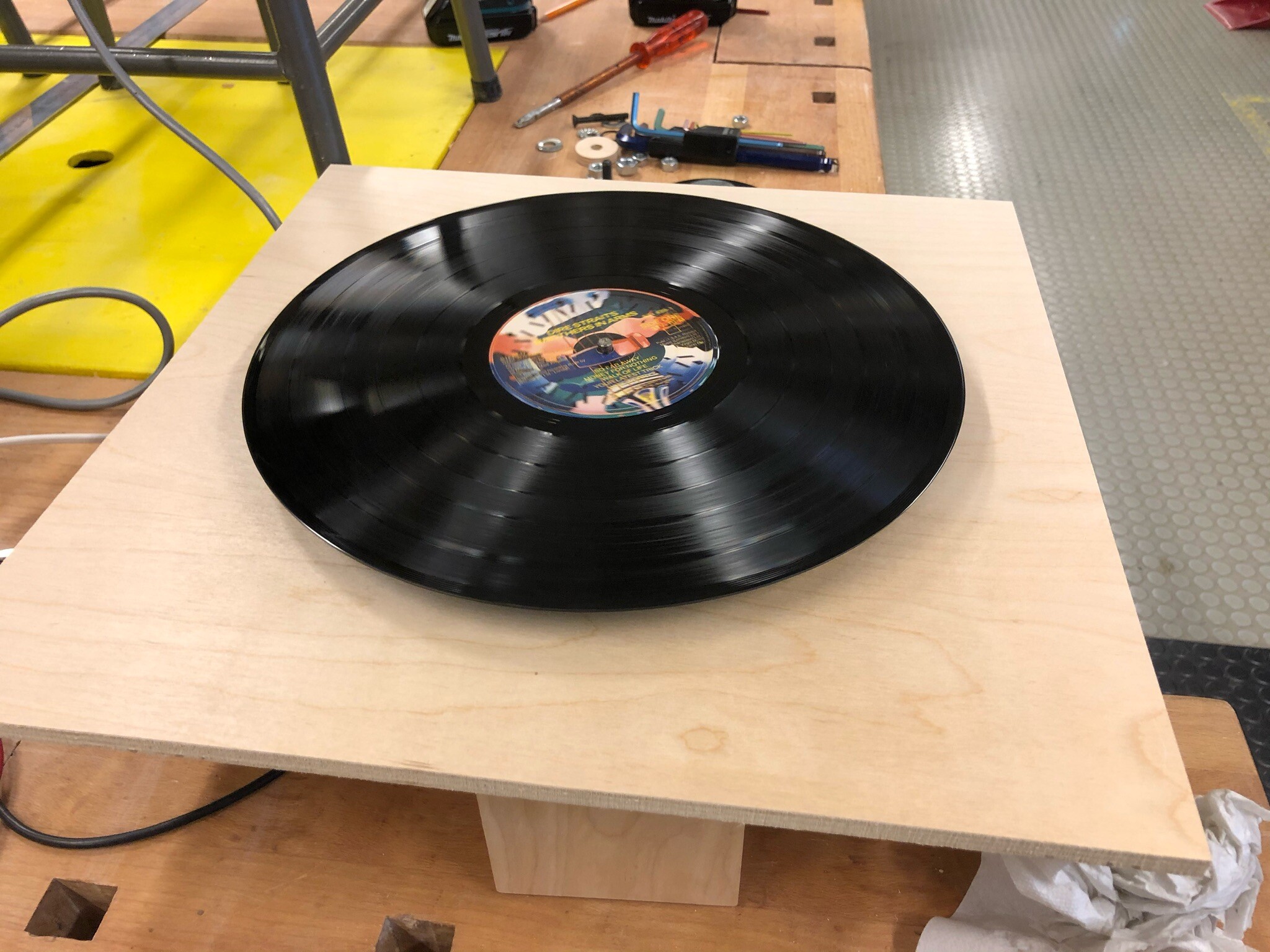

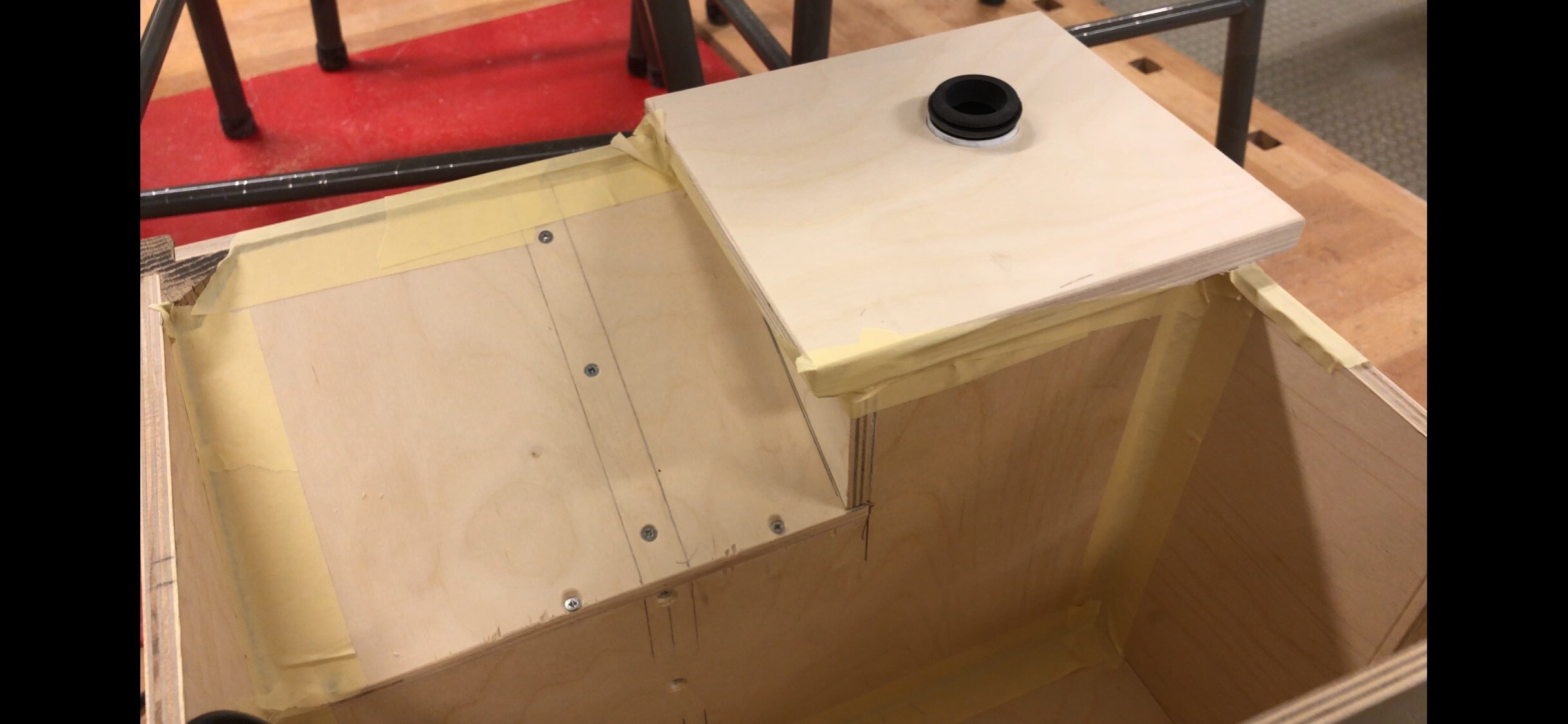

Nu gäller det att göra själva stommen till hela tvätten. Krav: Den får inte vara större än en köpt skivtvätt, varför, jo jag kan inte vara sämre än dessa utan ska jag göra en tvätt så ska den bli personlig och vara bättre än en köpt! Hårda krav men det är ändå målet! Vid det här läget så har jag provat med olika behållare olika damsugarmotorer och hur det ska fungera utan att suga vatten in i motorn osv. Detta arbets moment tog lång tid och blev lite frustrerande innan jag började se en ljusning i tunneln.. (2020-12-19 11:10:29) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

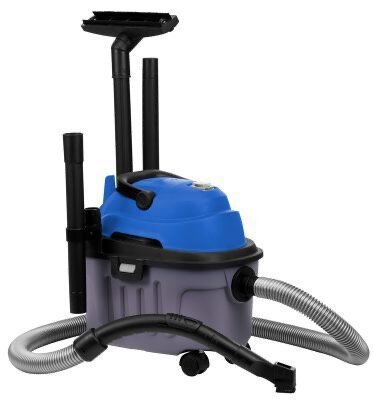

Biltema har en våtdamsugare så jag köpte den för ca 500kr och testade sugförmågan, den var bra! Nu måste jag studera hur en våtsugare fungerar och hur den förhindrar att vatten kommer in i motor. Jag kollade även på nätet efter andra byggen men inte många avslöjade hur de gjort eller så hade de flesta hemmabyggen dammsugaren vid sidan om... Detta är inte en lösning jag vill ha! (2020-12-19 11:17:22)
Produkter på bilden:

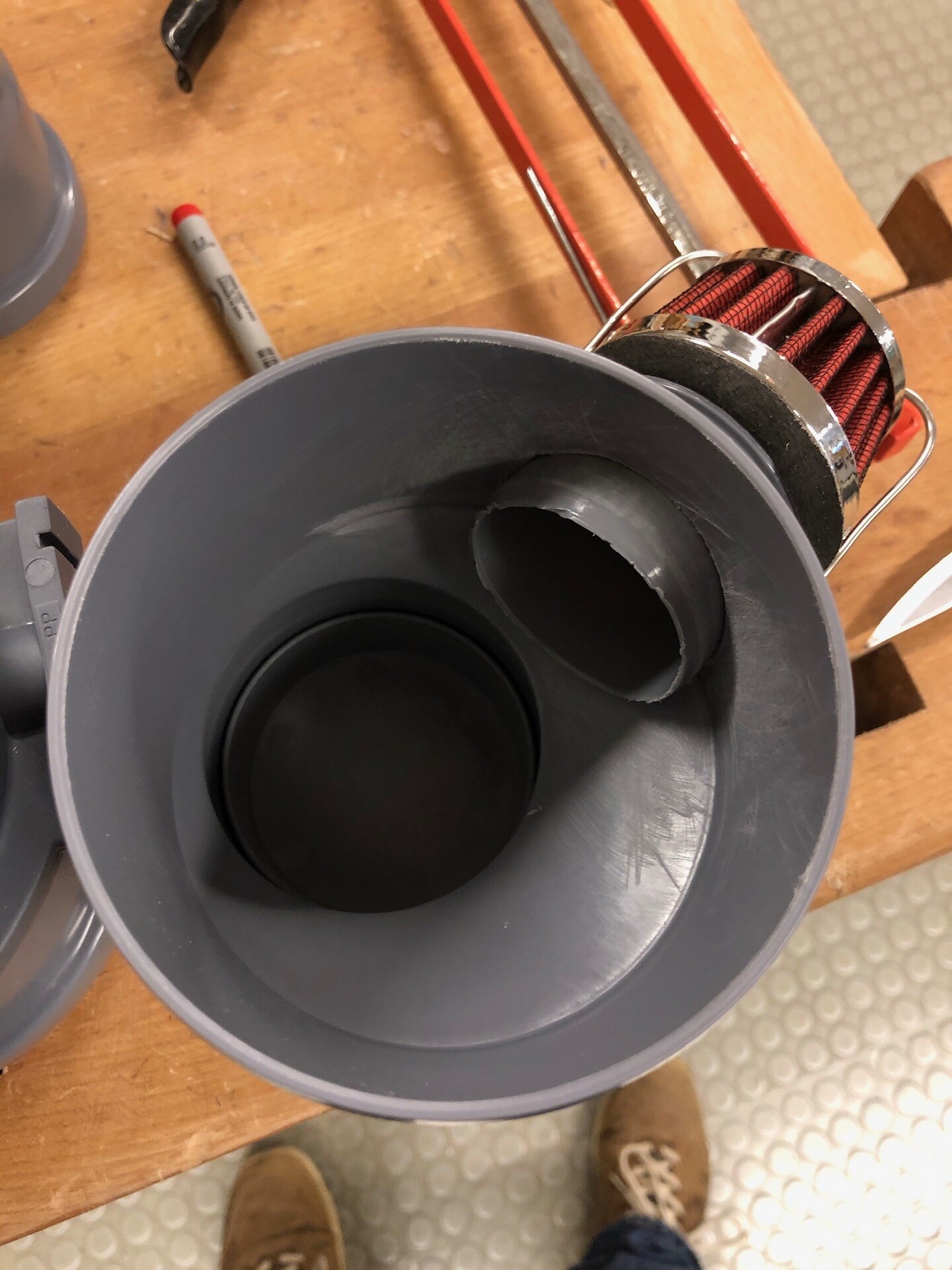

Jag testade många behållare och hur den skulle utformas för att fungera. Men delarna måste vara billiga och det måste finnas mycket delar att leka med. Så VVS sidan har en del bra saker som är av bra kvalite och håller i länden. Så behållaren byggdes i 110 mm avloppsrör med en av smalnade topp med 75 mm avslut. Sen så köpte jag ett filter till bil som jag gjorde om något. Detta filter ska förhindra att vatten stänk inte letar sig till motorn. (2020-12-19 11:24:15) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Så här ser den ut färdig! Vacker, nja! (2020-12-19 11:31:09) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

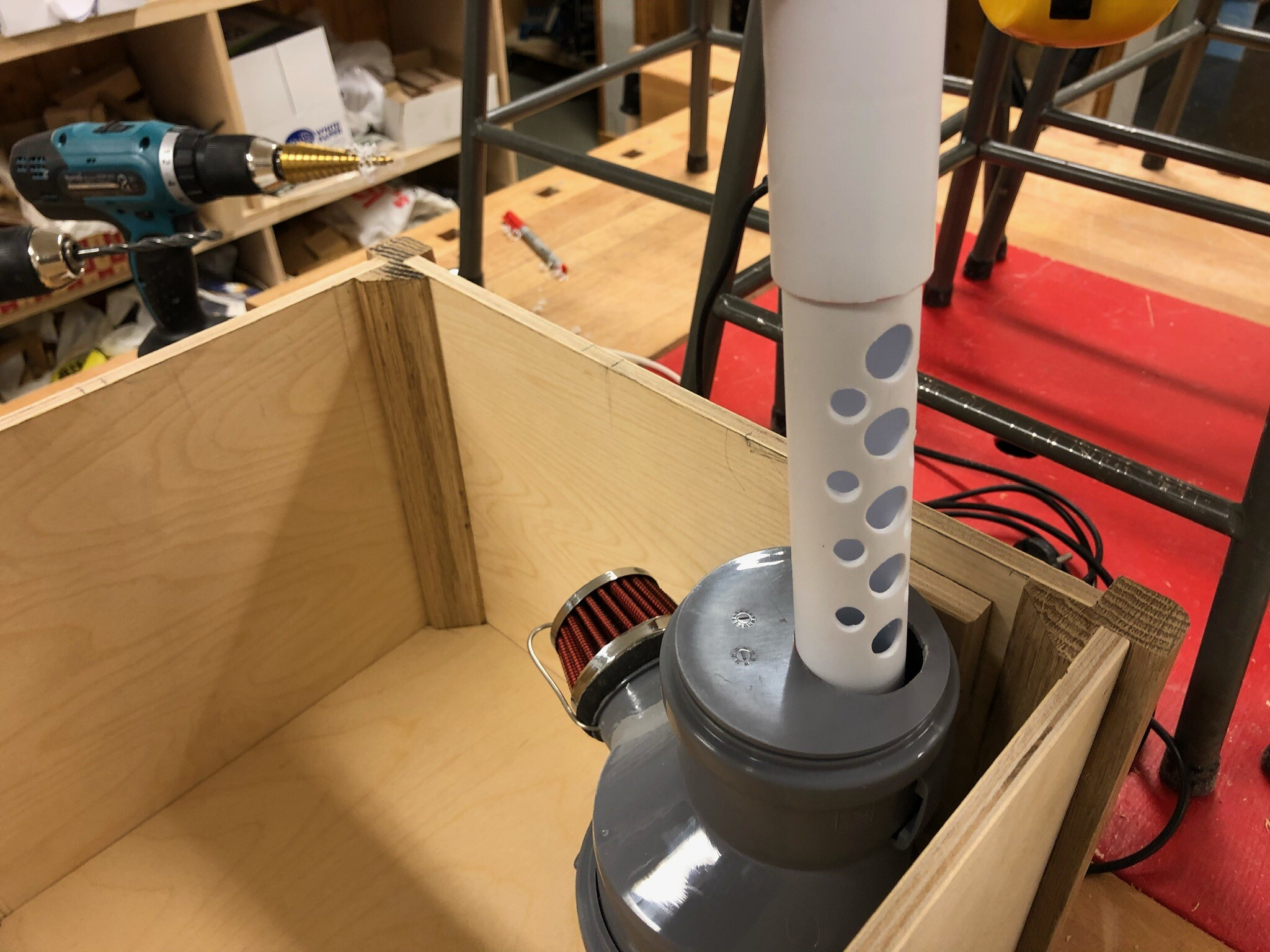

Röret som det smutsiga vattnet kommer igenom, hål tas på sidan och vrids från filtret så vattnat inte letar sig vidare till motorn. (2020-12-19 11:32:33) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

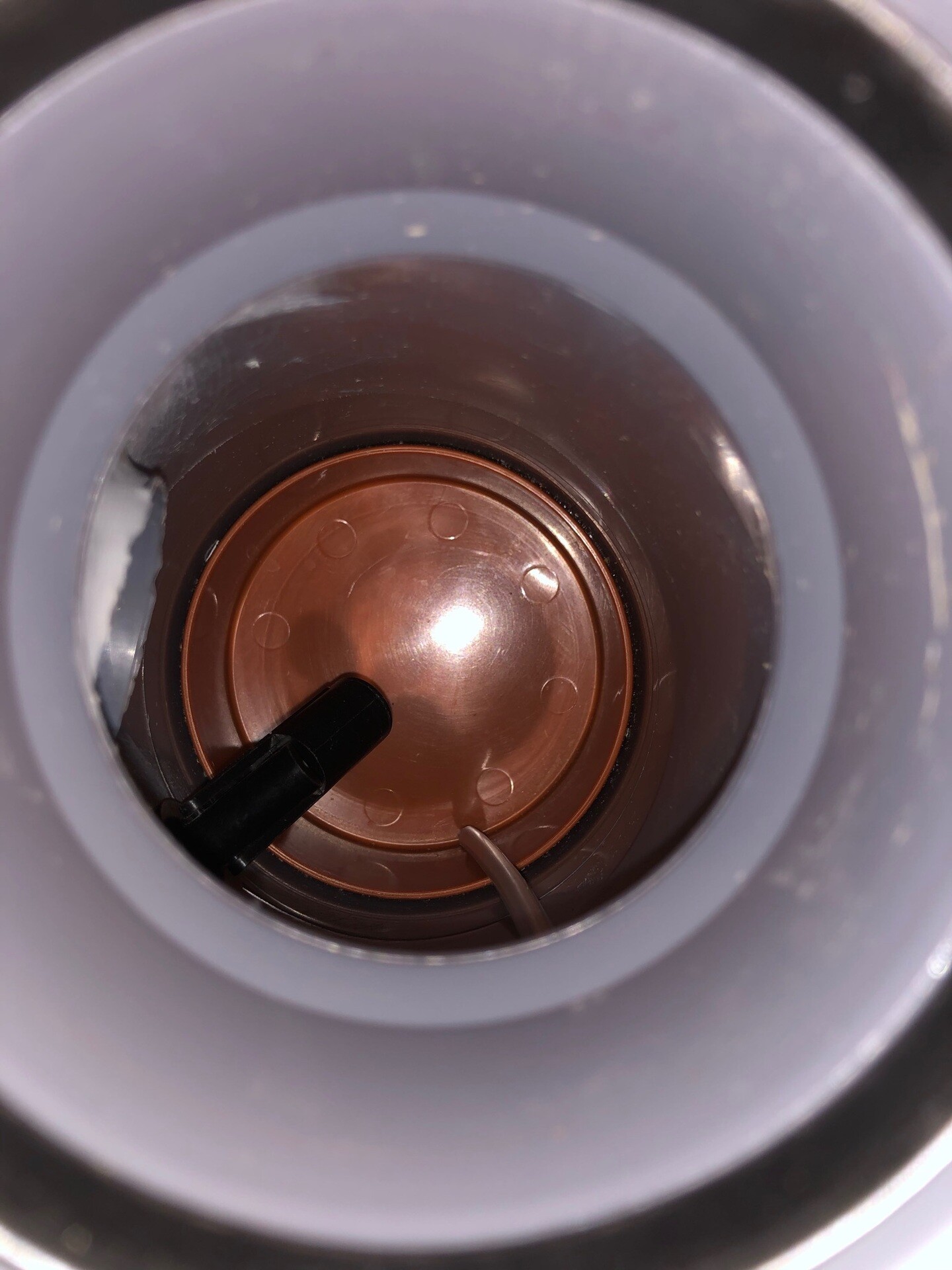

Nu är det test körning av dammsugaren och se om vatten letar sig vidare och många justeringar för att få plats med motor och allt annat. Men efter test så verkar det fungera bra! Nu kan vi gå vidare med armen som skall suga upp allt vatten från skivan. (2020-12-19 11:46:52) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Lödde ihop denna som på miner om orginalet men hur ska jag få den att poppa upp efter jag stängt av dammsugaren? Snart så märkte jag att det fans för många nackdelar med denna konstruktion och jag har inte möjligheten att svarva metall och göra det fäste som skulle krävas för att få det att fungera. Det finns alltid kompromisser som i bland blir till det bättre. (2020-12-19 11:50:28) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

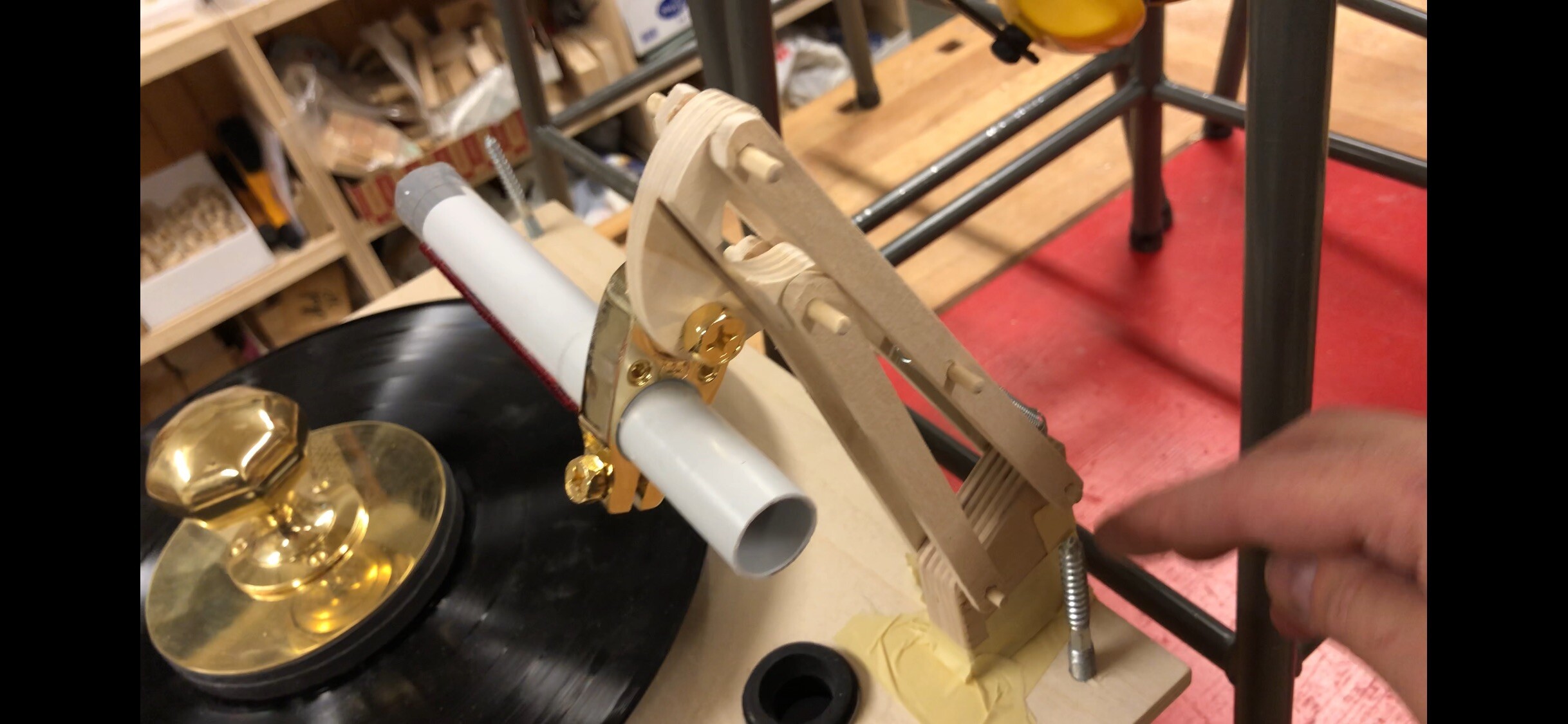

Så min lösning blev denna, inspirerad av min skrivbordlampa som jag har på bordet på jobbet. Och den kan jag justera med olika fjädrar för att få rätt lyft och tryck på armen så den fjädrar upp när dammsugaren har stängts av. (2020-12-19 11:59:04) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

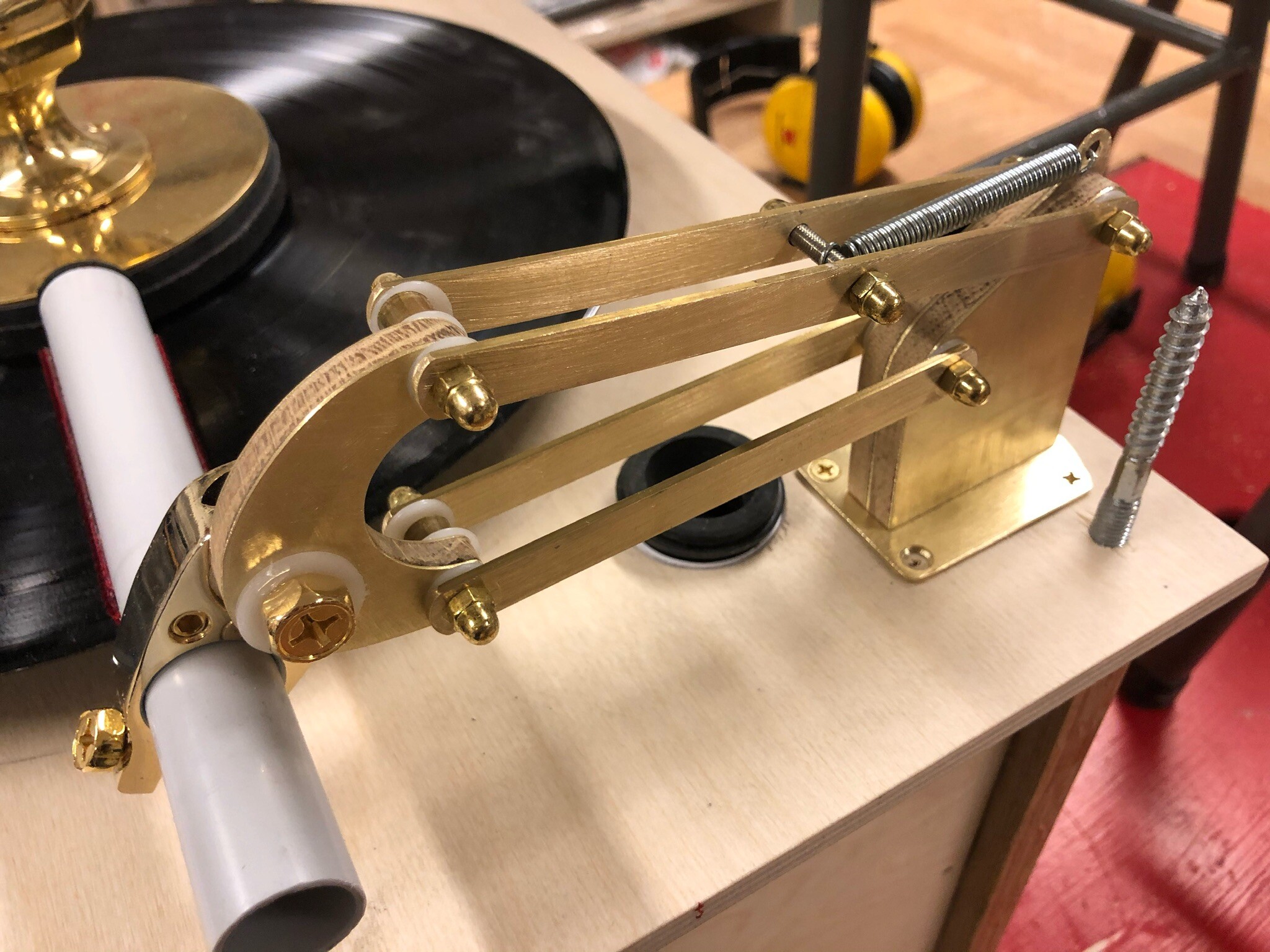

Den färdiga blev denna i mässing och ek. Fästet röret sitter i är en custom batteriklämma som är uppborrad till 20 mm. Lättare än mässing och har den rätta guldfärgen!😆 (2020-12-19 12:24:41) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

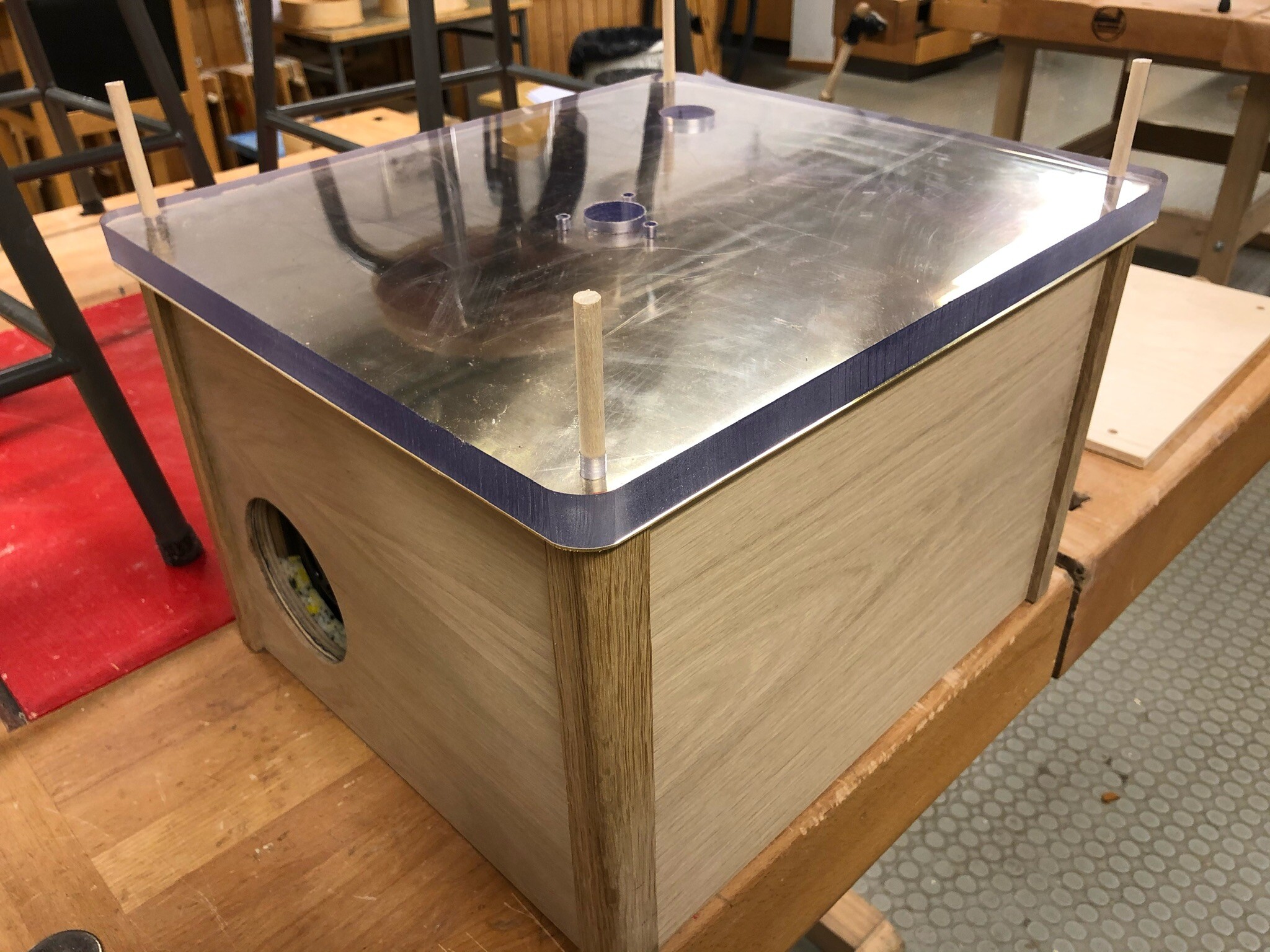

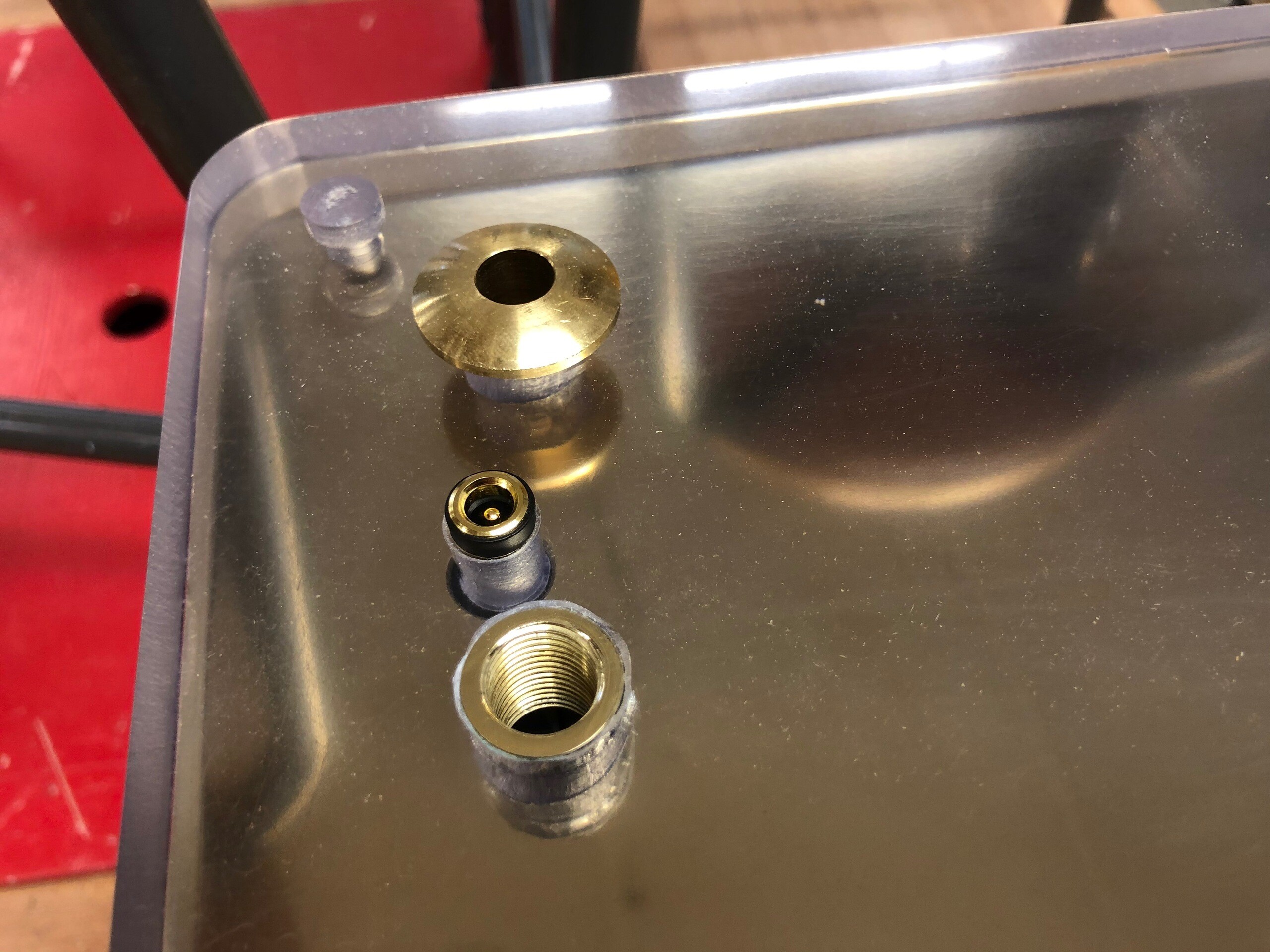

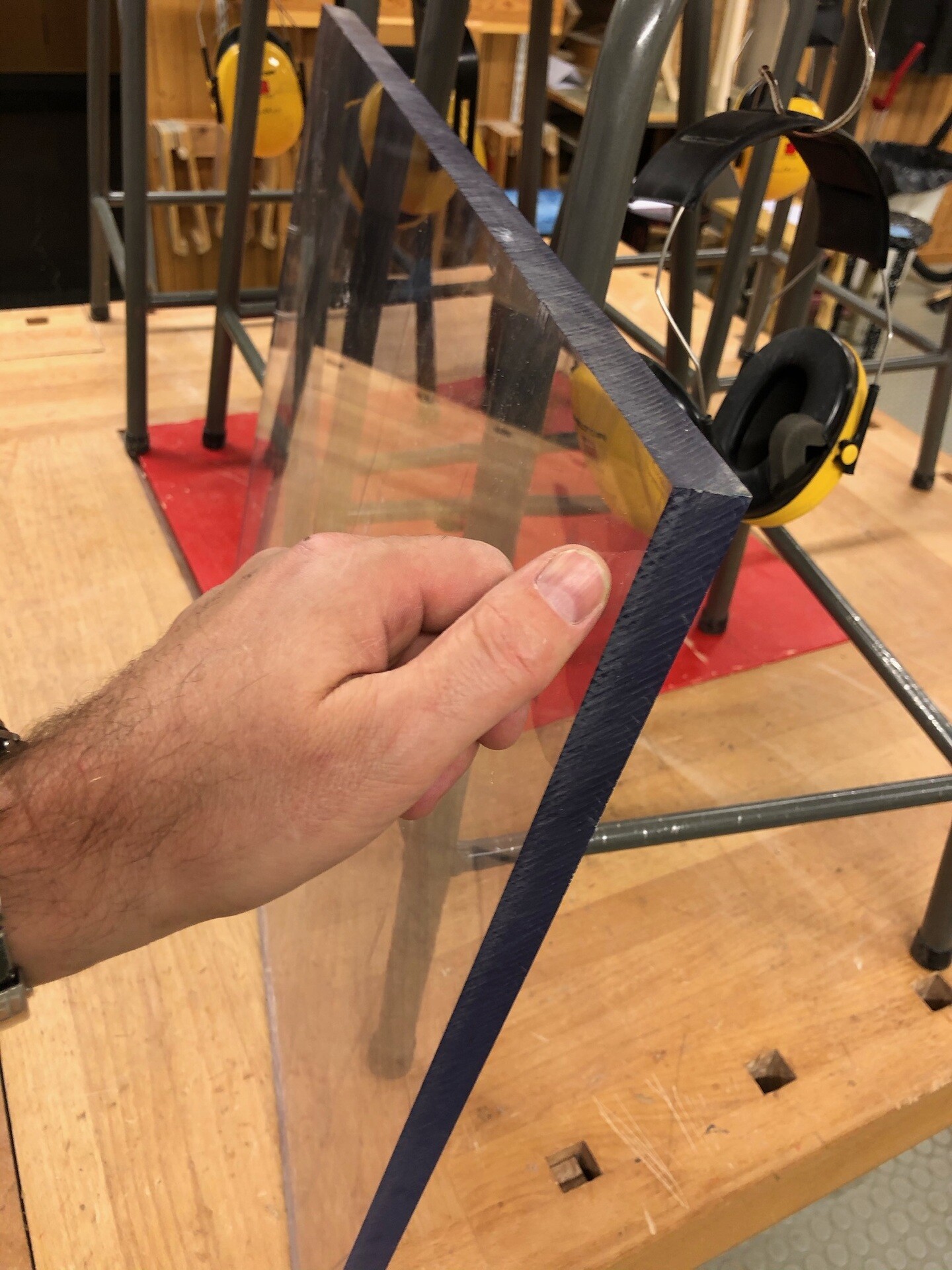

Efter en del letande efter en tjockare polykarbonat skiva så hittade jag denna i 20 mm. Denna är beg och har varit en ruta på ett svenskt fängelse! Japp du läste rätt. Annars är dessa väldigt dyra minst 1000kr för en 500x500 mm skiva, så efter tillsågning, slip och polering blir den perfekt! (2020-12-19 12:30:13) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

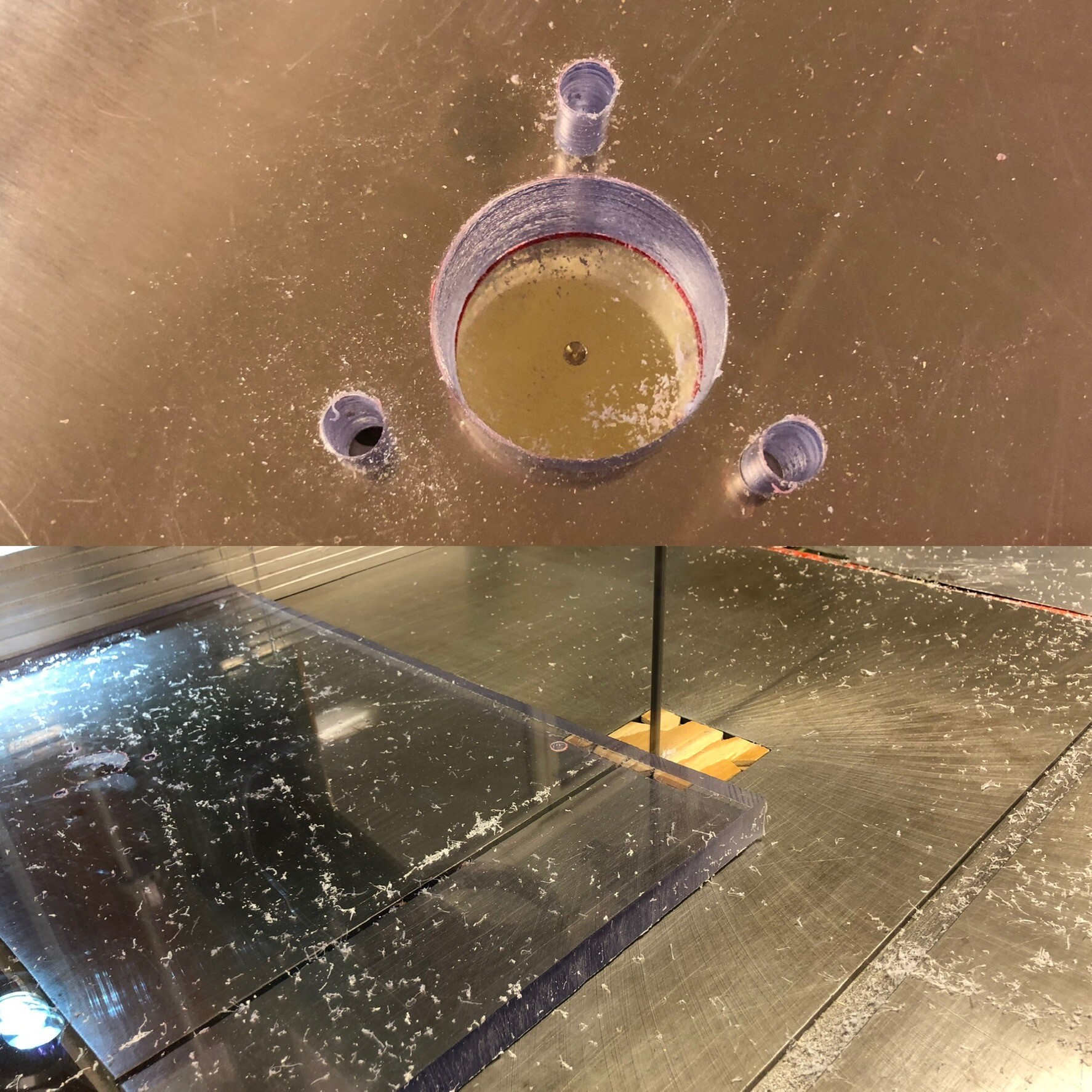

Det går aldeles utmärkt att såga i, borra och gänga. Tänk bara på att använda en såg som går långsamt så att inte för stor värmeutveckling sker. Och när du borrar så kör även där långsamt typ 400rpm och jag sprutade även teflon spray på borr och skivan. Då blev det ett riktigt bra resultat. (2020-12-19 12:39:50) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

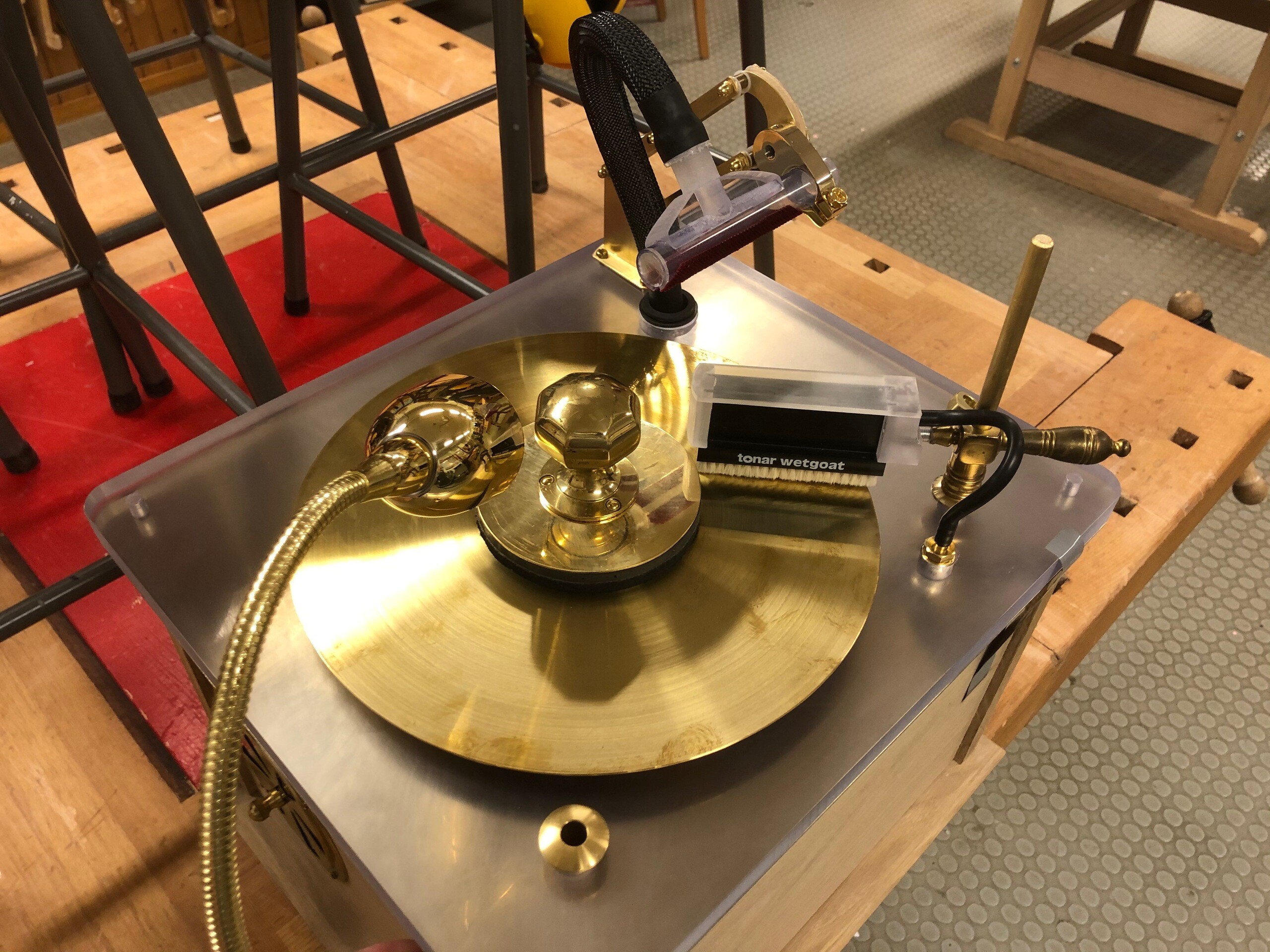

Börjar likna något! Mycket kvar att lösa med både munstycke, slang och all elektonik. Jag har skickat efter en del komponenter från resten av världen och nu i jule tider så kommer det ta lite längre tid innan jag kan fortsätta. Framför allt med elektroniken. (2020-12-19 12:45:11) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

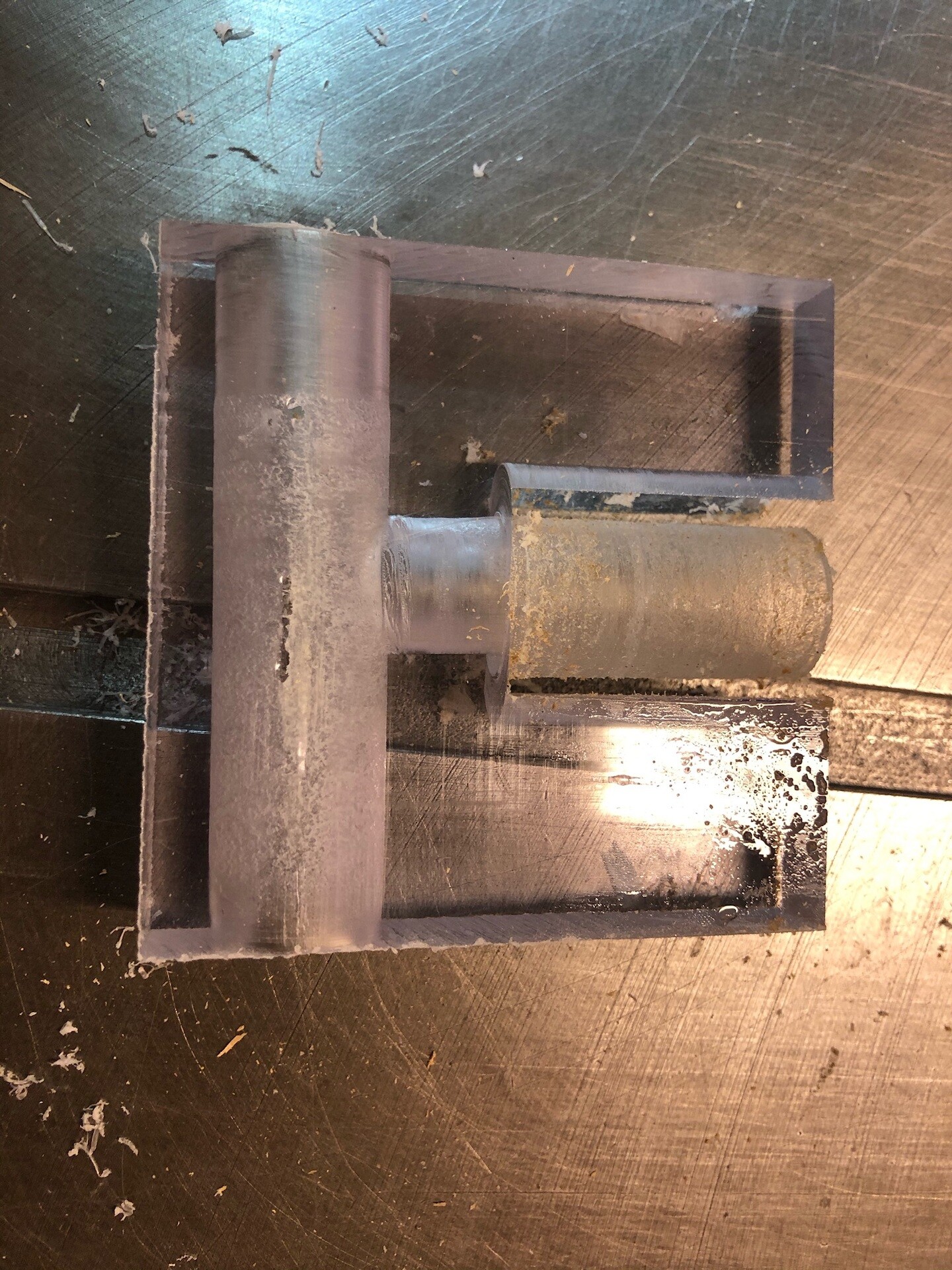

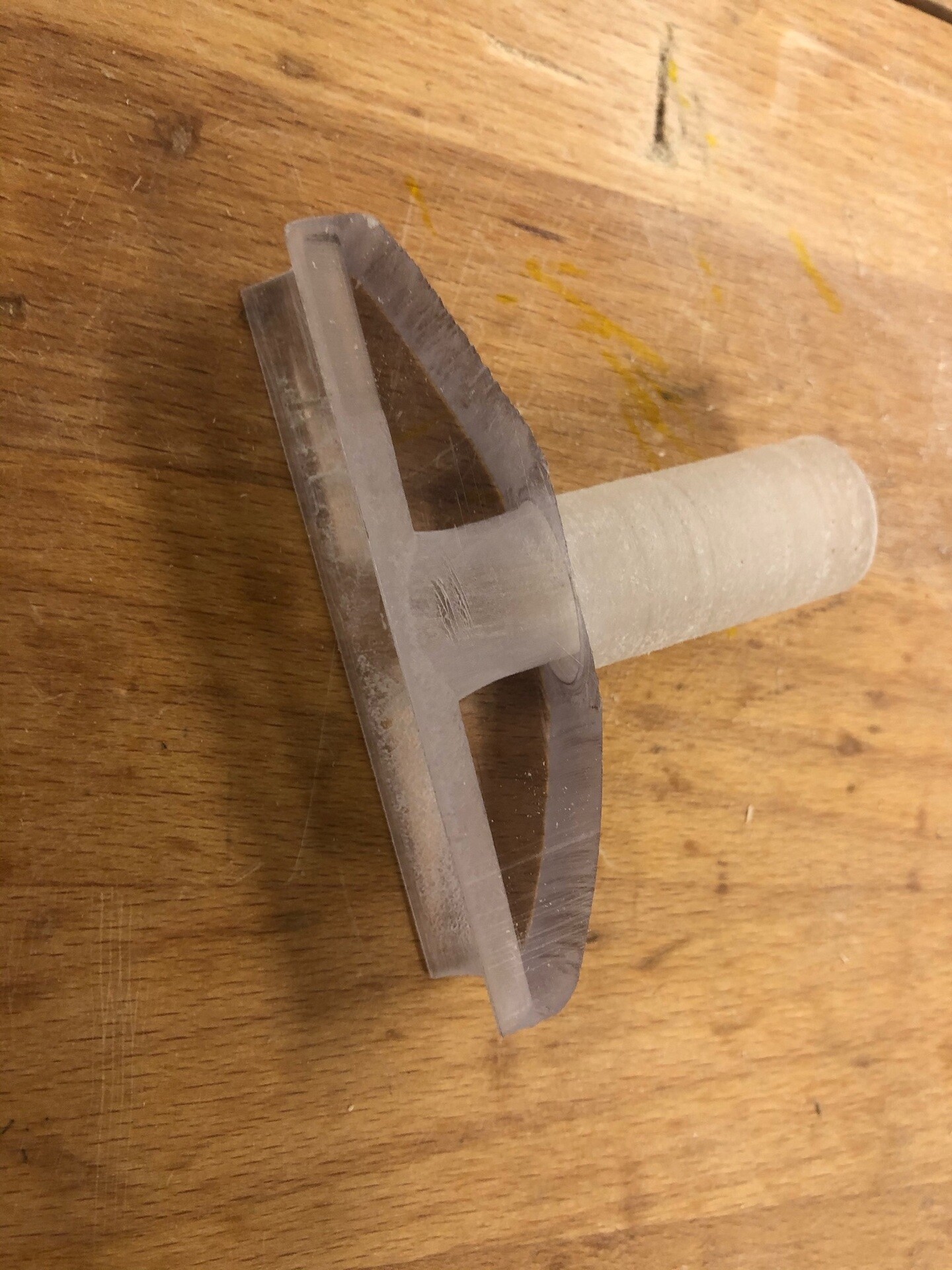

Här gör jag munstycket i plexi och det är tajt, jag har bara mina 20 mm att leka med men det gick bra redan på första försöket!😅 (2020-12-19 14:27:26) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Här är det utsågat, nu ska det bara slipas och jag vill ha det i plexi för att kunna belysa det sen med blå leddiod. (2020-12-19 14:30:39) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

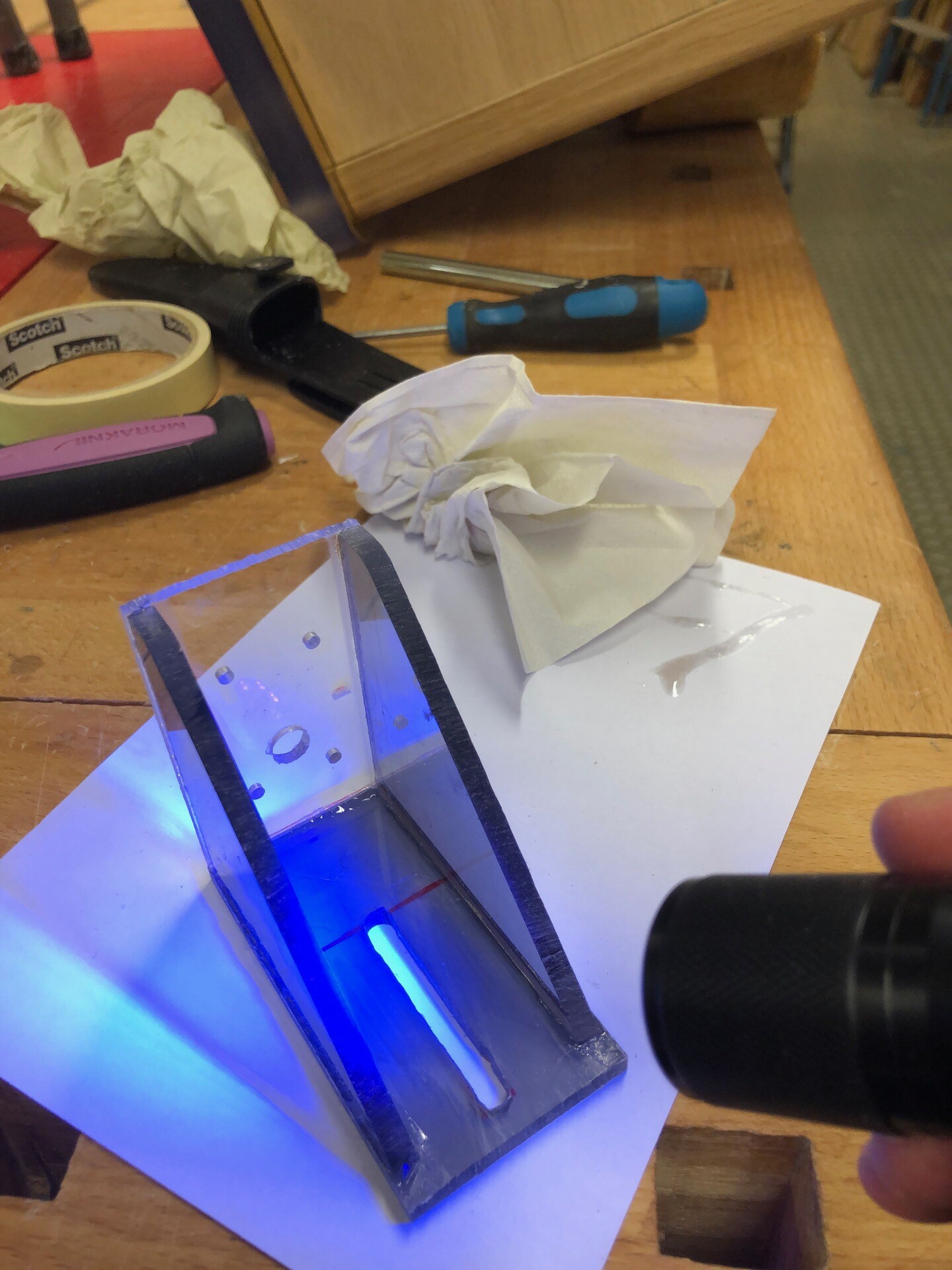

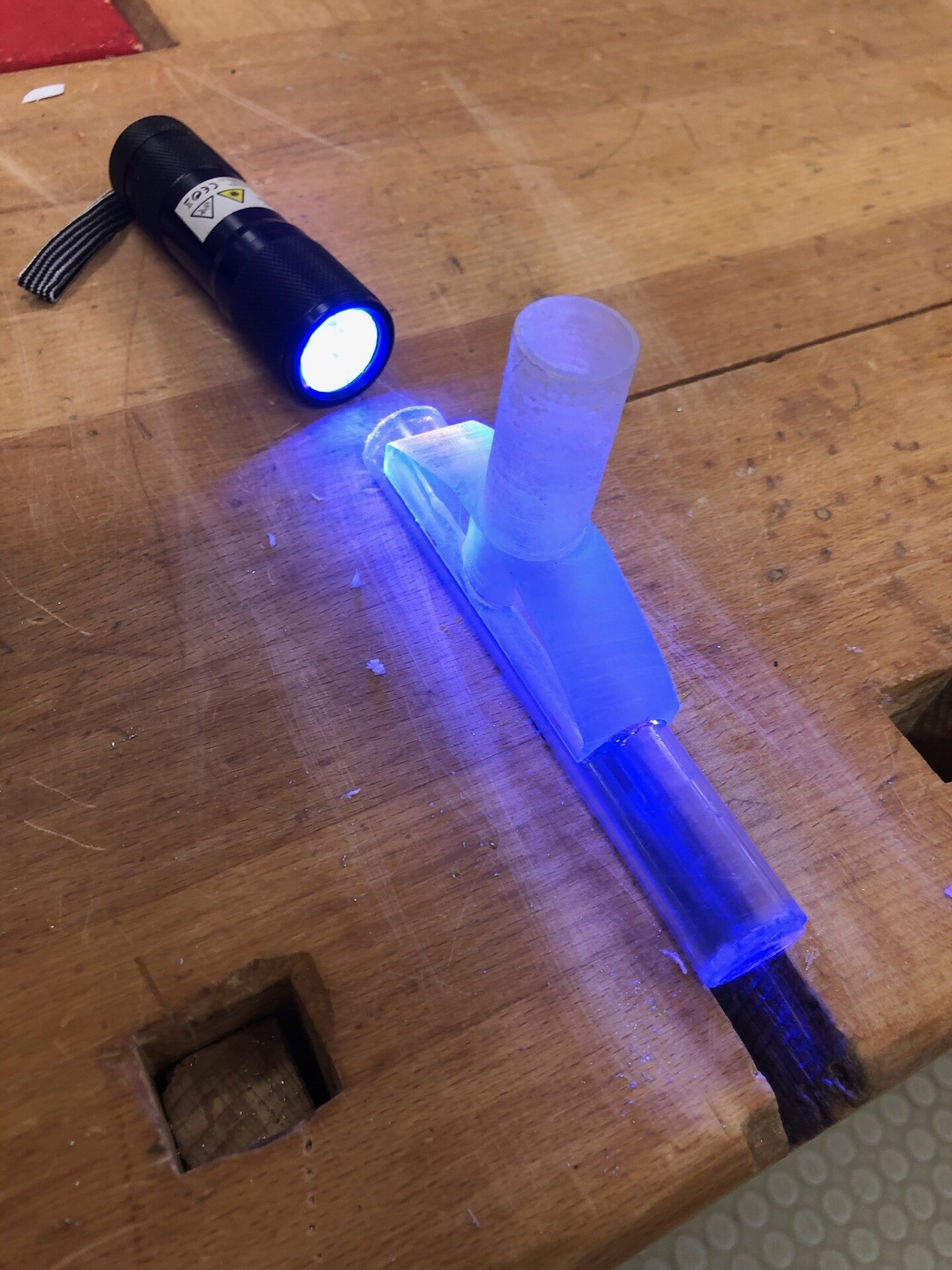

Här limmas det ihop med ett speciallim som regerar på uv-ljus för att härda. (2020-12-19 14:33:30) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

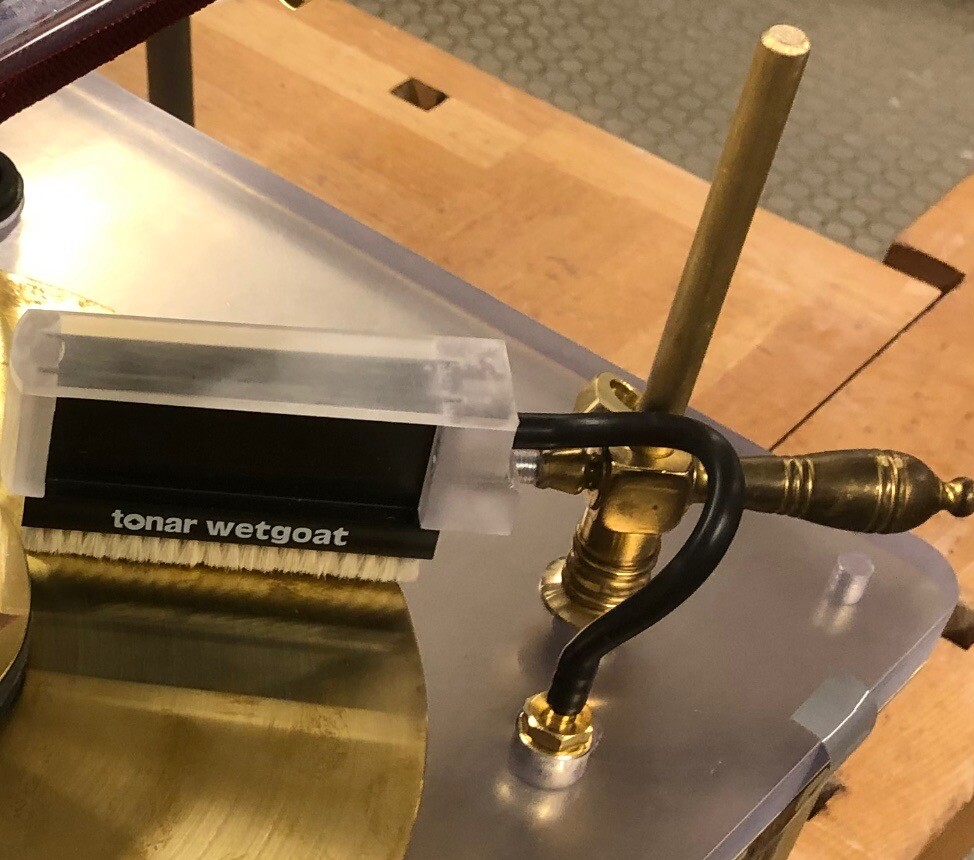

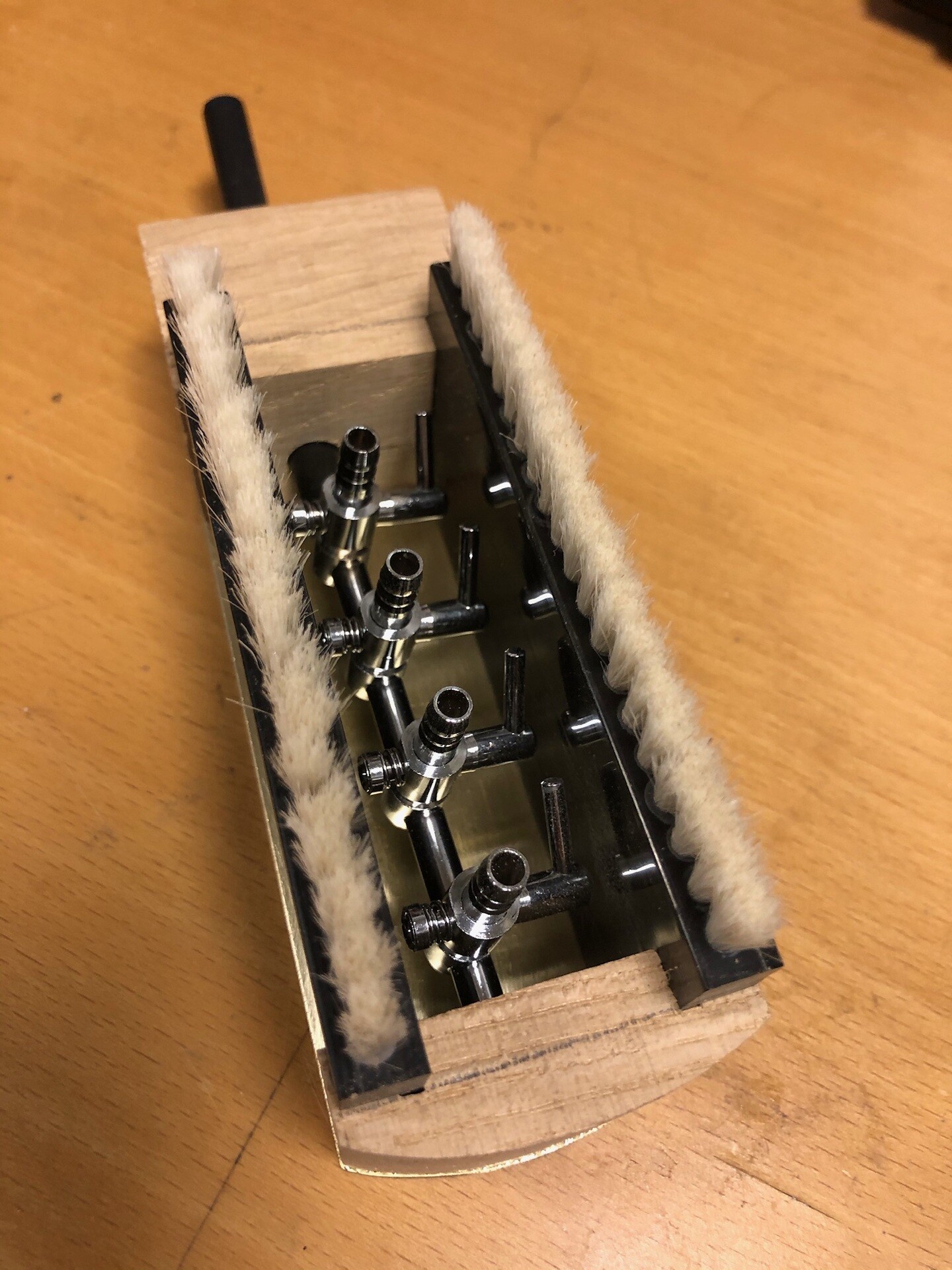

Nu ska jag göra en borste som ska även kunna spruta ut tvättvädska på skivan. Jag köpte två borstar med gethår som är gjorda för just skivtvätt och som skulle vara lätt att göra ett fäste till. Den första prototypen blev inte direkt smidig! De små munstyckena är för akvarium, tanken var att jag skulle kunna justera vatten trycket. Men det blev inget bra! Stort och klumpig och sen blev trycket för stort på slangarna när man ställde ner munstyckena. (2020-12-19 14:36:06) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Då gjorde jag denna istället och den har fler fördelar, vatten tålig, går att belysa och mindre. I stället för kranarna så blev det ett litet plaströr med hål i och sen så drog jag ner motorns varvtal men en potensmeter istället. Mycket bättre! (2020-12-19 14:41:49) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

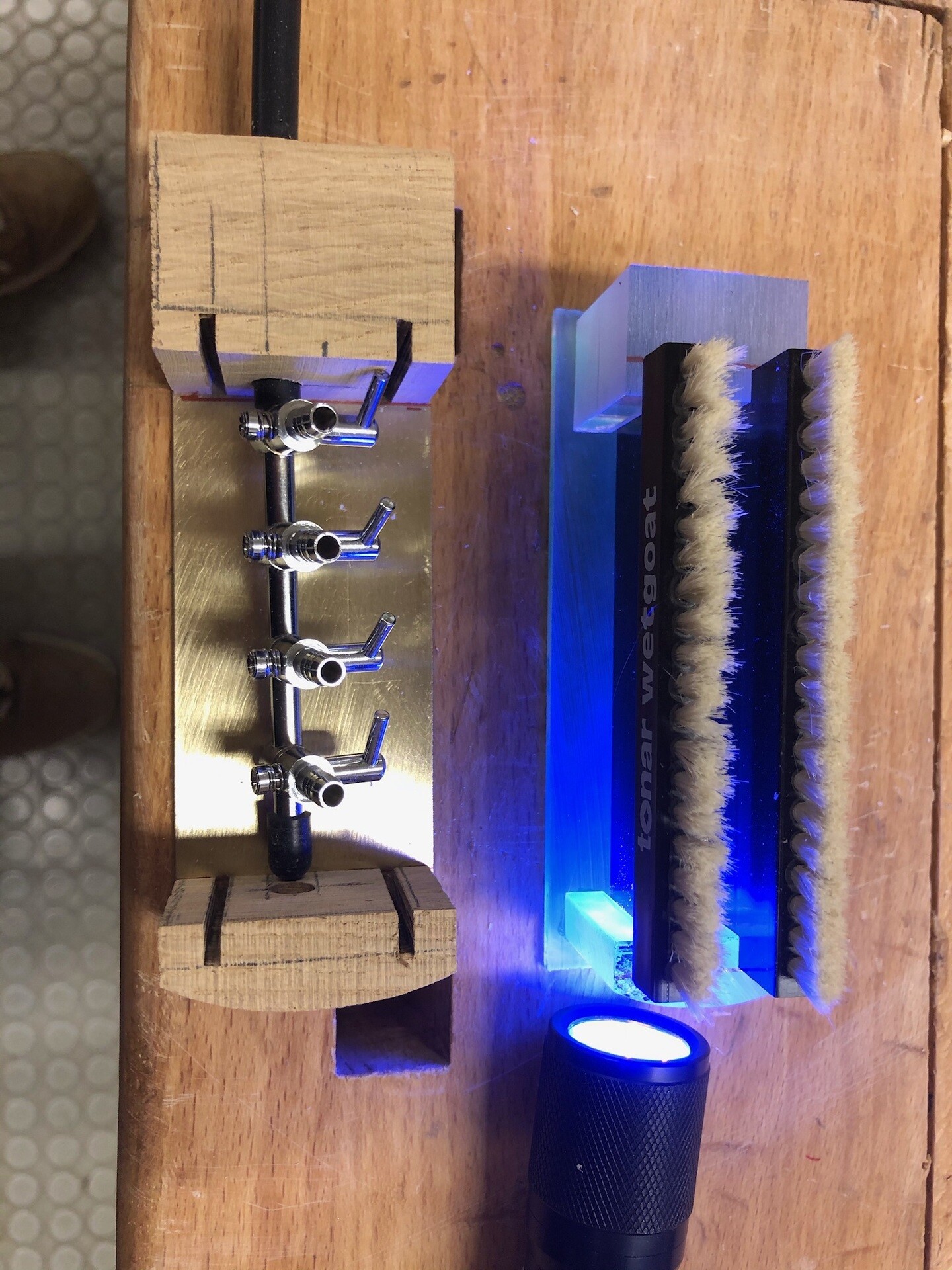

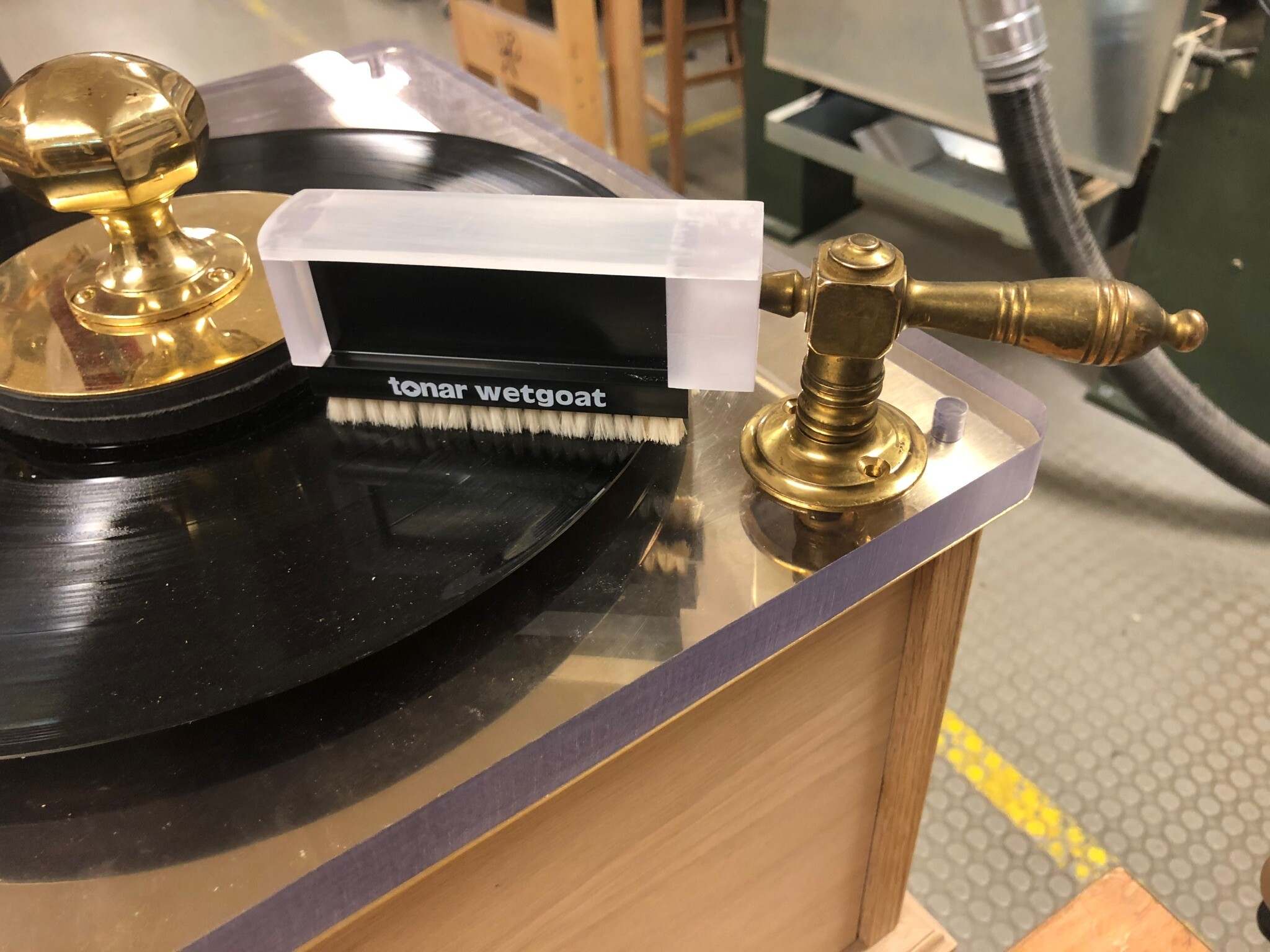

Här kan man se skillnaden på dessa trots att de inte är färdiga på bilden. (2020-12-19 14:45:34) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Nu måste jag göra en hållare till borstmunskyket, och då skall det vara mässing. Då kom jag på att jag har några gammla dörrtrycken som jag kan göra om. (2020-12-19 14:47:15) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Först tänkte jag så här men då kan man inte justera höjden på borsten så då fick jag lämna denna idé. (2020-12-19 15:08:36) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Istället så blev det så här med en tumskruv som jag drar åt för att justera höjd och vridning på borten. Här ser ni också slangen som går igenom bordet och kopplad till en spoltank med skiv-vätskan i. Tror att det kan bli bra! (2020-12-19 15:16:27) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

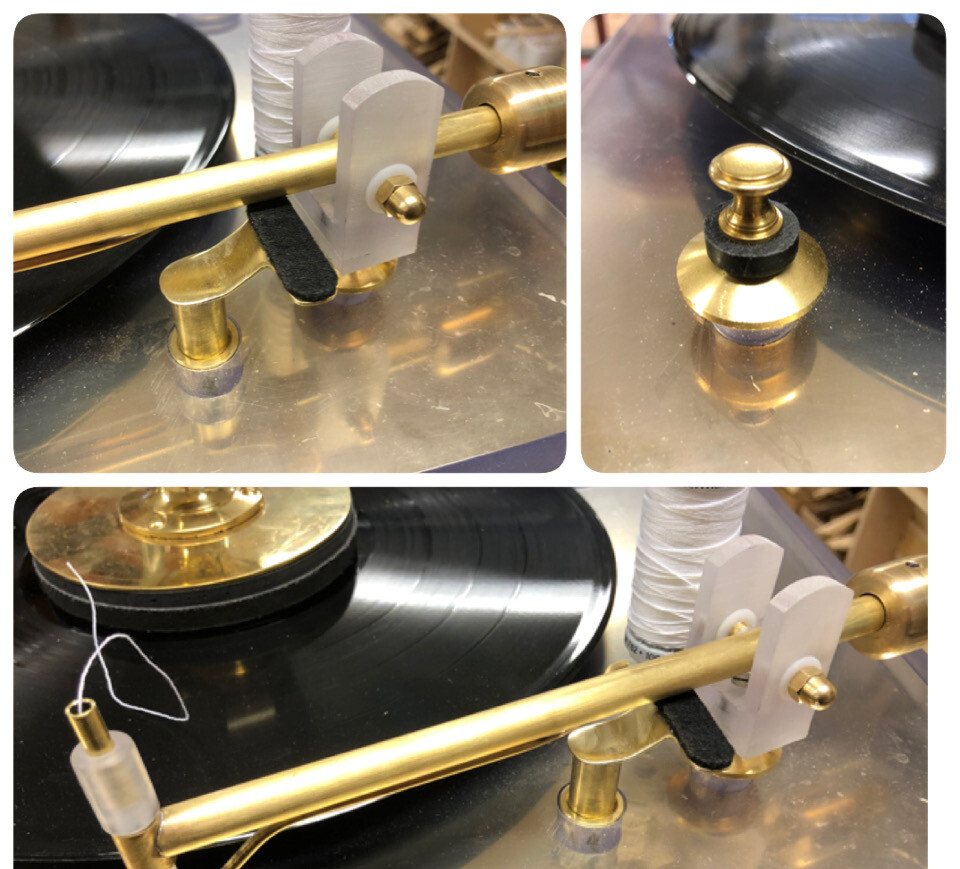

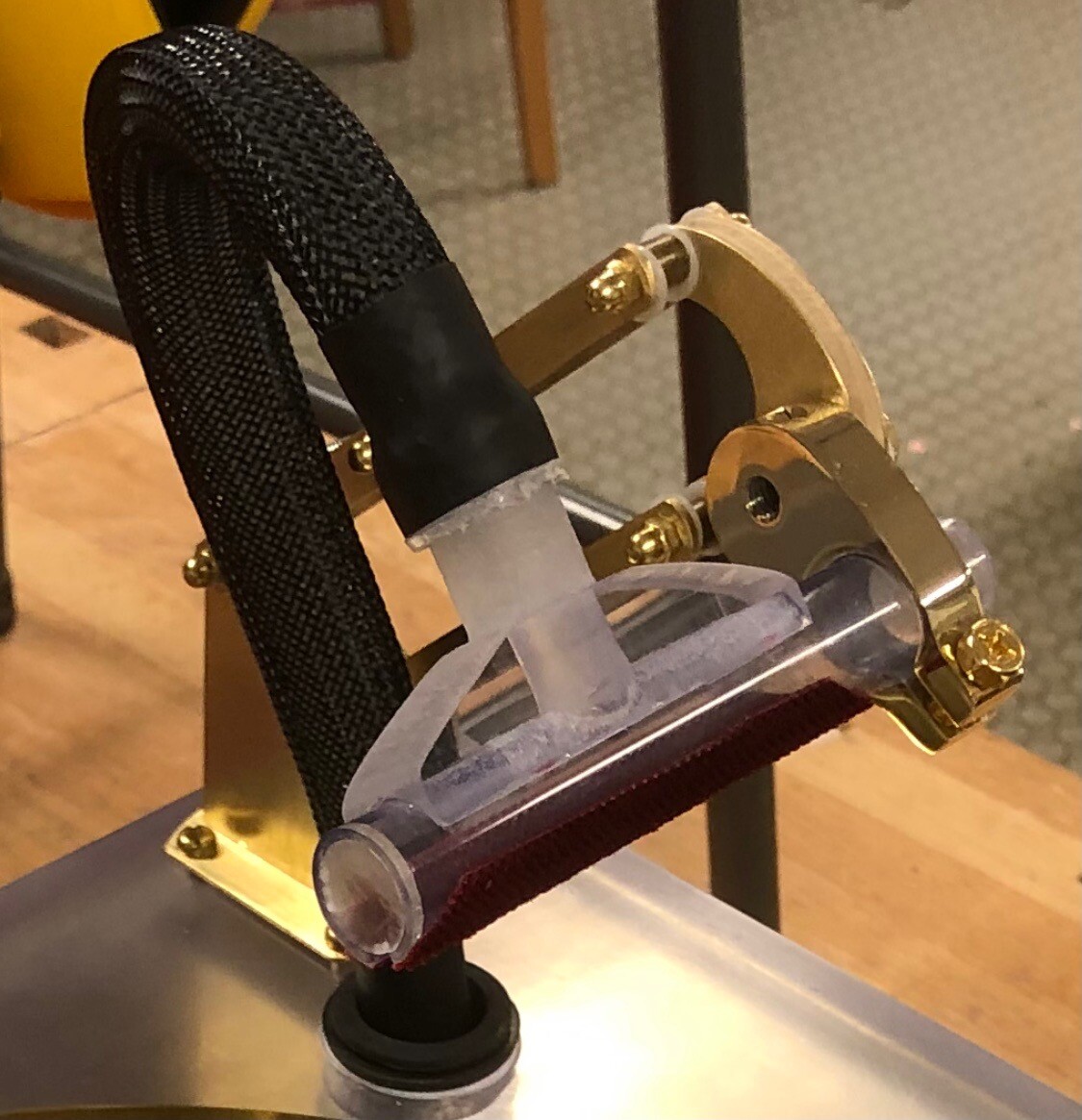

Här kommer också en bild på när sugmunstycket är monterat. (2020-12-19 15:21:52) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Gör redan nya förbättringar! Eftersom jag väntar på delar så kan jag finslipa på saker. Jag har satt i en magnetisk nivågivare i tanken som allt smutsvatten hamnar i. Sen har jag kopplat in en motor som tömmer den när den är full. Och det är när en lampa tänds på kontrollpanelen. Bra va... (2020-12-19 15:23:52) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2020-12-19 15:30:01) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

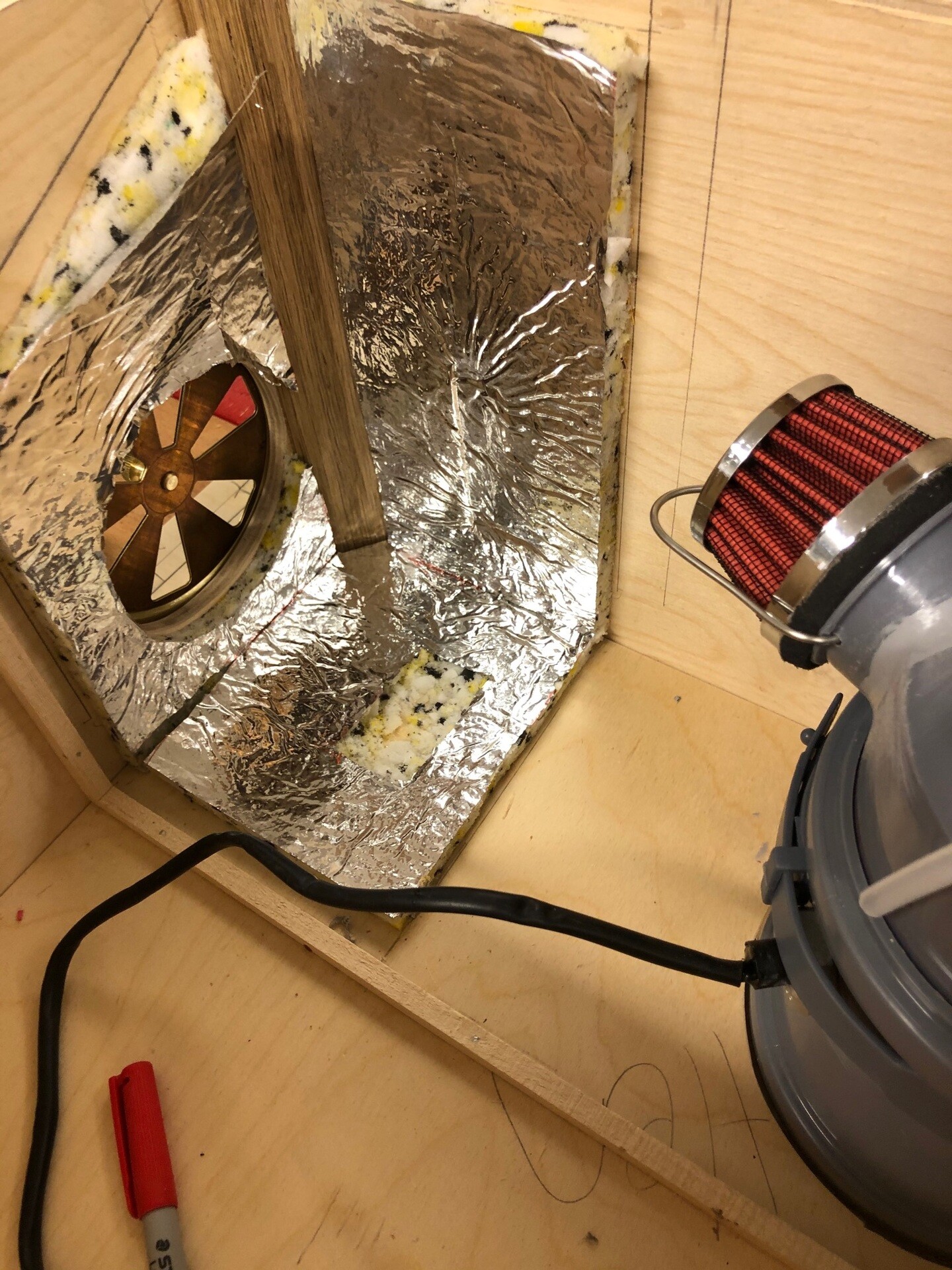

Det utrymmet där motorn sitter till våtsugen måste isoleras väl för dessa motorer låter en hel del. Och det blev mycket bättre med dessa plattor för motorutrymmen som tål värme. (2020-12-19 15:33:33) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

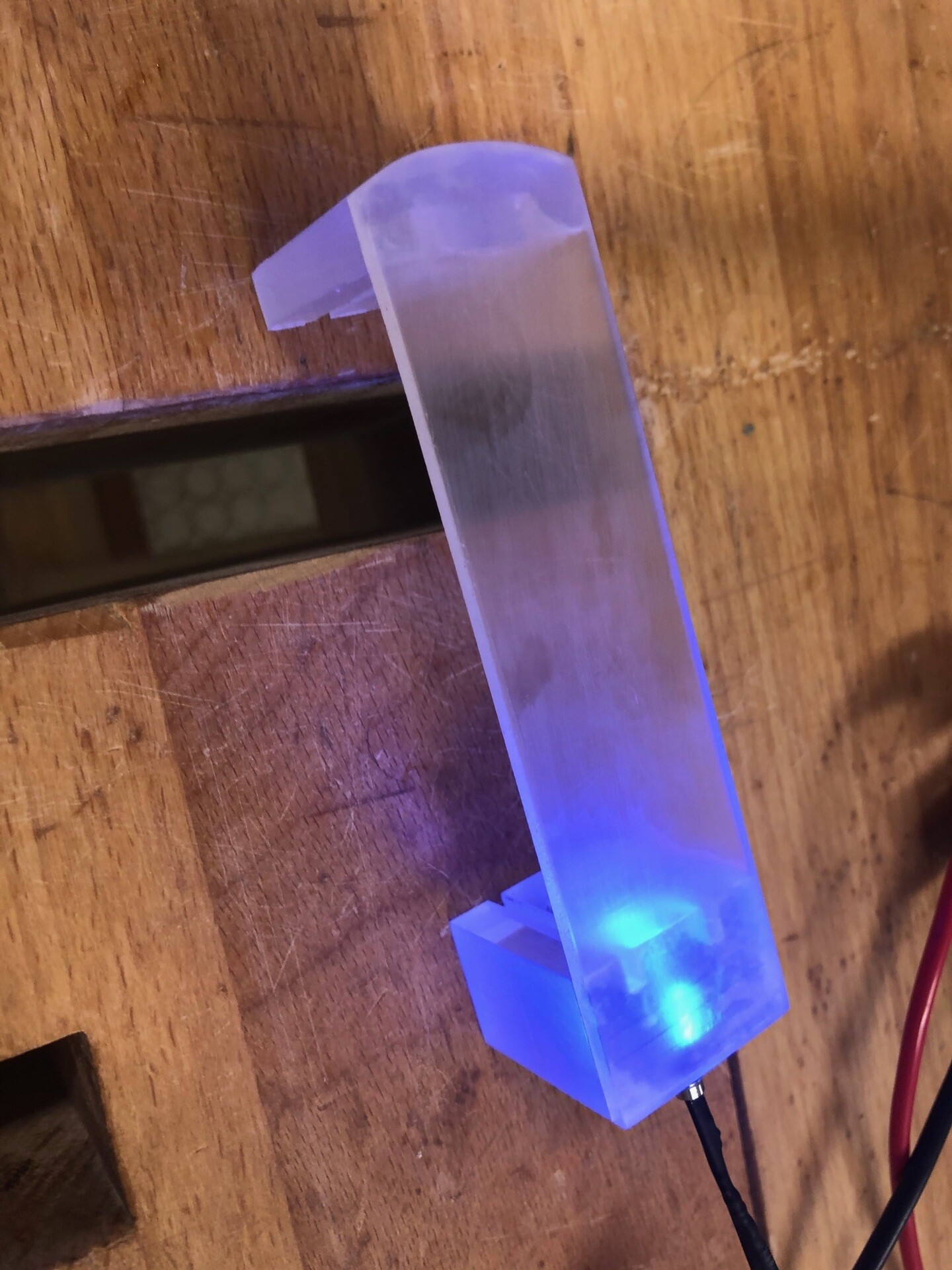

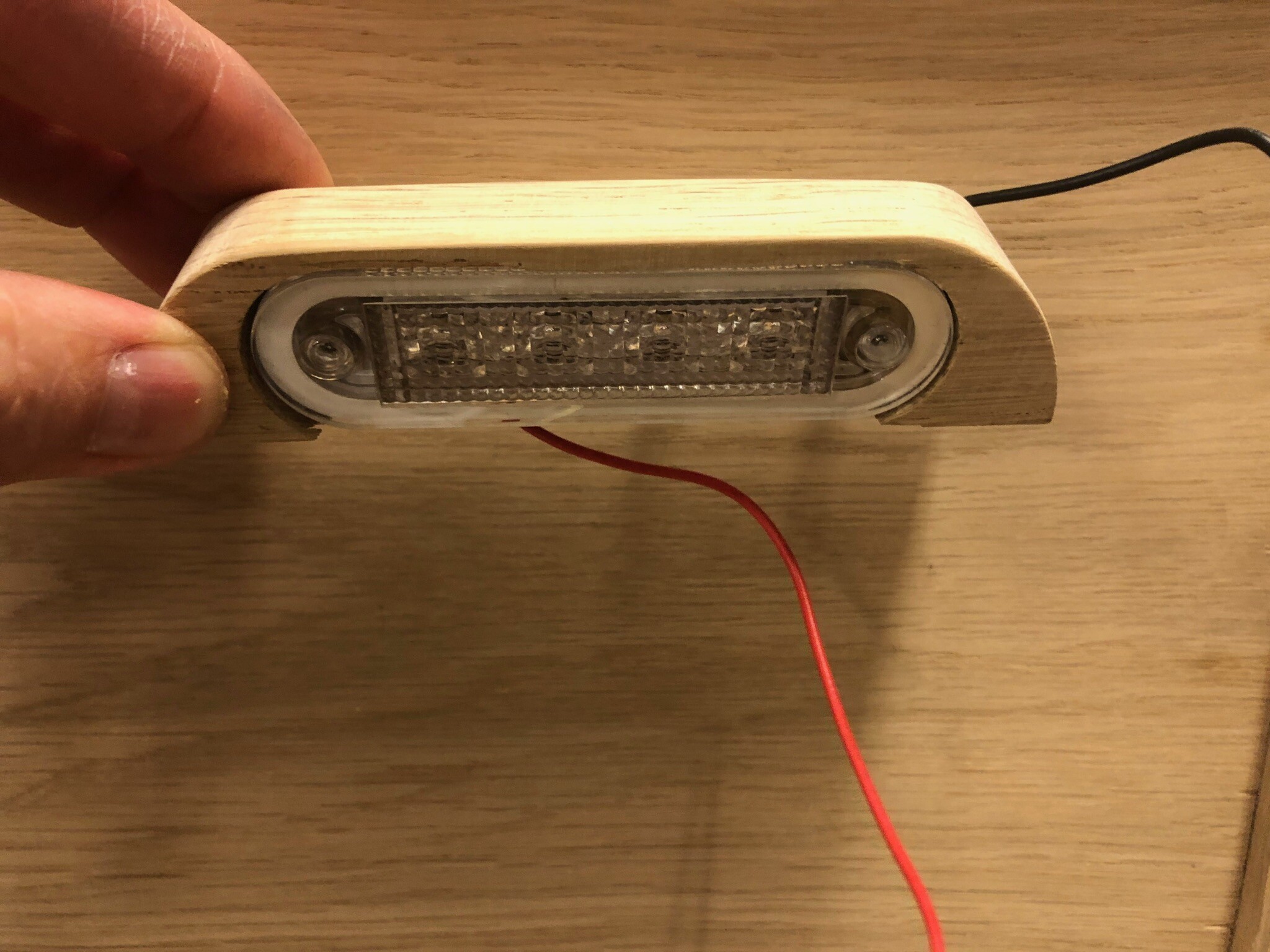

Här har jag gjort en ögonlockslampa till kontrollpanelen som ska sitta på framsidan och lysa över alla knappar. (2020-12-19 15:38:34) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

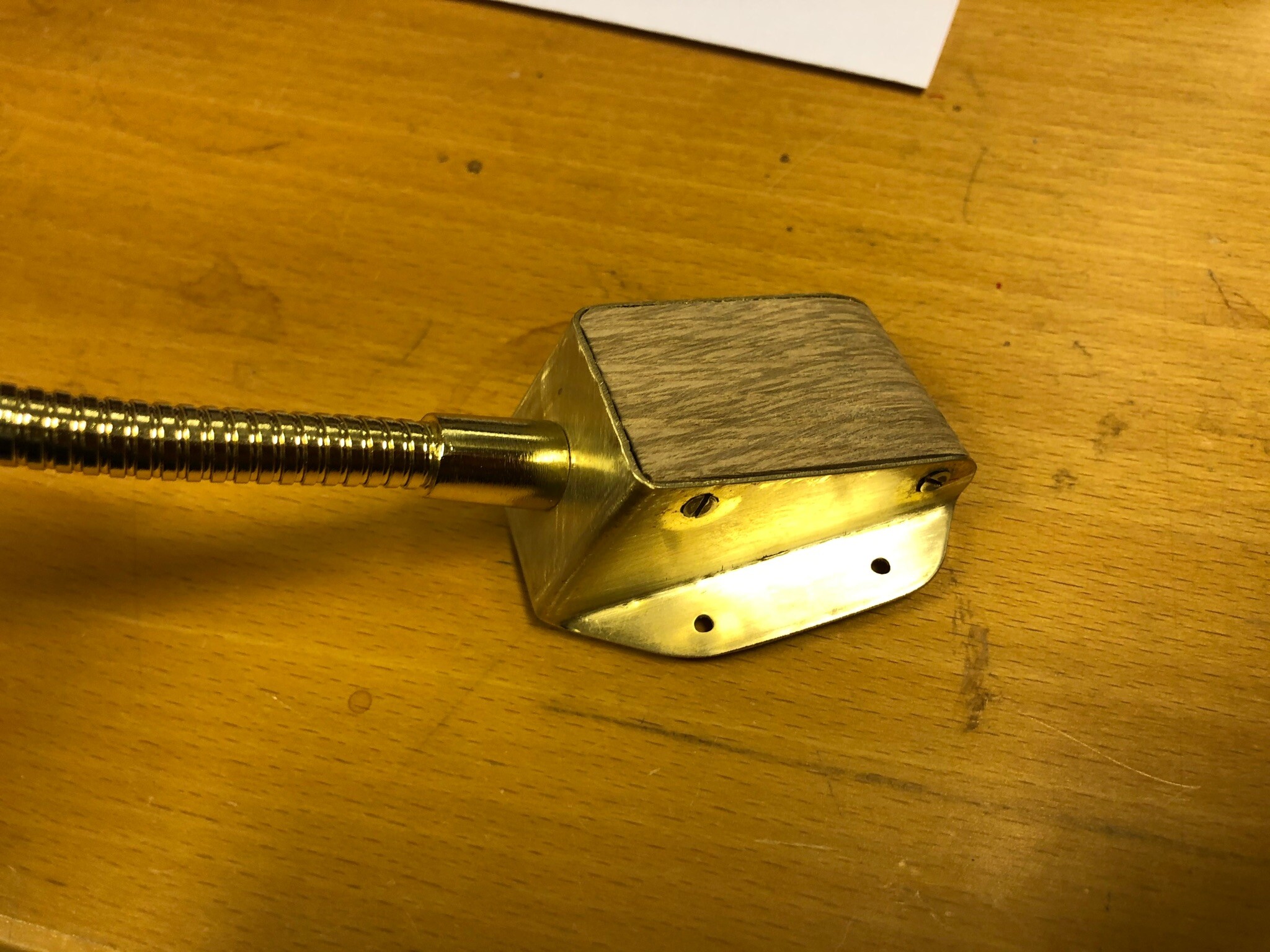

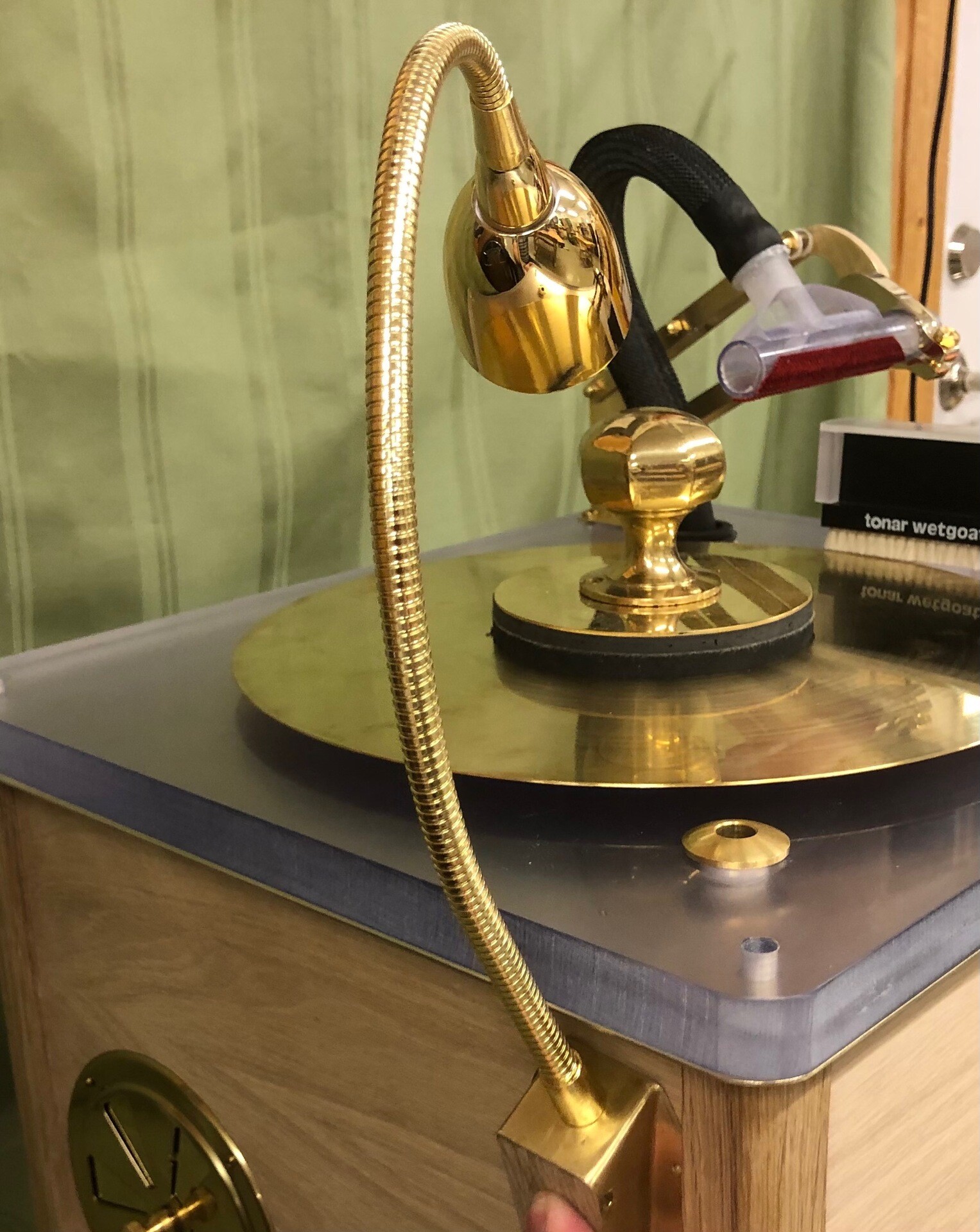

Gjorde även ett nytt fäste för den snabel-lampa jag köpte för ett tag sedan. Denna var tänkt för min skivspelare men jag tyckte den var i vägen för filmduken sen när jag flyttade skivspelaren till centrum av hifibänken. Så nu kommer den till andvändning igen! Återbruk!😂 (2020-12-19 15:40:37) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Vi får väl se sen var den ska sitta när allt kommer på plats! (2020-12-19 15:47:21) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Sen gäller det att kapsla in allt som kan komma i kontakt med vatten. Kabelskor med ingjutning av epoxi lim. Denna motor har fyra poler, en jord, två plus en för högfart och en för låg. Den sista polen är en broms som jag inte har någon användning av. Mycket enkla och starka motorer som kan gå i timmar. (2020-12-19 15:51:48) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

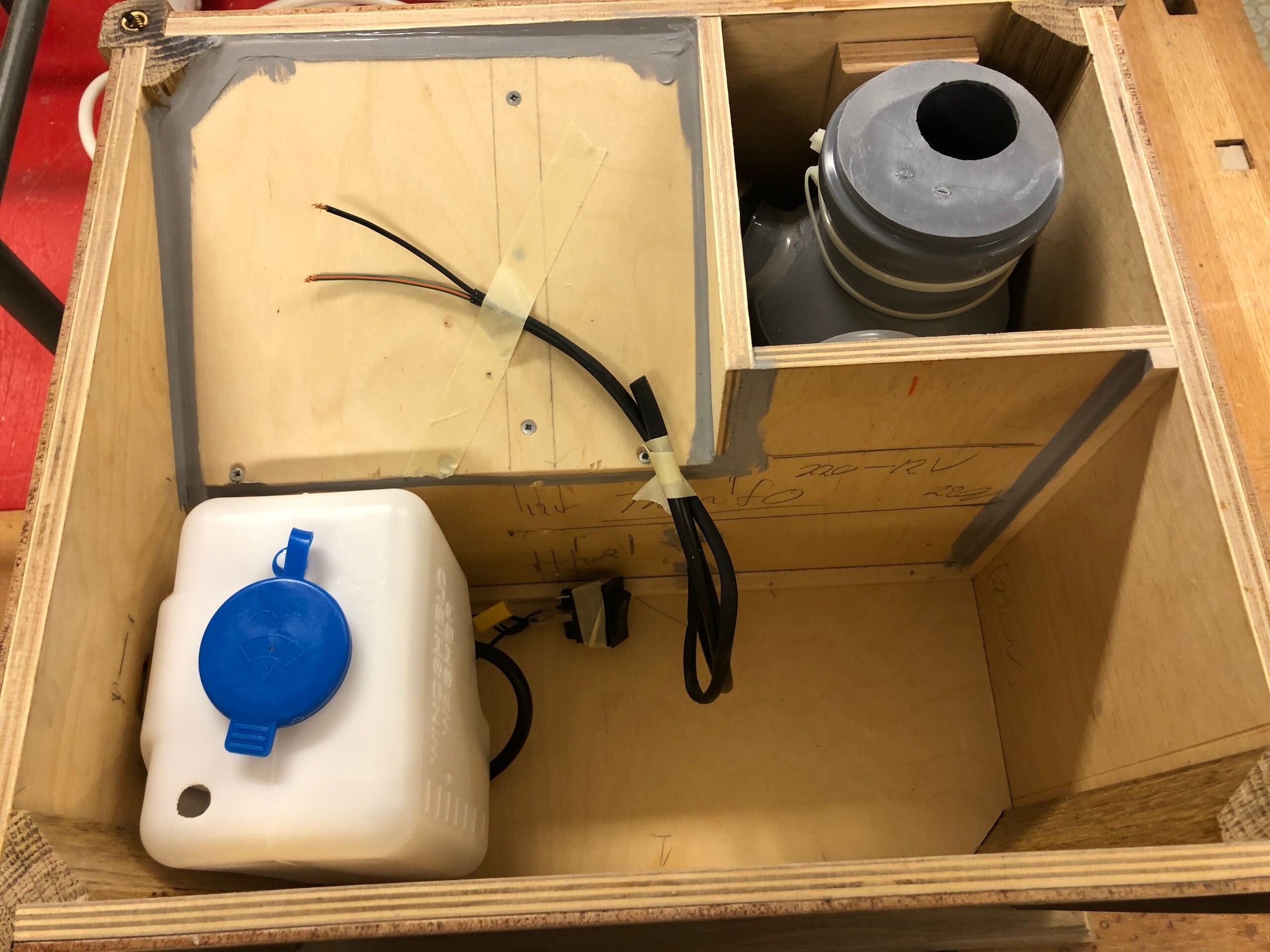

En bild på när behållare och tank är på plats! (2020-12-23 17:26:29) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

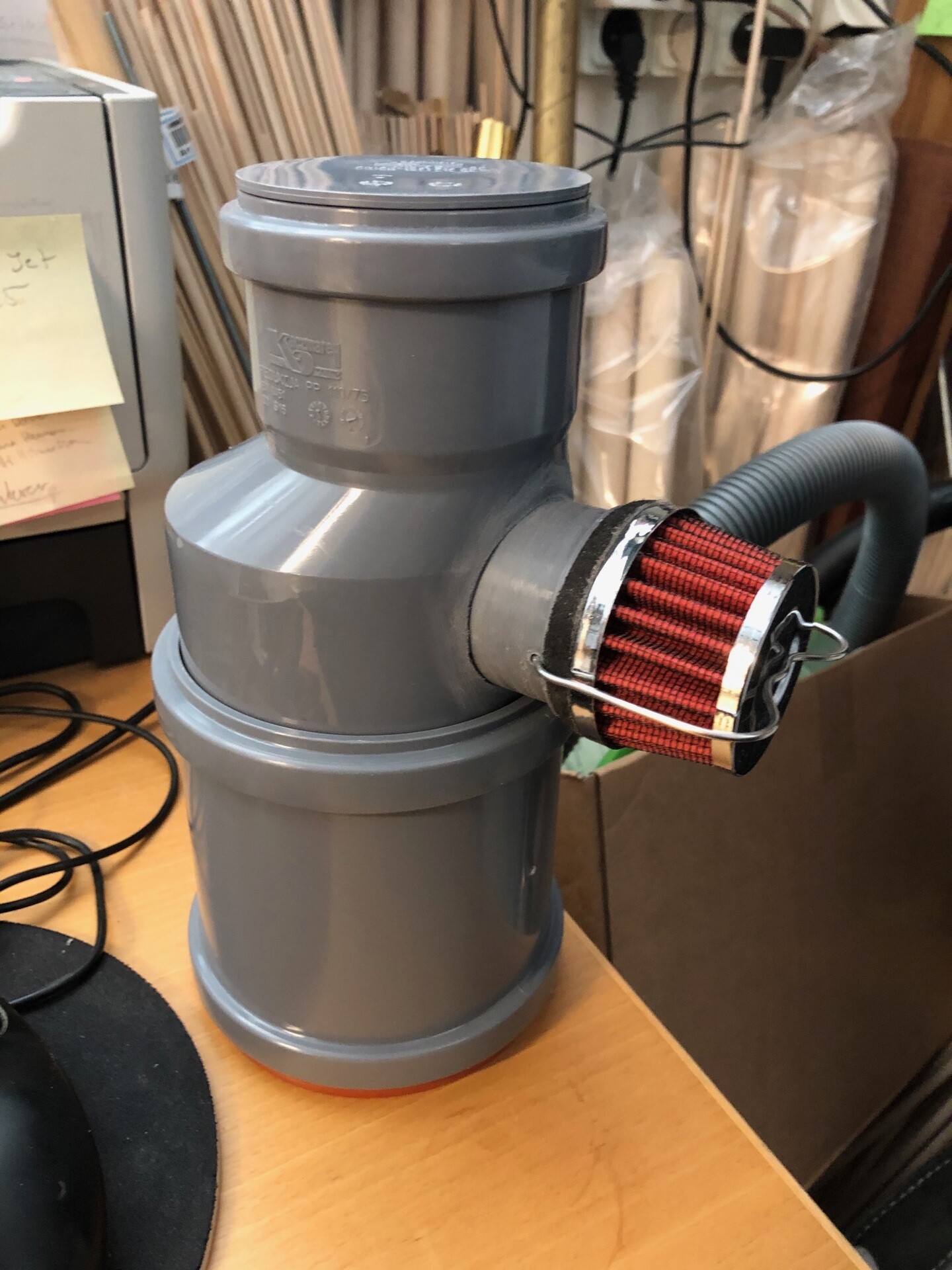

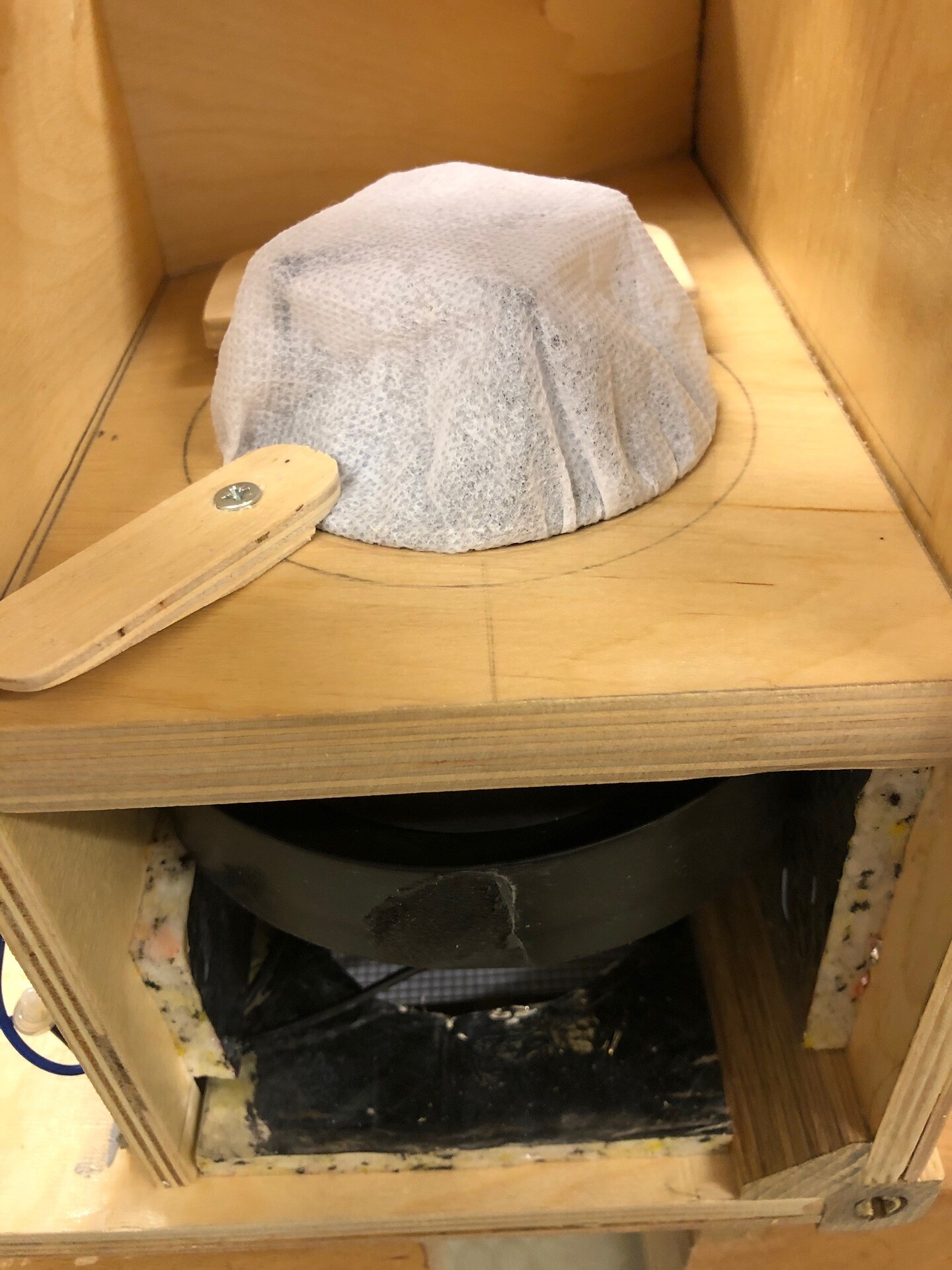

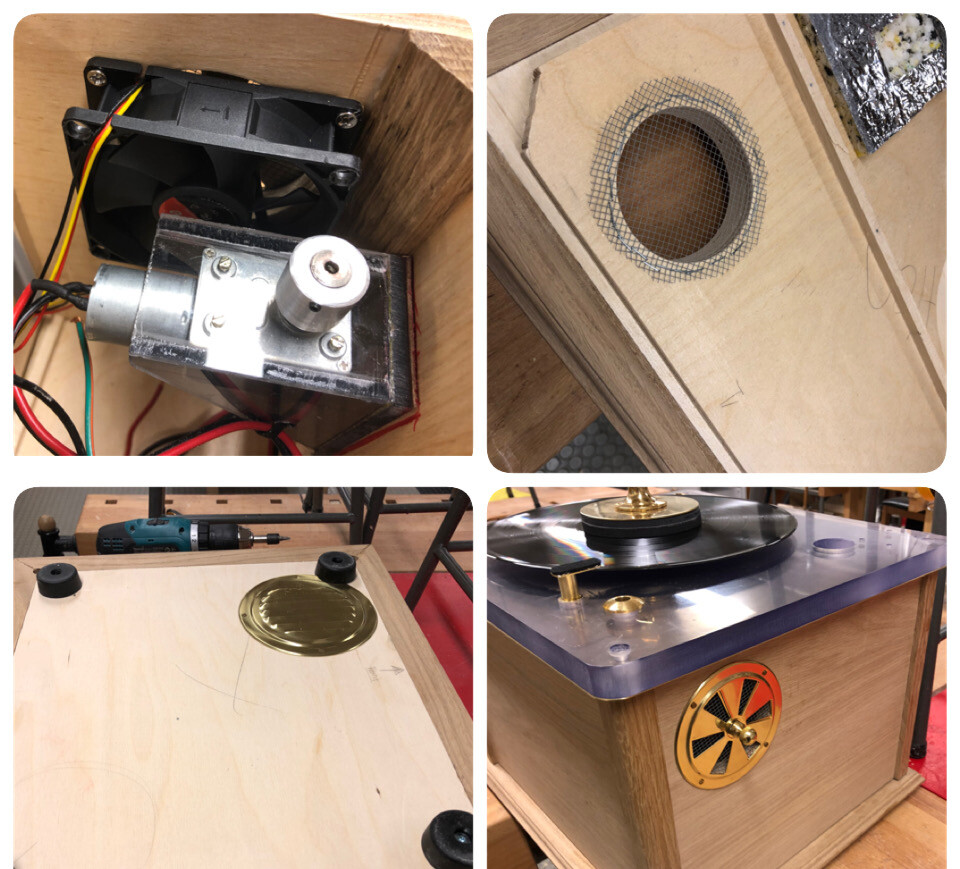

I dag har jag fixat en del med filter till våtsugsmorton. Nu finns ett filter på behållare för smutsvattnet och ett filter in till motorn, den vita sockan ni ser på bilden. (2020-12-23 17:28:59) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Sen satte jag ett myggnät på lådan utanför mortons utblås. Sen denna påbyggnad med ett metallfilter och yttre krans. Ni ser skåran där kan man stoppa in ett ytterligare filter som tar bort dammparticklar, typ samma som sitter på dammsugare på utblåset. (2020-12-23 17:31:30) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Sen en bild när locket täcker där man lägger i filtret, lätt att byta!😆 (2020-12-23 17:35:24) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Men vad gör jag nu... jo nu är det så att jag ska komplitera denna skivtvätt med en sak till om det går vägen... Det finns en teori om att den våtsug som jag gjorde först smutsar ner skivorna eftersom sammet används till flera skivor innan man byter ut det. Då är det så att man kan göra som Keith Monks gör med sina maskiner ända sedan 60-talet. Vilket är ett enklare sätt att ta bort tvättvädskan från skivan. Det han kom på var att ta en kraftig vakumpump och suga bort vädskan med, på detta sätt så är det bara ett litet munstycke som gör det med en yta på ca 5 mm som är i närheten av skivan. Ja närheten.. det är så att en tunn polyester tråd är det ända som nuddar skivan och den blir ny efter varje skiva den tvättar. Sen sugs en bit av tråden upp och ny tråd är redo för nästa skiva. Så jag kommer ha båda sug alternativerna på denna skivtvätt så jag kan välja om jag vill tvätta snabbare och mindre nogrannt eller långsamt och nogrannt! Bra va! Frågan är om jag ror detta projekt i land det börjar bli väldigt komplicerat och trångt i lådan.. Men kul är det! Här ser ni armen som jag har börjat göra. Bara svarva nylonet till munstycket osv tar tid! Och armen fungerar på samma sätt som en tonarm gör med motvikt osv. Tråden kommer ut i det lilla röret upp i munstycket och ner i burken där vätskan samlas. Sen går det en sugslag från burken till vakumpumpen och cirkeln är nu sluten. Det svåra är att få armen att röra sig över skivan i en långsam tempo, detta ska jag göra med hjälp av en elmotor och en koppling mellan motor och armen med en magnet. På så sett så kan jag dra armen åt sidan utan att påverka motorn. Jag kommer visa det senare när jag har löst denna konstruktion. (2021-01-31 15:29:34) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

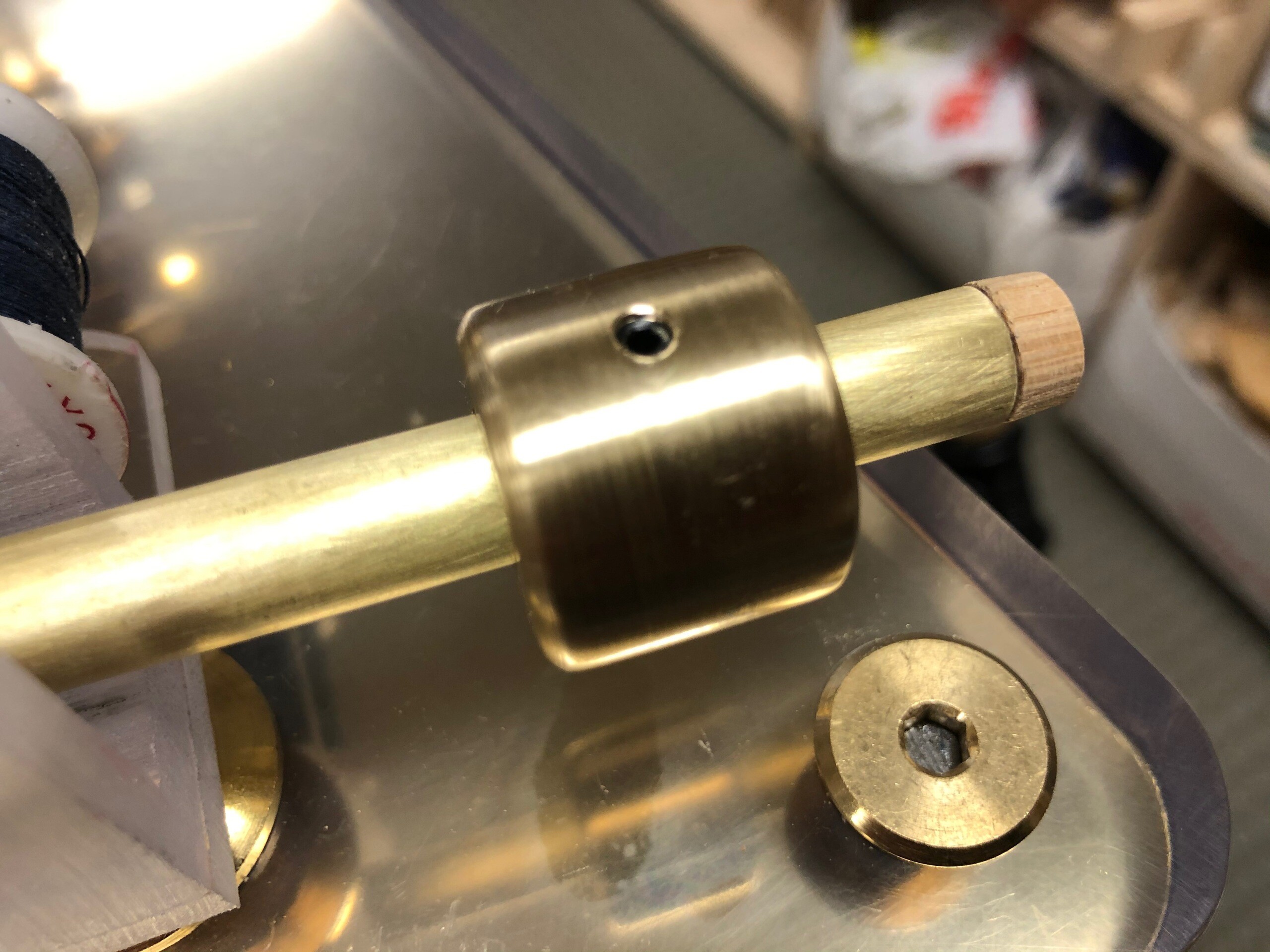

I dag gängade jag upp för en låsskruv på motvikten. (2021-02-01 21:00:01) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

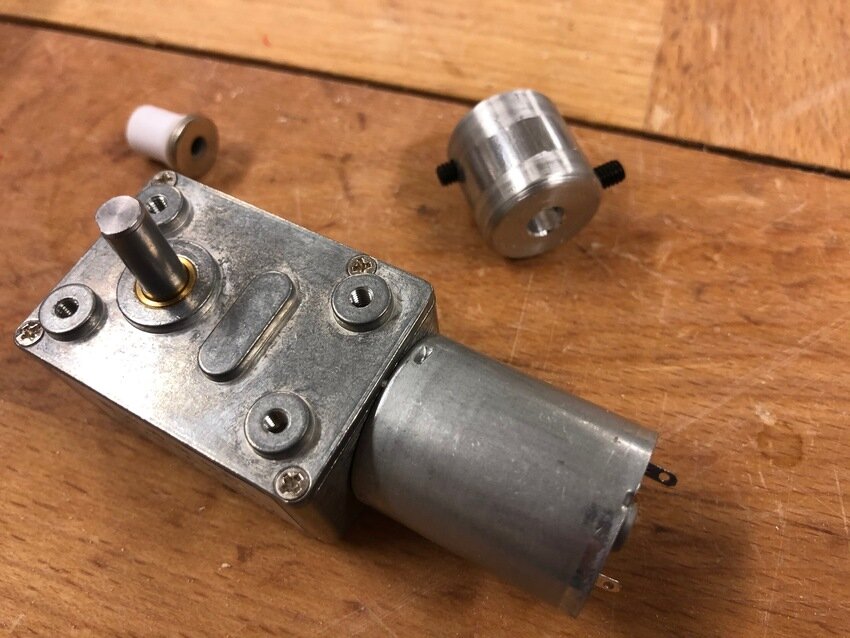

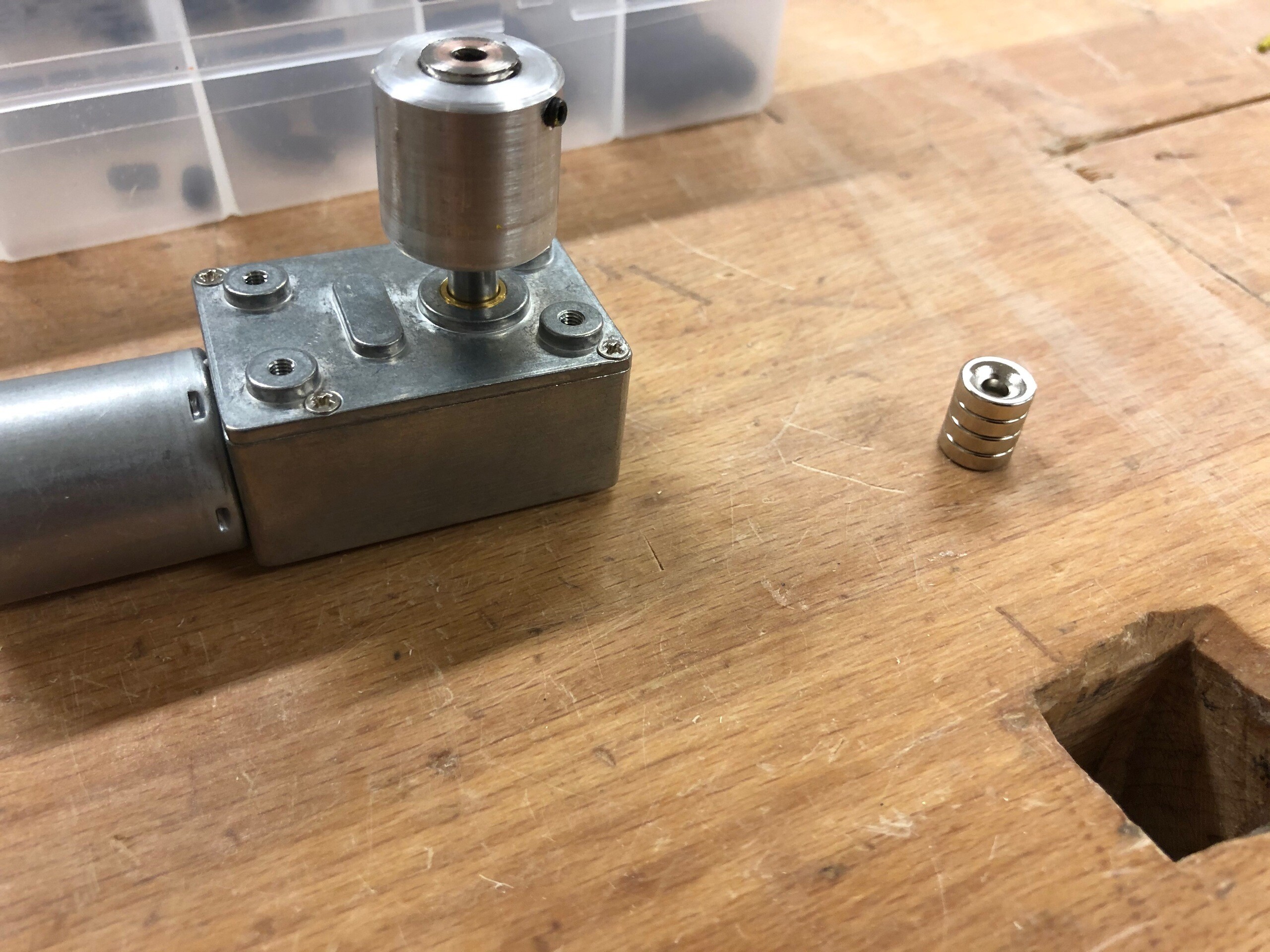

Sen gjorde jag min adapter som ska sitta på motoraxeln och hålla magneten. (2021-02-01 21:01:33) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Började med en mindre magnet för att se hur mycket den skulle orka dra innan densläpper axeln till armen. (2021-02-01 21:03:15) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Så här kommer det vara i lådan, sen ska ett fäste göras för motor. Det som ska bli intressant att testa den med vädska och sug då kommer motståndet öka en hel del kommer magneten då orka driva armen! Så spänd att prova!😬 (2021-02-01 21:15:21) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

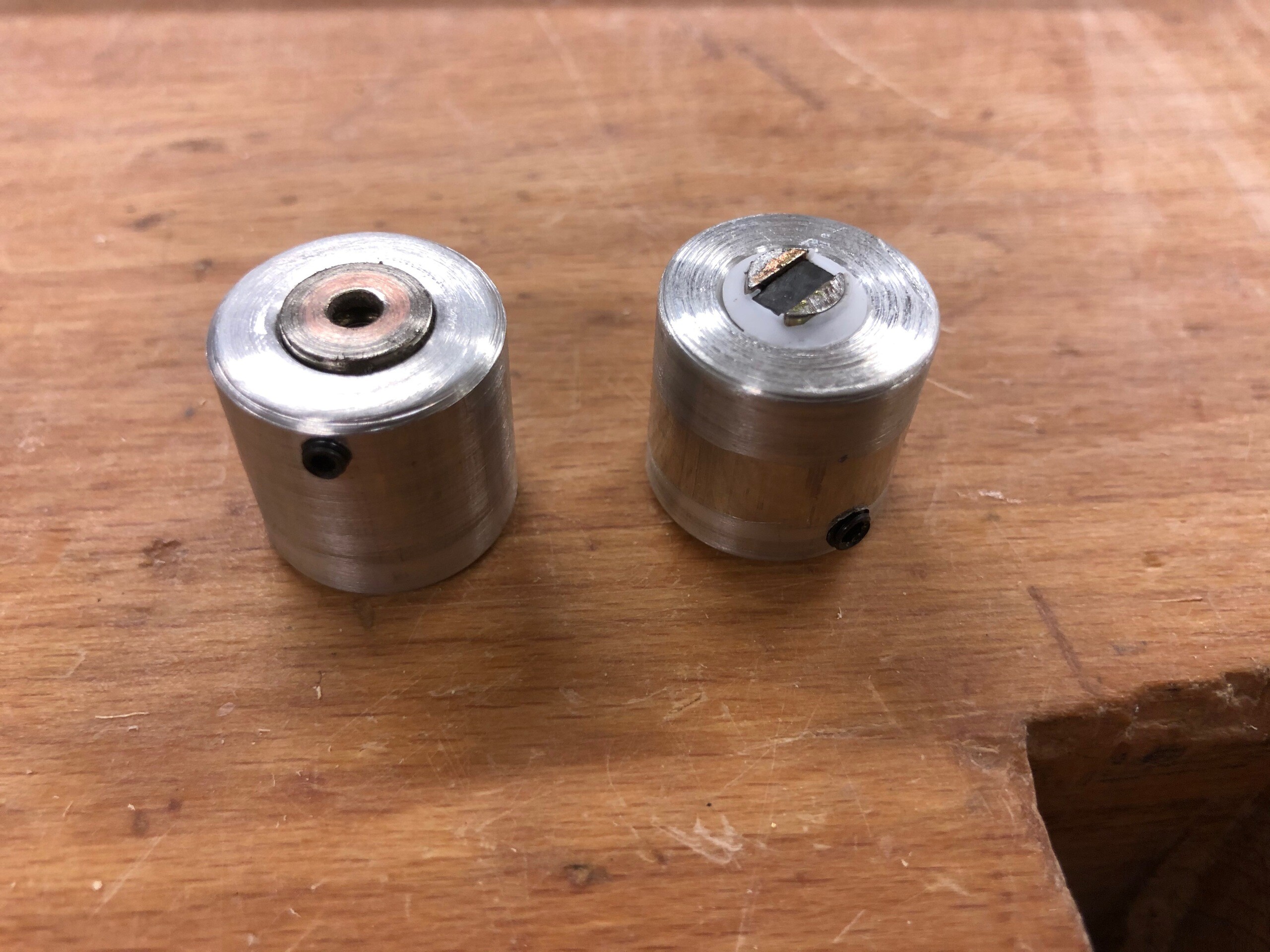

Gjorde en ny magnetväxel, den första var för klen, för när sugen kom på så orkade den inte driva armen över skivan. Då efter en god natts sömn så kom jag på att jag kan ta flera superstarka flatmagneter och borra ett hål i övergången så att jag kan fylla på med flera magneter på rad. Jag fick plats med fem st och så satte jag en låsskruv på den sista magneten. Så nu kan jag ändra magnetstyrkan med att ändra antalet magneter efter behov! Så smart!😆 (2021-02-03 19:49:06) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

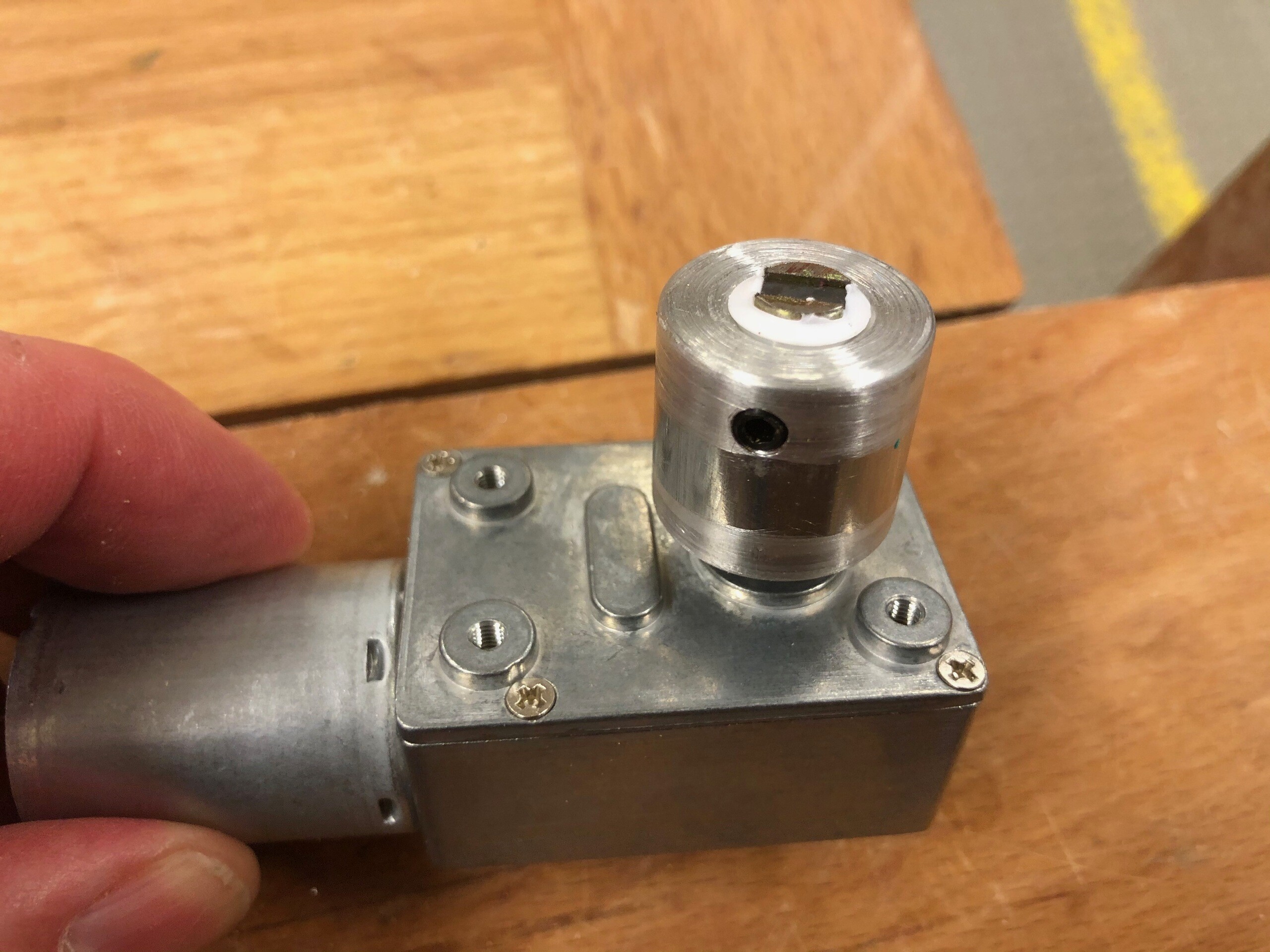

Här sitter den på motoraxeln. Nu ska motorfästet göras och då med stor noggrannhet, måste centreras med axeln till armen. (2021-02-03 20:00:08) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Jag valde plexi för fästet, starkt och överför mindre vibrationer än metall. (2021-02-03 20:02:46) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Nu är den på plats! (2021-02-03 20:04:26) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Det funkar! Nu ska jag få till sugen bättre, munstycket vill suga fast. Lösningen kan vara grövre tråd, utforma munstycket annorlunda eller göra en tillluftning på sugen så den tar tjuvluft. Fungerar lika som hemmadammsugaren när ni öppnar munstycket på handtagen när det stora mynstycket vill suga fast i mattan. Så nu blir det till att expremtera igen!🤓 (2021-02-03 20:07:19) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

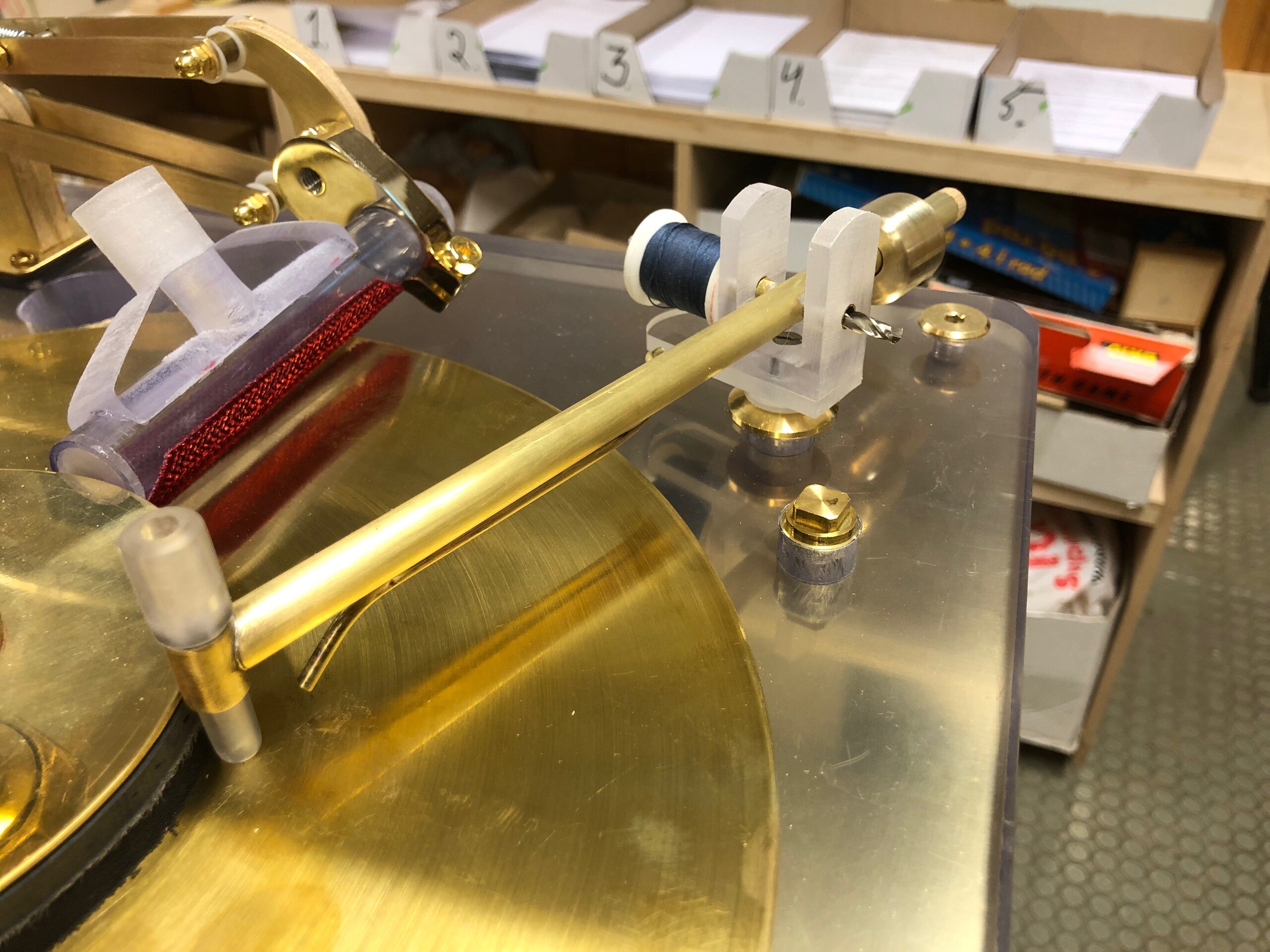

Denna vecka har det hänt en del, gjorde ett fäste för armen att vila på när den har gått över skivan och kommit till sin slut destination. Och även en plugg till påfylningsröret av tvättvädskan. (2021-02-14 09:09:10) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

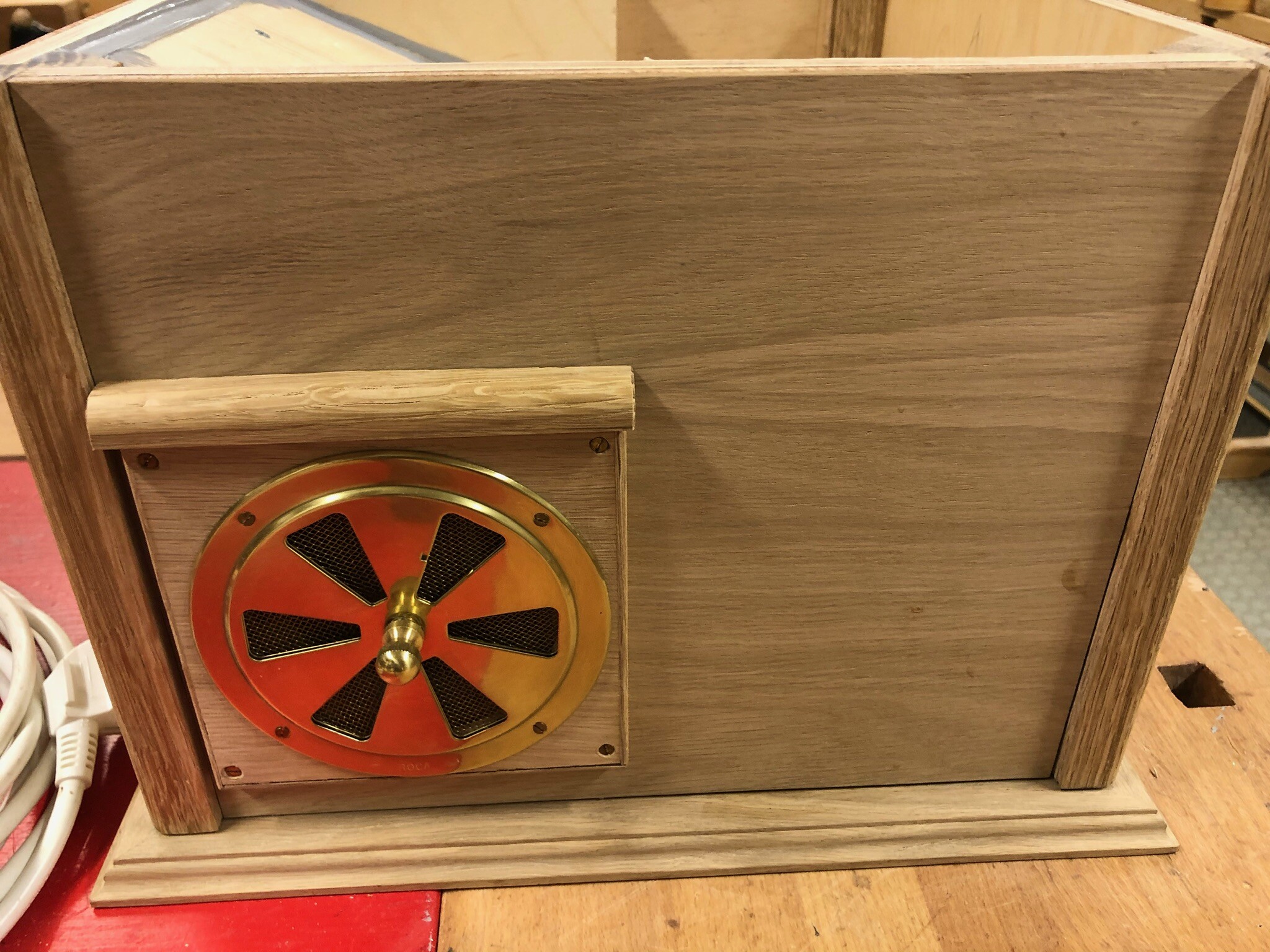

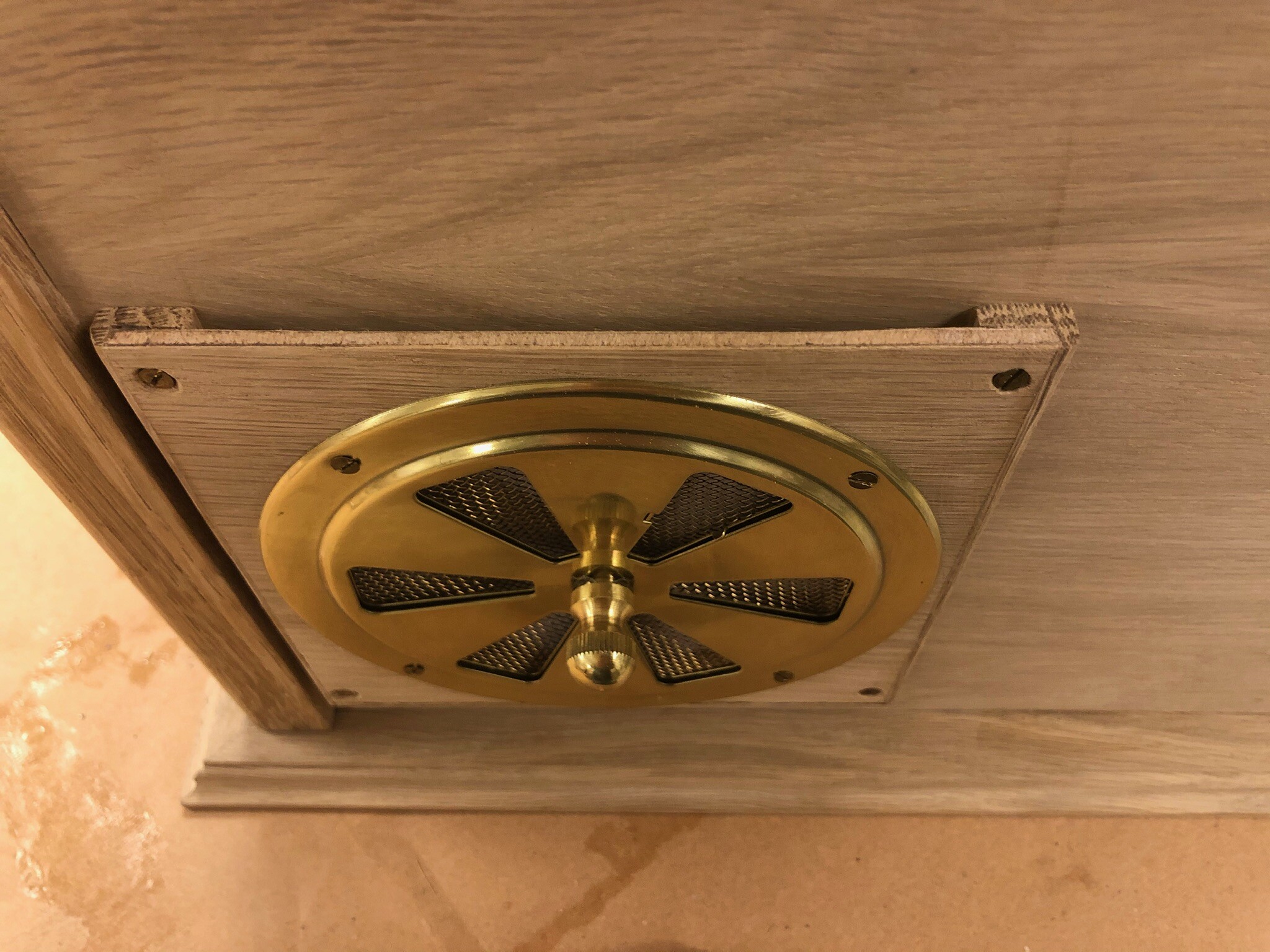

Sen tog jag upp hålen för ventelationen där all el ska finnas, inlopp i botten med nät och galler. Sen på sidan där fläkten sitter så är utblåset. Och fläkten kommer vara termostatstyrd och gå på över 50 grader. Tror att det blir bra, flödet kan justeras med spjället och jag kan sätta in ett extra filter i botten så inget damm kommer in där all elektonik,pumpar och motorer sitter. (2021-02-14 09:13:17) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

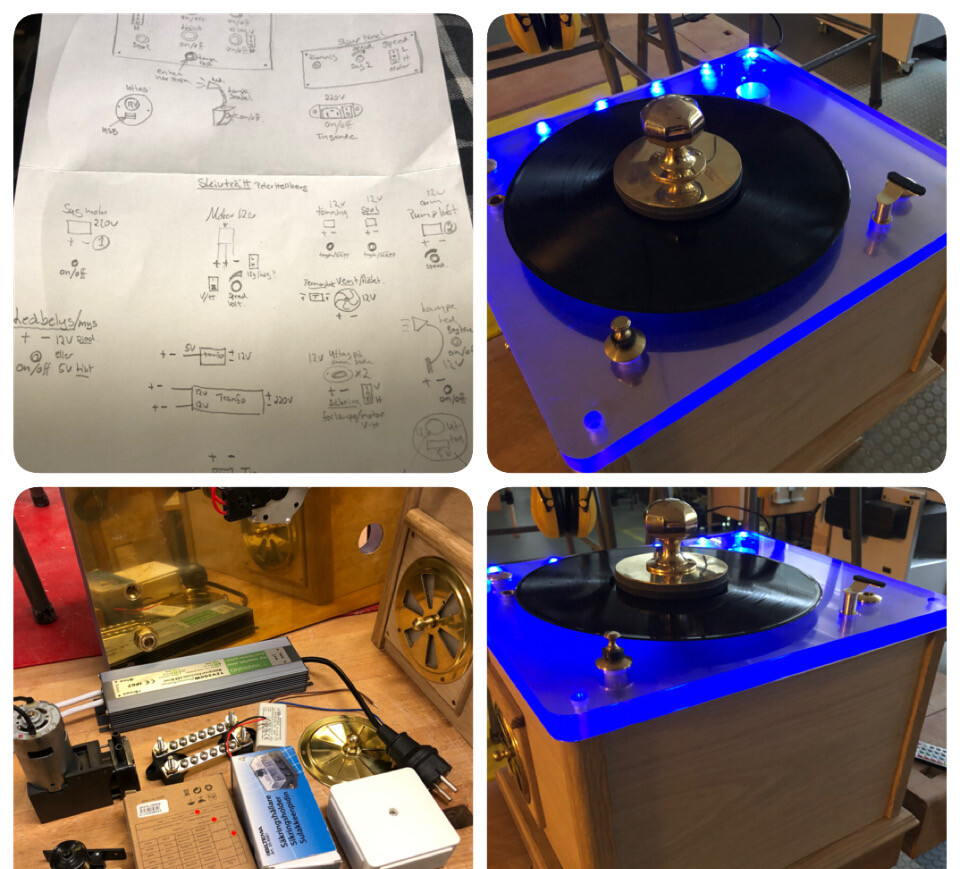

Sen har jag börjat planera vad alla saker ska vara, det blir inte lätt att få plats med allt! Sen expremterar jag med ljussättning av topp plattan. Sen måste de viktiga knapparna hamna bredvid varandra som man använder mest. Och de som man justerar bara i bland kan sitta någon annan stans. Och troligt vis så kommer layouten ändras på panelerna. (2021-02-14 09:20:25) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

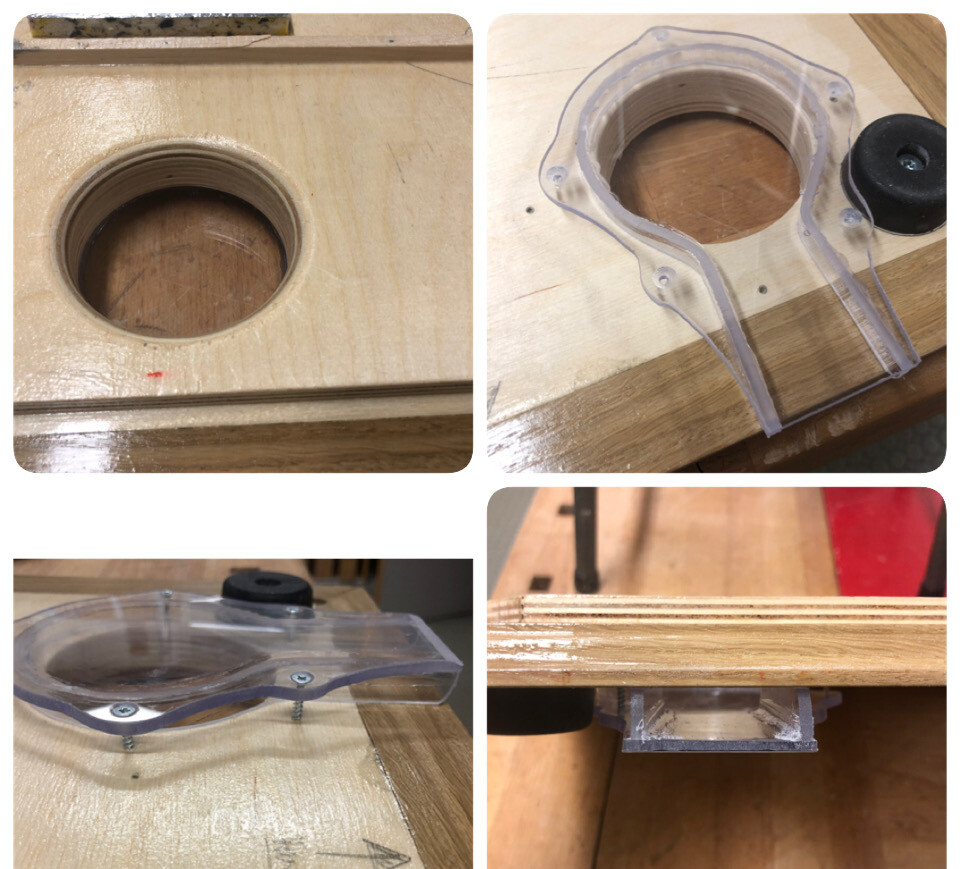

Nu har jag löst det efter en natts sömn.. jag fräste ett spår runt motorn och sänkte in ledstripen i en cirkel. På detta sätt så får jag ljus runt alla kanter i 360 grader! Bra va! (2021-02-16 21:19:39) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

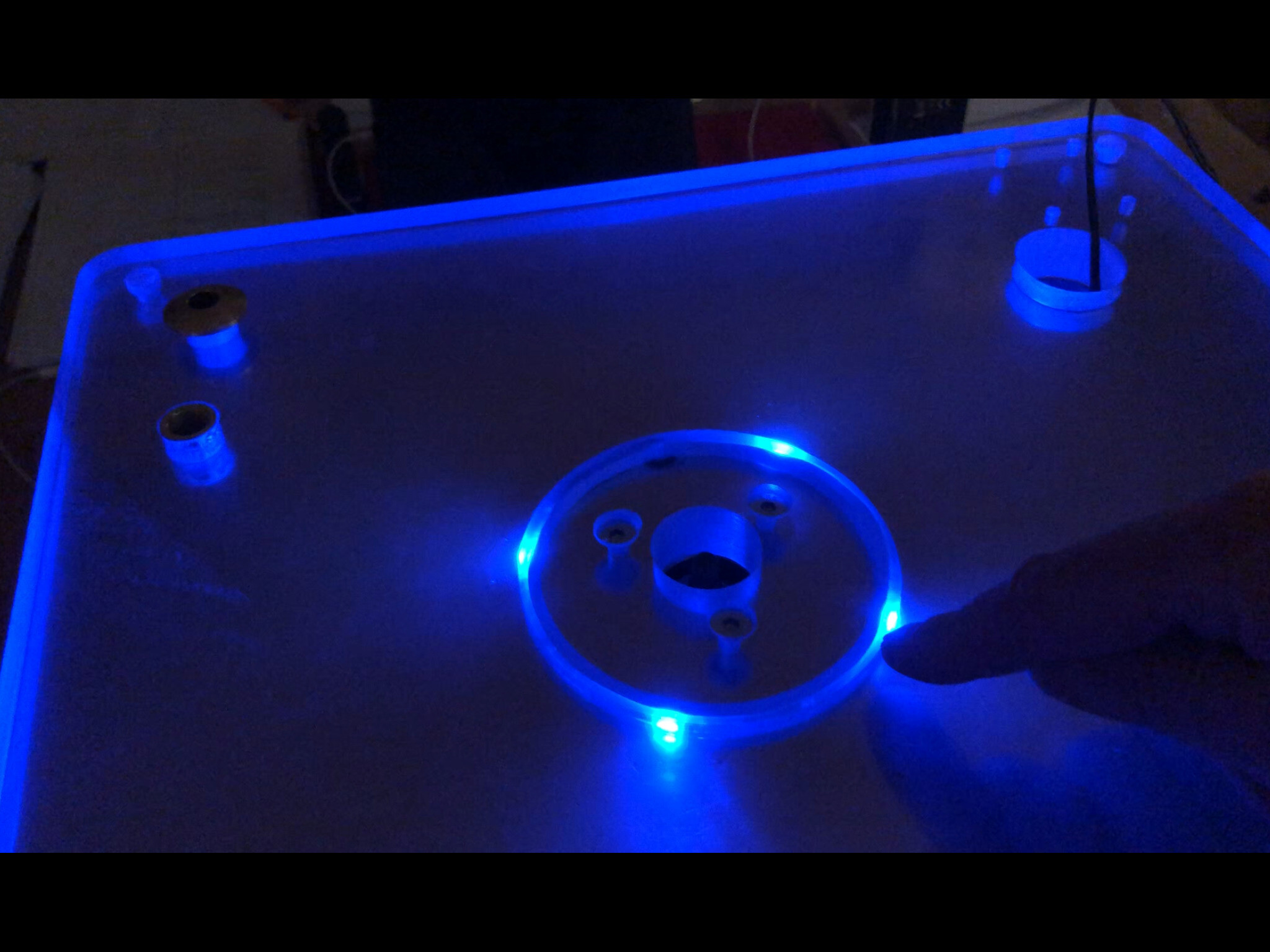

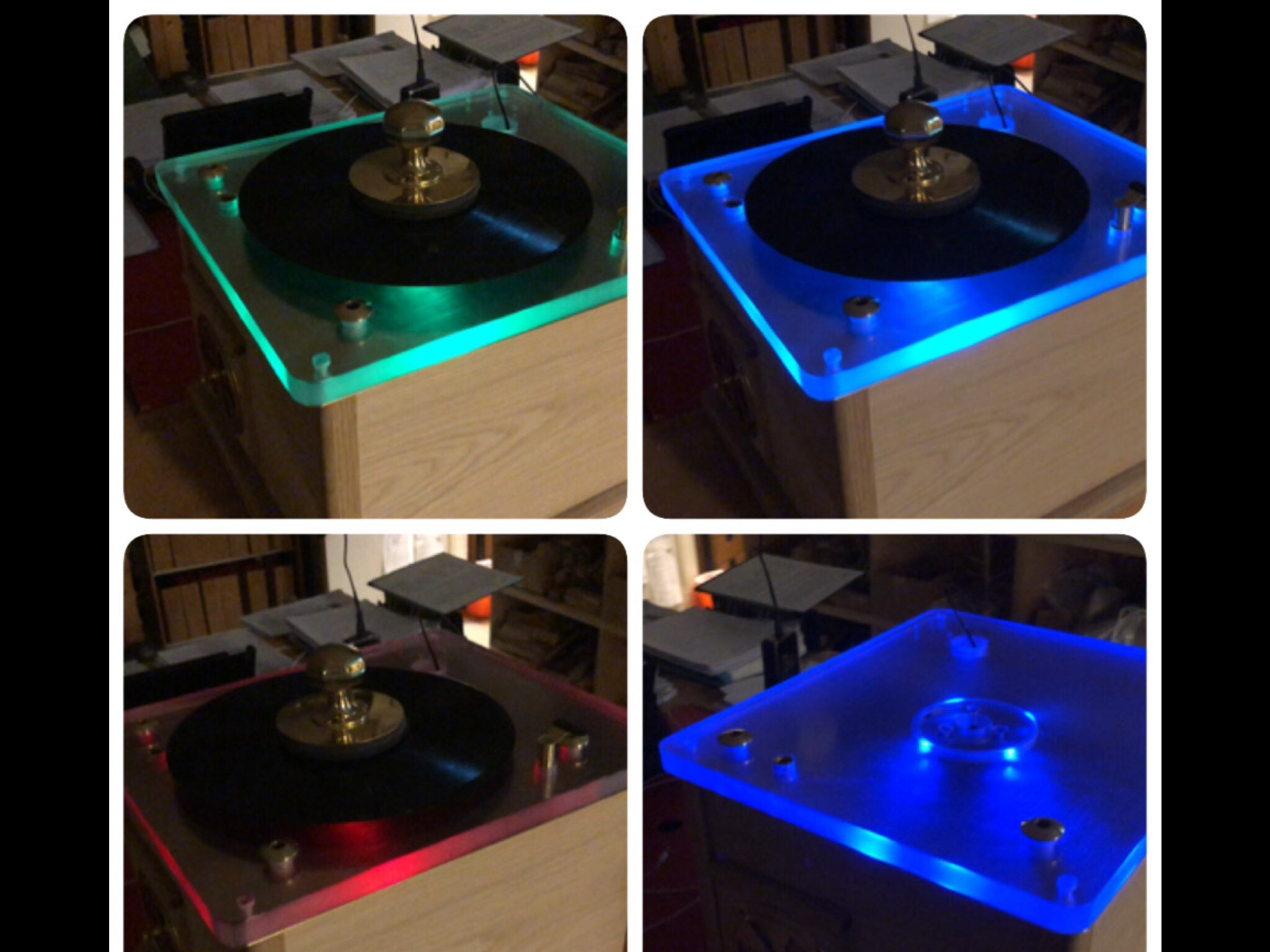

Fint med olika färger... och här ser ni hur ljuset från ringen sprider sig jämt på alla kanter. En sak till löst!😆 (2021-02-16 21:22:46) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Nu har jag satt dit 12 v uttag vid varje fäste så jag kan driva lampor och motorer osv. Dessa kommer att kunna fasvändas med brytare och även kunna dimmras. På detta sätt så finns det inga begränsningar på vad jag kan ha dem till. Och sygga var de också... (2021-02-17 19:43:06) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Sen har jag även gjort en genomgång för luften för vakumpumpen som ska gå genom lådan in till pumpen/sugen. (2021-02-17 19:47:58) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

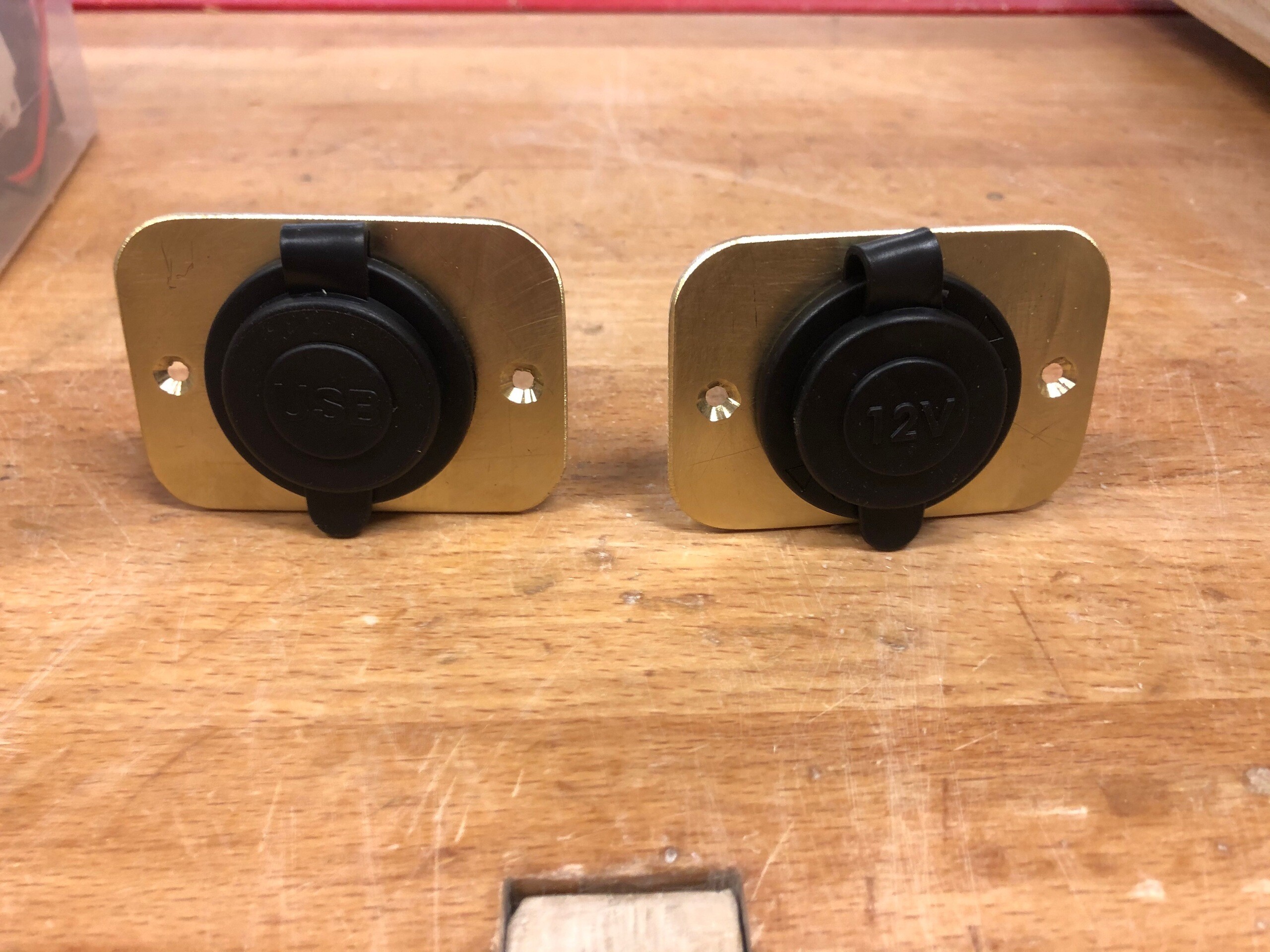

Och fästen till 12v uttaget och ett USB uttag som ska sitta på utsidan av tvätten. På detta sätt kan jag koppla in ytterligare saker jag vill ha till skivtvätten. Jag vill inte ha några begränsningar!!!😂 (2021-02-17 19:50:17) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

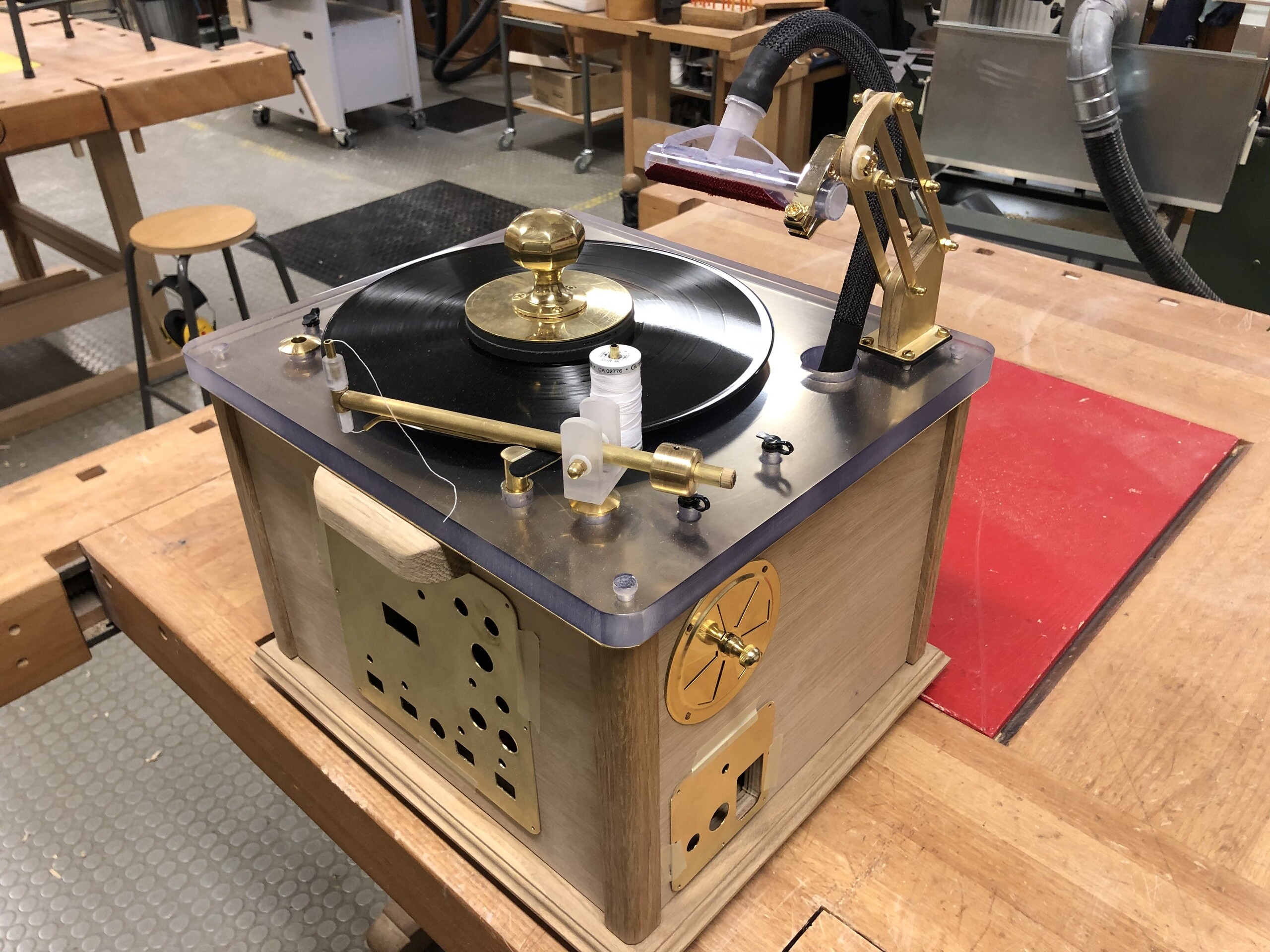

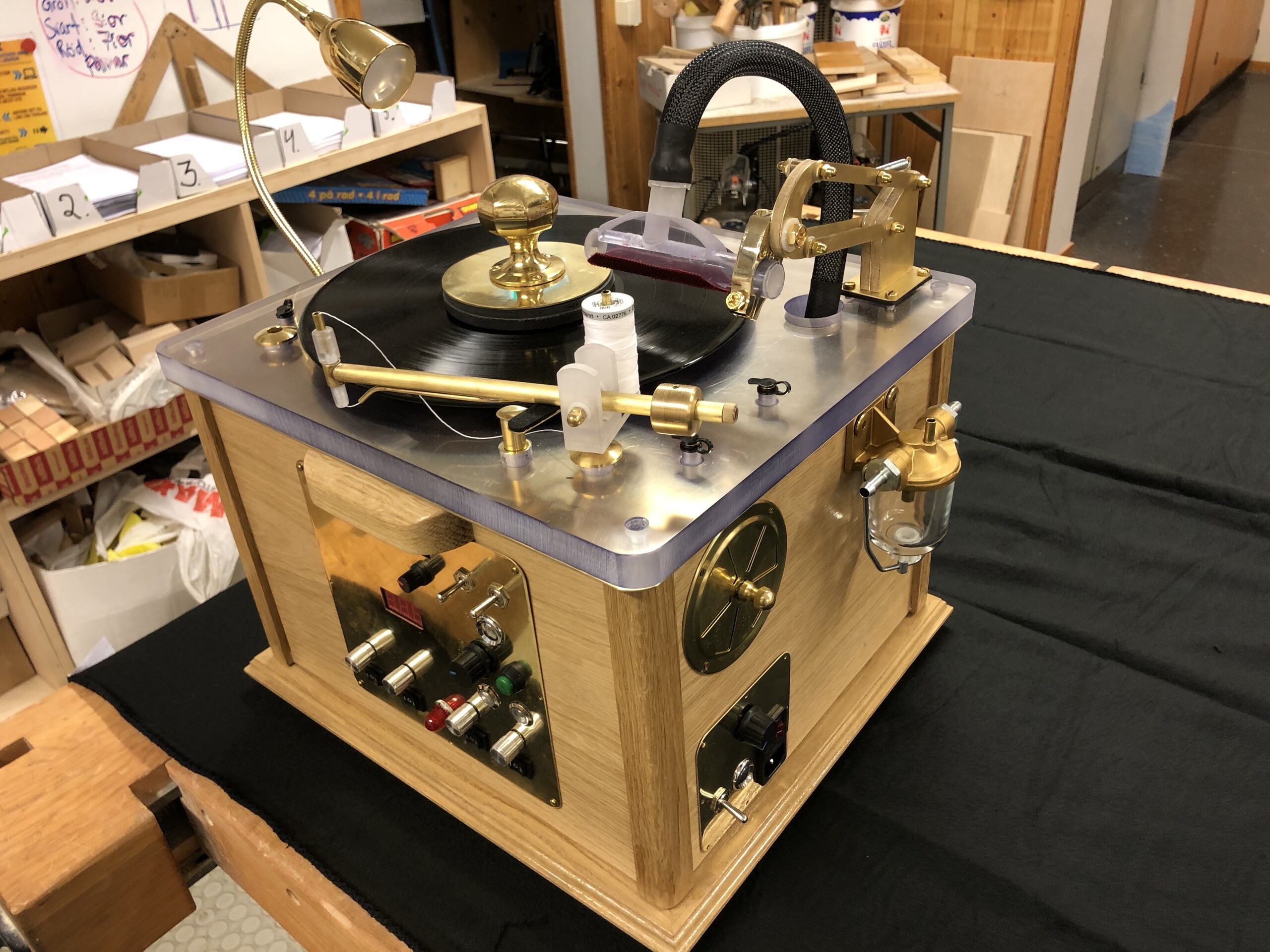

Har nu prov monterat alla saker som ska vara på ovansidan av tvätten. Funderar även på att bygga en roterande borste till tvätten. Men det får bli ett senare projekt! Nu så håller jag på med kontrollpanelerna och de måste bli bra, så det får ta lite tid att utveckla dessa. Sen ska allt i lådan och kopplas ihop.... det blir inte helt enkelt! 😅 (2021-02-17 19:53:24) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Eftersom det är lov så kan jag jobba lite på tvätten nu. I dag har jag gjort alla paneler till kontrollpanelerna. (2021-02-23 21:54:32) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


De blir bra när de kommer på sen, jag måste bara märka upp alla knappar och vreden på något snyggt sätt. Original skyltarna är inte snygga. De måste se enhetliga ut. Det tog en hel del tid att göra layouten till alla knappar och vilka använda till vad. Det var inte helt planerat vad jag skulle använda till vad. Sen hade jag bara 18x18 cm att disponera för huvudpanelen. Mycket sågande och filande blev det!😄 (2021-02-23 21:57:31) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

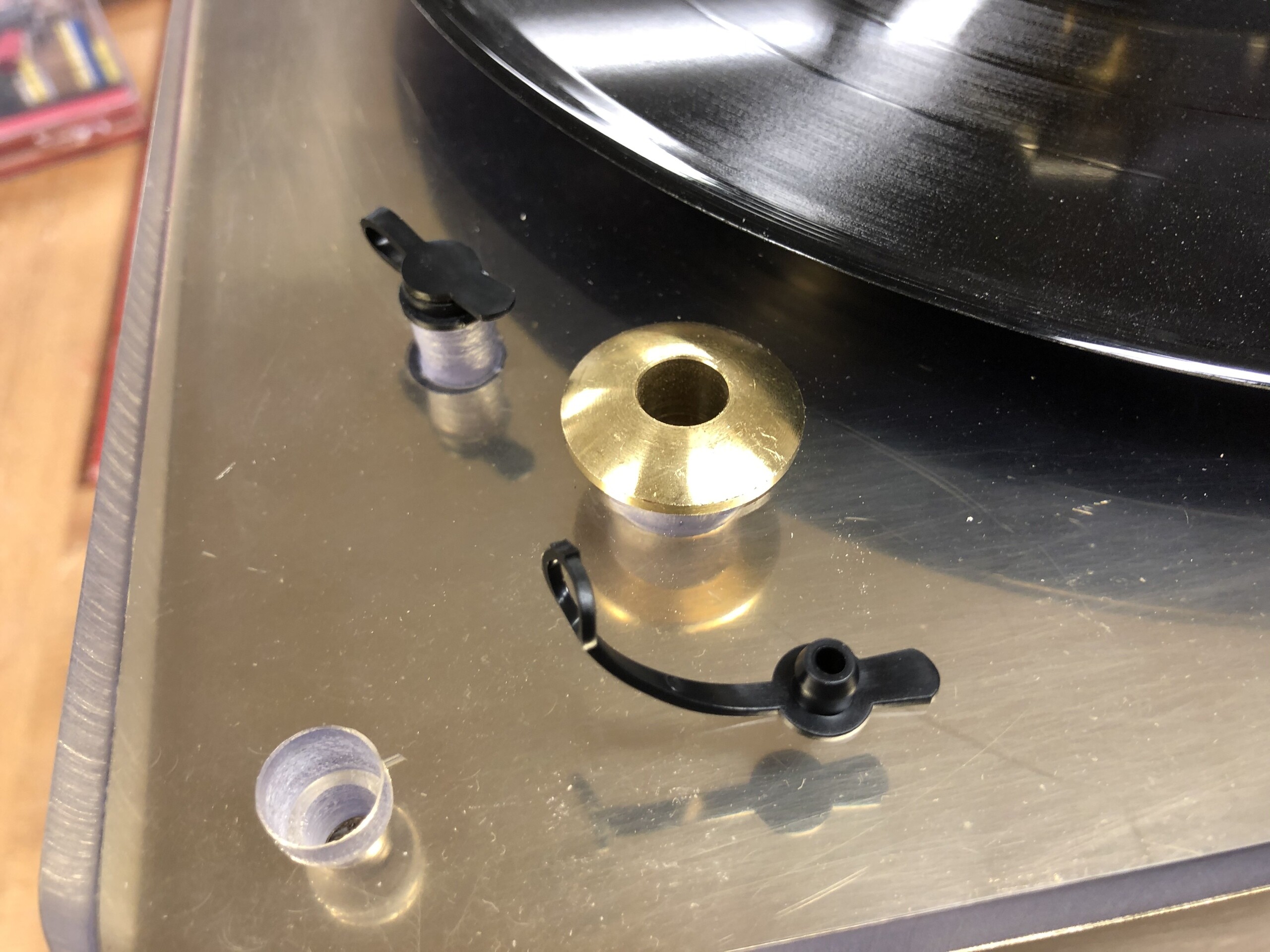

Sen har jag lyckats att få tag i lock till mina 12 v uttag på ovansidan, man vill inte ha vatten i dem! (2021-02-23 22:05:28) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

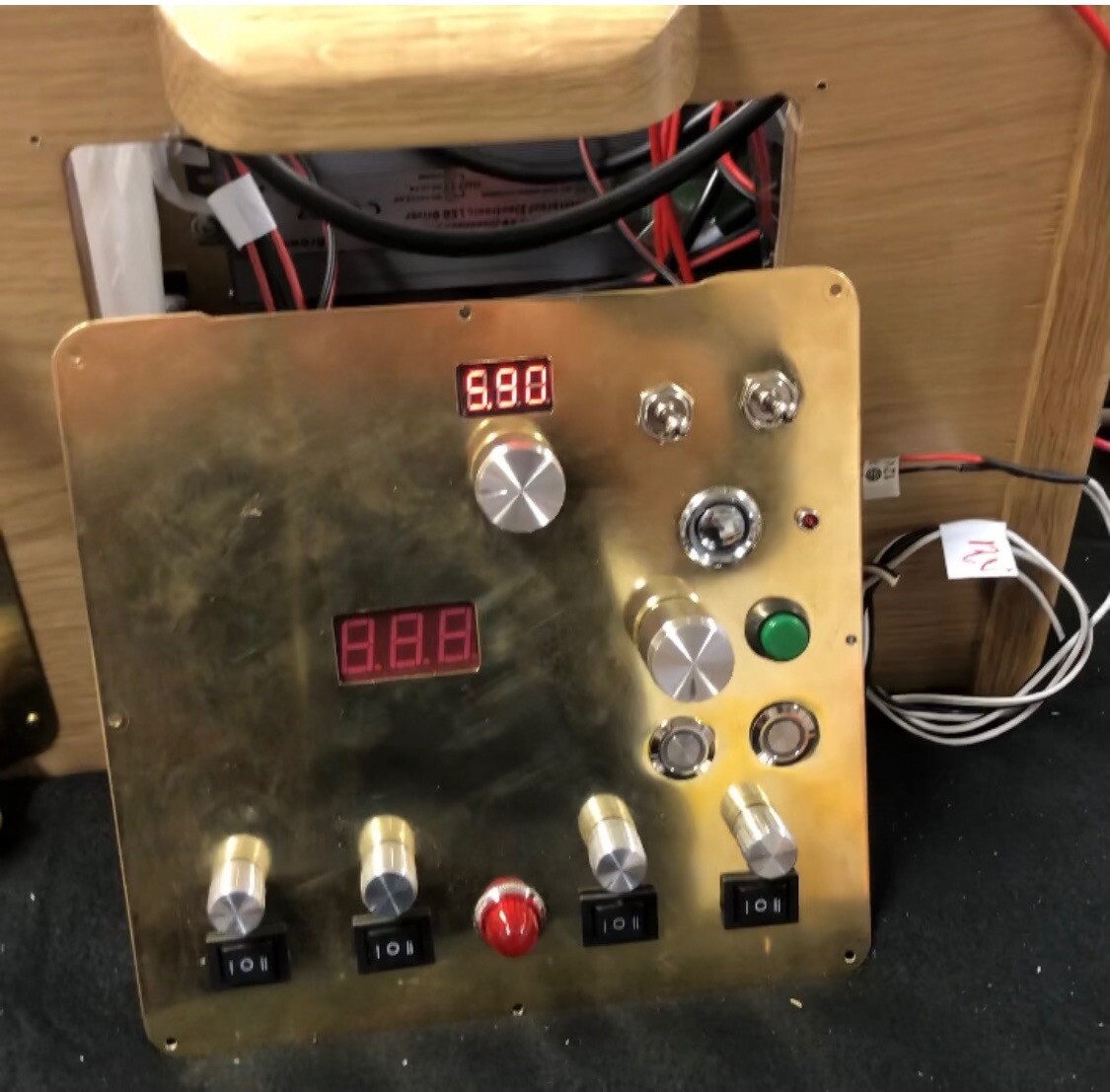

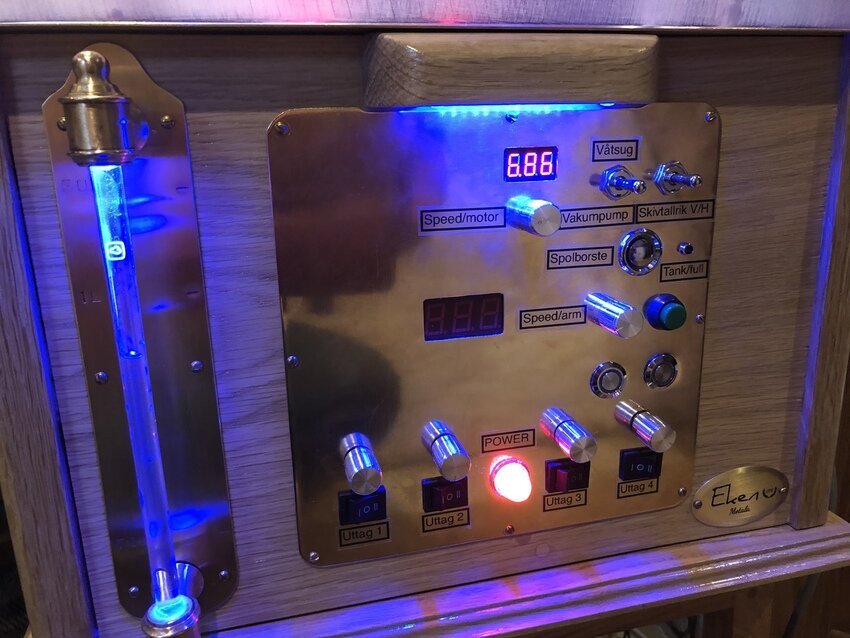

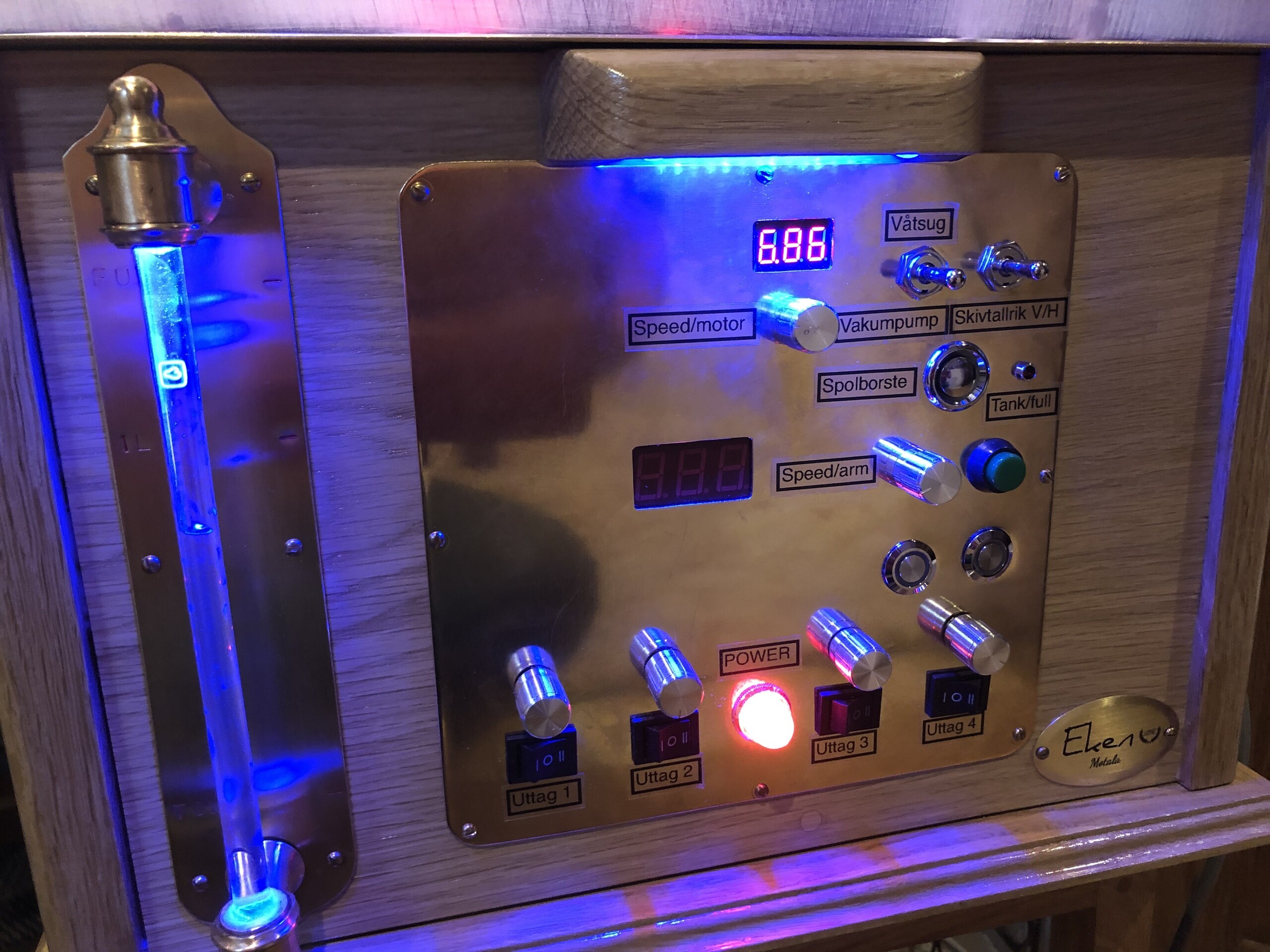

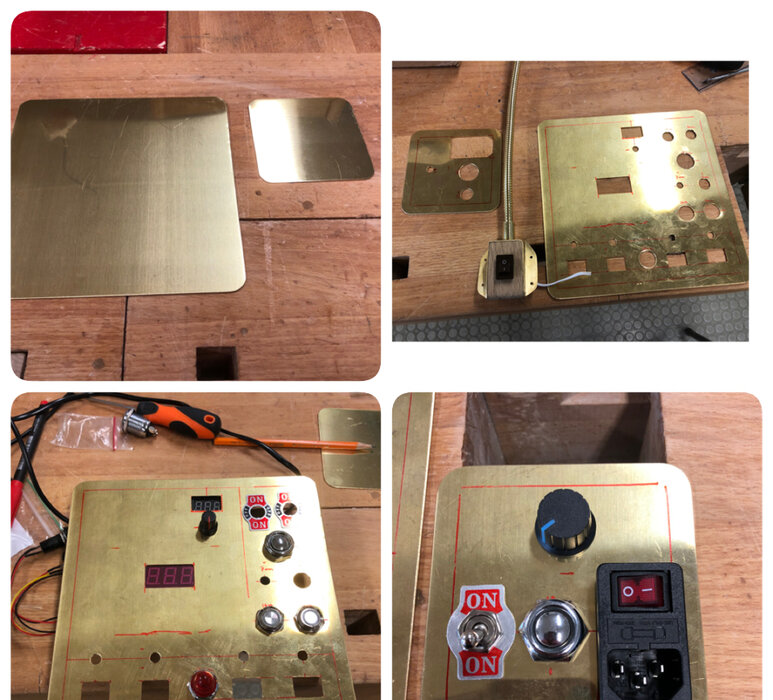

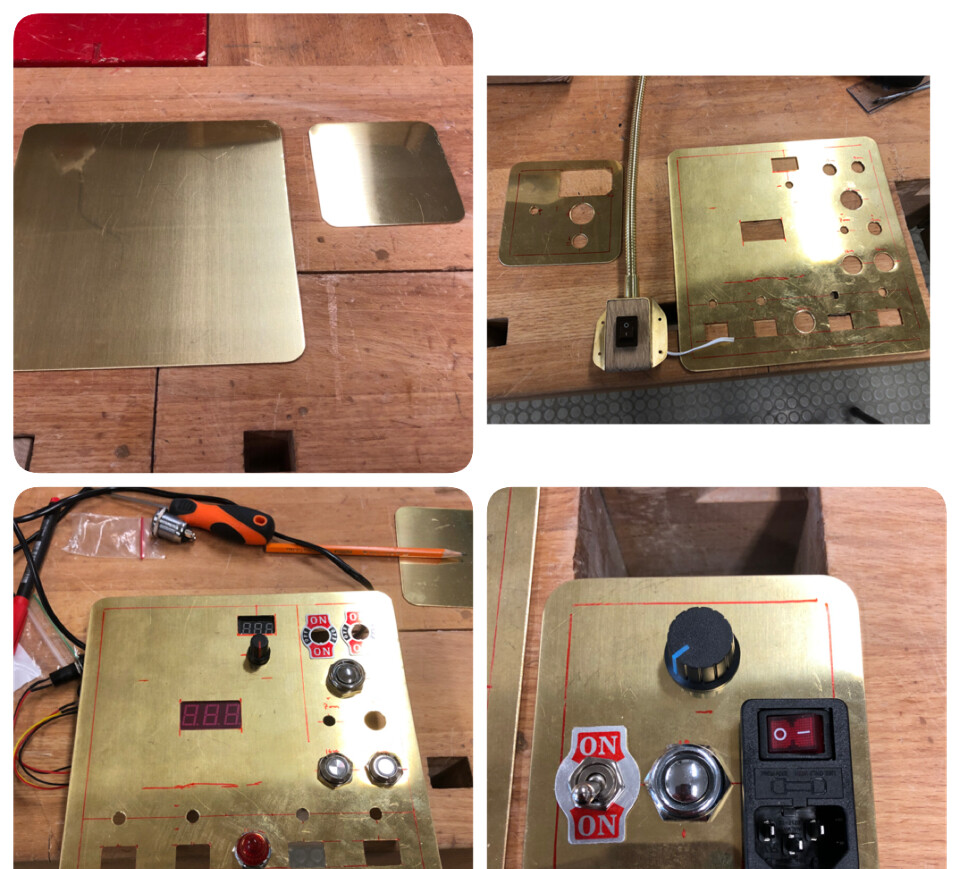

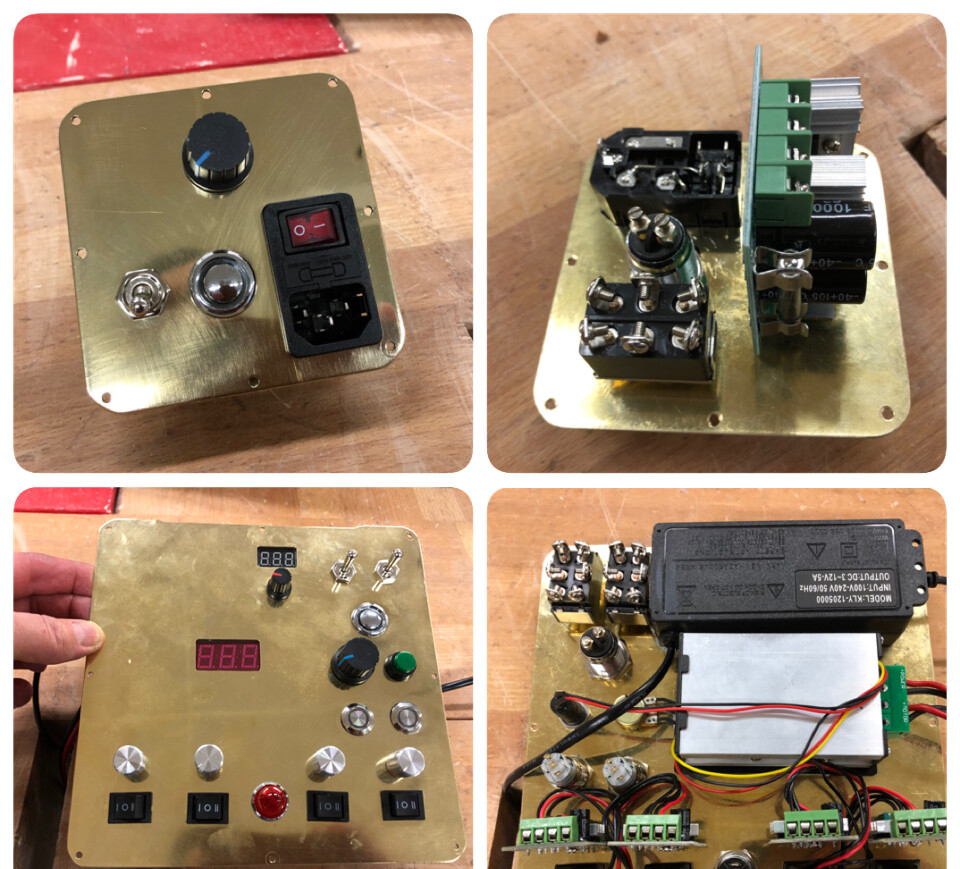

I dag har jag gjort mina kontrollpaneler klara och det blev riktigt tight om plats! En av transformatorerna fick jag plocka isär och dra ut strömkabeln i en annan rikting för att få plats med allt.... Tror nu att det kommer att fungera och att jag inte har glömt något. En liten diod ska dock borras i ena panelen, den ska indikera när tanken är full. (2021-02-24 20:29:49) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

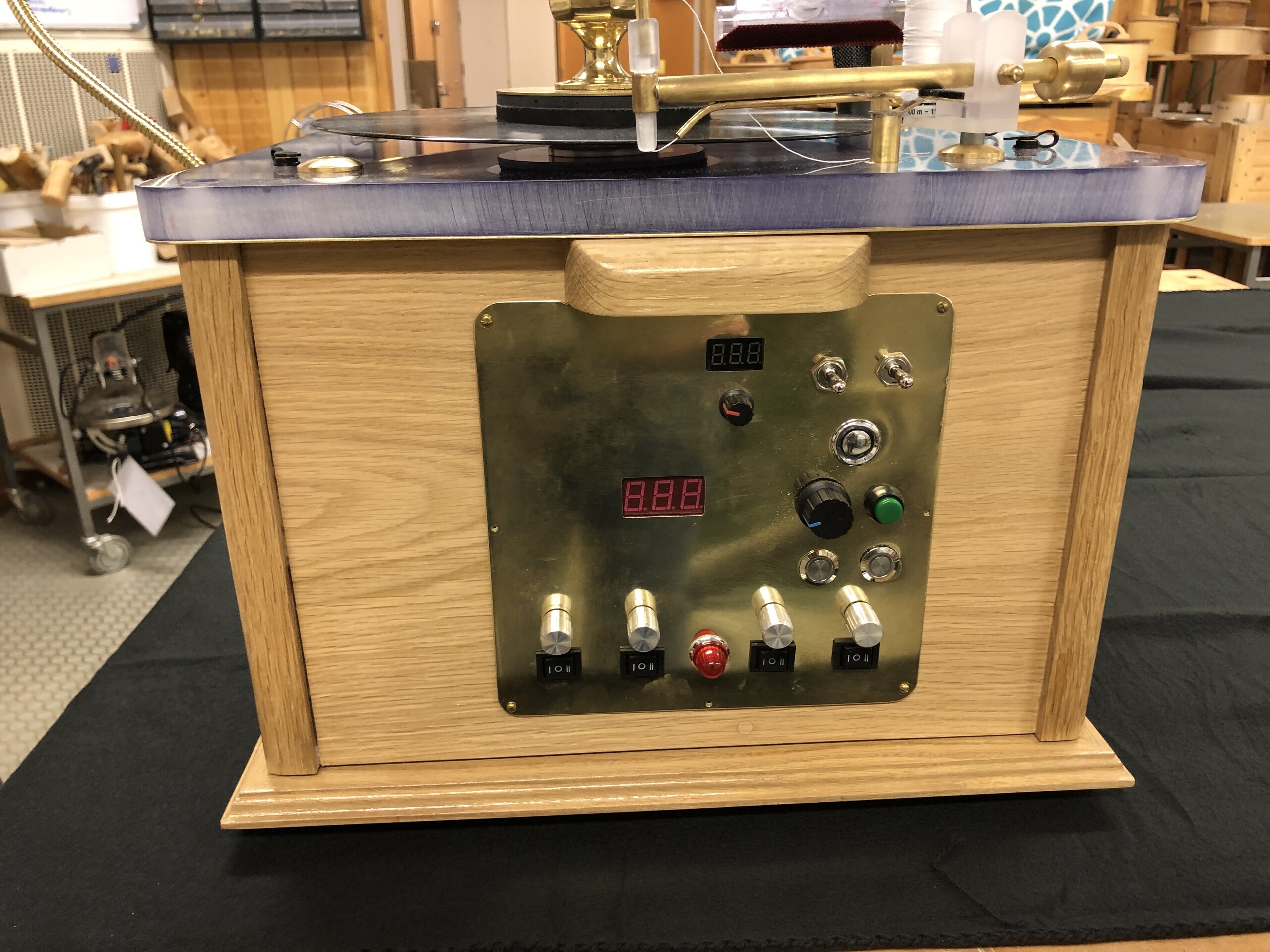

Nu är den stora panelen på plats, sen ska det svarta vredet bytas ut till ett i metall. (2021-02-24 20:38:40) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

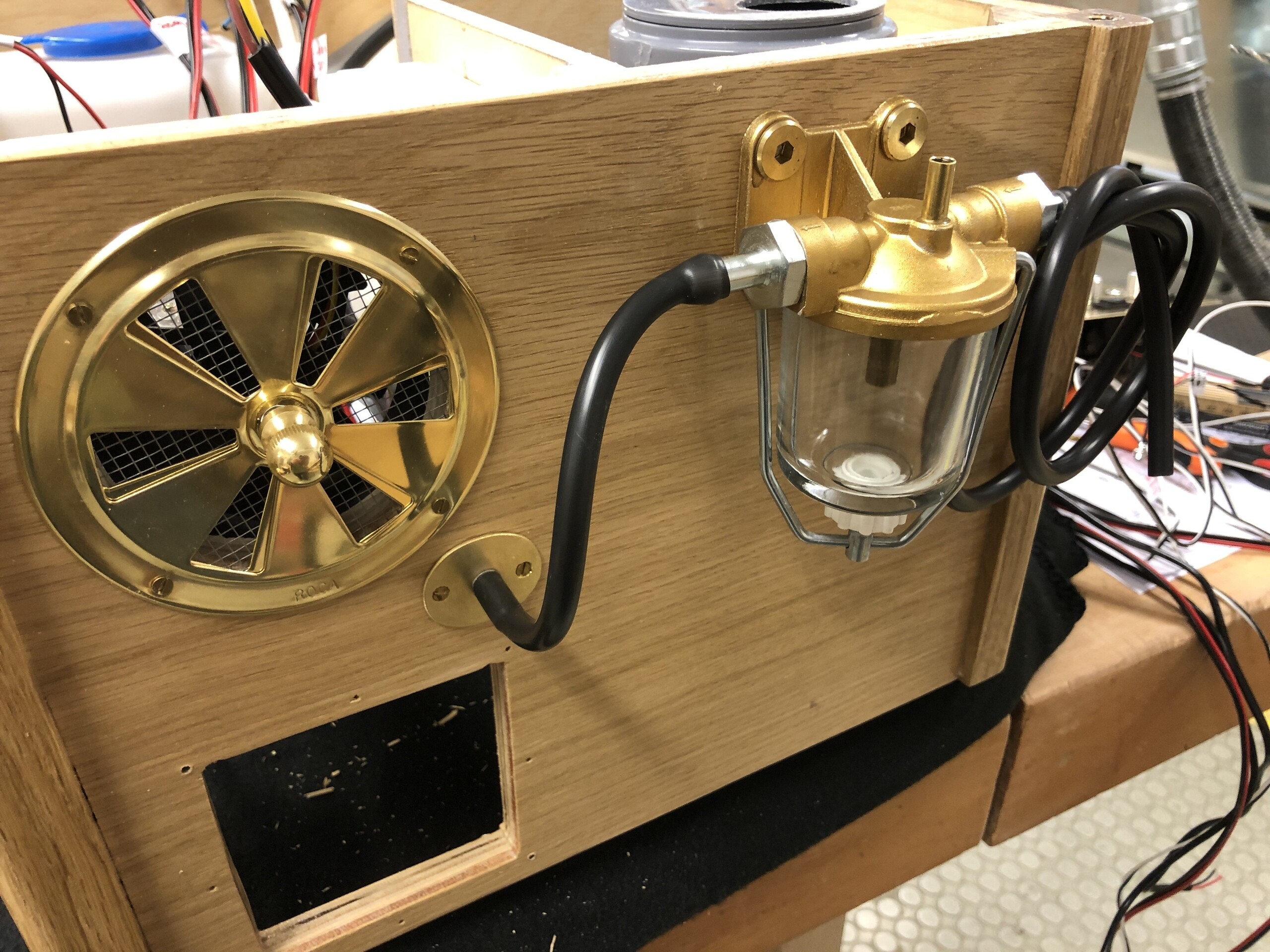

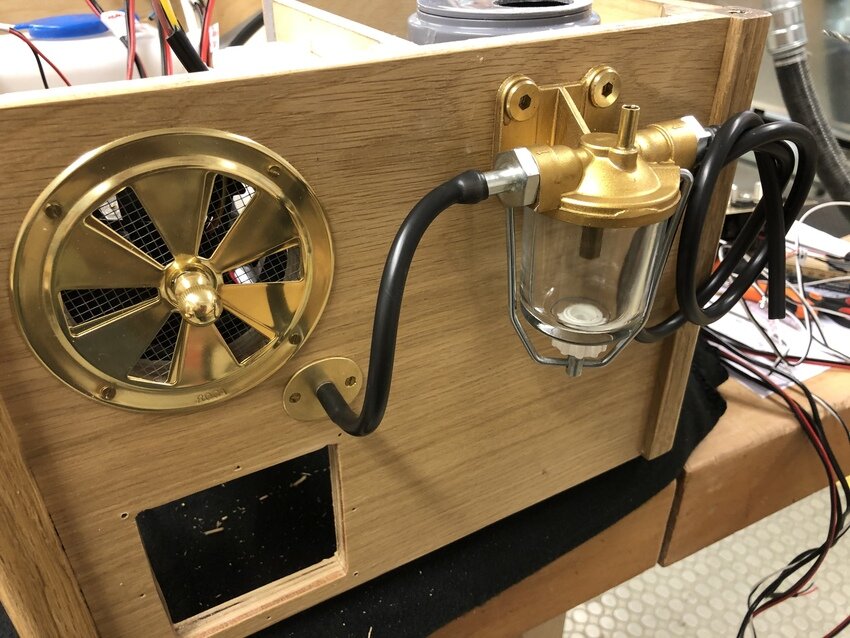

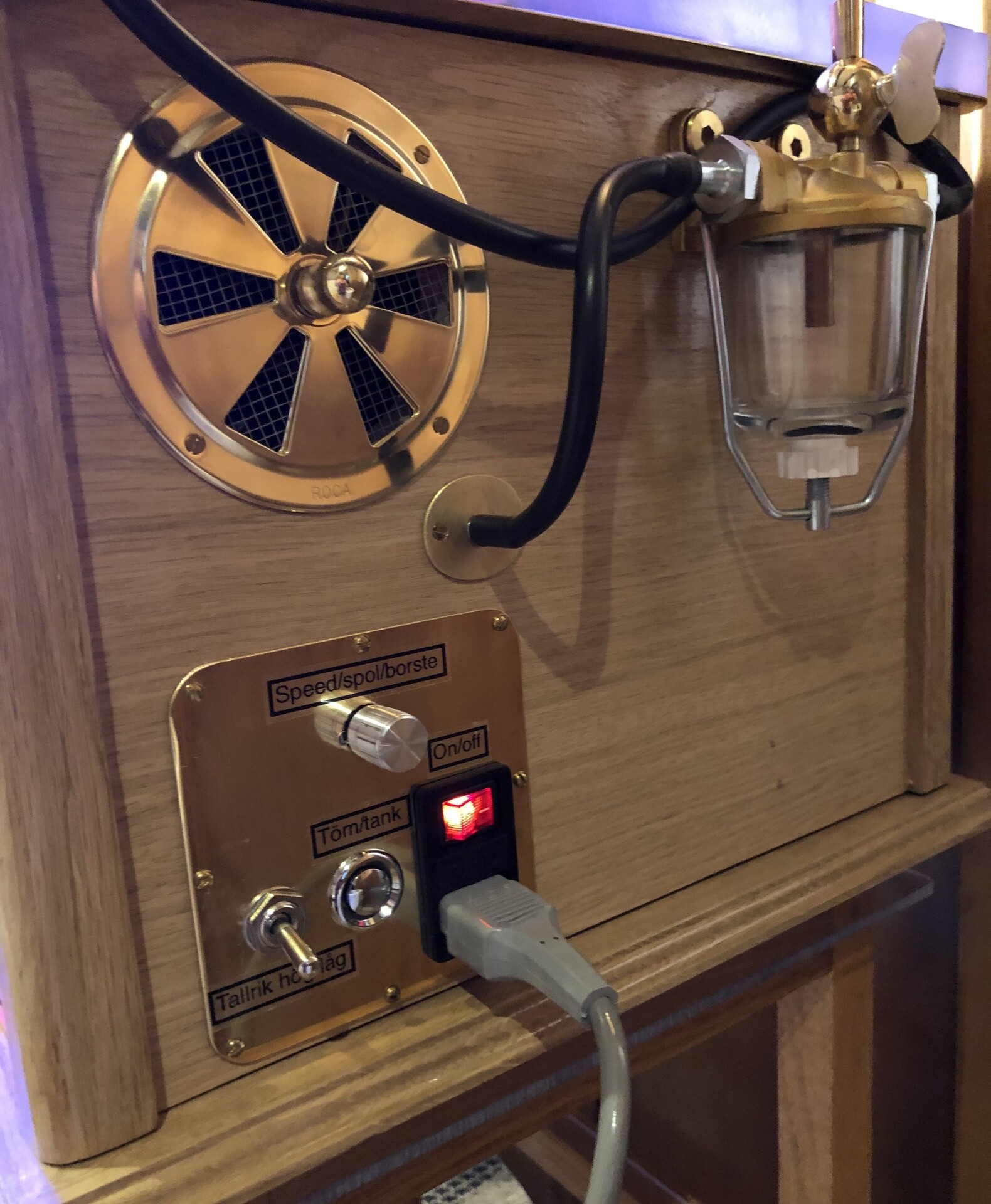

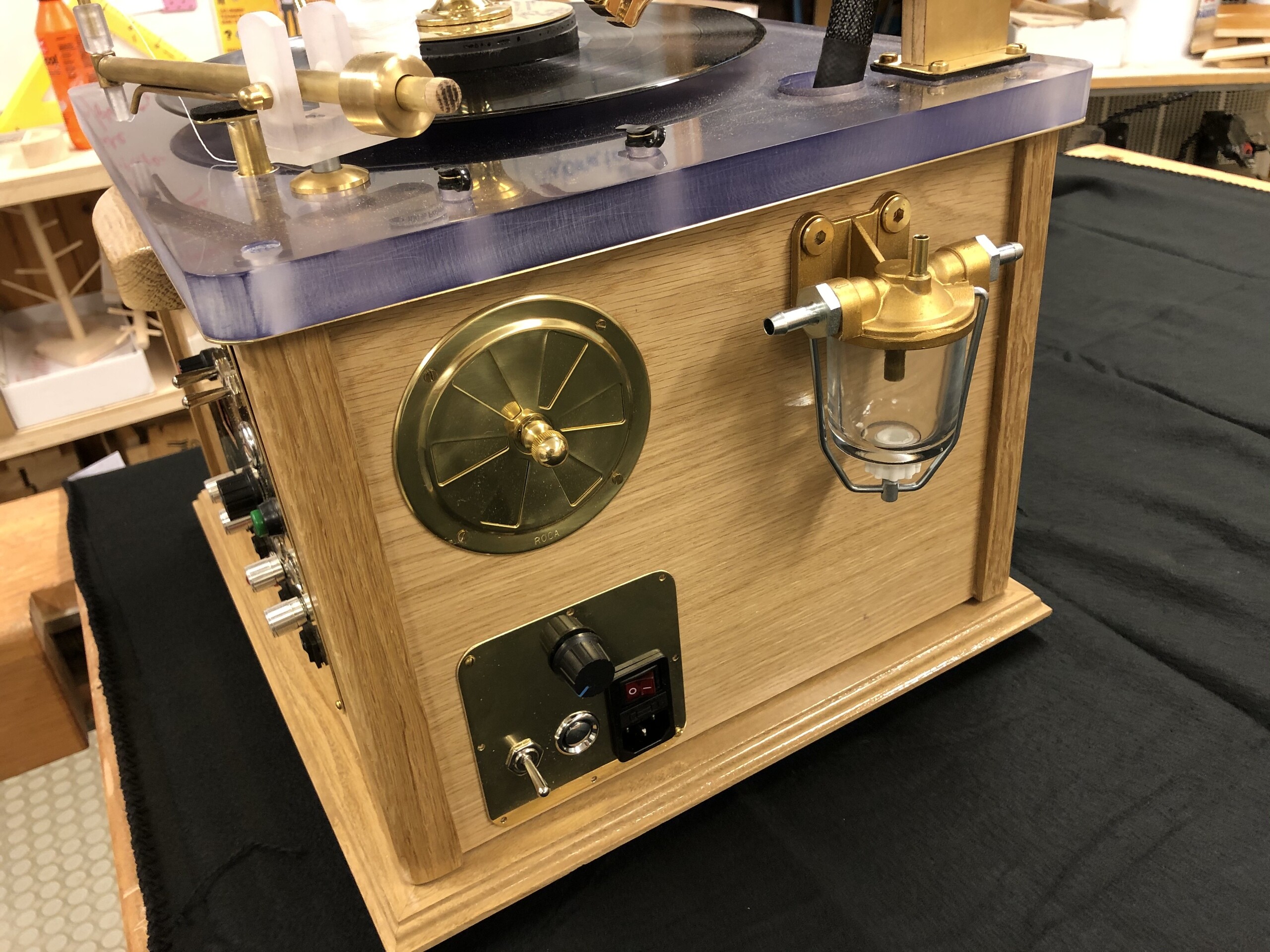

Här är även den lilla panelen på plats och den vattenavskiljare som jag byggt om som ska samla vattnet från vakumsugen och ge torr luft till vakuumpumpen. (2021-02-24 20:40:42) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


I dag har jag också lackat kabinettet med tre lager golvlack som är vatten baserad. Och den tål kemikalier, vilket kan vara bra! Nästa moment blir att montera i alla pumpar och all el ska kopplas.... Undrar hur allt ska få plats, det är knöka fullt i lådan redan! (2021-02-24 20:44:15) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

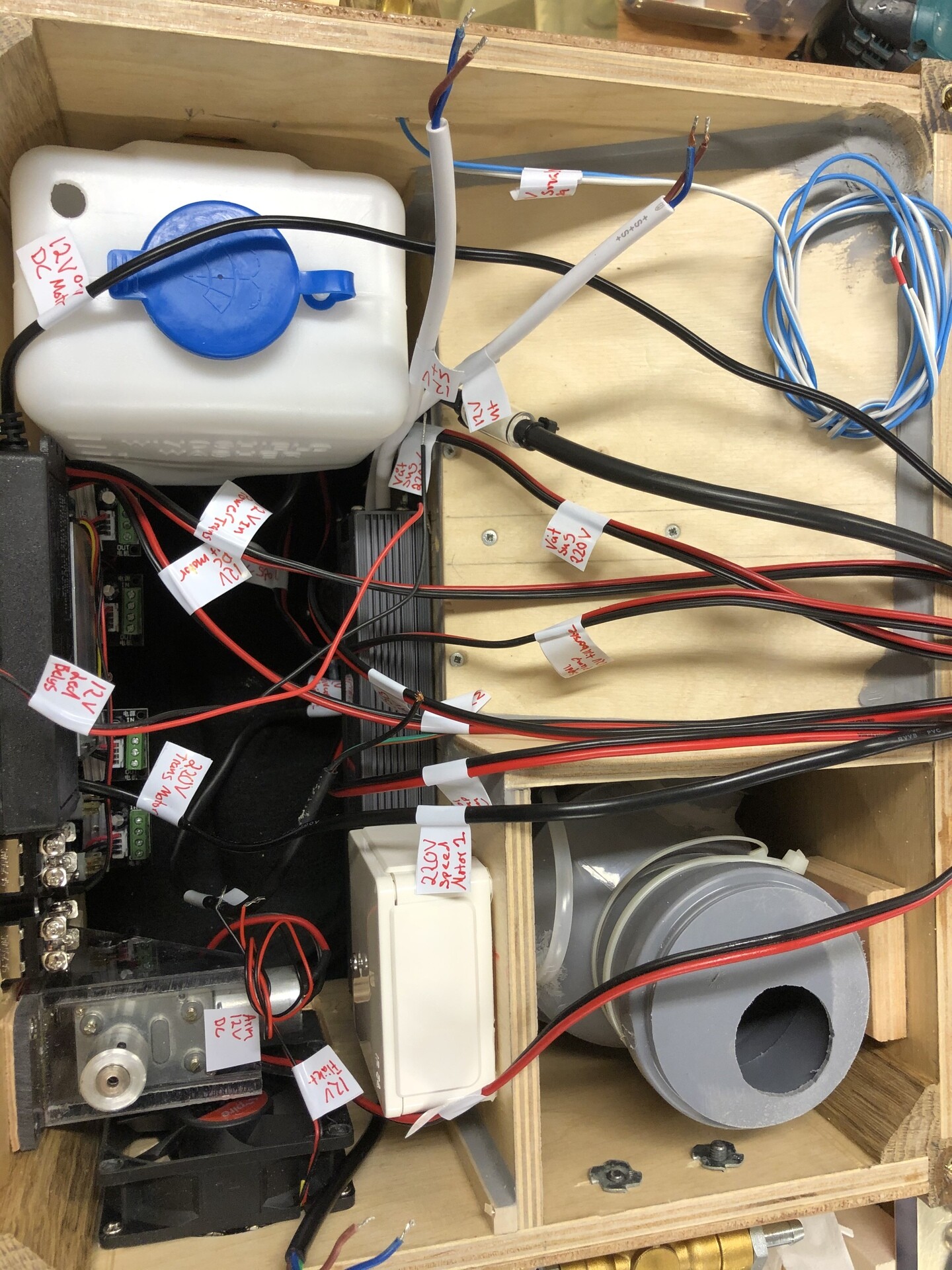

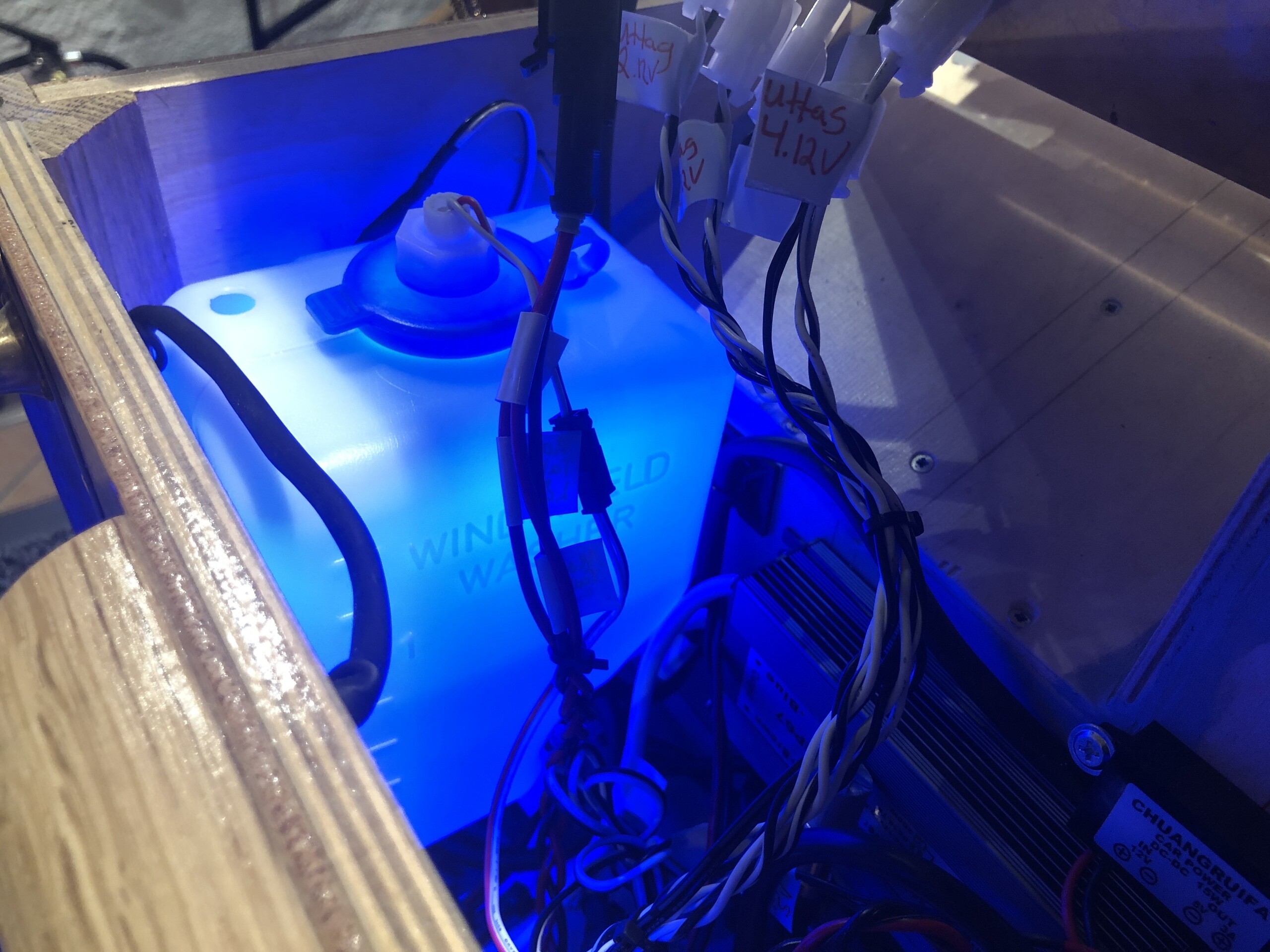

I dag började jag märka upp alla kablar och installerade pumpar osv. (2021-02-25 19:45:09) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Det börjar bli trångt, och då ska en stor pump till in i mitten... (2021-02-25 19:46:40) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

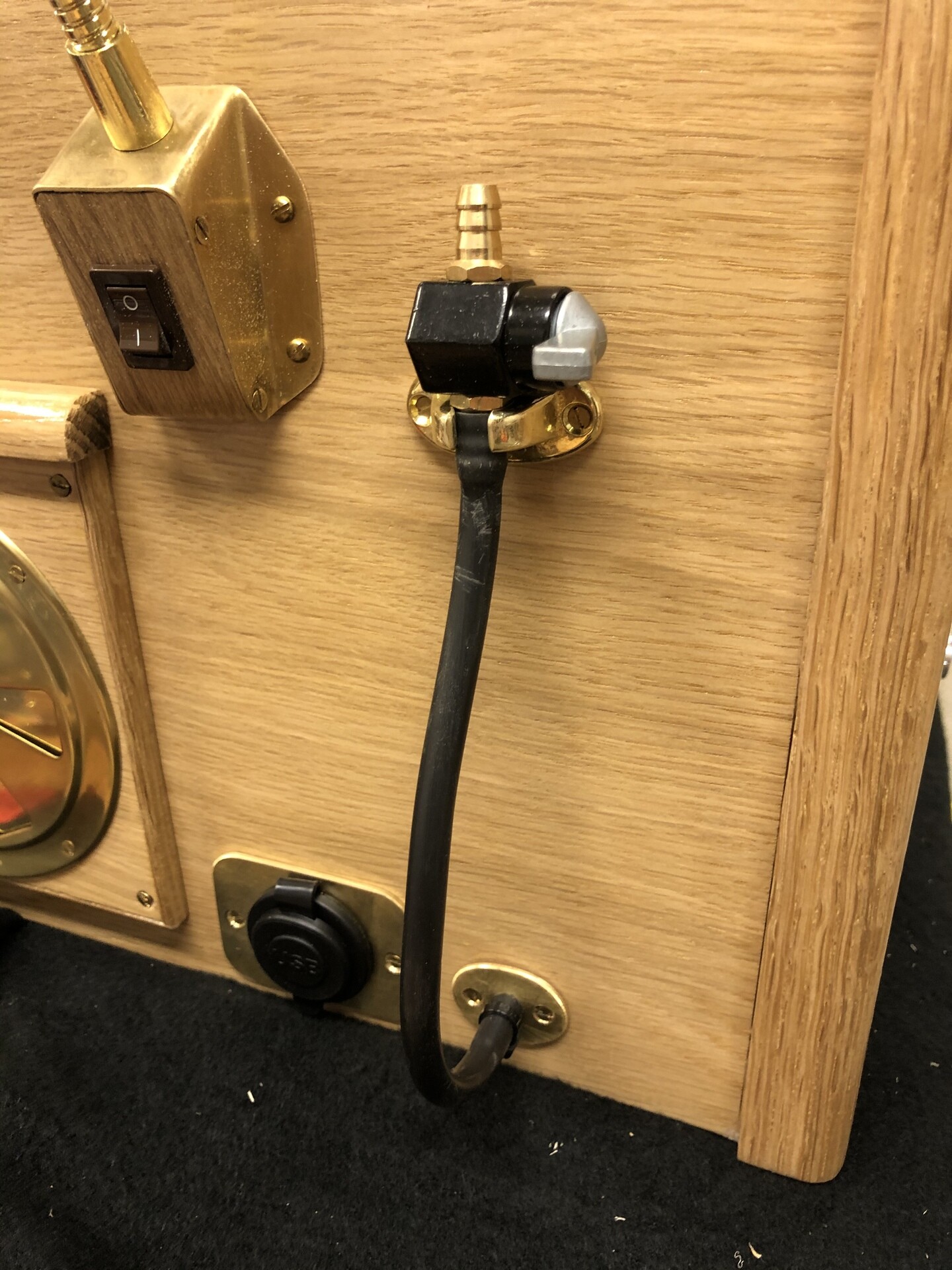

Fixat med tömningsslangen till den stora behållaren och satt dit ett ett USB uttag. (2021-02-25 19:48:43) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Även gjort genomföringen in till vakuumpumpen och dragit slangar. (2021-02-25 19:51:17) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

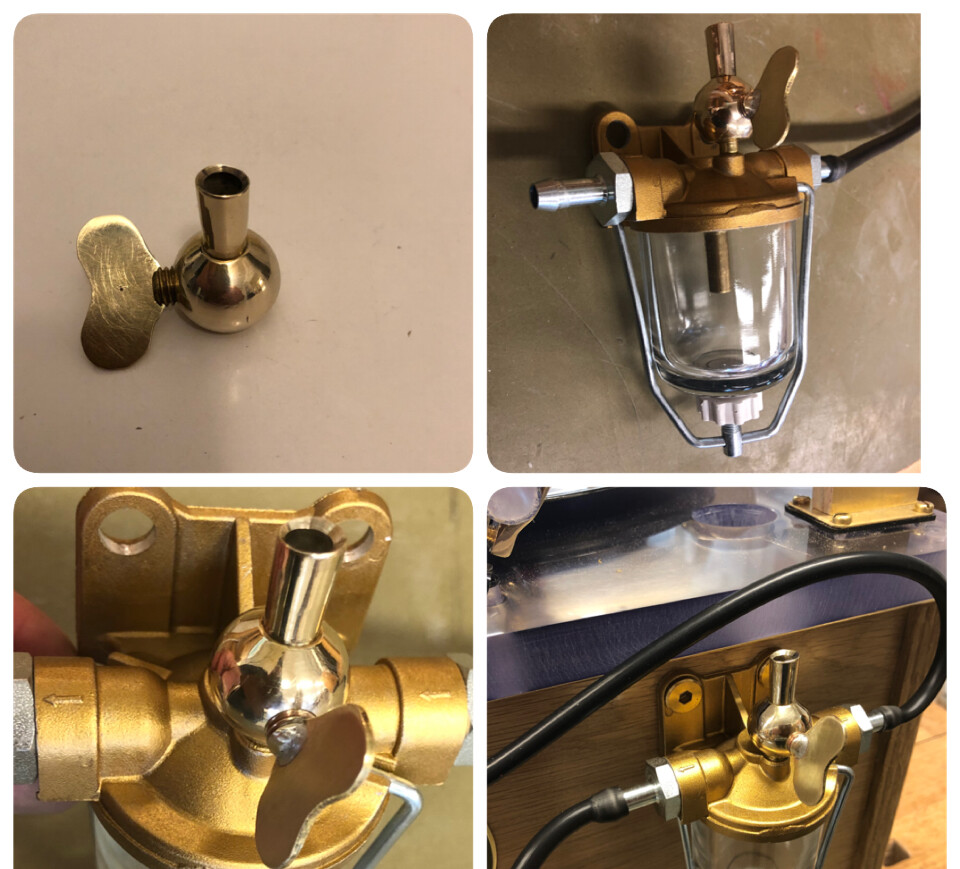

Skulle använda en luftventil i plast som man använder till strypning av luften till syrepumpen till ett akvarium. Men det duger ju inte! Så jag fick göra en i mässing i stället... varför har jag så svårt att ta genvägar. Men design betyder mycket och den måste hålla hela vägen. Jag tog lite rester från en slaktad ljusstake och borrade och gängade upp ett hål och gjorde en skruv som en vingmutter. Mycket jobb för så lite men det blev bra! Och den blev tät också, gjorde botten i hålet och skruven rundad så det tätar ordentligt. (2021-03-01 20:21:41) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

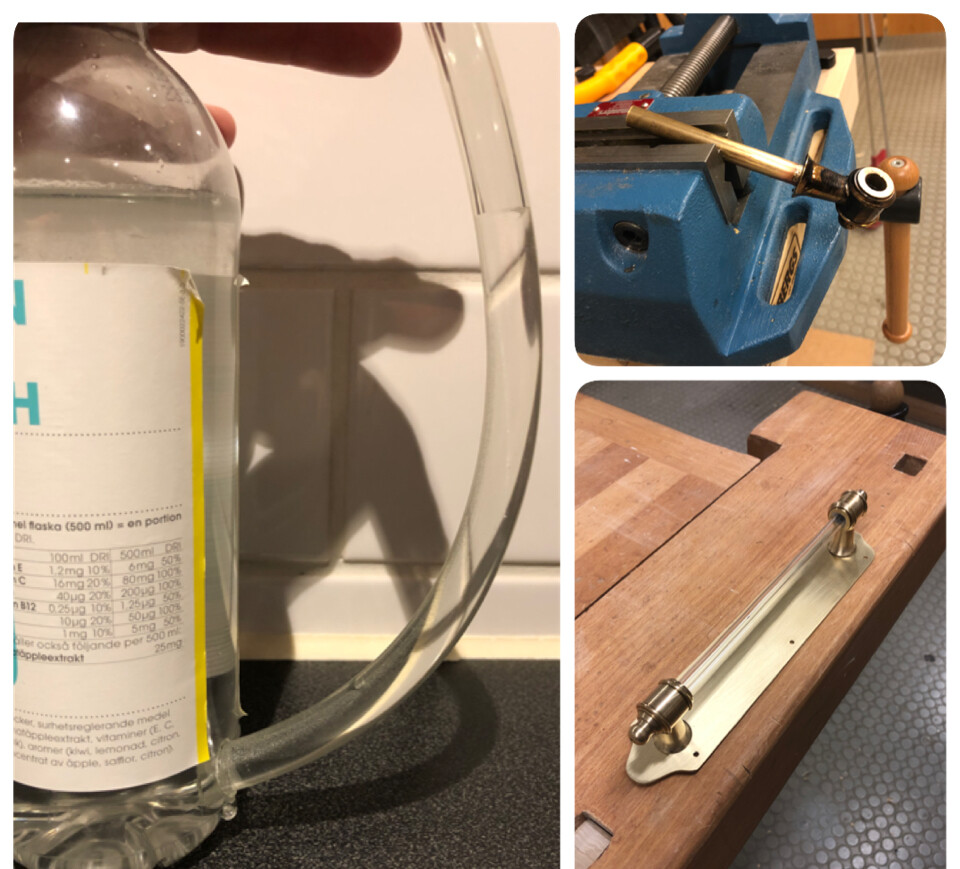

Sen har jag börjat med att göra en egen vatten mätare till min behållare för skivtvätt vätskan. Första bilden visar hur den kommer att fungera, plastslangen är mätaren och flaskan är behållaren och nivåerna följer varandra så på detta sätt så vet jag hela tiden hur mycket det är i behållaren. Bra va? Sen snodde jag ett glassugrör från min dotter som jag bygger själva mätaren av och sen så har jag slaktat ett gammalt dörrtrycke som jag har tagit delar av och gjort denna som ni ser på bild. Jag tror att det kommer att fungera bra. Det kommer sen gå en slag från botten på behållaren till nedre delen av mätaren som kommer sitta på utsidan av tvätten. Ja... jag har beställt nya sugrör till dottern...😂 (2021-03-01 20:32:20) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

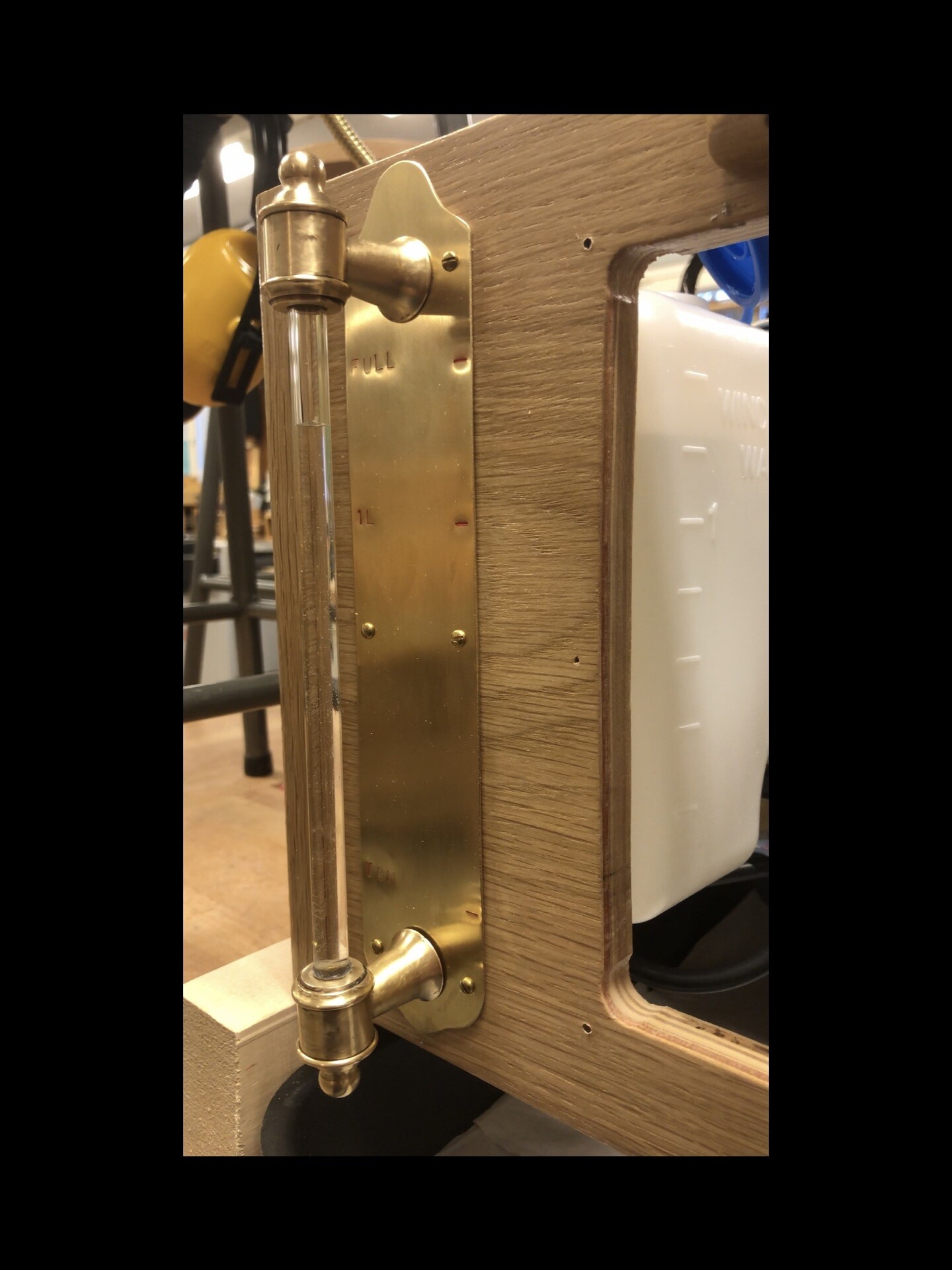

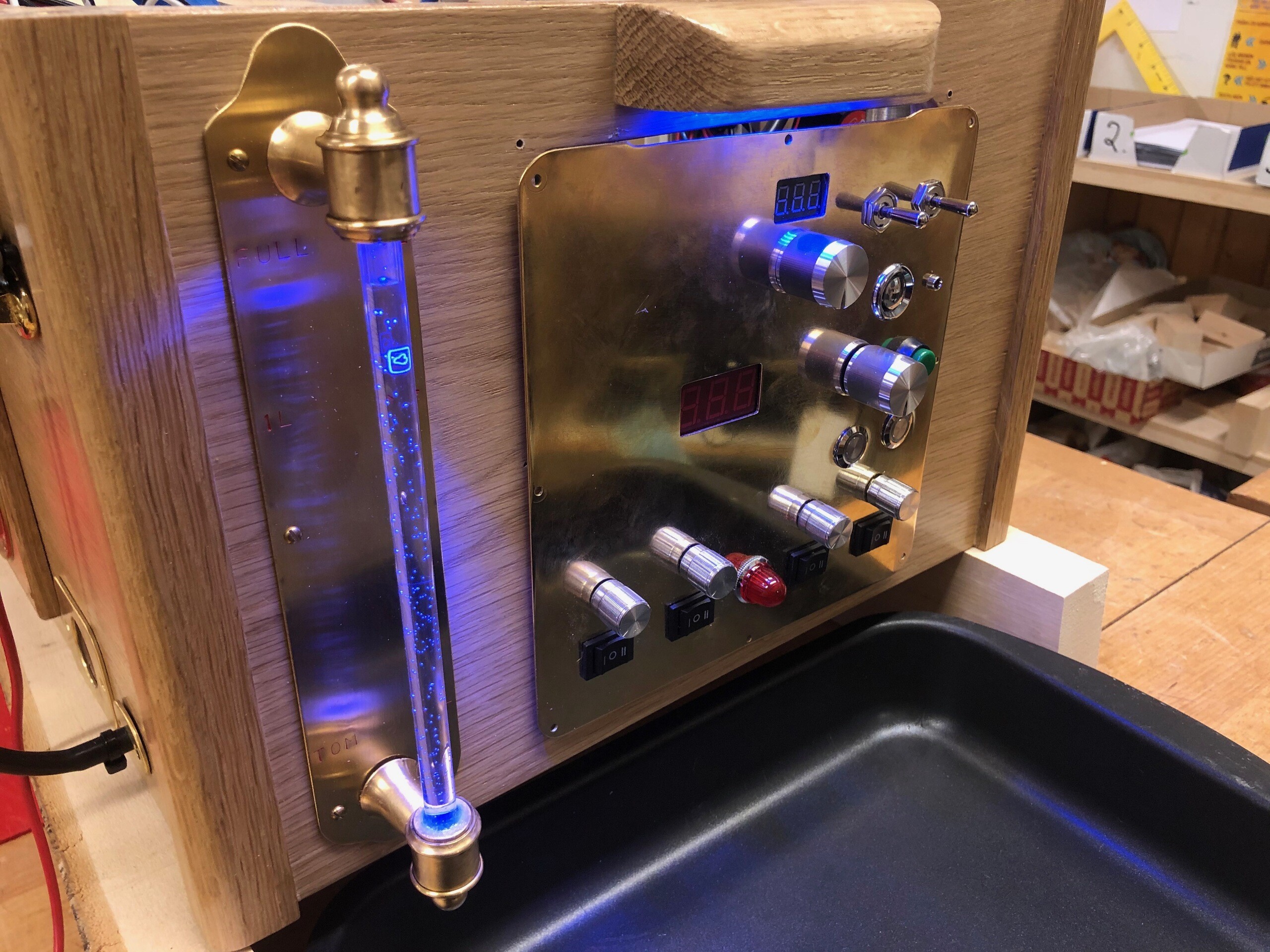

Då var nivåmätaren klar, lite pyssel var det dock! Nu ska den stress testas för att söka efter läckor. El och vatten går sällan bra ihop.😄 (2021-03-05 07:09:43) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Nu har jag testat och den håller tätt! Sen så kunde jag inte låta bli att sätta in belysning i vattenmättarglaset. Blev riktigt bra! (2021-03-12 19:44:26) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

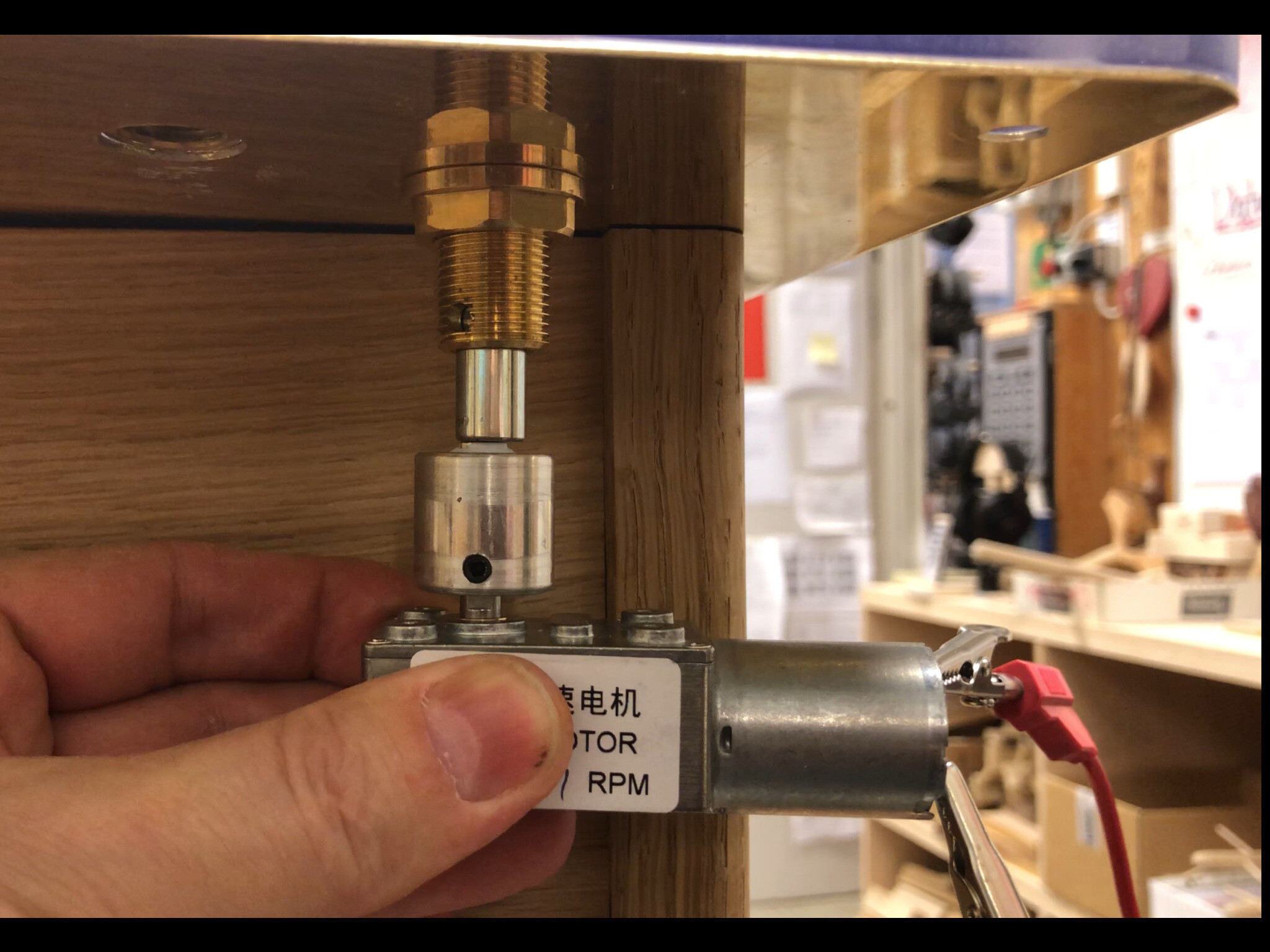

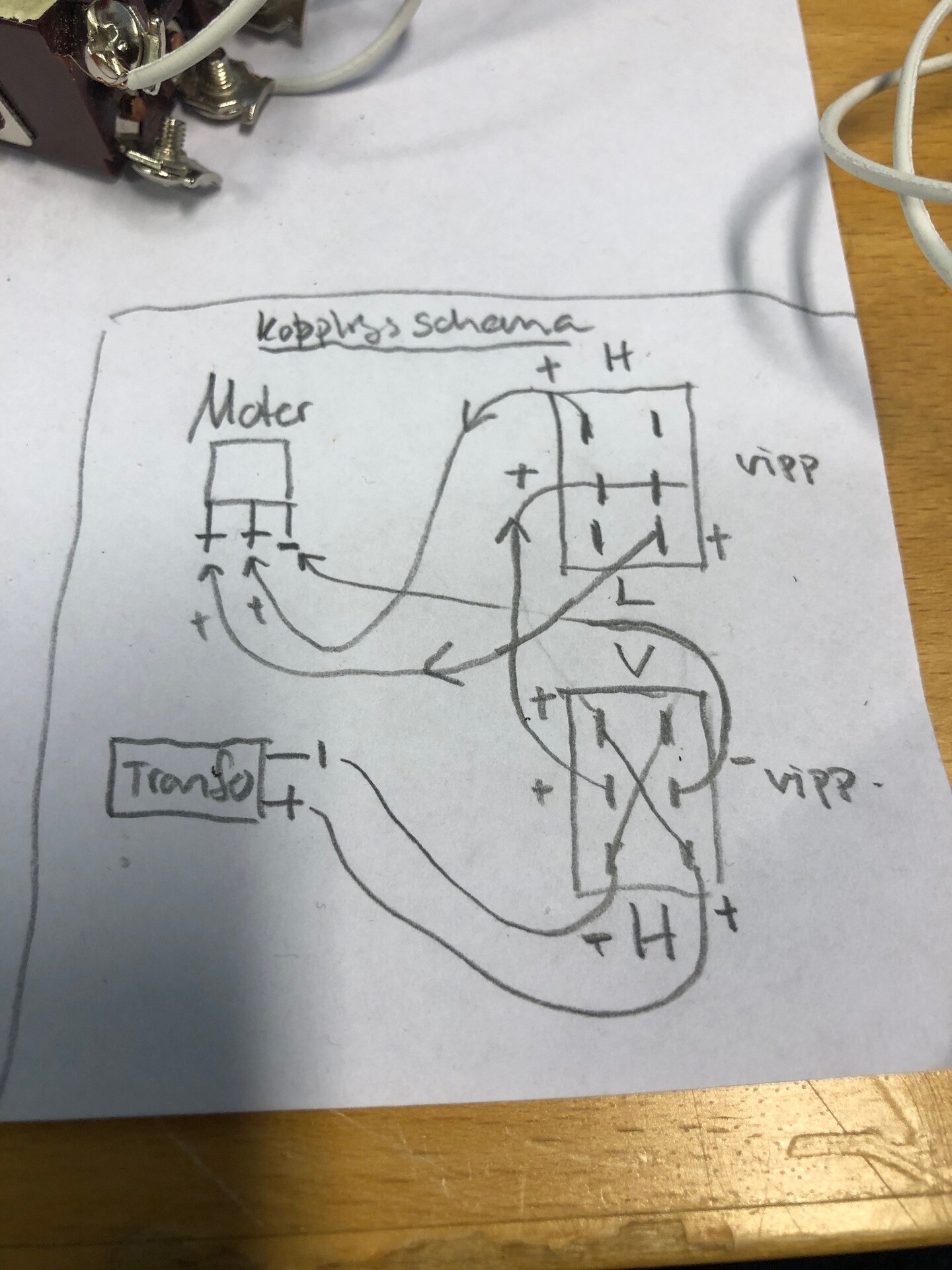

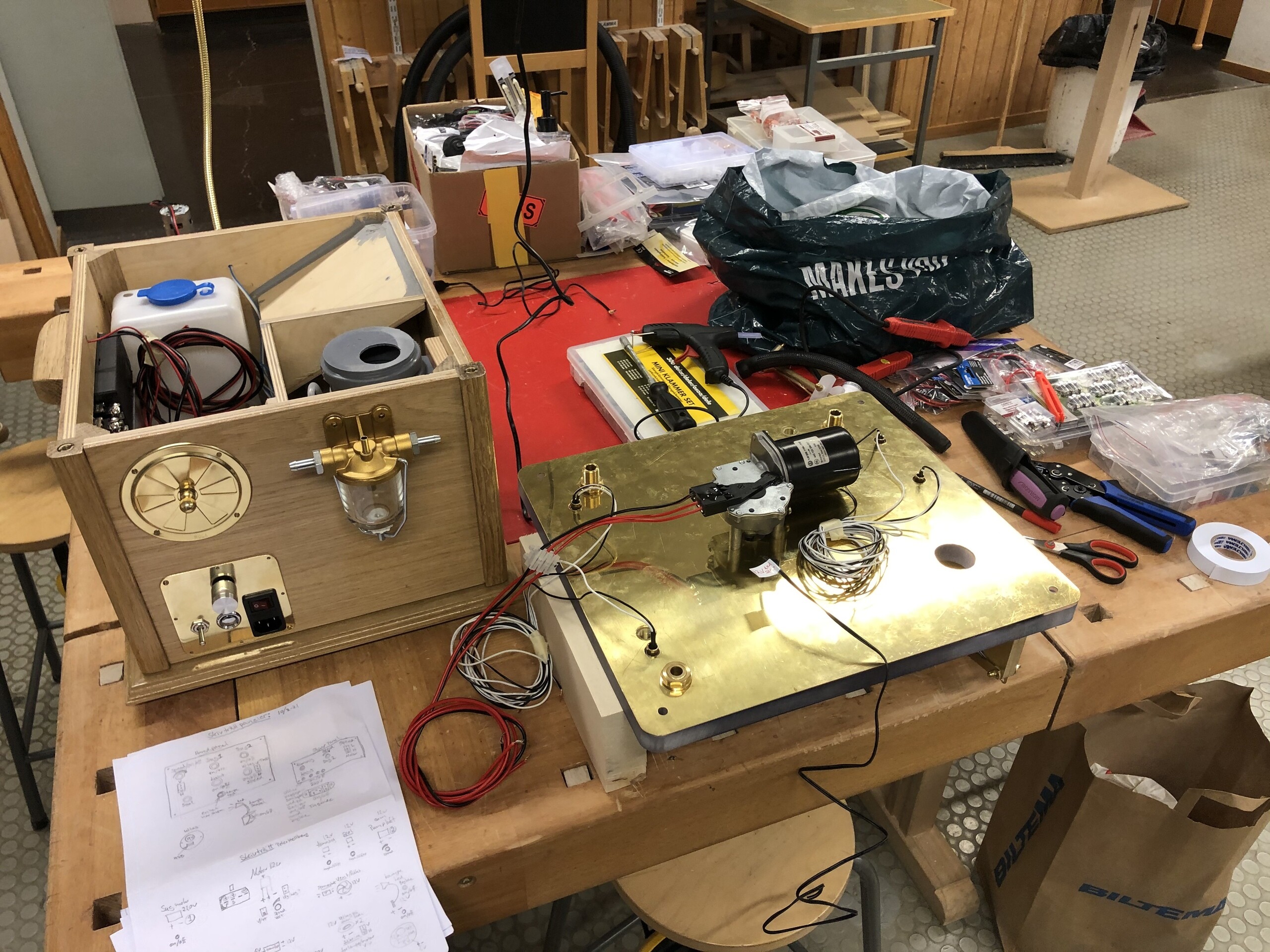

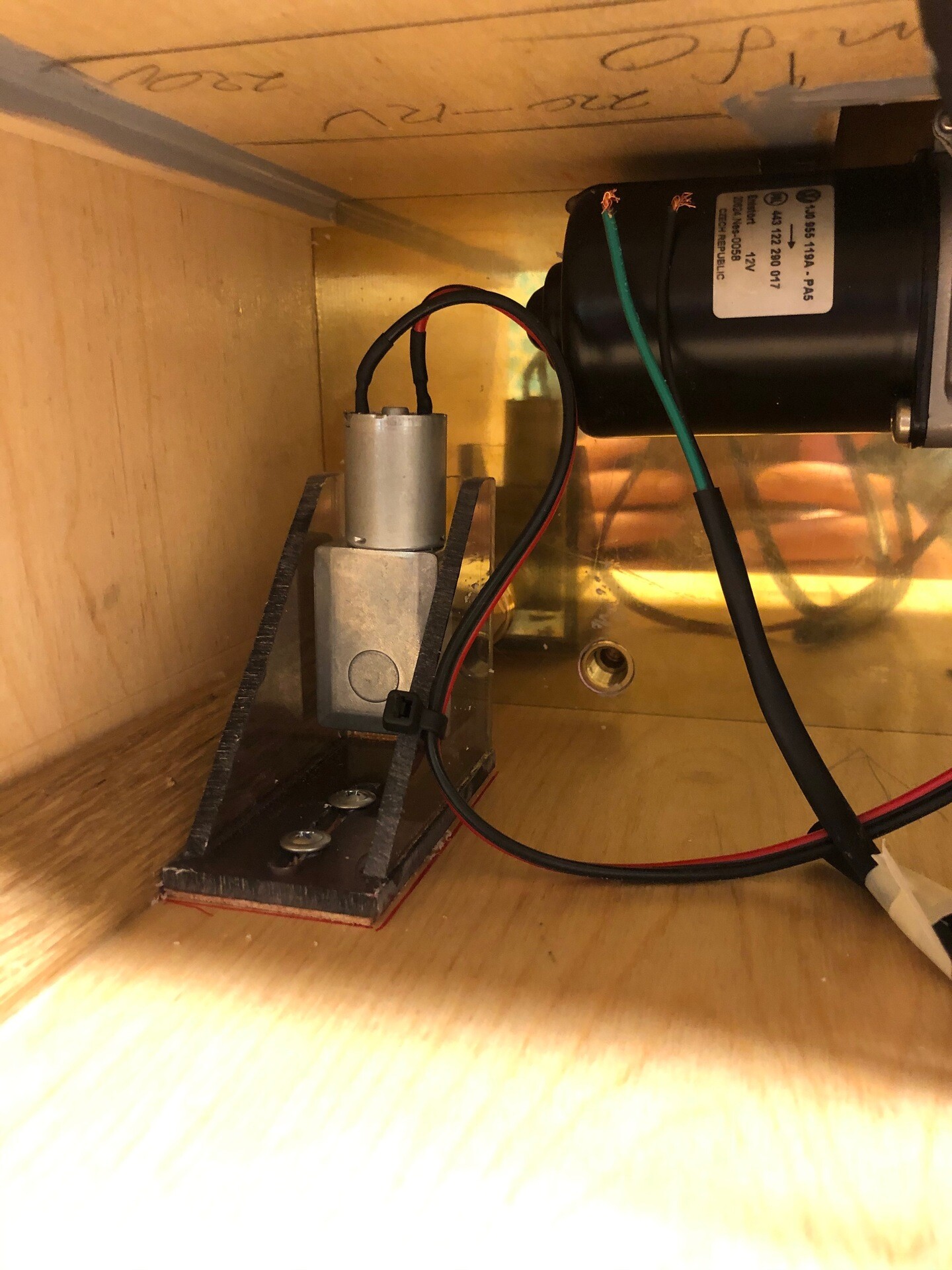

Sen har jag gjort schema och kopplat skivtallriksmotorn, för den ska ha speedcontroller, vänster och höger gång och låg och hög gång! Mycket att tänka på.... men jag löste det med bl.a. två st 6 pols vippbrytare. Testade kopplingen först med 3 v för att inte bränna något om det skulle vara något fel kopplat! Friskt kopplat hälften brunnet!😂 (2021-03-12 19:47:55) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


För att sen testa med den nu inkopplade strömmen i skivtvätten. Den lever! Allt fungerade, nu ska jag koppla resten och det är en hel del!!! (2021-03-12 19:57:20) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

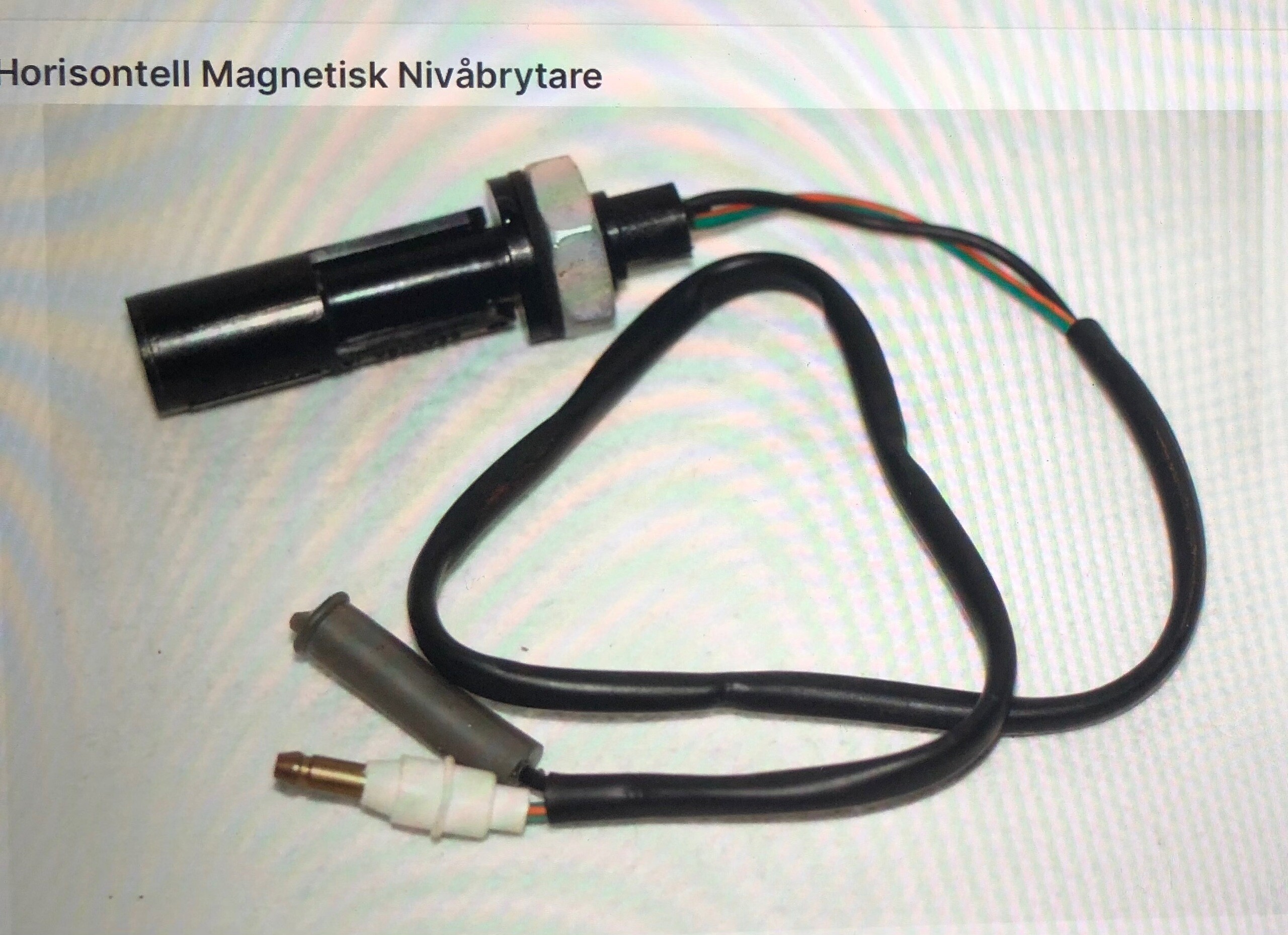

Gjorde även en säkerhetslösning med att göra en kopp med framriningstapp så jag kan lätt se om det blir ett leckage på någon slang eller rör inuti tvätten. Känns lite tryggare så! (2021-03-12 20:06:43) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

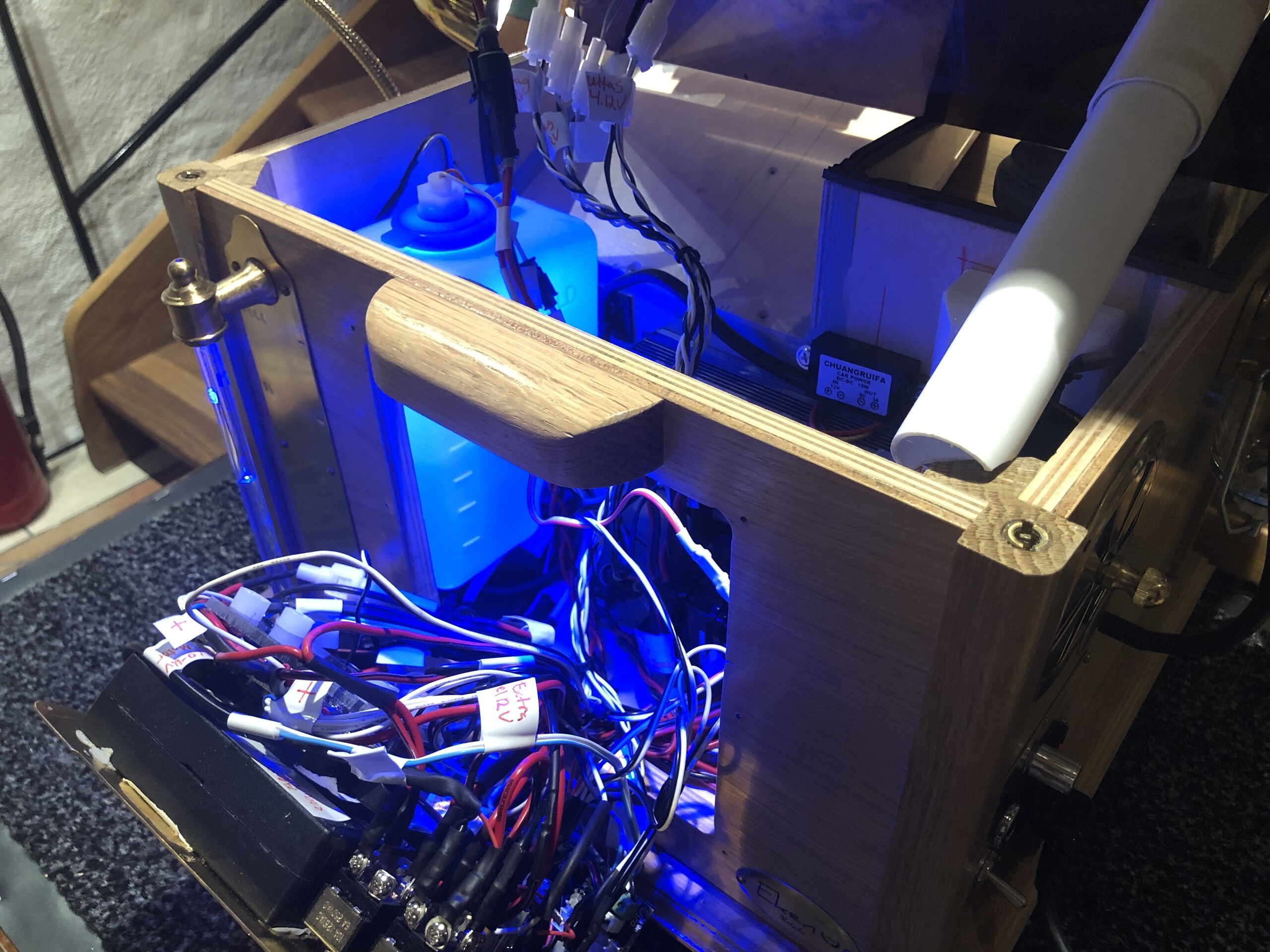

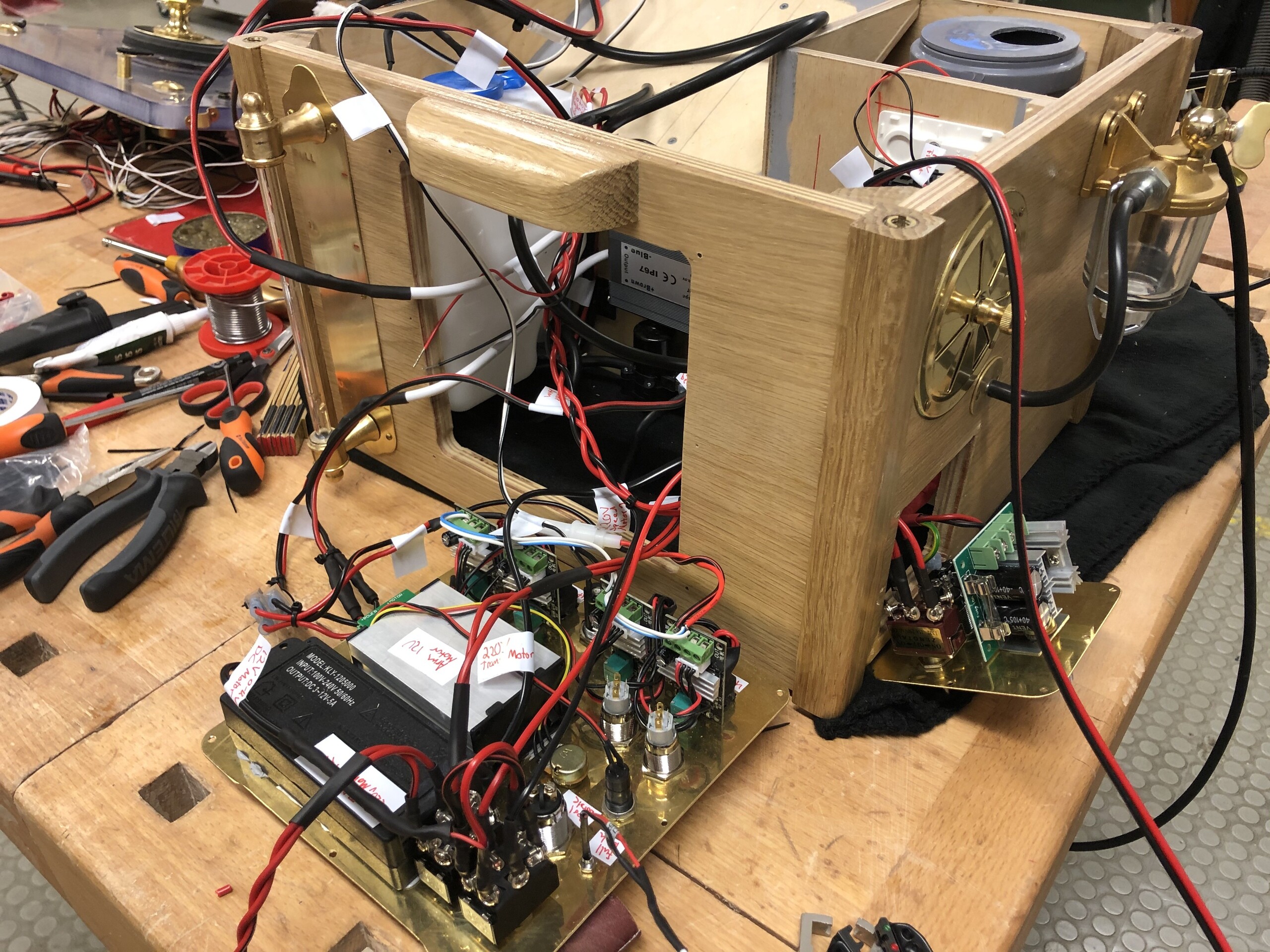

I dag blev det 5 h elkoppling och lödning, här på bilden har jag kommit halv vägs!
Det som är kvar nu är inkoppling av en pump till med speed controllers och vakuumpumpen.
Det som blev gjort i dag var:
-All belysning
-Två pumpar, en till spol och en till tömning av tank
-Givare till tank+varningslampa och termostat styrd fläkt som går på vid 50 grader
-Elen till styrning av fyra uttag på ovansidan med fas-vändning och speed controllers
-USB-uttag
Sen var det lite andra problem lösning som tar tid! Men det är riktigt kul att fixa med den.
Det som är kvar nu är koppla ihop topplattan med stora motorn, led belysning och uttagen med snabbkopplingar så man kan lyfta av toppen om det behövs. Sen snygga till alla kablar och koppla alla vattenslangar och kolla täthet. Men också testa all el och sen stress köra allt så det fungerar. Så några timmar är det allt kvar,😄
(2021-03-17 21:36:03) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Kopplingar till topplatans eluttag. (2021-03-23 21:33:41) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Lyser nu så fint! 😄
Har nu beställt en transformator till till belysningar av topplattan 12v-5 v. Sen har jag även designat en skylt till den som nu är beställd i mässing. Undrar om allt kommer nu fungera....😳 (2021-03-23 21:34:47) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

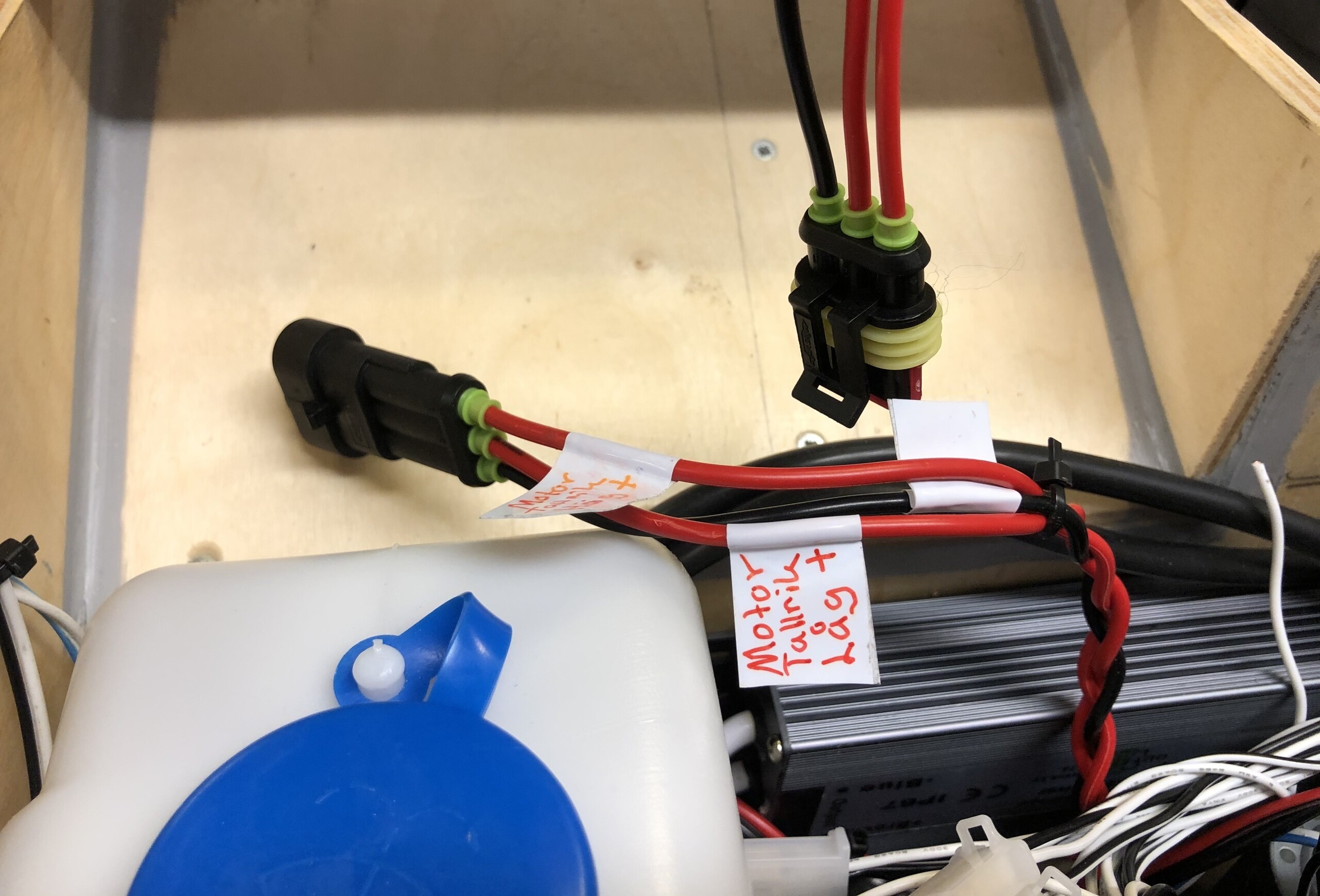

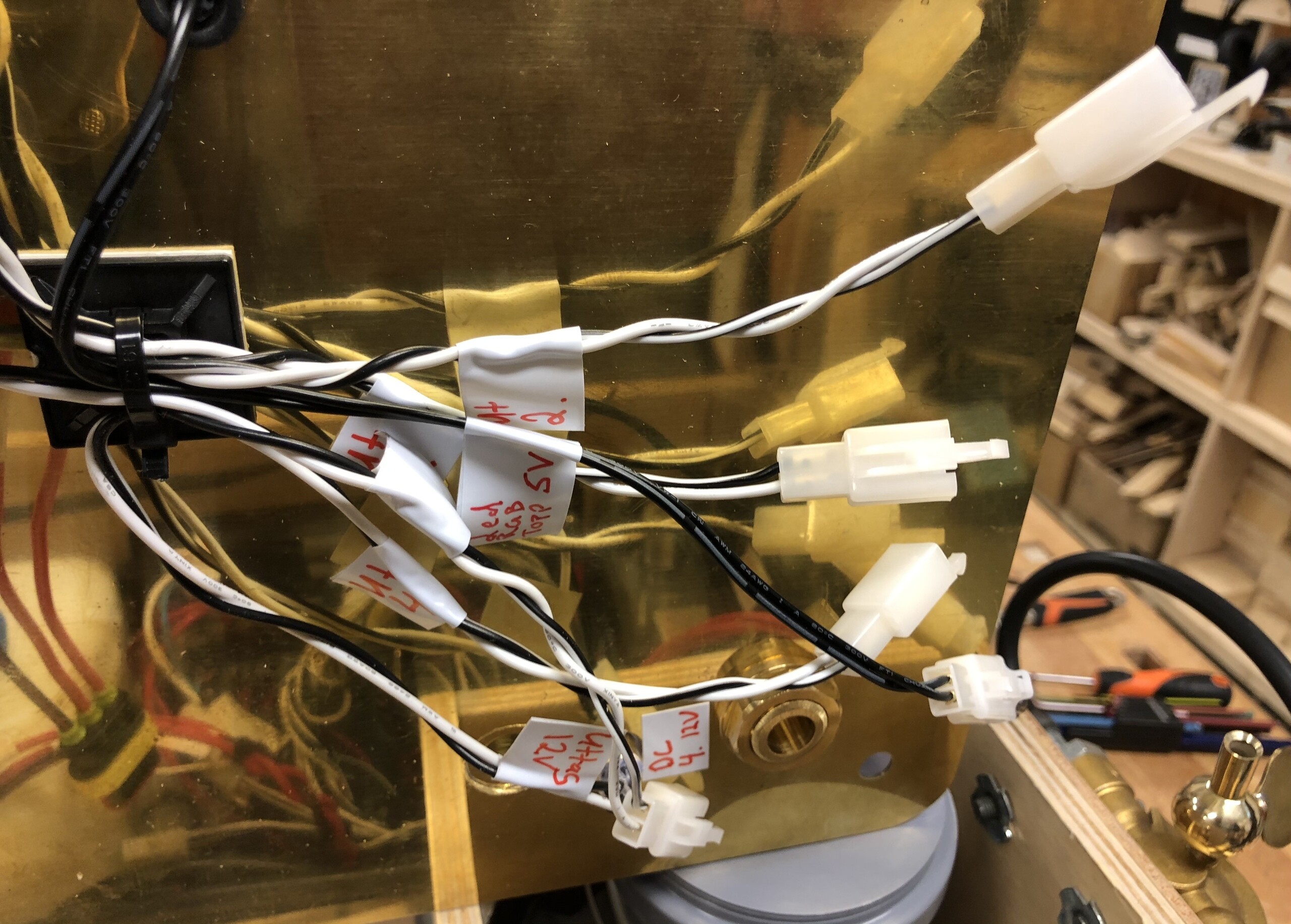

Snabbkopplingar är nödvändigt till topplatan som ska vara lätt att ta bort vid service. (2021-03-23 21:41:01) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Nu har jag äntligen fått den klar!🎉🎂

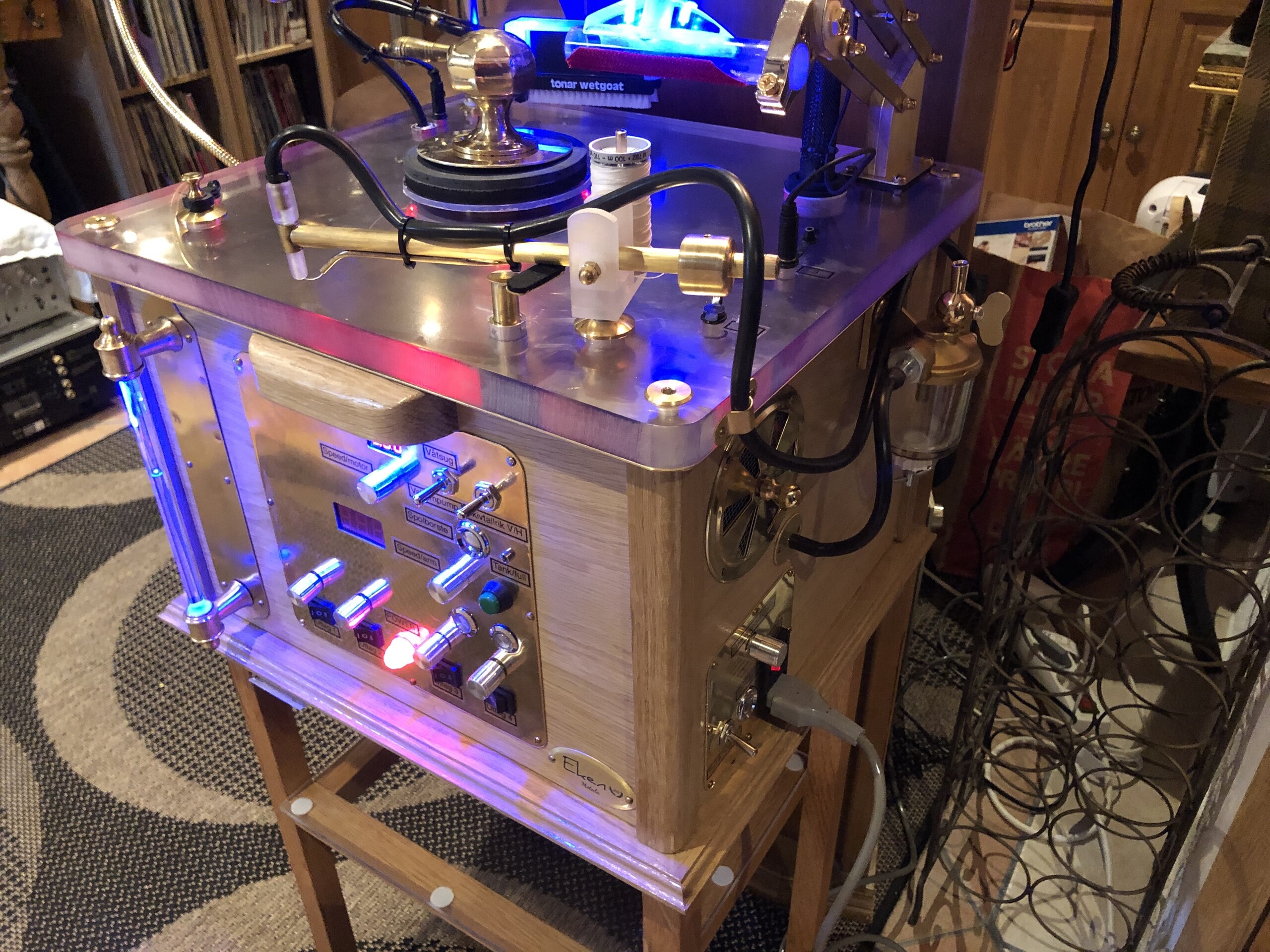

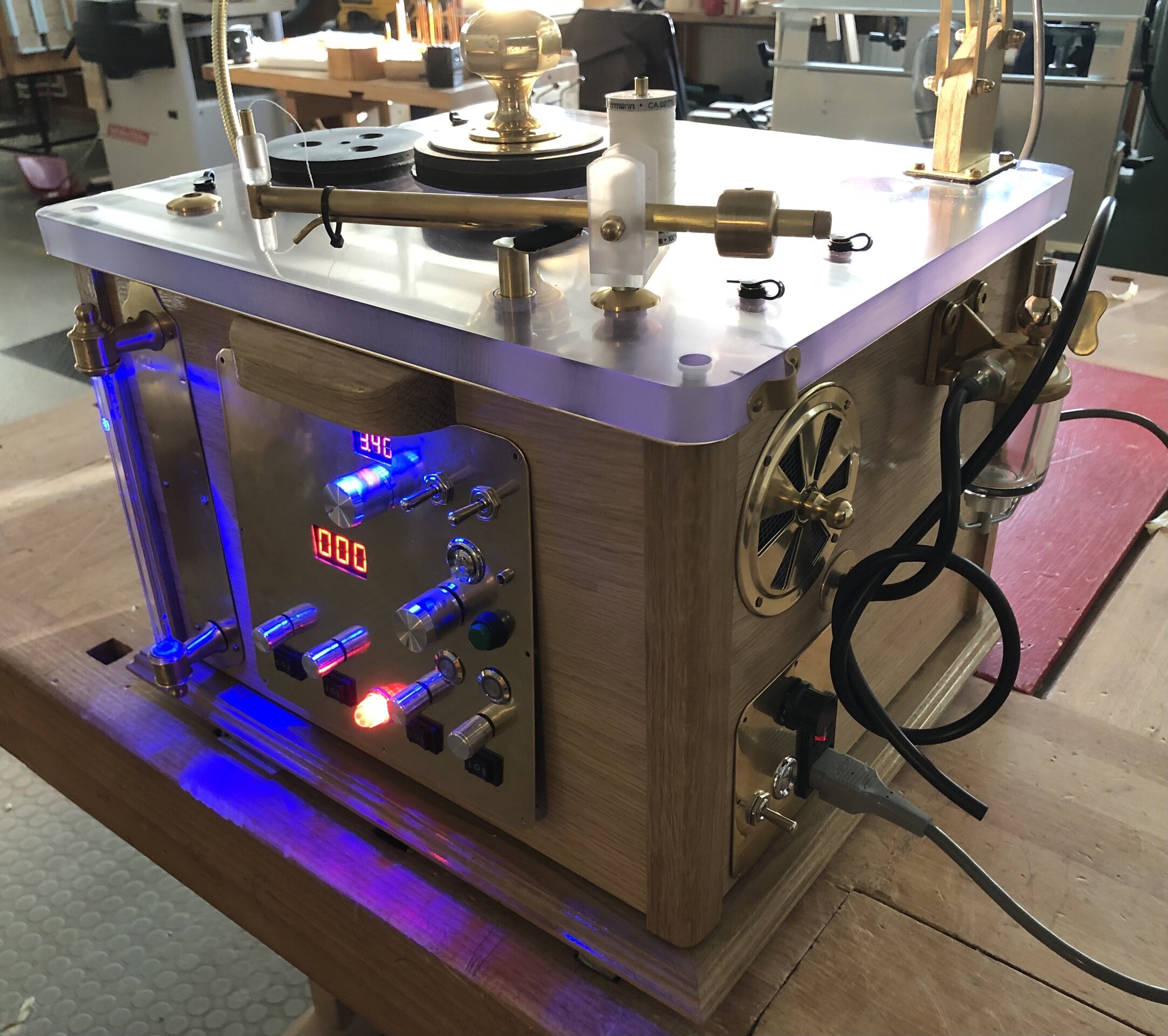

Och då ska man fira! (2021-03-28 15:33:09) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Bild på andra sidan... (2021-03-28 15:36:52) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

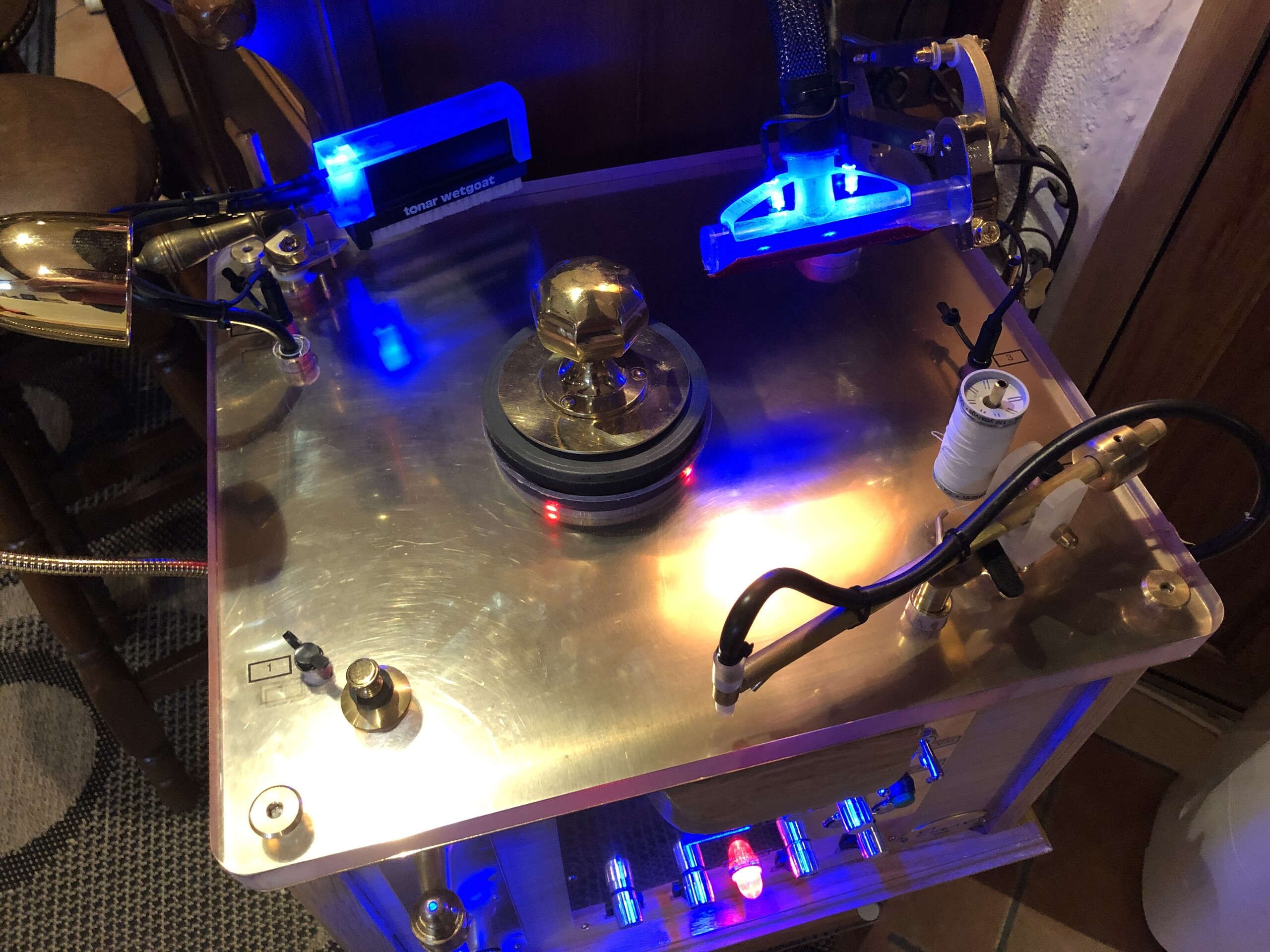

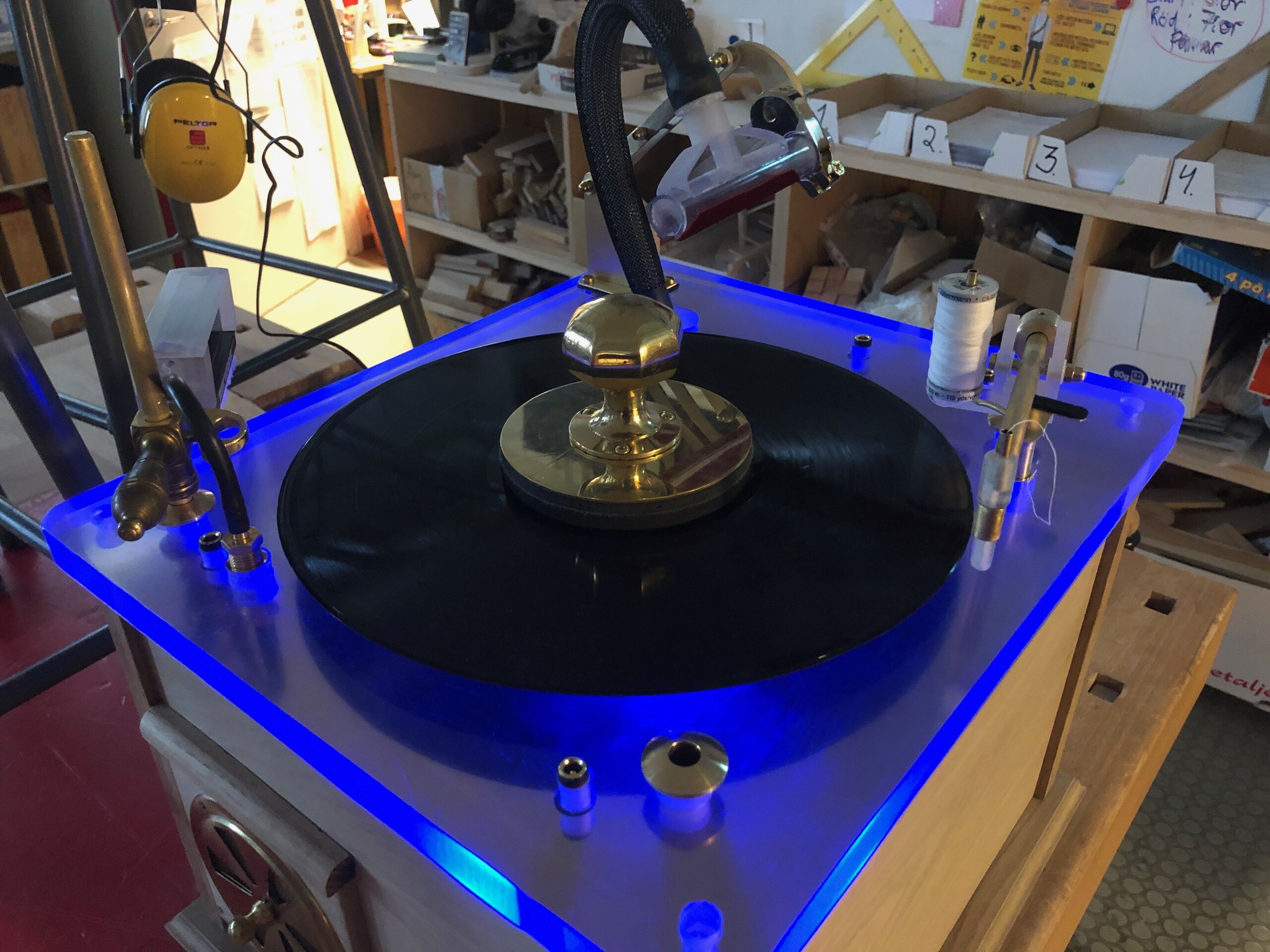

Ovansidan... (2021-03-28 15:37:53) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Blev så nöjd och att allt nu fungerar som det var tänkt, synd att man 8nte kan lägga upp en video på denna sida. En skiva tar under två min att tvätta båda sidor och det får jag säga är bra. (2021-03-28 15:38:28) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

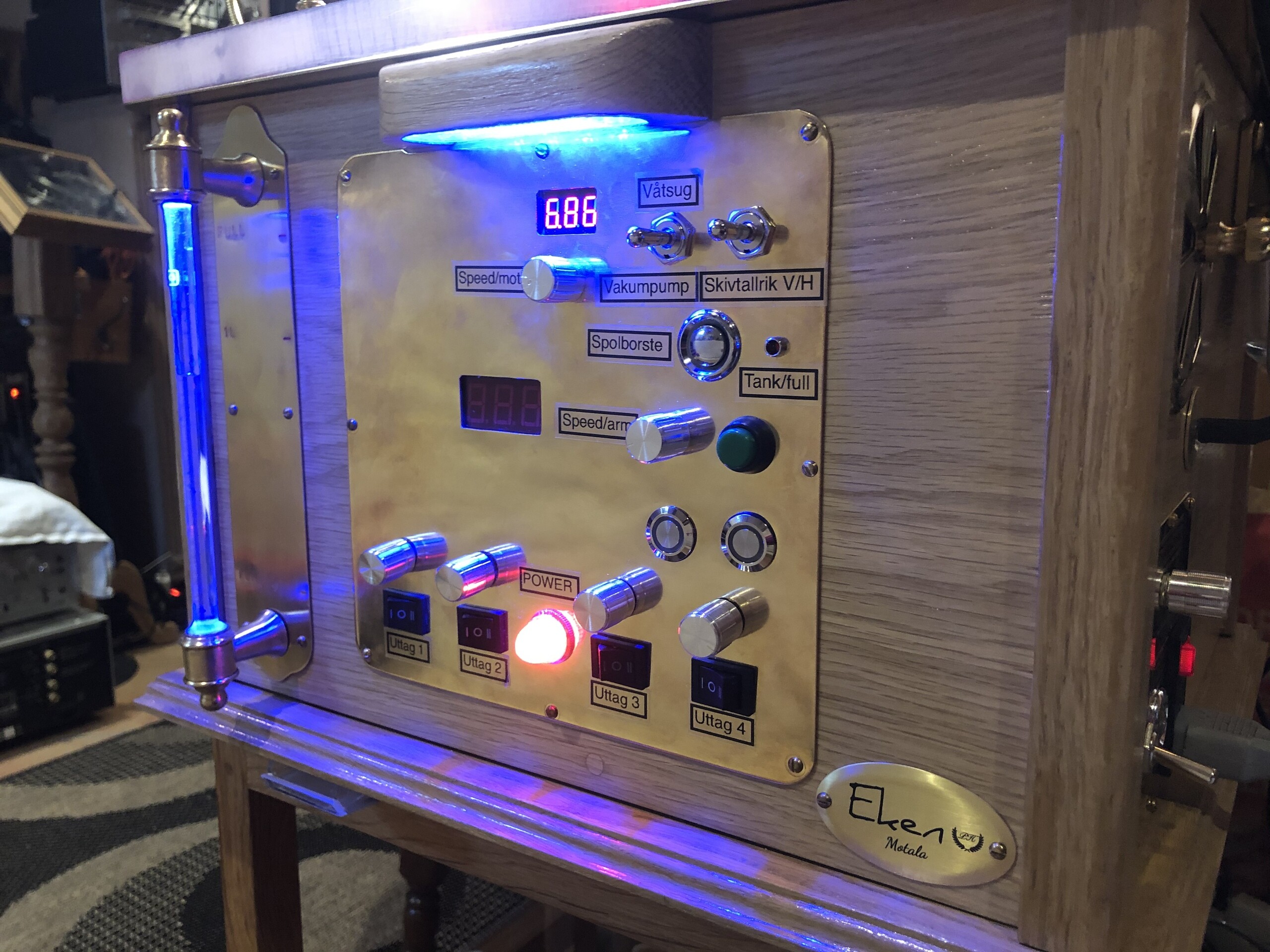

Men vist blev den snygg? 😄 (2021-03-28 15:42:06) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

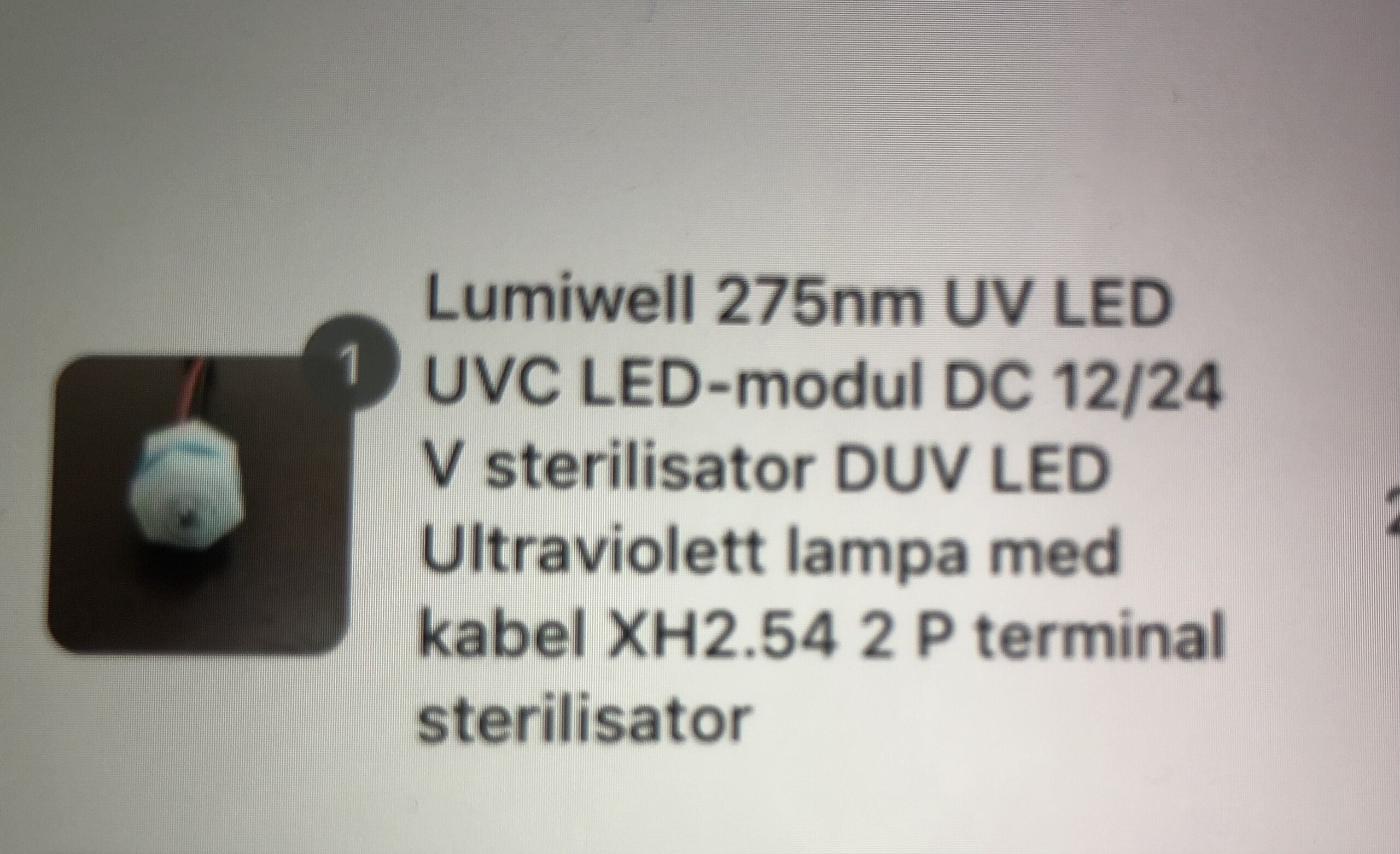

Nu har jag även beställt en UVC - lampa till tanken i tvätten... jo så att inga bakterier kan bildas när vattnet står i den. Bra va? Trycker på en knapp och låter lampan vara på en minut och lösningen är helt fri från allt otrevlig!😂 (2021-03-30 20:13:00) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

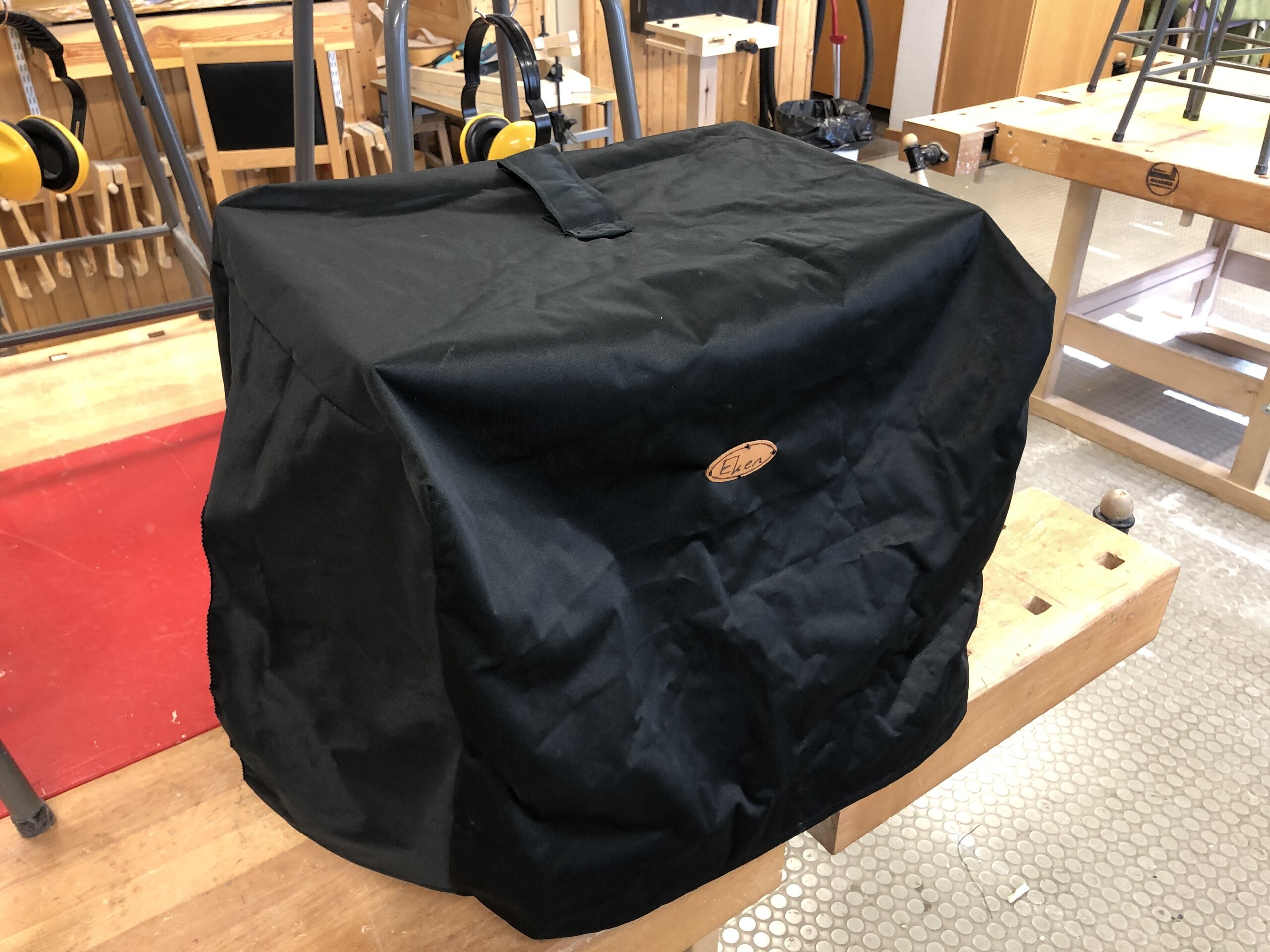

Sen så sydde jag ett överdrag till tvätten i dag, hade en håltimme och han färdigt! Gjorde även en lädermärke med märket Eken. (2021-03-30 20:17:28) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Tänk att den passade också! Nu kommer inte dammet åt den länge. En skivtvätt måste vara dammfri eller?😄 (2021-03-30 20:20:13) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Första märket var av läder men tyckte det så lite b ut! Så jag gjorde in i mässing istället, jag tycker det ser proffsigare ut... eller...😄 (2021-04-02 17:34:16) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Nu har den bakteriedödande UV-C lampan kommit och jag har nu monterat den i tanken. Nu kan inget överleva där, bara tänd den i 1 min en gång i veckan så är det klart! Nu är nog tvätten fulländad och jag är nog ensam om denna funktion på skivtvätt!😄 (2021-05-03 21:20:47) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Det är nu fullt i denna skivtvätt, tänk att det tog ett halvår att bygga. Men förbättringar kan man alltid göra!🤔 (2021-05-03 21:26:00) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

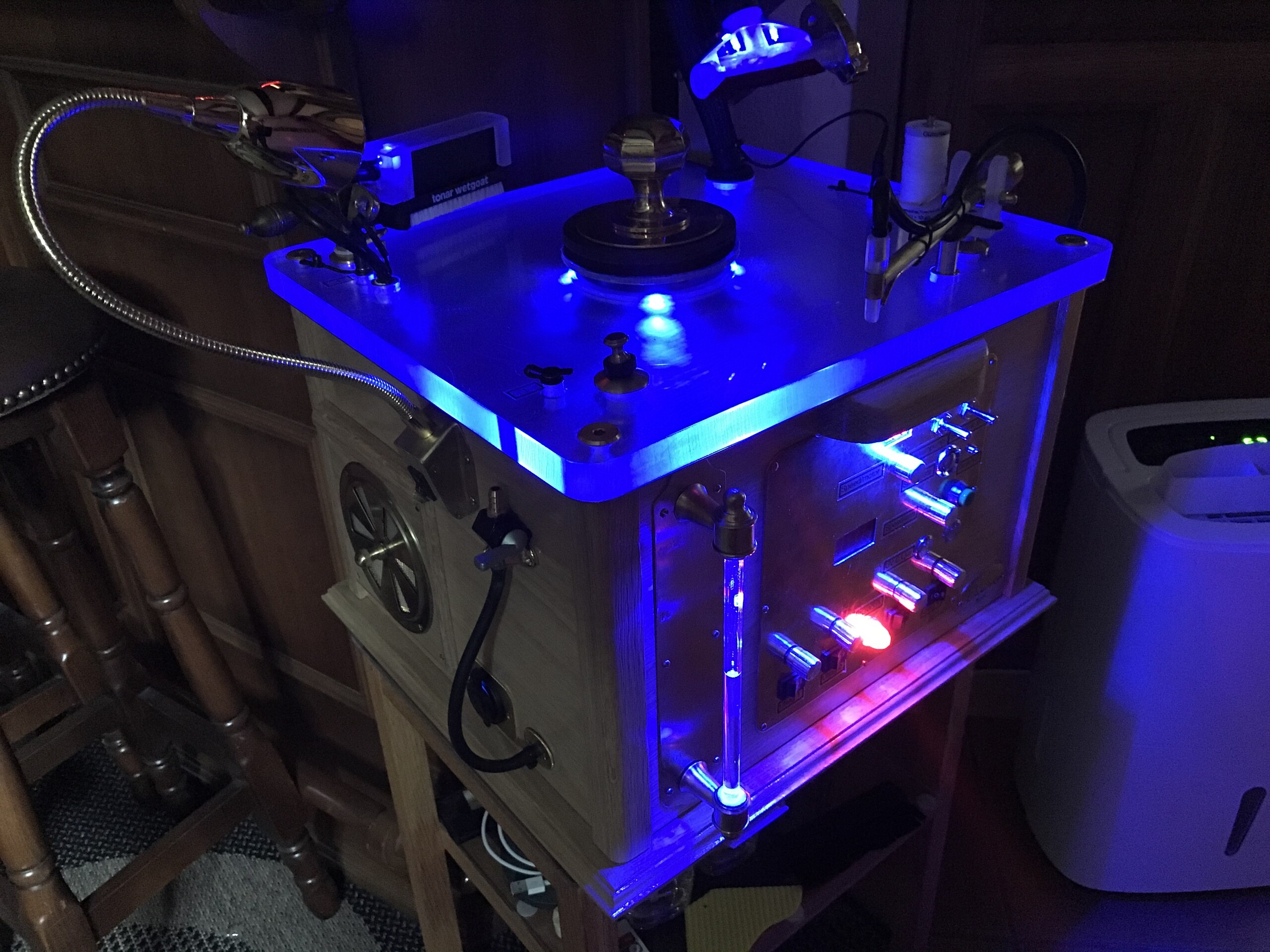

By nigit! Snygg att ha som lampa på kvällen också,😂 (2021-10-20 22:24:23) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

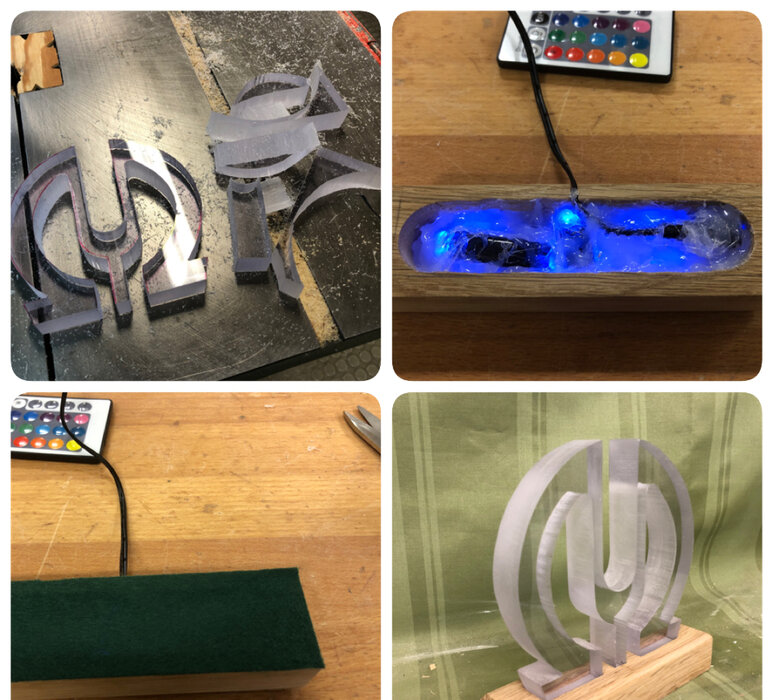

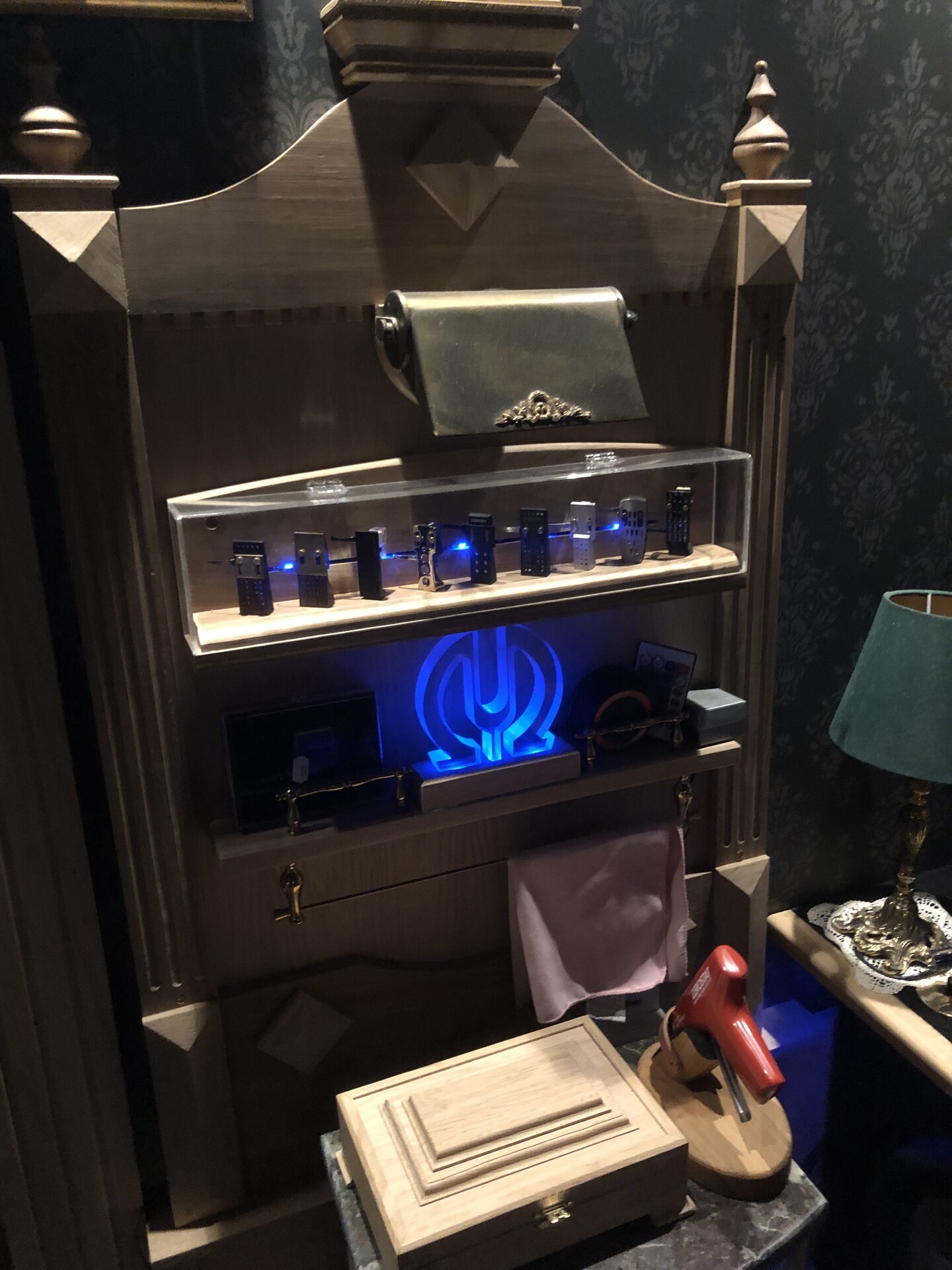

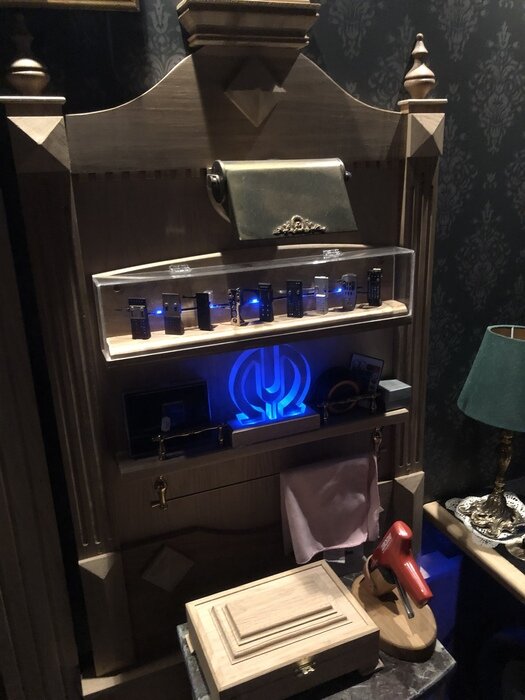

Gjorde en Pioneer logga till min pioneer sx850. Passar bra i biorummet! (2021-10-20 22:29:16) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Och så var den på plats! 😄 (2021-10-20 22:30:55) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Lite bättre bild! (2021-10-20 22:33:27) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:



Viktat medelbetyg:  (8.75) (baserat på 3 st)  Visa lista
Tobbeswim    2024-03-17 17:36:17
REPTiL3    2021-10-27 10:09:32
Zacabeb    2021-05-14 23:15:26
Ge betyg
Du måste vara inloggad för att kunna sätta betyg.
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
Tobbeswim   2024-03-17 17:36:04 Anmäl
Riktigt häftigt bygge med massor av innovation! Bra jobbat!
PML73   2024-02-04 12:08:11 Anmäl
Ojsan, har jag missat detta album? Oavsett, oerhört snyggt arbete med skivtvätten... En förebild.
Hellpe   2023-12-03 11:08:14 Anmäl
Tack!😄
Loco.spk   2023-12-02 20:50:45 Anmäl
Jag vill ja en sån fast jag inte ens äger en skivspelare. Så imponerande.
Hellpe   2023-12-02 14:46:25 Anmäl
Här är länken till youtube:
https://youtu.be/k8V_XzedB9c
arcspin   2023-04-15 21:49:20 Anmäl
Vilket fantastiskt bra hantverk.
Det verkar roligare att tvätta skivorna än att spela skivorna ;o)


Grymt bygge!!!
Hellpe   2023-04-15 17:48:22 Anmäl
Här är länken till youtube, ursäkta den dåliga engelskan!😂
https://youtu.be/k8V_XzedB9c
REPTiL3   2021-10-27 10:09:22 Anmäl
Jävlar vad bra jobbat, riktigt läcker. Du kan ju lägga upp en video när skönheten arbetar på youtube och länka, eftersom det inte går här som du skriver!
Hellpe   2021-10-27 09:02:31 Anmäl
Ni har helt rätt med typsnittet på texten, jag ska köpa en som klarar av att skriva ut mer passande typsnitt. Har själv funderat en del på detta… video kommer inom snar framtid! Har nu testkört den under en längre tid och allt fungerar som det ska. Använder mest den vanliga sugen och inte loricraft armen med vakuumpumpen, det går så mycket snabbare att tvätta skivorna med denna.
Fisher_king   2021-05-15 08:43:25 Anmäl
Episkt, Hur allt funkar fattar jag inte riktigt men snyggt och måste nästan vara roligare att tvätta skivorna än att spela dom. Stor applåd.
Du måste vara inloggad för att kunna ge kommentarer.
Vilka bilder visas här?
 Fler
Trendande produkter
Prisjakt © 2000 - 2024 Prisjakt   Cookiepolicy.   Våra regler.   Personuppgiftspolicy.  Hantera cookie-inställningar.
