Leveransen
Leveransen

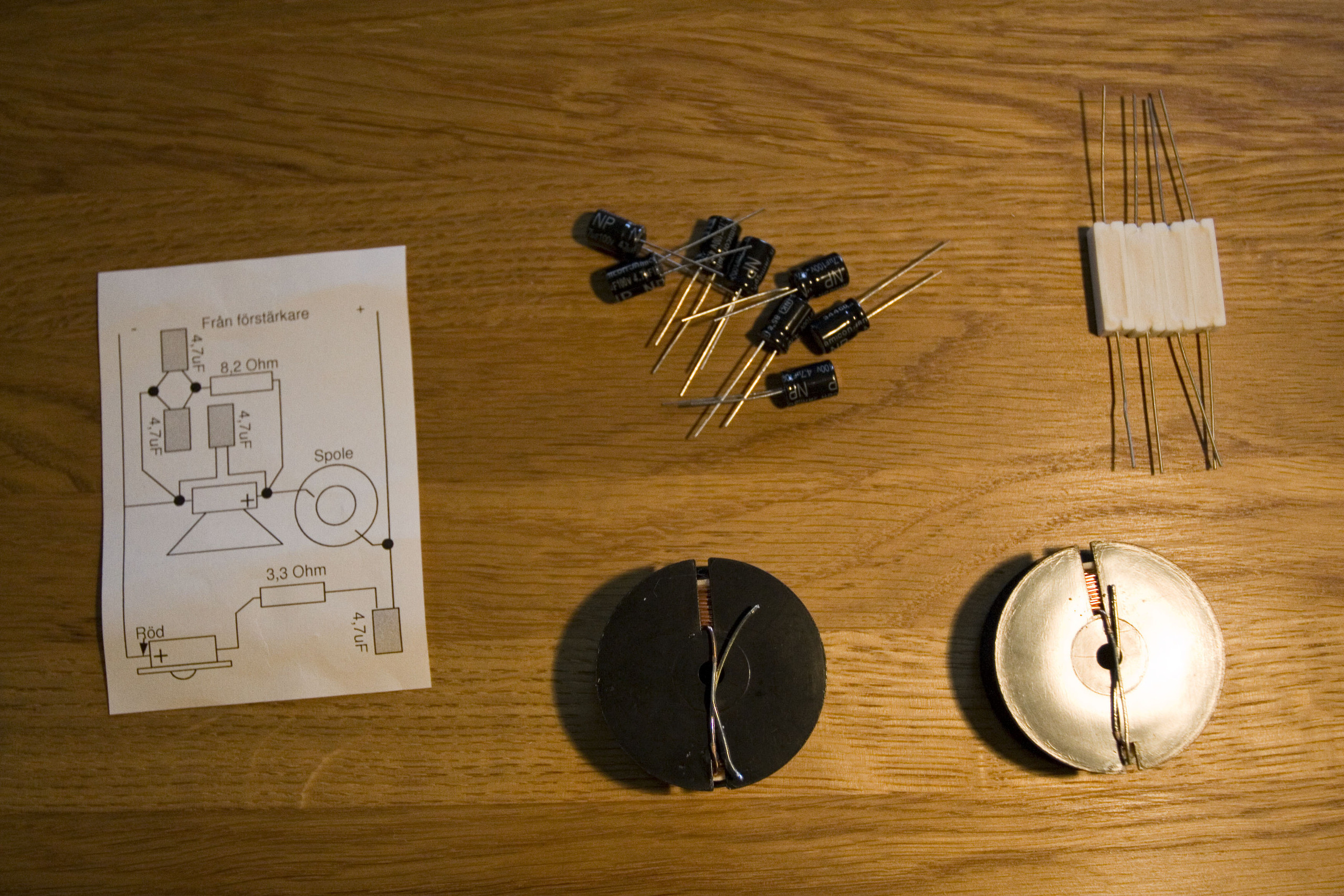

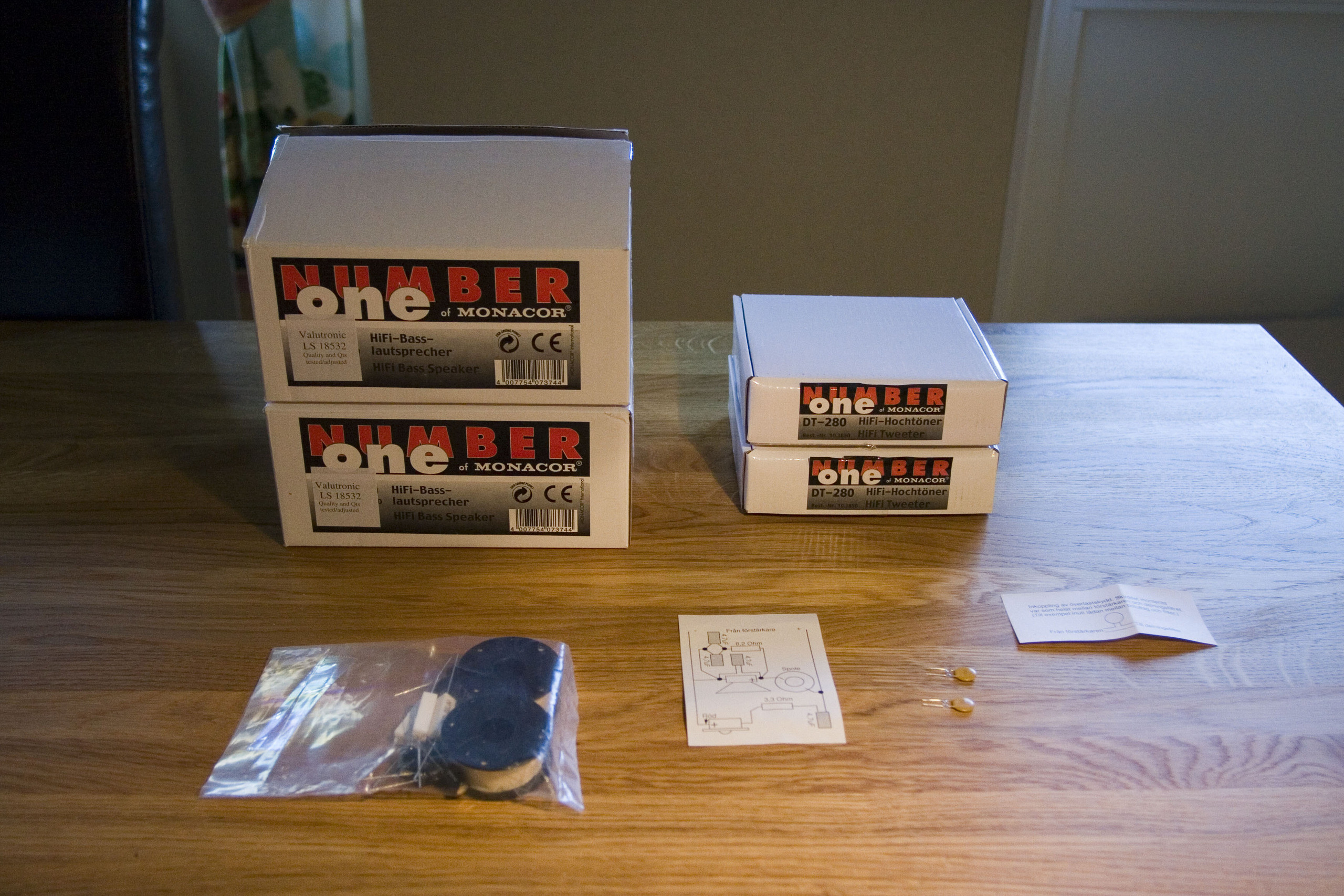

Detta är vad jag fick i paketet, och vad alla andra får när det beställer ett par HSQ-50, högtalarsatsen som används för att pryla ihop ett par SQ-50/SQ-50L.

I paketet får du:
4 Element
2 Delningsfilter (Snarare komponenterna du behöver för att löda ihop filtret själv. Beskrivning medföljer, kanske inte den tydligaste dock)
(2 överlastskydd, kostar 60 kronor för ett par)
(2008-06-20 16:23:38) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

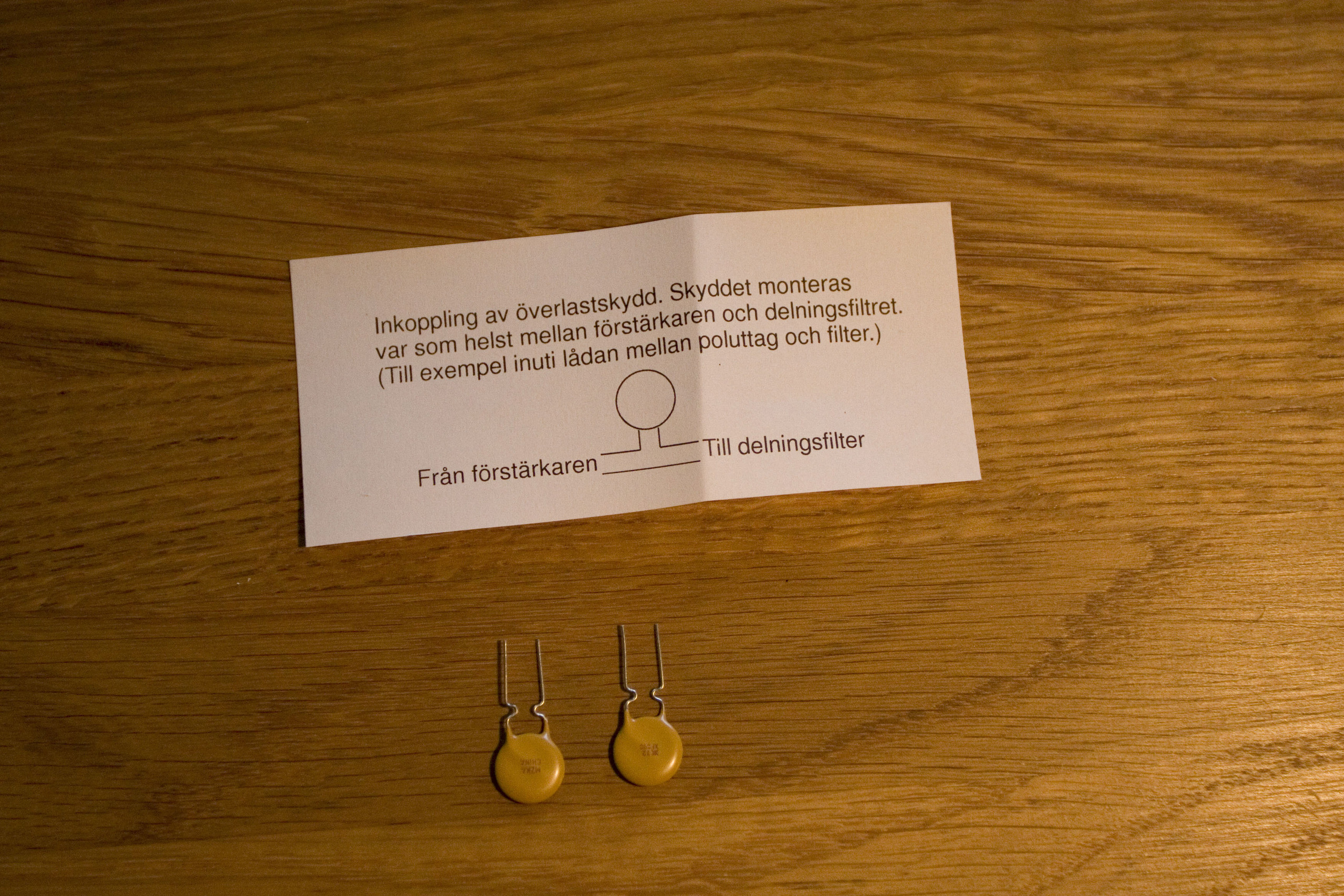

Överlastskyddet
Komponenterna samt lödningsschemat för att skapa två överlastskydd. Lödningen ägde rum senare under bygget.
(2008-06-20 16:29:11) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Överlastskydden
Inte så mycket att beskåda egentligen, men väl så viktiga att montera, i alla fall enligt mig.
(2008-06-20 16:32:38) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

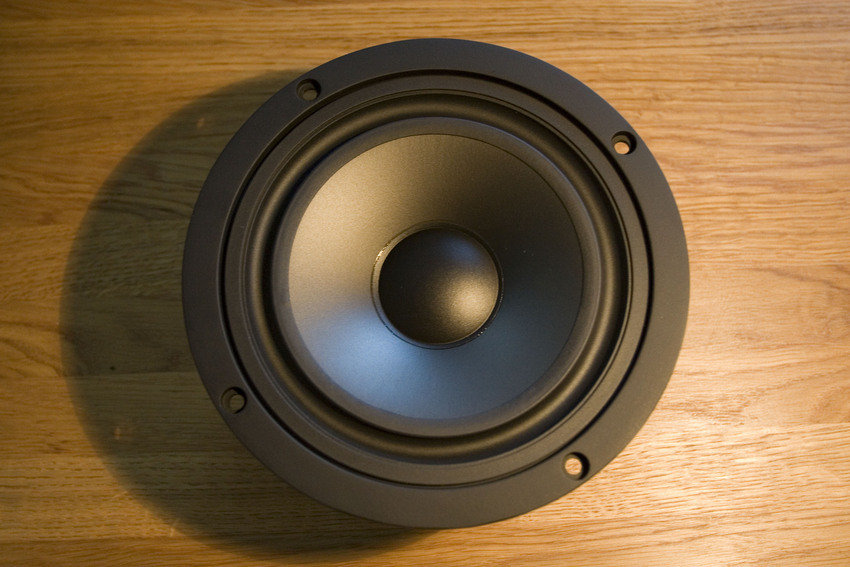

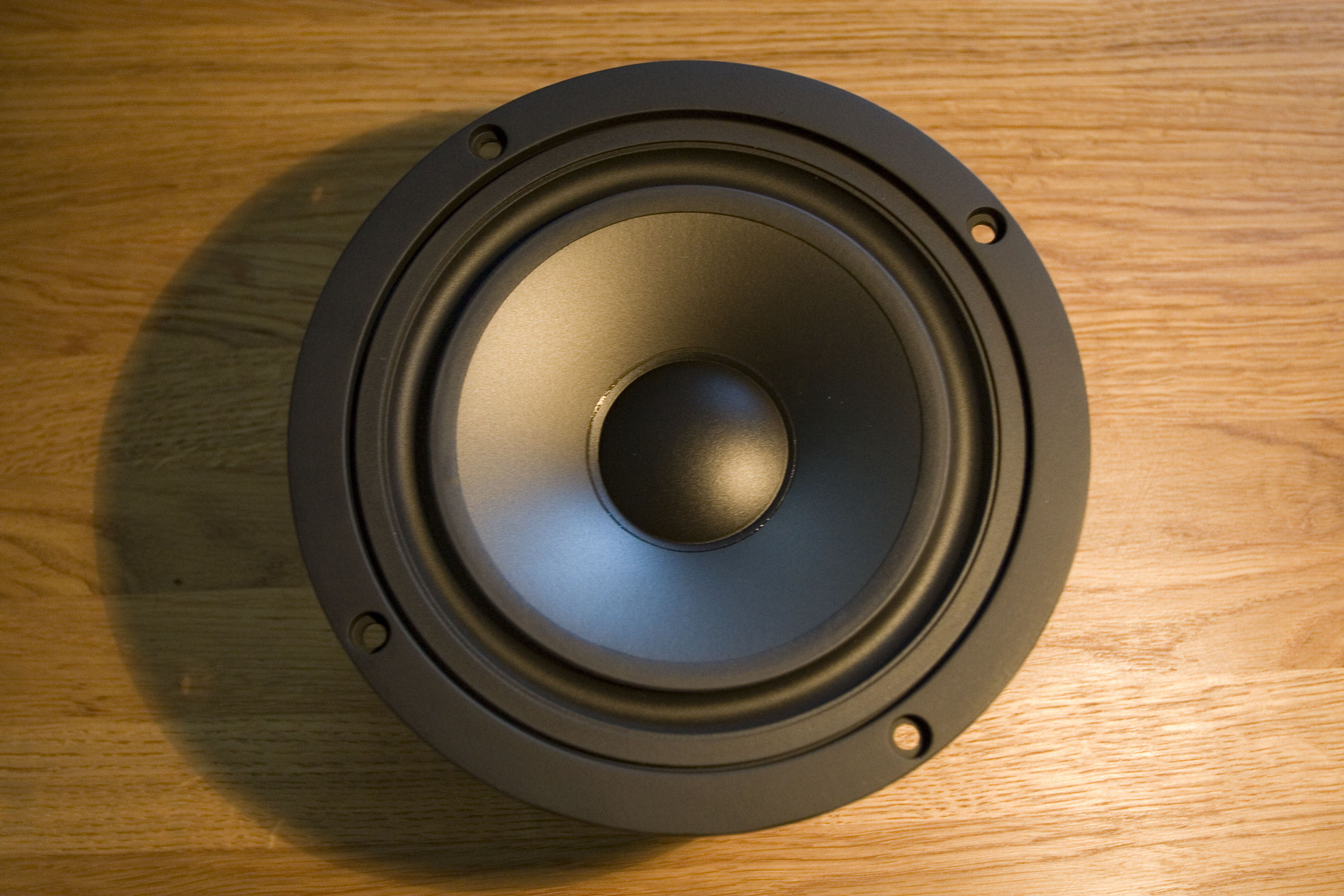

Baselementet
Grymt snyggt i min mening. Svarta skruvar är enligt mig ett måste.
(2008-06-20 16:34:28) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

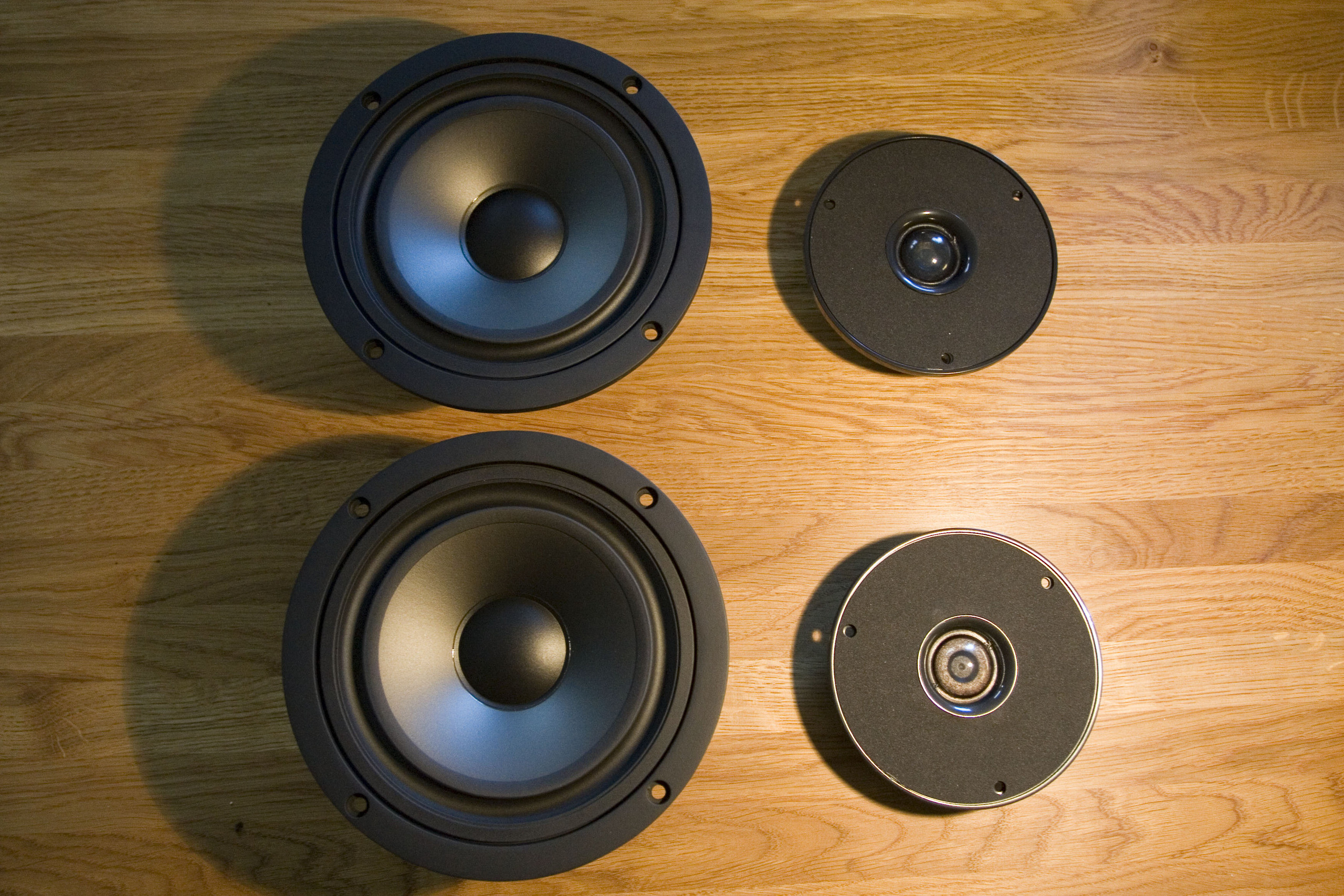

Samtliga element
Diskanten är ganska ugly i min mening, men få diskanter är direkt vackra. Det tål att sägas igen: Svarta skruvar ska användas när det monteras i lådan!
(2008-06-20 16:36:29) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

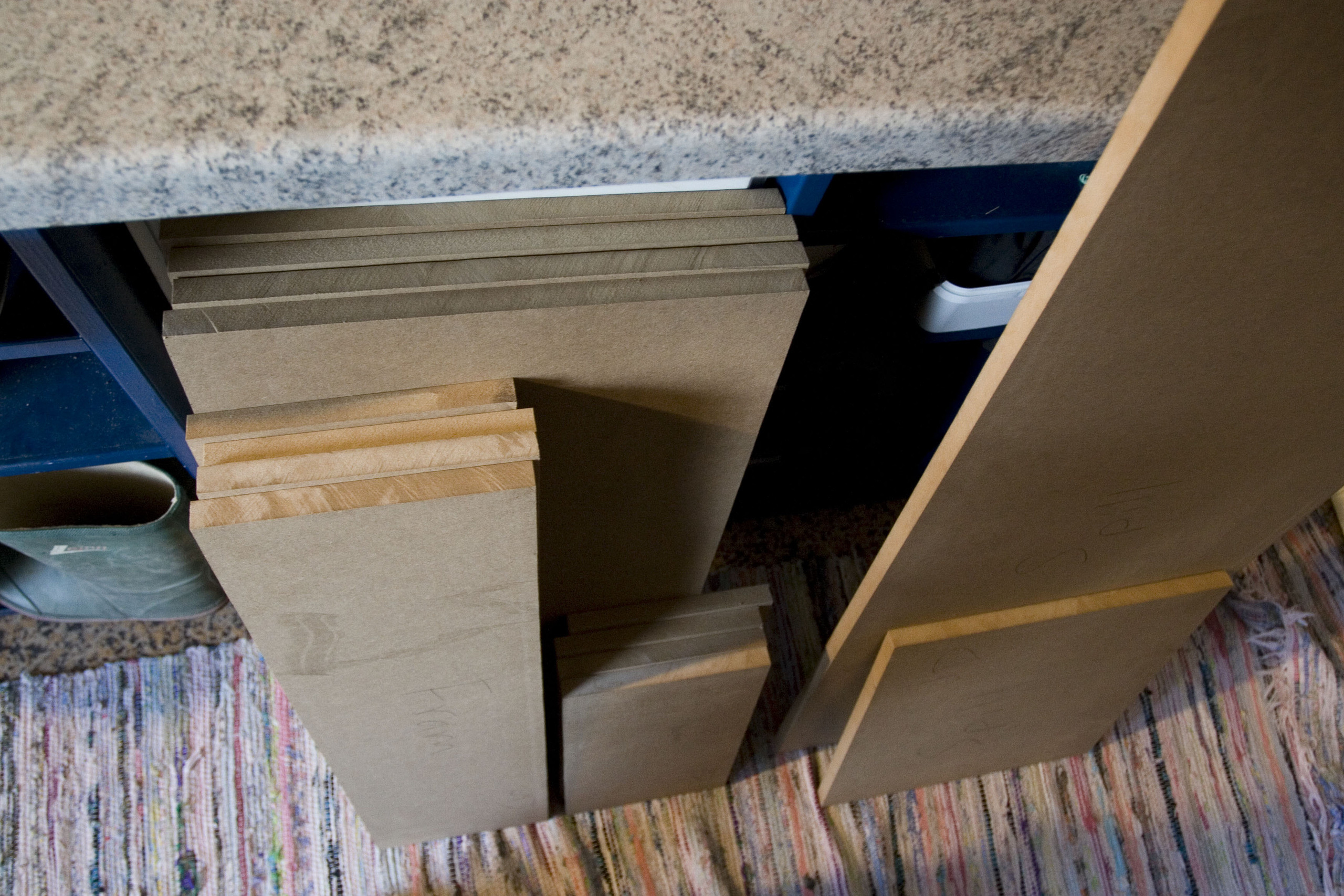

Den blivande lådan
19 mm MDF är byggmaterialet. Är ingen erfaren byggare, men extraknäckandet på brädgården har väl trotsallt lärt än att MDF, enligt mig, är betydligt mer lättarbetat än spånskiva. Nödvändiga beräkningar gjordes för att måtten skulle stämma med 19 mm MDF. Uppsågningen gick smidigt, cirkelsåg användes. Bitarna är inte så dåligt sågade som det ser ut, de står bara illa i det trånga garaget.
(2008-06-20 16:38:15) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

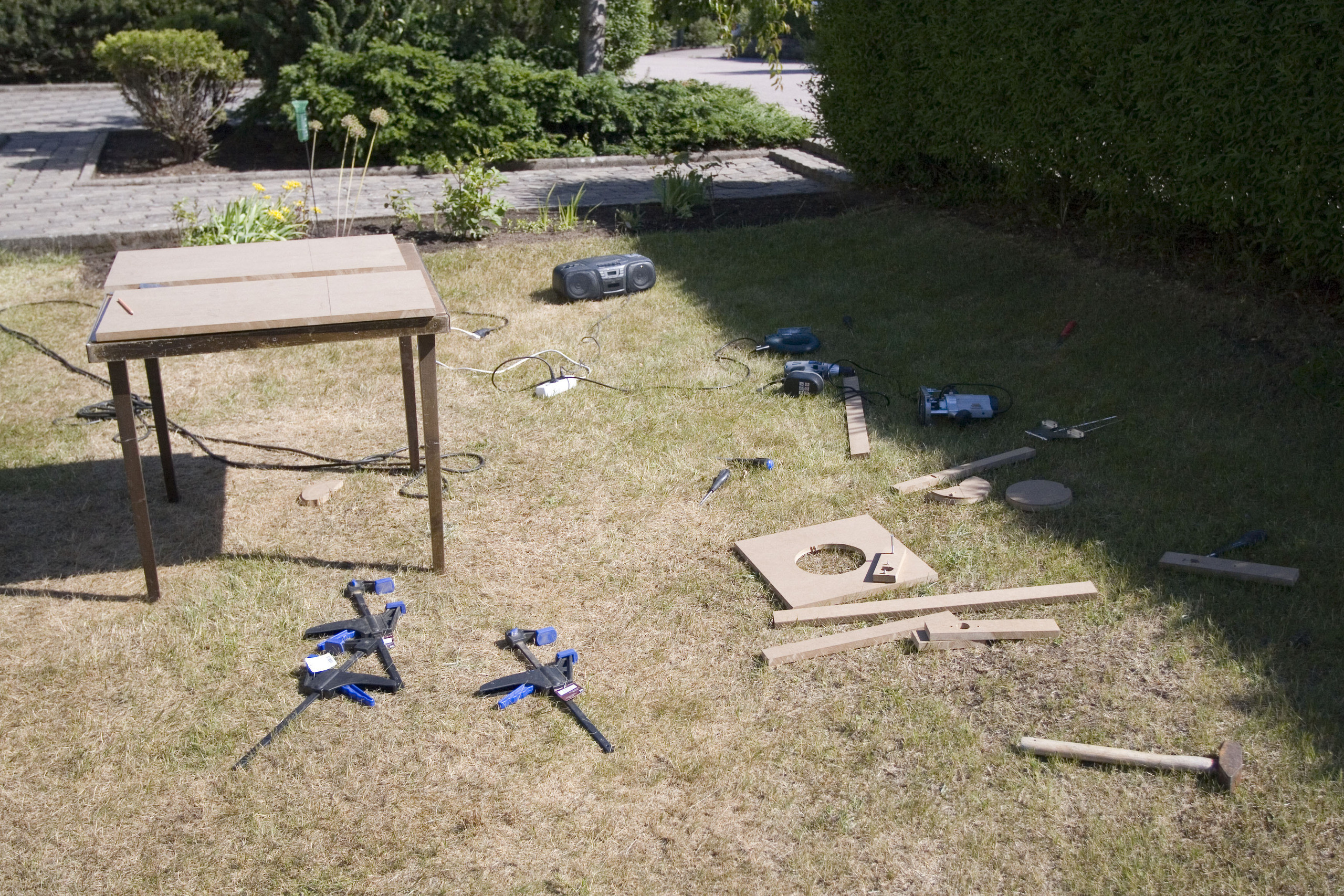

Snickeboa!
Vårt garage är allt annat än en plats där man sågar och fräser högtalarlådor. Även om det var det bör man hålla till utomhus när byggmaterialet är MDF, det dammar något helt otroligt. För er som tror att det är dålig ordning: Prylarna ligger i ett mycket utstuderat system.
(2008-06-20 16:41:27) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

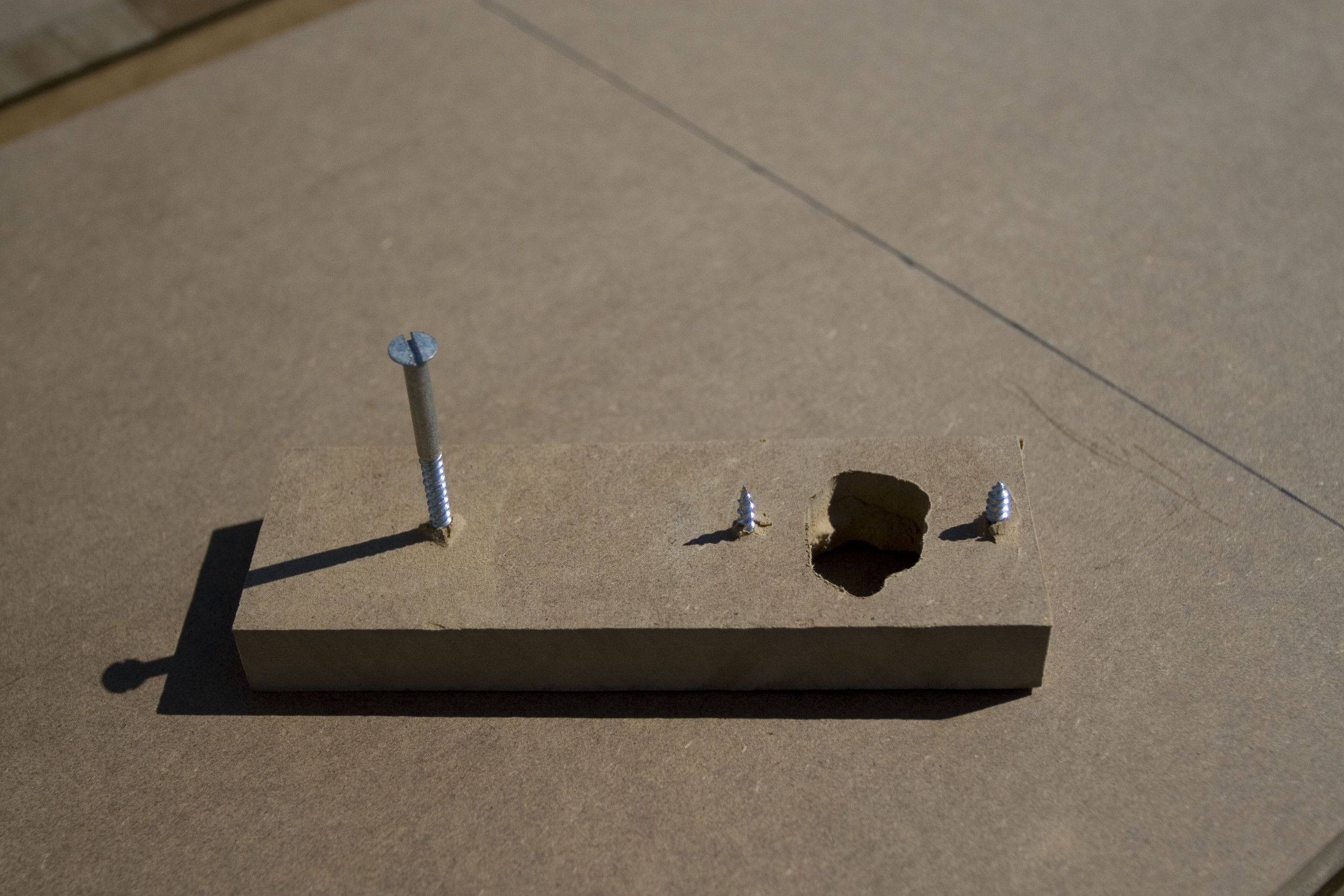

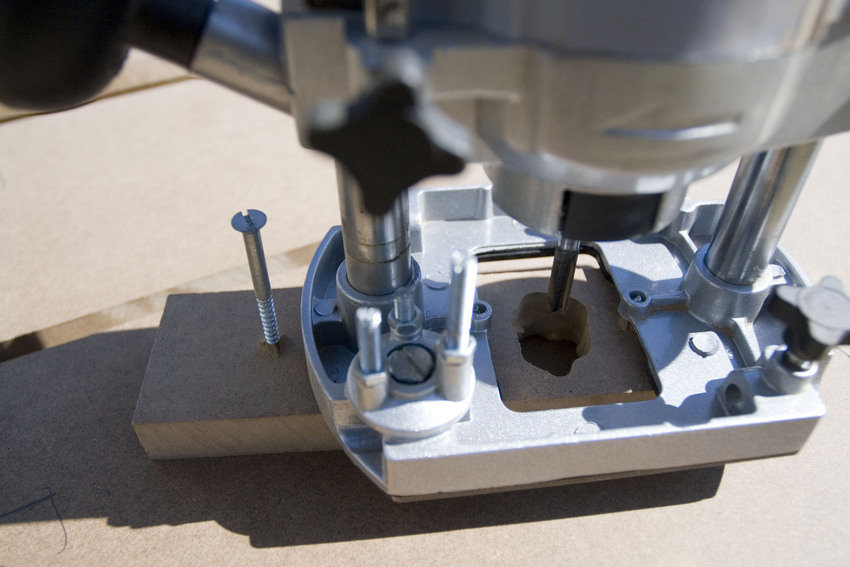

Avancerad fräsjigg!
Något hemmagjord om inte det framkommer. Duger dock mycket väl, se de färdiga resultaten nedan!
(2008-06-20 16:55:49) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Dah FRÄS...
Här är trehundra-spänns fräsen monterad och redo att användas.
(2008-06-20 16:57:13) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

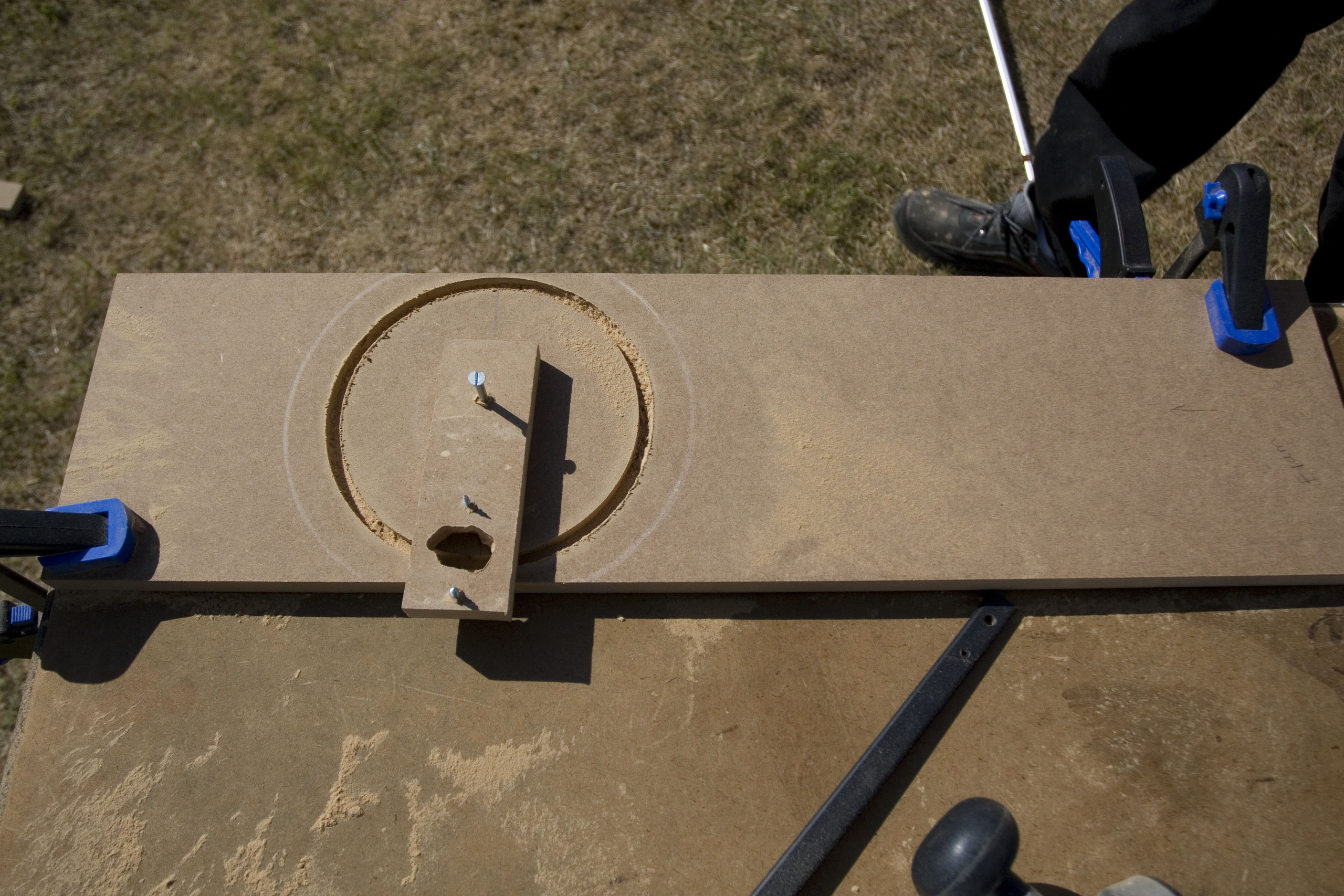

Första spåret för basen
Fräsningen i sig, 100%-ig, men placeringen av cirkeln är något bristfällig. Detta var dock brors fräsning, mina två cirkelplaceringar blev betydligt bättre - perfekta rent ut sagt!
