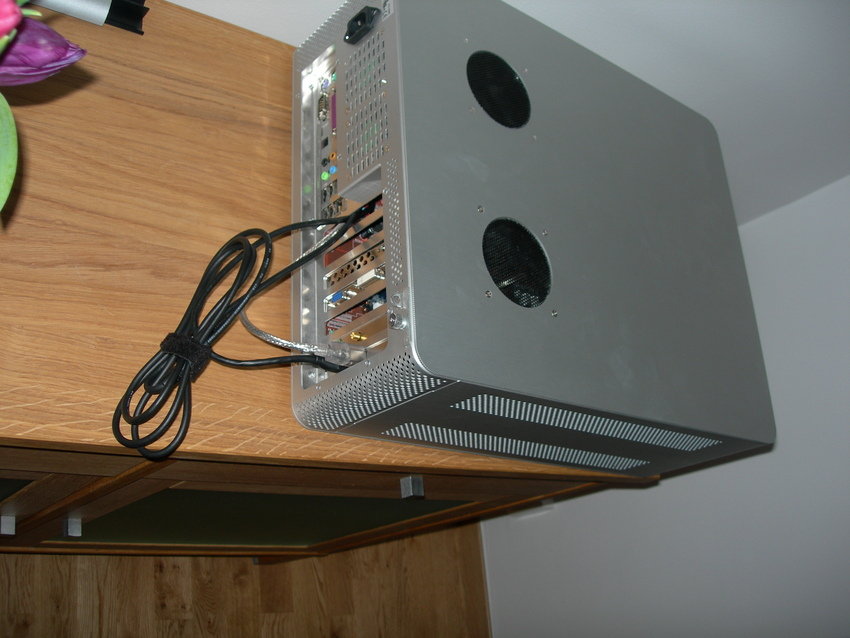

Framsteg
Här har det hänt lite, onekligen sticker det ut lite nya kablar baktill...

Härligheten är vid fototillfället ännu inte inkopplad och testad, men såhär i efterhand kan vi konstatera att det hela fungerade helt smärtfritt. (2007-02-04 23:12:12)

Produkter på bilden:  Lian Li PC-V880 (Silver)

Locket av

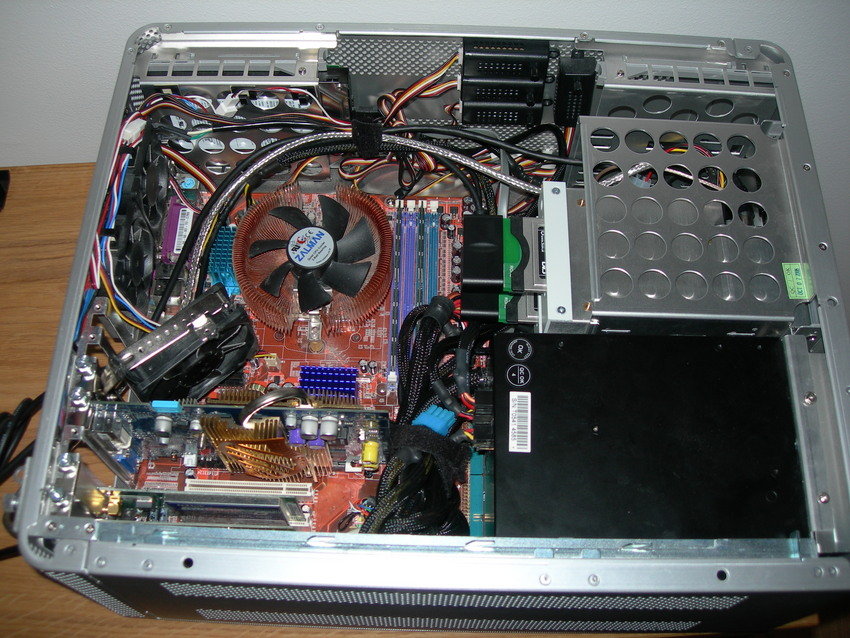

Som synes har det hänt en del, kabeldragningen är allt annat än slutgiltig - dock mycket funktionell :)

Det blev redigt trångt under den nedre DTVn, för att inte kabelstammen skulle trycka mot SmartWi-kortet fick en hel del kabelklämmor, buntband och annat användas. (2007-02-04 23:12:29)

Produkter på bilden:  digital-everywhere FloppyDTV T/CI,  Lian Li PC-V880 (Silver)

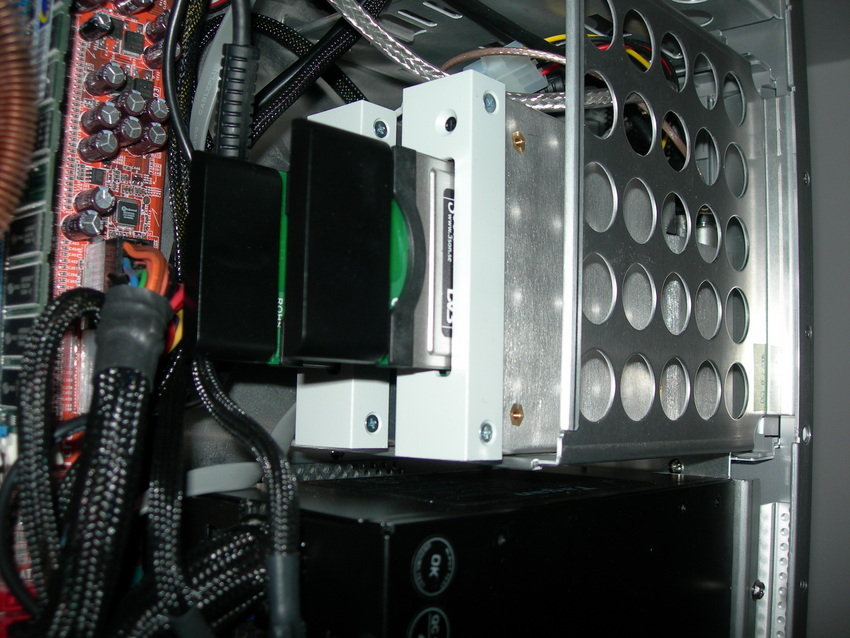

Godis!
2xFloppyDTV som servas av SmartWi. Monteringen verkar fungera, antenn-kontakten sitter under den nedre enheten. Kopplade nyligen in allt och testade, det gick som en dans efter att rätt uppdateringar kommit på plats! SmartWi fungerade rakt av, FloppyDTV kilar stadigt efter att guiden från tystpc.nu följts till punkt och pricka. (2007-02-04 23:13:29)

Produkter på bilden:  digital-everywhere FloppyDTV T/CI

HTPC under ombyggnad

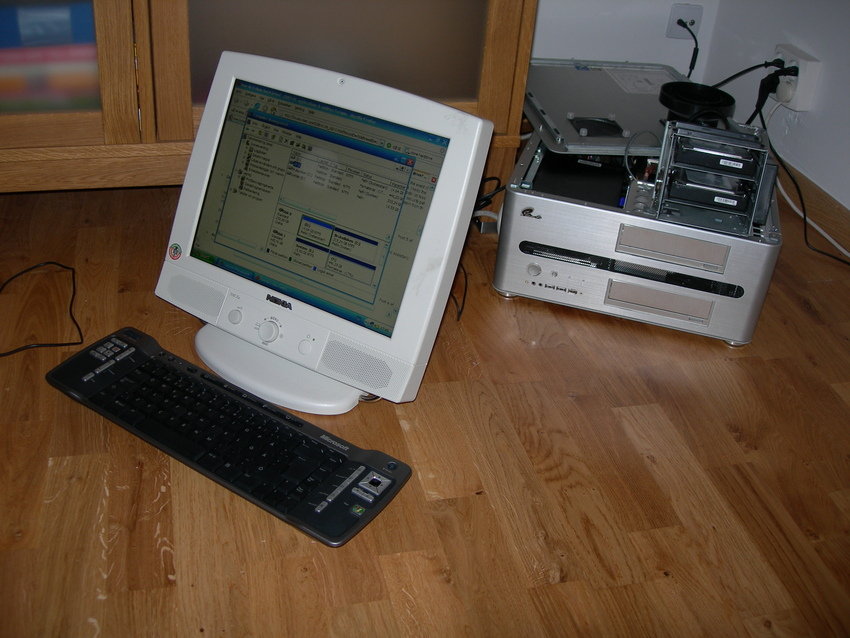

Eftersom att TVn p.g.a flytten ännu inte var på plats användes en redigt sleten Nokia-skärm modell jääättegammal när de nya diskarna skulle i. Hur som helst, HTPCn begåvades med en ny 500gb-disk för att få plats med lite mer inspelat material. Rymdes efter installationen 246h inspelning utöver de 132 program som sedan tidigare var lagrade. På bilden klonas den gamla OS-disken till den nya, en 15gb-partion av 500gb-disken. Seagate Barracuda 7200.10 500gb är den nya, 7200.8 250gb den gamla. (2007-03-12 00:23:08)

Produkter på bilden:

Nytt chassi till HTPC...
När vattenkylningen inte föll ut som det var tänkt blev det till att se sig om efter andra lösningar. Ett helt nytt chassi blev det, gång från Lian Li. Detta skall förhoppningsvis inrymma alla komponenter utan att överhetta. Det gamla chassiet såldes via forumet till en förhoppningsvis nöjd användare! (2007-07-30 20:07:14)

Produkter på bilden:

Sedär, en stol!

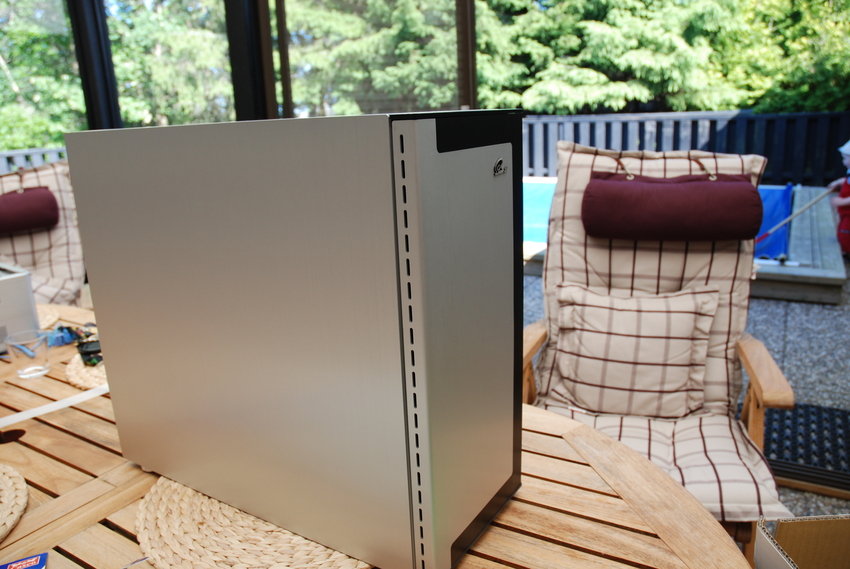

Denna gången blev det ett stående chassi, något som passar sig bättre in i det rum där den står då det inte finns möjlighet att "bygga in" chassiet i någon möbel. (2007-07-30 20:09:03)

Produkter på bilden:  Lian Li PC-101 (Silver)

Naket

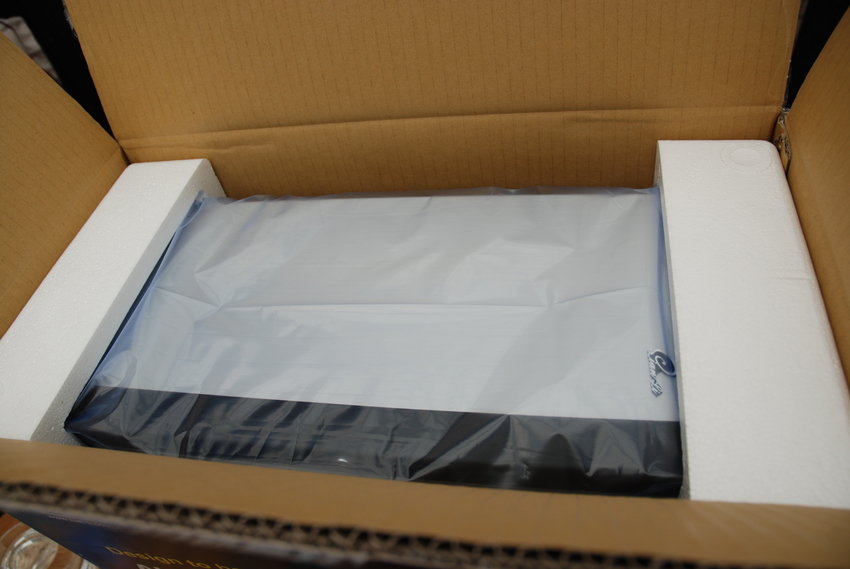

Omodifierat och nytt ur kartong, ännu så länge... (2007-07-30 20:10:19)

Produkter på bilden:  Lian Li PC-101 (Silver)

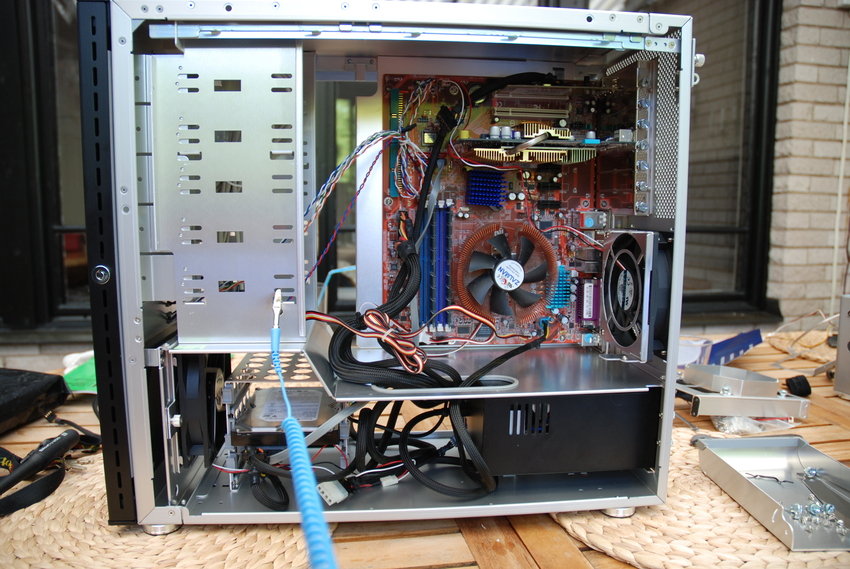

Pussel

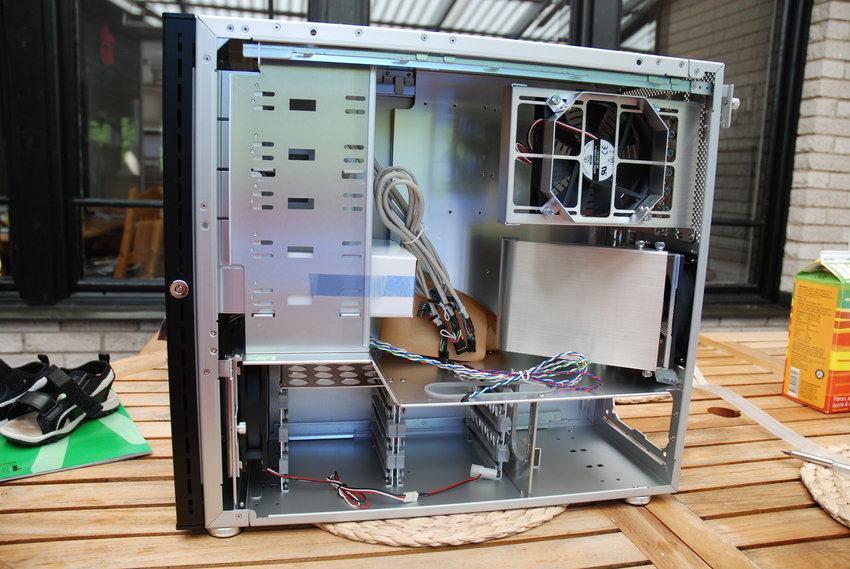

Sakta men säkert fallet bitarna på plats. (2007-07-30 20:11:36)

Produkter på bilden:  Lian Li PC-101 (Silver)

TV-kort och annat
TV-korten (eller rättare sagt digitalboxarna) fick sig en högst tillfällig montering i det enorma gapet som de tre 5,25"-platserna till en början lämnade efter sig. Ännu så länge är även den externa 3,5"-platsen tom. (2007-07-30 20:12:26)

Produkter på bilden:  Lian Li PC-101 (Silver)

Full kontroll

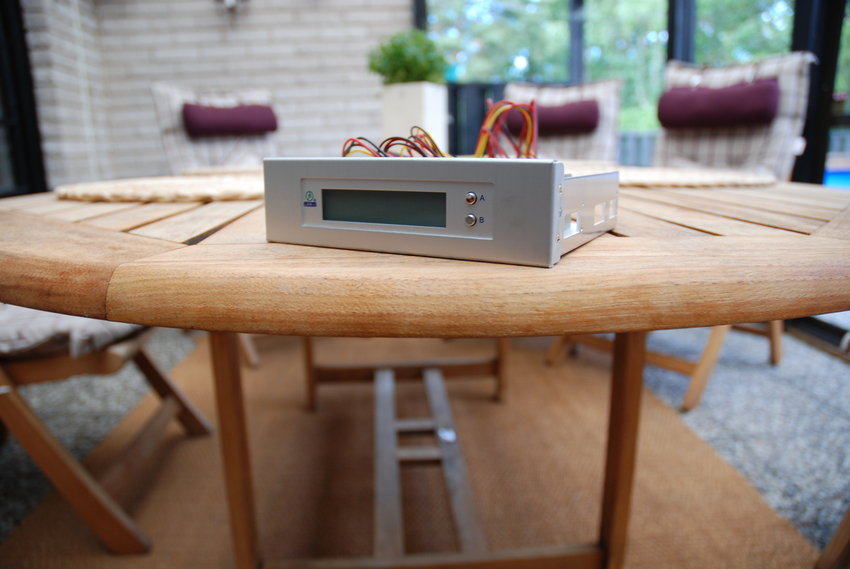

Lian Li:s egna fläktkontroller för montering i 3,5"-plats fick ta plats i burken, en liten och klart prisvärd manick som fungerar långt över förväntan. (2007-07-30 20:20:35)

Produkter på bilden:

Fläktkontroller till 3,5"-platsen

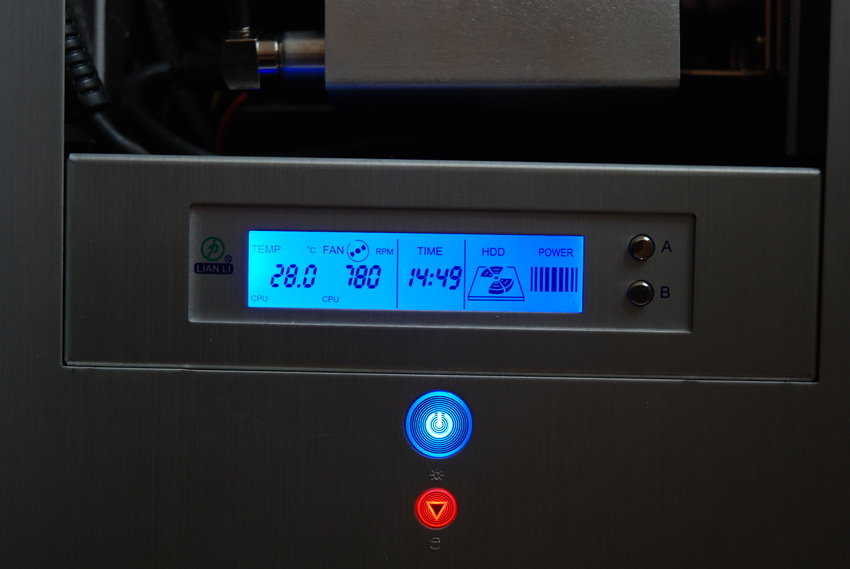

Totalt 4st fläktar regleras automatiskt steglöst efter aktuell temperatur på HDD, CPU och GPU beroende på vilken enhet de kyler. Vid förinställt alarm baserat på en alltför hög temperatur på en enhet skriker den ljudligt samt ställer samtliga fläktar på max. Bidrar tillsammans med tysta fläktar till lååååg ljudnivå! (2007-07-30 20:15:35)

Produkter på bilden:

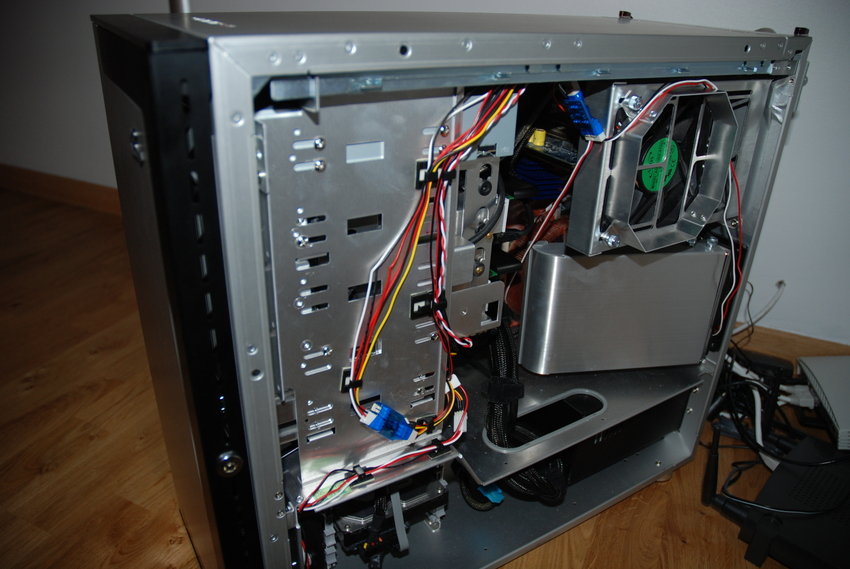

Alles klar!
Inte en helt optimal kabeldragning, men funktion går före form i det här fallet. (2007-07-30 23:10:08)

Produkter på bilden:  Lian Li PC-101 (Silver)

Hole in three...

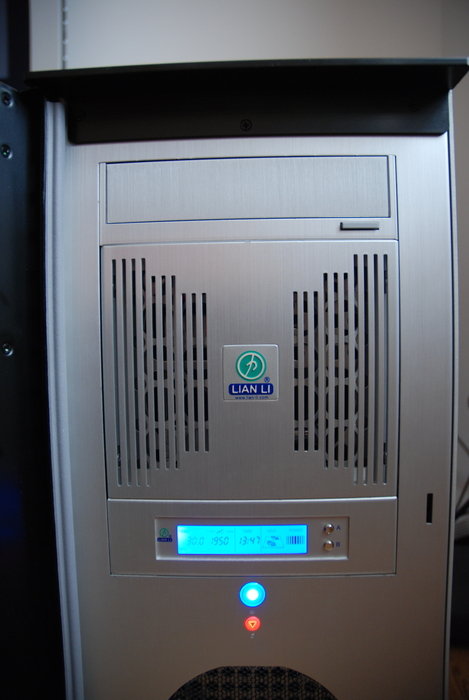

Det abnormalt stora gapet i fronten fick fyllas av Lian Li:s största HDD extension kit, som konverterar 3st 5,25"-platser till 4st interna 3,5"-platser med egen kylning via en 120mm-fläkt. Här bor numera 2xFloppyDTV. Samtliga fläktar är utbytta mot diton från ADDA, dessa har visat sig klart villiga att snurra på varv neråt 600rpm vilket orginalfläktarna inte orkade med då de började hacka sig fram. Att de är tystare är en bonus, även om HTPCn lever sitt eget liv med 80% av dygnet i automatiserat viloläge. (2007-07-30 20:24:39)

Produkter på bilden:  Lian Li PC-101 (Silver)

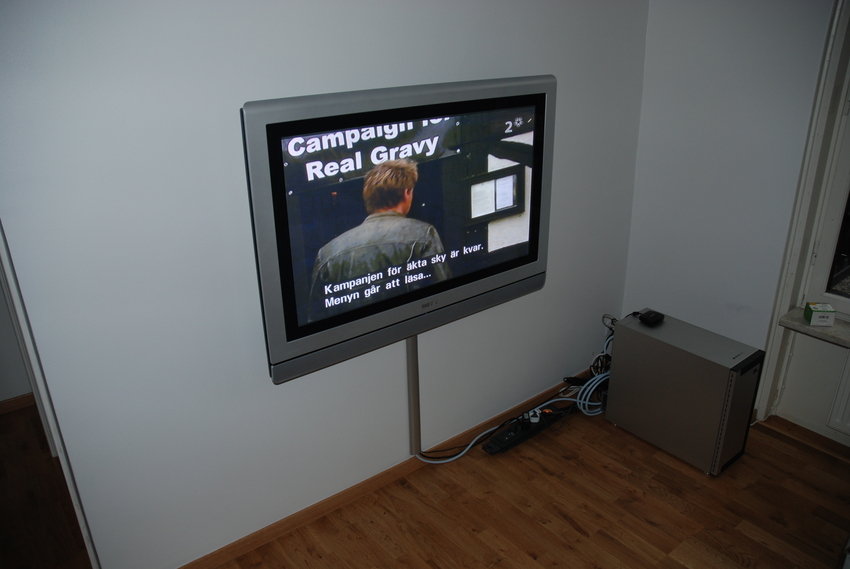

Slutresultatet
En ruskigt kass bild tagen alltför långt in på nattkröken, numera bor IR-mottagaren som står på chassiet inuti lådan och den fula kabelkanalen är utbytt mot en vit som löper hela vägen in bakom lådan. Burk m.m skall byggas in i en plint tillverkad i ett material som smälter väl in i omgivningen. (2007-07-30 20:30:40)

Produkter på bilden:  Philips 42PF9966,  Lian Li PC-101 (Silver)
