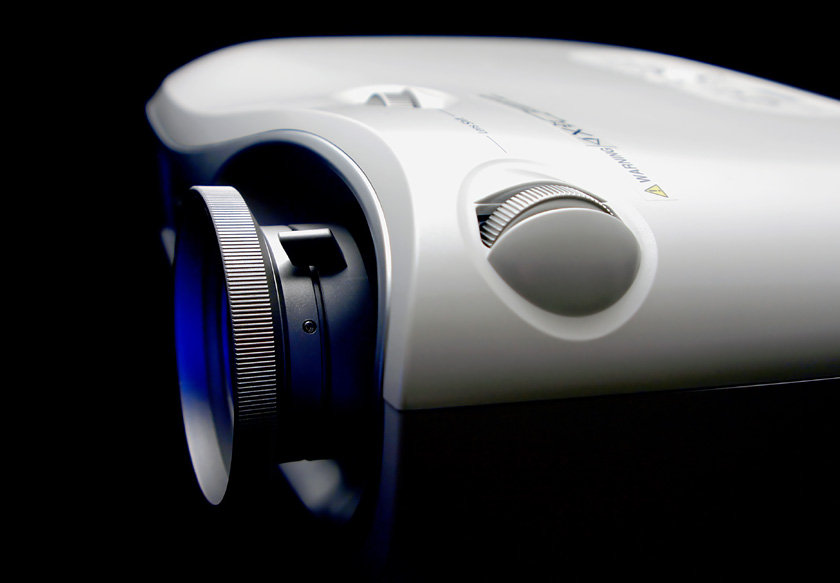

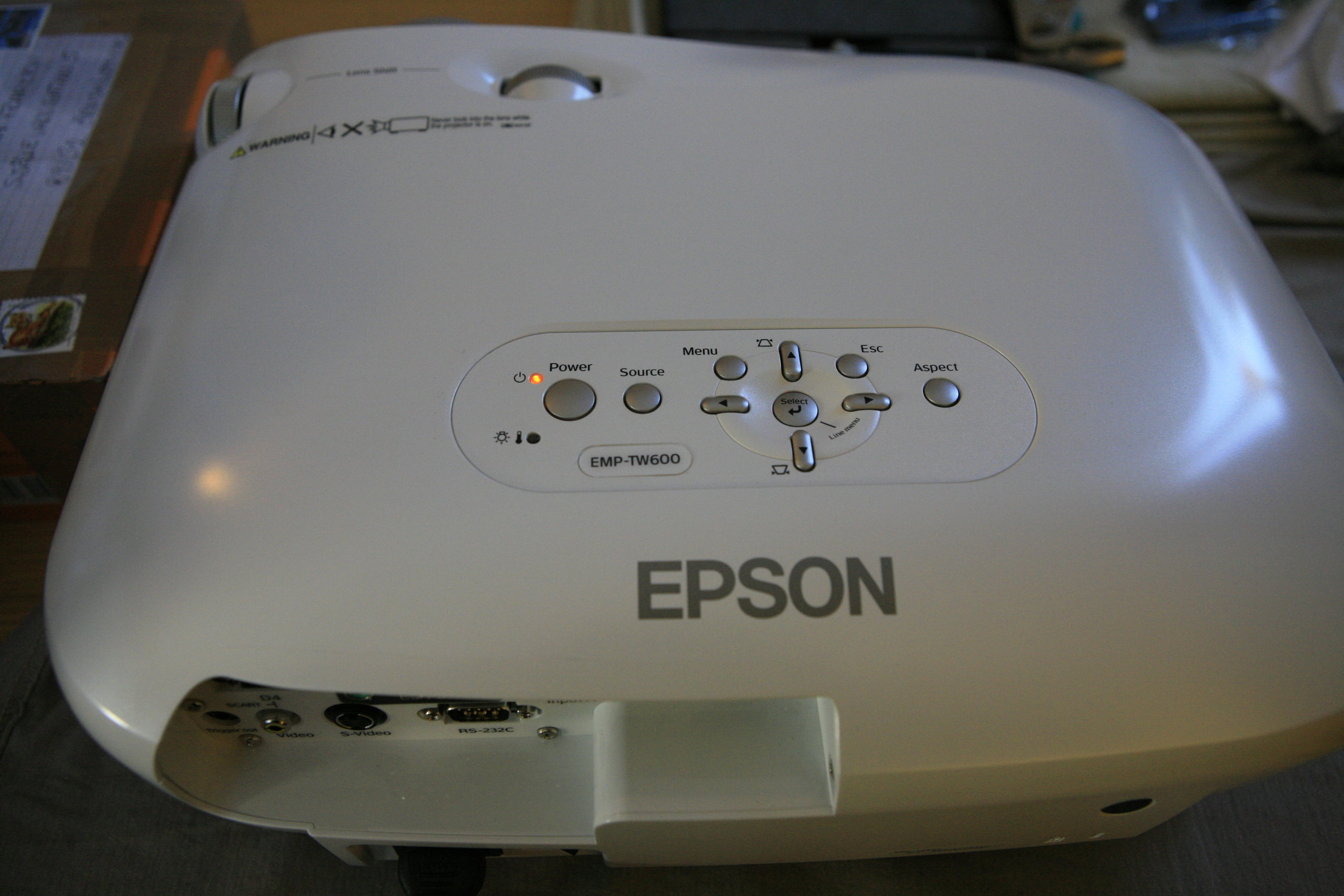

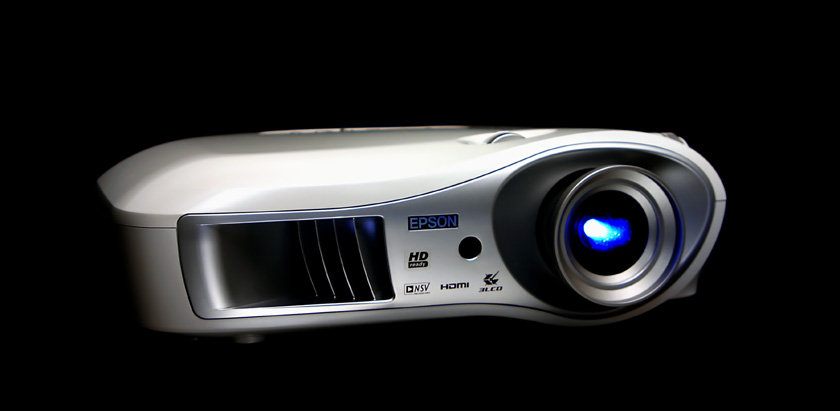

Epson TW600
Projektorn har ett par år på nacken men presterar fortfarande hyfsat i jämförelse med dagens projektorer. Åldern tillåter dock att jag med gott samvete kan skruva i projektorn utan att avverka någon garanti.
Fler produktbilder finns i ett separat album. Låt oss börja operationen. (2008-03-08 07:00:16)
Projektorn har ett par år på nacken men presterar fortfarande hyfsat i jämförelse med dagens projektorer. Åldern tillåter dock att jag med gott samvete kan skruva i projektorn utan att avverka någon garanti.
Fler produktbilder finns i ett separat album. Låt oss börja operationen. (2008-03-08 07:00:16)
Produkter på bilden:
Under skalet

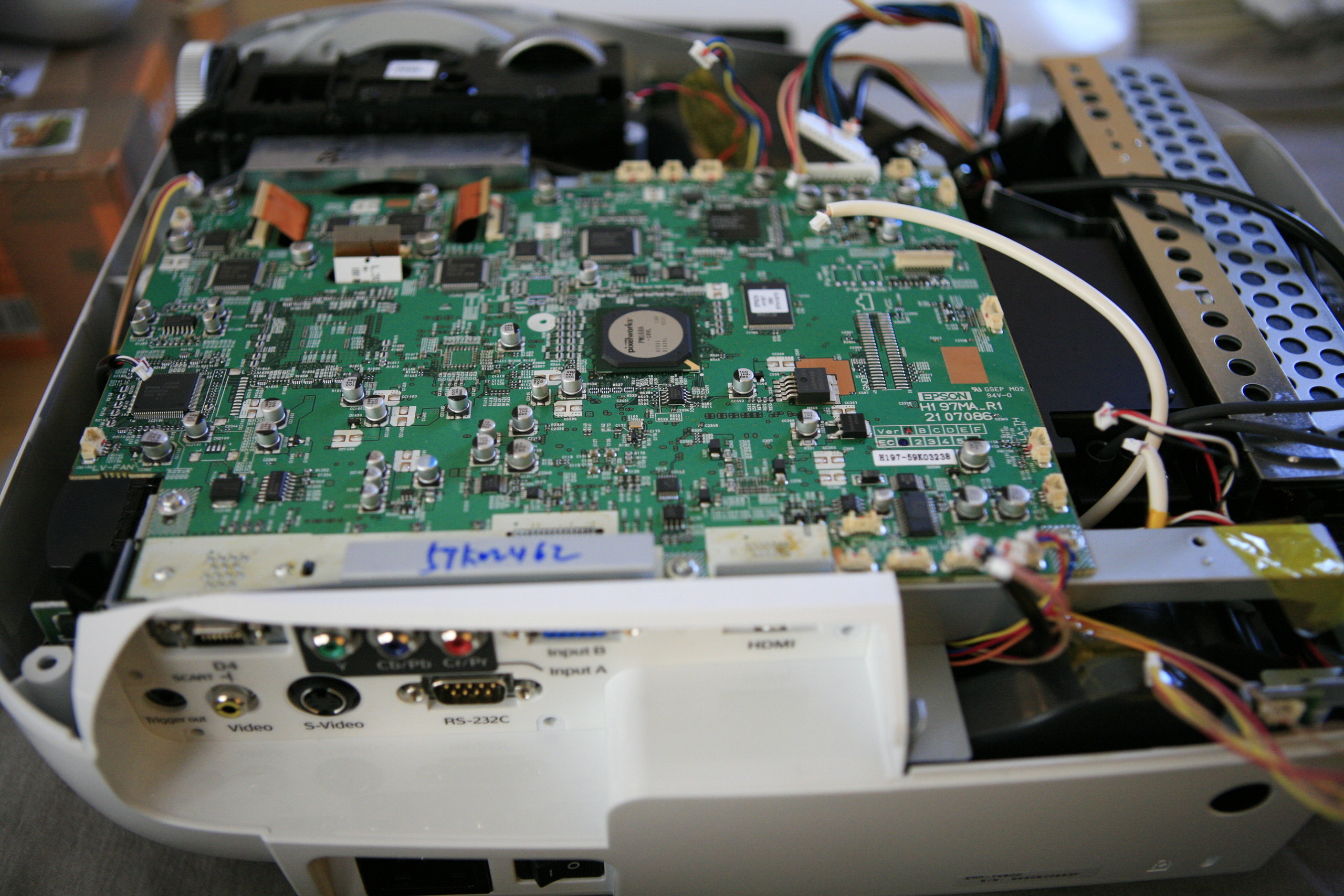

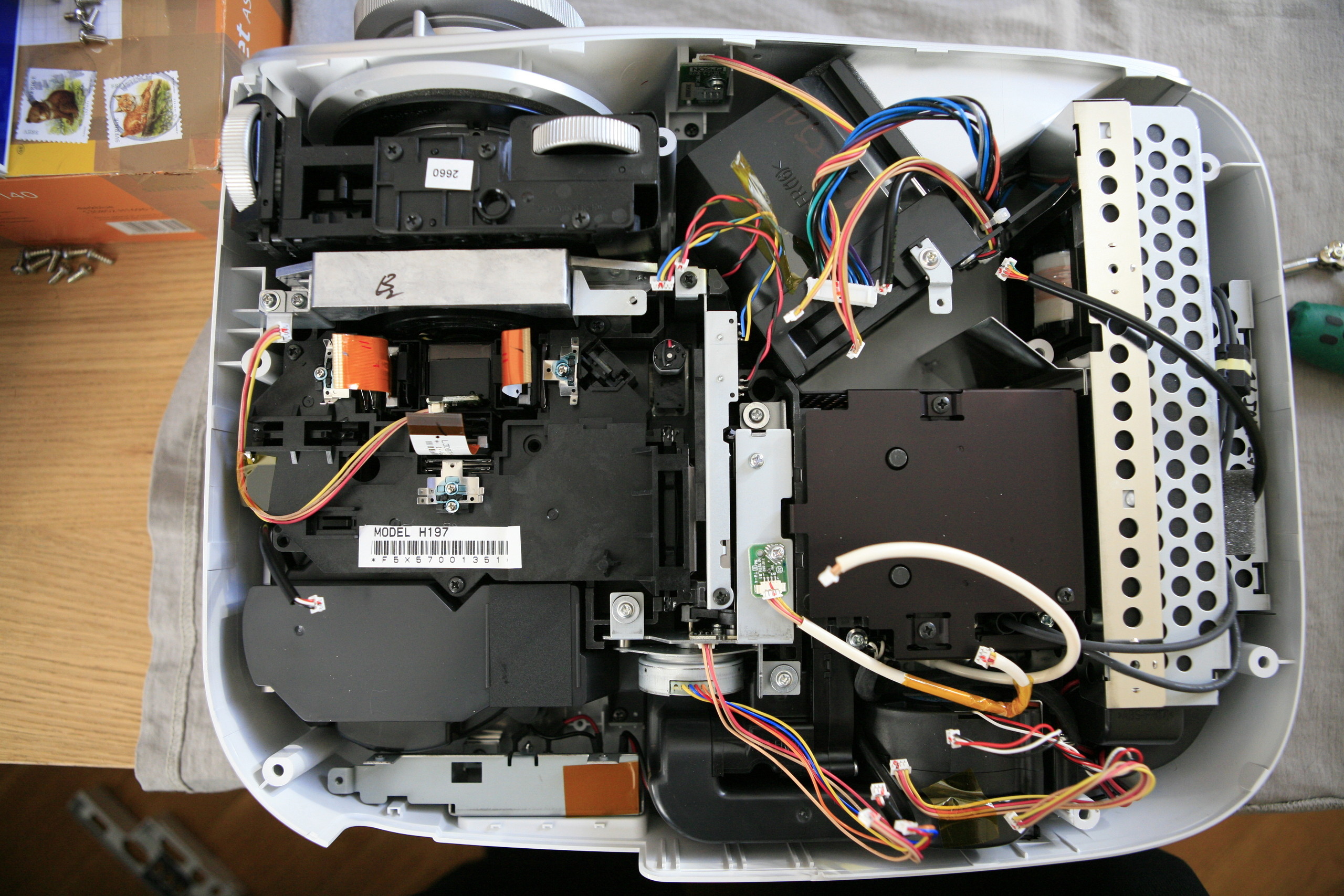

Det här är vad som syns direkt när man har skruvat bort locket på projektorn. Innandömet täcks av kretskortet som styr alla projektorns delar. (2008-03-08 04:15:06)
Bilden är högupplöst. Klicka i bilden för att zooma.
Det här är vad som syns direkt när man har skruvat bort locket på projektorn. Innandömet täcks av kretskortet som styr alla projektorns delar. (2008-03-08 04:15:06)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Detaljerad vy

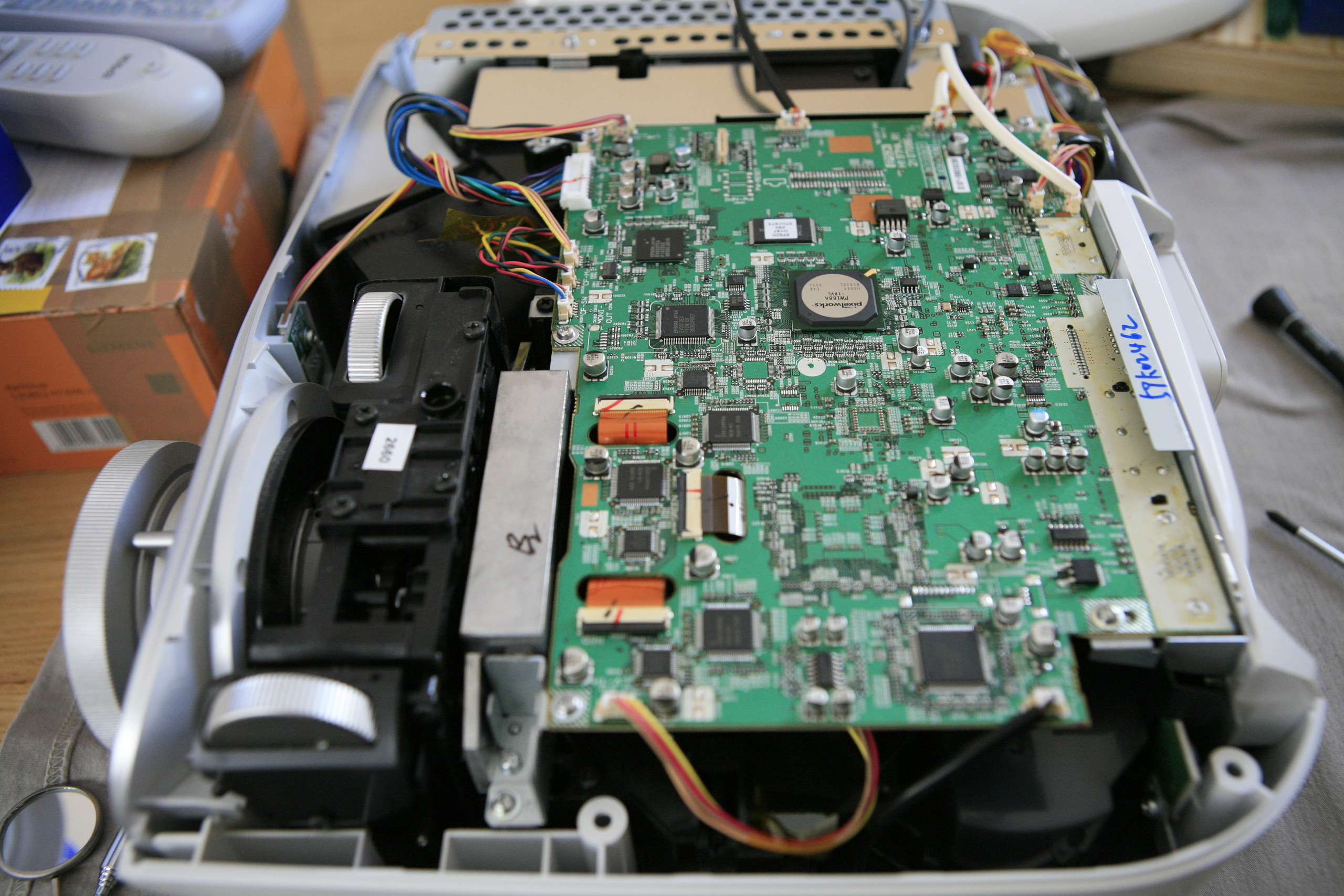

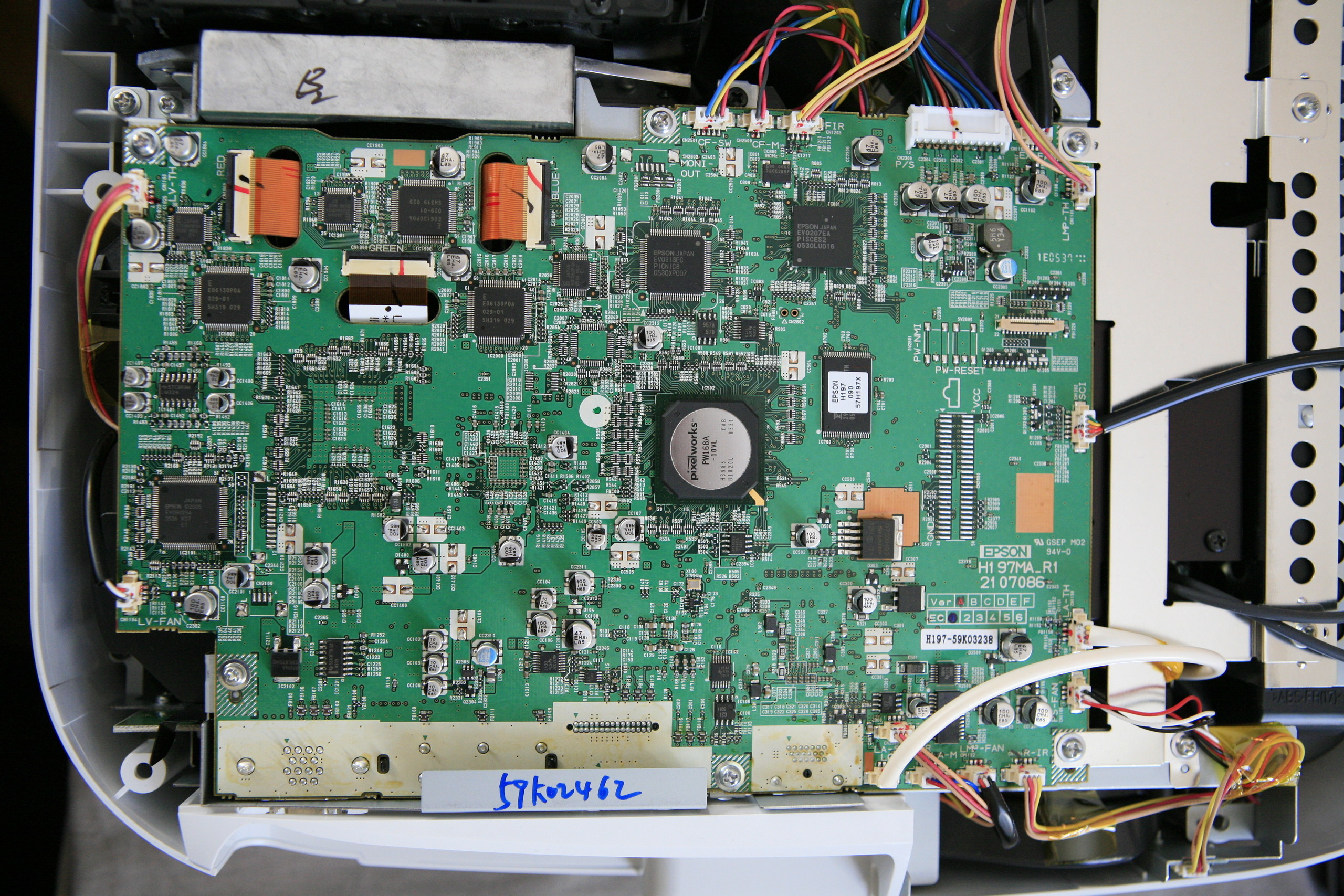

Klicka i bilden för att zooma i på kretskortets alla detaljer. (2008-03-08 04:34:06)Bilden är högupplöst. Klicka i bilden för att zooma.
Klicka i bilden för att zooma i på kretskortets alla detaljer. (2008-03-08 04:34:06)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Baksidan

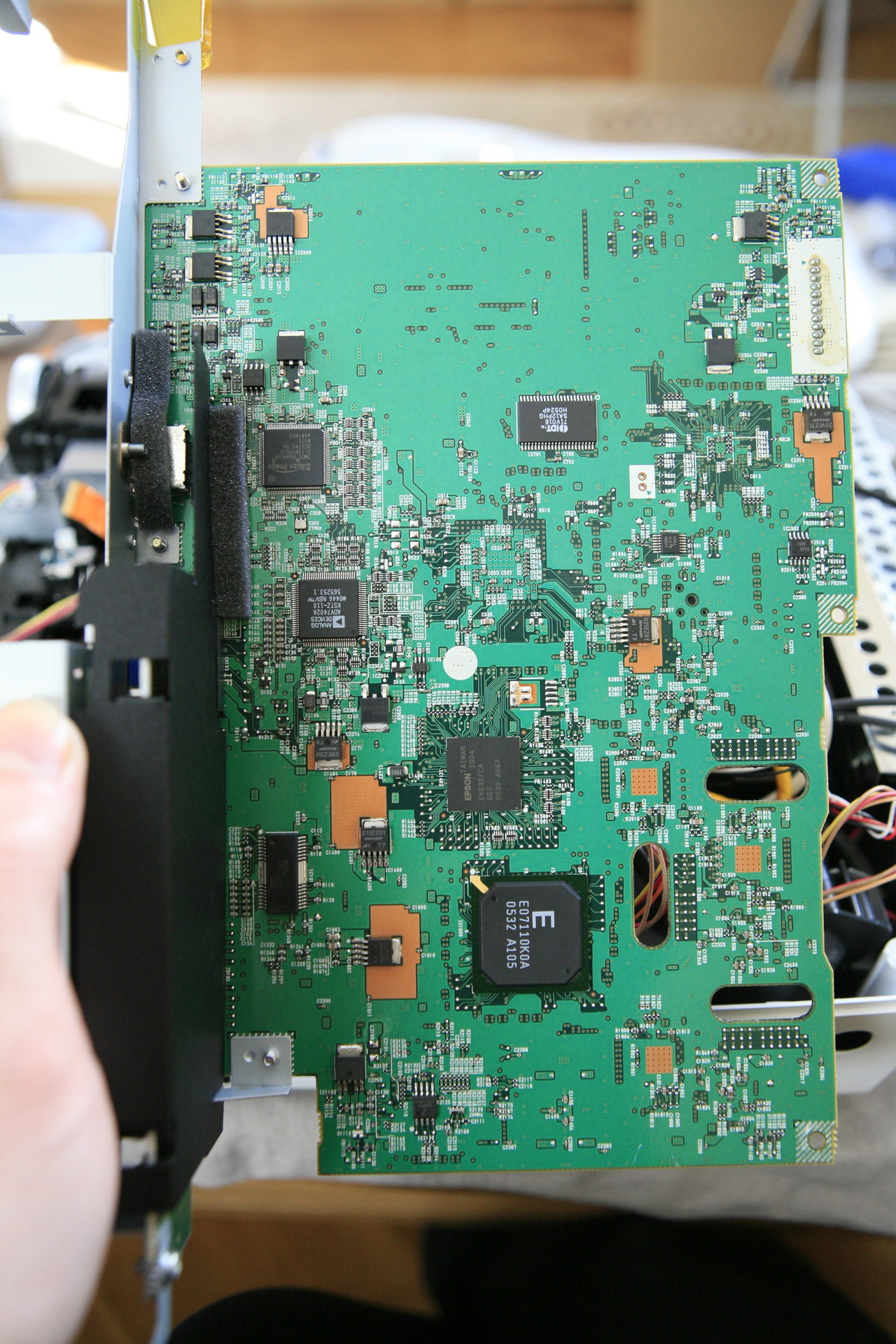

Kretskortet är avmonterat och så här ser baksidan ut. Alla videoingångar sitter i samma enhet. (2008-03-08 04:36:11)Bilden är högupplöst. Klicka i bilden för att zooma.
Kretskortet är avmonterat och så här ser baksidan ut. Alla videoingångar sitter i samma enhet. (2008-03-08 04:36:11)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Översiktsbild
Det kan bli dåligt med översiktsbilder i fortsättningen så här är därför en sådan. Håll muspekaren ovanpå bilden för att se noteringar om vad som är vad. (2008-03-08 04:39:10)Bilden är högupplöst. Klicka i bilden för att zooma.
Det kan bli dåligt med översiktsbilder i fortsättningen så här är därför en sådan. Håll muspekaren ovanpå bilden för att se noteringar om vad som är vad. (2008-03-08 04:39:10)
Bilden är högupplöst. Klicka i bilden för att zooma.
Projektorlampa
Under skalet ligger självaste projektorlampan. Den är väl ventilerad på sidorna.
LCD-panelerna
Röd, grön och blå.
Nätaggregat
Ett ganska kraftigt nätagg med kylflänsar och aktiv kylning.
Utblås av varmluft
Autoiris
Motorn till autoirisen
En del av kylsystemet
Kyler nätaggregat och lampan
En del av kylsystemet
Kyler LCD-panelerna och lampan
Lins och spegelsystem
Konstruktionen som vidareför ljuset i korrekt mängd och färg. Locket öppnas i kommande bilder.
Optik och lens shift
Optiken med manuell zoom, fokus och lens shift.
Produkter på bilden:
Autoiris
Strax framför projektorlampan sitter den så kallade autoirisen. Syftet med den här funktionen är att reglera ljuset som passerar. I ljus scener kommer irisen att vara vidöppen och således låta allt ljus passera. I mörka scener däremot kommer irisen att minska ljusflödet för att ge bättre svärta. För att inte få en totalt sett mörkare bild så justeras gamman i bilden av projektorns mjukvara och förstärker bildens högdragrar, d.v.s ljusa områden. Resultatet av detta är bättre svärta med bibehållet "tryck" i bilden och de ljusare detaljerna. Smart, eller hur! (2008-03-08 05:04:29)Bilden är högupplöst. Klicka i bilden för att zooma.
Strax framför projektorlampan sitter den så kallade autoirisen. Syftet med den här funktionen är att reglera ljuset som passerar. I ljus scener kommer irisen att vara vidöppen och således låta allt ljus passera. I mörka scener däremot kommer irisen att minska ljusflödet för att ge bättre svärta. För att inte få en totalt sett mörkare bild så justeras gamman i bilden av projektorns mjukvara och förstärker bildens högdragrar, d.v.s ljusa områden. Resultatet av detta är bättre svärta med bibehållet "tryck" i bilden och de ljusare detaljerna. Smart, eller hur! (2008-03-08 05:04:29)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

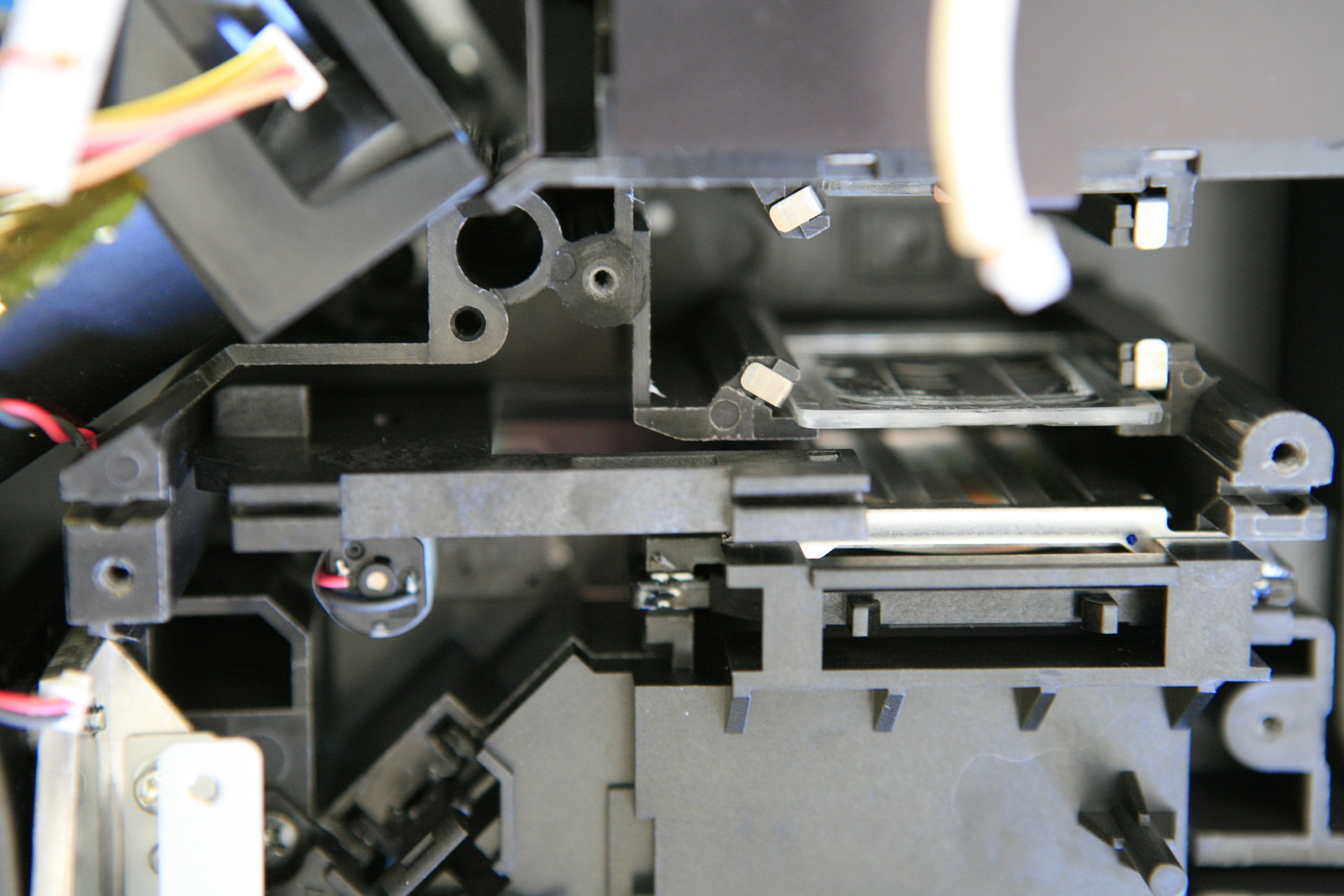

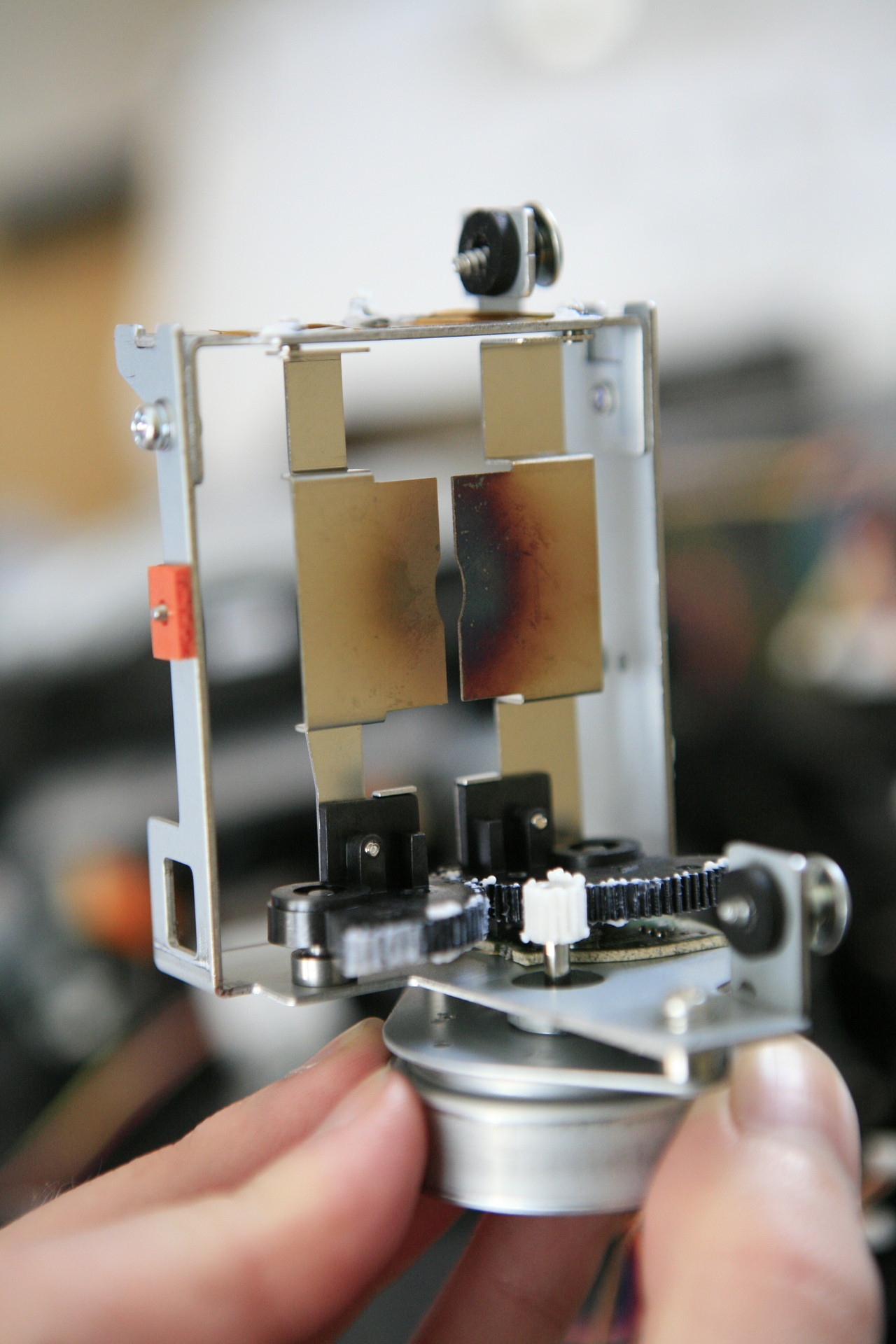

Autoirisen i detalj

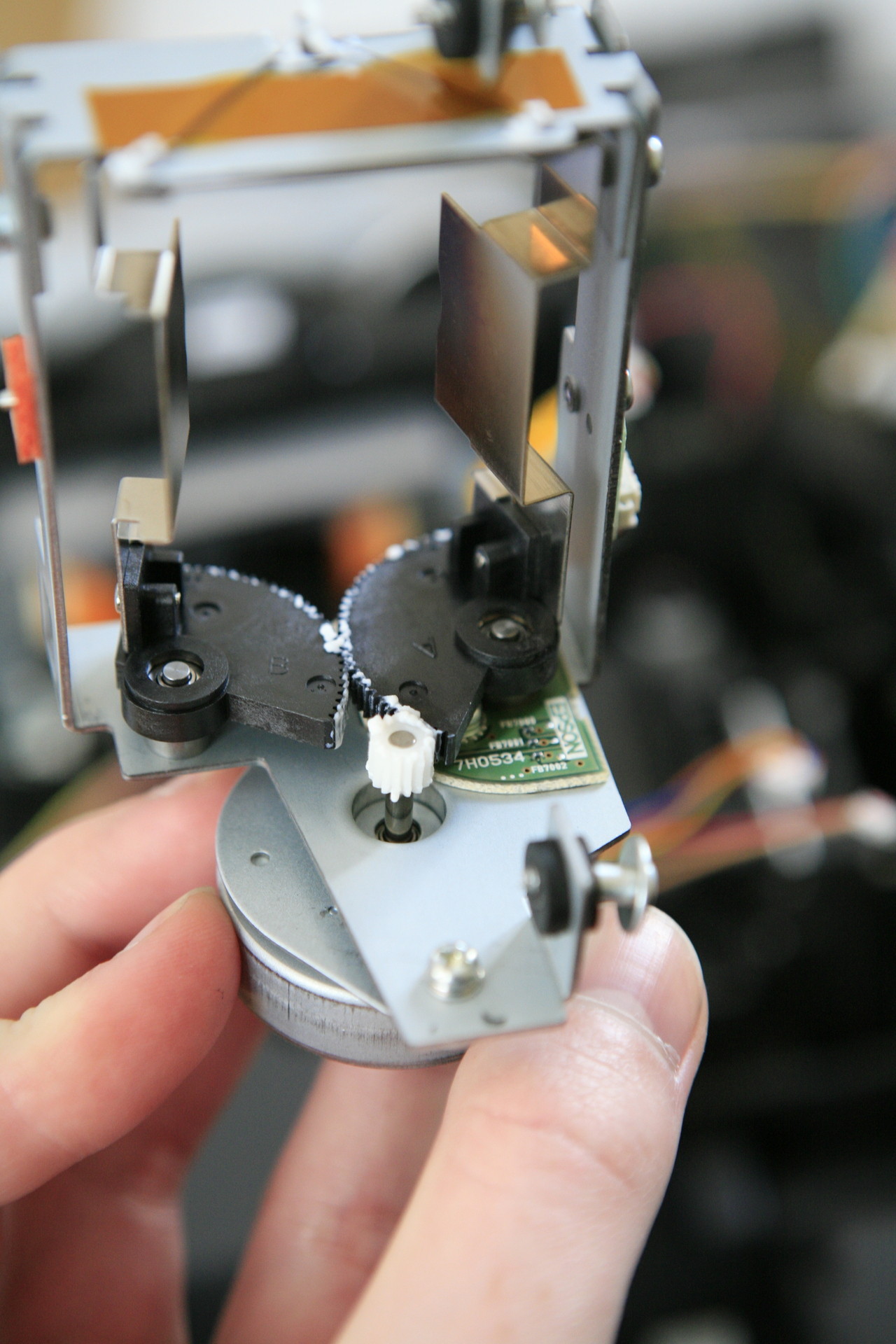

Här är irisen vidöppen. Den här modellen är ganska enkelt konstruerad. En motor kontrollerar två lock som då styr hur mycket ljus som passerar. Det finns mer avancerade modeller som är ringformade och sluter sig i en cirkel, inte helt olik irisen i våra egna ögon som ju också har som funktion att efter omgivningens ljusintensitet justera mängden ljus som passerar. (2008-03-08 05:11:53)Bilden är högupplöst. Klicka i bilden för att zooma.
Här är irisen vidöppen. Den här modellen är ganska enkelt konstruerad. En motor kontrollerar två lock som då styr hur mycket ljus som passerar. Det finns mer avancerade modeller som är ringformade och sluter sig i en cirkel, inte helt olik irisen i våra egna ögon som ju också har som funktion att efter omgivningens ljusintensitet justera mängden ljus som passerar. (2008-03-08 05:11:53)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Sluten iris
I detta läge är irisen sluten och minimalt med ljus kommer att passera för att förbättra bilden svärta. Med tanke på projektorlampans styrka så blir det väldigt varmt, vilket irisen uppenbarligen fått känna på. (2008-03-08 05:22:31)Bilden är högupplöst. Klicka i bilden för att zooma.
I detta läge är irisen sluten och minimalt med ljus kommer att passera för att förbättra bilden svärta. Med tanke på projektorlampans styrka så blir det väldigt varmt, vilket irisen uppenbarligen fått känna på. (2008-03-08 05:22:31)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

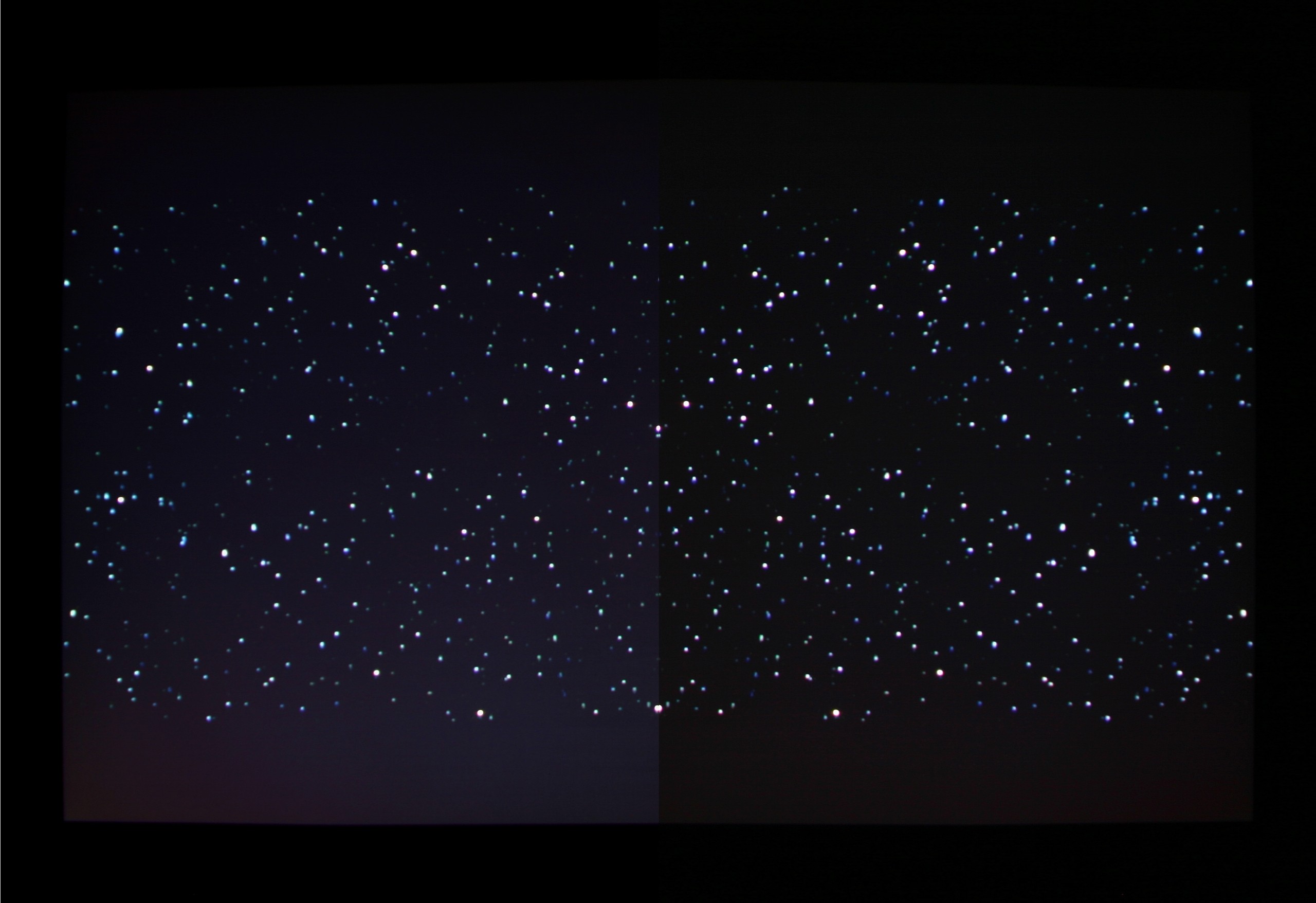

Autoiris avstängd respektive aktiverad
Till vänster är autoirisen avstängd (vidöppen) och till höger är autoirisen aktiverad (sluten). Man ser tydligt (om datorskärmen tillåter det) att den högra halvan av bilden har en djupare svärta med bibehållen ljusintensitet i stjärnorna. (2008-03-08 05:36:10)Bilden är högupplöst. Klicka i bilden för att zooma.
Till vänster är autoirisen avstängd (vidöppen) och till höger är autoirisen aktiverad (sluten). Man ser tydligt (om datorskärmen tillåter det) att den högra halvan av bilden har en djupare svärta med bibehållen ljusintensitet i stjärnorna. (2008-03-08 05:36:10)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

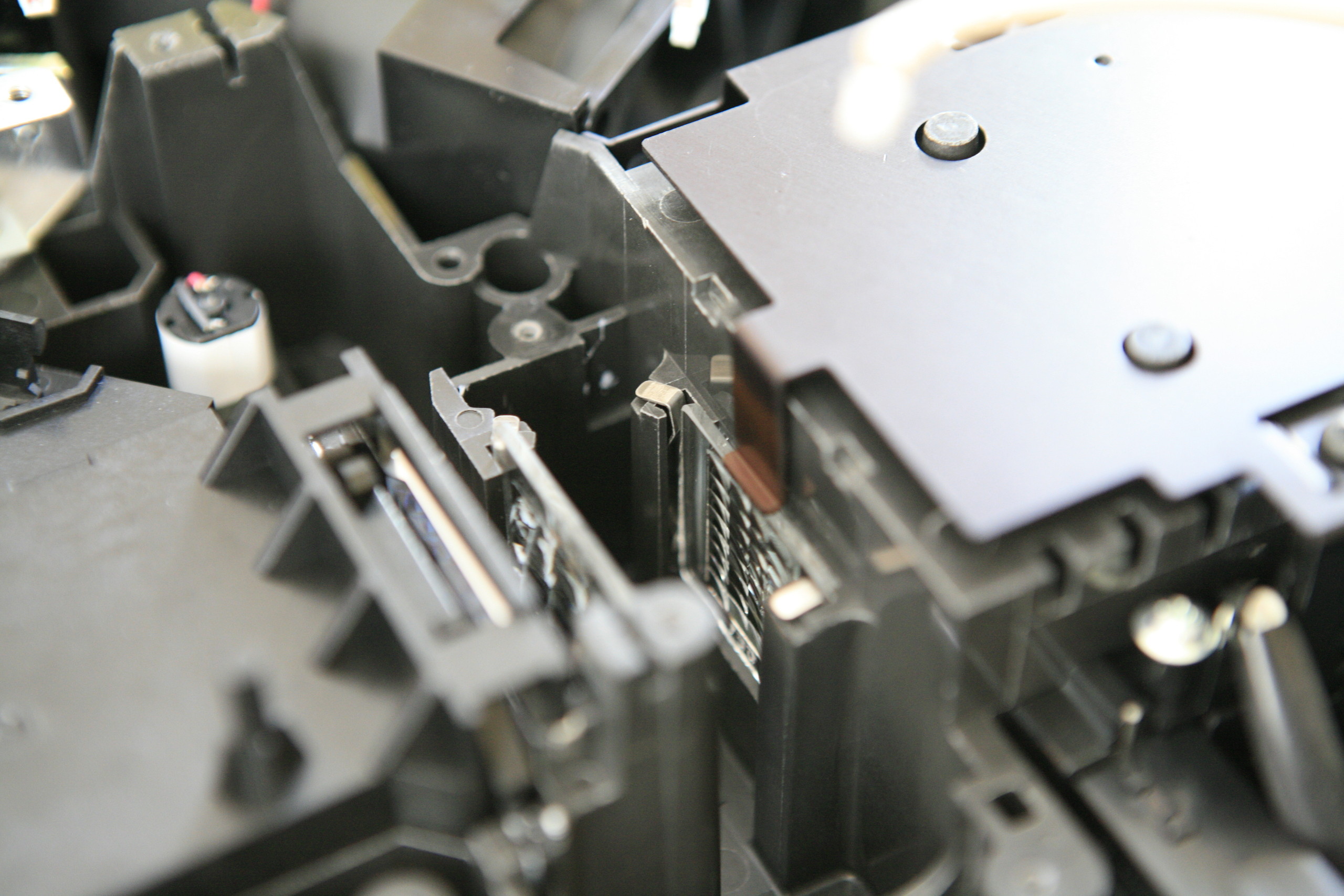

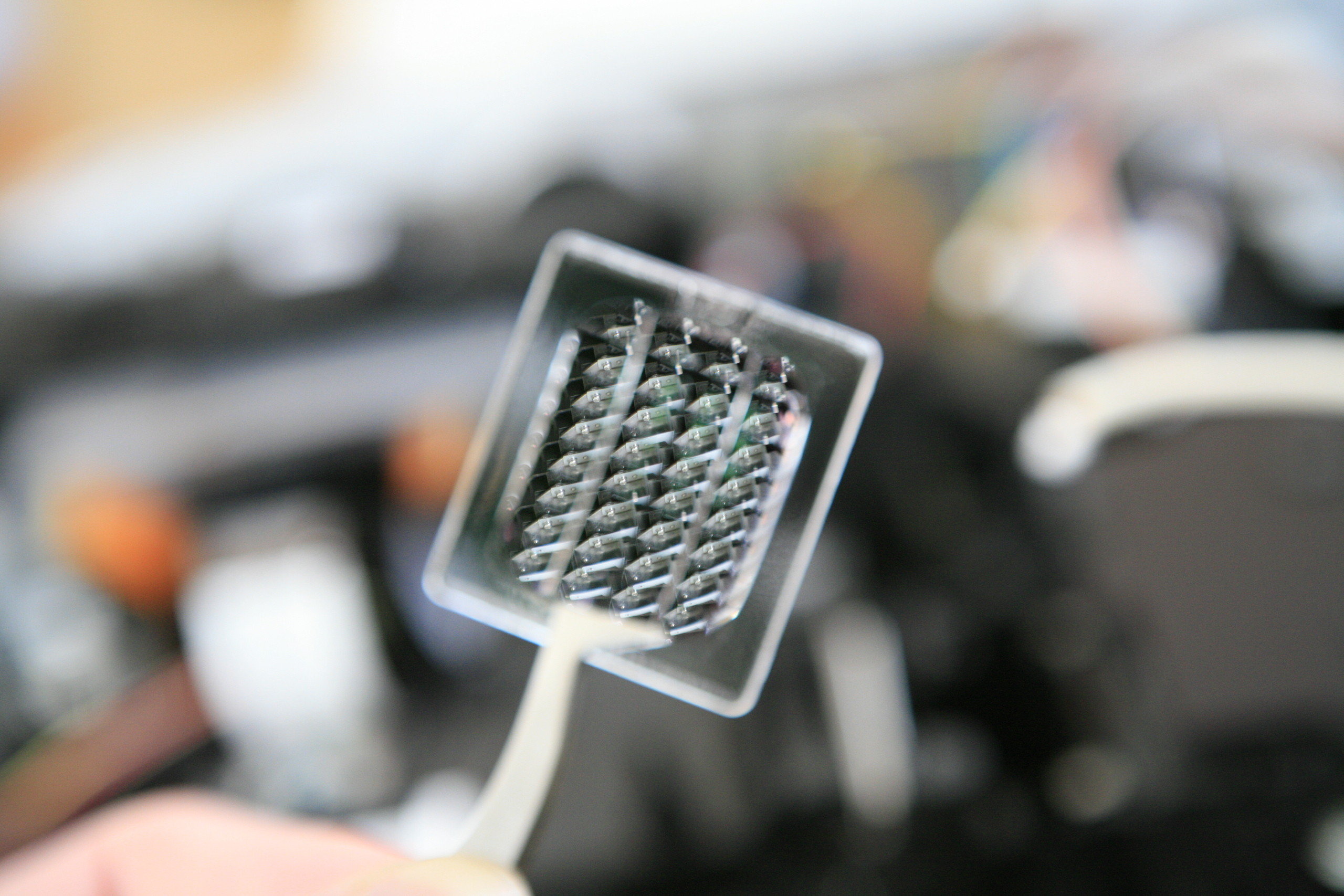

Rutformade linser

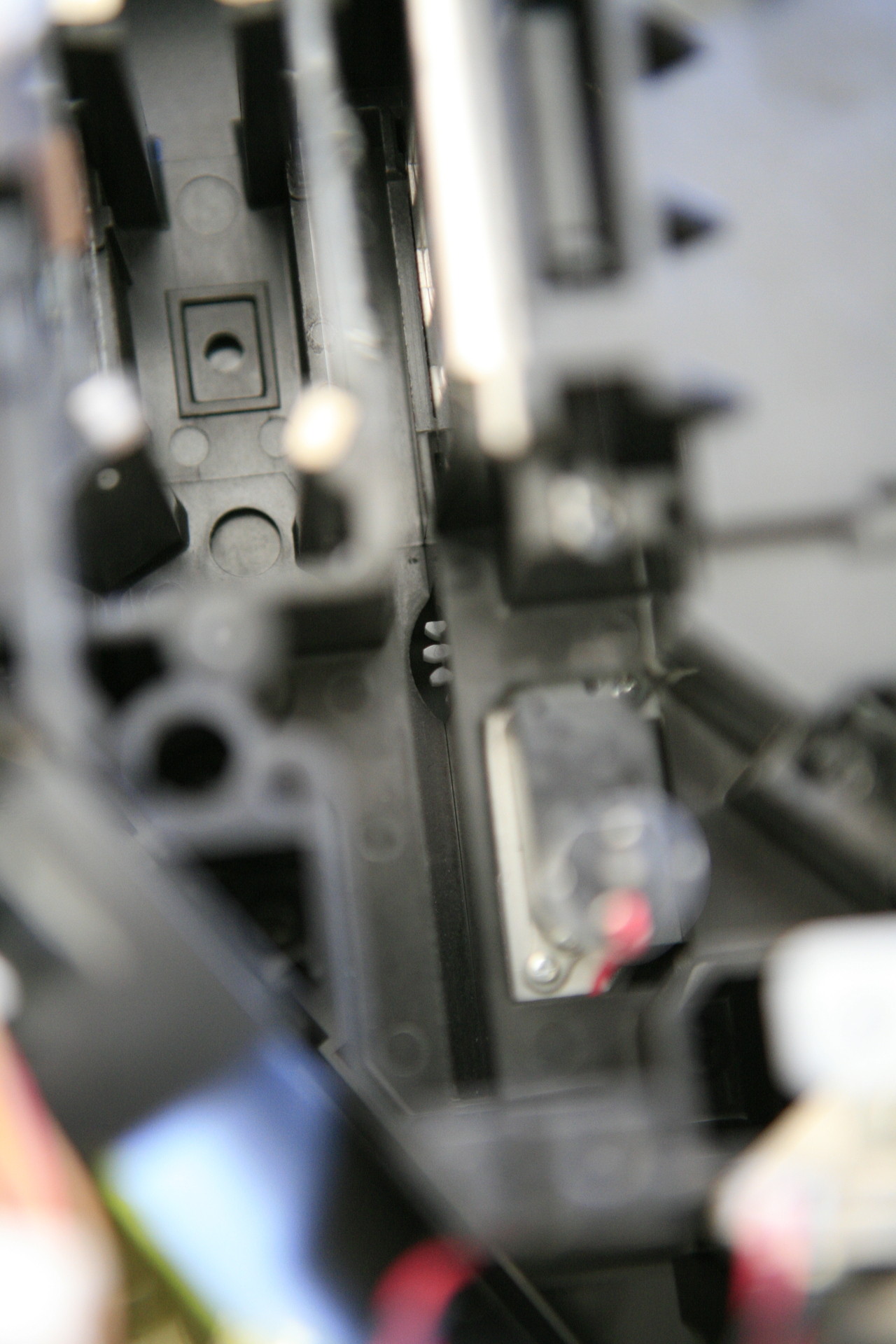

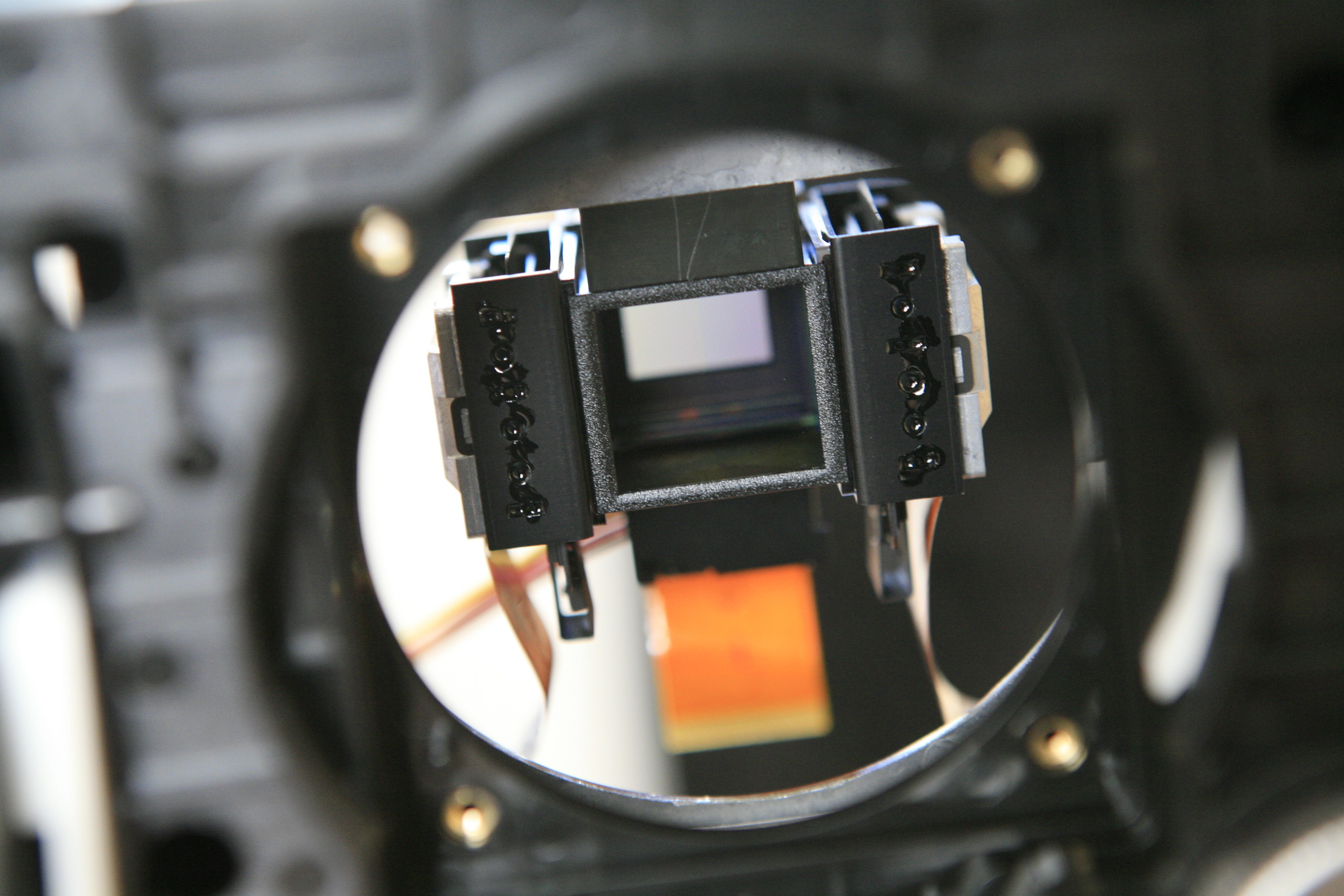

Det är alltså i detta tomrum som autoirisen är placerad, mellan två linser på vardera sida. De är lite annorlunda gjorda med sina multibla rutformade linser. (2008-03-08 05:28:17)Bilden är högupplöst. Klicka i bilden för att zooma.
Det är alltså i detta tomrum som autoirisen är placerad, mellan två linser på vardera sida. De är lite annorlunda gjorda med sina multibla rutformade linser. (2008-03-08 05:28:17)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

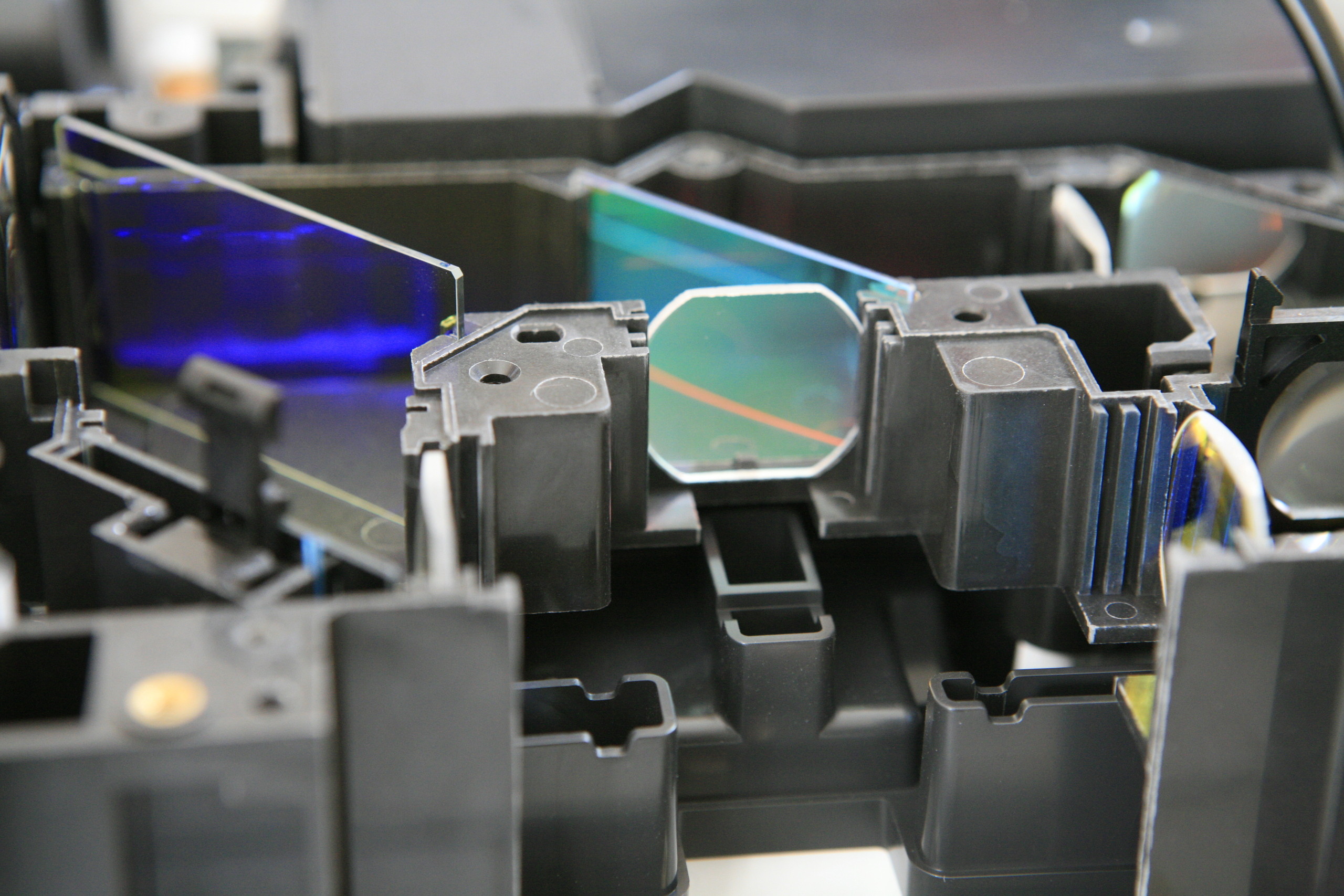

Kontrollerade ljusstrålar
Jag är inte helt säker på vilken effekt de här linserna har i själva systemet men jag gissar på att det är för att kontrollera riktningen och spridningen av ljuset. Ljuset ska sprida sig jämnt oavsett om irisen är vidöppen eller sluten, samtidigt som det ska riktas rakt fram för att ta vara på ljuset och undvika ljusläckage. (2008-03-08 05:30:21)Bilden är högupplöst. Klicka i bilden för att zooma.
Jag är inte helt säker på vilken effekt de här linserna har i själva systemet men jag gissar på att det är för att kontrollera riktningen och spridningen av ljuset. Ljuset ska sprida sig jämnt oavsett om irisen är vidöppen eller sluten, samtidigt som det ska riktas rakt fram för att ta vara på ljuset och undvika ljusläckage. (2008-03-08 05:30:21)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Stavformad lins/glasskiva
Framför de två rutformade linserna finns den här glasskivan. En mycket märklig konstruktion. Den verkar skära av och sprida ljusa snett och möjligen färga ljuset redan här. (2008-03-08 05:42:09)Bilden är högupplöst. Klicka i bilden för att zooma.
Framför de två rutformade linserna finns den här glasskivan. En mycket märklig konstruktion. Den verkar skära av och sprida ljusa snett och möjligen färga ljuset redan här. (2008-03-08 05:42:09)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Framsidan
Det här är den sida som sitter mot lampan, ljuset passerar genom här. Konstigt nog täcks glaset 50% av metallen. Jag kan bara anta att det är för att få en särskild spridning eller färgning av ljuset. (2008-03-08 05:45:03)Bilden är högupplöst. Klicka i bilden för att zooma.
Det här är den sida som sitter mot lampan, ljuset passerar genom här. Konstigt nog täcks glaset 50% av metallen. Jag kan bara anta att det är för att få en särskild spridning eller färgning av ljuset. (2008-03-08 05:45:03)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Andra sidan
.. och på den andra sidan så märker man inte av att 50% av glaset är täckt av metallen. Knepig effekt! (2008-03-08 05:47:59)Bilden är högupplöst. Klicka i bilden för att zooma.
.. och på den andra sidan så märker man inte av att 50% av glaset är täckt av metallen. Knepig effekt! (2008-03-08 05:47:59)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Locket ovanpå ljustunneln

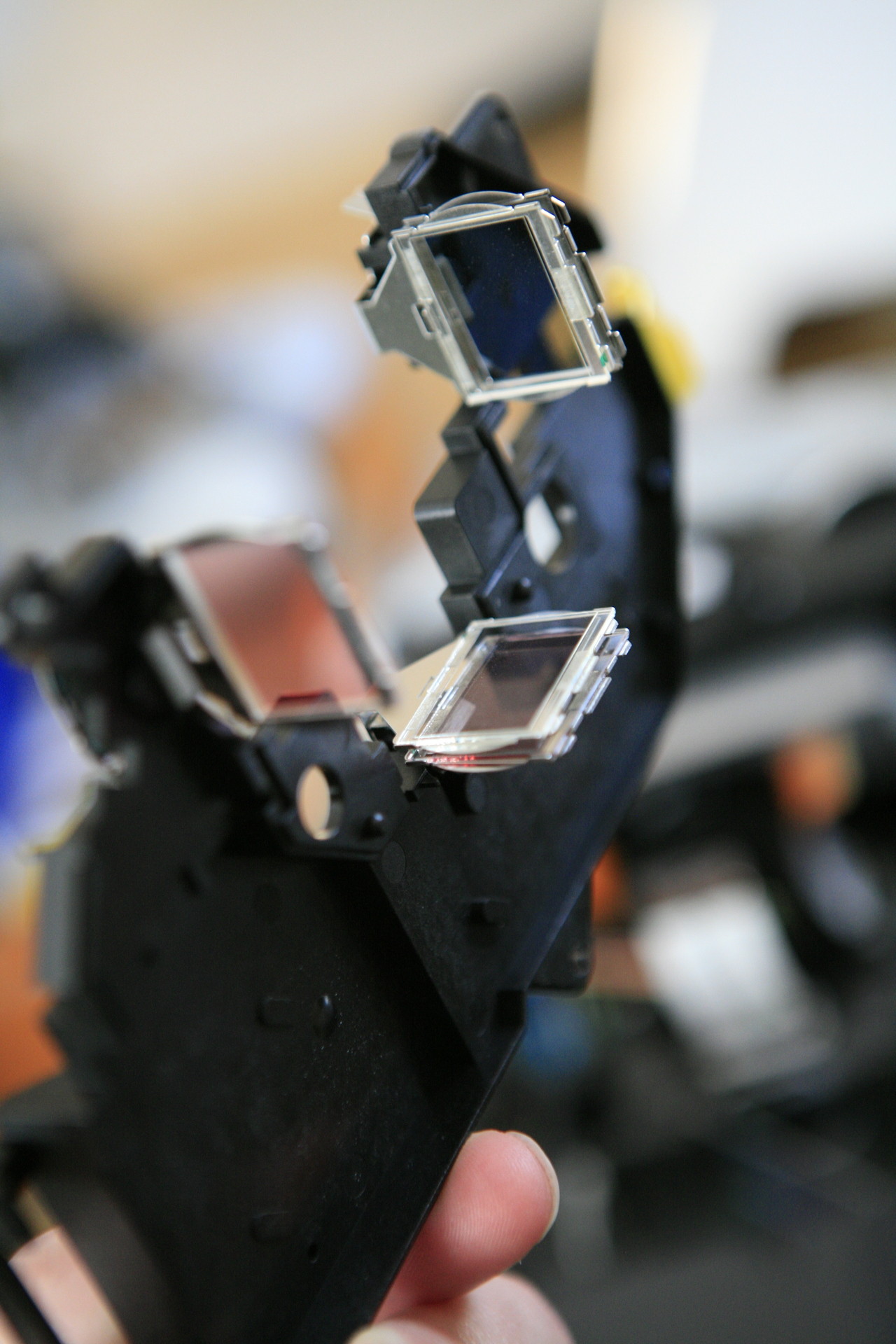

Strax intill vardera LCD-panel sitter dessa färgade glasskivor. (2008-03-08 06:02:58)Bilden är högupplöst. Klicka i bilden för att zooma.
Strax intill vardera LCD-panel sitter dessa färgade glasskivor. (2008-03-08 06:02:58)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Och under locket

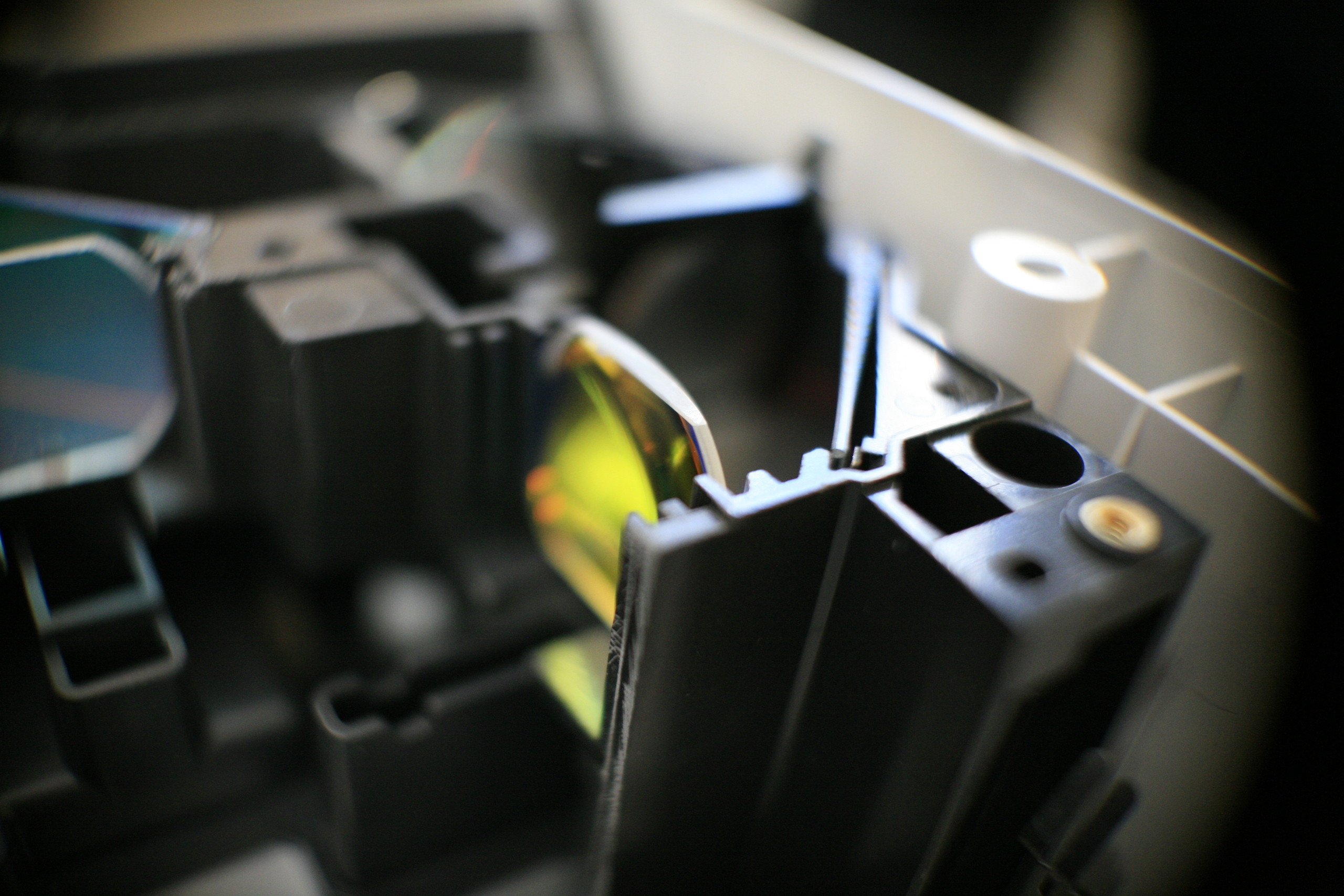

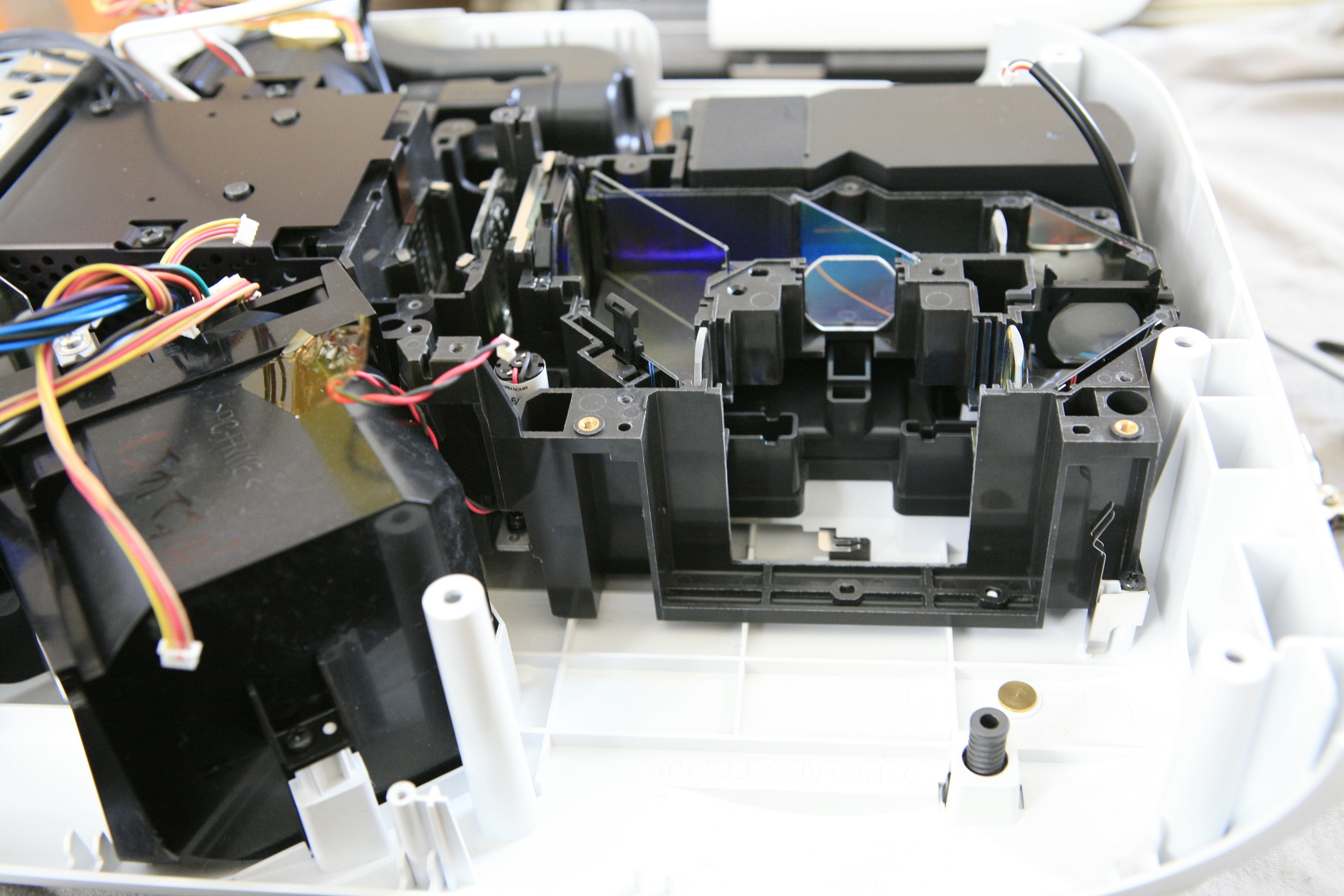

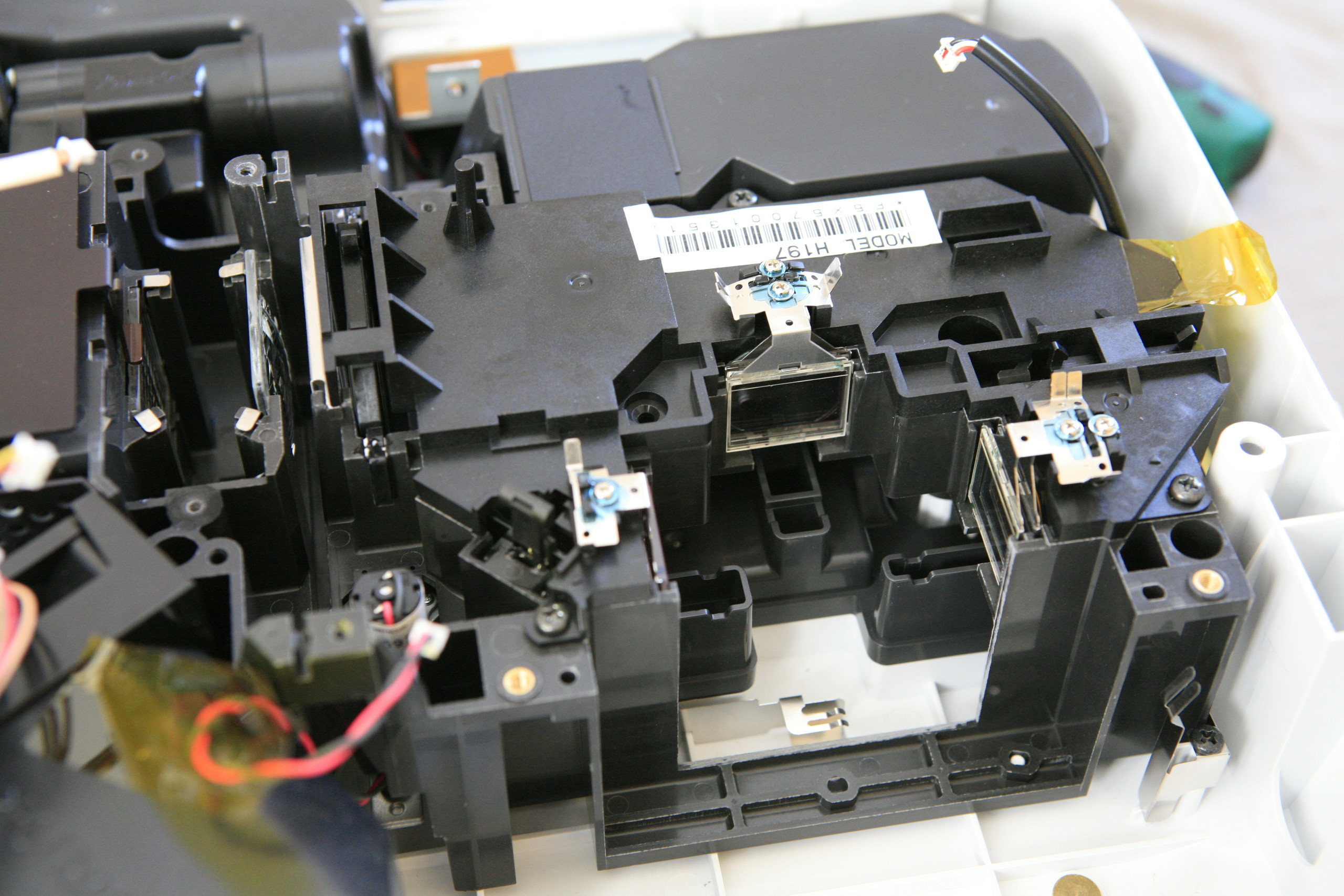

Här är ljustunneln med flertalet speglar och linser. Några av speglarna är halvspelgar, de reflekterar en del av ljuset och låter en del av ljuset passera. Nedre kant till höger visar ett par av linserna som kunde ses i detalj i bilderna ovan. (2008-03-08 06:06:12)Bilden är högupplöst. Klicka i bilden för att zooma.
Här är ljustunneln med flertalet speglar och linser. Några av speglarna är halvspelgar, de reflekterar en del av ljuset och låter en del av ljuset passera. Nedre kant till höger visar ett par av linserna som kunde ses i detalj i bilderna ovan. (2008-03-08 06:06:12)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

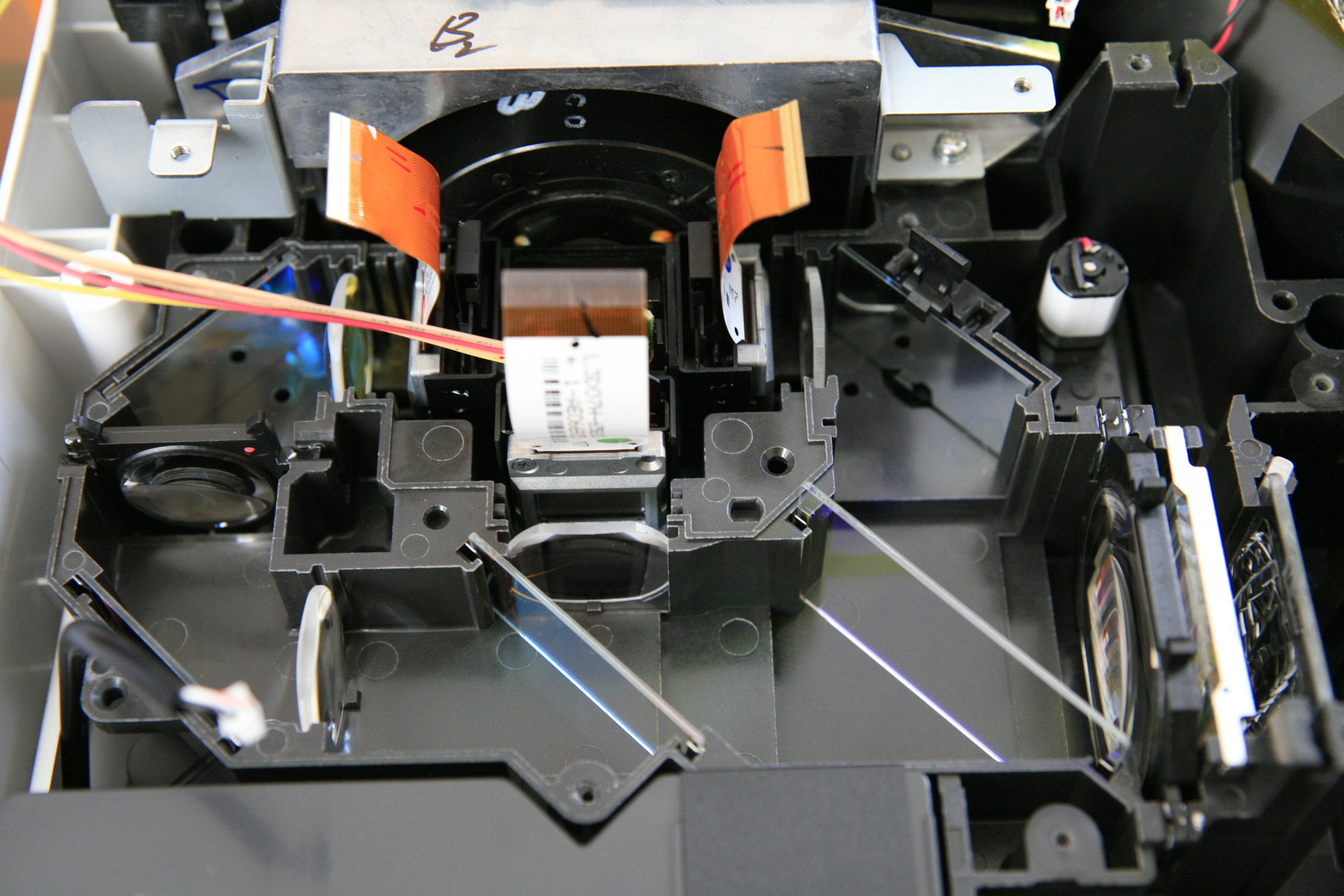

Färgat ljus

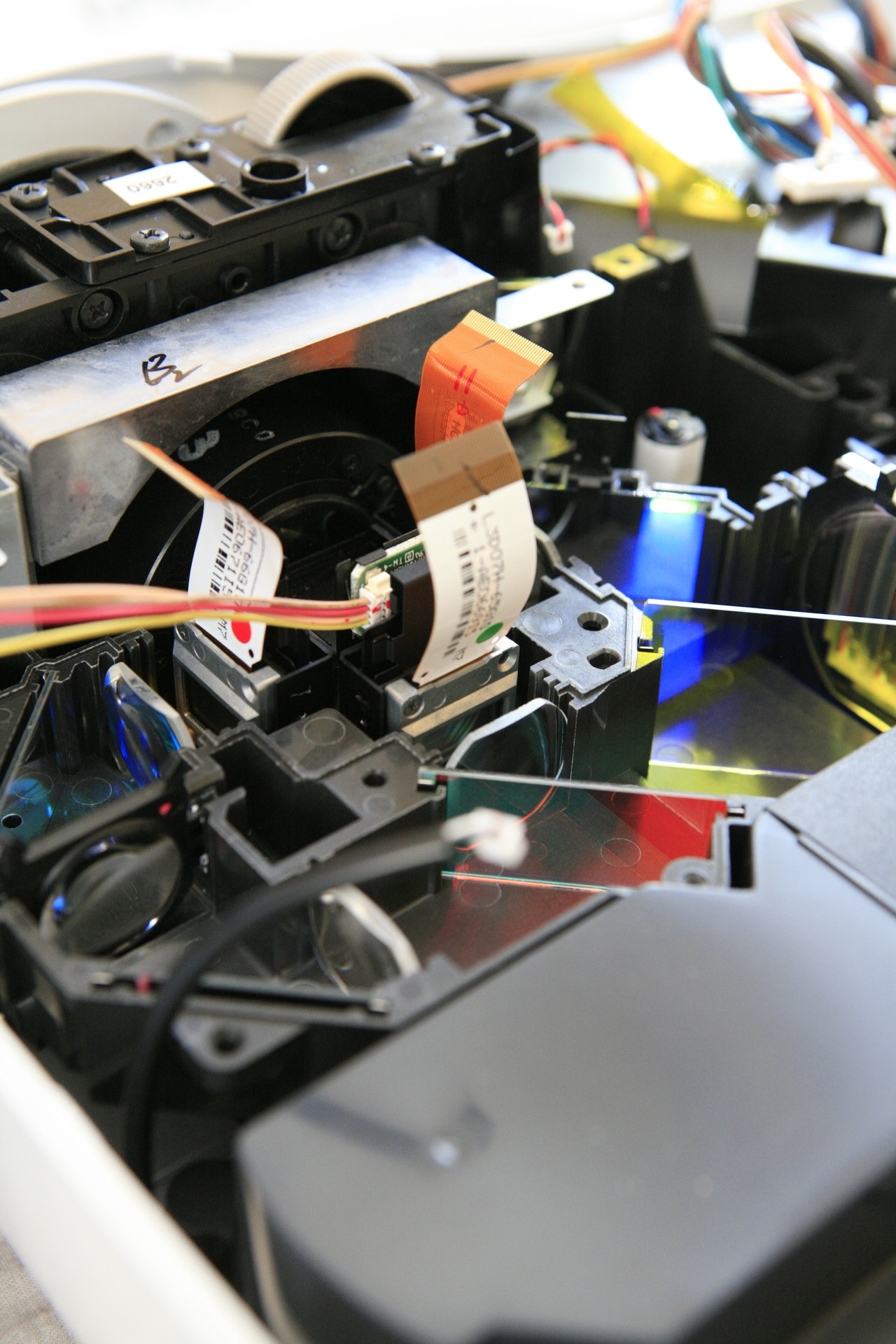

Vinklar man kameran lite så ser man hur ljuset passerar och färgas av både speglar och linser, några av dem har nämligen ett genomskinligt färgfilter som både reflekterar och låter ljus ta sig igenom. Färgerna här är dock inte korrekta eftersom att ljuset kommer från ett annat håll än det annars gör.
De platta kablarna kommer direkt från LCD-panelerna som sitter i ett paket för sig tillsammans med optiken/zoomen. (2008-03-08 06:08:34)Bilden är högupplöst. Klicka i bilden för att zooma.
Vinklar man kameran lite så ser man hur ljuset passerar och färgas av både speglar och linser, några av dem har nämligen ett genomskinligt färgfilter som både reflekterar och låter ljus ta sig igenom. Färgerna här är dock inte korrekta eftersom att ljuset kommer från ett annat håll än det annars gör.
De platta kablarna kommer direkt från LCD-panelerna som sitter i ett paket för sig tillsammans med optiken/zoomen. (2008-03-08 06:08:34)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Optik- och LCD-paketet från andra sidan

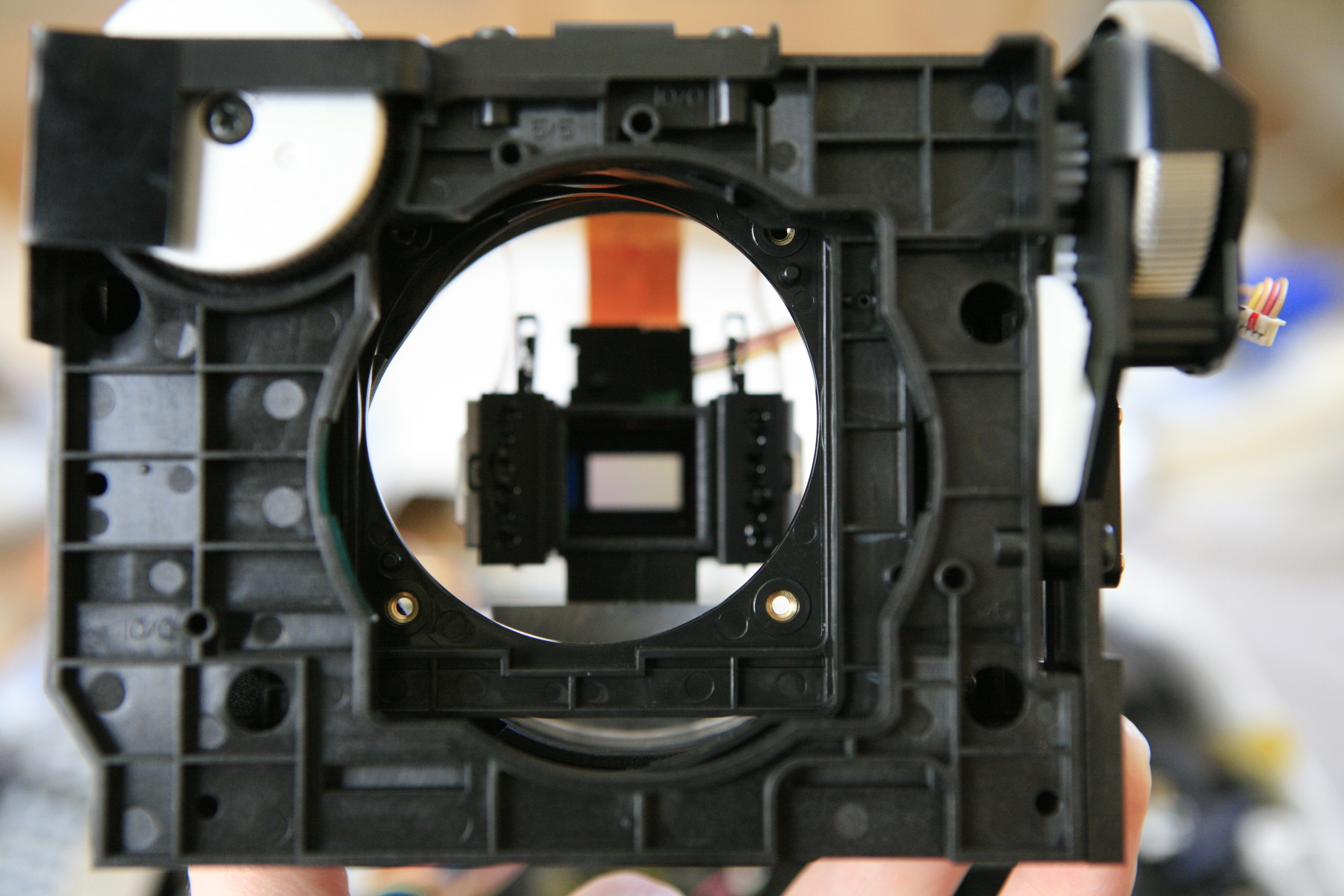

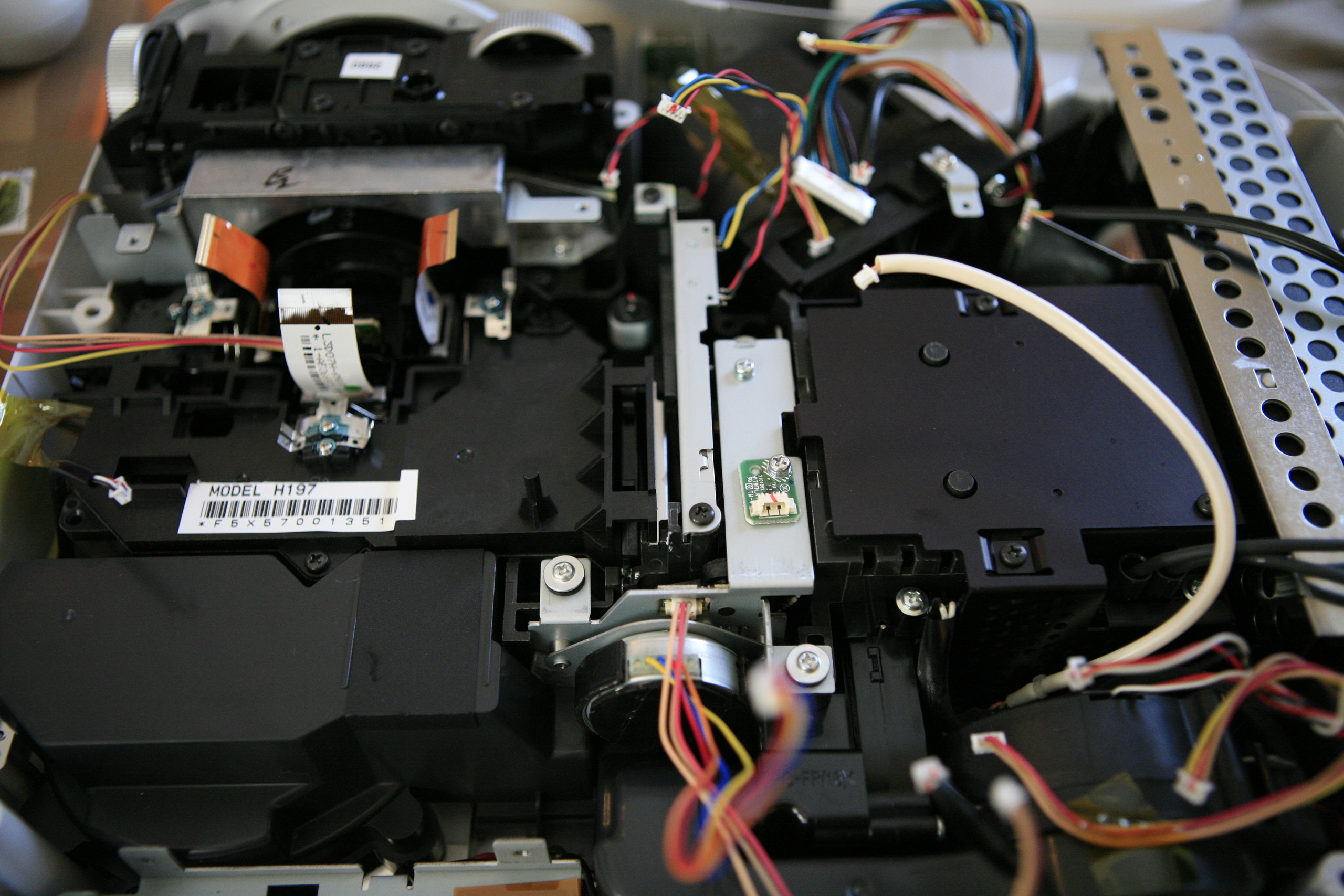

Så här ser det ut från andra sidan. Runt optiken sitter lens shift-kontrollen. Hela den grejen är väldigt stor för att vara en så pass simpel funktion som den ändå är. Ville men skulle man nog kunna banta ned projektorns yttre storlek med 10-20% men det är tveksamt om det finns något behov av det bland konsumenterna.
Plockar man bort det här paketet så döljer sig följande ... (2008-03-08 06:23:16)Bilden är högupplöst. Klicka i bilden för att zooma.
Så här ser det ut från andra sidan. Runt optiken sitter lens shift-kontrollen. Hela den grejen är väldigt stor för att vara en så pass simpel funktion som den ändå är. Ville men skulle man nog kunna banta ned projektorns yttre storlek med 10-20% men det är tveksamt om det finns något behov av det bland konsumenterna.
Plockar man bort det här paketet så döljer sig följande ... (2008-03-08 06:23:16)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

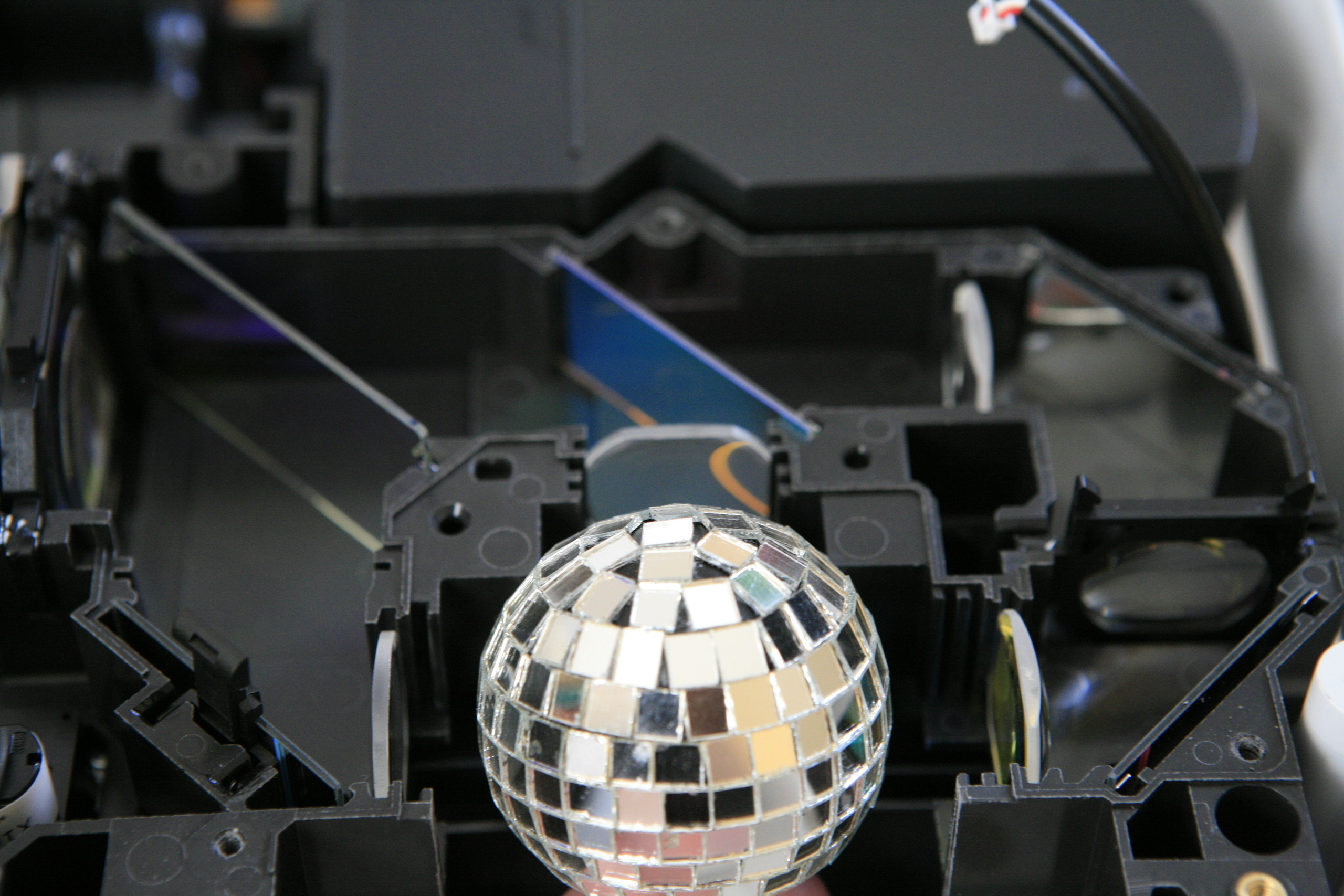

Av alla speglar tar den här priset
Nä okej, den sitter inte där egentligen. (2008-03-08 06:17:45)Bilden är högupplöst. Klicka i bilden för att zooma.
Nä okej, den sitter inte där egentligen. (2008-03-08 06:17:45)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

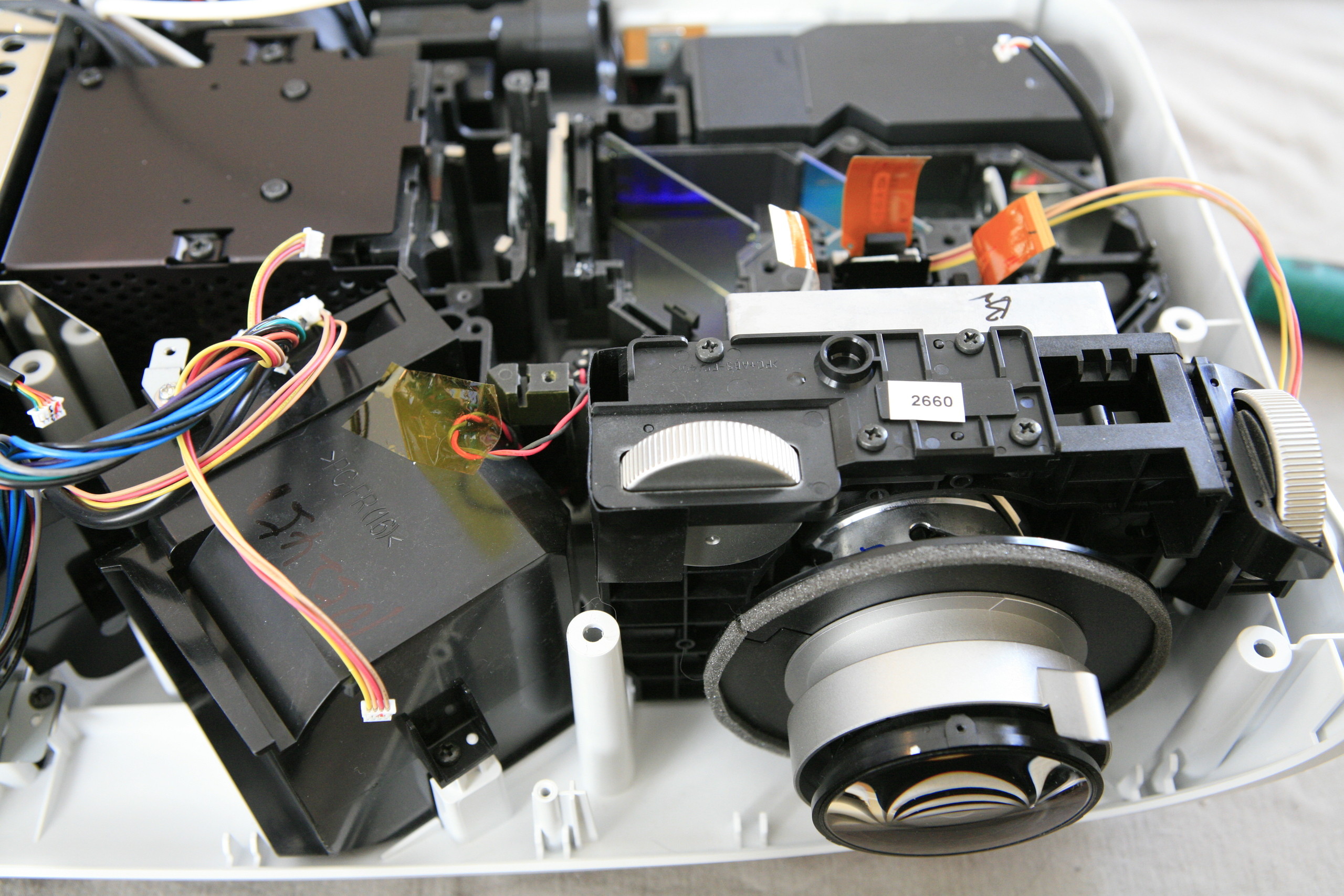

Så här ser det egentligen ut
Nu ser man hur pass stor del optiken och dess lens shift faktiskt tar, det är en bra bit av hörnet som har reserverats. (2008-03-08 06:27:50)Bilden är högupplöst. Klicka i bilden för att zooma.
Nu ser man hur pass stor del optiken och dess lens shift faktiskt tar, det är en bra bit av hörnet som har reserverats. (2008-03-08 06:27:50)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

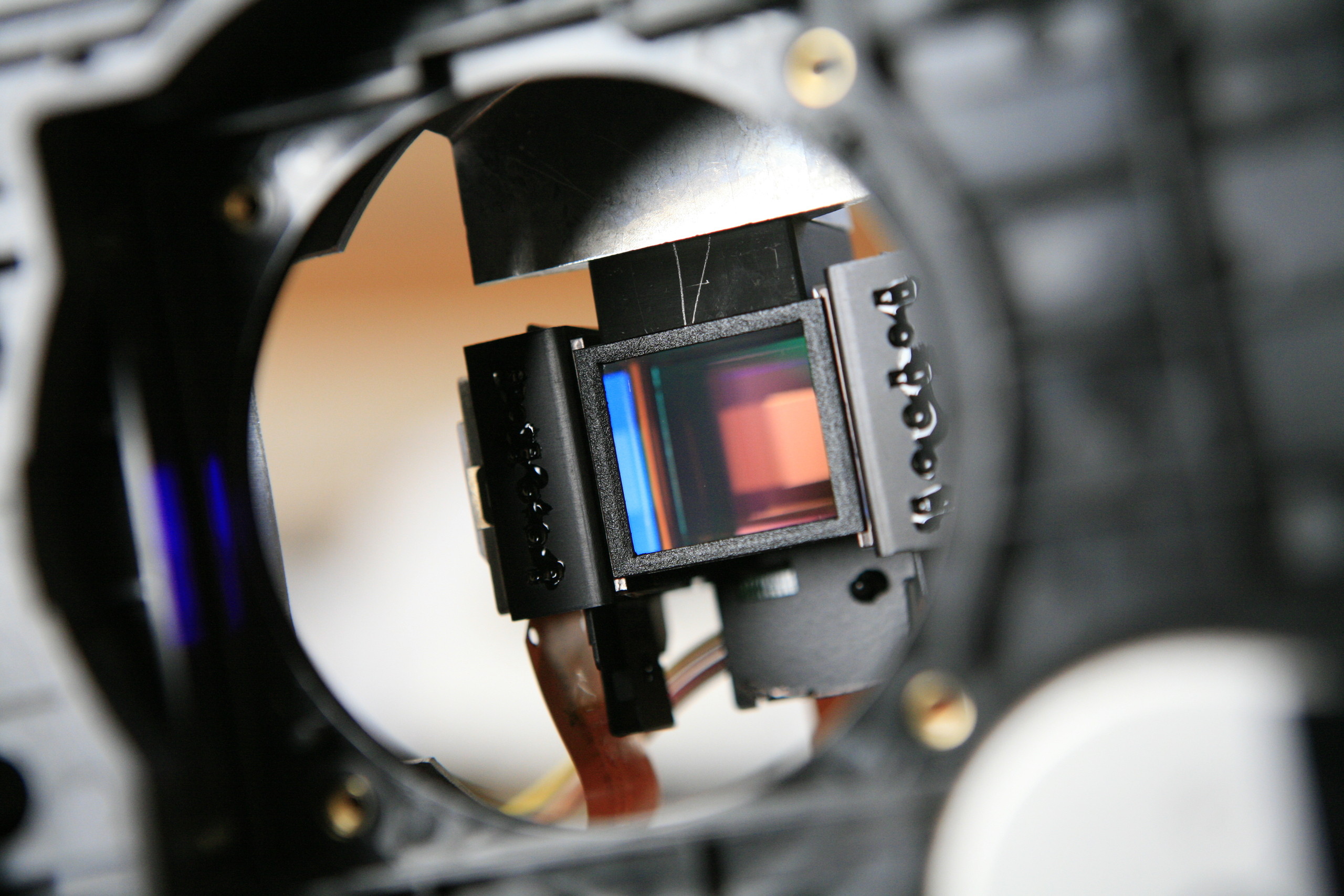

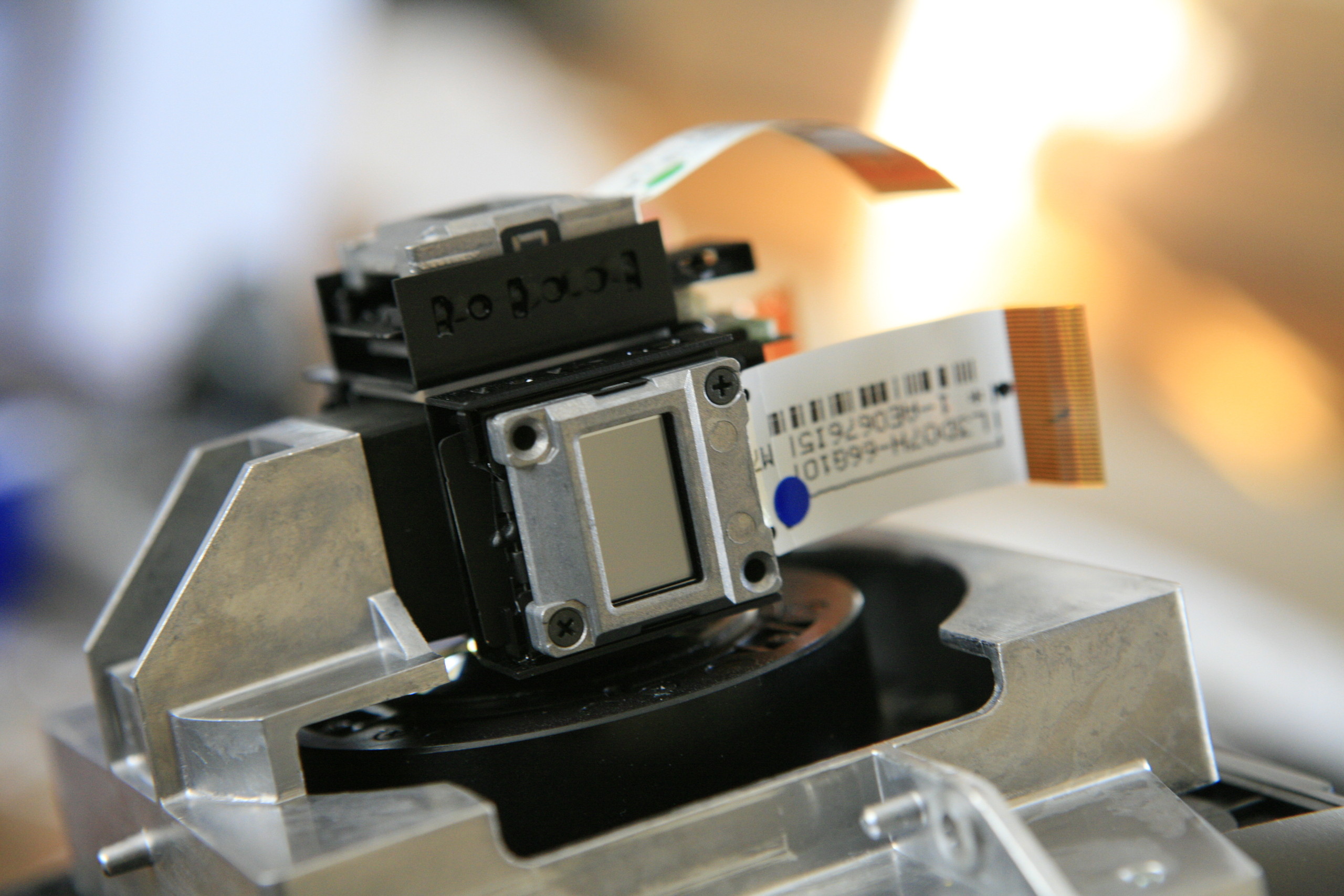

En titt på LCD-panelerna

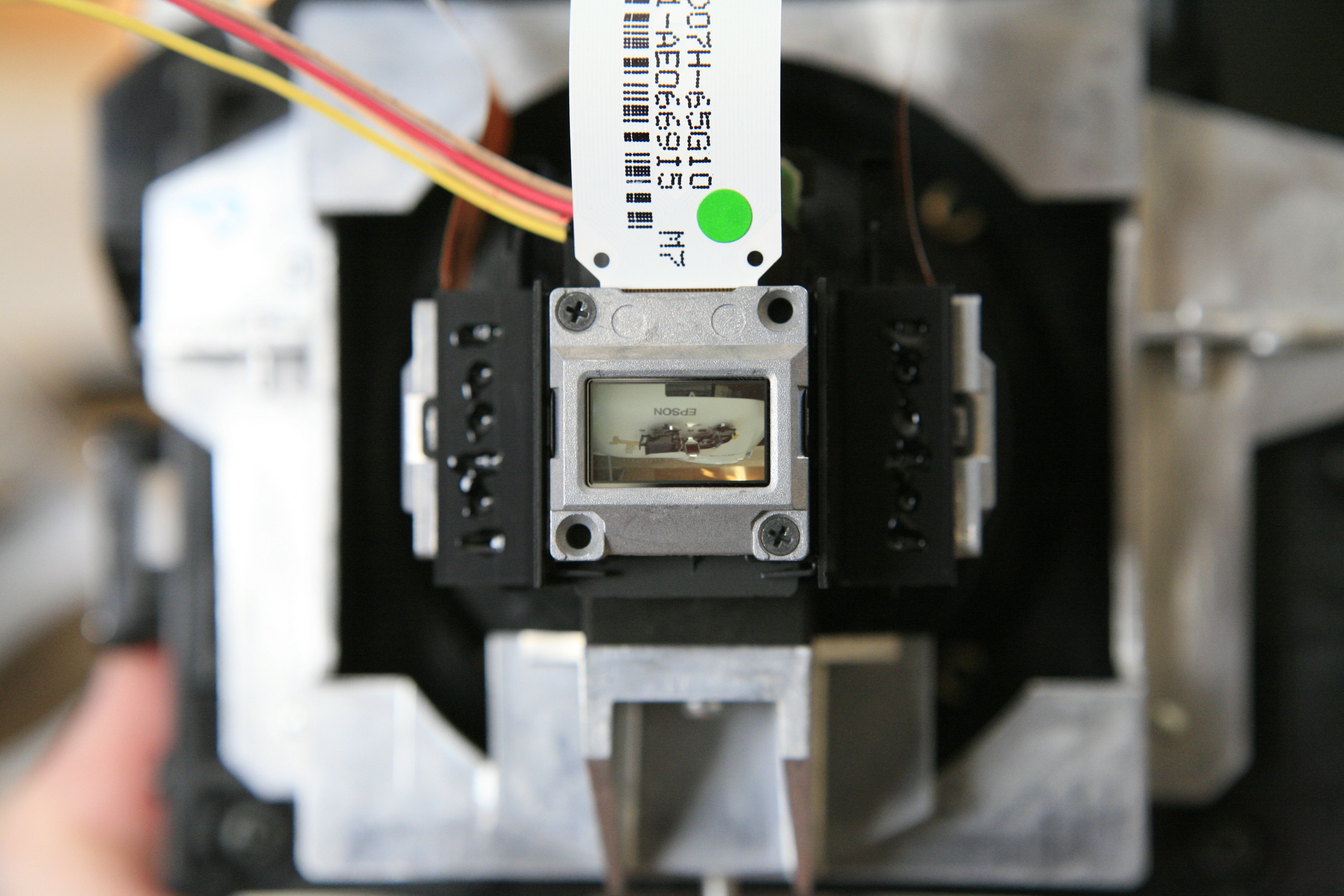

Här syns den röda LCD-panelen, tydligt utmarkerad. Det saknas två skruvar. Det är inte jag som har varit framme, tillverkaren har valt att spara på skruvar helt enkelt. Trendigt miljövänlig eller bara snål? (2008-03-08 06:36:53)Bilden är högupplöst. Klicka i bilden för att zooma.
Här syns den röda LCD-panelen, tydligt utmarkerad. Det saknas två skruvar. Det är inte jag som har varit framme, tillverkaren har valt att spara på skruvar helt enkelt. Trendigt miljövänlig eller bara snål? (2008-03-08 06:36:53)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

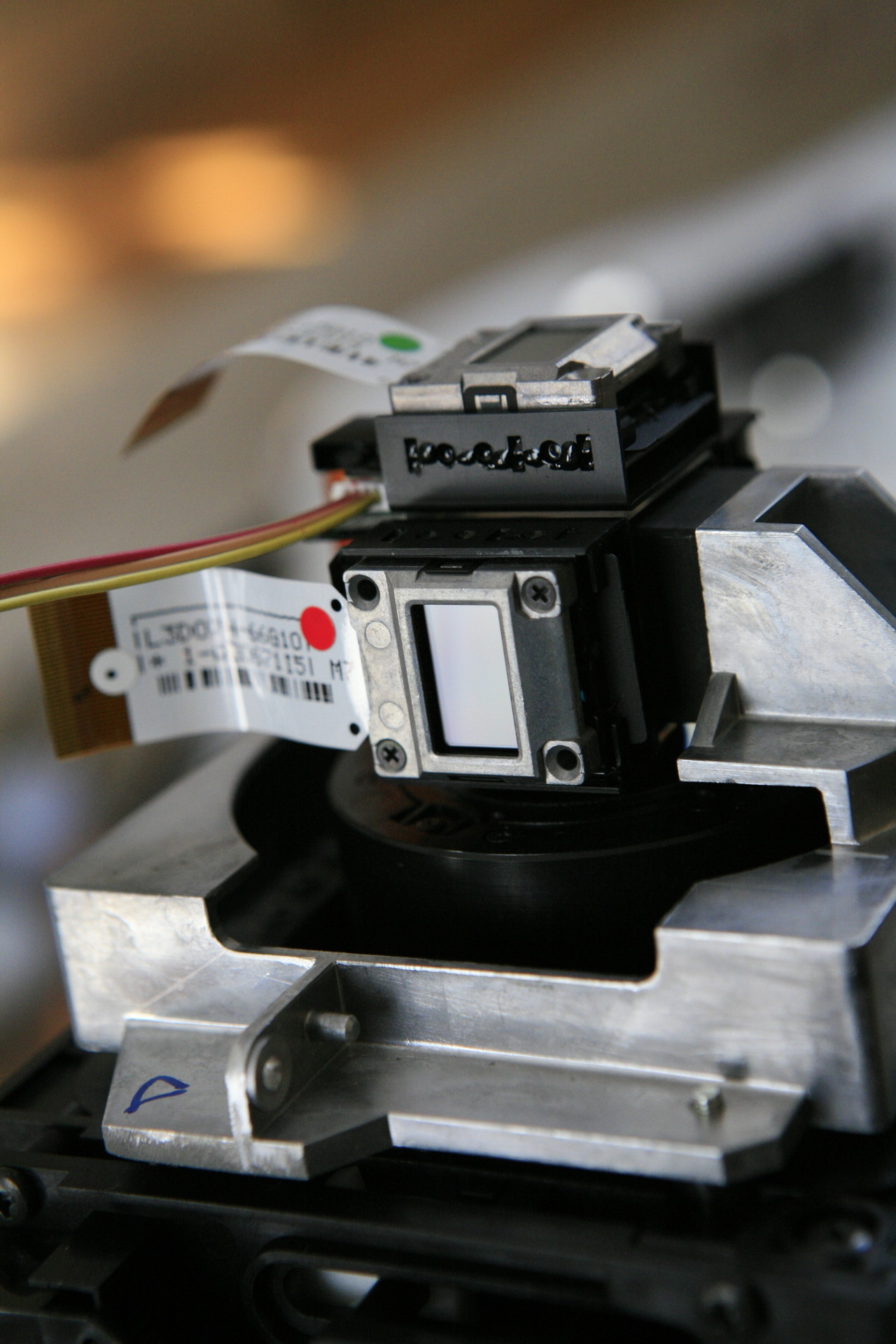

Blå LCD-panel
Panelerna sitter tätt intill optikens bakre lins. (2008-03-08 06:38:53)Bilden är högupplöst. Klicka i bilden för att zooma.
Panelerna sitter tätt intill optikens bakre lins. (2008-03-08 06:38:53)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Och grön

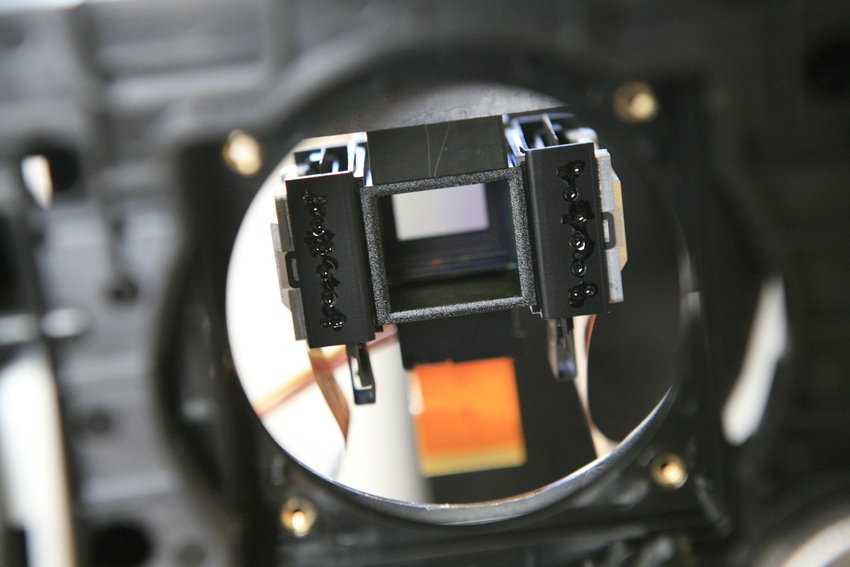

Så här ser det ut när man tar en titt genom den gröna LCD-panelen. Den är alltså genomskinlig och det är vad som syns framför optiken som man ser här, därav spegelvänd. (2008-03-08 06:40:25)Bilden är högupplöst. Klicka i bilden för att zooma.
Så här ser det ut när man tar en titt genom den gröna LCD-panelen. Den är alltså genomskinlig och det är vad som syns framför optiken som man ser här, därav spegelvänd. (2008-03-08 06:40:25)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

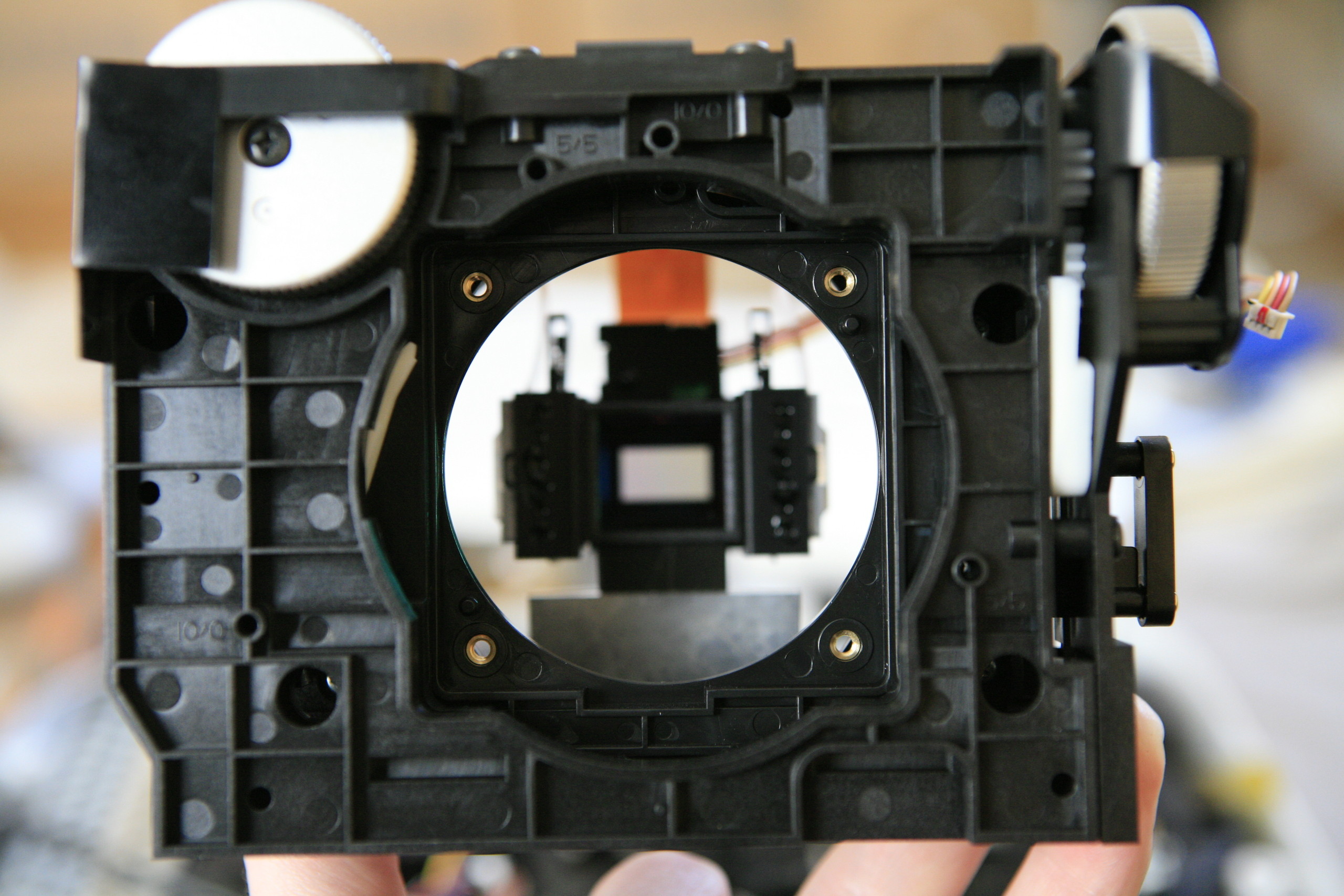

Den optiska delen
Här är zoomen som sitter i sin lens shift-enhet. (2008-03-08 06:46:10)Bilden är högupplöst. Klicka i bilden för att zooma.
Här är zoomen som sitter i sin lens shift-enhet. (2008-03-08 06:46:10)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

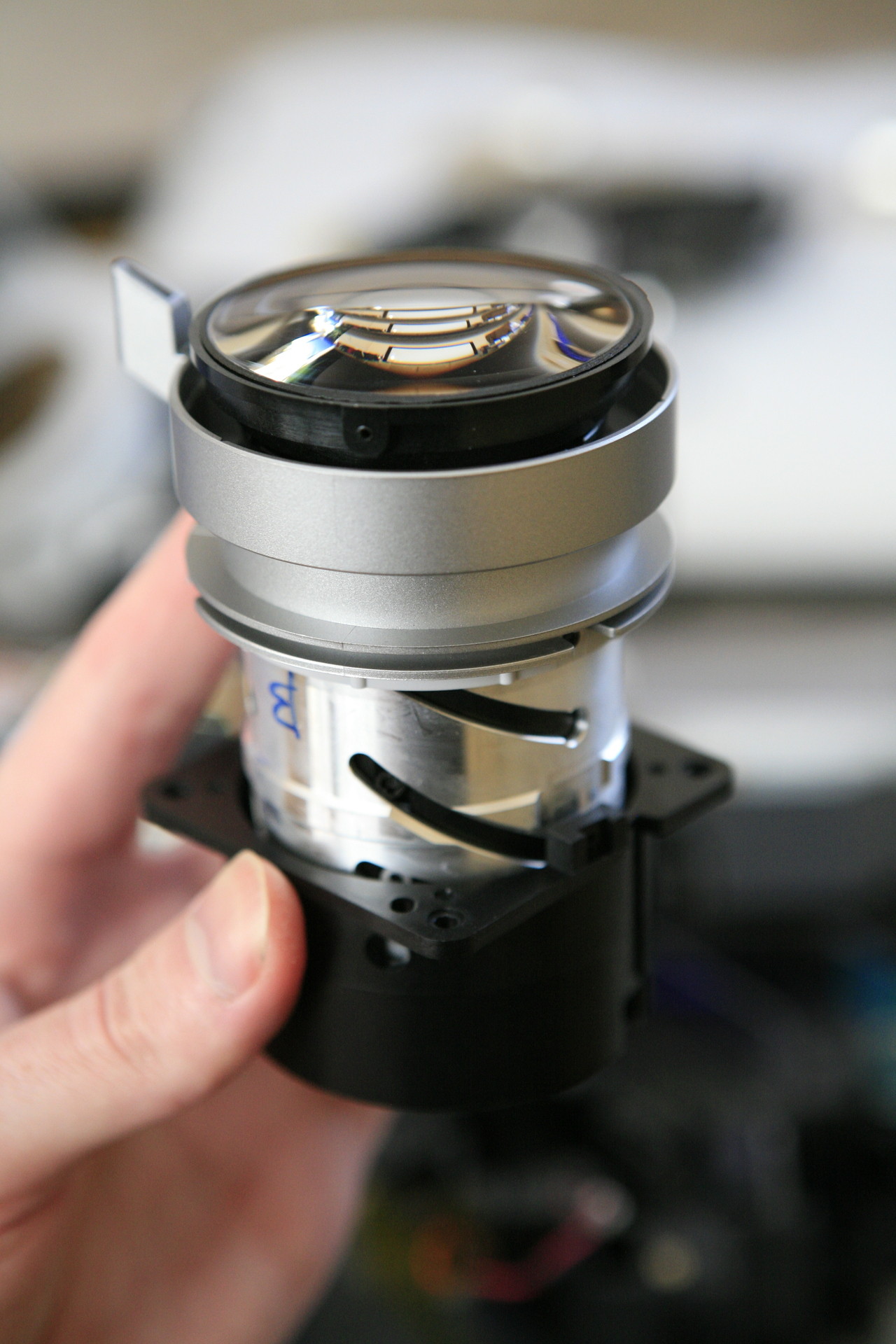

Enbart optik
Optiken avmonterad. Den främre linsen vrider man på för att ställa skärpan. När man zoomar glider optiken i spåren som syns i mitten. (2008-03-08 06:47:48)Bilden är högupplöst. Klicka i bilden för att zooma.
Optiken avmonterad. Den främre linsen vrider man på för att ställa skärpan. När man zoomar glider optiken i spåren som syns i mitten. (2008-03-08 06:47:48)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Bild tagen med projektorns objektiv
Det är uppenbarligen inte optimerat för att användas på en vanlig kamera men principen är densamma. (2008-03-08 06:50:20)Bilden är högupplöst. Klicka i bilden för att zooma.
Det är uppenbarligen inte optimerat för att användas på en vanlig kamera men principen är densamma. (2008-03-08 06:50:20)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
LCD-kuben
Kring denna kub sitter LCD-panelerna monterade och det är via denna som bilden fortsätter vidare genom optiken. (2008-03-08 07:08:38)Bilden är högupplöst. Klicka i bilden för att zooma.
Kring denna kub sitter LCD-panelerna monterade och det är via denna som bilden fortsätter vidare genom optiken. (2008-03-08 07:08:38)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Färgat ljus
Vrider man lite och låter ljuset passera på ett visst sätt så får man fram färgeffekterna. (2008-03-08 07:10:04)Bilden är högupplöst. Klicka i bilden för att zooma.
Vrider man lite och låter ljuset passera på ett visst sätt så får man fram färgeffekterna. (2008-03-08 07:10:04)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

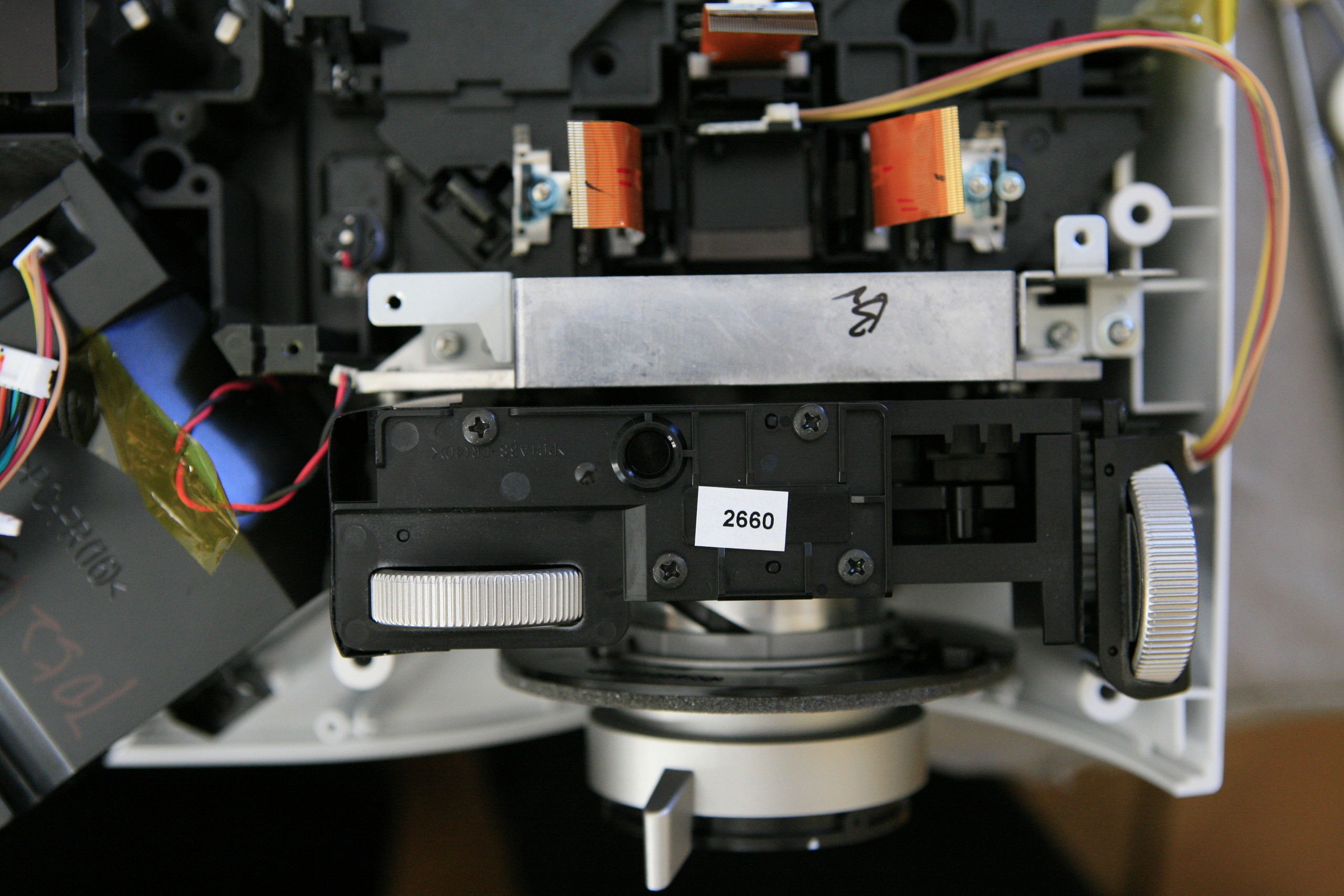

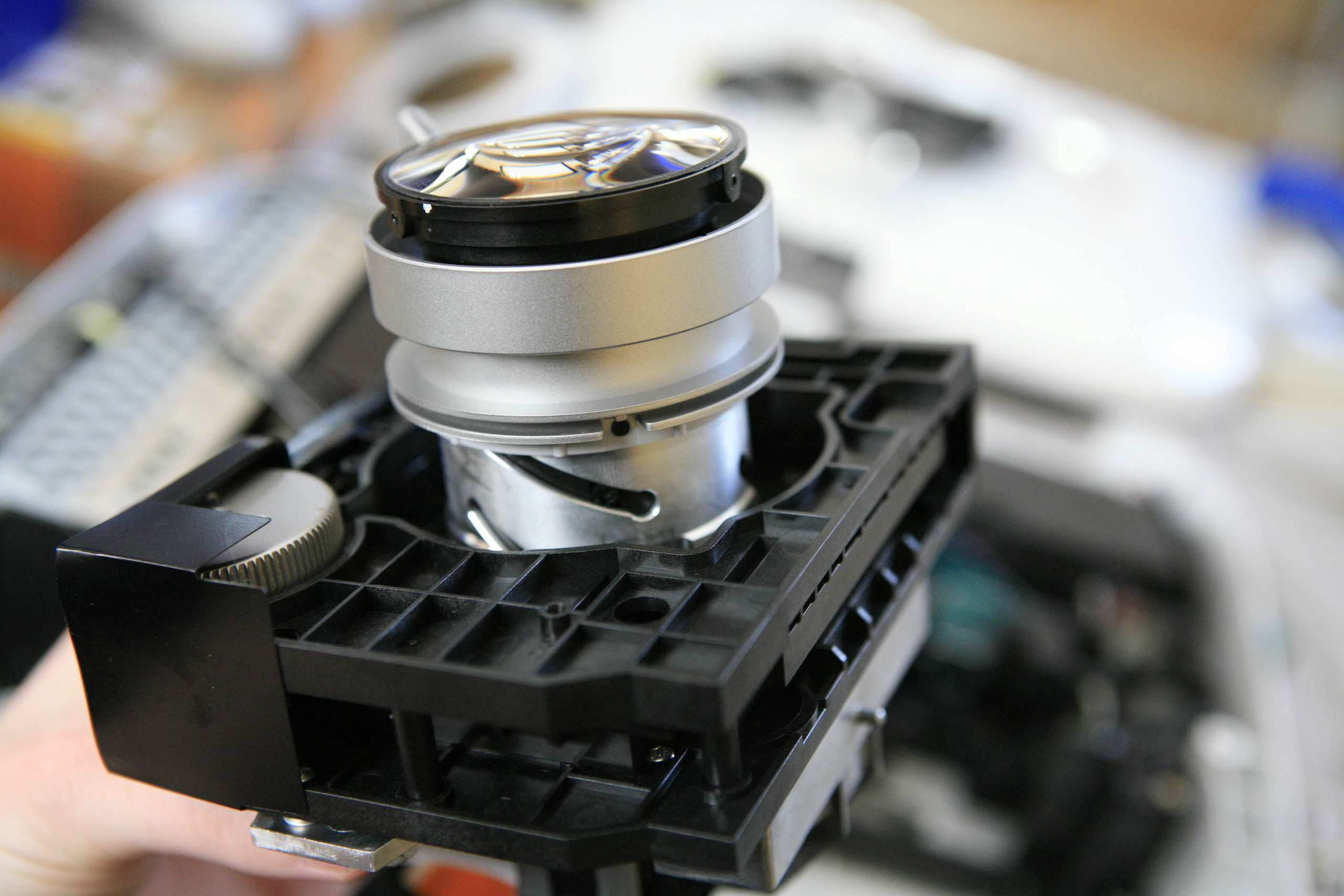

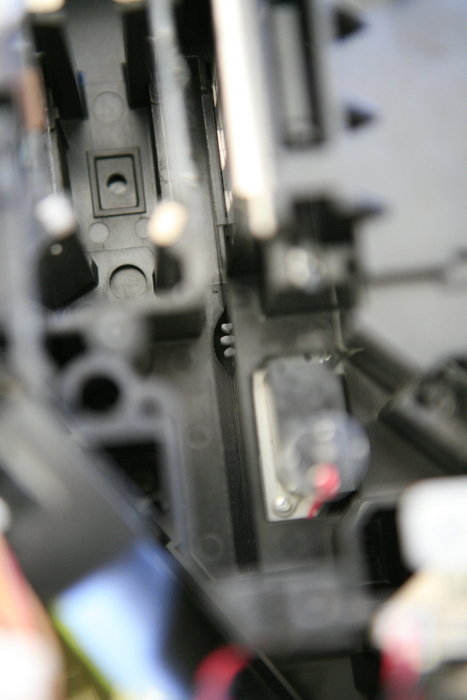

Lens shift-systemet
Här i dess neutrala läge. I den här plattan sitter optiken fast. När man vrider på rattarna så flyttas optiken i höjd- och sidled och ändrar då bildens placering. (2008-03-08 07:17:28)Bilden är högupplöst. Klicka i bilden för att zooma.
Här i dess neutrala läge. I den här plattan sitter optiken fast. När man vrider på rattarna så flyttas optiken i höjd- och sidled och ändrar då bildens placering. (2008-03-08 07:17:28)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Lens shift i ändläget
Här är lens shift justerad maximalt åt kanten. Tänker jag inte helt fel så bör detta ge en bild som är så lång ned åt vänter som möjligt. Antagligen påverkar en så kraftig lens shift-inställning bildkvaliteten eftersom att bilden passerar via optikens bristande delar. Optik har vanligen bäst prestanda i mitten och ger bilddefekter i form av t.ex. sämre skärpa ju längre åt kanten man kommer. (2008-03-08 07:12:55)Bilden är högupplöst. Klicka i bilden för att zooma.
Här är lens shift justerad maximalt åt kanten. Tänker jag inte helt fel så bör detta ge en bild som är så lång ned åt vänter som möjligt. Antagligen påverkar en så kraftig lens shift-inställning bildkvaliteten eftersom att bilden passerar via optikens bristande delar. Optik har vanligen bäst prestanda i mitten och ger bilddefekter i form av t.ex. sämre skärpa ju längre åt kanten man kommer. (2008-03-08 07:12:55)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

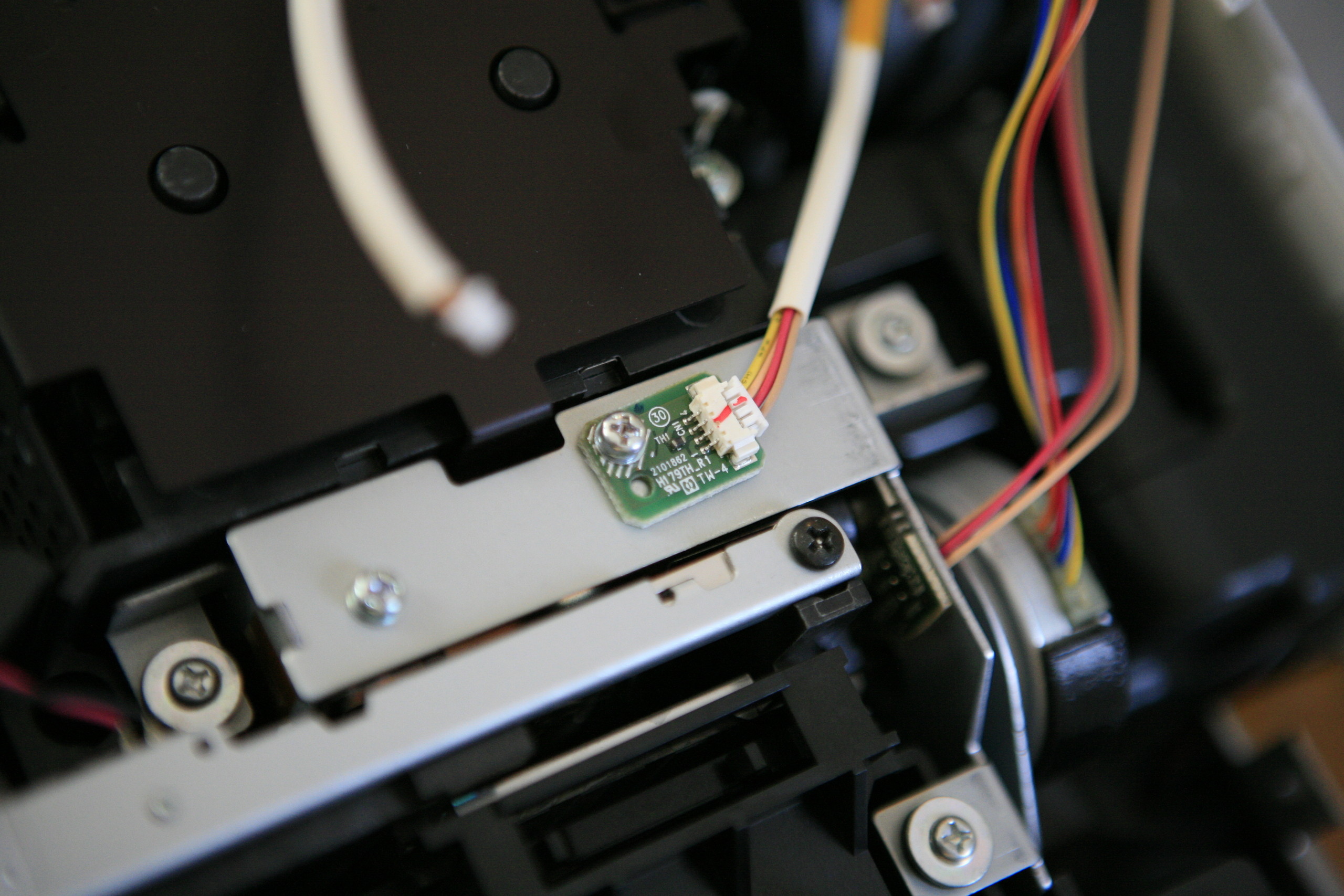

Temperaturkontroll
Projektorn har flera sådana här temperaturkontroller installerade. En lampa på flera hundra watt med tillhörande nätaggregat kräver mycket energi och alstrar mycket värme. Därför behövs sådana här sensorer och naturligtvis ett komplext kylningssystem. (2008-03-08 07:27:16)Bilden är högupplöst. Klicka i bilden för att zooma.
Projektorn har flera sådana här temperaturkontroller installerade. En lampa på flera hundra watt med tillhörande nätaggregat kräver mycket energi och alstrar mycket värme. Därför behövs sådana här sensorer och naturligtvis ett komplext kylningssystem. (2008-03-08 07:27:16)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Luftgångar
Projektorn har flera luftgångar och hela 4 fläktar i olika storlekar placerade på olika ställen. I botten sitter en vad jag beräknar vara 80-100mm stor fläkt som kyler dels LCD-panelerna. Luftgångarna ser man här, en för vardera panel. Det kan tänkas vara ett utsug för att inte riskera att damm blåser in och möjligen för att faktiskt i sig suga ut eventuellt damm lika mycket som att dra ut varm luft. Men så mycket värme kan väl LCD-panelerna inte alstra, eller? (2008-03-08 07:30:42)Bilden är högupplöst. Klicka i bilden för att zooma.
Projektorn har flera luftgångar och hela 4 fläktar i olika storlekar placerade på olika ställen. I botten sitter en vad jag beräknar vara 80-100mm stor fläkt som kyler dels LCD-panelerna. Luftgångarna ser man här, en för vardera panel. Det kan tänkas vara ett utsug för att inte riskera att damm blåser in och möjligen för att faktiskt i sig suga ut eventuellt damm lika mycket som att dra ut varm luft. Men så mycket värme kan väl LCD-panelerna inte alstra, eller? (2008-03-08 07:30:42)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

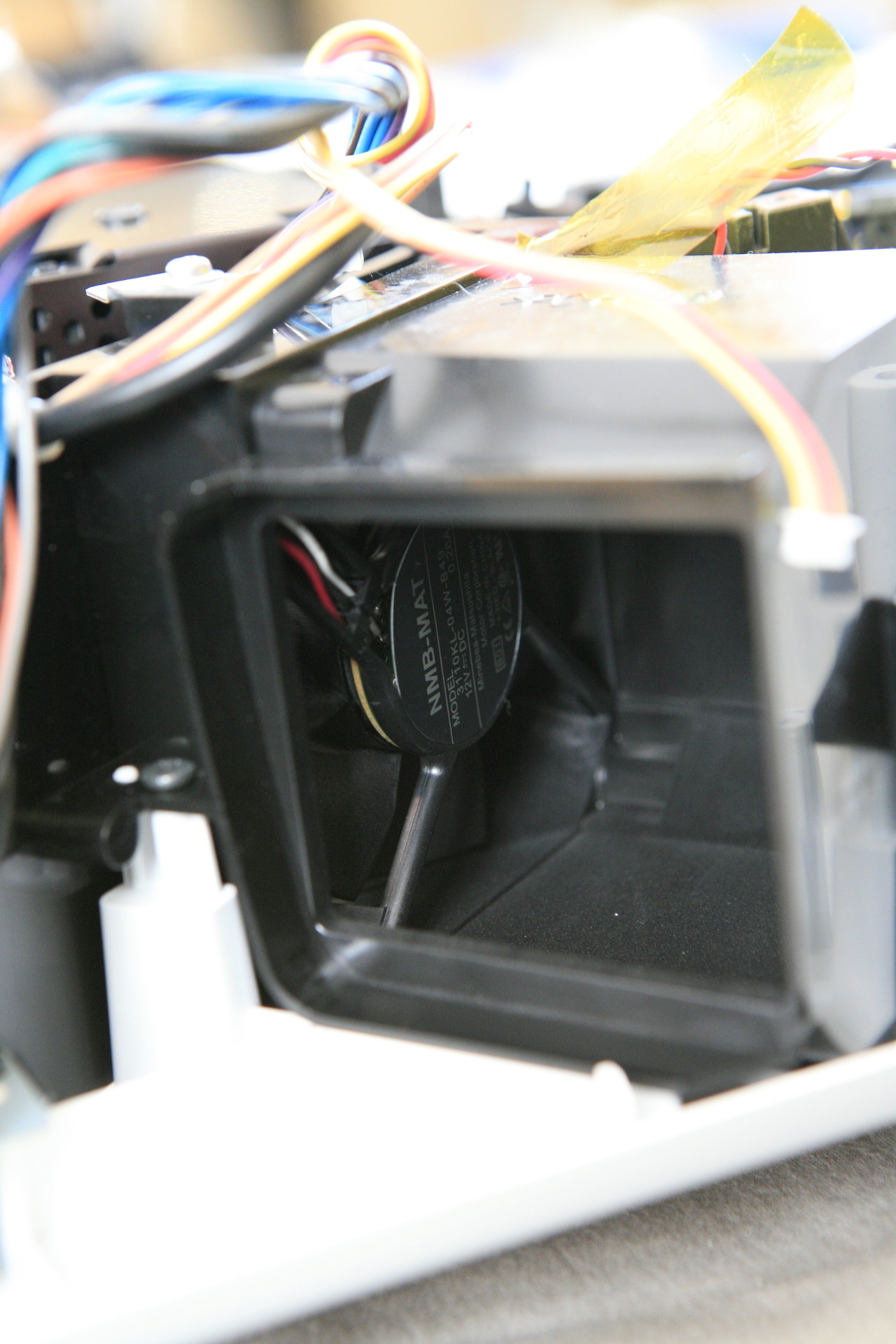

Utblåset
Det här är ett allmänt utblås ur chassiet, främst då av värmen från lampan. Det intressanta med den här fläkten är att det är en vanlig 80-millimeters fläkt, sådana man köper till datorn. Det innebär att man kan köpa en fläkt som presterar både bättre och tystare och byta ut den, om man känner för det. Det bör potentiellt öka livslängden på lampan och ge en något tystare projektorn. Eftersom att det här är den enda vägen som luften kommer ut så kan det vara av intresse att optimera det utblåset.
Som nämnt så sitter det totalt 4 fläktar i projektorn. En dedikerad för nätaggregatet. En dedikerad för vad som verkar vara LCD-panelerna. En dedikerad för lampan och slutligen det här utblåset. (2008-03-08 07:36:31)Bilden är högupplöst. Klicka i bilden för att zooma.
Det här är ett allmänt utblås ur chassiet, främst då av värmen från lampan. Det intressanta med den här fläkten är att det är en vanlig 80-millimeters fläkt, sådana man köper till datorn. Det innebär att man kan köpa en fläkt som presterar både bättre och tystare och byta ut den, om man känner för det. Det bör potentiellt öka livslängden på lampan och ge en något tystare projektorn. Eftersom att det här är den enda vägen som luften kommer ut så kan det vara av intresse att optimera det utblåset.
Som nämnt så sitter det totalt 4 fläktar i projektorn. En dedikerad för nätaggregatet. En dedikerad för vad som verkar vara LCD-panelerna. En dedikerad för lampan och slutligen det här utblåset. (2008-03-08 07:36:31)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Ihopmontering påbörjad
Eftersom att resterande delar bara består av kylsystemet (som tar upp säkert 35% av innehållet), nätaggregatet och lampan så avslutade jag min isärmontering här och började montera ihop projektorn igen.
Här är locket tillbaka på ljustunneln. De små färgade glasskivorna som sitter intill LCD-panelerna syns här. (2008-03-08 07:43:22)Bilden är högupplöst. Klicka i bilden för att zooma.
Eftersom att resterande delar bara består av kylsystemet (som tar upp säkert 35% av innehållet), nätaggregatet och lampan så avslutade jag min isärmontering här och började montera ihop projektorn igen.
Här är locket tillbaka på ljustunneln. De små färgade glasskivorna som sitter intill LCD-panelerna syns här. (2008-03-08 07:43:22)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

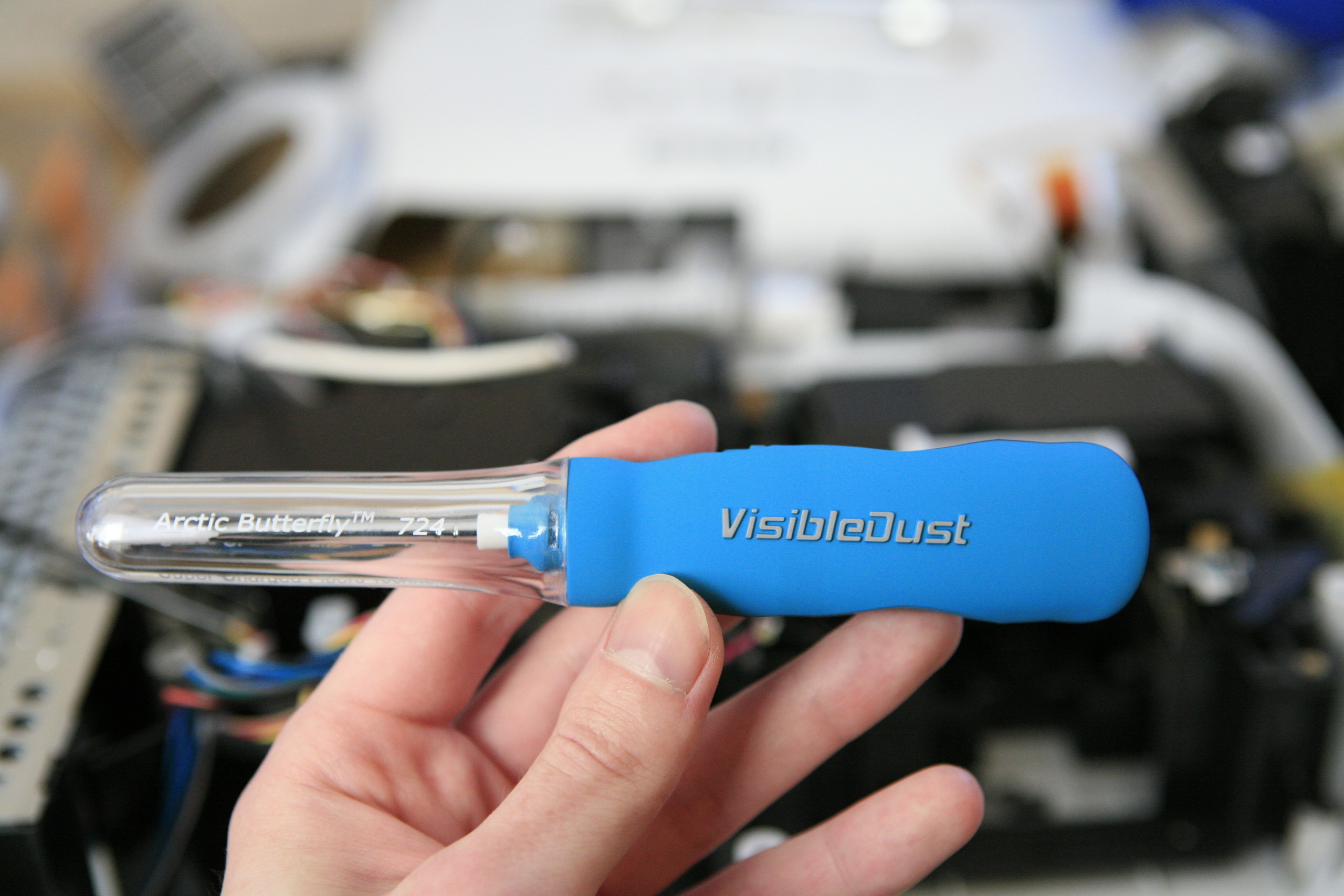

Dammupptagare
Den här lilla dyrgripen (1600 kr på Cyberphoto) är till för att ta upp damm från sensorn i digitala systemkameror. Man laddar den mjuka borsten med statisk elektricitet så suger den upp dammet från sensorn. Fungerar naturligtvis lika bra på projektorns LCD-paneler och jag körde ett varv bara för säkerhets skull.
Vill man ha en billigare variant så kan man köpa luft på burk, men nackdelen är då att man bara blåser bort dammet (som ju kan återvända) medans man med den här tar bort dammet. (2008-03-08 07:48:32)Bilden är högupplöst. Klicka i bilden för att zooma.
Den här lilla dyrgripen (1600 kr på Cyberphoto) är till för att ta upp damm från sensorn i digitala systemkameror. Man laddar den mjuka borsten med statisk elektricitet så suger den upp dammet från sensorn. Fungerar naturligtvis lika bra på projektorns LCD-paneler och jag körde ett varv bara för säkerhets skull.
Vill man ha en billigare variant så kan man köpa luft på burk, men nackdelen är då att man bara blåser bort dammet (som ju kan återvända) medans man med den här tar bort dammet. (2008-03-08 07:48:32)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Optik och LCD-paneler monterade
Med rensade LCD-paneler och putsad optik ;-) (2008-03-08 07:52:07)Bilden är högupplöst. Klicka i bilden för att zooma.
Med rensade LCD-paneler och putsad optik ;-) (2008-03-08 07:52:07)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

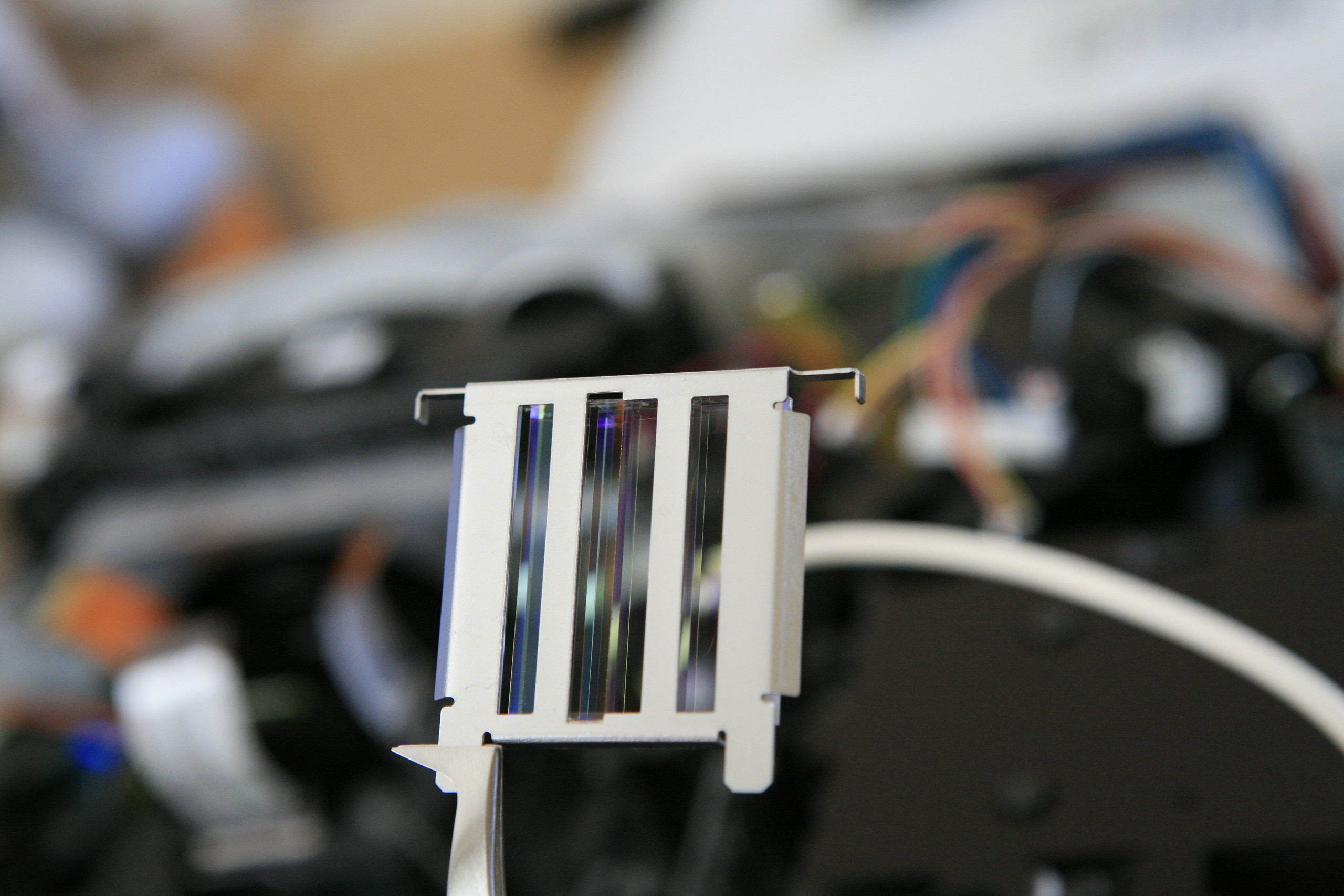

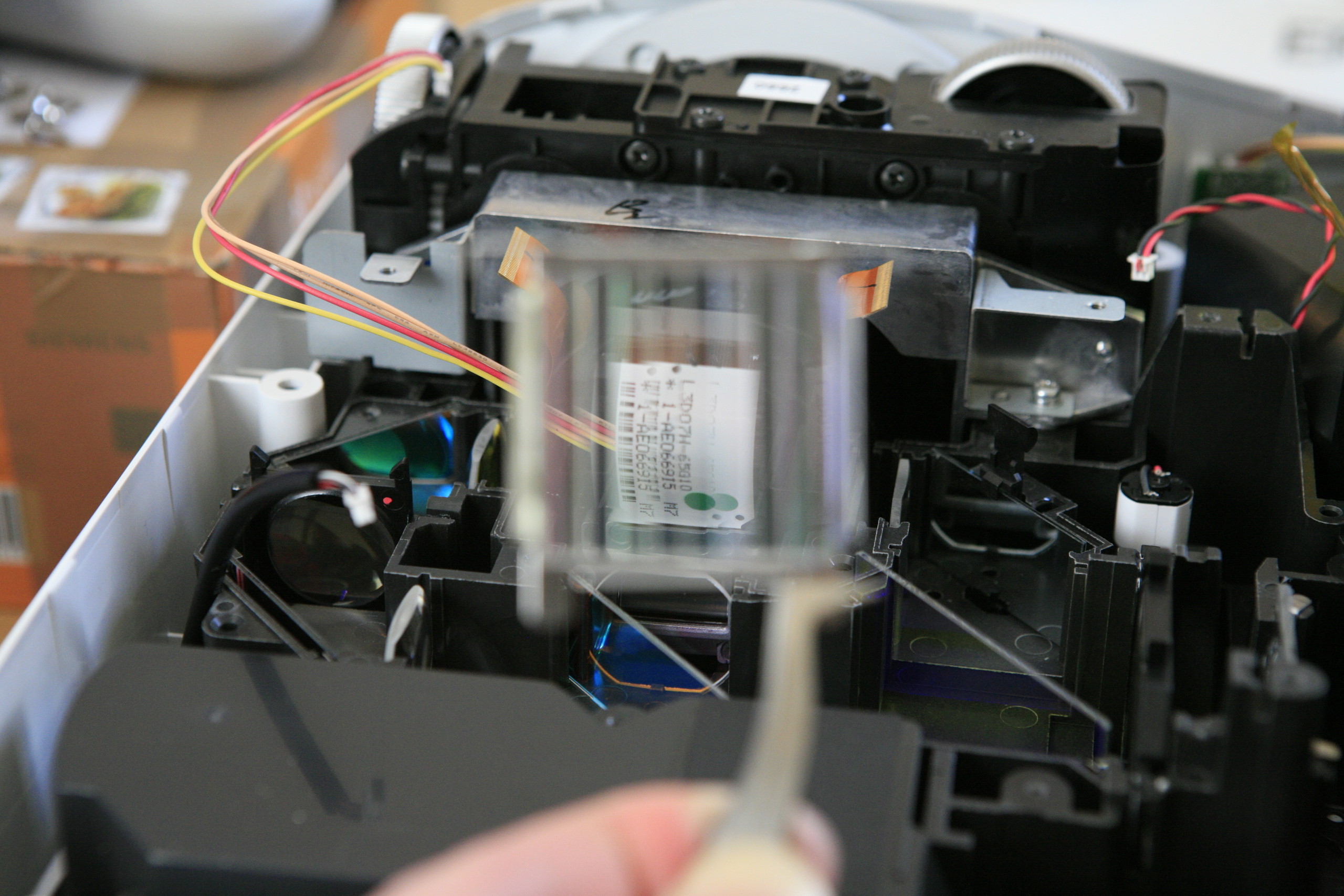

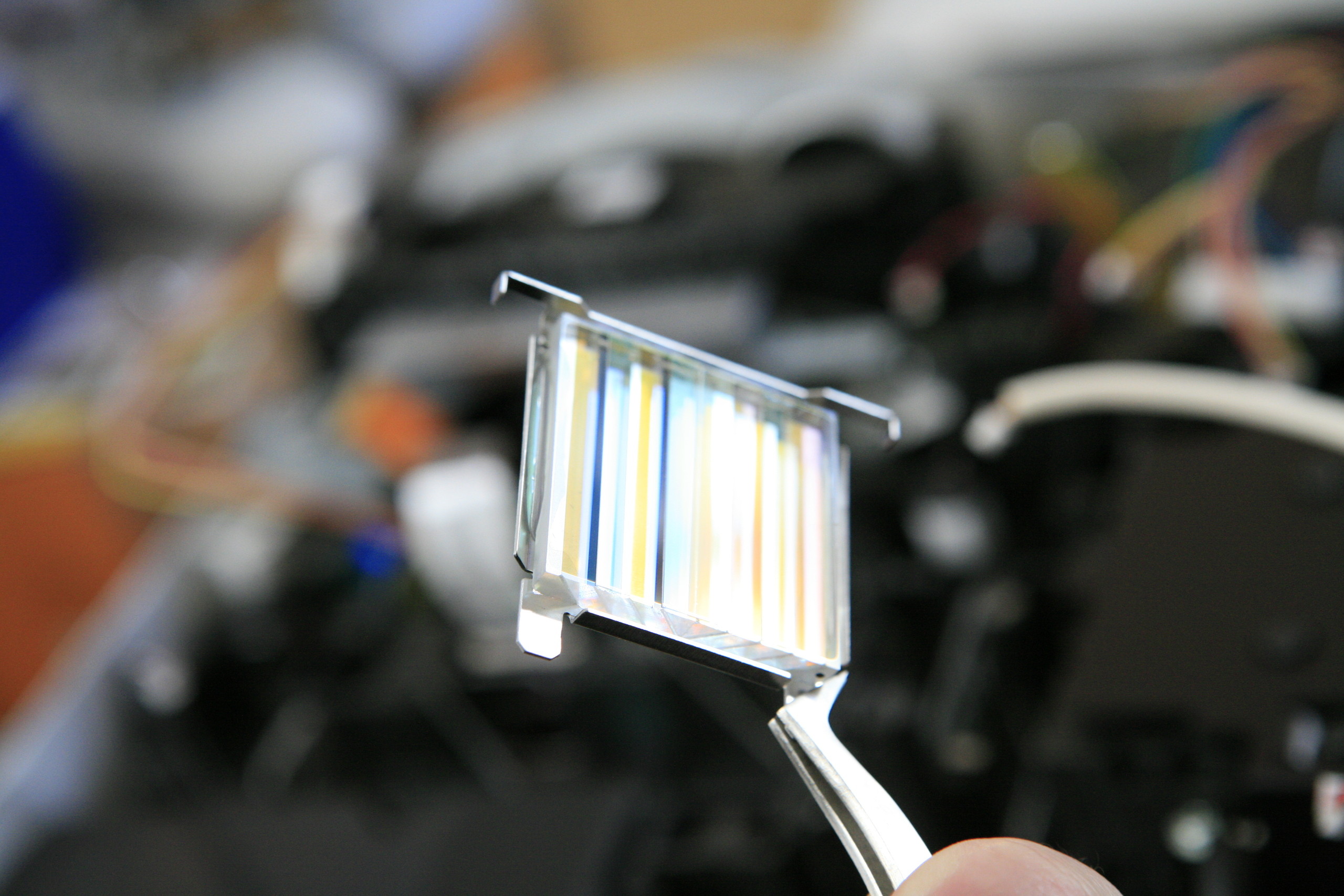

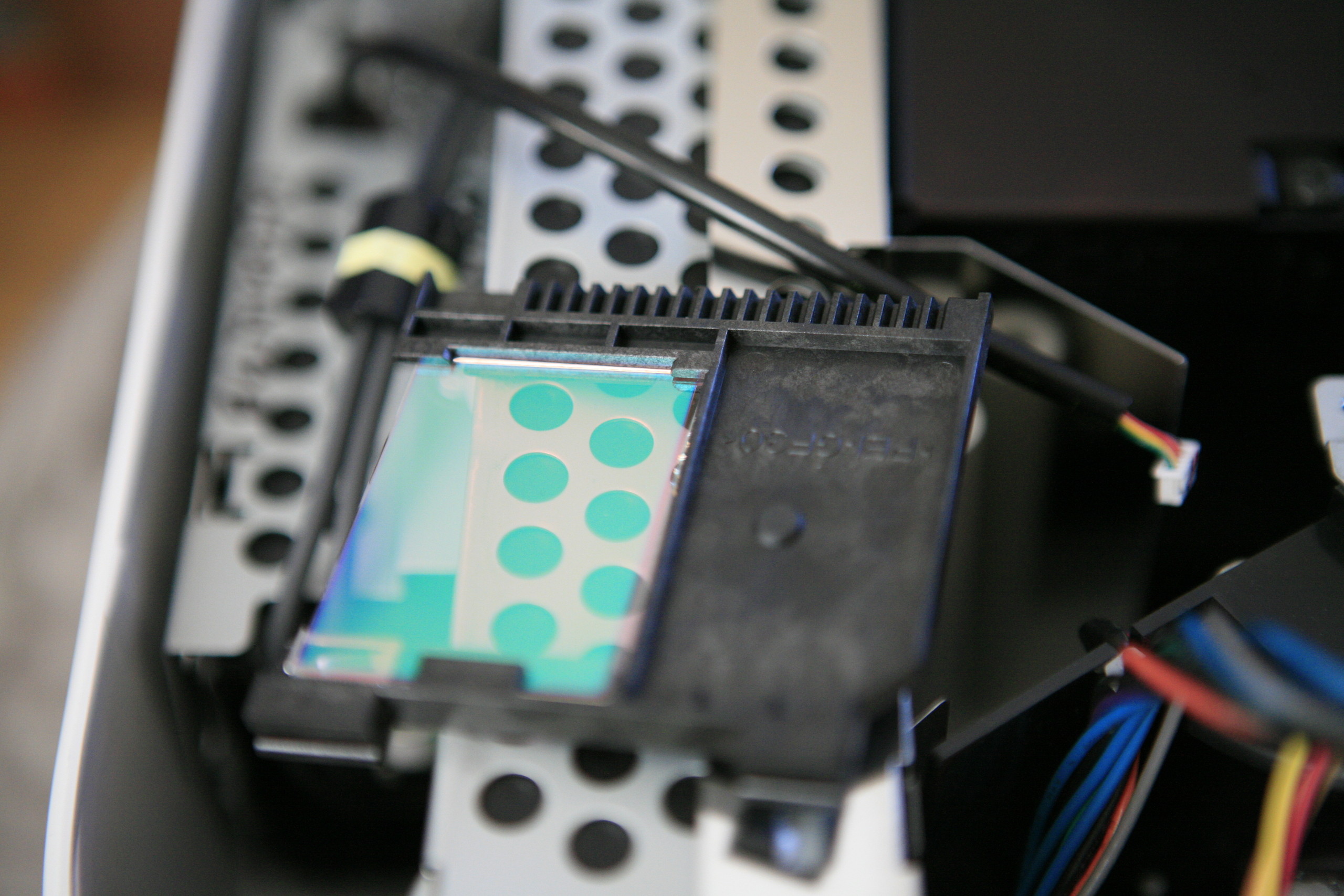

Integrerat färgfilter
Ni projektorägare känner nog till detta med färgfilter och att det kan ge en positiv effekt på bildkvaliteten med just ett rött filter. Åtminstone för några år sedan var det vanligt att man förbättrade projektorn genom att installera ett sådant filter. Det var allt från DIY-lösningar där man bara klistrade på ett färgfilter utanpå optiken och dyrare lösningar där man skickade in projektorn och fick ett filter installerat i projektorn.
Det här har vissa tillverkare tänkt på och i den här modellen är filtret integrerat från start och dessutom motoriserat för att ha möjlighet att använda filtret bara när det behövs, lämpligen vid filmtittande, och just Theatre Mode så aktiveras detta färgfilter. (2008-03-08 07:54:58)Bilden är högupplöst. Klicka i bilden för att zooma.
Ni projektorägare känner nog till detta med färgfilter och att det kan ge en positiv effekt på bildkvaliteten med just ett rött filter. Åtminstone för några år sedan var det vanligt att man förbättrade projektorn genom att installera ett sådant filter. Det var allt från DIY-lösningar där man bara klistrade på ett färgfilter utanpå optiken och dyrare lösningar där man skickade in projektorn och fick ett filter installerat i projektorn.
Det här har vissa tillverkare tänkt på och i den här modellen är filtret integrerat från start och dessutom motoriserat för att ha möjlighet att använda filtret bara när det behövs, lämpligen vid filmtittande, och just Theatre Mode så aktiveras detta färgfilter. (2008-03-08 07:54:58)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Färgfiltret

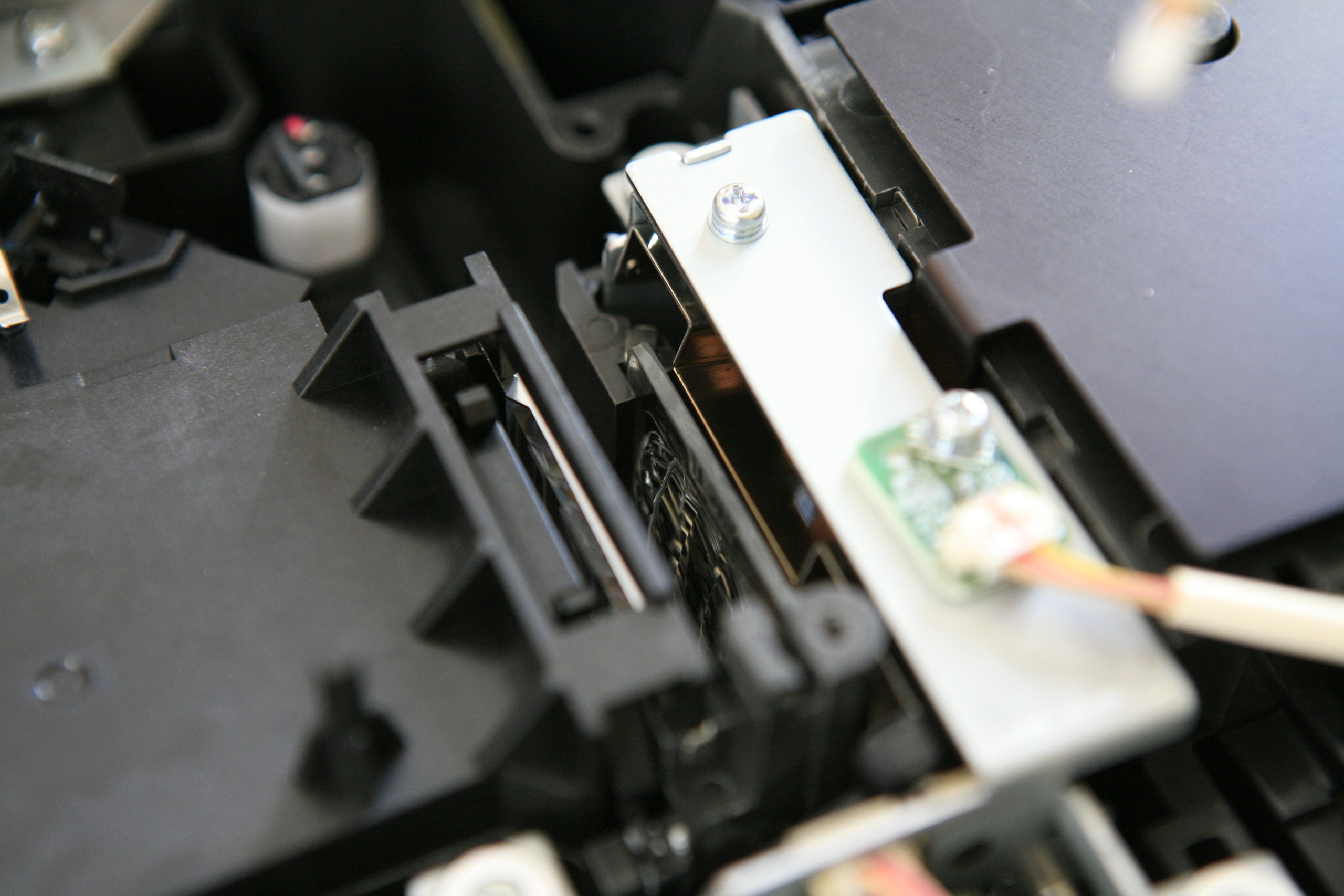

Här ser man kuggarna som gör att filtret kan skjutas fram eller tillbaka. (2008-03-08 08:00:48)Bilden är högupplöst. Klicka i bilden för att zooma.
Här ser man kuggarna som gör att filtret kan skjutas fram eller tillbaka. (2008-03-08 08:00:48)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Motorn
Här är kuggarna till motorn som styr filtrets gång. (2008-03-08 08:03:53)Bilden är högupplöst. Klicka i bilden för att zooma.
Här är kuggarna till motorn som styr filtrets gång. (2008-03-08 08:03:53)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Monterat
Filtret är monterat i sin skåra och här är det avaktiverat. Till höger passerar ljuset genom linserna och när filmläget aktiveras så flyttas filtret åt höger för att ge en lite mer filmisk ton i bilden. (2008-03-08 08:03:22)Bilden är högupplöst. Klicka i bilden för att zooma.
Filtret är monterat i sin skåra och här är det avaktiverat. Till höger passerar ljuset genom linserna och när filmläget aktiveras så flyttas filtret åt höger för att ge en lite mer filmisk ton i bilden. (2008-03-08 08:03:22)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Slutfasen
Nästan alla delar har monterats tillbaka. Den som är uppmärksam ser att jag har klistrat på lite dämpning på autoirisens motor. Det knattrar nämligen litegrann när autoirisen är aktiverad, trots att den har gummidämpning. (2008-03-08 08:06:58)Bilden är högupplöst. Klicka i bilden för att zooma.
Nästan alla delar har monterats tillbaka. Den som är uppmärksam ser att jag har klistrat på lite dämpning på autoirisens motor. Det knattrar nämligen litegrann när autoirisen är aktiverad, trots att den har gummidämpning. (2008-03-08 08:06:58)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Kretskortet tillbaka
Och så är kretskortet på sin plats. Nu ska bara kablarna kopplas in rätt. Tur att jag tog bilder under processen, det kan bli en knepig situation om man glömmer bort hur saker och ting var monterat! (2008-03-08 08:10:31)Bilden är högupplöst. Klicka i bilden för att zooma.
Och så är kretskortet på sin plats. Nu ska bara kablarna kopplas in rätt. Tur att jag tog bilder under processen, det kan bli en knepig situation om man glömmer bort hur saker och ting var monterat! (2008-03-08 08:10:31)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Lampan lyser
Man drar alltid en liten lättnandes suck när prylarna faktiskt fungerar efter operationen, pust ...
Ska ni göra en sån här grej så tänk på att ha gott om tålamod, att dokumentera det hela för att dels rapportera på det här sättet och dels för att minnas hur sakerna var monterade, att garantin avverkas, att bra verktyg underlättar och slutligen att det bör finnas en god portion tålamod :-) (2008-03-08 08:12:29)Bilden är högupplöst. Klicka i bilden för att zooma.
Man drar alltid en liten lättnandes suck när prylarna faktiskt fungerar efter operationen, pust ...
Ska ni göra en sån här grej så tänk på att ha gott om tålamod, att dokumentera det hela för att dels rapportera på det här sättet och dels för att minnas hur sakerna var monterade, att garantin avverkas, att bra verktyg underlättar och slutligen att det bör finnas en god portion tålamod :-) (2008-03-08 08:12:29)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
Du är helt galen! (bild) Jag skulle då aldrig våga mig på att plocka så där i en projektor eller ett objektiv som jag såg i ett av dina andra gallerier.
Och då arbetar jag mycket med att bygga datorer. (bild)
Nästa gång får du plocka itu en processor i molekyler! (bild)
Och då arbetar jag mycket med att bygga datorer. (bild)
Nästa gång får du plocka itu en processor i molekyler! (bild)
"Av alla speglar tar den här priset" =D
Kul att se innanmätet på en projektor.
Kul att se innanmätet på en projektor.
Mycket intressant och lärorik läsning och trevliga bilder.
Tack för uppvisningen!
Tack för uppvisningen!
| Du måste vara inloggad för att kunna ge kommentarer. |
Senaste bilderna-
Front Atmos
Globe
1 dag sedan -
The12 Passive
Globe
1 dag sedan -
Baffelväggen
Globe
1 dag sedan -
2st Slutsteg till...
Anton
2 dagar sedan -
MadVR Core videoprocessor
Globe
3 dagar sedan
Vilka bilder visas här?
FlerTrendande produkter
