2x Tempest X2 Övriga byggbilder
Viktat medelbetyg:  (8.75) (baserat på 3 st)  Kommentarer      Anmäl detta album

Efter att ha bottnat mina gamla subwoofers alltför många gånger vid filmtittande insåg jag att det var dags att bygga nytt.

Valet föll på 2st Tempest X2 15" element ifrån Exodus Audio, dessa skall monteras i varsin låda med ~140l effektiv volym och drivas av ett T.Amp TA2400 steg på 2x1200wrms i 4 ohm. Eftersom jag tänkte köra slutet skall en minidsp få hjälpa till att ge de lägre oktaverna en skjuts uppåt.


Produkter i albumet:
Detaljer
Bilder i detta album Växla till minatyrbilder
The Beginning

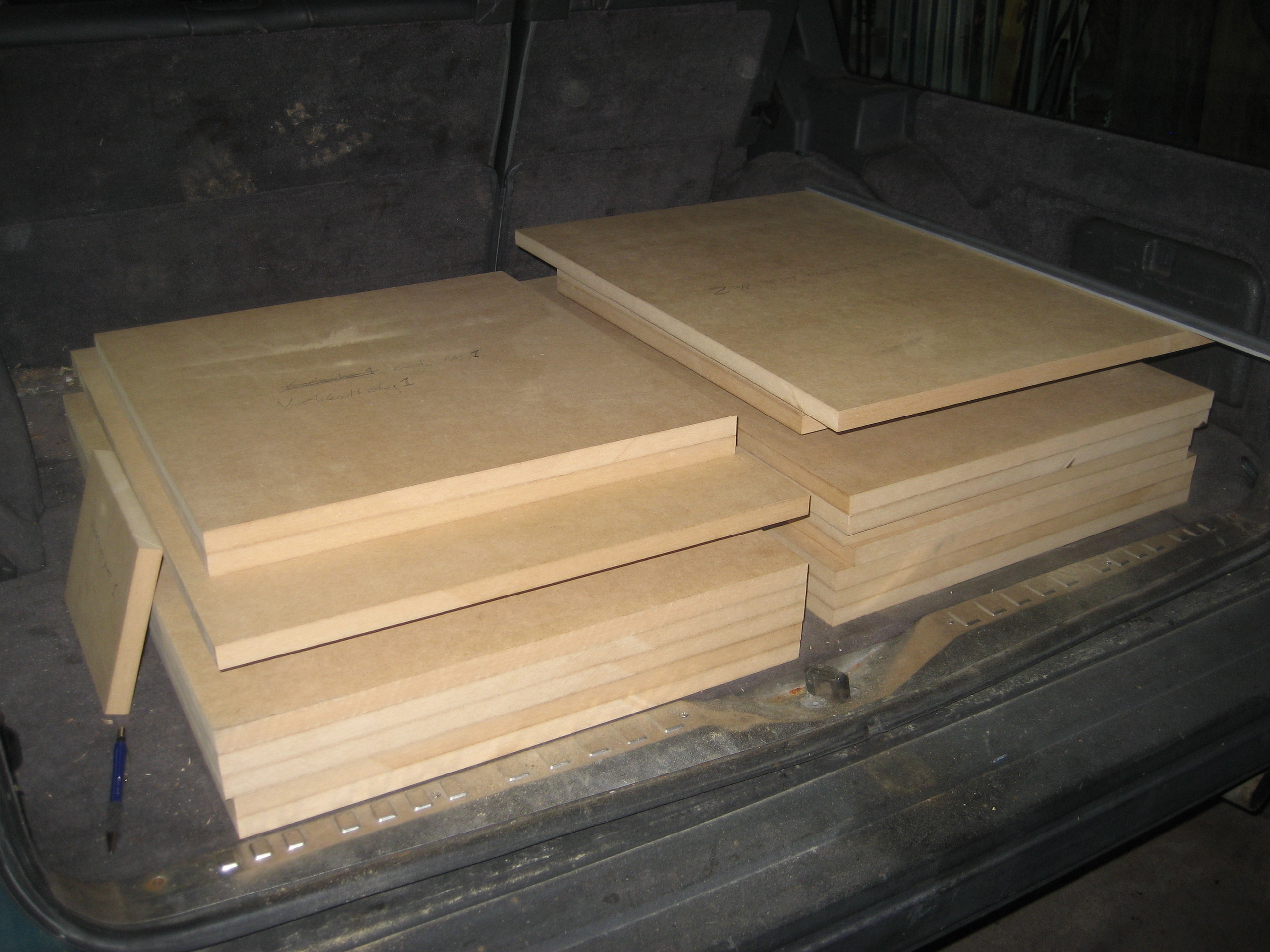

Resultatet av 3 skivor 1220x2440x19mm MDF och 3 timmar vid justersågen. (2011-08-02 23:08:07) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Exodus Audio Tempest X2

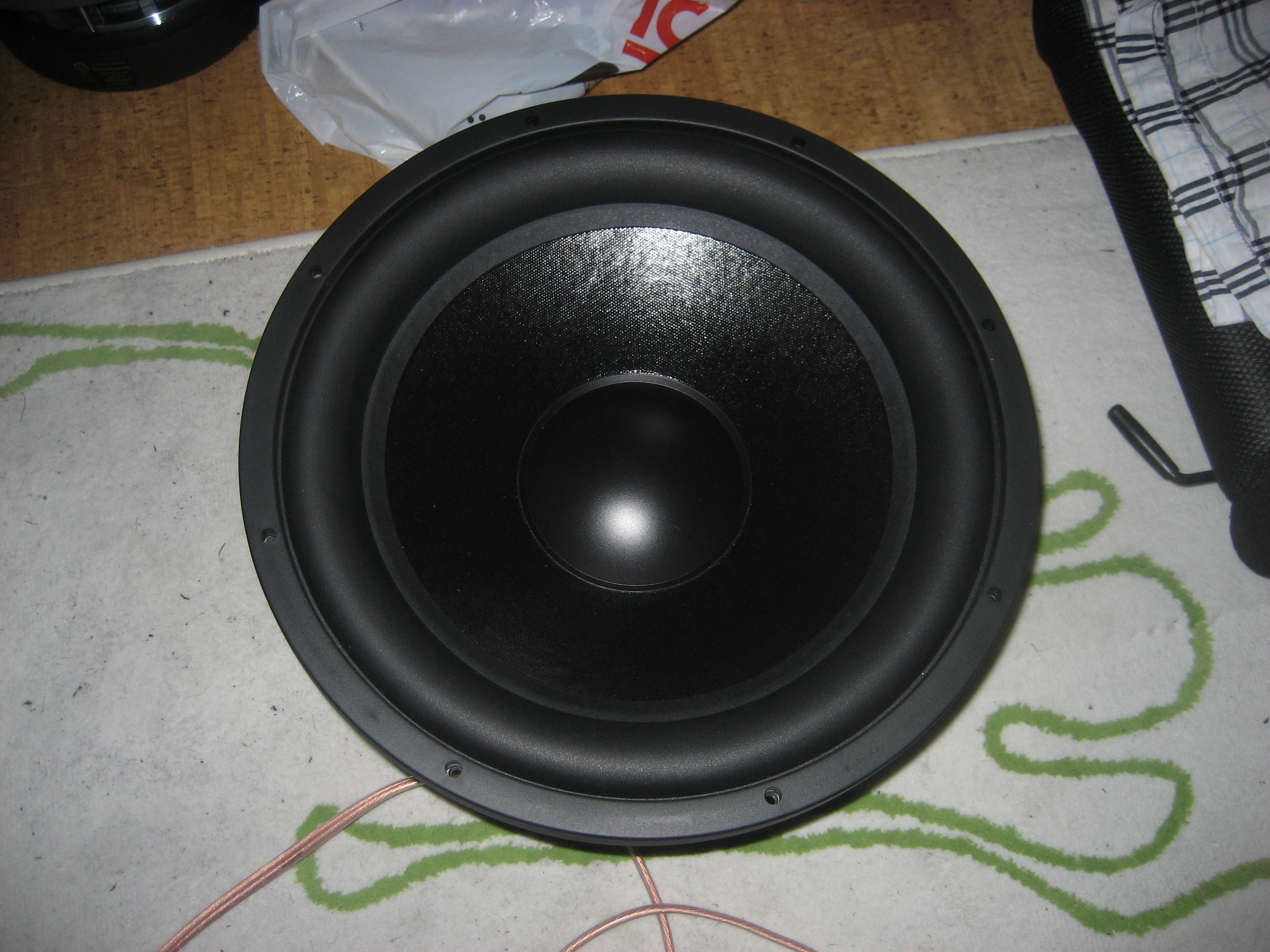

2 basar av den här sorten är alltså vad det skall byggas lådor till. (2011-08-02 23:09:49) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

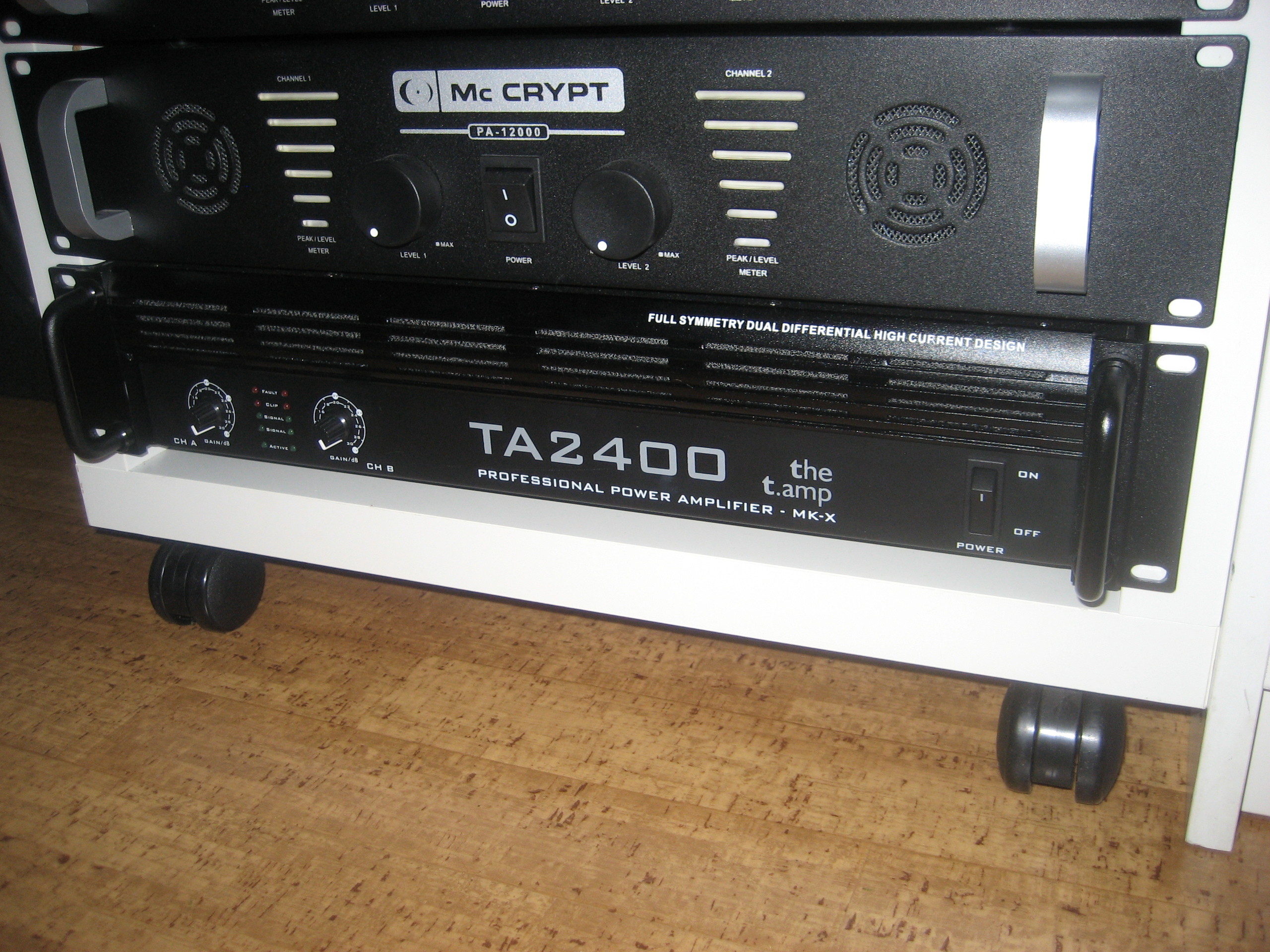

The t.amp TA2400 MK-X
2x1200wrms i 4 ohm. Skall förhoppningsvis räcka till. Moddad med Noctua NF-R8 fläktar för lite tystare gång. (2011-08-02 23:23:04) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

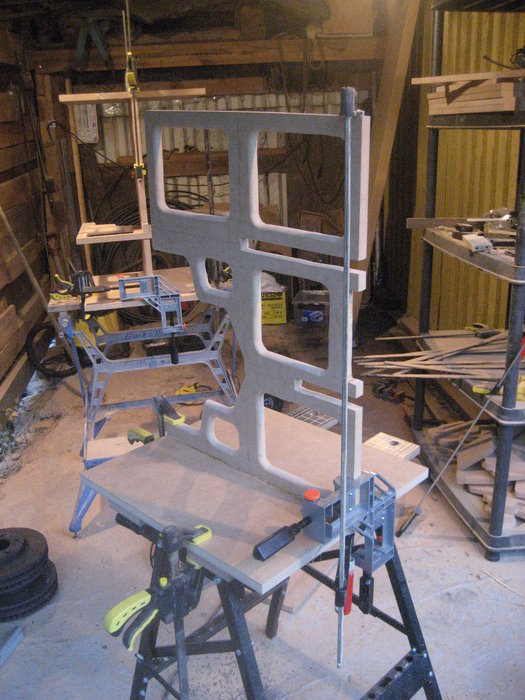

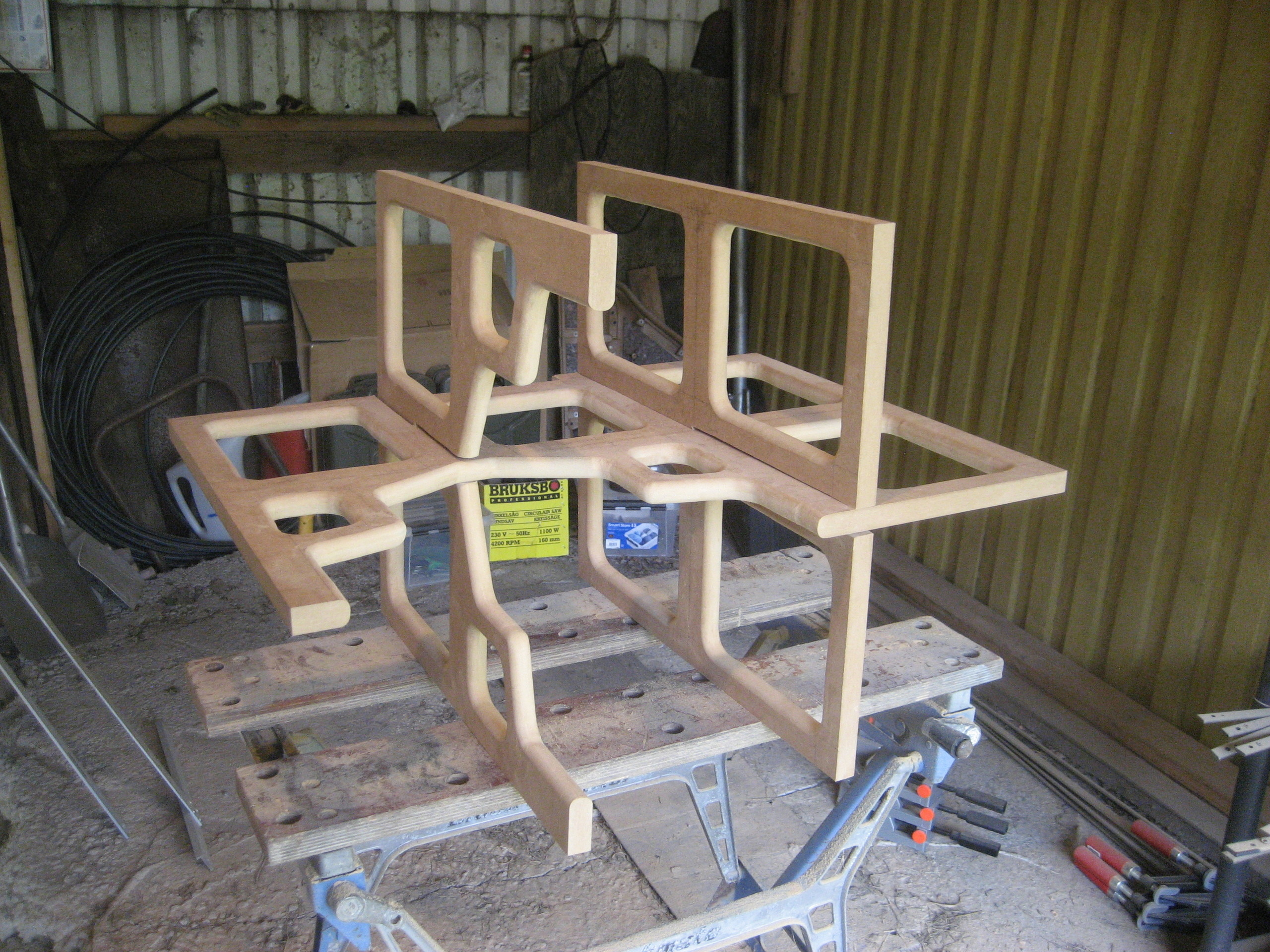

Inre stagning.

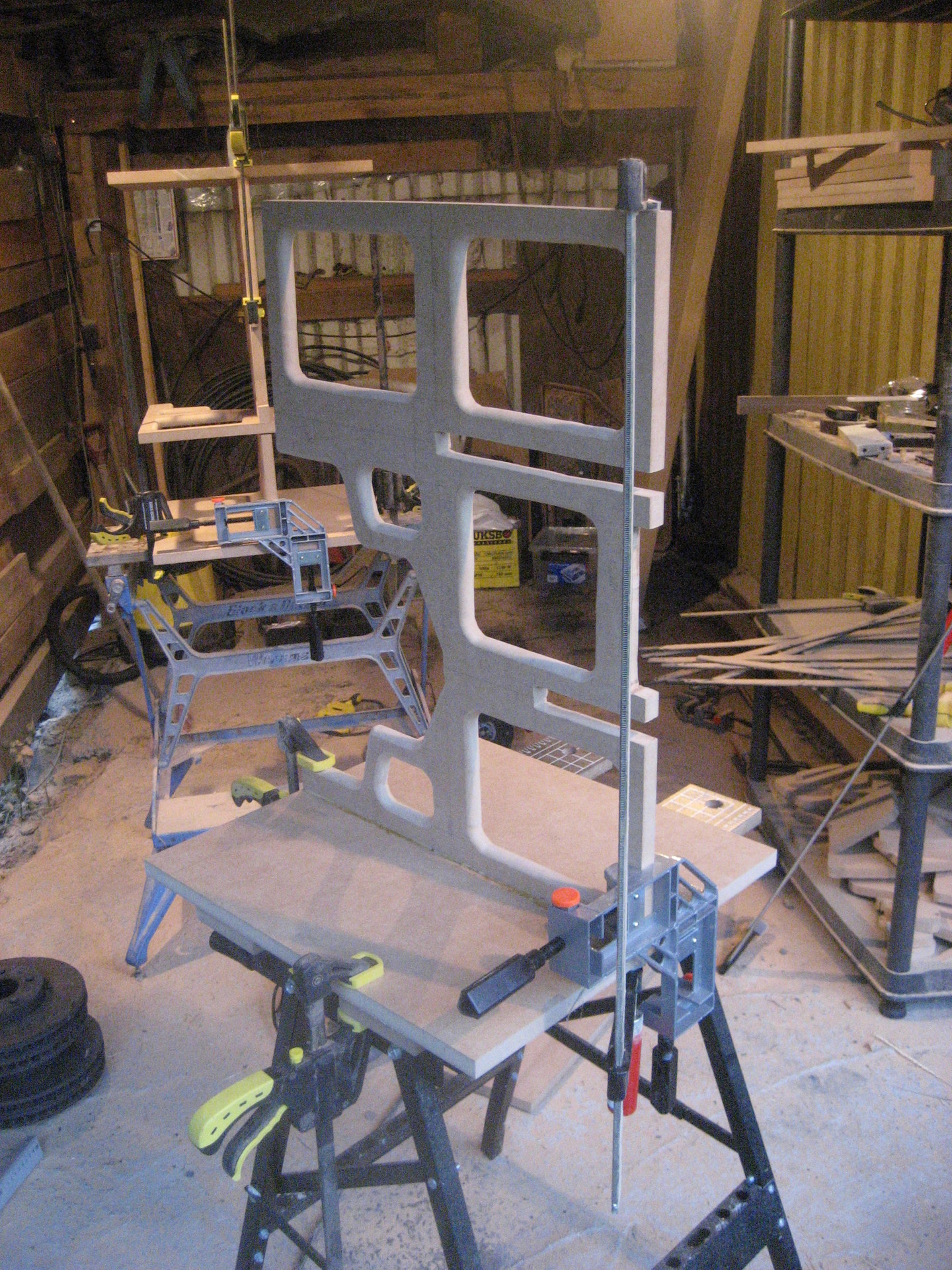

Provmontering av de olika delarna som tillsammans utgör den inre stagningen utav lådan. (2011-08-02 23:17:06) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Cirkelfräsning

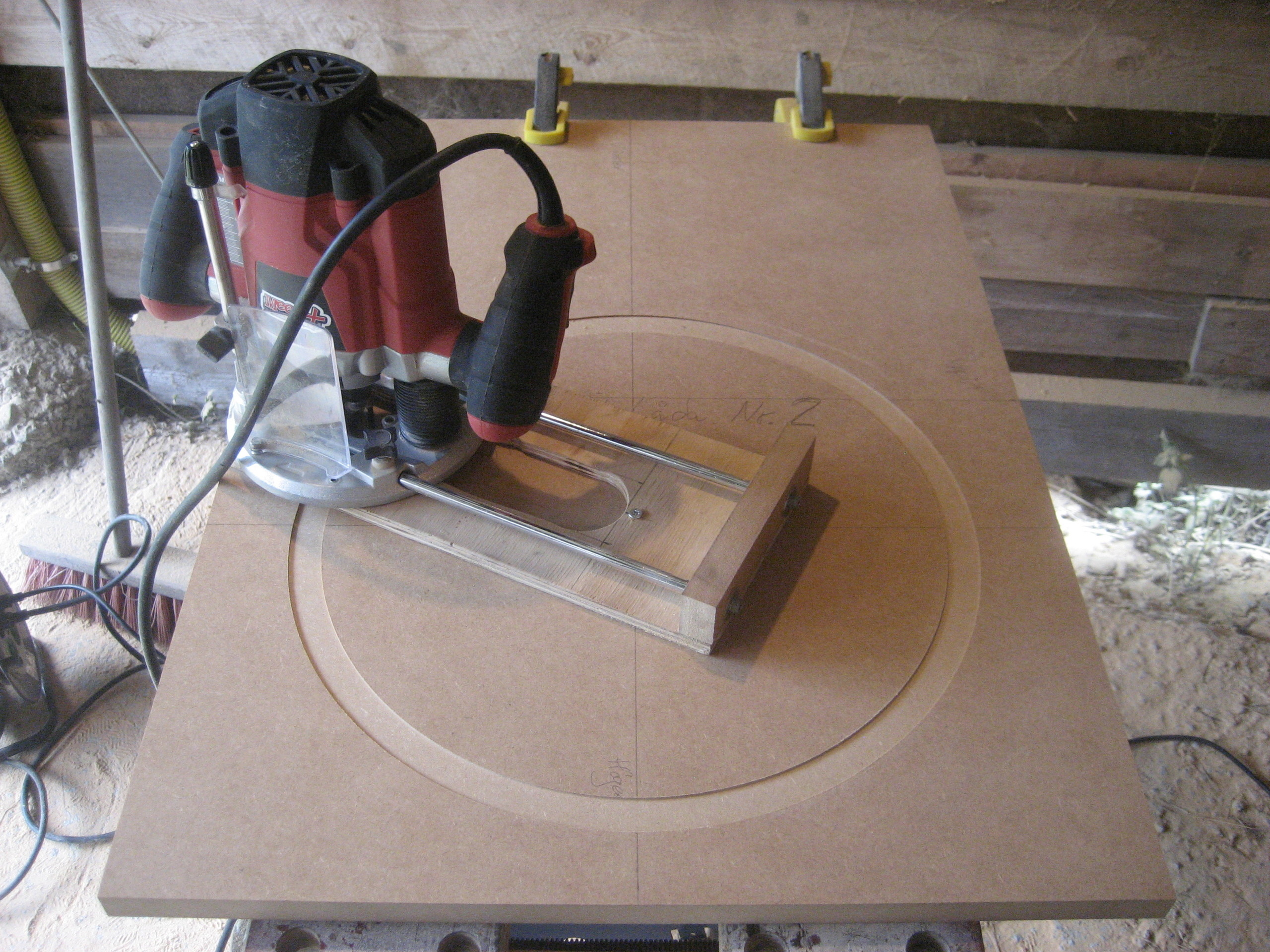

För att på ett smidigt sätt fräsa cirklar kopierade jag en fräsjigg som figurerat i flertalet projekttrådar. :-) (2011-08-02 23:39:13) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Sista steget

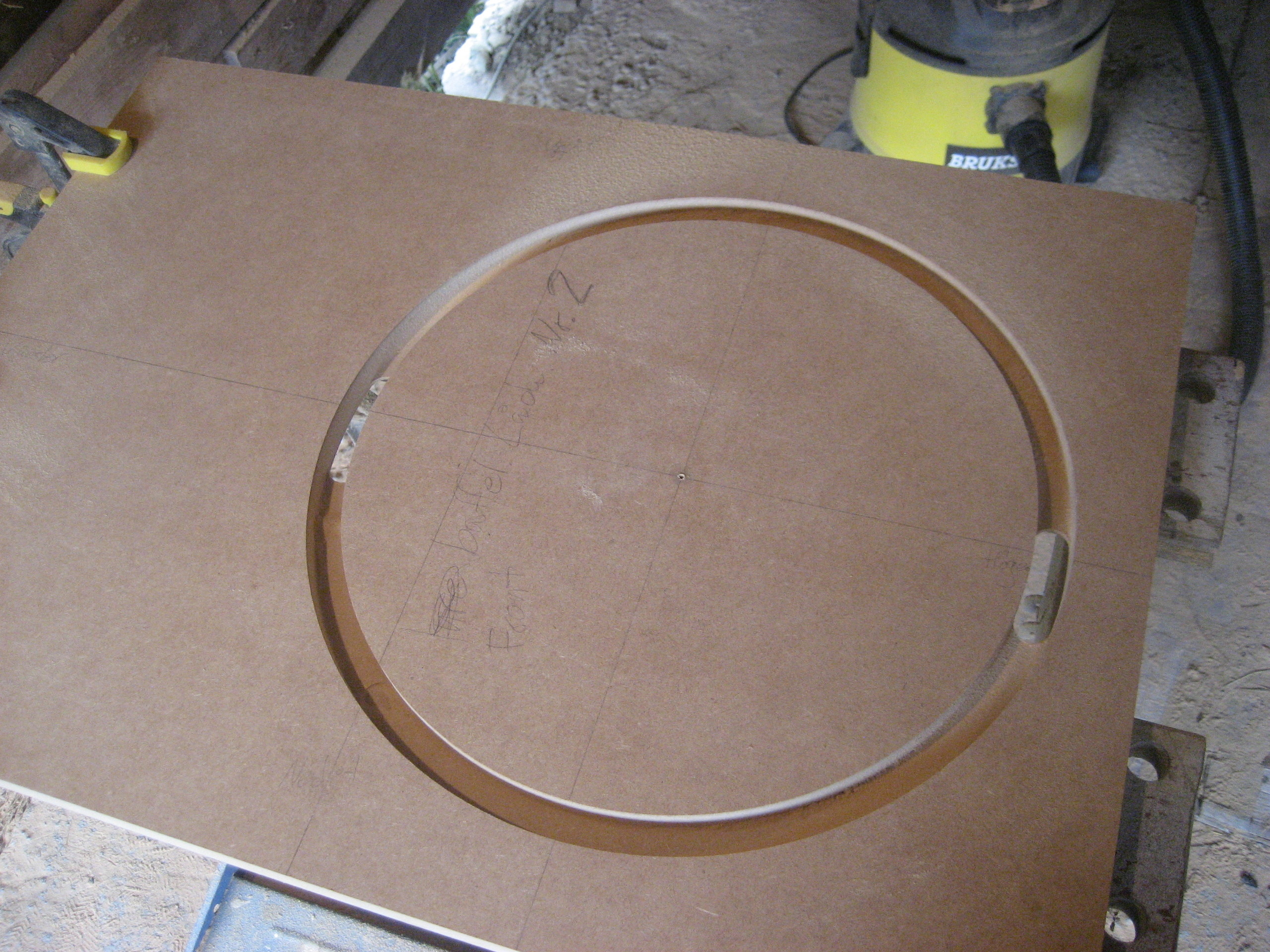

För att inte allt skulle haverera när man gick igenom den sista biten så gick jag bara igenom på två ställen, sedan vände jag på baffeln och körde det sista med kopierstål. (2011-08-02 23:36:55) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

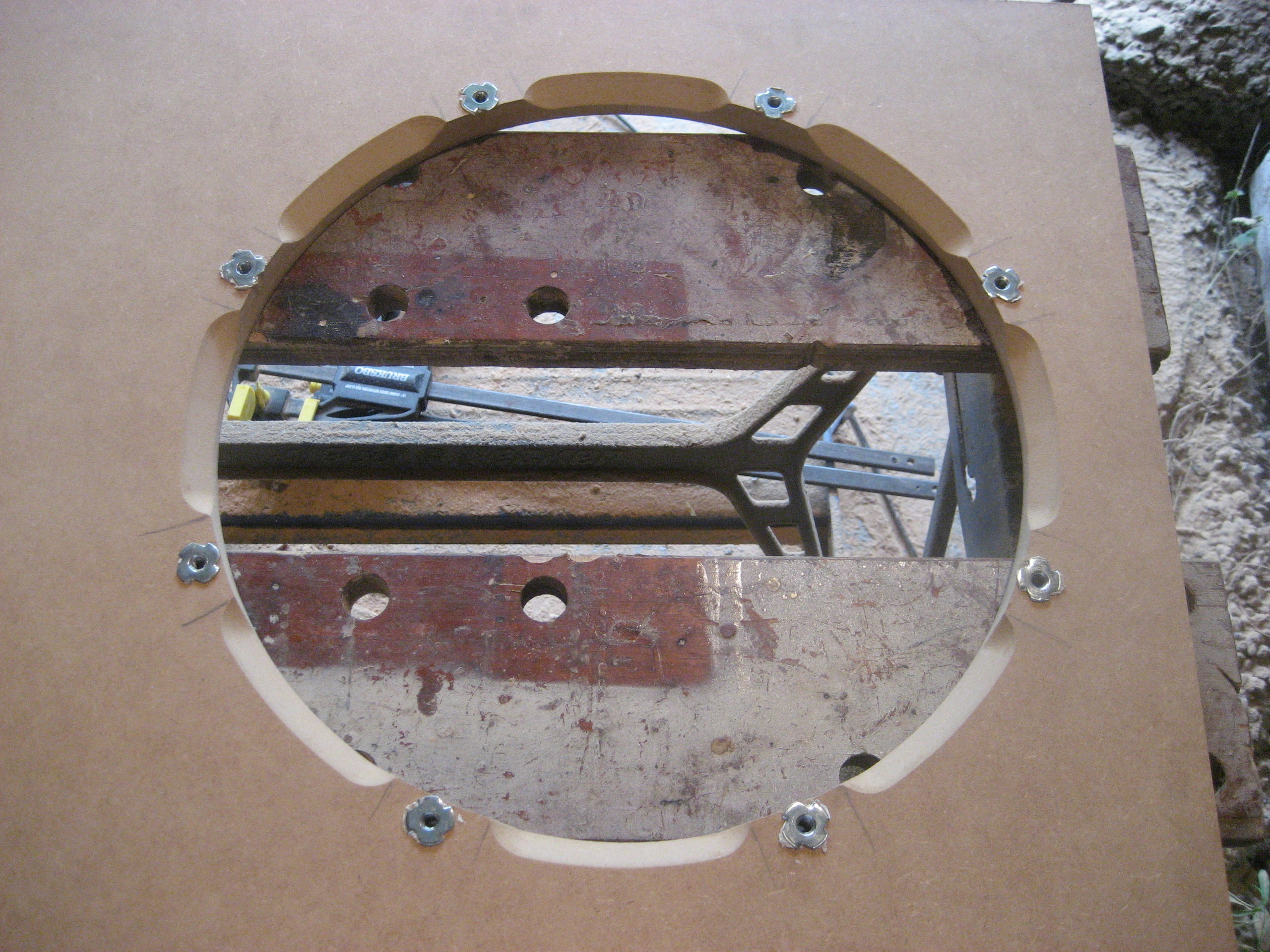

Inre baffel.
Den inre baffeln fick urfräsningar samt M6 islagsmuttrar som limmades fast med PL400. (2011-08-02 23:27:07) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Dubbla bafflar.

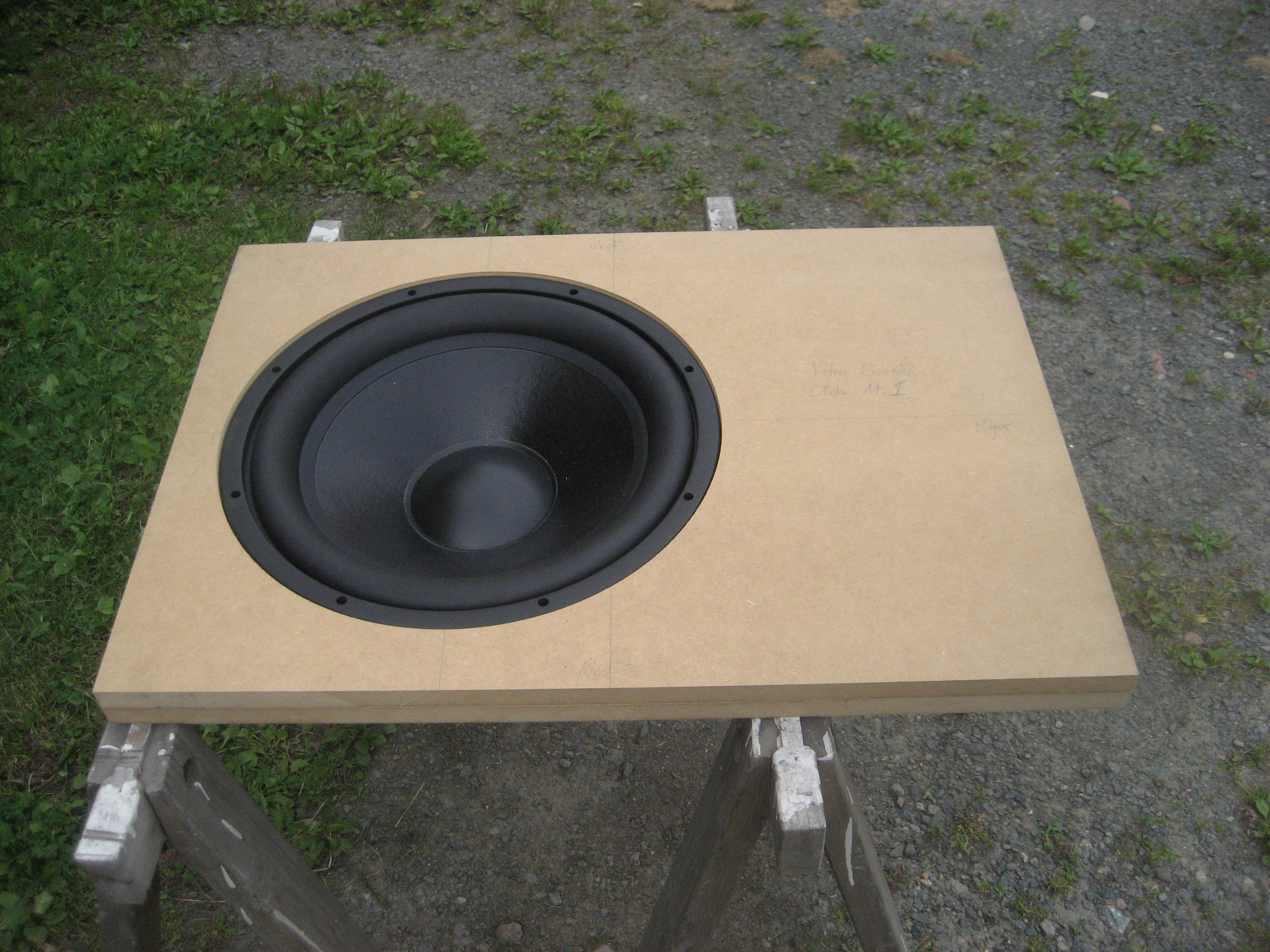

Elementet provmonteras i baffeln, helt ok passform. (2011-08-02 23:41:03) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Neodymmagnet

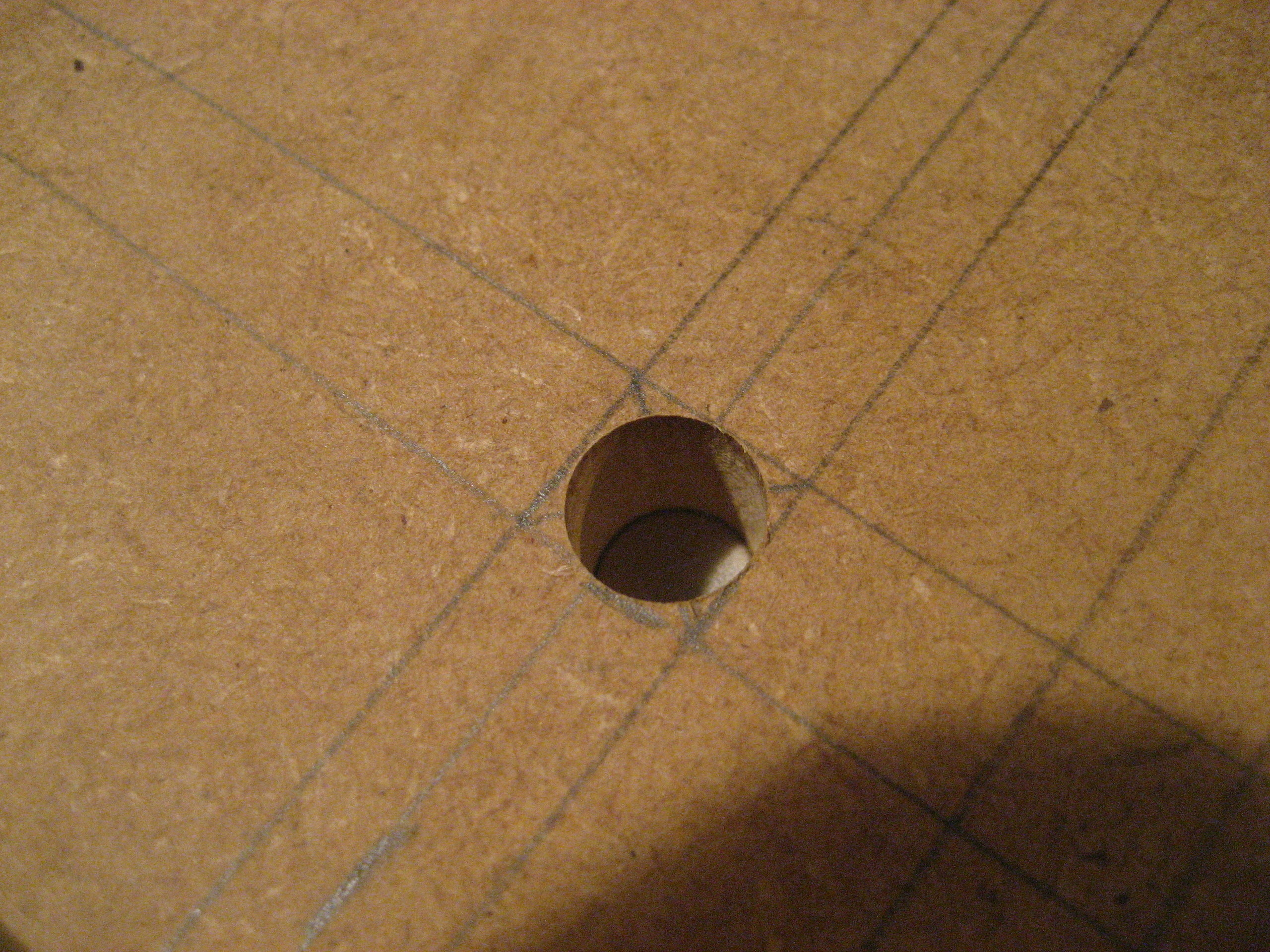

För att på ett enkelt sätt kunna fästa eventuellt frontskydd, frästes 10st 10mm hål ner i den yttre baffeln från baksidan. I vart och ett av dessa hål sattes sedan en neodym magnet. (2011-08-02 23:44:55) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

The Other side.

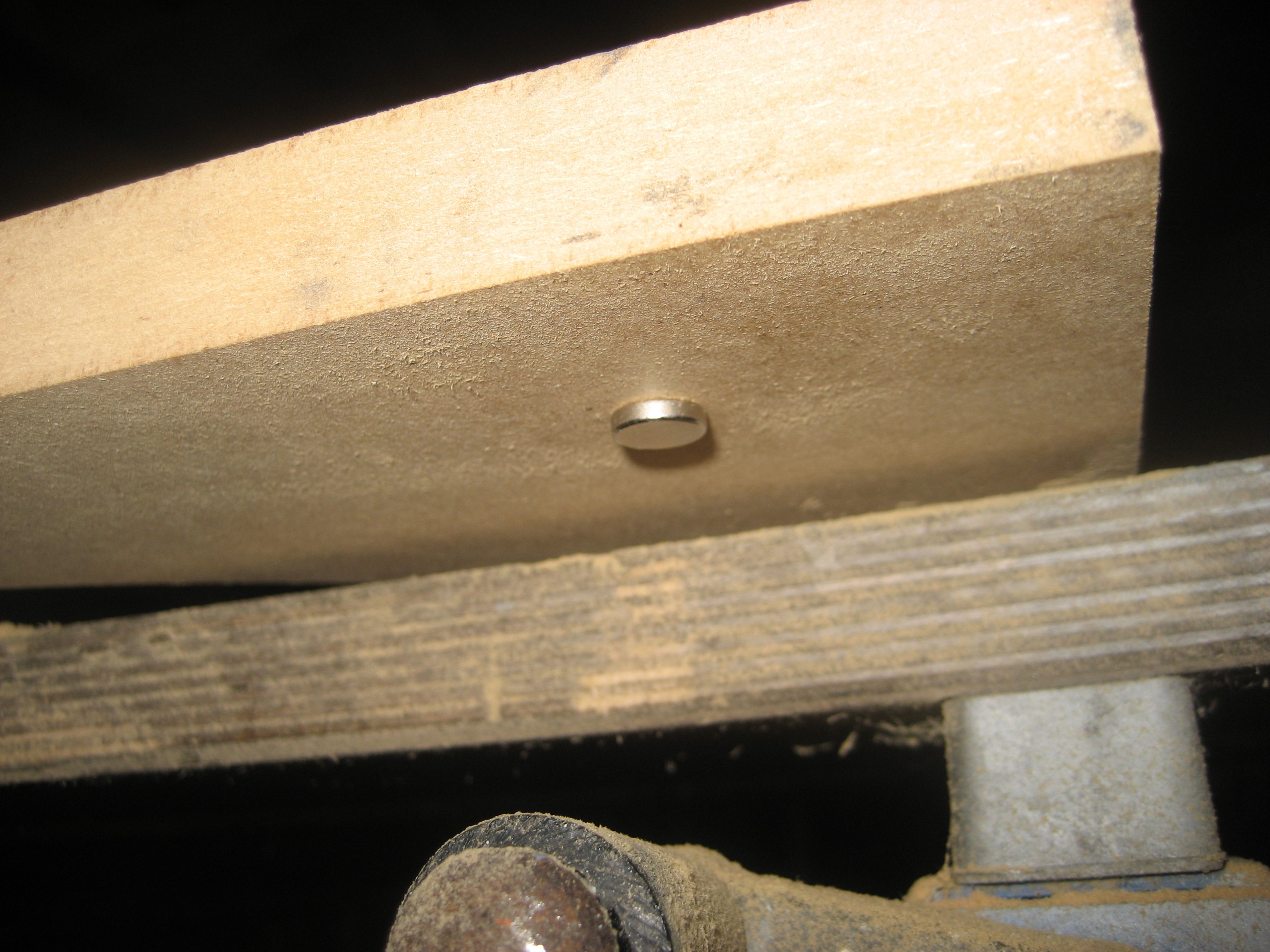

Magneter fästs sedan på motsvarande ställen i frontskyddet och trots 4mm mdf mellan de båda magneterna är kraften fullt tillräcklig. (2011-08-02 23:46:33) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Plugg, plugg, plugg.

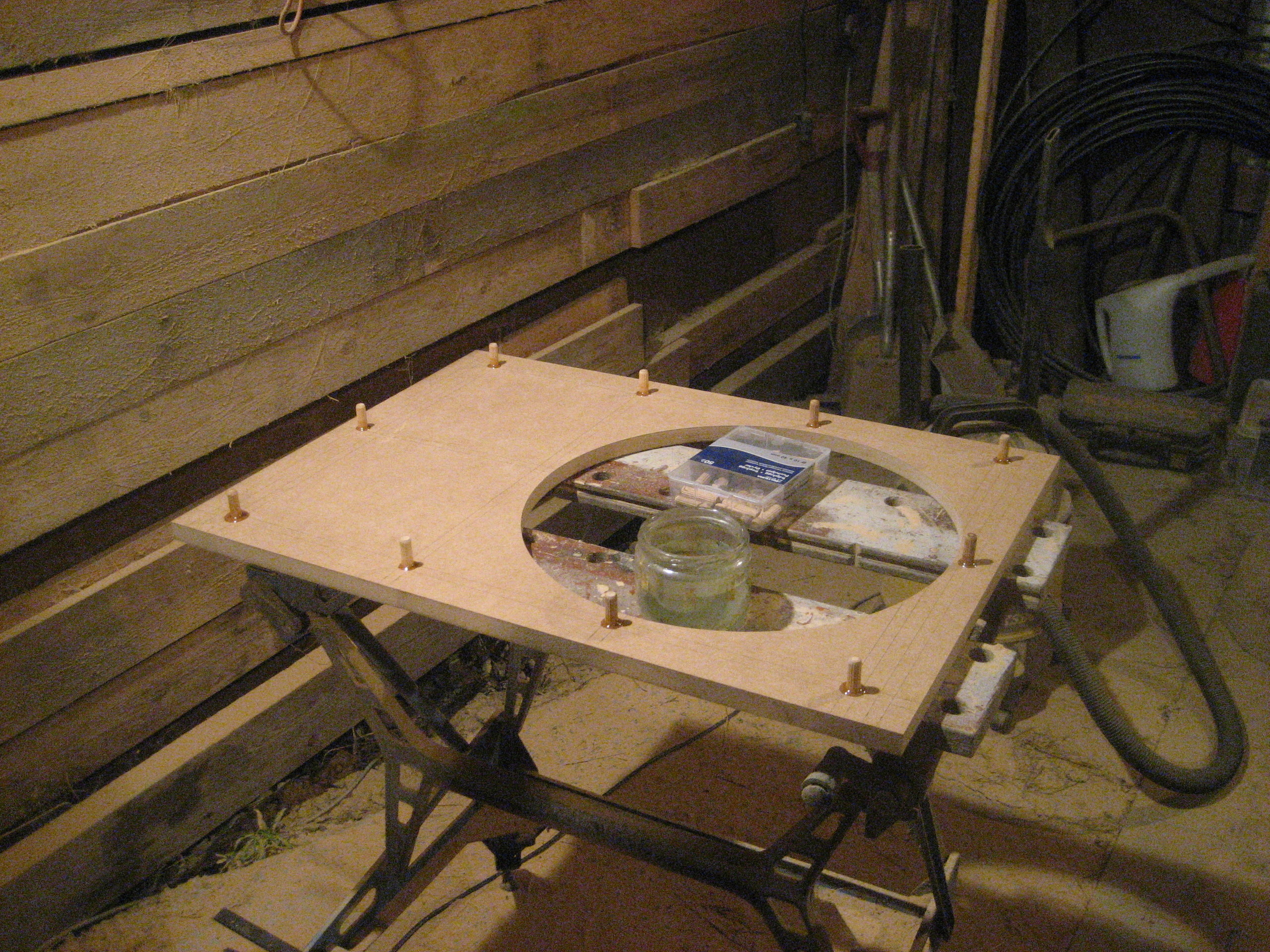

När magneterna vilade tryggt längst ner i hålen, limmades träplugg i för att fylla igen. Dessa frästes sedan av jäms med skivans yta. (2011-08-02 23:49:13) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

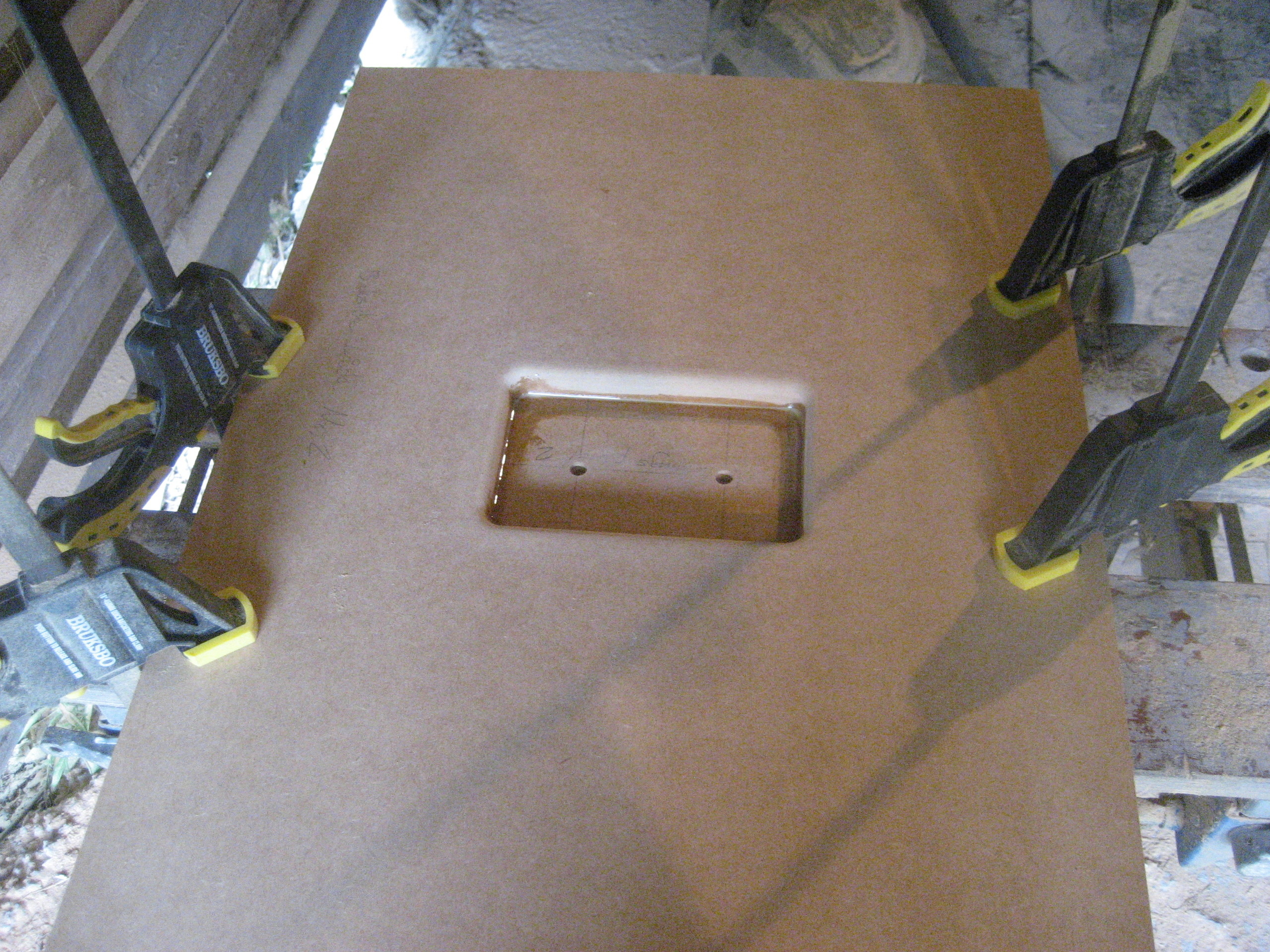

Anslutningspanel
Jag var inte så tänd på att fälla in en sunkig plastpanel från biltema så istället sågades ett hål ut i bakstycket som fick en radiefräsning. På insidan limmades sedan en mdf bit som det skall fästas terminalskruvar i. (2011-08-02 23:53:13) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

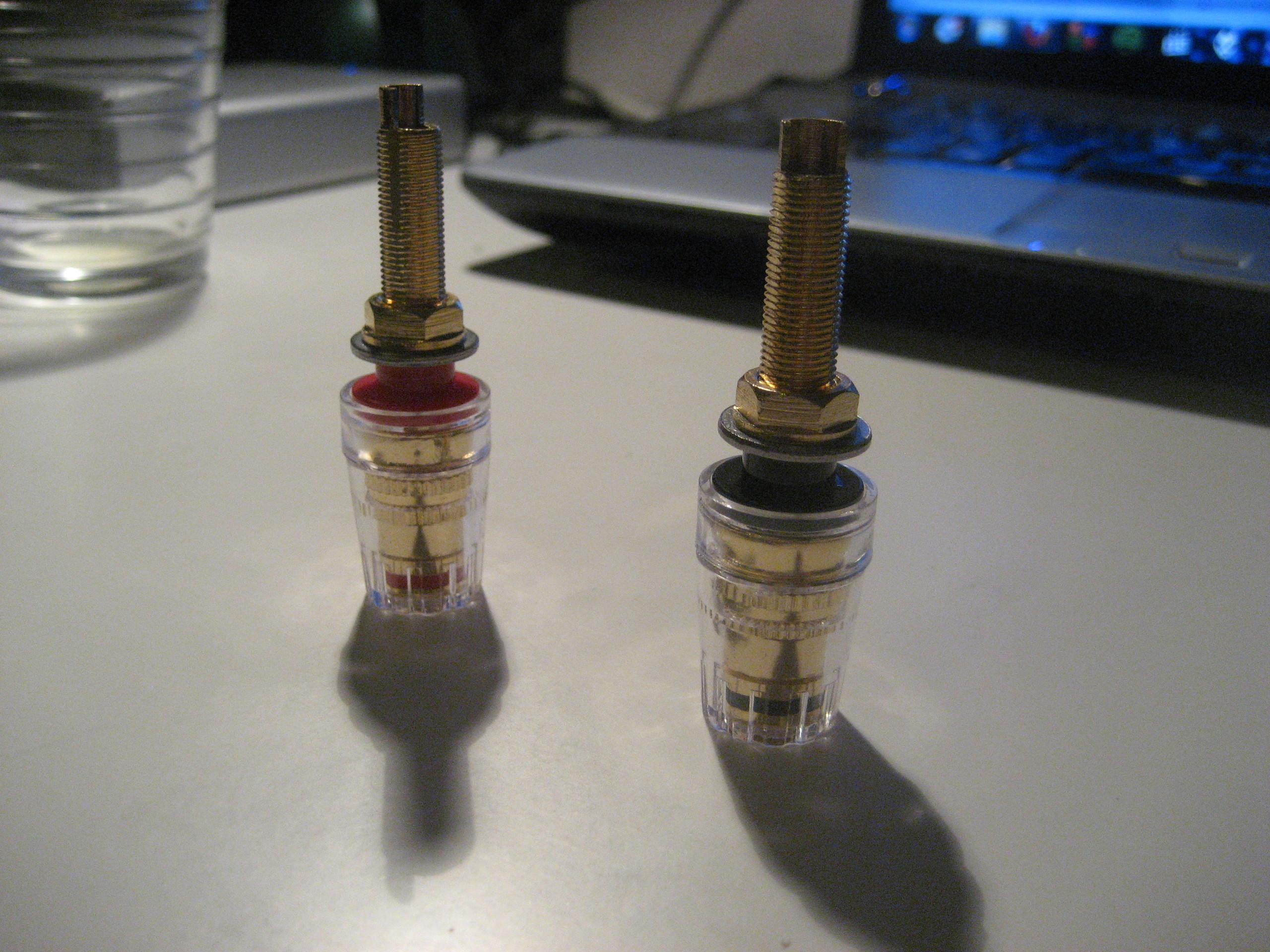

Terminalskruv
Köpte ett 50-pack billigt från Hong Kong..... (2011-08-02 23:56:58) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

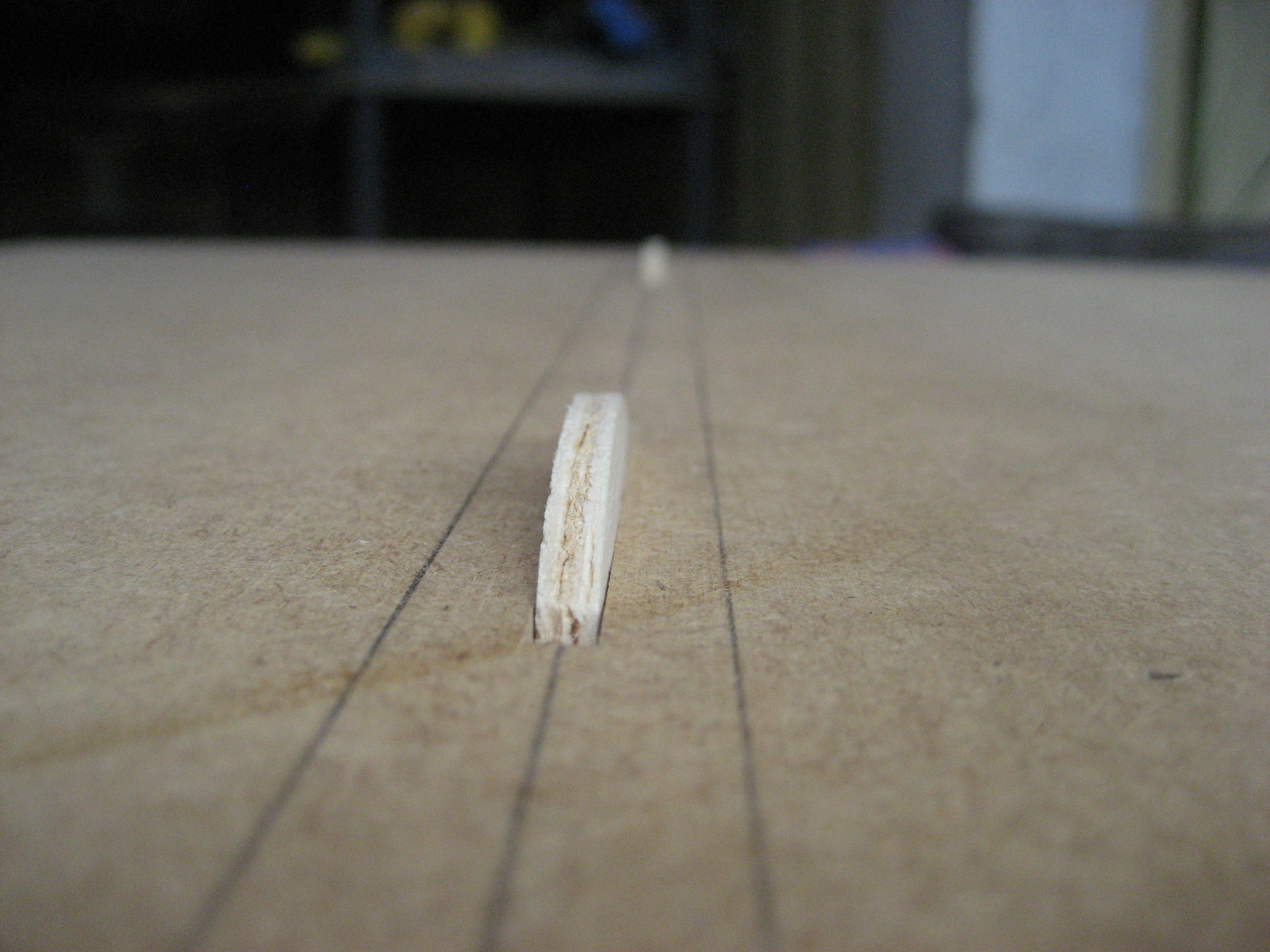

Tjena kexet, sitter du här och smular...
Början på sammanfogningen, tar en djävulsk massa mätande och testande för att fräsa snitten rätt. (2011-08-02 23:59:58) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Mitt i prick?
Men jag hoppas på att det skall vara tillräckligt bra. (2011-08-03 00:02:32) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Känn dig knekt....
Ju fler limknektar och diverse tvingar desto lättare går det. (man skymtar ett par stycken i hyllan i bakgrunden...) (2011-08-03 00:05:51) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Lim, lim, lim.
Alltsammans limmas med fukthärdande polyurethan lim. (2011-08-03 00:08:52) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

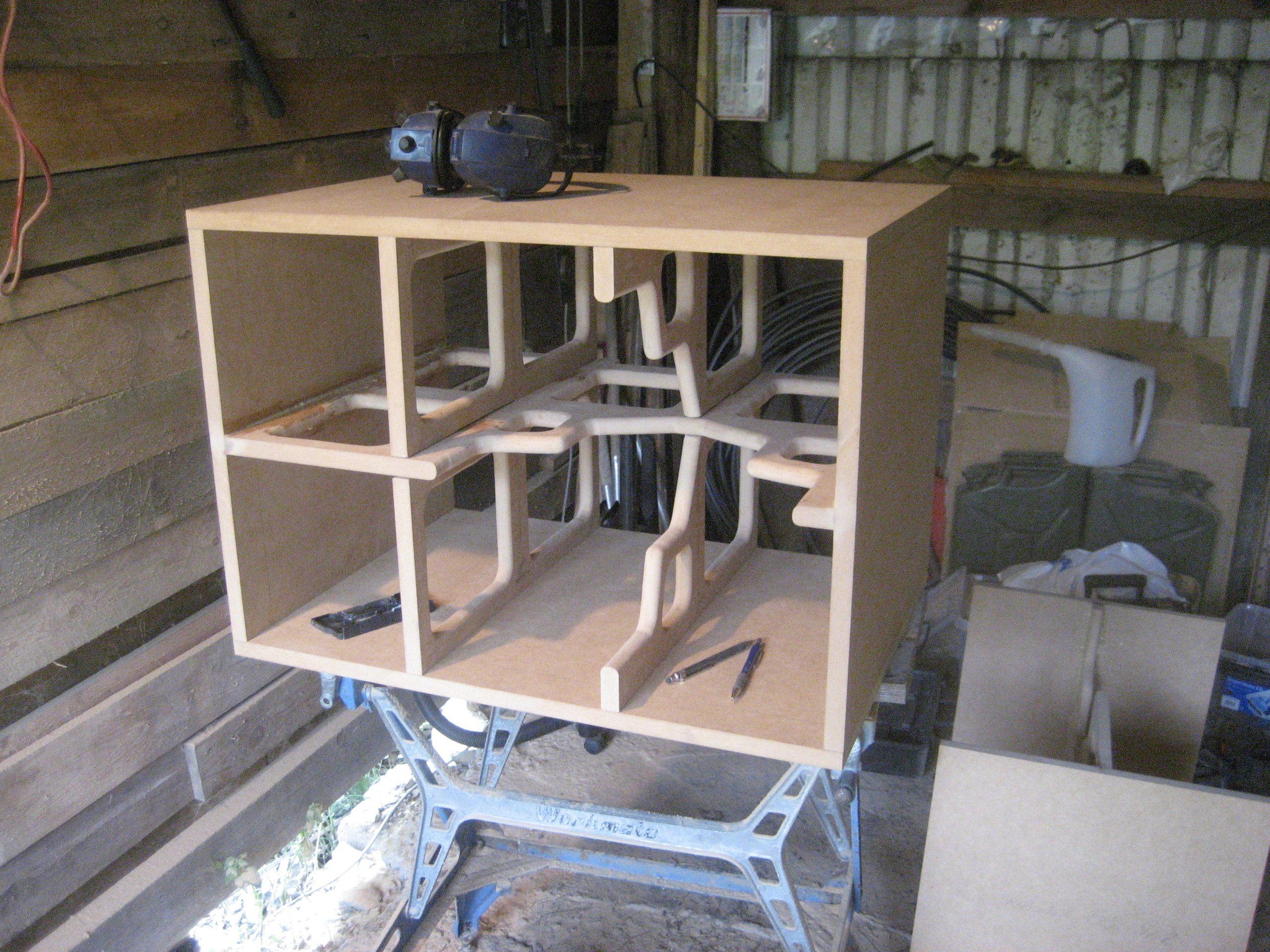

Testmontering.

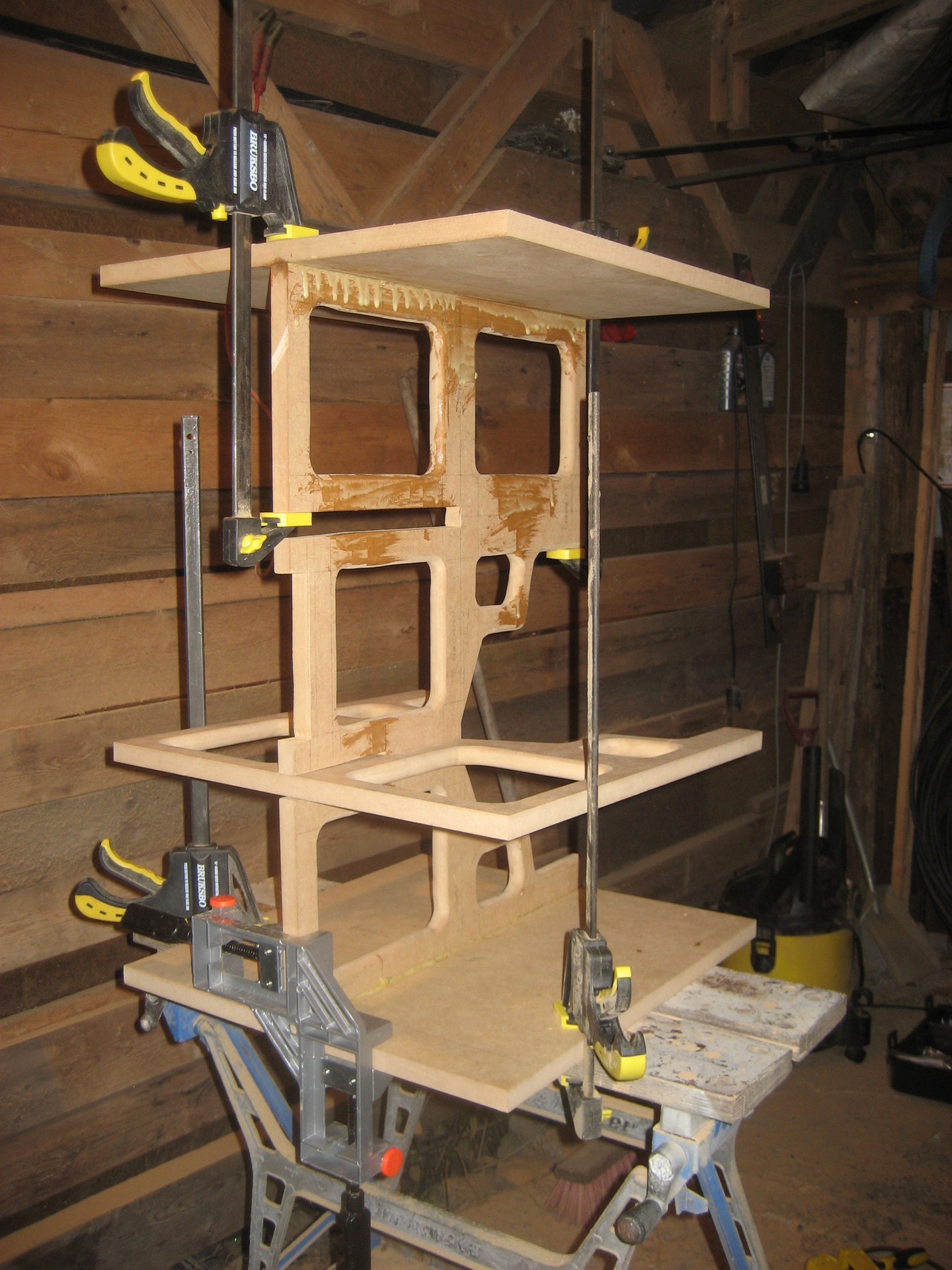

Kollar så att delarna hamnar rätt efter kexningen. (2011-08-07 18:06:41) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

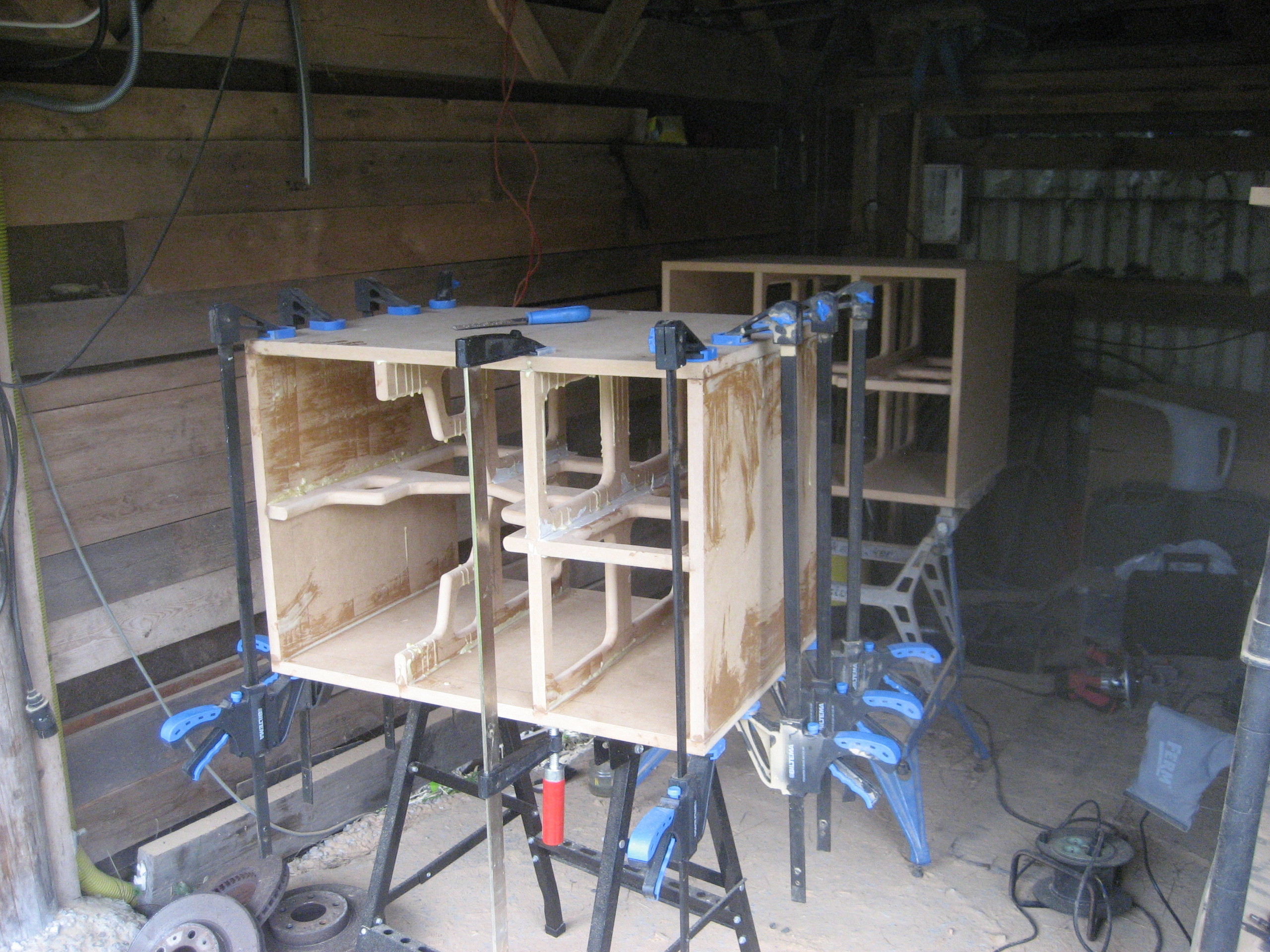

Mycket tvingar blir det.....
(2011-08-07 18:11:05) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

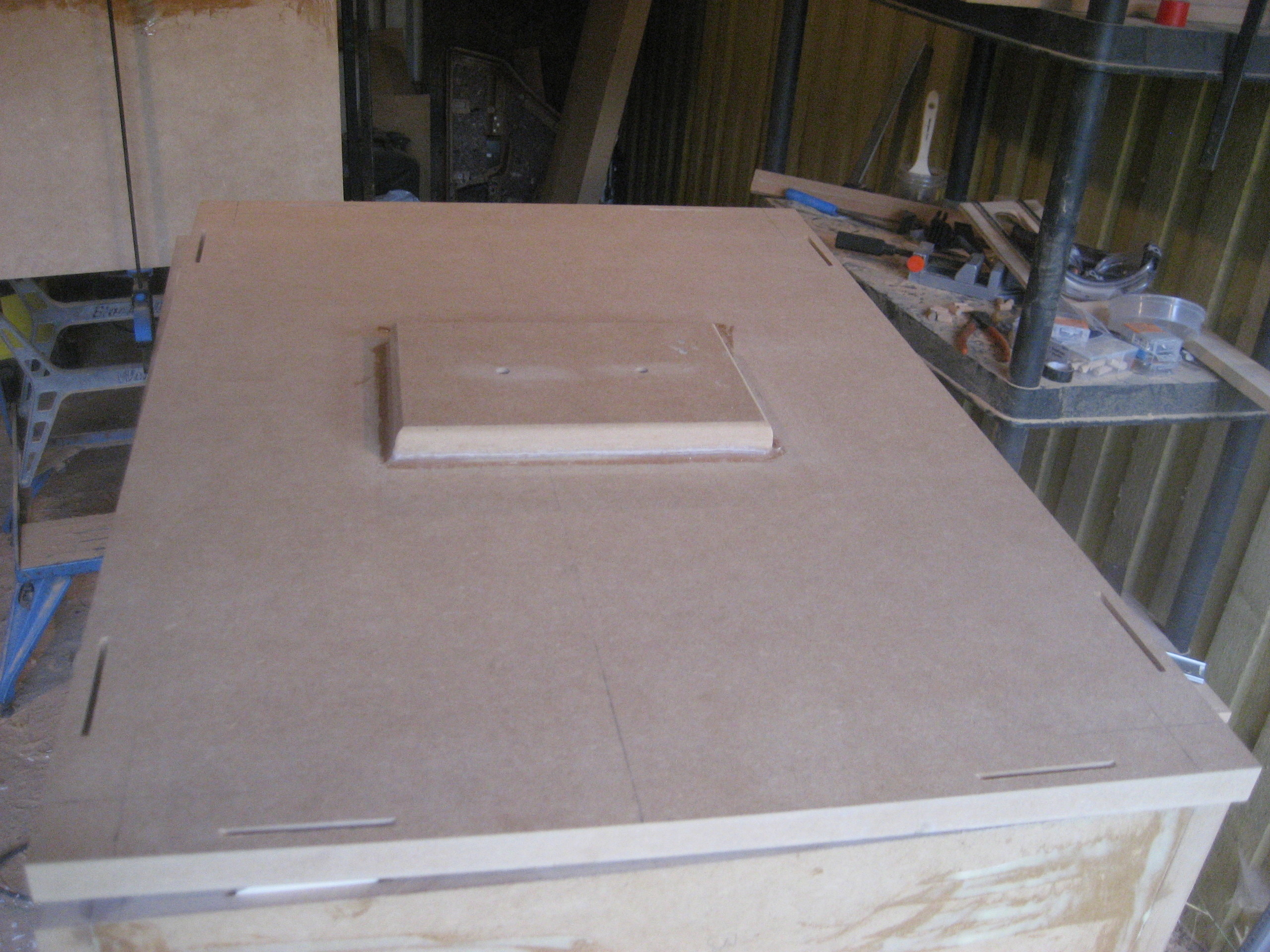

Förberedelse för baksida

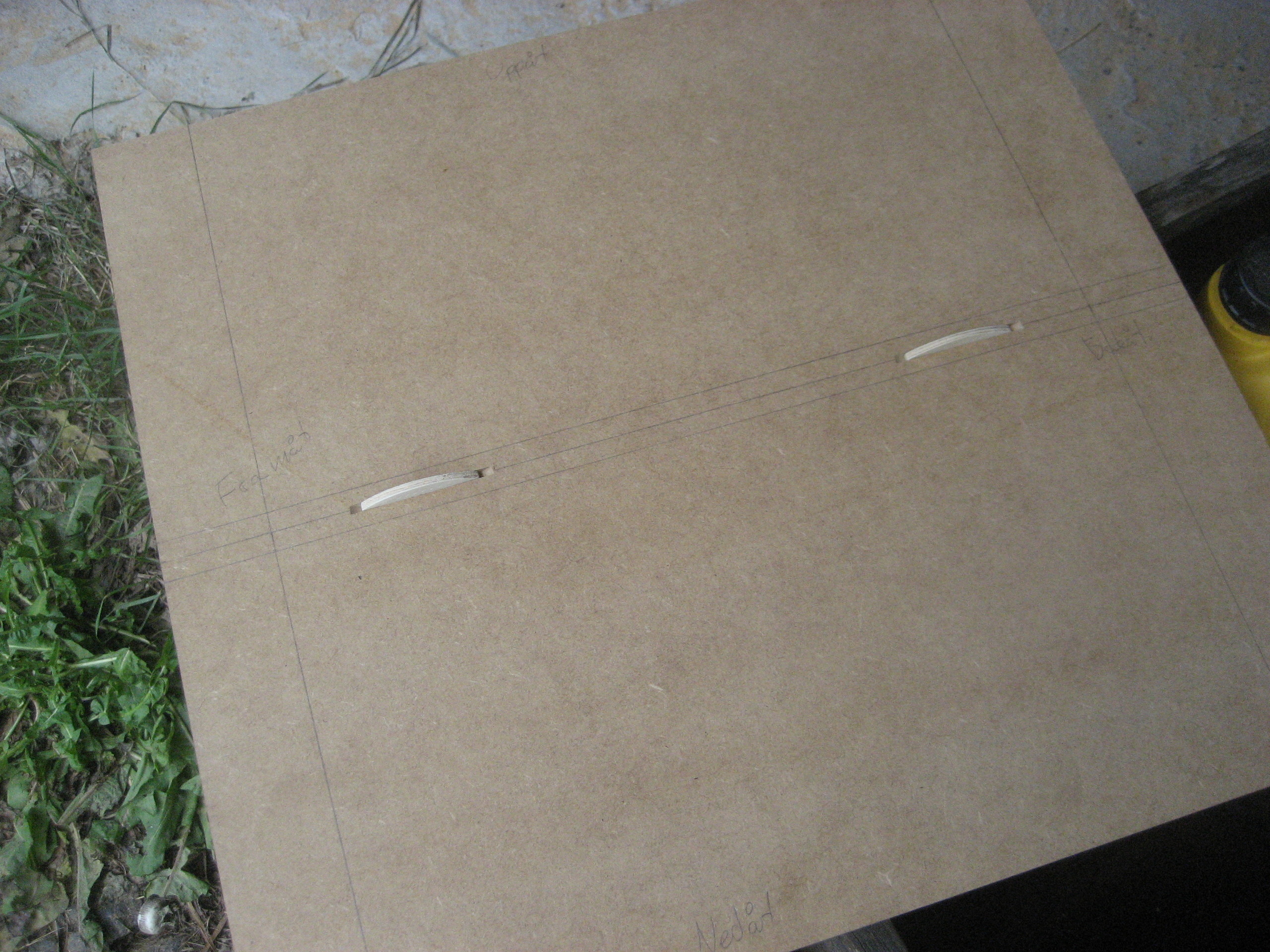

Har här fräst ut för kexning så att det skall gå lätt att centrera bakstycket. (2011-08-08 18:08:51) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Framgångens baksida.
Motsvarande spår fräses även i bakstycket. (2011-08-08 18:12:56) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Press....

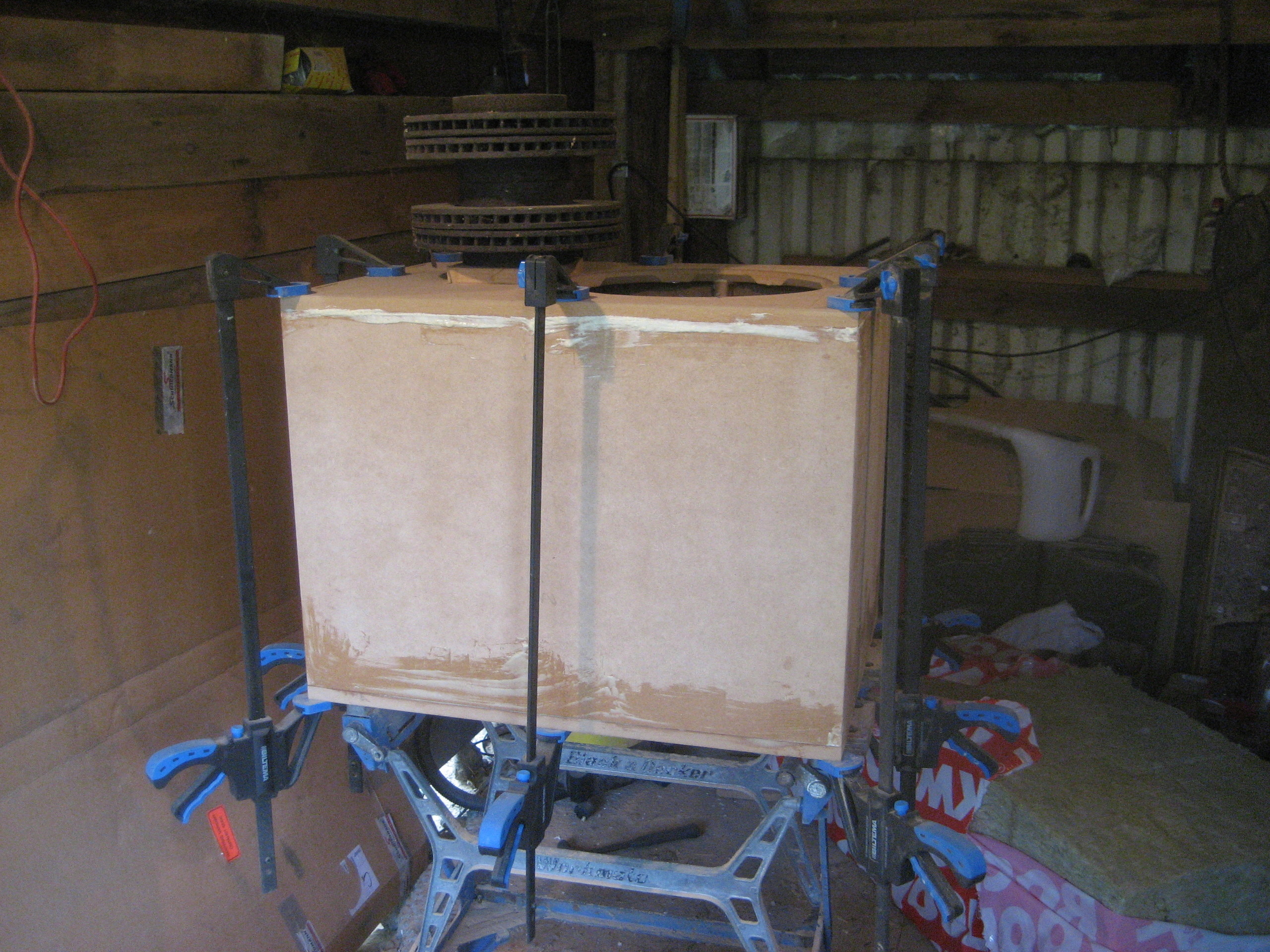

Sen var det bara att lägga på rikligt med lim, ett par tvingar samt 4st rostiga bromsskivor. (2011-08-08 18:15:06) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

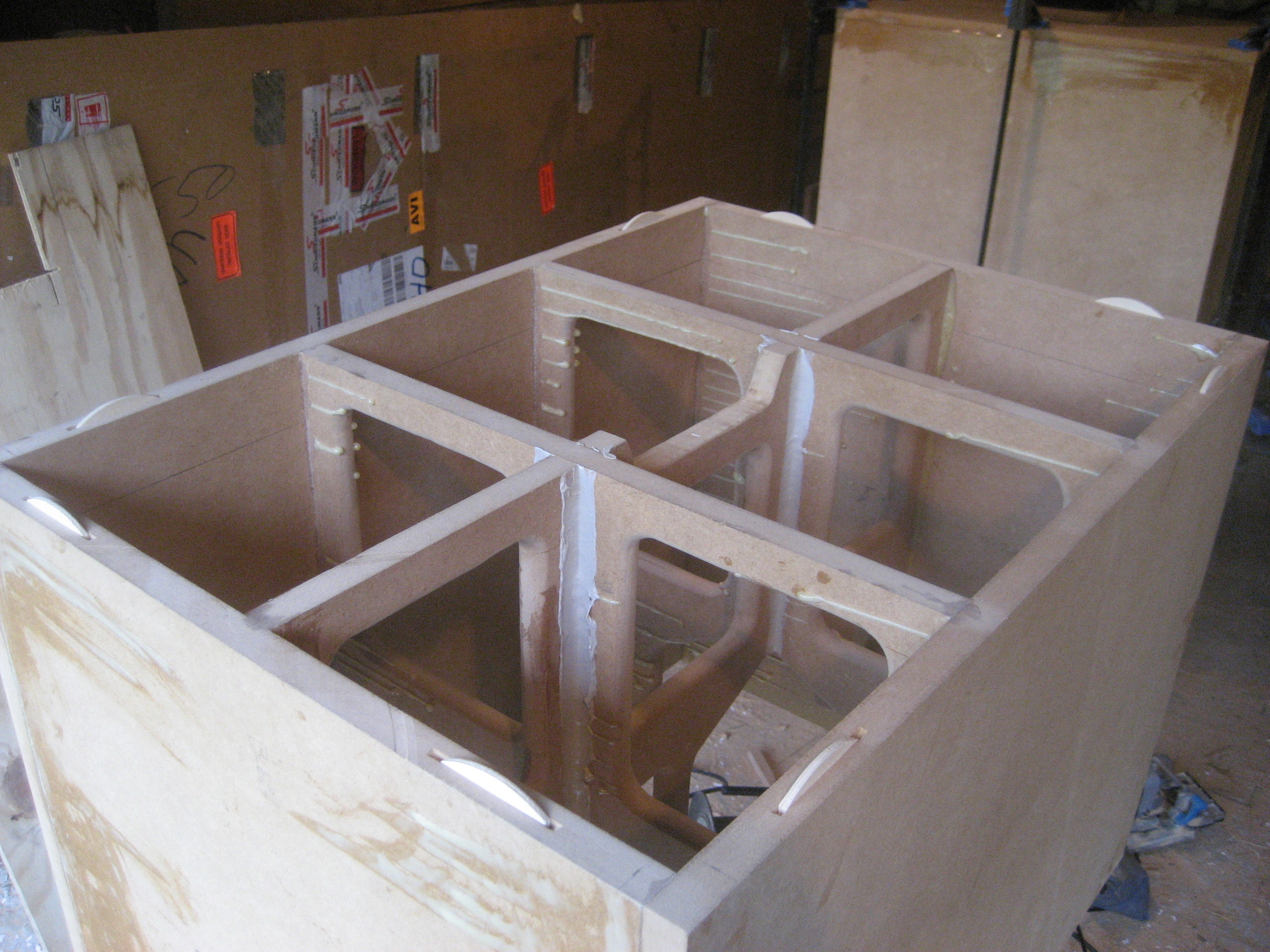

Silikon har många användningsområden...

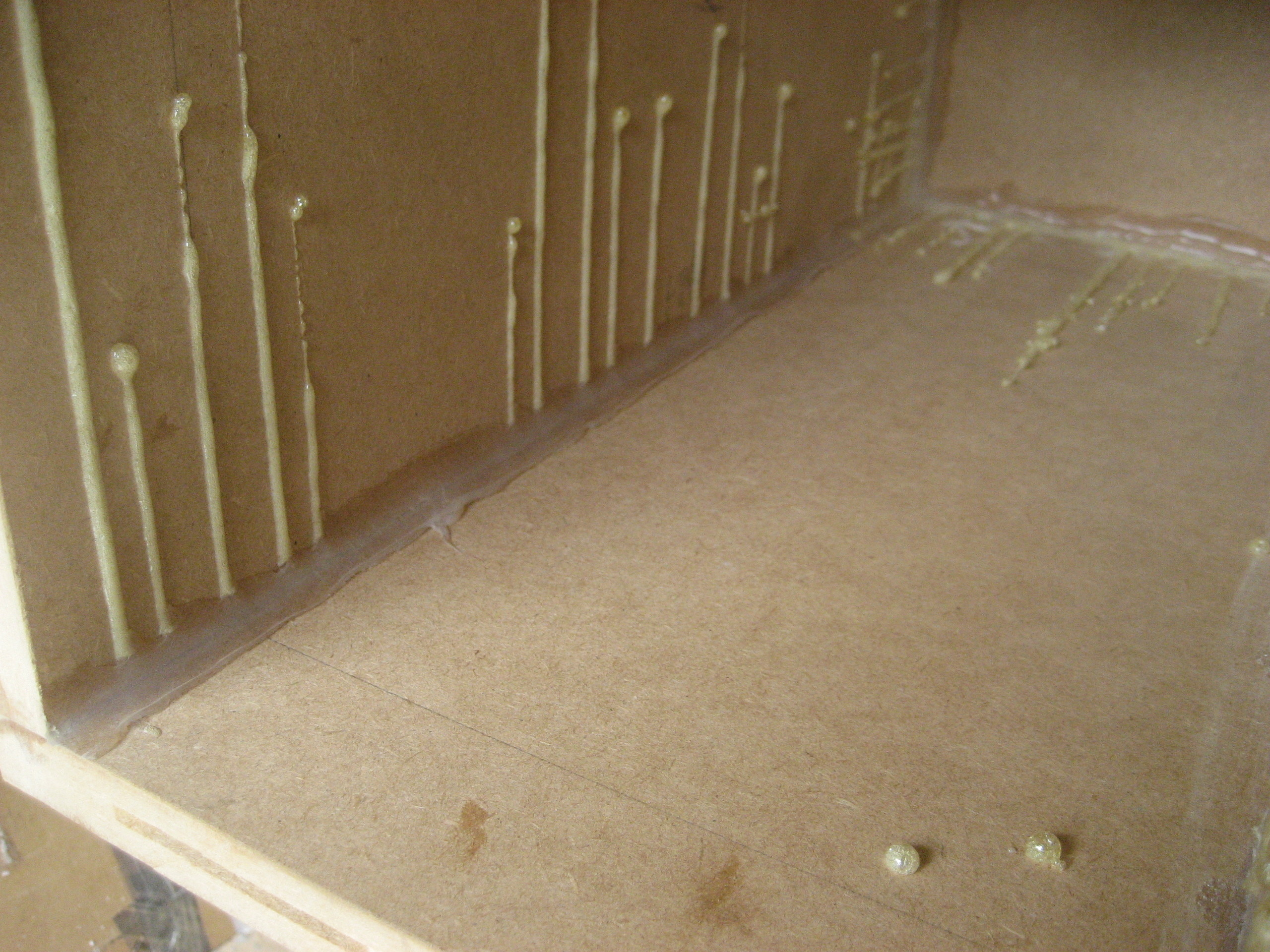

Alla skarvar tätas sedan invändigt med silikon. (2011-08-10 15:48:09) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Packat och klart.....(eller iallafall stoppat)

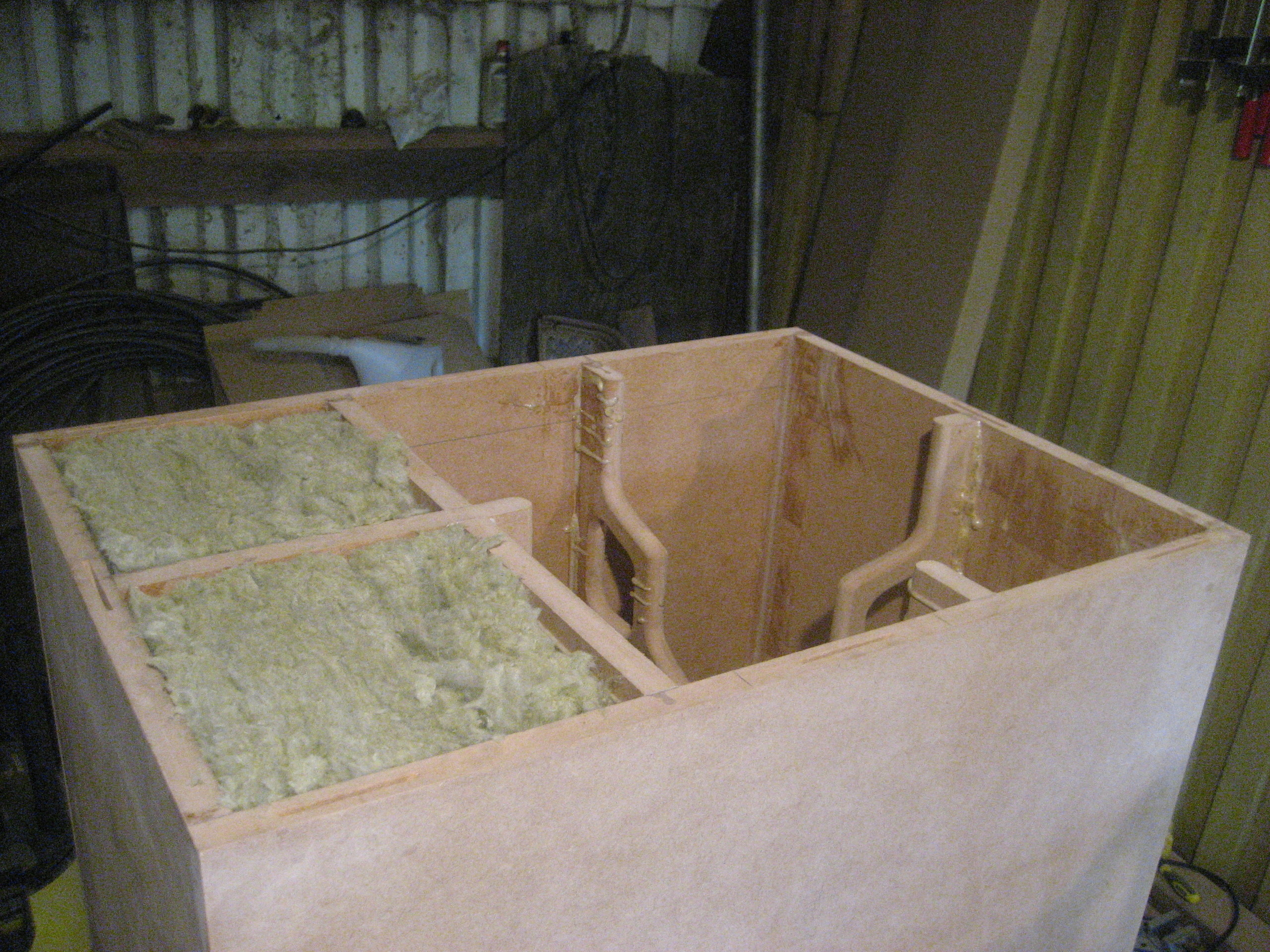

Det inre facket som inte kommer vara åtkomligt efter att baffeln limmats dit fylls med härlig rockwool. Bredden på facket är 21cm så 3 remsor med 70mm tjocklek passar som hand i handsken. (2011-08-10 15:52:07) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Mer tvång.

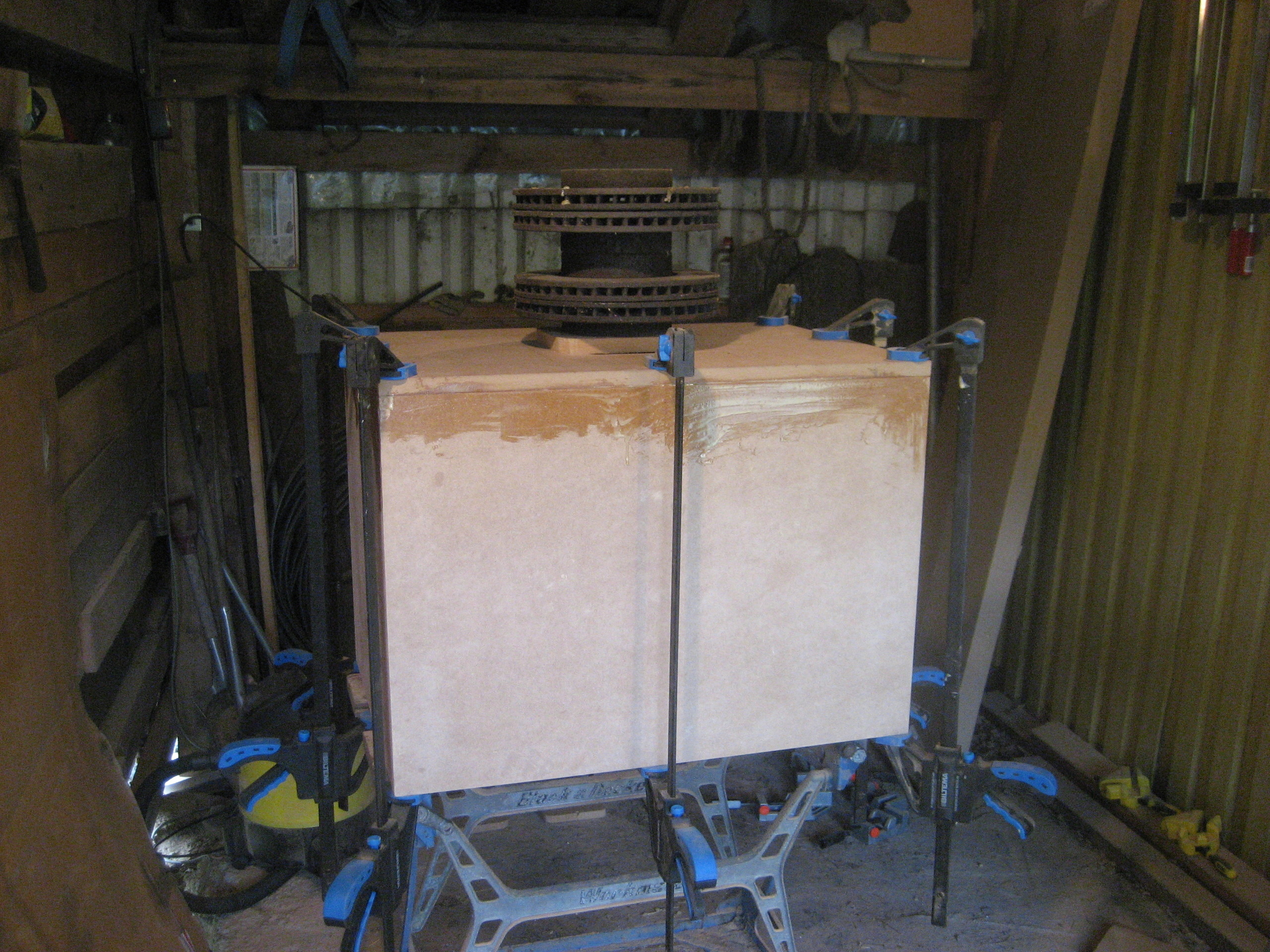

Fram med tvingarna och de rostiga bromsskivorna igen,... (2011-08-10 15:55:19) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

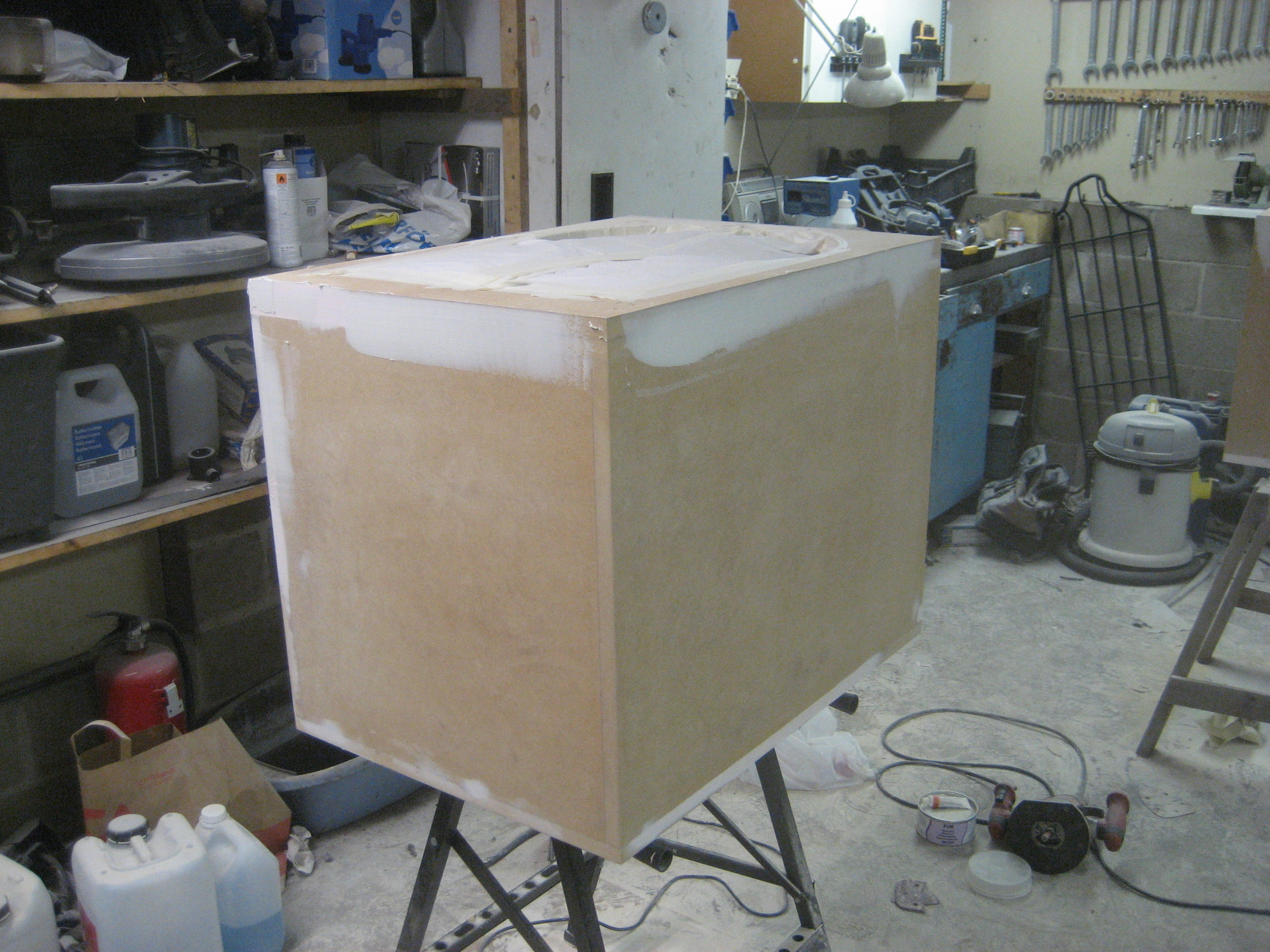

Slipa, slipa, slipa....
Efter en första grovslipning. Nu får det bli en omgång med finspackel. (2011-08-10 16:19:50) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Slutspurt?

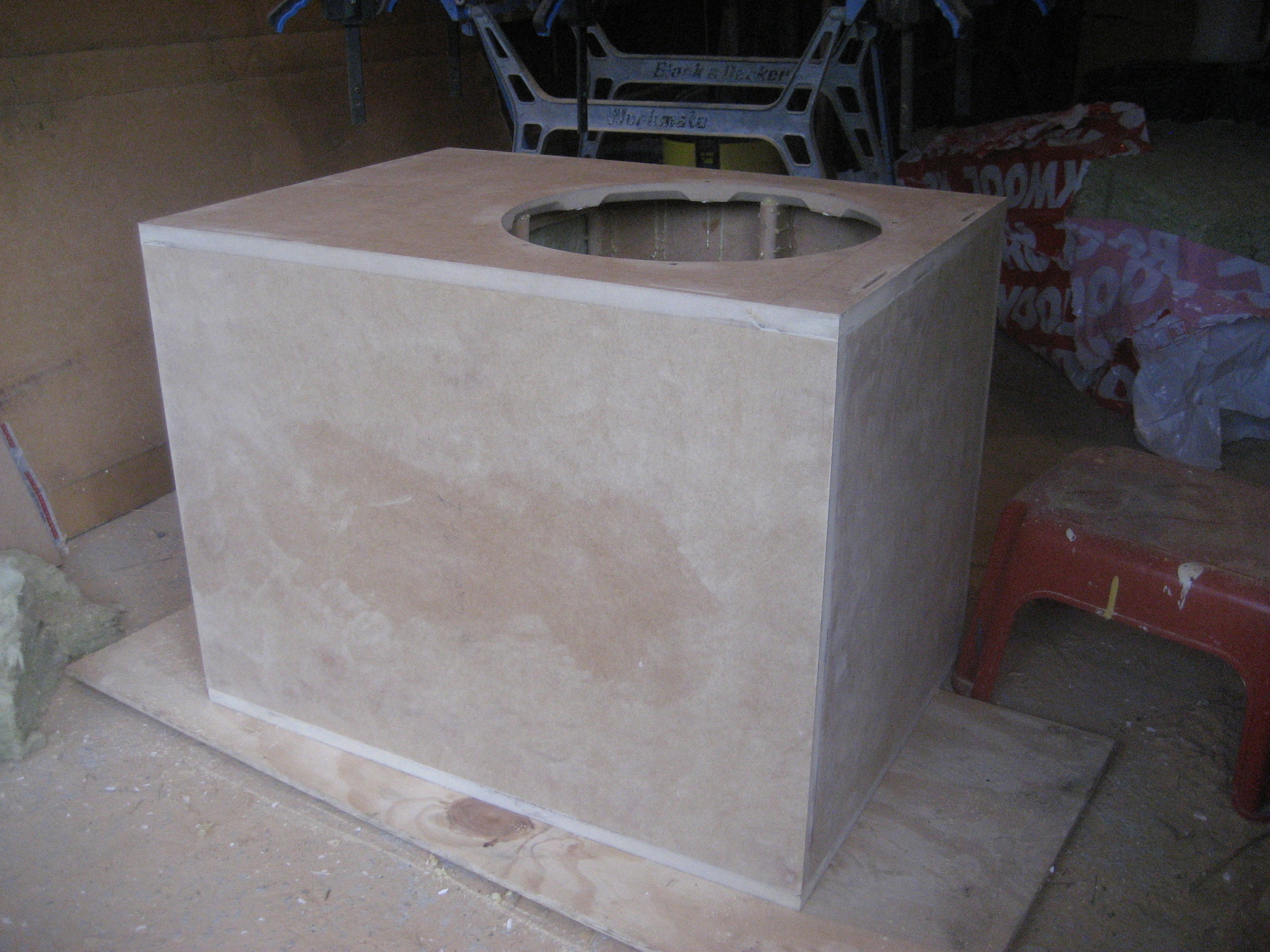

Den yttre baffeln är nu ditlimmad och sista stadiet av finslipning är i full gång (damm precis överallt.) (2011-08-12 17:20:29) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

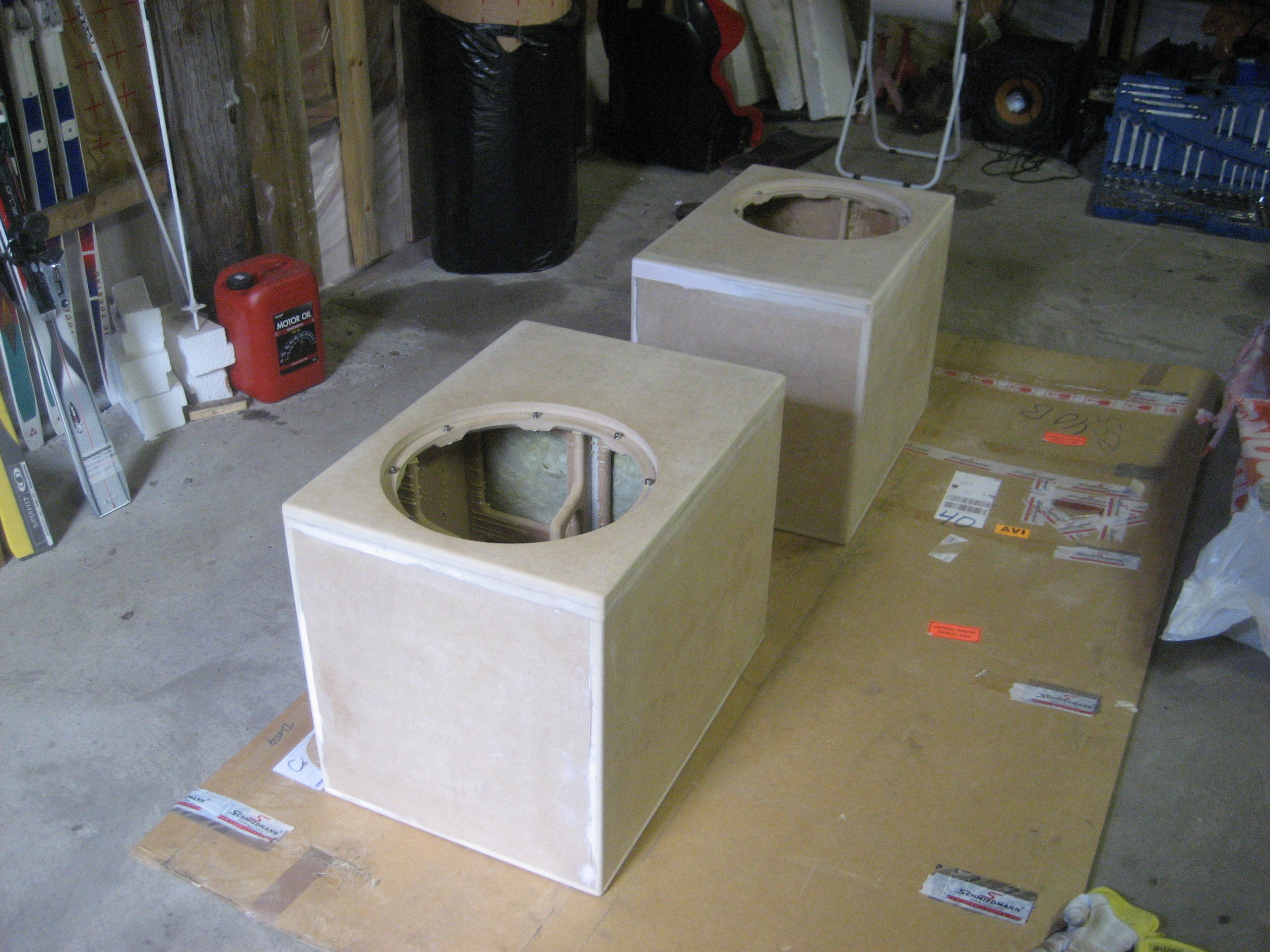

Färdigfräst/slipat
Pga semesterns plötsliga slut blir det tyvärr inte mer ytbehandling än såhär just nu. :-( (2011-08-16 22:06:04) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Kontakt.....

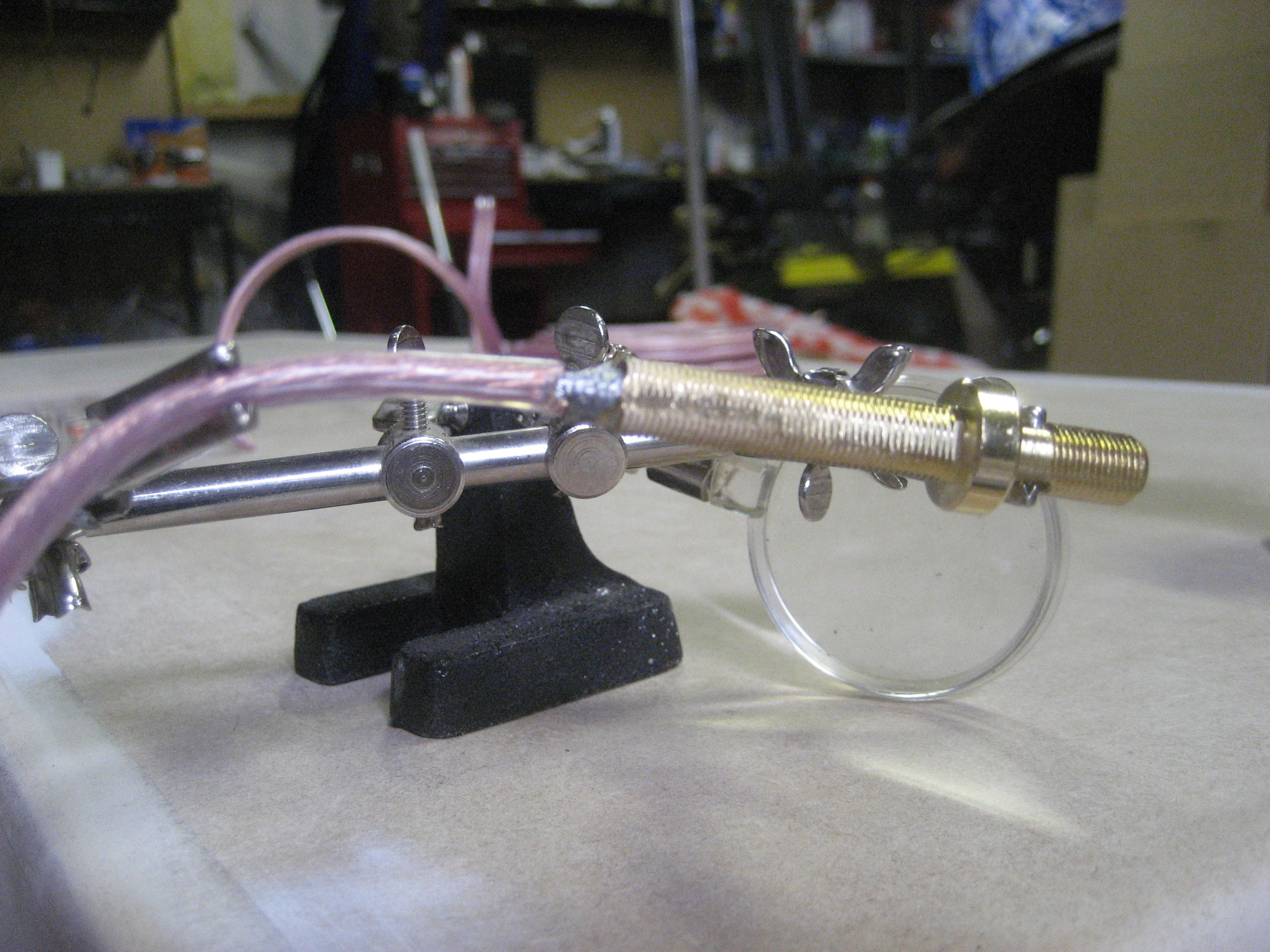

Lite prima 4mm2 kabel löds sedan fast i anslutningsstiftet. (2011-08-16 22:08:18) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

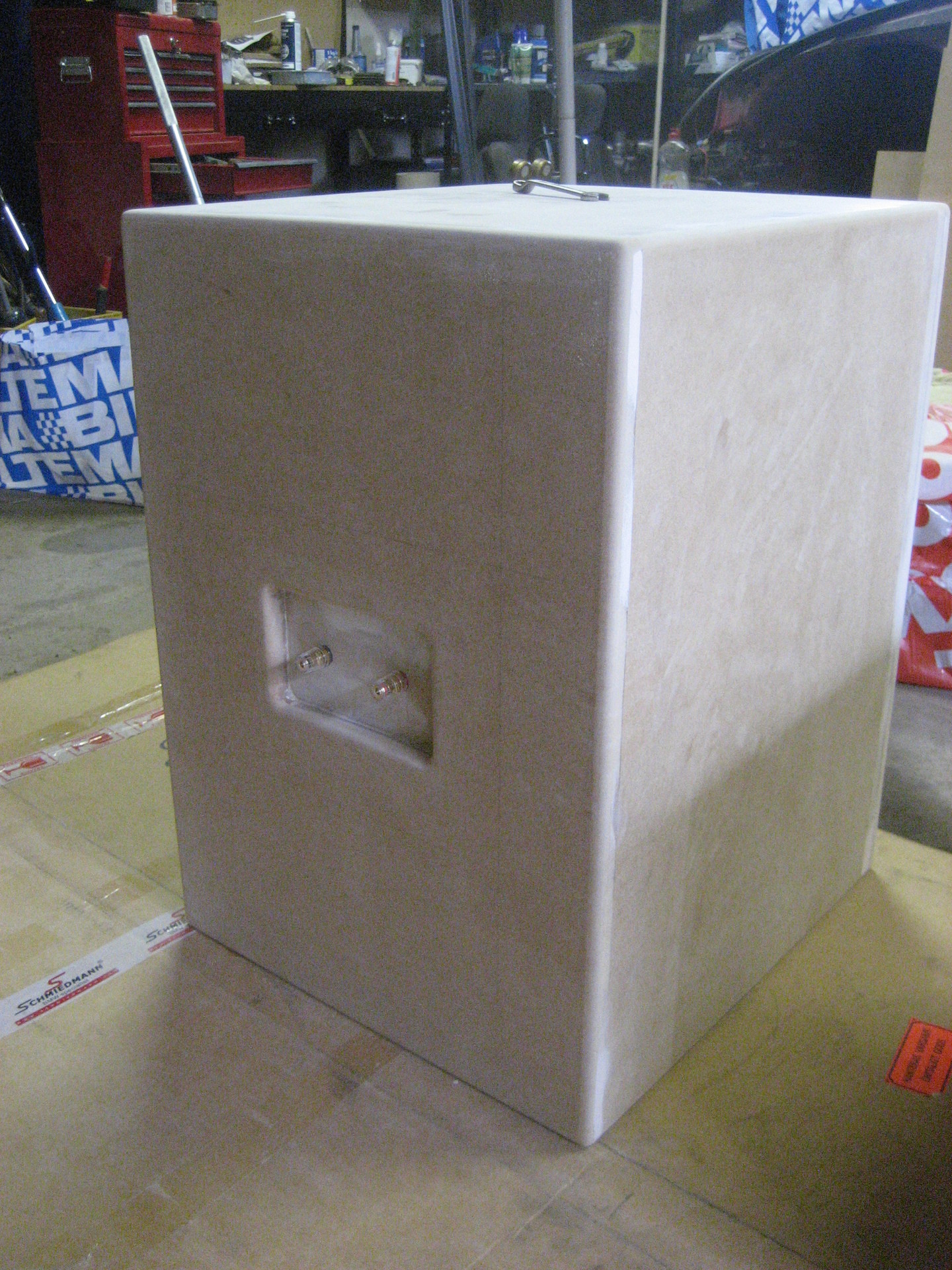

Voila.
Den färdiga "anslutningspanelen" syns här på baksidan av lådan. (2011-08-16 22:10:43) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Rockwool

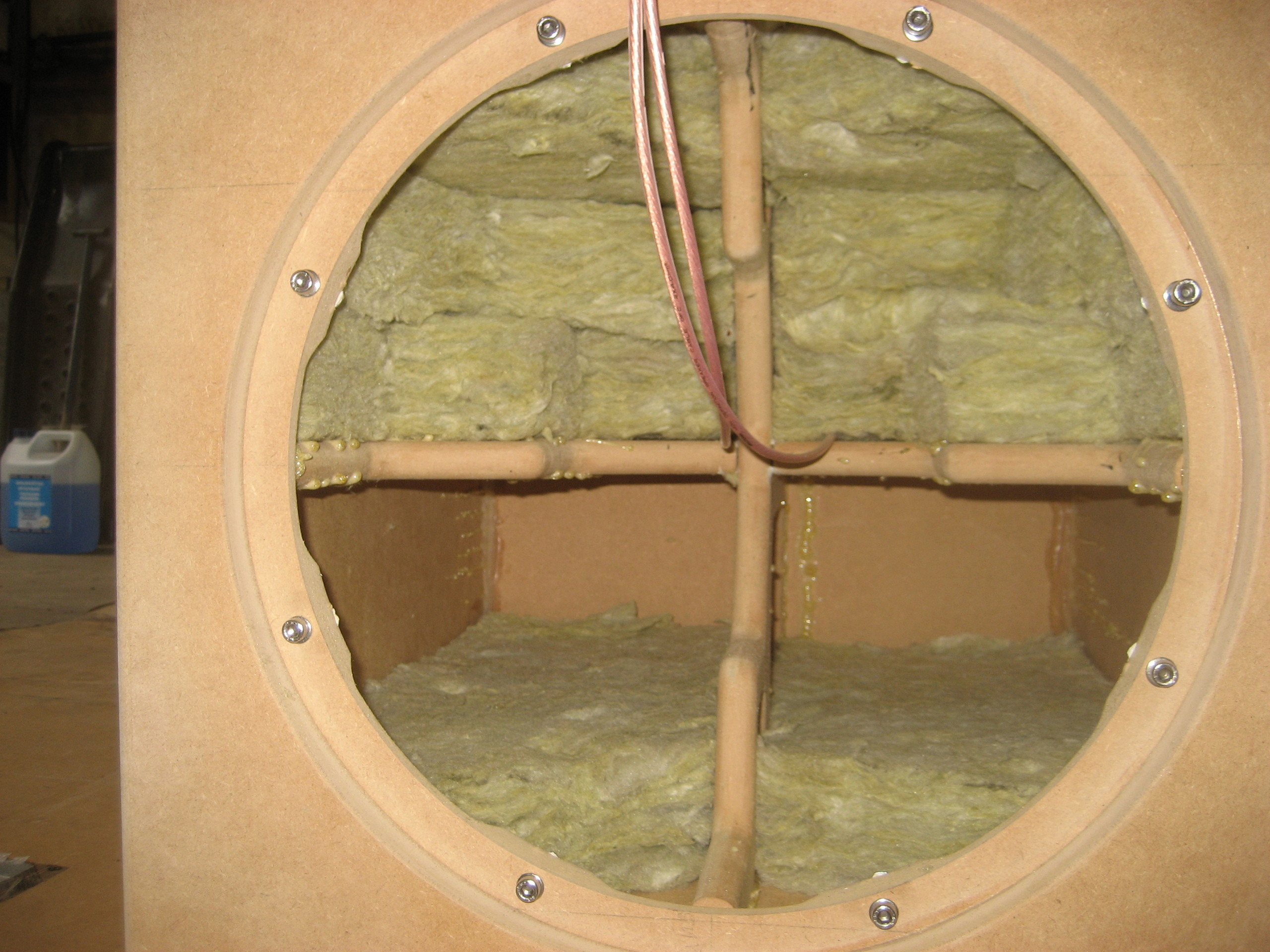

Den sista stoppningen läggs på plats och sedan är det dags för transport till nuvarande boendet. Forts. följer....... (2011-08-16 22:12:06) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:



Viktat medelbetyg:  (8.75) (baserat på 3 st)  Visa lista
Ljungby    2011-08-22 20:56:46
film-fanatiker    2011-08-07 21:06:15
destructiondays    2011-08-07 18:32:43
Ge betyg
Du måste vara inloggad för att kunna sätta betyg.
 Kommentarer (15 st)
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
Unregistered971d8044   2011-12-29 12:30:28 Anmäl
Rediga grejer o snyggt gjort! Seriöst, alltid kul att se då de flesta inte är så noga.
Lisa91   2011-08-26 19:26:08 Anmäl
Kanonsnyggt,löjligt snygga stagningar!
Ett litet tips bara:dra några remsor maskeringstejp under skarvarna när du limmar med Pu-lim.
När sen limmet har jäst klart så är det bara att dra bort remsorna med limmet.
Sparar lite sliptid.
Ljungby   2011-08-22 20:56:33 Anmäl
kul/snyggt och det kommer säkert låta där efter med (bild)
Johan_ST   2011-08-12 23:53:33 Anmäl
[quote name='Folob' post='3353325' date='Aug 12 2011, 19:58 ']Ser bra ut! (bild) Ska du fasa kanterna, exempelvis runda eller i 45° och blir det utfräsning i botten för sd-fötter månntro?[/quote]

Det blir 10mm radie runt alla kanter, tänkte vara seriös och fräsa ut för SD-fötterna men nu ser det ut att bli flytt inom kort och då jag inte vet om modulerna skall vara stående eller liggande sedan så blir det inget sådant. :-(
Folob   2011-08-12 19:58:09 Anmäl
Ser bra ut! (bild) Ska du fasa kanterna, exempelvis runda eller i 45° och blir det utfräsning i botten för sd-fötter månntro?
Johan_ST   2011-08-10 21:19:02 Anmäl
[quote name='Thompi9' post='3351391' date='Aug 10 2011, 17:51 ']ok trodde du hade nått i samma stil som detta så ,Följer detta bygge ska du klä lådorna eller ska du måla dom svarta bara (bild)[/quote]

Är inte så förtjust i fanér och nålfilt passar bäst i bilstereo, så det lutar åt sidenmattsvart (iallafall är det det som är inhandlat...) (bild)
Thompi9   2011-08-10 17:51:48 Anmäl
ok trodde du hade nått i samma stil som detta så ,Följer detta bygge ska du klä lådorna eller ska du måla dom svarta bara (bild)
Johan_ST   2011-08-08 20:32:18 Anmäl
[quote name='Thompi9' post='3349596' date='Aug 8 2011, 20:10 ']Reagera på en sak "efter att ha bottnat mina gammla subbar" konstatera jag att dina grannat måste va döva eller nått!! jag hade blitt vräkt om jag maxat mina steg som jag hade för länge sedan. Men du får väl va glad över din nuvarande cituation......



i allfall gillar bygget healt klart.[/quote]

De gamla subbarna var 2st 10" basar i portade lådor avstämda till 20Hz. Då jag saknade subsonic filter och hade eqat upp en fin kurva ner till 20hz, så hade de för vana att slå i botten med ett spektakulärt klonk i vissa filmer när extra lågfrekvent material kom fram. (bild)

Till musik räckte de dock gott och väl för lägenhetsbruk.
Thompi9   2011-08-08 20:10:14 Anmäl
Reagera på en sak "efter att ha bottnat mina gammla subbar" konstatera jag att dina grannat måste va döva eller nått!! jag hade blitt vräkt om jag maxat mina steg som jag hade för länge sedan. Men du får väl va glad över din nuvarande cituation......

i allfall gillar bygget healt klart.
Johan_ST   2011-08-07 20:57:37 Anmäl
[quote name='Gonk' post='3348701' date='Aug 7 2011, 18:44 ']MiniDSPn har lite begränsningar i de lägre oktaverna (under 20Hz). Jag har hittat ett sätt att modda den så man kan sätta brytpunkter ner till 5Hz för oss som behöver kontrollerat pulver hela vägen ner. Säg till om du vill veta hur det går till. (Om nu dina steg och lådor fixar det dvs.) Snyggt bygge i vilket fall![/quote]

Jag får se hur långt ner de kan tänkas gräva lådorna, men om jag har tur kanske det blir aktuellt att EQ:a lite neråt 10hz iallafall. (bild) Har beställt kalibrerad mätmic m.m. så att det skall kunna göras lite mätningar när de är klara.

Och till er andra som kommenterat: Tackar så mycket.
