Det "lilla" bioprojektet Hembiobyggbilder
Viktat medelbetyg:  (8.33) (baserat på 2 st)  Kommentarer      Anmäl detta album
Album från Kofotone:

Som många andra har jag alltid drömt om det där dedikerade biorummet, nu med ”nytt” hus finns det möjligheter.

Tanken var först ett rum i källaren men blev ett av sovrummen på dryga 10 m2.



Kommer köra ett ”enkelt” Atoms system med 5.1.2 eftersom rummet är ganska litet, har själv inte upplevt atmos så skall bli ganska spännande.

Surroundhögtalarna har jag byggt själv och använder bilstereohögtalare jag haft liggandes, har liksom inte velat göra mig av med dem :)



I…

  Läs hela
Bilder i detta album Växla till minatyrbilder

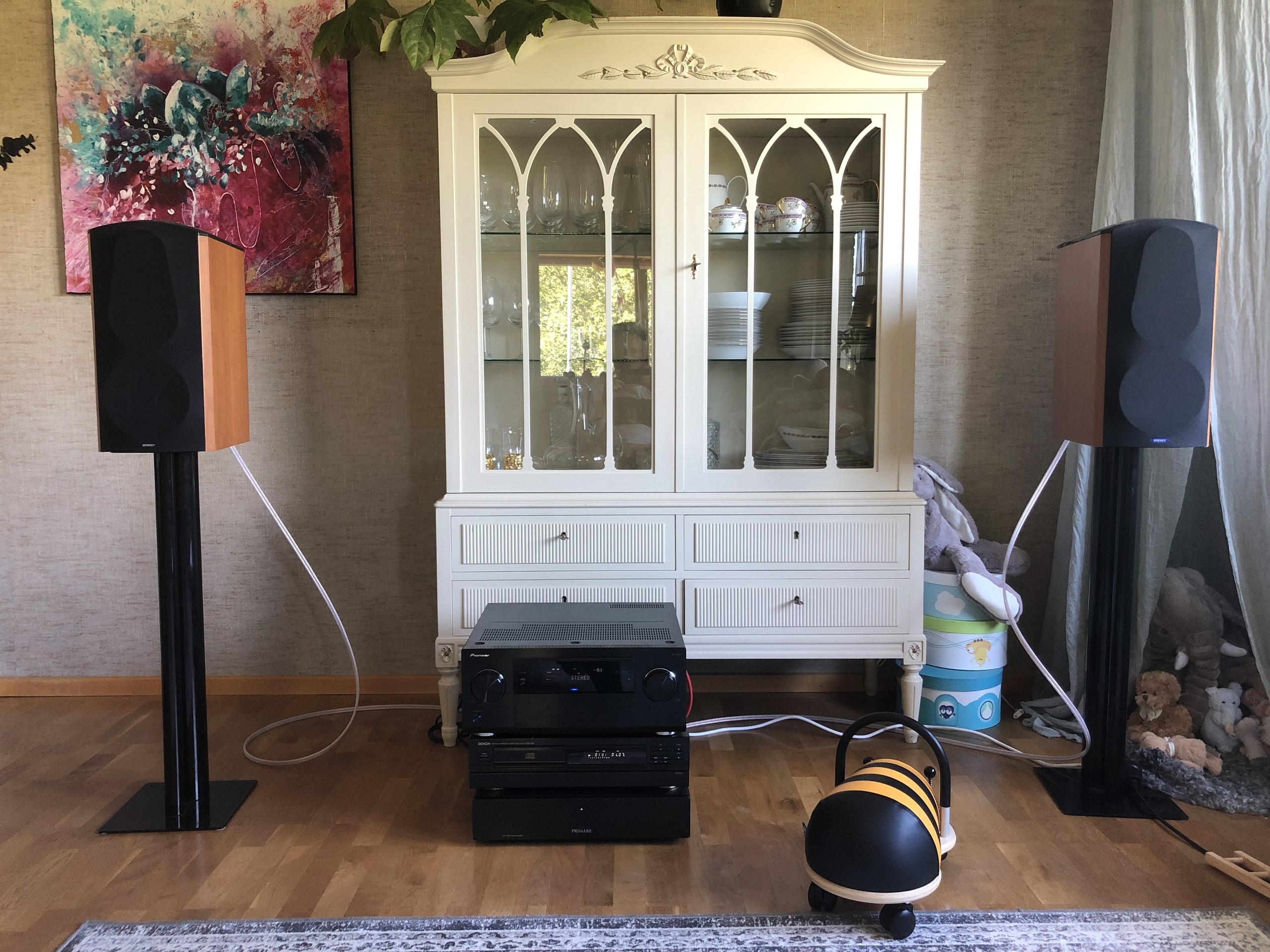

Tillfällig setup
Undertiden bion byggs har anläggningen fått förgylla vardagsrummet (2019-07-14 17:55:23) Bilden är högupplöst. Klicka i bilden för att zooma.

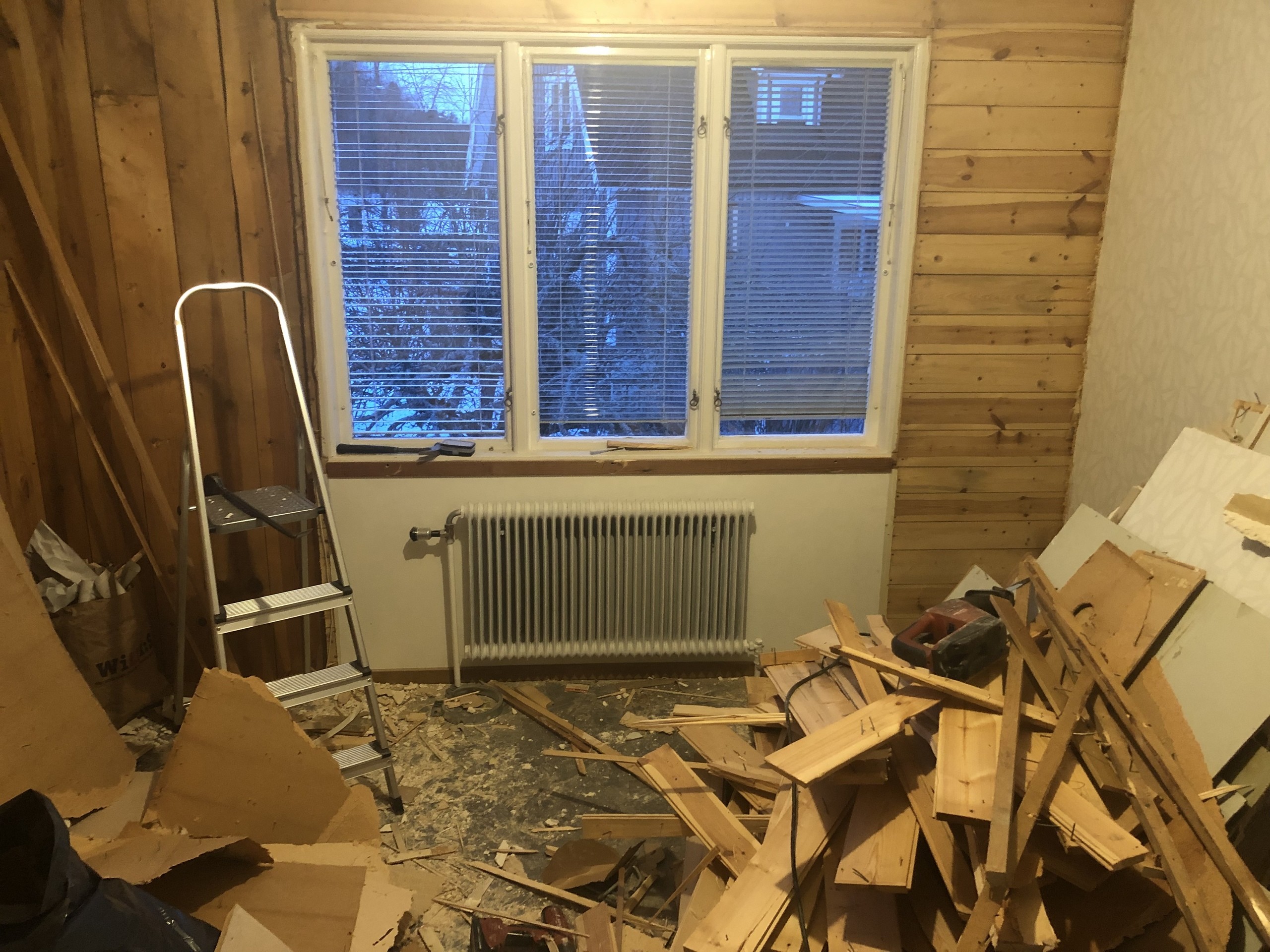

Rivning
Rinvningsarbetet har börjat ! (2019-07-13 10:35:19) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

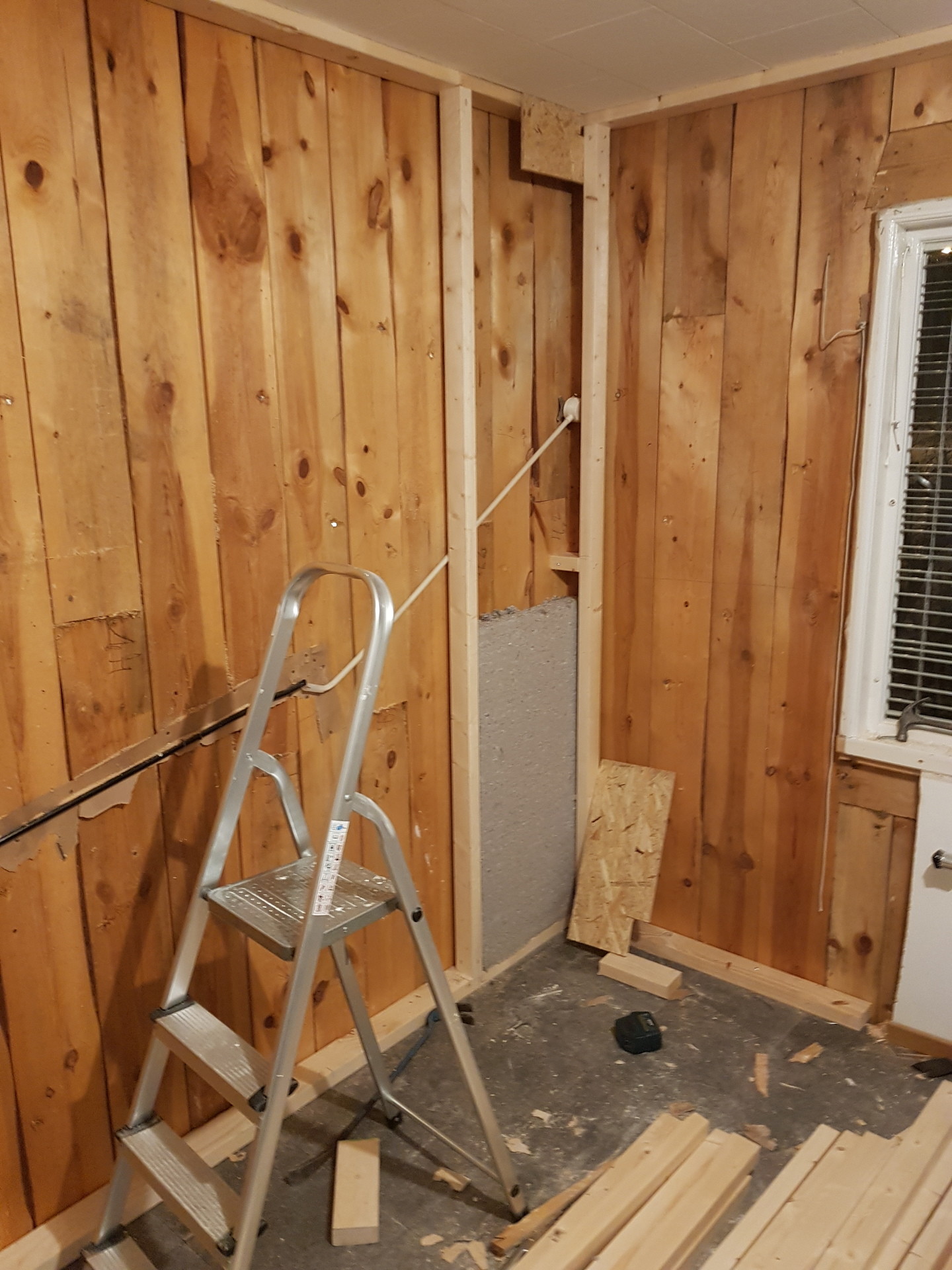

Uppregling har börjat, kommer använda 90 mm träfiberisolering (2019-07-13 10:54:14) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Kabeldragning
Det blir en del kablar till surround och atmos. (2019-07-14 13:19:57) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Supra Ply Screened 3.4/S 2x3,4mm

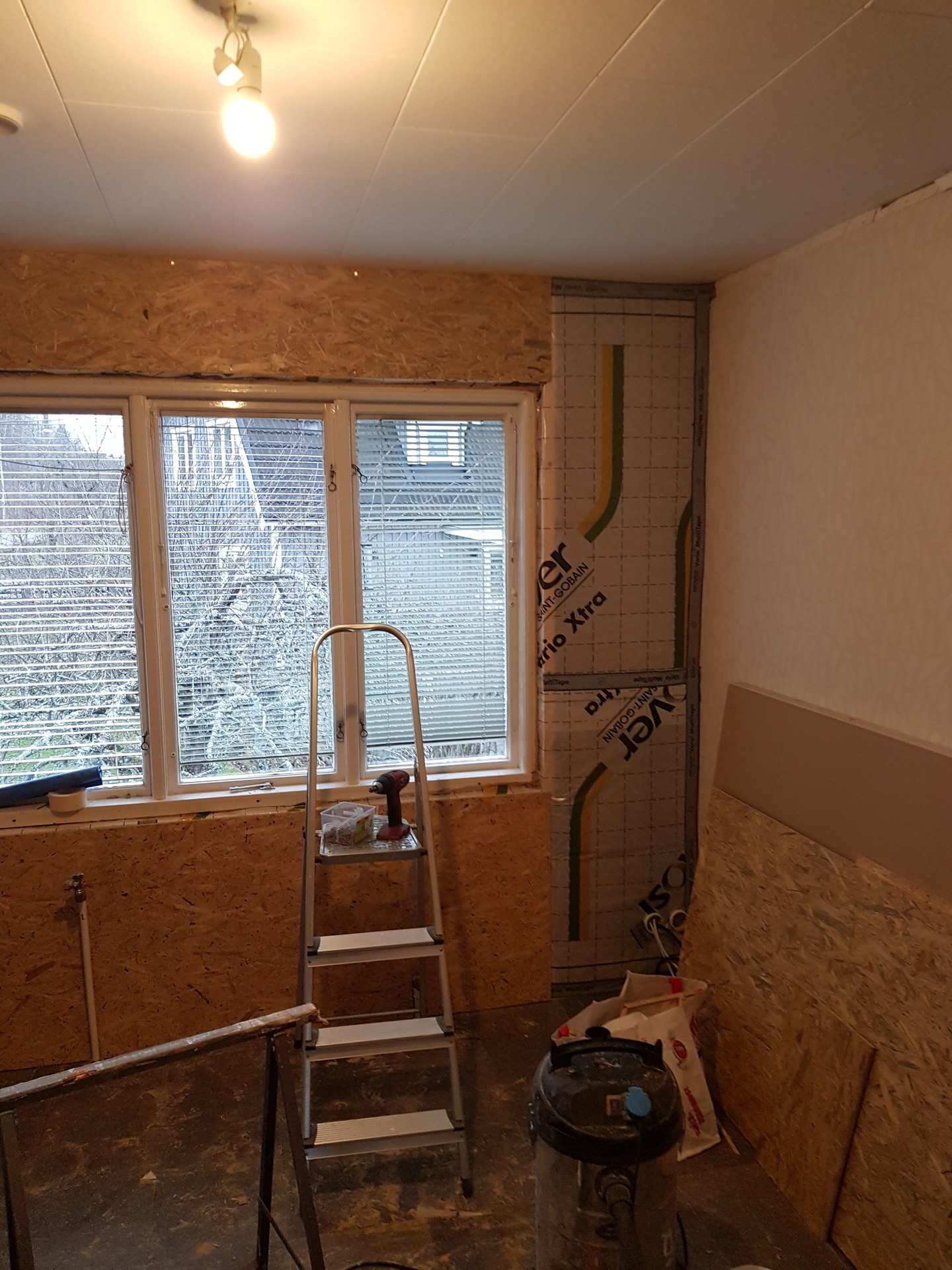

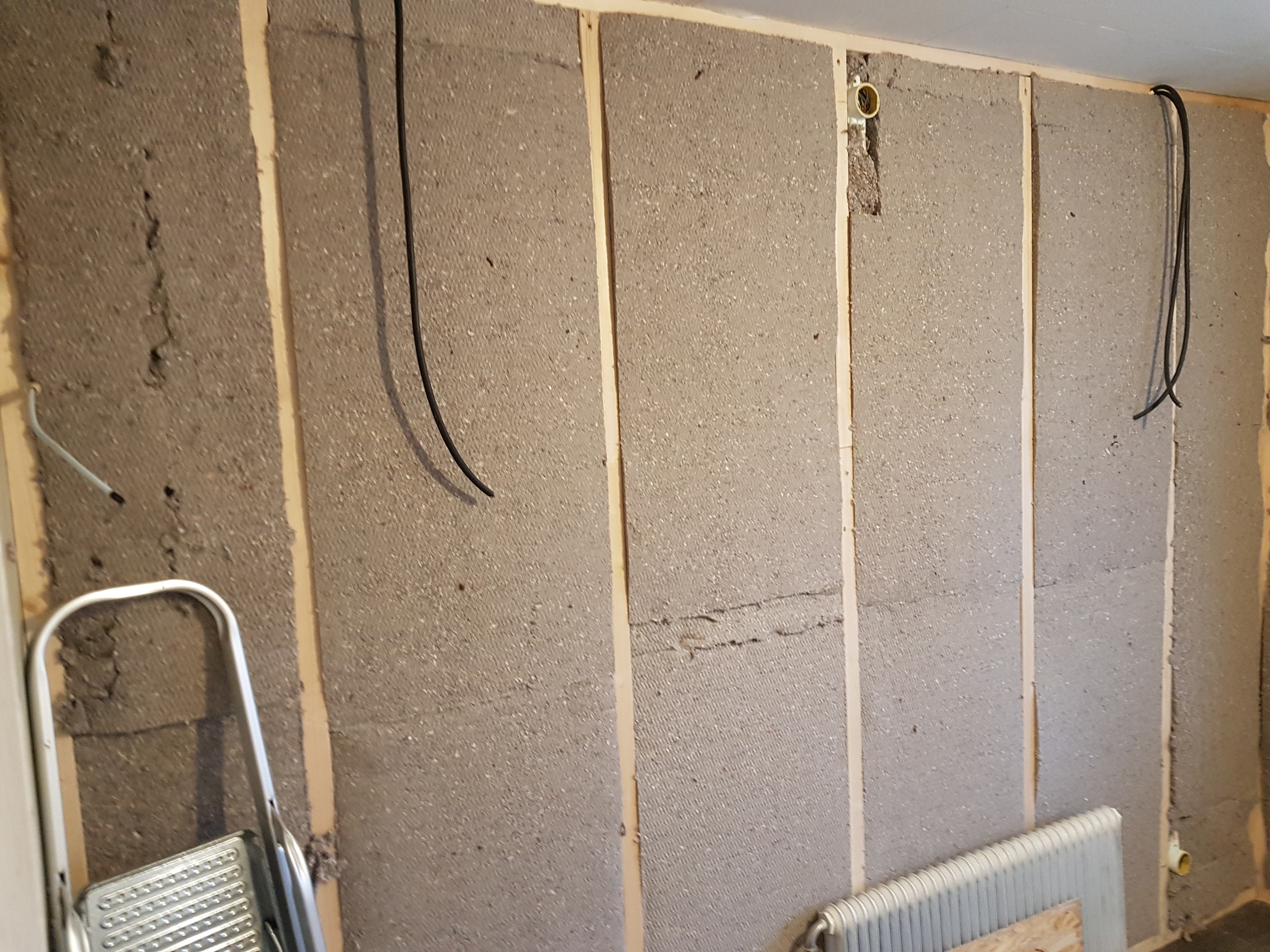

Isolering
(2019-07-14 13:21:58) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Supra Ply Screened 3.4/S 2x3,4mm

Gipsning
Dags för ett lager OSB samt gips
(2019-07-14 18:21:42) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Supra Ply Screened 3.4/S 2x3,4mm

Surround
Mellan spackellagren började den roliga biten, högtalarbygget.
Bygger ett par surround och ett par atmos med lite bilstereoprylar jag haft liggandes, kanske inte optimalt men man tager vad man haver. Är inga dåliga prylar.

Gladen Audio, Scan speak och Phoenix Gold Ti 5 Elite (2019-07-14 18:25:18) Bilden är högupplöst. Klicka i bilden för att zooma.

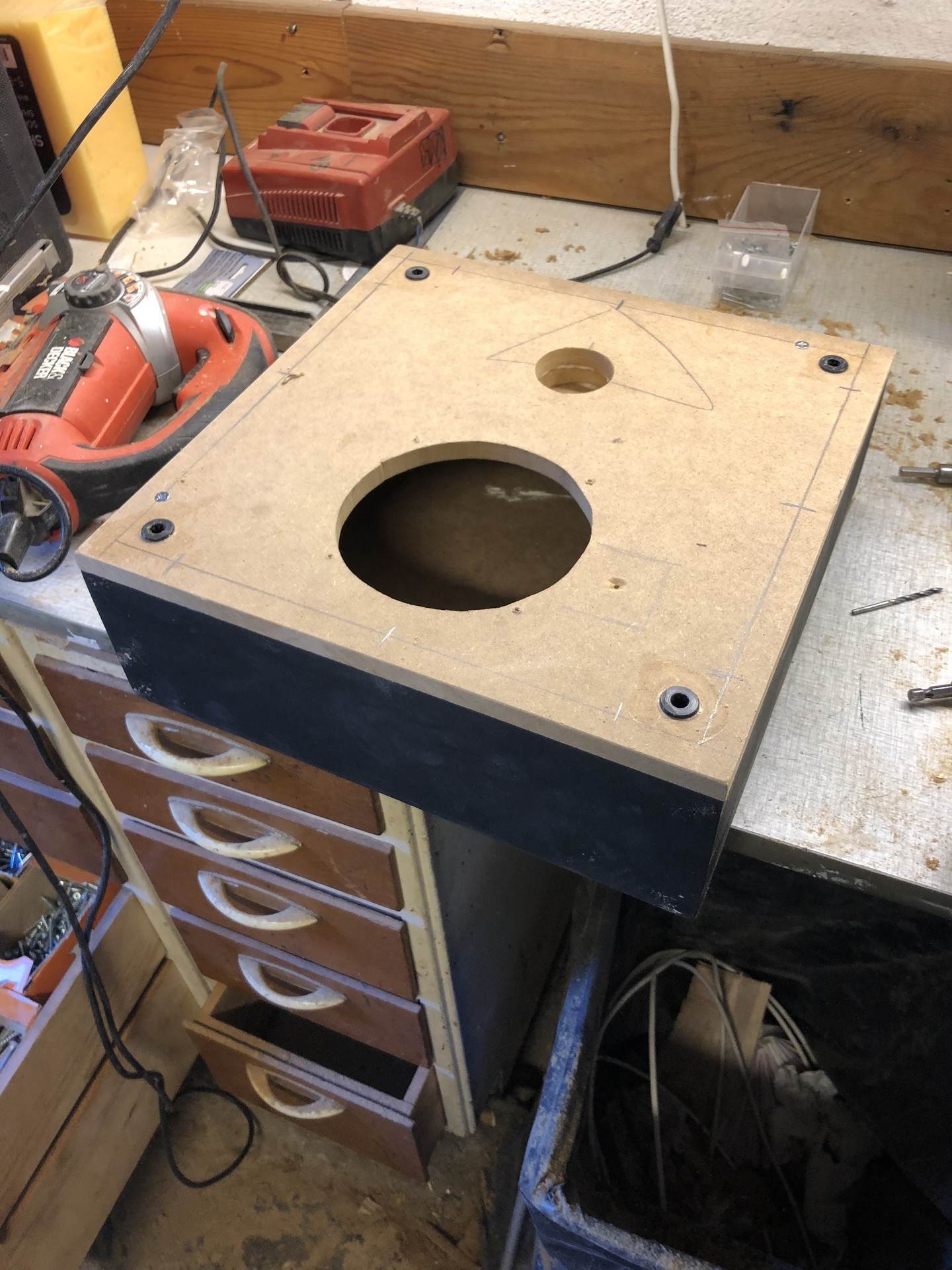

Surround

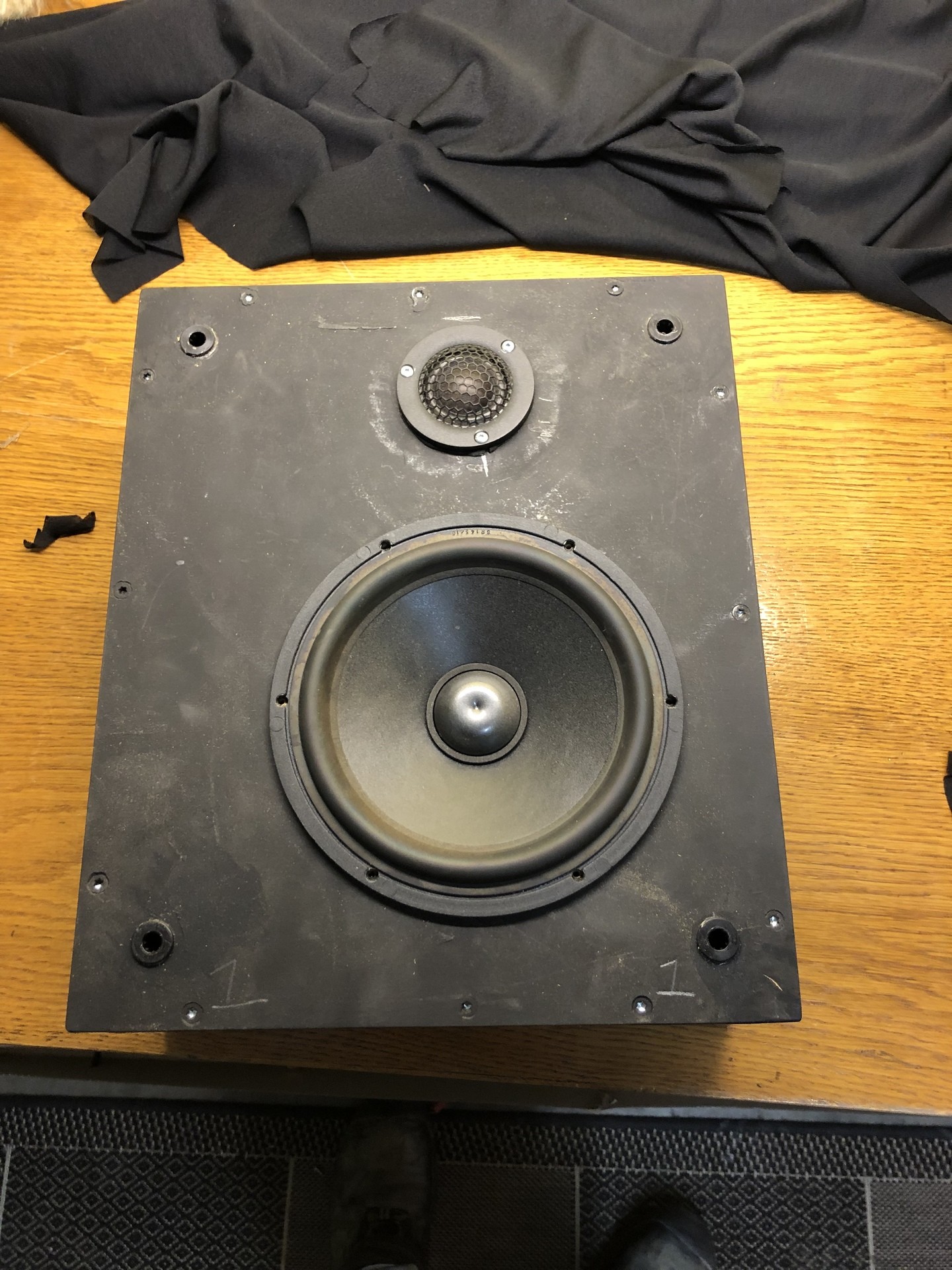

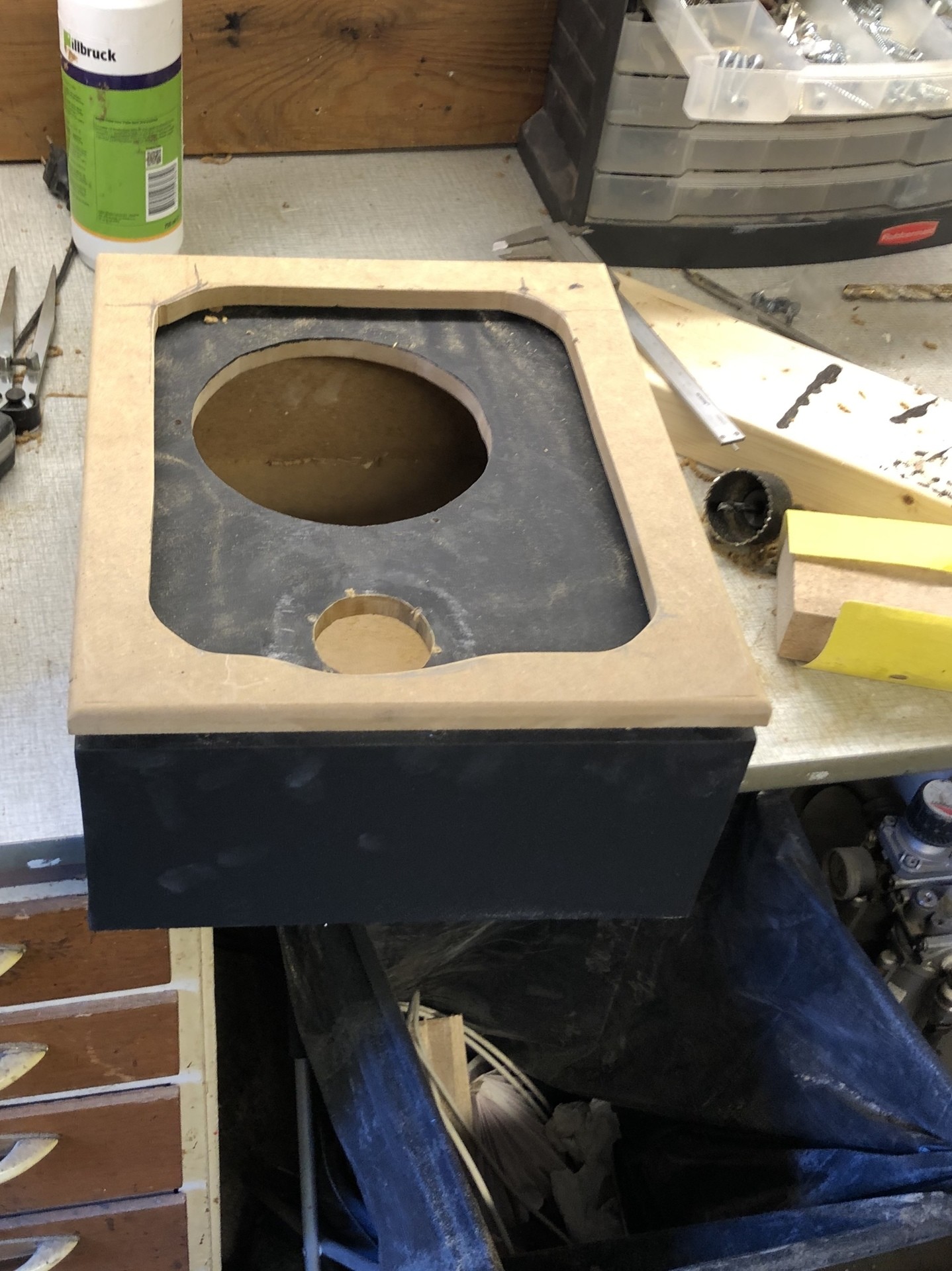

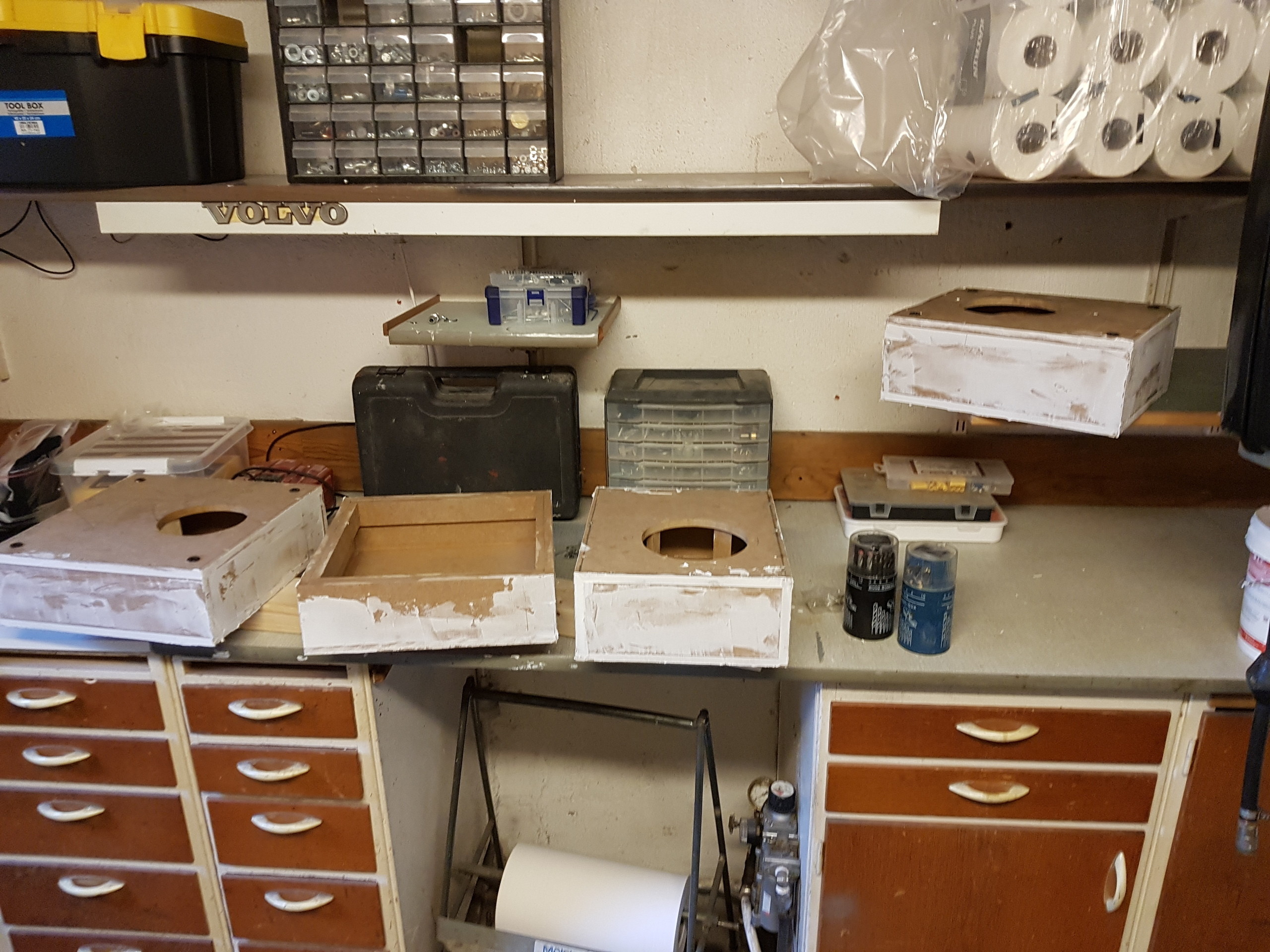

Lådorna byggs av 12mm mdf som har stadgas upp på ett par ställen (2019-07-14 21:29:13) Bilden är högupplöst. Klicka i bilden för att zooma.


(2019-07-14 21:31:41) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Phoenix Gold Ti 5 Elite

Surround
Provmonterat (2019-07-14 21:33:49) Bilden är högupplöst. Klicka i bilden för att zooma.

Högtalarskydd
Alltid kul att få arbeta med överhandsfräsen, eller heter det handöverfräs? :p (2019-07-14 22:41:27) Bilden är högupplöst. Klicka i bilden för att zooma.

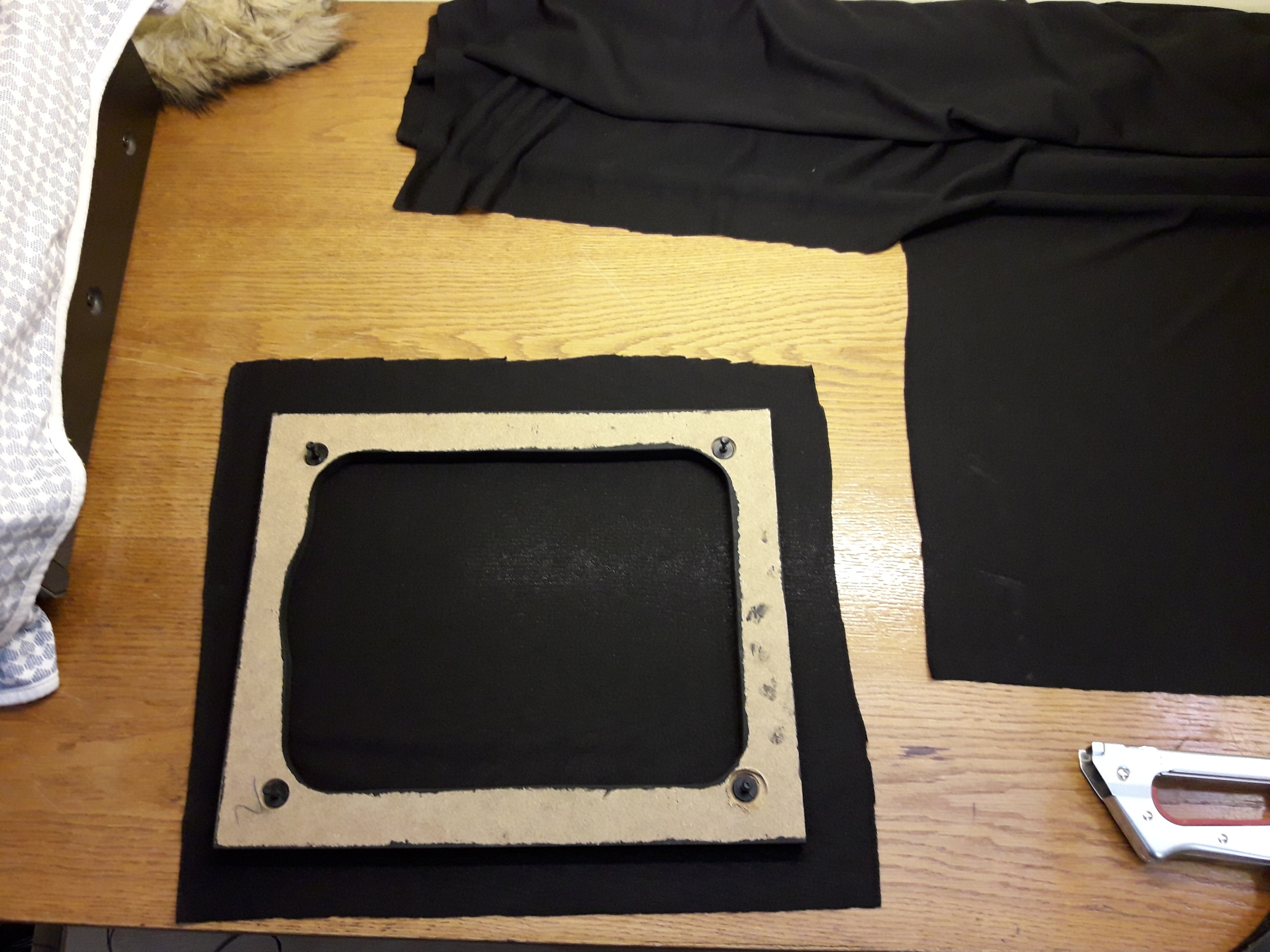

Ram
Här byggs skydd till högtalarna, tyg och smidiga fästanordningar från hifikitt (2019-07-14 21:41:19) Bilden är högupplöst. Klicka i bilden för att zooma.


Färdiga att monteras på plats (2019-07-14 21:44:40) Bilden är högupplöst. Klicka i bilden för att zooma.

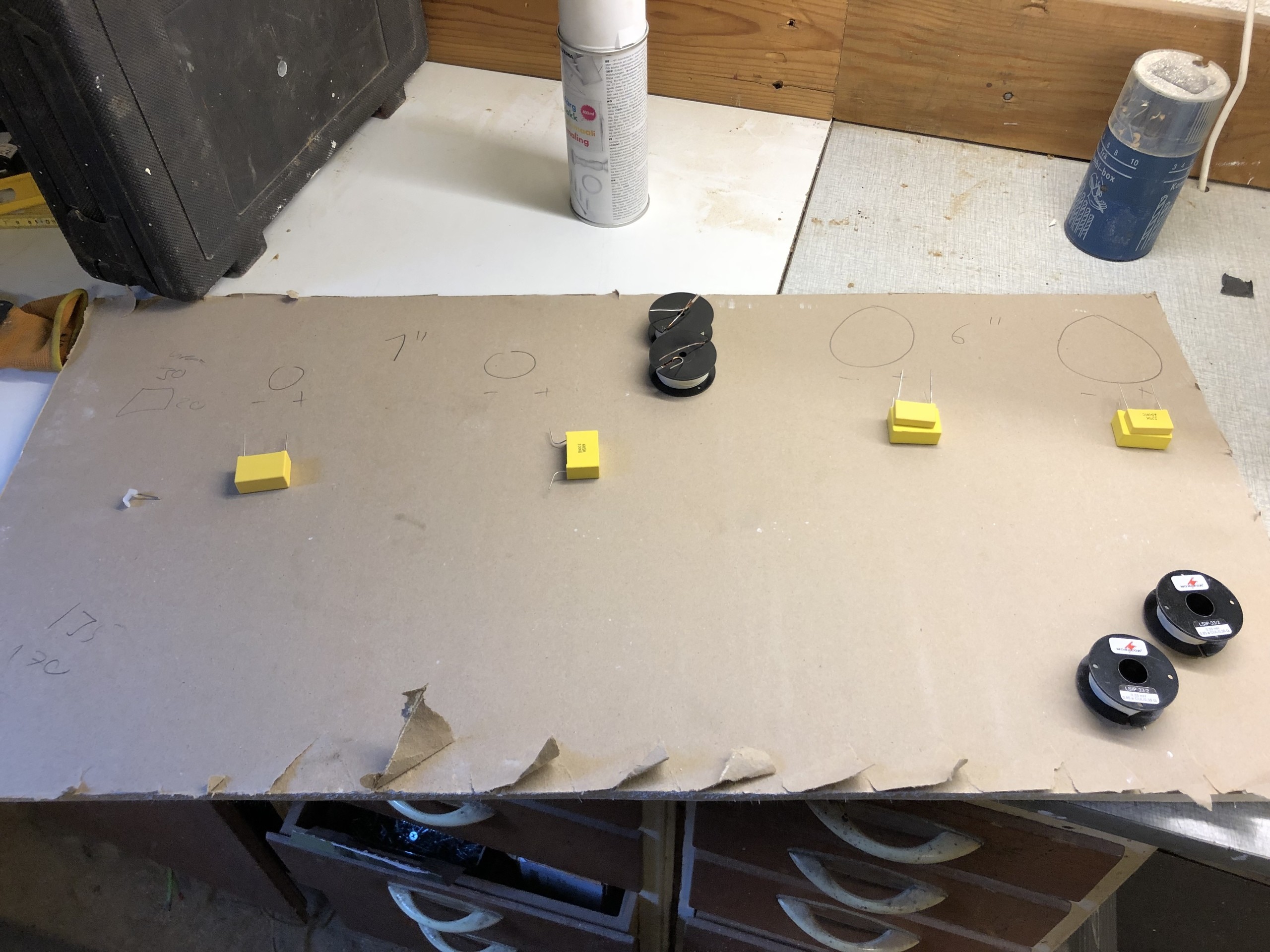

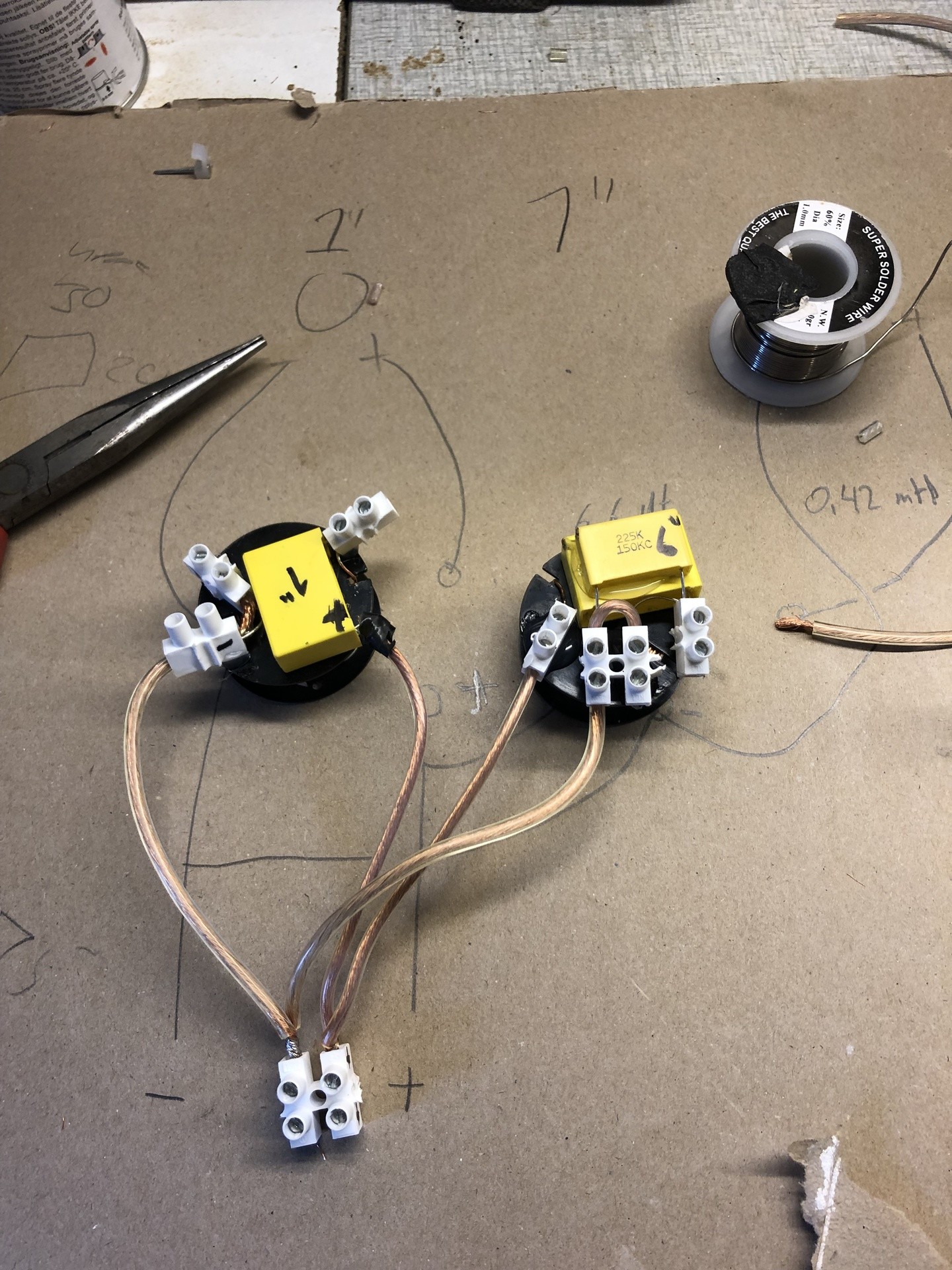

Passiva filter
Eftersom tanken med dessa bilstereohögtalare var att köra dem aktivt i bil så har jag inga tillhörande filter till dem. Så vad gör man då? Jo man bygger sig ett par egna såklart.

Har en bekant som hjälpte mig att räkna ut vilka komponenter jag skulle ha för att nå 3khz delningsfrekvens med 12 dbs branthet.

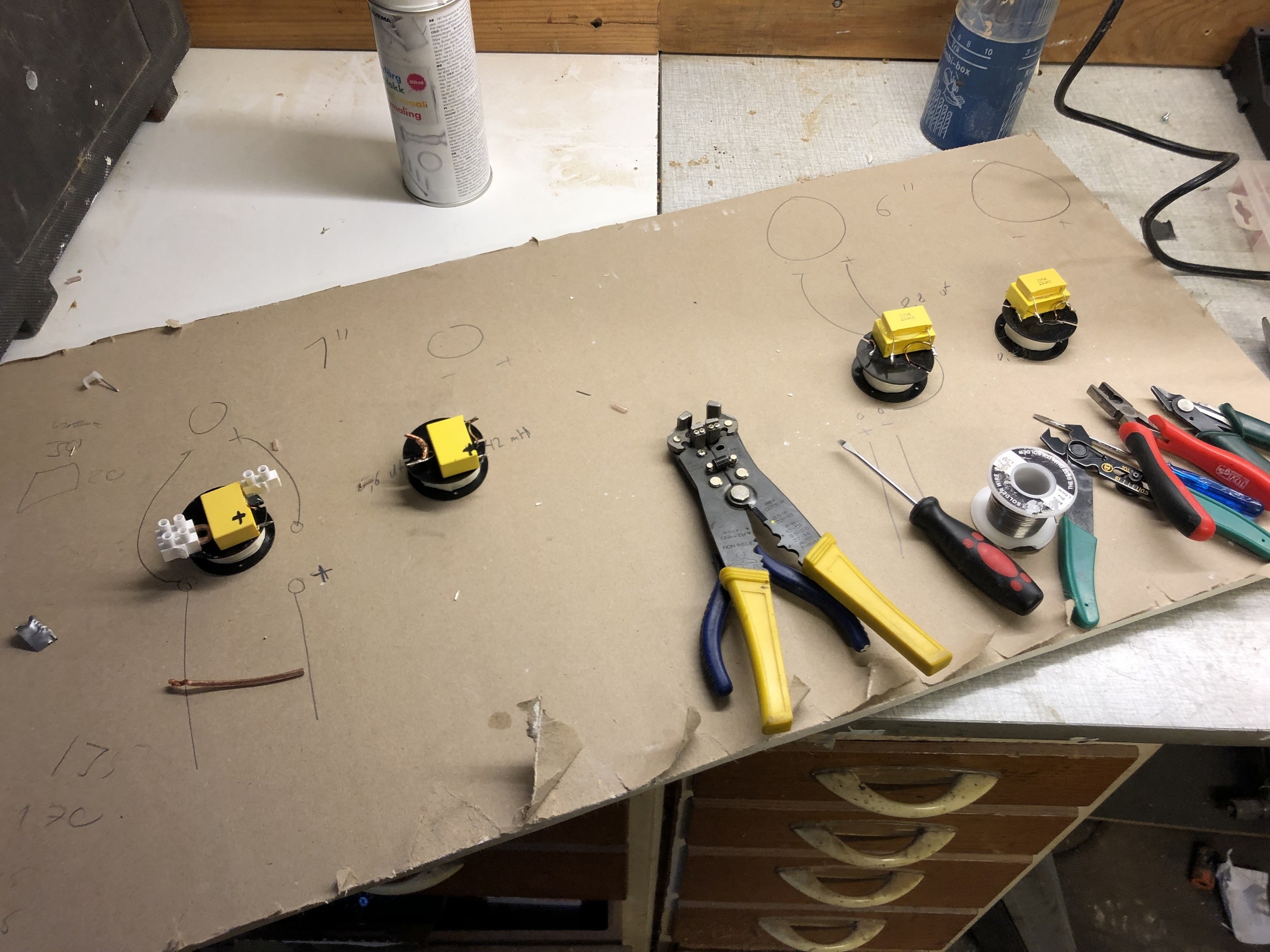

Filterbygget blev inte snyggt, men det fungerar. (2019-07-15 10:39:53) Bilden är högupplöst. Klicka i bilden för att zooma.


(2019-07-15 17:43:46) Bilden är högupplöst. Klicka i bilden för att zooma.


Färdiga att läggas i lådan. (2019-07-15 17:45:11) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

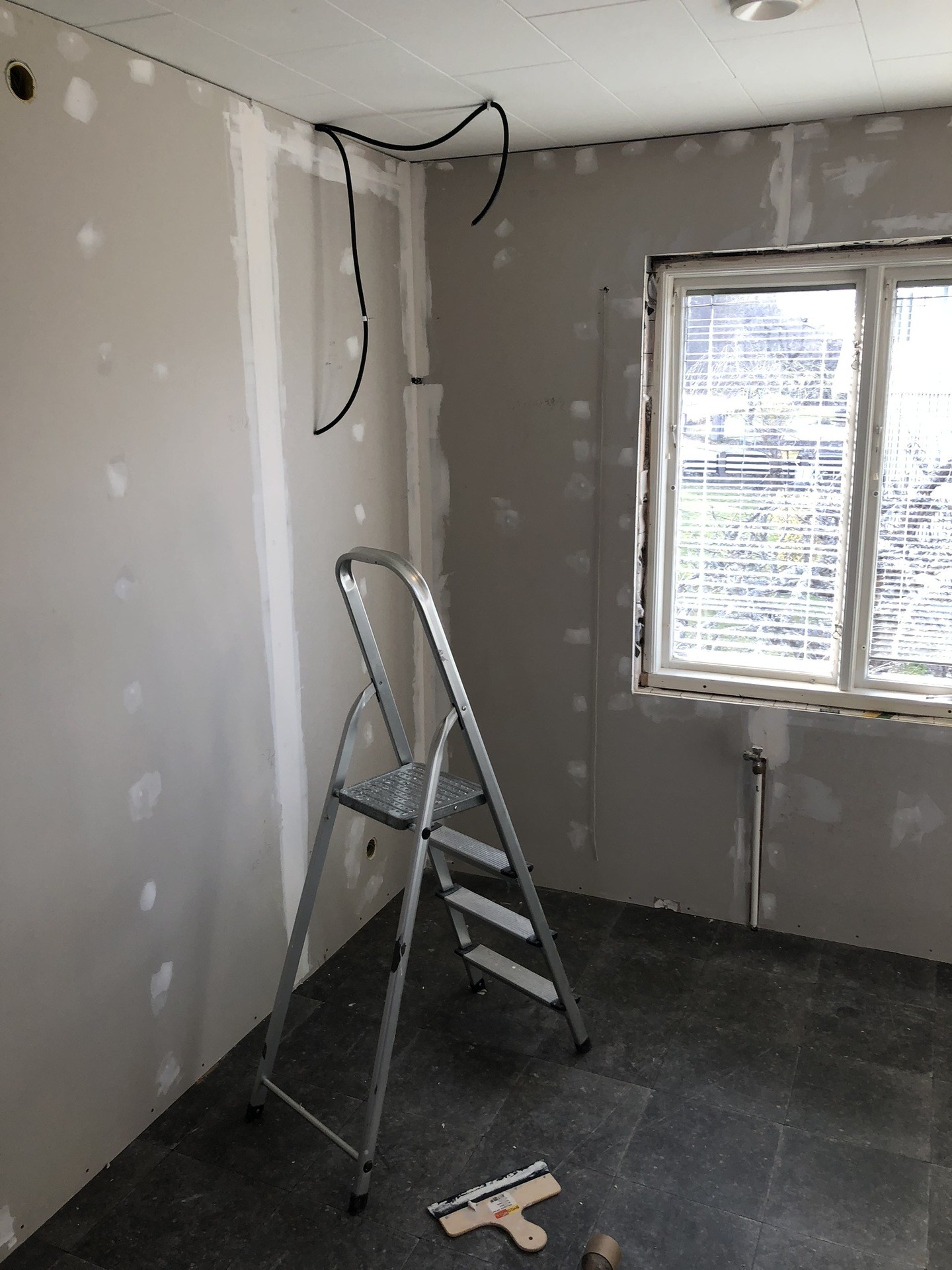

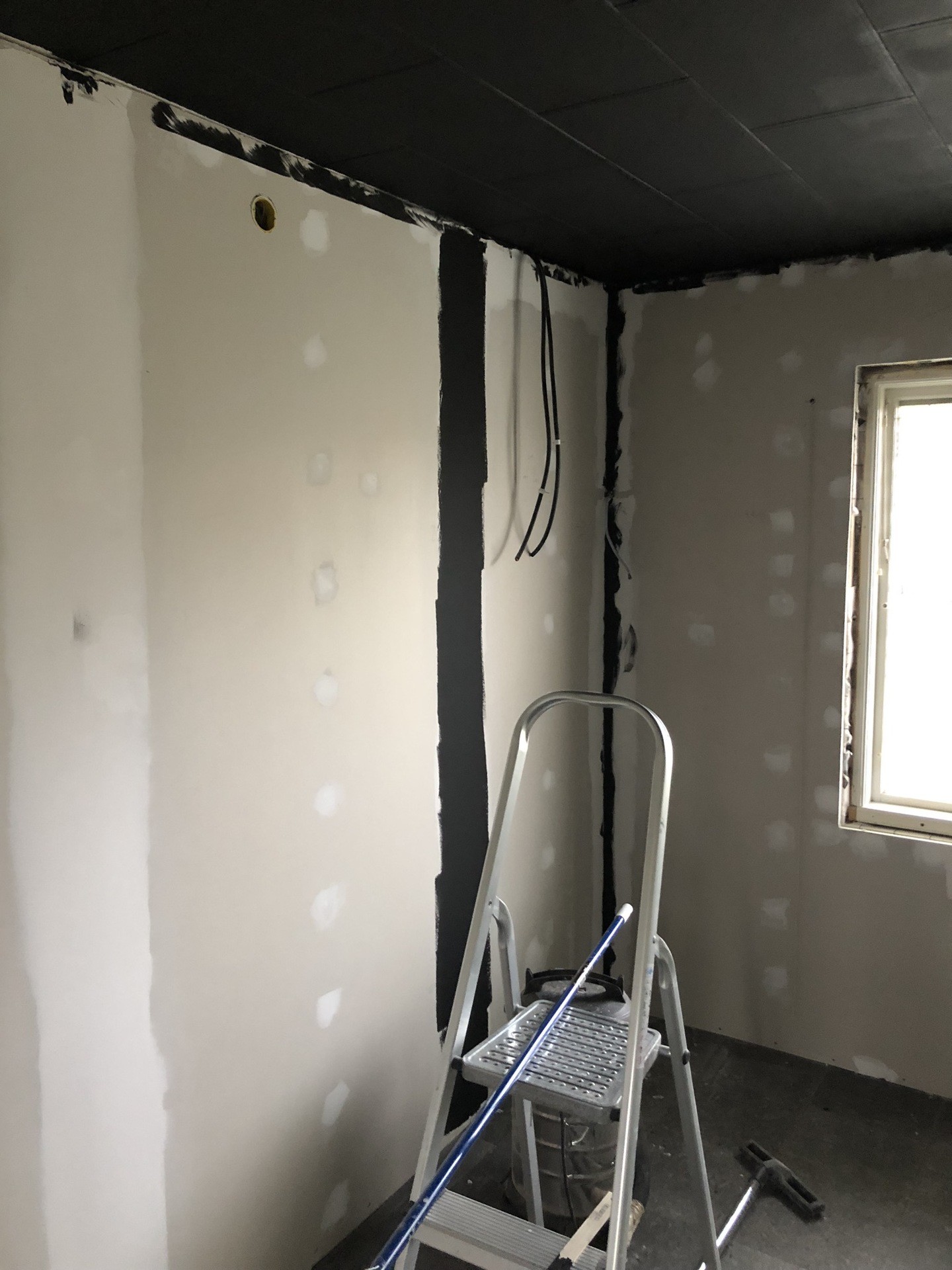

Spacklingen fortsätter
Spackling borde man leja ut, skit svårt att få snyggt...
Den observante ser här att jag givetvis har ventilation till bion, kan bli ganska instängt annars till End Game på dryga 3 timmar. Har FTX med kylbatteri =) (2019-07-18 20:24:03) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

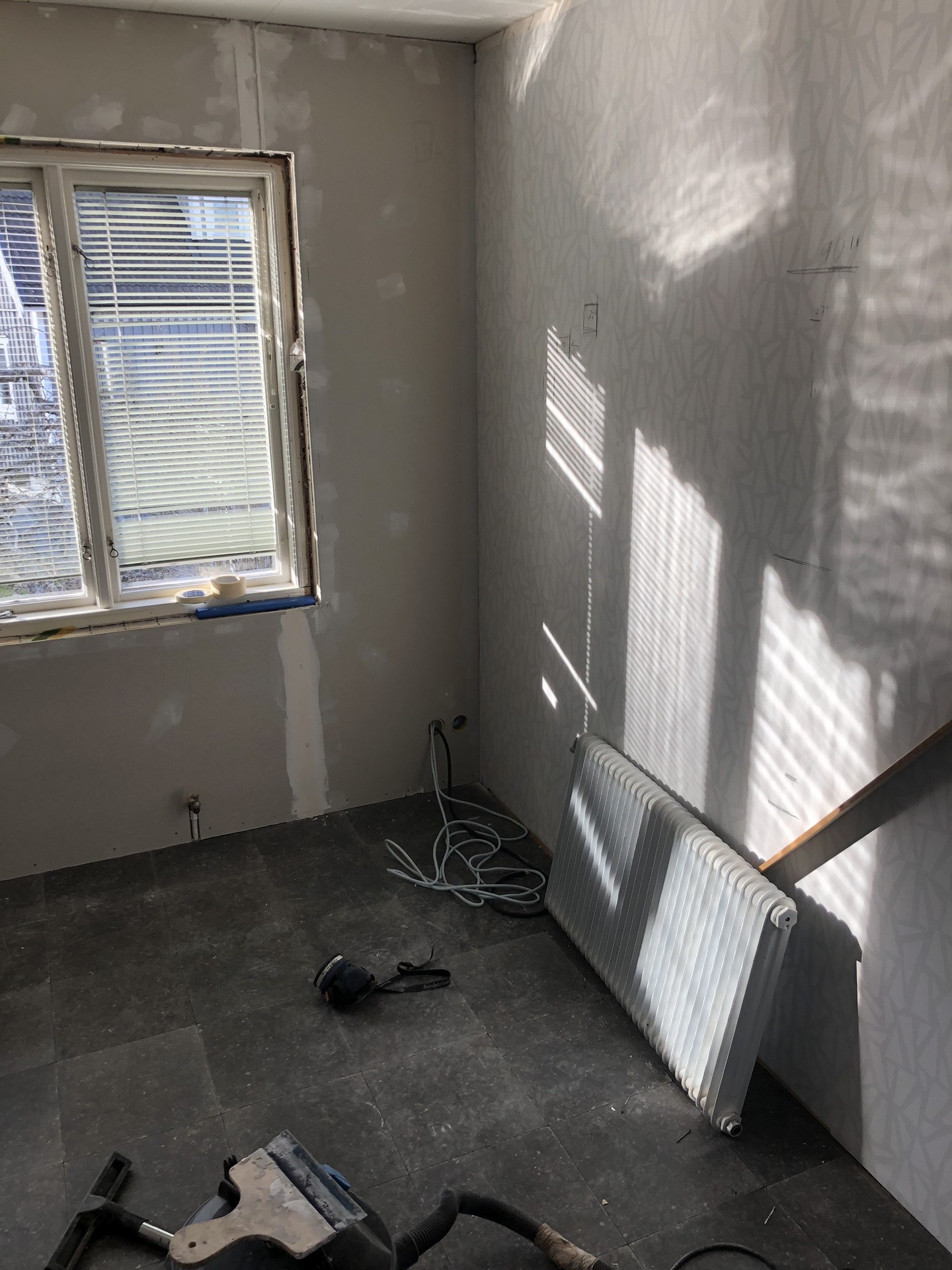

Radiatorn skall målas svart! (2019-07-18 20:26:58) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

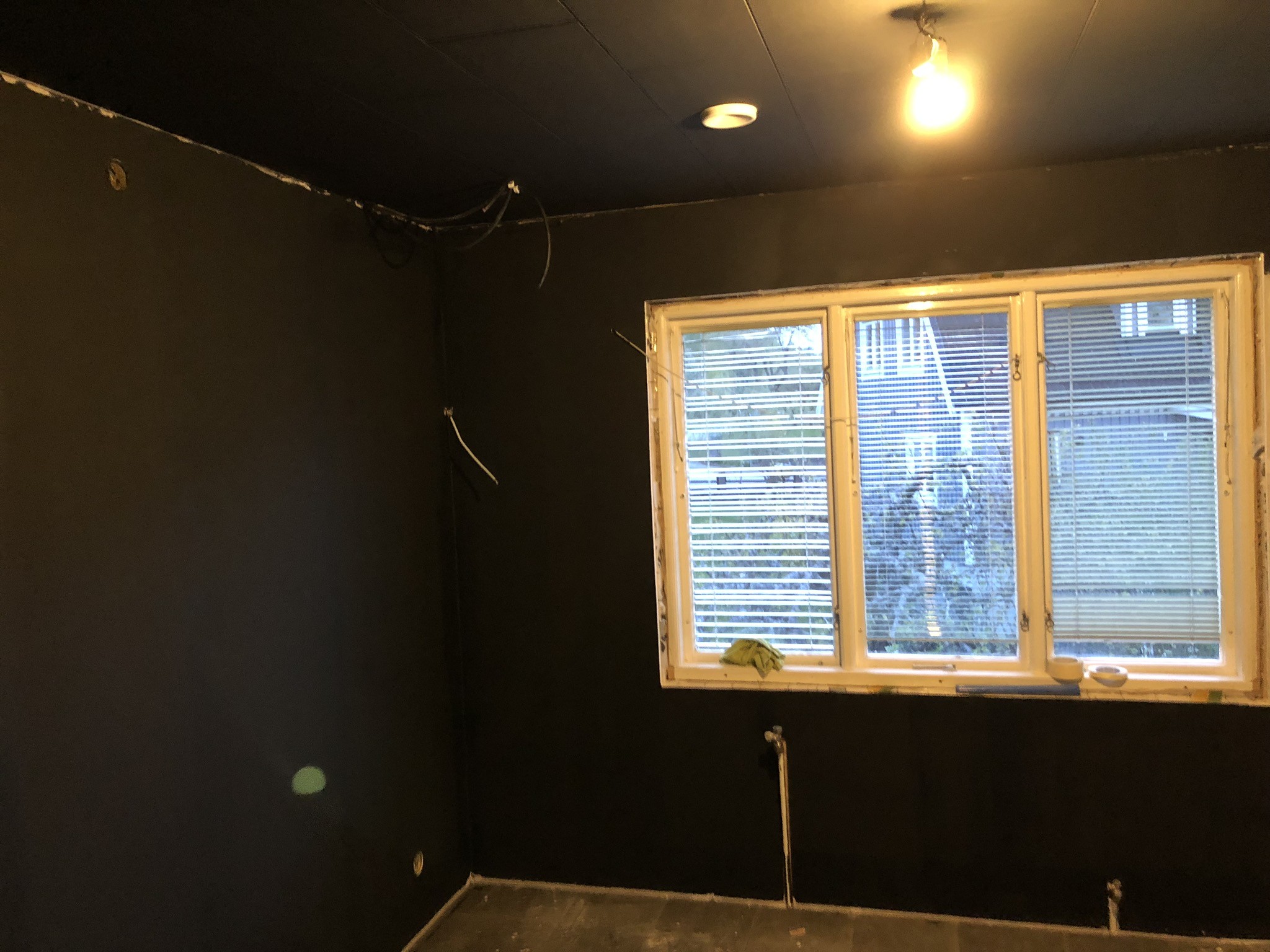

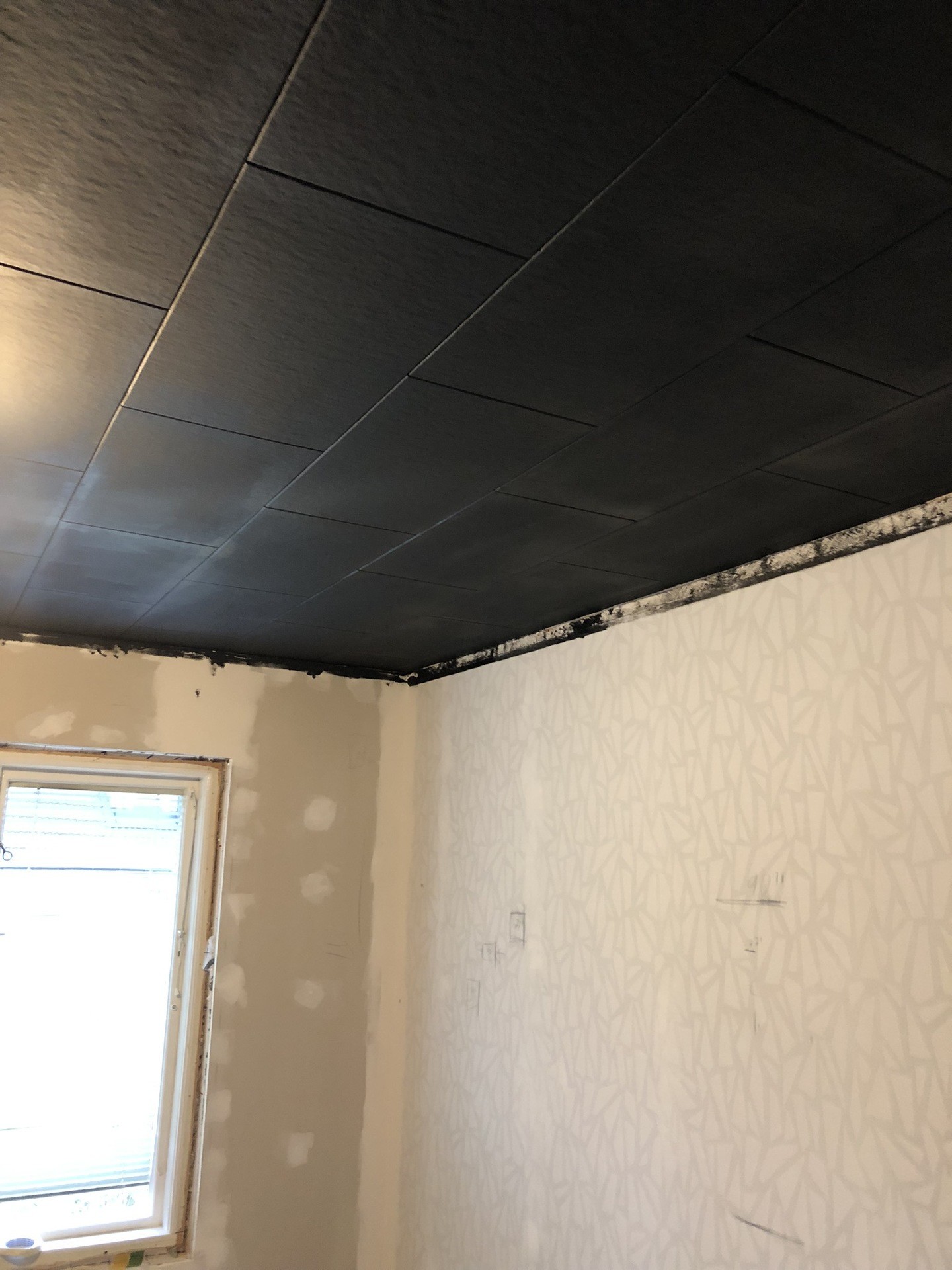

Måling
Målningen har börjat! Blir mattsvart både tak och väggar.
Syns knappt men har ritat ut 77, 90 samt 100" duk. Valet föll tillslut på en 90"
77" hade känts lite fjuttigt. (2019-07-18 20:28:12) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2019-07-18 20:29:10) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2019-07-18 20:29:39) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

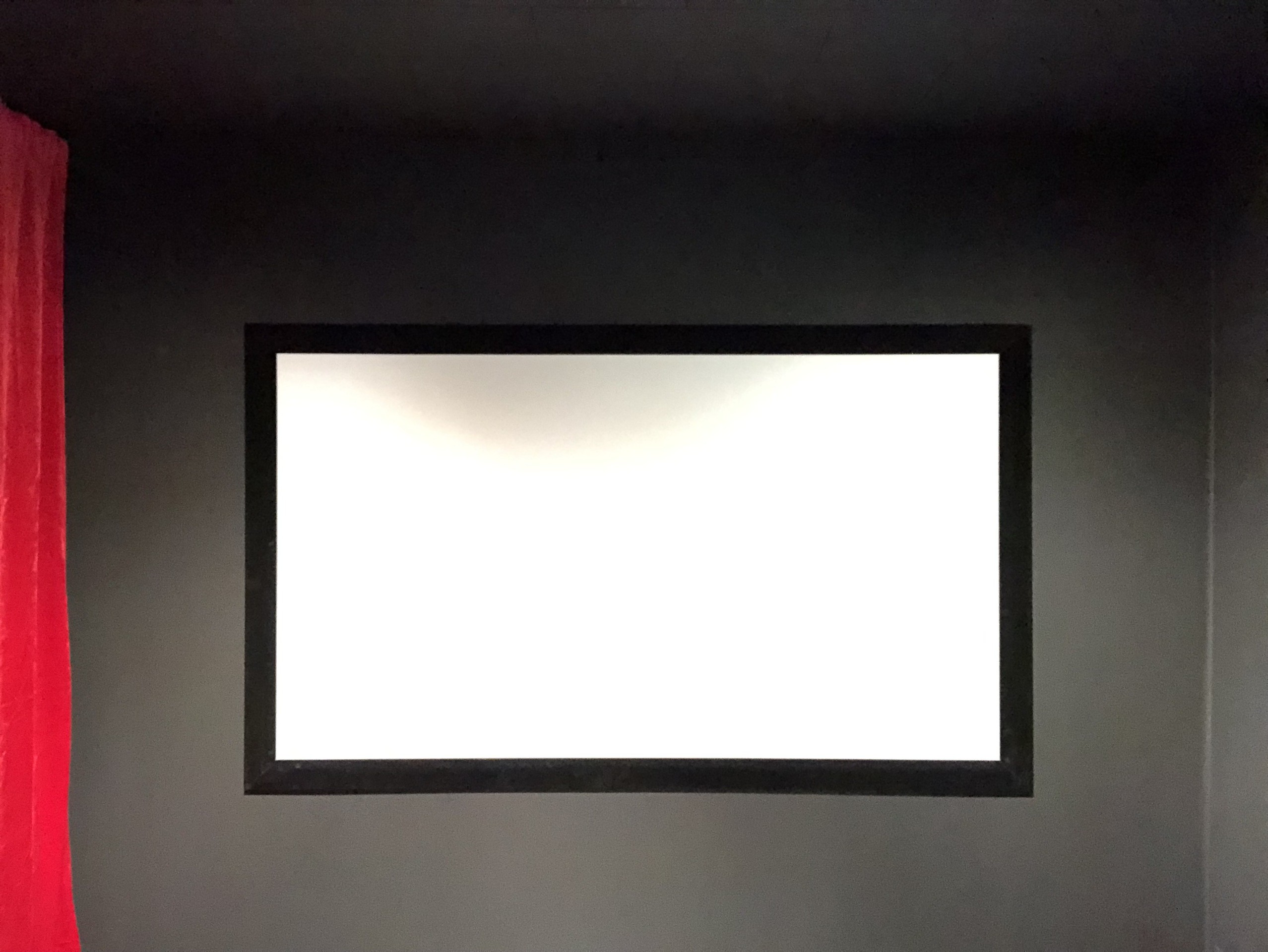

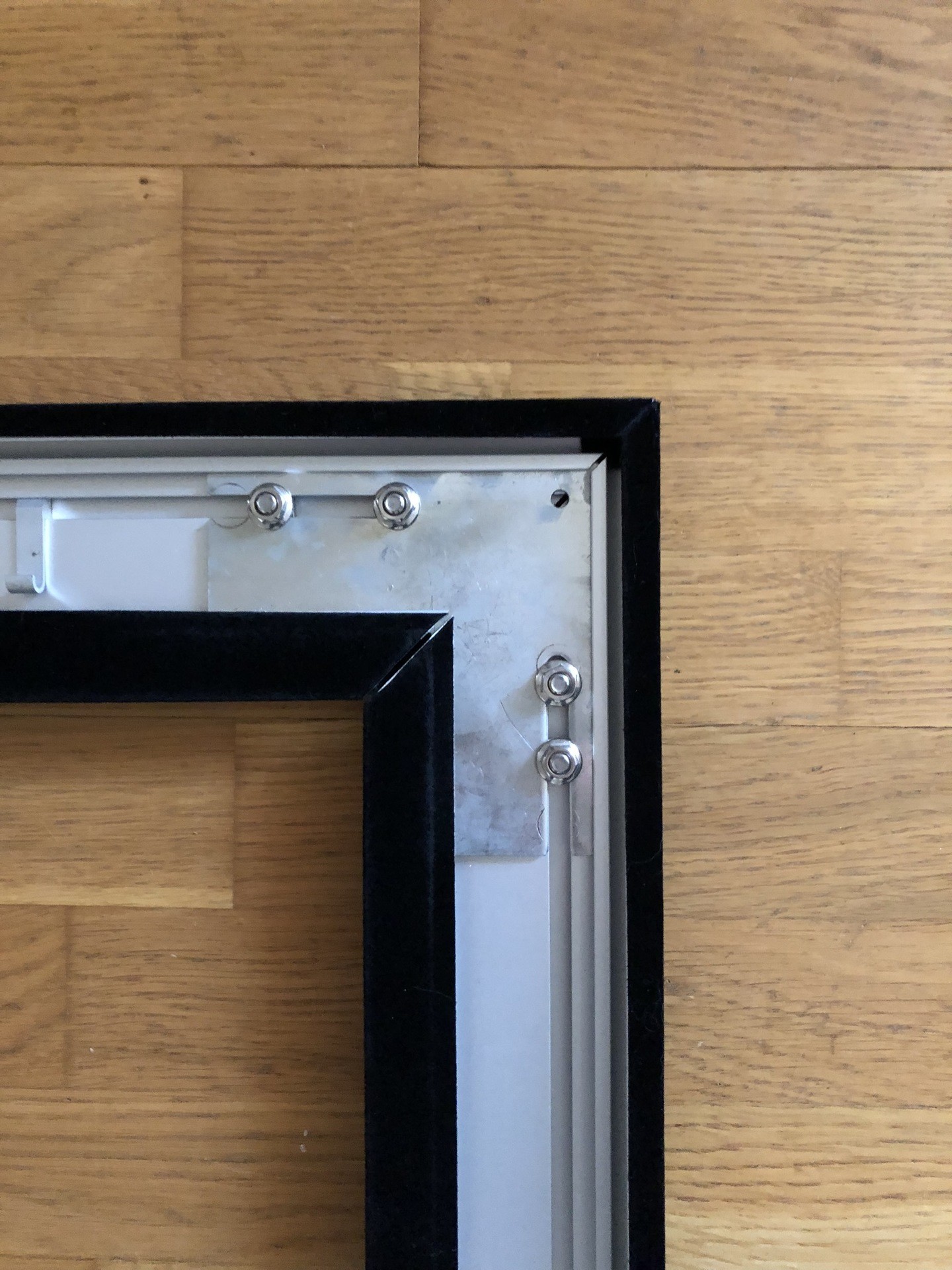

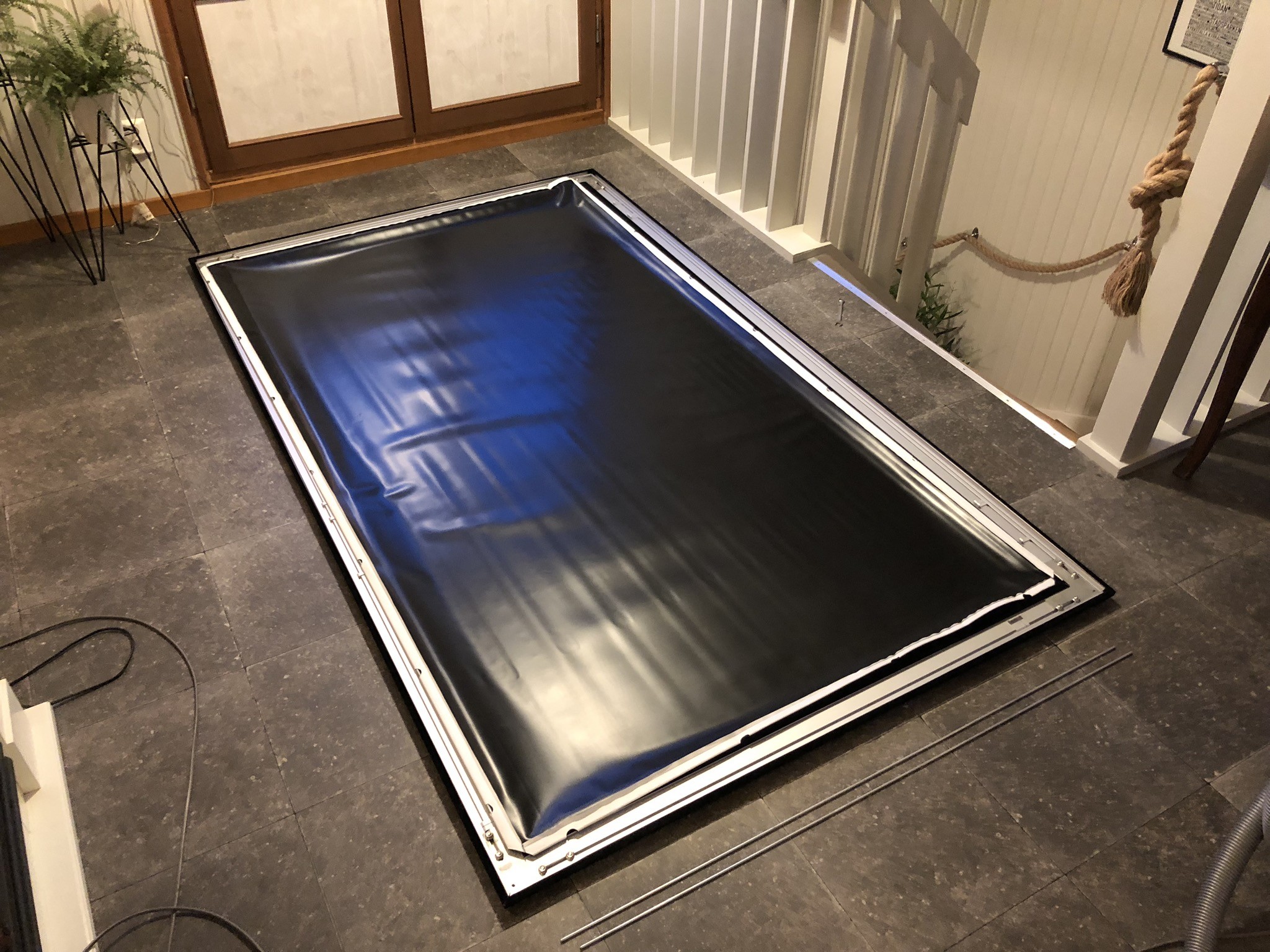

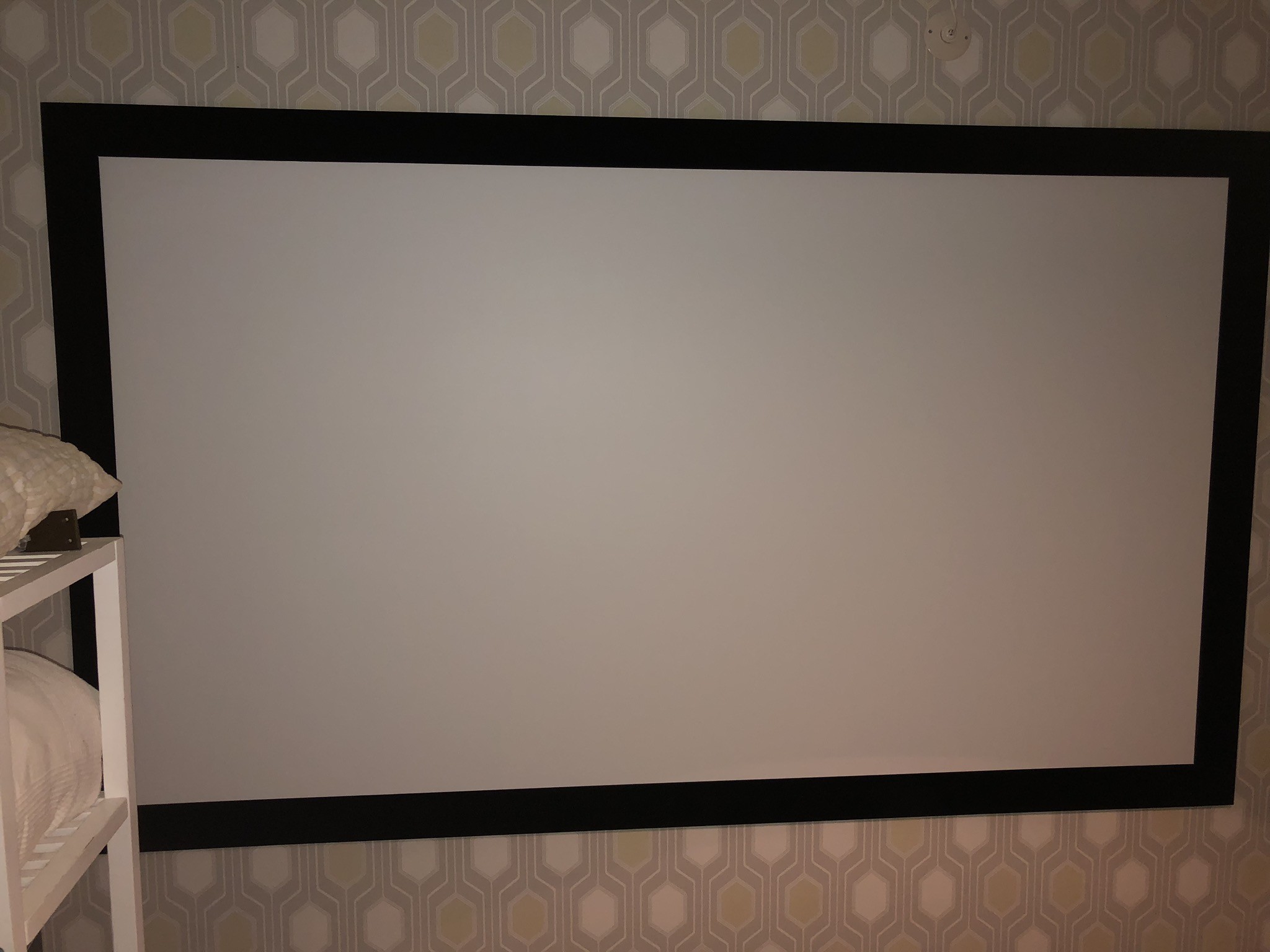

90" Duk
En 90" ramspänd duk från kingpin, gedigen kvalité på dessa dukar tycker jag. Var tvungen att provmontera innan och hänga in i annat rum (2019-07-18 20:30:39) Bilden är högupplöst. Klicka i bilden för att zooma.


(2019-07-18 20:31:49) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2019-07-18 20:32:31) Bilden är högupplöst. Klicka i bilden för att zooma.

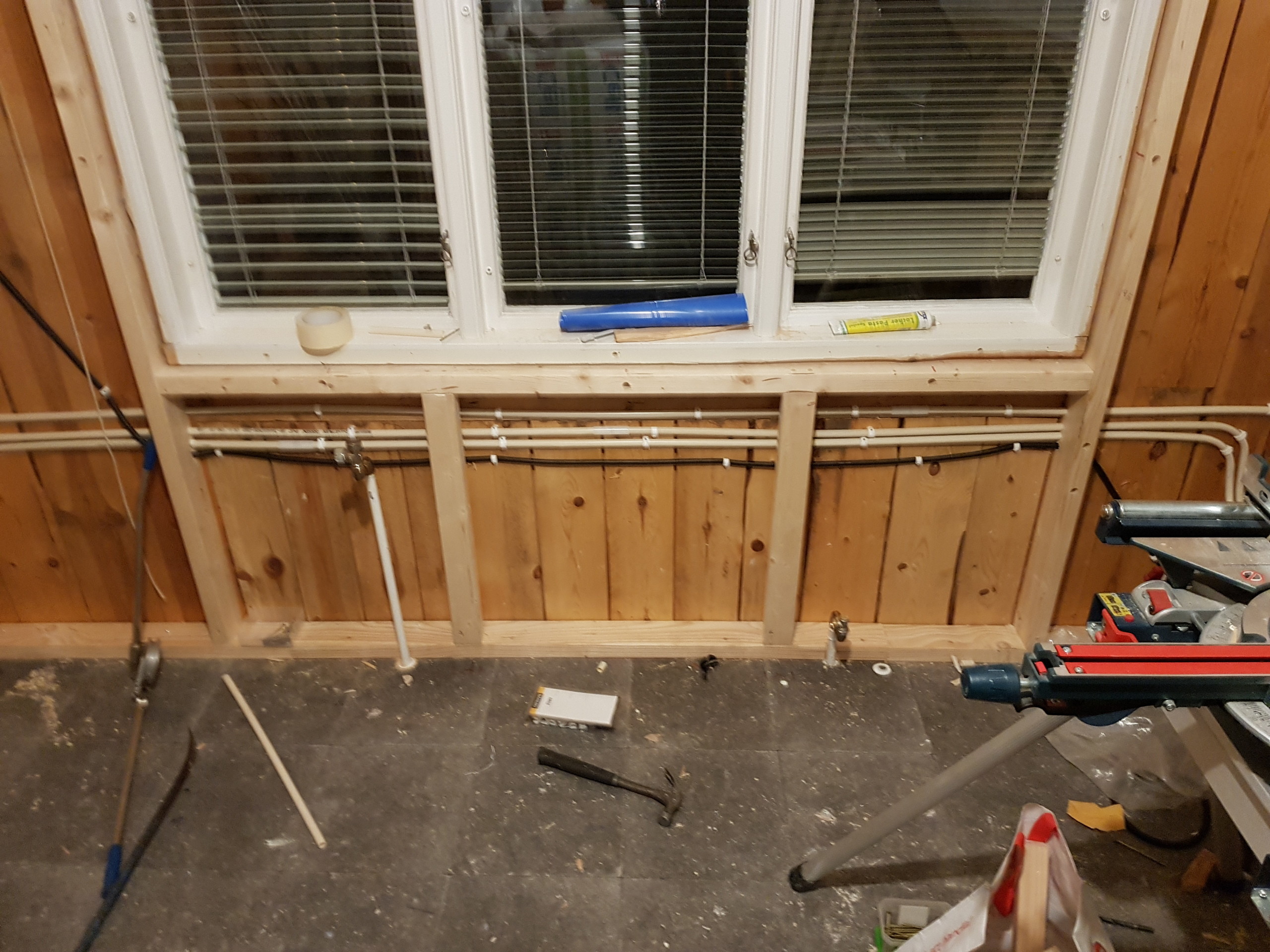

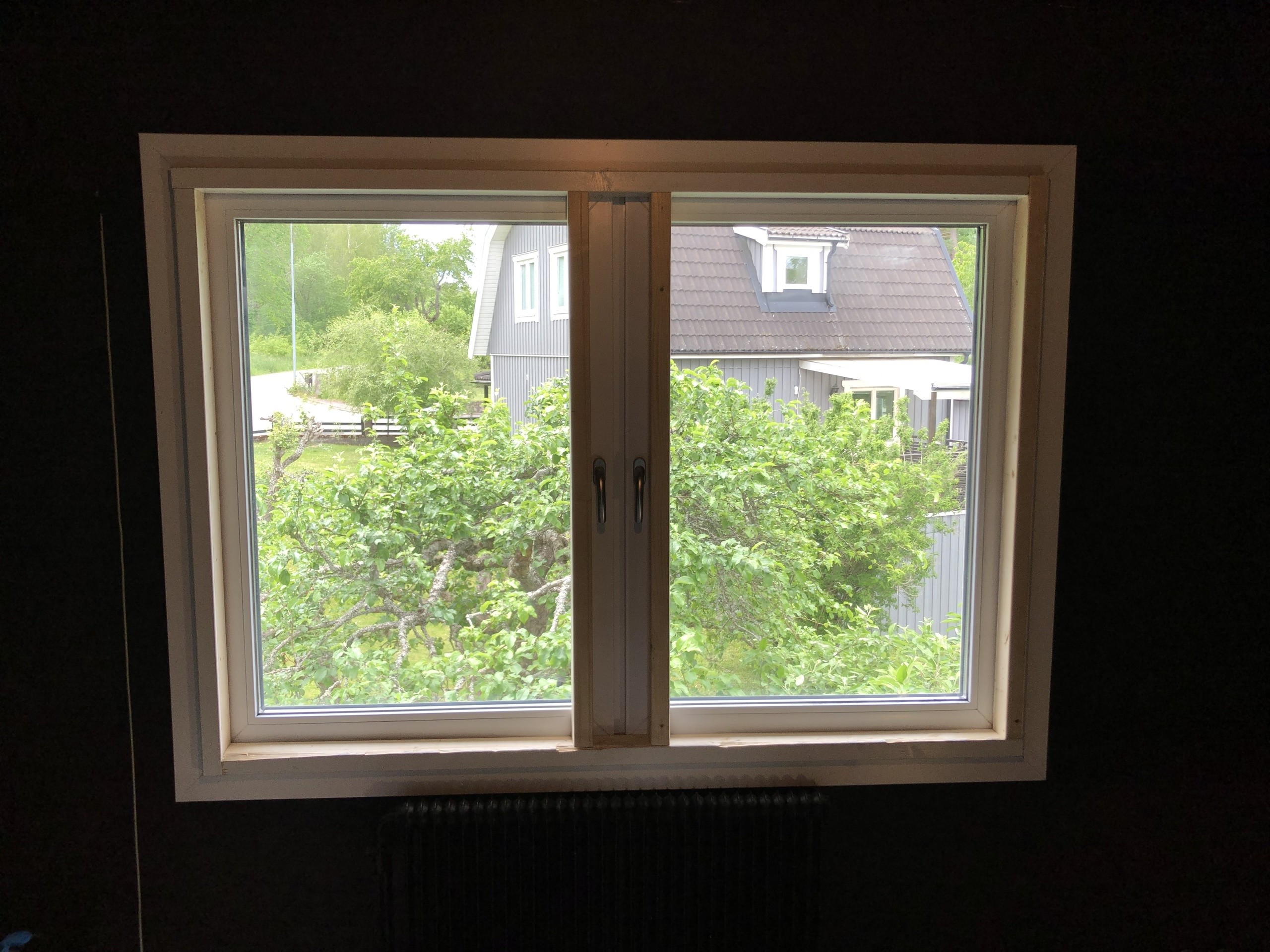

Fönster
Under byggnationen av bion har vi även bytt fönster på kåken, nya 3glas PVC.

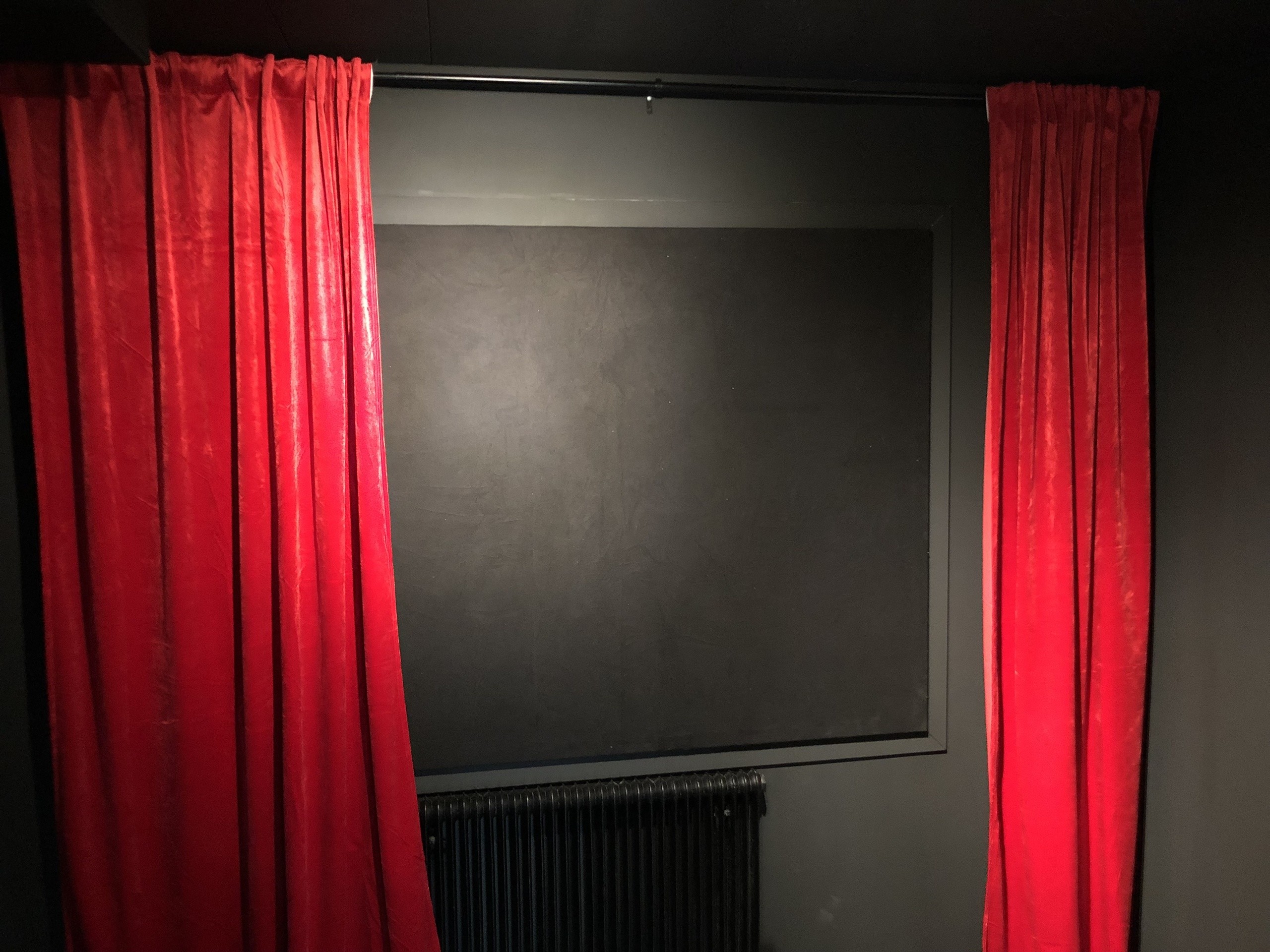

Men i en bio skall vi inte ha några fönster, så bygger här en ram som jag spänner scenmolton runt för att få noll ljusinsläpp. Fyller med isolering så den även fungerar som Absorbent, kanske lite stor, men gott nog hoppas jag. (2019-07-18 20:33:12) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Minst sagt utrymmeskrävande (2019-07-18 20:37:05) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

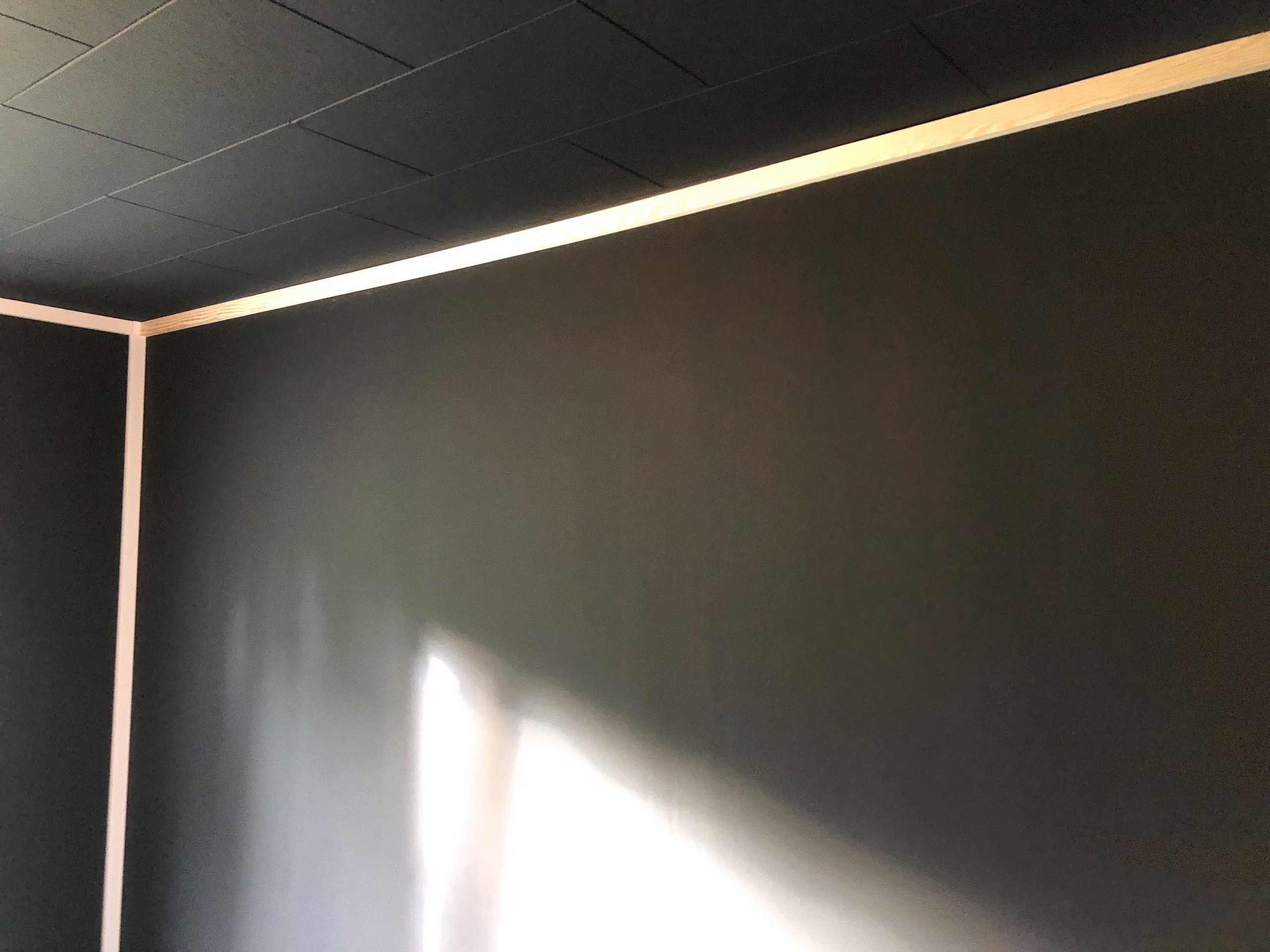

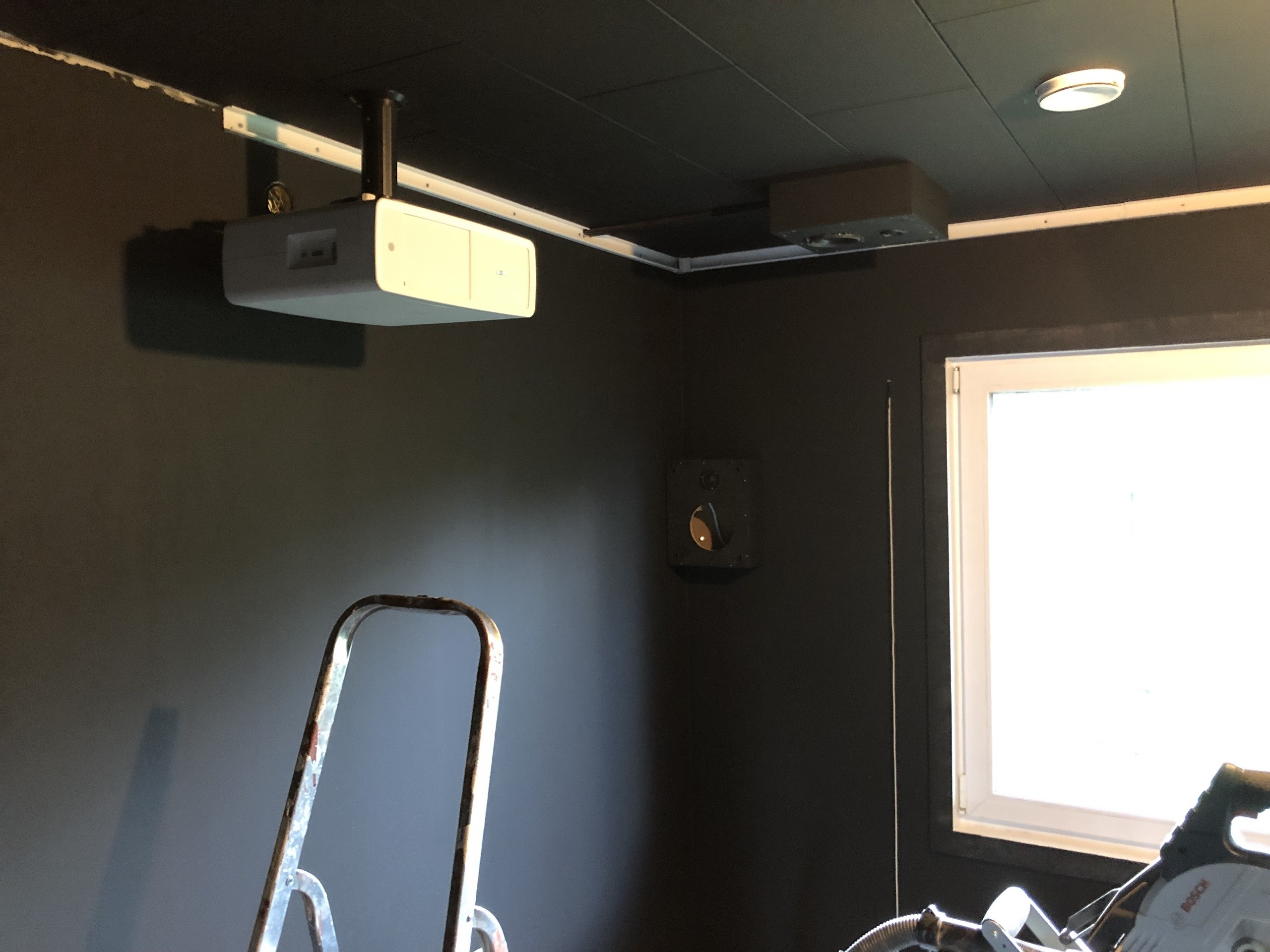

Lister
Börjar få upp lite lister. Blev inte av att jag drog HDMI kabeln dolt så i halva rummet får kabelkanal som jag slipar ner något och målar svart agera taklist. Hittade trälist med ungefär samma dimension för resten av rummet. (2019-07-18 20:38:41) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Sanyo PLV-Z3000


(2019-07-18 20:41:27) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

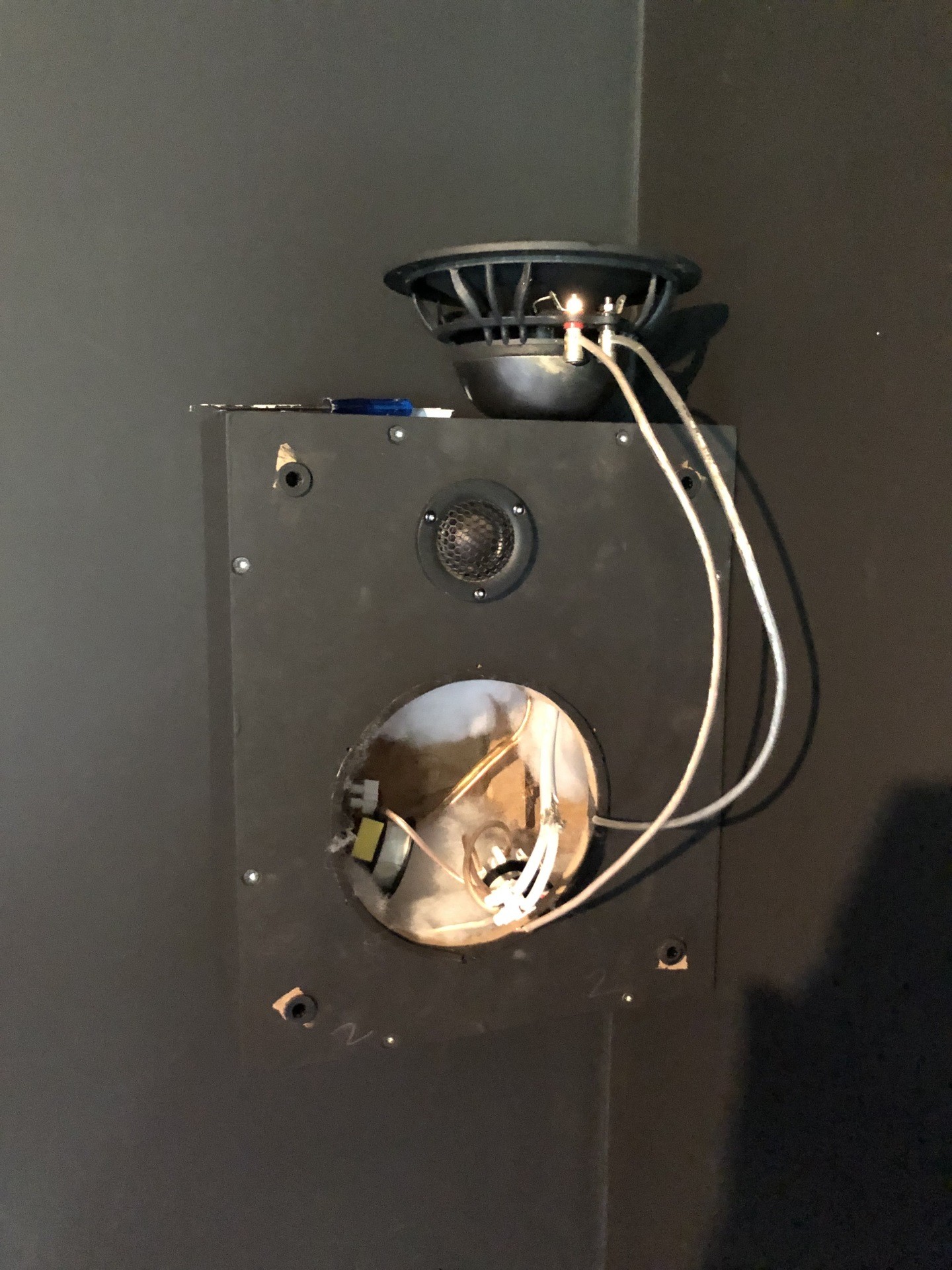

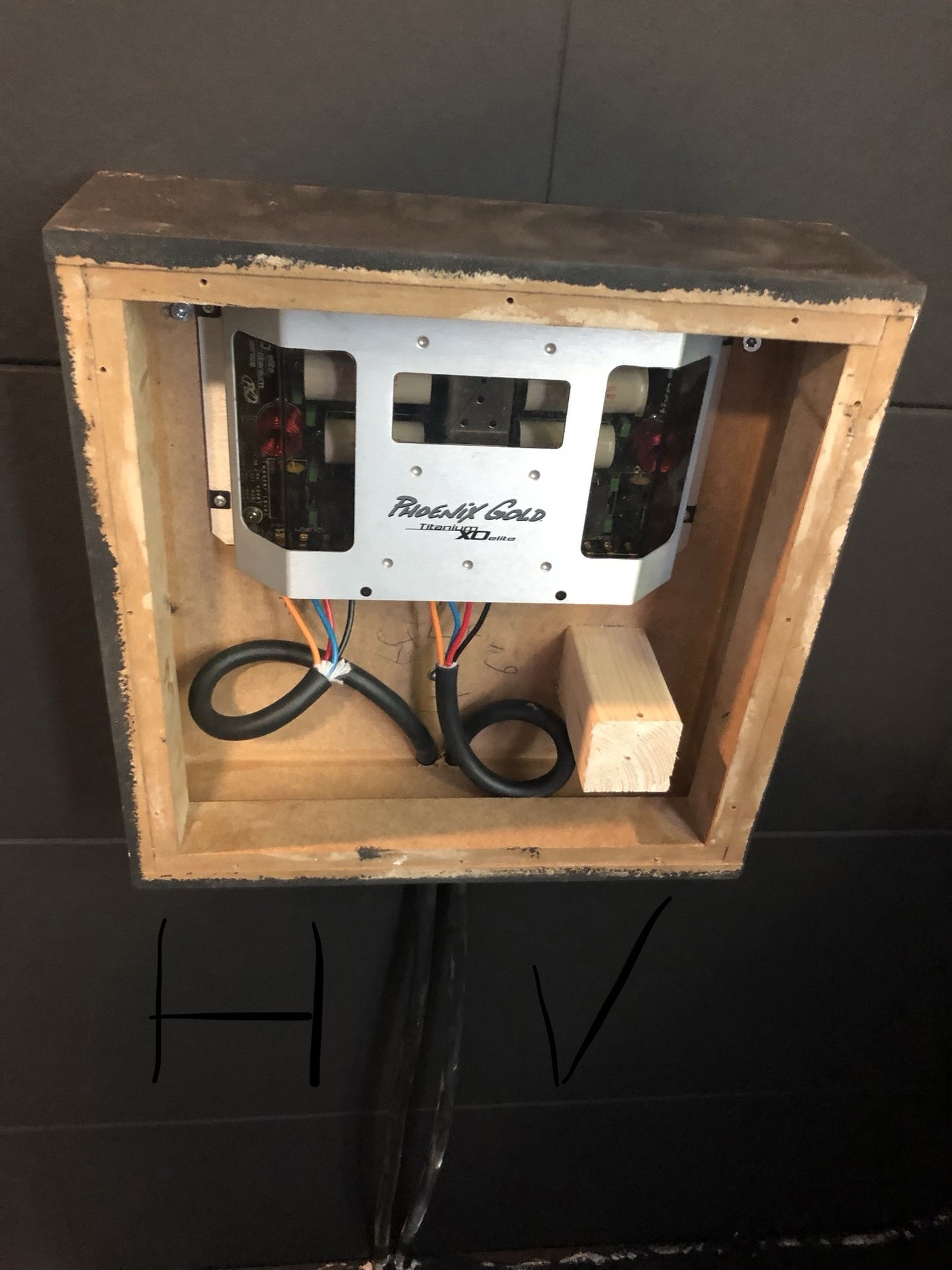

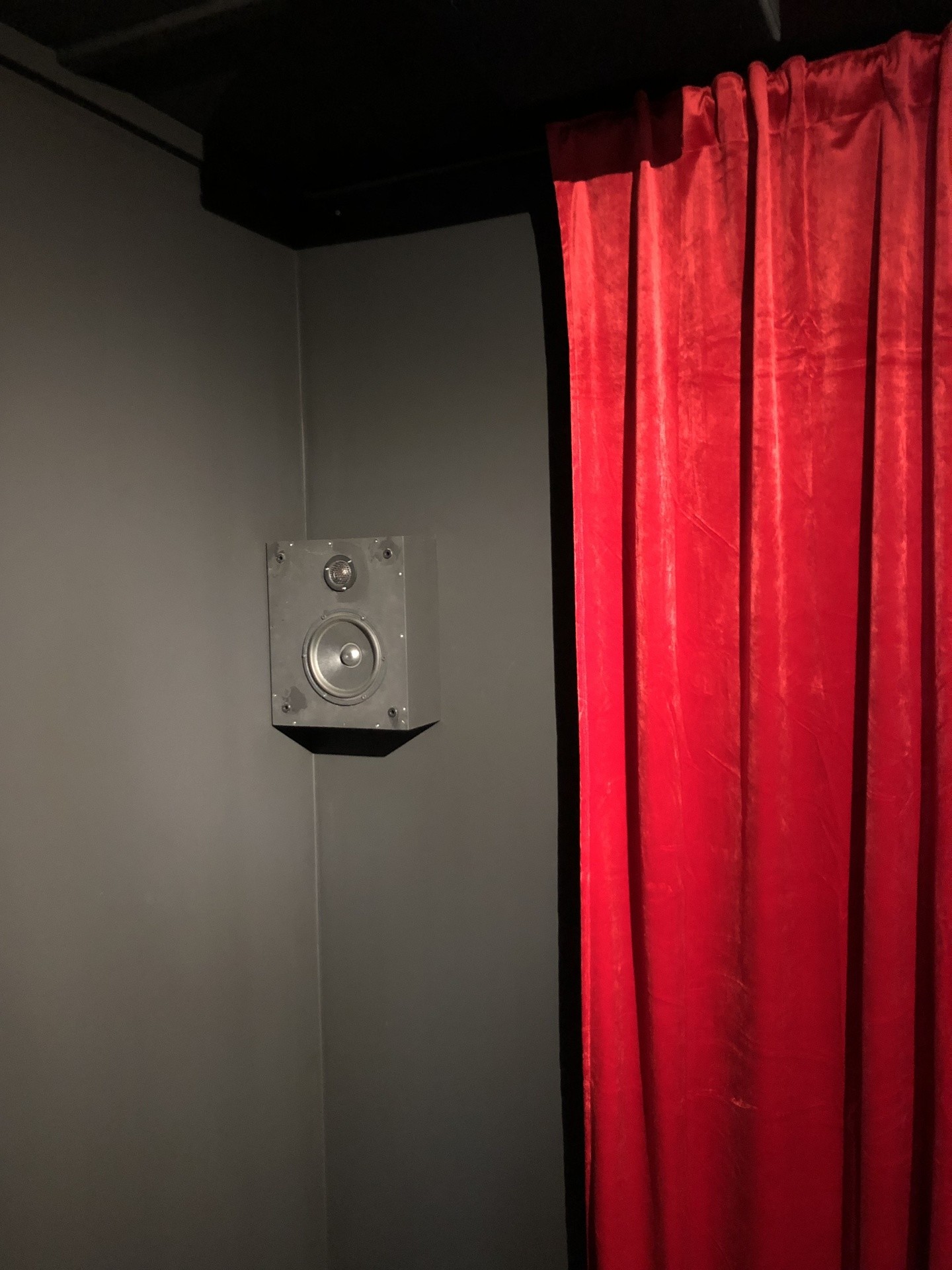

Inkoppling av surround
Låter filtern ligga löst i dämpningsull, borde inte bli några vibrationer. (2019-07-18 20:42:42) Bilden är högupplöst. Klicka i bilden för att zooma.


Helt klart lite rejälare filter från PG 🤔 (2019-07-24 16:21:30) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Phoenix Gold Ti 5 Elite

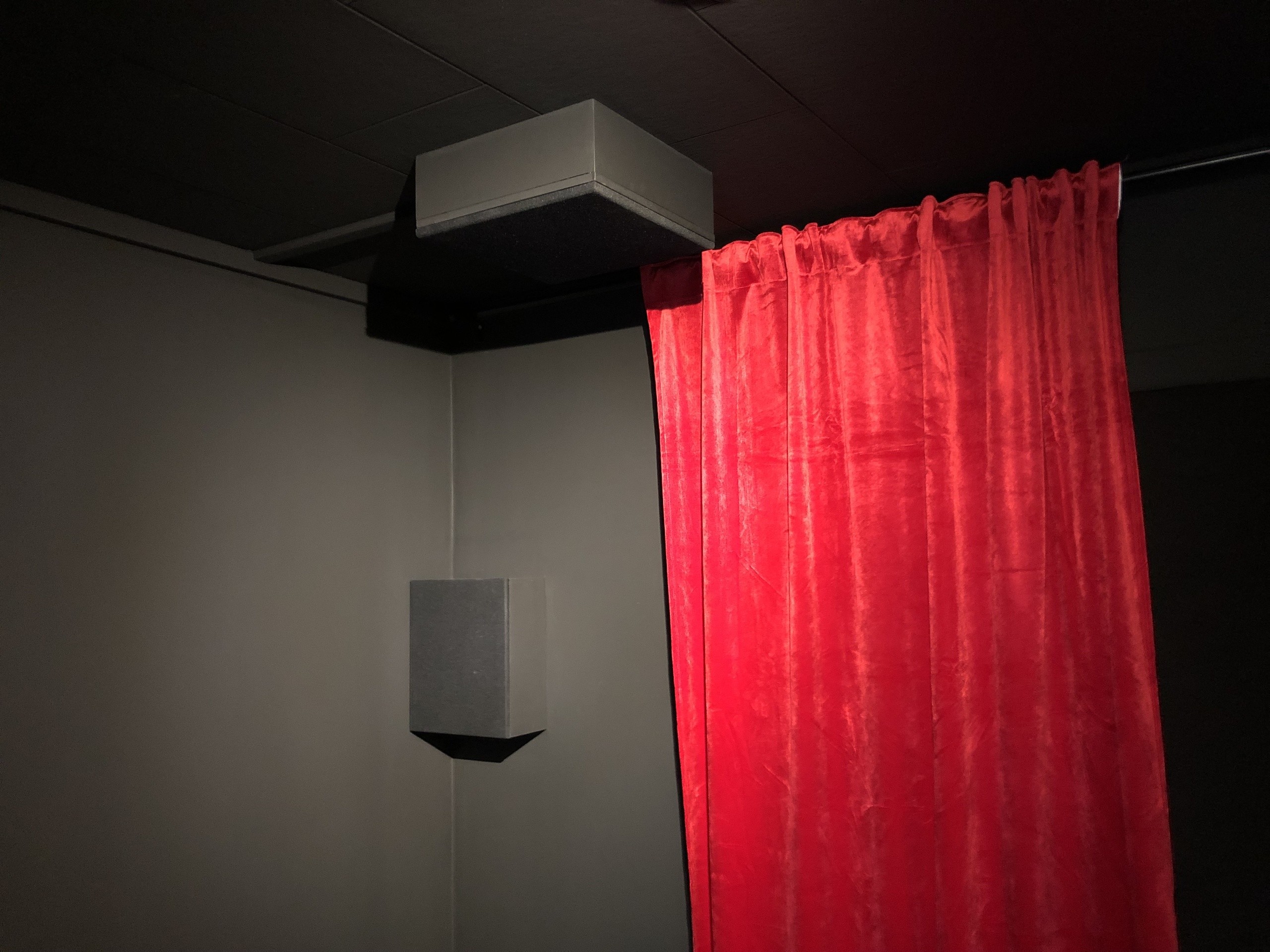

Atmos

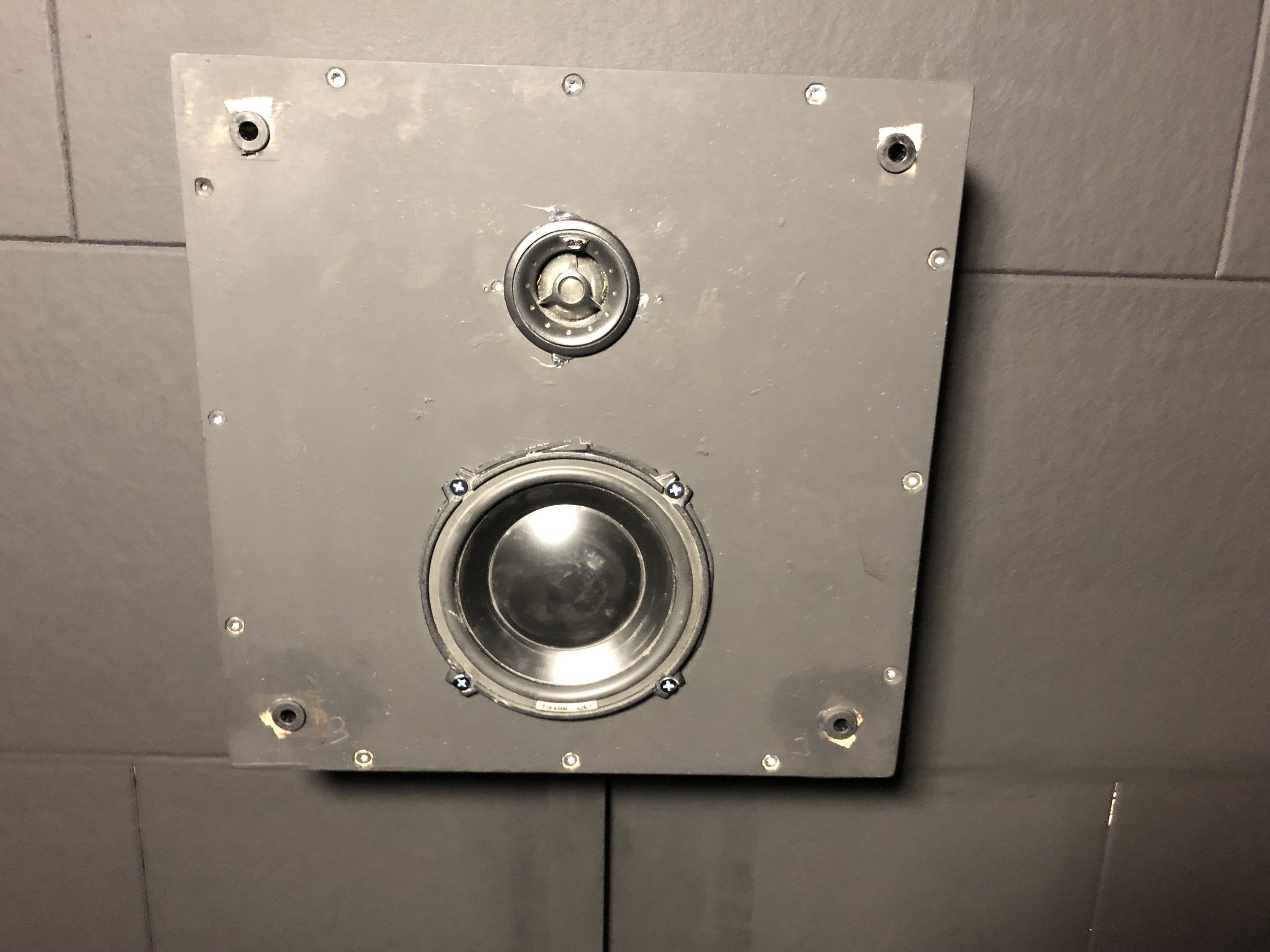

Elite kittet i taket (2019-07-24 16:18:30) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

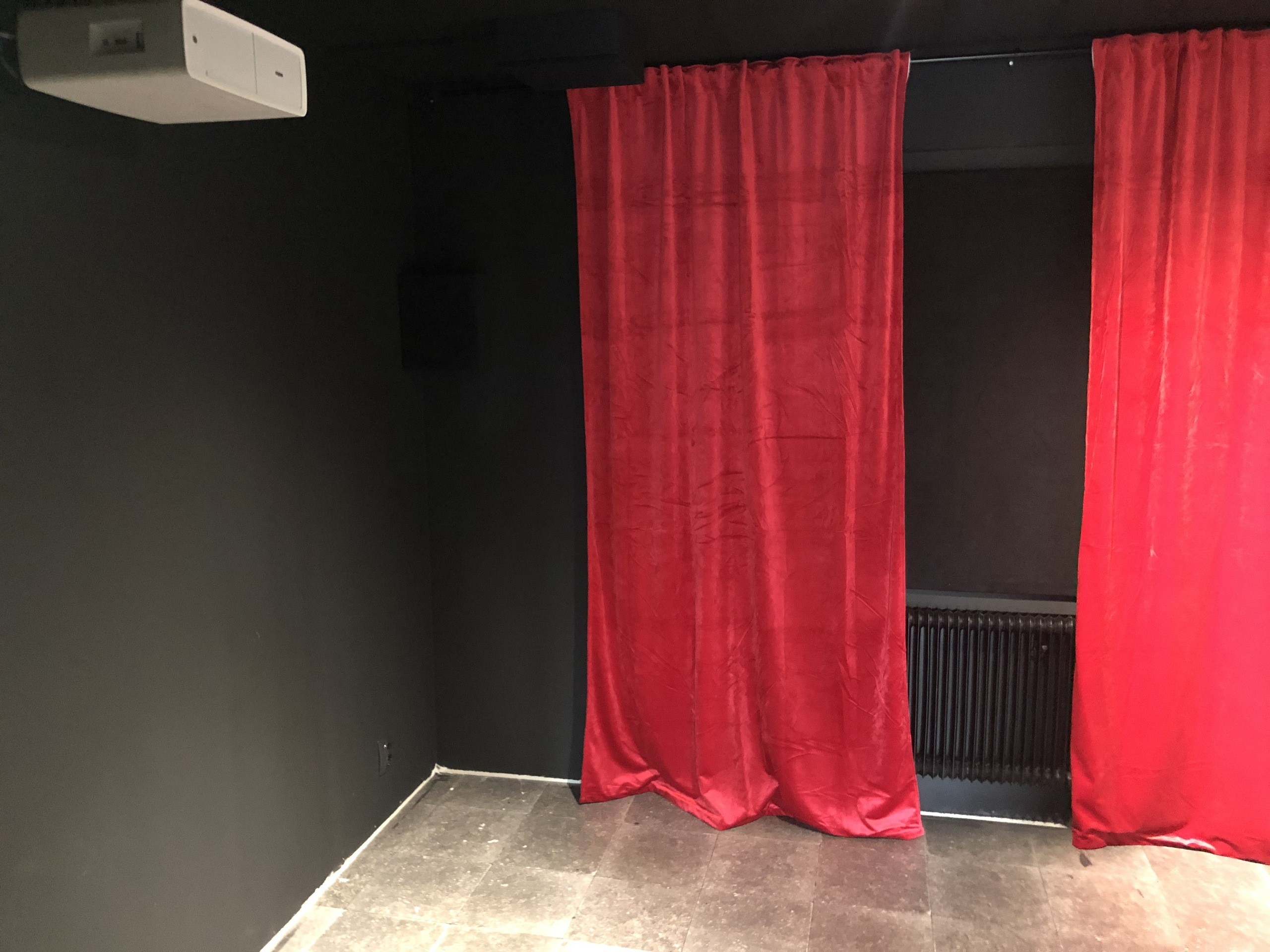

Gardiner
Fick röda gardiner av sambon i julklapp tidigare, skönt att ha henne med på banan ;) Kommer nog komplettera med fler. (2019-07-18 20:44:41) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Sanyo PLV-Z3000


Sicken vacker tavla!
Saknas det bara lite högtalare.. (2019-07-18 20:46:04) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Här syns det färdiga resultatet av "absorbenten".
Kommer bygga fler egna för första reflektioner i tak och väggar från fronthögtalarna.

Någon som har bra tips på vad jag kan/borde göra åt bakväggen? Ryggstödet kommer sitta dikt emot. (2019-07-18 20:47:56) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

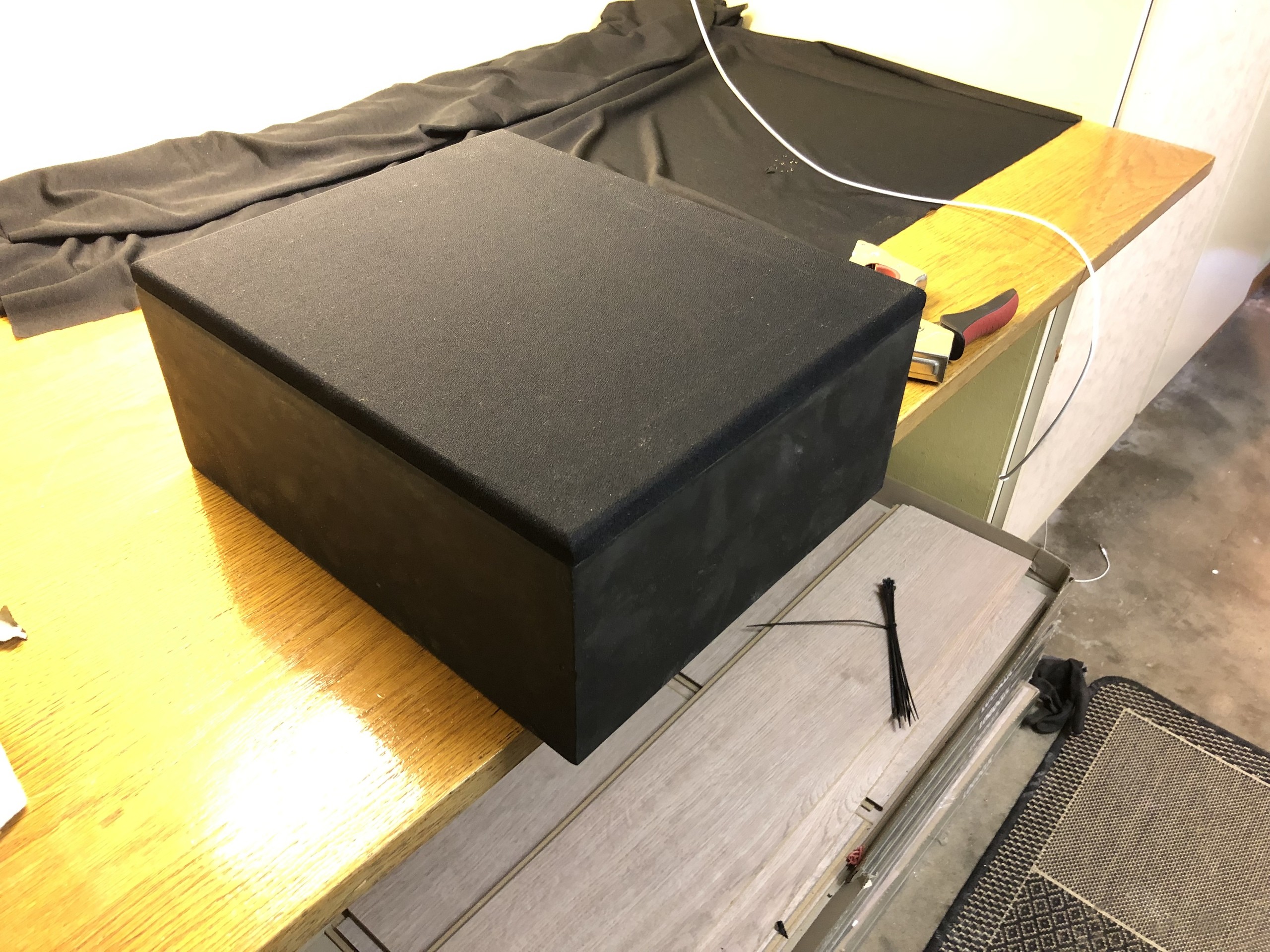

Inte snyggaste finishen men är ändå bara för att MDFn inte skulle lysa genom fronttyget. (2019-07-18 20:53:02) Bilden är högupplöst. Klicka i bilden för att zooma.


Blev själv väldigt nöjd med resultatet av högtalarskydden ;) (2019-07-18 20:54:53) Bilden är högupplöst. Klicka i bilden för att zooma.

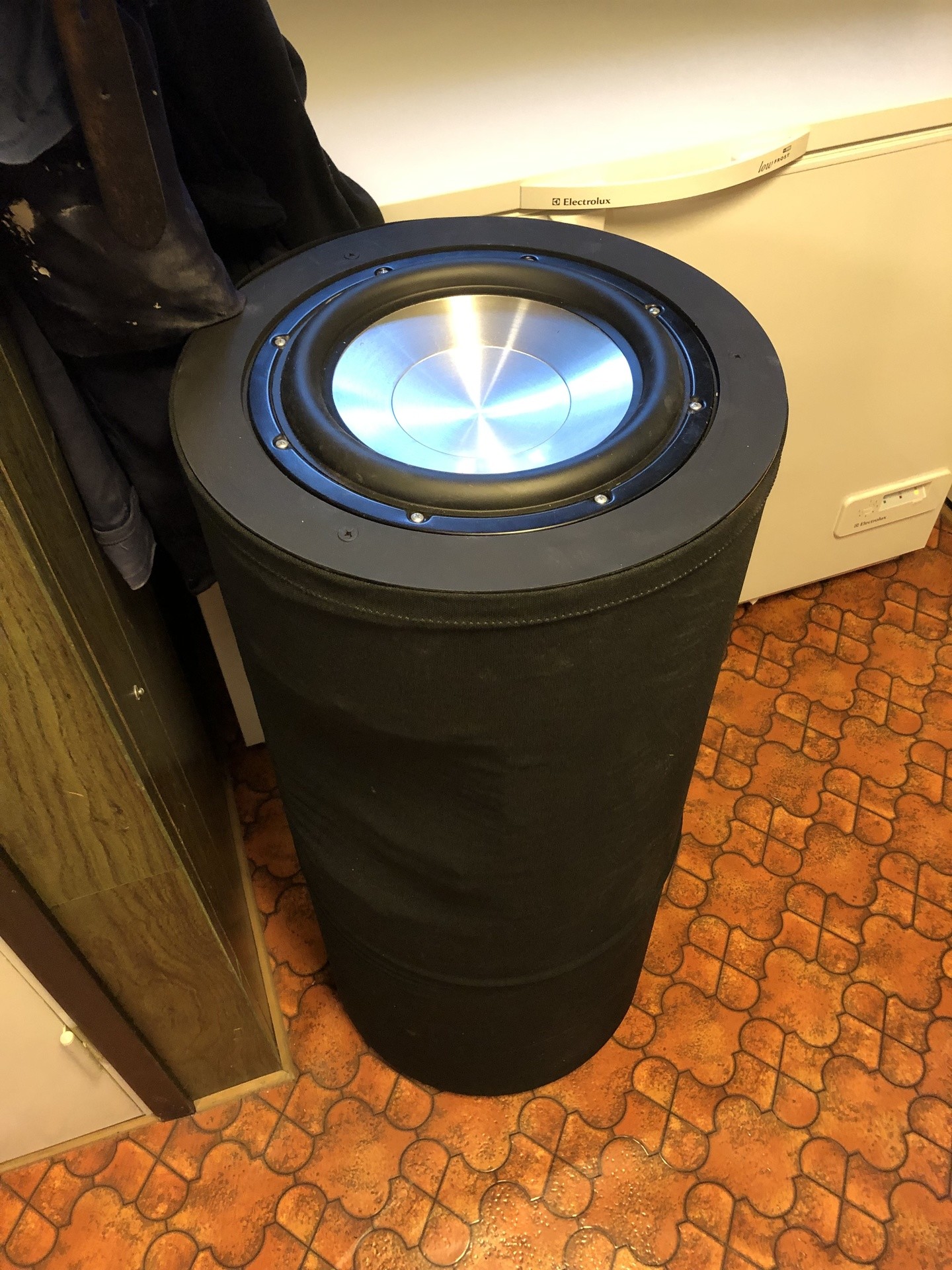

Subwoofern
Kommer köra med en SVS sub framöver, men har helt enkelt inte plats för att ha denna klump ståendes, så kommer bygga ett kombinerat center och substativ så jag kan ha subben liggandes i mitten under duken. (2019-07-18 20:59:23) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  SVS 20-39 PC-Plus

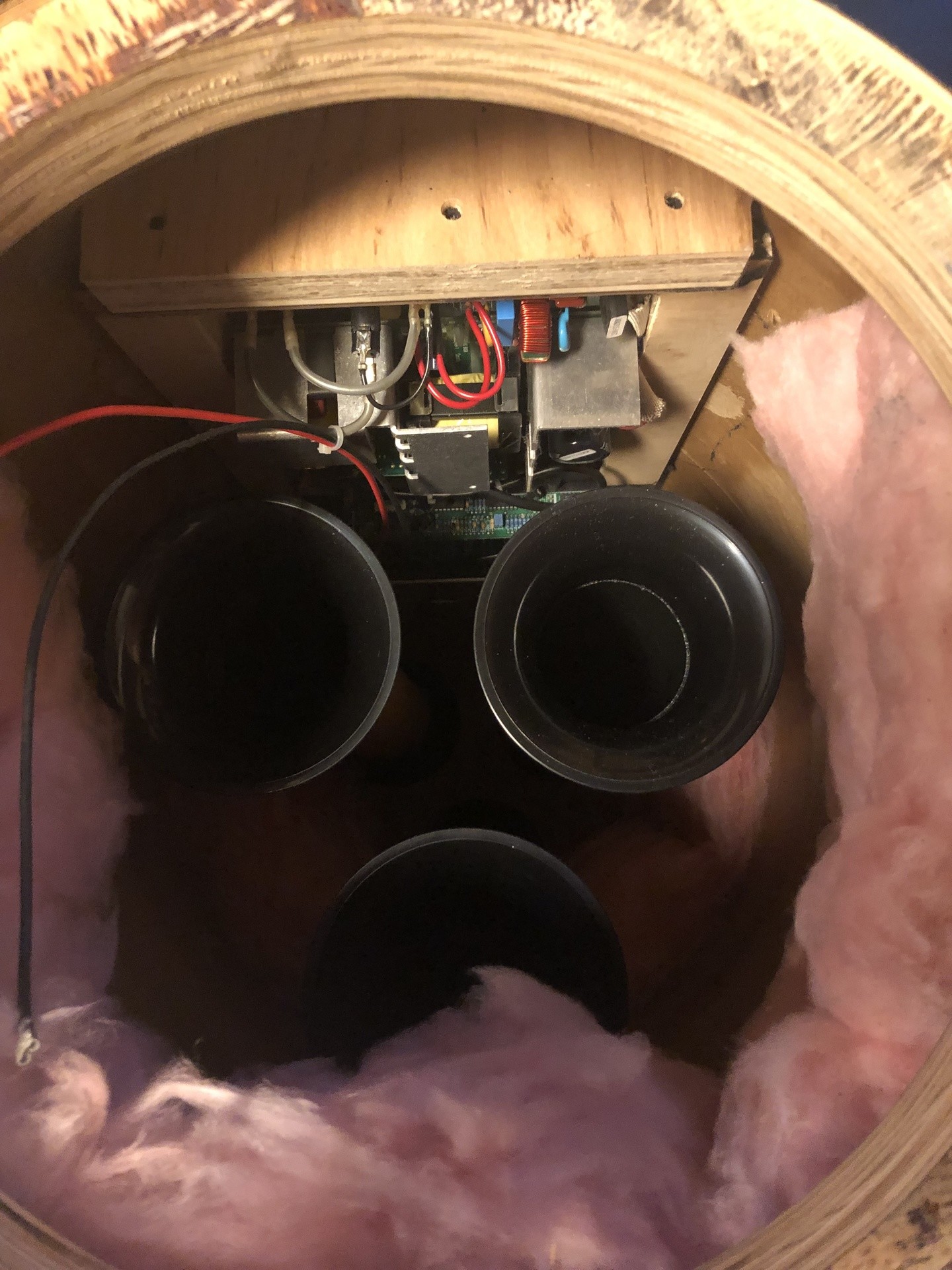

Alltid kul att se hur saker och ting är byggt... =)
Sjuukt långa portar SVS har använt sig av. (2019-07-18 21:01:01) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  SVS 20-39 PC-Plus

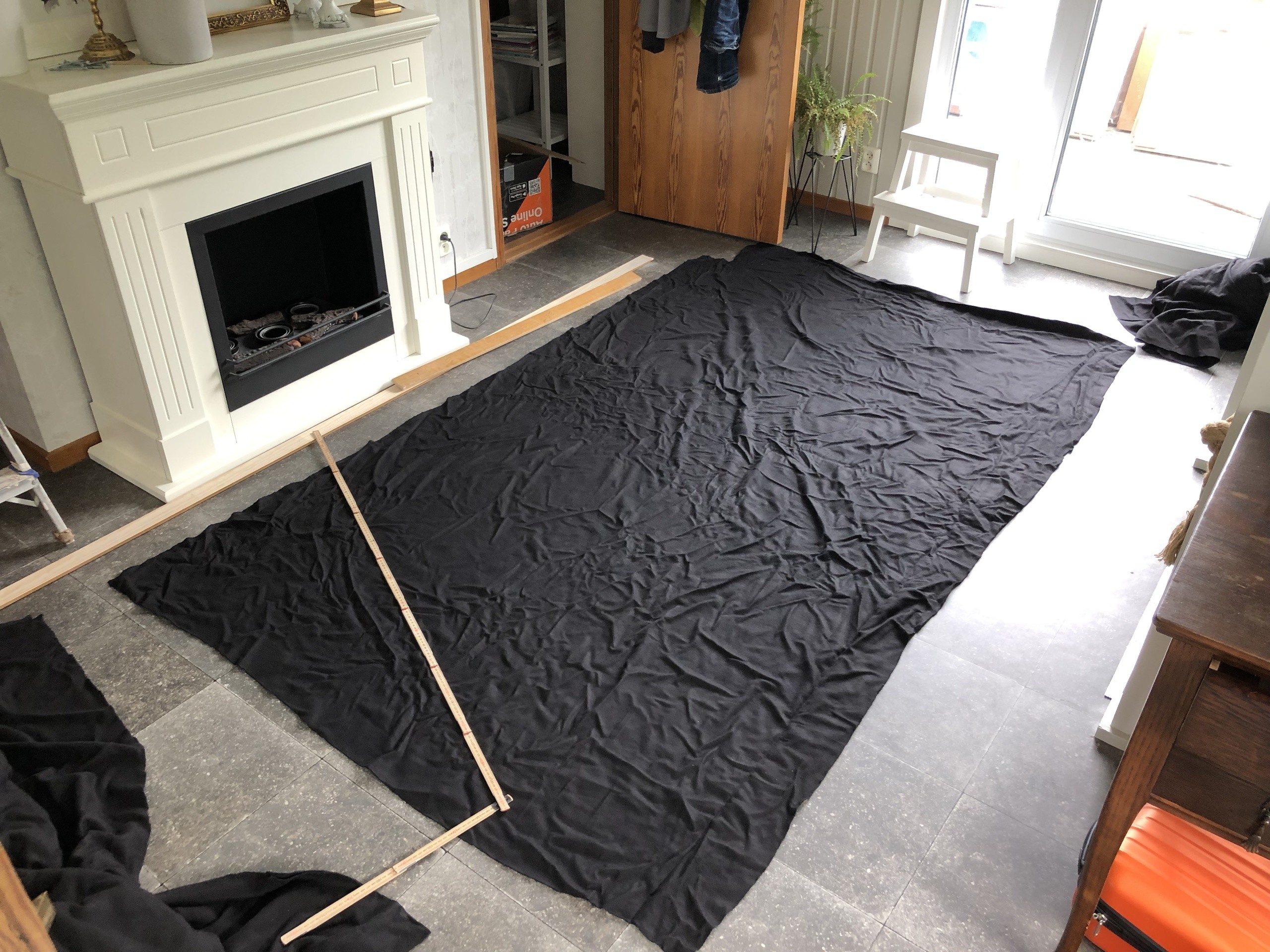

Det hör liksom till med en heltäckningsmatta i en bio! Skall bli intressant att lägga, fortsättning följer.. (2019-07-18 21:03:02) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Soffa
Då vi även tänkt använda rummet som gästrum (till våra gästers stora glädje, såklart) så blir det en kombinerad soffa av en säng. Hoppas det blir lika bekvämt som vi tror. Håller här på med masstillverkning av ryggstöd, kommer ha det fastmonterat på väggen. (2019-07-18 21:05:01) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Soffa

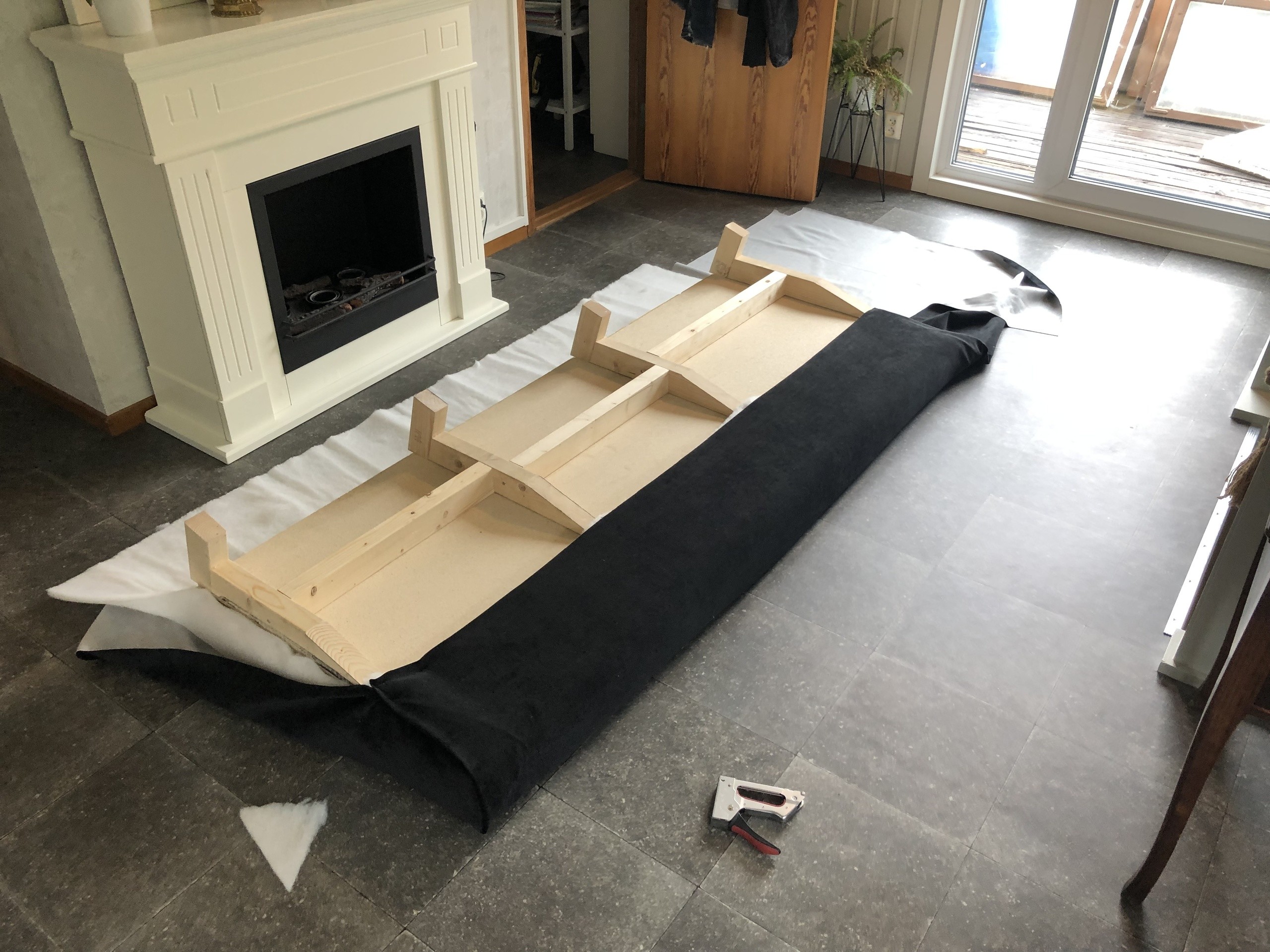

En gammal skumgummimadrass, något slags ull, och sen svart möbeltyg. Borde bli bekvämt och hyfsat snyggt.

Idéer kring konstruktionen har varit många och har diskuterats med sambo/vänner/proffs =) Borde ju inte bli ryggskott nu ! (2019-07-18 21:08:37) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2019-07-18 21:11:19) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

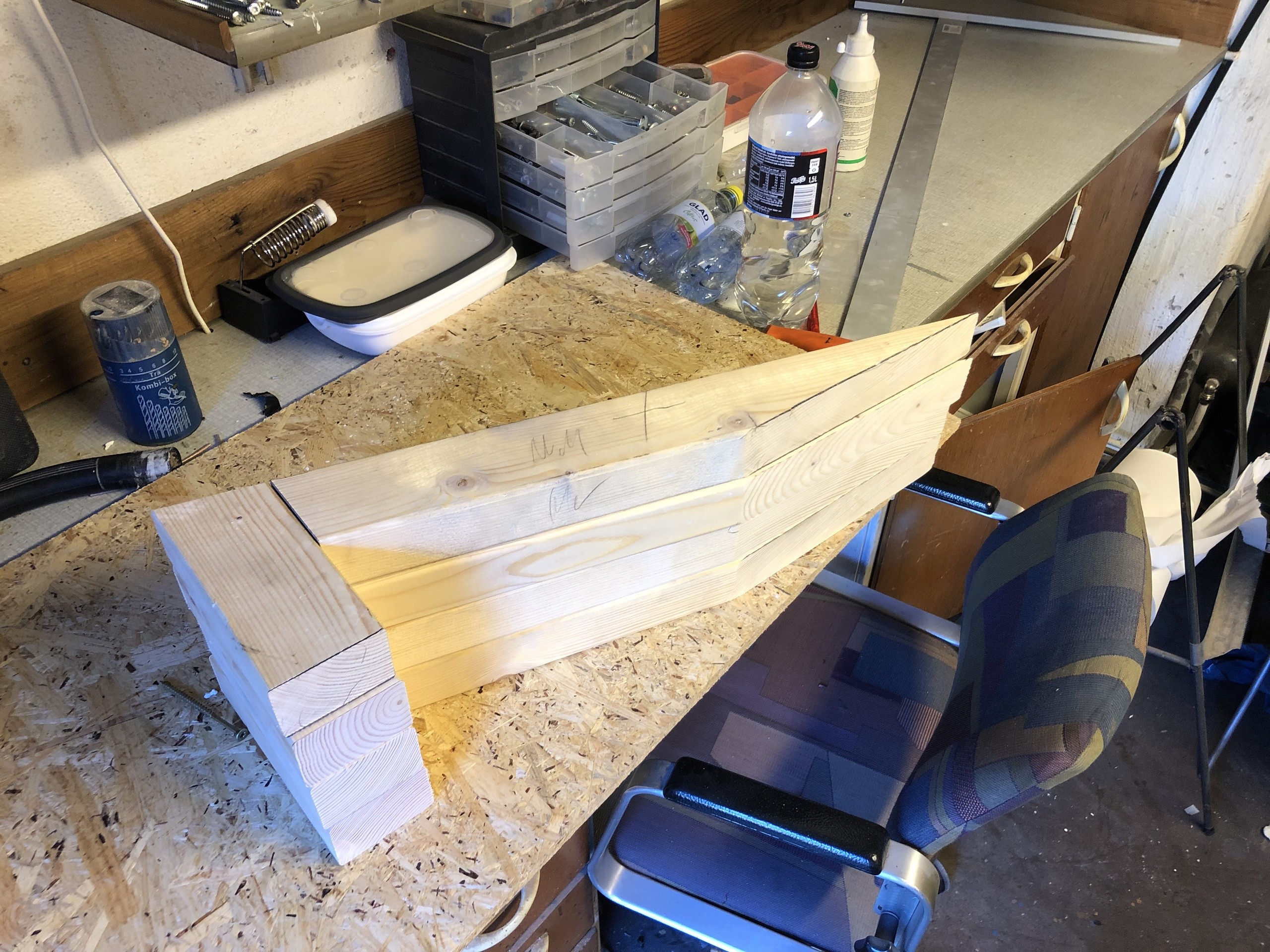

Börjar likna något, blir givetvis armstöd med dryckeshållare.

Skaffade ett svart överkast till sängen, kändes dock inte så svart..
Men blir rätt snyggt ihop ändå. (2019-07-18 21:13:02) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

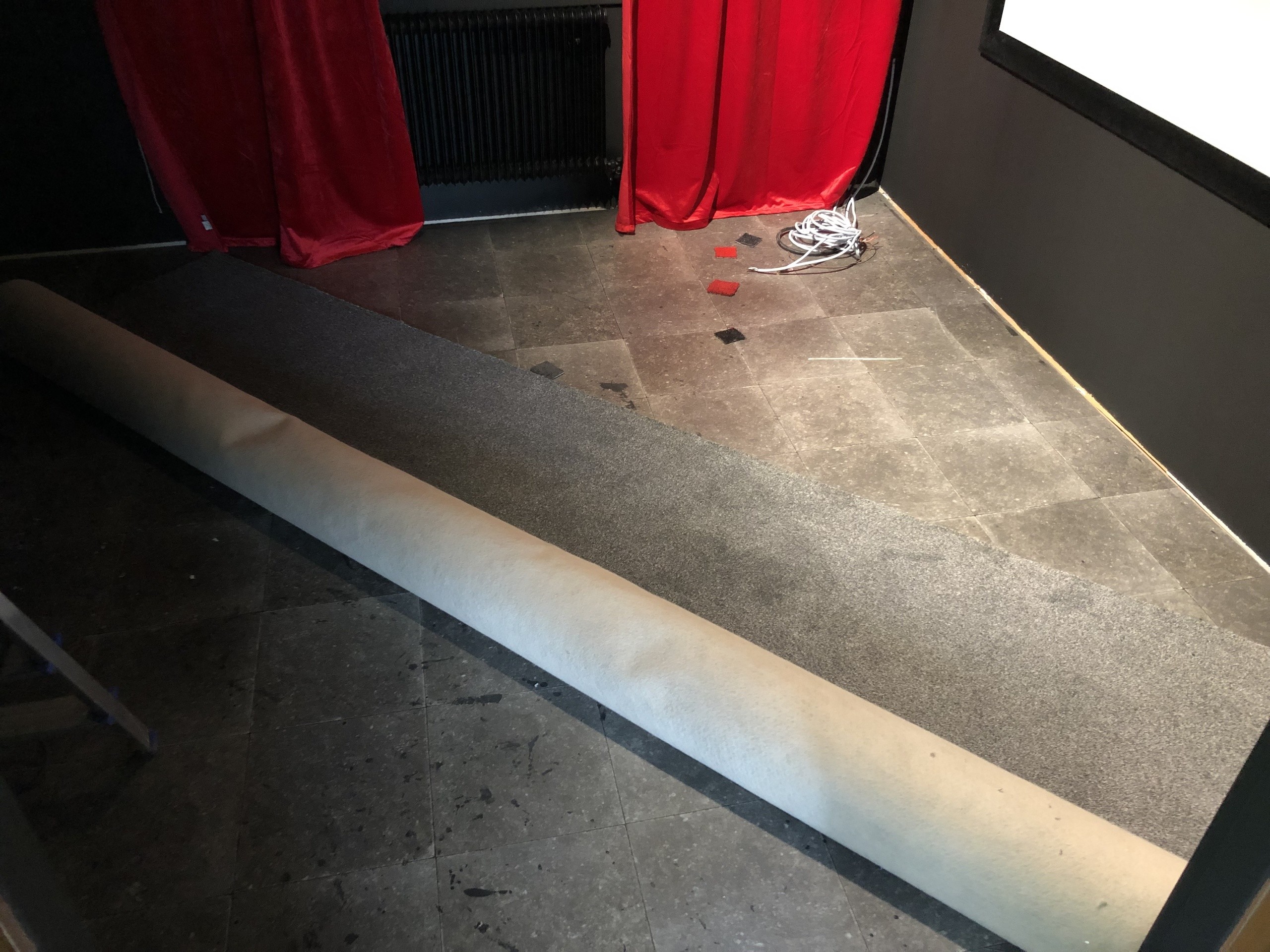

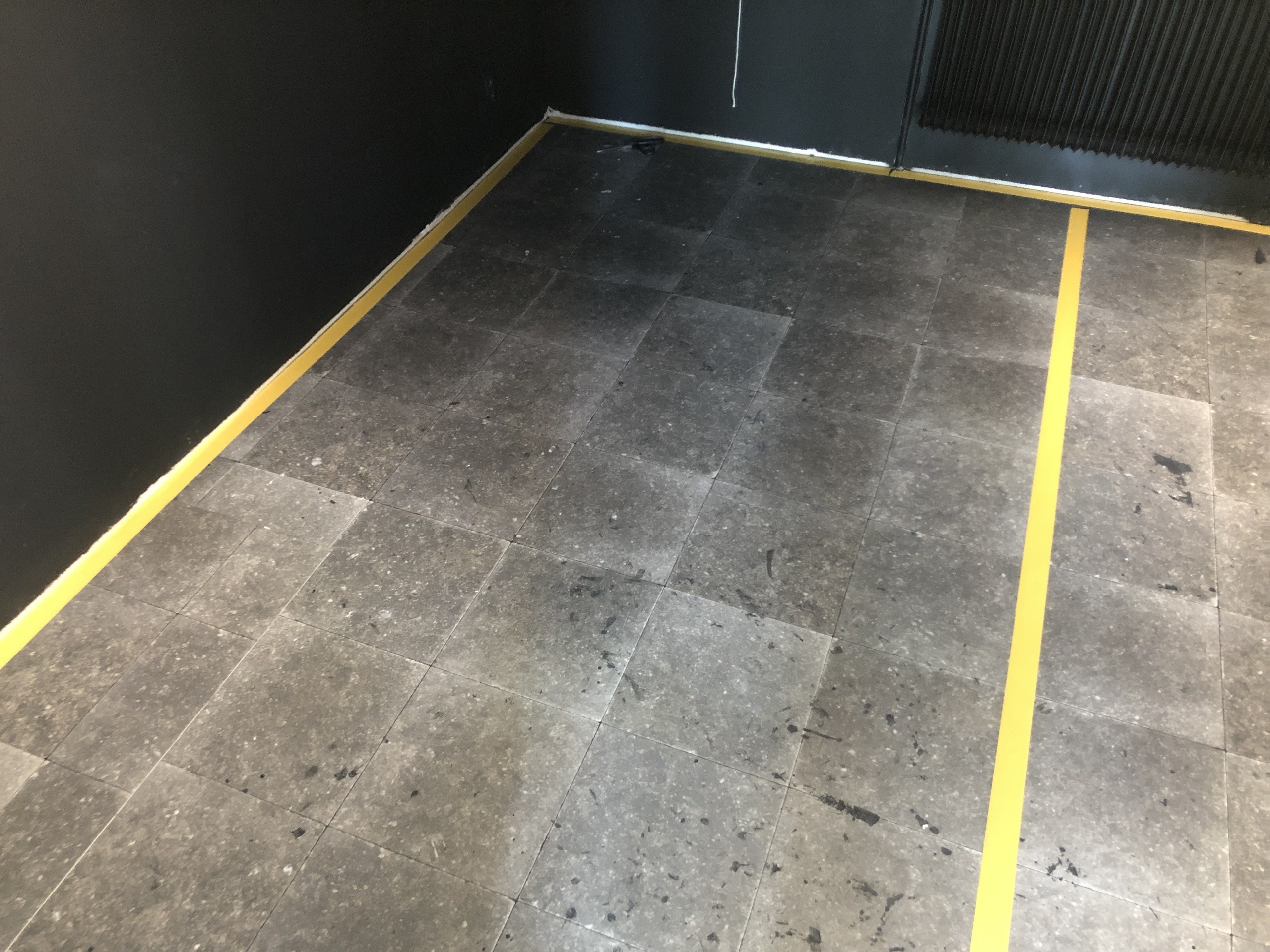

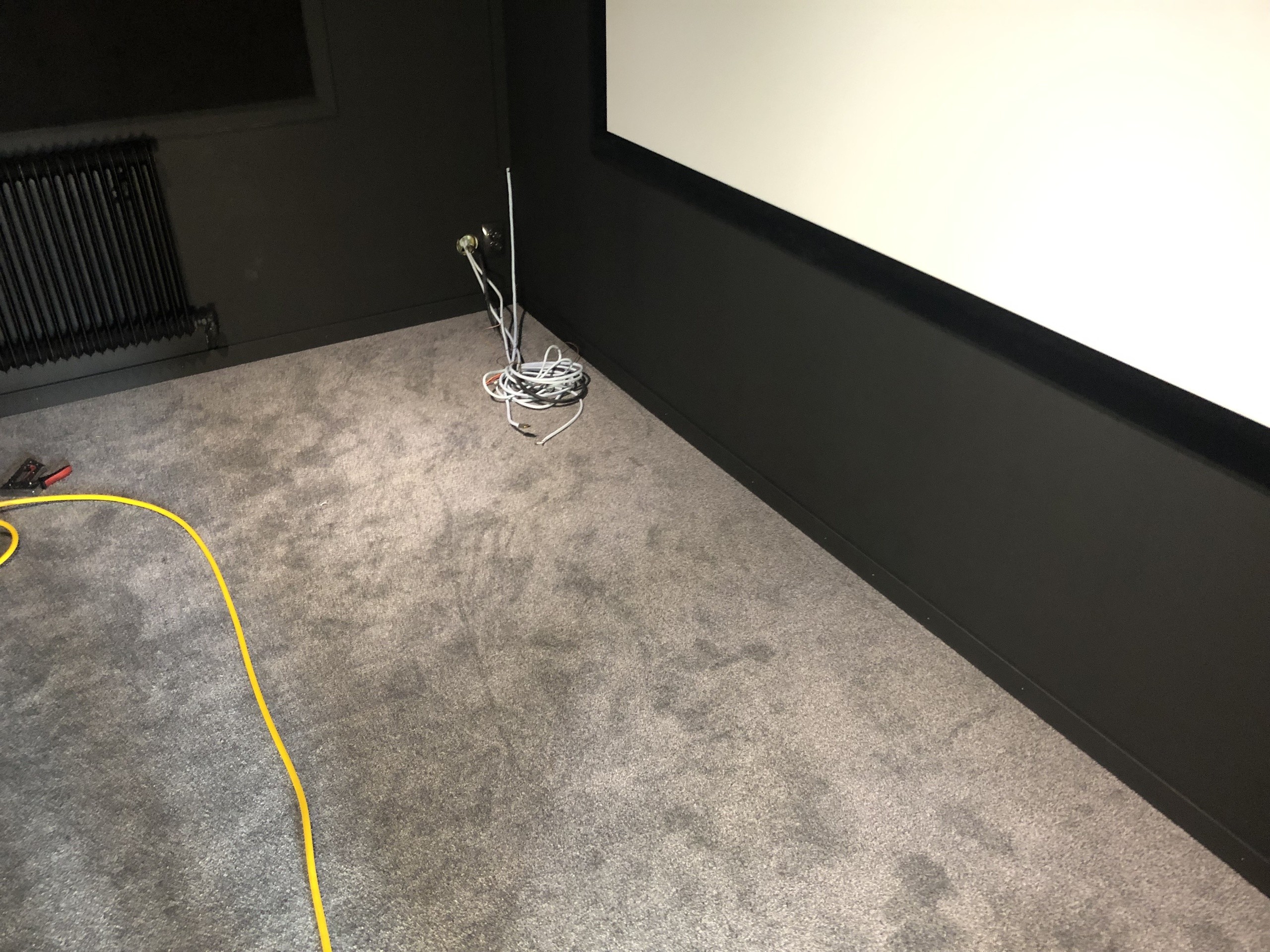

Mattläggning på G
(2019-07-24 16:23:37) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

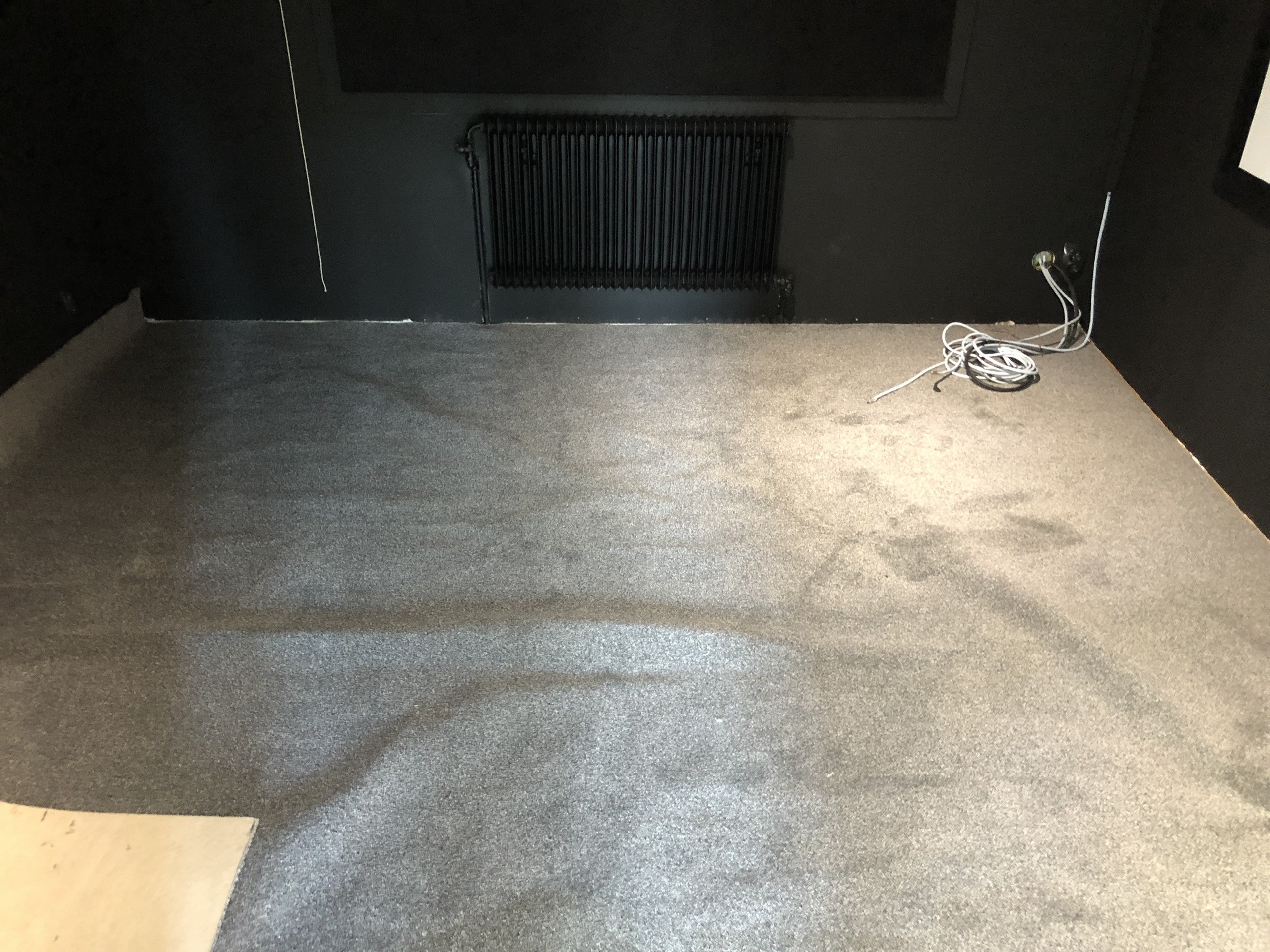

Var helt klart lite mäckigt att få ut den riktigt slät. (2019-07-24 16:24:47) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Så fortsätter vi med lite lister, för ovanlighetens skull samma matta svart ;) (2019-07-24 16:25:56) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

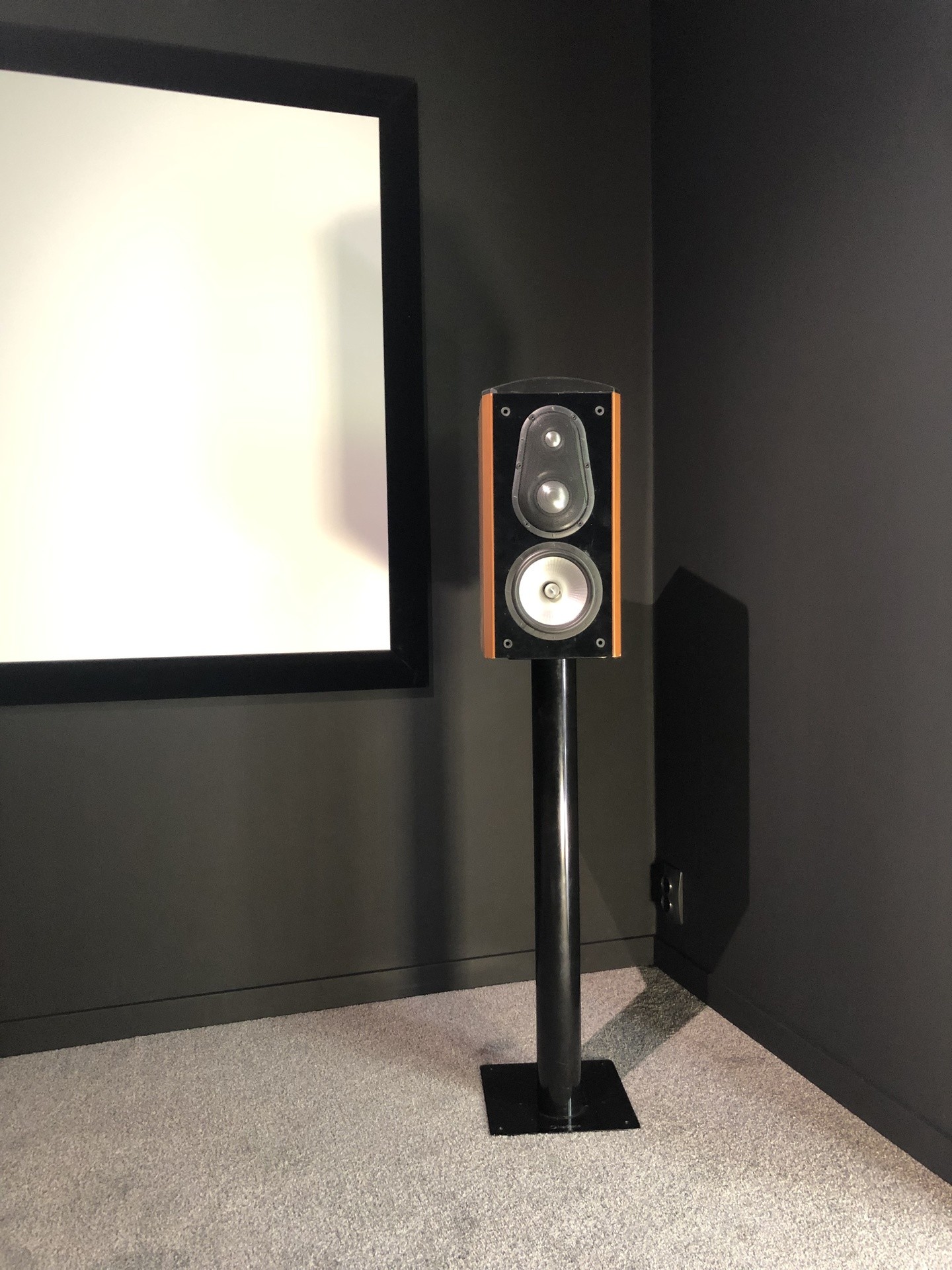

Nu får äntligen de roliga bitarna få komma in. (2019-07-24 16:27:10) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Energy Veritas 2.2i

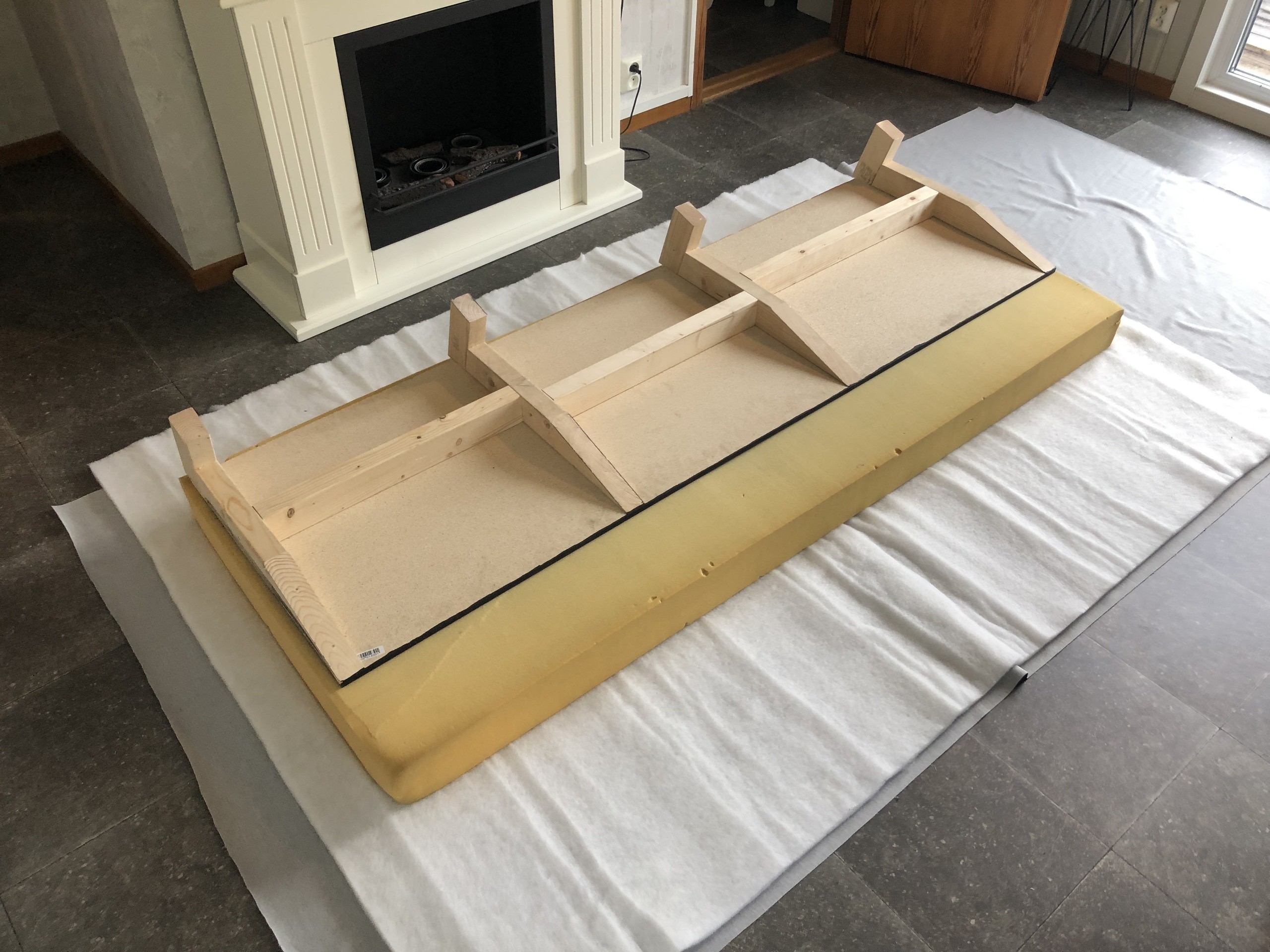

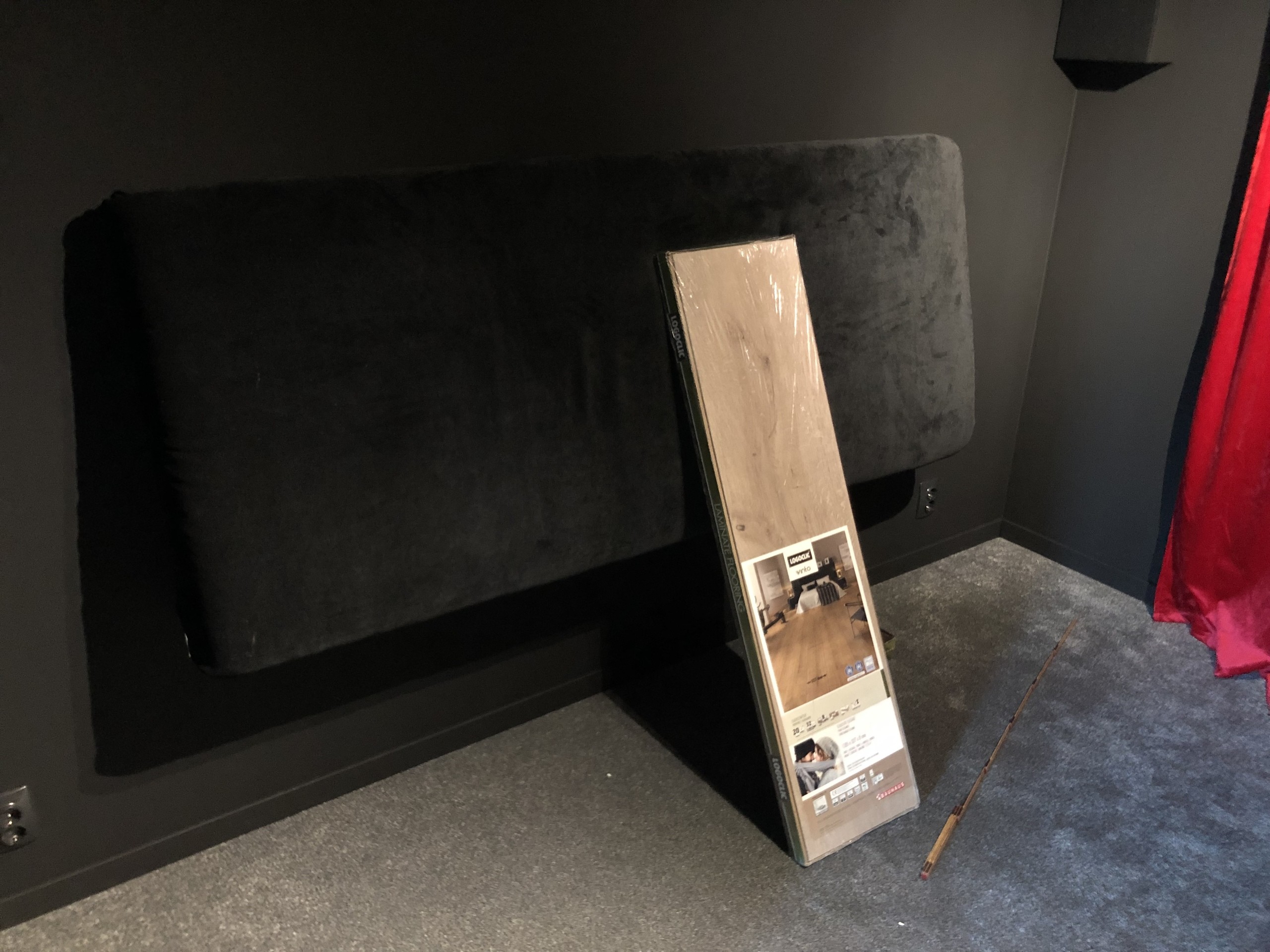

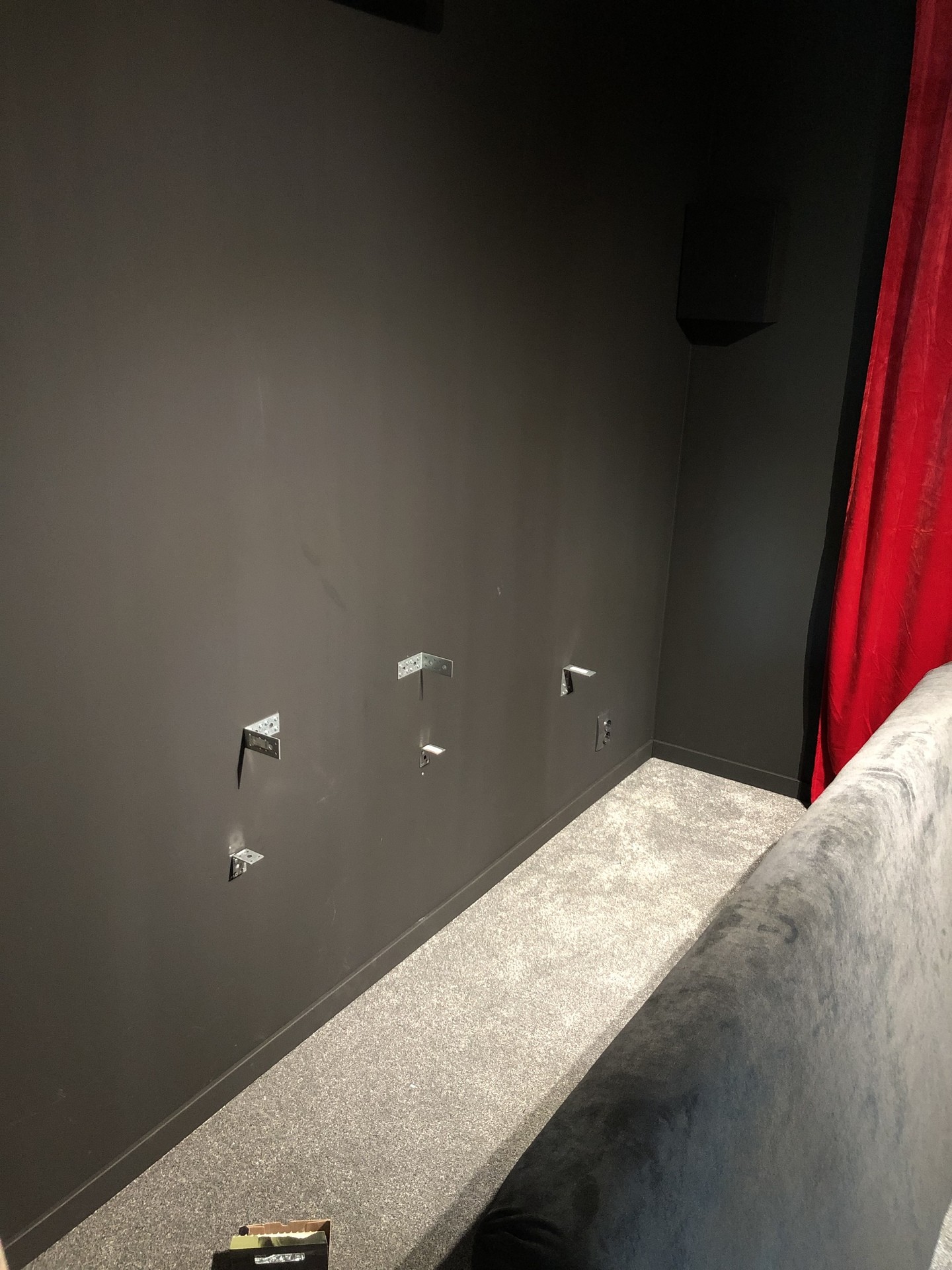

Ryggstöd
Dags för ryggstödet att komma på plats (2019-08-14 11:54:18) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

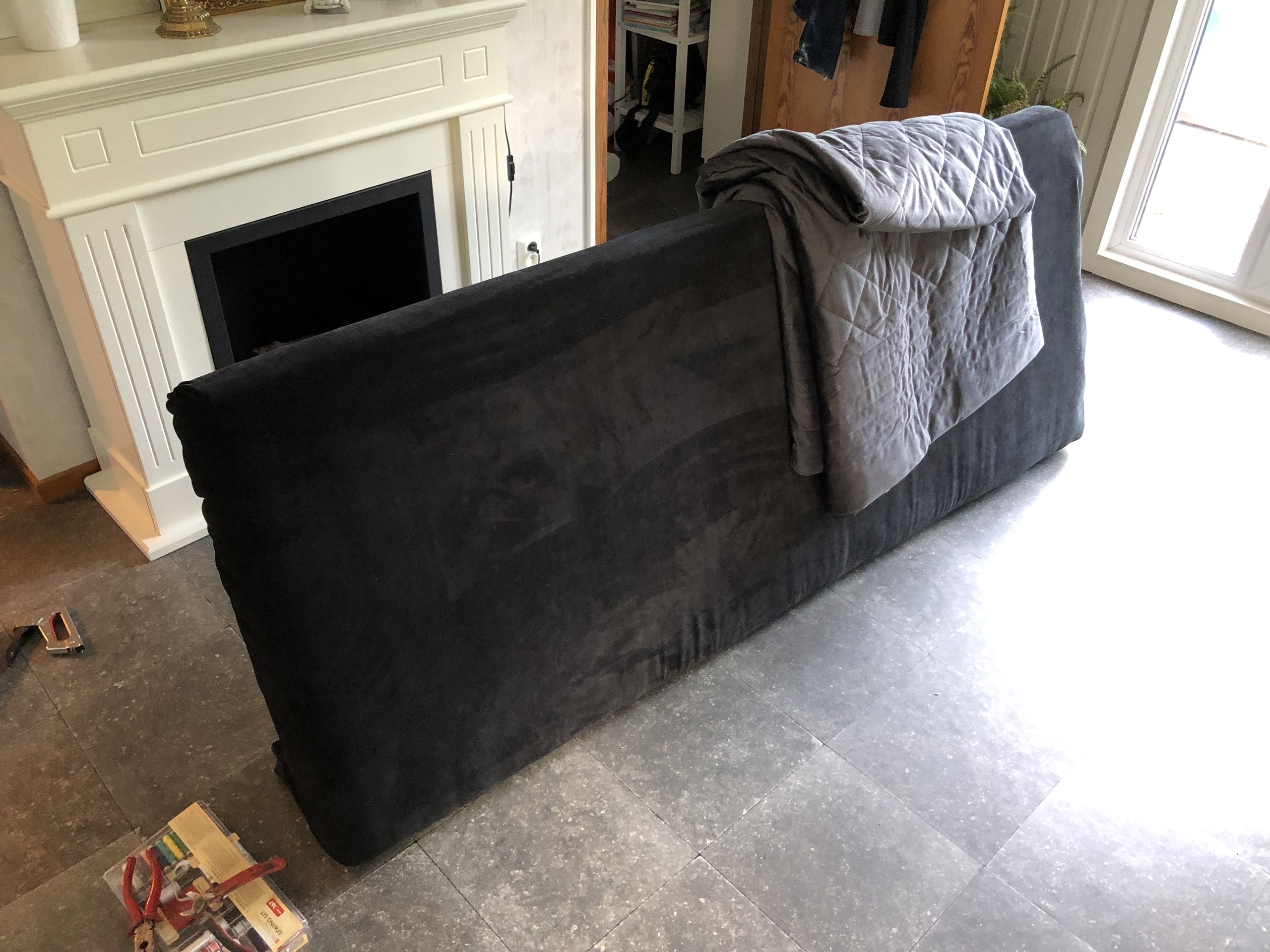

Alltid bra med lite stöd här i livet ;) (2019-08-14 11:55:57) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

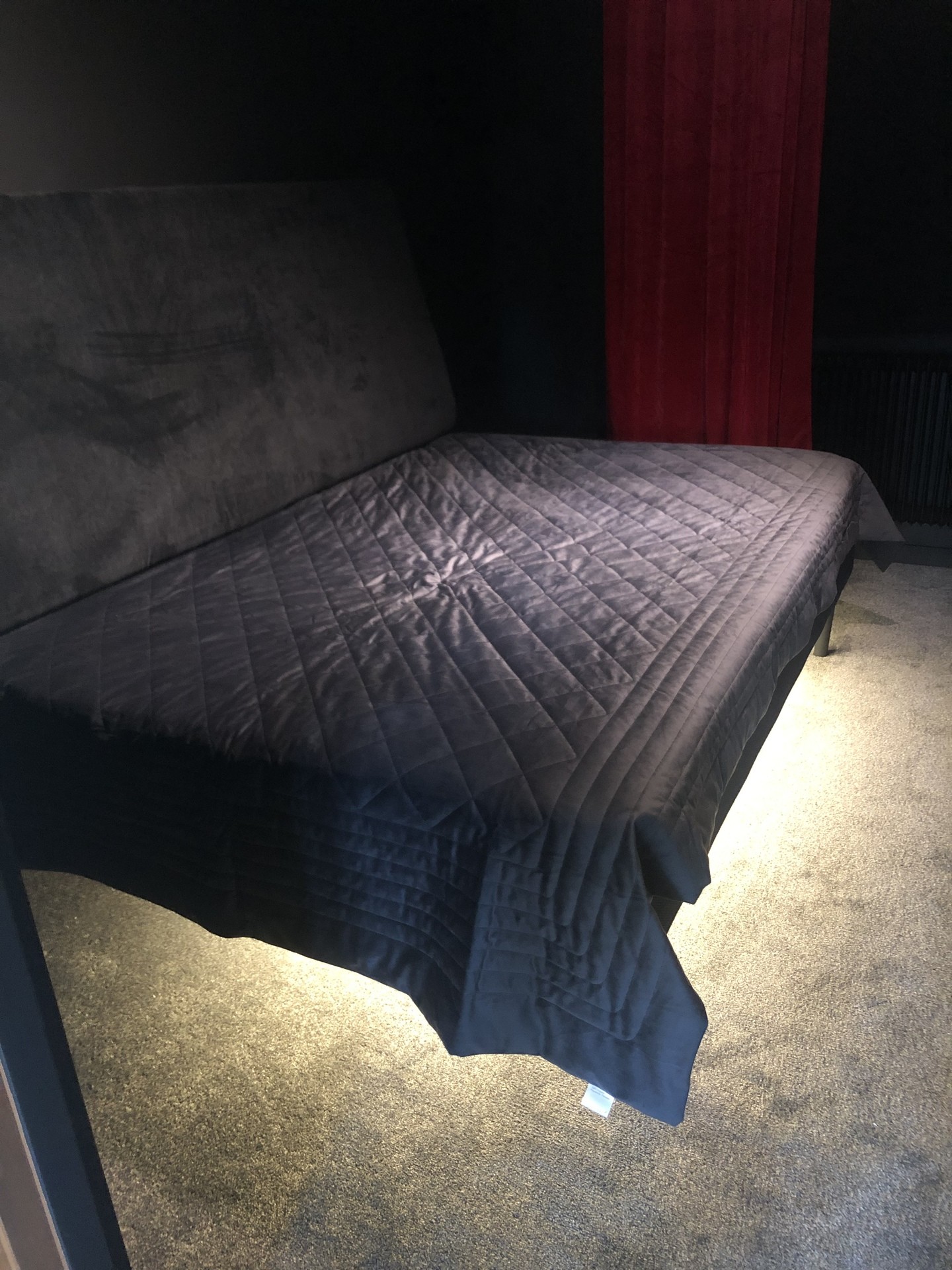

Lite belysning undertid styrd via fjärr (2019-08-14 11:58:02) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Kuddar skall dit och armstöd i någon form skall byggas (2019-08-14 11:59:06) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

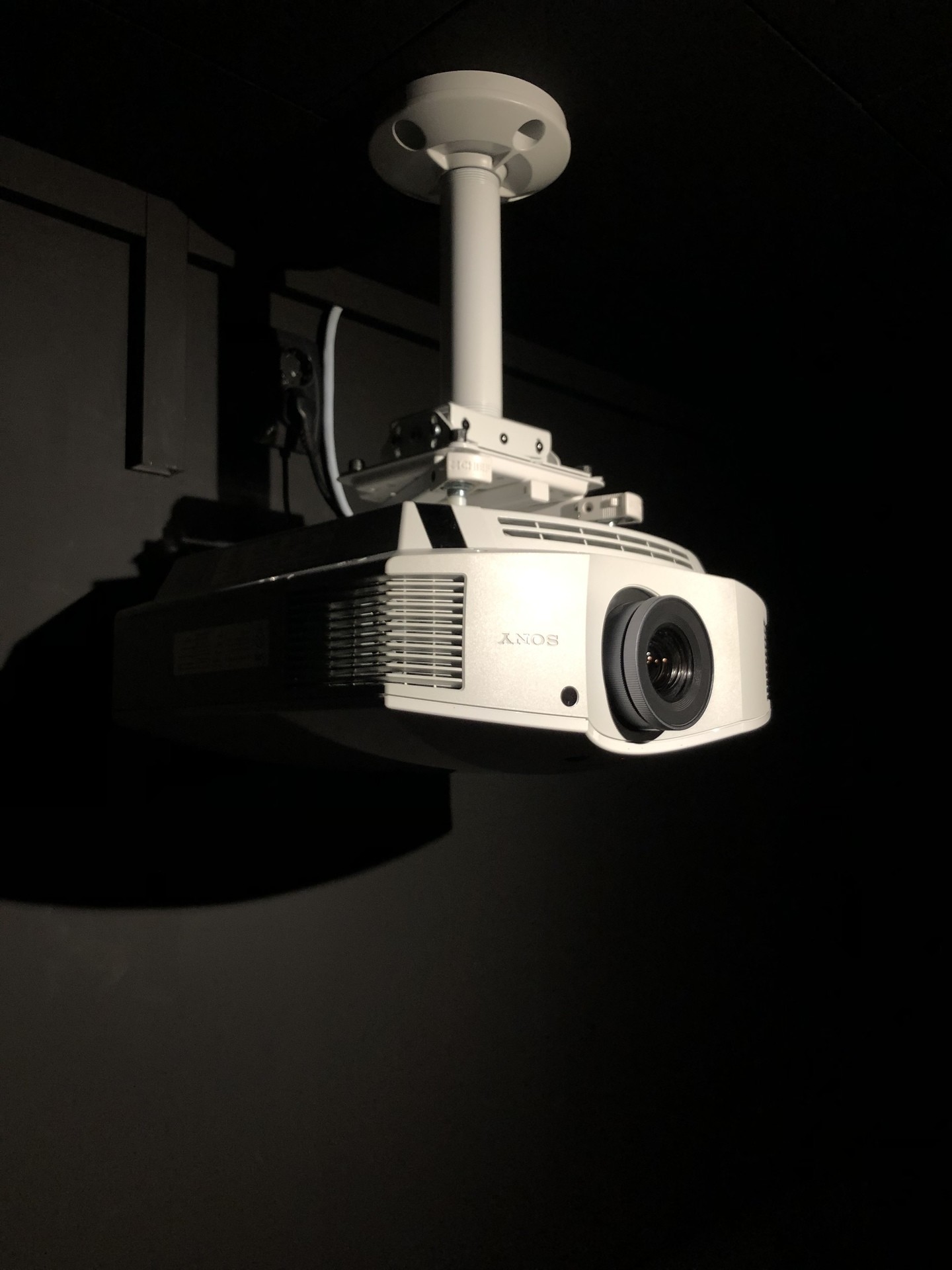

Gammla projjen gick kanska fort sönder, så istället för ny lampa så fick det bli nyare projje (2019-08-14 11:59:37) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Sony VPL-HW50ES

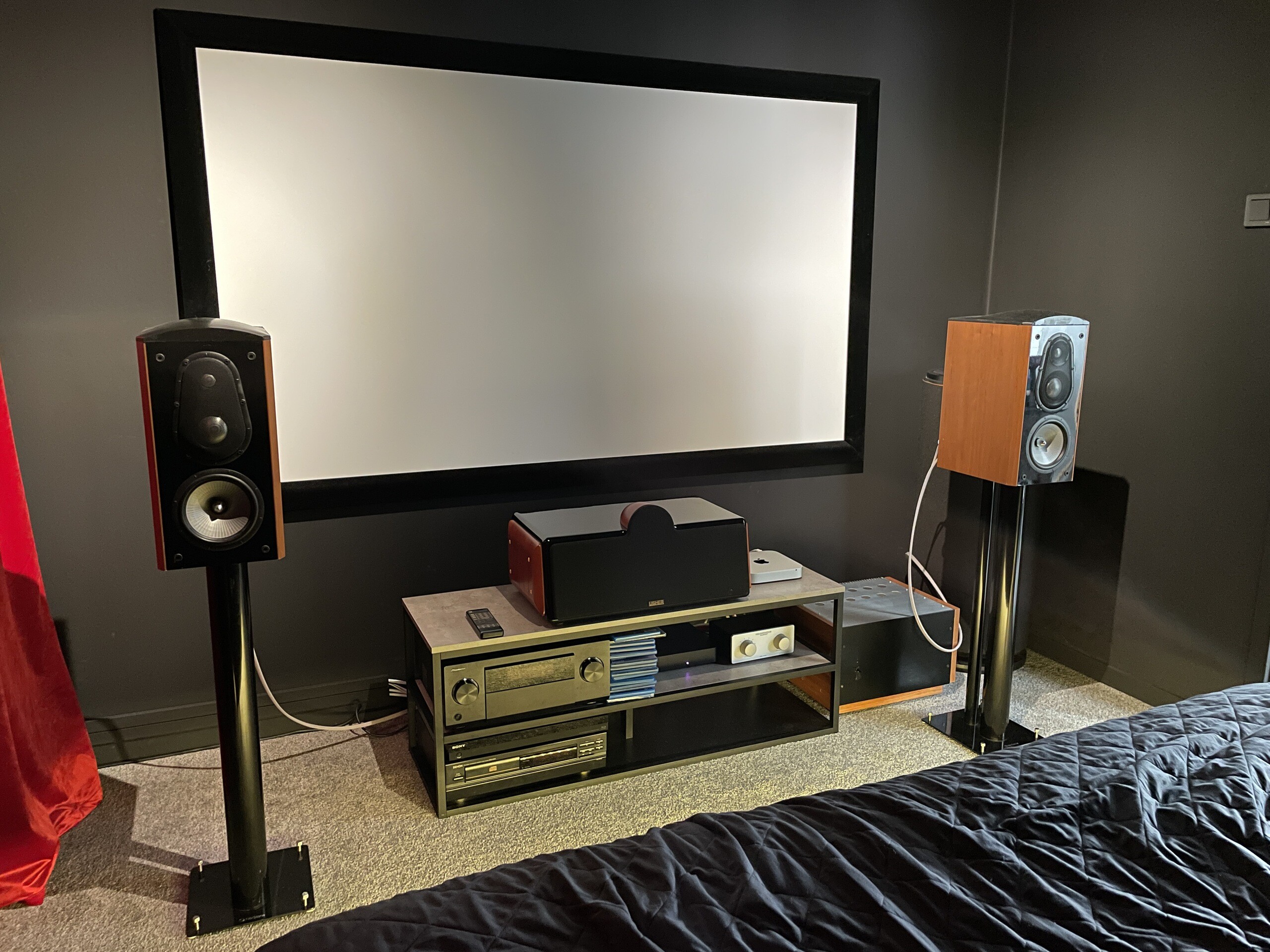

Hur det ser ut just nu (2021-01-17 12:37:09) Bilden är högupplöst. Klicka i bilden för att zooma.


Dålig bild men svårt att fånga svart i mörkt rum :)

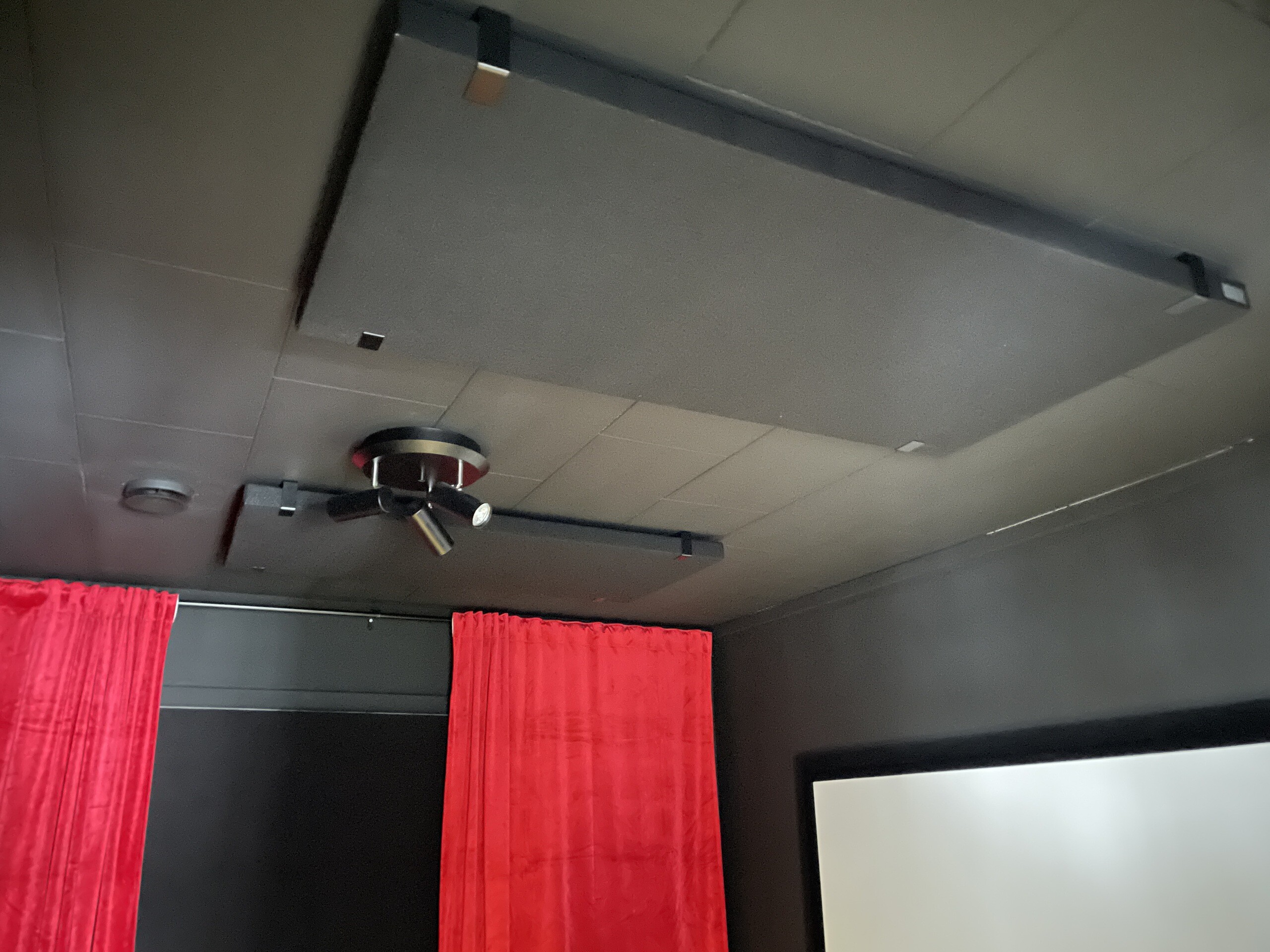

Två absorbenter från sound of sience
Sitter även en på dörren, och dessa tar första reflektioner (2021-01-17 12:46:46) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

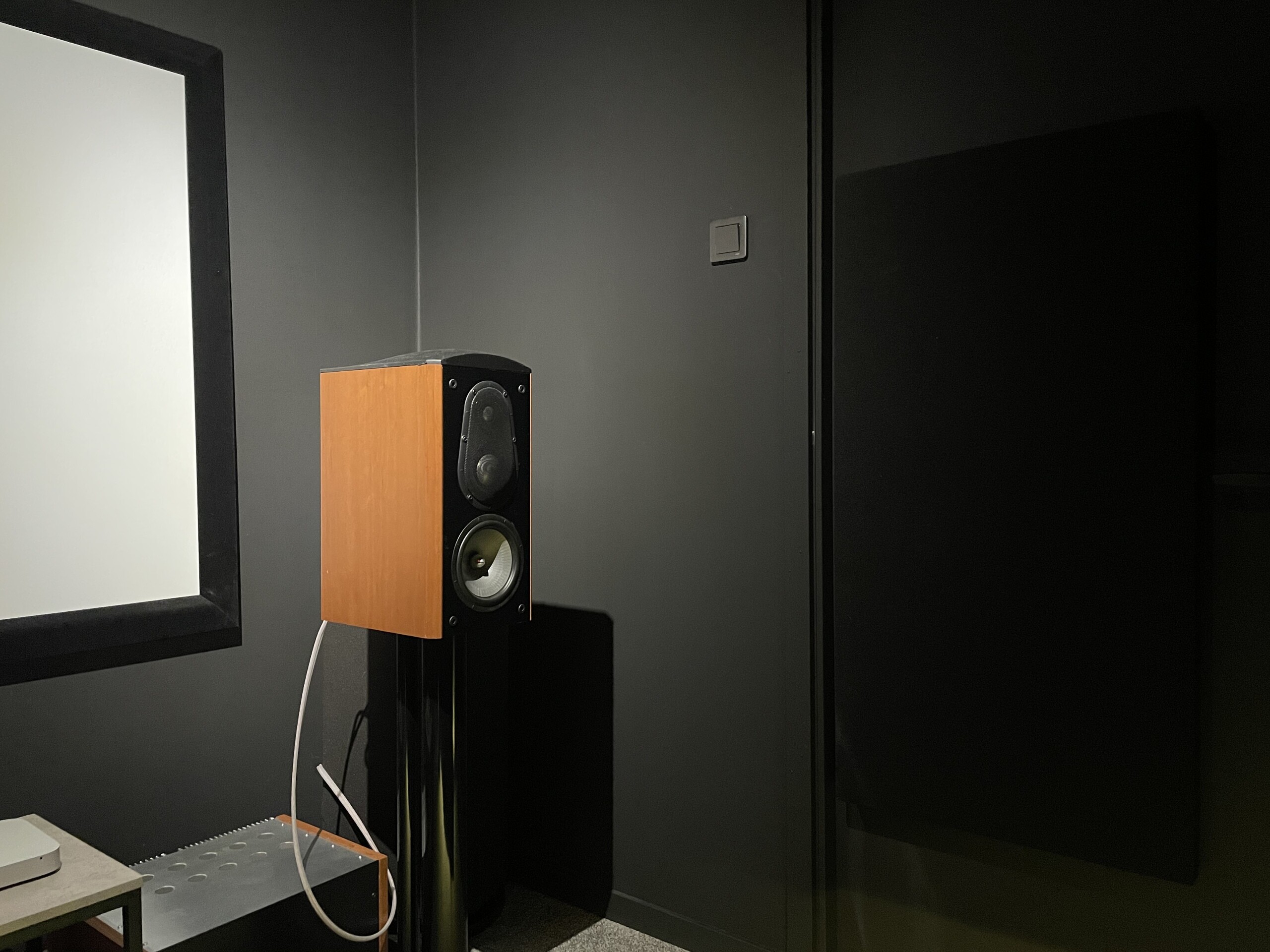

(2021-01-17 12:41:41) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Energy Veritas 2.2i

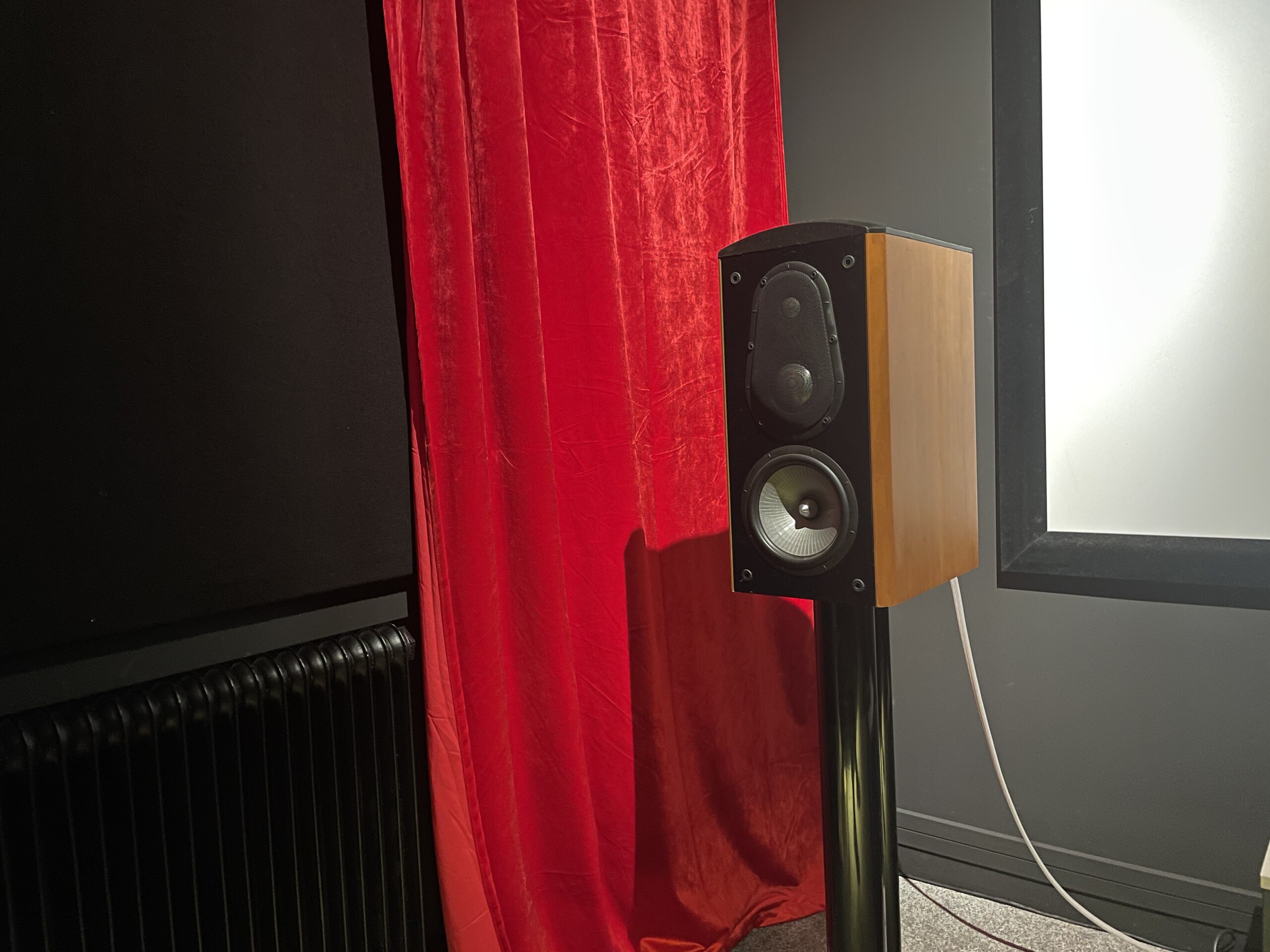

Bör jag sätta nån mer absorbent bakom/bredvid högtalaren ? (2021-01-17 12:42:25) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Energy Veritas 2.2i

Nytt på g
Håller på och bygger mig nya högtalare, Torels Ekta mkII.
Hoppas bli färdig någon gång i vår (2021-01-17 12:43:34) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

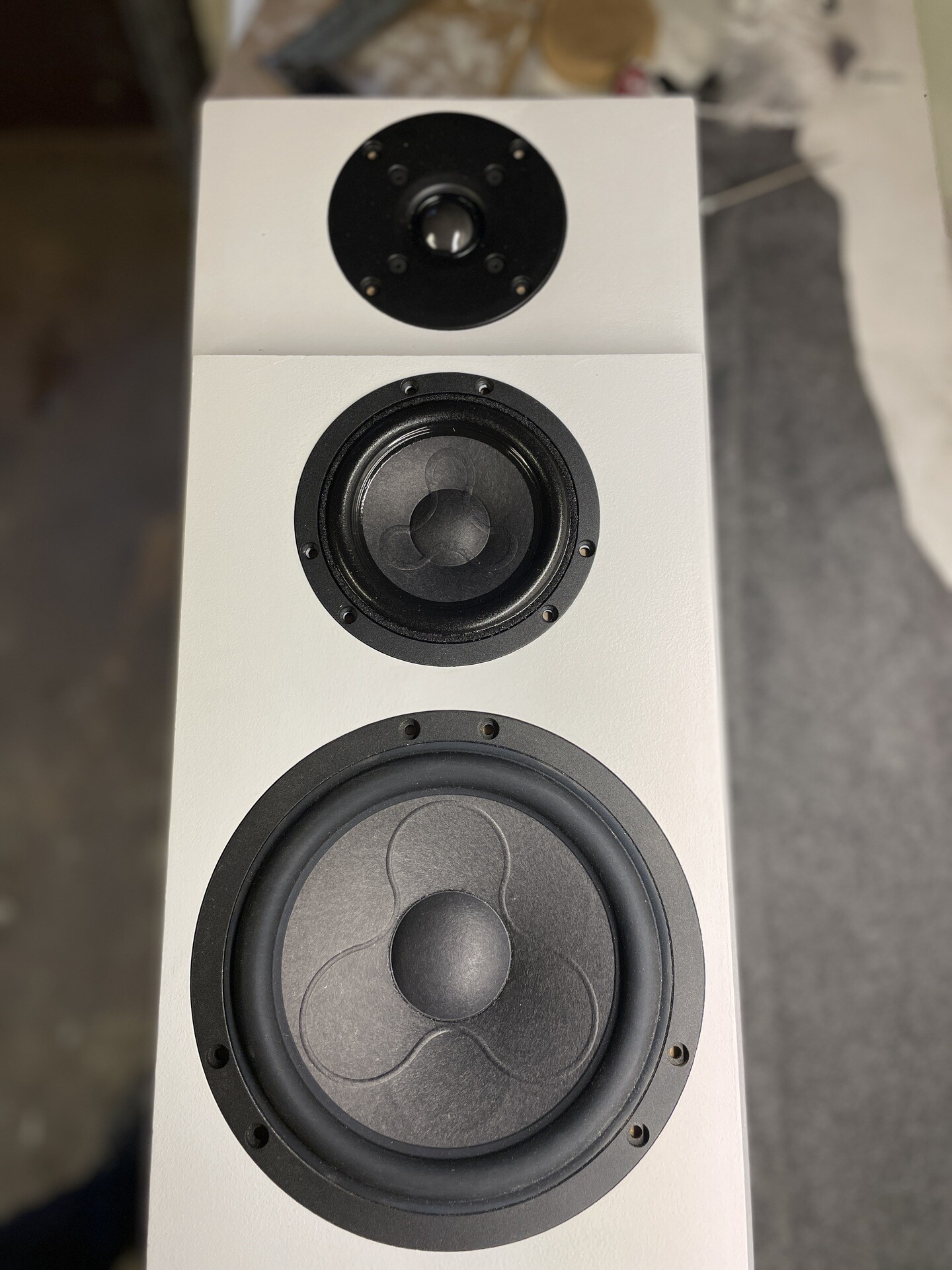

Ekta mkII

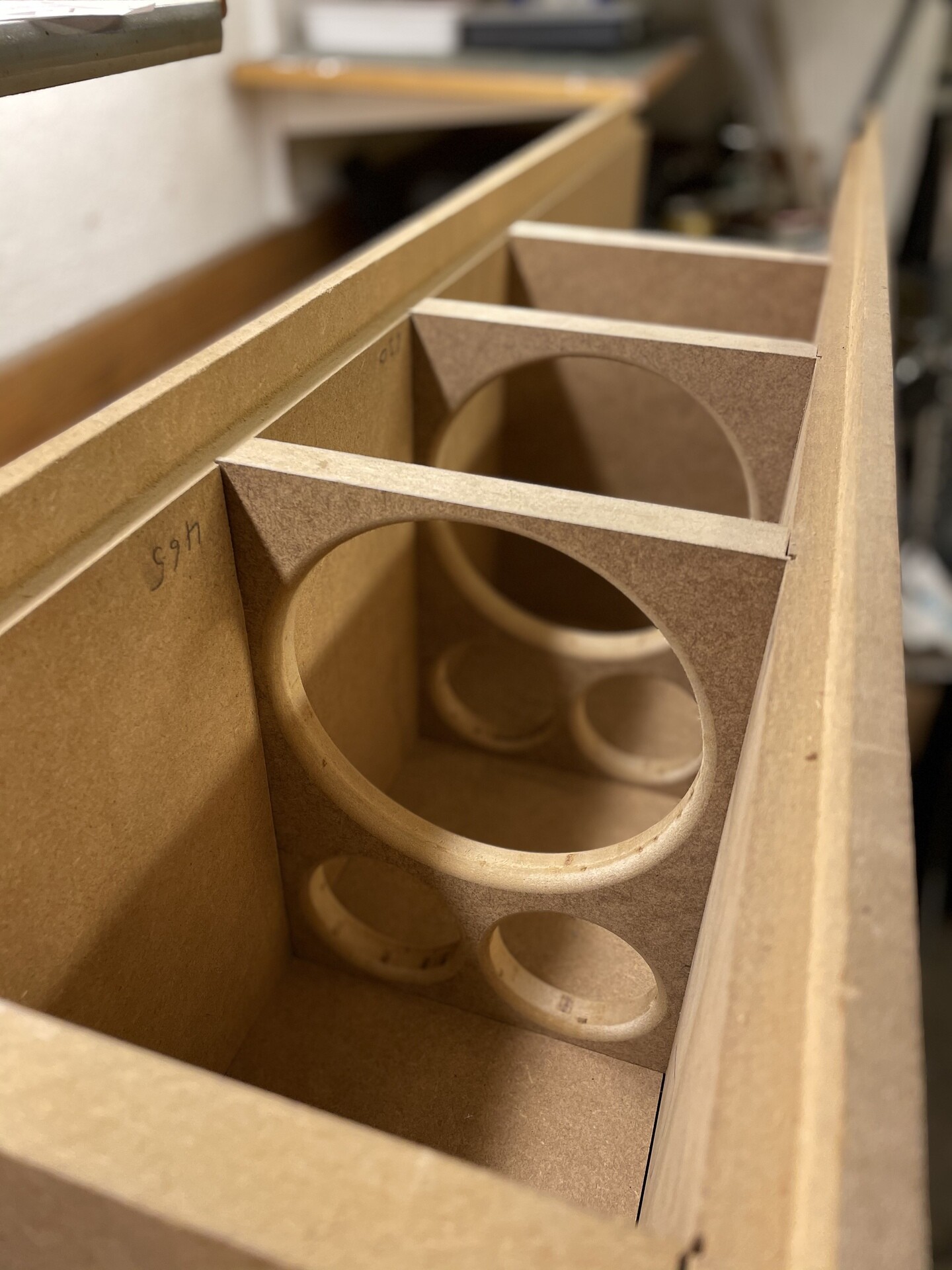

Första högtalaren har fått sig två lager grundfärg, tanken var att bygga båda parallellt men vart för kul att köra vidare, den andra väntar att bli ihop limmad. Ett litet evighets projekt detta som småbarnsförälder, om än väldigt kul (hobby)

Man bara älskar Scan speak elementen 😍

Det är detta DIY projekt av Torels Gravesen jag bygger:
http://www.troelsgravesen.dk/EKTA-mkII.htm (2021-01-18 15:14:58) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:



Viktat medelbetyg:  (8.33) (baserat på 2 st)  Visa lista
White007    2021-01-21 08:58:29
emifog    2021-01-17 13:48:09
Ge betyg
Du måste vara inloggad för att kunna sätta betyg.
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
Cahors   2021-02-28 20:35:35 Anmäl
Kul att se fler biorum i det mindre formatet. Blev samma lösning för oss att kombinera med ett gästrum.
Kofotone   2021-01-21 19:18:05 Anmäl

Fint bygge! Full pott! Inga biostolar?😁


Stort tack 🙏 🥳

Njaa, de e ju inte då bekväma egentligen ;)
Sen fungerar rummet som gästrum också 👍
White007   2021-01-21 09:00:11 Anmäl
Fint bygge! Full pott! Inga biostolar?😁
Kofotone   2021-01-18 15:01:45 Anmäl

Välkommen till Troelsträsket 🥰 Fint rum.


Tackar tackar !

Träsk är helt klart rätt ord, kolla runt minst ett halvår på hans sida innnan jag lyckades bestämma mig

Vad landar en sån högtalare på i pris? :)


Med material och allt strax under 20 papp, tror jag ;)
Supernaut77   2021-01-18 13:01:28 Anmäl
Vad landar en sån högtalare på i pris? :)
MikaelJ   2021-01-17 18:30:36 Anmäl
Välkommen till Troelsträsket 🥰 Fint rum.
Kofotone   2021-01-17 13:53:58 Anmäl
Helt klart trevligt mellanreg, men saknar lite i toppen.
Dessa kommer vara till salu När de nya blir klara ;)

Skall kika in din sida 👍

Veritas 2.2 ser riktigt trevliga ut med mellanreg dome. Det måste bli grymt klart o tydlig mellanregisteråtergivning. Jag hade Dynaudio tidigare med 3" mellandome. Sällan man hör så tydligt luftigt mellanreg. Måste googla dina nya högt.

Unregistered971d8044   2021-01-17 13:45:29 Anmäl

Såg din fråga om absorbent. Jag har nyss läst o lärt mig en del. För mig blev det stor skillnad med absorbenter för mitt rum är så litet. Värt varje krona. Ja en absorbent bakom dina högtalare gör susen. Välj bastraps i båda hörnen. Från golv till tak för att det ska göra nytta. Jag köpte från gear4music. Du ser bild i mitt album.

Unregistered971d8044   2021-01-17 13:26:22 Anmäl
Veritas 2.2 ser riktigt trevliga ut med mellanreg dome. Det måste bli grymt klart o tydlig mellanregisteråtergivning. Jag hade Dynaudio tidigare med 3" mellandome. Sällan man hör så tydligt luftigt mellanreg. Måste googla dina nya högt.
Kofotone   2019-07-24 16:29:09 Anmäl

Kul att se insatsen. Lär bli grymt fint. Keep it up.

Tackar tackar!
