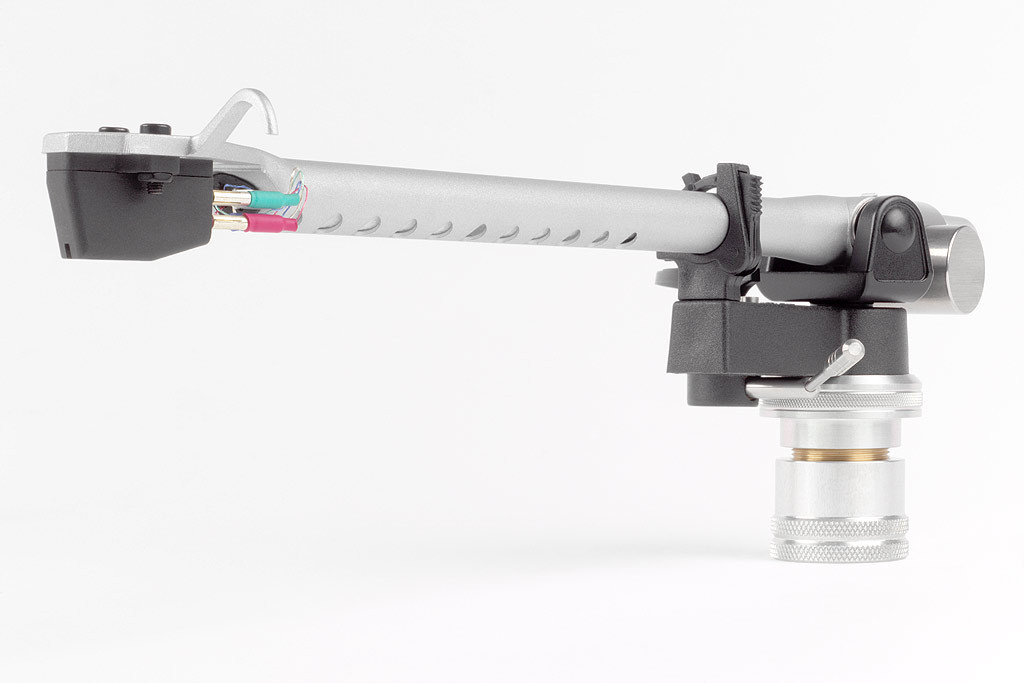

Michell TechnoArm
(2009-04-05 00:54:39) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

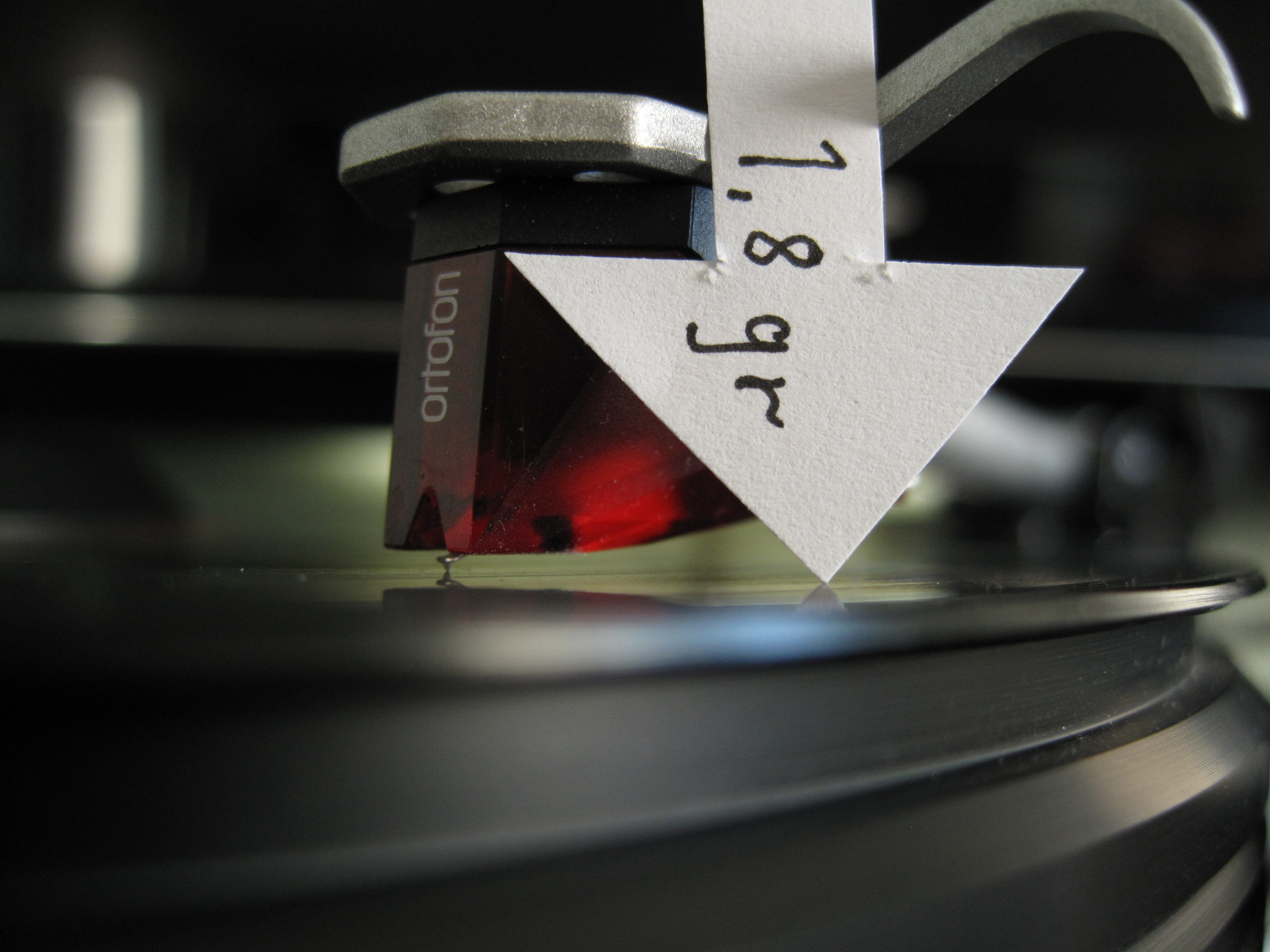

Nåltrycket
Nåltrycket är med vilken kraft som själva nålen skall trycka mot skivan. Mäts med gram. Till olika pickuper rekommenderas olika nåltyck. Vet man inte vilket nåltryck som rekommenderas kan man ställa in nåltrycket på 1,5 gr vilket normalt sett borde fungera hyggligt. Till denna pickup från Ortofon rekommenderar tillverkaren 1,8 gr. (2009-04-12 09:43:43) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Motvikten och nåltrycket

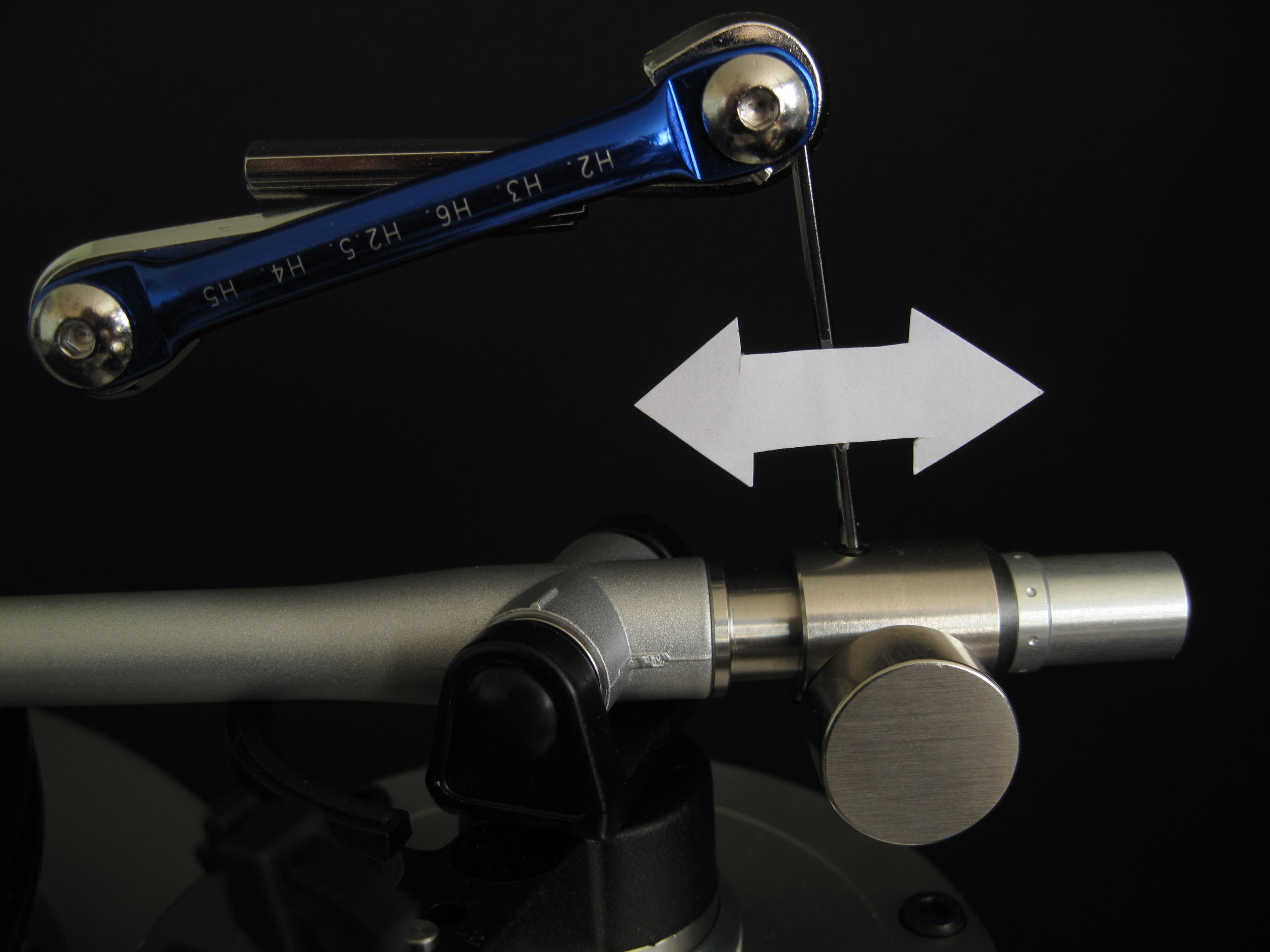

För att kunna ställa in nåltrycket finns det en motvikt. Motviktens uppgift är att balansera vikten på tonarm och pickup. Motvikten ställs in genom att skjuta den fram eller tillbaka. Så är det säkert på alla tonarmar även om de tekniskt kan se lite olika ut. På Technoarmen låses vikten fast försiktigt genom en skruv på ovansidan av vikten. (2009-04-12 12:04:21) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

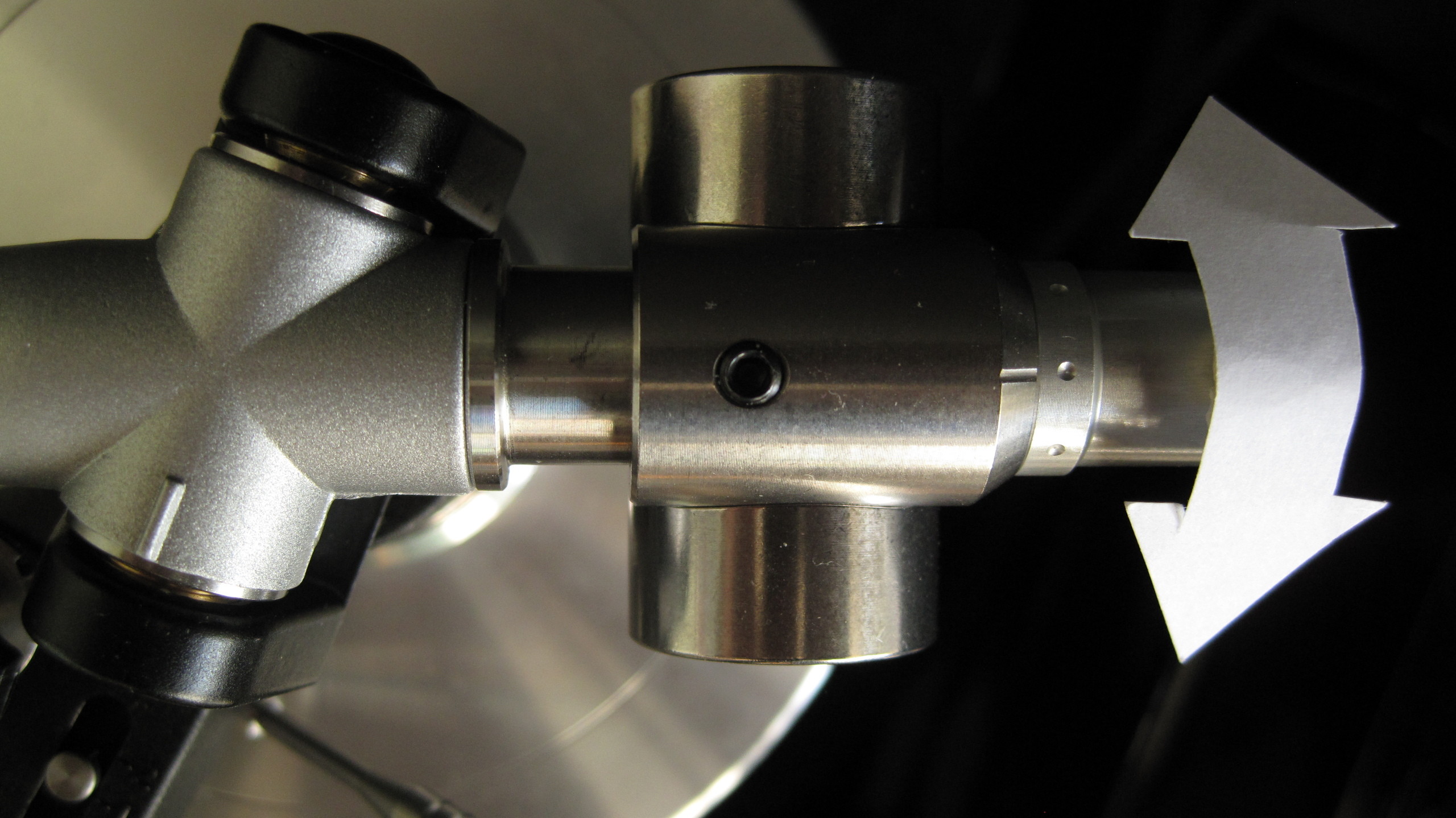

Ställa in nåltryck
På Technoarmen behövs ingen nålvåg. Du ställer in nåltrycket genom att skjuta vikten fram och tillbaka. Du skruvar på den högra ratten med märken. Vrider du ett märke ökar eller minskar nåltrycket med 0,1 gram.Man börjar med att ställa in nåltycket 0,0. Detta gör man genom att ställa in vikten så att nålen precis lämnar skivan. Alltså 1 m.m över en vinylskiva. Sedan vrider man så många märken man behöver. På andra andra armar kan man behöva en nålvåg.En nålvåg är normalt mera korrekt än att ställa in enligt de märkningar som finns på en del tonarmar. (2009-04-12 12:19:55) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

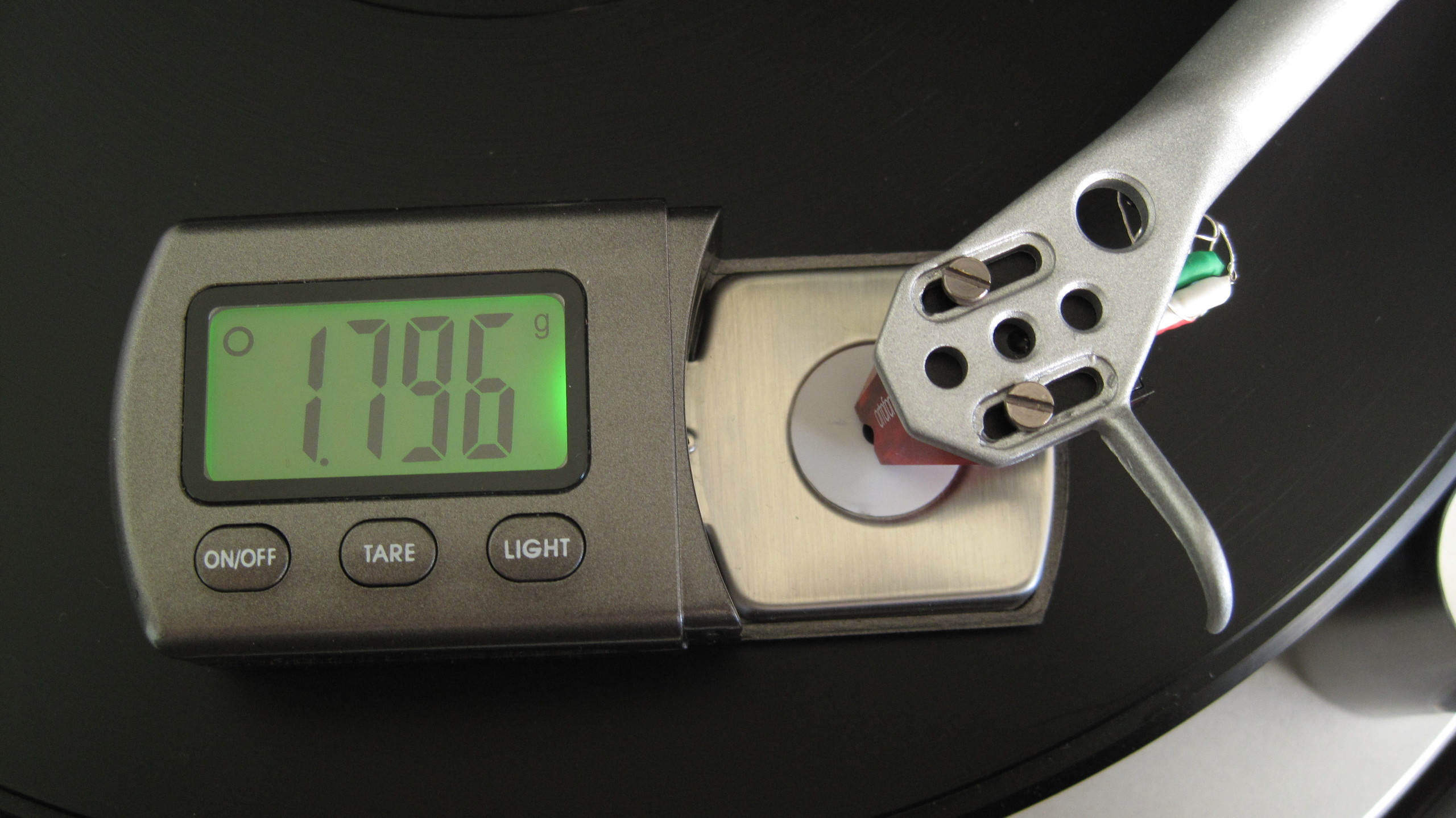

Nålvåg!!
När jag ställer in nåltrycket utan hjälp av nålvåg får åtminstone jag ett för högt nåltryck på minst 0,3 gr på Technoarmen. Att ställa in nåltrycket med en rätt kalibrerad nålvåg är säkert det mest tillförlitliga sättet. Även en nålvåg kan ge ett mindre fel att ta hänsyn till. Nåltrycket skall mätas i den höjd som nålen har när den ligger mot skivan. Höjden på nålvågen kan avvika från detta. Vid kontroll kan jag finna att även en mindre skillnad i höjd ger förändringar i mätvärdet. I detta fall rekommenderar tillverkaren att nåltrycket skall vara 1,8 för bästa resultat. Nålvågen är i mätpunkten något högre änen normal skiva. Resultatet blir därför något högt uppskattningsvis 0,05 - 0,01 gr. Men själv justerar jag inte för detta värde. En mycket meraerfaren vinylist än jag påstod att en inspelad nål bör ha ett något mindre nåltryck än rekommenderat. Får väl lita på honom. (2009-04-18 10:19:38) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

VTA - Vertikal Tracking Angle

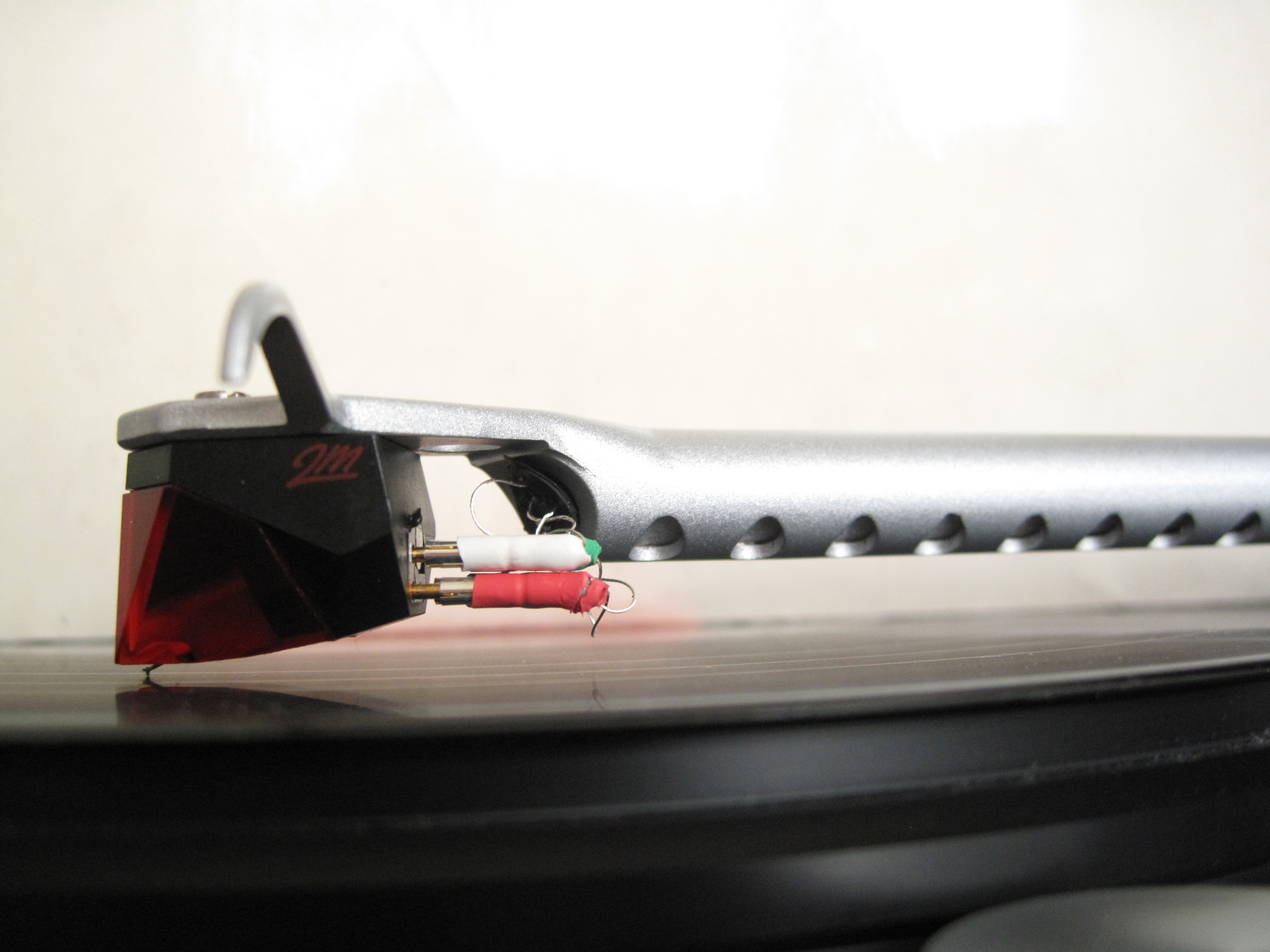

VTA - Vertikal Tracking Angle är att ovansidan av pickupen skall vara parallel med skivan. Lättast att se och mäta är om själva tonarmen är parallel med skivan. Lutningen kontolleras genom höja eller sänka där tonarmen är fäst på själva plinten eller som här tonarmsbordet. Se bilden under. Principen är enkel men fodrar att man mekar lite grann. Om tonarmen lutar framåt blir ljudet ljusare medan det blir mörkare om tonarmen lutar bakåt. Så sägs det. På min tidigare skivspelare gick det inte att ställa in VTA. Normalt sätt torde detta fungera hyggligt. (2009-04-05 09:34:39) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

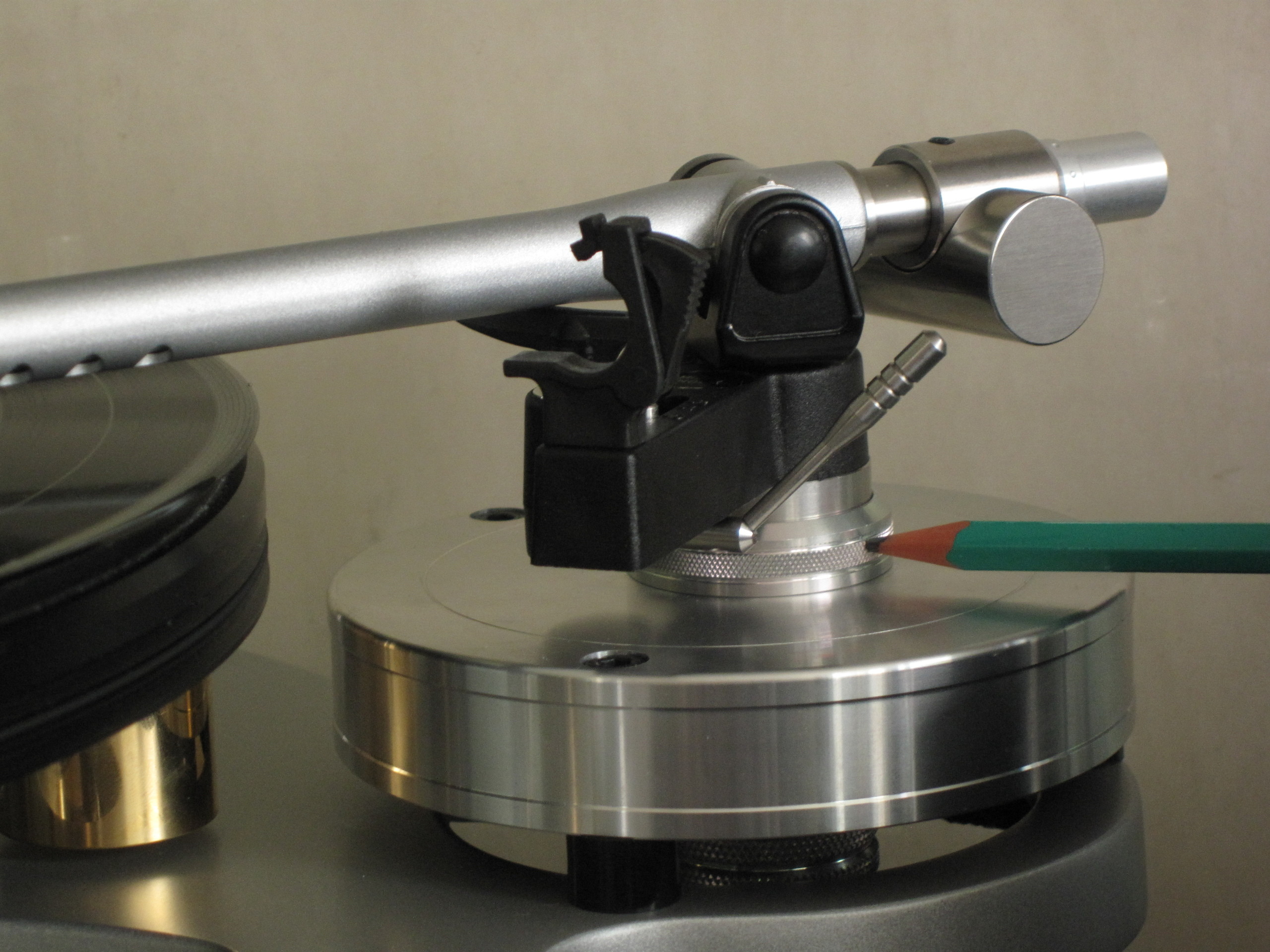

Justera VTA
För att åstadkomma rätt VTA måste man kunna sänka eller höja tonarmen. På TechnoArmen gör du det genom att skruva på den ring som pennan pekar på. På en del skivpelare går detta inte att göra utan VTA är förinställt eller så kan man ställa in VTA på andra sätt. (2009-04-11 19:45:22) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

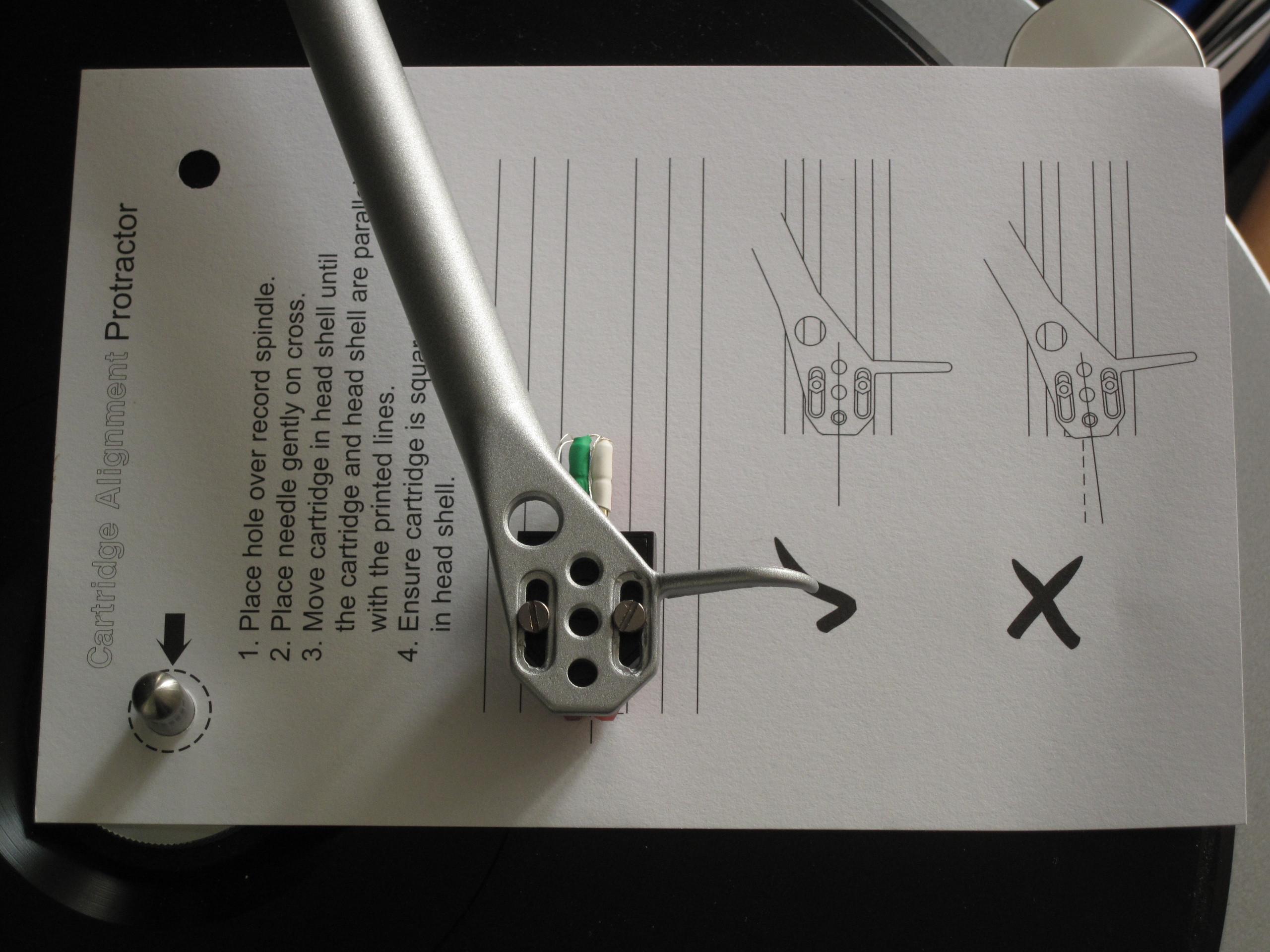

Protractorn

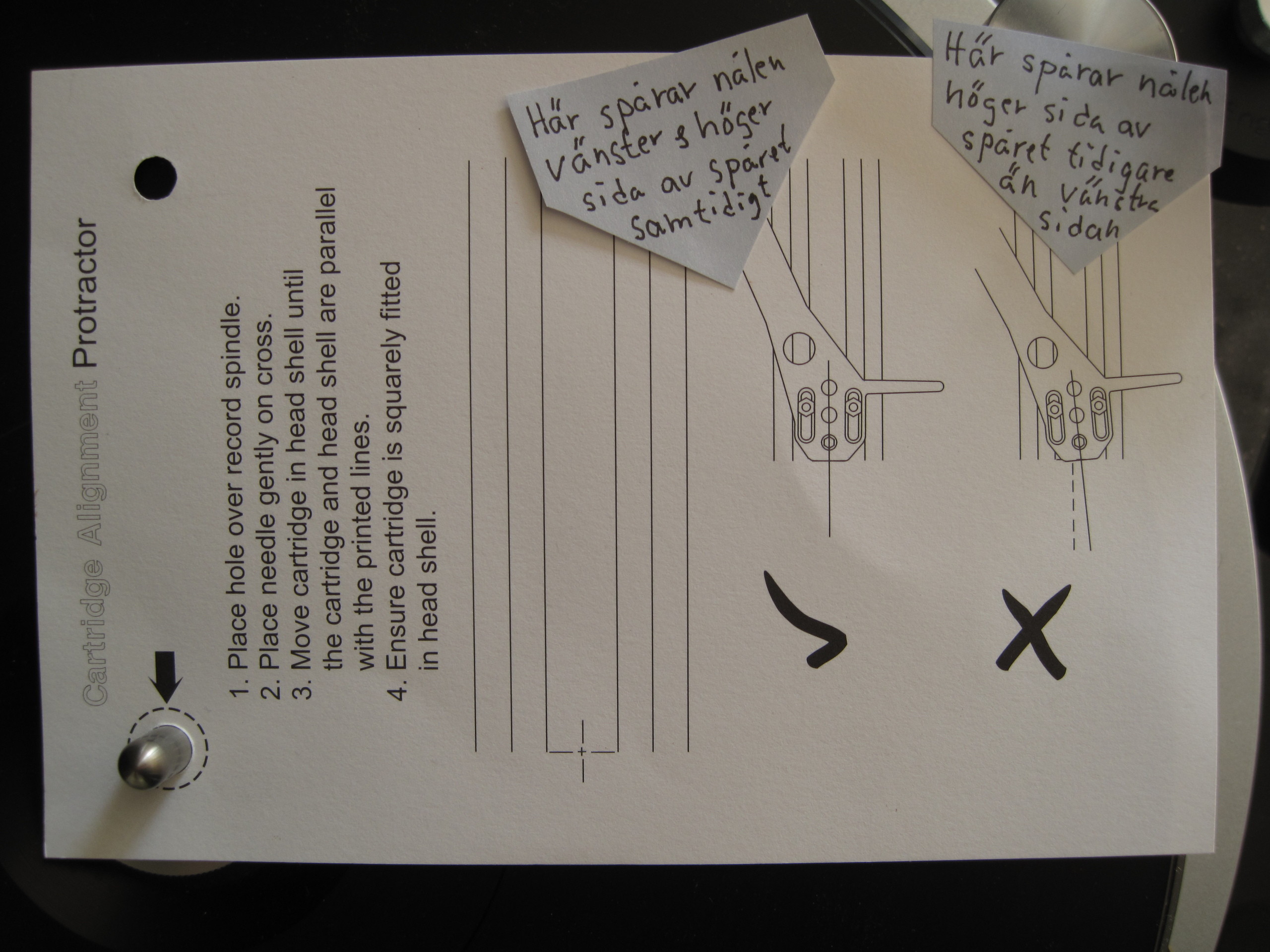

Med en protractor ställer man in pickupen så att vinkelfelet mot spåret bli så lite som möjligt. Det är viktigt att pickupen läser både vänster och höger sida av spåret samtidigt. Nålens riktning skall därför vara densamma som skivspårets. Titta på de två exemplen på denna protractor. Detta vänstra exemplet på inställning ger bättre ljud än den högra.Det är viktigt att man använder rätt protractor till rätt tonarm. Denna följde med tonarmen och är mycket enkel att använda.Nålen skall ställas på det lilla krysset.
(2009-04-12 14:49:26) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Minimera vinkelfelet
Här är nålen ställd på det furutbestämda krysset. Man lossnar lätt på pickupens skruvar. Både pickup och huvudet sidor skall vara parallela med linjerna.Detta åstadkommes genom att skjuta pickupen fram eller bakåt. . (2009-04-08 21:18:22) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Baerwald arc protractor

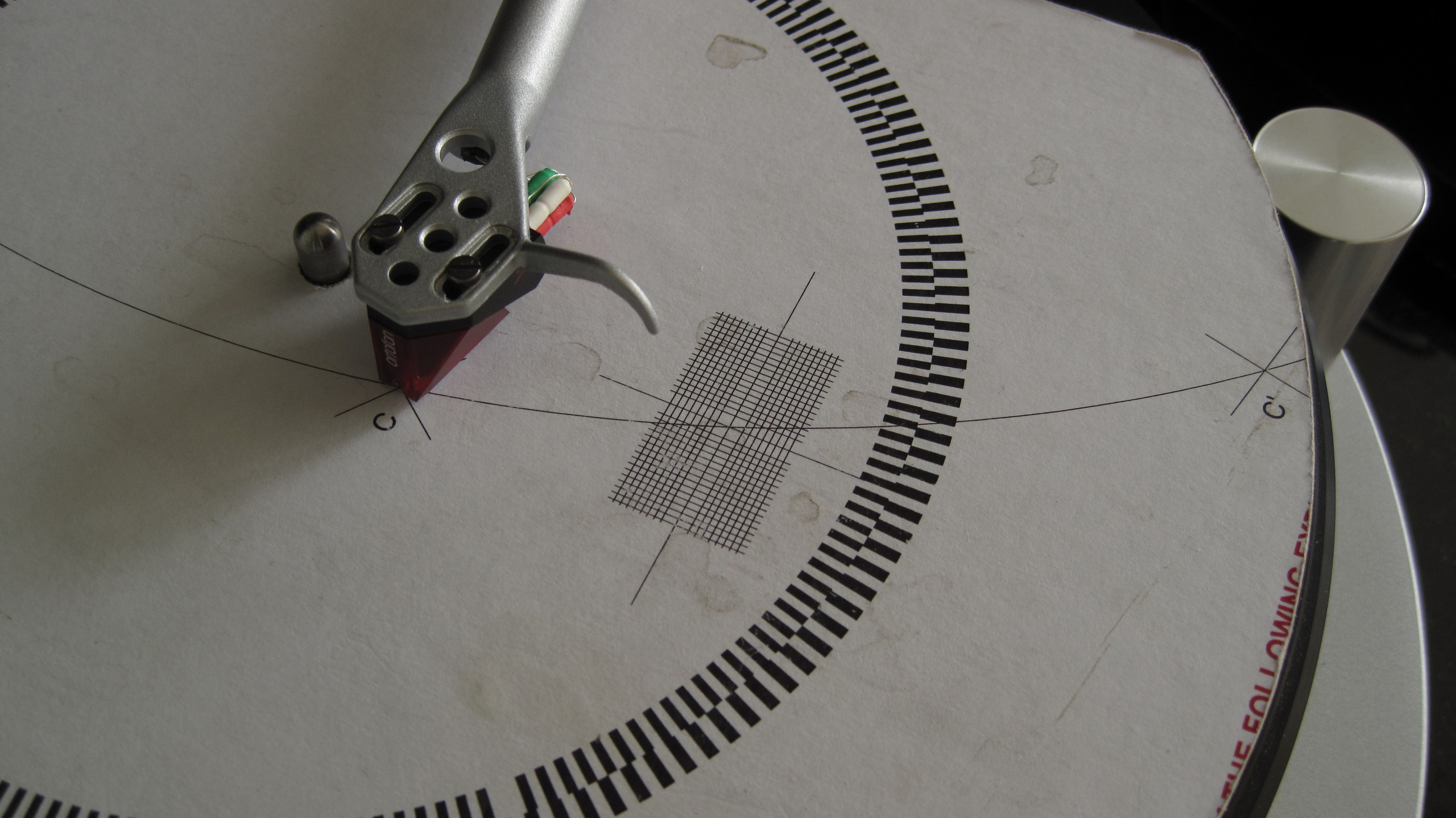

Här är en annan protractor framtagen för armar från Rega. Pickupen skall ställas in så att den kan följa linjen. Det finns två kryss på linjen märkta C som skall användas som kontrollpunkter. Rutmönstret skall också användas så att pickupen står parallelt med linjerna i rutmönstret. Inställningen sker genom att dels skjuta pickupen framåt och bakåt dels vrida den. Det är ett pilligt arbete innan man får allt att stämma. (2009-04-05 13:25:35) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Skating - antiskating

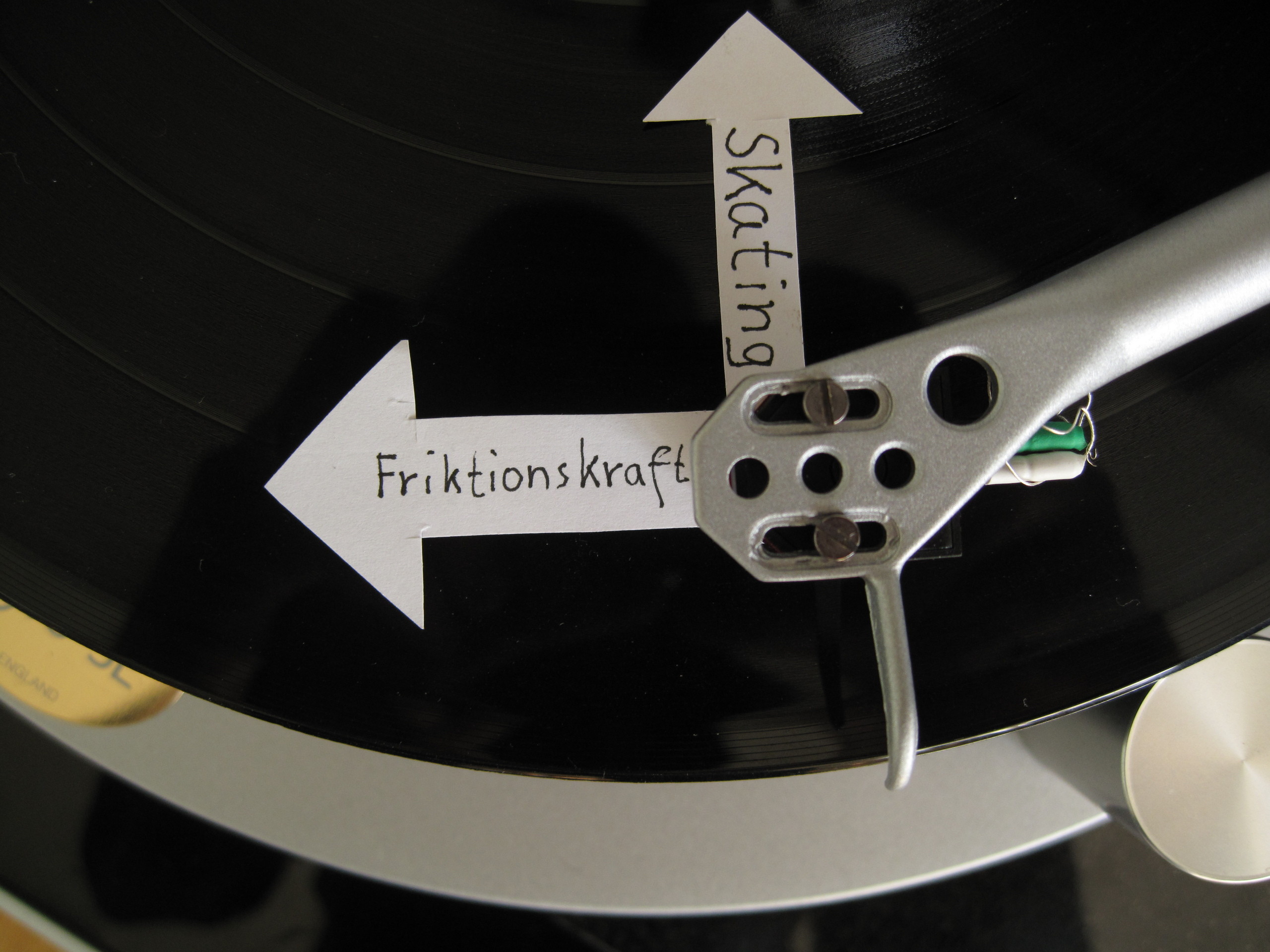

Det är nålens friktion mot spåret som orsakar en inåtgående kraft - skating. Titta på bilden och se att nål och spår är vinklat något mot tonarmen. De bildar inte en raklinje. Friktionskraften försöker helt enkelt rätta upp vinkeln. Därvid bildas det en inåtgående kraft. Detta gör att nålen trycker mera på spårets innerkant. Detta motverkas av antiskatingen. (2009-04-12 13:58:02) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Antiskatingen ställs in

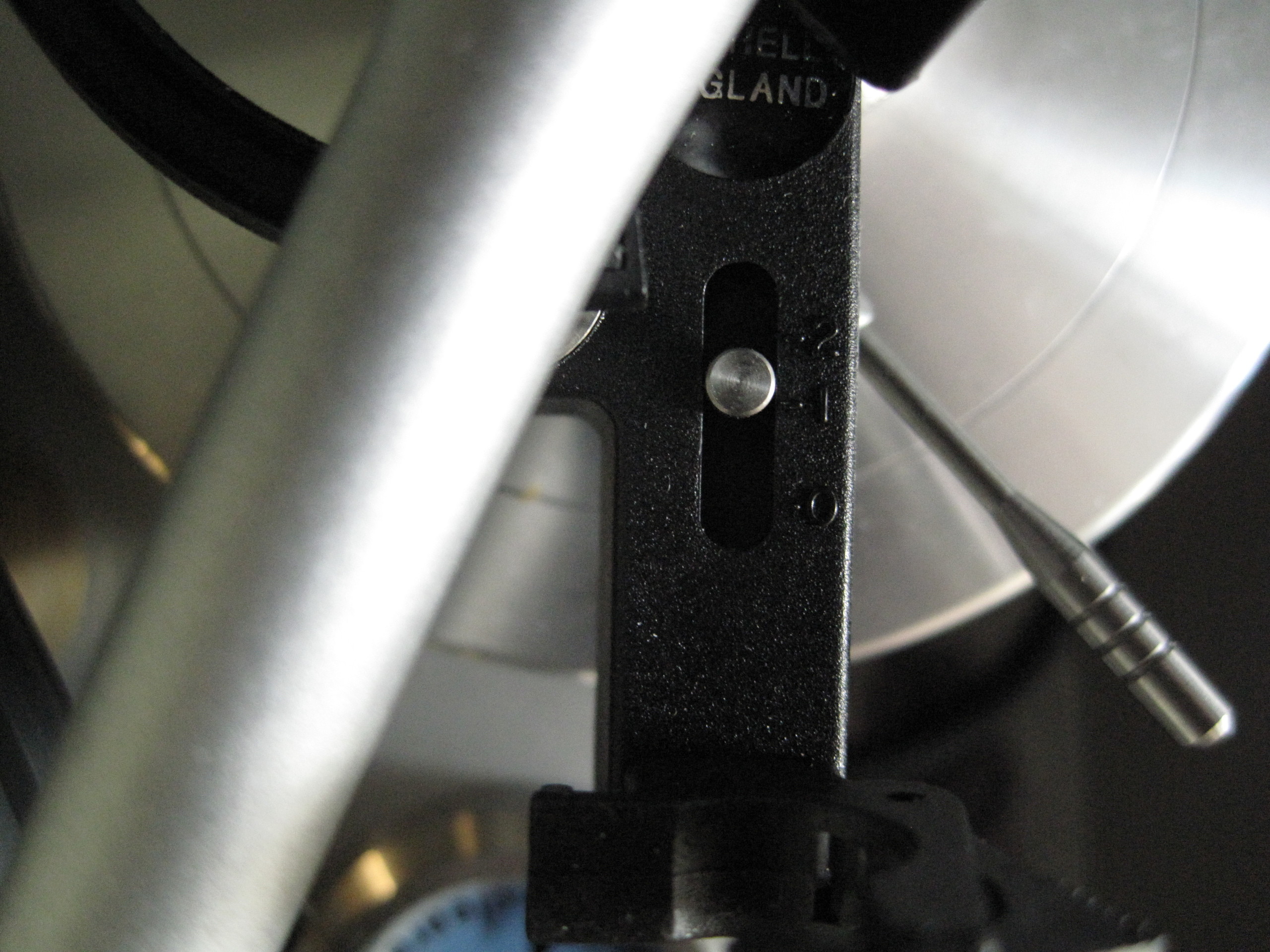

Antiskatingen ställs in på ett värde motsvarande nåltrycket. Antiskatingen trycker ut nålen mot ytterkanten av skivan för att motverka skatingen. Desto högre nåltryck ju mera friktion och därvid högre skatingkraft som drar nålen inåt. Men även nålens slipning påverkar. Här är antiskatingen lite försiktigt inställt. Antiskating anses inte som ett kritiskt värde att ställa in. För att ställa in antiskatingen behövs inte heller någon teoretisk förståelse. Ställ in antiskatingen på ett värde som motsvarar nåltrycket eller något därunder. (2009-04-11 19:27:42) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Kablarna ansluts

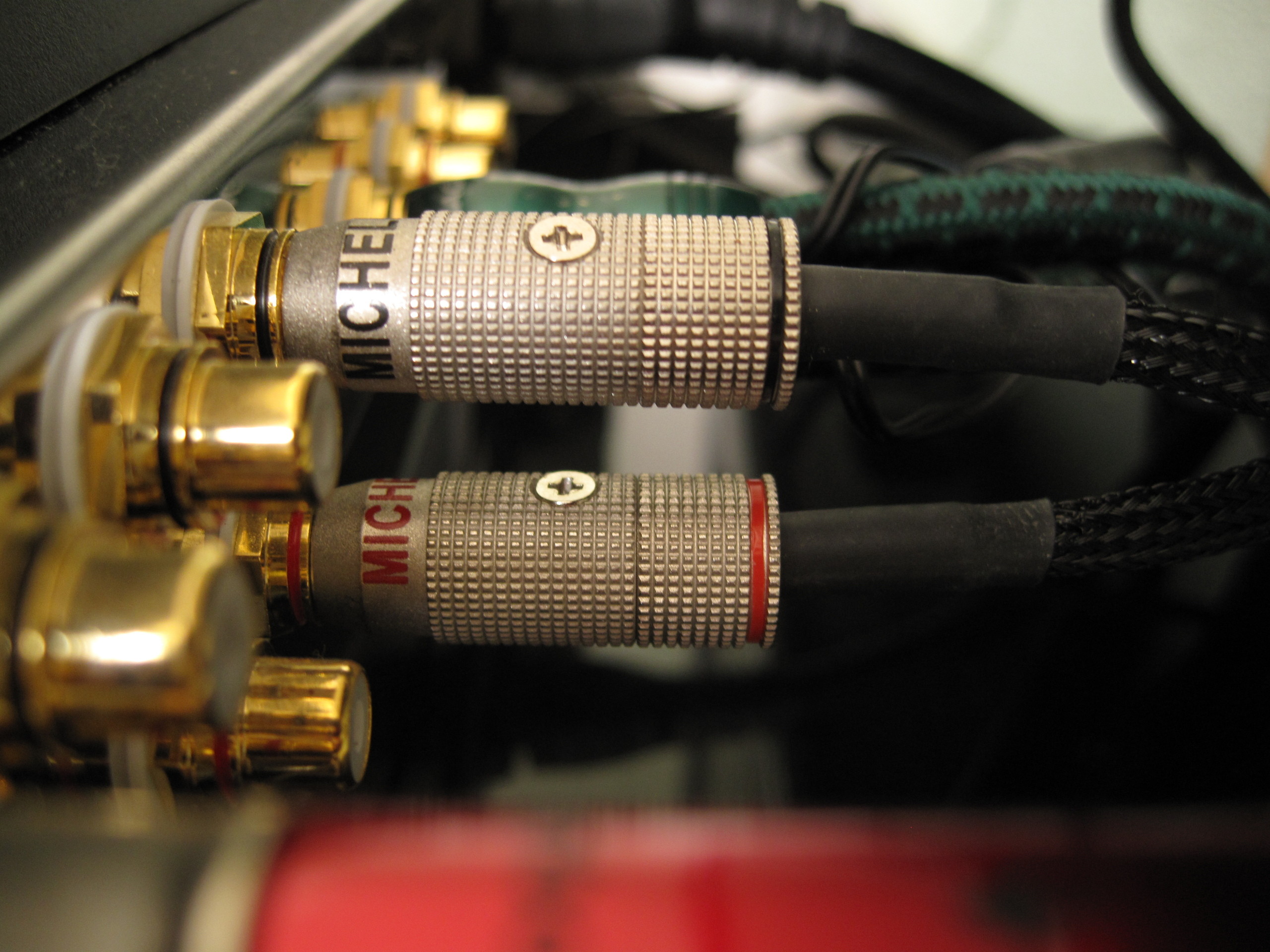

Kablarna ansluts till phono-ingången. (2009-04-05 15:34:11) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

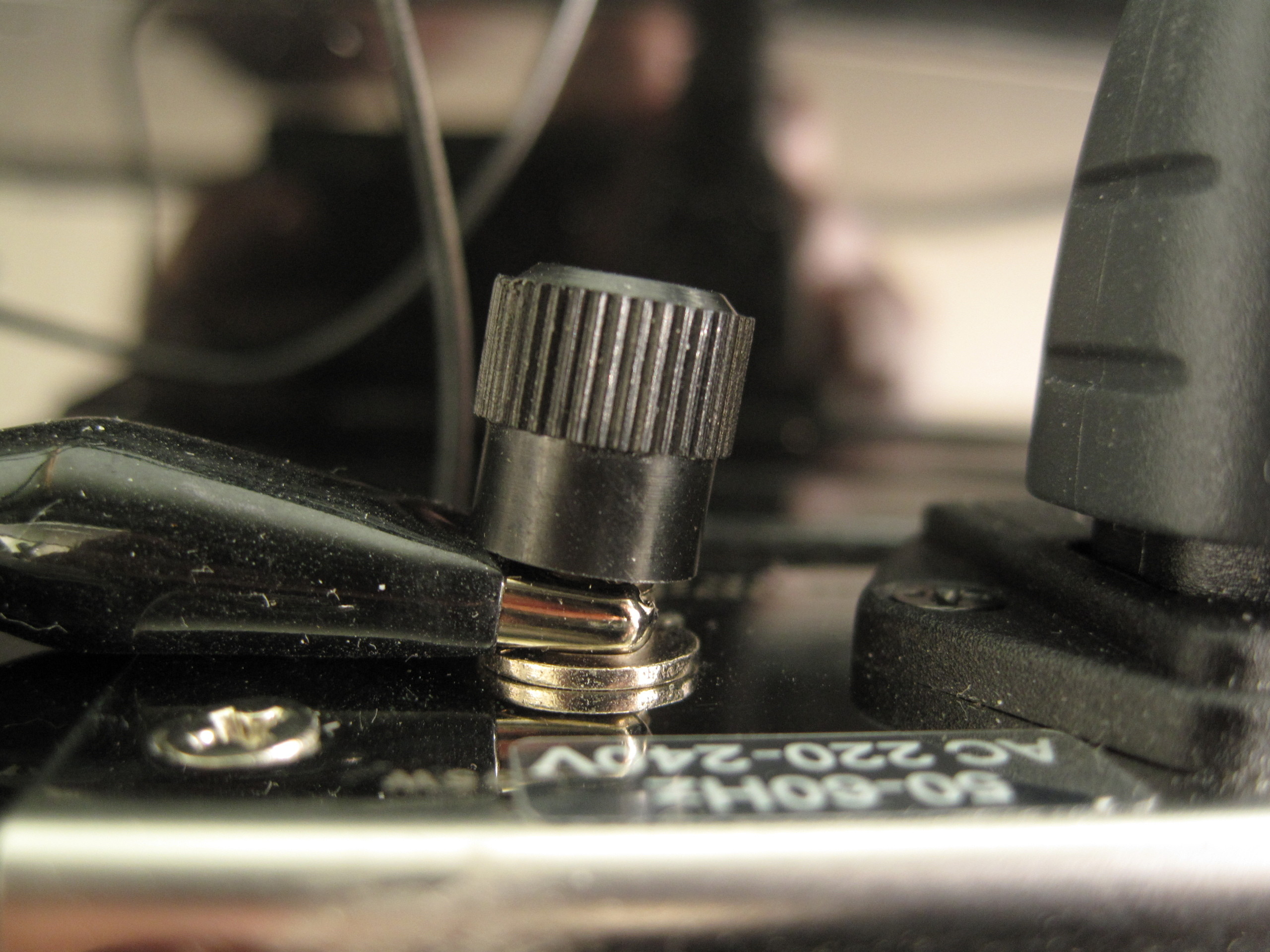

Jord
Technoarmen har en separat jordkabel till skillnad mot t ex Rega armen 300. Här ansluts den till RIAA-stegets anslutning för jordkabeln. Jordkabeln skall alltid sättas i samma apparat som signalkablarna går till. (2009-04-05 15:53:10) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:
