Popcorn Hour SATA mod.  Övrigt
Viktat medelbetyg:  (8.75) (baserat på 3 st)      8216 besökare       Kommentarer      Anmäl detta album

Lite bilder på min modifiering för att kunna köra externa SATA diskar på min Popcorn Hour A-100.

Anledningen? Ja det blir lite varmt att köra disken internt i lådan plus att det inte fanns något bra sätt att montera hårddisken "vibrationsfritt" .

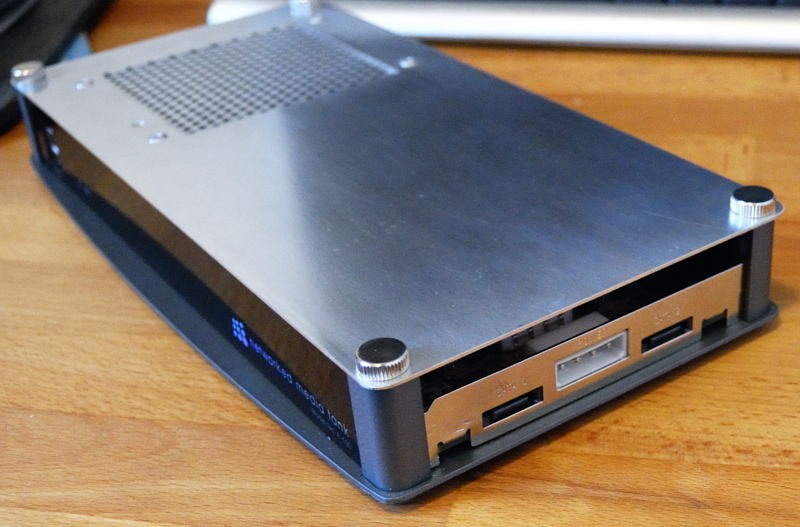

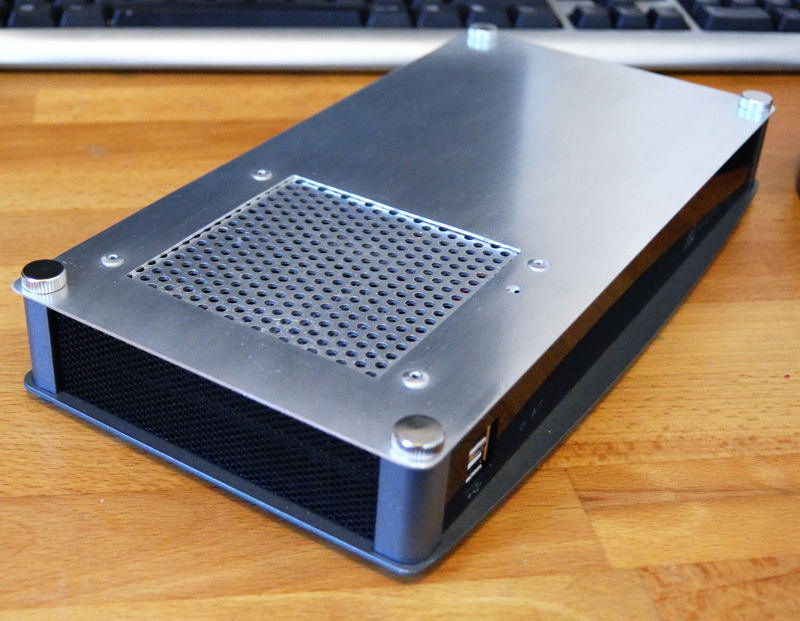

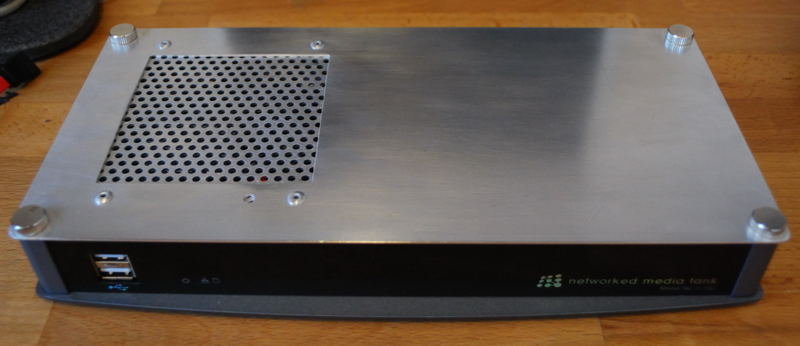

Passade även på att modifiera ventilationen också genom att göra ett nytt lock i aluminium med ett ventilationsgaller över processorn. Ville helt enkelt inte förstöra orginallocket.

Nedan finns även detaljbilder på hur…

  Läs hela
Produkter i albumet:
Bilder i detta album Växla till minatyrbilder
Popcorn Hour SATA mod

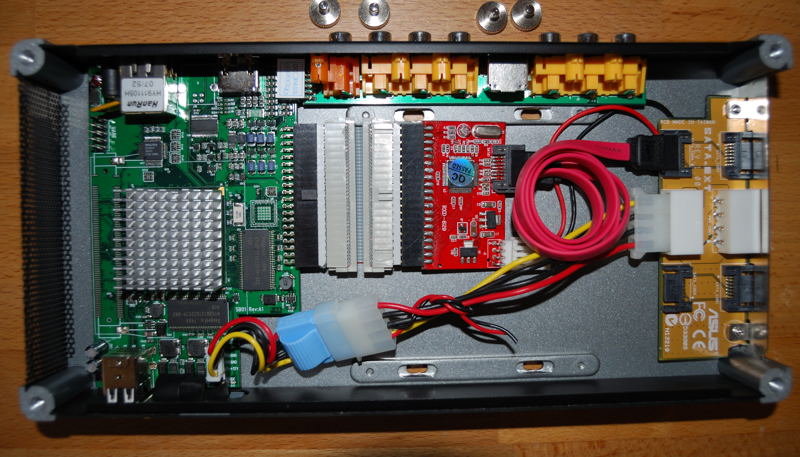

Översiktsbild på hur jag har satt dit en IDE till SATA kontroller direkt på moderkortet på min Popcorn.

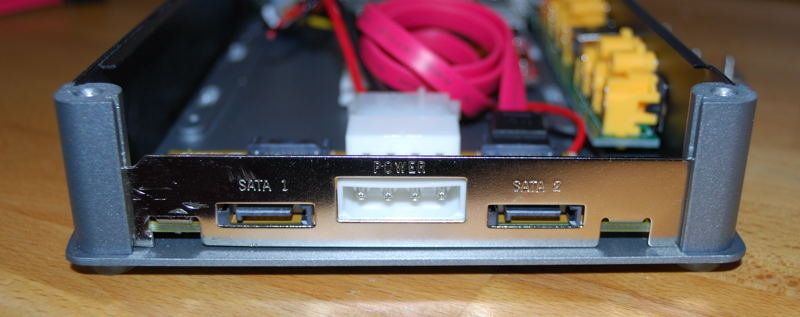

Dom externa kontakterna till SATA plus ström kontakten är ifrån ett moderkort bundle som följde med ett ASUS moderkort. (2008-04-02 13:36:40)
Produkter på bilden:  Popcorn Hour A-100


(2008-04-02 13:37:18)
Produkter på bilden:  Popcorn Hour A-100


(2008-04-02 13:38:02)
Produkter på bilden:  Popcorn Hour A-100


(2008-04-02 13:40:03)
Produkter på bilden:  Popcorn Hour A-100


(2008-04-02 13:40:35)
Produkter på bilden:  Popcorn Hour A-100

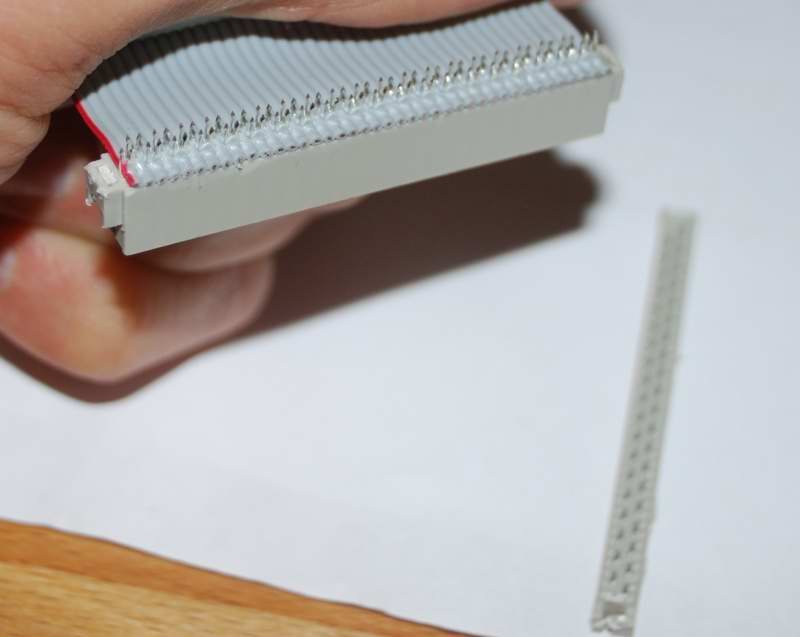

Visar bara hur man tar isär en IDE kontakt.. (2008-04-02 13:41:57)
Produkter på bilden:

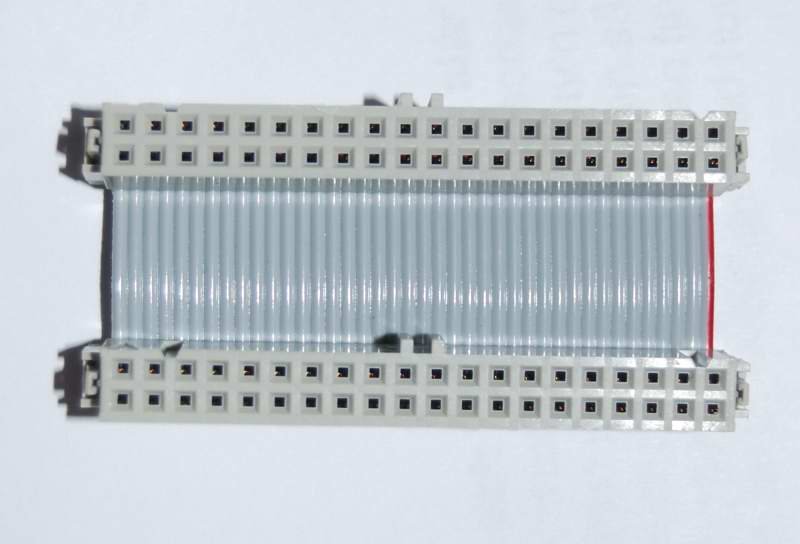

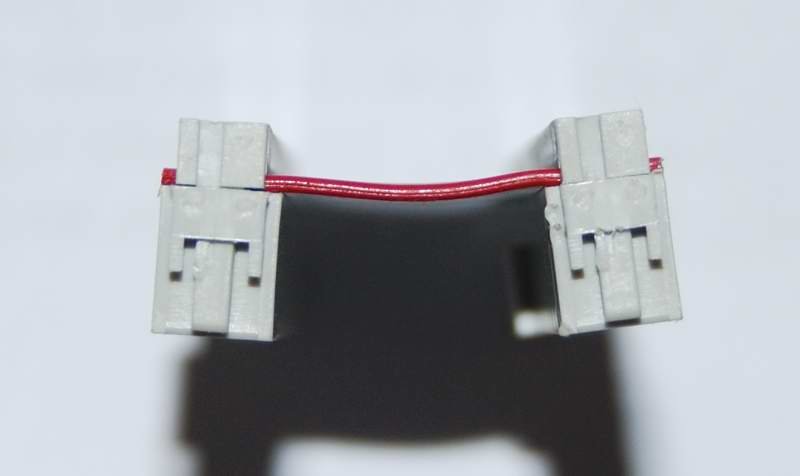

Så här ska sladden se ut för att polariteten ska stämma med SATA till IDE konverten. (2008-04-02 13:42:24)
Produkter på bilden:


(2008-04-02 13:42:51)
Produkter på bilden:



Viktat medelbetyg:  (8.75) (baserat på 3 st)  Visa lista
TrumJalle    2008-10-03 22:04:36
Yggdrasill    2008-05-29 15:06:10
Jungblom    2008-04-20 18:42:08
Ge betyg
Du måste vara inloggad för att kunna sätta betyg.
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
TrumJalle   2008-10-03 22:04:29 Anmäl
Snyggt! Och klart mer prisvärt än att köpa en A-110. Frågan är var du fått tag i IDE->S-ATA-kortet?
Kurben   2008-05-19 15:58:15 Anmäl
[quote name='Tryptofan' post='1917012' date='May 18 2008, 20:25 ']Ja skulle vilja veta hur du kopplat strömen. Man ser lite dåligt på bilderna.[/quote]

Jag tror att du menar hur jag tar strömmen till SATA konverteraren? den har jag lött dit på undersidan av kortet med dom externa SATA och ström kontakten. Syns tyvärr inte på bilden.

[quote name='smiskgubben' post='1907770' date='May 10 2008, 17:02 ']Försöker göra ungefär samma sak men har ett stort problem.



Min koppling ser ut såhär:

pch hona -> syntax error < - hona sata omkopplare[/quote]

Ja det är just detta problem jag försöker att beskriva genom att visa detaljbilder på min hemmagjorda IDE kabel. Du måste göra en sådan som ser ut exakt så där som på bilderna och dessutom använda två stycken hane/hane IDE couplers i varje ända.
Tryptofan   2008-05-18 20:25:18 Anmäl
Ja skulle vilja veta hur du kopplat strömen. Man ser lite dåligt på bilderna.
smiskgubben   2008-05-10 17:02:16 Anmäl
Försöker göra ungefär samma sak men har ett stort problem.



Min koppling ser ut såhär:

pch hona -> syntax error < - hona sata omkopplare
Kanelbulle   2008-04-08 14:09:18 Anmäl
Kanonsnyggt! Det är bara att lyfta på hatten! (bild)
