Åke Blom - in memoriam
(13)
Dölj
|
Det som sker, sker ofta I det tysta. Några här på forumet har säkert hört talas om ”Supreme”. En och annan äger säkert också någon högtalare eller förstärkare, av det märket. Det är nu i dagarna 10 år sedan Åke gick bort och eftersom han inte var mycket för marknadsföring av sina alster, så tänkte jag berätta lite, av det jag minns, från mina möte med honom. Andra här på forumet som haft privlegiet att lära känna Åke får gärna komplettera med fakta och… Läs hela |
Produkter i albumet:
|
Stäng
Bilder i detta album
Växla till minatyrbilder
Supreme 28
Medan han experimenterade med att bygga förstärkare (det brann ganska mycket komponenter i början, berättade han), så tillverkade han och sålde högtalare på löpande band. Modeller hade de föga upphetsande namnen ”Supreme 28”, alternativt 38,42,82 eller 84. Siffrorna angav innervolymen.

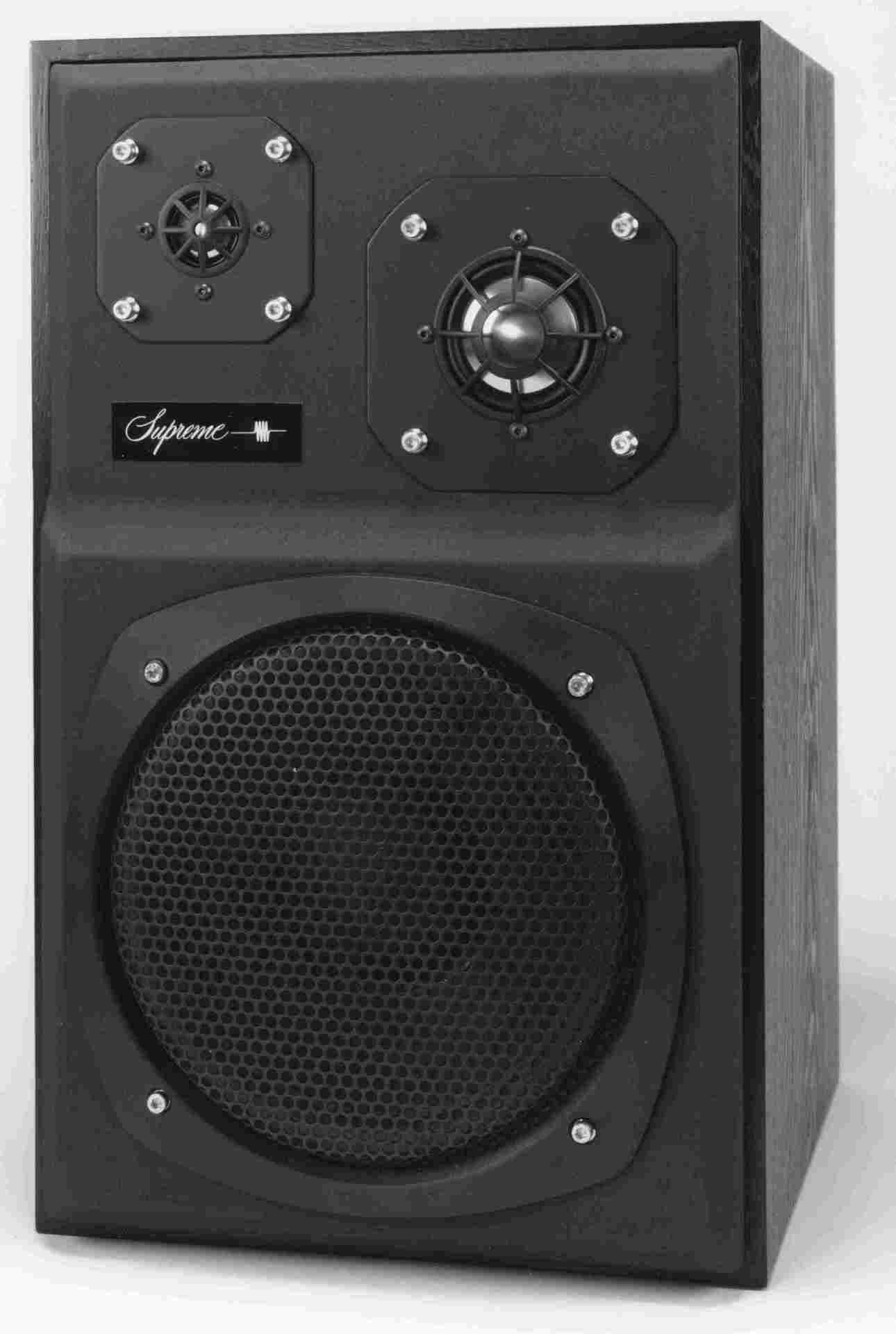

Högtalarlådan byggdes i Sverige och hade alltid på samma princip: att baffeln var flytande upphängd i "Rawlplugs". Detta för att ta bort vibrationer och öka verkningsgraden samt minska distorsionen. Med en "flytande upphängningen" slapp man vibrationer från element och baffel till lådan. Med samma resonomang så förstår man att Åke inte gav mycket för ”spike”-kulturen, dvs att man ska sätta all utrustning på ”spikes”. (2016-01-13 22:14:18)
Bilden är högupplöst. Klicka i bilden för att zooma.
Medan han experimenterade med att bygga förstärkare (det brann ganska mycket komponenter i början, berättade han), så tillverkade han och sålde högtalare på löpande band. Modeller hade de föga upphetsande namnen ”Supreme 28”, alternativt 38,42,82 eller 84. Siffrorna angav innervolymen.
Högtalarlådan byggdes i Sverige och hade alltid på samma princip: att baffeln var flytande upphängd i "Rawlplugs". Detta för att ta bort vibrationer och öka verkningsgraden samt minska distorsionen. Med en "flytande upphängningen" slapp man vibrationer från element och baffel till lådan. Med samma resonomang så förstår man att Åke inte gav mycket för ”spike”-kulturen, dvs att man ska sätta all utrustning på ”spikes”. (2016-01-13 22:14:18)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Suprem 42 ?

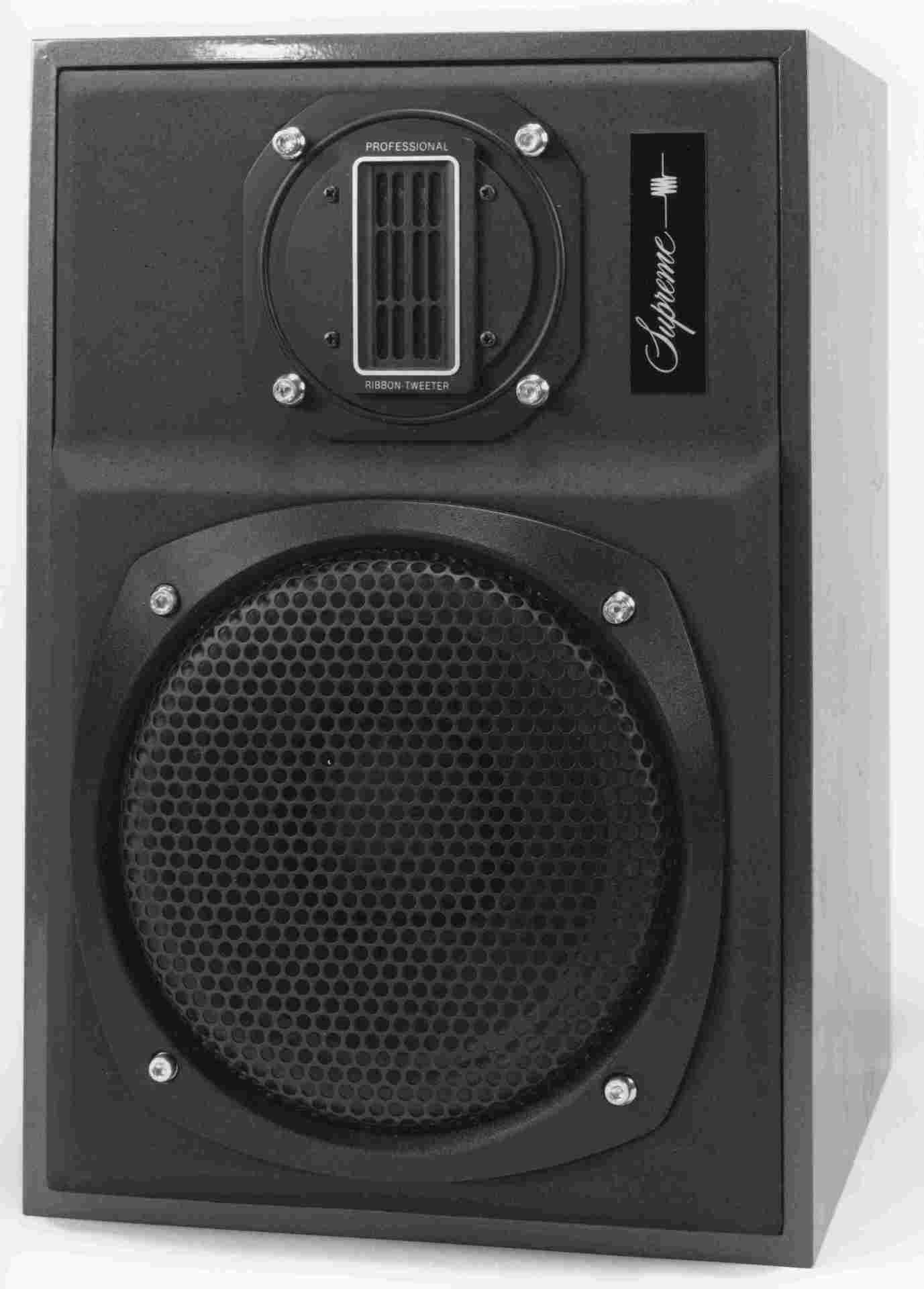

Elementen som användes kom ofta från tyska Isophon. Delningsfiltret var Åkes egen design och han använde sig av luftlindade drosslar och polypropylen kondensatorer. Nedan följer lite ”ögon-godis” från hans produktkatalog. (2016-01-13 20:28:29)Bilden är högupplöst. Klicka i bilden för att zooma.
Elementen som användes kom ofta från tyska Isophon. Delningsfiltret var Åkes egen design och han använde sig av luftlindade drosslar och polypropylen kondensatorer. Nedan följer lite ”ögon-godis” från hans produktkatalog. (2016-01-13 20:28:29)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
SPA-2120
Åke var en innovatör av stora mått. Han läste ELFA-katalogen som en annan läser en god bok innan man går och lägger sig. Och han var väl förtrogen med alla komponenter och hur de skulle kombineras för bästa välljud. När han byggde förstärkare var han ganska grym: skickade in fyrkantsvåg i dem, mätt över hela frekensomfånget och med maximal förstärkning. Sedan trimmade han in dem tills fyrkanten gjorde själ för namnet. Inget ”Lutande tornet” eller ”Holmenkollen”, tack!
Förstärkarena (både för- och slutsteg) är extremt bredbandiga (DC – 1.2 Ghz), har låg återkopplingsnivå, helt igenom symmetriskt DC-kopplat i alla steg, samt arbetar mestadels av tiden i klass A. Och ändå, lyfter man på locket till en SPA-2120, är det mycket luft inuti.
De förstärkare som Åke kostruerade var:
Preamplifier SP-2060
Power Supply PS-324
Mono Power Amplifier MPA-1440

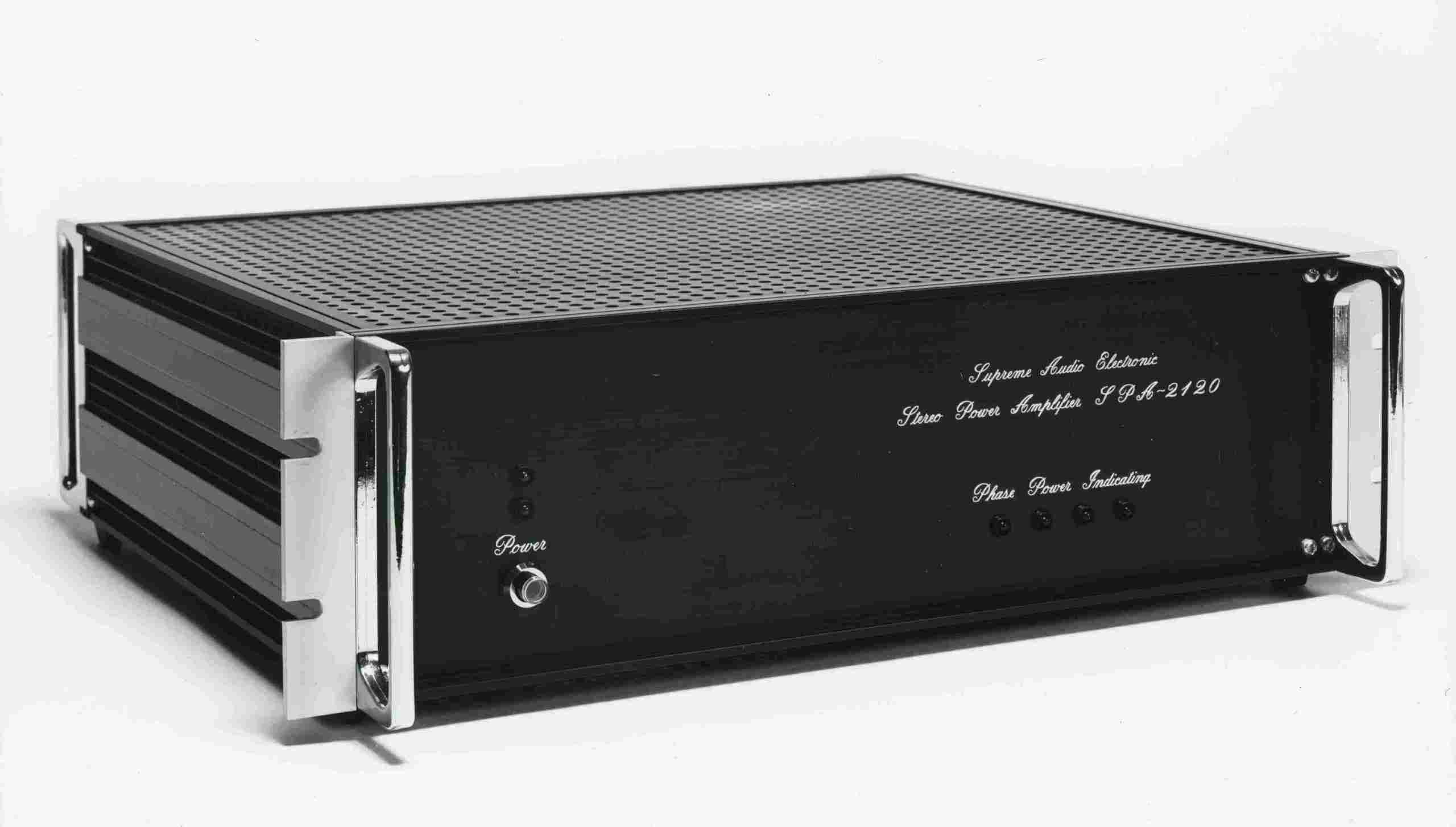

Stereo Power Amplifier SPA-2120
(2016-01-13 20:38:42)
Åke var en innovatör av stora mått. Han läste ELFA-katalogen som en annan läser en god bok innan man går och lägger sig. Och han var väl förtrogen med alla komponenter och hur de skulle kombineras för bästa välljud. När han byggde förstärkare var han ganska grym: skickade in fyrkantsvåg i dem, mätt över hela frekensomfånget och med maximal förstärkning. Sedan trimmade han in dem tills fyrkanten gjorde själ för namnet. Inget ”Lutande tornet” eller ”Holmenkollen”, tack!
Förstärkarena (både för- och slutsteg) är extremt bredbandiga (DC – 1.2 Ghz), har låg återkopplingsnivå, helt igenom symmetriskt DC-kopplat i alla steg, samt arbetar mestadels av tiden i klass A. Och ändå, lyfter man på locket till en SPA-2120, är det mycket luft inuti.
De förstärkare som Åke kostruerade var:
Preamplifier SP-2060
Power Supply PS-324
Mono Power Amplifier MPA-1440
Stereo Power Amplifier SPA-2120
(2016-01-13 20:38:42)
Produkter på bilden:
Preamplifier SP-2060

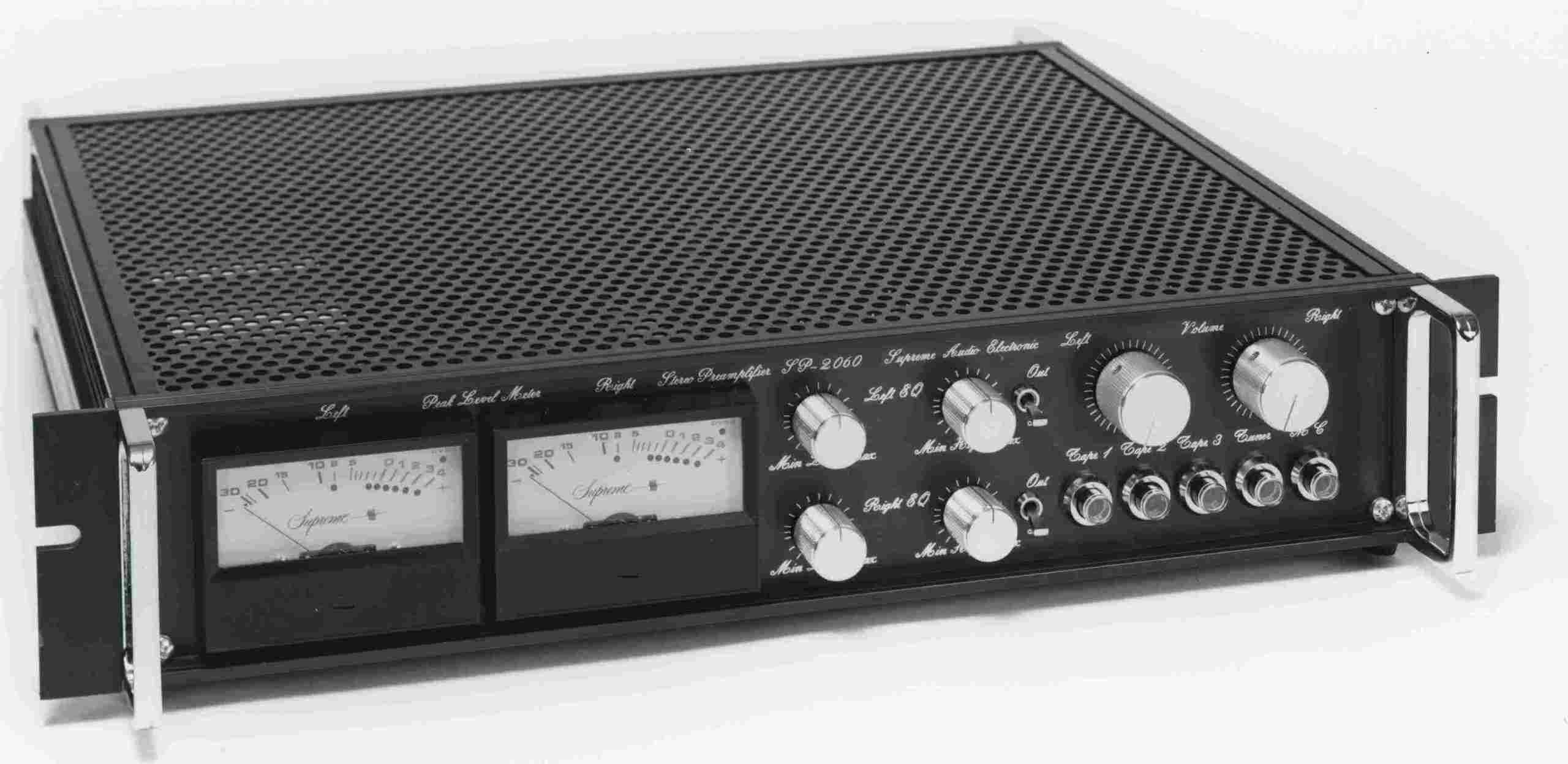

Preamplifier SP-2060 är uppbyggd I moduler med ett moderkort och ett förstärkarkort per ingång. Om man är lite fräck kan man använda den som mixer genom att trycka in flera ingångsväljare samtidigt. (2016-01-13 20:51:13)Bilden är högupplöst. Klicka i bilden för att zooma.
Preamplifier SP-2060 är uppbyggd I moduler med ett moderkort och ett förstärkarkort per ingång. Om man är lite fräck kan man använda den som mixer genom att trycka in flera ingångsväljare samtidigt. (2016-01-13 20:51:13)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
SP-2060

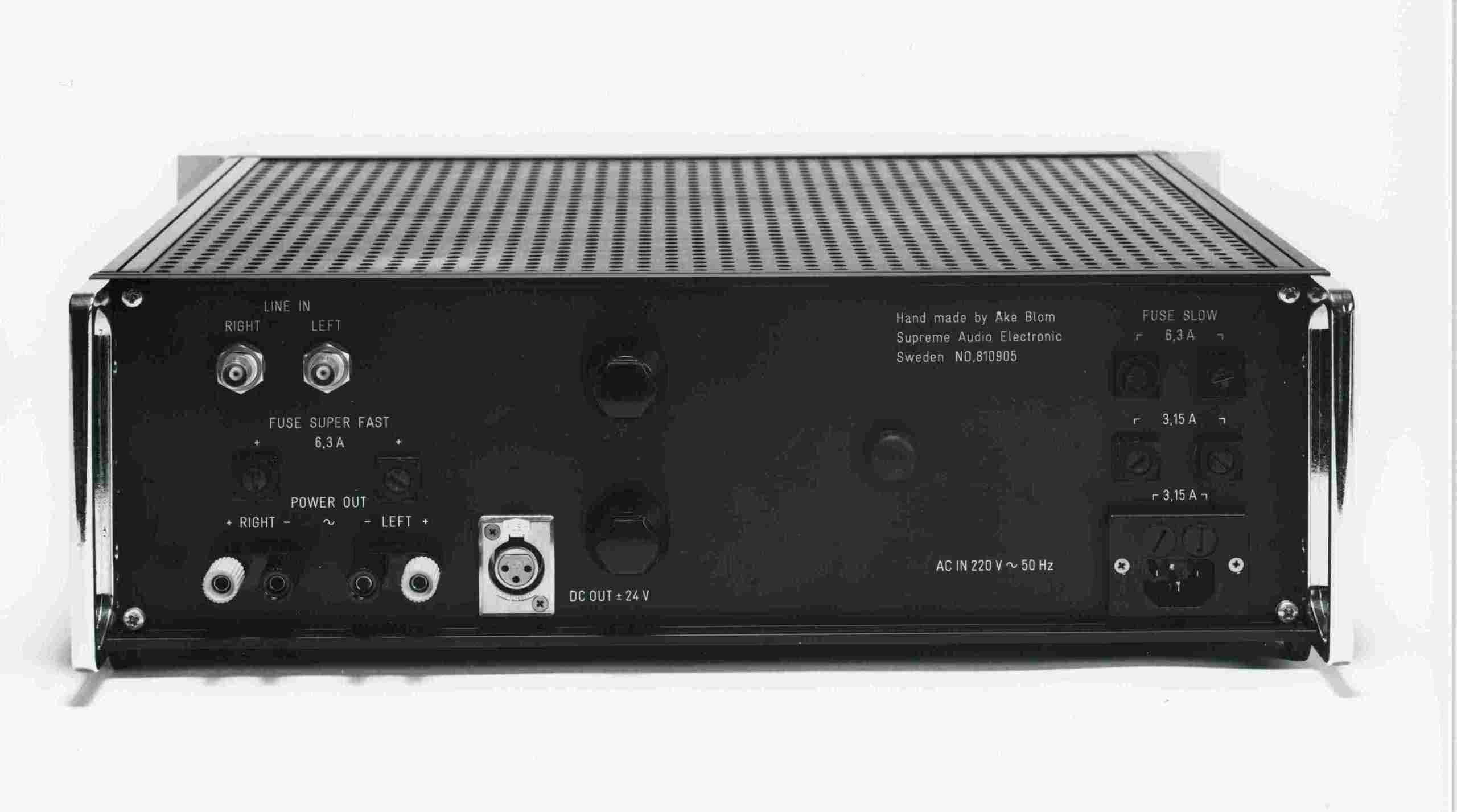

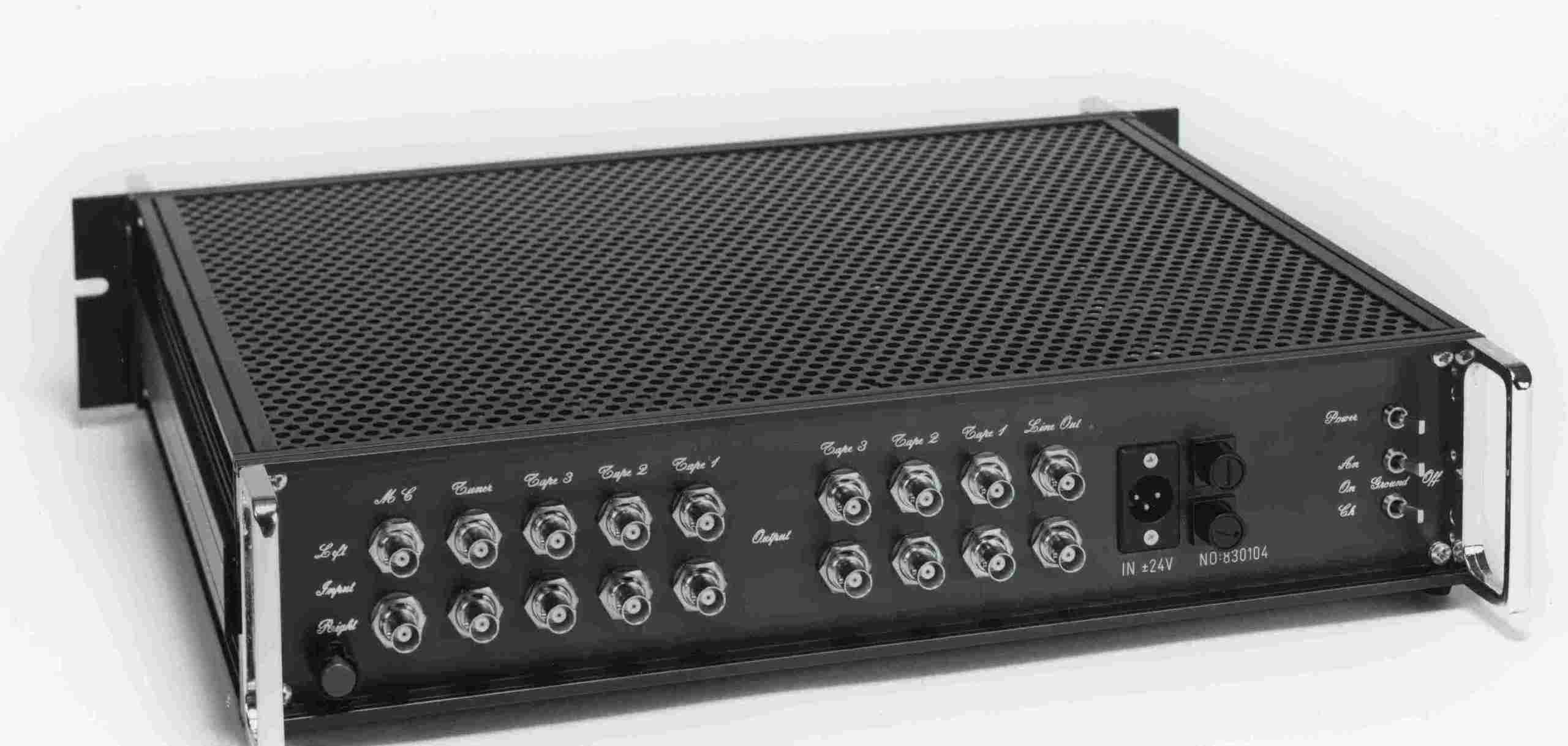

Genomgående användes BNC-kontakter som in- och utgångs-kontakter. Denna kontakttyp hade två fördelar: 1) de kunde göras helt elektromagnetiskt täta, 2) ingen risk för kortslutning, då skärmen ansluts först. (2016-01-13 20:59:06)Bilden är högupplöst. Klicka i bilden för att zooma.
Genomgående användes BNC-kontakter som in- och utgångs-kontakter. Denna kontakttyp hade två fördelar: 1) de kunde göras helt elektromagnetiskt täta, 2) ingen risk för kortslutning, då skärmen ansluts först. (2016-01-13 20:59:06)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
PS-324

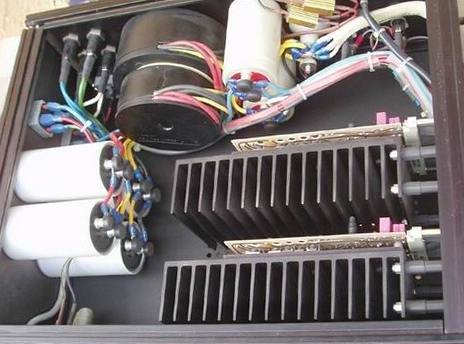

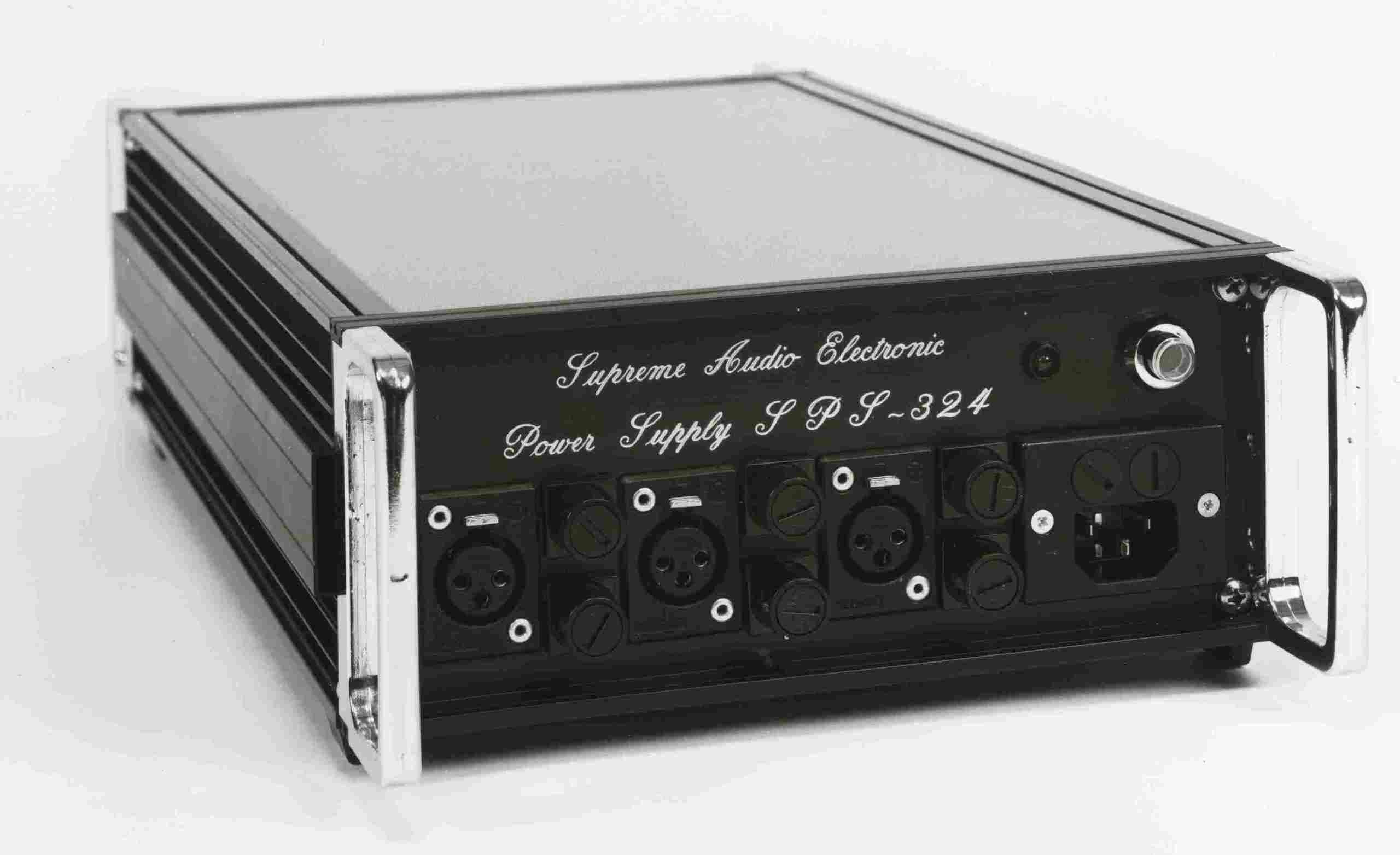

Power Supply PS-324 består av en enorm transformator och 6st lika enorma RIFA-kondensatorer. När strömmen stängs av driver PS-324 fortfarande sin preamp i 2 minuter. På köpet får man eliminering av strömspikar och kontinuerlig matning via 2 m kabel (så att detta krutpaket kan hållas väl på avstånd). (2016-01-13 21:00:11)Bilden är högupplöst. Klicka i bilden för att zooma.
Power Supply PS-324 består av en enorm transformator och 6st lika enorma RIFA-kondensatorer. När strömmen stängs av driver PS-324 fortfarande sin preamp i 2 minuter. På köpet får man eliminering av strömspikar och kontinuerlig matning via 2 m kabel (så att detta krutpaket kan hållas väl på avstånd). (2016-01-13 21:00:11)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
SPA-2120

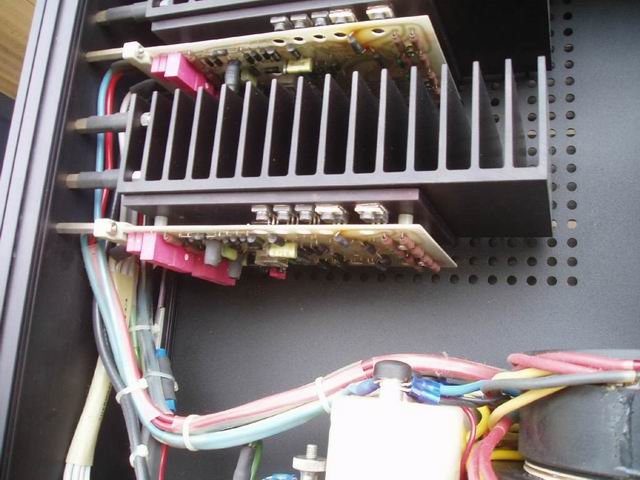

Effektstegen MPA-1440 och SPA-2120 är nästan identiskt uppbyggda.
Citerat direkt från Åkes egna noteringar:
”Genom att använda kraftig lokal motkoppling i alla förstärkarsteg ger man slutsteget den erfoderliga bandbredden och minimerar behovet av total återkoppling. För att öka linjäriteten och frekvensomfånget i högeffektstegen används kollektorjordade sluttransistorer.
Spänningsdrivning används i drivsteget för att tvinga sluttransistorerna att fungera upp till maximal frekvens δT* istället för δB vilket är vanligt i strömdrivna konstruktioner. Detta eliminerar dessutom effekten av beta-olinjäritet. Endast fasavancerande kompenseringsnät används i förstärkaren för att kompensera överföringskaraktätistiken upp till 1 Mhz. Detta möjliggör en helt omutligt stabil förstärkare.
Slutsteget är fulständigt DC-kopplat och har samma återkopplingsnivå för AC och DC. På så vis elimineras den annars så vanliga dynamiska DC-nivåförändringen som alltid orsakar osymetrisk klippning av transienta signaler.
I alla led används en fullständigt symmetrisk design. Detta medför extremt goda klippnings- och överbelastningsegenskaper. Återhämtningen efter klippning är extremt snabb och någon DC-nivåförändring förekommer inte. I konventionella konstruktioner sker ständiga DC-nivåförändringar.
Förstärkaren är gjord med tonvikt på frånvaron av TIM (transientintermodulationsdistorsion) och DIM (dynamisk intermodulationsdistorsion). Vidare har slutsteget ingen fasvridning som kan skapa någon FIM (frekvensintermodulationsdistorsion). Detta tack vare den låga återkopplingsnivån, helt igenom alla steg är symmetriskt DC-kopplat samt arbetar mestadels av tiden i klass A.
TIM tycks med sin närvaro förpesta de flesta förstärkarkonstruktioner av idag, därför att man struntar i att lägga ner ett omfattande utvecklingsarbete på dessa. I stället försöker man lösa problemen med "eleganta trick".”
(2016-01-13 21:03:24)Bilden är högupplöst. Klicka i bilden för att zooma.
Effektstegen MPA-1440 och SPA-2120 är nästan identiskt uppbyggda.
Citerat direkt från Åkes egna noteringar:
”Genom att använda kraftig lokal motkoppling i alla förstärkarsteg ger man slutsteget den erfoderliga bandbredden och minimerar behovet av total återkoppling. För att öka linjäriteten och frekvensomfånget i högeffektstegen används kollektorjordade sluttransistorer.
Spänningsdrivning används i drivsteget för att tvinga sluttransistorerna att fungera upp till maximal frekvens δT* istället för δB vilket är vanligt i strömdrivna konstruktioner. Detta eliminerar dessutom effekten av beta-olinjäritet. Endast fasavancerande kompenseringsnät används i förstärkaren för att kompensera överföringskaraktätistiken upp till 1 Mhz. Detta möjliggör en helt omutligt stabil förstärkare.
Slutsteget är fulständigt DC-kopplat och har samma återkopplingsnivå för AC och DC. På så vis elimineras den annars så vanliga dynamiska DC-nivåförändringen som alltid orsakar osymetrisk klippning av transienta signaler.
I alla led används en fullständigt symmetrisk design. Detta medför extremt goda klippnings- och överbelastningsegenskaper. Återhämtningen efter klippning är extremt snabb och någon DC-nivåförändring förekommer inte. I konventionella konstruktioner sker ständiga DC-nivåförändringar.
Förstärkaren är gjord med tonvikt på frånvaron av TIM (transientintermodulationsdistorsion) och DIM (dynamisk intermodulationsdistorsion). Vidare har slutsteget ingen fasvridning som kan skapa någon FIM (frekvensintermodulationsdistorsion). Detta tack vare den låga återkopplingsnivån, helt igenom alla steg är symmetriskt DC-kopplat samt arbetar mestadels av tiden i klass A.
TIM tycks med sin närvaro förpesta de flesta förstärkarkonstruktioner av idag, därför att man struntar i att lägga ner ett omfattande utvecklingsarbete på dessa. I stället försöker man lösa problemen med "eleganta trick".”
(2016-01-13 21:03:24)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
SPA-2120

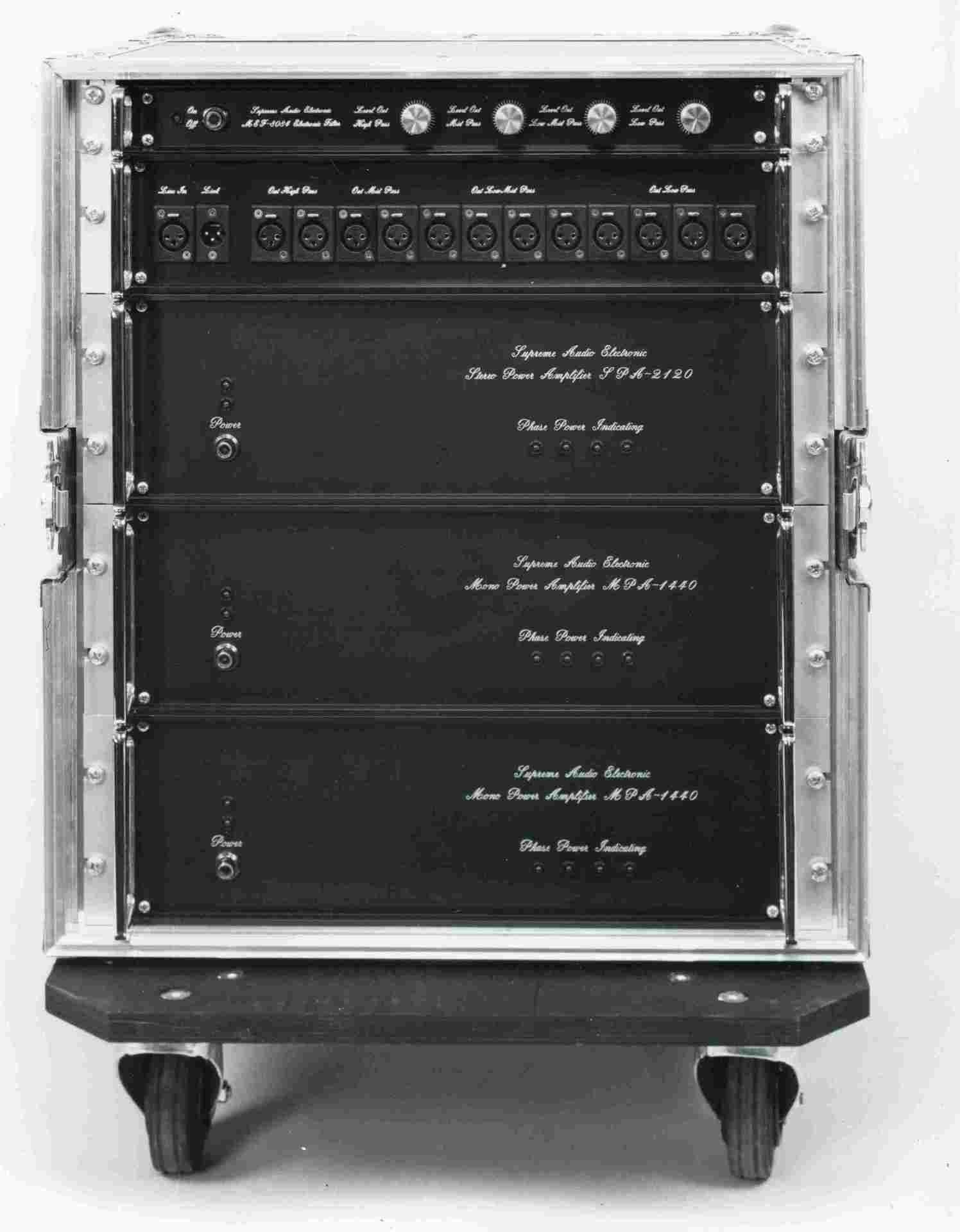

Stereo Power Amplifier SPA-2120 är ett stereoslutsteg och lämnar 100 w i 8 ohm. De går bra att köra i
1 ohm, stegen ska alltså dubbla ner till 1 ohm.
Mono Power Amplifier MPA-1440 är ett enkanals slutsteg och lämnar 440 w i 8 ohm. De kan obehindrat köras ner till 2 Ohm. (2016-01-13 21:06:28)Bilden är högupplöst. Klicka i bilden för att zooma.
Stereo Power Amplifier SPA-2120 är ett stereoslutsteg och lämnar 100 w i 8 ohm. De går bra att köra i
1 ohm, stegen ska alltså dubbla ner till 1 ohm.
Mono Power Amplifier MPA-1440 är ett enkanals slutsteg och lämnar 440 w i 8 ohm. De kan obehindrat köras ner till 2 Ohm. (2016-01-13 21:06:28)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
MPA-1440
Teknisk spec för MPA-1440 och SPA-2120:
- Bootstrapp-koppling
- Positiv återkoppling
- Distorsionskompensering
- Glidande förspänning
- Högre återkopplingsvärde för DC än AC
Frequency range: DC to 1.2 Mhz -3db
Power bandwidth: DC to 600 Khz -3db
Frequency response: DC to 300 Khz -3db
Input impedance: 14.7 Kohms
Source Impedance: 0 ohm to infinity
Maximum DC output: 60 A
Slow-rate: +-240 V per microsecond
Overload recovery time: 0.001 microseconds for 1000% over
Damping factor: 5000 at 250 hz or less
Output impedance: 0.3 ohms
THD,IM, DFF Distortion A.F. analysis 2 hz-20 Khz 0.001%
Allt eftersom det kom ut bättre komponenter på marknaden gjordes uppgraderingar av stegen med konceptet var alltid detsamma. (2016-01-13 21:10:10)
Teknisk spec för MPA-1440 och SPA-2120:
- Bootstrapp-koppling
- Positiv återkoppling
- Distorsionskompensering
- Glidande förspänning
- Högre återkopplingsvärde för DC än AC
Frequency range: DC to 1.2 Mhz -3db
Power bandwidth: DC to 600 Khz -3db
Frequency response: DC to 300 Khz -3db
Input impedance: 14.7 Kohms
Source Impedance: 0 ohm to infinity
Maximum DC output: 60 A
Slow-rate: +-240 V per microsecond
Overload recovery time: 0.001 microseconds for 1000% over
Damping factor: 5000 at 250 hz or less
Output impedance: 0.3 ohms
THD,IM, DFF Distortion A.F. analysis 2 hz-20 Khz 0.001%
Allt eftersom det kom ut bättre komponenter på marknaden gjordes uppgraderingar av stegen med konceptet var alltid detsamma. (2016-01-13 21:10:10)
Produkter på bilden:

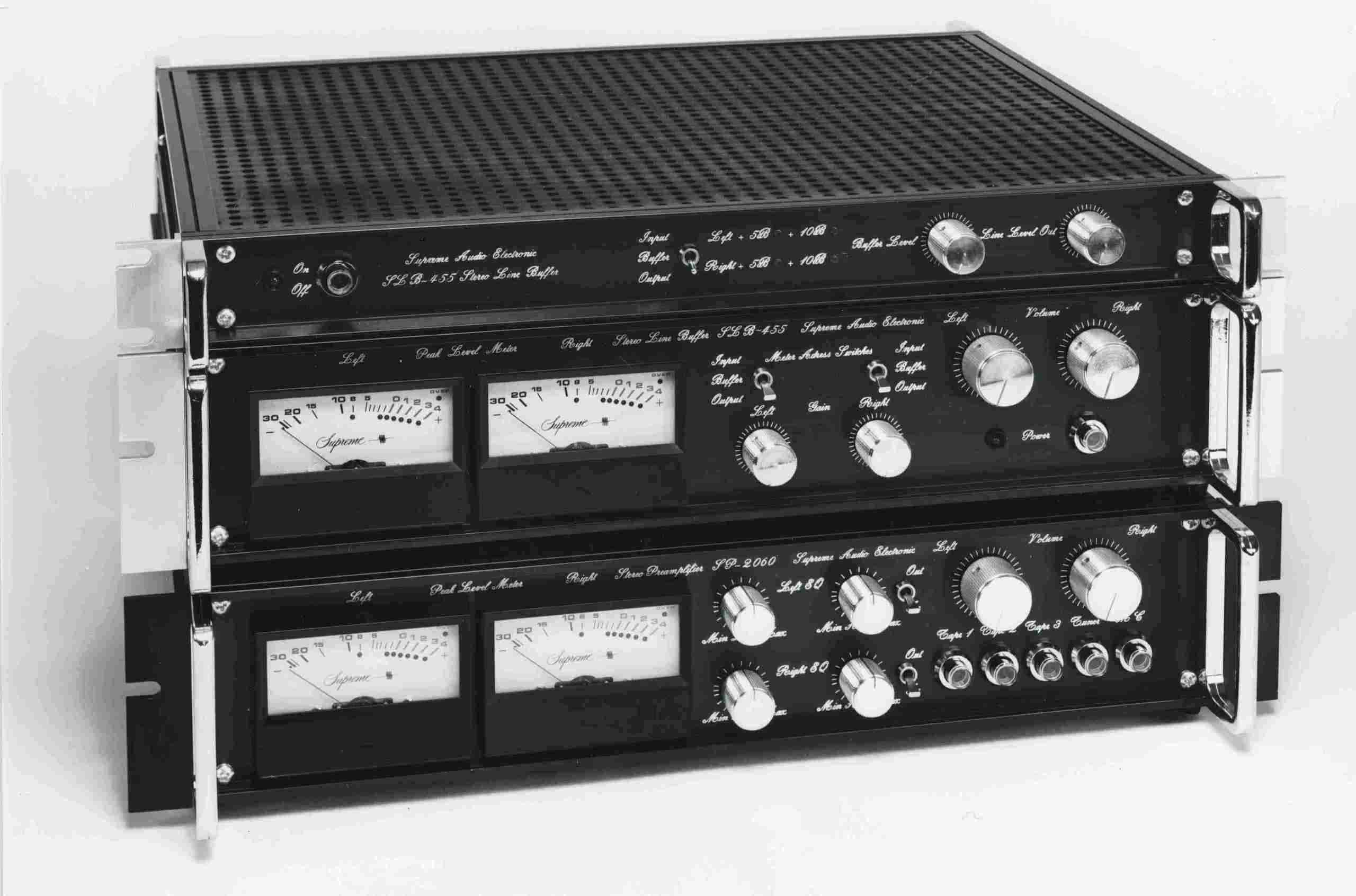

En Supreme-stapel.

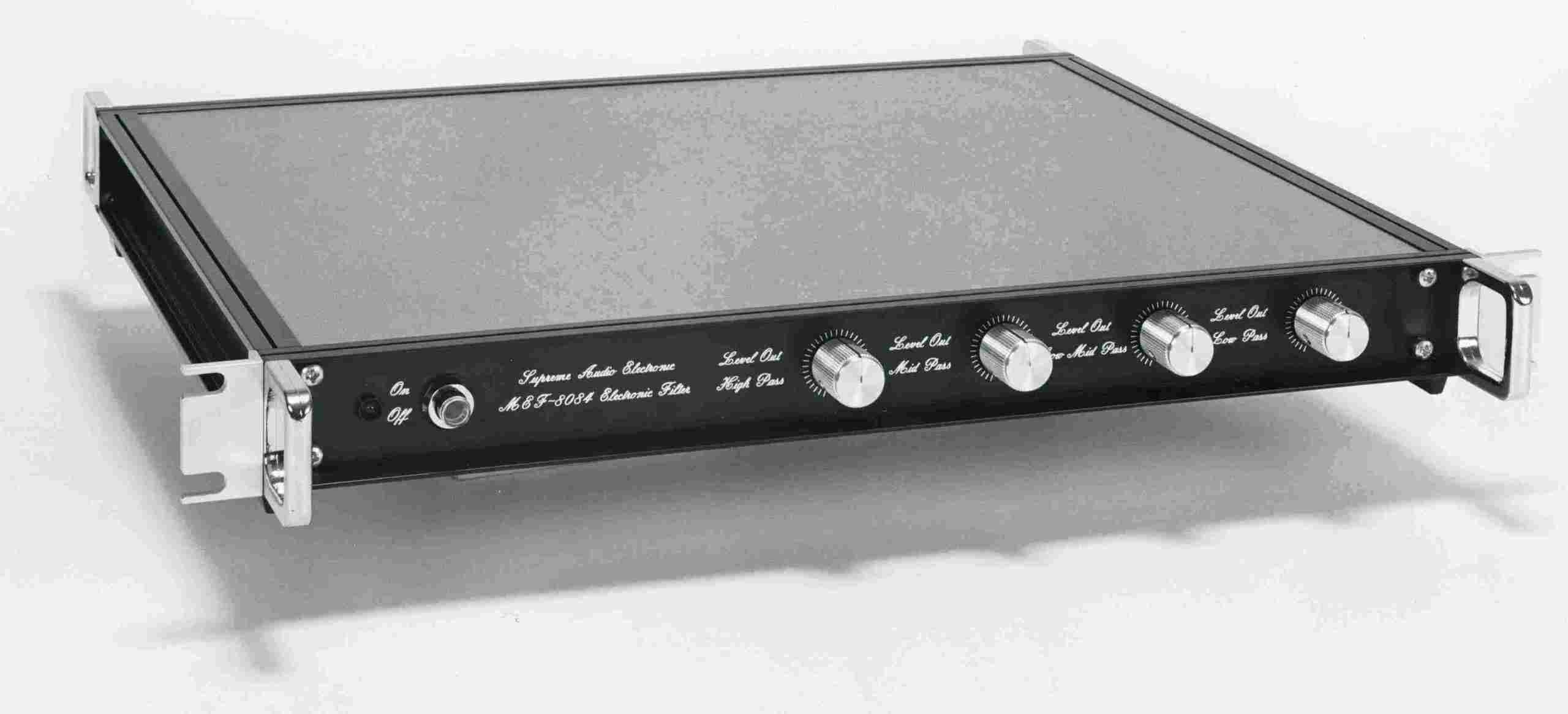

Åke hade också rykte om sig att blåsa nytt liv i gammal trött elektronik. Han valde dock med omsorg vad han ville ”modda”. Visa kostruktioner var så dåliga från början, att de var ”utom räddning”.På beställning byggde han också om stora mixerbord till studios samt aktiva delningsfilter. Nedan följer lite mer ”ögon-godis” från hans digra produktion. (2016-01-13 21:16:52)Bilden är högupplöst. Klicka i bilden för att zooma.
Åke hade också rykte om sig att blåsa nytt liv i gammal trött elektronik. Han valde dock med omsorg vad han ville ”modda”. Visa kostruktioner var så dåliga från början, att de var ”utom räddning”.På beställning byggde han också om stora mixerbord till studios samt aktiva delningsfilter. Nedan följer lite mer ”ögon-godis” från hans digra produktion. (2016-01-13 21:16:52)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Produkter på bilden:
Produkter på bilden:
