Mitt nya projekt. Lyfta upp en hylla bakom soffan!
Hyllan jag ville ha skulle ha en stadig ram så man inte skulle behöva förstärka den. Hyllan Bestå från IKEA var perfekt. (2006-12-11 20:23:23)

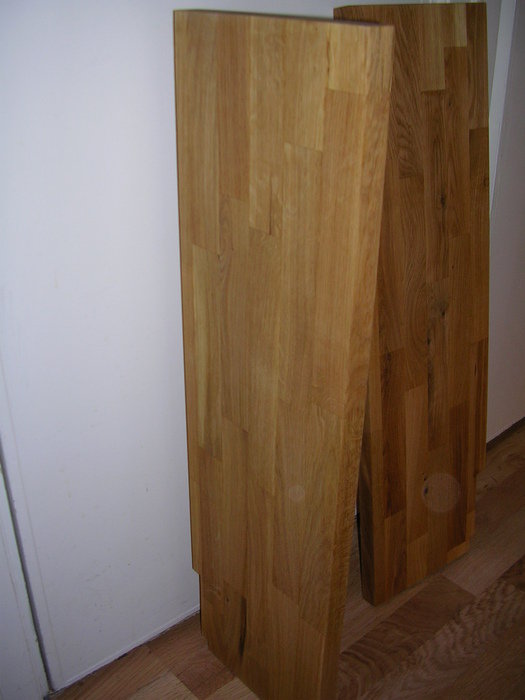

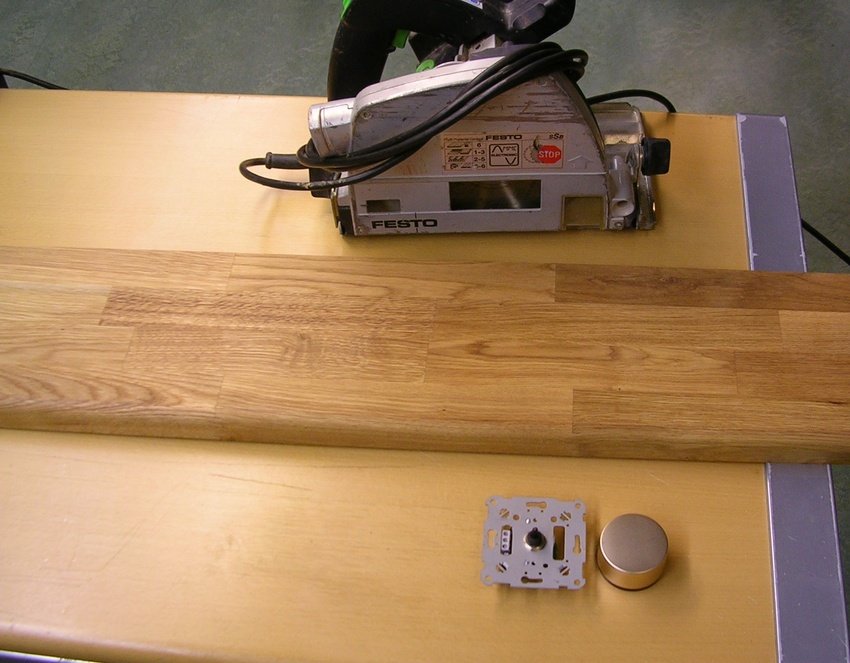

Produkter på bilden:

Stavlimmad ek bänkskiva 900kr

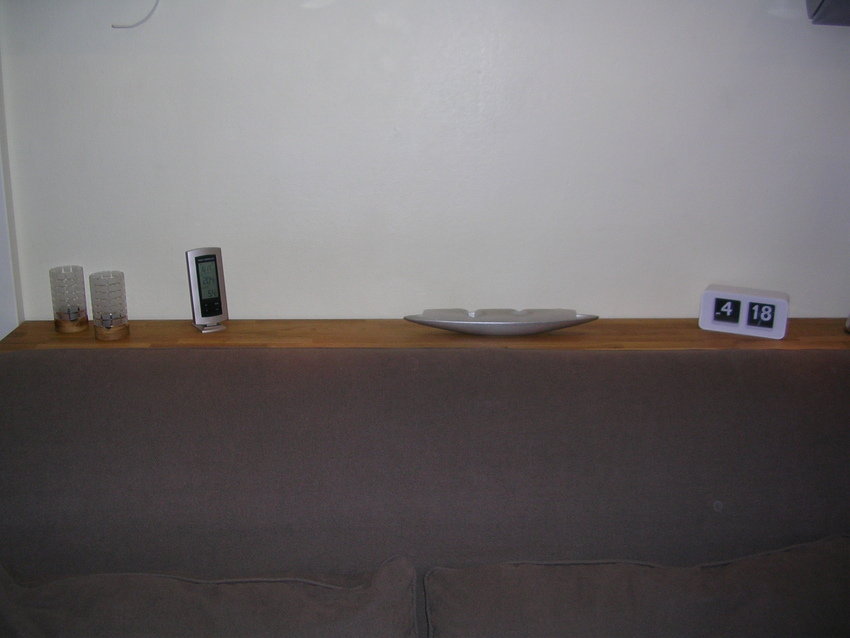

Här är hyllan som ska lyftas 65cm upp (2006-12-11 20:32:56)

Produkter på bilden:

tog 5min att göra, får duga

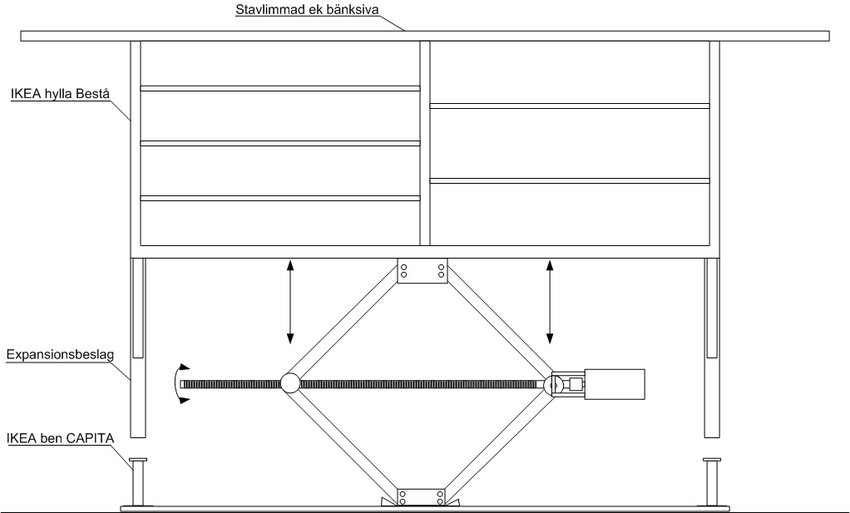

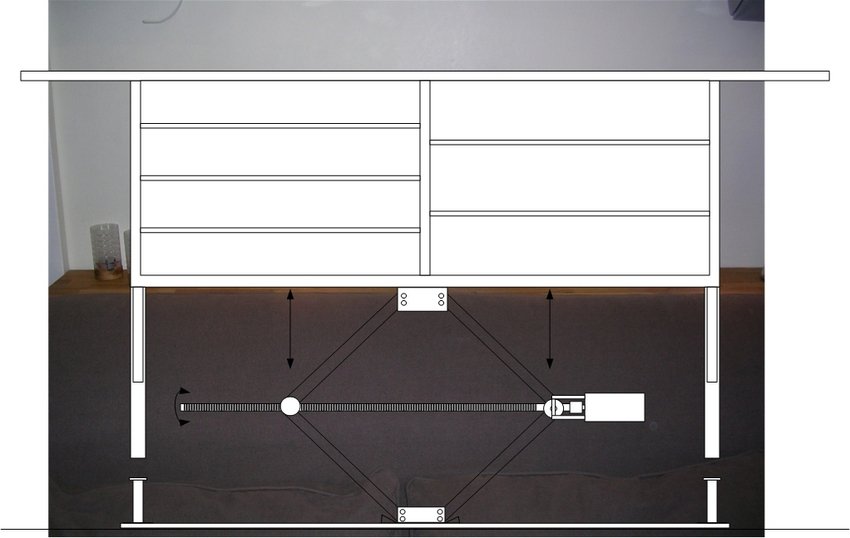

Jag får lite konstiga pm. av folk som inte riktigt förstår. Så jag gör ett försök med denna bild... Den nedre delen är placerad bakom soffan. (2006-12-18 12:35:50)

Produkter på bilden:

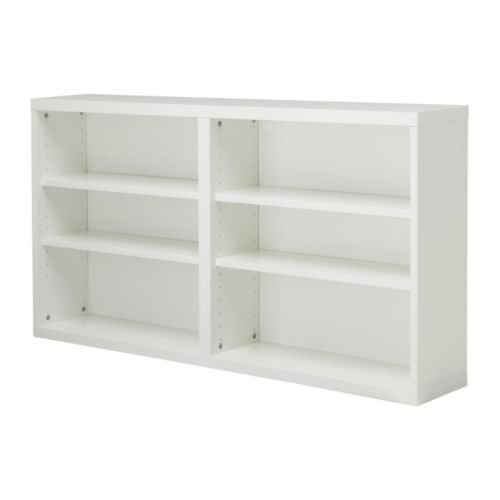

IKEA hylla Bestå 395Kr
(2006-12-13 07:14:21)

Produkter på bilden:

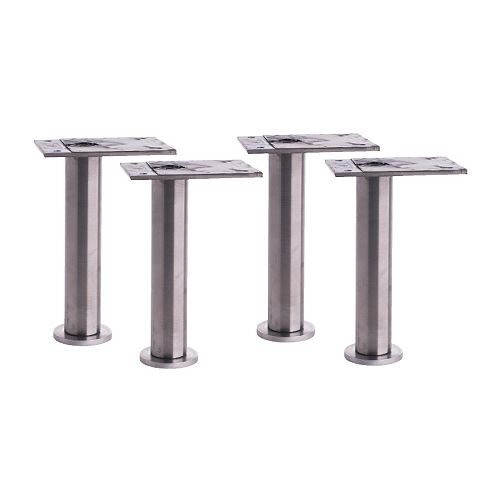

IKEA ben CAPITA 89kr
(2006-12-13 07:11:17)

Produkter på bilden:

Tillverkning av ratt för hastighetsstyrning av motor.
Med denna ska man kunna styra hastigheten för upp/ner.

Att det kan va så svårt att få tag i en ratt visste jag inte. Elfa har ju bara små och någon annan som säljer rattar som inte kostar runt 400kr st finns ju inte. Denna fick jag köpa av en verkstad som reparerar pioneer produkter för lite fika bröd. Jag ville ju ha en i silver och lite fetare men man kan inte få allt. Nu ska den fällas in i en ek bit..... (2006-12-11 22:34:35)

Produkter på bilden:

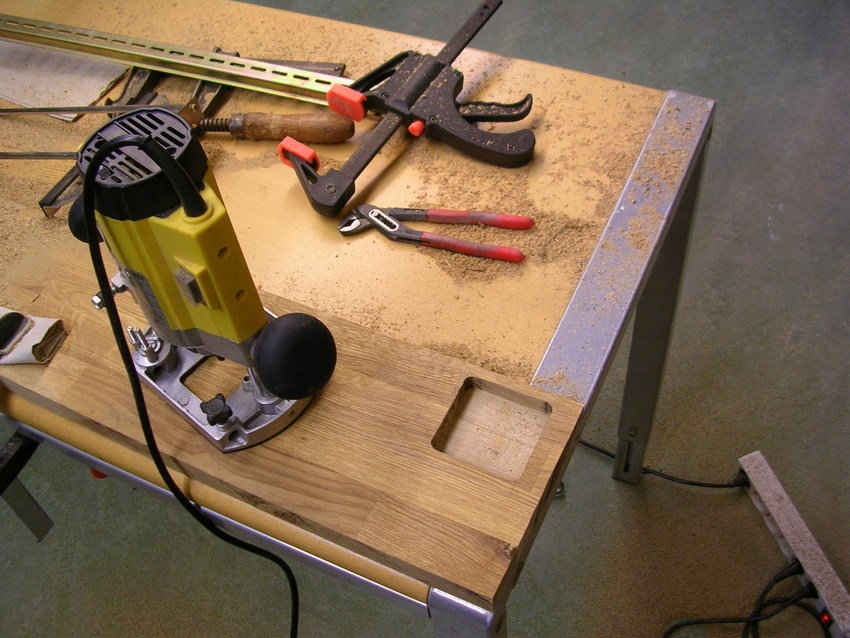

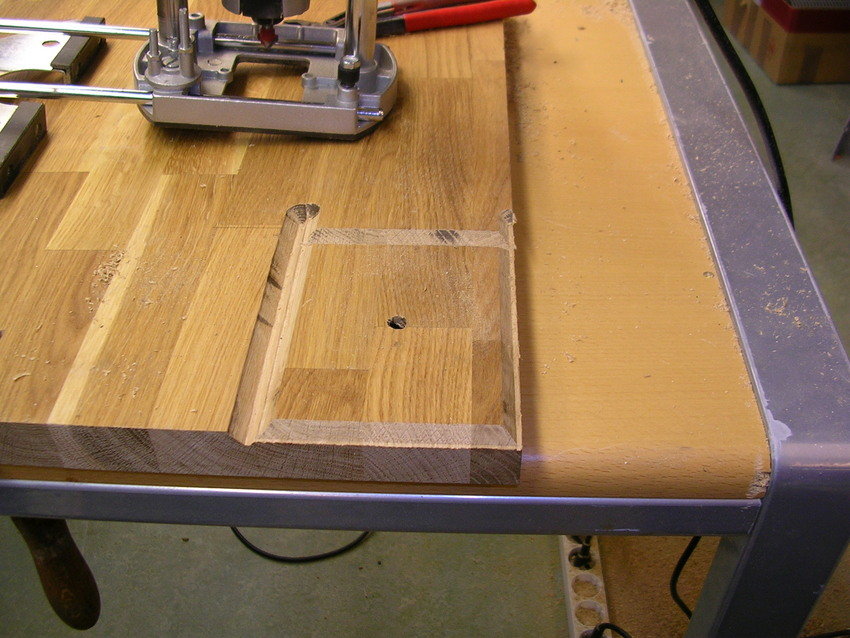

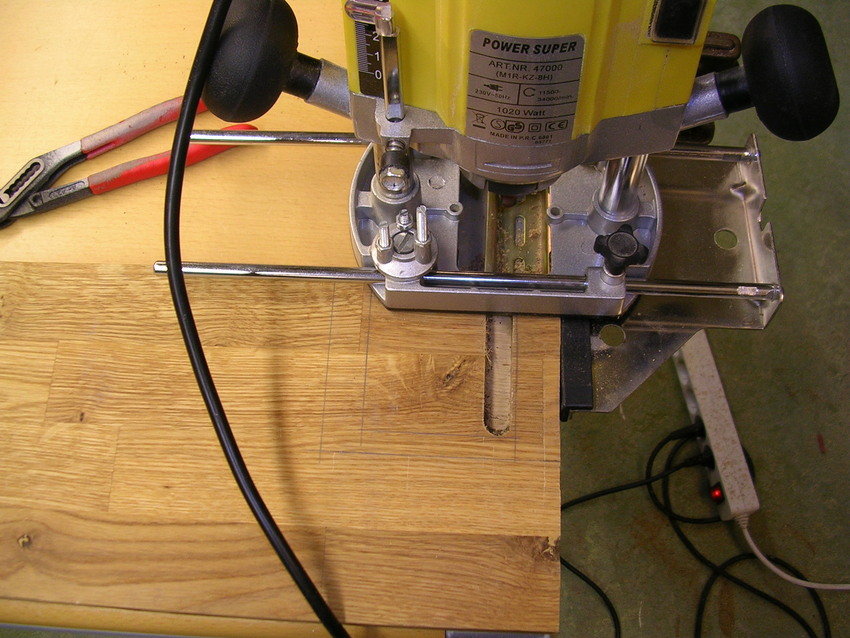

då var det time att ta fram fräsen! Fan vad jag diggar att fräsa... :D Här ska vi ner 23mm så att omställaren får plats. Sen ska ratten fästas från andra sidan. (2006-12-11 22:42:26)

Produkter på bilden:

Börjar det likna något men lite till ska vi nog ner. Nu rockar vi loss och kör på frihand.... :D (2006-12-11 22:50:38)

Produkter på bilden:

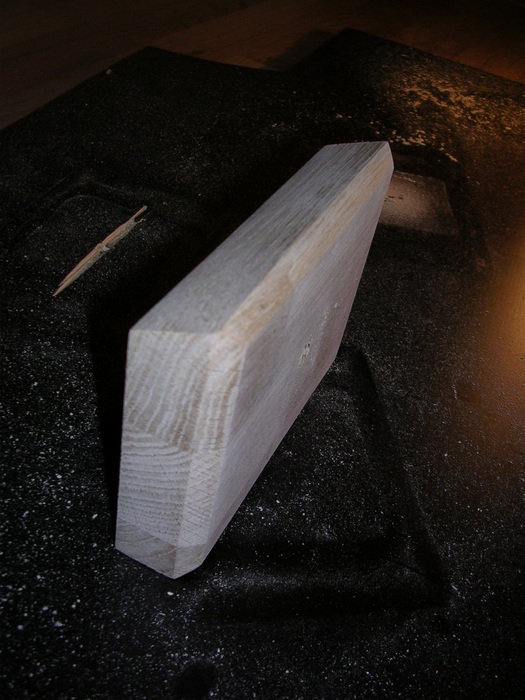

Ursågad och avfasad. Nu ska den sågas i 45 grader från höger till vänster så att dem kan sticka ut med en soft vinkel från väggen.... (2006-12-11 22:58:32)

Produkter på bilden:

färdigsågad... Nu ska allt det brända slipas bort och slutligen oljas. (2006-12-11 23:01:50)

Produkter på bilden:

men fy fan va ful den blev!!!
Något sånt här kan jag inte sätta upp på min vägg! (2006-12-11 23:03:45)

Produkter på bilden:

...börja om från början...
Vi snabbspolar lite.

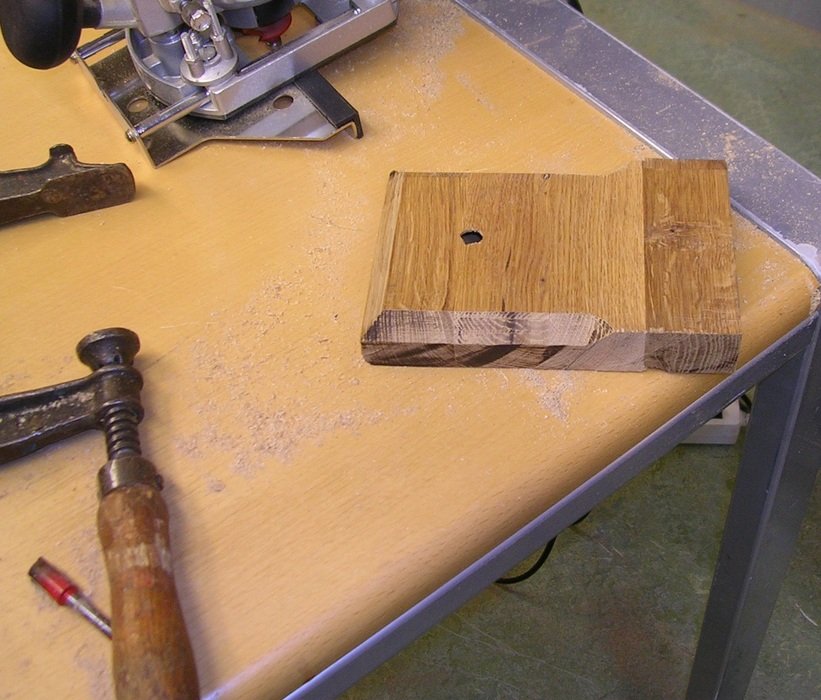

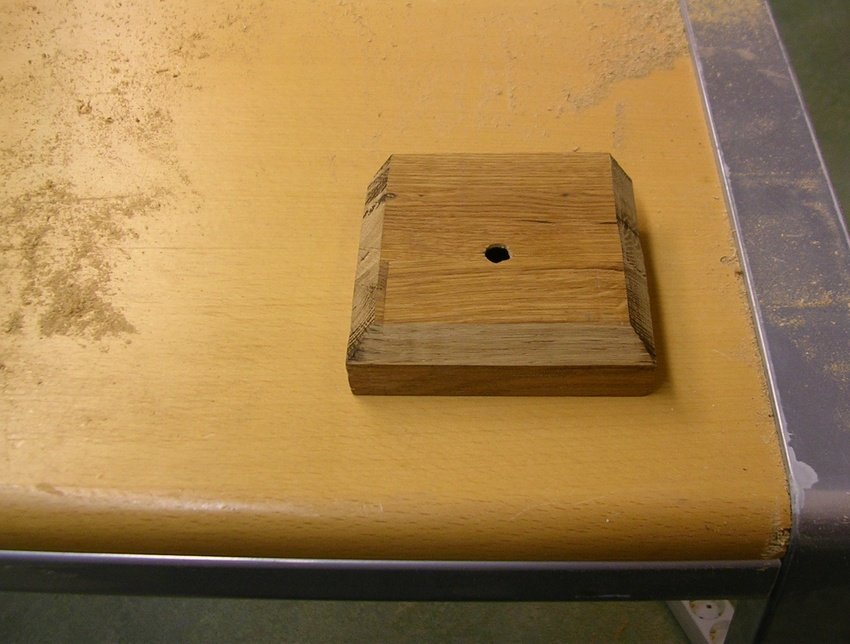

Den är nu ur fräst. Kanterna är avfasade med en mindra storlek. (2006-12-11 23:05:37)

Produkter på bilden:

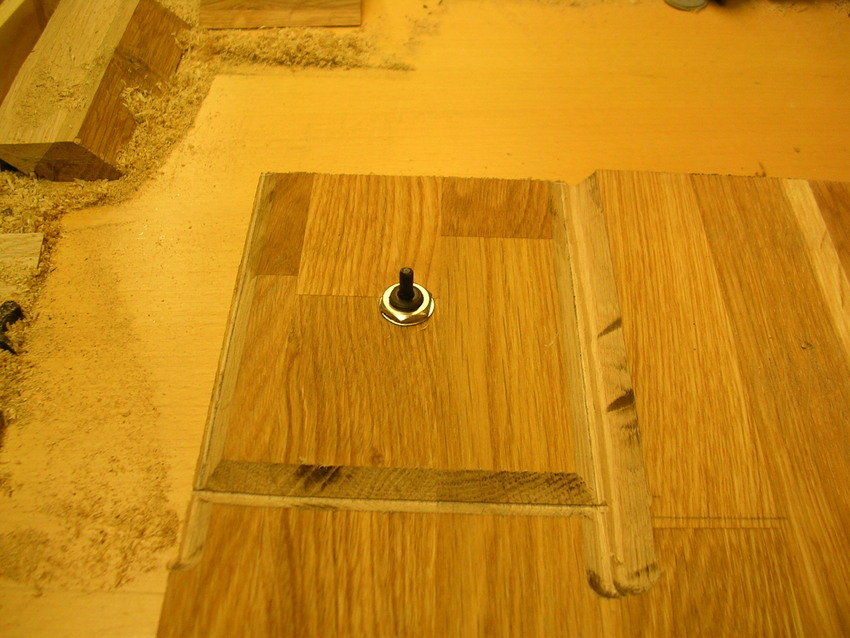

då var det bara sågning, slipning och oljning kvar.

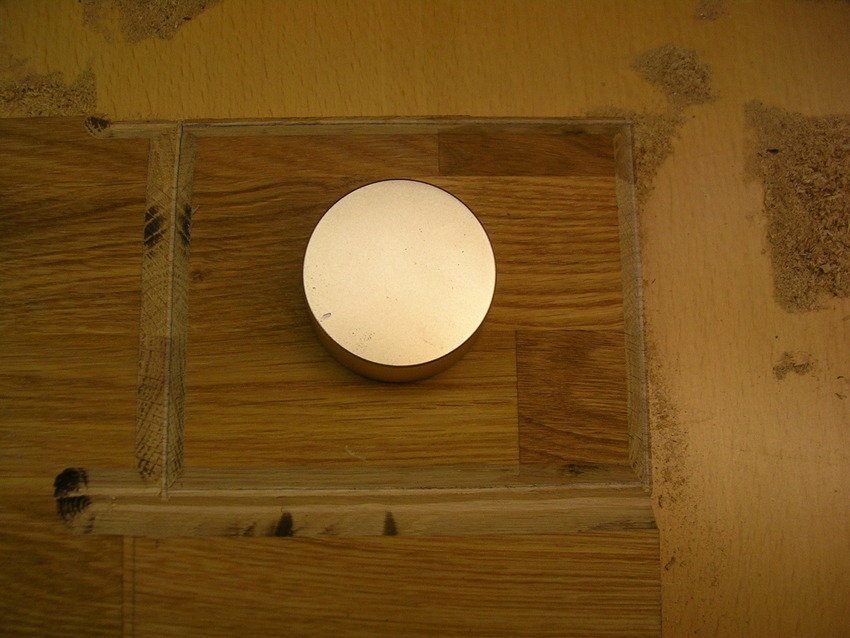

Omställaren sitter perfekt! (2006-12-11 23:16:54)

Produkter på bilden:

Omställaren = Freebee
andra gången var jag inte så noggrann med urfräsningen som ni ser. Den ska ju inte synas. (2006-12-11 23:22:36)

Produkter på bilden:

Ratt 40kr
bara för att se på ett ungefär hur det ska se ut så är ratten på. Bara sågning mm. kvar.
Ratten var tyvärr repad när jag fick den. Jag ska måla i det svart för indikering. Den går nämligen bara mellan kl 8 till 4. (2006-12-11 23:25:41)

Produkter på bilden:

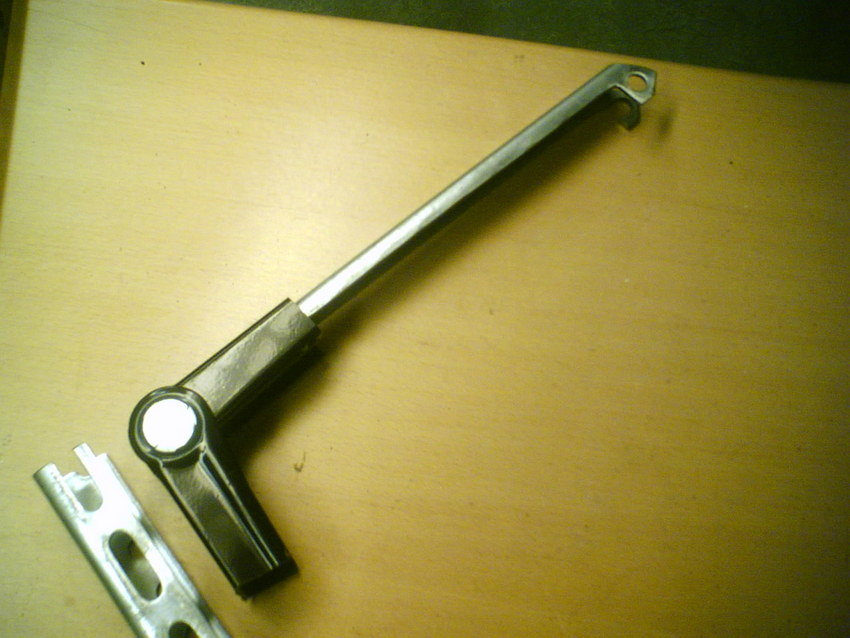

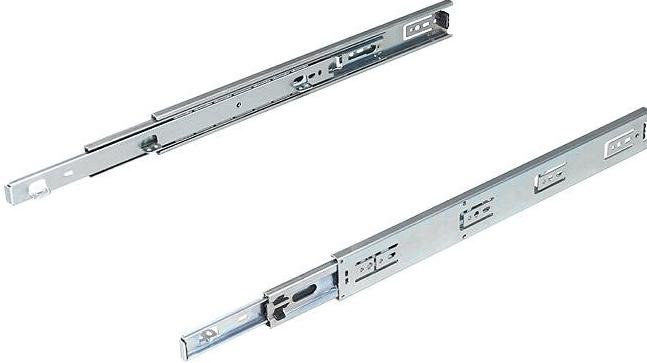

Expansionsbeslag
Efter att ha ringt runt till alla lite större järnaffärer i sthlm. (ca 30st) och fått svaret "Expansionsbeslag, vad är det?"
På biltema finns det upp till 550mm slaglängd men jag ska ju ha 650mm. Så efter mkt om å men så fick jag tag på ett par från Skånebeslag i malmö.
Den lilla plattan som sticker ut är till för att få ut beslagen från väggen. Min vägg är nämligen som en slalombacke. (2006-12-12 18:24:45)

Produkter på bilden:

Expansionsbeslag från Skånebeslag 140kr
(2006-12-12 23:06:55)

Produkter på bilden:

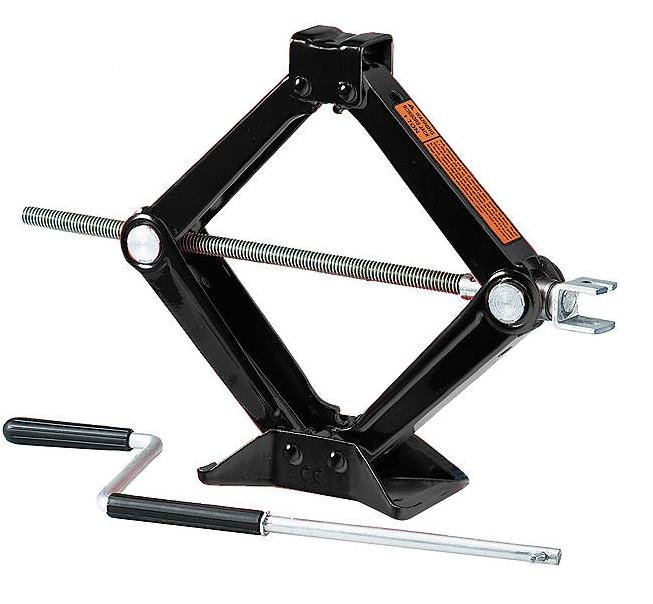

Saxdomkraft från Biltema 79kr
Nu lämnar vi omställaren för ett tag.

Jag funderade länge på om jag skulle tillverka lyften från scratch eller modda en domkraft.
Det fick bli en moddad saxdomkraft från biltema. (79kr) biltema är bra skit :D (2006-12-12 19:16:21)

Produkter på bilden:

bilderna som kommer nu är tagna med mobben.....

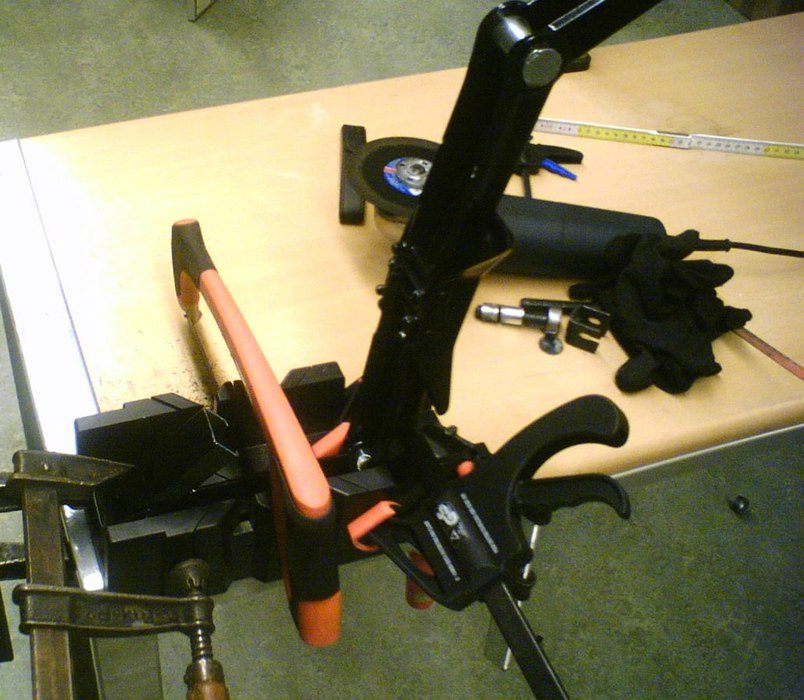

Nu har jag redan tagit bort gänstång, fästen mm. Nu ska den sågas isär och förlängas. (2006-12-12 19:28:31)

Produkter på bilden:

(2006-12-12 20:09:39)

Produkter på bilden:

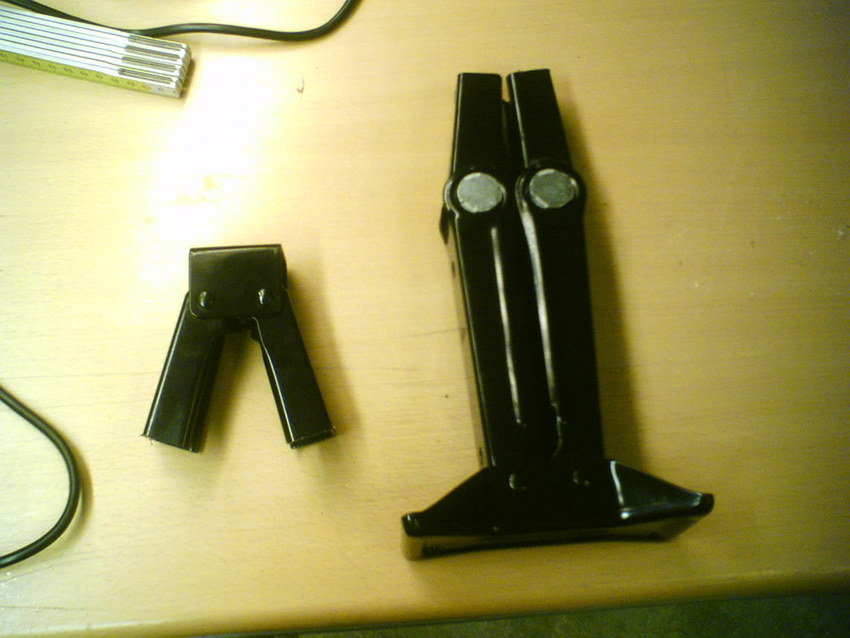

Färdig slaktad
Då var den lätta biten avklarad. Alla kan vi slakta sönder saker.... :D
Nu börjar uppbyggnaden av modell större saxlyft. (2006-12-12 20:10:55)

Produkter på bilden:

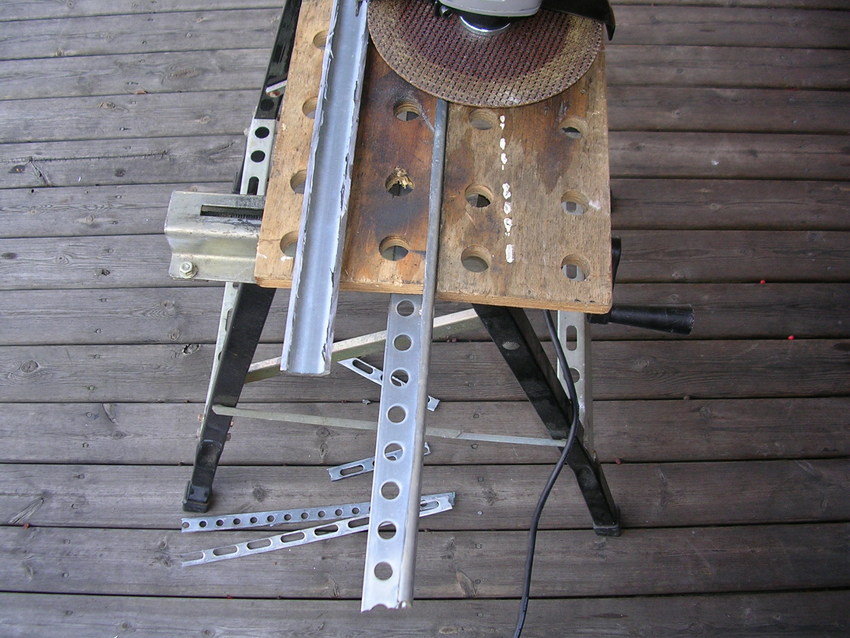

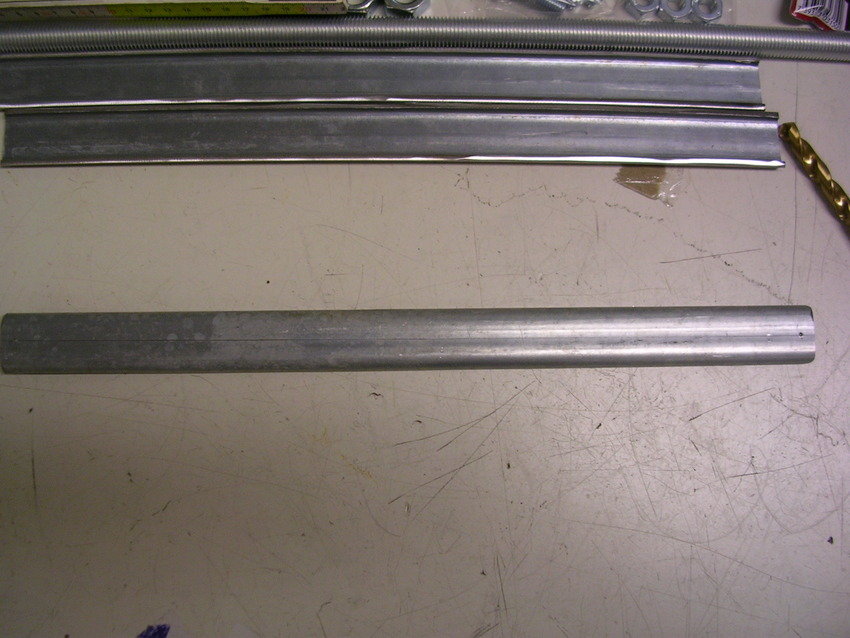

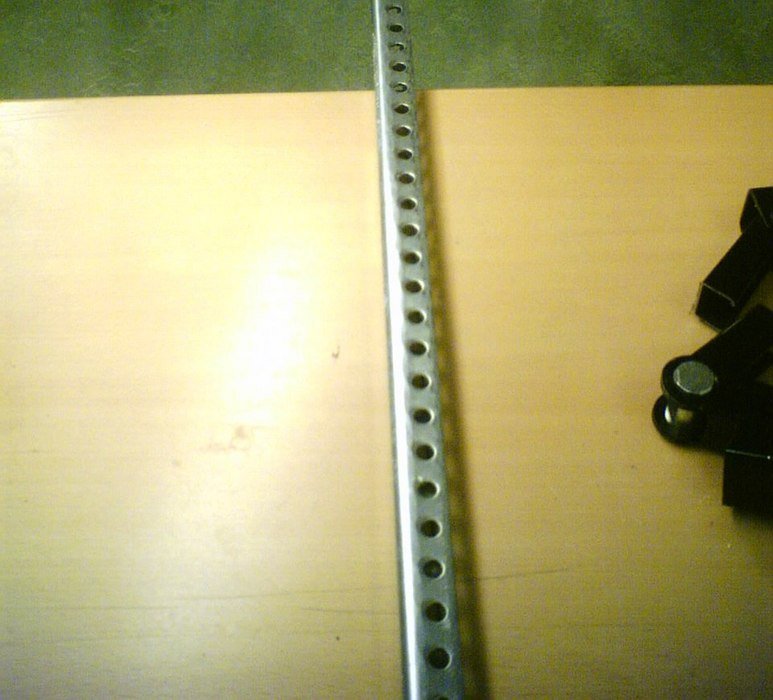

Råmaterial
Här har vi råmaterialet som ska kapas upp. 4x400mm styck för att få rätt slaglängd på lyften. (2006-12-12 20:14:35)

Produkter på bilden:

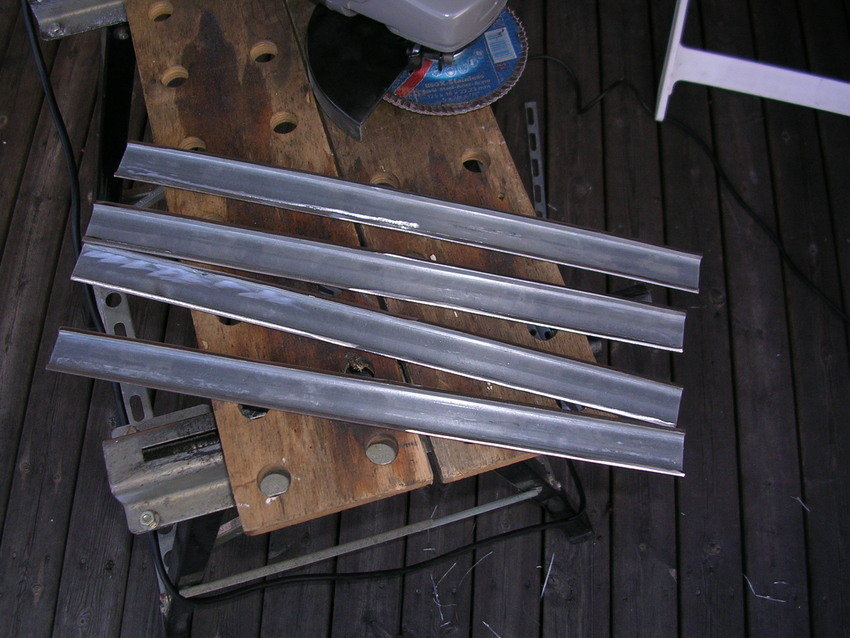

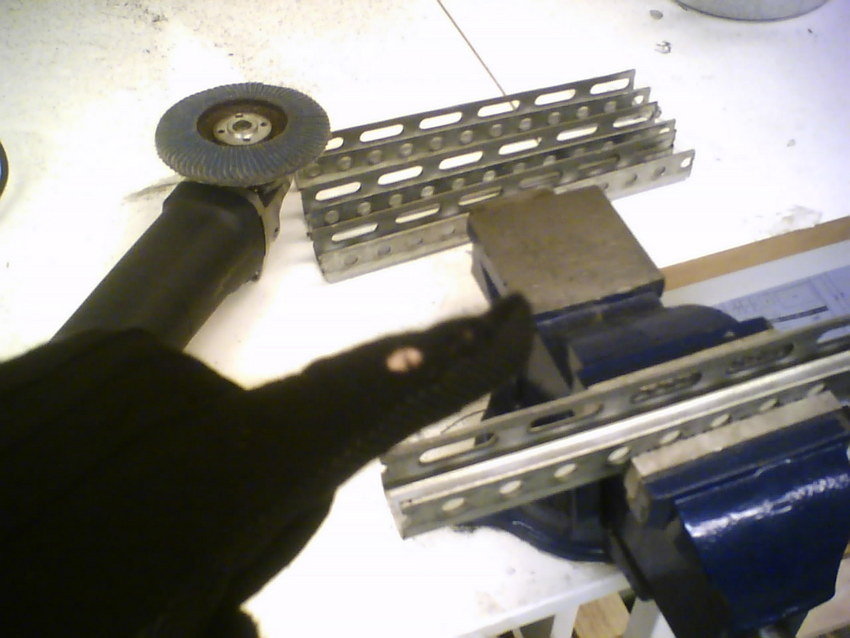

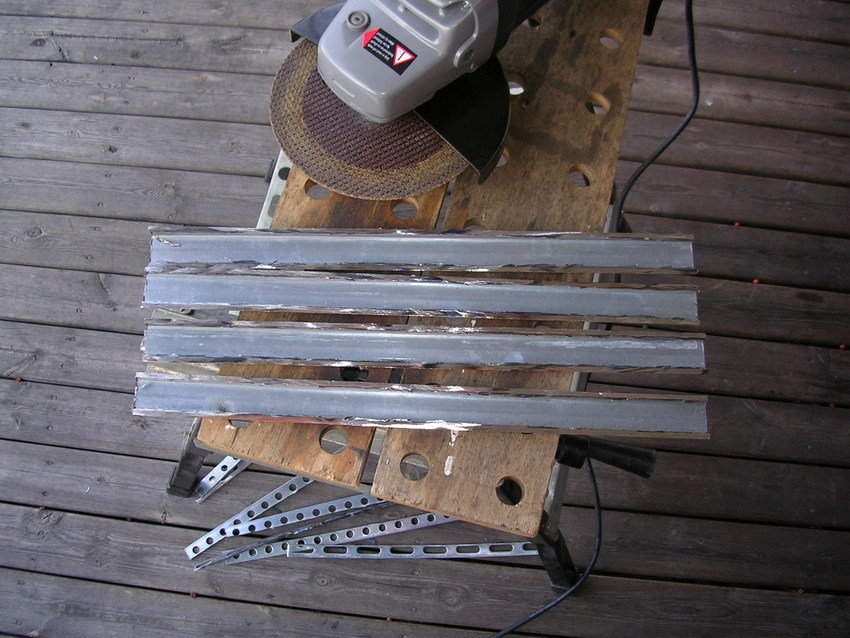

Aj!
Nu är dom kapade. Bara lite tillsnyggning kvar.
Varför ska man ha kvar skyddet på kapen när det är så skönt att köra in fingret i den. Efter andra gången jag slipade fingret så åkte skyddet tillbaka på :D (2006-12-12 20:17:50)

Produkter på bilden:

Snart kommer vi till precisions jobbet. Att borra hålen rätt som ska fästa järnen i den befintliga delen. (2006-12-12 20:50:40)

Produkter på bilden:

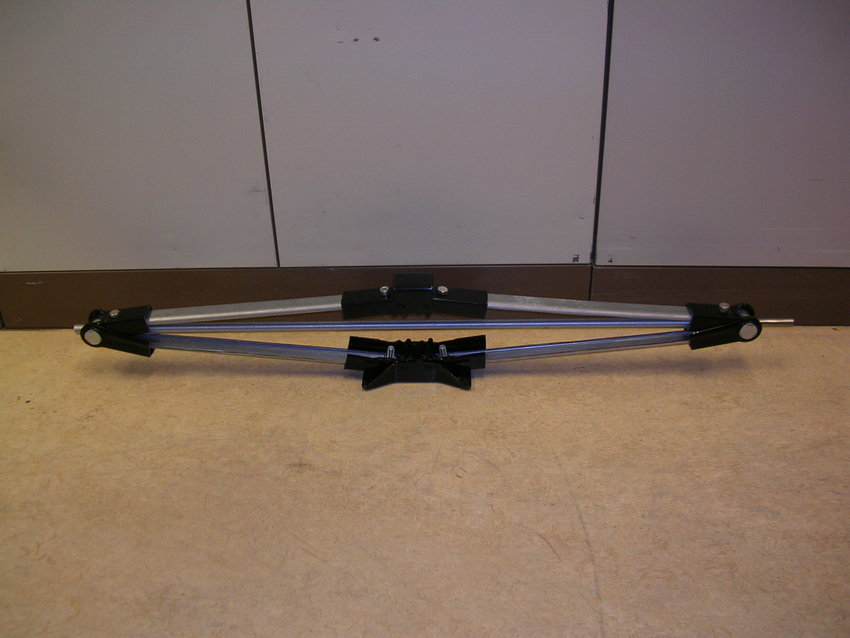

nu börjar det ju lika något! kanske? :D (2006-12-12 21:59:01)

Produkter på bilden:

Nu går vi från metall till träslöjd
Jag har kommit underfund med att 125mm kapen jag har är för liten... allt tar för lång tid. Så tills jag har köpt en ny blir det trä arbeten.

Nu har jag sågat ut dosan och slipning står på schemat. (2006-12-13 20:09:03)

Produkter på bilden:

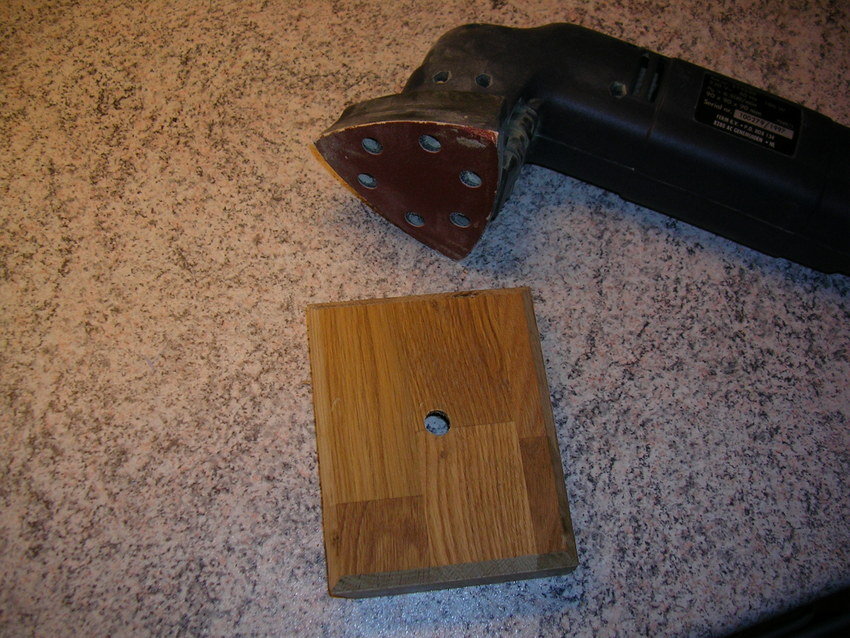

fan vad det suger att slipa!
(2006-12-13 20:26:43)

Produkter på bilden:

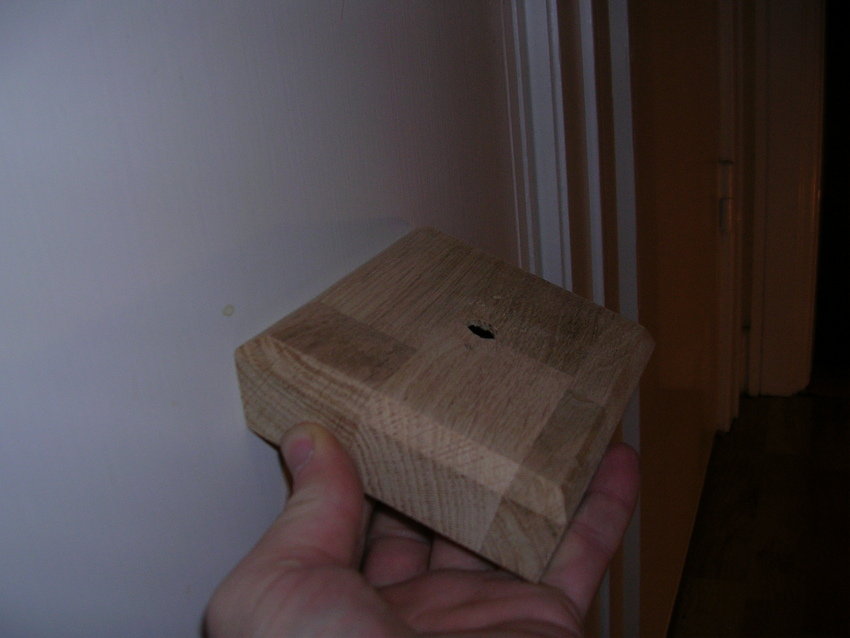

Btw så här ska den sitta på väggen
Men inte på dörren! (2006-12-13 20:28:40)

Produkter på bilden:

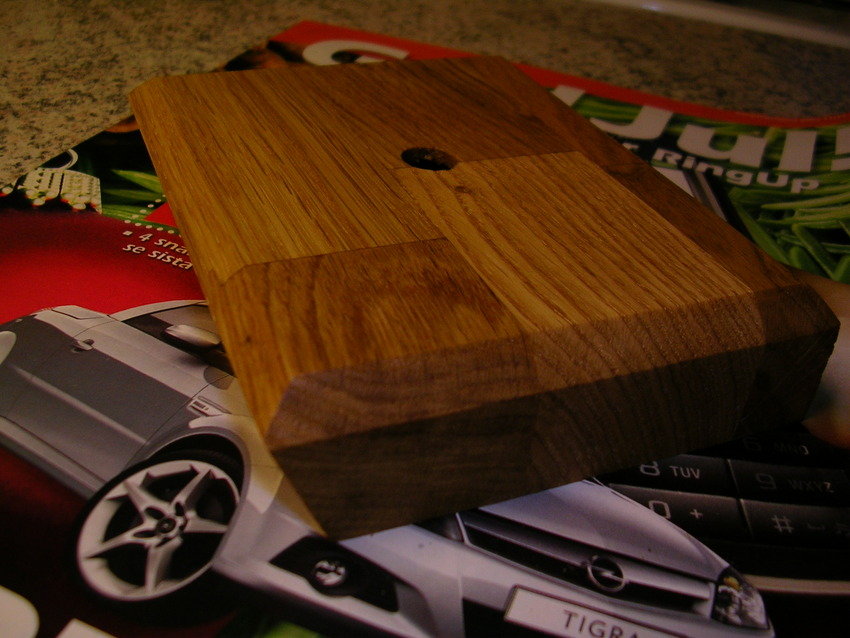

Oljad
Ska nog olja den en gång till sen får den vara färdig. (2006-12-13 21:52:47)

Produkter på bilden:

Nu är sidostycken utsågade, slipade, oljade
Dom här ska täcka från sidorna. Soffan täcker fram i från när hyllan är ner hissad (2006-12-13 21:57:33)

Produkter på bilden:

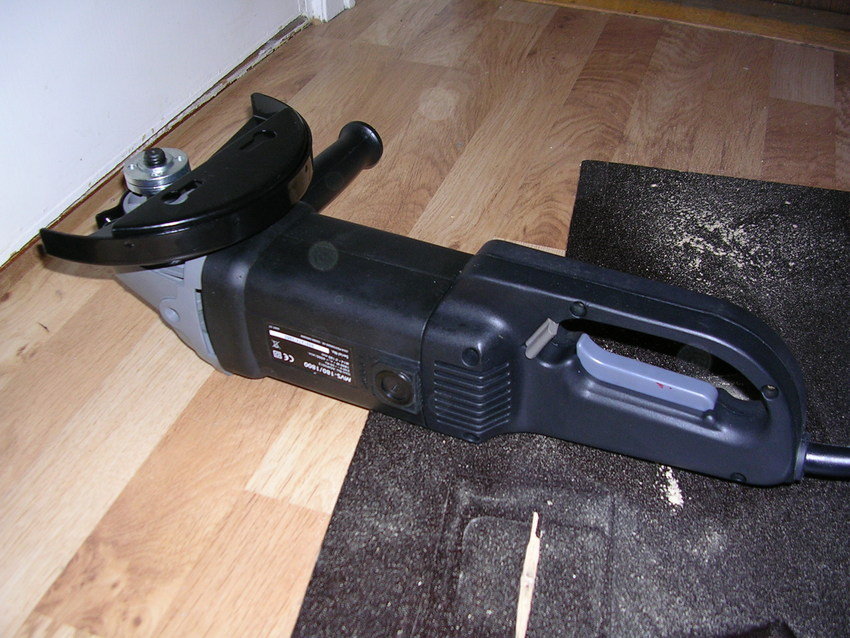

Ny kap!
Vad har vi här om inte en ny fet kap (för 180mm skivor) Nu kan vi dra igång metall arbeten igen!

Man kan adrig få för mkt verktyg! :D (2006-12-13 22:01:39)

Produkter på bilden:

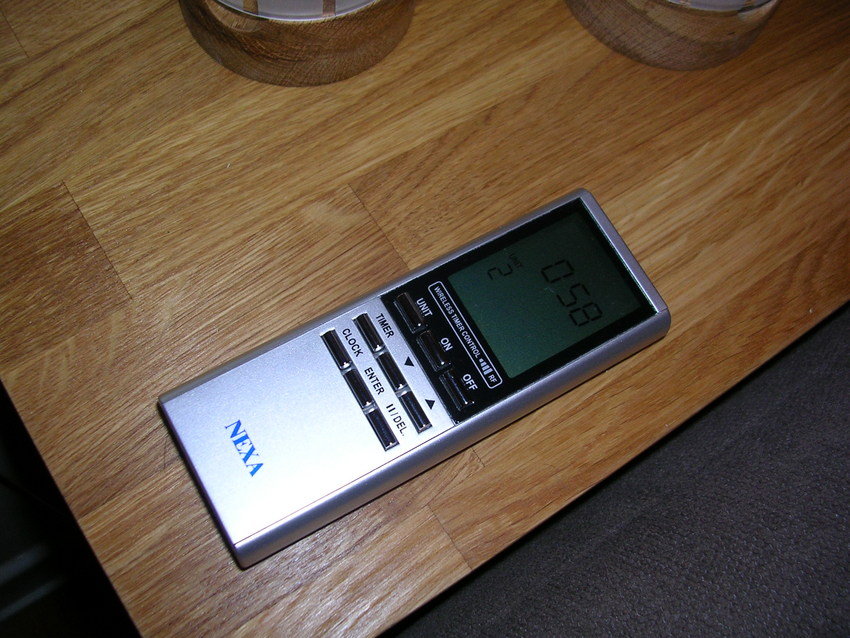

Ny dosa för belysning och hylla (269kr)
När jag köpte kapen såg jag att Nexa har kommit ut med en ny dosa. Den måste jag ha! Ser iaf bättre ut en den gamla som var grå och svart.

Vad fint det kommer att kännas när man trycker på On och hyllan åker upp! :D (2006-12-13 22:07:15)

Produkter på bilden:

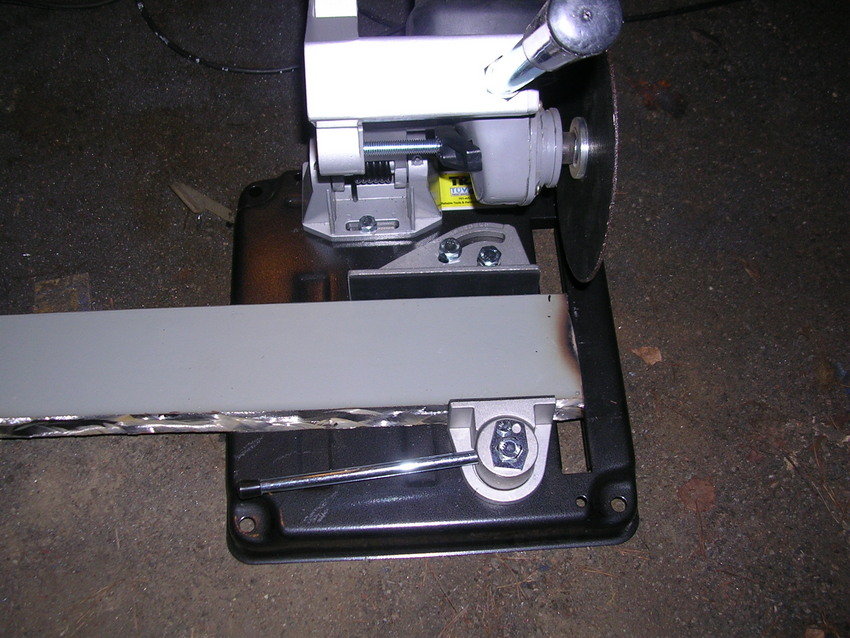

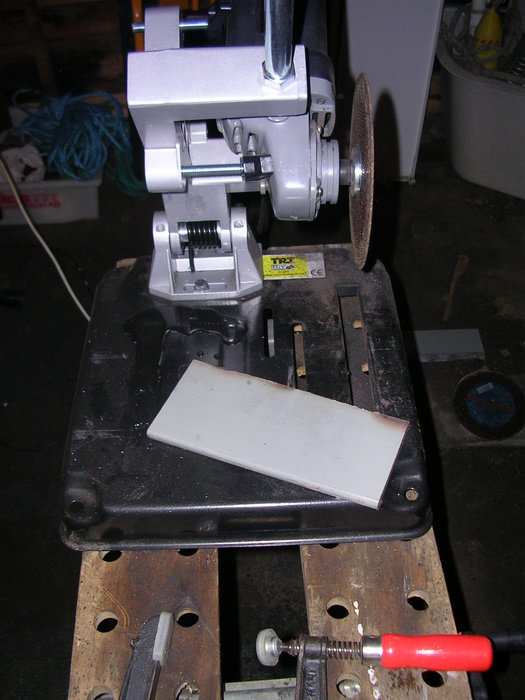

Nya kapen
Den nya kapen var mer stabil. Som att skära i smör om man jämför med den gamla! ;P (2006-12-15 14:08:56)

Produkter på bilden:

Det går inte alltid som vill
För att slippa allt slipdamm så flyttade jag ut denna gång.

Jag blev tvungen att skära av sidorna och det ingick inte i planen. Hade jag vetat det så skulla jag ha köpt plattjärn. Allt kan inte gå som planerat. Nu är dom i alla fall färdig skurna.
Nästa steg är tillslipning av kanter. (2006-12-15 14:12:49)

Produkter på bilden:

Slipning
Nu ser det lite bättre ut. (2006-12-15 14:20:04)

Produkter på bilden:

Färdiga hål! :D
Jag vet inte varför det var hål borrade i saxdomkraften från biltema!? Dom passar perfekt för minna järn!!

Nästa steg är att borra hål i järnen. (2006-12-15 14:24:31)

Produkter på bilden:

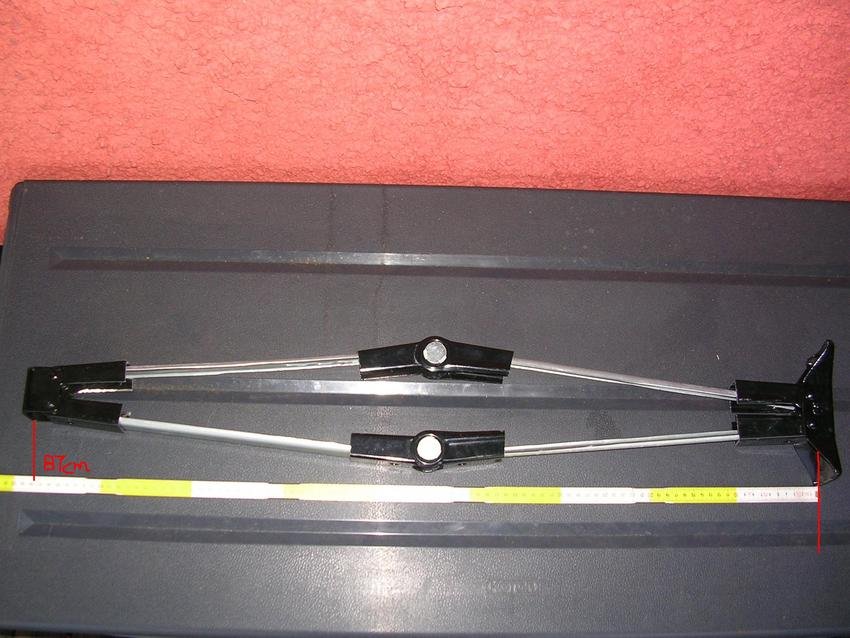

Mätning
För säkerhets skull var jag tvungen att kontrollmäta slaglängden. Det finns ca 7 cm över det jag måste ha. (2006-12-15 14:30:56)

Produkter på bilden:

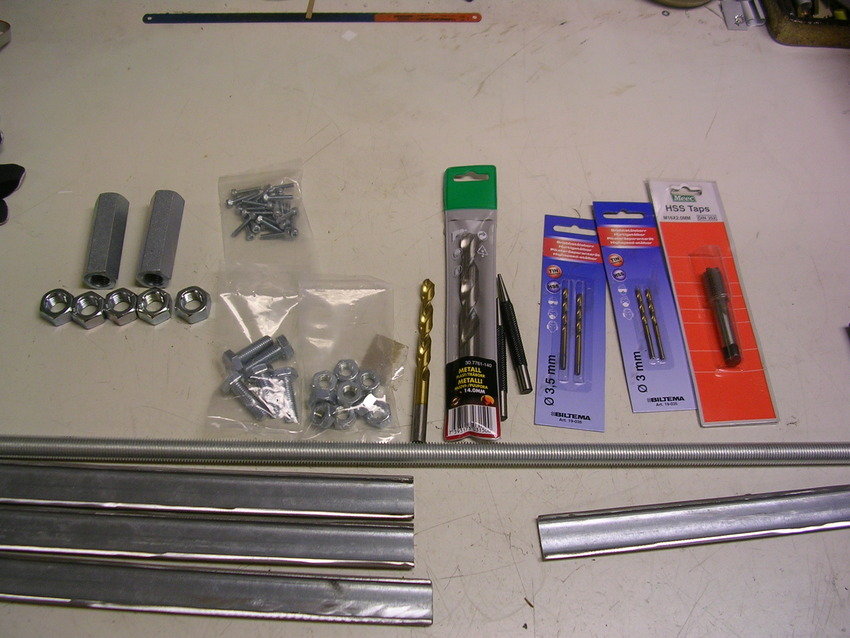

Tillbehör
Var tvungen att ta en shoppingrunda innan slut assembleing

Insexskruv, rostfri17,90 kr
Gängstång M16, blankförzinkad 22,90 kr
Förlängningsmuttrar M16, 2 st. 29,90 kr
Sexkantsmutter M16 10,90 kr
Sekantskruv M10 12,90 kr
Sexkantsmutter M10 9,90 kr
Borr 10mm 29,90 kr
Borr 3,5mm 13,90kr
Borr 3,0mm 12,90kr
Körnare och spikdrivare 19,90kr
Gängtapp M16 49,90kr
Borr 14mm 59,90kr (2006-12-17 22:18:49)

Produkter på bilden:

Borrning
Nu gäller det att få samma avstånd på alla. Blir det snett här ska kommer kuggarna i saxlyften inte gå i varandra! Vilket innebär att den kommer att sitta fast :/ Jag har på känn att detta kommer att hända. (2006-12-17 22:27:38)

Produkter på bilden:

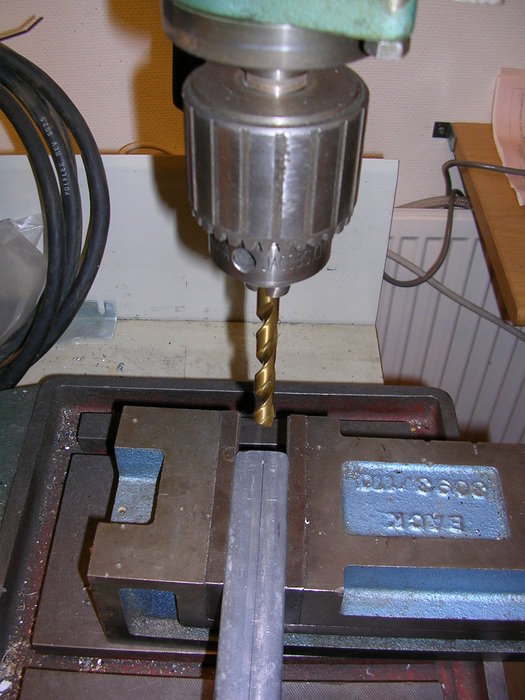

Pelarborr
Jag lyckades ragga tag i en verkstad med pelarborr.
Tack till tjejen! (2006-12-17 22:32:12)

Produkter på bilden:

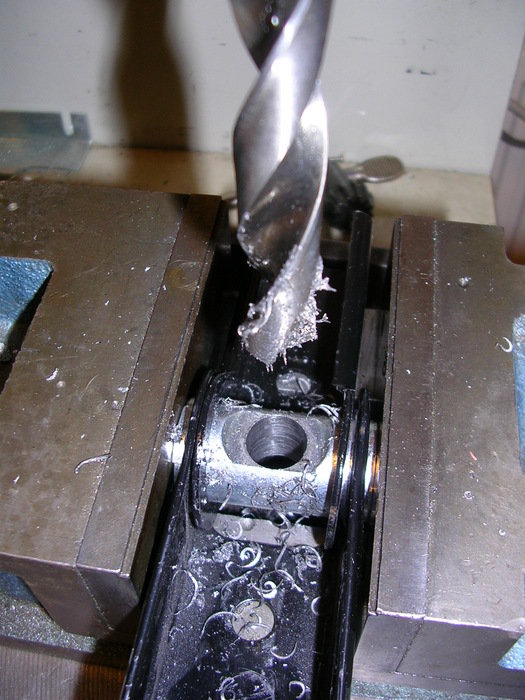

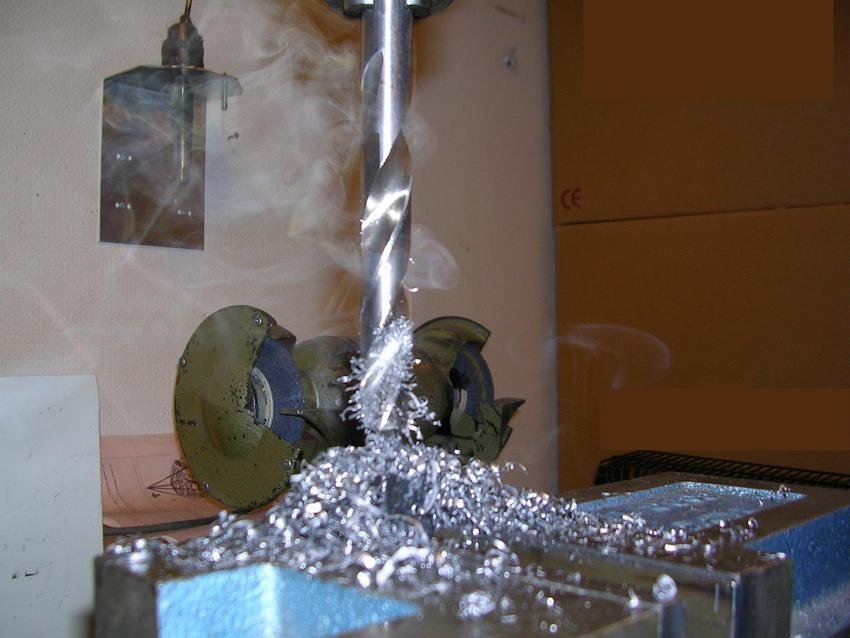

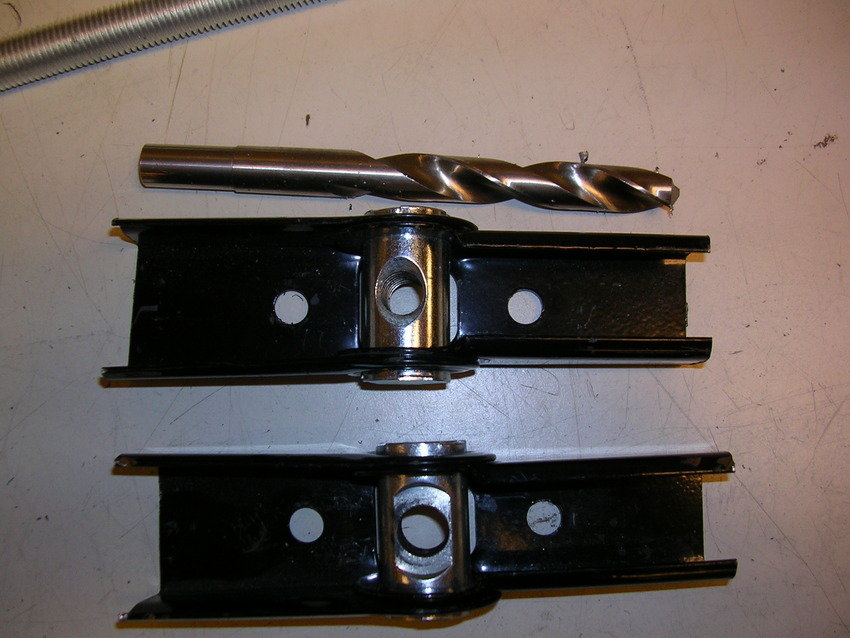

Mkt borrande blir det!
Nu ska jag borra ur där den gamla gängstaven gick. 14mm hål i båda. Den ena sidan ska gängas med M16. (2006-12-17 22:35:26)

Produkter på bilden:

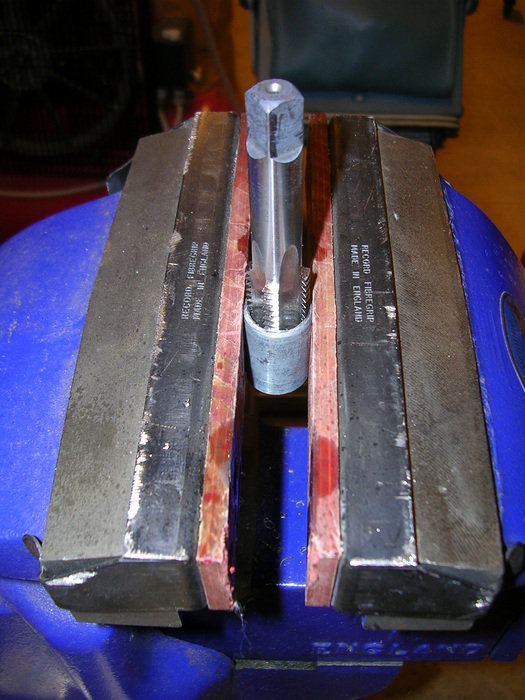

Klent skit!
Skaftet var gjort för M12 men jag fick i M16 :P Det tog inte lång tid innan det sa pang, så gick skiten sönder! Jag trodde inte att du skulle va så jäkla trögt! (2006-12-17 22:49:44)

Produkter på bilden:

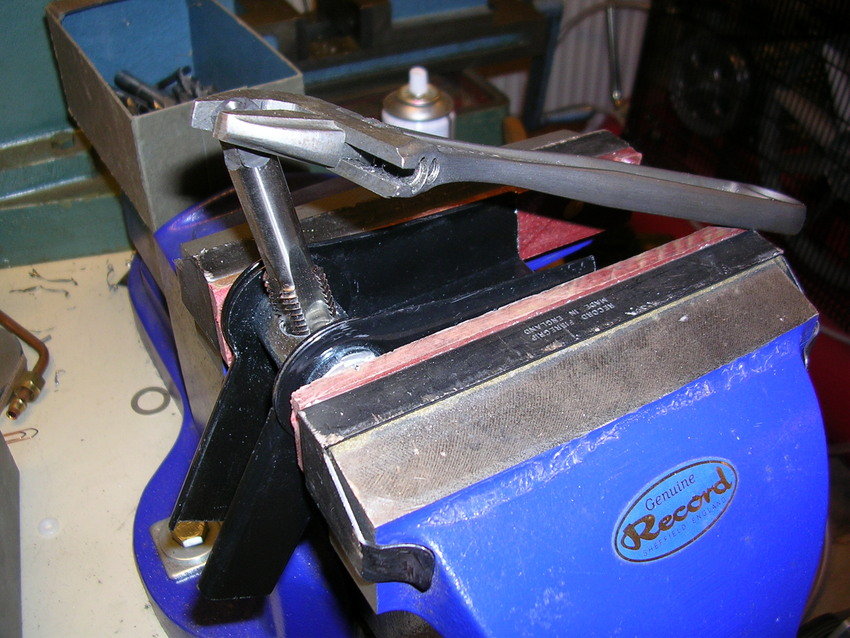

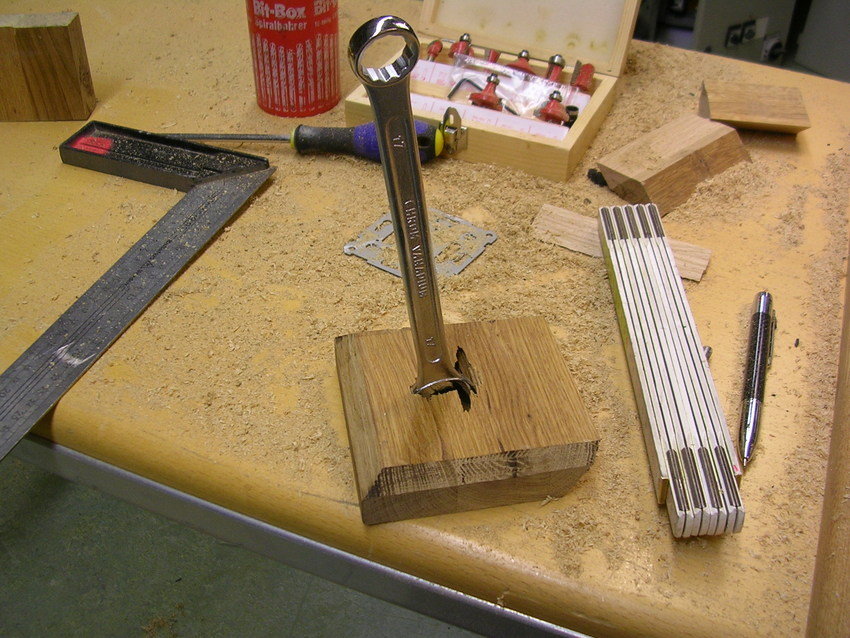

Det går ju lika bra med en skiftnyckel!
(2006-12-17 22:55:53)

Produkter på bilden:

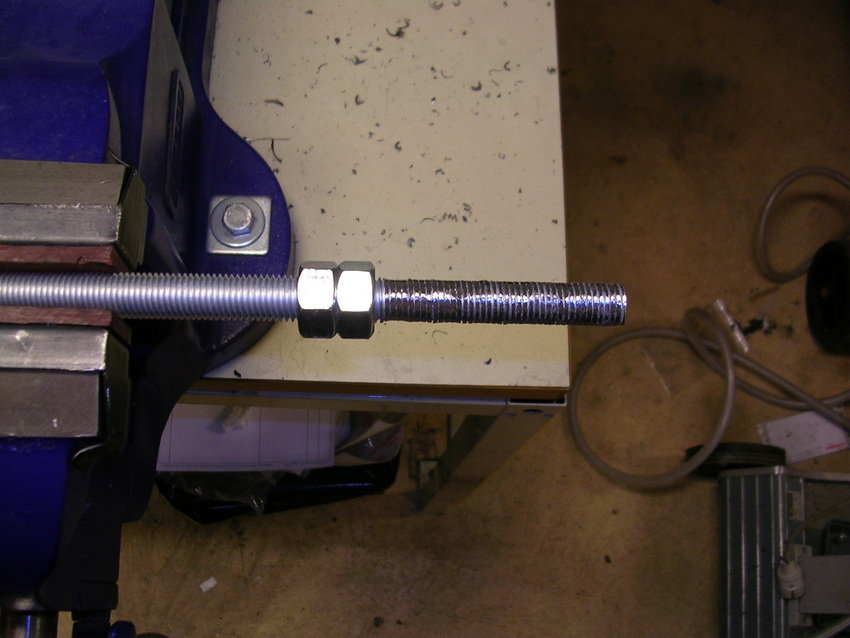

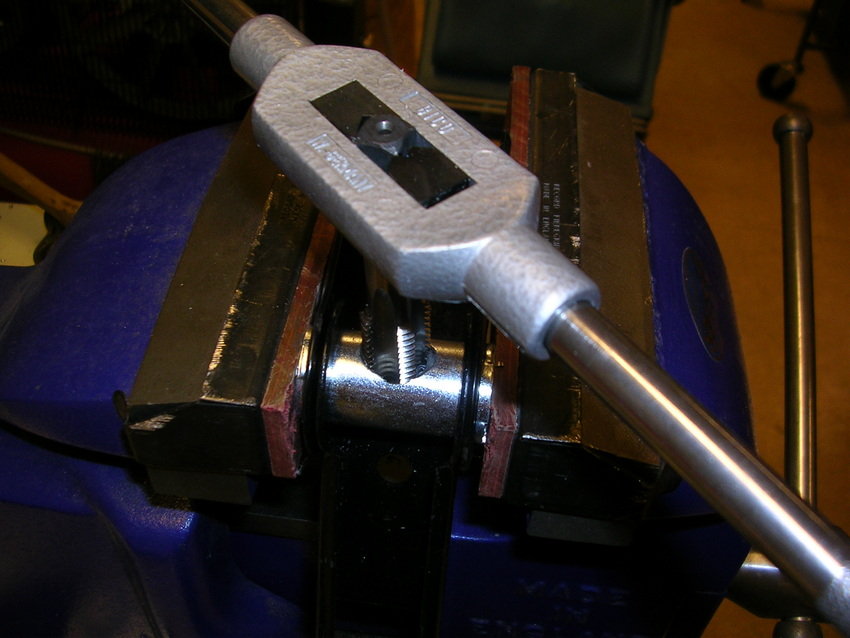

denna fick man kämpa hårt med för att få igenom! (2006-12-18 06:42:13)

Produkter på bilden:

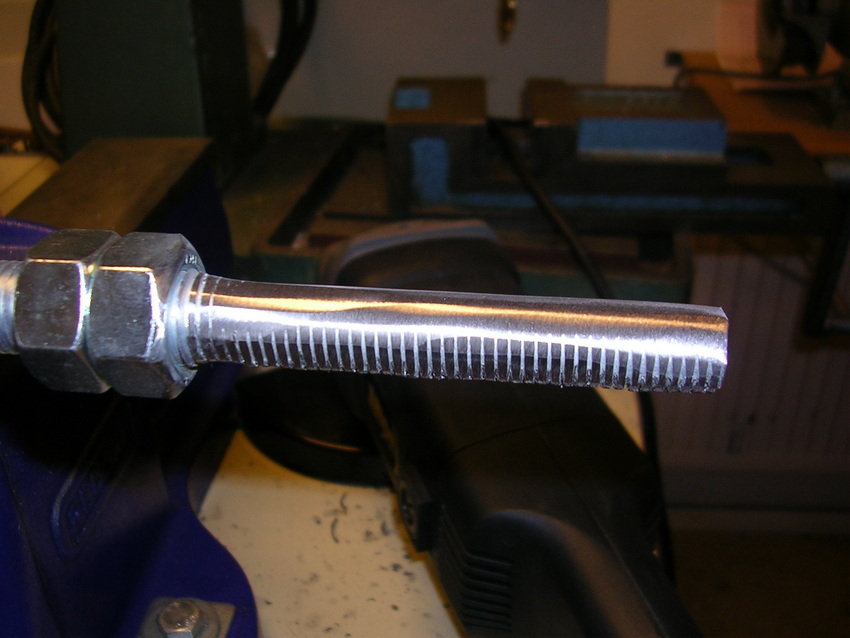

det fungerar, inga trasiga gängor här inte! (2006-12-18 06:44:05)

Produkter på bilden:

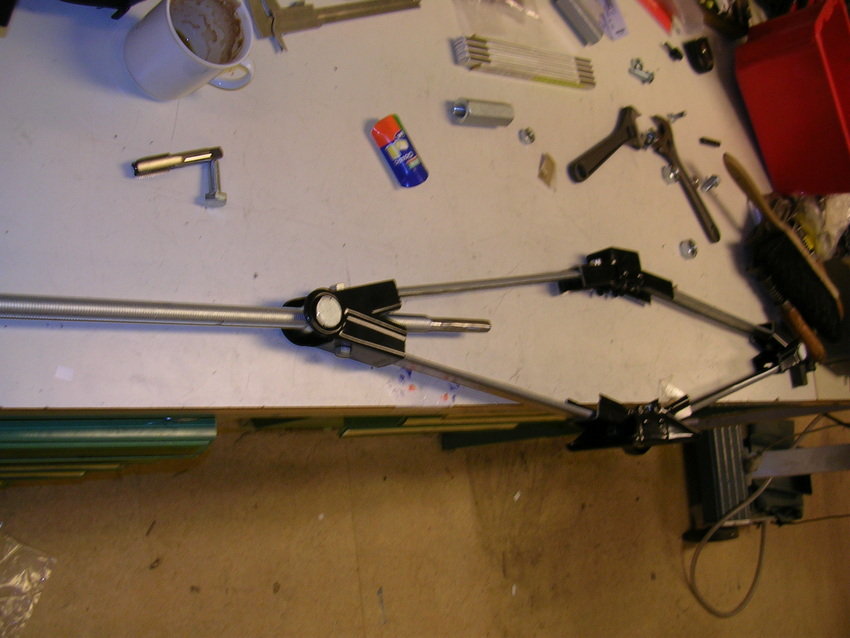

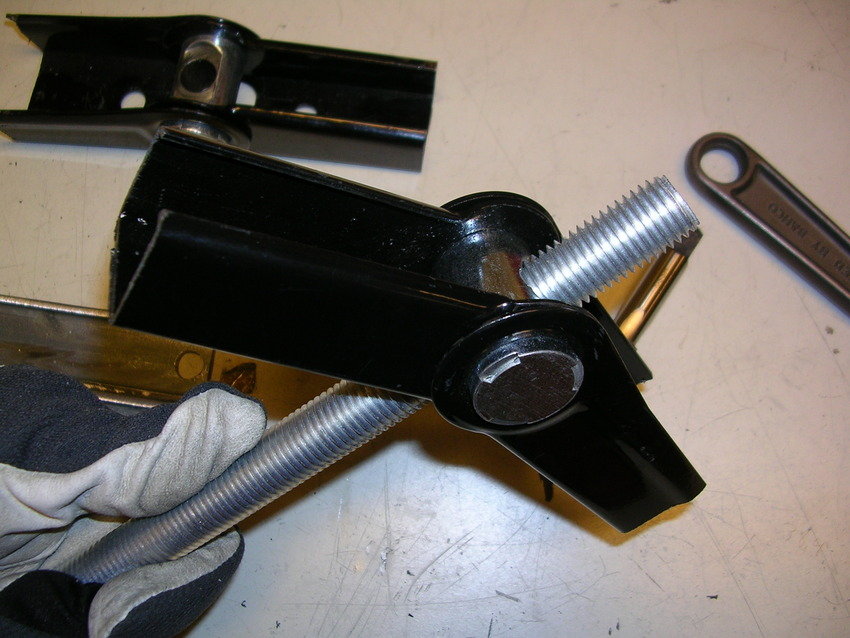

Provmontering (Skyddsglasögon 49kr)
Provmontering för att kunna mäta ut gängstaven. (2006-12-18 06:48:07)

Produkter på bilden:

glömde borra hålet på andra sidan....
(2006-12-18 06:52:56)

Produkter på bilden:

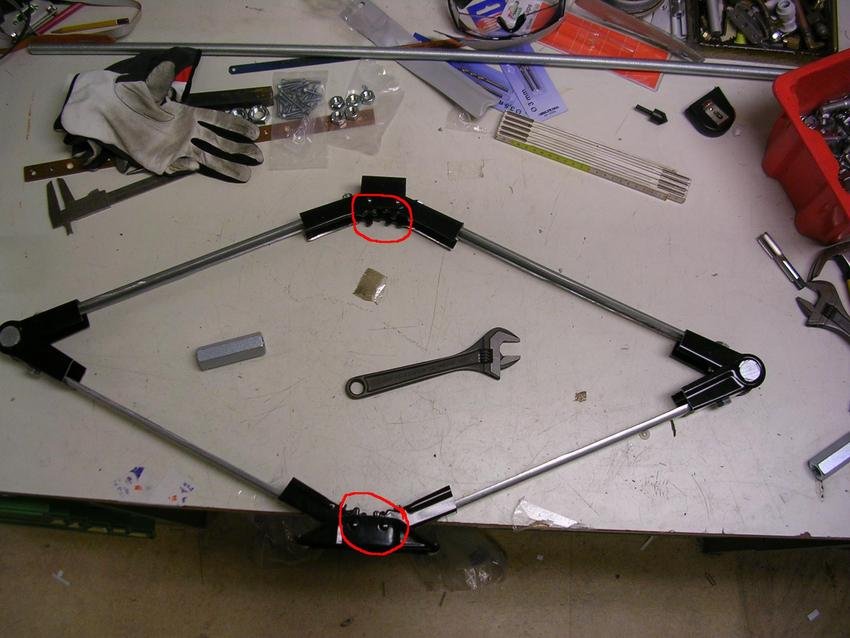

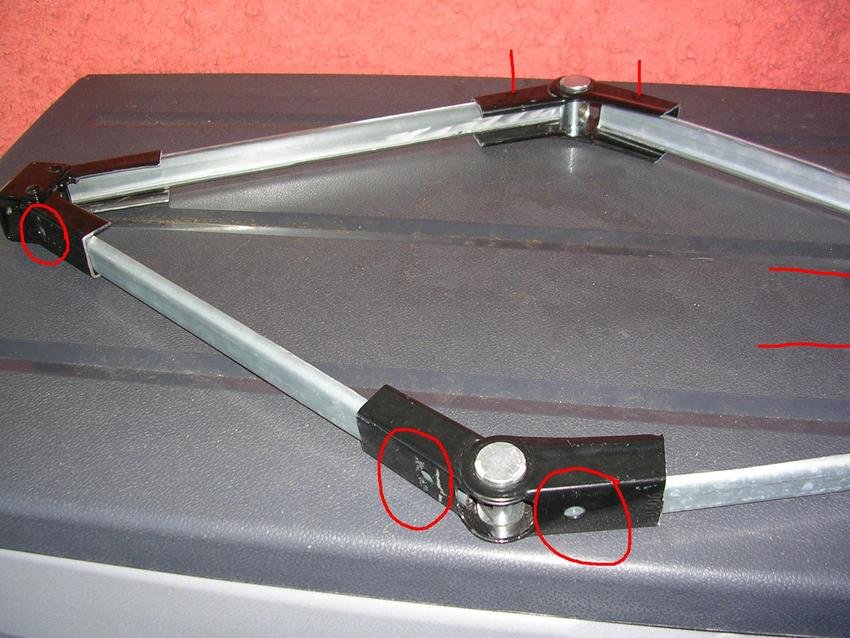

Nu ska jag testa om kuggarna går i varandra (se röda markeringar på bilden). Funkar det inte skär jag bort dom. :D

Självklart så köpte jag bara 5st M10 skruvar(måste ha 8st). Sånt som händer när man blir lite för ivrig att komma igång. Lyckades dock hitta lite skruv i verkstaden. Som ni ser så sticker skruvarna ut. Tillsnyggning och kapning sker senare.... Detta är en test montering inte slutmontering.

(2006-12-18 12:08:29)

Produkter på bilden:

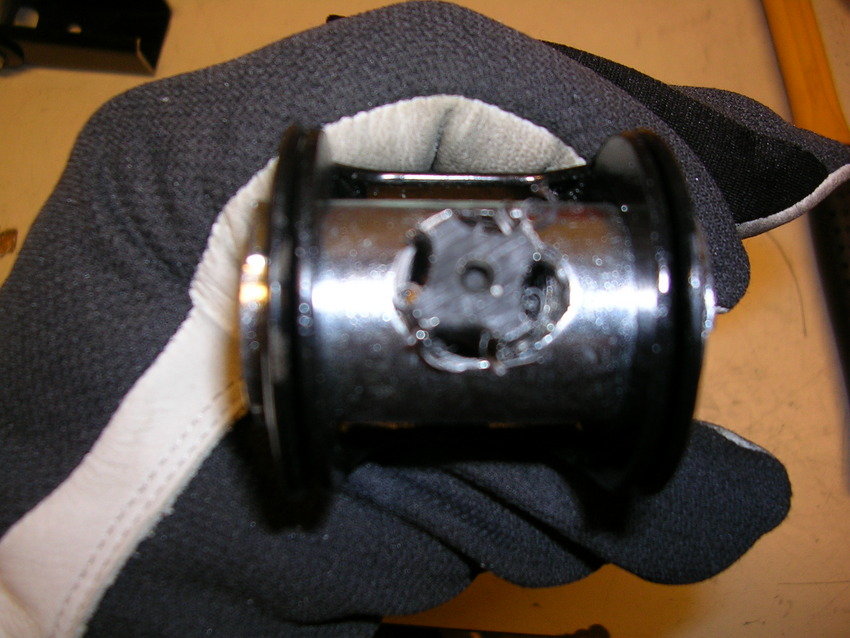

Då var det time att börja med övergången mellan gängstav och motor (2006-12-18 18:44:05)

Produkter på bilden:

Nästan helt ner slipad.... (2006-12-18 18:47:23)

Produkter på bilden:

Bara börja gänga!Nästa gång monterar jag av sidorna, för satan vad man fick gänga.... (2006-12-18 18:48:24)

Produkter på bilden:

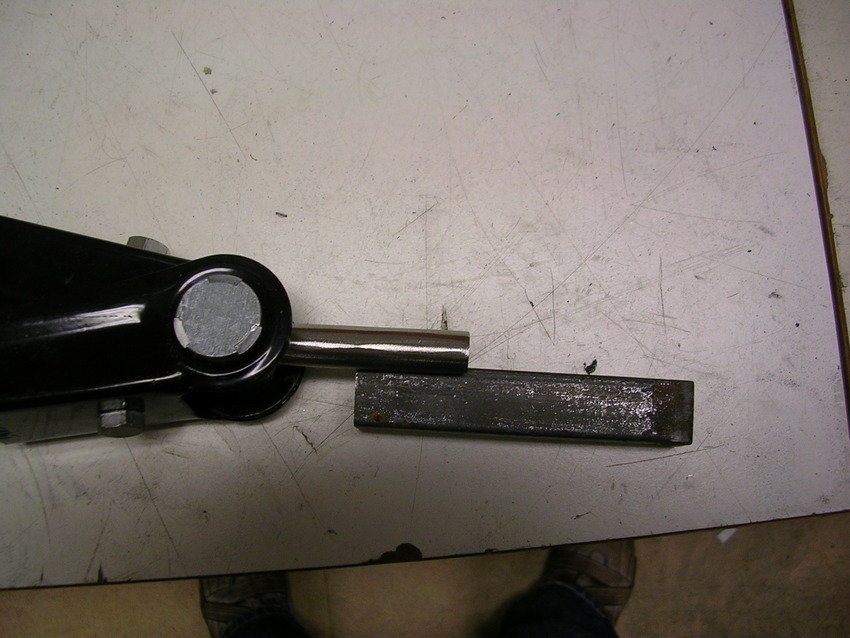

Råmaterial

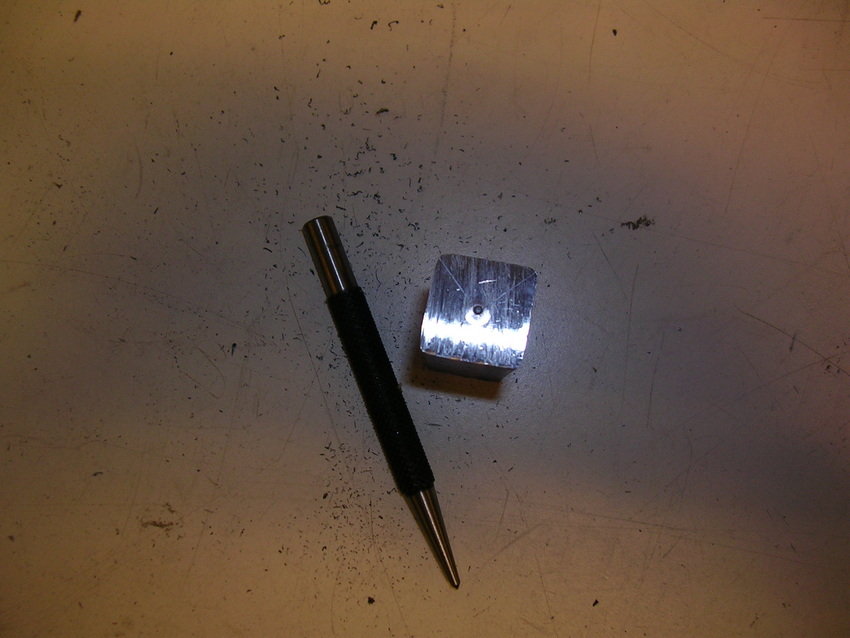

Här är råmaterialet som jag ska tillverka övergången till motorn med... (2006-12-18 21:49:10)

Produkter på bilden:

Stål 19.90kr
Vad jag önskade att det fanns en elektrisk giringskap i verkstaden... Fyrkantsstålet var riktigt hårt! (2006-12-18 21:51:29)

Produkter på bilden:

Då var det time för borrning igen. I med 14mm borren... (2006-12-18 21:57:23)

Produkter på bilden:

Smoke
(2007-01-20 09:17:49)

Produkter på bilden:

Timmar
Från bilden med titel "Tillbehör" till hit tog 2,5 tim (2006-12-19 00:47:02)

Produkter på bilden:

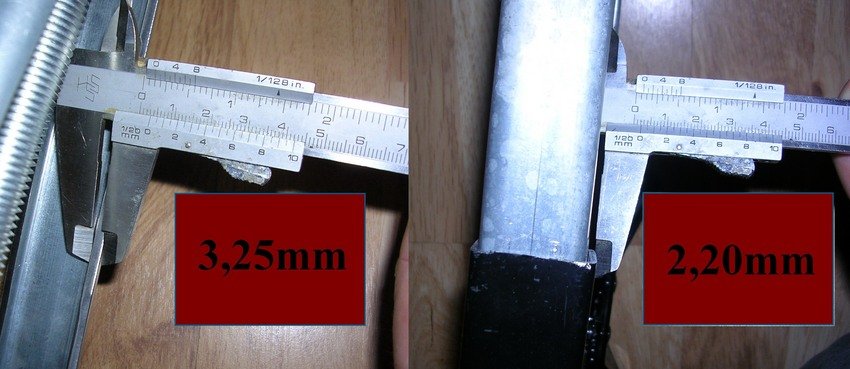

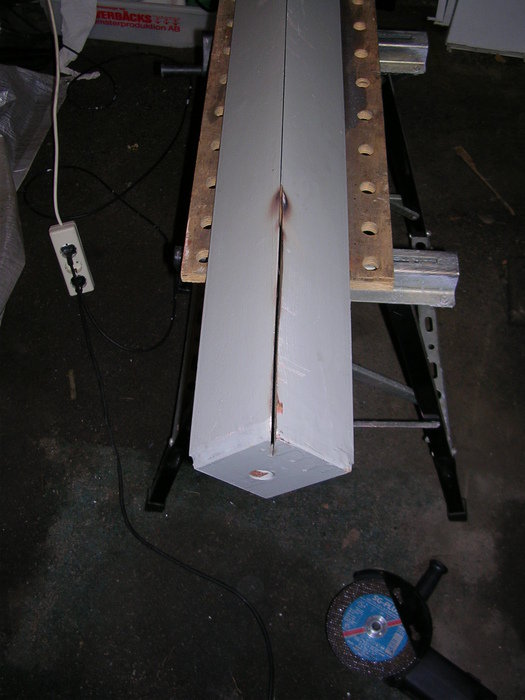

Till er som tycker det ser klent ut!
Hoppas bara inte jag får äta upp detta när skiten viker sig ;P (2006-12-20 17:31:26)

Produkter på bilden:

FAN
Längre en så här kom man inte igår... grrrrr
Så går det när man rycker lite för hårt i klen kabel. Bort med denna, in med ny... (2006-12-20 17:45:53)

Produkter på bilden:

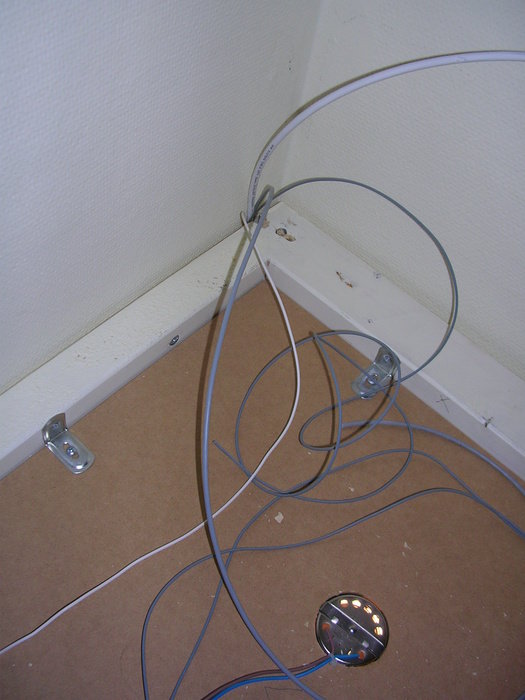

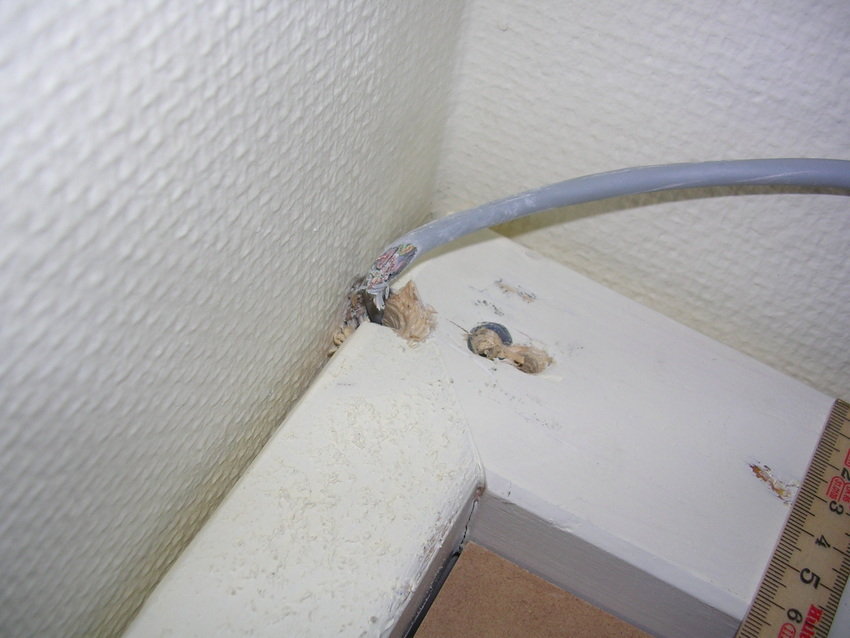

Alla kablar på plats och hela
(2006-12-20 22:12:13)

Produkter på bilden:

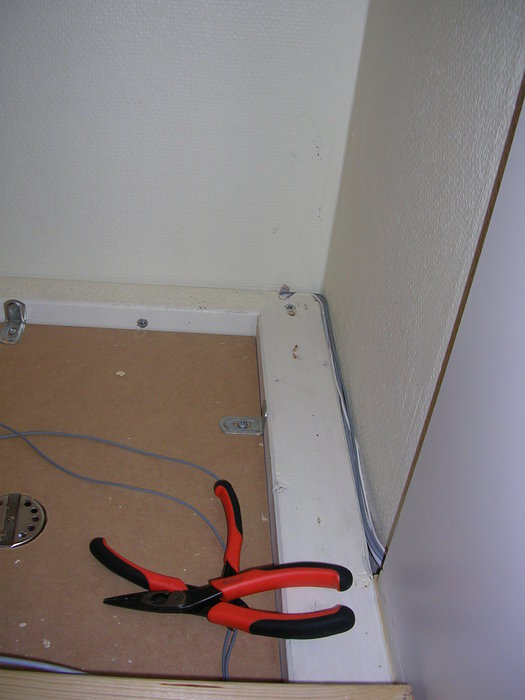

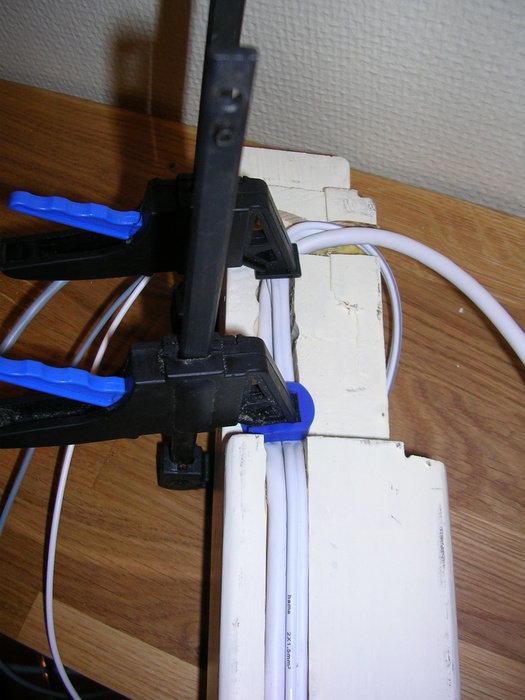

Undersidan
Här har vi tryckt i 5st kablar. Så skönt att slippa se dom! (2006-12-20 22:44:36)

Produkter på bilden:

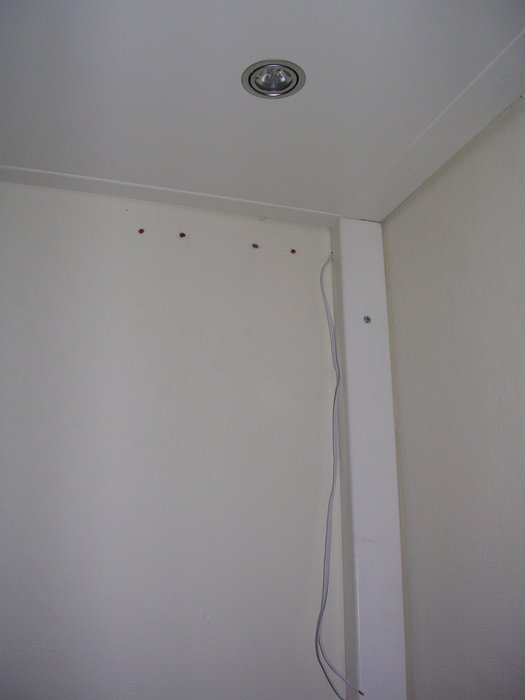

Där bakom ligger mina kablar
Efter lite bök och stök så sitter benet/stöttan uppe på väggen igen. (2006-12-21 01:03:14)

Produkter på bilden:

Ovansidan nästan färdig
men man måste ju sova lite också... gäsp (2006-12-21 01:07:11)

Produkter på bilden:

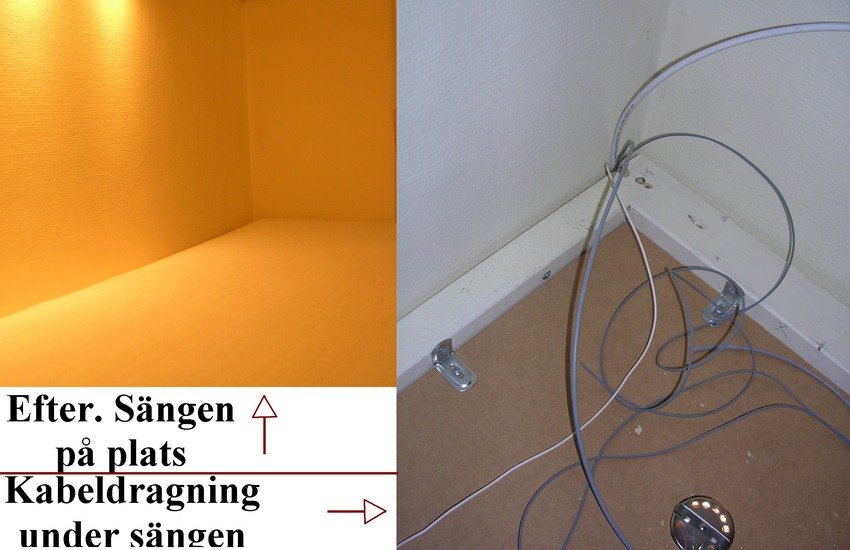

Kabeldragning säng färdig
(2006-12-21 19:29:33)

Produkter på bilden:

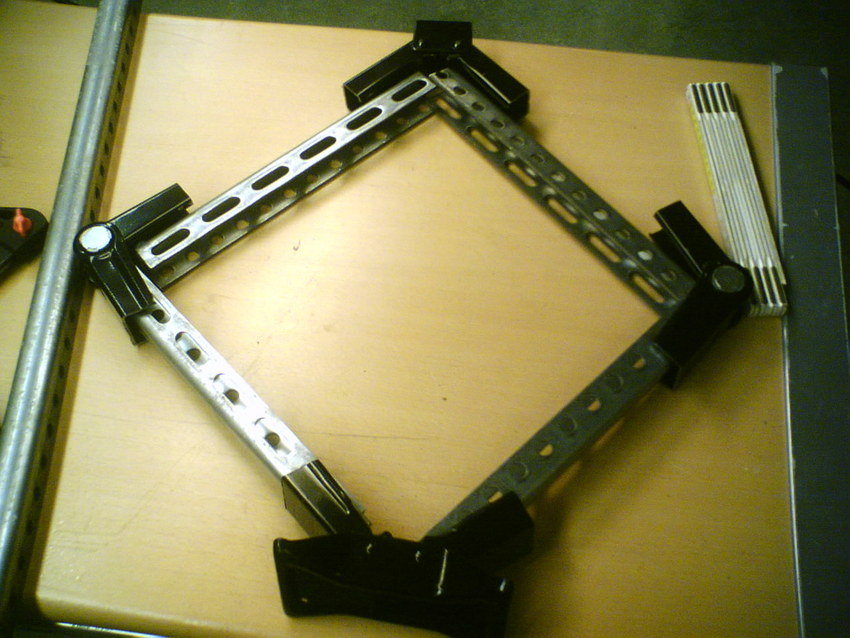

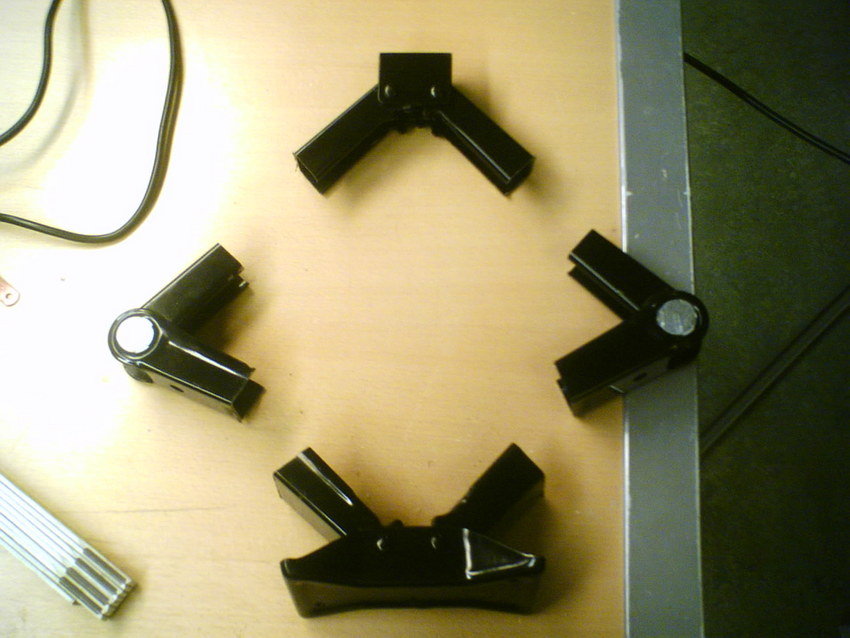

Stål!!!
Vi börjar med att dela den. Den var riktigt seg att såga igenom. Fy skam den som ger sig! (2007-01-14 00:56:01)

Produkter på bilden:

Då var det två bitar av en. Nu ska dom bli fyra (2007-01-14 10:29:48)

Produkter på bilden:

Jag köpte en skitsmart ställning till min kap. Så man kan gira osv. (2007-01-14 14:17:23)

Produkter på bilden:

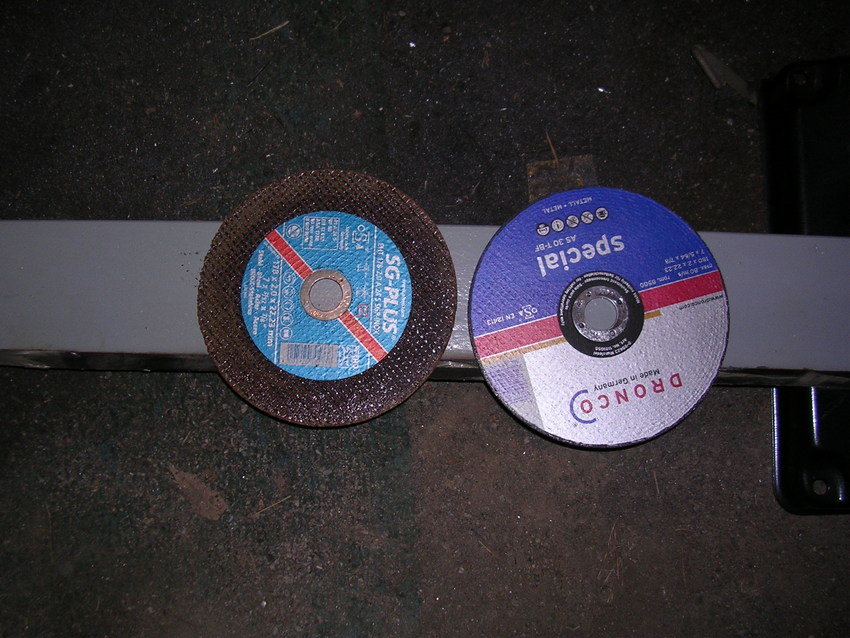

Billigt skit suger! :D (den högra är från Jula)
Kapskivorna tog slut när jag skulle kapa det sista så jag åkte förbi Jula och köpte ett par nya. Fy fan va risiga dom va! Sluta med att jag fick åka hem och hämta ändå! (2007-01-14 18:07:05)

Produkter på bilden:

första biten färdig! Jiiipiii
(2007-01-15 10:36:18)

Produkter på bilden:

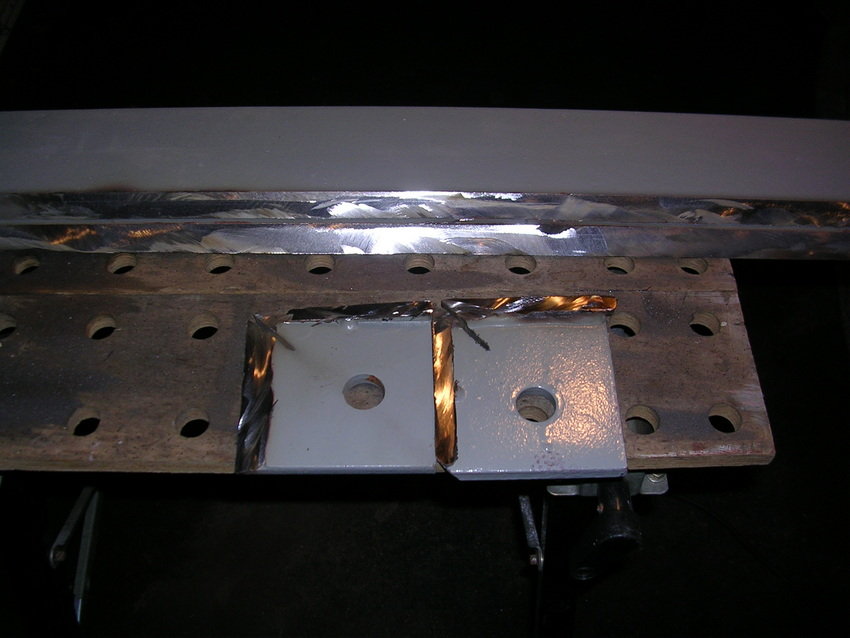

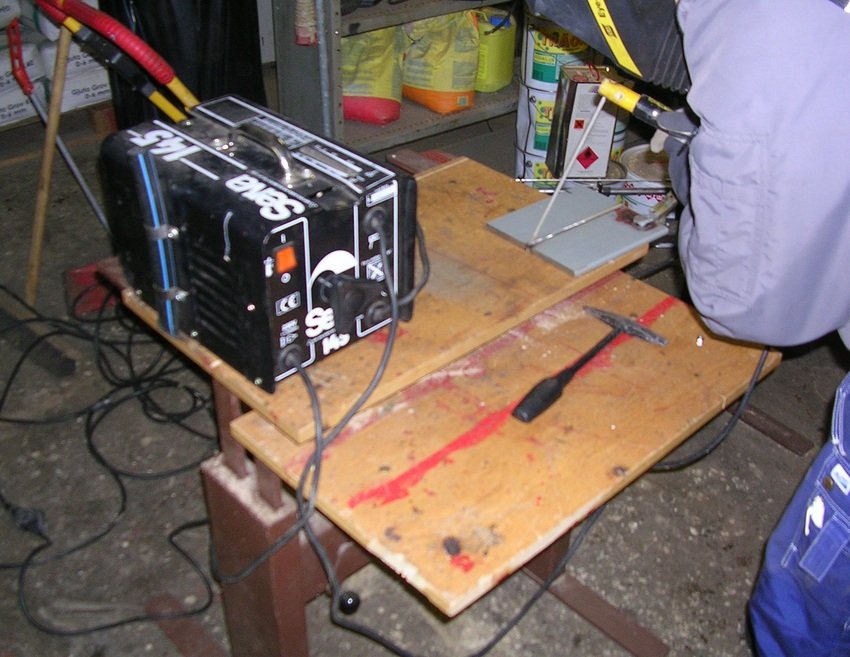

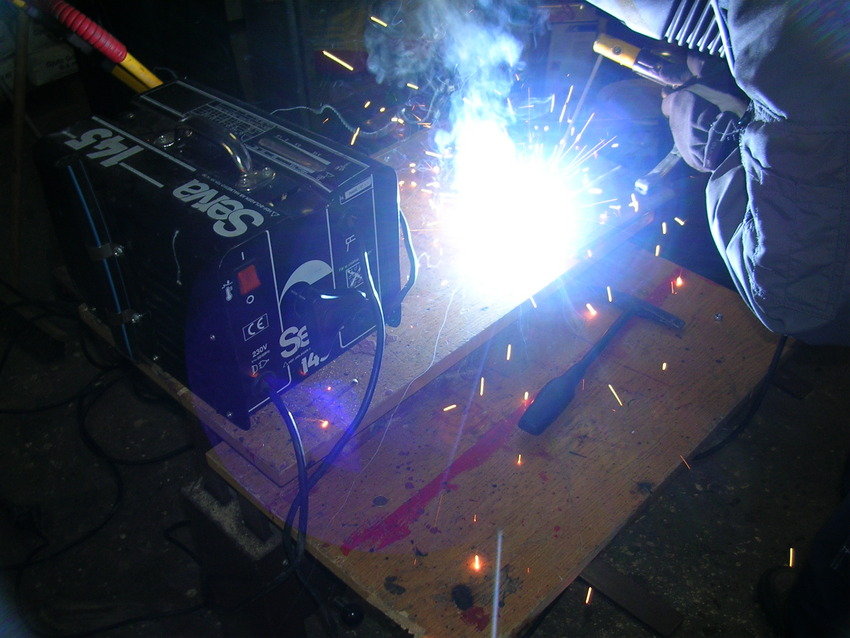

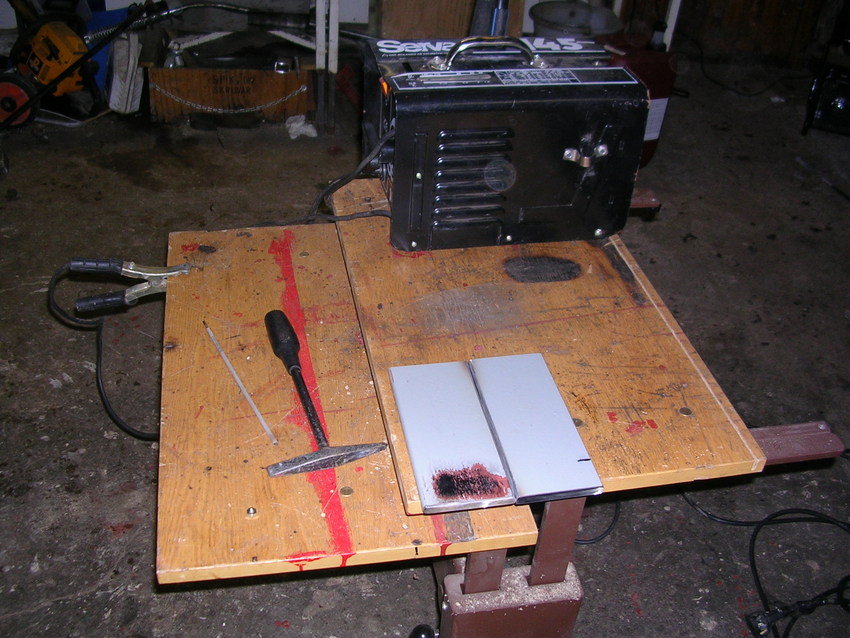

Svetsning
Dom här två ska svetsas ihop. Det ska bli foten som jag ska fästa saxlyften i.

Sen ska jag nämna att svetsa inte är min starka sida... det kommer ni snart att få se :D. Bara skiten sitter så... heh


Snart tar batterierna slut i min bärbara.... det kommer upp mera bilder under kvällen.

Mvh. Meec

(2007-01-20 17:22:56)

Produkter på bilden:

(2007-01-20 20:05:35)

Produkter på bilden:

(2007-01-20 20:06:11)

Produkter på bilden:

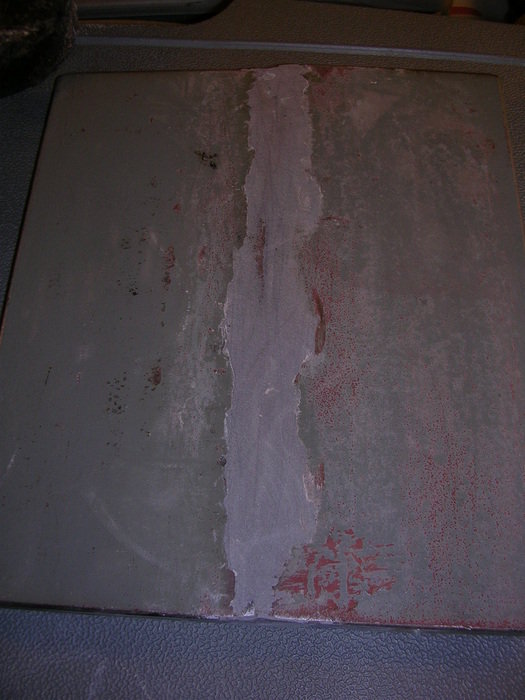

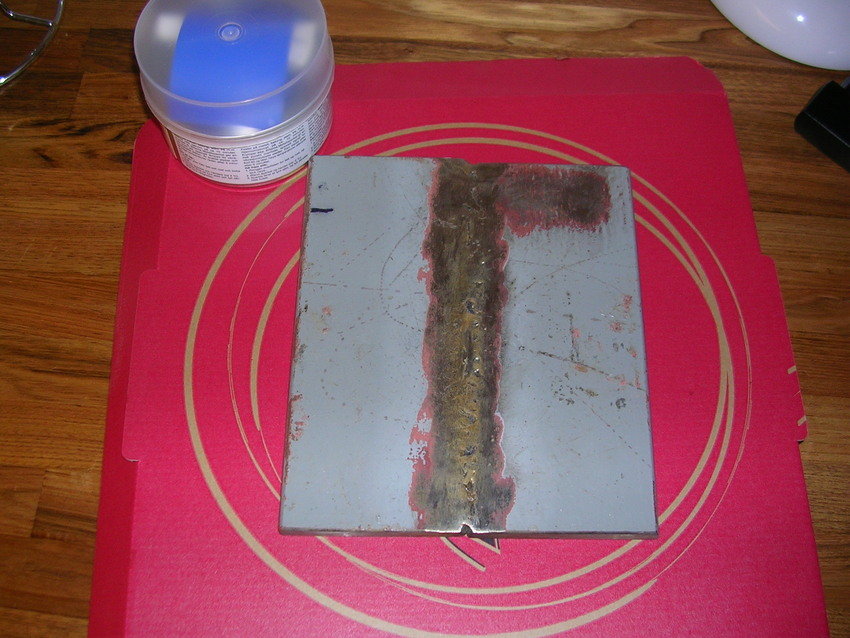

Svetsfog (Metallspackel 49,90:-)
Så här ser det ut efter en amatör har gått loss med svetsen! :D I högra hörnet ser ni metallspackel från biltema! (2007-01-22 23:10:19)

Produkter på bilden:

Spackel är bra skit!
(2007-01-22 23:14:55)

Produkter på bilden:

Tillbaka i verkstaden.I går gick det åt 1,5 tim.
Eftersom jag inte har någon egen verkstad så får jag vänta snällt på att en polare ska ger mig tillgång till en.

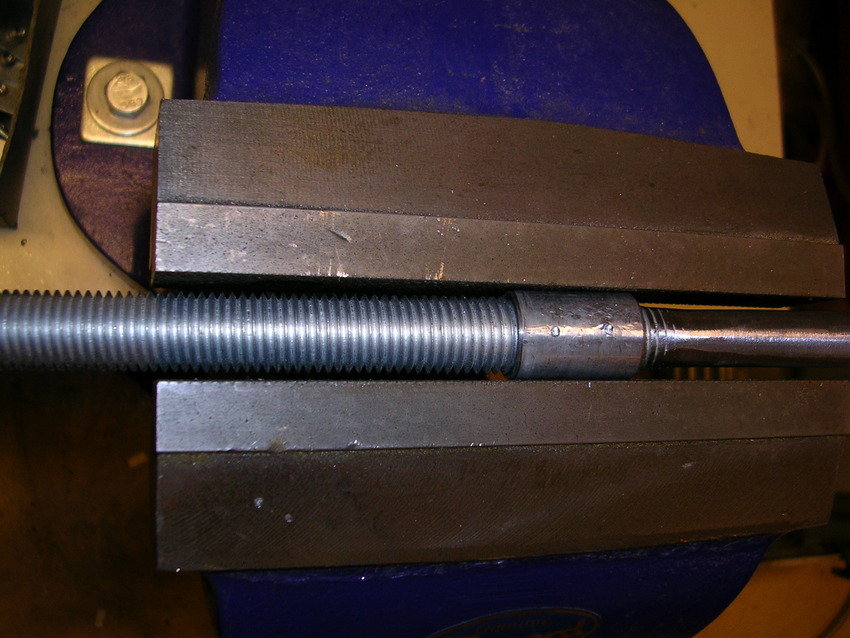

Jag följer inte principen halva stången väster gänga andra halvan höger gänga så måste jag ha ett stopp som tar imot. Ett stopp för upp och på andra sidan ett stopp för ner. Så nu tillverkar jag "stoppet" (2007-01-23 11:04:37)

Produkter på bilden:

Nu sitter den på
Nu har jag könat för borrhål. Sen ska 2st låsskruvar i för att hålla stoppet på plats. (2007-01-23 11:13:02)
