Min lilla "biograf"
(2005-11-08 01:01:46)

Produkter på bilden:  Pioneer DV-575A,  Yamaha HTR-5740,  Dynavoice Magic C-4,  Dynavoice Magic F-6

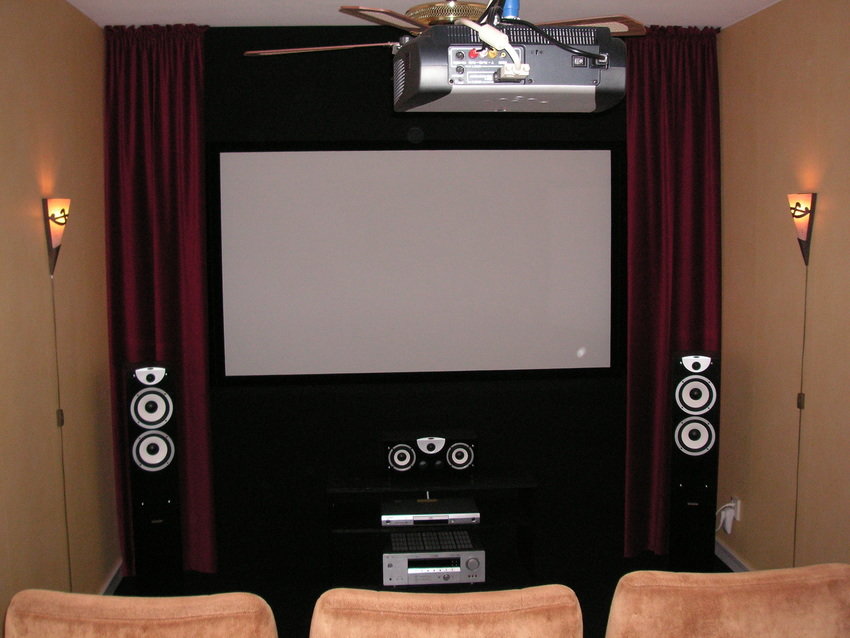

Biorummet - överblick
Såhär ser mitt biorum ut för tillfället.
Sanyo PLV-Z2 som kör på 86 tums hemgjord duk av specialtyg (gain 0.8). Motordriven elektrisk maskning (Från 1.78:1 upp till 2.60:1) döljer sig bakom de svarta partierna upptill och nedtill. Draperierna är egentligen "bio-röda" vilket inte framgår så väl på bilden. Mörkt ljuddämpande undertak kommer att installeras framöver.
Hembygget av maskningen kan skådas här:
http://www.minhembio.com/forum/index.php?showtopic=99055 (2005-10-22 13:30:05)

Produkter på bilden:  Sanyo PLV-Z2,  Dynavoice Magic C-4,  Dynavoice Magic F-6

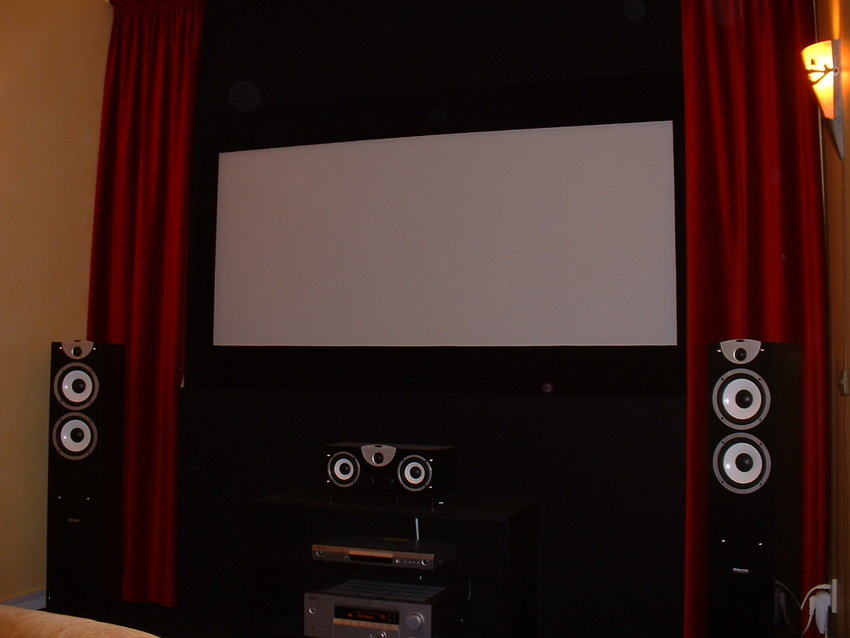

Ljudsystemet - överblick
Under duken syns Dynavoice Magic F6 paketet med frontarna stående på Proson spikes. I den hemgjorda hyllan sitter recievern Yamaha HTR-5740 och dvd spelaren Pioneer DV-575. Övanför står Dynavoice Magic C-4 centern med 3 Proson spikes. (2005-10-22 13:40:31)

Produkter på bilden:  Sanyo PLV-Z2,  Pioneer DV-575A,  Yamaha HTR-5740,  Dynavoice Magic C-4,  Dynavoice Magic F-6

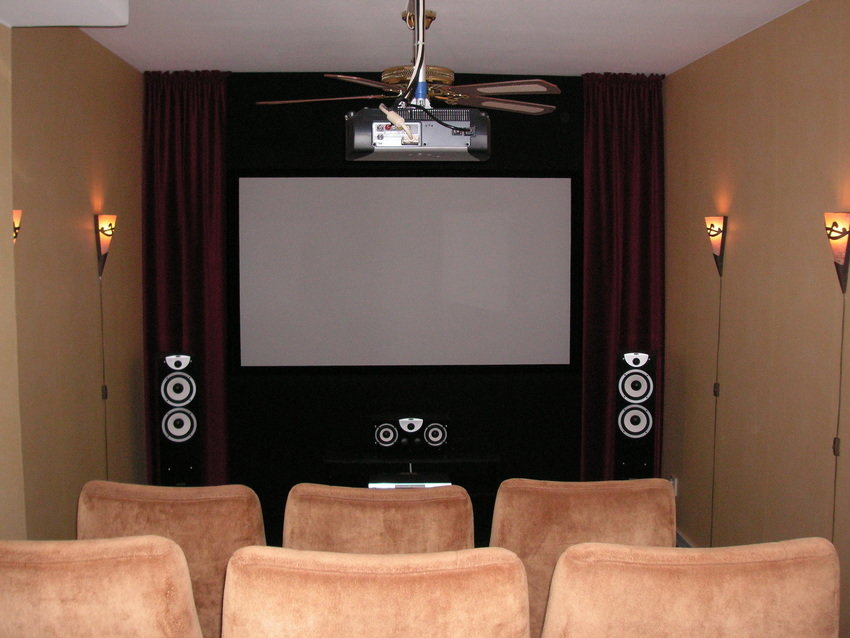

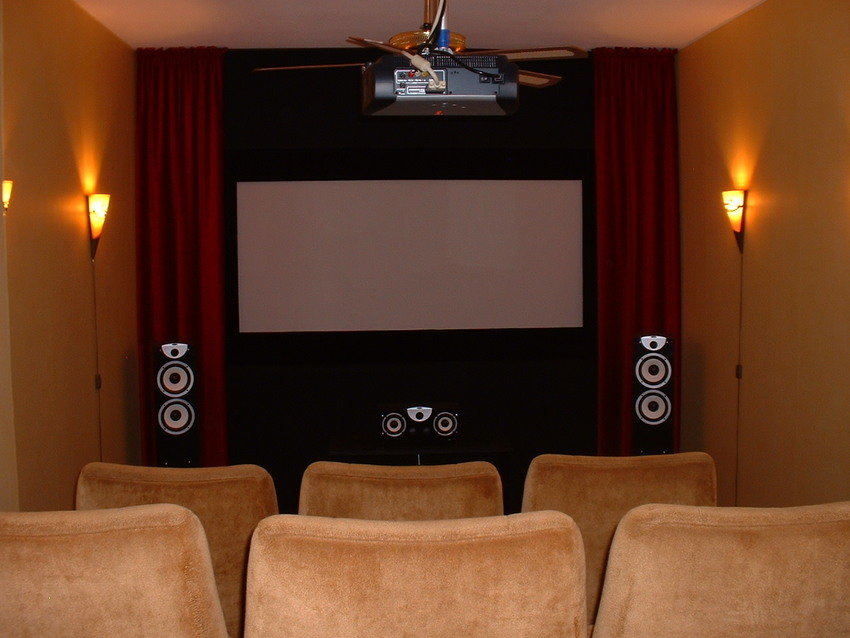

Biorummet - överblick, 1.78:1 format (bättre färger)
Tog mig tid att fota rummet med en annan kamera. Fick till mycket bättre färger och därmed ser man mer av den här myskänslan som man får i verkligheten. (2005-11-08 00:37:06)

Produkter på bilden:  Sanyo PLV-Z2,  Dynavoice Magic C-4,  Dynavoice Magic F-6

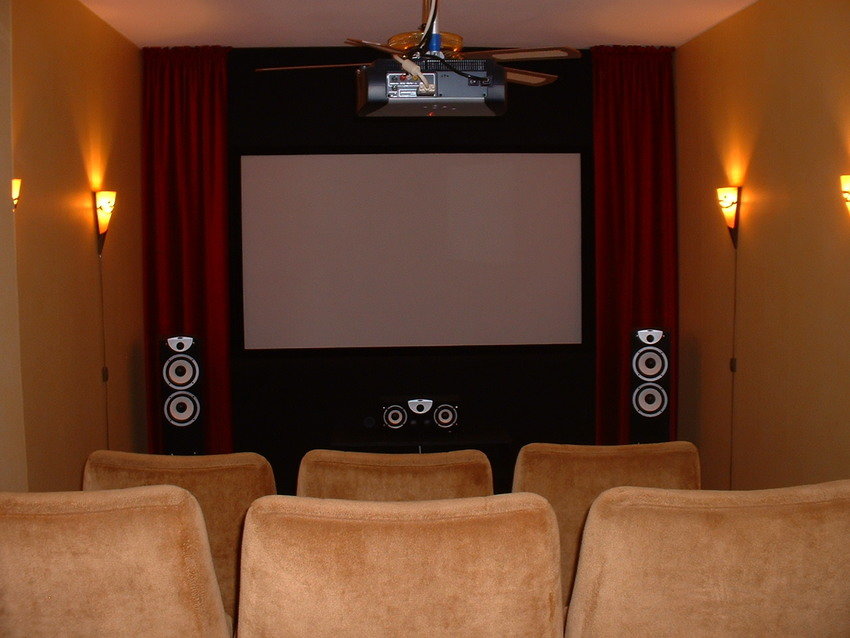

Biorummet - överblick, 2.35:1 format (bättre färger)
Här ser man samma vy fast med maskningen nedrullad till det breda 2.35:1 format, som blir alltmer standard. Ska försöka få till en bra filmsnutt på hur maskningen rullar, så fort jag bara orkar ta mig tid... (2005-11-08 00:39:24)

Produkter på bilden:  Sanyo PLV-Z2,  Dynavoice Magic C-4,  Dynavoice Magic F-6

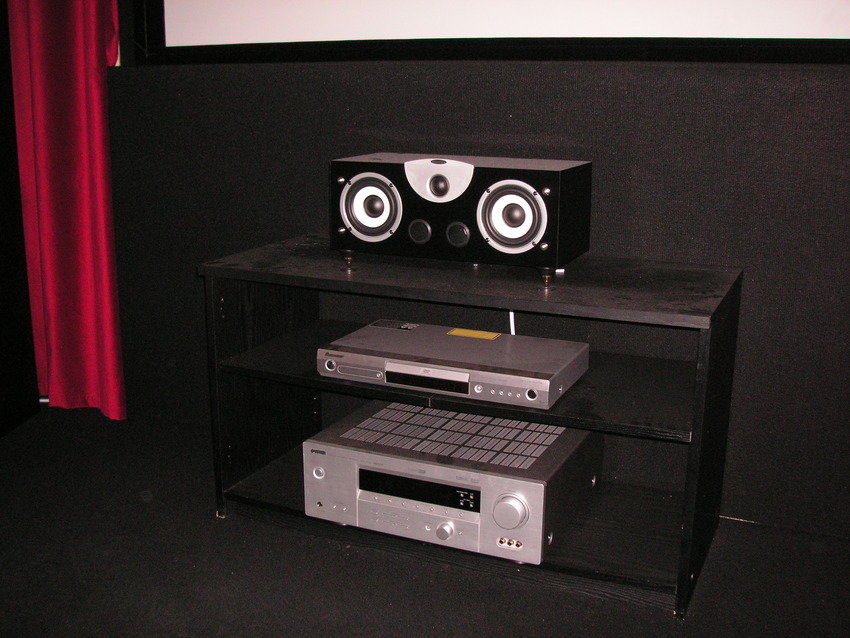

Förstärkaren, DVD spelaren och centern igen...
Ännu en närmre titt på prylarna i den enkla hemgjorda hyllan.
DVD spelaren finns där mest för utseendets skull, då all uppspelning sker via HTPC med Theatertek och MediaPortal.

Någon baslåda har jag ännu inte köpt. Men det lutar åt en XTZ 10 subba inom snart framtid. Lär räcka gott och väl till det lilla rummet på knappt 16 kvadrat... (2005-10-22 14:14:35)

Produkter på bilden:  Pioneer DV-575A,  Yamaha HTR-5740,  Dynavoice Magic C-4

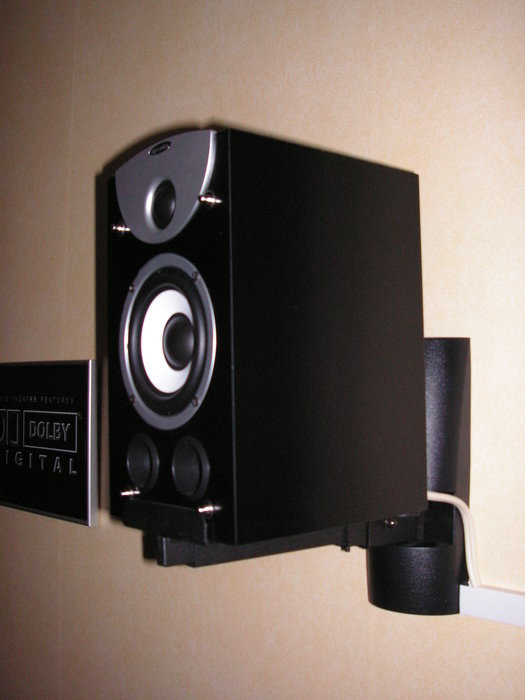

Bakre surround högtalarna
Dynavoice Magic S4 surroudarna hänger stolt i väggfästena jag köpte på Netonnet för knappt 300 spänn. Rejäla fästen - passar perfekt och ser rätt bra ut!
(2005-10-22 14:24:08)

Produkter på bilden:  Dynavoice Magic S-4

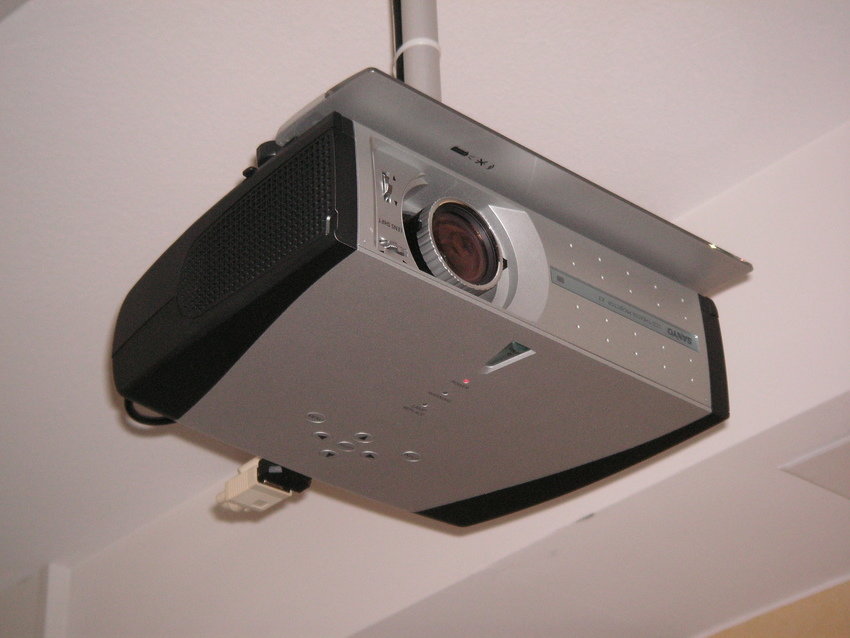

Projektorn - Sanyo PLV-Z2
Min kära Sanyo PLV-Z2 som tillkom samtidigt som jag sålde min gamla trogna Panasonic AE100. Sanyon funkar klockrent! Ingångarna som används är DVI (mha VGA->DVI kontakt) från HTPC burken samt komponent från Pioneer DVD spelaren.
Projektorn hänger i ett hemmagjort takstativ tillverkat av delar från en skurmopp :P
Köpte Z2an begagnad. Har en känsla av att den är Pipro-tunad, då linsen är röd-aktig - dock ej säkert då jag glömde fråga säljaren. (2005-10-22 13:47:13)

Produkter på bilden:  Sanyo PLV-Z2

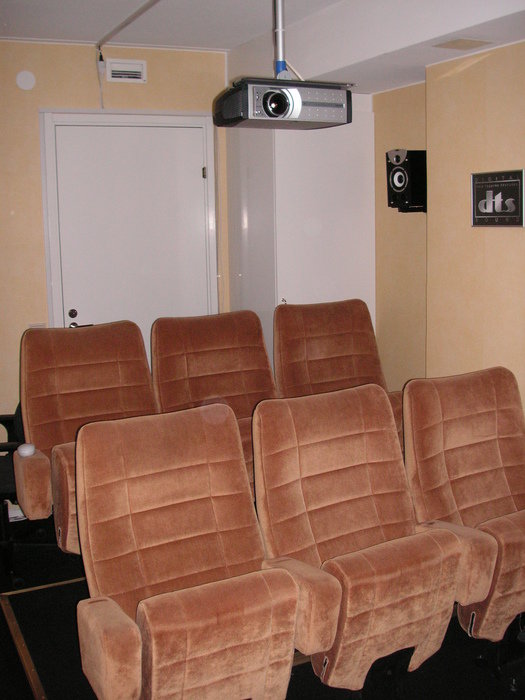

Biofåtöljerna
Mina underbara, gosiga och bekväma biofåtöljer! Helt förälskad i dessa :) Fåtöljerna är av märket Qlinette Diplomat De-Luxe.
Köpte de av en kille som jobbar på Svenska Filminstitutet. Fåtöljerna är orginal biofåtöljer (begagnade alltså) och kommer från Biopalatset, salong 3 i Stockholm där de omrenoverade salongerna för knappt ett år sen. Inget slitage eller fläckar - efter lite finputsning känns de och luktar som nya!

I bakgrunden ser man den vita garderoben där min HTPC burk är placerad för att förhindra oljud. Hade gärna fimpat garderoben, men då jag bor i en hyreslägenhet så vore det inte så smart... (2005-10-22 13:57:33)

Produkter på bilden:  Sanyo PLV-Z2

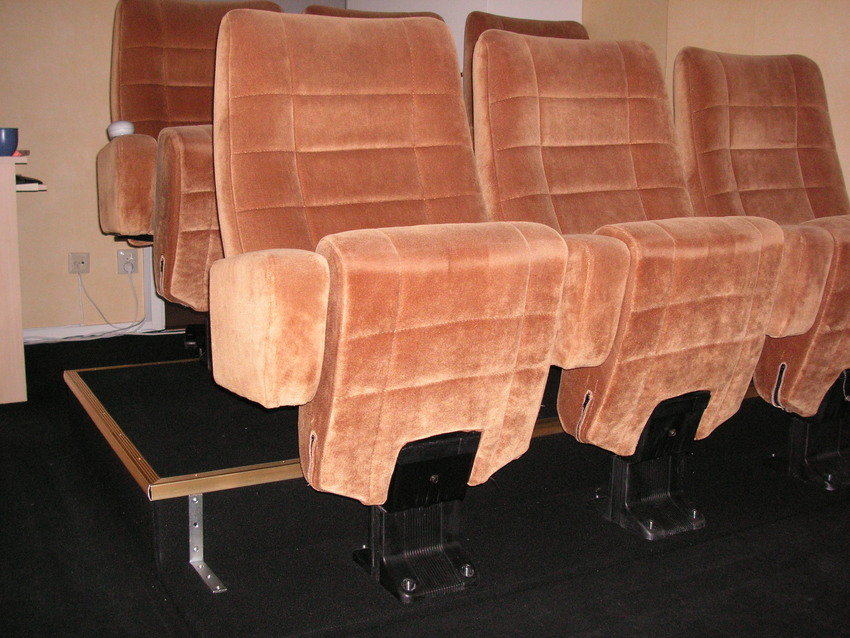

Biofåtöljerna - närmare titt
Den bakre raden är upphöjd 19cm mha 2 st EU-pallar och en MDF skiva - klädda i svart heltäckningsmatta (nålfilt) som för övrigt täcker hela rummet. Guldlisten runt hela plattformen har en fjärrstyrd ljusslinga inbyggd vilket ger en fin effekt då ett svagt ljus lyser från listen och nedåt mot golvet (syns ej på bilden - bättre blider kommer snart...).

De främre fåtöljerna är fästa i en tjock MDF skiva (även den klädd med matta) och skruvade underifrån. Ville inte borra i golvet, då jag bor i hyreslägenhet och tjejen hade mördat mig annars.. Vinkeljärnen som håller ihop plattformen och skivan kommer att döljas med matta så fort jag orkar ta tag i det :) (2005-10-22 14:04:24)

Produkter på bilden:  Sanyo PLV-Z2

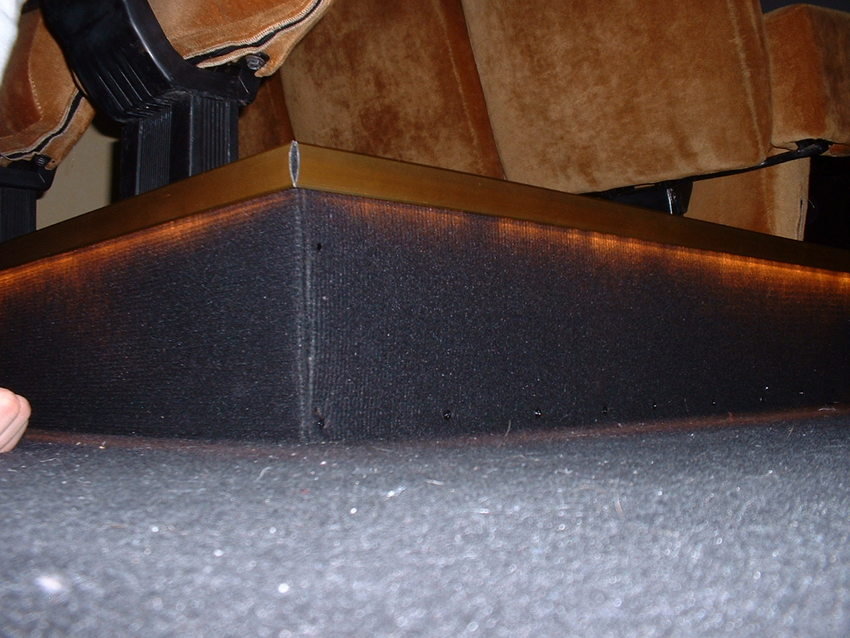

Belysningen under kantlisterna
En ganska dålig bild, men ändå tillräcklig, för att visa ljusslangen som är fäst under guldlisterna runtom hela podiumet. Effekten blir riktigt fin, då ett dimmat ljus ger mer mys-stämning. Belysningen kan stå på under filmvisning, då den är svag och inte påverkar rummets mörker eller bildens svärta. (2005-11-08 00:47:33)

Produkter på bilden:

Tavlor
En av mina hittils 2 hemgjorda tavlor/skyltar.
Jpeg bilder printade med laserskrivare på fotopapper (A4). Ramen är från Gallerix.
Lite enkel lösning kanske, men ser ändå hyffsat ut! (2005-10-22 14:30:08)

Produkter på bilden:

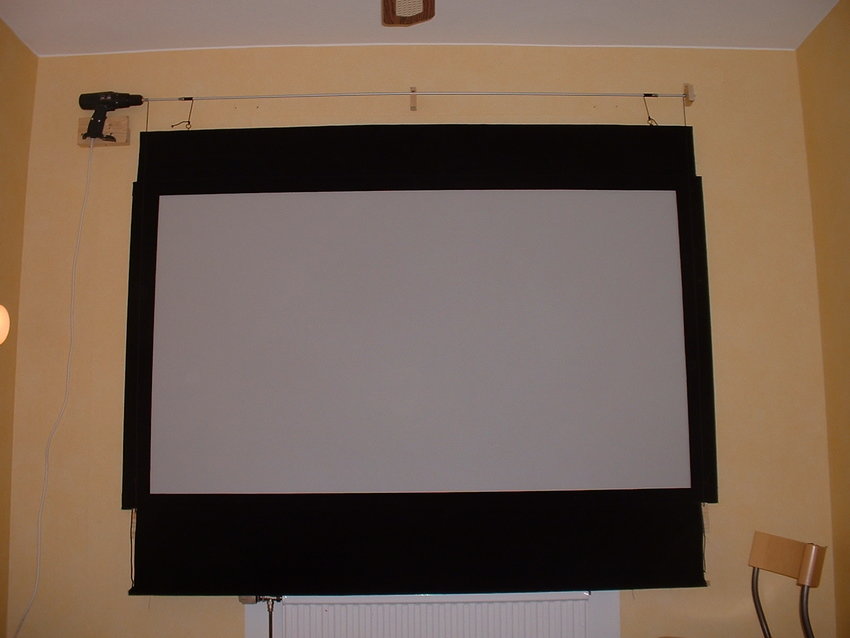

Motordriven maskning - vanliga 16:9 formatet (1.78:1)
Passar på att visa en bild på hur den motordrivna maskningen för breda filmformat fungerar. En skruvdragare hissar upp 2 skivor klädda i sammet mha svarta snören.
Styrningen sköts i biofåtöljerna. Än så länge sitter en dosa på väggen intill fåtöljerna där man styr motorn. Planerar på att få allt fjärrstyrt...men det projektet får vänta ett tag till...
Bilden är tagen långt innan biorummet var färdigt.
För mer info om hur allt byggdes upp, läs här:
http://www.minhembio.com/forum/index.php?showtopic=99055
(2005-10-26 08:48:56)

Produkter på bilden:

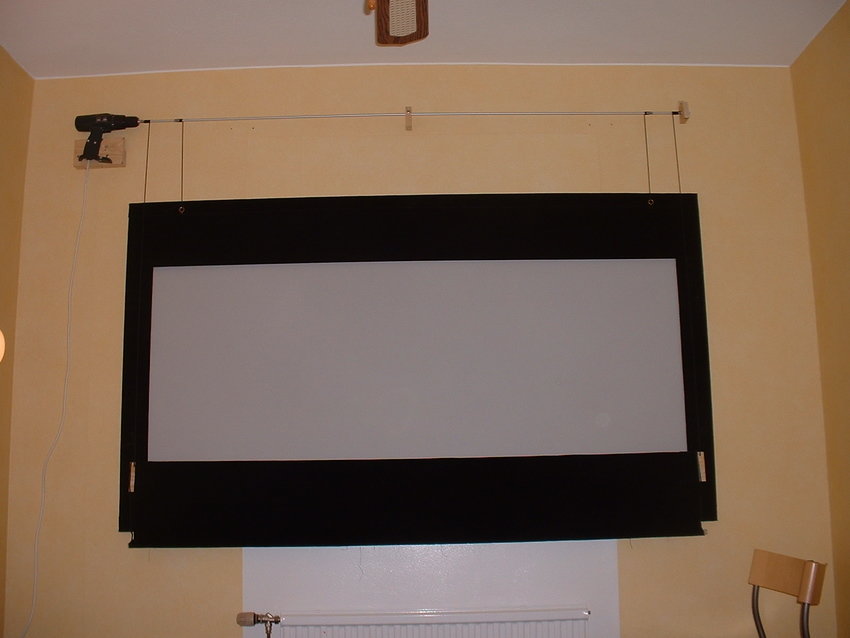

Motordriven maskning - Brett format (2.35:1)
Bilden visar masknings-flikarna nedrullade till 2.35:1 format. Den maximala ratio:n för maskningen har jag inte mätt, men jag uppskattar den till 2.60:1 eller kanske lite mer.
Då man sällan behöver mer än 2.40:1 så spelar det egentligen ingen stor roll...

Notera att bakom duken finns egentligen ett fönster som jag mörklagt & isolerat :) (2005-10-26 08:49:20)

Produkter på bilden:

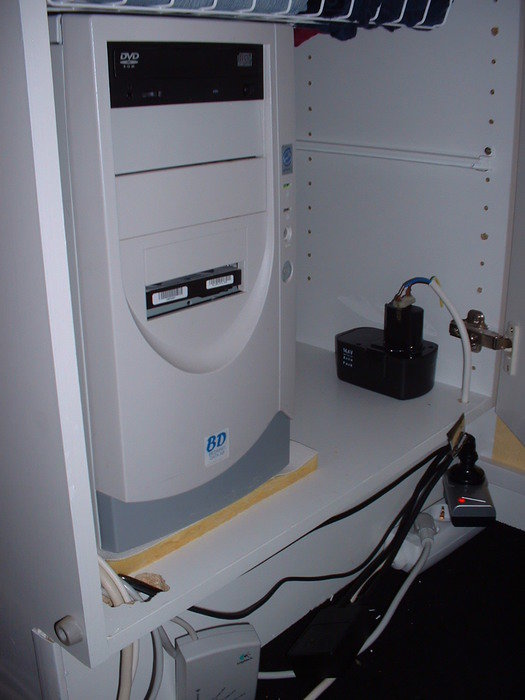

HTPC burken i garderoben
Skäms nästan för att visa den fula lådan som min HTPC vilar i...Det är en gammal datorlåda som legat och skräpat i 4 år men som jag till slut fick användning av.
Innehållet är däremot mer intressant: En Intel P4 3.0 GHz med 512Mb RAM och Geforce 6600GT som räcker gott och väl för att driva även de tyngsta HD filmerna i 1920x1080.

Datorn är en fullständig HTPC, då den har MediaPortal som front-end och styrs endast med en MCE Fjärr (dock finns mus å tang inkopplat ifall det behövs).

Till höger om burken ser man batteriet som driver maskningen av duken (batteriet är från skruvdragaren alltså) Enkelt att dra ur och ladda om det behövs!

Kabeldragningen är långt ifrån klar, som ni kanske märkt ;) (2005-11-08 00:52:29)

Produkter på bilden:  HTPC 3 GHz

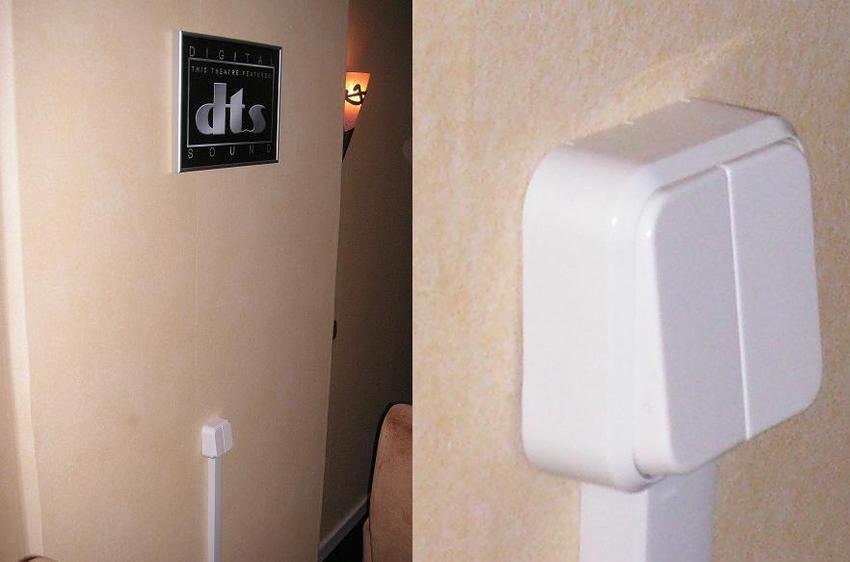

Styrning av maskningen
Har äntligen kopplat ihop en strömbrytare till motorn som styr maskningen! Väldigt enkel lösning, men det fungerar iaf ;) Har starka funderingar på att fixa det fjärrstyrt också, men det krävs lite mer tid bara... (2006-02-02 01:34:37)
