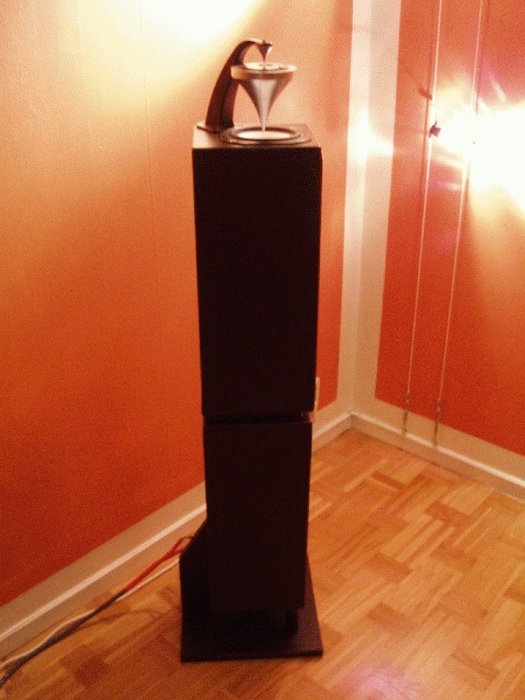

Fick en annorlunda ide för ett par år sedan, i samband med att Bang & Olufsen var på väg att släppa sin BeoLab 5 med 180 graders stereoperspektiv.
Min tanke var att skapa en högtalare med nästan 360 gradersspridning och så stor spridning som möjligt i höjdled. Nu må alla ljudnissar säga att den här killen är ju inte klok, det är ju en fysisk omöjlighet. Visst, så må vara fallet men i många fall skiljer sig teorin och verkligheten åt och jag vara ju bara tvungen att prova. Eftersom detta var… Läs hela |
Produkter i albumet:
|
Stäng
Bilder i detta album
Växla till minatyrbilder
Element och filter

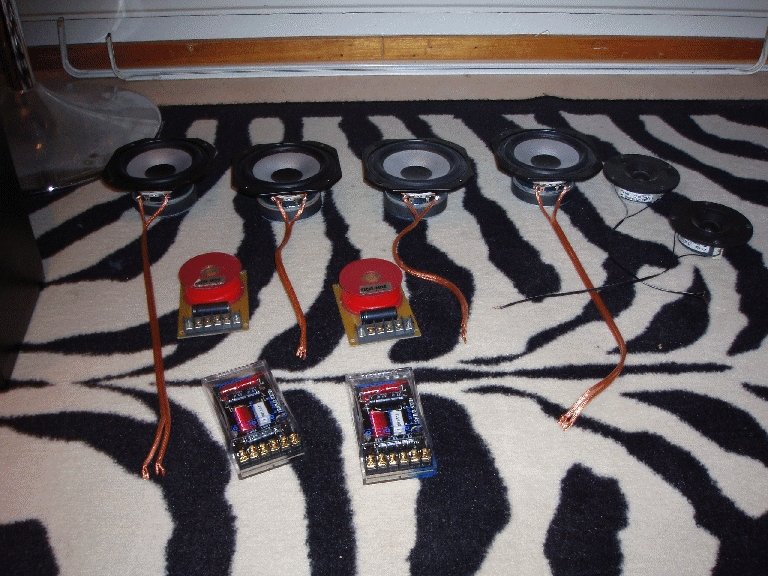

Har använt mig av den engelska tillverkaren MGR's mellanklasselement. Det är två 5,25" i varje högtalare, en används som bas upp till 120 Hz och det andra spelar fritt upp till 2500 Hz då filtret bryter av med 3 db mot den 1" softdome som spelar vidare upp i registret (2006-09-14 21:54:10)
Har använt mig av den engelska tillverkaren MGR's mellanklasselement. Det är två 5,25" i varje högtalare, en används som bas upp till 120 Hz och det andra spelar fritt upp till 2500 Hz då filtret bryter av med 3 db mot den 1" softdome som spelar vidare upp i registret (2006-09-14 21:54:10)
Produkter på bilden:
Akustiska linser

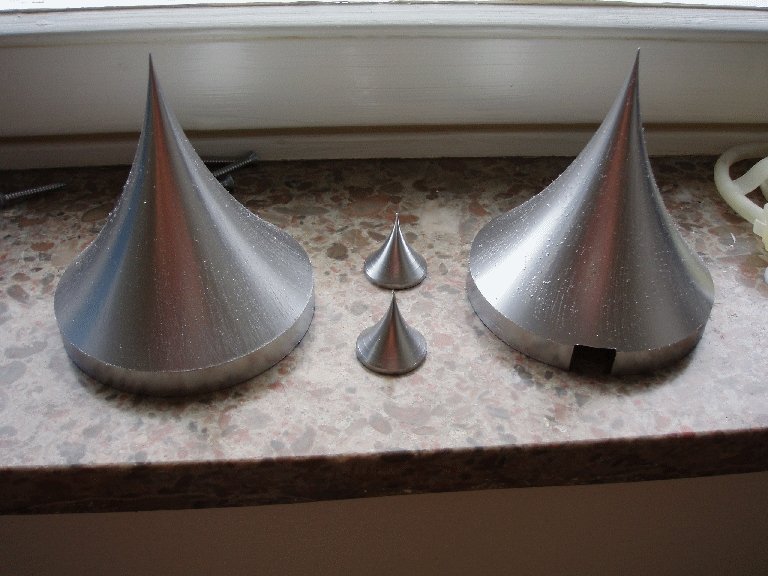

Här syns de två olika stora linserna som används för att sprida ljudet. Båda är konstruerade för att ge en nominell spridning på 5° neråt och 30° uppåt. Därav är avståndet mellan lyssningposition och hötalare begränsande eftersom lådan är drya metern hög! Kom på detta misstag i efterhand, hade dock funkat i gamla lägenheten då den var större ;-)
De är utsvarvade i nylonplast och därefter lackat med lämplig färg... (2006-09-14 22:04:15)
Här syns de två olika stora linserna som används för att sprida ljudet. Båda är konstruerade för att ge en nominell spridning på 5° neråt och 30° uppåt. Därav är avståndet mellan lyssningposition och hötalare begränsande eftersom lådan är drya metern hög! Kom på detta misstag i efterhand, hade dock funkat i gamla lägenheten då den var större ;-)
De är utsvarvade i nylonplast och därefter lackat med lämplig färg... (2006-09-14 22:04:15)
Produkter på bilden:
Lådorna

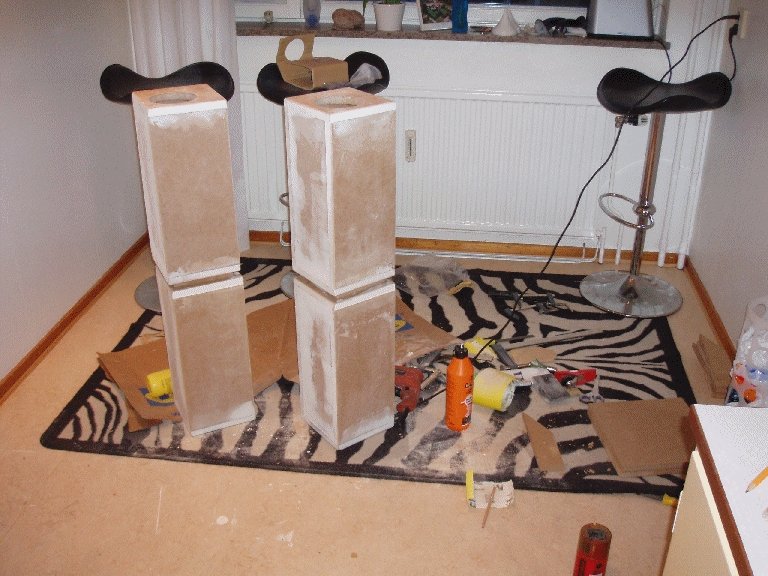

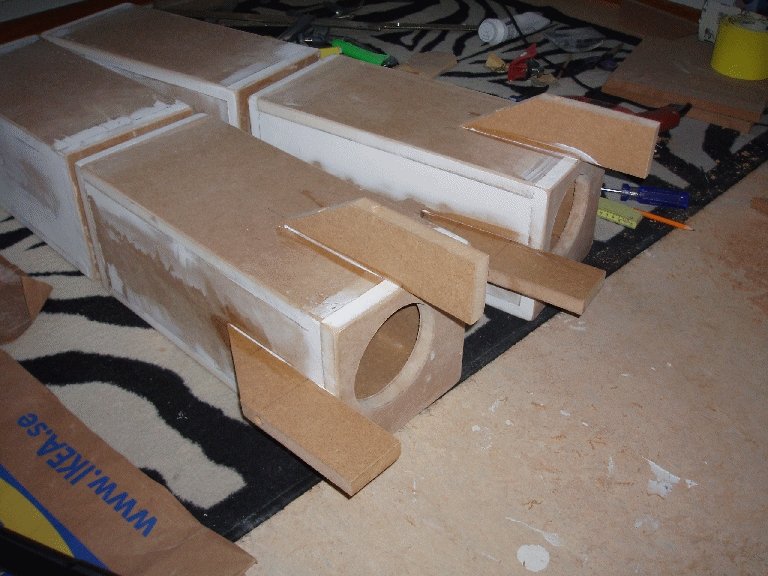

Här de två lådorna under slipningsstadiet, de är avdelade i två 20 literslådor, en för baselementet och en för bas/mellanregister ... ber om ursäkt för den gräsliga mattan! (2006-09-14 22:06:23)
Här de två lådorna under slipningsstadiet, de är avdelade i två 20 literslådor, en för baselementet och en för bas/mellanregister ... ber om ursäkt för den gräsliga mattan! (2006-09-14 22:06:23)
Produkter på bilden:
Produkter på bilden:
Klara för grundmålning

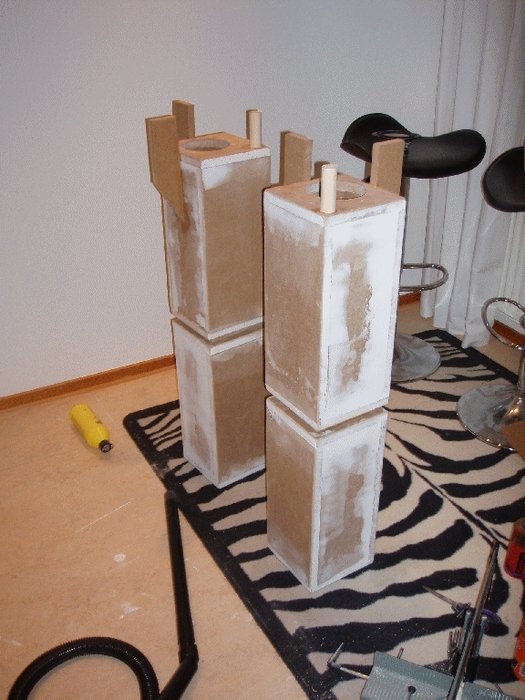

Här syns lådorna, stående "på huvudet" och benen har precis blivit ditmonterade. (2006-09-14 22:10:02)
Här syns lådorna, stående "på huvudet" och benen har precis blivit ditmonterade. (2006-09-14 22:10:02)
Produkter på bilden:
Grundmålade

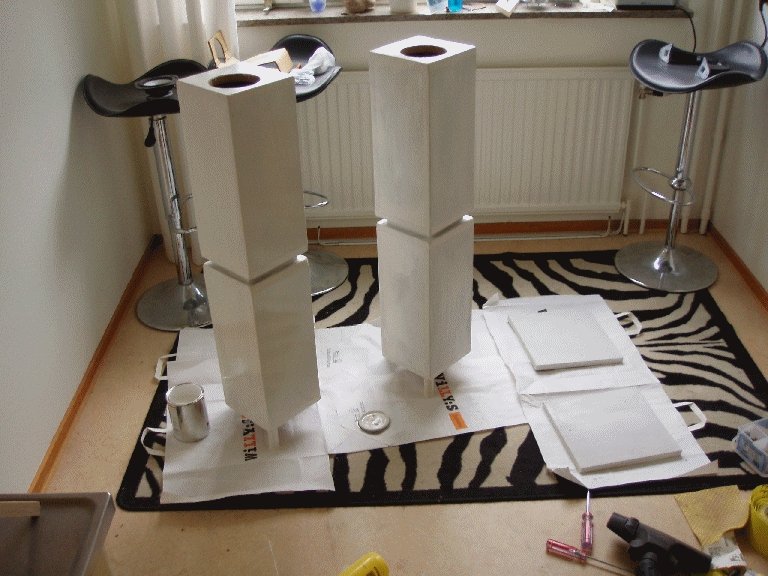

Här står de båda "tornen" nymålade med grundfärg. Till höger syns de båda bottenplattorna som skall skruvas fast undertill så att de inte blir så instabila. (2006-09-14 22:11:39)
Här står de båda "tornen" nymålade med grundfärg. Till höger syns de båda bottenplattorna som skall skruvas fast undertill så att de inte blir så instabila. (2006-09-14 22:11:39)
Produkter på bilden:
Nymålade

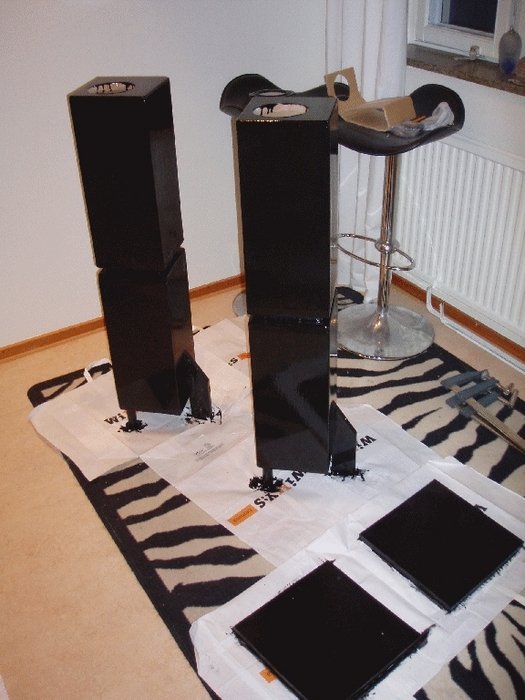

Tornen precis nåmålade och därav den ojämna blankheten. Jag målade med den mattaste svarta färgen jag kunde hitta! (2006-09-14 22:13:37)
Tornen precis nåmålade och därav den ojämna blankheten. Jag målade med den mattaste svarta färgen jag kunde hitta! (2006-09-14 22:13:37)
Produkter på bilden:
Visa lista
stereoproffset
|
|
2007-08-12 18:39:36 |
|
Marbu_89
|
|
2007-08-07 21:00:21 |
|
knalle__
|
|
2007-06-15 00:15:58 |
|
Yoshimitsu
|
|
2007-05-11 19:12:28 |
|
Sohlio
|
|
2007-05-11 18:26:49 |
|
Patrick_S
|
|
2007-05-08 20:37:26 |
|
mastermaze
|
|
2007-04-13 16:47:09 |
|
¤kokke¤
|
|
2007-04-07 11:18:00 |
|
kalle_22
|
|
2007-03-24 00:37:59 |
|
Unregistereda7036bb0
|
|
2007-03-03 14:36:00 |
|
jerryflurry
|
|
2007-01-12 15:57:31 |
|
fam.puh
|
|
2007-01-09 07:33:34 |
|
Unregistered241397ab
|
|
2006-12-30 12:08:01 |
|
Snögrens IF
|
|
2006-12-29 17:33:39 |
|
mrZed
|
|
2006-12-29 16:15:08 |
|
magnus123
|
|
2006-12-28 22:45:22 |
|
WereWolf
|
|
2006-12-28 16:37:38 |
|
H3gge
|
|
2006-12-27 19:06:37 |
|
JonasJansson
|
|
2006-12-27 11:58:34 |
|
Unregistered6332cbbb
|
|
2006-12-23 17:15:43 |
|
robbanbobban
|
|
2006-12-22 15:05:54 |
|
Unregistered49577949
|
|
2006-11-28 22:27:00 |
|
earth22
|
|
2006-11-26 20:30:33 |
|
BestRip
|
|
2006-11-26 17:24:54 |
|
Unregisteredf64a5233
|
|
2006-11-26 17:20:56 |
|
Danse
|
|
2006-11-24 21:11:19 |
|
pewi78
|
|
2006-11-22 14:41:13 |
|
Vonan
|
|
2006-11-22 13:54:28 |
|
Zark
|
|
2006-11-22 12:44:59 |
|
Tord Inghammar
|
|
2006-11-20 21:27:45 |
|
magnusbj
|
|
2006-10-31 19:21:50 |
|
Jyrgen.599
|
|
2006-10-16 17:31:33 |
|
prinsessan
|
|
2006-10-13 08:51:41 |
|
hedskold
|
|
2006-10-12 22:32:34 |
|
Barney Gumble
|
|
2006-10-10 20:08:35 |
|
Unregistered0180f62e
|
|
2006-10-04 17:52:44 |
|
Henkrosén
|
|
2006-09-28 12:21:20 |
|
Lukassvensson
|
|
2006-09-27 16:40:34 |
|
Unregisteredf4412ed0
|
|
2006-09-25 16:57:37 |
|
basdanne
|
|
2006-09-25 09:11:40 |
|
tomor
|
|
2006-09-24 23:39:43 |
|
Don Vito Corleone
|
|
2006-09-24 12:15:29 |
|
KryLLan
|
|
2006-09-22 18:35:23 |
|
entertheregistrationkey
|
|
2006-09-21 17:50:02 |
|
UltimaThure
|
|
2006-09-21 12:08:16 |
|
Unregisteredf093f18b
|
|
2006-09-20 15:50:28 |
|
Unregistered547cffad
|
|
2006-09-18 22:20:00 |
|
Rogersson
|
|
2006-09-17 15:02:32 |
|
MoZZe
|
|
2006-09-17 02:18:48 |
|
dancealex78
|
|
2006-09-16 23:53:28 |
|
SigSauer
|
|
2006-09-16 20:14:03 |
|
vbg-jensa
|
|
2006-09-16 09:39:03 |
|
ae_g
|
|
2006-09-15 21:08:21 |
|
mini man
|
|
2006-09-15 20:35:22 |
|
sweddan
|
|
2006-09-15 18:56:48 |
|
Unregistered035a9a97
|
|
2006-09-15 18:04:52 |
|
tiger99
|
|
2006-09-15 17:24:06 |
|
grisen
|
|
2006-09-15 17:21:25 |
|
HENRIQ91
|
|
2006-09-15 17:06:30 |
|
Nogger
|
|
2006-09-15 14:15:17 |
|
Heron
|
|
2006-09-15 14:08:34 |
|
Unregistered29d9be78
|
|
2006-09-15 09:17:45 |
|
DTSMarco
|
|
2006-09-15 09:09:04 |
|
JesperB
|
|
2006-09-15 08:52:32 |
|
CinemaPWNS
|
|
2006-09-15 00:11:14 |
|
Unregistered144b8bd2
|
|
2006-09-14 23:58:48 |
|
Unregistered4fb7a877
|
|
2006-09-14 23:52:42 |
|
Unregistered41070
|
|
2006-09-14 23:35:50 |
|
ROK
|
|
2006-09-14 23:27:34 |
|
X-Runner
|
|
2006-09-14 23:12:04 |
|
Unregistered220336e8
|
|
2006-09-14 23:10:14 |
|
radiuz
|
|
2006-09-14 23:07:42 |
|
ehyfatboy
|
|
2006-09-14 22:51:50 |
|
Unregisteredb1b428d9
|
|
2006-09-14 22:47:30 |
|
wushu
|
|
2006-09-14 22:28:36 |
Ge betyg
Du måste vara inloggad för att kunna sätta betyg.
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
ja synd att dom kommer kosta typ 50k bara så dom blir nog ingen storsäljare
EN klar tia för ett mycket gediget och proffesionellt utfört arbete...
Måste dock undra om de inte hade gått att få en bättre spridning neråt...hmm
Sen vet jag inte men på den sista bilden så ser det ut som att spridningskonen inte sitter exkakt sentrerad...möjligen en synvilla...
Men jag måste ändå föreslå dig att sälja ide´n till någon tillverkare....Måste ju självklart bli en storsäljare....!!
Måste dock undra om de inte hade gått att få en bättre spridning neråt...hmm
Sen vet jag inte men på den sista bilden så ser det ut som att spridningskonen inte sitter exkakt sentrerad...möjligen en synvilla...
Men jag måste ändå föreslå dig att sälja ide´n till någon tillverkare....Måste ju självklart bli en storsäljare....!!
