Skiss
Liten photoshoppad skiss om hur det ska se ut =) (2007-05-05 00:20:17)

Produkter på bilden:

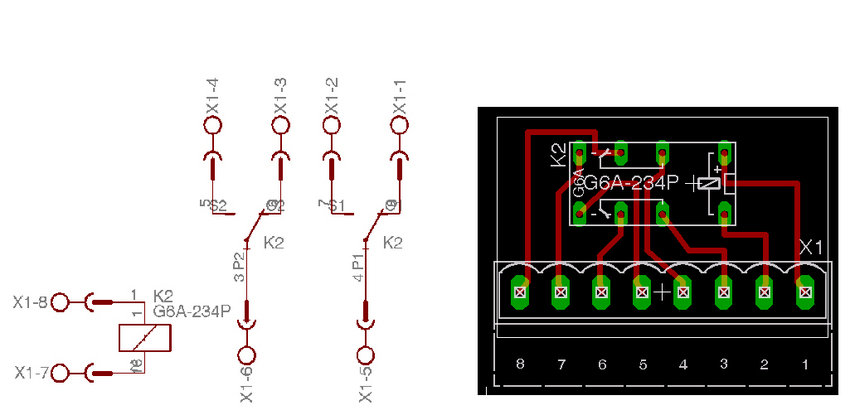

Schema och layout av det lilla kretskortet som ska sitta mellan projektor och ridå.

Projektorns trigger slår om reläet vilket pol-vänder motorn som driver ridån, när sedan ridån når rätt ställe så är där en mikrogap-brytare som bryter kontakten och ridån stannar =) (2007-05-05 00:22:20)

Produkter på bilden:

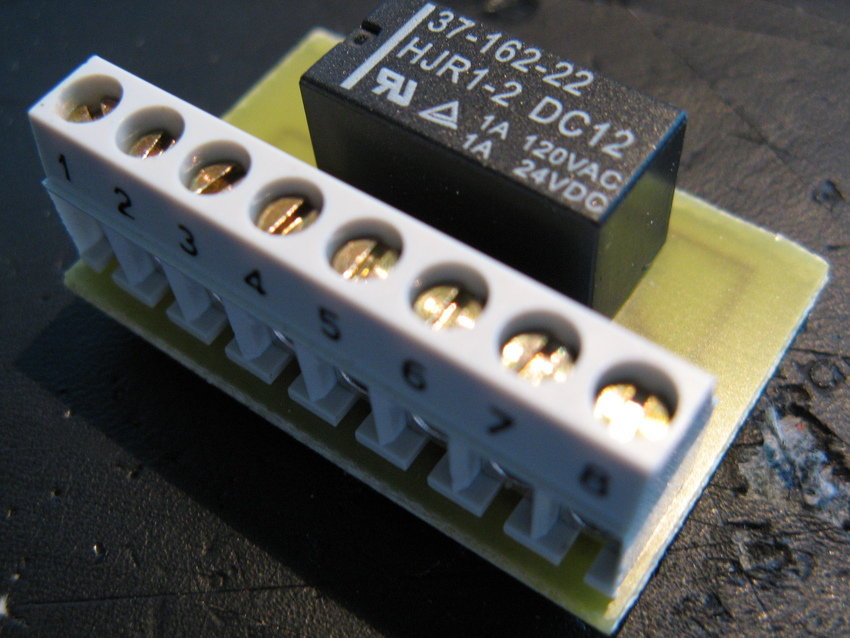

Den färdiga produkten i all sin prakt.
Etsat och löddat =) (2007-05-05 19:43:48)

Produkter på bilden:

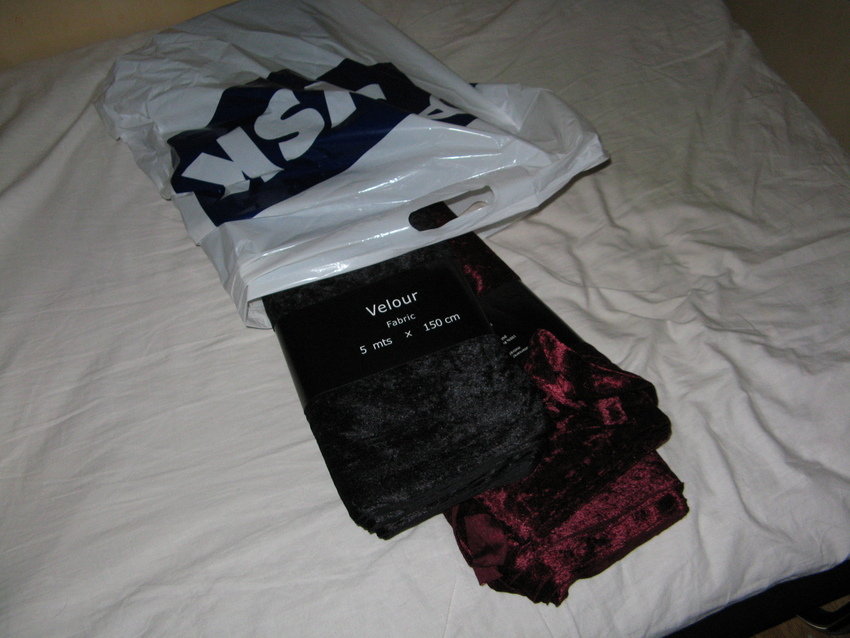

Här har vi då en bild på tyget som ska nyttjas.
Allt följer nuvarande lösning i färg och tyg, då rummet avgränsas och mörkläggs med veolourtyg i hela rummet, väggar och tak, förutom platsen på golvet där "skärmen" står. Detta ska nu ordnas geom att det 5x1.5m breda tyget blir klippt och sytt till 2 längder, som fint fyller ut bakom duken och därmet tar bor mellanrummet uppe och nere.

Det röda tyget då, varje ridå kommer bestå av 2st ihopsatta ca 2.2x1.5m bitar som då blir ca 3m brett, detta för att få en veckad ridå. Uppsättningen sker med C-formare gardinstänger och takfästen, som monteras så att ridåerna kommer att överlappa varandra lite när de är fördragna. (2007-05-07 01:03:06)

Produkter på bilden:

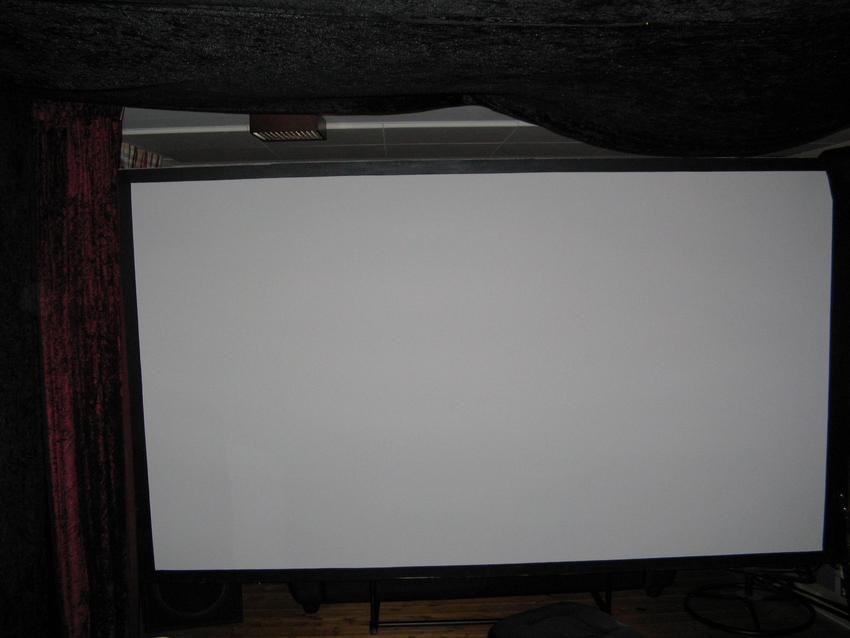

Då var vänster ridå-del uppsatt, här öppen (2007-05-08 19:46:34)

Produkter på bilden:

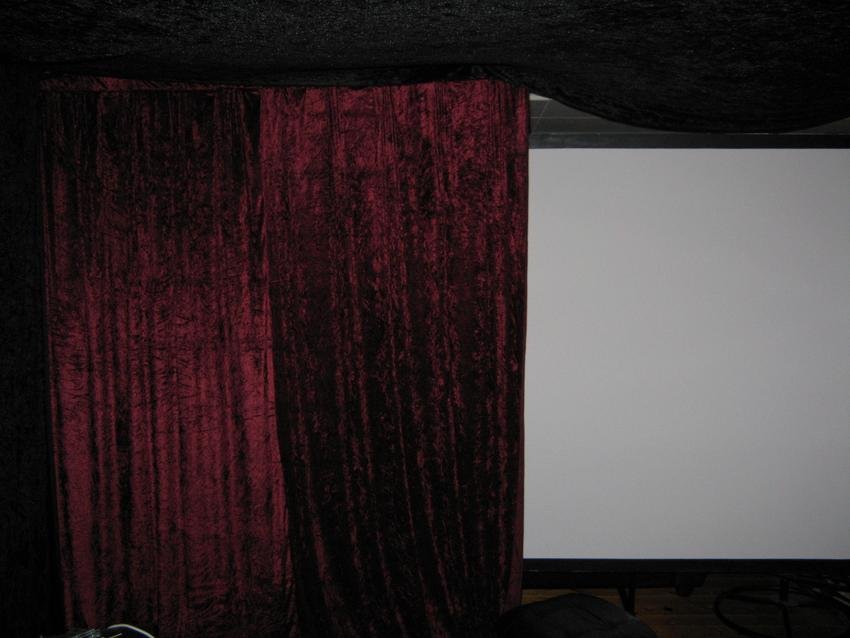

Och samma, men stängd =)

Effekten beror på att jag råkade sy ihopa med tyget åt olika håll, men syns bara vid extremt ljus, alltså inget ljus som kan uppkomma i rummet =) Bara av blixten ifrån kameran i princip (2007-05-08 19:48:37)

Produkter på bilden:

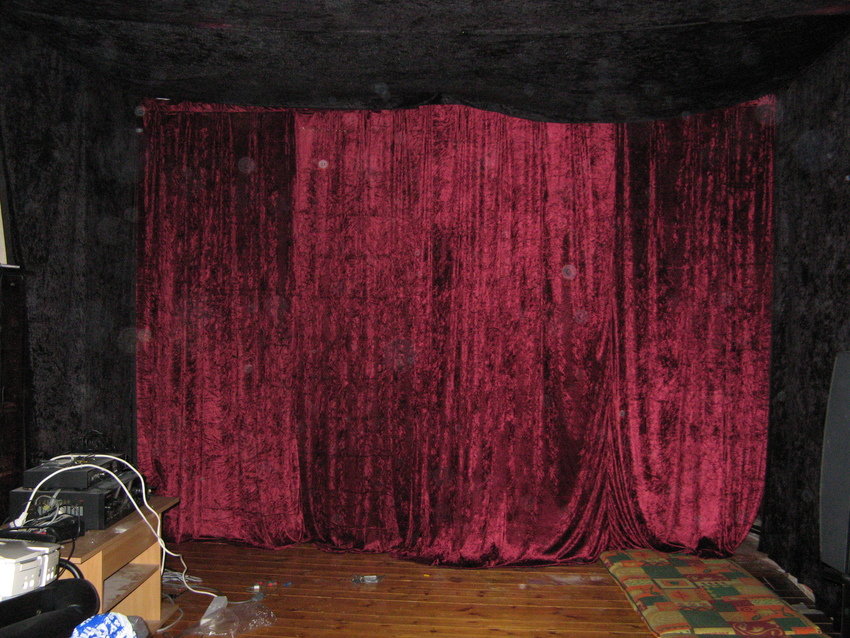

Då var båda sidorna uppsatta =) (2007-05-10 21:21:35)

Produkter på bilden:
