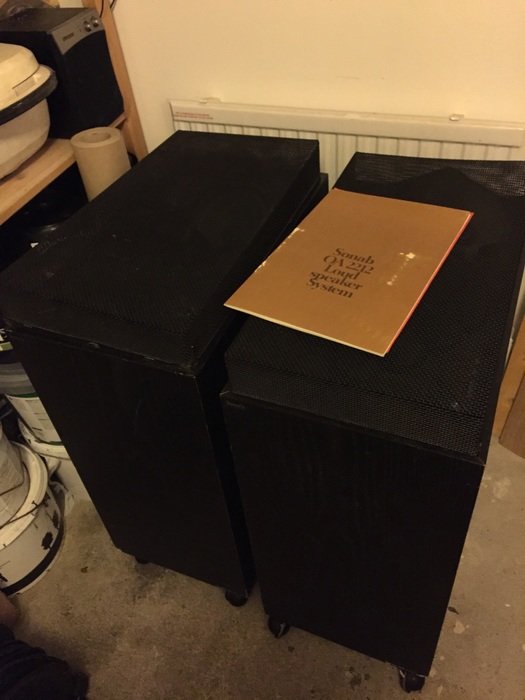

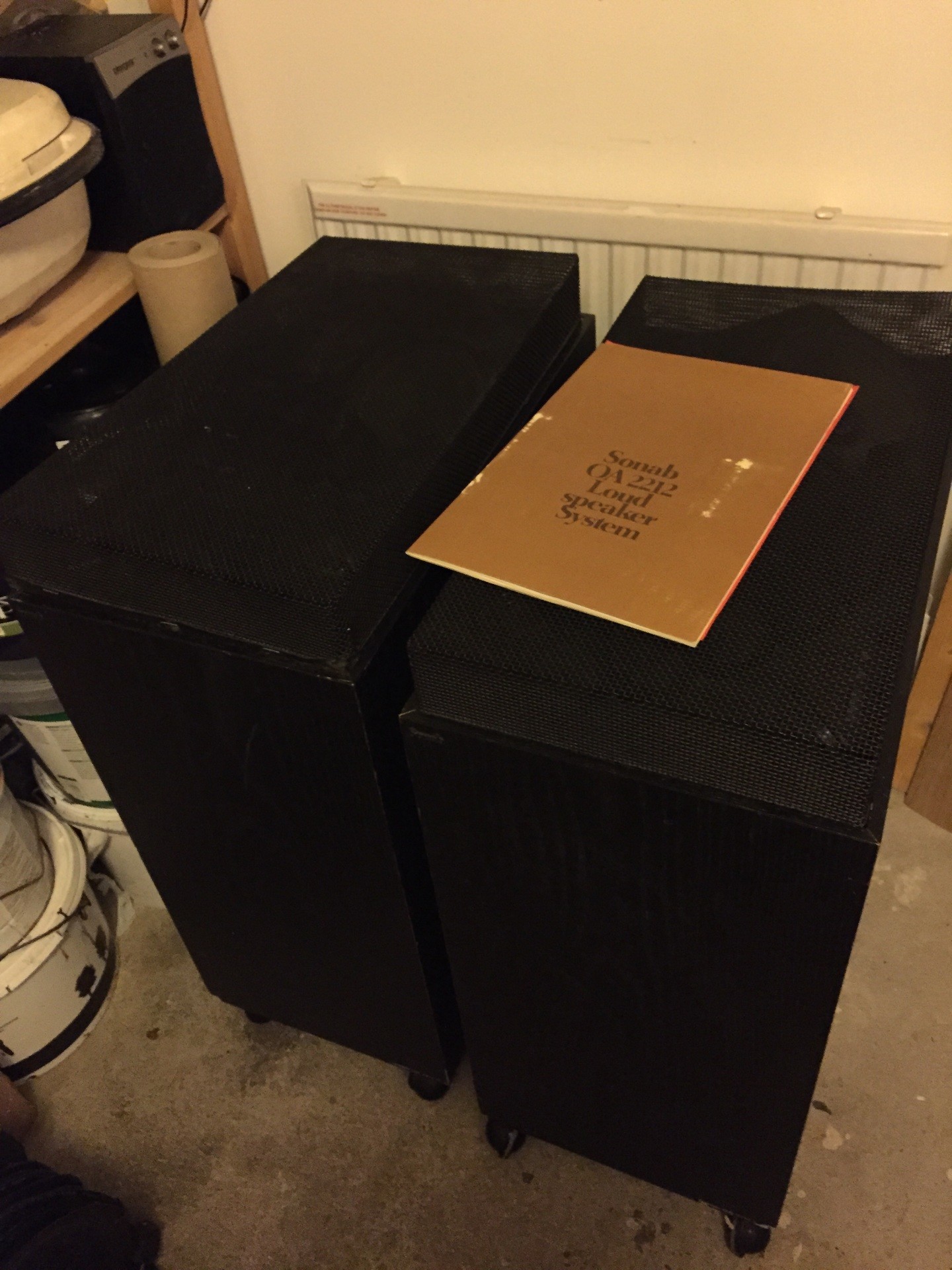

Precis landat i snickarboa
Bara en ägare och manual så gott som ny.

Ytskiktet är svart träfaner. Faneren är i mycket bra kondition däremot så verkar färgen nött bort på flertalet ställen. Det är däremot ett litet problem då faner bara är att slipa lite lätt och betsa så kommer de bli som nya.

Gallren bara småskavanker med lite puts blir super, höger ser lite böjt ut på bilden men beror bara på att de ligger snett på högtalaren.
Det kosmetiska kommer jag ta sist.
Nu plöjer jag främst forum och söker information för att göra ett gott jobb. På tuben finns riktigt bra videos som visar på omkantning vilket var min största farhåga inför renoveringen. (2014-12-28 17:49:29) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sonab / Carlsson OA 2212

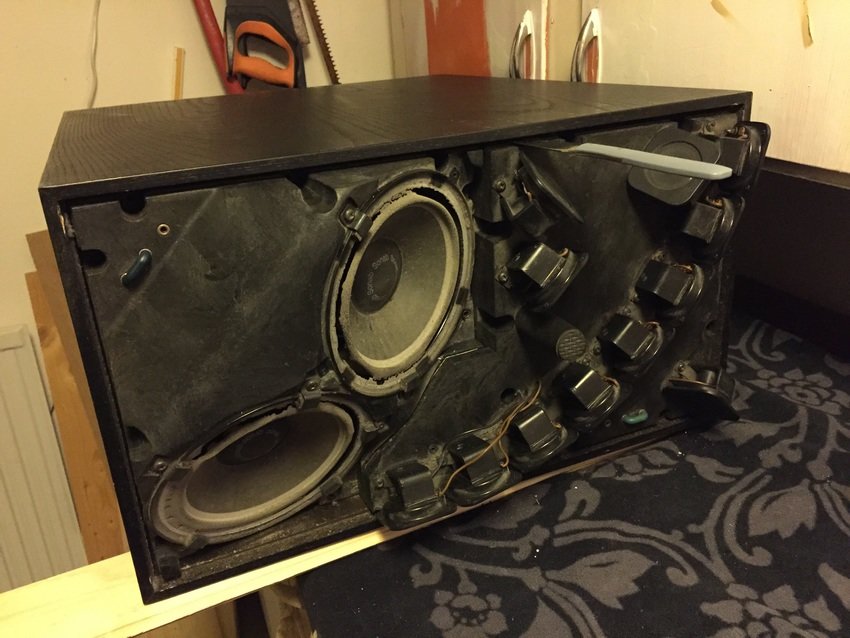

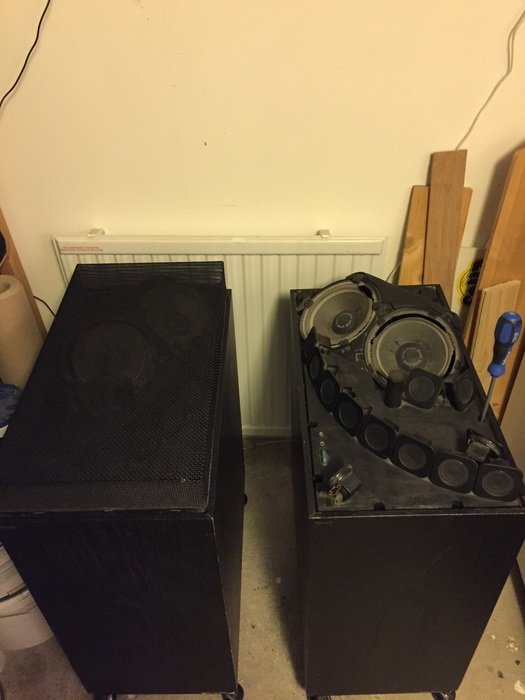

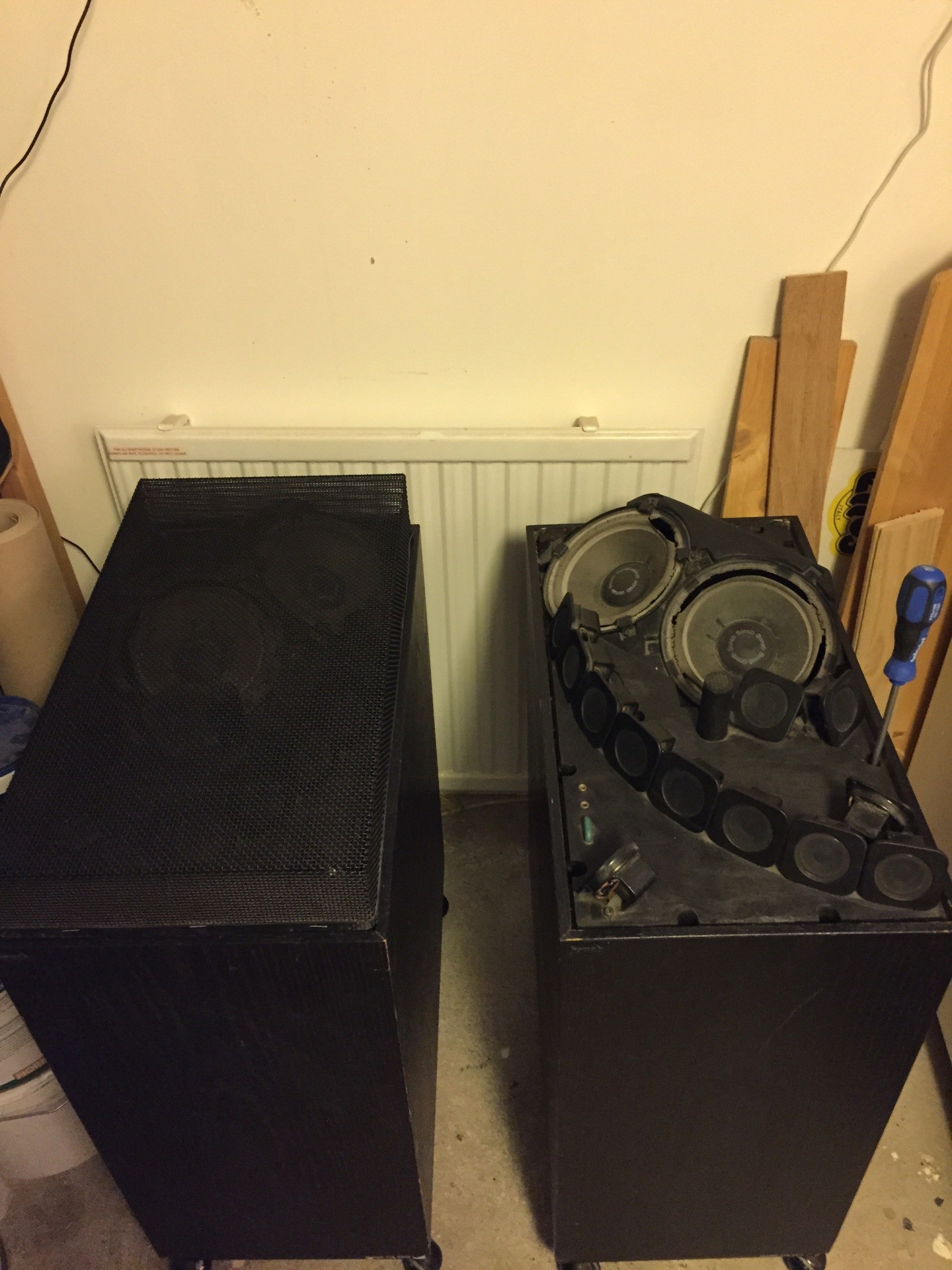

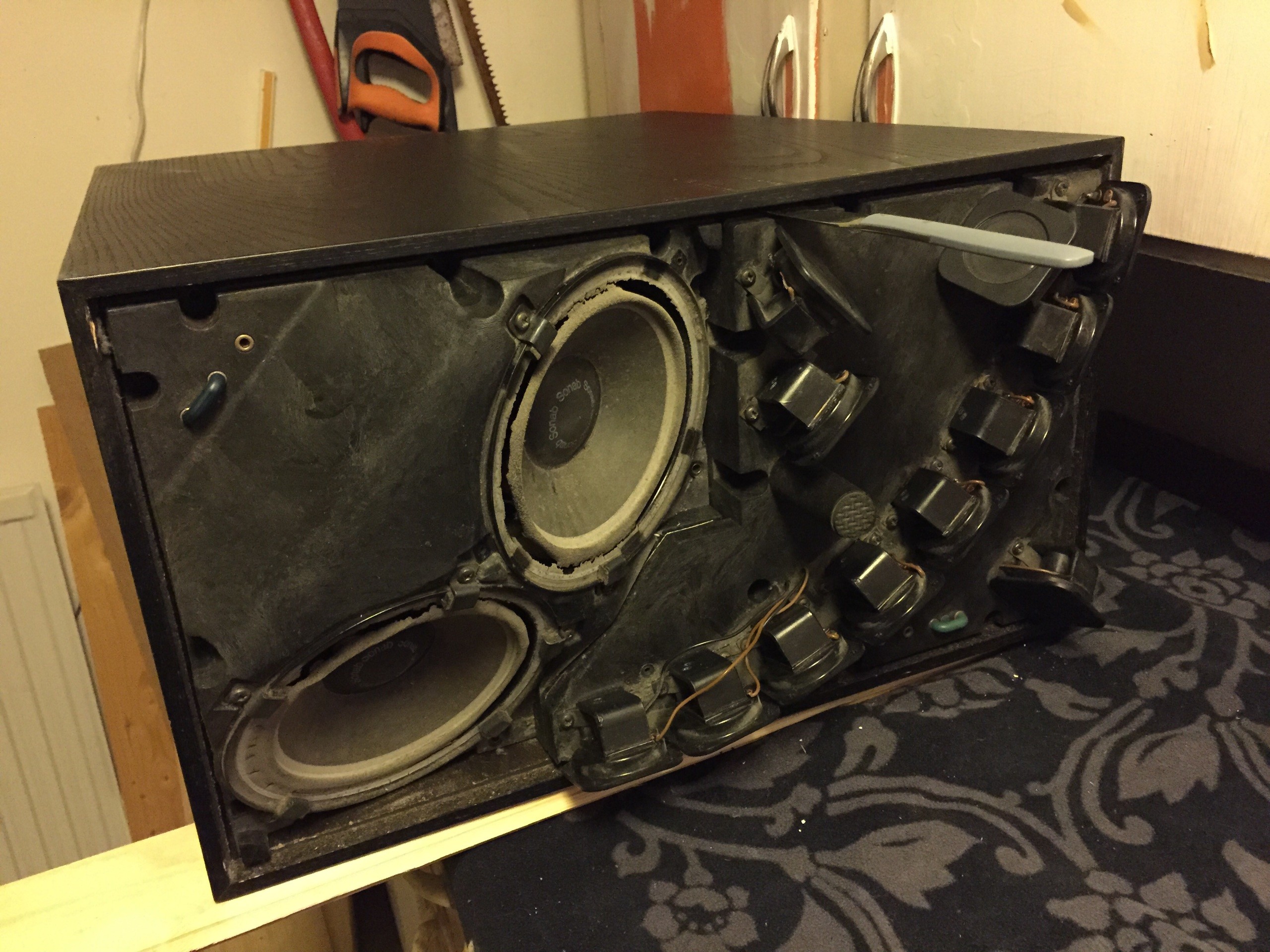

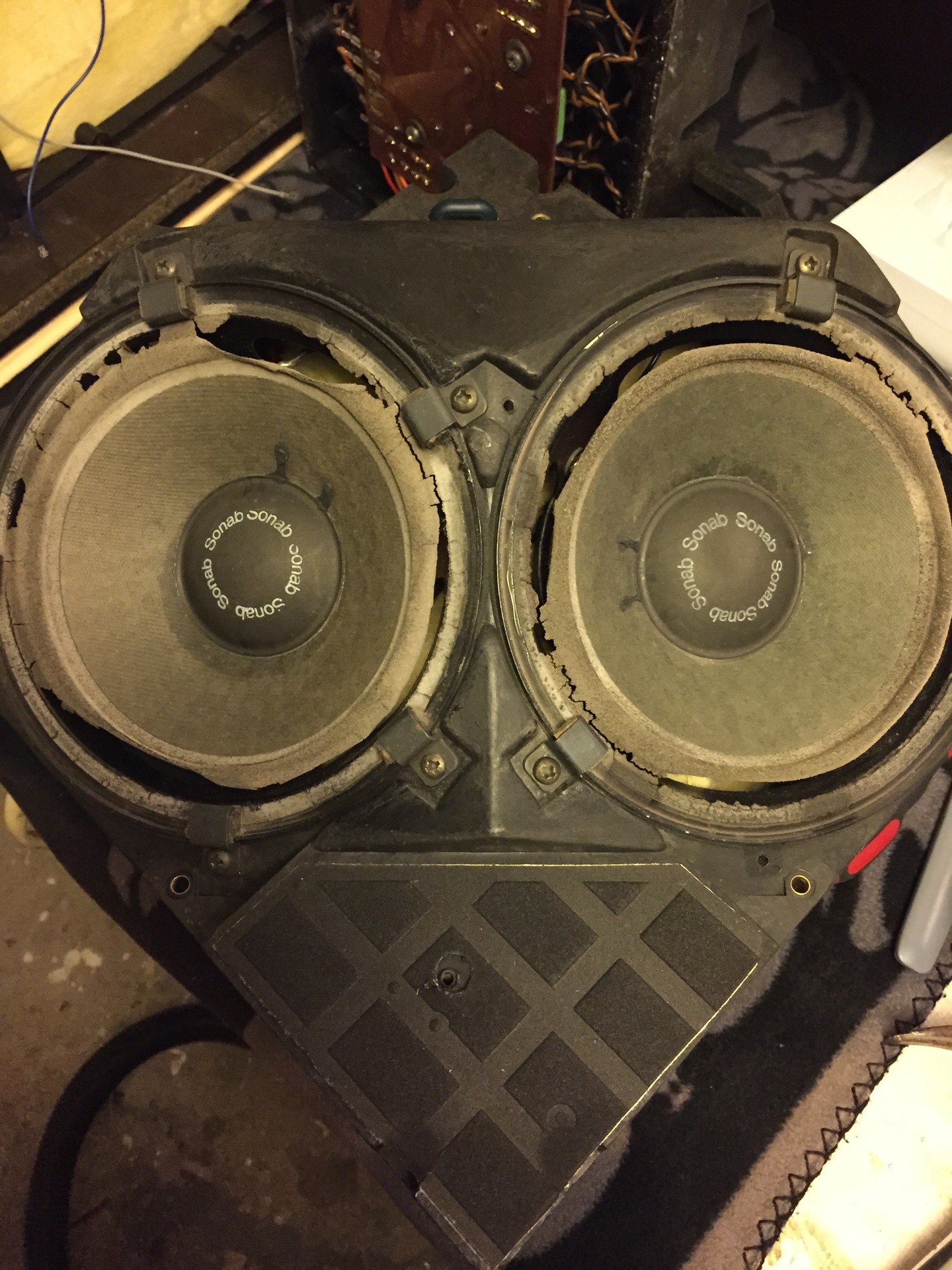

Öppnat gallret
Så ser man att det finns att göra. Mellanregistrens skumkanter är ett minne blott. Nya är beställda, avser göra jobbet själv på vinst och förlust. Skruvmejseln i för å lossa övre baffel med mellanregister å diskanter. (2014-12-28 17:51:39) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sonab / Carlsson OA 2212

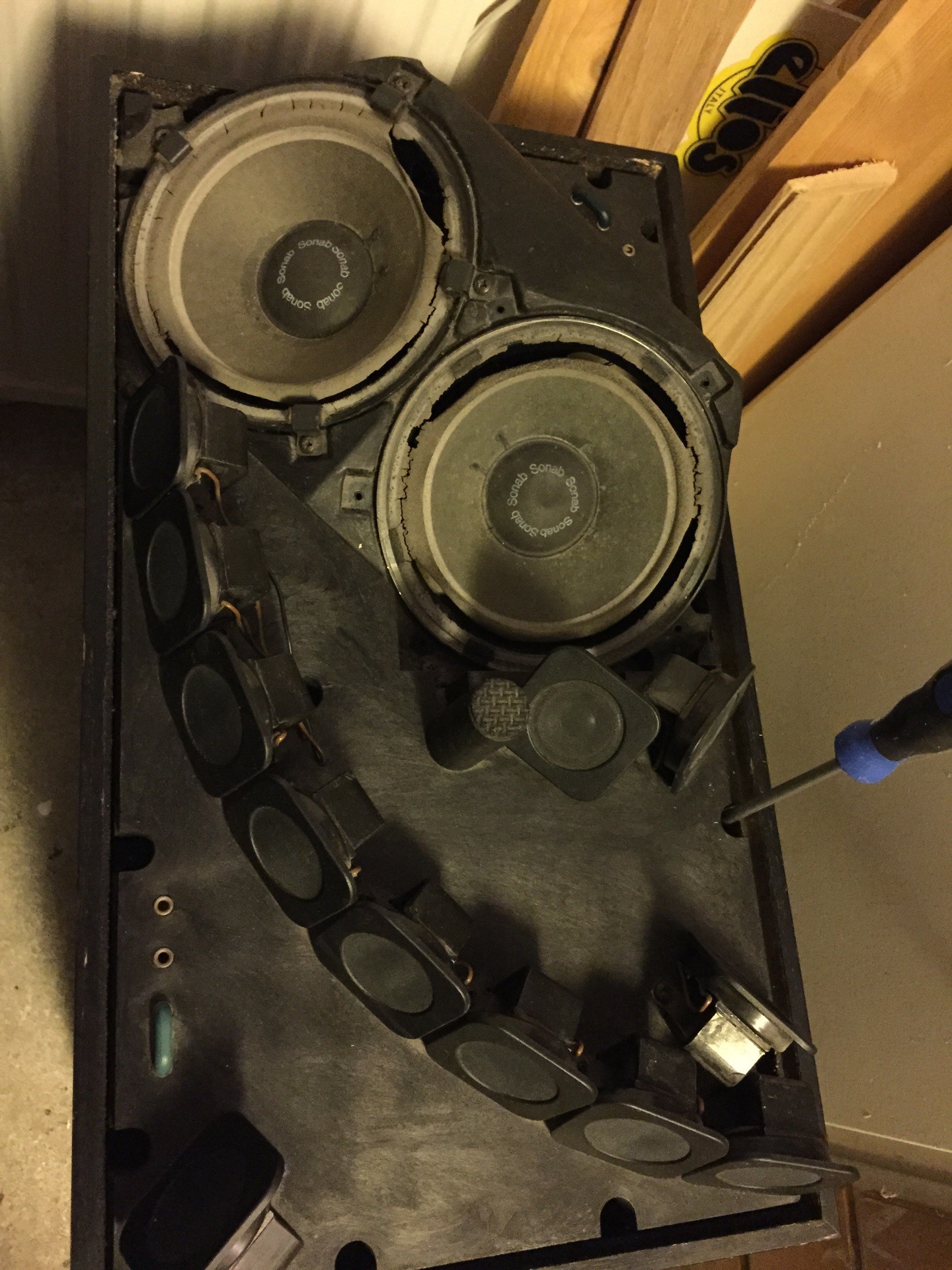

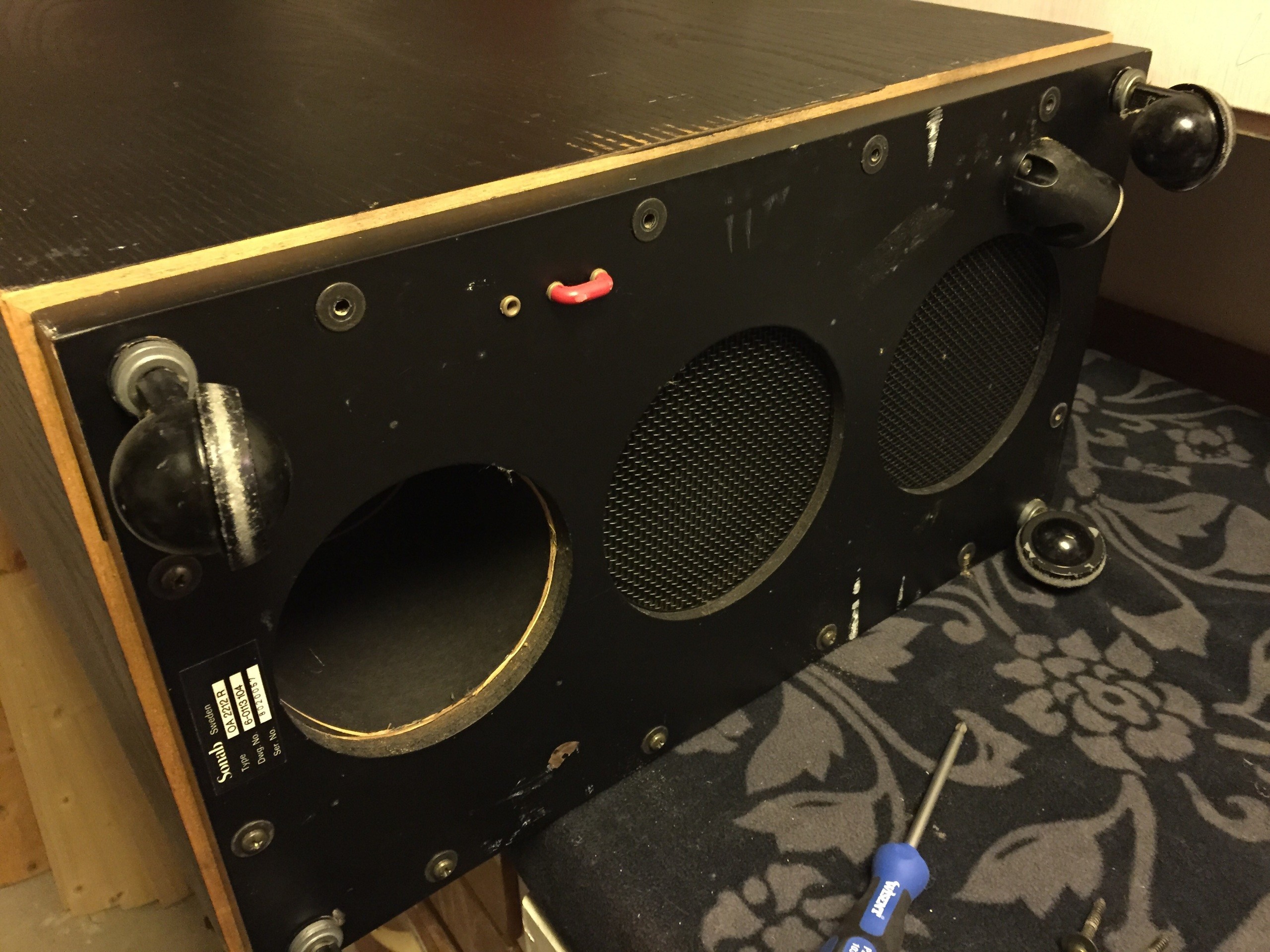

Lossa bafflarna
skruvade lös samtliga skruvar som var synliga.
Har läst på flertalet forum om gömda skruvar så jag började skruva lös en del diskanter för å leta men fann intet. Jag utgick galet ifrån att utan lossat dessa dolda skruvar skulle ingen av bafflarna gå att lossa (ovansidan är delad i 2) Hittade bara en mindre skruv som däremot är lätt å missa då den inte riktigt är disponerad som de andra, men ej dold.

Så med det sagt, finns inga dolda skruvar på ovansidan som måste lossas innan men kan fortskrida med arbetet.
Man lossar Diskantbaffeln först. Därunder finner man sedan de 2 dolda skruvarna som fäster baffeln för mellanregistret. Se kommande bilder.

(2014-12-28 17:55:31) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sonab / Carlsson OA 2212

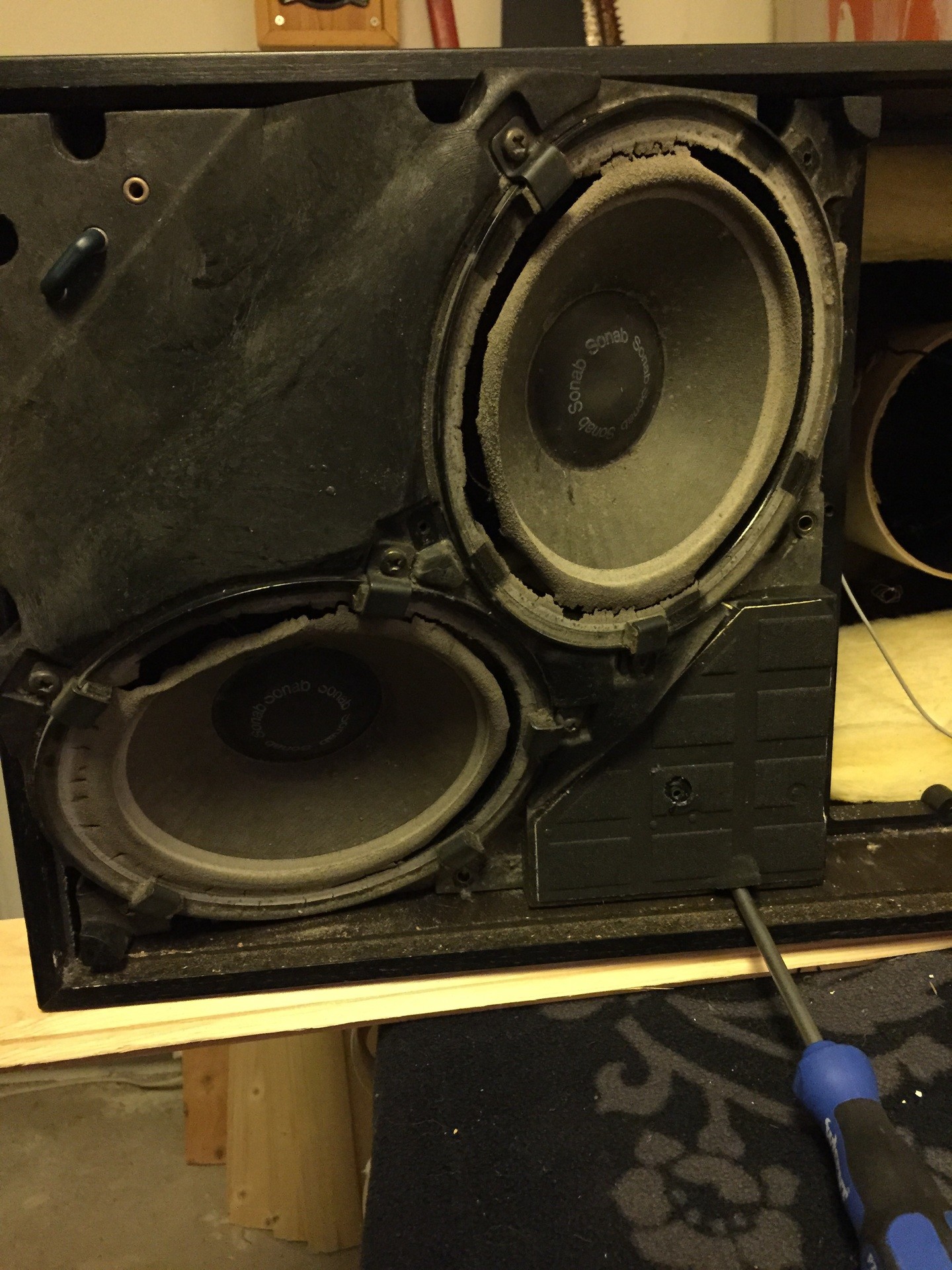

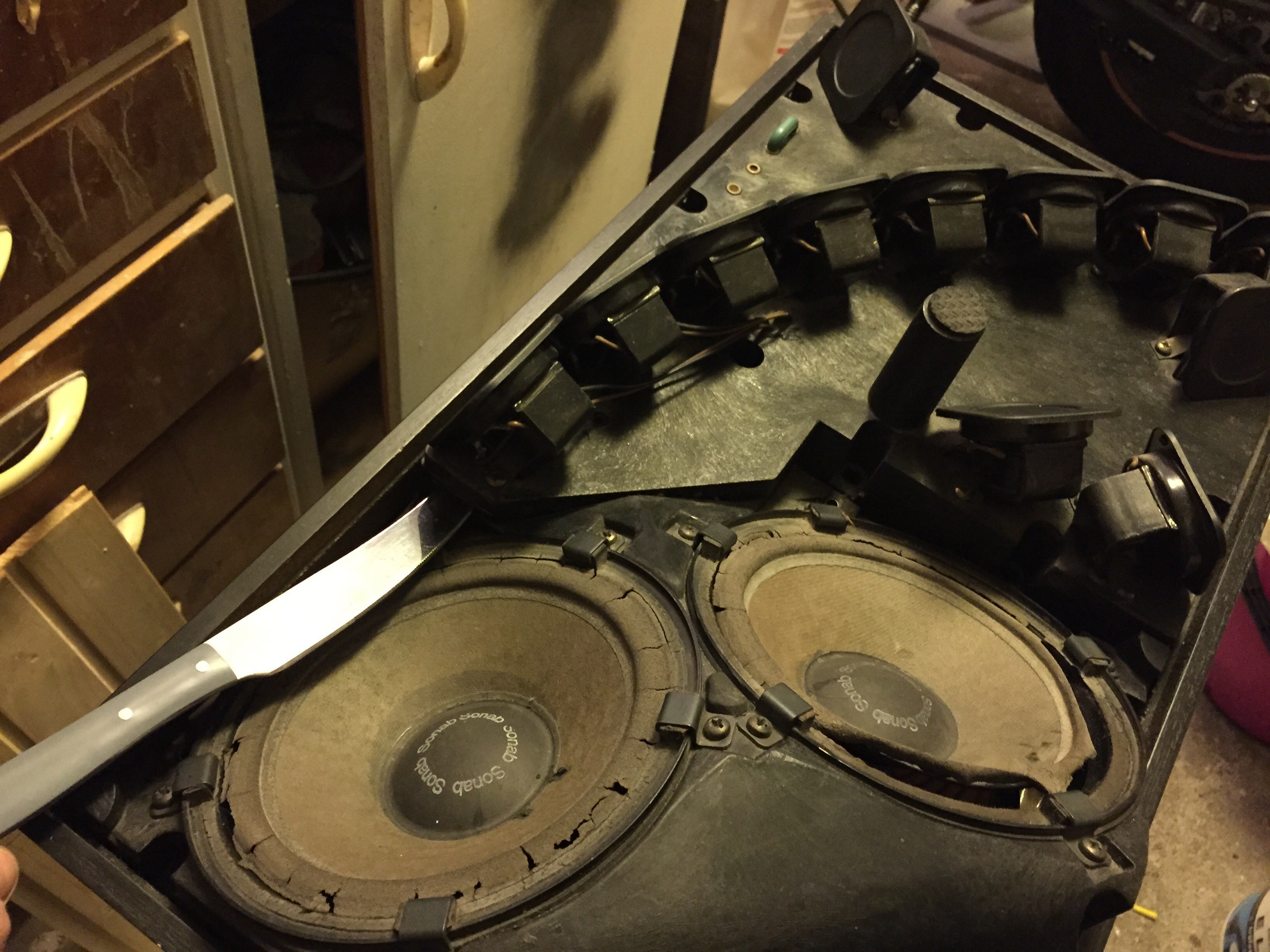

Lirka lös
Efter skruvat bort samtliga synliga skruvar så la jag lådan på sidan. Baffeln satt stenhårt men lossnade snabbt då jag tryckte in kökskniven längs baffel och lådkanten. Den är tvådelad, diskanter för sig å mellan för sig, diskantdelen kommer först då de dolda skruvarna håller fast mellanregistren och visar sig när man fått bort diskanterna (2014-12-28 17:57:42) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sonab / Carlsson OA 2212

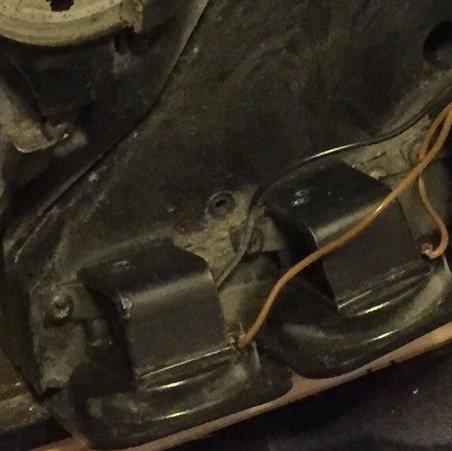

Mindre skruv
Här ser ni skruvhålet för den lilla skruven som är lätt att missa då man ska lossa diskantbaffeln. Den är placerad mellan 1a och 2a diskanten fullt synligt men lätt missa då nästan alla övriga skruvar är försänkta. (2015-01-02 10:01:32)

Produkter på bilden:  Sonab / Carlsson OA 2212

Dolt skruvhål 1
Precis som rubriken säger (2014-12-28 23:33:20) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sonab / Carlsson OA 2212

Dold skruv nr 2
Syns också del av den gullfiber som kunde vara källa till dammoln men den höll sig på plats så det var skönt (2014-12-28 23:35:27) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Diskanernas delningsfilter
Så här ser det ut på undersidan av diskantbaffeln.
Jag trodde inte kablaget skulle sitta samman med kabelskor. Visserligen lättservat men bör ju kunna vara en källa till oxidation och signalförsvagning. Hur många prylar har man inte fått å funka genom att vicka kabelskor fram å åter. Så här tror jag lödkolven kommer fram. I övrigt varnades för storm av glasfiber av den såg jag intet tack o lov. Den känns fräsch å blir kvar. (2014-12-28 18:40:35) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sonab / Carlsson OA 2212

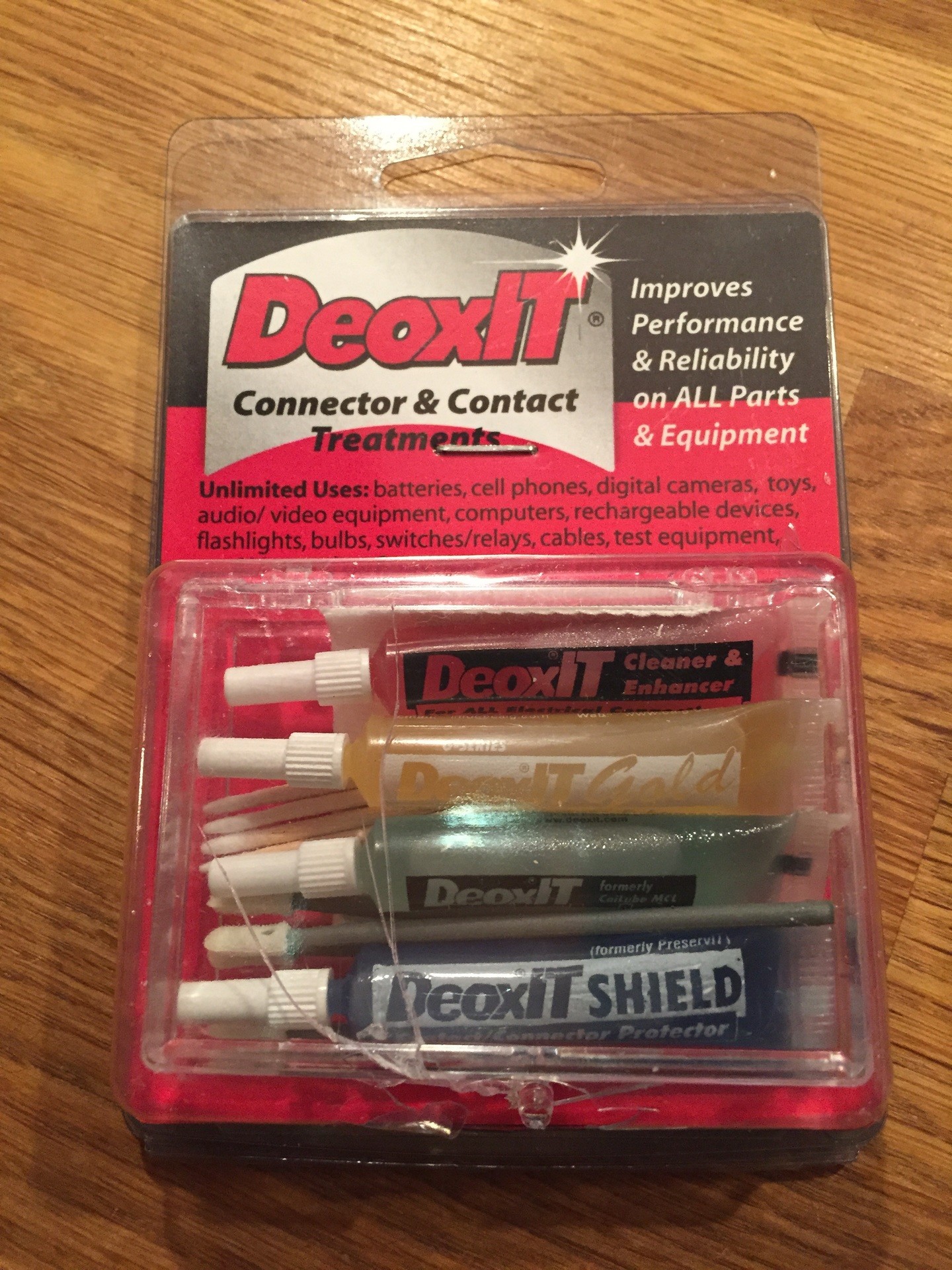

DeoxIT
Funderade på att löda om kabelskorna. Efter lite studier hittade jag detta som fått bra kritik. Det fixar oxidationer och förbättrar kontakten. Beställde det på www.svalander.se efter lite diskussion med Josef Svalander om tillvägagångssätt. (2015-01-08 19:47:11) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sonab / Carlsson OA 2212

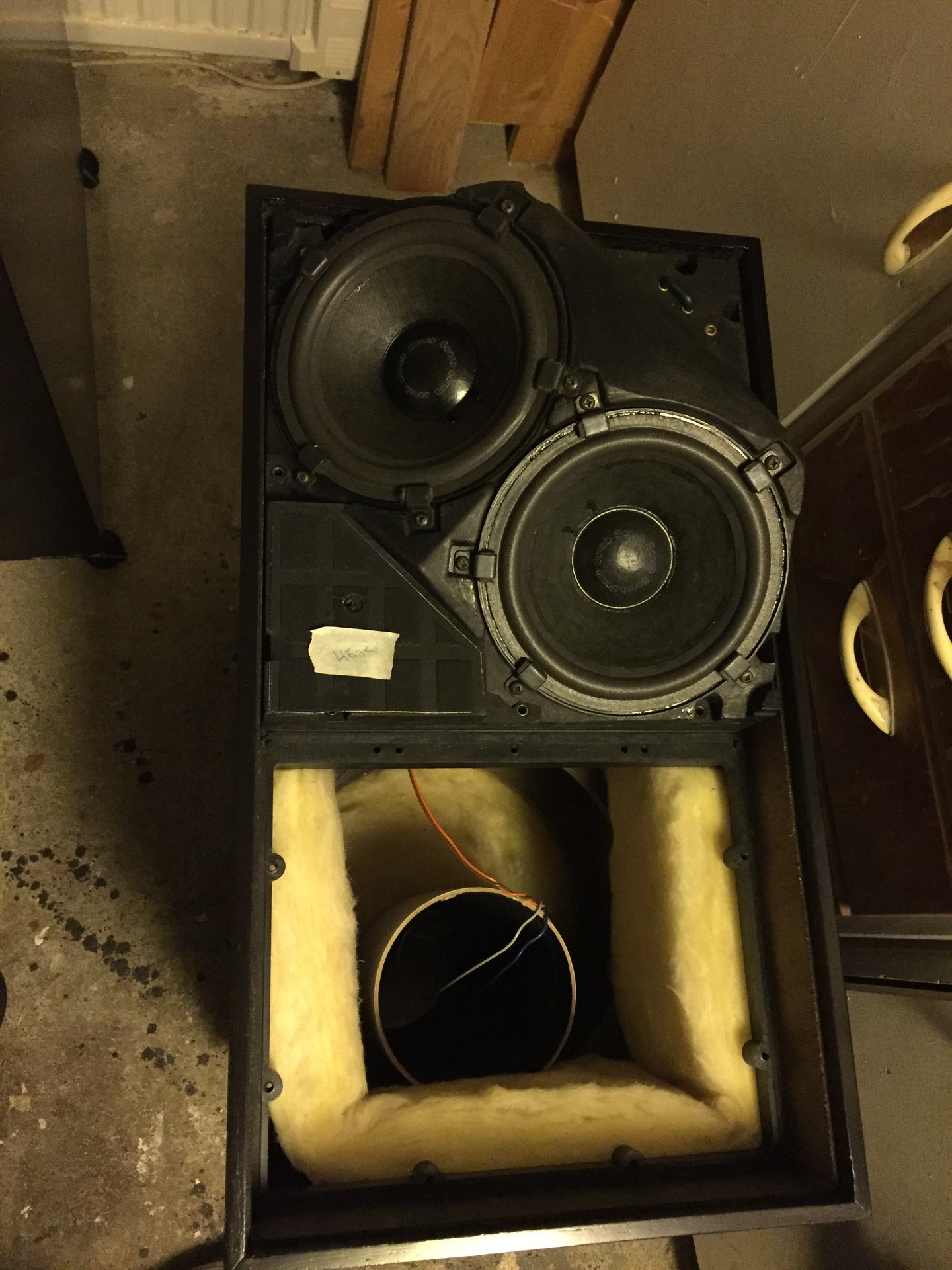

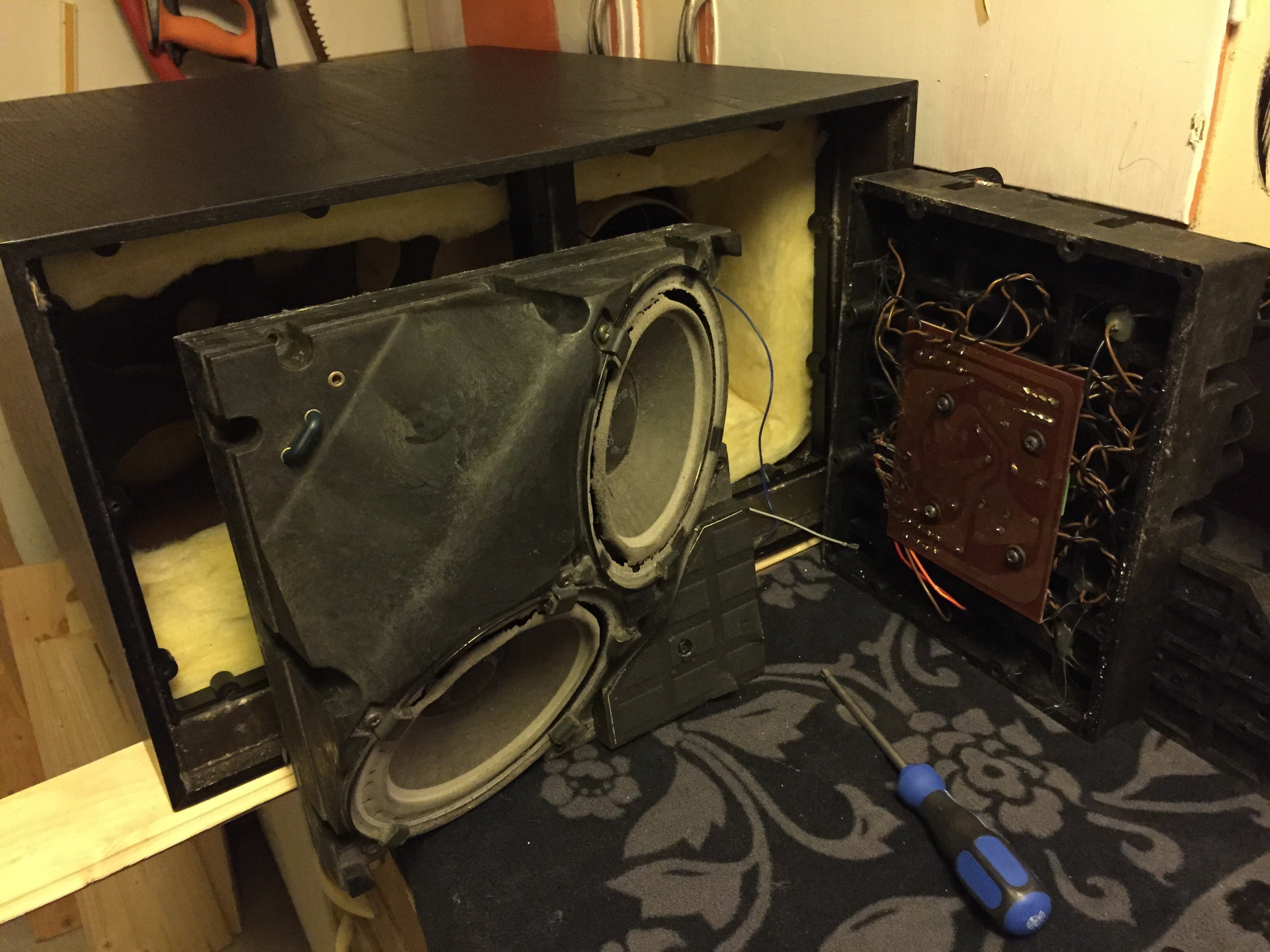

Mellanregister baffeln lös
Så då kom den lös utan större våndor (2014-12-28 23:46:10) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sonab / Carlsson OA 2212

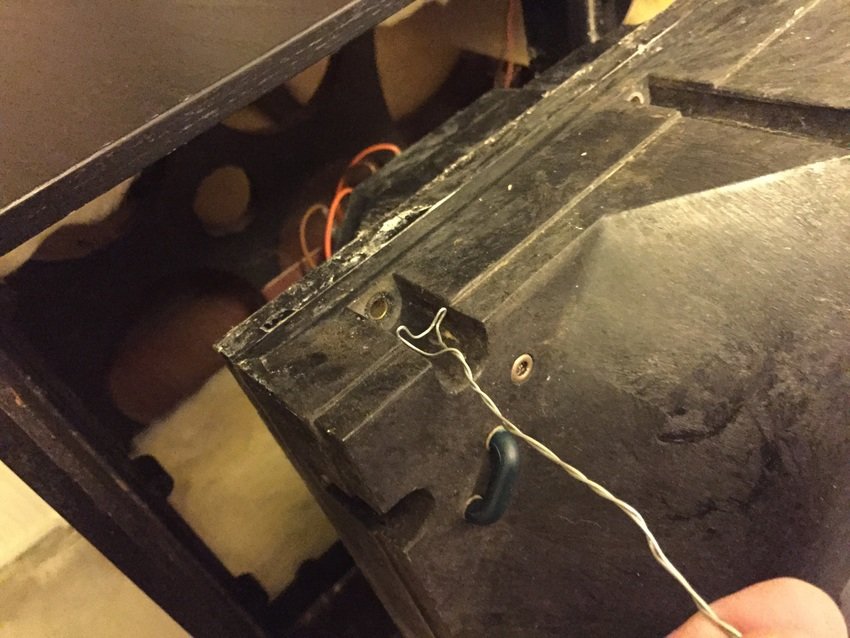

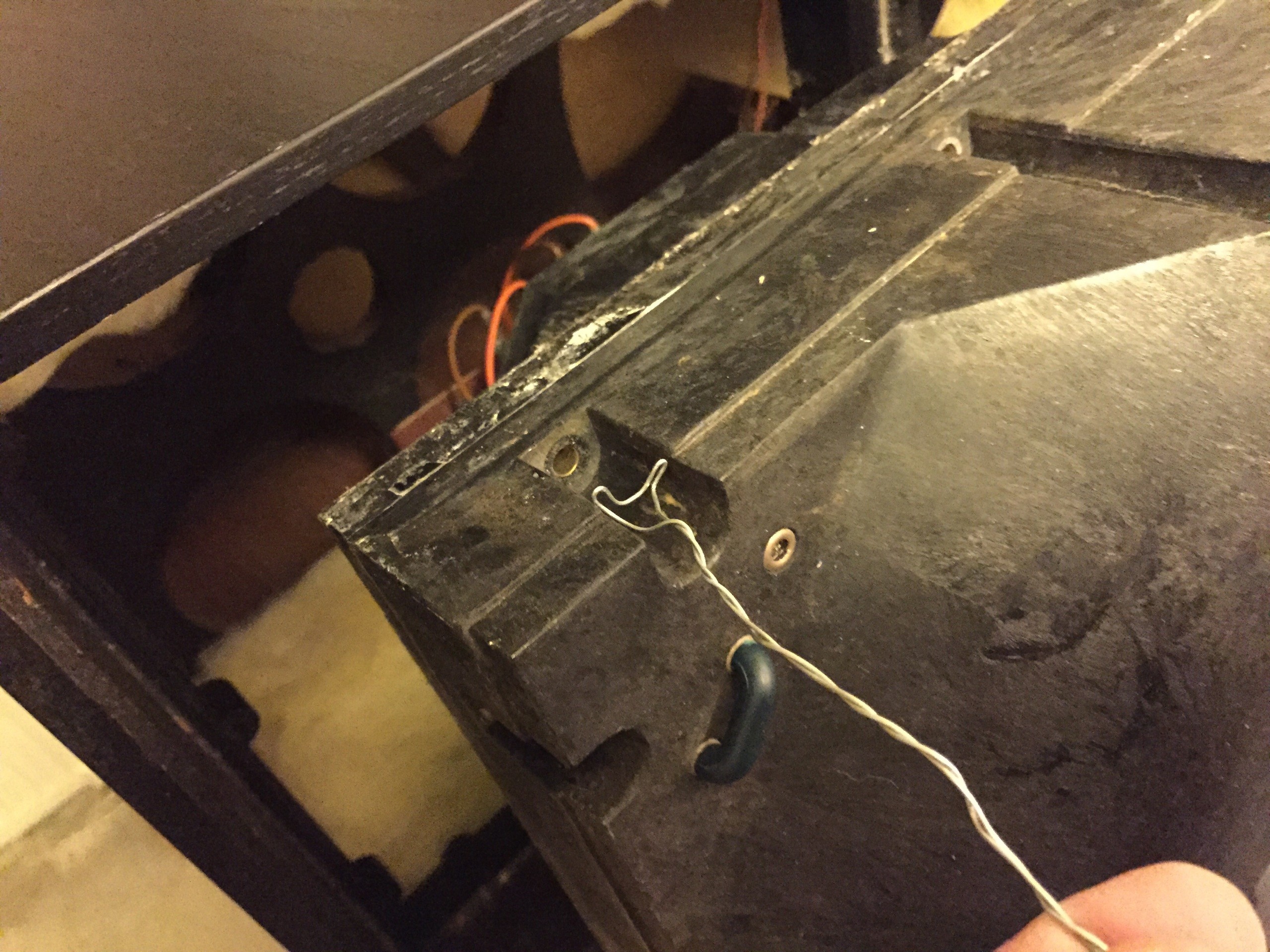

Skruv - ja vad?
Evigt pillande få tag i skruvarna så med lite ståltråd gjorde jag denna (2014-12-28 23:48:50) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

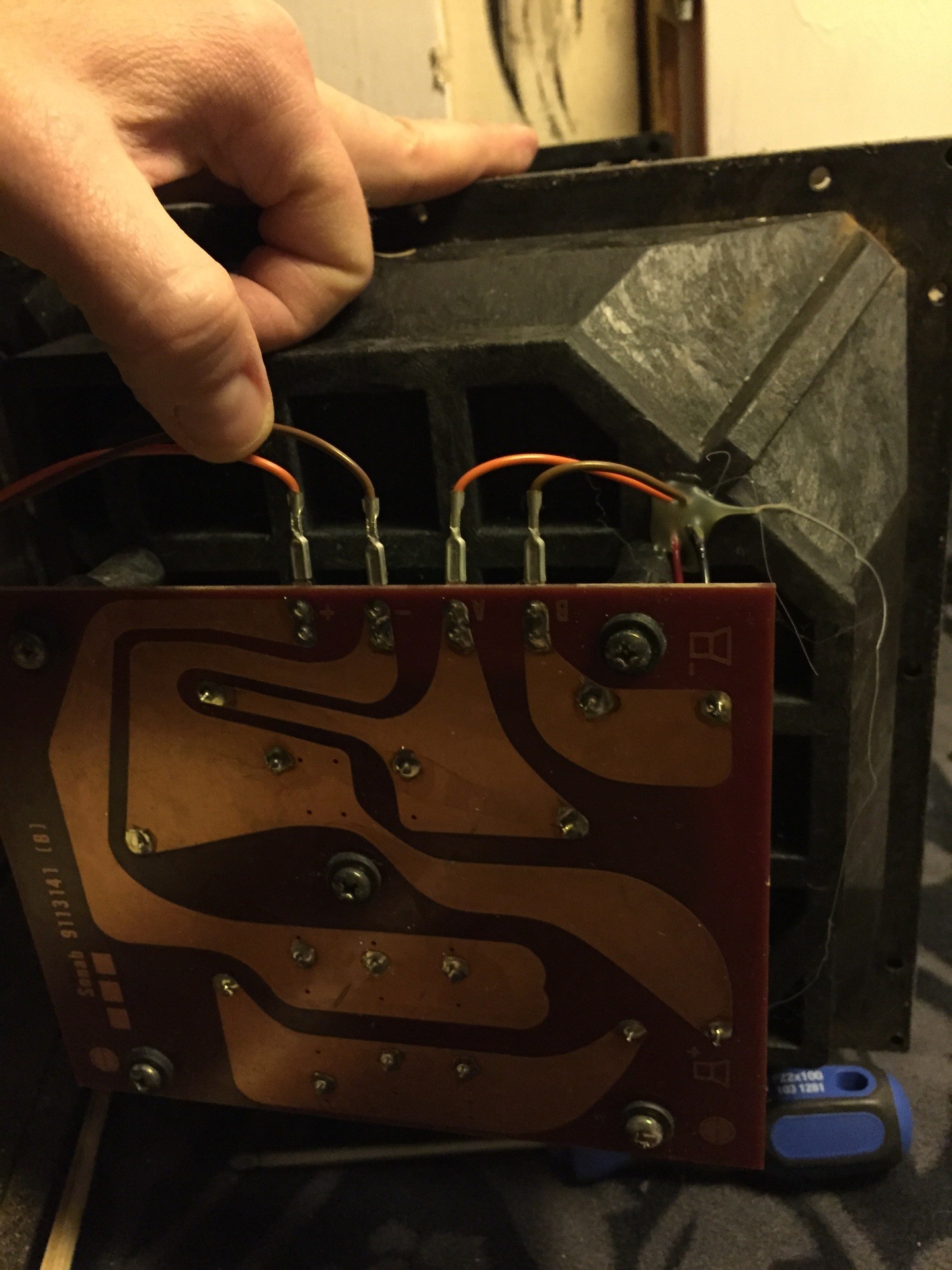

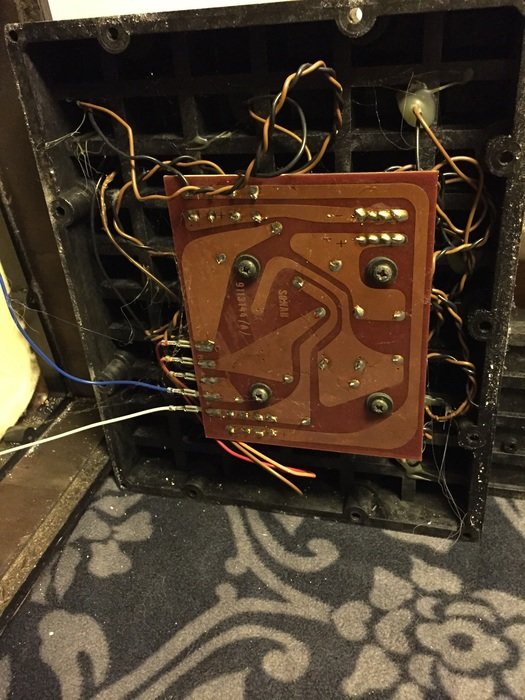

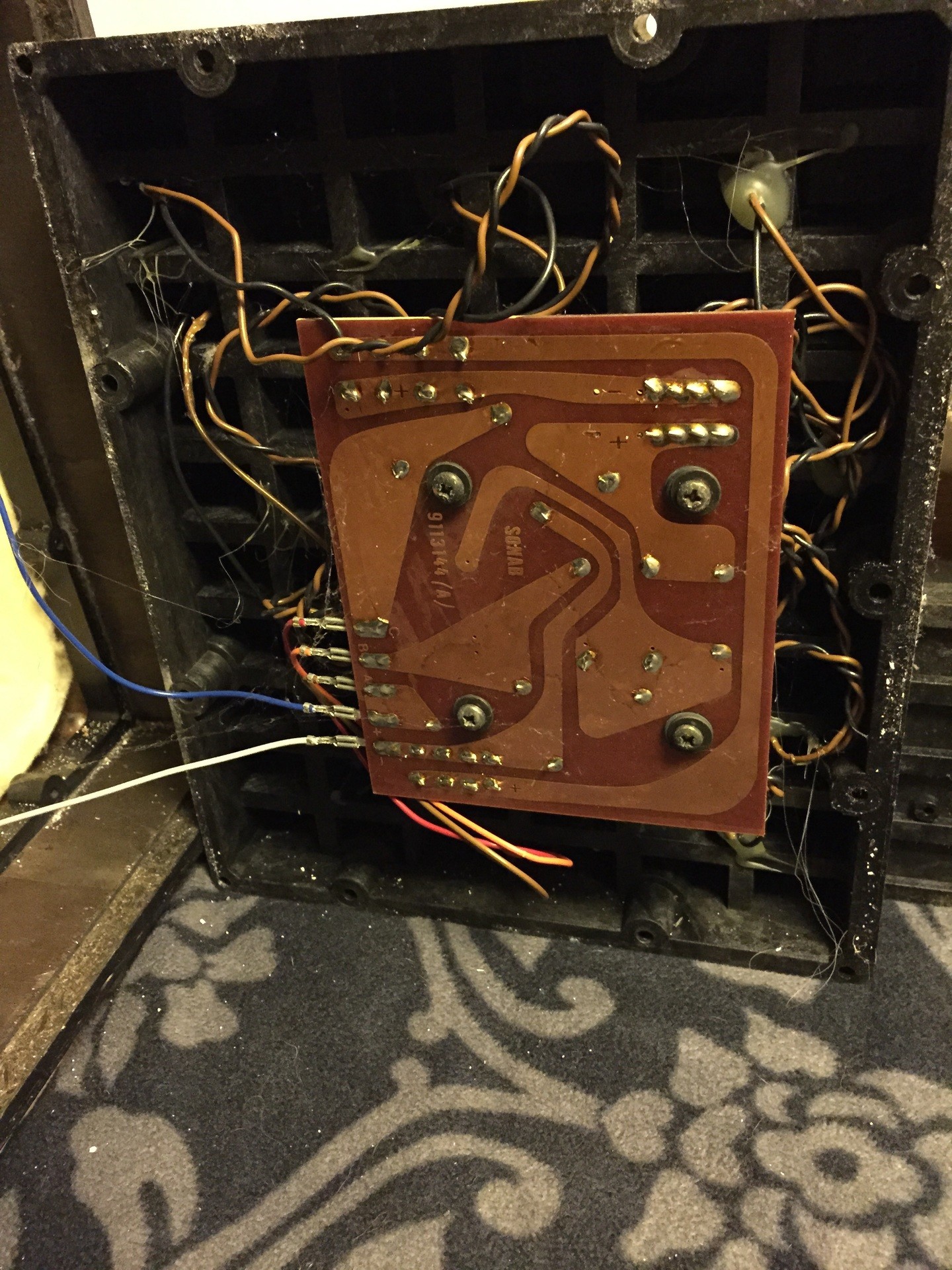

Mellanregister delningsfilter
Så här ser det ut på baksidan av mellanregisterbaffeln.
Samma sak här, kabelskor som nog med stor sannilikhet tas bort och bara löder direkt eller löder fast skon? Vad säger di vise? (2014-12-28 23:51:29) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sonab / Carlsson OA 2212

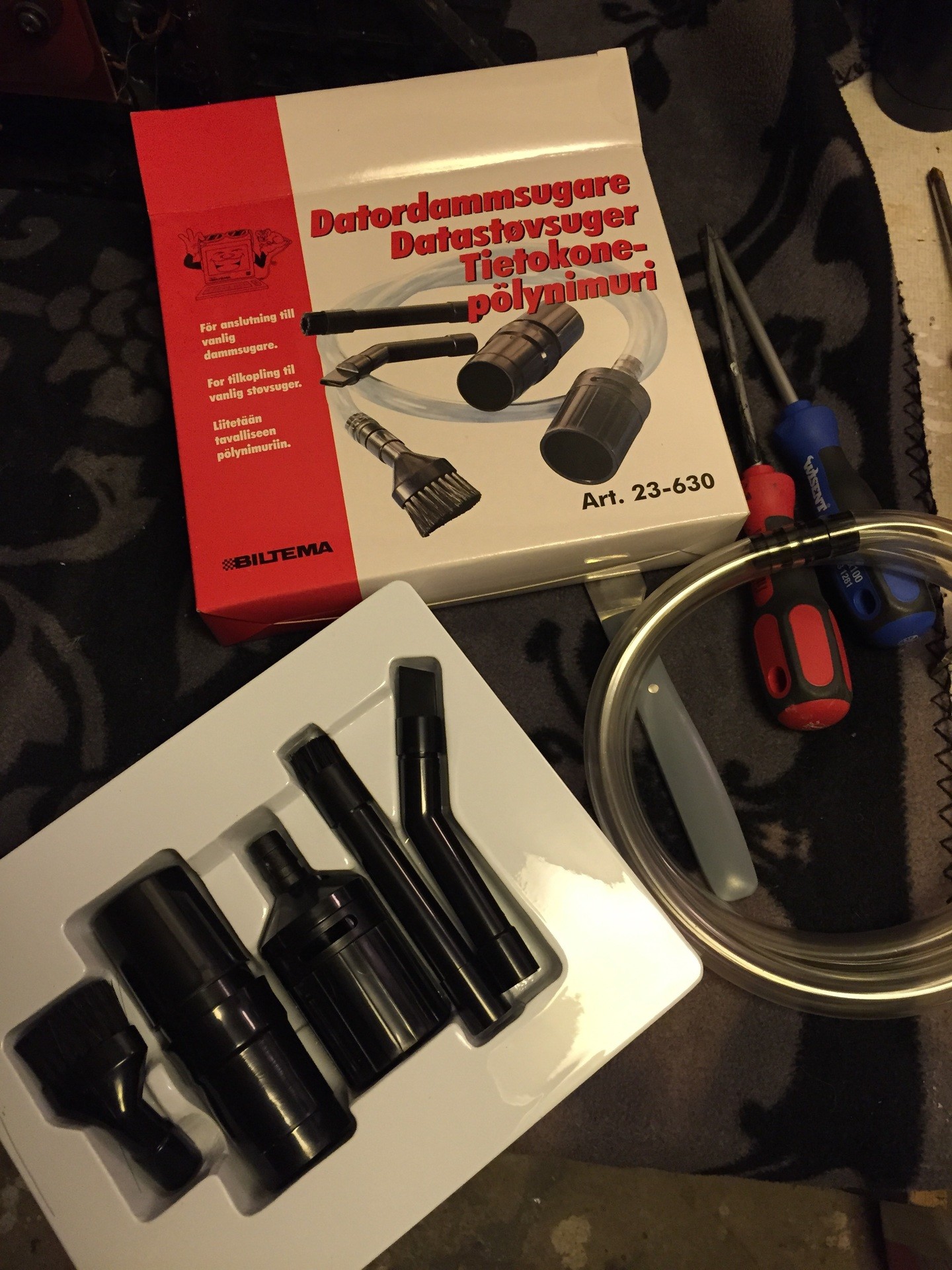

Damsugning
Idag dags för lite högtalarstädning och läste på Carlsonplanet om detta tillbehör från biltema, kanon! (2014-12-30 21:32:41) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sonab / Carlsson OA 2212

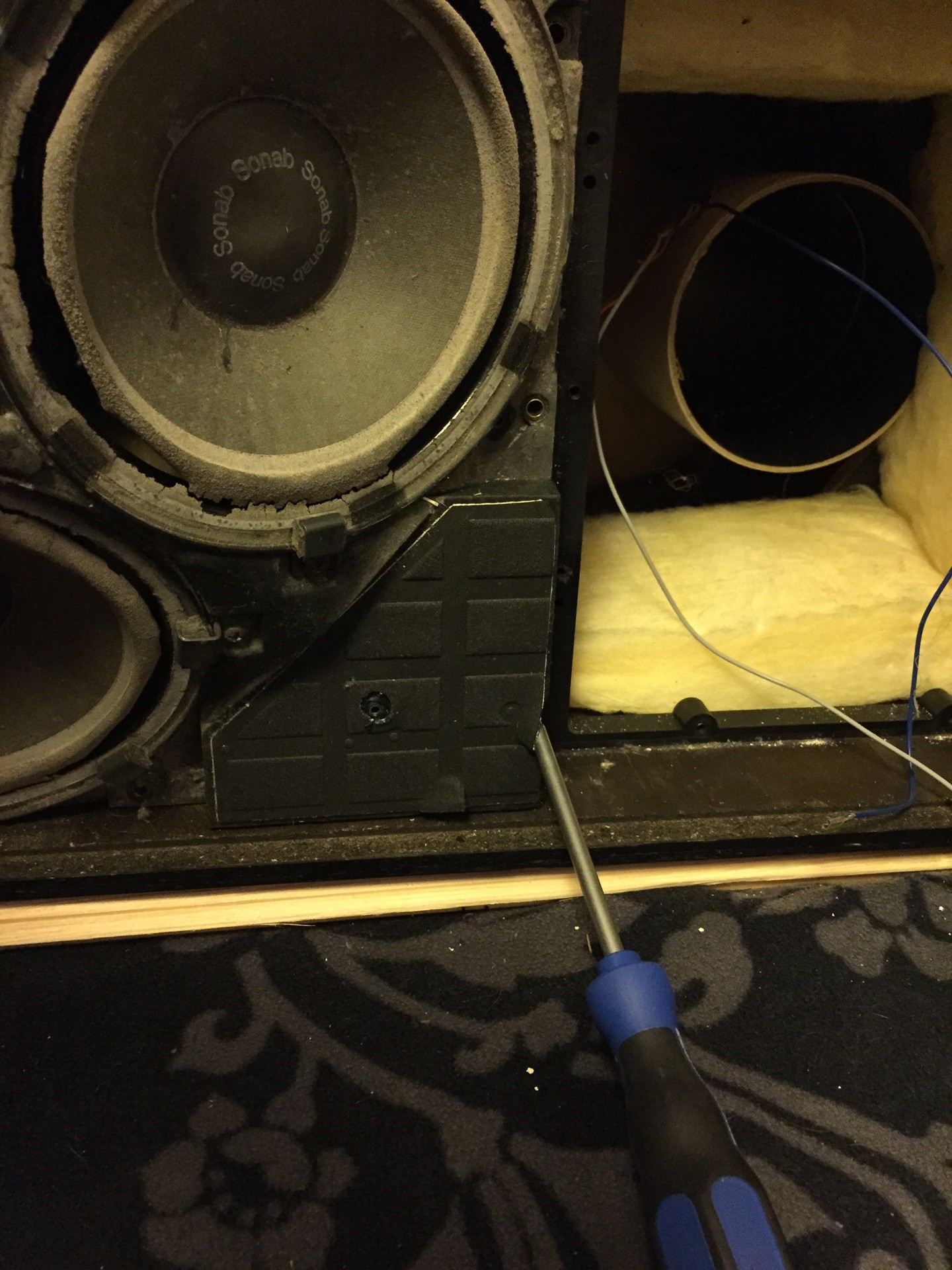

Lossning av underbaffel
Lite ångest över lossa den då jag förstått det brukar kunna vara ett problem med en list som torkat ihop. La en planka på sidan och knackade till och vips dök en glipa upp. Lirkade lätt med bordskniven och det släppte. (2014-12-30 21:34:48) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sonab / Carlsson OA 2212

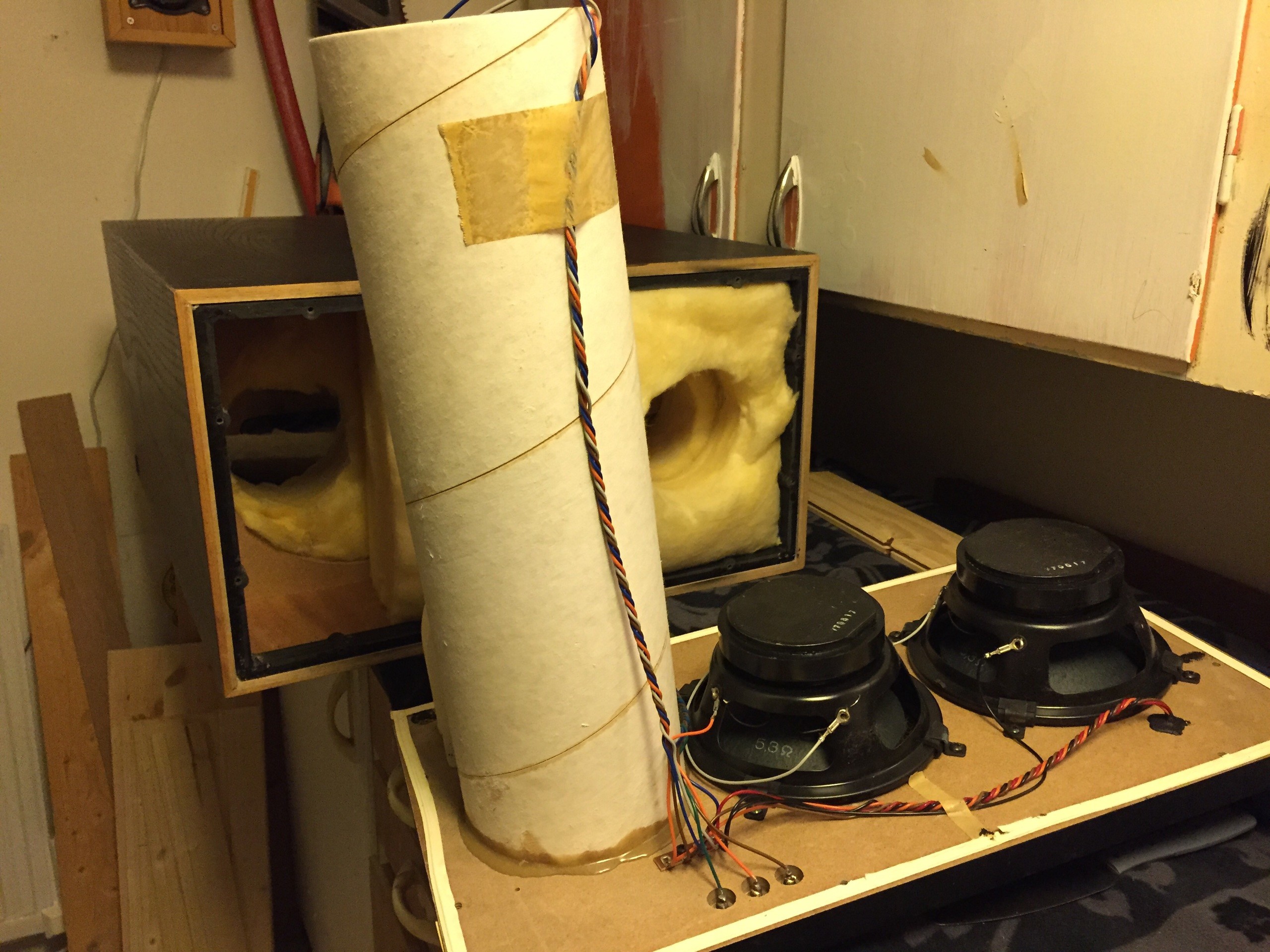

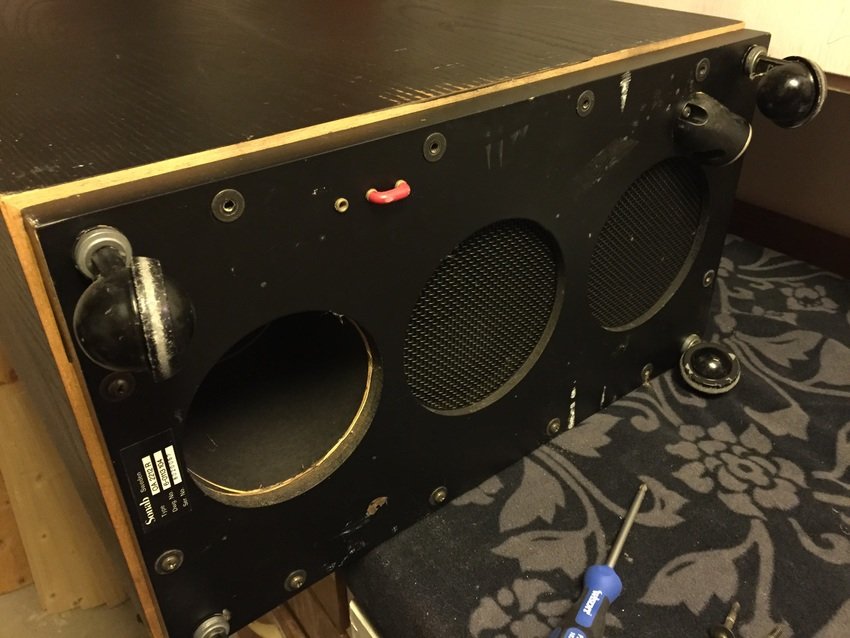

Underdelen ute
I hela sin prakt. Allt helt och rent, gullfibern i det närmaste intakt. (2014-12-30 21:39:00) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sonab / Carlsson OA 2212

Underifrån
(2014-12-30 21:42:19) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sonab / Carlsson OA 2212

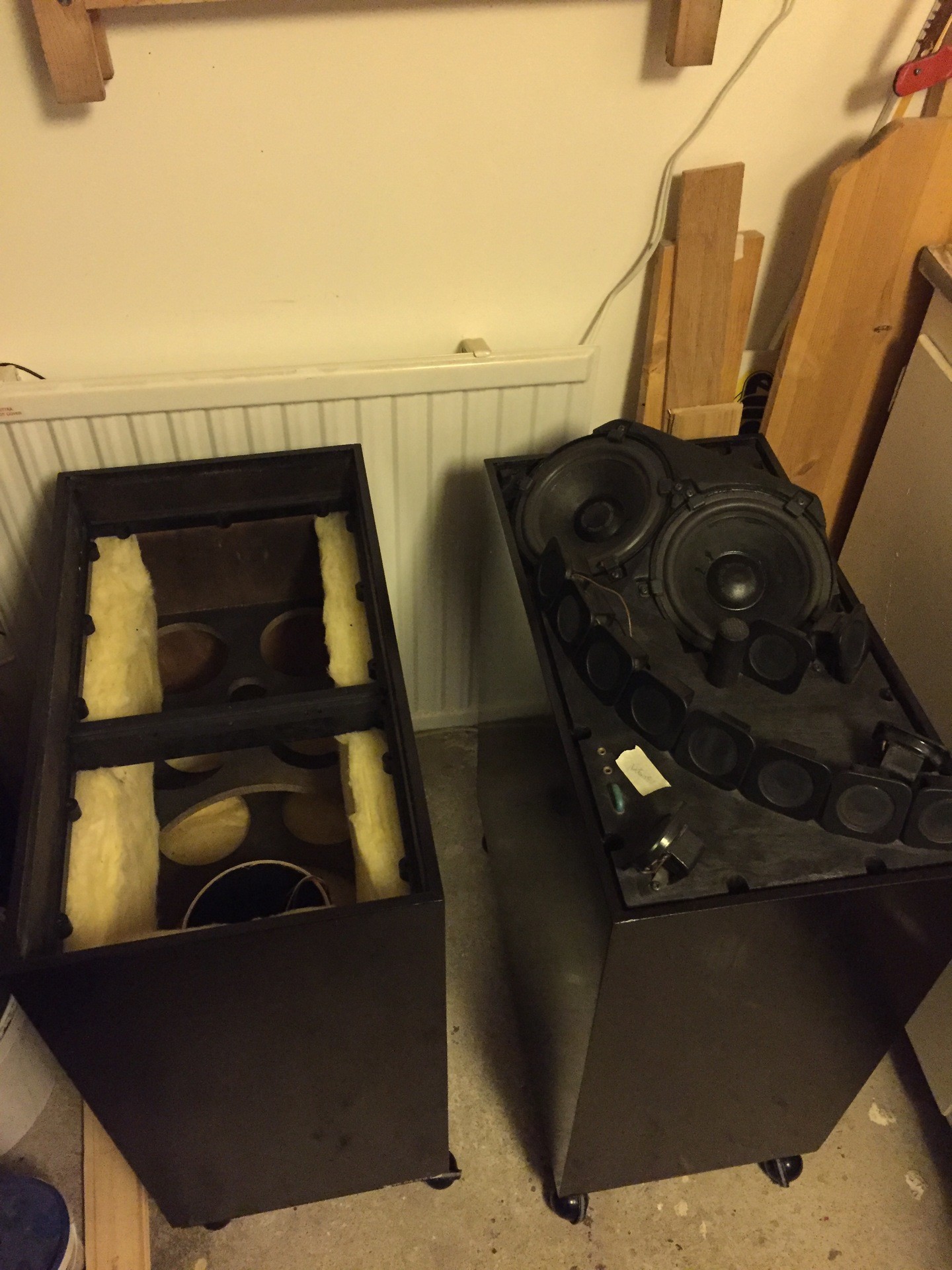

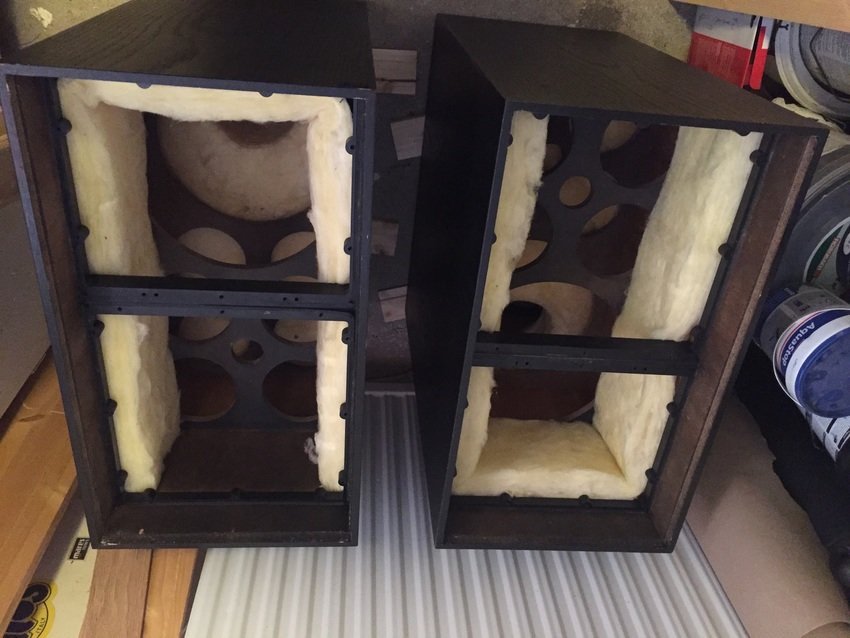

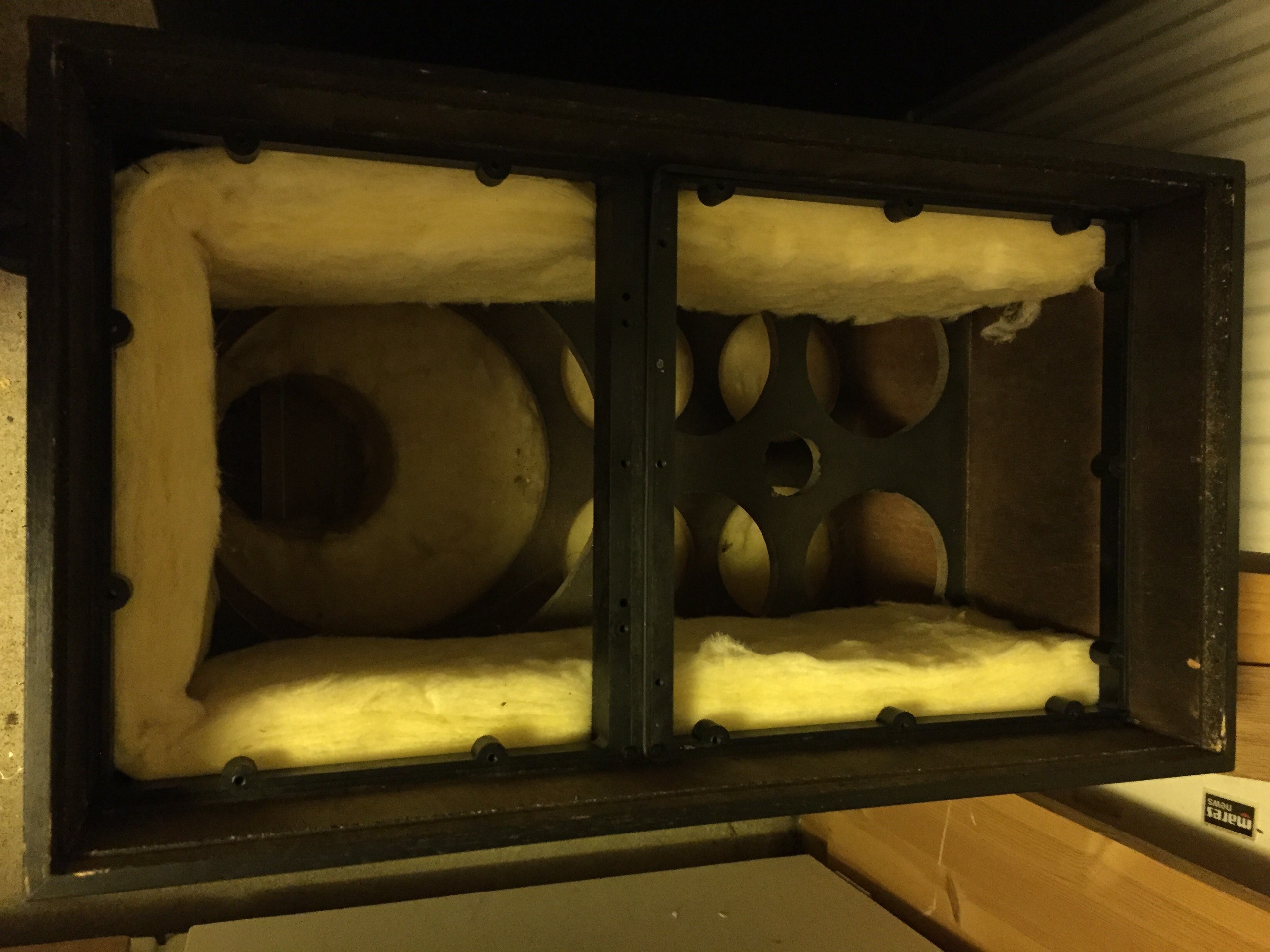

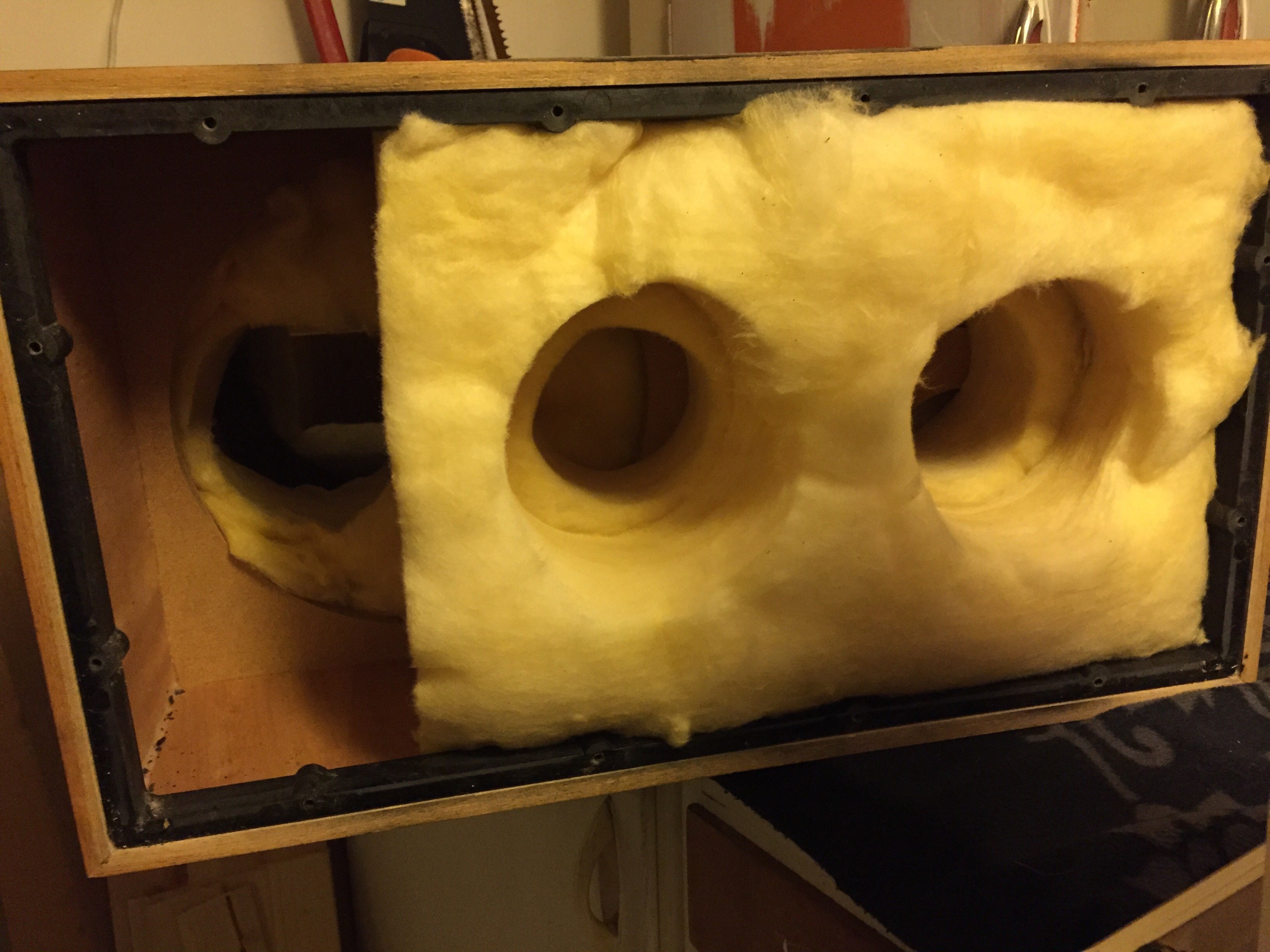

Tom låda
Mellanväggar kan ibland vara lösa men allt var fast och fint. Känns jobbigt vill bara slipa betsa å spela nu:) (2014-12-30 21:43:34) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sonab / Carlsson OA 2212

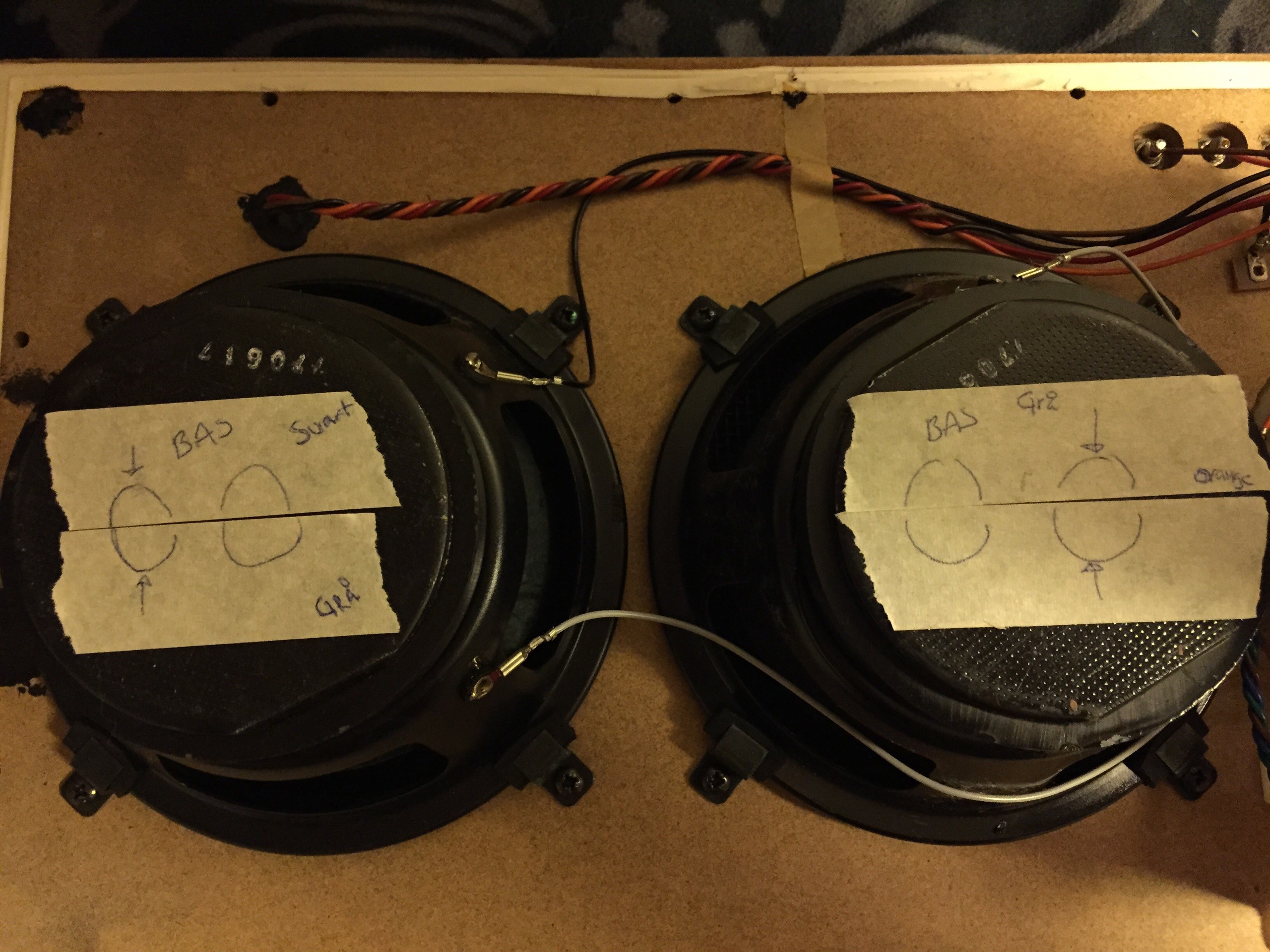

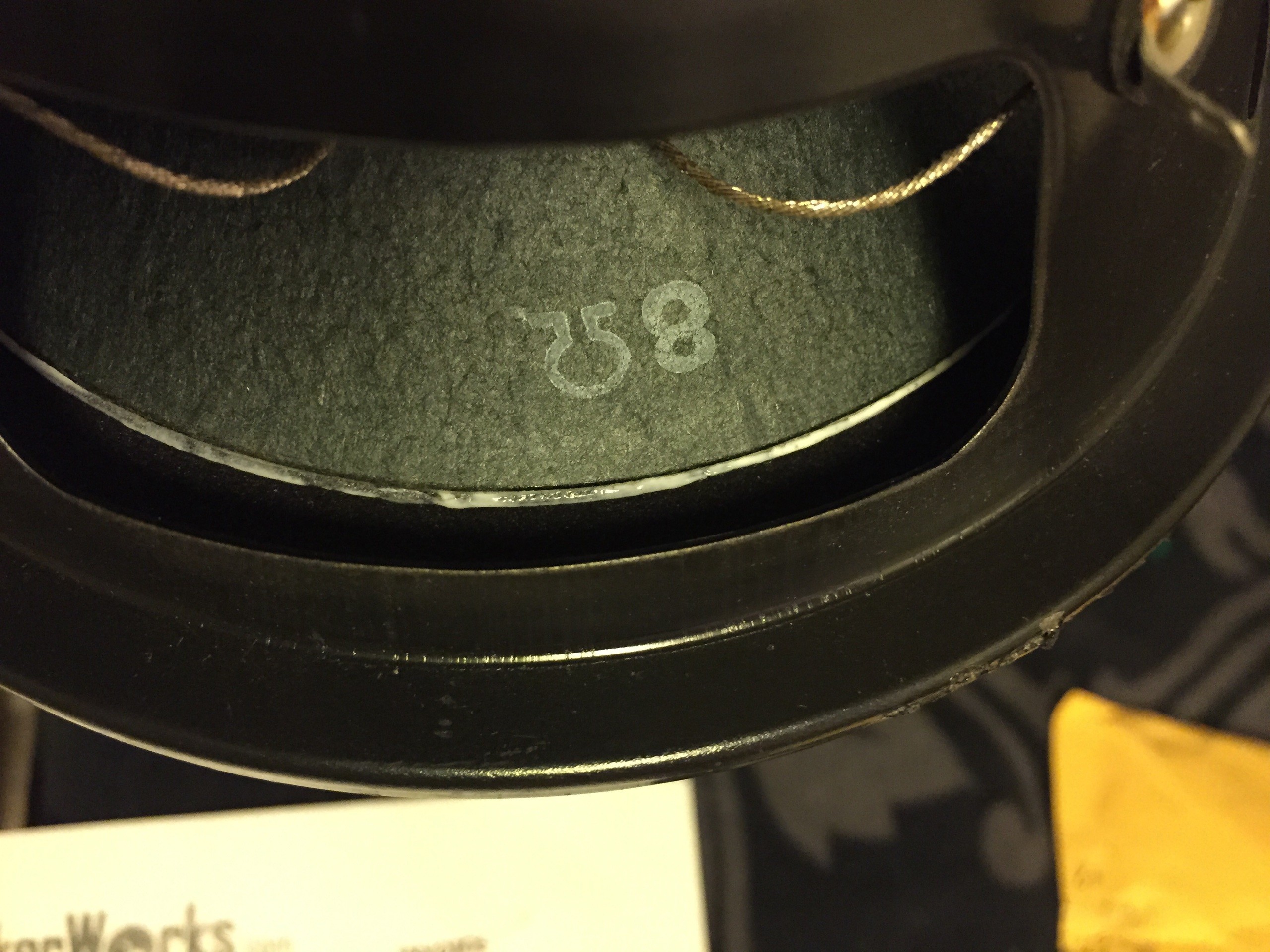

Märkning
Så allt blir rätt (2014-12-30 21:46:08) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sonab / Carlsson OA 2212

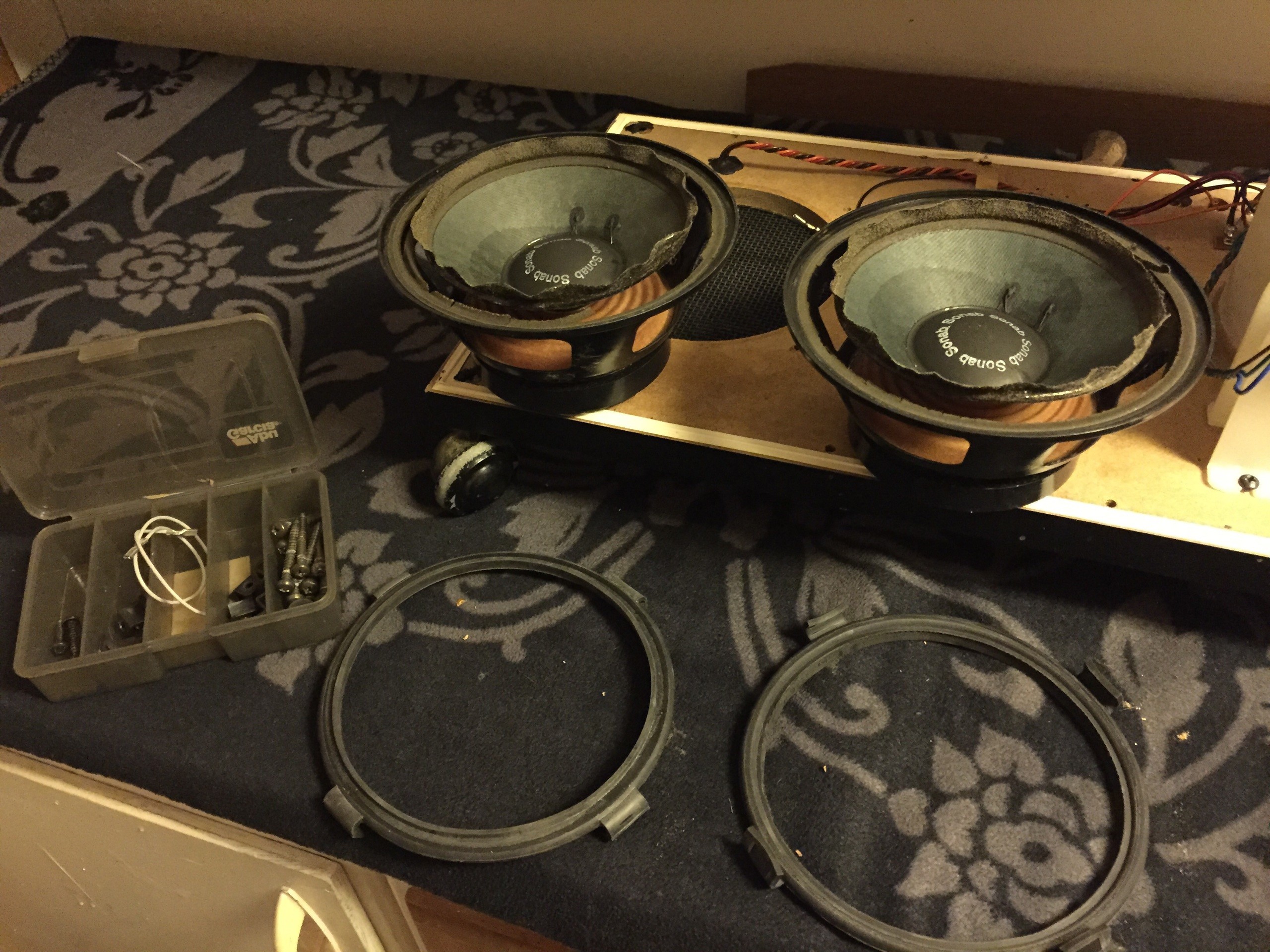

Baselementen lösa
Allt kom lös fint med lite handkraft. De behöver en omkantning det är säkert. Tätlisterna i gummi riktigt bra skick. Den vita tätningslisten behöver nog bytas får hitta en tunn fin någonstans, tips tas gärna emot.

En fiskelåda fick fungera som skruvsorterare.

Nu väntar jag ivrigt på att skumkanterna ska anlända, beställda från Usa.
Har även beställt coating från Tyskland för å få fräschare utseende på mellanregistren. (2014-12-30 21:47:52) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sonab / Carlsson OA 2212

Trög baffel
Gick lös på andra högtalaren. Den var lite trögare men en liten glipa mellan bafflarna gick att lirka in kniven och ett lätt bryt så släppte det direkt (2015-01-01 23:06:49) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sonab / Carlsson OA 2212

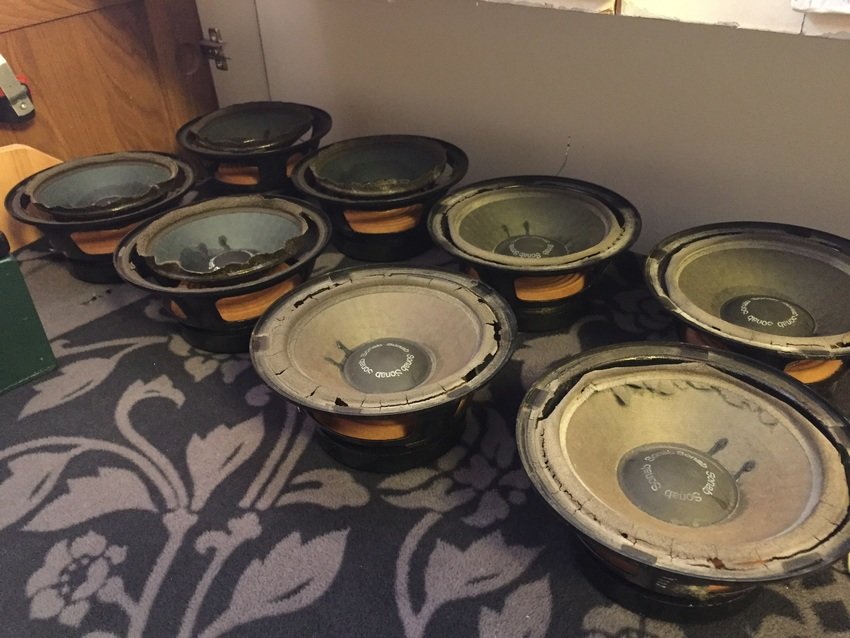

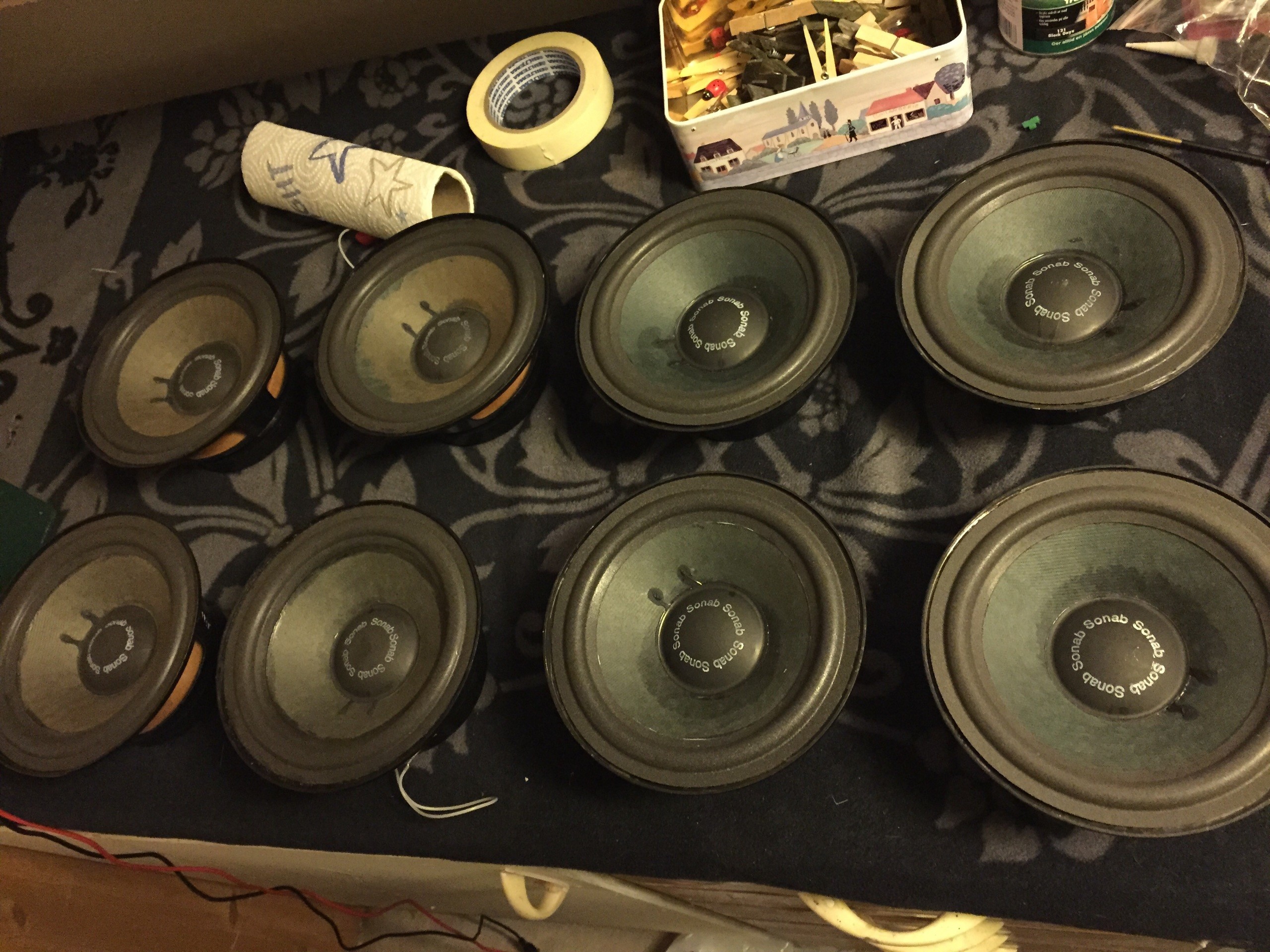

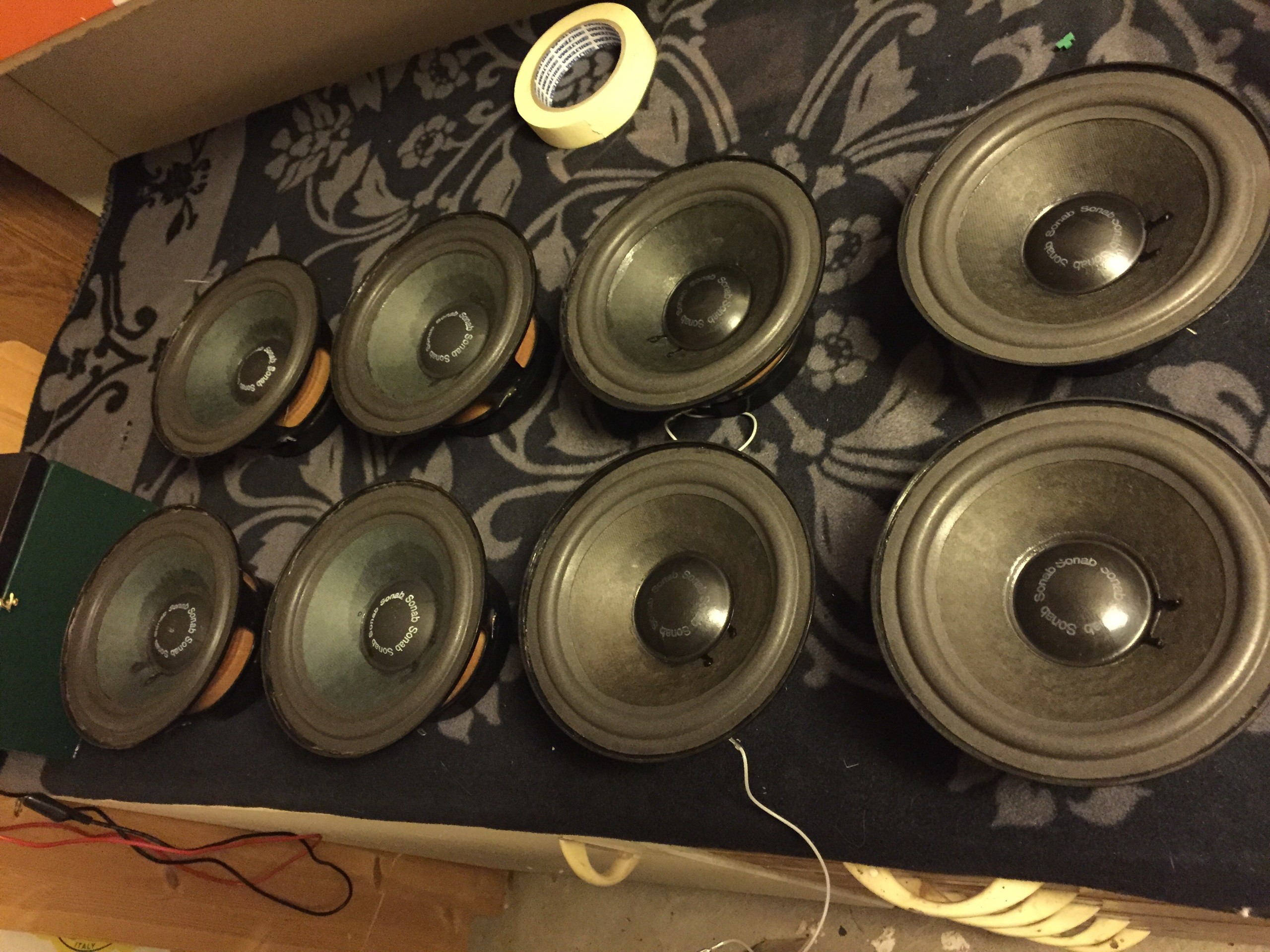

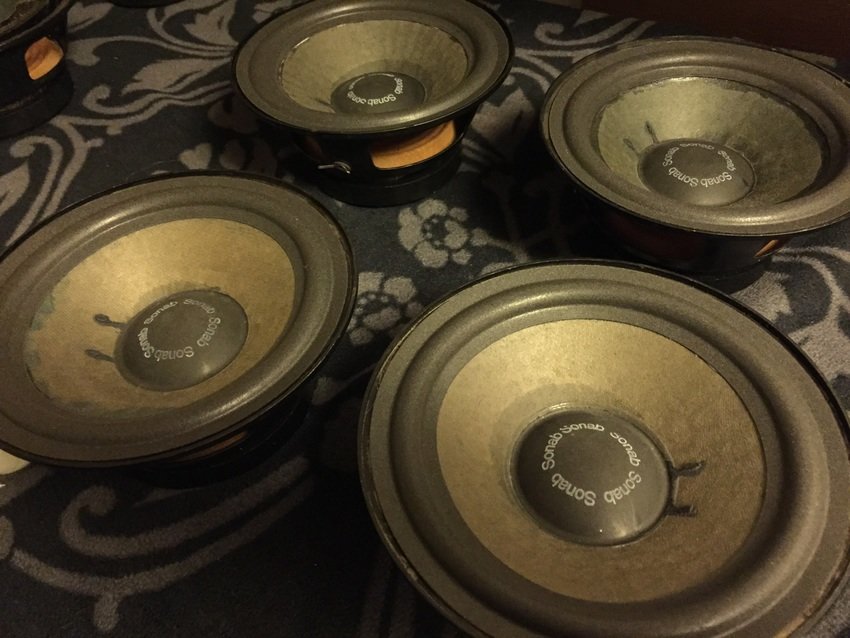

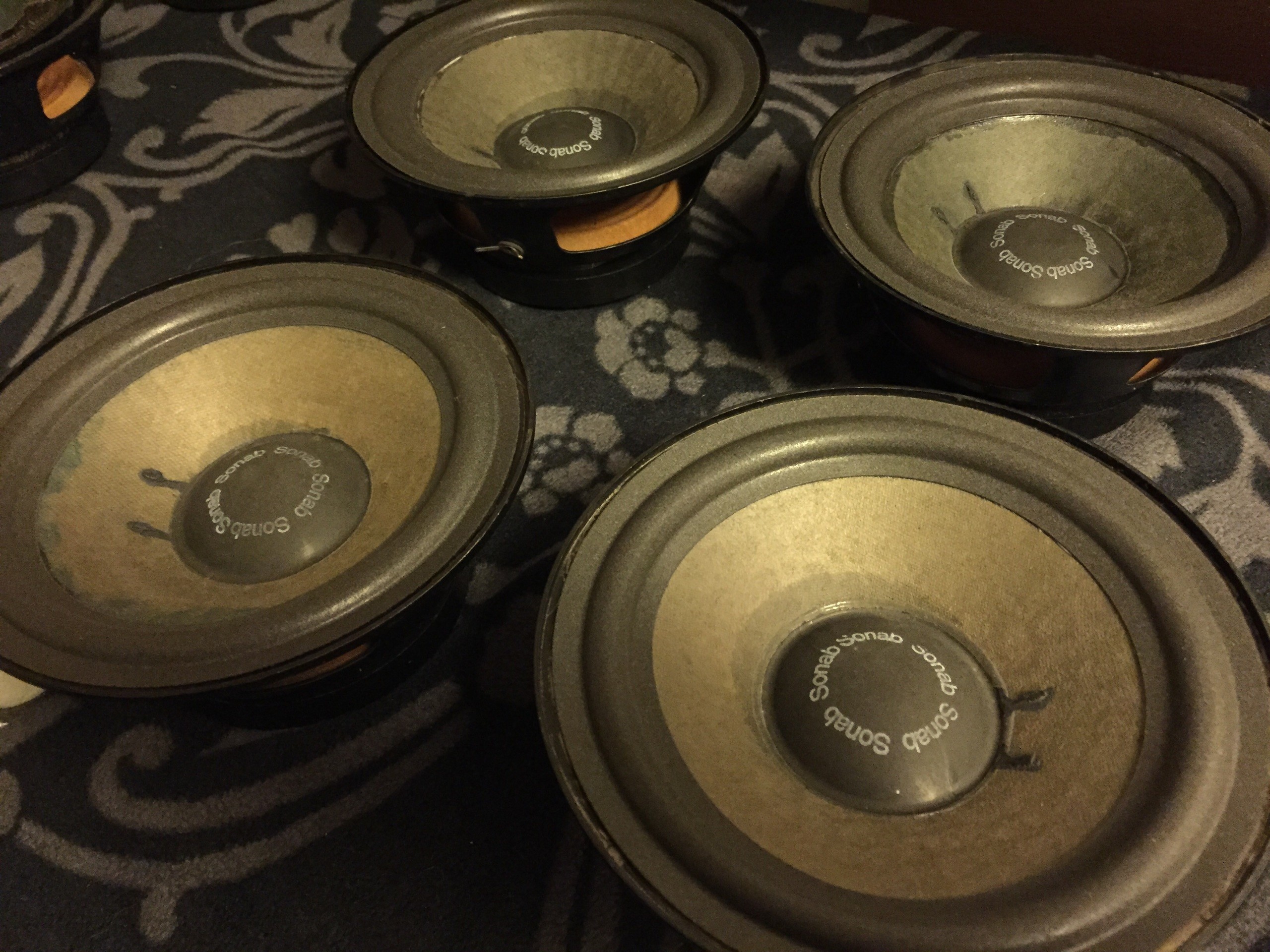

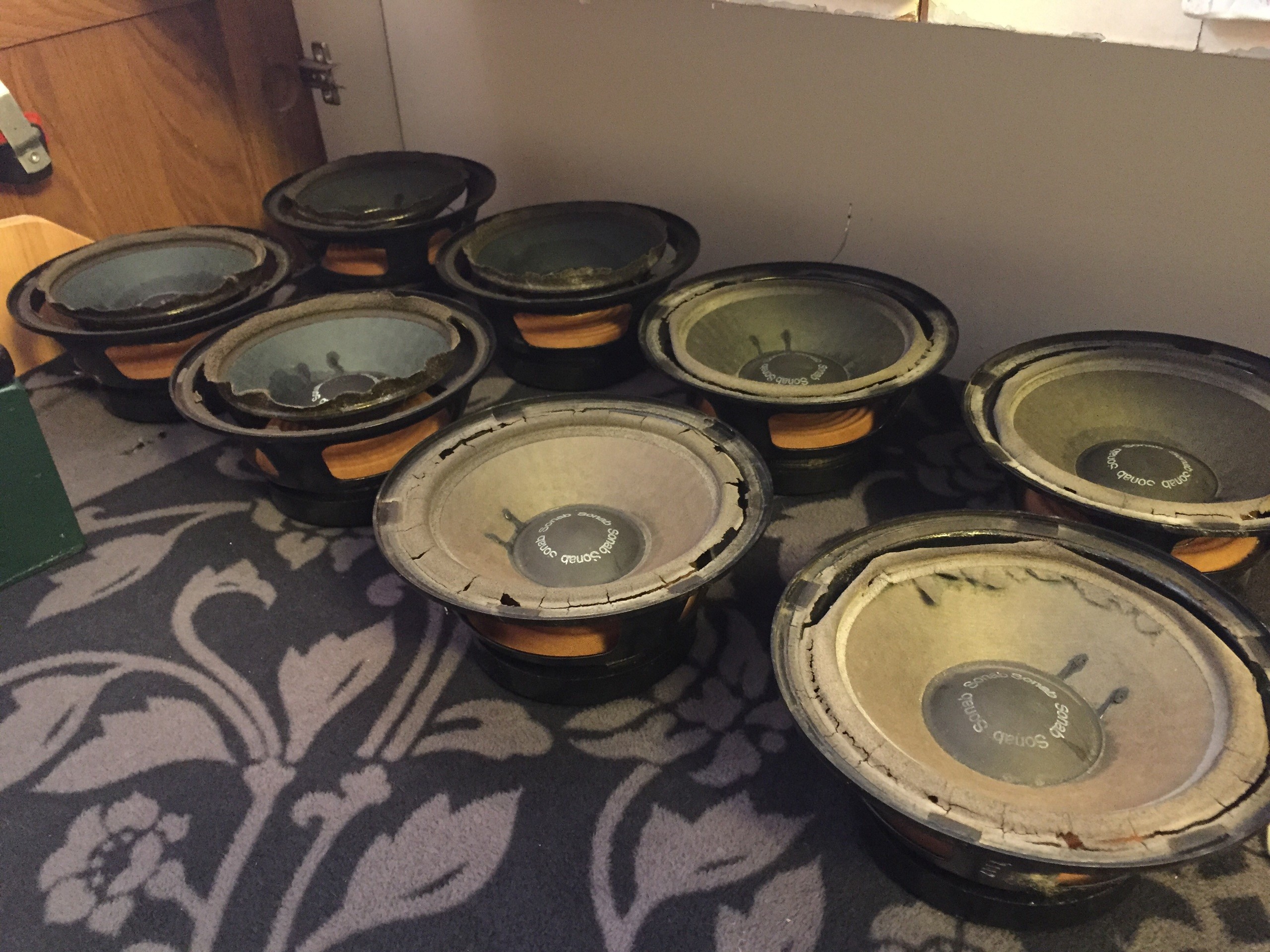

Elementen
Kommit en bit på väg. Alla elementen ute och nu ska de rensas från de gamla resterna av skumkanterna. (2015-01-02 21:20:22) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sonab / Carlsson OA 2212

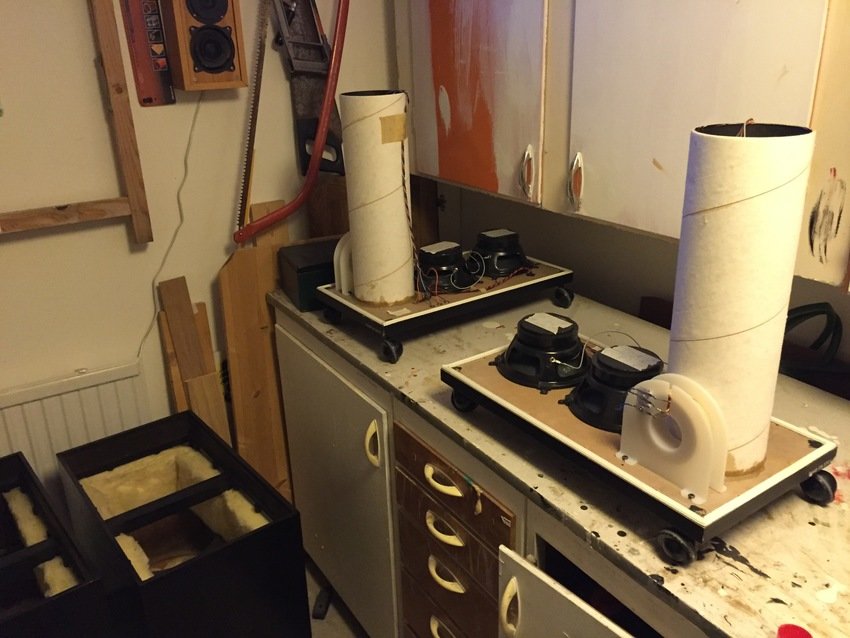

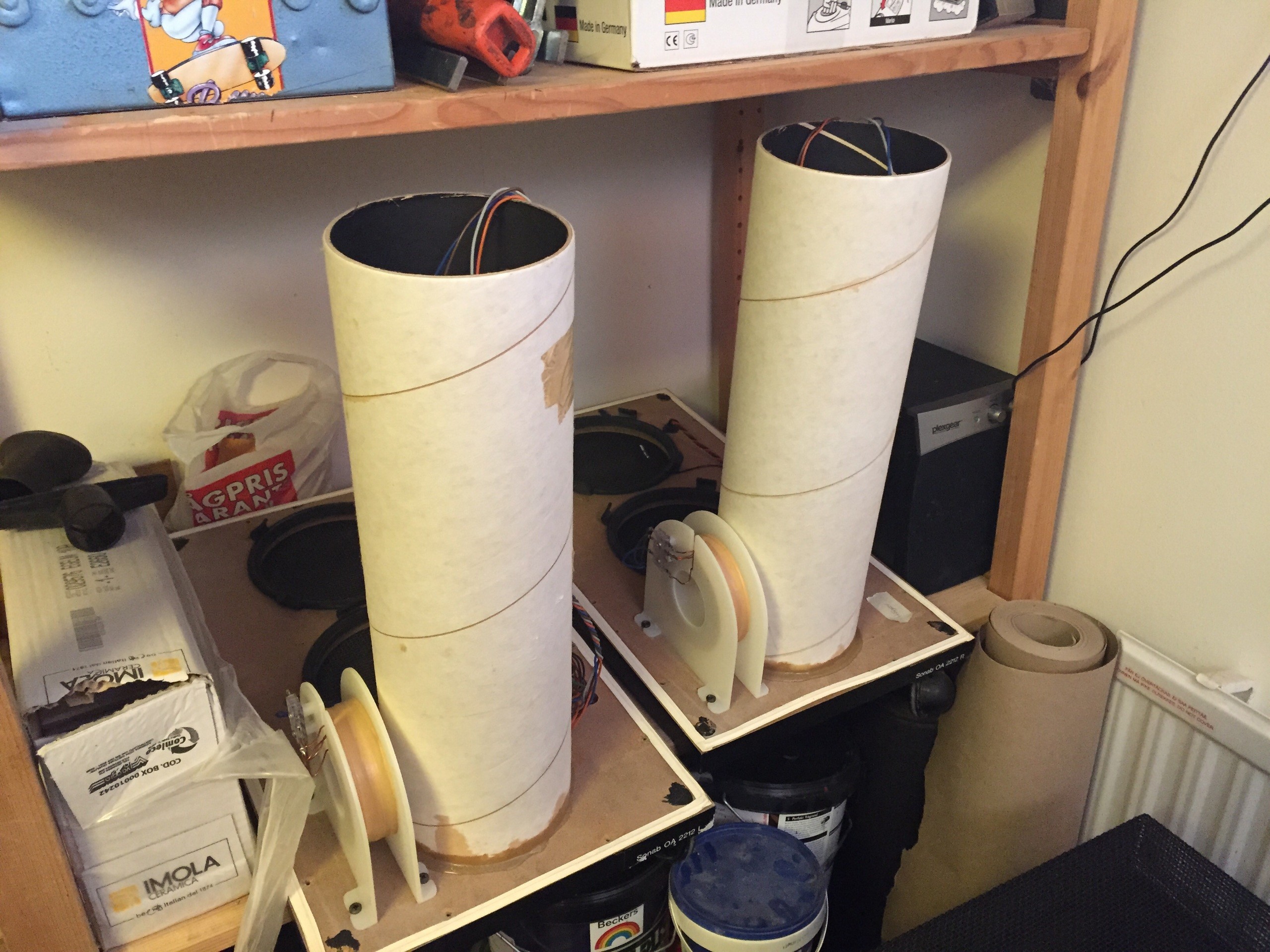

Bottnarna
Lösa och redo (2015-01-02 21:23:37) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sonab / Carlsson OA 2212

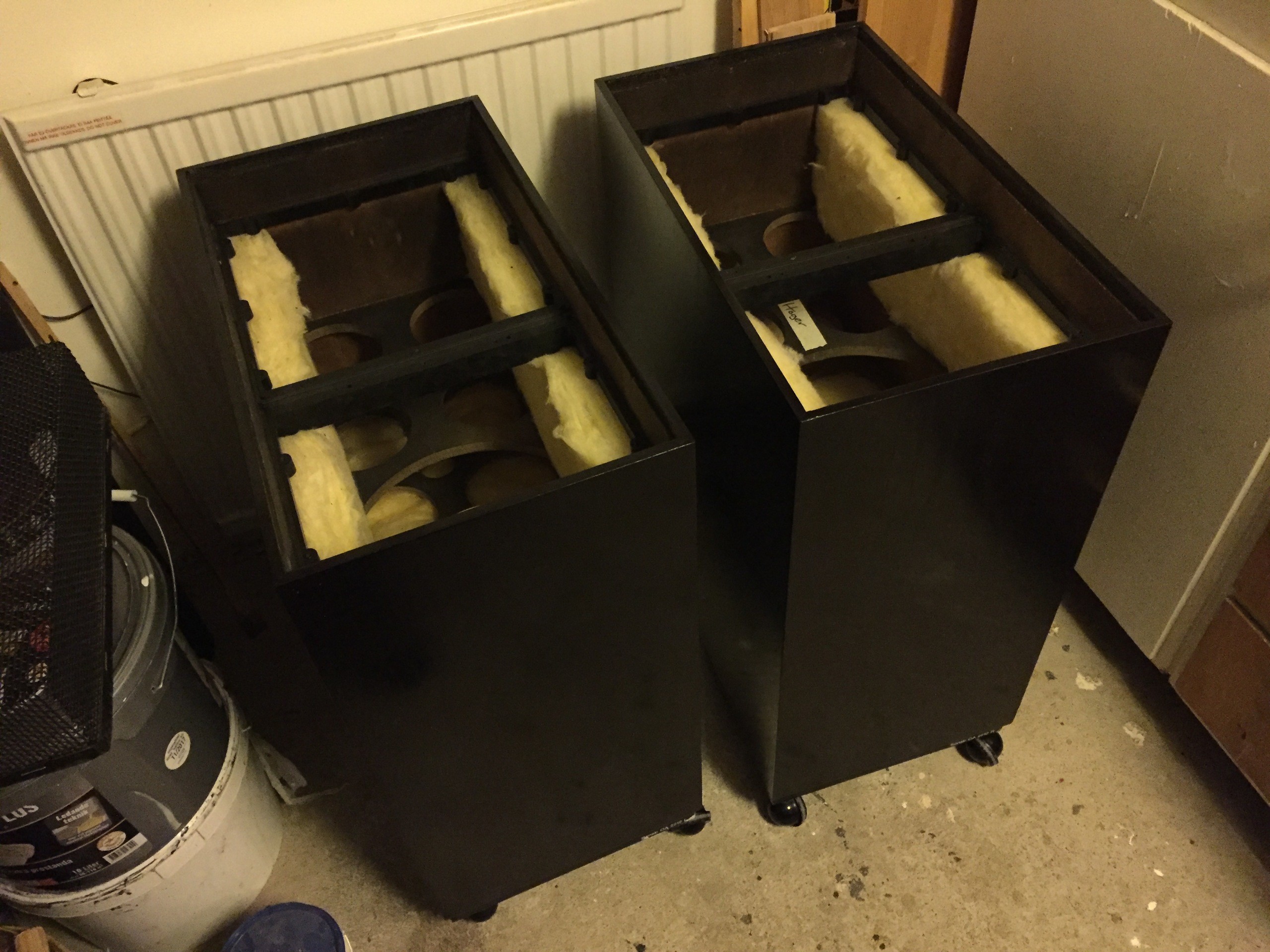

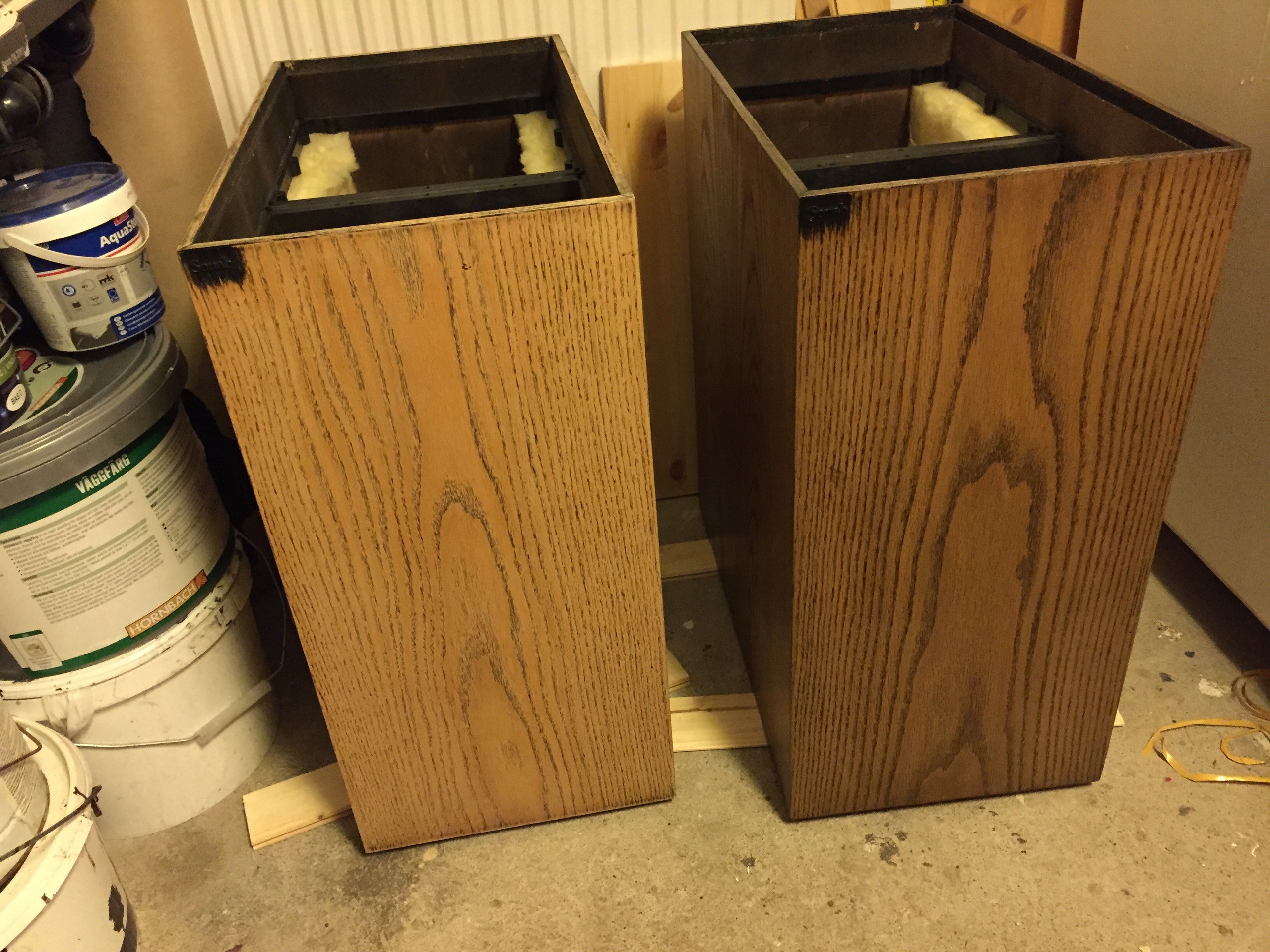

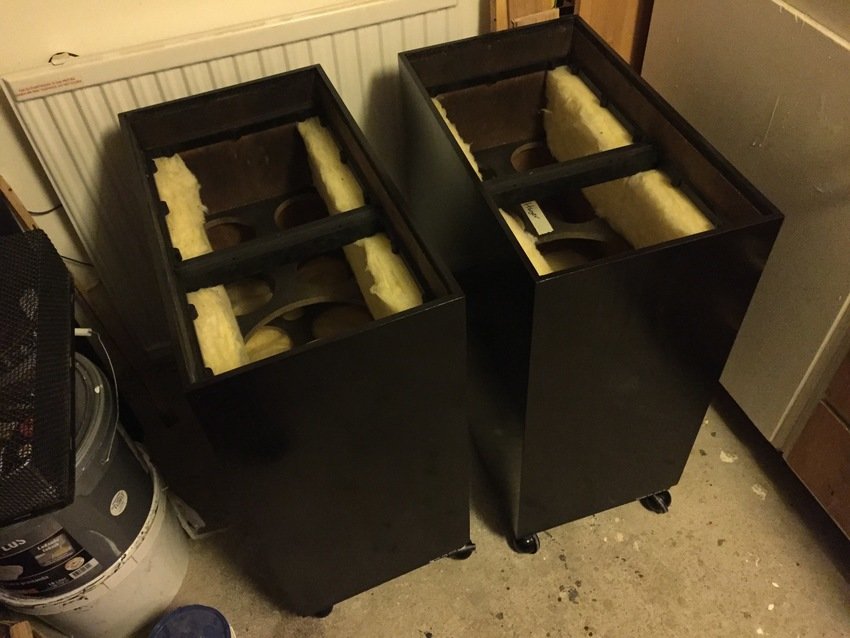

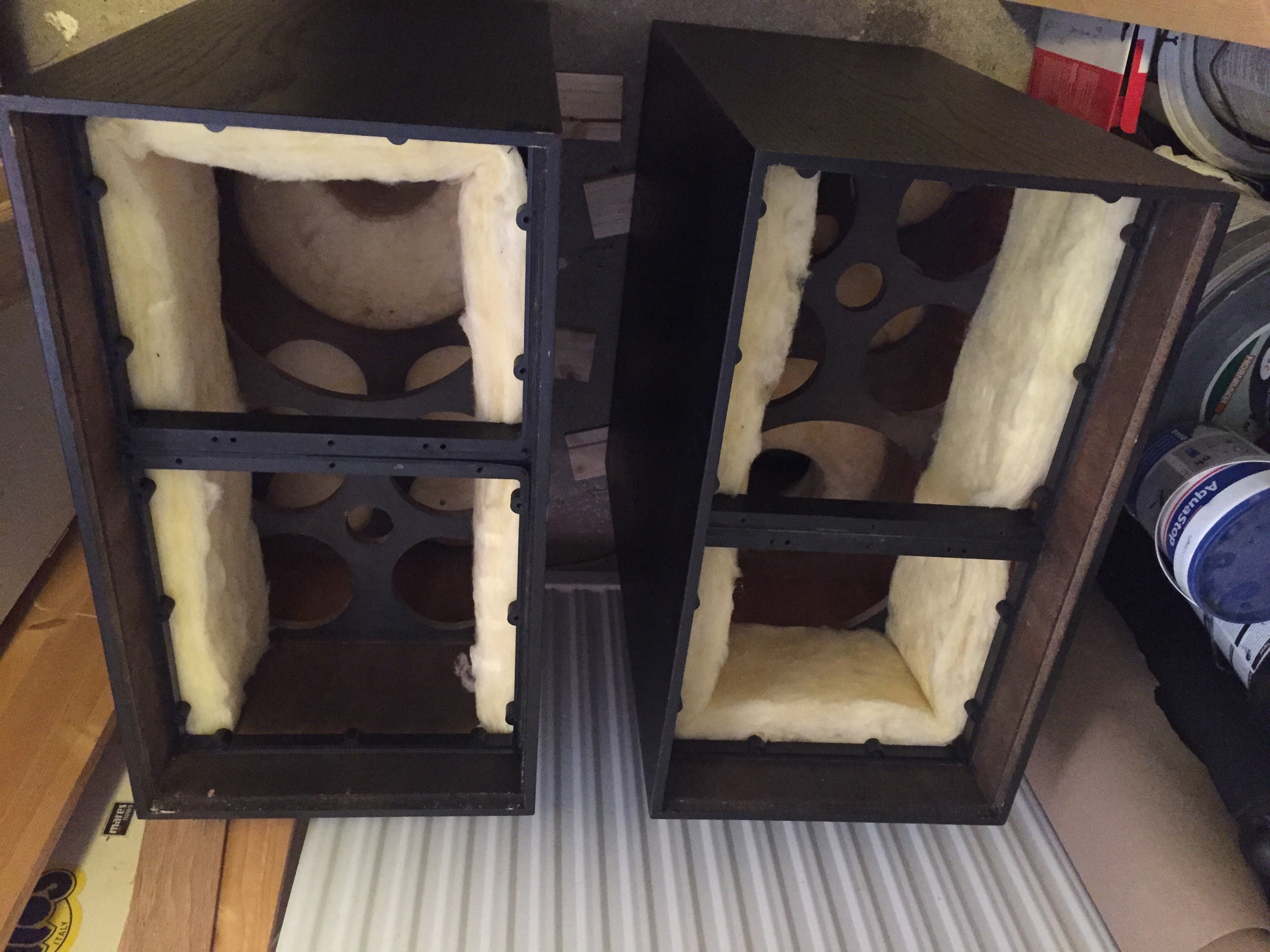

Båda lådorna
Tomma å redo för lite slipning och betsning (2015-01-02 21:25:08) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sonab / Carlsson OA 2212

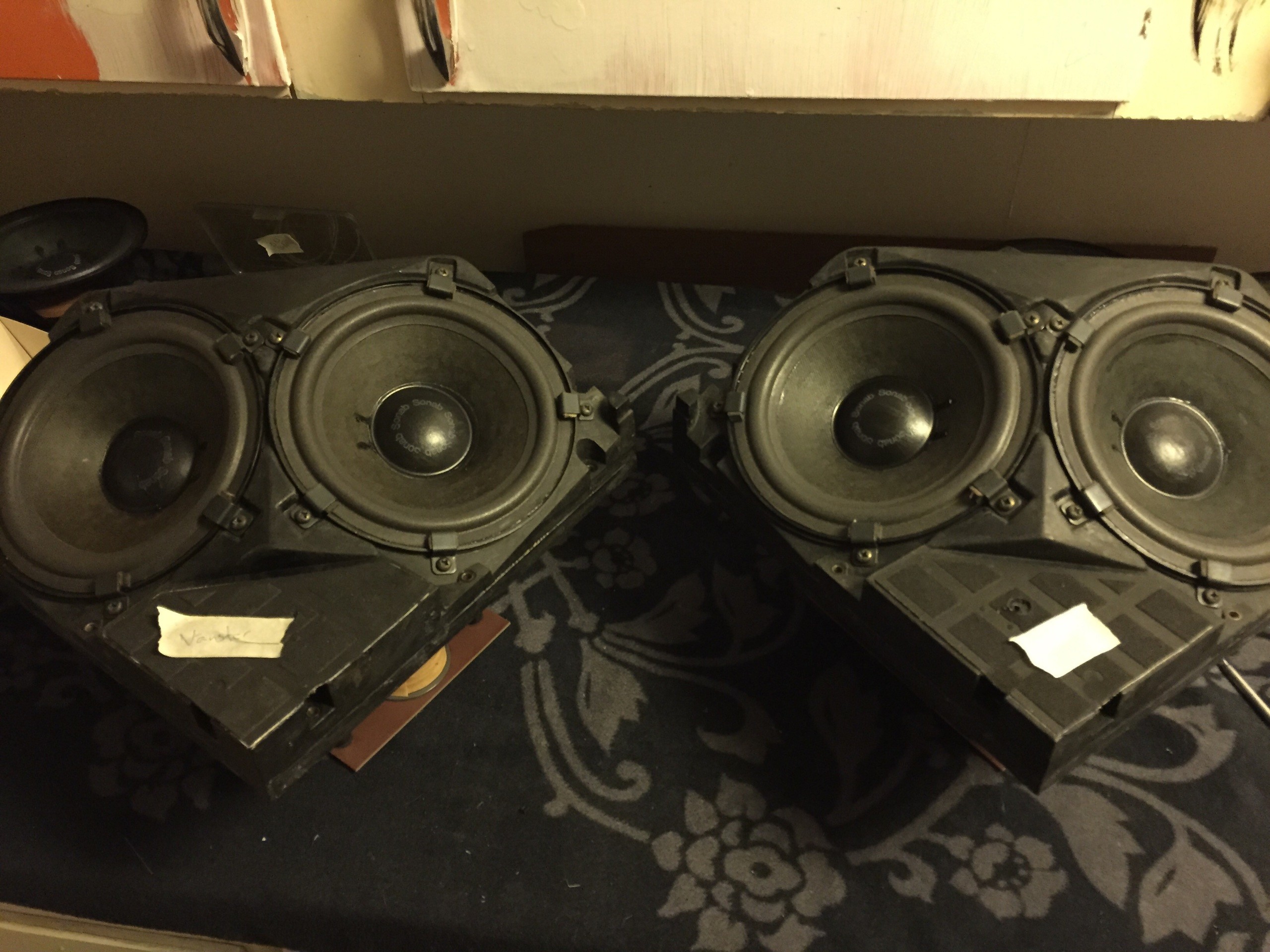

Mellanregistren
Klara för omkantning. Störigt att ena damskyddet är lite intryckt och minnet i papperet svårgör att få ut den. Tips tas tacksamt emot. (2015-01-04 22:40:16) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sonab / Carlsson OA 2212

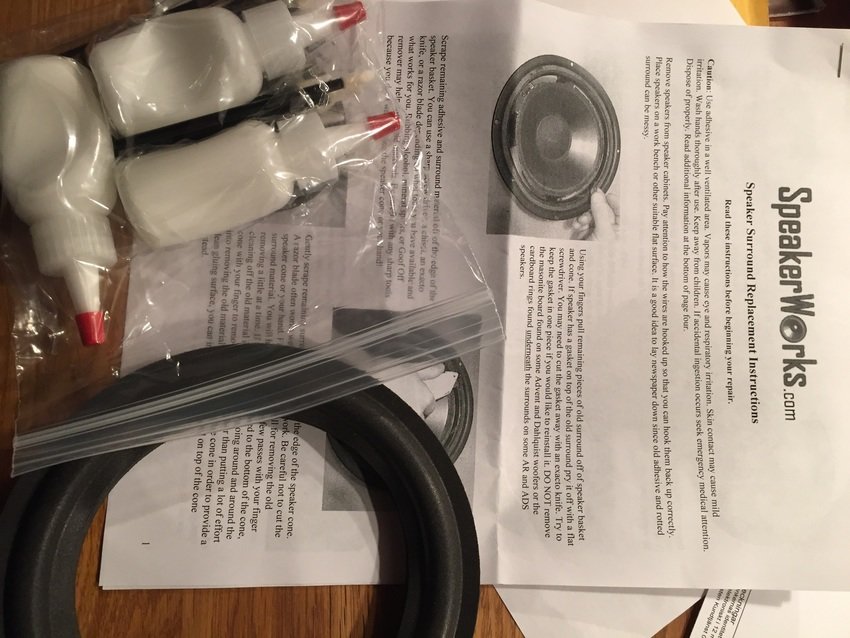

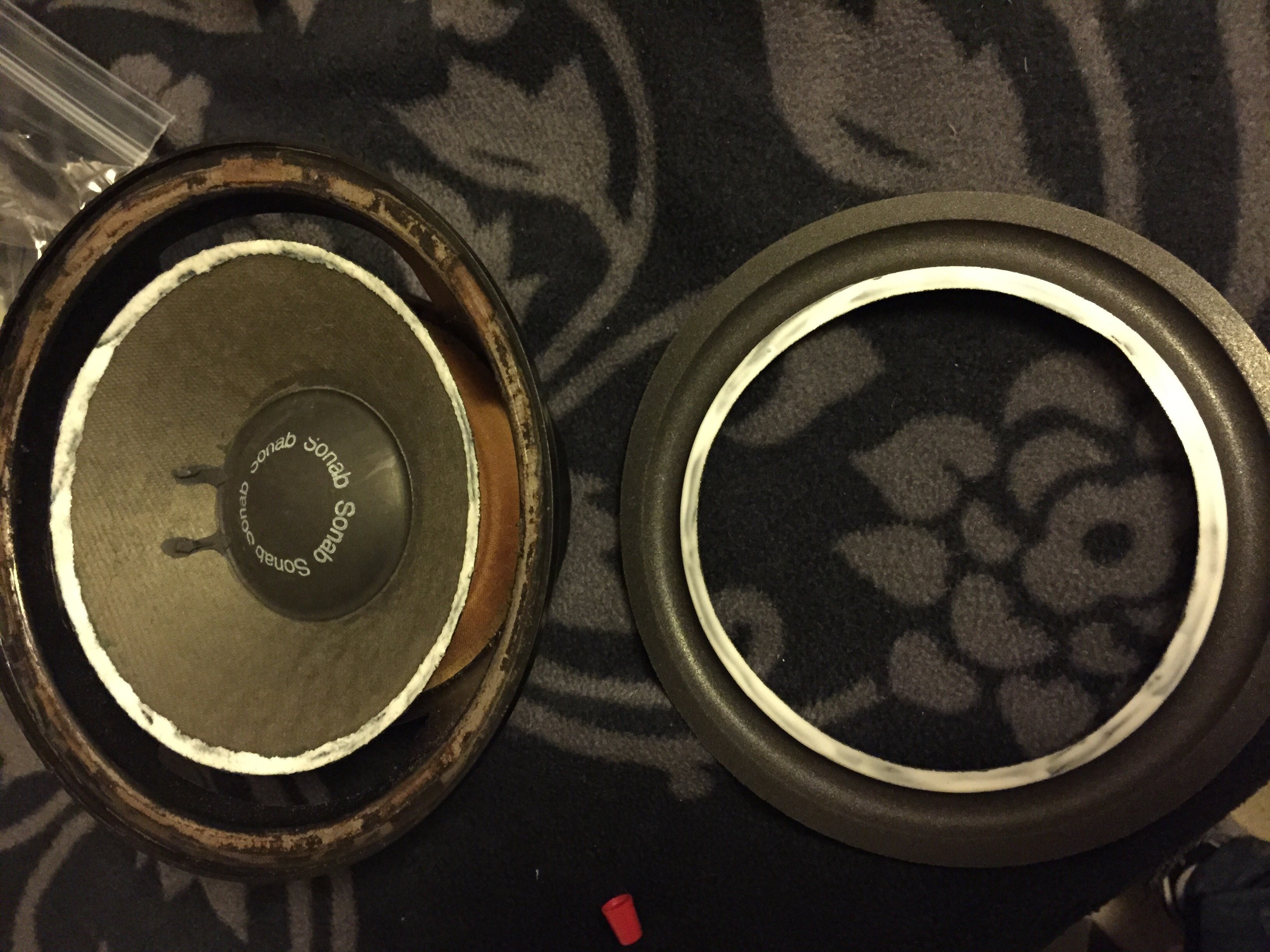

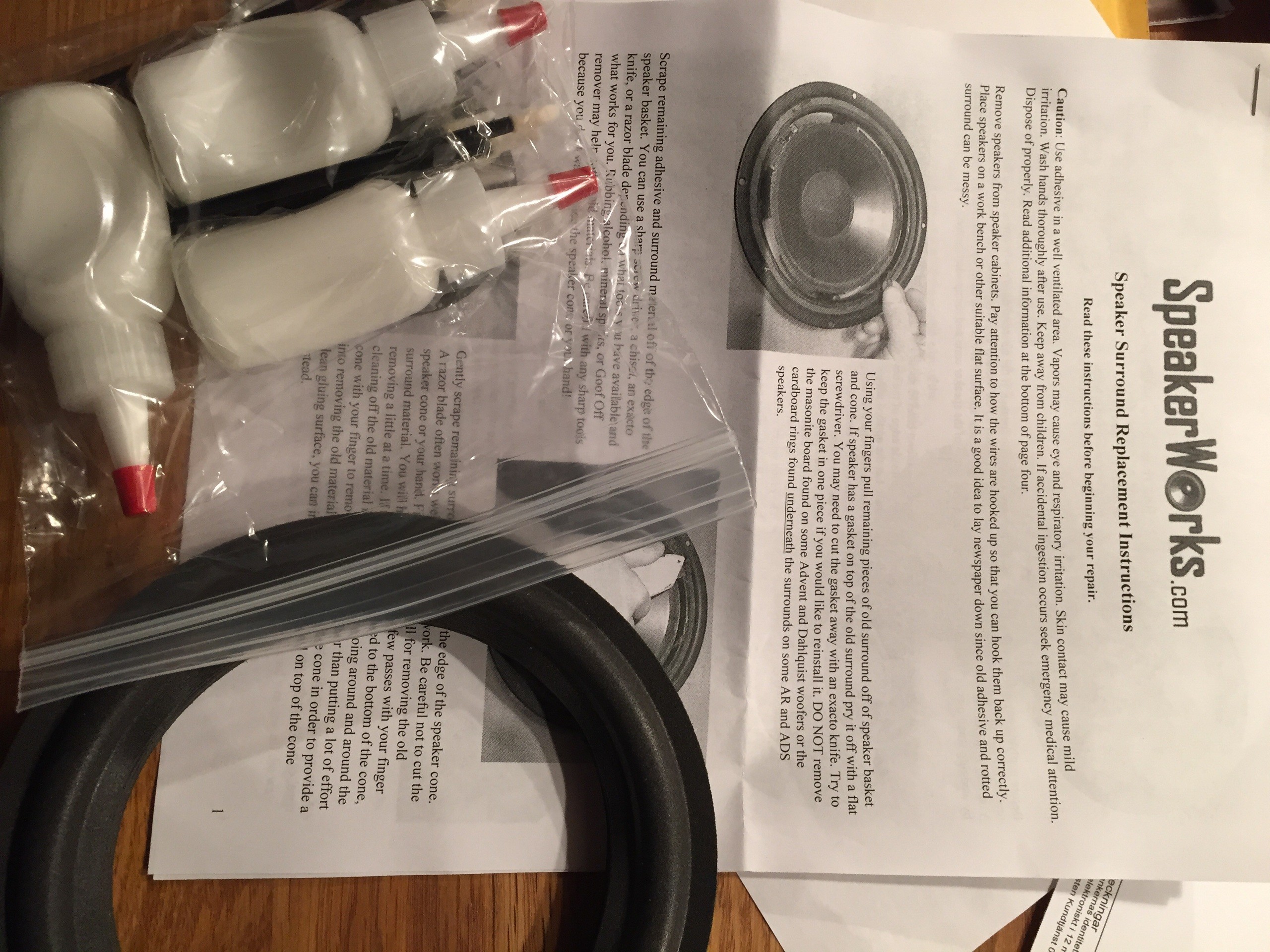

Skumkanterna
Har då äntligen kommit. Gick snabbt och prisvärt. (2015-01-05 16:51:34) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sonab / Carlsson OA 2212

Rätt mängd lim
Väldigt noga med ett jämt tunnt lager. Gjorde felet på första att använda för mycket. Det greppade inte och blev onödigt kladdigt. Så lärdom lär känna limmets egenskap innan man börjar kanta om. Det medföljande limmet var mer av karaktären trälim. Jag tror för innerdelen att man ska använda kontaktlimsliknande, och det mera långsamma inför slutjusteringen (2015-01-06 20:32:35) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sonab / Carlsson OA 2212

Skumkant
Bara pålagd för å se hur den passar (2015-01-06 20:39:43) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sonab / Carlsson OA 2212

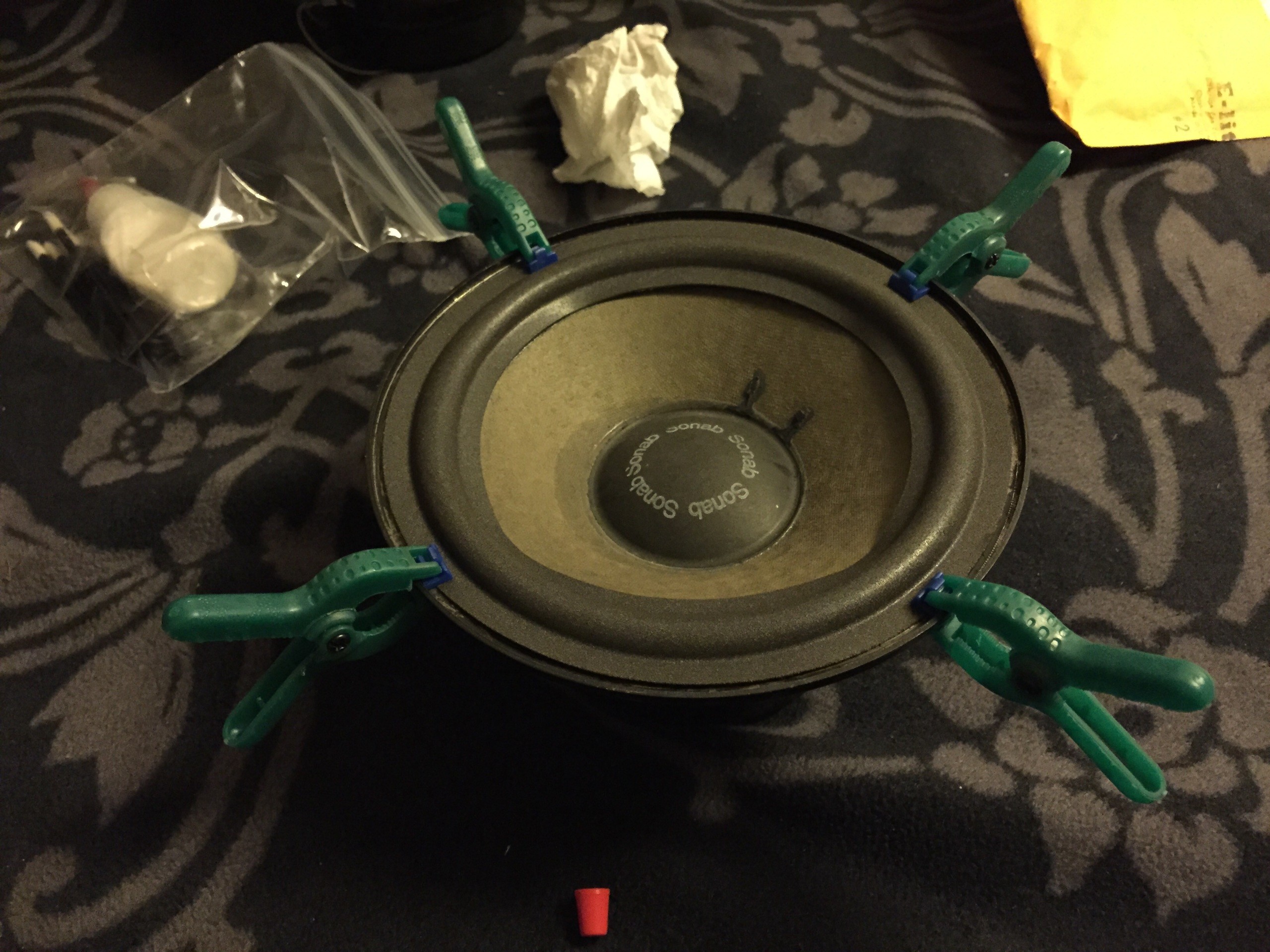

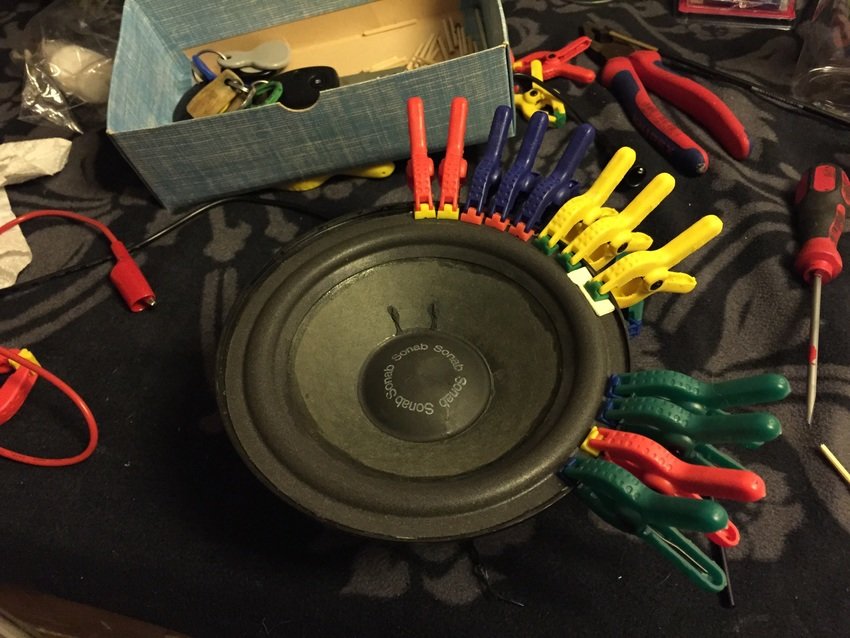

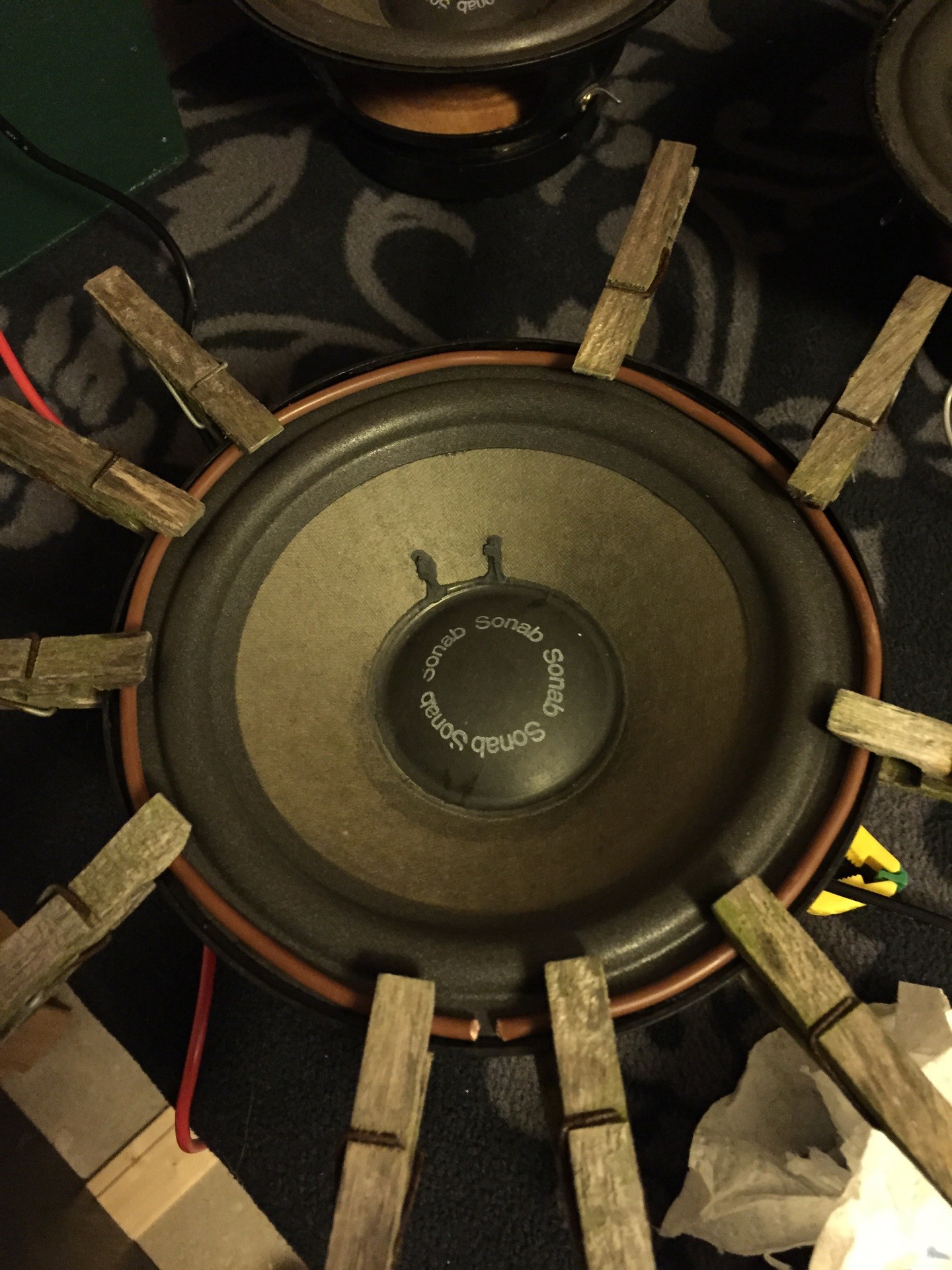

Klämmor
Valde sätta klämmor för å lättare centrera, limmade dock nu bara innerdelen. När väl limmet fick lite fäste tog jag bort klämmorna. (2015-01-06 20:46:08) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sonab / Carlsson OA 2212

Undersidan
Kollade undertill så att kanten låg jämt. (2015-01-06 20:51:01) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sonab / Carlsson OA 2212

Innerdel
Nu är innerdelen på mellanregistren färdiga. Ska använda mig av tongenerator för att centrera konen. Använder en gratisapp till iphone , Signal gen. (2015-01-06 20:52:51) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sonab / Carlsson OA 2212

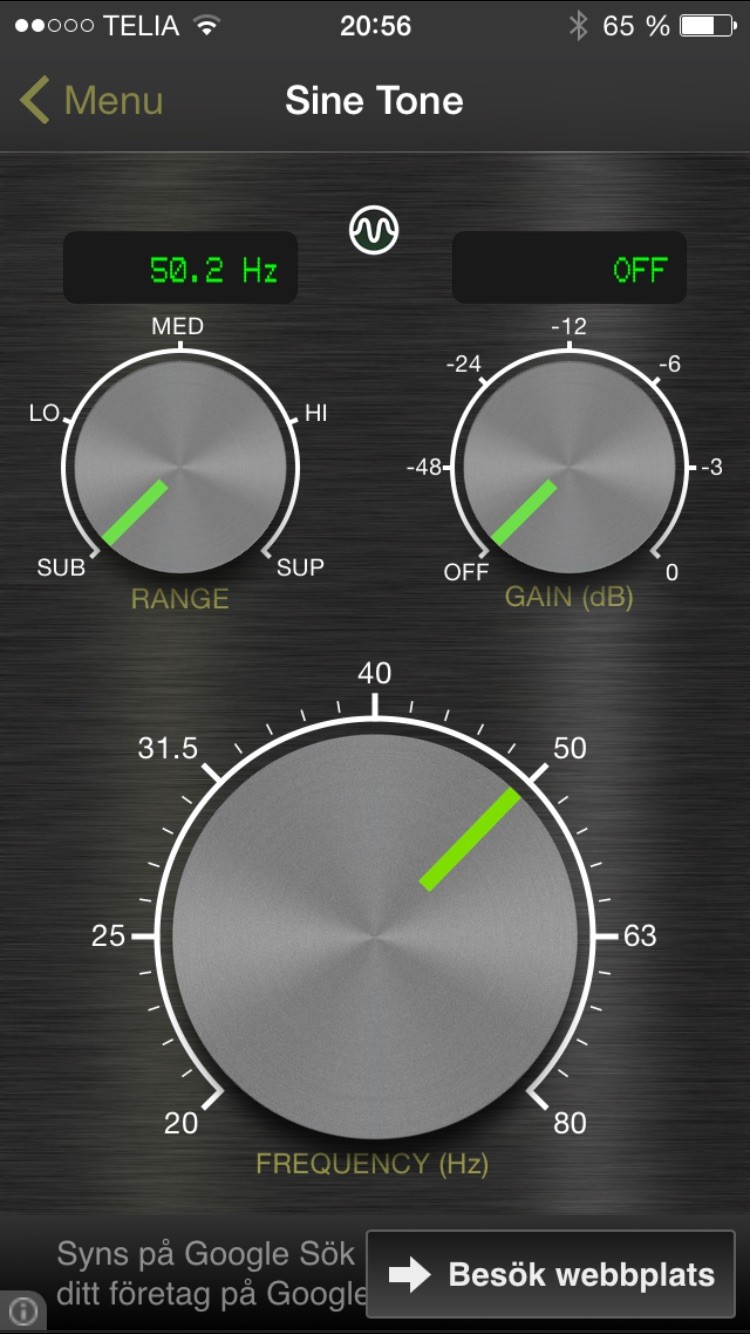

Tone Generator - Signal Gen
Ställer in på 50 hz. Ska koppla via sub/satelit system för lite mera effekt än bara via tel (2015-01-06 20:57:13) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sonab / Carlsson OA 2212

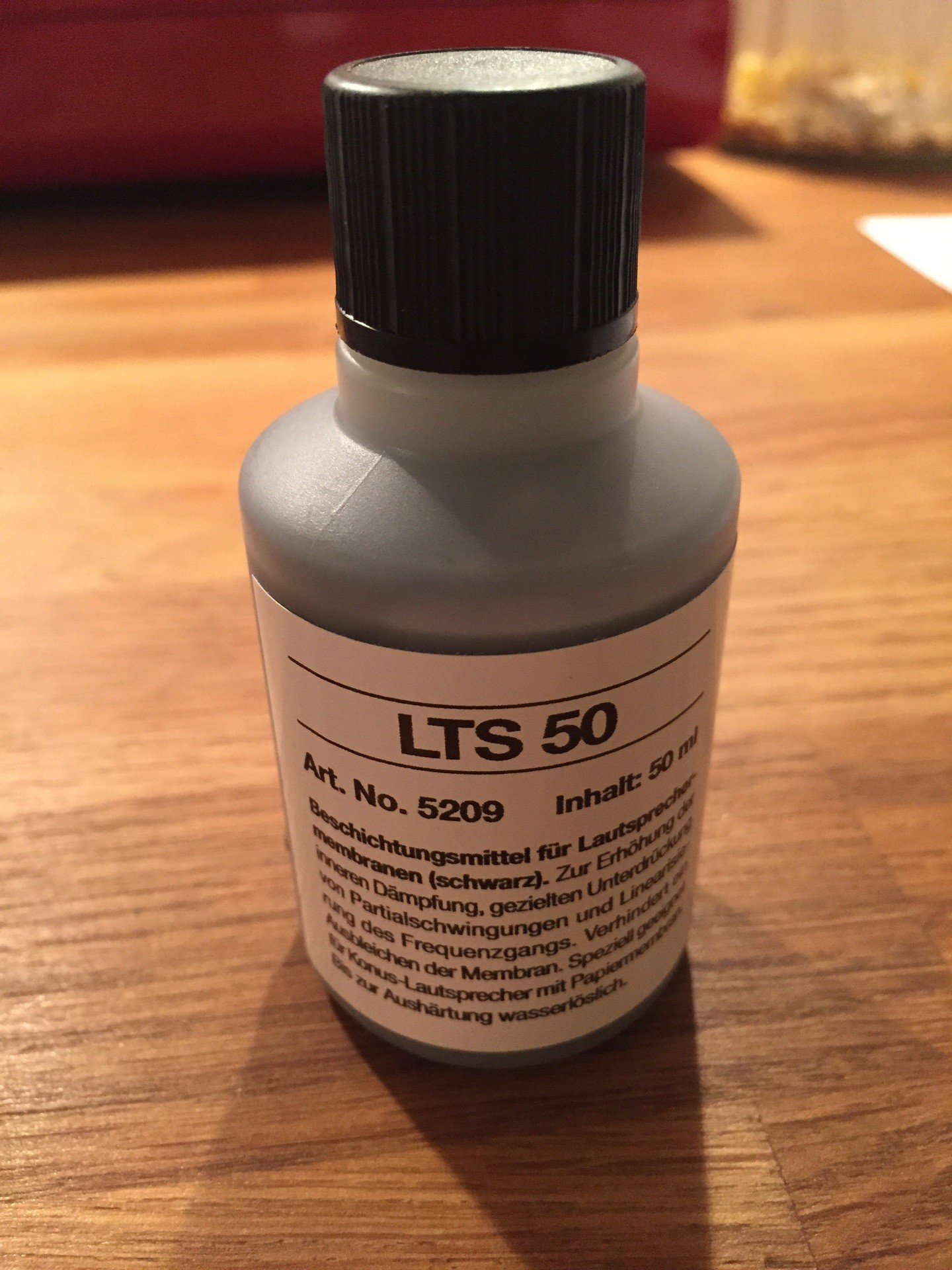

Coating
Finns många åsikter om coatingens vara eller icke vara. Jag tror dock inte det skadar att lägga på det man kan bara ana att papperet i konen mist något av ursprungets egenskaper. Dessutom så tror jag det kommer visuellt förbättra elementen.

Hittade inte coating i sverige så beställde från tysk butik via ebay. (2015-01-08 19:54:02) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sonab / Carlsson OA 2212

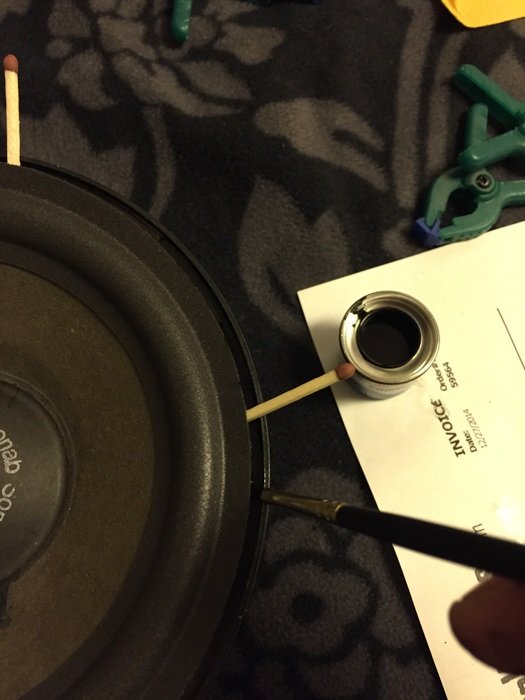

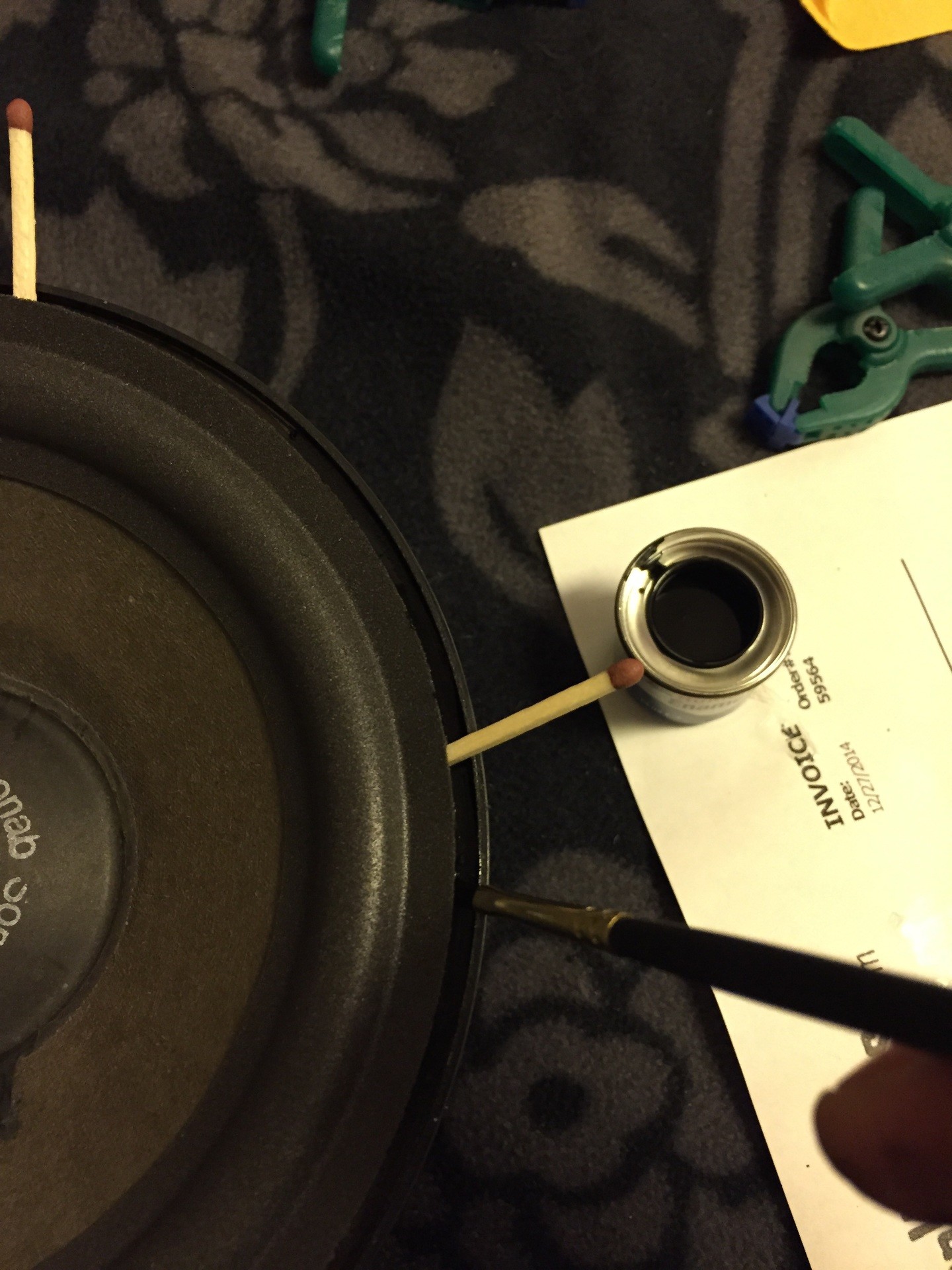

Detaljer
Det är i detaljerna brukar man ju säga. Skumkanterna täcker inte hela ringen och då jag skrapat bort gammalt gummi så syntes en del metall. Jag valde att måla svart runt för å få en snyggare högtalare. (2015-01-09 21:14:27) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sonab / Carlsson OA 2212

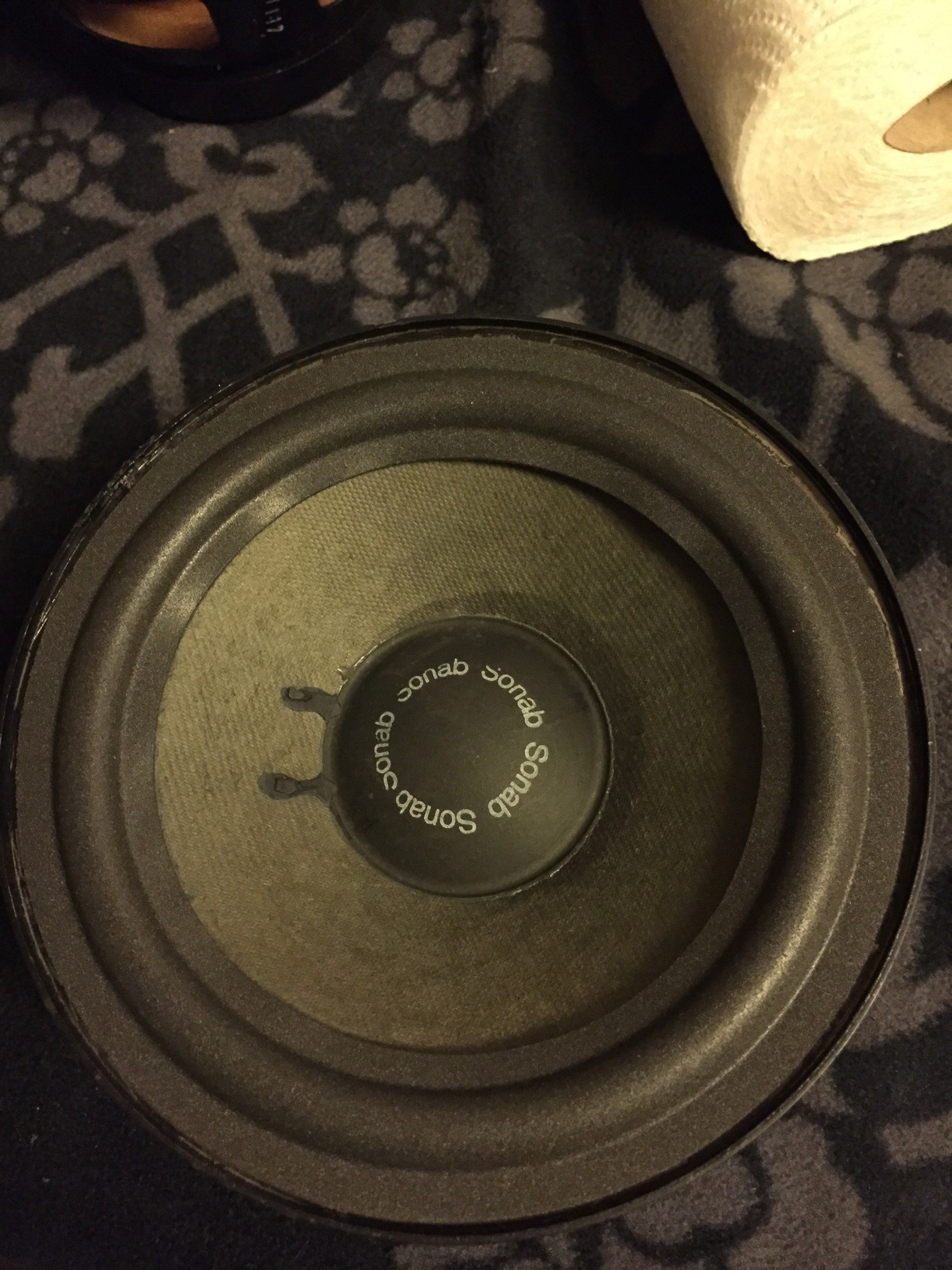

Element nr 1
Inte mitt stoltaste ögonblick, detta element är det som är minst visuellt attraktivt. limmet gör att man blir smått galen emellanåt. Kanterna vägrade fästa utan valde att åka upp hela tiden. Det löstes med x antal klämmor så nu kommer jag inför resterande 7 seriöst fundera på byte till ett kontaktlim. Hade tongenerator på under hela limningen och inga skrapljud hördes efter limningen. Lyfte också elementet och höll det i flertalet vinklar för elementet kommer ju i lådan att sitta monterade vinklat.

Intryckt dammskydd.
Den observante ser att det finns en bula i dammskyddet. Sökte på tuben hur kan kunde åtgärda det, hittade tejptipset. Men det gick inte och drog lös lite papper. Tog frågan på faktiskt.se och fick tipset om damsugare. Tanken var god och testade men funkade inte riktigt. Tog då en svamp och fuktade lätt på bulan väntade 1 minut och sög på högsta effekt och plupp kom bulan ut, resultatet perfekt. (2015-01-12 10:51:09) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Nytt lim nya lärdommar
Ett lim från casco läste på faktiskt.se om ett marin lim. Klart bättre än det andra. Men dessutom så nya lärdomar för varje element. Elkabel funkar med vanliga klädnypor, optimalt hade varit någon form av ring vilket man kunnat såga ut alternativt plattkabel.

Största lärdomen är nog användandet av tongeneratorn för att centrera konen. Trots att det inte skrapar är det ju inte säkert den är riktigt centrerad.
Tryck på konen långt upp exempelvis vid kl 12 inga vibrationer ok, tryck på konen kl 6, om det skorrar vet du att du ska justera lite mot kl12. Gör likadant mot kl 3 å kl9, skorrar det när du trycker justera konen i motsatt riktning till slut är det tyst när du trycker och konen är riktigt centrerad. (2015-01-13 20:01:33) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sonab / Carlsson OA 2212

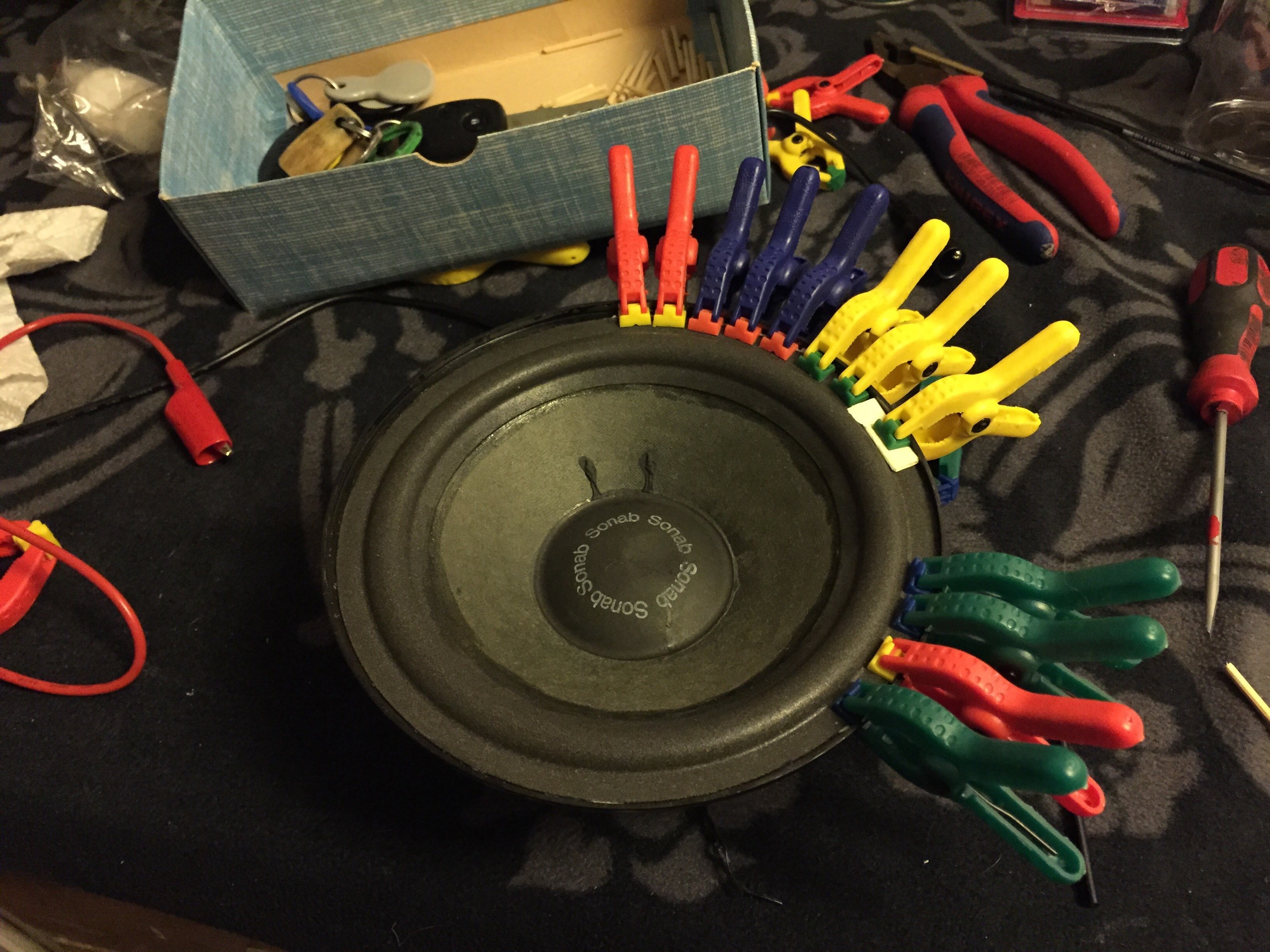

Omkantat
Några är fortfarande inte limmade i ytterkanten men nu är det nära.
Jag har svängt fram och åter i limfrågan och slutligen gick åter till det som följde med. Modellen för succe är. 1 lager som är jättetunt och funkar som primer då den torra pappkonen suger lim. Därefter ett ytterligare tunt lager ger relativt snabbt fäste men ger ändock justeringsmöjlighet. Kabel och klämmorna funkar ypperligt. (2015-01-17 13:25:22) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sonab / Carlsson OA 2212

Färdiga
Limmade och ett lager coating på mellanregistren. Elementen har bytt plats från bilden ovan (2015-01-20 23:24:11) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sonab / Carlsson OA 2212

Mellanregistren
På plats, börjar se rätt trevligt ut och jag kan se att det finns ett slut. (2015-01-22 21:03:46) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sonab / Carlsson OA 2212

Innan renovering
Bara som jämförelse (2015-01-22 21:06:29) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sonab / Carlsson OA 2212

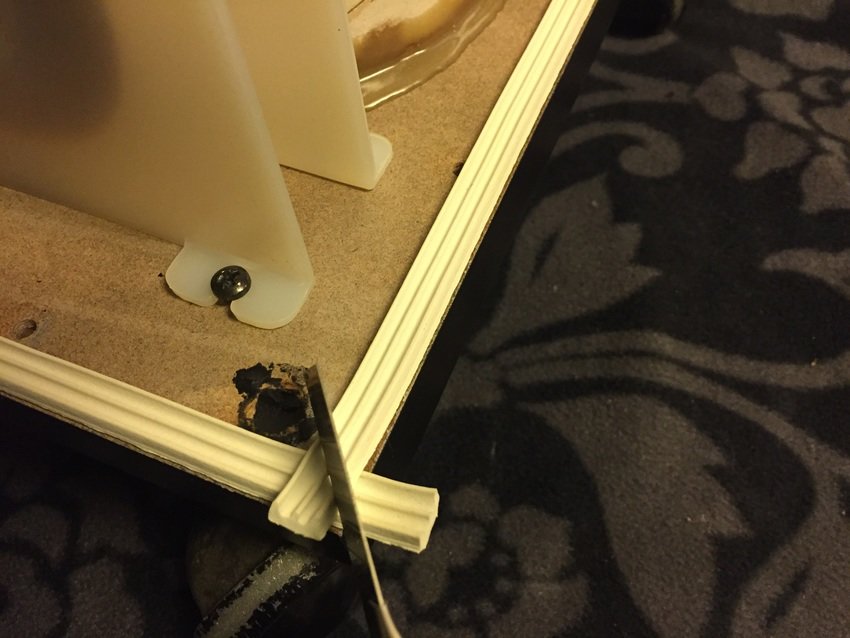

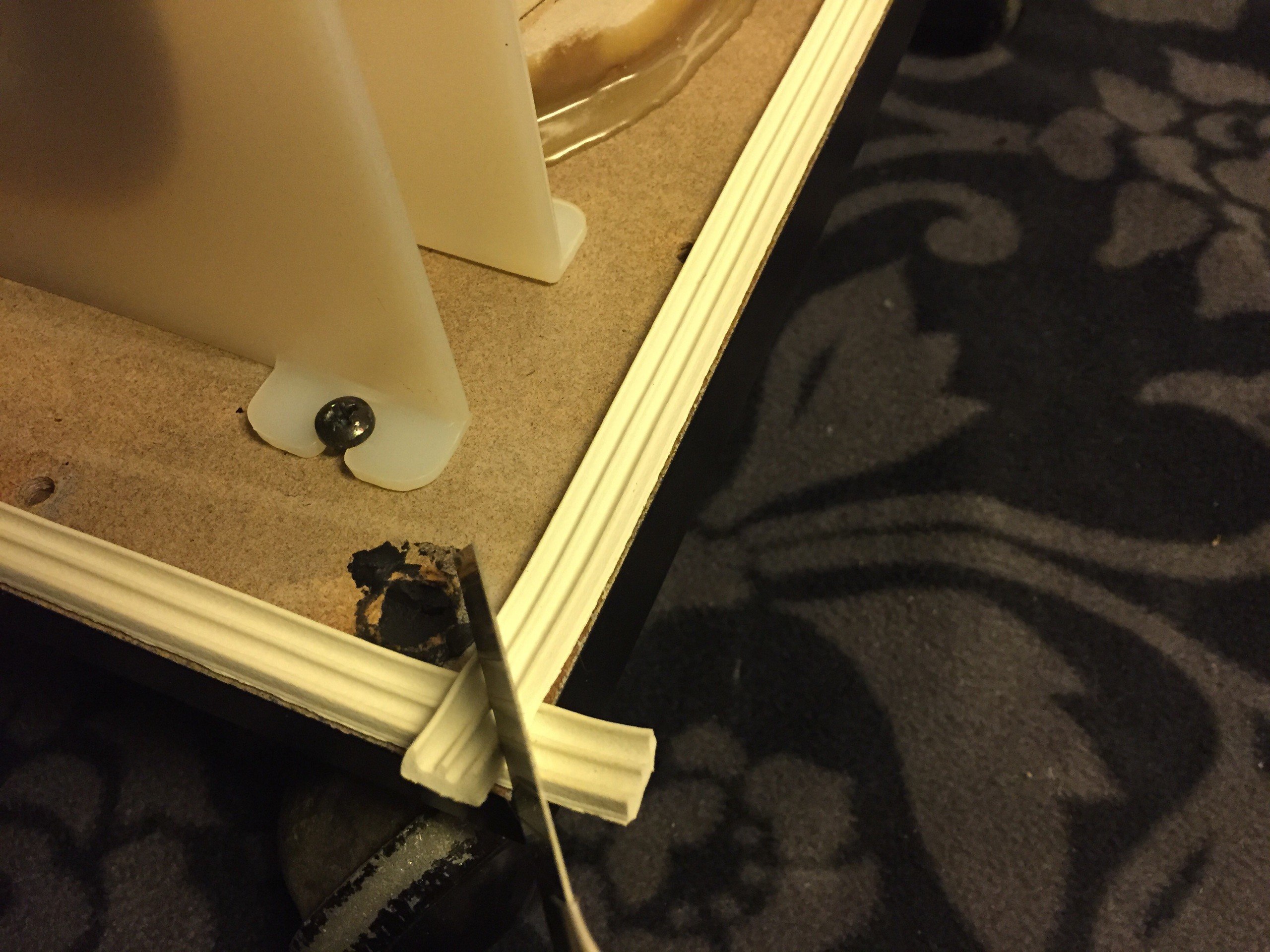

List bottenplatta
Letade list men hittade inte exakt vad jag ville ha. Original låg de om lott i hörnen men jag skär dem i tron att det blir bättre. Tänkte annars att två lager påvarandra kan skapa glipa? (2015-01-27 07:05:35) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sonab / Carlsson OA 2212

Slipning
Är sjukt tråkigt! Men hoppas slutresultatet blir bra.
Startade med 120 papper på första varvet och avslutade med 240. (2015-02-01 17:42:12) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sonab / Carlsson OA 2212

Slutslipat
Blev några vändor till med slippappret men nu är det nock. En klok person sa ta inte oljebets om det inte är helt trärent. Finns ju alltid ytor som har någon form av beläggning, synd för jag gillar oljans semimatta yta framför lackbetsen men vill inte få en ojämn yta (2015-03-01 10:30:16) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sonab / Carlsson OA 2212

Ännu mera slipande
Blev lite mer slipning ville få det så jämt som möjligt, nu äntligen dags å betsa! (2015-03-09 20:59:12) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sonab / Carlsson OA 2212

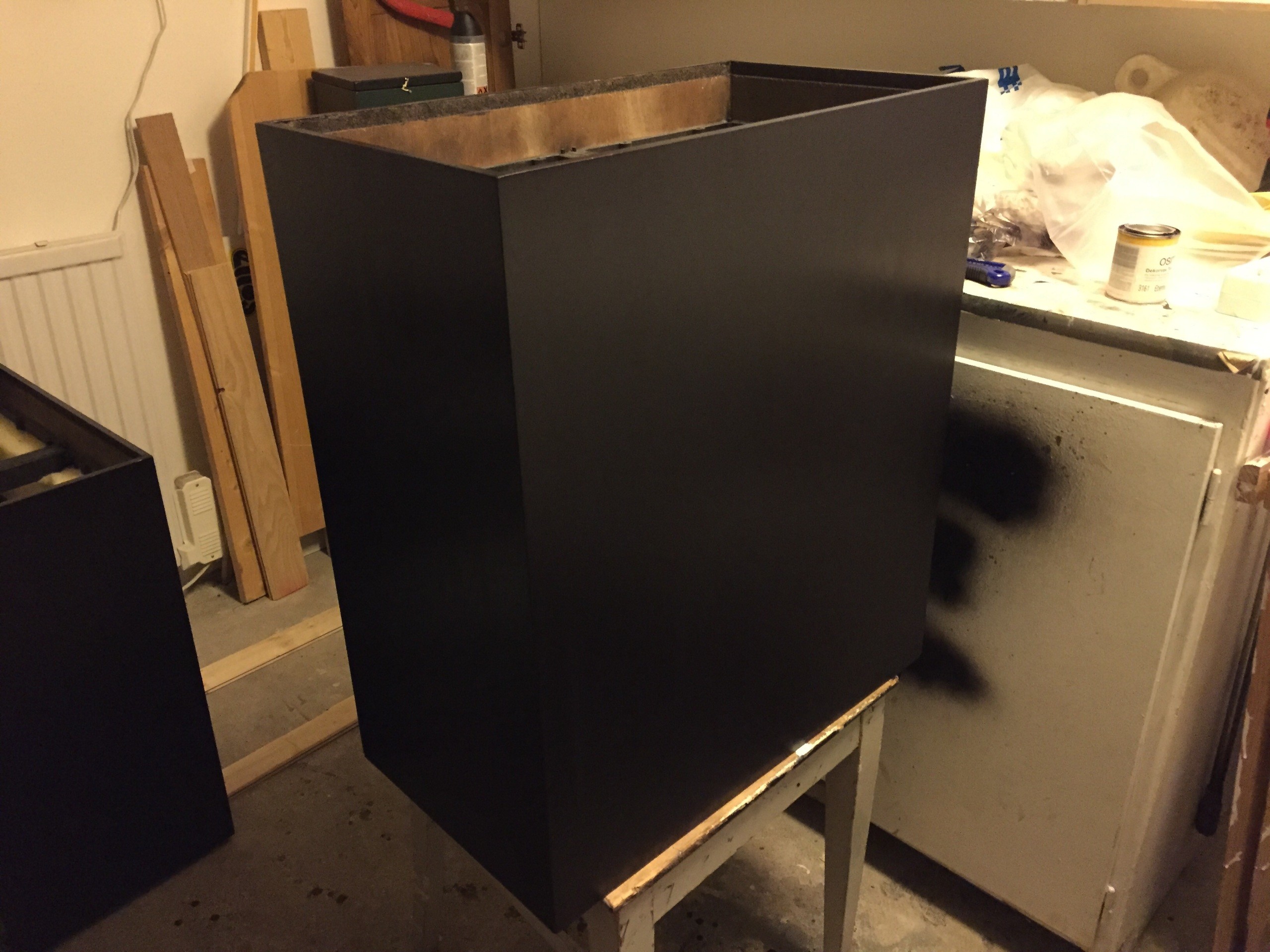

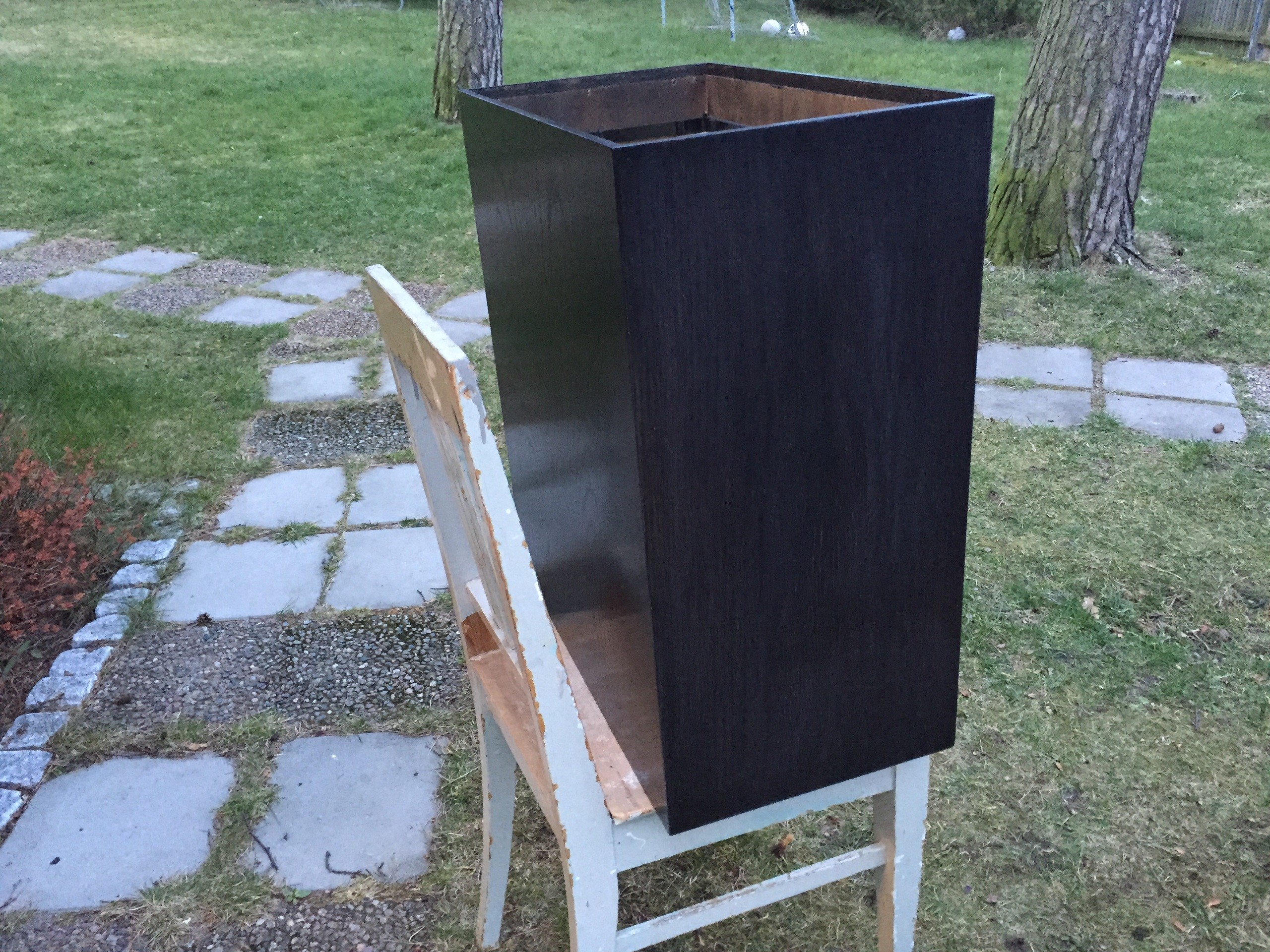

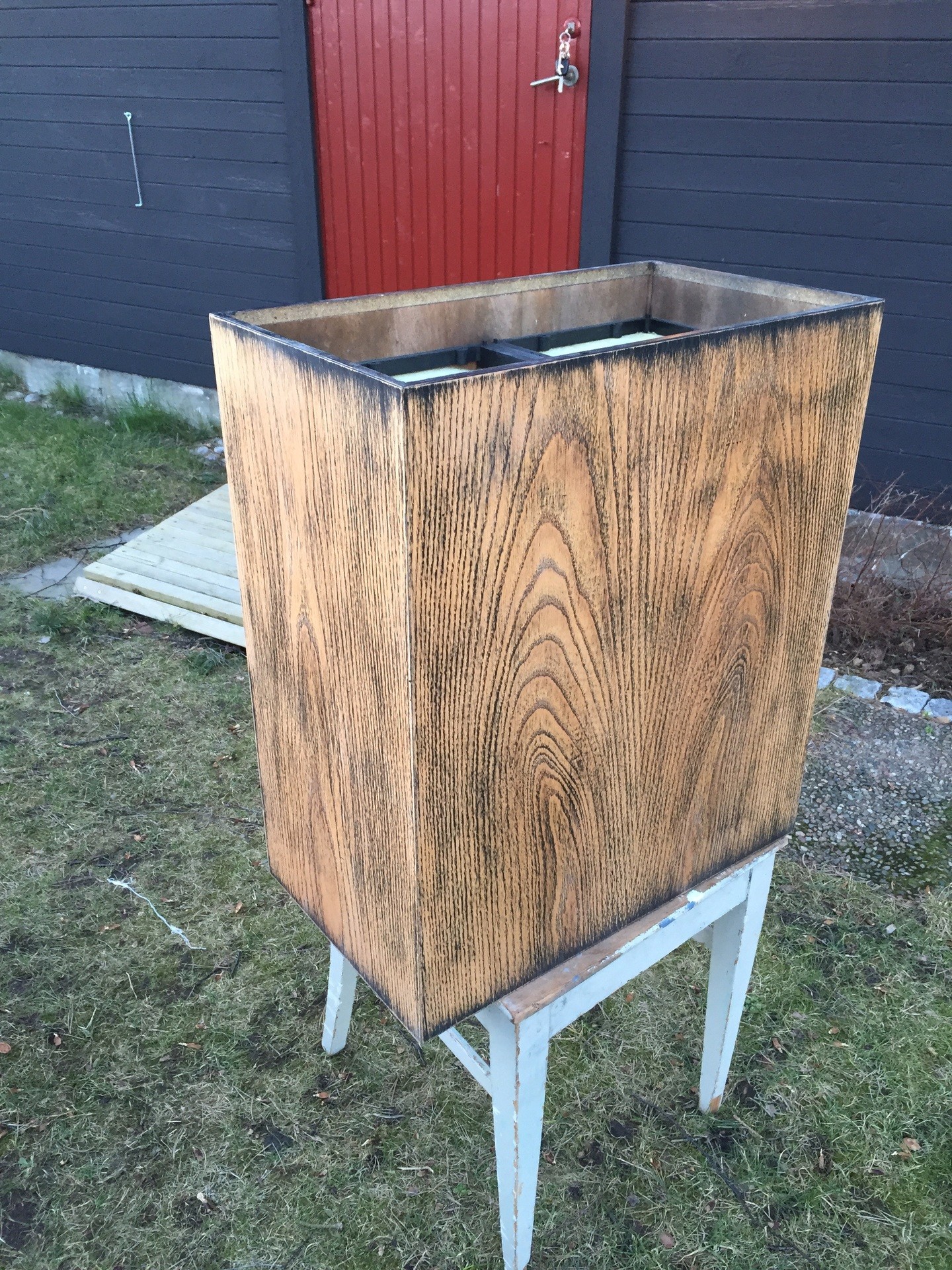

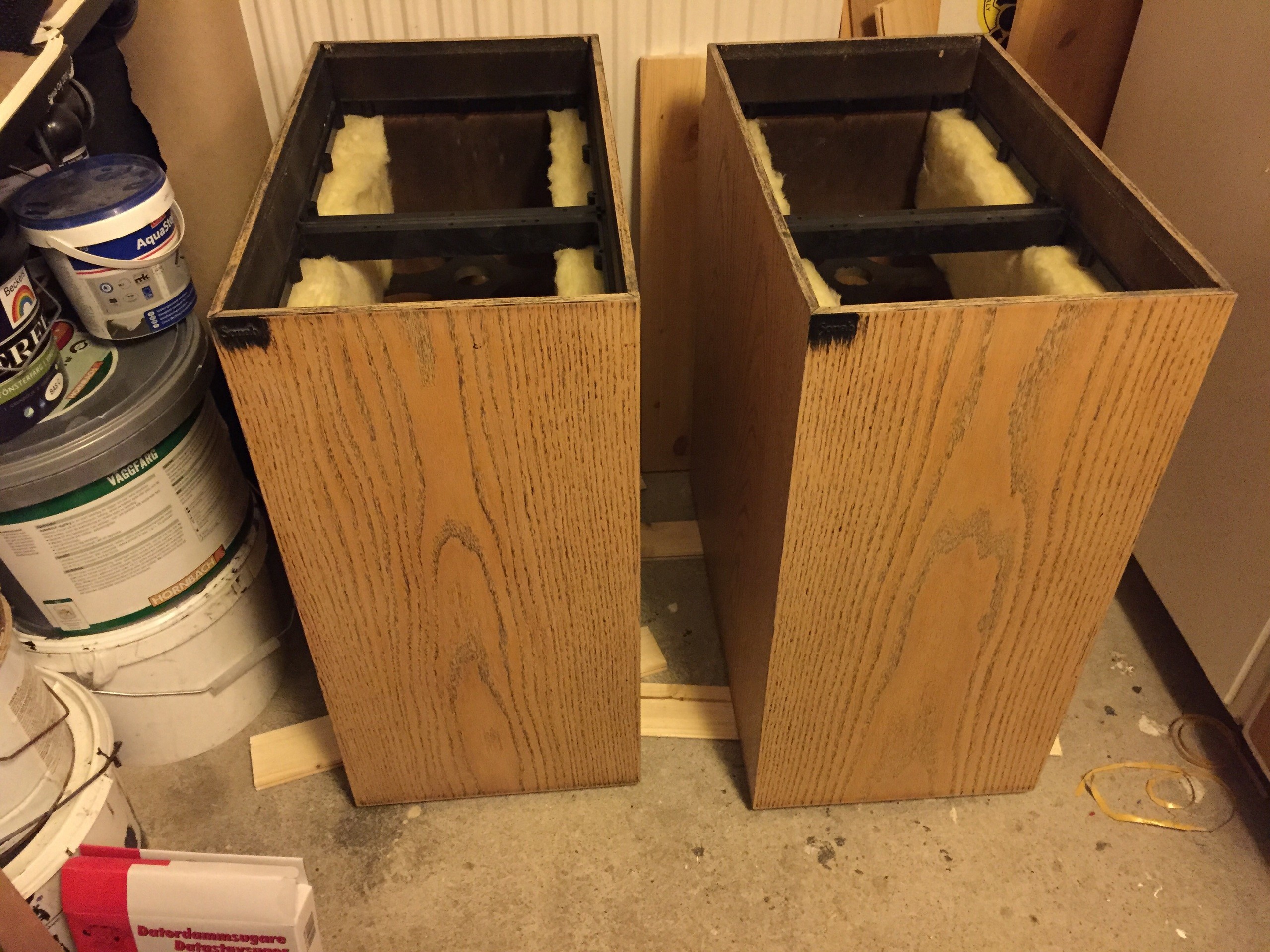

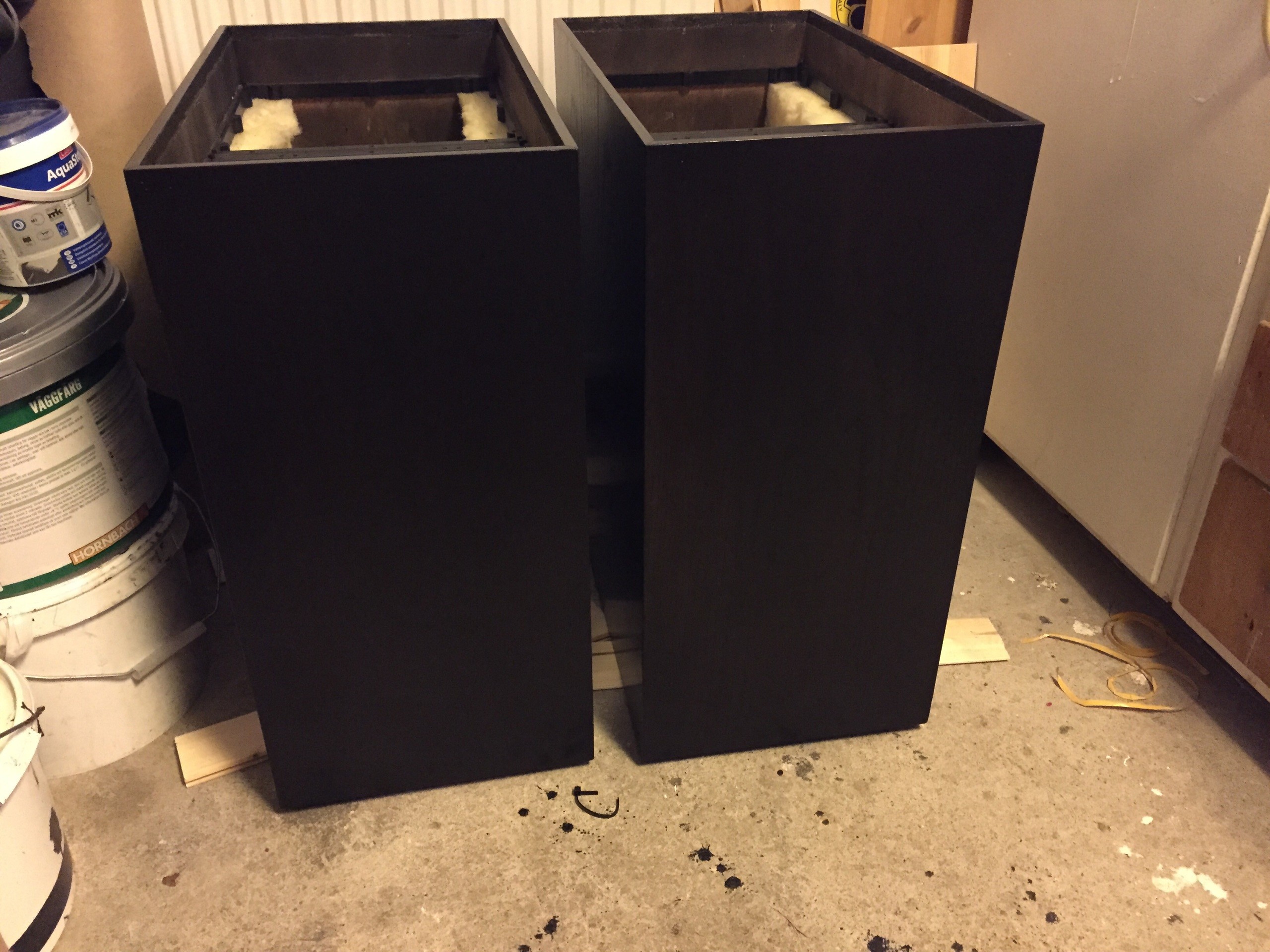

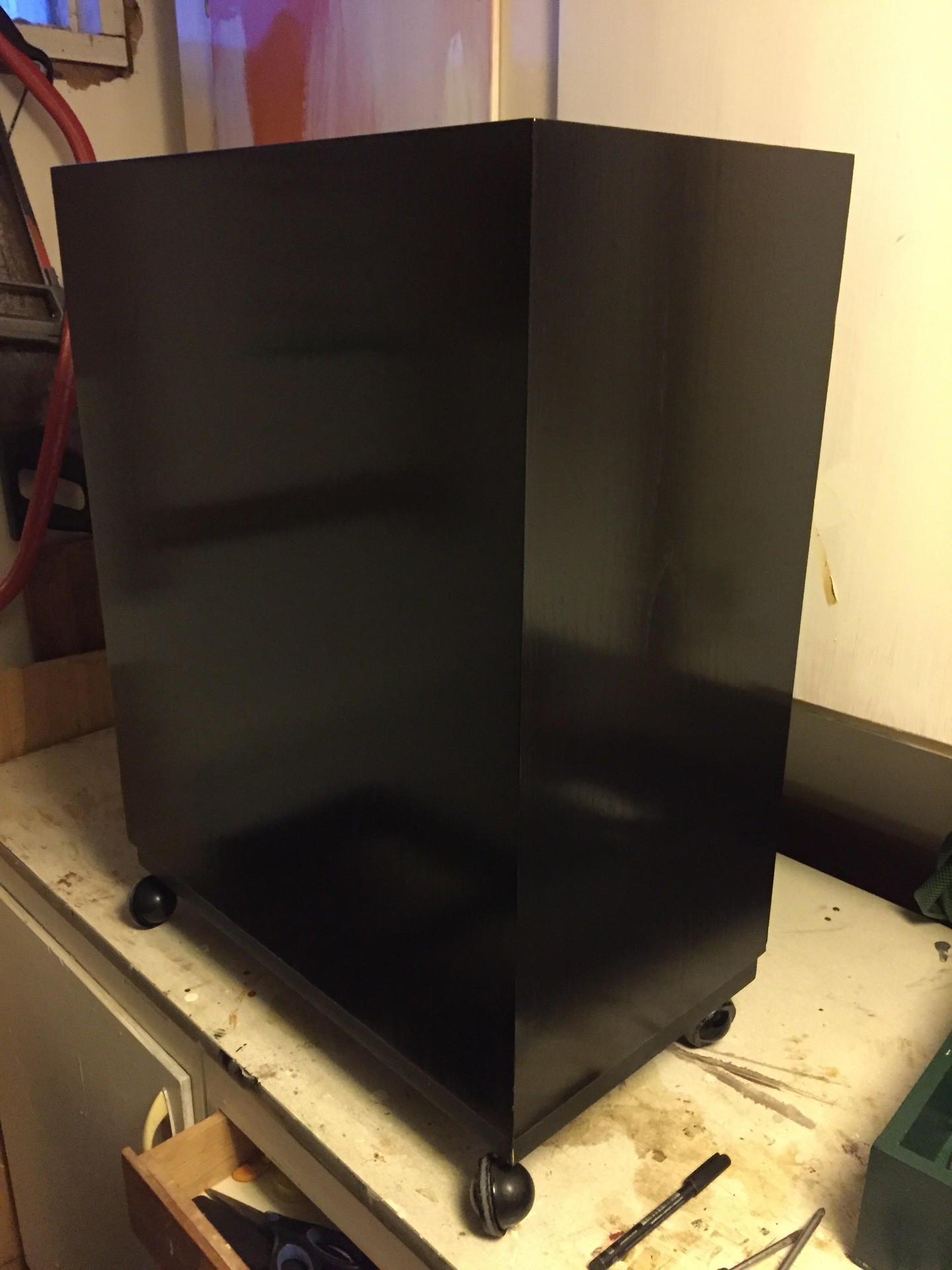

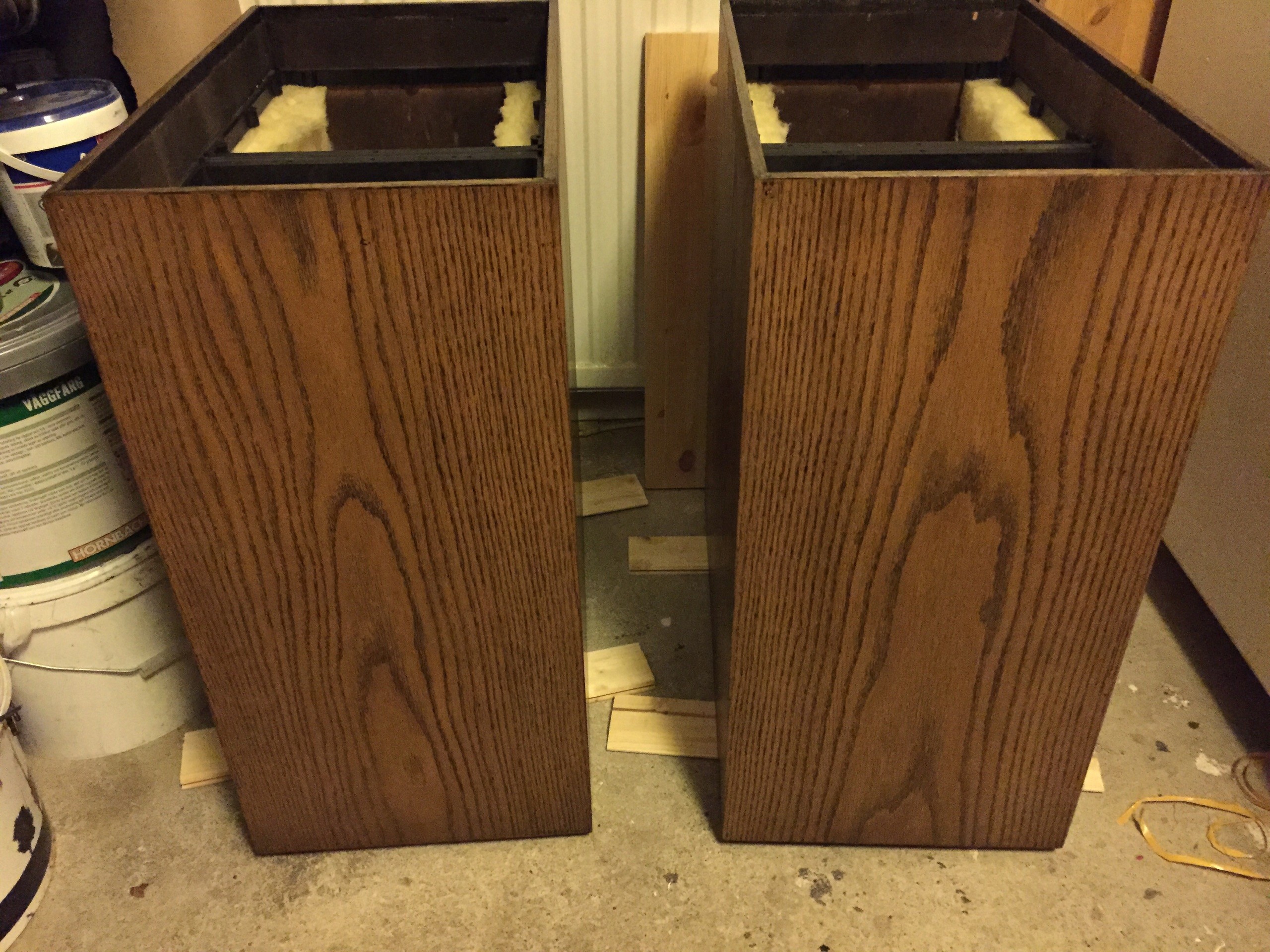

Första varvet
Betsen tog inte alls så bra som förväntat. Det svarta i vänster övre kant är Sonab märket som jag var rädd förstöra om jag tog bort det. Men då skillnaden var så stor så var frågan om jag någonsin skulle nå den svärtan oavsett antal lager. Beslagen var i mässing och gick få bort oskadade. (2015-03-09 21:02:08) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sonab / Carlsson OA 2212

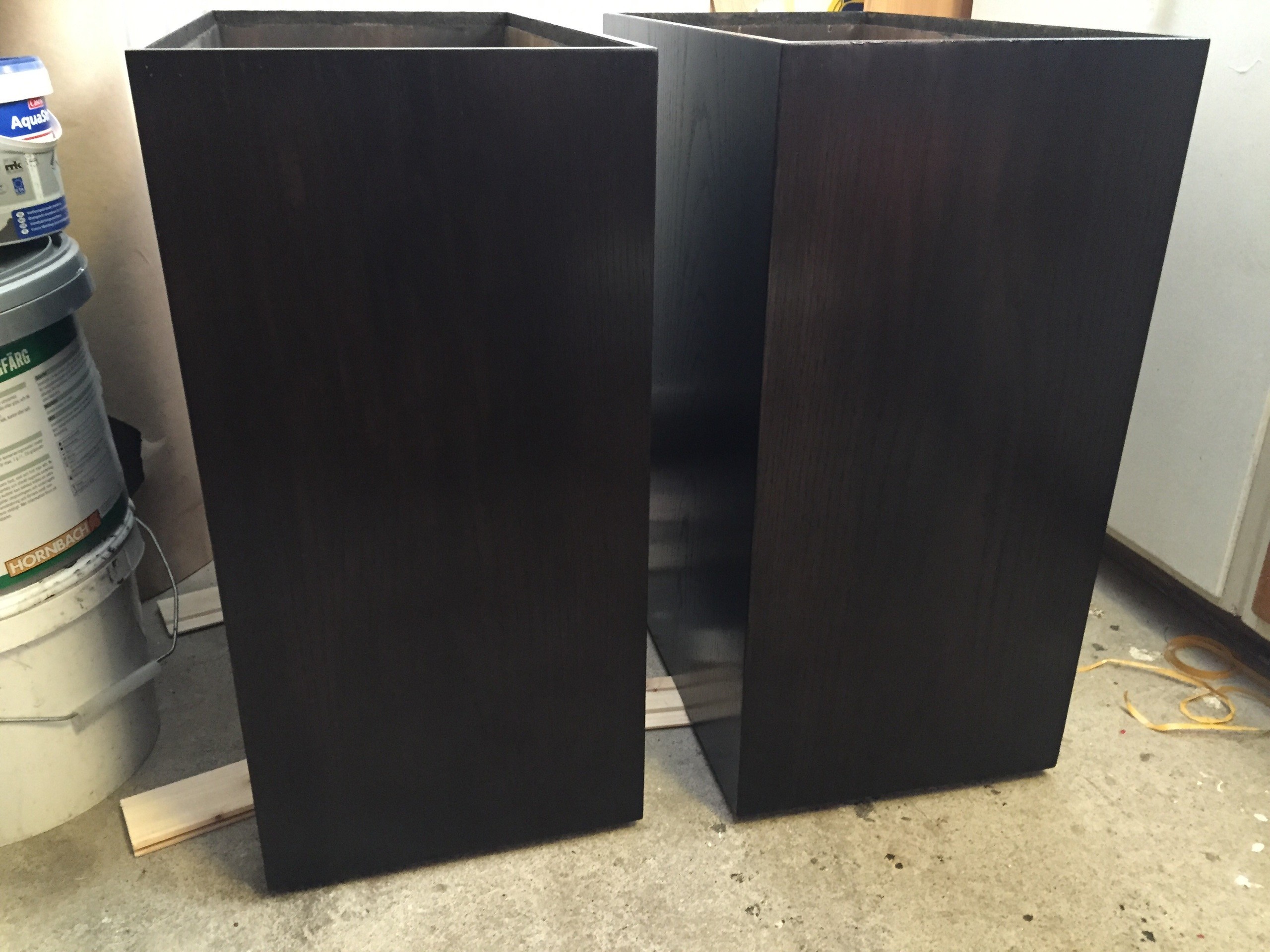

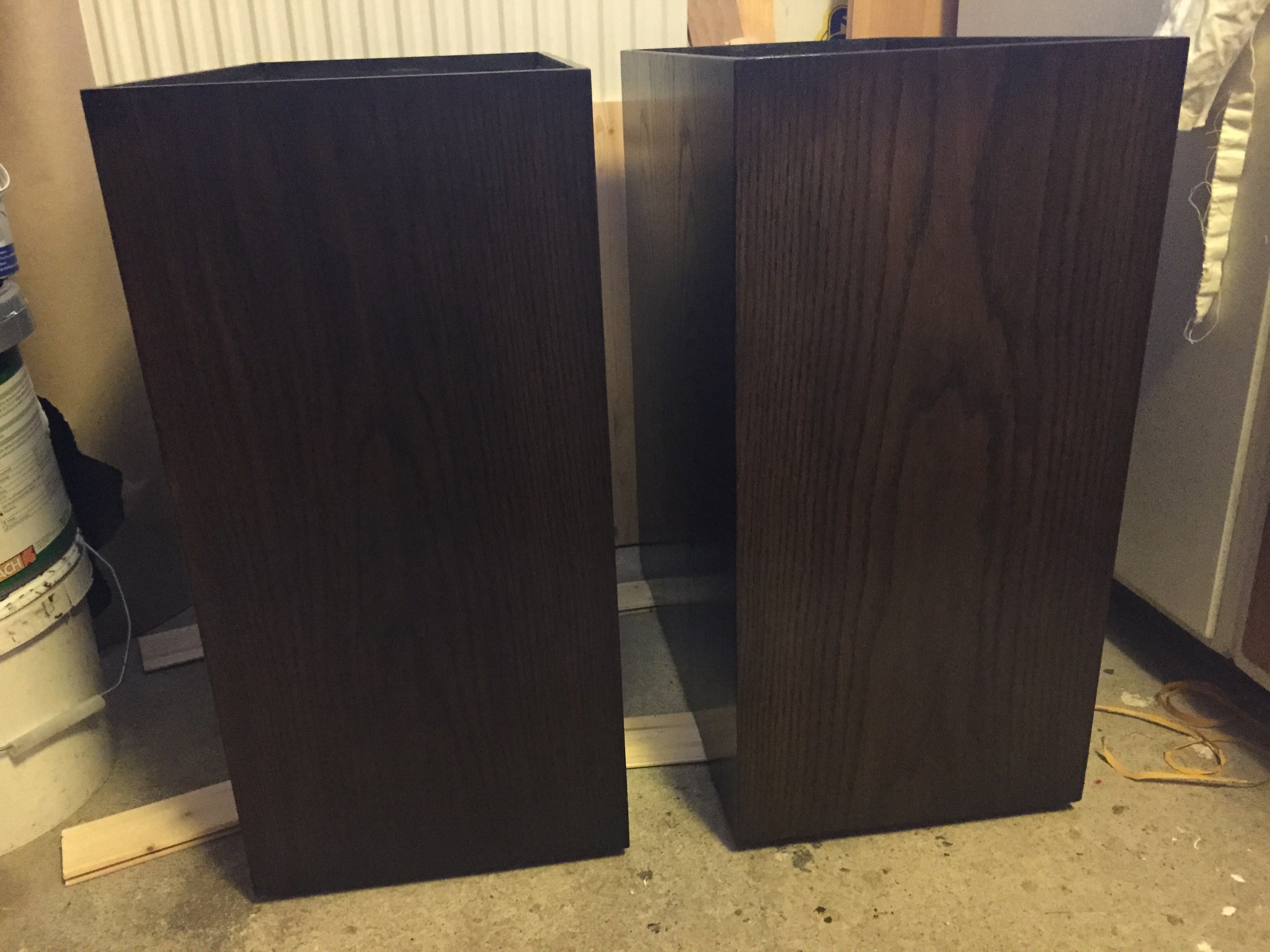

Första varvet på båda
Jättenöjd att jag valde ta bort märkena och slipade bort det sista svarta. Och fantastiskt nöjd att jag inte nöjde mig med slipningen innan det var nästan trärent. Får se hur många varv svart det blir, gillar att man ser ådringen på träet, kan nog bli riktigt bra detta tror jag. Ska nog lösa upp färgen som sitter påde små mässing Sonab emblemen, tror kontrasten blir snyggt. Osäker dock på vilket lösningsmedel som gör tricket? (2015-03-09 21:05:24) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sonab / Carlsson OA 2212

Sidan
Efter 2 varv (2015-03-10 21:17:10) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sonab / Carlsson OA 2212

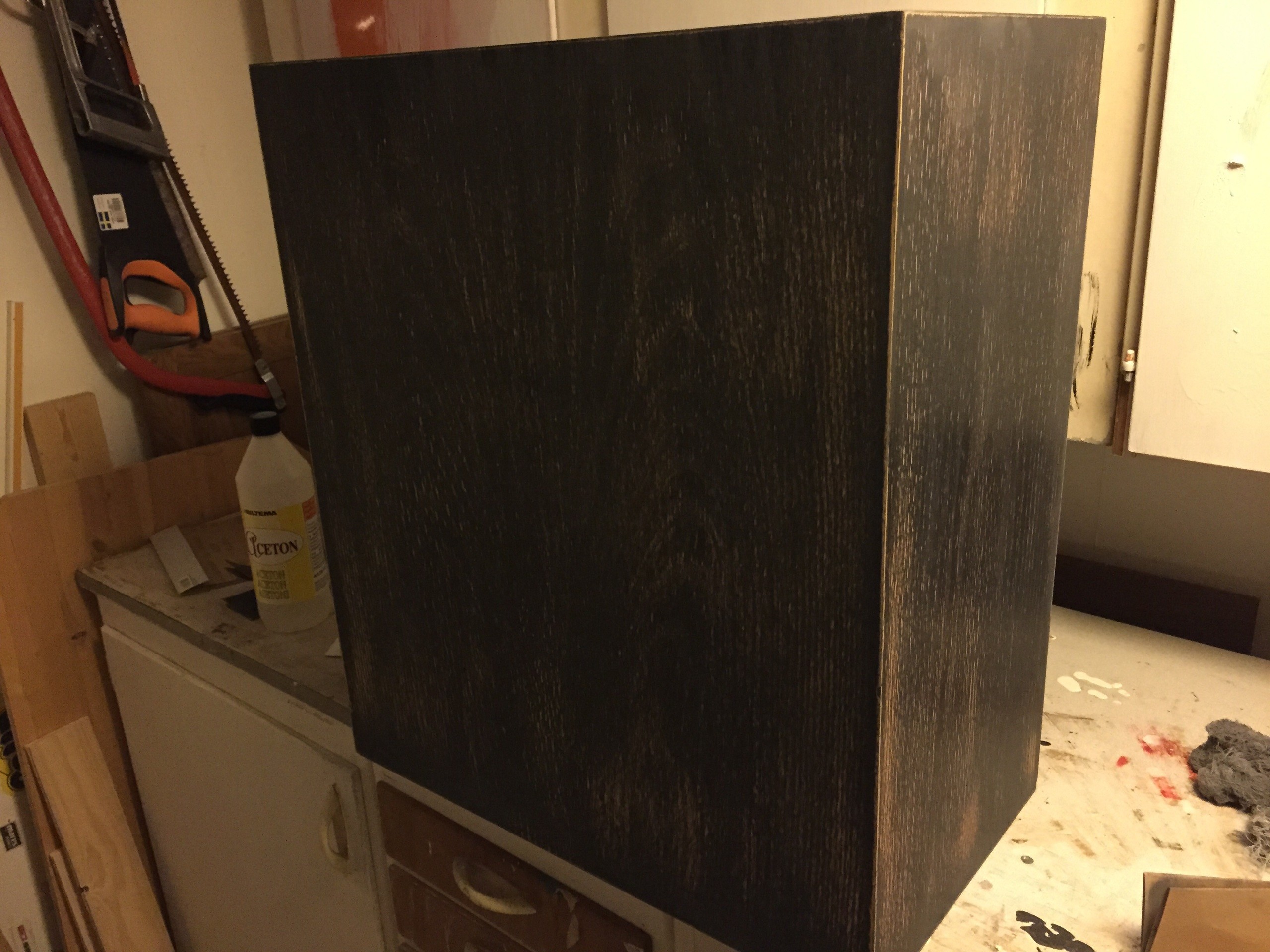

2a varvet
Ujuj blir nog ett par varv till (2015-03-10 21:18:34) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sonab / Carlsson OA 2212

Varv nr3
Lite syns skillnad mellan varven med betoning på lite, 17 varv till så:)! (2015-03-12 06:39:46) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sonab / Carlsson OA 2212

Varv nr4
Förhoppningsvis typ 2 varv till (2015-03-14 14:32:10) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sonab / Carlsson OA 2212

Varv 5
Trodde jag skulle komma imål efter det 5e varvet. Men det är supersvårt få en riktigt jämn yta. På bilden ser det ok ut men tog i dem i huset där ljuset är bättre så är skiftningarna ännu för stora för att jag skall vara nöjd. Och det verkar dessutom så att för många lager har gett upphov till en form av krackelering som gjort att små ljusa hål uppstått på ett par ställen, naturligtvis på fronten. Så ett sista? varv ska nog på. Därefter en lack i låg glans för att de ska motstå diverse dammsugarslangar och annat som kommer förbi. (2015-03-23 10:07:01) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sonab / Carlsson OA 2212

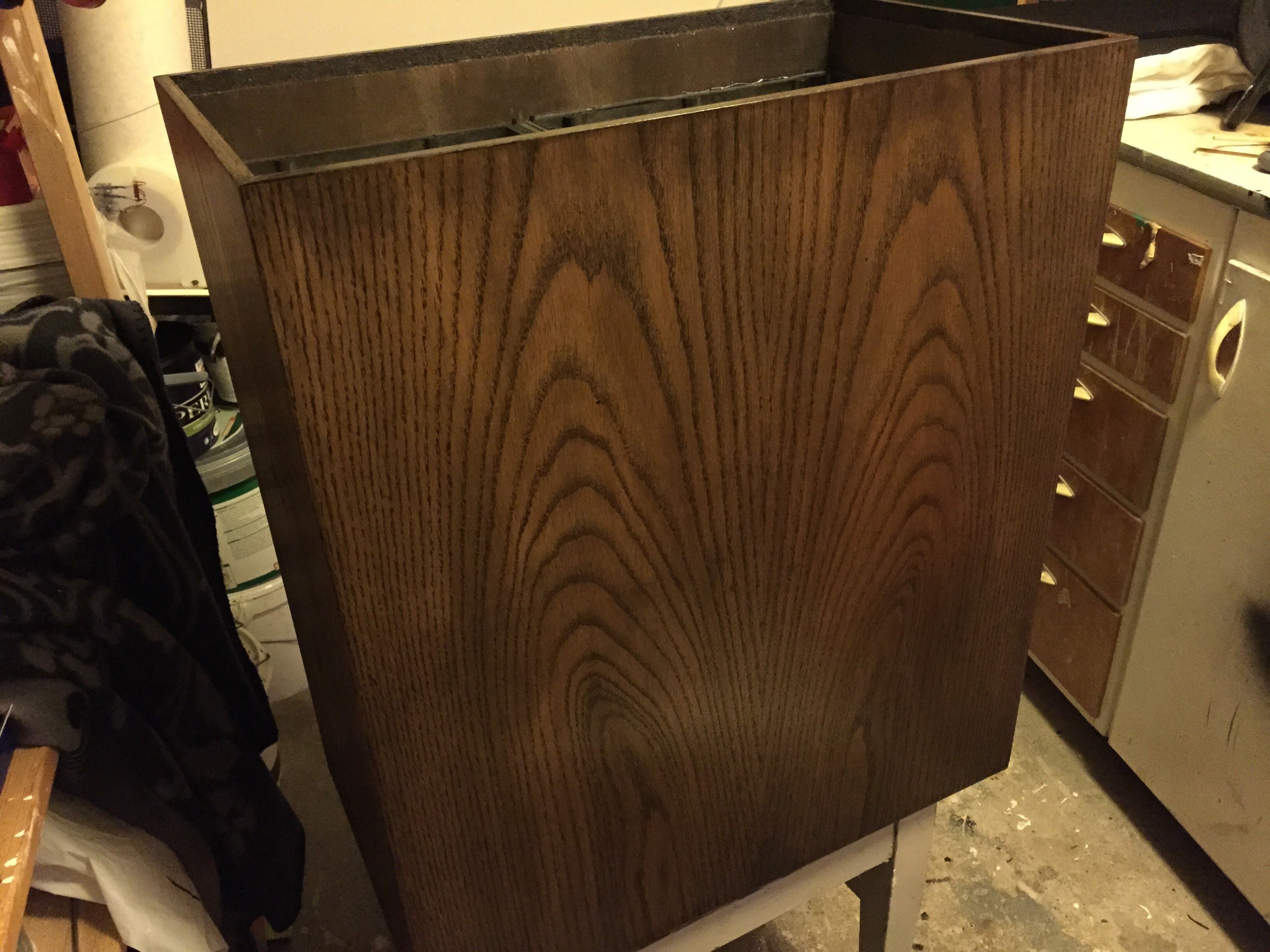

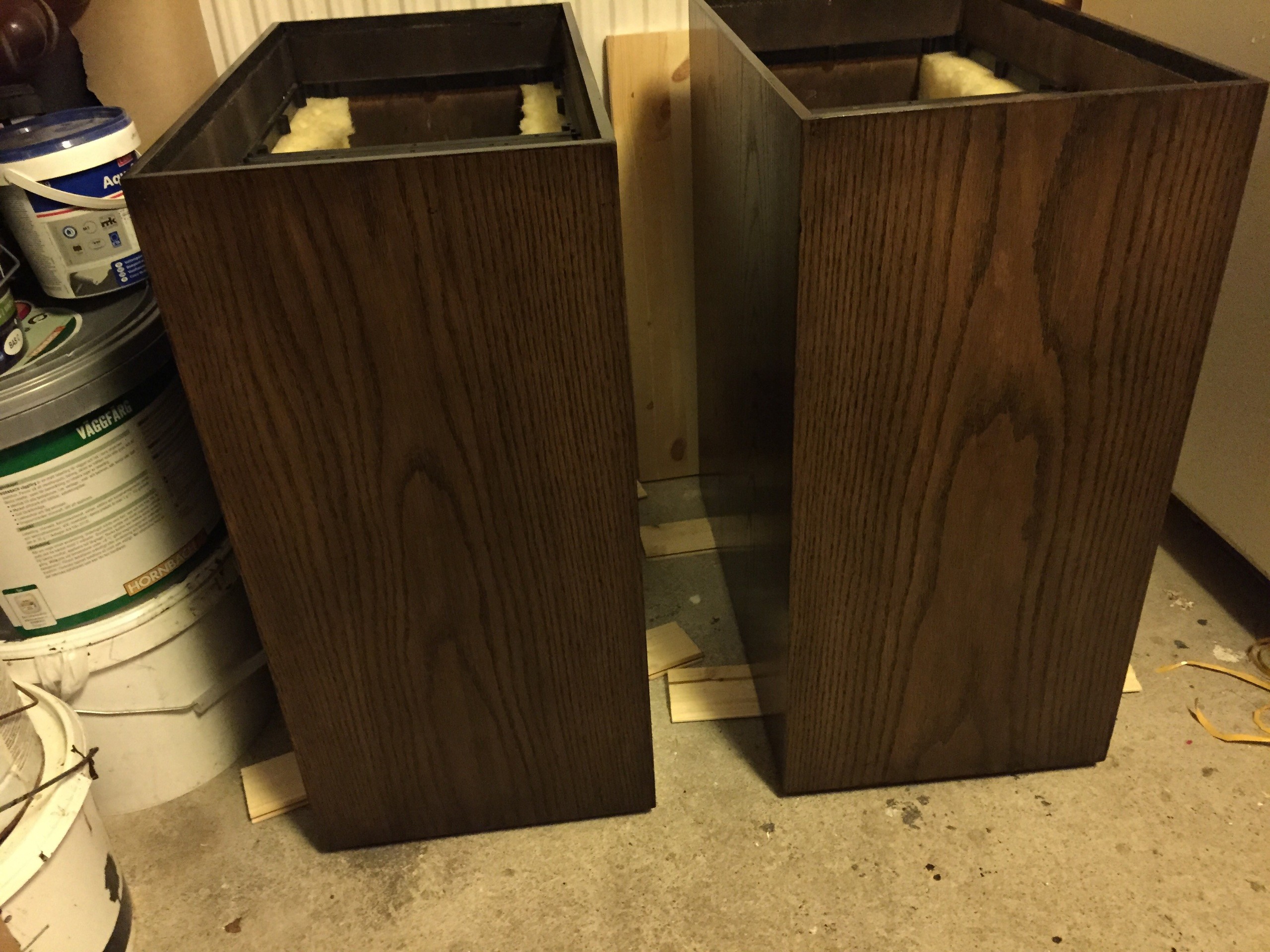

Sista varvet nr6
Pust men nu hyffsat nöjd. Har lagt på ett lager lack, räknar med minst 3 innan jag är nöjd (2015-03-31 11:15:10) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sonab / Carlsson OA 2212

Slipar lacken
Dubbelmiss. Använde trasa för lägga på lacken vilket gjorde att lacken torkade under tiden jag strök på den å blev kladdig å finishen kass. Tog då enda penseln jag hade som var på tok för dålig. Så fick slipa bort ojämnheterna och ränderna och nu köpt dyraste penseln. Klantigt men bara gilla läget. Blev dock jämnt efter slipningen. (2015-04-07 23:20:46) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sonab / Carlsson OA 2212

På det igen
Tog hårt den förra missen lagt ned såå mycket sliparbete mm för å sluta i ett helt ultra kasst resultat men nu är jag på banan igen. Slipat bort allt från förra lackmissen å jobbar nu med Osmo hårdvaxolja. Kan starkt rekomenderas. Använde färgen Ebenholts å är klar med färgningen nu saknas "bara" två lager klar satin matt olja av samma märke. Fantastiskt hur mycket tid saker kan ta som man tänkte a ett par dar sen äre klart:) (2015-12-08 21:12:53) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sonab / Carlsson OA 2212

Montering på g
(2016-01-11 11:20:53) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sonab / Carlsson OA 2212

Monterad
(2016-01-11 11:21:48) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sonab / Carlsson OA 2212

Innandömmet på plats
Äntligen är innandömmet på plats. Lite pill få skruvarna passa in i hålen underifrån. Vassa träskruvar som inte lätt ville in i de gamla hålet men nu sitter det där. (2016-01-11 11:14:58) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sonab / Carlsson OA 2212

Mellanregister höger
(2016-01-13 20:37:28) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sonab / Carlsson OA 2212

Höger klar
Oj redan tog ju bara x månader (2016-01-13 20:41:46) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sonab / Carlsson OA 2212

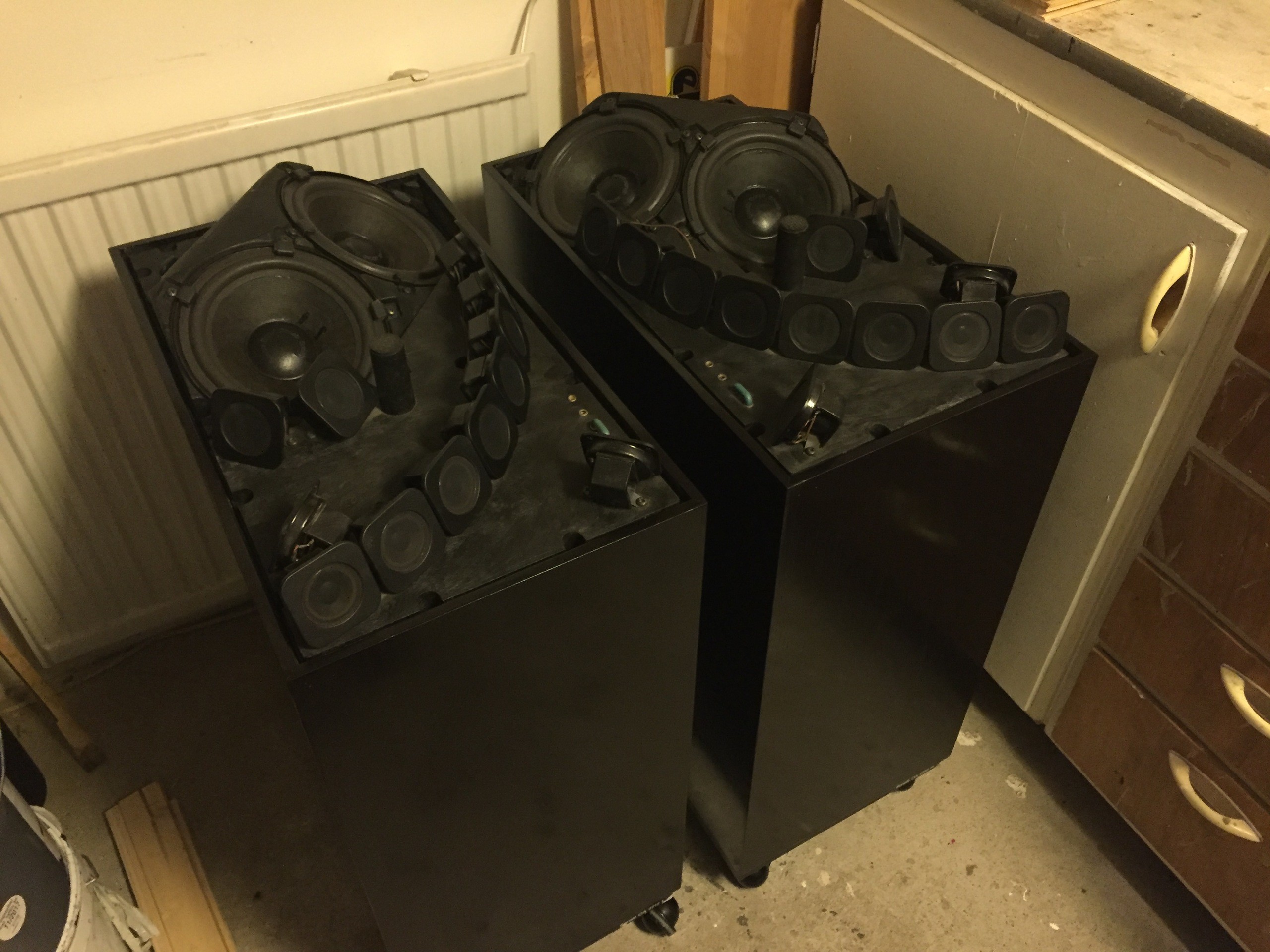

Alla element på plats
Inte långt till provlyssning. Nu bara 10 millioners kroner frågan, var la jag xlr kontakterna:)? (2016-01-13 20:46:11) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sonab / Carlsson OA 2212

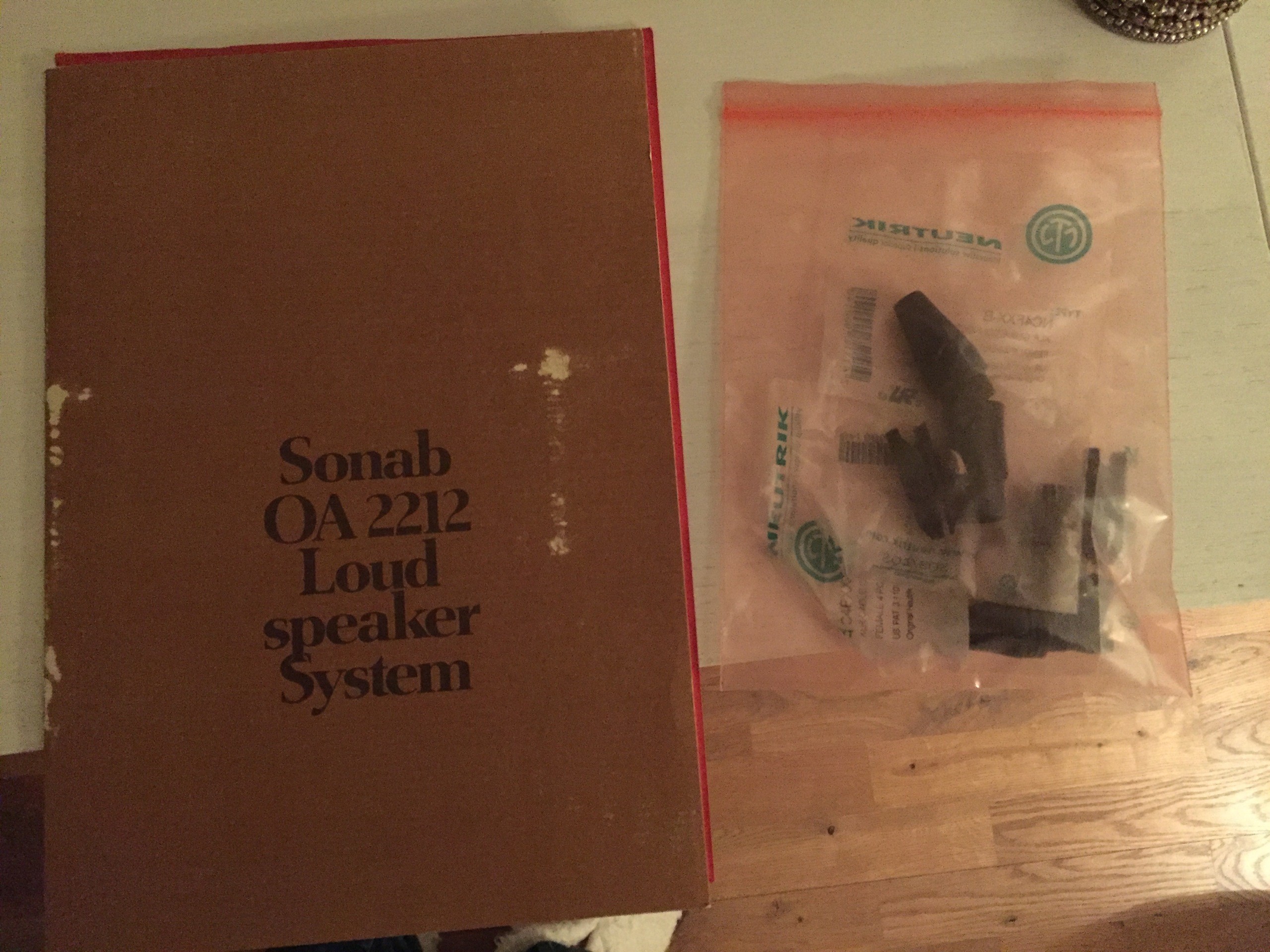

XLR å Manualen
Hittades till slut. (2016-01-14 19:58:37) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Sonab / Carlsson OA 2212

Bra med manualen
Så ser man enkelt hur kablarna ska byggas (2016-01-14 20:00:06) Bilden är högupplöst. Klicka i bilden för att zooma.
