Nu är det dags att komma igång med nytt projekt. Tanken är att jag och en kompis ska bygga dessa högtalare som ett projketarbete i skolan. Högatalrna är kittet GX-10 MKII från ljudia. Högtalarna består av 2 10 tums basar vars och en horndiskant.

Meningen är att dessa högatalre ska bli rena "party högtalare" och vi kommer därför sätta dit aluminiumprofiler som kommer skydda högtalarna vid lite stökigare tillfällen :)

Det går lite segt för tillfället pga mycket annat i…

  Läs hela
Produkter i albumet:
Detaljer
Bilder i detta album Växla till minatyrbilder

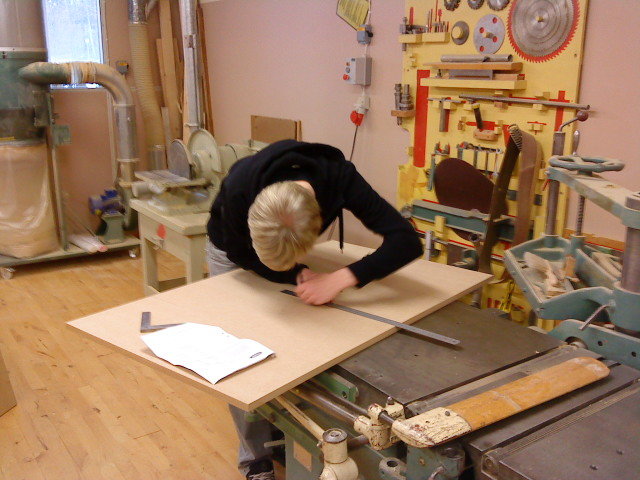

Här är min trogne medhjälpare i full gång med att rita upp delarna som högtalarna ska bestå av! (2009-02-09 22:44:21)
Produkter på bilden:


Det ska vara mycket noggrant, annars vet han vad som händer ;) (2009-02-09 22:47:40)
Produkter på bilden:


Vi gör allt arbete i en träverkstad i skolan, där finns detta mesta som tex denna fina cirkelsåg/hyvel ;) (2009-02-09 22:54:38)
Produkter på bilden:


Hälften sågat, hälften vunnet :) (2009-03-10 13:44:01) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

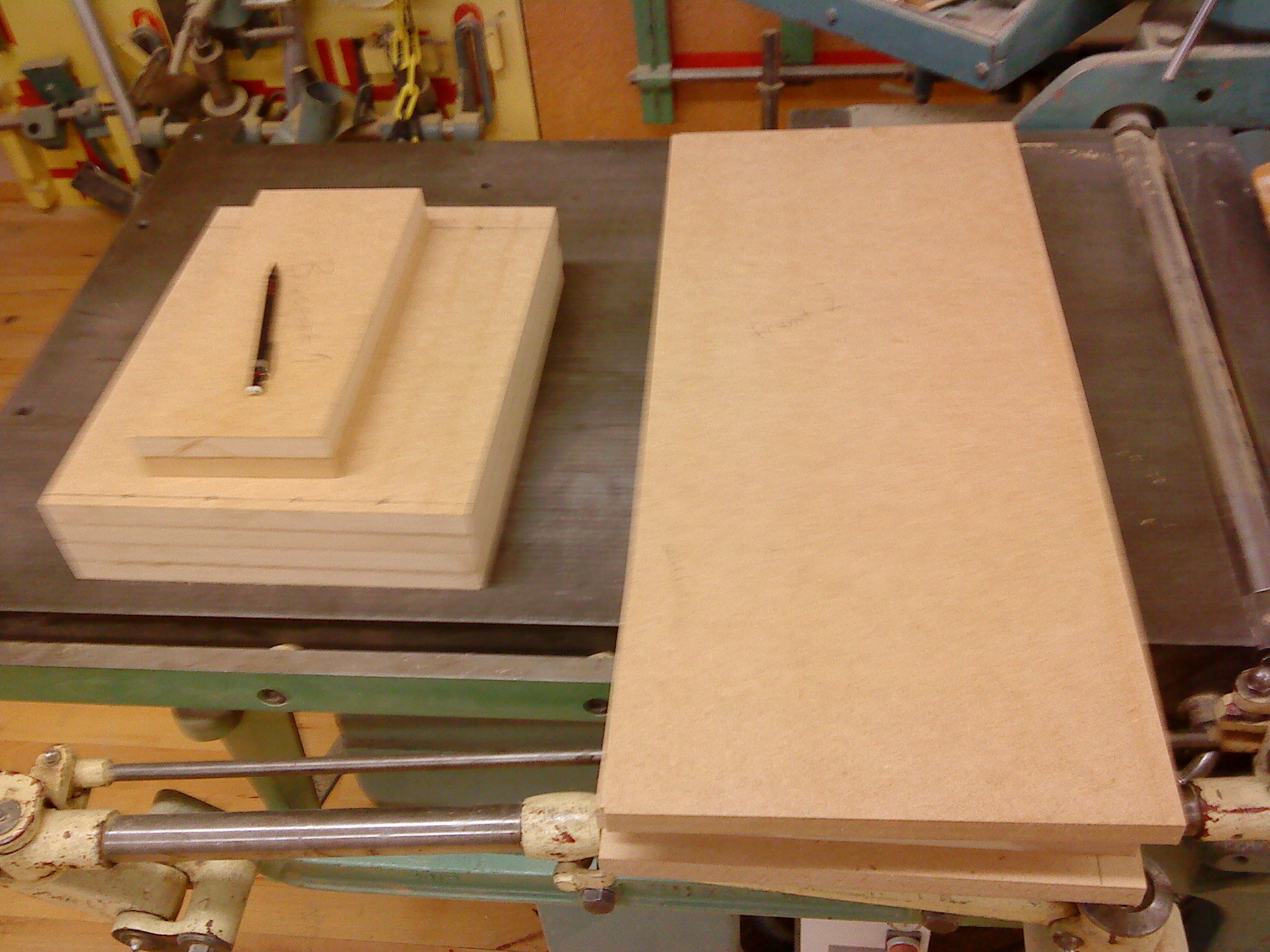

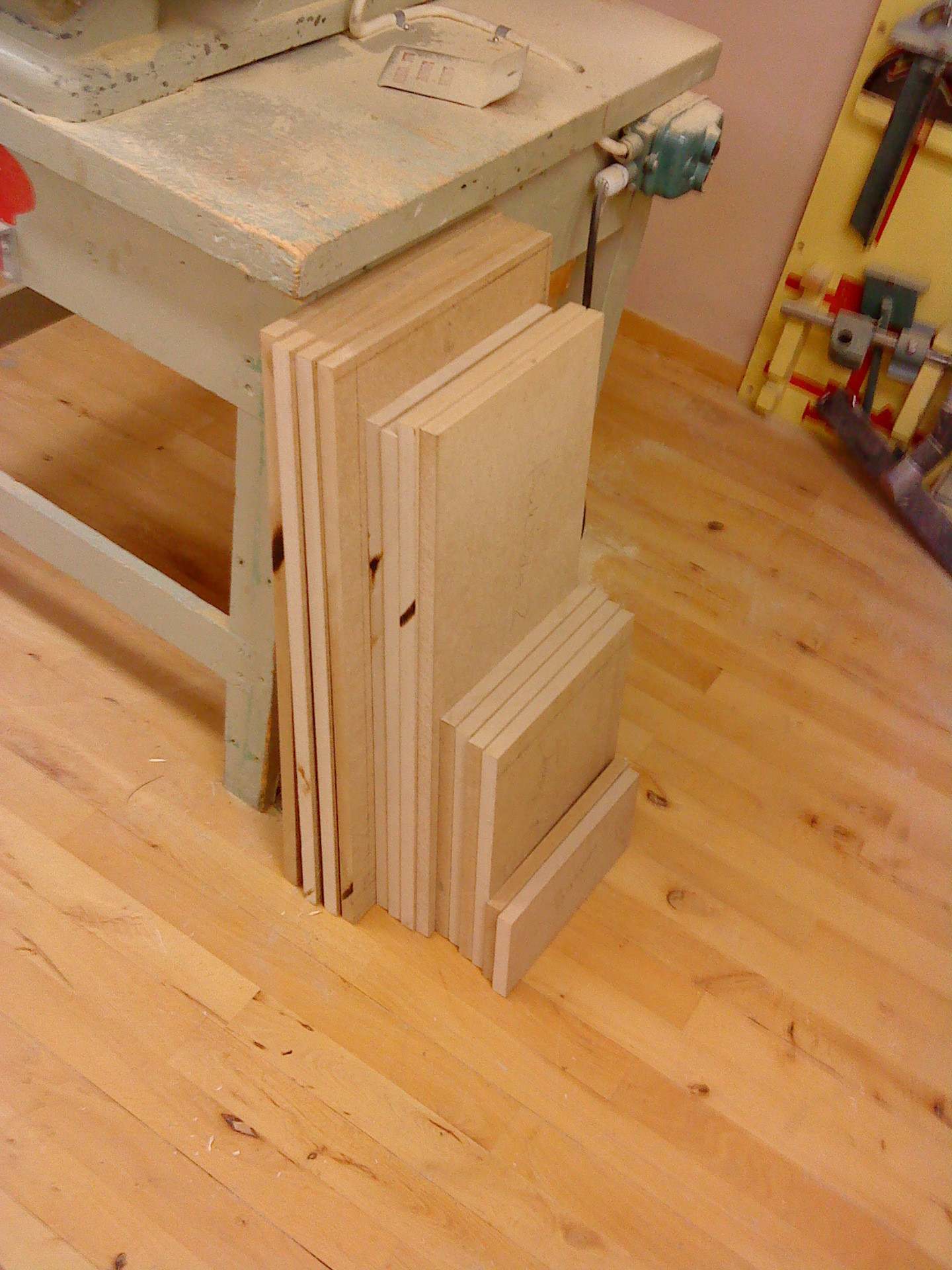

Här är allt uppsågat. Nästa steg blir att förborra och försänka samt att rita upp hålen för elementen. (2009-03-10 13:45:01) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

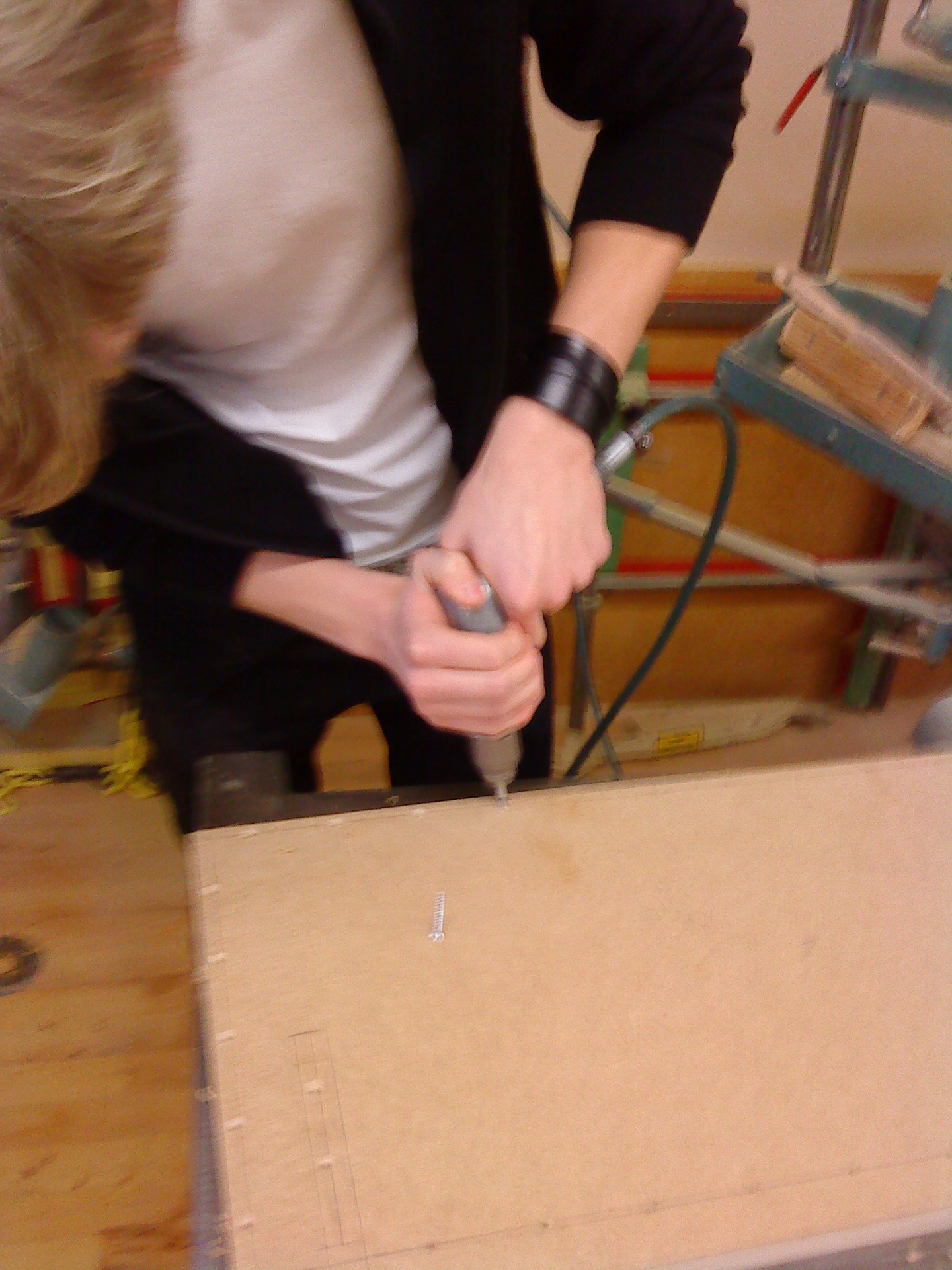

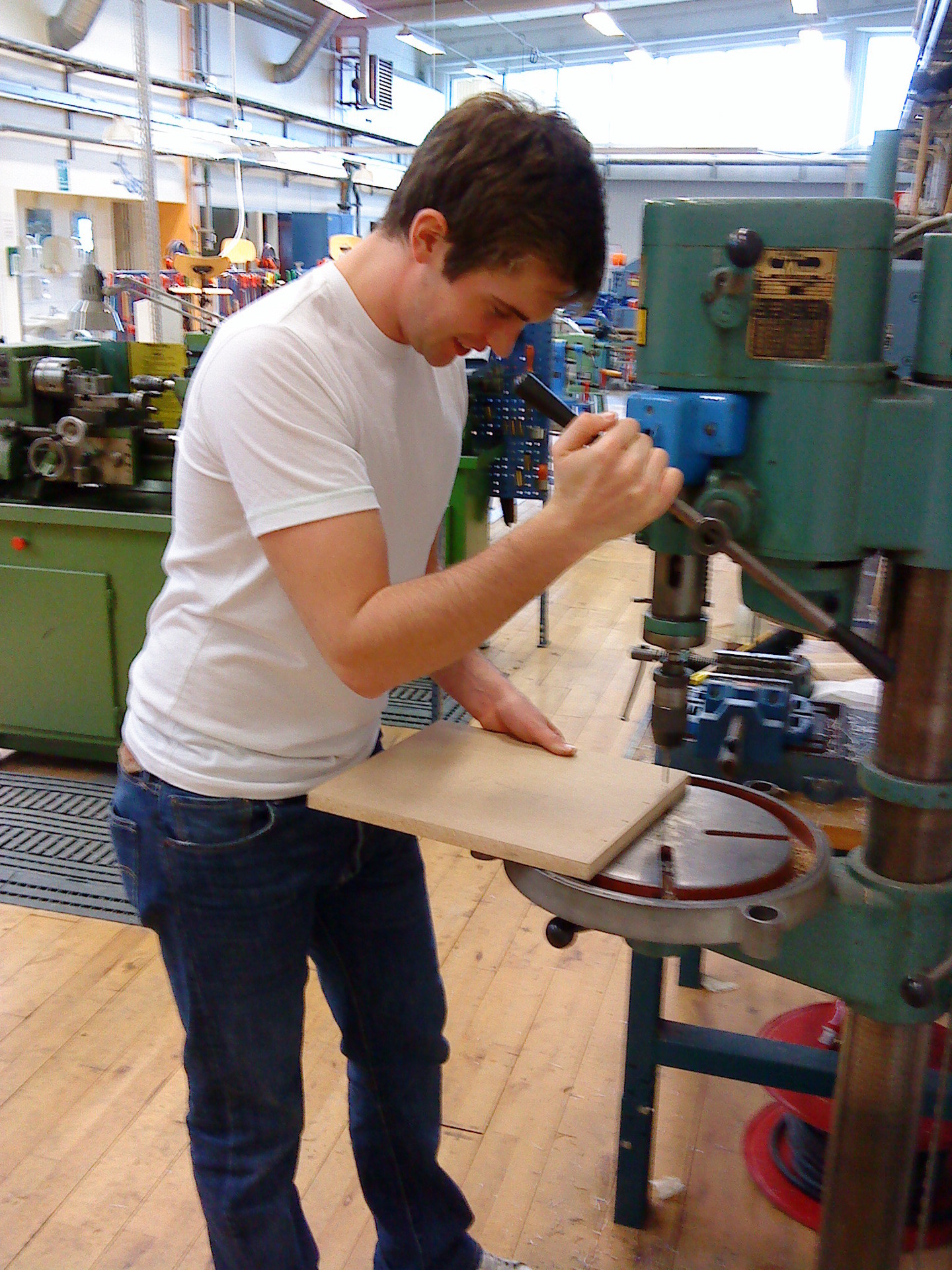

Förborrning pågår! sSkönt med en hel verkstad för sig själv :) (2009-03-10 13:46:29) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

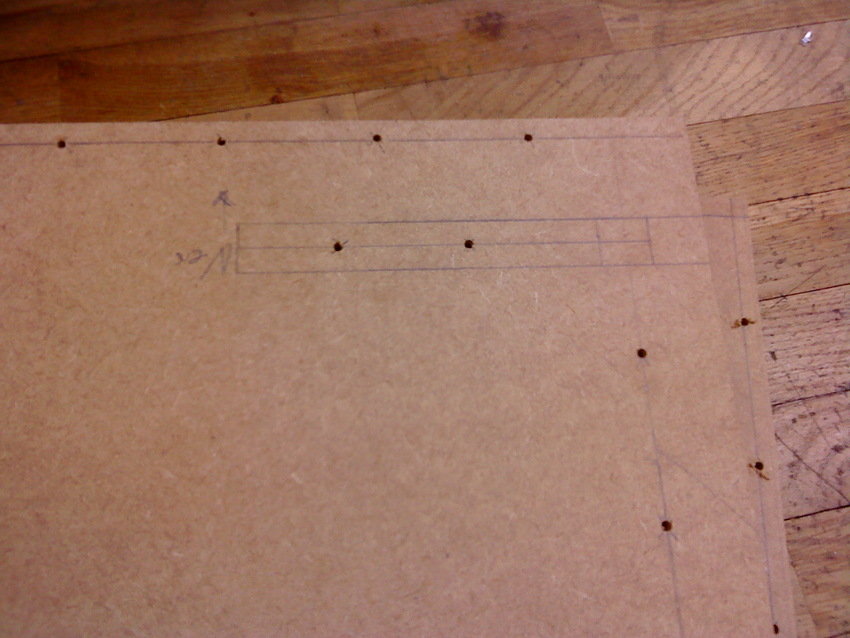

Förborrning färdig! Här ser man även var basporten kommer att sitta. (2009-03-10 13:47:24) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

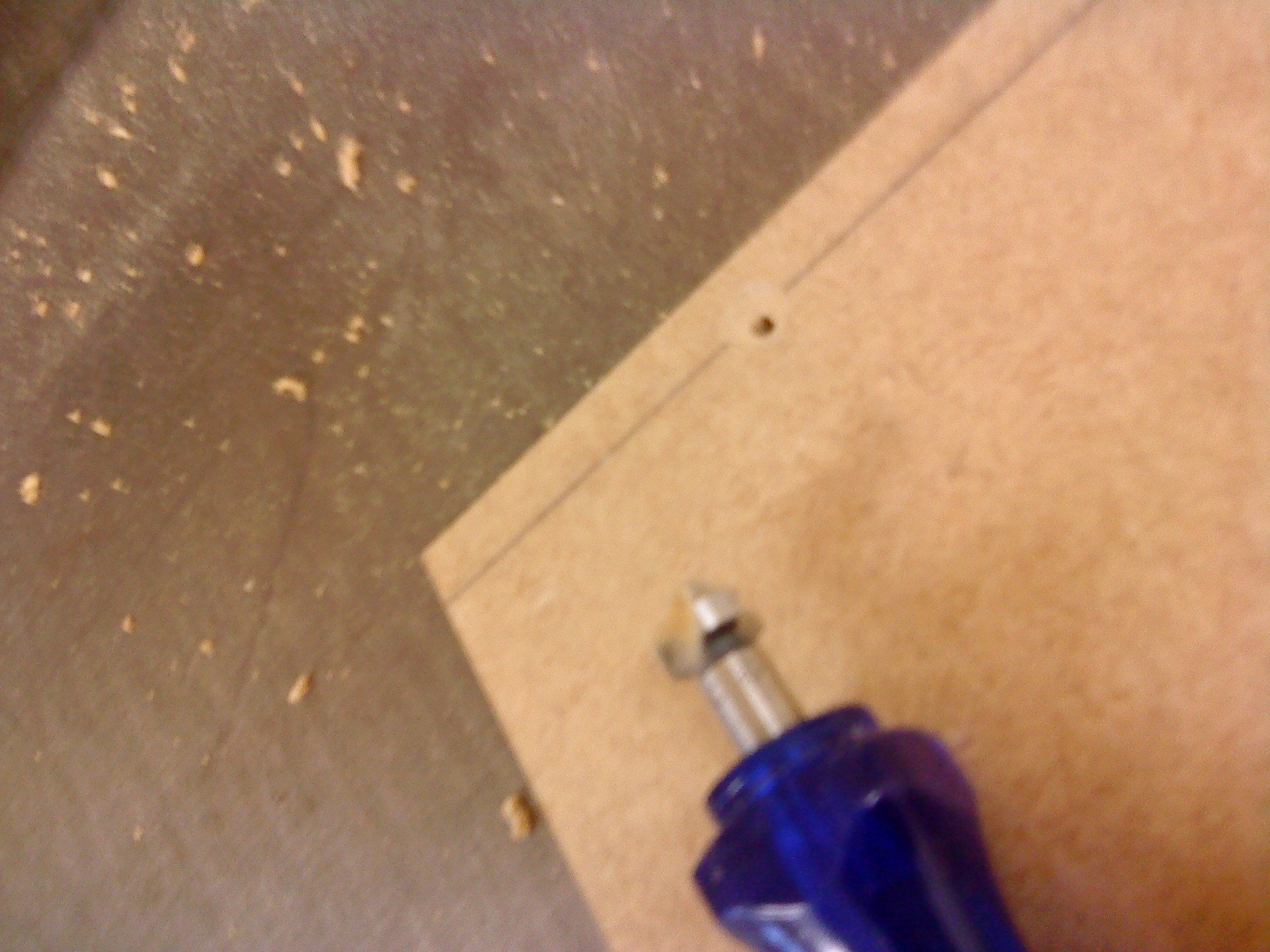

Det blev närmare 150 skruvar i lådan. Kommer att bli stabilt och bra. Här försänks det med en handförsänkare, men detta var jobbigt med tanke på hur mmånga hål som skulle försänkas. (2009-03-10 13:49:48) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

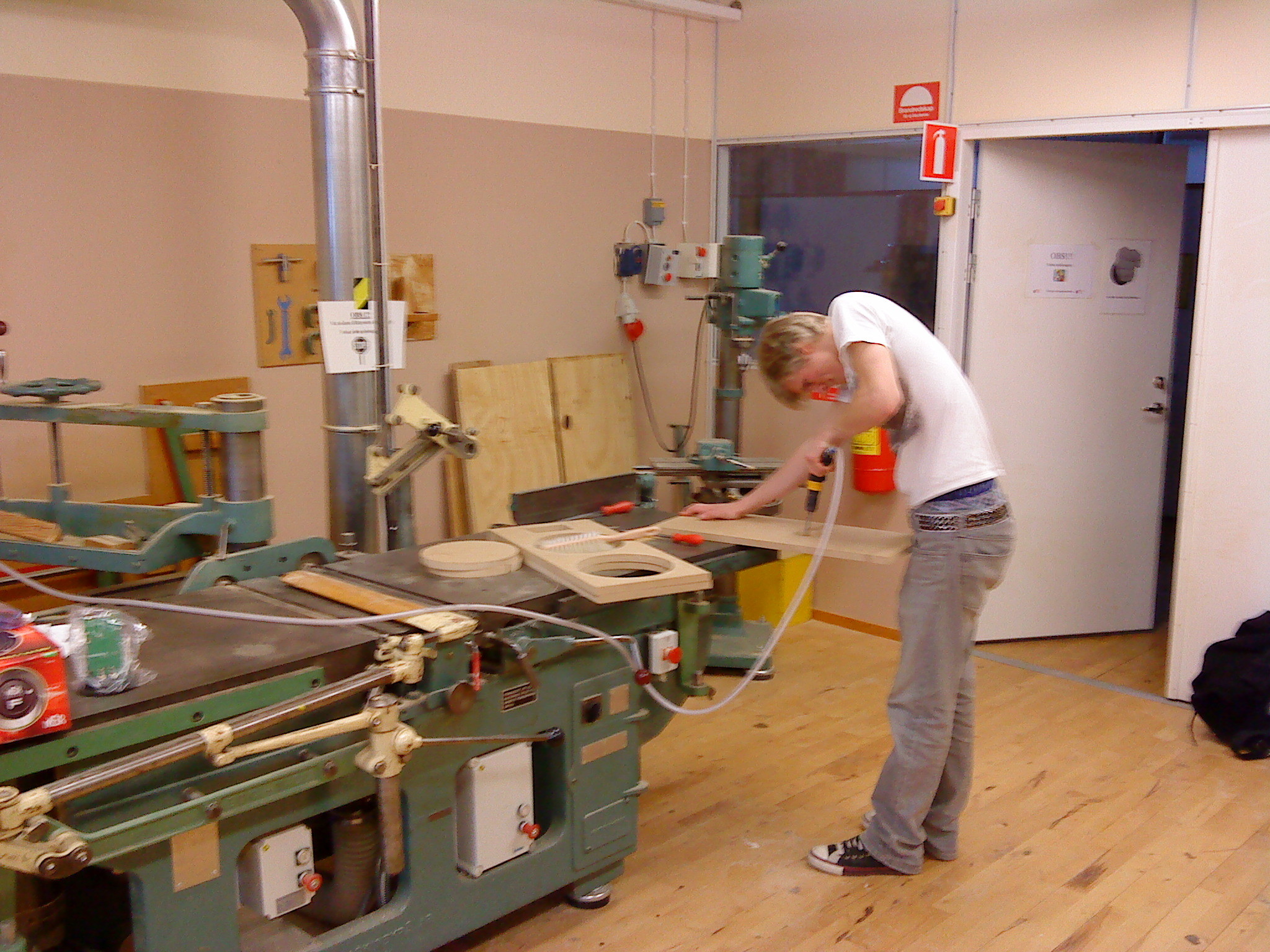

Så vi tog till de tunga artilleriet, en luftdriven maskinförsänkare :) (2009-03-10 13:51:32) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

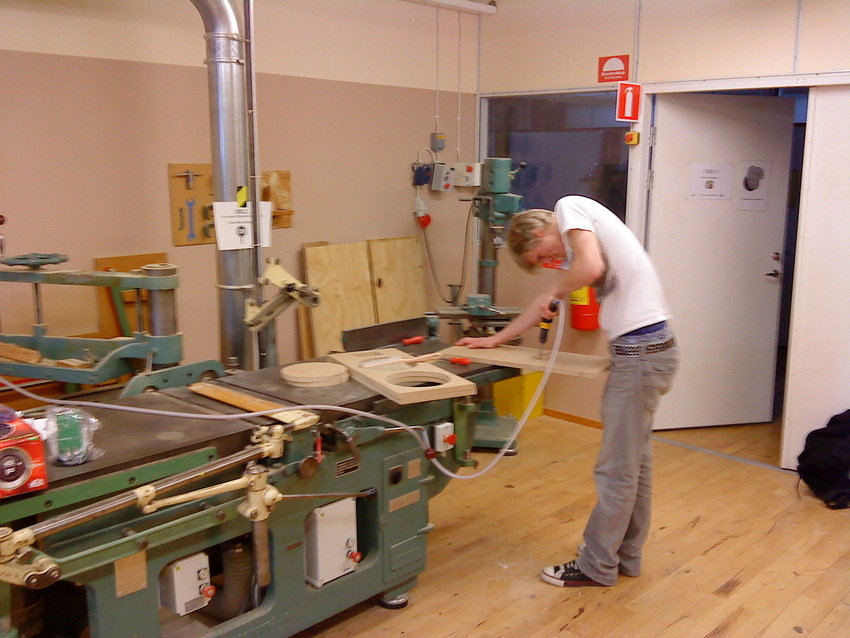

I full gång med att ta upp hålen till elementen (2009-03-19 21:12:53) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

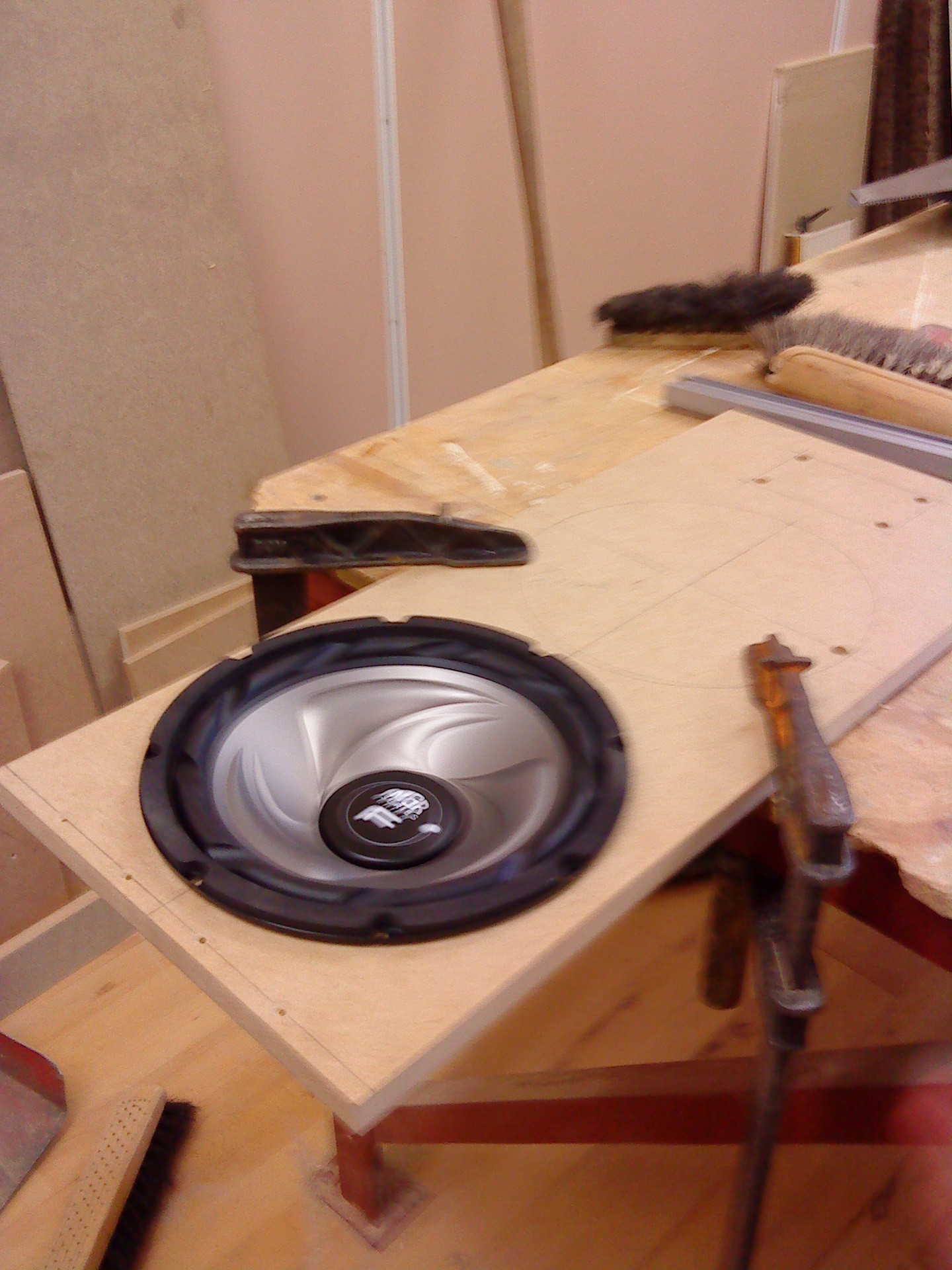

Hade tyvärr inte tillgång till överhandsfräs, så vi såga upp hålen med sticksåg. Inte de bästa, men de passade i alla fall :) Här syns även vad för typ av baselement som kommer att användas. (2009-03-19 21:14:01) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

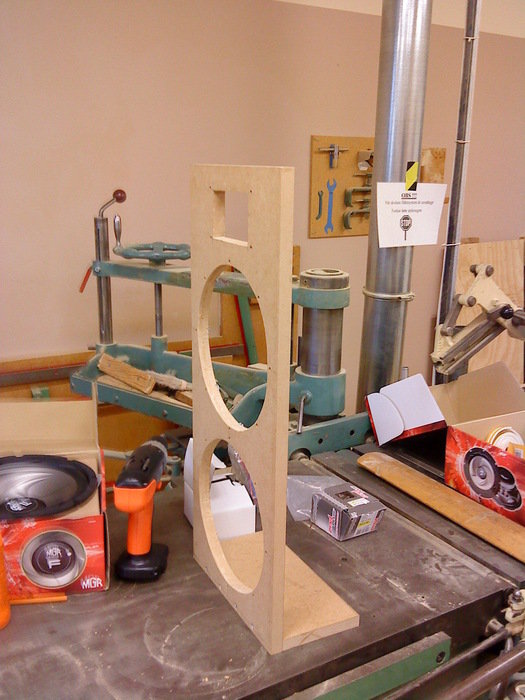

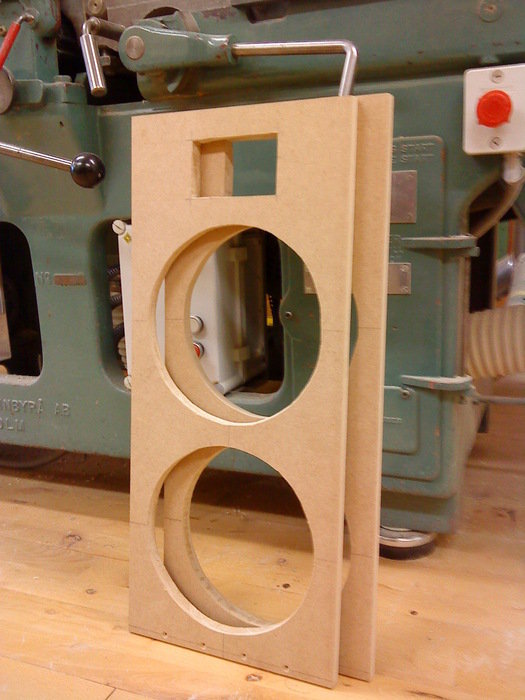

Blev så här tillslut. Inte de mest perfekta hålen, men elementen passar som handen i handsken, så de finns inget att klaga på :) (2009-03-19 21:16:18) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

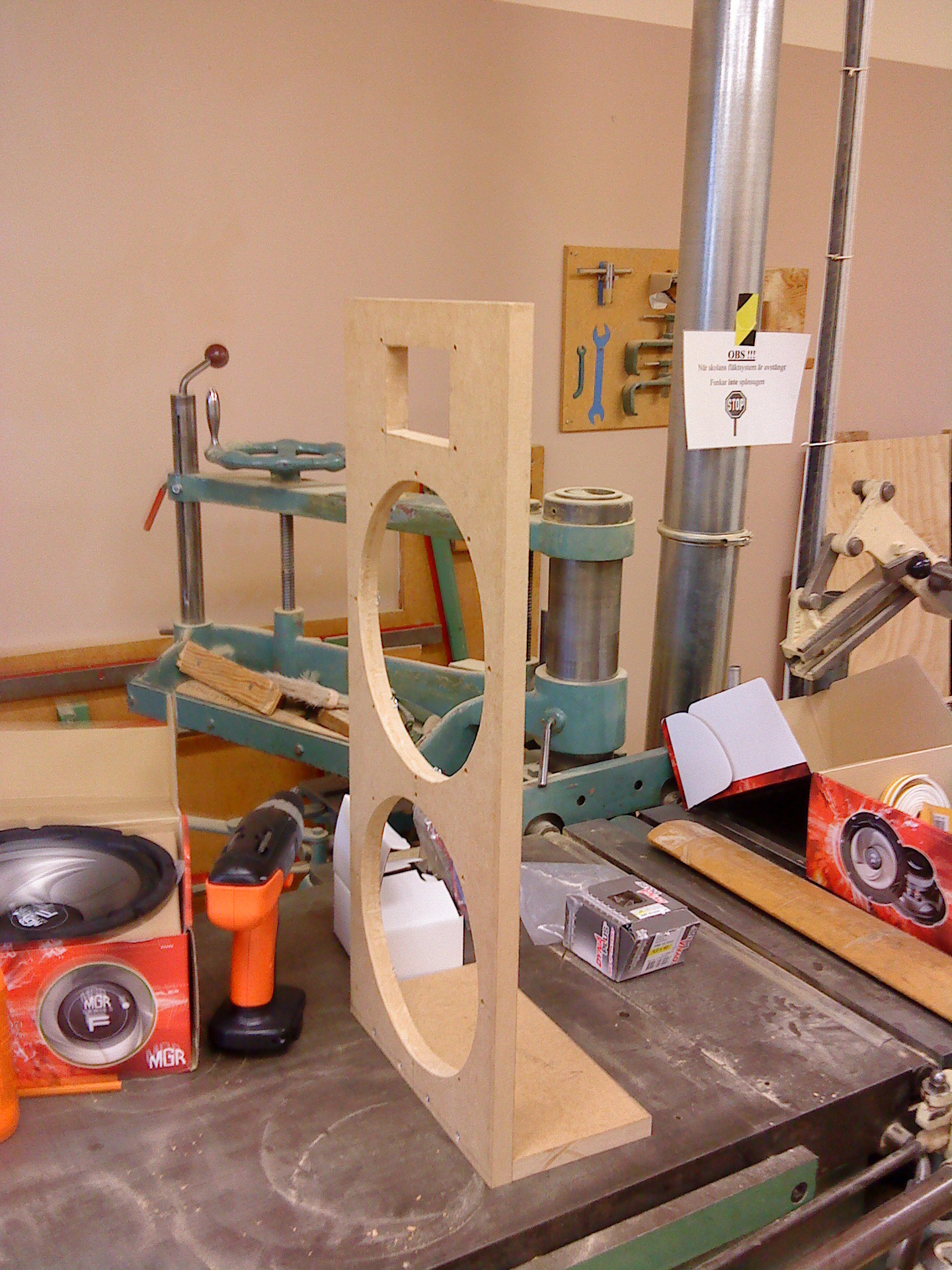

Här ser man högtalaren kommer att se ut!:) På bilden ligger baffeln emot bottenskivan, men baffeln kommer att skruvas så det bildas en basreflex i neder kanten. Kommer mer bilder på detta. Känns i alla fall som om de går i rätt riktning, nu när man kan se hur de kommer att se ut :) (2009-03-19 21:18:11) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

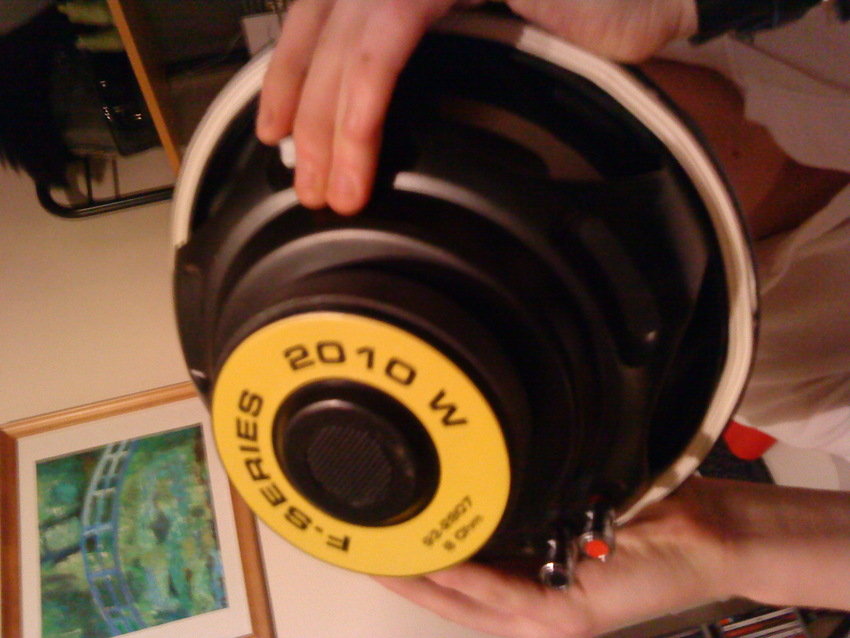

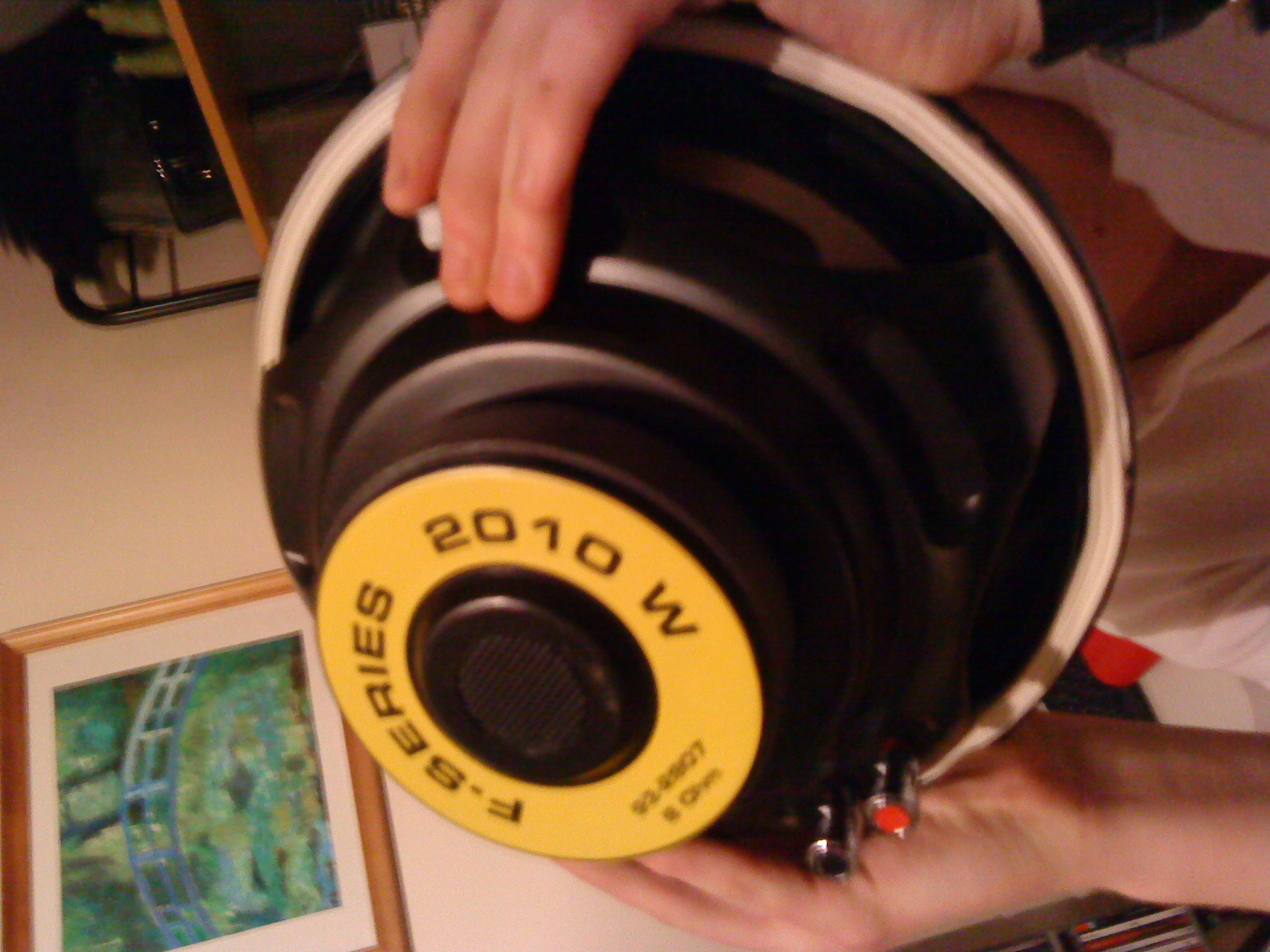

Blev en tätlist på baksidan av elementen (2009-04-24 19:58:29) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

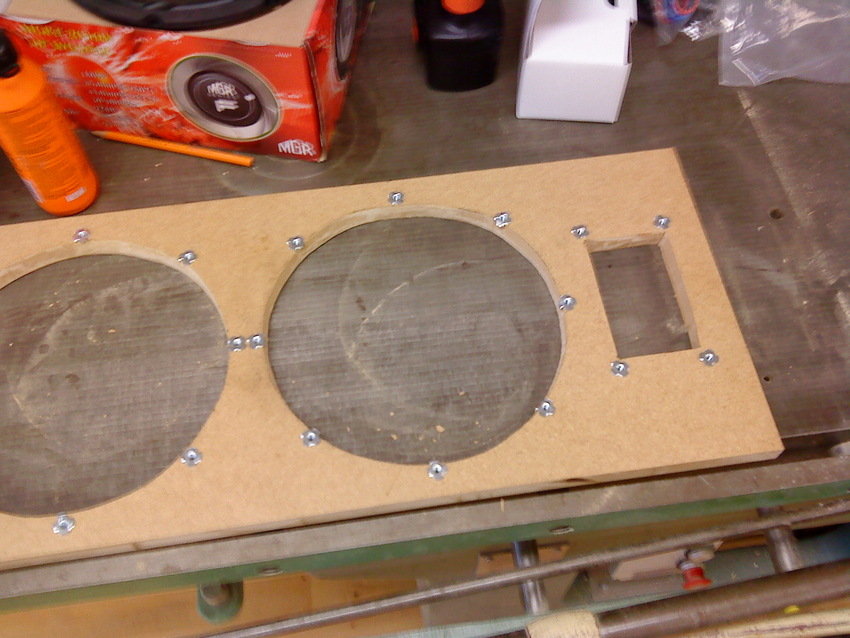

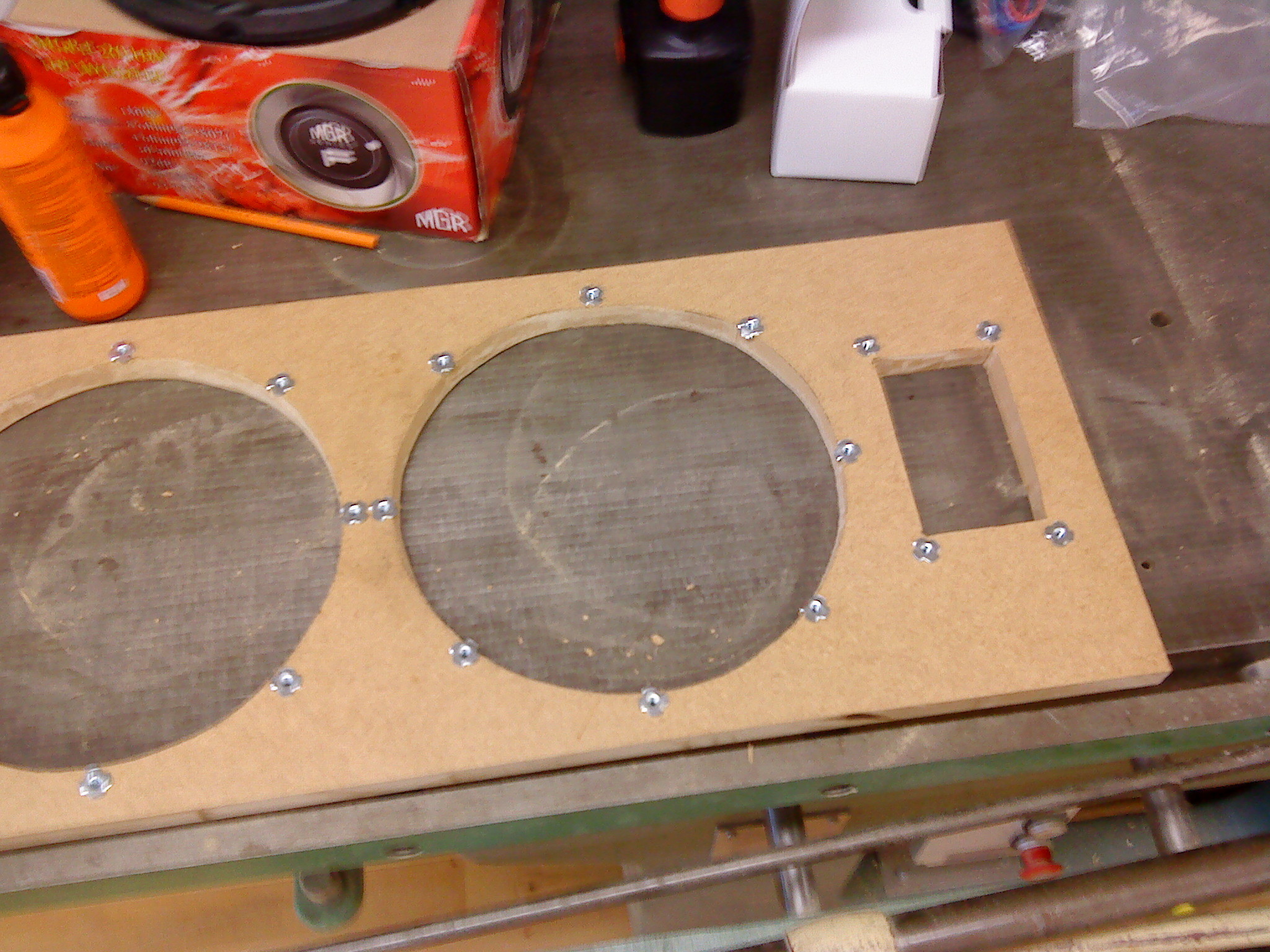

Vi drog i islagsmuttrar på baksidan för att lättare kunna skruva ur elementen vid eventuella ändringar! (2009-04-24 19:59:59) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

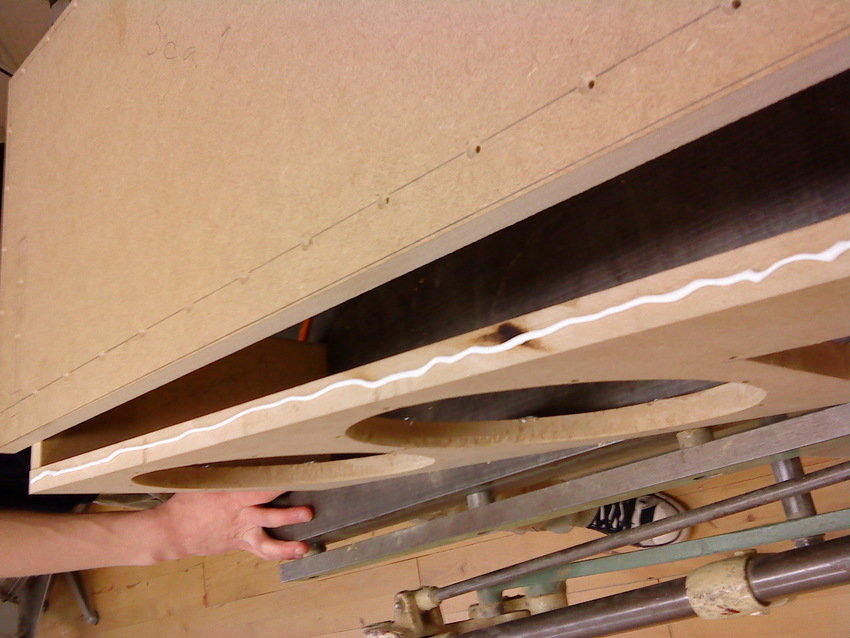

Montering av lådor påbörjad, limmas och skruvas! (2009-04-24 20:01:38) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

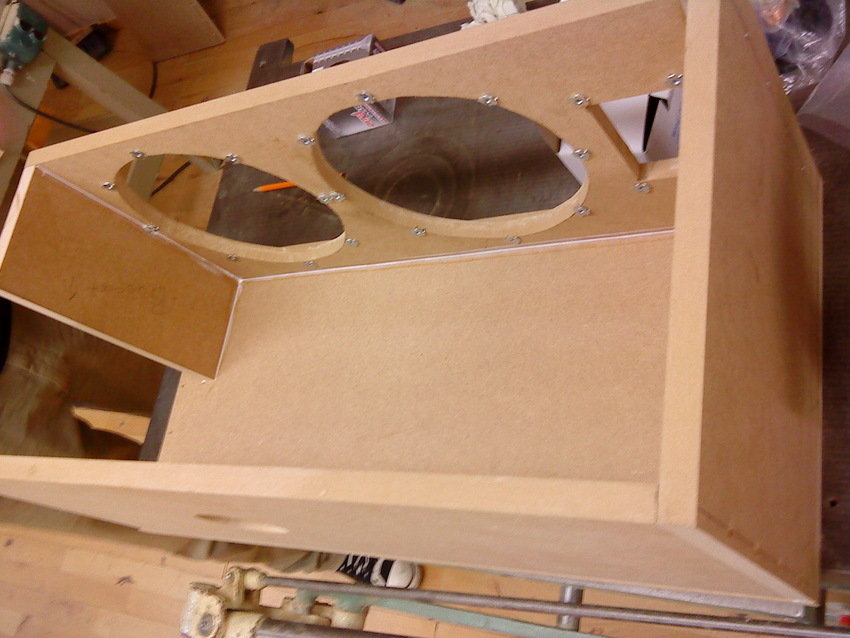

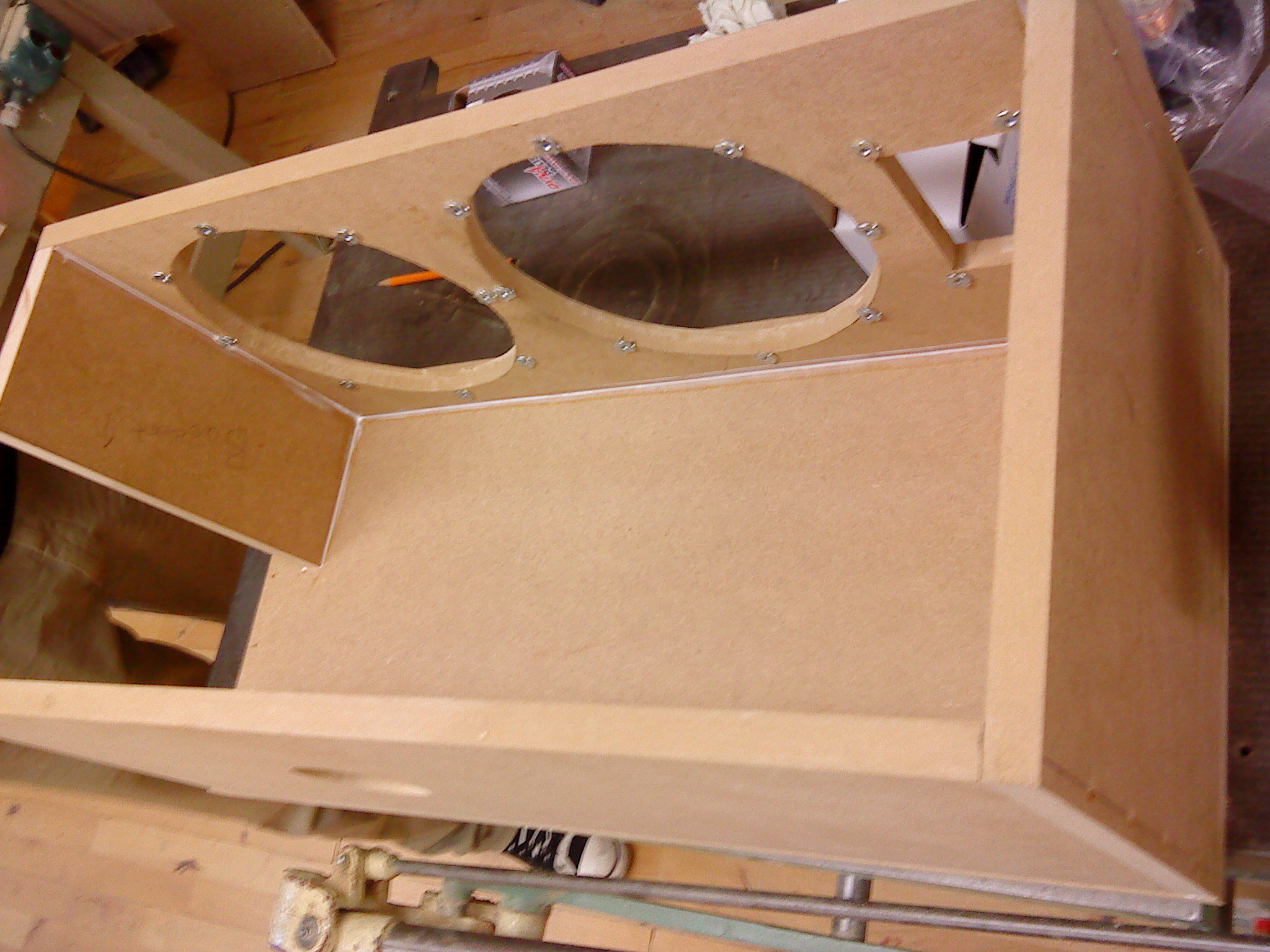

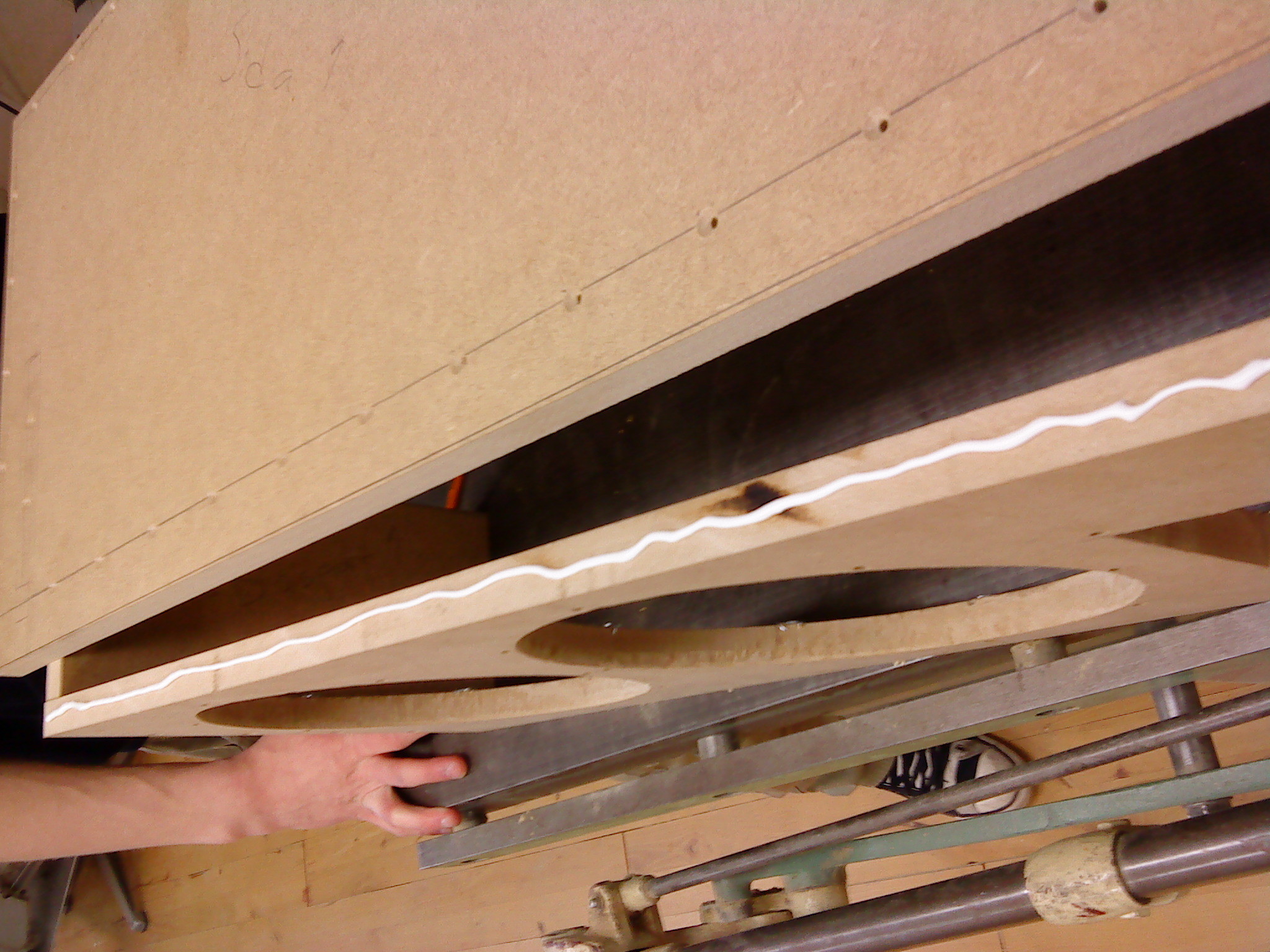

Här ser man hur basporten är skruvad mot baffelstycket (2009-04-24 20:03:09) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Montering och tätning (2009-04-24 20:04:02) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

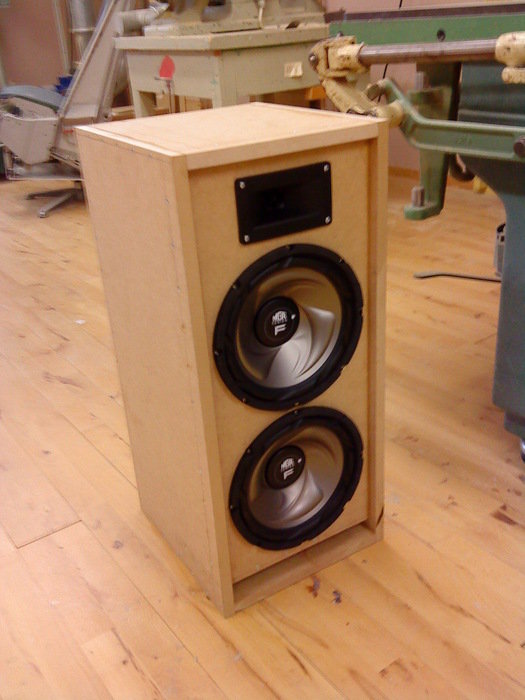

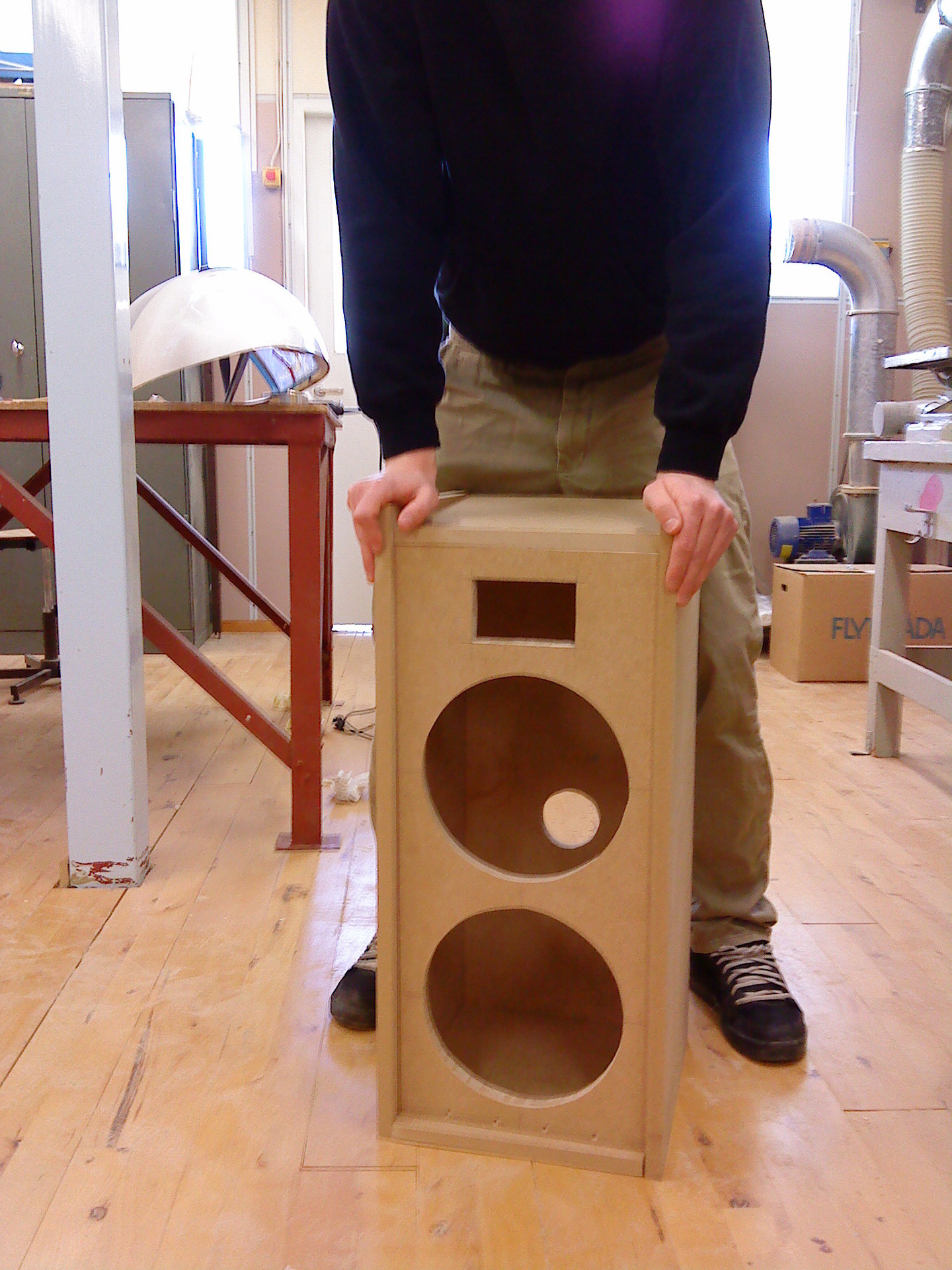

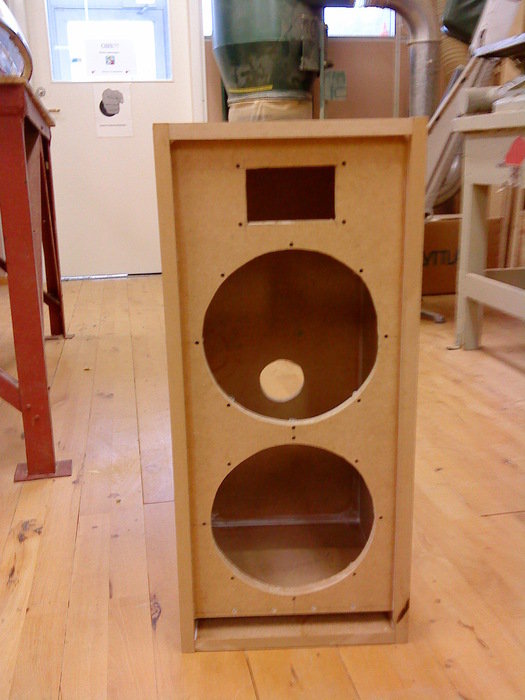

Första lådan färdig monterad. Här ser man att hålen inte är helt cirkulära, men inte de lättaste med sticksåg : / Påverkar dock inget när vi sätter i basarna! (2009-04-24 20:05:16) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

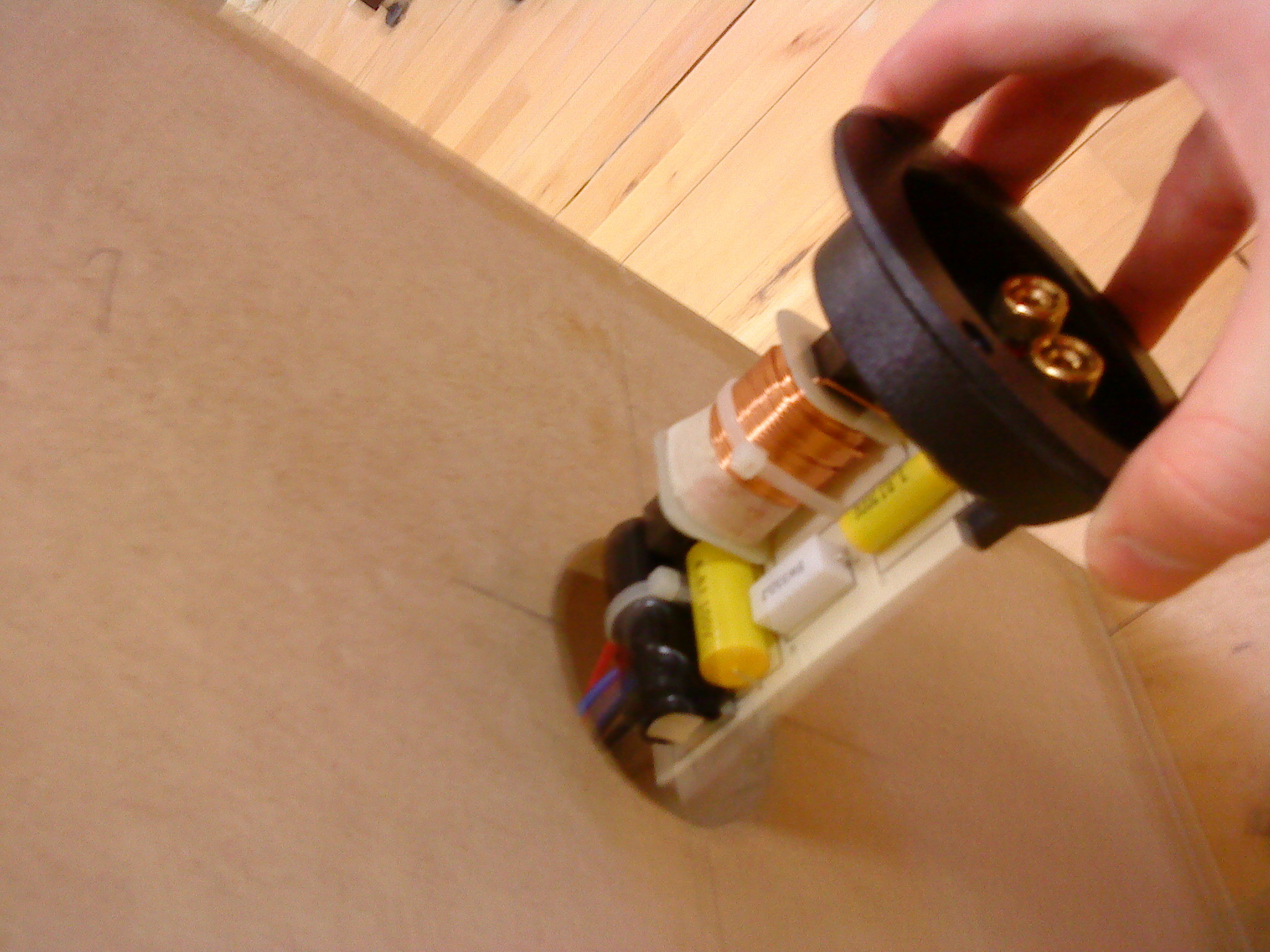

Delningsfiltret kommer på plats :) (2009-04-24 20:07:07) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

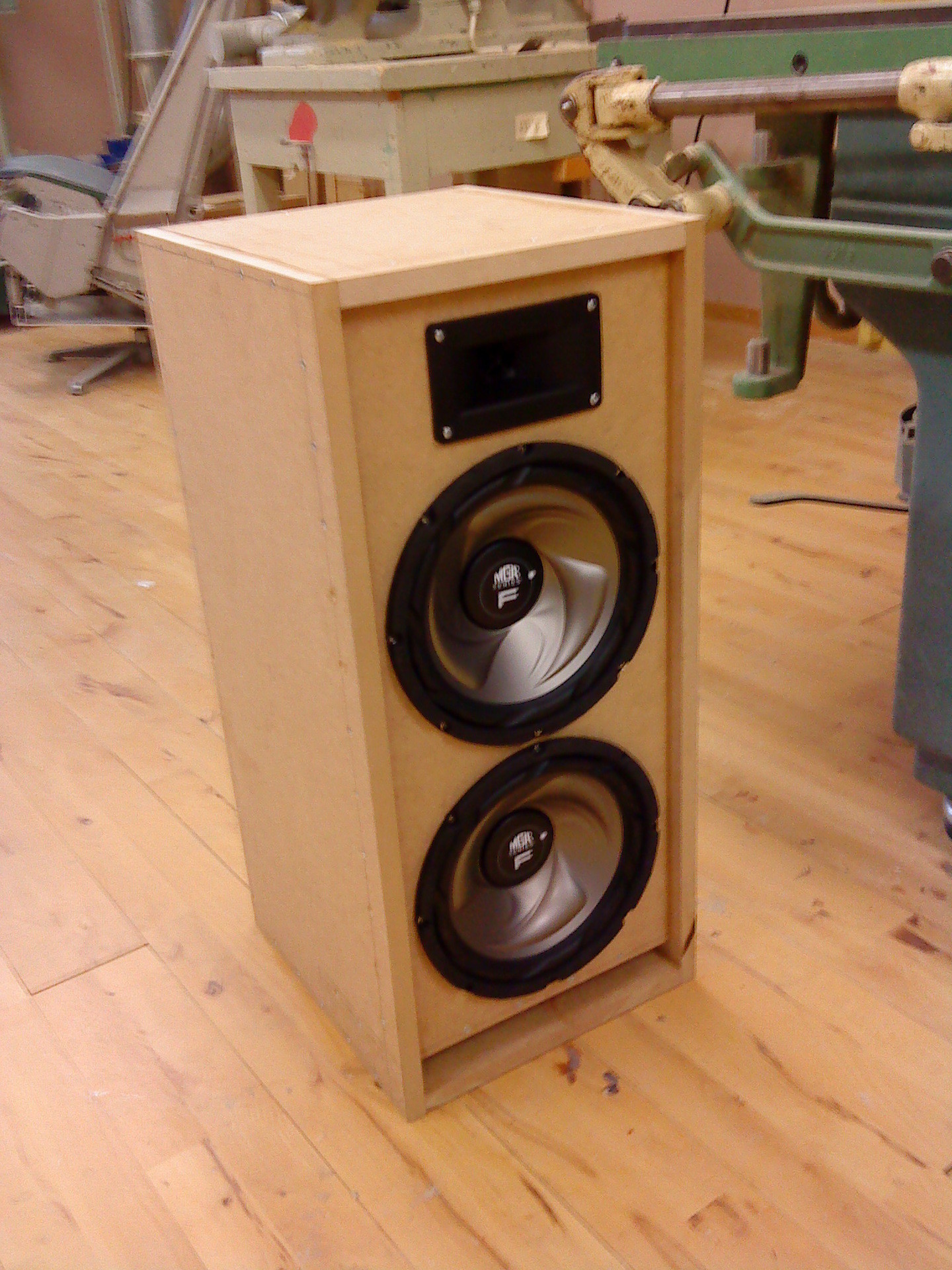

Även elementen har hittat sin plats :) (2009-04-24 20:08:03) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

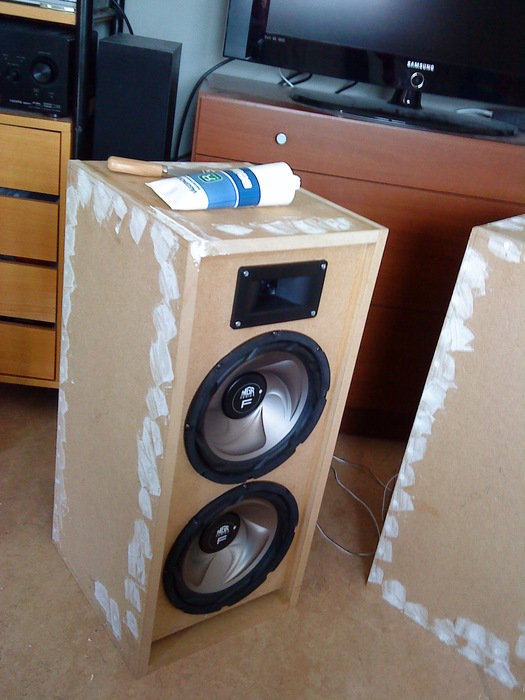

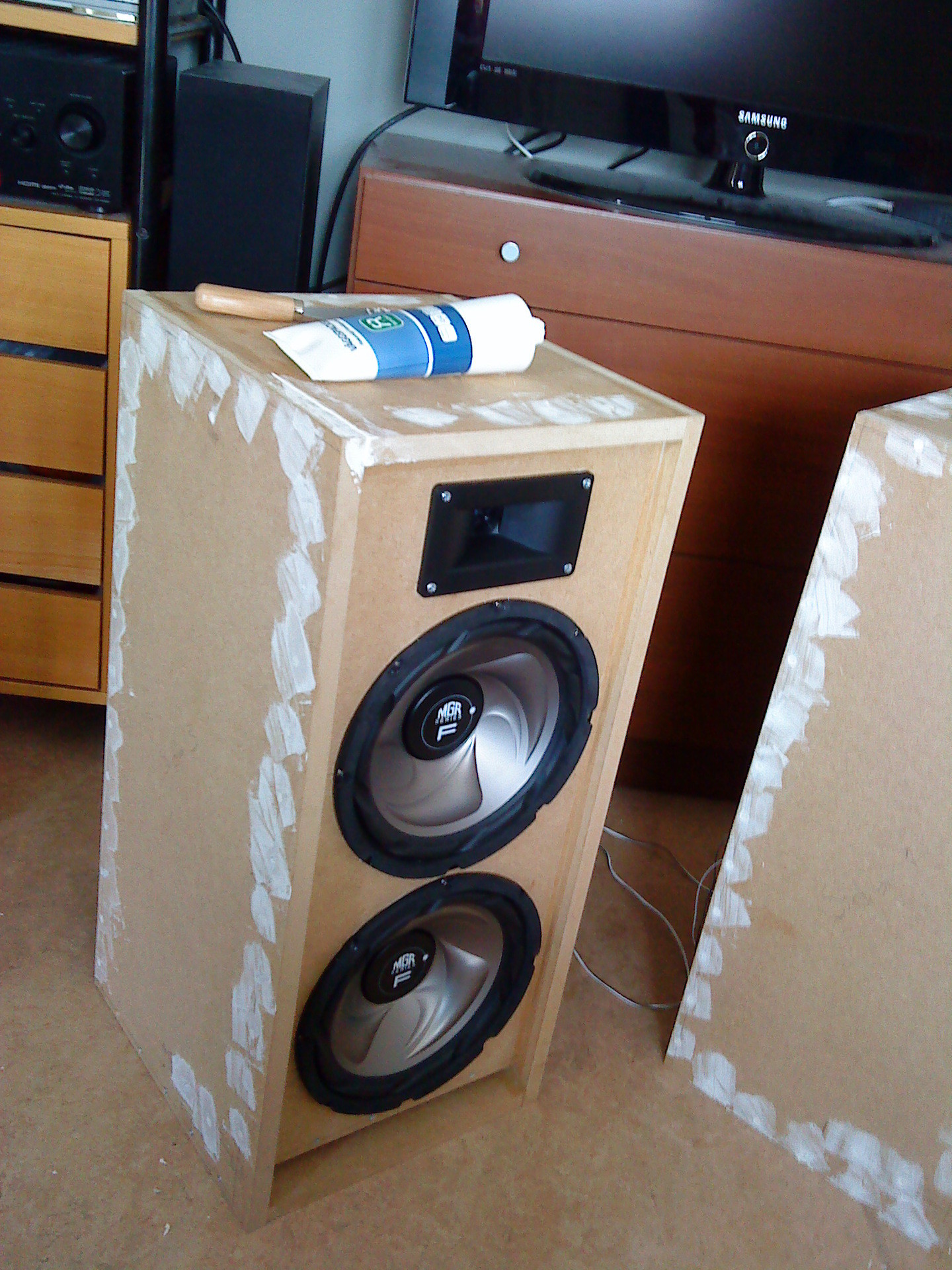

Här spacklas det för fullt! De är även inspelade nu och ljudet är verkligen inte en besvikelse. Mycket bas, vilket man kan förstå :) Kommer att göra sig perfekt som partyhögtalare :) (2009-04-24 20:09:16) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

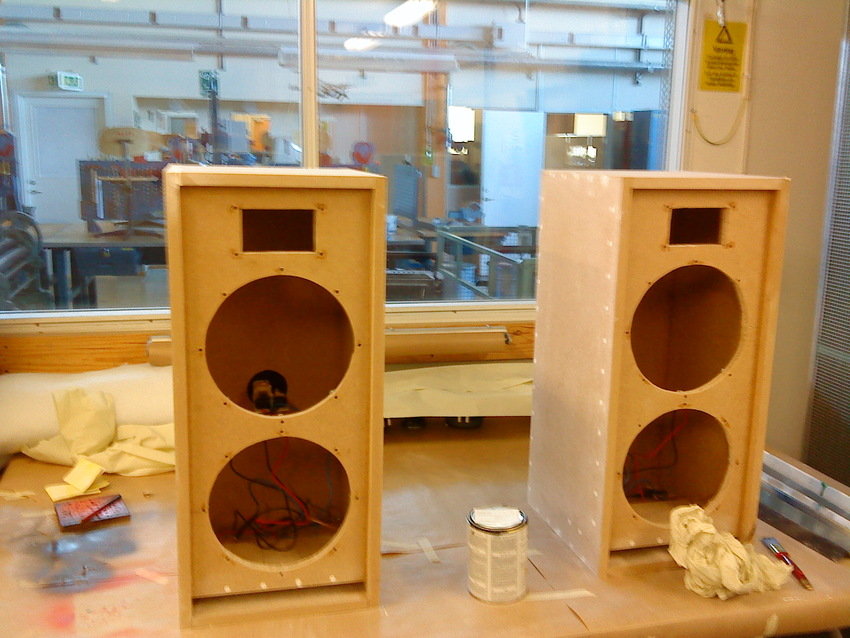

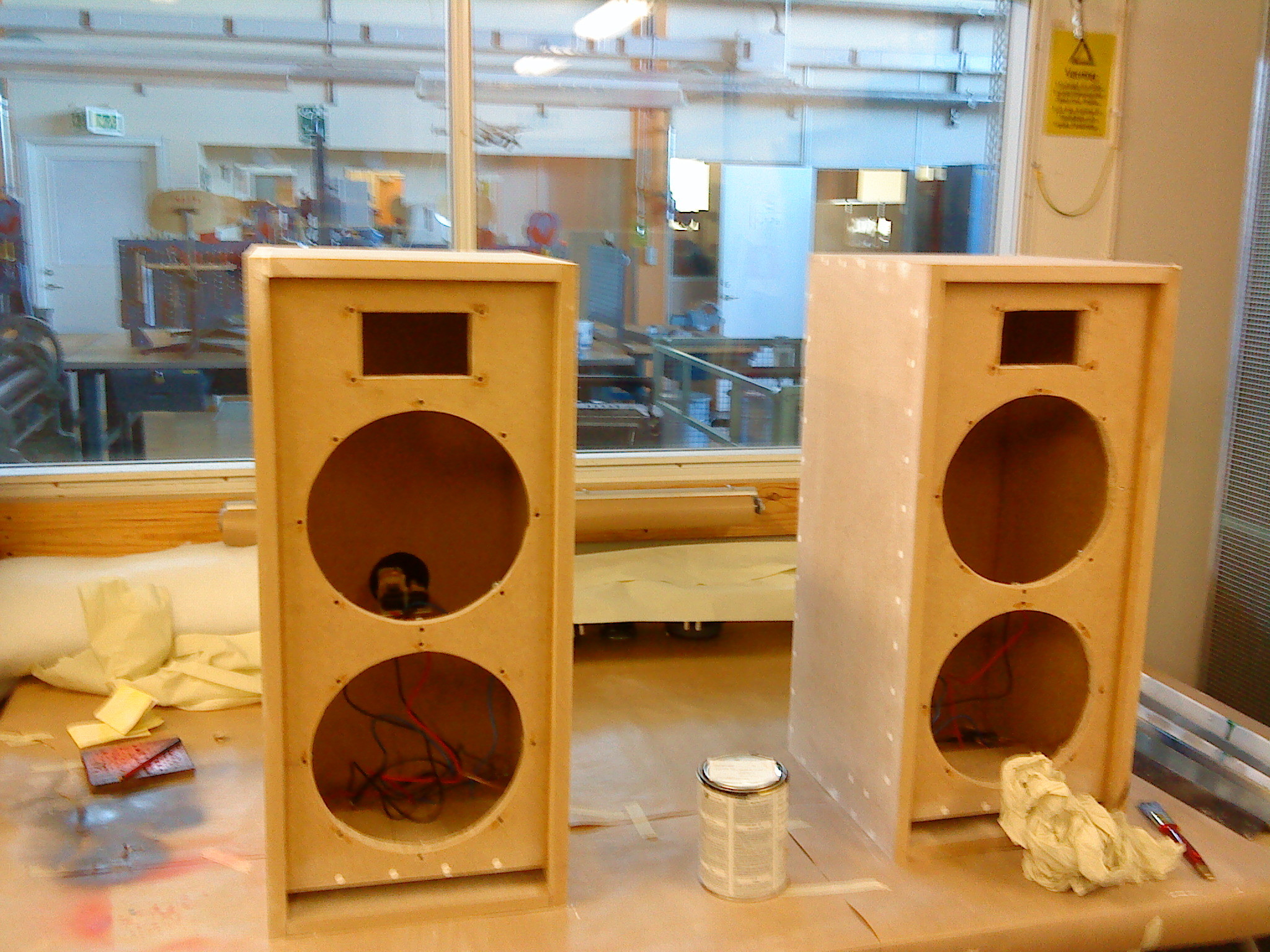

Här står de färdig spacklade och slipade, nu är det dags för att måla :) (2009-04-24 20:11:19) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

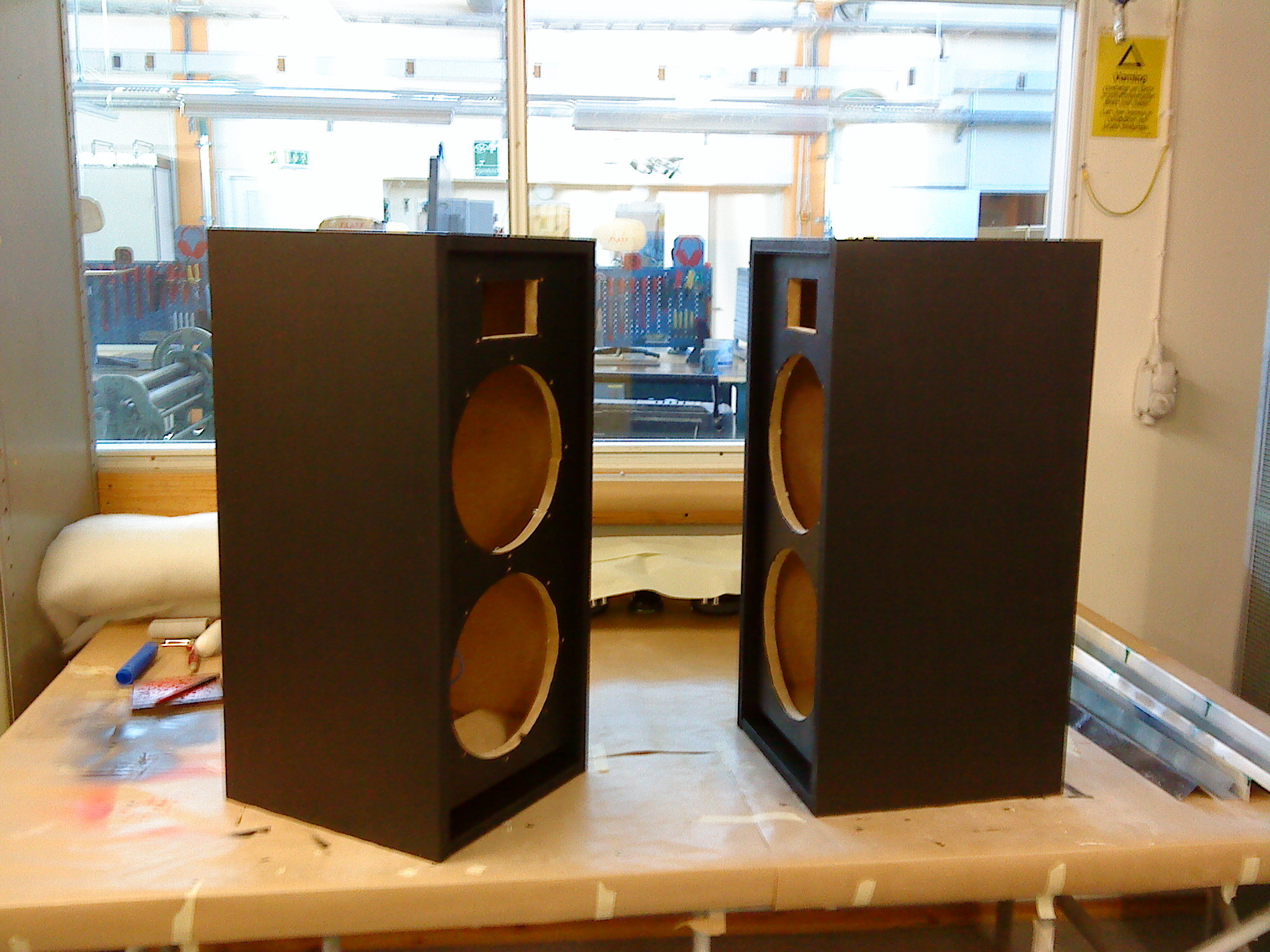

Första strykningen avklarad, färgen blev svart som synes. Kom fram till att de blir snyggast sen när man sätter på al.profilerna :) (2009-04-24 20:12:18) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

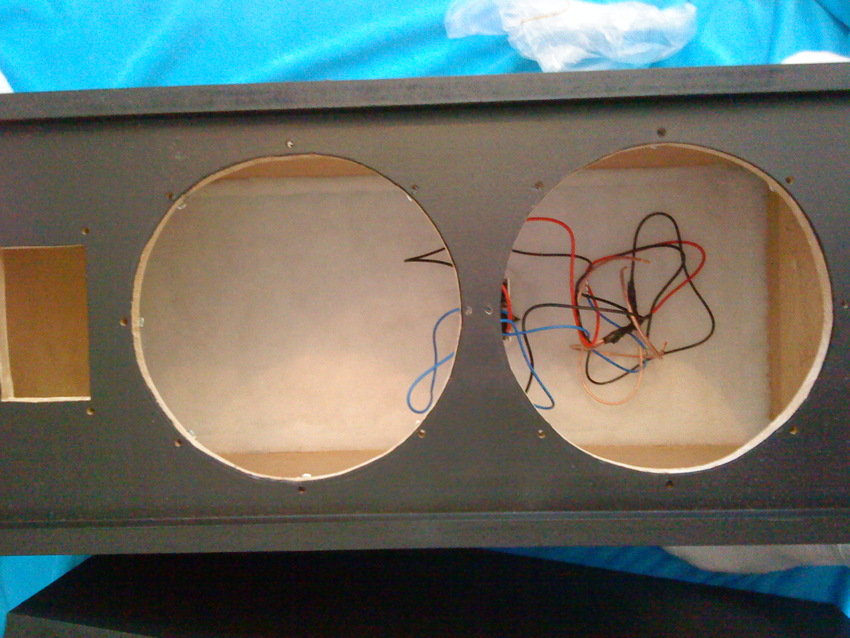

Lite dämpvadd åkte även i för att "tighta" till basen! (2009-04-24 20:14:46) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

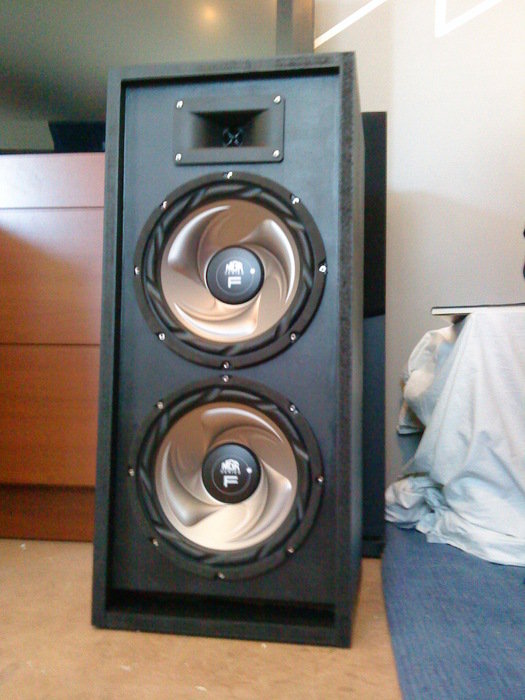

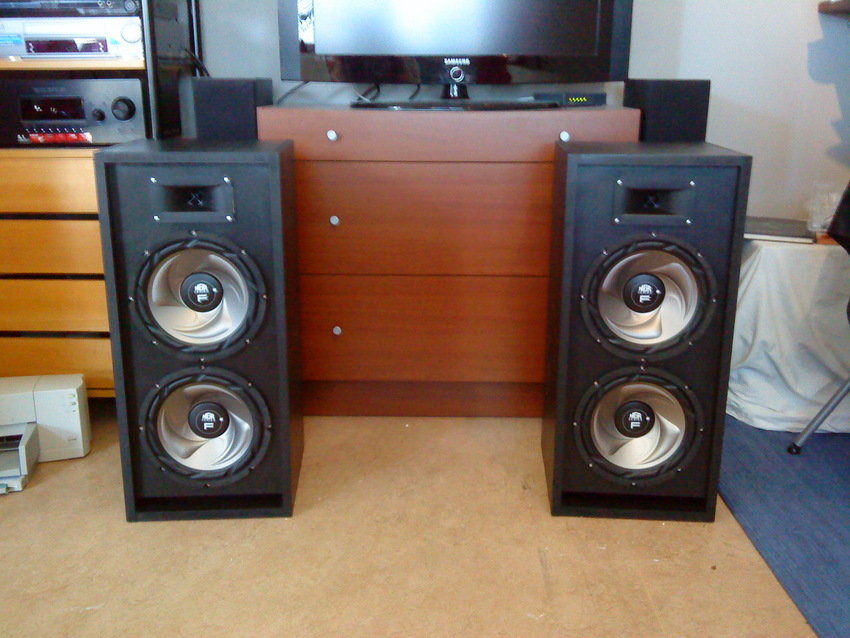

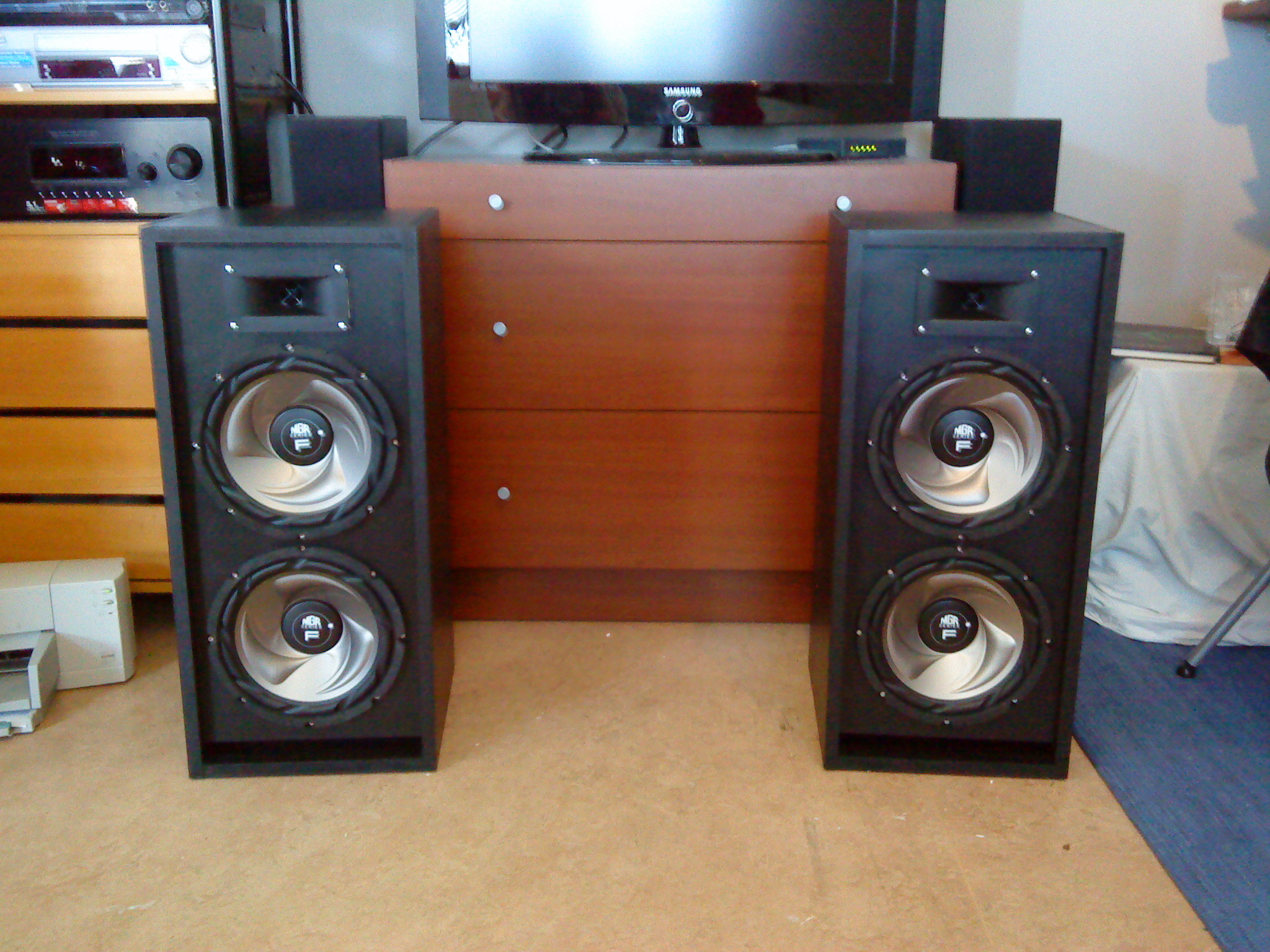

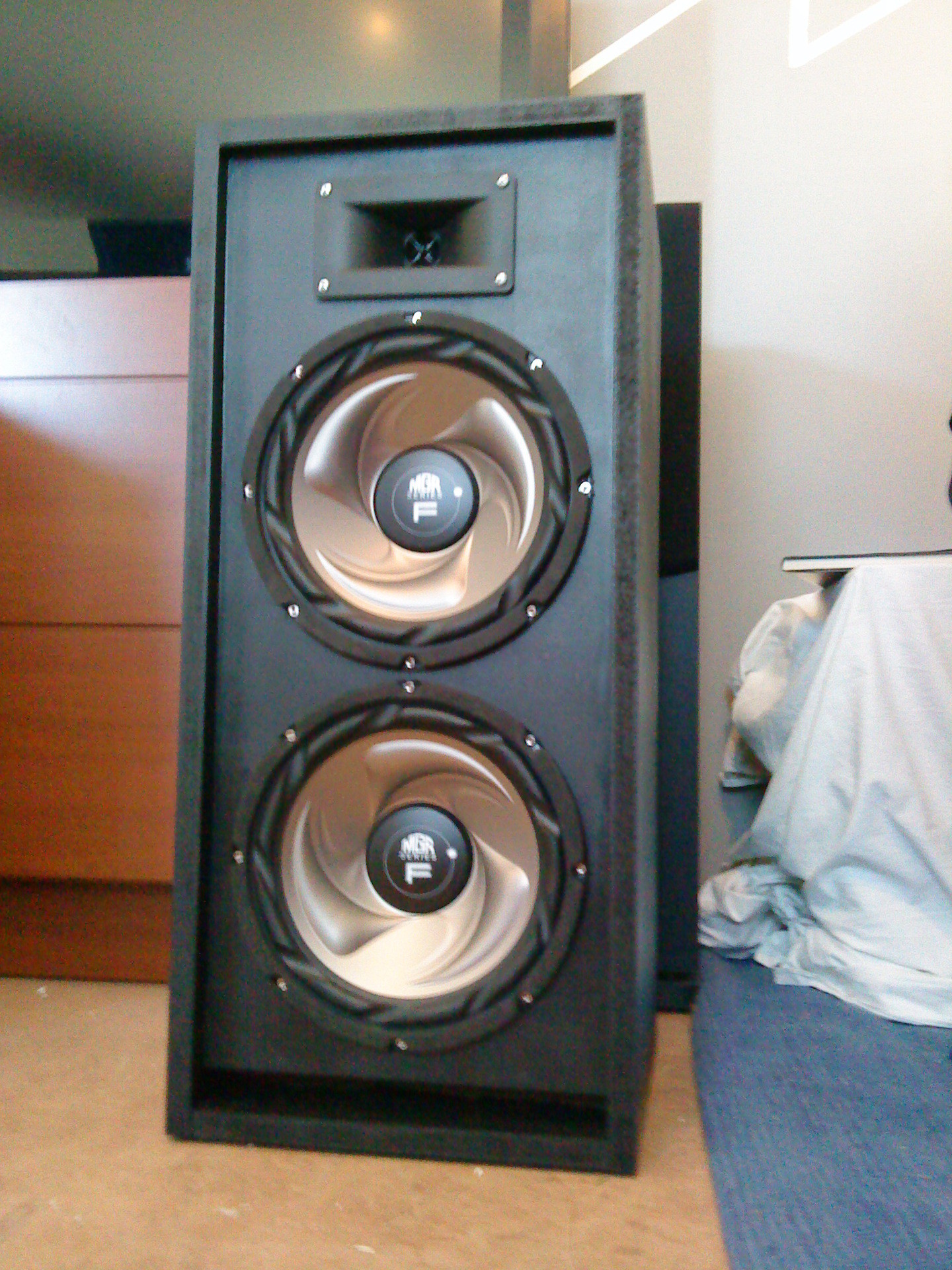

Elementen på plats igen. Nu är de nästan så gott som klara, saknas profiler och galler för elementen. Vi funderar även på att sätta på bärhandtag, de blev några riktiga ryggknäckare :P (2009-04-24 20:16:02) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Lite taskig bild, men finishen blev ändå helt okej trotts att de är rollade :) Den skrovliga ytan på kanterna kommer att döljas sen när profilerna åker på. (2009-04-24 20:17:48) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
