Rotary woofer
Orginalet. (2010-08-19 15:52:11) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Rotary woofer
Nya "handcadar" ...har nog ändrat varje del minst 5ggr, så nu får det va bra!! (2010-08-19 18:00:30) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Rotary woofer

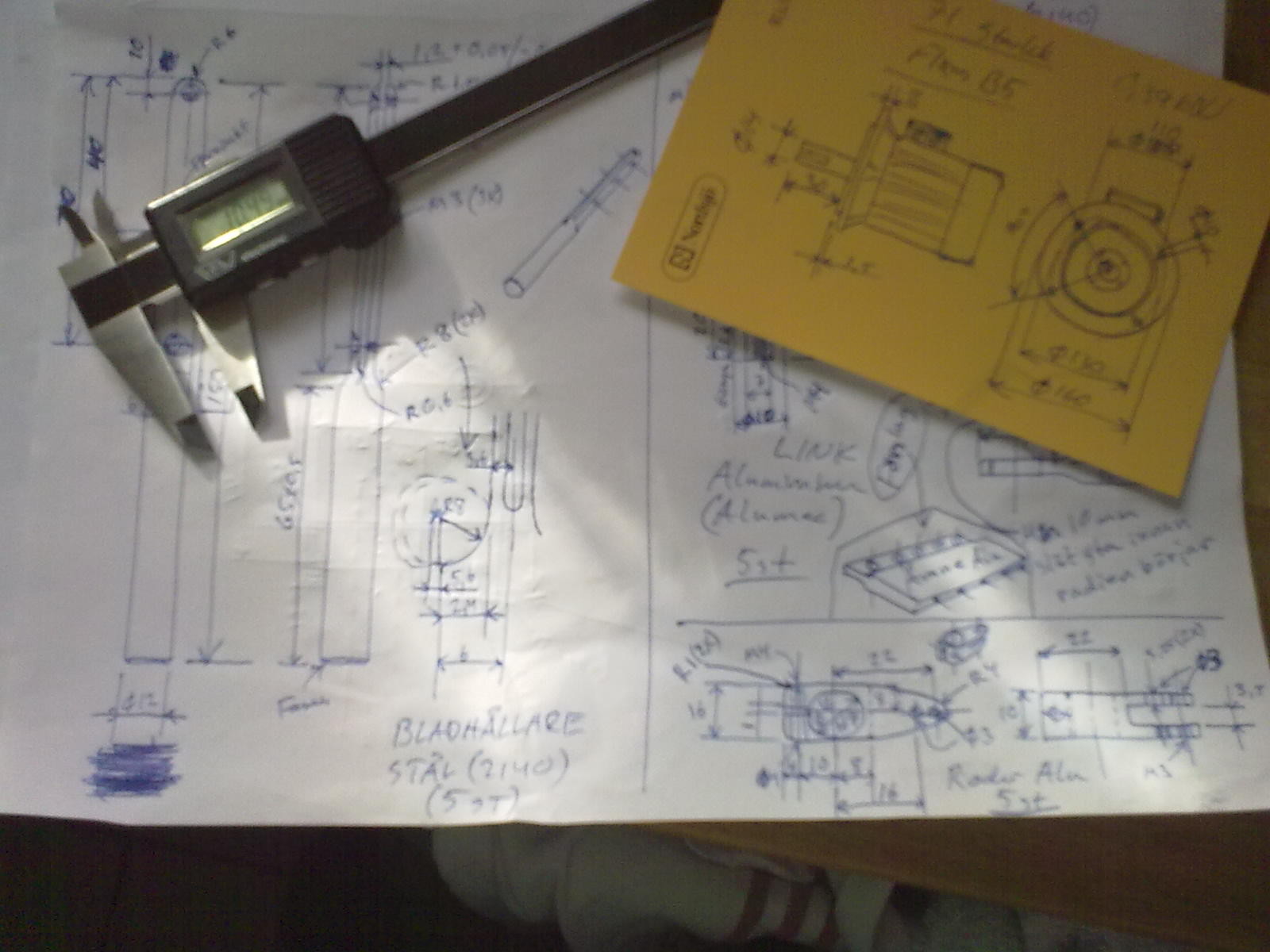

Har börjat om från början......nya ritningar och delar ska till nu:)

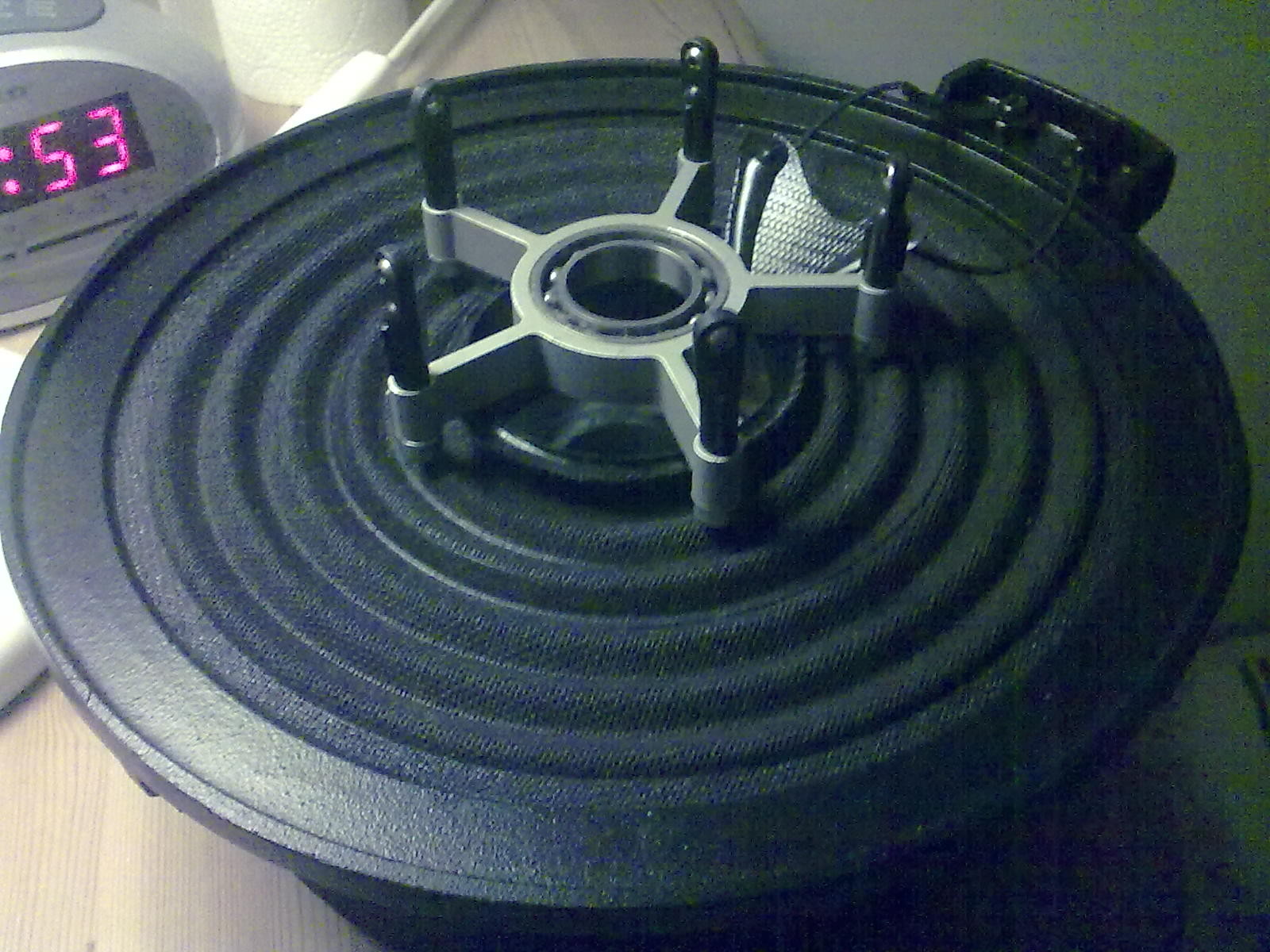

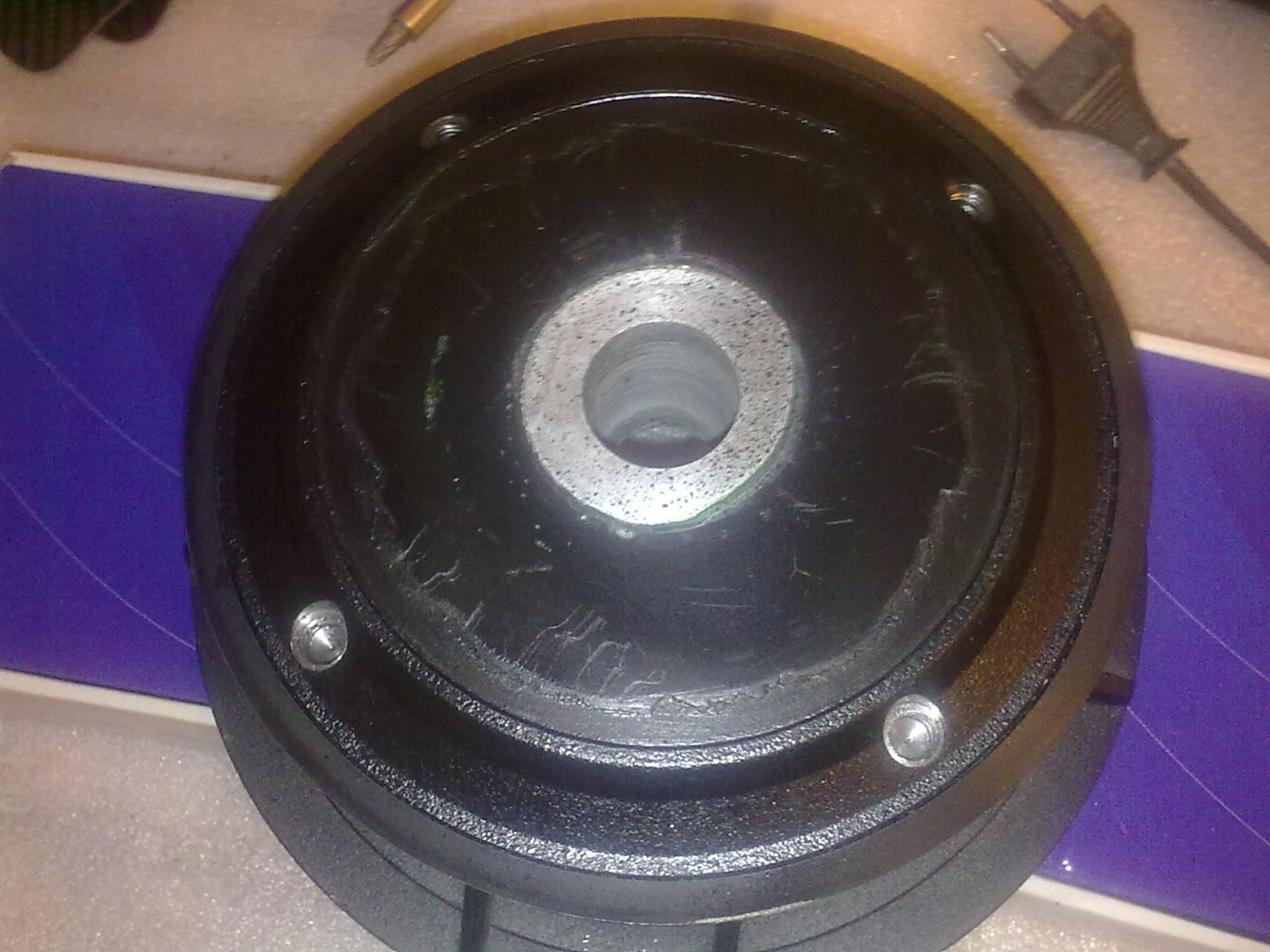

Denna magnet är från en skrotad 400W MDS Audiophil 10" bas.
Väntar på delar från mitt förra jobb, så det får bli bilder efterhand
bygget fortskrider. En 3-fas motor på 0,5hk är oxå beställd, denna kommer
varvtalsregleras med en "frekvensomriktare". (2010-08-19 14:50:37) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Rotary woofer

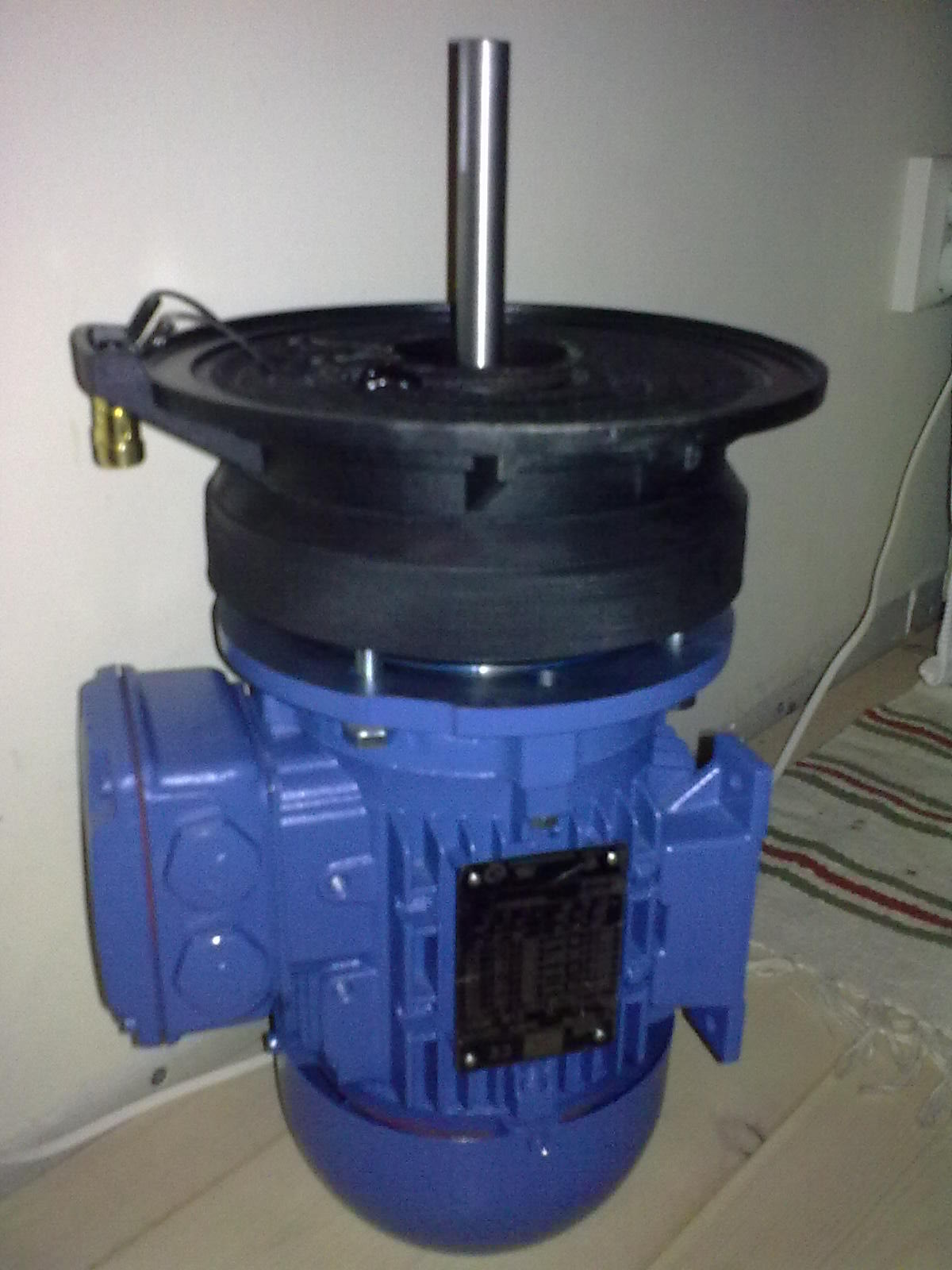

Har fått borrat o gängat 4st M8 hål för att kunna fästa magneten direkt via motorns "B5" fläns. Kommer att bygga minimalt på längden vilket sparar lagren i motorn. Ser ju dessutom trevligare ut om det blir kompakt. Kommer att behöva förlänga motoraxeln 120mm så det blir åtminstone en lagring innanför talspolen ändå. (2010-08-19 15:03:53) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

0,5hk/ 3-fas motor med förlängs axel+provmonterad magnet:) (2010-10-02 19:20:54) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Rotary woofer

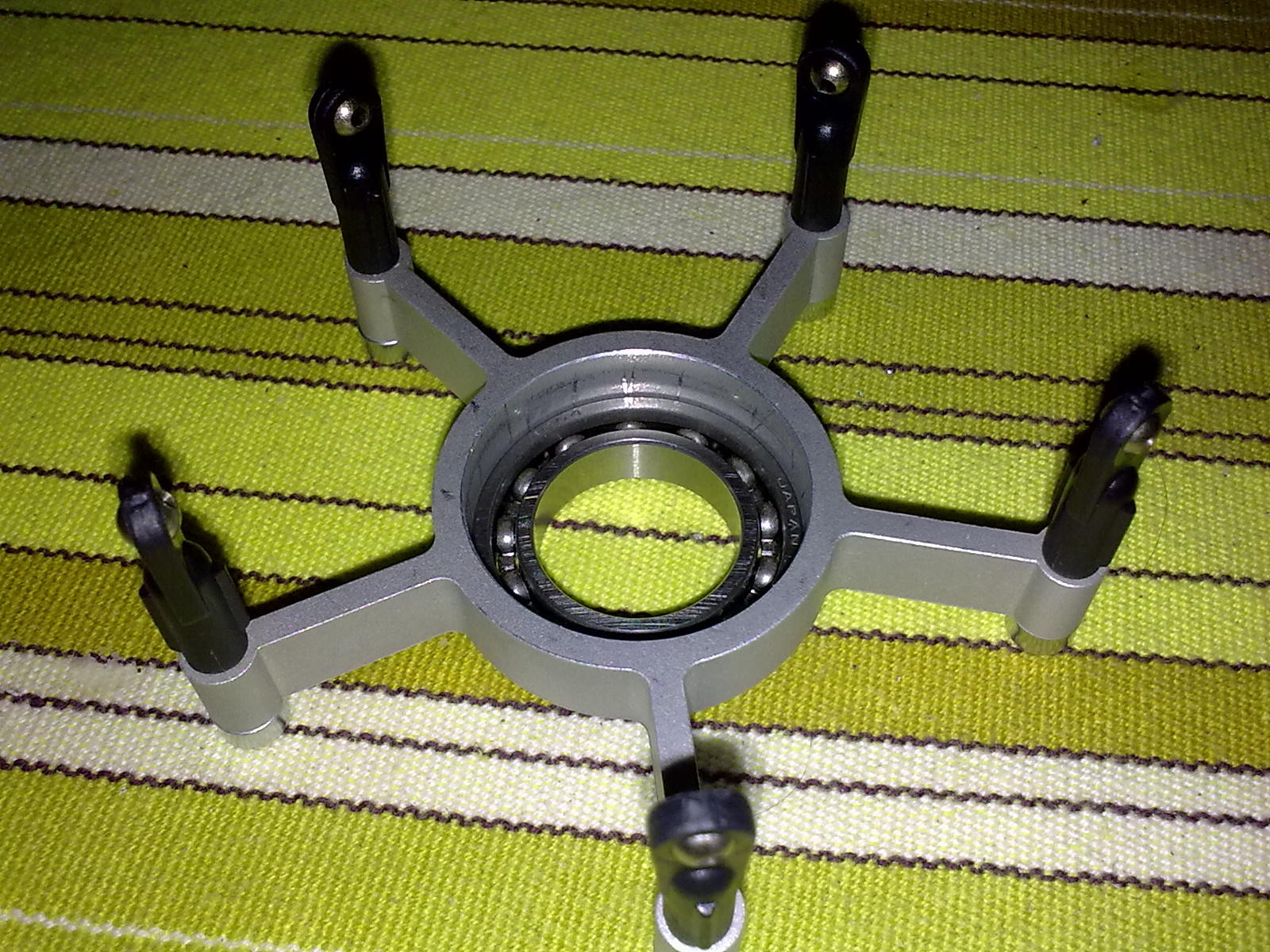

Spindeln som kommer att röra sej axiellt med talspolen, som sedan är kopplad till bladen. Kullinkarna som är monterade ska bort, dessa kommer att ersättas med egentillverkade i alu med ett miniatyrlager (3x7x3) ipressat. (2010-07-18 21:22:58) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Rotary woofer

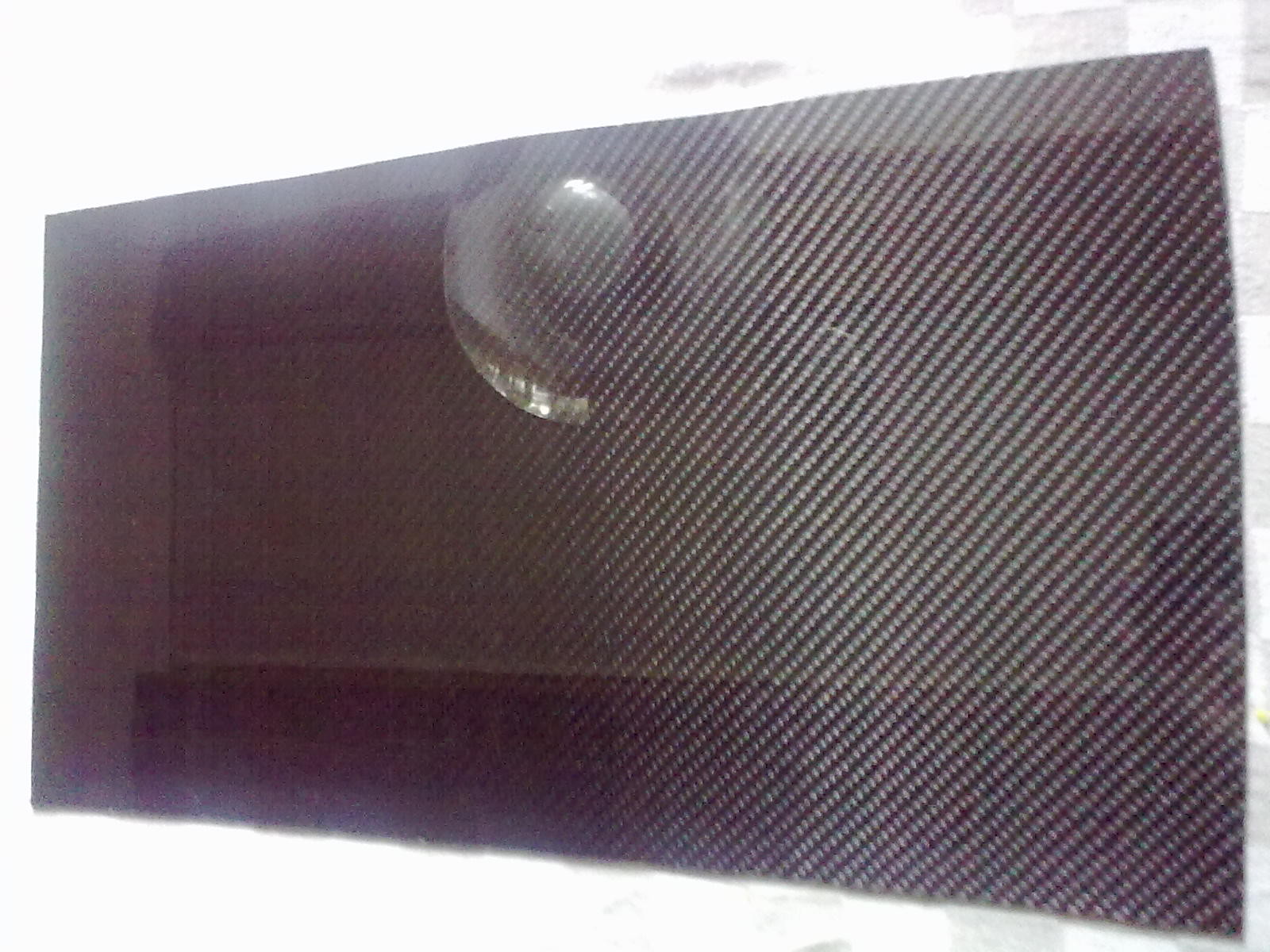

Har laminerat kolfiber för att kunna tillverka bladen. Det blev 4 lager totalt med
fibrerna 45 grader från varandra vartannat lager, blev väldigt styvt!
Kolfibern har laminerats mellan 2st glaskivor som varit vaxade. (2010-08-19 15:07:16) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Rotary woofer

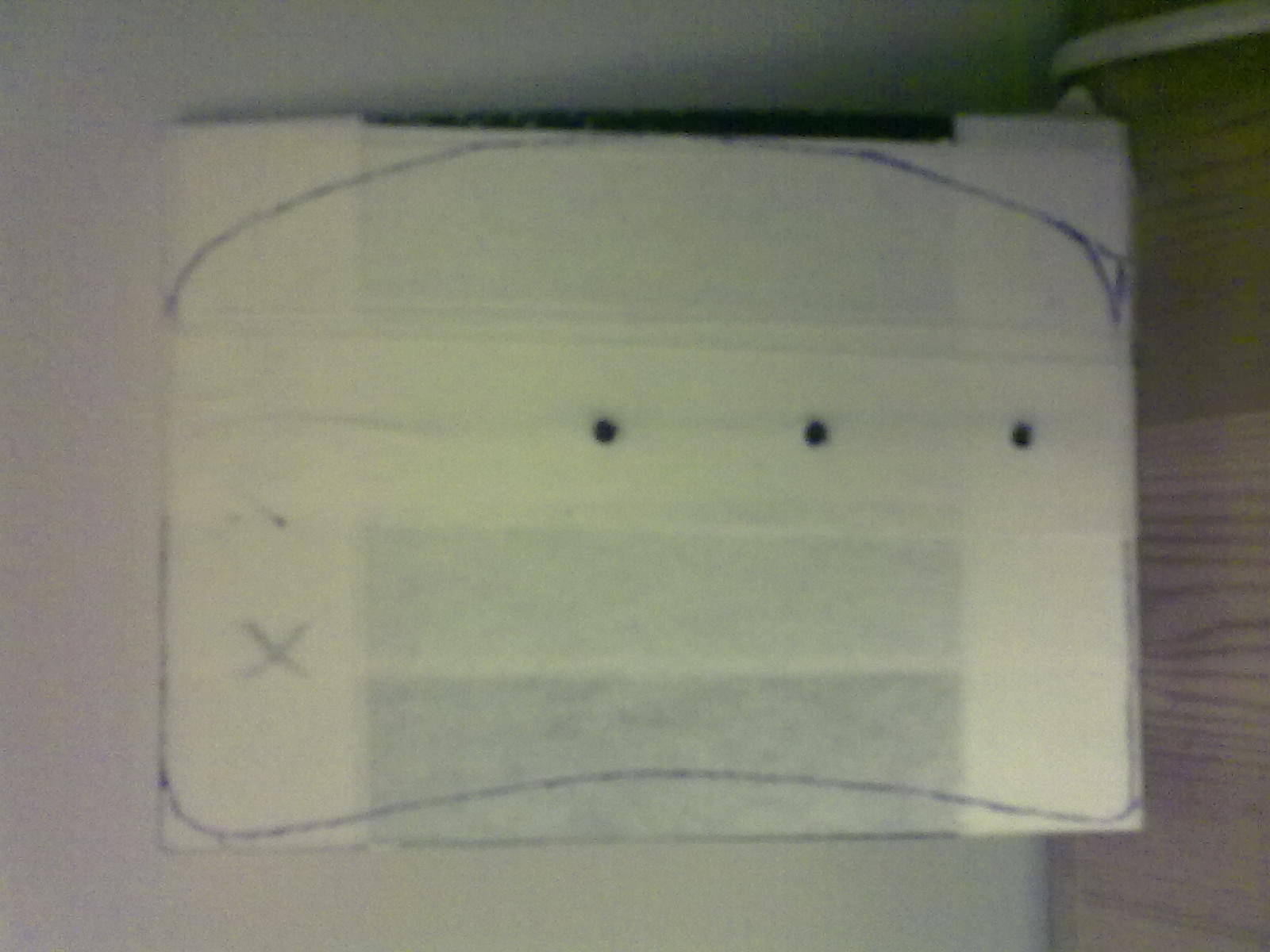

Sågade ut ett gäng plattor från kolfiberlaminatet ca:90x140mm, som sedan tejpades ihop till ett paket. Sedan var det bara o börja rita formen på bladen. Samslipade sedan dessa på en bandslip........stod faktiskt ute o gjorde detta, med vinden i ryggen för att slippa dammet som kliar nåt j-vulst om man får det på huden!!
Skruvhålen sitter strax framför centrumlinjen i rotationsriktningen för att bladen automatiskt ska ställa sej i neutralt läge när ingen signal kommer från förstärkaren, kan ju bli lite konstigt annars vid 800rpm;) (2010-08-19 15:09:40) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Rotary woofer

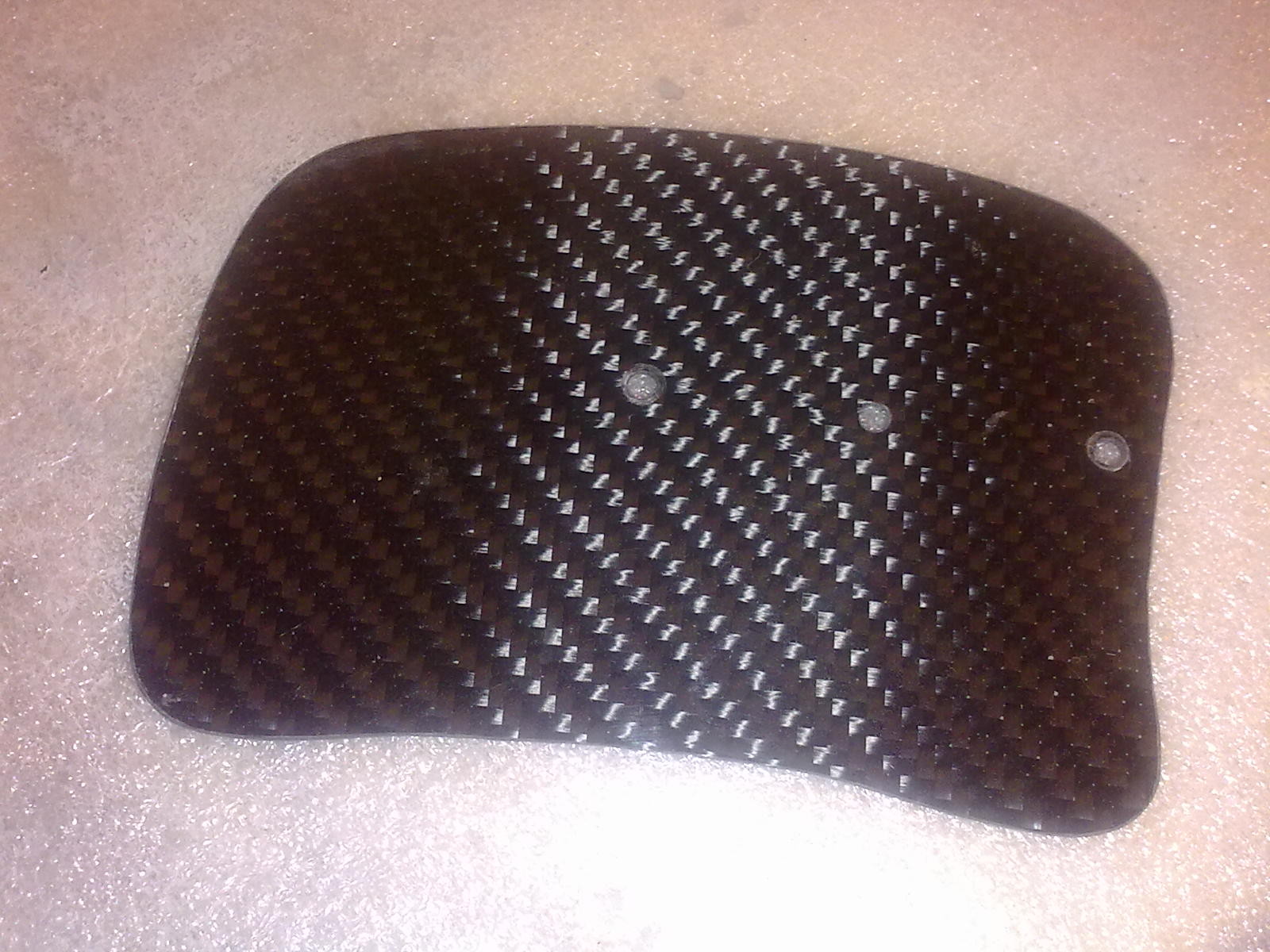

Resultatet:) Tjockleken på dessa blev 1,15-1,18mm. Efter det att jag slipat kanterna runt om så har dom blivit klarlackade för att förhindra att epoxyn gulnar. (2010-08-19 15:11:18) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Frekvensomriktaren som kommer att användas för att reglera varvtalet på motorn;) (2010-08-19 22:45:00)
