Skrotat dator chassi
Tänkte bygga mej en HTPC:D......kan va gott o slippa dra kablar från lappisen varje gång man vill spela musik.....se film etc. Kollat på lite priser på färdiga chassien men så jäkla mycket pengar och inte så liten man vill ha den! Efter lite tänkande så fick det bli en egen konstruktion, o varför inte ta delar från ett gammalt dator chassi som ändå ska slängas. Man slipper en massa jobb om man kan implementera korthållare etc i den egengjorda lådan....bara o ta fram vinkelslipen;) (2011-03-12 23:07:08) Bilden är högupplöst. Klicka i bilden för att zooma.
Tänkte bygga mej en HTPC:D......kan va gott o slippa dra kablar från lappisen varje gång man vill spela musik.....se film etc. Kollat på lite priser på färdiga chassien men så jäkla mycket pengar och inte så liten man vill ha den! Efter lite tänkande så fick det bli en egen konstruktion, o varför inte ta delar från ett gammalt dator chassi som ändå ska slängas. Man slipper en massa jobb om man kan implementera korthållare etc i den egengjorda lådan....bara o ta fram vinkelslipen;) (2011-03-12 23:07:08) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Lådan kommer att bli 250mm bred och 350mm på djupet, och höjden 140mm. Har försökt att knö ihop varenda pryl som ska in.....mycket surfande på nätet för att kolla måtten på sakerna! (2011-03-12 23:14:24) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Fronten kommer att bli en trådgnistad aluminium bit som är 6mm tjock och där det endast kommer att vara hål för bluray spelarens släde. Även slädens front kommer att vara i aluminium. Förhoppningsvis kommer jag att kunna eloxera fronten svart?!
Täckplåten ska pulverlackas, blir bättre finisch och tål mer. (2011-03-12 23:17:54) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
DÅ börjar arbetet......mATX korten är ju 244X244mm så det är bara att märka ut var det ska kapas. (2011-03-12 23:22:16) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

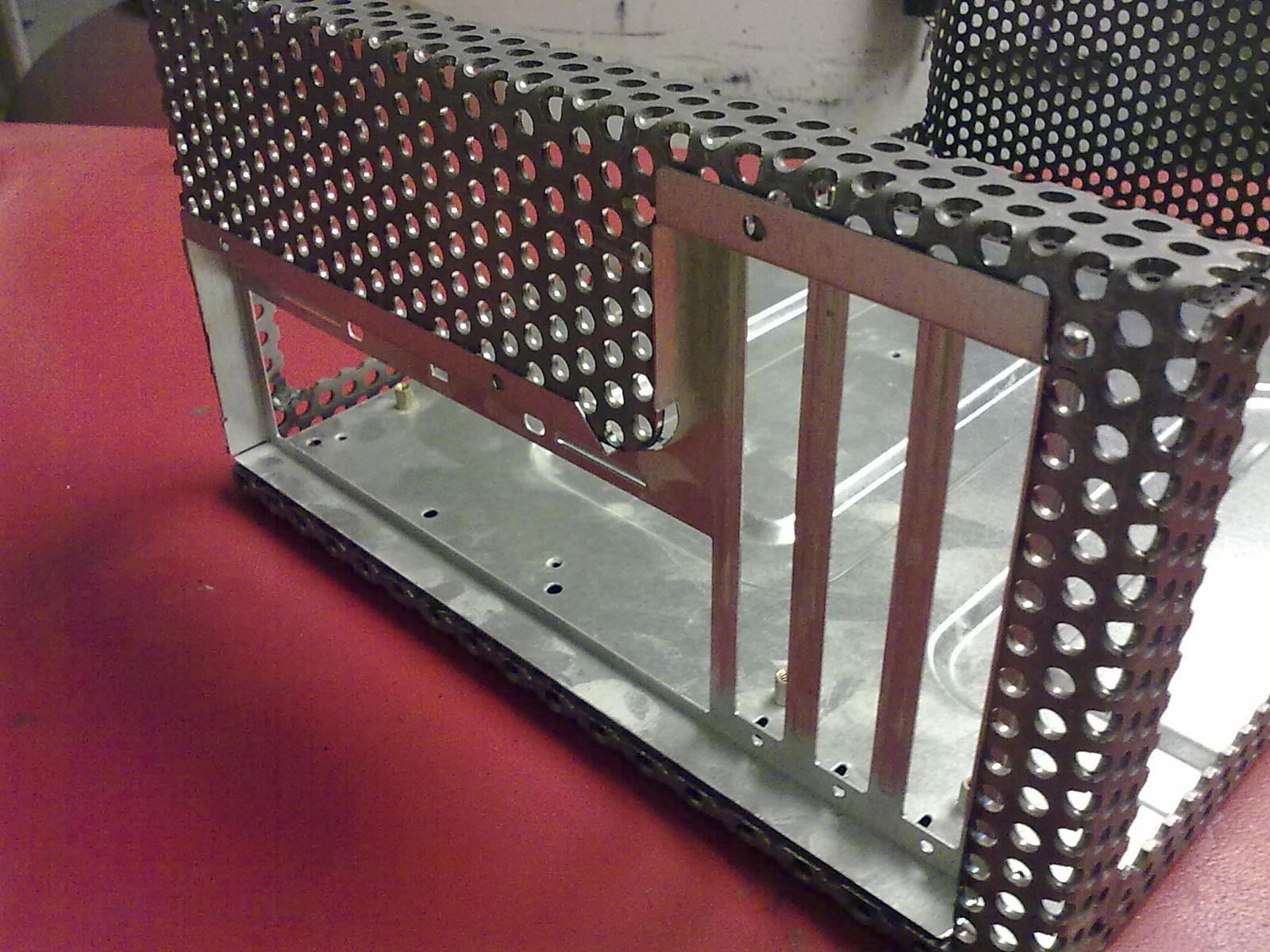

Plåtarna provmonterade....verkar lovande;) (2011-03-12 23:25:47) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

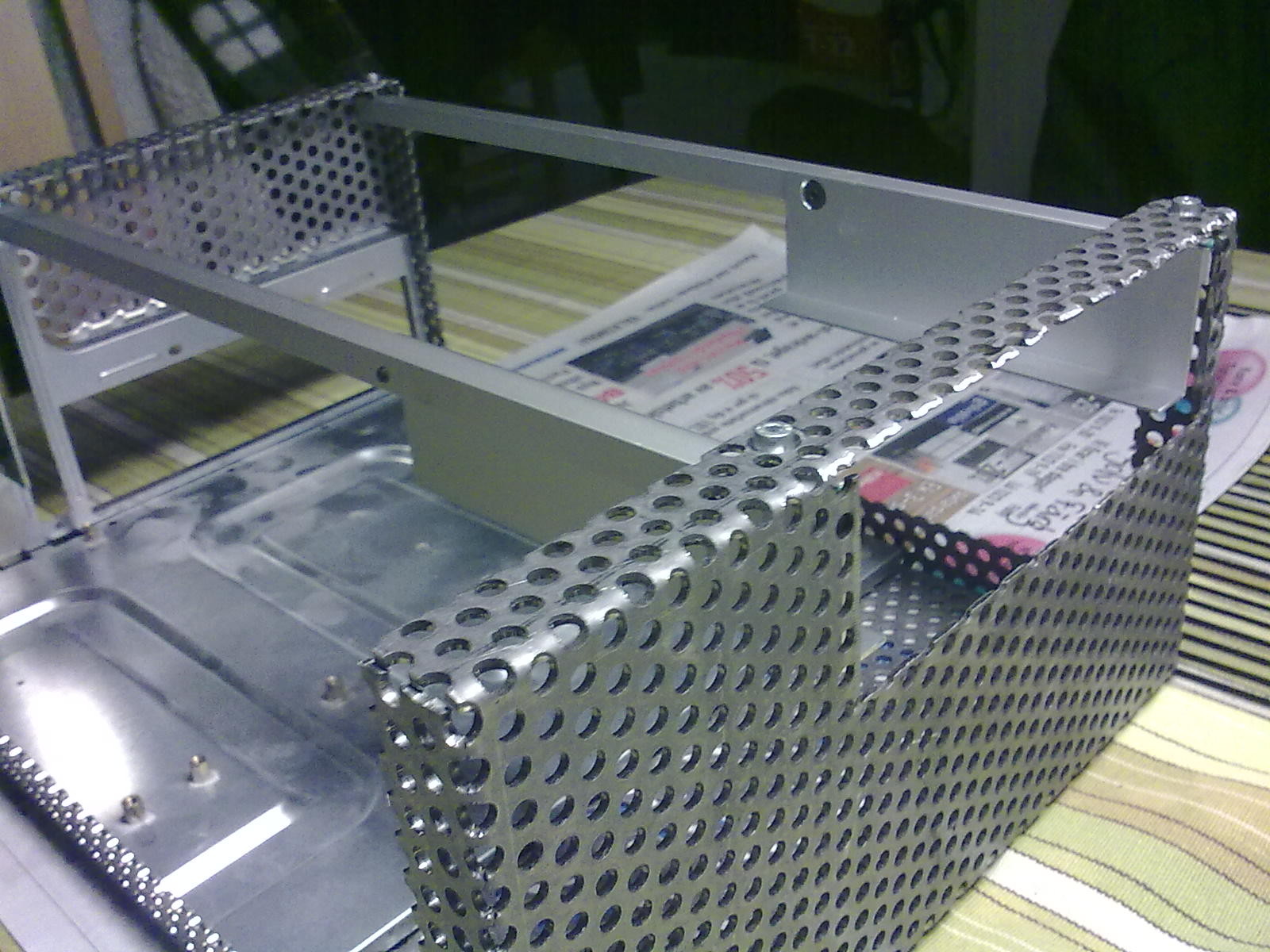

Inhandlade lite olika alu profiler för att kunna göra ett fäste för Bluray spelaren. Finns här en liten möjlighet att kunna justera spelaren upp eller ner för att justera släden med alu fronten. (2011-03-12 23:40:56) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Får bli hål för 3st 80mm fläktar. En mall o lite färg så kan man börja såga. Hade kanske fungerat att suga luften genom redan befintliga hål, men det kan kanske bli fläktljud....dumt o chansa när allt är lackerat!! (2011-03-12 23:44:30) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Produkter på bilden:

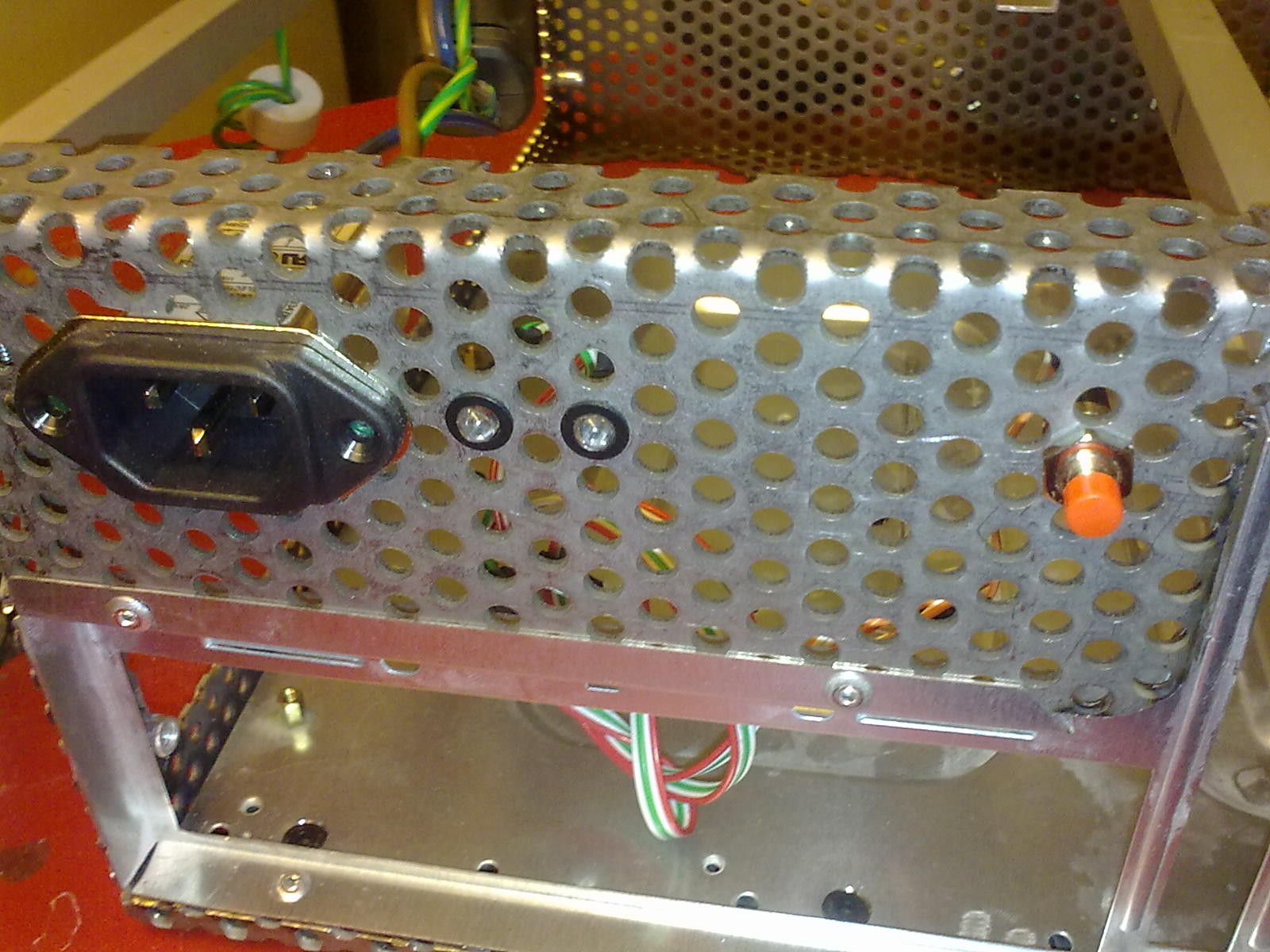

Elanslutning samt LED och start knapp får sitta på baksidan= cleeeean front! Nätaggregatet kommer att fästas i alu rören med hjälp av vinklar bakom Bluray spelaren. Behöver därför ta ur kretskortet och slänga fläkten för att få plats......får se om kylningen räcker till?? (2011-03-12 23:51:36) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Små framsteg idag, fick på lite färg och monterat gummifötter.
Det som snurrar i huvudet nu är att tillverka fästen till SSD och HDD. (2011-03-13 15:50:07) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

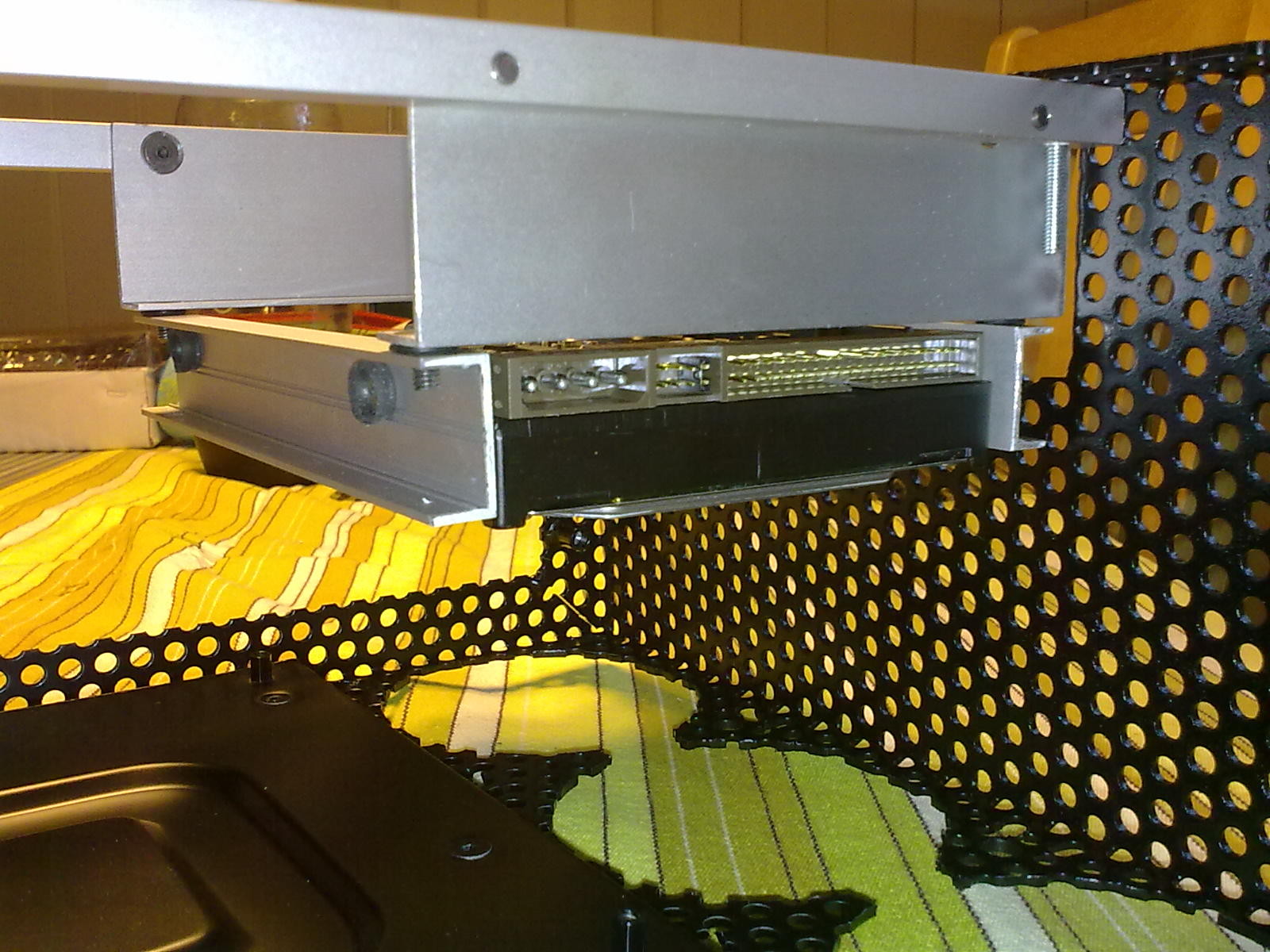

Provmontering med en "gammal" HDD i alufästet ....återstår bara ett fäste för SSD,n (2011-03-14 17:22:41) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

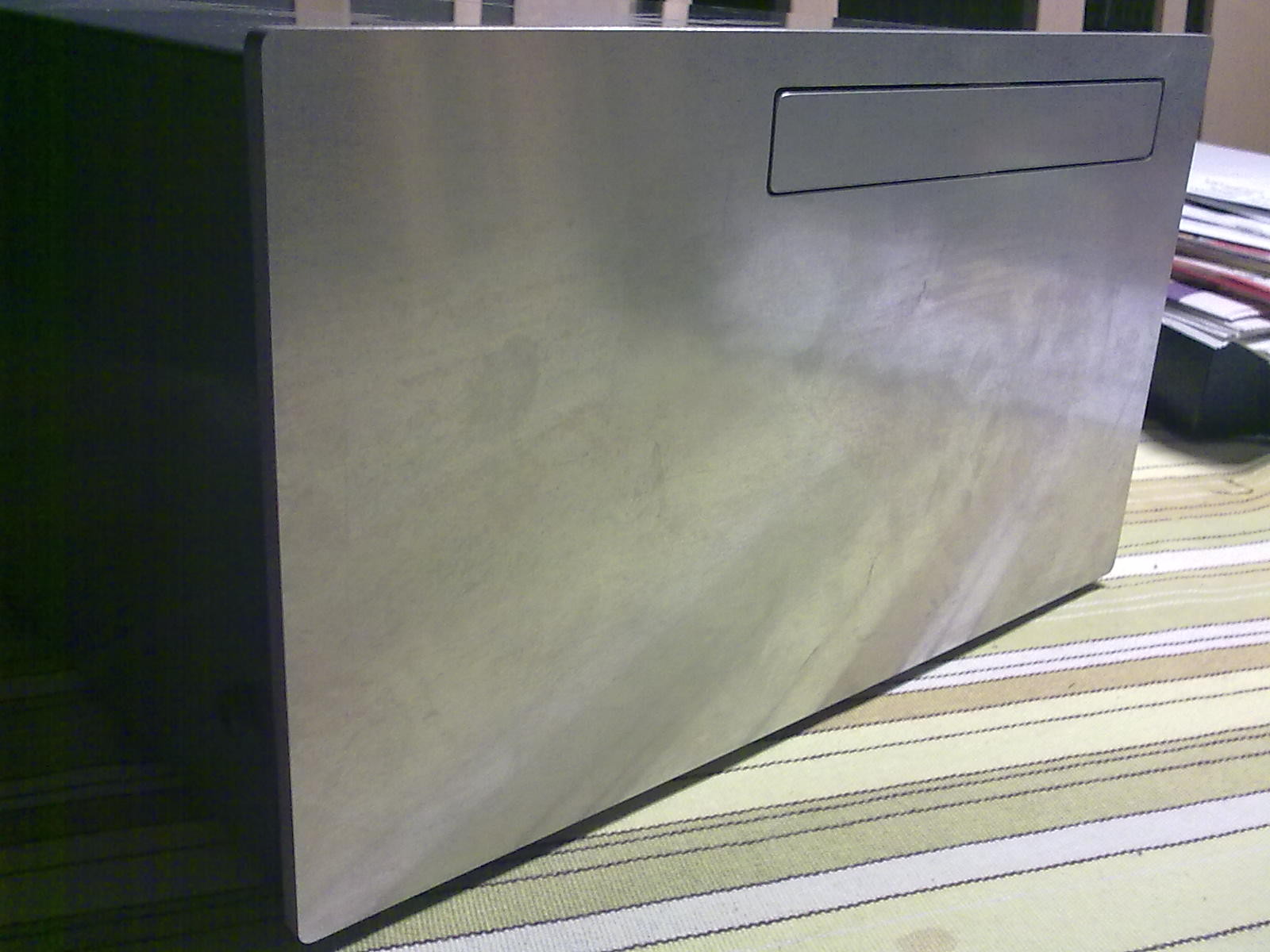

Fick fronten idag....finns hopp:) (2011-03-16 19:59:55) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

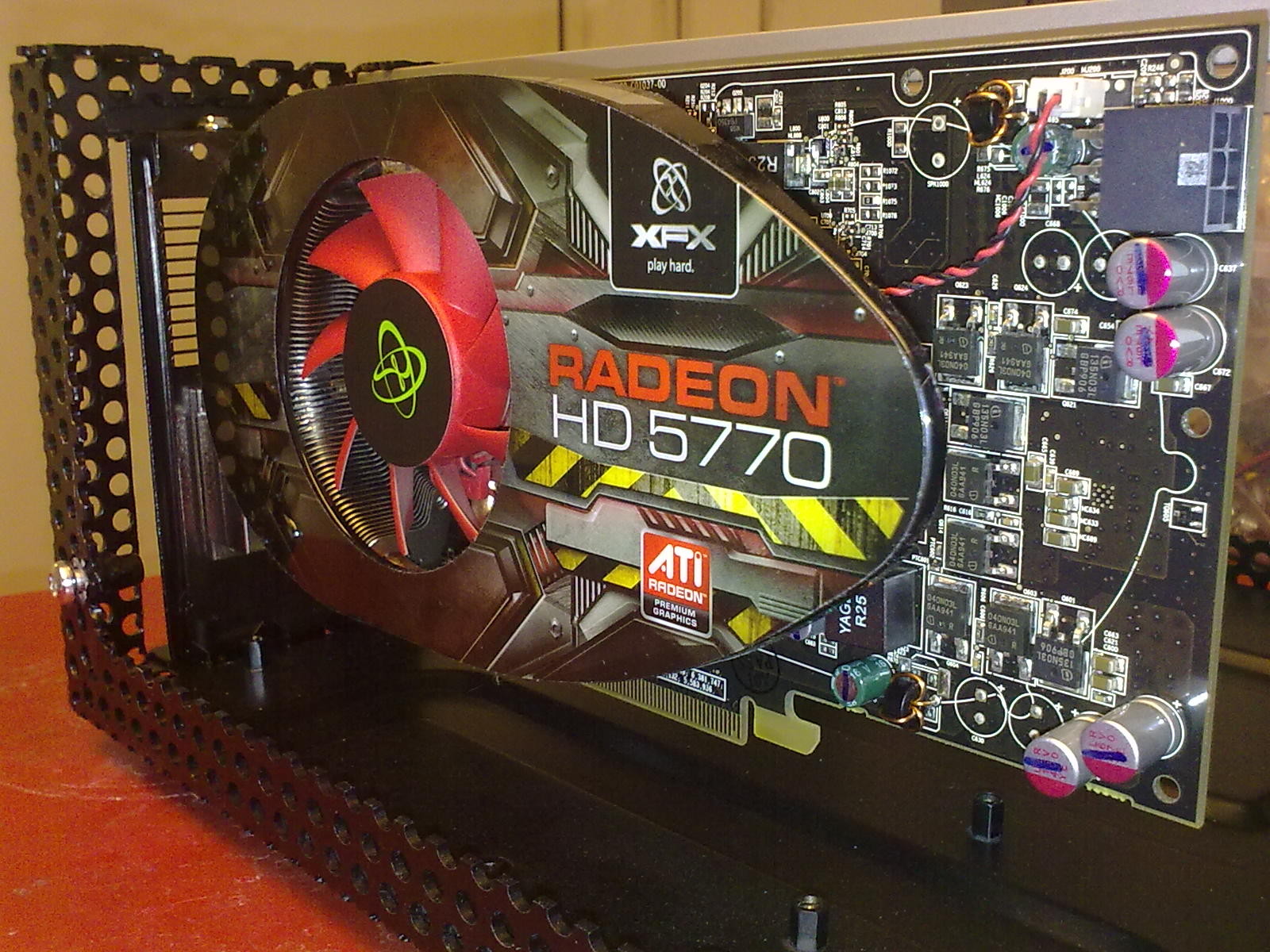

Fick köpt 2st HD5770 av kompisen idag för 1200:-....helt OK pris;)
Var bara tvungen o kolla hur mycket utrymme det tar... blev även
en uppgradering på surfdatorn med det andra kortet. (2011-03-20 14:16:26) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Fick hem ett 500W Nätagg från AXP idag. Blir till o riva isär för att få plats i lådan. (2011-03-23 21:04:27) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

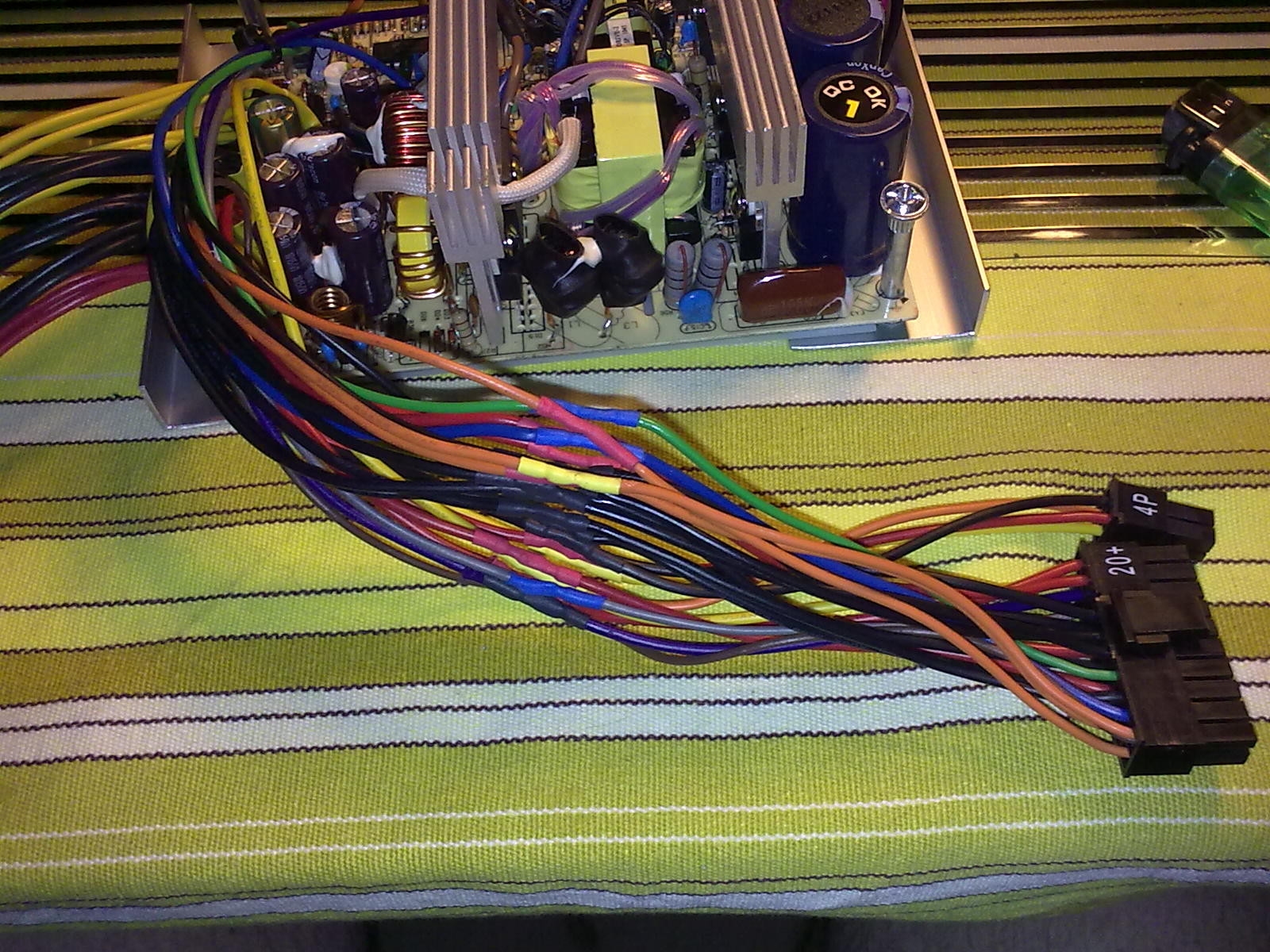

Kapade oxå kablarna minst 25cm för att få dom på plats!

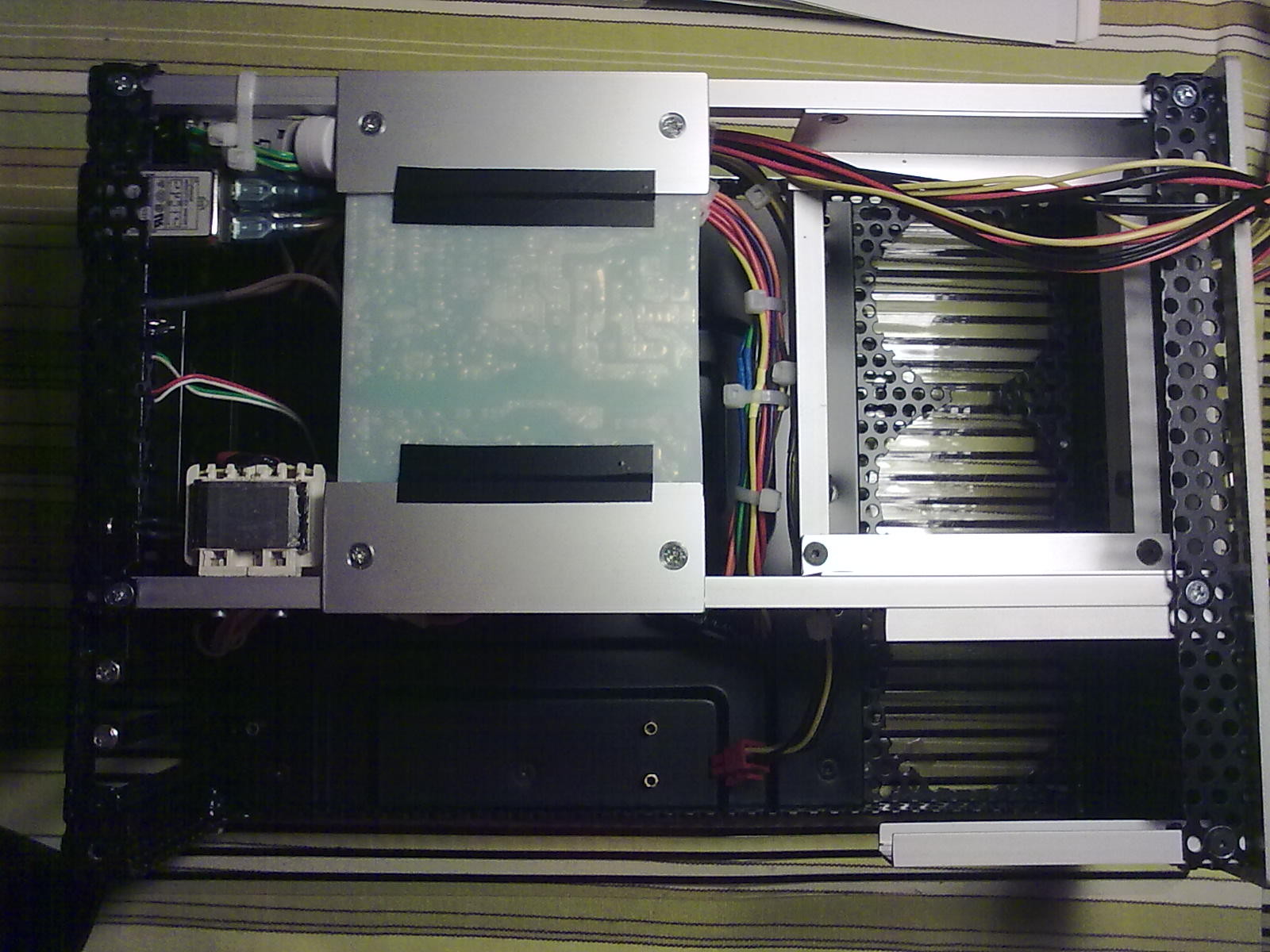

Blev ett par alu vinklar som skruvades i nätaggs kortet. Kortet
kommer att placeras vilande upp och ner på 4-kants profilerna. (2011-03-23 21:08:00) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Den passiva PFC,n fick skruvas i 4-kants profilen för att få plats!? (2011-03-23 21:17:12) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Fick idag äntligen dom efterlängtade fläktarna:) Provade o köra dom i lite olika spänning för att kolla var dom var som tystast. Kan säga att mellan 10-11 Volt är dom knappt hörbara på ungefär 1m vilket verkar lovande;) Dom startade även på ca: 2,5 Volt. (2011-03-28 21:09:17) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

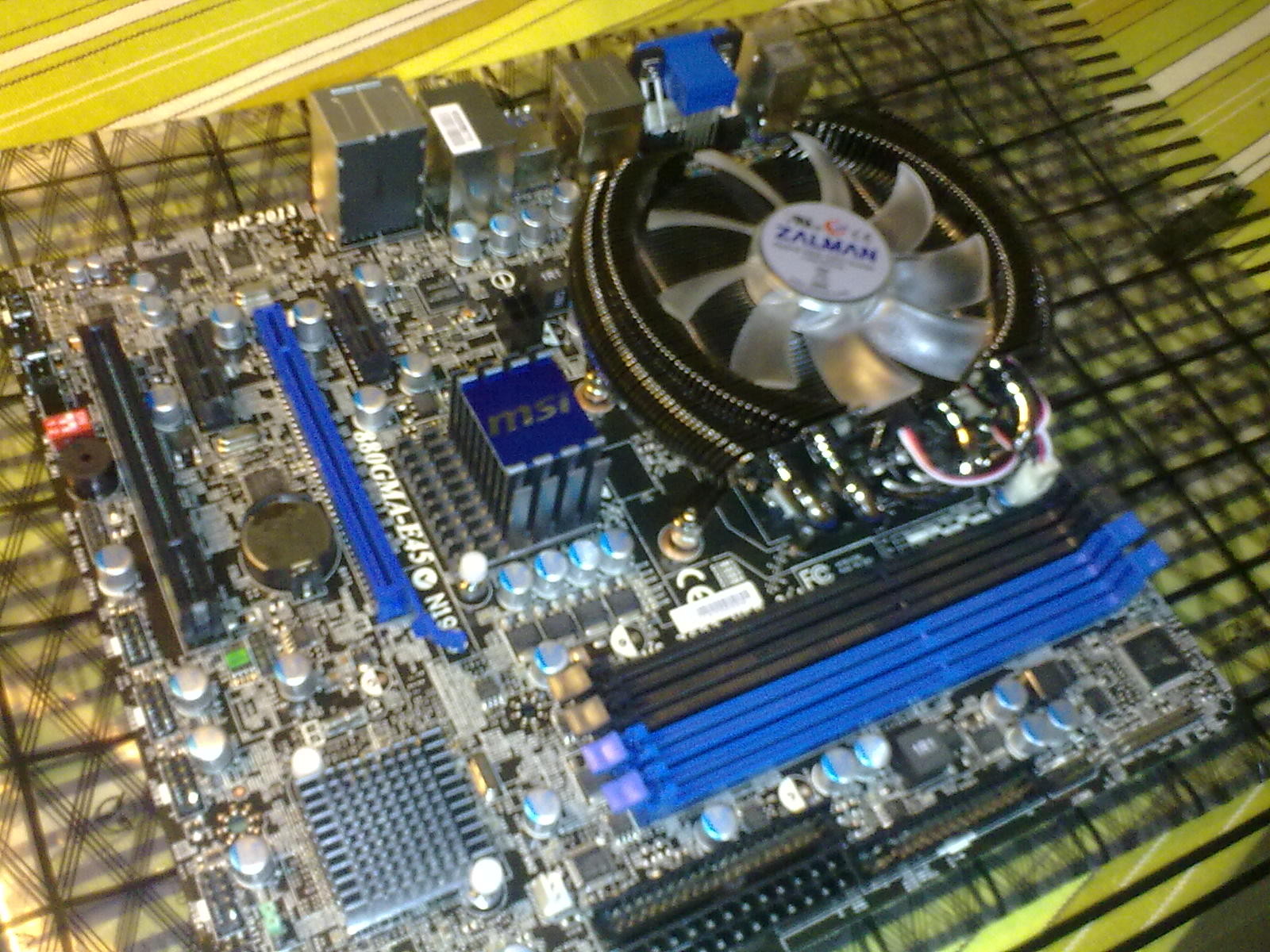

Fick bli ett MSI 880GMA-E45 mobo och AMD Phenom2 X2 550 BE.
Fläkten är en Zalman VF2000 led. (2011-05-10 21:35:14) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

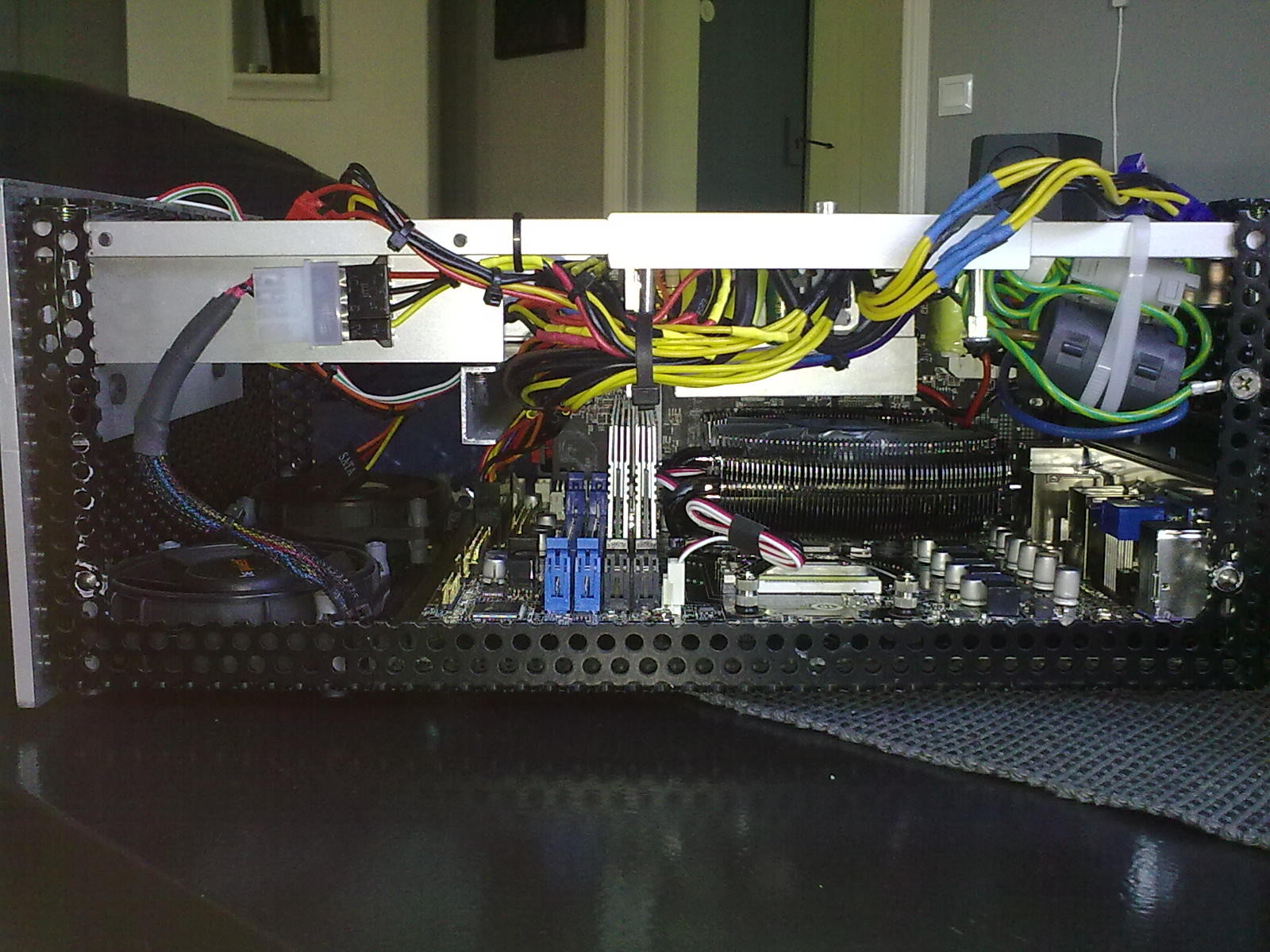

....hoppas kylningen räcker till!! Drog i gång den utan SSD mm för o kolla ljudnivån...
blev faktiskt överaskad över hur tyst den faktiskt var. Får se hur tempen blir i load!?
Kan behöva montera in en extra fläkt för o kanske kyla nätagget bättre, blev ganska varmt (med locket monterat) under drift! (2011-05-10 21:39:49) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
