Bygge av Fronthögtalare

Beyma TPL 150H

Beyma 12p80ndv2

Beyma 15p80nd

Produkter i albumet:
Beyma 12p80nd (Golvhögtalare )
Beyma 15p80nd (Golvhögtalare )
Beyma TPL-150H (Golvhögtalare )
Yamaha RX-A3050 (Surround­förstärkare )
Detaljer
Bilder i detta album Växla till minatyrbilder

(2021-11-10 15:40:47) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Beyma 12p80nd,  Beyma TPL-150H


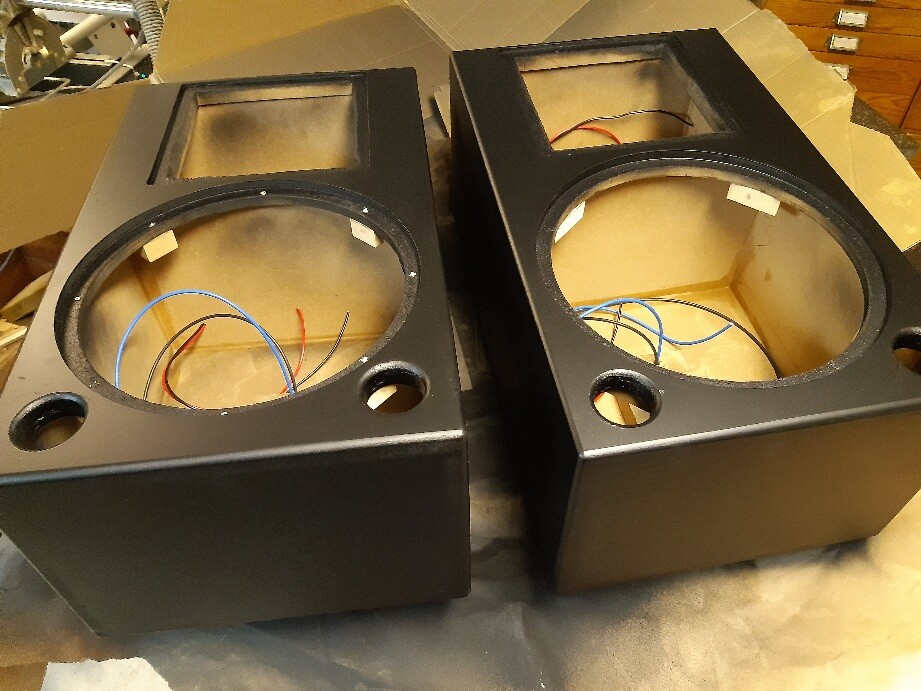

21 liter.
2st 48mm hål. 22mm djupt, samma som MDF baffeln.

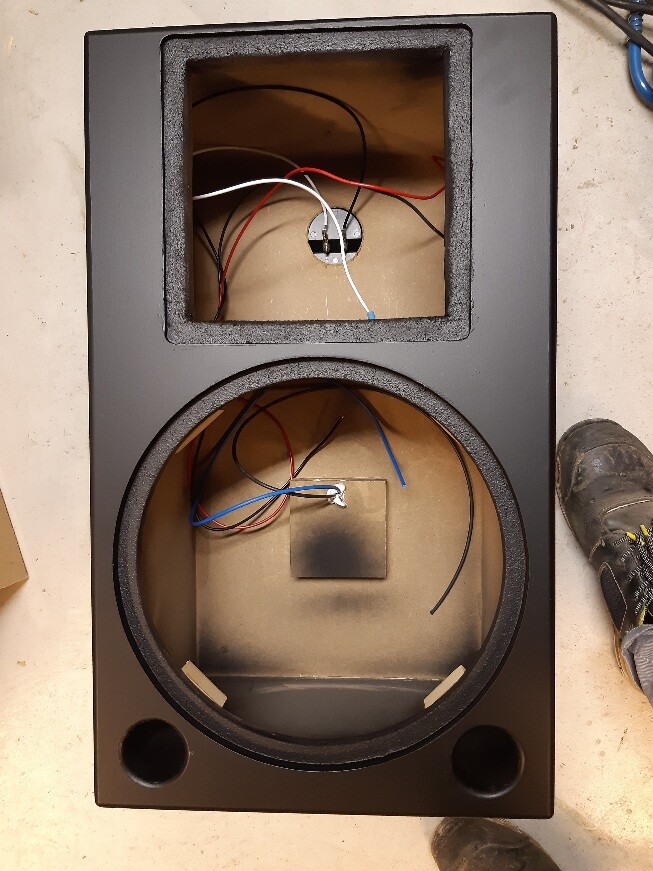

Sluten egen kammare till TPL-150H. Helt dämpad låda för att kunna öppna diskanten bakåt och låta spela i sin låda.Spelar till 90hz. (2021-11-10 09:14:36) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Beyma 12p80nd,  Beyma TPL-150H


Målet var att ksapa en låda som kan byggas in i väggen 26cm djup.
Hade velat ha neutrik speakon. Men de bygger en del och kan komma att bli ivägen.
Jag har utgångar separata för diskant och mellanregister för att kunna ha filtren på utsidan. Även om man vill driva med tex Hypex Fusion 253 steg med3 separata steg med skillda DSP. Då är det bara att koppla in.
När jag lyssnat mig fram till analoga filter så har jag förberett med en kabel i mellanväggen till diskanten så man kan ha traditionellt filter inbyggt i lådan. (2021-11-10 09:20:08) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Beyma 12p80nd,  Beyma TPL-150H


(2021-11-10 09:21:47) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Beyma TPL-150H


Cc mellan diskant och bas hålls till minimum med tanke på brytfrekvensen. Jag har inte uppfattning av vikten av detta men har käst på olika forum, tex Javs på avs forum som var mkt noga med ljudvågens längd i förhållandet till CC och vald brytfrekvens. Så dom behöver monteras tajt. (Om det nu är görligt på en AMT o en 12") (2021-11-10 09:22:15) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Beyma 12p80nd,  Beyma TPL-150H


(2021-11-10 09:26:37) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Beyma 12p80nd,  Beyma TPL-150H


100dB känslighet betyder 1W in och 100dB ut. Det kräver inte mycket från stärkaren. Det är spännande att lyssna på element som har väldigt lätt kon, enorm Neodymium motor och hårt inspända.Elementet klarar 700W kontinerligt och det låter förträffligt med ett element som knappt går på tomgång.

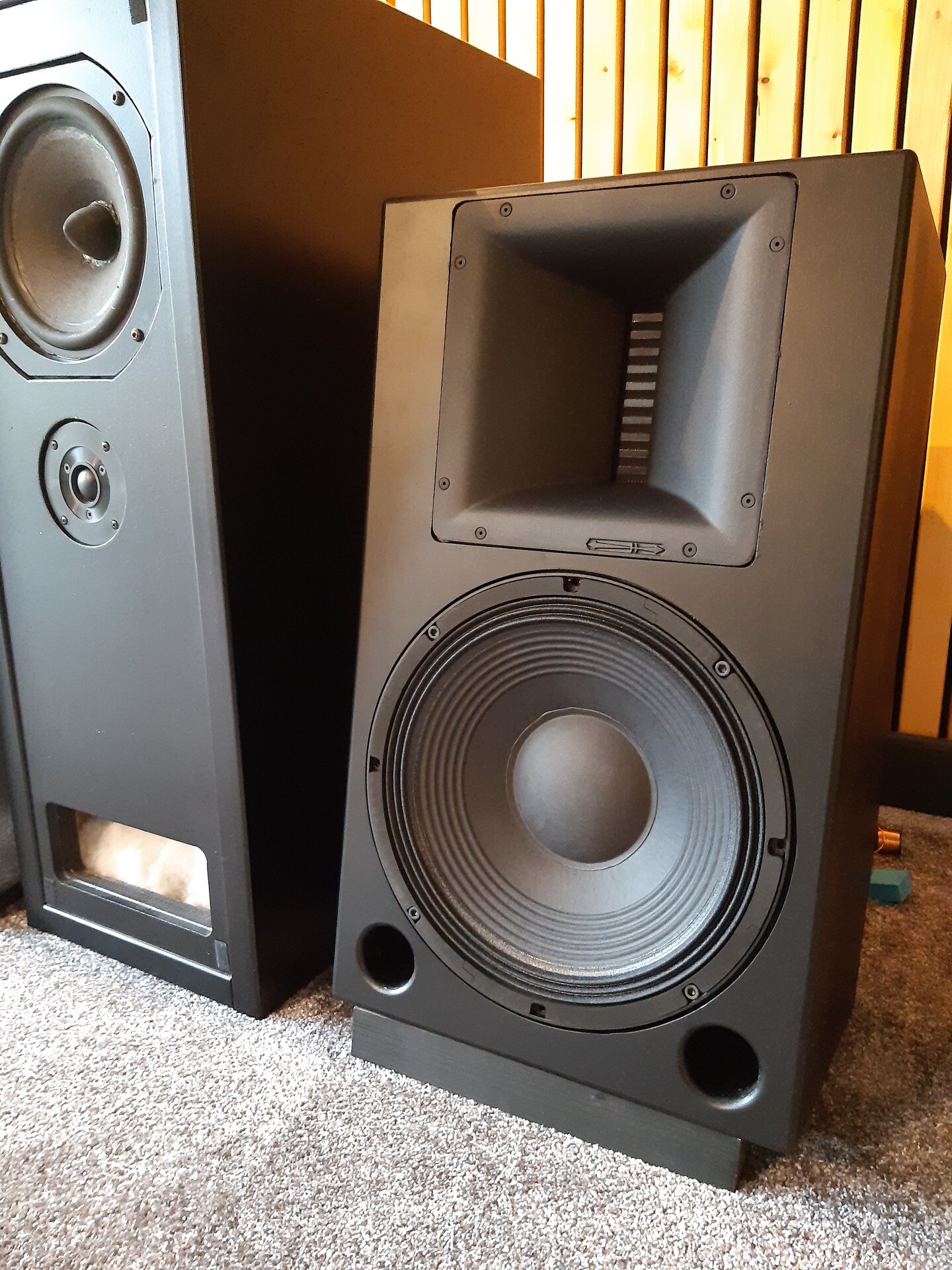

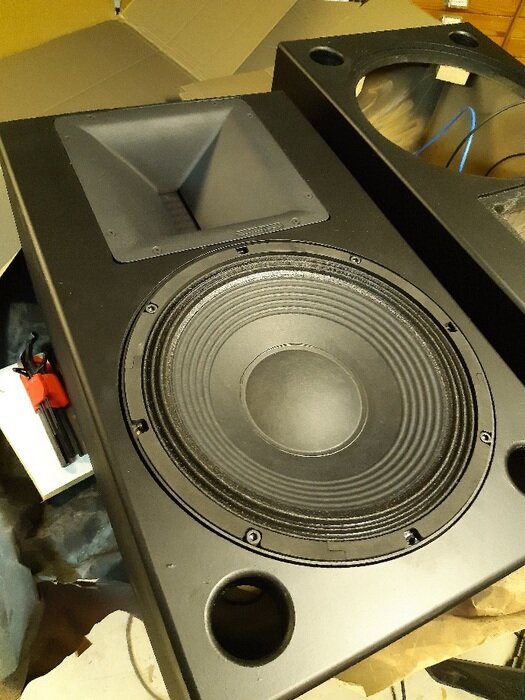

TPL-150H och 12p80ndv2 är en mycket bra matchning. Det är inte PA hårt ljud utan är väldigt tydligt och behagligt. En 12" bas beamar och blir snäv uppåt men jag kan bekräfta som alla andra som byggt just denna kombo att elementet klarar det bra utan att det blir smalt.Delar vid ca 1800Hz. (2021-11-10 09:27:07) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Beyma 12p80nd,  Beyma TPL-150H


Lådorna till 15p80nd

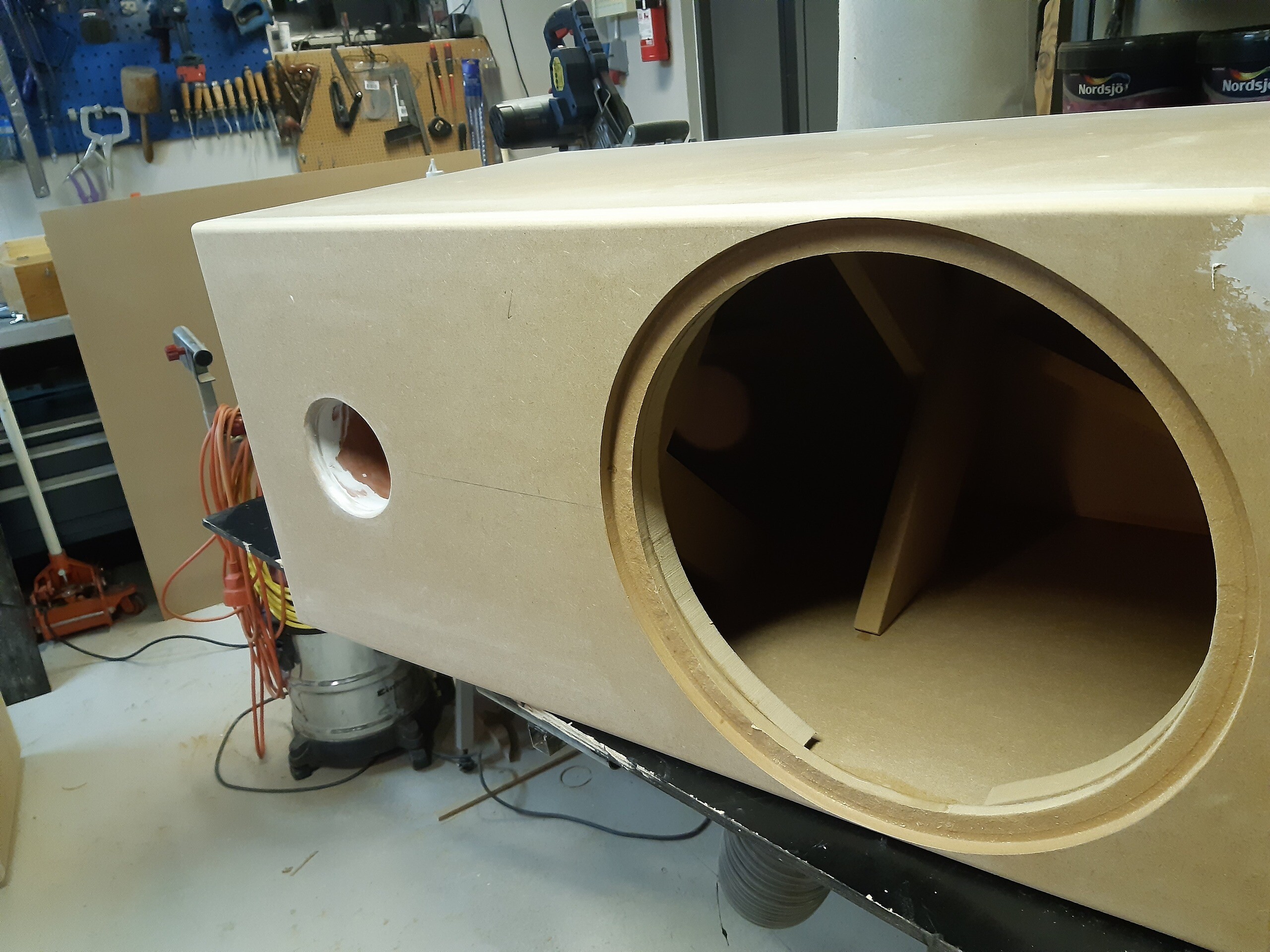

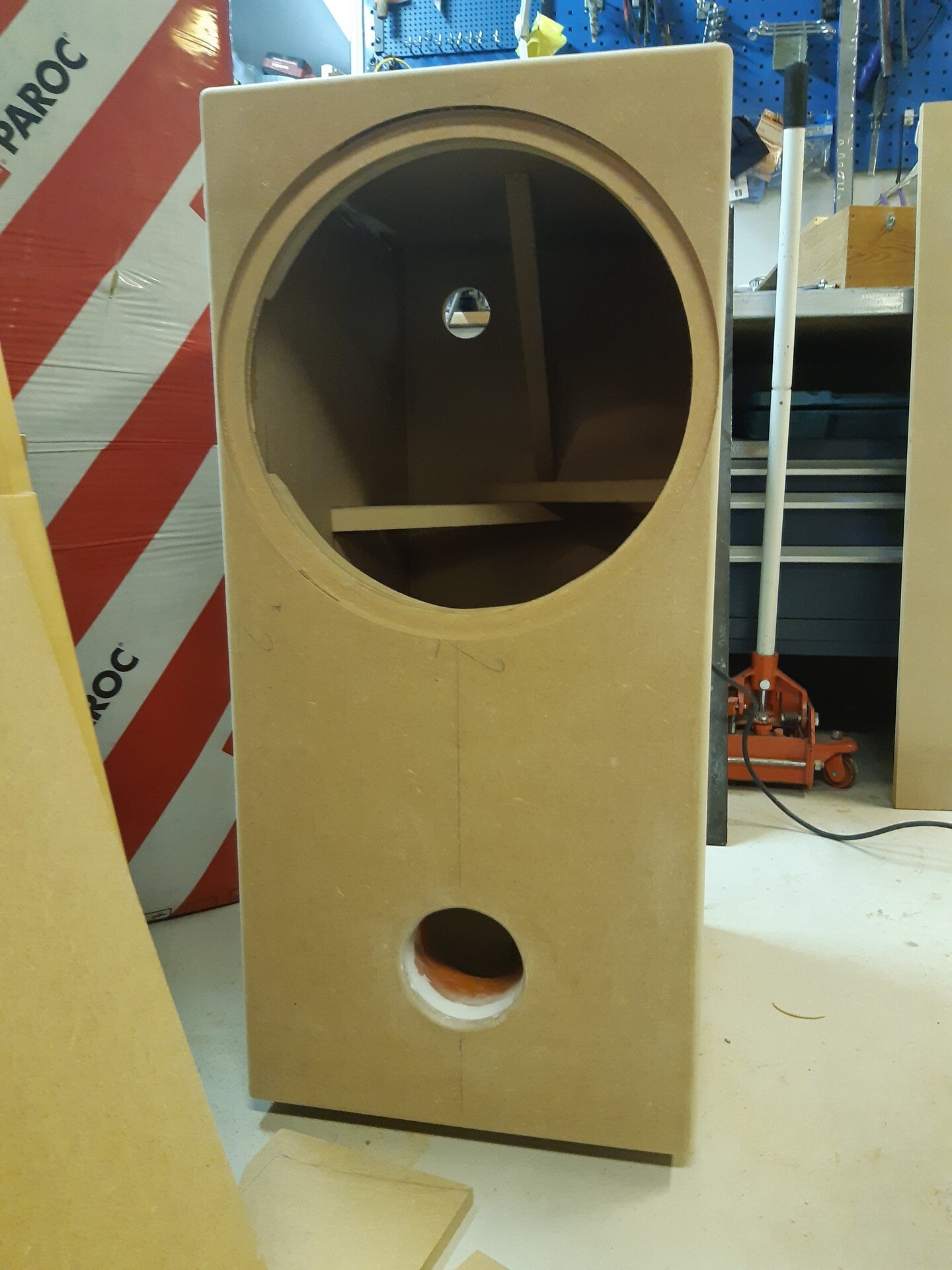

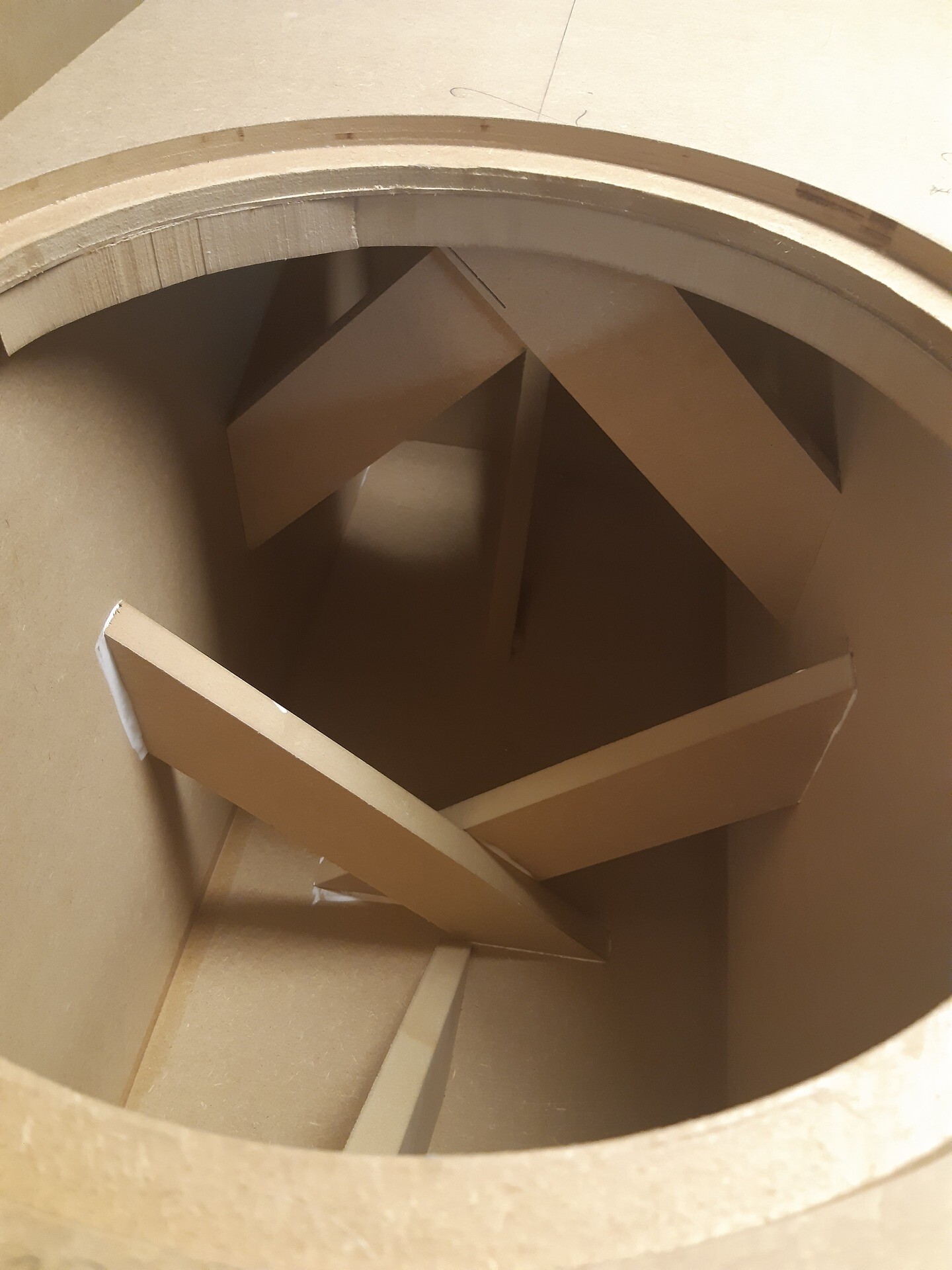

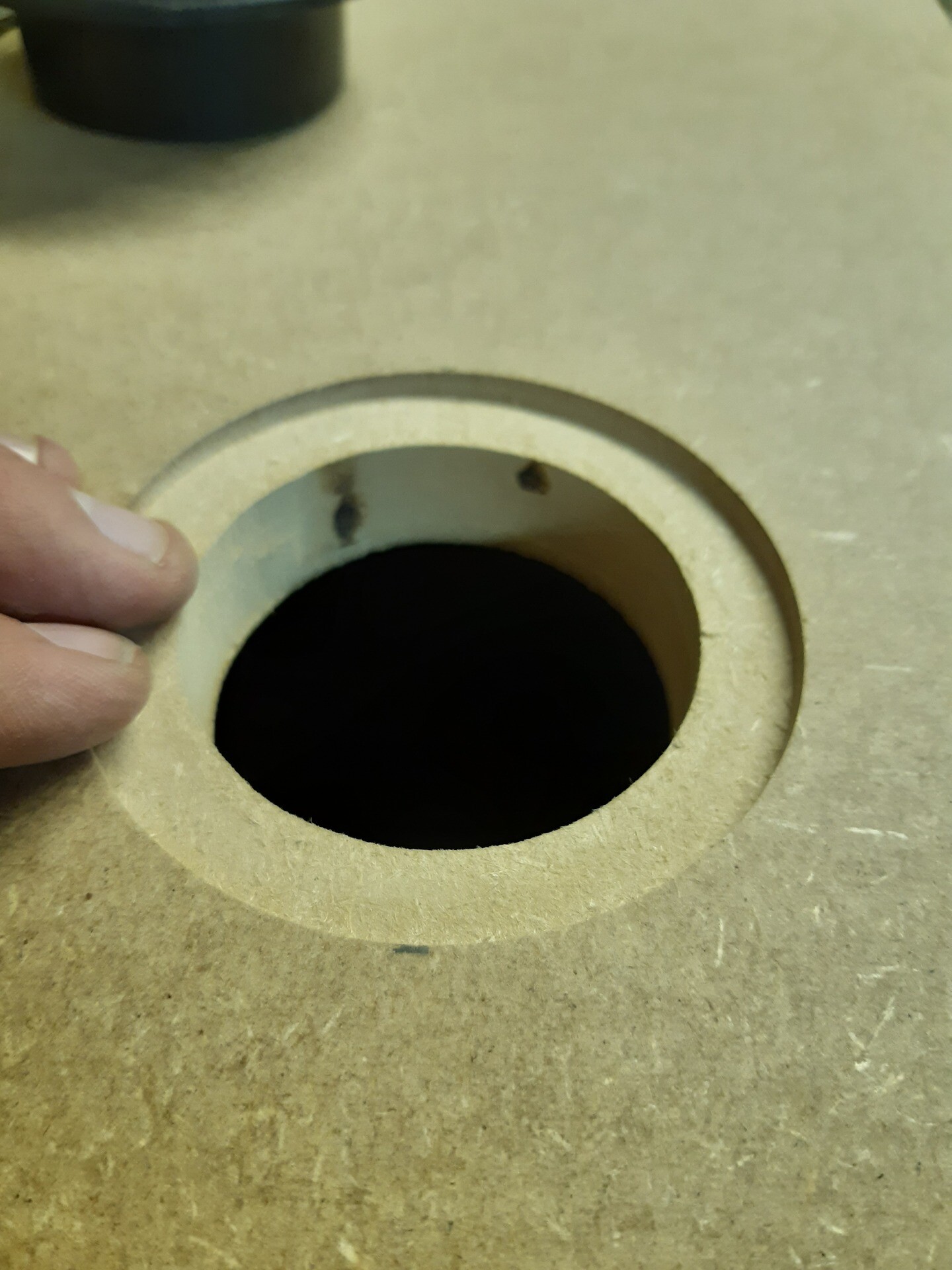

127 liter 102mm port (110mm avloppsrör).Portlängden enligt beräkning 80mm men mätning visar på kortare, ca 65-70mm (2021-11-10 09:37:59) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Beyma 15p80nd


(2021-11-10 09:40:45) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Beyma 15p80nd

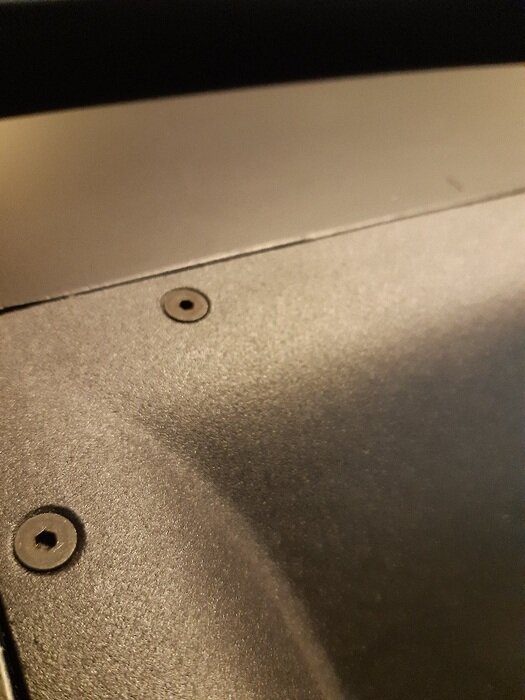

På insidan sätts en skiva med ram för att skapa en liten sluten låda runt plastkontakten och sedan borras kabelgenomföring med silicontätning (2021-11-10 09:41:51) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

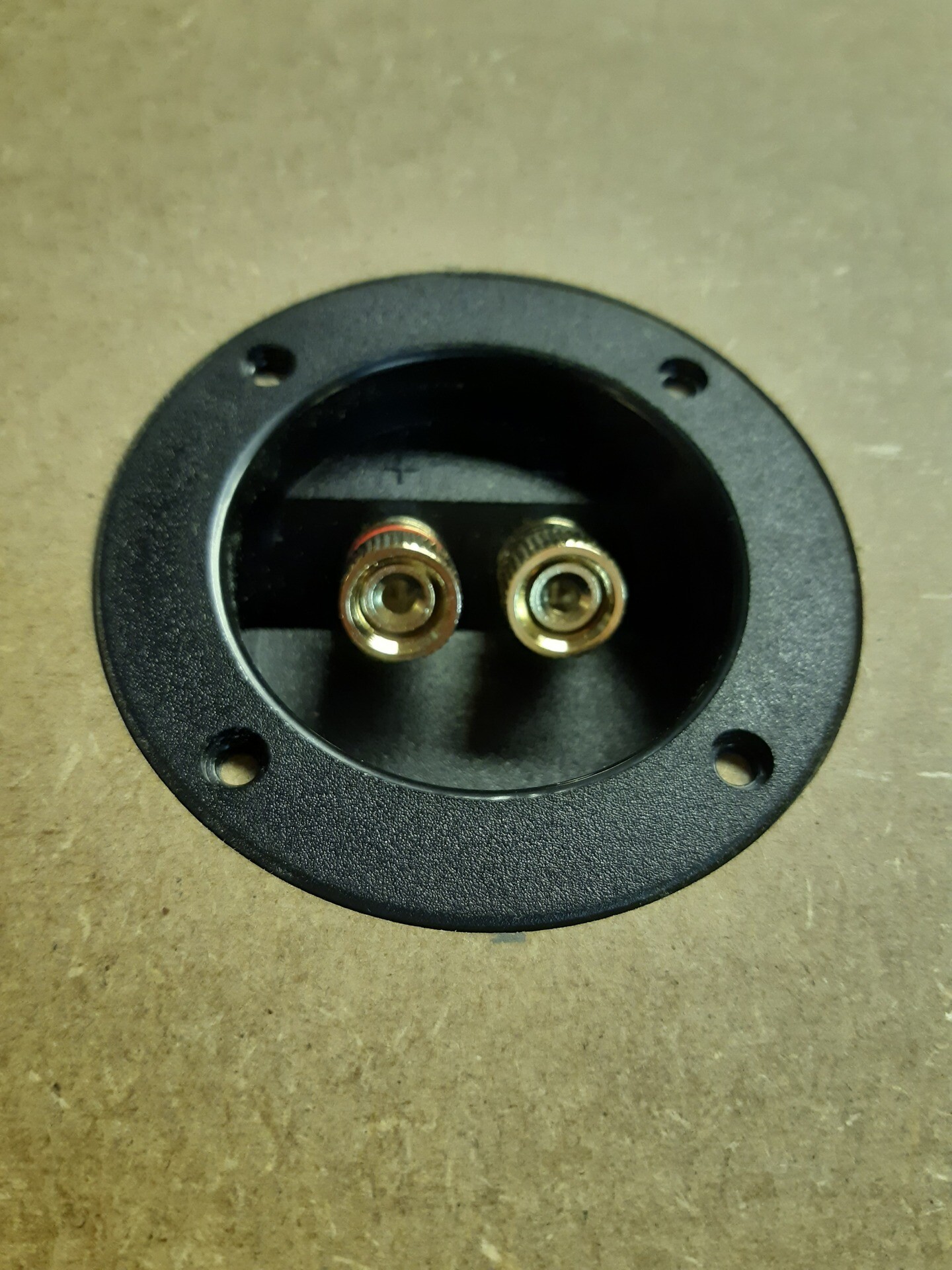

Även här vill jag inte ha något som sticker ut, utan kunna skjut in så nära väggen som möjligt bakom. Man kan tänka sig att sätta på sidan. Men tanken är att detta system spelar utomordentligt som 2 kanals system. Så då ska man kunna ställa lådorna upp. Skulle se konstigt ut att ha en kontakt som sticker rakt upp eller rakt ut på sidan. Så det blev traditionella banankontaktering även här. (2021-11-10 09:42:29) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Porten tangerar 1/9 av konarean så det är minsta man ska välja.
De kommer att spela ner till 35 Hz men förmodan 30hz i rummet. Genom att välja en mindre port så eftersträvar jag snabba start och stopp av elementet. Detta är inte långslagiga element så jag är inte orolig för "portljud". Utan jag eftersträvar rappa lätta element för att få torrt ljud. Kan bli så att jag bara låter dom gå ner till 40 eller 50Hz. Och tom låta dom gå högre dvs uppåt 180hz och då köra 12p80ndv2 med sluten låda. Här får man ta med i beräkningen att man inte kan ställa delningsfrekvensen hur högt som helst i Yamahan jag har. Ja om jag vill ha kvar 15" som baskanal+LFE.

under soffan har jag 2 st 12" basar med mjukare upphängning och tyngre membran som går ner till 20Hz och står för det sista ner.Det finns intressanta fördelar att ha membran som spelar genom kroppen. Det är helt utsläckning vid sittplatsen vid 27Hz pga rummets utformning. Men det finns ingen tvekan när det spelar upp genom ändlykten att tonen finns där. :-)

Jag vill testa att koppla 15p80nd som en av två subkanaler för att få in det som är under 80hz från atmos och surround till dessa med torr fin bas.
Den hårda basen och tydligheten i basen finns betydligt högre i frekvens än man tänker sig. (2021-11-10 09:42:59) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Beyma 15p80nd


40cm höga. De blir liggandes under duk så jag vill ha dom så låga som möjligt.
50cm djupa.
ca 85cm breda.

Man kan tänka sig samma design med 26cm djup men då blir dom ganska stora och kan inte användas i något annat rum elleri en 2 kanals uppställning med tiden. (2021-11-10 09:43:41) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Beyma 15p80nd

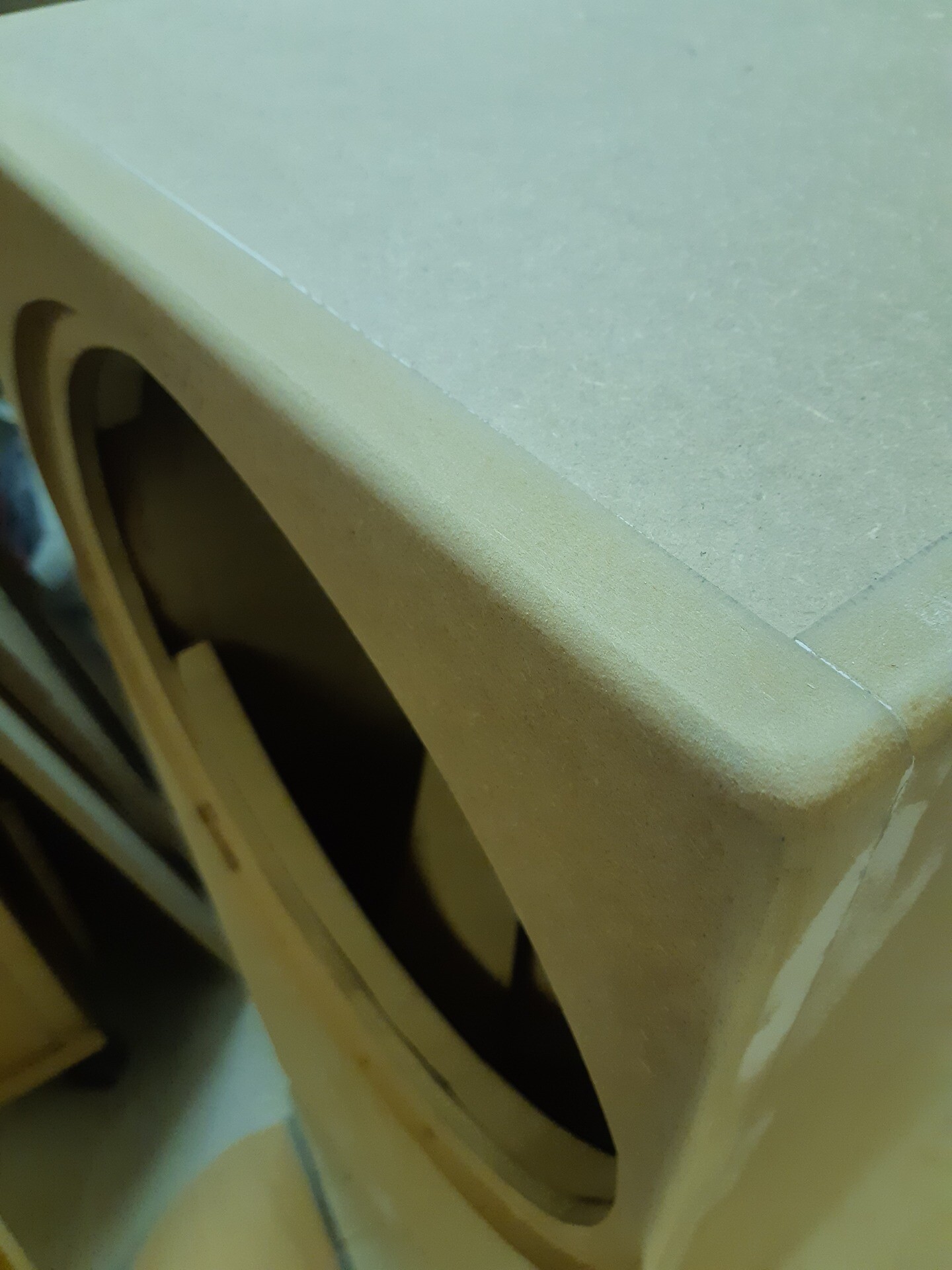

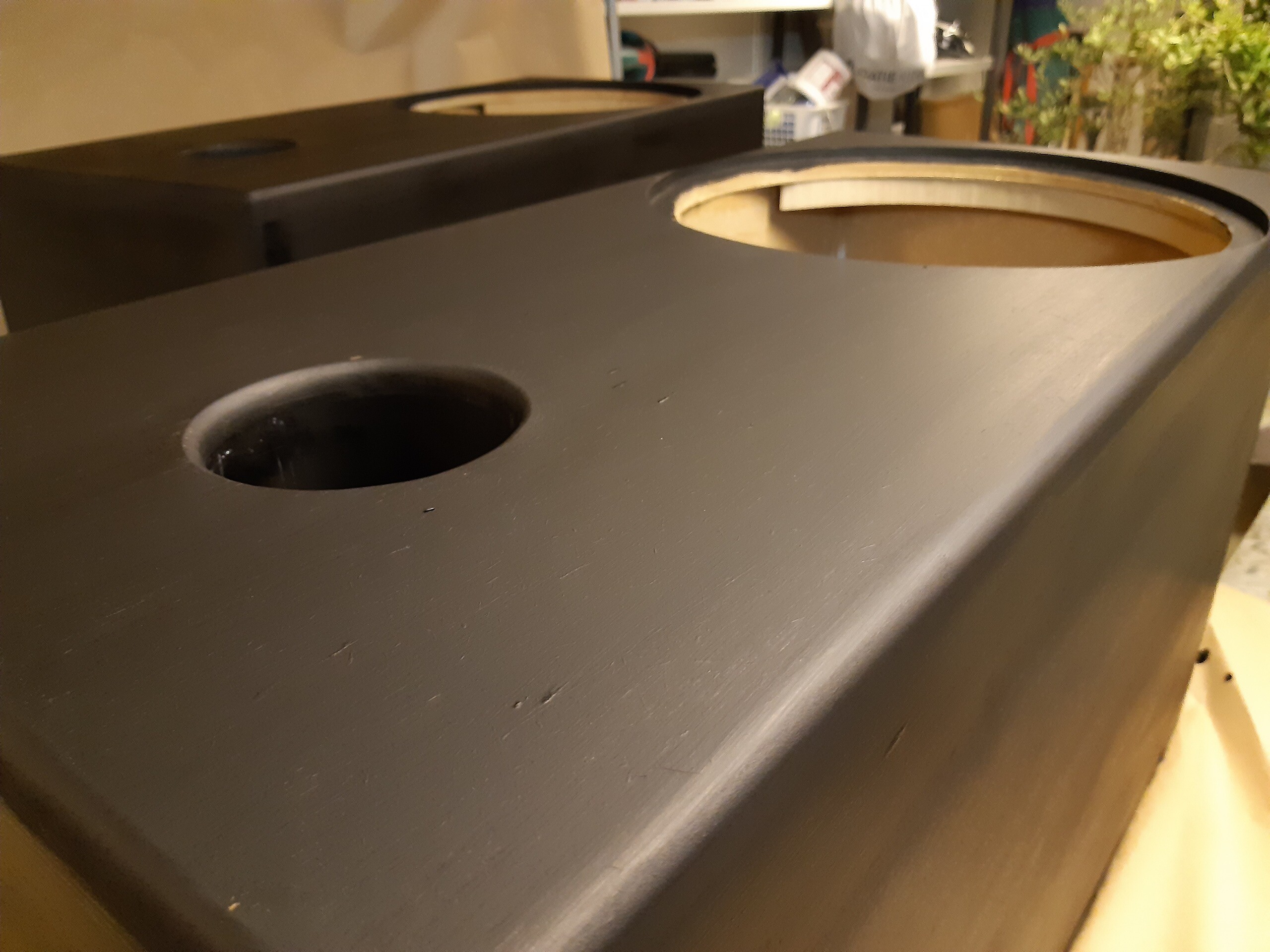

Slipa, lacka, slipa, lacka. Ett par lager kvar. (2021-11-15 11:53:27) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Beyma 15p80nd

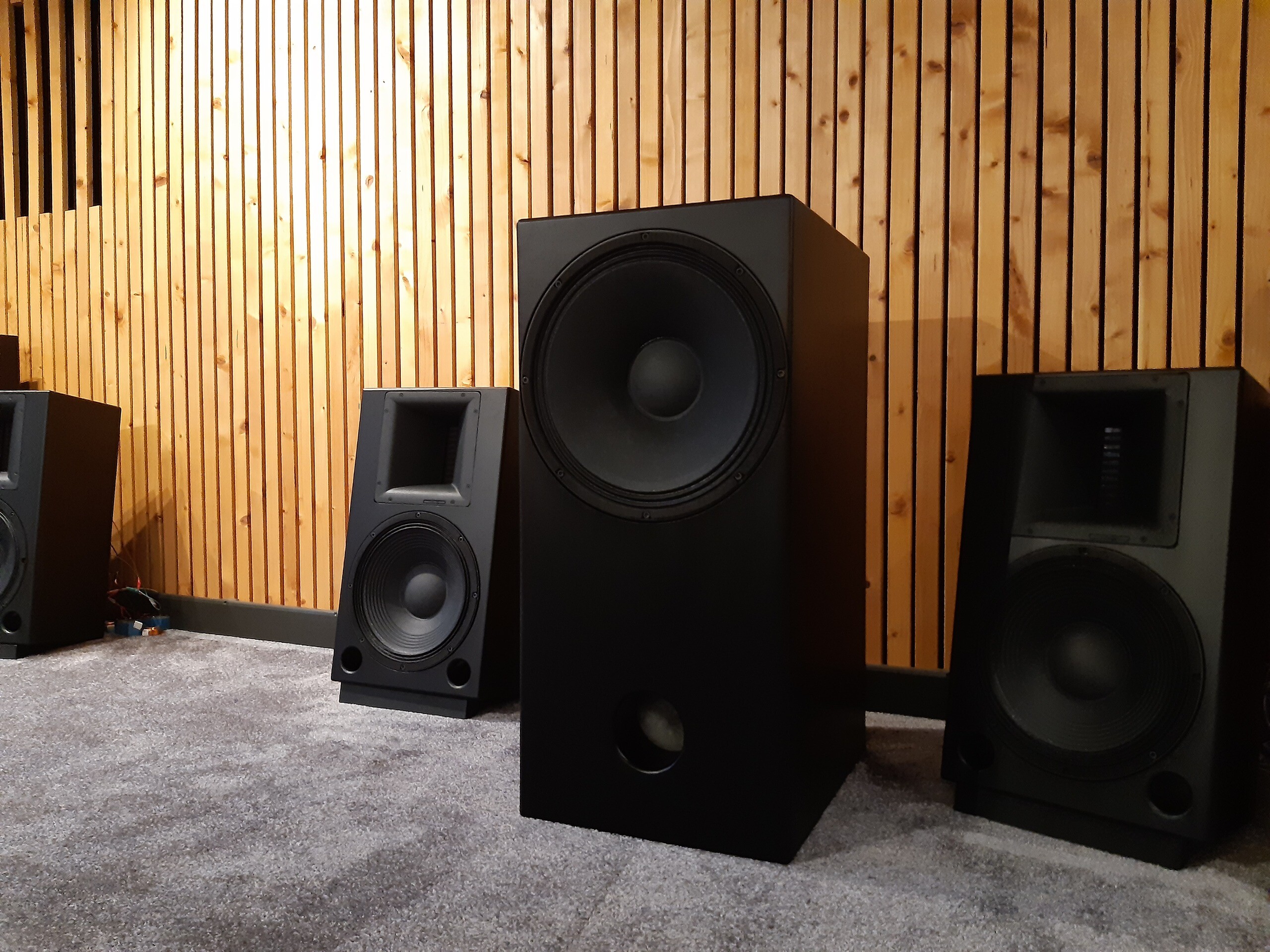

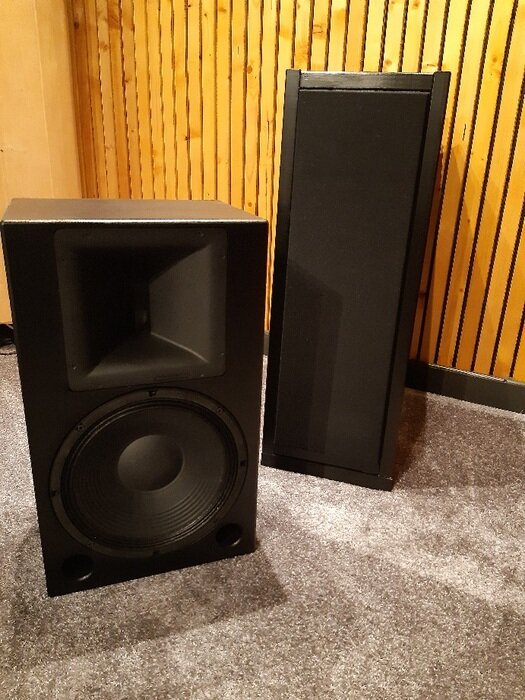

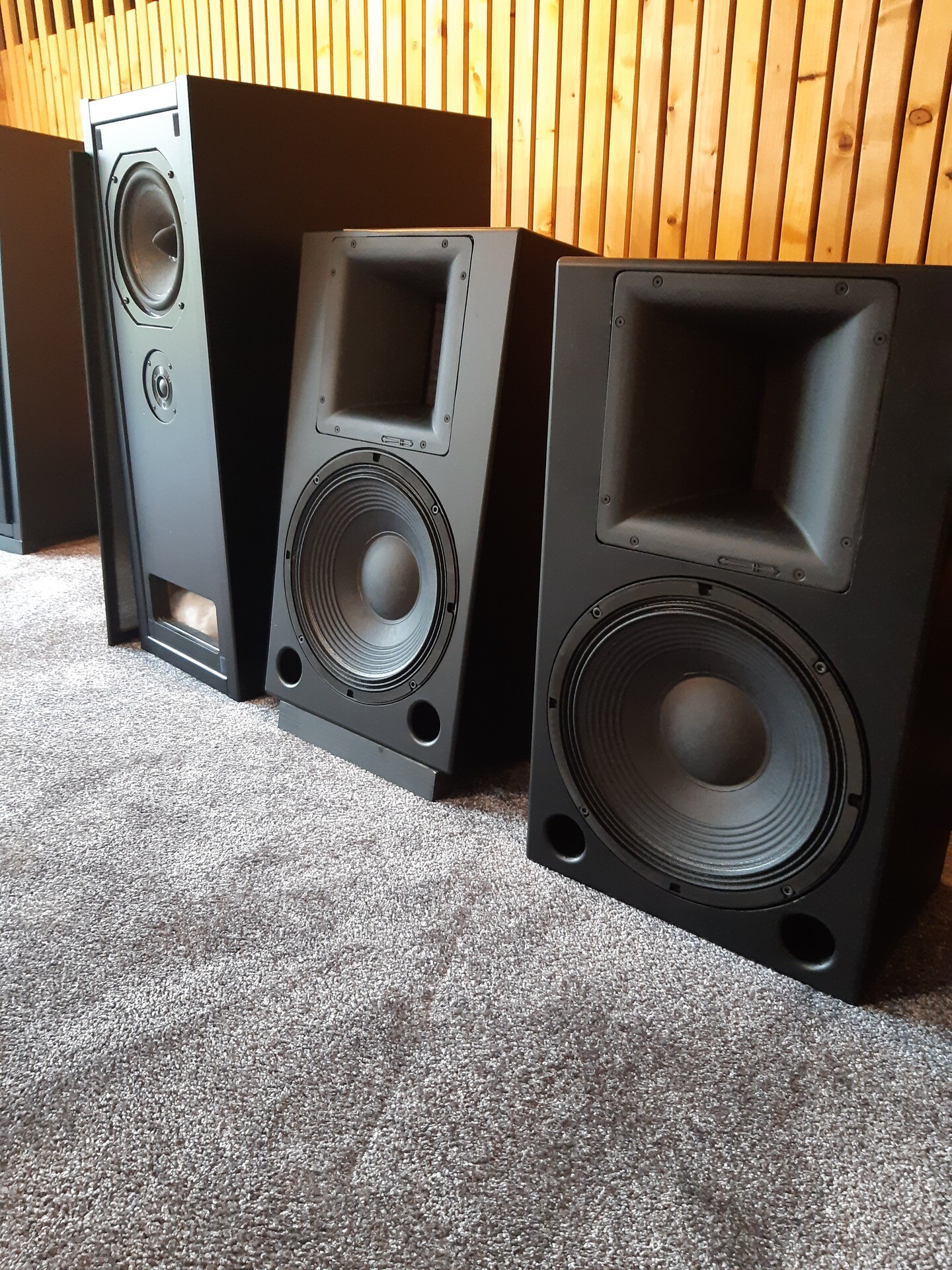

Första av två inställda I rummet (2021-11-16 08:25:00) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Beyma 12p80nd,  Beyma 15p80nd,  Beyma TPL-150H



Viktat medelbetyg:  (8.75) (baserat på 3 st)  Visa lista
Adhoc1    2021-11-13 08:51:07
masse70    2021-11-10 21:24:23
johan b-lund    2021-11-10 17:42:49
Ge betyg
Du måste vara inloggad för att kunna sätta betyg.
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
Stormen   2021-11-15 11:42:04 Anmäl

Så 80grader på TPL och 80 grader på 12"

OM jag nu räknar rätt så får jag med en 40 gradig spridning, dvs ena halvan av en triangel. 350cm lyssningsavstånd, 40 grader ger då 293cm från centrum av soffan och utåt i rummet.så en total spridning 80 grader på nästan 6 meter. Det borde ju vara tillräckligt
Sitter man på 3m så är spridningen 2,5 m i sidled så 5 meter bred soffa.

Så det borde inte vara några problem antar jag?
