Har gjort mycket mätningar under byggets gång och försökt lära mig både XTZ RA II samt på senare tid REW. Ville se skillnade före och efter olika åtgärder men de flesta förändringar visade sig ge ganska ett litet utslag på kurvan. Har konstaterat att det är svårt och att jag är bättre på att bygga men här tänkte jag publicera lite mätningar iallafall :-) |
Produkter i albumet:
|
Bilder i detta album
Växla till minatyrbilder
Tidig mätning
En av de första mätningarna jag sparat, här är de flesta absorbenter på plats men inga diffusorer. (2018-03-22 20:08:08)
Bilden är högupplöst. Klicka i bilden för att zooma.
En av de första mätningarna jag sparat, här är de flesta absorbenter på plats men inga diffusorer. (2018-03-22 20:08:08)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Långt senare..

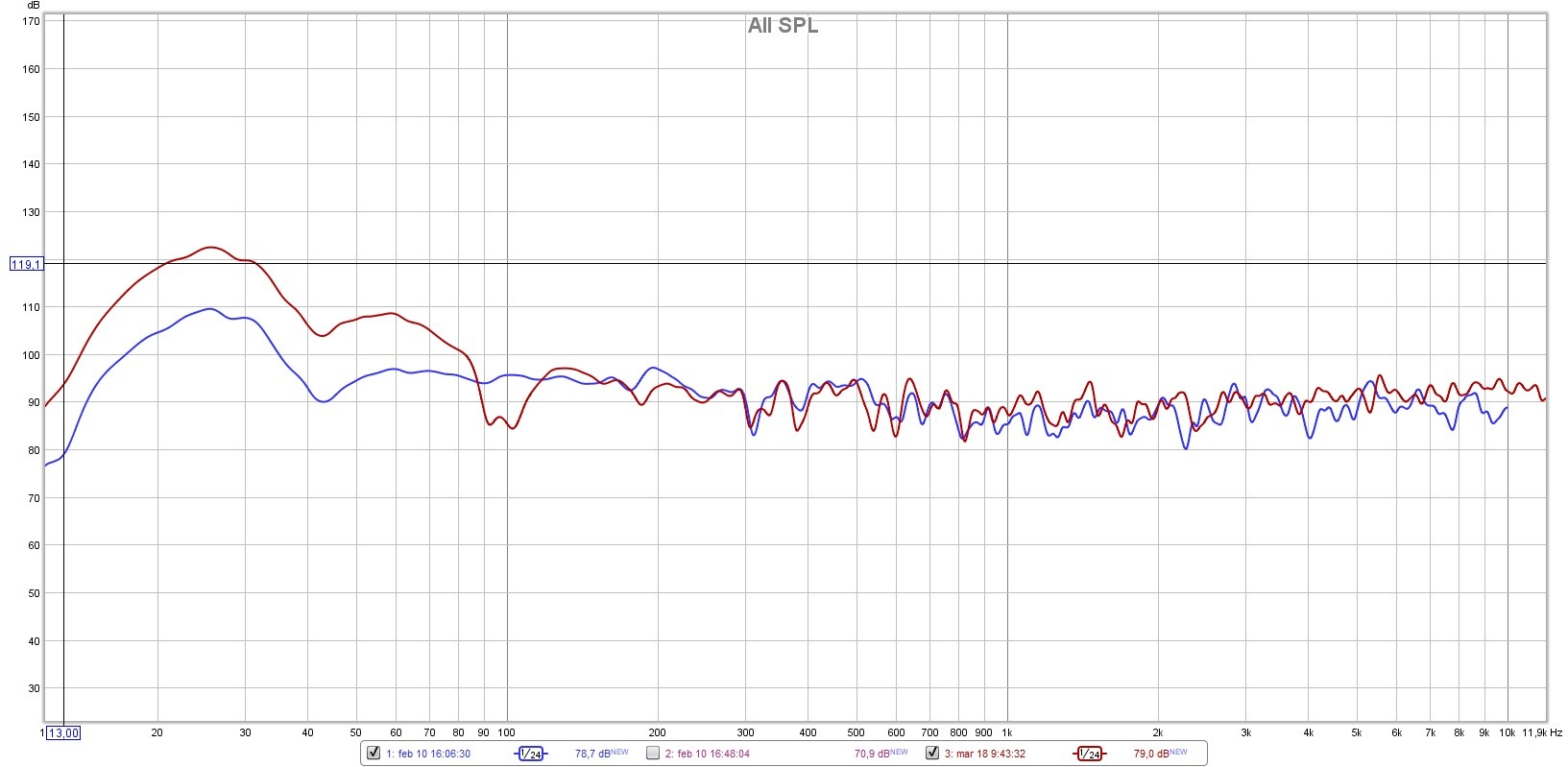

Här är både absorbenter och diffusorer på plats, röd kurva är utan PEQ (Through i Yamahan) blå kurva är med PEQ YPAO flat (1 punkts mätning). (2018-03-22 20:26:30)Bilden är högupplöst. Klicka i bilden för att zooma.
Här är både absorbenter och diffusorer på plats, röd kurva är utan PEQ (Through i Yamahan) blå kurva är med PEQ YPAO flat (1 punkts mätning). (2018-03-22 20:26:30)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Fasvänd sub

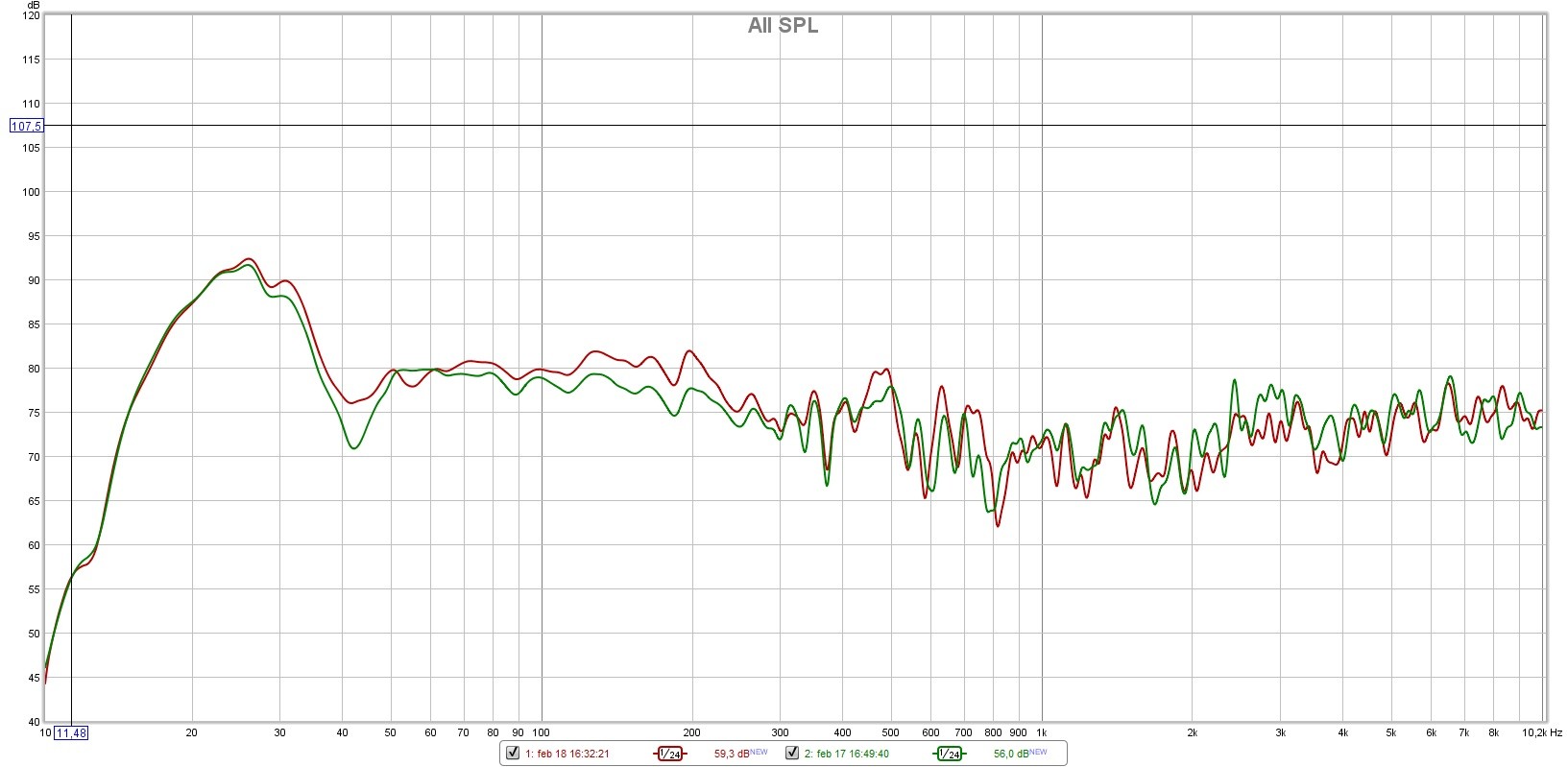

Testade fasvända ena sub:en (grön kurva) (2018-03-22 20:13:52)Bilden är högupplöst. Klicka i bilden för att zooma.
Testade fasvända ena sub:en (grön kurva) (2018-03-22 20:13:52)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Flerpunktsmätning

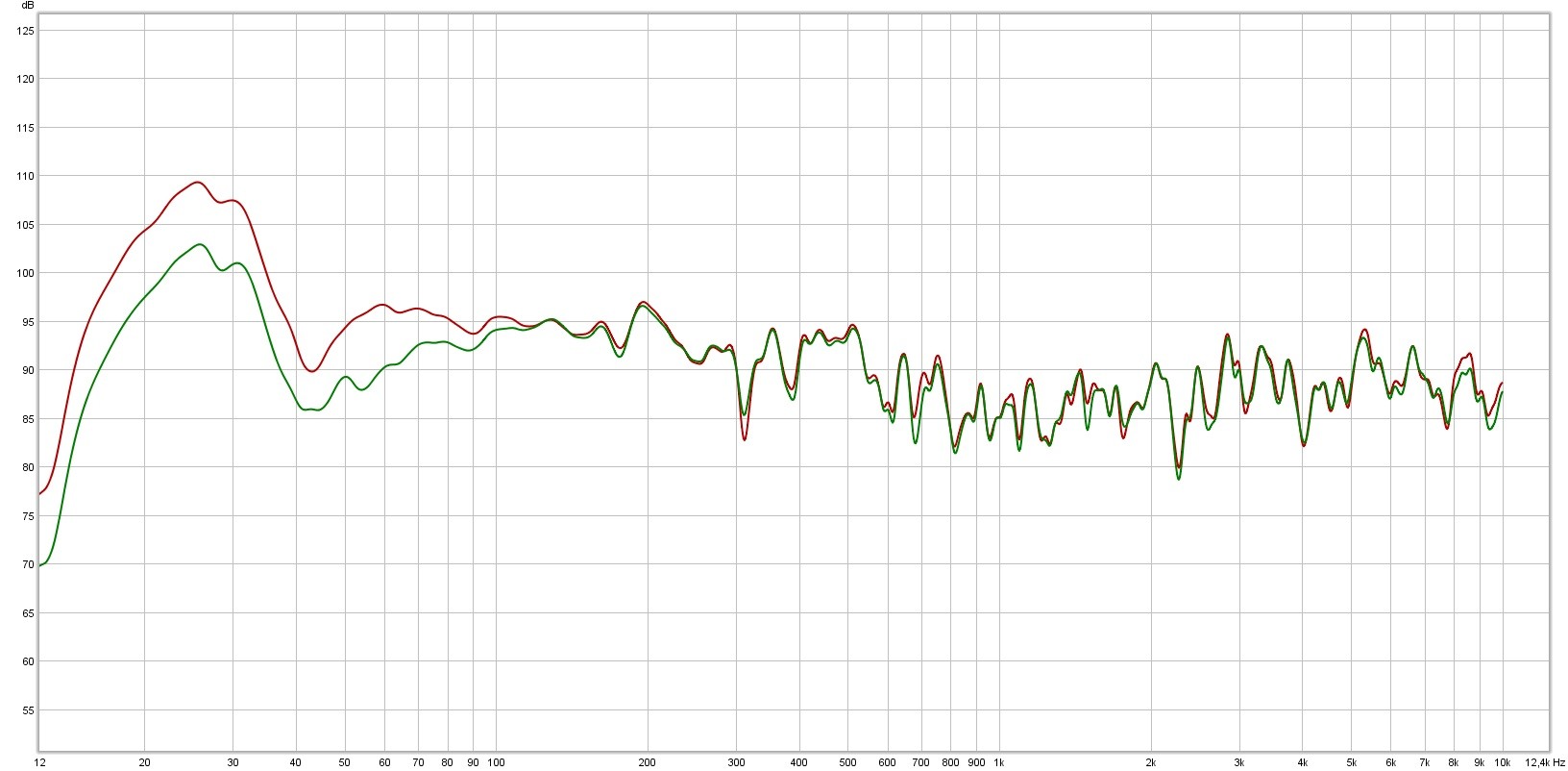

Röd kurva är efter YPAO flerpunktsmätning, grön motsvarar enpunktsmätning. (2018-03-22 20:30:26)Bilden är högupplöst. Klicka i bilden för att zooma.
Röd kurva är efter YPAO flerpunktsmätning, grön motsvarar enpunktsmätning. (2018-03-22 20:30:26)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Manuell PEQ justering
Justerade ned kurvan något mellan 100-700Hz i Yamaha:n, använde REW där jag skapade ett Generic filter för att få fram frekvenserna som behövde justeras. (2018-03-22 20:32:43)Bilden är högupplöst. Klicka i bilden för att zooma.
Justerade ned kurvan något mellan 100-700Hz i Yamaha:n, använde REW där jag skapade ett Generic filter för att få fram frekvenserna som behövde justeras. (2018-03-22 20:32:43)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Minidsp
Försökte trimma noden vid 25Hz men PEQ inställningarna är lite trubbiga i Yamaha:n så jag skaffade en Minidsp 2x4HD (används bara för LFE) och då fick jag till en jämnare kurva. (2018-03-22 20:34:18)Bilden är högupplöst. Klicka i bilden för att zooma.
Försökte trimma noden vid 25Hz men PEQ inställningarna är lite trubbiga i Yamaha:n så jag skaffade en Minidsp 2x4HD (används bara för LFE) och då fick jag till en jämnare kurva. (2018-03-22 20:34:18)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Dagens kurva
Grön kurva tycker jag funkar riktigt bra! För mer tryck i basen till vissa filmer använder jag blå kurva. Båda lagrade som snabbval i 2x4:an. (2018-03-22 20:39:52)Bilden är högupplöst. Klicka i bilden för att zooma.
Grön kurva tycker jag funkar riktigt bra! För mer tryck i basen till vissa filmer använder jag blå kurva. Båda lagrade som snabbval i 2x4:an. (2018-03-22 20:39:52)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
RT60
Mätning gjord med grön kurva på föregående bild. (2018-03-22 20:45:24)Bilden är högupplöst. Klicka i bilden för att zooma.
Mätning gjord med grön kurva på föregående bild. (2018-03-22 20:45:24)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Nya subbarna
Jämförande kurva efter en första snabb uppdatering av PEQ i Minidsp utan smoothing, blå kurva Cinema 1x12, röd kurva 4x18. Har även lagt in ett högpassfilter vid 12hz (48db) för att skydda basarna (endast röda kurvan), tipsa gärna om jag bör skydda dem på annat/bättre vis. Finns ju även en Compressor i Minidsp:n.. (2018-05-01 23:30:04)Bilden är högupplöst. Klicka i bilden för att zooma.
Jämförande kurva efter en första snabb uppdatering av PEQ i Minidsp utan smoothing, blå kurva Cinema 1x12, röd kurva 4x18. Har även lagt in ett högpassfilter vid 12hz (48db) för att skydda basarna (endast röda kurvan), tipsa gärna om jag bör skydda dem på annat/bättre vis. Finns ju även en Compressor i Minidsp:n.. (2018-05-01 23:30:04)
Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
Visa listaGe betyg
Du måste vara inloggad för att kunna sätta betyg.
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
Hojta om du behöver tips :)
Ser riktigt bra ut!
Ta gärna en titt på Group delay och fas, det berättar mycket om hur sub/front möts.
*edit*
GD ska avläsas utan smoothing!
