Moddning av XTZ Class-A 100 D HiFi-anläggning
Viktat medelbetyg:  (9.00) (baserat på 5 st)  Kommentarer      Anmäl detta album

Bakgrund:

Jag har moddat min marantz CD5400 med stor framgång och tänker nu sätta tänderna i min förstärkare. Båda enheterna är mycket prisvärda och kan hävda sig en bit upp i prisklass. Jag är inte missnöjd med förstärkaren på något vis men jag ser många potentiella förbättringar så varför inte... "Man vet inte vad man har saknat förrän man har upplevt det."

Jag har inget kopplingsschema över förstärkaren så det är bara följa kopparbanorna på kortet som gäller...

…
Produkter i albumet:
XTZ Class A-100 D (Stereoförstärkare )
Detaljer
Bilder i detta album Växla till minatyrbilder

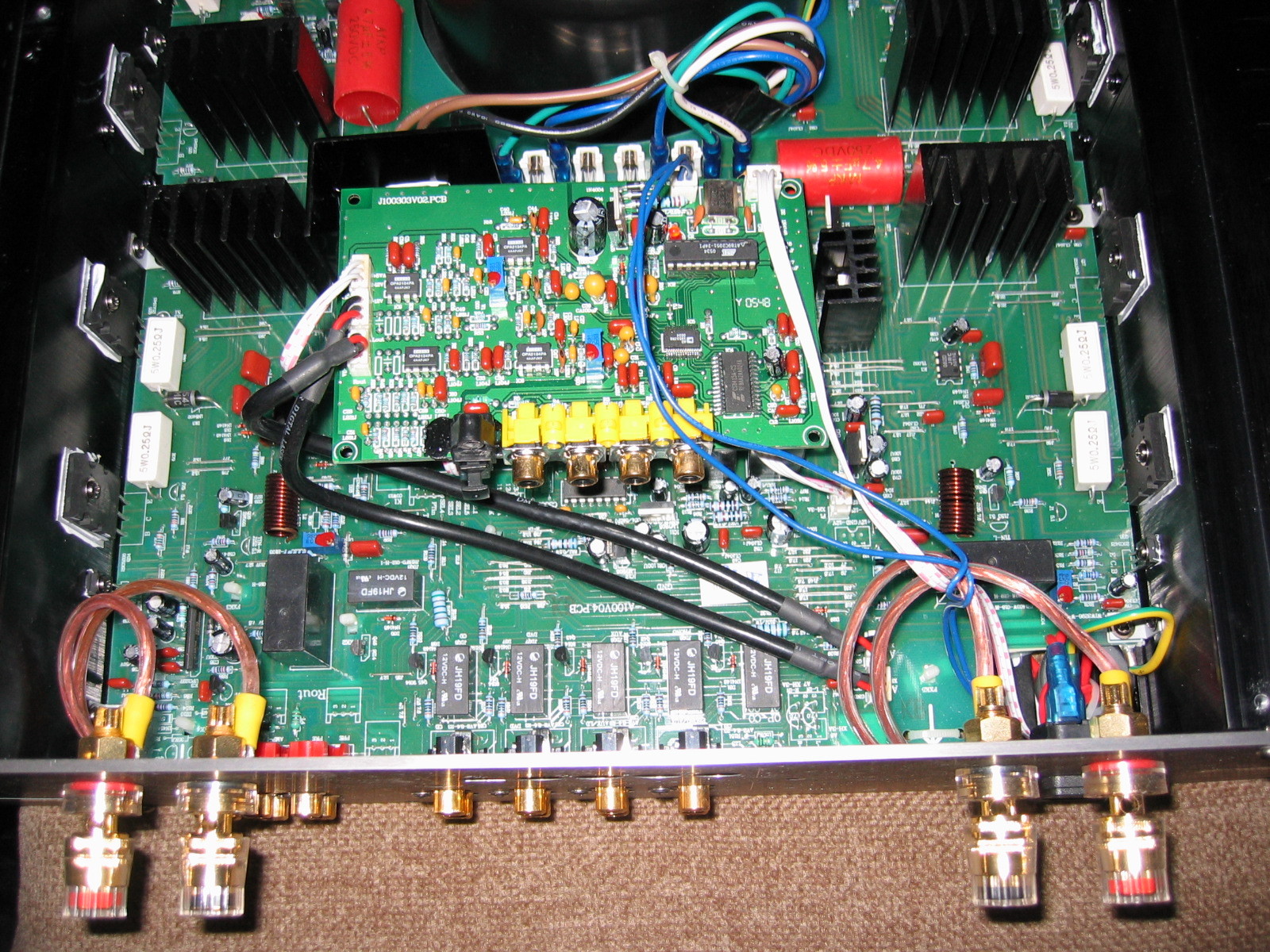

Från början

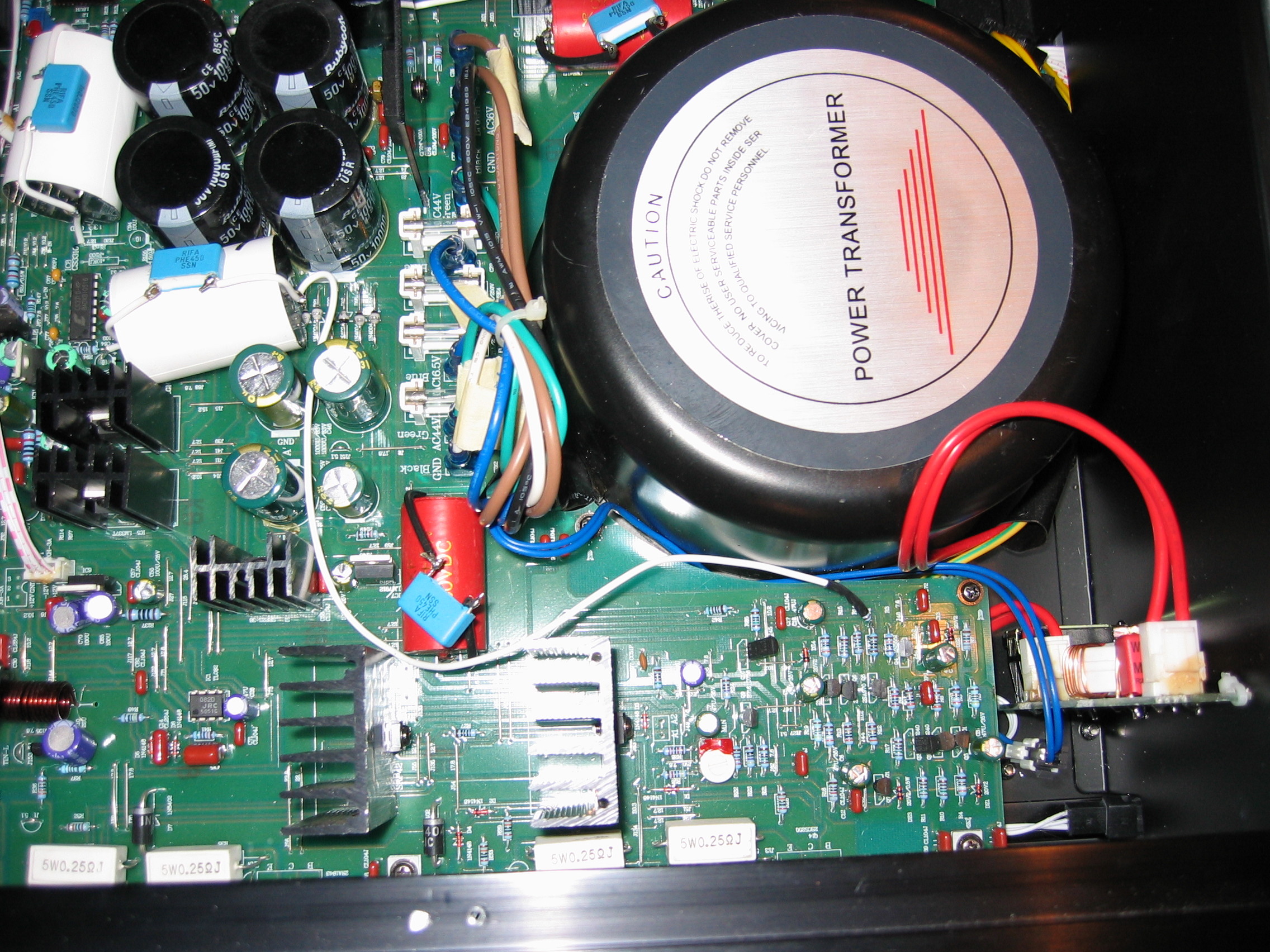

Digitala delen (kretskortet) ligger nu löst i mitten på bilden. Den använder jag inte så där ändrar jag inget... (2007-12-05 07:29:38) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  XTZ Class A-100 D

Enkla tips

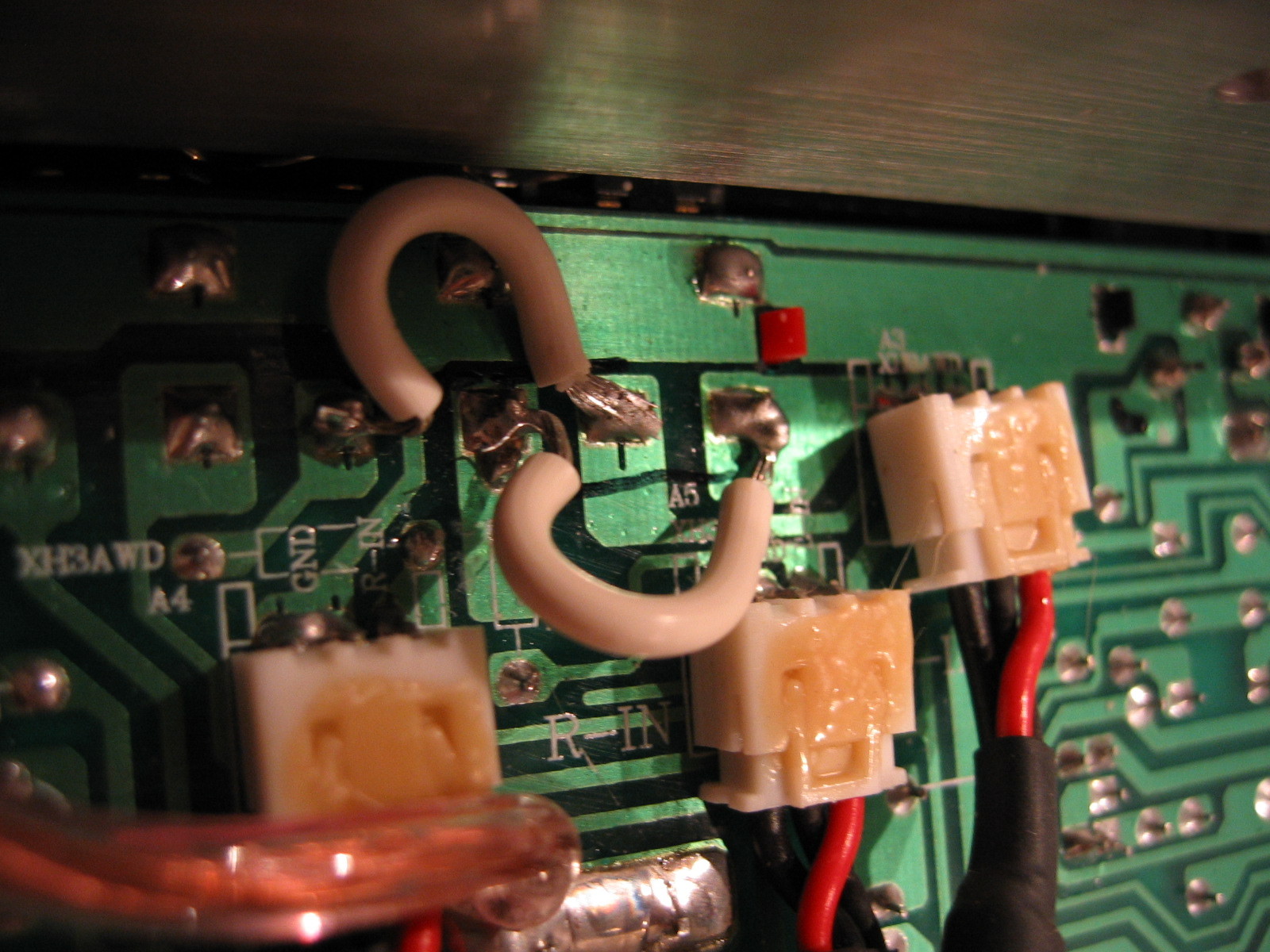

En sak jag gjorde ganska tidagt var att fixa "riktig" koppling mellan pre out och amp in, dvs kopplingstråd i stället för metallbygel i kontakterna. Vips har man slopat två taskiga kontakter och en stålbygel :) (2007-12-05 07:35:52) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  XTZ Class A-100 D

Enkla tips
Bytt kondensator i signalvägen i försteget. Från elyt till polypropylen. (2007-12-05 07:40:40) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  XTZ Class A-100 D

Enkla tips
Löda över en "hjälpkonding" över befintlig polypropylen. Sitter i signalvägen i början av slutsteget (2007-12-05 07:43:07) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  XTZ Class A-100 D

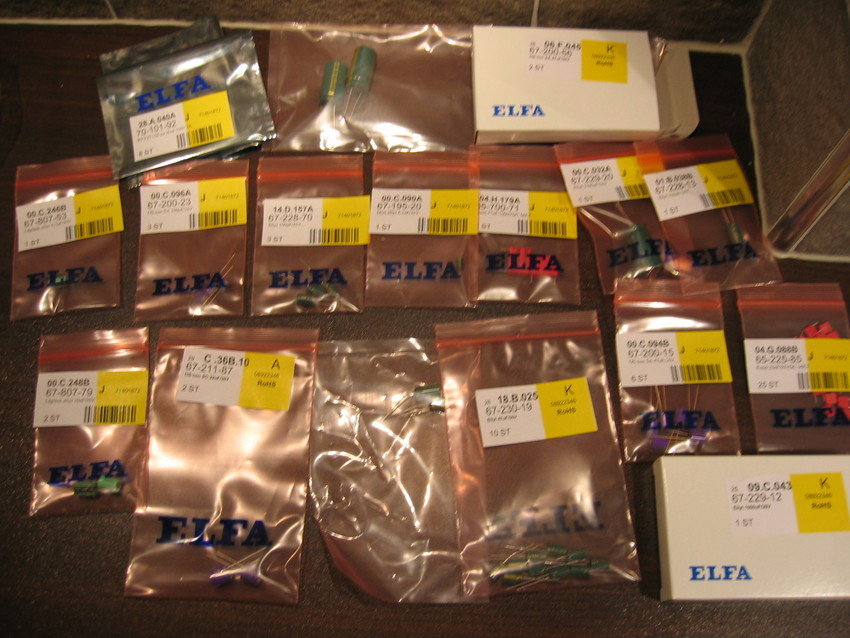

Nya komponenter

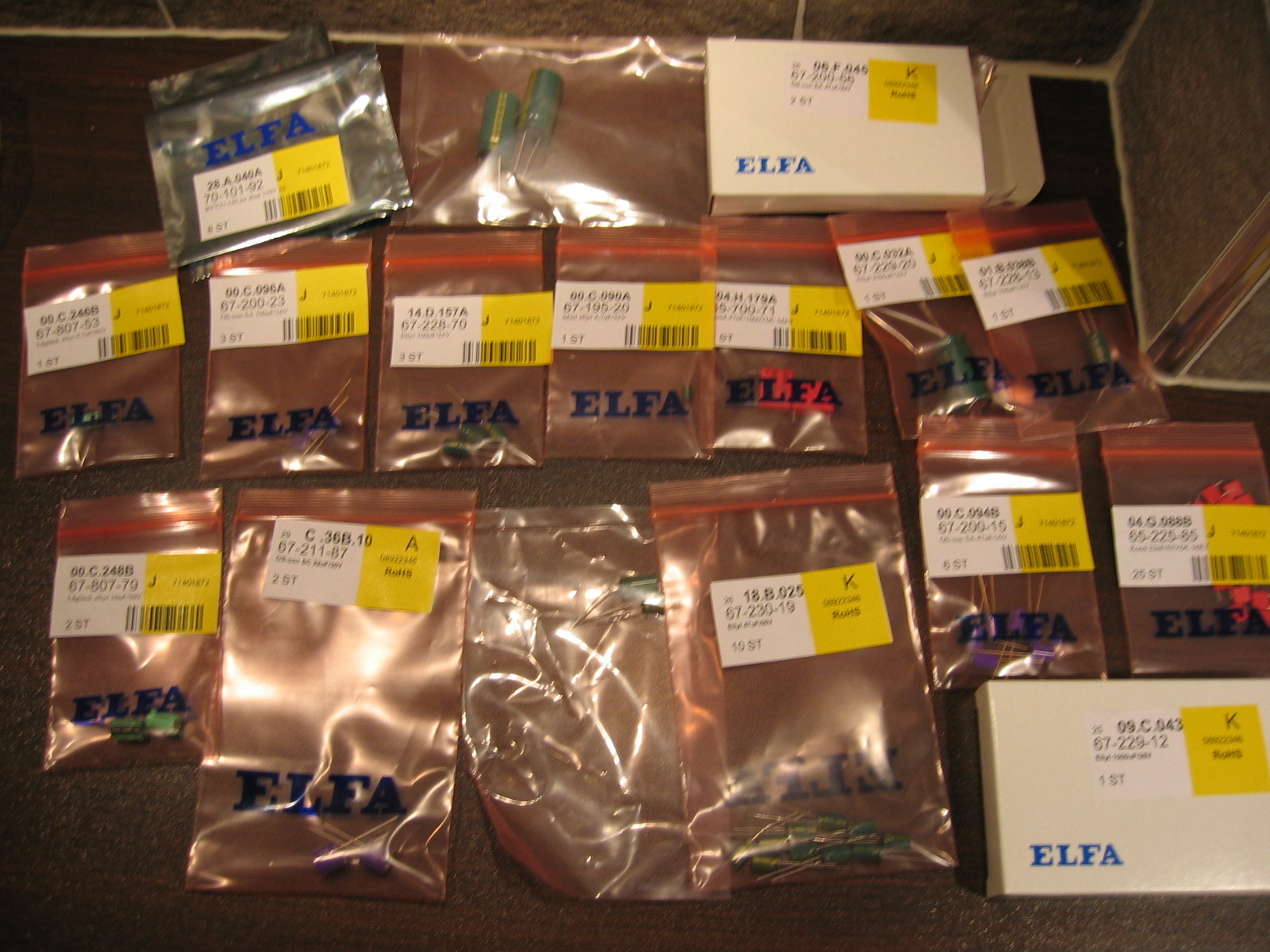

Dags att ta till hårdhandskarna. Prylarna som ska in :) (2007-12-05 07:33:51) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  XTZ Class A-100 D

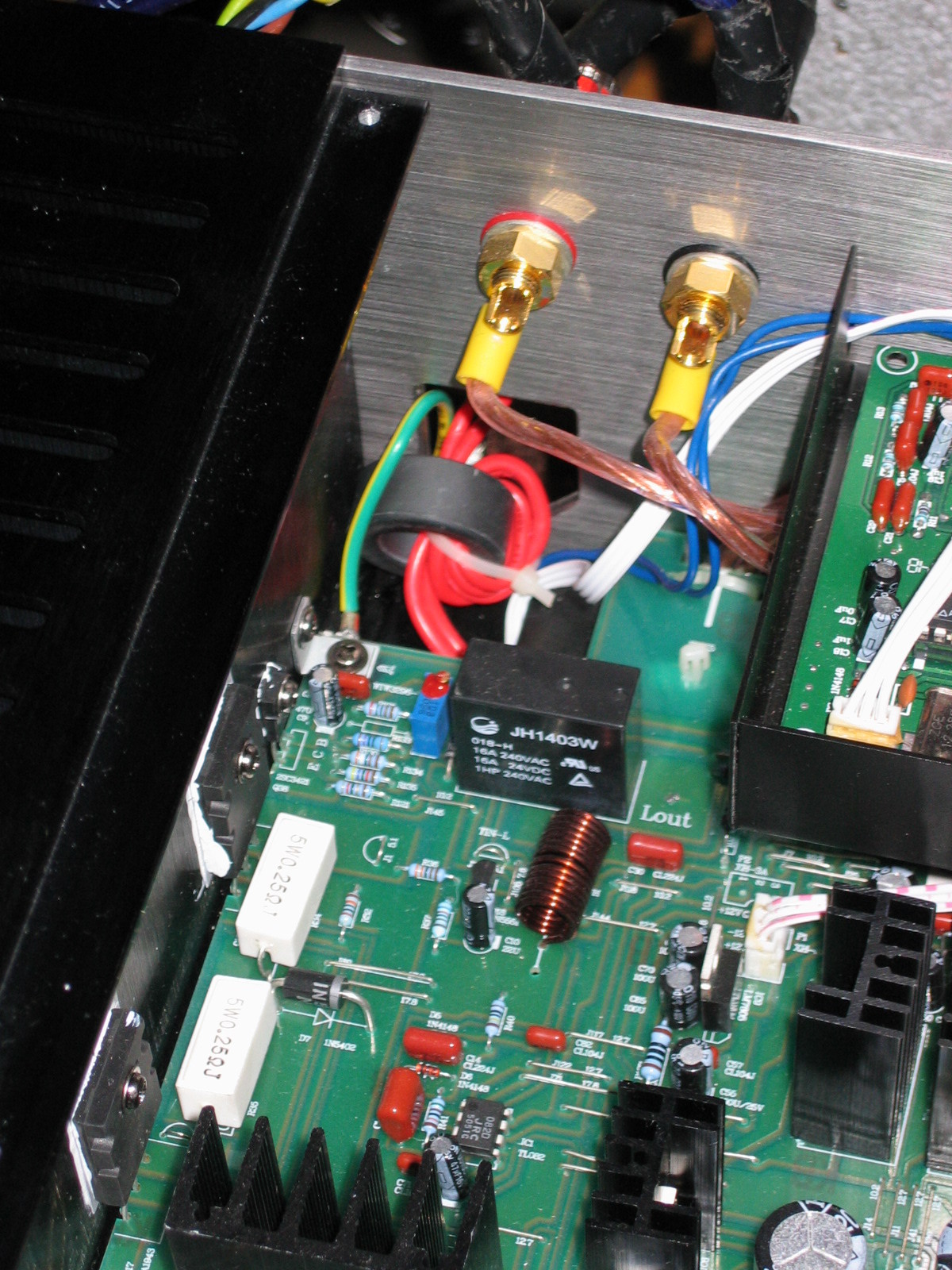

Spänningen
Börjar här med ta bort ferritringen och ersätter med... (2007-12-05 07:48:11) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  XTZ Class A-100 D

Spänningen
... två stycken 0,47uF (2007-12-05 07:49:28) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  XTZ Class A-100 D

Strömmen

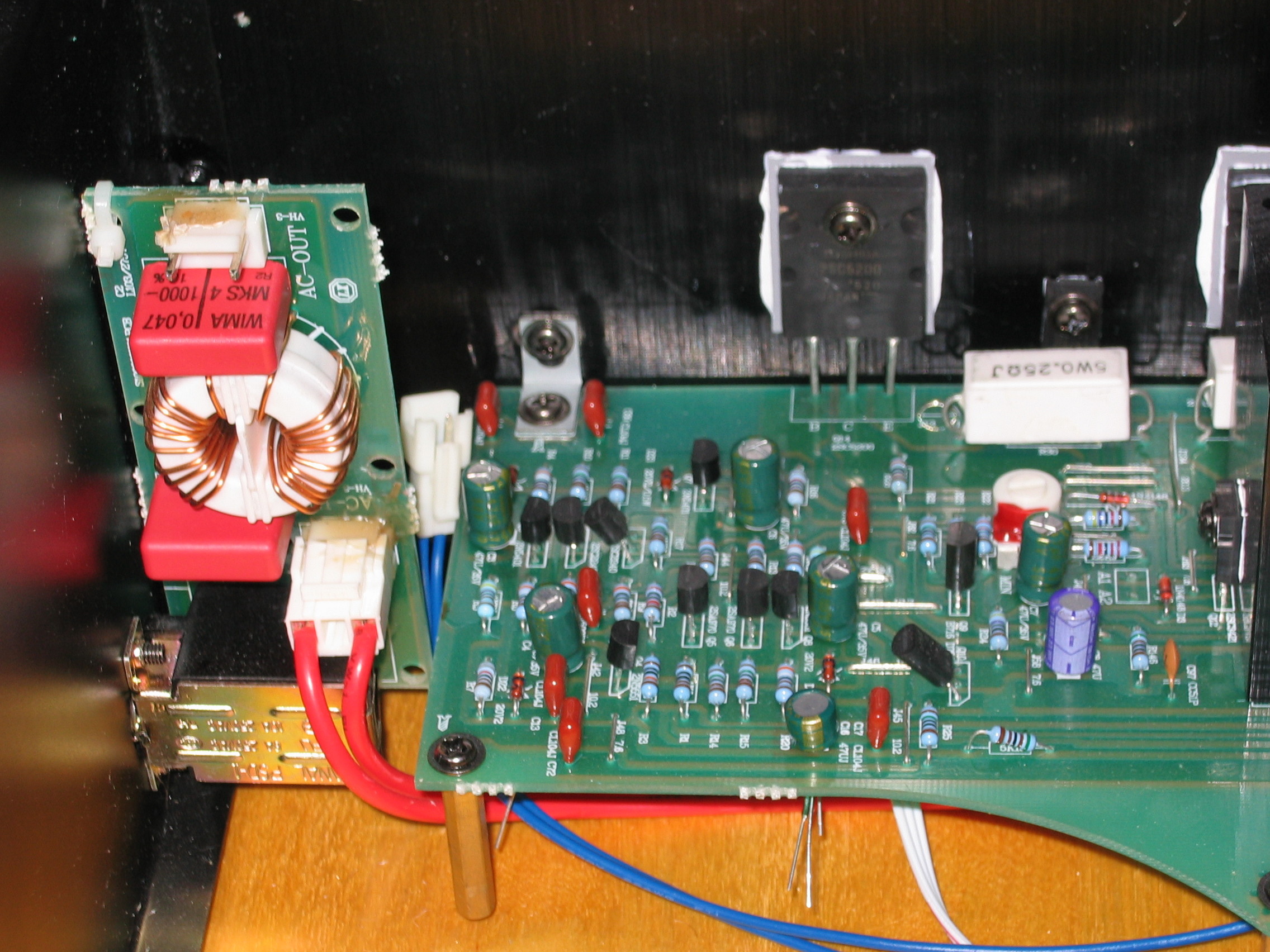

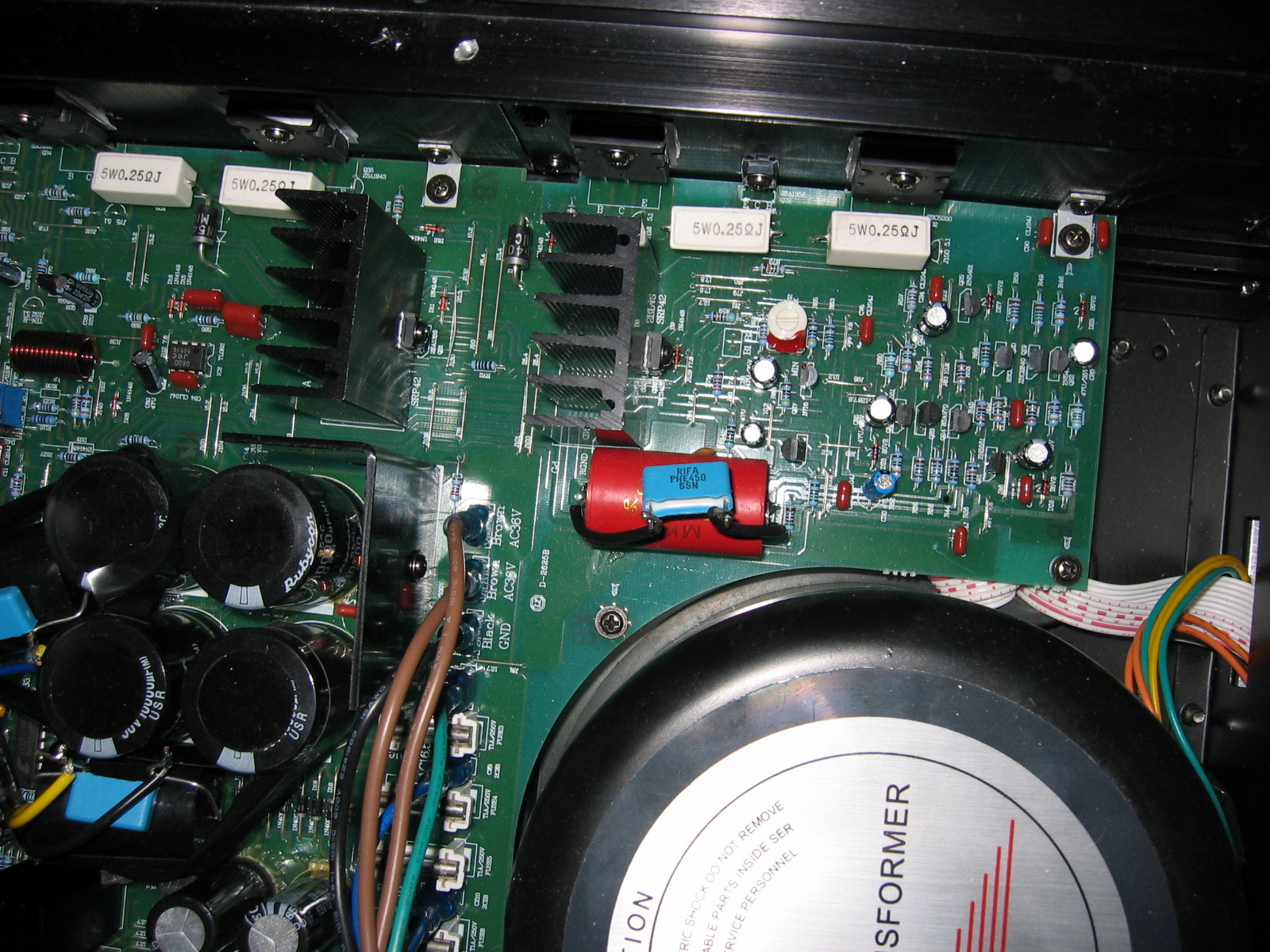

På plats. Sen till förstärkarens filter... (2007-12-05 07:52:27) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  XTZ Class A-100 D

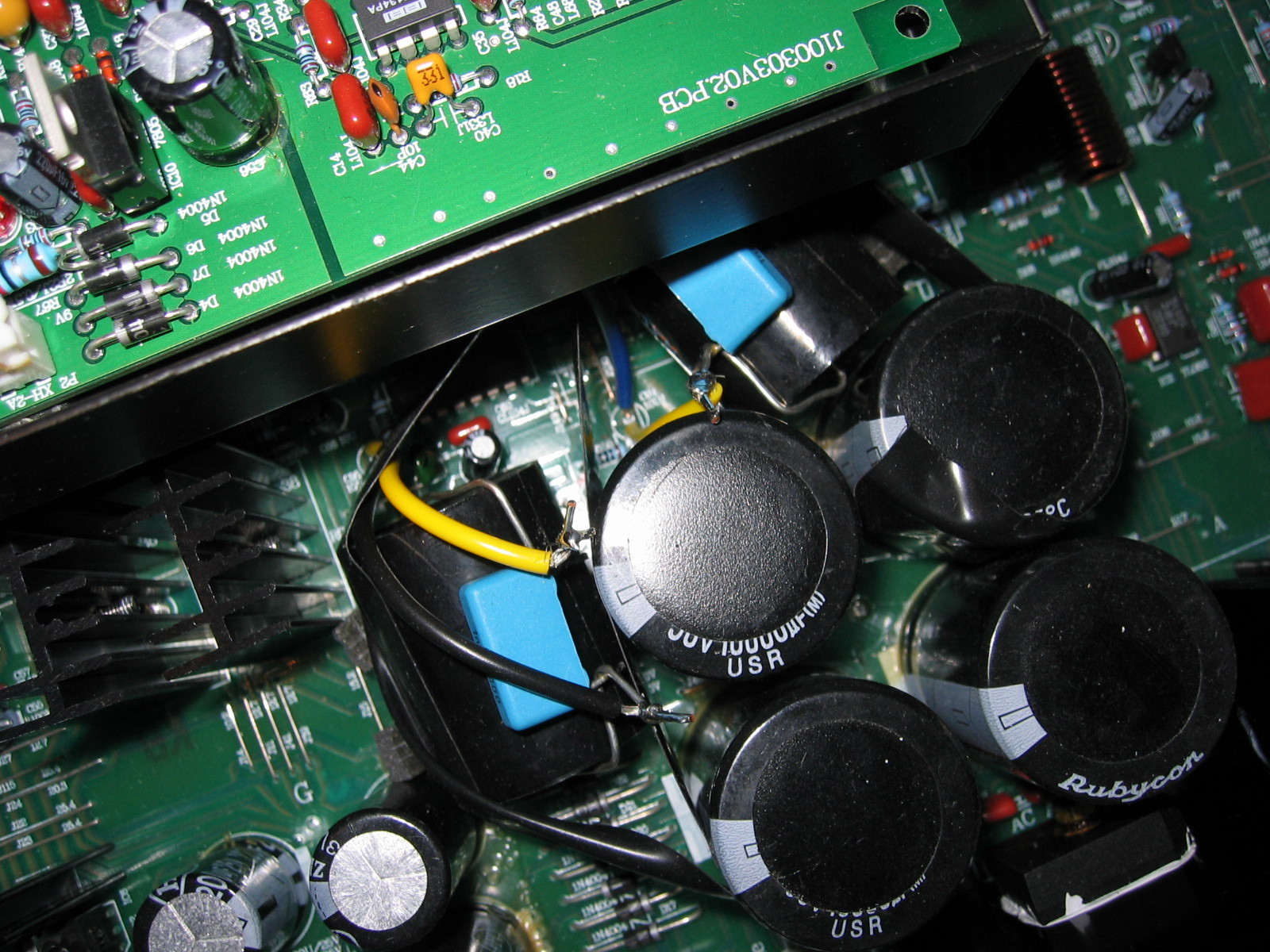

Spänningen

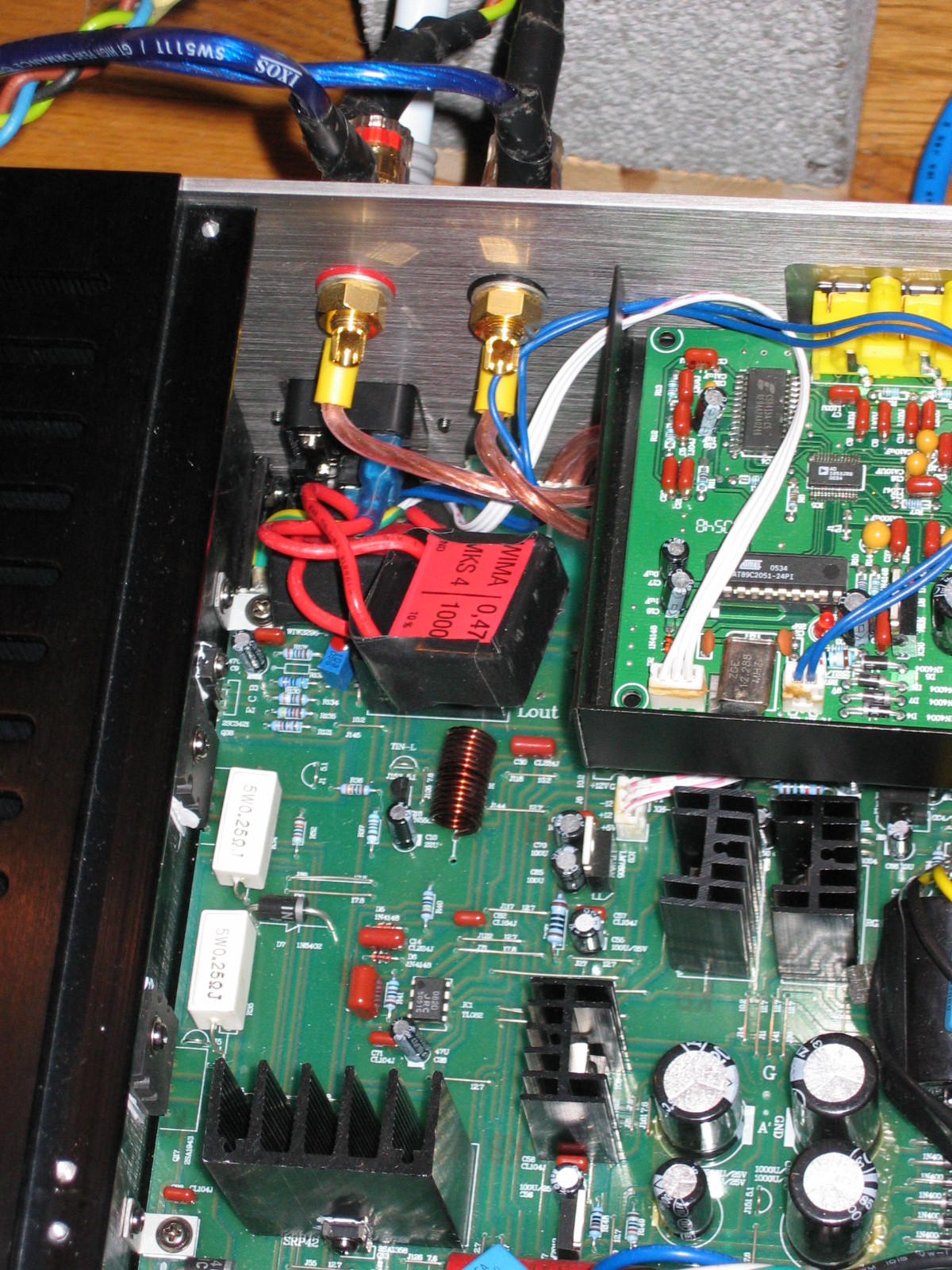

Bytt från två gula till dessa två röda WIMA. (2007-12-05 07:54:04) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  XTZ Class A-100 D

Trafo

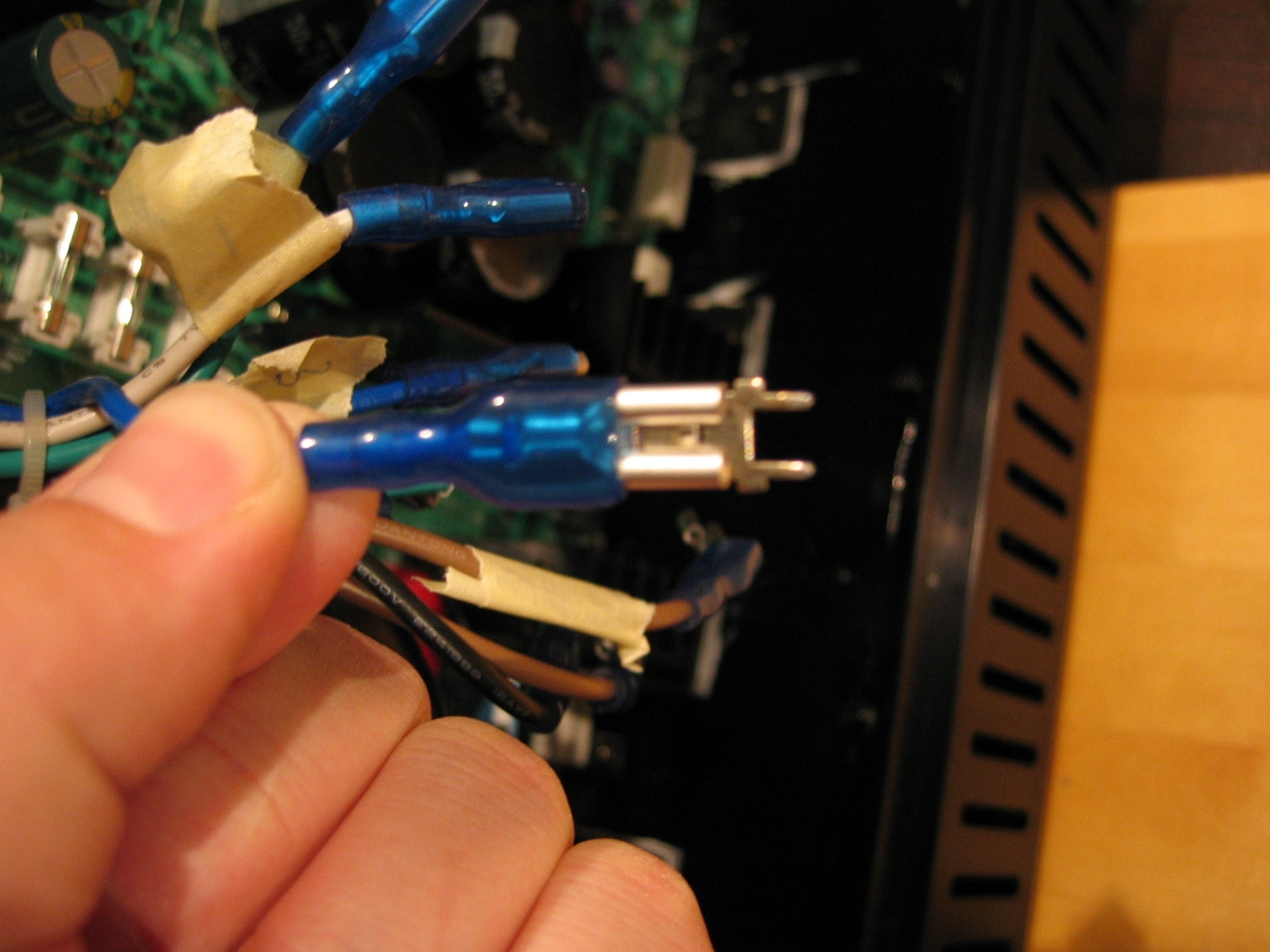

För att komma åt undersidan/lödsidan på kortet var jag tvungen att rycka sladdarna från trafo till kortet. En av spadarna satt så hårt att lödning valde att släppa istället. Hmm bra (kall-)lödning... (2007-12-05 07:59:25) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  XTZ Class A-100 D

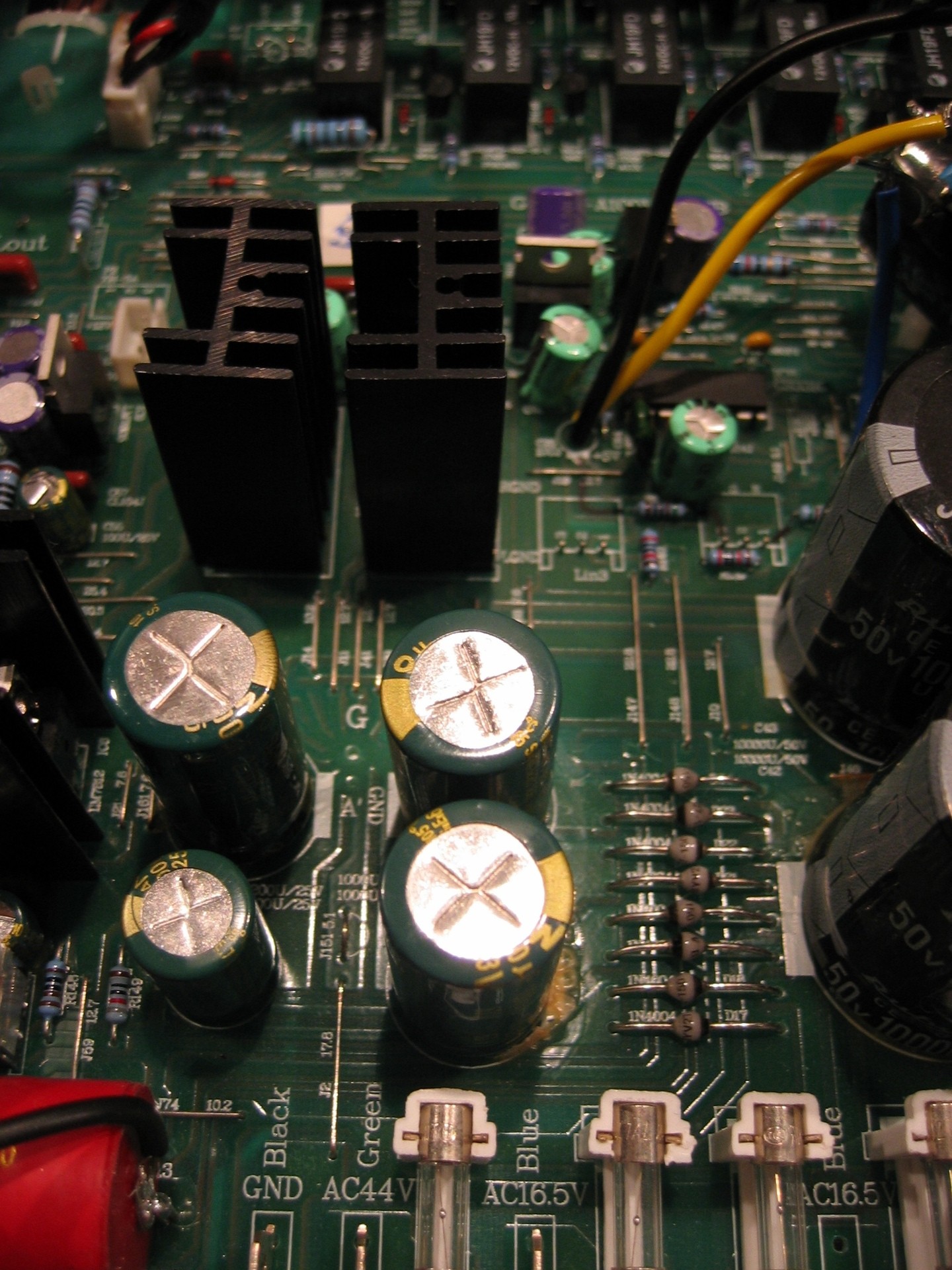

Komponenter
Bytt alla 13st 1N4004 dioder till "super fast, soft recovery" i analoga delen. Har bytt alla 43 elyter utom de 4 stora Rubycon. Sanyo samt deras os-con där värdena fanns... genomgående. Förutom 3 st Jamicon där det inte fanns rätt värden i Sanyo. (2007-12-05 08:02:55) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  XTZ Class A-100 D

Borttaget

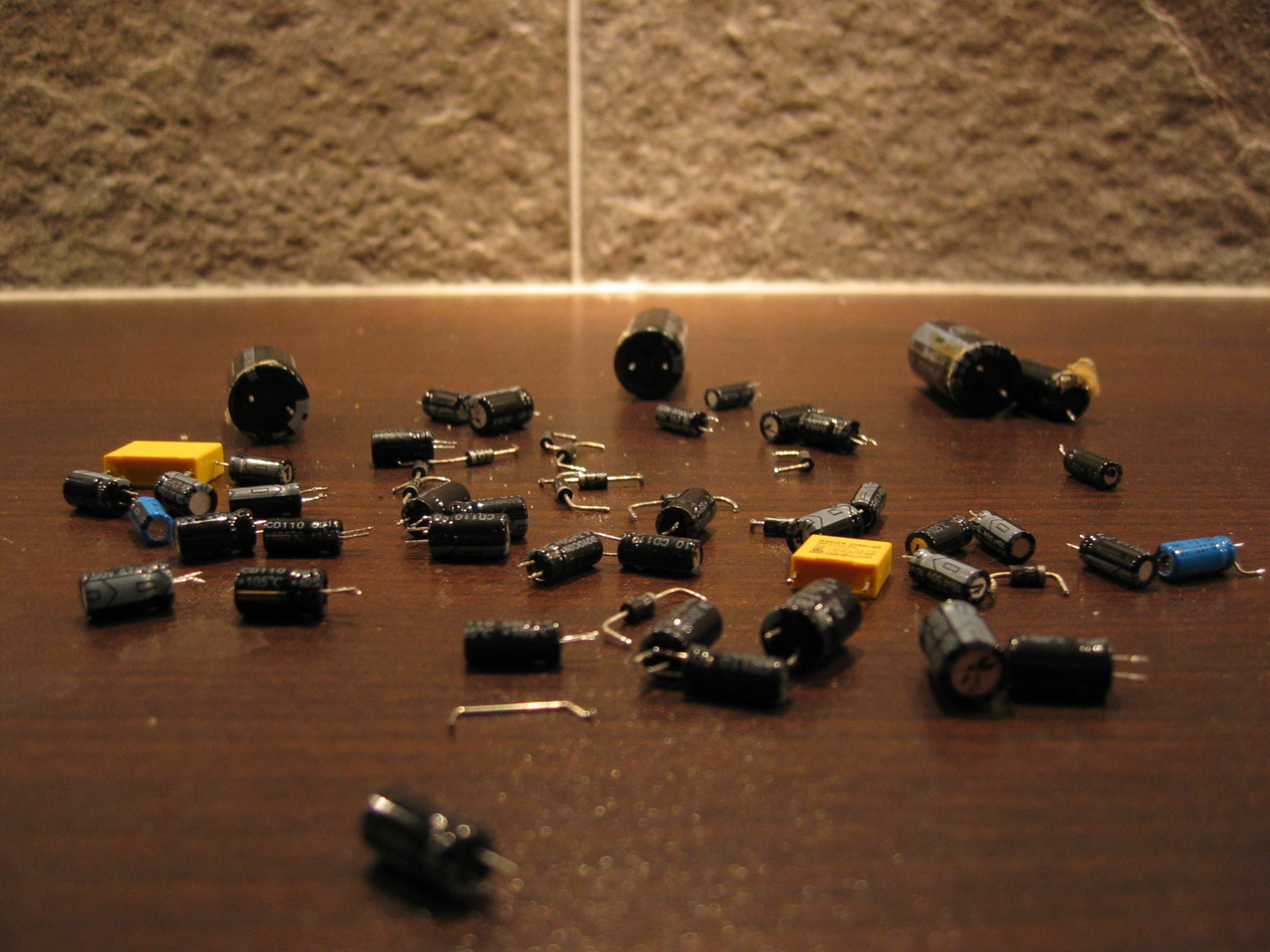

13 dioder, 43 elyter, 2 gula filmkondensatorer från spänningsfiltret... (2007-12-05 08:29:33) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  XTZ Class A-100 D

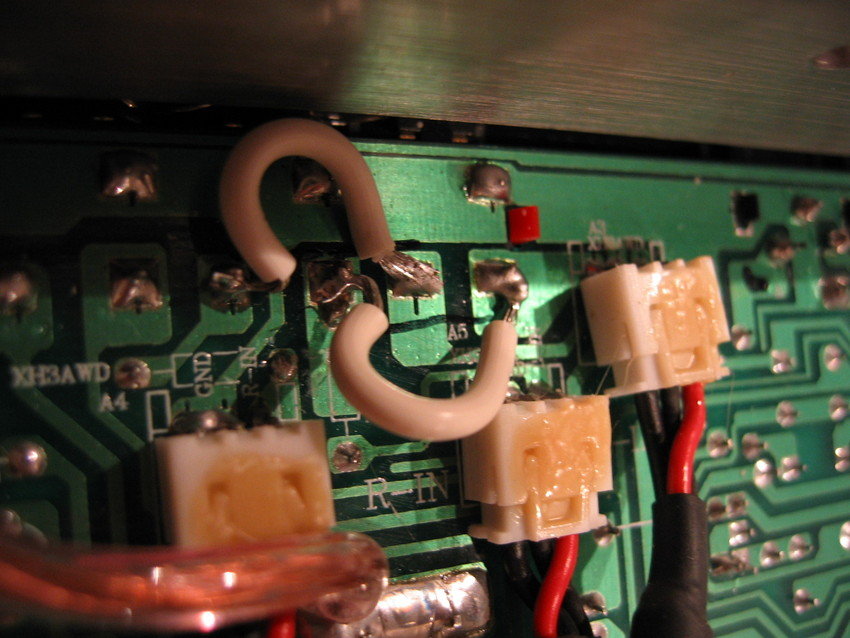

Närbild
Här ska det tjuvkopplas från försteg till slutsteg... (2007-12-05 08:10:15) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  XTZ Class A-100 D

Plan

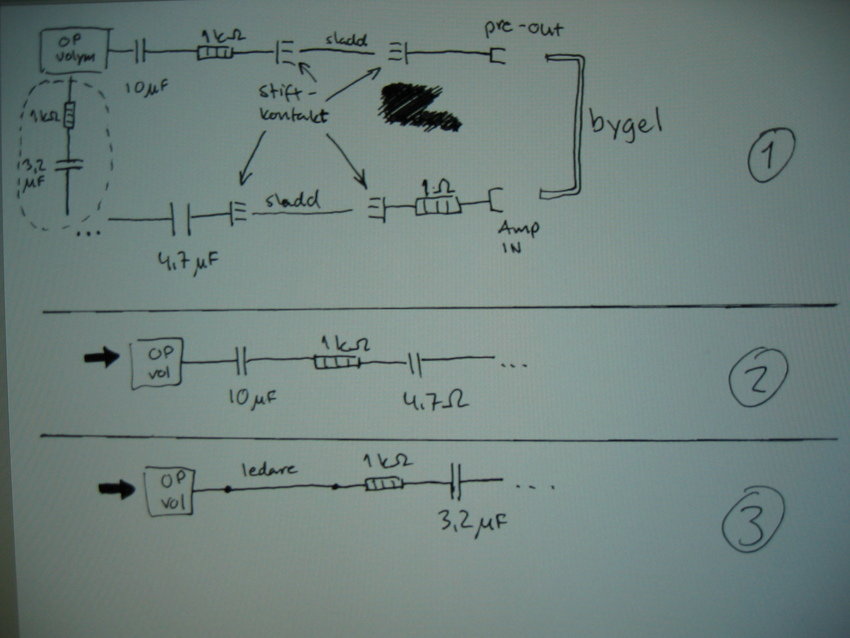

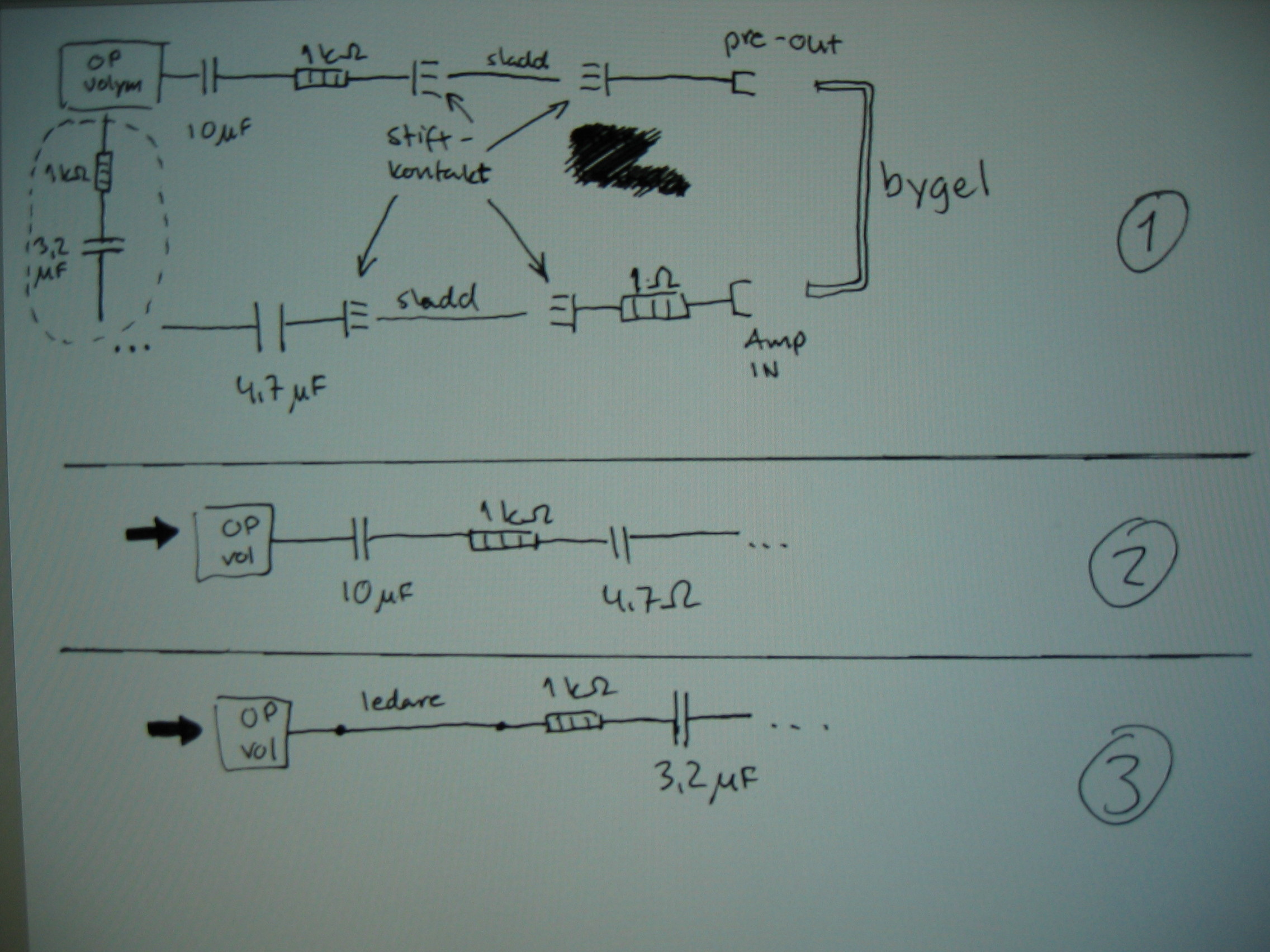

Det ser ut som (1) idag. Med "OP/volym" menar jag operationsförstärkare kombinerad med volymreglering på samma IC-krets i försteget. Mitt i bilden ovan. Många onödiga saker i signalens väg. Jag tänkte tjuvkoppla som det streckade området. (2) och (3) är förenklingar. Stiftkontakterna som åsyftas på teckningen ses på bild 2 i början av albumet. (2007-12-05 08:16:00) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  XTZ Class A-100 D

Ersättning

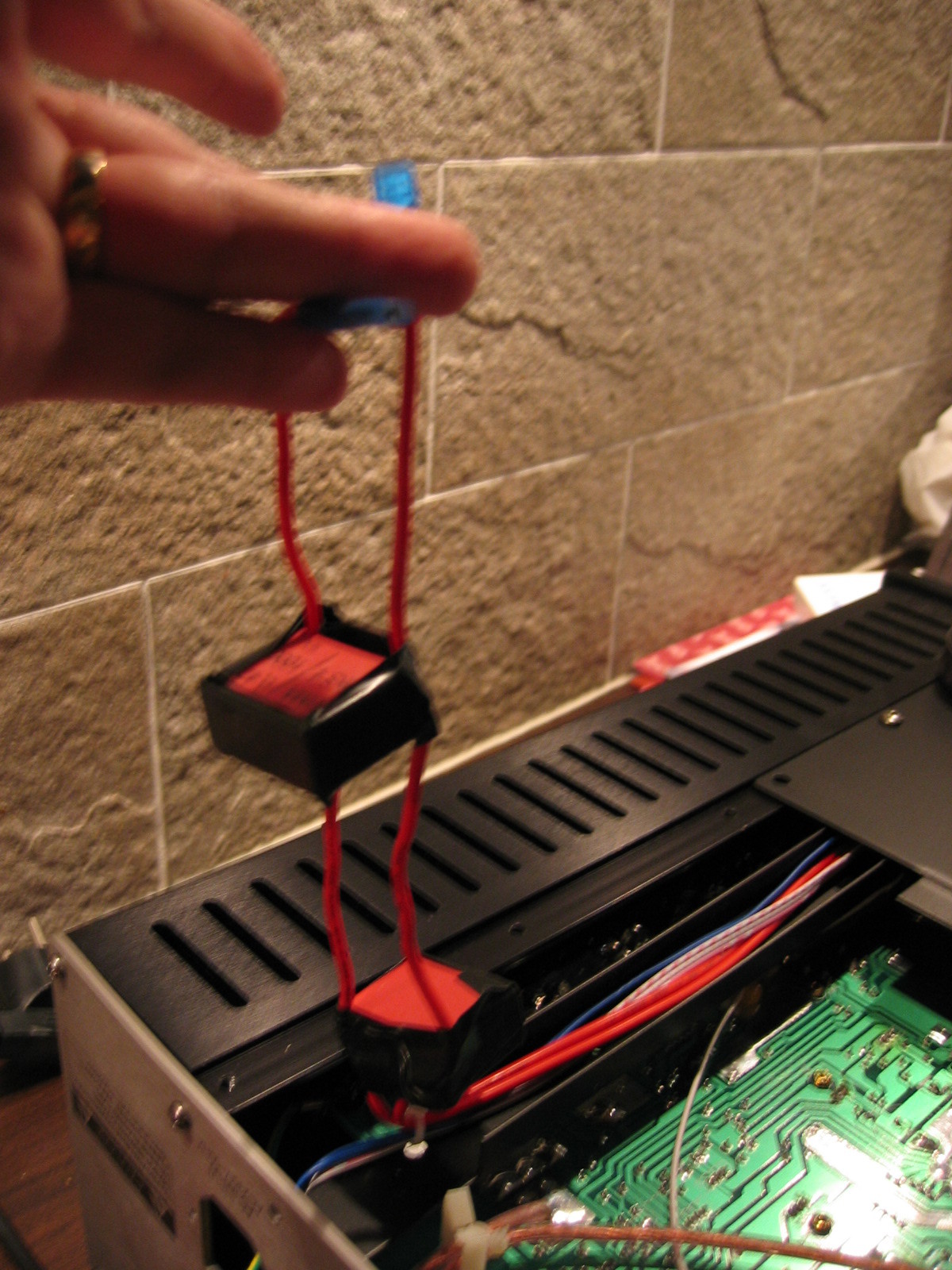

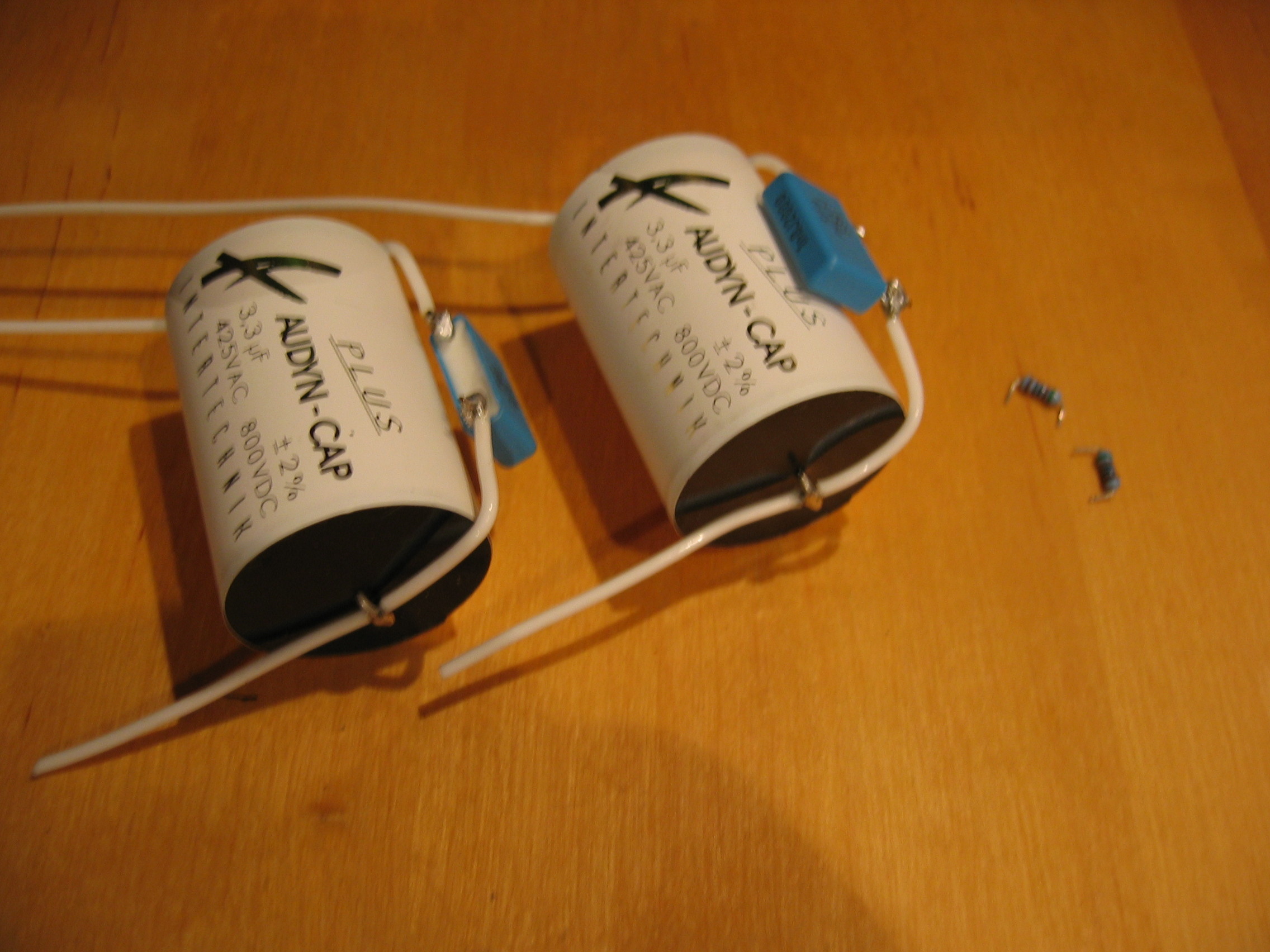

Fina kondingar som låter underbart :) (2007-12-05 08:18:51) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  XTZ Class A-100 D

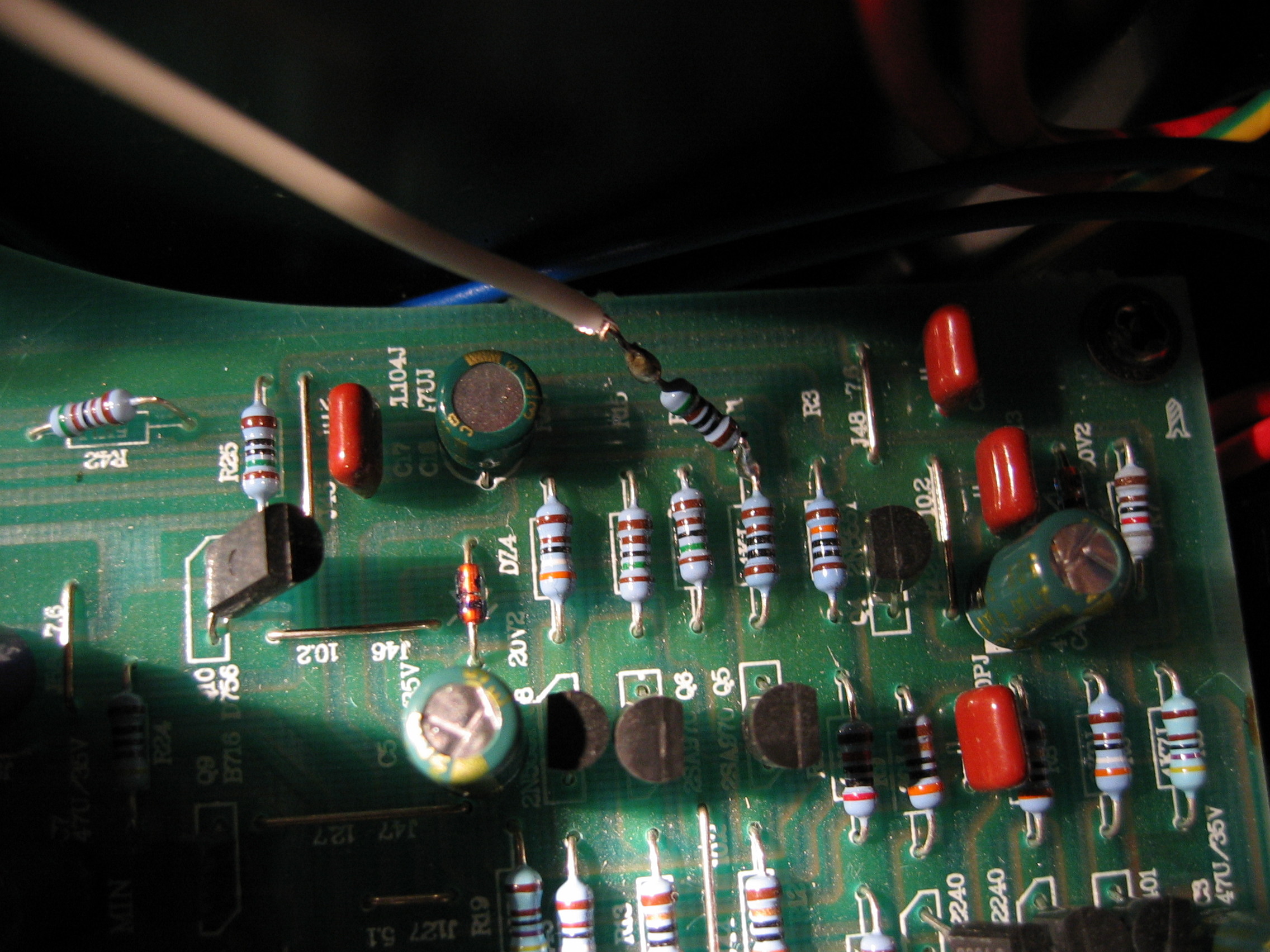

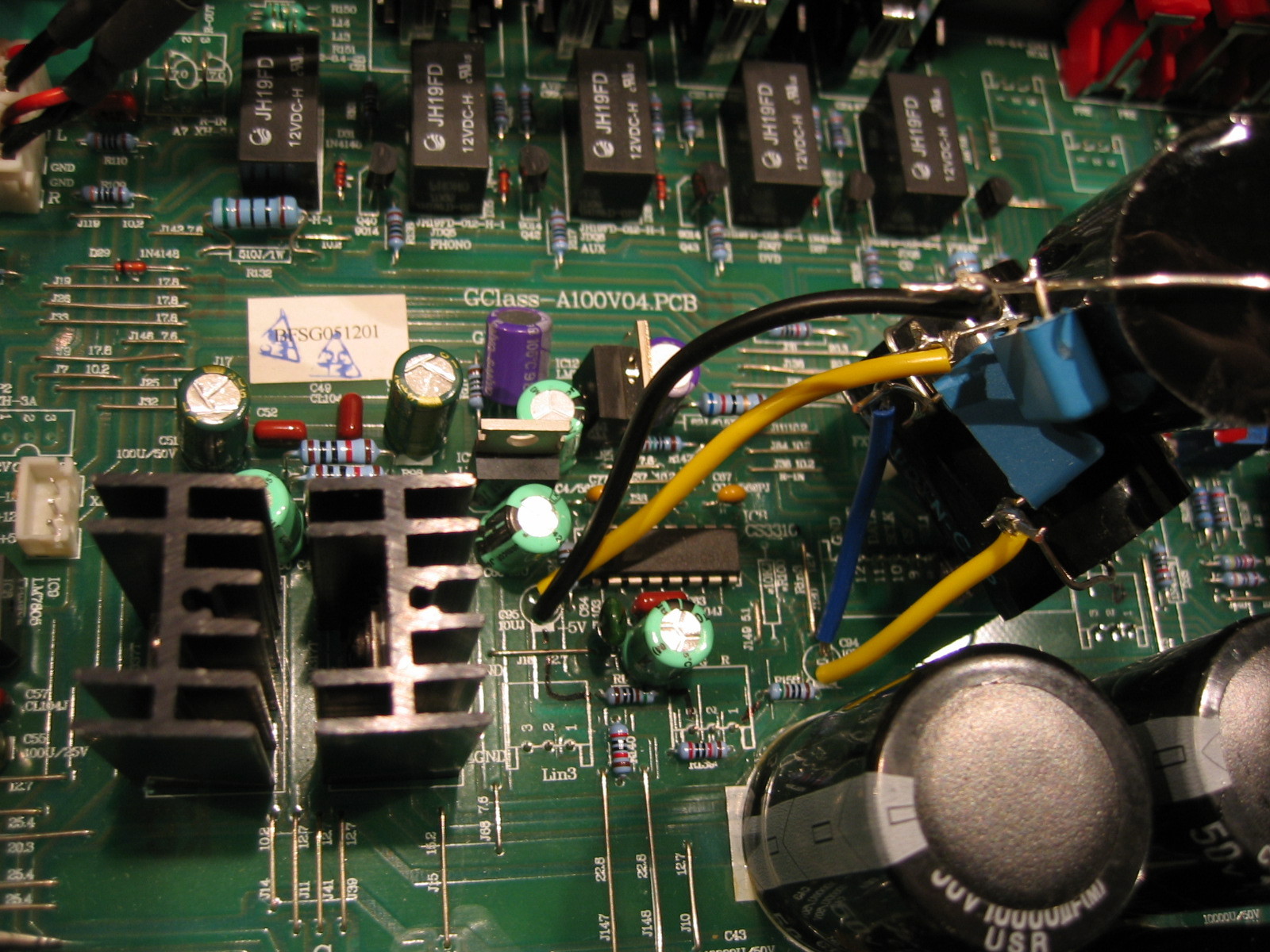

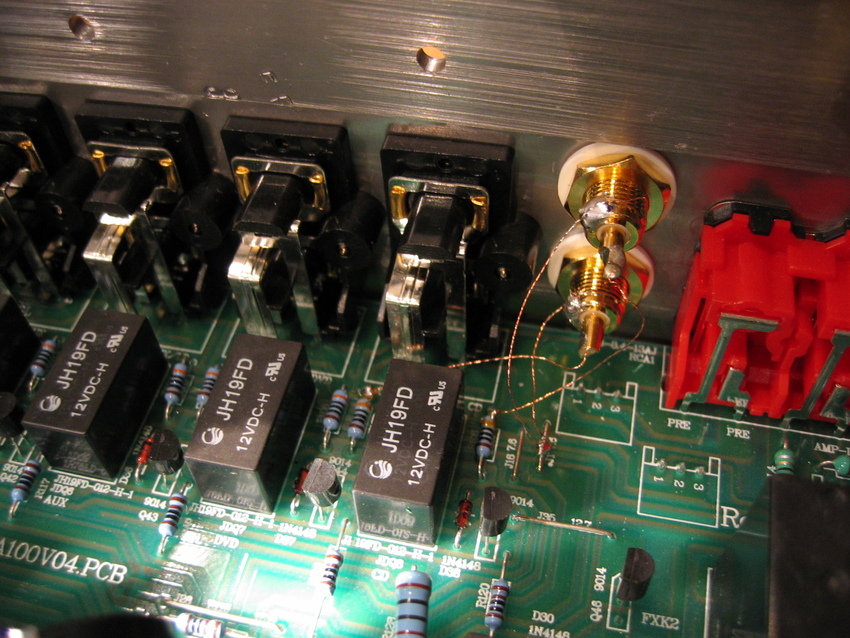

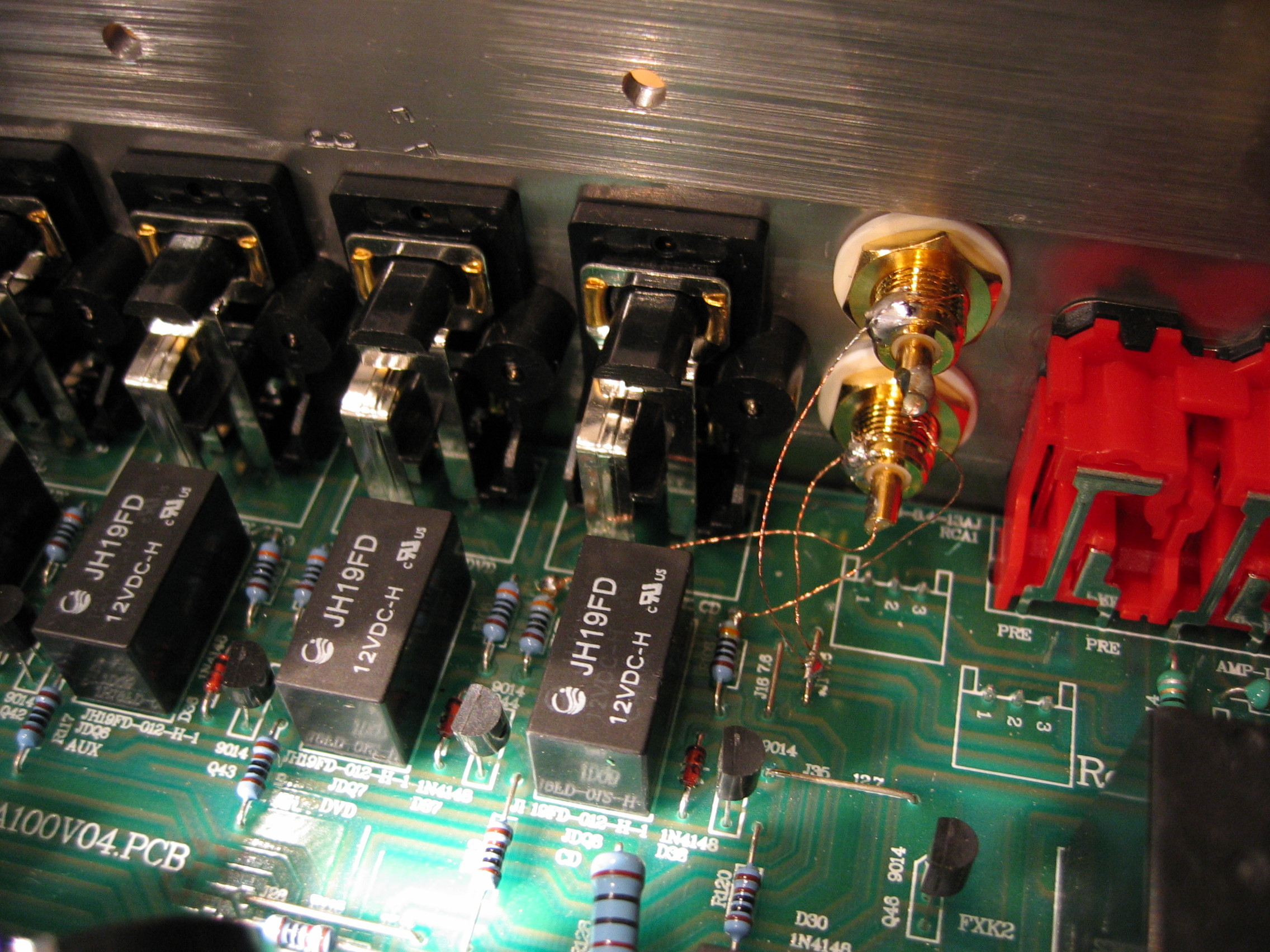

Tjuvkoppling in på slutsteget
(2007-12-05 08:24:28) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  XTZ Class A-100 D

Översikt på tjuvkopplingen
(2007-12-05 08:26:05) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  XTZ Class A-100 D

Baksidan

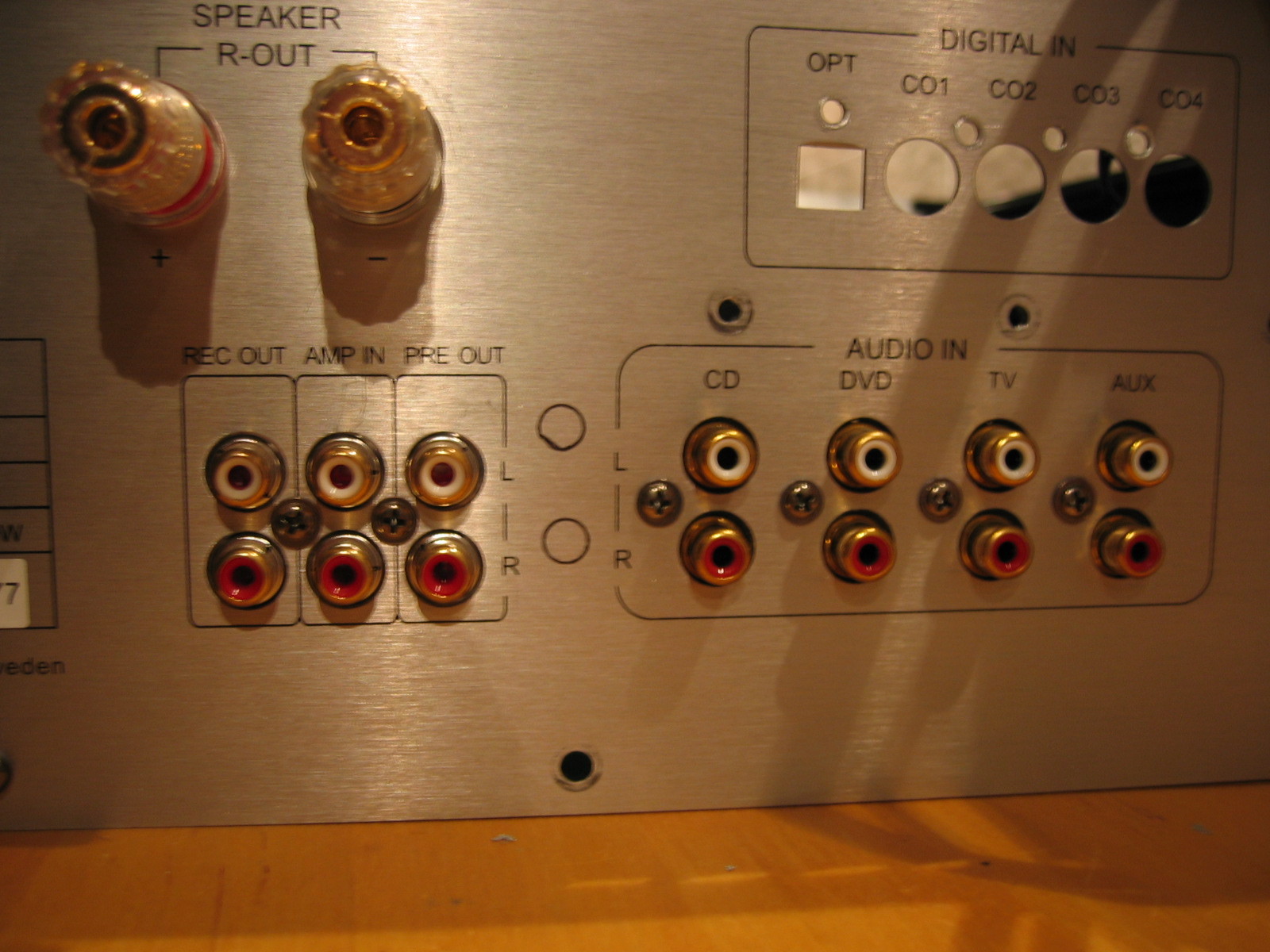

Nu hoppar vi på där bak... har ritat två cirklar...hm... (2007-12-05 08:31:46) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  XTZ Class A-100 D

Baksidan

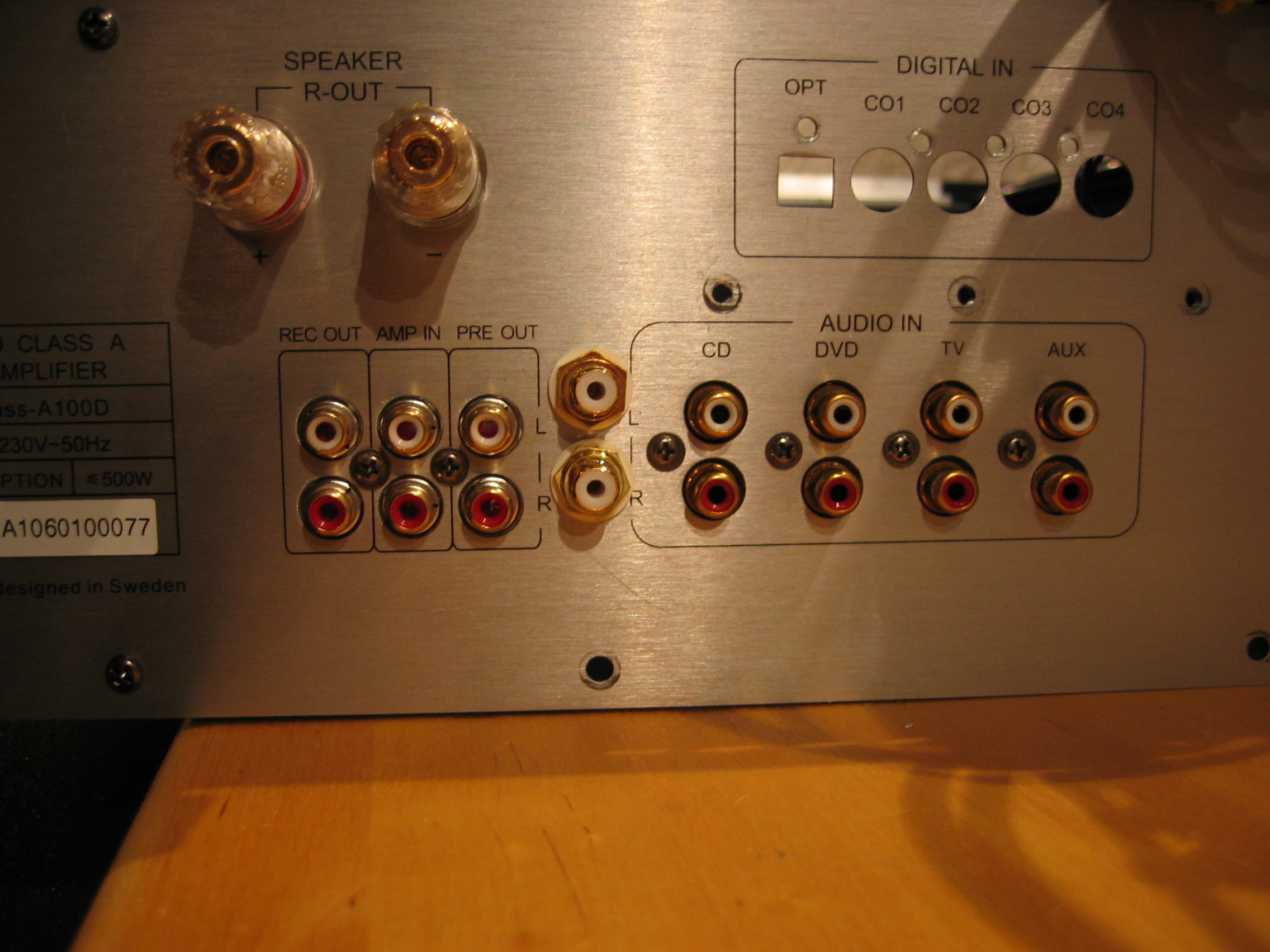

Hoppsan... två nya kontakter... och vilka ser stadigast ut? (tips: kolla storleken på hålet där pinnen ska in... :) (2007-12-05 08:34:14) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  XTZ Class A-100 D

Baksidan
ahaa... nu blev jag av med en taskig kontakt och en galvad plåt i signalvägen. Använder samma tråd som i signalkabeln men här är den bara tvinnad. 0,1mm lackad koppartråd. (2007-12-05 08:35:38) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  XTZ Class A-100 D

"amp in"

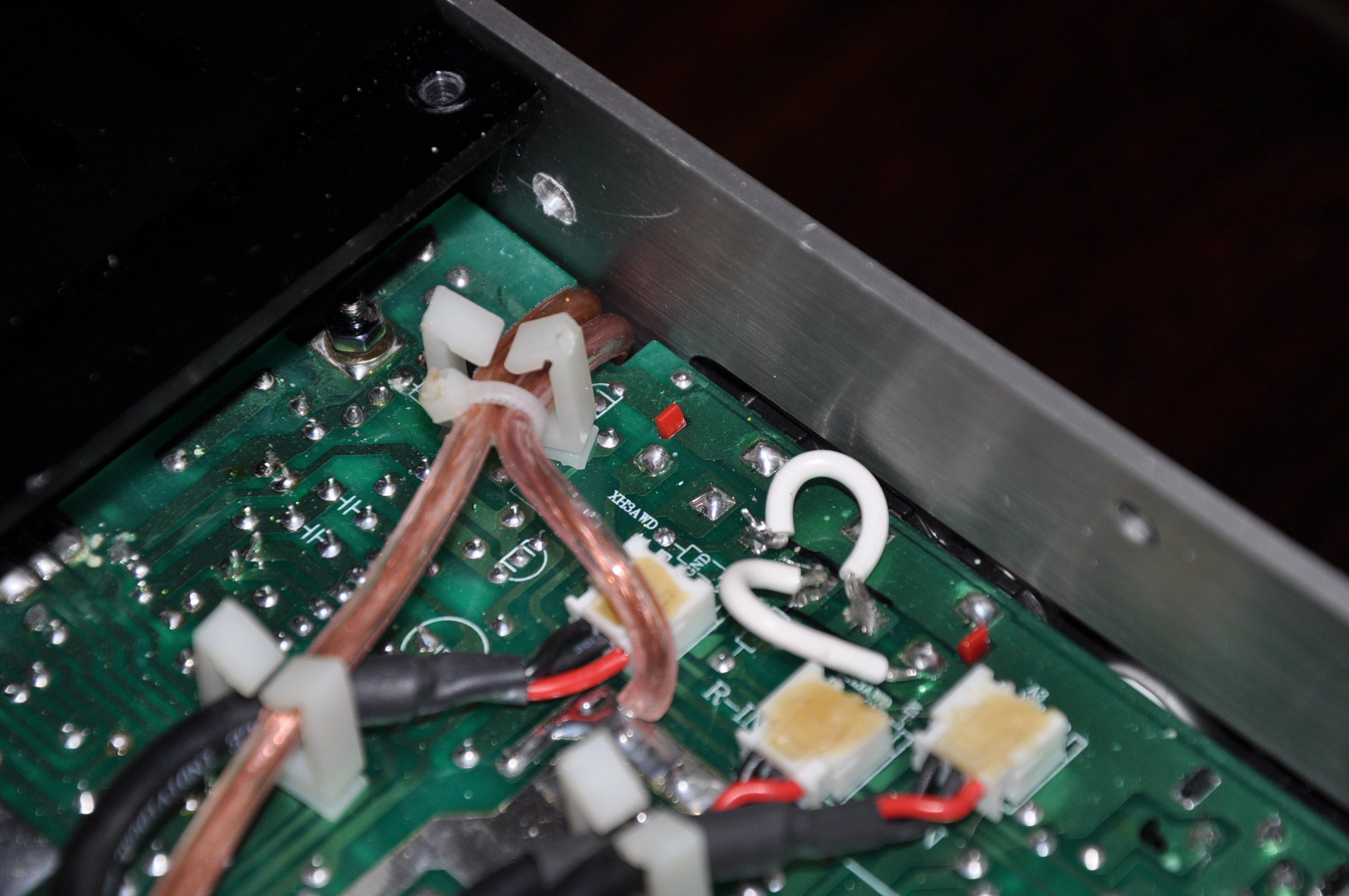

Bakgrund: när jag lyssnar på flerkanal (film) använder jag min xtz classA-100 D som slutsteg. Vid 2-kanal är CD-spelaren kopplad direkt till xtz. Men det "läcker" spänning ut via "amp in" bakåt till flerkanalaren när den inte är på. Jag måste då höja volymen ca 4-5 dB mot om jag rycker sladden på "amp in". (2009-02-25 09:42:11) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  XTZ Class A-100 D

Brytare

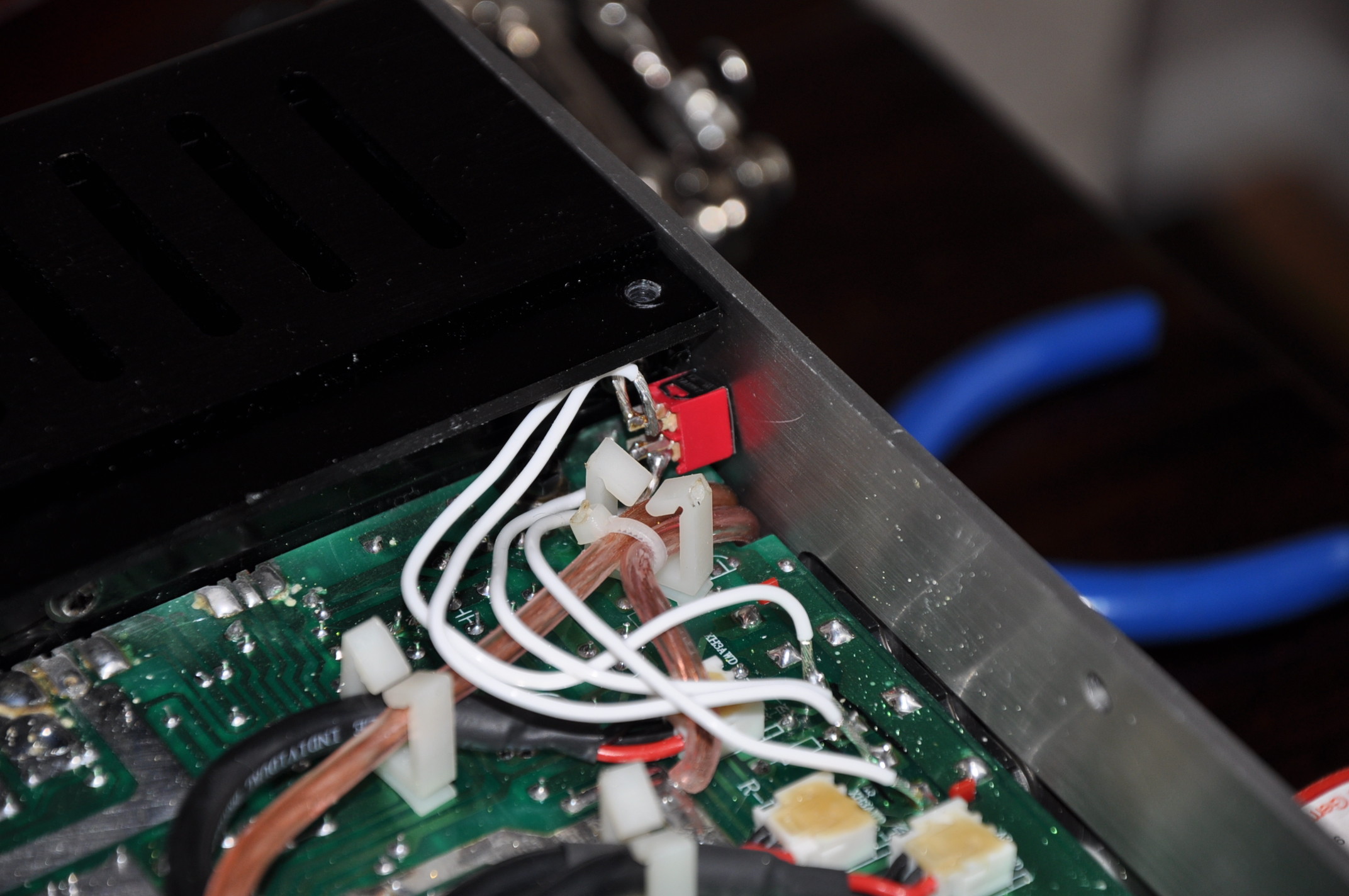

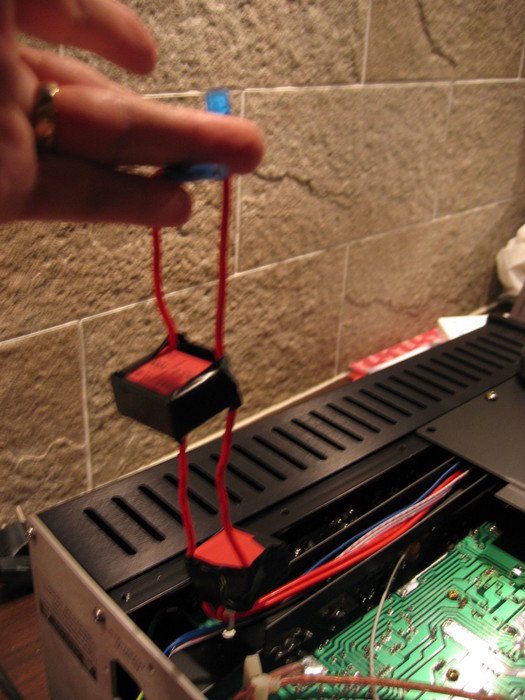

Min lösning blir att sätta en brytare mellan "pre out" och "amp in". Koppla flerkanalaren på "pre out"... när du ändrar brytaren kopplas den till "amp in". (2009-02-25 10:16:29) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  XTZ Class A-100 D

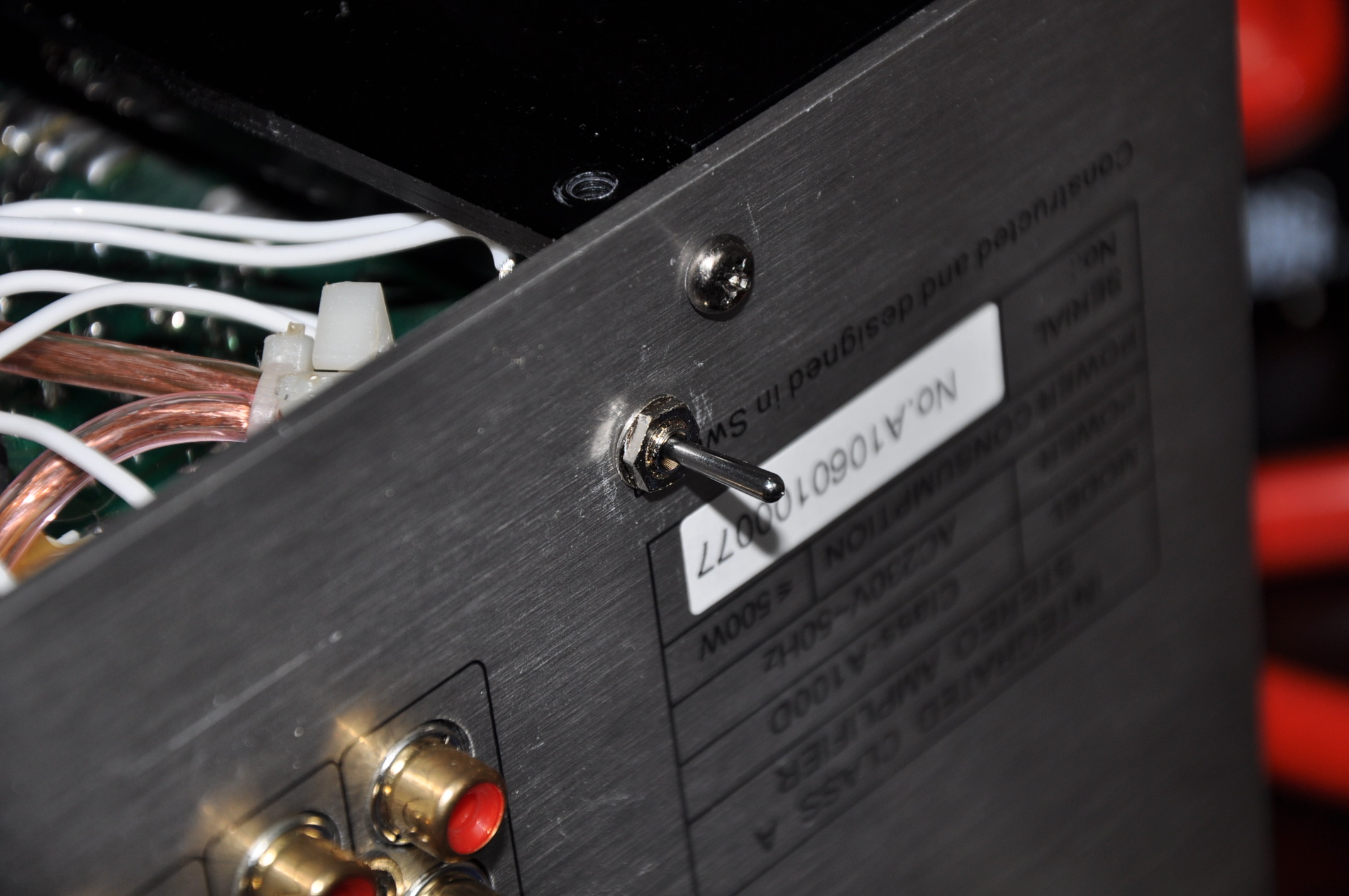

Baksidan med brytare
Så ser det ut! (2009-02-25 10:19:44) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  XTZ Class A-100 D



Viktat medelbetyg:  (9.00) (baserat på 5 st)  Visa lista
KryLLan    2007-12-21 17:13:35
Dudemeister    2007-12-05 15:49:30
playboy    2007-12-05 14:27:16
Coca    2007-12-05 09:16:49
Unregistered08b3bcd8    2007-12-05 07:47:27
Ge betyg
Du måste vara inloggad för att kunna sätta betyg.
 Kommentarer (24 st)
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
rotelpower   2012-12-06 09:05:59 Anmäl
Bra jobbat!
Xris   2010-01-20 10:17:46 Anmäl
För övrig har jag sedan sommaren -09 införskaffat en begagnad edison 60 rörförstärkare. Vid flera tillfällen har jag jämfört dem, inte ens på basen har xtz bättre kontroll (!?), och ser inte längre någon anledning att använda XTZ... så den står bara o dammar (bild)
Xris   2010-01-20 10:10:24 Anmäl
[quote name='hedman' post='2748664' date='Jan 17 2010, 22:17 ']I och med att ingångarna har reläer, borde man inte kunna bygla över en av ingångarna förbi volymjusteringen direkt till slutsteget och få en amp-in ingång utan att sätta dit ett extra par ingångar och vipp brytare?

-mvh Hedman[/quote]
Inte helt säker på hur du menar... jag uppfattar det som: godtycklig ingång kopplat till relä - efter relät så tjuvkopplar man direkt till slutsteget.

Om det var så du menade så har jag inte undersökt den saken men det låter onekligen smidigt. Men de extra paret ingångar med koppling ner till kortet är för CD-spelare då jag tycker det känns som högre kvalitet än befintlig.

/Xris
Unregistered67fa056e   2010-01-17 22:17:00 Anmäl
I och med att ingångarna har reläer, borde man inte kunna bygla över en av ingångarna förbi volymjusteringen direkt till slutsteget och få en amp-in ingång utan att sätta dit ett extra par ingångar och vipp brytare?

-mvh Hedman
Selulance   2009-11-12 21:04:28 Anmäl
Som DVD-ai säger, vad blev resultatet?! ;D
Xris   2009-03-04 07:20:39 Anmäl
[quote name='daho' post='2336305' date='Feb 27 2009, 10:41 ']Läst mycket ellära?[/quote]
Nej det har jag inte gjort, men det är ganska enkla saker jag gjort, som knappt kan gå fel. Man snappar upp lite här o lite där på olika forum om egenskaper på komponenter. (bild)
Unregistered60f3a1d1   2009-02-27 10:41:54 Anmäl
Kul och se nån som kan och vågar, känns ju surt om man skulle paja nått i den om man inte kan fixa till det själv igen vill säga (bild). Läst mycket ellära?
Monken5   2009-02-25 21:37:06 Anmäl
Kul med folk som kan...
necrio   2009-02-25 10:52:21 Anmäl
du kanske skulle ta o söka anställning hoss XTZ och utveckla deras produkter istället (bild)
KryLLan   2007-12-21 17:12:48 Anmäl
Grymt! Synd att man inte va mer vaken på elektronk/lektionerna i skolan (bild).
Du kan få koma hem till mig och modda min Thule =P.
