Lite bilder från bygget av min kombinerade media/lagrings-dator.
Edit (Uppdaterad): Har nu gått ifrån vista 64bitars då det helt enkelt fattas för mkt drivrutiner till kringkomponenterna jag har. Tråkigt för förutom det funkade det ypperligt. Är nu fast i konfigurationsträsket a la htpc. Kör just nu mpc med ffdshow då hårdvaruavkodning i powerdvd för .mkv inte funkade, endast svart bild. Då kunde jag likabra slänga ut pdvd och leka med mpc och ffdshow istället. Men jisses de tar några dagar… Läs hela |
Produkter i albumet:
|
Stäng
Bilder i detta album
Växla till minatyrbilder

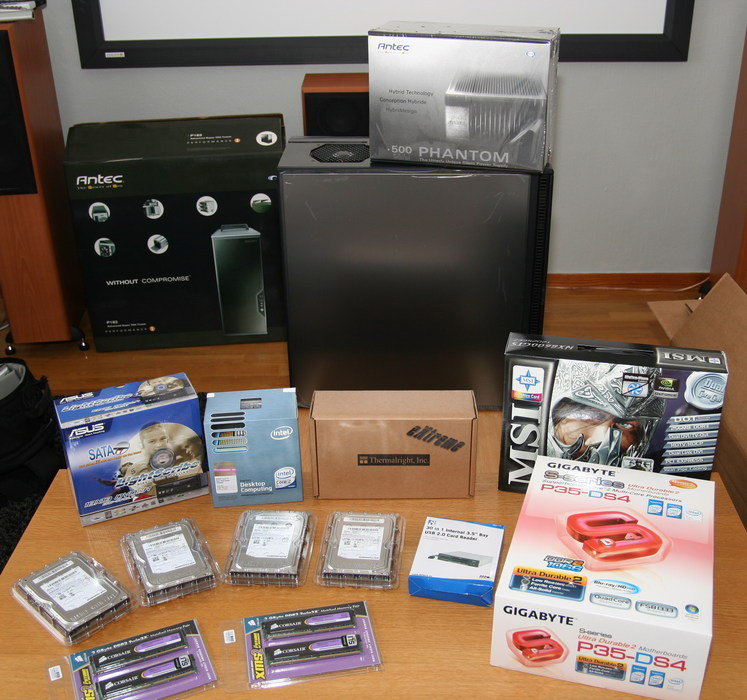

Datorbygget
Här står hela härligheten. Förutom kopplade produktbilder innehåller paketet även:
Thermalright Ultra-120 Extreme (CPU-kylare)
Minneskortsläsare USB2.0 intern
Hade lite problem med att cpu-kylaren tog emot kylflänsarna på moderkortet och att även grafikkortets kylflänsar tog emot moderkortets. Lite skumgummi emellan så löste det sig dock.
Galet nöjd med dator i övrigt. Det enda man kan höra är ett svagt svagt vindflöde (dovt). 1.5 TB i raid5 med passiv cpu/grafik/moderkort känns hur bra som helst.
Kör Windows Vista 64bitar (för att kunna utnyttja alla 4 gb ram) och tro det eller ej men det funkar bra än så länge...hmm.
En annan sak som ni kommer se på bilderna nedan är att ett jättenätagg i denna lådan kan bli lite problem. Det krävdes en del lirkande för att inga kablar skulle komma in i den nedre fläkten som sitter mellan nätagg och de 4 st hdna.
Totalt pris: 15000 kr (2007-06-27 08:01:08)
Här står hela härligheten. Förutom kopplade produktbilder innehåller paketet även:
Thermalright Ultra-120 Extreme (CPU-kylare)
Minneskortsläsare USB2.0 intern
Hade lite problem med att cpu-kylaren tog emot kylflänsarna på moderkortet och att även grafikkortets kylflänsar tog emot moderkortets. Lite skumgummi emellan så löste det sig dock.
Galet nöjd med dator i övrigt. Det enda man kan höra är ett svagt svagt vindflöde (dovt). 1.5 TB i raid5 med passiv cpu/grafik/moderkort känns hur bra som helst.
Kör Windows Vista 64bitar (för att kunna utnyttja alla 4 gb ram) och tro det eller ej men det funkar bra än så länge...hmm.
En annan sak som ni kommer se på bilderna nedan är att ett jättenätagg i denna lådan kan bli lite problem. Det krävdes en del lirkande för att inga kablar skulle komma in i den nedre fläkten som sitter mellan nätagg och de 4 st hdna.
Totalt pris: 15000 kr (2007-06-27 08:01:08)
Produkter på bilden:
Antec Phantom 500W, Intel Core 2 Duo E6600 2,4GHz Socket 775 Box, Corsair XMS2 Xtreme TwinX DDR2 800MHz 2x1GB (TWIN2XP2048-6400C4), Samsung SpinPoint T166 HD501LJ 16MB 500GB, Asus DRW-1814BLT, Antec P182 (Svart), Gigabyte GA-P35-DS4, MSI GeForce NX8600GTS-T2D256EZ-H 256MB, Thermalright Ultra-120 eXtreme 775/AM2
Antec Phantom 500W, Intel Core 2 Duo E6600 2,4GHz Socket 775 Box, Corsair XMS2 Xtreme TwinX DDR2 800MHz 2x1GB (TWIN2XP2048-6400C4), Samsung SpinPoint T166 HD501LJ 16MB 500GB, Asus DRW-1814BLT, Antec P182 (Svart), Gigabyte GA-P35-DS4, MSI GeForce NX8600GTS-T2D256EZ-H 256MB, Thermalright Ultra-120 eXtreme 775/AM2

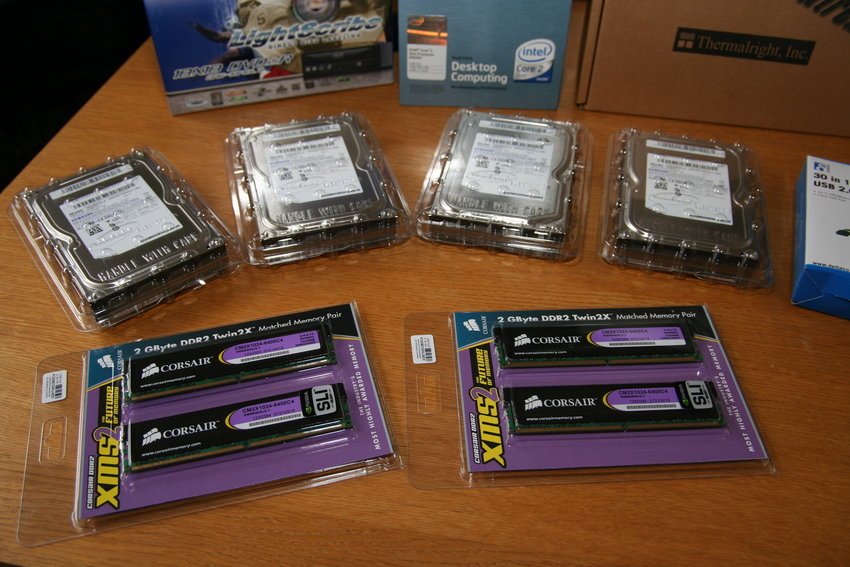

4 st Samsung 500 GB och 4 GB Corsair minne
Underbart. Lär väl stå mig några veckor med den lagringsmängden iaf och sen finns ju alltid möjlighet att bygga ut i chassit. Icy-dock med separat raidkontroller blir det då.
4 GB minne för strax över 2000 kr. Sjukt. (2007-06-27 08:34:46)
Underbart. Lär väl stå mig några veckor med den lagringsmängden iaf och sen finns ju alltid möjlighet att bygga ut i chassit. Icy-dock med separat raidkontroller blir det då.
4 GB minne för strax över 2000 kr. Sjukt. (2007-06-27 08:34:46)
Produkter på bilden: Corsair XMS2 Xtreme TwinX DDR2 800MHz 2x1GB (TWIN2XP2048-6400C4), Samsung SpinPoint T166 HD501LJ 16MB 500GB
Corsair XMS2 Xtreme TwinX DDR2 800MHz 2x1GB (TWIN2XP2048-6400C4), Samsung SpinPoint T166 HD501LJ 16MB 500GB

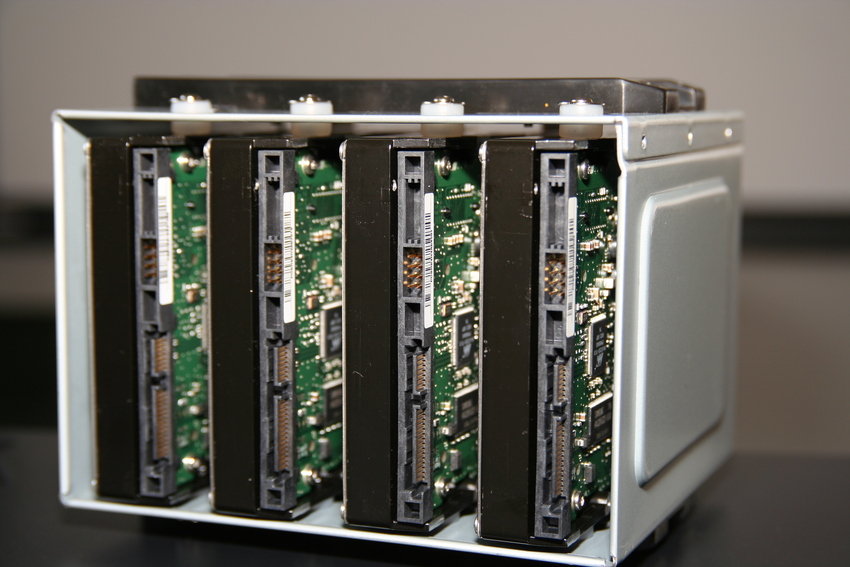

4 x 500 GB = 1.5 TB Raid5
Väl fungerande hårddiskupphängning. Sitter betydligt lösare än vad det ser ut och vad mitt öra kan förtälja så fungerar det fin fint. (2007-06-27 08:40:48)
Väl fungerande hårddiskupphängning. Sitter betydligt lösare än vad det ser ut och vad mitt öra kan förtälja så fungerar det fin fint. (2007-06-27 08:40:48)
Produkter på bilden: Samsung SpinPoint T166 HD501LJ 16MB 500GB
Samsung SpinPoint T166 HD501LJ 16MB 500GB

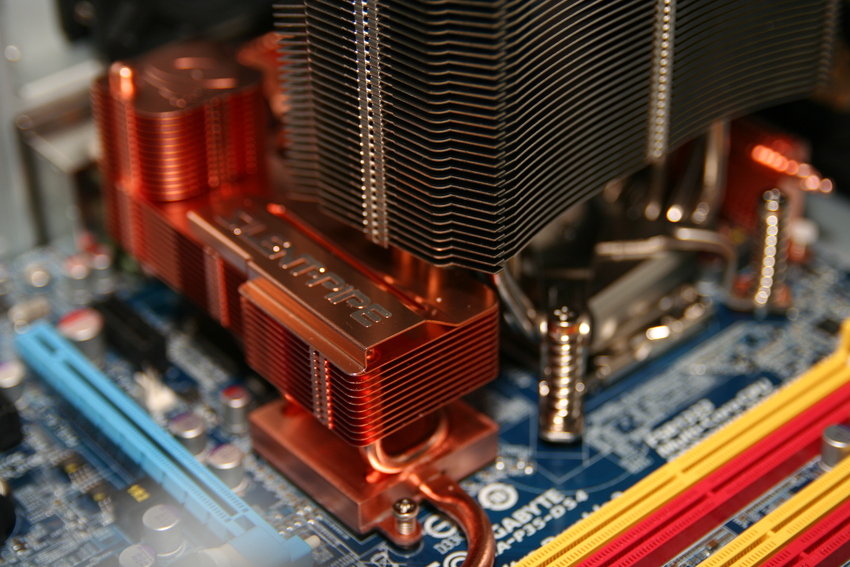

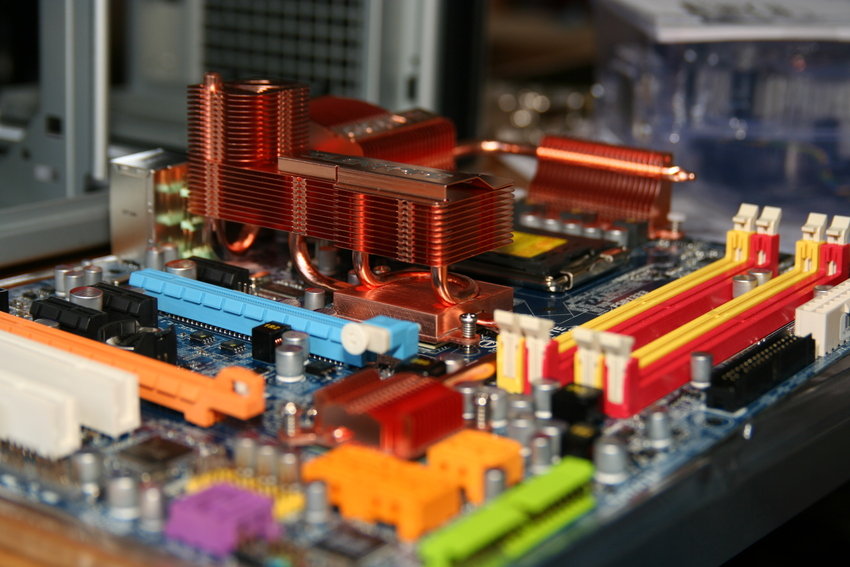

Heatpipes...
Själva modern. Skönt att slippa de där små irriterande vinande fläktarna! Smart att placera en pcie x1 plats mellan graffekortet och kylflänsarna på moderkortet. Det räckte dock inte riktigt till så kylflänsarna på grafikkortet och de på moderkortet kelar lite med varandra som det är idag. (2007-06-27 08:42:07)
Själva modern. Skönt att slippa de där små irriterande vinande fläktarna! Smart att placera en pcie x1 plats mellan graffekortet och kylflänsarna på moderkortet. Det räckte dock inte riktigt till så kylflänsarna på grafikkortet och de på moderkortet kelar lite med varandra som det är idag. (2007-06-27 08:42:07)
Produkter på bilden: Gigabyte GA-P35-DS4
Gigabyte GA-P35-DS4

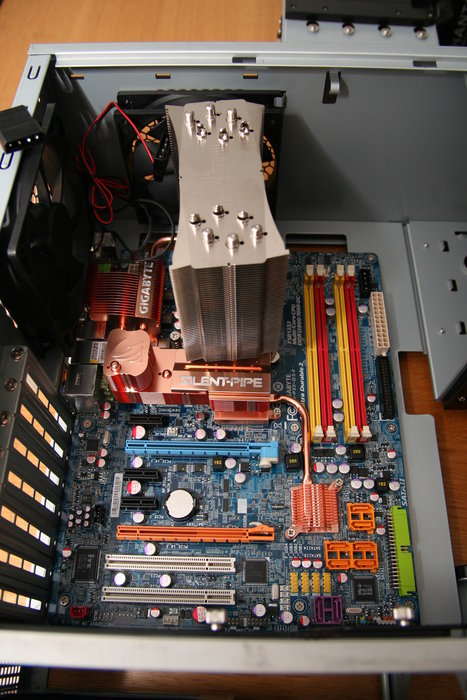

CPU-kylare och moderkort
Här är nästa "problem". Maffig kylare dock som håller tempen på 30 grader idle. Det är annat än min gamla P4 3.0Ghz. Chassifläktarna blir nästan som cpukylare så som dom sitter. Toppen att ha nätagget i botten! (2007-06-27 08:45:00)
Här är nästa "problem". Maffig kylare dock som håller tempen på 30 grader idle. Det är annat än min gamla P4 3.0Ghz. Chassifläktarna blir nästan som cpukylare så som dom sitter. Toppen att ha nätagget i botten! (2007-06-27 08:45:00)
Produkter på bilden: Intel Core 2 Duo E6600 2,4GHz Socket 775 Box, Antec P182 (Svart), Gigabyte GA-P35-DS4, Thermalright Ultra-120 eXtreme 775/AM2
Intel Core 2 Duo E6600 2,4GHz Socket 775 Box, Antec P182 (Svart), Gigabyte GA-P35-DS4, Thermalright Ultra-120 eXtreme 775/AM2
CPU och moderkort
Ena heatpipebenet på cpukylaren ligger emot kylflänsen på moderkortet. CPU-kylaren sitter även på lite snett. Det är dock inget som har försämrat kylförmågan något. (2007-06-27 08:48:17)
Ena heatpipebenet på cpukylaren ligger emot kylflänsen på moderkortet. CPU-kylaren sitter även på lite snett. Det är dock inget som har försämrat kylförmågan något. (2007-06-27 08:48:17)
Produkter på bilden: Gigabyte GA-P35-DS4
Gigabyte GA-P35-DS4

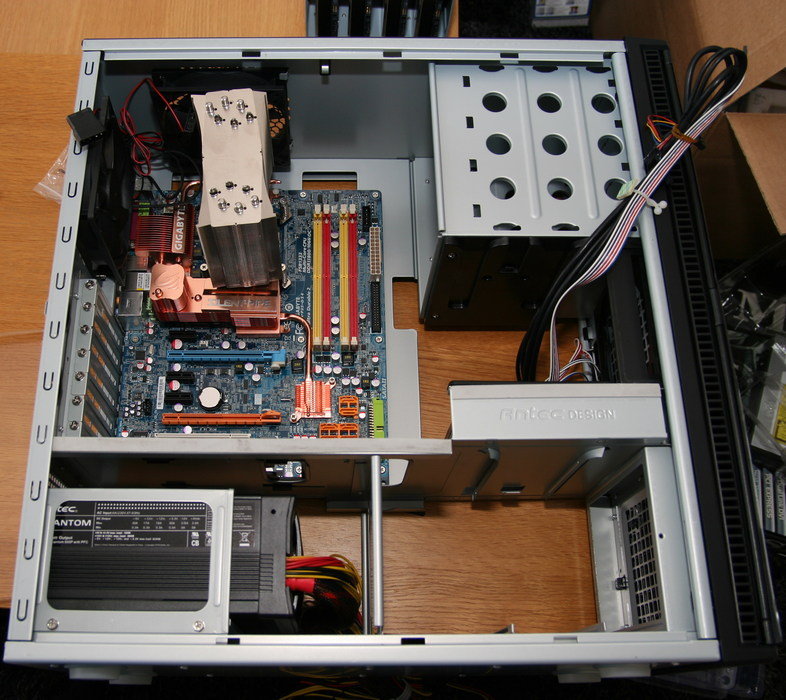

Lådan halvfärdig
Som ni ser i nederkanten sticker nätagget in rätt långt. Mellan kablarna och den silvriga avdelaren ska där även in en 120 mm fläkt så de blir rätt trångt. (2007-06-27 08:51:52)
Som ni ser i nederkanten sticker nätagget in rätt långt. Mellan kablarna och den silvriga avdelaren ska där även in en 120 mm fläkt så de blir rätt trångt. (2007-06-27 08:51:52)

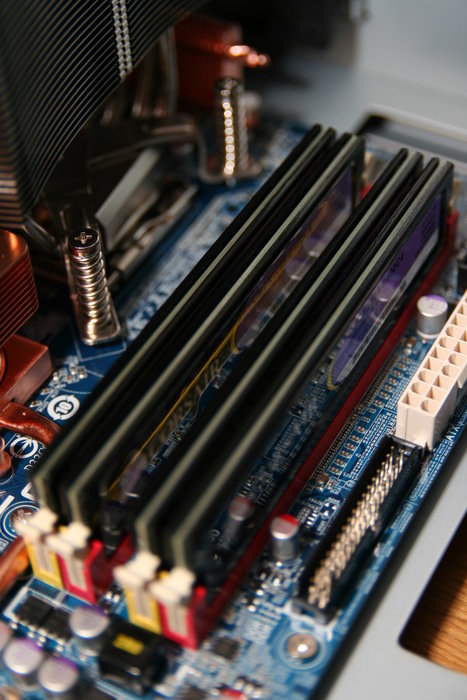

4 x 1 GB
Det blir godis det. Tyvärr kan inte 32bitars OS tillgodogöra sig 4 GB ram så de blev till att skaffa Vista 64bitars. (2007-06-27 08:56:11)
Det blir godis det. Tyvärr kan inte 32bitars OS tillgodogöra sig 4 GB ram så de blev till att skaffa Vista 64bitars. (2007-06-27 08:56:11)
Produkter på bilden: Corsair XMS2 Xtreme TwinX DDR2 800MHz 2x1GB (TWIN2XP2048-6400C4), Gigabyte GA-P35-DS4, Thermalright Ultra-120 eXtreme 775/AM2
Corsair XMS2 Xtreme TwinX DDR2 800MHz 2x1GB (TWIN2XP2048-6400C4), Gigabyte GA-P35-DS4, Thermalright Ultra-120 eXtreme 775/AM2

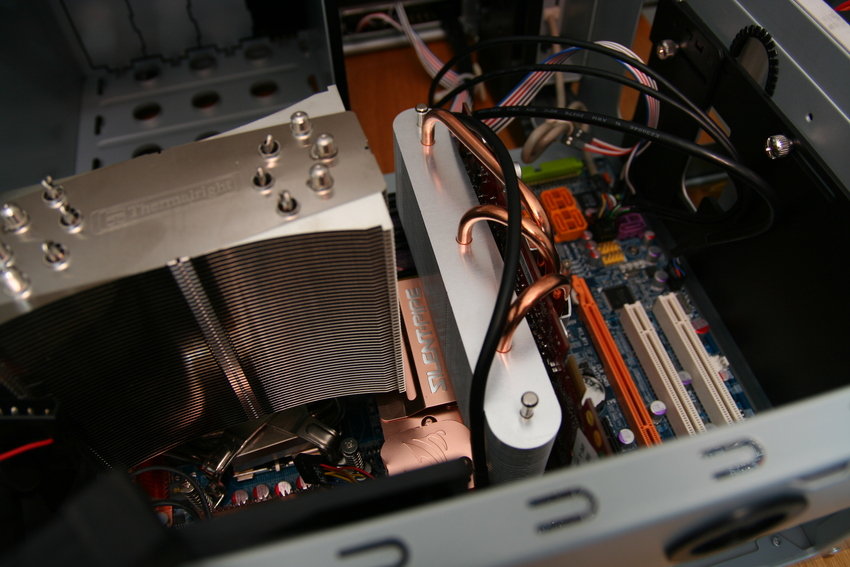

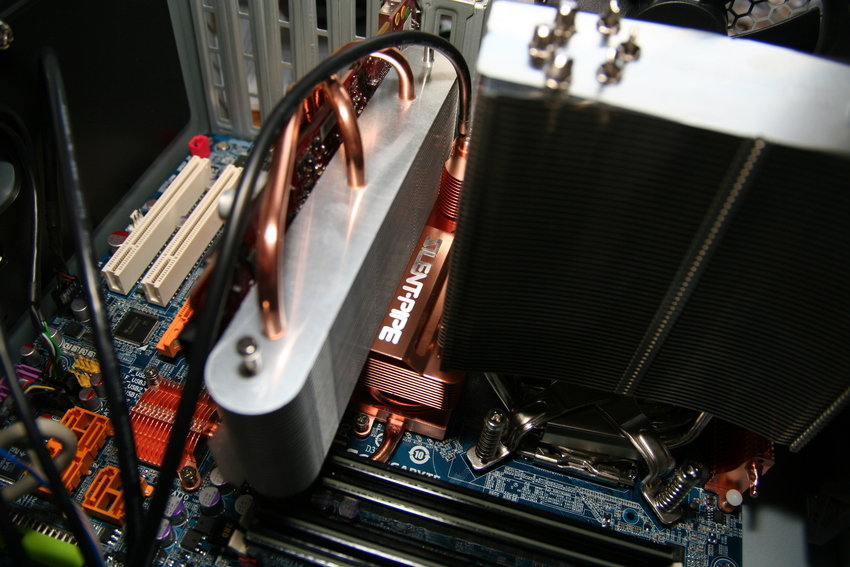

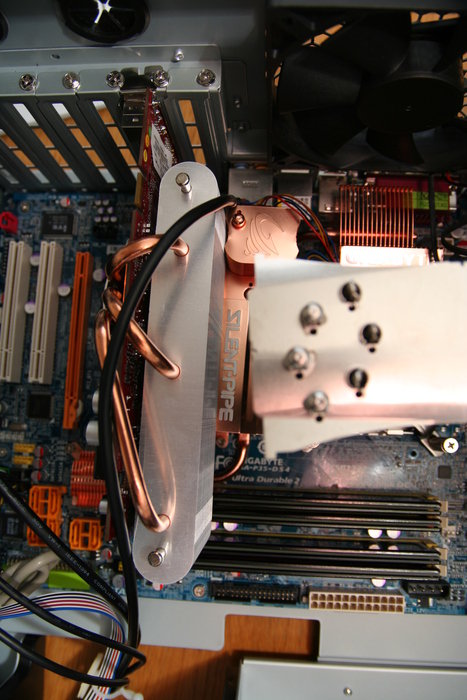

Grafikkort installerat
Och även här blev det trångt. Tryckte in lite skumplast (antistatisk) mellan kylflänsen på grafikkortet och själv kretskortet på grafikkortet för att där inte skulle bli någon kul kortslutning. Fungerade bra. Grafikkortet lutar 2-3 grader men de spelar inte så stor roll. (2007-06-27 08:58:36)
Och även här blev det trångt. Tryckte in lite skumplast (antistatisk) mellan kylflänsen på grafikkortet och själv kretskortet på grafikkortet för att där inte skulle bli någon kul kortslutning. Fungerade bra. Grafikkortet lutar 2-3 grader men de spelar inte så stor roll. (2007-06-27 08:58:36)
Produkter på bilden: Gigabyte GA-P35-DS4, MSI GeForce NX8600GTS-T2D256EZ-H 256MB, Thermalright Ultra-120 eXtreme 775/AM2
Gigabyte GA-P35-DS4, MSI GeForce NX8600GTS-T2D256EZ-H 256MB, Thermalright Ultra-120 eXtreme 775/AM2
Produkter på bilden: Gigabyte GA-P35-DS4, MSI GeForce NX8600GTS-T2D256EZ-H 256MB, Thermalright Ultra-120 eXtreme 775/AM2
Gigabyte GA-P35-DS4, MSI GeForce NX8600GTS-T2D256EZ-H 256MB, Thermalright Ultra-120 eXtreme 775/AM2
Produkter på bilden: Gigabyte GA-P35-DS4, MSI GeForce NX8600GTS-T2D256EZ-H 256MB, Thermalright Ultra-120 eXtreme 775/AM2
Gigabyte GA-P35-DS4, MSI GeForce NX8600GTS-T2D256EZ-H 256MB, Thermalright Ultra-120 eXtreme 775/AM2

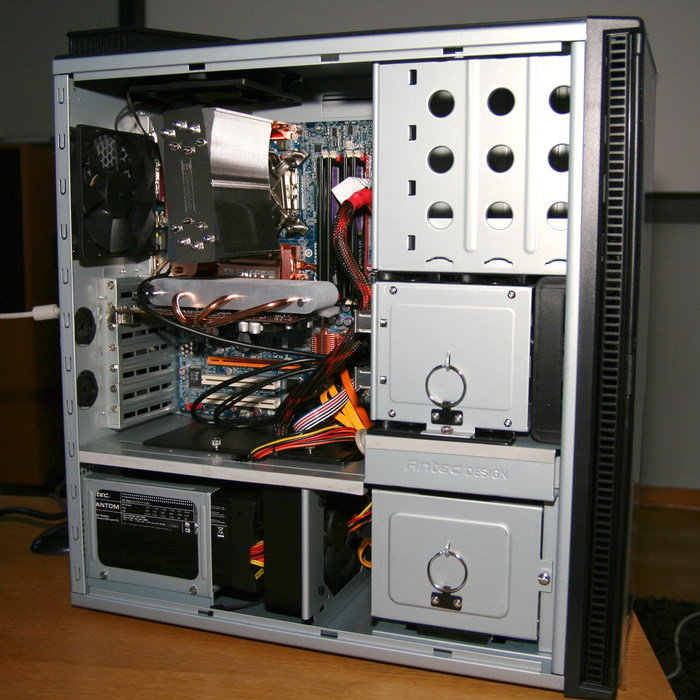

Då var det klart
I princip alla kablar löper på baksidan av moderkortet förutom 24pinnarsjättekabeln som inte räckte den vägen. Utgången på nätagget skulle suttit på andra sidan (mot baksidan av chassit) men men. Nämnas kan att de två topplacerade fläktarnas kablar löper ut genom ett hål i ovankant av chassit (Smart antec) likaså alla kablar till dvdbrännaren. Det enda som egentligen finns inne i chassit i kabelväg och stör luftflödet är 24pinskabeln samt sata kablarna till hårddiskarna och chassikablarna från fronten på chassit. (2007-06-27 09:04:24)
I princip alla kablar löper på baksidan av moderkortet förutom 24pinnarsjättekabeln som inte räckte den vägen. Utgången på nätagget skulle suttit på andra sidan (mot baksidan av chassit) men men. Nämnas kan att de två topplacerade fläktarnas kablar löper ut genom ett hål i ovankant av chassit (Smart antec) likaså alla kablar till dvdbrännaren. Det enda som egentligen finns inne i chassit i kabelväg och stör luftflödet är 24pinskabeln samt sata kablarna till hårddiskarna och chassikablarna från fronten på chassit. (2007-06-27 09:04:24)
Produkter på bilden: Antec Phantom 500W, Intel Core 2 Duo E6600 2,4GHz Socket 775 Box, Corsair XMS2 Xtreme TwinX DDR2 800MHz 2x1GB (TWIN2XP2048-6400C4), Samsung SpinPoint T166 HD501LJ 16MB 500GB, Asus DRW-1814BLT, Antec P182 (Svart), Gigabyte GA-P35-DS4, MSI GeForce NX8600GTS-T2D256EZ-H 256MB, Thermalright Ultra-120 eXtreme 775/AM2
Antec Phantom 500W, Intel Core 2 Duo E6600 2,4GHz Socket 775 Box, Corsair XMS2 Xtreme TwinX DDR2 800MHz 2x1GB (TWIN2XP2048-6400C4), Samsung SpinPoint T166 HD501LJ 16MB 500GB, Asus DRW-1814BLT, Antec P182 (Svart), Gigabyte GA-P35-DS4, MSI GeForce NX8600GTS-T2D256EZ-H 256MB, Thermalright Ultra-120 eXtreme 775/AM2
