Triangeldrama

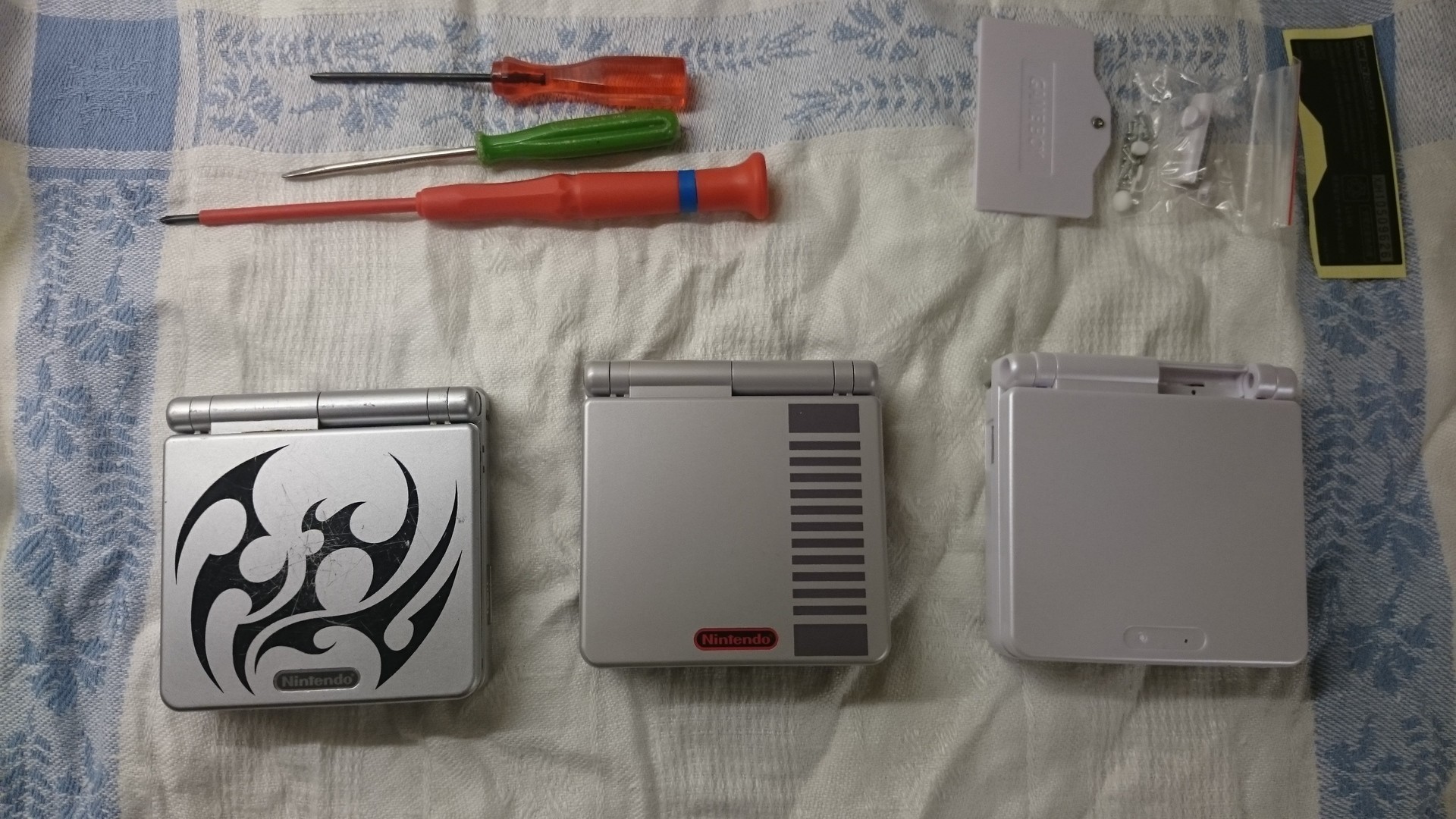

En sliten SP Tribal med AGS-101 skärm.
En fräsch SP NES Classic med den inte så heta AGS-001 skärmen.
Ett tomt skal. (2015-02-07 22:41:50) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Open wide and say "aaaah"

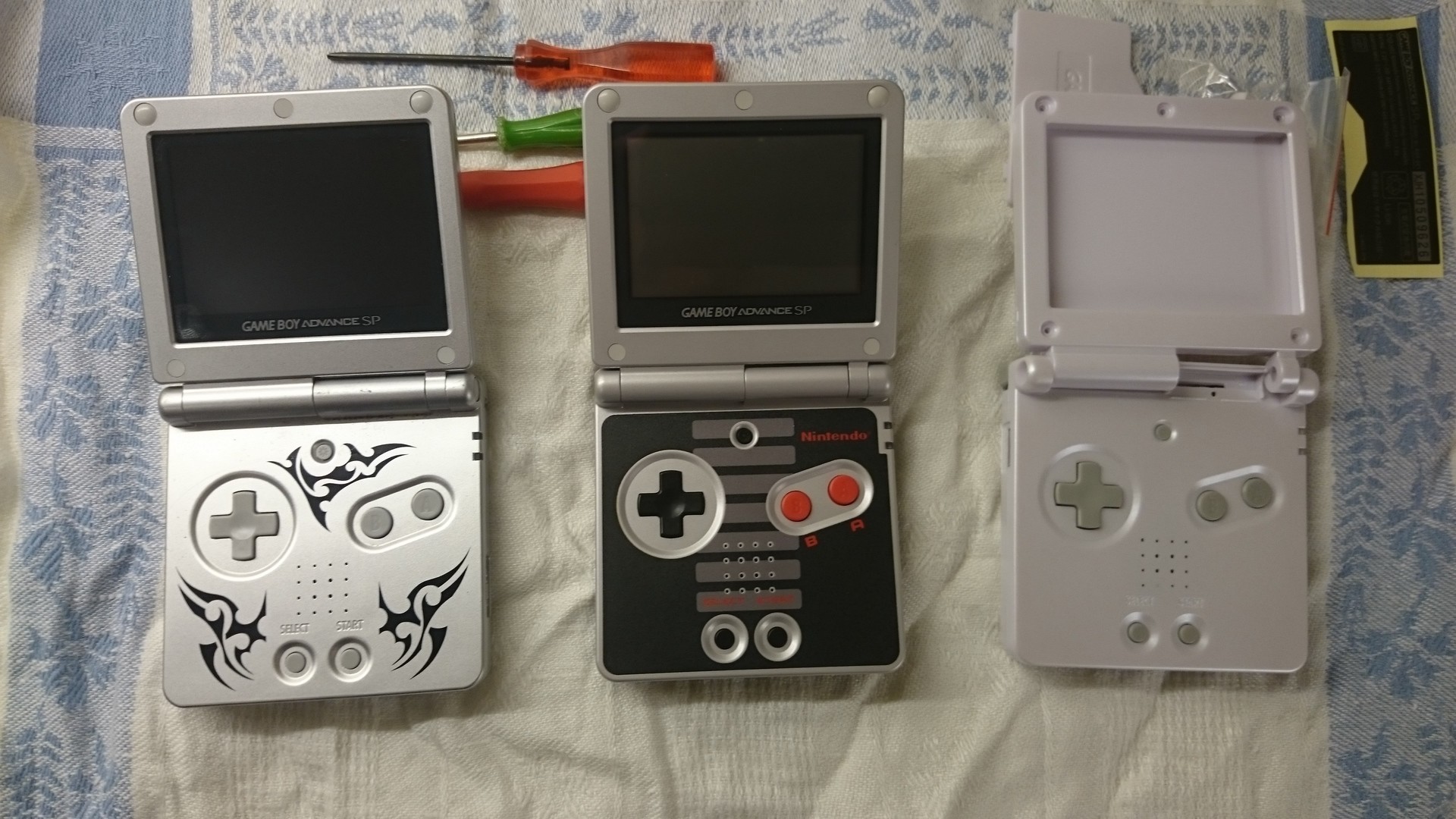

Att jobba på en handduk minskar risken för repor. Skruvar och annat löst som ramlar ut faller ner mjukt och studsar inte iväg över bänken. (2015-02-07 22:45:21) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Lite naket...

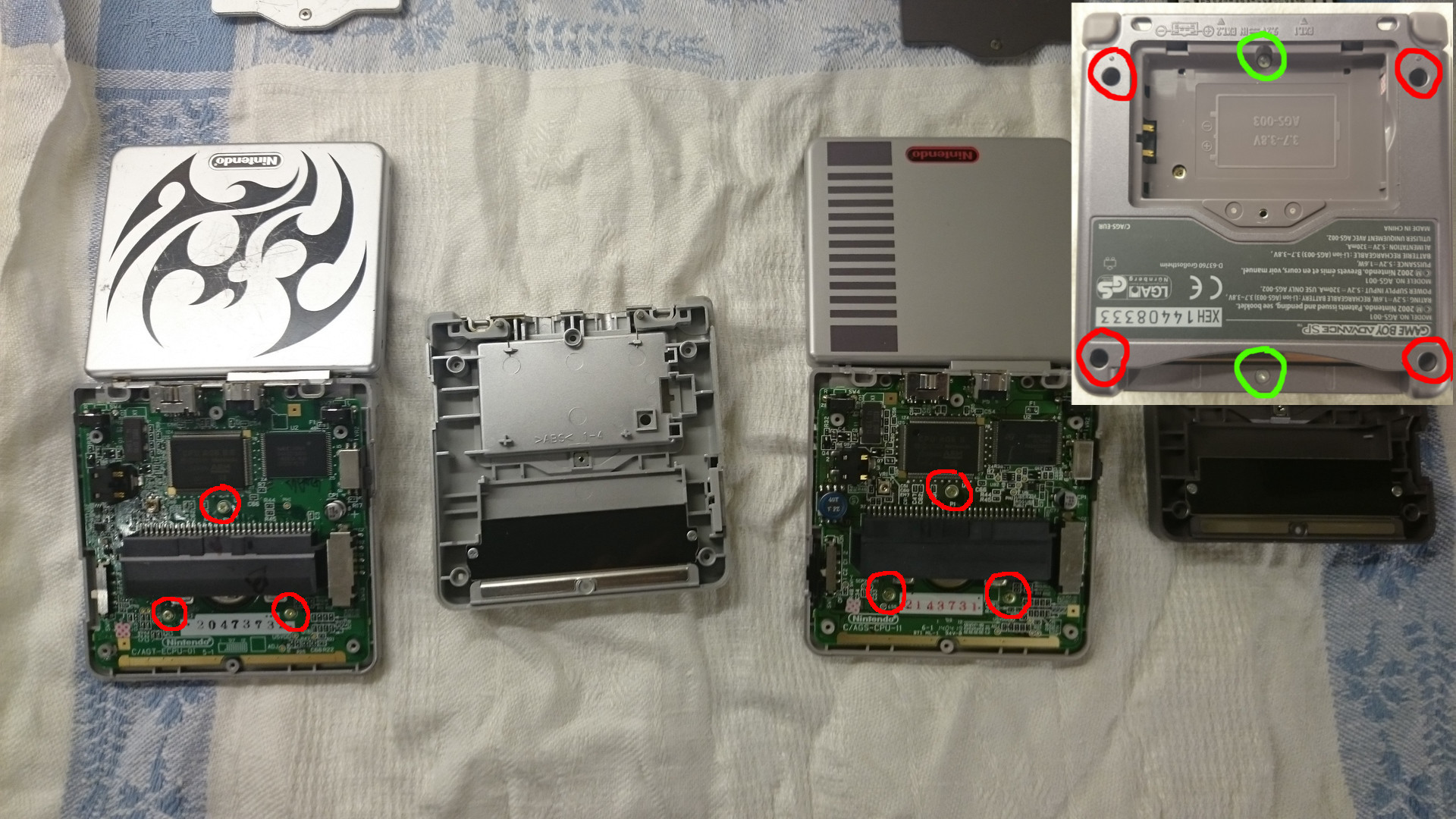

Ett flertal av skruvarna är av typen tri-wing, medans andra är vanliga stjärnskruvar.

För att öppna upp baksidan skruvar man bort 4st tri-wing skruvar (markerat rött) och 2st stjärnskruvar (markerat grönt), varav en sitter bakom batteriet.
För att lossa kretskortet så skruvar man bort 3st tri-wing skruvar. (2015-02-07 23:05:22) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Flatkabeln

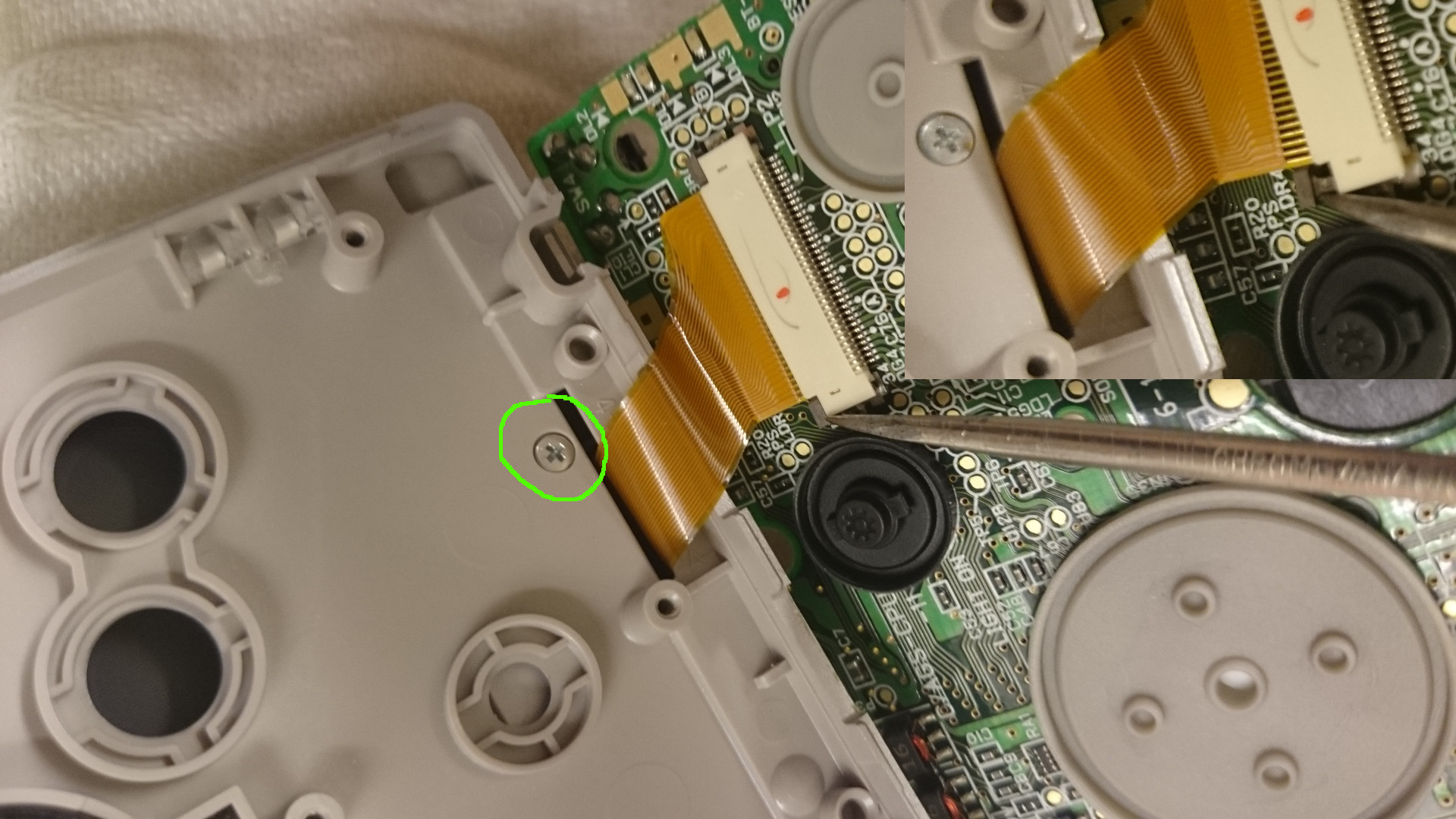

Skärmen sitter kopplad till undersidan av kretskortet med en flatkabel. Denna lossas genom att man trycker med en liten platt skruvmejsel på fästets kant, enligt den infällda bilden. Notera stjärnskruven som sitter bakom flatkabeln (markerad med grönt). Denna måste lossas så att en plastdetalj på utsidan av ryggen kan plockas bort. På så vis kan flatkabeln lätt dras genom springan. (2015-02-07 23:20:32) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Iskallt
Använd en bricka för iskuber för att hålla reda på alla skruvar och vilken ordningen de skall användas i. (2015-02-07 23:35:02) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Gummituttar

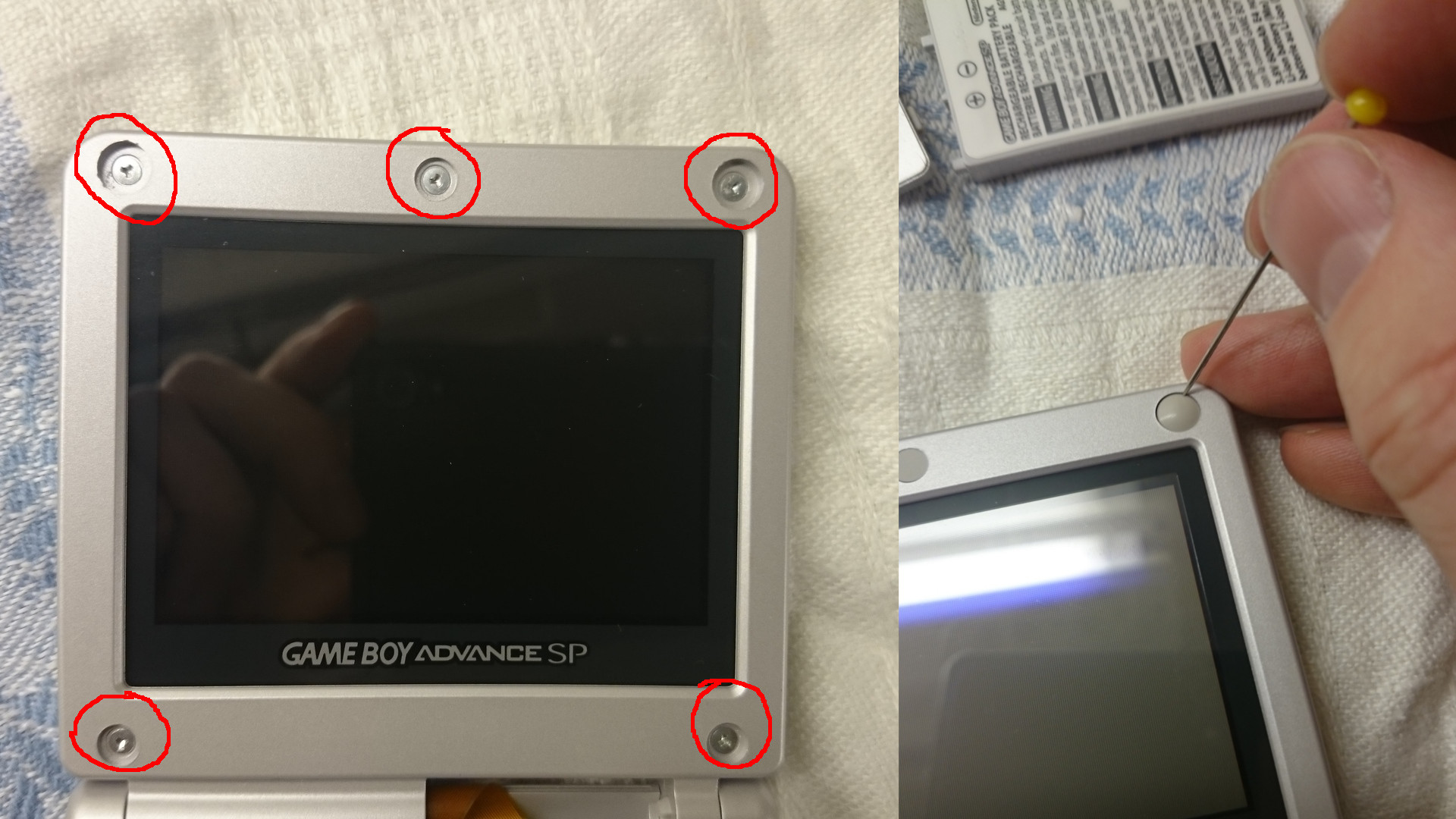

Plastramen runt skärmen hålls på plast av 5st tri-wing skruvar. Dessa är dolda bakom gummituttar i olika storlekar. Pilla bort gummituttarna med en nål eller en liten platt skruvmejsel. Plasten runt hålet är väldigt känslig, så se till att INTE luta ditt verktyg mot plasten när du bänder bort gummituttarna. Bänd mot fingret istället. Försök att inte skrämma grannen när du sätter nålen i fingret... (2015-02-07 23:41:56) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Halvvägs där

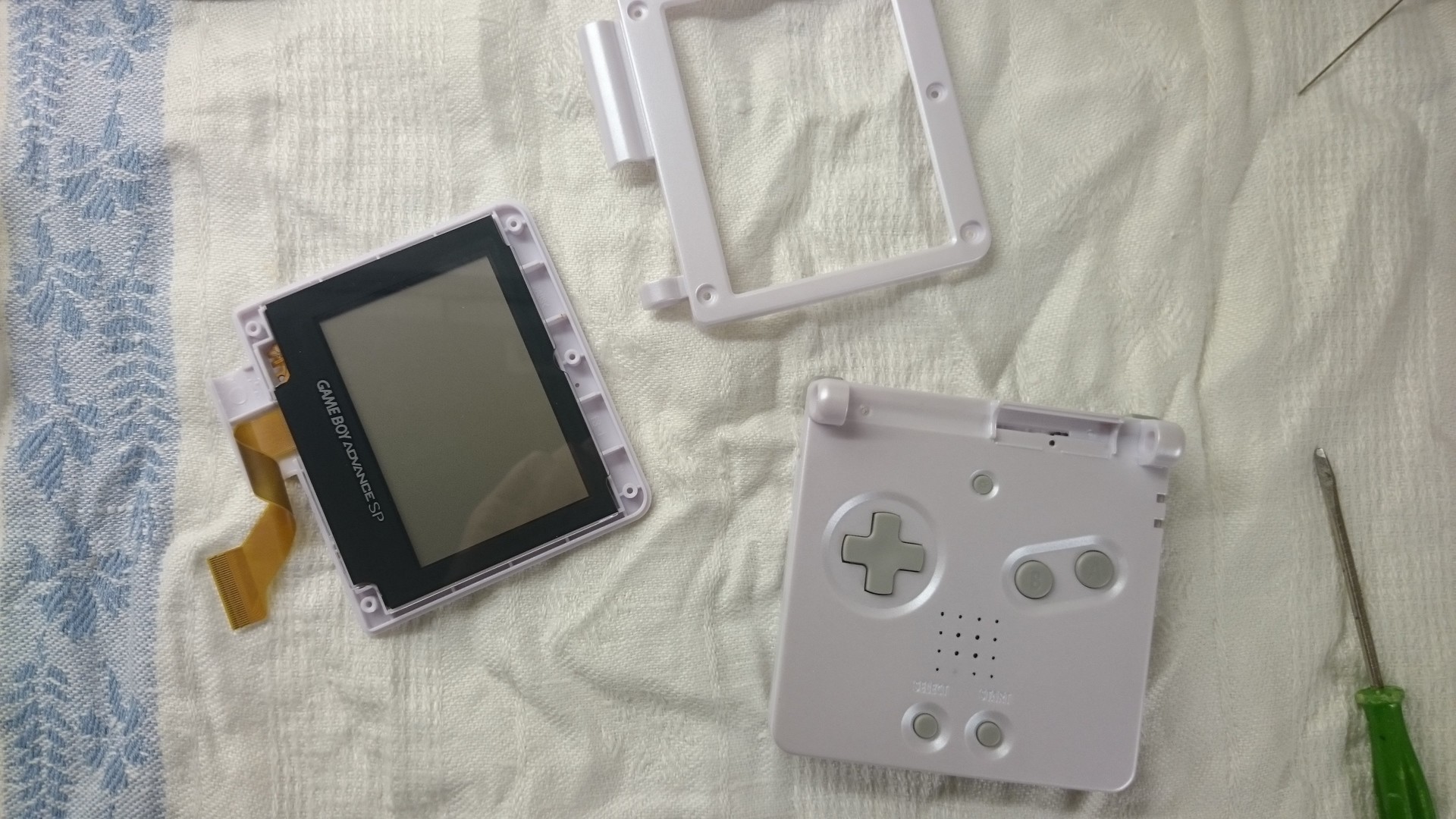

Så är det äntligen dags att göra triangelbytet. AGS-101 skärmen + kretskort flyttas till GBA SP NES Classic Edition. AGS-001skärmen + kretskort flyttas till det nya skalet. GBA SP Tribal skalet förpassas till reservdelslådan.

Sedan är det bara att skruva ihop allt igen, i omvänd ordning. (2015-02-07 23:47:12) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

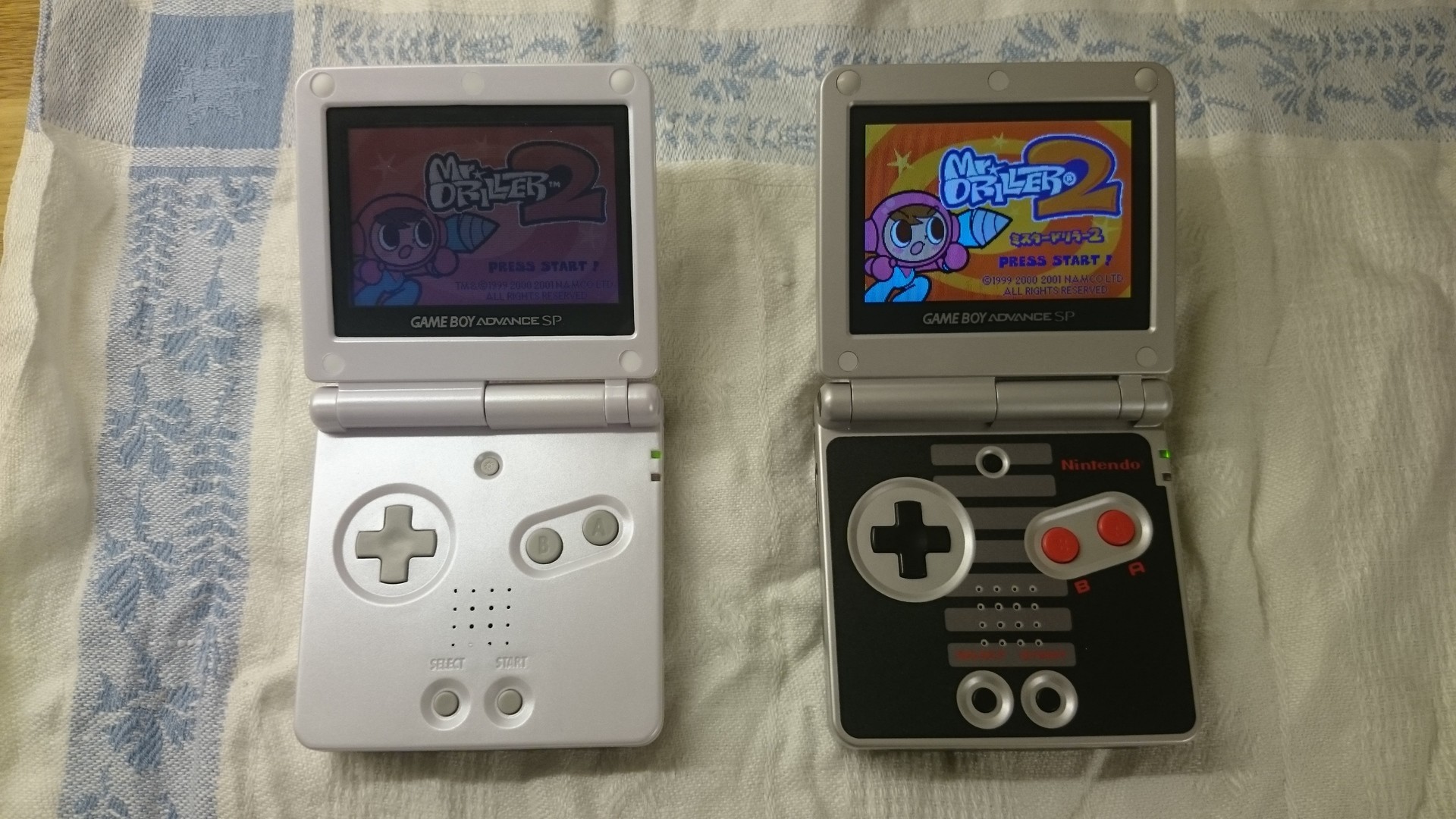

Resultatet: som natt och dag
Till vänster: AGS-001 skärm på max styrka.
Till höger: AGS-101 skärm på max styrka.

Testkör med mitt favoritspel: Mr Driller 2.
Mycket nöjd! (2015-02-07 23:52:45) Bilden är högupplöst. Klicka i bilden för att zooma.
